Неотъемлемой частью конструкции любой печи является дымоход. С его помощью производится выведение из топки продуктов сгорания, вредных для жизни, и обеспечивается надежная тяга для поддержания процесса горения. Сегодня все более широкое распространение получают сэндвич-дымоходы, изготовленные из высококачественной стали. Их все чаще выбирают владельцы частных домов для своих печей и каминов. Почему это происходит и в чем причина интереса?
Плюсы и минусы сэндвич-дымохода
Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:
- Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
- Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
- Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
- Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
- На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.
Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:
- высокая стоимость,
- большой вес,
- сложный монтаж.
Как вывести трубу из бани через стену
Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться от горючих стен и края кровли на расстоянии не менее 500 мм. Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .
Как вывести дымоход через стену
И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.
Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.
Какого размера проем в стене нужно вырезать
Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.
Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины
Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку» можно сделать и для наружной стены.
Еще один вариант вывода дымохда через стену
Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.
Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».
Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.
Виды дымохода
Использовав неправильный материал дымохода при монтаже в бане своими руками, могут возникнуть трудности в процессе эксплуатации. Связаны они будут выходом топлива из трубы, способностью сохранить температурные режимы в бане. Сгорание топлива будет проходить в неправильной форме.
Важно подобрать нужный материал для монтажа трубы дымохода в бане. Трудности на фоне неправильного выбора приведут к моментальному выгоранию топлива без должного прогревания парильной.
Широкий выбор материалов предоставляет сделать правильный выбор для достойного результата.
Из наиболее доступных подходят:
Асбестоцементные
Достоинств выбора ─ недорогая стоимость и простота в монтаже. Из-за низкой стоимости, есть минус выбора данного материала, может скапливать водяные пары на поверхности внутри дымохода.
Черный металл
Обладает высокой проводимостью тепла, нагревается достаточно хорошо, служит долго и надежно за счет плотности и прочности материала. Но усложняется процесс установки, черный металл обладает достаточной степенью тяжести и принесет неудобства.
Кирпичные дымоходы
Большим плюсом служит красота внешнего вида конструкции. Многие выбирают ее из эстетических соображений. Не считается экономным вариантом расходного материала конструкции. С внутренней стороны необходимо проводить гильзовку вкладышей, чтобы не забивалась сажей. А полная забивка грозит потерей тяги, полным распадом трубы от влаги внутри трубы и снаружи. Доводить работу до ума просто необходимо, а красота и приятный эстетический вид не спасут от загрязнений и не служат залогом долгой службы в эксплуатации.
Керамические
Надежный, устойчивый материал выдерживает разные перепады температурных режимов. Долговечен в использовании из-за прочности. Хозяин не сможет выполнить установку, ей занимаются опытные мастера. Большим минусом служит ее непригодность к ремонту. После установки невозможно внести изменения в конструкцию, но подходит к любым видам казана.
Нержавейка
Металл выдерживает перепады температуры, выносит практически любые атмосферные условия окружающей среды. Часто применят в качестве материала, не накапливает копоти. Эстетичный внешний вид трубы и легкость в использовании повод выбрать материал из нержавеющей стали. Часто применяют сэндвич-трубы для монтажа дымохода в бане своими руками.
Стекло
Обладает высокой устойчивостью к влаге, отличается дороговизной, используют не часто. Цена высокая, но рассматривая положительные стороны, то материал конечно того стоит.
Принцип работы и устройство
В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.
Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.
На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.
Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубуКоаксиальный дымоход на бревенчатом фронтоне Доступный по цене и схеме реализации вариантВертикальные варианты коаксиальных конструкций Ошибки в установке горизонтальной трубыДлина горизонтальных участков Вывод коаксиального патрубка на фронтоне
Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.
Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.
В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.
На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)
Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.
Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.
Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.
На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода
Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.
Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.
Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.
Дымоход из керамических труб — универсальное решение для котла в частном доме
Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.
Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.
Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650 оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.
Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.
Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.
Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.
Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.
Разберемся с размером труб
Толщина материала, из которого изготовлены ступени дымоотвода, не должны быть менее 2 мм. Они более надежны и прослужат дольше. Материал оцинковка или нержавеющий металл. Широкую популярность сегодня приобрели сэндвич-трубы. Внутри обычной трубы расположена еще одна, а в промежутке между ними находится базальтовая вата. Это дополнительная изоляция защищающая дымоотвод от возгорания и служащая утеплением. Согласно сложной конструкции, внешний и внутренний диаметр претерпели изменение. Поэтому нужно заранее рассчитывать выбор, учитывая их. Допустим, вывод от печи равен 15 см, если приобретать обычный дымоотвод, внутренний диаметр не изменится, а в сэндвич трубе он будет меньше. Необходимо это учитывать и приобретать переходники. А в целом, такие трубы отлично подходят для бревенчатых бань, когда необходима дополнительная изоляция на выходе.
Такие дымоходы дорого стоят, и если вам необходима экономия, то можно использовать обычный вариант, и самостоятельно изолировать соединение. Для этого продаются специальные кожухи, внутри которого дополнительно прокладывается слой асбестового полотна или другого термозащитного материала. Для надежности можно на выходе из стены облицевать место керамическим кирпичом. Но эта работа более трудоемкая и придется делать в стене проем больших размеров.
Крепление кронштейна для установки дымоотвода к стене бани снаружи.
Особенности дымохода для бани
Первоначально русские бани топились «по-чёрному». Банные дымоходы попросту отсутствовали. Печь загружалась дровами, через какое-то время они полностью выгорали. Дым и прочие продукты горения частично выводились наружу через двери, частично оседали на стенах. Вся баня изнутри была закопчена и покрыта слоем сажи, отсюда и название — по-чёрному. Если дрова в топке не выгорели полностью, то тлеющие угли продолжали выделять угарный газ, что создавало опасность отравления с разными последствиями, вплоть до летального исхода. Примечательно, что и сегодня находятся любители такого типа бань, считающие их наиболее правильными и полезными.
Современные конструкции печей имеют систему дымовыведения, позволяющую находиться внутри во время растопки печи и обеспечить качественную отделку помещений в бане. Банные дымоходы работают в связке с печами меньших объёмов, поэтому они имеют относительно небольшие размеры и протяжённость дымового канала. Они быстрее прогреваются, что позволяет избежать образования большого количества конденсата. При этом малая высота трубы создаёт угрозу обратной тяги, когда турбулентные потоки ветра создают высокое давление, выдавливающее дым внутрь помещения. Для того чтобы избежать опасности попадания продуктов горения внутрь помещения, надо знать, как правильно сделать дымоход в бане, каким образом соединяются печи и дымовыводящие каналы.
Это тоже важно знать: Как правильно собрать дымоход для дома
Советы по чистке печных труб
В отличие от дымоходов обогревающих твердотопливных печей, которые чистят в начале каждого отопительного сезона, банные трубы обслуживают по мере необходимости. Практика показывает, что при регулярном использовании парной эту процедуру необходимо проводить не реже 2 раз в год.
Для удаления сажи с внутренней поверхности газохода удобно использовать металлические или пластиковые ёршики с металлическим грузом. Привязанная к ним верёвка позволяет опускать приспособление сверху вниз, очищая канал по всей его длине.
Ёрш с грузом для чистки дымовых каналов позволяет чистить дымоходы любой длины
Если нет возможности подобраться к верхнему срезу трубы, то в её нижней части обустраивают люк. Через него осуществляют чистку снизу вверх, используя такой же ёрш, присоединённый к длинному стальному тросу. Конденсат из системы с металлическими трубами сливают при помощи шарового крана, который монтируют в самой нижней точке влагоулавливателя.
Механический способ хоть является наиболее эффективным, однако сопряжён с довольно серьёзными трудозатратами. Сделать процесс очищения от сажи более лёгким можно при помощи химических средств, которые сжигают в печи вместе с дровами.
Видео: как почистить дымоход в бане
Дымоход является обязательным атрибутом банной печи, от которого зависит эффективность её работы. Выбрать, какой именно должна быть его конструкция, — это только полдела. Не менее важно в процессе проектирования и монтажа не забывать о СНиП и нормах пожарной безопасности. Только в этом случае пожелание «с лёгким паром» будет звучать как призыв к безопасному и приятному времяпрепровождению.
Виды изоляции дымохода
Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:
- Противопожарную термоизоляцию;
- Гидроизоляцию.
Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.
Способы противопожарной изоляции дымоходов
Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.
Сборный керамический дымоход — безопасное решение проблемы
Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.
Термоизоляция трубы типа «сэндвич»
Видео — сэндвич-диафрагма для прохода трубы через перекрытия
Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.
Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.
Способы гидроизоляции дымоходов
Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.
Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.
Калькулятор расчета сечения дымохода камина – для самостоятельного проектирования
Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.
Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы.
С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование.
Совет
Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.
Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.
На чем основан и как проводится расчёт?
Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.
Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий.
Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10.
Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.
Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.
Таблицу в данном случае приводить нет смысла, так как все необходимые значения из нее уже заложены в программу калькулятора.
- Значения ширины и высоты каминного окна вносятся в миллиметрах.
- Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
- В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
- В соответствии с этим выбором и берется значение после проведения расчета.
А – диаметр круглого дымохода (в миллиметрах);
Б – длина стороны квадратного канала (в миллиметрах)
В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.
Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).
Рекомендации по эксплуатации
Для того чтобы дымовая труба работала долго, очень важно точно выполнять правила по эксплуатации ,систематически осуществлять профилактические осмотры, вовремя проводить ремонтно-восстановительные работы.
Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:
- Дымоход должен быть смонтирован согласно, действующих правил и требований завода-изготовителя котельного оборудования.
- После завершения монтажа проверяют дымовыводящуюсистему на работоспособность, с контролем всех стыков на плотность и проверки тяги.
- Используют сухое топливо для работы котлоагрегата.
- Постоянно контролируют работу дымохода, поскольку неисправность системы может вызвать возгорание сажи.
- Не разрешается допускать сильные перепады температурного режима, и равным образом превышать предельные параметры работы отопительного агрегата.
- Требуется быстро устранять все обнаруженные сбои в работе котельного оборудования и дымовентиляционной системы.
- Систематически выполнять очистку дымовой трубы и каналов от накопившейся сажи, которая ухудшает тягу и также может стать источником возгорания.
Систематическая очистка дымовой трубы
Главная функция системы дымоотвода — подача воздуха в топку и отвод дымовых газов, полученных в процессе сжигания топлива. Если газоход не создает оптимальную тягу, ядовитый угарный газ сможет проникнуть в комнату и отравить проживающих, что зачастую приводит к смерти пострадавших. Кроме того установка дымохода обязана проводиться с выполнением всех норм пожарной безопасности.
Проведение монтажа
Проводя монтаж, ориентируются на требования СНиП.
Технологическое отверстие
- Дымовые каналы разрешено делать приставными (этот вариант рассматривается в статье).
- Технологическое отверстие в стене по диаметру (размерам) должно соответствовать таблице К (СНиП 41-01-2003).
- Минимальное расстояние от дымохода до стены 260 мм для горючих стен и 200 мм для стен из кирпича, блоков, бетона.
- Свободное пространство должно позволять проложить слой негорючего теплоизолятора, обеспечивающего температуру на поверхности менее 40°С.
Расположение канала
Требования к каналам газоотвода:
После монтажа горизонтального участка отверстие в стенке утепляют и закрывают с двух сторон экраном.
Крепление металлического листового экрана
Листовой экран на отверстии нужен для защиты теплоизоляции от намокания, прямых солнечных лучей, предотвращения выпадения изоляционного материала. Экраны устанавливают внутри и снаружи.
Сбор элементов конструкции

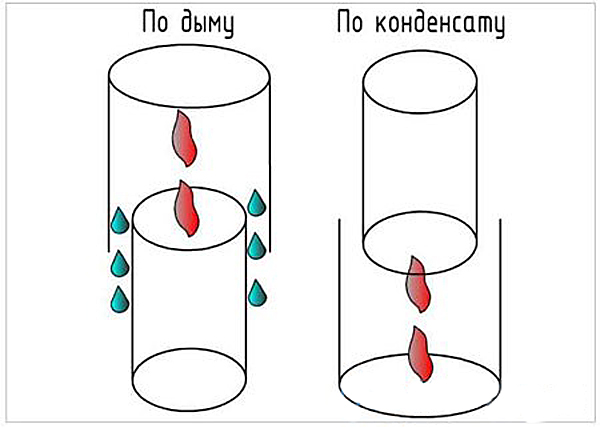

Сбор конструкции проводят согласно чертежу. При соединении элементов выполняют рекомендации завода-изготовителя:
- Для крепления к стене применяют специальные кронштейны.
- Обход свеса кровли выполняют углами 30° или 45°.
- Верх трубы обязательно оформляют зонтом или дефлектором, который не должен препятствовать свободному выходу продуктов сгорания.
- Горизонтальный и наружный вертикальный участки соединяют через тройник с открывающимся нижним отверстием для удаления сажи, копоти, нагара.
Огнестойкий короб и теплоизоляция
Одностенные трубы дома защищают теплоизоляционным слоем.
Возможно несколько вариантов:
- постройка вокруг трубы огнестойкого короба;
- обертывание теплоизоляцией и затем вторым слоем металла.
При выборе второго варианта имеет смысл посчитать экономическую выгоду по сравнению с сэндвич-изделиями.
Как поставить: заключение
Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.
Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.
Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.
Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!
Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.
Как выполнить изоляцию трубы дымохода в бане
Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:
- теплоизол;
- фольгоизол.
Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.
Таблица: зависимость максимально возможной температуры от толщины теплоизола
| Толщина материала, мм | Допустимая температура, °С |
| 2–5 | -30 — +100 |
| 5–10 | -60 — +150 |
Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.
Ещё одним популярным материалом является фольгоизол. Он состоит из слоёв фольги и теплоизолятора. Фольга будет использоваться в качестве отражающего материала, что позволяет сберечь в бане до 90% тепла.
Лучшим материалом для изоляции дымохода является фольгоизол Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.
Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.
Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.
Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:
- Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
- У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.
Вокруг патрубка в местах его прохождения через потолок рекомендуется соорудить железный короб и насыпать внутрь керамзит. Толщина слоя — 5–10 см. Он сможет сдержать тепло и защитить деревянные детали от воспламенения.
Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами. Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки.
Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.
Важно учитывать следующие советы по монтажу разделки:

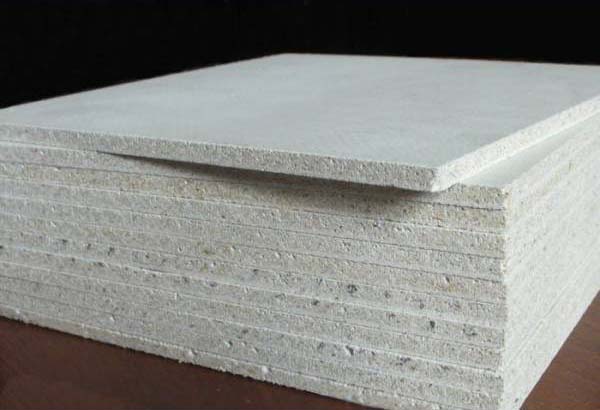

- Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
- Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
- Далее на саморез нужно надеть шайбу и кусок асбеста.
- Крепёж вкручивается в углубление.
После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:
- На дно наносится слой глины 20 мм.
- Оставшееся пространство заполняется керамзитом.
Виды дымоходов в зависимости от материала
Кирпичная труба используется в настоящее время очень редко. Для устройства такой трубы требуется возведение опорного фундамента. Кирпич со временем подвергается разрушению изнутри и может пропускать некоторое количество газов.
Для некоторых интерьеров используют декоративный кирпичный дымоход . но внутри прокладывается труба из нержавеющей стали. Работа смешанного дымохода на деле является достаточно эффективной.
Дымоход из стальной трубы
- Одинарная труба применяется для вставки в кирпичную конструкцию, для ремонтных работ или для временной проверочной установки.
- Двустенная труба или сэндвич очень часто применяется для дымохода. В его принципе заложена работа труб большого и маленького размера, вложенных одна в другую. Просвет между их стенками заполнен утеплителем, что не даёт конденсату образовываться на стенках дымохода.
- Коаксиальный вариант дымохода применяется в тех отопительных системах, когда для горения необходима подача воздуха и отток дыма одновременно. Дымоходы, предназначенные для двойного действия, имеют две трубы, как в двустенном варианте, только пространство между их стенками не заполнено утеплителем, а служит для продвижения свежего воздуха. Дым удаляется по внутреннему диаметру.
Сборные элементы для стального дымохода газового оборудования
- Соединительные переходные муфты для соединения выхода газового котла и трубы.
- Основные трубы, выпускаемые для удобства монтажа длиной в 1м.
- Тройник для очистки и проверки засорённости трубы, устанавливаемый на горизонтальном участке.
- Тройник для сбора конденсата, монтируемый в месте поворота дымохода в вертикальное положение.
- Уголки для осуществления поворотов труб от газового котла.
- Компенсатор для смягчения линейного расширения дымохода при изменении температуры.
- Узел для оформления выхода канала через перекрытие.
Условия к устройству дымовых каналов газовых котлов согласно СНиП
Для каждого газового устройства следует предусмотреть отдельный дымоход. В виде исключения допускается подключение двух котлов к оной системе удаления дыма. Но делать это можно с промежутком 0,75 м от предыдущей врезки.
Обеспечить обязательную герметизацию труб и их соединений для недопущения утечки угарного газа во внутренние помещения дома.
Внутренняя полость дымохода на всём протяжении должна быть свободна от загромождающих предметов, грязи и копоти. Все загрязнения ведут к снижению тяги.
Размер трубы не может быть меньше размера выхода из газового котла, допускается одинаковая ширина или больше. Идеальным считается круглое сечение трубы, иногда возможно прямоугольное или квадратное .
Монтаж газохода с пересечением стены
Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.
Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:
- Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
- Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
- Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
- Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.
Минимальная высота подъема над подветренной зоной
Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.
Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:
К чему может привести некачественная установка
Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.
Часто возникающие проблемы:
- сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
- повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
- просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
- некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
- большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
- некачественная облицовка дымохода существенно портит внешний вид всего здания.
Селать самому или купить?
Изготовить потолочный узел можно в домашних условиях, причем он может быть не хуже готового магазинного варианта. Но для этого понадобится время, сноровка и специальный инструмент:
- ножницы по металлу;
- болгарка;
- заклепочник;
- ручной гибочник и т.д.
К тому же не стоит забывать, что придется не только посмотреть видео или самостоятельно почитать СНиП: надо будет выкроить время и на поход в строительный магазин. Про саму сборку и монтаж пока и речи не идет. Но если все-таки надумаете поиграть в «очумелые ручки», то специально для вас я подготовил пошаговую инструкцию по сборке потолочно-проходного узла.
Как собрать сэндвич-дымоход
Слева красной стрелкой показано, как при сборке «по дыму» стекающий по стенкам конденсат благополучно попадает внутрь сэндвича через зазор при неверном соединении. Хуже всего, что во время эксплуатации этих потеков не увидишь, как на обычном одностенном дымоходе. Весь конденсат уйдет в утеплитель, а потом при замерзании он станет постепенно разрывать трубу, отделяя верхний контур. Вот почему так важно обратить внимание на данный факт еще при выборе труб, как мы сказали выше.
Справа на рисунке показана правильная сборка сэндвич-дымоходов – «по конденсату». Последний в этом случае успешно перетекает по стыку и устремляется вниз, в конденсатосборник. То же самое происходит и снаружи, осадки стекают по трубе, не затекая вовнутрь и не замачивая утеплителя.
Трубы для отвода продуктов сгорания бывают двух видов: внутренняя и приставная. Первая присоединяется к котлу и проходит наружу внутри дома, минуя перекрытия и покрытие кровли.
Такие дымоходы часто используют и для бани. Второй тип отличается тем, что труба от котла сразу выходит наружу, а затем поднимается на положенную высоту. Этот способ предпочтительнее, поскольку:
- не отнимает пространство внутри дома;
- не требует дополнительных узлов прохода сквозь перекрытия;
- гораздо проще в монтаже и дешевле;
- удобнее в обслуживании.
Какой должна быть высота дымовой трубы ↑
Необходимым условием стабильной и надежной работы практически всех источников тепла является наличие хорошей тяги. Она возникает за счет разницы между температурами отработанных газов и наружного воздуха. С увеличением этой разницы, растет тяга. Она напрямую зависит от высоты, характеристик и правильности устройства дымохода.
Действие ветра способно усиливать естественную тягу в трубе, а может и мешать. При благоприятных условиях горизонтальные потоки ветра, сталкиваясь с дымовой трубой, меняют свое направление и движутся снизу-вверх, в результате у выходного отверстия создается разрежение, и продукты сгорания буквально высасываются из дымохода. В случае наличия других препятствий, ветер может направляться сверху-вниз и создавать обратное движение газов – обратную тягу, что приводит к задымлению помещения.
Схема определения высоты дымовой трубы
Нормальному движению ветра может мешать любое высокое сооружение, расположенное рядом, в том числе и часть скатной кровли. Поэтому высота дымовой трубы определяется с учетом расстояния до конька согласно нормативной схеме.
При этом общая высота трубы от теплогенератора должна быть не менее 5 м, для газового котла – не менее 3 м.
Загрузка…
Время на чтение:
11 минут
1
благодарностей
читателей
31
Дымоход — это важнейший элемент печи, обладающий широким функционалом и высокой степенью ответственности. От качества и эффективности системы дымоотведения зависит комфорт, качество проведения банных процедур и отсутствие нежелательных последствий для пользователей.
Если конструкция подобрана неправильно, и монтаж выполнен с ошибками, возможны самые серьезные проблемы — от пожара до отравления угарным газом. Кроме того, может отсутствовать печная тяга, и нагреть баню до рабочего состояния попросту не удастся.
Для достижения максимальной эффективности работы печи требуется правильно установленный дымоход, способный вывести продукты горения и обеспечить наиболее стабильную тягу. Оптимальным вариантом конструкции издавна считаются вертикальные дымоходы, выведенные через крышу бани. Рассмотрим их внимательнее.
Особенности вертикального дымохода
Вертикальный дымоход — это труба, соединенная с выходным отверстием печи и выведенная через потолок и кровлю бани наружу. Это не единственный вариант конструкции, но самый надежный и эффективный по своим рабочим качествам.
На первый взгляд, конструкция предельно проста — обычная труба, установленная вертикально и пропущенная сквозь отверстия в потолке и кровле бани. Однако, это ошибочное ощущение. В конструкции дымохода имеют важное значение все параметры трубы — диаметр, длина, способ присоединения к печи и оформление навершия.
Кроме этого, дымоход должен быть обустроен по всем правилам пожарной безопасности. Температура дымовых газов, проходящих по нему, весьма высока и может стать причиной перегрева окружающих деталей. Если поблизости окажутся легковоспламеняемые материалы, они могут вспыхнуть, начнется пожар с непредсказуемыми последствиями. Поэтому, дымоход должен быть защищен от подобных ситуаций максимальным образом.
Кроме этого, необходимо обеспечить устойчивость и жесткость конструкции. Любые подвижки трубы могут стать причиной разрушения соединений. Дым станет поступать в помещение, что чревато возникновением плохого самочувствия или даже тяжелых отравлений. При установке дымохода необходимо обеспечить максимальную устойчивость трубы, герметизировать соединения и заслонки.
Функции
Дымоход — это многофункциональный узел, предназначенный для решения следующих задач:
- вывод наружу дымовых газов и твердых частиц, образующихся в процессе сгорания топлива;
- создание рабочей тяги, способствующей наиболее эффективному сжиганию дров;
- обеспечение чистоты внутренней атмосферы бани и безопасности для пользователей.
Это базовые функции дымохода. Однако, его возможности этим не ограничиваются. Горячий трубопровод используют для нагрева воды, пропуская его через бак или используя как часть теплообменника.
Еще одной дополнительной функцией дымохода может быть обогрев чердачного помещения. Однако, эту возможность используют редко, так как реализовать ее можно только с помощью одинарной трубы, что опасно в пожарном отношении. Приходится либо строить облегченный вариант сэндвич-трубы, либо решать вопрос другими способами. В любом случае, это отнимает время и требует определенной подготовки.
Разновидности
Вертикальные дымоходы различают по нескольким признакам.
Существуют разные варианты конструкции:
металлическая труба
Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;
сэндвич-труба
Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;
кирпичный дымоход
Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;
комбинированный дымоход
Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.
Кроме того, дымоходы различают по материалу изготовления:
металл
Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);
асбоцементная труба
Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;
кирпич
Один из традиционных материалов, использующийся уже много столетий;
керамика
Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;
огнеупорное стекло
Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.
Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ
Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.
Достоинства и недостатки такого решения
К достоинствам вертикальных дымовых труб следует причислить:
- стабильная, устойчивая печная тяга;
- отсек для сбора конденсата находится в теплом помещении, что облегчает его очистку и слив жидкости;
- отсутствие мостиков холода, возможность обеспечения качественной теплоизоляции потолка;
- за счет одного или двух участков прохода (сквозь кровлю и потолочное перекрытие) можно обеспечить устойчивость и неподвижность трубы;
- снаружи виден только сравнительно небольшой участок трубы, что улучшает внешний вид бани;
- неутепленные участки трубы можно использовать для нагрева воды или дополнительного теплообмена внутри помещений;
- нагретые дымовые газы беспрепятственно следуют вверх, что позволяет обеспечить максимально устойчивую тягу;
- монтаж вертикальной трубы обходится примерно на 10 % дешевле, чем при использовании варианта с проходом через стену.
Недостатки:
- сложность своевременного обнаружения возгорания — проблема становится заметна только при появлении огня;
- необходимость использования двух узлов прохода (через перекрытие и через кровлю);
- есть опасность задымления бани;
- на кровле могут появиться потеки конденсата и сажи;
- есть опасность ожога о внутренние открытые участки трубы.
Несмотря на некоторые минусы, большинство пользователей предпочитает именно вертикальные дымоходы. Это не только дань традиции, но и трезвый расчет — владельцы предпочитают стабильную тягу и устойчивость трубы.
Конструкция
На первый взгляд, вертикальный дымоход представляет собой обычную трубу. В целом, это так и есть, если от дымохода требуется только выполнение базовой функции (удаление дымовых газов).
Однако, современные конструкции дымоходов представляют собой сложные сборные конструкции с массой дополнений. В состав дымохода могут быть включены секции, предназначенные для решения различных задач.
Рассмотрим их, начиная от точки присоединения к печи:
- адаптер. Представляет собой переходник, выполняющий сопряжение диаметров выходного отверстия печи и трубопровода;
- конвектор. Представляет собой кольцо из трубок, вертикально прикрепленных к металлической трубе и выполняющих функцию конвекционного распространения горячего воздуха;
- шибер (задвижка). Обеспечивает отсечку трубы от наружной атмосферы для сохранения тепла, когда горение дров прекратится;
- потолочный узел прохода. Обеспечивает безопасный проход трубы без потери герметичности;
- сэндвич-дымоход. Обеспечивает пожарную безопасность чердачного помещения;
- узел прохода сквозь кровлю. Обеспечивает вывод трубы наружу, исключает протечки дождевой и талой влаги;
- навершие (оголовок, искрогаситель). Служит для защиты трубы от дождевой влаги или попадания птиц, препятствует распространению искр.
В состав не включен бак для воды с нагревом от дымохода — он обычно входит в комплектацию печи. Конструкция дымохода не обязательно включает все эти элементы, но их функции всегда полезны и практичны.
Монтаж
Порядок монтажа вертикального дымохода представляет собой следующую последовательность операций:
- Выполняют разметку потолочной плиты. Проделывают отверстие, размер которого соответствует величине проходного узла. Отверстие должно точно совпадать с расположением выходного отверстия печи;
- Устанавливают стартовый узел. Он состоит из одноконтурной (однослойной) трубы;
- Наращивают высоту дымохода до потолка, устанавливая необходимое число секций. После этого трубу присоединяют к проходному узлу;
- Выходят на чердак и наращивают трубу до кровли. Производят разметку и вырезают отверстие под проходной узел;
- Устанавливают узел прохода сквозь кровлю. К нему подключают наружный участок с навершием. Обеспечивают нормативную высоту на 50 см выше конька (или вровень с ним, если труба находится от него на расстоянии 1,5 м и более.
Показана самая простая последовательность. В некоторых случаях монтаж может быть значительно усложнен. В таких ситуациях следует внимательно изучить инструкцию и соблюдать требования производителей.
Вопросы и ответы
Рассмотрим несколько наиболее частых вопросов, возникающих у неподготовленных пользователей:
Какой тип дымохода лучше?
Наибольшим спросом пользуются сэндвич-трубы. Они легкие, безопасные и надежные. Монтаж таких труб не представляет сложности и может выполняться самостоятельно.
Обязательно ли герметизировать соединения дымохода?
Да, обязательно. Температура дымовых газов может достигать 600 °С, что весьма отрицательно влияет на соединительные участки. Если нет уплотняющего материала, появятся утечки дыма и вредных газов, что вызовет ухудшение самочувствия или отравления пользователей.
Как герметизировать соединения секций дымохода?
Необходимо использовать печной термостойкий герметик. В продаже имеется масса разновидностей, которые могут применяться при сборке дымохода. Информация о марке герметика может присутствовать в инструкции к сэндвич-трубе.
Что делать, если одно из соединений трубы приходится на перекрытие или кровлю?
Этого допускать нельзя. Если соединение оказалось внутри перекрытия, надо демонтировать предыдущую секцию и установить более длинную или короткую доборную модель. Это делается и для кровельного прохода — внутри проходного узла должна находится одна цельная труба.
Видео-советы и инструкции по монтажу
Помогла статья? Поставьте оценку
Дымоотводящий тракт является обязательным элементом любой бани. Он отвечает за быстроту прогрева парилки, чистоту воздуха в ней, пожарную безопасность. Поэтому к обустройству дымохода необходимо подходить максимально ответственно.
Типы дымоходов – делаем правильный выбор
До недавнего времени дымоотводящие трубы для бань возводились исключительно из кирпича. Реальной альтернативы этому материалу просто-напросто не существовало. Кирпич характеризуется идеальными для парилки теплоаккумулирующими и термоизолирующими характеристиками, длительным сроком службы, максимальной пожаробезопасностью и превосходной прочностью. Но, к сожалению, своими руками построить кирпичную трубу может не каждый домашний умелец. Требуются немалые знания и умения, а также практический опыт выполнения кладки.
Кроме того, в трактах для отвода дыма из кирпича присутствуют углы и шероховатая внутренняя поверхность. Это способствует отложению сажи внутри трубы, что приводит к засорению и, как следствие, к существенному уменьшению тяги. Если дымоход в бане периодически не чистить (а это, поверьте, совсем непросто), через некоторое время пользоваться им становится невозможно, а иногда и небезопасно. Есть риск возгорания сажевых отложений от искр при растопке печи.
Этих проблем лишены более современные металлические дымоходы. Они нередко изготавливаются в виде сэндвич-конструкций либо в виде обычных одностенных труб. Такие конструкции легко устанавливаются своими руками. Их внутренняя поверхность очень гладкая, за счет чего дым выходит наружу турбулентным направленным потоком. Недостаток дымоходов из металла – высокая вероятность образования в них конденсата. Это обычно происходит при эксплуатации бани в зимнее время. Проблема решается достаточно просто. Нужно подбирать трубу с большим по толщине слоем теплоизоляции. Тогда риск появления конденсата будет минимальным.
Решив сделать самостоятельно дымоход в бане, нужно сразу же выбрать вариант его установки. Тракт может быть внешним и внутренним. Далее мы поговорим о достоинствах и правилах монтажа металлической трубы по обоим вариантам.
Внутренний дымоотводящий тракт – в парилке будет всегда тепло!
При таком способе монтажа трубу устанавливают над печкой в бане, протягивают ее до потолочного перекрытия, пропускают через чердачное помещение, а затем и через кровлю. Высота тракта должна соответствовать уровню конька крыши либо быть на 0,5–1 м длиннее его. В этом случае гарантируется качественная тяга. Главный плюс внутреннего дымохода состоит в том, что тепловая энергия, идущая по трубе от печи, нагревает и саму парилку, и чердак. В результате этого требуемая температура в бане достигается быстро и с малым расходом топлива. Минус внутренней конструкции – трудоемкость и сложность прокладки трубы через крышу и потолок.
Правильно сделать дымоотводящий тракт внутри помещения можно по простому алгоритму. Сначала нарисуйте схему дымохода, ориентируясь на размеры парилки. Определитесь с количеством и длиной нужных деталей (поворотов, прямых участков). Закажите требуемые металлические элементы для сборки трубы в строймагазине. Попутно приобретите в нем два листа металла с отверстиями посередине. Эти изделия вы поставите на полу чердачного помещения и на перекрытии в бане (снизу). Диаметр отверстий должен соответствовать сечению используемой трубы. Ее, кстати, следует выбирать максимально грамотно.
Труба должна иметь диаметр (внутренний) в пределах 15–20 см. Конструкция с меньшим сечением не обеспечит необходимую тягу. Если же взять трубу с большим диаметром, тепловая энергия будет очень быстро уходить из печки и помещение станет плохо прогреваться. Рекомендованная высота дымоотводящего металлического тракта – 5 м. Еще один совет. Выбирайте трубу с толщиной стенки 1–1,2 мм. Такое изделие будет служить вам по-настоящему долго.
Дополнительно потребуется подготовить уплотнитель из резины (его вы наденете на тракт после выведения трубы на крышу) и герметик для качественной гидроизоляции конструкции. Пошаговое руководство по монтажу дымохода из металла в бане приводится в следующем разделе.
Прокладываем трубу изнутри – трудоемко, но надежно
Инструкция по монтажу внутреннего дымоотводящего тракта будет относительно простой, так как вся система выполняется практически полностью вертикально. Вам нужно собирать дымоход, насаживая отдельные его элементы друг на друга. Причем, если устанавливается обычная труба, сборка ведется «по дыму» – на нижестоящую деталь надевается вышестоящая. А вот при использовании сэндвич-системы монтаж делается «по конденсату» изнутри и «по дыму» снаружи.
Важные нюансы:
- 1.
Если печка и труба располагаются в опасной близости к деревянным стенам, желательно закрепить на стенах несколько слоев жаростойких изделий (например, плит из асбеста). Тогда они никогда не загорятся от чрезмерного перегрева. - 2.
Стыки между отдельными частями дымохода не должны приходиться на уровни кровли и межчердачного перекрытия. - 3.
Участки соединения деталей тракта обязательно промазываются герметичным составом с высоким показателем жароустойчивости, а потом дополнительно закрепляются хомутами большой ширины. Такие специальные фиксаторы продаются в строительных магазинах. - 4.
При наличии ощутимых щелей между элементами трубы их следует заизолировать асбестовым шнуром. Этот уплотнитель нужно аккуратно, но плотно вставить в зазор.
Непосредственно установка трубы начинается с подсоединения первого ее элемента к печному патрубку. Сразу же стоит поставить и шибер – особую задвижку, позволяющую регулировать тягу. Затем в потолке нужно сделать квадратную дыру и собрать металлический короб со сквозным отверстием, соответствующим диаметру трубы. Через него мы пропустим тракт на чердак. Высота короба берется на 0,4 м больше толщины потолочной поверхности.
Далее все пойдет быстрее. Монтируете короб в потолок, фиксируете его, пропускаете трубу на чердак. В свободное пространство коробки помещаете каменную минвату либо керамзит (оптимально подходит материал со средним зерном). На чердаке короб следует накрыть крышкой (в ней также нужно сделать отверстие). В месте пропуска дымохода через кровлю прорезаете дыру, фиксируете к ней снизу лист жаропрочного асбеста. Сверху трубу необходимо обложить листами минеральной ваты или асбеста, чтобы уберечь кровельную конструкцию от пожара. На теплоизолированный таким образом тракт натягиваете резиновую гидрозащитную манжету и обрабатываете зазоры герметиком. Работы завершены!
Внешний дымоход – правила быстрой установки
Наружный тракт монтируется намного проще. Делается он быстрее, требует малых трудовых затрат, что важно, когда работы выполняются своими руками. Такой дымоход не поднимается к потолку, а прокладывается в бане через стену. Для разворота трубы в нужном направлении используется спецотвод (металлическое колено с подходящим углом изгиба). Именно этот элемент подсоединяется к печному патрубку, а потом к трубе, которую выводят наружу. Для этого снова применяют короб.
С внешней стороны бани устанавливается тройник. Он позволяет осуществить разводку тракта вверх, вдоль стеновой поверхности и вниз.
Крепление трубы выполняются держателями. Они имеют особую форму, гарантируют качественную фиксацию конструкции. Наружная труба поднимается над коньком примерно на 0,6 м. Ее верхний конец нужно накрыть зонтиком (он монтируется и на внутренние дымоходы), который не пропустит в систему капли дождя и мелкий мусор. Зазоры между стеной и выходом трубы заделайте термостойким герметиком.
Как видим, наружное сооружение установить легко. Оно не требует пробивания дыр в потолке и кровле, исключает риск протечки перекрытий. Но есть у него и серьезный недостаток – быстрое выхолаживание. По этой причине наружные системы дополнительно утепляют минватой и другими теплоизоляционными материалами.
Выбирайте подходящий дымоотводящий тракт для парилки, который вы без труда сможете построить самостоятельно. И наслаждайтесь расслабляющими банными процедурами в любое время.
Печная труба для бани должна не только хорошо отводить дым, но и быть устроена таким образом, чтобы вероятность возникновения пожара сводилась к нулю. Кроме того, хороший дымоход отлично сохраняет тепло — в таком случае высокая температура в парилке будет поддерживаться в течение долгого времени, а вы при этом сможете сэкономить на топливе.
Основные разновидности дымоходов для бани
| Характеристика | Виды | Особенности |
|---|---|---|
| По материалу | Металлические, кирпичные, керамические, асбестоцементные, полимерные | Металлические трубы просты в установке, и большинство предпочитает именно этот вариант. Кирпичный дымоход сделать сложнее, но он более долговечен, чем металлический, и лучше сохраняет тепло. Керамическая труба стоит дороже, но она проста в установке, отличается хорошей термоизоляцией, жаростойкостью и долговечностью. Асбестоцементные дымоходы очень дешевы, но не выдерживают температуры выше 300°C, как и полимерные |
| По конструкции | Наружные и внутренние | Наружный дымоход выходит сквозь стену и идет вверх снаружи помещения, внутренний выводят через потолок и кровлю |
Чтобы получить качественный дымоход из кирпича, очень важно грамотно возвести кладку. Это довольно трудоемкий процесс, который занимает много времени.
Однако при этом труба из кирпича обладает важными преимуществами:
- она прочнее и долговечнее, чем металлическая;
- кирпич хорошо аккумулирует тепло и обладает отличными термоизолирующими качествами;
- баня с кирпичным дымоходом будет лучше защищена от пожара.
Так как кирпичный дымоход обладает всеми этими достоинствами, на этот вариант все-таки стоит обратить внимание. В сооружении кирпичной трубы для бани нет ничего по-настоящему сложного.
Но нужно иметь в виду, что кирпичным дымоходам присущ и серьезный недостаток. На внутренней поверхности такой трубы оседают отложения сажи, поскольку она имеет шероховатости и углы. Из-за накопления этой сажи со временем начинает понижаться тяга, и баня прогревается хуже. Если внутренняя поверхность дымохода будет засорена слишком сильно, этот может привести к задымлению бани, также сажа внутри трубы может вспыхнуть.
Впрочем, решить эту проблему довольно просто — нужно всего лишь своевременно чистить трубу. Процесс очистки не занимает много времени, при этом проводить данную процедуру часто не придется.
Дымоход из кирпича — сильные и слабые стороны
Особенности металлического дымохода
Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Они представляют собой трехслойную конструкцию:
- внутренняя труба;
- расположенный поверх нее слой теплоизоляции;
- наружная труба.
Сэндвич-труба имеет два очень важных преимущества:
- она не нагревается снаружи слишком сильно, поэтому не может испортить деревянные перекрытия, кроме того, ее использование сведет риск возникновения пожара к минимуму;
- благодаря трехслойной конструкции с наличием теплоизолятора внутри дымохода в холодное время года не будет образовываться конденсат;
- также за счет наличия утеплителя высокая температура в помещении сохраняется гораздо лучше, однако и такие трубы существенно проигрывают по этой характеристике кирпичным дымоходам.
Схема установки сэндвич дымохода
Вообще же к основным достоинствам металлического дымохода для бани относятся:
- простота установки – сборка такой конструкции отнимет гораздо меньше времени и сил, чем кладка кирпичной трубы;
- гладкая внутренняя поверхность – сажа и копоть будут оседать на ней в минимальных количествах, дым пойдет наружу направленным потоком, и тяга будет хорошей;
- дешевизна — особенно в том случае, если вы не будете использовать готовые сэндвич-трубы, а изготовите их своими руками.
Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Использование сэндвич-труб позволяет свести эту проблему к минимуму. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.
Цены на дымоходы
Обратите внимание! Лучше всего сделать металлический дымоход, состоящий из двух основных частей. В таком варианте от печи должна отходить обычная однослойная труба, она будет прогревать внутреннее пространство. Сверху на нее надеваются сэндвич-трубы, именно они и пойдут дальше наружу. Важным преимуществом такого варианта является дешевизна: дело в том, что труба, расположенная возле печи, нагревается сильнее, поэтому она быстрее приходит в негодность. Когда это произойдет, ее можно будет заменить, при этом покупать новую сэндвич-трубу не придется.
Наружный дымоход
В этом варианте дымоход проходит не через потолок — он выводится наружу через стену, а затем идет вверх. Такая конструкция имеет существенные достоинства, среди которых:
- простота монтажа;
- безопасность;
- влагозащищенность.
Во время ее сооружения на чердаке и в крыше не придется устраивать изолированные переходы. При этом риск попадания воды внутрь помещения будет сведен к минимуму, так как не будет зазоров между трубой и покрытием кровли.
Однако в таком дымоходе довольно быстро конденсируется влага. Чтобы свести проблему к минимуму, трубу нужно очень хорошо утеплить. Другой недостаток наружного дымохода — находясь снаружи помещения, он не прогревает внутреннее пространство бани. В результате расход топлива значительно возрастает.
Внутренний дымоход
В этом варианте, который мы и будем рассматривать в данной статье, дымоход поднимается от печи до потолка, а затем выходит наружу. Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. Сделать ее несколько сложнее, однако этим все же стоит заняться, если вы хотите получить действительно хороший результат. В том случае, если дымоход будет устроен по всем правилам, он без проблем прослужит много лет.
Труба хорошо хранит тепло и согревает внутреннее пространство бани и чердак, к тому же печь охлаждается дольше, поэтому на топливе можно будет сэкономить — это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность. Однако в том случае, если все сделать правильно и соблюсти все рекомендации, вероятность возникновения чрезвычайного происшествия будет сведена практически к нулю, и о возникновении пожара можно будет не переживать.
Цены на сэндвич дымоходы
сэндвич дымоход
Безопасность
При сооружении дымохода в бане в первую очередь нужно продумать вопросы безопасности. Ведь в том случае, если что-то будет сделано неправильно, деревянные конструкции могут вспыхнуть очень легко. К проблеме нужно подходить тщательно, тогда баня прослужит действительно долго, а риска для жизни людей не возникнет.
Все необходимые требования, которым должны отвечать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое нужно выдержать между трубой и горючими деталями перекрытий крыши. Эта величина зависит от параметров трубы. Если вы собрались делать дымоход в бане, вам следует ознакомиться со СНиП 41-01-2003, который утверждает правила устройства вентиляции, отопления и кондиционирования. При этом обратите особое внимание на пункт 6.6.22, где и содержится вся необходимая информация.
Чтобы дымоход был полностью безопасен, нужно использовать соответствующие материалы для теплоизоляции:
- минеральная вата;
- базальтовый картон;
- минерит.
Также для этой цели подойдут огнестойкий гипсокартон и стекломагниевый лист.
Нужно обратить внимание и на некоторые другие моменты. Так, важно правильно выбрать материалы, из которых будет выполнен сам дымоход — они должны быть устойчивы к высоким температурам. К примеру, если вы решите использовать металлическую трубу для сооружения дымохода, она обязательно должна быть изготовлена из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарения его крайне вредны для здоровья.
Устройство кирпичного дымохода
Если вы не обладаете большим опытом создания дымоходов из кирпича, вам лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.
Цены на комплект дымохода
комплект дымохода
Такая дымовая труба состоит из пяти основных частей:
- надсадная труба с задвижкой — та часть дымохода, которая идет прямо от печи;
- распушка — расширение дымохода на 30-40 см, которое начинается за 5-6 рядов до потолка;
- стояк — часть дымохода, выходящая в чердачное помещение;
- выдра — расширенная часть, которая предотвращает попадание осадков в щели между покрытием кровли и самой трубой;
- шейка с оголовком — верхняя часть дымохода.
Сверху на шейку можно установить колпак или дефлектор, который защитит трубу от попадания дождя, снега и мусора. Также эта конструкция улучшит тягу.
Для сооружения трубы подойдут огнеупорные или обычные полнотелые кирпичи. Класть их можно на состав, изготовленный из смеси цемента и песка или цемента и извести. На участке, где температура будет наиболее высокой, надо использовать огнеупорную глину. Чтобы подготовить такой состав, необходимо взять шамотный порошок и развести его с водой и песком в большой емкости, для этого отлично подойдет 10-15-литровый бак. Консистенция готового к использованию раствора должна быть такой, чтобы он не стекал с мастерка и не прилипал к нему, а медленно сползал, не оставляя следов.
Кладка трубы из кирпича
Шаг 1.
Первым делом найдите или подготовьте самостоятельно подробную схему кладки.
Шаг 2.
Затем выполните из кирпича или армированного бетона фундамент для печи, возведите саму каменку. Высота фундамента должна составлять не меньше 30-40 см, а ширина — на 15-20 см превышать ширину дымохода.
Шаг 3.
После этого соорудите сам дымоход, последовательно сделав все его части — надсадную трубу, распушку, стояк, выдру и шейку с оголовком. При этом в надсадную трубу нужно установить задвижку.
Шаг 4.
На участках, где дымоход проходит через потолок и через крышу, выполните разделку и проложите один из утеплителей, которые были перечислены выше.
Видео — Кладка распушки
Шаг 5.
Если дымоход располагается возле стены, для повышения надежности и долговечности конструкции его стоит зафиксировать. Крепления можно установить через каждые 30 см.
Шаг 6.
Внутреннюю поверхность трубы лучше отделать штукатуркой. Благодаря этому она станет гладкой, в результате на ее стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно побелить дымоход снаружи.
Шаг 7.
Последний верхний участок дымовой трубы, который возвышается над уровнем крыши, надо утеплить, а затем провести его финишную отделку. Для этого можно использовать облицовочный кирпич.
Чтобы получить качественный результат, внимательно следите за толщиной швов. Они должны быть одинаковыми на всем протяжении трубы. Оптимальная толщина такого шва при сооружении дымохода в бане — 15 мм. Опытные печники могут делать работу довольно быстро, но вам торопиться ни к чему — тщательно следите, чтобы кладка происходила кирпичик к кирпичику по заранее найденной или подготовленной вами схеме. Стенки хорошего дымохода должны быть идеально ровными, все углы — идеально прямыми. Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если подойти к работе серьезно и не спешить, у вас все получится, даже если раньше вы никогда не выполняли подобную работу.
Видео — Кладка печи и дымовой трубы
Выбор металлической трубы для сооружения дымохода в бане
Чтобы выбрать подходящую металлическую трубу для сооружения дымохода в бане, нужно обратить внимание на два основных момента:
- диаметр;
- толщина стенки.
Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать. Чтобы купить трубу подходящего размера, нужно принять во внимание необходимую длину дымохода и количество изгибов. Если труба будет иметь два поворота и больше, подойдет диаметр 110 мм.
Толщина стенки должна быть достаточной, чтобы металлический дымоход прослужил долгие годы. Если труба будет тонкой, она скоро придет в негодность, ведь при нагревании металл довольно быстро подвергается коррозии. Это происходит в первую очередь на тех участках, где дымоход сильнее нагревается. Поэтому труба, которая будет отходить от печки, должна иметь более толстые стенки, чем сэндвич-трубы, расположенные над ней.
Монтаж металлического дымохода для бани
Сборка дымохода из сэндвич-труб проходит в 7 основных этапов.
Этап 1.
Первым делом нужно вырезать в потолке отверстие, которое должно на 15-20 мм превышать внешний диаметр дымохода.
Этап 2.
Также нужно проделать аналогичное отверстие в кровле.
Этап 3.
Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям — просверлить отверстия для крепления на саморезы.
Цены на коаксильный дымоход
коаксильный дымоход
Пример изоляции керамзитом и асбестовым картоном
Этап 4.
Первую однослойную трубу надо установить на печь и надеть на нее квадрат из листового металла, который будет закреплен на потолке.
Этап 5.
Затем нужно вставить первую сэндвич-трубу в патрубок однослойной трубы.
Этап 6.
Таким образом необходимо полностью собрать дымоход, устанавливая и закрепляя одну сэндвич-трубу за другой.
Сборка элементов дымохода «по дыму» и «по конденсату»
Этап 7.
К окончанию последней трубы надо приварить колпак, который будет защищать конструкцию от осадков.
Видео — Монтаж дымохода сэндвич
Прокладка теплозащиты
Чтобы утеплить потолок бани возле трубы, подойдет любой жаростойкий материал. Это могут быть:
- керамзит;
- ячеистый бетон;
- глина.
Минеральную вату использовать не стоит — она хорошо впитывает воду, поэтому для помещений с повышенной влажностью не подходит. Если оставить потолок возле дымохода без утепления, помещение будет быстро остывать, а затраты на его прогревание значительно вырастут, поэтому пропускать данный шаг не следует.
Изготовление сэндвич-труб своими руками
Если вы не хотите тратиться на покупку готовых сэндвич-труб для сооружения дымохода в бане, их можно изготовить своими руками. Тогда они, скорее всего, будут иметь менее презентабельный внешний вид, однако для отвода дыма и защиты от огня эти трубы подойдут не хуже. К тому же никто не мешает вам сделать самостоятельно сэндвич-трубы, которые будут выглядеть так же хорошо, как покупные — все в ваших руках.
Чтобы изготовить их, необходимо:
- взять два листа стали и свернуть их в трубы, при этом диаметры должны быть разными — одна будет внутренней, а другая внешней;
- внутреннюю трубу нужно обернуть теплоизолом;
- затем сверху надо надеть трубу большего диаметра и соединить всю конструкцию воедино вальцовкой;
- следующим шагом необходимо вырезать из того же листового металла хомуты — полоски шириной 20 см, по длине они должны быть больше наружной окружности дымохода;
- этими хомутами труба соединяется сверху и снизу;
- таким образом необходимо изготовить нужное количество сэндвич-труб для сооружения дымохода;
- квадратный лист металла надо закрепить на потолке с помощью саморезов, после этого необходимо поместить на него теплоизоляцию;
- к торцу одной из труб нужно по окружности приварить полоску, чтобы получился патрубок.
Другой вариант — не сворачивать трубы из листового металла самостоятельно, а использовать готовые. Также в магазине можно приобрести и готовые хомуты.
Простой способ устройства дымохода
Существует и более простой способ устройства металлического дымохода в бане, который к тому же обойдется гораздо дешевле. Он предполагает использование исключительно обычных однослойных труб, которые идут от печи вверх и выходят через крышу наружу.
Основные особенности такой конструкции:
- для скрепления различных элементов можно использовать саморезы;
- в том месте, где труба проходит через перекрытия, ее можно обмотать любым подходящим утеплителем (к примеру, базальтовой ватой) и асбестовым шнуром.
Однако такой дымоход не отличается ни долговечностью, ни пожаробезопасностью, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, стоит все-таки воспользоваться одним из вариантов, приведенных выше.
Обслуживание дымохода из кирпича и из металла
Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них — это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.
Чистка дымохода — фото
| Способ | Описание |
|---|---|
|
| Чистка ершиком — старый и проверенный метод, который применялся еще в незапамятные времена. Он позволяет добиться отличного эффекта, однако для этого вам придется хорошенько потрудиться. Кроме того, будьте готовы к тому, что немало сажи попадет на вас — работа эта очень грязная. |
|
| Чистка дымохода гирей на тросе — еще один механический способ очистки. Как и прочистка трубы с помощью ершика, он эффективен, но предполагает, что вам придется повозиться, попутно хорошенько перепачкавшись в саже. |
|
| Также можно установить в верхней части трубы вентилятор, который будет работать на всасывание. Он вытянет из дымохода сажу, но нужно подготовиться к тому, что пространство вокруг бани после этого будет загрязнено ей. |
|
| Существует и более простой способ — нужно закинуть в печь осиновых дров. В результате возникнет мощная тяга, и сажа будет выбита наверх. В сухом и сильном жаре, который создает осина, быстро сгорают смолистые вещества, оседающие в трубе в том случае, если вы топите баню дровами из хвойных пород дерева. |
|
| Чистка с помощью химических средств. Здесь существуют разные варианты, к примеру, можно вместе с дровами закинуть в банную печь специальные препараты, усиливающие тягу. Существенное преимущество такого метода перед очисткой с помощью осиновых дров заключается в том, что используемые составы содержат специальные вещества, которые дополнительно разрыхляют сажу. В результате она легко отходит от внутренней поверхности дымохода. |
|
Промывка и протопка печи | Еще один вариант — налить в трубу несколько литров воды, затем надо долго топить печь. |
Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.
Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.
Видео — Типичные ошибки при установке печей и дымоходов
Довольно долгое время печи были лишены дымоходов, из-за чего нашим предкам приходилось принимать банные процедуры «по-черному». Сегодня же таких проблем не существует, поэтому нахождение в парной приносит больше положительных эмоций. Сейчас установить дымоход для бани сможет каждый, кто сумел возвести саму баню, ведь это несложно при соблюдении всех правил – ниже, собственно, и опишем, как сделать дымоход в бане своими руками – пошаговое руководство прилагается.
Монтаж дымохода в бане требует особой ответственности, потому что при допущении даже одной ошибки корректная функциональность бани будет поставлена под вопрос. Очень важно создать все условия, при которых бы угарный газ ни при каких обстоятельствах не смог проникать в парилку. Для этого перед началом работ следует наметить план, включив в него все этапы строительства.
Какие бывают дымоходы
Установленный дымоход для бани своими руками может быть внешним и внутренним. В России чаще всего можно встретить второй вариант – он отлично вписывается в архитектурный стиль парной, и отлично справляется с экономией генерируемого печью тепла. Внешние дымоходы, как правило, устанавливают на американских фермах.
Внутренняя разновидность дымохода хороша тем, что она обладает более эффективной тягой, и более проста в обслуживании. К тому же, утеплять такой дымоход нет необходимости.
Внешний же дымоход примечателен тем, что отпадает надобность нарушать целостность крыши, к тому же, явно, что такая конструкция является более безопасной для самой бани и находящихся внутри посетителей. Внутренний дымоход из кирпича в бане должен иметь толщину стенки, как минимум, в 12 см, в то время как для наружного дымохода потребуется толщина уже более 38 см.
Вариации и конструкции дымоходов
Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.
Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.
При наличии в бане не одной печи, и дымоходов должно быть несколько для поддержания нормальной тяги. В противном случае, на высоте 75 см устанавливается конструкция для рассечки. В любом случае внутренняя часть дымохода должна быть максимально ровной, чтобы на ней скапливалось минимум сажи.
Простейшая конструкция дымохода
Установка печной трубы в бане из нержавеющей стали – простейший вид дымохода.
Для конструкции понадобится:
- колено из оцинковки 20×120 см – 1 шт;
- колено из оцинковки 16×120 см – 2 шт;
- колено из нержавейки 16×10 см – 3 шт;
- тройник на 16 см с заглушкой – 1 шт;
- грибок на 20 см – 1 шт.
Чтобы понять, как правильно сделать трубу в бане, нужно будет проделать следующие работы. Скрепление труб осуществляется при помощи саморезов, в плите проделывается отверстие в 16 см. В месте установки дымохода, в пределах 15 см, с крыши временно демонтируется мягкий кровельный материал с теплоизоляцией.
Часть трубы, которая будет выступать на улицу, обматывают базальтовой ватой и асбестовым шнуром, чтобы заполнить ширину проделанного отверстия. Далее одевается смазанная битумной мастикой труба, которая будет крепиться с 20 см перекрытием. В месте соединения труб, для исключения попадания внутрь осадков, наматывается асбестовый шнур.
Методы монтажа дымоходов для различных печей
Кирпич в настоящее время все чаще используют при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь, обладают своими положительными и отрицательными качествами, установка их несколько разнится.
Монтаж дымохода к стальной печи
К установке дымохода приступают после установки печи. Процесс начинается с подсоединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или сэндвич труб – они обладают повышенной огнеупорностью. Хотя, все равно нежелательно чтобы открытый огонь на них попадал. В связи с этим до первого колена производится монтаж в бане трубы из стали, а уже после – сэндвич труба.
В последнюю очередь на верхнее окончание дымохода устанавливают защитный конус от осадков. Нижняя же часть трубы закрывается, как правило, заглушкой, через которую в будущем можно будет сливать собравшийся конденсат, и очищать внутреннюю поверхность дымохода.
Крепление дымохода на печку из кирпича
Схема установки дымохода для бани на кирпичную печь также несложна, и все работы можно провести своими руками.
Сооружение дымохода начинается после укладки последнего кирпичного ряда печки – зачастую этому соответствует 12-19 ряд, когда достигается верхний уровень ее боковых дверок.
Где-то на 21-м ряду создаются два канала, размер которых равняется одному кирпичу. Далее они соединятся в один канал. На данном этапе справа набавляется три четверти для того, чтобы перекрыть свободное место над ядром. Получится зазор между главной кладкой и ядром в 2-3 см.
Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.
Сужение дымохода осуществляется на 23-м ряду. Кладку проводят в пятерик. На данном этапе ставят задвижки – сначала одна, а вторая – через ряд. Далее тип кладки постепенно меняется на распушку.
Проводя все работы по установке трубы для бани своими руками, следите, чтобы не образовывались какие-либо трещины, так как в будущем в таких местах может появляться конденсат. Кроме того, не берите трубы большего диаметра, чем требуется, так как газ не сможет подыматься с должной скоростью, и он будет охлаждаться быстрее.
Установка готового дымохода для бани
Естественно, что существуют и готовые дымоходы. Их легче устанавливать, да и времени на это требуется значительно меньше. В этом случае также важно все сделать максимально правильно и качественно, особенно следует быть внимательным, если вы все работы делаете без чьей-либо помощи.
Какой бы ни был дымоход, установка его проводится так, чтобы он выступал за пределы постройки точно на полметра. В месте соединения крыши и трубы потребуется сделать «выдру», благодаря которой внутрь не будут попадать осадки.
Стоит отметить, что появление копоти на стенах спустя некоторое время, свидетельствует о плохом монтаже дымохода. В данном случае потребуется как можно скорее выявить появившиеся зазоры и устранить их.
Очистка дымохода от загрязнений
Кроме всего прочего, нужно предусмотреть перечень мер по своевременной очистке дымохода. Лучше всего если это будет механический метод. Для чистки понадобятся щетки, специальный груз, и даже кувалда с ломом. Процесс этот очень грязный, поэтому желательно из бани вынести все что можно, а остальные вещи чем-нибудь укрыть, например полиэтиленовой пленкой.
Легче всего оперировать щеткой – она вставляется в дымоход, и не спеша проталкивается вниз и вверх, пока движения не начнут становиться все более легкими.
Если вы заметили, что на трубе начали появляться небольшие скопления сажи, их можно убрать путем протопки печи осиновыми дровами. В процессе горения возникает огромная тяга, выносящая пепел за пределы трубы. К тому же, при горении осины появляется сильный жар, благодаря которому моментально сгорают смолы в трубе (прочитайте: » «). Не менее эффективными считаются и картофельные очистки, главное заготовить их в достаточном объеме.
Тем не менее, все большую популярность завоевывают новейшие методы чистки при помощи химических веществ. Они также эффективно уносят всю сажу и устраняют наросты. Стоит отметить, что чистку дымохода лучше проводить после дождя.
Вот мы и узнали, как сделать дымоход в бане через потолок, прилагая при этом минимум усилий и времени. При правильном своевременном уходе за трубами, дрова всегда будут отдавать максимум энергии, удерживая температуру на должном уровне, и радуя вас и ваших близких!
Ни одна банная печь не может обойтись без правильного оборудования всех своих частей и отделов. Устройство дымохода в бане несколько отличается от дымоходной
системы отопительной печи для дома. Поэтому
, для достижения наибольшей эффективности функций банной печи, очень важно учесть все нюансы постройки не только топки и каменки, но и дымохода.
Устройство дымохода в бане для дровяной печи
Нужно сразу же отметить, что устройство этого главного банного сооружения лучше выполнит опытный мастер, но если есть желание попробовать свои силы, нужно тщательно разобраться во всех тонкостях. От правильно устроенного дымохода зависит не только то, насколько быстро и хорошо прогреется банное помещение, но и его пожаробезопасность.
В основном, при строительстве банной печи используются два вида дымохода —
это коренные и насадные.
- Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех
печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.
- Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева
чаще отдают предпочтение именно насадным дымоходам.
Также дымоходы можно разделить на на
ружные и внутренние.
- Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен
. А именно для бани терять лишнее тепло – непростительная роскошь.
- Внутренние дымоходные
системы устанавливают чаще, поэтому и стоит о них узнать больше.
Дымоход, проходящий внутри помещения через потолок
Одним из главных преимуществ вн
утреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:
— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную
гидроизоляцию. Кроме того, придется
потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;
— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.
Но несмотря на
возможные минусы, тепло, отдаваемое
в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.
Материалы и особенности изготовления дымохода для дровяной печи
Выбор материала для дымохода будет зависеть от того, какая печь устанавливается в бане.
- Кирпичная печь может быть оснащена дымоходом, также выложенным из кирпича, металлическим или сделанным из асбестоцемента.
- Металлический же вариант печи с обустроенной каменкой обычно дополняют таким же дымоходом (реже —
из асбестоцемента). Но чаще всего это
— металлические трубы
с прослойкой утеплителя, так называемые
сэндвич-дымоходы
.
- Асбестобетонный
вариант дымоходов, особенно для банных печей, нежелателен по самой главной
причине —
это пористость материала. В связи со структурными особенностями асбестоцемента, конденсат остается
на стенках канала на длительное время или даже впитывается в них, что приводит к разрушению материала. Такая труба может лопнуть или же, прогорев, даже взорваться. Чтобы конденсата образовывалось меньше, трубу из асбестоцемента одевают в теплоизоляцию и обкладывают кирпичной кладкой.
Из какого бы материала ни была
выполнена труба дымохода, ее
части должны быть герметично соединены между собой, а кирпичная кладка не должен иметь щелей. Эти изъяны дают возможность попаданию вовнутрь
холодному воздуху, который не только снижает тягу, но и способствуют образованию конденсата.
Диаметр тр
убы должен быть также рассчитан правильно —
если он будет больше необходимого, дым, поднимающийся по нему, будет быстро остывать, что также
способствует образованию конденсата.
Стоит особое внимание уделить и выбору толщины дымоотводной трубы бани. Внутренний вариант дымохода должен иметь стенки не менее 12 см, а наружный — 38—
40 см толщиной. Это также убережет
от быстрого охлаждения, а значит
, от конденсации влаги.
Важнейшим фактором для этого отдела печи является идеальная гладкость внутренних стенок трубы. Она обеспечит нужную тягу, а значит
, сажа
не будет откладываться на стенках в больших количествах. Пористые же поверхности способны скапливать большое количество гари, от которой дымоход придется
достаточно часто очищать. Если выстроена кирпичная труба дымохода, то в чердачном помещении ее
затирают глиняным раствором и производят ее
побелку. Благодаря таким мерам предосторожности, в случае появления трещин в кладке или других дефектов, их можно будет
сразу обнаружить, так как черный
дым станет
просачиваться через трещины затирки, и на побелке его хорошо будет
видно. Это — визуальный сигнал о необходимости срочного ремонта.
Иногда для банных печей используется комбинированная конструкция дымохода. В этом случае нижняя его часть возводится из кирпича, а верхняя, проходящей через перекрытия и кровлю, изготавливается из современной сэндвич-трубы.
Такой вариант позволяет устраивать аккуратные небольшие проходы, которые легче будет оформить жаростойким материалом.
Техника безопасности при устройстве дымохода
Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани. Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю.
В местах, где труба будет проходить через потолок, необходимо изолировать ее
от деревянных элементов жаростойким материалом —
это может быть асбест, минеральная вата, песок или керамзит.
- Для этого на потолок в месте прохода дымохода
закрепляется металлическая панель с отверстием, через которое и будет пропущена труба
. - Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—
15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет
деревянное перекрытие от высоких температур дымоходной
трубы. Труба должна находиться, как минимум
, в 25 сантиметрах от горючих материалов перекрытия.
- Очень важно устроить термоизолирующую
защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные
строения возводятся из сосны, а ее
древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода. Поэтому стену нужно обезопасить с помощью негорючего материала —
это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата
или же комбинированный вариант.
- После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
- Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку
крыши от попадания влаги, а значит
и от появления плесневого грибка и разрушения.
- Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.
Водяной бак
В дымоотводную систему бани, возведенную
из металлических
сэндвич-труб
, иногда встраивается металлический
бак для подогрева воды, внутри которого проходит неизолированная часть
дымохода. Баки могут иметь различный объем
– это в первую очередь
, будет зависеть от мощности выбранной печи.
Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр тр
убы дымохода, на которую будет бак закреплен
. Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.
На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных
труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.
Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую
в бак воду. Встраивая емкость
, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.
Схема устройства банного дымохода
На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.
Стоит отметить, что банная печь своей топкой обычно выходит
в другую комнату — предбанник
. Это предусмотрено для того, чтобы
не возникало риска обжечься во время мытья, и чтобы
у банщика была возможность все время подкладывать дрова в топку.
Непосредственно в банном
помещении располагают саму печь с металлической обрешеткой
, которая огораживает собой раскаленные
стенки и отстоит от них на 10—
15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар —
на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем
бак
в этом варианте также располагают в помещении бани.
На рисунке также видно
, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.
Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы
изолирующих материалов.
Видео: интересный вариант устройства дымохода в бане
Все работы — как
по по
стройке печи так и по устройству ее
дымоотводной системы — необходимо проводить со всей ответственностью и аккуратностью. Нужно помнить, что от подхода к этому вопросу будет зависеть не только безопасность самой бани, но и жизнь пользующихся ею людей.
Дымоход – неотъемлемый атрибут парильного помещения, обеспечивающий пожаробезопаснос ть, быстроту прогрева, чистоту воздуха и низкий расход топлива. К обустройству дымохода в бане следует подходить со всей ответственностью, ведь в случае неправильного монтажа эксплуатация постройки будет невозможна.
Внимание! При изготовлении дымохода следует помнить обо всех нюансах процесса, т. к. при неправильно рассчитанной силе тяги в помещение проникнет дым и повысится риск отравления угарным газом.
Правильный выбор конструкции дымохода – это уже половина успеха при обустройстве бани. Все существующие виды можно разделить на две группы.
Внимание! Вне зависимости от выбранной конструкции дымовую трубу нужно устанавливать выше конька минимум на 50 см.
Ключевые моменты
Любой отопительный прибор нуждается в системе отвода продуктов горения. Особое внимание этой системе нужно уделить при строительстве бани – конструкции, практически полностью состоящей из дерева.
1. Материал и форма
Кирпичный дымоход – самый надежный и безопасный вариант, но его достаточно трудно сделать своими руками. Более того, в случае нарушения тяги потребуется повторная перекладка, что влечет дополнительные временные и материальные затраты. По этой причине для парилки лучше использовать более простой вариант – дымоход-сэндвич из нержавеющей стали.
Внимание! Для обеспечения хорошей тяги и минимального сопротивления движению дыма желательно остановить выбор на конструкции цилиндрической формы. Внутренняя поверхность при этом должна быть максимально гладкой – это предотвратит скопление сажи при эксплуатации.
2. Размеры
Толщина стенок дымохода должна составлять минимум 1 мм, сечение – 14 см. Более того, нельзя допускать наличие горизонтальных участков длиной более 1 м.
3. Изоляция
Качество изоляции напрямую влияет на эффективность дымохода и пожаробезопаснос ть печи. Также хорошее утепление снизит количество образуемого конденсата и защитит горючие материалы, находящиеся рядом с дымоходом.
- Дымоход в бане нужно тщательно закрывать рядом с топочной камерой и на стыке с перекрытиями. Для защиты стен используются листы стали с огнеупорным покрытием.
- Для увеличения КПД в трубу устанавливается специальная сетка, на которую насыпаются камни. Разогреваясь дымом, они будут дополнительным источником тепла, что несколько снизит расход топлива и время обогрева парилки.
- Дымоход ведется исключительно снизу вверх.
- Каждый следующий участок трубы вставляется в предыдущий, вследствие чего конденсат будет скапливаться внутри системы.
- При необходимости труба должна легко демонтироваться (рано или поздно она перегорит), поэтому следует позаботиться о съемном колене.
- Дымоходную трубу над кровлей нужно закрыть специальным «зонтиком» для защиты от атмосферных осадков.
- По возможности монтаж проводится подальше от стен.
Рассмотрим основные этапы изготовления дымохода в бане.
Этап 1. Основание под трубу
Насадные сэндвич-трубы устанавливаются на специальное основание, встроенное в корпус печи. Для этого используется жаростойкая – чугунная или керамическая – труба, которую выводят над корпусом из топочной камеры. Сверху на нее надевается специальный штуцер, к которому подключается сам дымоход.
Этап 2. Сборка
Как уже говорилось, для бани лучше использовать многослойную трубу из «нержавейки». Такая труба состоит из:
- внешней оболочки из нержавеющей стали;
- утеплителя (минваты, наклеенной на фольгу);
- сердцевины – стальной трубы с титановым напылением, которая и надевается на штуцер.
Шаг 1.
К штуцеру подсоединяется первый отрезок трубы.
Шаг 2.
К нему подсоединяются остальные отрезки. Для крепления устанавливаются стальные хомуты (с шагом в 1,5 м, а также на каждом угловом соединении).
Шаг 3.
В потолке и крыше проделываются отверстия соответствующего диаметра. При этом нужно оставлять небольшой зазор: в крыше – 20-25 см, в потолке – 40-50 см.
Шаг 4.
Для изоляции соединений используются специальные термоустойчивые насадки или же сочетание лист металла + прокладка.
Шаг 5.
Для обеспечения теплосбережения снаружи крыши устанавливается заглушка с изоляцией.
Шаг 6.
Наружная часть трубы закрывается защитным «зонтиком» или сеткой.
Этап 3. Обустройство прохода через потолок и кровлю
Как говорилось выше, после монтажа дымохода нужно заделать оставшиеся отверстия. Делать это нужно строго по инструкции.
Шаг 1.
Снизу потолок закрывается листом огнеупорного материала с круглым отверстием в центре. Выходит, трубу нужно пропустить сквозь это отверстие еще при установке. Для фиксации материала используются саморезы.
Внимание! Сверху потолок можно ничем не покрывать – нужно лишь замазать закрытое листом «окно» глиной или же засыпать гранулированным термоизолятором.
Шаг 2.
Крыша обустраивается снаружи, устанавливается оголовок с каркасом. Можно также установить и с внутренней стороны кровли металлический лист с отверстием соответствующего диаметра, но это необязательно.
После обустройства дымохода и проходов для него строительство можно считать завершенным.
Видео – Установка сэндвич-дымохода «Вулкан»
Распространенные ошибки
Часто при строительстве дымохода допускаются типичные ошибки, которые в будущем скажутся на эффективности работы системы.
Ошибка №1. Использование «неправильных» материалов
Применение материалов, не предназначенных для дымоотводной конструкции (асбестоцемента, к примеру, или алюминия) может привести к самым печальным последствиям. Более того, даже кирпич не всегда подходит для этого – если отопление газовое, то он быстро разрушится в кислотной среде.
Ошибка №2. Объединение нескольких дымоотводов
Если планируется объединение нескольких дымоходов, то все необходимые инженерные расчеты стоит доверить специалисту.
Ошибка №3. Самостоятельная смена диаметра трубы
Какой бы ни была причина подобной самодеятельности, до начала работ нужно обязательно проконсультирова ться у профессионала, иначе снизится КПД всей системы, а в худшем случае разрушится вся конструкция.
Не стоит пренебрегать правилами и методиками строительства дымохода в бане. В отсутствие специальных знаний и навыков лучше доверить работу профессиональном у печнику, в противном случае допущенные при монтаже ошибки будут очень дорого стоить.
Чистка дымохода
Зачастую бани отапливаются твердотопливными печами, вследствие чего в дымоходе скапливается сажа. Если наблюдается ухудшение тяги, но при этом видимых повреждений на корпусе дымохода нет, значит, труба забита и ее нужно почистить от сажи.
- Обычно для этого используют гирю с тросом или щетку, но механическая очистка, как известно, нецелесообразна, ведь приходится выносить на улицу все ценное, а мебель накрывать тряпками, чтобы на нее не попала сажа.
Внимание! В связи с этим лучше разжечь в печи дрова из осины – они создадут интенсивную тягу и выбьют всю сажу наружу.
Видео – Чистка дымохода
Выводы
Вот и все нюансы строительства и очистки дымохода для бани. Остается лишь надеяться, что статья стала полезной и вы узнали из нее что-то новое для себя. И в конце – последний совет: специалисты рекомендуют чистить дымоход сразу же после дождя.
Установка банной печи и подключение водяного бака – задача непростая, поэтому домовладельцы для ее решения зачастую прибегают к помощи специалистов. А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким способом на монтаже. Какие печные трубы лучше использовать, как их правильно установить и вывести на улицу, вы узнаете в нашем материале.
Выбираем дымоходную трубу
Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:
- из обычной стальной трубы;
- специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
- дымовые каналы, выложенные из кирпича.
Как правило, кирпичные дымоотводы выкладываются одновременно со стационарной печкой, о чем подробно рассказывается в другой нашей статье. Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком уж дороги по цене материалов и строительства. Если вы поставили в парилке чугунный либо металлический отопитель, то класть для него отдельный газоход из кирпича нерационально.
Справка. Некоторые любители банных процедур строят в парной кирпичный тепловой щиток, изображенный на фото. Внутри сооружения делаются вертикальные и горизонтальные каналы для продуктов сжигания – дымообороты. Цель – отнять у разогретых газов побольше тепла перед выбросом наружу и отдать его в помещения сауны.
Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:
- чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
- голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
- от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.
Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала
Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.
Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5—6 см. Диаметр – не меньше размеров выходного патрубка отопителя.
Как вывести дымоход через потолок
Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.
Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:
- нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
- прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.
Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)
Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.
Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:
- Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
- Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
- Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
- Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
- Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.
Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.
Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:
Монтаж газохода с пересечением стены
Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.
Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:
- Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
- Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
- Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
- Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.
Минимальная высота подъема над подветренной зоной
Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.
Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:
Как прочистить дымовой канал
Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.
Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:
- Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
- Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
- Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.
Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:
Заключение
Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.
Как установить сэндвич-дымоход
Утепленные дымоходы (сэндвич)
Схема для монтажа сэндвич дымохода
Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.
Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.
Как сделать правильный дымоход
Правильная стыковка сэндвич-трубы
Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.
Алгоритм установки сэндвич-дымохода
Шаг, №№
Иллюстрация
Описание
Шаг 1
Изолированное отверстие для прохода дымовой трубы
При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2
Разгрузочный узел на чердаке
Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов
Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3
Дымоходная труба стартовая
Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4
Хомут для сэндвич труб
Крепеж трубы
Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5
Разделка потолка бани
Подготовка и установка потолочной проходки
В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости
К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6
Проход дымохода через кровлю
Схема вывода трубы дымохода через крышу бани
Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7
Грибок для трубы с термоизоляцией (Термогриб)
На верху дымохода установите грибок.
Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.
Горизонтальная печь — пошагово
- подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
- проведите скрупулезную зачистку всех краев;
- из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
- к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
- оформите из металлического листа топку выносного типа и сделайте вырезы;
- приварите этот фасад к базовой трубе;
- для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
- сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
- приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
- все, что остается — это установить дверки для топочного отсека и поддувала;
- финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.
Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.
Функции дымохода в бане
Дымовая труба — это по вертикали установленное устройство, по которому из топочной камеры в окружающую среду выводятся продукты сгорания топлива. Функционирование дымохода основано на создании тяги, выталкивающей газы к отверстию в трубе, находящемуся за пределами бани.
Печь и дымоход сделаны из металла
Труба, монтированная на банной печи, выполняет определённые задачи:
- удаляет газы, а также дым, сажу, пепел и копоть, которые в случае неправильного изготовления дымохода могут покрывать его внутренние стенки и мешать выведению продуктов сгорания топлива;
- формирует тягу, зависящую от толщины и продолжительности канала дымохода и образующуюся путём замены тёплых воздушных масс холодными.
Устройство металлического дымохода
Для тех, кто делает дымоход для печей своими руками металлические трубы – идеальный вариант, снижающий затраты на материал и время на монтаж. В строительных магазинах продают готовые системы, состоящие из прямых труб, отводов и хомутов. В пользу металлических труб говорит:
- Доступная цена. Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
- Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней. Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.
Единственный недостаток этого способа организации дымохода печи в том, что металлические трубы не обладают такими теплоизолирующими качествами как аналоги из кирпича, из-за этого в зимнее время, когда перепад между внутренней и наружной температурой максимальна, на внутренней поверхности оседает конденсат, эта проблему решают современные сэндвич-трубы, защищенные слоем утеплителя.
Техника безопасности при устройстве дымохода
Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани
Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю
В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.
- Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
- Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.
Проход трубы через перекрытие
Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода
Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.
Очень важно защитить не только потолок, ни и стены
- После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
- Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.
Проход через кровлю нуждается в гидроизоляции
Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.
Водяной бак
В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.
Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен
Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.
Готовый участок дымохода с водяным баком
На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.
Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.
Схема устройства банного дымохода
На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.
Примерная общая схема устройства банного дымохода
Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.
Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.
Чугунная печурка с ограждением, металлическим дымоходом и водяным баком
На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.
Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.
Схема и размеры
При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.
Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.
Вертикальная
Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.
Горизонтальная
Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.
Отличия вертикального и горизонтального типов печей:
- пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
- горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
- конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
- горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.
Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.
Обустройство дымохода
Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:
Они бывают трех видов:
- Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
- Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
- Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.
Процесс сборки:
- Перед установкой нужно обозначить место для проделки отверстия.
- На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
- Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.
Изготовление вертикальной печи из стальной трубы
Вертикальная печь из стальной трубы
Печь из трубы
В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.
Схема печи из трубы
Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.
Разметка трубы
Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.
Резка трубы – отверстие для поддувала
Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.
Изготовление и установка стальной пластины
Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.
Изготовление и установка дверцы
Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.
Привариваем внутрь отсекатель
Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.
Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).
Привариваем стальной лист, в котором будет установлена крышка
Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали)
Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм
Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.
Крышка на петлях
Шаг 9. Внизу бака врезается кран для слива воды.
Патрубок для подключения крана
Шибер
Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.
Этапы изготовления выносной топки
Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода
Дата: 17 сентября 2017
Как сделать дымоход для бани – поэтапное устройство своими руками
Довольно долгое время печи были лишены дымоходов, из-за чего нашим предкам приходилось принимать банные процедуры «по-черному». Сегодня же таких проблем не существует, поэтому нахождение в парной приносит больше положительных эмоций. Сейчас установить дымоход для бани сможет каждый, кто сумел возвести саму баню, ведь это несложно при соблюдении всех правил – ниже, собственно, и опишем, как сделать дымоход в бане своими руками – пошаговое руководство прилагается.
Монтаж дымохода в бане требует особой ответственности, потому что при допущении даже одной ошибки корректная функциональность бани будет поставлена под вопрос. Очень важно создать все условия, при которых бы угарный газ ни при каких обстоятельствах не смог проникать в парилку. Для этого перед началом работ следует наметить план, включив в него все этапы строительства.
Какие бывают дымоходы
Установленный дымоход для бани своими руками может быть внешним и внутренним. В России чаще всего можно встретить второй вариант – он отлично вписывается в архитектурный стиль парной, и отлично справляется с экономией генерируемого печью тепла. Внешние дымоходы, как правило, устанавливают на американских фермах.
Внутренняя разновидность дымохода хороша тем, что она обладает более эффективной тягой, и более проста в обслуживании. К тому же, утеплять такой дымоход нет необходимости.
Внешний же дымоход примечателен тем, что отпадает надобность нарушать целостность крыши, к тому же, явно, что такая конструкция является более безопасной для самой бани и находящихся внутри посетителей. Внутренний дымоход из кирпича в бане должен иметь толщину стенки, как минимум, в 12 см, в то время как для наружного дымохода потребуется толщина уже более 38 см.
Вариации и конструкции дымоходов
Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.
Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.
К примеру, если на улице температура не опускается ниже -20 о С, то достаточно толщины стенки в 38 см, однако, если морозы порою опускаются ниже вышеуказанного показателя, то толщину придется увеличить до 58-65 см. Читайте также: «Какие бывают дымоходы для банной печи – виды и способы монтажа «.
При наличии в бане не одной печи, и дымоходов должно быть несколько для поддержания нормальной тяги. В противном случае, на высоте 75 см устанавливается конструкция для рассечки. В любом случае внутренняя часть дымохода должна быть максимально ровной, чтобы на ней скапливалось минимум сажи.
Простейшая конструкция дымохода
Установка печной трубы в бане из нержавеющей стали – простейший вид дымохода.
Для конструкции понадобится:
- колено из оцинковки 20×120 см – 1 шт;
- колено из оцинковки 16×120 см – 2 шт;
- колено из нержавейки 16×10 см – 3 шт;
- тройник на 16 см с заглушкой – 1 шт;
- грибок на 20 см – 1 шт.
Чтобы понять, как правильно сделать трубу в бане, нужно будет проделать следующие работы. Скрепление труб осуществляется при помощи саморезов, в плите проделывается отверстие в 16 см. В месте установки дымохода, в пределах 15 см, с крыши временно демонтируется мягкий кровельный материал с теплоизоляцией.
Часть трубы, которая будет выступать на улицу, обматывают базальтовой ватой и асбестовым шнуром, чтобы заполнить ширину проделанного отверстия. Далее одевается смазанная битумной мастикой труба, которая будет крепиться с 20 см перекрытием. В месте соединения труб, для исключения попадания внутрь осадков, наматывается асбестовый шнур.
Методы монтажа дымоходов для различных печей
Кирпич в настоящее время все чаще используют при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь, обладают своими положительными и отрицательными качествами, установка их несколько разнится.
Монтаж дымохода к стальной печи
К установке дымохода приступают после установки печи. Процесс начинается с подсоединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или сэндвич труб – они обладают повышенной огнеупорностью. Хотя, все равно нежелательно чтобы открытый огонь на них попадал. В связи с этим до первого колена производится монтаж в бане трубы из стали, а уже после – сэндвич труба.
В последнюю очередь на верхнее окончание дымохода устанавливают защитный конус от осадков. Нижняя же часть трубы закрывается, как правило, заглушкой, через которую в будущем можно будет сливать собравшийся конденсат, и очищать внутреннюю поверхность дымохода.
Крепление дымохода на печку из кирпича
Схема установки дымохода для бани на кирпичную печь также несложна, и все работы можно провести своими руками.
Сооружение дымохода начинается после укладки последнего кирпичного ряда печки – зачастую этому соответствует 12-19 ряд, когда достигается верхний уровень ее боковых дверок.
Где-то на 21-м ряду создаются два канала, размер которых равняется одному кирпичу. Далее они соединятся в один канал. На данном этапе справа набавляется три четверти для того, чтобы перекрыть свободное место над ядром. Получится зазор между главной кладкой и ядром в 2-3 см.
Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.
Сужение дымохода осуществляется на 23-м ряду. Кладку проводят в пятерик. На данном этапе ставят задвижки – сначала одна, а вторая – через ряд. Далее тип кладки постепенно меняется на распушку.
Проводя все работы по установке трубы для бани своими руками, следите, чтобы не образовывались какие-либо трещины, так как в будущем в таких местах может появляться конденсат. Кроме того, не берите трубы большего диаметра, чем требуется, так как газ не сможет подыматься с должной скоростью, и он будет охлаждаться быстрее.
Установка готового дымохода для бани
Естественно, что существуют и готовые дымоходы. Их легче устанавливать, да и времени на это требуется значительно меньше. В этом случае также важно все сделать максимально правильно и качественно, особенно следует быть внимательным, если вы все работы делаете без чьей-либо помощи.
Какой бы ни был дымоход, установка его проводится так, чтобы он выступал за пределы постройки точно на полметра. В месте соединения крыши и трубы потребуется сделать «выдру», благодаря которой внутрь не будут попадать осадки.
Стоит отметить, что появление копоти на стенах спустя некоторое время, свидетельствует о плохом монтаже дымохода. В данном случае потребуется как можно скорее выявить появившиеся зазоры и устранить их.
Очистка дымохода от загрязнений
Кроме всего прочего, нужно предусмотреть перечень мер по своевременной очистке дымохода. Лучше всего если это будет механический метод. Для чистки понадобятся щетки, специальный груз, и даже кувалда с ломом. Процесс этот очень грязный, поэтому желательно из бани вынести все что можно, а остальные вещи чем-нибудь укрыть, например полиэтиленовой пленкой.
Легче всего оперировать щеткой – она вставляется в дымоход, и не спеша проталкивается вниз и вверх, пока движения не начнут становиться все более легкими.
Если вы заметили, что на трубе начали появляться небольшие скопления сажи, их можно убрать путем протопки печи осиновыми дровами. В процессе горения возникает огромная тяга, выносящая пепел за пределы трубы. К тому же, при горении осины появляется сильный жар, благодаря которому моментально сгорают смолы в трубе (прочитайте: «Как сделать защиту стен бани от жара печи – технологии и материалы «). Не менее эффективными считаются и картофельные очистки, главное заготовить их в достаточном объеме.
Тем не менее, все большую популярность завоевывают новейшие методы чистки при помощи химических веществ. Они также эффективно уносят всю сажу и устраняют наросты. Стоит отметить, что чистку дымохода лучше проводить после дождя.
Вот мы и узнали, как сделать дымоход в бане через потолок, прилагая при этом минимум усилий и времени. При правильном своевременном уходе за трубами, дрова всегда будут отдавать максимум энергии, удерживая температуру на должном уровне, и радуя вас и ваших близких!
Дымоход в бане своими руками: пошаговое руководство
В России всегда популярными были бани. Их используют и сейчас не только для личной гигиены, но и для улучшения общего состояния здоровья.
В чем же польза бани для любого россиянина? Благотворное воздействие заключается в особенном эффекте температуры воздуха и его влажности. В русской бане воздух нагревается до температуры от 60 до 90 градусов, а влажность доходит до 90% (это достигается тем, что на камни печи льют воду, которая практически мгновенно превращается в пар). В человеческом организме при таком микроклимате происходят соответствующие изменения:
- температура тела увеличивается;
- ускоряется пульс;
- учащается ритм дыхания;
- интенсивнее выделяется пот;
- происходит очищение организма от шлаков и токсинов;
- уменьшается нагрузка на почки;
- расслабляются мышцы;
- снижается нервное напряжение;
- ускоряется кровообращение;
- происходит устранение застойных процессов;
- повышается общий тонус организма.
Эти банные процедуры несут в себе несомненную пользу при регулярном использовании, например, раз в неделю.
Но не следует забывать, что не всем позволено париться в русской бане. Поэтому перед походом в баню все-таки необходимо проконсультироваться с врачом. Какие же могут быть противопоказания для мытья в парилке:
- Слабое состояние организма, сопровождающееся высокой температурой тела (в парной можно добиться эффекта дополнительной тепловой нагрузки и организм не выдержит этого).
- Заболевания сердечно-сосудистой системы (высокая температура воздуха в бане может привести к инфаркту, инсульту, образованию тромбов из-за загустения крови).
- Сахарный диабет, артриты, заболевания эндокринной системы.
- Онкология различных форм и стадий.
- Гепатиты.
- Эпилепсия.
- Заболевания мочеполовой системы (как у мужчин, так и у женщин).
- При беременности.
Кроме названных заболеваний, при которых посещение бани противопоказано, у каждого отдельно взятого человека могут быть свои особенности организма, поэтому следует с осторожностью относиться к этой процедуре.
Особенности строения русской бани
Эффект русской бани не заменишь никаким другим видом парной. Такой тип микроклимата называется «паровая сауна», его особенность заключается в поддержании температурного режима от 45 до 70 градусов и влажности воздуха в 40-65%.
Русскую баню принято строить из бревен, потому что дерево хорошо накапливает и удерживает тепло, не раскаляется, при нагревании дает приятный аромат. Обычно помещение состоит из двух отделений:
- предбанника (место для раздевания и отдыха);
- парилка (место для очистительных процедур и мытья тела).
Чаще всего строили бани на Руси возле водоемов, чтобы была возможность охладить распаренное тело. Если водоем был относительно далеко, около входной двери ставили деревянную бочку с холодной водой для этих же целей.
Строим баню своими руками
Современные россияне задаются вопросом: «Можно ли построить баню самостоятельно своими руками?». Сейчас множество рекомендаций по этой теме, в сети Интернет созданы форумы, на которых обсуждаются все нюансы и особенности процесса строительства бани своими руками.
Дымоход в бане и его особенности установки своими руками
Существует две разновидности русской бани. Отличаются они использованием дыма.
По-белому – этот вид бани бездымный, то есть из помещения для мытья дым будет выводиться с помощью трубы, которая называется «дымоход».
По-черному – помещение оборудовано так, что дым циркулирует, обволакивает стены, оседая на них (отсюда и название для такого вида русской бани).
Дымоход строят в бане для удаления продуктов сгорания дерева, которым топится баня. Его можно изготовить из труб различных материалов:
- металлических (с большой теплопередачей, поэтому требует теплоизоляции, чтобы дымоход не прогорел);
- керамических (асбестоцементный материал с хорошей теплоизоляцией не рекомендуют использовать);
- кирпичной кладки (медленно нагревается и также медленно остывает).
В зависимости от места расположения, дымоход строят внутренний и наружный. Внутренний дымоход в нашей стране встречается чаще, так как он не нарушает архитектурный стиль всего строения и экономит тепло, которое остается внутри парной, не требует дополнительного утепления.
Инструкция по установке своими руками внутреннего дымохода в русской бане:
- Определитесь, из какого материала вы будете строить дымоход.
- Произведите необходимые расчеты – высота и ширина трубы дымохода.
- Подготовьте необходимые материалы.
- Начинайте монтаж от низа основания вверх (помните, что дымоход должен находиться как можно дальше от бревенчатых стен).
- Если трубы требуют соединения между собой, используйте хомуты для крепления.
- При выводе трубы дымохода через потолок, своими руками сделайте отверстие необходимого размера (не забудьте место стыка трубы и потолка заизолировать термоустойчивой накладкой).
- На крыше также поставьте изоляционную заглушку для сохранения тепла внутри помещения.
- Обязательно сверху над дымоходом установите противоливневую защиту.
Одним из немногих секретов хорошей русской бани является правильный отвод дыма. Если вы не уверены, что сможете установить дымоход своими руками, эксперты советуют обратиться к специалистам.
Читайте также по теме:
Дымоход для бани: инструкция по монтажу
Дымоход является важной частью бани, так как именно он транспортирует продукты сгорания топлива из помещения. Каждая из банных печей нуждается в обустройстве дымохода. О том как сделать дымоход в бане рассмотрим далее.
Оглавление:
Конструктивные особенности дымохода для бани
Существует огромное количество дымоходов, каждый из которых сопоставляется с определенным параметром классификации. Среди них выделяют дымоходы одно- и двухконтурные, сделанные из кирпича, стали или керамики и т.д.
Перед тем как приступать к выполнению работ по изготовлению дымохода необходимо сначала изучить его основные компоненты.
Идеальный вариант дымохода является строго горизонтальной конструкцией, через которую осуществляется вывод всех продуктов сгорания. Хотя, случаются ситуации, когда сооружение такого дымохода не представляется возможным. Поэтому приходится обустраивать дымоход вертикально, затем горизонтально и опять вертикально. Для этих целей потребуется наличие колен, патрубков, тройников и прочих соединительных элементов, которые являются основными элементами устройства дымохода бани.
Коленом называется соединитель, который обеспечивает плавность установки дымохода. Например, при отсутствии возможности в обустройстве строго вертикального дымохода, его направление изменяется применением колена. Существует огромных выбор колен, которые различаются по соотношению углов. При отхождении от печки горизонтального участка перед дымоходом, здесь также устанавливается колено или тройник.
Учтите, что чистка колена — процесс довольно сложный, поэтому, при возможности в обустройстве вертикального дымохода, его лучше не использовать.
Применение тройника отличается универсальностью, так как он позволяет с легкостью очистить золу и продукты сгорания с помощью специальных механизмов. Внутри тройника располагается элемент в виде стакана, который вытаскивается, при необходимости и очищается.
Единственным условием правильной установки тройника является его идеальное соединение с трубами. В противном случае, в помещение будет попадать дым и продукты сгорания, которые принесут дискомфорт, людям, находящимся в нем.
При наличии деревянного перекрытия на втором этаже, потребуется наличие патрубка, который обезопасит дерево от высокой температуры, которая присутствует в дымоходе. Для его монтажа потребуется сделать отверстие, установить патрубок, произвести его изоляцию и соединение с трубой. Такой же патрубок понадобиться для предотвращения контакта дымохода с кровлей и чердаком.
Кроме того, в процессе установки дымохода потребуется наличие кронштейнов, которые способны удержать трубу и зафиксировать ее в нужном положении. Интервал между их креплением составляет около 200 см.
Последний, но очень важный элемент дымохода называется крышной разделкой. Именно с его помощью обеспечивается герметичность соединения трубы и кровли. Крышка предотвращает попадание на чердак атмосферных воздействий, грязи и пыли. Учтите, что крышная разделка является обязательным элементом дымохода и она не должна заменяться более дешевыми вариантами в виде герметиков или самодельных конструкций. Во время усадки бани нарушится и целостность и весь дым, дождь и снег будут попадать в помещение.
Совет: В процессе покупки дымохода следует проверить наличие сертификатов, которые подтверждают его качество, а также технические характеристики, в которых описаны материалы, из которого сделаны каждый из элементов системы.
Трубы дымоходы для бани: особенности выбора
В соотношении с материалом из которого изготовлен дымоход, он бывает:
1. Из нержавейки — данный материал наиболее подходит для изготовления дымохода, так как он устойчив перед влагой, перегревом и не скапливает сажу.
Совет: При выборе данного типа дымохода следует уточнить о таком параметре как устойчивость стали перед кислотами. Так как во время перегрева происходит контакт серы с углем, при этом выделяется газ, достаточно агрессивного типа.
Среди преимуществ использования нержавеющей стали в процессе изготовления дымохода следует отметить:
- устойчивость перед коррозией;
- высокую прочность;
- доступную стоимость;
- легкость веса;
- эстетический привлекательный вид.
2. Дымоход из бетонных труб — данный вариант отличается низкой стоимостью, долговечностью, способностью к реставрации и хорошей герметизацией. Кроме того, для изготовления такого дымохода не нужно задействовать специалистов. При изготовлении монолитных конструкций сажа практически не будет скапливаться в дымоходе.
Среди недостатков бетонного дымохода отмечают тяжесть его веса, которая значительно нагружает конструкцию здания. Хотя для устранения этого параметра в бетонную смесь вводят добавки керамзита.
3. Трубы из асестоцемента — отличаются надежностью, низкой стоимостью, хорошей изоляцией. Такие трубы экологически не безопасны, неустойчивы перед образованием конденсатных масс, в них быстро накапливается сажа, поэтому они требуют постоянного ухода.
4. Кирпичный дымоход — отличается шероховатой поверхностью, на которой скапливается много сажи. В результате происходит снижение тяги, только после прочистки дымохода восстанавливается работоспособность системы. Среди положительных качеств данного дымохода отмечают привлекательность его внешнего вида, высокий уровень пожарной безопасности, длительность эксплуатации.
5. Дымоход из металла является самым простым и доступным вариантом, особенно для бани. Данный дымоход отличается высоким нагревом трубы, на которую часто устанавливается специальный бак, за счет этого в нем нагревается вода. Довольно распространен вариант установки стального дымохода с использованием сэндвич систем. При этом происходит соединение труб, таким образом, чтобы они вставлялись друг в друга, а между ними укладывается утеплитель. В результате получается минимальный нагрев наружной поверхности и отсутствие конденсата.
Существует вариант установки гофрированных тру для обустройства дымохода. С их помощью создаются поворотные элементы системы.
6. Керамический дымоход в стене бани характеризуется такими качествами как дороговизна и практичность. Длительность эксплуатации такого дымохода является самой высокой. Он устойчив перед интенсивным нагревом, химическими воздействиями, коррозией. Кроме того, керамический дымоход довольно гладкий внутри, поэтому он не задерживает на стенках ни сажу, ни пепел.
Материал в виде керамики хорошо поглощает тепло, поэтому наружная часть дымохода не нагревается. Идеальный вариант для бани, выполненной из дерева.
7. Трубы из вермикулита — отличаются нулевым образованием конденсата, а, значит, легкостью ухода. Такой дымоход очень легкий, не способен впитывать влагу, устойчив перед воздействием высоких температур, механическими повреждениями.
Для того, чтобы дымоход прослужил его владельцу многие годы следует выполнять простые правила:
- обеспечение герметичного крепления;
- регулировка температуры нагрева и тяги;
- обустройство вентиляционных каналов;
- утепление;
- защита от атмосферного воздействия;
- обеспечение отвода конденсатных масс;
- правильно выбранный тип топлива;
- отсутствие перегрева и переохлаждения;
- регулярная чистка.
Как сделать дымоход для бани через потолок
Правильная установка дымохода требует серьезного отношения к проведению этого процесса. Некачественно установленный дымоход отрицательно сказывается не только на отделке помещения, в котором он установлен, но и на здоровье, людей, пребывающих в этом помещении. Так как газы и продукты сгорания попадая в комнату могут спровоцировать серьезное отравление.
Существует два варианта установки дымохода:
- дымовой — в процесс выполнения работ требуется наличие тройника, выводящего конденсат;
- конденсатный — отсутствие необходимости в тройнике.
Начальный этап установки дымохода в бане предполагает проведение подготовительных работ, связанных с подбором проекта для дымохода. Желательно на данном этапе воспользоваться помощью специалистов, которые рассчитают оптимальную длину трубы, обеспечивающей хорошую тягу.
Далее предстоит выбрать материал, из которого будет изготовлена труба, если вес дымохода составляет более 700 кг, то он требует обязательного обустройства фундамента.
Далее следует осмотреть потолок, чтобы определить место расположения дымохода. Он не должен находиться непосредственно над балкой. Выбирайте место для дымохода таким образом, чтобы получить минимальное количество изгибов. Так как на горизонтальных участках отлично накапливается сажа, и вследствие снижается тяга.
В бане труба дымохода должна подвергаться сборке, при желании, эти работы проводятся непосредственно на месте установки дымохода. Для фиксации всех стыковых участков на дымоходе используются хомуты, а опорные кронштейны помогут закрепить тройник, при его наличии.
Третий этап — обустройство дымохода в бане через потолок. Для его сооружения необходима специальная разделка, выбор которой осуществляется в соответствии с типом крыши и углом ее уклона.
Далее определяется участок прохождения трубы, производятся работы по его разметке и вырезанию проема, изнутри помещения. Труба выводится наружу, за кровлю, Подкрышный лист защищает внутреннюю часть дымохода, а разделка, обеспечивает защиту снаружи. Для регулировки угла наклона дымохода следует использовать конусный участок разделки, его торцы заводятся непосредственно под крышу.
На участках стен, в местах расположения патрубка следует провести работы по установке изоляции в виде фольгированных матов или базальтовой ваты.
В бане монтаж дымохода завершается прикреплением трубы на поверхность фартуха и ее герметизацию на стыке. Именно таким образом производится наращивание дымохода до нужного размера. Стальной зонт обеспечит надежную защиту дымохода от атмосферного воздействия.
Участки дымохода, которые подвергаются коррозии следует обработать с помощью термостойкой краски, а для укрепления стыков на хомутах используйте герметик.
Как установить дымоход в баню: рекомендации
1. Отсутствие стыков с разного рода трубами. Дымоход не должен примыкать к различного рода коммуникационным системам.
2. Не разрешается в дымоходе обустраивать горизонтальные участки длина которых составляет более 100 см.
3. Не разрешается устанавливать дымоход вблизи коммуникационных систем газового или электрического назначения.
4. Минимальное количество чисток дымохода на протяжении одного сезона составляет два раза.
5. Минимальная длина выхода дымохода над поверхностью кровли составляет 50 см.
Особенности монтажа дымохода в бане
Перед тем как установить дымоход в бане, предлагаем изучить инструкцию по его изготовлению с использованием сэндвич труб верхнего и нижнего назначения:
1. Сначала трубу следует разрезать на два участка, которые обрабатываются с помощью утеплителя.
2. Из листа оцинкованной стали нужно вырезать две детали, из которых сооружаются трубы, края которых соединены с помощью вальцовки.
3. Данный лист потребуется для вырезания металлической полосы, которая выполнит функцию хомута.
4. Кроме того, из оцинкованной стали нужно изготовить детали в виде четырех колец, которые помогут закрыть утеплитель на торцевых участках.
5. На нижней части трубы приваривается металлическая полоса, толщиной в 0,2 см и шириной в 4 см. Она выполнит функцию патрубка.
Для изготовления в бане дымохода своими руками следует выпилить два отверстия, которые помогут дымовой трубе пройти через стену или потолок. Учтите, что дымоход должен пройти именно через центральную часть отверстия.
Далее потребуется стальной лист, из которого будут изготовлены два участка, фиксирующие потолок на крыше и на потолке. По угловым участках заготовки следует просверлить отверстия, в которых будут установлены крепежи.
Инструкция по установке дымохода:
1. По центру металлической заготовки следует проделать отверстие диаметром с дымоход. На трубу следует установить кожух, изготовленный из оцинкованной стали.
2. Далее на трубы одеваются кольца и они фиксируются на потолке. Произведите установку нижней трубы и закрепите дымоход по углам с помощью саморезов.
3. На нижней трубе расположите верхнюю и соедините их вместе. В обязательном порядке придерживайтесь герметичности соединений. Для надежной фиксации используйте хомут.
4. Установите вторую металлическую заготовку на крыше. Образовавшийся участок следует заполнить с помощью глины, асбеста или керамзита.
Статьи по теме
Источники: http://banyaspec.com/dymokhod-i-krysha/kak-sdelat-dymokhod-dlya-bani-poetapnoe-ustroystvo-svoimi-rukami.html, http://banyaprofi.ru/bannye-pechi/dymoxod-v-bane-svoimi-rukami-poshagovoe-rukovodstvo.html, http://strport.ru/bani-sauny-i-basseiny/dymokhod-dlya-bani-instruktsiya-po-montazhu
Наиболее сложным при строительстве бани является монтаж дымохода. Люди, не имеющие соответствующего опыта, предпочитают заказывать готовые дымоходы для банных печей, благо на современном рынке имеется масса различных вариаций подобной продукции.
Тем не менее труба для бани может быть изготовлена и установлена самостоятельно, в этом нет ничего сложного, главное – правильно определиться с материалом и действовать в соответствии с инструкциями, представленными ниже.
Трубы для бани имеют массу классификаций. Например, в зависимости от месторасположения они могут быть внешними и внутренними. Первые монтируются вне помещения, что позволяет высвободить немалое количество пространства и частично исключить возможность получения ожогов.
Такие трубы для бани имеют и существенный недостаток: вы в буквальном смысле будете протапливать улицу.
Дымоходные трубы для бани, расположенные внутри помещения, следует монтировать особо тщательно, соблюдая все правила. Монтаж дымохода в бане, произведенный с малейшими нарушениями, может являться причиной серьезных последствий: начиная от возгорания и заканчивая удушьем.
Не менее распространенной является классификация, опирающаяся на материалы, из которых изготавливаются дымоходы для бани. В нее включены следующие виды дымоходных каналов:
- кирпичные;
- модульные из нержавеющей стали, имеющие один или два контура;
- гофрированные;
- керамические;
- полимерные и т. д.
Ниже описаны все виды дымохода бани. Помимо этого имеется масса полезной информации, которая наверняка облегчит монтаж конструкций.
Виды дымоходов и требования предъявляемые к ним
Дымоход для банной печи должен соответствовать ряду требований. Малейшее несоответствие может стать причиной слабой тяги. Поэтому выполняя устройство дымохода в бане, следует обращать внимание на следующие факторы:
- Лицевая сторона трубы не должна иметь повреждений. Следствием этого может стать чрезмерное образование конденсата.
- Внутренняя поверхность должна быть гладкой. Различные неровности поспособствуют быстрому накоплению сажи и гари.
- Дымоход в бане своими руками или с привлечением специалистов обустраивается не только в вертикальной, но и в горизонтальной плоскости. Благодаря этому, тепло в буквальном смысле не вылетает в трубу, при этом каждая горизонтальная составная часть дымоходного канала не должна иметь длину свыше 1000 мм. В противном случае тяга будет слабой.
- Дымоходы для банных печей, монтируемые через перекрытия, в обязательном порядке должны оснащаться противопожарными конструкциями. Например, стальные и керамические дымоходы размещаются в специальных коробах.
- Решая, как установить трубу в бане – через потолок или стену, не в последнюю очередь следует задумываться о диаметре трубы. Он напрямую зависит от мощности печи и, как правило, варьируется в пределах от 100 до 350 мм.
- Часть дымоходного канала, расположенная вне здания, должна быть выполнена из прочных долговечных материалов, способных сопротивляться агрессивному воздействию окружающей среды (дождю, ветру, снегу и т. д.). В большей мере это касается труб, установленных вне помещения. В такой ситуации труба в бане через потолок и крышу имеет больше преимуществ, ведь вне помещения находится лишь ее малая часть.
Не следует забывать и о размерах дымоходного канала. Перед людьми, купившими печь, произведенную на заводе, подобный вопрос не стоит так остро. Ведь она уже имеет вход для присоединения дымоходного канала. Таким образом, трубы меньшего диаметра использовать нельзя, а большего не имеет смысла, ведь это дополнительные затраты на редуктор.
Если печь самодельная, то можно использовать произвольный диаметр трубы, варьирующийся в пределах значений, указанных выше. Высокая точность тут неважна, как и сложные математические расчеты. Оставьте их специалистам, занимающимся проектированием каналов для вывода продуктов горения в огромных зданиях.
Это касается и высоты трубы. Главное правило ее монтажа гласит о том, что ее наружная часть должна превышать наивысшую точку крыши минимум на метр. Таким образом, решив самостоятельно сделать дымоход, не нужно углубляться в расчеты.
Ознакомившись с основными требованиями, следует задуматься, как вывести трубу в бане. Существует три способа монтажа дымоотвода:
- На фундаменте здания или перекрытии. Первый способ идеален для людей, строящих баню с нуля, второй для тех, кто решил переоборудовать какое-либо помещение в парную.
- Над печью. Такой дымоход подойдет для владельцев металлических печей.
- На фасаде здания, то есть через стену.
Какой дымоход лучше для бани? Ответ на этот вопрос каждый должен дать самостоятельно, сопоставив цели и средства. Информация, представленная в этой статье, наверняка поможет сделать правильный выбор.
Дымоход из стальной трубы
Вывод трубы через крышу бани – это довольно трудоемкий процесс, поэтому первым делом следует рассмотреть вариант монтажа дымохода через стену. С подобной задачей легко справится любой человек, даже не имеющий соответствующего опыта. Для проведения работ потребуются:
- три колена разных размеров, которые напрямую зависят от месторасположения печи (если печь стоит около стены, то подойдут колена следующих размеров: 200×1200 мм, 160×1200 мм и 160×100 мм);
- тройник с заглушкой;
- грибок, подлежащий защите от попадания воды и мусора в дымопровод.
Запасшись всеми необходимыми материалами, следует приступить к монтажу дымохода в бане своими руками, пошаговое руководство таково:
- Первым делом необходимо провести подготовительные работы. Проход труб через потолок в бане не нужен, поэтому подготовка сведена к сверлению стены. С учетом параметров взятых труб, диаметр отверстия должен быть равен 160 мм.
- Далее нужно соединить все колена. Обычно для этих целей используются саморезы.
- В верхней части конструкции устанавливается грибок.
К такой установке дымохода в бане обычно прибегают в случае, если конструкция является временной. Поэтому большинство людей интересуются, как сделать дымоход в банях через потолок.
Это правильный подход к решению проблемы, ведь трубы, проложенные по улице, не способствуют скорейшему прогреву помещения. Альтернативой могут стать дымоходы в бане через стену, содержащие в своей конструкции материалы, способствующие сохранению тепла.
Дымоходные каналы из нержавеющей стали, имеющие в конструкции системы сохранения тепла
Наиболее популярной является труба для банной печи, способствующая сохранению тепла, имеющая в своей конструкции полость, заполненную теплоизолирующими материалами. Такие дымовые трубы для бани в большей степени исключают возможность получения ожогов и возникновения пожаров, нежели экономии тепла.
Таким образом, монтаж труб в бане исключает необходимость использования дополнительных противопожарных материалов при прокладке через деревянные стены.
Если главной задачей является сохранение тепла, то можно использовать печную трубу для бани с водяным охлаждением. Использование подобных систем имеет массу преимуществ:
- Во-первых, дымоходы для печей в бани становятся полностью безопасными в плане возможности возникновения воспламенения при соприкосновении с горючими материалами. Иными словами, нет необходимости использовать противопожарные материалы в месте соприкосновения трубы со стеной.
- Во-вторых, исключается возможность получения ожога.
- В-третьих, труба для печки в баню служит нагревательным элементом, что исключает необходимость устанавливать бойлер.
Дымоходные трубы для бань, изготовленные из нержавеющей стали, являются более дешевым вариантом. Их установка не требует наличия специального опыта и дополнительных знаний, поэтому монтаж может быть проведен любым человеком, умеющим держать в руках строительные инструменты. Главное – соблюсти все меры предосторожности.
Дымоходы из керамических материалов
Говоря о дымоходных каналах из керамики, в первую очередь следует упомянуть керамические трубы. Их установка требует гораздо меньших усилий, чем монтаж конструкций из кирпича, при этом разделка крыши в значительной мере упрощена.
Керамические трубы в роли дымохода имеют массу преимуществ:
- они способны выдерживать воздействие высоких температур;
- керамическим трубам не страшна коррозия;
- гладкая внутренняя поверхность значительно сокращает возможность накопления сажи и гари, поэтому чистка требуется нечасто;
- керамические трубы в высокой степени не теплопроводны. Благодаря этому, тепло не уходит на улицу, а возможность обжечься полностью исключена.
Не стоит забывать и о том, что установка керамической трубы не требует демонтажа потолка и крыши в большом объеме. Нужно лишь просверлить отверстие под трубу.
Дымоход из гофрированной трубы
Гофрированная труба часто является составной частью дымоходов для бань. В большинстве случаев ими заменяются колена, соединяющие горизонтальные и вертикальные трубы дымоходного канала. Благодаря подобному подходу можно сэкономить массу места.
Печи для бани, оснащенные дымоходной трубой, полностью изготовленной из гофры, – это редкость. Несмотря на простоту монтажа, подобные дымоходы имеют немало недостатков:
- Отсутствие необходимых теплоизоляционных характеристик. Прислонившись к гофрированной трубе, можно получить ожог. При длительном воздействии температуры свыше 900 градусов материал начинает разрушаться.
- Гофрированные трубы легко поддаются воздействию коррозии, что в совокупности с повышенной влажностью парной приводит к их быстрому выходу из строя.
Из гофрированной трубы можно сделать только временный дымоход. При этом нужно как следует обезопасить от воспламенения потолочно-проходной узел, иначе возникновение возгорания станет лишь делом времени. Это касается и прочих мест, в которых дымоход соприкасается с горючими материалами.
Какой материал выбрать для монтажа дымохода
Выбор материала для монтажа дымохода зависит от многих критериев. В этом процессе следует учитывать все: начиная от того, какой потолочно-проходной узел вы хотите сделать, и заканчивая видом печи. В идеале дымоход для бани должен соответствовать следующим требованиям:
- Способствовать сжиганию топлива в полном объеме.
- Обеспечивать качественный прогрев стенок печи. Иными словами, тепло не должно улетать в трубу.
- Должна присутствовать хорошая тяга. Она обеспечивается грамотным подбором диаметра трубы и отсутствием горизонтальных частей дымохода длиной более метра.
Кроме того, печная труба должна быть проста в обслуживании. Любой дымоход со временем требует прочистки, поэтому при монтаже следует собрать такую конструкцию, которая не будет усложнять этот процесс.
Монтаж дымохода для металлической и кирпичной печи
Установка трубы без присоединения к печи – это довольно простой процесс, с которым справится любой человек. Гораздо сложней сделать так, чтобы дымоходная труба была правильно присоединена к печке. Правильный монтаж выглядит следующим образом:
- Для начала нужно установить опоры, имеющие зазоры, ведь дымовая труба расширяется при нагревании. Отличной опорой для дымохода станет конструкция с асбестом. Этот материал устойчив к воздействию высоких температур.
- Если дымоходное отверстие печи находится в непосредственной близости от стены или канал будет выходить не через стену, то использование опорных конструкций не требуется.
- Место стыка трубы с печью должно быть идеально отделано. Это исключает возможность возникновения трещин и, как следствие, попадания дыма в помещение.
Далее установка трубы в бане подразумевает монтаж оставшихся составных частей. Как правильно установить остальные составные части, описано выше.
Задумываясь о том, как сделать трубу, некоторые владельцы бань не знают, нужна ли задвижка для дымохода. Если вы решили собрать и установить дымоход в бане своими руками, то монтаж задвижки в значительной мере усложнит процесс. Если же вы покупаете готовый дымоход, то можно выбрать модель с задвижкой.
Как правило, этот элемент системы отвода дыма предназначен для сохранения тепла после прогорания топлива, в бане подобной нужды нет. Если задвижка играет для вас важную эстетическую роль, то можно сделать проход в трубе или использовать дополнительное колено.
Традиционный дымоход
Классический дымоход – это система отвода продуктов горения, изготовленная из кирпича.
Под ним подразумевается проход трубы через потолок бани. Он называется классическим благодаря тому, что в прошлом строились именно такие дымоотводные каналы. Если вас интересует схема дымохода из кирпича, то ее легко можно найти в интернете, на многочисленных ресурсах, посвященных строительству. Схема найдется и в специализированной литературе.
Преимущества установки такого дымохода заключаются в следующем: дешевизна, прочность и повышенные эксплуатационные характеристики. Кирпичи отлично переносят как высокие, так и низкие температуры. Правила установки дымохода из кирпича довольно сложны:
- Первое правило подразумевает защиту от возгорания. Оно обеспечивается высоким уровнем пожаробезопасности. Задавшись вопросом: «Как правильно сделать дымоход из кирпича и учесть при этом правило пожарной безопасности?», следует помнить, что минимальное расстояние между дымоходным каналом и стеной должно быть не менее 380 мм. На участках, где дымоход проходит через перекрытия, создаются специальные расширения.
- Тяга напрямую зависит не только от того, какой диаметр дымоходной трубы выбран. Этот показатель зависит и от высоты конструкции. Добиться максимальной тяги и, как следствие, теплоотдачи можно, если высота трубы равна пяти метрам.
- Пожаробезопасность напрямую зависит от толщины стенок дымохода. Чем тоще стена, тем надежней и безопасней. Минимальная толщина должна быть равна 100 мм. Таким образом, если диаметр трубы велик, то вкупе с толстой стенкой у вас может получиться довольно объемная конструкция.
Исходя из вышесказанного, становится понятно: прежде чем выбрать дымоход из кирпича, следует хорошо подумать. Его монтаж может оказаться для вас непосильным.
Подумайте, может быть, имеет смысл сделать дымоход через стену или потолок, применив вышеперечисленные способы.
Правила кладки дымохода из кирпича
Кладку следует начинать сверху печки. Предварительно на печь устанавливается насадная труба. Кладка кирпича ведется, как при возведении стен, но существует ряд нюансов:
- Чтобы печь исправно давала тепло, а дым уходил по каналам, требуется внимательно следить за уровнем конструкции. Использовать измерительный прибор нужно после каждого выложенного ряда.
- Строя дымоход из кирпича, впрочем, как и печь, необходимо использовать не стандартный раствор, в который входит цемент и песок, а добавлять в смесь глину. Пропорции раствора таковы: 2: 5: 1.
- Толщина слоя раствора должна варьироваться в пределах от 5 до 10 мм. Показатель, равный сантиметру, является критичным. Если превысить его, то кладка довольно быстро разрушится;
- Стыки между кирпичами должны быть тщательно заделаны. Если пренебречь этой процедурой, то искры могут попасть в помещение.
- Монтаж должен производиться исключительно из целых кирпичей. Использование четвертей и половинок может привести к необходимости увеличения расхода раствора, что недопустимо.
Из вышесказанного следует сделать следующий вывод: дымоход из кирпича имеет массу несомненных преимуществ, но его монтаж осложнен многими факторами. Поэтому установить его своими руками, не имея соответствующего опыта, вряд ли получится.
Крышная разделка дымохода
Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.
Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.
Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:
- материал, из которого изготовлен дымоход;
- тип кровли;
- вид крыши и т. д.
Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы
Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.
Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:
- в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
- далее требуется надеть изделие на трубу;
- лист основания легко выгибается по форме кровли.
Разделка подобного типа гарантирует полную герметичность проходки через крышу.
Нужны ли чертежи для монтажа дымохода
Как правило, монтаж дымохода в различных зданиях требует заблаговременного изготовления чертежей, с указанием всех основных узлов. Используя чертеж, можно поэтапно произвести монтаж.
При установке дымохода в бане такие сложности ни к чему. Все делается гораздо проще. Необходимые данные и инструкции приведены выше. Используя их, можно легко сделать дымоход для бани своими руками.
Окончательный этап монтажа дымохода
Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.
Испытания лучше проводить вечером или ночью. Важно, чтобы температура окружающей среды была ниже, чем в помещении.
В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.
Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.
Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.
При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.
На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.
Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.
