Сделать антенну своими руками – это хорошая идея. Не придётся тратиться на покупку готового изделия, да и привлекать злоумышленников красивой тарелкой или добротной радиоустановкой не хочется.

Если вы имеете частный дом или дачный участок с маленьким гаражом, вы можете самостоятельно изготовить телевизионную антенну буквально за 20-30 минут. Телевизор – это не только источник информации, но и особенная атмосфера уюта и домашности.

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

• Внутренние – расположенные сверху или рядом с телевизором;
• Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

• Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

• МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
• ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
• Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

• Во-первых, наличию большого количества вышек;
• Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество
TV-сигнала.

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим ТОП-5 самых интересных вариантов:

• Мощная антенна из коаксиального кабеля;
• Всеволновая антенна из проволоки;
• «Бабочка»;
• «Восьмёрка» или зигзаг;
• Антенна из пивных банок.

Трубка, прут или проволочная нить из меди или алюминия – это отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие металлические изделия: провода, уголки, прутья, полоски и т.д.

Коаксиальный кабель имеет те же свойства, что и медный, но стоит значительно дешевле, а, кроме того, коаксиал ещё и механически прочен, что немаловажно именно для антенной конструкции. Чтобы сэкономить, можно воспользоваться кусками провода, которые имеются в вашем домашнем хозяйстве или купить в магазине в отделе неликвида.

Прежде всего, давайте определимся с размером антенны. Длина антенного кабеля (L) рассчитывается в зависимости от частоты вещания. Для расчёта нам понадобится два значения:

• Скорость прохождения волны в вакууме ≈ 300 миллионов м/с;
• F – частота приёма (частоты цифрового телесигнала лежат, как правило, в диапазоне 500-800 МГц).

Если параметр частоты берём в МГц, то искомое значение длины волны будет в метрах. Расчётный параметр скорости света – 300. Рассчитать длину волны в кабеле можно по простой формуле:

Пример расчёта: пусть цифровое вещание ведётся на средней частоте 610,5 МГц. Тогда средняя длина волны = 300/610,5 = 0,491 м. Именно такой должна быть длина антенной петли.

Для приёма цифрового сигнала точно рассчитывать длину волны необязательно, можно просто сделать конструкцию изделия более широкополосной.

Изготовление и расположение

Сегодня всё телевидение подаётся в цифровом формате, от аналога скоро совсем откажутся. Старые антенны практически не функционируют с сигналами DVB, поэтому создавать нужно именно дециметровую антенну.

Передача цифрового ТВ в формате DVB-T2 проводится в диапазоне ДМВ, и так как сигнал вещается в цифре, то его приём будет всегда в хорошем качестве либо его попросту не получится поймать, и сигнала не будет совсем. Помехи, искажения или нечёткая картинка – это свойственно только аналоговому телевидению.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако, при сильнозагрязнённом эфире в нём может происходить рассогласование сигнала, из-за чего изображение может зависнуть или полностью рассыпаться. Поэтому эффективнее антенну выводить за пределы дома: за окно, на крышу, на балкон.

Для уменьшения количества помех, сзади антенны можно соорудить отражатель (рефлектор). Для антенной конструкции подойдут самые простые материалы с металлизированной тонировкой: фольга, упаковка из-под кофе или сока, жестяная банка, компакт-диск и т.д. Чтобы отражатель имел узконаправленное действие, то форму рефлектора можно сделать параболической. Хотя это больше актуально для аналоговых приёмников, но при слабом уровне цифрового сигнала рефлекторы тоже выручают.

И последний совет: опытные инженеры рекомендуют все соединения антенны пропаивать, а не просто скручивать или привинчивать, так как со временем они будут окисляться и влиять на качество приёма. Внешние антенны, изготовленные своими руками, лучше покрывать краской, она более надёжно защитит вашу конструкцию от неблагоприятных погодных факторов.

Для соединения антенных элементов лучше использовать паяльные аппараты мощностью 36-40 ватт, флюс и мягкие припои.

Антенна из коаксиального кабеля

Для создания такого варианта антенны потребуется около 0,5 м самого обычного телевизионного кабеля маркировки «РК-75». Один конец изолированного провода нужно зачистить для подключения в гнездо ТВ (надевается F-коннектор и переходник для подключения к TV), а на втором будем создавать круглую антенну.

Отступите 5 см от края и уберите верхний слой изоляционного пропиточного состава. Затем снимите обмотку и с центральной токопроводящей жилы кабеля и плотно скрутите оставшиеся проволочные нити в один жгут.

От этого места отмерьте следующие 22 см и прорежьте внешний слой изоляции до экранированной фольги. Теперь нужно соединить кабель в кольцо: для этого первый подготовленный конец уверенно прикручиваем к только что созданному разрезу. Вот и всё – у вас в руках находится мощная антенна из коаксиального кабеля, изготовленная своими руками.

Подключите её к телевизору и запустите настройку каналов. Такая антенна считается хорошим вариантом для приёма цифрового телевидения. Установить антенну лучше за окном и со стороны телевышки, так как стены здания могут заглушать искомый сигнал. Вы можете самостоятельно экспериментировать с её положением.

Всеволновая антенна

ТВ-антенна может иметь разную форму. Например, из медной проволоки диаметром 2-5 мм можно соорудить всеволновую антенну в форме двух разносторонних элементов. Такие приборы отличаются частотонезависимостью, поэтому весьма популярны среди дачников. ЧНА-устройство можно соорудить буквально за час и получать хороший уровень сигнала вдали от телевизионных центров.

Для этого понадобится:

• Эмалированная медная проволока;
• 2 металлические конструкции в форме равнобедренного треугольника;
• 2 деревянные или пластиковые рейки.

Вместо металлических треугольников можно использовать упругий фольгированный слоистый пластик, из которого нужно будет вырезать треугольники (или оставить треугольную форму медного покрытия).

Ширина и высота антенны должна быть идентичной. Полотна устанавливаются под прямым углом и фиксируются с помощью паяльника. Прокладывать кабель ЧНА-антенны нужно к точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Причём его необходимо привязать стяжкой, а не припаивать.

Расстояние между соседствующими проволочными нитями должно быть 25-30 мм, а между пластинами — не больше 10 мм. Антенную конструкцию лучше устанавливать внутри окна на 150 см. Уловитель сигнала в форме двух расширенных элементов, который вы только что самостоятельно изготовили, будет уверенно принимать все ДМВ и МВ каналы. Если вы живёте в зоне с плохим уровнем сигнала, такой прибор целесообразно будет дополнить усилителем.

Простая антенна для приёма цифрового ТВ

Ещё один полезный тип домашней антенны на дачу – «бабочка». Это совсем несложная конструкция, для создания которой понадобится:

• Доска или фанера около 60 см в длину и 7 см в ширину, толщина около 20 мм;
• Медный экранированный провод с 4-миллиметровым сечением жилы;
• Коаксиальный кабель «РК-75»;
• Шайбы, саморезы, паяльник.

Ниже мы приведём схему разметки, по которой нужно сделать основу антенны-бабочки.

После этого подготовьте 8 отрезков медной проволоки, длина каждого – 37,5 см. Отступите 17,75 см и в центре каждого отрезка снимите 2 см изоляционного слоя. Придайте им V-образную форму таким образом, чтобы концы элементов находились на расстоянии 7,5 см друг от друга (такая форма считается оптимальной для качественного и чёткого приёма телесигнала).

Следующий шаг – подготовьте ещё два проволочных элемента длиной около 22 см. Разметьте каждый элемент на 3 равные части и зачистите между полученными отрезками изоляцию провода.

Ещё два небольших отрезка провода нам потребуется для того, чтобы соединить антенну с гнездом.

Теперь остаётся просто собрать все подготовленные элементы в единую конструкцию и припаять кабель к штекеру.

Вот так легко можно самостоятельно изготовить эффективную антенну-бабочку для приёма цифрового телевещания.

Антенна «восьмёрка»

Следующий вариант создания простой телевизионной антенны дециметрового диапазона имеет название от формы своей конструкции «восьмёрка» или «зигзаг». Такое устройство будет надёжно улавливать сигнал даже в отдалённой деревне.

Для того чтобы изготовить наружную антенну для цифрового телевидения своими руками, вам понадобится:

• Усилитель (можно использовать любой старый);
• 2 куска медной проволоки (по 180 см каждый);
• Пластина (дерево или металл) 15*15;
• ТВ-кабель;
• Железная мачта для возвышения антенны.

Прежде всего, создаём тело уловителя: из медной проволоки формируем два ромба с оптимальным размером стороны 45 см каждая. Концы двух элементов крепим к пластине: формируем кольцо из жилы и слегка расплющиваем его, прикручиваем болтами или припаиваем посредством паяльного аппарата.

Подключаем усилитель и вставляем штекер кабеля в разъём. В общем-то, всё. Останется готовую конструкцию установить на возвышенную мачту, которую нужно надёжно вкопать в землю.

Для изготовления уличной антенны для телевизора подойдёт любой токопроводящий материал надлежащего сечения: медные или алюминиевые трубки, полосы или профильный элемент толщиной от 1 до 5 мм. Главное, придать телу антенны правильную форму.

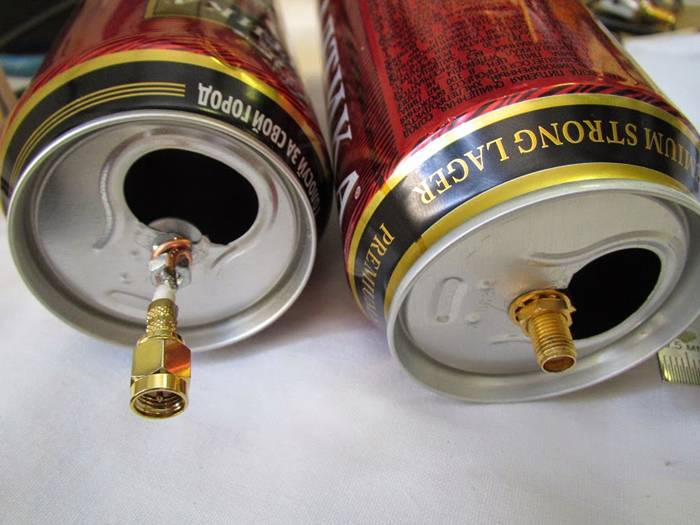

Антенна из банок из-под пива

Эфирные антенные устройства можно создать из многих простых материалов, которые используются в домашнем обиходе, даже из обычных банок, в которых продают газированные напитки. Такой мини-приёмник не будет сильно мощным, но около 7 каналов вы сможете поймать, причём не только в ДМВ-диапазоне, но и в более длинном – МВ.

Есть одно важное условие: жестяные банки должны быть ровными, не ребристыми, чистыми и сухими. Суть такой конструкции очень проста: к кабелю нужно просто припаять 2 банки и расположить их по разные стороны на деревянной основе.

Количество банок можно использовать разное, считается, что оптимально создавать 3 или 4 линии банок, так как 1-2 линии улавливают сигнал слабо, а более 5 линий трудно согласовать. Кроме банок, нужно подготовить следующие материалы:

• Около 5 метров обычного ТВ-кабеля с маркировкой «РК-75»;
• Деревянная или пластиковая конструкция-основа;
• Несколько саморезов, изолента, и паяльный аппарат.

Для начала нужно подготовить ТВ-кабель: отступите 10 см от края, сделайте неглубокий надрез и снимите верхний слой изоляции. Внутренний плетёный экран аккуратно скрутите в единый жгут. С этой же стороны кабеля удалите пластиковую изоляцию и оголите центральную жилу. На противоположный конец кабеля нужно подсоединить штекер.

Далее, нам нужно будет соединить коаксиальный кабель с банками. Для этого лучше использовать маленькие саморезы-блошки для гипсокартона: прикрутите к одной банке скрученную оплётку кабеля, а ко второй банке – медную жилу. Для лучшего контакта соединения можно пропаять.

Теперь следует закрепить банки на деревянной планке-основе. Это можно сделать при помощи обычного скотча, изоленты или клея-пистолета, использовать для этого можно даже обычную вешалку для одежды или любую ровную подручную конструкцию. Главное, чтобы металлические банки были одной формы, одного размера (объёма) и располагались строго на одной линии. Расстояние между жестяными элементами, как и место установки антенны, подбирается экспериментальным методом.

Улучшить конструкцию можно, создав решётку из нескольких линий с банками, а если есть такая возможность, то подключить и усилитель. Если самодельная антенна из пивных банок будет стоять на улице, то её элементы придётся спрятать в пластиковые бутылки большего размера.

Длина кабеля влияет на гашение сигнала: чем длиннее размер шнура, тем сильнее гасится эфирная передача. Особенно это актуально для приёма метровых волн.

Настройка и поиск каналов

Сегодня цифровое телевидение предлагает нам целых 22 телевизионных канала в двух пакетах, а в некоторых столичных районах их даже больше. Настроить их в своём телевизоре или приставке будет достаточно просто.

В DTV-эфире на 1 частоте вещается не один канал, как когда-то было в аналоговом эфире, а до 10 каналов в одном пакете или мультиплексе. Например, на частоте 43 можно принимать 10 TV-каналов и 3 радиостанции. Поэтому настройка цифрового вещания задействует всего 2 частоты. Однако частотный параметр каналов будет разным для различных районов.

Если вы используете антенну, созданную своими руками, в зоне хорошего уровня сигнала, то особых рекомендаций по настройке каналов нет. Вы просто включаете в своём телевизоре функцию «Автоматический поиск каналов»
и приёмник находит все доступные каналы в цифровом и аналоговом эфире.

Если зона вашего местонахождения не слишком благоприятная для ТВ-эфира, и автопоиск не дал результатов, тогда нужно выполнить такие действия:

1. Проверьте, в какую сторону смотрит ваша антенна. Она должна быть повёрнута в сторону телевизионной вышки или направлена на ближайший высотный дом. Если вы не знаете, в какой стороне стоит вещательная база, обратите внимание на антенны соседей (но не смотрите на спутниковые тарелки, которые ловят сигнал от спутников).
2. В настройке каналов установите ограничение: искать только цифровые каналы (или DTV). Хорошо, если вы знаете параметр частоты, тогда можно зайти в режим ручной настройки каналов, с пульта набрать номер канала, на котором ведётся трансляция пакета, и на дисплее должна появиться шкала уровня сигнала в процентах. Меняйте положение антенного прибора и смотрите, как будет меняться стабильность данного показателя.

Изменение уровня сигнала при повороте антенны будет меняться не моментально, а спустя 5-10 секунд. Поэтому делайте паузы при смене положения уловителя.

Когда вы получите наилучший уровень сигнала, запустите поиск цифровых каналов и сохраните настройки. Тот же алгоритм действий произведите для поиска второго мультиплекса. Если ситуация совсем печальная и ни один способ не дал результатов, возможно, потребуется сделать конструкцию вашей антенны помощнее или дополнить её усилителем.

Цифровое телевидение шагает по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого техника предыдущего поколения, можно купить цифровую приставку () и подключить ее к своему старому телевизору, который не поддерживает . В общем, формат стоящий позволяет смотреть телевидение в цифровом формате. НО многие продавцы вместе с приставками и телевизорами, «впаривают» так называемые цифровые антенны, иногда в цене антенна доходит до 3000 рублей. Хотя ребята вы можете сами своими руками, сделать антенну для цифрового телевидения, причем очень дешево …

СОВЕТ! Ребят кстати телевидение можно смотреть вообще без антенны через интернет, но для этого нужна другая приставка — , почитайте реально прикольная тема.

Продолжаем статью …

Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Изготовить ее можно буквально из антенного кабеля. Однако ее нужно правильно рассчитать. Если не хотите читать статью полностью, можете найти нужный пункт в оглавлении

Что понадобиться для производства антенны

1) Нам понадобиться кусок антенного кабеля, длиной около 30 см.

2) Антенные разъемы, так называемый F – разъем и разъем папа – мама.

F — разъем и «папа-мама»

3) Инструменты: нож, кусачки калькулятор и обязательно рулетка (ну или линейка).

Расчет

На главной страницы ищем вкладку — «карта охвата ЦЭТВ» и переходим на нее.

вкладка «карта охвата ЦЭТВ»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию для своего города (у меня Ульяновск, вы забиваете свой город).

Как видите у меня в городе, это 56 канал – 754 МГц и 59 канал – 778 МГц.

Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

ТО есть: 7500/754=9.94 см, это для 56 канала.

7500/778=9.64 см, это для 59 канала.

Наша антенна должна быть примерно 10 см, а точно — ((9,94 + 9,64)/2=9,79 см)

Для вашего города также нужно вывести среднюю длину для ваших станций, если у вас их несколько в городе. В видео под статьей рассчитал антенну для Ульяновска, и для Казани.

Изготовление

1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран (проводки и фольга была в креплении), подробное (полезно).

2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 10 см и отрезаем ненужный кабель.

3) Теперь с этих 10 см, нам нужно снять пластиковый изолятор и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно пробовать подключать.

Подключение

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить в телевизор или приставку. У меня такое место около окна, поэтому я вставил в приставку удлинитель и уже в удлинитель вставил антенну. Пока у меня все это импровизировано не убрано, для примера работы (поэтому кабель весит), и в него вставлена сама антенна.

Ну что как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

Таким образом, при наличии 80 — 100 рублей, можно сделать антенну для цифрового телевидения (стандарта DVB-T2) своими руками, легко и просто.

Сейчас видео версия

Для тех у кого не показывает — — ОБЯЗАТЕЛЬНО! Там решение проблемы!

НА этом все, думаю моя статья очень полезна, и актуальна. Читайте наш строительный сайт.

Антенна
– это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Если вы живете на расстоянии прямой видимости телевизионной вышки, то для приема цифрового телевидения вполне подойдет простейшая самодельная комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная антенна предназначена для приема телепередач в диапазоне частот цифрового телевидения (470–790-МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер .

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем , концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками» .

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как заменить согласующую печатную плату
петлей из кабеля

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называют U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

Когда-то хорошие телевизионные антенны были в дефиците, большинство же имевшихся в продаже качеством и долговечностью, мягко говоря, не отличалось. В то время любой мастер, способный смастерить антенну для телевизора своими руками, был нарасхват. Но интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь о том, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Это самая популярная антенна для телевизора – своими руками сделать такую под силу практически каждому. Секрет ее популярности — в простоте и доступности материалов. из жестяных банок можно смастерить даже на даче или на пикнике
. Опытные мастера утверждают, что на то, чтобы сделать такую антенну для телевизора своими руками, потребуется всего 10 минут времени, при этом принимает она намного больше каналов, нежели стационарная.

Чтобы сделать антенну для телевизора из пустых жестяных банок, вам понадобятся:

• кабель для антенны;
• пара жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция по сборке антенны:

1. Примотать банки к палке изоляционной лентой на расстоянии около 7 см друг от друга (хотя подбирать расстояние можно и эмпирическим методом).
2. Вкрутить в пивную тару саморезы и прикрепить к ним зачищенный с обоих концов антенный кабель. Если у банки остались кольца для открывания, то кабель можно прикрепить саморезами к ним.
3. Привязать кабель к палке при помощи скотча (это необходимо для устойчивости приемника). Вместо деревянной палки можно использовать вешалку — тогда антенну удобнее будет вешать для настройки.
4. Чтобы антенна не утратила своих рабочих свойств из-за влияния непогоды, банки необходимо закрыть бутылкой из пластика емкостью 2-3 литра, предварительно отрезав дно и горловину. В центре бутылки необходимо просверлить дырку, через которую будет протянут кабель. После подключения это место необходимо ошпарить кипятком — тогда пластик от высокой температуры деформируется и сделает отверстие герметично закрытым.

Антенна из пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно усовершенствовать конструкцию, сделав антенну из нескольких секций.

Данную антенну для телевизора можно использовать как комнатную.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну для телевизора своими руками все же хочется, можно смастерить самую простую ее разновидность.

Для этого необходимо выполнить следующие действия:

1. Подсоединить антенный вход с любым контуром из металла, предварительно изолированным.
2. Установить контур на подставку из пластика или дерева и поставить на сам телевизор или балкон.
3. Так как подключать антенну к телевизору нужно при помощи штекера и кабеля, то необходимо срезать на кабеле около 5 см изоляции.
4. Разделить пополам и отогнуть открывшуюся обмотку.
5. Аккуратно обрезать внутреннюю обмотку и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Зачистить другой край кабеля, сделать кольцо из жилы и закрепить на контуре.
8. Обмотать места соединения изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно усовершенствовать ее принимающий контур.

1. Первым делом следует купить усилитель сигнала для телевизионной антенны, который подключается непосредственно к антенне, и обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
2. Чтобы прием был качественным, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку Рабица от забора.
3. Площадь приема нужно по возможности увеличить — для этого к экрану можно присоединить металлические прутья, обращая внимание на то, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.

Антенны для телевизора такого типа в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна из минимума материалов

Так как сделать антенну для телевизора в домашних условиях не всегда позволяет доступный инструментарий, широкое распространение получили 2 совершенно элементарных метода:

1. Для первого варианта вам понадобится самая простая проволока. Но не алюминиевая — она подвержена очень быстрому окислению. Замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, после чего один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «поймать» около 5 каналов.
2. Второй вариант будет доступен только тем, у кого имеется балкон. Нужно взять такую же проволоку, как и в первом варианте, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, один конец подключить к телевизору, а второй примотать к натянутым струнам, на которые вешают белье. Такая импровизированная антенна не только поможет увеличить количество принимаемых каналов, но еще и сделает качество изображения на порядок выше.

Своими руками можно сделать не только простые, но и спутниковые антенны для телевизора. Особенно это актуально для тех, кто живет вдали от больших городов и не может купить в магазине параболический приемник. Хорошо, если телевышка находится на расстоянии не более 35 км от дома, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Чтобы сделать спутниковую антенну для телевизора, вам понадобятся:

• ненужный зонт;
• фольга;
• кабель для антенны (желательно из меди);
• жестяная банка из-под пива;
• усилитель сигнала с блоком питания.

Инструкция по сборке антенны:

1. Сделать обмерку антенной решетки (зонта): измерить длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
2. Перенести все расчеты на фольгу и вырезать детали — таким образом, чтобы они подходили к треугольному сектору зонта.
3. Пришить детали из фольги к ткани зонта капроновыми нитками — в итоге вся его внутренняя часть должна быть покрыта фольгой.
4. В фокусе антенной решетки установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. В последнем случае достаточно снять с кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу (она и будет передавать сигнал).
5. Вырезать из пивной банки овал, в центре овала проделать отверстие, продеть в него жилу и припаять контакт.
6. Место соединения залепить пластилином — так металл не будет ржаветь и окисляться.
7. К ручке зонтика при помощи скотча прикрепить приемник, примотать кабели с припуском в 10 см — таким образом можно будет регулировать конструкцию. Очень важно сделать так, чтобы приемник не контактировал с металлом на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или другой изоляционный материал.
8. Закрепить антенну, направив ее на телевизионную вышку, и настроить каналы, поворачивая зонт в разные стороны. Блок питания поместить рядом с телевизором, потому что питание усилителя осуществляется через кабель.

Мы надеемся, что и опытные мастера почерпнут из этой статьи некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с «пивной» антенны.

Домашняя антенна для телевизора своими руками
was last modified: Май 11th, 2016
by MaksimB

Как показывает практика, довольно часто многих людей по тем или иным причинам не устраивают общие теле антенны и они вынуждены сделать самодельную. Самое интересное то, что создать антенну самостоятельно причем из подручных средств — довольно просто. Далее мы представим вашему вниманию самые известные методы, по которым делают самодельную антенну.

Алгоритм Пивных банок

Это наиболее известная антенна для телевизора, которую мастерят самостоятельно. Специфика заключается в элементарности и простоте компонентов. Это устройство можно сделать в загородном доме и даже на пикнике, а также в квартире, где от обычной антенны, порой, не 100% прием. Специалисты утверждают: что смастерить подобную антенну — занимает лишь 15 минут времени, а «ловит» устройство гораздо больше телеканалов, чем стандартная.

Так вот, если мы хотим создать приемник из обычных жестяных банок, нам потребуются:

Процесс работы:

• Приматываем изолентой палку к банкам, соблюдаем интервал приблизительно 8 сантиметров (между ними), хотя выбирать длину следует «на глаз». Ежели у банки сохранились кольца, то разрешено кабель зафиксировать саморезами
• Вкручиваем саморезы в пивную тару, зачищаем два конца антенного кабеля и к шурупам прикручиваем
• К палке привязываем кабель используя скотч, это нужно для стойкости представленного приемника
• Можно использовать обычную вешалку вместо той же палки. Кстати, тогда и настраивать будут намного легче
• Если мы хотим, чтобы антенна не потеряла свою функциональность (после сильного дождя, грозы и т.д.) , то банки прикрываем большой «пластиковой бутылкой» (желательно 2 литровой), у которой отрезаем дно и горлышко. В середине бутылки сверлим отверстие, через которое протягиваем шнур, после подсоединения данный участок обдать кипятком. Необходим отметить, что пластик при такой температуре изменит собственную конструкцию плюс сделает представленное отверстие плотно (т.е. герметично) закрытым

Антенна сделанная из шаблонных банок пива полностью готова, осталось лишь подсоединить ее к «телеку» и подстроить под себя. Можете устройство улучшить, использовав несколько секций из подобной тары.

Обычная телевизионная антенна

Если вы в этом деле новичок, а попытаться сделать антенну все-таки охото, необходимо попробовать сделать следующую конструкцию:

• Подключаем антенный вход на телевизор с любым металлическим контуром, заблаговременно обмотанным изолентой
• Контур ставим на подставку из пластикового материала либо деревянного, либо на балкон
• Соединяем ТВ с антенной используя штекер плюс кабель, у последнего срезаем изоляцию ориентировочно 6 сантиметров в длину
• Раскрывшуюся обмотку разделяем на 2 части и отгибаем
• Непосредственно обмотку уже аккуратненько обрезаем с этой же длиной и оголяем жилу самого кабеля
• В штекере закрепляем с помощью шурупов жилу с обмоткой. Когда в представленном штекере отсутствует места в целях крепления обмотки, тогда необходимо ее срезать
• Второй край кабеля закрепляем на контуре, вначале зачищаем по предыдущей схеме, делаем кольцо из жилы и закрепляем
• Зоны соединения необходимо обмотать изолентой, чтобы сделать устройство более надежным

С целью увеличения сигнала на текущем приемнике, следует применить электро-усилители сигнала.

Мощная телевизионная антенна

Если хотим, чтобы устройство функционировало как обычная антенна, улучшаем ее принимающий контур. Для этого необходимо:

• Приобрести оборудование — усиливающий сигнал, который подсоединяется конкретно к устройству, безусловно — замотать кабель на двух концах изоляционной лентой, чтобы исключить помехи в сигнале
• Для качественного приема, необходимо сделать экран – своеобразная сетка из металла, которую изолируют от телевизора и устанавливают сзади приемника. В качестве самого экрана можете применять металлическую сетку от обычного забора
• Площадь приема следует усилить, потому — к тому же экрану можно добавить железные прутья. Причем так, чтобы конструкция была из одного металла и исключается фактор окисления. Соединяем прутья с экраном симметрично, дабы максимально большая у нас вышла площадь
• В центре установки требуется разместить еще один усилитель, при этом припаиваем контакты к нашему приемнику
• Данные антенны для телевизора в доме не монтируют, зачастую их ставят на крыше, монтируя по направленности к ближайшей телевизионной вышки

Сооружаем антенну из «ничего»

Существует 2 абсолютно простых способа, как соорудить антенну для ТВ в домашних условиях:

• Вам пригодиться самая обычная проволока, только не стоит брать алюминиевую (она быстро окисляется). Для этого превосходно подойдет типичная проволока из меди либо латуни. Очищаем ее с обоих концов от изолирующего материала, 1 край прикрепляем к батарее либо трубе, а другой — вставляем в ТВ-разъем. Сигнал возникает моментально, поскольку труба, после прохода через значительную часть здания, плюс выходя «наверх», предстает неплохим усилителем частот. Подобным методом сделать можно добротную домашнюю антенну и «поймать» приблизительно 5 каналов

• Ну а 2-ой вариант подойдет для людей, у кого есть балкон. В данном случае, необходимо взять подобную же проволоку, уже подлиннее, дабы она соединяла устройство и участок балкона. Эту проволоку зачищаем с 2 сторон и 1 конец подключаем к ТВ (где кабельное гнездо), а 2-ой приматываем к натянутым струнам, на которые вешают белье

Данный способ — не просто лишь поможет приумножить существующие каналы (соорудив домашнюю антенну для телевизора), но и в несколько раз улучшает качество изображения.

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала.

У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо.

Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Источник: //HouseDiz.ru/kak-sdelat-antennu-cifrovogo-televideniya-svoimi-rukami-dlya-dachi-i-doma/

Простая самодельная антенна для приема цифрового телевидения

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Мастера покупают изобретения в этом китайском интернет-магазине.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный.

Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо.

Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Простейшая антенна для цифрового телевидения. Сделать самостоятельно

Уже свершившийся факт- аналоговое эфирное телевидение заканчивает свою славную историю в России. На смену ему пришло цифровое ТВ вещание. Это в целом хорошо, качество ТВ картинки существенно выше. Сегодня я расскажу как самостоятельно изготовить простую, с хорошими характеристиками антенну.

Немного воспоминаний. В школе я занимался в радио кружке, вели его специалисты из СОНИИР, дядьки очень профессиональные, передавали свои знания молодежи. А в то время появился у нас в городе первый альтернативный государственному вещанию телеканал.

Крутили там всякие фильмы, что в то время в видесалонах показывали. Ну мы естественно к преподам, мол расскажите как изготовить антенну, чтоб несложная и чтоб прям хорошая. Ну и недолго думая антенна была рассчитана изготовлена и протестирована- показав отличный результат.

И собственно когда встал вопрос о антенне для цифрового ТВ, у меня сомнений в конструкции антенны не было.

Для изготовления антенны применяется обычная медная проволока, чем толще диаметр тем изделие получится прочнее. Конструкция показана выше. Думаю никаких вопросов по изготовлению возникнуть не должно. Дополнительным плюсом является то, что волновое сопротивление антенны совпадает с волновым сопротивлением кабеля и не требуется дополнительных согласующих элементов.

Приятного просмотра!

zen.yandex.ru

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться – но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда – возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить – читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата – вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой.

Но цифровые каналы – совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом.

Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны – и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку – через некоторое время приставка найдёт до 30 каналов с чётким изображением – и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

Цифровая телевизионная антенна за 15 минут

zen.yandex.ru

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения.

Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.

) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают).

Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь).

Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором. Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню.

Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

А что касается приёма цифрового сигнала, так антенне по барабану какой сигнал принимать: цифровой ли, аналоговый ли, он же весь частотно-модулированный. Все необходимые преобразования происходят в телевизоре.

И вот тут у уважающего себя гражданина непременно возникают крамольные мысли:

– китайцы под видом высоких технологий, впаривая нам две трубочки и одну проволочку (остальное нефункционально) – врут;

– продавцы, продающие копеечную вещь втридорога – тоже врут, присваивая ей несуществующие функции;

– у власти, позволяющей открыто обманывать своих граждан тоже, видимо рыло в пуху.

А потому призываю ударить по мировому буржуйскому ширпотребу качественной самоделкой.

При наличии ТВ кабеля со штекером, а также куска проволоки длинной 125 см и диаметром не менее 1 мм из любого металла можно соорудить высококачественную ДМВ антенну минут за 15. Если, конечно не добавлять дизайнерских изысков.

Итак, вооружившись пассатижами, по возможности паяльником и мудрёным русским словом сгибаем из проволоки вот такую загогулину (см. рис. 3-4), со сторонами 13 -15 см. Концы проволоки можно спаять, а можно просто скрутить на верхнем или нижнем углу.

На рисунке видно, в каких местах припаиваются центральная жила и оплётка кабеля. Внимательно посмотрите, чтобы тонкие проводки оплётки не соприкасались с центральной жилой. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и находиться все должно в одной плоскости.

Кстати конструкцию можно смастерить из металлической ленты. Чем шире лента, тем шире диапазон частот, но меньше коэффициент усиления, который в проволочном варианте будет примерно 8,5 децибел (у китайской безделушки, около 4).

Подключите антенну к телевизору, установите её вертикально и перпендикулярно её плоскостью к направлению на ретранслятор.

Если сделано все правильно, то и заработает все сразу и можно подумать о дизайне. Ибо сказано: функциональность, есть предтеча дизайна.

Сделав такое дело, вы вдруг ощутите, как приподнялась ваша самооценка и это не пройдёт незамеченным вашей супругой или подругой. А сэкономленные средства можно потратить на семейный романтический ужин, потому что в глазах супруги (подруги) вы станете гением, по крайней мере, до первых разбросанных носков.

Буду рад, если моя писанина породит мудрые мысли, которые подвигнут на путь технического рукоприкладства.

Источник: //izobreteniya.net/prostaya-samodelnaya-antenna-dlya-priema-tsifrovogo-televideniya/

Цифровая антенна dvb-t2 своими руками

Цифровое телевидение шагает по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого техника предыдущего поколения, можно купить цифровую приставку (про мою читайте здесь) и подключить ее к своему старому телевизору, который не поддерживает формат DVB-T2.

В общем, формат стоящий позволяет смотреть телевидение в цифровом формате. НО многие продавцы вместе с приставками и телевизорами, «впаривают» так называемые цифровые антенны, иногда в цене антенна доходит до 3000 рублей.

Хотя ребята вы можете сами своими руками, сделать антенну для цифрового телевидения, причем очень дешево …

!СОВЕТ! Ребят кстати телевидение можно смотреть вообще без антенны через интернет, но для этого нужна другая приставка — ANDROID TV BOX, почитайте реально прикольная тема.

Продолжаем статью …

Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Изготовить ее можно буквально из антенного кабеля. Однако ее нужно правильно рассчитать. Если не хотите читать статью полностью, можете найти нужный пункт в оглавлении

ОГЛАВЛЕНИЕ СТАТЬИ

Что понадобиться для производства антенны

1) Нам понадобиться кусок антенного кабеля, длиной около 30 см.

2) Антенные разъемы, так называемый F – разъем и разъем папа – мама.

F — разъем и «папа-мама»

3) Инструменты: нож, кусачки калькулятор и обязательно рулетка (ну или линейка).

Расчет

Теперь нам нужно рассчитать длину самой антенны и после приступать к ее производству. Для этого переходим на сайт цифрового телевидения.

Сайт ЦЭТВ

На главной страницы ищем вкладку — «карта охвата ЦЭТВ» и переходим на нее.

вкладка «карта охвата ЦЭТВ»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию для своего города (у меня Ульяновск, вы забиваете свой город).

ищем свой город

Дальше открываем станцию подробно, нам нужны частоты работы этой станции.

частоты

Как видите у меня в городе, это 56 канал – 754 МГц и 59 канал – 778 МГц.

Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

ТО есть: 7500/754=9.94 см, это для 56 канала.

для 56 канала

                7500/778=9.64 см, это для 59 канала.

для 59 канала

Наша антенна должна быть примерно 10 см, а точно — ((9,94 + 9,64)/2=9,79 см)

Для вашего города также нужно вывести среднюю длину для ваших станций, если у вас их несколько в городе. В видео под статьей рассчитал антенну для Ульяновска, и для Казани.

Изготовление

1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран (проводки и фольга была в креплении), подробное про изготовление читаем тут (полезно).

закрепляем F-разъем на конце

F-разъем, фото 2

2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 10 см и отрезаем ненужный кабель.

откладываем 10 см

3) Теперь с этих 10 см, нам нужно снять пластиковый изолятор и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно пробовать подключать.

антенна DVB-T2

Подключение

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить в телевизор или приставку. У меня такое место около окна, поэтому я вставил в приставку удлинитель и уже в удлинитель вставил антенну. Пока у меня все это импровизировано не убрано, для примера работы (поэтому кабель весит), и в него вставлена сама антенна.

подключаем в приставку

удлинитель

Ну что как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

«НТВ»

«ТНТ»

Таким образом, при наличии 80 — 100 рублей, можно сделать антенну для цифрового телевидения (стандарта DVB-T2) своими руками, легко и просто.

Сейчас видео версия

Для тех у кого не показывает — читаем эту статью — ОБЯЗАТЕЛЬНО! Там решение проблемы!

НА этом все, думаю моя статья очень полезна, и актуальна. Читайте наш строительный сайт.

Источник: //remo-blog.ru/by-tovaya-tehnika/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html

Как сделать антенну для цифрового ТВ своими руками

> Советы электрика > Как сделать антенну для цифрового ТВ своими руками

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку.

Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу.

Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Как сделать MIMO антенну 4g lte своими руками

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Как сделать антенну для радио FM

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой.

Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

• соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Как своими руками сделать люстру

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна.

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Источник: //elquanta.ru/sovety/kak-sdelat-antennu.html

Как сделать антенну для цифрового ТВ своими руками

В статье вы узнаете как сделать антенну для цифрового ТВ своими руками. Типы антенн, преимущества и недостатки данных типов антенн. А также мы рассмотрим простейшие виды DVB T2 антенны: из жестяных банок, дециметровая антенна, антенна Харченко, из коаксиального кабеля и двойной и тройной квадрат.

Наступает эра, когда все телекомпании начинают работать в новом формате цифрового телевидения. Но аналоговый телевизоры установлены практически в каждом доме и продолжают исправно работать, и как быть, если приемник куплен не так давно, а на новую технику денег нет.

Эту проблему решить достаточно просто, подключив к телевизору приставку DVB-T и специальную антенну для улавливания сигнала. Можно не покупать ее в магазине, а смастерить своими руками из общедоступных средств.

Самодельная антенна Харченко для цифрового ТВ

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три категории:

• комнатные;
• уличные;
• гибридные.

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

• демократичная стоимость;
• простота подключения;
• небольшие габариты;
• с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостаткикомнатных антенн:

• под каждый канал придется искать индивидуальное местоположение;
• нестабильность изображения от частых перебоев в сигнале;
• невозможно настроить много каналов;
• чувствительность к посторонним факторам;
• если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Комнатная антенна из коаксиального кабеля для усиления сигнала

Положительные факторы внешних устройств:

• возможность настроить все каналы одновременно;
• высокая надежность;
• принимает хороший сигнал и усиливает его при правильном расположении;
• стоит относительно недорого.

Минусы:

• имеет значительные габариты;
• нужно готовить мачту;
• не всегда в комплект входит телевизионный кабель;
• при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Уличная антенна для ТВ в виде бабочки своими руками

Гибридные виды антенн имеют намного больше положительных сторон:

• отлично принимают сигнал на любой удаленности от передатчика;
• благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

DVB T2 антенны своими руками

Передатчики ТВ способны распространять свои волны на расстояние не более 60 км, при этом обеспечивается небольшая мощность распространения сигнала от верхней точки телебашни. Поэтому к монтажу всех составляющих цифрового приемника предъявляются высокие технические требования. Сама антенна должна иметь следующие конструкционные особенности:

• точное, аккуратное изготовление, которое способно исключить все потери мощности электрического сигнала;
• направление устройство должно совпадать с электромагнитными волнами, которые идут от центра передачи;
• совпадать по виду полярности;
• иметь защиту от посторонних сигналов, идущих от других устройств.

Антенна из пивных (жестяных) банок

Из пустых пивных банок можно изготовить простую дециметровую антенну, которая будет хорошо ловить сигнал, находясь в комнате. Прежде чем начать монтаж, следует подготовить все необходимое:

• две пустых пивных банки объемом до 1 литра;
• коаксиальный кабель (РК75);
• штекер для антенны;
• саморезы;
• изолента;
• элемент для крепления банок — это может быть полипропиленовая труба или деревянная палка;
• нож, отвертка и кусачки;
• линейка и надфиль.

Антенна из двух пивных банок для ТВ

Как только все готово, приступаем к сборке по определенному алгоритму:

• аккуратно, чтобы не помять, в дне каждой банке проделать отверстия при помощи отвертки или шила;
• вкрутить по саморезу в каждое отверстие;
• очистите концы провода от всех загрязнений надфилем и зачистите ножом;
• на каждом проводе скрутить колечко, не забывая про оплетку и надеть на саморезы. Идеальным решением будет припаять провод. Если необходимого инструмента нет, то можно просто заизолировать изолентой или скотчем;
• банки крепятся к трубе при помощи скотча, на расстоянии 7,5 см друг от друга (определено опытным путем);
• затем на свободный конец надеть антенный штекер;
• установить антенну в месте, где прием сигнала происходит в нужном формате.

На этом сборку можно считать оконченной.

Важно! Если планируется установить подобное устройство на улице, то стоит позаботиться о его защите от ветра и дождя. Самым оптимальным в данной ситуации будет применение пластиковых бутылок, в которые помещают жестяные банки, предварительно обрезав горлышки и дно.

Достаточно всего 30 минут времени, чтобы изготовить подобную антенну самостоятельно, без применения специальных устройств и инструмента. При этом она будет свободно принимать до 15 цифровых каналов.

Ниже будет видео инструкция по сборке антенны из пивных банок:

Дециметровая антенна

Монтируется подобная ТВ антенна из простого кабеля 75-ом и обычного разъема:

• Кабель с одного конца зачищается и на него устанавливается штекер.
• Отступить от разъема 2 см и поставить отметку, от которой и будет отмерена длина будущего устройства.
• Удалить при помощи кусачек излишки провода.
• Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
• Лишняя часть кабеля откусывается.
• Там где ранее была поставлена метка, делается надрез изоляции и убирается вся оплетка. На самом кабеле должна остаться только внутренняя изоляция.
• Готовую часть провода, которая была очищена, следует изогнуть под прямым углом.
• Подсоединить антенну к телевизору и начать поиск каналов в разделе «Ручные настройки».

На заметку! Если вышка распределяющая ТВ сигнал находится в 15 км от антенны, то она свободно будет принимать цифровые каналы без усиления. В противном случае без усилителя не обойтись.

Далее вы узнаете в видео: как сделать антенну для цифрового ТВ DVB T2 своими руками:

Антенна Харченко

Изобрел эту широкополосную систему в форме зигзага инженер К. П. Харченко в 61 году прошлого столетия. Она отлично подходит для приема цифровых сигналов.

Для сборки понадобится:

• медная проволока до 5 мм в сечении;
• обычный антенный кабель на 75;
• изолента;
• паяльное оборудование;
• штекер;
• крепеж.

Алгоритм сборки:

• Для основы, на которую и будет крепиться конструкция, можно использовать обычный фанерный лист нужных параметров.
• Первым делом монтируется сама рамка, для этого проволоку в метр длиной нужно изогнуть в форме двух ромбов, которые расположены последовательно. Стороны конструкции равны 13,5 см
• Закрепление ромбов производится при помощи петельки, которая формируется из свободного конца проволоки.
• Чтобы конструкция приобрела замкнутый контур, концы следует спаять в месте пересечения.
• Затем зачистить кабель, скрутить его в плотный жгут и припаять к месту пересечения ромбов. Важно — оплетка и сердечник касаться друг друга не должны.
• На второй конец кабеля устанавливается антенный штекер и припаивается, таким образом, чтобы оплетка находилась на боковом выходе штекера, а сердцевина в центральной части.

В случае если антенна будет установлена на улице, то фанерную основу следует покрыть лаком или окрасить, а все спаянные места надежно заизолировать. Как только все приготовления окончены, можно закреплять конструкцию — она готова к эксплуатации.

Посмотрите видео ниже и вы узнаете как сделать антенну Харченко в домашних условиях:

Антенна двойной и тройной квадрат

Это устройство применяют на дачах и в деревнях, оно позволяет принимать даже самые слабые сигналы с вышек, особенно если сделать все правильно.

Факт! Число рамок определяется исходя из качества сигнала. Хотите сделать его оптимальным можно соорудить 2-3 и даже 5, если вышка находится очень далеко.

Для сборки приготовьте следующее:

• латунная или медная проволока сечением не менее 5 мм;
• кабель телевизионный;
• штекер;
• кусачки и нож;
• паяльные принадлежности;
• трубка, на которой будет закреплена антенна:
• крепежи.

Инструкция по изготовлению:

• верхняя стрелка — будет соединять все рамки ровно посередине одной стороны. Изготавливается из проволоки;
• нижняя стрела — деревянная или из любого материала, не пропускающего сигнал;
• центральная часть рамок должна находиться на одном уровне;
• все рамки направляются центром строго на ретранслятор;
• нижняя стрела должна быть установлена таким образом, чтобы концы рамок не соприкасались друг с другом:
• мачта, на которой будет установлено устройство, должна быть деревянной;
• соорудите 2 или 3 квадрата — первый самый большой, последний самый маленький:
• соедините их верхней и нижней стрелой;
• припаяйте телевизионный кабель к антенне;
• на противоположный конец кабеля обустройте штекер;
• установите устройство на мачту при помощи крепежа и поднимите на нужную высоту.

Чтобы поймать хороший сигнал, достаточно медленно повернуть конструкцию вокруг своей оси.

Посмотрите видео ниже и вы узнаете как сделать антенну двойной и тройной квадрат своими руками:

Из коаксиального кабеля

Это достаточно простой вариант изготовление уловителя сигнала ТВ своими руками. Прежде чем приступить к монтажу, следует подготовить:

• кабель РК75 коаксиальный;
• фанеру;
• штекер;
• согласующий аппарат;
• кусачки, нож;
• линейку, карандаш;
• липкую ленту.

Алгоритм изготовления состоит из следующих действий:

• приготовить кабель длиной 53 см;
• зачистить оба конца, при этом оплетка должна быть завернута в плотный жгут и находиться отдельно от сердцевины;
• скрутить конструкцию в форме кольца, и закрепить его при помощи скотча на отрезке фанеры таким образом, чтобы между концами осталось не менее 2 см;
• теперь пришло время изготовить согласующее устройство из отрезка подобного кабеля длиной 1,75 м. концы зачищаются ка в первом случае. С одной стороны припаивается штекер;
• второй конец присоединить к антенне.

На этом сборку конструкции можно считать оконченной, можно подсоединять к телевизору и устанавливать каналы.

Посмотрите видео, как сделать антенну из коаксиального кабеля для цифрового телевидения ниже:

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут.

Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев.

Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

by HyperComments

Источник: //meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml
