Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB. При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии. О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму. Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются
. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Wi-Fi является технологией, способной к нормальному функционированию лишь в пределах прямой видимости. Беспроводные сети легко теряются среди стен, мебели и прочих преград в квартире. Перемещение адаптера или роутера по дому с целью увеличения эффективности работы приборов возможно не всегда. Более правильным подходом является использование внешней, более мощной, антенны — активной части передающего/принимающего устройства.

Типы Wi-Fi антенн

В плане использования все антенны для Wi-Fi делятся на два класса:

• для наружного использования (outdoor),
• для внутреннего применения (indoor).

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.

В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования

Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.

Дополнительная Wi-Fi антенна в квартире или доме

Основной причиной необходимости дополнительной антенны Wi-Fi является усиление слабого сигнала. Такая ситуация может возникнуть в следующих случаях:

• точка доступа Wi-Fi расположена на значительном расстоянии (если помещение большое), имеются преграды (стены, перекрытия);
• роутер недостаточно мощный.

Также дополнительная Wi-Fi антенна может понадобиться, если требуется организовать сеть «роутер — несколько клиентских точек», или если нужно связать между собой несколько ПК «по воздуху».

Изготовление своими руками

В сети можно найти множество рекомендаций по изготовлению самых разных типов Wi-Fi антенн в домашних условиях. Как правило, для повторения большинства конструкций не требуется наличия глубоких познаний в радиоэлектронике, дефицитных материалов и специализированных инструментов. Сделать любую из Wi-Fi антенн по приведённым ниже инструкциям можно буквально за пару часов.

Двойной биквадрат

Антенна «двойной квадрат» для Wi-Fi и её модификации — самая популярная в сети. Классический биквадрат обладает хорошим коэффициентом усиления и широкой диаграммой направленности. Двойная биквадратная антенна, рассматриваемая далее, имеет ещё более высокие характеристики.

Для повторения конструкции потребуются:

• медная моножила (провод) сечением 2 мм;
• небольшой лист алюминия толщиной 1–2 мм;
• кусок резиновой (виниловой) трубки, пластиковые стяжки;
• паяльник, припой, канифоль, дрель, свёрла, плоскогубцы;
• кабель для подключения.

Изготовление антенны не представляет сложности, главное — точно выдержать размеры, так как даже небольшие отклонения грозят смещением рабочих параметров:

1. Чертим эскиз. Длина одной стороны каждого квадрата равна 30 мм, размеры рефлектора 220×100 мм, расстояние между активной частью и отражателем — 15 мм. Проводим разметку отверстий.

   Двойной биквадрат — улучшенная версия классической биквадратной антенны

2. Гнём медную жилу строго в соответствии с шаблоном. Зачищаем (если провод с лаковым покрытием) и спаиваем концы.

   Даже небольшой промах в размерах (буквально на пару миллиметров) ухудшит качество работы антенны

3. Из листа алюминия изготавливаем отражатель. Сверлим отверстия диаметром 3–4 мм.

   Рефлектор можно изготовить также из медной пластины или (на худой конец) стального листа

4. Пластиковыми стяжками через резиновые трубки крепим активный элемент антенны к пластине.

   Стойки крепления антенны к отражателю обязательно должны быть из непроводящего ток материала

5. Пластиковыми стяжками закрепляем адаптер (или кабель, если устройство расположено удалённо). Припаиваем выведенные провода. Расстояние между контактами — 5 мм.

   Адаптер следует крепить максимально надёжно, но аккуратно, так, чтобы не повредить устройство

Из достоинств данной конструкции можно отметить:

• лёгкое и быстрое изготовление,
• значительное усиление сигнала и стабильную работу.

Пожалуй, единственным недостатком такой антенны является то, что даже небольшие отклонения от необходимых размеров грозят снижением её эффективности.

Из алюминиевой банки

Данную конструкцию, конечно, нельзя назвать полноценной антенной (по сути, это отражатель), но в какой-то мере усилить слабый сигнал Wi-Fi она способна.

Что потребуется:

• пустая алюминиевая банка,
• нож и ножницы,
• кусочек пластилина.

По простоте изготовления антенне из алюминиевой банки нет равных:

1. Промойте банку. Отрежьте ножом дно.

   Будьте осторожны во время проведения работ, здоровье дороже даже самой высококлассной Wi-Fi антенны

2. Сделайте разрез в верхней части, но не до конца — оставьте неразрезанным участок длиной 1,5–2 см.

   На этом этапе также можно отломать открывашку

3. Разрежьте ножницами банку вдоль с обратной стороны.

   Алюминиевая банка легко режется любыми ножницами, главное, чтобы последние были достаточно острыми

4. Разогните металл.

   Угол раскрытия можно подобрать экспериментально после установки, ориентируясь на уровень Wi-Fi сигнала

5. Закрепите отражатель на устройстве с помощью пластилина, надев его на штатную антенну роутера. Направьте в нужную сторону.

   В отсутствие пластилина воспользуйтесь жвачкой

Плюсы антенны из алюминиевой банки:

• простота изготовления,
• отсутствие дефицитных материалов,
• универсальность (будет работать с любым роутером с внешней антенной).

Среди минусов стоит отметить недостаточное усиление сигнала и нестабильную направленность приёма/передачи.

Мощная антенна из листовой жести

Wi-Fi антенна из листа жести, известная как FA-20, характеризуется повышенной мощностью и может использоваться для приёма сигнала удалённых (до нескольких километров) точек доступа.

Для её изготовления понадобятся:

• листовая жесть;
• мощный паяльник (100 Вт), припой, флюс (кислота для пайки);
• диэлектрические стойки, крепёж (винты, гайки);
• дрель, свёрла;
• кабель для подключения;
• ножницы по металлу, деревянный молоток, мелкая наждачка, плоскогубцы.

Повторение конструкции требует, как минимум, начальных навыков слесарного дела.

Инструкция по изготовлению FA-20:

1. Ножницами по металлу вырезаем четырёхугольники и полоски, строго соблюдая обозначенные размеры. Края желательно обработать наждачной бумагой.

   Детали антенны вырезаются по отдельности, а затем спаиваются

2. Спаиваем элементы антенны. Используем припой и специальный флюс для пайки. Делать это удобнее на деревянной поверхности.

   Пайку жестяных элементов следует проводить в хорошо проветриваемом помещении

3. Готовую конструкцию промываем под струёй воды от кислоты. Сверлим отверстия диаметром 3–5 мм.

   При необходимости выравниваем антенну деревянным молотком (киянкой)

4. Изготавливаем короб. Размеры — 450×180 мм. Высота бортиков — 2–3 см. Если вы не имеете навыков жестянщика, в принципе, можно обойтись без бортов (немного проиграв в чувствительности), просто вырезав прямоугольник. Высверливаем в нём отверстия, совпадающие с дырками активных элементов. Крепим детали на стойках, расстояние между частями 20 мм.

   Опорные стойки должны быть из изоляционного материала

5. Припаиваем кабель: красная точка — центральная жила, синяя — общий (экран).

   Для подключения антенны к роутеру подойдёт обычный телевизионный кабель

Плюсы самодельной антенны из листовой жести:

• высокая мощность,
• хорошая направленность,
• не требуются дефицитные или дорогие материалы для изготовления.

Существенным минусом FA-20 является сложность её изготовления. К тому же антенна довольно габаритная и, вероятнее, подойдёт для установки на крыше или балконе.

Вариации Wi-Fi антенн своими руками

В интернете среди огромного разнообразия самодельных антенн для Wi-Fi чаще всего встречается так называемый «двойной квадрат» и его варианты. Впрочем, отличных от классики поделок можно увидеть тоже немало.

Вы можете выбрать и попробовать изготовить любую из антенн, однако следует помнить, что не все из таких изделий являются действительно высокоэффективными, как это утверждают авторы.

Фотогалерея: другие самодельные конструкции

Антенна MIMO имеет два контура внутри одного корпуса и, соответственно, два разъёма для раздельного приёма и передачи Данная вариация биквадратной антенны многократно усиливает сигнал Отражатель биквадратной антенны часто выполняют из фольгированного стеклотекстолита Дисковая Wi-Fi антенна отличается высокой направленностью и может быть применена как в помещении, так и на улице Антенна из банок выглядит оригинально, но на самом деле это не слишком эффективная конструкция Лепестковая пароварка в этой конструкции может быть заменена дуршлагом или железной миской

Подключение

Способ подключения Wi-Fi антенны зависит от типа используемого роутера, адаптера или другого устройства. В большинстве случаев придётся вскрывать гаджет, находить место, куда подсоединена (припаяна) штатная антенна и аналогичным образом присоединять (припаивать) кабель самодельной конструкции. Очень удобно, когда в гаджете предусмотрено независимое подключение внешней антенны, это может быть выполнено в виде:

• разъёма в батарейном отсеке, на задней крышке прибора, внутри корпуса и т. п.;
• так называемого пигтейла (обычно находится непосредственно на плате устройства).

Если у адаптера съёмная штатная антенна, самодельную конструкцию можно подключить вместо неё.

В любом случае (исключая вариант с пайкой) вам понадобится соответствующий разъём-коннектор, приобрести который можно в радиомагазине.
Вам повезло, если ваш роутер имеет выход для подключения внешней антенной гарнитуры Гнездо пигтейла вы можете сами установить на корпусе гаджета, если уверены в собственных силах Крохотный разъем на плате устройства служит для присоединения специального удлинителя-пигтейла Иногда самый быстрый и надёжный вариант — припаять кабель вместо штатной антенны

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

• учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
• принимать во внимание наличие преград между передающими и приёмными устройствами;
• учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
• по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Как протестировать изменения

Самым простым и доступным вариантом тестирования самодельной Wi-Fi антенны является замер изменений скорости интернет-канала. Для этого проводят сравнительное исследование результатов поочерёдно с подключенной штатной антенной и изготовленной своими руками. Провести такие измерения можно, например, на ресурсе Speedtest . Система автоматически подберёт оптимальный сервер, проверит пинг, скорость скачивания и загрузки.

Видео: усиление Wi-Fi сигнала своими руками

С появлением Wi-Fi у множества пользователей появилась возможность быстрого и мобильного доступа в интернет. Для стабильной работы беспроводного соединения рекомендуется использование специального дорогостоящего оборудования, однако можно обойтись малой кровью, собрав внешнюю антенну своими руками.

Это оборудование представляет собой приемник сигнала беспроводной сети. Многие хотят добиться более мощных показателей от этого устройства, однако не стоит делать неоправданные действия с устройствами мощностью 15-20 дБи. Их отличием является максимально допустимая для широкого покрытия зона. При усилении такой антенны будет расти радиус действия, сокращаться зона охвата беспроводным соединением.

Эта ситуация может стать серьезным препятствием комфортного использования соединения с глобальной сетью. Область распространения волн будет настолько узкой, что приемник сигнала необходимо будет держать в определенной точке без возможности перемещения.

Конечно, если нельзя будет пересесть с телефоном на диван или сходить с планшетом на кухню, тогда и изготовление wi-fi антенны в домашних условиях себя не оправдает. Нужно очень хорошо взвесить потребность в такой манипуляции.

Самодельная биквадратная антенна

Первопроходцами среди самодельных излучателей биквадратного типа для распространения беспроводного сигнала были образцы еще в 2005 году. Наилучшими модификациями этих приспособлений были биквадратные, которые выдавали сигнал мощностью до 12 дБи, и биквадратные со значением этого показателя до 14 дБи.

Если брать по многофункциональности устройства, то предпочтительнее устанавливать биквадратную конструкцию. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежности сжимания поля излучения.

Если данное устройство правильно расположить в помещении, то можно обеспечить прием стабильного сигнала по всей территории. Реализовать любые из существующих версий данного типа приборов просто.

Детали для изготовления биквадратного излучателя:

• Для рефлектора пригодится фольгированный текстолит размером 12,3х12,3 см;
• Проволока медная с сечением поперечника 2,5 кв. мм;
• Коаксиальный кабель с показателем ВС 50 Ом;
• Разъем с выходом типа N для подсоединения самой антенны.

В целом, устройство будет выглядеть как соединенные углами квадраты с расположенными на одной прямой диагоналями. Посмотрев на фото wi-fi антенны, можно заметить биквадратный излучатель и заземленный рефлектор. Устройство должно верхней частью примыкать к кабелю, а нижней – примыкать к земле.

Рефлектор представляет собой кусок хорошо проводимого материала. Отлично с этой задачей справляется алюминий, сталь или жесть. В некоторых случаях проще воспользоваться компакт-диском.

Как изготовить излучатель и рефлектор wi-fi антенны

Изготовление передатчика достаточно простое. Подготовив все необходимые материалы можно приступить к созданию устройства.

Пошаговая инструкция как сделать wi-fi антенну:

Шаг 1. Проверить пригодность всех материалов. Для расчетной частоты будущего передатчика-приемника беспроводной сети принимается частота 2,4 ГГц, что требует использования медного провода толщиной 1,8 мм. Это соответствует указанному в перечне материалов сечению поперечника.

Шаг 2. Нужно подготовить проволоку и согнуть ее под прямыми углами на расстоянии 30,5 от каждой точки перегиба. Главное, чтобы активный элемент получил подобие квадратной восьмерки.

Шаг 3. Отмеряем расстояние, равное 29 мм от края до загиба проволоки.

Шаг 4. Постоянно контролируем соответствие наружного диаметра в 30,5 см и делаем еще один загиб.

Шаг 5. Выполняем еще пару внутренних загибов на 2,9 см расстоянии во внутрь рамки.

Шаг 6. После завершения конструирования активного элемента следует проверить соответствие чертежу. По средней линии должно быть расстояние, равное 30,5 мм.

Шаг 7. В местах, которые отведены для последующего крепления к ним коаксиального кабеля, необходимо сделать пропой.

Рефлектор

Этот элемент оборудования предназначен для отражения волн в задней части приемника сети. При правильном расположении рефлектора можно добиться усиления сигнала за счет наложения амплитуд испускаемого и отражаемого сигналов. Эффект интерференции способствует увеличению дальности распространения беспроводного излучения.

Достижение данного физического явления можно легко просчитать. Выбранное колебание имеет определенную длину волны, а при отражении необходимо, чтобы волны накладывались.

Расстояние между рефлектором и излучателем определяется как разность четверти из величины определяемой конструктивными особенностями передатчика от десятой доли волны. Из простых соображений получаем значение в четверть длины волны.

Для выбранной частоты в 2,4 ГГц волна будет длинной в 12,5 см. Умножив полученное значение на 5, получим величину искомого интервала 1,56 см.

Чтобы получить максимально возможное усиление в 12 дБи от конструируемого устройства, необходимо правильно рассчитать размер отражателя. Максимальное усиление будет с пластиной 12,3х12,3 см. Можно воспользоваться и больших размеров рефлекторов, однако это никакого эффекта не даст, а сделает оборудование более громоздким и тяжелым.

Приведенная схема устройства wi-fi антенны дает излучение мощностью 12 дБи, а аналоги изготовленные на базе компакт-дисков могут за счет ограниченной площади обеспечить максимум 8 дБи сигнал.

Необходимо помимо размеров и типа материала для рефлектора выбирать гладкие однотонные поверхности, обладающие хорошими отражательными свойствами. Волны могут рассеиваться на любых дефекта, что приводит к частичной потере сигнала.

Сбор излучателя на рефлекторе можно произвести через припаивания медной трубы непосредственно к отражателю. Также можно крепить ее термоклеем на пластмассовой трубочке. Нужно обязательно к рамке излучателя припаять выводы на кабель.

Подключение к роутеру

Может случиться, что изготовление такой wi fi антенны своими руками будет большей проблемой, чем финансовым приобретением. Поскольку подсоединение изготовленного самостоятельно оборудования должно производиться через проникновение внутрь роутера.

Для всех обладающих навыками работы с сетевым и беспроводным оборудованием, процесс припаивания на монтажную плату к контактным площадкам внутри роутера труда не составит.

Следует очень осторожно и максимально быстро работать паяльником с контактными дорожками, поскольку они очень тонкие и могут моментально среагировать на температурный скачок отрывом от платы.

При наличии у родного кабеля разъема SMA подсоединить аналогичного типа штекер антенны. Такой радиочастотный соединитель очень распространенное оборудование, поэтому купить его можно в любом специализированном магазине.

Тестирование wi-fi антенны

При создании биквадратной антенны по идеальным размерам, соблюдая все приведенные указания, можно добиться сигнала с 4-километровой дальностью.

Необходимо понимать, что многое зависит из чего можно сделать wi-fi антенну, чтобы показатели были соответствующими теоретическим. Мощность такого оборудования может достигать 12 дБи.

Дл антенн из компакт-дисков или других подручных материалов, наблюдается более слабый сигнал, иногда достигающий своего максимума на показателе 8 дБи. При удачных поделках направленность и дальность излучателя на диске CD может достигать 2 километров.

Для двойного биквадрата граничной мощностью является 14 дБи и дальнобойность несколько больше 6 километров.

Такие антенны могут использоваться для дачного участка, дворов частных домов или местности около гаража, поскольку обладают углом раскрытия в 60°.

Фото wi-fi антенн

Решено было заняться по-взрослому и изготовить волновой канал, вернее сразу два, чтобы с обеих сторон било.
Нашли схему, думали над материалом, и не нашли ни чего лучшего, как использовать полимерные трубы:) Вот краткий фото отчёт с комментариями.

1) Была найдена схема 16-ть элементного волнового канала.

2) Купил трубу, разрезал

3) Нарезал элементы. Важно было сделать точь-в-точь со схемой, ибо своими силами длину волны мы бы не измерили.
Притащил из дома штангель, нарезал элементы, потом упорно стачивал лишние миллиметры и десятые их части

4)Размерили, и наделали дырок в трубках

Дальше кропотливо и не без усилия всовывал каждый элемент в дырки, выравнивал
Далее был куплен кабель коаксиальный на 50 Ом и коннекторы (самое затратное из всей поделки). Потом всё было обжато и антенна готова:)

(после того как фото была сделана, кабель был укорочен вдвое, дабы избежать потерь)

Кстати, да! Два волновых канала были сделаны за один рабочий день, и был это День Радио!
з.ы. проценты увеличились в два раза, пакеты не теряем, имеем стабильную связь…
до того как антенна была готова скорость была 24 мбита, после 48 мбита

UPD:
схема волнового канала с размерами

UPD2:

материалы которые были задействованы:

Полипропиленовая труба
— медный провод
— коаксиальный кабель на 50 Ом
— коннекторы SMA

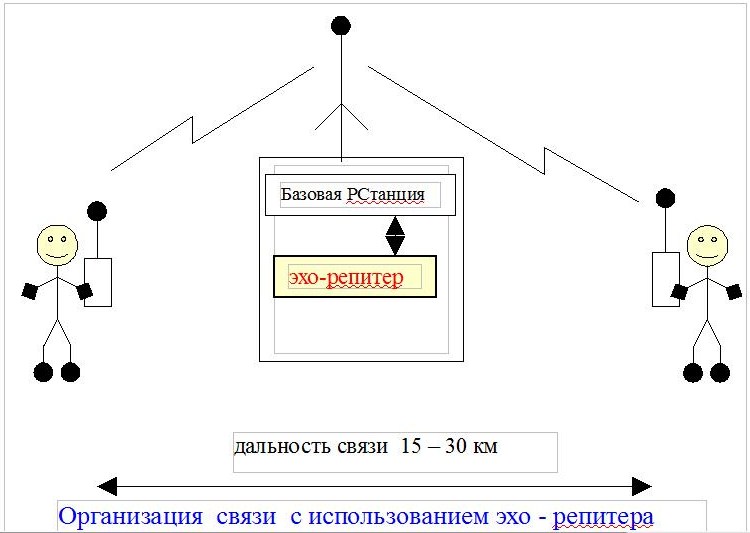

Эхо-репитер предназначен для использования совместно с любой радиостанцией, имеющей разъем для подключения  гарнитуры с управлением PTT по цепи микрофона,  и служит для увеличения дальности связи при установке на базовой, стационарной радиостанции. Особенностью эхо-репитера является то, что для него не требуется отдельного вывода шумоподавителя из радиостанции – сигнал управления выделяется из шумов УНЧ. Репитер позволяет записывать, а затем автоматически воспроизводить в эфир сообщения длиной до 16 секунд, что вполне достаточно для большинства ситуаций. Схема выполнена на доступных компонентах и содержит всего три микросхемы и два транзистора.

Основой эхо-репитера является микросхема  ISD1420 (DA1), позволяющая производить запись речевого сигнала с частотой дискретизации 6 кГц длительностью 20 секунд. На микросхеме CD4069UBP (DD1) собран узел управления записью. На микросхеме CD4011 (DD2) и транзисторах VT1, VT2 (КТ3102) собран узел управления передачей и бипер. Микросхема KIA7045 (DA2)  управляет отключением бипера при пониженном напряжении питания. Дроссели L1 и L2 защищают устройство от высокочастотных наводок от антенны радиостанции. Диоды VD1-VD3 – КД522Б.

Технические характеристики

Максимальное время записи          20 сек.

Напряжение питания                      8-15В

Потребляемый ток                           1,5мA(ожидание); 20мA (работа)

Порядок  работы

Подключите эхо-репиттер к разъему MIC/SPK радиостанции. Включите питание радиостанции и репитера. Пользуясь другой радиостанцией отрегулируйте громкость на радиостанции подключенной к репитеру до минимума шумов и искажений на воспроизводимом сигнале. Поместите радиостанцию и репитер на высокое место или подключите к внешней антенне. Для исключения ложных срабатываний рекомендуется пользоваться субтонами.

Принципиальная схема устройства

Печатная плата

Выполнена на одностороннем фольгированном текстолите. Микросхема DA1 установлена в панель DIP28, DD1 и DD2 в панель DIP14.

Радиодетали

Резисторы

R1 2k

R2 1,5M

R3 1,5M

R4 510k

R5 510k

R6 1,5M

R7 330

R8 10k

R9 5,1k

R10 510k

R11 160k

R12 5,1k

R13 5,1k

R14 1,5M

R15 20k

R16 10k

R17 10k

R18 100k

R19 2k

R20 100k

Конденсаторы

C1 1000 пф

C2 0,1 мкф

C3 0,47 мкф

C4 0,1 мкф

C5 0,1 мкф

C6 0,1 мкф

C7 0,1 мкф

C8 0,1 мкф

C9 0,1 мкф

C10 0,1 мкф

C11 0,1 мкф

C12 220 мкф 6,3В

C13 10 мкф 6,3В

C14 0,33 мкф

C15 0,1 мкф

C16 6800 пф

C17 1000 пф

C18 0,01 мкф

Микросхемы

DA1 ISD1420

DD1 CD4069UBP

DD2 CD4011

DA1 KIA7045

VR1 7805

Диоды

VD1 KD522

VD2 KD522

VD3 KD522

Транзисторы

VT1 KT3102

VT2 KT3102

Индуктивности

L1 10mH

L2 10mH

Скачать печатную плату в формате LAY и PDF

Автор: Мигачёв Владимир Германович , г. Ульяновск, mvg3@yandex.ru

Эхо репитер для укв радиостанции своими руками Это более продвинутая вещь и более грамотно спроектирована с учётом ЭМС. Версия 1.

Видео Эхо репитер для укв радиостанции своими руками канала Роман Петров

Показать

Dmr репитер своими руками

MMDVM (Open Source Multi-Mode Digital Voice Modem) это открытая цифровая платформа, на основе которой можно сделать узел/репитер/хотспот и подключить его к радиолюбительской сети.

MMDVM состоит из программной части и ‘железа’.
Рассмотрим их подробнее:

Программная часть

Программная часть, это (как правило) готовые прошивки в виде img-файлов, которые остаётся записать на SD-карту, с помощью программы Win32 Disk Imager. Cписок рекомендуемых прошивок для RaspberryPi:

(вопросы по сборкам, задавайте в DMR_TG: 950617, YSF: KAVKAZ или в мессенджере)

‘Железо’

1) Плата MMDVM_HS (версия RN6LJT) является недорогим, маломощным (10мВт) вариантом персональной точки доступа, на основе MMDVM.

3) Плата Arduino DUE и дополнительная самодельная плата (шилд) для согласования уровней с радиостанцией. Цифровой узел состоит из следующих элементов:

1. RaspberryPi3
2. Arduino DUE
3. Плата согласования (шилд)
4. Радиостанция GM-340 (распространённый вариант)

Плату Arduino DUE нужно прошить
Загрузите портативную arduino-1.6.11_MMDVM.7z, для Windows распакуйте, подключить плату и запустите arduino.exe В программе уже всё настроено, выберите порт и проверьте название платы, затем жмите Проверить и Загрузить.

Нужно обязательно проверить строки в файле Config.h Если используется внешний генератор, нужно раскоментировать соответствующую строку, перед программированием Arduino DUE, как показано ниже:

Плата согласования (шилд)
Есть разные MMDVM платы, которые можно купить или сделать. Из готовых вариантов, мне понравились варианты RA4NHY и SP8NTH.

Для самостоятельного изготовления, я рекомендую схему с NTH разводкой контактов и стабилизацией смещения. Схема ниже, с примером подключения к GM-340.

Схема собирается на небольшой плате и вставляется в гребёнку с помощью штырьков. Детали располагаются с обеих сторон платы. На фото, плата приподнята, чтобы были видны контакты.

Уровень приёма регулировать не нужно. В файле кофигурации ставьте RXLevel=180 но не меньше 150, максимум будет зависеть от конкретной радиостанции, для всех GM. 180-200.

Настройка цифрового тракта делается когда всё запрограммированно, подключено и заключается в установке девиации 2.75кГц на передачу и подстройке уровня приёма на примере слабого сигнала из эфира. Подробное описание можно почитать на сайте f5uii.

Как обновить Arduino+шилд из Pi-Star, описано в статье CA6JAU, Headless MMDVM Firmware Building.

Выбор радиостанции
Для постоянно работающего узла рекомендуется использовать GM-340 или другие, из этой серии. Подойдёт любая радиостанция с режимом 9600бод.

Оптимальная полоса пропускания приёмного тракта радиостанции, будет разной в зависимости от режима. Ширину ПЧ ставьте 25кГц для DMR/C4FM, а для D-Star 12.5кГц (GM-340 позволяет менять).

Вопросы задавайте в DMR_TG: 950617, YSF: RU KAVKAZ или в мессенджере ТамТам.

Источник

Avinir › Блог › Про мое радио + эхо-репитер самодельный

Памятка для себя. Извините, что потратил ваше время.

———————
Проверить заряд АКБ (Baofeng UV-5R) — зажать клавишу «0» (полностью заряженный 8,1 — 8,4 вольт)
———————

— Рация TYT TH-9800 — четырех диапазонная радиостанция радиолюбительского класса на 27 / 29 / 50 / 144 / 430 МГц

— 430.975 — паскудоводы (Ю-Сах)

145.500 — общевызывной радиолюбителей с оф.позывным

— Центр активности станций радиолюбительской аварийной службы — 145,45 МГц.
— Центр активности станций радиолюбительской аварийной службы — 433,450 МГц. (16 канал LDP)

——————————
Retevis RT-5R (копия/клон Baofeng UV-5R, который в свою очередь копия/клон )
Частотный диапазон: 136 — 174MHz (VHF) and 400 — 520MHz (UHF), 65 — 108MHz ( FM радио)
Мощность 5W
Поддержка сигналов DTMF
Поддерживает 105 субтонов “DCS” и 50 субтонов “CTCSS” с возможностью ручной установки.
 Функция VOX (передача включается по наличию звука).
 Функция Alarm (тревога)
 128 ячеек памяти
 Широкополосная/узкополосная модуляция.
 Большая / малая мощность передатчика
 Программируемый цвет подсветки дисплея и время её включения.
 Функция «бипп» на клавиатуре.
 Одновременный приём двух разных частот
 Выбираемый шаг изменения частоты: 2,5 / 5 / 6,25 / 10 / 12,5 / 25 / 50 кГц.
 Функция OFFSET (сдвиг частоты для работы с репитерами).
 Функция сохранения заряда батареи (SAVE).
 Ограничение времени передачи, настраиваемое (функция TOT)
 Три режима сканирования частот.
 Функция «BCLO» (Busy Channel Lockout) (запрет передачи, если на данной частоте уже идёт передача)
 Встроенная функция сканирования субтонов CTCSS/DCS
 Встроенный светодиодный фонарик
 Устройство может программироваться через специальный кабель.
 Настраиваемый порог работы шумоподавителя (от 0 до 9).
 Одновременный приём на разных диапазонах
 Тон окончания передачи
 Блокировка клавиатуры

Время работы: до 12 часов
Дальность: до 5 км.
Батарея: 1800mAh Li-ion
Антенна: 50 Ом.

Прикупил на Бауфенг антенну PHD-F10 (600 руб)

Источник

Радиолюбители народ продвинутый и не сидят на месте, вот уже на подходе ретранслятор домашнего изготовления для DMR.

Репитер разрабатывается G4KLX, и он состотоит из следующих частей :

— MMDVM мульти-модовый цифровой голосовой модем
Эта часть отвечает за железо, которое непосредственно обрабатывает поток данных с приемника и формирует сигнал подающийся на передатчик ретранслятора. Выполнен он на широко распространенном борде Arduino due и плате согласования уровней. Ее схема доступна по ссылке
— http://www.dstar.su/files/G4KLX/MMDVM/MMDVM_smd_0.2.pdf

—вторая часть программный контролер G4KLX DMR Repeater
Для этого прекрасно подходит любая железяка на линуксе, к примеру Raspberry Pi

Пока в натурном виде это выглядит так

Пока Джонатан пробует в качестве радиостанций применить модули FC-301/D
— https://www.argentdata.com/catalog/index.php?cPath=25

Но вероятнее всего можно будет применять любые укв радиостанции, которые имеют двухточечную модуляцию. К примеру моторолы 360 серии.

Получил на днях вот такую макетную плату для сборки шилда для ардуино

Это работа дуплексного ретранслятора DMR при подключении к серверному попугаю.

Чуть позже выложу видео где репитер транслировал шлюз в систему эхолинк.

Ну, что можно сказать, оно практически заработало 😀

А теперь расскажу как же все это собрать до кучи, тем более что изменяться будет только софт, а железо будет постоянным.

И так, что для этого нужно

1. Плата контролера Arduino due, я покупал вот здесь http://www.aliexpress.com/item. 94.html

2. Компьютер на винде или Raspberry Pi 2, покупал тоже тут http://www.aliexpress.com/item/2015-New-Original-Raspberry-Pi-2-Model-B-Broadcom-BCM2836-1G-RAM-6-times-faster-than/32285265847.html

3. Две станции автомобильные, одна на прием, вторая на передачу. Станция на прием не критична, а вот на передачу желательно применить из этого списка MOTOROLA GM350, GM950MOTOROLA GM340, 360, 380 seriesMOTOROLA CM140, 160, 340KENWOOD TM-V71A/eYAESU FT-7800, FT-8800 можно попробовать и другие станции, но возможно качества сигнала на передачу вы не получите.

4.Дуплексный фильтр
Ну и по мелочам блок питания, разъемы, антенны и прочее барахло 😉

Для начала необходимо запрограммировать плату для модема.

Установка прошивки в MMDVM

1.На сайте http://arduino.cc
необходимо скачать и установить среду разработки Arduino 1.6.4

3.В открывшемся окне выбрать и установить Arduino SAM Boards, после чего закрыть среду разработки.

4.Найти в установленном ПО файл sam/platform.txt
Для этого необходимо включить отображение скрытых папок, иначе вы найдете не тот файл ^_^

5.Открыть файл в текстовом редакторе и найти строку

7.Сохранить и закрыть файл

8.Открыть среду разработки Arduino, в меню Tools выбрать платформу Arduino Due (programming port)

9.Через меню File/Open. открыть проект MMDVM.ino, затем нажать кнопку Upload

После компиляции и загрузки прошивки на плату модем готов

Источник
