Экономная буржуйка длительного горения своими руками

Печь-буржуйка – едва ли не самый простой вид . И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от сугубо утилитарного облика до ретро в художественном исполнении и современных высокотехнологичных, созданных с применением композитов и наноматериалов, см. рис.

Цель настоящей статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народного бренда, рекламисты с маркетологами что только не обзывают буржуйками. Можно даже встретить названия вроде «печь буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, вяленые арбузы или арктическо-тропические курорты…

Во-вторых, помочь тем, кто хочет сделать буржуйку своими руками. Буржуйка – не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

В-третьих – развенчать некоторые предубеждения относительно буржуек. Считается, что они прожорливы, как жадный буржуй, привередливы к топливу, как гурман к меню в дорогом ресторане, пожаро- и травмоопасны. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали ее отнюдь и отнюдь не тупые дилетанты…

Родословная с историей

Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством , Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой
. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

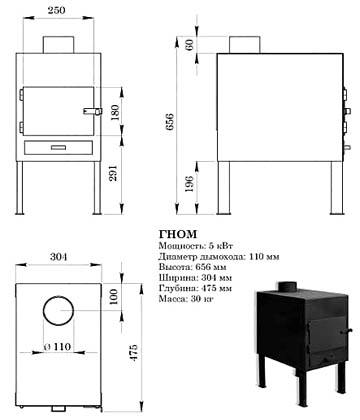

Печь-буржуйка «Гном»

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 3800 руб. А показанная на рис. выше – уже 18-20 тыс. руб. И она того стоит, если будет использоваться в качестве ; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные. Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 5-6 тыс.

Конструкция и принцип работы

Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

Труба

Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

Нужное газораспределение обеспечивается точным расчетом диаметра трубы.
Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

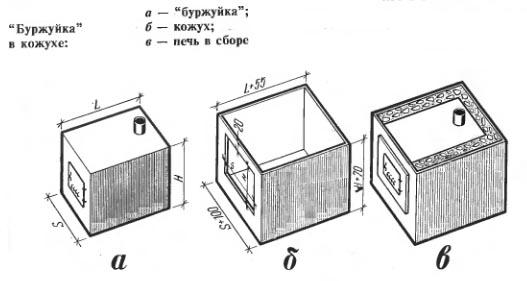

Экран

Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

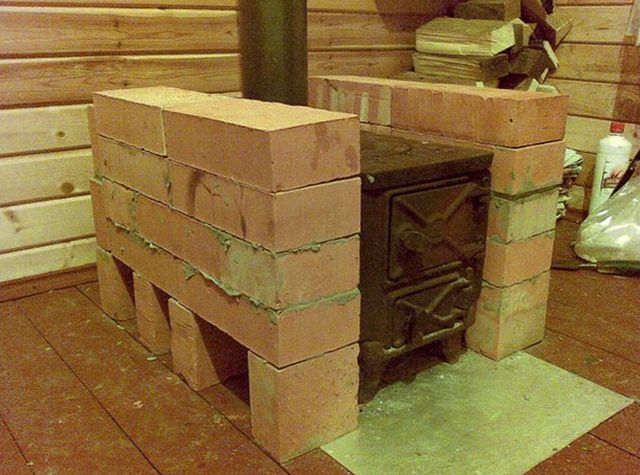

Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

Конвекция

Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

Подстилка

Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

Дымоход

Наконец, буржуйка все-таки не полноценная , и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в , но все же достаточно активный.

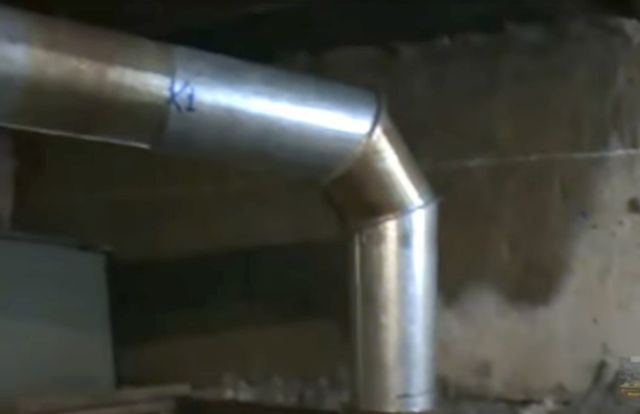

Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

С развитием теплотехники все более распространялись , весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

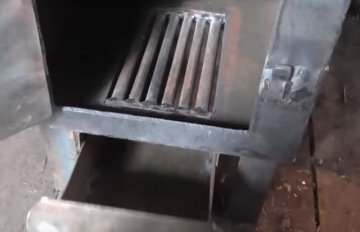

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

• Поддувало полностью открыто – буржуйка , угле, торфобрикетах, пеллетах.
• На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
• Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

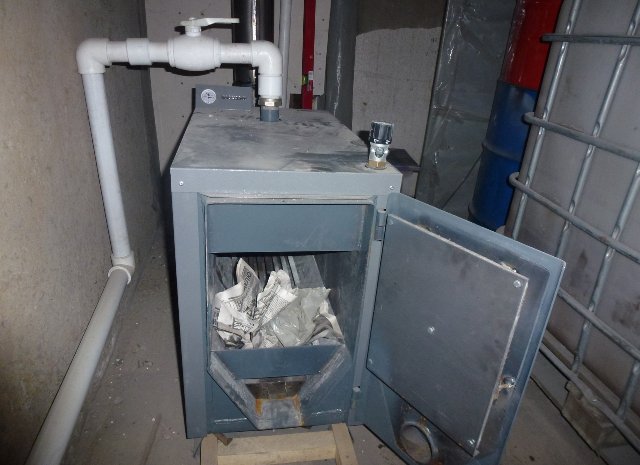

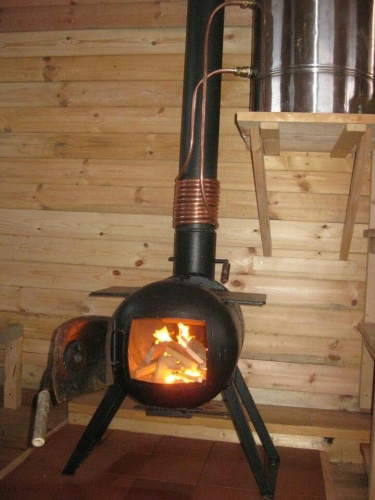

Водяная

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

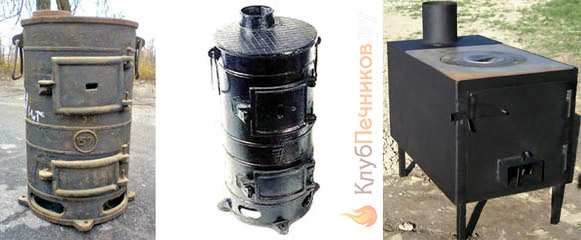

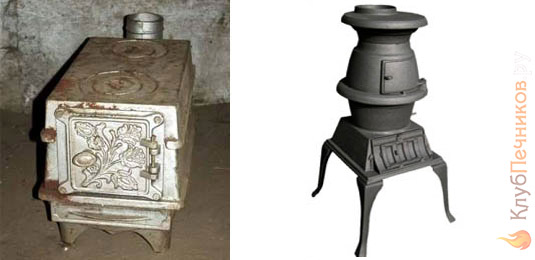

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

1. Армейки отличаются высокой прочностью и тепловой эффективностью.
2. Могут работать на любом твердом топливе без переналадки и переборки.
3. Цена – выше, чем у гражданского аналога.
4. Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Самоделки

Самодельные буржуйки можно разделить на три группы:

• Хорошо продуманные, воплотившие в себе полезные идеи.
• Работоспособные, но недостаточно проработанные.
• Просто курьезы.

Хорошие

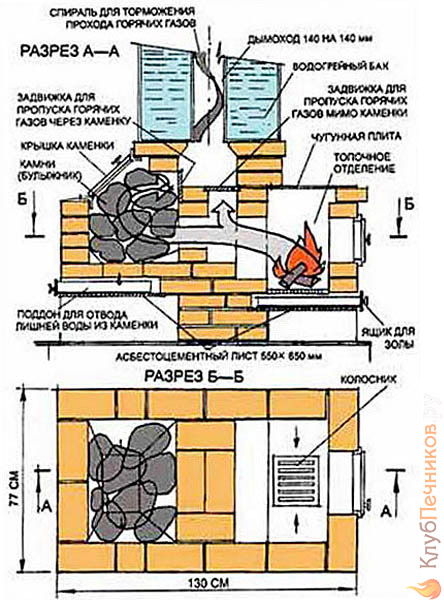

Из хороших прежде всего хочется отметить буржуйку из кирпича для бани, схема которой показана на рис. справа. Вообще говоря, для буржуйки противопоказан, она изначально рассчитывалась на . Но в данном случае автор удачно решил все проблемы, создав печку намного проще в исполнении и требующую меньше материала, чем . Правда, КПД ее из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

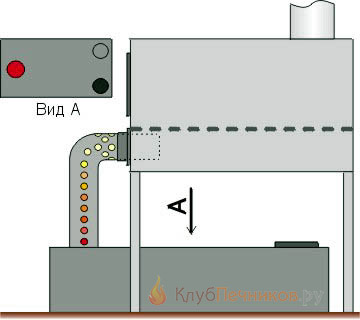

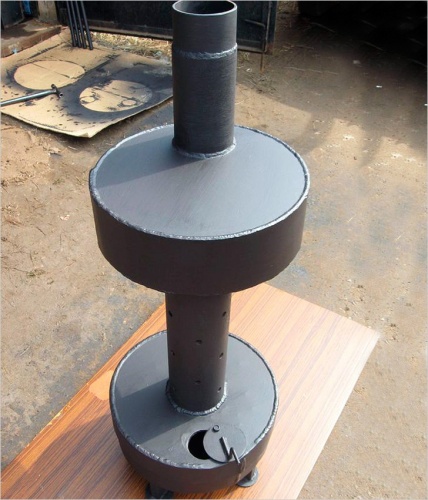

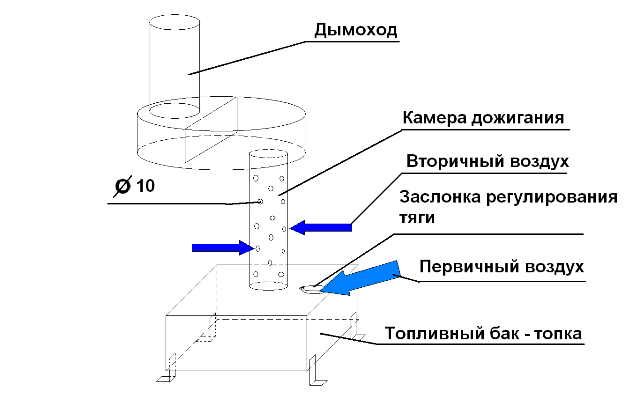

Вторая конструкция – уже упоминавшаяся буржуйка на отработке. Ее схема показана на рис. слева ниже. Казалось бы, чего проще – изогнуть верхний конец газификатора и засунуть его в поддувало буржуйки под колосниковую решетку, которая при этом станет камерой догорания (дожигателем)? Колосники сыграют роль горячего газового дросселя, аналогичного неполной перегородке в дожигателе .

Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределить, как в прямом вертикальном, равномерно по его образующей, то газовый столб в нем собьется в мечущийся пульсирующий жгут. Это аварийный режим, чреватый возгоранием и даже взрывом.

Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие вследствие вращения Земли. Но принципы построения масляной приставки к буржуйке несложны:

1. Общее количество и диаметр отверстий в газификаторе остаются неизменными.
2. От четверти до трети их располагаются равномерно по окружности на его горизонтальной части.
3. Остальные сверлятся в два ряда на боковой поверхности изогнутой и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

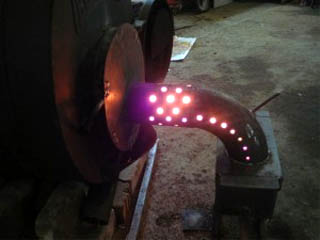

Неизвестно, пришел ли автор конструкции, показанной на след. рис. справа, к тем же выводам путем умозаключений и расчетов, или путем ряда экспериментов; надо сказать, довольно рискованных. Но, судя по видимому на снимке характеру горения, его изделие вполне работоспособно и дает хороший КПД.

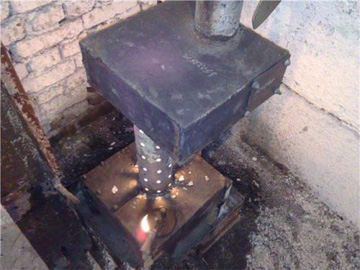

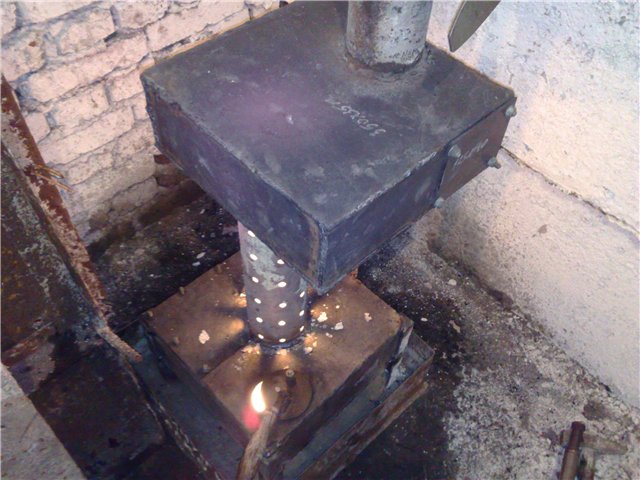

Буржуйка на отработке в действии

Добавить хотелось бы только одно: ради экономии места, особенно , топливный бак желательно засунуть под печку. Для этого нужно, во-первых, удлинить ее ножки до 400-450 мм, сократив соответственно вертикальную часть дымохода. При топке отработкой КПД это не ухудшит.

Во-вторых, при этом появляется соблазн заправочное отверстие (оно же воздушный дроссель) разместить рядом с газификатором, чтобы не лезть рукой под раскаленную печку. Делать этого ни в коем случае не следует! Иначе горение масла в баке станет нестабильным, возможен выброс его в газификатор, а это 100% возгорание рядом с автомобилем и ГСМ.

Заправочное отверстие нужно расположить в дальнем от газификатора углу бака. Правом или левом – все равно, смотря по расположению печки на месте. Для долива топлива (печь на отработке нельзя погасить, пока все масло не выгорит и печка не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной сварной буржуйки

Рабочие, средненькие

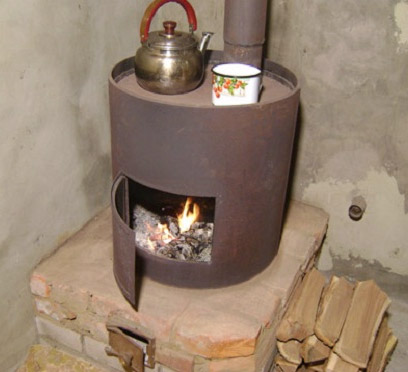

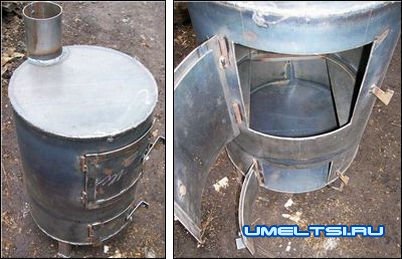

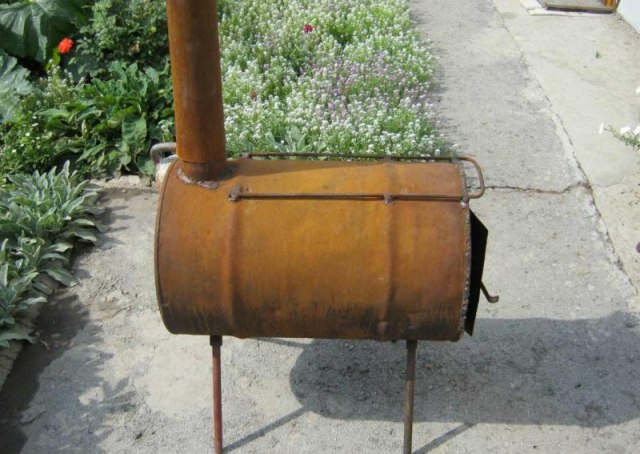

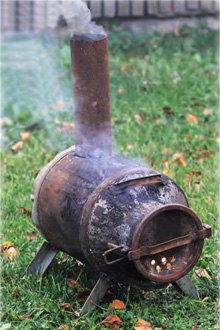

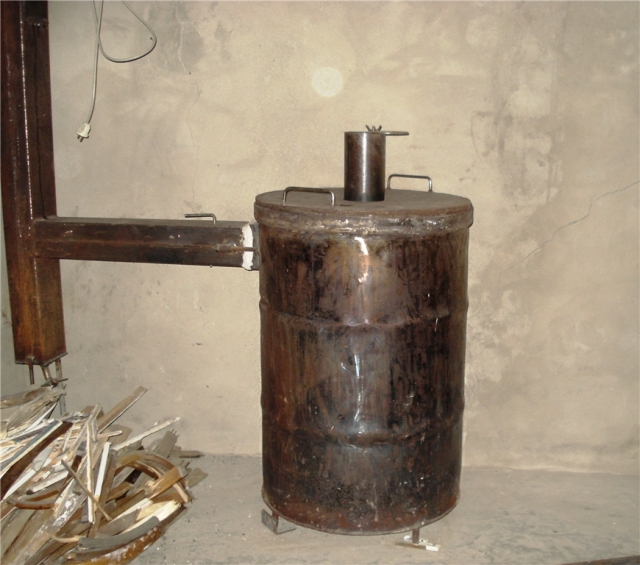

Распространенная самодельная буржуйка – из бочки. На первый взгляд, неплохо: обычная 200-л бочка для горючего имеет диаметр 600 мм. В такую окружность вписывается шестиугольник со стороной в 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочечной буржуйки оказывается не более 15%, а при попытке повысить его экранированием печь при регулярной топке прогорает менее чем за сезон.

Причина не только в тонком металле, но более в слишком большой высоте бочки: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если же приподнять колосники и сделать высоким поддувало, то нижняя часть печи заберет от топочной и отдаст воздуху необходимое для правильной газодинамики буржуйки тепло. Тут возможны два выхода:

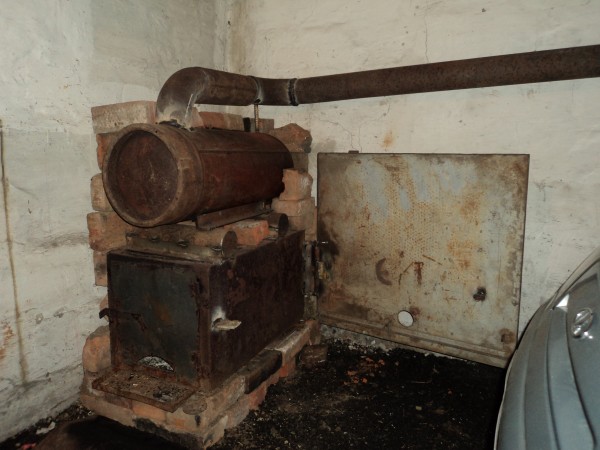

1. Замуровать бочку на треть или половину высоты в кирпич, как показано на рис. справа.
2. В верхней трети печи оборудовать футерованную огнеупором духовку, сквозь которую пройдет дымоход.

В том и другом случае работа усложняется, а печь прослужит лет 5, не более, из-за того же тонкого металла. И КПД получится не выше 20%, тут уже играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ее ширины, иначе не сможет как следует сформироваться внутренний газовый вихрь.

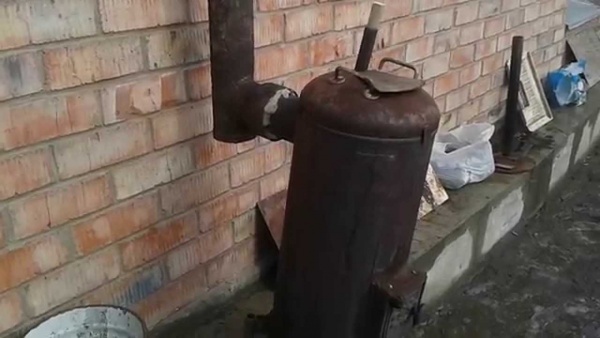

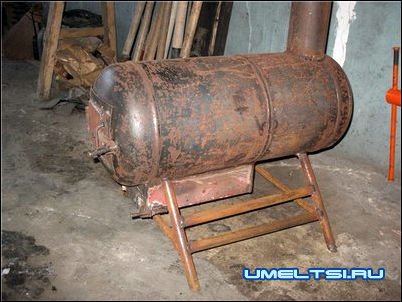

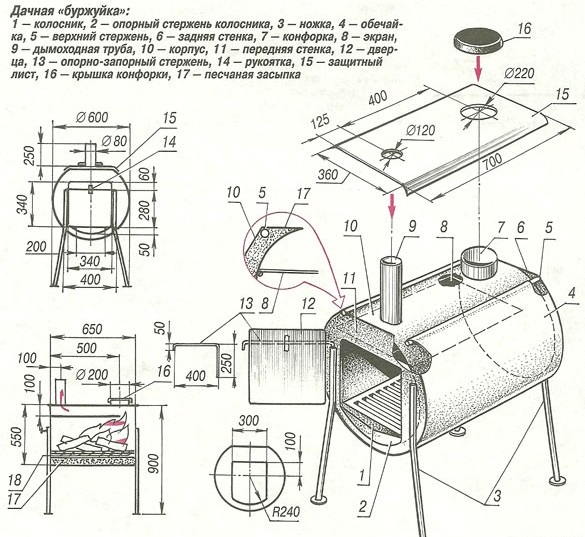

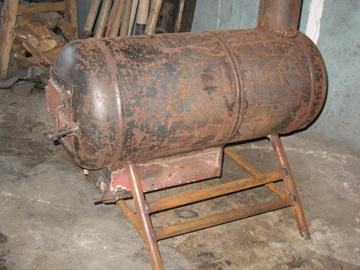

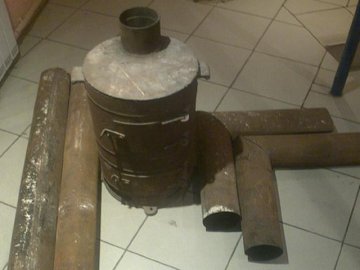

Второй популярный вариант – буржуйка . Промышленный, узкий и высокий, не пойдет однозначно. Разве что вырезать большую часть его середины и сделать буржуйку-мини. Но при этом проявят себя другие факторы, см. ниже.

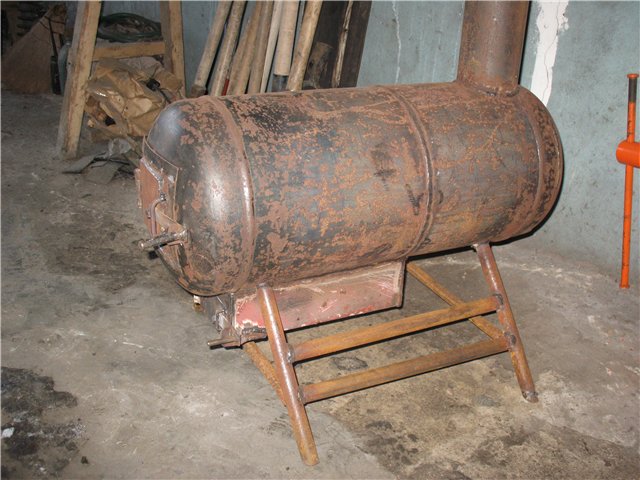

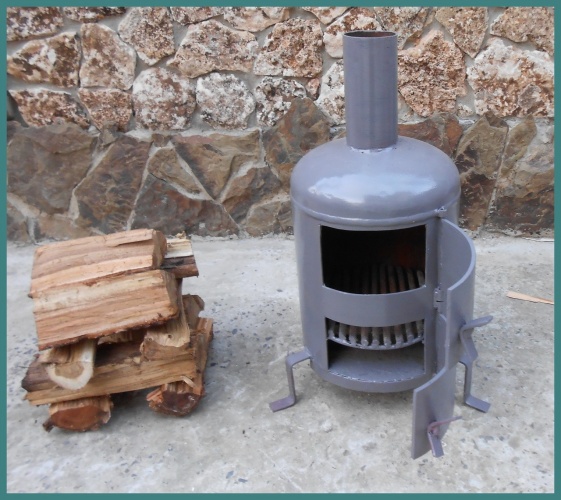

Бытовой газовый баллон по размерам больше подходит. Его для буржуйки приходится класть на бок: если использовать под дымоход штатную горловину, то КПД более пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на боку очень трудно ставить/снимать колосники и приспособить к ней воздушный дроссель, так что для медленного горения она мало пригодна.

В том и другом случае под и свод печи получаются изогнутыми, цилиндрическим или сферическим. То и другое буржуйке противопоказано. Вся ее газодинамика изначально рассчитывалась под плоский под и свод. Скругленные в одной или двух плоскостях собьют широкий газовый вихрь в жгут, который, не успев догореть как следует, унесет с собой в трубу тепло. Боров на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, догореть и остыть, нужна его длина около 12 м.

Видео: самодельная буржуйка из газовых баллонов

Курьезы

Из курьезных воплощенных в металле конструкций самая заметная – газовая буржуйка.
Вставляют в топку пропановую горелку – и готово. Гореть-то горит, но баллон газа такое «усовершенствование» съедает быстрее, чем тепловая пушка. Причина – буржуйка никоим образом не рассчитана на газ. Все должны иметь, независимо от конструкции горелки, развитую внутреннюю теплообменную поверхность: оребрение, водогрейный регистр и т.п. Газ – чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проскакивают в трубу. В буржуйке нет ничего, что могло бы задержать их, пока не отдадут тепло. В смысле конструкции хорошая газовая печь и буржуйка – антагонисты.

Как говорится, хохмы ради, стоит упомянуть о буржуйке… из алюминиевой 40-литровой молочной фляги! В источниках есть только схемы, что вполне понятно: чем бы это «авторы» стали топить печь, выполненную из материала с температурой плавления 660 градусов Цельсия?

Видео: необычная не совсем буржуйка из автомобильных дисков

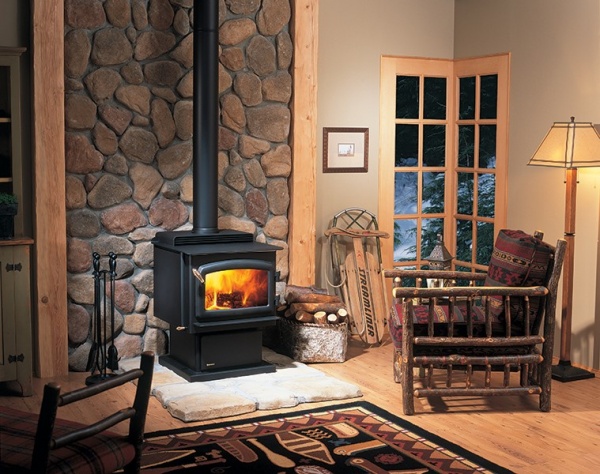

Буржуйка в интерьере

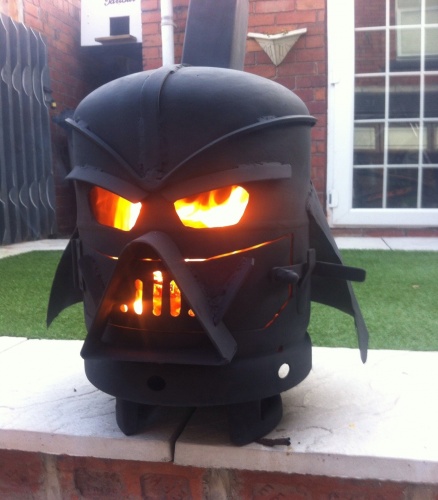

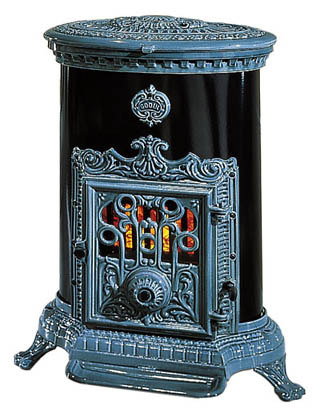

Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

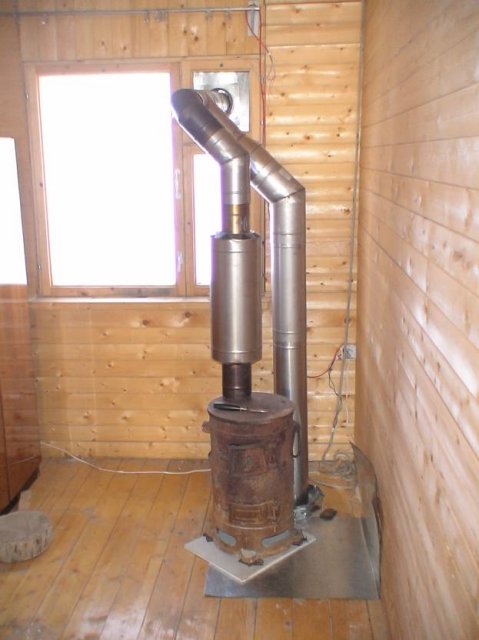

Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане ? Юридически переносная буржуйка на ножках – то же самое.

Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.

Примечание:

вышесказанное не относится к армейским буржуйкам, в т.ч. и к мелким прямоугольным. У них у всех есть лапы с отверстиями под болты в фундаменте, а это значит – прибор стационарный. Точно так же – готовые фабричные печи с лапами под болты.

Как топить буржуйку?

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

• Готовим ведро топлива.
• Закладываем буквально горсточку, разжигаем.
• Подкладываем понемногу, пока начало борова не засветится вишневым.
• Смотрим, сколько отобрано из ведра, это минимальная закладка.
• Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
• Смотрим, сколько теперь отобрано, это максимальная закладка.

Примечание:

определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Видео: буржуйка в отоплении гаража

В заключение

Печь-буржуйка – наглядный пример того, что все гениальное просто. Но столь любимое неформалами разных толков обратное утверждение: «Все простое гениально» абсолютно неверно. Поэтому и покупать, и самому делать буржуйку нужно с полным знанием дела, умом, вниманием и наблюдательностью.

Обсуждение темы «Буржуйка»

Устройство буржуйки является достаточно простым. При поджоге горючего материала в замкнутом пространстве с притоком воздуха и отводом дыма стенки нагреваются и отапливают помещение. Простейшая печь должна иметь три элемента:

• топочную камеру;
• дверцу с воздушными каналами для притока свежего воздуха;

При этом, для максимально эффективной работы печки, нужно проследить за многими моментами:

• соотношение размеров конструкции;
• возможность регулирования воздушного притока;
• полное прогорание топлива и т.д.

Как сделать буржуйку своими руками, да так, чтобы учесть все необходимые моменты для ее самой эффективной работы? Для максимальной ее работы требуется точный теплотехнический расчет. Проводить его вам уже не нужно, так как чертежи включают в себя все точные размеры.

Главные технические требования

Буржуйка – это название печи, подразумевающее точный теплотехнический расчет. Размеры дымоходной трубы в буржуйках напрямую зависят от размеров топочной камеры. Если труба будет слишком широкой и пропускать все скапливающиеся газы, то помимо дыма через трубу будет уходить и тепло
, а так же большой объем полностью не прогоревших материалов, в результате чего печь не будет прогреваться.

Ширина трубы должна быть такой, чтобы создавать сопротивление. Согласно расчетам, число, обозначающее диаметр дымохода в миллиметрах, должно превышать в 2,7 раза
число, обозначающее в литрах объем камеры сгорания. Например, если объем камеры составляет 25 литров
, то диаметр дымохода должен составлять 65 миллиметров
.

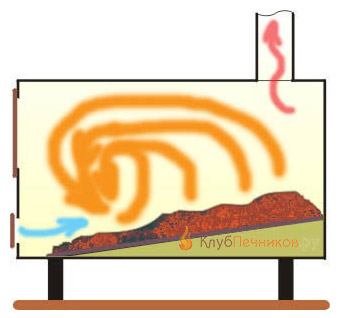

Как горит топливо в буржуйке

Несмотря на решетки, через которые зола падает на дно топки уже почти остывшей, тепло в нижнюю часть бака всё равно передается. Из-за этого буржуйки обычно ставят на ножки достаточной высоты по чертежам
, а под печь укладывают , чаще всего асбест, поверх которого укладывается лист металла, превышающий на 35 сантиметров размер печи по периметру, как на видео. Располагать буржуйку следует на удалении не меньше чем на 1,2 метра
от стен помещения.

Самой опасной частью печи считается дымоход
. В нем сосредотачиваются самые горячие газы, которые могут продолжать гореть, из-за чего дымоход постоянно раскален, при его сборке нужно чаще сверяться с чертежами.

Дополнительные модификации

В настоящее время буржуйки могут работать на , будь оно твердое, жидкое или даже газообразное. В зависимости от вида топлива в конструкцию буржуйки добавляются колосниковые решетки, поддувы и т.д
. Посмотрев видео можно ознакомиться со многими из них, а после найти чертежи любой заинтересовавшей. Печь, способна прожигать даже каменный уголь. При добавлении направляющих внутри топки буржуйку можно даже использовать в качестве плиты для приготовления пищи
.

Если колосники сделать по чертежам съемными, то печь может иметь два режима горения. Можно собрать универсальное поддувало со съемным патрубком, и в таком случае можно будет в одной буржуйке применять три разных вида топлива
в зависимости от положения поддувала и дополнительных деталей с разных чертежей.

Использование буржуек

При учете теплотехники и пожарной безопасности, ничто не ограничивает мастера в создании буржуйки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задумались, как сделать буржуйку привлекательной
, и в итоге выпускают подобные печи в удивительном исполнении – при таком дизайне их можно размещать в дачных домах как предмет
интерьера вместо камина
.

К слову, камин в сборке более сложен, требует множество затрат
, а так же согласования чертежа проекта по установке. При размещении буржуйки никаких согласований не требуется, так как они не считаются стационарным элементом. Как можно заметить по видео, множество мастеров отапливают свои гаражи, дачи и мастерские при помощи таких печек, и каждая самодельная буржуйка имеет свою собственную схему.

Разновидности эффективных печей

Для работы буржуйки можно . Она дольше держит и лучше отдает тепло
по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки
бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения
. Для большинства вариантов так же уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах
. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности»
весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения . Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Такая печь часто используется в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Так же достаточно долгое горение можно получить при использовании дров в качестве топлива
.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться по видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью
. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива
. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть
. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
труба для дымоотвода;
прутки 16 мм;
лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
рулетка, линейка, мел;
сварочный аппарат 140-200А;
болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
металлическая щетка для зачистки мест сварки;
наждачный круг для подгонки дверок;
дрель и сверла.

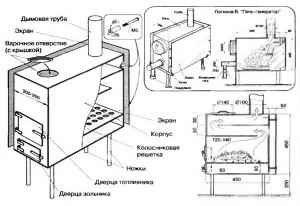

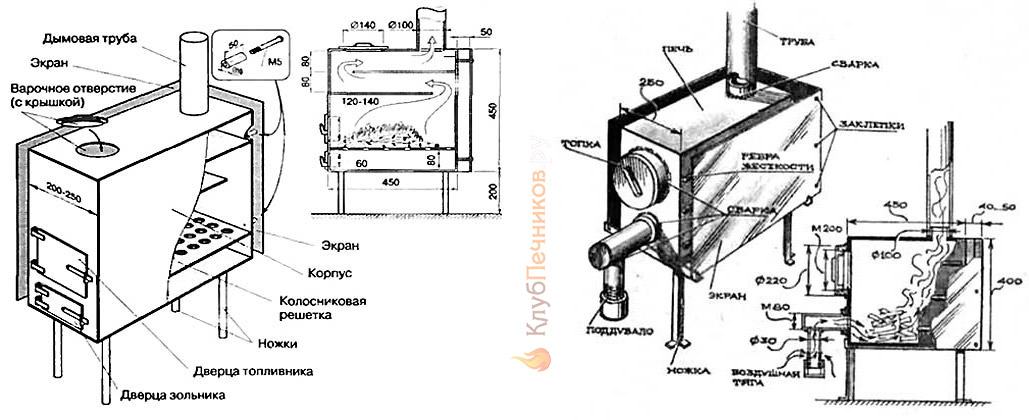

Схемы буржуек

Основным достоинством печки прямоугольной формы
, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

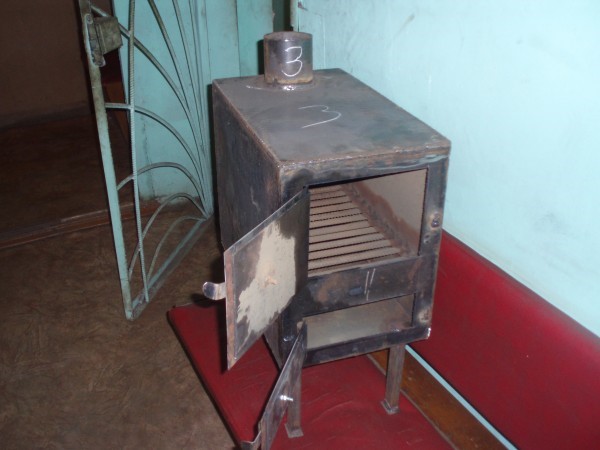

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова
является наличие двух пластин (отражателей
) в верхней части топочного отделения. Так как путь продвижения газов
при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет
. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

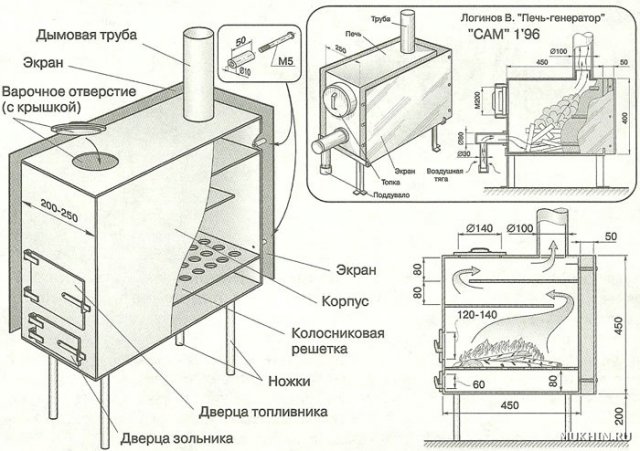

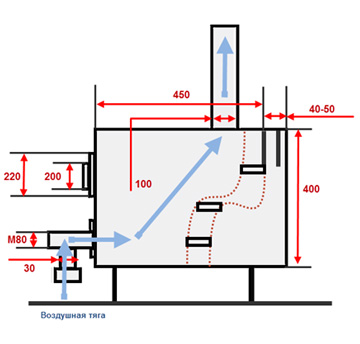

Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

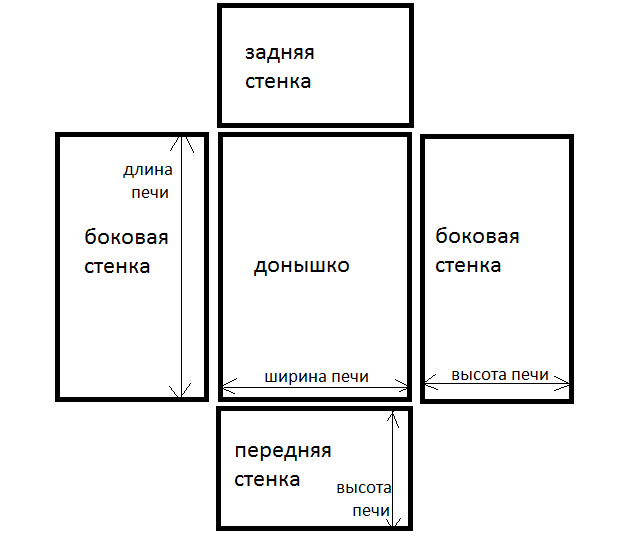

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки.
2. Раскроить
лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.
3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

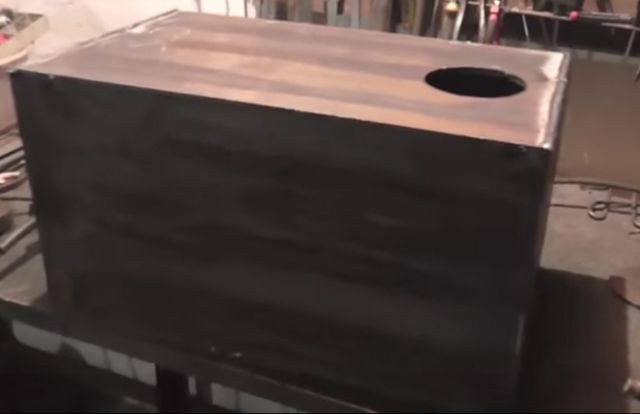

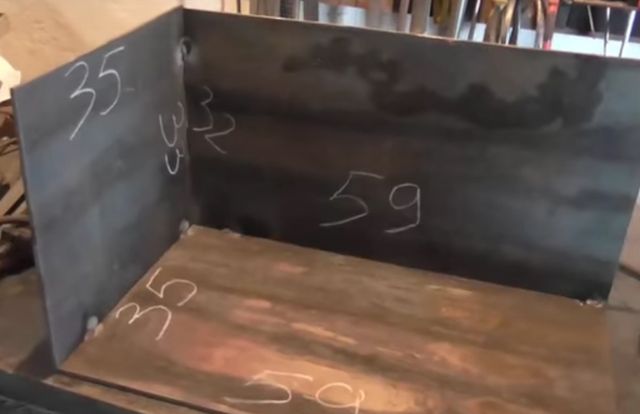

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно!
Все соединения в корпусе тщательно провариваются; для проверки швов
на герметичность можно обмазать стыки мелом или керосином.

5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см
, на которых будет располагаться решетка.

Совет.
Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя
– толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.
12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки

Важно!
При креплении дверок следует подгонять их к корпусу
как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи
, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки
или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы
.
16. Для вставки заслонки-шибера
, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Устройство дымохода

Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная
высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом
, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно!
Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.

Совет.
Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно!
Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.

Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
дверка в топку и поддувало
в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер
;
рядом с печью можно предусмотреть боковые металлические экраны
на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

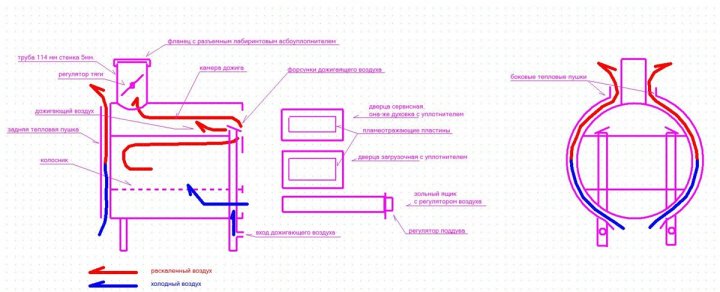

Круглая печь с камерой дожига и кожухом с тепловой пушкой

Для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

пропускная способность дымовой трубы
должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
можно увеличить КПД печи и с помощью обдувки дымохода вентилятором
– это превратит печь в своеобразную дымовую пушку;
для уменьшения циркуляции воздуха дрова в печи
должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой
, которая будет перекрывать эти щели;
чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла
;
если поставить на печь пару ведер или металлический ящик с песком
, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней
можно зашить и внутри металлического корпуса печи;

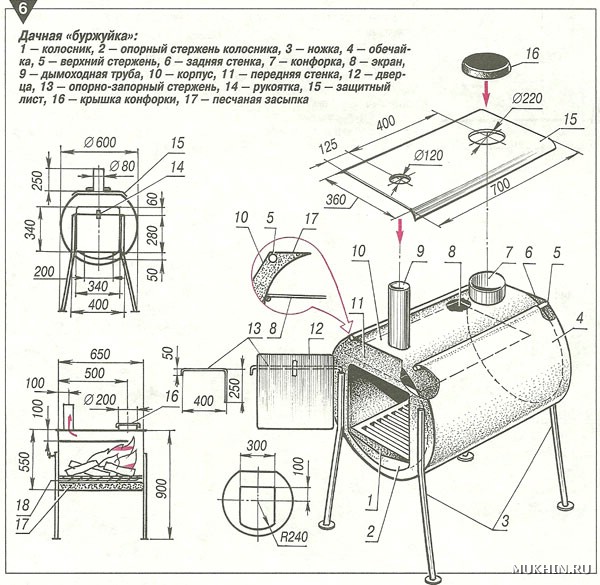

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

Печь, обложенная 1-2 слоями кирпича
, будет хранить тепло гораздо дольше;

Кирпичный экран

Имеет значение и объем печи: чем больше площадь её стенок
, тем больше тепла они будут отдавать в помещение;
кирпичи или металлический лист
, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Печка -буржуйка полезная и с нынешними ценами на газ очень актуальное отопительное устройство.Ведь ее можно применить не только на даче,в гараже,в домах.С помощью дизайнеров ее легко можно вписать в интерьер комнаты,чтобы было не только тепло но и уютно.
Для тех кто задумывается о буржуйке и хочет ее иметь может сделать ее своими руками

Инструменты для изготовления буржуйки своими руками

— Сварочный аппарат минимум на 200А с электродами,обмундирование для сварки,
— Щетка по металлу.
— Шлифмашина
— Газовый резак(мы его используем чтобы вырезать отдельные детали)
— Молоток-шлакоотделитель
— мел или карандаш для обозначений
— Плоскогубцы,молоток и зубило

Разнообразие самых эффективных буржуек своими руками

В зависимости от места расположения буржуйки и будет зависит вид и технические свойства.Изготовить такое приспособления можно из различных металлических емкостей (баков, бочек,труб, газовых использованных баллонов), куска металлического листа с толщиной не меньше 3-5 мм. в разрезе
В гараже можно сделать буржуйку из любого материала, а вот для дома может не все подойти.

хорошая но большая для того чтобы стоять в доме

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками

Буржуйка своими руками, работающая на переработанном масле

Такую буржуйку я бы не стал ставить в доме, где живут люди, ведь даже с самой лучшей вентиляцией при сгорании переработанного масла выделяется своеобразный запах.

схема буржуйки работающей на переработке

Что бы ее изготовить нужен лист метала шириной 4-5мм. в разрезе. Из него мы вырежем нужные нам детали. Для отдельных частиц и изготовление дымохода нам нужна труба.

На схеме указаны размеры необходимых деталей для создания печки-буржуйки на отработанном масле

Чертеж печки, которая работает на отработанном масле

Шлифмашинкой вырезаем на металлическом листе заранее точно вымеренные детали, и затачиваем края элементов.
— Измеряем высоту нашей трубы и сверлим отверстие для того чтобы соединить и нижний и верхний резервуар нашего отопительного прибора.
— Для дымоотводной трубы вверху, верхней плоскости бака немножко левее от центра по заранее расчерченной схеме прорезаем отверстие.
— В нижней плоскости, сместивший вправо, делаем еще одно отверстие для соединительной трубы.
— Два круглых диска к части трубы это и будет толщина верхнего бака.
— По аналогии мы делаем нижнюю часть. Различие только в том что отверстие для трубы делается в центре. Так же вырезаем отверстие, которое необходимо для заправки печки – горловина. На ней устанавливается съёмная крышка.
— К нижней части печки приваривается ножки.
— Для того чтобы конструкция была жёсткая металлическими кронштейнами усиливаем верхний бак и нижний.
— Для эстетичности мы ее окрашиваем жаростойкой краской, предварительно очистив от ржавчины металлические поверхности.
— Подключаем нашу печь к дымоходу.

Такой вид имеет печка, работающая на отработанном масле.

Принцип действия печи: в горловину заливаем отработанное масло, затем осторожно поджигаем длинной треской через отверстие. Как только в баке масло загорится, закрываем крышку. Отверстие полностью закрыто. Кислород который попадает через отверстие в трубе (труба соединяет два бака)содействует интенсивному горению. Верхняя часть очень нагревается,поэтому верхнюю часть можно использовать как варочную поверхность. Всегда в гараже можно найти переработанное масло,поэтому не составит больших проблем что бы заправить печку-буржуйку.

Буржуйка, сделанная из трубы или бочки своими руками

Для того, чтобы изготовить такую буржуйку своими руками, нам понадобится металлическая бочка или труба нужного диаметра. Такая буржуйка вполне подходит для установки для гаража или дачи, а если сделать с элементами декора, то можно использовать и в жилых помещениях.

Простой вариант буржуйки из трубы

Пошаговое изготовление самодельной буржуйки из бочки.

— Отмериваем и вырезаем два отверстия (прямоугольные) на том уровне что бы одно из них служило топкой,а другое- зольником.
— Те части, которые мы вырезали, используем как дверцы, по периметру привариваем к ним металлические полоски, которые герметически перекроют все зазоры. К двери привариваем ручку со щеколдой.
— Отмериваем от топки вниз 10 см. с внутренней стороны бочки и привариваем опору, на нее мы установим колосники.
— Для изготовления колосника можно использовать арматуру.
— Если мы решили сделать печку из трубы,то нужно заварить обе стороны.
— Для удобства использования приваривают ножки.
— В верхней части вырезаем круглое отверстие для дыма, далее ввариваем трубу.
— Привариваем петли и на них вешаем дверку. Далее размещаем и устанавливаем задвижку.
— Отшлифовываем все швы, которые остались от сварки и наносим на буржуйку жаростойкую краску.
-К готовой буржуйке присоединяем дымоход, который должен выходить на улицу.
Если помещение где мы хотим поставить обогревательное устройство большое, то это хороший вариант. Но если комната маленькая то буржуйка не поместиться,так как она занимает много места.

Печка-буржуйка из пропанового баллона своими руками.

У газового баллона хорошая форма для печки и сделана она из прочного материала.

Срезаем верх баллона там, где был кран.
— На дне вырезаем квадрат — он и будет входом в отопительную камеру. Вырезанную часть так же обварим металлом и используем как дверцу.
— На дверцу привариваем замок, ручку. Затем привариваем петли и на них монтируем дверцу.
— Из будущего дна печки выпаливаем отверстие для установки колосников.
— Предварительно необходимо сделать короб из более тонкого металла он будет служить для сборки золы и пепла.
— Ножки сделаем из уголка, которые приварим ко дну.
— Далее устанавливаем дымоходную трубу. В верхней части делаем отверстие куда ее и припаиваем.
— По Вашему желанию в верхней части печи можно сделать варочную поверхность.
Сделанную нами буржуйку можно использовать как в гараже, так и на даче.

Видео как сделать буржуйку своими руками

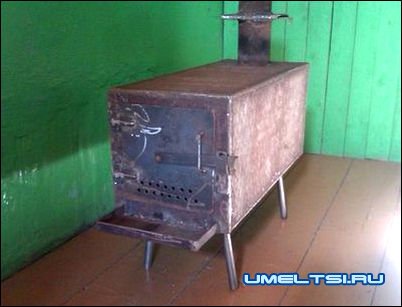

Буржуйка прямоугольной формы

Такая буржуйка наиболее лучше подойдет для дачи, гаража, дома, так как она наиболее практичная, эстетичная и небольших размеров.

Чертежи прямоугольной буржуйки

Простая и эффективная конструкции буржуйка под названием «Гном»

На этой картинке чертеж печки «Гном». Конструкция ее проста, это две камеры, топка, зольник, а также дымоход и ножки.
На другом чертеже начерчено более сложная конструкция буржуйки. Ее преимущество в том, что она может сохранять тепло на более длительный срок.

Как сделать такую буржуйку «Гном» своими руками смотрим далее

— Нам понадобится толстый лист металла от трех 3мм., металлический уголок 50*50, дымоходная труба вьюшки.
— Предварительно расчерчиваем все нужные детали и переносим их на лист металла.
— Впереди необходимо вырезать два отверстия прямоугольной формы для поддувала и топки. Далее возле них будут крепиться петли с дверцами и замком.
— Сверху необходимо вырезать ровное отверстие для конфорки, а так же проем для дымоходной трубы.
— Ко дну буржуйки привариваем ножки.
— На боковых стенках отмеряем то место где будет установлен колосник, далее привариваем два уголка, они станут опорою для колосников.
— Возьмём прут арматуры и сварим из него рамку, это будут колосники.
— Вверху отступив от варочной панели 160 мм, привариваем пластину, она должна быть меньше на 8 сантиметров от глубины буржуйки, другими словами она не доходит на 8 сантиметров до задней стенки буржуйки.
-Так же мы привариваем такую же пластину к задней стенке она должна быть выше от первой пластины на 8 см. но не доходить от передней стенки 8 см. После того как все детали приварили у нас должен получится коридор – лабиринт.
Горящий воздух, проходя по такому коридору, нагревает стенки. Таким образом, наша буржуйка дольше сохраняет тепло.
— Все стыки буржуйки тщательно провариваются с варкою, так же усиливаем металлическим уголком.
— Последний этап: устанавливаем трубу для дымохода, зачищаем швы, которые образовались при сварочных работах.
— Для эстетичного вида буржуйку можно окрасить жаростойкой краской.
Подведем итог. Представленные буржуйки все разные и применяются в различных случаях. Ваша задача изучив все конструкции и чертежи, выбрать ту,которая Вам наиболее подойдет.

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания — угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива — такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал — нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью — запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

• печь с варочной поверхностью;
• пиролизная;
• оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками — чертежи, фото, видео

Между собой печи различаются по следующим категориям:

• материал изготовления — чугун, сталь, кирпич;
• функциональность — с варочной поверхностью, калориферные и газогенераторные;
• вид топлива — твердое и жидкое.

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Процесс изготовления

Необходимые материалы:

• металлический лист 4 мм;
• арматура диаметром 10-15 мм для колосника;
• уголки;
• труба (диаметр по схеме);
• болгарка;
• сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники — арматура, для соединения деталей — горячая сварка, для нарезки — пневмоножницы или болгарка.

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Процесс изготовления

1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
4. Размеры буржуйки из бидона — на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

Материалы и инструменты:

• отработанный газовый баллон;
• металлический лист 4 мм;
• труба (диаметр см. выше);
• арматура для набора решетки;
• уголки;
• топочная дверца;
• болгарка
• сварка.

1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
4. Размеры буржуйки из баллона — на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

Фото 11 Печь по типу «Бубафоня»

Фото 12 Буржуйка, которая работает

Печка-буржуйка – верный товарищ дачников, охранников, и любителей ремонтировать автомобили в собственном гараже. Владельцы маленьких частных домов тоже часто используют данный вариант отопления как наиболее экономичный и мобильный.

Такая печка вполне способна обогреть небольшое помещение в считаные минуты, а благодаря современным дизайнерским решениям, она ничуть не испортит интерьер загородного дома. Сделать буржуйку своими руками под силу практически каждому, кто задастся такой целью. Как это сделать мы рассмотрим в этой статье.

Инструменты для работы

Для того чтоб изготовление отопительного прибора заняло у вас минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Электроды и защитная маска для сварки
Болгарка
Отрезные и шлифовальные круги для металла
Молоток-шлакоотделитель
Щетка по металлу
Пассатижи, простой молоток, долото
Дрель со сверлами
Измерительный прибор (рулетка, метр)

Какие бывают самодельные буржуйки?

Внешний вид и технические характеристики печки-буржуйки могут быть разными. Для каждого помещения подойдет своя печь, которая сможет и обогреть его и гармонично вписаться в интерьер. За основу будущее печки можно взять листы металла или применить уже готовое изделие: металлическую трубу среднего размера, бочку, газовый баллон или бак. В любом варианте, толщина стенок не должна быть менее 3-5 мм.

Если вам необходимо обогреть гараж, то подойдет практически любой вариант, так как от такой печки требуется лишь отопление небольшого помещения. Для буржуйки, которая будет находиться в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше сразу отказаться. Важным моментом является также вид топлива, который используется

Буржуйка на отработке своими руками

Это вариант, который как раз не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется во время сгорания отработки масла, находиться долгое время в таком помещении не очень приятно. Даже если работает хорошая вытяжка, все вещи в доме пропитаются этим специфическим «ароматом». Эта печка прекрасно подходит для отопления гаража и других нежилых помещений.

Для ее изготовления вам понадобится металлический лист 4-5 мм, который будет разрезаться на куски, и труба для дымохода. Вырезаются все элементы печки с помощью шлифмашинки. Края кусков зачищаются. Прежде чем вырезать, необходимо сделать правильную разметку всех деталей, согласно чертежу.

В трубе нужной длины делаются круглые отверстия. Эта труба предназначена для соединения верхнего и нижнего бака буржуйки. В верхнем баке также необходимо просверлить два круглых отверстия: одно для трубы дымохода (вверху слева), второе для соединительной трубы (снизу справа). Нижний бак печки делается аналогично, только вырез для трубы делается по центру емкости. Для заливания топлива необходимо предусмотреть заливную горловину, которая оборудуется сдвижной крышкой.

Нижняя часть бака делается плоской, на нее привариваются четыре или три ножки. Для того чтоб нижняя и верхняя часть не расшатывались, их укрепляют дополнительными кронштейнами жесткости. Сварные швы необходимо тщательно зачистить, а печь покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая печь?

Буржуйка производит тепло следующим образом: длинной тонкой палочкой или скрученной бумагой поджигается отработанное масло в нижней емкости. Когда отработка загорелась, заливную крышку следует закрыть. Воздух для горения будет поступать через трубу, которая соединена с верхним баком. Поднимаясь вверх, горячий воздух нагревает верхнюю часть печки до высокой температуры. Она становится настолько горячей, что на ней можно даже подогреть чайник.

Такая печка – идеальный вариант для гаража, так как с успехом отапливает небольшую площадь, а отработанные материалы для топки всегда найдутся у владельцев автомобиля.

Печка-буржуйка из трубы или бочки

Если вы задумали сконструировать отопительный прибор из трубы или бочки, необходимо подобрать подходящий диаметр. Он напрямую зависит от размеров помещения, которое нужно обеспечить теплом.

Буржуйку из бочки можно применять и в жилом помещении, при условии, что сделана она будет аккуратно и правильно. Такой вид наиболее популярен для отопления дачных домиков.

В бочке прорезаются два прямоугольных отверстия, которые будут соединяться с топкой и зольником. Вырезанные куски используют для дверец. Их вырезают до нужного размера, обрамляют полосами металла и приделывают к таким импровизированным дверцам ручки и задвижку.

Внутри бочки (трубы) приваривают два кронштейна в форме уголка. Это держатели для колосника, которые располагаются чуть ниже дверец. В качестве колосника можно использовать сварную арматуру или купить готовый в магазине.

Кусок трубы заваривается наглухо, а к нижней его части привариваются опоры. Сверху трубы вырезается отверстие для дымохода, в которое вставляется и приваривается труба.

Только после этого устанавливаются дверцы. Их крепят на дверные петли и устанавливают крюк для щеколды, замерив предварительно нужный уровень.

Чтобы придать печке эстетичности, необходимо хорошо зачистить сварочные швы и покрасить изделие жаростойкой эмалью. Если сделать все аккуратно, такой отопительный прибор будет выглядеть не хуже заводского аналога. После того как краска высохнет, печку подключают к трубе дымохода, которая входит на улицу.

Это наиболее легкий в исполнении и практичный вариант. Несмотря на то, что такая буржуйка занимает довольно много места, ее используют для обогрева чаще других моделей. Очень удобно и то, что на поверхности бака можно подогревать воду в чайнике или кастрюле, а также сушить белье.

Буржуйка из газового баллона

Использованный газовый баллон очень хорошо подходит для печки. Это практически готовая форма для буржуйки, которая требует минимальных доработок.

Верхняя часть баллона, где находится кран, срезается, а на ее место вваривается заглушка. В днище баллона делается квадратный вырез – это будет топка. Вырезанный кусок необходимо превратить в дверцы топки. Для этого его обваривают металлом и приделывают к нему ручку для открывания. Впоследствии вы должны будете приварить к отверстию металлические петли, на которые будет одеваться дверца. Устанавливать само дверное полотно лучше в самом конце, когда буржуйка уже будет полностью готова.

Для того чтоб в топку поступал воздух, в днище баллона просверливают несколько отверстий. Они будут давать тягу, и служить колосниками. Для того, чтоб прогоревшие дрова не падал на пол ко дну баллона приваривают металлический короб – зольник. Его можно сделать из более тонкого листового металла. Зольник также оборудуется дверцами.

После этого к баллону приделываются ножки из металлического уголка или обрезков трубы.
В задней части печки будет размещаться труба для отвода дыма. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить ее туда.
Сверху можно обустроить импровизированную плиту для готовки. Ее можно сделать из металлической решетки или арматуры, приварив рамку к верхней части баллона.

Такая буржуйка – прекрасный вариант для отопления дачи, гаража или бытовки. Она универсальна и не занимает много места в помещении.

Буржуйка прямоугольная

Из всех возможных вариантов, такая печка – наиболее компактный и аккуратный вид. Его применяют в жилых помещениях, где благодаря прямоугольной форме, печку легко задекорировать и сделать практически незаметной.

Наиболее популярна заводская модель «Гном». Ее строение довольно простое, а теплоотдача очень эффективна.

Состоит данная печка всего из нескольких элементов: топи, зольника и дымохода. Устанавливается печка на четырех ножках. На втором рисунке изображена более сложная конструкция топки, которая сохраняет тепло продолжительное время.

Такую конструкцию вполне можно соорудить самостоятельно. Рассмотрим подробнее, как это сделать

Для этого вам понадобятся такие расходные материалы: лист металла, толщиной не менее 4 мм, труба для дымохода и стальной уголок. Кроме этого, необходимо приобрести крышку для конфорки.

Вырезать необходимо четыре стенки, дно и верхнюю варочную поверхность. Для того чтоб топливо полностью сгорало в топке, необходимо использовать специальные пластины, которые располагаются внутри печки. Таким образом, в камере сгорания будет производиться больше тепла.

Отверстия для топки и поддувала вырезаются в передней части конструкции. Впоследствии на них будут крепиться дверцы на петлях, с ручками и замками.
Сверху вырезается проем для конфорки, соответствующий размерам детали, и отверстие для трубы, по которой будет выходить наружу дым.

Ко дну печки привариваются ножки из подготовленного уголка.
Место, где будет лежать колосник размечают на боковых панелях. Сюда приваривают отрезки из уголков, которые будут служить опорами колосника. Колосник можно изготовить самостоятельно. Для этого необходимо просверлить большое количество отверстий в стальном листе, чтоб оно стало как решето, или сварить решетку из стальных прутьев.

На небольшом расстоянии (не менее 15 см) от варочной поверхности в верхней части буржуйки, приваривается пластина. Она должна соответствовать размеру печки, но не доходить до ее конца 8-9 см.Вторую такую же пластину размещают чуть ниже. Она также должна не доходить до конца емкости, только в передней ее части. Эти пластины образуют дополнительные лентообразные ходы внутри печки.Тепло от сгорающего топлива будет заходить в образовавшийся коридор и нагревать пластину. Таким образом, больше тепла будет оставаться внутри бака, а не вылетать прямиком в трубу.

Правила безопасной при использовании буржуйки

Правила пожарной безопасности очень важны при использовании самодельного отопительного прибора. Чтобы буржуйка приносила в помещение тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Размещать печку необходимо на огнеупорном основании. Это может быть кафельная плитка, лист металла или кирпичная кладка. Стены вблизи от печки также необходимо обезопасить от перегревания. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Располагать мебель любые другие горючие предметы возле печки ни в коем случае нельзя.

Малейшая искра или слишком высокая температура поверхности буржуйки может стать причиной возгорания.

Для того чтоб исключить возможность скопления продуктов сгорания в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как можно обеспечить приток свежего воздуха в помещение, и отток угарного газа из него.

Устанавливайте печку в таком месте, где меньшая проходимость людей, не разрешайте детям устраивать игры вблизи прибора. Соблюдая эти простые правила, вы обеспечите себя недорогим теплом в холодное время года.

Зима в России – больше, чем зима. Ни для кого не секрет, что в это время года находиться вне помещения с отоплением некомфортно, но что делать, если существует такая необходимость? Например, надо посетить гараж и провести там какое-то время. А любовь сильной половины человечества к посиделкам с друзьями в обществе своего железного коня известна всем.

Разумеется, посиделки при даже небольшом «минусе» снаружи редко приносят радость, если гараж не отапливается круглосуточно. Выход найдется, если удастся установить в гараже самодельную печь-буржуйку.

Особенности: плюсы и минусы

К плюсам самодельной печки, изготовленной из бочки, обычно относят:

• быстрое нагревание при затрате минимального количества топлива;
• простота и доступность;
• возможность сделать ее своими руками из самых разных материалов, даже подручных;
• неприхотливость при выборе топлива (дрова, отработка, солярка, уголь, торф и т. д.);
• иногда для лучшего нагрева и теплообмена на печи устанавливают своеобразный «лабиринт» из листов металла.

Достаточно верным будет и то утверждение, что недостатков у печки, изготовленной из бочки, пожалуй, больше, чем преимуществ:

• большие теплопотери и, как следствие, существенные затраты топлива при длительном использовании;
• если буржуйку делать из обычной бочки, то надо быть готовым к тому, что она прослужит относительно недолго из-за незначительной толщины стенок – они быстро прогорят;
• плохая возможность регулировки температуры;
• если буржуйка выполнена в горизонтальном варианте, она займет довольно большое пространство в ограниченном пространстве бокса;
• вертикальная ориентация печи даст выигрыш в использовании пространства, но стенки будут прогорать быстрее, чем у горизонтально размещенной буржуйки;
• по причине прогорания стенок печь может быть пожароопасна и потребует большего внимания при протапливании;
• такой печи нужен высокий дымоход высотой более 4 м, который придется регулярно чистить.

От большинства этих недостатков можно избавиться, если изготовить корпус буржуйки из газового баллона. У него толстые теплоемкие стальные стенки, которые хорошо свариваются.

Подготовка старого баллона к сварке очень важна по причине вероятного наличия внутри взрывоопасных остатков газа, даже если горловина снята.

Вариантов подготовки несколько: можно просто заполнить баллон водой и оставить его на длительное время или добавить в воду щелочные вещества для нейтрализации газа. Однако самым надежным считается такой способ:

• баллон в вертикальном положении необходимо надежно прикопать для прорезывания отверстия шлифмашинкой;
• полностью залить его водой, подождать несколько часов;
• наметить линию отреза;
• резать болгаркой, пока не появится сквозное отверстие – наружу начнет поступать вода;
• завершить рез и слить воду – опасность возгорания гарантированно ликвидирована.

Принцип работы

Рассмотрим подробнее схему работы самодельной буржуйки:

• через поддувало в топку печи подается воздух для горения;
• в процессе горения выделяется тепло, которое нагревает кирпичи и стенки печи;
• дым, сажа и продукты горения вытягиваются через дымоход;
• регулирование горения с получением необходимой теплоотдачи производится при помощи увеличения/уменьшения открытого зазора дверцы поддувала;
• буржуйку топят, используя различные виды как жидкого, так и твердого топлива (дрова, отработка, солярка, уголь, торф).

Буржуйка на отработке

Буржуйка, топливом для которой служит не древесина, а отработанное масло, имеет свои особенности. Она может представлять собой как небольшую печурку для обычного гаража, так и устройство, предназначенное для обогрева больших территорий. В любом случае работают все модели по одному и тому же принципу и имеют похожие конструкции и принцип работы.

• Буржуйка имеет 2 части. В нижнюю часть заправляют отработанное масло, где его разжигают и доводят до кипения.
• Пары вытягиваются по перфорированной трубе для доступа кислорода, где происходит их начальный дожиг.
• Полностью пары окисляются и сгорают в верхней части, соединенной с дымоходом.
• Температура в нижней ёмкости относительно невысока, до максимума нагревается верхняя камера, обогревая помещение. Ее стенки могут даже светиться от жара. Соответственно, это влияет на выбор материала для изготовления камер.

Чертеж-схема буржуйки на отработке с условными размерами и пропорциями.

Рассмотрим достоинства буржуек на отработке.

• Неприхотливость и «самостоятельность». Постоянно подкладывать дрова или производить какие-либо действия не нужно, основное требование – правильная регулировка зазора заливной горловины (10-15 мм).
• Эффективная теплоотдача.
• Отсутствие копоти из дымохода, печка не дымит.
• Относительная пожаробезопасность, так как отработка топлива трудновоспламеняема, а горят только пары масла.

Недостатки:

• шумность;
• характерный запах (от него иногда избавляются при помощи установки водяного контура или воздушного теплообменника с наддувом вентилятором, который направляет часть воздуха из дымохода в другое помещение для обогрева);
• камеру сгорания (соединительная труба с перфорацией) и дымоход приходится достаточно часто прочищать;
• коксованный слой сгоревшего масла в нижней камере также довольно проблематично удалять.

При использовании печки-буржуйки с топливом-отработкой необходимо придерживаться обязательных правил.

• Не допускается использование масляной отработки с бензином либо с другими горючими примесями.
• Обязательна фильтрация отработки от твердых частиц.
• Нельзя допускать попадание воды в отработку.
• Не допускаются сильные сквозняки.
• Соблюдение всех противопожарных правил при установке печки в помещении.
• Обязательное наличие надежной вентиляции.

• Категорически воспрещается оставлять печь без присмотра, спать при работающей печке.
• Не применять воду для тушения!
• Горизонтальные участки вытяжки дымохода запрещены. Допустимый угол наклона дымохода – 45°.
• Дымоход должен иметь длину от 4 до 7 м.
• Заливать отработку в печь рекомендуют на высоту, составляющую менее? объема нижней камеры.
• Необходимо иметь в непосредственной близости от такой печи порошковый огнетушитель и/или песок.

Изготовление своими руками

Чертежи и размеры

Буржуйка будет выдавать максимальный КПД при условии соответствия произведённым расчетам.

Рассмотрим конструкцию дымохода.

• Вертикальная часть (до 2 м), покрывается несгораемой теплоизоляцией.
• Труба под наклоном либо параллельная полу (2,5-4.5 м), расстояние от потолка при отсутствии на нем жаропрочной защиты – 1.5 м, от пола – 2.2 м;
• Диаметр дымохода необходимо рассчитывать с большой точностью, чтобы его скорость работы была меньше скорости сгорания топлива, и он не выбрасывал бы весь нагретый воздух вместе с продуктами горения наружу немедленно, а давал ему нагреть стенки, в чем и есть главная особенность такого вида печки. Расчетная проходимость трубы должна быть в 2.7 раза больше объёма топки. То есть при топке объёмом 40 л дымоход должен иметь диаметр 106 мм.
• При наличии в буржуйке колосников, высота топки рассчитывается от верха колосниковой решетки.
• Полное сгорание топлива можно обеспечить созданием высокой температуры, что можно достичь применением металлического или кирпичного трёхстороннего экрана вокруг буржуйки. Устанавливают его с зазором около 70 мм от нее. Отражение тепла также несет в себе и противопожарную функцию.

• Подстилка либо несгораемая поверхность под печь строго обязательна, поскольку:
  • тепловое излучение от печи исходит во все стороны, в том числе вниз;
  • пол может сильно нагреться, а это приведет к пожару.

В качестве подстилки используют листовой металл, по площади больше вертикальной проекции печки на пол на 350-400 мм (лучше 700 мм). Можно использовать листы, изготовленные из других несгораемых материалов, толщиной больше 1 см.

Дымоходы устанавливаются в различных помещениях по-разному.

• Часть трубы выводят через стену гаража, это самый распространенный тип.
• Дымоход полностью оставляется внутри гаражного бокса и выходит через крышу. Таким образом, гараж отапливается лучше, но сам процесс монтажа гораздо более трудоемок.

Необходимые материалы и инструменты

Для самостоятельного изготовления буржуйки в гараже потребуются следующие материалы и инструменты:

• листовой металл для изготовления зольника и варочной поверхности, если печка расположена горизонтально;
• металл для трубы дымохода (желательно с двумя коленами);
• материалы для фиксации колосников и опор;
• печные дверцы;

• чугунные диски;
• сварочный аппарат;
• шлифмашинка;
• сварочная проволока/электроды;

• молоток;
• рулетка/сантиметровая лента;
• зубило;
• плоскогубцы;
• дрель;
• металлическая зачистная щетка;
• меловой карандаш.

Рассмотрим поэтапно процесс изготовления.

• Как уже упоминалось, печь может изготавливаться в горизонтальном и вертикальном варианте.
• Размеры печки подбирают, исходя от габаритов гаражного бокса с учетом всех мер пожарной безопасности.
• Стенки нужно сварить из листового металла толщиной более 4 мм.
• Колосниковая решетка приваривается внутрь топки либо укладывается на крепления, приваренные к стенкам топки изнутри (съемный вариант). Ее можно приобрести в торговых сетях либо изготовить своими руками из листа стали путем просверливания отверстий не более 20 мм в диаметре, либо из толстой проволоки.
• Приваривают днище.

• Вырезают удобное отверстие для подачи топлива и ниже на 5-7 см – для зольника.
• Дверцы можно изготовить из листовой стали самостоятельно, а можно приобрести уже готовый чугунный блок.
• Печка устанавливается в выбранном месте гаража.
• На этом этапе присоединяют дымоход. Чем его участок внутри помещения протяженнее, тем теплее в гараже, так как он тоже нагревает воздух вокруг себя.
• На последнем этапе работы надо поставить буржуйку на ножки. Их изготавливают из кусочков профиля, соединяя сваркой или прикручивая шурупами к корпусу. Также можно использовать металлический ящик без передней стенки (используется в качестве дровяника), еще материалами для основания могут быть кирпичи или кованые элементы.

Где разместить?

Соблюдение правил пожарной безопасности при гаражном использовании и эксплуатации буржуйки жизненно важно. Здесь речь идет и о сохранности автомобиля, и о сохранении жизни самого человека. Месторасположение печки – одна из важных задач. Чаще всего выбирают тот угол гаражного бокса, сформированный двумя стенами, который располагается напротив ворот. Непосредственный контакт печки и автомобиля категорически запрещается.

Дистанция обязательно должна превышать полтора метра. Аналогичные условия необходимо соблюдать и для расстояния от легковоспламеняющихся веществ и предметов.

Поверхность стен возле буржуйки должна быть покрыта огнеупорным материалом
. Их можно дополнительно обложить кирпичом. Если гараж деревянный, то дистанция от поверхности печки до ближайшей стены должна превышать 1 м.

Если для отопления либо приготовления пищи используется буржуйка, очень важно соблюдение правил ее эксплуатации. Их выполнение, кроме пожарной безопасности, поможет увеличить и срок ее службы.

• Перед первой растопкой печку обязательно надо проверить и убедиться в герметичности всех соединений, узлов, немедленно исправить все недоделки, чтобы избежать проникновения продуктов горения и угарного газа в помещение гаража.
• По вполне определенным причинам дымоход обязательно выводится наружу. Его часть, находящаяся внутри гаражного пространства, обязательно должна быть герметичной.
• Дымоход строго запрещается выводить в вентиляционную систему. Даже если печь установлена в подвале, она должна иметь отдельный дымоход.
• Проходы стены или перекрытия дымовыводящей трубы обязательно изолируются огнеупорными не пожароопасными материалами.

• Ящик с песком и огнетушитель в обязательном порядке должны находиться в гараже, в соответствии с правилами пожарной безопасности.
• Печь-буржуйку также используют в качестве плиты и для кипячения воды. Для этого на ней устанавливают варочную поверхность с конфорками (обычно ее делают из чугунной плиты) или бак для нагрева воды.
• Печь-буржуйка быстро нагревается, но и быстро остывает. Такой недостаток можно частично компенсировать кирпичным экраном, аккумулирующим тепло и возвращающим его в помещение по мере своего остывания после того, как буржуйка потухнет.

Запрещается непосредственный контакт экрана и буржуйки. Зазор между ними оставляют не менее, чем в 10 см.

• Обычно кирпичный экран имеет значительный вес, поэтому, вероятнее всего, ему потребуется собственный фундамент. Рассмотрим этапы его изготовления.
  1. Выкапывают яму глубиной около 50 см.
  2. Дно ямы укрывают слоем песка (средний расход песка 3-4 ведра), утрамбовывают.
  3. Следующий слой – 10-15 см щебня, который тоже утрамбовывают.
  4. Уложенные слои разравнивают, затем заливают слоем цементного раствора.
  5. Ожидают полного затвердевания цементного слоя. Чем дольше время затвердевания, тем лучше (обычно промежуток времени составляет более суток или дольше, фундаменту это придаст дополнительную прочность).
  6. Затем укладывают несколько слоев рубероида.
  7. Сам экран выкладывают в половину кирпича, начальные два ряда выполняют сплошной кладкой на рубероид. В 3-4 ряду необходимо проделать вентиляционные зазоры, затем снова продолжить класть кирпич сплошным слоем.

Правильные способы чистки печи-буржуйки в основном сводятся к удалению загрязнений внутри дымохода, что производится относительно редко. В основном используют ершик. Его вполне можно сделать своими руками из щетки в форме цилиндра, привязав ее к веревке.

Лучше всего использовать щетки со щетиной из пластика либо железной проволоки. Диаметр щетки подбирается таким образом, чтобы при прохождении дымовой трубы не было значительного сопротивления.

Чистку применяют для того, чтобы повысить прохождение потока дыма сквозь трубу, улучшить теплоотдачу. Последовательность процесса чистки:

• топочное отверстие заткнуть ветошью;
• проделать 2-3 осторожных движения ершиком, чтобы не нарушить герметичность дымохода (делать остановки, если ершик двигается свободно);

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
   С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

1. Сварить между собой стенки конструкции.
2. Приварить наверх крышку.
3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
4. Сделать днище для печки.
5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента
. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке.
В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов.
Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

В первую очередь должна быть безопасной. При ее пользовании необходимо соблюдать следующие правила:

• пол и стены вокруг печи должны быть выполнены из огнеупорного материала
  : плитки, железа, штукатурки, кирпича. Стены допустимо обшить специальным гипсокартоном;
• рядом с печью не должны находиться воспламеняющиеся
  предметы или вещества;
• печь допустимо строить только из проверенных качественных
  материалов;
• гараж должен быть оборудован системой вентиляции
  .

Дровяная печь
для гаража своими руками — это соблюдение правил. Поэтому вентиляция
гаража, оснащенного буржуйкой, крайне важна по двум причинам:

• при недостатке кислорода огонь в печи будет гаснуть или гореть слабо;
• избыток углекислого газа в помещении может стать причиной отравления или смерти.

Для отвода из гаража продуктов горения обязательно обустройство дымохода
, но если в трубе возникнут проблемы вентиляция предотвратит возгорание гаража или отравление находящихся в нем людей.

Необходимый доступ свежего воздуха можно обеспечить, оставив небольшой (до 5 см.) зазор
под воротами или сделав несколько вентиляционных отверстий под .

Печка в гараж на дровах своими руками:

Выбор места

Лучше всего устанавливать буржуйку
в углу стены, противоположной воротам. Тепло, исходящее из дальнего угла, прогреет помещение и сохранится в гараже даже при открытии ворот. Расстояние от стены до печи может быть около 0,5 м.
если стены выполнены из кирпича, железа или любого негорючего материала. При деревянных стенах лучше отодвинуть печь на 1 м.
, а стены обложить кирпичом, плиткой или закрыть стальным фартуком.

ВАЖНО:
Минимальное расстояние от самодельной печи для обогрева гаража до автомобиля и любых способных гореть предметов — 2-2,5 м
. Уменьшение этого расстояния повышает вероятность возгорания и представляет угрозу для лако-красочного покрытия авто.

Снизу под печь подкладывают железный лист
толщиной около 1 см. или цементируют поверхность в радиусе 1-1,5 м. Благодаря этому случайно выпавшие из печи угольки или отлетевшие искры остынут, не вызвав пожара в гараже.

Повысить безопасность и увеличить теплоотдачу буржуйки
помогут кирпичные стенки, выложенные по бокам и с торца печи. Медленно остывающий кирпич поддержит температуру в гараже несколько часов после окончания топки печи.

Самостоятельно обкладывать кирпичом
можно только квадратную или прямоугольную печь. Неправильное обкладывание камнем цилиндрической буржуйки может привести к сокращению отдачи тепла в помещение и быстрому прогоранию металлических стенок печи. Увеличить теплоотдачу печи
, изготовленной из части трубы, можно приварив к ее бокам металлические ребра.

Размеры
буржуйки для гаража составляют:

• высота 50 см. (корпус 30 см. и ножки 20см.);
• ширина 30 см.;
• длина 50 см.

При изготовлении буржуйки
из металлической трубы, диаметр последней должен быть не менее 30 см. При любой форме печи минимальная толщина металла – 5 мм.

Запас топлива

Дрова
– самое популярное топливо для печей, устанавливаемых в гараже. Они позволяют быстро прогреть помещение и стоят недорого
(или заготавливаются самостоятельно, т.е. достаются бесплатно).

Для буржуйки
подходят хорошо просушенные (лучше с выдержкой более года) дрова, напиленные по 25 см. и хранящиеся в проветриваемом месте с защитой от осадков. Идеально для хранения дров подойдет сарай
, но складывать их под навесом тоже можно. При выборе топлива
стоит учесть, что разная древесина дает неодинаковое количество тепла:

• сосна, ель и лиственница быстро прогорают и дают мало тепла;
• дуб, береза, акация, груша, яблоня, вишня и клен имеют большую плотность, медленнее горят и дают больше тепла.

Кроме того, при сжигании хвойных пород образуется много сажи
, которая оседает на дымоходе и создает пожароопасную ситуацию. Не менее опасно сжигание березы – выделяющийся деготь смешивается с сажей и оседает трубах и на стенках топки.

Самый опасный способ топки
– сжигание древесины хвойных пород или березы в тлеющем режиме. Смолы и деготь оседают на трубах и пропитывают кирпич, счистить их механическим путем невозможно.

Запасаться дровами желательно за год-два до использования. Доставку можно заказать через интернет или по объявлениям в местных газетах. Но запастись дровами можно бесплатно:

• в лесных районах получить разрешение для вырубки деревьев на определенном участке (потребуется собрать документы и потратить время на посещение инстанций);
• собрать в рощах, лесополосах и дворах сухие и поваленные ветром деревья и крупные ветки;
• обратиться на ближайшую пилораму
  , где деревянные отходы сжигают или позволяют забрать желающим (возможно, понадобится небольшое вознаграждение работникам);
• найти участок, где осуществляют вырубку леса мебельные комбинаты — на месте остаются ветви, верхушки и прикорневые части деревьев, которые можно пилить и забирать.

Изготовление

Как сделать буржуйку
в гараж? Перед началом работ необходимо подготовить чертеж
буржуйки для гаража, материалы и инструменты для изготовления:

• листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
• трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
• прутья для крепления трубы к стене диаметром 12 мм.;
• железо толщиной 3 мм. для изготовления ящичка для сбора золы;
• сварочный агрегат;
• электроды диаметром 4 мм;
• болгарка;
• сварочная маска, краги и спецодежда;
• отделитель;
• клещи;
• молоток;
• дрель.

Первый этап – подготовка деталей
. Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки
– второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку
между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота
установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода
. В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами
, которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают
к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода
. Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

Как правильно сделать дымоход
для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода
для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа.

Помимо кирпичных стенок, готовую буржуйку
можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки
в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Полезное видео

Как выглядит сделанная своими руками буржуйка для гаража.

В России, затем СССР буржуйки использовались там, где не было централизованного отопления: во фронтовых блиндажах и землянках Великой Отечественной войны, в госучреждениях того же времени, в вагонах-теплушках. Фото буржуйки, изготовленной своими руками, рассмотрите на сайте.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Чем привлекательна буржуйка?

Главной её особенность заключается в простоте конструкции. Даже с множеством добавлений в неё принцип работы металлической печки остается прежний: горит всё, что под руками и обогревает дачников.

Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева.

Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки.

Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки.

Но с этим помогут соседи, у которых агрегаты имеются. Сварочными аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.

У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.

Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.

Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Сохранение тепла в буржуйке

Для этого необходимо обложить две третьих её части огнеупорным кирпичом, поставив его на горизонтальные ребра, оставив свободный доступ к топке и поддувалу. Это будет тепловой экран, сохраняющий выработанную энергию гораздо дольше. В кирпичах же надо просверлить дыры для лучшей отдачи тепла.

Второй вариант: буржуйка плюс водогрейка. Обварите газовый баллон, из которого изготовлена печь, листовой сталью не менее трех миллиметров толщины.

Чтобы в получившейся емкости вмещалось не менее 30 л воды. К ней приварите патрубки входа и выхода воды, подсоедините трубопроводы для обогрева соседней комнаты. Для лучшей конвекции подключите небольшой циркуляционный насос.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Фото буржуйки своими руками

Время на прочтение: 18 минут(ы)

Особенности работы печи

Если в буржуйке присутствует очень мощная тяга, а также относительно большой объем воздуха, сухие дрова сгорают очень быстро. Как только мощность и сила снижаются, перекрывается поступление воздуха, горение тут же превращается в тление. Это обеспечивает более длительный процесс горения.

Главным отличием печи длительного качественного горения от обычных устройств является тот факт, что процесс горения осуществляется не снизу и потом переходит вверх, но совершенно по иной схеме.

Она состоит из таких моментов, как:
• Процесс начинается в верху и потом постепенно, по мере сгорания топлива, спускается в низ.
• Поджигать дрова следует через специальную трубу, которая предназначена для подачи воздуха.
• Потоки газа в процессе долгого горения идут по кругу и потом просто уходят через установленный дымоход.
• По мере тления топлива горячий воздух опускается все ниже.
• Процесс подачи воздушного потока можно контролировать посредством предварительно установленной заслонки, которая находится на самом краю трубы.

Изготавливаем мини-буржуйку самостоятельно

Собрав такую печь самому, вы недорого сможете отопить любое небольшое помещение. Мини-буржуйка своими руками собирается просто. Для этого необходим определенный перечень инструментов:

• уровень для строительства, сантиметровая лента;
• сварочник;
• балгарка;
• зубило;
• листовой металл для составных частей;
• дымоходный канал;
• бочка (для цилиндрической модели);

Распространенным вариантом котла, является дровяной. Благодаря высокому КПД, этот прибор может равномерно отапливать помещение до тех пор, пака горят дрова. Ниже следует подробная инструкция сборки дровяной буржуйки.

Пример простой буржуйки из бочки или пустого газового баллона

Ход работы

Будущая печь должна представлять собой камеру, разделенную на 2 отсека. Верхний предназначен для сгорания топлива, нижний нужен для накопления золы. Отделения разделяются решеткой. Готовое изделие должно иметь 2 дверцы, одну для топочного окна, другую для зольника. В верхней части буржуйки оборудуется патрубок для отвода продуктов горения. Ниже приведены несколько вариантов изготовления буржуйки. Советуем подробнее прочитать на нашем сайте инструкцию по буржуйке длительного горения.

Ёмкость будущей печи будет стоять горизонтально. Для этого возьмем старый газовый баллон. Это почти готовая мини-буржуйка на дровах. Не нужно делить его на 2 части, вместо этого, камеру для золы можно приварить снизу, что сэкономит рабочий объём устройства. Далее следует вырезать топочное окно.

В корпусе баллона высверливаются отверстия, через которые в зольник будет попадать отработанное горючее.

Топочная дверца покупается отдельно и врезается в подготовленное отверстие. Когда отсек для золы приварен, можно начинать делать опоры для печи. Для этого, сварочным аппаратом к днищу камеры крепятся металлические трубы. Длина труб выбирается индивидуально. С обратной стороны делается отверстие для патрубка дымовой трубы.

Когда свободного пространства мало, можно сконструировать вертикальную модель. Делить баллон на 2 части обязательно. К внутренним стенкам баллона привариваются крепления, на них будет опираться решетка. Верхняя часть закрывается стальным листом. Он может служить варочной поверхностью.

Вертикальный вариант мини-печки занимает меньше места и позволяет разогревать пищу

Котелок с крышкой стал хорошей заглушкой

В качестве дымохода, можно позади приварить 90 градусный отвод. К нему крепится остальная часть дымовой трубы.

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Самостоятельное возведение печи голландки по схемам и чертежам

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Необходимые инструменты

Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:
1. Потребуется большая металлическая бочка, также допускается применение баллона;
2. Две небольших по длине трубы, выполненные из стали (одна при этом должна быть немного больше другой);
3. Если это печка бубафоня, то потребуется соорудить поршень;
4. Выполненный из стали швеллер;
5. Киянка, топор, молоток, ножовка;
6. Потребуются устройства для проведения замера;
7. Стальной лист, кирпич и отражатель;
8. Защитные элементы для проведения сварки и иные необходимые материалы.

Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Процесс возведения буржуйки

В первую очередь необходимо провести подготовку баллона или бочки, в зависимости от того, что используется.

Далее осуществляются следующие действия:

• При помощи работающего на газе резака срезается верх основы. Данная операция должна быть проведена с максимальной аккуратностью. Причина в том, что данный элемент может понадобиться немного позже при выполнении буржуйки. Если за основу была взята труба, обязательно нужно к ней приварить дно, основой для него послужит лист стали, предварительно вырезанный в форме круга. Присутствует и иная практика, многие специалисты вырезают небольшой квадрат. Это обеспечивает конструкции идеальную стойкость.

Работа, связанная с выполнением своими руками такого устройства, как печь особого длительного процесса горения, относится к довольно грязной и одновременно шумной. Именно по этой причине процесс сборки стоит осуществлять в условиях грамотно обустроенной мастерской. Предварительно стоит проверить наличие электричества, без которого не обойтись при осуществлении сварки.

• Из качественного металла вырезается круг, причем диаметр ее должен быть не меньше самого корпуса. На данном же этапе производится вырезание еще одного небольшого круга, который равен 10 см. Оба элемента свариваются.
• К самой нижней части круга следует приварить предварительно заготовленные швеллера. Их необходимо максимально тщательно отмерить, чтобы они очень легко и просто входили во внутреннюю часть топки, т.к. все они выполняют функции груза. Он будет немного придавливать топливо при осуществлении тления до тех пор, пока круг из стали будет опускаться вниз.

Протяженность трубы, которая приваривается к стальному пруту, примерно на 20 см должна быть больше показателей высоты основной емкости.

• Следующим этапом в процессе выполнения своими руками такого приспособления, как печь буржуйка или бубафоня, является изготовление крыши. На данном этапе потребуется ранее срезанная верхушка или стальной лист. Вне зависимости от вида печки – бубафоня или простая из баллона, в листе прорезается для трубы небольшое отверстие.
• В самом корпусе прорезается отверстие, через которое будет укладываться необходимое топливо, в т.ч. поленья, если печь буржуйка работает на дровах.
• Изготовление дверцы. Данная деталь может быть выполнена своими руками, а можно приобрести готовую. Для удобства открывания стоит приварить к дверце ручку. Многие делают еще одну дверку, меньшую по размеру, она требуется для уборки остатков топлива.

Устройство фундамента

Фундамент – это определенное капитальное основание, требующееся для пожарной безопасности, т.к. при работе буржуйки качественного длительного горения, выполненной своими руками, стальной материал обычно достаточно сильно нагревается. Сделать его своими руками легко, т.к. процесс не характеризуется сложностью — даже не потребуется использовать чертежи и делать особое углубление (ведь вес баллона небольшой). Нужно просто сделать основание толщиной только в один кирпич и потом по верху пройтись слоем специального раствора.

Вес данного приспособления не очень большой, даже при обложении специальной кладкой из кирпича, но производить установку на слабое основание всё равно запрещается.

Область использования – от гаража до дома

Как можно использовать отопительную печь с длительным горением? Выбор конструктивного варианта зависит от предполагаемых задач. Если агрегат требуется для дома или дачи, лучше применять печи с водяной рубашкой. Они совмещают в себе обычное печное отопление и водяное. Вода разносит тепловую энергию по системе, нагревая помещение. Одновременно прогревается корпус печи, что повышает эффективность теплоотдачи.

Можно использовать в гараже, в бане или в доме

В котле длительного горения вода при остановке процесса горения быстро остывает, батареи становятся холодными. Но печь стынет медленнее, еще понемногу отдавая тепло. Для дачи печь, объединенная с водяным отоплением предпочтительнее твердотопливных котлов. Она включает в себя змеевик, в котором нагревается вода. Иногда его устанавливают прямо в топку, что небезопасно. Высокая температура, возникающая при сгорании газов, может привести к закипанию воды и разрушить змеевик.

Лучше установить змеевик водяного отопления в колпаке дымоотвода. Такое решение подходит для отопления дачи, повышая отдачу тепла. Конструкцию агрегата выбирают, учитывая площадь помещения. Для небольшой бани, гаража, теплицы можно пользоваться печью без водяного контура. Воздухогрейная печь в бане удобна возможностью регулировки интенсивности горения. Она хорошо прогревает помещение небольших размеров, что хорошо для бани, но не подходит для дома с постоянным проживанием.

Как сделать БКП своими руками

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

1. Из трубы диаметром 200–350 мм (стенка 2–4 мм) отрезаем кольцо шириной 50–100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

2. Из листа 3–4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13–0,18 куб. м) и средние (0,18–0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr2.

4. ВК должен иметь регулировочную заслонку или шибер.

Заслонка:

1. Вырезаем круглую заслонку (металл 2–3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10–12). Привариваем к ней напротив проушины стержень (ручку).
2. К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.
3. Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20–30 мм от манжета дверцы.

6. Из полосы толщиной 2–3 мм и 20–30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60–70 мм высверливаем с краю по одному отверстию 6–8 мм. Надеваем их на ровный проволочный штырь 6–8 мм длиной 100–150 мм. Попарно привариваем полосы к дверце и манжету топки.

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.

Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

1. В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20–30 мм.
2. Подбираем отрезок трубы, превышающий этот диаметр на 20–30 мм длиной 40–60 мм.
3. Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5–8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект. Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

1 — топочная переборка; 2 — инжекторные трубки

Эффект. Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

&ampamp;amp;amp;amp;amp;amp;lt;/p&ampamp;amp;amp;amp;amp;amp;gt;&ampamp;amp;amp;amp;amp;amp;lt;p&ampamp;amp;amp;amp;amp;amp;gt;

Конструктивные особенности для лучшего обогрева

Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка — словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.

Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.

Различные виды

«Булерьян»

Одна из популярных разновидностей таких устройств печей канадского производства.Он имеет форму, похожую на бочку и сделан из стали. Топка имеет два яруса. Сборник золы в этой конструкции не предусмотрен. Имеются воздуховоды.

Последнее обстоятельство позволяет отапливать соседние помещения.

Такие печи могут работать в одном из двух режимов:

1. Режим растопки.
2. Режим длительного горения.

В первом случае речь идёт о первых полчаса работы. В это время происходит разогрев печи и окружающего пространства. Одна закладка способна гореть до 12 часов. Особые требования предъявляются к сухости дров, закладываемых в топку. В этом типе печей, генераторный газ сгорает не полностью. Также, есть необходимость обеспечить утепление дымохода.

«Бренеран»

Она во многом похожа на описанный выше канадский бренд. Но есть и некоторые отличия. Для того, чтобы провести отопление в соседние помещение, на конвекционные трубы нужно надеть специальные алюминиевые рукава.

Но при их использовании происходит существенная утечка тепловой энергии. Существует альтернативный вариант. Для этого, нужно приобрести специальный кожух, который уменьшит теплопотери. Но его стоимость примерно соответствует стоимости самой печи. На дымоходе предусмотрено устройство для сбора конденсата. К сожалению, его нельзя сделать полностью герметичным.

С другой стороны, производится множество разновидностей печей этой марки. Для каждой конкретной ситуации вполне возможно подобрать печь подходящего объёма. В отличие от канадской модели, здесь можно использовать различные виды твёрдого топлива.

Также, есть возможность подключить водяное отопление. Но в последнем случае, время длительного горения будет сокращено из-за дополнительных затрат на прогрев воды.

“Профессор Бутаков”

Ещё одна достаточно известная отечественная марка. Она отличается более продуманным внешним видом. Здесь используются колосники (решётка, на которой находится горящее топливо).

Конвекционные трубы здесь гораздо более эффективны, чем в предыдущем типе печей. Конденсат при горении стекает в печь и полностью сгорает. При установке, необходимо ставить такую печь на специальный постамент. Длительное горение менее предположительно, чем в канадских печах. Связано это с использованием колосников.

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздухаЕще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печиВ середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печиНожки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая тканьЗатягивание хомута поверх тканиГотовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Калькулятор расчета расхода твердого топлива для печи

Перейти к расчётам   Введите запрашиваемые значения и нажмите «Рассчитать ориентировочное количество топлива» Тепловая мощность печи, кВт КПД печи (по умолчанию — 70%) проценты Расчет провести для: — дров — других типов твердого топлива Порода древесины — бук- дуб- рябина- ясень- береза- вяз- клен- осина- ольха- ива- тополь- сосна- лиственница- пихта- ель Качество дров — сухие дрова — дрова, не прошедшие годичного цикла сушки Тип твердого топлива — антрацит — древесный уголь — каменный уголь — бурый уголь — топливные древесные брикеты — топливные торфяные брикеты в сутки

Минимализм

Как правильно эксплуатировать печку

Для использования в пиролизных отопительных печах подходит только сухая древесина. Связано это с тем, что при сжигании влажного топлива выделяется много водяного пара, который снижает температуру в рабочей зоне. Разумеется, в таком случае об эффективном сжигании пиролизных газов не может быть и речи. Кроме того, появляются и другие неприятные моменты, связанные с неполным сгоранием летучих компонентов. Во-первых, охлаждаясь в дымоходе, они выпадают на его стенках в виде дёгтя, креозота и других трудноудаляемых веществ. Во-вторых, содержание опасных химических соединений на выходе из печной трубы превышает все допустимые нормы, что негативно влияет на окружающую среду и здоровье людей. И, напротив, при сжигании хорошо просушенной древесины уходящие газы состоят преимущественно из двуокися углерода и водяного пара, а о работе буржуйки снаружи можно судить лишь по небольшому движению нагретого воздуха у верхнего среза дымовой трубы.

Перед закладкой топлива поршень вынимают и откладывают в сторону, а пространство внутри печки заполняют дровами. Следует помнить, что от плотности укладки зависит тепловая мощность и длительность работы отопительного прибора, поэтому все промежутки между поленьями должны быть засыпаны стружкой, щепками, древесной шелухой и т. д. Сверху укладывают смоченную в керосине или дизтопливе тряпку, устанавливают воздухораспределительный поршень и закрывают агрегат крышкой.

Для розжига можно использовать ветошь, смоченную легковоспламеняющейся жидкостью

Розжиг печи проводят при полностью открытой заслонке воздухоподающей трубы, бросая в неё горящую ветошь, которую предварительно пропитывают жидкостью для барбекю или другой подобной. После того как дрова разгорятся, подачу воздуха уменьшают.

Для того чтобы сделать эксплуатацию буржуйки безопасной, следуют нескольким простым правилам:

1. Если для поджигания дров применяют легковоспламеняющиеся вещества (бензин, керосин, растворитель, специальные средства для дровяных печей), то необходимо установить поршень и закрыть печь крышкой, прежде чем бросить зажжённую спичку.
2. Использовать в качестве топлива пластмассу, резину, пенопласт и другие бытовые отходы не рекомендуется по двум причинам. Во-первых, это связано с выделением чрезвычайно ядовитых веществ, которые не смогут сгореть даже в процессе пиролитического разложения. Во-вторых, при высокотемпературном окислении таких материалов выделяется огромное количество сажи, а значит, чистить дымоход придётся несколько раз в месяц.

Нередко для того чтобы сделать буржуйку более презентабельной, её корпус грунтуют и красят в нужный цвет. Следует понимать, что при эксплуатации печи краска будет выгорать, поэтому лучше использовать только защитные составы, предназначенные для работы в условиях высоких температур.

Несмотря на то что пиролизное разложение способствует наиболее полному сгоранию топлива, во время работы печи всё же образуется небольшое количество сажи и золы. Для удаления нагара можно воспользоваться металлическим скребком и щёткой. Что же касается золы, то чистить буржуйку из бочки удобнее всего железным совком с короткой ручкой. При этом не нужно удалять весь пепел. Слой золы толщиной 2–3 см будет работать в качестве теплоизоляции, не допуская прогорания днища отопительного прибора.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.
