Экран для радиатора отопления декоративный своими руками

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Загрузка…

Сделала экран для батареи своими руками – вышло даже лучше, чем на заказ

Подписчица нашей группы vk.com Дьяченко О.А. своими руками сделала очень красивый экран для батареи и прислала нам в редакцию пошаговую инструкцию с фото – мы решили поделиться ею с нашими читателями, чтобы и у вас была возможность повторить его изготовление.

У меня в комнате радиатор отопления расположен не под окном, как обычно, а у стены – интерьер он не очень портил, но место отнимал. Я решила сделать экран для радиатора, чтобы его можно было и как полку использовать – например, фото в рамке туда поставить, свечи, еще какую-нибудь декоративную мелочь. Цена готовых экранов мне совсем не нравилась, так что я решила сделать все сама – у меня получилось прекрасно. Надеюсь, и вам повторить захочется.

Что мне понадобилось для изготовления

Итак, перечислю, что мне понадобилось для экрана:

В общем, огромного количества инструментов и материалов мне не потребовалось, потратилась я несильно.

Инструкция по изготовлению экрана для радиатора отопления

Итак, в первую очередь я отправилась за покупкой МДФ. Я решила выбрать лист толщиной в 18 мм. Цельный он мне не нужен, поэтому еще в магазине я попросила его распилить для более простой транспортировки в машине.

Такой лист МДФ я купила

Радиатор у меня достаточно большой и высокий, так что предварительно нужно все хорошенько измерить. Я решила не делать его глухо закрытым – читала, что специалисты рекомендуют оставлять сверху и снизу отверстия, чтобы воздух нормально циркулировал. Над радиатором у меня останется 3 см, под ним – 10. Рекомендую измерять несколько раз и обязательно записывать полученные данные, поскольку ошибиться очень просто.

Поначалу никак не могла определиться, делать мне 4 «полоски» у экрана радиатора или 3. Остановилась все же на трех – более классический вариант получается. Ширина каждой в моем случае составляет 15 см. Их я аккуратно вырезала, предварительно сделав разметку на МДФ. Кроме этого, вырезала 4 планки, которые будут располагаться перпендикулярно «основным» у этого экрана. Когда они готовы, нужно обязательно все приложить и «примерить» — важно, чтобы экран был ровный и по размерам точно подходил.

Сначала разметка Вырезаем нужные доски Примеряем – доски ровные, углы прямые, все в порядке

Планки, которые будут располагаться перпендикулярно полу (т.е. длинные), я решила немного украсить, сделав с помощью фрезера на них небольшие углубления. Их глубина – 3 мм. Благодаря такой маленькой детали выглядеть экран будет уже поинтереснее.

Делаем углубления с помощью фрезера

Теперь самое мое любимое занятие – нужно все элементы передней части экрана соединить. Можно сделать это с помощью металлических пластин и метизов, но я все же решила поступить немного иначе.

В первую очередь нужно сделать отметки на двух соседних планках, расположенных перпендикулярно. Важно, чтобы располагались эти отметки на одном уровне – чуть позже в этих местах я сделаю пазы, поэтому промахнуться тут никак нельзя.

С помощью ламельного фрезера я сделала пазы во всех местах, где планки будут соединяться, а затем для «примерки» соединила их все, используя плоские шканты. Если они ровно встают, экран не получается перекошенным, значит, вы все сделали правильно! Можно соединять все планки между собой более надежно — использую специальный клей для дерева. Его лучше не жалеть – проще потом убрать излишки, зато вся конструкция будет крепкой.

С помощью ламельного фрезера делаем пазы В пазы вставляются шканты Но не забываем про клей!

Чтобы все планки скрепились как следует, я их плотно зажимаю и оставляю на сутки. Перед этим рекомендую измерить панели по диагонали – длины всех диагоналей должны совпадать. Скорее всего, клей просохнет уже часа через 4, но для большей надежности лучше подождать побольше.

На всякий случай стоит замерить, чтобы убедиться, что все доски скреплены ровно

Спустя сутки можно приступать к закреплению боковых планок. Их я фиксирую таким же образом – с помощью пазов, плоских шкантов и клея, а затем некоторого ожидания для большей прочности. Прикреплять ее надо, используя угольник, чтобы угол был ровно 90 градусов. Ширина боковых планок в моем случае – 25 см, но ширина радиатора может отличаться, так что ориентируйтесь на то, какие конкретно у вас размеры батареи.

Закрепляю боковые части – делаю это с использованием угольника, чтобы угол был прямой

Пришло время фиксации верхней части экрана радиатора. Его я решила прикрепить с помощью металлических уголков и метизов. Помните о том, что вы должны оставить «щель» около 5 см для того, чтобы воздух циркулировал свободно.

Верхнюю часть зафиксировала с помощью металлических уголков

Почти все готово, осталось лишь внутри экран «заполнить» — для этого я решила использовать деревянную декоративную решетку. И выглядит это красиво, и обогреву помещения такая «преграда» не помешает. У меня эта решетка слишком большой оказалась, так что я измерила ширину и высоту экрана изнутри, чтобы вырезать нужного размера панель. Зафиксировала я ее с помощью обычных саморезов.

Декоративную решетку закрепляю саморезами

Экран готов, но я не учла кое-что – плинтуса. Его ведь вплотную к стене нужно располагать, а плинтуса этому мешают. Поэтому пришлось дополнительно вырезать небольшие выемки, чтобы получилось прислонить экран к стене. Учитывайте это сразу, чтобы потом лишний раз инструменты не доставать и еще раз уборку не делать.

Совсем забыла про плинтуса, поэтому для них выемки делаю в последнюю очередь

Осталось лишь задекорировать экран, и его можно фиксировать. Тут уже все зависит от вашей фантазии и интерьера помещения. Я решила этот экран покрасить просто в белый цвет – это сделать просто, выглядеть будет красиво и сдержанно, в интерьер точно впишется. Красила валиком, в два слоя. Стоит подождать, чтобы краска хорошенько просохла, а затем уже фиксировать.

Решила покрасить в белый с помощью валика Вот какой радиатор у меня получился в итоге

Все готово! Я очень своей работой довольна – потратила на нее немного денег и времени (больше всего мне пришлось ждать, пока клей и краска просохнут, а вырезать, соединять и красить – это быстро), и получилось значительно дешевле, чем уже готовый экран, а внешне ничем не хуже. Думаю, такое у всех получится повторить, если будет желание и время – с таким экраном интерьер куда лучше будет выглядеть, особенно, если радиаторы отопления старые.

Видео — Как сделать экран на батарею

Источник

Декоративный экран на батарею отопления своими руками: изготовление и установка

Установка декоративного экрана – один из способов вписать в интерьер помещения батареи отопления. Помимо эстетической функции такое изделие может выполнять и другие: предохранять детей от ожогов и защищать секции радиатора от пыли и прочих загрязнений. Также накладка, оборудованная крючками, может служить сушилкой для одежды в отопительный сезон. Сделать экран на батарею своими руками несложно, но нужно соблюдать определенные правила, чтобы минимизировать потери тепла после установки короба.

Выбор материала

Для изготовления экрана можно использовать самые различные материалы:

Выбор зависит от личных предпочтений, интерьера помещения, в котором планируется его установка, навыков (работа с некоторыми материалами потребует определенных умений) и – главное – от способа установки.

Вариантов крепления существует несколько:

Каждый из вариантов обладает достоинствами и недостатками, поэтому стоит внимательно изучить их, чтобы выбрать оптимальный. При должном умении можно комбинировать различные материалы и создавать уникальные изделия.

Металл

Среди неоспоримых его преимуществ – отличная теплопроводность. Поэтому его установка не снизит теплоотдачу радиатора. Из металла создают элегантные изделия разнообразной конструкции: сплошные экраны, мелкоячеистые или ажурные решетки. Для их изготовления могут быть использованы 2 метода: штамповка или сварка.

Существенный недостаток этого материала – необходимость уметь правильно работать с ним. Не обладающий должными навыками и оборудованием человек не сможет сделать этого.

Древесина

Дерево – наиболее популярный для создания экрана материал: натуральный, эстетичный и вписывающийся практически в любой интерьер. Работать с ним легко, и можно создавать практически любые конструкции: панели-решетки из реек, экраны-жалюзи, ажурные короба из ДСП и другое. С помощью тонировки или окрашивания легко вписать готовое изделие из дерева в интерьер помещения и продлить срок эксплуатации панели.

Среди недостатков деревянных экранов – склонность к деформации и пересыханию. Именно поэтому рекомендуется использовать для изготовления декоративной панели на батарею прочные породы древесины: дуб или бук. Более бюджетный и простой вариант – создание своими руками экрана на батарею отопления из реечного полотна. Помимо легкости изготовления, он имеет еще одно весомое преимущество – не препятствует проникновению тепла в помещение.

Гипсокартон используют для возведения короба, в который зашита батарея. Доступная цена, простота монтажа, легкий вес готовой конструкции, функциональность (в коробе можно организовать места для хранения, например) – все это делает подобный материал одним наиболее подходящих.

Стекло

Стеклянный экран – идеальное решение для помещений, оформленных в современных стилях: поп-арт, хай-тек, фьюжн, минимализм.

Для изготовления декоративных панелей используют закаленное стекло – толстое и ударопрочное, с тщательно обработанными краями. Оно может быть декорировано пескоструйным рисунком, узором, выполненным с помощью пасты для химического травления стекла, пленкой с широкоформатной печатью. Также конструкцию иногда дополняют светодиодной подсветкой.

Монтаж такого изделия может быть осуществлен 2 способами: точечным креплением в 4-х местах либо с помощью холоднокатаной трубы, которая будет фиксировать полотно с двух сторон в четырех точках.

Подготовка материалов и инструментов

Так как сделать экран на батарею из ДСП проще всего, стоит выбрать именно этот вариант. С помощью пошаговой инструкции можно легко и быстро своими руками изготовить декоративную панель.

Перед началом работы нужно запастись следующими материалами:

Также потребуются инструменты:

Как сделать?

Изделие представляет собой простую конструкцию в виде трехстороннего короба с крышкой. В качестве основы лицевой и боковых панелей используют металлическую сетку, заключенную в рамку из ДСП. Такой декоративный экран выглядит эстетично, но при этом не снижает теплоотдачу радиатора.

Процесс создания заключается в предварительной разметке полотна, вырезании деталей, последующей сборке и фиксации элементов. При необходимости готовое изделие можно декорировать в соответствии с оформлением комнаты, в которой экран будет установлен.

До монтажа короба потребуется установить на стену, к которой крепится батарея, металлический или фольгированный лист, чтобы снизить потери тепла.

Разметка

Перед тем как приступать, необходимо определиться с размерами и составить схему. Для этого:

Раскрой деталей

Алгоритм действий при раскрое элементов будущего экрана:

Сборка

Когда все детали готовы, приступают к сборке. 4 элемента лицевой панели соединяют вместе, используя столярный клей. Для большей надежности их рекомендуется зафиксировать гвоздиками. Аналогичным образом собирают рамки для боковых стенок и крышки будущего экрана. Места срезов закрывают кромкой для отделки.

С изнаночной стороны рамки к ней прикрепляют металлическую сетку. Для этого используют строительный степлер.

Получившиеся элементы соединяют вместе. Сначала к лицевой крепят одну боковую панель, используя металлические уголки и шурупы, после – вторую, и только потом крышку.

Экран собран, теперь при желании его можно декорировать: покрыть краской, лаком или морилкой.

Монтаж

Перед тем как установить экран на батарее, на стену крепят металлический лист или фольгу. Из выбранного материала вырезают деталь размером на 1 см с каждой стороны меньше параметров лицевой панели, приклеивают к стене. После этого переходят к монтажу короба.

Для этого можно воспользоваться несколькими способами:

Рекомендации по созданию экрана

При выборе модели экрана следует обращать внимание на его конструкцию: она не должна затруднять подачу тепла в помещение. Стоит отдавать предпочтение панелям в виде решетки или полотнам с достаточным для свободного прохождения воздуха количеством отверстий.

Функциональный, долговечный и эстетически привлекательный экран можно сделать, комбинируя различные материалы: дерево и металл, металл и пластик, гипсокартон и деревянные рейки.

Поскольку декоративная панель уменьшает, но не сокращает полностью попадание на секции радиатора пыли, рекомендуется выбрать изделие, быстро открывающее доступ к батарее (например, короб из ГКЛ с панелью-дверцей), или легко снимаемое.

Самостоятельное изготовление декоративного экрана не представляет особых трудностей. При наличии минимальных навыков столярных работ и понимания технологии работ справиться с задачей легко.

Источник

Экран для батареи отопления своими руками

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора.

Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления».

Разновидности экранов для батарей

По способу установки выделяют всего 3 вида:

Плоские экраны устанавливаются в тех случаях, когда радиатор располагается в нише или под подоконником, что соединяет его с общей концепцией интерьера, но сохраняет в помещении тепло.

Фото 1 Плоский вариант экрана на батарею

Навесная крышка монтируется на выступающие радиаторы. Именно этот вариант в некоторых случаях наращивают и получается миниатюрный столик, подходящий для утренного или вечернего кофе-брейк.

Короб полностью закрывает радиатор, поэтому очень важно, чтобы вентиляционные отверстия были в нужном количестве и сделаны в определенных местах.

Что касается материала изготовления, то для экранов подходит абсолютно все – от закаленного огнеупорного стекла до дерева, включая ДСП, МДФ, пластик и даже металл.

Преимущества и недостатки отдельных вариантов

Поскольку речь идет о самостоятельном изготовлении экрана, выбирать стоит тот материал, с которым легко работать.

Безусловным лидером является дерево. Природная структура, красота, аромат и эстетика делают этот материал вечным. После того, как экран изготовлен, обязательно покрывайте его специальными составами. Если этого не сделать, даже дерево промышленной сушки от длительного контакта с горячей батареей начнет деформироваться и терять первоначальную форму.

ДСП, ДВП и пластик – находка для начинающих мастеров. Этот материал легко режется и обрабатывается. Вырезать детали можно как «на глаз», так и по трафарету. Такие экраны хотя и недолговечны, но способны значительно украсить интерьер в целом и радиаторы в частности.

Стеклянный экран изготовить самому очень сложно, поэтому их приобретают уже готовыми или делают на заказ. Это настоящая изюминка интерьера, которая может быть оформлена даже в виде картины.

Металлический экран чаще всего изготавливают либо в виде декоративного кружева, либо в виде заслонки. Это тоже специфический материал, который может изготовить только соответствующий специалист.

Поскольку ДВП (ДСП или пластик) являются наиболее простыми материалами, на их примере мы расскажем, как можно сделать экран для радиаторов своими руками.

Пошаговая инструкция

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

Древесно-стружечная плита легко красится и за счет структуры отлично «держит» краску. Можно либо заранее покрасить весь лист, либо нанести краску на уже готовое изделие.

Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

На одном прямоугольнике нарезайте углы разного направления. Так вы сможете соединить все детали посредством гвоздиков и/или столярного клея.

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Самостоятельная сборка экрана

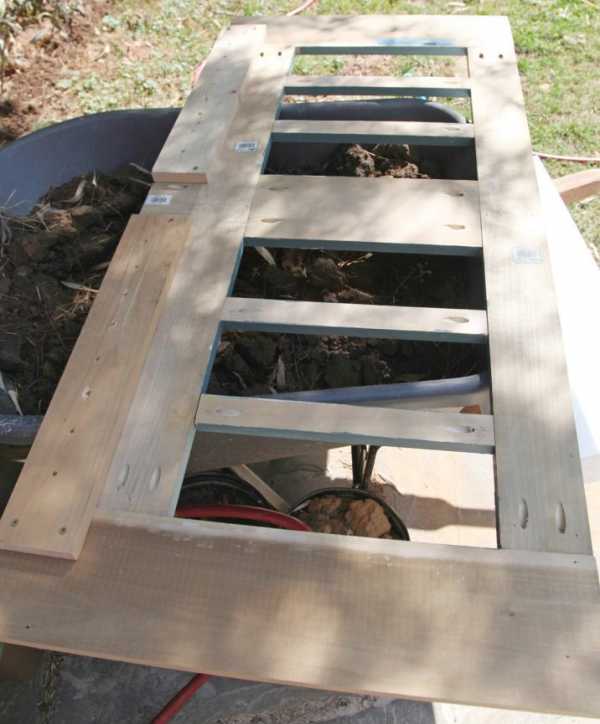

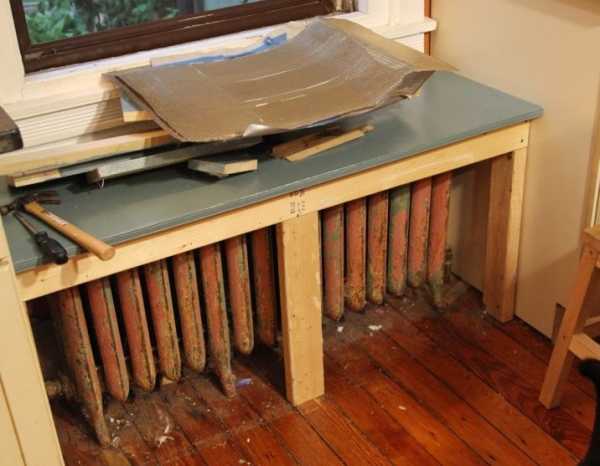

Сделайте из деревянного бруска каркас экрана по его размеру. Такой каркас позволит надежно закрепить все детали и не позволит экрану «плавать» из стороны в сторону. В самом каркасе выпиливаете отверстие для трубы (патрубка), центр которого должен быть на расстоянии 75 мм от боковых планок.

Фото 5 Сборка фасада экрана под батарею

Изначально по задней стене установите металлический лист по размеру экрана на радиатор. Тем самым вы сократите теплопотери и направите движение теплого воздуха в помещение.

После того, как экран собран и посажен на каркас, декорируете грани МДФ профилем. По такому же принципу собираются и все остальные детали экрана.

Если вы остановили свой выбор на деревянном каркасе из бруска, дополнительного крепления к стене не потребуется. Если же каркаса не будет, используйте для крепления короба анкерные цанги.

Самым простым вариантом будет поставить экран на ножки. Нельзя сказать, что декор будет монолитным, поскольку в целом конструкция достаточно хрупкая, но это позволит сократить расходы и время на его изготовление.

Оптимальным по прочности будет деревянный каркас. Ввиду того, что он не оказывает влияния на движение и циркуляцию воздуха, именно такой вариант мы рекомендуем для установки.

Видео 2 Сборка экрана для радиатора из готового комплекта

Заключение

Никто не отменяет фактора доступности декоративных элементов в продаже. Сегодня можно выбрать экраны на любой вкус и кошелек. Но все же есть мастера, которые любят и умеют творить настоящие произведения искусства своими руками. Можно начать с малого – и сделать такой простой, но очень красивый экран самостоятельно. Небольшая подготовка и 3-4 часа вашего времени позволят создать уникальный и эксклюзивный элемент интерьера без особых затрат.

Видео 3 Делаем декоративный экран своими руками

Видео 4 Декоративный экран-решетка на батарею

Фото готовых экранов в интерьере

Фото 6 Секционный экран на батарею

Фото 7 Вариант резного экрана для батареи

Фото 8 Плетёный складной-раскладной экран для радиатора

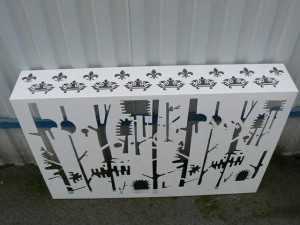

Фото 9 Экран из металла на батарею

Фото 10 Плетеный вариант экрана для батареи

Источник

Декоративный экран для батареи отопления своими руками

Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.

Декоративный экран из дерева со стеклянными вставками

Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.

Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Типы экранов для батареи

Существует несколько типов конструкций, которыми можно задекорировать батарею:

Навесной экран из стекла для выступающих батарей

Инструменты

Для сооружения экрана понадобятся следующие инструменты: пила и сетка, винты, плита древесноволокнистая, клей столярный, скобы, гвозди отделочные, шурупы, а также ножки.

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Изготовление гипсокартонного короба

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

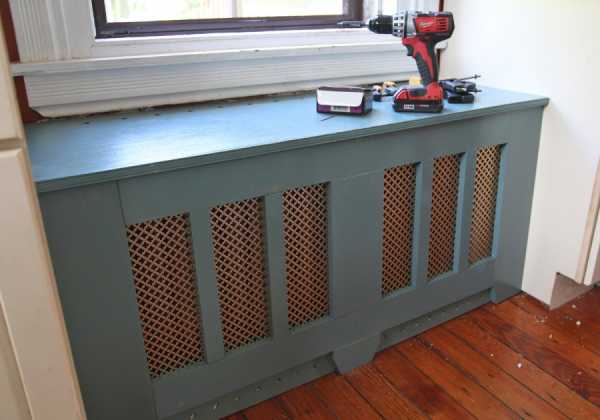

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

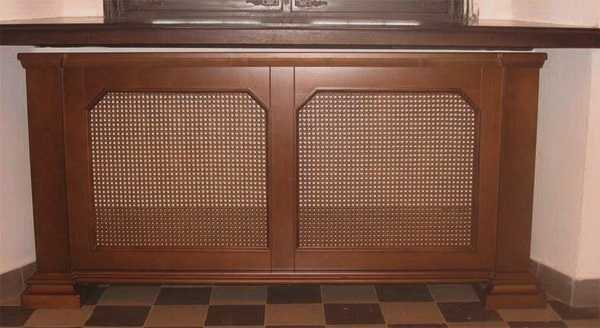

Экран из ротанга

Это очень красивый вариант, но достаточно дорогой. Декоративный экран с ротанговым фасадом по стоимости будет раз в 10 дороже металлического варианта и идентичен изделию из натурального дерева.

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями.

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс

Источник

Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.

Декоративный экран из дерева со стеклянными вставками

Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.

Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.

Как усилить теплоотдачу экрана

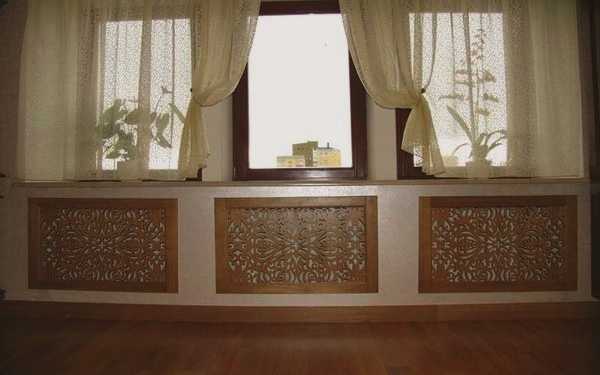

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

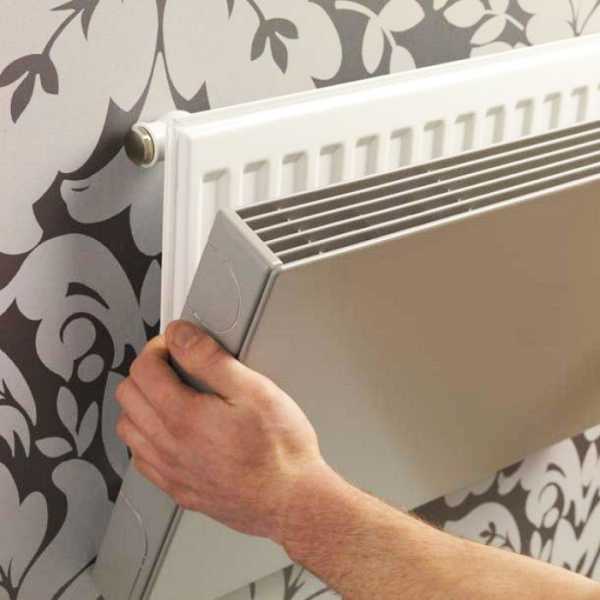

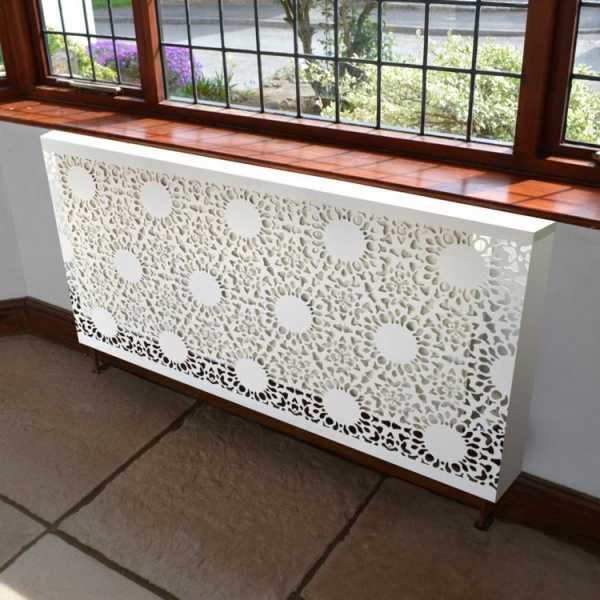

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

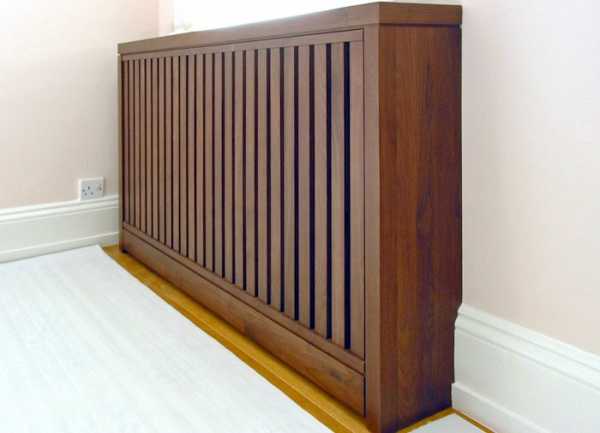

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Типы экранов для батареи

Существует несколько типов конструкций, которыми можно задекорировать батарею:

1. Экран-коробка – полностью закрывает отопительный прибор.
2. Плоский экран предназначен для создания оградки радиаторов, находящихся в нише.
3. Экран навесной. Эта конструкция очень хорошо подходит для чугунных выступающих батарей.

Навесной экран из стекла для выступающих батарей

Инструменты

Для сооружения экрана понадобятся следующие инструменты: пила и сетка, винты, плита древесноволокнистая, клей столярный, скобы, гвозди отделочные, шурупы, а также ножки.

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Изготовление гипсокартонного короба

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

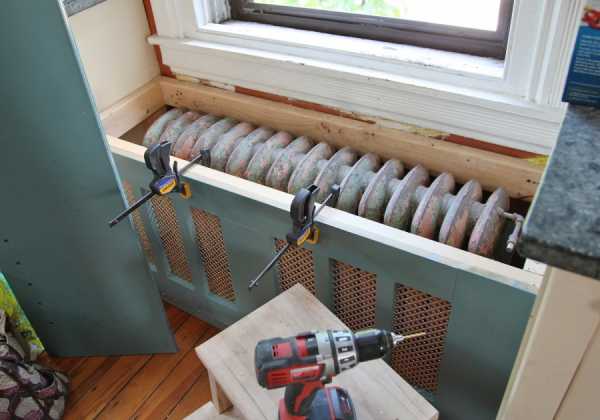

Установка короба на место

Экран из ротанга

Это очень красивый вариант, но достаточно дорогой. Декоративный экран с ротанговым фасадом по стоимости будет раз в 10 дороже металлического варианта и идентичен изделию из натурального дерева.

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями.

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Как сделать экраны для батарей отопления: декоративные и экономичные

Мало кого из нас устраивает внешний вид отопительных батарей, не говоря уже об их уровне нагрева. Эту проблему можно легко решить, установив экраны для батарей отопления своими руками.

О том, как можно изготовить декоративные экраны и такие, которые бы способствовали лучшему распространению теплого воздуха по помещению мы и поговорим в этой статье.

Разновидности экранов для батарей

Экран из стекла

Можно перечислить большое разнообразие экранов, которые используют на отопительных батареях.

Для их классификации используют разнообразные параметры.

Среди наиболее часто встречающихся можно назвать функциональность, по которой экраны подразделяются на:

• Декоративные. Используются преимущественно для придания батареям привлекательного внешнего вида или же для расширения их функциональности, например, их можно использовать, как небольшие столики-подставки для расположения на них вазонов или других предметов.
• Экономичные. Основное предназначение такого вида экранов заключается в том, чтобы улучшить качество и равномерность распространения теплого воздуха, поступающего от радиаторов отопления, по площади всего помещения.

Материалы, которые используются для их изготовления:

• Стеклянные. Для их изготовления в основном используется закаленное стекло, что придает им высокий показатель прочности. Стеклянным экранам нередко придают вид витражей, что делает их чрезвычайно дорогостоящими.
• МДФ полотна. По внешнему виду они напоминают деревянные экраны, но существенно ниже в стоимости. МДФ полотна – это экономичная, практичная и недорогая разновидность экранов для радиаторов отопления.
• Деревянные. Экраны данного вида в основном используются в качестве декоративных. Для их изготовления используются преимущественно дорогостоящие породы деревьев, что существенно увеличивает их стоимость. Кроме того, нельзя не упомянуть тот факт, что деревянные экраны имеют способность к деформации в результате перепада температур в помещении.
• Пластиковые. Данная разновидность экранов в основном предназначена для монтажа в помещениях нежилого типа. Это связано с тем, что в результате воздействия на них теплого воздуха, они способны выделять вредные для здоровья вещества. Среди преимуществ пластиковых экранов можно назвать их невысокую стоимость, практичность, привлекательность и большой выбор цвета и формы.
• Металлические. Для их изготовления используются металлические листы небольшой толщины, которым придается форма короба. Такие экраны имеют не очень привлекательный вид, поэтому специалисты рекомендуют использовать для изготовления металлических экранов листы нержавейки. Благодаря гибкости и эластичности листов из нержавеющей стали таким экранам можно придать любую форму без особого труда. Металлические экраны относятся к разряду самых дешевых, но довольно эффективных изделий.

В данной статье хотелось бы более детально остановиться на изготовлении своими руками экранов декоративных и экономичных, что является их главным предназначением.

Декоративные экраны: особенность изготовления и монтажа

Батареи закрыты экраном

Основное предназначение декоративных экранов заключается в том, что они скрывают неприглядность и несуразность отопительных радиаторов, которые монтируются в преобладающем большинстве жилых помещений.

Кроме этого, их можно использовать в качестве дополнительной небольшой полки-подставки, на которой можно расставить разнообразные небольшие бытовые предметы: вазоны, игрушки, посуду, книги и пр.

Декоративный экран для батарей отопления своими руками из древесно-волокнистой плиты можно изготовить, обладая минимальными навыками работы со строительными инструментами за короткий промежуток времени.

Для начала, необходимо запастись теми инструментами, которые могут понадобиться вам для работы:

• Зенкер. Режущий инструмент, который используется для увеличения диаметра отверстий в рабочих заготовках из разного материала, путем использования нескольких лезвий, удобно и прочно скрепленных в рукоятке инструмента.
• Электрическая дрель. В основном такого типа инструмент сочетает в себе не только дрель, но и шуруповерт. С его помощью можно быстро закрутить или выкрутить шурупы или заклепки в рабочий материал разной прочности: металл, дерево, пластик и пр.
• Электропила дисковая. Представляет собой дисковую пилу небольшой мощности, которой вполне достаточно для выполнения разного типа резов под углом при в домашних условиях.
• Зажимы. Это недорогой аналог винтам и гайкам, с помощью которого можно быстро и надежно скрепить между собой разные детали, даже те, которые располагаются под углом.
• Ножницы для работы по металлу. Они могут быть, как электрические, так и ручные. Так как для изготовления экрана для радиатора не понадобиться выполнять резку металлических листов большой площади, можно использовать ручной тип ножниц по металлу.
• Ножовка. Ее использование поможет выполнить резку деревянных заготовок, а в нашем случае, это заготовки из древесноволокнистой плиты.
• Скрайбер. Один из видов плотницкого инструмента, основное предназначение которого заключается в нанесении разметки на рабочей поверхности, с которой работает мастер. По внешнему виду скрайбер напоминает большой циркуль.
• Степлер строительный. В основном используется для непрочного и недолговечного скрепления разнообразных рабочих поверхностей между собой.

Кроме строительного инструмента, вам понадобиться подготовить лист древесноволокнистой плиты, внешние размеры которых приблизительно будут равны размерам отопительного радиатора.

После того, как инструменты и материал подготовлены и собраны, можно приступить к процессу изготовления декоративного экрана для радиатора отопления из древесно-волокнистой плиты. Для этого мы рекомендуем вам придерживаться такой последовательности:

• Измерить размеры отопительного радиатора, прибавляя при этом к ширине 11 см, а к высоте радиатора – 6 см.
• Отрезать от древесно-волокнистой плиты кусок, размеры которого соответствуют отмеренным показателям. Таким образом, вы получите переднюю панель экрана.
• Измерить глубину батареи, прибавляя к размерам 3 см.
• Отрезать от плиты два куска отмеренного во второй раз размера, высота которой равна высоте передней панели экрана.
• Измерить верхнюю часть радиатора, прибавляя к размерам 1,5 см.
• Отрезать кусок плиты, длина которого равняется длине передней части изделия.
• Отметить на передней панели линии, отступая снизу 12 см, сверху – 8 см. В местах пересечения этих линий высверливаем отверстия, диаметром в 1,3 см.
• Вырезать квадрат, от одного отверстия к другому. Таким образом поступаем еще 3 – 4 раза, в зависимости от размера передней панели.
• Из металла, например из нержавеющей стали, вырезать кусок, размеры которого равны размерам окна на передней панели экрана, прибавляя по его краям по 7 см.
• При помощи электрической дрели и зажимов присоединить металлическую сетку к передней панели.

Теперь можно приступить к сборке всех элементов экрана: передней панели с сеткой, двух боковых частей и верхней части изделия. Это можно сделать при помощи дрели и шурупов:

• Из плиты вырезать уголки, с помощью которых можно будет регулировать высоту ножек экрана.
• С внутренней части уже собранной конструкции прикрепить уголки и ножки.
• Установить конструкция на отопительный радиатор, отрегулировав высоту ножек.

Декоративный экран для отопительного радиатора готов.

Изготовить экран для отопительной батареи своими руками не составляет особого труда. Главное, собрать все необходимые инструменты и определиться с выбором материала, который будет использоваться при работе.

Экономичный экран: преимущества, этапы изготовления

Основное предназначение радиатора – греть помещение.

А если его прикрыть коробом декоративного экрана, равномерность распространения тепла в помещении будет значительно снижаться.

Для этого специалисты рекомендуют изготовить экономичный экран для радиатора отопления своими руками.

Такой экран имеет существенные преимущества.

Наружная часть экрана будет поглощать инфракрасное излучение, выделяемое радиатором, отдавая его затем в помещение.

Для того чтобы экран был эффективным, для его изготовления необходимо выбрать такой материал, который обладает высоким показателем теплопроводности. Кроме этого, желательно чтобы он был темного цвета, например, черного (как известно, черный цвет хорошо поглощает тепло). Для этого внутреннюю часть экрана лучше всего покрасить черным цветом.

Если нет такой возможности, можно использовать дополнительный экран, установив его на стене. Таким образом, у вас получиться дополнительный экран-отражатель блестящего цвета, который будет отражать от стены инфракрасное тепло, направляя его поток в помещение.

Для того чтобы изготовить экономичный экран, который будет эффективным, практичным и привлекательным, советуем вам придерживаться данной инструкции. В первую очередь, необходимо определиться с выбором материала, который будет использоваться в качестве передней панели экрана.

От правильности выбора непосредственно зависит эффективность экрана. Пластик использовать нельзя – он имеет способность при нагревании выделять в воздух вредные вещества. Если вы решили использовать металл, этот материал обладает высоким показателем теплопроводности, а также не отличается высокой стоимостью.

Но есть небольшой, но существенный минус: для того чтобы изготовить переднюю панель экрана из металла, которая будет иметь привлекательный вид, необходимо обладать определенными навыками. Не каждый из нас может похвастаться такими способностями.

Остановив свой выбор на дереве, вы получите материал, доступный и простой в обработке, обладающий отличной теплопроводностью. Но и здесь есть небольшая оговорка: дерево относится к дорогостоящим материалам, который к тому же, имеет способность к деформации при изменении температуры или влажности в помещении.

Советуем остановить свой выбор на таком строительном материале, как гипсокартон. На первый взгляд, этот материал не обладает высоким показателем теплопроводности, а также при воздействии высоких температур может трескаться.

Но, приложив умение и желание, из гипокартона можно получить отличный экран для отопительного радиатора.

Теперь можно приступить к предварительной подготовке гипсокартона. Для этого валиком игольчатого типа несколько раз пройтись по внутренней поверхности листа гипсокартона. Это приведет к тому, что поверхность листа приобретет небольшую шероховатость.

После этого малярной кистью необходимо пропитать гипсокартон с двух сторон специальным покрытием, которое состоит из равных частей клея ПВА и водоэмульсионной краски. Такая пропитка приведет к тому, что теплопроводность гипсокартона увеличится на несколько порядков.

Кроме этого, пропитанный таким покрытием лист гипсокартона, не пересыхает и не растрескивается под воздействием высокой температуры. На такое покрытие хорошо ложится любой тип краски, которая будет использоваться при декорировании передней панели экрана.

Принцип монтажа и изготовления деталей: двух боковых частей, передней панели и верхней части экрана, такой же, как и в предыдущем варианте. Разница заключается лишь в том, что места стыков листов гипсокартона, необходимо зашпатлевать, придав им привлекательный внешний вид.

Кроме этого, в местах крепления листов специалисты рекомендуют проложить крепежные уголки, которые затем также замаскировать при помощи шпатлевки. После завершения шпатлевания и крепления, готовую конструкцию можно покрыть краской любого цвета, который подходит под общее оформление помещения.

Экран для отопительного радиатора, изготовленный из гипсокартона, придает радиатору не только привлекательности, но и способствует увеличению коэффициента теплоотдачи тепла от отопительного радиатора в помещение.

Преимущество использования экранов на отопительных радиаторах

Возрастающую популярность использования экранов на батареях отопления можно объяснить несколькими причинами:

• Экраны позволяют скрыть неприглядность и несуразность форм и размеров радиаторов.
• Такие изделия можно использовать в качестве дополнительной подставки для бытовых мелочей.
• Увеличивают коэффициент теплопроводности от радиаторов в помещение.
• Уменьшает процент отрицательного расхода инфракрасного тепла, выделяемого радиатором.

Одним из преимуществ экранов является то, что их можно изготовить своими руками, с минимальными затратами средств и сил. Для этого можно использовать разнообразные материалы: дерево, пластик, металл, гипсокартон. Каждый из этих материалов имеет свои положительные и отрицательные свойства, которые обязательно необходимо учитывать при выборе того или иного материала.

Выбирая форму и материал, необходимо также учитывать то, в каком помещении будет монтироваться экран: спальня, кухня, детская комната и т.д.

При оформлении экрана дизайнеры советуют ориентироваться на общий стиль оформления помещения. Таким образом, вам удастся сохранить единство стиля помещения, а также будет способствовать тому, что радиаторы отопления гармонично впишутся в помещение. Экраны одинаково успешно могут использоваться как в жилых помещениях, так и в административных зданиях.

А о том, как спрятать батареи без экранов, можно увидеть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источник: http://foxremont.com/engineering/otoplenie/radiatory/kak-sdelat-ekrany-dlya-batarej-otopleniya-dekorativnye-i-ekonomichnye.html

Декоративный экран на батарею отопления своими руками: изготовление и установка

Установка декоративного экрана – один из способов вписать в интерьер помещения батареи отопления. Помимо эстетической функции такое изделие может выполнять и другие: предохранять детей от ожогов и защищать секции радиатора от пыли и прочих загрязнений. Также накладка, оборудованная крючками, может служить сушилкой для одежды в отопительный сезон. Сделать экран на батарею своими руками несложно, но нужно соблюдать определенные правила, чтобы минимизировать потери тепла после установки короба.

Выбор материала

Для изготовления экрана можно использовать самые различные материалы:

Выбор зависит от личных предпочтений, интерьера помещения, в котором планируется его установка, навыков (работа с некоторыми материалами потребует определенных умений) и – главное – от способа установки.

Вариантов крепления существует несколько:

• короб (обычно для его создания используют гипсокартон);
• плоский экран (делают из тонкого листа металла, деревянных реек, стекла, МДФ);
• навесная крышка (для нее используют древесину или металл).

Каждый из вариантов обладает достоинствами и недостатками, поэтому стоит внимательно изучить их, чтобы выбрать оптимальный. При должном умении можно комбинировать различные материалы и создавать уникальные изделия.

Среди неоспоримых его преимуществ – отличная теплопроводность. Поэтому его установка не снизит теплоотдачу радиатора. Из металла создают элегантные изделия разнообразной конструкции: сплошные экраны, мелкоячеистые или ажурные решетки. Для их изготовления могут быть использованы 2 метода: штамповка или сварка.

Существенный недостаток этого материала – необходимость уметь правильно работать с ним. Не обладающий должными навыками и оборудованием человек не сможет сделать этого.

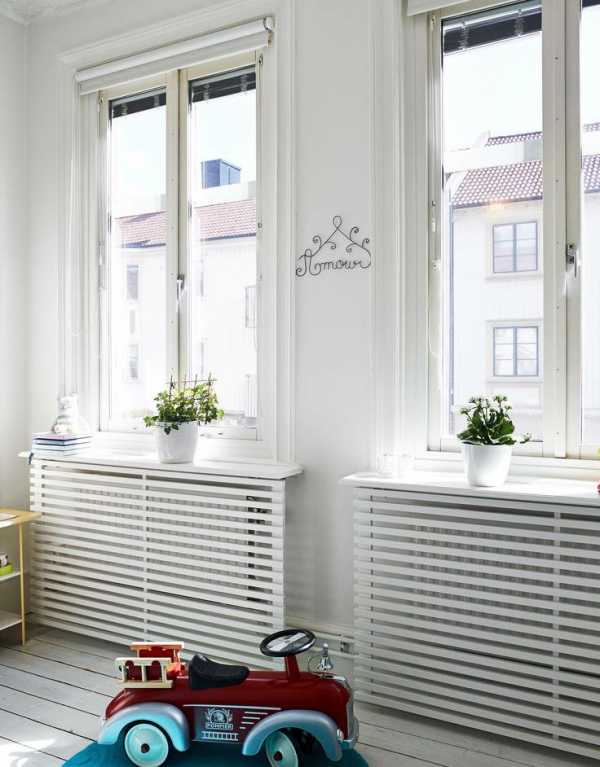

Дерево – наиболее популярный для создания экрана материал: натуральный, эстетичный и вписывающийся практически в любой интерьер. Работать с ним легко, и можно создавать практически любые конструкции: панели-решетки из реек, экраны-жалюзи, ажурные короба из ДСП и другое. С помощью тонировки или окрашивания легко вписать готовое изделие из дерева в интерьер помещения и продлить срок эксплуатации панели.

Среди недостатков деревянных экранов – склонность к деформации и пересыханию. Именно поэтому рекомендуется использовать для изготовления декоративной панели на батарею прочные породы древесины: дуб или бук. Более бюджетный и простой вариант – создание своими руками экрана на батарею отопления из реечного полотна. Помимо легкости изготовления, он имеет еще одно весомое преимущество – не препятствует проникновению тепла в помещение.

Гипсокартон используют для возведения короба, в который зашита батарея. Доступная цена, простота монтажа, легкий вес готовой конструкции, функциональность (в коробе можно организовать места для хранения, например) – все это делает подобный материал одним наиболее подходящих.

Стеклянный экран – идеальное решение для помещений, оформленных в современных стилях: поп-арт, хай-тек, фьюжн, минимализм.

Для изготовления декоративных панелей используют закаленное стекло – толстое и ударопрочное, с тщательно обработанными краями. Оно может быть декорировано пескоструйным рисунком, узором, выполненным с помощью пасты для химического травления стекла, пленкой с широкоформатной печатью. Также конструкцию иногда дополняют светодиодной подсветкой.

Монтаж такого изделия может быть осуществлен 2 способами: точечным креплением в 4-х местах либо с помощью холоднокатаной трубы, которая будет фиксировать полотно с двух сторон в четырех точках.

Подготовка материалов и инструментов

Так как сделать экран на батарею из ДСП проще всего, стоит выбрать именно этот вариант. С помощью пошаговой инструкции можно легко и быстро своими руками изготовить декоративную панель.

Перед началом работы нужно запастись следующими материалами:

• лист ДВП;
• фольга или металлический лист (его закрепляют на стене позади батареи, чтобы отражалось тепло);
• мелко- или среднеячеистая сетка;
• шурупы 4 см;
• винты;
• гвозди;
• скобы строительные;
• уголки металлические;
• кромка для отделки срезов на клеевой основе;
• бумага наждачная.

Также потребуются инструменты:

• ножовка для дерева;
• ножовка для резки металла;
• дрель со сверлами разного диаметра;
• степлер строительный;
• пила дисковая;
• зенковка.

Как сделать?

Изделие представляет собой простую конструкцию в виде трехстороннего короба с крышкой. В качестве основы лицевой и боковых панелей используют металлическую сетку, заключенную в рамку из ДСП. Такой декоративный экран выглядит эстетично, но при этом не снижает теплоотдачу радиатора.

Процесс создания заключается в предварительной разметке полотна, вырезании деталей, последующей сборке и фиксации элементов. При необходимости готовое изделие можно декорировать в соответствии с оформлением комнаты, в которой экран будет установлен.

До монтажа короба потребуется установить на стену, к которой крепится батарея, металлический или фольгированный лист, чтобы снизить потери тепла.

Перед тем как приступать, необходимо определиться с размерами и составить схему. Для этого:

1. Производят замеры радиаторов. К полученному значению высоты добавляют 5 см, ширины – 10. Таким образом вычисляют оптимальные параметры лицевой панели.
2. Чертят схему, переносят на стальную сетку. Вырезают деталь, используя ножовку по металлу. Получившийся элемент – основа лицевой панели, которую впоследствии заключают в деревянную рамку.
3. Измерив глубину батареи и прибавив к результату 2,5 см, определяют требуемую ширину боковых элементов. Высота этих деталей равна высоте лицевой панели.
4. Переносят выкройку на сетку, вырезают 2 детали.
5. Приступают к изготовлению крышки. Длина ее должна быть равна ширине лицевой панели, а ширина – быть на 1-2 см больше ширины боковых стенок.

Раскрой деталей

Алгоритм действий при раскрое элементов будущего экрана:

1. Из металлической сетки выкраивают 4 детали: лицевую панель, боковые стенки и крышку. Если планируется использовать крышку экрана как дополнительную функциональную поверхность, ее делают из листа ДСП, и тогда деталь для крышки не понадобится.
2. Следующий шаг – раскрой листа ДСП. Из него вырезают прямоугольные детали, которые будут служить рамкой для сетки. Потребуется 4 рейки для лицевой панели, 8 для боковых и 4 для крышки. Ширина всех элементов – 11 см. Для работы используют ножовку по дереву.
3. У полученных деталей в местах соединения друг с другой обрезают концы под углом 45°. Чтобы не ошибиться, все элементы нужно предварительно приложить друг к другу и разметить карандашом место среза. Спилы обрабатывают наждачной бумагой.

Когда все детали готовы, приступают к сборке. 4 элемента лицевой панели соединяют вместе, используя столярный клей. Для большей надежности их рекомендуется зафиксировать гвоздиками. Аналогичным образом собирают рамки для боковых стенок и крышки будущего экрана. Места срезов закрывают кромкой для отделки.

С изнаночной стороны рамки к ней прикрепляют металлическую сетку. Для этого используют строительный степлер.

Получившиеся элементы соединяют вместе. Сначала к лицевой крепят одну боковую панель, используя металлические уголки и шурупы, после – вторую, и только потом крышку.

Экран собран, теперь при желании его можно декорировать: покрыть краской, лаком или морилкой.

Перед тем как установить экран на батарее, на стену крепят металлический лист или фольгу. Из выбранного материала вырезают деталь размером на 1 см с каждой стороны меньше параметров лицевой панели, приклеивают к стене. После этого переходят к монтажу короба.

Для этого можно воспользоваться несколькими способами:

1. Установка экрана на батарею на забивные анкеры. Определив оптимальное расположение экрана и отметив на стене соответствующие точки, просверливают в них отверстия. С помощью молотка забивают анкер в отверстия, а уже в него закручивают болт. На эти болты крепят короб.
2. Монтаж на крючки. Приложив экран к стене, намечают точки для отверстий под дюбели с двух сторон. Просверливают, вбивают дюбели. В них монтируют крепежные крюки. На них вешают короб.
3. Установка на ножки. Самый простой способ решения проблемы, для которого понадобятся мебельные (желательно регулируемые) ножки. Их крепят к нижней части конструкции, используя металлические уголки. После выставляют нужную высоту каждой ножки и надевают на батарею.

Рекомендации по созданию экрана

При выборе модели экрана следует обращать внимание на его конструкцию: она не должна затруднять подачу тепла в помещение. Стоит отдавать предпочтение панелям в виде решетки или полотнам с достаточным для свободного прохождения воздуха количеством отверстий.

Функциональный, долговечный и эстетически привлекательный экран можно сделать, комбинируя различные материалы: дерево и металл, металл и пластик, гипсокартон и деревянные рейки.

Поскольку декоративная панель уменьшает, но не сокращает полностью попадание на секции радиатора пыли, рекомендуется выбрать изделие, быстро открывающее доступ к батарее (например, короб из ГКЛ с панелью-дверцей), или легко снимаемое.

Самостоятельное изготовление декоративного экрана не представляет особых трудностей. При наличии минимальных навыков столярных работ и понимания технологии работ справиться с задачей легко.

Источник: http://master-houses.ru/dekorativnyj-ekran-na-batareyu/

Эффективный экран для радиатора отопления: дизайн, физика, конструкция

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Источник: http://vopros-remont.ru/santexnika/ekran-dlya-batarei-svoimi-rukami/

Экран для батареи отопления своими руками: разновидности экранов и их самостоятельная сборка

Экраны для батарей отопления — это конструкции, которые позволяют замаскировать радиаторы. Зачастую батареи в комнатах не вписываются в общий интерьер, особенно это касается чугунных моделей, однако, использование специального экрана позволяет справиться с этой проблемой. На сегодняшний день существует множество вариантов изготовления этих конструкций, которые можно приобрести в любом профильном магазине. Такой экран можно собрать и самостоятельно. В этой статье мы рассмотрим, как сделать экраны на батарею своими руками.

Экран, закрывающий батарею отопления, можно изготовить своими руками

Каким должен быть экран для батареи?

Радиатор отопления отапливает помещение, излучая тепловую энергию и осуществляя тепловой обмен с воздухом. Экран для радиатора не должен препятствовать нормальному обогреву помещения. Это основной параметр, по которому рекомендуется выбирать заслонку для батареи.

Ориентируясь на этот параметр, можно выделить перечень правил, которые рекомендуется взять во внимание, при изготовлении экрана для батареи своими руками:

• Нижняя поверхность экрана должна иметь вентиляционный зазор, который необходим для свободного доступа воздуха. Ширина такого пространства должна быть не меньше, чем 7 см;
• Верхняя поверхность заслонки также должна иметь вентиляционный зазор, который нужен для свободного выхода нагретого воздуха. Ширина такого зазора должна быть не меньше, чем 10 см;
• дистанция от крайней части заслонки до передней поверхности отопительного прибора должна быть не меньше, чем 5 см;
• перфорация должна занимать минимум половину от общей площади передней поверхности;
• всю внутреннюю поверхность заслонки необходимо покрасить в чёрный цвет;

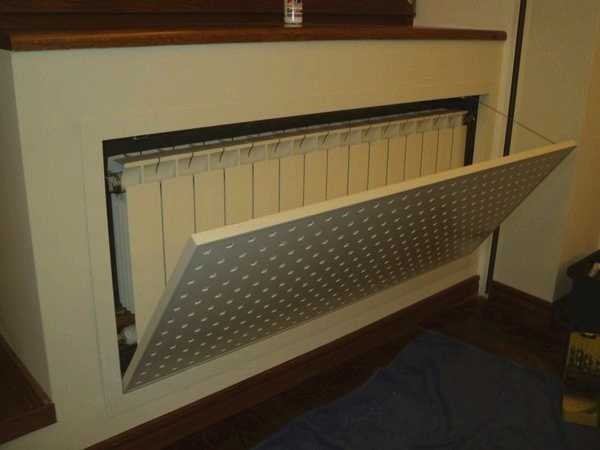

• рекомендуется выполнять переднюю панель экрана съёмной, чтобы была возможность быстрого доступа к отопительному прибору;
• если отопительный прибор оснащён терморегулирующими устройствами, то тогда они должны находиться за пределами экрана.

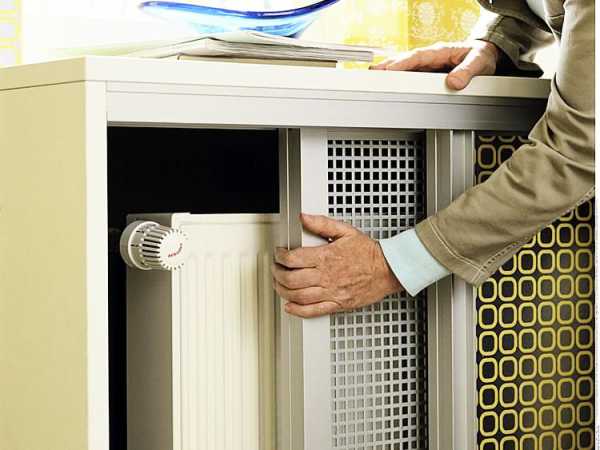

Экран должен быть перфорированным и легкоразборным

Важно! За отопительным прибором необходимо установить теплоотражающий экран. Такая мера необходима, чтобы сохранить тепловую энергию, которая без теплового экрана будет обогревать стену в комнате.

Соблюдение вышеперечисленных правил позволит сделать экран для батареи максимально эффективным и исключить возможные проблемы во время его эксплуатации.

Виды экранов для батарей, в зависимости от варианта монтажа

На сегодняшний день существует три основных способа монтажа экранов для отопительных приборов. Рассмотрим их:

В первом случае экранная конструкция подвешивается за батарею или же вешается на специальные крюки, заранее установленные на стене. Напольный метод установки экранной конструкции подразумевает её расположение на полу. Экран в таком случае выглядит, как тумбочка. Инсталлированный метод монтажа является наиболее сложным, так как отопительный прибор в таком случае располагается внутри ниши, а сама заслонка является частью общей поверхности стены и выделяется только за счёт своего декоративного исполнения.

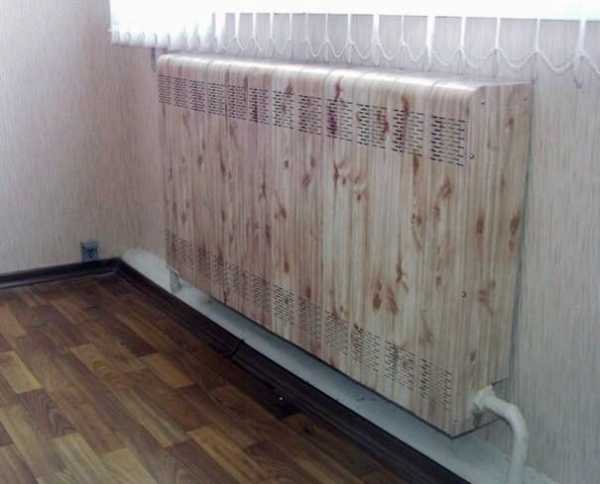

Навесной экран можно соорудить из металла

Несущие элементы панели для батареи отопления могут быть изготовлены из разных материалов. Это может быть как деревянный брус, так и алюминиевый уголок. Вариант несущей конструкции зависит от материалов изготовления декоративной заслонки. Перфорированную переднюю панель, как правило, выполняют из разных материалов. Рассмотрим их:

Метод инсталляции требует использования стальных профильных деталей или же деревянных брусков для опорной конструкции.

Функции. Плюсы и минусы отдельных видов

Кроме основной своей функции (маскировочной), экраны для радиаторов отопления выполняют и другие задачи. Рассмотрим эти задачи более подробно:

• такая конструкция препятствует накапливанию пылевого слоя в секциях отопительного прибора;
• экраны для радиаторов отопления выполняют и защитную функцию, предохраняя детей от возможных травм и ожогов;
• заслонка может служить полкой или целым шкафчиком, в котором можно хранить различную кухонную утварь;
• такую конструкцию можно оснастить крючками и сушить одежду в зимний период.

Если вы решили выполнить экран для батареи отопления своими руками, то специалисты рекомендуют использовать дерево в качестве материала изготовления. Дерево — наиболее удобный и простой в обработке материал. Деревянные экраны являются экологически чистыми и не выделяют вредных веществ, которые могут нанести вред человеческому здоровью.

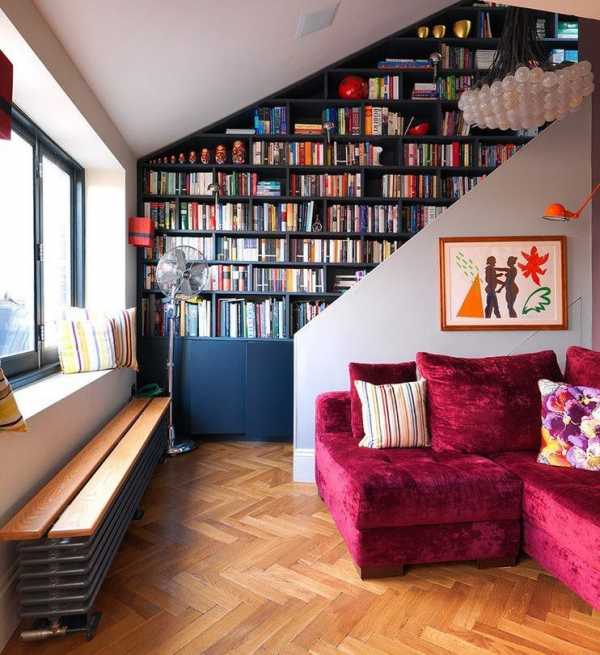

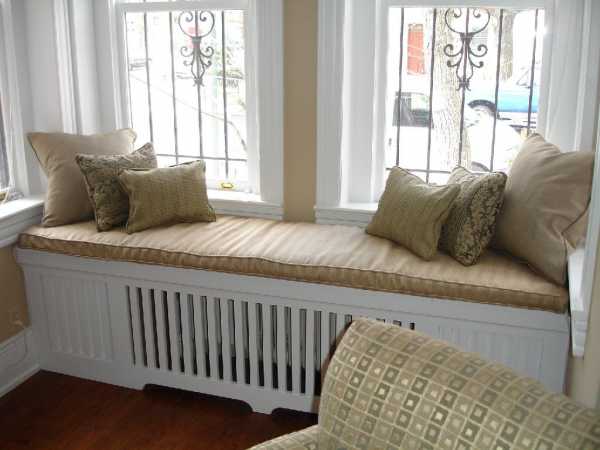

Экран можно выполнить таким образом, чтобы он служил полкой

Обратите внимание! Деревянную конструкцию желательно покрывать защитными составами, которые защитят этот материал от деформации.

Самостоятельно можно изготовить заслонку из металла. Однако выполнить металлический экран для батареи своими руками сложнее. Изготавливаются конструкции из металла в виде заслонки или декоративного кружева. Отличаются долговечностью и высокой прочностью.

ДСП, ДВП относятся к материалам, которые являются хоть и недолговечными, но очень простыми в обработке. Детали для экранной конструкции можно вырезать из этих материалов даже на глаз, однако, лучше по заранее подготовленному трафарету.

Пластиковые экраны не являются настолько популярными, как деревянные. Это связано с тем, что они под воздействием высоких температур выделяют вредные для человеческого здоровья вещества.

Конструкции из стекла считаются самыми сложными, с точки зрения исполнения своими руками, поэтому их покупают уже готовыми. Такая заслонка может быть оформлена как угодно и является стильным решением, которое может вписаться в любой интерьер.

Как сделать экран на батарею из дерева?

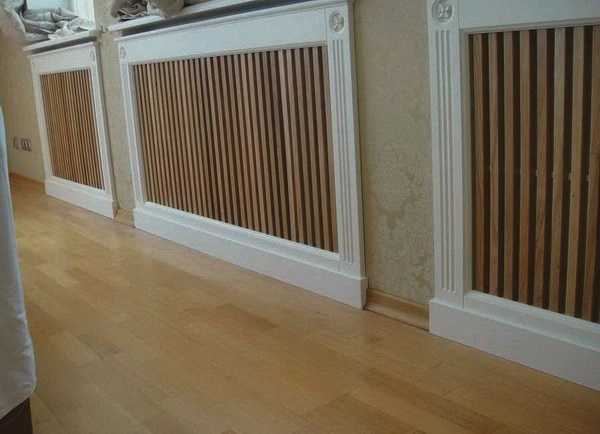

Как уже говорилось выше, дерево считается наиболее популярным материалом для изготовления декоративных панелей. Изготовление деревянных экранов для батарей требует минимум трудовых затрат, а готовую конструкцию можно покрыть лаком, покрасить или же нанести на её поверхность художественную роспись. В любом случае деревянный экран будет иметь презентабельный внешний вид. Рассмотрим, как сделать экраны для батарей своими руками из дерева.

Для деревянного экрана подойдет дубовая или буковая доска

Специалисты выделяют две основные породы дерева, которые используются для изготовления таких конструкций:

Эти материалы являются проверенными временем, отличаются надёжностью и долговечностью. Саму перфорированную панель в таком случае можно изготовить из реечного полотна.

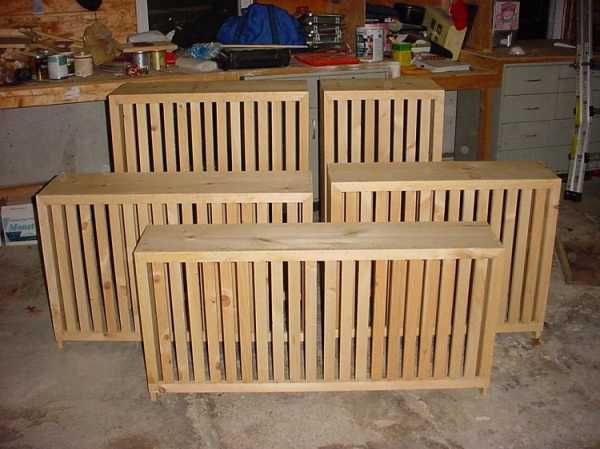

Самым простым экраном на батарею отопления считается деревянный экран, имеющий переднюю панель из реечного полотна, опоясанную по периметру деревянной рамкой из дуба или бука. Расположение реек может быть любым и зависит только от желания хозяев.

Ещё одной разновидностью деревянных заслонок для отопительных приборов считается специальный экран-жалюзи. Такая конструкция, с конструктивной точки зрения, напоминает деревянные жалюзи, которые устанавливаются на окна. Для того, чтобы рейки располагались под одинаковым углом к плоскости, необходимо выполнить параллельные пропилы на боковых стойках. Рекомендуется выполнять по два пропила, так как рейки, как правило, шире в два раза, чем ножовка по дереву. Всё лишнее удаляется посредством стамески.

К древесине для изготовления экрана выдвигается одно очень важное требование — коэффициент влажности материала не должен превышать 12%. В противном случае близость к отопительному прибору приведёт к деформации древесины. В домашних условиях проверить уровень влажности довольно просто: нужно взять мелкую стружку и завязать её в узел. Если узел надламывается, то тогда материал достаточно сухой и его можно использовать.

Покрасить экран можно в любой цвет

Обычный экран и заслонка в виде жалюзи требуют использования тщательно отшлифованных реек. После фиксации реек к деревянной раме необходимо выполнить их грунтование, а также покрыть эти детали лаком (желательно в 2 слоя), краской или эмалью.

Можно выполнить экран из фанеры. Для того чтобы изготовить переднюю перфорированную панель из фанеры понадобится специальный инструмент — лобзик. С помощью него по заранее подготовленному трафарету производятся запилы, таким образом, можно получить экран с любым рисунком.

Важно! ДСП и фанера имеют разные характеристики и разделяются на классы. Для выполнения экрана из этих материалов необходимо подобрать подходящий класс. Для фанеры он должен быть Е1, для ДСП — Е0.

Металлический экран на батарею своими руками

Металлические экраны для батарей отопления являются надёжными и долговечными. Такие конструкции изготавливаются из разных металлов. Изделия, выполненные из стали, снабжаются дополнительным защитным слоем, который устойчив к коррозийным воздействиям.

Сделать металлический экран для батареи отопления своими руками сложнее, чем в случае с деревянным аналогом. Однако металлическая заслонка для радиатора отопления имеет несколько преимуществ по сравнению деревянной. К основному достоинству такой конструкции относится высокий коэффициент теплопроводности, который позволяет выполнять навесные модели экранов, фиксирующиеся прямо на батарею. Это является очень удобным свойством.

Из металла можно сделать решетку для экрана или же каркас полностью

Такой вариант установки экрана не только является очень удобным и не требует организации крючков в стене, но и повышает рабочую, обогревающую поверхность отопительного прибора. Для рамки экрана рекомендуется использовать уголок из алюминия, а для передней панели — лист из того же материала. Это связано с тем, что алюминий имеет очень высокий коэффициент теплопроводности (в 5 раз выше, чем у стали).

Рассмотрим поэтапную сборку такого экрана на батарею отопления своими руками:

1. В первую очередь необходимо взять два уголка. Уголки должны быть заранее вымерены и иметь высоту, равную будущей заслонке и глубине отопительного прибора.
2. Далее, необходимо выполнить 2 пропила на одной из стенок первого, а затем и второго уголка. Пропилы должны быть встречными и образовывать прямой угол (90°). Эти пропилы выполняются так, чтобы неразрезанные стенки изделий смотрели друг на друга.
3. На этом этапе необходимо изогнуть уголки. В результате должны получиться две детали в форме буквы «Г».
4. Затем необходимо подготовить переднюю перфорированную панель. Для такой панели можно использовать перфорированный лист или же просечную сетку. Длина такой панели должна быть заранее отмеряна и соответствовать длине уголка.
5. Далее, необходимо выполнить три уголка, которые должны иметь размеры, соответствующие ширине заслонки.
6. На этом этапе необходимо согнуть заготовку заслонки и состыковать её с ранее подготовленными уголками в форме буквы «Г». Для фиксации заготовки используются специальные винты или гайки с шайбами. Сами отверстия рекомендуется делать не заранее, а в процессе сборки. Это позволит попадать в перфорацию листа.
7. С внутренней стороны сетки необходимо закрепить три уголка, подготовленных ранее. Эти изделия фиксируются в углу и по краям и играют роль рёбер жёсткости.
8. В конце необходимо покрасить наружную поверхность уголков в виде буквы «Г».

Устойчивость такого экрана можно увеличить, закрепив его на крюки в стене, однако, и на батарее он должен хорошо держаться. Выбор фиксации зависит от индивидуальных предпочтений хозяев.

Источник: http://trubamaster.ru/dlya-otopleniya/ehkran-dlya-batarei-otopleniya-svoimi-rukami.html
