Экраны для радиаторов как сделать самому

Как можно скрыть от глаз радиаторы отопления, такие привычные и необходимые в нашем жилье? Разве домашний мастер может позволить себе пройти мимо такого поля деятельности? Спрятать старый радиатор или создать невероятный дизайн, который украсит новые приборы — задача несложная. Изготовление своими руками экрана на батарею отопления имеет не только эстетическую функцию, но часто и практическое применение. Например, можно придумать дополнительную поверхность для лампы, книг, различных мелочей или небольшой столик для выполнения уроков, чтения книг. В детской комнате специальный экран убережет малышей от ожогов, ведь системы центрального отопления часто грешат скачками давления.

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Это важно!

Установленный на радиатор экран несет ответственность за распространение инфракрасных потоков и распределение воздуха. Поэтому лицевая часть конструкции должна иметь множество отверстий.

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

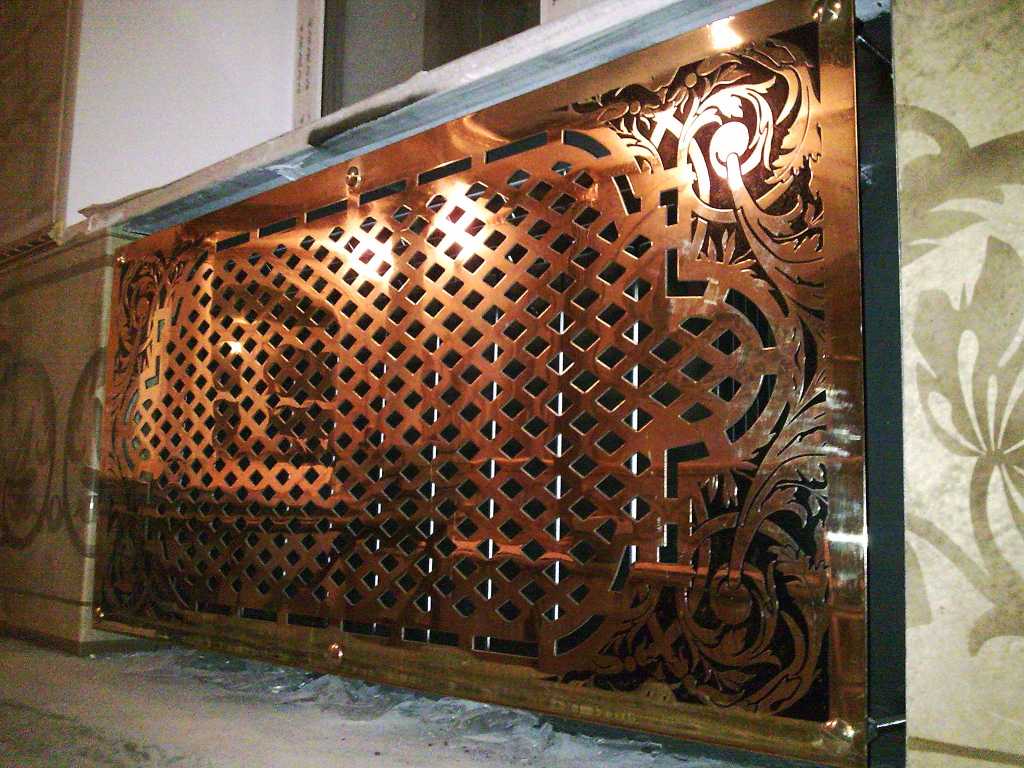

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

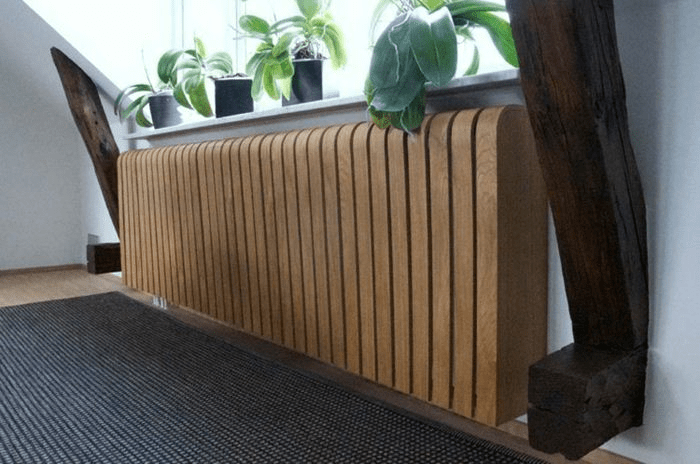

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

• плоская панель;
• экран с навесной частью;
• имитация тумбы или короб.

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Это важно!

Дополнительно уменьшить потери тепла можно, если внутреннюю поверхность экрана покрасить в радикальный черный цвет. Благодаря чему наше изделие будет больше забирать тепла у радиатора и отдавать в окружающий воздух.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Выполняется работа по созданию экрана на радиатор в такой последовательности:

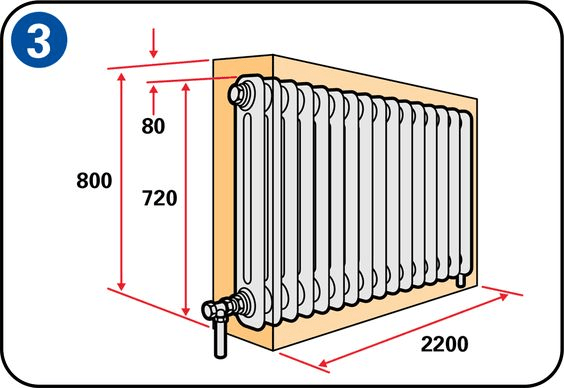

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Это важно!

Если используются простые материалы, можно боковые поверхности короба обернуть обоями с клеящимся слоем под цвет лицевой панели. Деревянные детали лучше покрыть морилкой. Специалисты не советуют использовать при этом лаки и масляные краски.

Для устойчивости к нижней части экрана крепятся ножки.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

Ошибки при изготовлении экрана для радиатора

Самостоятельное изготовление декоративного экрана на радиатор отопления имеет свои особенности. Их несоблюдение может привести к неправильной эксплуатации батареи, потере тепла и напрасной трате денег.

• Основная ошибка — малое количество отверстий в лицевой части экрана. Это приводит к передаче тепла в другие помещения.
• Неудачные варианты приводят к скоплению воздуху в верхней половине экрана, что нарушает оптимальный процесс конвекции.
• Неправильно выполненный и смонтированный металлический кожух может приводить к большим теплопотерям до 25%.

Фотогалерея (16 фото)

Деревянная решетка на батарею

Не всегда батареи радуют своим внешним видом. Некоторые модели вызывают горячее желание спрятать их. Один из вариантов решения проблемы — решетки на радиаторы отопления. Вариантов масса, на разный кошелек, в разных видах и стилях.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Задачи и материалы

Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в

Делают решетки на радиаторы отопления из разных материалов:

• Металлические экраны на батареи выпускаются массово. Делают их из тонкой листовой стали, которую затем покрывают краской. По большей части стоят они немного, но и вид у них средненький. Длительность эксплуатации зависит от качества окраски. Предпочтительнее -порошковые эмали. Они дольше держатся, сохраняя привлекательность на протяжении десятилетий. С точки зрения влияния на отопления, металлические экраны на радиаторы — оптимальный выбор. Металл нагревается быстро, а потом сам начинает излучать тепло. Так что вариант недорогой (обычно) и не сильно влияющий на температуру в помещении (при наличии перфорации).



• Кованные решетки очень красивы. Но ковка слишком ажурна, потому требуется какой-то фон, и часто его делают контрастным, чтобы ярче выделить кованные элементы. Для обеспечения нормальной циркуляции воздуха имеет смысл «фон» сделать из металлического перфорированного листа.



• Деревянные решетки и экраны. Древесина всегда была и остается материалом премиум класса. Высокая пластичность материала позволяет делать их в разных стилях и формах. И хоть и из дерева есть недорогие изделия, смотрятся они очень неплохо. Но, как говорилось выше, работать закрытый со всех сторон древесиной радиатор, передает в помещение мало тепла.



• МДФ и ХДФ. Для изготовления используют ламинированные листовые материалы. Стазу стоит сказать, что при производстве МДФ и ХДФ не используются связующие вещества. Размягченные древесные волокна прессуются, в процессе выделяется лигнин — натуральное связующее, содержащееся в древесине. Лигнин и склеивает волокна. Так что оба эти материала абсолютно безопасны. Если изделия из МДФ мы более-менее хорошо знаем, то ХДФ для многих незнакомый материал. Отличается он от МДФ только условиями прессовки. Его формуют под более высоким давлением, в результате получается он совсем тонким (3-4 мм), но более плотным и однородным. ХДФ хорошо держит форму, потому ажурные решетки на радиаторы отопления часто делают именно из ХДФ. С точки зрения влияния на отопление они чуть лучше древесины — слой более тонкий, перфорации обычно больше.



• Пластиковые. Изделия из пластика чаще всего используются в ванных и туалетах. Этот материал наиболее гигиеничен, его можно мыть неограниченное количество раз. Для изготовления используется термостойкий пластик, которому нагрев до 60-80°C нестрашен. Если планки решетки установлены под наклоном, как на фото, работать отопление будет эффективно. Через щели воздух поступает беспрепятственно. Все зависит от того, как сделают крышку.



• Стеклянные экраны на радиаторы появились несколько лет назад. Они неидеальны с точки зрения отопления, но имеют привлекательный вид. Делают их из особого закаленного стекла, матируют или наносят рисунок.



Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.

Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ и ХДФ.

Виды и формы

Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.

Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.

Самодельный экран — оригинальная идея

Часто важную роль при выборе экрана для радиатора играет цена. Разброс цен в этом сегменте более чем значительный — от 230 рублей за металлический навесной экран, до 8000 рублей за стеклянный. Некоторые цены приведены в таблице.

Особенности крепления

Решетки на радиаторы отопления должны монтироваться так, чтобы легко и быстро можно было получить доступ к отопительным приборам и трубам. Периодически, хотя бы два раза в год элементы системы отопления надо очищать от грязи и пыли, так что доступ необходим. К тому же время от времени возникают аварийные ситуации. В этом случае требуется быстрая реакция и откручивать крепеж бывает некогда. Потому, постарайтесь придумать такую систему крепления, которая позволяет одним движением снять экран.

Приставные и навесные

Проще всего с навесными или приставными экранами. Они снимаются/отодвигаются за секунды. А вот плоские, закрывающие радиаторы в нишах и экраны короба, которые крепятся к стене, самые проблематичные. Но и тут все решается просто. Закрепить короб к стене можно при помощи двух планок: одной на коробе, второй — на стене. Весь секрет в том, что планки верхнюю грань имеют скошенную (на рисунке видно). Та, которая прибивается на стену имеет уклон к стене, которая на коробе — скос имеет в сторону решетки. Когда короб устанавливается на место, получается что-то типа замка.

Другой вариант — на одной из планок закрепить металлические пластины, на другой — магниты. Или к стене прикрепить не деревянную планку, а металлический уголок, например.

В случае с плоскими экранами решение может быть таким же — металлические пластины и магниты. Еще вариант — крючки и петли. Он просто реализуется, но не очень удобен в эксплуатации: пока попадешь в петли, приходится помучатся. Есть еще сложный в монтаже, но удобный способ: сделать экран по типу .

Можно взять направляющие, которые продают для мебельных дверец, установить их, вставить экраны в соответствующие пазы. Если не планируете активно пользоваться нишей возле батареи, можно роликовые механизмы не ставить, но отодвигать будет сложно. Такой способ, кстати, можно применить и для решетки-короба. Его тогда можно прибивать к стене «намертво», а подвижной сделать переднюю стенку.

Интересные варианты оформления экранов для батарей: фото-идеи

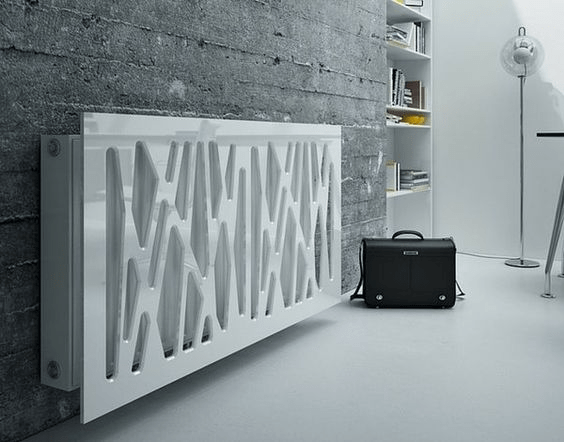

Кроме технической стороны вопроса не менее важна эстетическая. Есть варианты решеток и экранов, которые являются скорее элементом дизайна, а не технической деталью. Некоторые из них есть в фото.

Сделать подсветку — оригинальная идея

Повторить рисунок на обоях — стильное решение

Многие современные владельцы квартир и домов мечтают сделать свои жилища более уютными, скрыв инженерные коммуникации, которые буквально опутывают все помещения. Эта проблема особенно актуальна для систем обогрева, отопительные приборы которых находятся во всех комнатах.

Если нагреватели в вашем жилище относятся к оборудованию нового образца, то могут иметь привлекательный внешний вид, а вот если в доме привычная советскому гражданину «гармошка» или стальной пластинчатый агрегат, то об эстетике не может быть и речи. Именно поэтому все чаще домашние мастера устанавливают экран на своими руками. При этом вы не только сможете облагородить интерьер, но и облицевать прибор отопления.

Выбор материала

Если вы решили самостоятельно изготовить экран для радиатора, то следует решить вопрос выбора материала. Среди прочих следует выделить:

• металл;
• панели МДФ;
• пластик;
• древесину;
• гипсокартон.

Для решения описываемой задачи пластик подходит мало, ведь он не очень хорошо проводит тепло, а в процессе эксплуатации может начать коробиться под воздействием высоких температур. Помимо прочего, цена на такие панели достаточно высока. В качестве главного достоинства таких изделий выступает легкость в обработке, но этот плюс перечеркивается существенными недостатками.

Стоит ли выбирать металл

Если вы решили изготовить экран на батарею отопления своими руками, то можно предпочесть металл, который, с точки зрения теплопередачи, является наиболее удачным вариантом. Если установить подобную конструкцию, то можно будет уложиться в общепринятые 3% теплопотерь, чего жильцы почти не заметят.

Экраны для батарей металлические изготавливаются из тонколистового металла, который обладает полимерным покрытием. Его следует закрепить одним из существующих способов, среди которых можно выделить профили для гипсокартона. Но следует учесть, что обработка металла в домашних условиях является довольно сложной задачей, а если мастер не имеет определенных навыков, изготовить привлекательное по внешнему виду изделие вряд ли получится.

Древесина для экрана

Когда домашние мастера задумываются о том, как изготовить экран на батарею отопления своими руками, они рассматривают все возможные решения, среди которых следует выделить древесину. Но дерево довольно плохо справляется с задачей проведения тепла и предполагает соответствующий уход. Однако с помощью данного материала можно выполнить удачную и простую конструкцию, которая прослужит довольно долго.

Почти такие же рекомендации даются в отношении ламинированных панелей, которые легко поддаются обработке, отличаются долговечностью и прочностью. Их наружный рисунок можно легко вписать в любой интерьер. В роли дополнительного преимущества таких экранов выступает отсутствие необходимости ухода. Материал обойдется дешево, поэтому такие изделия являются самыми распространенными для облагораживания приборов отопления.

Самое практичное решение — ГКЛ

Решая изготовить экран на батарею отопления своими руками, вы должны обратить внимание еще и на гипсокартон, который выступает сегодня в качестве одного из самых распространённых отделочных материалов. Он подойдет для решения описываемой задачи, однако выполнить изделие будет гораздо сложнее, чем с использованием других материалов. Ведь для этого мастеру потребуется обладать специальными навыками, а по стоимости конструкция получится дороже.

Подготовка инструментов и материалов

Для того чтобы выполнить декоративный экран на батарею, лучше всего использовать ДВП. Помимо основного материала, понадобятся:

• строительные скобы;
• шурупы;
• гвозди;
• столярный клей;
• металлический лист в роли отражающего элемента;
• листовая сетка.

Листы ДВП необходимо подбирать по цвету, который подойдет к оттенку большинства предметов интерьера в помещении. Сетка в листовом исполнении будет применяться в роли и боковых деталей.

Технология проведения работ

Если вы решили выполнить защитный экран для батареи, то на внутреннюю поверхность стены за радиатором необходимо наклеить отражающий фольгированный экран, который можно отыскать в любом строительном магазине. Это позволит повысить лучистую составляющую, которая уходит на нагрев наружной стены.

На следующем этапе можно приступать к изготовлению короба из МДФ на деревянном каркасе. На первом этапе осуществляется замер площади и глубины выступа батареи. По данным размерам изготавливается деревянный каркас. На следующем этапе нужно будет изготовить переднюю решетку для радиатора из МДФ с отверстиями для воздуха. Чем больше их будет, тем выше окажется теплоотдача.

Вырезать узор можно электрическим лобзиком или любым другим подобным инструментом. Верхняя часть лицевой панели не должна быть глухой, только тогда нагретые потоки воздушных масс не будут оставаться под крышкой. Боковые панели вырезаются на следующем этапе, их можно сделать глухими, следует лишь создать проемы для выхода труб. Затем короб собирается и устанавливается на место.

Рекомендации по подготовке гипсокартона перед изготовлением экрана

Защитный экран может быть изготовлен из гипсокартона. В этом случае материал подготавливается особым образом, для чего его поверхность прокалывается строительным игольчатым валиком. Достаточно часто в отделах строительных материалов такой инструмент можно взять напрокат.

На следующем этапе поверхность гипсокартона пропитывается водоэмульсионным раствором с добавлением клея ПВА. Нанести данный состав необходимо с двух сторон, расход смеси при этом не превысит 3 л. Перед тем как закрыть батарею гипсокартонным экраном, необходимо подготовить материал, в качестве преимуществ описанной процедуры выступают следующие факторы:

• создание каналов, обеспечивающих теплопередачу;
• способность удерживать слой краски за счет нанесения подготовки с использованием клея ПВА;
• обеспечение дополнительного уровня теплопроводности;
• минимизация мусора при распиливании материала благодаря водоэмульсионному покрытию.

Перед тем как закрепить экран на радиатор, необходимо создать аэродинамический козырек, который будет располагаться в верхней части конструкции. Это требование относится к радиаторам из алюминия и чугуна, а объясняется необходимостью исключения скопления воздуха в верхней части батареи, что нивелирует процесс конвекции. Такой козырек перенаправляет инфракрасные лучи, экономя тепло.

Перед тем как закрыть батарею, необходимо подумать о том, как экран будет удерживаться. Иногда его устанавливают непосредственно на сам отопительный прибор, в некоторых случаях для крепления используют специальные шпильки, но стоят они довольно дорого, поэтому их часто заменяют обычными крепежами.

Важно учитывать, что размер будущей конструкции должен оказаться больше площади создаваемого свободного пространства. Рейки должны иметь меньший размер по сравнению с промежутками между ними, тогда как при закрытии чугунного радиатора рейки следует расположить вертикально. Что касается стандартных батарей, то экраны для них необходимо фиксировать на уровне нижней части сопел, которые находятся сверху.

Дополнительно о разметке

Если вы решили выполнить декоративный экран на батарею, то важно правильно осуществить разметку. Как только удастся измерить две стороны батареи — высоту и ширину, к последнему параметру следует прибавить 10 см, тогда как к первому — 5 см. По этим параметрам и изготавливается передняя часть конструкции.

Довольно часто для этого используется стальная сетка, которая на следующем этапе декорируется профилем из МДФ. Далее можно измерить глубину батареи, к которой следует прибавить 2,5 см. Этот параметр станет шириной боковых элементов. Их высота должна быть равна высоте переднего экрана. Необходимо измерить крышку экрана, но ее размеры должны быть больше на 1,2 см по сравнению с боковыми элементами.

Раскрой деталей и сборка экрана

Экран на чугунную батарею может быть выполнен из листов МДФ. Для формирования переднего профиля необходимо вырезать прямоугольные детали, ширина которых составит 11 см. На них следует сделать угол в 45 °, используя ножовку. Эту манипуляцию необходимо осуществить в том месте, где элементы будут соприкасаться друг с другом. Важно помнить, что на одном из профилей снизу следует сделать разнонаправленные углы. Так формируется внутренняя решетка.

Зафиксировать элементы можно с помощью который дополняется отделочными гвоздями. Если вы решили выполнить навесной экран на батарею, то после того, как все предыдущие этапы удастся осилить, можно переходить к сборке. Для фасадной части используется сетка, которая должна быть нарезана по размерам, применить для этого можно ножовку. Грани отделываются профилем из ДВП, который располагается по периметру. Такой же принцип следует использовать и для боковых деталей. Из декоративного бруса следует создать каркас, который должен быть закреплен максимально прочно, в противном случае конструкция окажется подвижной и неустойчивой.

В боковых гранях вырезаются отверстия для труб. Важно обеспечить, чтобы центр радиуса от ширины и высоты боковой планки был отдален на 7,5 см. Устройство экрана на батарею предполагает расположение металлического листа у задней стенки отопительного оборудования. Размеры полотна должны быть равны габаритам Это позволит исключить тепловые потери и перенаправить тепловой поток внутрь.

К стене декоративный экран можно закрепить с помощью устойчивого каркаса или анкерных цанг. Однако существует еще один способ, но он более дорогой и сложный, кроме того, предполагает необходимость дополнительного приобретения дорогостоящих деталей. Такие экраны для батарей металлические иногда закрываются рейками и устанавливаются на ножки, изготовленные с помощью специальных уголков. Эта часть обычно делается регулируемой, чтобы была возможность корректировать высоту конструкции.

Экраны для батарей отопления — современное решение проблемы морально устаревших и плохо вписывающихся в интерьер отопительных элементов. При относительной дешевизне и простоте установки экран устраняет необходимость замены радиатора и труб подводки.

Экран для батареи навешивается либо на специальные кронштейны, либо непосредственно на элементы системы отопления, что делает установку возможной даже без специальных навыков и разрешений в течении 15-20 минут.

Экраны на батареи — изделия из металла визуально закрывающие внешне не очень приятные на вид радиаторы для отопления, большая часть которых является декоративной сеткой для пропускания тепла.
Очень актуальны экраны на батареи при проведении евроремонта, так как они способны придать помещению законченный вид.

Наверное, многие согласятся с тем, что красивые шторы или стильные жалюзи совсем не смотрятся с батареями «советского» образца, даже если они будут покрашены. К тому же форма ранее изготавливаемых батарей сегодня выглядит уже не так эстетично. Проблему помогут решить экраны на радиаторы.

Они скроют неприглядного вида трубы. Помимо декоративных функций экраны для батареи выполняют несколько защитных функций. Всем известно, как быстро оседает пыль на батарее. Установленные в квартире экраны на радиаторы служат превосходным препятствием для «вездесущей» пыли.

Но не только эта функция обеспечивает спрос на нашу продукцию. Батареи устаревшего образца довольно часто служат причиной травматизма. Такое обстоятельство обязательно следует учитывать, если в квартире проживают дети. Из-за отсутствия в конструкции острых эти изделия являются абсолютно безопасными.

Перфорированный экран более экологичен. Он смотрится гораздо изящнее, чем его металлический брат. Можно делать узоры по желанию клиента, что увеличит стоимость товара, а, следовательно, и вашу прибыль. Для изготовления радиатора нам понадобятся деревянная планка, фанера или ДСП, лист перфорированного ДСП, пила или электролобзик, саморезы, краска, лак, фольга. Скорее всего, инструменты у вас есть, а материалы легко купить на строительном рынке или магазинах типа ОБИ.

Для начала стоит соорудить два квадратных профиля по размеру батареи с припуском 5-7 см по бокам, а по нижней стороне до пола. После чего верх, них и боковины профилей обшиваются фанерой, гипсокартонном или ДСП по периметру, оставляя заднюю и переднюю стороны открытыми.

После чего прикладываем лист фольги за батарею, одеваем экран и соединяем всю конструкцию. Фольга нужна для лучшего отражения тепла. Если трубы подходят к радиатору сбоку, потребуется вырезать отверстие, чтобы надеть экран.

Другой вариант — не делать боковых стенок и одевать экран сверху. Выбор -на усмотрение заказчика. После чего вам останется выпилить по размеру декоративную решетку из перфорированного ДСП и прикрепить ее к экрану с лицевой стороны. Далее экран можно покрасить или покрыть лаком для придания необходимого оттенка.

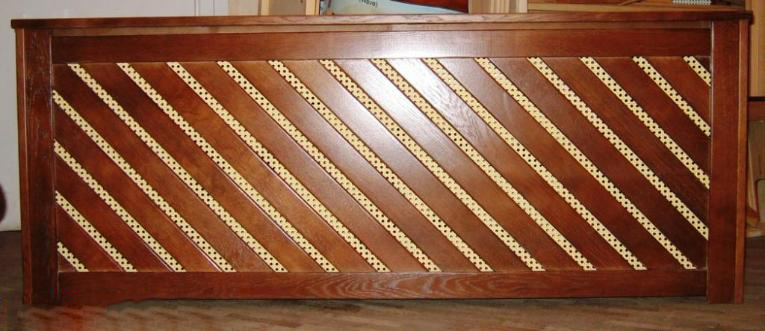

Для начала нужно замочить ротанговое полотно в теплой воде в ванной или в большом тазу, часа на два, для того, чтобы полотно было легче натянуть на деревянный каркас, так как сухое оно очень жесткое и хрупкое одновременно.

Собрать деревянный каркас. Для этого понадобятся обычные деревянные рейки примерно 2х3см. (фото прилагается). Натянуть полотно на каркас и закрепить его маленькими гвоздиками или мебельным степлером и оставить высыхать.

Затем наличники соединить между собой под прямым углом, тем же мебельным степлером. Когда отдельные части экрана будут готовы, надо прикрутить шурупами с внутренней стороны каркас к рамке из наличника.

Естественно, что перед работой вы тщательно промеряете размер отверстия в стене, перед батареей. Чтобы впоследствии каркас вошел точно в проем. Кстати если в вас спит дизайнер, то наличники можно покрасить в технике кракелюра, или подобрать наличники не в цвет стен, а, к примеру, в цвет плинтуса, это уже у кого на что фантазии хватит, смотрится просто шикарно!

Результат сделанной работы прилагается для просмотра.

Экраны для батарей отопления используются в декоративных целях, когда необходимо «спрятать» неприглядные радиаторы и трубы, создавая органичный интерьер, а также в целях безопасности, чтобы нельзя было обжечься о горячую поверхность батареи. Декоративный экран можно сделать самостоятельно или приобрести готовый.

По своей конструкции экраны делятся на следующие виды:

Какой бы ни была конструкция экрана, он должен отвечать следующим требованиям:

• Обеспечивать беспрепятственное излучение тепла внутрь помещения.
• Обеспечивать свободный доступ к запорной арматуре и различным вентилям на трубах.
• Должен легко сниматься для замены радиатора.

Кроме разделения видов в зависимости от конструкции, декоративные панели для радиаторов изготавливаются из различных материалов. При этом используется дерево (в том числе ротанг, МДФ, ХДФ), металл, стекло, пластик, гипсокартон.

Как установить и какие выбрать радиаторы отопления можно .

Материал изготовления и особенности

Каждый из материалов, используемых для изготовления экранов, имеет свои преимуществ и недостатки. Чтобы изготовить или купить долговечный, прочный и эстетически приятный экран для своего радиатора, необходимо рассмотреть особенности каждого материала:

1. Дерево.

При изготовлении экранов из дерева могут использоваться как дорогостоящие материалы, такие как дуб, бук, ротанг, или более дешевые варианты – МДФ, реечное полотно. Деревянные панели изготавливаются в виде решеток или жалюзи, и устанавливаются на некоторой высоте над полом для того чтобы они не препятствовали прохождению тепла от радиатора. Сверху короба также делаются отверстия. Деревянный экран очень просто сделать самостоятельно, придав ему любую форму, но дерево обладает плохой теплопроводностью, поэтому часть тепла от радиатора он будет поглощать.

Чтобы деревянный экран не деформировался со временем от воздействия высокой температуры, ее перепадов и влаги, необходимо использовать только высококачественную древесину.

1. Металл.

Экраны из металлической или алюминиевой сетки хорошо пропускают тепло, недорогие по стоимости. Металл – хороший проводник тепла, поэтому правильно изготовленная решетка создает хорошее тепловое излучение. Существует большой выбор покупных металлических экранов, но самостоятельно сделать такой будет достаточно непросто, не имея специального инструмента и навыков.

1. Пластик

Кроме легкого веса, простоты конструкции и монтажа, пластиковые решетки не имеют других преимуществ. При нагревании они способны выделять вредные вещества, не обладают тепловой проводимостью, а также механически не прочные.

1. Стекло

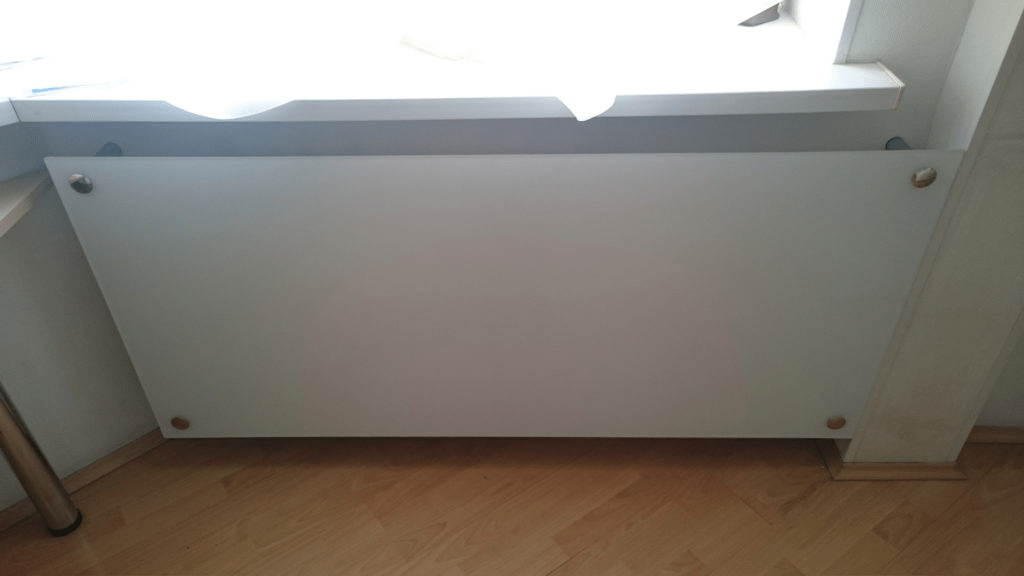

Стеклянные декоративные панели можно только приобрести. Они изготавливаются из закаленного стекла, имеют разнообразный дизайн, прочные. Стеклянные панели обладают максимальной теплоотдачей, обеспечивая хорошую конвекцию благодаря прохождению снизу холодного воздуха, который нагревается и поднимается вверх. Кроме того, бывают экраны из акрила – они тоньше и легче, чем стеклянные, обладают широкой цветовой гаммой и разнообразием форм.

1. Гипсокартон

Доступный материал для домашнего изготовления декоративной решетки. При правильной подготовке гипсокартона можно сделать прочную и качественную панель для батареи.

Пошаговое изготовление экрана для батареи своими руками

Для производства простого декоративного экрана в домашних условиях понадобятся:

• Ручная пила или электролобзик;
• Металлическая или деревянная сетка;
• Лист гипсокартона;
• Клей по дереву, для мебели;
• Скобы для строительного степлера, гвозди;
• Саморезы или шурупы;
• Ножки для панели.

Перед изготовлением панели гипсокартон необходимо правильно подготовить, чтобы лист не деформировался и не рассыпался под воздействием тепла. Для этого с внутренней стороны листа нужно прокатить игольчатым валиком, затем нанести на поверхность около двух литров водного раствора ПВА. Эта процедура повысит теплопроводность материала, придав ему прочности. Когда гипсокартон высохнет, его нужно ошкурить и покрасить.

Процедура изготовления экрана выглядит следующим образом:

Покупные экраны: установка

Крепление для декоративного короба производится так: с помощью строительного уровня размечается верхняя горизонтальная линия для монтажа крепежей, затем по этой линии размечается нижняя линия. После этого измеряется расстояние между левыми и правыми отверстиями и места установки крепежных элементов. Теперь можно сверлить отверстия и закручивать в них винты.

Если панель устанавливается нижней частью на пол, для этого предусматриваются регулируемые ножки, которые идут в комплекте. Верхняя же часть прикрепляется небольшими крюками, которые расположены по бокам.

Навесные экраны просто навешиваются на винты или анкеры, которые держат сам радиатор. Этот вид экрана считается наиболее простым при установке и для обслуживания. Их можно быстро снять, отнести в ванную и промыть, а затем так же легко повесить обратно.

Для того чтобы через декоративную панель обеспечивался эффективный нагрев помещения, необходимо соблюдать некоторые рекомендации:

• Тепловой экран-отражатель, прикрепленный к стене внутри короба за радиатором будет отражать тепловые лучи от тыльной стороны радиатора, которые увеличат общий поток ИК-лучей на декоративную решетку. Этот отражатель должен быть изготовлен из теплоизолирующего мата с блестящей поверхностью.
• Для повышения теплоотдачи через экран, рекомендуется оснастить его аэродинамическим козырьком из любого металла. Он устанавливается под подоконником или верхней частью короба под углом, препятствуя образованию воздушной подушки, перекрывающей конвекцию.

Таким образом, не каждый декоративный экран способен подарить эстетическое наслаждение и эффективную работу одновременно. Чтобы конвекция происходила наиболее эффективно, необходимо правильно выбирать материал для изготовления панели, а также использовать методы по улучшению поглощения тепловых лучей.

Изготовление декоративного короба для радиатора и труб отопления с вырезанием ниши в стене и маскировкой гипсокартоном.

Радиаторы отопления могут быть задекорированы с помощью экрана или короба. Делаем экран на батарею своими руками.

Когда в доме делается капитальный ремонт без замены радиаторов отопления, возникает проблема их декорирования. Конечно, батарею легче чем-то красивым прикрыть, чем купить новую. Поэтому вопрос о том, как сделать экран на батарею своими руками, остается очень актуальным.

Маскируем радиаторы отопления

• Существующая классификация
• Преимущества и недостатки каждого варианта
• Подробная инструкция к исполнению
• Общая схема монтажа
  • Разметка
  • Обрезка деталей
  • Сборка экрана
• Заключение

Подобные приспособления уникальны. Они помогают защитить приборы от пыли и грязи, а детей — от ожогов. Некоторые конструкции имеют специальные приспособления, предназначенные для сушки одежды и обуви. Особые умельцы экран радиатора превращают в удобный трансформер, который иногда можно использовать как небольшой столик.

Для того чтобы сделать экран для батареи своими руками, полезно предварительно детально ознакомиться со всеми существующими видами и понять:

• какими могут быть экраны по типу конструкции
• какие материалы при этом могут быть использованы для их изготовления
• каковы этапы создания тех или иных вариантов.

Поэтому подробнее остановимся на этих вопросах.

Существующая классификация

Итак, декоративный экран для радиаторов может быть выполнен в виде:

• Закрытого короба.
• Плоского экрана.
• Навесной крышки.

Первый вариант используется тогда, когда необходимо полностью закрыть радиатор. Второй применяется для ограждения приборов, расположенных в удобной нише. Третий служит для того, чтобы прикрыть батарею, сильно выступающую из-за подоконника.

Для изготовления всех трех вариантов чаще всего используются следующие материалы:

• Стекло.
• МДФ.
• Дерево.
• Пластик.
• Металл.

Преимущества и недостатки каждого варианта

Свойства материала определяют и технические особенности, которыми будут обладать декоративные экраны. Заслонки из металла, например, можно выкрасить в любой цвет. Они полностью выполняют свои защитные функции и при этом смотрятся очень интересно, элегантно и креативно. Благодаря технике перфорации легко создать особый декоративный эффект. Монтировать такой экран можно своими руками, поскольку для этого не нужно обладать особыми техническими навыками. Стальной или алюминиевый экран просто навешивается на батарею и скрывает ее неприглядный внешний вид.

Куда более эффектно смотрится деревянный декоративный экран. Его можно установить так же легко, как и металлический, купив готовые изделия из разных пород деревьев. Но сделать своими руками его тоже реально, если есть определенные плотницкие навыки и специальные инструменты. Подобный выбор имеет как положительные, так и отрицательные стороны.

Дерево в интерьере всегда смотрится особенно выигрышно. Но деревянный экран для батареи очень капризен. Он легко деформируется при эксплуатации, сопровождаемой отрицательными факторами. Повышенная влажность, высокие температуры, их резкие колебания легко вызывают деформацию изделия. К тому же дерево довольно дорого стоит.

В качестве доступной альтернативы чаще всего используется решетка из ДВП или пластиковые экраны. И первые, и вторые изделия доступны практически для всех. ДВП имитирует дерево, а пластик — лучшее решение для тех, кто ищет наиболее практичные и простые варианты. Если необходимо внести в интерьер особую изюминку или поддержать эксклюзивную декоративную линию, дизайнеры советуют установить стеклянный экран, сделать себе подарок и выбрать образец, на котором изображен какой-либо интересный рисунок.

Тем, кто мечтает своими руками изготовить подобный элемент декора, специалисты советуют использовать самые доступные материалы. Работать с ними сможет человек, умеющий обращаться с самыми простыми плотницкими инструментами.

Подробная инструкция к исполнению

Из чего может быть собрана красивая решетка для радиатора? В качестве самого простого примера расскажем о том, как собрать экран для радиатора отопления, выполненный из ДВП.

Для работы понадобятся следующие материалы:

• Листы ДВП, цвет которых идеально подходит к цветовой гамме существующего интерьера.
• Специальная сетка в листовом исполнении. Ее можно будет использовать в качестве передней лицевой панели и для изготовления боковых деталей.
• Металлический лист в качестве отражательного элемента.
• Шурупы и строительные скобы.
• Столярный клей и гвозди.

Общая схема монтажа

Что такое решетка для радиатора? Это обычный короб — трехсторонняя коробка, имеющая крышку вверху и ножки внизу. Для того чтобы собрать ее, необходимо сначала выполнить правильную разметку, по ней обрезать детали, соединить их и закрепить ножки.

Разметка

Разметка выполняется следующим образом:

Измеряются две стороны радиатора — его ширина и высота. К ширине батареи прибавляется 10 см, к высоте — 5 см. По этим размерам изготавливается передняя часть экрана. Ее можно выполнить из стальной сетки, которая потом будет декорирована профилем из МДФ.
Затем измеряется глубина радиатора, и к ней прибавляется 2,5 см. Это будет ширина боковых элементов. Их высота должна соответствовать высоте переднего экрана.
Также вымеряется и крышка экрана отопления. Но ее размеры должны быть на 1,2 см больше размеров боковых элементов.

Обрезка деталей

После того как будут выполнены все необходимые замеры, можно приступать к обрезке деталей. Для создания переднего профиля используются листы МДФ. Из них вырезаются прямоугольные детали шириной в 11 см. На них при помощи ножовки формируется угол в 45 градусов там, где элементы будут соприкасаться друг с другом.

Обратите внимание! На одном профиле вверху и внизу формируются разнонаправленные углы. Таким образом создаются все четыре детали, из которых изготавливается внутренняя решетка экрана. Они фиксируются столярным клеем и дополнительно крепятся отделочными гвоздиками.

Сборка экрана

После того как все заготовки будут сделаны, можно приступать к сборке экрана отопления. Для фасадного окна используется сетка. Ее легко нарезать нужных размеров своими руками при помощи ножовки. Грани декорируются профилем из ДВП. Он размещается по всему периметру с внутренних сторон передних углов. Таким же образом собираются и боковые детали экрана.

Из деревянного бруса создается каркас будущего изделия. Его легко изготовить, пользуясь чертежами. Каркас скрепляется надежно, в противном случае экран будет постоянно двигаться, демонстрируя некоторую неустойчивость. В боковых гранях сразу вырезается отверстие под трубы. Оно делается так, чтобы центр его радиуса находился на расстоянии 7,5 см от высоты и ширины боковой планки.

Перед тем как собирать корпус, целесообразно у задней стенки, возле которой располагается радиатор, установить металлический лист. Его размеры должны дублировать габариты декоративной решетки. Это делается с целью предотвратить тепловые потери и перенаправить тепловой поток внутрь комнаты.

К стене декоративный экран отопления, сделанный своими руками, крепится по-разному. Это может быть, как в нашем случае, устойчивый каркас. Некоторые предпочитают крепить короб на анкерные цанги. Второй способ более сложный и дорогой, так как приходится покупать дополнительные дорогостоящие детали.

Есть вариант установки решеток на ножки. Они крепятся к нижней части изделия при помощи специальных уголков. Если использовать регулируемые ножки, высоту созданной конструкции можно легко менять.

Заключение

Конечно, сегодня не так уж сложно купить готовые декоративные решетки, изучив предварительно огромный предложенный ассортимент. Но у некоторых возникает потребность сделать экран для батареи своими руками, используя подручные материалы, очень доступные по цене. В этом случае удается достичь необходимых функциональных и декоративных характеристик, позволяющих идеально вписать короба и подвесы в существующий интерьер. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Экран для батареи достаточно просто сделать своими руками, тем более, что данный атрибут привносит в интерьер квартиры уют и опрятность. Естественно изделия под заказ, сделанные в стиле, интерьера комнаты стоят дорого, а алюминиевые новые радиаторы также не обладают достаточной привлекательностью. Вот и приходится подобным делом заниматься самостоятельно.

Но данную работу важно выполнить таким образом, чтобы радиатор качественно продолжал выполнять свое начальное призвание – обогрев комнаты. Дабы не закрыть коробом или решеткой его настолько плотно, что тепло прекратит в доступном режиме поступать в помещение.
Для того, чтобы не только не изменить, но и улучшить подачу тепла стоит знать совсем немного – обладать некоторыми познаниями из теплофизики и иметь понятие о самой работе радиатора.

Принцип работы радиатора

Тепло из прибора в комнату передается посредством конвенции, то есть потока теплого воздуха и благодаря лучеиспусканию в инфракрасном факторе электромагнитного излучения. Данное соответствие меняется, зависимо от предела нагрева воды в батарее, внешних факторов и конструкции прибора.
Батарея старого образца при мягких погодных условиях греют по большому счету при применении конвенции, но когда зима суровая к ним невозможно притронуться из-за частичного ИК излучения.
Так как современные радиаторы смоделированы при помощи мощных компьютерных программ. Они действуют более точно. При затрудненном теплоизлучении, к примеру, шторой, поток тепла внутри батареи распределяется так, чтобы он шел в направлении плоских передних панелей и радиатор находится в режиме теплоизлучения.
Из всего этого следует, что экран должен быть установлен так, чтобы была не только отличная циркуляция воздуха, но и доступное инфракрасное излучение. И это доступно в двух вариантах.
Вывод – экран не должен быть сплошным, в идеале это достаточно крупная решетка, которая располагается на приличном расстоянии от батареи. Но чтобы был прекрасный теплообмен этого не достаточно.

Соответствие дизайна экрана для радиатора физическим данным

Следуя школьным познаниям, внутренняя сторона экрана должна быть черной, так как этот цвет является отличным тепло проводником.
Также не следует забывать и об обратной стороне, а именно от стены, чтобы не использованное тепло не выходило в трубу обратки, так что ее также важно покрыть экраном.
Для данной цели стоит применить уже не черный цвет, а блестящий, который отразит ИК от тыльной стороны поверхности, благодаря этому приему декоративный экран еще больше нагреется и отдаст в комнату 0,5 процентов от штатного тепла.
Конечно, для полноценного отражения тепла от стены одного листа алюминия недостаточно, ведь это сохранит всего лишь в 5 – 6 раз больше тепла. Для данной цели лучше уложить полимерный мат, вскрытый алюминием с обеих сторон. Он уменьшает утечку тепла в 40 раз. Ведь синтепон уже при 5 мм толщины отлично отбивает ИК и прекращает проводить тепло.
Также прекрасные свойства имеет и алюминированный пенопласт, но он жесткий, и задеть его за навешенную батарею достаточно тяжело. Минвату вообще использовать в помещеньях, предназначенных для жилья нельзя.

Какие способы обустройства не стоит применять

Существуют определенные ошибки во время обустройства экрана для радиатора:

1. Незначительные отверстия с целью вентиляции пресекают необходимый тепловой обмен;
2. Из-за тех же отверстий над радиатором формируется подушка из горячего воздуха, которая мешает оптимальному конвекционному обмену тепла;
3. Такие ошибки приводят к трате денег на 25% на обратку. Ведь радиатор удерживается в рабочем состоянии исключительно за счет излучения;
4. Дополнительные функции такой батареи однозначно отсутствуют – навешена на стену коробка и все. А дизайнерские усовершенствования сведены к пределу, ведь такая попытка скрыть батарею только подчеркнет ее уродливость;
5. Очень хорошо в дизайнерском отношении смотрится деревянная полочка с решеткой, но только не переусердствуйте, решетка не должна быть слишком частой и широкой, чтобы опять-таки не ухудшить теплообмен и не потратить много денег на ветер.

Каким образом создать правильный экран для радиатора отопления

Прежде всего, материал:

• Пластик – очень дорого, тепло генерирует отрицательно, от неравномерного нагрева возьмется пятнами и деформируется, придать необходимую форму в условиях дома тяжело;
• Металл – доступен в финансовом плане, прекрасно проводит тепло, но чтобы выполнить красивое изделие, своими руками важны профессиональные навыки и специальное оборудование;
• Дерево – эстетика и экологичность на высшем уровне, прекрасно поддается обработке. Но тепло пропускает плохо, и чтобы повысить данное качество, методов совсем мало. Однако отлично сложенный по всем правилам тепловой экран из дерева, в работе достаточно положителен;
• Гипсокартон – изначально он по всем параметрам не годится: теплопроводность плохая, из-за перегрева пересыхает, трескается и шелушится. Но если приложить определенные усилия и знания, то материал можно усовершенствовать в соответствии со всеми аспектами и выполнить довольно неплохой экран.

Приготовление материала для создания экрана

Перед началом оборудования экрана необходимо приготовить материал, а именно гипсокартон. С данной целью необходимо прокатать его специальным игольчатым валиком и покрыть раствором водной эмульсии ПВА полотна со всех сторон по дважды. Для этого она необходима около 2 – 3 литров.

Цель данного мероприятия:

• Пропитка полимерной эмульсией усилит проводимость тепла;
• Прокалывание игольчатым валиком образует тепловые соединения изнутри наружу;
• Специально пропитанный гипсокартон не поддается воздействию нагрева, а значит, не пересыхает;
• На обработанный материал отлично ложится краска, ровным полотном.
• Если такой материал распиливать при помощи ручного или электрического лобзика, то срез будет ровный и чистый;
• После итоговой обработки шкуркой и покраски, полотно приобретает прекрасный эстетичный вид не хуже фабричного пластика.

Сборка экрана радиатора

Выполняется раздел экрана с отопительным радиатором, который будет выполнять функцию теплоотдачи подобно исходной. В предоставленном варианте два нюанса – аэродинамический козырек и инжектор нагретого воздуха. Изготовить данные изделия можно из картона, жести, оцинковки, если использовать картон, следует внутри козырек оклеить алюминиевой фольгой.
Такой козырек важен не только для чугунных батарей, но и для новых вариантов обогревательного оборудования. При его отсутствии в углу под подоконником собирается та самая подушка воздуха, которая полностью перекрывает возможность полноценной конвекции. Внутренняя поверхность козырькам покрытая алюминием переотражает определенную долю ИК и сохраняет на первый взгляд копейки, но за сезон ощутимую сумму.
Посредством инжектора притягивается подогретый воздух от лицевой стороны батареи. Его конец должен обладать определенным сужением. При невысоком количестве тепла он работает слабо, но если повысить подогрев, усилится и тяговая сила, благодаря чему теплый воздух повалит в буквальном смысле клубами.
Естественно, если подогрев сильный, то отдача тепла от данной конструкции даже выше, нежели от работы радиатора в свободном пространстве. В тех случаях, когда обычный экран плохо работает, экран с инжектором и козырьком работает на полную мощь.

Примечание

Если радиатор современного варианта, то инжектор важно спустить до нижнего края сопел, расположенных сверху.
Параметры инжектора и козырька не обязательны, достаточно выполнить приблизительный вариант, в крайнем случае, их можно подкорректировать.
Крепление к стене самого экрана доступно применить то, которое для вас наиболее приемлемо. Конечно, идеальный вариант резьбовые шпильки в анкерных цангах, но они достаточно дорогие, так что можно применить и простые чурбачки из деревянной основы. Но самое главное, чтобы рабочий процесс конструкции был плодотворным – общая площадь материалов с лицевой поверхности обязана быть меньше промежутков, которые между ними. Если регулярная основа обрешетки, то рейки из дерева или гипсокартонные полосы необходимо выполнить уже, чем промежутки между ними. Если батареи образца старого выпуска, то детали обрешетки выполняются в вертикальном положении.

Итог

Примерно в таком ракурсе выполняется экран радиатора отопления, чтобы стать эффективным помощником и дизайнерским украшением квартиры.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора
отопления. Варианты есть следующие:

• пластик;
• металл;
• дерево;
• панели МДФ;
• гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Как сделать своими руками?

Изготовление щита на устройство отопления начинается с выбора желаемой конструкции. Исходить нужно из расположения радиатора, имеющихся навыков обработки различных материалов, доступности рабочих инструментов и имеющихся материалов. В домашних условиях проще всего будет изготовить либо экран-короб, либо щит-решетку. Рассмотрим, как изготовить такие экраны самостоятельно.

«Короб»

Самым популярным у домашних мастеров является экран в виде короба. Вариантов изготовления панелей для такого короба масса, как и применяемых материалов. Рассмотрим самый доступный и легкий в создании короб из ячеистой сетки, обрамленной рамкой. Для начала нужно приготовить то, из чего и при помощи чего будем делать.

Декоративная решетка

Если нет необходимости в экране-коробе, можно вполне обойтись экраном в виде фасадной панели. Такая панель может соответствовать размерам радиатора или своей величиной и формой отвечать желанию владельца. Изготовить щит-решетку можно в виде рамы с сеткой из металла или перфорированной панели МДФ. Процесс изготовления такой решетки аналогичен процессу изготовления фасадной части маскировочного короба, рассмотренному выше.

Если вам позволяет опыт, то можно выполнить декоративный щит в виде деревянной реечной решетки в раме (по типу жалюзи). Рейки в такой раме располагаются в любом направлении – по горизонтали, по вертикали, по диагонали. Усложняя себе задачу, можно сваять ячеистую решетку из реек (укладывать рейки можно не только под прямым углом).

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0.

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.

Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.

Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.

Навесной металлический экран сделать довольно просто:

1. Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
2. По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
3. Сгибают уголки в виде буквы Г.
4. Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
5. Изготавливают три уголка с размером, равным ширине экрана.
6. Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
7. С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
8. Красят внешнюю часть Г-образных уголков.

Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Пошаговая инструкция

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

• лист ДВП подходящей цветовой гаммы

Древесно-стружечная плита легко красится и за счет структуры отлично «держит» краску. Можно либо заранее покрасить весь лист, либо нанести краску на уже готовое изделие.

• листовая сетка, которая будет устанавливаться на переднюю и боковые панели;
• отражающий лист – чаще всего используются металлические или фольгирующие листы;
• соединительные элементы – скобы, шурупы и гвозди.
• столярный клей.

Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с  шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

На одном прямоугольнике нарезайте углы разного направления. Так вы сможете соединить все детали посредством гвоздиков и/или столярного клея.

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Самостоятельная сборка экрана

Сделайте из деревянного бруска каркас экрана по его размеру. Такой каркас позволит надежно закрепить все детали и не позволит экрану «плавать» из стороны в сторону. В самом каркасе выпиливаете отверстие для трубы (патрубка), центр которого должен быть на расстоянии 75 мм от боковых планок.

Фото 5 Сборка фасада экрана под батарею

Изначально по задней стене установите металлический лист по размеру экрана на радиатор. Тем самым вы сократите теплопотери и направите движение теплого воздуха в помещение.

После того, как экран собран и посажен на каркас, декорируете грани МДФ профилем. По такому же принципу собираются и все остальные детали экрана.

Если вы остановили свой выбор на деревянном каркасе из бруска, дополнительного крепления к стене не потребуется. Если же каркаса не будет, используйте для крепления короба анкерные цанги.

Самым простым вариантом будет поставить экран на ножки. Нельзя сказать, что декор будет монолитным, поскольку в целом конструкция достаточно хрупкая, но это позволит сократить расходы и время на его изготовление.

Оптимальным по прочности будет деревянный каркас. Ввиду того, что он не оказывает влияния на движение и циркуляцию воздуха, именно такой вариант мы рекомендуем для установки.

Видео 2 Сборка экрана для радиатора из готового комплекта

Особенности крепления

Решетки на радиаторы  отопления должны монтироваться так, чтобы легко и быстро можно было получить доступ к отопительным приборам и трубам. Периодически, хотя бы два раза в год элементы системы отопления надо очищать от грязи и пыли, так что доступ необходим. К тому же время от времени возникают аварийные ситуации. В этом случае требуется быстрая реакция и откручивать крепеж бывает некогда. Потому, постарайтесь придумать такую систему крепления, которая позволяет одним движением снять экран.

Приставные и навесные

Проще всего с навесными или приставными экранами. Они снимаются/отодвигаются за секунды. А вот плоские, закрывающие радиаторы в нишах и экраны короба, которые крепятся к стене, самые проблематичные. Но и тут все решается просто. Закрепить короб к стене можно при помощи двух планок: одной на коробе, второй — на стене. Весь секрет в том, что планки верхнюю грань имеют скошенную (на рисунке видно). Та, которая прибивается на стену имеет уклон к стене, которая на коробе — скос имеет в сторону решетки. Когда короб устанавливается на место, получается что-то типа замка.

Как закрепить короб-экран для радиатора отопления на стене

Другой вариант — на одной из планок закрепить металлические пластины, на другой — магниты. Или к стене прикрепить не деревянную планку, а металлический уголок, например.

В случае с плоскими экранами решение может быть таким же — металлические пластины и магниты. Еще вариант — крючки и петли. Он просто реализуется, но не очень удобен в эксплуатации: пока попадешь в петли, приходится помучатся. Есть еще сложный в монтаже, но удобный способ: сделать экран по типу раздвижных дверей.

Раздвижные экраны для батарей отопления

Можно взять направляющие, которые продают для мебельных дверец, установить их, вставить экраны в соответствующие пазы. Если не планируете активно пользоваться нишей возле батареи, можно роликовые механизмы не ставить, но отодвигать будет сложно. Такой способ, кстати, можно применить и для решетки-короба. Его тогда можно прибивать к стене «намертво», а подвижной сделать переднюю стенку.

Интересные варианты оформления экранов для батарей: фото-идеи

Кроме технической стороны вопроса не менее важна эстетическая. Есть варианты решеток и экранов, которые являются скорее элементом дизайна, а не технической деталью. Некоторые из них есть в фото.

Декоративная панель, которая закрывает радиатор сама смотрится как произведение скульптора-авангардиста

Выглядит как сундук из сказки. Это сделано при помощи лазерной резки

Ажур всегда смотрится привлекательно

Вариант оформления решетки на радиаторы отопления в современном стиле

Сделать подсветку — оригинальная идея

Повторить рисунок на обоях — стильное решение

Сделать не просто приставной короб, а функциональную вещь

Стеклянные экраны могут быть с любым рисунком, хоть пейзаж, хоть орнамент, даже ваше личное фото

Стильный вариант металлического экрана для помещений в стиле минимализм и хай-тек

Заключение

Если вы не располагаете достаточным количеством времени, то проще приобрести готовый набор для отделки различных нагревательных элементов и быстро его собрать и установить. Но человек с руками и хорошей фантазией изготовит самостоятельно эксклюзивный декоративный экран, какого в продаже не найти. Главная сложность – обработка лицевой панели, все остальное делается достаточно просто.

Видео — Как сделать экран на батарею

Добро пожаловать на строительный портал StroyRemNed.ru! Здесь вы найдете самые актуальные и полезные материалы по строительству и ремонту, постройке зданий, отделке помещений, электрике, сантехнике, а также по покупке и продаже недвижимости.

Однако помните, что материалы сайта носят исключительно справочно-рекомендательный характер и большинство описанных здесь работ — могут выполнить лишь люди с профессиональными навыками в этой области.

Строительство и ремонт — дела совсем не сложные, главное знать с какой стороны к этому подойти. Никогда не откладывайте ремонтные работы, из-за этого, у некоторых людей в квартирах царит атмосфера вечного ремонта, что согласитесь не очень комфортно.

Обустройство жилья очень важно, ведь именно дома человек отдыхает от тяжелых трудовых будней. Оформите свою квартиру в соответствии со своими предпочтениями и тогда, в Вашем доме воцарится гармония и уют.

Желаем успехов в строительстве и ремонте!

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:

• пластик;
• металл;
• дерево;
• панели МДФ;
• гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Рекомендации по изготовлению

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Далее, отрезаем по размерам боковые панели (их можно сделать глухими, только прорезать проемы для труб) и верхнюю часть, в которой тоже очень желательно сделать фигурные отверстия для выхода воздуха наружу. После чего декоративный короб для батареи можно собрать и установить на место. Для лучшего понимания процесса в качестве примера приведем сборочный чертеж:

Заключение

Если вы не располагаете достаточным количеством времени, то проще приобрести готовый набор для отделки различных нагревательных элементов и быстро его собрать и установить. Но человек с руками и хорошей фантазией изготовит самостоятельно эксклюзивный декоративный экран, какого в продаже не найти. Главная сложность – обработка лицевой панели, все остальное делается достаточно просто.

Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.

Декоративный экран из дерева со стеклянными вставками

Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.

Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Типы экранов для батареи

Существует несколько типов конструкций, которыми можно задекорировать батарею:

1. Экран-коробка – полностью закрывает отопительный прибор.
2. Плоский экран предназначен для создания оградки радиаторов, находящихся в нише.
3. Экран навесной. Эта конструкция очень хорошо подходит для чугунных выступающих батарей.

Навесной экран из стекла для выступающих батарей

Инструменты

Для сооружения экрана понадобятся следующие инструменты: пила и сетка, винты, плита древесноволокнистая, клей столярный, скобы, гвозди отделочные, шурупы, а также ножки.

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Изготовление гипсокартонного короба

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Экран из ротанга

Это очень красивый вариант, но достаточно дорогой. Декоративный экран с ротанговым фасадом по стоимости будет раз в 10 дороже металлического варианта и идентичен изделию из натурального дерева.

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями.

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс
