Источники питания

И. НЕЧАЕВ, г. Курск

Радио, 2002 год, № 2

Известно, что при налаживании и испытании блоков питания
постоянного и переменного тока необходима активная нагрузка. Обычно это набор переменных или постоянных резисторов, сопротивление которых должно быть в пределах от единиц до десятков ом, а мощность рассеяния достигать 100 Вт и более. Применив транзисторы, можно изготовить универсальный эквивалент нагрузки (см., например, мартовский номер журнала «Радио» за 1986 г .). Вниманию читателей предлагаем более совершенное устройство, основа которого — мощный полевой транзистор. С помощью этого прибора можно проверять стабилизированные блоки питания, нестабилизированные выпрямители, трансформаторы, аккумуляторы и т. д. как в статическом, так и в динамическом режимах.

Схема устройства показана на рис. 1
.

Функцию эквивалента нагрузки выполняет мощный полевой транзистор VT3 с допустимым током стока 25 А, напряжением сток-исток 400 В и рассеиваемой мощностью 100 Вт. На логической микросхеме DD1 и транзисторах VT1, VT2 собран узел управления полевым транзистором, а на микросхеме DA1 — стабилизатор напряжения. Для проверки источников переменного напряжения эквивалент нагрузки следует дополнить выпрямительным мостом VD4.

Работает устройство так. В динамическом режиме (рис. 1) работает генератор прямоугольных импульсов, собранный на элементах DD1.1, D1.2. Его частоту можно изменять переключателем SA2: 1 кГц или 0,1 Гц.

На выходах элементов DD1.3 и DD1.4 формируются противофазные сигналы прямоугольной формы со стабильной амплитудой, которые поступают на базы транзисторов VT2 и VT1 соответственно. В эмиттерные цепи транзисторов включены переменные резисторы R3, R2 и светодиоды HL1, HL2. Через диоды VD1 и VD2 напряжение с движков переменных резисторов поступает на затвор полевого транзистора. Он начинает открываться уже при напряжении на затворе примерно 4…5 В, а при 10…11 В сопротивление его канала уменьшается до нескольких ом. Резисторами R2 и R3 можно устанавливать требуемое напряжение на затворе в течение четных и нечетных полупериодов импульсной последовательности. Светодиоды будут также поочередно включаться, сигнализируя о том, на какой из переменных резисторов поступает напряжение.

Таким образом, у транзистора периодически с частотой генератора будет меняться сопротивление канала, значение которого можно регулировать этими резисторами. Следовательно, будет изменяться и ток, протекающий через него. Переменным резистором R3 устанавливают максимальное значение тока, a R2 — минимальное. Такой режим можно использовать для проверки блоков питания, аккумуляторов и т. д.

В статическом режиме на входе логического элемента DD1.1 — низкий логический уровень, и генератор перестает работать. При этом напряжение поступает на переменный резистор R3 и светится светодиод HL2. В этом случае управление полевым транзистором осуществляется только с помощью переменного резистора R3. Проверяемый источник постоянного напряжения подключают с соблюдением полярности к гнездам XS2. Источник с большим напряжением, как постоянного, так и переменного тока, можно подключать к гнездам XS1 без соблюдения полярности.

Для питания эквивалента нагрузки можно использовать любой, в том числе и нестабилизированный блок с напряжением от 16 до 25 В и током до 50 мА. Диод VD3 защищает устройство от неправильной полярности питающего напряжения.

Большинство деталей размещают на печатной плате из односторонне фоль-гированного стеклотекстолита, чертеж которой показан на рис. 2
.

Плату устанавливают на верхней крышке корпуса из изоляционного материала. Через отверстия в плате переменные резисторы, переключатели и светодиоды крепят на верхней крышке корпуса. Гнезда закрепляют на одной из боковых стенок. Полевой транзистор размещают на теплоотводе соответствующей площади. К нему прикрепляют корпус с платой.

В устройстве можно применить любые транзисторы из серий КТ315, КТ312 (VT1, VT2), КП707Б, КП707А2 или другие аналогичные (VT3). От параметров транзистора VT3 зависят все параметры эквивалента нагрузки: максимальный ток, напряжение и мощность. Диоды КД522Б (VD1 — VD3) заменимы любыми из серий КД521, КД522, КД103, КД102. Диодный мост VD4 должен быть рассчитан на максимальный ток полевого транзистора. Допустимо использовать отдельные диоды, которые можно также разместить на теплоотводе. Светодиоды — серий АЛ307, АЛ341 или аналогичные, желательно с различным цветом свечения. Конденсаторы — КМ-6, К73-17(С1), КЛС, К10-17, КД(С2), резисторы R2 и R3 — СПО, СП4, остальные — МЛТ, С2-33. Переключатели — МТ-1 или аналогичные, а также любые малогабаритные. Монтаж сильноточных цепей эквивалента нагрузки следует выполнить проводниками большого диаметра.

Какого-либо налаживания устройство не требует, поскольку частота генератора не критична. Для контроля тока, протекающего через эквивалент нагрузки, его подключают к исследуемому блоку питания через амперметр.

Следует учесть, что при небольшом напряжении контролируемого блока питания (до 10…12 В) большого тока через полевой транзистор не получить из-за того, что его сопротивление в открытом состоянии составляет несколько ом. Поэтому, если необходим значительно больший ток, придется включить параллельно несколько таких транзисторов, в цепь истока каждого из которых нужно будет подключить резистор сопротивлением 0,1…0,2 Ом, или применить другой транзистор на больший ток (чаще всего они низковольтные), у которого сопротивление канала меньше, например, IRF520.

Так называлась статья И. Нечаева г. Курск, размещенная в журнале Радио №1 за 2005 год стр. 35, в которой описывается схема устройства, эквивалентного мощной активной нагрузке.

Для начала обязательно прочитайте эту статью. Это обычный стабилизатор тока, выполненный на операционном усилителе и мощном полевом транзисторе. Про подобные устройства можно еще почитать в книге «Электронные схемы на операционных усилителях» В.И. Щербаков Г.И. Грездов Киев «Технiка» 1983г стр.131. Для удобства использования данной нагрузки хочу предложить вам дополнить схему цифровым вольтметром и амперметром.

Это позволит отслеживать параметры проверяемого источника питания и, что немаловажно, отслеживать мощность, выделяемую на мощном транзисторе, чтобы не допустить выхода его из строя. Схема нагрузки с цифровой индикацией показана на рисунке 1. Основой блока цифровой индикации является микроконтроллер PIC16F873A. В режиме АЦП работают два вывода контроллера RA1 и RA0, сконфигурированных на аналоговый вход. Напряжение, падающее на нагрузке, через делитель R6 и R7 подается на RA1. С помощью триммера R7 подстраивают показания вольтметра по контрольному цифровому мультиметру. Индицирует величину напряжения на нагрузке правый по схеме индикатор. Измерение тока нагрузки происходит косвенным способом – измерением падания напряжения, при прохождении последнего через датчик тока – резистор R5. С его верхнего вывода напряжение подается на вход контроллера RA0. Величину тока индицирует левый индикатор. Применить можно любые индикаторы с общим катодом. В качестве сетевого трансформатора можно использовать любой маломощный с напряжением вторичной обмотки порядка 12 вольт.

После сборки схемы, ее проверки, не вставляя контроллера проверяют и подстраивают напряжения питания. Резистором R9 на выходе стабилизатора DA2 устанавливают напряжение 5,12В. После установки контроллера устройство готово к работе. Скачать схему и файл прошивки.

При тестировании мощных блоков питания используется электронная нагрузка, например, для принудительной установки заданного тока. На практике часто применяются лампы накаливания (что является плохим решением из-за низкого сопротивления холодной нити) или резисторы. На сайтах интернет-магазинов доступен для покупки модуль электронной нагрузки (по цене около 600 рублей).

Такой модуль имеет следующие параметры: максимальная мощность 70 Вт, длительная мощность 50 Вт, максимальный ток 10 А, максимальное напряжение 100 В. На плате имеется измерительный резистор (в виде изогнутого провода), транзистор IRFP250N, TL431, LM258, LM393. Чтобы запустить модуль искусственной нагрузки необходимо закрепить транзистор на радиаторе (лучше оснастить вентилятором), включить потенциометр, обеспечивающий регулировку тока и подключить источник питания 12 В. Вот упрощенная структурная схема:

Разъем V- V+ используется для подключения проводов, соединяющих испытуемое устройство, последовательно с этой цепи стоит включить амперметр для контроля заданного тока.

Питание подводится на разъем J3, само устройство потребляет ток 10 мА (не считая потребления тока вентилятора). Потенциометр подключаем к разъему J4 (PA).

Вентилятор на 12 В можно подключить к разъему J1 (FAN), на этом разъеме присутствует напряжение питания с разъема J3.

На разъеме J2 (VA) есть напряжение на клеммах V- V+, можем подключить здесь вольтметр и проверить, что за напряжение на выходе нагрузки источника питания.

При токе 10 А, ограничение непрерывной мощности до 50 Вт приводит к тому, что напряжение на входе не должно превышать 5 В, для мощности 75 Вт, напряжение 7.5 В соответственно.

После тестирования с блоком питания в качестве источника напряжения подключили аккумулятор с напряжением 12 В, чтобы не превышать 50 Вт — ток не должен быть больше 4 A, для мощности 75 Вт — 6 A.

Уровень колебаний напряжения на входе модуля является вполне приемлемым (согласно осциллограммы).

Схема принципиальная эл. нагрузки

Это не 100% точная схема, но вполне похожая и неоднократно собранная людьми. Есть и рисунок печатной платы.

Принцип действия

Транзистор — МОП-транзистор с каналом N-типа, с большим током Id и мощностью Pd и меньшим сопротивлением RDSON. От его параметров будут зависеть предельные токи и напряжения работы блока искусственной нагрузки.

Был использован транзистор NTY100N10, его корпус to-264 обеспечивает хорошее тепловыделение, а его максимальная мощность рассеивания 200 Вт (зависит от радиатора, на котором его разместим).

Вентилятор также необходим, для его управления применен термистор RT1 — при температуре 40 oC он отключает питание и опять включает когда температура радиатора превышает 70 oC. При нагрузке 20 А, резистор должен иметь мощность 40 Вт и быть хорошо охлажден.

Для измерения тока использован амперметр на популярной микросхеме ICL7106. Схема не требует настройки, после правильной сборки работает сразу. Нужно только подобрать R02 чтобы минимальный ток составлял 100 мА, также можно выбрать значение R01 чтобы максимальный ток не превышал 20 А.

Adblock
detector

Для многих радиолюбителей вопрос приобретения хорошего эквивалента нагрузки, для настройки передатчиков или усилителей стоит очень остро. Фирменные решения стоят достаточно дорого и не всегда доступны. Обычно нам на помощь спешит Китай, но тут подсуетились и отечественные производители и в этом обзоре я рассажу о новом, достаточно бюджетном решении от хорошо всем известного Павла Горячева (RK3AUK). Собственно, герой этого обзора не совсем эквивалент нагрузки. Это набор для самостоятельного изготовления достаточно мощного эквивалента. Назвал его автор ласково и с душой — “Чебурашка”. Почему, будет понятно в процессе повествования. Обзор не будет очень длинным, поскольку эквивалент не радиостанция и долго рассказывать про него достаточно сложно, но я постараюсь осветить все стороны этого изделия.

Внешний вид

Поставляется эквивалент в разобранном виде, расфасованный в разные пакетики. По сути, это набор типа – собери сам.

Раскрываем пакетик…

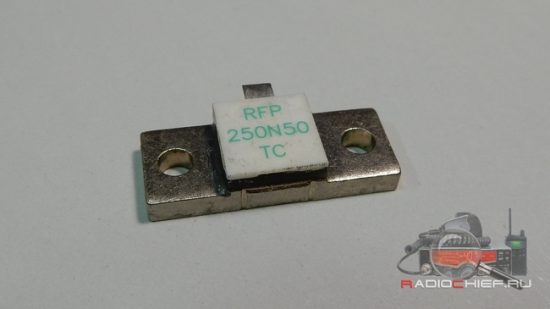

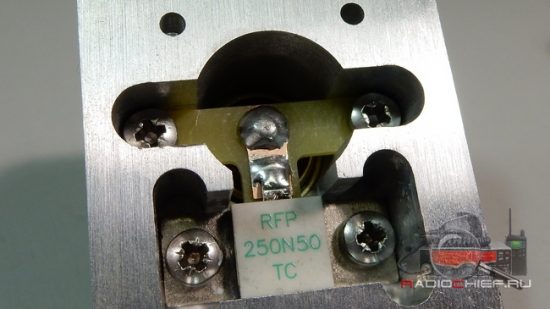

В комплекте идет собственно ВЧ резистор номиналом 50 Ом, именно он и будет служить сердцем в этом эквиваленте.

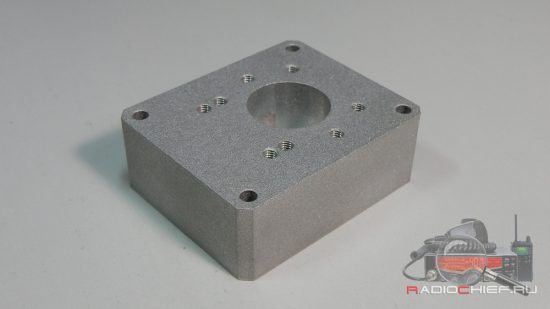

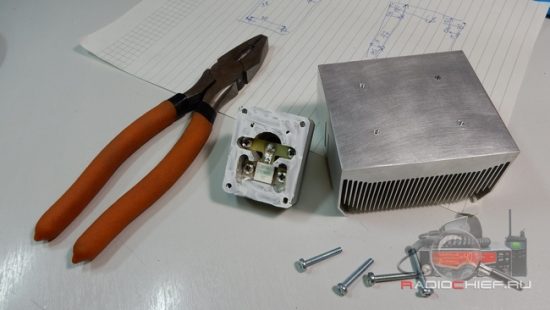

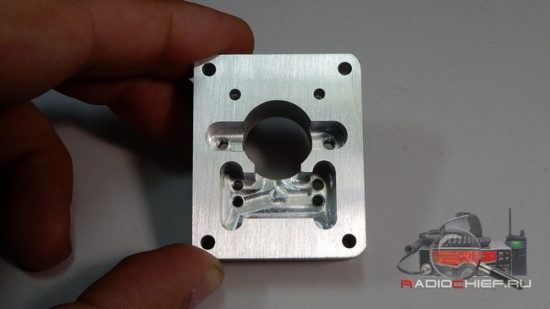

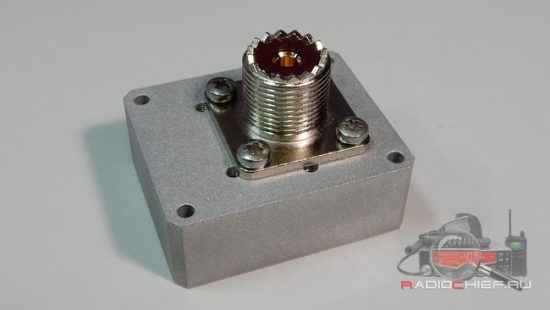

Держатель резистора. Алюминиевый кубик с выфрезерованными пазами под установку резистора, разъема и переходной платы. Именно он будет служить проводником тепла и передавать его на радиатор, а также обеспечивать постоянство характеристик эквивалента на разных частотах. Как я уже и говорил, название для эквивалента выбрано не случайно, внутренние выфрезерованные поверхности по форме напоминают Чебурашку.

Кубик сверху отпескоструен и выглядит отлично. Как он справляется со своими обязанностями, мы узнаем позже.

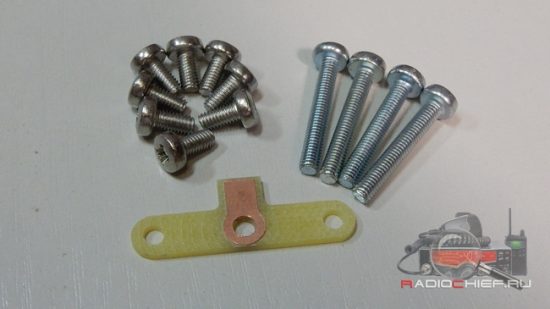

Переходная плата и набор винтов для сборки. Плата нужна для соединения гибкого вывода резистора с центральным контактом разъема. Напрямую лепесток резистора припаивать к разему нельзя, в процессе эксплуатации разъема и прокручивании его центрального контакта есть шанс оторвать лепесток от резистора.

Винты для сборки, собственно, эквивалента сделаны из нержавейки, а для крепления эквивалента к теплоотводу обычные оцинкованные.

Сборка

В общем-то не представляет каких-то сложностей. Для сборки нужна только крестовая отвертка паяльник припой и теплопроводная паста. Вначале монтируем разъем в корпус.

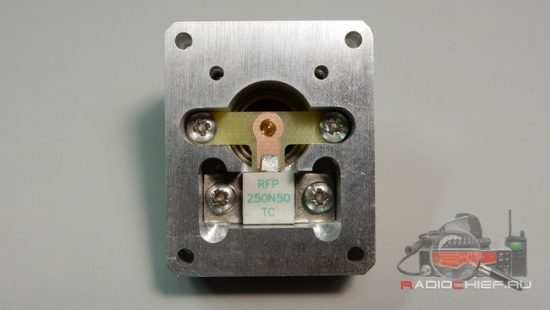

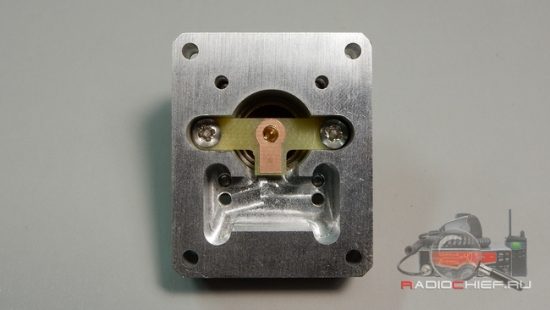

Затем монтируем переходную плату.

Резистор обязательно сажаем на теплопроводную пасту типа КПТ-8! Много пасты не нужно, достаточно нанести ее тонким слоем на резистор и плотно прижать.

Аккуратно припаиваем резистор и центральный контакт разъема к плате.

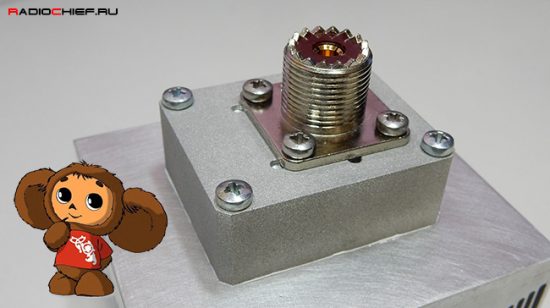

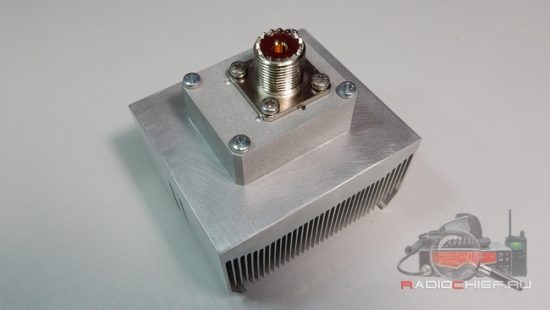

Вот в общем-то и все. Эквивалент готов к использованию.

Безусловно, если вы хотите использовать этот эквивалент для работы только с си-би радиостанциями или для измерения мощности портативок, то дополнительный теплоотвод здесь не особенно и нужен, можно просто прикрыть внутренности нашего эквивалента крышкой из алюминия или текстолита, и он будет работать, однако, если Вы хотите раскрыть весь потенциал мощного резистора, эту конструкцию обязательно нужно посадить на хороший радиатор. Чем мы и займемся, но чуть позже.

Измерения эквивалента без дополнительного теплоотвода

Для начала исследуем наш эквивалент без массивного теплоотвода. Предположим, что мы будем им пользоваться только для тестирования си-бишных раций и портативок.

Вначале снимем с эквивалента характеристики. КСВ, значение активного и реактивного сопротивлений. Конечно, вместе с эквивалентом идет инструкция, в которой приведен усредненный график, но мне интересно, насколько он совпадает с реальным. Для измерений, подключим эквивалент к антенному анализатору RigExpert AA-600 и проведем измерения.

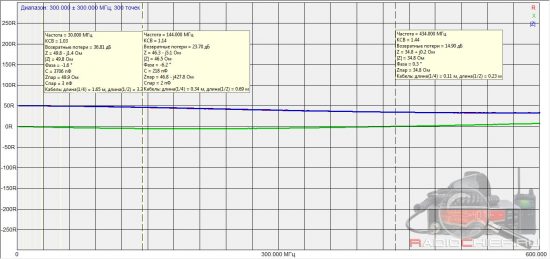

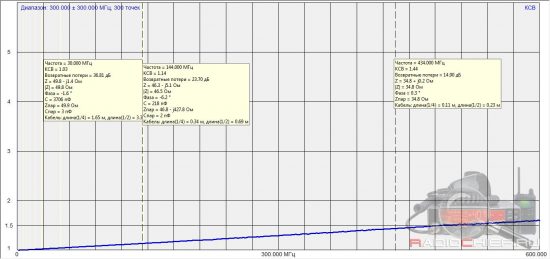

КСВ в полосе частот от 0 до 600МГц. Все вполне прилично.

Активная и реактивная составляющие. Тут тоже все красиво. Такой эквивалент вполне можно использовать для точных измерений мощности на КВ и даже на 2м диапазоне. С диапазоном 70см все не так хорошо, но, тем не менее, прикинуть мощность можно и на этих частотах.

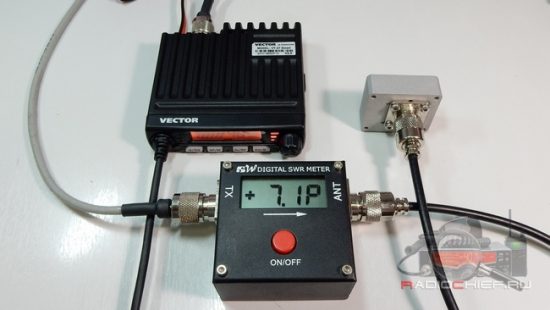

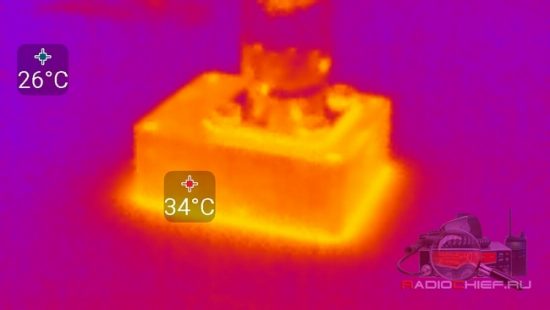

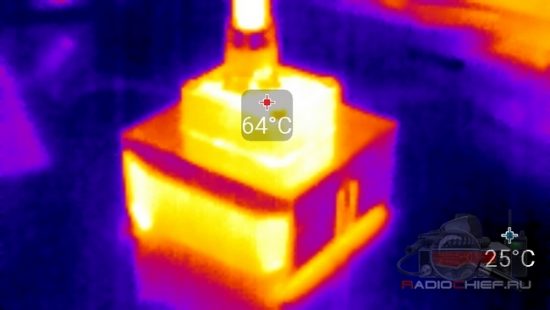

Подключим эквивалент к радиостанции и посмотрим в тепловизор, как наш «Чебурашка» будет нагреваться. Рассеивать будем мощность 7 ватт в течении 1 минуты.

Как видно, нагрев вполне равномерен и совершенно не критичен.

Лично у меня никаких вопросов к «Чебурашке» работающему в таком режиме нет. Думаю, что без внешнего теплоотвода эквивалент можно эксплуатировать на мощностях вплоть до 20Вт без каких-либо последствий, то есть сегмент турбо станций тоже охвачен.

Однако надо помнить, что «Чебурашка» у нас достаточно могучий, поскольку в конструкции используется резистор мощностью аж 250 Ватт, и было бы глупо не воспользоваться возможностями эквивалента на все 100%. Для этого обязательно необходимо алюминиевый кубик прикрутить к какому-нибудь массивному теплоотводу. Это может быть обычный алюминиевый профиль, готовый радиатор от чего-нибудь или другой массивный металлический предмет. Давайте сделаем настоящего Чебуратора! Я для этого использую старый компьютерный кулер, его оребрения вполне достаточно для того, чтобы кратковременно рассеивать мощность в 200 ватт.

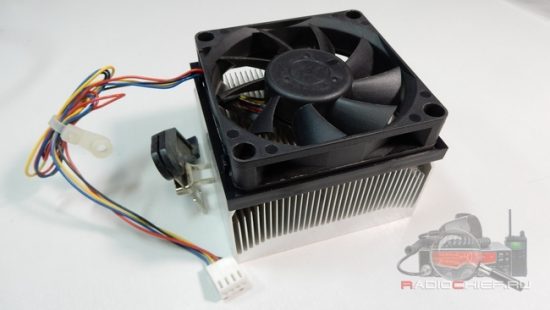

Размечаем наш кулер и монтируем на него эквивалент. Немного не хватает шаблона для того чтобы точно накренить места для сверления. Естественно, при монтаже используем теплопроводную пасту, тут я тоже рекомендую использовать пасту КПТ-8.

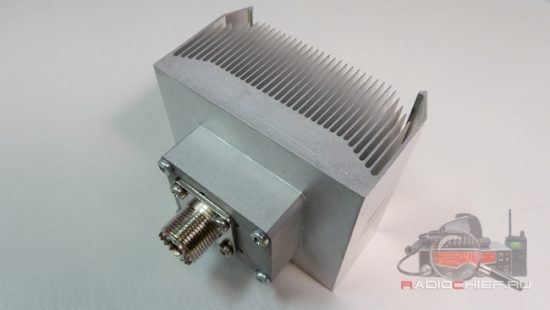

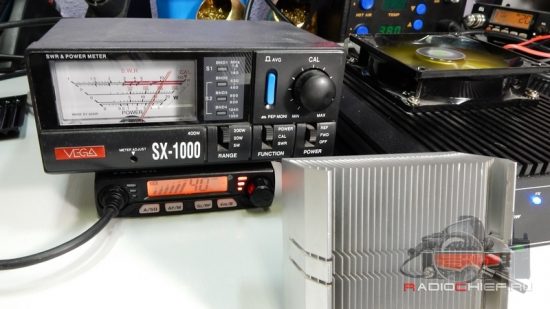

Готовая конструкция

Опять проведем измерения КСВ. Нам необходимо убедиться в том, что наличие теплоотвода не ухудшило характеристики нашего эквивалента.

Все в порядке. Изменений в показаниях прибора почти нет. Отлично.

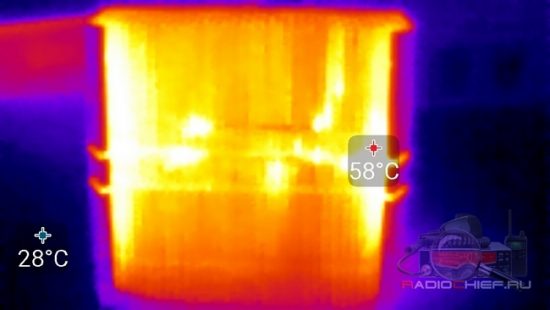

Опять берем в руки тепловизор, усилитель я буду использовать SG-200. Будем поджаривать наш эквивалент в течении одной минуты мощностью 150 ватт.
