Электрический снегоуборщик своими руками на асинхронном электродвигателе

Самодельный снегоуборщик из мотоблока

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

• одноступенчатые;
• двухступенчатые.

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

Изготовление состоит из таких этапов:

1. вырезаем из листовой стали 4 диска;
2. диски режем пополам, каждый диск загибаем спиралью;
3. четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;
4. на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

1. Для изготовления ручек можно взять обычную полудюймовую трубу.
2. Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.
3. Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).
4. Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.
5. Вал привода делается из стальной трубы диаметром ¾ дюйма.
6. Привод на вал осуществляется при помощи ремня и шкивов.

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

1. С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.
2. Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.
3. Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Итог

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Отправим материал вам на e-mail

С наступлением холодов уборка снега становится насущной проблемой для многих владельцев загородной недвижимости. При наличии обширной придомовой территории лопата не лучшее решение, а покупка снегоуборочной техники может стать очень дорогим приобретением. Выручит в этой ситуации сделанная своими руками снегоуборочная машина. Этот вариант особенно подойдет жителям загородных поселков и дачных участков. Поэтому попробуйте смастерить полезный агрегат самостоятельно из старых инструментов. А наш обзор поможет вам это сделать.

Снегоуборочное оборудование позволяет быстро и без особого труда расчистить большие площади придомовых территорий

Снегоуборщик – это универсальное оборудование для автоматической уборки снежных насыпей на больших территориях. Снегоуборочная машина для дома позволяет сэкономить массу времени и освобождает человека от тяжелого труда.

Самодельные конструкции подходят для расчистки прилегающих территорий магазинов и кафе. Также подобная техника используется коммунальными службами и всевозможными предприятиями.

Как сделать своими руками шнек для снегоуборщика

Важной составляющей снегоуборщика является шнек. Это режущие кольца-лопасти, прикрепленные к валу привода. В качестве вала подойдет труба длиной 80 см. В центре нужно пропилить отверстие, куда будет ставиться лопатка для подачи снега. Снег откидывается, благодаря вращению этой трубы.

В этом случае понадобится сделать своими руками фрикционное кольцо для снегоуборщика. При этом стоит воспользоваться готовыми чертежами, по которым можно вырезать кольца. Лопасти делаются из листовой стали. При этом вырезается 4 диска, которые вытягиваются в виде витков. Затем готовые спирали приваривают к спирали. По краям трубы фиксируются распорки из металла. Ниже будут приведены подробные этапы выполнения работ.

Снегоуборщик своими руками из бензопилы

Стоит отметить достоинства конструкции из бензопилы:

• небольшая стоимость элементов;

• замечательная производительность оборудования;

• изготовление основных узлов из подручных средств.


В качестве движущего элемента применяют мотор бензопилы. Двигатель отсоединяется от рамы. Кроме двигателя понадобится корпус шнека, вал и винтовая поверхность шнека. Корпус выполняется из листового металла. Для вала можно взять трубу с диаметром 20 мм. Винтовая поверхность делается из листового железа.

Начать изготавливать корпус можно с боковин. При этом из металла вырезается два круга. К боковым частям приваривается изогнутый в полукруг лист металла. В боковых частях проделываются отверстия, куда вставляется шнековый механизм. Каркас делается путем приваривания к раме профильных труб. При этом силовая установка должна перемещаться вдоль рамы, а также фиксироваться в нужном положении. К каркасной части фиксируется ручка с выведенным управлением дроссельной заслонки. С учетом типа рельефа к каркасу крепятся полозья или колеса.

Как сделать своими руками электрический снегоуборщик из триммера: видео с пояснениями

Можно сделать и агрегат из триммера, но при этом подойдет не любая . Не стоит использовать триммер с изогнутой штангой. Более мощными являются устройства с прямой штангой.

Чтобы сделать агрегат из триммера понадобится специальный инструмент – болгарка, дрель и .

Вот последовательность работ:

• корпус делается из металлической бочки, которая срезается на расстоянии 15 см от дна. По центру выполняется отверстие, куда будет размещаться выступающий редуктор;

• по бокам делается отверстие;

• отверстие для выхода снега должно размещаться по центру конструкции;

• чтобы сделать ротор потребуется 4 лопасти. При этом из куска металла вырезается 4 пластины, которые следует обрезать в форме лопасти. Их нужно приварить к диску триммера;

• снегоотвод можно выполнить из разных частей бочки. Для этого нужно вырезать прямоугольную полосу. Болванку следует загнуть и приварить боковые части;

• из листового материала делается лопатка;

• снегоотвод делается в том месте, где есть отверстие для выброса снега. Лопатка крепится в нижней части. Редуктор крепится болтами, а ротор монтируется как нож триммера.


Приступая к самостоятельной работе, необходимо изучить следующие рекомендации:

• чтобы в шнек не попали посторонние предметы, нужно применять болты и предохранительные втулки;

• при обустройстве одноступенчатой конструкции желоб необходимо размещать сбоку и сверху корпуса.


Как сделать подобную конструкцию можно посмотреть на видео ниже:

Также основные этапы сборки снегоуборочного устройства наглядно представлены в таблице ниже:

Изготовление роторного снегоуборщика

Для самостоятельного изготовления роторной снегоуборочной машины понадобятся следующие элементы:

• топливный бак;
• трос управления дроссельной заслонкой;

• мотор с глушителем.


Для выполнения работ понадобится . Он необходим, чтобы подогнать все части. Стоит рассмотреть основные этапы устройства снегоочистителя:

• монтаж шнекового устройства;

• сборка ротора;
• установка корпуса;

• обустройство каркаса.


Сначала узлы делаются отдельно, а затем собираются в целый агрегат. Роторы изготавливают из листового металла. На листах необходимо начертить окружности при помощи циркуля. Чтобы выполнить лопасти, за основу нужно взять деталь от электрического двигателя. Лопасти приваривают к стальному диску. Для сборки каркаса нужно сварить отрезки из металлического уголка. Все элементы каркаса фиксируются с помощью болтовых соединений.

Снегоуборщик своими руками к мотоблоку

Пользуются популярностью и использование для обустройства снегоочистительной машины. Монтаж самодельного снегоуборщика к мотоблоку предполагает крепление двигателя к быстросъемной платформе.

В таблице ниже можно наглядно посмотреть, как выполняется монтаж снегоуборщика для мотоблока:

Если точно следовать инструкции, то выполнять уборку снега при помощи самоделки из мотоблока будет одно удовольствие.

Как выбрать и купить заводскую снегоуборочную машину: цены, каталоги, модели

Производят функциональные агрегаты такие известные бренды:

• Daewoo;
• Hyundai;
• Honda;
• Husqvarna.

Из российских компаний стоит отметить «Интерскол», «Энергопром» и «Калибр». В таблице ниже представлены цены на некоторые популярные модели снегоуборочных машин:

Чтобы убедиться в надежности представленных моделей, приведем также несколько отзывов от реальных покупателей с известных форумов:

Отзыв, Seona, Владимир:
Снегоуборщик электрический HUTER SGC 2000E — Зимой в снегопад незаменим!

Достоинства: Небольшие размеры, маневренный

Недостатки: Короткий провод

Всем здравствуйте! Сейчас лето, вроде, снегоуборщик не в тему, но пора начинать готовиться к этому снежному времени году…

Подробнее
на Отзовик: https://otzovik.com/review_3412235.html

Отзыв Oldman 785, Москва:
Снегоуборочная машина Варяг СБ-652 — Хорошая снегоуборочная машина для приусадебного участка,чистки дорожек, подъездов к дому и гаражу.

Достоинства: Самоходный снегоуборщик с электро запуском и фарой. Хорошая производительность, удобное и понятное управление.

Недостатки: Нуждается в мелких технических доработках, требует аккуратного и внимательного использования.

Если сказать, что в этом году выпало много снега в Подмосковье – это значит, ничего не сказать! Такого количества снега не было, наверное, лет пять…

Подробнее
на Отзовик: http://otzovik.com/review_4513520.html

Отзыв FNO 500, Омск:
Снегоуборщик Калибр СНУБ-9,0/62ЕД — Хороший снегоуборщик с достаточной мощностью для уборки снега

Достоинства: Отличная производительность, хорошо заводится на морозе, удобное управление.

Недостатки: Часто загрязняется свеча, покрышки твердеют на небольшом морозе и скользят по твердому насту не смотря на крупный протектор

Имею дачный участок длиной 100 метров, так получилось. От въезда до стоянки 50 метров…

Подробнее
на Отзовик: https://otzovik.com/review_5731303.html

Статья

– дело не самое приятное. Альтернативой этому инструменту выступают снегоуборочные машины, которые представлены на рынке огромным ассортиментом. Но стоят эти аппараты немалых денег, которые поднять не каждому по карману. Но и им есть альтернатива – снегоуборочная машина своими руками, сделанная из подручных материалов и двигателя: бензинового или электрического. В рамках сегодняшнего обзора мы рассмотрим виды снегоочистительных машин, их устройство и принцип работы, покажем, как изготовить снегоуборщик из бензопилы и триммера, а также узнаем по какой цене можно купить подобное оборудование.

Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.

Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.

Электрический снегоуборщик

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на оптимальный вариант подключения – обычная .

Внимание!
Для сборки снегоуборочных машин электрического типа рекомендуется использовать материалы с небольшим удельным весом, к примеру, профильную трубу для рамы. Чем меньше вес аппарата, тем проще с ним управляться.

Бензиновые самоходные снегоуборочные машины

В основе их используется бензиновый двигатель, чаще от бензопилы или .

Снегоуборщик к мотоблоку

Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть , которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.

Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.

Принцип работы снегоуборочных аппаратов

Как уже говорилось выше, в конструкции машины два основных элемента: мотор и рабочий орган, с помощью которого захватывается снег. Чаще всего в его качестве используется шнек, который соединен с двигателем через ременную или цепную передачу. Чем быстрее вращается шнек, тем дальше аппарат выбрасывает снег в сторону.

При этом рабочий орган разделен на два участка, то есть, он разделен пополам. На каждом участке располагается шнек с разным расположением лопаток. С одной стороны они располагаются с наклоном влево, с другой вправо. Делается это для того, чтобы с краев захватывающего устройства снежная масса поступала к центру, откуда она и будет централизовано поступать в сборочный бункер.

Именно рабочий орган создает две группы снегоуборщиков, которые делятся на одноступенчатые и двухступенчатые.

Одноступенчатые

Эта разновидность очистку снега проводит только шнеком. Отсюда и небольшое расстояние выброса – до 5 м. Аппараты имеют небольшие габариты – ширина сборочного ковша не превышает 90 см, и небольшой вес – до 40 кг.

Эти агрегаты относятся к категории ручных, то есть, в их комплектацию не входит двигатель. Человек просто толкает аппарат, от колес которого до шнека проведена цепная передача.Она и является движущей силой. Чем быстрее толкает человек тележку, тем интенсивнее аппарат работает.

Используют их обычно для чистки катков, и небольших , покрытых только что выпавшим снегом с небольшой толщиной покрова. В таких снегоочистителях в основном используются прорезиненные детали, которые быстро выходят из строя, если неправильно эксплуатировать ручной агрегат.

Двухступенчатые

Само название говорит о том, что кроме шнека в аппарате установлен еще один рабочий орган. Это крыльчатка (колесо с лопастями), с помощью которой снег можно выбрасывать на расстояние до 15 м. Есть в этой группе модели с ручным исполнением и с двигательным. Второй вариант предпочтительнее, потому что сам аппарат весит не меньше 75 кг, поэтому перемещать его, толкая руками, достаточно сложно.

Комплектуются этот вид как электрическими двигателями, так и бензиновыми или дизельными. Они удобны в работе, у них более мощная конструкция, что позволяет убирать даже самые большие сугробы, плюс чисто конструктивно шнек располагается так, что он не касается твердой поверхности очищаемых плоскостей. То есть, его срок эксплуатации достаточно большой.

Говоря о снегоуборочных машинах для дома, изготавливаемых своими руками, надо учитывать сложность двухступенчатой конструкции. Поэтому оптимальный вариант – одноступенчатая.

За какую цену можно купить снегоуборочную машину

Цена снегоуборочной машины – не последний критерий выбора. Купить можно и самую дешевую, но будет ли она соответствовать требованиям уборки снега. Поэтому надо сопоставить стоимость аппарата с его возможностями.

Как сделать самодельную снегоуборочную машину для дома своими руками

Самодельная снегоуборочная машина для дома, изготовленная своими руками, это реальная возможность неплохо сэкономить. Ведь показанные в таблице цены, особенно бензиновых моделей, достаточно высоки. А электрические аппараты не всегда могут справиться с поставленными целями.

Итак, задача обозначена: собрать снегоуборщик, у которого рабочим органом будет шнек. В первую очередь его и надо будет изготовить.

Как сделать своими руками шнек для снегоуборщика

Перед тем,как начать делать шнек для снегосборщика своими руками, необходимо подготовить некоторые материалы. Чисто конструктивно шнек – это вал, к которому приварены лопасти в виде колец. Для вала можно использовать обычную стальную трубу диаметром 40÷50 мм и длиной 80 см. Для лопастей используется стальной лист толщиною 3÷4 мм.

1. Последний режется по форме колец с определенным диаметром, обычно в пределах 10 см.
2. Вырезанные автогеном блины доводятся до требуемой ровности размера с помощью шлифовального круга. Но лучше все эти операции делать на .
3. На нем же вырезаются внутренние отверстия под вал.
4. Все круги складываются вместе, и в них вырезается или автогеном сегмент.
5. После чего противоположные кромки реза двух колец надо сварить между собой электросваркой. Таким способом соединяются все элементы в одну конструкцию, которая собой будет представлять пружину.
6. Пружина надевается на вал (трубу) и одним концом приваривается к ней.
7. Второй конец растягивается до противоположного конца трубы, где также приваривается.
8. После этого провариваются все кромки колец, которые соприкасаются с трубой (валом).

Как уже говорилось выше, шнек для снегоуборочной машины – это два участка, на которых лопасти располагаются под разными углами. И они должны гнать снег к центру вала. Сборку надо проводить в соответствии с направлением движения снега. Поэтому растягивать пружину придется до середины трубы, приваривать ее. Затем точно также провести все работы и с другой стороны с установкой до середины с другой пружиной.

Внимание!
Чтобы усилить шнековые лопасти, к ним приваривают «солдатики». Это куски арматуры согнутые под 90°. Одной частью они привариваются к валу, второй к лопасти.

Вал специально подбирается такой длины, чтобы на нем поместились не только лопасти, но и еще два элемента. Это две цапфы под подшипники (они будут закрытого типа, чтобы не проникал внутрь снег) и хвостовик, через который будет производиться соединение к двигателю.

Сборка снегоуборщика из бензопилы своими руками

Чтобы сделать снегоуборщик из бензопилы своими руками, нужно сначала изготовить корпус для шнека. Для этого потребуется листовое железо толщиною 2÷3 мм. Из него вырезаются два блина диаметром больше диаметра шнека на 6÷8 мм, а также прямоугольник длиной, равной длине рабочего органа с лопастями, и шириной, равной половине длине окружности вырезанных блинов.

Прямоугольный кусок сгибается в полуокружность, чтобы образовалось подобие корыта. К нему привариваются с боков блины, в которых предварительно посередине вырезаются отверстия под вал шнека. К ним же с внешней стороны привариваются цапфы с подшипниками. Сама сборка проводится так:

1. Сборка корыта с одним блином.
2. Установка шнека.
3. Установка второго блина со стороны хвостовика вала.
4. Его приваривание к корыту.

Теперь в задней стенке корпуса делается отверстие диаметром 100 мм, куда вставляется такого же размера труба. Она обваривается по окружности стыка. Это будет короб выбрасывателя снега. На хвостовик устанавливается звездочка для привода. Для этого можно использовать, к примеру, звездочку от мотоцикла.

Теперь необходимо изготовить раму для аппарата и двигателя, для чего лучше использовать профильную трубу. Рама может быть произвольной формы. Основная задача – сделать ее прочной, чтобы выдерживала вес мотора. В интернете сегодня можно найти чертежи рамы для снегосборщика, изготавливаемого своими руками. Хотя для простой конструкции подойдет обычный стандартный вариант в виде прямоугольного каркаса, стянутого поперечинами. Последние обычно устанавливаются под мотором и выполняют функции его подпорок.

Внимание!
Надо учитывать, что мотор должен свободно перемещаться вдоль рамы для регулировки натяжки цепи с последующей жесткой его фиксацией болтами. Поэтому в качестве подпорок под него лучше использовать металлический уголок.

Итак, заборное устройство готово, рама тоже, бензиновый двигатель от бензопилы на месте, надо теперь собрать всю машину в единое целое.

1. Сначала на раму устанавливается шнек в корпусе.
2. Затем мотор. Его надо расположить поближе к шнековой конструкции.
3. После чего они соединяются цепью. И производится смещение двигателя к ручкам рамы, то есть подальше от заборочной камеры. Производится натяжка цепи.
4. На одну из рукояток выводится дроссельная заслонка от движка. С ее помощью можно будет регулировать работу мотора.

Не забываем, что аппарат должен на чем-то перемещаться. В зависимости от рельефа местности к нему могут быть прикреплены колеса, лыжи (полозья). Для ровных площадок и дорожек подойдут колеса, для неровной плоскости полозья.

Снегоуборщик своими руками из триммера: последовательность сборки и видео

Снегоуборщик из триммера своими руками собирается по другой технологии, чем модификация с бензиновым движком. Обязательно посмотрите видео, на котором показаны все нюансы сборочного процесса.

Если бы это был простой электродвигатель, то отличительная особенность конструкции – это способ привода шнека. Все будет зависеть от того, как расположить электродвигатель по отношению к валу рабочего органа.

1. Если перпендикулярно, то для передачи вращения надо будет использовать редуктор.
2. Если параллельно, то ременную передачу или цепную.

В первом случае вес аппарата увеличивается именно за счет редуктора. К тому же придется и для него найти место на раме для установки и крепления. То есть, это более сложный вариант. Что касается ременной передачи, то придется приобрести или изготовить два шкива: один большого диаметра, он устанавливается на валу шнека, второй малого диаметра с установкой на валу электродвигателя.

В зависимости от разницы диаметров двух шкивов можно подбирать скорость вращения рабочего органа снегоуборочной машины. Чем разница больше, тем быстрее вращается прибор, а значит, эффективнее убирается снег, плюс увеличивается расстояние выброса. Но переусердствовать здесь не рекомендуется, потому что чем выше скорость вращения шнека, тем больше его вибрация, что может привести к разрушению конструкции.

У нет свободного электродвигателя, потому что он заложен внутрь самой конструкции и располагается у рукояток. На конце рамы располагается редуктор, на который насаживается режущий инструмент. Он соединен с мотором валом, расположенном в штанге прибора. Последняя определяет длину триммера. Так вот для снегоуборочной машины надо использовать сам триммер, установив на него лишь рабочий орган в плане сборки снега. Для чего надо будет изготовить крыльчатку с лопатками.

Последняя с редуктором должна быть установлена в специальный корпус, с помощью которого можно будет собирать снежную массу и перемещать ее в выбросной патрубок. Его лучше расположить сверху корпуса аппарата.

Сборка производится в следующей последовательности:

1. На редуктор устанавливается подготовленный корпус аппарата.
2. На вал редуктора изнутри корпуса устанавливается крыльчатка, которая крепится к нему гайкой и шайбой.

В принципе, все. Скорость вращения триммера доходит до 3000 об/мин, этого достаточно, чтобы крыльчатка смогла забирать снег и выбрасывать его через выбросной патрубок. По сути, получается так, что эта разновидность самодельной снегоуборочной машины относится к категории роторных.

Роторные модификации

Здесь, как и в случае со шнековыми моделями, можно использовать электродвигатели или моторы, работающие на бензине или солярке. Основная отличительная особенность данного типа снегоуборочных машин – крыльчатка. Она напоминает крыльчатку вентилятора с загнутыми под небольшим углом лопатками. В какую сторону будет загиб, в ту сторону будет производиться выброс снега.

Поэтому изготовление снегосборщика этого типа – это сборка рамы и корпуса для крыльчатки. Все остальные элементы и узлы устанавливаются именно в эти два агрегата. Мотор на раму, крыльчатка внутрь корпуса. Крыльчатку можно установить прямо на вал движка, а можно между ними поставить промежуточный элемент в виде редуктора, ременной или цепной передачи. Первый вариант проще, да и потери мощности будут гораздо меньше. Хотя все будет зависеть от скорости вращения вала мотора.

Снегоуборщик к мотоблоку своими руками

Это приспособление сегодня продается в магазинах. Его просто подсоединяют к через редуктор последнего, и все. Можно пользоваться. Такие снегоуборочные приставки являются двухступенчатыми, а значит, в них располагается на первом плане шнек, который собирает снег и проталкивает его дальше. А вот выбросом занимается ротор, расположенный в сборочной камере. Конструкция сложная, поэтому такой снегоуборщик к мотоблоку своими руками не сделать. Надо выбрать упрощенную модель: или роторную, или шнековую. Лучше последняя.

По сути, это вся та же конструкция, описанная в разделе с бензиновым двигателем. Здесь можно использовать ременную или цепную передачу. Главное – это правильно подсоединить снегоуборщик к мотоблоку. Требуется филигранная точность.

И несколько полезных советов и предупреждений по сборке прибора и уборке снега мотоблоком.

1. Патрубок, через который будет производиться выброс снега, должен быть достаточного диаметра.
2. Сам мотоблок – техника, предназначенная для использования при положительных температурах. Поэтому хранить его надо в теплом помещении. Использовать на холоде самодельный снегоуборщик с мотоблоком можно незначительное время.
3. Обязательно поменяйте масло в редукторе и моторе на зимнее.
4. Перед каждым использованием зимой проверяйте натяжку ремней или цепи, болтовых соединений. Провис цепи не должен быть больше 15 мм, поэтому через каждые 6 часов использования аппарата проверяйте это значение.
5. Если снегоуборочный аппарат, присоединенный к мотоблоку, используется в первый раз, то надо через полчаса проверить и натяжку, и болты.

Как видите, есть несколько способов реализовать возможность изготовления снегоуборочной машины своими руками. Самый простой – с помощью триммера, но он по мощности и эффективности самый слабый. Самый сложный – с использованием бензинового двигателя, потому что на одной раме придется собирать всю конструкцию. А значит, придется долго заниматься подгонкой узлов и деталей. А это важная составляющая правильной работы аппарата в целом.

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Рано или поздно в каждый двор приходит зима, а делая поправку на наш суровый российский климат, это часто приносит с собой обильные снеговые осадки.

В связи с этим многие хозяева все чаще задумываются над тем, как самому сделать снегоуборочную машину, что для этого нужно.

Несмотря на то, что в продаже имеются готовые модели таких агрегатов, их стоимость часто отпугивает людей, а вот проблема уборки снегового покрова остается. Именно поэтому наверняка многим будет интересно рассмотреть вопрос, что из себя представляет снегоуборочная машина своими руками и что нужно для ее создания.

С чего начать?

Прежде всего, следует определиться с тем, какой агрегат нужен хозяину – работающий на бензине или электричестве? Здесь нужно принимать во внимание объем выполняемой работы, поскольку если речь идет о том чтобы убрать снеговой покров с пешеходных дорожек и расчистить площадку к гаражу, то рациональнее сделать электрическую модель. А вот если хозяину предстоит убирать большую площадь, то лучше всего подойдет бензиновый агрегат.

Определившись с типом двигателя, следующим этапом идет выбор основы для будущего снегоуборщика – будет ли эта модель изготовлена с нуля или же за основу можно будет взять мотоблок.

Во втором случае задача значительно облегчается, поскольку для превращения такого агрегата в снегоуборщик чаще всего достаточно просто самостоятельно сконструировать навесное переднее оборудование в виде ковша и шнека, который будет вращать лопасти, посаженные на ротор, и отбрасывать снег в сторону. Единственное, здесь нужно будет передать вращательное движения вала отбора мощности на самодельный ротор, однако для грамотного хозяина не составит труда выполнить такой узел.

Если конструировать снегоуборочную машину с нуля

Важно знать, что на любой снегоуборщик всегда возлагается очень высокая нагрузка, а поэтому к его конструированию следует подойти очень ответственно. Вначале следует расчертить на бумаге или с помощью электронных программ проект, на котором отразить размеры устройства, его конструкцию, основные узлы и детали, механизмы и передачу вращательного движения, колесную базу, ручки и систему подачи топлива. Чаще всего самоделкины предпочитают изготавливать аппарат, который можно передвигать самостоятельно, что делает их намного более мобильными в сравнении с самоходными.

К числу основных технических улов агрегата следует отнести:

• двигатель;
• несущую раму;
• рукоятки управления;
• трубу для выброса снега;
• топливный бак;
• снегозахватывающий ковш.

Хорошая снегоуборочная машина своими руками, чертежи которой можно найти в сети в очень большом количестве, будет работать хорошо и справно только при аккуратном выполнении. Помимо этого все узлы следует собирать очень внимательно, для чего рекомендуется тщательно все тщательно просчитывать. К счастью сегодня на рынке можно приобрести все необходимые комплектующие, после чего собрать агрегат уже остается делом техники.

Поэтапный процесс изготовления бензинового снегоуборщика своими руками:

1. Изготовление рамы. Для этих целей хорошо подойдет металлический уголок или профильная труба, которая вырезается и сваривается в соответствии с техническими нуждами. Здесь же нужно не забыть прикрепить стальные уголки, которые будут служить надежной опорой бензиновому двигателю. После прикрепляют рукояти управления, подобрав для этого варианты, которые будут наиболее удобными для захвата снегоуборщика.
2. Двигатель. Его лучше всего взять с простого топливного мотоблока или газонокосилки, после чего крепко установить на раму. Чтобы облегчить процесс лучше сделать запуск мотора ручным, поскольку установка генератора и аккумулятора в значительной степени увеличивают вес машины.
3. Конструирование вращающегося шнека и заборного ковша. Систему забора снега лучше всего сварить из подходящих кусков стального листа, предварительно разрезав его на нужные размеры по высоте и длине. В качестве вращающегося шнека хорошо подойдет транспортерная лент, а для выброса снега на нужно расстояние проще всего прикрепить стальную трубу широкого диаметра и подходящей длины. К нижней части ковша рекомендуется прикрепить ленту из гибкого пластика, которая будет легко скользить по нижнему слою снегового покрова.

Важные моменты при создании аппарата бензинового типа

Чтобы продлить срок службы ковша и шнековых механизмов рекомендуется добавить к ним предохранительные болты и втулки. Очень важно также защитить двигатель по попадания на него снеговых выбросов, камней и грязи, что позволит избежать риска заклинивания мотора и выхода его из строя. Двигатель следует крепить таким образом, чтобы была возможность легко осмотреть его для технического обслуживания. Бензобак следует располагать по возможности сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра. Так что, принимая во внимание все эти полезные советы, сделать снегоуборочную машину своими руками под силу каждому, кто хорошо может обращаться со слесарным инструментом. Перед тем, как приступить к работе следует убедиться в том, что у человек есть весь необходимый инструмент и материалы, чтобы не тратить потом время на докупку недостающих элементов.

Где можно посмотреть работу самодельного снегоуборщика?

Некоторые соотечественники все еще сомневаются в рациональности приобретения или создании такого устройства, как снегоуборщик. Однако на самом деле такой агрегат способен значительно сэкономить время и силы каждому хозяину. Снегоуборочная машина своими руками, видео о работе которой может наилучшим образом убедиться рациональности ее создания, позволяет справляться даже с самыми сильными снеговыми заносами. При создании такого самодельного агрегата вовсе не обязательно закупать все элементы, узлы и механизмы, поскольку при внимательном отношении многие из них можно изготовить из подручных материалов.

Подводя итоги всему вышеизложенному можно с уверенностью сказать о том, что на самом деле ничего слишком сложного в конструкции снегоуборщика нет. Самое главное это внимательно ознакомиться с его основными узлами, после чего грамотно запроектировать все необходимое. Обязательно следует принимать во внимание полезные советы и рекомендации тех людей, кто уже реально создал для себя такого незаменимого в зимний период времени помощника. Так что каждый, кто хочет сэкономить время и силу может запроектировать и сконструировать хороший и надежный снегоуборщик.

Снегоуборщик своими руками: чертежи и схемы

Для уборки выпавшего снега в городах используют спецтехнику. Но в деревнях её мало или вовсе нет. На селе многие люди часто изготавливают уборщик снега на основе собственного мини-трактора или мотоблока. Такая конструкция хоть и дешевле прототипов, выпускаемых промышленностью, но имеется в хозяйстве не у каждого. Более практичным будет сделать снегоуборщик своими руками из бензопилы. Это позволит сэкономить расходные материалы.

Чертежи и схемы

Для сборки снегоочистителей можно использовать чертежи, которые легко найти в интернете, или взяться за разработку собственной версии исходя из условий местности.

Существует четыре типа снегоуборочных машин:

• Бульдозерный. Колёса с укреплённым спереди отвалом.
• Шнековый. В нём снег по-немногу захватывается вращающимися лентами и перемещается к трубе, через которую выбрасывается.
• Вентиляторно-лопастной. По специальным отвальным ножам слипшиеся снежинки направляются к вентилятору, поднимаются лопастями к трубе и вылетают наружу.
• Воздушно-вентиляторный. Он работает как пылесос. Снежная масса втягивается сильной струёй воздуха и выкидывается на улицу.

В городах применяются все эти виды очистительного оборудования, но в сельской местности воздушно-вентиляторный тип сделать трудно, так как для всасывания снега нужен очень мощный двигатель. Поэтому в статье рассматривается создание только первых трёх вариантов.

Необходимые инструменты и материалы

Перед выбором материалов и изготовлением приспособления следует запомнить, что двигатель бензопилы имеет небольшую мощность. Не стоит использовать агрегат для очистки льда или сильно смёрзшегося снега во избежание его поломки.

Вначале нужно подумать, из чего делать уборщик и какими приспособлениями при этом пользоваться. Нетрудно догадаться, что для выполнения разных видов работ понадобятся различные материалы. Они будут указаны в инструкции по изготовлению той или иной конструкции.

Какие инструменты следует применять:

• сварочный аппарат;
• молоток, плоскогубцы, отвёртка;
• разные ключи;
• напильник;
• болгарка и дрель;
• ножовка;
• тиски.

Снегоуборщик с отвалом

Самое лёгкое — это собрать моторизированный снегоочиститель из уже готового изделия, немного переделав его. Но можно поступить иначе и сделать его самостоятельно.

В первом случае за основу этого агрегата берётся обычный ручной очиститель промышленного образца с двумя или четырьмя колёсами. Во втором — все детали достаются или изготавливаются своими руками.

Материалы для сборки снегоуборщика

• металлические листы 2, 3 или 4 мм;
• трубы калибром 50-70 мм;
• подшипники (по месту);
• угольники для рамы;
• колёса;
• оси;
• бак стиральной машины, котёл или кастрюля;
• звёздочки или шестерни;
• цепи или ремни;
• болты, гайки;
• электроды.

Снегоочистители из промышленных образцов

Агрегат выполняется из мобильных, а не ручных устройств. Есть два варианта таких приспособлений. Первый из них со стационарной осью, а второй — с вращающейся. На обоих аппаратах (или на поворотной штанге) укреплён отвал.

Лучше выбирать вариант с одной или двумя осями, которые вращаются, а колёса жёстко закреплены на них. Тогда потребуется минимальная доработка.

1. Снимается одно или два колеса (передние, если снегоочиститель двуосный).
2. На освободившуюся ось наваривается (или укрепляется другим образом) звёздочка, например, от мотоцикла. Желательно установить её поближе к ступице одного из колёс.
3. Конструкцию собирают обратно.
4. К ручке (если вариант одноосный) или к раме привинчивается пластина. На ней закрепляется бензопила так, чтобы цепь, накинутая на приваренную звёздочку, была нормально натянута.

Если ось заварена наглухо, надо сделать следующее:

1. Снять колёса.
2. Подобрать к ним ось или толстый стержень.
3. Выточить ступицы или стаканы, чтобы колёса «сидели» плотно.
4. Приварить к раме металлические уголки с отверстиями под новую ось.
5. Укрепить ведомую звёздочку (от мотоцикла, например).
6. Собрать конструкцию — вставить ось в уголки (старую можно не отрезать, если она не мешает) и насадить колёса.
7. На раме или ручке укрепить бензопилу.

При работе таким агрегатом не надо будет тратить много энергии. Нужное усилие создаст двигатель пилы.

Самодельный очиститель бульдозерного типа

Этот вариант повторяет два предыдущих. Разница в том, что большинство деталей и узлов выполняется самостоятельно.

Для его изготовления необходимо достать колёса. Можно позаимствовать их со старого велосипеда. Или снять одну или две полные колёсные пары с тачки или любого транспортного средства, отслужившего срок. Затем подобрать к ним ось, на которой они будут укреплены стационарно.

Вся работа заключается в следующем:

1. Из обычных или профильных труб сваривается одно- или двуосная рама.
2. К ней привариваются уголки с отверстиями.
3. В них вставляют ось с предварительно закреплённой звёздочкой.
4. Насаживают колёса.
5. Приваривают стационарные трубы или поворотный механизм для отвала.
6. Устанавливают пластину с бензопилой.

Изготовление самодельного отвала

Эта часть очистителя выполняется из металлических листов, бочки, трубы большого диаметра или какого-нибудь бака (от электронагревателя, например).

Основные размеры подбираются самостоятельно в зависимости от мощности бензопилы. Отвал более метра длиной делать не рекомендуется, так как двигатель может не вытянуть такой нагрузки.

Выполняя отвал из листов, их предварительно расчерчивают. Затем вырезают детали, которые сваривают друг с другом. Форма этого узла снегоочистителя может быть любой.

При изготовлении отвала из цилиндрической заготовки, её обрезают, как показано на рисунке. Если узел выполняют из трубы, то по бокам устанавливают борта. Снизу (для жёсткости) приклёпывают нож, сделанный из длинной, заострённой полосы металла.

Шнековый вариант

Приспособление с отвалом имеет недостатки и главный из них — трата времени и сил на откидывание пласта снега, подцепленного отвалом. Часто его оставляют прямо у дороги, создавая высокие сугробы, что не всегда приемлемо.

Вариант снегоочистителя со шнеком позволит избавиться даже от придорожных наносов, ведь его конструкция предусматривает отброс захватываемой массы на расстояние в несколько метров. Это поможет полностью очистить двор или улицу, оставив кучи у забора.

Этот вариант приваривается или привинчивается спереди к раме с колёсами, которую можно снять со старой тачки, например.

Другая конструкция представляет собой бесколёсный вариант, управляемый трубой. Корпус укреплён на раме из уголков, снизу которой привинчены лыжи.

Основные узлы и материалы обоих вариантов:

• короб — сваривается из листов металла;
• центральный вал — представляет собой трубу ¾-2 дюйма;
• захват (лопатка) — пластины из железа или куски швеллера;
• опорные элементы;
• шнек — выполнен из колец или ленты;
• звёздочка от мотоцикла;
• лыжа из пластин или труб;
• рама из уголков;
• подшипники;
• труба для выброса снега — можно взять от печи.

Последовательность сборки шнека:

1. Из кровельных листов или другого металла вырезаются 4 кольца и 6 опорных пластин.
2. Насаживают шесть полос на вал и приваривают к нему под углом 90°. Затем укрепляют звёздочку и напрессовывают подшипники.
3. Между средними направляющими вставляют две лопатки, выполненные из пластин. Их приваривают к валу и к опорным элементам. Если в качестве лопастей захвата применяют куски швеллера, то их поворачивают на 180° относительно друг друга.
4. Кольца разрезают, отгибают и приваривают так, чтобы получились две взаимоперекрещивающиеся спирали.

Разогнуть их можно двумя путями:

1. Зажать среднюю часть в тиски, захватить один край плоскогубцами и оттянуть в сторону. То же самое проделать с другим концом.
2. Приварить один край к опорному элементу у лопатки и растянуть.

Если кольца выполнены из толстого материала, и плоскогубцами трудно их ухватить, то можно применить два зажимных приспособления, например, тиски.

После изготовления шнека расчерчивают лист металла и сваривают короб. В его средней части вырезают отверстие под трубу для выброса снега. Можно сделать её самостоятельно или применить уже готовую от железной печки. Некоторые умельцы используют пластиковые.

Затем в корпусе прорезают прямоугольное отверстие напротив звёздочки — для прохода цепи. Короб устанавливают на раму с полозьями или колёсами и укрепляют бензопилу.

Вентиляторный агрегат

Промышленный вариант подобного типа (Вьюга) давно применяется в хозяйстве многими людьми. Но его можно собрать и своими силами.

Этот снегоуборщик очень надёжен и прекрасно справляется с основным делом.

Он состоит из небольшого количества деталей:

1. Ножи выполняют две функции: подрезают снег и направляют их к вентилятору.
2. Ротор с лопастями захватывает пласты слипшихся снежинок, закручивает их и с большой скоростью выталкивает через отверстие в корпусе.
3. Труба служит направляющей для потока выбрасываемого снега.

Для изготовления подобного агрегата необходимы следующие материалы:

• листовое железо 1-3 мм для корпуса и отвалов и толщиной 5-10 мм для лопастей;
• вал для ротора;
• звёздочка;
• угольники для варианта на лыжах или колёсная пара;
• трубы для выполнения ручек.

Порядок изготовления конструкции

Сначала делают корпус с ножами. Для этого необходимо:

1. Определиться с диаметром вентилятора и рассчитать длину окружности по известной формуле L=πD.
2. К полученной величине прибавить припуск 1 см в случае применения сварочного аппарата и 2 см при соединении краёв болтами или заклёпками.
3. Затем нужно из листа вырезать полосу длиной L+(1 или 2 см) необходимой ширины (например, 10-15 см).
4. Согнуть заготовку на оправке и заварить её. Или просверлить в месте нахлеста отверстия и соединить другим способом.
5. Начертить на листе круг диаметром D для задней стенки корпуса и ножи треугольной формы с закруглением на одном углу.
6. Все заготовки приварить на место.

Выполнение вращающегося узла:

1. Насаживают на подшипник вал длиной 20-30 см так, чтобы с одной стороны выглядывало 5-6 см. Для его изготовления могут понадобиться услуги токаря. Если в хозяйстве имеется необходимая деталь с подшипником, то можно применить её.
2. Определяют центр круга (задней стенки) и просверливают его сверлом, калибр которого на 3-5 мм больше диаметра вала.
3. Измеряют внешние габариты подшипника и вырезают из железа стакан для него. Он должен быть с лапками, чтобы просверлить их и закрепить эту деталь винтами.
4. Надевают на подшипник стакан, а на вал напрессовывают или насаживают и зажимают винтами подходящую по диаметру трубу.
5. К ней приваривают лопасти — пластины из толстого железа.
6. Вращающийся узел закрепляют изнутри корпуса, чтобы снаружи оставалось 5-6 см.
7. На этот «хвостик» наваривают звёздочку.

В самом конце выполняют чертёж трубы и вырезают заготовку, которую сгибают и заваривают. Сверху корпуса (в центре или немного сбоку) проделывают отверстие. Затем укрепляют трубу. Её верх желательно выполнить поворотным, чтобы можно было направлять поток снега куда нужно.

Всю конструкцию устанавливают на раме (спереди) с лыжами или колёсами. Бензопилу укрепляют, как и в предыдущих.

Меры предосторожности

Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:

• Надеть тёплую одежду и обуть нескользкую обувь.
• Использовать защитные наушники, перчатки и очки.
• Не направлять поток снега в сторону людей или машин.
• Если снегоуборщик электрический, то не стоит забывать о кабеле.

Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.

Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.

Способы изготовления снегоуборщика своими руками

Снегоуборочные машины, выпускаемые современной промышленностью, вполне хороши. Однако их цена не всегда устраивает людей. В этом случае или если какие-то технические нюансы не подходят, целесообразно сделать механизм своими руками.

Особенности конструкции

Снегоуборщик, изготовленный самостоятельно, может иметь довольно разное устройство. Но в любом случае должны быть две основные части: собирающая снег и перекидывающая его в нужное место. В качестве привода в основном используют бензиновые либо электрические моторы. Подбирая конструкцию будущей снегоуборочной машины, необходимо учитывать, насколько большой участок придется очищать. Простейшие модели недостаточно производительны и не всегда справляются с расчисткой прочных наледей, сугробов.

Если требуется навести порядок на обширной территории, незаменимым решением являются устройства с ДВС. Они отличаются повышенной проходимостью и могут далеко отбросить снежную массу.

Несмотря на значительную тяжесть таких конструкций, никакой необходимости в физических усилиях для их перемещения нет. Что касается несамоходных снегоочистителей, то они чаще всего применяются для наведения порядка на дорожках в саду, на тротуарах и на плоских крышах.

Маневренность несамоходной техники довольно высока. Но когда требуется удалять плотный, основательно слежавшийся слой, или когда снега много, или когда он влажный, уборка становится весьма затруднительным делом. Мало того, понижается и маневренность аппарата. Чтобы в какой-то мере компенсировать этот момент, требуется использовать максимально легкие детали. Если предпочтение отдано бензиновым моделям, это не так уж принципиально.

Как сделать своими руками?

Для частного использования лучшим выбором может оказаться электрический агрегат. Очень высокая производительность для наведения порядка около жилища, рядом с гаражом и так далее попросту бывает избыточна. Особой разницы по сравнению с бензиновыми механизмами, если не считать привода, тут нет. Но гораздо больше различий обнаруживается между одноступенчатыми и двухступенчатыми вариантами. В первом случае снежная масса выталкивается лишь силой крутящегося быстро шнека, а во втором – используется дополнительный ротор. Именно роторный вариант считается предпочтительным, поскольку снижает уровень износа и позволяет избежать различных поломок. Даже если внутрь попадут камни, другие твердые предметы, они не повредят детали снегоуборщика.

Шнек, дробящий снег, всегда ставится спереди, в нижней части аппарата. Его непременно прикрывают корпусом в виде ковша. Такое решение позволяет перенаправить снежную массу строго в заданном направлении. Современный подход к изготовлению шнеков подразумевает применение качественного металла, ведь для этой детали снегоуборочной техники на первом месте находится прочность. Внешне монолитный аппарат напоминает буровую вышку либо крупный винт с резьбой. При кручении детали снег измельчается и подается внутрь.

Для большей защищенности устройства, где шнек крутится быстро, используется резиновое покрытие.

Электроснегокат своими руками – электрический снегоуборщик и самодельная электротерка

С наступлением зимы начинает выпадать снег. Для многих владельцев частных участков очистка от снега является большой проблемой. Работая лопатой, можно потратить много сил и времени, а результат все равно не будет идеальным. Для помощи людям были созданы электрические снегоуборщики (см. как выбрать). Однако часто их цена слишком высока для людей. Поэтому возникает вопрос: как сделать снегоуборочную машину с электродвигателем своими руками?

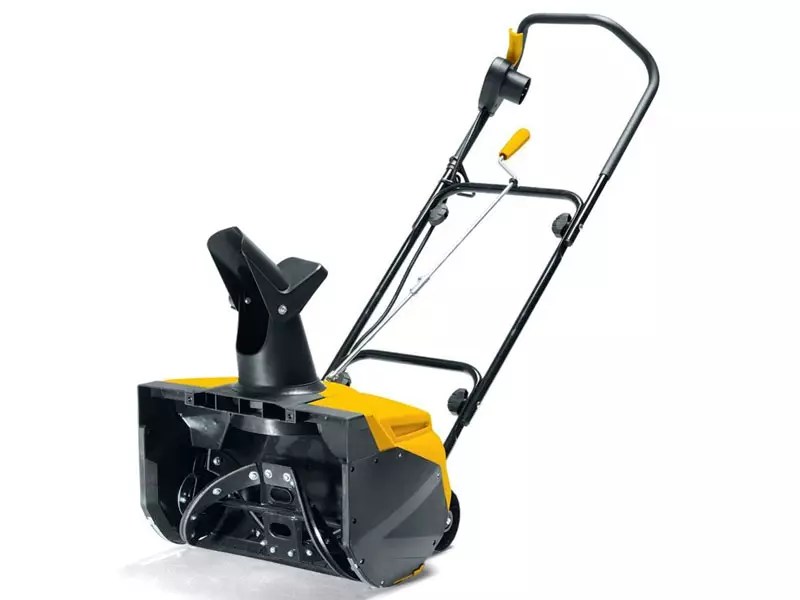

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

Мы составили рейтинг самых больших бульдозеров в мире. Прочитайте статью о них тут.

Расчитать производительности бульдозера, в зависимости от грунта и технических характеристик бульдозера поможет эта статья .

А из этой статьи вы узнаете об особенностях бульдозера Б10М, производящегося на челябинском заводе.

Необходимые материалы

Чтобы сделать электро-снегоуборочную машину своими руками необходимы такие инструменты и материалы:

• Сварочный аппарат и защитная маска
• Дрель по металлу
• Болгарка по металлу
• Угольник и металлические струбцины
• Молоток
• Листы кровельного железа
• Листы стали
• Металлические трубы разного диаметра
• Металлические уголки
• Фанера
• Болты и подшипники

Как сделать своими руками самоходной снегоуборщик

Шаг 1

Для начала необходимо решить шнековый или шнеково-роторных механизм снегоуборщика больше подходит для предполагаемых работ. Это зависит от того, насколько большое количество снега необходимо убрать.

Конечно, снегоуборщик с ротором сделать намного сложнее, но зато после обильных снегопадов он лучше справится с поставленной задачей. Прочитайте, как сделать роторный снегоуборщик.

Шаг 2. Шнек

Главной рабочей деталью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливают из трубы ¾ дюйма. Ее длина должна соответствовать длине ковша. К ее концам привариваются цапфы, которые в дальнейшем послужат для установления вала в подшипники.

В случае с двухступенчатыми снегоуборщиками в центре трубы прицеплена металлическая пластинка (обычно 12 см на 27 см). Она переправляет снег в выпускной желоб. По бокам от нее к трубе прицеплены кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Также их можно вырезать из двухмиллиметровой листовой стали.

Часто делают четыре кольца, определенного диаметра. Диаметр зависит от размеров ковша и вала. Кольца распиливаются пополам и изгибаются в спираль.

Затем они привариваются к валу в виде сплошной спирали. Если машина шнеково-роторная, то бокам от центральной пластины.

Получается две сплошных спирали – справа и слева от пластины.
В двухступенчатых электро-снегоуборщиках спираль должна наклоняться к центру, чтобы при сгребании снега попадать на пластину, а затем в выпускной желоб.

Теперь шнек можно считать готовым.

Шаг 3. Ковш

Для изготовления самого ковша используют кровельное железо. Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выдаваться вперед.

Боковые части можно делать из фанеры с десятимиллиметровой толщиной. В боковые части устанавливаются самоцентрирующиеся подшипники (например: закрытые подшипники 205). В них встраивается вал с шнеком.
Подшипники должны быть надежно защищены от попадания снега и воды.

Расстояние от краев спирали шнека и внутренней поверхности ковша должно быть примерно 2 см. Шнек не должен цепляться за ковш. В верхней части ковша вырезается отверстие для выпускного желоба. Для его изготовления можно использовать кусок обычной канализационной трубы диаметров 15 см.

Однако диаметр может быть и больше. Главное, чтобы он был больше ширины пластины, которая выбрасывает снег. В верхней части трубу изгибается и задает направление выпадения снега.

Шаг 4. Рама

Для того, чтобы обслуживать или снимать двигатель было легко, делается специальная рама, на которую он будет устанавливаться. Основа рамы имеет П-образную форму и сделана из металлических уголков.

Затем к ней привариваются металлические планки для крепления мотора и ковша с шнеком. В раме просверливаются отверстия для установки ручки и колес.

Шаг 5. Колеса и лыжи

В производственных моделях для передвижения снегоуборщика обычно используют колеса, однако в самодельном варианте вполне подойдут лыжи. Она должны быть сделаны из металла и прикреплены по принципу обыкновенных санок, однако, на минимальном расстоянии от рамы.

Если же использовать колеса, то протекторы должны иметь максимальное сцепление и устойчивость к морозам.

Шаг 6. Ручки

Ручки изготовляются из труб ½ дюйма и крепятся болтами к раме. Они должны быть удобны человеку, при перемещении снегоуборщика.

Шаг 7. Ротор

В двухступенчатых снегоуборщиках в конструкции шнека можно использовать не пластину, а усовершенствованный ротор. Он имеет форму четырех скрепленных прямоугольных пластин с осью посередине. Желательно, чтобы пластины имели ободки по краям, для того, чтобы лучше «забирать» снег.

Диаметр ротора должен соответствовать размерам ковша и не биться об него.

Шаг 8. Электродвигатель

В качестве двигателя могут использоваться простейшие электродвигатели мощностью около 1 кВт.
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, случится замыкание.

Шнур электропитания тоже должен быть без повреждений, а его длина должна обеспечивать необходимое расстояние между источников тока и снегоуборщиком.

Шаг 9. Соединение двигателя и шнека

Двигатель может соединяться с валом двумя способами: с помощью редуктора или ременной подачей. В первом случае ось вращения двигателя расположена перпендикулярно валу. Редуктор, соединяющий ось двигателя и вал, заставляет шнек вращаться в нужном направлении.

Такая конструкция более надежная и эффективная, но обычно не разборная и сложна в изготовлении. Второе случай предусматривает параллельное расположения оси двигателя и вала. Соединяются они между собой передаточным ремнем. Эта конструкция позволяет легко снимать и устанавливать двигатель, регулировать натяжение ремня.

Ниже представлены примерные чертежи рамы и ковша. Размеры могут быть отрегулированы индивидуально.

Особенности комплектации самодельного электроснегоуборщика

В простейшей снегоуборочной машине с электродвигателем, сделанной своими руками, используется такая комплектация:

• Электродвигатель.
• Ковш со шнеком и выпускным желобом.
• Рама с ручками.
• Провод.

Однако, как было сказано выше, шнек может быть сделан по разным принципам. Несущим механизмом могут быть колеса или лыжи.

Двигатель – съемный или несъемный. Несмотря на это, комплектация всех самодельных снегоуборщиков очень схожа, так как дополнительное оборудование самостоятельно сделать практически невозможно.

Полезные советы и предупреждения

• Попадание в шнек крупных твердых предметов – главная опасность при использовании самодельного снегоуборщика. Это влечет за собой не только поломки шнека, но и заклинивание двигателя. Для того, чтобы избежать поломок двигателя делают специальные предохранители.
• Используют предохранительные болты или втулки. С их помощью готовый шнек крепят к вращающему валу. При превышении допустимой нагрузки они просто ломаются, а двигатель остается исправным.
• Электродвигатель предусматривает наличие кабеля, который будет находиться на морозе. Большинство обычных кабелей не предназначены для работы в экстремальных температурах: они «замерзают» и плохо работают. Для работы на морозе используются провода типа КГ-ХЛ, ПГВКВ, SiHF-J, SiHF-O или их аналоги.
• Ширина ковша регулируется в зависимости от того, какой ширины будет рабочая поверхность. Для расчистки очень узких дорожек могут не подойти большинство стандартных ковшей, поэтому габариты должны предусматриваться заранее.
• В одноступенчатых снегоуборщиках удобно размещать выпускной желоб сверху и сбоку на ковше, чтобы снегу приходилось преодолевать меньшее расстояние. При этом спираль шнека должна быть наклонена под небольшим углом в ту сторону, где находится желоб.

Итак, сделать снегоуборщик своими руками довольно несложно. При этом затраты на него будут небольшими, а эффективность работы превышает все ожидания. Использование электрического снегоуборщика намного дешевле и легче, чем бензинового, но он ограничен длиной проводящего кабеля. Прочитайте инструкцию, как сделать бензиновый снегоуборщик своими руками.

Взвесив, все плюсы и минусы, можно утверждать, что для уборки от снега территорий средних размеров очень удобно и одновременно дешево иметь свой снегоуборщик.

Снегоуборщик на лыжах: два варианта снегоуборочной техники своими руками в домашних условиях

Самодельный снегоуборщик можно сделать «на коленке» в деревенском сарае из того, что под рукой, а можно: в хорошо оборудованной мастерской, с покупкой ряда комплектующих и после сложных математических расчетов. Эта статья рассказывает про оба варианта, и в обоих случаях изделия получились работающими, и владельцы ими довольны. В конструкции этих снегоуборщиков нет колес, они стоят на лыжах для уменьшения трения.

• Как своими руками сделать снегоуборщик с двигателем от мотоблока
• Самодельный снегоуборщик на базе бензопилы
• В чем преимущества снегоуборщика на гнутых полозьях

Простой самодельный снегоуборщик на двигателе от мотоблока своими руками

Обилие снега во дворе и высокие цены на технику заставили участника FORUMHOUSE с ником Старик задуматься о необходимости создания простого снегоуборщика, такого, «чтобы без токарных и сложных станочных работ — из хлама, которого у «самоделкиных» в сараях полно».

Такой снегоуборщик можно сделать «на коленке» в деревенском сарае.

Как он работает:

• чтобы подчистить снег с дорожек, агрегат нужно наклонить вперед;
• чтобы поэтапно очистить толстый слой снега, снегоуборщик необходимо откинуть назад.

Эту конструкцию легко сделать самоходной, поставив ее на широкую гусеницу.

Простой самодельный снегоуборщик своими руками

В данном случае мастер использовал двигатель 6,5л/с., от снегохода. Тем, кто не является счастливым обладателем аналогичного двигателя, он рекомендует набрать в поисковике «четырехтактный двигатель для мотоблока» и выбирать лучшее из всех предложений.

Первый вариант снегоуборщика был оснащен колесами от садовой тележки, но в ходе испытаний выяснилось, что это совершенно лишний элемент конструкции. Шнек сделан из боковины от автомобильной покрышки.

Вал – труба ¾ в середине сквозной пропил, в него вставлена металлическая пластина 120Х270м.м. перпендикулярно пластине к трубе, ближе к краям приварил четыре уголка 25Х25мм. (по два с каждой стороны). Чтобы вал вошел в подшипники 205, делал по два пропила и отстучал его; тем самым уменьшил диаметр вала. С одной стороны сделал паз для шпонки, под звездочку.

Другие элементы конструкции:

• Корпус – из кровельного железа.
• Боковины — из фанеры 10 мм.
• Рама из уголка 50Х50мм.

Как сделать шнек с колесами из транспортерной ленты

После полевых испытаний Старик усовершенствовал шнек, чтобы он сдвигал больше снега к откидывающей лопатке и сделал поворотный желоб для регулировки направления и дальности отброса.

Для нового шнека умелец купил на рынке 1,5м транспортерной ленты толщиной 10мм (цена вопроса 700 руб.) и вырезал из неё четыре кольца диаметром по 28см. Если нет электролобзика, вырезать можно, ввернув в дощечку два шурупа и вращая её по кругу.

Новый шнек — труба ¾, в которой закреплена металлическая лопатка и четыре резиновых кольца, присоединенных к специальным пластинам.

Вращают шнек 205 самоцентрирующихся закрытых подшипника. Единственное требование к ним — чтобы они были закрыты от попадания снега. Идеально справляется с этой задачей опора кардана от автомобиля «Жигули» 01-07 модели (классика).

Приводом шнека может быть или цепь, или ремень (если предполагается использование двигателя от мотоблока, на котором установлен шкив). Все комплектующие продаются в автомагазинах.

Корпус шнека сделан из кровельного железа, боковины из фанеры 10мм.
По размеру корпус на 2 см больше шнека – так необходимый зазор есть, но он совсем невелик. Крепление двигателя сделано так, чтобы его можно было без использования инструмента снять и за несколько минут переставить на снегоход. К тому же без двигателя снегоуборщик проще очистить от снега.
Основа поворотного желоба для отброса снега — кусок пластмассовой канализационной трубы диаметром 160мм.

Для изготовления рамы использовались металлические уголки 50Х50мм. К поперечным уголкам приварены уголки 25Х25мм, к которым крепится быстросъемная платформа двигателя. Ручка и поперечные уголки закреплены к продольным уголкам рамы на болтах «М8».

Основание для лыж сделано из деревянных брусков.

Немного «подшаманил» своего снегоуборщика, сделал желоб для выброса снега немного длинней чем прежде, покрасил. Теперь снегоуборщик не только замечательно справляется с возложенной на него функцией, но и стал выглядеть опрятно.

Такой простой и элегантный снегоуборщик можно сделать за пару выходных. Расходов на его изготовление практически не требуется, служит долго, работает эффективно, хранится в сарае, много места не занимает.

Самодельный снегоуборщик из бензопилы своими руками

Пользователь FORUMHOUSE с ником step139 сконструировал великолепный снегоуборщик из бензопилы.

Требования, которые мастер предъявлял к девайсу:

• максимальная простота в изготовлении;
• неубиваемость;
• все элементы конструкции железные;
• малый вес;
• высокая ремонтосопособность.

При изготовлении снегоуборщика использовались уже имевшиеся и ненужные в хозяйстве составляющие:

• бензопила «Урал-2»;
• лист металла 2 мм 1400х400 мм (для изготовления лопастей и лопаток);
• лист нержавейки 1 мм 700х800 мм (для кожуха ковша);
• вал D20мм L =800 мм
• два подшипника D48/20мм, запрессованных с двух сторон в трубу;
• две дуги (квадрат 20х20мм) и две перекладины (20х20) от теплицы (рама);
• гайки;
• шайбы;
• куски уголка 35мм.

Ряд элементов конструкции пришлось докупать:

• венец задней звезды от мотоцикла «Минск» (большая ведомая звезда);
• звездочка от мотоцикла «Восход» (ведущая, маленькая);
• цепь от мотоцикла «Минск», «Восход»;
• тросик тормоза от снегохода;
• курок для газа;
• резиновые ручки от снегохода.

Конструктивно этот снегоочиститель — шнек в ковше на подшипниках с цепной передачей на пилу. Цепь расположена внутри, вал зажат с двух сторон боковыми стенками ковша. Особенность конструкции в том, что кромка ковша выдвинута вперед, чтобы избежать захватывания травы из-под снега. Рама сделана длиннее, чем у большинства снегоуборщиков, а ручки расположены ниже, чтобы шнек не зарывался «в землю».

Как и в первом варианте, здесь используются полозья, а не колеса, потому что:

• катать снегоочиститель на них проще;
• полозья легко сделать самостоятельно как из круглой, так и из квадратной трубы.

В данном случае качающиеся полозья выполнены из дуг от теплицы.

Изготовление шнека из металла

Шнек состоит из двух лопаток в центре и четырех лопастей, по две с каждой стороны. Конечный диаметр шнека 300 мм, ориентировочная ширина ковша 600-640 мм, ширина лопаток – 120 мм.

На форуме step139 подробно объясняет, как делать расчеты.

У него получилось, что для готовой спиральной лопасти диаметром 300 мм и шириной 220 мм с шириной рабочей части лопасти 70 мм нужно вырезать рассеченное кольцо с наружным диаметром 324 мм и растянуть его на 220 мм. Из кольца нужно было высечь сегмент с хордой 47,5 мм.

Это была самая сложная часть работы: кольца выпиливались из металлического листа толщиной 2 мм – болгаркой и лобзиком по металлу и растягивались до нужного размера.

Для большей жесткости шнека оставил перемычку в средней части кольца. Длина перемычки 150 мм от торца до внешнего круга и на 10 мм в торце выбрана полуокружность под вал (диаметр вала 20 мм). Если у кого-то диаметр вала будет другой, то соответственно и полуокружность пилите под свой вал.

Как сделать снегоуборочную машину своими руками: с электродвигателем, самоходную электрическую

С наступлением зимы начинает выпадать снег. Для многих владельцев частных участков очистка от снега является большой проблемой. Работая лопатой, можно потратить много сил и времени, а результат все равно не будет идеальным.

Для помощи людям были созданы снегоуборщики (см. как выбрать). Однако часто их цена слишком высока для людей. Поэтому возникает вопрос: как сделать снегоуборочную машину с электродвигателем своими руками?

Устройство и принцип работы

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

Мы составили рейтинг самых больших бульдозеров в мире. Прочитайте статью о них тут.

А из этой статьи вы узнаете об особенностях бульдозера Б10М, производящегося на челябинском заводе.

Необходимые материалы

Чтобы сделать электро-снегоуборочную машину своими руками необходимы такие инструменты и материалы:

• Сварочный аппарат и защитная маска
• Дрель по металлу
• Болгарка по металлу
• Угольник и металлические струбцины
• Молоток
• Листы кровельного железа
• Листы стали
• Металлические трубы разного диаметра
• Металлические уголки
• Фанера
• Болты и подшипники

Пошаговая инструкция

Шаг 1

Для начала необходимо решить шнековый или шнеково-роторных механизм снегоуборщика больше подходит для предполагаемых работ. Это зависит от того, насколько большое количество снега необходимо убрать.

Конечно, снегоуборщик с ротором сделать намного сложнее, но зато после обильных снегопадов он лучше справится с поставленной задачей. Прочитайте, как сделать роторный снегоуборщик.

Шаг 2. Шнек

Главной рабочей деталью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливают из трубы ¾ дюйма. Ее длина должна соответствовать длине ковша. К ее концам привариваются цапфы, которые в дальнейшем послужат для установления вала в подшипники.

В случае с двухступенчатыми снегоуборщиками в центре трубы прицеплена металлическая пластинка (обычно 12 см на 27 см). Она переправляет снег в выпускной желоб. По бокам от нее к трубе прицеплены кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Также их можно вырезать из двухмиллиметровой листовой стали.

Часто делают четыре кольца, определенного диаметра. Диаметр зависит от размеров ковша и вала. Кольца распиливаются пополам и изгибаются в спираль.

Получается две сплошных спирали – справа и слева от пластины.
В двухступенчатых электро-снегоуборщиках спираль должна наклоняться к центру, чтобы при сгребании снега попадать на пластину, а затем в выпускной желоб.

Теперь шнек можно считать готовым.

Шаг 3. Ковш

Для изготовления самого ковша используют кровельное железо. Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выдаваться вперед.

Боковые части можно делать из фанеры с десятимиллиметровой толщиной. В боковые части устанавливаются самоцентрирующиеся подшипники (например: закрытые подшипники 205). В них встраивается вал с шнеком.
Подшипники должны быть надежно защищены от попадания снега и воды.

Однако диаметр может быть и больше. Главное, чтобы он был больше ширины пластины, которая выбрасывает снег. В верхней части трубу изгибается и задает направление выпадения снега.

Шаг 4. Рама

Для того, чтобы обслуживать или снимать двигатель было легко, делается специальная рама, на которую он будет устанавливаться. Основа рамы имеет П-образную форму и сделана из металлических уголков.

Затем к ней привариваются металлические планки для крепления мотора и ковша с шнеком. В раме просверливаются отверстия для установки ручки и колес.

Шаг 5. Колеса и лыжи

В производственных моделях для передвижения снегоуборщика обычно используют колеса, однако в самодельном варианте вполне подойдут лыжи. Она должны быть сделаны из металла и прикреплены по принципу обыкновенных санок, однако, на минимальном расстоянии от рамы.

Колеса и лыжи снегоуборщика

Если же использовать колеса, то протекторы должны иметь максимальное сцепление и устойчивость к морозам.

Шаг 6. Ручки

Ручки изготовляются из труб ½ дюйма и крепятся болтами к раме. Они должны быть удобны человеку, при перемещении снегоуборщика.

Шаг 7. Ротор

В двухступенчатых снегоуборщиках в конструкции шнека можно использовать не пластину, а усовершенствованный ротор. Он имеет форму четырех скрепленных прямоугольных пластин с осью посередине. Желательно, чтобы пластины имели ободки по краям, для того, чтобы лучше «забирать» снег.

Диаметр ротора должен соответствовать размерам ковша и не биться об него.

Шаг 8. Двигатель

В качестве двигателя могут использоваться простейшие электродвигатели мощностью около 1 кВт.
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, случится замыкание.

Шнур электропитания тоже должен быть без повреждений, а его длина должна обеспечивать необходимое расстояние между источников тока и снегоуборщиком.

Шаг 9. Соединение двигателя и шнека

Двигатель может соединяться с валом двумя способами: с помощью редуктора или ременной подачей. В первом случае ось вращения двигателя расположена перпендикулярно валу. Редуктор, соединяющий ось двигателя и вал, заставляет шнек вращаться в нужном направлении.

Такая конструкция более надежная и эффективная, но обычно не разборная и сложна в изготовлении. Второе случай предусматривает параллельное расположения оси двигателя и вала. Соединяются они между собой передаточным ремнем. Эта конструкция позволяет легко снимать и устанавливать двигатель, регулировать натяжение ремня.

Ниже представлены примерные чертежи рамы и ковша. Размеры могут быть отрегулированы индивидуально.

Особенности комплектации

В простейшей снегоуборочной машине с электродвигателем, сделанной своими руками, используется такая комплектация:

• Электродвигатель.
• Ковш со шнеком и выпускным желобом.
• Рама с ручками.
• Провод.

Однако, как было сказано выше, шнек может быть сделан по разным принципам. Несущим механизмом могут быть колеса или лыжи.

Двигатель – съемный или несъемный. Несмотря на это, комплектация всех самодельных снегоуборщиков очень схожа, так как дополнительное оборудование самостоятельно сделать практически невозможно.

Полезные советы и предупреждения

Предохранители в сенгоуборщике

• Попадание в шнек крупных твердых предметов – главная опасность при использовании самодельного снегоуборщика. Это влечет за собой не только поломки шнека, но и заклинивание двигателя. Для того, чтобы избежать поломок двигателя делают специальные предохранители.
• Используют предохранительные болты или втулки. С их помощью готовый шнек крепят к вращающему валу. При превышении допустимой нагрузки они просто ломаются, а двигатель остается исправным.
• Электродвигатель предусматривает наличие кабеля, который будет находиться на морозе. Большинство обычных кабелей не предназначены для работы в экстремальных температурах: они «замерзают» и плохо работают. Для работы на морозе используются провода типа КГ-ХЛ, ПГВКВ, SiHF-J, SiHF-O или их аналоги.
• Ширина ковша регулируется в зависимости от того, какой ширины будет рабочая поверхность. Для расчистки очень узких дорожек могут не подойти большинство стандартных ковшей, поэтому габариты должны предусматриваться заранее.
• В одноступенчатых снегоуборщиках удобно размещать выпускной желоб сверху и сбоку на ковше, чтобы снегу приходилось преодолевать меньшее расстояние. При этом спираль шнека должна быть наклонена под небольшим углом в ту сторону, где находится желоб.

Итак, сделать снегоуборщик своими руками довольно несложно. При этом затраты на него будут небольшими, а эффективность работы превышает все ожидания.

Использование электрического снегоуборщика намного дешевле и легче, чем бензинового, но он ограничен длиной проводящего кабеля. Прочитайте инструкцию, как сделать бензиновый снегоуборщик своими руками.

Взвесив, все плюсы и минусы, можно утверждать, что для уборки от снега территорий средних размеров очень удобно и одновременно дешево иметь свой снегоуборщик.

Источник: https://MachinSpec.com/kommunalnaya/snegouborshhik/elektricheskiy.html

Снегоуборщик своими руками из электродвигателя 220 V

Для того, чтобы смастерить снегоуборщик из электродвигателя своими руками надо иметь асинхронный электромотор на 220 В, мощностью около 2 кВт и, желательно, на 3000 об/мин (можно старый, уже не нужный, лишь бы работал).

Такой электродвигатель позволит отбрасывать снег на расстояние до 6 м.

Также следует позаботиться о том, чтобы на электромотор не попадал снег, так как вода в электродвигателе приведёт к короткому замыканию (чтобы этого избежать, электродвигатель снегоуборщика можно накрыть, например, разрезанной вдоль пластиковой бутылкой на 5л).

Преимущества и недостатки электрического снегоуборщика

Приближается зима и много домовладельцев задается вопросом, какой же снегоуборщик выбрать – электрический или бензиновый. Давайте рассмотрим преимущества и недостатки электрического снегоуборщика.

Преимущества электрического снегоуборщика по сравнению с бензиновой моделью:

• Электрический снегоуборщик дешевле, чем бензиновая модель (потому, что электромотор дешевле, чем ДВС и у электрического снегоуборщика нет дополнительных приводов, ручек с подогревом, фар и т.д. ввиду ограниченной мощности).
• Электрических снегоуборщиков продают на 58% больше, чем бензиновых (электро более популярны).
• Электрические снегоуборщики имеют кабель, который имеет гидроизоляцию (он не промокнет и, соответственно, не произойдёт короткое замыкание), а также специальный кронштейн, чтобы кабель не путался под ногами.
• Электрические снегоуборщики имеют электромоторы с защитой от перепадов напряжения и от повреждения при коротком замыкании.
• Электрический снегоуборщик работает гораздо тише, чем бензиновый.
• Электрические снегоуборщики более надёжные, чем бензиновые ввиду отсутствия в них двигателя внутреннего сгорания.
• Электрические снегоуборщики гораздо проще в обслуживании, чем бензиновые (нет ни топлива, ни свечей зажигания, ни фильтров).
• Электрический снегоуборщик не надо заправлять бензином.
• Электрический снегоуборщик меньше весит.
• Электрический снегоуборщик не дымит, как бензиновая модель (бережное отношение к окружающей среде, а также электрический снегоуборщик лучше использовать для расчистки снега возле больниц, школ, детских садов, домов престарелых и других учреждений, где нужны тишина и экологичность).

Недостатки электрических снегоуборщиков по сравнению с бензиновыми моделями:

1. Электрические снегоуборщики имеют мощность всего около 2 кВт, что позволяет им расчистить от снега только въезд во двор, тропинку к дому или место стоянки автомобиля (мощность бензиновых же снегоуборщиков достигает 9 л.с. и расчистить они могут большие территории).
2. Электрический снегоуборщик имеет электрический кабель, за которым надо следить, чтобы его не повредить во время работы.
3. Электрические снегоуборщики не могут работать далеко от электрической розетки (расстояние, на котором они могут работать от розетки, определяется длиной электрического кабеля).
4. Электрический снегоуборщик, ввиду небольшой мощности, не является самоходным (его надо толкать, а это тяжело, особенно при уборке мокрого или слежавшегося снега или если под снегом грунт или трава, а не, например, гранитная дорожка) и направление выброса снега надо устанавливать вручную, хотя ручка для поворота желоба удобная.

Электрические снегоуборщики промышленного производства

выпускаюттакие компании как IKRA Mogatec (Германия), TORO (США), Huter (Германия), Aiken (Япония), Champion (США), Craftsman (США), DDE (Китай), Husqvarna (Швеция), Stiga (Швеция), Intertool (Украина), Al-ko (Германия), ALPINA (Италия), Daewoo (Южная Корея), Forte (Китай), HECHT (Чехия), Hyundai (Южная Корея), IKRA Mogatec (Германия), Intertool (Украина), Iron Angel (Китай), Patriot (Россия), Stiga (Швеция), Texas (Дания).

Источник: http://chainsaws-portal.ru/snegouborshchik/snegouborshtik-svoimi-rukami-iz-lektrodvigatelya.html

Самодельный снегоуборщик ⋆ Лайф совет

Изготовление cамодельного снегоуборщика из бензопилы своими руками: видео-сюжеты о самостоятельной сборке
Самодельный снегоуборщик: снегоуборочная машина своими руками.

В зимний период любой владелец дачи или частного дома сталкивается с необходимостью очистить от снега двор, дорожки, проезд к дому, а также крышу. Используя специальную, выпуском которой занимаются многие компании, сделать это легче и быстрее. Но есть и другой вариант: снегоуборочная машина своими руками.

Собрать устройство самостоятельно под силу любому, кто знаком с принципом работы снегоуборщиков и имеет определенные технические навыки.

Виды снегоуборочной техники для дома своими руками
Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым.

А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую.

Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве.

Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант.

Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении.

С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы.

Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним.

Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты.

Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи.
Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве.

Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому.

Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники.

Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия.

Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Главными преимуществами самодельного снегоуборщика из бензопилы являются:
невысокая стоимость комплектующих (кроме того, можно приобрести бывшую в употреблении мотопилу по низкой цене);
высокая производительность агрегата;
возможность изготовить основные узлы из имеющихся в наличии подручных материалов.

Недостаток заключается в невозможности обеспечения аппарата самоходным движением.

Кроме двигателя, в конструкцию снегоочистителя входит:
корпус шнека (ковш) — можно изготовить его из кровельного листового металла;
вал шнека — подойдет труба диаметром 20 мм (¾ дюйма);

винтовая поверхность шнека — изготавливается из листового железа, некоторые используют транспортерную ленту;

Конструкция на основе двигателя от бензопилы является бюджетным вариантом самодельного снегоуборщика
боковые части — для их изготовления используют фанеру 10 мм или листовую сталь;
несущая конструкция (рама) — ее сваривают из профильной трубы (уголок 50 х 50 мм);
ручка — из трубы диаметром 15 мм (½ дюйма);
лопатка для подачи снега в выпускной желоб — металлическая пластина 120 х 270 мм.

В работе можно воспользоваться чертежами снегоуборщика из бензопилы своими руками, размещенными пользователями в интернете.

Формирование шнека для снегоуборщика своими руками: видео поэтапного изготовления
Основным рабочим элементом снегоуборочной машины выступает шнек. Он представляет собой режущие кольца-лопасти, присоединенные к валу привода.

Перед тем как сделать своими руками шнек для снегоуборщика, необходимо разработать схему или воспользоваться готовыми чертежами, по которым будут вырезаться кольца. Лопасти шнека изготавливают из листовой стали.

Для этого из металла вырезают 4 диска, разрезают их и вытягивают в форме витка. После этого готовые части спирали приваривают к трубе: с каждой стороны поровну.

Далее, определив центр вала, приваривают параллельно друг другу две лопатки, которые и будут выбрасывать снег. По краям трубы привариваются металлические распорки для фиксации винтовой конструкции. Спиралеобразные лопасти с одной стороны крепятся к распоркам, с другой — к центральным лопаткам.

Полезный совет! При изготовлении шнека для снегоуборочной машины из бензопилы своими руками очень важно, чтобы витки металлической спирали были расположены на одном расстоянии от центра и по направлению к нему. В противном случае техника будет сильно вибрировать.

При изготовлении корпуса шнека его длину оставляют равной длине вала с учетом отрезка для привода. К краям вала приваривают цапфы, с помощью которых его устанавливают на подшипники. Их применяют в закрытом исполнении, чтобы избежать попадания снега и воды.

Получить наглядное представление об изготовлении шнека можно, если посмотреть видео самодельного снегоуборщика: своими руками собрать снегоочиститель в этом случае будет намного проще.

Изготовление корпуса шнека начинают с боковин. Для этого из металла вырезают два круга, диаметр которых превышает диаметр шнекового узла на 6-7 см. К боковинам приваривается изогнутый в полукруг лист металла соответствующего размера. В центре боковых частей устраиваются отверстия, в которые вставляется шнековый механизм. Подшипники привариваются к боковинам с внешней стороны.

На участке трубы под привод фиксируют сваркой ведомую звездочку (подойдет звездочка, например, от мотоцикла).
Далее приступают к устройству снегоотвода. Его можно сделать из трубы диаметром 100 мм и длиной около 1 м. Для того чтобы установить трубу, в корпусе шнека проделывают отверстие соответствующего диаметра. Оно должно находиться на задней стенке корпуса.

В это отверстие вставляется труба снегоотбрасывателя, фиксируется болтами, а сверху устанавливается короб.
Каркас для снегоочистителя делают путем сваривания в раму профильных труб. К поперечным уголкам рамы присоединяют планки для крепления двигателя.

В зависимости от типа рельефа каркас снегоуборщика оснащают колесами или полозьями.

Для ровных участков можно использовать колеса, для бугристой и неровной поверхности — полозья. Основу для полозьев делают из брусков, к которым крепят пластиковые накладки для хорошего скольжения.

Снегоуборочная машина своими руками: преимущества электрической модели

Электрические снегоуборочные машины обладают некоторыми преимуществами перед моделями, оснащенными двигателями внутреннего сгорания.

К их числу относятся:
относительно тихая работа;
ввиду отсутствия в двигателе фильтров, топлива, свечей зажигания такие агрегаты просты в уходе и обслуживании;
нет необходимости в заправке топливом;
небольшой вес оборудования;
при работе не выделяют дыма;
небольшие затраты и отличная эффективность.

Низкий уровень шума и небольшой вес конструкции — одни из главных достоинств электрического снегоочистителя
Однако, электрические снегоочистители имеют и недостатки, среди которых:
небольшая мощность двигателя (до 2 кВт);
постоянный контроль за состоянием электрокабеля на наличие в нем повреждений;
небольшой радиус действия (насколько позволяет длина переноски);
необходимость в применении усилий для передвижения прибора.

Полезный совет! Перед тем как сделать снегоуборочную машину с электродвигателем, подберите провода, изоляция которых будет выдерживать нагрузку и не будет трескаться под воздействием мороза.

Технология изготовления электрической снегоуборочной техники своими руками во многом схожа с устройством бензиновых моделей, однако движущей силой у такого оборудования выступает электромотор.

Это может быть простейший двигатель от электропилы, болгарки или другого электроинструмента. Руководствуйтесь при сборке своими руками чертежами электрического снегоуборщика.

Видео-ролики по теме помогут избежать ошибок при монтаже.

Конструкции шнекового узла и корпуса могут быть собраны, как в примере снегоочистителя на базе бензопилы. Остается подсоединить электродвигатель. Это можно сделать разными методами: посредством редуктора или ременной передачи. В первом варианте ось вращения мотора располагается перпендикулярно трубе (валу).

Для работы можно воспользоваться готовыми чертежами, которые можно подкорректировать под свои размеры.

Приступая к самостоятельной сборке, следует придерживаться некоторых рекомендаций:
чтобы избежать выхода из строя двигателя в результате попадания в шнек камней и других предметов, необходимо использовать предохранительные втулки, болты.

Благодаря этому, при превышении нагрузки выйдут из строя болты, а двигатель не заклинит;
ширина корпуса шнека выбирается с учетом размера поверхности, требующей очистки;

при устройстве одноступенчатого снегоуборщика следует выпускной желоб располагать сверху и сбоку корпуса, что позволит выбрасываемому снегу проходить меньшую дистанцию.

Одним из требований является наличие у триммера прямой штанги и передачи вращения от мотора к катушке посредством редуктора и жесткого вала. Такие устройства более мощные и могут быть использованы для снегоочистителей.
Перед тем как сделать самому снегоуборочную машину из триммера, необходимо проверить наличие всего необходимого инструмента.

Вам понадобится сварочный аппарат, болгарка, дрель. Последовательность работ следующая:
корпус можно выполнить из небольшой металлической бочки, которую необходимо срезать приблизительно на 15 см от днища. По центру дна бочки устраивается отверстие, в которое будет помещен выступающий элемент редуктора.

По краям сверлятся отверстия — на расстоянии, совпадающем с креплениями щитка на самом редукторе;
на боковой части бочки проделывается отверстие квадратной формы размером 10 х 10 см для откидывания снежной массы;
третью часть открытого корпуса необходимо накрыть листом жести так, чтобы отверстие для выхода снега оказалось строго в центре;
для изготовления ротора понадобится четыре лопасти. Нужно вырезать из листового металла четыре прямоугольные пластины размером 25 х 10 см. Эти заготовки необходимо обрезать так, чтобы получилась форма лопасти. После этого их приваривают к диску триммера;
снегоотвод можно сделать из оставшихся частей от металлической бочки. Для этого вырезается прямоугольная полоса 15 х 30 см. Эту болванку необходимо загнуть и приварить к ней боковые части высотой 10 см. Благодаря им, снег при выбросе будет направлен в определенную сторону;
мастерим лопатку. Ее делают из листового металла 30 х 40 см. Края пластины загибают так, чтобы бортики были высотой около 2 см;

снегоотвод приваривается к корпусу в том месте, где расположено отверстие для выброса. Лопатку фиксируют снизу. Редуктор закрепляют болтами. Ротор устанавливают как нож триммера.

Устройство роторного снегоуборщика своими руками

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера.

Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:
сборка шнекового механизма;
изготовление ротора;
монтаж корпуса;
устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Изготовление комплектующих для роторного снегоуборщика
Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертеже

Видео Инструкция

– из 5)
Загрузка…

Источник: https://life-sovet.ru/samodelnyj-snegouborshhik/

Как сделать снегоуборщик своими руками: описание сборки самодельного снегоочистителя

Несмотря на заявления ученых о глобальном потеплении, снега в наших широтах зимой меньше не становится.

И если для детворы и взрослых – любителей зимних катаний на лыжах и санках –  обильный снегопад за окном всегда в радость, то для хозяев частных домовладений и дач очередной щедрый подарок от Снежной королевы означает только одно – пора браться за любимую совковую лопату. А это удовольствие, согласитесь, из разряда «ниже среднего». Впрочем, существует вариант, который  позволяет намного упростить и ускорить монотонную  работу по очистке участка  от лишнего снега. Рецепт прост. Нужно  всего лишь обзавестись такой полезной штукой, как личный снегоуборщик. Его можно  купить или же сделать снегоуборщик своими руками из материалов, которые давно без дела скучают в сарае или в мастерской.

Видео: устройство самодельного снегоуборщика с двигателем от бп Дружба

Не будем лукавить, главным фактором в решении этой задачи являются деньги. Причем деньги немалые. Ибо, как говаривал герой из  популярного кинофильма: «Однако все это изрядно стоит». Это не удивительно. Хороший снегоуборщик от известного и уважаемого бренда  – это сложная и надежная современная техника, которая не может стоить дешево.

Поэтому, если снегоуборщик не является для вас жизненно необходимой вещью на протяжении большей части года и у вас нет желания потратить на его покупку все деньги, отложенные на новую шубу для жены или на летний отпуск  у теплого моря –  стоит серьезно задуматься над следующим вопросом: «А не сделать ли снегоуборщик своими руками?».

И, тем самым, еще раз  доказать всем, что они (руки) выросли у вас из правильного места.

Шнековый снегоуборщик

Немного «снежной» истории

Снегоуборщики были изобретены в Канаде. Первый патент на роторную снегоуборочную машину был выдан в 1870 году жителю города Далхаузи (провинция Нью-Брансуик) Роберту Харрису. Его машина предназначалась для очистки от снега железнодорожных путей и называлась «Railway screw snow excavator».

Авторство  первого роторного  снегоуборщика, который стал выпускаться промышленно, стал механик паровой мельницы Орандж Джулл. Патент на его изобретение был куплен  в 1884 году братьями Лесли.  Компания Leslie Brothers Manufacturing выпускала роторные снегоуборщики для железных дорог  до 1971 года.

Изобретателем  самоходных снегоуборщиков  стал фермер Артур  Сикард. Опытная модель его снегомашины  удивила жителей Монреаля зимой 1925 года. Вскоре  Сикард основал компанию Sicard Industries, которая существует до сегодняшнего дня. Техника Sicard славится своей надежностью и производительностью.

Шнекороторный снегоуборщик

Первый компактный снегоуборщик для частного сектора был выпущен американской компанией Toro в 1952 году. За первый год компания продала более 30 000 моделей.

Выбираем базовую модель снегоуборщика

Традиционно  бытовые снегоуборочные машины  различаются по следующим критериям:

По типу трансмиссии: самоходные и ручные

По сути, представляет собой мини-трактор или даже мини-скрепер на гусеничном или колесном ходу, оснащенный специализированным  оборудованием.

Двигатель этой снегоуборочной машины отвечает не только за работу оборудования, но  также  производит крутящий момент для передачи на колесные пары. Поэтому он должен быть достаточно мощным (от 10 л.с.). В основном, самоходный снегоуборщик нужен для зачисток больших территорий.

Цена такого чуда техники  в магазине сопоставима со стоимостью подержанного авто. Изготовление «самоходки» в домашних условиях также потребует немалых затрат.

Самоходный снегоуборщик на гусеницах

Приобретение готового образца  подобной «малой механизации» для борьбы с ненужным снегом  облегчит ваш кошелек  на сумму от  400 до 900 и более американских рублей. Платить меньше не имеет смысла.

Дешевые модели либо слишком маломощные для российского снега, либо  числятся «выпускниками» сомнительных  мануфактур известного специалиста широкого профиля, господина  Мадейн Чайна (Made in China), и быстро переходят в разряд металлолома.

Но, тем не менее, в конструкции данного типа нет ничего сложного.  Поэтому именно  ручной снегоуборщик мы рекомендуем,  в качестве  оптимального варианта для самостоятельного технического творчества.

Мастеру на заметку
Основой конструкции любого  ручного снегоуборщика  является   колесная рама, на которую крепятся рукоятки управления, двигатель, топливный бак (для моделей с ДВС), снегозахватывающий ковш с опорными направляющими (лыжами) снизу и трубой для выброса снега  сверху, а также  рабочий инструмент. Поэтому следует обратить внимание на то, чтобы ваш самодельный снегоуборщик базировался на одновременно прочной и легкой платформе. Не забывайте: основная тяговая сила этой машины — это вы сами.

Ручной снегоуборщик на электротяге

По принципу работы и типу рабочего инструмента: одноступенчатые и двухступенчатые

• Одноступенчатые снегоуборщики

Прием и отбрасывание снега происходит за счет быстрого  вращения специального инструмента – шнека.  Своею формой шнек напоминает вал механической мясорубки.

Рабочая кромка шнека может быть как  гладкой, так  и зубчатой. Гладкие шнеки предназначены для уборки рыхлого снега. Для работы с твердым,  обледеневшим  настом подойдут снегоуборщики, вооруженные  зубчатыми шнеками.

• Двухступенчатые снегоуборщики

В двухступенчатых моделях снегоуборщиков  шнеки трудятся в паре со специальным лопастным  ротором (крыльчаткой). Ротор крепится на приводной вал так, чтобы его лопасти были немного  впереди шнеков. Это существенно облегчает работу, особенно вхождение ковша агрегата в снежную массу. В большинстве случаев, лопасти ротора изготавливаются из прочного пластика или из металла.

Для авторского исполнения отлично подойдет как одноступенчатая, так и двухступенчатая модель. Все зависит от того, какая из них вам больше подходит для решения конкретных задач. Если вы живете в регионе с умеренным снегом, смело выбирайте шнековую  конструкцию. Для более щедрых зим мы рекомендуем роторно-шнековую комбинацию.

Фото самодельного снегоуборщика

Мастеру на заметку
Главная опасность для ручного снегоуборщика – попадание в ковш крупногабаритных предметов. Из-за этого может заклинить двигатель.

При экстремальных нагрузках они просто ломаются, благодаря чему двигатель остается в целости и сохранности.

По виду двигателя: электрические и бензиновые

• Снегоуборщики с электроприводом

Предназначены для  расчистки снега  в непосредственной близи от дома. Они более экономичные в эксплуатации, но менее маневренные.

Считаются более универсальными, но цена покупки и стоимость обслуживания таких снегоуборщиков намного выше. Какой именно  тип двигателя использовать в вашем проекте, решайте самостоятельно.

Мастеру на заметку
Если вы решили использовать в качестве силового агрегата электродвигатель, учитывайте тот факт, что обычный бытовой электрический шнур на морозе теряет свою эластичность и становится ломким. Поэтому, мы рекомендуем вам применять  провода  типов  КГ-ХЛ, ПГВКВ, SiHF-J или SiHF-O (либо аналоги).

Как сделать снегоуборщик своими руками: от теории к практике

Итак, от слов  и размышлений переходим к делу. Для конкретного примера мы выбрали образец самодельного снегоочистителя, разработанного Сергеем Хомяковым из Подмосковья.

Описание конструкции

Общий чертеж самодельного снегоуборщика

1. Рама:
   • рама изготавливается  сварным методом из металлического уголка 50х50 мм как показано на чертеже;
   • к поперечным частям рамы (средней и торцевой) прикручиваются  металлические планки (П-образный профиль) для крепления быстросъемной платформы для двигателя;
   • рукоятки управления также крепятся к раме при помощи болтов (М 8);
   • для изготовления рукоятей применялась труба ½ дюйма;
2. Двигатель:
   • в качестве силового агрегата используется бензиновый двигатель от мотоблока (мощность –  6, 5 лс);
   • для облегчения процессов, связанных с ремонтом  и обслуживанием двигателя и всего снегоуборщика в целом автор  рекомендует устанавливать мотор на быстросъемную платформу.
3. Ковш, шнеки и направляющие:
   • корпус приемного ковша сделан из кровельного железа, боковины  — из фанеры (10 мм);
   • ширина захвата снега – 50 см;
   • для выброса снега приспособлен отрезок канализационной пластиковой трубы (диаметр-160 мм);
   • приводной вал изготовлен из трубы 34 дюйма;
   • в середине вала установлена металлическая пластина  120х270 мм, к которой крепятся шнеки, изготовленные из транспортерной ленты (толщина 10 мм);
   • приводной вал вращается в самоцентрирующихся подшипниках (автор использовал закрытые подшипники 205);
   • в качестве защитного кожуха для подшипников рекомендована опора от кардана от Жигулей 01-07 модели;
   • направляющие (лыжи) изготовлены из бруса  и пластиковых накладок;
   • вал и двигатель соединяются  между собой передаточным ремнем.

Эскиз рамы и ковша

Самодельный снегоуборщик, сделанный по этой схеме, работает у автора уже 2 сезона. В ближайших планах Сергея, сделать свое изобретение самоходным.

Наше мнение. Конструкция, предложенная господином Хомяковым, безусловно, достойна внимания. Сделать такой снегоуборщик совершенно недорого. Он легко чистится и ремонтируется.

Кроме того, нам очень понравилась идея быстросъемного двигателя. Единственное замечание – это отсутствие колес. Снегоуборщик  на лыжах менее универсален и хуже управляется.

Надеемся, что в самоходном варианте, они все-таки появятся.

Источник: http://101dizain.ru/texnika/kak-sdelat-snegouborshhik.html

Как сделать снегоуборщик своими руками: пошаговая инструкция. Чертежи и схемы, которые необходимы для сборки снегоуборщика из бензопилы.

Простой самодельный снегоуборщик  на двигателе от мотоблока своими руками

Обилие снега во дворе и высокие цены на технику заставили участника FORUMHOUSE с ником Старик задуматься о необходимости создания простого снегоуборщика, такого, «чтобы без токарных и сложных станочных работ – из хлама, которого у «самоделкиных» в сараях полно».

Такой снегоуборщик можно сделать «на коленке» в деревенском сарае.

Как он работает:

• чтобы подчистить снег с дорожек, агрегат нужно наклонить вперед;
• чтобы поэтапно очистить толстый слой снега, снегоуборщик необходимо откинуть назад.

Эту конструкцию легко сделать самоходной, поставив ее на широкую гусеницу.

Нюансы конструирования самодельного электрического снегоуборщика

Во время сборки электрического снегоуборщика своими руками, обязательно возникнет много вопросов, касаемо технической стороны машины. Любой умелец старается выяснить, какими запчастями лучше комплектовать свое изобретение. Больше всего вопросов возникает по электрической части снегоуборочной техники:

• Снегоуборщик необязательно комплектовать отдельным электродвигателем, корпус которого имеет фланцевое крепление или монтажные лапы. Самодельную технику можно оснастить любым мотором, идущим вместе с мощным электроинструментом. Подойдет болгарка, триммер, электродрель или перфоратор.
• Если нужно сделать снегоуборщик на дачу, где предполагается изредка очищать маленькую площадь от свежевыпавшего снега, то мощности мотора хватит от 1,6 до 2 кВт. Такая машина будет отбрасывать снежную массу на расстояние до 4 м.
• При использовании мотора с высокими оборотами, надо придумать понижающий редуктор. Его можно сделать из набора шкивов или звездочек разного диаметра. Например, мотор болгарки мощностью 1,6 кВт развивает до 6 тыс. об/мин. Их нужно понизить до 3, а лучше 2 тыс. об/мин. Для самодельного снегоуборщика оптимально подойдет электродвигатель мощностью 2,2 кВт, у которого частота вращения вала имеет показатель 2–2,5 тыс. об/мин. Часто расчет мощности мотора определяют по формуле: 1 кВт на 150 мм рабочего механизма, например, шнека.
• По сравнению с бензиновым мотором, электродвигатель представляет большую опасность для оператора. Это связано с поражением током. В мотор не должен попадать снег, поэтому его надо поднять на раме снегоуборщика повыше от земли. Дополнительно надо постараться сделать герметичный кожух.
• Подключаться электрическая снегоуборочная машина будет к розетке через длинную переноску. Кабель желательно найти бронированный с надежной изоляцией, выдерживающей пониженную температуру до –60оС.

Соблюдение правил безопасности нужно самому оператору, поэтому к электрической части снегоуборщика нужно отнестись серьезно. Когда все эти нюансы будут тщательно продуманы, можно приступать к созданию самой машины.

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Основные этапы работ

Ножницами по металлу сначала отрезаем у нее дно, а потом «разворачиваем» и при помощи гвоздя с молотком делаем на поверхности небольшие отверстия. Затем наматываем терку на барабан и фиксируем на саморезы или шурупы. В самом ролике по центру нужно просверлить продольное отверстие для вала.

Вал барабанной терки можно сделать из круглой деревянной палочки или стального стержня, подходящего по диаметру. Далее из обрезков брусков или дощечек собираем простую конструкцию, на которой будет крепиться вал. Сверху устанавливается рабочая камера. Вал барабана вставляем в патрон электродрели или шуруповерта.

Инструмент нужно закрепить на подставке при помощи обычных металлических хомутов или пластиковых стяжек. Дополнительно можно изготовить простой механизм для быстрой регулировки скорости вращения барабана. Подробный процесс сборки барабанной терки вы можете посмотреть в видеоролике на сайте.

Чертежи и схемы

Для сборки снегоочистителей можно использовать чертежи, которые легко найти в интернете, или взяться за разработку собственной версии исходя из условий местности.

Существует четыре типа снегоуборочных машин:

• Бульдозерный. Колёса с укреплённым спереди отвалом.
• Шнековый. В нём снег по-немногу захватывается вращающимися лентами и перемещается к трубе, через которую выбрасывается.
• Вентиляторно-лопастной. По специальным отвальным ножам слипшиеся снежинки направляются к вентилятору, поднимаются лопастями к трубе и вылетают наружу.
• Воздушно-вентиляторный. Он работает как пылесос. Снежная масса втягивается сильной струёй воздуха и выкидывается на улицу.

В городах применяются все эти виды очистительного оборудования, но в сельской местности воздушно-вентиляторный тип сделать трудно, так как для всасывания снега нужен очень мощный двигатель. Поэтому в статье рассматривается создание только первых трёх вариантов.

Неисправности и ремонт редуктора снегоуборщика

Большинство экспертов советуют покупать снегоуборочную технику с обслуживаемым редуктором. Последний требует регулярного обслуживания, однако он способен прослужить значительно дольше необслуживаемых узлов. Вместе с тем, обслуживаемые редукторы время от времени ломаются в наиболее неподходящий для этого момент. К самым распространенным поломкам этих механизмов относится:

• Появление резких стуков внутри редуктора – чаще всего причиной подобной поломки служит повреждение червячного механизма или расположенных рядом с ним подшипников. Для ремонта потребуется купить новый механизм или отрегулировать подшипники;
• Редуктор стал быстро нагреваться – причина может крыться в отсутствии смазки или частично износе подшипников. Узел потребуется разобрать и проверить наличие смазки и целостность подшипников. При необходимости последние нужно немедленно заменить;
• Редуктор начал сильно вибрировать – такая проблема появляется в случае, когда нарушена ось положения мотора и валов машины. Ремонт выполняется путем устранения появившегося дефекта;
• Вытекает смазка из редуктора – причина кроется в засоре дренажного отверстия внутри отдушины. В качестве ремонта отдушину нужно промыть в керосине и насухо протереть ее сухой тряпкой;
• Стерлась одна или несколько шестерней редуктора – если при разборке оказалось, что грани детали стерлись, то ее потребуется полностью заменить. При покупке нового элемента нужно быть крайне внимательным – шестерня для снегоуборщика должна обладать определенным диаметром, иначе она не влезете внутрь редуктора.

В большинстве случаев обслуживаемые редукторы легко поддаются ремонту своими руками. Если же устранить неисправность не получается, то лучше обратиться в сервисный центр, чтобы еще больше не навредить элементам снегоуборочной машины.

Полезные советы

Напоследок представляем вашему вниманию несколько полезных советов по изготовлению и экспулатации снегоуборочной техники; они помогут вашему изделию прослужить как можно дольше без нареканий и отказов:

• во избежание попадания внутрь конструкции, в частности в ее приводной механизм, осколков льда либо камней целесообразно добавить в ее состав специализированные предохранительные болты либо втулки;
•  одним из основных рабочих элементов снегоочистительной машины являются ее подшипники, которые во многом влияют на длительность срока эксплуатации изделия на отказ; в связи с этим следует внимательно выбирать данный элемент конструкции, контролируя качество его исполнения;
•  целесообразно отдавать предпочтение именно ременной, а не жесткой передаче по той простой причине, что велика вероятность заклинивания подвижных элементов конструкции в результате попадания в них льда или камней;
• снегоуборочная техника, сконструированная на базе мотоблочного устройства, в обязательном порядке должна храниться в тепле – соблюдая это простое правило вы избавите себя от необходимости растрачивать драгоценное время и не менее драгоценное топливо на прогрев двигателя перед началом эксплуатации устойства;
• не стоит забывать о необходимости периодической замены масла для редукторного механизма; в зимнее время масло должно быть более жидким, так как в условиях пониженных температур оно достаточно быстро может загустеть.

Простой самодельный снегоуборщик своими руками

В данном случае мастер использовал двигатель 6,5л/с., от снегохода.  Тем, кто не является счастливым обладателем аналогичного двигателя, он рекомендует набрать в поисковике «четырехтактный двигатель для мотоблока» и выбирать лучшее из всех предложений.

Первый вариант снегоуборщика был оснащен колесами от садовой тележки, но в ходе испытаний выяснилось, что это совершенно лишний элемент конструкции. Шнек сделан из боковины от автомобильной покрышки.

Другие элементы конструкции:

• Корпус – из кровельного железа.
• Боковины – из фанеры 10 мм.
• Рама из уголка 50Х50мм.

Необходимые материалы

Чтобы сделать электро-снегоуборочную машину своими руками необходимы такие инструменты и материалы:

• Сварочный аппарат и защитная маска
• Дрель по металлу
• Болгарка по металлу
• Угольник и металлические струбцины
• Молоток
• Листы кровельного железа
• Листы стали
• Металлические трубы разного диаметра
• Металлические уголки
• Фанера
• Болты и подшипники

Применение

У яблок удаляю сердцевину и разрезаю их на четыре части. Подключаю электротерку к сети и запускаю двигатель. Забрасываю дольки в кожух и прижимаю их к вращающемуся цилиндру деревянным бруском. Измельченный продукт осыпается в подставленную снизу емкость.

Электротерка для яблок

Александр Макаренко, г. Орша.

Шаг 1

Жестяную банку очистите от остатков напитка, хорошенько промойте и высушите.

Принцип работы

Силовой агрегат запускается, и вращает шнек, который имеет, в большинстве случаев, спиралевидную форму. В роторных снегоуборщиках, направляющие элементы прямой формы.

Благодаря ему, снег загребается и отбрасывается в сторону. Причем, такой принцип работы актуален для всех моделей, вне зависимости от стоимости. С увеличением цены добавляются фары, подогрев рукояток и другие дополнения.

Шаг 2

Для большего удобства отрежьте верхушку банки. Можно отрезать и дно, если не хотите после доставать остатки натёртых продуктов из жестянки. Хотя это наверняка спасёт ваше рабоче-кухонное место от атаки крошек.

За какую цену можно купить снегоуборочную машину

Цена снегоуборочной машины – не последний критерий выбора. Купить можно и самую дешевую, но будет ли она соответствовать требованиям уборки снега. Поэтому надо сопоставить стоимость аппарата с его возможностями.

Шаг 3

Гвоздём или другим острым предметом проделайте отверстия с одной из сторон банки. Затем вставьте гвоздь по очереди в каждую из дырок под углом (как на фото) и заточите её края. Для этой цели ещё проще и эффективнее использовать пилочку для ногтей.

Как сделать снегоуборщик своими руками

Снегоуборочная машина своими руками может быть собрана из самостоятельно изготовленных деталей или на основании серийно выпускаемого мотоблока.

Меры предосторожности

Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:

• Надеть тёплую одежду и обуть нескользкую обувь.
• Использовать защитные наушники, перчатки и очки.
• Не направлять поток снега в сторону людей или машин.
• Если снегоуборщик электрический, то не стоит забывать о кабеле.

Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.

Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.

Снегоуборочная машина своими руками изготовление шнека и рамы

Для изготовления рамы применяют стальные уголки 50×50 мм. На нее будет установлена платформа для установки двигателя.

На платформе необходимо выполнить отверстия для установки силового агрегата. Их можно выполнить или с помощью дрели, и с применением газорезки.

Шкивы для передачи крутящего момента желательно изготовить из алюминиевого сплава.

Металл, из которого будет собираться корпус, где будет установлен шнек тоже необходимо, защищать от коррозии. Поэтому имеет смысл использовать оцинкованный материал.

Для того чтобы рама проработала дольше ее необходимо покрыть грунтовкой. Это, может быть, материал под названием ГФ21 или ХВ0278. Поверх нее лучше всего нанести лакокрасочное покрытие. Такое решение защитит раму от механических повреждений и от коррозии.

Как сделать лопату для снега на колесах из стиральной машинки

В сараях на даче еще у многих остались советские стиральные машинки. Их корпус сделан в форме бочки. Если его разрезать, получится хорошая заготовка для ковша. Если требуется неширокая лопата, то для нее можно найти еще лучший материал. Внутри корпуса стиральной машины спрятан бак. Он сделан из нержавейки или алюминиевого сплава. Бак аналогично распускают болгаркой, вырезав сегмент нужного размера.

Форма советской стиральной машинки идентична бочке

Минусом корпуса стиральной машинки является тонкая жесть. Чтобы она не изгибалась от нагрузки, торцы полукруглого ковша зашивают металлом. Можно установить два колеса на раме, и два на самой лопате. Передние колесики используют меньшего диаметра. Дополнительно они будут ограничителем, предотвращающим врезку кромки ковша в землю.

Устойчивость снегоуборочному инструменту придаст груз из кирпичей, уложенных между рамой и ковшом
