Тигель – сосуд для плавки металла. В тиглях плавят, как правило, передельный металл, т.е. уже доведенный до нужной степени качества для отливки в форму или аффинажа (глубокой очистки от примесей). Генеральная линия развития большой металлургии – уменьшение количества переделов, вплоть до выпуска кондиционного металла сразу из плавильной печи, но в промышленности тигельная плавка до сих пор сохраняет существенное значение, а в кустарном мастерстве и ювелирном деле доминирует.
Тигель не просто достаточно жаростойкая посудина. Его химический состав и конструкция должны соответствовать виду переплавляемого металла и режиму плавки. В этой статье описывается, как сделать тигель своими руками и каким условиям он должен удовлетворять для пользования дома или в малой мастерской. В расчете на начинающих металлургов придется сперва коснуться самого процесса плавки металла, т.к. требования к тиглю определяются в основном его условиями.
Немного о плавке
В глубоком вакууме переплавляемый металл высокой чистоты можно нагреть точно до температуры плавления или чуть выше, и выдержать при ней некоторое время, чтобы расплавились крошечные, буквально в несколько атомов, остатки кристаллитов. Затем металлу возможно дать остыть чуть ниже температуры плавления – он останется жидким, как перенасыщенный раствор без кристаллика-затравки. Если теперь металл вылить, также в вакууме, в форму из химически абсолютно инертного материала, в которую помещен затравочный кристаллик того же металла, то, соблюдая все тонкости данной технологии, получим монокристаллическую отливку, обладающую уникальными свойствами.
В любительских условиях вакуумная плавка, увы, неосуществима. Чтобы правильно самому изготовить тигель для плавки металла, нужно учесть ряд особенностей плавки в не инертной химически газовой среде. Переплавляемый металл, во-первых, взаимодействует с воздухом, отчего часть его теряется на образование окисла, что особенно важно при переплавке лома драгметаллов: при своей температуре плавления (1060 градусов Цельсия) даже золото заметно окисляется. Чтобы до некоторой степени компенсировать окисление, тигель должен создавать для расплава восстановительную среду или быть химически инертным, если металл плавится чистым открытым пламенем, см. далее.
Во-вторых, чтобы металл в тигле не застыл, пока его донесут до литейной формы, чтобы остатки исходных кристаллитов не испортили отливку, и расплав приобрел достаточную текучесть, металл в тигле перегревают. Напр., температура плавления цинка – 440 градусов, а его же литейная – 600. Алюминия, соотв., 660 и 800. Поскольку перегрев металла после расплавления требует некоторого времени, заодно происходит и дегазация расплава, это в-третьих.
Восстановление
В металлургии в качестве восстановителей используют преимущественно атомарный углерод C, моноксид углерода CO (угарный газ) и водород H. Последний чаще всего случайный гость, т.к. для данной цели слишком активен и поглощается металлами, не образуя с ними химических соединений, в больших количествах, что портит литейный материал. Напр., твердая платина при комнатной температуре способна поглотить до 800 объемов водорода. Платиновая болванка в водородной атмосфере буквально на глазах вспухает, трескается и распадается на куски. Если их вынуть их водородной камеры и нагреть, водород выделится обратно.
Примечание:
сходным образом, но в меньших количествах, металлы поглощают/выделяют и другие газы, напр. азот. Именно поэтому требуется дегазация расплава, см. также ниже.
Заметную долю водородное восстановление имеет место при нагреве открытым пламенем газовой горелки, при его контакте с менее нагретой поверхностью. До порчи металла дело не доходит – поглощенный водород далее в процессе плавки выделяется и сгорает. Но, если к газопоглощению склонен и материал тигля, он во время плавки может треснуть и лопнуть, это нужно обязательно иметь в виду.
Восстановление CO заметно, если металл в тигле плавится открытым пламенем жидкостной (бензиновой, керосиновой, дизельной) горелки, по тем же причинам. Жидкое топливо сгорает много медленнее газа, и зона его догорания тянется на несколько см от сопла горелки. Восстановление угарным газом – самое, с точки зрения металла, чистое: оно не портит металл и не дает побочных продуктов при сильном избытке восстановителя. Поэтому восстановление CO широко используется в металлургии при выплавке металла из руды, но как сделать тигельную печь (см. далее), в которой компенсация окисления полностью обеспечивалась бы CO, пока никто не придумал.
Атомарный углерод восстановитель достаточно энергичный для того, чтобы компенсировать окисление. Создать с помощью C восстановительную среду в тигле также несложно: достаточно ввести свободный углерод в той или иной аллотропической модификации в состав его материала или весь тигель выполнить из жаростойкого и механически достаточно прочного аллотропа C; таковым является графит. При восстановлении C существует опасность науглероживания расплава, но графит выделяет при нагреве совсем немного атомарного углерода. Если греть металл в графитовом тигле газовым пламенем, то избыточный C тут же найдет себе более «вкусный» для него H и опасность науглероживания сведется к нулю. А для прочих способов нагрева (см. далее) можно подобрать размеры, конфигурацию тигля и присадку графита к его материалу так, что лишнего C просто не будет при любом мыслимом режиме плавки. Это очень ценное свойство графита, тоже имейте в виду.
Примечание:
коэффициент температурного расширения графита ТКР отрицательный, что существенно компенсирует термическое расширение тигля, повышает его стойкость и увеличивает ресурс. Тоже ценное качество.
Выдержка
Итак, почему расплав в тигле нужно перегревать и выдерживать, понятно. Хотя литье из металла совсем другая тема, здесь все же нужно упомянуть, что время выдержки расплава следует соблюдать достаточно точно. Химически чистые металлы на практике почти не применяются, напр. золото 9999 очень быстро истирается; исключение электротехническая медь и цинк для оцинкови, они чем чище, тем лучше. Чаще всего используют т. наз. эвтектические сплавы; напр. сталь это эвтектика железа с углеродом, а дюраль – сложная эвтектика из нескольких компонент. Если дать расплаву перестояться, структура эвтектики в отливке изменится и готовое изделие выйдет порченым. Особенно критично время выдержки для бронзы и латуни: лить их нужно немедленно, как только игра расплава в тигле видимо изменится, станет спокойнее. Помните, как инженер Телегин в «Хождении по мукам» А. Н. Толстого беспокоился, как бы бронза не перестоялась?
Применительно к изготовлению самодельного тигля дегазация расплава при выдержке значима тем, что в это время он (тигель) испытывает значительные динамические нагрузки от пузырьков выделяющихся газов и/или игры самого расплава. Т.е., сделать тигель выдерживающим большое количество термических деформаций и, если требуется восстановительным, мало. Его материал должен быть и достаточно вязким, чтобы выдерживать ударные волны от лопающихся пузырьков и толчки от струй расплава. Именно этим обстоятельством объясняется низкая стойкость и надежность самодельных графитовых тиглей, (см. далее).
Из чего делать
Плавильные тигли изготавливаются (см. рис. ниже):
- керамическими химически нейтральными;
- керамическими графитированными;
- графитовыми;
- чугунными;
- стальными.
Их сравнительные характеристики таковы:
- Керамические нейтральные – используются для переплавки лома ювелирных изделий с сохранением пробы, т.к. при косвенном нагреве (см. ниже) свойств металла не изменяют. Самому сделать можно, но сложновато (см. далее) и стоит ли? Тигель для золота на 50 г стоит в ювелирном магазине до 100 руб. Без проблем пригодны для плавки в индукционной печи (см. далее), т.к. почти не поглощают энергию электромагнитного поля (ЭМП). Ресурс – 10-30 плавок.
- Керамические графитированные – пригодны для плавки любого металла; в домашних условиях до 1,5-2 кг за раз. Для использования в индукционной печи ее мощность на то же количество металла придется повысить в 1,5-2 раза вследствие поглощения ЭМП токопроводящим графитом. Самому сделать можно, см. далее. Ресурс – до 50 и более плавок.
- Графитовые – пригодны для переплавки старого, окисленного лома цветных и драгоценных металлов, т.к. создают сильную восстановительную среду. Плавка серебра открытым газовым пламенем в графитовом тигле позволяет почти полностью восстановить исходный вес окисленного металла. Самостоятельно не делаются, см. ниже. Ресурс – более 100 плавок.
- Чугунные – используются в основном для переплавки красной меди в бескислородную, т.к. активно поглощают кислород. Ресурс – до 30 плавок, а потом аморфный углерод из чугуна уходит и тигель деградирует.
- Стальные – самодельный дешевый вариант для плавки небольших количеств алюминиевых и магниевых сплавов и др. химически инертных в расплаве металлов. Возможно применение для переплавки небольших количеств свинца в рыболовные грузила и т.п.
Примечание:
графитовые, чугунные и стальные тигли для использования в индукционных печах (см. далее) совершенно непригодны, т.к. полностью поглощают энергию ЭМП.
О графитовых тиглях
Графитовые тигли делают или точеными из массивного природного графита (дорогие), или спеченными при высокой температуре из графитового порошка (подешевле, но все равно не очень-то дешевые). Любители часто пытаются делать «графитовые» тигли из молотого графита на связующем из каолина и т.п., но это получаются не графитовые, а чрезмерно графитированные керамические тигли – хрупкие, выдерживающие не более 10 плавок и портящие металл вследствие избыточного выделения атомарного углерода мелкодисперсным графитом. Более-менее рациональный способ использования молотого графита в любительской тигельной плавке – сделать из него настольную мини тигельную печку для керамических нейтральных тиглей, см. рис.
Холодную сварку для сборки данной печи следует использовать на температуру не ниже 800 градусов – хорошо проводящие электричество щеки за время одной плавки не греются выше 400. Не намного более нагреется без тигля и графитовый порошок, но, когда тигелек в него вдавлен, он окажется в горячем пятне свыше 1000 градусов вследствие уплотнения порошка под тиглем.
Если плавится золото, то после окончания плавки и остывания печи графитовый порошок высыпают и перетряхивают, т.к. он спекается. Для плавки серебра и мельхиора порошок удаляют и перетряхивают через 3-5 плавок, так печь быстрее нагревается. В любом случае, чтобы держать восстановительную среду, печь во время плавки накрывают слюдяной крышкой.
Способы нагрева
Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно. Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг. Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.
Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью. При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр., при переплавке извлеченного из земли серебра на аффинаж
Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз. омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже. В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.
Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда. Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4. В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.
Примечание:
серебро и его сплавы, а также свинец на грузила, в домашних условиях в количестве до 15-20 г можно плавить, используя вместо тигля… ложку из пищевой нержавейки, см. рис. справа. Для безопасности тогда надо сделать к губкам тисков прокладки с продольными пропилами под ручку ложки. Пламя – исключительно газовое; бензиновое может сжечь ложку.
Электронагрев
Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:
Видео: электрический тигель для плавки свинца
Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше. При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний. Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.
Видео: индукционный нагрев своими руками
С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле. Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для , то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа. Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик
Видео: мини печь для плавки алюминия
Делаем тигли
Теперь пришло время сделать своими руками плавильный тигель. Из вышесказанного ясно, что своими руками имеет смысл делать тигли:
- Стальной;
- Керамический нейтральный;
- Керамический графитированный.
О стальных тиглях особо говорить нечего – это просто посудина из стали в приваренной ручкой. Используются стальные тигли для переплавки легкоплавких металлов; иногда – цинка на горячую оцинковку с качеством до 3+. Стальные тигли для свинца, олова и цинка пригодны только для плавки одного конкретного металла, т.к. после 1-2 плавок сами покрываются им изнутри.
Керамический нейтральный
Состав смеси для формирования керамического нейтрального тигля – 7 частей шамотной глины, 1 часть мелко молотого шамота (до фракции
Мельница для шамота
Шамот тонкого помола входит в состав сырья для формовки и нейтрального, и графитированного тиглей, причем качество и долговечность тигля во многом от него зависят, а дробление шамота кустарными способами весьма трудоемко и не дает вполне доброкачественного материала. Устройство цепной мельницы для минерального сырья показано на рис. справа. Материал – сталь. Цепей – 4; их подвешивают наперекрест так, чтобы горизонтальными они провисали на прим. на 1/3 диаметра бака. Вариант вместо цепей на 1 битый шамотный кирпич – 2-3 пригоршни шариков от подшипника. Новые покупные обойдутся дороже цепей, но старые от разбитых подшипников вполне пригодны. Привод любой: ручной, электрический. И цепная, и шариковая мельницы способны размолоть шамот в пыль вроде цемента; для получения определенных фракций мельницу останавливают ранее. Зев бака, чтобы не пылило, на время помола чем-нибудь прикрывают. Кирпич для размола достаточно бросить с высоты на твердый пол и получившиеся куски загрузить в мельницу.
Подготовка формовочной массы
Смешиваем сухую глину с молотым шамотом до полной гомогенности (однородности). Идеальный вариант – прокрутить 15-20 раз в той же мельнице; если она шаровая, то шарики в бак можно не бросать. Выгружаем перемешанную массу и добавляем понемногу воды (1,5-2,5 части), перемешивая уже вручную, до консистенции: сжатая в кулаке, слипается в комок, но не прилипает к коже и не продавливается между пальцами. Добавляем жидкое стекло, также размешивая до полной однородности, это самый трудоемкий этап.
Обезвоздушивание
Всего один оставшийся в массе для керамического тигля пузырек воздуха способен привести к тому, что тигель от нагрева лопнет. Поэтому из массы нужно выбить воздух. Для этого на твердый пол стелят чистую пленку; газету, как советуют в некоторых руководствах, не надо – масса наберется бумажных волокон.
Для выбивания воздуха весь ком массы с силой бросают на пол много раз. Практически – после того, как из шлепающейся массы перестали выскакивать пузырьки, еще не менее 10 раз.
Хранение
На хранение отбитую массу кладут в стеклянную посуду с герметически закрывающейся крышкой. В пластиковой и тем более завернутая с несколько слоев пленки масса пересыхает за несколько недель, и восстановлению не подлежит, а в стекле в прохладном месте хранится более полугода.
Использование

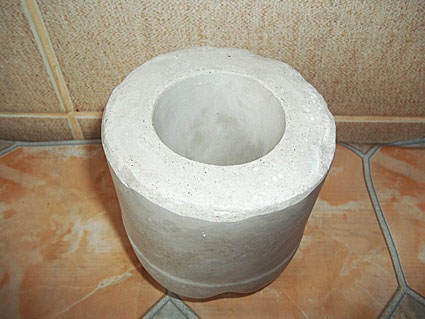

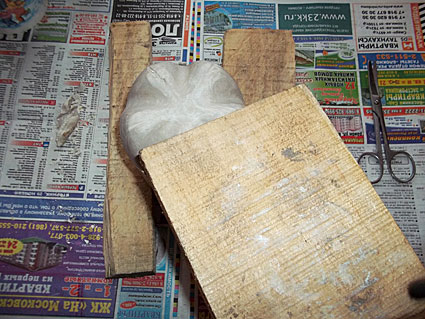

Тигли из полученной массы просто лепят руками либо формуют в разрушаемой гипсовой форме или в разборной, как описано далее. Отформованный тигель сушат, и, что для данной массы совершенно обязательно, после сушки отжигают в муфельной печи час-два при температуре 800 градусов. Именно при такой температуре жидкое стекло расплавится и крепко свяжет остальные компоненты. Ниже – тигель разрушится при первой плавке; выше – при отжиге. Это весьма существенный недостаток данной технологии, т.к. муфельная печь оборудование не из дешевых и не из простых, хотя . Максимальная рабочая температура полученных тиглей – до 1600 градусов; ресурс, при качественном помоле шамота – до 30 плавок.
Графитированный
Технология изготовления графитированных тиглей для плавки любых металлов, в т.ч. черного лома, при любом способе нагрева, хорошо описана в статье автора А. Ramir от 2006 г, (см. dendrite-steel.narod.ru/stat-ramir-3.htm). А. Ramir, судя по всему, самоучка, но тем более ему чести – его изделия вполне соответствуют хорошим промышленным образцам. Однако, во-первых, его статья много раз переписана рерайтерами, которые явно в своей жизни отливали не металл. Во-вторых, до нее в поиске не всегда доберешься, и чертежи почему-то не скачиваются, хотя они вроде в свободной раздаче. В-третьих, к материалам А. Ramir есть что добавить, не в обиду ему. Одно из правил техники гласит: в хорошей конструкции всегда найдется, что усовершенствовать. Поэтому повторим и дополним основные моменты указанной публикации.
Чертежи тиглей из упомянутой статьи даны на рис.:
В кг указан максимальный вес переплавляемой стали; на другой металл его нужно пересчитывать. Главную трудность в данном случае представляет изготовление опоки – круглой обечайки пресс-формы. Ее внутренняя поверхность коническая, иначе готовый тигель после формовки не извлечь, поэтому А. Ramir использовал точеные опоки.
Между тем опоку для любой из этих форм можно сделать из отрезка пластиковой трубы. Его в 3-х местах, внизу, посередине и вверху, перехватывают винтовыми хомутами, и греют изнутри феном. Подтягивая хомуты, получают поверхность не вполне коническую, но с тигля опока снимется. Нужно только использовать червячные хомуты (см. рис. справа) или их самодельные аналоги. Любой другой хомут деформирует трубу поперек. Опока из нее скорее всего сойдет с тигля, но он долго не прослужит или треснет при первой же плавке.
Состав смеси, примененной автором – 7 объемных частей молотого шамота, 3 части гончарной или печной глины и 1 часть молотого графита. А. Ramir дает и рецепт с 2 частями графита, но по восстановительной способности это явный перебор, а вероятность растрескивания тигля из смеси 7:3:1 сведется к нулю, если шамот растолочь в пыль в ступке или размолоть в мельнице (см. выше).
Вымачивать шамотный кирпич, как советует А. Ramir, нужно только перед дроблением описанным им кустарным способом. Сухие компоненты смешиваются до полной однородности в указанной последовательности (шамот, глина, графит) и затворяются водой при непрерывном перемешивании до консистенции, как описано выше. Выбивать воздух из этой массы нет необходимости, т.к. она обезвоздушивается в процессе формовки. Смесь не хранится, поэтому готовить ее нужно непосредственно перед изготовлением тигля.
Для формирования внутренней поверхности тигля нужно выточить из твердого дерева болван (залит серым на поз. 1-5 рис.), ошкурить его и, весьма желательно, пройтись по нему кожей до полной гладкости поверхности. В центре поверхности болвана, формирующей дно тигля, сверлят глухое отверстие и вставляют в него зубочистку или, лучше, круглую гладкую пластиковую палочку от ушной ковырялки. Спичка, которую использовал А. Ramir, вариант не лучший – при вытаскивании часто ломается, а изделие от этого идет в брак.
Примечание:
использование любых смазок при формировании тигля недопустимо – они впитаются в его материал, и тигель от нагрева лопнет.

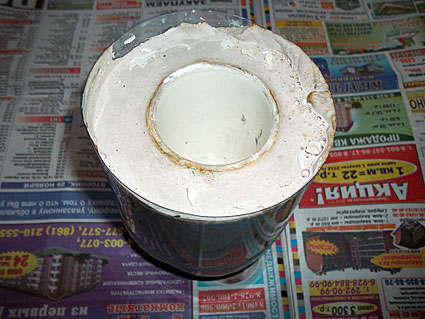

Форма наполняется смесью слоями по 15 мм, и каждый слой трамбуется деревянной трамбовкой. Это самый ответственный этап: пузыри и неравномерное уплотнение смеси недопустимы. Когда до верха опоки останется ок. 12 мм, смесь уплотняют уже точеной крышкой с отверстием под стерженек с центре, поз. 2. Смесь добавляют слоями по 1-2 мм, пока зазор между очень сильно прижатой крышкой и верхним краем опоки не достигнет 1-1,5 мм, поз. 3. Если зазор получился больше, часть смеси можно отобрать. Далее крышку снимают и стерженек из болвана осторожно вытаскивают пассатижами, крышку ставят обратно и форму переворачивают. К днищу болвана саморезами прикрепляют рукоять и, осторожно поворачивая его туда-сюда, вытаскивают из отливки.
Примечание:

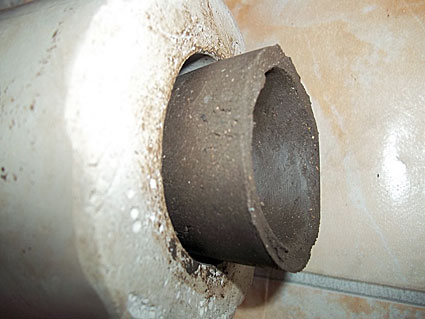

если стерженек в дно болвана не вставлять, его невозможно будет снять, не разрушив отливки – вакуум под болваном не даст.
Формирование тигля с плоским дном (который на 1,2 кг) имеет особенности – его болван просто так не вытащишь. Поэтому, когда трамбуемая масса поднимется до плоского верха болвана, на него укладывают кружок из туалетной или фильтровальной бумаги.

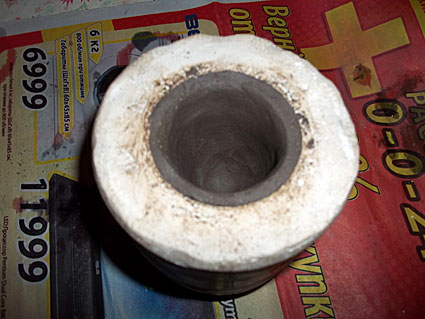

Теперь той же массой заделывают отверстие от стерженька и мелкие дефекты внутренней поверхности тигля. Она должна быть совершенно гладкой, иначе вероятность разрушения тигля при плавке довольно велика, так что после исправления дефектов ее нужно загладить. Лучший способ для этого – выстлать ее туалетной бумагой (поз. 4), вставить болван (поз. 5), и несколько раз провернуть.

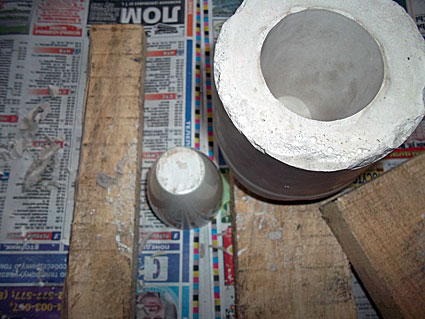

Осталось снять опоку. Для этого ее вместе с тиглем переворачивают опять в рабочее (для тигля) положение, подставляют круглую деревянную чурку и осторожно стягивают опоку, поз. 5 и 6. Если опока пластиковая, то ее выступающий верхний край в нескольких местах немного отгибают наружу пальцами; скорее всего, опока после этого сойдет как по маслу.

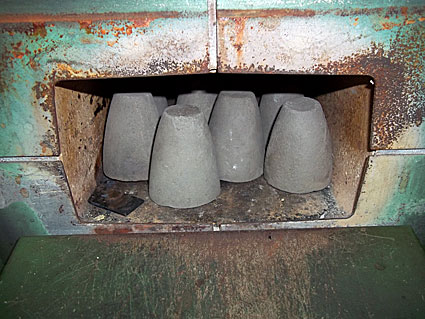

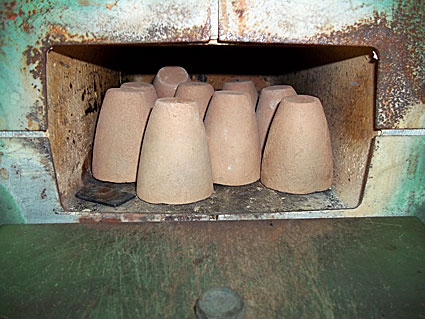

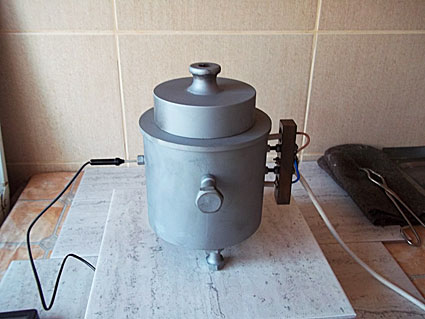

И, наконец, готовую отливку сушат. Оборудование – кухонная плита с духовкой. Отливку ставят вверх дном на противень и помещают в духовку. Полчаса греют на самом малом газу, потом еще полчаса на среднем (температура по встроенному термометру – ок. 150 градусов) и еще 2 часа на полном. После этого огонь выключают и оставляют отливку в духовке остывать до завтрашнего утра. Открывать духовку во все время сушки нельзя!
Перед использованием тигель нужно проверить на скрытые трещины. Для этого его, держа кончиками пальцев за дно, по кругу сверху вниз простукивают ногтями. Каждый стук должен отзываться звоном. Если где-то не зазвенело – брак, плавить с таком нельзя. Отжиг для изготовленного по данной технологии тигля не требуется. Везде звенит – можно в нем сразу плавить.
А зачем?
У читателя, интересующегося домашней металлургией «для общего развития», может возникнуть вопрос: а к чему все эти хлопоты? Не все же бродят с металлоискателем в лесу после дождя, не все увлечены выплавкой булата дома, и далеко не у всех есть на примете центнеры старой электроники, из которых можно извлечь десятки граммов золота, платины, палладия.
На сегодняшний день существует огромное количество разных печей. Одни печи служат для отопления ваших помещений, другие для приготовления вкусной еды, а есть и такие печи, в которых проводят плавку различных металлов, сплавов, а также хранят уже расплавившийся материал. По-другому их еще называют плавильные тигельные печи. Особой популярностью эти печи пользуются среди больших предприятий, заводов, и лабораторий. Но мы то с вами понимаем, плавкой в каких размерах, там занимаются, и это не значит, что если вам дома потребуется расплавить несколько килограмм алюминия, то вы будете вынуждены купить дорогие импортные аппараты. Вы совершенно спокойно можете сделать тигельную печь своими руками. Для этого вам необходимо три важные вещи:
Разновидности тиглей
Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.
Керамические тигли считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно расплавлять различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.
Графитовые тигли в свою очередь имеют более высокую стойкость к окислению и более долгий срок службы. Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также напрямую для использования в индукционных печах. Графитовые тигли безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.
Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.
Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной печи мы будем использовать именно этот материал.
Материал для тигельной печи
Теперь давайте займемся поиском материалов, да-да, именно поиском, так как все необходимое вы сможете найти на своей даче, в гараже или сарае, то, что еще вчера было мусором и захламляло ваш двор, или же какие-нибудь другие места, теперь станет элементами вашей будущей самодельной тигельной печи.
Для того, что бы произвести монтаж тигельной печи своими руками, вам понадобятся следующие материалы:
- обрезок чугунной трубы (его размеры вы определяете сами) главное, что бы толщина стенок была 4-5 мм,
- небольшой лист металла (для носика),
- кусок арматуры,
- 1 гайка,
- 1 шуруп.
Если вы нашли или купили все необходимые материалы, можем начать монтаж тигельной печи своими руками. Обычно тигель принято делать в форме конуса или же цилиндра.
Делаем тигельную печь
Самый несложный простой способ изготовления тигля — это просто сварить его из обрезка трубы наиболее подходящего диаметра. Выбирая сам обрезок вам необходимо учесть несколько важных факторов.
Первое, ширина стенок должна быть, как минимум, пол сантиметра. Второе, ваш обрезок должен быть изготовлен из металла, который плавится при большей температуре, чем те сплавы, которые вы планируете плавить. Для этого вам идеально подойдет чугун. После этого трубу необходимо зачистить, или же все лишние просто обжечь в печи. Теперь ваша самодельная тигельная печь, ни чем не уступит любой другой.
Что бы безопасно извлекать расплавленный металл из тигля, приделайте к нему небольшой носик. Для этого немножко сточите сверху болгаркой и пройдитесь напильником. Для изготовления используйте спиленный под углом кусочек металла.
Так же к вашей самодельной тигельной печи можно приделать ручку, используйте гайку, в нее вворачиваете ручку, которая поможет более безопасно погружать и вынимать тигель из печи. Вам будет достаточно всего пару оборотов ручки, и ваш тигель будет держаться мертвой хваткой, таким образом, вы исключите случайное опрокидывание или пролив расплавленного алюминия на себе или людей, которые в этот момент могут оказаться рядом. Все названные выше меры безопасности будут очень даже кстати во время плавки цветных металлов на дому. Как вы теперь видите, установка тигельной печи своими руками довольно простое задание. Надеюсь, вы теперь больше никогда не зададитесь вопросом: как сделать тигельную печь?
Тигельная печь индукционного типа: преимущества и недостатки
Тигельная индукционная печь — это особенная установка для плавления металлов и сплавов путём высокочастотного электромагнитного воздействия на них.
Самым важным рабочим органом тигельной печи индукционного типа является индуктор — другими словами проводник, навитый без сердечника — внутрь которого помещают плавильный тигель, обычно имеющий форму цилиндра. Как правило, его изготавливают из огнеупорного материала.
Если сравнить тигельные индукционные печи с оборудованием подобного назначения других типов, то они обладают такими преимуществами:
- действие на обрабатываемый материал происходит напрямую, без каких-либо промежуточных нагревательных элементов, что дает возможность избежать ненужных потерь энергии
- возможность создавать в тигле атмосферы заданного типа при требуемом значении самого давления
- равномерный прогрев всего объёма материала, а также высокая интенсивность циркуляции расплава
- возможность полного слива расплава, что является необходимым при периодических работах, таким образом, дает лёгкость перехода от работ с одними сплавами к другим
- экологический процесс плавки, за счёт отсутствия выбросов вредных продуктов сгорания в атмосферу
- особенности работы установки приводят к возможности полной автоматизации всего процесса плавки;
- легкость управления процессами, простота и удобство обслуживания;
К недостаткам индукционных тигельных печей относятся:
Шлак в индукционных тигельных печах разогревается напрямую от металла, из-за чего его температура будет всегда меньше.
Сравнительно с другими, низкая стойкость футеровки при очень высоких температурах расплава, а также наличие резких колебаний температуры футеровки при полном сливе металла.
Но все же преимущества индукционных тигельных печей перед другими плавильными агрегатами значительно выше, благодаря чему им удалось найти себе достаточно широкое применение в самых разнообразных отраслях промышленности.
Классификация тигельных печей
В зависимости от того, где идёт процесс плавки, различают печи:
- открытые (работа на воздухе)
- вакуумные (работа в вакууме)
- компрессорные (работа под избыточным давлением).
По организации процесса времени:
- периодического действия
- на половину непрерывного действия
- непрерывного действия
Также различают печи в зависимости от конструкции плавильного тигля:
- с керамическим тиглем
- с проводящим металлическим тиглем
- с проводящим графитовым тиглем
- с водоохлаждаемым металлическим тиглем.
Кому подойдет тигельная печь?
Тигельная печь является удобной в тех случаях, когда требуется переплавить небольшие объемы материала, где не целесообразно и экономично невыгодно покупать мощную плавильную установку с серьезным потреблением электроэнергии, и которая в итоге займет значительную часть вашего рабочего пространства. Именно, в таком случае, большинство предприятий начинают искать более выгодную альтернативу. И находят ее в тигельных печах, которые способны полностью удовлетворить запросы потребителей в плане температуры нагрева, небольшого потребления энергии, экономии рабочего пространства, а современная удобная конструкция и простота в использовании способны обеспечить наиболее оптимальные условия труда.
Практически каждый предмет имеет несколько видов и назначений, так и печи. Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде. Такие устройства называют тигельными плавильными печами. Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории. Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками. Для этого необходимы минимальные знания в этой области, желание и время.
Виды тиглей

- керамика;
- графит;
- чугун.
Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.
Керамические печи
– это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы
из кобальта, хрома или палладия.
Графитовые тигли
. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.
Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются
, но они недорогие и вполне доступные.
В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.
Тигельные печи
Сборка индуктора

, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.
Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров. Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски
, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.
Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.
Сборка чугунного тигля
Берется металлический кожух и в него помещается стакан, сделанный из чугуна. Между ними засыпается смесь из песка и глины. Сбоку к нему крепится ручка. После одного-двух нагреваний смесь расплавится и закаменеет. Тигель готов. В него засыпают стружку и помещают в индуктор.
Изготовление тигля из глины

и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.
Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.
Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать
, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.
Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать
до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.
Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.
Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы. Очень важно тщательно приминать глину к форме
, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой.
После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.
Графитовый тигель
Графит — это материал, у которого есть множество уникальных свойств. Положительные качества графита:
- устойчивость к воздействию расплавленными металлами;
- увеличение прочности с повышением температуры;
- высокие термостойкость и теплопроводность;
- небольшой удельный вес.
Для изготовления тигля из этого материала понадобятся:
- графитовый порошок;
- цельный графит;
- фетр;
- графитовая трубка;
- шамотный мертель;
- магнезит.
Некоторые из этих материалов можно использовать как самостоятельные единицы. Например, графитовая трубка по сути уже является тиглем, достаточно лишь сделать в ней дно.
Принцип изготовления из всех материалов одинаков. Рассмотрим на примере мертеля. Делается две формы. Можно скрутить из плотной бумаги, чтобы проще потом было удалить. Внешняя форма имеет конфигурацию полого цилиндра
, а внутренняя просто цилиндр. Вставляется малый цилиндр в более широкий. Между ними будет заливаться смесь. Форма ставится в пластиковый стаканчик и в нее засыпается порошок мертеля. Засыпать нужно с горкой, так как он сядет, когда нужно будет утрамбовывать. В этот порошок при помощи шприца заливается 15 кубиков жидкого стекла. Все перемешивается и получается консистенция песочного теста. Небольшими порциями набивается в форму.
В итоге получается что-то вроде перевёрнутого вверх дном стаканчика. Чтобы форма не прилипла к столу лучше всего делать всю процедуру на целлофане. Затем форма переворачивается дном вниз и извлекается внутренний цилиндр. Его тоже лучше всего проклеить изначально целлофаном или скотчем. Тогда при извлечении форма тигля не пострадает.
После того как тигель подсох его нужно поместить в индуктор и прогреть. Это нужно делать при небольших температурах
, так как должна выпариться вся вода, несмотря на то, что внешне кажется, как будто ее там совсем нет. Если тигель предварительно не прогреть и сразу начать в нем плавить, то он, скорее всего, лопнет. После прогревания при постукивании по тиглю, он издаст звонкий звук. Это говорит о том, что тигель сделан хорошо.
Следуя представленным инструкциям, можно довольно просто обзавестись самодельной плавильной печью, которая прослужит ничуть не меньше, чем покупная. Главное, не торопиться, соблюдать аккуратность в работе и не нарушать технологий изготовления.
Приступим:
И так, для изготовления тигля, понадобится: кусок пластиковой водопроводной трубы насколько я помню диаметр примерно 105 мм.(наружная часть формы), два деревянных диска (дно формы е её крышка) сделанные точно под размер внутреннего диаметра пластиковой трубы (можно взять фанеру но толщину рекомендую не менее 20 мм), внутренняя часть формы она делается на конус а низ полностью закругляется (по диаметру её надо сделать не идеально круглой, а слегка овальной, всего на 1-2 мм, позже объясню почему), три хомута соответствующие наружному диаметру пластиковой трубы, три самореза средней длины (в зависимости от толщены деревянного круга (будущей крышки формы), два длинных самореза (они будут нужны для того, чтобы вытащить внутреннюю форму).
Ещё потребуется шамотная глина, шамотная крошка, приготовленная из шамотного кирпича (на один тигель с крышкой у меня уходит примерно половика кирпича
Трубу необходимо распилить по всей длине (это облегчит изымание готового тигля)
Со стороны будущего дна формы делаем пропилы как на рисунке всего примерно 6-10 на глубину примерно 20-25 мм. (они помогут жестко закрепить дно формы
Устанавливаем дно, и закрепляем его хомутом.
Устанавливаем средний хомут, но зажимаем его не полностью, только так, чтобы в дальнейшем стенки формы не расползались, оставляем щель примерно в 1 мм.
Теперь надо вырезать 4 бумажных круга под внутренний размер формы они не дадут прилипать смеси к дну формы и к её крышке)
Кладем один из кругов на дно формы.
Теперь займемся смесью её надо перемешивать очень тщательно. Я использую состав состоящий примерно на 60% из шамотной крошки, на 30% из шамотной глины и на 10% из древесного угля. Перемешиваю его сначала в сухом виде потом уже с водой, воды надо не много, чтобы состав только держал форму как на рисунке.
Далее в целях сбережения нервной системы при последующих попытках вытащить тигель из наружной формы, рекомендую проложить межу стенками формы и смесью лист бумаги. (Первый опыт по вытаскиванию готового тигля из наружной формы занял у меня часа 2-3 и кончился естественно ничем, так что на счет листа бумаги настоятельно рекомендую)
Прежде чем формировать дно тигля необходимо замерить расстояние от дна формы до её верхних краев. По мере трамбовки смеси эти замеры надо будет повторять пока не будет достигнута требуемая толщина дна. (Забегая вперед скажу, что пробовал схему и наоборот, когда дно тигля трамбуется в последнюю очередь, а сначала делаются края. В принципе это роли не играет, и в том и в другом случае результат зависит от того, насколько хорошо вы утрамбовали смесь, и нету ли в ней пустот)

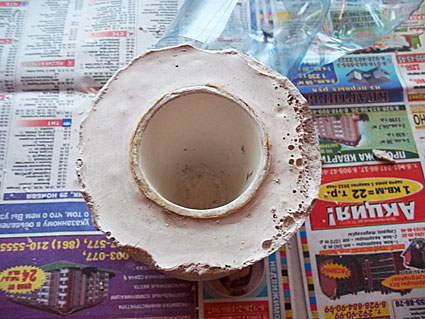

После того, как дно готово, устанавливаем по центру внутреннюю часть формы, и начинаем трамбовать будущие стенки тигля.
Трамбовать надо очень тщательно, это залог, того, что весь предыдущий и будущий труд не будет напрасным. Смесь лучше докладывать маленькими порциями.
Трамбуем дальше.
Утрамбовали. Дальше кладем сверху ещё один вырезанный бумажный круг.
Закрываем верхней крышкой формы. В ней как и во внутренней части должно быть три отверстия, через них саморезы соединят крышку формы с ей внутренней, центральной частью.
Заворачиваем саморезы, Почему именно три самореза? Тот, что в середине — центрует крышку, два боковых – основные на них ляжет вся нагрузка.
Теперь ещё два больших самореза.
Далее самое сложное, закрепив горизонтально форму и вставив между большими саморезами любой длинный предмет (как показано на рисунке) начинаем постепенно вращать внутреннюю часть формы (для этого её и необходимо было сделать овальной формы) Таким образом расширяется внутренняя часть тигля, что потом позволит без проблем вытащить внутреннюю форму.
Когда она начнет свободно вращаться, её можно вытащить. Обычно внутренние стенки тигля после этого достаточно гладкие.
Снимаем все хомуты.
Вытаскиваем тигель из формы, обычно проблем с этим не бывает.
Внутренняя поверхность с ещё не зашпаклеванными изъянами на стыке дна и стенок.
Что касается крышки тигля, то тут всё просто, в той же форме закрепляем хомутом дно, опять кладем круг из бумаги, трамбуем смесь и закрываем крышкой, предварительно, положив ещё один бумажный лист сверху. Дальше прессуем либо струбциной, либо молотком. Получается такой вот блин, а когда он высохнет, то по центру сверлим дрелью отверстие примерно 6-8 мм.
Получается вот такой тигель.
Загрузив содержимое, замазываем тигель снаружи шамотной глиной.
Ну и собственно всё, осталось только поставить тигель в печь.
Теперь что касается самых распространенных вопросов:
Что можно плавить в этом тигле?
Я делал этот тигель для плавки булата, температура плавки железа 1535 градусов, чистое железо я не плавил, обычно гвозди и электроды тоесть примерно 1400-1500 градусов он держит. Насколько долго не скажу,но полчаса, час — точно. Естественно все металлы и сплавы с более низкой температурой плавления в тигле плавить можно.
Пробуйте.
Если что-то пойдет не так поэкспериментируйте с составом смеси.
Больше 1500 греть не пробовал, не позволяет печь.
Можно ли плавить медь, латунь, бронзу и т.д.?
Ответил в предыдущем вопросе.
Чем можно греть тигель? В каких печах?
У меня самодельная печь на каменном угле, провел не одну плавку, проблем с тигелем пока не было ни разу. Опять же повторюсь трамбуйте смесь как следует, от этого многое зависит.
Горелку на пропане, печь на мазуте тоже использовать можно (но сам не пробовал) , многое будет зависеть от толщены стенок тигля, чем толще — тем надежней, но и сложнее прогреть содержимое, больше затраты энергии. Только не забудьте нагревать надо постепенно, если нагреть тигель только с одной стороны то треснет любой даже графитовый.
P.S. Ну и техника безопасности, разумеется, таки не чашка с чаем…
|
СТАТЬИ
Изготовление тиглей из шамотной глины
Фарфоровые тигли даже при не слишком высокой температуре часто трескаются и лопаются. Использовать тигли из других более дорогих материалов (графитовые, алундовые и т.п.) экономически невыгодно. Впрочем, цены на лабораторный фарфор тоже не радуют.
Как вполне экономичный и практичный вариант – изготавливать тигли (и не только их) самостоятельно из шамотной глины. Это не очень сложно. Освоить описанную далее технологию можно даже с «нуля», что позволит делать для себя тигли любого нужного объема. Для этого необходимы следующие материалы:
Шамотная глина — используется при кладке печей ее можно купить в строительном магазине.
Надпись на упаковке: шамотная глина молотая, термостойкость до +1600 °C, состав: массовая доля окись алюминия не менее 23%, окись железа не более 5%, минералы. Сайт производителя www.pva.ru
Мешка глины хватит надолго. Так же понадобится жидкое стекло (канцелярский — силикатный клей как заменитель использовать нельзя) продается в строительных магазинах и молотый шамот. Последний можно достать, сделать самостоятельно из шамотного кирпича или купить. Это основные ингредиенты. Состав смеси подбирается опытным путем. Использую следующий: глина – 7 частей, шамот – 3 части, жидкое стекло из расчета на литр сухой смеси шамота и глины – 10 столовых ложек. Процесс:
Отмерив, нужное количество глины и шамота смесь тщательно перемешивается до однородного состояния, и только после этого добавляется небольшими частями вода. Все перемешивается. Смесь лучше разделить на несколько частей и если воды добавлено больше чем надо, то можно просто досыпать сухой смеси. Глина месится руками. Важно — готовая глина не должна липнуть к рукам, если липнет, значит, воды слишком много. Если воды мало (при хранении глина может подсохнуть) достаточно комок глины обмакнуть в чашку с водой и перемять. Когда глина смята в ком, частями добавляется жидкое стекло. Глина тщательно вымешивается. Способов много – самый простой скатать кусок глины в жгут, сложить его пополам несколько раз и снова раскатать. Повторять процесс до тех пор, пока глина не будет при сминании трескаться. Хранить готовую глину до использования нужно завернутой в несколько целлофановых пакетов. Все это и многое другое подробно описано на сайтах керамистов.
Далее как пример самый простой, доступный и дешевый способ лепки тигля по гипсовой форме.
Для работы использован фарфоровый тигель (в качестве модели), алебастр (строительный гипс) и пластиковая бутылка из-под минералки. Бутылка обрезается с таким расчетом: высота тигля плюс 40-50 мм. Это будет форма. В нее засыпается алебастр и доливается вода. Консистенция должна получится, как у жидкой сметаны. В смесь утапливается (примерно по центру) фарфоровый тигель до самого края. В тигель нужно положить что-то тяжелое, с таким расчетом, что бы он и не утонул и «не всплывал». После того как алебастр застыл нужно извлечь тигель из гипса и форму из обрезка пластиковой бутылки. Пластик надрезается ножницами и легко рвется вдоль линии разреза, а вот извлечь тигель из алебастра несколько сложнее.
На фото показано как это сделать:
Гипсовая форма кладется на две дощечки с таким расчетом, что бы фарфоровый тигель оказался между ними. Затем сильным ударом деревянной доской (киянкой и т.п.) тигель выбивается из формы. Для того, что бы форма не разрушилась ее дно специально сделано толщиной 40-50 мм.
Форма практически готова. Если на ее внутренней поверхности остались дефекты – трещины, пузыри и т.п. они замазываются жидким алебастром. После высыхания все неровности зачищаются.
Изготовить тигель из глины по форме можно несколькими способами. Один из них т.н. шликерное литье. У этого способа есть как плюсы, так и минусы. Более рационально на начальном этапе просто вылепить тигель в форме, а не возится с жидкой глиной.
Подготовленная глина перед лепкой «отбивается» что бы удалить из нее воздух. Для этого комок глины нужно отбить об твердую поверхность (застелить пол газетой и с силой бросить на нее ком глины). И так пять-семь раз. Когда глина готова берется небольшой комок и с силой вминается на дно формы. Затем берутся небольшие кусочки глины и из них формуются стенки тигля. Толщина стенок контролируется по краю формы. Самое важное тщательно проминать глину к форме. Загладить неровности и сделать внутреннюю часть будущего тигля гладкой можно смочив глину водой. Но это в последнюю очередь. Следующий очень важный этап работы – сушка. Форма ставится в картонную коробку, которая накрывается крышкой. По мере испарения воды глина дает усадку. Через 6-8 часов тигель уменьшится в объеме, и извлечь его из формы не составит особого труда – достаточно перевернуть ее вверх дном – сам выпадет:
После этого тигель досушивается в картонной коробке уже без формы. По мере сушки все появившиеся дефекты устраняются. Если образовались трещины, они замазываются жидкой глиной.
После того как тигли высохли как на фото семь тиглей серого цвета, два более темного – они еще не досохли. Первые семь уже можно обжечь. Для этого целесообразно использовать муфельную печь:
Температура обжига – восемьсот градусов. Для тигля вполне достаточно. При обжиге следует учитывать что глина содержит в себе органику которая будет выгорать и воду в связанном состоянии которая будет испарятся. Соответственно нужно побеспокоится о выходе газов из печи. В лабораторной муфельной печи для этого предусмотрено отверстие в дверце. Если нет возможности использовать такую печь можно обжигать и в маленькой по одному:
Для изготовления тиглей так же можно использовать пресформы.
Самодельный электротигель для свинца.
О тигеле своими руками
О тигеле своими руками
Тигель для свинца Своими руками
Тигель для свинца Своими руками
Похожие видео:
Тигель для плавки свинца своими руками
Тигель для плавки свинца своими руками c дозатором
Как сделать тигель для плавки свинца своими руками
Тигель для плавки свинца своими руками чертежи
Тигель для свинца своими руками
Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями. Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли. Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим. Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Тигель своими руками
Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие. Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам. Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу. Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.
Выбор материала
Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:
- Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
- Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
- Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
- Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей
В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.
Общие этапы изготовления
Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.
Безопаснее производить работу в гараже или специальной пристройке.
Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.

Глиняный тигель в процессе сушки
И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду. Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов. Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.
Изготовление глиняного тигля
Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:
- 7 единиц глины;
- 3 единицы шамота;
- 10 ложек жидкого стекла.

Глиняные тигели
Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.
Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.
Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.
После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).
Как сделать графитовый тигель
Ёмкость этой категории имеет множество достоинств:
- низкая общая масса;
- сопротивляемость горячим сплавам;
- хорошие показатели теплопроводности;
- с ростом температуры увеличивается прочность.
Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров
Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.
В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.
Сборка чугунного тигля
Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.

Чугунный тигель своими руками
Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.
тигель форма для плавки свинца своими руками часть 1
35:06
35:06
939110
5:40
5:40
538256
16:18
16:18
798899
10:45
10:45
21714
1:56
1:56
516338
7:13
7:13
414299
1:50
1:50
3484
5:04
5:04
909752
4:29
4:29
235163
2:26 Тигель для плавки свинца.
2:26
486823
6:20
6:20
469346
0:27
0:27
217565
4:49 Тигель.Литиум25.Плавильная печь для свинца.
4:49
339874
10:41 Тигель, пулелейка, свинец.
10:41
860800
11:08 тигель 500 Вт плавка свинца грузики литьё DIY
11:08
847429
19:07 Электроплитка для плавки свинца своими руками
19:07
979833
3:57 Удобная электроплитка для плавления свинца своими руками
3:57
942519
7:32 ПЕРВЫЙ ТЕСТ НОВОГО ТИГЕЛЯ П10 Электрон
7:32
569742
6:20
6:20
90631
0:27
0:27
284936
6:20 Тигель своими руками из разного хлама
6:20
482218
3:14 Тигель LEE для плавки и литья свинца
3:14
583108
7:42 Электро тигель своими руками.Рыбалка с TCM-FISH
7:42
549196
10:41 Тигель, пулелейка, свинец.
10:41
168713
0:56 Подготовка свинца к тигелю.
0:56
851817
3:44
3:44
144903
1:55 Тигель своими руками часть вторая
1:55
540712
1:21 Тигель для литья свинца на 9кг.
1:21
496145
8:21 Тигель для плавки своими руками
8:21
385433
Что такое тигли и для чего они нужны?
Тигель (VIII—IX век). Археологические раскопки 1970ых годов, городище Камно, Псковская область. Государственный музей истории Санкт-Петербурга
Как узнать размер диска колеса автомобиля
Каждый тигель имеет марку (номер), и этот номер означает ёмкость тигля. Тигли маркируются от 1 до 300.
В металлургии, как наиболее массовой отрасли промышленности, потребляющей тигли, за одну условную единицу ёмкости (1) принимается объём, равный 0,142 дм³(или удельная вместимость 1 кг бронзы) при условии, что тигель наполнен металлом на 85 %.
Например, вместимость тигля марки 20 соответствует 2,84 дм³, или, иными словами, — 20 кг расплавленной бронзы.
Видео
Изделия из графита и углерода демонстрируют повышенную химическую и термическую стойкость, что и обуславливает их ценность в металлургии. К примеру, специальные составы графита способны выдерживать порядка 3000 °C. Очевидно, что можно использовать такой тигель для плавки металла практически во всех направлениях металлургической промышленности.
Оснастка используется для расплава, раздачи, разлива цветных и черных металлов – в том числе и в составе с индукционными вакуумными печами. Технология изготовления графитовых тиглей позволяет точечно рассчитывать их форму и размеры до мельчайших деталей. Чаще всего размеры ориентируются под конкретную конструкцию индукционной печи.
Например, распространены формы в виде стаканов, где также присутствуют другие технологические дополнения – носики, буртики, отверстия и т. д. Но стоит графитовое сырье значительно дороже, чем другие материалы, поэтому оснастка используется преимущественно в профессиональной сфере.
Хотя бывают исключения, когда домашние мастера разбавляют составы более дешевыми материалами.
Изготовление тигеля своими руками
Изготовление тигеля не трудоемкое занятие. Чтобы его изготовить своими руками на основе мартеля потребуется:
- измельченный графит;
- целый графит;
- трубка графитовая;
- мартель шамотный;
- магнезит;
- фетр.
Технологическая последовательность:
Как определить рост собаки по щенку
- Взять плотную бумагу. Из нее свернуть два цилиндра разного диаметра. Внешний цилиндр полый и большего диаметра, а внутренний закрытый с обоих сторон и меньше по размеру.
- Мартель и остальные компоненты перемешать в отдельной емкости. Далее смешать с жидким стеклом до получения однородной массы, консистенция которой сопоставима с песочным тестом.
- Часть полученной массы распределяется на ровной и гладкой поверхности. Затем на нее установить бумажные цилиндры один в другой для получения формы тигеля. Расстояние между бумажными цилиндрами – толщина стенок тигеля.
- Оставшейся массой заполняется приготовленная форма.
- После формирования удаляются бумажные элементы формы и заготовку необходимо немного просушить при комнатной температуре.
- Затем тигель помещается в индукционную печь для того, чтобы из смеси выгнать оставшуюся влагу. Прогревать следует при невысоких температурах, чтобы форма не лопнула. Процесс занимает значительное время.
- После сушки тигель обжигается при температуре не более 600 °С.
- Качество тигеля проверяется простукиванием, как хрустальный бокал.
Сборка индуктора

Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров.
Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля.
Вся эта конструкция помещается в корпус печи.
Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.
Изготовление глиняного тигля
Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов.
Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича.
Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:
- 7 единиц глины;
- 3 единицы шамота;
- 10 ложек жидкого стекла.
Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам.
Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться.
Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.
Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.
Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.
После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки.
Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению.
Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли.
И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).
Функции тиглей
Как уже отмечалось, тигель используется в процессах плавления металлов в качестве несущей емкости. Однако даже в рамках этой несложной функции конкретные задачи таких приспособлений могут отличаться. Самое распространенное применение тигля – в качестве отдельной емкости для организации плавки металла.
Таким образом, в частности, обслуживается металлическая шихта в металлургии. Но есть и другие способы применения, в том числе в составе индукционного оборудования. Казалось бы, для чего нужен тигель в индукционной печи, если его можно нагревать автономно? Причин этому много.
Во-первых, для обеспечения чистоты самого сплава и подачи высоких температур. Тигель выступает своего рода посудой, которая оберегает металл и от примесей, и от нежелательных газов. Во-вторых, оберегаются и поверхности внутренних стен индукционной печи. Есть и третий способ использования тиглей.
С помощью специальных механизмов металлурги могут перемещать металлические массы в расплавленном состоянии, используя подобные емкости.
Тигель своими руками
Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями. Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли.
Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим.
Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.
Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие. Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.
Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам. Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу.
Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.
О маркировке
Самые распространенные лабораторные тигли представлены цилиндрической, конической формой. Удобными в применении и востребованными остаются плавильные лодочки, чашки. В любом случае такие приспособления наделяются номером, определяющим объем вместительности.
Общепризнанной остается маркировка в пределах 1-300. Если рассматривать металлургическую сферу, в ней условная единица соответствует 0,142 дм3, но при условии, что тигель из подходящего материала наполняется обрабатываемым металлом на 85%. Литейные емкости отличаются по таким параметрам;
- цвет;
- размер;
- конфигурация.
Если говорить про фарфоровые тигли, по параметрам они являются меньше 10-15 мм.
Способы нагрева
Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно.
Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг.
Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.
https://www.youtube.com/watch?v=ANGwXglUUssu0026t=1s
Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью.
При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр.
, при переплавке извлеченного из земли серебра на аффинаж
Способы плавки металла в тигле
Что такое отруби и чем они полезны для здоровья
Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз.
омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже.
В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.
Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда.
Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4.
В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.

Примечание: серебро и его сплавы, а также свинец на грузила, в домашних условиях в количестве до 15-20 г можно плавить, используя вместо тигля… ложку из пищевой нержавейки, см. рис. справа. Для безопасности тогда надо сделать к губкам тисков прокладки с продольными пропилами под ручку ложки. Пламя – исключительно газовое; бензиновое может сжечь ложку.
Электронагрев
Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:
Видео: электрический тигель для плавки свинца
Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше.
При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний.
Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.
Видео: индукционный нагрев своими руками
Индукторная тигельная печь для плавки алюминия
С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле.
Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для индуктивного нагрева, то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа.
Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик
Теги
Как сделать тигель для плавки свинца своими руками?
Многие из нас в детстве занимались сдиранием со старых аккумуляторов свинца с целью его дальнейшей переплавки в колечки или кулончики. Тогда правила переплавки никого не интересовали, а потому в качестве сосуда для этого действия служили консервные банки, удерживаемые «обручем» из только что сорванных веточек.
Сейчас же многие люди, желающие переплавить какой-либо материал, подходят к этому более серьезно. И у них часто возникает вопрос: как сделать это так, чтобы не испортить ничего вокруг и не оставить себе пару памятных ожогов?
Из данного материала вы узнаете о том, как смастерить тигель для плавки свинца своими руками. А чертежи примерного результата можно увидеть выше.
Но для начала — определение.
Что такое тигель?
Несложно догадаться, что это самый обычный сосуд, в котором переплавляют различные металлы. Точнее, не совсем обычный. Так как его задача заключается в том, чтобы выдержать не только температуру плавления материала, но также и собственную температуру нагрева на момент обработки.
Разновидности сосуда
Разделение типов этого инструмента происходит по категории сырья, которое необходимо обработать. На данный момент существуют следующие виды тигеля для плавки свинца:
- керамические нейтрального типа;
- керамические графитированного типа;
- графитовые;
- чугунные;
- стальные.
Внимание! Последние три типа абсолютно не подходят для использования в индукционной печи. Это объясняется полным поглощением ими энергии ЭМП.
Теперь можно переходить к непосредственной инструкции по созданию тигеля для плавки свинца своими руками.
Что понадобится для его создания?
В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:
- шамотная глина — 7 частей;
- мелкомолотый шамот — 1 часть;
- 10 столовых ложек силикатного канцелярского клея.
Где найти ингредиенты?
Чтобы получить молотый шамот, можно растолочь шамотный кирпич в фаянсовой ступе. Ее несложно найти в хозяйственном магазине, специализированных торговых токах, занимающихся продажей медицинского оборудования, или же в аптеке.
Также стоит позаботиться о наличии мельницы для размола шамота. Ее несложно соорудить самостоятельно.
Как сделать смесь для керамического тигеля нейтрального типа?
Для начала необходимо подготовить форму самодельного тигеля для плавки свинца. Делается это по следующему алгоритму:
- Сухая глина смешивается с молотым шамотом, до получения однородной консистенции. Рекомендуется сделать 20 оборотов в мельнице для шамота.
- Как только необходимое состояние будет достигнуто, можно выгрузить массу и начать перемешивать вручную, добавляя понемногу воду. Смесь в правильном состоянии будет лепиться в комок, не прилипать к коже и не просачиваться через пальцы.
- Теперь необходимо добавить силикатный канцелярский клей.
- Всю массу тщательно перемешать. Стоит отметить, что это самый тяжелый и трудоемкий этап. Обработку продолжать до тех пор, пока не будет получена однородная консистенция.
- Следующим этапом создания тигеля для плавки свинца собственными руками будет устранение воздуха из готовой смеси. Необходимо проследить за тем, чтобы в ней не осталось ни одного пузырька. В противном случае тигель лопнет при сильном нагреве. Чтобы этого избежать, воздух нужно выбить.
- Расстелить на твердом полу пленку (ни в коем случае не использовать газеты!).
- Теперь начинается самое приятное. Чтобы устранить весь воздух из заготовки, необходимо с максимальной силой бросать ее на пленку. Делать так до того момента, пока из массы не перестанут выходить пузырьки. После этого бросить еще 10 раз (можно больше).
- После того как была окончена процедура по удалению из смеси воздуха, можно помещать ее на хранение. Чтобы она пролежала как можно дольше, стоит использовать стеклянную посуду, имеющую герметично закрывающуюся крышку.
Внимание! Не стоит хранить заготовку в пластиковой таре, а также обернутой в несколько слоев пленки. Она высохнет за пару недель и будет непригодна к использованию!
Лепка тигеля для плавки свинца своими руками
Чтобы придать заготовленной массе необходимую форму, можно выбрать один из представленных далее вариантов. Выглядят они так:
- использовать разборную или разрушаемую форму из гипса;
- слепить самостоятельно.
Какой из вариантов выбрать, дело ваше. Последний этап создания тигеля должен быть выполнен строго по указанному алгоритму:
- После того как сосуд был сформирован, его необходимо высушить.
- Как только высохнет — поместить заготовку в муфельную печь. Настроить температуру на 800 градусов и обжигать в течение одного или двух часов. Такая температура необходима для того, чтобы клей мог расплавиться и крепко связать между собой все остальные компоненты. Если температура будет ниже, тигель развалится при первой же работе в печи от температуры содержимого. Если же температура будет выше — он развалится до конца обжига.
Полученная форма способна выдерживать жар в 1600 градусов. Если материалы были качественно обработаны и промолоты — он прослужит до 30 переплавок.
Источник: fb.ru
Как изготовить тигель для плавки свинца своими руками?
Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:
- Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
- Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
- Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
- Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).
Разновидности самодельных тигелей
В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.
Из чего делать
Плавильные тигли изготавливаются (см. рис. ниже):
- керамическими химически нейтральными;
- керамическими графитированными;
- графитовыми;
- чугунными;
- стальными.
Тигли для плавки металла из различных материалов
Их сравнительные характеристики таковы:
- Керамические нейтральные – используются для переплавки лома ювелирных изделий с сохранением пробы, т.к. при косвенном нагреве (см. ниже) свойств металла не изменяют. Самому сделать можно, но сложновато (см. далее) и стоит ли? Тигель для золота на 50 г стоит в ювелирном магазине до 100 руб. Без проблем пригодны для плавки в индукционной печи (см. далее), т.к. почти не поглощают энергию электромагнитного поля (ЭМП). Ресурс – 10-30 плавок.
- Керамические графитированные – пригодны для плавки любого металла; в домашних условиях до 1,5-2 кг за раз. Для использования в индукционной печи ее мощность на то же количество металла придется повысить в 1,5-2 раза вследствие поглощения ЭМП токопроводящим графитом. Самому сделать можно, см. далее. Ресурс – до 50 и более плавок.
- Графитовые – пригодны для переплавки старого, окисленного лома цветных и драгоценных металлов, т.к. создают сильную восстановительную среду. Плавка серебра открытым газовым пламенем в графитовом тигле позволяет почти полностью восстановить исходный вес окисленного металла. Самостоятельно не делаются, см. ниже. Ресурс – более 100 плавок.
- Чугунные – используются в основном для переплавки красной меди в бескислородную, т.к. активно поглощают кислород. Ресурс – до 30 плавок, а потом аморфный углерод из чугуна уходит и тигель деградирует.
- Стальные – самодельный дешевый вариант для плавки небольших количеств алюминиевых и магниевых сплавов и др. химически инертных в расплаве металлов. Возможно применение для переплавки небольших количеств свинца в рыболовные грузила и т.п.
Примечание: графитовые, чугунные и стальные тигли для использования в индукционных печах (см. далее) совершенно непригодны, т.к. полностью поглощают энергию ЭМП.
О графитовых тиглях
Графитовые тигли делают или точеными из массивного природного графита (дорогие), или спеченными при высокой температуре из графитового порошка (подешевле, но все равно не очень-то дешевые). Любители часто пытаются делать «графитовые» тигли из молотого графита на связующем из каолина и т.п.
, но это получаются не графитовые, а чрезмерно графитированные керамические тигли – хрупкие, выдерживающие не более 10 плавок и портящие металл вследствие избыточного выделения атомарного углерода мелкодисперсным графитом.
Более-менее рациональный способ использования молотого графита в любительской тигельной плавке – сделать из него настольную мини тигельную печку для керамических нейтральных тиглей, см. рис.
Общие этапы изготовления
Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.
Безопаснее производить работу в гараже или специальной пристройке.
Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.
Глиняный тигель в процессе сушки
И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду.
Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов.
Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.
Классификация тигельных печей
В зависимости от того, где идёт процесс плавки, различают печи:
- открытые (работа на воздухе)
- вакуумные (работа в вакууме)
- компрессорные (работа под избыточным давлением).
По организации процесса времени:
- периодического действия
- на половину непрерывного действия
- непрерывного действия
Также различают печи в зависимости от конструкции плавильного тигля:
- с керамическим тиглем
- с проводящим металлическим тиглем
- с проводящим графитовым тиглем
- с водоохлаждаемым металлическим тиглем.
Изготовление глиняного тигля
Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов.
Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича.
Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:
Хотите купить токарно-револьверный станок 1341 в России?
- 7 единиц глины;
- 3 единицы шамота;
- 10 ложек жидкого стекла.
Глиняные тигели
Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам.
Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться.
Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.
Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.
Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.
После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки.
Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению.
Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли.
И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).
Изготовление тигеля
В данном случае тигель для плавки алюминия будем делать из куска стальной трубы диаметром 320 мм и толщиной 5–6 мм. Вы же можете использовать отрезок стальной трубы другого диаметра, какой будет под рукой.
Далее необходимо кусок трубы доработать. В частности, потребуется приварить дно и носик, для того чтобы удобнее было выливать расплавленный металл. Дно будет сделано из листового металла такой же толщины, что и сама труба.
Носик тигля также очень просто сделать. Для этого вырезаем сначала треугольник в уголке 50 х 50 мм и такой по размерам треугольник в самой трубе, а потом соединяем все вместе при помощи сварки.
В верхней части тигля необходимо будет приварить две проушины для ручки и снизу — для крюка, чтобы можно было переворачивать тигель. В качестве проушин будем использовать обычные шестигранные гайки.
Ручку и крюк можно сделать из арматуры или стального кругляка подходящего диаметра — под диаметр проушин. После изготовления тигля можно уже приступать непосредственно к изготовлению самой тигельной печи.
В конструктивном плане тигельная печь немного отличается от обычных печей. Более того подача воздуха в ней осуществляется принудительно, при помощи компрессорной установки или вентилятора, — тогда как в обычных печах воздух идет самотеком.
Нужно отметить, что именно за счет принудительной подачи воздуха достигается высокая температура и большая интенсивность горения.
Как сделать графитовый тигель
Ёмкость этой категории имеет множество достоинств:
- низкая общая масса;
- сопротивляемость горячим сплавам;
- хорошие показатели теплопроводности;
- с ростом температуры увеличивается прочность.
Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.
Графитовые тигели различных размеров
Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует.
Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается.
Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.
В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.
Сборка чугунного тигля
Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.
Чугунный тигель своими руками
Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.
Что понадобится для его создания?
Смотреть галерею
В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:
- шамотная глина — 7 частей;
- мелкомолотый шамот — 1 часть;
- 10 столовых ложек силикатного канцелярского клея.
Как изготовить тигель?
?
rsv_aka_vedjmak (rsv_aka_vedjmak) wrote, 2008-07-04 20:58:00 rsv_aka_vedjmak rsv_aka_vedjmak 2008-07-04 20:58:00 Можно ли изготовить тигель в домашних условиях? Что для этого надо? На самом деле это не так и сложно. Сейчас у меня на изготовление одного тигля уходит минут 30-40. Но в своё время достаточно много времени пришлось потратить на технологию производства. До нормальной статьи я так и не созрел, может быть в будущем, а пока перекинул материал из альбома в ЖЖ, ибо приходит много вопросов и в основном одних и тех же. Внимание!!!! картинки пока можно посмотреть тут Смотреть Приступим:И так, для изготовления тигля, понадобится: кусок пластиковой водопроводной трубы насколько я помню диаметр примерно 105 мм.(наружная часть формы), два деревянных диска (дно формы е её крышка) сделанные точно под размер внутреннего диаметра пластиковой трубы (можно взять фанеру но толщину рекомендую не менее 20 мм), внутренняя часть формы она делается на конус а низ полностью закругляется (по диаметру её надо сделать не идеально круглой, а слегка овальной, всего на 1-2 мм, позже объясню почему), три хомута соответствующие наружному диаметру пластиковой трубы, три самореза средней длины (в зависимости от толщены деревянного круга (будущей крышки формы), два длинных самореза (они будут нужны для того, чтобы вытащить внутреннюю форму).Ещё потребуется шамотная глина, шамотная крошка, приготовленная из шамотного кирпича (на один тигель с крышкой у меня уходит примерно половика кирпичаТрубу необходимо распилить по всей длине (это облегчит изымание готового тигля)Со стороны будущего дна формы делаем пропилы как на рисунке всего примерно 6-10 на глубину примерно 20-25 мм. (они помогут жестко закрепить дно формыУстанавливаем дно, и закрепляем его хомутом.Устанавливаем средний хомут, но зажимаем его не полностью, только так, чтобы в дальнейшем стенки формы не расползались, оставляем щель примерно в 1 мм.Теперь надо вырезать 4 бумажных круга под внутренний размер формы они не дадут прилипать смеси к дну формы и к её крышке)Кладем один из кругов на дно формы.Теперь займемся смесью её надо перемешивать очень тщательно. Я использую состав состоящий примерно на 60% из шамотной крошки, на 30% из шамотной глины и на 10% из древесного угля. Перемешиваю его сначала в сухом виде потом уже с водой, воды надо не много, чтобы состав только держал форму как на рисунке.Далее в целях сбережения нервной системы при последующих попытках вытащить тигель из наружной формы, рекомендую проложить межу стенками формы и смесью лист бумаги. (Первый опыт по вытаскиванию готового тигля из наружной формы занял у меня часа 2-3 и кончился естественно ничем, так что на счет листа бумаги настоятельно рекомендую)Прежде чем формировать дно тигля необходимо замерить расстояние от дна формы до её верхних краев. По мере трамбовки смеси эти замеры надо будет повторять пока не будет достигнута требуемая толщина дна. (Забегая вперед скажу, что пробовал схему и наоборот, когда дно тигля трамбуется в последнюю очередь, а сначала делаются края. В принципе это роли не играет, и в том и в другом случае результат зависит от того, насколько хорошо вы утрамбовали смесь, и нету ли в ней пустот)После того, как дно готово, устанавливаем по центру внутреннюю часть формы, и начинаем трамбовать будущие стенки тигля.Трамбовать надо очень тщательно, это залог, того, что весь предыдущий и будущий труд не будет напрасным. Смесь лучше докладывать маленькими порциями.Трамбуем дальше.Утрамбовали. Дальше кладем сверху ещё один вырезанный бумажный круг.Закрываем верхней крышкой формы. В ней как и во внутренней части должно быть три отверстия, через них саморезы соединят крышку формы с ей внутренней, центральной частью.Заворачиваем саморезы, Почему именно три самореза? Тот, что в середине — центрует крышку, два боковых – основные на них ляжет вся нагрузка.Теперь ещё два больших самореза.Далее самое сложное, закрепив горизонтально форму и вставив между большими саморезами любой длинный предмет (как показано на рисунке) начинаем постепенно вращать внутреннюю часть формы (для этого её и необходимо было сделать овальной формы) Таким образом расширяется внутренняя часть тигля, что потом позволит без проблем вытащить внутреннюю форму.Когда она начнет свободно вращаться, её можно вытащить. Обычно внутренние стенки тигля после этого достаточно гладкие.Снимаем все хомуты.Вытаскиваем тигель из формы, обычно проблем с этим не бывает.Внутренняя поверхность с ещё не зашпаклеванными изъянами на стыке дна и стенок.Что касается крышки тигля, то тут всё просто, в той же форме закрепляем хомутом дно, опять кладем круг из бумаги, трамбуем смесь и закрываем крышкой, предварительно, положив ещё один бумажный лист сверху. Дальше прессуем либо струбциной, либо молотком. Получается такой вот блин, а когда он высохнет, то по центру сверлим дрелью отверстие примерно 6-8 мм.Получается вот такой тигель.Загрузив содержимое, замазываем тигель снаружи шамотной глиной.Ну и собственно всё, осталось только поставить тигель в печь.Теперь что касается самых распространенных вопросов:Что можно плавить в этом тигле? Я делал этот тигель для плавки булата, температура плавки железа 1535 градусов , чистое железо я не плавил, обычно гвозди и электроды тоесть примерно 1400-1500 градусов он держит. Насколько долго не скажу,но полчаса, час — точно. Естественно все металлы и сплавы с более низкой температурой плавления в тигле плавить можно. Пробуйте. Если что-то пойдет не так поэкспериментируйте с составом смеси. Больше 1500 греть не пробовал, не позволяет печь. Можно ли плавить медь, латунь, бронзу и т.д.?Ответил в предыдущем вопросе.Чем можно греть тигель? В каких печах?У меня самодельная печь на каменном угле, провел не одну плавку, проблем с тигелем пока не было ни разу. Опять же повторюсь трамбуйте смесь как следует, от этого многое зависит.Горелку на пропане, печь на мазуте тоже использовать можно (но сам не пробовал) , многое будет зависеть от толщены стенок тигля, чем толще — тем надежней, но и сложнее прогреть содержимое, больше затраты энергии. Только не забудьте нагревать надо постепенно, если нагреть тигель только с одной стороны то треснет любой даже графитовый. P.S. Ну и техника безопасности, разумеется, таки не чашка с чаем…Теперь что и где ещё можно почитать на эту тему.Ну во-первых, статья Ramira
http://anb.at.tut.by/tigel/tigel.html
http://dendrite-steel.narod.ru/stat-ramir-3.htmвсё очень подробно, с чертежами, огромное ему спасибо за труд, не поленился всё сделать как следует.Кое-что есть здесь:
http://playground.sun.com/~vasya/Bulat.html
Ну и в архивах «Первой русской конференции по холодному оружию» тема несколько раз поднималась, поищите, правда могло и потеряться при переездах в своё время
http://rusknife.org/forum.php
Ну и собственно ссылка для ленивых:
http://www.old.gallery-st.com/10.html
Успехов.
Многие из нас в детстве занимались сдиранием со старых аккумуляторов свинца с целью его дальнейшей переплавки в колечки или кулончики. Тогда правила переплавки никого не интересовали, а потому в качестве сосуда для этого действия служили консервные банки, удерживаемые «обручем» из только что сорванных веточек.
Сейчас же многие люди, желающие переплавить какой-либо материал, подходят к этому более серьезно. И у них часто возникает вопрос: как сделать это так, чтобы не испортить ничего вокруг и не оставить себе пару памятных ожогов?
Из данного материала вы узнаете о том, как смастерить тигель для плавки свинца своими руками. А чертежи примерного результата можно увидеть выше.
Но для начала — определение.
Что такое тигель?

Несложно догадаться, что это самый обычный сосуд, в котором переплавляют различные металлы. Точнее, не совсем обычный. Так как его задача заключается в том, чтобы выдержать не только температуру плавления материала, но также и собственную температуру нагрева на момент обработки.
Разновидности сосуда
Разделение типов этого инструмента происходит по категории сырья, которое необходимо обработать. На данный момент существуют следующие виды тигеля для плавки свинца:
- керамические нейтрального типа;
- керамические графитированного типа;
- графитовые;
- чугунные;
- стальные.
Внимание! Последние три типа абсолютно не подходят для использования в индукционной печи. Это объясняется полным поглощением ими энергии ЭМП.
Теперь можно переходить к непосредственной инструкции по созданию тигеля для плавки свинца своими руками.
Что понадобится для его создания?

В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:
- шамотная глина — 7 частей;
- мелкомолотый шамот — 1 часть;
- 10 столовых ложек силикатного канцелярского клея.
Где найти ингредиенты?
Чтобы получить молотый шамот, можно растолочь шамотный кирпич в фаянсовой ступе. Ее несложно найти в хозяйственном магазине, специализированных торговых токах, занимающихся продажей медицинского оборудования, или же в аптеке.
Также стоит позаботиться о наличии мельницы для размола шамота. Ее несложно соорудить самостоятельно.
Как сделать смесь для керамического тигеля нейтрального типа?

Для начала необходимо подготовить форму самодельного тигеля для плавки свинца. Делается это по следующему алгоритму:
- Сухая глина смешивается с молотым шамотом, до получения однородной консистенции. Рекомендуется сделать 20 оборотов в мельнице для шамота.
- Как только необходимое состояние будет достигнуто, можно выгрузить массу и начать перемешивать вручную, добавляя понемногу воду. Смесь в правильном состоянии будет лепиться в комок, не прилипать к коже и не просачиваться через пальцы.
- Теперь необходимо добавить силикатный канцелярский клей.
- Всю массу тщательно перемешать. Стоит отметить, что это самый тяжелый и трудоемкий этап. Обработку продолжать до тех пор, пока не будет получена однородная консистенция.
- Следующим этапом создания тигеля для плавки свинца собственными руками будет устранение воздуха из готовой смеси. Необходимо проследить за тем, чтобы в ней не осталось ни одного пузырька. В противном случае тигель лопнет при сильном нагреве. Чтобы этого избежать, воздух нужно выбить.
- Расстелить на твердом полу пленку (ни в коем случае не использовать газеты!).
- Теперь начинается самое приятное. Чтобы устранить весь воздух из заготовки, необходимо с максимальной силой бросать ее на пленку. Делать так до того момента, пока из массы не перестанут выходить пузырьки. После этого бросить еще 10 раз (можно больше).
- После того как была окончена процедура по удалению из смеси воздуха, можно помещать ее на хранение. Чтобы она пролежала как можно дольше, стоит использовать стеклянную посуду, имеющую герметично закрывающуюся крышку.
Внимание! Не стоит хранить заготовку в пластиковой таре, а также обернутой в несколько слоев пленки. Она высохнет за пару недель и будет непригодна к использованию!
Лепка тигеля для плавки свинца своими руками
Чтобы придать заготовленной массе необходимую форму, можно выбрать один из представленных далее вариантов. Выглядят они так:
- использовать разборную или разрушаемую форму из гипса;
- слепить самостоятельно.
Какой из вариантов выбрать, дело ваше. Последний этап создания тигеля должен быть выполнен строго по указанному алгоритму:
- После того как сосуд был сформирован, его необходимо высушить.
- Как только высохнет — поместить заготовку в муфельную печь. Настроить температуру на 800 градусов и обжигать в течение одного или двух часов. Такая температура необходима для того, чтобы клей мог расплавиться и крепко связать между собой все остальные компоненты. Если температура будет ниже, тигель развалится при первой же работе в печи от температуры содержимого. Если же температура будет выше — он развалится до конца обжига.

Полученная форма способна выдерживать жар в 1600 градусов. Если материалы были качественно обработаны и промолоты — он прослужит до 30 переплавок.
Источник: fb.ru
Сообщества › Сделай Сам › Блог › собираю тигель для плавки свинца- нужен совет

Всем привет ! народ подскажите идею как реализовать кран=запор =затвор, что бы со дня наливалось ?
как на видео
Комментарии 36

А не оксид это ? и будет он на каждой плавке ?

Плавил на выходных -лил пули. без электротигеля можно .но жутко не удобно! и пленка оксидная что ли замучила .наверное тигель от Лии с нижним разливом и хорош . идет только чистый свинец! буду делать аналог
меня тоже плека была, надо пару раз свиненец переплавлять, тогда будет почище


В металлургии для разливки стали используется запорное устройство в виде задвижки (заслонки), при помощи которого полностью или частично открывается и закрывается канал для движения жидкого металла. Называется шиберный затвор.
у меня килограм 5 грузиков колесных и колограма 3 контактных фишек с АКБ с акб плохо течет, сначала переплавлю грузики в слитки,
, оно понятно чем болше свинца в емкости тем лучше течет, вобщем вояю, часа через 2 выдам черновой вариант тигеля с краном 😉

вопрос как только нагревательный сделать внутри жбана
ты свинца столько набери сначала у него чушки по 400 гр
и их в жбан для LEE нужно штук 5
тогда это процесс
а так покупаешь ваночку на 400с и вперед я заливал порядка 5000 пуль за пару дней по 2 часа в день
ни каких проблем и не намного дольше ! а выработка меньше так как свинец испаряется и прогорает в шлак

у него специальная лейка стоит LEE и пулилейка
а так по сути обычный болт длинный закрывает отверстие и провлокой подтягивает отверстие открывается свинец льеться

вы только про ТБ не забывайте пожалуйста!
перчатки, намордник и вытяжка — маст хэв!
Как сделать своими руками тигель для плавки свинца и алюминия
В этой статье я расскажу, как сделать тигель своими руками.

Из металлов я успешно расплавил в нем алюминий, медь, серебро и различные сплавы.
Шаг 1: Состав №1

Чтобы сделать тигель для плавки свинца вам понадобятся:
- шамотная (огнеупорная) глина 200 г
- кварцевый песок 300 г
Шамотную глину продают практически во всех отделах, продающих цемент и шлакоблоки.
- Смешайте песок и глину (сухие).
- Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
- С помощью специального оборудования сформируйте тигель.
Я использовал заливочную форму.
Оставьте сушиться.
Шаг 2: Обжигаем тигель


После того, как тигель высохнет, его нужно обжечь для дальнейшего использования.
Кроме того, что обжиг придаст прочность, он также поможет удалить нежелательные примеси, которые могут загрязнить плавящийся металл.
Для обжига я использовал стартер для розжига углей, трубу и фен.
- В нижнюю часть загружаем уголь.
- В центр стартера ставим тигель, промежуток между ним и стенками стартера заполняем углем. Нужно установить стартер так, чтобы снизу проходила труба, через которую будет подаваться воздух.
- Разожгите угли.
- Когда угли покраснеют, подведите трубу и включите фен на слабый режим.
- Пусть фен работает до тех пор, пока угли не сгорят наполовину, тогда досыпьте новых углей.
- Продолжайте обжиг еще в течение часа, затем оставьте все на ночь как есть, чтобы остыло.
- Если обжиг прошел удачно, тигель при щелчке по нему пальцем должен звучать как кофейная чашка.
- Если есть трещины, при нагревании он может взорваться, значит его использовать нельзя.
Шаг 3: Состав №2

Почти все эти компоненты можно приобрести в гончарных магазинах.
- Оксид алюминия – 10 г
- Полевой шпат – 40 г
- Кианит – 75 г
- Каолин – 75 г
- Прокаленный каолин – 75 г
- Кварцевый песок – 300 г
- Смешайте все компоненты без добавления жидкости.
- Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
- Сформируйте.
- Оставьте до полного высыхания.
Шаг 4: Состав №3

- Оксид алюминия – 10 г
- Полевой шпат – 40 г
- Кианит – 75 г
- Каолин – 75 г
- Кварцевый песок – 300 г
- Смешайте все компоненты без добавления жидкости.
- Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
- Сформируйте.
- Оставьте до полного высыхания.
Шаг 5: Состав №4

- Оксид алюминия – 10 г
- Полевой шпат – 55 г
- Кианит – 75 г
- Каолин – 60 г
- Кварцевый песок – 300 г
- Смешайте все компоненты без добавления жидкости.
- Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
- Сформируйте.
- Оставьте до полного высыхания.
Шаг 6: Состав №5

- Каолин – 100 г
- Кианит – 300 г
- Смешайте все компоненты без добавления жидкости.
- Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
- Сформируйте.
- Оставьте до полного высыхания.
Шаг 7: Запекаем из составов 2-5
Я попробовал запечь в угольном стартере тигли, сделанные из смесей 2 и 3, оказалось, что они не нагреваются до нужной температуры, а, значит, не набирают прочности. Они развалились во время пробного использования от расширяющейся буры.
Другие образцы я запекал по-другому. Если у вас есть доступ к печи для обжига, это замечательно, если нет, то ее легко сделать из огнеупорных кирпичей.
- Тигли нужно запекать в обжигательной печи при температуре 1260°С примерно 45-60 минут.
- После остывания тигли должны звучать как кофейная чашка при щелчке ногтем по ней.
- Теперь разжигайте ваш горн.
- Перед тем, как поместить тигель в горн, лучше его нагреть немного.
- Попробуйте расплавить какой-нибудь кусок металла.
- На мой взгляд, наиболее удачный состав — под №5.
- Глиняные тигли выносят высокую температуру, но требуют более бережного отношения, чем металлические.
- Глиняные тигли не любят резких перепадов температур, поэтому перед помещением их в горн и для постепенного остывания их лучше погружать в горячие угли.
- Если тигель треснул, его нельзя использовать, иначе он может взорваться и тогда вас окатит расплавленным содержимым.
Шаг 8: Фотографии



Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
Как сделать тигель для плавки свинца своими руками?
Плавим свинец
Плавить свинец можно разными способами:
1. 1.Костер – недостаток заключается в том что, долго происходит плавление, вся одежда будет источать запах костра и свинца.
2. 22. На газовой плите – быстрый разогрев.
3.3.Электротигель -о нем подробнее.
Производитель: Lee Precision, Inc. (США)
Тигель для свинца LEE Pro 4-20 (220 Вольт). Большой, глубокий тигель. Готов к работе менее чем за 20 минут.
Удобный встроенный регулятор рабочей температуры. Конструкция ручки крана для литья исключает перегрев при работе
и обеспечивает комфортные условия,
при этом можно регулировать выход выпускаемого металла в форму для литья.
Имеет большое, прочное, безопасное и устойчивое основание.
Хорошо подходит для литья в больших объёмах. Прекрасно подходит для переплавки свинца и сплавов,
литья пуль или картечи, блёсен или свинцовых грузил.
Поставляется без вилки.
- вместимость свинца — 9 кг (20 фунтов)
- рабочее напряжение — 220 В
- потребляемая мощность — 700 Вт
- габаритные размеры ванны — 101 мм (диаметр, 4 дюйма)
- устойчивая основа
- время выхода на заданную температуру приблизительно 20-30 минут
- регулировка температуры плавная (бесступенчатая)
- внимание — поставляется без вилки.
- видео плавим свинец,тигель для свинца видео,Тигель для свинца LEE Pro 4-20 (220 Вольт)
Использую для плавления свинца электротигель Lee производство США. Перед тем как приобрести, много читал о видах, определился на самом дорогом в линейке LEE c загрузкой 10 кг свинца.
Действительно не ошибся. Во первых Тигель вмещает в себя свинец в жидком состоянии около 9кг.Так же размер тигеля не столь внушительный, как на фото, высота его не более 30 см и ширина 20 см. Когда я получал на почте свой тигель ,рассчитывал на размеры с микроволновую печь. В комплектацию тигеля не входит вилка, поэтому с почты поехал в ближайший магазин радиотоваров и приобрел вилку. Приехал домой, зашел в свою мастерскую имени “Папы Карло”, все подсоединил ,закинул свинцовые платины и начал ждать. Задал мощность 9,не прошло и 15 минут, свинец начал плавиться. Подставил форму для литья грузил на 160 грамм, поднял ручку клапана и полилось. Не знаю как в других тигелях, на видео в ютубе должна была рвануть мощная свинцовая струя, и за пару секунд наполнить форму для литья грузил. В моем случае, полилась узенькая свинцовая струйка, которая секунд 20 заполняла форму. Грузило получилось никакое, с наплывами.
Меня не устроило качество грузила, и время отливки. Почесав затылок, ещё раз пересмотрев видео, принял решение разобрать тигель и сверлом сначала не большим рассверлить литьевое горлышко в тигеле. Для начала взял самое маленькое сверло и принялся растачивать. Разборка и сборка тигеля с расточкой отняла минут 15.Опять расплавил свинец, и таки да), струя стал шире и грузило получше. Взял сверло побольше и расточил еще шире.
На качество отливки грузила влияют следующие факторы:
1.Форма для литья грузил, должна быть — алюминиевая, потому что когда вы льете 50-100 грузил, грузила плотно впрессовываются в форму, и их приходится вырывать ,при таком рывке не выдержит не одна гипсовая и другая форма. Пред заливкой свинца , форму необходимо прокоптить или свечкой или зажигалкой, до тех пор пока внутренняя составляющая не будет в саже, это во первых улучшит детализацию грузила, во вторых грузило легко вынется.
2.Должна быть хорошая подача свинца в форму, широкая струя. Если вы хотите выплавить 1 кг грузил, то необходимо тигель наполнить минимум на 3-4 кг свинца.
3.Льем грузила, когда на жидком свинце появится сине голубая пленка.
В своем случае, я снял с тигеля ножку прикрутил его к столбу под небольшим углом на уровне глаз, мой рост 1,75см, пред отливкой грузил, расплавленный свинец мешаю ложкой, все шлаки и нагар поднимаются на поверхность, снимаю их ложкой и скидываю в кастрюлю с крышкой. Шлак и нагар надежно лежат в кастрюле, а жидкий свинец в тигеле не дает даже запаха. От столба идет вытяжка на улицу, и все свинцовые пары вытягиваются наружу. Через тигель ,с января 2012 года было перелито 800-1000 кг свинца, очень доволен электротигелем LEE ,в режиме на реле 4,так как идут малые затраты электричества, режимы свыше 4,вас приятно обрадуют при оплате коммунальных услуг, в пол стоимости тигеля точно.)
При плавлении свинца идет потеря его 10-15%,если у вас 10 кг свинца,то грузил вы выплавите 8-9 кг.
Тигель «Ли» есть ли доступная замена? (теперь с картинками)
Вопросы у меня возникли в связи с тиглями «Ли»:
1. До какой температуры тигель «Ли» нагревает свинец? до 400 или до 600 градусов?
2. Пойдут ли в качестве замены паяльные ванны, которые работают до 450 градусов или альтернативы тиглям «Ли» нет?
3. Если кто использовал паяльные ванны, прошу делиться вашими впечатлениями
температура плавления свинца 327 градусов, добавки присутствующие в нем могут повышать или понижать ее (по диаграммам состояния Свинец-элемент можно посмотреть), так что 450 градусов вполне достаточно, температура литья свинцовых СПЛАВОВ в 400 градусов вписывается. лучше брать немного больше по температуре тигель, так как он тогда будет работать не в полную мощность, что продлит его ресурс
а по поводу литья пуль? кто-то говорил что 400 градусов это мало
по поводу пуль: надо пулелейку греть и ее снутри подкоптить или маленько, только оооочень маленько смазать (если много то поверхность пули исказится), ее можно не греть принудительно, она прогреется после примерно 5 пуль ( в зависимости от толщины стенок пулелейки), первое литье в метал формы всегда в переплав идет, а потом прогревается и пойдет норм
Из неё, как я понимаю, расплав нужно зачерпывать ложкой и лить в форму. С этой точки зрения тигель с его дозатором гораздо удобнее.
это да, но не за 3400-3600 именно столько стоит самый маленький тигель Ли
Srat
это да, но не за 3400-3600 именно столько стоит самый маленький тигель Ли
Да ладно, я покупал за 53$ и это средний, самый маленький еще дешевле, поэтому никак ни 3600 руб.
53$ — это цена тигля в Штатах, если не ошибаюсь. Доставка в РФ тоже стОит денег.
Я как-то собирался приобрести, калькуляция получилась в районе 2000 за маленький.
Купил паяльную ванну за 700 р.
Купил паяльную ванну за 600 руб, самую большую, на радиорынке в Царицыно
http://shop.siriust.ru/-ct41c-p-14284.html
сегодня буду испытывать
ванна есть ванна, она не имеет краника + слабовата. Рекомендуемая температура свинца для выплавки пуль — 500 град, температуру плавления свинца ванна достигнет, но свинец должен быть достаточно текучим, чтобы заполнять пулелейку полноценно, это предотвращает образование наплывов на пулях и способствует формированию правильной геометрии.
Купил ванну (точнее 2)по совету коллег с форума, и не жалею. Налил уже штук 700 пуль. Все отлично. Стабильная температура расплава (причем на тех что подешевле и без термостабилизатора получается не хуже) сильно облегчает литьё. Один совет — не вычерпывать весь свинец, оставлять «козёл» на следующую плавку — быстрее выйдет на режим.
Конечно на газу гораздо проще/быстрее/дешевле плавить.
(Газ у нас пока недорог, в отличие от Квт/ч).
Паяльная ванна больше как альтернативный способ.
Отчитываюсь о применении ванны CT-41C (без термостабилизатора). Покупкой ДОВОЛЕН, несмотря на отсутствие краника. Свинец плавится хорошо, температуру померили пирометром — на максимальной мощности при половинной загрузке (примерно полтора кило свинца) ванна развивает 430 градусов, до 450 не дотягивает (может быть виновата вентиляция, но без нее в комнате была бы газовая камера), примерно через 20 минут приходит в рабочее состояние. При хорошем прогреве лейки и ее смазке (в связи с отсутствием альтернативы смазывал ружейной синтетикой) свинец проливается только с постукиванием ложкой по лейке, иначе сплошные непроливы — делайте поправки на размер пульки диаболо 32 калибра, я сознательно выбрал 32 к диаболо как самую гемморойную пулю, с 12 к и 20 к таких проблем быть не должно. При литье, когда достаешь пулю нельзя давать лейке остыть — пока достаешь пулю из половинок кольца лейки, верх и низ надо класть на бортики тигля. Короче сначала помучившись с непроливами часа полтора я затем, врубившись в технологию, за полчаса отлил тридцать пулек, с пяток все-таки потом отбраковал.
ВЫВОДЫ (имхо): ванной пользоваться можно, свинец она плавит нормально, лично я доволен.
еще фото
Пара советов:
1. Плавку лучше делать в 2 этапа. Первый — грязный — переплавка грузиков в слитки. Второй — чистый — выплавка пуль из слитков. Первый этап делаешь в противогазе или респираторе с хорошей вытяжкой. Второй — можно обойтись открытой форточкой если недолго.
2. Чтобы не остывали части лейки, использую кафельную плитку — низкая теплопроводность + легко чистить + пожарная безопасность, правда если железку уронишь может треснуть.
3. Плавку надо делать в перчатках. Можно обычные нитяные за 10 руб, но они одноразовые. Хорошие гибкие перчатки для агрессивных сред я у себя в городке так и не нашёл.
4. У тебя слишком большой процент потерь на шлаке. Вместе со шлаком вычерпываешь свинец. Поаккуратнее батенька. Я при отсеве шлака просто выливал свинец на какую-либо поверхность из тигля, а шлак сам остаётся в тигле. Ложкой так не получится.
Отличный тигель ! Как по и — нету заказать ?
Всмысле ванна . Из неё и дроболейку сделать как 2 пальца !
Чем хуже вот этого
http://www.littletonshotmaker.com/
TANGO66
Отличный тигель ! Как по и — нету заказать ?
Всмысле ванна . Из неё и дроболейку сделать как 2 пальца !
Чем хуже вот этого
http://www.littletonshotmaker.com/
Этот вопрос обсуждался в теме про самолитную дробь.
Там двойные стенки, между ними стекловата, установить жиклер затруднительно, да и форма тигля не та.
Крепкие Вы люди — дома грузики плавить. Я их перелил на даче в слитки (по совету коллеги с форума в уголок с последующим разрубанием топором на мерные куски) и лью дома уже без особой опаски.
ну на то и вентиляция нужна, в среду в комнате уже не воняло 😊 а если серьезно надо переплавить заранее в слитки, как все советуют, чем и займусь на выходных, формочки есть, костер разведем 😊
Все равно во время отливки лучше распиратором пользоваться, я себе прикупил 3-эмовский специальный как раз для этой процедуры. Имхо второго ребенка здорового хочу.
ну да, пары свинца не особо хорошо на организьму действуют
Тигель своими руками
Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями. Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли. Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим. Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие. Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам. Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу. Если планируется работать с различными металлами, рекомендуется создавать несколько изделий.
Выбор материала
Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:
- Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
- Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
- Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
- Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей
В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.
Общие этапы изготовления
Для начала подготавливается сырьё, и тут всё зависит от модели грядущего резервуара. Брать компоненты лучше с запасом, ведь первая вещь вряд ли получиться. Также, в целях безопасности, следует заниматься производством в дали от открытого огня, и выбирать хорошо проветриваемое помещение.
Безопаснее производить работу в гараже или специальной пристройке.
Вторым этапом идёт смешивание материалов и придание отливке необходимых параметров. Для этих целей применяют гипсовые формочки. Создать очертания не составит труда, и такую информацию легко найти в интернете. Затем однородной материей обклеивают наружную часть макета, формируя будущий самодельный огнеупорный тигель. Ещё ему важно придать требуемую глубину и толщину.

Глиняный тигель в процессе сушки
И последним действием идёт процесс сушки: заготовка ложится в картонную коробку и накрывается крышкой. Это позволит отливке просохнуть, и удалит из неё лишнюю воду. Иногда может потребоваться термическая обработка, однако, ответственный пункт – контроль температуры отжига, и защита кожи рук и лица. Если будет слишком сильный жар, то предмет лопнет, и есть шанс получения сильных ожогов. Подробную инструкцию о том, как сделать тигель самому и в домашних условиях будет рассказано в следующих главах.
Изготовление глиняного тигля
Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:
- 7 единиц глины;
- 3 единицы шамота;
- 10 ложек жидкого стекла.

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.
Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.
Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.
После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).
Как сделать графитовый тигель
Ёмкость этой категории имеет множество достоинств:
- низкая общая масса;
- сопротивляемость горячим сплавам;
- хорошие показатели теплопроводности;
- с ростом температуры увеличивается прочность.
Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров
Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.
В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.
Сборка чугунного тигля
Этот тип является самым худшим, но иногда и он приносит хорошую пользу. Всё что требуется – поместить в металлическую чашу чугунный стакан меньшего диаметра, а свободное пространство засыпать песком с глиной.

Чугунный тигель своими руками
Далее всё нагревается в печи, пока смесь не расплавиться и не примет однотипную субстанцию. После чашка закаменеет, и в ней можно проводить расплавку железа. Это основная информация о том, как сделать тигель в домашних условиях и с минимальными затратами.
Как сделать тигель для плавки свинца своими руками?
Помещение должно хорошо проветриваться, но при этом в рабочей зоне не должно быть сильных сквозняков — будет гулять температура расплава и пулейки.
В идеале таким помещением является гараж или сарай.
Можно конечно заниматься этим и на кухне (ваш покорный слуга так и делает), но обязательно надо решить вопрос с вентиляцией.
2. Необходимое оборудование.
2.2 Источник тепла.
Ну тут вариантов несколько:
2.2.1 Гараж или сарай.
а) Да здравствует ея величество примус! — по моему разумению самый удобный агрегат для плавки свинца в данных условиях, ибо дешево и мощно.
б) Газовая плитка тож ничего, но громоздка шибко.
в) Походная газовая плитка или горелка — пойдет, если ничего другого нет, ибо трудно держать температуру, да и мощи маловато.
г) Электротигель Лии — очень неплох, но нужно учесть, что мощность тигля не меньше 500Вт, и к нему обязательно нужна ‘ложка’ (без неё не удобно).
д) Электрическая плитка — это уж совсем если ничего нет другого из вышеперечисленного, так как мощность такая как у электротигля, а отдаваемого свинцу тепла в разы меньше и ещё требует посуды с плоским дном (такое найти иногда затруднительно).
2.2.2 Квартира
а) Газовая плита.
Самый хороший вариант ежели нет гаража.
Газовой плиты с лихвой хватает на плавку большого количества свинца в любой подходящей посудине.
б) Электрическая плита.
Сколько на таких плитах не лил, ощущение одно — после газовой плиты не катит.
Посудина со свинцом прогревается медленно и она должна быть с плоским дном.
Лучше всего купить тигель Лии — электропроводка это позволяет.
Можно конечно как в варианте с гаражом использовать переносные газовые плитки или примус, но это, по-моему, несколько пожароопасно.
2.3 Посуда для свинца.
Лучше стальная, с толщиной стенки не менее 0,5мм. с носиком и, желательно, с ручкой — что-то типа ковшика.
Для электроплитки нужна посудина с плоским дном, чтоб лучше прилегала к нагревательному элементу.
Можно использовать консервную банку, но она долго не живет, и у неё нет ручки.
Самое лучшее, что мне удалось найти на сегодняшний день — это ‘ковшик штукатура’.
У этого ковшика объём где-то 1-1,5л и имеется деревянная ручка, носик же я сделал сам подмяв бортик ковшика плоскогубцами.
Для тигля Лии лучше купить в комплекте и литьевую ложку — очень удобно.
2.4 Посуда для готовой продукции.
Пойдет в принципе любая посудина литра на 3 объёма.
Кидать пули в воду или нет — дело ваше.
Я кидаю в воду — так безопасней и пули вроде как закаливаются.
Между поверхностью воды и лежащими на дне готовыми пулями должно быть не менее 20 см — иначе пули будут мяться.
2.5 Пулейка.
Очень важный предмет: я бы скал, что основной.
Я пользуюсь пулейкой Лии — на сегодняшний момент это наиболее сбалансированный по сочетанию цена-качество вариант.
Главнейший её плюс — это сравнительно небольшая цена.
‘Сравнительно’ это потому что она будет стоить, конечно, больше, чем сделанная вашим другом токарем Дядей Васей за бутыль и значительно меньше, чем, например продукция фирмы Лайман (один только кокиль без ручек ‘там’ стоит 50-60$).
Еще один спорный момент в пулейке Лии — это её материал. Кокиль пулейки Лии сделан из алюминиевого сплава. Этот момент положительно сказывается на проливаемости пулейки и отрицательно на её долговечности, ибо при температуре плавления свинца алюминий становится весьма непрочным, посему с пулейкой надо обращаться бережно. При бережном обращении пулейка Лии живет долго — моя после уж более 5000 отливок жива, и помирать не собирается.
2.6 Прочее.
а) Негорючая подставка под тем местом, где будете лить — чтоб не попортить мебель или пол.
Я сначала использовал кусок кровельного железа, а потом просто стал лить над свободной частью плиты — свинец падал на эмалированную поверхность и благополучно застывал (сколько лил, растрескивания эмали не обнаружил).
б) Посуда для окалины — я использую большую консервную банку.
в) Перчатки.
Во избежании ожогов, по-моему, нужны обязательно.
Хватает 2х пар обычных, хозяйственных нитяных перчаток.
Какие перчатки нельзя использовать, так это любые перчатки с покрытием из резины, ПВХ и прочей плассмащины — один раз я в таких перчатках взялся за горячую пулейку, а потом решил почесать нос: не приятно было.
г) Одежда
Ваша одежда должна напоминать обмундирование сварщика — чтоб некуда было расплавленному свинцу затечь.
И берегите ноги! Никаких банных тапочек!
3.1 Сырьё
Для литья пуль лучше всего использовать сурьмянистый свинец — он наиболее твердый.
По убыванью твердости:
— гарт (типографский сплав)
— пулевой (учтите — там помимо сурьмы ещё содержится мышьяк!)
— аккумуляторный (наиболее легко достать на халяву )
— дробь (лучше брать крупные номера — от них окалины меньше)
— картечь, оплётка кабелей, свинец в чушках (С-1, С-2, С-3).
3.2 Сопутствующие
а) Древесный уголь, парафин, воск — добавлять в расплавленный свинец чтоб тот меньше окислялся. Я лично использую уголь, ибо от парафина в квартире шибко воняет.
б) Масло для смазывания пулейки.
Лучше в виде спрея и синтетическое.
Я использую Гуннекс — ибо нахаляву
НЕ ИСПОЛЬЗУЙТЕ WD-40. ЭТО КЕРОСИН.
1. Подготовка.
Расположите всё так, чтобы вам было удобно.
Избегайте такого расположения нужных вам предметов, когда пулейку или ковшик со свинцом надо проносить над мебелью или собственными ногами.
Если у вас есть дети или домашние животные — лучше чтоб их во время работы около вас не было.
Убедитесь, что ковшик на вашем нагревательном приборе не опрокинется.
Посудину для пуль расположите так, чтоб не кидать в неё пули с высоты более 20-30см — иначе пули будут мяться и будет обеспечена влажная уборка.
Не смущайтесь сделать всё пару раз в ‘холостую’ — здоровье дороже.
2. Плавка.
Если у вас крупные куски свинца, то добавьте немного дроби — она расплавиться раньше и увеличит площадь нагрева большого куска.
Добавлять уголь можно сразу, а парафин и воск после того как свинец расплавится (с парафином осторожно! Его пары пожароопасны!)
Сколько добавлять угля — это определяется опытным путем.
Нормальная температура для литья (я её определил практически) — когда на поверхности свинца появляются радужная пленка окислов.
3. Пулейка.
Пулейку надо подогреть примерно до 200 градусов.
Я её грею, прикладывая к ковшику со свинцом.
Первый раз её смазывают после прогрева, непосредственно перед первой отливкой.
4. Литьё
Не суетитесь, и не делайте резких движений — ожоги штука неприятная.
Старайтесь заливать в пулейку свинца ровно столько, сколько нужно, чтоб свинец не капал вниз.
При начале литья у вас скорее всего будут непроливы. Не смущайтесь, когда 10 первых пуль в утиль — это нормально.
Литник на пулейке Лии срезается несильным ударом легким молотком, киянкой или палочкой по отростку крышки. Не пытайтесь сделать это рукой, даже если она в перчатке — чревато ожогами.
Пулю из пулейки не надо выковыривать — алюминий при такой температуре становится относительно мягким, и вы можете испортить кокиль.
Из пулейки Лии пулю вытряхивают, и если она не падает сама — можно стряхнуть её легкими ударами той же киянки или палочки по центральному болту (если у вас пулейка под колпачковую пулю, то не вздумайте бить по узлу крепления штыря, который формирует полость пули — испортите пулейку).
Закрывать пулейку надо аккуратно, не применяя силу. Если пулейка плохо закрывается, то попробуйте при закрывании немного её потряхивать — это поможет сцентрировать составные части кокиля.
Соблюдайте температурный режим. Если вы видите, что свинец в пулейке застывает медленно, то сделайте небольшой перерыв на остывание или суньте часть пулейки в воду в посудине для пуль.
Окалину сбрасывайте в подготовленную банку. Не пылите окалиной — это тот же свинец.
Не забывайте, что окалина горячая и остывает очень медленно.
Упавшие капли свинца, и срезанные литники периодически подбрасывайте в расплав, но не много за 1 раз — это будет охлаждать свинец.
5. Окончание работы.
Перво-наперво выключайте нагреватель.
Если у вас принудительная вентиляция, то пусть поработет 3-4 минуты после выключения нагревателя.
Оставшийся в ковшике свинец можно ставить там, если в нем не много окалины. Если окалины много, то лучше всего свинец вылить в какую-нибудь консервную банку или другую подходящую ёмкость (учтите, что она нагреется!).
НИ В КОЕМ СЛУЧАЕ НЕ ЛЕЙТЕ СВИНЕЦ В ВОДУ.
Банку с окалиной лучше всего оставьте на месте примерно на 30мин, а потом аккуратно перенесите её где она может спокойно остыть ничего не запачкав и где до неё могут добраться дети и домашние животные.
НЕ ВЫВАЛИВАЙТЕ НЕОСТЫВШУЮ ОКАЛИНУ В МУСОР.
Вообще лучше всего ничего не трогайте, пока не остынет.
После остывания приберитесь. Почистите плиту, смажьте пулейку и вылейте воду из ёмкости с пулями.
Если пуля не выходит — нет смазки — можно вынуть её теми же плоскогубцами. Ничего в пулелейке не мнётся — переварила несколько аккамуляторов в том числе и тракторный — скорость работ отличная — на углях плавиться влёт.
Брака практически не было.
quote: Originally posted by алхимик:
ложку я сделал из балончика из-под сифона
Самоделки, чертежи, схемы.
Модератор: PRINCIP
- Перейти на страницу:
Сообщение Bond.K » 07 июл 2009, 04:40
Сообщение skob » 07 июл 2009, 11:37
Сообщение skob » 07 июл 2009, 15:31
Сообщение Bond.K » 07 июл 2009, 19:41
Сообщение skob » 08 июл 2009, 04:32
Сообщение skob » 08 июл 2009, 04:55
Сообщение skob » 08 июл 2009, 05:01
Сообщение КДС » 08 июл 2009, 06:57
Сообщение Pulver » 08 июл 2009, 11:21
Сообщение отец Филадельфий » 10 июл 2009, 08:32
Сообщение vitprot » 10 июл 2009, 12:09
Сообщение TANGO66 » 10 июл 2009, 17:08
Сообщение knifefan » 11 июл 2009, 15:48
Сообщение отец Филадельфий » 12 июл 2009, 10:54
Сообщение отец Филадельфий » 12 июл 2009, 11:03
Сообщение knifefan » 12 июл 2009, 11:33
Сообщение TANGO66 » 13 июл 2009, 09:15
Сообщение отец Филадельфий » 14 июл 2009, 22:02
Сообщение КДС » 14 июл 2009, 22:11
Сообщение pavelll07 » 14 июл 2009, 22:23
Сообщение knifefan » 15 июл 2009, 10:10
Сообщение Pulver » 15 июл 2009, 11:09
Сообщение Pulver » 15 июл 2009, 19:02
Сообщение Pulver » 15 июл 2009, 19:09
Сообщение knifefan » 16 июл 2009, 11:19
Сообщение Sanya1981 » 16 июл 2009, 11:42
Сообщение knifefan » 16 июл 2009, 12:42
Сообщение отец Филадельфий » 16 июл 2009, 12:50
Сообщение Pulver » 16 июл 2009, 13:44
Сообщение отец Филадельфий » 16 июл 2009, 15:08
Всем доброго времени суток. В принципе подставку можно изготовить из любого пластика, текстолита, различных композитов, акрилов и т.п. Очень «типа стильно» получаются деревянные, из бука, ясеня. Неплохо получается из авиационной фанеры (многослойная, толстая фанера пропитанная эпокситкой, тяжелющая! Отсюда и название. ), визуально она выглядит на манер лож спортивных винтовок. К стати: на фотках «Звёдного пресса» основание выполнено из этого материала. Ниже на фото представлена подставка из оргстекла.
Габариты 215 на 215 мм, (49 ячеек). Но можно просчитать и любые, хоть на 200 штук.
Растояние между центрами ячеек 30 мм. Меньше лучше не делать — трудно и неудобно вставлять-вынемать гильзы. Постоянно задеваются соседние. Больше 30 мм — получается слишком громоздкая конструкция. Диаметр ячеек для 12-16-20 калибров: Ф буртика (закраины) Вашей гильзы + 3 мм. Диаметр ячеек для 28-32-410 калибров: Ф буртика (закраины) Вашей гильзы + 1,5 мм.
Толщина подставки 20-50 мм. В моём случае 21 мм. Толще 50 мм, лучше не делать — будет неудобно вынимать гильзы. Если у Вас разные калибры, то лучше остановится на высоте 30 мм минимум. У меня 12-й стоит на подставке крепко. А вот 16-рик мотыляется из стороны в сторону, 20-ка вообще выпадает из гнезда. Это только при переносе. Пока стоит на столе, всё «Zэр гут». У знакомого высота подставки 45 мм (текстолит), даже 410-й калибр в гнёздах 12-го колыхается, но падать ему некуда.
На «пол» ячейки дали 3 мм, по-моему больше и не надо. Извеняюсь за симбиоз фоток и чертежа, но автокад ещё не освоил.
Изготовление:
1. Фрезеруем (или берём готовое, если есть) в размер заготовку.
2. Размечаем центра ячеек.
3. Сверлим вглухую отверстия Ф4-8 мм.
4. Рассверливаем их до нужного Вам диаметра (сразу большим диаметром — уведёт, или будет коряво).
5. Затачиваем это же сверло под плоский торец и досверливаем до нужной глубины каждое гнездо.
6. Обмываем с Кумом, обязательно! Обмыть нужно хорошо, иначе работать не будет!
Недавно посоветовал одному юнному дарованию следующее (парень в мебельном цехе работает):
1. Склеиваются 2 куска мебельной, ламинированной ДСП, затем уже воедино обрезаются до нужного размера. Получается плита высотой 32 мм.
2. Торцы обтарцовываются мебельной пластиковой оторцовкой.
3. Разметка.
4. Глухие гнёзда сверлятся мебельными ЦЕНТОРБОРАМИ нужного диаметра.
5. Видимые опилки на срезах гнёзд пальцем затираются шпатлёвкой под нужный тон.
6. С Кумом водки пить НЕ НАДО — мал ещё, да и Кума у него пока ещё нет. Но подставка — получилась!
Парень попробовал, и у него с 3-его раза порлучилось. Жалко фотки нет, но поверьте — выглядит довольно пристойно. Я думаю, заказать по Вашему эскизу в мебельном цеху будет — не вопрос! И внешний вид получился довольно хороший. А у кого есть жилка предприимчивости — осваивайте производство, и зарабатывайте себе тэньге! На вышевыложенных фотках подставка из плекса лежит на ламенированной ДСП.
Как сделать тигель для плавки свинца своими руками?
Способы нагрева
Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно. Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг. Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.
Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью. При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр., при переплавке извлеченного из земли серебра на аффинаж

Способы плавки металла в тигле
Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз. омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже. В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.
Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда. Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4. В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.
Примечание: серебро и его сплавы, а также свинец на грузила, в домашних условиях в количестве до 15-20 г можно плавить, используя вместо тигля… ложку из пищевой нержавейки, см. рис. справа. Для безопасности тогда надо сделать к губкам тисков прокладки с продольными пропилами под ручку ложки. Пламя – исключительно газовое; бензиновое может сжечь ложку.
Электронагрев
Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:
Видео: электрический тигель для плавки свинца
Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше. При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний. Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.
Видео: индукционный нагрев своими руками

Индукторная тигельная печь для плавки алюминия
С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле. Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для индуктивного нагрева, то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа. Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик
Видео: мини печь для плавки алюминия
Что понадобится для его создания?

В данном материале будет приведен пример сборки керамического тигеля нейтрального типа. Этот тип один из наиболее простых. К тому же стальной сосуд достаточно непрактичен. Что же понадобится для изготовления тигеля для плавки свинца своими руками:
- шамотная глина — 7 частей;
- мелкомолотый шамот — 1 часть;
- 10 столовых ложек силикатного канцелярского клея.
Как сделать графитовый тигель
Ёмкость этой категории имеет множество достоинств:
- низкая общая масса;
- сопротивляемость горячим сплавам;
- хорошие показатели теплопроводности;
- с ростом температуры увеличивается прочность.
Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров
Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.
В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.
Лепка тигеля для плавки свинца своими руками
Чтобы придать заготовленной массе необходимую форму, можно выбрать один из представленных далее вариантов. Выглядят они так:
- использовать разборную или разрушаемую форму из гипса;
- слепить самостоятельно.
Какой из вариантов выбрать, дело ваше. Последний этап создания тигеля должен быть выполнен строго по указанному алгоритму:
- После того как сосуд был сформирован, его необходимо высушить.
- Как только высохнет — поместить заготовку в муфельную печь. Настроить температуру на 800 градусов и обжигать в течение одного или двух часов. Такая температура необходима для того, чтобы клей мог расплавиться и крепко связать между собой все остальные компоненты. Если температура будет ниже, тигель развалится при первой же работе в печи от температуры содержимого. Если же температура будет выше — он развалится до конца обжига.
Полученная форма способна выдерживать жар в 1600 градусов. Если материалы были качественно обработаны и промолоты — он прослужит до 30 переплавок.
Изготовление глиняного тигля
Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:
- 7 единиц глины;
- 3 единицы шамота;
- 10 ложек жидкого стекла.

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.
Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.
Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.
После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).
Сборка индуктора
Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой. Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.
Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров. Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.
Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.
Как сделать тигель или плавильную печь своими руками
Практически каждый предмет имеет несколько видов и назначений, так и печи. Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде. Такие устройства называют тигельными плавильными печами. Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории. Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками. Для этого необходимы минимальные знания в этой области, желание и время.
- Виды тиглей
- Сборка индуктора
- Сборка чугунного тигля
- Изготовление тигля из глины
- Графитовый тигель
Виды тиглей
Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:
- керамика;
- графит;
- чугун.
Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.
Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.
Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.
Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются, но они недорогие и вполне доступные.
В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.
















Сборка индуктора
Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой. Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.
Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров. Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.
Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.
Сборка чугунного тигля
Берется металлический кожух и в него помещается стакан, сделанный из чугуна. Между ними засыпается смесь из песка и глины. Сбоку к нему крепится ручка. После одного-двух нагреваний смесь расплавится и закаменеет. Тигель готов. В него засыпают стружку и помещают в индуктор.
Изготовление тигля из глины
Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.
Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.
Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.
Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.
Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.
Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы. Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой.
После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.
Графитовый тигель
Графит — это материал, у которого есть множество уникальных свойств. Положительные качества графита:
- устойчивость к воздействию расплавленными металлами;
- увеличение прочности с повышением температуры;
- высокие термостойкость и теплопроводность;
- небольшой удельный вес.
Для изготовления тигля из этого материала понадобятся:
- графитовый порошок;
- цельный графит;
- фетр;
- графитовая трубка;
- шамотный мертель;
- магнезит.

Некоторые из этих материалов можно использовать как самостоятельные единицы. Например, графитовая трубка по сути уже является тиглем, достаточно лишь сделать в ней дно.
Принцип изготовления из всех материалов одинаков. Рассмотрим на примере мертеля. Делается две формы. Можно скрутить из плотной бумаги, чтобы проще потом было удалить. Внешняя форма имеет конфигурацию полого цилиндра, а внутренняя просто цилиндр. Вставляется малый цилиндр в более широкий. Между ними будет заливаться смесь. Форма ставится в пластиковый стаканчик и в нее засыпается порошок мертеля. Засыпать нужно с горкой, так как он сядет, когда нужно будет утрамбовывать. В этот порошок при помощи шприца заливается 15 кубиков жидкого стекла. Все перемешивается и получается консистенция песочного теста. Небольшими порциями набивается в форму.
В итоге получается что-то вроде перевёрнутого вверх дном стаканчика. Чтобы форма не прилипла к столу лучше всего делать всю процедуру на целлофане. Затем форма переворачивается дном вниз и извлекается внутренний цилиндр. Его тоже лучше всего проклеить изначально целлофаном или скотчем. Тогда при извлечении форма тигля не пострадает.
После того как тигель подсох его нужно поместить в индуктор и прогреть. Это нужно делать при небольших температурах, так как должна выпариться вся вода, несмотря на то, что внешне кажется, как будто ее там совсем нет. Если тигель предварительно не прогреть и сразу начать в нем плавить, то он, скорее всего, лопнет. После прогревания при постукивании по тиглю, он издаст звонкий звук. Это говорит о том, что тигель сделан хорошо.
Следуя представленным инструкциям, можно довольно просто обзавестись самодельной плавильной печью, которая прослужит ничуть не меньше, чем покупная. Главное, не торопиться, соблюдать аккуратность в работе и не нарушать технологий изготовления.
