Электро разводка по дому своими руками в деревянном доме

Каждый хозяин старается, чтобы его жилище было максимально комфортным. Сегодня этого не удастся достичь без электричества. Именно поэтому очень важно осуществить монтаж электропроводки в частном доме, причем сделать это правильно. Конечно, этот процесс лучше всего доверить профессиональным работникам, но если есть желание взяться за работу самому, то необходимо приобрести некоторые навыки, запастись терпением и необходимыми инструментами. О том, как проводить электропроводку в доме и будет рассказано далее.

Схема электрической проводки

Монтаж электропроводки в доме обязательно должен начинаться с составления схемы. Схема электропроводки в частном доме может составляться своими руками, а если нет соответственного образования – профессионалами. В подобный проект должна входить разводка электропроводки и указываться количество необходимых материалов. Кроме того, необходимо придерживаться следующих рекомендаций:

1. Все элементы электрической проводки, такие как розетки, выключатели, счетчик и распределительные коробки, должны находиться в местах, где к ним будет беспрепятственный доступ.
2. Выключатели не должны закрываться шкафами или любимы элементами интерьера. Находиться они должны на расстоянии примерно 1 метр от пола (см. фото). В каждой комнате их лучше всего располагать на одной высоте и с одной стороны дверей. Делается это чаще всего для удобства.
3. Монтаж розеток необходимо осуществлять так чтобы приборы в них могли включаться без использования удлинителей. Именно поэтому их расположение должно тщательно продумываться еще перед началом работ. Располагаться розетки должны на расстоянии примерно 30 сантиметров от пола и не менее чем в 60 сантиметрах от металлических конструкций, например, электрической плиты, умывальника, ванной и т.п. Согласно нормам на каждые 6 квадратных метров площади должна устанавливаться одна розетка.
4. Электропроводка в частном доме согласно схеме должна идти либо параллельно полу, либо перпендикулярно. Верхняя часть должна располагаться не выше чем 15 сантиметров от потолка, а также не ближе чем 15 сантиметров от любых проемов (см. фото).
5. Все электрические провода в помещении должны соединяться своими руками в сортировочных коробках, которых в одной комнате может быть несколько.

Необходимые комплектующие

Для разводки электропроводки деревянного дома необходимо подготовить соответственные материалы и инструмент. Сделать это после создания проекта не так сложно. Так, для работы понадобятся:

• специальный нож, а также отвертки, молоток и другие инструменты обязательно с изоляционным материалом на ручках;
• индикатор напряжения;
• металлический электрический щиток, размер которого будет зависеть от количества используемых кабелей, которые будут проложены в частном коттедже;
• медный электрический кабель, диаметр которого будет зависеть от мощности электроприборов, которые будут использоваться в здании;
• выключатели;
• плинтуса или кабель каналы;
• розетки;
• сортировочные короба;
• электрический счетчик;
• изолента, саморезы и другие комплектующие.

Стадии прокладки электрической проводки

Электропроводку в деревянном доме легче проводить, если выделить основные стадии работы. Так, монтаж электропроводки можно разделить на:

• прокладывание кабеля;
• формирование сортировочных коробов;
• установка розеток и выключателей;
• подключение осветительных приборов;
• установку электрического щитка;
• устройство заземления.

Итак, рассмотрим каждую стадию более детально.

Прокладывание кабеля

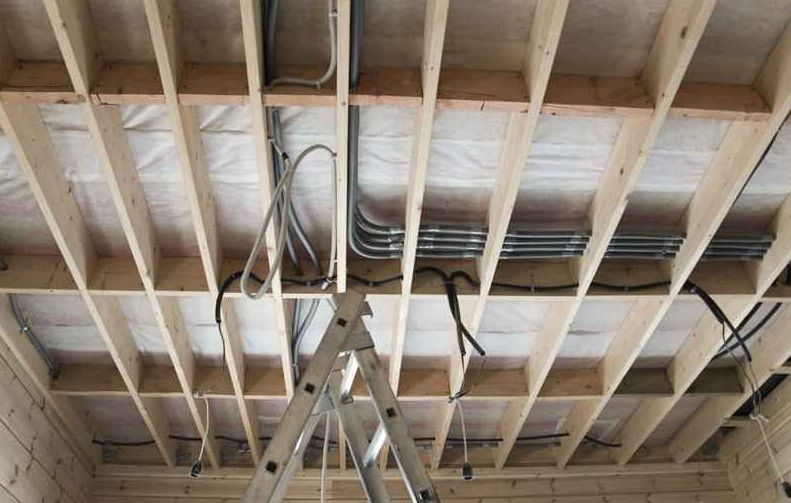

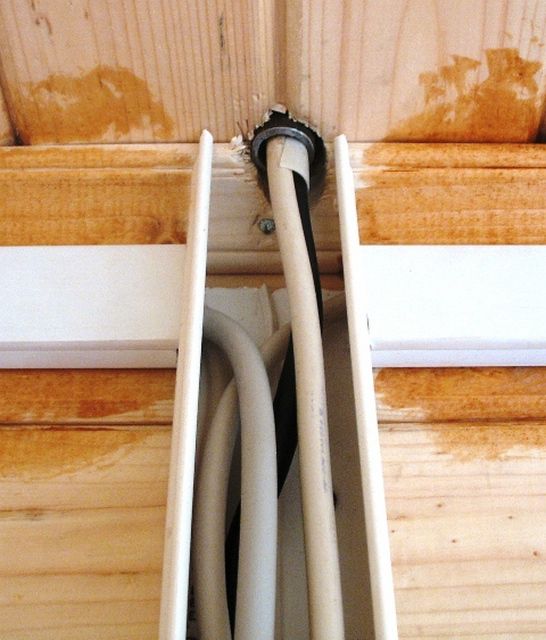

Общеизвестно, что проводить кабеля в деревянном коттедже в стенах нельзя, поэтому для их разводки используются плинтуса или кабель каналы. Это значительно упрощает работу. Во время прокладки провода необходимо разделять на части, которые будут вести к выключателям и розеткам. Крепить электропроводку частного дома своими руками, как уже упоминалось, нужно либо параллельно полу, либо перпендикулярно. Проверять это можно при помощи строительного уровня.

Формирование сортировочных коробок

Во всех местах в помещениях, где электрический кабель разделяется на части и отходит к выключателям, розеткам и осветительным приборам устанавливаются сортировочные коробки. В них кабели могут соединяться несколькими способами.

Применение средств индивидуальной защиты (СИЗ)

Этот способ соединения электропроводки один из самых простых. Суть его в том, что каждый кабель зачищается примерно на 3 сантиметра, после чего на него надевают СИЗ и закручивают. Провода при этом должны располагаться так, чтобы их концы не касались друг друга.

Использование соединителей WAGO

Для того чтобы с их помощью соединить провода, достаточно зачистить кабели примерно на 10 сантиметров и вставить их в соответствующие отверстия. Количество просветов будет зависеть от выбранного типа комплектующих.

Соединение при помощи изоляционной ленты

Этот способ соединения кабелей является самым недорогим. Провода просто скручиваются между собой, а их оголенные части закрываются изолентой. Концы кабелей необходимо расположить так чтобы они не дотрагивались друг к другу.

Установка розеток и выключателей

Розетки в деревянном коттедже закрепляются прямо на стенах. Под них обязательно нужно укладывать изоляционный материал: алюминий или асбест. Если электрический кабель имеет три провода, к розетке необходимо подключать все. При этом зеленый и желтый провода идут в заземление, а третий – на питание (см. видео). Выключатели устанавливаются практически так же как и розетки.

Подключение осветительных проборов

Осветительные приборы в деревянном коттедже могут быть как встроенными, так и накладными. Подключаются они обычно при помощи зеленоватых и желтоватых проводов, как, например, на фото. Стоит отметить, что светильники одной группы чаще всего устанавливаются параллельно.

Установка электрического щитка

От правильности установки электрического щитка будет зависеть качество функционирования всей системы. Автомат в щитке должен монтироваться с учетом лимита электроэнергии, который указан в договоре между хозяином жилища и энергетиками.

Устройство заземления

Разводка электропроводки заканчивается устройством заземления. В частном строении это необходимо делать самостоятельно. Для этого от одного из углов здания роется траншея длиной примерно 3 метра и глубиной около 0,5 метра. В крайней точке в землю вбивается три прута из металла длиной более 2 метров. Прутья должны соединяться между собой при помощи проволоки, которая в свою очередь должна соединяться со стеной жилища металлическим болтом. После всех приготовлений канава засыпается песком, сверху на который насыпается земля.

Схема электропроводки в доме — 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Фото схемы электропроводки в доме

Также рекомендуем посетить:

проводка в частном доме своими руками

Каждый хозяин частной недвижимости, будь то дом, квартира или дача обязательно столкнется с необходимостью полной замены, частичного ремонта или монтажа «с нуля под ключ» электрической проводки в своем владении. Естественно, в любой из этих ситуаций человеку со средним достатком хочется максимально сэкономить, для чего он готов выполнить часть или всю работу собственными руками. Но следует знать, что без базовых знаний в области проектирования и монтажа электропроводки браться за такую работу не следует. Электрика требует профессионального подхода, в противном случае об экономии следует забыть, ведь скупой платит дважды!

Выполнить все работы по составлению схемы проводки и монтажу электрической разводки в квартире, частном доме или на даче собственными руками можно, но только в том случае, если хозяин готов разобраться в этом вопросе, изучить нормативные документы и строго следовать инструкциям по проведению работ. Если вы не готовы к этому, то лучше обратиться к специалистам. Для тех кто готов создать в собственном владении электропроводку своими силами и предназначена эта статья. В ней мы рассмотрим первый этап работ, а именно: проектирование электрической проводки в частном доме, квартире или на даче! Итак, приступаем!

Зачем нужен план внутренней электропроводки

Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы внутреннего электроснабжения жилого или другого объекта: разводка проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления. Для каждого объекта, будь то квартира, дача или частный дом, разрабатывается собственный план, если он построен не по типовому проекту. Но в любом случае схема электропроводки необходима. Ее наличие дает следующие преимущества при выполнении монтажных работ.

1. Имея в своем распоряжении подробный план электрической разводки, можно заблаговременно составить список необходимых для выполнения работ по монтажу электросети комплектующих, оборудования и материалов. Это позволит без спешки подобрать и закупить продукцию по оптимальным  ценам, что в итоге приведет к существенной экономии.

2. Детальный план позволит реализовать оптимальное распределение мощностей сети. Чертеж наглядно покажет, где находятся узлы с наибольшей мощностью потребления электроэнергии, что позволит спланировать разводку так, чтобы исключить возможность перегрева проводов из-за излишней нагрузки. Такой подход обеспечит высокую пожарную безопасность сети в целом.

К тому же наличие предварительно разработанной схемы позволит четко спланировать монтажные работы и разбить их на этапы, что не даст забыть смонтировать тот или иной элемент системы.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Важно! Сумма мощностей электроприборов, подключенных к одной линии, не должна быть выше 4.5 кВт — это оптимальный показатель. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4.2 кВт, а вы решили выполнить монтаж бойлера и электрической духовки общей мощностью 3 кВт, то к этому оборудованию необходимо подвести отдельную линию.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Внимание! Стабилизаторы напряжения защитят вашу бытовую технику от перегорания и нестабильной работы. Они способны оптимизировать параметры электрического тока, главное правильно рассчитать мощность этого устройства, чтобы ее хватало при одновременном включение всех бытовых электроприборов и освещения.

Правила проектирования электроразводки

Следует сразу сказать, что свод правил, норм и требований к проектированию электрической проводки в частном доме, квартире или на даче опубликован в специальных документах и ГОCТАХ. Но в большинстве случаев нет необходимости пользоваться такой литературой, особенно при самостоятельном составлении плана разводки проводов. Достаточно выполнять самые необходимые нормы, перечень которых представлен ниже.

1. Все выключатели на принципиальной схеме должны запитываться от верхней линии проводов, а розетки от нижней. Розетки необходимо располагать не ниже 30 см от уровня пола, при этом к ним должен быть обеспечен свободный доступ. Выключатели должны быть расположены у входа в помещение, желательно в месте, где он не будет перекрыт открытой дверью или другими интерьерными элементами. Согласно нормам розетки запрещено монтировать в ванных комнатах и туалетах, без включения в принципиальную схему электроразводки специальных защитных устройств по току или понижающих трансформаторов.
2. Все кабели о провода на принципиальной схеме необходимо разводить в горизонтальных и вертикальных направлениях, при этом угол поворота линий должен быть прямым в 90 градусов. Электропроводка не должна иметь никаких отводов по диагонали хотя такой монтаж позволяет экономить на материалах, но согласно нормам это недопустимо. На монтажной схеме скрытая проводка наносится с привязкой к стенам, полу и потолку, то есть указывается расстояние от нее до этих конструктивных элементов дома. План расположения скрытой проводки необходим при проведении различных ремонтных работ.
3. Кабель или провода должны быть расположены на определенном расстоянии от конструктивных элементов дома и коммуникации. К примеру, для горизонтальных линий разводки это расстояние до потолка должно составлять более 15 см, от пола более 20 см, а между газовой трубой и кабелем оно должно быть не менее 40 см. Вертикальные линии проводки должны быть расположены не ближе 10 см от углов, дверных и оконных проемов. Между параллельно проложенными кабелями и проводами расстояние должно быть не менее 3 см и их необходимо укладывать в защитные короба или гофру, металлическую или пластиковую.
4. Не допускается закладывать в план электроразводки использование проводов и кабелей из разных металлов. Если без этого не обойтись, то соединять проводники из разных металлов необходимо через специальную муфту, в противном случае они быстро окисляться и выйдут из строя. Для соединения линий или монтажа отвода от них, на принципиальной схеме электропроводки нужно обозначить места расположения специальных разветвляющих коробок, в которых осуществляется соединение проводников на специальных монтажных планках. Скрутку использовать не рекомендуется, так как это ненадежное соединение.

Схема электрической разводки в квартире

Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома. Схема проводки в квартире разрабатывается с учетом одних и тех же норм и правил. Различие заключается лишь в том, что в большинстве современных квартир уже смонтирован электрощиток на площадке в подъезде. Он оснащен прибором учета электроэнергии и необходимыми модульными устройствами: первичным автоматом и автоматическими выключателями по фазам. Внутренняя электроразводка также присутствует, но в некоторых случая ее необходимо менять или выполнять монтаж с нуля.

В старых многоэтажных домах такие работы выполняются в случае несоответствия проводки современным требованиям, а в новых застройщики часто продают квартиры без внутренней сети, только с подводкой электроэнергии к электрощиту на площадке этажа. Вот во всех этих случаях и необходимо составлять принципиальную схему электрической разводки в квартире, для выполнения последующего монтажа. В верхней части стать даны рекомендации по разработке плана проводки в частном доме. Они полностью корректны и при проведении таких работ в квартире.

Схема электропроводки в дачном домике

Проектирование электропроводки в дачных домиках также подчинено общим правилам. Но так как эти объекты недвижимости не предназначены для постоянного проживания, разработка принципиальной схемы внутренней электроразводки имеет свои нюансы и заключены они в следующем.

1. Дачные домики находятся, как правило, за городской чертой. Линии электропередач в такой местности имеют свои особенности. В основном они введены в эксплуатацию несколько десятилетий тому назад и не рассчитаны на современный уровень нагрузки. В результате этого случаются перебои в подачи электроэнергии, резкое повышение или понижение напряжения сети. Исключить негативные последствия от возникновения таких факторов можно включением в схему проводки стабилизаторов напряжения и надежных быстродействующих автоматических выключателей.
2. Другая особенность дачных домов, которую нужно учитывать при разработке плана электропроводки, это временное проживание владельцев. В большинстве случаев дачи используются в летний период, а на зиму закрываются. В это время происходит сильное окисление проводов и контактов, что приводит к выходу из строя электропроводки. Поэтому в дачных домах рекомендуется проектировать открытую электропроводку, так как ее проще отремонтировать при появлении неисправностей.

Во всем остальном проект электрической разводки для дачи, ничем не отличается от такой же схемы для квартиры или частного дома, только он намного проще, за счет небольшого размера строения и малого количества бытовой техники.

Заключение

Разработка проекта электропроводки в квартире, доме или на даче задача довольно трудная, но вполне решаемая. Необходимо просто досконально изучить нормативные документы, иметь элементарные знания электротехники и опыт монтажных работ. Но если вы неуверенны в своих силах, лучше пригласить опытного электрика!

Видео по теме

Хорошая реклама

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Разводка электропроводки в частном доме своими руками

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

• линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
• фломастеры разных цветов или ручки с разноцветной пастой,
• кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

• Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
• Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
• И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

• Мы определились с местами установки электроустановочных изделий розеток и выключателей.
• Определили места установки электрооборудования.
• На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
• Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

• Лампа освещения 9 шт.
• Выключатели 8 шт.
• Розетки 12 шт.
• Электрический щит 1 шт.
• Электрический водонагреватель типа «Аристон» или другой 1 шт.
• Стиральная машина 1 шт.
• Холодильник 1 шт.
• Посудомоечная машина 1 шт.
• Электропечь с духовкой 1 шт.
• Домашний кинотеатр 1 шт.
• Компьютер 2 шт.
• Розетки IP44, влагостойкие. 2 шт.
• Розетка трехполюсная. 25A 1 шт.
• Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Электропроводка в частном доме — от схемы до монтажа

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

В чём необходимость схемы?

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

• Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
• Место установки распределительного щитка.
• Защитные устройства и счётчик электрической энергии.
• Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
• Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

1. Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
2. Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

1. Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
3. Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
4. Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
5. Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
6. Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

• Монтаж воздушного ввода кабелем либо изолированным проводом.
• Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

• Очень важно обеспечить достаточное натяжение стального троса.
• К тросу провод следует крепить свободно, без натяжки.
• От земли до провода расстояние не должно быть меньше 3,5 м.
• Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
• Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм².

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
• Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
• Кондиционеры.
• Электрическое отопление.
• Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
• Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

• счётчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
• устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

• в специальных пластиковых коробах;
• на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м² площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Электропроводка в доме своими руками пошагово

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего придется вкладываться в стандартные 5 кВт — самый распространенный лимит элекмтричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должне находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и  использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключеных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести- Обзор +Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

2. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:

•   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к  соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Монтаж скрытой электропроводки отличается  большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

По завершению прикручивают пластмассовую защитную крышку корпуса.

Постройки из древесины обрели свою популярность благодаря экологичности и простоте возведения. К минусам подобных сооружений относится пожароопасность. При этом электроснабжение предназначено, не только обеспечивать освещение и работу разных приборов, но и быть абсолютно безопасным. При правильном подходе и соблюдении всех основ безопасности выполняется качественная электропроводка в деревянном доме своими руками. Пошаговая инструкция поможет произвести монтаж правильно.

Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу

Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.

При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:

Подготовительные работы по проекту электроснабжения в доме

Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:

По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.

Как выбрать кабель и электроустройства?

Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.

При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.

Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.

К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.

Калькулятор расчета сечения кабеля по мощности и протяженности линии

Особенности подбора выключателя на вводе и кабеля

При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание. Монтажом вводного кабеля занимаются специальные организации.

Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.

Выбор вводного автомата и его номинальные характеристики

Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.

Статья по теме:

Монтаж электропроводки в деревянной постройке

Когда приобретены все электрические комплектующие выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция поможет зафиксировать точки всех необходимых электротехнических элементов. Если планируется использовать отделочный материал, кабель укладывается в металлический рукав.

Установка распределительного щита и ввода кабеля

Производится монтаж распределительного щита своими руками. При этом внутри корпуса устанавливается прибор учета, а на профиль из металла (DIN-рейка) монтируется водный автомат. Кабель вводится в дом, и подводится к автомату и счетчику.

Повод кабеля осуществляется по СНиП. При этом проводка тянется под полом или по потолку. При открытом способе провод помещается в несгораемом рукаве. Для открытой разводки предусмотрены следующие способы монтажа:

Нюансы монтажа провода в стену

Укладка проводки выполняется следующим образом:

Таким образом выполняют скрытую электропроводку в деревянном доме.

Способы соединения проводов

Провода соединяются следующим способами:

Секреты заземления и установка УЗО

Наличие электроприборов предполагает установку заземления. При этом производятся следующие действия:

Тестирование электропроводки

После выполнения монтажных работ, обязательно проводится испытание электропроводки. При этом выполняются замеры сопротивления покрытия кабеля и заземления. Производится проверка линии между заземлителем и приборами, а также проверка выключателя и цепи фазы ноль. Проведенное тестирование позволяет избежать дальнейших поломок и аварийных ситуаций.

Видео: скрытый электромонтаж в деревянном доме
