Электрокоптильня своими руками для горячего копчения холодного

Коптильня – оборудование для приготовления мяса, сала, рыбы, колбасы с помощью обработки горячим или холодным дымом. Обычно, процесс затягивается от 4 часов до нескольких суток (в зависимости от метода) и сократить его можно только при выборе агрегата, работающего от тока. Коптильня электрическая готовит полуфабрикаты в 2–3 раза быстрее, продукция в ней приобретает равный золотистый цвет и сочность.

Устройство, назначение и применение электрической коптильни

Устройство электрокоптильни для термообработки продукта дымом представляет собой металлическую ёмкость с герметично зарывающейся крышкой. На дно укладывается щепка, которая при нагревании тэна тлеет и производит дым. Внутри ёмкости устраивают решётки для полуфабрикатов, а также поддон для сбора жира. Для квартиры выпускают небольшие модели, не занимающие много места на рабочей поверхности кухонного стола. Они обрабатывают мало продуктов. Также бытовую коптилку делают самостоятельно, используя подручные средства.

Назначение коптильного оборудования – быстрое приготовление рыбных и мясных продуктов с сохранение полезных микроэлементов и белков, особенно это касается при холодном методе обработки.

Применяются агрегаты в домашних условиях и на производстве. Профессиональная модель имеет огромные преимущества, выражающиеся в широком функционале и автоматическом управлении процессом.

Особенности и преимущества

Для коптильни, имеющей тэн, не создаются определённые условия эксплуатации. Домашняя электрическая ёмкость для обработки продукта дымом ценится любителям-кулинарами за её простоту и удобство использования на балконе, лоджии или участке. Главное условие – свободный доступ к розетке с напряжением 220 В.

К преимуществам электрической коптильни своими руками относят:

• Долговечность. Бытовые модели изготавливают из нержавеющей стали, противостоящей коррозии;
• Компактность и небольшой вес (до 5 кг). Соорудив небольшой агрегат или купив его в магазине, он с лёгкостью поместиться в машине и приготовит ароматные лакомства на дачном участке;
• Безопасность. Используя керамический электронагреватель и надёжно изолируя провода, агрегат является безопасным в эксплуатации;
• Приготовление низкокалорийной пищи. Поскольку продукты готовятся без добавления жира и при копчении они, наоборот, освобождаются от него, пища получается низкокалорийная, полезная и вкусная;
• Возможность отсутствовать при приготовлении продукта. Настроили устройство и занимайтесь своим делом!

Приобретая бытовые устройства в магазине, любитель копчёностей получает больше преимуществ, поскольку они имеют автоматический или полуавтоматический режимы управления, а также опцию регулирования температуры. Для тех, кто может установить термостат и термометр самостоятельно, коптильни, изготовленные своими руками, ничем не хуже магазинных моделей.

Виды электрокоптилок и краткое описание устройств для приготовления холодным и горячим способом

Электрические коптильни разделяются на устройства с открытым тэном и закрытым.

Агрегаты с закрытым нагревательным элементом многофункциональны. Широкая поверхность нагрева позволяет коптить полуфабрикаты с помощью любого сырья, при этом используется оно в меньшем количестве, чем с открытым тэном. Цена такого оборудования в 1,5–2 раза выше, чем его собрата. Самостоятельно смастерить электрическую коптильню своими руками сможет только не только профессионал, но и обычный обыватель с базовыми знаниями электрики.

По способу приготовления коптилки различаются:

• Холодного приготовления;
• Горячего.

Различия – вид обработки. Электрокоптильня горячего копчения (45 до 120 ⁰С) готовит продукты термически обработанными, когда при холодном способе, пища обезвоживается за счёт долгого нахождения в дыму температурой 20–45 ⁰С. Стационарная или мобильная установка холодного копчения своими руками увеличивает срок хранения деликатесов до 2 недель.

Время приготовления также отличаются: у горячего способа – 2–4 часа, у холодного – 1–2 суток.

Некоторые покупные модели могут совмещать 2 режима, а также использоваться в качестве жарочного шкафа.

Электрокоптильня своими руками – просто и быстро

Соорудить электрокоптилку может практически каждый. На примере рассмотрим устройство для приготовления дымом и электроплитки:

Перед эксплуатацией коптильни электрической рекомендуется сначала её проверить: определить качество работы тэна, концентрацию дыма, отсутствие воспламенения опилок и расположение решёток относительно продуктов.

Ниже на видео представлена электрокоптильня, изготовленная из газового баллона

Особенности приготовления мяса, рыбы и колбасы

В электроустройстве коптят любой продукт, но перед этим продукт обязательно проходи подготовку.

• Рыба. Её замачивают потрошенную, в слабом рассоле (на 4 кг рыбы – 250 г соли). Скумбрия или ставрида натирается солью каждая отдельно, оборачивается в пищевую плёнку, прижимается крышкой и выдерживается 1–2 дня. Далее, рыбу провяливают 1–2 часа, охлаждают, выкладывают на решётки и коптят 1–3 часа (в зависимости от размера рыбы).
• Мясо. Требует предварительной засолки. Большие куски лучше сначала отварить, а потом закоптить. Также поступают и с домашней колбасой. Томление мяса в электрокоптилке занимает 2–6 часов. Сократить время можно, натирая куски свежего мяса солью.

Продукт необходимо выдерживать до полного приготовления, поскольку повторная обработка дымом недопустима. Мясо или рыба превращаются в несъедобную пищу.

Существует 3 способа посола продуктов до копчения:

• Сухой;
• Мокрый;
• Смешанный.

Первый продлевает срок хранения деликатеса до 2 недель даже при горячем методе термообработки. Для любителей нежного и сочного мяса рекомендуется использовать второй или третий способ.

Порой так хочется побаловать себя копченными блюдами, но цена на эти продукты доступна не каждому, и даже если все-таки раскошелиться на такое удовольствие, нет гарантии в его безопасности для организма. Избежать употребления вредных добавок, сохранить естественный вкус изделия, а также сэкономить деньги поможет самодельная электрическая коптильня.

Плюсы и минусы самодельного устройства

Электрокоптильня, собранная своими силами, обладает рядом достоинств, главный из которых – возможность соорудить оборудование из подручных материалов и ненужных вещей без лишних затрат. Данный агрегат сможет работать автономно, а термостат обеспечит регулировку температуры. Копчение продуктов в этом устройстве, не нуждается в специальных кулинарных навыках, что делает процесс доступным для каждого желающего побаловать себя такими деликатесами.

Однако у такого рода прибора, есть и свои недостатки, основной из которых – это мощность. Она может быть меньше, нежели у профессиональной электрокоптильни, что делает время приготовление блюд дольше. Также устройства в магазинах смотрятся гораздо эстетичнее, чем сделанные своими руками.

Магазинные модели позволяют проводить копчение дома или на улице в независимости от погодных условий, их можно разместить на кухне или балконе. Еще существует возможность приобрести коптильню, которая не нуждается в опилках: они заменяются специальными топливными брикетами. Сделать такое устройство самому гораздо труднее.

Необходимые материалы и особенности работы оборудования

Чтобы понять, какие материалы и оборудование необходимо для сборки, стоит разобраться в конструкции электрической коптильни. Она включает корпус и нагревательный элемент, который питается от сети и повышает температуру в емкости с опилками, в результате чего те начинают тлеть. Важно определиться с количеством продуктов, которые будут коптиться, от этого зависит размер устройства.

Корпус должен быть герметичен, с хорошо прилегающей крышкой. Для этой цели подойдет ведро или бочка из металла, 20-литровая кастрюля, бак и другие предметы подобной формы Крышка от корпуса должна без усилий сниматься быстро, чтобы не выпустить дым, и также легко одеваться обратно.

Преимущество отдавайте тем емкостям, которые изготовлены из нержавеющей стали, в идеале использовать пищевую нержавейку.

При сборке конструкции важно предусмотреть наличие нескольких камер в основной емкости: одна – для продуктов, другая – для опилок. В качестве нагревательного элемента подойдет ТЭН или «буржуйка».

Еще понадобятся следующие материалы и инструменты:

• небольшие колесики – 4 шт. для перемещения коптильни в нужное место;
• терморегулятор – будет обеспечивать регулирование температуры внутри устройства (лучше выбирать приборы с диапазоном температур от 20°C до 90°C градусов);
• электрический кабель;
• емкость, в которую будет стекать жир (миска, поддон);
• термометр;
• поддон, в который помещаются деревянные щепки;
• сверло по металлу диаметром 10 мм;
• дрель;
• шуруповерт;
• ножницы по металлу;
• отвертка;
• решетка или планка с крючками, на которых будут размещены продукты.

Пошаговая инструкция изготовления

Электрическую коптильню можно соорудить из металлической бочки, газового баллона и холодильника.

Из бочки

Чаще всего именно из бочки собирается электрокоптильня, так как это самый доступный материал. Изготовление происходит в несколько этапов:

• Нужно подготовить корпус устройства. Емкость очищают от остатков содержимого и тщательно вымывают содой либо моющими средствами для посуды. Это убережет продукты от попадания и пропитки их вредными веществами, которые хранились в бочке. После этого ее проверяют на герметичность.
• Крепление колесиков. С помощью инструмента просверлите в основании бочки отверстия и закрепите колеса ко дну емкости.

• Подготовка и установка нагревательного элемента. Снимите крышку с электрической плиты и извлеките ТЭН (в том случае, если вы не приобрели его отдельно), отсоединив провода. С помощью винтов прикрепите его к основанию бочки по центру.
• Крепление термостата и термометра. Термостат нужно установить выше места, где находиться ТЭН, и соединить их последовательно. Сам датчик лучше разместить в верхней зоне бочки в месте, где будут находиться продукты. При соединении остановите свой выбор на проводах с сечением от 2,5 до 3 мм. Для крепления термометра к емкости, просверливают несколько отверстий в стенке и прикручивают его внутри устройства. Термометр поможет узнать температуру в коптильне, а термостат – отрегулировать ее.

• Размещение поддона в устройстве. В процессе копчения с продуктов выделяется жир, который должен стекать в специальный резервуар. Им может служить форма для выпечки с диаметром 50 см. Этот поддон устанавливают в середине бочки, сделав несколько отверстий в ее стенках.
• Организация выхода дыма и поступления воздуха. Просверлите несколько отверстий в крышке от бочки (диаметр − примерно 5 мм) , либо одно (диаметр − около 5 см), и установите дымоход. Для этой цели лучше подойдет металлическая трубка, что позволить дыму потихоньку выветриваться из емкости. Важно проследить за тем, чтобы внутрь конструкции поступал воздух. Несколько просверленных дырок в основании бочки обеспечат этот процесс. В момент, когда дым только появляется, необходимо закрыть отверстие на крышке, иначе копчение будет некачественным.
• Крепления емкости под опилки. Здесь сойдет как сетка, так и кастрюля емкостью около 5 литров.
• Установка решетки или крючков. Нужно определиться, как вы будете размещать продукты для копчения в устройстве, и вмонтировать в верхней части решетку либо планку, которая имеет отверстия для крепления на ней крючков. Последние так же можно сделать своими руками из небольших прутиков с сечением от 3 до 5 мм, скрутив их.

• Проверка устройства. Лучше сразу проверить ваше детище, чтобы выявить какие-либо недочеты или поломки, придерживаясь при этом правил безопасности.

Из холодильника

Если бочки под рукой не нашлось, а в гараже пылиться старый холодильник, то и он сгодиться для сборки электрической коптильни. Лучше, если он имеет небольшие габариты.

Что для этого нужно:

• Избавьтесь от системы охлаждения и изолирующих компонентов, отсоединив их от устройства.
• Установите электроплиту либо ТЭН на дно холодильника.
• Выведите клеммник наружу через отверстие, в котором раньше находился компрессор, и соедините с переключателем.
• Жаропрочную посуду (противень, поддон) размещают прямо над электроплитой.
• На ТЭН ставят емкость для опилок. Идеально, чтобы это была кастрюля на 5 литров, что обеспечит работу электрокоптильни на десять-двенадцать часов.
• В верхней части холодильника нужно сделать отверстие сечением около 5 см и вставить в него трубку для выхода дыма.
• Разместите одну либо несколько сеток, прикрепив его изнутри к стенкам оборудования. Если вы не планируете размещать продукты на сетке, а хотите их развешивать, тогда нужно закрепить планку с крюками.

• Закройте плотно дверцу устройства, и включите его.

В этом методе есть маленький подвох: продукты могут поддаваться только горячему копчению.

Для удобства регулировки температуры можно переключатель от плиты вывести наружу и прикрепить сбоку. Устанавливать такой прибор лучше в местах, защищенных от сильного ветра. Если вы собираетесь коптить продукты зимой, следует позаботиться о дополнительном утеплении устройства. Для этого воспользуйтесь прессованной минеральной ватой.

Из газового баллона

С газовым баллоном придется повозиться. Сперва нужно проверить его на наличие остатков газа. Для этого нанесите мыльный раствор на отверстие баллона. Отсутствие реакции свидетельствует о том, что емкость пуста. Если же образовались пузыри, значит, в баллоне остался газ.

Чтобы очистить от содержимого баллон, нужно провернуть кран на нем газовым ключом №5 и №3. Лучше такую процедуру выполнять на расстоянии от жилых помещений. Когда весь пропан выветриться, в отверстие прикрепить небольшую трубочку и влить в емкость воду – это позволит безопасно отпилить крышку ножовкой по металлу. Далее баллон промывают смесью воды, аммиака и нашатырного спирта.

Очень важно хорошо и несколько раз вымыть емкость и только после этого приступать к дальнейшим манипуляциям во избежание взрыва.

Снимите отпиленную крышку с баллона. Сделайте отверстие в ней и присоедините трубу из металла. Можно приобрести специальный модуль, который сделан из неподатливой коррозии стали. Приварите к крышке ручку для удобства использования.

Далее приварите небольшие ножки к основанию. Теперь нужно найти посуду для опилок и жира, который стекает с продуктов. Их можно сделать самим, используя металлические круги. Чтобы их закрепить, сделайте пару выемок в емкости. В верхней располагается емкость для жира, а в нижней – для опилок.

После нужно закрепить сетку либо планку с крючками, проделав несколько отверстий для их крепежа вверху емкости. На самое дно устанавливают нагревательный элемент. Его можно извлечь из старой плиты либо утюга или приобрести отдельно в магазине. Сделайте отверстие в баллоне для выхода кабеля, чтобы была возможность подключить устройство к сети.

Когда все закреплено, необходимо проверить, как работает коптильня. Поместите опилки в специальную посудину, закройте крышку и включите прибор в сеть.

Другие варианты

Существуют и другие предметы обихода, из которых можно соорудить электрическую коптильню. Например, это старый утюг, нагревательный бак, стиральная машина старого образца (не автомат).

Техника безопасности

Электрокоптильня может быть опасным устройством, поэтому в обязательном порядке перед эксплуатацией нужно ее проверить.

Обратить внимание нужно на:

• концентрацию дыма;
• не занялся ли огонь в опилках;
• работает ли ТЭН исправно;
• правильно ли расположены решетки для продуктов;
• изолированы ли провода.

Также важно учитывать следующие моменты:

• в месте, где происходит сборка, влажность не должна превышать восьмидесяти процентов;
• не допускается прикасание продуктов к стенкам коптильни и электродной сетке;
• электрические элементы устройства нужно изолировать от его стенок;
• нельзя прикасаться к корпусу оборудования во время работы;
• продукты вынимаются, только когда оборудование отключено от сети.

Электрическая коптильня, собранная своими руками, привнесет в ваш рацион праздничные, с изысканным ароматом, а самое главное − безопасные для здоровья блюда. Это устройство станет предметом гордости и радости для вас и вашей семьи.

Задача «сделать аппарат для копчения своими руками» под силу даже женщине. Для этого нужно:

• Иметь необходимые комплектующие под рукой. Заранее все купить и подготовить;
• Иметь четкий план сборки коптилки (в голове или на бумаге — разницы нет);
• Четко следовать заданной инструкции. Полет фантазии в данном случае может привести к трате времени.

Процесс сборки электрокоптильни для дома занимает максимум один день.

Электрическая коптильня состоит из двух основных деталей — корпуса и нагревательного элемента. Нагревательный элемент получает электричество от сети и разогревает емкость с деревянными опилками. От опилок исходит жар и дымок, за счет которых готовится мясо.

Способ № 1: электрическая коптильня классическая

Самый простой аппарат для горячего копчения мяса. Состоит из минимального количества деталей.

Что понадобится?

• Металлическая бочка с крышкой (на 200-250 литров)
• 4 колеса для перемещения бочки
• Электрическая плита (нагревательный элемент)
• Кабель для подключения плиты к электрической сети
• Термостат
• Термометр
• Емкость для деревянных щепок
• Емкость для сбора жира в процессе копчения
• Металлическая решетка, на которой будет жариться мясо.

Как это работает?

Металлическая бочка — это корпус электрической коптильни. Электроплитка — источник тепла, разогревающий самодельную коптильню.

Первым делом нужно отделить нагревательный элемент от плиты.

В качестве нагревателя возьмем конфорку от электроплиты

Нагревательный элемент устанавливается вниз бочки и подогревает емкость с деревянными опилками. От опилок жар поднимается наверх, разогревая мясо. Термостат регулирует температуру внутри корпуса. А жир от мяса капает в отведенную для этого емкость. В итоге мясо запекается до поджаристой корочки.

Процесс сборки:

1. Бочка тщательно чистится от грязи и жира;
2. Колесики крепятся к дну бочки. Делается это для того, чтобы коптильню было легко перемещать;
3. В нижней части бочки проделываются 6-7 отверстий для поступления воздуха;
4. Нагревательный элемент устанавливается в нижней части бочки и крепится шурупами по центру. Его получают отделением от электрической плиты. Обязательно оставить два проводка для питания электричеством от сети;
5. Нагревательный элемент соединяется с термостатом;
6. Емкость для опилок ставится выше нагревательного элемента на 7-8 сантиметров;
7. Термометр устанавливается сверху бочки. Градусник показывает реальную температуру внутри аппарата;
8. На самый верх бочки устанавливается решетка для мяса. Немного ниже — поддон для жира, который будет туда стекать во время нагревания мяса;
9. Сверху устройство закрывается крышкой, в которой обязательно сделать круглое отверстие для выхода дыма. В качестве дымохода подойдет полый цилиндрический элемент из металла.
10. Самое время экспериментировать с мясом! Электрическая коптилка готова!

Приведенная инструкция — самый простой способ сборки коптилки своими руками. Аппарат прост в использовании, мобилен, и, что самое приятное, бессмертен. Почему? А потому, что в случае поломки любая деталь легко заменяется аналогичной. Именно в этом огромное преимущество коптильни, собранной своими руками, нежели профессиональная.

• Где найти металлическую бочку;
• Оригинальные способы получения нагревательного элемента;
• Домашняя коптилка на основе газового баллона своими руками;
• Из чего делают емкость для деревянных опилок;
• Чем топить электрическую коптильню.

Где найти металлическую бочку?

Домашняя электрокоптильня прослужит настолько долго, насколько будет качественной металлическая бочка. Бочки на 200-250 литров бывают либо из под краски, либо из под масла, либо из под бензина. Поэтому найти их можно в районе строек или хозяйственных магазинов.

Когда заветная емкость найдена, ее нужно тщательно очистить от внутреннего содержимого. Если в бочке была краска — промыть водой с моющим средством, если машинное масло — бросить на дно дров, поджечь их, а потом промыть водой. Готовая бочка для горячего копчения должна быть герметичной и чистой.

Способы получения нагревательного элемента

Нагревательный элемент также добывается своими руками. Его можно получить:

• Из электрической плитки
• Из утюга

Бытовые электроплитки содержат нагревательный элемент, который легко извлечь. Для этого необходимо вскрыть корпус, удалить все внутренности и аккуратно вынуть нужную деталь. Стандартная плитка вскрывается отверткой, которой последовательно выкручиваются четыре шурупа. Нагревательный элемент должен обязательно иметь два отверстия для проводов. Через них осуществляется подключение к электрической сетью.

Из утюга — оригинальный способ создания коптилки

Вы не ослышались! Обыкновенный утюг (чем проще модель, тем лучше) вполне сгодится для получения нагревательного элемента. В случае с утюгом нужным элементом будет поверхность для проглаживания белья. Наша задача — отделить металлическую панельку от корпуса.

Отсоединяем нагревательный элемент утюга

Проверить работу нагревательного элемента можно с помощью древесных щепок. Они кладутся на нагревательный элемент, а провода подключаются к сети. Через 5 минут от щепок должен пойти характерный дымок. Дымок свидетельствует о подъеме температуры на металлической поверхности. Это то, что нам нужно! Примитивная конструкция готова!

Нагревательный элемент можно использовать в любой коптильне своими руками — как на основе металлической бочки, так и на основе газового баллона.

Домашняя коптильня на основе газового баллона

Основа качественной коптильни для дома — это добротный корпус. Он должен быть герметичным, чистым и устойчивым к смене температур.

Основой для коптилки, изготавливаемой своими руками, может стать пустой газовый баллон. Перед тем, как использовать его по назначению, придется немного поколдовать. А именно — срезать верхнюю часть баллона с ручкой. Для этого следуйте приведенной инструкции:

1. Набираем в баллон пресную воду;
2. Рисуем контур, по которому будем резать;
3. Отрезаем пилой или другим инструментом верхушку баллона;
4. Снимаем крышку, просверливаем по центру круглую дыру для выхода пара;
5. Вставляем в крышку полый цилиндрический предмет из металла. Он будет выступать в качестве дымохода;
6. Закрываем коптильню обратно крышкой.

Корпус готов. Теперь можно заняться внутренностями. А именно — креплениями под емкость для опилок и чашу под жир. Их можно сделать с помощью обыкновенных металлических кругов. Для этого нужно сделать несколько выемок в корпусе, на которые и будут положены эти круги. На нижний круг ставится емкость для опилок, на верхний — чаша для жира, который будет выделяться с мяса.

В самый низ корпуса устанавливается нагревательный элемент — источник жара для мяса. Предварительно обязательно сделать несколько отверстий для проводов, которые будут соединять его с электрической сетью. Сеть может как быть портативной, так и общей. Нагревательный элемент можно получить как из электроплитки, так и отделить от утюга (см. «способы получения нагревательного элемента»).

Коптильня горячего копчения на основе газового баллона готова! Осталось проверить, как она работает. Для этого нужно:

1. Засыпать свежее топливо в емкость для опилок;
2. Установить сверху корпуса металлическую сетку. Выложить на нее кусочки мяса;
3. Закрыть коптильню крышкой;
4. Включить в сеть.
5. Сделать пробу получившегося мяса.

На видеоролике показан еще один вариант коптильни из газового баллона:

Емкость для опилок

Емкость для опилок — это место, куда закладывается топливо для копчения. Именно в ней происходит горение дерева, жар от которого поднимается наверх и разогревает мясо. Поэтому приспособление должно быть сделано из нетоксичного и прочного материала.

Чугунная кастрюля или чаша идеально подойдут на роль емкости под опилки. Такие есть в домашнем гарнитуре каждого дачника.

Опилки для электрокоптильни своими руками

Топливо для горячего копчения играет огромную роль. Во время работы аппарата происходит сжигание опилок, чей дым поднимается наверх и взаимодействует с мясом. На правильных опилках мясо получается ароматным и зажаривается до правильного состояния.

Любители копчения сходятся во мнении — есть подходящие опилки, а есть не очень. Связано это с сортом дерева, из которого получено топливо. Не подходящими считаются опилки деревьев, выделяющие во время горения смолы.

Подходящим топливом для коптилки считаются опилки из:

• Березы
• Ольхи
• Можжевельника

Перечисленные сорта деревьев во время горения насыщают мясо неповторимым запахом.

Хозяин коптильни может как нарезать опилки своими руками, так и закупить топливо в магазине. Качественные опилки для копчения отличаются ярким цветом (березовые щепки — насыщенно-бежевые, ольховые — ярко-серые) и приятным запахом.

Готовый вариант щепы

Коптильня своими руками — это незаменимый аппарат для загородного дома. Отныне вы и ваша семья будет вкушать вкусное, полезное и ароматное мясо личного приготовления.

Артем Щавельский

А
А

Большинство коптилок для работы нуждаются в открытом огне для нагрева опилок или дымогенератора. Но есть коптильни, которым огонь не нужен. Нагрев аппарата производится электричеством. Если нет желания или возможности приобрести фирменное устройство, то можно сделать электрокоптильню своими руками.

Комбинированная электрокоптильня

Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:

• возможна установка на балконе;
• не нужна газовая плита;
• нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.

Пошаговая инструкция сборки состоит из следующих пунктов:

1. на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
2. от электроплитки отсоединяется вилка;
3. плитка ставится на дно бочки, а провод пропускается в отверстие;
4. вилка подключается к проводу;
5. на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.

Электрокоптильня холодного копчения с дымогенератором

имеют более сложное устройство. В этих аппаратах дым производится отдельно, в дымогенераторе, и поступает в коптильную камеру по дымоходу. Проходя по нему, дым остывает и поступает в коптильню.

Её устройство не отличается от обычных установок. Такая изготавливается из любого и электрического дымогенератора.

Он представляет из себя герметически закрытый цилиндр ёмкостью 3 л. В нижней части корпуса находится ТЭН, а в верхнюю часть на 2/3 объёма засыпаются опилки и щепа.

При нагреве щепа выделяет горячий дым, который поступает в дымоход и далее в коптильню к продуктам. Температура процесса копчения зависит от длины дымохода.

Мощность такого устройства составляет 0,1-2 кВт, а средний расход электроэнергии 4 кВт*ч в сутки. Чем больше мощность ТЭНа, тем быстрее происходит нагрев, но при этом выделяется более горячий дым. Поэтому желательно в коптильной камере установить терморегулятор, отключающий нагрев при превышении температуры. Внутри камеры достаточно дыма, чтобы копчение не останавливалось.

Разновидностью электрических коптилок является . Как и другие устройства, её можно сделать самостоятельно.

Интересно! В первой половине ХХ века на некоторых автомобилях вместо бака с бензином устанавливались похожие установки, только нагрев щепы производился не электроэнергией, а дровами.

Электрокоптильни фабричного производства

Есть много фирм, выпускающих электрические коптилки. Среди них можно отметить электрокоптильни «Дымка» и «Золингер».

Электрокоптильня горячего копчения «Дымка»

Электрокоптилка «Дымка» российского производства сделана из пищевой нержавейки толщиной 0,8 мм и способно за один раз закоптить 7 кг продуктов. Внутри корпуса находятся решётки и поддоны для щепы и жира. Крышка герметизируется при помощи гидрозатвора, есть также дымоотводящий патрубок. Такая конструкция обеспечивает отсутствие запахов в помещении.

Коптильня имеет встроенный регулятор нагрева и термометр, установленный на крышке. Это позволяет поддерживать необходимую температуру в течении процесса копчения. Мощность ТЭНа составляет 1 кВт, что обеспечивает нагрев щепы до 250-300°С.

Некоторые модели комплектуются дополнительным баком, который устанавливается вместо крышки. Согласно описанию фирмы-производителя, это позволяет коптить в подвешенном состоянии рыбу и колбасу длиной до 80 см.

Установка имеет следующие параметры:

• ёмкость коптильной камеры 20 л;
• диаметр 25 см;
• высота 41 см;
• высота конструкции 63 см;
• вес без продуктов и щепы 7,8 кг.

Коптильня «Золингер»

Коптильная камера «Золингер» сделана из нержавеющей стали. Ёмкость бака составляет 20 литров, что достаточно для одновременного копчения 5-7 кг продуктов.

В коптильне плоское дно, толщиной 2 мм, обеспечивающее равномерный нагрев и подходящее для использования с плитами разных типов — газовыми, индукционными и обычными электрическими.

Что может быть приятнее совместного отдыха на дачном участке, в кругу близких и родных людей? На свежем воздухе всегда хочется побаловать себя чем-то вкусным и необычным. Если вы владелец частного дома или дачи, почему бы не сделать коптилку холодного копчения
своими руками? Для этого вовсе не требуются особые умения или знания. В этой статье мы рассмотрим, как сконструировать коптилку из подручных материалов, чтобы разнообразить свой стол вкусными и ароматными блюдами.

Холодное копчения – процесс, при котором продукты коптятся и готовятся под влиянием дыма. Продолжительность приготовления колеблется от 3 до 4 дней, в зависимости от размера продукта. Впоследствии с еды полностью выводится влага, продукт становится плотным и упругим, а поверхность приобретает золотистую корочку. Температура дыма равняется 20 – 23 градусам.

Коптилка холодного копчения своими руками, фото

Холодное копчение подразумевает стабильное влияние холодного дыма, который должен поступать ровно и без перерывов. Именно поэтому коптильня для холодного копчения имеет своеобразное строение, немного отличавшиеся от емкости для горячего копчения. Поскольку температура дыма не должна быть выше 23 градусов, важно сделать так, чтобы дым, доходя до продукта, остывал. Этого можно достичь, поделив коптильню на две части, где одна будет топкой, а вторая емкостью. Топка от емкости должна находиться на определенном расстоянии – не меньше 1,5 м. Соединяются две емкости при помощи трубы, по которой и будет продвигаться дым.

Устройство коптильни включает в себя следующие элементы:

Коптильную конструкцию.
Топку.
Трубы.

Принцип работы коптильни холодного копчения состоит из таких действий:

1. В топку засыпаются стружки, которые тлея, будут образовывать дым.
2. Специальное отверстие образует тягу, благодаря которой дым протягивается по дымоходу.
3. Доходя до емкости с продуктами, дым успевает остыть.

Основную роль следует уделить дымоходу, поскольку именно он создает постоянный поток дыма в коптильню. Какие опилки можно использовать для копчения? Специалисты не рекомендуют применять щепки сосновых пород дерева, так как выделяемые смолы негативно сказываются на вкусовых качествах продукта. Самый оптимальный вариант – опилки фруктовых деревьев, таких как, яблоня, груша или слива. Если таковых под рукой не найти, можно воспользоваться опилками дуба или ивы.

Как сделать коптилку своими руками?

Чтобы сделать коптилку без посторонней помощи, для начала потребуется найти или создать конструкцию, в которой будут непосредственно тлеть уголь. Для этого может подойти как старая бочка, так и большая эмалированная кастрюля. Единственный нюанс – придумать крышку, которая бы плотно закрывала емкость, чтобы не выходил дым. Итак, процесс создания коптилки своими руками заключается в следующем:

1. В емкости, где будет коптиться продукт, необходимо установить дополнительную решетку, на которую стелиться мешковина или фильтра ткань. Это будет защитой от смол или сажи.
2. Нужно продумать крепления, на которые будет подвешиваться еда. Это может быть как металлический, так и деревянный крюк.
3. В крышке проделывается небольшое отверстие, куда вставляется дымоход.
4. Саму трубу рекомендуется закопать и прикрыть листом металла или шифера. Это делается для того, чтобы не было утечки дыма.
5. Топка, в которой тлеют угли, должна быть также оборудована подходящим образом: на дно кладется лист металла, что позволит углям тлеть равномерно.

Как видим, чтобы сделать коптильню холодного копчения своими руками не требуется много знаний и умений. Достаточно лишь придерживаться инструкции и иметь желание радовать себя и своих близких необычными блюдами.

Коптильня холодного копчения
должна выдавать холодный дым в зону расположенных продуктов. Поступающий дым должен быть, по возможности, ровный и стабильный на протяжении всего периода копчения. Продукты коптят теплым дымом в течении продолжительного срока, иногда до 7 суток, зависит это от размеров полуфабрикатов.

Температура дыма не должна превышать 25 градусов С. Чтобы получить такой охлажденный дым коптильня холодного копчения должна быть разделена на две части.

Первая часть – это топка, а вторая – емкость, где будут располагаться продукты, и разместить их нужно на расстоянии друг от друга 1,5 – 2 метра, соединив дымоходом.

1 — топка; 2 — горящие дрова; 3 — дымоход; 4 — кирпичная кладка; 5 — решетка (металлическое сито); 6 — деревянный или металлический ящик (бочка) без дна; 7 — подвешенные мясные полуфабрикаты; 8 — металлические стержни с крючками; 9 — покрывало из мешковины; 10 — дверца топки.

Это простейшая коптильня холодного копчения с топкой и дымоходом расположенной в земле и емкостью для закладки продуктов над землей.

На дно топки надо положить лист железа.

Как сделать домашнюю коптильню своими руками

Разогретое железо будет давать более ровное тление опилок, щепы и веточек. Топку можно облицевать кирпичом, но не обязательно.

Дымоход выкапывается приблизительно глубиной на штык лопаты и шириной на ширину лопаты, затем просто накрывается листом железа или шифером плоским или волновым и полотно присыпаются края землей, что бы дым ни прорывался, не доходя до коптильни.

Снизу в бочке прикрепляют прочную сетку, или решетку, на которую можно положить фильтр.

Этот фильтр будет предохранять продукты от сажи и смол, содержащихся в дыму. В качестве фильтра можно использовать мокрую серпянку, редкую мешковину, или редко разложенную увлажненную солому. Так же сетка или решетка предохраняют от падения продуктов в дымоход при обрыве подвесок.

Вверху коптильни холодного копчения
закрепляют металлические стержни или трубы, на которые будут подвешиваться мясопродукты.

Крюки лучше сделать из нержавеющего прутка диаметром 10 мм., чтобы мясо не прорвалось, или же подвешивать шпагатом, сложенным в толстую веревку. Сверху коптильную камеру накрывают железным листом, деревянным щитом, серпянкой или мешковиной.

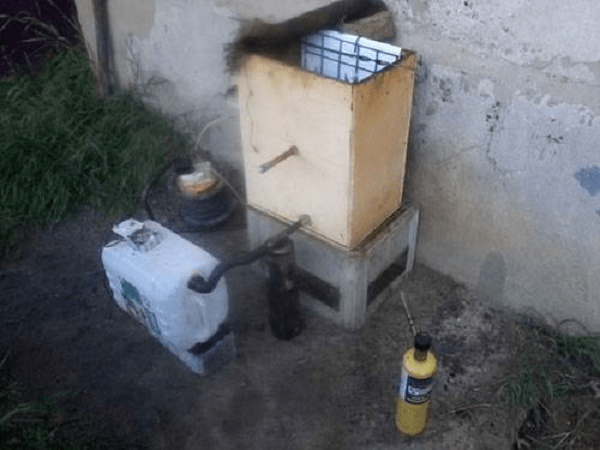

Есть и другой способ изготовить коптильню холодного копчения. Все что нужно – это подобрать необходимый ящик или любую другую емкость для копчения и прикрепить к ней Генератор холодного дыма для холодного копчения.

Получится переносная коптильня холодного копчения, которую можно при необходимости убрать в удобное укромное место.

Узнайте о простых способах сделать коптильню на даче или в квартире. Читайте, что понадобится для строительства холодной или горячей коптильни, как сделать коптильню из подручных материалов и удивить друзей и знакомых.

Рыба или мясо собственного копчения — не только отличный вкус, но и уверенность в натуральности и качестве полученного продукта. С помощью собственной коптильни появляется возможность заготовить продукты впрок или придумать необычное угощение для друзей.

Виды коптилен для дачи

Существует несколько технологий изготовления коптильни — от элементарных приспособлений из подручных материалов до более сложных стационарных сооружений (смотрите фото).

Коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству

Все зависит от кулинарных пристрастий, способа приготовления мяса или рыбы (горячее, холодное копчение), частоты использования.

Для холодного копчения

Коптильня для холодного копчения состоит из фундамента (опоры), коптильной камеры с поддоном для капающего жира, дымохода и камеры сгорания.

Температура дыма должна быть +30…+50ºС. Для того, чтобы обеспечить нагрев, очаг устраивайте на расстоянии 2–2,5 м от камеры копчения. Процесс обработки занимает от 6 часов до 3 дней. Длительность копчения зависит от величины кусков: чем крупнее, тем больше времени понадобится.

При соблюдении технологии вредные вещества из дыма и водный конденсат выпадают в осадок в дымоходе.

Продукт получается сочным, с тонким вкусом, безвредным для здоровья. В прохладном, сухом погребе такие копчености хранятся до полугода — вкус останется тем же, разве что продукт со временем потеряет часть влаги, подвялится.

При хранении в холодильнике сроки резко сокращаются: мешает повышенная влажность, из-за которой копченость начинает раскисать и портиться.

Для горячего копчения

Принцип устройства горячей коптильни другой — продукт и топливо для копчения расположены в одной камере.

С одной стороны это обеспечивает компактность, а с другой — требует тщательного соблюдения правил копчения. Основные составляющие классической горячей коптильни:

• дымовой кожух с поддувалом;
• камера для продуктов со сплошным дном и отверстиями в стенках;
• крючки или решетка для продуктов;
• поддон для стекания жира;
• термометр.

Нагрев ведется снаружи. Здесь вариантов множество: костер, газовая горелка, электрическая плита и т.д.. Главное, чтобы была обеспечена возможность регулировки степени нагрева внутри камеры. Слишком большая температура испортит продукт, а слишком низкая не даст мясу прокоптиться.

В качестве топлива используйте специальную щепу или опилки для копчения.

Наваливать их кучей нельзя. Воздух не будет проникать во внутренние слои, в результате образуются пиролизные газы и мясо пропитается канцерогенами.

Одноярусная и многоярусная коптильня

Одноярусная коптильня позволяет закоптить крупные (по сравнению с размерами коптильни) куски. Именно одноярусные конструкции используют для копчения целых окороков или крупной рыбы.

В многоярусной коптильне можно коптить большую партию мелких кусков – идеально подойдет для копчения рыбы средних размеров, свиных ребер, курицы.

Горизонтальная и вертикальная коптильня

Свои названия эти виды получили по способу расположения продуктов. В горизонтальной коптильне мясо или рыба укладывают на решетку. В вертикальной — подвешивают на крюки.

При обустройстве коптильни своими руками позаботьтесь о том, чтобы конструкция предусматривала возможность и вертикального расположения, и горизонтальной укладки.

Для этого в стенках установите упоры для решетки, а в верхней части — прутки для крюков.

Юлия Петриченко, эксперт

Горизонтальная коптильня подходит для обработки небольших и средних кусков равномерной толщины.

В вертикальной коптильне можно замахнуться на копчение целого окорока — конструкция обеспечит равномерное пропитывание дымом всей поверхности.

Как сделать стационарную коптильню своими руками

Рассмотрим простой и малозатратный способ строительства стационарной холодной коптильни на даче.

Поскольку важна не только функциональность, но и эстетика, коптильную камеру сделаем из досок.

Материалы и инструменты

Что понадобится для изготовления коптильни:

• кирпичи для фундамента и топки;
• строительный раствор;
• доски;
• дверные петли;
• печная чугунная дверка для топки;
• деревянные рейки (максимальная длина равна диаметру бочки);
• крюки из нержавейки;
• лопата;
• молоток и гвозди.

Пошаговая инструкция — как строить коптильню

Как сделать коптильню из подручных материалов

В сети встречаются коптильни, сделанные из старых холодильников. Не повторяйте чужих ошибок: пластик и теплый дым — вещи несовместимые.

Есть другие, более приемлемые способы устроить конструкцию для копчения рыбы.

Коптильня из ведра

Описываемый вид коптильни предназначен для полугорячего копчения.

Срок хранения продуктов — максимум неделя в прохладном месте. Однако коптильня из ведра пригодится не только на даче, но и в походе или на длительной рыбалке.

1. Поставьте два кирпича на расстоянии 20 см друг от друга. Между ними будет небольшой костерок. Установите на кирпичи ведро. На дно ведра положите горсть опилок для копчения. Внимание! Опилки не должны лежать кучей или закрывать дно толстым слоем!
2. Возьмите разломанную решетку или что-то аналогичное, на пару сантиметров больше, чем диаметр дна ведра.

   Решетка правильного размера должна застопориться на четверть высоты не доходя до стенок.

3. Решетка станет опорой небольшому поддону для жира.

   Последний не должен закрывать свободный доступ дыма в верхнюю, «коптильную» часть.

4. На расстоянии около 15 см. от края ведра устанавливаем еще одну решетку. На нее выкладываются продукты. Поверх ведра положите пару реек и прикройте сверху влажной мешковиной.

   Коптильня готова!

Как сделать коптильню для квартиры

Для самого легкого способа понадобится плита, посуда с толстым дном (утятница или казан), опилки для копчения, фольга, решетка на ножках.

Фольгой обмотайте крышку утятницы для более плотного прилегания. На дно уложите немного опилок или щепок. Установите решетку. Включите плиту на максимум и дождитесь, пока емкость разогреется.

На решетку выложите продукты. Расстояние между кусками и между стенками должно быть не меньше 2 см. Накройте крышкой и установите минимальный нагрев горелки.

Секреты копчения мясных и рыбных продуктов

1. Не пренебрегайте поддоном для жира. Дело в том, что стекающий жир, попадая на тлеющие опилки, начинает гореть и выделять канцерогенные вещества и неприятный запах. Копченость получится вредной и невкусной.
2. Влажная мешковина, накинутая поверх коптильной камеры, впитывает остатки дыма со всеми вредными веществами.

   Мешковину смачивайте по мере высыхания, иначе процесс пойдет в обратную сторону.

3. Очень важны опилки. Нельзя использовать опилки хвойных пород деревьев. Можно — дуб, можжевельник, яблоню, сливу, грушу.

Копчение — настоящая наука. Овладев ею, вы всегда сможете побаловать себя вкусным мясом или рыбой, удивить гостей и знакомых ароматными продуктами собственного изготовления.

А у вас есть свои секреты копчения рыбы?

Юлия Петриченко

Садовод-любитель, стаж 18 лет

О себе:
Поделюсь секретами богатого урожая, научу создавать садовые композиции.

Коптильня на даче: для рыбы, мяса, как сделать своими руками — версия для печати

Электрическая коптильня холодного копчения пользуется огромной популярностью благодаря своим компактным габаритам. Она, в отличие от традиционной установки, позволяет коптить мясо и рыбу не только на загородном участке, но и в доме. Готовить копченые деликатесы можно как в заводской, так и в самодельной электрической установке.

Оба электроприбора прекрасно справляются с поставленной задачей по приготовлению копченых продуктов.

Отличие заключается во внешнем виде и стоимости. Кроме того, самодельные установки не рекомендуется размещать в квартирах.

Как сделать коптильню холодного копчения

С этой целью лучше приобретать заводский вариант.

Заводские и самодельные электрические коптильни

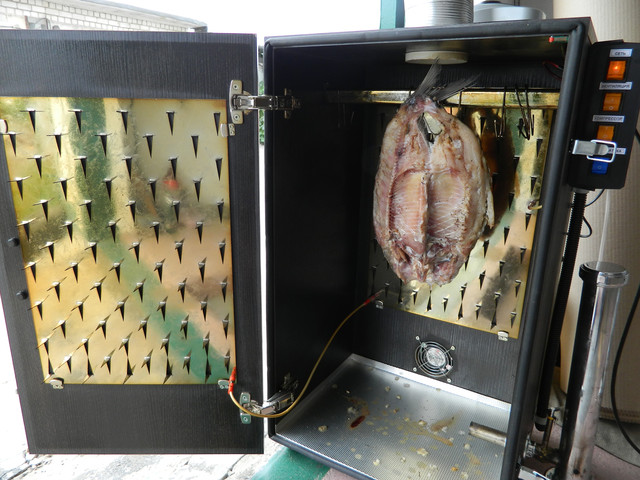

Электрические установки для холодного копчения, выпускаемые в заводских условиях, мощнее самодельных. Это отражается на скорости приготовления блюд, которая выше, чем в коптильне, сделанной своими руками. Отличаются такие приборы и более эстетическим видом.
Они выпускаются прямоугольными и цилиндрическими, а, вместо опилок, могут работать на специальных брикетах.

Стоимость самых простых моделей составляет порядка 2000 рублей, а более мощных и функциональных в районе 10000 рублей и выше. Следовательно, по-настоящему хорошая установка для холодного копчения имеет довольно приличную цену.

Самодельные электрические коптильни собираются из подручных средств, что делает стоимость установок минимальной. Это и стало причиной того, что многие домашние мастера предпочитают такие агрегаты заводским. Достаточно потратить на работу один день, чтобы всегда иметь на своем столе продукты холодного копчения.

Никакими специальными навыками обладать не требуется.

Необходимо лишь иметь в своем распоряжении некоторые материалы и инструменты, понимать, как функционирует установка, правильно выполнить определенную последовательность работ.

Принцип работы электрической коптильни холодного копчения

Продукты, располагающиеся в коптильной камере, подвергаются обработке горячим дымом.

Он образуется в результате тления опилок, щепок либо брекетов. Термическое воздействие дыма приводит к тому, что жидкость из мясных заготовок испаряется, а продукт приобретает яркий вкус и великолепный аромат.
Холодное копчение, в отличие от горячего, осуществляется при низкой температуре дыма, равной примерно 20-25 градусам.

Доходят мясные продукты до состояния готовности от десяти часов и до нескольких дней. Рыба коптится быстрее всего, а свинина, наоборот, дольше.
Длительный процесс приготовления компенсируется высоким качеством получаемого продукта. Это отражается и на вкусовых характеристиках, и на более длительном сроке хранения, который порой гораздо выше многих магазинных копченых деликатесов.

Какие материалы подходят для изготовления электрической коптильни?

Основой установки является емкость.

Она должна быть выполнена из жаропрочного материала, иметь объем, позволяющий готовить необходимое количество рыбы либо мяса. Нужно рассчитывать на то, что копчение может занимать от десяти часов и до нескольких суток, и камера будущей коптильни должна быть достаточно вместительной.

Самодельная коптильня может изготавливаться из:

• бочки на 200 литров;
• старого холодильника;
• стального листа.

Предпочтительного варианта нет.

Выбор обусловлен доступностью того или иного материала. Не у каждого есть отработавший свой срок холодильник, а со стальным листом приходится работать практически «с нуля», но преимуществом является то, что можно самостоятельно рассчитывать размеры. Бочка и холодильник представляют собой наиболее оптимальные варианты.

Электрическая коптильня холодного копчения из бочки

Емкость берут из прочного и жаростойкого металла.

В подобных бочках хранятся химикаты и взрывоопасные вещества. Если такой в хозяйстве нет, ее можно приобрести. Стоимость не будет высокой.

Главное, чтобы она была с крышкой.
Наряду с бочкой, потребуются следующие материалы:

1. Четыре колесика. Этот элемент не является обязательным, но позволяет с легкостью перемещать коптильню. Подойдут любые мебельные.
2. Нагревательный элемент и электрокабель. Без этих составляющих установка не будет работать от электросети.
3. Термостат. Оптимальным вариантом станет прибор с регулировкой в пределах от 20 и до 90 градусов, пусть и предполагается только холодное копчение.
4. Термометр. Без этого прибора использование коптильни не будет абсолютно безопасным, станет невозможно контролировать процесс копчения.

Из инструментов понадобится только сверло по металлу, что делает создание электрической коптильни максимально простым.

Обязательно требуется два поддона. Одна емкость будет служить для топлива, другая — для сбора стекающего жира. Располагать заготовки можно на решетку либо систему крючков. Для удобства оба варианта могут совмещаться.

Подготовка бочки

Емкость тщательно промывают.

Особенно нужно внимательно вычищать бочки, которые использовались не в собственных нуждах, а приобретались с рук. Внутрь закладывают и сжигают дрова либо охапку хвороста. Это делают с целью избавления от любых маслянистых осадков и прокаливания стенок.

Когда дерево полностью сгорит, внутренние стенки бочки очищают металлической щеткой, чтобы удалить остатки нагара.

Всего необходимо сделать от 5 и до 8 дырочек с диаметром окружности в 10 миллиметров.

Размещение нагревательного элемента

Можно разобрать имеющуюся в доме старую и уже ненужную буржуйку. Если самостоятельно извлечь ТЭН не получается либо старой электроплиты просто нет, можно приобрести нагревательный тепловой элемент на рынке либо в специализированном магазине.
Брать ТЭН нужно открытого типа.

Его размешают по центру бочки. Она должна быть уже совершенно сухой. Крепят элемент с помощью болтов. В непосредственной близости от него располагают термостат, последовательно соединенный медным проводом с сечением 2,5 мм2.

Размещать прибор необходимо в удобном месте.

Обустройство верхней части

Делают отверстие небольшого диаметра, через которое крепят термометр. В центре бочки размешают поддон либо противень. Эта посудина необходима для сбора жира, стекающего во время готовки с мяса (рыбы). В крышке делают отверстие-дымоход с диаметром в 50 мм, которое снабжено заслонкой, закрываемой в начале холодного копчения.
Поддон под топливо можно сделать сетчатым или из старой обычной кастрюли.

Объем этой емкости определяет время тления опилок (щепок). Пятилитрового поддона хватает на 10 часов копчения при температуре в 20 градусов. Следовательно, планируя готовить свинину, нужно либо увеличить объем емкости, либо делать несколько закладок щепок.

Тестирование установки

Если все работы были проведены правильно, получится коптильная установка на дне которой расположена электроплита, а сверху расположена зона для размещения заготовок.

Обязательно присутствует вентиляция, поддон под капающий жир, емкость под опилки, отверстие-дымоход в верхней крышке.

Когда сборка электрической коптильни завершена, приступать к копчению сразу не рекомендуется. Сначала необходимо бочку слегка раскочегарить. Первый прогрев должен длиться от 10 и до 20 минут. После него уже можно закладывать мясо (рыбу).

Электрическая коптильня холодного копчения из холодильника

Если старый холодильник вышел из строя, он станет прекрасной основой для электрокоптильни.

Последовательность работ при обустройстве такой установки следующая:

1. Из холодильника извлекают систему охлаждения и изолирующие элементы.
2. На дно агрегата устанавливают нагревательный элемент (ТЭН) либо электроплиту.
3. Клеммник выводят в нишу, где раньше располагался компрессор. Его соединяют с переключателем.
4. Жаропрочный металлический противень ставят прямо над ТЭНом.

   Емкость для опилок располагают на нагревательном элементе либо электроплите.

Удобство такой установки заключается в том, что старые решетки, которые есть в холодильнике, могут использоваться для размещения мясных и рыбных заготовок.

Слишком большой агрегат брать не следует.

Во-первых, могут возникнуть сложности с его расположением, а во-вторых, снизится коэффициент полезного действия.

Количество сжигаемого топлива определяет длительность тления опилок (щепок).

Пяти килограммов, как и в случае с бочкой, достаточно для обеспечения времени копчения на протяжении 10-12 часов.

Подведение итогов

Электрическая самодельная коптильня отлично подойдет для установки на загородном и дачном участке. Размешать в доме подобную установку не рекомендуется. Некоторые домашние мастера ставят такие агрегаты на лоджиях и балконах, но это не совсем безопасно.

Для квартиры лучше приобретать заводскую модель. Она будет отличаться максимально компактными размера, отличной изоляцией.

---

Советы по изготовлению коптильни

В отличие от дорогостоящего импортного оборудования, которое все чаще замещает натуральный древесный дым синтетическими жидкостями, ваша коптильня будет чиста как слеза единорога. В том плане, что мясо-рыба-колбаса будут плавно приобретать аромат натурального дымка от опилок или полена. Какую породу дерева выбрать для холодного копчения, это уже вам решать.

Кстати, доказано, что наиболее удачным мясо получается при копчении от дуба, осины, а рыба — от плодовых пород типа вишни. Хвойные не годятся, так как содержат смолы, портящие вкус продукта.

Второй момент: делая подобное устройство своими руками, выбираем метод холодного копчения, и вот в чем суть. При горячем температура обработки колеблется от 60 до 120 градусов, процесс длится недолго. Это, конечно, здорово, раз можно за несколько часов достичь результата. Зато при обработке в электрической коптильне при 20-25 градусах продукт консервируется лучше и хранится даже дольше магазинной. Итак, ближе к делу.

Коптильня своими руками из 200л бочки

Основное сокровище, которое придется раздобыть — это бочка из прочного металла, желательно из жаропрочной стали. Такая, в которых хранятся взрывоопасные жидкости или вещества, химикаты. Купить подобную в состоянии б/у не составит труда, например, через доску объявлений Авито либо на ближайшем оптовом складе металлопродукции. Только позаботьтесь о том, чтобы бочка имела крышку (далее будет понятно, зачем).

А кроме бочки нужны:

• 4 колесика для удобной транспортировки коптильни. Можно купить в строительном  магазине или на мебельных базах;
• электроплита, с помощью которой будет подогреваться атмосфера внутри бочки. Подойдет обычная «буржуйка» из дома;
• термостат для регулировки температуры.

Советуем брать термостат с полем регулировки от 20 до 90 градусов по Цельсию, даже если электрическая коптильня подразумевается только для холодного копчения.

• Электрокабель;
• Посудина для сбора жира, капающего в процессе обработки;
• Поддон для щепок, опилок, брикетов — словом, для горючего материала;
• Термометр;
• Сверло по металлу;
• Сетка-рабица или решетка для расположения продукта.

Сетку можно заменить системой крючков, в конце концов, обустроить оба варианта. Важно, чтобы ваша домашняя электрокоптильня была удобна в пользовании как любая профессиональная.

Сборка электрокоптильни

Вкратце полученный результат должен быть таким: на дно бочки ставится электроплита, проделывается вентиляция и крепится зона для расположения продукта. Бочку нужно предварительно хорошо вымыть (мало ли, что хранилось в ней до этого). Дальше необходимо положить внутрь охапку хвороста или дров и сжечь их, чтобы устранить остатки масла, а заодно прокалить стенки. Только потом не забудьте соскоблить нагар при помощи щетки из металла и хорошо сполоснуть с применением моющего средства.

По мере высыхания бочку устанавливаем на колесики и делаем вентиляцию, для чего в нижней части сверлятся отверстия. Диаметр каждой окружности может быть 10мм, всего таких дырочек нужно 5-8 штук. Далее, приступаем к электроплите: от нее, собственно, требуется только ТЭН. Поэтому если вы знаете, как своими руками выпотрошить печку дома, дерзайте, если нет — зовите мастера либо просто купите на рынке теплонагревательный элемент.

С помощью винтов он крепится по центру бочки и рядом располагается термостат с последовательным соединением (провод медный не менее 2,5 мм2 сечением). Поместите его датчик в удобном для обозрения месте.

Затем приступаем к обустройству верхней части. Через небольшое просверленное отверстие крепится термометр, посередине бочки устанавливается поддон для сбора жира (можно обычный противень. В самой крышке бочки необходимо проделать 50мм дыру на отвод дыма.

Внимание! Отверстие-дымоход должно закрываться заслонкой и в начале процедуры холодного копчения должно быть закрыто.

Поддон для опилок тоже может быть сетчатым либо изготавливается из простой кастрюли. Как показывает практика, одной полной 5-литровой кастрюли топлива хватает на дым для 8-10 часового сеанса при 20 градусах или 2-3 часа быстрого «горячего» копчения. Готово: первый подогрев рекомендуется проводить в течение 10-20 минут для того, чтобы «раскочегарить» бочку, а затем можно закладывать в электрокоптильню мясо или рыбу.

Сборка электрокоптильни для горячего копчения описана тут!

«Советский» вариант

Ниже приводим рисунок, взятый из журнала времен СССР, пособия для инженеров-любителей.

На рисунке подробно объяснена суть того, как соорудить своими руками коптильню и ввиду небольших габаритов можно поставить ее дома, но лучше на заднем дворе дачи или коттеджа. Кстати, размеры камеры таковы:

1. Малая для образования дыма 260x240x220 мм;
2. Крупная для копчения 340x430x220 мм.

Подобная домашняя вещь пригодится любителям копченого смальца или свежевыловленной рыбки.

Итак, в данном случае корпус сборный из стального листа, хотя есть возможность изготовить его из фанеры 15мм толщиной. В этом случае, необходимо продумать пожарную безопасность, разместив тлеющее сырье в камере, выложенной асбестом или другими огнеупорами. Емкости для опилок не нужно — ее роль исполняет дымящийся брусок, тлеющий в результате вращения моторного шкива. Мотор работает от переменного тока, и его лучше всего выбирать мощностью от 0,5 до 2 киловатт (подобные бытовые агрегаты от поломанных мопедов, мощной стиральной машинки и другой техники можно купить на барахолке).

Для того, чтобы подобрать нужную силу вращения для появления дыма, используйте регулировочный винт, который закручивает пружину шкива и прижимает его сильнее либо, наоборот, ослабляет давление на брусок.

Естественно, брусок постепенно стирается, поэтому винт приходится регулировать, а дерево периодически менять.

Камера холодного приготовления мяса или рыбы находится по соседству от камеры тления бруска, их отделяет сетка или решетка. На рисунке продукты подвешены на крючках, но можно располагать, скажем, филе на решетке как и в предыдущей схеме. Важно, чтобы разделяющая решетка была подключена к источнику отрицательно заряженных частиц, а крепления для рыбы/мяса — к положительному, тогда дым будет притягиваться.

Мы видим, что подобная домашняя коптильня имеет свое магнето, в роли источника напряжения, которое подключено к мотору. Схема последовательного подключения конденсаторов и их емкость указана также. Рекомендованные значения при рабочем напряжении не менее 2 кВ — два конденсатора по 2200 ПФ и сигнальный 1800 ПФ. Чтобы убедиться в том, что магнето работает, его снабжают светодиодной лампочкой.

Надеемся, что эти две идеи вдохновят вас на сборку подобной конструкции дома своими руками. Если есть доработки или предложения, вносите их в виде комментариев, с удовольствием учтем!

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Устройство электрокоптильни

Схема аппарата для электростатического копчения очень проста и вполне доступна для сборки своими руками. Конструкция коптильни состоит из следующих частей:

• Корпуса из диэлектрического материала, можно дерева, пластика или даже бумаги;
• Электростатической «излучающей» сетки-подвески из стальной, медной или латунной проволоки;
• Дымогенерирующего блока коптильни или дымогенератора;
• Системы охлаждения дымового потока.

Основным модулем, от которого зависит качество и производительность работы коптильни, является генератор электростатического поля. Конструкций и различных схем электростатического блока существует огромное количество, но не все они одинаково успешно работают и дают высокое качество продукта.

В центре корпуса монтируется съемная подвеска из проволоки, на которую непосредственно закрепляют продукты. Излучающая сетка устанавливается на стенки электростатической коптильни, в нижней части корпуса устанавливают дымогенератор. В мощных коптильнях дымогенерирующий блок выносят вместе с охладителем в виде отдельной конструкции за пределы корпуса.

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор.

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению!
Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Заключение

Приведенная схема электростатической коптильни замечательна тем, что в ней нет перенасыщения продуктов смолами и летучими веществами. Для получения среднего уровня насыщенности коптильной камере достаточно проработать 45-60 мин., тогда как в классическом варианте процесс копчения растянулся бы на несколько часов.

Коптильня – оборудование для приготовления мяса, сала, рыбы, колбасы с помощью обработки горячим или холодным дымом. Обычно, процесс затягивается от 4 часов до нескольких суток (в зависимости от метода) и сократить его можно только при выборе агрегата, работающего от тока. Коптильня электрическая готовит полуфабрикаты в 2–3 раза быстрее, продукция в ней приобретает равный золотистый цвет и сочность.

Устройство, назначение и применение электрической коптильни

Устройство электрокоптильни для термообработки продукта дымом представляет собой металлическую ёмкость с герметично зарывающейся крышкой. На дно укладывается щепка, которая при нагревании тэна тлеет и производит дым. Внутри ёмкости устраивают решётки для полуфабрикатов, а также поддон для сбора жира. Для квартиры выпускают небольшие модели, не занимающие много места на рабочей поверхности кухонного стола. Они обрабатывают мало продуктов. Также бытовую коптилку делают самостоятельно, используя подручные средства.

Назначение коптильного оборудования – быстрое приготовление рыбных и мясных продуктов с сохранение полезных микроэлементов и белков, особенно это касается при холодном методе обработки.

Применяются агрегаты в домашних условиях и на производстве. Профессиональная модель имеет огромные преимущества, выражающиеся в широком функционале и автоматическом управлении процессом.

Особенности и преимущества

Для коптильни, имеющей тэн, не создаются определённые условия эксплуатации. Домашняя электрическая ёмкость для обработки продукта дымом ценится любителям-кулинарами за её простоту и удобство использования на балконе, лоджии или участке. Главное условие – свободный доступ к розетке с напряжением 220 В.

К преимуществам электрической коптильни своими руками относят:

• Долговечность. Бытовые модели изготавливают из нержавеющей стали, противостоящей коррозии;
• Компактность и небольшой вес (до 5 кг). Соорудив небольшой агрегат или купив его в магазине, он с лёгкостью поместиться в машине и приготовит ароматные лакомства на дачном участке;
• Безопасность. Используя керамический электронагреватель и надёжно изолируя провода, агрегат является безопасным в эксплуатации;
• Приготовление низкокалорийной пищи. Поскольку продукты готовятся без добавления жира и при копчении они, наоборот, освобождаются от него, пища получается низкокалорийная, полезная и вкусная;
• Возможность отсутствовать при приготовлении продукта. Настроили устройство и занимайтесь своим делом!

Приобретая бытовые устройства в магазине, любитель копчёностей получает больше преимуществ, поскольку они имеют автоматический или полуавтоматический режимы управления, а также опцию регулирования температуры. Для тех, кто может установить термостат и термометр самостоятельно, коптильни, изготовленные своими руками, ничем не хуже магазинных моделей.

Виды электрокоптилок и краткое описание устройств для приготовления холодным и горячим способом

Электрические коптильни разделяются на устройства с открытым тэном и закрытым.

Агрегаты с закрытым нагревательным элементом многофункциональны. Широкая поверхность нагрева позволяет коптить полуфабрикаты с помощью любого сырья, при этом используется оно в меньшем количестве, чем с открытым тэном. Цена такого оборудования в 1,5–2 раза выше, чем его собрата. Самостоятельно смастерить электрическую коптильню своими руками сможет только не только профессионал, но и обычный обыватель с базовыми знаниями электрики.

По способу приготовления коптилки различаются:

• Холодного приготовления;
• Горячего.

Различия – вид обработки. Электрокоптильня горячего копчения (45 до 120 ⁰С) готовит продукты термически обработанными, когда при холодном способе, пища обезвоживается за счёт долгого нахождения в дыму температурой 20–45 ⁰С. Стационарная или мобильная установка холодного копчения своими руками увеличивает срок хранения деликатесов до 2 недель.

Время приготовления также отличаются: у горячего способа – 2–4 часа, у холодного – 1–2 суток.

Некоторые покупные модели могут совмещать 2 режима, а также использоваться в качестве жарочного шкафа.

Электрокоптильня своими руками – просто и быстро

Соорудить электрокоптилку может практически каждый. На примере рассмотрим устройство для приготовления дымом и электроплитки:

Перед эксплуатацией коптильни электрической рекомендуется сначала её проверить: определить качество работы тэна, концентрацию дыма, отсутствие воспламенения опилок и расположение решёток относительно продуктов.

Ниже на видео представлена электрокоптильня, изготовленная из газового баллона

Особенности приготовления мяса, рыбы и колбасы

В электроустройстве коптят любой продукт, но перед этим продукт обязательно проходи подготовку.

• Рыба. Её замачивают потрошенную, в слабом рассоле (на 4 кг рыбы – 250 г соли). Скумбрия или ставрида натирается солью каждая отдельно, оборачивается в пищевую плёнку, прижимается крышкой и выдерживается 1–2 дня. Далее, рыбу провяливают 1–2 часа, охлаждают, выкладывают на решётки и коптят 1–3 часа (в зависимости от размера рыбы).
• Мясо. Требует предварительной засолки. Большие куски лучше сначала отварить, а потом закоптить. Также поступают и с домашней колбасой. Томление мяса в электрокоптилке занимает 2–6 часов. Сократить время можно, натирая куски свежего мяса солью.

Продукт необходимо выдерживать до полного приготовления, поскольку повторная обработка дымом недопустима. Мясо или рыба превращаются в несъедобную пищу.

Существует 3 способа посола продуктов до копчения:

• Сухой;
• Мокрый;
• Смешанный.

Первый продлевает срок хранения деликатеса до 2 недель даже при горячем методе термообработки. Для любителей нежного и сочного мяса рекомендуется использовать второй или третий способ.

Домашнее копчение мяса, колбасы, сала, рыбы всегда было хлопотным из-за длительности процедуры. Кроме того, приходилось постоянно вмешиваться в процесс, корректировать температуру и влажность дыма, иначе продукты могли получиться сырыми или чересчур сухими. В пищевой промышленности давно и успешно применяются электрические коптильни, позволяющие сократить время копчения на порядок. Принцип этот давно известен, особых секретов здесь нет, поэтому при желании можно построить электростатическую в домашних условиях.

Как устроена электростатическая коптильня

Нередко можно встретить мнение, что электростатическая установка не дает того качества обработки мясопродуктов, которое можно получить при использовании классической коптильни. На самом деле обе установки работают абсолютно одинаково, с той только разницей, что в электростатической коптильне есть отдельный блок, повышающий эффективность использования дыма. Общий принцип копчения во многом схож с приготовлением мяса на пару, только вместо горячего пара используется влажный дым от тлеющих опилок.

В обычной коптильне используется для обработки только 1/10 часть дымового потока, остальное оседает на стенках камеры и выбрасывается. В электростатической установке за счет действия электростатического поля больше половины потока притягивается к поверхности продуктов, что в разы ускоряет процесс приготовления.

Конструкция усовершенствованной электростатической коптильни состоит из пяти основных узлов:

• Коптильная коробчатая камера, собранная из дерева или стойкого пластика с высокой диэлектрической проницаемостью;
• Источника горячего дыма, чаще всего это стальная емкость с газовым или электрическим нагревателем;
• Охладитель дымового потока до рабочей температуры в 38 о С;
• Вентилятор обдува, с помощью которого поток нагнетается внутрь камеры коптильни;
• Электростатический блок.

Конденсатор или охладитель, вентилятор и камера соединяются между собой неметаллическими трубами, можно использовать двухдюймовую полиэтиленовую водопроводную трубу. Генератор дыма и конденсатор соединяют между собой металлической трубой. Лучшим вариантом будет гофрированный стальной шланг для подключения бытовых газовых плит к системам централизованного газоснабжения.

Совет!
Чем меньше в конструкции электростатической коптильни металлических и электропроводных предметов, тем безопаснее получится установка. Используйте по возможности только пластик и дерево.

Напряжение на электродах электростатической системы достигает 20 тыс. вольт. Можно сделать электрическую коптильню своими руками, в которой напряжение будет достигать 25 тыс. и даже 35 тыс. вольт. Это очень много, для сравнения, человек способен почувствовать удар током, напряжением всего в 36В, поэтому любая утечка потенциала по металлическим частям электростатической коптильни может обернуться серьезным ударом.

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины — кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет!
Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Собираем электростатическую коптильню своими руками

На сегодняшний день на практике используют две разновидности конструкции электрической коптильни:

• С генератором электростатического поля на блоке строчной развертки от старого телевизора;
• На катушке зажигания или магнето от двухтактного двигателя.

Разницы в конструкции корпуса коптильной камеры нет, отличается только устройство блоков, с помощью которых генерируется электростатическое поле.

Собираем корпус коптильни

Конструкции камер могут быть самыми разнообразными по форме и используемым материалам. Наилучшим вариантом будет изготовление коптильни из листового стеклопластика, текстолита или гетинакса. Все перечисленные материалы промышленного производства обладают высокой стойкостью к воде, дыму, химическим веществам и, главное, — имеют высокую диэлектрическую непроницаемость. Это значит, что при многократном пользовании материал камеры не насытится влагой и не ударит током при случайном прикосновении рукой.

Размеры камеры зависят от мощности генератора дыма и системы получения электростатического поля. Для блоков строчной развертки от «Электрона» или «Березки» можно делать камеру коптильни размерами 30х30х50 см. Чем старее телевизор, тем мощнее блок развёрток и электростатическое поле, и тем больше можно выбирать объем камеры коптильни.

На внутренней поверхности боковых стен устанавливают два решетчатых электрода из обычной металлической сетки с приваренными отрезками проволоки. Это аноды, или положительные электроды электростатического генератора. Сетки крепят обычными металлическими скобами, но стенки коптильни пробивать насквозь нельзя. В нижней части корпуса коптильни вырезается кольцевое отверстие, к которому будет подключаться труба от нагнетающего дым вентилятора.

В центре коптильни устанавливают подвес в виде металлического крюка и кольца с несколькими иголками. Это катод, или отрицательный электрод электростатического поля. Продукты подвешиваются к крюку, а кольцо с иголками одевается на место подвеса так, чтобы острия игл касались поверхности мяса.

К катоду и аноду электростатической коптильни подключают высоковольтные провода, лучше всего использовать автомобильные бронепровода для подачи напряжения на свечи зажигания. Сами провода необходимо промаркировать, чтобы не перепутать при подключении к генератору электростатического поля.

Изготовление дымогенератора и охладителя

Наилучшим корпусом для генератора дыма будет старая чугунная утятница или кастрюля — скороварка из нержавеющей стали с плотно закрывающейся крышкой. На дно кастрюли насыпается известняковая или гранитная крупка слоем в 2-3 см и укладывается электрический нагреватель. Лучше всего подойдет нихромовая спираль от электрокамина или утюга, с нанизанными керамическими кольцами изолятора.

Поверх уложенной спирали с керамикой укладывается стальной лист, с просверленными по контуру, через каждые 10-15мм отверстиями, диаметром 3мм. На лист укладываются некрупные щепки, слоем до 5 см. В крышке генератора просверливается отверстие под установку бронзового полдюймового штуцера, к которому подключают гибкий гофрированный шланг из стали. Второй конец шланга оправляют на охладитель дыма.

Для изготовления устройства охлаждения дыма потребуется небольшая емкость и медная трубка, диаметром 10 мм и длиной 150 см. Трубку аккуратно сворачивают в спираль габаритами, соответствующими размерам емкости. Изготовленный змеевик устанавливают внутрь емкости, к выводам трубки подключают шланг от генератора дыма и вывод холодного дыма, ведущий на вентилятор.

В качестве вентилятора можно использовать любой центробежный вариант, работающий от сети переменного тока.

Электростатический генератор

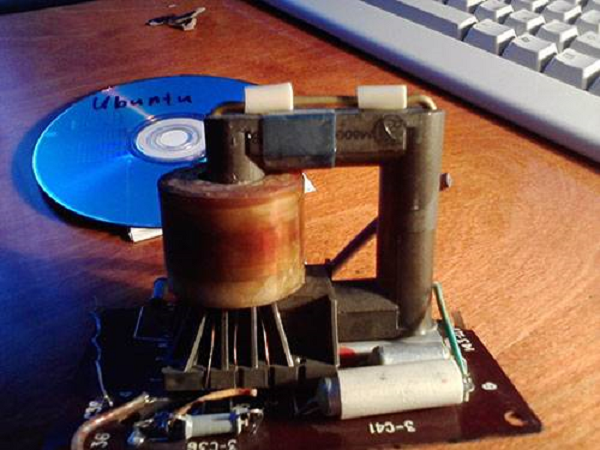

Чаще всего в качестве прибора, генерирующего электростатическое поле для коптильни, используют строчник от телевизора, схема которого приведена ниже.

Это небольшая электрическая плата с разъемами, на которой установлен высоковольтный выпрямитель и трансформатор.

Если плата находится в рабочем состоянии, то для запуска достаточно подсоединить анод и катод электростатического поля, подключить электропитание от сети, и можно запускать коптильню.

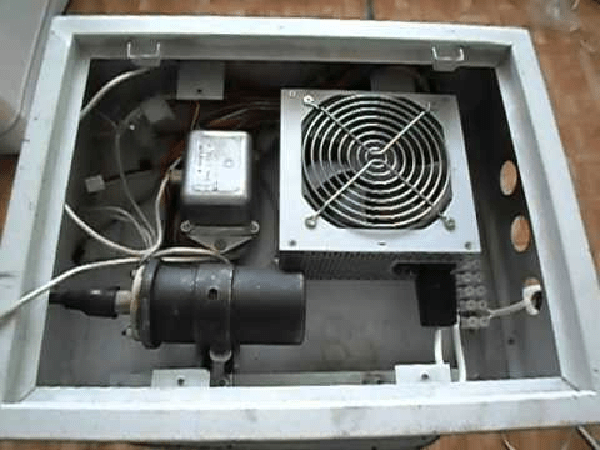

Второй вариант генератора электростатического поля работает на индукционной катушке механической системы зажигания. В этом случае питающие контакты катушки подключают к мультивибратору, выдающие импульсы тока с частотой в 20-30Гц, а с массы и центрального вывода с помощью бронепроводов электростатическое поле подается на катод и анод коптильни соответственно.

Заключение

Для запуска электростатической коптильни потребуется включить нагреватель газогенератора и через 5-10 мин запустить блок развертки. В процессе холодного копчения поверхность продукта насыщается веществами, содержащимися в дымовых газах за час — полтора работы камеры. Далее продукты переносят из электростатической коптильни в прохладное место на сутки, и процесс закончен.

Порой так хочется побаловать себя копченными блюдами, но цена на эти продукты доступна не каждому, и даже если все-таки раскошелиться на такое удовольствие, нет гарантии в его безопасности для организма. Избежать употребления вредных добавок, сохранить естественный вкус изделия, а также сэкономить деньги поможет самодельная электрическая коптильня.

Плюсы и минусы самодельного устройства

Электрокоптильня, собранная своими силами, обладает рядом достоинств, главный из которых – возможность соорудить оборудование из подручных материалов и ненужных вещей без лишних затрат. Данный агрегат сможет работать автономно, а термостат обеспечит регулировку температуры. Копчение продуктов в этом устройстве, не нуждается в специальных кулинарных навыках, что делает процесс доступным для каждого желающего побаловать себя такими деликатесами.

Однако у такого рода прибора, есть и свои недостатки, основной из которых – это мощность. Она может быть меньше, нежели у профессиональной электрокоптильни, что делает время приготовление блюд дольше. Также устройства в магазинах смотрятся гораздо эстетичнее, чем сделанные своими руками.

Магазинные модели позволяют проводить копчение дома или на улице в независимости от погодных условий, их можно разместить на кухне или балконе. Еще существует возможность приобрести коптильню, которая не нуждается в опилках: они заменяются специальными топливными брикетами. Сделать такое устройство самому гораздо труднее.

Необходимые материалы и особенности работы оборудования

Чтобы понять, какие материалы и оборудование необходимо для сборки, стоит разобраться в конструкции электрической коптильни. Она включает корпус и нагревательный элемент, который питается от сети и повышает температуру в емкости с опилками, в результате чего те начинают тлеть. Важно определиться с количеством продуктов, которые будут коптиться, от этого зависит размер устройства.

Корпус должен быть герметичен, с хорошо прилегающей крышкой. Для этой цели подойдет ведро или бочка из металла, 20-литровая кастрюля, бак и другие предметы подобной формы Крышка от корпуса должна без усилий сниматься быстро, чтобы не выпустить дым, и также легко одеваться обратно.

Преимущество отдавайте тем емкостям, которые изготовлены из нержавеющей стали, в идеале использовать пищевую нержавейку.

При сборке конструкции важно предусмотреть наличие нескольких камер в основной емкости: одна – для продуктов, другая – для опилок. В качестве нагревательного элемента подойдет ТЭН или «буржуйка».

Еще понадобятся следующие материалы и инструменты:

• небольшие колесики – 4 шт. для перемещения коптильни в нужное место;
• терморегулятор – будет обеспечивать регулирование температуры внутри устройства (лучше выбирать приборы с диапазоном температур от 20°C до 90°C градусов);
• электрический кабель;
• емкость, в которую будет стекать жир (миска, поддон);
• термометр;
• поддон, в который помещаются деревянные щепки;
• сверло по металлу диаметром 10 мм;
• дрель;
• шуруповерт;
• ножницы по металлу;
• отвертка;
• решетка или планка с крючками, на которых будут размещены продукты.

Пошаговая инструкция изготовления

Электрическую коптильню можно соорудить из металлической бочки, газового баллона и холодильника.

Из бочки

Чаще всего именно из бочки собирается электрокоптильня, так как это самый доступный материал. Изготовление происходит в несколько этапов:

• Нужно подготовить корпус устройства. Емкость очищают от остатков содержимого и тщательно вымывают содой либо моющими средствами для посуды. Это убережет продукты от попадания и пропитки их вредными веществами, которые хранились в бочке. После этого ее проверяют на герметичность.
• Крепление колесиков. С помощью инструмента просверлите в основании бочки отверстия и закрепите колеса ко дну емкости.

• Подготовка и установка нагревательного элемента. Снимите крышку с электрической плиты и извлеките ТЭН (в том случае, если вы не приобрели его отдельно), отсоединив провода. С помощью винтов прикрепите его к основанию бочки по центру.
• Крепление термостата и термометра. Термостат нужно установить выше места, где находиться ТЭН, и соединить их последовательно. Сам датчик лучше разместить в верхней зоне бочки в месте, где будут находиться продукты. При соединении остановите свой выбор на проводах с сечением от 2,5 до 3 мм. Для крепления термометра к емкости, просверливают несколько отверстий в стенке и прикручивают его внутри устройства. Термометр поможет узнать температуру в коптильне, а термостат – отрегулировать ее.

• Размещение поддона в устройстве. В процессе копчения с продуктов выделяется жир, который должен стекать в специальный резервуар. Им может служить форма для выпечки с диаметром 50 см. Этот поддон устанавливают в середине бочки, сделав несколько отверстий в ее стенках.
• Организация выхода дыма и поступления воздуха. Просверлите несколько отверстий в крышке от бочки (диаметр − примерно 5 мм) , либо одно (диаметр − около 5 см), и установите дымоход. Для этой цели лучше подойдет металлическая трубка, что позволить дыму потихоньку выветриваться из емкости. Важно проследить за тем, чтобы внутрь конструкции поступал воздух. Несколько просверленных дырок в основании бочки обеспечат этот процесс. В момент, когда дым только появляется, необходимо закрыть отверстие на крышке, иначе копчение будет некачественным.
• Крепления емкости под опилки. Здесь сойдет как сетка, так и кастрюля емкостью около 5 литров.
• Установка решетки или крючков. Нужно определиться, как вы будете размещать продукты для копчения в устройстве, и вмонтировать в верхней части решетку либо планку, которая имеет отверстия для крепления на ней крючков. Последние так же можно сделать своими руками из небольших прутиков с сечением от 3 до 5 мм, скрутив их.

• Проверка устройства. Лучше сразу проверить ваше детище, чтобы выявить какие-либо недочеты или поломки, придерживаясь при этом правил безопасности.

Из холодильника

Если бочки под рукой не нашлось, а в гараже пылиться старый холодильник, то и он сгодиться для сборки электрической коптильни. Лучше, если он имеет небольшие габариты.

Что для этого нужно:

• Избавьтесь от системы охлаждения и изолирующих компонентов, отсоединив их от устройства.
• Установите электроплиту либо ТЭН на дно холодильника.
• Выведите клеммник наружу через отверстие, в котором раньше находился компрессор, и соедините с переключателем.
• Жаропрочную посуду (противень, поддон) размещают прямо над электроплитой.
• На ТЭН ставят емкость для опилок. Идеально, чтобы это была кастрюля на 5 литров, что обеспечит работу электрокоптильни на десять-двенадцать часов.
• В верхней части холодильника нужно сделать отверстие сечением около 5 см и вставить в него трубку для выхода дыма.
• Разместите одну либо несколько сеток, прикрепив его изнутри к стенкам оборудования. Если вы не планируете размещать продукты на сетке, а хотите их развешивать, тогда нужно закрепить планку с крюками.

• Закройте плотно дверцу устройства, и включите его.

В этом методе есть маленький подвох: продукты могут поддаваться только горячему копчению.

Для удобства регулировки температуры можно переключатель от плиты вывести наружу и прикрепить сбоку. Устанавливать такой прибор лучше в местах, защищенных от сильного ветра. Если вы собираетесь коптить продукты зимой, следует позаботиться о дополнительном утеплении устройства. Для этого воспользуйтесь прессованной минеральной ватой.

Из газового баллона

С газовым баллоном придется повозиться. Сперва нужно проверить его на наличие остатков газа. Для этого нанесите мыльный раствор на отверстие баллона. Отсутствие реакции свидетельствует о том, что емкость пуста. Если же образовались пузыри, значит, в баллоне остался газ.

Чтобы очистить от содержимого баллон, нужно провернуть кран на нем газовым ключом №5 и №3. Лучше такую процедуру выполнять на расстоянии от жилых помещений. Когда весь пропан выветриться, в отверстие прикрепить небольшую трубочку и влить в емкость воду – это позволит безопасно отпилить крышку ножовкой по металлу. Далее баллон промывают смесью воды, аммиака и нашатырного спирта.

Очень важно хорошо и несколько раз вымыть емкость и только после этого приступать к дальнейшим манипуляциям во избежание взрыва.

Снимите отпиленную крышку с баллона. Сделайте отверстие в ней и присоедините трубу из металла. Можно приобрести специальный модуль, который сделан из неподатливой коррозии стали. Приварите к крышке ручку для удобства использования.

Далее приварите небольшие ножки к основанию. Теперь нужно найти посуду для опилок и жира, который стекает с продуктов. Их можно сделать самим, используя металлические круги. Чтобы их закрепить, сделайте пару выемок в емкости. В верхней располагается емкость для жира, а в нижней – для опилок.

После нужно закрепить сетку либо планку с крючками, проделав несколько отверстий для их крепежа вверху емкости. На самое дно устанавливают нагревательный элемент. Его можно извлечь из старой плиты либо утюга или приобрести отдельно в магазине. Сделайте отверстие в баллоне для выхода кабеля, чтобы была возможность подключить устройство к сети.

Когда все закреплено, необходимо проверить, как работает коптильня. Поместите опилки в специальную посудину, закройте крышку и включите прибор в сеть.

Другие варианты

Существуют и другие предметы обихода, из которых можно соорудить электрическую коптильню. Например, это старый утюг, нагревательный бак, стиральная машина старого образца (не автомат).

Техника безопасности

Электрокоптильня может быть опасным устройством, поэтому в обязательном порядке перед эксплуатацией нужно ее проверить.

Обратить внимание нужно на:

• концентрацию дыма;
• не занялся ли огонь в опилках;
• работает ли ТЭН исправно;
• правильно ли расположены решетки для продуктов;
• изолированы ли провода.

Также важно учитывать следующие моменты:

• в месте, где происходит сборка, влажность не должна превышать восьмидесяти процентов;
• не допускается прикасание продуктов к стенкам коптильни и электродной сетке;
• электрические элементы устройства нужно изолировать от его стенок;
• нельзя прикасаться к корпусу оборудования во время работы;
• продукты вынимаются, только когда оборудование отключено от сети.

Электрическая коптильня, собранная своими руками, привнесет в ваш рацион праздничные, с изысканным ароматом, а самое главное − безопасные для здоровья блюда. Это устройство станет предметом гордости и радости для вас и вашей семьи.

Электрическая коптильня — приспособление, при помощи которого можно приготовить мясо и рыбу в кратчайшие сроки.

Устройство имеет довольно простую конструкцию, его реально сделать своими руками,
используя подручные материалы.

Из чего состоит коптильня для холодного и горячего копчения? Использование в доме, квартире

Коптильня представляет собой металлическую емкость
, надёжно закрывающуюся крышкой:

1. На дно насыпаются щепки
   , которые при нагревании начинают тлеть и производить дым.
2. Внутри располагаются
   решётки для полуфабрикатов и поддон для сбора жира.
3. Для того чтобы приспособление заработало
   , необходимо подключить к сетке в нижней части провод трансформатора.
4. В верхней части нужно подвесить продукты
   , которые необходимо закоптить. При этом каждый из них должен быть подключён к противоположному полюсу трансформатора.
5. Коптильню нужно закрыть крышкой
   и поджечь топливо в дымогенераторе.

Внимание!
Трансформатор нужно включить после того, как из штуцера на крышке появится дым.

Коптильни бывают двух видов
, а именно: работающие по принципу холодного
или горячего
копчения. Они различаются тем, что вторые обеззараживают продукты при помощи термообработки, а первые за счёт долгого нахождения еды в дыму.

Фото 1. Электрическая коптильня холодного копчения, сделанная из старого холодильника.

Ещё отличие заключается во времени приготовления. Устройство для холодного копчения должно работать в течение 1-2 суток
, дым в этом приспособлении подается по специальному трубопроводу. Устройство для горячего копчения приготовит пищу за 2-4 часа
. Здесь тлеющие опилки находятся внизу, а дымные массы просто поднимаются.

Принцип работы электрической коптильни заключается в действии заряда.
С его помощью дым поднимается и окутывает продукты, после чего выходит через отводной трубопровод.

Для домашнего использования не подойдёт коптильня для холодного копчения. В стенах квартиры или дома лучше пользоваться электрической мини-коптильней
для горячего копчения.

В продаже можно найти модели, в которых присутствуют оба режима копчения, они дополняются функцией жарочного шкафа
. Сделать коптильню самостоятельно несложно, если прислушаться к рекомендациям.

Этапы изготовления электрической коптильни своими руками

Создать подобное приспособление может любой желающий, если имеет под рукой бочку нужного диаметра и другие компоненты.

С помощью таких материалов можно сделать устройство для горячего копчения при соблюдении следующего алгоритма:

1. Проводится подготовка корпуса.
   Его нужно проверить на герметичность. В верхнем элементе корпуса сверлится отверстие. В будущем в него будет установлена дымоотводная трубка.
2. Снизу нужно поместить электрическую плитку
   , на которой будет стоять поддон для тлеющих опилок.
3. Монтируется поддон, предназначенный для сборки жира
   . Его можно сделать из листового металла. Чтобы была возможность размещать продукты, нужно вмонтировать решётки или крючки.

Важно
! Знающие люди рекомендуют провести проверку коптильни до использования. Стоит оценить уровень концентрации дыма, отсутствие открытого огня в поддоне с опилками, расположение решёток для продуктов, и насколько эффективно работает ТЭН.

Качественная проверка — залог долгой и безотказной работы коптильни. Если проигнорировать этот шаг, можно загубить все продукты вместе с коптильней
. При хорошей сборке и качественной проверке значительно продлевается срок службы устройства и повышается качество его работы.

Как правильно подготовиться к сборке?

Чтобы правильно собрать подобный аппарат не нужно обладать большим количеством строительных навыков, но стоит подготовить определённые комплектующие, такие как:

1. Металлическая ёмкость с крышкой.
   Лучшим вариантом в подобной ситуации является бочка из металла, имеющая объём 200 л
   . Лучше брать емкость, в которой хранились различные масла или химические вещества. От остатков содержимого можно избавиться, если тщательно вымыть бочку перед использованием. Если в ней раньше хранилось масло, нужно сложить в неё сухие дрова и поджечь. После того как всё прогорит, следует обработать емкость изнутри средством для мытья пола или посуды.

1. Электрический термостат
   , производящий регулировку температуры от 20 до 90 градусов
   по Цельсию.
2. Специальная плитка.

3. Поддон
   , выполненный из металла. В него будет стекать жир.
4. Термометр
   .
5. Металлическая сетка.

6. Кабель
   , по которому будет подведён электрический ток.
7. Решётка или старая кастрюля для опилок
   .
8. Можно прикрутить мебельные колёсики ко дну коптильни
   . Перемещение тяжёлого оборудования становится легче, увеличивается мобильность всей установки.

Справка.
Стоит помнить, что какой бы качественной ни была сборка, самодельная коптильня уступает профессиональной по мощности и скорости приготовления пищи.
Устройства из магазина имеют более красивый внешний вид, но за них придётся отдать от 10000 до 20000 р.

Не стоит забывать, что изготовление коптильни нужно проводить в определённых условиях:

1. Температура воздуха в помещении не должна превышать 25 градусов
   по Цельсию.
2. Не допускается влажность выше 80%.

3. Если продукты располагаются в работающей установке, прикасаться ним нельзя.

4. Все компоненты, выполняющие свои функции под напряжением, нужно заизолировать.


Дополнительно стоит подготовить:

1. Дрель
   для высверливания отверстий в корпусе.
2. Мебельные колёсики.

3. Отвёртку или шуруповёрт.

4. Ножницы по металлу или кусачки
   .

Эти инструменты пригодятся при сборке.

Вам также будет интересно:

Как изготовить, фото процесса

При создании устройства для приготовления пищи необходимо придерживаться следующего алгоритма:

1. Нужно определиться по какому проекту
   будет сделана электрическая коптильня. При создании установки можно воспользоваться 4 разными схемами
   . Выбор остаётся за человеком, занимающимся сборкой. Коптильню можно сделать из ведра, металлических листов, бочки, кирпичей и нержавеющей стали.

Фото 2. Чертёж устройства электрической коптильни. Порядок расположения элементов сверху вниз: сетка, термометр, чаша с водой, поддон для жира, ёмкость для опилок, электроплитка.

1. Приступаем к изготовлению корпуса
   . Ищем металлическую бочку
   и подготавливаем описанным выше способом. На дно монтируются мебельные колёсики. Для этого потребуется просверлить несколько дырочек. Следует проделать снизу отверстия для выхода дыма. Их оптимальный диаметр составляет 10 мм
   .
2. Основание установки должно создаваться из диэлектрического материала
   , например, дерева или пластмассы.

Фото 3. Разрезание металлической сетки ножницами по металлу. Из неё можно приготовить решётки для коптильни.

1. Нужно изготовить решётки
   . Они должны соответствовать ширине корпуса и надёжно закрепляться в нём. Стоит выбрать металлическую сетку и при необходимости подравнять её при помощи кусачек или ножниц по металлу.
2. В качестве поддона можно использовать обыкновенную кастрюлю
   , но нужно следить, чтобы диаметр позволял ей находиться в корпусе.

Фото 4. Сетка и поддон, который выполнен из кастрюли, в электрической коптильне.

После того как все подготовительные процедуры завершены, приступаем к сборке:

1. Нужно зафиксировать стержни для продуктов
   при помощи креплений. Они должны быть выполнены из диэлектрического материала.
2. Нужно одеть шланг для отвода дыма
   на форсунку и вывести его в вентиляцию.
3. Подключаем охладитель
   . Для этого берут пластиковый или металлический шланг небольшого диаметра и наматывают на дымоход по спирали. Потом один его конец подсоединяют к крану, а другой к канализации.
4. Подвешиваем продукты
   , поджигаем топливо и когда появится дым, трансформатор подсоединяем к сети.

Если всё сделать качественно, то за срок службы коптильни можно не переживать.

Электрокоптильня холодного копчения своими руками

Аромат рыбки холодного копчения или домашнего прошутто вызовет у ваших гостей голодную слюнку, а у вас — чувство доброго тщеславия, как у хозяина щедрого и оригинального. Но для того, чтобы угостить подобными деликатесами, вам нужна собственная коптильня. И сейчас мы рассмотрим два способа того, как сделать ее своими руками.

---

Советы по изготовлению коптильни

В отличие от дорогостоящего импортного оборудования, которое все чаще замещает натуральный древесный дым синтетическими жидкостями, ваша коптильня будет чиста как слеза единорога. В том плане, что мясо-рыба-колбаса будут плавно приобретать аромат натурального дымка от опилок или полена. Какую породу дерева выбрать для холодного копчения, это уже вам решать.

Кстати, доказано, что наиболее удачным мясо получается при копчении от дуба, осины, а рыба — от плодовых пород типа вишни. Хвойные не годятся, так как содержат смолы, портящие вкус продукта.

Второй момент: делая подобное устройство своими руками, выбираем метод холодного копчения, и вот в чем суть. При горячем температура обработки колеблется от 60 до 120 градусов, процесс длится недолго. Это, конечно, здорово, раз можно за несколько часов достичь результата. Зато при обработке в электрической коптильне при 20-25 градусах продукт консервируется лучше и хранится даже дольше магазинной. Итак, ближе к делу.

Коптильня своими руками из 200л бочки

Основное сокровище, которое придется раздобыть — это бочка из прочного металла, желательно из жаропрочной стали. Такая, в которых хранятся взрывоопасные жидкости или вещества, химикаты. Купить подобную в состоянии б/у не составит труда, например, через доску объявлений Авито либо на ближайшем оптовом складе металлопродукции. Только позаботьтесь о том, чтобы бочка имела крышку (далее будет понятно, зачем).

А кроме бочки нужны:

• 4 колесика для удобной транспортировки коптильни. Можно купить в строительном  магазине или на мебельных базах;
• электроплита, с помощью которой будет подогреваться атмосфера внутри бочки. Подойдет обычная «буржуйка» из дома;
• термостат для регулировки температуры.

Советуем брать термостат с полем регулировки от 20 до 90 градусов по Цельсию, даже если электрическая коптильня подразумевается только для холодного копчения.

• Электрокабель;
• Посудина для сбора жира, капающего в процессе обработки;
• Поддон для щепок, опилок, брикетов — словом, для горючего материала;
• Термометр;
• Сверло по металлу;
• Сетка-рабица или решетка для расположения продукта.

Сетку можно заменить системой крючков, в конце концов, обустроить оба варианта. Важно, чтобы ваша домашняя электрокоптильня была удобна в пользовании как любая профессиональная.

Чертеж электрокоптильни

Сборка электрокоптильни

Вкратце полученный результат должен быть таким: на дно бочки ставится электроплита, проделывается вентиляция и крепится зона для расположения продукта. Бочку нужно предварительно хорошо вымыть (мало ли, что хранилось в ней до этого). Дальше необходимо положить внутрь охапку хвороста или дров и сжечь их, чтобы устранить остатки масла, а заодно прокалить стенки. Только потом не забудьте соскоблить нагар при помощи щетки из металла и хорошо сполоснуть с применением моющего средства.

По мере высыхания бочку устанавливаем на колесики и делаем вентиляцию, для чего в нижней части сверлятся отверстия. Диаметр каждой окружности может быть 10мм, всего таких дырочек нужно 5-8 штук. Далее, приступаем к электроплите: от нее, собственно, требуется только ТЭН. Поэтому если вы знаете, как своими руками выпотрошить печку дома, дерзайте, если нет — зовите мастера либо просто купите на рынке теплонагревательный элемент.

В качестве источника огня будет выступать ТЭН открытого типа

С помощью винтов он крепится по центру бочки и рядом располагается термостат с последовательным соединением (провод медный не менее 2,5 мм2 сечением). Поместите его датчик в удобном для обозрения месте.

Затем приступаем к обустройству верхней части. Через небольшое просверленное отверстие крепится термометр, посередине бочки устанавливается поддон для сбора жира (можно обычный противень. В самой крышке бочки необходимо проделать 50мм дыру на отвод дыма.

Внимание! Отверстие-дымоход должно закрываться заслонкой и в начале процедуры холодного копчения должно быть закрыто.

Поддон для опилок тоже может быть сетчатым либо изготавливается из простой кастрюли. Как показывает практика, одной полной 5-литровой кастрюли топлива хватает на дым для 8-10 часового сеанса при 20 градусах или 2-3 часа быстрого «горячего» копчения. Готово: первый подогрев рекомендуется проводить в течение 10-20 минут для того, чтобы «раскочегарить» бочку, а затем можно закладывать в электрокоптильню мясо или рыбу.

Сборка электрокоптильни для горячего копчения описана тут!

«Советский» вариант

Ниже приводим рисунок, взятый из журнала времен СССР, пособия для инженеров-любителей.

На рисунке подробно объяснена суть того, как соорудить своими руками коптильню и ввиду небольших габаритов можно поставить ее дома, но лучше на заднем дворе дачи или коттеджа. Кстати, размеры камеры таковы:

1. Малая для образования дыма 260x240x220 мм;
2. Крупная для копчения 340x430x220 мм.

Подобная домашняя вещь пригодится любителям копченого смальца или свежевыловленной рыбки.

Итак, в данном случае корпус сборный из стального листа, хотя есть возможность изготовить его из фанеры 15мм толщиной. В этом случае, необходимо продумать пожарную безопасность, разместив тлеющее сырье в камере, выложенной асбестом или другими огнеупорами. Емкости для опилок не нужно — ее роль исполняет дымящийся брусок, тлеющий в результате вращения моторного шкива. Мотор работает от переменного тока, и его лучше всего выбирать мощностью от 0,5 до 2 киловатт (подобные бытовые агрегаты от поломанных мопедов, мощной стиральной машинки и другой техники можно купить на барахолке).

Необязательно покупать новый электродвигатель, загляните на барахолку

Для того, чтобы подобрать нужную силу вращения для появления дыма, используйте регулировочный винт, который закручивает пружину шкива и прижимает его сильнее либо, наоборот, ослабляет давление на брусок.

Естественно, брусок постепенно стирается, поэтому винт приходится регулировать, а дерево периодически менять.

Камера холодного приготовления мяса или рыбы находится по соседству от камеры тления бруска, их отделяет сетка или решетка. На рисунке продукты подвешены на крючках, но можно располагать, скажем, филе на решетке как и в предыдущей схеме. Важно, чтобы разделяющая решетка была подключена к источнику отрицательно заряженных частиц, а крепления для рыбы/мяса — к положительному, тогда дым будет притягиваться.

Мы видим, что подобная домашняя коптильня имеет свое магнето, в роли источника напряжения, которое подключено к мотору. Схема последовательного подключения конденсаторов и их емкость указана также. Рекомендованные значения при рабочем напряжении не менее 2 кВ — два конденсатора по 2200 ПФ и сигнальный 1800 ПФ. Чтобы убедиться в том, что магнето работает, его снабжают светодиодной лампочкой.

Надеемся, что эти две идеи вдохновят вас на сборку подобной конструкции дома своими руками. Если есть доработки или предложения, вносите их в виде комментариев, с удовольствием учтем!

okopchenii.ru

чертежи, фото и видео пошаговая инструкция

Все мы знаем, что копченые изделия не являются диетическими продуктами, тем более те, которые продаются в магазинах, ведь в них много вредных консервантов и добавок. Вот тут то и возникает вполне резонный вопрос, а как же снизить потенциальный вред любимых продуктов, сохраняя при этом их вкусовые качества и аромат? Выход есть – домашнее копчение. Вкусную и, самое главное, абсолютно безопасную для здоровья продукцию можно получить даже в домашних условиях. И в этом поможет электрокоптильня, своими руками собранная.

Общие рекомендации

Сегодня существует масса препаратов, способных заменить натуральный древесный дым синтетическими жидкостями. При этом электрическая коптильня, сделанная своими руками, позволяет получить вкусный, ароматный копченый продукт, приготовленный на основе натурального дымка. Какой породе древесины для копчения отдать предпочтение, это уже вопрос личного характера.

Опытные специалисты уверяют, что наиболее удачным мясо получается, если использовать для его копчения дуб, осину, тогда как рыбу лучше коптить на ветках плодовых деревьев: вишня, яблоко, груша, персик и т.п. В свою же очередь хвойные не годятся для копчения, поскольку в них присутствуют смолы, которые портят вкусовые качества готового продукта.

Делая электрическую коптильню своими руками, лучше отдавать предпочтение методу холодного копчения, и вот почему. Горячий способ характеризуется температурной обработкой в пределах 60-120°С, при этом сам процесс занимает не так уж и много времени (2-3 часа). Безусловно, это очень удобно, да и вкусовые качества изделия отличные. В электрической коптильне холодного копчения можно получить продукт с более длительным сроком хранения, ведь благодаря поддерживаемой температуре 20-25°С изделие лучше консервируется.

С этой статьей читают: Чем отличается холодное копчение от горячего

Рассмотрим более подробно, как же изготовить своими руками коптилку холодного копчения.

Коптилка из 200-литровой бочки

Чтобы сделать домашнюю коптильню холодного копчения своими руками, нам понадобится металлическая бочка, хорошо, если она будет изготовлена из жаропрочной стали. Как правило, в таких бочках хранятся химически вредные веществами и жидкости. Если в вашем домашнем хозяйстве нет такого предмета, то ее с легкостью можно приобрести с рук, пролистав объявления либо в местной газете, либо на интернет-площадках. Главное условие – бочка должна быть вместе с крышкой, о функционале которой вы узнаете немного позже.

Помимо самой бочки потребуются следующие предметы:

• электрическая плита, посредством которой будет прогреваться воздух внутри коптилки – сгодится даже самая примитивная «буржуйка» или ТЭН

• 4 небольших колеса, с помощью которых можно будет перемещать электрическую коптильню холодного копчения с места на место – их можно приобрести как на барахолке, так и в любом строительном магазине;
• терморегулятор, с помощью которого можно будет регулировать температуру внутри устройства – лучше отдавать предпочтение приборам с полем регулировки 20-90°С;
• электрический кабель

• термометр;
• емкость для сбора жира, который будет выделяться из продуктов во время копчения – это может быть любая посудина круглой или прямоугольной формы;
• сверло по металлу – Ø10 мм;
• поддон для горючих материалов;
• сетчатое полотно, решетка или система крючков, на которую будет укладываться продукт.

Процесс сборки агрегата

Собрать своими руками коптилку холодного копчения для рыбы или мяса не трудно, важно лишь следовать подробной инструкции:

1. Если бочка ранее использовалась для хранения горюче-смазочных материалов и прочих химикатов, ее необходимо тщательно промыть. В большинстве случаев для этих целей используют соду с жесткой щеткой, после чего вымывают с моющим средством и обильно ополаскивают. Благодаря таким манипуляциям можно избежать возможного попадания вредных веществ на продукты копчения.
2. На дно бочки ставим электроплиту так, чтобы она не заваливалась ни на одну сторону. Для этого можно зафиксировать ее с помощью с помощью металлических пластин.

Так выглядит коптильня на «срезе»

3. Дальше нужно сделать вентиляцию, для чего необходимо просверлить в днище аппарата 5-8 отверстий Ø10 мм. Теперь нужно закрепить зону, на которой будет размещаться продукты – это может быть как решетка, так и система крючков.
4. После того, как все вышеуказанные процессы будут выполнены, берем охапку хвороста или дров, кладем их внутрь бочки и поджигаем. Это позволит устранить остатки масла и поспособствует дополнительной прокалке стен аппарата.
5. Как только пробная попытка копчения была проведена, удаляем нагар со стенок бочки. Для этого можно использовать металлическую щетку. А затем тщательно выполаскиваем коптильню холодного копчения, сделанную своими руками, используя при этом  моющее средство. И не забываем избавиться от самого моющего.
6. Устанавливаем аппарат на колеса, прикручивая их к днищу почти готовой коптильни.

ВИДЕО: Как сделать коптильню из половины бочки

7. Переходим к электрической плите, от которой, по большому счету, нам потребуется только ТЭН. И даже если вы ни разу не сталкивались с подобными устройствами, то сможете с легкостью справиться с этой задачей. Так, вынимая ТЭН из электропечи, нужно всего лишь снять нагревательный диск и отсоединить провода теплонагревательного элемента. А можно сделать еще проще, не «потрошить» электропечь, а купить нагревательный элемент на рынке или в специализированном магазине.
8. При помощи винтов крепим теплонагревательный элемент по центру коптильной установки и рядом располагаем терморегулятор с последовательным соединением. Желательно использовать медный провод, сечением не менее 2,5  . Теперь помещаем его датчик в том месте, где вам удобно будет на него поглядывать.
9. Следующим этапом сборки электрокоптильни будет обустройство верхней части. Вверху, в стенке сверлится небольшое отверстие, через которое необходимо закрепить термометр так, чтобы он находится внутри аппарата. А в крышке следует сделать отверстие Ø5 см, которое будет выступать в качестве дымохода.
10. Посередине коптилки устанавливаем поддон для сбора жира. Это может быть старый противень или любая другая емкость, максимально подходящая по размеру к этой конструкции. А чуть выше размещаем решетку, на которую будут укладываться продукты.

Если вы планируете вместо решетки использовать систему крючков, то ее также можно сделать своими руками. Взяв прутки Ø3-5 мм, скрутите их крючком и прицепите на металлическую планку, в которой до этого были выполнены соответствующего диаметра отверстия. Такая конструкция прикручивается к стенкам бочки с помощью шурупов.

Отверстие в крышке устройства закрываться заслонкой и в начале процесса копчения должно быть закрыто. В противном случае эффективность работы агрегата будет крайне низкой.

В качестве поддона для горючих материалов можно использовать сетку или обычную кастрюлю. Как правило, пятилитровой кастрюли топлива достаточно, чтобы установка работала 8-10 часов при температуре 20°С или три часа в ускоренном режиме.

Пробный подогрев желательно проводить на протяжении трети часа для того, чтобы «разогреть» установку, после чего можно смело закладывать в устройство продукты для копчения.

С этой статьей читают: Как закоптить скумбрию в коптильне горячего копчения

Вот, собственно, и все тонкости сборки коптильного устройства. Конечно, вы можете купить коптилку холодного копчения и в магазине, но при этом за нее придется отдать немало денег. Да и сам факт того, что такой аппарат вы сделаете собственноручно, будет делать готовый продукт еще вкуснее.

ВИДЕО: Коптильня своими руками для холодного и горячего копчения

www.portaltepla.ru

Электрокоптильня холодного копчения своими руками

Аромат рыбки холодного копчения или домашнего прошутто вызовет у ваших гостей голодную слюнку, а у вас — чувство доброго тщеславия, как у хозяина щедрого и оригинального. Но для того, чтобы угостить подобными деликатесами, вам нужна собственная коптильня. И сейчас мы рассмотрим два способа того, как сделать ее своими руками.

Самодельная электрическая коптильня

Советы по изготовлению коптильни

В отличие от дорогостоящего импортного оборудования, которое все чаще замещает натуральный древесный дым синтетическими жидкостями, ваша коптильня будет чиста как слеза единорога. В том плане, что мясо-рыба-колбаса будут плавно приобретать аромат натурального дымка от опилок или полена. Какую породу дерева выбрать для холодного копчения, это уже вам решать.

Кстати, доказано, что наиболее удачным мясо получается при копчении от дуба, осины, а рыба — от плодовых пород типа вишни. Хвойные не годятся, так как содержат смолы, портящие вкус продукта.

Второй момент: делая подобное устройство своими руками, выбираем метод холодного копчения, и вот в чем суть. При горячем температура обработки колеблется от 60 до 120 градусов, процесс длится недолго. Это, конечно, здорово, раз можно за несколько часов достичь результата. Зато при обработке в электрической коптильне при 20-25 градусах продукт консервируется лучше и хранится даже дольше магазинной. Итак, ближе к делу.

Коптильня своими руками из 200л бочки

Основное сокровище, которое придется раздобыть — это бочка из прочного металла, желательно из жаропрочной стали. Такая, в которых хранятся взрывоопасные жидкости или вещества, химикаты. Купить подобную в состоянии б/у не составит труда, например, через доску объявлений Авито либо на ближайшем оптовом складе металлопродукции. Только позаботьтесь о том, чтобы бочка имела крышку (далее будет понятно, зачем).

Коптильня своими руками из 200л бочки

А кроме бочки нужны:

• 4 колесика для удобной транспортировки коптильни. Можно купить в строительном  магазине или на мебельных базах;
• электроплита, с помощью которой будет подогреваться атмосфера внутри бочки. Подойдет обычная «буржуйка» из дома;
• термостат для регулировки температуры.

термостат для регулировки температуры

Советуем брать термостат с полем регулировки от 20 до 90 градусов по Цельсию, даже если электрическая коптильня подразумевается только для холодного копчения.

• Электрокабель;
• Посудина для сбора жира, капающего в процессе обработки;
• Поддон для щепок, опилок, брикетов — словом, для горючего материала;
• Термометр;
• Сверло по металлу;
• Сетка-рабица или решетка для расположения продукта.

Сетку можно заменить системой крючков, в конце концов, обустроить оба варианта. Важно, чтобы ваша домашняя электрокоптильня была удобна в пользовании как любая профессиональная.

Чертеж электрокоптильни

Сборка электрокоптильни

Вкратце полученный результат должен быть таким: на дно бочки ставится электроплита, проделывается вентиляция и крепится зона для расположения продукта. Бочку нужно предварительно хорошо вымыть (мало ли, что хранилось в ней до этого). Дальше необходимо положить внутрь охапку хвороста или дров и сжечь их, чтобы устранить остатки масла, а заодно прокалить стенки. Только потом не забудьте соскоблить нагар при помощи щетки из металла и хорошо сполоснуть с применением моющего средства.

По мере высыхания бочку устанавливаем на колесики и делаем вентиляцию, для чего в нижней части сверлятся отверстия. Диаметр каждой окружности может быть 10мм, всего таких дырочек нужно 5-8 штук. Далее, приступаем к электроплите: от нее, собственно, требуется только ТЭН. Поэтому если вы знаете, как своими руками выпотрошить печку дома, дерзайте, если нет — зовите мастера либо просто купите на рынке теплонагревательный элемент.

В качестве источника огня будет выступать ТЭН открытого типа

С помощью винтов он крепится по центру бочки и рядом располагается термостат с последовательным соединением (провод медный не менее 2,5 мм2 сечением). Поместите его датчик в удобном для обозрения месте.

Затем приступаем к обустройству верхней части. Через небольшое просверленное отверстие крепится термометр, посередине бочки устанавливается поддон для сбора жира (можно обычный противень. В самой крышке бочки необходимо проделать 50мм дыру на отвод дыма.

Внимание! Отверстие-дымоход должно закрываться заслонкой и в начале процедуры холодного копчения должно быть закрыто.

Поддон для опилок тоже может быть сетчатым либо изготавливается из простой кастрюли. Как показывает практика, одной полной 5-литровой кастрюли топлива хватает на дым для 8-10 часового сеанса при 20 градусах или 2-3 часа быстрого «горячего» копчения. Готово: первый подогрев рекомендуется проводить в течение 10-20 минут для того, чтобы «раскочегарить» бочку, а затем можно закладывать в электрокоптильню мясо или рыбу.

Советский вариант

Ниже приводим рисунок, взятый из журнала времен СССР, пособия для инженеров-любителей.

Советский вариант

На рисунке подробно объяснена суть того, как соорудить своими руками коптильню и ввиду небольших габаритов можно поставить ее дома, но лучше на заднем дворе дачи или коттеджа. Кстати, размеры камеры таковы:

1. Малая для образования дыма 260x240x220 мм;
2. Крупная для копчения 340x430x220 мм.

Подобная домашняя вещь пригодится любителям копченого смальца или свежевыловленной рыбки.

Итак, в данном случае корпус сборный из стального листа, хотя есть возможность изготовить его из фанеры 15мм толщиной. В этом случае, необходимо продумать пожарную безопасность, разместив тлеющее сырье в камере, выложенной асбестом или другими огнеупорами. Емкости для опилок не нужно — ее роль исполняет дымящийся брусок, тлеющий в результате вращения моторного шкива. Мотор работает от переменного тока, и его лучше всего выбирать мощностью от 0,5 до 2 киловатт (подобные бытовые агрегаты от поломанных мопедов, мощной стиральной машинки и другой техники можно купить на барахолке).

Необязательно покупать новый электродвигатель, загляните на барахолку

Для того, чтобы подобрать нужную силу вращения для появления дыма, используйте регулировочный винт, который закручивает пружину шкива и прижимает его сильнее либо, наоборот, ослабляет давление на брусок.

Естественно, брусок постепенно стирается, поэтому винт приходится регулировать, а дерево периодически менять.

Камера холодного приготовления мяса или рыбы находится по соседству от камеры тления бруска, их отделяет сетка или решетка. На рисунке продукты подвешены на крючках, но можно располагать, скажем, филе на решетке как и в предыдущей схеме. Важно, чтобы разделяющая решетка была подключена к источнику отрицательно заряженных частиц, а крепления для рыбы/мяса — к положительному, тогда дым будет притягиваться.

Мы видим, что подобная домашняя коптильня имеет свое магнето, в роли источника напряжения, которое подключено к мотору. Схема последовательного подключения конденсаторов и их емкость указана также. Рекомендованные значения при рабочем напряжении не менее 2 кВ — два конденсатора по 2200 ПФ и сигнальный 1800 ПФ. Чтобы убедиться в том, что магнето работает, его снабжают светодиодной лампочкой.

Надеемся, что эти две идеи вдохновят вас на сборку подобной конструкции дома своими руками. Если есть доработки или предложения, вносите их в виде комментариев, с удовольствием учтем!

Загрузка…

prokopchenie.com

Электрическая коптильня своими руками: советы по изготовлению

Копчёные продукты отличаются ярким и запоминающимся вкусом. Практически в каждом доме найдётся какая-нибудь копчёность. Хорошо, если она приготовлена своими руками, ведь не каждый готов доверить своё здоровье продуктам, предлагаемым в магазинах. Всем известно, что копчёные изделия не являются диетическим продуктом, а продающиеся в магазинах содержат большое количество вредных консервантов и добавок. Возникает вопрос: как уменьшить потенциальный вред любимых продуктов, сохранив при этом их вкус и аромат? Выход из положения — домашнее копчение. Электрическая коптильня отлично справится с поставленной задачей. Но как сделать её своими руками?

Видео о том, как коптить продукты в электрической коптильне:

Электрическая коптильня для самых вкусных блюд

Сделав электрическую коптильню своими руками, вы сможете готовить блюда как горячего, так и холодного копчения, причём тоже собственноручно.

Принцип её работы

Само по себе копчение представляет обработку продукта горячим дымом от тлеющих опилок различных пород деревьев. Из-за особенностей приготовления (происходит обезвоживание продукта), ваше блюдо будет иметь более длительный срок хранения, а дымок от опилок придаст особый аромат.

Чем отличается горячее копчение от холодного?

Горячее копчение от холодного отличается температурой и временем обработки продукта. В первом случае температура составляет +45–120 градусов и процедура занимает всего несколько часов, во втором — 20–25 градусов и несколько дней. Чаще всего используют горячее копчение, т. к. результат достигается гораздо быстрее, но при этом продукты холодного копчения хранятся дольше, не покрываясь слизью, как магазинные. Но разве может долго храниться такая вкуснятина? Нет, её хочется съесть как можно быстрее!

Сделать коптильню несложно

Сделать электрическую коптильню своими руками не так уж и сложно, главное — желание. Если разобраться, то для этого нужна ёмкость с плотно прилегающей крышкой. Корпус желательно делать металлическим. В верхней части прикрепляется решётка, на которой и раскладывают продукты для копчения. Важно, чтобы они лежали в один слой, не перекрывая друг на друга. Под решёткой необходимо установить поддон, куда будет стекать жир. На дно решётки засыпаются опилки или древесные щепки. При нагревании щепки начинают тлеть, выделяя дым, которым и обрабатываются продукты, лежащие на сетке. Это основной принцип копчения. А как же сделать такую коптильню электрической?

Электрическая коптильня своими руками с помощью холодильника

Видео об универсальной электрокоптильне:

Есть довольно простой способ добиться желаемой цели, даже не имея специальных навыков и познания в электрике. Для этого вам понадобится старый холодильник, желательно небольших размеров, и обычная электроплитка. Во-первых, необходимо удалить охладительный агрегат и изолирующие компоненты, во-вторых просверлить небольшое количество отверстий, через которые будет уходить пар. Поддон для собирания жира можно изготовить из металлического листа. Также можно использовать обычный жаропрочный противень, особенно хорошо подойдут противни, идущие в комплекте со старыми газовыми плитами. Поддон с опилками нужно разместить на электроплитке, причём, чем меньше воздуха будет поступать к опилкам, тем меньше вероятность воспламенения. При этом постоянного дежурства у такой коптильни не требуется, да и занимать она будет немного места.

После сборки своего коптильного аппарата обязательно нужно провести серию испытаний. Со временем вы достигнете идеальных результатов, сбалансировав высоту решётки с продуктами и время процесса приготовления.

Нужно помнить, что много дыма в копчении не бывает, а если мало — подложите щепок.

---

domkopchenie.ru

Электро коптильня и дымогенератор своими руками

Сегодня мы расскажем, как самостоятельно из старой электро духовки сделать коптильню и дымогенератор.

Привет. Долго я зрел на копчение, всё ни как руки не доходили плотно заняться этим вопросом. Вот наконец появилось и время и возможность.
И явилось миру вот это чудо:
Сама коптильня, это древняя советская электро духовка «Харьков М», давно она мешалась под ногами в гараже. Наконец ей нашлось применение)
Из того что в ней модернизировал, это сделал разборным корпус. И добавил терморегулятор.
Регулятор упаковал в коробку от пакетника, дёшево и сердито)
Регулятор дал нам возможность чётко поддерживать необходимую температуру при горячем копчении.
Если коптим холодным, то регулятор не используется.

Так же во внутрь чётко вписалась порезанная сетка для мангала.
И даже получилось два яруса.
Отдельная тема это дымогенератор. Их много вариантов, каждый подбирает под свои нужды.
Сложного нечего нет, как и всегда:)
Труба с вваринными гайками под 1/2 и М16
1/2 это у нас выход дыма, а 16 вкручивается тонкая трубка для подачи воздуха от компрессора.Компрессор, аквариумный.
На трубе 1/2 сделаны прорези, через них дам засасывает в коптильню.
Ещё пару фото для наглядности
Так же были изготовлены крышки, на донышко и верх дымогенератора.
В принципе на этом всё.Можно стыковать дымогенератор с коптильней и собственно коптить.

Как видно работа не сложная, можно уложится за пару дней, не считая покраски.
Так же саму коптильню легко можно заменить на современную электро духовку.

На этом всё. Спасибо за внимание:)

P.S. Максимально подробную инфу по изготовлению этой коптильни, можно увидеть на моём видео.

Автор статьи “Электро коптильня и дымогенератор своими руками”  ZubTech

Смотрите так же:

samodelka.info

Электрокоптильня своими руками – чертежи, фото инструкция по изготовлению | Своими руками

Реклама

Идея проста но эффективна: принцип действия этой самодельной электрокоптильни состоит в том что при обугливании электрическим ТЭНом (тоже сделанном своими руками) дров генерируется дым.

Мой давний приятель Александр родился и вырос в деревне. От предков ему передалась неуёмная тяга к содержанию на подворье различных домашних животных. Несмотря на занятость основной работой, он в своём хозяйстве держал лошадь с жеребёнком, двух коров с телятами, свиней с поросятами, десяток кур-несушек, несколько гусей и индюков, кроликов с крольчатами, до 50 штук бройлеров и ещё кого-то. На небольшом приусадебном участке вся живность размещалась буквально в два этажа.

Но на этом его заботы не заканчивались. Требовалось не только вырастить эту живность, но и переработать полученную на своей мини-ферме продукцию и реализовать её излишек. Особенно доходным делом в перестроечные годы был и до наших дней остался сбыт мясных копчёностей. Продукты копчения на рынке просто отрывают с руками. Даже через знакомых записываются в очередь на месяц вперёд под получку.

Сначала Александр использовал традиционный метод холодного копчения. Установил коптильный деревянный шкаф, проложил в земле длинную дымовую трубу и соорудил приямок с костерком. Навешает он в шкафу хорошо просоленных заготовок, с раннего утра растопит костерок, заложит нагоревшие угли сырыми чруками и уйдёт на работу. В обеденный перерыв подбросит чурок, вечером — ещё добавит, ночью последит за ходом процесса. Но однажды в сухую ветреную погоду случился от коптильни пожар, и погорела часть двора с банькой! Этот убыток и опасность открытого огня подтолкнули хозяина к мысли избавиться от костра при копчении.

---

Ссылка по теме: Барбекю + коптильня своими руками- фото, инструкция как сделать

---

И родилась у него идея, для проверки которой соединил он последовательно два воздушных электрических нагревателя — ТЭНа, положил их на корытце из оцинкованной жести и установил это устройство на кирпичах под коптильным шкафом.

Затем поверх нагревателей наложил сырых яблоневых чурочек и включил кабель в электросеть.

Эксперимент удался. ТЭНы нагрелись, деревяшки задымились, коптильня заработала.

Прознал и я про такой удобный способ копчения и через некоторое время решил сделать себе подобную дворовую самодельную коптильню.

Взяв за основу Сашину идею, реализовал её своими руками по-своему.

Для коптильного шкафа у меня идеально подошёл ящик от старого электрощита размерами 1200x600x250 мм.

Есть в нём дверца и вентиляционные отверстия внизу и под верхней крышкой (фото 1).

Доработка выразилась лишь в устройстве щеколды под навесной замок, установки опорных ножек и проделывании двух пар отверстий под арматурный пруток для навески крючков с мясным полуфабрикатом (фото 2).

Готовый шкаф установил на постоянное место в углу двора подальше от построек. Нагревательные элементы заключил в специальный переносной корпус в виде корыта на ножках. ТЭНы к электросети подключил длинным кабелем.

Такой нагреватель (рис. 1) удобно обслуживать и хранить между копчениями в сухом месте на полке в гараже.

Изготовить своими руками дымогенератор с электронагревателем довольно просто.

Из прямоугольной заготовки листового металла толщиной 1 мм изгибаем корыто. Длина его должна соответствовать размерам ТЭНов. Из того же металла вырезаем две щеки-ножки и электросваркой привариваем к корыту. В щеках сверлим по два отверстия по диаметру ТЭНов, а затем прорезаем вертикальные пазы, в которые укладываем эти нагреватели.

---

Читайте также: Еще один вариант самодельной садовой коптильни

---

С помощью медных перемычек собираем последовательную схему подключения нагревателей к кабелю. Положительным результатом такого соединения является то, что температура нагрева оказывается оптимальной для медленного тления древесины в корыте.

Кроме того, оребрение ТЭНов не позволяет уложить чурочки плотно (фото 3), чем достигается отличная конвекция горячего воздуха, необходимого для их тления. Мощность нагревателей должна быть согласована с размерами коптильни и соответствовать допустимой нагрузке домашней электросети. В моём случае оптимальной оказалась мощность двух нагревателей по 1,5 кВт.

Для защиты от случайного прикосновения к электрическим контактам все соединения закрываем защитными коробками, которые прикрепляем винтами с гайками к щекам корпуса нагревателя.

Третья, очень важная, часть конструкции — капельник, который препятствует попаданию растопленного жира на чурочки и горячий нагреватель. Пропитанные жиром деревяшки могут воспламениться.

Изготовим капельник из трёх прямоугольных заготовок листового металла одинакового размера. Лотки должны быть длиной чуть больше ширины шкафа. Капельник в единое целое соединяем точечной электросваркой лотков с угловыми треугольными рёбрами таким образом, чтобы верхний лоток перекрыл кромки нижних, а ребра были наклонены в сторону слива жира. Наклонные ребра легко пропускают дым и даже перемешивают его поток.

Разобраться в нехитрой конструкции коптильни вам помогут прилагаемые чертежи (см. рис. 1-3).

Самодельная электрокоптильня – чертежи

Чертеж 1: Устройство самодельной коптильни и схема копчения продуктов.

1. Шкаф 2.Дверь. 3. Крышка 4. Запор в сборе. 5. Шарниры. 6. Ножки 7. Опорные пластинки 8. Пруток для навески с последующим копчением мяса и рыбы 9. Ручка дверцы 10. Крючок для копчения мяса и рыбы

Чертеж 2: Электронагреватель коптильни.

Чертеж 3. Капельник коптильни.

В любом деле после сборки изделия наступает период испытаний. Повесив пару кусков просоленного сала на специальные мощные крючки, я уложил в корыто несколько черемуховых чурочек и включил нагреватель в сеть. Примерно через 30 минут из всех щелей коптильного шкафа повалил дым. Процесс оказался легко управляем.

Мало дыма — подложил деревянных чурочек, а много дыма в копчении не бывает! Вот будет лето, богатое всякой рыбой, — наловим её несколько вёдер, засолим и закоптим.

Автор советов по изготовлению самодельной электро-коптильни А. Матвейчук. Чертежи и фото автора.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из…

404: не найдено Мы приносим Вам свои извинения…

Декоративный (фальшивый) камин своими руками – фото и чертеж Как сделать декоративный фальшкамин в…

Барный стул своими руками – фото и чертежи Как сделать барные стулья своими…

Прицеп для перевозки лодки катера или гидроцикла своими руками Как сделать прицеп для перевозки…

Переделка компьютерного блока питания своими руками
Вторая жизнь блока питания компьютераВ…

Навес у бани из сотового поликарбоната своими руками Как самому сделать навес из…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

Электростатическая коптильня своими руками

Домашнее копчение мяса, колбасы, сала, рыбы всегда было хлопотным из-за длительности процедуры. Кроме того, приходилось постоянно вмешиваться в процесс, корректировать температуру и влажность дыма, иначе продукты могли получиться сырыми или чересчур сухими. В пищевой промышленности давно и успешно применяются электрические коптильни, позволяющие сократить время копчения на порядок. Принцип этот давно известен, особых секретов здесь нет, поэтому при желании можно построить электростатическую коптильню своими руками в домашних условиях.

Как устроена электростатическая коптильня

Нередко можно встретить мнение, что электростатическая установка не дает того качества обработки мясопродуктов, которое можно получить при использовании классической коптильни. На самом деле обе установки работают абсолютно одинаково, с той только разницей, что в электростатической коптильне есть отдельный блок, повышающий эффективность использования дыма. Общий принцип копчения во многом схож с приготовлением мяса на пару, только вместо горячего пара используется влажный дым от тлеющих опилок.

В обычной коптильне используется для обработки только 1/10 часть дымового потока, остальное оседает на стенках камеры и выбрасывается. В электростатической установке за счет действия электростатического поля больше половины потока притягивается к поверхности продуктов, что в разы ускоряет процесс приготовления.

Конструкция усовершенствованной электростатической коптильни состоит из пяти основных узлов:

• Коптильная коробчатая камера, собранная из дерева или стойкого пластика с высокой диэлектрической проницаемостью;
• Источника горячего дыма, чаще всего это стальная емкость с газовым или электрическим нагревателем;
• Охладитель дымового потока до рабочей температуры в 38^оС;
• Вентилятор обдува, с помощью которого поток нагнетается внутрь камеры коптильни;
• Электростатический блок.

Конденсатор или охладитель, вентилятор и камера соединяются между собой неметаллическими трубами, можно использовать двухдюймовую полиэтиленовую водопроводную трубу. Генератор дыма и конденсатор соединяют между собой металлической трубой. Лучшим вариантом будет гофрированный стальной шланг для подключения бытовых газовых плит к системам централизованного газоснабжения.

Совет! Чем меньше в конструкции электростатической коптильни металлических и электропроводных предметов, тем безопаснее получится установка. Используйте по возможности только пластик и дерево.

Напряжение на электродах электростатической системы достигает 20 тыс. вольт. Можно сделать электрическую коптильню своими руками, в которой напряжение будет достигать 25 тыс. и даже 35 тыс. вольт. Это очень много, для сравнения, человек способен почувствовать удар током, напряжением всего в 36В, поэтому любая утечка потенциала по металлическим частям электростатической коптильни может обернуться серьезным ударом.

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет! Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Собираем электростатическую коптильню своими руками

На сегодняшний день на практике используют две разновидности конструкции электрической коптильни:

• С генератором электростатического поля на блоке строчной развертки от старого телевизора;
• На катушке зажигания или магнето от двухтактного двигателя.

Разницы в конструкции корпуса коптильной камеры нет, отличается только устройство блоков, с помощью которых генерируется электростатическое поле.

Собираем корпус коптильни

Конструкции камер могут быть самыми разнообразными по форме и используемым материалам. Наилучшим вариантом будет изготовление коптильни из листового стеклопластика, текстолита или гетинакса. Все перечисленные материалы промышленного производства обладают высокой стойкостью к воде, дыму, химическим веществам и, главное, – имеют высокую диэлектрическую непроницаемость. Это значит, что при многократном пользовании материал камеры не насытится влагой и не ударит током при случайном прикосновении рукой.

Наихудшими материалами можно считать листовой металл и стекло, первый – из-за высокой проводимости, второй – из-за высокой хрупкости, любая трещина корпуса автоматически приведет к выходу электростатического поля за пределы коптильни.

Размеры камеры зависят от мощности генератора дыма и системы получения электростатического поля. Для блоков строчной развертки от «Электрона» или «Березки» можно делать камеру коптильни размерами 30х30х50 см. Чем старее телевизор, тем мощнее блок развёрток и электростатическое поле, и тем больше можно выбирать объем камеры коптильни.

На внутренней поверхности боковых стен устанавливают два решетчатых электрода из обычной металлической сетки с приваренными отрезками проволоки. Это аноды, или положительные электроды электростатического генератора. Сетки крепят обычными металлическими скобами, но стенки коптильни пробивать насквозь нельзя. В нижней части корпуса коптильни вырезается кольцевое отверстие, к которому будет подключаться труба от нагнетающего дым вентилятора.

В центре коптильни устанавливают подвес в виде металлического крюка и кольца с несколькими иголками. Это катод, или отрицательный электрод электростатического поля. Продукты подвешиваются к крюку, а кольцо с иголками одевается на место подвеса так, чтобы острия игл касались поверхности мяса.

К катоду и аноду электростатической коптильни подключают высоковольтные провода, лучше всего использовать автомобильные бронепровода для подачи напряжения на свечи зажигания. Сами провода необходимо промаркировать, чтобы не перепутать при подключении к генератору электростатического поля.

Изготовление дымогенератора и охладителя

Наилучшим корпусом для генератора дыма будет старая чугунная утятница или кастрюля – скороварка из нержавеющей стали с плотно закрывающейся крышкой. На дно кастрюли насыпается известняковая или гранитная крупка слоем в 2-3 см и укладывается электрический нагреватель. Лучше всего подойдет нихромовая спираль от электрокамина или утюга, с нанизанными керамическими кольцами изолятора.

Поверх уложенной спирали с керамикой укладывается стальной лист, с просверленными по контуру, через каждые 10-15мм отверстиями, диаметром 3мм. На лист укладываются некрупные щепки, слоем до 5 см. В крышке генератора просверливается отверстие под установку бронзового полдюймового штуцера, к которому подключают гибкий гофрированный шланг из стали. Второй конец шланга оправляют на охладитель дыма.

Для изготовления устройства охлаждения дыма потребуется небольшая емкость и медная трубка, диаметром 10 мм и длиной 150 см. Трубку аккуратно сворачивают в спираль габаритами, соответствующими размерам емкости. Изготовленный змеевик устанавливают внутрь емкости, к выводам трубки подключают шланг от генератора дыма и вывод холодного дыма, ведущий на вентилятор.

В качестве вентилятора можно использовать любой центробежный вариант, работающий от сети переменного тока.

Электростатический генератор

Чаще всего в качестве прибора, генерирующего электростатическое поле для коптильни, используют строчник от телевизора, схема которого приведена ниже.

Это небольшая электрическая плата с разъемами, на которой установлен высоковольтный выпрямитель и трансформатор.

Если плата находится в рабочем состоянии, то для запуска достаточно подсоединить анод и катод электростатического поля, подключить электропитание от сети, и можно запускать коптильню.

Второй вариант генератора электростатического поля работает на индукционной катушке механической системы зажигания. В этом случае питающие контакты катушки подключают к мультивибратору, выдающие импульсы тока с частотой в 20-30Гц, а с массы и центрального вывода с помощью бронепроводов электростатическое поле подается на катод и анод коптильни соответственно.

Заключение

Для запуска электростатической коптильни потребуется включить нагреватель газогенератора и через 5-10 мин запустить блок развертки. В процессе холодного копчения поверхность продукта насыщается веществами, содержащимися в дымовых газах за час – полтора работы камеры. Далее продукты переносят из электростатической коптильни в прохладное место на сутки, и процесс закончен.

bouw.ru
