Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Устройство электрокоптильни

Схема аппарата для электростатического копчения очень проста и вполне доступна для сборки своими руками. Конструкция коптильни состоит из следующих частей:

• Корпуса из диэлектрического материала, можно дерева, пластика или даже бумаги;
• Электростатической «излучающей» сетки-подвески из стальной, медной или латунной проволоки;
• Дымогенерирующего блока коптильни или дымогенератора;
• Системы охлаждения дымового потока.

Основным модулем, от которого зависит качество и производительность работы коптильни, является генератор электростатического поля. Конструкций и различных схем электростатического блока существует огромное количество, но не все они одинаково успешно работают и дают высокое качество продукта.

В центре корпуса монтируется съемная подвеска из проволоки, на которую непосредственно закрепляют продукты. Излучающая сетка устанавливается на стенки электростатической коптильни, в нижней части корпуса устанавливают дымогенератор. В мощных коптильнях дымогенерирующий блок выносят вместе с охладителем в виде отдельной конструкции за пределы корпуса.

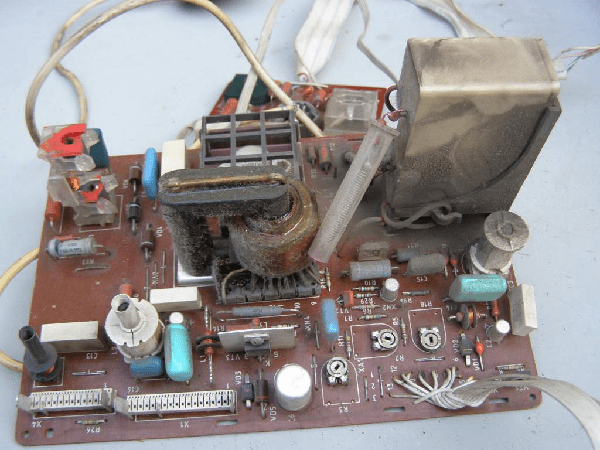

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор.

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению!
Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

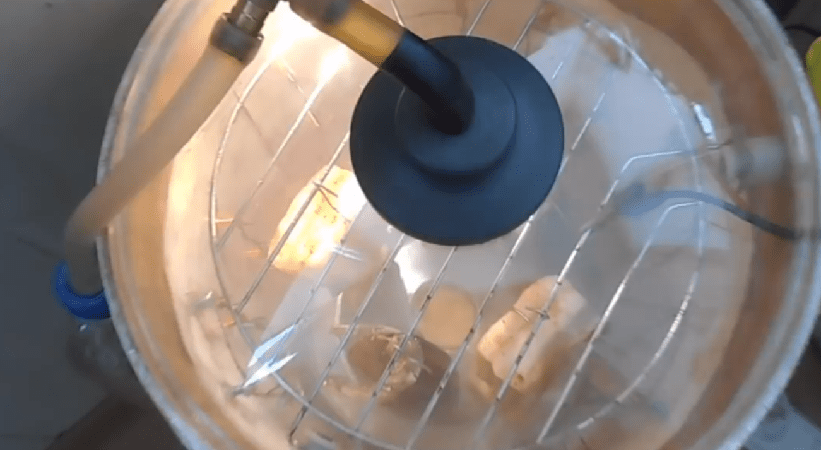

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

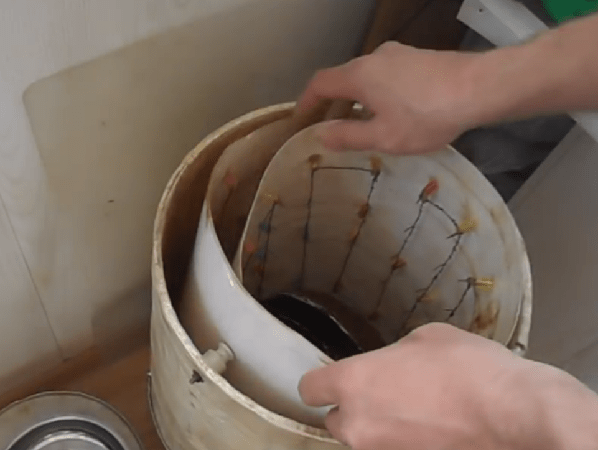

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Работа электростатической мини — коптильни

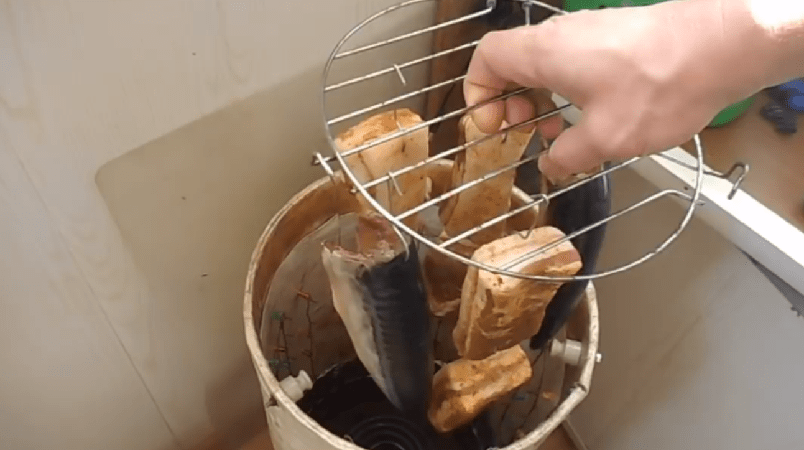

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Заключение

Приведенная схема электростатической коптильни замечательна тем, что в ней нет перенасыщения продуктов смолами и летучими веществами. Для получения среднего уровня насыщенности коптильной камере достаточно проработать 45-60 мин., тогда как в классическом варианте процесс копчения растянулся бы на несколько часов.

«Эх, на природу бы да с шашлычками!» — слышатся иногда восторженные возгласы окружающих людей. И тогда самим хочется испытать счастье зелёной лужайки рядом с озером или речкой, чтобы на мангале дымилось румяное мясо. Прелесть, да и только. Поэтому обычно по выходным можно заметить, как отдыхающий народ делает такие вылазки в близлежащие лесопосадки, везя с собой шашлычницы, коптильни и барбекю. Все желают насладиться великолепными изысками свежекопчёной снеди. А вот какую вкуснятину и приспособления для копчения лучше брать собой, давайте поговорим об этом.

Что можно приготовить в коптильнях?

Собираясь на отдых, нужно заблаговременно приготовить ингредиенты и, само собой разумеется, сам аппарат для копчения. Где вы будете проводить время — на лесной опушке или на веранде дачного домика, неважно, главное — иметь возле себя замаринованные продукты и костровую или электрическую коптильню. На этом обустройство заканчивается, и можно переходить к готовке пищи. А закоптить лакомство до коричневой корочки и сочных кусочков уже не составит особенного труда.

Сюда подходит мясо любой живности, птицы и рыбы. Это куры и индейки, телятина и конина, свинина и баранина, кролики и гуси, форель и сазан и даже окунь и карась с любыми овощами по вкусу. Можно перечислять до бесконечности. А вот сделать из них специфические блюда, да так, чтобы «пальчики оближешь», — это уже высшее мастерство.

Какие же вкусняшки можно приготовить в домашних коптильнях? Давайте перечислим:

• Курочки гриль.
• Окорочка и грудки птицы.
• Бёдрышки и крылышки индейки.
• Свиные лопатки и вырезки в собственном соку.
• Баранья тушка с овощами.
• Шашлыки свиные, бараньи и говяжьи.
• Любое красное и белое мясо.
• Форель горячего и холодного копчения.
• Любые виды красной, речной и сортовой рыбы без специфического озёрного запаха.
• Сыр, колбасу, полуфабрикаты.
• Овощи с майонезом — помидоры, лук, капуста, хрен с чесноком, баклажаны и другие по вкусу.
• Фрукты — яблоки, дыни, бананы и следующие по предпочтению.
• Много других деликатесов, продающихся в магазинах, бегающих в загонах и по пастбищам, а также растущих на грядках и на деревьях.

В тонкости меню ресторанов и кухонь углубляться не станем, а решим важный вопрос: «Как и где выбрать и купить, а возможно, и смастерить самостоятельно коптильню для домашнего пользования?»

Виды электрокоптилен

Как мы разобрались, есть два вида коптилен. Это:

1. Костровые с «дымком» — тот же мангал, каминные и каменные, кирпичные и металлические печи. Они изготавливаются иногда на скорую руку из железных вёдер и бочек, ящиков из толстой нержавейки и простой «чернухи» или выкладываются из подручного строительного материала со встраиванием решётки для размещения и копчения дичи. Также можно соорудить такую чудо-дымовницу из обычного куска стальной трубы.
2. Электрические коптильни — жарочные шкафы с разносторонними функциями, подключенные к розеткам 220 или 380 вольт и готовящие еду при определённой температуре.

Насчёт самодельных и уличных дымоварок всё ясно, а вот с коптильнями от сети переменного тока нужно познакомиться поближе. Ведь чтобы красиво и вкусно покушать, надо уметь в них правильно разбираться. Для этого достаточно изучить функции электропечи и при покупке выбрать подходящую. Рассмотрим следующие бренды электрокоптилок:

• RoyalSmoke — как для домашнего, так и для производственного употребления.
• «Сиком» — шашлычница с грилем и электроприводными вращающимися шампурами.
• Fansel — для домашнего приготовления блюд любой сложности копчения.
• Iterma — как для горячей, так и для холодной обработки мяса и рыбы в квартире.
• Istoma Big Smack — печь для обработки и копчения пищи от электричества в квартире и в столовой офиса.
• Alto Shaam — коптильня из нескольких секций для домашнего использования и на кухнях общепита.
• Napoleon APOLLO — агрегат для гриля и копчения от канадского производителя.
• Green Glade — для барбекю и гриля в малых помещениях.

Также представлены на рынке всяческие духовки и шкафы, мангалы и ларцы-нержавейки, нагнетатели и решётки, угольные, кислородные и древесные, многоярусные и одноуровневые, с наполнителями и без. Огромное количество российских и зарубежных электрокоптилен можно приобрести в специализированных онлайн и офлайн-магазинах.

Готовим в электрической коптильне холодного копчения

Чтобы подвергнуть дичь быстрой или продолжительной обработке копчения, нужно знать правила и технологию. И сегодня обсудим два способа приготовления пищи. Но предварительно на кухне уже должны быть установлены и подключены электрические коптильни горячего и холодного копчения. С их помощью можно развить целую индустрию в сфере малого бизнеса, готовить мясо и рыбу не только для себя, но и для людей.

Первый, самый трудоёмкий и ответственный приём, — это холодное копчение продуктов. Он подразумевает собой длительный процесс обработки в течение 7 дней нарезанных кусков мяса от 2 до 4 килограмм при небольшой температуре до 20 градусов тепла. Тушки в электрическом ящике вялятся медленно, освобождаясь от влаги и пропитываясь коптильными веществами, за счёт которых происходит консервация продукта.

За самой коптильней в ходе работы нужен надлежащий присмотр. Необходимо поддерживать и регулировать режимы, чтобы они оставались в норме, и следить за продуктами. Таким образом, по окончании готовки снедь будет храниться долго в холодильнике или морозильной камере и использоваться по назначению.

Готовим в электрической коптильне горячего копчения

Всё гораздо проще при горячей обработке. Здесь огромную роль играет фактор быстрого приготовления, и долго ждать не приходится. Естественно, температура в печи устанавливается намного выше, чем при холодном копчении, а примерно от 50 до 100 градусов жары.

Дичь она должна уже быть замаринована, очищена от волос, жёсткой шкурки и натёрта специями. Примерно через 2-6 часов, в зависимости от мяса, такую пищу вытаскивают из духовки и сразу же подают к столу. Если вы жарите птицу или рыбу, то процесс копчения проходит от 20 до 40 минут. В домашних условиях при быстром методе горячей готовки также нужно следить за продуктами и через каждые 10-15 минут переворачивать их на ярусах-решётках, сбрызгивать водой или вином (по вкусу). Соответственно, за параметрами шкафа-гриль тоже необходимо наблюдение.

Электрокоптильни в домашних условиях

Электрические коптильни для домашнего копчения изобилуют множеством функций, и их легко приспособить к любому пиршеству. Некоторые марки таких аппаратов пригодны к установке не только на кухне, но и при помощи удлинителей на балконах, верандах, дачных лоджиях и даже на открытом воздухе, где можно коптить продукты.

У электромангала есть автоматический запуск таймера на определённое время, по истечении которого он отключается и сигнализирует о приёме пищи. Также у духовок и коптилен от электросети есть тумблеры выставления температурных режимов, при которых готовится маринованный смак.

Производственные электрокоптильни

Производственные электрические коптильнинамного энергоресурсней домашних и требуют больших мощностей. Загрузка продовольствия в них осуществляется крупными партиями, почти до 200 килограммов за один раз. Но такие шкафы и существуют для того, чтобы обрабатывать много мяса, птицы и рыбы.

За ними в процессе работы наблюдают обученные операторы. Поэтому технологический процесс холодного и горячего копчения не останавливается ни на час, только разве в те минуты, когда необходимо подгрузить свежие туши в ёмкости для продолжения тепловой обработки.

Подробней о заводских и домашних электрокоптильнях

Ну и, конечно, разберём подробней, чем отличаются всё же домашние и заводские жарочные шкафы для приготовления копчёных деликатесов. По направленности и способу работы практически ничем. Но характеристиками они разнятся очень даже сильно.

1. Во-первых, производственные коптильни в основном стационарные, то есть не передвижные и не переносные, и занимают намного больше площади в специально оборудованных цехах. Есть перевозные модели на колёсах, если фермер готовит с выездом по пунктам жительства. А коптильни домашние электрические можно таскать в руках и переставлять с места на место. Также домашние печки ютятся на маленьком пространстве, не заслоняя проход, где-нибудь в уголке или на кухонном столе.
2. Во-вторых, сроки службы у стационарных ящиков регламентированы десятками лет и рассчитаны на огромные загрузки фабрикатов. А у бюджетных домашних приспособлений гарантия длится не более года, и здесь всё зависит от умения обращаться с ними и от ответственности хозяев.

Что такое гриль и как на нём готовят?

При таком подходе съестное со всех сторон равномерно обдаётся жаром, вытапливаются лишняя влага с жиром, а мясо становится сочным и мягким. Ещё грилем зовётся зажатая с двух сторон решётками снедь, которая находится близко к источнику тепла и обрабатывается практически одновременно по всем бокам. Над огнем спрессованный между металлических решёток шмат через каждые 10 минут поворачивают, меняя верх с низом. Барбекю взято отсюда же и повторяет полную конструкцию приготовления по классике гриля, только меньших размеров. На природе при таком методе используют уголь и дрова, а на кухнях — пропан или электричество.

Где всё же комфортней — на природе или на кухне?

Ну, тут лучше выбирать персонально, исходя из удобства, приёма гостей и личного желания — кому и в каком месте заблагорассудится проводить вкусные посиделки с зажаренным мясом. На природе, конечно, — романтика и специфичные эффекты запаха и вкуса. В каменных и железных коптильнях на дровах или угле, говорят, еда намного мягче, сочней и вкусней. Исходя из опыта, можно согласиться с таким высказыванием, но с другой стороны, электрические коптильни, которые существуют сегодня, снабжены всем необходимым для того, чтобы так же румяно и аппетитно приготовить окорочка или свининку по-французски.

В чём преимущества домашних электрокоптилен?

Почитав отзывы об электрических коптильнях в Интернете, можно сделать вывод, что если взять хорошую модель в средней ценовой категории и приспособить её для постоянной готовки мясных и рыбных блюд, то это будет не просто вкусно, но и экономично. Не нужно заготавливать уголь с дровами, а сразу без подготовки жара после подключения такого устройства к сети переменного тока на столе будет прекрасный завтрак, обед и ужин.

Какую электрокоптильню купить для дома?

Лучше один раз потратиться, но приобрести зачётную вещь для дома — такое правило подходит именно к домашним электрическим коптильням для квартиры.Чем дороже и значимее бренд, тем вероятней, что этот аппарат прошёл полную и точную проверку на заводе-изготовителе и способен коптить для вас день и ночь разнообразие самой вкусной пищи.

Идея проста но эффективна: принцип действия этой самодельной электрокоптильни состоит в том что при обугливании электрическим ТЭНом (тоже сделанном своими руками) дров генерируется дым.

Мой давний приятель Александр родился и вырос в деревне. От предков ему передалась неуёмная тяга к содержанию на подворье различных домашних животных. Несмотря на занятость основной работой, он в своём хозяйстве держал лошадь с жеребёнком, двух коров с телятами, свиней с поросятами, десяток кур-несушек, несколько гусей и индюков, кроликов с крольчатами, до 50 штук бройлеров и ещё кого-то. На небольшом приусадебном участке вся живность размещалась буквально в два этажа.

Но на этом его заботы не заканчивались. Требовалось не только вырастить эту живность, но и переработать полученную на своей мини-ферме продукцию и реализовать её излишек. Особенно доходным делом в перестроечные годы был и до наших дней остался сбыт мясных копчёностей. Продукты копчения на рынке просто отрывают с руками. Даже через знакомых записываются в очередь на месяц вперёд под получку.

Сначала Александр использовал традиционный метод холодного копчения. Установил коптильный деревянный шкаф, проложил в земле длинную дымовую трубу и соорудил приямок с костерком. Навешает он в шкафу хорошо просоленных заготовок, с раннего утра растопит костерок, заложит нагоревшие угли сырыми чруками и уйдёт на работу. В обеденный перерыв подбросит чурок, вечером — ещё добавит, ночью последит за ходом процесса. Но однажды в сухую ветреную погоду случился от коптильни пожар, и погорела часть двора с банькой! Этот убыток и опасность открытого огня подтолкнули хозяина к мысли избавиться от костра при копчении.

И родилась у него идея, для проверки которой соединил он последовательно два воздушных электрических нагревателя — ТЭНа, положил их на корытце из оцинкованной жести и установил это устройство на кирпичах под коптильным шкафом.

Затем поверх нагревателей наложил сырых яблоневых чурочек и включил кабель в электросеть.

Эксперимент удался. ТЭНы нагрелись, деревяшки задымились, коптильня заработала.

Прознал и я про такой удобный способ копчения и через некоторое время решил сделать себе подобную дворовую самодельную коптильню
.

Взяв за основу Сашину идею, реализовал её своими руками по-своему.

Для коптильного шкафа у меня идеально подошёл ящик от старого электрощита размерами 1200x600x250 мм.

Есть в нём дверца и вентиляционные отверстия внизу и под верхней крышкой (фото 1).

Доработка выразилась лишь в устройстве щеколды под навесной замок, установки опорных ножек и проделывании двух пар отверстий под арматурный пруток для навески крючков с мясным полуфабрикатом (фото 2).

Готовый шкаф установил на постоянное место в углу двора подальше от построек. Нагревательные элементы заключил в специальный переносной корпус в виде корыта на ножках. ТЭНы к электросети подключил длинным кабелем.

Такой нагреватель (рис. 1) удобно обслуживать и хранить между копчениями в сухом месте на полке в гараже.

Изготовить своими руками дымогенератор с электронагревателем довольно просто.

Из прямоугольной заготовки листового металла толщиной 1 мм изгибаем корыто. Длина его должна соответствовать размерам ТЭНов. Из того же металла вырезаем две щеки-ножки и электросваркой привариваем к корыту. В щеках сверлим по два отверстия по диаметру ТЭНов, а затем прорезаем вертикальные пазы, в которые укладываем эти нагреватели.

С помощью медных перемычек собираем последовательную схему подключения нагревателей к кабелю. Положительным результатом такого соединения является то, что температура нагрева оказывается оптимальной для медленного тления древесины в корыте.

Кроме того, оребрение ТЭНов не позволяет уложить чурочки плотно (фото 3), чем достигается отличная конвекция горячего воздуха, необходимого для их тления. Мощность нагревателей должна быть согласована с размерами коптильни и соответствовать допустимой нагрузке домашней электросети. В моём случае оптимальной оказалась мощность двух нагревателей по 1,5 кВт.

Для защиты от случайного прикосновения к электрическим контактам все соединения закрываем защитными коробками, которые прикрепляем винтами с гайками к щекам корпуса нагревателя.

Третья, очень важная, часть конструкции — капельник, который препятствует попаданию растопленного жира на чурочки и горячий нагреватель. Пропитанные жиром деревяшки могут воспламениться.

Изготовим капельник из трёх прямоугольных заготовок листового металла одинакового размера. Лотки должны быть длиной чуть больше ширины шкафа. Капельник в единое целое соединяем точечной электросваркой лотков с угловыми треугольными рёбрами таким образом, чтобы верхний лоток перекрыл кромки нижних, а ребра были наклонены в сторону слива жира. Наклонные ребра легко пропускают дым и даже перемешивают его поток.

Разобраться в нехитрой конструкции коптильни вам помогут прилагаемые чертежи (см. рис. 1-3).

Самодельная электрокоптильня – чертежи

Чертеж 1: Устройство самодельной коптильни и схема копчения продуктов.

1. Шкаф 2.Дверь. 3. Крышка 4. Запор в сборе. 5. Шарниры. 6. Ножки 7. Опорные пластинки 8. Пруток для навески с последующим копчением мяса и рыбы 9. Ручка дверцы 10. Крючок для копчения мяса и рыбы

Чертеж 2: Электронагреватель коптильни.

Чертеж 3. Капельник коптильни.

В любом деле после сборки изделия наступает период испытаний. Повесив пару кусков просоленного сала на специальные мощные крючки, я уложил в корыто несколько черемуховых чурочек и включил нагреватель в сеть. Примерно через 30 минут из всех щелей коптильного шкафа повалил дым. Процесс оказался легко управляем.

Мало дыма — подложил деревянных чурочек, а много дыма в копчении не бывает! Вот будет лето, богатое всякой рыбой, — наловим её несколько вёдер, засолим и закоптим.

Нагреватель провода полосы USB Электронная сигарета осветительный аксессуар коптильня металлическая…

Артем Щавельский

А
А

Большинство коптилок для работы нуждаются в открытом огне для нагрева опилок или дымогенератора. Но есть коптильни, которым огонь не нужен. Нагрев аппарата производится электричеством. Если нет желания или возможности приобрести фирменное устройство, то можно сделать электрокоптильню своими руками.

Комбинированная электрокоптильня

Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:

• возможна установка на балконе;
• не нужна газовая плита;
• нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.

Пошаговая инструкция сборки состоит из следующих пунктов:

1. на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
2. от электроплитки отсоединяется вилка;
3. плитка ставится на дно бочки, а провод пропускается в отверстие;
4. вилка подключается к проводу;
5. на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.

Электрокоптильня холодного копчения с дымогенератором

имеют более сложное устройство. В этих аппаратах дым производится отдельно, в дымогенераторе, и поступает в коптильную камеру по дымоходу. Проходя по нему, дым остывает и поступает в коптильню.

Её устройство не отличается от обычных установок. Такая изготавливается из любого и электрического дымогенератора.

Он представляет из себя герметически закрытый цилиндр ёмкостью 3 л. В нижней части корпуса находится ТЭН, а в верхнюю часть на 2/3 объёма засыпаются опилки и щепа.

При нагреве щепа выделяет горячий дым, который поступает в дымоход и далее в коптильню к продуктам. Температура процесса копчения зависит от длины дымохода.

Мощность такого устройства составляет 0,1-2 кВт, а средний расход электроэнергии 4 кВт*ч в сутки. Чем больше мощность ТЭНа, тем быстрее происходит нагрев, но при этом выделяется более горячий дым. Поэтому желательно в коптильной камере установить терморегулятор, отключающий нагрев при превышении температуры. Внутри камеры достаточно дыма, чтобы копчение не останавливалось.

Разновидностью электрических коптилок является . Как и другие устройства, её можно сделать самостоятельно.

Интересно! В первой половине ХХ века на некоторых автомобилях вместо бака с бензином устанавливались похожие установки, только нагрев щепы производился не электроэнергией, а дровами.

Электрокоптильни фабричного производства

Есть много фирм, выпускающих электрические коптилки. Среди них можно отметить электрокоптильни «Дымка» и «Золингер».

Электрокоптильня горячего копчения «Дымка»

Электрокоптилка «Дымка» российского производства сделана из пищевой нержавейки толщиной 0,8 мм и способно за один раз закоптить 7 кг продуктов. Внутри корпуса находятся решётки и поддоны для щепы и жира. Крышка герметизируется при помощи гидрозатвора, есть также дымоотводящий патрубок. Такая конструкция обеспечивает отсутствие запахов в помещении.

Коптильня имеет встроенный регулятор нагрева и термометр, установленный на крышке. Это позволяет поддерживать необходимую температуру в течении процесса копчения. Мощность ТЭНа составляет 1 кВт, что обеспечивает нагрев щепы до 250-300°С.

Некоторые модели комплектуются дополнительным баком, который устанавливается вместо крышки. Согласно описанию фирмы-производителя, это позволяет коптить в подвешенном состоянии рыбу и колбасу длиной до 80 см.

Установка имеет следующие параметры:

• ёмкость коптильной камеры 20 л;
• диаметр 25 см;
• высота 41 см;
• высота конструкции 63 см;
• вес без продуктов и щепы 7,8 кг.

Коптильня «Золингер»

Коптильная камера «Золингер» сделана из нержавеющей стали. Ёмкость бака составляет 20 литров, что достаточно для одновременного копчения 5-7 кг продуктов.

В коптильне плоское дно, толщиной 2 мм, обеспечивающее равномерный нагрев и подходящее для использования с плитами разных типов — газовыми, индукционными и обычными электрическими.

Копчёные продукты отличаются ярким и запоминающимся вкусом. Практически в каждом доме найдётся какая-нибудь копчёность. Хорошо, если она приготовлена своими руками, ведь не каждый готов доверить своё здоровье продуктам, предлагаемым в магазинах. Всем известно, что не являются диетическим продуктом, а продающиеся в магазинах содержат большое количество вредных консервантов и добавок. Возникает вопрос: как уменьшить потенциальный вред любимых продуктов, сохранив при этом их вкус и аромат? Выход из положения — . Электрическая коптильня отлично справится с поставленной задачей. Но как сделать её своими руками?

Видео о том, как коптить продукты в электрической коптильне:

Электрическая коптильня для самых вкусных блюд

Сделав электрическую , вы сможете готовить , так и , причём тоже собственноручно.

Принцип её работы

Само по себе копчение представляет обработку продукта горячим дымом от тлеющих опилок различных пород деревьев. Из-за особенностей приготовления (происходит обезвоживание продукта), ваше блюдо будет иметь более , а дымок от опилок придаст особый аромат.

Чем отличается горячее копчение от холодного?

Горячее копчение от холодного отличается температурой и временем обработки продукта. В первом случае температура составляет +45–120 градусов и процедура занимает всего несколько часов, во втором — 20–25 градусов и несколько дней. Чаще всего используют горячее копчение, т. к. результат достигается гораздо быстрее, но при этом хранятся дольше, не покрываясь слизью, как магазинные. Но разве может долго храниться такая вкуснятина? Нет, её хочется съесть как можно быстрее!

Сделать коптильню несложно

Сделать электрическую коптильню своими руками не так уж и сложно, главное — желание. Если разобраться, то для этого нужна ёмкость с плотно прилегающей крышкой. Корпус желательно делать металлическим. В верхней части прикрепляется решётка, на которой и раскладывают продукты для копчения. Важно, чтобы они лежали в один слой, не перекрывая друг на друга. Под решёткой необходимо установить поддон, куда будет стекать жир. На дно решётки засыпаются опилки или древесные щепки. При нагревании щепки начинают тлеть, выделяя дым, которым и обрабатываются продукты, лежащие на сетке. Это основной принцип копчения. А как же сделать такую коптильню электрической?

Электрическая коптильня своими руками с помощью холодильника

Видео об универсальной электрокоптильне:

Есть довольно простой способ добиться желаемой цели, даже не имея специальных навыков и познания в электрике. Для этого вам понадобится старый холодильник, желательно небольших размеров, и обычная электроплитка. Во-первых, необходимо удалить охладительный агрегат и изолирующие компоненты, во-вторых просверлить небольшое количество отверстий, через которые будет уходить пар. Поддон для собирания жира можно изготовить из металлического листа. Также можно использовать обычный жаропрочный противень, особенно хорошо подойдут противни, идущие в комплекте со старыми газовыми плитами. Поддон с опилками нужно разместить на электроплитке, причём, чем меньше воздуха будет поступать к опилкам, тем меньше вероятность воспламенения. При этом постоянного дежурства у такой коптильни не требуется, да и занимать она будет немного места.

Обязательно нужно провести серию испытаний. Со временем вы достигнете идеальных результатов, сбалансировав высоту решётки с продуктами и время процесса приготовления.

Нужно помнить, что много дыма в копчении не бывает, а если мало — подложите щепок.

Все мы знаем, что копченые изделия не являются диетическими продуктами, тем более те, которые продаются в магазинах, ведь в них много вредных консервантов и добавок. Вот тут то и возникает вполне резонный вопрос, а как же снизить потенциальный вред любимых продуктов, сохраняя при этом их вкусовые качества и аромат? Выход есть – домашнее копчение. Вкусную и, самое главное, абсолютно безопасную для здоровья продукцию можно получить даже в домашних условиях. И в этом поможет электрокоптильня, своими руками собранная.

Общие рекомендации

Сегодня существует масса препаратов, способных заменить натуральный древесный дым синтетическими жидкостями. При этом электрическая коптильня, сделанная своими руками, позволяет получить вкусный, ароматный копченый продукт, приготовленный на основе натурального дымка. Какой породе древесины для копчения отдать предпочтение, это уже вопрос личного характера.

Опытные специалисты уверяют, что наиболее удачным мясо получается, если использовать для его копчения дуб, осину, тогда как рыбу лучше коптить на ветках плодовых деревьев: вишня, яблоко, груша, персик и т.п. В свою же очередь хвойные не годятся для копчения, поскольку в них присутствуют смолы, которые портят вкусовые качества готового продукта.

Делая электрическую коптильню своими руками, лучше отдавать предпочтение методу холодного копчения, и вот почему. Горячий способ характеризуется температурной обработкой в пределах 60-120°С, при этом сам процесс занимает не так уж и много времени (2-3 часа). Безусловно, это очень удобно, да и вкусовые качества изделия отличные. В электрической коптильне холодного копчения можно получить продукт с более длительным сроком хранения, ведь благодаря поддерживаемой температуре 20-25°С изделие лучше консервируется.

С этой статьей читают: Чем отличается холодное копчение от горячего

Рассмотрим более подробно, как же изготовить своими руками коптилку холодного копчения.

Коптилка из 200-литровой бочки

Чтобы сделать домашнюю коптильню холодного копчения своими руками, нам понадобится металлическая бочка, хорошо, если она будет изготовлена из жаропрочной стали. Как правило, в таких бочках хранятся химически вредные веществами и жидкости. Если в вашем домашнем хозяйстве нет такого предмета, то ее с легкостью можно приобрести с рук, пролистав объявления либо в местной газете, либо на интернет-площадках. Главное условие – бочка должна быть вместе с крышкой, о функционале которой вы узнаете немного позже.

Помимо самой бочки потребуются следующие предметы:

• электрическая плита, посредством которой будет прогреваться воздух внутри коптилки – сгодится даже самая примитивная «буржуйка» или ТЭН

• 4 небольших колеса, с помощью которых можно будет перемещать электрическую коптильню холодного копчения с места на место – их можно приобрести как на барахолке, так и в любом строительном магазине;
• терморегулятор, с помощью которого можно будет регулировать температуру внутри устройства – лучше отдавать предпочтение приборам с полем регулировки 20-90°С;
• электрический кабель

• термометр;
• емкость для сбора жира, который будет выделяться из продуктов во время копчения – это может быть любая посудина круглой или прямоугольной формы;
• сверло по металлу – Ø10 мм;
• поддон для горючих материалов;
• сетчатое полотно, решетка или система крючков, на которую будет укладываться продукт.

Процесс сборки агрегата

Собрать своими руками коптилку холодного копчения для рыбы или мяса не трудно, важно лишь следовать подробной инструкции:

1. Если бочка ранее использовалась для хранения горюче-смазочных материалов и прочих химикатов, ее необходимо тщательно промыть. В большинстве случаев для этих целей используют соду с жесткой щеткой, после чего вымывают с моющим средством и обильно ополаскивают. Благодаря таким манипуляциям можно избежать возможного попадания вредных веществ на продукты копчения.
2. На дно бочки ставим электроплиту так, чтобы она не заваливалась ни на одну сторону. Для этого можно зафиксировать ее с помощью с помощью металлических пластин.

Так выглядит коптильня на «срезе»

3. Дальше нужно сделать вентиляцию, для чего необходимо просверлить в днище аппарата 5-8 отверстий Ø10 мм. Теперь нужно закрепить зону, на которой будет размещаться продукты – это может быть как решетка, так и система крючков.
4. После того, как все вышеуказанные процессы будут выполнены, берем охапку хвороста или дров, кладем их внутрь бочки и поджигаем. Это позволит устранить остатки масла и поспособствует дополнительной прокалке стен аппарата.
5. Как только пробная попытка копчения была проведена, удаляем нагар со стенок бочки. Для этого можно использовать металлическую щетку. А затем тщательно выполаскиваем коптильню холодного копчения, сделанную своими руками, используя при этом  моющее средство. И не забываем избавиться от самого моющего.
6. Устанавливаем аппарат на колеса, прикручивая их к днищу почти готовой коптильни.

ВИДЕО: Как сделать коптильню из половины бочки

7. Переходим к электрической плите, от которой, по большому счету, нам потребуется только ТЭН. И даже если вы ни разу не сталкивались с подобными устройствами, то сможете с легкостью справиться с этой задачей. Так, вынимая ТЭН из электропечи, нужно всего лишь снять нагревательный диск и отсоединить провода теплонагревательного элемента. А можно сделать еще проще, не «потрошить» электропечь, а купить нагревательный элемент на рынке или в специализированном магазине.
8. При помощи винтов крепим теплонагревательный элемент по центру коптильной установки и рядом располагаем терморегулятор с последовательным соединением. Желательно использовать медный провод, сечением не менее 2,5  . Теперь помещаем его датчик в том месте, где вам удобно будет на него поглядывать.
9. Следующим этапом сборки электрокоптильни будет обустройство верхней части. Вверху, в стенке сверлится небольшое отверстие, через которое необходимо закрепить термометр так, чтобы он находится внутри аппарата. А в крышке следует сделать отверстие Ø5 см, которое будет выступать в качестве дымохода.
10. Посередине коптилки устанавливаем поддон для сбора жира. Это может быть старый противень или любая другая емкость, максимально подходящая по размеру к этой конструкции. А чуть выше размещаем решетку, на которую будут укладываться продукты.

Если вы планируете вместо решетки использовать систему крючков, то ее также можно сделать своими руками. Взяв прутки Ø3-5 мм, скрутите их крючком и прицепите на металлическую планку, в которой до этого были выполнены соответствующего диаметра отверстия. Такая конструкция прикручивается к стенкам бочки с помощью шурупов.

Отверстие в крышке устройства закрываться заслонкой и в начале процесса копчения должно быть закрыто. В противном случае эффективность работы агрегата будет крайне низкой.

В качестве поддона для горючих материалов можно использовать сетку или обычную кастрюлю. Как правило, пятилитровой кастрюли топлива достаточно, чтобы установка работала 8-10 часов при температуре 20°С или три часа в ускоренном режиме.

Пробный подогрев желательно проводить на протяжении трети часа для того, чтобы «разогреть» установку, после чего можно смело закладывать в устройство продукты для копчения.

С этой статьей читают: Как закоптить скумбрию в коптильне горячего копчения

Вот, собственно, и все тонкости сборки коптильного устройства. Конечно, вы можете купить коптилку холодного копчения и в магазине, но при этом за нее придется отдать немало денег. Да и сам факт того, что такой аппарат вы сделаете собственноручно, будет делать готовый продукт еще вкуснее.

ВИДЕО: Коптильня своими руками для холодного и горячего копчения

Для горячего копчения значение температуры находится в диапазоне от 45 до 120 °C, а время приготовления длится 2-3 часа. При холодном же показатели не поднимаются выше 25 °C, а процесс продолжается несколько дней.

Чаще всего применяется технология горячего копчения из-за того, что она требует меньше времени на приготовление. Однако такой продукт имеет небольшой срок хранения. После холодного же копчения пища выглядит свежее намного дольше и никогда не покрывается слизью.

Самостоятельное изготовление электрической коптильни

Соорудить такое устройство может даже непрофессионал, который не владеет глубокими познаниями в электронике.

Для создания электрокоптильни своими руками можно воспользоваться небольшим старым холодильником и обыкновенной электроплиткой. Сначала из устройства для хранения скоропортящихся продуктов удаляется охладительная система, снимаются все изолирующие элементы. Затем в корпусе делается несколько отверстий для выхода пара. Поддон, куда будет стекать жир, нужно изготовить из листовой стали. Его может заменить жаропрочный противень, желательно от старой газовой плиты.

На электроплитку устанавливают поддон, на который предварительно насыпают опилки. При минимальном поступлении воздуха уменьшается вероятность воспламенения древесных частиц. Потому постоянно следить за работой такой коптильни нет никакой необходимости.

Прежде чем начать эксплуатировать устройство, рекомендуется провести ее испытание. Это поможет более точно определить расстояние между продуктами и установленной решеткой, а также количество времени, требуемое для приготовления пищи.

Изготовление электрической коптильни – дело непростое, но выполнимое. Ниже рассмотрим готовые варианты.

Обзор заводских моделей

ТермМикс

Максимальная мощность такой электрической коптильни – 1,25 кВт. В комплект входят следующие элементы:

• рабочий поддон – 2 шт.;
• тара для жира;
• мощный ТЭН агрегата (1,25 кВт), оборудованный регулятором нагрева, который дает возможность коптить продукты при любой погоде (поддон, в котором собирается жир, расположен прямо над ТЭНом и плотно прилегает к стенкам корпуса прибора).

Конструкция сделана из листовой холоднокатаной стали толщиной 0,6-1 мм. Снаружи металл имеет порошковое покрытие.

Прежде чем начать пользоваться коптильней, нужно протереть внутренние поверхности спиртовым раствором, затем включить устройство на 60 мин.

Время копчения находится в прямой зависимости от нескольких факторов:

• количества продуктов;
• температуры воздуха на улице.

Для рыбы может потребоваться 20 минут, для мяса – 2 часа.

Цена электрической коптильни составляет 2,3 тыс. рублей.

Greentechs

Этой двухуровневой моделью может воспользоваться даже новичок. Продукты готовятся очень быстро, получаются невероятно вкусными. Такая коптильня не требует разведения костра. Достаточно насыпать опилки, повесить продукты, защелкнуть крышку и подать электричество. Рыба коптится за 30 минут, сало – за один час. Корпус сделан из листовой холоднокатаной стали максимальной толщиной 0,7 мм. Снаружи металл имеет порошковое покрытие.

Устройство комплектуется специальной защитой нагревательного элемента от попадания жира. В аппарате можно одновременно коптить до 5 кг пищевых продуктов. На полчаса работы требуется 1,5 стакана опилок. Полезный объем такой коптильни достигает 16 л. Габариты системы – 310х285х450 мм, общая масса – 5 кг.

В полную комплектацию агрегата входят следующие элементы:

• крышка;
• лоток;
• жиросборник;
• секреты копчения;
• инструкция.

Стальной корпус коптильни имеет полимерное покрытие. ТЭН вмонтирован в самое дно. Над ним находится поддон, защищающий от попадания жира. Для установки решеток к корпусу приварены металлические уголки. Чтобы было удобнее транспортировать коптильню, конструкция совместно с крышкой оборудована специальными ручками.

В магазинах цена электрокоптильни составляет от 1 500 рублей.

Электрическая коптильня — приспособление, при помощи которого можно приготовить мясо и рыбу в кратчайшие сроки.

Устройство имеет довольно простую конструкцию, его реально сделать своими руками,
используя подручные материалы.

Из чего состоит коптильня для холодного и горячего копчения? Использование в доме, квартире

Коптильня представляет собой металлическую емкость
, надёжно закрывающуюся крышкой:

1. На дно насыпаются щепки
   , которые при нагревании начинают тлеть и производить дым.
2. Внутри располагаются
   решётки для полуфабрикатов и поддон для сбора жира.
3. Для того чтобы приспособление заработало
   , необходимо подключить к сетке в нижней части провод трансформатора.
4. В верхней части нужно подвесить продукты
   , которые необходимо закоптить. При этом каждый из них должен быть подключён к противоположному полюсу трансформатора.
5. Коптильню нужно закрыть крышкой
   и поджечь топливо в дымогенераторе.

Внимание!
Трансформатор нужно включить после того, как из штуцера на крышке появится дым.

Коптильни бывают двух видов
, а именно: работающие по принципу холодного
или горячего
копчения. Они различаются тем, что вторые обеззараживают продукты при помощи термообработки, а первые за счёт долгого нахождения еды в дыму.

Фото 1. Электрическая коптильня холодного копчения, сделанная из старого холодильника.

Ещё отличие заключается во времени приготовления. Устройство для холодного копчения должно работать в течение 1-2 суток
, дым в этом приспособлении подается по специальному трубопроводу. Устройство для горячего копчения приготовит пищу за 2-4 часа
. Здесь тлеющие опилки находятся внизу, а дымные массы просто поднимаются.

Принцип работы электрической коптильни заключается в действии заряда.
С его помощью дым поднимается и окутывает продукты, после чего выходит через отводной трубопровод.

Для домашнего использования не подойдёт коптильня для холодного копчения. В стенах квартиры или дома лучше пользоваться электрической мини-коптильней
для горячего копчения.

В продаже можно найти модели, в которых присутствуют оба режима копчения, они дополняются функцией жарочного шкафа
. Сделать коптильню самостоятельно несложно, если прислушаться к рекомендациям.

Этапы изготовления электрической коптильни своими руками

Создать подобное приспособление может любой желающий, если имеет под рукой бочку нужного диаметра и другие компоненты.

С помощью таких материалов можно сделать устройство для горячего копчения при соблюдении следующего алгоритма:

1. Проводится подготовка корпуса.
   Его нужно проверить на герметичность. В верхнем элементе корпуса сверлится отверстие. В будущем в него будет установлена дымоотводная трубка.
2. Снизу нужно поместить электрическую плитку
   , на которой будет стоять поддон для тлеющих опилок.
3. Монтируется поддон, предназначенный для сборки жира
   . Его можно сделать из листового металла. Чтобы была возможность размещать продукты, нужно вмонтировать решётки или крючки.

Важно
! Знающие люди рекомендуют провести проверку коптильни до использования. Стоит оценить уровень концентрации дыма, отсутствие открытого огня в поддоне с опилками, расположение решёток для продуктов, и насколько эффективно работает ТЭН.

Качественная проверка — залог долгой и безотказной работы коптильни. Если проигнорировать этот шаг, можно загубить все продукты вместе с коптильней
. При хорошей сборке и качественной проверке значительно продлевается срок службы устройства и повышается качество его работы.

Как правильно подготовиться к сборке?

Чтобы правильно собрать подобный аппарат не нужно обладать большим количеством строительных навыков, но стоит подготовить определённые комплектующие, такие как:

1. Металлическая ёмкость с крышкой.
   Лучшим вариантом в подобной ситуации является бочка из металла, имеющая объём 200 л
   . Лучше брать емкость, в которой хранились различные масла или химические вещества. От остатков содержимого можно избавиться, если тщательно вымыть бочку перед использованием. Если в ней раньше хранилось масло, нужно сложить в неё сухие дрова и поджечь. После того как всё прогорит, следует обработать емкость изнутри средством для мытья пола или посуды.

1. Электрический термостат
   , производящий регулировку температуры от 20 до 90 градусов
   по Цельсию.
2. Специальная плитка.

3. Поддон
   , выполненный из металла. В него будет стекать жир.
4. Термометр
   .
5. Металлическая сетка.

6. Кабель
   , по которому будет подведён электрический ток.
7. Решётка или старая кастрюля для опилок
   .
8. Можно прикрутить мебельные колёсики ко дну коптильни
   . Перемещение тяжёлого оборудования становится легче, увеличивается мобильность всей установки.

Справка.
Стоит помнить, что какой бы качественной ни была сборка, самодельная коптильня уступает профессиональной по мощности и скорости приготовления пищи.
Устройства из магазина имеют более красивый внешний вид, но за них придётся отдать от 10000 до 20000 р.

Не стоит забывать, что изготовление коптильни нужно проводить в определённых условиях:

1. Температура воздуха в помещении не должна превышать 25 градусов
   по Цельсию.
2. Не допускается влажность выше 80%.

3. Если продукты располагаются в работающей установке, прикасаться ним нельзя.

4. Все компоненты, выполняющие свои функции под напряжением, нужно заизолировать.


Дополнительно стоит подготовить:

1. Дрель
   для высверливания отверстий в корпусе.
2. Мебельные колёсики.

3. Отвёртку или шуруповёрт.

4. Ножницы по металлу или кусачки
   .

Эти инструменты пригодятся при сборке.

Вам также будет интересно:

Как изготовить, фото процесса

При создании устройства для приготовления пищи необходимо придерживаться следующего алгоритма:

1. Нужно определиться по какому проекту
   будет сделана электрическая коптильня. При создании установки можно воспользоваться 4 разными схемами
   . Выбор остаётся за человеком, занимающимся сборкой. Коптильню можно сделать из ведра, металлических листов, бочки, кирпичей и нержавеющей стали.

Фото 2. Чертёж устройства электрической коптильни. Порядок расположения элементов сверху вниз: сетка, термометр, чаша с водой, поддон для жира, ёмкость для опилок, электроплитка.

1. Приступаем к изготовлению корпуса
   . Ищем металлическую бочку
   и подготавливаем описанным выше способом. На дно монтируются мебельные колёсики. Для этого потребуется просверлить несколько дырочек. Следует проделать снизу отверстия для выхода дыма. Их оптимальный диаметр составляет 10 мм
   .
2. Основание установки должно создаваться из диэлектрического материала
   , например, дерева или пластмассы.

Фото 3. Разрезание металлической сетки ножницами по металлу. Из неё можно приготовить решётки для коптильни.

1. Нужно изготовить решётки
   . Они должны соответствовать ширине корпуса и надёжно закрепляться в нём. Стоит выбрать металлическую сетку и при необходимости подравнять её при помощи кусачек или ножниц по металлу.
2. В качестве поддона можно использовать обыкновенную кастрюлю
   , но нужно следить, чтобы диаметр позволял ей находиться в корпусе.

Фото 4. Сетка и поддон, который выполнен из кастрюли, в электрической коптильне.

После того как все подготовительные процедуры завершены, приступаем к сборке:

1. Нужно зафиксировать стержни для продуктов
   при помощи креплений. Они должны быть выполнены из диэлектрического материала.
2. Нужно одеть шланг для отвода дыма
   на форсунку и вывести его в вентиляцию.
3. Подключаем охладитель
   . Для этого берут пластиковый или металлический шланг небольшого диаметра и наматывают на дымоход по спирали. Потом один его конец подсоединяют к крану, а другой к канализации.
4. Подвешиваем продукты
   , поджигаем топливо и когда появится дым, трансформатор подсоединяем к сети.

Если всё сделать качественно, то за срок службы коптильни можно не переживать.

Качественное выполнение копчения невозможно без применения специального оборудования. Сегодня на рынке представлены целые линейки с коптильнями, которые работают по разным принципам. В частности, распространены модели с дымовым воздействием, агрегаты с термической обработкой и т. д. В семействе каждого производителя содержится и электрическая коптильня, отличающаяся удобством эксплуатации и возможностью применения в домашних условиях. Впрочем, существуют и универсальные аппараты, мобильность которых позволяют выполнять обработку продуктов и на природе, и в помещении.

Основные критерии выбора

Для начала определяется направленность агрегата и продукты, которые планируется коптить. Большинство современных моделей эффективно обслуживают рыбу, мясные продукты, сало, колбасу и т. д. Далее определяется вместимость продуктов. К примеру, электрическая коптильня начального уровня может обеспечивать единовременное приготовление 2-3 кг. В более развитых версиях предполагается загрузка до 10-15 кг. Но важно учитывать, что объем напрямую взаимосвязан с компактностью и мобильностью. То есть массивную конструкцию будет сложно взять на пикник.

Следующей немаловажной характеристикой является время копчения, которое определяется мощностью. Наиболее производительные модели из сегмента, ориентированного на домашнее применение, располагают силовым потенциалом на 500-600 Вт. Опять же, в зависимости от объема загрузки такая электрическая коптильня может выполнять свою функцию и за 2 минуты, и за 30 минут — при условии максимального заполнения.

Горячее или холодное копчение?

Конструкционные параметры обычно ориентируются или на один из видов копчения, или на их совмещение. Горячая обработка предполагает термическое воздействие на продукт при температуре порядка 90 °C, а холодное копчение выполняется при 20-25 °C. В обоих случаях время на приготовление может варьироваться от нескольких часов до недели и более. Однако электрическая коптильня позволяет ускорить этот процесс. Такая методика приготовления сложнее в техническом воплощении, но результат себя оправдывает. В данной конструкции предполагается возможность подключения дымоотвода к вытяжной системе на кухне, что позволяет использовать агрегат прямо в квартире.

Все-таки большинство моделей предусматривают только выполнение горячего копчения. Это относится к мобильным аппаратам с классической конструкцией. К преимуществам, которыми обладает электрическая копчения, можно отнести высокую скорость приготовления и удобство эксплуатации. Такие установки не требуют монтажа специальных дымогенераторов и всего за несколько минут выдают готовый продукт.

Требования к функционалу

Последние модели такого оборудования снабжаются электронным управлением с датчиками контроля температуры. В некотором плане подобные устройства напоминают работу обычных кухонных плит — в конструкции также предусматривается панель с кнопками и регуляторами, с помощью которых пользователь настраивает оборудование. Наиболее сложным устройством обладают аппараты для обработки холодным дымом. В данном случае электрическая коптильня может предусматривать отдельную работу камеры или дымогенератора. Такое сочетание, к примеру, позволяет использовать основную камеру в качестве обычной духовки, а генератор — для непосредственного выполнения копчения. Существуют и другие конфигурации, позволяющие работать оборудованию в разных режимах.

Дополнительное оснащение

Поскольку организация процесса копчения доставляет немало хлопот, производители комплектуют технику вспомогательными приспособлениями. Например, базовые наборы включают подносы, чаши, а также коптильные брикеты. Отдельные комплекты аксессуаров предусматриваются для моделей с дымогенераторами. Например, коптильня для квартиры обязательно требует подключения специальной оснастки для отведения дыма. Для этого применяются шланги, патрубки и соединяющая фурнитура.

Производители и цены

Начальный уровень бытовых электрических коптилен неплохо представлен в линейках Greentechs и Muurikka. Данные модели отличаются небольшими размерами, достойным функционалом и оптимальными показателями производительности. Это аккуратные приборы стоимостью порядка 4-5 тыс. руб., которые подойдут для эксплуатации в помещении. Если требуется многофункциональная и производительная электрическая коптильня для дома, то стоит обращаться к продукции фирмы Anuka. В данном случае речь идет о моделях с дымогенераторами, которые стоят в пределах 10 тыс. руб. Если же планируется регулярное приготовление продуктов посредством копчения в больших объемах, то на помощь придут агрегаты от Kocateq и Landmann. Особенностью такой продукции является возможность поточной работы с крупными партиями мяса, рыбы, сосисок и колбас. Можно сказать, что это модели коммерческого назначения, но особых ограничений для домашней эксплуатации не предполагается. Конечно, если в доме пользователя есть место для массивной конструкции, и он готов смириться с дополнительными расходами на энергопотребление.

Заключение

Процесс копчения можно выполнять разными способами. К простейшим относится применение обычных металлических решеток и мангалов, для работы с которыми не обойтись без разведения костра. Примерно на таких же принципах работает коптильня для квартиры с электрическим питанием, но у нее есть и существенные отличия. Во-первых, отсутствие необходимости выполнения сложных манипуляций с дровами и розжигом позволяет наделять такие агрегаты скромными габаритами. Во-вторых, практически все владельцы такого оборудования отмечают высокую скорость копчения, которая при этом не ухудшает гастрономические характеристики продукта. И главное преимущество электрокоптилен заключается в возможности эксплуатации в домашних условиях — даже не на балконе, а прямо на кухне.

«Эх, на природу бы да с шашлычками!» — слышатся иногда восторженные возгласы окружающих людей. И тогда самим хочется испытать счастье зелёной лужайки рядом с озером или речкой, чтобы на мангале дымилось румяное мясо. Прелесть, да и только. Поэтому обычно по выходным можно заметить, как отдыхающий народ делает такие вылазки в близлежащие лесопосадки, везя с собой шашлычницы, коптильни и барбекю. Все желают насладиться великолепными изысками свежекопчёной снеди. А вот какую вкуснятину и приспособления для копчения лучше брать собой, давайте поговорим об этом.

Что можно приготовить в коптильнях?

Собираясь на отдых, нужно заблаговременно приготовить ингредиенты и, само собой разумеется, сам аппарат для копчения. Где вы будете проводить время — на лесной опушке или на веранде дачного домика, неважно, главное — иметь возле себя замаринованные продукты и костровую или электрическую коптильню. На этом обустройство заканчивается, и можно переходить к готовке пищи. А закоптить лакомство до коричневой корочки и сочных кусочков уже не составит особенного труда.

Сюда подходит мясо любой живности, птицы и рыбы. Это куры и индейки, телятина и конина, свинина и баранина, кролики и гуси, форель и сазан и даже окунь и карась с любыми овощами по вкусу. Можно перечислять до бесконечности. А вот сделать из них специфические блюда, да так, чтобы «пальчики оближешь», — это уже высшее мастерство.

Какие же вкусняшки можно приготовить в домашних коптильнях? Давайте перечислим:

• Курочки гриль.
• Окорочка и грудки птицы.
• Бёдрышки и крылышки индейки.
• Свиные лопатки и вырезки в собственном соку.
• Баранья тушка с овощами.
• Шашлыки свиные, бараньи и говяжьи.
• Любое красное и белое мясо.
• Форель горячего и холодного копчения.
• Любые виды красной, речной и сортовой рыбы без специфического озёрного запаха.
• Сыр, колбасу, полуфабрикаты.
• Овощи с майонезом — помидоры, лук, капуста, хрен с чесноком, баклажаны и другие по вкусу.
• Фрукты — яблоки, дыни, бананы и следующие по предпочтению.
• Много других деликатесов, продающихся в магазинах, бегающих в загонах и по пастбищам, а также растущих на грядках и на деревьях.

В тонкости меню ресторанов и кухонь углубляться не станем, а решим важный вопрос: «Как и где выбрать и купить, а возможно, и смастерить самостоятельно коптильню для домашнего пользования?»

Виды электрокоптилен

Как мы разобрались, есть два вида коптилен. Это:

1. Костровые с «дымком» — тот же мангал, каминные и каменные, кирпичные и металлические печи. Они изготавливаются иногда на скорую руку из железных вёдер и бочек, ящиков из толстой нержавейки и простой «чернухи» или выкладываются из подручного строительного материала со встраиванием решётки для размещения и копчения дичи. Также можно соорудить такую чудо-дымовницу из обычного куска стальной трубы.
2. Электрические коптильни — жарочные шкафы с разносторонними функциями, подключенные к розеткам 220 или 380 вольт и готовящие еду при определённой температуре.

Насчёт самодельных и уличных дымоварок всё ясно, а вот с коптильнями от сети переменного тока нужно познакомиться поближе. Ведь чтобы красиво и вкусно покушать, надо уметь в них правильно разбираться. Для этого достаточно изучить функции электропечи и при покупке выбрать подходящую. Рассмотрим следующие бренды электрокоптилок:

• RoyalSmoke — как для домашнего, так и для производственного употребления.
• «Сиком» — шашлычница с грилем и электроприводными вращающимися шампурами.
• Fansel — для домашнего приготовления блюд любой сложности копчения.
• Iterma — как для горячей, так и для холодной обработки мяса и рыбы в квартире.
• Istoma Big Smack — печь для обработки и копчения пищи от электричества в квартире и в столовой офиса.
• Alto Shaam — коптильня из нескольких секций для домашнего использования и на кухнях общепита.
• Napoleon APOLLO — агрегат для гриля и копчения от канадского производителя.
• Green Glade — для барбекю и гриля в малых помещениях.

Также представлены на рынке всяческие духовки и шкафы, мангалы и ларцы-нержавейки, нагнетатели и решётки, угольные, кислородные и древесные, многоярусные и одноуровневые, с наполнителями и без. Огромное количество российских и зарубежных электрокоптилен можно приобрести в специализированных онлайн и офлайн-магазинах.

Готовим в электрической коптильне холодного копчения

Чтобы подвергнуть дичь быстрой или продолжительной обработке копчения, нужно знать правила и технологию. И сегодня обсудим два способа приготовления пищи. Но предварительно на кухне уже должны быть установлены и подключены электрические коптильни горячего и холодного копчения. С их помощью можно развить целую индустрию в сфере малого бизнеса, готовить мясо и рыбу не только для себя, но и для людей.

Первый, самый трудоёмкий и ответственный приём, — это холодное копчение продуктов. Он подразумевает собой длительный процесс обработки в течение 7 дней нарезанных кусков мяса от 2 до 4 килограмм при небольшой температуре до 20 градусов тепла. Тушки в электрическом ящике вялятся медленно, освобождаясь от влаги и пропитываясь коптильными веществами, за счёт которых происходит консервация продукта.

За самой коптильней в ходе работы нужен надлежащий присмотр. Необходимо поддерживать и регулировать режимы, чтобы они оставались в норме, и следить за продуктами. Таким образом, по окончании готовки снедь будет храниться долго в холодильнике или морозильной камере и использоваться по назначению.

Готовим в электрической коптильне горячего копчения

Всё гораздо проще при горячей обработке. Здесь огромную роль играет фактор быстрого приготовления, и долго ждать не приходится. Естественно, температура в печи устанавливается намного выше, чем при холодном копчении, а примерно от 50 до 100 градусов жары.

Дичь она должна уже быть замаринована, очищена от волос, жёсткой шкурки и натёрта специями. Примерно через 2-6 часов, в зависимости от мяса, такую пищу вытаскивают из духовки и сразу же подают к столу. Если вы жарите птицу или рыбу, то процесс копчения проходит от 20 до 40 минут. В домашних условиях при быстром методе горячей готовки также нужно следить за продуктами и через каждые 10-15 минут переворачивать их на ярусах-решётках, сбрызгивать водой или вином (по вкусу). Соответственно, за параметрами шкафа-гриль тоже необходимо наблюдение.

Электрокоптильни в домашних условиях

Электрические коптильни для домашнего копчения изобилуют множеством функций, и их легко приспособить к любому пиршеству. Некоторые марки таких аппаратов пригодны к установке не только на кухне, но и при помощи удлинителей на балконах, верандах, дачных лоджиях и даже на открытом воздухе, где можно коптить продукты.

У электромангала есть автоматический запуск таймера на определённое время, по истечении которого он отключается и сигнализирует о приёме пищи. Также у духовок и коптилен от электросети есть тумблеры выставления температурных режимов, при которых готовится маринованный смак.

Производственные электрокоптильни

Производственные электрические коптильнинамного энергоресурсней домашних и требуют больших мощностей. Загрузка продовольствия в них осуществляется крупными партиями, почти до 200 килограммов за один раз. Но такие шкафы и существуют для того, чтобы обрабатывать много мяса, птицы и рыбы.

За ними в процессе работы наблюдают обученные операторы. Поэтому технологический процесс холодного и горячего копчения не останавливается ни на час, только разве в те минуты, когда необходимо подгрузить свежие туши в ёмкости для продолжения тепловой обработки.

Подробней о заводских и домашних электрокоптильнях

Ну и, конечно, разберём подробней, чем отличаются всё же домашние и заводские жарочные шкафы для приготовления копчёных деликатесов. По направленности и способу работы практически ничем. Но характеристиками они разнятся очень даже сильно.

1. Во-первых, производственные коптильни в основном стационарные, то есть не передвижные и не переносные, и занимают намного больше площади в специально оборудованных цехах. Есть перевозные модели на колёсах, если фермер готовит с выездом по пунктам жительства. А коптильни домашние электрические можно таскать в руках и переставлять с места на место. Также домашние печки ютятся на маленьком пространстве, не заслоняя проход, где-нибудь в уголке или на кухонном столе.
2. Во-вторых, сроки службы у стационарных ящиков регламентированы десятками лет и рассчитаны на огромные загрузки фабрикатов. А у бюджетных домашних приспособлений гарантия длится не более года, и здесь всё зависит от умения обращаться с ними и от ответственности хозяев.

Что такое гриль и как на нём готовят?

При таком подходе съестное со всех сторон равномерно обдаётся жаром, вытапливаются лишняя влага с жиром, а мясо становится сочным и мягким. Ещё грилем зовётся зажатая с двух сторон решётками снедь, которая находится близко к источнику тепла и обрабатывается практически одновременно по всем бокам. Над огнем спрессованный между металлических решёток шмат через каждые 10 минут поворачивают, меняя верх с низом. Барбекю взято отсюда же и повторяет полную конструкцию приготовления по классике гриля, только меньших размеров. На природе при таком методе используют уголь и дрова, а на кухнях — пропан или электричество.

Где всё же комфортней — на природе или на кухне?

Ну, тут лучше выбирать персонально, исходя из удобства, приёма гостей и личного желания — кому и в каком месте заблагорассудится проводить вкусные посиделки с зажаренным мясом. На природе, конечно, — романтика и специфичные эффекты запаха и вкуса. В каменных и железных коптильнях на дровах или угле, говорят, еда намного мягче, сочней и вкусней. Исходя из опыта, можно согласиться с таким высказыванием, но с другой стороны, электрические коптильни, которые существуют сегодня, снабжены всем необходимым для того, чтобы так же румяно и аппетитно приготовить окорочка или свининку по-французски.

В чём преимущества домашних электрокоптилен?

Почитав отзывы об электрических коптильнях в Интернете, можно сделать вывод, что если взять хорошую модель в средней ценовой категории и приспособить её для постоянной готовки мясных и рыбных блюд, то это будет не просто вкусно, но и экономично. Не нужно заготавливать уголь с дровами, а сразу без подготовки жара после подключения такого устройства к сети переменного тока на столе будет прекрасный завтрак, обед и ужин.

Какую электрокоптильню купить для дома?

Лучше один раз потратиться, но приобрести зачётную вещь для дома — такое правило подходит именно к домашним электрическим коптильням для квартиры.Чем дороже и значимее бренд, тем вероятней, что этот аппарат прошёл полную и точную проверку на заводе-изготовителе и способен коптить для вас день и ночь разнообразие самой вкусной пищи.

Большинство коптилок для работы нуждаются в открытом огне для нагрева опилок или дымогенератора. Но есть коптильни, которым огонь не нужен. Нагрев аппарата производится электричеством. Если нет желания или возможности приобрести фирменное устройство, то можно сделать электрокоптильню своими руками.

Комбинированная электрокоптильня

Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:

• возможна установка на балконе;
• не нужна газовая плита;
• нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.

В домашних коптильнях заводского производства нагрев производится при помощи трубчатых электронагревателей. В устройствах, сделанных своими руками, кроме ТЭНов, используются электроплитки.

Справка! ТЭН — это нагревательный прибор, имеющий форму прямой или изогнутой трубки, заполненной изоляционным материалом. По оси трубки находится спираль из нихрома. Она подключается к сети и нагревается при прохождении по ней электрического тока.

Есть разные варианты расположения ТЭНов:

• под дном коптильни, при этом щепа насыпается на дно коптильной камеры;
• на дне камеры, и опилки сыпятся прямо на ТЭН;
• на дне камеры, но на ТЭН ставится поддон с опилками.

В последнем случае в качестве нагревателя, если позволяют габариты устройства, допускается использовать обычную электроплитку.

Электрическая коптильня для колбасы по своему устройству и принципу работы не отличается от электрической коптильни для рыбы. В электрокоптильне, независимо от её конструкции, можно коптить любые продукты, меняются температура и время обработки.

Перед началом копчения продукты необходимо посолить или выдержать в маринаде, иногда проварить. После обработки копчёности нужно выдержать для созревания от 30 минут до нескольких часов.

Электрокоптильня горячего копчения

Большая часть электрокоптилен предназначены для горячего копчения. Они имеют меньшие габариты и состоят из одного блока — дымогенератора и коптильной камеры. Обычно они совмещены в одном корпусе:

• на дне коптильной камеры находится ТЭН;
• на него насыпаются опилки, которые при нагреве выделяют дым;
• на расстоянии 5 см от опилок расположен поддон для сбора жира;
• на высоте 10 см от поддона находятся решётки с продуктами;
• вся установка закрывается передней дверцей или верхней крышкой.

Такие установки выше обычных. К размеру аппарата, устанавливаемого на газовую плиту, прибавляется высота ТЭНа — 2-3 см. При самостоятельном проектировании коптильни горячего копчения это необходимо учесть на чертеже.

Справка! Чтобы превратить обычную коптильню горячего копчения в электрическую, её достаточно поставить на электроплиту.

На следующей схеме видны основные размеры и внутреннее устройство электрокоптильни.

Переделка вертикальной коптильни в электрокоптилку

В вертикальных электрических коптильнях достаточно места для установки внутри электроплитки с ёмкостью для опилок. Проще всего переделать в электрическую устройство, изготовленное из бочки ёмкостью 200 л или сделать такую коптильню из холодильника.

Пошаговая инструкция сборки состоит из следующих пунктов:

1. на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
2. от электроплитки отсоединяется вилка;
3. плитка ставится на дно бочки, а провод пропускается в отверстие;
4. вилка подключается к проводу;
5. на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.

Электрокоптильня холодного копчения с дымогенератором

Коптильни холодного копчения имеют более сложное устройство. В этих аппаратах дым производится отдельно, в дымогенераторе, и поступает в коптильную камеру по дымоходу. Проходя по нему, дым остывает и поступает в коптильню.

Её устройство не отличается от обычных установок. Такая коптильня своими руками изготавливается из любого коптильного шкафа и электрического дымогенератора.

Он представляет из себя герметически закрытый цилиндр ёмкостью 3 л. В нижней части корпуса находится ТЭН, а в верхнюю часть на 2/3 объёма засыпаются опилки и щепа.

При нагреве щепа выделяет горячий дым, который поступает в дымоход и далее в коптильню к продуктам. Температура процесса копчения зависит от длины дымохода.

Мощность такого устройства составляет 0,1-2 кВт, а средний расход электроэнергии 4 кВт*ч в сутки. Чем больше мощность ТЭНа, тем быстрее происходит нагрев, но при этом выделяется более горячий дым. Поэтому желательно в коптильной камере установить терморегулятор, отключающий нагрев при превышении температуры. Внутри камеры достаточно дыма, чтобы копчение не останавливалось.

Разновидностью электрических коптилок является . Как и другие устройства, её можно сделать самостоятельно.

Интересно! В первой половине ХХ века на некоторых автомобилях вместо бака с бензином устанавливались похожие установки, только нагрев щепы производился не электроэнергией, а дровами.

Электрокоптильни фабричного производства

Есть много фирм, выпускающих электрические коптилки. Среди них можно отметить электрокоптильни «Дымка» и «Золингер».

Электрокоптильня горячего копчения «Дымка»

Электрокоптилка «Дымка» российского производства сделана из пищевой нержавейки толщиной 0,8 мм и способно за один раз закоптить 7 кг продуктов. Внутри корпуса находятся решётки и поддоны для щепы и жира. Крышка герметизируется при помощи гидрозатвора, есть также дымоотводящий патрубок. Такая конструкция обеспечивает отсутствие запахов в помещении.

Коптильня имеет встроенный регулятор нагрева и термометр, установленный на крышке. Это позволяет поддерживать необходимую температуру в течении процесса копчения. Мощность ТЭНа составляет 1 кВт, что обеспечивает нагрев щепы до 250-300°С.

Некоторые модели комплектуются дополнительным баком, который устанавливается вместо крышки. Согласно описанию фирмы-производителя, это позволяет коптить в подвешенном состоянии рыбу и колбасу длиной до 80 см.

Установка имеет следующие параметры:

• ёмкость коптильной камеры 20 л;
• диаметр 25 см;
• высота 41 см;
• высота конструкции 63 см;
• вес без продуктов и щепы 7,8 кг.

Коптильня «Золингер»

Коптильная камера «Золингер» сделана из нержавеющей стали. Ёмкость бака составляет 20 литров, что достаточно для одновременного копчения 5-7 кг продуктов.

В коптильне плоское дно, толщиной 2 мм, обеспечивающее равномерный нагрев и подходящее для использования с плитами разных типов — газовыми, индукционными и обычными электрическими.

Крышка герметизируется при помощи гидрозатвора, в ней также установлена трубка для присоединения дымоотводящего шланга.

Чтобы добиться качественного копчения, нужно обязательно иметь специальное оборудование. Современный рынок предлагает большой ассортимент таких устройств, каждый из которых работает по разному принципу.

Широкое распространение получили модели, имеющие дымовое воздействие и функционирующие на основе термической обработки.

Электрокоптильня для квартиры – часто встречающийся аксессуар в бытовых условиях. Он не требует особого обслуживания, удобен в эксплуатации. Помимо этих моделей производители изготавливают и другие универсальные системы. Они отличаются мобильностью и дают возможность коптить продукты в путешествии или на пикнике.

Современные умельцы предпочитают изготавливать электрическую коптильню своими руками. По их мнению, она намного превосходит заводские аналоги. Давайте ознакомимся с тем, как именно функционирует подобное устройство.

Принцип работы

Тлеющие древесные опилки образуют горячий дым, в котором коптятся продукты. При таком приготовлении пища обезвоживается. Срок хранения, например, рыбы, увеличивается в несколько раз. Необходимо отметить, что дым придает готовому продукту особый аромат.

Технология горячего копчения отличается от холодного по следующим параметрам:

• температура;
• время обработки.

Чаще всего применяется технология горячего копчения из-за того, что она требует меньше времени на приготовление. Однако такой продукт имеет небольшой срок хранения. После холодного же копчения пища выглядит свежее намного дольше и никогда не покрывается слизью.

Самостоятельное изготовление электрической коптильни

Соорудить такое устройство может даже непрофессионал, который не владеет глубокими познаниями в электронике.

Для создания электрокоптильни своими руками можно воспользоваться небольшим старым холодильником и обыкновенной электроплиткой. Сначала из устройства для хранения скоропортящихся продуктов удаляется охладительная система, снимаются все изолирующие элементы. Затем в корпусе делается несколько отверстий для выхода пара. Поддон, куда будет стекать жир, нужно изготовить из листовой стали. Его может заменить жаропрочный противень, желательно от старой газовой плиты.

На электроплитку устанавливают поддон, на который предварительно насыпают опилки. При минимальном поступлении воздуха уменьшается вероятность воспламенения древесных частиц. Потому постоянно следить за работой такой коптильни нет никакой необходимости.

Изготовление электрической коптильни – дело непростое, но выполнимое. Ниже рассмотрим готовые варианты.

Обзор заводских моделей

ТермМикс

Максимальная мощность такой электрической коптильни – 1,25 кВт. В комплект входят следующие элементы:

• рабочий поддон – 2 шт.;
• тара для жира;
• мощный ТЭН агрегата (1,25 кВт), оборудованный регулятором нагрева, который дает возможность коптить продукты при любой погоде (поддон, в котором собирается жир, расположен прямо над ТЭНом и плотно прилегает к стенкам корпуса прибора).

Конструкция сделана из листовой холоднокатаной стали толщиной 0,6-1 мм. Снаружи металл имеет порошковое покрытие.

Время копчения находится в прямой зависимости от нескольких факторов:

• количества продуктов;
• температуры воздуха на улице.

Для рыбы может потребоваться 20 минут, для мяса – 2 часа.

Цена электрической коптильни составляет 2,3 тыс. рублей.

Greentechs

Этой двухуровневой моделью может воспользоваться даже новичок. Продукты готовятся очень быстро, получаются невероятно вкусными. Такая коптильня не требует разведения костра. Достаточно насыпать опилки, повесить продукты, защелкнуть крышку и подать электричество. Рыба коптится за 30 минут, сало – за один час. Корпус сделан из листовой холоднокатаной стали максимальной толщиной 0,7 мм. Снаружи металл имеет порошковое покрытие.

Устройство комплектуется специальной защитой нагревательного элемента от попадания жира. В аппарате можно одновременно коптить до 5 кг пищевых продуктов. На полчаса работы требуется 1,5 стакана опилок. Полезный объем такой коптильни достигает 16 л. Габариты системы – 310х285х450 мм, общая масса – 5 кг.

В полную комплектацию агрегата входят следующие элементы:

• крышка;
• лоток;
• жиросборник;
• секреты копчения;
• инструкция.

Стальной корпус коптильни имеет полимерное покрытие. ТЭН вмонтирован в самое дно. Над ним находится поддон, защищающий от попадания жира. Для установки решеток к корпусу приварены металлические уголки. Чтобы было удобнее транспортировать коптильню, конструкция совместно с крышкой оборудована специальными ручками.

В магазинах цена электрокоптильни составляет от 1 500 рублей.

Похожие статьи:

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Устройство электрокоптильни

Схема аппарата для электростатического копчения очень проста и вполне доступна для сборки своими руками. Конструкция коптильни состоит из следующих частей:

• Корпуса из диэлектрического материала, можно дерева, пластика или даже бумаги;
• Электростатической «излучающей» сетки-подвески из стальной, медной или латунной проволоки;
• Дымогенерирующего блока коптильни или дымогенератора;
• Системы охлаждения дымового потока.

Основным модулем, от которого зависит качество и производительность работы коптильни, является генератор электростатического поля. Конструкций и различных схем электростатического блока существует огромное количество, но не все они одинаково успешно работают и дают высокое качество продукта.

В центре корпуса монтируется съемная подвеска из проволоки, на которую непосредственно закрепляют продукты. Излучающая сетка устанавливается на стенки электростатической коптильни, в нижней части корпуса устанавливают дымогенератор. В мощных коптильнях дымогенерирующий блок выносят вместе с охладителем в виде отдельной конструкции за пределы корпуса.

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор.

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению!
Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Заключение

Приведенная схема электростатической коптильни замечательна тем, что в ней нет перенасыщения продуктов смолами и летучими веществами. Для получения среднего уровня насыщенности коптильной камере достаточно проработать 45-60 мин., тогда как в классическом варианте процесс копчения растянулся бы на несколько часов.

Электрическая коптильня холодного копчения пользуется огромной популярностью благодаря своим компактным габаритам. Она, в отличие от традиционной установки, позволяет коптить мясо и рыбу не только на загородном участке, но и в доме. Готовить копченые деликатесы можно как в заводской, так и в самодельной электрической установке.

Оба электроприбора прекрасно справляются с поставленной задачей по приготовлению копченых продуктов. Отличие заключается во внешнем виде и стоимости. Кроме того, самодельные установки не рекомендуется размещать в квартирах. С этой целью лучше приобретать заводский вариант.

Заводские и самодельные электрические коптильни

Электрические установки для холодного копчения, выпускаемые в заводских условиях, мощнее самодельных. Это отражается на скорости приготовления блюд, которая выше, чем в коптильне, сделанной своими руками. Отличаются такие приборы и более эстетическим видом.
Они выпускаются прямоугольными и цилиндрическими, а, вместо опилок, могут работать на специальных брикетах. Стоимость самых простых моделей составляет порядка 2000 рублей, а более мощных и функциональных в районе 10000 рублей и выше. Следовательно, по-настоящему хорошая установка для холодного копчения имеет довольно приличную цену.

Самодельные электрические коптильни собираются из подручных средств, что делает стоимость установок минимальной. Это и стало причиной того, что многие домашние мастера предпочитают такие агрегаты заводским. Достаточно потратить на работу один день, чтобы всегда иметь на своем столе продукты холодного копчения.

Никакими специальными навыками обладать не требуется. Необходимо лишь иметь в своем распоряжении некоторые материалы и инструменты, понимать, как функционирует установка, правильно выполнить определенную последовательность работ.

Принцип работы электрической коптильни холодного копчения

Продукты, располагающиеся в коптильной камере, подвергаются обработке горячим дымом. Он образуется в результате тления опилок, щепок либо брекетов. Термическое воздействие дыма приводит к тому, что жидкость из мясных заготовок испаряется, а продукт приобретает яркий вкус и великолепный аромат.
Холодное копчение, в отличие от горячего, осуществляется при низкой температуре дыма, равной примерно 20-25 градусам. Доходят мясные продукты до состояния готовности от десяти часов и до нескольких дней. Рыба коптится быстрее всего, а свинина, наоборот, дольше.
Длительный процесс приготовления компенсируется высоким качеством получаемого продукта. Это отражается и на вкусовых характеристиках, и на более длительном сроке хранения, который порой гораздо выше многих магазинных копченых деликатесов.

Какие материалы подходят для изготовления электрической коптильни?

Основой установки является емкость. Она должна быть выполнена из жаропрочного материала, иметь объем, позволяющий готовить необходимое количество рыбы либо мяса. Нужно рассчитывать на то, что копчение может занимать от десяти часов и до нескольких суток, и камера будущей коптильни должна быть достаточно вместительной.

Самодельная коптильня может изготавливаться из:

• бочки на 200 литров;
• старого холодильника;
• стального листа.

Предпочтительного варианта нет. Выбор обусловлен доступностью того или иного материала. Не у каждого есть отработавший свой срок холодильник, а со стальным листом приходится работать практически «с нуля», но преимуществом является то, что можно самостоятельно рассчитывать размеры. Бочка и холодильник представляют собой наиболее оптимальные варианты.

Электрическая коптильня холодного копчения из бочки

Емкость берут из прочного и жаростойкого металла. В подобных бочках хранятся химикаты и взрывоопасные вещества. Если такой в хозяйстве нет, ее можно приобрести. Стоимость не будет высокой. Главное, чтобы она была с крышкой.
Наряду с бочкой, потребуются следующие материалы:

1. Четыре колесика. Этот элемент не является обязательным, но позволяет с легкостью перемещать коптильню. Подойдут любые мебельные.
2. Нагревательный элемент и электрокабель. Без этих составляющих установка не будет работать от электросети.
3. Термостат. Оптимальным вариантом станет прибор с регулировкой в пределах от 20 и до 90 градусов, пусть и предполагается только холодное копчение.
4. Термометр. Без этого прибора использование коптильни не будет абсолютно безопасным, станет невозможно контролировать процесс копчения.

Из инструментов понадобится только сверло по металлу, что делает создание электрической коптильни максимально простым.
Обязательно требуется два поддона. Одна емкость будет служить для топлива, другая — для сбора стекающего жира. Располагать заготовки можно на решетку либо систему крючков. Для удобства оба варианта могут совмещаться.

Подготовка бочки

Емкость тщательно промывают. Особенно нужно внимательно вычищать бочки, которые использовались не в собственных нуждах, а приобретались с рук. Внутрь закладывают и сжигают дрова либо охапку хвороста. Это делают с целью избавления от любых маслянистых осадков и прокаливания стенок.

Когда дерево полностью сгорит, внутренние стенки бочки очищают металлической щеткой, чтобы удалить остатки нагара. Далее, емкость обязательно споласкивают водой с добавлением моющего бытового средства.
Как только емкость высохнет, устанавливают колесики, в нижней части просверливают отверстия для вентиляции. Всего необходимо сделать от 5 и до 8 дырочек с диаметром окружности в 10 миллиметров.

Размещение нагревательного элемента

Можно разобрать имеющуюся в доме старую и уже ненужную буржуйку. Если самостоятельно извлечь ТЭН не получается либо старой электроплиты просто нет, можно приобрести нагревательный тепловой элемент на рынке либо в специализированном магазине.
Брать ТЭН нужно открытого типа. Его размешают по центру бочки. Она должна быть уже совершенно сухой. Крепят элемент с помощью болтов. В непосредственной близости от него располагают термостат, последовательно соединенный медным проводом с сечением 2,5 мм2. Размещать прибор необходимо в удобном месте.

Обустройство верхней части

Делают отверстие небольшого диаметра, через которое крепят термометр. В центре бочки размешают поддон либо противень. Эта посудина необходима для сбора жира, стекающего во время готовки с мяса (рыбы). В крышке делают отверстие-дымоход с диаметром в 50 мм, которое снабжено заслонкой, закрываемой в начале холодного копчения.
Поддон под топливо можно сделать сетчатым или из старой обычной кастрюли. Объем этой емкости определяет время тления опилок (щепок). Пятилитрового поддона хватает на 10 часов копчения при температуре в 20 градусов. Следовательно, планируя готовить свинину, нужно либо увеличить объем емкости, либо делать несколько закладок щепок.

Тестирование установки

Если все работы были проведены правильно, получится коптильная установка на дне которой расположена электроплита, а сверху расположена зона для размещения заготовок. Обязательно присутствует вентиляция, поддон под капающий жир, емкость под опилки, отверстие-дымоход в верхней крышке.

Когда сборка электрической коптильни завершена, приступать к копчению сразу не рекомендуется. Сначала необходимо бочку слегка раскочегарить. Первый прогрев должен длиться от 10 и до 20 минут. После него уже можно закладывать мясо (рыбу).

Электрическая коптильня холодного копчения из холодильника

Если старый холодильник вышел из строя, он станет прекрасной основой для электрокоптильни. Последовательность работ при обустройстве такой установки следующая:

1. Из холодильника извлекают систему охлаждения и изолирующие элементы.
2. На дно агрегата устанавливают нагревательный элемент (ТЭН) либо электроплиту.
3. Клеммник выводят в нишу, где раньше располагался компрессор. Его соединяют с переключателем.
4. Жаропрочный металлический противень ставят прямо над ТЭНом. Емкость для опилок располагают на нагревательном элементе либо электроплите.

Удобство такой установки заключается в том, что старые решетки, которые есть в холодильнике, могут использоваться для размещения мясных и рыбных заготовок.

Слишком большой агрегат брать не следует. Во-первых, могут возникнуть сложности с его расположением, а во-вторых, снизится коэффициент полезного действия.

Количество сжигаемого топлива определяет длительность тления опилок (щепок). Пяти килограммов, как и в случае с бочкой, достаточно для обеспечения времени копчения на протяжении 10-12 часов.

Подведение итогов

Электрическая самодельная коптильня отлично подойдет для установки на загородном и дачном участке. Размешать в доме подобную установку не рекомендуется. Некоторые домашние мастера ставят такие агрегаты на лоджиях и балконах, но это не совсем безопасно. Для квартиры лучше приобретать заводскую модель. Она будет отличаться максимально компактными размера, отличной изоляцией.

Электрическая коптильня привлекает тем, что не нужно искать дрова для разведения огня. Большинство ее модификаций создают дым, нагревая коптильную щепу ТЭНом. Также есть вариант, который позволяет получить дым для холодного копчения благодаря силе трения. Любую из таких эл коптильней можно сделать своими руками.

Материалы

Они таковы:

• 1 доска с размерами 960х220 мм.;
• 2 доски с размерами 260х235 мм.;
• 2 доски с размерами 340х425 мм.;
• 1 доска с размерами 425х220 мм. Все доски должны иметь толщину 15 мм.;
• 1 фанера. Размеры 425х220 мм. Толщина 5 мм;
• 1 фанера с размерами 260х220 мм.;
• 1 кусок фанеры с размерами 235х220 мм.;
• 1 кусок фанеры. Размеры 340х220 мм.;
• электрический однофазный двигатель (мощность 0,53 кВт.);
• магнето;
• 2 конденсаторы с емкостью 2 200 пФ;
• неоновая лампочка МН-6;
• постоянное сопротивление 180 кОм.;
• металлический короб с крышкой. Длина 220 мм.;
• винт;
• пружина;
• деревянный брусок;
• металлическая сетка 23х21 см.;
• асбест;
• шкив, для изготовления которого производитель использовал текстолитовый сердечник (в нем должны быть наклонные отверстия);
• стальная обойма (должна быть такой, чтобы плотно осаждала шкив);
• болты с гайками;
• гвозди или шурупы.

Инструменты

Понадобятся:

1. дрель;
2. молоток;
3. шуруповерт;
4. рожковые ключи;
5. сварка;
6. пила.

Создание каркаса

Он будет представлять собой две камеры, закрепленные на длинной доске.
Первая камера будет иметь размеры 26x24x22 см. В ней будет находиться шкив мотора и деревянный брусок. Здесь будет создаваться дым. Размеры второй камеры будут составлять 34х43х22 см. В ней будет проходить холодное копчение домашних мясных заготовок.

Изготовление каркаса коптильни для дома включает следующие стадии:

1. Вырезание в доске с размерами 425х220 мм. отверстия,
   которое по высоте и ширине должно составлять 22 и 20 см., соответственно. Оно должно находиться в одном конце доски. Его вырезают, отступив от края 1 см.
2. Изготовление камеры для холодного копчения.
   Для этого берут своими руками доску с вырезанным отверстием, фанеру с такими размерами и 2 доски длиной и высотой 34 и 42,5 см., соответственно. Эти элементы скрепляют с помощью гвоздей. Лучше использовать шурупы. Вверху камеры фиксируют металлические прутки. На них будет подвешиваться мясо.
3. Фиксация на отверстии мелкой металлической сетки.

4. Фиксация изготовленной камеры для холодного копчения на длинной доске.
   Эта камера должна находиться на краю доски. Вырезанное отверстие в одной стороне камеры должно «смотреть» в середину основания.
5. Изготовление камеры для дыма.
   Для этого посередине нижней кромки фанеры с размерами 23,5х22 см. вырезают отверстие для ротора двигателя. В передней стенке (доска с шириной и высотой 26х23,5 см.) вырезают прямоугольное отверстие для металлического короба. Размеры отверстия делают такими, как размеры короба. Этот элемент должен размещаться напротив шкива. Далее сбивают камеру для дыма. Однако ее не фиксируют на основании, а откладывают своими руками в сторону.

Читайте также:
Самодельная коптильня

Монтаж двигателя

Для его закрепления на основании сверлят несколько дыр.
Далее с помощью болтов прикручивают электрический двигатель к основанию.

После этого выполняют такие действия:

1. Присоединяют к двигателю магнето.
2. Выполняют последовательное соединение конденсаторов, постоянного сопротивления и неоновой лампочки.
3. Включают вышеупомянутые элементы между выводов магнето.
4. Подключают своими руками отрицательный вывод магнето к металлической сетке.
5. Подключают положительный вывод магнето к металлическим пруткам камеры для холодного копчения.
6. Насаживают шкив со стальной обоймой на ось электродвигателя.

Затем остается обрезать один торец металлического короба и просверлить дырку в другом торце. На образованное отверстие приваривают гайку. В ней должен крутиться длинный винт. На конце винта в коробе будет находиться пружина.

Подготовленный короб фиксируют своими руками на основании домашней коптильни. Далее прибивают к этому основанию камеру, в которой будет создаваться дым.

Конечным процессом изготовления эл коптильни для дачи или дома является обложение стенок всех камер асбестом. Вместо него можно использовать любой другой огнеупорный материал.

Стоит добавить, что в случае отсутствия электрической сети электромотор можно заменить бензиновым.

Как работает конструкция с электромотором

Двигатель запускается и начинает крутить шкивом. К нему прижат деревянный брусок (подается через металлический короб).

Желательно, чтобы брусок был сделан из листового дерева. В результате трения появляется дым. При этом можно управлять интенсивностью выделения дыма. Для этого увеличивают или ослабляют давление на деревянный брусок, закручивая или откручивая винт. Закручивание винта заставляет пружину сжиматься. Она же «хочет» вернуться в исходное положение и поэтому создает дополнительное давление на брусок.

Во время холодного копчения стоит помнить, что шкив эл двигателя постепенно стирает брусок. Поэтому время от времени нужно откручивать винт, выбрасывать остаток бруска и ставить новый материал.

Образованный дым постепенно выходит в камеру для холодного копчения. Однако его движение является слишком медленным. Чтобы ускорить перемещение дыма по коптильной камере, меняют заряд его частиц.
Проходя через металлическую сетку, частицы получают отрицательный заряд. Поскольку металлические прутки и крючки с мясом имеют положительный заряд, частицы дыма с отрицательным зарядом сразу движутся к ним. Причем это движение быстрее, чем без использования электроэнергии.

Читайте также:
Мангал-коптильня из кирпича

В результате сокращается продолжительность холодного копчения. Продукт получается более качественным, а количество использованных брусков меньше количества сожженных в обычной домашней коптильне дров. Поэтому такую коптильню для дома можно спокойно называть профессиональной.

Комплектующие конструкции с электроплиткой

Для изготовления такой электрической коптильни для дачи и дома нужно найти:

1. бочку с крышкой 200 л.;
2. мебельные колесики;
3. электрическую плитку;
4. электрический термостат (он должен регулировать температуру в диапазоне +20…+90°С);
5. электрокабель;
6. механический термометр;
7. металлическую сетку или пруток;
8. емкость для щепы (подойдет консервная банка с широким дном, правда, ее нужно обрезать так, чтобы высота составляла 5-6 см.);
9. поддон, в который будет стекать жир.

Поддон можно сделать своими руками. Для этого берут листовой металл толщиной 0,5-1 мм. и загибают края. Высоту бортика следует делать 1-2-см. Все стыки бортиков нужно сварить.

Также своими руками придется подготовить бочку, валявшуюся возле дома. Проще всего взять ту бочку, в которой были какие-то масла или химические вещества. Конечно, частицы этих веществ всегда остаются на стенках. Поэтому от них нужно избавиться путем тщательного мытья.

Если в бочке было машинное масло, то можно поставить на ее дно сухие дрова и поджечь. Вместе с ними сгорят и остатки масла. После – надо помыть емкость. Для этого можно использовать средства, используемые для мытья посуды или пола дома.

Сборка конструкции

Этот процесс начинается сразу после полного высыхания бочки. Его выполняют в такой последовательности:

1. Закрепляют на дне бочки мебельные колесики.
   Для этого придется прикладывать колесики ко дну, обозначать места, где нужно сделать отверстия, сверлить дырки и фиксировать основание колесиков на болты. В общем, надо прикрепить своими руками четыре маленьких колеса. Колесики можно и не крепить, однако удобство перемещения электрической коптильни по дому будет неудобным.
2. Сверление внизу бочки 5-8 отверстий.
   Будет хорошо, если диаметр дырок будет 10-мм. Они должны находиться на высоте 5-10 см. от дна бочки.
3. Подготовка электрической плитки.
   Она заключается в снятии крышки и удалении всех внутренних элементов. Исключением является нагревательный ТЭН и присоединенные к нему два провода. Результатом таких манипуляций будет корпус с ТЭНом. Этот корпус размещают в центре дна бочки и прикручивают к днищу двумя болтами. Конечно, перед фиксацией сверлят отверстия в корпусе и дне бочки.
4. Монтаж термостата.
   Этот элемент размещают вблизи того, что осталось от электрической плитки. Для его установки внизу бочки делают отверстие. К зафиксированному термостату подсоединяют печь. Для соединения лучше использовать провод с сечением, большим 2,5 мм². Конечно, все соединения надежно изолируют. Датчик термостата нужно поставить в той зоне, в которой будет мясо.
5. Подключение маленькой лампочки.
   Делается это параллельно печки. Она будет включаться одновременно с включением ТЭНа. Благодаря этому можно будет проводить визуальный контроль работы нагревательного элемента.
6. Установка механического термометра.
   Для этого вверху бочки, неподалеку от размещения сетки с мясом, делают отверстие. Далее фиксируют термометр.
7. Изготовление крепления для противня.
   Оно предусматривает использование длинных болтов. Сначала сверлят 4 дырки. Потом вставляют болты и закручивают гайки.
8. Создание аналогичного крепления для решетки для мяса.
   Решетку лучше найти в магазине. Можно сделать и своими руками. Для этого берется проволока из нержавейки. Диаметр 5 мм. Ее выгибают в форме круга и сваривают концы. Сверху приваривают проволоку диаметром 3 мм. Ее отрезки должны размещаться параллельно. Шаг – 3-4 см.
9. Изготовление дымохода.
   Если есть крышка с бочки, то в ней делают отверстие диаметром 5 см. В случае отсутствия крышки придется ставить на верх бочки деревянные прутки и мешковину. Последнюю во время копчения нужно постоянно смачивать.

Большинство коптилок для работы нуждаются в открытом огне для нагрева опилок или дымогенератора. Но есть коптильни, которым огонь не нужен. Нагрев аппарата производится электричеством. Если нет желания или возможности приобрести фирменное устройство, то можно сделать электрокоптильню своими руками.

Комбинированная электрокоптильня

Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:

• возможна установка на балконе;
• не нужна газовая плита;
• нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.

В домашних коптильнях заводского производства нагрев производится при помощи трубчатых электронагревателей. В устройствах, сделанных своими руками, кроме ТЭНов, используются электроплитки.

Справка! ТЭН — это нагревательный прибор, имеющий форму прямой или изогнутой трубки, заполненной изоляционным материалом. По оси трубки находится спираль из нихрома. Она подключается к сети и нагревается при прохождении по ней электрического тока.

Есть разные варианты расположения ТЭНов:

• под дном коптильни, при этом щепа насыпается на дно коптильной камеры;
• на дне камеры, и опилки сыпятся прямо на ТЭН;
• на дне камеры, но на ТЭН ставится поддон с опилками.

В последнем случае в качестве нагревателя, если позволяют габариты устройства, допускается использовать обычную электроплитку.

Электрическая коптильня для колбасы по своему устройству и принципу работы не отличается от электрической коптильни для рыбы. В электрокоптильне, независимо от её конструкции, можно коптить любые продукты, меняются температура и время обработки.

Перед началом копчения продукты необходимо посолить или выдержать в маринаде, иногда проварить. После обработки копчёности нужно выдержать для созревания от 30 минут до нескольких часов.

Электрокоптильня горячего копчения

Большая часть электрокоптилен предназначены для горячего копчения. Они имеют меньшие габариты и состоят из одного блока — дымогенератора и коптильной камеры. Обычно они совмещены в одном корпусе:

• на дне коптильной камеры находится ТЭН;
• на него насыпаются опилки, которые при нагреве выделяют дым;
• на расстоянии 5 см от опилок расположен поддон для сбора жира;
• на высоте 10 см от поддона находятся решётки с продуктами;
• вся установка закрывается передней дверцей или верхней крышкой.

Такие установки выше обычных. К размеру аппарата, устанавливаемого на газовую плиту, прибавляется высота ТЭНа — 2-3 см. При самостоятельном проектировании коптильни горячего копчения это необходимо учесть на чертеже.

Справка! Чтобы превратить обычную коптильню горячего копчения в электрическую, её достаточно поставить на электроплиту.

На следующей схеме видны основные размеры и внутреннее устройство электрокоптильни.

Переделка вертикальной коптильни в электрокоптилку

В вертикальных электрических коптильнях достаточно места для установки внутри электроплитки с ёмкостью для опилок. Проще всего переделать в электрическую устройство, изготовленное из бочки ёмкостью 200 л или сделать такую коптильню из холодильника.

Пошаговая инструкция сборки состоит из следующих пунктов:

1. на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
2. от электроплитки отсоединяется вилка;
3. плитка ставится на дно бочки, а провод пропускается в отверстие;
4. вилка подключается к проводу;
5. на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.

Электрокоптильня холодного копчения с дымогенератором

Коптильни холодного копчения имеют более сложное устройство. В этих аппаратах дым производится отдельно, в дымогенераторе, и поступает в коптильную камеру по дымоходу. Проходя по нему, дым остывает и поступает в коптильню.

Её устройство не отличается от обычных установок. Такая коптильня своими руками изготавливается из любого коптильного шкафа и электрического дымогенератора.

Он представляет из себя герметически закрытый цилиндр ёмкостью 3 л. В нижней части корпуса находится ТЭН, а в верхнюю часть на 2/3 объёма засыпаются опилки и щепа.

При нагреве щепа выделяет горячий дым, который поступает в дымоход и далее в коптильню к продуктам. Температура процесса копчения зависит от длины дымохода.

Мощность такого устройства составляет 0,1-2 кВт, а средний расход электроэнергии 4 кВт*ч в сутки. Чем больше мощность ТЭНа, тем быстрее происходит нагрев, но при этом выделяется более горячий дым. Поэтому желательно в коптильной камере установить терморегулятор, отключающий нагрев при превышении температуры. Внутри камеры достаточно дыма, чтобы копчение не останавливалось.

Разновидностью электрических коптилок является . Как и другие устройства, её можно сделать самостоятельно.

Интересно! В первой половине ХХ века на некоторых автомобилях вместо бака с бензином устанавливались похожие установки, только нагрев щепы производился не электроэнергией, а дровами.

Электрокоптильни фабричного производства

Есть много фирм, выпускающих электрические коптилки. Среди них можно отметить электрокоптильни «Дымка» и «Золингер».

Электрокоптильня горячего копчения «Дымка»

Электрокоптилка «Дымка» российского производства сделана из пищевой нержавейки толщиной 0,8 мм и способно за один раз закоптить 7 кг продуктов. Внутри корпуса находятся решётки и поддоны для щепы и жира. Крышка герметизируется при помощи гидрозатвора, есть также дымоотводящий патрубок. Такая конструкция обеспечивает отсутствие запахов в помещении.

Коптильня имеет встроенный регулятор нагрева и термометр, установленный на крышке. Это позволяет поддерживать необходимую температуру в течении процесса копчения. Мощность ТЭНа составляет 1 кВт, что обеспечивает нагрев щепы до 250-300°С.

Некоторые модели комплектуются дополнительным баком, который устанавливается вместо крышки. Согласно описанию фирмы-производителя, это позволяет коптить в подвешенном состоянии рыбу и колбасу длиной до 80 см.

Установка имеет следующие параметры:

• ёмкость коптильной камеры 20 л;
• диаметр 25 см;
• высота 41 см;
• высота конструкции 63 см;
• вес без продуктов и щепы 7,8 кг.

Коптильня «Золингер»

Коптильная камера «Золингер» сделана из нержавеющей стали. Ёмкость бака составляет 20 литров, что достаточно для одновременного копчения 5-7 кг продуктов.

В коптильне плоское дно, толщиной 2 мм, обеспечивающее равномерный нагрев и подходящее для использования с плитами разных типов — газовыми, индукционными и обычными электрическими.

Крышка герметизируется при помощи гидрозатвора, в ней также установлена трубка для присоединения дымоотводящего шланга.

Электрическая коптильня очень популярна не только среди владельцев собственных участков. Компактные электроприборы для копчения используют в домашних условиях. Самому сделать такой прибор несложно. Зачастую его собирают из старого холодильника или металлической емкости.

Домашнее копчение продуктов пользуется огромной популярностью среди гурманов и любителей вкусно поесть. Копчености можно приготовить в домашних условиях при помощи самодельной или заводской (профессиональной) коптильни. Электрический вариант установки отлично справляется с поставленной задачей. Многие стремятся сэкономить и делают коптильный электроприбор самостоятельно.

Как работает коптильня от электросети?

Домашняя электрическая коптильня работает по следующему принципу. Продукты обрабатываются горячим дымом от тлеющих опилок и «обезвоживаются». Пища становится более ароматной, а вкус — запоминающимся и ярким. Говоря о горячем копчении, имеют в виду быструю обработку продуктов дымом температурой от 40-120 градусов по Цельсию. Длительность готовки составляет несколько часов. Пища, приготовленная способом холодного копчения, готовится под воздействием дыма температурой 20 градусов. В данном случае процесс может занять от 10 часов до нескольких дней.

Преимущества электрической коптильни

Электрическая коптильня холодного или горячего копчения, выполненная своими руками, имеет ряд достоинств:

• агрегат работает автономно;
• при помощи термостата можно регулировать температуру;
• установка собирается из подручных средств, нет необходимости тратиться на профессиональную (заводскую) коптильню;
• для копчения продуктов не нужно обладать кулинарными знаниями и специальными навыками.

Видео: обзор электрической коптильни

Профессиональные электрокоптильни обладают большей мощностью, нежели самодельные. Соответственно скорость приготовления блюд более высокая. Заводские модели имеют более эстетичный внешний вид. Наиболее популярными являются вытянутые емкости цилиндрической формы. Не менее распространены и прямоугольные коптильни. Коптить в них можно в любую погоду. Некоторые используют агрегаты даже в домашних условиях, например на балконе. В некоторых приборах вместо опилок используют специальные топливные брикеты, которые продаются в комплекте с коптильней. Стоимость коптильных агрегатов в магазинах варьируется от 2000 до 10000 рублей. Изучите подробнее в дополнение к данной статье.

Способы создания электрокоптильни своими руками

Электрическую коптильню для дома можно сделать несколькими способами. Наиболее распространенные варианты:

• из металлической бочки;
• из старого холодильника.

Электрокоптильня из бочки

Собрать домашнюю электрическую коптильню своими руками довольно просто. Для этого не нужно обладать серьезными строительными навыками и знаниями. Достаточно подготовить подходящие комплектующие и собрать установку. Сборка займет не более суток. Что понадобится?

• металлическая емкость с крышкой, оптимальный вариант — металлическая бочка объемом 200 л.;
• электрический термостат, который позволяет регулировать температуру от 20 до 90 градусов по Цельсию;
• электрическая плитка;
• металлический поддон/форма для жира;
• термометр;
• сетка из металла;
• электрокабель;
• решетка или кастрюля для опилок.

Совет! Для удобства передвижения коптильни ко дну ее корпуса прикручивают мебельные колесики.

Пример самодельной электрокоптильни для дома. Такую установку можно использовать на дачном участке.

Небольшая коптильня — это незаменимый атрибут отдыха с семьей или друзьями на природе. Вкусно приготовленное мясо порадует каждого.

Сборка электрической коптильни своими руками проходит в несколько этапов:

• Подготовка емкости. Обычно в старых бочках хранили масло, удобрения и другие химические вещества. Перед использованием такой емкости в качестве коптильни ее нужно очистить и вымыть.

Совет! Если в бочке хранилось машинное масло, то очистить ее можно при помощи дров или опилок. Древесину поджигают, выбрасывают золу и очищают образовавшуюся копоть металлической щеткой. Далее емкость тщательно моют с любым моющим средством.

• Установка колесиков. Ко дну бочки крепят мебельные колеса. Это облегчит транспортировку установки.

• Подготовка электроплитки. С нее снимают крышку, а из корпуса вынимают все внутренности кроме нагревательного элемента. Его с двумя проводами крепят к центру нижней части бочки при помощи винтов.
• Установка термостата. Чуть выше печки просверливается небольшое отверстие и крепится термостат. Его последовательно соединяют с нагревательным элементом печи. Датчик термостата крепят в верхней части бочки — там, где будут размещаться продукты.

• Установка термометра. В верхней части резервуара просверливают отверстие для крепежа механического термометра. Он необходим для определения температуры внутри самодельной коптильни.
• Установка поддона. В середине бочки делают отверстия для крепления формы/поддона, куда будет стекать жир. Для стационарной бочки подойдет форма для выпечки с диаметром 50 см. Можно использовать поддон, который шел в комплекте со старыми газовыми плитами.
• В крышке бочки делают проем для выхода дыма. Диаметр дымохода — 5 см. Заслонку открывают после того, как коптильня проработает 10-20 минут. Именно тогда появляется первый дым, и, чтобы регулировать воздушный поток, отверстие открывают.

Совет! Если крышки под рукой не оказалось, можно использовать мешковину, однако скорость приготовления блюд увеличится.

• Установка емкости для опилок. Ее собирают из металлической решетки. Если таковой под рукой не оказалось, можно использовать обычную чугунную кастрюлю.
• Установка прутков/решетки. В верхней части бочки устанавливают металлические прутки или решетку для подвешивания/выкладывания продуктов.
• Подключают коптильню к сети и проверяют работу агрегата. Для безопасного копчения нужно соблюдать правила техники безопасности.

Важно! Для забора воздуха снизу, в бочке просверливают несколько отверстий по периметру на высоте 10 см от дна.

Приготовить копченую рыбу или сочное мясо нелегко — этот процесс требует наличия определенных навыков в области кулинарии. Коптильня с гидрозамком, сделанная самостоятельно, значительно упрощает процесс. Ее можно использовать как дома на газовой плите, так и на открытом воздухе. Время приготовления продукта занимает не более 40 минут.

Если готовить продукты по принципу горячего копчения (при температуре 65 градусов по Цельсию), то полной загрузки опилок (5-6 литров) должно хватить на несколько часов. Этого времени достаточно для того, чтобы продукт прокоптился.

Домашняя электрическая коптильня из холодильника

В качестве самодельной коптильни можно использовать старый холодильник. Желательно использовать агрегат небольших размеров:

• Из холодильника удаляют изолирующие компоненты, систему охлаждения.
• На дно устанавливают электроплитку или нагревательный ТЭН.

• Через заднюю стенку в нишу, где раньше был компрессор, выводят клеммник и соединяют его с переключателем.
• Над нагревательным элементом ставят жаропрочный противень.
• В качестве емкости для опилок подойдет кастрюля объемом 3-5 л. Ее размещают на ТЭНе.

Совет! Для копчения можно использовать опилки разных пород деревьев. Например, смесь стружки яблони и ольхи или любых лиственных пород.

По данной технологии готовят продукты холодного копчения. Нескольких килограмм опилок хватит для одного сеанса копчения — 12 часов.

Самодельная электрическая коптильня отлично впишется в интерьер дачного участка. Она разнообразит повседневное меню ароматными и необычными блюдами — копченым салом, рыбой, мясом и др. Для домашнего использования рекомендуется использовать компактные заводские модели.
