Электролобзик своими руками в домашних условиях чертежи

ГлавнаяКак сделатьКак сделать электролобзик своими руками в домашних условиях

Можно не покупать лобзиковый станок, а сделать своими руками по чертежам

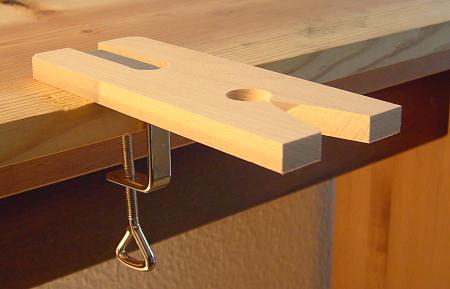

С детства нам знакома технология выпиливания лобзиком. Принцип простой – неподвижная деталь размещается на подставке с технологическим вырезом, распил производится за счет перемещения пилки. Качество работ зависит от твердости рук и умения работника.

В этой статье мы расскажем как сделать лобзиковый станок самостоятельно. Для тех же, кто не хочет заморачиваться и готов купить заводской инструмент, будет полезна статья-обзор Виктора Тагаева — 11 популярных лобзиковых станков

Таким способом можно буквально вырезать кружева из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие мастера задумывались о малой механизации.

Простая конструкция из прошлого века

Еще в журнале «Юный техник» предлагались чертежи, как сделать лобзиковый станок своими руками. Причем конструкция не предполагает электропривода, привод работает от мускульной силы, как у точильщиков ножей.

Станок состоит из основных частей:

• станина (А)
• рабочий стол (Б) с прорезью для полотна
• система рычагов (В) для удержания пильного полотна
• маховик (Г), который является первичным шкивом привода
• кривошипно-шатунный механизм (Д), совмещенный с вторичным шкивом привода, и приводящий в движение рычаги (В)
• педальный узел (Е) с кривошипно-шатунным механизмом, приводящий в движение маховик (Г)
• натяжитель пильного полотна (Ж)

Ступней ноги мастер приводит в движение маховик (Г). С помощью ременной передачи вращается кривошипно-шатунный механизм (Д), соединенный с нижним рычагом (В). Между рычагами натянута пилка, степень натяжения регулируется талрепом (Ж).

При хорошо сбалансированном маховике, обеспечивается достаточная плавность хода пильного полотна, и подобный самодельный лобзиковый станок позволяет массово выпиливать однотипные заготовки, экономя время и усилия. В те времена пилки для лобзикового станка выпускались в виде плоской ленты однонаправленного действия.

Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной рычагов (В).

От механического лобзика до электрического один шаг

Ножной привод не может дать настоящей свободы действий и равномерности хода пилки. Разумнее приспособить для кривошипно-шатунного механизма электродвигатель. Однако, если вы используете настольный лобзиковый станок время от времени, нет смысла изготавливать стационарную конструкцию с собственным мотором.

Можно воспользоваться домашним электроинструментом. Например – шуруповертом с регулятором скорости вращения.Используются материалы, буквально из деревянных обрезков и старого хлама. Единственная ответственная деталь – станина. Ее лучше изготовить из прочной фанеры толщиной не менее 18 мм.

Все соединения делаем на шурупах по дереву, места стыков можно промазать клеем ПВА. Из того же материала собираем опорный постамент для штанги рычагов. Конструкция опоры не должна иметь люфтов, от ее прочности зависит последующая точность работы всего станка.

Рычажная конструкция собирается из деревянных заготовок. Разумеется, обычные сосновые бруски тут не подойдут. Надо использовать дуб или бук. Пусть вас не пугает стоимость такого материала – для рычагов прекрасно используются ножки от старого стула. Вырезаем наиболее прямые участки – и прочный рычажный механизм готов.

На концах рычагов делаем продольные пропилы, в которые устанавливаем крепления пилки для лобзиковых станков. Само крепление представляет собой металлическую пластину толщиной 2-3 мм с отверстиями. Верхнее отверстие для закрепления в рычаге, нижнее служит для зажима пильного полотна. Для удобства используем барашковые гайки.

В нижнем рычаге аналогичная конструкция в зеркальном исполнении.

Устанавливаем рычажную систему в станину. Задние части рычагов соединяем винтовой стяжкой (талрепом). С ее помощью регулируется натяжение пильного полотна.

ВАЖНО! Перед сборкой рычажного механизма надо определиться с размером полотен. Вся конструкция рассчитывается под длину пилки. Рычаги должны быть по возможности параллельны друг другу.

Для удобства можно установить поддерживающую пружину. Кроме основной функции, она послужит буфером, смягчающим рывки при возвратно-поступательном движении механизма.

Кривошипно-шатунный механизм изготавливается из фанеры толщиной 10-12 мм. Для закрепления оси вращения используем закладные подшипники, которые усаживаются в подготовленные отверстия в стойках.

Стойки соединяются между собой, образуя прочную опору для маховика. В качестве оси используется обычный болт или шпилька. Класс прочности не меньше 8.

Соединяем маховик с нижним рычагом с помощью шатуна. Он изготавливается из такой же фанеры. Для увеличения длины посадочного места под ось, склеиваем две половинки. Тяги для соединения с рычагом – металлические.

Проверяем ход трапеции – рычаги должны двигаться свободно, натяжение полотна не меняется. Оси вращения можно смазать консистентной смазкой. После совмещения всех осевых соединений, производим окончательное закрепление конструкции.

Следующий этап – изготовление рабочего стола с поворотным механизмом. Поворотная дуга с прорезью выпиливается из фанеры.

Устанавливаем стол на станину, для затяжки поворотного механизма используем барашковую гайку или же изготавливаем удобный маховик из дерева. Поворот столешницы позволит производить распилы пол различными углами.

В качестве привода используется электрический шуруповерт. Патрон соединяется с осью маховика, и мы получаем съемный электромотор. Вы пользуетесь электроприбором как обычно, а когда нужно запустить самодельный лобзиковый станок – подсоединяете шуруповерт к оси маховика.

В качестве регулятора оборотов используем хомут с изменяемым усилием.

Это простое приспособление изготавливается из винтовой затяжки (от настольной лампы или струбцины) и прочного ремешка.

Чертежи для изготовления не требуются, все элементы конструкции делаются «по месту». Работать со станком удобно, несмотря на простоту конструкции.

Можно сделать станок и по этому чертежу, сути это не меняет. Все проверено — работать будет.

Очень поучительное видео английского мастера самоделкина. Подробный рассказ с показом чертежей и демонстрацией изготовления лобзикового станка из фанеры, а в качестве двигателя был применен шуруповерт, так же можно приспособить дрель.

Стационарная конструкция для интенсивной эксплуатации

Если вы профессионально занимаетесь выпиливанием – можно изготовить более сложную и надежную конструкцию. Для заготовок подбираем прочные и твердые материалы, чтобы уменьшить паразитные вибрации при работе.

1. 1. Станина вырезается из тяжелой ДСП плиты (можно использовать старую мебель), стойка под рычажную конструкцию из текстолита или оргалита. Сами рычаги изготавливаются из квадратной стальной трубы. Заготовки не обязательно покупать, их можно найти у себя в гараже (сарае) или на пунктах приема вторсырья

1. 1. Крепежные элементы для полотна можно изготовить самостоятельно или подобрать от старого лобзика (ножовки по металлу). Применяются обычные пилки для лобзикового станка по дереву. Закрепить зажимы можно винтами, или при помощи олова и паяльника

1. 1. Не имеет значения, от какого устройства вы возьмете привод. Главное – исправный электродвигатель и работоспособный редуктор. Мощность вам не потребуется, крутящий момент обеспечат передаточные отношения шестерен

Конструкция собирается из штатных элементов редуктора. При необходимости крепление шатуна можно усилить дополнительной вставкой из металла. Все стойки и крепежные элементы выполняются из металла. Так и вибраций меньше, и износа не будет.

1. 1. Материал столешницы не имеет значения, главное жесткость и гладкость. Необходимо предусмотреть поворот вокруг продольной оси. Поэтому рабочая прорезь должна быть длинной

1. 1. Чтобы во время работы ваши руки были свободны, электропривод лучше запускать с помощью ножной кнопки или педали. Вы можете воспользоваться старым приспособлением от швейной машинки или изготовить кнопку самостоятельно

1. 1. Для того чтобы сделать лобзиковый станок более точным, необходимо устранить люфт полотна в точке распила. Для этого устанавливается роликовая направляющая

Ее можно изготовить своими руками опять же из подручных материалов.

Рычаг, поддерживающий направляющую, делается подвижным, чтобы можно было использовать приспособление только при необходимости.

1. Натяжение полотна в данной конструкции осуществляется пружиной. Нижний рычаг обеспечивает возвратно-поступательное движение, а верхний нужен лишь для поддержания пильного полотна

Итог: изготовить электролобзик самостоятельно можно без больших финансовых затрат. Главное определиться с задачами, и выбрать оптимальную конструкцию.

Очень интересный самодельный лобзиковый станок получился у Александра. Пошаговое описание с объяснением размеров деталей смотрите в этом видео.

obinstrumente.ru

Лобзиковый станок своими руками: чертежи, описание и видео

Содержание: [скрыть]

1. Устройство и принцип действия
2. Инструкция по сборке
3. Переделываем ручной лобзик
4. Станок из швейной машины

Настольный лобзиковый станок относится к специализированному оборудованию, которое широко применяется в столярной сфере. Он используется для раскроя пиломатериала и выпиливания фигурных деталей из различных материалов. Отличительной характеристикой таких агрегатов является возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок позволяет обрабатывать натуральную древесину и ее производные, а также пластиковые основы и даже металл.

Такое универсальное приспособление незаменимо при выполнении строительных и ремонтных мероприятий, а также при производстве предметов мебели и сувенирной продукции. С его помощью осуществляют художественный распил комплектующих для предметов декора и интерьерных вещиц. Зачастую подобное оборудование приобретают не только специалисты, но и домашние умельцы для бытовых целей. Нередко пользователи задаются вопросом, как сделать лобзиковый станок своими руками, ведь иногда покупка заводского агрегата нерациональна, к тому же собрать самодельный электролобзик абсолютно несложно, главное знать особенности его конструкции. Ниже расположена схема инструмента, которая поможет лучше понять его строение.

Устройство и принцип действия

Стационарный заводской образец включает в себя рабочий стол для лобзика, на котором закреплен узел с режущим элементом, а также установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения может быть установлен как в верхней, так и в нижней части станка. Многие модели агрегатов позволяют распиливать материал под различным углом, что необходимо при осуществлении наклонного реза. Очень часто для большего удобства в работе на поворотный механизм, упоры и направляющие нанесена разметка. Длина реза непосредственно зависит от того, какими габаритами обладает столик для электролобзика, и в большинстве моделей этот параметр ограничивается 30 – 40 см.

Если вы займетесь созданием лобзикового станка своими руками, примите к сведению, что высокая мощность является одним из важнейших параметров любого рабочего инструмента, но в случае с электрическим лобзиком это не совсем так, и для бытовых целей или мини столярного цеха достаточно агрегата мощностью 150 Ватт. Более важным элементом здесь является криво-шатунный механизм, отвечающий за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент, который можно использовать для бытовых целей,  характеризуется частотой колебаний до 1000 движений в минуту при их амплитуде в 3-5 см. Многие образцы предусматривают регулировку скорости для обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила, длина которой составляет до 35 см, что позволяет резать детали с толщиной до 10 см. По ширине пилочки могут быть абсолютно разными, от ультратонких (2 мм) до более грубых (10 мм), при этом их ширина варьируется в пределах 0,6 – 1,25 мм.

Чтобы режущий элемент независимо от его толщины служил долго без поломок и трещин, необходимо обеспечить ему оптимальное натяжение по всей длине, для чего прибегают к помощи винтовых и рессорных пружин, и эту особенность необходимо учитывать, собирая настольный электролобзик своими руками. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза. Полезным будет и блок со сверлильной установкой, однако за каждый дополнительный узел приходится доплачивать, поэтому лучше сразу определиться с необходимостью отдельных элементов устройства. В принципе, мы упомянули все основные моменты комплектации и типа агрегата для распиливания заготовок, поэтому в следующем разделе статьи предлагаем узнать, как сделать самодельный лобзиковый станок, тем более что данным вопросом интересуется не один домашний мастер.

Инструкция по сборке

Многие умельцы мастерят лобзик из компрессора холодильника или обычной дрели, переделывая свой ручной инструмент в электрический. Также привести в движение режущее полотно можно при помощи двигателя от стиральной машины, мы же предлагаем рассмотреть создание лобзиковых станков из ручных электролобзиков и старых швейных машинок. Желающие создать лобзиковый станок своими руками могут использовать следующий чертеж его конструкции:

Переделываем ручной лобзик

Приступая к работе, в первую очередь мастерят стол для электролобзика, для чего используют лист толстой фанеры или металла, в котором нужно будет выпиливать сквозные отверстия для режущего полотна и крепежей, а уже через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. После того как стол своими руками вы уже соорудили, самоделка может быть дополнена направляющими рейками. Удобно то, что по первому требованию сделанный за короткое время станок быстро разбирается, и вы снова пользуетесь ручным электролобзиком.

Ранее мы упоминали, что стандартный агрегат комплектуется пружинами, обеспечивающими пилочке необходимый уровень натяжения, поэтому здесь не обойтись без коромысла, один край которого находится под натяжением пружин, а второй обеспечивает крепление к режущему элементу лобзикового станка, переделанного из электролобзика. Можно воспользоваться и другим вариантом, при котором нужно зажать полотно между двумя направляющими валиками, однако такой вариант менее надежен. Благодаря таким нехитрым действиям изготовление станка из электролобзика можно осуществить без трудностей за короткое время. Напоминаем, что перед началом работы на самодельном лобзике обязательно отключают маятниковый ход на нем.

Станок из швейной машины

Лобзик из швейной машинки также собирается быстро и просто, к тому же в данном случае у вас получится полноценный самодельный лобзиковый станок с регулятором хода пилки, что обеспечено переключателем скоростей на швейном оборудовании. Итак, изначально снимают механизм плетения нитей, помещенный большинством производителей в нижнюю часть аппарата. Для этого нужно лишь отвинтить пару болтиков, после чего выбивается шплинт и снимается приводной вал, ведущий к узлу плетения нитей.

Далее откручиваем верхнюю защитную панель и расширяем паз, по которому перемещалась игла до параметров ширины пилочки, которая будет установлена на лобзик из швейной машинки. К слову, пилы для лобзика немного видоизменяются, а точнее, подрезаются согласно размерам самой длинной иглы, которая могла быть установлена на данном аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, достаточно сточить верхние резцы и заострить нижнюю часть полотна. Теперь все готово для установки резака в иглодержатель, и можно приступать к процессу выпиливания заготовок, как показано на видео.

derevo-s.ru

Лобзиковый станок своими руками – переделываем ручной инструмент + Видео

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Настольный лобзиковый станок своими руками: чертежи, видео

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

станок из ручного электролобзика

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Примеры чертежей и самодельных моделей

stanokgid.ru

Как сделать электролобзик своими руками

Сегодня канал Easy HomeMade Projects продемонстрирует, как можно без особого труда своими руками собрать компактный, но весьма мощный электролобзик.

Василий Макаров

21 апреля 2017 13:00

Ручной электролобзик — незамысловатый, но крайне полезный в хозяйстве и в мастерской инструмент. Для его изготовления вам понадобится обычный электродвижок V-12, несколько кусков жести и деревянных чурок, провода и пилка для работы по дереву. Получившийся в результате лобзик, несмотря на внешнюю простоту конструкции, справляется со своими обязанностями ничуть не хуже заводского варианта:

www.popmech.ru

Настольный лобзиковый станок своими руками: чертежи, видео

Для прорезной резьбы и  выпиливания мелких деталей из дерева, фанеры, оргстекла, пластмасс и других материалов используют лобзики различных конструкций и видов. Это могут быть ручные («пионерские»), механические и электрические лобзики. Различные журналы приводили схемы самодельных лобзиковых станков приводом у которых были электродвигателя и даже электродрели. Как сделать самодельный лобзиковый станок читайте в этой статье.

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Примеры чертежей и самодельных моделей

Источник: http://stanokgid.ru/

Похожие статьи:

pomogaka.ru

Лобзиковый станок своими руками: чертежи, схемы и отзывы

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. Стандартная модель состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный лобзиковый станок своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и шпиндельный узел, можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, шлифовальная машинка, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен поворотный кронштейн. У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный настольный лобзик своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с ременной передачей. В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

fb.ru

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Чертежи самодельного электролобзика, хотя многое что тут начерчено можно переиграть на свой вкус.

Схема принципа работы электролобзика.

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Пила
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Главная » Станок » Настольный лобзиковый станок своими руками чертежи

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки  имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

• Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
• Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены.

Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов.

Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

tehnika.expert

Настольный электролобзик своими руками | Строительный портал

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами.

Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко.

Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Источник: https://i-perf.ru/stanok/nastolnyj-lobzikovyj-stanok-svoimi-rukami-chertezhi.html

Как сделать самодельный лобзиковый станок в домашней мастерской

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

станок из ручного электролобзика

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком.

Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется.

Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки.

До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Примеры чертежей и самодельных моделей

Источник: http://StanokGid.ru/universalnyj/lobzikovyi-stanok-svoimi-rukami.html

Настольный лобзиковый станок своими руками

Устройство и характеристики стандартного станка

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

• Пилки.
• Кривошипно-шатунного узла.
• Привода.
• Устройства для натяжения пилки.
• Рабочего стола или станины.
• Дополнительно могут присутствовать вспомогательные механизмы.

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

• Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
• Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
• Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
• Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
• Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
• Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
• Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

  Типы индикаторов скрытой проводки и самодельные приборы

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе.

На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку.

Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Самодельный лобзик из ручного инструмента

  Российские болгарки: характеристики, описание и выбор УШМ

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки.

Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно.

Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

  Монтажный нейлер для забивания дюбелей

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Швейная машинка в качестве лобзика

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

1. Снимают устройство плетения ниток. Размещается оно обычно внизу машинки и закреплено двумя болтами.
2. Демонтируют шплинт и вал привода, который ведёт к механизму плетения ниток.
3. Откручивают верхнюю панель, которая служит защитой механизмов. Прорезь для иголки расширяют до параметров пилки. Важно, чтобы она свободно проходила через отверстие и ещё оставался задел в 2−3 корпуса.
4. Пилку модернизируют. Для установки в иглодержатель длинна пилки не должна превышать допустимую длинну иголки, предназначенной для установки в машинку. Для этого верхние зубцы стачивают, а нижнюю часть затачивают наподобие острия.

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки.

Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно.

При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Источник: https://pochini.guru/instrument/nastolnyiy-lobzikovyiy-stanok

Лобзиковые станки своими руками (чертежи, цены и видео)

Лобзиковый станок является высокоточным оборудованием, предназначенным для обработки заготовок различной сложности, выполненных из разных материалов. Чтобы грамотно подобрать устройство, необходимо изучить его конструкцию и ознакомиться с некоторыми полезными рекомендациями.

Содержание статьи

• 1 Применение
• 2 Конструкция
• 3 Критерии выбора

Фото лобзикового станка

В основном лобзиковый станок einhell, как и его конкуренты, применяются для следующих целей:

• Обработка сложных контуров из заготовок;
• Резы на внутренних поверхностях материала, не затрагивая внешние контуры;
• Изготовление мебели;
• Производство музыкальных инструментов;
• Создание всевозможных заготовок на основе древесины.

Помимо древесины даже собранный лобзиковый станок своими руками способен работать по пластику, керамике, оргстеклу, поликарбонату и ряду других материалов. Но все же основной материал, с которым приходится сталкиваться лобзиковым станкам, это дерево. С этой задачей отлично справляются станки Макита.

Конструкция

Чертеж лобзикового станка, сделанного своими руками

• Изучая станок лобзиковый кратон wmss 11 01 или его конкурентов в лице Макита, Бош, Экскалибур с целью собрать подобное устройство своими руками, можно сказать, что конструктивно все они выглядят примерно одинаково.
• Если вы решите сделать самодельный лобзиковый станок, в будущем оснастить его модулем ЧПУ, то изготовление лучше начать с изучения конструкции заводских моделей.
• Основными конструктивными элементами станка являются:

• Рабочий стол;
• Электропривод;
• КШМ (кривошипно-шатунный механизм);
• Пильный инструмент;
• Натяжной механизм;
• Вспомогательные элементы;
• Модуль ЧПУ.

Если взять для примера такие станки как Макита, Proxxon, Dewalt, Hegner, Holzstar, Excalibur, DKS 502 Vario, Dremel или WMSS 11 03, конструктивно они будут близки друг к другу. Но ориентировочная цена — от 6-10 тысяч рублей. Потому выбор нужно основывать на технических параметрах и ваших личных потребностей.

1. Рабочий стол служит для размещения обрабатываемых заготовок. Целый ряд станков предлагаются с поворотными механизмами для стола, что позволяет оператору по необходимости менять углы наклона, производить наклонную обработку деталей. Выполняя самодельный лобзиковый станок, стоит подумать про градуирование для упрощения разметки. От размера стола зависят размеры заготовки, с которой вы сможете работать. Потому выбор основывайте на том, с какими материалами предстоит иметь дело. Стандартный стол имеет ограничение по длине до 30-40 см.
2. Привод отличается по мощности. Такие производители как Макита, Hegner, Dremel, Dewalt, WMSS 11 03, Proxxon, Holzstar, Excalibur, DKS 502 Vario предлагают широкую линейку станков, каждый из которых отличается различными мощностями привода, нюансами модуля ЧПУ и пр.
3. КШМ. Этот механизм передает вращательный момент от электропривода на пилу станка. Вертикальное перемещение пилки может составлять 3-5 мм при скорости до 1000 колебаний за 1 минуту. Некоторые станки, в число которых входит Makita, Excalibur, WMSS 11 03, Dremel, Dewalt, Hegner, Holzstar, DKS 502 Vario оснащаются функцией регулировки частоты пиления. Это позволяет адаптировать станок под конкретный тип распиливаемого материала.
4. Пилка. При длине 20-35 см, она способна распилить заготовку толщиной 10 см. Пилы различаются по размерам и материалам изготовления. Выбор основывается на то, какие по плотности и характеристикам материалы необходимо распилить.
5. Устройство натяжения. За счет него пилка получает необходимое натяжение в рабочих точках. В зависимости от модели, устройство основывается на пружинах или рессорах.
6. Вспомогательные элементы — это в первую очередь пылеотсос. Если вы решили изготовить самодельный лобзиковый станок, рекомендуем предусмотреть данный функционал. Его можно организовать с помощью обычного пылесоса.

Обычный электролобзик порой вполне способен заменить станок лобзикового типа. Электролобзик — это не стационарный агрегат, а ручной инструмент. При этом у электролобзика обширная сфера применения. Для бытовых потребностей его может хватить с головой.

Если же для работы в мастерской, гараже или на производстве требуется максимальная точность распила, тогда вместо электролобзика лучше приобрести полноценный станок. Еще лучше — с ЧПУ. Модуль ЧПУ обеспечит автоматизацию процессов.

Через ЧПУ задаются необходимые программы, станок самостоятельно обрабатывает заготовки по заданному алгоритму.

Электролобзик иметь ЧПУ не может, поскольку относится к категории ручного электроинструмента. Стационарный агрегат во многом лучше, потому часто выбор падает в его сторону. Об этом свидетельствуют многочисленные отзывы потребителей станков Макита, Proxxon, Dremel, Hegner, Dewalt, Excalibur, Holzstar, WMSS 11 03, DKS 502 Vario и пр.

Критерии выбора

Когда на рынке представлены такие станки так Makita, Dremel, Holzstar, Dewalt, Proxxon, Hegner, DKS 502 Vario, WMSS 11 03, выбор осложняется именно широким ассортиментом. Чтобы несколько упростить выбор, тщательно продумайте ваши требования относительно станка.

Опираясь на них, вы сможете понять, подойдет ли вам лобзиковый станок scheppach deco flex, а может и вовсе предпочтете самодельный лобзиковый станок.

1. Мощность. Оборудование Dewalt, Hegner, Makita, Proxxon, Dremel, WMSS 11 03 предлагается в различном исполнении — от бытовых до профессиональных. Выбор в пользу профессиональных устройств с современным ЧПУ стоит делать специалистам, которые регулярно эксплуатируют оборудование. Мощность таких устройств составляет от 1 кВт. Параметры мощности бытовый моделей от Dewalt, Proxxon, Makita, Hegner, Dremel находится в пределах 500-950 Вт. Мощность влияет на глубину среза и продолжительность безостановочной работы. Вам стоит выбрать более мощную модель даже для бытового применения, поскольку у них есть запас по долговечности.
2. Вес. Чем мощнее будет выбранный агрегат Dremel, Dewalt, Makita, Proxxon, Hegner или WMSS 11 03, тем больше веса в нем окажется. Поскольку это не ручной инструмент, актуально брать увесистые устройства. Они образуют меньше вибраций, обеспечивая необходимое качество обработки.
3. Скорость. Здесь скорость определяется в ходах за минуту. Большинство станков фирм Makita, Proxxon, Hegner, Dremel частота находится в пределах 0-3500 единиц. Промышленные модели обеспечивают повышенную скорость хода, что гарантирует высокоточную обработку.
4. Личные ощущения. Выбирая станок, обязательно опробуйте его. Так вы поймете, насколько комфортно окажется с ним иметь дело.
5. Регулировка частоты хода. Современные станки Dremel, Proxxon, Makita, Hegner, Dewalt обязательно включают в перечень доступных функций возможность регулировки. Только диапазон регулировок у каждой модели свой. Опирайтесь от материалов, которые предстоит распиливать. Чем разнообразнее планируются заготовки, тем шире выбирайте диапазон настроек. В этом плане удобны модели с ЧПУ. Их настраивают под конкретный материал, что позволяет во время распила практически не принимать участие в операциях. Это главное достоинство ЧПУ, за которое многие готовы отдать большие деньги.

Перед тем как сделать лобзиковый станок своими руками, опираясь на чертежи и видео, либо приобрести продукцию Makita, Proxxon или станок WMSS 11 03, тщательно продумайте свои действия.

Самодельные агрегаты местами хороши, но до уровня станков Макита им далеко. Фирма Макита зарекомендовала себя с очень хорошей стороны. Множество агрегатов от Makita получают многочисленные положительные отзывы, хвалебную критику от экспертов. Да, помимо Макита на рынке есть ряд других фирм, о которых мы говорили.

Выбирать вам, будет ли это станок от Макита, либо вырезать заготовки решите на станках Proxxon, Bosch. Некоторым и вовсе проще сделать устройство своими руками, чем платить за, безусловно, качественный продукт Макита.

Источник: https://TvoiStanok.ru/stanki/universalnye/lobzikovyj-stanok.html

Три варианта изготовления электролобзика своими руками. Изготовление электролобзика своими руками Чертежи для лобзика сделай сам

1. Устройство и принцип действия
2. Инструкция по сборке
3. Как переделать ручной лобзик
4. Станок из швейной машины

Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов.

Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.

Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции
. Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.

Устройство и принцип действия

Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка.

Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза
. Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка.

Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.

Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.

Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.

Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза
. Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.

Инструкция по сборке

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки.

Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате.

Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком.

Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется.

Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки.

До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Как сделать электролобзик своими руками? Лобзик — это пильное полотно, которое совершает возвратно-поступательное движение. В настоящее время этот инструмент может иметь электродвигательный, ручной или ножной привод. Сложно однозначно классифицировать лобзики. Рассмотрим их основные разновидности.

Электролобзик предназначен для выпиливания различных деталей из металла, дерева, пластика, керамики.

Ручной лобзик состоит из пильного полотна и упругой рамки (скобы). На рамке есть специальные зажимные устройства для фиксации полотна. Рамка имеет подковообразную форму.

Достоинствами этого лобзика являются точный и чистый рез заготовки, возможность выпиливания разнообразных форм (многолучевая снежинка). Однако такой инструмент требует высокого профессионализма и крепкой руки.

Электролобзик станочного типа (настольный) — это эволюционное продолжение ручного лобзика. Обладает всеми преимуществами ручного лобзика и лишен его недостатков. С ним можно выпиливать сложные внутренние отверстия без разрезания контура.

Единственный минус заключается в том, что такой качественный инструмент стоит немалых денег. Конструктивно он состоит из основания (на нем крепится заготовка), а сверху и снизу установлены рычаги, на концах которых находится тоненькая пилка.

Рычаги приводятся в движение маятником с электрическим двигателем. Ручной электролобзик состоит из корпуса, в котором установлены двигатель, механизмы, регулятор числа оборотов и механизм маятникового хода (на некоторых моделях).

В корпус устанавливаются двигатель, регулятор числа оборотов и редуктор для превращения вращательного движения в возвратно-поступательное.

Имеются два распространенных вида корпуса: D-образная (силуэт похож на утюг) и Г-образная. Такими инструментами можно распиливать толстые и твердые заготовки.

У каждого уважающего себя и свое время мастера имеется в арсенале этот аппарат. Преимуществом является то, что не требуется доступ к обратной стороне заготовки. К недостаткам следует отнести невозможность выпиливания сложных деталей малых форм.

Назначение лобзика

Инструмент предназначен для фигурного выпиливания деталей из тонких листовых материалов, будь то дерево, фанера, сталь, цветные металлы или керамика.

Только лобзиком можно сделать криволинейный распил сложной детали. Именно поэтому он настолько популярен у столяров, мастеров-мебельщиков и моделистов. К тому же в домашнем хозяйстве это незаменимый инструмент. В основном электролобзик используют для распиливания деревянных изделий. С его помощью легко врезать раковину или электрическую панель в столешницу.

Источник: https://guru220v.ru/tri-varianta-izgotovleniya-elektrolobzika-svoimi-rukami-izgotovlenie/

Как сделать настольный лобзиковый станок?

Электрический лобзиковый станок – вид оборудования для обработки дерева. В настоящее время выбор представлен не только в обычном ручном варианте, но и в электрическом. Данные модели, к примеру, Vario 502 dks, дремель имеют высокую производительность, достаточно просты в применении, комплектуются большим количеством съемных компонентов.

Электрический лобзиковый станок Корвет

Использовать эти приспособления можно как в домашнем хозяйстве, так и в производстве. Сегодня такой механизм можно купить готовым или же сделать своими руками, к примеру, из старой швейной машинки.

особенности лобзиковых станков по дереву Корвет 88 и 87.

Технология использования

Основным рабочим элементом ручного лобзика являются небольшие пилочки, которые обычно имеет длину от 50 до 120 мм. Приводится такая в движение имеющимся электродвигателем и совершает поступательные движения по вертикали в ходе обработки изделия. В некоторых механизмах она работает по маятниковому типу.

Сама заготовка в такой конструкции крепится непосредственно к подошве оборудования. Такая фиксация позволяет рабочему легче управляться с системой и свободно регулировать угол наклона инструмента. Безопасность оператора в данной конструкции обеспечивается за счет наличия специального экрана.

Процесс работы лобзикового станка

Появились данные модели в массовой продаже в последние годы. Ранее их пытались сделать для домашнего применения из швейной машинки. Сегодня же в этом нет никакой необходимости. Выбор моделей очень велик. к меню ↑

Преимущества и недостатки применения электролобзиков

К сильным сторонам именно этой техники необходимо отнести:

1. Возможность использования приспособления для широкого спектра работ по дереву благодаря большому количеству сменных полотен.
2. Большую надёжность в использовании: за счет широкого полотна такого механизма можно избежать поломки детали из дерева, кафеля в ходе обработки, а также выполнять любые сложные контуры с минимумом усилий.
3. Возможность подавать заготовку дерева двумя руками за счет крепления ее на полотне. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.
4. Простоту в обработке любых полотен – даже небольшой сравнительно лобзик легко может справиться с древесиной толщиной 50 мм, не говоря уже о более мощных моделях.
5. Широкий выбор вариантов обработки.

Среди минусов применения такого приспособления обычно отмечают короткий ход образцов, за счет которых существенно усложняется работа с толстыми полотнами.

Лобзиковый станок существенно облегчает работу с фигурными деталями

Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца (за счет особенностей крепления пилки). к меню ↑

Сфера применения станков

Современные электрические лобзиковые станки применимы для следующих работ на выбор:

1. Выпиливание из листовой заготовки сложных контуров.
2. Обработки внутренней поверхности заготовки, не нарушая при этом ее контурной целостности.
3. Финишной отделки некоторых образцов.

Применяется настольный лобзиковый станок преимущественно для обработки деревянных заготовок. Чаще всего используют его в производстве мебели, музыкальных инструментов. В последние годы также нередко стали их применять и для выпуска предметов декора, а также сувенирной продукции. к меню ↑

Расходные материалы

Основными расходными материалами, которые имеет настольный электролобзик, являются пилки, в том числе, спиральные. Они отличаются по длине, размеру зубчиков, расстоянию между ними и подбираются для каждого материала в индивидуальном порядке.

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

Обычно обустраивая лобзиковый станок своими руками и покупая для него пилки, специалисты рекомендуют ориентироваться в выборе расходных материалов на следующие особенности:

1. Для выпиливания по заготовкам из дерева или фанеры выбирают пилки с шагом 2-4 мм.
2. Металлические образцы, а также пластик обычно обрабатывают, выбирая пилки 1-2 мм, в том числе, спиральные. Мастера, формирующие отзывы по использованию таких компонентов рекомендуют останавливаться тут на моделях с волнообразным краем. Выбор таковых очень велик.
3. При работе с кафелем используют пилки специальные с абразивным напылением ножовочные.

особенности технологии лазерной резки фанеры на автоматическом станке с ЧПУ.

Выбирать данные элементы для обработки дерева, других материалов можно не только опираясь на отзывы, но и исходя из технических характеристик выбранного именно вами оборудования.

Виды используемых пилок по дереву для лобзиков

Ведь практически каждый станок имеет перечень расходных материалов, включающий все пригодные для него пилки под те или иные изделия.

Также не стоит забывать и о дополнительных элементах такой конструкции, к которым, к примеру, в моделях Dewalt, дремель, Holzstar, Vario 502 dks относятся сверлильный блок и воздушный насос. Выбор их велик. к меню ↑

Особенности конструкции лобзиков

как сделать дровокол своими руками?

В настоящее время станок лобзиковый электрический, помимо тех изделий, которые созданы в домашних условиях своими рукам, представлен на рынке в огромном количестве различных изделий. Выбор их действительно широк В их числе модели Dewalt, Holzstar, Vario 502 dks.

Классифицируют их по таким особенностям:

1. Вылет полотна. Определяет ширину заготовки, которую с их помощью можно обрабатывать. У стандартных моделей Dewalt и Holzstar составлять может 380 мм, но в некоторых версиях доходит и до 600 мм. При этом во всех видах конструкций, не только Dewalt и Holzstar, но и других производителей может обеспечить развороты образца на 40-90 градусов.
2. Тип электродвигателя. Стандартные станки для домашней работы обычно укомплектованы небольшим 100 ватным, который, между тем, дает большую производительность. Такой может иметь и самодельный лобзик из старой швейной конструкции. В промышленных образцах Dewalt и Holzstar установлены компоненты более мощные, однако для домашних нужд, для которых чаще всего такие модели покупают во Владивостоке, они не нужны.
3. Длина вылета пилки. Регламентирует спектр толщин листов, которые можно обрабатывать непосредственно на выбранном устройстве. Обычно составляет около 18мм. Использовать ее рационально можно за счет использования фанеры или другого схожего материала в качестве подложки под образец дерева во время работы. Натяжение пилки. В моделях Dewalt и Holzstar обычно регулируется вручную под различные параметры обрабатываемых материалов. Его обязательно нужно сопоставлять с техническим регламентом, так как неверный выбор такого параметра приведет к поломке элемента.
4.

   Принципиальная схема ручного электрического лобзика

5. Наличие прижимистого устройства. Обычно встречается в образцах Dewalt и Holzstar и позволяет снизить уровень вибрации на обрабатываемом элементе до минимума с тем, чтобы обеспечить максимально точную его обработку. Есть в некоторых образцах Dewalt и Holzstar, на которые отзывы особенно хорошие. Если данный фактор принципиален, на них стоит остановить выбор. Более простой лобзик станок таких элементов может не иметь.
6. Наличие дополнительных функций, в том числе, принудительное охлаждение, обдув, подсветка, упрощающих использование инструмента. Хорошо укомплектованы такими элементами модели Dewalt и Holzstar, Vario dks.

Для того чтобы правильно выбрать электролобзик, вам нужно проанализировать прибор по всем параметрам. И тогда вы сможете получить идеальный компонент для выполнения любых задач. Также вы сможете собрать настольный электролобзик своими руками, используя общие рекомендации по выпуску таких устройств.

Самому несложно будет сделать это из швейной машинки, либо другого схожего механизма. Главное хорошо изучить устройство конструкции, подобрать необходимые компоненты и сделать все, чтобы модель была надёжной. к меню ↑

Электрический лобзиковый станок Энкор Корвет-87 (видео)

data-full-width-responsive=»true» data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » По дереву

Источник: https://ostanke.ru/wood/nastolnyj-lobzikovyj-stanok.html

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

• подвижная рама с пилой;
• неподвижное основание;
• электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала – резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам – рычагам.

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия – одно для крепления кривошипа к инструменту, второе – для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части – кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим – в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Преимущества работы электрическим лобзиком

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

• более высокая скорость работы;
• возможность работать двумя руками, благодаря чему возрастает точность;
• безопасность – при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Работа с настольным электролобзиком

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

Существует ряд правил, используемых при работе с данным инструментом:

1. Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
2. Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
3. Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
4. Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
5. При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
6. При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
7. Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное – знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Соблюдая последовательность сборки инструмента, можно не только получить неоценимый опыт, но и расширить свой арсенал домашнего мастера уникальным приспособлением, разработанным с учетом личных потребностей.
