Система зажигания играет важную роль для ДВС. От бесперебойной работы СЗ зависит своевременность и мощность образования искры и качественное сгорание топливно-горючей смеси. Как настроить правильно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее основные неисправности – говорится в данной статье.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

• мощная искра;
• соответствие между образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах.
На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

1. Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
2. Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
3. Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
4. Могут подгореть контакты бегунка трамблера.
5. Пробой свечей.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

1. Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
2. Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
3. Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
4. Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
5. Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

1. Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
2. Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
3. Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
4. После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Заключение

Следует выполнять настройку зажигания до тех пор, пока при значительной нагрузке на силовой агрегат двигателя будет появляться лишь небольшая детонация. Если выставлено раннее зажигание, это грозит пробоем прокладки ГБЦ и прогоранием клапанов и поршней. Если искра проскакивает позже, то увеличивается расход горючего, и возможен перегрев мотора. Точная установка выполняется с помощью стробоскопа.

Видео «Настройка зажигания по лампочке»

Как выставить зажигание по лампочке, демонстрирует следующий ролик (автор видео — Наиль Порошин).

Как правильно произвести регулировку зажигания в автомобиле ВАЗ 2109? Самые популярные и эффективные методы регулировки описаны в этой статье.

Какие бывают виды систем зажигания в УАЗ и в чем заключается принцип их работы? Как правильно отрегулировать зажигание своими руками? Читайте здесь.

В каких случаях требуется регулировка угла опережения зажигания на ВАЗ 216? Как самостоятельно выставить зажигание на шестерке? Узнайте в этой статье!

Как правильно выставить зажигание на ЗИЛ 130? В статье рассматриваются виды зажигания, основные неисправности, дается инструкция по настройке зажигания.

Какие бывают виды катушек зажигания для автомобиля? Как произвести диагностику работоспособности катушки искрой и мультиметром? Читайте в этой статье.

ГАЗ-53 один из немногих грузовиков, которым Россия может гордиться. Все системы ГАЗ-53 отвечают всем требованиям, предъявляемым к грузовикам, предназначенных для эксплуатации на дорогах всех типов. Единственная система, с которой могут быть связаны некоторые проблемы – это зажигание автомобиля.

Грузовик самосвал на базе ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В системе зажигания установлена катушка марки Б 116, предназначение которой преобразовывать ток низкого напряжения в высокое напряжение.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло.
Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь. В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.
4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

При включении зажигания поворотом ключа в замке в первичной цепи в прерывателе создается магнитное поле. При вращении вала трамблера ток в первичной цепи прерывается и магнитное поле исчезает. В этот момент в обмотке вторичной цепи возникает высоковольтный импульс, который распределяется по цилиндрам.

Неисправности в системе ведут к перебоям в работе двигателя, в некоторых случаях ДВС не запускается.

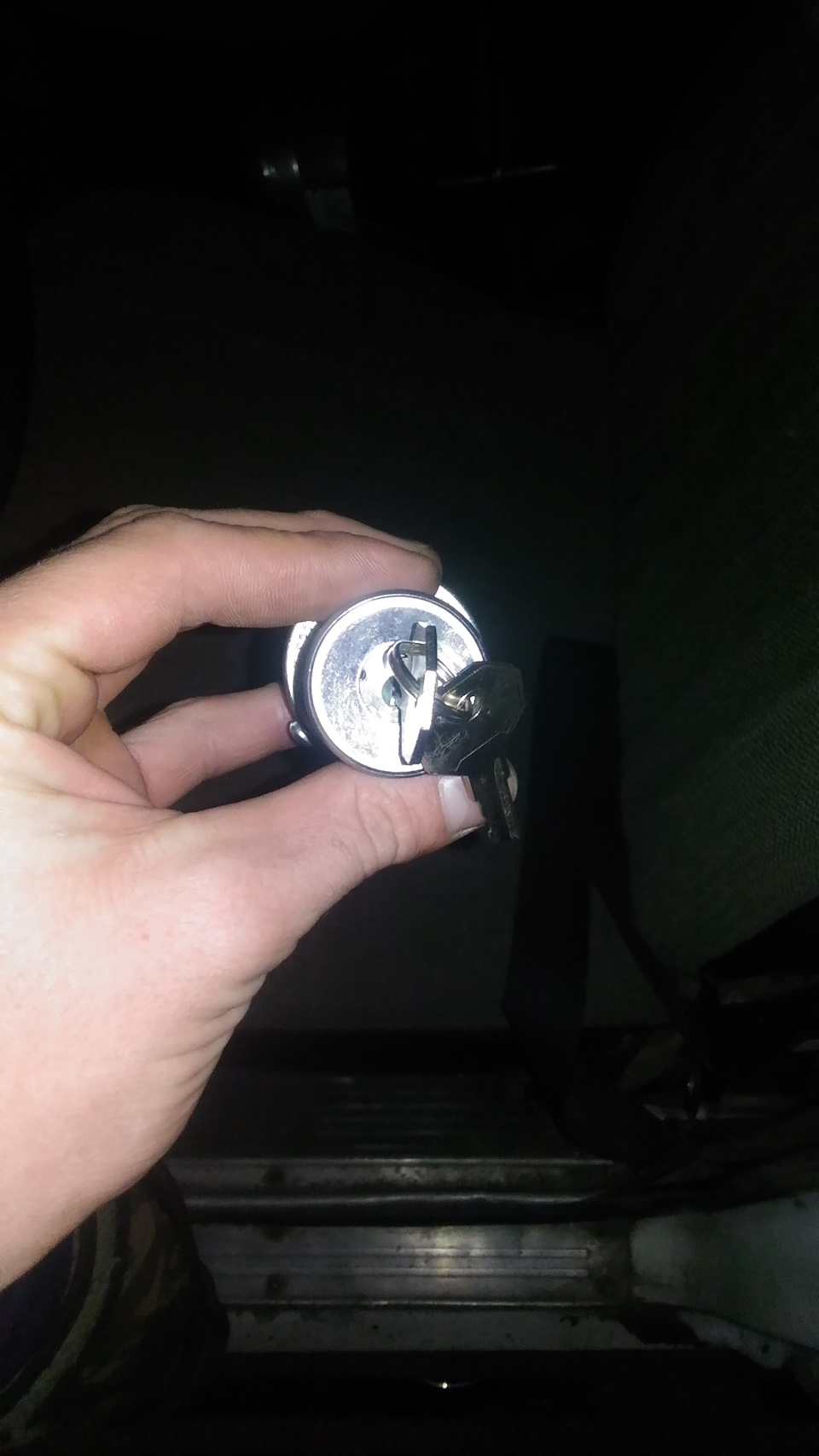

Так выглядит замок зажигания в автомобиле газ 53

Сам трамблер выходит из строя нечасто и обычно отрабатывает свой положенный ресурс.

Если двигатель не развивает мощность и греется больше нормы, одной из причин такого явления может быть позднее зажигание.

При этом еще в карбюраторе (впускном коллекторе) могут наблюдаться хлопки.
Для устранения данной проблемы необходимо выставить зажигание, сделать его пораньше. Можно выставлять его и по метке, по стробоскопу, но практика показывает, что угол опережения зажигания получается недостаточным. Почему-то «дедовские» методы более эффективны и во многих случаях действуют наверняка.

Поршень первого цилиндра устанавливают в в.м.т. в конце такта сжатия. Коленчатый вал поворачивают до совмещения метки на шкиве коленчатого вала (отверстие) с меткой ВМТ на указателе установки зажигания, укрепленного на крышке датчика ограничителя максимальных оборотов.

Затем поворачивают коленчатый вал (против часовой стрелки) до совмещения метки на шкиве с риской 9 на указателей датчика ограничителя максимальных оборотов.

После этого ослабляют болт крепления верхней пластины октан-корректора к корпусу прерывателя. Присоединяют контрольную лампочку одним проводом к массе, а вторым — к клемме прерывателя. Включают зажигание и медленно поворачивают корпус прерывателя против часовой стрелки до загорания лампочки. Это будет соответствовать началу размыкания контактов.

Затем затягивают болт крепления прерывателя и ставят ротор и крышку распределителя. От сегмента, против которого установилась пластина ротора, присоединяют провод к свече первого цилиндра. Остальные провода соединяют со свечами зажигания по часовой стрелке в порядке работы цилиндров двигателя 1-5-4-2-6-3-7-8 (рисунок ниже).

Устанавливая зажигание у двигателя ГАЗ-53, нужно повернуть коленчатый вал так, чтобы риска на его шкиве не доходила до центральной риски на указателе ВМТ, который крепится к двигателю, на четыре деления.

При слишком раннем или слишком позднем зажигании двигатель перегревается, теряет свою мощность, увеличивается расход топлива и возникают перебои в его работе.

Поправляем угол зажигания на заведенном моторе:

• Мотор работает на холостых оборотах, добираемся до болта крепления трамблера (ключ на 10) и ослабляем его;
• Немного поворачиваем трамблер против часовой стрелки, крепим болт;
• Газуя двигателем, проверяем приемистость двигателя. Если начинают «звенеть пальцы», подвигаем трамблер немного назад, по часовой стрелке. Опытным путем устанавливаем необходимый угол опережения.
• Проверяем работу двигателя на ходу. Если двигатель газ 53 стал работать нормально, дальнейшая регулировка больше не требуется.

Иногда регулировки не хватает, трамблер против часовой стрелки уже отодвинут до конца. В таком случае нужно проверить установку привода трамблера.

Выполняем операцию следующим образом (на заглушенном моторе):

Но по-настоящему на бензиновых моторах прижилась искровая система зажигания, то есть система, отличительным признаком которой является воспламенение смеси электрическим разрядом, пробивающим воздушный промежуток между электродами свечи зажигания.

Как известно, на грузовых автомобилях применяется такая система электрооборудования, где потребители тока соединяются с источниками лишь единственным проводом (другой провод идет на массу).

Электропроводка ГАЗ 53 в этом плане — не исключение. Узнаем в этой статье, каковы основные отличия этой схемы и проследим цепи питания основных потребителей тока.

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

• ГПТ – генератором переменного тока;
• КТС – системой зажигания контактно-транзисторной;
• подогревателем пуска;
• проводкой различного напряжения, соединяющей все элементы в единую схему.

Внимание. Электросхема грузового автомобиля ГАЗ-53 не рассчитана на нестандартные нагрузки.

Поэтому запрещается запускать двигатель, если поврежден кабель, идущий от генератора к регулятору или же если он «искрит».

Оригинальная схема проводки ГАЗ 53

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В.

Состоит она, кроме того, из следующих компонентов:

• коммутатора;
• источников, подающих ток;
• катушки;
• резистора (добавочного);
• распределителя зажигания (трамблера);
• свечей с их наконечниками;
• выключателя зажигания;
• проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

• Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

Порядок зажигания свечей

• Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
• Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
• Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Примечание. Чтобы соединить все вышеперечисленные детали и агрегаты электрооборудования автомобиля в единую цепь применяются провода низкого напряжения.

Они обязательно должны защищаться полихлорвиниловой изоляцией.

Проводка

Современная проводка ГАЗ 53для замены

Основные правила, которые соблюдаются в работе с проводкой следующие.

• Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание. Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т. д.).
• Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т. п.
• Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
• Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53.

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Более 4 миллионов экземпляров было выпущено за все время производства

При самостоятельном обслуживании автомобиля, производитель верно подметил возможность ошибок и предусмотрел автоматическую защиту различных элементов от короткого замыкания.

• Цепь обмотки возбуждения генератора специально защищена реле и разделительным диодом.
• В процессе функционирования двигателя контакты реле всегда размыкаются.
• Если происходит обрыв провода или короткое замыкание, ток идущий через реле увеличивается.

Интересное видео в этой статье, фотографии и схемы покажут все наглядно. Способов проверки электропроводки и ее схемы, а также оборудования множество. Естественно, что автопроизводитель предусмотрел защиту основных позиций, но проводить осмотр своими руками, как того требует инструкция, очень важно.

Как известно, цена на подобные услуги на СТО очень высока, и научиться проводить проверку самостоятельно поможет неплохо сэкономить.

Огромное вам спасибо. В инструкции ГАЗ 53 нет обьяснения по монтажу. Теперь мне все понятно.

{ФАЙЛ=gaz66gaz53a.php}

Рис 142. Прерыватель-распределитель Р13-В в разобранном виде:
1 — крышка; 2 — ротор; 3 — стойка неподвижного контакта; 4 — рычаг с подушкой; 5 — контакты; 6 — фильц с запасом смазки; 7 — неподвижный диск; 8 — кулачок с втулкой и пластиной; 9 — вал; 10 — грузик; 11 — пластина грузиков; 12 — пружина; 13 — корпус; 14 — защёлка; 15 — подшипник; 16 — пластина октан-корректора; 17 — втулка; 18 — штифт; 19 — гайка октан-корректора; 20 — маслёнка; 21 — вакуумный регулятор; 22 — пружина; 23 — штуцер; 24 — тяга; 25 — запорная пружина; 26 — конденсатор.

На автомобилях ГАЗ-53А и ГАЗ-66 применяется прерыватель-распределитель Р13-В (рис. 142), а на автомобиле ГАЗ-66-03 Р105. Валик прерывателя-распределителя приводится во вращение через шестерню от распределительного вала, который вращается по часовой стрелке (если смотреть со стороны крышки).
Прерыватель — распределитель имеет центробежный и вакуумный регуляторы опережения зажигания.
Центробежный регулятор опережения зажигания.

Угол опережения зажигания при работе центробежного регулятора изменяется в зависимости от числа оборотов валика прерывателя-распределителя.
Несоответствие углов опережения зажигания числу оборотов валика прерывателя-распределителя обычно бывает связано с заеданием грузиков центробежного регулятора или с ослаблением их пружин вызывает детонацию, снижение мощности двигателя, а также увеличение расхода топлива.

Вакуумный регулятор опережения зажигания.

Характеристика работы вакуумного регулятора опережения зажигания:

Отказ в работе вакуумного регулятора или нарушение нормальной работы его вызывает увеличение расхода топлива, особенно при езде с неполной нагрузкой.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРЕРЫВАТЕЛЯ-РАСПРЕДЕЛИТЕЛЯ

Прерыватель-распределитель надо периодически смазывать, проверять и регулировать зазор между контактами прерывателя, следить за состоянием деталей распределителя и их чистотой.
Слабо закрепленный прерыватель-распределитель (может быть повернут усилием руки) нужно надёжно закрепить гайкой крепления и затянуть гайкой октан-корректора, предварительно проверив правильность установки зажигания и, если необходимо, установить зажигание. Крышку прерывателя-распределителя тщательно обтереть снаружи и изнутри тканью, смоченной в чистом бензине.
Внимательно проверить, нет ли в крышке и роторе трещин или следов пробоя искрой и значительного обгорания или коррозии электродов крышки в токоразносной пластины ротора.
Обгорание торцовых поверхностей токоразносной пластины ротора и электродов крышки указывает на чрезмерно большой радиальный зазор между токоразносной пластиной и электродами. Крышку или ротор в этом случае надо заменить.
Если крышка или ротор не имеют следов повреждения, тщательно зачистить (протереть) обгоревшие места электродов крышки и пластины ротора тканью, слегка смоченной в чистом бензине или в рафинированном четыреххлористом углероде.
Зачищать указанные места напильником нельзя, так как это приводит к увеличению зазоров между токоразносной пластиной ротора и электродами крышки и к перебоям в зажигании.
Провода высокого напряжения должны быть плотно вставлены в гнезда крышки.
Обгорание и коррозия на внутренней поверхности электрода (в гнездах крышки) свидетельствуют о том, что провод не доходит до электрода или плохо удерживается в гнезде пружинным контактным наконечником. В этом случае зачистить пружинный наконечник и до отказа вставить его в гнездо. Если провод слабо держится в гнезде, развести лепестки пружинного наконечника.
Следует учесть, что возникновение дополнительного искрового промежутка в цепи высокого напряжения в результате неплотной посадки проводов высокого напряжения в гнездах крышки может привести к выгоранию пластмассы крышки, к отказу в работе катушки зажигания, а также к нарушению
нормальной работы двигателя. Внутреннюю поверхность прерывателя-распределителя при необходимости продувать сжатым воздухом. Периодически проверять и подтягивать крепление трубопровода вакуумного регулятора прерывателя-распределителя.
Проверить, нет ли заедания, центральный контакт должен свободно перемещаться в гнезде крышки.
При смазке прерывателя-распределителя соблюдать осторожность, чтобы масло не попало на контакты прерывателя, так как попадание масла в значительной степени усиливает подгорание контактов и сокращает срок их службы. Если масло или грязь попали на контакты прерывателя, нужно обязательно протереть контакты замшей, смоченной в чистом бензине.
Контакты зачищать только, если их состояние вызывает перебои в работе системы зажигания и не чаще, чем через 12000 км пробега автомобиля. При зачистке контактов удалить бугорок на одном из них и несколько сгладить поверхность другого, на котором образуется углубление (кратер).
Это углубление не рекомендуется выводить полностью. Контакты зачищать абразивным чистым инструментом.
Чтобы поверхности контактов были строго параллельны, рекомендуется при зачистке нажимать пальцем на рычажок.
Нельзя зачищать контакты наждачной шкуркой, надфилем и монетой. Во время эксплуатации допускается чистка (засветление) контактов при помощи пластинки, установленной на щупе, который придается к автомобилю. После зачистки контактов обдуть панель прерывателя воздухом, протереть контакты замшей, слегка смоченной в чистом бензине, и установить нормальный зазор между контактами.
При значительном обгорании или износе контактов прерывателя заменить стойку и рычажок прерывателя.
Ненормальный зазор между контактами прерывателя, наличие подгорания или загрязнения поверхности контактов вызывает перебои в работе системы зажигания и затрудняют пуск двигателя, особенно в холодное время года.
Условием длительной и надёжной работы прерывателя является параллельность контактов и хорошее прилегание их друг к другу по всей поверхности. Следует помнить, что вольфрамовые контакты прерывателя имеют небольшую толщину, и поэтому частая зачистка их неизбежно приводит к сокращению срока службы контактов.
Проверить натяжение пружины рычажка прерывателя.
Периодически рекомендуется снимать прерыватель-распределитель и на стенде типа СПЗ-6 треста ГАРО проверять работу прерывателя-распределителя, центробежного и вакуумного регуляторов.
При отсутствии стенда проверить центробежный регулятор на отсутствие заедания. Наиболее просто это можно сделать, проверив, свободно ли возвращается в исходное положение ротор прерывателя-распределителя, если его повернуть рукой относительно неподвижного валика, а затем отпустить.
Прерыватель-распределитель с неисправными регуляторами подлежит ремонту или замене. Ремонт регуляторов заключается в смене изношенных или неисправных деталей с обязательной после этого регулировкой, обеспечивающей соответствие характеристик регуляторов значениям, указанным выше.
Центробежный регулятор регулируют изменением натяжения пружин 12 грузиков (см. рис. 142) за счет подгибания стоек, на которых он закреплен.
Вакуумный регулятор регулируют изменением числа регулировочных шайб, помещенных между пружиной и гайкой корпуса автомата.
Регулировка зазора между контактами прерывателя и установка зажигания.

Надежность работы системы зажигания прежде всего зависит от зазора между контактами прерывателя и от чистоты контактов.
Для регулировки зазора между контактами прерывателя необходимо:

• освободить пружинные держатели и снять крышку прерывателя-распределителя, а у экранированного прерывателя-распределителя предварительно снять экран;
• вращая пусковой рукояткой коленчатый вал двигателя, установить кулачок так, чтобы между контактами был максимальный зазор;
• проверить щупом зазор между контактами. Щуп должен входить в зазор, не отжимая рычажка. Зазор должен быть в пределах 0,30 — 0,40 мм. Если зазор больше или меньше указанного, надо ослабить стопорный винт крепления стойки неподвижного контакта и, вращая регулировочный эксцентриковый винт, установить нормальный зазор;
• завернуть стопорный винт и вторично проверить зазор между контактами. При проверке прерывателя-распределителя на стенде вместо замера зазора нужно замерять угол поворота валика прерывателя-распределителя, при котором контакты находятся в замкнутом состоянии. Он должен быть в пределах 28 — 33°;
• установить и закрепить крышку прерывателя-распределителя.

Порядок операций при установке зажигания следующий:

• Снять крышку прерывателя-распределителя и ротор, проверить зазор между контактами прерывателя (в случае необходимости отрегулировать зазор). Поставичь ротор на место.
• Вывернуть свечу первого цилиндра.
• Закрыв пальцем отверстие свечи первого цилиндра, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это произойдет в начале хода сжатия в первом цилиндре двигателя.
• Убедившись, что сжатие началось, осторожно проворачивать вал двигателя до совпадения указателя с меткой на шкиве коленчатого вала на автомобиле ГАЗ-53А (рис. 143) и с шариком, зачеканенным в маховик на автомобилях ГАЗ-66 и ГАЗ-66-03 (рис. 144).
• Убедиться в том, что ротор стоит против внутреннего контакта крышки, соединенного с проводом, идущим к свече зажигания первого цилиндра.
• Гайками плавной настройки установить шкалу октан-корректора на нулевое деление.
• Ослабить гайку крепления колонки прерывателя-распределителя и повернуть слегка корпус прерывателя-распределителя по часовой стрелке, чтобы контакты прерывателя замкнулись.
• Присоединить один из проводов переносной лампы к клемме низкого напряжения на катушку (к которой крепится провод, идущий к прерывателю), а второй к массе двигателя. Можно также использовать для этой цели подкапотную лампу.
• Включить зажигание и осторожно поворачивать корпус прерывателя против часовой стрелки до вспыхивания лампочки.
  Остановить вращение прерывателя нужно точно в момент вспыхивания лампочки. Если это не удалось, операцию повторить.
• Удерживая корпус прерывателя от проворачивания, затянуть гайку крепления колонки прерывателя, поставить крышку распределителя и центральный провод на место.
• Проверить правильность присоединения проводов от свечей зажигания, начиная с первого цилиндра. Провода должны быть присоединены в порядке 1, 5, 4, 2, 6, 3, 7, 8, считая по часовой стрелке.

Рис. 143. Расположение метки В.М.Т на двигателе автомобиле ГАЗ-53А

Рис. 144. Расположение метки В.М.Т на двигателе автомобиля ГАЗ-66

После каждой установки зажигания, регулировки зазора контактов прерывателя, а также смены бензина следует уточнять установку момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля.
Доводить установку зажигания надо по октан-корректору не ослабляя гайки крепления колонки. Для этого достаточно вращать гайки ручной регулировки (отвертывая одну и завёртывая другую).

Перемещение стрелки на одно деление шкалы октан-корректора соответствует изменению установки зажигания на 2° считая по коленчатому валу.
При повороте корпуса прерывателя против часовой стрелки установка зажигания будет более ранней, по часовой стрелке— более поздней. Работу двигателя при доводке установки зажигания проверять следующим образом. Прогреть двигатель до температуры 80 — 90°С. Двигаясь на прямой передаче по ровной дороге со скоростью 25 — 30 км/ч, дать автомобилю разгон, резко нажав до отказа на педаль управления дросселем. Если при
этом будет наблюдаться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно.
При сильной детонации повернуть корпус прерывателя-распределителя на одно деление шкалы октан-корректора по часовой стрелке. При полном отсутствии детонации повернуть корпус прерывателя-распределителя на одно деление против часовой стрелки.
Всегда следует работать с установкой зажигания, дающей при большей нагрузке двигателя лишь легкую детонацию. При слишком раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки цилиндров и могут прогореть клапаны и поршень. При слишком позднем зажигании резко возрастает расход топлива и двигатель перегревается.

Система зажигания автомобилей ГАЗ-53, 3307

Система зажигания ГАЗ-53, ГАЗ-3307 —
батарейная, бесконтактная транзисторная с напряжением в первичной
цепи 12В, состоит из источников электрического тока, катушки
зажигания, добавочного резистора, коммутатора, распределителя
зажигания, свечей зажигания, наконечников свечей, выключателя
зажигания и проводов низкого и высокого напряжения.

Рис.1. Схема системы зажигания ГАЗ-53, ГАЗ-3307

А — к стартеру; 1 — катушка зажигания; 2 — первичная обмотка; 3 —
вторичная обмотка; 4 — аккумуляторная батарея; 5 — указатель тока; 6
— дополнительное реле стартера; 7 — добавочный резистор; 8 —
выключатель зажигания и стартера; 9 — помехоподавительный резистор;
10 — свеча зажигания; 11 — распределитель-датчик; 12 —
помехоподавительный резистор бегунка; 13 — обмотка распределителя;
14 — постоянный магнит; 15 — коммутатор; R1- резистор МЛТ-8,2кОм;R2
— резистор МЛТ-1, R3 — резистор МЛТ; R4 — резистор МЛТ-82 кОм; R5 —
резистор МЛТ-62 Ом; R6 — резистор МЛТ-200 Ом; R7, R8 — резисторы
МЛТ-47кОм;С2 — конденсатор К73-17-250В-0Д; СЗ — конденсатор
К73-17-4008-1; С4, С5- конденсаторы К73-17-250В-0.047 мкФ; С6 —
конденсатор К50-29-160В-10; С7 — конденсатор КЛ-2-И20-500В-1000; VI
— диодыКДЮ2БилиКД4 521А; V2 — диоды КД209А или КД212А; V3 —
транзистор КТ 848 А; V4, V5 — транзисторы КТ630Б или КТ653Б; V7 —
диод 102Б

Надежная и экономичная работа двигателя зависит от бесперебойной
работы системы зажигания ГАЗ-53. Для устранения радиопомех,
вызываемых системой зажигания, провода высокого напряжения имеют
распределенное сопротивление, а наконечники свечей- подавительные
резисторы. Схема системы зажигания показана на рис.1.

Техническая характеристика системы зажигания автомобилей
ГАЗ-53, ГАЗ-3307

Порядок зажигания ГАЗ-53 — 1 — 5 — 4 — 2-6 — 3 -7 — 8
Тип распределителя зажигания (трамблер) — 24.3706
Частота вращения валика распределителя в 1 мин с бесперебойным
искра-образованием при работе с катушкой зажигания Б116 на
трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 —
2300
Направление вращения валика распределителя зажигания (трамблер)
— по часовой стрелке
Катушка зажигания — Б116
Свечи зажигания — А11
Величина искрового промежутка в свечах, мм — 0,8 — 0,95
Добавочный резистор — 14.3729
Коммутатор — 13.3734 или 13.3734-01
Наконечник свечи — 35.3707200
Сопротивление наконечника, кОм — 4 — 7

Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) служит для преобразования
тока низкого напряжения в ток высокого напряжения.

Катушка зажигания Б 116 представляет собой
трансформатор, на железном сердечнике которого намотаны вторичная, а
сверху ее первичная обмотки. Сердечник с обмотками установлен в
герметичном стальном корпусе, наполненном маслом и закрытом
высоковольтной пластмассовой крышкой.

Сопротивление обмоток при температуре 15 — 35°С: первичной 0,43 Ом,
вторичной 13 000 — 13 400 Ом.

Техническое обслуживание зажигания ГАЗ-53, ГАЗ-3307

Для предохранения от возможного пробоя пластмассовой крышки катушку
необходимо очистить от грязи, пыли и масла, проверить надежность
крепления проводов высокого и низкого напряжений.

При неработающем двигателе нельзя оставлять включенным зажигание во
избежание перегрева катушки, приводящего к выходу ее из строя.
Применение других типов катушек зажигания недопустимо.

Причинами неисправности катушки зажигания могут
быть: пробой изоляции; междувитковое замыкание; сколы и трещины
пластмассовой крышки; прогар крышки, катушки зажигания из-за
недосыла высоковольтного провода в гнездо.

В обмотках катушки зажигания дефекты чаще всего появляются из-за их
перегрева и работе с увеличенными зазорами свечей. Перегрев
происходит главным образом при включенном зажигании и незаведенном
двигателе.

Прежде чем снять катушку зажигания ГАЗ-53, ГАЗ-3307 для замены,
следует убедиться в исправности и надежности присоединения проводов
к выводам катушки. Проверять катушку следует на специальном стенде
совместно с транзисторным коммутатором, добавочным резистором и
распределителем.

Исправная катушка зажигания должна обеспечивать бесперебойное
искрообразование на трехэлектродном игольчатом разряднике с искровым
зазором в 7 мм от 20 до 2300 мин»1 валика-распределителя и
окружающей температуре 25°С. Если катушка не удовлетворяет этим
требованиям, ее следует заменить.

Распределитель зажигания (трамблер) ГАЗ-53, ГАЗ-3307

Трамблер автомобилей ГАЗ-53, ГАЗ-3307 (24.3706) (рис.2) представляет
собой генератор, который вырабатывает импульсы напряжения для
управления транзисторным коммутатором и для распределения импульсов
тока высокого напряжения по свечам зажигания.

Трамблер автоматически регулирует момент зажигания
в зависимости от оборотов двигателя и от нагрузки. Автоматическая
регулировка момента зажигания в зависимости от оборотов
осуществляется центробежным регулятором, а от нагрузки — вакуумным
автоматом.

Рис.2. Распределитель зажигания (трамблер) ГАЗ-53, ГАЗ-3307

1 — корпус; 2 — масленка; 3 — грузик центробежного автомата: 4 —
пружина вакуумного автомата; 5 — регулировочная шайба; 6 — вакуумный
автомат; 7 — диафрагма; 8 — магнитопровод ротора; 9 — постоянный
магнит ротора; 10 — ротор; 11 — крышка; 12 — помехоподавигельный
резистор; 13 — центральный вывод; 14 — центральный контакт-резистор;
15 — бегунок; 16 — фильц; 17 — полуэкран; 18 — винт; 19 — обмотка
статора; 20 — статор; 21 — магнитопровод обмотки статора; 22-опора
статора; 23 — шариковый подшипник; 24 — пружина центробежного
автомата; 25 — упорный шариковый подшипник (на части датчиков
устанавливается упорная шайба); 26 — втулка; 27 — валик; 28 —
октан-корректор; 29 — упорная шайба; 30 — штифт; 31 — шип валика

В корпусе 1 в двух втулках 26 установлен валик 27. На верхней части
вала смонтирован центробежный регулятор с ротором 10, на котором
установлен магнит 9. На верхней части ротора установлен бегунок 15.
В корпусе расположен статор 20, который крепится к опоре 22 с
подшипником 23.

Сверху корпус закрыт крышкой 11, в которой имеются выводы для
проводов высокого напряжения от свечей и катушки зажигания. Вал 27
распределителя зажигания приводится во вращение от
шестерни распределительного вала.

Центробежный регулятор опережения зажигания трамблера ГАЗ-53
автоматически изменяет угол опережения зажигания в зависимости от
скорости вращения распределительного вала двигателя.

Несоответствие углов опережения зажигания числу оборотов обычно
бывает связано с заеданием грузиков центробежного регулятора или с
ослаблением их пружин и вызывает детонацию, снижение мощности
двигателя, а также увеличение расхода топлива.

Вакуумный регулятор опережения зажигания автоматически изменяет угол опережения зажигания в зависимости от
нагрузки на двигатель.

Ручная регулировка (при установке зажигания) осуществляется
поворотом трамблера ГАЗ-53 в корпусе привода. Для поворота
необходимо отпустить болт крепления трамблера.

Поворот корпуса распределителя зажигания на
одно деление шкалы соответствует изменению угла опережения на 4° (по
углу поворота коленчатого вала).

Установка зажигания ГАЗ-53, ГАЗ-3307

Для установки зажигания ГАЗ-53, ГАЗ-3307
при снятых с двигателя трамблере и его приводе необходимо:

Установить коленчатый вал в положение в.м.т. конца хода сжатия в
первом цилиндре; поставить привод распределителя на двигатель;

Установить распределитель зажигания на двигатель и провода
высокого напряжения; установить момент зажигания.

Порядок присоединения проводов высокого напряжения от трамблера к
свечам показан на рис.3.

Рис.3. Порядок присоединения проводов к свечам
распределителя зажигания ГАЗ-53, ГАЗ-3307

А — перед автомобиля

Установка момента зажигания ГАЗ-53,
ГАЗ-3307 производится после установки распределителя на место в
следующем порядке:

Установить коленчатый вал в положение, при котором он перейдет на
4° в.м.т. конца хода сжатия в первом цилиндре, что соответствует
положению указателя против четвертой риски на шкиве коленчатого
вала;

Ослабить гайку крепления держателя привода распределителя
зажигания;

Снять крышку трамблера. Нажать пальцем на бегунок против
его вращения (для устранения зазора в приводе), осторожно повернуть
корпус распределителя (трамблера) до совмещения красных меток на
роторе и статоре и в этом положении закрепить гайку держателя
привода.

Установка момента зажигания автомобиля ГАЗ-53, ГАЗ-3307 должна
выполняться с большой точностью. Наличие даже небольшой неточности
вызывает повышенный расход топлива, падение мощности двигателя.

Кроме этого, могут быть случаи пробоя
прокладки головки цилиндров, прогорание поршней, клапанов и других
явлений, вызываемых детонацией.

Поэтому доводка момента зажигания производится на
дороге при движении. Делается это таким образом: двигатель
прогревается до температуры жидкости в системе охлаждения 80 — 90
°С.

Двигаясь на прямой передаче по ровной дороге
со скоростью 25 км/ч, резко нажать до отказа на педаль дроссельных
заслонок и дать машине разгон до 60 км/ч.

Если при этом будет наблюдаться незначительная и кратковременная
детонация, исчезающая при скорости 45- 50 км/ч, то установка момента
зажигания выполнена правильно.

При сильной детонации повернуть корпус распределителя зажигания
ГАЗ-5, ГАЗ-33073 на одно деление шкалы октан-корректора по часовой
стрелке (каждое деление шкалы соответствует повороту коленчатого
вала на угол 4°).

При полном отсутствии детонации повернуть корпус
датчика-распределителя на одно деление против часовой стрелки. После
корректировки момента зажигания проверить его правильность,
прослушивая двигатель при движении автомобиля.

Всегда следует регулировать установку зажигания, дающей при большой нагрузке двигателя лишь легкую
детонацию. При раннем зажигании, когда слышна сильная детонация,
может быть пробита прокладка головки блока и могут прогореть клапаны
и поршни.

При позднем зажигании резко растет расход топлива, и двигатель
перегревается. Более точную установку зажигания производят с помощью
стробоскопа.

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

• Обслуживание топливной системы дизельного двигателя Д-245

_________________________________________________________________________________________

_________________________________________________________________________________________

Система зажигания играет важную роль для ДВС. От бесперебойной работы СЗ зависит своевременность и мощность образования искры и качественное сгорание топливно-горючей смеси. Как настроить правильно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее основные неисправности – говорится в данной статье.

[ Скрыть
]

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

• мощная искра;
• соответствие между образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

1. Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
2. Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
3. Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
4. После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Заключение

Следует выполнять настройку зажигания до тех пор, пока при значительной нагрузке на силовой агрегат двигателя будет появляться лишь небольшая детонация. Если выставлено раннее зажигание, это грозит пробоем прокладки ГБЦ и прогоранием клапанов и поршней. Если искра проскакивает позже, то увеличивается расход горючего, и возможен перегрев мотора. Точная установка выполняется с помощью стробоскопа.

Известен всем, кто хоть раз сталкивался с ремонтом этого популярного ГАЗона. Но сам двигатель – V-образная восьмерка, объемом 4,2 литра, не является «слабым местом» грузовика. Просто некачественная сборка, отсутствие необходимых смазочных материалов и надежда на «русский авось», свели на нет его достоинства.

То, что последний «газон» сошел с конвейера более двадцати лет назад, заставляет вспомнить о ремонте. И ремонт блока цилиндров с полной разборкой мотора – обязательное условие. Основываясь на том, что порядок работы цилиндров ГАЗ 53
– 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8, сохранился и у приемника – модели ГАЗ 3307, можно смело говорить об удачности компоновки. Сам блок, равно, как две головки, были алюминиевыми, что благотворно сказалось на весе агрегата.

Ремонт мотора (конечно если он не совсем «убит») не будет ни сложным, ни разорительным. Только необходимо под рукой держать памятку или сохранить в голове порядок работы цилиндров ГАЗ 53, иначе, если промахнетесь, восстанавливать будет уже нечего. До сих пор выпускаются запчасти для ЗМЗ-53 (а именно он ставился на ГАЗ-53). «Доноры», брошенные прежними хозяевами. Наконец, просто «советские» запасные части, оставшиеся в различных АТП и на Ремонтных базах, делают оправданным капитальный ремонт двигателя. И ремонт этот не будет сложным, а необходимые для этого инструменты, есть везде.

Но помимо ремонта двигателя, рассматривайте и его замену. Ведь современный дизель не только легко впишется в грузовик, но и в дальнейшем сэкономит немало средств при эксплуатации. Но это будет уже не старый добрый «газик», с его плюсами и минусами.

И хоть «прожорливый» мотор в XXI веке для среднетоннажного грузовика – не лучший выбор, немало «старичков» – ГАЗ-53– бегают по дорогам и перевозят немало грузов. По дорогам не лучшего качества и заправляются топливом неизвестного происхождения. И не один десяток лет.

• 2.0 Рейтинг
• 10437 Просмотров

Каждый владелец советской «классики» — устаревших моделей автомобилей ваз, волга, москвич, заз знает, что такое бегунок и контакты в прерывателе-распределителе (трамблере). Много неприятностей принесла эта штучка водителям. В современных автомобилях такого механизма просто нет. Там ничего не искрит и не прогорает. В давние годы мозги наших самоделкиных кипели от возмущения и все технические журналы наперебой предлагали водителям слепить бесконтактное, надежное зажигание. На деле оказывалось все гораздо сложнее, чем спаять пару радиодеталей. Требовались настройки и регулировки. Двигатель работал неустойчиво на разных режимах. Теперь это давно в прошлом. Наша промышленность выпускает простой и надежный набор, позволяющий водителю с минимальными техническими навыками установить на свой автомобиль самодельное электронное зажигание из нескольких блоков. Следует знать, что для карбюраторных двигателей требуется свой набор деталей, отличный от инжекторных моторов.

Подобный набор блоков бесконтактного зажигания (БСЗ) выпускается для различных автомобилей, например для ваз 2107 он имеет маркировку БСЗВ.625-01 . В него входят трамблер, соединительный провод, высоковольтная катушка и коммутатор. И это все! Причем все эти узлы можно купить отдельно. Этот комплект очень просто установить, а работает он в безотказном режиме долгие годы. Все автовладельцы знают, что частенько коммутатор выходит из строя (он требует жесткой фиксации и чувствителен к вибрациям). Многие просто возят с собой новый коммутатор, считая его обычным расходником. Приобретая такой комплект, и вооружившись простым инструментом, вы легко смонтируете его под капотом своего автомобиля. Подробная инструкция по монтажу деталей поможет вам. Принципиальная и монтажная схемы показаны на следующем рисунке.

После того как все узлы нашего набора установлены по местам и соединены нужно отрегулировать электронное зажигание на работающем двигателе, слегка вращая трамблер в разные стороны. Нужно добиться максимально высоких и устойчивых холостых оборотов.

Прежде чем настраивать систему зажигания желательно отрегулировать карбюратор и иметь исправным ускорительный насос. Более тонкую регулировку лучше произвести в автомастерской. Рекомендуется не экономить на свечах зажигания. Лучше сразу поставить Бош или НГК, а если у вас стоит газовая установка, то можно поставить свечи Бриск.
Когда электронное зажигание своими руками установлено и отлажено, можно несколько слов сказать об его преимуществах перед тем, что было у вас до этого.

1. Отсутствие вечно замасленных и прогорелых контактов и вопросов по их очистке, регулировке зазора. После чего каждый раз должна производиться установка зажигания. Вы получили высокую надежность целого механизма в работе , его не нужно больше контролировать.
2. Одинаковое распределение искры по всем цилиндрам – это ровная работа мотора и экономия топлива.
3. Высокое напряжение порождает сильнейший разряд в свече — для БСЗ (25-30 кВ вместо 9-12 кВ). Отсюда более полное воспламенение и сгорание топлива в цилиндре, уменьшение выброса угарного газа. Машина побежит резвее.
4. Для зимнего периода – облегчение запуска двигателя – при таком зажигании напряжение на свечах не падает из-за малых оборотов двигателя, при вращении его от стартера.

Если вы все еще измеряете щупом зазор в трамблере и ругаете зиму и топливо – вам пора браться за дело и устанавливать электронное зажигание своими руками. Выгоды – налицо.

Порядок работы цилиндров газ 3307 Порядок работы цилиндров газ 3307 Запчасти для грузовых автомобилей Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309,

Схема системы зажигания автомобилей ГАЗ 3307

Система зажигания является одной из важнейших систем автомобиля, оснащенного бензиновым двигателем внутреннего сгорания. Она объединяет в себе все устройства, которые обеспечивают появление искры, зажигающей топливную смесь, и является частью системы электрооборудования автомобиля газ 3307.

Устройство системы зажигания

Система зажигания ГАЗ 3307 имеет довольно простое строение, характерное для систем зажигания, использующих внешний источник питания — батарею.

Схема системы зажигания(СЗ) на 3307 была позаимствована с модели ГАЗ 53 12, в дальнейшем она несколько усовершенствовалась. В частности, в схеме убрали вариатор, а коммутатор модернизировали.

Элементы системы зажигания 3307

В нее входят следующие элементы:

• Аккумуляторная батарея. Она является источником постоянного низковольтного напряжения;
• Замок зажигания с ключом. Во включенном состоянии он обеспечивает постоянное напряжение в низковольтной цепи;
• Катушка зажигания. Этот элемент необходим для преобразования низкого напряжения в высокое напряжение (используется в качестве повышающего трансформатора);
• Прерыватель-распределитель (или трамблер);
• Коммутатор;
• Вариатор. Используется в более ранних версиях бесконтактной системы зажигания, в более поздних вариантах он отсутствует;
• Высоковольтные провода;
• Наконечники высоковольтных проводов.

Вернуться к оглавлению

Источник: http://AvtomobilGaz.ru/gruzovye/gaz3307/sistema-zazhiganiya.html

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Предостережение: запрещается запускать двигатель при повреждениях кабеля от генератора к регулятору, а также проверки «на искру». Электросхема не рассчитана на подобные нагрузки, поэтому выйдет из строя при любой попытке запуска или проверки.

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Источник: http://avtoelektrik-info.ru/gaz/74-shema-elektroprovodki-gaz-3307

Технические характеристики

Габаритные размеры ГАЗ 3307:

• длина – 6550 мм;
• ширина – 2380 мм;
• высота – 2350 мм;
• дорожный просвет – 265 мм;
• колесная база – 3770 мм;
• колея задняя – 1690 мм;
• колея передняя – 1630 мм;
• длина платформы – 3490 мм;
• ширина платформы – 2170 мм;
• высота платформы – 510 мм.

Полная масса автомобиля составляет 7850 кг, снаряженная масса – 3200 кг. Автомобиль способен перевозить до 4500 кг груза.

Прочие характеристики и расход топлива:

• максимальная скорость 90 км/час;
• разгон до 80 км/час – 64 сек;
• расход топлива при 60 км/час – 19,6 л/100 км;
• расход топлива при 80 км/час – 26,4 л/100 км;
• объем топливного бака – 105 л;
• максимальный преодолеваемый подъем – 25%.

Для ГАЗ 3307 используются диски размерностью 152Б-508, шины – 8,25R20.

Источник: http://RetroTruck.ru/stroitelnaya/elektroshema-gaz-3307-cvetnaya-s-opisaniem.html

Работа схемы генератора 5101.3701

Первоначальное возбуждение генератора

При запуске, первоначальное возбуждение происходит от аккумулятора. Потом, когда генератор заработает, он сам отдает часть своего тока на возбуждение.

При включении зажигания (ВПС) на клемму В генератора приходит плюс, который попадает на точку Б регулятора по желтому проводу, при этом выходной транзистор регулятора напряжения открывается. По цепи начинает протекать ток возбуждения – от точки 151, через 10-й предохранитель, через лампочку, на точку Д генератора, далее по зеленому проводу на щеточный узел генератора, через щетки в обмотку возбуждения, далее, через открытый транзистор регулятора на массу. Для питания регулятора, плюс должен быть на его точке В. Этот плюс попадает со щеточного узла по оранжевому проводу на дополнительный выпрямитель, и с него по красному проводу на точку В регулятора. Сам дополнительный выпрямитель пока не работает. Ток, протекающий в этой цепи, зажигает лампочку, которая подтверждает, что цепь возбуждения целая и генератор готов к работе. Небольшой ток этой цепи намагничивает ротор, когда ротор начинает вращаться, его магнитные полюса, сменяя друг друга, создают изменяющееся магнитное поле, которое возбуждает в обмотке генератора ЭДС. Так генератор возбуждается и начинает работать.

Источник: http://spetstehnika-spb.ru/specifika/elektroshema-gaz-3307.html

Схема проводки и электрооборудования ГАЗ 3307

Подробная схема электрооборудования ГАЗ 3307 в максимальном оснащении включает в себя элементы и узлы:

1. Боковой повторитель поворота, смонтированный на правом переднем крыле.
2. Передний габаритный фонарь (правый).
3. Правая фара головного освещения.
4. Коммутационная планка.
5. Левая фара головного света.
6. Установленная в фаре лампа ближнего освещения.
7. Лампа дальнего света.
8. Лампочка габаритного света.
9. Передний габаритный фонарь (левый).
10. Лампа указателя направления поворота, установленная в переднем габаритном фонаре.
11. Боковой повторитель поворота, расположенный на левом переднем крыле.
12. Катушка.
13. Распределитель искровых импульсов.
14. Свеча.
15. Дополнительный резистор для устранения радиопомех в свечном наконечнике.
16. Стартер.
17. Аккумулятор.
18. Управляющее реле стартера.
19. Выключатель подачи питания от батареи.
20. Индикаторная лампа активированного дальнего света фар.
21. Верхняя секция салонного блока предохранителей.
22. Клаксон.
23. Электромагнит газового клапана. Установлен только на грузовиках, оснащенных газобаллонным оборудованием.
24. Электромагнитный элемент клапана подачи бензина, применяется на машинах с комбинированной топливной системой (газ-бензин).
25. Переключатель типа топлива.
26. Коммутатор системы зажигания.
27. Вспомогательное реле, обеспечивающее включение стартера.
28. Центральный переключатель режимов освещения.
29. Генератор.
30. Клавиша управления работой заднего противотуманного фонаря.
31. Штекерный разъем.
32. Контрольное сопротивление.
33. Дополнительный предохранитель автономного подогревателя. Узел устанавливается по отдельному заказу.
34. Электрический двигатель, обеспечивающий функционирование независимой системы подогрева двигателя.
35. Лампа подсветки комбинации приборов.
36. Плафон подсветки кабины.
37. Амперметр.
38. Блок регулятора напряжения в бортовой сети.
39. Пульт управления автономным отопителем.
40. Выключатель свечи розжига топлива в котле подогревателя.
41. Переключатель режимов работы «автономки».
42. Электромагнитный клапан, регулирующий подачу бензина в камеру сгорания автономного отопителя.
43. Манометр газовой системы.
44. Датчик измерения температуры охлаждающей жидкости.
45. Сенсор для включения лампы, предупреждающей о перегреве силовой установки.
46. Датчик, передающий информацию о давлении в системе смазки.
47. Отдельное устройство, измеряющее критически низкое давление в масляных магистралях.
48. Замок зажигания со встроенной контактной группой.
49. Нижняя часть салонного блока предохранителей.
50. Розетка, предназначенная для подключения дополнительного оснащения (переносной лампы и т. д.).
51. Кнопка управления аварийной сигнализацией.
52. Свеча розжига пускового подогревателя.
53. Второй манометр газовой системы.
54. Индикатор уровня бензина в топливном баке.
55. Контрольный прибор, отображающий температуру двигателя.
56. Манометр системы смазки.
57. Электрический двигатель для привода щеток стеклоочистителя.
58. Управляющее реле системы очистки стекол.
59. Моторчик привода помпы омывателя.
60. Подрулевой переключатель, отвечающий за выбор режимов работы фар головного света и указателей направления поворота. Дополнительно устройство используется для подачи предупредительных звуковых сигналов.
61. Клавиша для включения повышенной частоты вращения вентилятора штатной системы отопления кабины.
62. Аналогичный узел для пониженной частоты.
63. Концевой переключатель ламп сигнала торможения.
64. Тумблер для определения уровня топлива в разных баках.
65. Подрулевой переключатель режимов функционирования очистителя ветрового стекла.
66. Отдельный индикатор, отображающий работу повторителей поворота на прицепном оборудовании.
67. Контрольная лампа указателей направления поворота на тягаче. При использовании одиночного автомобиля действует только эта лампа.
68. Сигнализатор включения габаритного освещения.
69. Индикатор состояния привода второго контура тормозной системы.
70. Аналогичная лампа для первого контура.
71. Контрольная лампа активации стояночного тормоза и неисправности в основных контурах.
72. Корпус блока сигнализаторов.
73. Концевой переключатель для определения положения рукоятки включения стояночного тормоза.
74. Электродвигатель отопителя по правой стороне кабины.
75. Аналогичный узел для левого борта.
76. Измерительный датчик уровня жидкости в гидравлическом приводе тормозов.
77. Сенсор, замеряющий степень разряжения в первом тормозном контуре.
78. Аналогичное устройство для второго контура.
79. Датчик измерения количества топлива в основном баке.
80. Коммутационная пластинка.
81. Концевой переключатель в картере коробке, служащий для подключения огня заднего хода.
82. Контактное реле, обеспечивающее работу аварийной сигнализации и указателей направления поворота.
83. Датчик измерения уровня топлива в дополнительном баке.
84. Задний фонарь.
85. Розетка для подключения электрического оборудования на прицепе.
86. Противотуманный фонарь, установленный на кормовой части грузовика.
87. Лампа фонаря заднего хода.
88. Лампа предупреждения о торможении.
89. Габаритный сигнал.
90. Задний указатель направления поворота.

Источник: http://AkpProfi.ru/elektronika-i-elektrika/gaz-3309-shema-elektrooborudovaniya.html

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Источник: http://avtoelektrik-info.ru/gaz/74-shema-elektroprovodki-gaz-3307

Технические характеристики и применяемость

Двигатель ГАЗ 3307 обладает высокими техническими характеристиками. На транспортное средство устанавливались такие известные движки, как ЯМЗ-534, ММЗ Д-245.7Е4 и карбюраторный мотор ЗМЗ 523. Единственным недостатком бензинового варианта остаётся наличие карбюраторной системы впрыска вместо инжекторной.

Если сравнивать бензиновый и дизельный силовые агрегаты, то вторые считаются более надёжными и мощными, что доказал выбор большинства автомобилистов. Рассмотрим, основные технические характеристики моторов, которые устанавливались на ГАЗ 3307:

Технические характеристики 523-го:

Описание ЯМЗ 534:

Мотор ММЗ Д-245.7Е4

Как видно по техническим характеристикам, транспортное средство оснащалось отличными дизельными движками и не совсем надёжным карбюраторным силовым агрегатом. Именно из-за этого предпочтение большинства автомобилистов стал дизель, чем его бензиновый собрат.

Источник: http://bimmer-vrn.ru/novosti-avto/shema-zazhiganiya-gaz-3307.html

Отзывы специалистов и водителей

Водители отмечают, что в непростой для страны период, заводу удалось выпустить экспериментальный транспорт, который «прижился» на наших дорогах. Он занял ключевые позиции на рынке услуг. Без него не обходилась ни одна «битва за урожай».

Специалисты отмечают, что технические характеристики ГАЗ 3307 подвергались изменениям неоднократно. Это касалось силового агрегата, электрической части, которая постоянно усиливалась. Схема электропроводки на ГАЗ 3307 к примеру, модернизировалась дважды.

Стоимость «труженика» колеблется и зависит от состояния и пробега. Во внимание берётся регион продаж, год выпуска. Детальнее можно просмотреть цены в таблице 6.

Таблица 6 — Стоимость ГАЗа 3307

Источник: http://spetstehnika-spb.ru/specifika/elektroshema-gaz-3307.html

Электросхема ГАЗ-3307

ГАЗ-3307 — среднетоннажный грузовик, выпускается с 1990 года на Горьковском автозаводе. Машина достаточно надежная, но иногда возникают какие-либо неисправности, в том числе электрооборудования для газ 3307. Выйти из стоя может любой из его элементов. Для поиска и устранения проблем пользуются электросхемой автомобиля. Научиться читать и понимать ее может каждый.

Грузовой автомобиль ГАЗ 3307

Источник: http://spetstehnika-spb.ru/specifika/elektroshema-gaz-3307.html

Схема автономного отопителя кабины ГАЗ 3309

Схема автономного отопителя кабины ГАЗ 3309 состоит из воздухозаборника, радиатора отопителя, двух вентиляторов и теплоносителя. Автономный отопитель поддерживает заданныйы температурный режим в кабине ГАЗ 3309, а также для обдува лобового стекла и окон дверей.

Схема автономного отопителя кабины ГАЗ 3309

Схема автономного отопителя кабины ГАЗ 3309:

• 1 и 7 – сопла патрубков обогрева боковых стекол
• 2 и 6 – патрубки обогрева ветрового стекла
• 3 – короб воздухозаборника
• 4 – заслонка короба воздухозаборника
• 5 – радиатор отопителя
• 8 и 12 распределители
• 9 – кожух радиатора
• 10 заслонка
• 11 рычаг
• 13 облицовка
• 14 – рукоятка управления заслонкой воздухозаборника
• 15 – рукоятка управления краном отопителя

Источник: http://GrandFart.ru/transmissiya/shema-provodki-gaz-3307.html

Неисправности электрооборудования

Несмотря на простую конструкцию и отсутствие большого количества составляющих в работе электросхемы данного транспортного средства могут периодически наблюдаться сбои. Процедура диагностики неисправностей этого узла довольно проста и предполагает выполнение ряда действий. Для этого потребуется использовать контрольную лампу с проводами и зажимами либо специальный тестер, который способен определять напряжение в сети. Применив подобные приспособления на разных участках цепи, можно достоверно выявить причину неисправности или место обрыва проводки.

В процессе диагностики важно помнить, что многие элементы схемы находятся под напряжением лишь при включенном двигателе. Существует сразу несколько неисправностей, с которыми владельцам ГАЗ 3309 приходится сталкиваться чаще всего, однако самой серьезной поломкой представляется неудовлетворительная работа системы зажигания. В большинстве случаев она проявляется нестабильной работой силового агрегата — он глохнет, наблюдаются перебои в работе либо просто не заводится. Поскольку данная система представляется одной из важнейших для корректной эксплуатации транспортного средства, следует более подробно ознакомиться с процедурой её ремонта.

Электросхема ГАЗ

Устранение неисправностей

Перед выполнением манипуляций по ремонту зажигания необходимо убедиться в корректной подаче топлива в агрегат, поскольку его недостаток или отсутствие могут привести к похожим проявлениям. Если топливная система полностью исправна, потребуется выполнить ряд действий для восстановления работоспособности зажигания:

1. Демонтировать провод со свечи, поднести его к массе на удалении около 0,6-0,9 см.
2. При попытках завести двигатель между элементами должна появиться искра.
3. В тех случаях, когда искра отсутствует, потребуется выполнить аналогичную процедуру, но уже используя центральный провод трамблера. При наличии напряжения можно сделать вывод о том, что неисправность кроется в прерывателе-распределителе.
4. Когда центральный провод трамблера также не дал искры, необходимо убедиться с помощью тестера либо лампочки в работоспособности катушки, а также коммутатора.

Поломка коммутатора представляется одной из самых распространенных неисправностей системы зажигания данной модели автомобиля.

Устранение неисправностей предусматривает полную замену поврежденного элемента, для чего может использоваться инструкция сборки и ремонта, поставляемая с автомобилем. Ток может отсутствовать при наличии окисленных контактов, которые рекомендуется очищать. В процессе диагностики и ремонта важно использовать защитные резиновые перчатки, поскольку напряжение в системе довольно велико.

Обязательно почитайте: Коробка передач на Т-150

Источник: http://AkpProfi.ru/elektronika-i-elektrika/gaz-3309-shema-elektrooborudovaniya.html

Комплектующие детали двигателя ЗМЗ-511 грузовиков ГАЗ-66, 3307

На автомобиле ГАЗ-3307, ГАЗ-66 установлен V-образный восьмицилиндровый двигатель ЗМЗ-511, имеющий полнопоточную фильтрацию масла и закрытую систему вентиляции картера.

Блок цилиндров, поршни и коленвал двигателя ЗМЗ-511

В блок цилиндров двигателя ГАЗ-3307, 66 устанавливаются монолитные гильзы из износостойкого чугуна. Гильзы прижимаются к блоку головками.

Уплотнение в верхней части блока цилиндров ЗМЗ-511 осуществляется с помощью сталеасбестовых прокладок с круглыми водяными протоками, а в нижней — медными кольцевыми прокладками, установленными между блоком и гильзой.

Установка прокладок головок блока цилиндров ГАЗ-66, ГАЗ-3307 с фигурными водяными протоками на двигатели со степенью сжатия 7,6 не допускается.

Рис. 1. Порядок нумерации цилиндров двигателя ЗМЗ-511 (ГАЗ-3307, 66)

Головки блока цилиндров имеют высокотурбулентные камеры сгорания и винтовые впускные каналы, а также вставные седла и направляющие втулки клапанов.

В случае необходимости замены на двигателе одной из головок цилиндров последняя должна быть заменена головкой, имеющей аналогичную маркировку. Каждая из головок крепится к блоку с помощью восемнадцати шпилек.

Перед подтяжкой головки блока цилиндров ГАЗ-3307, 66 надо отвернуть гайки стоек оси коромысел и, приподняв стойки вместе с осью, обеспечить доступ к гайкам крепления головки. После подтяжки гаек головок цилиндров вновь затянуть отвернутые гайки.

После этого необходимо отрегулировать зазор между клапанами и коромыслами двигателя ЗМЗ-511. Гайки шпилек крепления головок подтягивать в течение первых трех ТО-1, а в дальнейшем эту операцию выполнять через одно ТО-2.

Указанную выше периодичность подтяжки гаек необходимо соблюдать и при замене прокладки, так как падение момента затяжки гаек головок цилиндров в основном вызывается усадкой материала прокладки головки в начальный период эксплуатации.

Подтяжка гаек выпускной трубы так же, как и установка ее на место после разборки, должна производиться со всей внимательностью во избежание течи воды в масло.

Перед установкой следует проверить состояние сопрягаемых плоскостей впускной трубы, головок и блока, а также прокладок. Гайки нужно подтянуть так, чтобы слегка прижать прокладки. Далее необходимо затянуть грузовые гайки.

После затяжки грузовых гаек необходимо затянуть гайки крепления впускной трубы попеременно с левой и правой сторон, начиная от грузовых гаек.

Поршни двигателя ЗМЗ-511 (ГАЗ-66, 3307) на боковой поверхности имеют надпись ПЕРЕД. Этого указания надо строго придерживаться при установке их в блок.

Поршневые пальцы. Для запрессовки пальца в поршень последний надо нагреть в горячей воде или масле до температуры 70—80 °С. Запрессовка без нагрева может привести к задирам.

Поршневые кольца ЗМЗ-511 устанавливают по три на каждом поршне: два компрессионных высотой 2 мм и одно маслосъёмное.

Компрессионные кольца устанавливают так, чтобы выточка (при ее наличии) на внутренней поверхности колец была обращена вверх. При установке компрессионных колец на поршень стыки колец должны быть смещены на 180°.

Рис. 2. Установка колец на поршне двигателя ЗМЗ-511 (ГАЗ-3307, 66)

1 —компрессионные кольца; 2—кольцевой диск маслосъемного кольца; 3—осевой расширитель; 4—радиальный расширитель

Маслосъемное кольцо состоит из двух плоских стальных хромированных колец и двух расширителей: осевого и радиального.

При установке поршня в блок двигателя ГАЗ-3307, 66 плоские кольцевые диски 2 нужно устанавливать так, чтобы их замки были расположены под углом 180° один к другому и под углом 90° к замкам компрессионных колец.

При этом замки осевого расширителя 3 и радиального расширителя 4 должны быть расположены под углом 90° к ним (каждый).

Источник: http://bimmer-vrn.ru/novosti-avto/shema-zazhiganiya-gaz-3307.html

Цена замены системы зажигания

Как видите, система зажигания ГАЗ 3307 состоит из многих компонентов. Если говорить о стоимости, то самой дорогой деталью системы является стартер — его стоимость может доходить до пяти тысяч рублей.

Немного дешевле будет стоить генератор с регулятором напряжения, но вот покупка генератора в сборе может вызвать определенные проблемы с поиском детали.

Далее, примерно на одном уровне — катушка зажигания и распределитель зажигания — от 600 до 800 рублей.

Дополнительное электрооборудование — коммутатор и сопротивление обойдутся примерно по 200 рублей каждый, а самой дешевой деталью являются свечи — за одну штуку просят от тридцати рублей, но, покупая комплект, можно значительно сэкономить.

Как видите, замена даже всей системы зажигания на вашем ГАЗ 3307 не будет стоить больших денег, если работы будут выполнены своими руками. Но, как правило, такое радикальное вмешательство не требуется, и достаточно замены какой-либо одной детали, чтобы вернуть полный функционал системы.

При выборе запчастей следует остерегаться подделок, обязательно брать чек в магазине.
Кроме того, при покупке подержанного авто, следует узнать, вносились ли в систему зажигания какие-либо изменения.

Вернуться к оглавлению

Источник: http://AvtomobilGaz.ru/gruzovye/gaz3307/sistema-zazhiganiya.html

ГАЗ 24 Мечта › Бортжурнал › Замок от газ 53 как подключить

Всем привет, хочу поставить замок от 53 газета, но не могу сообразить куда какой провод, вот печалька у меня с электричеством, по схеме тоже понять не могу, объясните мне кто-нибудь на пальцах пожалуста

Источник: http://ck-tehnostroi.ru/zamok-zazhiganiya-gaz-3307-kak-podklyuchit/

Описание

Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.

Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже.

Черно-белые схемы, как правило, подробнее, на них часто представлена дополнительная информация (например, тонкими линиями показаны проводники тока внутри приборов). Цвет проводов обозначается буквой (Ч — черный, З — зеленый и так далее).
Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.

Источник: http://LedStrong.ru/remont/ustanovka-zazhiganiya-gaz-3307.html

Каков порядок зажигания на грузовом автомобиле ГАЗ-53: установка и регулировка СЗ своими руками

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

• мощная искра;
• соответствие между образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

1. Схема контактной СЗ2. Схема безконтактной СЗ ГАЗ-53 с коммутатором

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.

Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.

Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.

Могут подгореть контакты бегунка трамблера.

Пробой свечей.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.

Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.

Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.

Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.

Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

https://www.youtube.com/watch?v=WucuEXCy4Sw

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.

Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.

Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.

После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Заключение

Следует выполнять настройку зажигания до тех пор, пока при значительной нагрузке на силовой агрегат двигателя будет появляться лишь небольшая детонация.

Если выставлено раннее зажигание, это грозит пробоем прокладки ГБЦ и прогоранием клапанов и поршней. Если искра проскакивает позже, то увеличивается расход горючего, и возможен перегрев мотора.

Точная установка выполняется с помощью стробоскопа.

 Загрузка …

Видео «Настройка зажигания по лампочке»

Как выставить зажигание по лампочке, демонстрирует следующий ролик (автор видео — Наиль Порошин).

Порядок зажигания на ГАЗ-53, установка и регулировка СЗ своими руками

Каждый автолюбитель знает, что система зажигания в любом авто нужна для воспламенения горючей смеси в моторе. Не исключением являются и грузовые автомобили ГАЗ. В этой статье мы предлагаем узнать, какой порядок зажигания ГАЗ-53, с какими неисправностями может столкнуться автолюбитель и как производится его настройка.

Основные элементы системы

Чтобы знать, как правильно происходит регулировка и настройка системы, рекомендуем в первую очередь ознакомиться с устройством. Грузовики ГАЗ-53 оснащаются бесконтактной СЗ.

Такая БСЗ является батарейной, поскольку в ней содержатся источники тока, в частности, речь идет о:

• батарее АКБ;
• самой катушке;
• коммутаторном устройстве;
• прерывателе-распределителе;
• свечи;
• элементе резисторе;
• выключатель СЗ.

Тюнингованный грузовик ГАЗ-53

Любая СЗ грузовика ГАЗ включает в себя две цепи: высоко- и низковольтную.

Основные составляющие низковольтной сети такие:

Аккумулятор на 12 вольт.

Кабеля АКБ с клеммами. Данные кабеля являются многожильными и характеризуются большим сечением.

Непосредственно замок, выполняющий функцию подачи питания на цепь.

Бесконтактная схема на ГАЗ оснащается прибором прерывателя распределителя зажигания, монтируемым в трамблере. В том случае, если система будет контактной, то функцию данного компонента исполняет шкив трамблера, а также контакты.

Кроме того, вместо прерывателя иногда монтируется датчик Холла.

Коммутатор, предназначенный для обеспечения стабильного функционирования силового агрегата.

Сопротивление, предназначенное для обеспечения нормального запуска мотора и разгрузки работы катушки зажигания ГАЗ при работе силового агрегата на высоких оборотах. Благодаря этому компоненту катушка не может перегреваться.

Первичная обмотка.

Что касается вторичного участка, то в его состав входят такие компоненты:

• вторичная обмотка;
• распределительный элемент, в состав которого входят шкив, крышка, а также бегунок;
• высоковольтные провода, передающие сигнал на свечки;
• свечки.

При активации замка на первичном участке в конструкции прерывателя начинает образовываться магнитное поле. Когда вал трамблера крутится, то на данном участке цепи ток прерывается, соответственно, образованное поле пропадает. В это время в обмотке вторичной цепи начинает появляться сигнал, который впоследствии расходится по цилиндрам.

Электросхема СЗ транспортного средства ГАЗ-53

Поломки системы

По каким причинам происходят сбои в работе устройства:

Поломки коммутатора, который либо ломается, либо очень греется. Такая поломка считается «болезнью» для данных машин, об этом пишут водители в своих отзывах. Из-за перегрева перестает подаваться искра, а это приводит к тому, что мотор завести не получается. Только когда коммутатор остынет, мотор можно будет завести.

Пробивающиеся высоковольтники. В том случае, если кабель плохо установленный в крышке, силовой агрегат может функционировать некорректно. Если осмотреть ДВС в темноте, можно увидеть пробивающий кабель за счет появления искр.

Проблемы в функционировании прерывателя-распределителя, в частности, речь идет о подгорании его крышки.

Следует отметить, что этот компонент конструкции иногда подгорает в том месте, где установлен уголь с пружиной. При проверке желательно обратить внимание состояние крышки 0 любые трещины и повреждения должны отсутствовать.

Еще одной проблемой является подгорание контактов бегунка на трамблере.

Проблемы в работе диафрагмы на вакуумном регуляторе — она может пропускать. Из-за этого мощность двигателя будет снижена, а если вы нажмете резко на газ, то машина как бы начнет «захлебываться».

Перегревается непосредственно катушки.

Такой тип поломки, как правило, свидетельствует о неработоспособностью катушки, иногда это может быть связано с коммутатором.

Выход из строя свечей.

Распределительный элемент для ГАЗ-53

Самостоятельная регулировка

Если зажигание позднее, проблему можно решить своими силами. Чтобы произвести регулировку привода распределителя необходимо правильно установить и выставить метки.

Установка привода осуществляется следующим образом:

Для начала следует устанавливать поршень первого цилиндра в верхнюю мертвую точку. Коленвал проворачивается до того времени, пока не будут совмещены метки на его шкиве с меткой верхней точки.

После коленвал проворачивается до того момента, когда метки на шкиве не будут совмещены с меткой 9 на указателе.

Далее, следует ослабить винт фиксации верхней пластины корректора к прерывателю. Необходимо осуществить подключение контрольной лампы к клемме прерывателя и масса. Зажигание активируется, после чего корпус прерывателя проворачивается против стрелки часовой до тех пор, пока лампа не начнет гореть

Далее, необходимо затянуть винт фиксации прерывателя и поставить ротор с крышкой.

На участке пластины ротора подключается провод к свече первого цилиндра. Все остальные кабеля необходимо подключить к свечам по стрелке часов, при этом соблюдая порядок функционирования самих цилиндров. То есть первый, пятый, четвертый, второй, шестой, третий, седьмой и восьмой.

Выставляя правильно зажигание, следует провернуть коленвал таким образом, чтобы метка на его валу не доходила до центральной метки на самом указателе ВМТ (автор видео — Наиль Порошин).

Часто бывает такое, что даже после проведения регулировки электронной СЗ мотор все равно перегревается. Силовой агрегат теряет тягу, начинает возрастать расход бензина, могут иметь место перебои в работе двигателя.

Проблему позволяет решить регулировка угла системы при запущенном ДВС:

Когда силовой агрегат работает на холостых оборотах, нужно добраться до винта фиксации трамблера. С помощью гаечного ключа на 10 его ослабить.

Затем несильно провернуть трамблер в направлении против часовой стрелки. Винт следует зафиксировать.

Нажимая на педаль газа, проверьте приемистость силового агрегата.

Если услышите, что силовой агрегат стал детонировать, то есть появился звон, трамблер отодвиньте назад. Практическим методом нужно выставить требуемый угол.

После этого работу силового агрегата необходимо проверить во время езды. Если мотор стал работать в нормальном режиме, можно считать, что процесс регулировки успешно завершен.

Видео «Установка привода трамблера на ГАЗ»

• Неисправности электрооборудования легендарных автомобильных ГАЗ 3307 и 3309
• Электросистема самого надежного грузовика на постсоветском пространстве — ГАЗ-53
• Эволюция и модернизация автомобилей ГАЗ-3110: особенности электросхемы

Как Установить Зажигание На Газ 53

Каковой порядок зажигания на грузовом автомобиле ГАЗ-53: установка и регулировка СЗ своими руками

Система зажигания играет важную роль для ДВС. Как устранить неисправности на шкоде самостоятельно, мануал, схемы, газ на шкоду.

От бесперебойной работы СЗ зависит своевременность и мощность образования искры и высококачественное сгорание топливно-горючей консистенции.

Как настроить верно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее главные неисправности – говорится в данной статье.

Устройство системы зажигания ГАЗ-53

Для того, чтоб чинить и настраивать СЗ на ГАЗ-53, следует знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из последующих компонент:

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонент, также функции, которые делает каждый элемент, можно по признакам найти проблемы и убрать их причину. Как установить противотуманки на «калину»?. Все составляющие СЗ можно распределить на группы по выполняемым задачкам.

https://www.youtube.com/watch?v=nzij06nN06g

Для обычной работы ДВС нужно выполнение последующих критерий:

• мощная искра;
• соответствие меж образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.

Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.

Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Принцип работы и параметры исправного бензонасоса на ваз 2110. Как проверить работоспособность, демонтировать, на что обратить внимание при выборе замены и установить бензонасос. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.

Могут подгореть контакты бегунка трамблера.

Пробой свечей.

Установка зажигания ГАЗ 53,ГАЗ 66.(ЗМЗ 53)контактно-транзисторная

Устанавливаем момент зажигания на двигателе ЗМЗ 53 с контактно-транзисторной системой на автомобилях ГАЗ—53,.

Установка зажигания ЗМЗ 53 безконтактное ГАЗ-53,ГАЗ-3307,ГАЗ-66

Устанавливаем момент зажигания на двигателе ЗМЗ-53 безконтактное.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.

Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.

Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.

Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.

Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Как установить развал схождение на ваз схождения колес, так как от сделать самому в. Как часто в гаи смотрят номер рамы на уазах при (от газ 53 на уаз) а где номер на старой. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

https://www.youtube.com/watch?v=WucuEXCy4Sw

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.

Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.

Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.

После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Заключение

Следует выполнять настройку зажигания до тех пор, пока при значительной нагрузке на силовой агрегат двигателя будет появляться лишь небольшая детонация.

Если выставлено раннее зажигание, это грозит пробоем прокладки ГБЦ и прогоранием клапанов и поршней. Как снять и установить головку блока цилиндров на ваз 2114. Как поменять на газ 31105 радиатор отопителя. И как.

Если искра проскакивает позже, то увеличивается расход горючего, и возможен перегрев мотора. Точная установка выполняется с помощью стробоскопа.

Видео «Настройка зажигания по лампочке»

Как выставить зажигание по лампочке, демонстрирует следующий ролик (автор видео — Наиль Порошин).

Установка зажигания автомобилей ГАЗ-53, ГАЗ-3307

______________________________________________________________________________

Система зажигания ГАЗ-53, ГАЗ-3307 — батарейная, бесконтактная транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора, коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.

Рис.1. Схема системы зажигания ГАЗ-53, ГАЗ-3307

А — к стартеру; 1 — катушка зажигания; 2 — первичная обмотка; 3 — вторичная обмотка; 4 — аккумуляторная батарея; 5 — указатель тока; 6 — дополнительное реле стартера; 7 — добавочный резистор; 8 — выключатель зажигания и стартера; 9 — помехоподавительный резистор; 10 — свеча зажигания; 11 — распределитель-датчик; 12 — помехоподавительный резистор бегунка; 13 — обмотка распределителя; 14 — постоянный магнит; 15 — коммутатор; R1— резистор МЛТ-8,2кОм;R2 — резистор МЛТ-1, R3 — резистор МЛТ; R4 — резистор МЛТ-82 кОм; R5 — резистор МЛТ-62 Ом; R6 — резистор МЛТ-200 Ом; R7, R8 — резисторы МЛТ-47кОм;С2 — конденсатор К73-17-250В-0Д; СЗ — конденсатор К73-17-4008-1; С4, С5— конденсаторы К73-17-250В-0.047 мкФ; С6 — конденсатор К50-29-160В-10; С7 — конденсатор КЛ-2-И20-500В-1000; VI — диодыКДЮ2БилиКД4 521А; V2 — диоды КД209А или КД212А; V3 — транзистор КТ 848 А; V4, V5 — транзисторы КТ630Б или КТ653Б; V7 — диод 102Б Надежная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания ГАЗ-53. Для устранения радиопомех, вызываемых системой зажигания, провода высокого напряжения имеют распределенное сопротивление, а наконечники свечей— подавительные резисторы. Схема системы зажигания показана на рис.1.

Техническая характеристика системы зажигания автомобилей ГАЗ-53, ГАЗ-3307

Порядок зажигания ГАЗ-53 – 1 — 5 — 4 – 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) – 24.

3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 – 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) ГАЗ-53 – по часовой стрелке Катушка зажигания ГАЗ-53 – Б116 Свечи зажигания – А11 Величина искрового промежутка в свечах, мм – 0,8 — 0,95 Добавочный резистор – 14.3729 Коммутатор – 13.3734 или 13.3734-01 Наконечник свечи – 35.3707200 Сопротивление наконечника, кОм – 4 — 7 Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой. Сопротивление обмоток при температуре 15 — 35°С: первичной 0,43 Ом, вторичной 13 000 — 13 400 Ом.

Техническое обслуживание зажигания ГАЗ-53, ГАЗ-3307

Для предохранения от возможного пробоя пластмассовой крышки катушку необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжений. При неработающем двигателе нельзя оставлять включенным зажигание во избежание перегрева катушки, приводящего к выходу ее из строя.

Применение других типов катушек зажигания недопустимо. Причинами неисправности катушки зажигания ГАЗ-53, ГАЗ-3307 могут быть: пробой изоляции; междувитковое замыкание; сколы и трещины пластмассовой крышки; прогар крышки, катушки зажигания из-за недосыла высоковольтного провода в гнездо.

В обмотках катушки зажигания дефекты чаще всего появляются из-за их перегрева и работе с увеличенными зазорами свечей. Перегрев происходит главным образом при включенном зажигании и незаведенном двигателе. Прежде чем снять катушку зажигания ГАЗ-53, ГАЗ-3307 для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки.

Проверять катушку следует на специальном стенде совместно с транзисторным коммутатором, добавочным резистором и распределителем. Исправная катушка зажигания ГАЗ-53 должна обеспечивать бесперебойное искрообразование на трехэлектродном игольчатом разряднике с искровым зазором в 7 мм от 20 до 2300 мин”1 валика-распределителя и окружающей температуре 25°С.

Если катушка не удовлетворяет этим требованиям, ее следует заменить.

Распределитель зажигания (трамблер) ГАЗ-53, ГАЗ-3307

Трамблер автомобилей ГАЗ-53, ГАЗ-3307 (24.3706) (рис.2) представляет собой генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором и для распределения импульсов тока высокого напряжения по свечам зажигания.

Трамблер ГАЗ-53, ГАЗ-3307 автоматически регулирует момент зажигания в зависимости от оборотов двигателя и от нагрузки. Автоматическая регулировка момента зажигания в зависимости от оборотов осуществляется центробежным регулятором, а от нагрузки – вакуумным автоматом.

Рис.2.

Распределитель зажигания (трамблер) ГАЗ-53, ГАЗ-3307

1 — корпус; 2 — масленка; 3 — грузик центробежного автомата: 4 — пружина вакуумного автомата; 5 — регулировочная шайба; 6 — вакуумный автомат; 7 — диафрагма; 8 — магнитопровод ротора; 9 — постоянный магнит ротора; 10 — ротор; 11 — крышка; 12 — помехоподавигельный резистор; 13 — центральный вывод; 14 — центральный контакт-резистор; 15 — бегунок; 16 — фильц; 17 — полуэкран; 18 — винт; 19 — обмотка статора; 20 — статор; 21 — магнитопровод обмотки статора; 22—опора статора; 23 — шариковый подшипник; 24 — пружина центробежного автомата; 25 — упорный шариковый подшипник (на части датчиков устанавливается упорная шайба); 26 — втулка; 27 – валик; 28 — октан-корректор; 29 — упорная шайба; 30 — штифт; 31 — шип валика В корпусе 1 в двух втулках 26 установлен валик 27. На верхней части вала смонтирован центробежный регулятор с ротором 10, на котором установлен магнит 9. На верхней части ротора установлен бегунок 15. В корпусе расположен статор 20, который крепится к опоре 22 с подшипником 23. Сверху корпус закрыт крышкой 11, в которой имеются выводы для проводов высокого напряжения от свечей и катушки зажигания. Вал 27 распределителя зажигания ГАЗ-53, ГАЗ-3307 приводится во вращение от шестерни распределительного вала. Центробежный регулятор опережения зажигания трамблера ГАЗ-53 автоматически изменяет угол опережения зажигания в зависимости от скорости вращения распределительного вала двигателя. Несоответствие углов опережения зажигания числу оборотов обычно бывает связано с заеданием грузиков центробежного регулятора или с ослаблением их пружин и вызывает детонацию, снижение мощности двигателя, а также увеличение расхода топлива. Вакуумный регулятор опережения зажигания ГАЗ-53, ГАЗ-3307 автоматически изменяет угол опережения зажигания в зависимости от нагрузки на двигатель.

Ручная регулировка (при установке зажигания) осуществляется поворотом трамблера ГАЗ-53 в корпусе привода. Для поворота необходимо отпустить болт крепления трамблера.

Поворот корпуса распределителя зажигания на одно деление шкалы соответствует изменению угла опережения на 4° (по углу поворота коленчатого вала).

Установка зажигания ГАЗ-53, ГАЗ-3307

Для установки зажигания ГАЗ-53, ГАЗ-3307 при снятых с двигателя трамблере и его приводе необходимо:

– установить коленчатый вал в положение в.м.т. конца хода сжатия в первом цилиндре; поставить привод распределителя на двигатель; – установить распределитель зажигания ГАЗ-53 на двигатель и провода высокого напряжения; установить момент зажигания. Порядок присоединения проводов высокого напряжения от трамблера к свечам ГАЗ-53 показан на рис.3.

Рис.3. Порядок присоединения проводов к свечам распределителя зажигания ГАЗ-53, ГАЗ-3307

А — перед автомобиля

Установка момента зажигания ГАЗ-53, ГАЗ-3307 производится после установки распределителя на место в следующем порядке:

– установить коленчатый вал в положение, при котором он перейдет на 4° в.м.т. конца хода сжатия в первом цилиндре, что соответствует положению указателя против четвертой риски на шкиве коленчатого вала; – ослабить гайку крепления держателя привода распределителя зажигания; – снять крышку трамблера ГАЗ-53. Нажать пальцем на бегунок против его вращения (для устранения зазора в приводе), осторожно повернуть корпус распределителя (трамблера) до совмещения красных меток на роторе и статоре и в этом положении закрепить гайку держателя привода.

Установка момента зажигания автомобиля ГАЗ-53, ГАЗ-3307 должна выполняться с большой точностью. Наличие даже небольшой неточности вызывает повышенный расход топлива, падение мощности двигателя.

Кроме этого, могут быть случаи пробоя прокладки головки цилиндров, прогорание поршней, клапанов и других явлений, вызываемых детонацией.

https://www.youtube.com/watch?v=WucuEXCy4Sw

Поэтому доводка момента зажигания ГАЗ-53, ГАЗ-3307 производится на дороге при движении. Делается это таким образом: двигатель прогревается до температуры жидкости в системе охлаждения 80 — 90 °С.

Двигаясь на прямой передаче по ровной дороге со скоростью 25 км/ч, резко нажать до отказа на педаль дроссельных заслонок и дать машине разгон до 60 км/ч. Если при этом будет наблюдаться незначительная и кратковременная детонация, исчезающая при скорости 45— 50 км/ч, то установка момента зажигания выполнена правильно.

При сильной детонации повернуть корпус распределителя зажигания ГАЗ-5, ГАЗ-33073 на одно деление шкалы октан-корректора по часовой стрелке (каждое деление шкалы соответствует повороту коленчатого вала на угол 4°). При полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление против часовой стрелки.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Всегда следует регулировать установку зажигания автомобиля ГАЗ-53, ГАЗ-3307, дающей при большой нагрузке двигателя лишь легкую детонацию.

При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни.

При позднем зажигании резко растет расход топлива, и двигатель перегревается. Более точную установку зажигания производят с помощью стробоскопа.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

Как работает бесконтактная система зажигания в ГАЗ 53?

Принцип работы двигателя внутреннего сгорания (ДВС) основан на преобразовании энергии, высвобождающейся в процессе горения топлива в механическое движение. ДВС получили широкое применение.

В бензиновых двигателях для того чтобы воспламенить горючую смесь необходима искра.

Любая система зажигания предназначена для обеспечения своевременного и качественного сгорания топлива, и ГАЗ 53 не исключение.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53.

Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время.

Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров).

В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора.

В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки.

Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой.

Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Система зажигания автомобиля ГАЗ 53 не будет работать качественно, если форма импульсов коммутатора, поступающих в первичную обмотку катушки, будет неправильной.

От амплитуды и формы первичного напряжения зависит скорость убывания тока, а следовательно, и величина ЭДС самоиндукции, которая влияет на искру.

Проверить правильность формы импульса можно, лишь имея осциллограф и образцовые формы осциллограмм.

Качество цепи высокого напряжения заключается в надёжном контакте всех соединений, отсутствии замыканий на всём её протяжении и необходимом значении сопротивления, которое должно быть распределено, чтобы уменьшить помехи от работы системы зажигания ГАЗ 53. Это возможно при соблюдении правил замены элементов на новые.

Полезные советы

Система зажигания автомобиля ГАЗ 53 нуждается в периодическом осмотре. Необходимо проверять качество посадки высоковольтных проводов в гнёзда катушки и распределителя.

Если налицо ослабление контакта, то надо разогнуть разъёмы проводов и до упора вставить их в гнёзда. Пробой катушки зажигания наиболее вероятен, если она покрыта слоем пыли, грязи или в воде. Поэтому по возможности этого нужно избегать.

Нахождение ГАЗ 53 с включённым зажиганием и неработающим двигателем может привести к пробою катушки.

Дело в том, что напряжение в первичной обмотке при включенном зажигании и неработающем двигателе есть всегда, т. к. датчик-прерыватель не работает.

При покупке новых свечей зажигания желательно устанавливать рекомендуемые заводом-изготовителем, предварительно проверив зазор между электродами. При необходимости отрегулировать его.

Замена элементов на новые с другой маркировкой может привести к выходу из строя другие составляющие системы. Нужно периодически смазывать валик распределителя через имеющуюся маслёнку.

Была ли Вам данная статья полезной?

Регулировка клапана ГАЗ-53 своими руками :

ГАЗ-53 – это среднетоннажный грузовик, который выпускался в СССР на Горьковском автомобильном заводе. Первые машины сошли с конвейера в 1961 году.

Несмотря на свой возраст, эти машины эксплуатируются до сих пор – причина в необычайной живучести узлов и агрегатов этих автомобилей. Инженеры заложили хороший ресурс в детали двигателя. Но даже таким автомобилям нужно обслуживание.

Обычная процедура для этих моторов – регулировка клапана ГАЗ-53. Можно отрегулировать тепловые зазоры своими руками. Процедура не слишком сложная.

Двигатель

Производитель оснащал этот грузовик разными двигателями в разные годы. Так, дебютные версии, которые выпускались заводом до 1967 года, укомплектовывались шестицилиндровыми агрегатами ГАЗ-11. Данный двигатель выдавал 82 лошадиных силы и был способен разогнать грузовик до максимальных 74 километров в час.

Затем после первого рестайлинга или модернизации, как тогда говорили, советский грузовик получил снова шестицилиндровый двигатель ЗМЗ-53. Его паспортная мощность составляла целых 115 лошадиных сил. Это позволило значительно увеличить максимальную скорость, а также грузоподъемность. В моторе использовалось по два клапана на цилиндр. Далее в 1983-1992 гг.

автомобиль ГАЗ-53 стали оснащать восьмицилиндровым силовым агрегатом ГАЗ-53-12. Его мощность составляла 120 лошадиных сил.

Наряду с этими моторами некоторые экземпляры и модификации оснащали и другими двигателями. Так, можно выделить двигатель V8 объемом 4,25 литра с мощностью в 125 сил. На многих автомобилях, доживших до сегодняшнего дня, установлен дизельный V8 ЗМЗ-53.

Агрегат отличается алюминиевой головкой и блоком цилиндров. Мотор известен своими слабыми элементами – часто выходил из строя распределитель системы зажигания, а также катушка.

Но в целом, мотор мог эксплуатироваться достаточно долго – до капитального ремонта пробег, в среднем, составлял 200 тысяч километров. Также агрегат отличался и своей прожорливостью – расход был серьезный.

Также водителям периодически приходилось заниматься обслуживанием. Болезнь этого мотора – клапана ГАЗ-53. Регулировка их была обычной задачей при проведении планового ТО.

Трансмиссия

Двигатели работали в паре с четырехступенчатой механической КПП. Она имела четыре передачи для движения вперед, а также одну заднюю передачу. Данные коробки тоже дожили до наших дней, хотя местами их эксплуатировали в достаточно непростых условиях.

Что касается прочих элементов в системе трансмиссии данного авто, то она построена на базе стандартной схемы. Привод автомобиля задний, а сцепление – самое классическое. Инженеры предусмотрели возможность установки раздаточной коробки, которая могла бы обеспечивать отбор мощности от двигателя.

Карбюратор

Теперь немного о системе питания. Карбюратор на ГАЗ-53 – двухкамерный, эмульсионный. Его особенность в одновременном открытии обеих заслонок при этом поплавковая камера достаточно сбалансированная. Данный карбюратор имеет индекс К-135.

Он, если сравнить его с другими моделями, отличается наличием некоторых регулировок. Если неверно настроить или не настроить вовсе, то на двигателях, оснащенных стандартными ГБЦ, эксплуатировать его не удастся.

Карбюратор ГАЗ-53 работает следующим образом– первая камера отвечает за подачу топливной смеси в 5, 6, 7, 8 цилиндры. А вторая – в 1, 2, 3, 4.

Зачем регулировать клапана?

Чтобы ДВС мог нормально функционировать, в каждом цилиндре двигателя имеется впускной и выпускной клапан. В процессе нагрева двигателя все его элементы раскаляются. Это касается и клапанов. Из курса физики известно, что при нагревании детали из любых материалов расширяются.

Если клапан не будет иметь достаточного теплового зазора, то мотор будет работать нестабильно. Если эксплуатировать двигатель с ненастроенным зазором клапанов, то он не будет развивать своей полной мощности. При этом значительно вырастет расход горючего. Также будут слышны характерные хлопки в карбюратор и выхлопную трубу.

Большие зазоры создают определенные трудности в момент запуска двигателя. Когда удастся все-таки запустить агрегат, можно услышать характерные стуки клапанов и их толкателей. Когда слышны эти стуки, необходима срочная регулировка клапана ГАЗ-53. Но не следует ориентироваться только лишь на шум.

Лучше всего своевременно выполнять настройку теплового зазора. Это позволит мотору работать максимально исправно.

Как регулируются клапана на ГАЗ-53? Настройку можно осуществлять двумя способами. Рассмотрим оба. Весь процесс предельно простой для тех, кто немного разбирается в автомобилях. Настраивать клапана нужно только на холодном моторе – когда мотор хорошо прогрет, тепловые зазоры в нем могут вовсе отсутствовать. Это нужно учитывать.

Способ №1

Для начала регулировки клапана на ГАЗ-53 поршень первого цилиндра выставить в самое верхнее положение – это положение верхней мертвой точки. При этом соответствующая метка на шкиве должна совпадать с аналогичной на кожухе. В этом положении и впускной, и выпускной клапан будет закрыт.

Зазоры под заводским данным между стержнем и кольцом на коромысле должны составлять 0,25-0,3 миллиметра. Это паспортные данные. И если автомобиль эксплуатируется продолжительное время, нормы эти будут неэффективными. В таком случае мастера определяют зазор на глаз.

Большинство владельцев данных грузовиков сходятся во мнении, что для впускного и выпускного клапана наиболее оптимальный зазор – 0,4 миллиметра.

Далее с помощью отвертки нужно придерживать винт для регулировки клапана и ослабить контргайку. Затем щуп вкладывают в зазор. Регулировочный винт вращают до того положения, когда зазор будет в норме.

При этом не стоит спешить при вращении винта. Крутить его следует медленно. Щуп не вытаскивают, а винт заворачивают. Затем щуп можно вытащить. Весь перечень действий проводят и для второго цилиндра.

Существует определенный порядок регулировки клапанов на ГАЗ-53. Коленчатый вал проворачивают на 90 градусов и настраивают зазор на пятом цилиндре двигателя, еще через 90 градусов – на четвертом цилиндре. Далее порядок меняется – 2, 6, 3, 7, 8.

Второй способ

Процесс регулировки клапанов на ГАЗ-53 аналогичен тому, который используется в первом способе. Но когда поршень устанавливается в ВМТ, настраивают впускные клапаны на 1, 3, 7, 8 цилиндрах. А выпускные – на 1, 2, 4, 5. Все прочие клапана регулируют лишь после полного оборота коленчатого вала двигателя на 360 градусов.

Особенности клапанов

Клапана для двигателей ГАЗ-53 – пустотелые, изготовлены из стали. Внутри имеется металлический натрий, который там нужен для лучшего охлаждения. Нередко клапана изготавливают с различным браком. Часто в изделии недостаточное количество натрия.

В результате – повышенный износ элемента. Угадать момент, когда клапан износится, невозможно. Однако регулярный осмотр и ремонт ГАЗ-53 позволит предотвратить проблему. Проводить такие осмотры рекомендуется через каждые 3-5 тысяч километров пути в зависимости от особенностей эксплуатации.

В заключение

Итак, мы выяснили, как и зачем регулировать клапана на 53-м ГАЗоне. При регулярном обслуживании и профилактических ремонтах эти автомобили еще послужат очень долго.

Ресурс, заложенный производителем, однозначно не выработался. Главное – делать все по инструкции. Тогда все обязательно получится. Также необходимы специальные инструменты (ключи, щуп) и схема регулировки клапанов ГАЗ-53.

Порядок настройки данных механизмов мы указали выше.

Запчасти для Львовских погрузчиков АП-40814, 4014, 4045 с двигателем ГАЗ-52. Запасные части для автопогрузчиков АП-4081, 40810, 41015, 41030 Лев с двигателем Д-243 и моделей 40811, 40816 с дизелем Д-144

Система зажигания двигателя ГАЗ-51, ГАЗ-52 львовских погрузчиков АП-4014, 40814, 4045, 4043— батарейная. Напряжение первичного тока 12 в.

Исправная работа системы зажигания ГАЗ-51, ГАЗ-52 достигается:

– Нормальным зазором между контактами прерывателя и чистотой их поверхностей. – Чистотой карболитовых деталей, свечей и нормальным зазором между их электродами. – Хорошим контактом проводников тока. – Исправной и полностью заряженной батареей. – Исправным конденсатором распределителя зажигания. Для двигателя ГАЗ-51, ГАЗ-52 предусмотрены свечи зажигания, имеющие длину резьбовой части 12 мм. Нормальный зазор между электродами свечи 0,7—0,8 мм. При регулировке этого зазора надо подгибать только боковой электрод свечи, так как при подгибании центрального электрода изолятор свечи разрушается. Проверку величины зазора между электродами делать щупом. В центральном проводе высокого напряжения и в проводах к свечам установлены помехоподавительные сопротивления величиной 0—16 тыс. ом, которые подавляют радиопомехи, создаваемые системой зажигания. На работу двигателя сопротивления не влияют.

Катушка зажигания ГАЗ-51, ГАЗ-52 львовских погрузчиков АП-4014, 40814, 4045, 4043 снабжена дополнительным сопротивлением, которое соединено последовательно с ее первичной обмоткой.

Сопротивление автоматически замыкается накоротко только при нажиме на включатель стартера. Такое устройство сделано для получения большей энергии искры при пуске двигателя стартером. Никогда не следует оставлять зажигание включенным дольше, чем необходимо для работы двигателя, во избежание порчи катушки.

Распределитель зажигания (трамблер) ГАЗ-51, ГАЗ-52 погрузчиков АП-4014, 40814, 4045, 4043 с центробежным и вакуумным автоматическими регуляторами опережения зажигания. Валик распределителя зажигания приводится во вращение по направлению часовой стрелки (если смотреть сверху, со стороны крышки).

Ручная регулировка с помощью октан-корректора позволяет производить изменение момента зажигания на 10° по коленчатому валу в обе стороны от среднего положения.

Рис. 1. Распределитель зажигания (трамблер) ГАЗ-51, ГАЗ-52

1—кулачок, 2—соединительный винт, 3 и 4—гайки плавной настройки, 5—стопорный винт пластины неподвижного контакта, 6—неподвижный контакт прерывателя, 7—молоточек прерывателя, 8—регулировочный винт-эксцентрик. Контакты прерывательного механизма подвергаются напряженной электрической и механической нагрузке. Важнейшим условием надежности и долговечности контактов является правильный и внимательный уход за ними в эксплуатации. Зачистку контактов производить только в том случае, если их состояние вызывает перебои системы зажигания, т. е. рабочие поверхности контактов значительно подгорели и имеется на одном большой бугорок, а на другом — углубление (раковина). Прерыватель распределителя зажигания ГАЗ-51, ГАЗ-52 долго и хорошо работает только тогда, когда его контакты параллельны и прилегают один к другому всей плоскостью (без щели между ними). Приступая к регулировке зазора между контактами прерывателя, нужно предварительно осмотреть их рабочие поверхности. Замасленные и грязные контакты следует протереть. Перед проверкой зазора надо установить кулачок прерывателя в положение, при котором контакты максимально раздвинуты. Для установки зазора следует ослабить винт 5 (рис. 1), крепящий пластину с неподвижным контактом прерывателя и, вращая эксцентриковый винт 8, установить по щупу зазор 0,35—0,45 мм. После установки правильного зазора – завернуть до отказа винт 5 и еще раз проверить зазор.

Распределитель зажигания (трамблер) ГАЗ-52 (погрузчики АП-4014, 40814, 4045, 4043)
