Электронный сторож своими руками для скота

Как сделать электроизгородь для овец, свиней и КРС своими руками

Одной из разновидностей защитного ограждения является электрический забор, или электроизгородь.

Так выглядит ограда под током для скота

Вернуться к оглавлению

Что это такое

Как следует из названия, это такое ограждение, защитные функции которого усилены воздействием электрического тока. Как известно, все живое подвержено влиянию электричества, воздействующего на физическое и психическое состояние организма.

В зависимости от назначения, виды и параметры электрических изгородей изменяются в широком диапазоне. Можно выделить два основных типа:

• Охрана периметра от проникновения посторонних животных или препятствование тому, чтобы покидали пространство собственные;
• Охрана периметра от проникновения человека извне или выхода наружу.

Принцип действия электроизгородей обоих типов одинаков. На металлические провода, закрепленные на изоляторах, подается напряжение.

В результате контакта объекта с проводом возникает электрическая цепь, в которой объект выполняет функцию проводника электричества от источника в виде провода до заземления, то есть грунта. Прохождение тока высокого напряжения создает непереносимый уровень дискомфорта, болевые ощущения. При высоком напряжении и силе тока это может приводить к термическим ожогам и гибели.

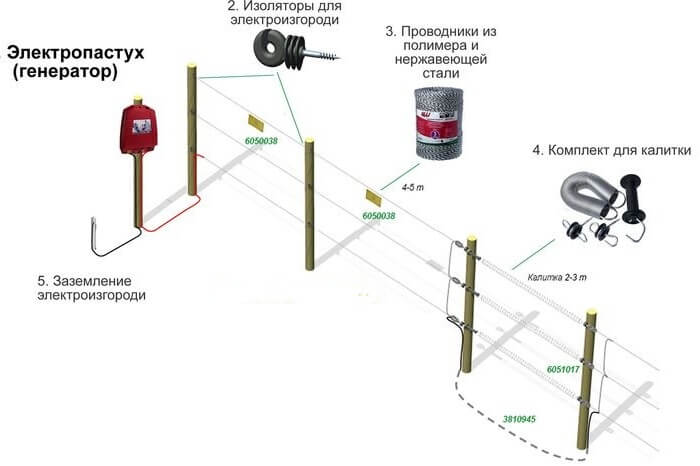

Схема устройства и размеры электроизгороди для скота

Вернуться к оглавлению

Пастбища для животных

Наиболее распространенными являются электроизгороди в качестве ограждений для выгулов скота. Организация такого места позволяет обеспечить безопасность животных от техногенных факторов в случае неконтролируемого их перемещения с неогороженной территории. Не менее важным обстоятельством является возможность защитить остальные территории от проникновения на них животных и нанесения ущерба имуществу и людям.

Изгороди для огораживания пастбищ представляют собой очень легкое, малозаметное сооружение.

Невидимый даже с небольшого расстояния тонкий провод проложен в несколько ярусов по невысоким столбам.

Физическая прочность такого сооружения очень низкая, и через забор, не находящийся под током, способно пройти любое животное. Диаметр ограждающих проводов составляет от одного до трех миллиметров.

Вернуться к оглавлению

Ограждение для домашних питомцев

Аналогичным образом устраивается и ограждение для выгула домашних животных.

Чертеж устройства электрической ограды для домашних животных

Содержание их в клетках и вольерах может наносить вред здоровью и психическому состоянию. Строительство огороженных площадок достаточно дорого и приводит к ухудшению облика. В последнее время приобретают популярность небольшие электроизгороди, монтируемые внутри жилой территории. Животные не чувствуют себя изолированными и обладают значительной степенью свободы.

В то же время покинуть ограниченную территорию они не могут. Такой электрический забор можно сделать еще более легким, чем для ограждения пастбищ крупного и мелкого скота. На опорах устанавливаться один ряд проводов. Эффект достигается несложной дрессировкой, во время которой животное ощущает воздействие тока и не рискует приближаться к опасному предмету.

Вернуться к оглавлению

Защита от диких животных

Проникновение представителей дикой фауны на эксплуатируемые территории иногда представляют большую проблему. Сельскохозяйственные угодья привлекают животных доступностью и обилием корма.

Расширение и усложнение инфраструктуры цивилизации привело к тому, что появление крупных животных на ее объектах создает реальную угрозу не только для них, но и для безопасности людей.
Столкновение автомобиля, движущегося на большой скорости, с крупным копытным смертельно опасно и для животного, и для пассажиров. Проблема существует издавна, но именно с появлением недорогих электроизгородей возникла возможность ее решения. Вернуться к оглавлению

Материалы для изгороди

Электрический забор состоит из стоек, изоляторов, проводника тока и соединительных элементов. Для стоек применяются любые материалы, удовлетворяющие конкретным условиям. Это может быть дерево, металл, пластмасса, бетон. Изоляторы, на которые крепятся провода, обычно изготавливают из пластмассы. Применение обычных фарфоровых изоляторов вполне возможно, но их установка может оказаться дороже и не всегда доступна.

Чертежи и схемы электрических изгородей для различных животных

Главным элементом в электрическом заборе является проводник тока. В таком качестве традиционно используют стальную оцинкованную проволоку толщиной от одного до трех миллиметров. Установка, крепление и натяжение ее не всегда удобно и не очень технологично. Поэтому проволоку рекомендуют использовать для долговременных ограждений с применением достаточно прочных столбов.

Альтернативой проволоки стали проводящие элементы на основе полимеров:

• Шнуры из лавсана толщиной до пяти миллиметров;
• Плетеные ленты от одного до четырех сантиметров;
• Пластмассовые ленты с фольгированной поверхностью.

В них встроены металлические нити или электропроводящая фольга.

Полимерные ограждающие элементы гораздо удобнее в монтаже, не требуют сложного натяжения. Многократное использование не приводит к утрате потребительских свойств, что является привлекательным качеством для устройства временных или перемещаемых ограждений.

Невидимый с некоторого расстояния стальной провод затрудняет выработку у животных рефлекса, удерживающего их от приближения к ограде. Элементы ограждения на основе полимерных материалов гораздо заметнее, поскольку окрашиваются в броские цвета и имеют больший габарит. Животное быстро воспринимает установленную границу и не пытается ее пересекать, ему проще выдерживать безопасное расстояние.

Вернуться к оглавлению

Электрическое питание

Для обеспечения своих функций электрический забор должен быть подключен к источнику питания. В зависимости от комплектации и целей использования они отличаются. Наиболее распространенным является применение обычного соединения с бытовой электролинией. В комплект изделия должен входить преобразователь тока или напряжения, дающий необходимые выходные параметры.

На потребляемую мощность оказывает влияние расстояние между крайними точками сети, напряжение, диаметр проводов и потери в самом ограждении.

Применяются такие источники питания, как аккумуляторы или преобразователи солнечного света. Это позволяет использовать электрический забор вдалеке от коммуникаций, что более полно соответствует потребностям животноводства. Однако автономные источники имеют свои очевидные недостатки.

Солнечные преобразователи зависят от освещенности и не будут работать в темное время суток. Аккумуляторы необходимо поддерживать в заряженном состоянии, что может создавать трудности. Вернуться к оглавлению

Молниезащита и заземление

Находящийся под напряжением забор становится уязвимым для грозовых разрядов. Молниезащита электроизгороди осуществляется установкой специального прерывателя, отключающего источник питания при резком увеличении нагрузки. Иногда электроизгородь необходимо заземлять.

В зависимости от условий среды и конструкции ограждения оно выполняется при помощи заглубленных металлических штырей или шин. В некоторых конструкциях изгородей заземление токонесущих проводов не производится, а нулевой провод размещается в нижнем ярусе. Расстояние до рабочего провода рекомендуется около тридцати сантиметров.

Вернуться к оглавлению

Установка забора

В первую очередь монтируются столбики ограждения, на которые крепится электрическая оснастка.

Процесс установки электроизгороди

В отличие от обычных заборов расстояние между столбами может быть большим. Они могут стоять друг от друга на тридцать и более метров. Провод достаточно легкий и прочный, что позволяет натягивать его без провисания. С использованием упругих полимерных проводящих элементов задача еще более упрощается.

Столбы устанавливаются на подготовленный фундамент или в предварительно сделанное углубление в грунте. Стойки в местах поворотов следует крепить подкосами. Следует сказать, что жестких требований по установке опор ограждения для электроизгородей нет. Столь же распространены и опоры для проводов, которые просто втыкаются в грунт. В отличие от остальных заборов вертикальность столба и надежность закрепления в грунте не имеют решающего значения.

Вернуться к оглавлению

Устройство прохода

Для организации прохода для животных через участок ограждения устанавливаются распашные ворота. Несмотря на название, это обычный участок забора с временно демонтируемым электрическим ограждением.

Схема устройства прохода в электроизгороди

Контактный провод закрепляется в изолирующей рукоятке, снабженной специальным коннектором. Коннектор может закрепляться на контактном элементе столба другой секции забора или, наоборот, отделяться от нее. При этом общая токопроводящая сеть оказывается либо замкнутой, либо разомкнутой.

При организации ворот необходимо учитывать, что животные боятся приближаться к проводам, поэтому ворота следует сделать широкими, чтобы животное не испытывало страха. Расстояние должно быть достаточным для того, чтобы позволяло не замечать провода на рабочих секциях. При использовании лент и шнуров с сигнальными признаками ширина ворот должна создавать у животного ощущение безопасности.

Вернуться к оглавлению

Обслуживание

После монтажа всех элементов ограждения, источника питания и электрической арматуры проводится тестирование сооружения. Электрический забор должен соответствовать эксплуатационным требованиям по параметрам напряжения и силы тока. Убедившись, что достигнуты проектные характеристики, сооружение можно использовать по прямому назначению.

Пример смонтированной электрической ограды

Периодически, не реже двух раз в год, следует повторять проверки электрооборудования, чтобы убедиться в его исправности.

Эксплуатировать можно только неповрежденный забор, поэтому по мере необходимости его следует осматривать. Целостность ограждения может нарушаться животными, падением деревьев, появлением высокой травы и другими причинами, последствия которых нужно устранять.

Как сделать электропастуха своими руками: схема, инструкция

Оборудование для животных и птиц

Такое устройство, как электропастух (мобильная электроизгородь на участке пастбища), позволяет производить выпас различных видов сельскохозяйственных животных или птицы без непосредственного участия человека. Скот, свободно пасущийся внутри огороженного пространства, не так страдает от кровососущих насекомых, как на привязи. Электропровод защищает поголовье от посягательства хищников. Используют электроизгороди и для ограждения от потрав посевных площадей или запасов сена. Можно оградить подобной изгородью и опасные участки ландшафта (рвы, овраги).

Электропастух промышленного производства – оборудование довольно дорогостоящее. Но при желании сэкономить, изготовить его можно своими руками в домашних условиях.

Принцип работы устройства

Электропастух – это устройство, представляющее собой генератор, работающий от сети 220 вольт (или от аккумуляторной батареи 10-12 вольт) и передающий импульсы тока на оголенный провод, натянутый на изоляторы опорных столбиков. Провод огораживает территорию, внутри которой пасутся животные.

При прикосновении к нему разряд тока проходит через тело животного и уходит в почву к заземляющей части устройства. Разряд небольшой силы не способен нанести вреда организму, но вызывает у животного неприятные ощущения. Рефлекс обходить провод стороной вырабатывается очень быстро.

Как сделать инкубатор в домашних условиях своими руками?

Электропастух своими руками

Сделать для животных (КРС, свиней, овец, коз) электропастуха своими руками – задача, с которой справится даже начинающий радиолюбитель.

Большая часть необходимых для этого составляющих найдется в хозяйстве. То, чего не найдется, придется докупить.

Как сделать кормушку для кур своими руками?

Опорные столбики

Сначала надо определиться с тем, какой по периметру участок требуется огородить. Максимальное расстояние между двумя опорными столбиками не должно превышать десяти метров (если животные крупные и активные – то еще меньше).

Чтобы узнать, сколько понадобится опорных столбиков, следует разделить периметр участка на расстояние между ними. Самодельный электрический пастух может иметь опорные столбики, изготовленные из:

• металла;
• дерева;
• полимерных материалов.

Металлические столбики (штыри, заточенные с одного конца) – тяжелые, но их легко вбивать в землю. Вырезанные из дерева обойдутся дешево, но закрепить их в земле будет непросто, придется вкапывать. Уже готовые столбики из полимерных материалов, приобретенные в магазине, – дорогое удовольствие.

Высота опорных столбиков подбирается в зависимости от вида животных, для которых изготавливается электронный пастух.

Как сделать улей-лежак: инструкция по изготовлению своими руками

Изоляторы

На каждом опорном столбике должен находиться изолятор, к которому будет крепиться провод. Изоляторы промышленного производства иногда появляются в продаже. Хорошо, если они будут керамические.

Можно сделать изоляторы и своими руками. Неплохой изолятор получится из пластиковой бутылки без дна. Ее надевают на столбик, а вокруг горлышка делают несколько витков провода.

Провод

Провод должен быть устойчивым к неблагоприятным факторам внешней среды. Железный быстро проржавеет. Хорошо подойдет оцинкованный диаметром 2 мм.

Сам по себе оголенный провод плохо заметен для животных, поэтому стоит использовать его в комбинации с лентами ярких цветов. Необходима и предупреждающая надпись для людей.

Генератор и заземление

Можно приобрести уже готовый генератор импульсов для электронной изгороди, но при наличии некоторого опыта его несложно собрать самостоятельно из катушки зажигания и трех таймеров 555.

Если за дело возьмется опытный радиолюбитель, данная схема может быть несколько упрощена или дополнена.

В качестве заземления удобно использовать железный прут (один или несколько) длиной не менее 120 см. Заземление углубляется на 1 м в почву. В засушливую погоду для лучшей электрической проводимости грунт вокруг заземления необходимо обильно проливать водой.

Количество и высота линий

Как показано на рисунке, количество линий, находящихся под напряжением, а также высота, на которой их надо проводить, зависят от того, для выпаса каких животных (коров, лошадей, свиней, овец) будет предназначаться устройство.

Для птицы, особенно мелкой, напряжение можно подавать на сетку.

Электропастух для коров своими руками: простейшая схема и инструкция

Электропастух для коров является простейшим устройством, которое можно изготовить своими руками. Изделие легко собрать и разобрать. При необходимости его переносят в другое место. Это позволяет использовать пастбище более рационально. К главным составляющим электроизгороди относят проводники, изоляторы, металлическую проволоку или сетку, генератор импульсов, элементы для выполнения калитки.

Что такое электропастух

Электропастух для КРС

Электроизгородь, или электронный пастух – это устройство, в основе которого – генератор, передающий ток по специальным проводам. Напряжение, безопасное для животных, отпугивает КРС от изгороди, тем самым ограничивая их передвижения за пределы пастбища. К тому же на стадо коров, которое пасется на участке, не нападут дикие животные.

С помощью электропастуха огораживают не только пастбищные участки, но и временные места моциона животных, а также скотопрогоны. Установка облегчает присмотр за стадом во время выпаса скота. Прикосновение к изгороди не опасно для животных, однако они этого избегают, поскольку это крайне неприятно. Поэтому коровы стараются не подходить близко к изгороди.

Для чего он нужен

Электропастух – полезный помощник для фермера. Он необходим в следующих случаях:

• защита поголовья от визита диких животных;
• ограничение передвижения крупного рогатого скота без присмотра человека;
• выпас КРС без привязи.

Устройство эффективно для мелкого скота и домашней птицы. Также оно будет полезно для защиты площадей с посевами и в качестве ограждения опасных ландшафтных участков.

Плюсы и минусы

полная безопасность для скота и обслуживающего персонала при правильной установке;

устройство может охватить площадь до 500 км;

животные не выходят за пределы, поскольку у них вырабатывается устойчивый рефлекс;

ограждением можно обнести опасные для животных участки, например, котлованы, овраги, канавы;

конструкция удобна в эксплуатации и является сборной;

электроизгородь эффективно работает при температуре от 40 °C до -40 °C;

ограждение необходимо для пастбищ, которые расположены в непосредственной близости от леса, поскольку исключают проникновение кабанов, лис, лосей и других животных на территорию.

Внешний вид электропастуха

Электронный пастух – экономичное устройство. Затраты на его приобретение и установку соответствуют зарплате пастуха за один месяц работы на пастбище. Если изгородь делать самостоятельно, то она обойдется еще дешевле.

Многие владельцы фермерских хозяйств отзываются об этом изделии положительно, однако электропастух имеет некоторые недостатки. Часть животных, имеющих слишком густую шерсть, зачастую не чувствительна к разрядам тока. Поэтому теоретически они могут выбраться за пределы ограждения. К тому же если участок расположен далеко от населенного пункта, то неизбежны проблемы с электропитанием.

Как правило, ремонт оборудования – трудоемкий процесс. К этому надо быть готовым заранее. Обладатели такого устройства рекомендуют периодически скашивать зеленую массу за пределами зоны выпаса, чтобы трава не привлекала животных.

Также во время самостоятельной сборки потребуются минимальные знания электрики. К остальным возможным минусам изделия относят быстрый износ аккумулятора и большой расход электроэнергии.

Как сделать своими руками

Владельцы фермерских хозяйств часто изготавливают электронное ограждение самостоятельно, умело используя подручные средства. Конструкция чрезвычайно проста. Однако при изготовлении важно соблюдать технику безопасности.

Схема устройства

Для грамотной организации пастбища необходим электропастух. За перемещением животных требуется постоянный контроль. В некоторых случаях для этого недостаточно одного работника.

Изгородь представляет собой генератор ограждения (однопроводного или многопроводного). Простейшее устройство состоит из столбов, которые устанавливают по периметру. На них натянута проволока, лента или металлическая сетка (для мелкой птицы – уток, гусей и кур). Из генератора раз в секунду подается ток. Почувствовав электрический импульс на себе, животное избегает повторного контакта с проволокой.

Схема для изготовления электропастуха

Для изготовления генератора необходим транзистор. Он передает импульсы в изгородь. Их источником послужит катушка зажигания. Она вырабатывает напряжение и преобразовывает их в импульсы. Сбор конструкции завершают подключением к генератору.

Необходимые материалы

Когда в качестве материала для самостоятельного изготовления электроизгороди выбирают опоры из металла или дерева, то понадобятся изоляторы. Один из самых бюджетных вариантов, который всегда под руками, – это пластиковые бутылки в обрезанном виде. Их закрепляют саморезами, а в отверстия продевают провода. Также для этих целей подойдут велосипедные камеры, пластиковые крышки, изолента.

Для качественного заземления подбирают железные прутья или специальную арматуру. Длина заземляющих элементов не должна быть менее 120-130 см. Для того чтобы они выполняли полноценно данную функцию, нужно вкопать их в грунт глубиной на метр. Конструкция теряет смысл, если заземление выполнено некачественно. Также потребуется проволока с антикоррозийным покрытием. Чаще используют оцинкованную проволоку диаметром от 2,5 мм.

Ворота электроизгороди

Многие в качестве опор для ограждения выбирают стеклопластиковые стержни, которые наиболее экономичны, надежны и безопасны. Такие столбики выполнены из инновационных композитных материалов, что позволяет им служить продолжительный период времени.

Условия изготовления эффективной изгороди

Подключение генератора

Для правильной работы электропастуха следует выполнить ряд условий:

• изгородь необходима, чтобы отпугивать скот, а не наносить повреждения и травмы;
• проволоку следует натянуть – она не должна касаться земли;
• источник импульсов надо заземлить;
• столбы, выполняющие функцию опоры, должны выдерживать высокое напряжение.

Изделие, выполненное самостоятельно, должно быть практичным и мобильным. Питание получают от сети, солнечной батареи или иного автономного источника.

Количество и высота линий

Высота линий для разных животных и птиц

Высоту, как и количество опорных линий, выбирают индивидуально, исходя из вида животного и его активности. Если говорить о КРС, то оптимальная высота – 1 м. Электропастух для коров состоит из трех линий проволоки (минимум двух). Их располагают по отношению к линии грунта на 25, 55 и 95 см.

Установка своими руками

Схема сборки

Перед установкой конструкции изучают местность. Нельзя ставить электроизгородь вблизи от высоковольтных станций. Также необходимо заранее определить площадь пастбища. Опорные столбы следует расположить на расстоянии 10 м друг от друга. Периметр участка делят на данный интервал. На каждом из полученных столбов делают изоляторы, к которым крепят провода.

На проволоку электропастуха важно повязать цветные ленты для того, чтобы ее было видно издалека. Вблизи необходимо поставить предупреждающие таблички. Конструкция после установки делится на участки и оснащается воротами.

Электропастух на стеклопластиковых прутках своими руками

При содержании домашних животных владельцы сталкиваются с проблемой их безопасного выпаса, решить которую можно сделав электропастух своими руками. Такое устройство представляет собой защитный периметр. Его использование обеспечивает защиту окружающего ландшафта и самих животных от хищников-собратьев. Стадо не разбредается и находится под надежной охраной, не испытывая воздействия опасных внешних источников.

Дачный лайфхак: шпалеры и опоры для растений своими руками от Завода СтеклоПласт. Садовые колышки!

Что собой представляет электроизгородь?

Возведенное легкое ограждение из проволоки, по которой проходят импульсы высокого напряжения, подаваемые специальным генератором. Проводники опираются на изоляторы, прикрепленные к стойкам из металла, пластика или дерева.

Обычно электроизгородь ограждает пастбища и загоны для домашней сельскохозяйственной живности, то есть для птиц и животных. С их помощью обеспечивают также защиту посевных площадей от вреда, который наносится зверями и скотом. Предотвращается попадание худобы на автомагистрали и в овраги, где она может получить не только увечья, но и погибнуть.

При наличии такой защиты крупный рогатый скот, и другие животные, контактируя с неизолированными проводами, получают кратковременные поражения электротоком высокого напряжения, что вызывает защитную реакцию у него и исключают дальнейшие прикосновения. Периодичность выработки импульса – через каждую секунду. Разряд электрический мал и вреда животному не приносит, вызывая лишь неприятные ощущения.

Правильный выбор электропастуха

Современный рынок сегодня предлагает практически любой товар. Есть и широкий выбор электроизгородей. Главное же в правильном их подборе. Доступны варианты постоянных и временных ограждений. Учитывать стоит особенности территории, то есть наличие низин, возвышенностей и водоемов, а также подземных коммуникаций.

Важными моментами является способ подключения к источникам электроснабжения. При отсутствии рядом электричества, можно обратить внимание на изгороди, которые функционируют от солнечных батарей или аккумуляторов. Потребуется и громоотвод, чтобы гарантировать соблюдение техники электробезопасности.

Доступны самые разные аксессуары для изготовления электропастуха. Принципиальным вопросом является подбор материала для столбиков. Предлагается преимущественно металл или дерево, но гораздо более удобным, экономичным и безопасным методом являются гладкие стеклопластиковые стержни в качестве опор для конструкций ограждения.

Они изготовляются из современных композитных материалов, отличаются удобством и долговечностью, отличными эксплуатационными свойствами и доступность стоимости. Кроме того, сами стержни по своим свойствам являются диэлектриками, что позволяет отказаться от изоляторов при использовании их в качестве столбов для изгороди.

Промышленность дает возможность приобретать самые разные модели подобного ограждения, но они обходятся дороже, нежели сделать такую электроизгородь своими руками.

Стержни из стеклопластика для электропастухов – это лучшее решение на данный момент.

Если решил сам делать ограждение, прежде всего, приобрести стеклопластиковые стержни для электропастуха, являющиеся оптимальным вариантом для этого дела. Мы производим их в различных размерах:

• 70 см высоты – ограждаются загоны для собак;
• 110 см – лучшие комплектующие для ограждения коз и КРС;
• 150 см – можно оградить крупных животных, к примеру, страусов, лошадей.

Своими руками изготовленная электроизгородь – экономный вариант

Собственноручно изготовленный электропастух гарантирует существенное снижение финансовых затрат. Это обеспечивается возможностью широкого использования подручных материалов. Например, для проводника может применяться тонкая проволока для сварочных агрегатов. Широкая специальная лента оптимальнее, но отличается довольно высокой стоимостью.

Вариантов для изоляторов предостаточно. В бюджетных изгородях-пастухах это могут быть:

• Пластиковые бутылки, прикрепленные саморезами. Через пару прорезов в них продевается провод;
• Обматывание изолентой мест нахождения проволоки или ленты;
• Кусочки велокамер, закрепленные теми же саморезами;
• Крышечки от пластиковых бутылок.

Здесь для удешевления каждый может проявить свою бесконечную фантазию, выбирая подручные материалы. Изготовляя изгородь своими руками, можно находить выход из любого положения, не забывая при этом о нормативах техники безопасности.

Для заземления электропастуха подходят арматурные куски или железные прутья, длина которых должна быть не меньше 120 см. Забивание в грунт – где-то на метр. Это место для того, чтобы лучше работал генератор и вся система при сухой погоде, должно поливаться водой.

Соединение между составными частями такого пастуха прекрасно соединяются высоковольтными шнурами с «крокодильчиками», которые используются в автомобилям.

Как уже говорилось, стеклопластиковые прутки для электроизгороди отлично выполняют свое назначение. Особенно приемлемы при передвижных вариантах электропастухов, поскольку отличаются небольшим весом и легких монтажом.

Кое-кто кто все же склонен к применению деревянных столбиков, но они больше подходят для стационарных изгородей. К тому же их установка требует наличия бура либо осуществление копания ям. Можно забивать кувалдой, но внешний вид их верха будет весьма неэстетичный, да и трещины могут появляться от ударов.

Некоторые условия изготовления эффективного электропастуха

Практика показала, что электропастух для КРС и другой домашней живности будет эффективным и качественным, если при его изготовлении будут выполнены некоторые требования:

• Оцинкованная проволока – лучший вариант электропроводника. Ее диаметр – порядка 2,5 мм. Железная проволока не подходит из-за быстрого ржавления;
• Изоляторы лучше применять фарфоровые, поскольку они не боятся влаги;
• Эффективность электропастуха повышается увеличением мощности преобразователя, используемого в схеме. При этом требуется уменьшение его сопротивления. Однако специалисты отговаривают от этого шага, поскольку напряжение может стать опасностью и для животных, и для людей.
• Условие, которое должно выполняться при изготовлении любой самоделки, — обеспечение не только работоспособности, но и ее безопасности.

Как сделать электропастух своими руками

Грамотно спланированный выпас является главным условием качественного воспроизводства скота, снижения затрат на корм и заготовку сена. Для ограничения участка пастбища, уменьшения прилагаемых усилий для организации производительности и обеспечения животных питанием оптимально подходит электропастух. Своими руками можно создать электронное оборудование, которое представляет собой генератор ограждения.

Предназначение

Приспособления подобного вида незаменимы в животноводческих хозяйствах при необходимости грамотной организации пастбищ. Специальная изгородь позволяет уменьшить количество рабочих и, как следствие, затраты на оплату их труда. Она заменяет нескольких работников, при этом перемещение животных не требует контроля.

Электропастух для овец, своими руками изготовленный, состоит из нескольких элементов, главным из которых является трансформаторная обмотка, она наматывается на сердечник, слои которого разделены картоном. Для трансформатора используются кабели типа ПЭВ 0,18. Бумажные вставки необходимы для увеличения зазора между элементами сердечника. Требуемая емкость формируется специальными бумажными и пленочными конденсаторами, которые предназначены для определенного уровня напряжения, подаваемого к электронному приспособлению.

Конструктивно электропастух (своими руками соорудить его достаточно просто) состоит из неизолированной проволоки, фиксируемой на пластиковых или металлических опорах. На стойках, в отличие от пластин, присутствуют специальные изоляторы. Вид животных, которые будут находиться в загоне, определяет высоту конструкции.

Функционирование

Принцип работы заграждения заключается в следующем. Скот при соприкосновении с ним подвергается электрическому разряду величиной в пределах 3 мА и впоследствии не приближается к нему. Здоровье питомцев при воздействии такой мощности тока не страдает, они просто испытывают неприятные ощущения и стараются не сталкиваться с изгородью. Питание генератора производится напряжением 220 В. При наличии солнечных батарей ими также можно воспользоваться для обеспечения работы устройства, их мощность должна быть не менее 12 В.

Из чего изготавливается электропастух для КРС своими руками? Он состоит из заземляющего шеста, пружин для основных элементов ограждения, проводников подходящего вида и изоляторов генератора напряжения. Для установки устройства не нужно обращаться к специалистам. Стоит отметить, что если приспособление приобретается в готовом виде, необходимо купить опоры, которые реализуются отдельно. Процесс создания не вызывает особых сложностей, самым простым и достаточно эффективным вариантом является однопроводное ограждение, изготовление которого под силу любому человеку.

Процесс изготовления

Как сделать электропастух своими руками? Основу конструкции составляют металлические или деревянные столбы, при этом первый вариант заметно упрощает монтаж. На одном конце столба изготавливается резьба, а другую нужно заострить. Для протяжки электрокабелей, длина которых может достигать 200 метров, необходимы изоляторы, которые накручиваются на резьбу.

Длина столбов должна находиться в пределах 100-120 см. На заостренной стороне приваривается перекладина, которая упрощает монтирование столбов в процессе установки конструкции. Расстояние между столбами должно быть около 10 метров, данный параметр является определяющим при приобретении материалов для изготовления.

Генератор для устройства можно приобрести в магазине либо изготовить самодельный преобразователь напряжения из специальной катушки (ее можно взять от любого транспортного средства), аккумулятора, трансформатора и нескольких транзисторов. Помещаются все элементы на небольшую пластину, которая прячется в деревянном ящике.

Составные элементы

Используемая проволока должна иметь защитное антикоррозийное покрытие, благодаря этому прослужит дольше электропастух. Своими руками сделать его лучше всего из оцинкованного изделия с диаметром около 2 мм.

Фарфоровые изоляторы являются оптимальным вариантом, они не подвержены воздействию влаги и атмосферных явлений. Также можно воспользоваться обычными пластиковыми бутылками, обрезанными до необходимого размера.

Не рекомендуется увеличивать эффективность ограждения путем уменьшения сопротивления преобразователя и одновременного увеличения его напряжения, так как ток, идущий по кабелю, может нанести вред человеку и животным. Особое значение имеет обустройство молниеотвода.

После завершения монтажа конструкция разделяется на несколько участков и оснащается воротами.

Достоинства

Прочитав эту статью, вы сможете изготовить электропастух своими руками. Он отличается практичностью и удобством использования. Его легко устанавливать и переносить при возникновении необходимости. Выпас скота производится автономно, без постоянного участия человека. Главным достоинством подобных электротехнических устройств является возможность экономии на рабочем персонале.

Что нужно знать про электро­изгороди

Оценка перспективных направлений повышения эффективности использования пастбищ для крупного рогатого скота показала, что организационно и экономически целесообразно малопродуктивные сельскохозяйственные угодья преобразовывать в более продуктивные культурные пастбища путем посева многолетних и однолетних трав и использовать мелкозагонный и крупнозагонный способы выпаса животных с применением электропастуха.

Электроизгороди обеспечивают порционное, наиболее эффективное использование травостоя в мелких загонах. При крупнозагонном способе вместо дорогостоящей капитальной изгороди также целесообразно применять дешевый электропастух.

Составляющие электропастуха

Рассмотрим основные элементы для построения электроизгороди:

Рекомендации по высоте и количеству линий

Для разных животных рекомендуется разная высота размещения проводников и количество линий в зависимости от физиологических особенностей.

Общая схема

Рассмотрим общий вид электроизгороди на схеме. В примере показано ограждение с тремя линиями.

Принцип работы конструкции

Действие электроизгороди в обычных условиях: животное одновременно касается земли и проводника электроизгороди и получает легкий удар током.

Электропастух (генератор) вырабатывает импульсы высокого напряжения, проходящие по проводникам с частотой 1 раз в секунду. При соприкосновении животного с изгородью электрический ток проходит через тело животного в землю. Животное получает слабый удар электрическим током и отходит от изгороди. Удар током не представляет опасным для жизни животного, а вырабатывает у животного устойчивый рефлекс не приближаться к изгороди.

Варианты питания электроизгороди:

• с питанием от сети напряжением 220 В
• с питанием от батареи 9-12В
• с питанием от солнечной батареи

Если есть возможность, всегда выбирайте электропастух, работающий от сети. Мощный пастух необходим, когда:

• идет выпас животных с длинной шерстью
• лента ограждения расположена низко (риск: трава может касаться ограждения)
• изгородь большой протяженности
• в стаде есть самцы

Установка столбов для калитки:

1. Определитесь с разметкой территории, местоположением электропастуха, количеством и расположением проходов.
2. Установите столбы для калитки. Калитка должна обеспечивать беспрепятственный проход животных, людей и проезд техники.
3. Установите столбы для электроизгороди по всему периметру.

Высота столбов должна быть фиксированая по всему периметру (по отношению к ландшафту). Расстояние между столбами подбирается с учетом ландшафта. Чем больше перепадов высот, неровностей, канав и т.д., тем чаще устанавливаются столбы. Максимальное расстояние между столбами 10 метров.

Размер калитки

Рекомендуемая ширина калитки в зависимости от используемого комплекта от 2,5 м до 4,5 м. Пружинный комплект: 4,5 м

Комплект с гибким шнуром: 3,2 или 4,5 м.

При использовании только ручек и изоляторов для калитки отдельно, расстояние между столбами должно составлять от 2,5 до 3,5 м.

Установка калитки (пружинный комплект)

Порядок установки:
1. Установите столбы для калитки
2. Вкрутите в столбы изоляторы для калитки
3. Соедините пружину с изолированной ручкой
4. Установите пружинный комплект на изоляторы для калитки

Установка комплекта для калитки:
1. Комлект для калитки состоит из пружины, изолированной ручки и изоляторов для калитки. Изолированные ручки позволяют открывать и закрывать калитку, не отключая электропастух.
2. Подберите оптимальную высоту линий электроизгороди. Высота и количество линий для каждого вида животных подбирается согласно рекомендациям.

Установка калитки с гибким шнуром

Монтаж изоляторов

1. Установите столбы для электроизгороди по всему периметру
2. Наметьте высоту линий изгороди.
3. Высота линий подбирается с учетом рекомендаций для каждого вида животных.
4. Вкрутите столбы изоляторы при помощи специального приспособления.
5. Проверьте, чтоб все изоляторы были установлены прорезью для проводника вверх.

Важно! При использовании деревянных столбов установка изоляторов обязательна, так как потери напряжения на сырой древесине значительны. Проводники не должны касаться неизолированных элементов изгороди. Это может привести к поломке электропастуха.

Установка проводников

1. Закрепите проводник за изолятор для калитки с помощью специального соединителя, сделав несколько витков.

2. Затяните соединитель для обеспечения надежного контакта.

3. Соедините верхнюю линию электроизгороди с нижней. Установите перемыкчи между линиями каждые 200 – 300 м для обеспечения равномерного распределения высокого напряжения по всей длине изгороди.

4. Проверьте качество соединений.

Соединение линий между собой

Соедините линии между собой перемычками. Проведите электричество под калиткой с помощью высоковольтного кабеля. Это обеспечит хороший ток электричества через калитку.

Правый край калитки. Продолжайте тот же провод, не обрывая его! Соединитель для проводов предотвратит выскакивание провода при открытии калитки. К этому же соединителю Вы можете подключить провод для проведения электричества под калиткой.

Установка соединителей

Соединение проводников для обеспечения хорошего контакта используйте специальные соединители OLLI. Некачественные соединители подвергаются коррозии и нарушают работу электроизгороди.

Порядок установки:

1. Вставьте проводник в соединитель

2. Затяните соединитель дляобеспечения контакта

Выбирайте качественные проводники и соединители

Важно! Не соединяйте проводники узлом! Узлы не обеспечивают должного контакта, вследствие чего возникает искрение. Искрение приводит к перегреву и к преждевременному выходу из строя проводника. Также искрение может стать причиной помех в работе радиоаппаратуры.

Так нельзя!!! Проводники изгороди не должны касаться земли, растительности, деревянных или металлических столбиков изгороди. Рекомендуется тщательно очищать растительность на участке вблизи электроизгороди.

Установка натяжителей

Натяжка проводников

Натяжители необходимы для натяжки проводников по периметру. При хорошем натяжении проводники меньше подвержены колебаниям, что увеличивает срок службы.

Порядок установки:

1.Вставьте проводник в натяжитель
2.Натяните проводник до устранения провисания

Установка электропастуха (генератора)

1. Установите генератор, закрепив его с помощью крепежных элементов, входящих в комплект поставки.

2. Установите шест заземления рядом с генератором. Шест заземления должен быть заглублен минимум на 80 см в землю. Для сухого и сыпучего грунта (песок) используйте несколько шестов заземления.

Порядок установки:

1. Установите генератор
2. Вбейте шест заземления на 80 см в землю.
3. Установите источник питания.

Организуйте качественное заземление!

Заземление электропастуха не должно быть связано с заземлением зданий, общим заземлением сети или водопроводом. По технике безопасности, заземление электропастуха должно быть установлено на безопасном расстоянии (не менее 10м) от заземления зданий (или водопровода).

По этой причине для организации заземления рекомендуется использовать специальный высоковольтный кабель. Это особенно важно в тех случаях, когда электропастух расположен в помещении и заземляющий кабель нужно вывести из здания.

При подключении заземления к водопроводу, последствием может быть ощущение ударов электрическим током например в душе. Подключение заземления пастуха к общей системе заземления электросети может вызвать помехи в работе электро- и радиоустройств, например в телефоне.

Установите шест заземления на берегу реки, озера или на краю канавы (необходимо влажноеместо). Никогда не устанавливайте заземляюший шест под крышу, так как сухая почва (песок) плохо проводит электричество!

Подключение генератора

1. Установите молниеотвод. Молниеотвод необходим для предотвращения выхода из строя генератора при попадании разряда молнии в электроизгородь. Подключите молниеотвод к электроизгороди.
2. Подключите электропастух к заземлениюи молниеотводу.
3. Подключите электропастух к источнику питания, соблюдая полярность.

Порядок установки:
1.Установите молниеотвод
2.Подключите молниетвод к электроизгороди.
3.Подключите генератор к заземлению и к молниеотводу
4.Подключите генератор к источнику питания

Второй вариант установки молниеотвода

Проверка работы электроизгороди

Измерение напряжения в электроизгороди: Включите генератор и проверьте с помощью тестера напряжение в проводниках и соединителях. При работе электроизгороди в местах соединений не должно быть искрения. Если при работе электроизгороди слышны щелчки в соединениях, это признак плохого контакта и искрения. Искрение приводит к перегреву и преждевременному выходу из строя проводников.

Порядок проверки изгороди:
1. Заземлите тестер
2. Проверьте напряжение в местах соединения.
3. Проверьте напряжение на проводниках. Напряжение изгороди должно быть как минимум 4,0 кВ (4000В) в зависимости от модели электропастуха.

Проверка заземления

Проверка заземления с помощью тестера:

1. Выключите электропастух

2. Соедините ленту изгороди с землейкак можно дальше от электропастуха, как минимум на расстоянии 100 м от пастуха. Соединить ленту с землей можно, например, прислонив к ленте касающийся земли железный шест.

3. Включите электропастух и вставьте вземлю заземляющий стержень тестера Olli-Digitester на расстоянии 1 м от заземляющего шеста. Коснитесь клеммой тестера заземляющего шеста или клеммы заземления электропастуха. Значение напряжения высветится на дисплее.

Если показание тестера превышает 300 В (0,3 кВ), заземление слабое. Причиной может быть слишком сухая почва, ржавый или слишком короткий шест заземления, недостаточное количество шестов заземления.

Проверка исправности электропастуха

Проверка электропастуха тестером:

1. Отсоедините электропастух от изгороди.

2. C помощью тестера Olli измерьте напряжение междуклеммами электропастуха.

3. Подключите питание электропастуха

4. Коснитесь тестером клемм электропастуха:заземляющим стержнем тестера – клеммы заземления пастуха; второй клеммой тестера — “+” клемму электропастуха, отмеченную знаком “молния”.

В зависимости от модели электропастуха тестер должен показывать напряжение 4000-10 000 вольт (Digitester: 1 кВ = 1000 вольт).

(Если Вы используете новую модель электропастуха Olli, клемма тестера Digitester не поместится в клемму красной кнопки электропастуха. В этом случае присоедините к пастуху кусок ленты и измерьте напряжение на ленте.)

Электропастух- электроизгородь для скота и животных

У нас электроизгородь- любых размеров для посевов и скота из Франции, Австрии и Германии.

Мы продаем электропастух любой комплектации и размеров.

Электропастух- сравните характеристики- напряжение, силу удара и охват.

Мы предлагаем электропастух на солнечной батарее большой емкости.

Электропастух- цена- мы дадим самые низкие цены.

Мы предлагаем электропастух на аккумуляторной батарее большой мощности.

Электропастух для овец-у нас есть электроизгородь и для проблемных животных.

Мы предлагаем электропастух на от сети 220 вольт на 1000 км.

Электропастух купить в Москве с бесплатной доставкой в регионы.

Вы можете купить у нас электропастух для любого животного и скота.

Электропастухи для животноводства, поставки, комплектация, низкая стоимость.

Электропастухи – запатентованны в Франции и Германии.

Где купить электропастух? В Москве в Европрибор.

Электропастух- разрабатываем уникальные проекты и схемы.

Электропастух для крс-мы остановим любое животное.

Предлагаем электропастухи активного контроля и СМС оповещения.

Электронный пастух система контроля, звукового и светового предупреждения.

Стоимость электропастуха- мы сделаем самый оптимальный расчет

Решаем любые, самые сложные варианты. Имеем опыт установки на слонов, львов, медведей, лошадей, птиц и многих других животных и скота.

Электропастухи Lacme  работают на каменистых горах Кавказа, в засушливых степях Калмыкии, на станциях Арктических экспедиций.

Электропастух- мы проектировали электропастухи в для крупнейших зоопарков России и СНГ.

Подбираем любые размеры электропастуха, обучаем и консультируем.

Даем сравнительный анализ производителей электропастухов.

Мы предлагаем самое лучшее на рынке электропастухов.

У нас можно заказать то, что другие производители не делают!

НАЙДЕТЕ ЛУЧШЕ- ПОДАРИМ ПОЛНЫЙ КОМПЛЕКТ!

Как построить электрический забор для скота?

* В этом сообщении могут быть партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершать покупки по ссылкам, которые я предоставляю (без дополнительных затрат для вас). Как партнер Amazon я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительных сведений.

Электрический забор — хороший способ удержать скот в одном месте и не дать ему бродить по вашей ферме или приусадебному участку. Забор защитит ваших животных и, будем надеяться, от хищников! Есть много способов построить хороший забор в соответствии с вашими потребностями и требованиями.

Чтобы построить электрический забор для крупного рогатого скота, требуются некоторые основные компоненты, в том числе блок питания, проволока, столбы забора и аксессуары для прикрепления проволоки к столбам. Вам также понадобится электрический источник, который может быть сетью или аккумулятором. Строительство забора могло быть постоянным или временным.

Строительство изгороди для скота может занять некоторое время, но если вы сначала проведете исследование и планирование, вы сможете построить забор, необходимый для вашей фермы.

Решение о том, какой тип забора вам нужен и какие материалы использовать для работы, зависит от домашнего скота, который вы выращиваете на своей ферме. В этой статье мы расскажем, как построить электрический забор для скота.

Как построить электрический забор для крупного рогатого скота

Электрический забор для содержания и контроля передвижений вашего скота — это эффективный инструмент на любой ферме. Существуют различные типы ограждений , которые вы можете установить на своей ферме для различных целей.

Ограждения для крупного рогатого скота должны быть прочными, так как эти животные, особенно мясной скот, достаточно большие и сильные, чтобы пробиться через любой забор.

Молочная корова немного меньше по размеру, поэтому для нее не требуется забор такой же прочный, как у мясной коровы, но известно, что они использовали столб для забора в качестве когтеточки, тем самым опрокидывая его и разрушая забор!

Альтернативой покупке дорогостоящего оборудования для строительства и обслуживания прочных заборов является установка электрического ограждения .Привлекательность этого типа забора заключается в том, что скот можно обучить держаться подальше от забора или получить удар током!

Психология заключается в том, чтобы приучить скот держаться подальше от забора, иначе его ударит удар! Обучение их таким образом сократит ваши расходы, так как вам не придется постоянно менять забор каждый раз, когда своенравная корова переступает через проволоку и ломает забор!

Какое оборудование мне нужно для электрического забора?

Перед тем, как построить забор, узнайте законодательные требования к ограждению в вашем районе, чтобы узнать, можете ли вы установить электрический забор и использовать колючую проволоку.

После того, как вы узнали все юридические требования, пришло время начать строительство , но убедитесь, что вы покупаете все свои принадлежности у надежного поставщика!

Для постоянного электрического забора вам понадобится:

Проволока, столбы и ворота для электрического забора для скота

Решите, сколько проводов будет на заборе — один, два или пять. Нижний провод должен находиться на расстоянии 22 дюймов (55 см) от земли, а верхний провод — на расстоянии 49 дюймов (125 см). Если вы планируете держать быков, забор может быть до 40 дюймов (152 см) в высоту.

Проволока должна быть высокопрочной. Высокопрочная оцинкованная проволока калибра 12 ½. Купите подходящую длину для площади, которую вы будете ограждать, и для подставок, которые вы собираетесь использовать.

Столбы нужно засаживать глубоко . По крайней мере, половина столба должна быть засажена под землей. В идеале стойки должны располагаться через каждые 80–100 футов (24–30 метров).

Используйте ворота хорошего качества . Обязательно перед покупкой ворот замерьте размер проема.Для передачи энергии от одной стороны ворот к другой требуется подземный кабель с покрытием.

Электрооборудование для электрического забора для скота

Приобретаемое вами оборудование должно быть достаточно прочным, чтобы его можно было использовать на открытом воздухе, поэтому убедитесь, что вы используете правильный тип оборудования, иначе вы будете часто его заменять.

• Энерджайзер . Мы рекомендуем вам купить более мощный блок питания, чем тот, который вам нужен в настоящее время, чтобы обеспечить прохождение достаточного напряжения по проводу, даже если его коснется влажная трава, и для будущего расширения.Требования: 2000 вольт летом и 4000 вольт зимой.
• Стержни заземления. Вам понадобятся стержни длиной не менее 3, 6–8 футов (1,8–2,4 метра).
• Изоляторы. На каждый провод на столб требуется 1 изолятор. Гвозди нужны, чтобы закрепить изоляторы на столбах.
• Угловые фильтры. Требуется 1 угловой сетчатый фильтр на каждый провод на угловую стойку.

Лучшие советы:

• Устанавливайте блок питания вне досягаемости грызунов, которые пережевывают провода!
• Всегда используйте оцинкованные материалы, так как они не ржавеют!
• Установить громоотвод!

Как построить электрический забор для скота

Ваш забор может быть установлен как постоянная или переносная конструкция, , поэтому тщательно выбирайте свое местоположение и строите в соответствии с вашими планами.

1. Очистите место для столбов и забора. Убедитесь, что на линии ограждения нет мусора, который может прервать электрический заряд.
2. Установить стойки. Используйте ямокопатель, чтобы выкопать ямы достаточно глубоко для столбов для постоянного забора, или используйте небольшие металлические или пластиковые вставные столбы для временного забора.
3. Установить калитку. Передайте мощность под воротами с одной стороны на другую, используя кабель под воротами.
4. Прикрепите провода к стойке . Прикрепите высокопрочные провода с помощью изоляторов и прикрепите их к каждой стойке с помощью гвоздей. Провода начинаем пропускать через изоляторы на угловой стойке. При установке не затягивайте провод слишком туго. Не забудьте правильно подключить ворота.
5. Подключите провода . Каждый второй провод следует подключить к блоку питания, а остальные провода оставить в качестве заземляющих.
6. Установите стержни заземления и дополнительные стержни заземления.Соедините верхнюю часть каждой стойки выводным кабелем.
7. Проверьте напряжение на вашем заборе. Проведите испытание на самом дальнем конце от блока питания, чтобы получить точное измерение напряжения. Он должен иметь минимум 3000 вольт, проходящих через провода.

Вредит ли электрический забор моему скоту?

Короткое отключение электричества от электрического забора не повредит вашему скоту . На мгновение будет больно, и память, надеюсь, продлится достаточно долго, чтобы отговорить их вернуться к забору и попытаться выбраться!

Цель электрического забора — приучить скот держаться подальше от забора, ударив животное током, если оно попытается пересечь забор.

Коров можно обучить даже не приближаться к забору, тем самым давая вам душевное спокойствие от того, что вы всегда будете знать, где находится ваш скот, и сэкономить ваши деньги на ремонте ограждений.

Могу ли я привести свой электрический забор в действие солнечной батареей?

Solar — отличный вариант для ферм в отдаленных районах, которые не подключены к электросети, или просто для поселенцев, живущих вне сети.

Используя блок питания на солнечной энергии, вы можете быть уверены, что ваши животные защищены и содержатся во время отключений электричества и электричества.

Многие комплекты электрических ограждений поставляются с опцией солнечной энергии . Если это вариант для вас, убедитесь, что вы покупаете правильный комплект с правильным значением напряжения для вашей площади.

Имейте в виду, что использование солнечной энергии может быть связано с дополнительными расходами, но преимущества солнечной энергии намного перевешивают недостатки!

При установке солнечной панели убедитесь, что она обращена к солнцу в полдень, чтобы максимально увеличить скорость преобразования солнечного света в энергию.

Заключение

Электрический забор — эффективное решение для фермы любого размера, поскольку он требует гораздо меньшего обслуживания, чем другие типы ограждений для скота. При незначительном обслуживании качественный электрический забор может прослужить около 40 лет и более.

Столбы могут нуждаться в замене, а провод может быть поврежден из-за наезда на него крупного рогатого скота, но электрическое ограждение по-прежнему является доступным методом хранения вашего скота в безопасности и в одном месте.

Всегда покупайте лучшее оборудование, которое вы можете себе позволить, у надежного дилера.Поговорите с другими фермерами в вашем районе, которые уже установили электрические заборы, чтобы узнать, что они испытали, прежде чем решить, что купить для нужд вашей фермы.

Список литературы

Электрифицированные ворота своими руками — ForageScape Farm, LLC

Разбивая наши участки пастбищ, мы решили, что центральная аллея вдоль участка обеспечит лучший доступ и облегчит передвижение животных. Для этого требуется большое количество проемов ворот, а сборные ворота стоят дорого.

Я видел случайные рисунки или фотографии самодельных электрических ворот, в частности дизайн, проиллюстрированный в руководстве DARE «Система заборов с высокой прочностью на разрыв» .pdf, доступном в Интернете, и в огромном ресурсе, который я настоятельно рекомендую. Доступно по этой ссылке. Ниже представлен их дизайн.

Однако, помимо этого чертежа, мне не удалось найти никаких хороших инструкций или планов по строительству электрифицированных ворот, поэтому я подробно описал свой проект, чтобы он мог стать ресурсом для следующего любознательного строителя забора, ищущего экономичный, но надежный электрифицированный ворота.

ЦЕЛИ:

Стоимость — Доступны для покупки «пружинные ворота», они такие же, как и звучат. Длинная пружина с изолированной ручкой и креплениями. В моем случае ширина моих ворот составляет двадцать футов, а пружинные ворота стоят около 20 долларов. Таким образом, цена, которую нужно было превзойти, была установлена ​​по счету Эндрю Джексона.

Durability — Я полагаю, что самое слабое звено в «пружинном затворе» — это сама пружина, которая в конечном итоге сломается из-за того, что она так часто меняет свою форму.Поэтому я хотел, чтобы мои ворота преодолели потенциальную слабость пружины. Изолированная ручка и защелки / защелки будут одинаковыми в любой конструкции.

Несколько проводов — Мне нужна была способность держать овец так же, как и крупный рогатый скот. На задних 80 акрах мы, вероятно, просто будем использовать пружинные ворота, потому что они быстрые и легкие, но на передних 40 акрах мне нужно иметь возможность контролировать овец в дополнение к крупному рогатому скоту, поэтому одинарных проволочных ворот будет недостаточно. В моем текущем дизайне используются (2) провода и примерно за 1 доллар.15, я мог бы добавить третий провод, если сочту необходимым.

КОНСТРУКЦИЯ:

«Электрифицированные ворота DARE» были моим трамплином, и единственные изменения, которые я внес, в основном касались того, как ворота поворачиваются и прикрепляются к стойкам. Я использовал опоры большого диаметра в качестве столбов и не хотел просверливать их, как они делали в своей конструкции.

Вместо пружин я использовал высокопрочную проволоку. Высокопрочная проволока оцинкована тройным способом, и ее срок службы примерно в два раза выше, чем у традиционной колючей проволоки.Кроме того, его можно купить по цене около 0,04 доллара за фут или меньше.

Для обрешетки (белые прокладки, показанные на рисунке) я использовал куски капельниц PasturePro, которые вырезал на ножовке. Они самоизолированы, поэтому вы можете просверлить их и протянуть проволоку.

Чтобы рейки не скользили по проводам, я использовал обжимные гильзы по обе стороны от них, чтобы удерживать их в фиксированных местах.

Наконец, я решил использовать готовые соединения с 3 отверстиями на соединительном конце.Я хочу, чтобы мои ворота были наэлектризованы, когда они подключены, и отключились, как только вы их отцепите. С помощью соединительного разъема с 3 отверстиями я могу подключить электрический провод в центральном положении и два затвора с двух сторон на внешних соединениях. Ниже показано соединение с тремя отверстиями. Я решил покупать свои в Kencove Fence, но уверен, что они продаются в самых разных местах. Вдобавок вы заметите, что у меня не было «горячих» проводов, подключенных к стойке качания — только стойка защелки. Я сделал это, потому что не хочу, чтобы одни ворота были закрыты, чтобы электрифицировать соседние ворота, которые могут быть открыты.Используя планки как изоляторы, я могу затем использовать второй набор высокопрочных проводов для подключения к стойке качелей, которая изолирует меня от любой возможности передачи тока на стойку качелей и случайного электризации соседних ворот.

Поскольку все мои ворота 20 футов (+/- несколько дюймов), я могу построить ворота, слушая музыку в сарае, затем загрузить их в свой пикап и поехать обратно на пастбище, чтобы быстро их установить.

Дополнительным преимуществом этого метода построения является то, что я могу легко решить, хочу ли я, чтобы оба провода были «горячими», или хочу, чтобы один был горячим и один заземлен.А с помощью «болтов» я могу менять поляризацию в зависимости от сезона, если я хочу, чтобы летом было жарко, а зимой — один, чтобы помочь.

Общая стоимость двух двадцатифутовых ворот составляла около 19 долларов, которые распределяются следующим образом:

 Высокопрочный провод (прибл. 50 футов) $ 1,25
Обжимные рукава (16) $ 2,08
Изолированные ручки ворот (2) 4,50 $
Капельница PasturePro 5 футов, (1) $ 3.80
Соединение на 3 отверстия (2) 5,50 $
Резьбовые болты (2) $ 1.60
Изолированный провод 12,5 га (3 фута) $ 1,25

ИТОГО 19,98 $




Важно помнить, что необходимо приобретать изолированные ручки для ворот, которые имеют очень расширяемую пружину (не менее 2,5 ″), чтобы приспособиться к погодным изменениям (сжатие в холоде, расширение в жаркую погоду), после смены с течением времени и ударам животных.

Счастливого строительства!

Возможно выпас скота без ограждений

По словам Боба Кинфорда, можно поочередно пасти скот на больших пастбищах или пастбищах без использования электрического забора и без пастухов.Заявляя о себе как о «единственном человеке, который учит, как прививать стадный инстинкт у крупного рогатого скота», Кинфорд говорит, что ключевым фактором является отсутствие стресса в животноводстве.

Владелец ранчо Ван Хорн, штат Техас, описывает себя как «скотовода с низким уровнем стресса, обучающего скотоводству тех, кто занимается скотоводством верхом или хочет практиковать целостный выпас без дополнительных ограждений». Все дело в том, чтобы привить скоту стадный инстинкт и использовать его, чтобы держать его в тесноте — без заборов и пастухов.

«Вот что люди делали со скотом; мы их пасли », — говорит Кинфорд.«Но мы ушли от этого типа управления пастбищами к тому, чтобы полагаться на заборы, чтобы держать животных там, где мы хотим. В результате многим владельцам ранчо беззащитное животноводство чуждо ».

Кинфорд говорит, что в детстве он размышлял, почему козы и овцы проявляют стадный склад ума, а коровы разбегаются. Он говорит, что ему потребовалось несколько десятилетий экспериментов, чтобы обнаружить, что естественный инстинкт крупного рогатого скота — действовать как стадо, но это происходит только при отсутствии стресса, вызванного человеком.

«Если крупный рогатый скот находится на выгуле и полудикие, они разбегаются, когда видят всадников, и их трудно собрать.Они разбегаются в тактике защиты, чтобы сбежать, потому что знают, что они пленники, когда все вместе. Однако, если вы избавитесь от стресса у крупного рогатого скота, они не будут пытаться разбегаться », — объясняет он.

Кинфорд понимает естественное движение скота, наблюдая за тем, как скот ведет себя друг с другом. «Вы увидите, как корова-босс идет мимо другого животного; если она опустит голову, другая корова ускорится, чтобы уйти с дороги », — говорит он. Он добавляет, что, когда бык пасет своих коров, коровы подчиняются его руководству.«Все, что нужно сделать быку, — это сделать угрожающий жест, и коровы вернутся в стадо и останутся там».

Перемещая скот, он заставляет стадо медленно перемещаться по местности, а затем движется впереди, чтобы замедлить их. Скот начнет опускать головы и пастись, но только для того, чтобы откусить или два, сохраняя при этом движение. По его словам, это похоже на то, как большие стада пасутся на африканских равнинах — держатся вместе и медленно пасутся по земле.

Использование минимального давления

Он говорит, что крупный рогатый скот гораздо более восприимчив к тому, чего желают люди, если это не сопровождается чрезмерным давлением.«Вы можете продвинуться намного дальше, просто сделав предложение корове, а затем уйдя и оставив ее. Когда вы перемещаете скот и разводите его, не пытайтесь делать это быстро; лучше их облегчить, — говорит Кинфорд.

Чтобы проиллюстрировать свою точку зрения, он просит участников семинара представить себя в пробке. «Вы сидите здесь, скучающий и разочарованный, и когда все начинают немного двигаться впереди вас, стресс снимается. Но если позади вас гудят люди, ваш уровень стресса повышается, и вы обычно ищете выход, в то время как стресс просто продолжает нарастать », — объясняет он.

То же самое и со скотом, — говорит он. «Если скот рассыпается, я вместо того, чтобы собирать его всех и перемещать, тихонько обхожу их. Ко всем лежащим я просто подхожу достаточно близко, чтобы они встали. Затем я оставлю их в покое и позволю им размяться или пройду мимо них туда, где они начнут двигаться на несколько шагов, и заставлю их двигаться в том же направлении, что и другие коровы. Если я сделаю это рано утром, когда они начнут вставать и идти к воде, они решат пойти на воду сейчас.«Вы дали им такое предложение, — говорит он.

«Тогда вы можете просто уехать и оставить их. Корова, которую мы подтолкнули, затем спускается, чтобы присоединиться к другим коровам, и набирает воды ».

Поскольку крупный рогатый скот — животные «поддающиеся внушению», Кинфорд говорит, что для того, чтобы завести скот, необходимо лишь небольшое предположение. «Если несколько коров не идут со стадом, все, что вам нужно сделать, это дать этим коровам предложение, и они тоже присоединятся к стаду. Если вы сделаете это два или три раза, они будут сближаться каждый раз, когда куда-то переезжают, оставаясь вместе как стадо », — говорит он.

Если вы можете заставить корову думать, что это ее идея что-то сделать, вы можете сделать что угодно со скотом. Главное — делать это со скоростью коровы.

«Как только вы заставите скот действовать как стадо, все, что вам нужно сделать, это выйти вперед и замедлить их, чтобы остановить их там, где вы хотите. Если у вас есть пары, пройдите через них немного и побудите их оставаться в покое », — говорит Кинфорд.

Он подчеркивает, что важно много ездить через скот, не заставляя его ничего делать.«Это успокаивает их, и они не взлетают автоматически, когда видят кого-то верхом на лошади», — говорит он. Важно, чтобы скот привык к вашему присутствию и чувствовал себя комфортно с ним.

«Затем, когда вы запускаете их, вы двигаетесь вперед и идете против них, чтобы повернуть переднюю часть стада, в любом направлении, в каком вы хотите, чтобы они пошли. Они просто выстроятся в очередь и уйдут, — говорит он.

Кинфорд сообщает, что в одиночку он обработал до 1200 бычков и 600 пар «мать-детеныш». «Вам просто нужно достаточно терпения, чтобы научиться доверять скоту», — объясняет он.

Он говорит, что одна из распространенных ошибок — это когда пастухи пытаются держать весь скот тесной связкой на ходу, а всех отставших сразу же преследовать к стаду. Но Кинфорд говорит, что это подчеркивает медлительность скота. «Но если вы не последуете за ними через несколько раз, они придут сами по себе», — говорит он.

Когда он сам перегоняет скот, Кинфорд говорит, что может быть небольшая группа позади стада, которая останавливается, чтобы пастись. «Они могут быть в 100 ярдах от стада, и я вернусь туда.Кто-то поднимет глаза и увидит, что я иду, и они начнут бежать, играть и мчаться, чтобы увидеть, кто из них быстрее всех догонит стадо. Мне вообще не нужно ничего делать, чтобы переместить их », — говорит он.

На самом деле, Кинфорд говорит, что у него есть голубая собачка, которая иногда выполняет работу по дому. «Она отойдет частично назад, и коровы присоединятся к стаду; потом она вернется такая гордая собой, как если бы сказала: «Посмотри, что я сделал, босс!» Это почти как дистанционное управление, — говорит Кинфорд.

Инструмент управления диапазоном

Кинфорд говорит, что такой способ обращения может быть очень полезным при перемещении скота в разные области ареала и при содержании его там, где вы хотите, чтобы он оставался — без ограждений.

«Люди думают, что для того, чтобы практиковать целостное управление или ротационный выпас скота, необходимо ограждение. Однако во многих ареалах это невозможно, поэтому большинство людей не пытаются это делать », — говорит Кинфорд.

Он говорит, что в некоторых регионах можно проследить истоки опустынивания. «Когда я разговариваю с людьми в возрасте 80-90 лет здесь, в районе Ван Хорн, они рассказывают мне о местах, где когда-то косили сенокосную траву. В этих областях сейчас не растет ничего, кроме кустов креозота и мескита.”

Фактически, прошлым летом он посетил ранчо Чиуауа в Мексике, принадлежащее Алехандро Карилло. Изначально начатый прадедом Карилло, Кинфорд говорит, что в старших дневниках Карилло рассказывалось, как в те дни ковбоям приходилось чистить свои ремни ежедневно; в противном случае их лошади заболели от всех застрявших в них семян травы.

«Вся эта территория от глубокой Мексики до Нью-Мексико, Аризоны и Юты была морем травы. Теперь голой земли, креозота и мескита больше, чем чего-либо еще, — говорит Кинфорд.

Прочитав журналы, Кинфорд считает, что различие в растительности связано с тем, что старожилы постоянно перемещали свой скот. Они паслись на каком-то участке, затем переходили к другому источнику воды, имитируя поведение диких стад. Но как только пастбище было огорожено, домашний скот стал пастись, и он снова и снова пасся на одних и тех же территориях. По его словам, корм никогда не восстанавливался и не размножался.

Растения без периода отдыха в конечном итоге погибнут из-за чрезмерного использования, в то время как другие погибнут из-за недостаточного использования, объясняет Кинфорд.Он говорит, что именно поэтому выпас толпы так эффективен для восстановления истощенных пастбищ и почв. При этом типе краткосрочного выпаса животные поедают верхушки растений и вытаптывают остальную часть растений, чтобы образовался мусор, который накапливает почву. Однако эта стратегия мало использовалась на пастбищах из-за отсутствия заборов или пастухов.

Действует как стадо

Вот почему обращение с низким уровнем стресса и размещение крупного рогатого скота в качестве стада может быть полезным для пастбищных угодий, добавляет он. «Используя эти методы, мы можем заставить их действовать и пастись как стадо.”

Он объясняет, что зимой 2012 года он прогнал 468 коров через систему пастбищ на ранчо Серкл в Ван Хорне.

«Ситуация с водой такова, что если у вас 500 коров на пастбище, они используют четыре или пять разных источников воды. Так что у меня было четыре или пять групп, каждая из которых работала как стадо — и перемещала их на пастбище. Иногда я помещаю весь скот в одно место, а затем делю его обратно на более мелкие группы, чтобы использовать другие участки. Это было потрясающе, потому что все они вернулись в свою группу и к источнику воды », — говорит Кинфорд.

Он говорит, что в одном районе 75% скота использовали один источник воды. «Они приходили к воде, а затем возвращались в то же место, где я отправил их на гору. Некоторые действительно добрались до вершины — на высоте 600 футов над уровнем воды. Они спускались к воде, а потом возвращались обратно. Мы выпасали некоторые участки, которые, по утверждениям людей, не могли быть пастбищами для крупного рогатого скота », — говорит он.

Кинфорд говорит, что нужно просто убедить скот сделать это. «Если вы делаете это так, что коровы считают нормальным ходить туда поесть, то они это сделают.Если бы мы попытались заставить их уйти в такое место, где они понятия не имеют, зачем они туда идут, их будет труднее переместить, и они захотят вернуться », — говорит он.

Он говорит, что коровы на том ранчо знали, что он переводил их с пастбища на пастбище и оставлял ворота открытыми на тот случай, если теленок пропустит движение. «Таким образом корова могла вернуться, забрать теленка, вернуть его и снова присоединиться к коровам. Другие коровы никогда не попытаются вернуться », — говорит он.

Опыт чихуахуа

Чтобы подчеркнуть преимущества системы для здоровья диапазона, Кинфорд указывает на опыт Алехандро Карилло в Чиуауа.Он говорит, что его клиент перешел на холистический менеджмент 10 лет назад. «Теперь его низины восстановились и снова начали выращивать грама-траву и другие местные травы. Прошлым летом мы получили его скот в качестве стада. Этой зимой он отвел их в горы, и мы составили план источников воды. Ему нужно было создать только одну точку водоснабжения », — говорит Кинфорд.

«Он приказал одному человеку пойти туда и отправить скот однажды вверх по гребню, а на следующий день вверх по долине и гребню. Этот скот обошел весь горный хребет.

По словам Боба Кинфорда, можно поочередно пасти скот на больших пастбищах или пастбищах без использования электрических ограждений и без пастухов. Считая себя «единственным человеком, который учит, как прививать стадный инстинкт у крупного рогатого скота», владелец ранчо Ван Хорн, штат Техас, говорит, что ключевым фактором является низкий уровень стресса в животноводстве.

«Алехандро говорит, что теперь у них есть три травы холодного сезона, которые никто не мог определить, потому что они никогда не видели их раньше. Под этим руководством травы возвращались — и для этого понадобился всего один всадник на 30 000 акров в пустыне Чиуауа », — говорит он.

Когда Карилло принял новую концепцию управления, он содержал 100 коров, и ему приходилось кормить сеном, говорит Кинфорд. «Сейчас он работает более чем на 500 голов и не кормит сеном. По его оценкам, когда все ранчо будет восстановлено, у него будет достаточно травы, чтобы содержать 1000 коров без необходимости кормить. Во время нынешней засухи у него был один год, когда выпало всего 5 дюймов дождя, и ему все же удалось вырастить больше травы », — добавляет Кинфорд.

Хизер Смит Томас — владелец ранчо и писатель-фрилансер из Салмона, штат Айдахо.

Вам также может понравиться:

К 2033 году не останется владельцев ранчо моложе 35 лет? Скажи, что это не так

70 фотографий в честь трудолюбивых ковбоев на ранчо

7 распространенных ошибок фехтования

Выпас тюков позволяет коровам прокормиться

8 советов, как стать лучшим менеджером ранчо в 2015 году

Геномика мясного скота завершилась полным циклом

Круглогодичные вредители крупного рогатого скота воруют снизу

6 отзывов о содержании мясных коров из первых рук

Как установить электрический забор для крупного рогатого скота

Если вы планируете содержать крупный рогатый скот, вам необходимо установить какое-либо ограждение, чтобы безопасно удерживать их на пастбище.В то время как большинство типов ограждений подходят для крупного рогатого скота, электрические ограждения для скота являются самым простым, быстрым и экономичным видом ограждений для установки. Электрический забор для крупного рогатого скота также очень практичен в качестве переносного временного ограждения, которое можно использовать для выпаса с вращающейся полосой, чтобы предотвратить чрезмерный выпас на определенных участках. Вы можете очень быстро установить электрический забор для крупного рогатого скота, выполнив 10 простых шагов, приведенных ниже.

Рекомендуемая высота ограждения

При установке временного электрического забора для крупного рогатого скота с целью выпаса скота обычно используется одинарный проволочный забор, установленный на высоте 3 фута над землей.Двухрядный забор может быть достаточным для содержания коров с телятами, но рекомендуется располагать проволочные пряди на уровне носа каждой. Несмотря на то, что трехрядный забор будет содержать большую часть крупного рогатого скота, рекомендуется, чтобы проволочные пряди были расположены на высоте колен, нижней части груди и верхней части груди. Для менее послушного крупного рогатого скота, такого как мясной, четырехпрядный забор может быть более подходящим, но для более энергичных быков лучше всего подойдет пяти- или шестипрядный забор.

Необходимые материалы:

• Столбы для забора (Деревянные столбы или металлические Т-образные столбы для постоянного забора; пластиковые вставные столбы для временного ограждения)
• Изоляторы, подходящие для выбранных вами стоек (в пластиковые стойки они часто встроены)
• Электропровод или лента (высокопрочная проволока рекомендуется для постоянного ограждения, в то время как полиэтиленовая или многопроволочная на наматываемой катушке больше подходит для временных ограждений)
• Комплект подпружиненного выключателя
• Энерджайзер (зарядное устройство) — переносной блок питания (работающий от солнечной батареи / батареи) необходим для временного ограждения, используемого для выпаса скота.
• Металлические зажимы или ленточные соединители
• Стержни заземления
• Предупреждающие знаки
• Тестер заборов

Пошаговое руководство по установке электрического забора для крупного рогатого скота

1. При установке электрического забора для крупного рогатого скота правильное планирование является ключевым моментом. Примите во внимание следующие моменты на начальном этапе планирования, чтобы определить количество материалов, необходимых для строительства электрического забора для эффективного содержания вашего скота:

• Определите, где вы собираетесь разместить электрическое ограждение для скота.
• Сколько крупного рогатого скота вам нужно содержать.
• Какой тип крупного рогатого скота вам нужно содержать — молочных коров содержать легче, чем мясного скота или быков.
• Насколько большую площадь вы хотите ограждать.
• Доступ к воде.
• Будет ли ваше электрическое ограждение для скота временным или постоянным?

2. Отметьте границы вашего забора, используя колья и веревку. Уберите лишнюю растительность и мусор подальше от границы периметра — если растительность коснется вашего электрического забора, это приведет к короткому замыканию вашего электрического забора для скота и снизит его эффективность.
3. Если вы устанавливаете постоянное электрическое ограждение для скота, установите столбы, начиная с угловых и концевых столбов. Используйте деревянные стойки диаметром 8 дюймов для угловых стоек, так как они должны быть прочными. Проведите веревку между угловыми стойками, чтобы получилась прямая линия, затем начните установку встроенных стоек. Встроенные стойки могут состоять из деревянных стоек диаметром 3,5 дюйма или металлических Т-образных стоек. Используйте ручной копатель (шнек) или лопату, чтобы выкопать ямы для деревянных столбов. Металлические столбы можно установить с помощью штыря для столбов или их можно вбить в землю с помощью кувалды.Для временного переносного ограждения можно легко установить пластиковые ступеньки там, где это необходимо.
4. Прикрепите изоляторы к стойкам на желаемой высоте. Количество необходимых проволочных подставок будет зависеть от размера и силы скота, содержащегося в заборе; есть ли прочный забор по периметру за вашим электрическим забором для скота, чтобы удержать ваш скот, если он вырвется на свободу; и служит ли оно временным забором, используемым для выпаса скота. Для этого к пластиковым вставным стойкам прикреплены зажимы.
5. Начиная с концевой стойки, протяните токопроводящий провод вдоль ограждения, прикрепляя его к промежуточным изоляторам на столбах на каждом уровне, удерживая провод в натянутом состоянии. Повторите для требуемого количества прядей.
6. Установите подпружиненные ручки затвора, чтобы обеспечить легкий доступ к ручке.
7. Затем соедините жилы проводящего провода, используя высокопрочный провод, соединительный провод или полиэтиленовую / многожильную ленту, прикрепленную с помощью металлического зажима или ленточного соединителя, чтобы обеспечить прохождение тока к каждой из жил проводящего провода.
8. Установите предупреждающие знаки через определенные промежутки времени вдоль электрического забора для скота, особенно если он доступен для публики или граничит с дорогой или пешеходной дорожкой общего пользования.
9. Установите заземляющие стержни — для сухих почв рекомендуется использовать три заземляющих стержня, но для влажных почв можно обойтись только одним или двумя — соедините каждый стержень с другим проводом, а последний подключите к клемме заземления на зарядное устройство.
10. Наконец, подключите токоведущую клемму зарядного устройства к проводу электрического забора для скота.Включите блок питания и проверьте электрическое ограждение для скота с помощью тестера для забора.

Если все работает нормально, похлопайте себя по спине и налейте себе ледяного пива, чтобы отметить хорошо выполненную работу. Если нет, проверьте систему заземления, так как это наиболее частая причина проблем при установке электрического забора для скота.

 Изображение Филипа Холлинга [CC BY-SA 2.0], через Wikimedia Commons

Все, что вам нужно знать об электрическом ограждении | Манитоба Сельское хозяйство

Введение

Строительство хорошего электрического забора — это как и все остальное: вы получаете то, что вкладываете.Если вы используете надлежащее оборудование и ухаживаете за забором, в результате вы получите прочную конструкцию, похожую на колючую проволоку, которую вы используете. Преимущество использования «электрических» или «высокопрочных» ограждений состоит в том, что они в среднем стоят меньше, чем забор из колючей проволоки, поскольку требуется меньше материалов (например, столбов, скоб и проволоки), а их установка занимает меньше времени. Вариант электрического забора также более универсален; вы можете быстро снять его и переустановить где-нибудь еще. Это особенно полезно во время засухи, когда пастбищ не хватает, и производители ищут дополнительные варианты выпаса.

Электрические ограждения — это умственные, а не физические препятствия для всех классов скота и пастбищ. Когда домашний скот обучен должным образом и забор работает должным образом (т.е. при правильном напряжении на заборе), крупный рогатый скот прикоснется к забору один раз, а затем оставит его в покое. Это включает в себя все сезоны выпаса скота или пастбища, такие как весна, лето, осень и зима.

Рекомендации и советы по установке и оборудованию

Фехтовальщик / Энерджайзер

Все оборудование должно быть приобретено у компании с хорошей репутацией, что гарантирует использование хороших материалов у вашего поставщика.Приобретая антидепрессант, вы должны думать: «Чем больше, тем лучше». Это означает, что купите фехтовальщика, который немного больше, чем вам нужно. Это позволит обеспечить достаточное напряжение, протекающее через провод, чтобы справиться с щетиной и влажной травой, забирающими часть энергии, и для будущих расширений. Основное эмпирическое правило: вам нужно не менее 2000 вольт летом и 4000 вольт зимой из-за более толстого волосяного покрова домашнего скота, а у вас обычно не получается подходящая почва из-за снега.

Наконечники

• Установите ограждение там, где грызуны не могут грызть провода (желательно в здании)
• Установите переключатель молнии

Стержни заземления

Система заземления — самая важная часть забора. Убедитесь, что заземляющие стержни установлены правильно. Вам понадобятся стержни длиной не менее 3,6-8 футов, расположенные на расстоянии не менее 2 метров от генератора энергии и 3 метра друг от друга. Стержни и зажимы соединяются обратно с блоком питания с помощью оцинкованной проволоки.

После того, как забор установлен, вы должны проверить, правильно ли заземлен забор. Это делается путем «заземления» забора с помощью металлического стержня, а затем проверки заземляющих стержней с помощью вольтметра. Если показание вольтметра превышает 200 вольт, вам нужно больше заземляющих стержней. На счетчике с правильно заземленным забором не должно быть показаний напряжения.

Наконечники

• Используйте оцинкованные материалы — они не ржавеют.

Проволока

Наконечники

• Используйте оцинкованную высокопрочную проволоку калибра 12½.
• Свяжите проволоку правильно.
• Для двухпроводного ограждения первый провод должен находиться на расстоянии 22 дюймов от земли, а верхний провод — 40 дюймов.
• Верхний и нижний провода должны быть соединены вместе, по крайней мере, каждые 1/2 мили.

Изоляторы

Наконечники

• Купите высококачественные изоляторы — для них требуется гвоздь сверху и снизу / изоляторы, требующие одного гвоздя, будут отбирать электроэнергию от забора.
• Многие производители предоставляют многолетнюю гарантию на изоляторы и бесплатно заменят сломанные.

Угловые фильтры

Наконечники

• Правильно завязать углы.
• Допускаются сетчатые фильтры из фарфора или пластика.

Ворота

Наконечники

• Используйте комплект ворот хорошего качества.
• Провод с подземным покрытием необходим для передачи энергии от одной стороны ворот к другой.

Подтяжки

Подтяжки — это основа любого хорошего забора.

Наконечники

• Для разделения загона с одним тросом можно использовать более легкую скобу.
• Убедитесь, что высота горизонтальной распорки в 2,5 раза больше высоты вертикальной стойки распорки.
• Есть много вариантов сборки скоб; Наиболее важным является наличие угловых стоек (от 4 до 5 дюймов) на высоте не менее 3,5 футов в земле. Кроме того, необходимо правильно установить горизонтальную скобу и натяжной трос.

Столбы

Наконечники

• Расстояние между стойками может составлять до 60-75 футов при использовании высокопрочной проволоки на ровной поверхности.
• На холмистой местности расстояние не должно превышать 30-40 футов.

Приучение домашнего скота уважению к электрическому забору

При обучении домашнего скота уважению к электрическому забору рекомендуется использовать пастбище меньшего размера, размером примерно три-четыре акра, с 3-4 электрифицированным проволочным забором. Цель состоит в том, чтобы шокировать животных один раз, и для этого вам может потребоваться привлечь животных к проволоке, привязав к ней фольгу или ленту. Крупный рогатый скот, как правило, быстро учится, когда его однажды ударили током забором на 5000 вольт, они редко прикасались к нему снова.Примерно через три-четыре дня все животные должны знать, как избегать заграждения. Еще один способ приучить скот к электрическому забору — использовать электрифицированные загоны в период зимнего кормления.

Уход за забором

Одним из самых полезных инструментов будет вольтметр или прибор для поиска неисправностей. Это поможет вам обеспечить подачу надлежащего напряжения на регулярной основе, а если у вас есть устройство для поиска неисправностей, это ускорит процесс ремонта, указав направление проблемы.

Каждую весну важно обходить линию забора, чтобы убедиться, что изоляторы все еще на месте, а провод затянут.Также вы можете проверить наличие мусора, например, упавших деревьев, что снизит мощность, проходящую через провод. Зимой, если блок питания не используется, его следует хранить в чистом, сухом месте. Если вы используете электрический забор на солнечной энергии, вам нужно зарядить аккумулятор перед тем, как хранить его на зиму.

Солнечный вариант

При попытке пасти скот в отдаленных районах, где нет электричества, можно использовать солнечные батареи. Если вы уже используете солнечную водонасосную систему в отдаленном районе или в другом месте, вы можете подключить свой энергоблок к существующей конструкции.

Убедитесь, что солнечная панель установлена ​​правильно и в полдень смотрит на солнце. Если поставить карандаш на панель вертикально, в это время суток тени не должно быть. После этого солнечная панель будет заряжать вашу батарею, которая, в свою очередь, питает забор.

Временное ограждение

Электрифицированная высокопрочная проволока может использоваться как экономичный, простой в установке вариант портального ограждения. его вариант предоставляет производителям гибкость в системах ротационного выпаса, позволяя разделить загоны и варианты корма в периоды засухи.Оборудование, рекомендованное для этого типа ограждений, включает катушку с проволокой (временная носка должна содержать не менее 6 проводов в ленте для обеспечения достаточной мощности) и ступенчатые стойки.

Нельзя использовать электрические ограждения

• Не подавайте питание на колючую проволоку.
• Не используйте колючую проволоку на воротах.
• Не используйте провод затвора для передачи энергии с одной стороны распорки на другую.
• Не оставляйте забор плотно зимой; проволока сожмется и вытянет ваши скобы из строя.
• Не перетягивайте провод при установке — просто устраните провисание.
• Не загоняйте скот на чужое пастбище или со скотом, который не обучен электрическому заграждению. Это не физический барьер, и они преодолеют его.
• Не прокладывайте электрический провод вместе с колючей проволокой.
• Не используйте медную проволоку для подключения заземляющих стержней к фехтовальщику, потому что они корродируют.
• Не затягивайте высокопрочный трос, если он перекручен.Это сломается. Завяжите правильные узлы, чтобы снова завязать их.
• Не используйте низкокачественные или ограничивающие электроэнергию расходные материалы — вы ВСЕГДА замените их со временем и не будете СЧАСТЛИВЫ.

Устранение неисправностей

Самая частая проблема с электрическим забором — низкое напряжение. Это может быть связано с одной или несколькими из следующих проблем.

• Растительность / деревья на проводе.
  Решение: убедитесь, что в ограждении нет мусора.
• Отсутствует и / или изолятор низкого качества
  Решение: проверьте изоляторы и замените отсутствующие и / или некачественные
• Недостаточное заземление
  Решение: добавьте больше заземляющих стержней или замените корродированные заземляющие стержни
• Низкий заряд батареи в солнечной системе
  Решение: зарядите или замените батарею или замените солнечную панель на большую
• Слишком маленький фехтовальщик / активатор
  Решение: Купите забор побольше

Артикул:

Ограждение с электричеством.1995. Сельское хозяйство, продовольствие и развитие сельских районов Альберты. Системы ограждений повышенной прочности. Dare Products Inc.

Составлено по

Ларри Фишер
Техник по животноводству, Центральный регион
Сельское хозяйство, продовольствие и сельские инициативы Манитобы

Мелинда Герман
Специалист по коровам / телят
Манитоба Сельское хозяйство, продовольствие и сельские инициативы

Все, что вам нужно знать о решетках для крупного рогатого скота

Как и почему используются средства защиты для скота?

Охрана скота часто используется там, где домашний скот может пастись на открытых пастбищах и между открытыми заграждениями.Решетки для скота не позволяют скоту пересекать границы владений и не допускают попадания в опасные зоны. Они являются прекрасной альтернативой воротам для скота, которые требуют ухода и обслуживания. Кому захочется беспокоиться об открытии закрывающихся ворот — не говоря уже о необходимом для этого уходе — когда они могут установить охрану для скота и покончить с этим?

Какие бывают типы конструкции решетки для крупного рогатого скота?

Конструкция плоской коробки

Плоские или стандартные решетки почти всегда представляют собой металлические трубы или стержни, построенные вокруг решетки.Компоненты установки следующие.

Трубопровод. Можно выбрать один из двух типов труб: с круглым и плоским верхом. Оба они традиционно устанавливаются на бетонные опоры, такие как мост, который создает открытую сводчатую область под ним. Визуализация, создаваемая этой структурой, является глубиной, которую животные не решаются пересечь. Хотя плоские и круглые верхушки создают иллюзию глубины, округлые верхние части создают нестабильную опору для скота с плоскими копытами, а плоские верхушки обеспечивают более плавное вождение.

Съемные ящики. Эти ящики упрощают удаление мусора из области под трубопроводами.

Крылья для защиты скота. Они не позволяют вашему скоту прыгать за угол охранника. Крылья можно использовать с забором из колючей проволоки, но рекомендуется использовать их с более прочным забором. Этому препятствует ограждение по всей ширине ограждения для скота. Сплошной забор по ширине — более экономичный вариант, чем крылья для ограждения скота, но если ваш забор из колючей проволоки, крылья — ваш лучший и самый безопасный вариант.

Коробочная конструкция

Коробчатые ограждения для скота сконструированы с использованием в качестве основы обычных плоских ограждений для скота. У них есть стальная юбка, которая приварена по бокам, чтобы предотвратить попадание грязи и их засорение. Охранники спроектированы для размещения на земле без каких-либо опор или хранилища. Для завершения установки боксового ограждения для скота необходимо создать грунтовые пандусы с обеих сторон.

Так как ограждения для скота в боксах не устанавливаются в земле, они могут перемещаться и смещаться со временем.Поэтому они лучше подходят для временного использования. Хотя эти агрегаты не устанавливаются в земле, они сконструированы так, чтобы выдерживать вес полностью загруженного тягача с прицепом.

Какие примеры планов охраны скота?

Защитные стержни для скота расположены достаточно далеко друг от друга, чтобы ноги скота могли провалиться, но достаточно близко, чтобы ступни человека и колеса транспортного средства могли легко пересекать их. Поскольку у крупного рогатого скота есть инстинктивный страх упасть и пораниться (особенно ногам), создание любых препятствий на их пути, скорее всего, будет удерживать их от движения вперед.

Важно отметить, что канавка или впадина, закрываемая охраной для скота, должна иметь высоту 8 дюймов минимум , чтобы животные не переступили через нее и не перешли на другую сторону.

Размеры устройства защиты скота обычно составляют 7 или 8 футов в ширину и минимум 8 футов в длину. Они могут быть до 24 футов в длину.

Какие материалы используются для защиты скота?

Бетон

Одной из самых популярных разновидностей защиты скота являются бетонные.Бетонные ограждения для скота, обычно армированные стальными прутьями, являются одним из лучших вариантов прочности. Большинство фермеров в наши дни выбирают этот материал для безопасного проезда транспортных средств. Основным преимуществом является то, что этот материал обладает высокой устойчивостью к погодным условиям; однако один недостаток, который следует учитывать при проектировании конкретной конструкции ограждения для скота, — это вес, который может привести к более высоким затратам на транспортировку. Один из популярных способов сократить общие расходы — это инвестировать в бетонные формы.

Сталь

Сталь — отличный вариант, но, как правило, она дороже.Современные решетки для крупного рогатого скота состоят из бетона и стали. Стальное ограждение для скота должно быть окрашено или изготовлено из оцинкованной стали, чтобы оно могло правильно работать и выдерживать изменяющуюся погоду.

Электроэнергия

Проведение электричества через животных — один из способов отговорить их от перехода через забор. Дополнительным преимуществом является то, что хищники не подпадают. Большинство владельцев домашнего скота, которые идут этим путем, создают самодельные решения, поскольку они более рентабельны и проще в установке.

Существуют различные конструкции электрических ограждений, которые могут работать. В одной из таких конструкций используется высокопрочная проволока, проходящая через проезжую часть на высоте от 76 до 102 мм над землей и присоединенная к источнику питания с одной стороны. Ознакомьтесь с этим уроком DIY от Благородного исследовательского института, который показывает, как построить свой собственный. Обратите внимание, что недостатком использования электрических ограждений для скота является риск поражения электрическим током людей, домашних животных и транспортных средств.

Virtual

Покраска линий с чередованием темного / светлого рисунка, напоминающего решетку для скота, изначально является экономически эффективным подходом, но перекраска линий со временем может привести к затратам на хорошо построенную металлическую ограду для скота.Было показано, что, хотя виртуальные охранники сработали, нет гарантии, что животные не научатся перепрыгивать или преодолеют свой страх перед переходом через изображение. Как только одно животное может переходить дорогу, другие следуют за ним.

Покупки загонов для крупного рогатого скота

Ваш крупный рогатый скот и домашний скот — это ваши инвестиции, поэтому делать все возможное для их защиты в ваших интересах. Вот краткий контрольный список, на который следует обратить внимание при покупке решетки для скота:

• Является ли тот, который, по вашему мнению, имеет высочайшее качество для самой долгой жизни?

• Имеются ли механизмы для поддержания качества, e.г. заглушки на концах стальных труб для предотвращения ржавчины и коррозии?

• Какой вес должен выдерживать блок? Помните о необходимости размещения транспортных средств общего пользования, сельскохозяйственных машин и общего веса вашего скота.

Приобретая высококачественное ограждение для скота, вы инвестируете в устройство, которое потребует минимального обслуживания и будет выполнять свою задачу на протяжении десятилетий. Надеюсь, этот пост помог вам взвесить варианты с учетом вашего бюджета и бизнес-потребностей — и когда вы будете готовы начать покупать решетки для скота, обязательно ознакомьтесь с нашими предложениями в магазине Farm Ranch Store.

Проектирование электрического забора — расширение кооператива: животноводство

Дизайн электрического забора

(Урок 3. Системы ограждений, продолжение)

Эффективность любого электрического ограждения, будь то забор из одной проволоки, разделяющий пастбище, или забор из 9 проволок, защищающий скот от хищников, зависит от способности ограждения наносить неприятный удар току животным, которые его касаются. Способность забора вызывать этот шок зависит от трех факторов:

1. блок питания
2. заземление
3. конструкция ограждения

Идеальный забор стоит недорого, чтобы построить и эффективно контролировать животных.Не существует единого дизайна, который удовлетворял бы этим критериям для каждого приложения. Эффективность любого дизайна зависит от типа животного, которое необходимо контролировать, материалов, используемых при строительстве, и характеристик участка (например, влажность почвы, рельеф и т. Д.)

Сколько джоулей вам нужно?

Необходимое количество джоулей (единица измерения энергии) зависит от длины забора, количества электрифицированных проводов и тяжести условий. Джоулевые рекомендации зарядных устройств зависят от длины забора для заряда и условий почвы, на которых вы планируете возвести забор.Если вы хотите установить электрический забор с периметром в одну милю, и вы заряжаете четыре нити на заборе, общая длина вашего забора составит четыре мили. Проконсультируйтесь с вашим поставщиком ограждений, чтобы определить подходящее зарядное устройство для ваших нужд. В тяжелых условиях (провод проходит через густую растительность) могут потребоваться более высокие значения джоулей.

импульсов

Энерджайзеры различаются по размеру и длительности импульсов электронов, которые они посылают в линию ограждения. Хороший антидепрессант имеет интенсивный импульс длительностью 0.0003 секунды. Эти короткие импульсы исключают риск возгорания (импульс настолько короткий, что в проводе не накапливается тепло). Блоки питания более низкого качества имеют длительность импульса от 0,003 до 0,3 секунды. Это более продолжительное время включения может привести к возникновению искр и накоплению тепла. Это может вызвать возгорание. Это также сократит срок службы многопроволока. (Эти длинные импульсы вызовут плавление проволоки в местах соприкосновения с травой.)

Высокое сопротивление и низкое сопротивление

Импеданс означает утечку. Вообще говоря, блоки питания высокого напряжения с длинными импульсами являются блоками питания с высоким импедансом.Текущие утечки легко. Блоки питания с низким сопротивлением сопротивляются утечке.

Источник питания

Если основное питание доступно и надежно, для постоянных ограждений обычно наиболее практичны блоки питания переменного тока на 110 или 220 вольт (подключите его к розетке). Поднимут ли они вам счет за электроэнергию? Что ж, в зависимости от размера устройства они обычно потребляют от 2 до 25 Вт в день. Стоимость эксплуатации блока питания, потребляющего 17 Вт в день, составит около 1,50 доллара в месяц (при условии, что тариф на электроэнергию составляет 0 долларов.12 / киловатт-час).

Зарядные устройства переменного тока

имеют ряд преимуществ перед блоками питания постоянного тока (с батарейным питанием):

• Не требуют обслуживания батареи
• У них обычно более высокий рейтинг в джоулях на потраченный доллар
• Обычно они размещаются в зданиях или поблизости от них (что снижает риск вандализма)

Там, где основное питание недоступно или ненадежно, практичной альтернативой являются блоки питания с батарейным питанием.Батареи с сухими элементами могут питать некоторые портативные блоки питания постоянного тока. Осторожно — производители обычно оптимистично оценивают время автономной работы. В стационарных установках солнечная энергия стоит дорого, но в долгосрочной перспективе является жизнеспособной альтернативой постоянно меняющимся батареям.

Для более длинных или постоянных ограждений или для коротких временных ограждений, проходящих через высокую влажную траву (высокая утечка), следует использовать более мощные блоки питания, работающие от 12-вольтных перезаряжаемых аккумуляторных батарей мокрого типа. Аккумуляторы глубокого разряда — лучший выбор.Их можно полностью разряжать и повторно заряжать. Можно использовать обычные автомобильные аккумуляторы, но они не рассчитаны на полную разрядку. Они будут заряжать от 60 до 75% своей первоначальной емкости.

Шесть советов по покупке Energizer

1. Проверьте рейтинг в джоулях. Помните: вы удваиваете шок, удваивая джоули.
2. Купить блок питания, способный выполнять работу .
3. Проверьте стоимость джоуля. Один из способов сравнить стоимость блоков питания — это рассчитать стоимость джоуля. Вообще говоря, чем ниже стоимость джоуля, тем лучше значение.
4. Купите низкоомный источник питания r с импульсами не более 0,0003 секунды.
5. Ищите твердотельные схемы с модульными сервисными платами. Это делает ремонт намного быстрее и проще.
6. Проверить гарантию. Они различаются по длине и охватываемым предметам. Некоторые покрывают урон от молнии.

Энерджайзер, чего нельзя делать

• Не покупайте только по цене. Энергетик с самой дешевой ценой обычно оказывается самым дорогим.
• Не экономьте на джоулях. Покупка большей мощности в джоулях, чем требуется в настоящее время, даст вам возможность заряжать заборы, построенные в будущем, без необходимости покупать дополнительную единицу.
• Не забудьте заземлить систему. Даже самый большой в мире энергоблок бесполезен без надежного заземления.

Заземление электрических ограждений

Плохое заземление — основная причина проблем с электрическим забором.Восемьдесят процентов проблем с электрическими ограждениями связаны с неисправными системами заземления.

Эффективное заземление замыкает цепь.

Чтобы животное получило электрошок, оно должно замкнуть круг. Цепь может быть либо от источника питания через «живой» провод через животное, через почву и через заземляющие стержни обратно к источнику питания (рис. 1A), либо от источника питания через провод под напряжением, через животное, через заземляющий провод обратно к блоку питания (рисунок 1B).

Влажная почва — хороший проводник электричества. Однако, когда влажность почвы истощена (или неэффективна в замороженном состоянии), животные не будут поражены электрическим забором, если заземляющие провода не проложены на заборе.

Рисунок 1A. Почва Возвращение на Землю

Рисунок 1B. Провод заземления возврат

Проектирование эффективной системы заземления

Система заземления электрического забора немного похожа на радиоантенну.У радио чем больше антенна, тем лучше прием. Точно так же ваш блок питания электрического забора требует большой системы заземления, чтобы собрать достаточно электронов из почвы, чтобы замкнуть мощную цепь.

Для каждого (большинства) блоков питания следует использовать минимум три заземляющих стержня. Для многих единиц 1 джоуль требуется только 1 стержень. Оцинкованные стальные стержни диаметром пять восьмых дюйма или оцинкованная труба 3/4 ″ — лучшие заземляющие стержни (НЕ ИСПОЛЬЗУЙТЕ МЕДЬ). Они должны быть не менее 6 футов в длину и загнаны в почву на 5-1 / 2 фута.Расстояние между ними должно быть не менее десяти футов. В сухих помещениях может потребоваться больше заземляющих стержней. Если в вашем заборе есть заземляющие провода, рекомендуется установить дополнительные заземляющие стержни, соединенные с заземляющим проводом с интервалами 1500 футов вдоль линии забора (интервалы 3000 футов достаточно, если почва влажная круглый год). Источники питания должны быть подключены к заземляющим стержням с помощью провода калибра 12-1 / 2, закрепленного зажимами заземляющего стержня (внизу). Соединительный провод должен быть изолирован, чтобы он не контактировал напрямую с почвой (т.е. Кабель прямого захоронения калибра 12-1 / 2 идеален). Используйте один сплошной провод для соединения всех заземляющих стержней.

Молниезащита

В дополнение к установке системы электроснабжения к забору, следует продумать и спланировать способ защиты от удара молнии. По возможности отключите блок питания во время грозы. Кроме того, в конструкцию ограждения следует включить молниеотвод (такой же или лучше, чем ваша система заземления).Обратитесь к местному дилеру заборов для получения информации о молниях.
