Электроплита мечта 4 х конфорочная с духовкой ремонт своими руками

Инструкция

Прежде чем разбирать электрическую плиту, отключите от сети кабель ее питания. Установите плиту на удобном месте, при необходимости выдвинув ее в центр помещения. Позаботьтесь о том, чтобы место ремонта было хорошо освещено, а необходимые инструменты находились под рукой.

Выверните винты, расположенный в правом и левом переднем углах электроплиты (этими винтами крепится к основанию рабочий стол). После этого поднимите рабочий стол и подоприте его подходящим предметом, например, стальным прутом. Учтите, что в зависимости от типа электроплиты последовательность действий может несколько отличаться. Для вас важны основные принципы разборки.

Отсоедините конфорки. Прежде всего, отключите провода, ведущие к конфоркам, предварительно запомнив или записав порядок их расположения. Обычно концы проводов имеют соответствующие цветные метки, единые для всех типов электрических плит. Отверните гайку заземляющего провода. Если гайка приржавела, предварительно введите в ее резьбу каплю машинного масла либо керосина.

При необходимости ремонта снимите переключатель режимов. Отсоедините идущие к переключателю провода, а также провода, ведущие к розетке . Затем выверните винты, крепящие панель управления, и снимите указанную панель. В некоторых моделях под панелью управления может быть расположена другая панель с установленными на ней переключателями. Отсоедините выключатели, вывернув крепежные винты, удерживающие панель.

После такой частичной разборки замените при необходимости неисправные элементы конструкции электроплиты и произведите ее сборку в обратной последовательности. Особое внимание уделите качеству подсоединения электрических проводов . Учтите, что полная разборка электрической плиты может быть произведена только специалистами сервисного центра.

Сегодня многие хозяйки отдают предпочтение электрическим плитам. Это объясняется тем, что на электрических конфорках проще готовить некоторые блюда. А в духовых шкафах, которыми оснащены такие плиты, ни одно блюдо не подгорает, равномерно пропаривается и имеет вкус пищи, приготовленной в русской печи. Но как любая техника, электроплиты иногда выходят из строя.

Вам понадобится

• — мультиметр;
• — набор отверток;
• — защитные перчатки;
• — нож.

Инструкция

Определите, насколько серьезна неисправность. Сложные виды работ доверьте профессионалам. В том случае, если в электрической плите не работает индикатор «Сеть», произошло короткое замыкание или же индикатор подачи энергии горит , а конфорки не нагреваются, ремонт электроплиты можно произвести самостоятельно.

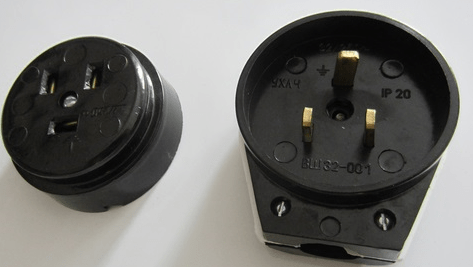

Причиной неисправности индикатора «Сеть» может быть преломление шнура в месте его соединения со штепсельной вилкой, неисправности в контактах самой вилки. Для их устранения разберите вилку и внимательно осмотрите ее. При наличии сильных повреждений замените ее аналогичной новой.

При обрыве одного из проводов на вилке обрежьте все, расположенные на ее входе. Зачистите концы проводов ножом и присоедините обратно. Если участок с поврежденным проводом не виден, прозвоните шнур по всей длине, используя мультимер. Соединять его отдельные куски специалисты не рекомендуют. Желательно заменить пришедший в негодность электрошнур новым.

В случае короткого замыкания установите все ручки-переключатели в режим «Выключено», затем поочередно обследуйте все звенья электрической цепи. Используйте для этого мультимер. Для этого один щуп мультимера приложите к корпусу плиты, а другой – к открытым контактам электрической цепи. На поврежденном отрезке прибор издаст характерные звуки. Ремонт электроплиты осуществляется путем замены подгоревших контактов или участка электрического провода.

Если питание на электрическую плиту поступает, а конфорка не

Инструкция

До того как приступить к замене конфорки, ознакомьтесь с существующими их разновидностями. Различают спиральные, сплошные, галогенные и керамические конфорки.

Выбирая замену, учтите, что спиральные конфорки очень похожи на нагревательные элементы в электрочайниках (они могут быть одинарными и двойными). Второе название сплошных конфорок – блиновые (отличаются от других моделей сплошной плоской поверхностью).

Если у вас стеклокерамическая варочная поверхность, то вам подойдут галогенные модели. В таких конфорках круглые либо прямые нагревательные элементы сгруппированы под гладкой стеклянной варочной поверхностью (внешне они напоминают лампы заливающего света, предназначенные для освещения). Нагревательный элемент керамической поверхности выполнен из проволочной спирали, уложенной в похожий на лабиринт канал.

Прежде чем приступить к замене конфорки, обесточьте электроплиту. После этого отсоедините от старой неисправной конфорки провода с пружинящими наконечниками. Прикрепите к проводам небольшие бумажки, где укажите подробную информацию о том, какой из них откуда был отсоединен.

Для того чтобы отсоединить неисправную конфорку
, открутите гайку, фиксирующую заземляющий провод, и гайку, которая прижимает скобу. Снимите скобу со штыря, придерживая при этом конфорку
рукой. Измерьте диаметр снятой детали. Зная значение данного показателя, вам легче будет подобрать новую конфорку
для электроплиты .

Установите новую конфорку
на отведенное ей место. Приоткройте крышку корпуса электроплиты, к которой руками прижмите монтируемую деталь. Продолжая придерживать конфорку
, наденьте скобы на выступающий штырь. Зафиксируйте конфорку
. Прикрепите провод заземления.

Проверьте, правильно ли установлена новая конфорка. Если вдруг обнаружится, что она несколько смещена в сторону, обязательно исправьте это, после чего закрепите болты, удерживающие крышку электроплиты.

Протестируйте работоспособность электрической плиты с новой конфоркой.

Неотъемлемой составляющей любой кухонной плиты являются ее конфорки. Именно благодаря этим нагревательным элементам, мы готовим и разогреваем себе еду, кипятим воду и выполняем много других полезных дел. Однако иногда случается такая ситуация, когда после покупки новая плита почему-то не хочет работать. Тогда вам придется досконально проверить приобретенную технику, особое внимание уделив ее конфоркам.

Инструкция

Чтобы проверить правильность работы конфорок на вашей кухонной (газовой) плите, вам прежде всего нужно будет включить саму плиту, подавая газ при помощи специальных рукояток последовательно на каждую из конфорок. Включение конфорок производится переключением соответствующей рукоятки в 6 разных положений, как по часовой стрелке, так и против нее. Как правило, направление вращения вы можете увидеть на варочной панели плиты или в инструкции по эксплуатации. При помощи соответствующего регулятора можно выбрать один из следующих режимов: 0 — выключено; 1, 2, 3, 4, 5 – средняя мощность; 6 – мощность.

Для зажигания одной из конфорок поднесите к ней зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку конфорки в положение максимальной мощности. Газ автоматически загорается, а лампочка-индикатор соответствующей конфорки начинает светиться. В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатой примерно 6 секунд до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени. В моделях, оснащенных свечой зажигания, для зажигания нужной конфорки необходимо сначала нажать кнопку включения искры, обозначенную звездочкой , затем нажать до упора и повернуть против часовой стрелки соответствующую рукоятку в положение максимального пламени.

Некоторые модели оснащены устройством зажигания, встроенным внутри рукоятки. В этом случае варочная панель имеет свечи зажигания, а не кнопки. Для включения нужной конфорки достаточно нажать до упора соответствующую рукоятку и повернуть ее против часовой стрелки в положение максимального пламени, удерживая ее вплоть до зажигания пламени.

Для каждой конфорки необходимо использовать подходящую посуду, чтобы пламя не выходило из-под ее дна. Всегда используйте кастрюли и сковороды с плоским дном и с крышкой. В момент закипания поверните рукоятку в положение средней мощности. Если в процессе работы пламя на конфорке погаснет (например, его задует сквозняком), конфорка снова поджигается автоматически. Если повторный поджог не приводит к появлению пламени (например, из-за пролившихся на горелку остатков пищи), подача газа на данную конфорку
прекращается, и индикатор конфорки начинает мигать. Поверните рукоятку по часовой стрелке в положение «выключено» и попробуйте устранить неполадку, затем попытайтесь вновь зажечь конфорку
. По окончании приготовления пищи для выключения конфорки поверните рукоятку по часовой стрелке, в положение «выключено», вплоть до погашения пламени — индикатор конфорки погаснет.

Видео по теме

Если установлено, что причиной неисправности электроплиты является неработающая конфорка, можно просто заменить ее на новую, совпадающую с ней по диаметру. Это несложно сделать самостоятельно, соблюдая некоторые рекомендации.

Вам понадобится

• Отвертки плоская и крестовая, два гаечных ключа на 10 мм, пассатижи, новая конфорка.

Инструкция

Замеряйте диаметр неработающей конфорки
. Кроме этого, осмотрите состояние наружного металлического кольца, расположенного между крышкой электроплиты и конфоркой. Если оно повреждено, его необходимо приобрести вместе с новой конфоркой, которую следует установить взамен неисправной.

Открутите гайку с металлического стержня, который вкручен в корпус неисправной конфорки
. Отсоедините проволоку заземления . Штырь необходимо полностью освободить от крепежа для того, чтобы можно было легко снять скобу или кожух. Скобу или кожух снимайте со штыря, придерживая конфорку ладонью с другой стороны.

Выдавите конфорку изнутри наружу, придерживая ее рукой, закройте крышку. Положите конфорку на крышку. Если кольцо повреждено – удалите его. Если кольцо годное, пусть оно остается на крышке корпуса плиты. Если старое кольцо удалили, новое кольцо наденьте на новую конфорку и положите ее рядом со старой таким образом, чтобы контакты на обеих конфорках оказались сверху.

Установите конфорку на место и откройте крышку корпуса плиты, прижимая конфорку к крышке рукой. Не отпуская конфорку, наденьте на штырь крепежный кожух или скобу, ориентируясь на соседние конфорки
. Прикрутите их. Присоедините провод заземления.

Закройте крышку. Проверьте, ровно ли установлена конфорка. При необходимости поправьте. Болты, держащие крышку, установите на место. Затем подключите электроплиту и проверьте, работает ли вновь установленная конфорка.

Обратите внимание

Вся работа по замене конфорки возможна исключительно при отключении от плиты электропитания. Если невозможно подобраться к электроразъему, в который включена плита, необходимо отключить рубильник на распределительном щитке.

Полезный совет

При откручивании гайки со штыря для более легкого хода на штырь можно капнуть немного масла.

Электрическая плита — удобный и полезный способ готовить еду. Однако тем, кто привык к газовым конфоркам, может быть трудно освоиться с тонкостями и особенностями электроплит. Приготовление пищи на них имеет свои нюансы, которые необходимо учитывать.

Вам понадобится

• Металлическая посуда с плоским дном.

Инструкция

Электроплита, в отличие от газовой, нагревает поставленную на нее посуду всей поверхностью конфорки . Поэтому очень важно, чтобы все кастрюли, сотейники, сковородки и прочая посуда, которой вы пользуетесь при готовке, была с плоским дном. Поэтому для электроплит не подходят казанки и сковородки для плова. Из-за их выпуклого дна электрическая конфорка прогревается неравномерно, так что плита может испортиться, а еда будет готовиться намного хуже.

Не менее важен и размер посуды. Он должен как можно точнее соответствовать размеру той конфорки, на которую вы ее ставите. Если разница не больше сантиметра, это допустимо. Однако стоит помнить, что в посуде, чей диаметр немного меньше конфорки, еда будет готовиться быстрее, а если больше — то медленнее.

Обычные чугунные «блины» медленно нагреваются и медленно остывают. Ни в коем случае не ставьте посуду на конфорку , раскаленную докрасна. Выключите ее и немного подождите, пока она не перестанет светиться. Однако это свойство можно применить с пользой. Если блюдо, которое вы готовите, требуется томить на медленном огне, то можно сильно нагреть чугунную конфорку, а затем просто выключить ее и оставить понемногу остывать. Если же еда, напротив, требует быстрого огня, то лучше заранее разогреть плиту и поставить кастрюлю или сковородку на уже горячий «блин». И обязательно выключите нагрев заранее, до того, как блюдо будет готово.

Стеклокерамическая поверхность плиты обладает собственными особенностями. Она нагревается и охлаждается намного быстрее, чем чугун, поэтому хозяйке, привыкшей к газу, будет намного легче освоиться именно со стеклокерамикой. Однако такая поверхность еще более требовательна к посуде. Не пользуйтесь алюминиевыми и медными кастрюлями — эти металлы легко взаимодействуют со стеклокерамикой и оставляют следы, от которых потом очень трудно избавиться. Эмалированную кастрюлю со сколами на дне тоже лучше не ставить на такую конфорку во избежание царапин.

Старайтесь не сыпать на горячую стеклокерамическую панель соль или сахар и не проливать воду. Из-за них она может потрескаться.

Если у вас плита с индукционными конфорками, то посуда из жаропрочного стекла останется на ней холодной. Для индукционных плит подходит только металлическая посуда из ферромагнитных сплавов. Проверить это можно простым магнитом — если он притягивается к вашей кастрюле, значит, она годится. Индукционная плита нагревается еще быстрее, чем обычная, поэтому внимательно следите за кашей, супом или другой едой, склонной «убегать» при кипячении.

Полезный совет

Посуда, продающаяся в магазинах, почти всегда снабжена ярлыком, где указано, для каких плит она подходит. Внимательно изучите эти условные обозначения или попросите совета у продавца-консультанта.

Сегодня всё больше людей начинают использовать электрические плиты. Это обусловлено тем, что газовые аналоги не могут быть достаточно безопасны. Особенно в тех случаях, когда к дому не подведена газовая магистраль и питание плиты осуществляется природным газом из баллона.

Электрические плиты гораздо безопаснее. Однако степень их эксплуатационной надёжности несколько ниже. Ремонт электроплит выполняют профессионалы. Но при наличии некоторого набора знаний, мероприятия по ремонту могут быть осуществлены без помощи специалиста.

Принцип действия электрических плит

Для того чтобы диагностировать причину поломки электрической плиты, необходимо детальным образом изучить полный конструктив. Стоит отметить, что он в значительной мере прост и понятен.

Тепловая энергия электрической плиты генерируется благодаря прохождению электрического тока через нагревательные ТЭНы, которые располагаются под каждой конфоркой.

Их сопротивление огромно, поэтому при прохождении тока выделяется тепло. Токоведущие части изолированы от корпуса ТЭНа при помощи магнезитовой крошки.

Различные комбинации элементов позволяют регулировать сопротивление. Другими словами, величина жара зависит от положения в котором располагается переключатель конфорки.

С электрической плитой, по большому счёту, может произойти лишь то, что она перестанет греть. Вероятнее всего, нагреватель попросту вышел из строя. Для его ремонта потребуется следующий инструментальный сет:

• отвёртка;
• плоскогубцы;
• мультиметр.

Для проверки нагревательного элемента необходимо проверить его сопротивление. Для этого демонтируем его при помощи отвёртки. Далее подключаем щупы мультиметра к контактным площадкам ТЭНа и переводим регулятор прибора на измерение сопротивления.

Если прибор показывает бесконечное сопротивление, значит, ТЭН вышел из строя и требует замены. Ремонт ТЭНов не возможен в принципе.

Мультиметр показывает сопротивление? Значит проблема кроется в самих переключателях.

Естественно, любые ремонтные работы над электрической плитой должны проводиться только при полном её отключении от сети электропитания.

Олег Шевченко продемонстрирует процесс ремонта варочной поверхности плиты:

Причины отсутствия нагрева электрической плиты после ее включения могут быть разными. Однако наиболее частым случаем является неисправность одного из нагревательных элементов, особенно при “вспучивании” и трещинах поверхности конфорки (в таких случаях провод нагревательного элемента может даже прикасаться к корпусу конфорки и от не “заземленной” плиты будет “бить” током).

Ввиду этого может потребоваться замена конфорки.

До того как приступить к замене конфорки, ознакомьтесь с существующими их разновидностями. Различают спиральные, сплошные, галогенные и керамические конфорки.

Выбирая замену, учтите, что спиральные конфорки очень похожи на нагревательные элементы в электрочайниках (они могут быть одинарными и двойными). Второе название сплошных конфорок – блиновые (отличаются от других моделей сплошной плоской поверхностью).

Если у вас стеклокерамическая варочная поверхность, то вам подойдут галогенные модели. В таких конфорках круглые либо прямые нагревательные элементы сгруппированы под гладкой стеклянной варочной поверхностью (внешне они напоминают лампы заливающего света, предназначенные для освещения). Нагревательный элемент керамической поверхности выполнен из проволочной спирали, уложенной в похожий на лабиринт канал.

Прежде чем приступить к замене конфорки, обесточьте электроплиту. После этого отсоедините от старой неисправной конфорки провода. Прикрепите к проводам небольшие бумажки, где укажите подробную информацию о том, какой из них откуда был отсоединен. И, по возможности, сделайте фотографию порядка подключения проводов к конфорке. Желательно “прозвонить» ее спираль: если спираль целая и внешних признаков повреждения нет, конфорку менять не обязательно и нужно проверить “тестером” регулятор мощности, если же есть обрыв, замена конфорки неизбежна.

Для того чтобы отсоединить неисправную конфорку, открутите гайку, фиксирующую заземляющий провод, и гайку, которая прижимает скобу. Снимите скобу со штыря, придерживая при этом конфорку рукой. Измерьте диаметр снятой детали. Зная значение данного показателя, вам легче будет подобрать новую конфорку для электроплиты. На внутренней стороне конфорки указана мощность и диаметр конфорки.

Установите новую конфорку на отведенное ей место. Приоткройте крышку корпуса электроплиты, к которой руками прижмите монтируемую деталь. Продолжая придерживать конфорку, наденьте скобы на выступающий штырь. Зафиксируйте конфорку. Прикрепите провод заземления. Подсоедините провода, идущие от переключателя мощности в той же последовательности, как они были до снятия старой конфорки (в случае ее однотипного вида).

Самое подробное описание: электроплита мечта ремонт духовки своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Монтажная схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочный плиты с духовым шкафом модели «Мечта 221Ч»

И на всякий случай, вдруг кому захочется ознакомиться:

У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту: [email protected] — я обязательно отвечу и помогу чем смогу.

Copyright © 2018 Электрика в доме. Все права защищены.

При копировании материалов сайта – ссылка на источник обязательна.

MosCatalogue.net – это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

Ищите, смотрите, скачивайте видео – все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.

Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

Сегодня популярность бытовой техники, работающей от электричества, постоянно растет, но в процессе эксплуатации иногда происходят незначительные поломки. Электрическая плита присутствует на каждой современной кухне – она является сердцем этого помещения. Когда кухонная помощница выходит из строя, многие домашние умельцы интересуются, можно ли осуществить ремонт электроплиты своими руками?

Во-первых, домашний мастер, решивший самостоятельно починить электрическую плиту, должен как минимум разбираться в электрических приборах, знать элементарные основы электротехники и правила безопасности при проведении такого вида работ. Во-вторых, нужна уверенность в том, что вы сможете выполнить столь сложный ремонт, а главное — найти и устранить основную причину поломки. В-третьих, необходимо подготовить специальный инструмент.

При демонтаже электрических плит вам понадобятся отвертки различного назначения: под крест или шлицу, с разной толщиной, так называемого специалистами жала. Обязательно нужны будут ключи — рожковые и накидные, пассатижи, кусачки. Для внутренних работ в корпусе изделия пригодится паяльник, бокорезы, изоляционная лента и, конечно же, специальный прибор для измерения напряжения и сопротивления.

На фотографии показан только примерный набор необходимого инструмента — во время работы ассортимент используемого инструмента имеет свойство к значительному расширению.

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт. Например, у бюджетной электроплиты Мечта 15М всего две конфорки и небольшая духовка, а изделие белорусских инженеров Гефест имеет стандартный набор конфорок и объемный духовой шкаф.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

В разных моделях контроль уровня нагревания осуществляется по-разному: при помощи ручного изменения режима приготовления пищи или специальных таймеров и сигнализаторов, которые осуществляют контроль.

Во время эксплуатации электрических плит пользователи могут столкнуться с такими типичными неисправностями.

1. Иногда при включении изделия появляется запах горелого — надо выключить плиту и осмотреть конфорки, на которых могли остаться остатки пригоревшей пищи, которые легко удаляются. Когда появляется запах горелой пластмассы или резины, то надо вызывать мастера.
2. ТЭН не нагревается — здесь вина конфорки или соединительных проводов, но для начала надо проверить органы управления, может быть там отошел контакт.
3. Невозможно настроить оптимальную температуру нагревания конфорки — необходимо произвести ремонт переключателя.
4. Не нагревается конфорка — если у вас внутри стоит спираль, то часто происходит ее разрыв от перегрева или попадания влаги. В таком случае починить электроплиту весьма несложно — замените спираль, вот и весь ремонт.
5. Плохо работает духовой шкаф — необходимо прозвонить ТЭНы, в 100% это их вина, требуется замена, т. к. они не ремонтируются.

Внимание! Если подключение электроплиты выполнялось самостоятельно, то ни один сервис не будет делать ремонт бесплатно — вы лишились права на гарантийное обслуживание.

Процесс поиска отказа оборудования не зависит от модели изделия и типа варочной плиты или установленных на ней конфорок.

Вначале при помощи вольтметра необходимо проверить напряжение. Не стоит исключать возможность срабатывания автомата защиты, может быть нарушена изоляция проводки или причина кроется в розетке. Если это так, то надо разбирать ее, и уточнять причину.

Если индикатор светится на панели управления, а плита не работает, то нет подачи тока на конфорки, значит, нужно разобрать плиту.

Следует проверить исправную работу блока управления механического или электронного типа — измерить прибором поступление тока на клеммы конфорок.

Проверить ТЭН каждой конфорки, чтобы найти перегоревшую спираль.

Осмотреть все термодатчики, реле и различные регуляторы.

Наша задача — найти неисправность и локализовать образовавшуюся проблему. Выполнив все рекомендации, вы обнаружите причину отказа техники, а как починить ее, мы расскажем немного позже.

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям. Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит.

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Важно! Ремонт стеклокерамических варочных поверхностей выполняется только специалистами сервисного центра — дилетантам с поверхностными знаниями и отсутствия опыта лучше не касаться столь сложного оборудования.

Ниже приведены распространенные поломки электрических плит. Некоторые из них можно устранить самостоятельно, другие требуют профессиональной диагностики и ремонта.

Если у вас плита с конфорками, то, чтобы поменять их, действовать надо по такой методике.

1. Откручиваем гайку и убираем заземление.
2. Под ним может быть кольцо или скоба, прижимающая деталь к основанию.
3. Конфорка крепится резьбовым соединением или просто вставляется в специальное отверстие. При первом варианте смазываем резьбу маслом и осторожно пытаемся выкрутить ее из корпуса, во втором случае — поддеваем отверткой и вынимаем.
4. Если модель старого образца, то перегоревшие конфорки лучше сразу заменить современными и экономичными образцами, подходящими по габаритам.

5. Если конфорки в исправном состоянии, то причина отказа находится в блоке управления — через механические регуляторы проходит ток большой величины, и на нежных контактах могут образоваться нагары, которые зачищаются мелкой наждачной бумагой.

Здесь приведена пошаговая инструкция, как отремонтировать или заменить переключатель у электрических плит.

1. Если при проворачивании регулятора нет щелчков, то это говорит о том, что он неисправен.
2. Существует оригинальная проверка его состояния: ставим регулятор в среднее положение, подаем напряжение на плиту, автоматика защиты должна срабатывать — включаться и выключаться через 30 сек.
3. Перед снятием ручек необходимо изучить инструкцию — на некоторых моделях они не разбираются (Gefest, Kaiser).
4. Вначале снимаются регулирующие ручки снаружи, затем откручиваем переднюю панель.
5. Под ней установлена планка, которую необходимо снять, чтобы добраться до сломанного регулятора.

Если неслышно щелчка при включении реле, то необходимо проверить наличие сигнала — при его отсутствии причина кроется в самом микропроцессоре или каскаде на выходе. Чтобы отремонтировать электронный блок, надо иметь принципиальную схему и разбираться в сложностях радиотехники. Если нет знаний и навыков, то лучше обратиться к специалистам — иначе придется покупать новую электрическую плиту.

Современные электрические плиты на ТЭНах довольно часто используют терморегулятор нагрева конфорки каскадного типа.

Иногда происходит поломка такого регулятора, которому можно найти идентичную замену. Умудренные опытом мастера советуют устанавливать симисторный тип такого устройства, только надо брать с запасом по мощности и силе тока. В некоторых моделях он устанавливается на одной плате вместе с радиатором. Когда конфорка плиты работает на максимуме, а регулировку нагрева изменить невозможно, то это говорит о том, что именно регулятор вышел из строя по неизвестной причине — его срочно надо заменить.

Каждый пользователь должен понимать, что современные бытовые приборы напичканы электроникой, каждая модель имеет свой, отличный от других нюанс изготовления и управления — механический или электронный. Постороннее вмешательство без особых знаний и навыков может негативно воздействовать на нежную начинку электрических плит.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

• HANSA (Ханса) (1)
• Для водонагревателей (9)
  • ремонт водонагревателей (9)
• Для плит (29)
  • конфорки (3)
  • переключатели (6)
  • ремонт электроплит (10)
  • розетка и вилка (1)
  • термостат (6)
  • тэны духовки (5)
• Для посудомоечных машин (5)
• Для пылесосов (2)
  • запчасти для пылесосов (1)
• Для стиральных машин (51)
  • AEG (АЕГ) (2)
  • ARDO (АРДО) (6)
  • ARISTON (Аристон) (4)
  • BEKO (Беко) (2)
  • BOSCH (Бош) (1)
  • CANDY (КАНДИ) (1)
  • ELECTROLUX (Электролюкс) (3)
  • GORENJE (Горенье) (1)
  • INDEZIT (Индезит) (2)
  • LG (ЭлДжи) (1)
  • MERLONI (Мерлони) (2)
  • Samsung (Самсунг) (1)
  • ZANUSSI (ЗАНУССИ) (1)
  • клапаны (3)
  • манжеты (3)
  • помпы (2)
  • ремни (3)
  • Ремонт стиральных машин (10)
  • тэны (3)
• Для холодильников (8)
  • термостат (2)
• Для электроплит (17)
• Лысьва (1)
• МЕЧТА (5)
• Новости (11)
• о нас (3)
• Опросы (1)
• патрубки (1)
• полезная информация (9)
• Причины поломок (8)
• Расходные материалы (1)
• Ремонт посудомоечных машин (2)
• СВЧ-печь (4)
• Хлебопечки (1)
• Холодильники (5)
• ЭЛЕКТРА (1)

Ремонт электроплит МЕЧТА

Как известно, ремонт плиты проводится для устранения неисправностей возникших при транспортировании, хранении и эксплуатации, и состоит в замене отдельных вышедших из строя комплектующих деталей плиты. Плиты МЕЧТА достаточно просты конструктивно, хотя комплектующие запасные части (за исключением конфорок) очень специфичны.

Рассмотрим основные неисправности плит МЕЧТА , причины и методы устранения.

1. Не светится лампа светосигнальной арматуры плиты МЕЧТА, электроконфорка не нагревается.

Причина неисправности : Обрыв электрической цепи, вышла из строя электроконфорка

Необходимо найти и устранить обрыв электрической цепи. Заменить электроконфорку.

2. Не светится лампа светосигнальной арматуры, электроконфорка плиты МЕЧТА нагревается.

Причина неисправности: вышла из строя светосигнальная арматура.

Нужно заменить светосигнальную арматуру.

3. Жарочный шкаф (духовка) электроплиты МЕЧТА нагревается неравномерно.

Скорее всего прогорел один из тэнов или обрыв электрической цепи. Следовательно, нужно найти обрыв цепи. Заменить тэн.

4. При включении духовки жарочный шкаф не нагревается.

Причина в неисправности термостата или обрыв в электрической цепи. Проблема решается заменой термостата или устранением обрыва цепи.

5. Духовка включена, но лампа подсветки жарочного шкафа не горит.

Обычно это связано с тем, что перегорела лампа подсветки, но может и сгореть патрон. Замена лампочки или патрона решит эту проблему.

Общие требования при выполнении демонтажных работ следующие:

– отсоединить плиту от электрической сети;

– определить место ремонта и порядок демонтажа;

– подготовить необходимый инструмент

Схема крепления дверцы жарочного шкафа плиты МЕЧТА

Снятие дверцы электрошкафа жарочного плиты МЕЧТА производить в соответствии с рисунком 1, для чего необходимо:

а) открыть дверцу электрошкафа жарочного 3;

б) установить технологические упоры 2 в отверстия планок шарниров 1;

в) закрыть дверцу электрошкафа жарочного 3; при этом одновременно движением нижней части дверцы на себя, снять ее с осей дверцы электрошкафа жарочного 4 и кронштейнов узлов шарнирных 5 (направление стрелки Б);

д) движением вверх снять дверцу электрошкафа жарочного 3 с планок шарниров 1 (направление стрелки А).

Установку дверцы электрошкафа жарочного 3 выполнять в обратном порядке согласно рисунку 1. При установке дверцы электрошкафа жарочного 3 убедитесь в точной стыковке осей дверцы электрошкафа жарочного 4 с пазами кронштейнов узлов шарнирных 5.

Замену деталей дверцы электрошкафа жарочного производить в соответствии с рисунком 5.

Замена ТЭН-конфорки (плита 442Т, 15М, 29 М и др. с тэн-конфорками) (см. рисунок 2):

а) отвернуть два винта крепления верхней варочной панели со стороны фасада плиты, а также расслабить крепление двух винтов с задней стороны верхней варочной панели;

б) установить технологический упор, поднять верхнюю панель;

в) отсоединить проводники от ТЭН-конфорки, открутить гайку крепления провода заземления, отсоединить его от ТЭН-конфорки;

г) подогнуть пружины конфорки, приваренные к поддону конфорки, вытащить ее из плиты верхней;

д) снять крестовину конфорки;

е) расслабить резьбовое соединение (винт, гайка), вытащить ТЭН-конфорки.

ж) установить исправный ТЭН-конфорки.

Сборку производить в обратном порядке.

Замена электроконфорки чугунной (плиты с чугунными конфорками), (см. рисунки 3):

а) отвернуть четыре винта крепления блок-плиты;

б) отвернуть винты крепления, снять стенку заднюю верхнюю;

в) открутить гайку, отсоединить провод заземления электрокофорок чугунных от кронштейна шнура в сборе ;

г) отсоединить проводники от электроконфорок чугунных, снять блок-плиту;

д) открутить гайку с центральной шпильки электроконфорки чугунной и отсоединить провод заземления;

е) отвернуть гайку крепления электроконфорки чугунной, снять траверсу и электроконфорку чугунную;

ж) установить исправную электроконфорку чугунную.

Сборку производить в обратном порядке.

Замена переключателя мощности (см. рисунки 4):

а) выполнить операцию в соответствии а)3.5, сдвинуть блок-плиту;

б) отвернуть винты крепления панели управления с кронштейнами каркаса, открепить блок управления от каркаса

в) отсоединить проводники от неисправного переключателя мощности и снять ручку;

г) отвернуть винты крепления переключателя мощности с панелью управления;

д) установить исправный переключатель мощности.

Сборку производить в обратном порядке.

Замена термостата (см. рисунок 4):

а) выполнить операции в соответствии с перечислением а), б) п.”Замена переключателя” ;

б) снять стенку заднюю верхнюю, отвернуть шесть винтов крепления стенки задней верхней к каркасу;

в) открыть дверцу электрошкафа жарочного и убрать противень и решетку

г) открепить шайбу прижатия трубки термостата к электрошкафу жарочному, вытащить баллон термостата из электрошкафа жарочного;

д) отсоединить проводники от неисправного термостата и снять ручку;

е) отвернуть винты крепления термостата с панелью управления;

ж) установить исправный термостат.

Сборку производить в обратном порядке.

Замена арматуры светосигнальной (рисунок 4):

а) выполнить операции в соответствии с перечислением а), б) ;

б) отсоединить проводники, снять арматуру и заменить годной. Сборку производить в обратном порядке.

Замена шнура соединительного (рисунок 8):

а) снять стенку заднюю верхнюю, отвернуть шесть винтов крепления стенки задней верхней к каркасу;

б) снять хомут со шнура соединительного, отвернуть два винта;

в) раскрутив гайки крепления жил шнура соединительного, снять его;

г) установить исправный шнур соединительный. Сборку производить в обратном порядке.

Замена лампы подсветки электрошкафа жарочного (рисунок 2,7):

а) сотвернуть шесть винтое крепления стенки задней верхней к каркасу, снять стенку заднюю верхнюю ;

б) заменить неисправную лампу подсветки.

Сборку производить в обратном порядке.

Замена патрона лампы подсветки электрошкафа жарочного (см. рисунки 2,7);

а) отвернуть шесть винтов крепления стенки задней верхней к каркасу, снять стенку заднюю верхнюю,;

б) открутить лампу подсветки и отсоединить провода от патрона;

в) вывернуть на один-два оборота верхнюю чать патрона от нижней, снять патрон с кронштейна и заменить его.

Сборку производить в обратном порядке

Замена верхнего н нижнего ТЭН электрошкафа жарочного (см. рисунки 2,7):

а) выполнить операции в соответствии с перечислением а), б)

б) отвернуть винты крепления, снять профиль боковой и стенку боковую с правой стороны ;

в) отсоединить провода от ТЭН;

г) снять проволоку с электрошкафа жарочного и развернуть теплоизоляцию;

д) отогнуть хомуты, заменить ТЭН.

Сборку производить в обратном порядке.

Замена заднего ТЭН электрошкаф а жарочного (рисунок 2,7):

а) выполнить операции в соответствии с перечислением а, б), в) 3.11 и 3.12;

в) отогнуть хомуты, заменить ТЭН.

Сборку производить в обратном порядке.

Замена верхнего н нижнего ТЭН электрошкафа жарочного (см. рисунки 2,7):

а) выполнить операции в соответствии с перечислением а), б) 3.7 и 3.12;

б) отвернуть винты крепления, снять профиль боковой и стенку боковую с правой стороны ;

в) отсоединить провода от ТЭН;

г) снять проволоку с электрошкафа жарочного и развернуть теплоизоляцию;

д) отогнуть хомуты, заменить ТЭН.

Сборку производить в обратном порядке.

Замена заднего ТЭН электрошкафа жарочного (рисунок 2,7):

а) выполнить операции в соответствии с перечислением а, б), в) 3.11 и 3.12;

в) отогнуть хомуты, заменить ТЭН.

Сборку производить в обратном порядке.

1 – Панель внутренняя (ПЭ 12-06.13.110)

2- Стекло наружное (ПЭ 12-06.13.200)

5- Г айка пружинная (ПШ .02.002)

Схема соединений электрических плит.

Примечание: на схемах соединений электрических промаркированы цвета проводников: Б – белый, С – синий, К – красный

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.

Н1, Н2 – конфорки трубчатые, Н3 – конфорка чугунная 200мм, Н4 – конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности , П3, П4-семипозиционные переключатели мощности, ПШ – трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 – сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 – нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Электроплита МЕЧТА 15 М схема замена переключателей

Меняем сначала левый переключатель потом правый

Обязательно меняем все подгоревшие фастоны

на схеме показана конфорка на 1200 ват

также существуют конфорки на 1000 ват сопротивление спиралей

Показания омметра при подключении к сетевой вилке

будут 1- 200 ом 2- 120 ом 3- 80 ом 4- 50 ом

при переключении духовки 1-40 ом 2- 75 ом 3- 75 ом 4- 150 ом

сопротивления могут отличатся на 1-3 ома допускается гостом

Электроплита МЕЧТА 15 М схема

Терморегулятор WY 320-653-21F2

Красноярск ремонт электропечей т. 8 902 918 93 34

Благодаря такой универсальной энергии, как электричество, популярность электрических плит все возрастает. На данном сайте есть статья, как подключить электроплиту, а на этой странице описаны распространенные неполадки, методы их выявления и устранения.

Во многих случаях, домашний мастер или обычный пользователь может собственноручно сделать ремонт электроплиты, не прибегая к дорогим услугам специалиста.

Готовка пищи на электроплите

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

• Проверить вольтметром наличие питающего напряжения (возможно, сработал защитный автомат на линии подключения плиты, повреждена проводка, или неисправна розетка;
• Убедиться в исправности штепсельной вилки и сетевого питающего шнура – свечение контрольной лампочки или электронной индикации на панели управления автоматически исключает данную неисправность;

Разобрать и проверить штепсельную силовую розетку

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Поскольку электроплиты и варочные панели бывают самых разных форм, габаритов и конструкций, нет никакой возможности описать их все в одной статье, поэтому пользователь должен самостоятельно разобраться с разборкой корпуса. Но общим для всех типов электроплит является наличие термоизоляции и с ней необходимо работать очень осторожно.

Различные конструкции электроплит

При существенном повреждении термоизоляционного слоя электрической плиты снизится ее энергоэффективность, а также изменятся показания термодатчиков, что повлечет неправильную работу плиты в будущем.

Нужно помнить, что работать со стекловатой термоизоляции нужно только в толстых рукавицах, а асбестовая пыль термоизоляционных прокладок старых электроплит вредна для здоровья.

Разобрав корпус электроплиты, необходимо изучить внутреннее устройство оборудования, определить тип регуляторов, переключателей и нагревателей. Будет очень кстати иметь в наличии схему плиты. Но даже без схемы, владея основами электротехники, можно разобраться в системе управления нагревателями и выявить проблему.

Внимание, следующие ниже методы проверки идут в разрез с инструкцией пользователя, запрещающей включать электроплиту при разобранном корпусе, поэтому следует быть очень осторожным!

Если электрическая плита не работает вообще, следует проверить наличие напряжения на входе переключателей или электронной схемы управления. Импортные электроплиты с электронным блоком управления уязвимы к скачкам напряжения, и очень часто неполадки в них не связаны с повреждением нагревательных элементов.

Электронный блок управления электроплиты

Если сетевой шнур в порядке, и напряжение поступает, а дисплей не светится, то возможно перегорел внутренний предохранитель блока управления электроплитой. Но индикация работающего дисплея не всегда гарантирует его работоспособность – возможно, случилась поломка в силовых реле коммутации.

Наиболее доступный способ проверки блока управления – это проверить поступление напряжения на клеммы нагревателей конфорки. Если напряжение поступает, но ТЭН не нагревается, значит нужно отсоединить электроплиту от розетки, затем отключить клеммы от нагревательных элементов, и прозвонить их.

Проверка поступления напряжения на клеммы спирали конфорки

Будет безопаснее, если на клеммы ТЭНов вначале цеплять специальные зажимы «крокодил», одеваемые на измерительные щупы, а потом подавать напряжение. Если работает только часть конфорок, то будет целесообразней в первую очередь прозвонить нагреватели, и уже потом искать обрыв в цепи питания. Нужно помнить, что нагревательные элементы могут иметь несколько спиралей – способом их совместного подключения регулируется мощность нагревания.

При обнаружении перегорания спирали накаливания или пробоя на корпус, поврежденный нагревательный элемент следует заменить.

Если плита старая, то стоит заменить перегоревшие нагреватели на более совершенные и экономичные. Лучше всего себя зарекомендовали ТЭНовые электронагреватели для электрических плит.

Если прозвонка спиралей не выявила в них неисправностей, то причину следует искать в блоке управления. Как уже говорилось, нагревательные элементы могут иметь несколько встроенных спиралей, которые коммутируются при помощи переключателей или электронных реле. В обоих случаях через контактные группы протекает большой ток, от чего на них образовывается нагар.

Переключатель режимов работы электроплиты

Допустим, нагревательный элемент электроплиты имеет две спирали: С1 и С2. Для их коммутации может применяться трехпозиционный переключатель с тремя контактами: К1, К2, К3.

Схема подключения нагревательного элемента с двумя спиралями

При включении К3 обе спирали подключаются последовательно и будут работать в половину своих мощностей. При включении К2 спираль С1 будет греть в полную силу. Максимум нагрева получится при одновременном замыкании К1 и К2 – две спирали будут подключены параллельно. Все другие возможные варианты не имеют смысла и должны быть исключены самой конструкцией переключателя.

Чтобы починить подобный переключатель, его необходимо разобрать и добраться до контактов чтобы прочистить их наждачной бумагой или тонким плоским напильником. Также нужно проверить натяжение прижимных пружин и прилегание контактов. Очистка поверхностей, подтяжка пружин и подгибание контактов поможет устранить проблему.

Подобную функцию переключения в электроплитах с электронным блоком управления выполняют электромеханические реле. Если при выборе режима слышно срабатывание реле, а на выходе напряжение не меняется, то неисправность именно в них. Например, для переключения режимов конфорки, имеющей три спирали необходимо четыре реле или соответствующий переключатель.

Схема подключения конфорки с тремя спиралями

Для обеспечения универсальности нагревательного диска, встроенные спирали имеют разную мощность, и соответственно сопротивление их различается. Более подробно о проверке и подключении подобных конфорок показано на видео:

В случае отсутствия характерного щелчка реле, следует прозвонить его катушку и проверить наличие управляющего сигнала. При отсутствии управляющего сигнала поломка может быть в выходном каскаде или микропроцессоре электроплиты. Чтобы самостоятельно починить электронный блок управления, необходимо иметь под рукой его схему и владеть познаниями в радиотехнике.

Но, как показано на видео, в случае обнаружения неисправного реле, владея паяльником и имея идентичную замену, можно самостоятельно осуществить подобный ремонт импортной электроплиты или варочной панели.

Для ТЭНовых и дисковых нагревателей электрических плит часто используется бесступенчатый регулятор мощности. В старых отечественных плитах использовался регулятор на биметаллических пластинах, который реагирует на протекающий ток. В дополнение может устанавливаться термодатчик или термостат, реагирующий на тепло нагревательного элемента.

Терморегулятор нагрева конфорки электроплиты

В подобных системах регулировка тепловыделения осуществляется поочередным включением-выключением нагревателя электроплиты, когда температура ниже или выше установленного регулятором диапазона. Ознакомиться с работой и подключением подобного регулятора, можно, посмотрев видео ниже:

В случае выхода из строя подобного регулятора можно найти идентичную замену. Но будет целесообразнее установить современный регулятор мощности на основе симистора (работает, как диммер для системы освещения).

Поскольку симисторная регулировка мощности осуществляется изменением формы синусоидального напряжения (обрезанием части полуволны), то подойдет практически любой регулятор, рассчитанный на данную мощность и ток, но взятый с разумным запасом.

Симисторный регулятор мощности

В некоторых электроплитах симистор устанавливается вместе с радиатором на плате. Если конфорка работает на полную мощность и регулировки нагрева не происходит, то пробит переход в симисторе, и его нужно заменить.

При отсутствии тока на выходе электронного регулятора, следует проверить пилообразное напряжение смещения на управляющем электроде симистора при включении режима работы электроплиты. Данную проверку производят осциллографом, который имеется в специальных мастерских и у некоторых мастеров, имеющих глубокие познания в радиотехнике.

Иногда электронный блок управления в порядке, но реагирует на неправильные показания термических датчиков системы контроля нагрева. Нужно узнать тип датчика, изучить его свойства и методы проверки, чтобы исключить данный вариант неисправности электрической плиты. Также возможна поломка механического таймера, контакты которого также подвержены коррозии и окислению.

Материал данной статьи поможет пользователю самостоятельно найти причину поломки электроплиты. Если проблема в перегоревшей конфорке, переключателе режимов или регуляторе мощности то для осуществления самостоятельной замены не потребуется специальных навыков. Но, в случае обнаружения поломки электронного блока управления, то ввиду сложности ремонта, его лучше отнести в мастерскую.

Оцените статью:

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты:
ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL
(газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель
S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с
параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР.
Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый
индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать
только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся
контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для
включения лампы HL3 подсветки жарочного шкафа.

Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности,
П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок,
Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа,
Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Многие современные дома не газифицированы, поэтому у их жильцов нет выбора: установить можно только электрическую плиту. Конечно, рекомендуется делать это при помощи мастера, так как есть множество нюансов подключения. Если вы все же решили сделать это без помощи профессионалов, мы расскажем, как самостоятельно подключить элекроплиту.

Прежде чем осуществить подключение электрической плиты, необходимо правильно выбрать ее расположение на кухонном пространстве — для этого надо придерживаться простых правил.

1. Место установки должно быть ровным, чтобы при регулировке ножками можно было обеспечить устойчивое ее положение относительно горизонтали.
2. Длину провода
   надо подбирать такую, чтобы свободно, при необходимости, отодвинуть бытовую технику от стены, не отключая ее от сети.
3. Пользователи должны помнить, что разогретая конфорка может нагреваться до 100°C, поэтому нельзя размещать плиту рядом с холодильником.
4. При встраивании в кухонный гарнитур надо защитить пластиковые панели от перегрева в процессе эксплуатации электроприбора.
5. В непосредственной близости от индукционной плиты
   лучше не размещать другие электрические приборы — ее электромагнитное поле будет воздействовать на качественную их работу. Подробнее об этом можно прочитать .

При выборе места решающим фактором может стать зонт вытяжной системы, который должен находиться над варочной поверхностью или за ней, в зависимости от применяемого .

Основные требования

Установка и правильное подключение электрической плиты может не получиться, если не соблюдать специальные правила по установки электрических бытовых приборов.

Важно! Если выполнять все этапы подключения самостоятельно, то можно потерять право на гарантийное обслуживание техники в сервисном центре.

В условиях современной городской квартиры все работы выполнить легко — там строители уже установили специальную розетку или раздаточную коробку.
Это значительно экономит время и позволяет быстрее подключить электрическую плиту. А вот домовладельцам частных строений или жильцам старых квартир все надо будет делать самостоятельно, в точности соблюдая рекомендации, чтобы установка и последующее подключение к домашней сети электрической плиты было выполнено на профессиональном уровне.

Необходимые для проведения работ материалы:

• трехжильный кабель
  с сечением 4-6 мм — это зависит от его длины: чем длиннее, тем толще сечение, чтобы выдерживать напряжение;
• отдельный автомат
  в щиток, чтобы правильно подключить бытовую технику (его покупают на 32 или 40А, что зависит от сечения кабеля);
• УЗО
  — устройство защитного отключения, которое охраняет дорогую технику от перенапряжения;

УЗО и автомат отключения — это обязательные составляющие принципиальной схемы подключения электроплиты, независимо от ее модели. Именно они уберегут вашу помощницу от довольно частых перепадов напряжения в городской электрической сети. Устанавливают их на одну монтажную рейку обязательно до счетчика, при этом номинальное значение УЗО всегда больше автомата. Также необходимо сделать рядом с домом .

Монтаж кабеля

Если строители вывели только трехжильный кабель, то для установки специальной розетки для электроплиты или клеммной коробки вам понадобится для углубления кабеля — эти работы требуют определенных навыков и занимают много времени, но в результате интерьер квартиры не пострадает, а кабель будет скрыт в стене. Перед этим пользователь должен решить, какой тип соединения будет актуальным:

• подключение напрямую;
• монтаж раздаточной коробки;
• установка розетки.

Напрямую

Такое подсоединение электрической плиты специалисты считают самым безопасным
, потому что отсутствие дополнительных проводов намного снижает риск перегревания техники. В новостройках строители очень часто не утруждают себя всякими коробками и розетками — они оставляют кабель заизолированным, а остальное пусть решают будущие жильцы.

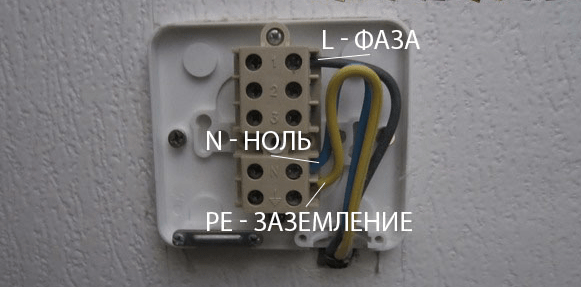

Через клеммную коробку

Подключение электроплиты своими руками при отсутствии вилки на проводе
(такая ситуация характерна для многих современных моделей) возможно с применением клеммной или раздаточной коробки, которая присутствует в новых квартирах повышенной комфортности. Такая коробка устанавливается на стене кухни на уровне не ниже 60 см от пола, а плиту надо ставить не далее 2-х м от нее.

Она может быть выполнена из металла или довольно прочного пластика, сверху закрывается крышкой.

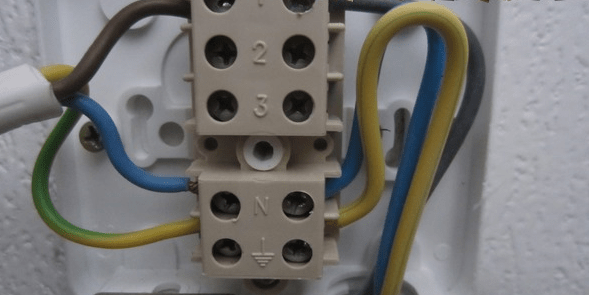

Внутри уже имеется подключение к домашней сети, вам остается только выяснить, как подключить электроплиту. Схема довольно простая: черный провод — это фаза, синий — ноль, а желтый — соответствует заземлению. Подключаем все три жилы к коробке, ориентируясь по цветовой гамме, и получается так, как показано на фотографии.

Проверяем затяжку соединительных винтов и закрываем крышку. В результате наших действий должно получиться, как на фото ниже.

Через розетку

Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.

Сегодня на кухне используют розетки трех основных видов.

Если нет необходимости делать проводку, то установленную розетку на кухне надо проверить специальным прибором для определения фазы.

Схемы подключения

Стандартные схемы подключения не зависят от выбранного вами способа подсоединения техники к домашней сети и бывают трех видов: одно-, двух- или трехфазными. Если ваша плита рассчитана на 220В, то надо использовать первый вариант, а если на 380В, то применяются второй и третий варианты.

Чтобы узнать схему подключения для приобретенной плиты, надо с тыльной стороны открутить защитную крышку на клеммной коробке — на ней указаны все возможные варианты.

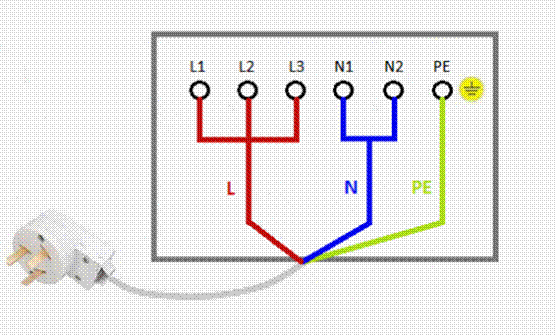

Одна фаза

К однофазной сети
осуществляется подключение в городских квартирах многоэтажек, где вся проводка выполнена при помощи трехжильного провода.
Чтобы без ошибок подсоединить новую бытовую технику, надо использовать специальные перемычки из меди
сечением не менее 6 мм — они обычно присутствуют в распределительных коробках. Если по какой-то причине они отсутствуют, то их легко можно купить в магазине электротоваров. Соединение выполняется по следующей схеме:

• соединяем шиной винты № 1, 2, 3 с символом L;
• вторая шина соединит винты № 4 и 5, помеченные буквой N;
• оставшийся свободным винт с буквами PE используется для подключения заземления.

Провода распределять надо таким образом:

• черный или коричневый провод — это фаза, подключаем к клеммам L 1, 2 и 3;
• синий или ноль — закрепляется на № 1 и 2;
• зеленый — заземление крепим к соответствующей клемме.

Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.

Двухфазное подключение

Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами.
В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:

• желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
• красную жилу — к клемме L3, фаза C;
• синяя обмотка — к перемычке нулевых клемм №4 и 5;
• зеленый провод — это стандартное заземление.

Пользователям необходимо запомнить, что вилка при таком подключении используется с четырьмя штырями.

Три фазы

Такой вид подключения используется только в частных строениях или домах очень старой постройки
, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.

Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:

• фаза A — провод желтого цвета подключается к контакту L1;
• B — контакт L2, жила с обмоткой зеленого цвета;
• C — L3, провод красного цвета;
• N — синий провод идет к шине нулевых контактов;
• заземляющий провод подводится к аналогичной клемме.

Совет! Прежде чем выбрать свой вариант подключения, проконсультируйтесь у специалиста, в дальнейшем это убережет вас от ошибок и позволит выполнить задуманное правильно и с хорошим качеством.

Перед тем, как включить печку, проверьте подключение всех конфорок
электроплиты (схема их подключения есть в инструкции по эксплуатации). Такая щепетильность избавит вас от короткого замыкания, которое может произойти из-за того, что при перевозке ослабло подсоединение проводки в одной из клемм.

После установки плиты на место постоянной дислокации включаем ее — о правильной работе известит индикатор, который расположен на панели управления.

Вот и вся методика самостоятельного подключения электрической плиты, которое не слишком отличается от подсоединения любого электрического бытового прибора. Аналогичным образом подключается и . Всем желающим стоит посмотреть это видео, прежде чем приступать к работе:

Все больше входят в обиход городских жителей. Связано это с расширенными возможностями такого оборудования и запретом на подвод и монтаж газовой системы в многоэтажных домах. Рассмотрим, как правильно произвести подключение плиты электрической.

Виды электроплит

Существует несколько классификаций.

По материалу исполнения:

• Эмалированные. Нагревательный элемент в таких моделях бывает двух видов: блинный (чугун), спиральный. Существуют комбинированные варианты с подключением к газу и электросети.
• Стеклокерамические. Нагревательным элементом в таких плитах служат спираль, гофрированная лента, галогенные лампы.
• Индукционные. Их можно отнести к подвиду стеклокерамических плит, но вместо нагревательного элемента встроена электромагнитная катушка.

По конструкции:

• Отдельно стоящие. Такая техника может в своей комплектации иметь духовой шкаф.
• Настольные. Популярность обусловлена компактностью, мобильностью. Часто подключение плиты электрической такого вида применяют на даче. Существуют модели со встроенным духовым шкафом.
• Встраиваемые. Эта техника получила огромную популярность за счет своей эргономичности. Существующий ассортимент позволяет вписать такое оборудование в любой интерьер. Как правило, такая техника делится на варочную поверхность и духовой шкаф.

По количеству комфорок: от одной до шести.

По интенсивности использования:

• бытовые;
• профессиональные.

По потребляемой мощности:

• маломощные (с возможностью подключения к сети 220 В);
• мощные (подключение электрической плиты своими руками к 380 В).

По виду управления:

• механические;
• сенсорные.

Как видно, наряду с классическими моделями в наше время можно приобрести и «умную» технику.

Рассмотрим, как работает каждый вид бытового оборудования такого плана.

Конструктивные особенности. Принцип работы

Каждая электроплита имеет свои конструктивные особенности.

Эмалированные

Нагревательным элементом является спираль из металла с высоким удельным сопротивлением. Принцип работы основан на выделении тепловой энергии при прохождении тока через резистивный нагревательный элемент. Это характерно и для сплошных (чугунных) моделей, и для спиральных. Есть лишь одно отличие: в первом варианте нагревательный элемент находится внутри конфорки.

Стеклокерамические

Принцип работы такой же, как и в эмалированных плитах, с той лишь разницей, что нагревательный элемент может быть не только классической спиралью, но и гофрированной лентой, галогенными лампами.

Индукционные

А вот эта техника отличается принципом работы. Нагревательный элемент — электромагнитная катушка, которая, пропуская через себя ток, создает поле. Оно, в свою очередь, формирует наведенные высокочастотные токи в посуде. Наведение происходит за счет силовых линий через дно посуды. Поэтому для таких плит нужна специализированная кухонная утварь.

Как видно, принцип работы индукционных моделей значительно отличается от других вариантов. Какая же техника лучше?

Преимущества и недостатки

Подключение плиты электрической к сети неизбежно независимо от вида. Рассмотрим каждый вариант с точки зрения достоинств и недостатков при эксплуатации.

Эмалированные

Отличаются простотой конструкции, умеренной стоимостью и легким ремонтом по невысокой цене. Для мытья используются обычные, доступные чистящие средства. Что касается недостатков, то открытая спираль — опасность получения удара током в момент эксплуатации, нужна частая замена спирали. Для чугунных минус — долгое время нагрева и остывания, соответственно, повышенные затраты на электроэнергию.

Стеклокерамические

Варочная поверхность обладает высокой теплопроводностью, что позволяет нагревать посуду и пищу значительно быстрее, чем это делает классический вариант, а это значительно снижает затраты на электроэнергию. Возможность установки точного нагрева. Нагревательный элемент защищен стеклокерамическим покрытием, что значительно продлевает его жизнь. Уход за поверхностью производить значительно легче, она имеет идеально ровную плоскость. Цена на технику такого плана значительно выше, дороже и сложнее ремонт, для мытья противопоказаны абразивы и чистящие порошки, для приготовления требуется специальная посуда с плоским гладким дном. Если в модели предусмотрены низкие борта, то при разливе пищи она может утекать на пол.

Индукционные модели

С точки зрения экономии электроэнергии самый выигрышный вариант. Конфорки начинают нагреваться только в том случае, когда на плите стоит кастрюля, если ее убрать, то происходит автоматическое отключение. В остальном этот вид техники обладает преимуществами, характерными для стеклокерамических моделей, но цена на ремонт и само оборудование значительно выше. Более того, к посуде предъявляется еще одно требование — магнитные свойства.

Выбирая ту или иную модель, следует обратить внимание на технические данные, узнать, есть ли возможность осуществить подключение плиты электрической к имеющейся проводке (розетке).

Важные характеристики при выборе

Приобретая новую технику, следует опираться на ряд технических данных:

• Габариты. Следует замерить 3 параметра: ширину, глубину, высоту.
• Потребляемая мощность. В зависимости от производителя, модели, наличия духовки она может колебаться от 1,5 кВт до 8 кВт. Лучше брать классом не ниже «А». Такое оборудование позволит экономить на электропотреблении. Эти данные указаны в паспорте на технику.
• Комплектация. Наличие кабеля и штепселя от завода. Чаще всего они отсутствуют.

Все остальные параметры подбираются на основе личных предпочтений.

Определившись с моделью, производят ревизию существующей электропроводки. Если мощность техники не совпадает с сечением кабеля, потребуется его обязательная замена.

Условия подключения

Современные плиты имеют большую мощность, поэтому перед тем, как приобрести выбранную модель, надо оценить имеющуюся систему электропроводки. Чаще всего такая техника продается без вилки и провода, потому что подключение плиты электрической заводы предусматривают тремя способами. Нужный выбирается на месте установки, к которому предъявляется ряд требований.

Необходимо наличие на месте свободного конца провода до 2-х метров. Это позволит в дальнейшем передвигать технику для ремонтных работ или для мытья пола под ней.

Сечение кабеля должно соответствовать заявленной потребляемой мощности. Еще лучше, если заложен запас. Особенно актуально это для интенсивного использования плиты и духовки.

Кабель должен быть цельным, без спаек и соединений.

Проводка для плиты подводится отдельная, а в щитке должен быть предусмотрен отдельный автомат.

Вне зависимости от модели бытовая техника чаще подключается через силовую розетку. Но для начала рассмотрим, какой кабель нужен для подключения электрической плиты.

Подбор провода

В многоквартирных домах чаще всего предусматривается однофазное подключение плит, поэтому строители оставляют свободный конец провода с сечением 4 мм 2 . Такие параметры подходят для плит мощностью не более 13 кВт.

Если проводка не предусмотрена, устарела, то следует правильно подобрать провод для подключения электрической плиты, который должен отвечать следующим параметрам.

Жилы должны быть только медные (установлено нормативным документом ПУЭ 7.1.34).

Имеет значение количество жил. Для квартир чаще всего встречается однофазное подключение, кабель для него берется трехжильный (фаза L, ноль N, земля PE). В частных домах может быть предусмотрено трехфазное, кабель пятижильный (три фазы L1 L2 L3, ноль N, земля PE).

Для сети 220 В должно быть не менее 6 кв. мм, согласно СП 31-110-2003 (п.9.2). Это среднее значение, величина может меняться в обе стороны в зависимости от технических данных самой плиты. Для трехфазного монтажа кабель должен быть пятижильный сечением не менее 2,5 кв. мм. Определить сечение кабеля можно, воспользовавшись специальными калькуляторами или таблицами.

Марка кабеля требуется ВВГ; ВВГ-нг; ПВС; ШВВ. Для подключения плиты к сети можно использовать ПВС или КГ.

Прокладка провода должна осуществляться отдельно.

Обязательно наличие отдельного автомата в щитке. УЗО по нормативным документам можно не ставить для бытовых приборов. Но учитывая, что электроплита является повышенным источником опасности, лучше предусмотреть. Автомат для однофазной установки выбирается с номинальным током 32 А (УЗО на 40 А), для трехфазных — трехполюсной автомат на 16 А, УЗО на 25 А.

Кабель для подключения электрической плиты должен прокладываться отдельной линией, на него нельзя навешивать другие точки (розетки, освещение). Чаще всего применяется скрытая проводка.

Подбор и установка силовой розетки

Определившись, какой кабель нужен для подключения электрической плиты, выбирают силовую розетку.

Она должна отвечать следующим требованиям:

• номинальный ток розетки и вилки должен соответствовать параметрам автомата и количеству жил провода;
• вид силовой розетки зависит от способа прокладки кабеля (скрытая или открытая);
• следует покупать изделие, выполненное из качественных негорючих материалов.

Следует учесть ряд моментов для монтажа розетки:

• установка осуществляется на ровную негорючую поверхность;
• нельзя устанавливать вблизи горячих поверхностей, системы отопления, водоснабжения;
• подключение жил нужно производить согласно схеме, не путая цвета;
• винтовые зажимы должны прочно фиксировать контакты;
• после установки нужно проверить на отсутствие замыкания.

После монтажа розетки приступают к монтажу самой техники.

Установка и подключение электрической плиты

После доставки техники ее следует распаковать и проверить на комплектность, отсутствие видимого брака. Перед началом работы стоит внимательно изучить инструкцию и схему подключения. Убрать лишние комплектующие, установить по уровню.

Открутить на задней стенки оборудования панель, закрывающую клеммы. Там же дублируются три схемы подключения.

Как уже говорилось ранее, редко какие производители поставляют бытовые модели с проводом и силовым штепселем. Поэтому покупка кабеля и с вилкой осуществляется самостоятельно. Рассмотрим три способа, как сделать подключение электрической газовой плиты своими руками.

Однофазное

При таком монтаже фаза (красный) подключается к клеммам L1, L2, L3. Так как провод трехжильный, то на контакты устанавливают медные перемычки (они идут в комплекте с техникой). На N1, N2 устанавливают ноль (синий) и медную перемычку. РЕ — земля (зеленый). Все контакты затягиваются, кабель фиксируют специальным зажимом. Крышку устанавливают обратно. В розетке предусмотрено 3 контакта: верхний — земля, два нижних — фаза и ноль.

Трехфазное

Отличается от предыдущего подключением фазы. Для каждой клеммы свой провод. Следует соблюдать цвет согласно схеме. Все остальное производится аналогично однофазному.

Двухфазное

На фазу L1, L2 ставим перемычку и подключаем один из концов фазы, на L3 — второй. Остальная установка производится аналогично двум предыдущим.

После монтажа нужно произвести тестовый запуск согласно инструкции на технику.

Подключение электрической плиты самостоятельное не вызовет трудностей, если соблюсти инструкцию и технику безопасности при монтаже. Все работы должны выполняться с обесточенной системой.

Особенности монтажа некоторых марок

Подключение электрической плиты Gorenje может производиться и по однофазной схеме, и по трехфазной. Все зависит от возможностей электросети. Все этапы работы описаны выше. Подключение также не имеет никаких особенностей и осуществляется по общей схеме.

Стоит обратить особое внимание на гарантийные обязательства. Неправильный монтаж может привести к поломке техники, а это будет причина для отказа сервисного центра осуществить бесплатный ремонт. Поэтому если не уверены в своих силах, то лучше осуществить монтаж руками специалиста, который имеет специальную лицензию на такие работы. В паспорте ставится отметка о подключении на случай недоразумений.

Подключение газовой электрической плиты

Конструкция такой техники позволяет использовать и электросеть, и газ. Существует два варианта исполнения: с монтажом к сети газораспределения и газовым баллоном. Следует знать, что для использования газового оборудования в многоквартирном доме, в котором такая система не предусмотрена, потребуется получение специального разрешения.

В остальном можно отметить два важных момента: подключение к сети газораспределения должен выполнять специалист газовой компании-поставщика, который ставит соответствующую отметку в паспорт. В дальнейшем эта организация проводит техническое обслуживание оборудования. Монтаж к сети особых требований не предъявляет. Для достаточно евророзетки с заземлением на 16 А.

Заключение

Как видно, осуществить подключение бытовой электрической плиты самостоятельно можно.

Но если нет уверенности в своих силах, лучше обратиться к специалисту. В дальнейшем это снизит затраты на платный ремонт техники из-за неправильного монтажа.

Итак, мы выяснили, как производится подключение электрической (газовой) плиты своими руками.

Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы
должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Установка электрической плиты

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

• удобное расположение для приготовления пищи;
• возможность установки вытяжки над местом размещения прибора;
• соседство с холодильником и прочими электроприборами должно быть не очень близким;
• ровная площадка, чтобы можно было отрегулировать ножки по уровню;
• провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам
, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть
с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты
должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается
исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

Монтажные работы по установке кабеля

В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения
(УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

1. Напрямую от электроплиты до электросилового щита.
2. Подключать через раздаточную коробку.
3. Устанавливать отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений
проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку
внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

• с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
• с противоположной стороны крепятся такие же три провода от плиты.

Куда какой провод должен подходить
определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

• два отверстия параллельно друг друга, а одно перпендикулярно им;
• все три отверстия расположены под углом 120 градусов относительно друг друга;
• розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками
, то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

Схема подключения электроплиты

Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 22
0 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

Двухфазная схема использует четырёхжильный провод. Выглядит она так:

Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети
, реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение
, понадобится консультация у специалиста и просмотр видео как наглядного пособия.

Проверка работоспособности и меры безопасности

После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать
, это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

• При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
• Установка электротехники осуществляется в резиновых перчатках.
• Жильцы дома (квартиры) должны знать о работах.
• В качестве заземления лучше всего выбрать специальную жилу в щите.
• Нельзя использовать для заземления трубы и батареи.

Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность
каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

И на всякий случай, для ознакомления:

Руководство пользователя электрической плитой Мечта 12-03

Руководство пользователя электрических плит моделей — 221Ч, 251Ч, 221Т, 251Т

Руководство по эксплуатации и обслуживанию Мечта 12-06

Паспорт электроплиты Мечта 15M

Инструкция по эксплуатации и обслуживанию Мечта 29

Руководство по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч

Руководство по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03

Инструкция по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ

Руководство по обслуживанию, характеристики комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ

Инструкция, характеристики настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т

Паспорт по эксплуатации и обслуживанию электроплиты Злата 231Т (Мечта)

У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту: rsm-omsk@mail.ru — я обязательно отвечу и помогу чем смогу.
