Электропривод откатных ворот своими руками чертежи схемы

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот.

В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас.

Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:

1. направляющая рельса обычно 6 м длиной;
2. 2 роликовые опоры
3. 1 верхний роликовый кронштейн, чтобы избежать качания ворот;
4. 1 концевой ролик;
5. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику.

Дополнительные аксессуары для фурнитуры:

• Монтажно-регулировочная опора для роликовых опор.
• Механический замок.
• Рейка зубчатая.
• Крепежный элемент для зубчатой рейки.

Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый.

Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм.

Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго. Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют о некачественной сборке.

Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

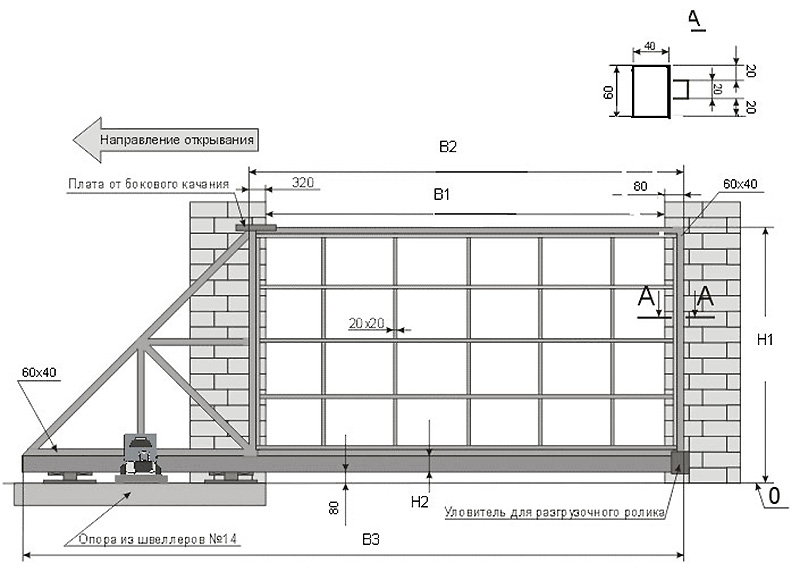

Чтобы было легче понять и запомнить предлагаю формулу и схему:

• B — ширина проема;
• A — длина противовеса;
• L — длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

• B — ширина проема;
• L — длина фундамента;

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

• Монолитный П-образный.
• Монолитный сплошной.
• Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор. Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

На фото, заложения фундамента.

Схема без металлических стоек.

Расположение несущих роликов

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот

После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определить, где монтировать нижнюю ловушку, на роликовые опоры одевают направляющую рельсу без ворот. Нижняя ловушка предназначена не только для того чтобы удерживать ворота по горизонтали, но и снять нагрузку с роликовых опор, для этого концевой ролик должен закатываться в ловушку так чтобы ворота приподнимались вверх на 3-5 мм.

Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок. Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

• 4 метра зубчатой рейки;
• фотоэлементы;
• сигнальная лампа;
• пульт и приемник;
• монтажная пластина.

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

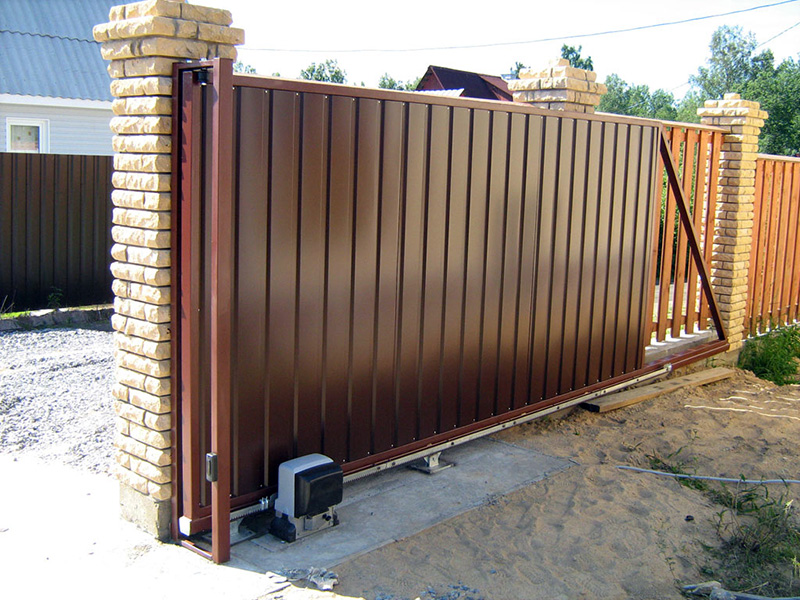

Монтаж автоматики

Первым делом приваривается или прикручивается монтажная пластина для установки привода, она поставляется в комплекте с приводом с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода, монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, приводы подключаются к сети 220 и после программной настройки сразу готовы к работе.

Многие дачники сталкиваются с вопросом, как сделать откатные ворота из профнастила или другого материала своими руками быстро и качественно. Ведь украсить усадьбу надежным красивым забором означает не только возвести ограду, но и установить ворота.

Отличный вариант для стесненной территории

Откатные ворота, в свою очередь, должны быть простыми в эксплуатации и максимально функциональными. Должны иметь широкие створки и при этом не требовать много места. Такая конструкция – не что иное, как измененный пролет забора с роликами, установленный на направляющие.

Оценить достоинства отдельного типа конструкции поможет ряд критериев, по которым оцениваются въездные ворота.

И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка. Для анализа стоит обратить внимание на:

1. Функциональность конструкции.
2. Стоимость материалов и работ по их сборке и установке.
3. Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
4. Возможность самостоятельно собрать и установить все элементы.

Монтаж каркаса

Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:

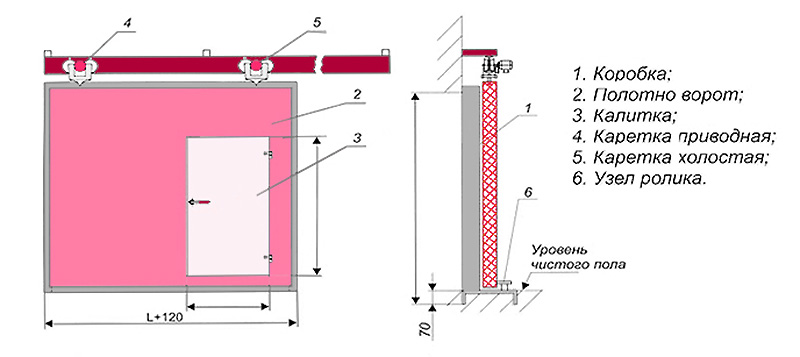

• подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
• опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
• консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.

Открывание

Достоинства

Главным достоинством этого вида конструкции выступает ее функциональность.
Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.

Стоимость материалов для сборки также невелика. и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.

Профильная труба, профлист и устройство весят намного меньше, чем модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.

В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

Схема установки

Недостатки

Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.

Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.

Пример для частного дома

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Конструктив

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

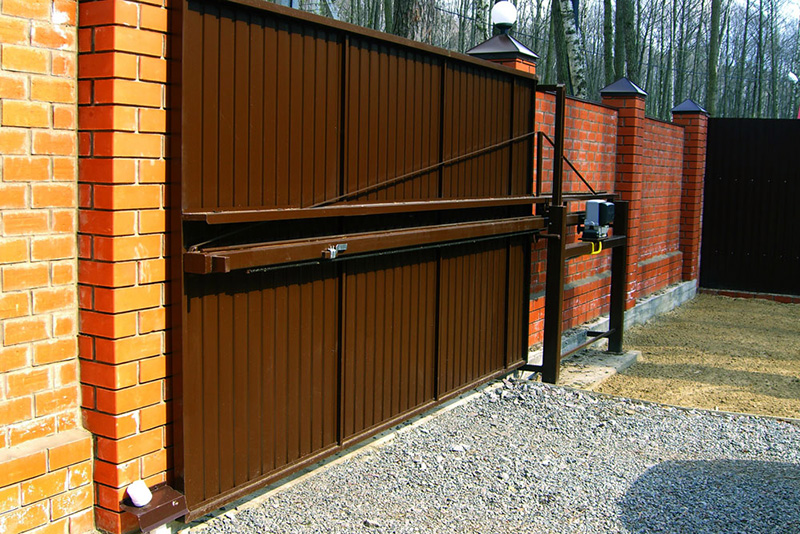

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

На фото изображены красивые ворота.

Для кирпичного ограждения

Выбор

Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.

Основным материалом каркаса панели будет профильная труба размером 30х60 или 40х60 мм. Распорки внутри каркаса изготавливаются из трубы меньшего сечения.

Устройство каркаса

Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.

Конструктивная схема

Сборка каркаса начинается с направляющего рельса, он усиливается рамной трубой и прихватывается точечными швами в нескольких местах. Делать прямой шов от начала до конца не стоит: при сварке металл деформируется, а значит, и направляющий рельс – тоже.

Порядок сваривания каркаса:

1. К направляющему рельсу приваривается труба каркаса.
2. Устанавливается и фиксируется вертикальная крайняя стойка раздвижной конструкции.
3. Устанавливаются вертикальные промежуточные стойки и стойка консольного элемента.
4. Приваривается верхняя горизонтальная часть.
5. Устанавливается консольная диагональ.
6. Вставляются рамы усиления внутреннего каркаса.
7. Швы зачищаются, каркас грунтуется и окрашивается.

Решая, как сделать откатные ворота – с уже или установить их в процессе постройки, – совершенно очевидно. Конечно, столбы лучше устанавливать в комплексе: так удастся избежать ошибок и сэкономить время.

Схема сборки изображена ниже.

Деталировка

Устройство фундамента

Фундамент для откатных ворот имеет сложную форму. Вследствие этого, перед тем как приступать к выемке грунта, нужно сначала на листе бумаги нарисовать то, как будет выглядеть на самом деле подземная часть.

Фундамент отрывается на всю длину закладной планки и глубину колонн. В местах перемычек между колоннами глубина должна быть не меньше 70 см, а колонны должны быть глубже точки промерзания на 15–20 см. Одновременно отрывается и фундамент под .

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Оценка веса сооружаемой конструкции.
3. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м 2 .
• Сталь, толщиной 2 мм ~ 17 кг/м 2 .

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м 2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Этот тип ворот имеет следующие элементы конструкции:

• Направляющая балка. Принимает на себя весь их вес.
• Тележка или роликовая опора. Их необходимо 2 шт.
• Съемный концевой ролик. В закрытом состоянии он служит опорой.
• Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
• Кронштейн. Он важен для удержания створки от бокового качания.
• Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

1. Проводка электрики.
2. Установка ответного столба.
3. Монтаж автоматики.

Этапы возведения фундамента:

• Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
• Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
• Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
• Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
• Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
• Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

• Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
• Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

• Снимаете полотно с роликовой тележки.
• Далее снимаете тележки с площадок.
• К закладному элементу привариваете площадки.
• К ним закрепляете роликовые тележки.
• На роликовые опоры задвигаете полотно.
• Закрываете ворота и гаечным ключом производите настройку их положения.

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

• Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
• Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
• Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла . Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики напрямую зависит от веса ворот:

• Для проема в 4 м используется привод – 500–600 кг.
• Для проема в 4–6 м используется привод – 600–1300 кг
• Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Полифункциональн ость откатных ворот позволяет использовать их не только в производственных, но и жилых зданиях. При желании их можно сделать своими руками. Ознакомившись с данной статьей, вы получите рекомендации по подготовке проема, строительстве фундамента, каркаса, чертежи основных элементов конструкции прилагаются.

Вначале нужно выяснить, какие ресурсы понадобятся для изготовления ворот. Возможно, дешевле заказать уже готовую конструкцию, чем покупать многочисленные инструменты. Хотя большая часть из них все же пригодится в хозяйстве. Итак, необходимо приготовить:

• лопату;
• сварочный аппарат;

• болгарку;
• топор;
• строительный уровень;

• рулетку;
• шуруповерт;
• молоток.

Обратите внимание! Практически все инструменты из списка должны быть в наличии в любом доме. Исключение составляет разве что сварочный аппарат, но его можно взять у соседей или в крайнем случае купить – такая вещь уж точно лишней не будет.

Разобравшись с оборудованием, можно приступить к подсчету стоимости стройматериалов. В данном случае речь пойдет о воротах стандартных размеров с проемом в 4 м. Все необходимое можно купить в строительных магазинах и металлобазах, а также при желании заменить на то, что дешевле, целесообразнее, долговечнее и т. д.

1. Бетонный раствор для фиксации «закладной» замешивается из цемента, щебня и песка в пропорции 1:3:3.

2. На «закладной» (швеллере в ½ ширины ворот) будут устанавливаться роликовые каретки. Для большей прочности на нижнюю часть швеллера приваривается арматура длиной не более 1 м. В общей сложности нужно семь-восемь метровых отрезков и три под углом (всего 17-18 м).

3. Полотно ворот размером 2х4 м с одной стороны будет обшито профнастилом. Для его изготовления нужно: 180-200 саморезов, 10 м² профнастила, упаковка электродов, 5 м трубы 6х6 см, по 20 м труб 4х2 и 6х3 см, банка грунтовки, банка краски, растворитель.


Обратите внимание! Если планируются ворота другого размера, то все подсчеты нужно провести самостоятельно. Можно воспользоваться онлайн-калькулят орами, которые есть на сайтах многих строительных магазинов.

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

• цемент, 100 кг;
• щебень мелкофракционный, 300 кг;

• песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Крепежная профильная труба

Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.

Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.

Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.

«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.

Обратите внимание! Без сборки «закладных» потребуется предельно точное выведение арматурных прутов к улавливателю и роликам, что само по себе довольно сложно. Или же придется крепить анкерами, что, как говорилось ранее, весьма ненадежно.

Выбор фурнитуры

После подготовки фундамента и «закладной» выбираются все необходимые комплектующие. К фурнитуре относятся:

• направляющий рельс длиной в 5-7 м;

• заглушки;
• пара роликовых кареток;

• захваты;
• концевой и верхние ролики.


Обратите внимание! Все указанные комплектующие лучше купить, т. к. для самостоятельного их изготовления необходимо специальное оборудование и немалые познания в области техники. В итоге самодельная фурнитура обойдется дороже магазинной.

Вначале следует определить длину рельса. Она должна составлять 1,5 ширины проема. Изделие в 1,3 ширины берется в двух случаях:

• если вес ворот незначительный (менее 250 кг);

• если недостаточно места для открывания.


Вся фурнитура обычно рассчитана на конкретный вес – примерно 500-800 кг. Если полотно обшивается профнастилом, то следует подбирать фурнитуру для веса в 350-400 кг. Но если материал, использованный для обшивки, весит много, то лучше остановить выбор на 800 кг.

Полотно будет «ездить» на роликах, металлических или пластиковых. При грамотной эксплуатации оба варианта прослужат достаточно долго, но все же предпочтительнее выбирать пластиковые – они издают меньше шума при открытии/закрыти и ворот.

При покупке следует обращать внимание и на наличие верхнего захвата и резиновых заглушек.

Обратите внимание! Если все комплектующие выполнены аккуратно и продаются в фирменной упаковке, значит, производитель серьезный и использует исключительно качественное оборудование. Не стоит покупать детали, продающиеся в полиэтиленовых пакетах или имеющие неровные края – это явный признак «кустарности» производства, а в случае каких-либо неполадок предъявлять претензии будет попросту некому.

Сооружение каркаса

Шаг 1.
Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2.
Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Шаг 3.
После высыхания труб каркас сваривается. Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода.

Шаг 4.
Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

• посредине, если планируется двусторонняя обшивка;

• ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.


Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Шаг 5.
Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Шаг 7.
После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Видео — Монтаж ворот

Шаг 1.
На «закладной» устанавливаются роликовые каретки, а уже на них ставятся ворота (ролики продеваются в направляющую). Далее с помощью строительного уровня проверяется вертикальность конструкции и, если все нормально, каретки привариваются к швеллеру.

Многие используют для такого крепления болты, благо в каретках имеются подходящие отверстия. Но так делать не нужно, ведь замеры и проделывание отверстий в «закладной» отберут много сил и времени. Более того, если обнаружится хотя бы миллиметровая погрешность, то придется срезать болты и повторить процедуру еще раз.

Сварка больше подходит, т. к. предоставляет поле для маневров – при необходимости ее всегда можно срезать и передвинуть каретку. Сварка не менее надежна, чем болты – с ней ворота простоят не одно десятилетие.

Шаг 2.
Из труб 6х3 см подготавливаются «закладные» для других комплектующих. В соответствующих местах из столбов выводятся пруты арматуры, к которым и нужно закрепить улавливатели с роликами.

Шаг 3.
Конец направляющей оборудуется роликом со специальными зажимами, после чего она закрывается с обеих сторон резиновыми заглушками. Расположение всех элементов тщательно измеряется, затем привариваются роликовые каретки.

Видео — Откатные ворота

Автоматика

Обратите внимание! Автоматику можно устанавливать лишь в том случае, если ворота легко и без каких-либо скачков передвигаются.

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

• электропривода;
• сигнальной лампочки;

• зубчатой рейки;
• пульта д/у;
• фотоэлементов.

Для монтажа понадобится следующее оборудование:

• сварка;
• дрель;
• сверла для металла.


Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Шаг 1.
Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Шаг 2
. Размечается место установки, после чего туда кладется и обваривается основание.

Обратите внимание! Довольно часто привод приходится поднимать на два-три сантиметра. В таком случае к «закладной» привариваются остатки профильной трубы, и уже на них крепится основание.

После этого электропривод прикручивается к основанию.

Шаг 4.
К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5.
Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Обратите внимание! Один элемент подает световой сигнал, а другой принимает его. При наличии сигнала система функционирует нормально, но если на пути луча возникает какое-либо препятствие (машина, животное, ребенок и проч.), то полотно сразу же начинает двигаться назад.

Шаг 6.
На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Собственно, после этого
откатные ворота своими руками чертежи
и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Видео – Самодельные откатные ворота

В последнее время, когда каждый состоятельный гражданин желает обзавестись собственным частным домом или коттеджем, перед ним встает вопрос построения забора и, как следствие, ворот, к нему подходящих.

Откатные, сдвижные ворота в этом вопросе пользуется большой популярностью благодаря своей очевидной практичности; также, их часто используют и на промышленных объектах.

С ростом спроса увеличилось и количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих установку от квалифицированных рабочих.

Виды откатных ворот

Ворота подразделяются на несколько типов, и каждый имеет свою конструкцию, обладающую своими плюсами и минусами.

Подвесные ворота

Чаще всего находят применение на въездах промышленных объектов и прочих территорий, предназначенных для не слишком широкого круга людей. Этот тип ворот очень надежен, однако его изготовление требует больших затрат материалов и, как следствие, финансов.

Однако для тех, кто превыше всего ценит качество, они придутся по вкусу: подвесные ворота могут работать даже через пятьдесят лет после установки.

Из очевидных минусов помимо цены стоит отметить, что проем ворот довольно ограничен из-за верхней балки.

Откатные по рельсу ворота

В теории наиболее надежная и вместе с тем самая примитивная конструкция ворот. Ворота открываются как дверь купе, скользя на роликах по специализированному рельсу, который находится на земле.

Несмотря на всю легкость использования, в климате нашей страны с этим типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв рельс, и тогда их открытие станет невозможным, а вернуть работоспособность будет тяжело.

Эта конструкция найдет наибольшее применения в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также, даже в открытом состоянии такие ворота не занимают лишнего места, что очевидно дает им преимущество в местах с ограниченным пространством.

Консольные ворота

Конструкция этого типа ворот схожа с откатными по рельсу, но отличается тем, что контакта с наземным рельсом у ворот нет. Эта наиболее сложная конструкция, однако, это дает ей свои преимущества: погодные условия не влияют на работу ворот, а также они оставляют много свободного пространства, сводят на нет риск повреждения транспортного средства, въезжающего в них.

Благодаря удобному расположению элементов качения, которые непосредственно обеспечивают работу ворот, консольные ворота не зависимы от природы, что позволяет им иметь повышенную прочность.

Движение ворот осуществляется очень просто благодаря хорошо проработанной конструкции, а также пониженному трению. Из минусов можно отметить сложную установку и необходимость наличия большего участка забора, чем размер проема.

Когда можно установить откатные ворота

Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.

В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.

Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.

Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.

Обратите внимание!

Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории. Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно.

Как установить откатные ворота

Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. После ознакомления с фотографиями откатных ворот, построению подробных планов и чертежей и схем откатных ворот, можно приступить к установке.

Прежде всего следует оценить место будущего расположения ворот. Оценить состояние опорных столбов и убедиться, что они достаточно прочны для установки ворот.

Убедиться в возможности расположения ямы возле столба для фундамента габаритом 500х2000мм

Определиться с видом полотна ворот и его облицовочным материалом; это важно, т.к. от этого зависит масса ворот, а от нее соответственно выбор силовых элементов.

Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие.

Обратите внимание!

Провести разметочные работы. Выбрать уровень нулевой отметки.

Приступить к установке фундамента ворот. При использовании электропривода в выбранном типе ворот, на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.

Изготовить полотно откатных ворот. Очень важно с большим вниманием отнестись к размерам. Приобрести необходимую фурнитуру для раздвижных ворот (роликовые опоры, ролики, заглушки на балку и др.)

Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования.

Фото откатных ворот своими руками

Обратите внимание!

Несмотря на сложность конструкции откатных ворот, они стали довольно распространенными среди владельцев частных домов. Откатные ворота своими руками, чертежи которых можно увидеть чуть ниже (рис. 1, 2, 3), являются не только частью дома, но и лицом его хозяина. Сегодня существует множество возможностей установить данную конструкцию, поскольку компаний, предоставляющих такие услуги, много. Однако тем, кто желает сэкономить, можно попробовать сделать откатные ворота своими руками.

Рисунок 1. Конструкция подвесных откатных ворот.

Какими бывают откатные ворота

Откатные ворота могут иметь несколько конструкций, каждая обладает своими отрицательными сторонами и положительными.

Рисунок 2. Схема рельсовых откатных ворот.

1. Откатные ворота подвесные. Такой тип особенно часто применялся для установки на въезде на какое-нибудь предприятие. На некоторой высоте монтируется балка из металла, к которой подвешивается полотно ворот. Надежность такой конструкции достаточно высокая. Множество подобных конструкций, установленных еще 50 лет тому назад, отлично функционирует и по сей день. Единственное, что препятствует их использованию сегодня, это ограничение верхней балкой проема и дороговизна конструкции, ведь в то время стоимость металла была гораздо ниже, чем сегодня.
2. Откатные ворота рельсовые. Данная конструкция является самой простой, однако вместе с тем и одной из самых надежных. Ворота двигаются по рельсу, установленному на поверхности. Данная конструкция подойдет для тех мест, где регулярно производится уборка, что в нашей стране практически невозможно, особенно зимой во время снегопадов. В результате завала ворота блокируются, восстановить их эксплуатацию довольно трудно. Главное преимущество ворот — это компактность, поскольку при закрытии полотно уходит за забор на ширину полотна.
3. Откатные ворота консольные. По-другому данная конструкция называется сдвижной. Она является достаточно сложной, однако и самой удобной. Ворота в данном случае не контактируют с поверхностью, они подвешены с помощью направляющей балки на роликовых блоках, которые чаще всего располагаются внизу конструкции.

Как определить, возможна ли установка ворот

Бывают случаи, когда, как бы того ни хотелось, установить откатные ворота не представляется возможным в силу определенных причин. К таким ситуациям относятся:

Рисунок 3. Откатные ворота консольные.

1. Должно быть достаточно пространства вдоль забора (минимум 1,5 ширины проема ворот), куда будет производиться откат ворот. Это позволит эффективно распределить нагрузку на консольный блок от самих ворот.
2. Участок, на котором планируется установка, должен быть ровным, поскольку движение полотна происходит по прямой.
3. Поверхность должна быть ровной, без рельефности для легкого движения полотна.
4. Никакой калитки на пути движения ворот быть не должно.
5. Некоторые владельцы домов используют ворота вместо калитки, открывая их не до конца. Этого делать не стоит, поскольку срок службы ворот ограничен, а подобное использование его только сократит.

Если же никаких препятствий к установке нет, можно переходить к монтажу откатных ворот, используя подготовленные заранее схемы (рис. 4 — пример схемы монтажа).

Подготовительный этап установки

Для начала необходимо оценить обстановку, то есть место, где планируется монтаж конструкции. На что в данном случае следует обратить особое внимание?

При установке ворот на место старых с другой конструкцией необходимо оценить состояние уже имеющихся опорных столбов. Они должны соответствовать некоторым требованиям: быть строго вертикальными, сделанными из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть качественно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется устанавливать новые.

Рисунок 4. Схема монтажа откатных ворот.

Около столбов необходимо иметь место для ям под фундамент. Нужно учитывать, что фундамент, размеры которого 500х2000 мм, нужно располагать параллельно забору впритык к столбу.

Если планируется установка нового забора, подготовительные работы и строительные можно объединить.

Во время строительства забора стоит учитывать, что ширина проезда в случае с откатными воротами чаще всего составляет 4 м. Многие производители уже выпускают различную фурнитуру именно под данные размеры.

Далее следует определиться с вопросами относительно облицовки и внешним видом полотна. Стоит учесть, что в каждом случае вес ворот будет различаться. Сегодня наиболее распространенной является облицовка с использованием профнастила и вагонки.

Прежде чем закупать материалы, следует составить чертеж ворот, где будет отображена конструкция и количество требуемого материала.

Разметка и устройство фундамента

После того как столбы установлены, можно переходить к осуществлению разметки. Определяется нулевой уровень, то есть уровень поверхности при въезде. Данные отметки делаются на каждом из столбов. На указанном уровне строго горизонтально натягивается шнур, однако он должен идти дальше опорного столба как минимум на 2 м.

Переходим к фундаменту. Выкапывается яма около опорного столба 500х2100 мм. Что касается глубины, то она определяется уровнем, на который промерзает почва зимой. Как правило, средняя глубина составляет около 1,5 м.

Далее необходимо сварить 3 квадратных каркаса 150х1400 мм с целью армирования фундамента. После этого они привариваются снизу швеллера по центру полки. По краям швеллера на расстоянии 400 мм от края со всех сторон располагаются осевые линии каркасов. Затем делается песочная подсыпка, утрамбовка и установка швеллера.

После этого идут работы, связанные с бетоном. Для заливки фундамента необходимо подготовить раствор бетона, для чего ведро цемента марки М400 смешивается с тем же количеством мытого песка, добавляется 4 ведра гравия со щебнем и вода (0,7-1 ведро) в зависимости от влажности цемента с песком. Для более качественного бетона лучше всего, конечно, воспользоваться бетономешалкой.

После приготовления бетона он заливается в яму, при этом подача его должна быть постоянной и постепенной, чтобы конструкция не съехала. После каждого слоя заливки бетон следует протыкать арматурой для удаления пузырей.

Бетон созревает в течение 28 дней, хотя работы можно производить уже спустя 7 дней.

Установка ворот откатного типа

После того как прошла неделя и бетон подсох, можно устанавливать ворота на подготовленный заранее швеллер.

Для работы потребуется купить монтажную пластину со шпильками для регулировки ворот по горизонтали и высоте, легкого демонтажа с целью замены роликов или ремонта.

Установка ворот осуществляется следующим образом:

1. Роликовые тележки насаживаются на установочную пластину. Слишком затягивать гайки, расположенные вверху, не стоит.
2. Отмечается расположение монтажных пластин: отмеряется 15 см от края швеллера и проводится вертикальная линия.
3. Находится положение второй опоры. Необходимо измерить длину конструкции и отнять 1 см. После этого отложить данное расстояние от ответного столба параллельно воротам до швеллера.
4. Если столбы, являющиеся несущими, надежные, то кроме крепления анкерными болтами больше ничего не требуется.
5. Далее натягивается шнур на расстоянии 30 мм от несущего столба и высоте 200 мм на протяжении всего хода ворот.
6. Устанавливаются каретки, для этого они помещаются в балку по центру конструкции. Затем полотно необходимо поместить над швеллером в вертикальном положении, для чего лучше всего воспользоваться помощью. При разведении кареток по отмеченным линиям нужно, чтобы шнур касался направляющей балки по всей его длине. После того как вертикальность проверена, можно в нескольких местах прихватить полотно с помощью сварки.
7. После этого проверяется ход конструкции, ее горизонтальность, а также вертикальность, это делается при закрытых воротах. После того как все доведено до нормы, гайки затягиваются и обвариваются площадки.
8. На столб-опору вверху устанавливают два ролика с направляющими. Для этого необходимо наметить отверстия, приложив кронштейн. Анкеры для крепления в случае с бетоном или кирпичом нужно использовать с диаметром 10 мм. Для металла лучше всего подойдут саморезы. Ролики выставляются таким образом, чтобы они как можно плотнее охватывали полотно, при этом сохраняя вертикальность и не мешая ходу.
9. Далее ворота полностью закрываются, отмечается место, где будет крепиться уловитель. Необходимо, чтобы ролик достаточно плотно заходил на полку уловителя. Это позволит снять часть нагрузки с блоков роликов. Затем осуществляется установка уловителя и проверяется ход конструкции и ее фиксация.
10. Устанавливается уловитель сверху. Он помогает предотвратить раскачивание ворот при сильном ветре. Отмечается местоположение уловителя при закрытых воротах и производится его установка.

Если ворота установили грамотно, используя чертежи откатных ворот, то двигаться они должны легко с фиксацией в крайних положениях.

В заключение необходимо зачистить все сварочные швы, покрыть антикоррозийной грунтовкой и покрасить.

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты
. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

• Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
• Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила
, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм
. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом»
. Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих
, которые требуются для монтажа откатных ворот своими руками:

1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки
требуются для:

• возможности замены роликовых опор, если они выйдут из строя;
• регулировки высоты ворот касательно земли;
• точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25
. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом
, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом
. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы
или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости
изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов
(NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

На сегодняшний день откатные ворота являются самым популярным вариантом. Еще совсем недавно позволить себе такую конструкцию мог далеко не каждый, так как только фурнитура могла стоить как подержанный автомобиль. А вот сейчас стоимость их стала доступнее. Для еще большей экономии можно установить откатные ворота своими руками.

Данная конструкция не требует особенного ухода или обслуживания, на нее можно самому установить автоматику. Такие ворота практичные и долговечные.

Необходимые элементы откатных ворот

По большому счету, ответ на вопрос, как сделать откатные ворота, достаточно простой. Для их создания абсолютно не нужны глубокие знания в строительстве или какие-то особенные умения. Достаточно иметь необходимый комплект материалов и следовать рекомендациям специалистов.

Для того чтобы сделать откатные ворота своими руками нужно иметь много расходных материалов, но самой важной деталью считается фурнитура, которая отвечает за передвижение. В ее состав входит:

1. Роликовые каретки или тележки;
2. Поддерживающий и концевой ролик;
3. Верхний и нижний улавливатель;
4. Заглушки направляющей;
5. Направляющий рельс 6 см.

Выбирая качественную фурнитуру для конструкции откатных ворот, лучше всего обратиться к проверенным производителям, у которых отличное сочетание цены и качества.

Процесс возведения откатных ворот

Изготовление откатных ворот происходит поэтапно, а именно:

1. Подготовка опорных столбов;
2. Фундамент откатных ворот;
3. Установка электропроводки под автоматику;
4. Изготовление;
5. Монтаж откатных ворот.

Чтобы самодельные ворота служили долго, необходимо придерживаться плана работ, и качественно исполнять каждый этап.

Подготовка и установка опорных столбов

Первый этап является очень важным. Ведь именно на опорные столбы и будет в последующем крепиться данная конструкция. Примечательно, что такой столб может быть изготовлен из различного материала – бетона, кирпича или же дубового бруса. Специалисты рекомендуют бетонировать столб не менее чем на один метр. Для того чтобы бетон схватился, нужно оставить конструкцию на неделю. Если же самодельные откатные ворота имеют кирпичные или бетонные столбы, то на них необходимо установить по три металлических закладных. Когда все полностью высохнет, можно начинать следующий этап.

Фундамент

Для работы на данном этапе необходимо использовать швеллер 20 см шириной и арматуру с 12-16 мм сечением, которую нужно нарезать по 1-1,2 метра в длину. Нарезанную арматуру важно приварить к швеллеру с обеих сторон. Потом своими руками нужно сделать яму. Он должна иметь длину, не меньше половины проема предполагаемых ворот. При этом ширина углубления не должна быть менее 40 см, глубина от 1,5 метра. Очень важно устанавливать швеллер только полками вниз.

Когда это устройство расположилось в яме, можно ее заливать бетоном. Особое внимание следует уделить правильной установке швеллера, который должен укладываться строго по уровню. Ведь только так можно обеспечить ровное основание для роликовой тележки. Таким образом, фундамент для откатных ворот своими руками можно считать готовым. Очень важно дать фундаменту выстоять несколько недель. В строительных нормах рекомендуют 28 дней.

Установка электропроводки

Изготовление фундамента должно учитывать прокладку электропроводки под автоматику. Для того чтобы своими руками провести эту проводку нужно просмотреть схемы и чертежи откатных ворот. Именно там показаны все способы и методы установки проводки. Подобная схема позволяет быстро и качественно проделать данный этап работы.

Изготовление

Это самый ответственный и сложный этап. Для начала необходимо определиться с материалом для несущей рамы и заняться его заготовкой. В основном откатные ворота изготавливаются из металлопрофиля. Он достаточно простой и удобный в применении. Ворота из такого металлопрофиля надежные и практичные, и могут прослужить долгие годы.

Перед непосредственной нарезкой и варкой металлопрофиля нужно сделать предварительный чертеж откатных ворот и указать нужные размеры. Схема должна состоять из несущей рамы и из внутреннего каркаса, иными словами – обрешетки. Также чертеж должен иметь размеры полотна.Для изготовления рамы в основном используют трубу из металлопрофиля размером 60 х 3 мм. Если таких размеров под рукой нет, то можно также подобрать трубу 60 х 40 мм и 50 х 50 мм. Чертеж обязательно должен иметь точные размеры используемых труб.

Для внутреннего каркаса используется профильная труба размером 40 х 20 мм. Также к ней очень легко можно прикрепить полотно с помощью обычных саморезов.

Сделав чертежи будущей конструкции можно перейти к следующим этапам изготовления откатных ворот, а именно к нарезке, сварке и покраске.

Завершающий этап изготовления

Используя схемы, нужно нарезать трубы необходимого количества. При себе желательно иметь специальную болгарку с зачистным кругом. Ее используют для зачистки ржавчины или окалины на трубах. При работе необходимо обязательно воспользоваться защитными очками.

Если конструкция откатных ворот будет зашиваться с двух сторон профнастилом, то трубы внутренней обрешетки необходимо разместить посредине.

Варить трубы эксперты рекомендуют прихватами, буквально в несколько сантиметров, делая отступ в 30 см. Внизу в несущей раме необходимо установить направляющий рельс из фурнитуры. После этого нужно аккуратно зачистить сварочные швы с помощью болгарки и нанести грунтовку.

Когда слой грунтовки полностью высохнет – можно приступить к покраске. Желательно покрывать раму откатных ворот двумя слоями краски. После того как конструкция полностью высохнет можно приступать к ее зашивке. Для этого достаточно использовать обычные саморезы или заклепки. Материал может быть абсолютно разным, от металлопрофиля, до обычного дерева.

Монтаж

Когда уже устройство готово, можно приступить к его непосредственной установке. Следует указать, что данный этап совершенно несложный, но очень кропотливый и требует особенного внимания.

Итак, на швеллер, который был залитый в фундаменте, нужно выставить аккуратно своими руками каретки, при этом максимально их раздвинуть. Накатной ролик откатных ворот имеет размер в 15 см, поэтому и отодвигать его нужно на такое же расстояние. После этого нужно одеть раму откатных ворот непосредственно на роликовые каретки и выставить их по уровню. После такой установки можно слегка приварить платформы кареток к швеллеру. Далее нужно еще раз проверить правильность действий, и только тогда полностью обварить платформу кареток ворот своими руками. Очень важно сделать все правильно, чтобы не было различных перекосов и ворота имели правильное положение в уровне.

Потом можно приваривать и верхний поддерживающий и концевой ролики, верхний и нижний уловитель. Необходимо, чтобы концевой ролик накатывался на нижний уловитель так, чтобы он постоянно разгружал его при закрытии.

Таким образом, прекрасные откатные ворота своими руками теперь доступны каждому желающему.

Нюансы при установке откатных ворот

Многие умельцы, которые решают сделать откатные ворота своими руками, устанавливают роликовые каретки на платформы с приваренными шпильками. Главная цель таких действий – удобство регулирования и легкость их замены в случае поломки. В действительности это совершенно не так. Ведь при неправильной установке придется заново своими руками сверлить швеллер, нарезать резьбу, подгонять под нужный размер и прочее. Всего каких-то пару миллиметров могут забрать несколько дней постоянной работы, которая в итоге заставит срезать шпильки и приваривать каретки непосредственно к фундаменту.

Именно поэтому, лучше всего следовать советам специалистов, и потратить на установку своими руками как можно меньше времени и сил. Таким образом, качественные откатные ворота будут радовать глаз и служить долго.

Дизайн и функциональность приусадебного участка будут незаконченными без забора и въездных ворот. По их внешнему виду складывается первое впечатление о хозяине дома. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту сложную конструкцию, ведь при наличии нужных инструментов ее изготовление – дело времени.

Достоинства и отрицательные стороны

Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

1. Бесшумное и быстрое открывание/закрывание калитки и створок.
2. Компактность.
3. Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
4. Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
5. Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Основные недостатки:

1. Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
2. Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.

Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.
Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.

Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
2. Каретки, необходимые для свободного движения ворот.
3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 45 0 . То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля).

Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.

Первый этап – роется траншея по ширине опор на глубину промерзания почвы. Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений.

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется. На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя.

Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.

Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

Примечательно, что все элементы и аксессуары для откатных ворот изготавливаются с учетом применения последних инновационных разработок. Поскольку конструкции широко востребованы на Западе, практически все изделия соответствуют европейским стандартам качества и отличаются высокой степенью надежности. Значительно усовершенствовать ворота и многократно усилить безопасность можно посредством установки к ним электропривода. Сделать это можно своими руками, правильно подобрав детали механизма с учетом механики и функциональности основной конструкции.

Основные особенности откатных ворот

Откатные ворота сконструированы так, что створка прилегает к 2-м роликовым кареткам, которые, в свою очередь, закреплены на закладном швеллере. Это позволяет существенно снизить контакт с проезжей частью. Чтобы нагрузка на конструкцию была оптимальной, используется концевик. Его устанавливают в направляющий швеллер таким образом, чтобы он мог заскочить в нижний уловитель. Дополнительно инженеры установили в ворота верхний уловитель, служащий для обеспечения более надежной дополнительной фиксации.

Специалисты рекомендуют подбирать конструкцию с тем учетом, чтобы она превышала по своим габаритам проем проезда в 1,5-2 раза. Желательно также, чтобы место отката соответствовало 1,5 проема.

Читайте также: Установка столбов под ворота своими руками

При наличии автоматического электропривода для откатных ворот можно открыть створки буквально одним нажатием кнопки. Примечательно, что для сборки конструкции достаточно небольшого количества подручных или фирменных материалов, а также нескольких часов свободного времени. Автоматика для откатных ворот путем установки электропривода значительно облегчает эксплуатацию защитной системы. Для самостоятельно сборки необходимо правильно подобрать механические детали, с учетом многофунциональности блока.

Откатные ворота бывают нескольких видов:

• подвесные;
• консольные;
• с калиткой;
• движущиеся по рельсе;
• на радиоуправлении.

Все конструкции требуют фурнитуры, роликов и автоматики. Подвесные модели считаются наиболее долговечными, но отличаются сравнительно небольшими габаритами. Верхняя несущая балка ограничивает высоту проезжающего автотранспорта. При необходимости ее можно поднять, но такое решение потребует колоссальных физических усилий. Поэтому обустраивать подвесные ворота рекомендуется лицам, не планирующим покупку более крупного транспортного средства.

На производственных и промышленных объектах чаще устанавливаются откатные консольные конструкции. Их главными преимуществами являются отсутствие ограничений по высоте, легкость в установке, управлении и обслуживании, а также плавный и бесшумный ход. Подключить электропривод к раздвижной модели консольного типа не составит особого труда.

Читайте также: Как сделать секционные ворота с калиткой своими руками

Для частных резиденций обычно используются секционные, металлические или кованые ворота со встроенной калиткой. Такой вариант менее затратный, поскольку для обустройства отдельного дверного проема потребуется дополнительное пространство. Калитка является неотъемлемой частью рамы и открывается при необходимости целиком.

При установке электрического привода для откатных ворот своими руками лучше использовать конструкцию с редуктором в масляной ванне. Наличие масла снижает степень износа и, главное, обеспечивает тихий ход.

Электроприводы Faac, Came и Doorhan

Самый простой вариант автоматики для откатных ворот – это приобретение электропривода от производителя Faac. Сделав выбор в пользу такого изделия, необходимо добавить в корзину подходящий комплект и изучить краткое описание по установке оборудования. В стандартную комплектацию входит сам привод Faac со встроенной платой управления. Дополнительно необходимо купить фотоэлементы, зубчатую рейку, пульты управления, лампы и приемники. В инструкции по эксплуатации пошагово расписан алгоритм действий по сборке всей конструкции. Четко следуя указаниям, справиться с задачей под силу даже неискушенному пользователю.

Читайте также: Как самостоятельно сделать ворота из металлопрофиля своими руками

С электроприводом в комплекте идут двигатель, шестеренка и зубчатая рейка.  Для управления электроприводами используется специальная автоматика для откатных ворот. Блок управления, защищенный надежным корпусом от проникновения влаги и пыли, позволяет значительно упростить процедуру взаимодействия с конструкцией.

Из недостатков следует выделить пластиковый корпус концевика, который чаще всего выходит из строя в результате интенсивной эксплуатации.

Сборка конструкции

Монтаж производится по следующей схеме:

1. Сооружение рамы. В качестве основы используйте уголки из стали шириной не менее 5 см.
2. Крепление механизмов передачи. При запуске двигателя полотно ворот должно плавно откатываться, поэтому обратите внимание на высоту оси вращения. Отверстия должны быть округлой продолговатой формы для регулировки положения конструкции.
3. Установка направляющей. Вместо привычной рейсовой рейки лучше установить приводную балку на верхнем полотне ворот.
4. Соединение ролика с двигателем. Можно прибегнуть к клиноременной передаче или прикрепить ролик непосредственно на валике редуктора либо двигателя. В последнем случае из колеса необходимо удалить подшипники.

После установки электропривода проверьте работоспособность двигателя и настройте дистанционный пульт. Помните, что желательно подбирать автоматику в зависимости от предполагаемой нагрузки. Чем она выше, тем, соответственно, должно быть лучше качество исходного материала.

Откатные ворота пользуются таким же спросом, как и стандартные распашные. Если об установке таких дверей на придомовой территории не задумываются, то только потому, что они отличаются относительно сложной сборкой. Однако это не причина, чтобы отказываться от ворот, которые при необходимости уходят в сторону. Их сможет соорудить любой мужчина, разобравшийся в конструкции, сделавший правильные расчёты и готовый неукоснительно следовать инструкции по изготовлению.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании.
Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Выбор строительного сырья и комплектующих для ворот

Перед тем как приступить к изготовлению откатных ворот, необходимо сделать правильный выбор материала и комплектующих.

Выбор материала

Сложным может оказаться выбор материала для создания рамы и створки. Костяк конструкции разумнее делать из профильных труб или деревянных брусков, а для створки ворот следует использовать следующее строительное сырьё:

• стеновой профнастил, который весит мало, без труда монтируется, не портится из-за механического воздействия и выглядит эстетично;
• листы металла, отличающиеся большим весом и поэтому требующие особых умений при монтаже, но гарантирующие высокую прочность конструкции;
• древесину, главные отличия которой — привлекательный вид и быстрая порча при отсутствии должного ухода (требуется обязательная обработка защитными средствами);
• кованые элементы, делающие ворота настоящим произведением искусства, но требующие серьёзных вложений.

Стеновой профнастил имеет малый вес, поэтому легко монтируется

Решив сооружать откатные ворота из дерева, кованых элементов или листового металла, надо иметь в виду, что эти материалы тяжёлые, а значит, придётся использовать усиленные фурнитуру и комплектующие.

Комплектующие

Для изготовления дверной конструкции понадобятся следующие детали:

• несущий профиль;
• опоры к роликам и каретки;
• поддерживающие ролики, которые будут ограничивать колебания;
• верхний и нижний уловители;
• ролик, выполняющий роль опоры;
• заглушки для направляющей.

Выбирая комплектующие, следует исходить из размеров и веса ворот

Выбирая фурнитуру в магазине, следует исходить из параметров проёма и веса полотна, которое будет навешано на раму. Кроме стандартного набора комплектующих, рекомендуется приобрести регулировочные пластины, способные избавить от незначительных погрешностей в расчётах без ущерба для всей конструкции.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

• закладной швеллер шириной 40 см и длиной ½ ширины ворот;
• 15 м железных прутьев (арматура);
• 10 м 2 стенового профнастила;
• профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
• труба 60×30 мм длиной 20 м;
• труба 40×20 мм длиной 20 м;
• жидкий бетон М250 с добавлением щебня;
• песок;
• красящая эмульсия, грунтовка и растворитель (по одной банке);
• упаковка электродов;
• кронштейн;
• 200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

• шлифовальная машинка с диском для резки металлических изделий;
• аппарат для сварки;
• шуруповёрт;
• дрель;
• бетономешалка (для постоянного перемешивания жидкого бетона);
• лопата;
• топор;
• молоток;
• строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Пошаговая инструкция по изготовлению ворот

Прежде чем приступать к сооружению откатных ворот, надо решить, возводить ли новые столбы или оставлять старые. Второй вариант возможен, если опоры созданы из кирпича или железобетонных блоков с сечением 20×20 мм. Ещё от демонтажа старых столбов можно отказаться, когда в грунте надёжно закреплены профильные трубы из металла с сечением 60×40 мм. В противном случае следует возводить новые опорные конструкции, например, кирпичные.

Сооружение механической конструкции

Изготовление откатных ворот осуществляют поэтапно:

1. Первым делом возводят столбы, выполнив две кирпичные кладки. На каждой опоре из кирпичей закрепляют по 3 пластины из стали размером 100×100 мм и толщиной 5 мм. Верхнюю пластину размещают на внутренней стороне столба, стыкуя с краем, который находится рядом с проёмом. При этом от верхней кромки опоры отступают 20 см. Нижнюю пластину закрепляют по той же схеме, а среднюю — в центральной зоне столба.

   Вместо кирпичных, можно ставить металлические столбы

2. На уровне нулевых отметок, то есть на границе поверхности при въезде в проём, натягивают шнур, проводя его вплотную к обратной стороне столбов и на 2 метра дальше от них. Горизонтальность натянутой материи обязательно проверяют.
3. В грунте, который примыкает к опорным столбам, выкапывают яму шириной 50 см и глубиной не менее полутора метров. Чтобы армировать фундамент и обеспечить его связь с швеллером откатных ворот, сваривают 3 костяка с квадратным сечением (длиной 140 см). Изготовленные каркасы приваривают снизу швеллера, в середине его полки. При этом оси крайних костяков располагают на расстоянии 40 см от кромок профиля, который будет находиться в бетонном основании.
4. Десять сантиметров ямы засыпают песком и накрывают плёнкой из полиэтилена. Сделанную «подушку» утрамбовывают, после чего на неё кладут швеллер с костяками арматуры. Эту деталь располагают, состыковывая с несущим столбом параллельно линии движения ворот.
5. Выставленную в яме конструкцию заливают бетоном постепенно, время от времени проделывая в жидком бетоне дыры, которые позволят выйти пузырям воздуха. Верхний слой смеси разглаживают, а поверхность швеллера протирают влажной ветошью. Дальнейшие работы на фундаменте проводят после полного затвердения бетона, спустя одну или две недели.

   Во время работы с бетоном его нужно постоянно перемешивать, чтобы он не застыл

6. Трубу с сечением 60×30 мм делят на отрезки, чтобы создать каркас ворот. К нему прикрепляют рёбра жёсткости и диагонали, сделанные из трубы с размером 40×20 мм. Сваривать детали будет легче, если смастерить монтажный стол — сооружение из трёх подставок одной высоты и досок. Перед сварочными работами, осуществляемыми на специальной платформе, все трубы чистят от следов коррозии с помощью шлифовальной машинки. Швы, созданные сваркой, выравнивают болгаркой, а торчащие концы труб заваривают заглушками.

   Сборка каркаса ворот на монтажном столе облегчит сложную задачу

7. К нижней зоне готового каркаса ворот приваривают направляющую балку. Сначала эту деталь прикрепляют только струбцинами, чтобы проверить, правильное ли положение занимают оси и балки конструкции. После этого используют сварку, делая швы в 40 мм.
8. Костяк ворот ставят вертикально и покрывают грунтовкой, предохраняющей металл от коррозии. После первого слоя на изделие наносят второй пласт средства. Высохший состав против коррозии замазывают двумя слоями краски. Эмульсию не наносят только на обратную сторону несущей балки.



   С помощью распылителя краска наносится ровно

9. К металлическому каркасу ворот прикрепляют полотно из профнастила. Для этого используют крепёжные элементы.

Монтаж откатных ворот

Установка дверной конструкции требует выполнить следующие действия:

На этом этапе нужно проверить, как ворота «ходят», и посмотреть, соблюдена ли вертикальность и горизонтальность конструкции в закрытом состоянии.
Коррекция ворот проводится регулировочными гайками на шпильках. Если проблем не обнаружено, то крепёжные элементы требуется затянуть.

Осмотрев ворота, можно приступать к дальнейшим монтажным работам:

Видео: бюджетный вариант откатных ворот

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дверные конструкции с облицовкой из дерева — вариант выигрышный, однако требует больших затрат.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом.
Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой.
Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот — набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ — измерить
размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема — 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный — более мощный;
• однофазный — менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность — 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения — чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами — GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа — плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino — бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот — их компактность и неприхотливость:

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность
. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

На сегодняшний день откатные ворота являются самым популярным вариантом. Еще совсем недавно позволить себе такую конструкцию мог далеко не каждый, так как только фурнитура могла стоить как подержанный автомобиль. А вот сейчас стоимость их стала доступнее. Для еще большей экономии можно установить откатные ворота своими руками.

Данная конструкция не требует особенного ухода или обслуживания, на нее можно самому установить автоматику. Такие ворота практичные и долговечные.

Необходимые элементы откатных ворот

По большому счету, ответ на вопрос, как сделать откатные ворота, достаточно простой. Для их создания абсолютно не нужны глубокие знания в строительстве или какие-то особенные умения. Достаточно иметь необходимый комплект материалов и следовать рекомендациям специалистов.

Для того чтобы сделать откатные ворота своими руками нужно иметь много расходных материалов, но самой важной деталью считается фурнитура, которая отвечает за передвижение. В ее состав входит:

1. Роликовые каретки или тележки;
2. Поддерживающий и концевой ролик;
3. Верхний и нижний улавливатель;
4. Заглушки направляющей;
5. Направляющий рельс 6 см.

Выбирая качественную фурнитуру для конструкции откатных ворот, лучше всего обратиться к проверенным производителям, у которых отличное сочетание цены и качества.

Процесс возведения откатных ворот

Изготовление откатных ворот происходит поэтапно, а именно:

1. Подготовка опорных столбов;
2. Фундамент откатных ворот;
3. Установка электропроводки под автоматику;
4. Изготовление;
5. Монтаж откатных ворот.

Чтобы самодельные ворота служили долго, необходимо придерживаться плана работ, и качественно исполнять каждый этап.

Подготовка и установка опорных столбов

Первый этап является очень важным. Ведь именно на опорные столбы и будет в последующем крепиться данная конструкция. Примечательно, что такой столб может быть изготовлен из различного материала – бетона, кирпича или же дубового бруса. Специалисты рекомендуют бетонировать столб не менее чем на один метр. Для того чтобы бетон схватился, нужно оставить конструкцию на неделю. Если же самодельные откатные ворота имеют кирпичные или бетонные столбы, то на них необходимо установить по три металлических закладных. Когда все полностью высохнет, можно начинать следующий этап.

Фундамент

Для работы на данном этапе необходимо использовать швеллер 20 см шириной и арматуру с 12-16 мм сечением, которую нужно нарезать по 1-1,2 метра в длину. Нарезанную арматуру важно приварить к швеллеру с обеих сторон. Потом своими руками нужно сделать яму. Он должна иметь длину, не меньше половины проема предполагаемых ворот. При этом ширина углубления не должна быть менее 40 см, глубина от 1,5 метра. Очень важно устанавливать швеллер только полками вниз.

Когда это устройство расположилось в яме, можно ее заливать бетоном. Особое внимание следует уделить правильной установке швеллера, который должен укладываться строго по уровню. Ведь только так можно обеспечить ровное основание для роликовой тележки. Таким образом, фундамент для откатных ворот своими руками можно считать готовым. Очень важно дать фундаменту выстоять несколько недель. В строительных нормах рекомендуют 28 дней.

Установка электропроводки

Изготовление фундамента должно учитывать прокладку электропроводки под автоматику. Для того чтобы своими руками провести эту проводку нужно просмотреть схемы и чертежи откатных ворот. Именно там показаны все способы и методы установки проводки. Подобная схема позволяет быстро и качественно проделать данный этап работы.

Изготовление

Это самый ответственный и сложный этап. Для начала необходимо определиться с материалом для несущей рамы и заняться его заготовкой. В основном откатные ворота изготавливаются из металлопрофиля. Он достаточно простой и удобный в применении. Ворота из такого металлопрофиля надежные и практичные, и могут прослужить долгие годы.

Перед непосредственной нарезкой и варкой металлопрофиля нужно сделать предварительный чертеж откатных ворот и указать нужные размеры. Схема должна состоять из несущей рамы и из внутреннего каркаса, иными словами – обрешетки. Также чертеж должен иметь размеры полотна.Для изготовления рамы в основном используют трубу из металлопрофиля размером 60 х 3 мм. Если таких размеров под рукой нет, то можно также подобрать трубу 60 х 40 мм и 50 х 50 мм. Чертеж обязательно должен иметь точные размеры используемых труб.

Для внутреннего каркаса используется профильная труба размером 40 х 20 мм. Также к ней очень легко можно прикрепить полотно с помощью обычных саморезов.

Сделав чертежи будущей конструкции можно перейти к следующим этапам изготовления откатных ворот, а именно к нарезке, сварке и покраске.

Завершающий этап изготовления

Используя схемы, нужно нарезать трубы необходимого количества. При себе желательно иметь специальную болгарку с зачистным кругом. Ее используют для зачистки ржавчины или окалины на трубах. При работе необходимо обязательно воспользоваться защитными очками.

Если конструкция откатных ворот будет зашиваться с двух сторон профнастилом, то трубы внутренней обрешетки необходимо разместить посредине.

Варить трубы эксперты рекомендуют прихватами, буквально в несколько сантиметров, делая отступ в 30 см. Внизу в несущей раме необходимо установить направляющий рельс из фурнитуры. После этого нужно аккуратно зачистить сварочные швы с помощью болгарки и нанести грунтовку.

Когда слой грунтовки полностью высохнет – можно приступить к покраске. Желательно покрывать раму откатных ворот двумя слоями краски. После того как конструкция полностью высохнет можно приступать к ее зашивке. Для этого достаточно использовать обычные саморезы или заклепки. Материал может быть абсолютно разным, от металлопрофиля, до обычного дерева.

Монтаж

Когда уже устройство готово, можно приступить к его непосредственной установке. Следует указать, что данный этап совершенно несложный, но очень кропотливый и требует особенного внимания.

Итак, на швеллер, который был залитый в фундаменте, нужно выставить аккуратно своими руками каретки, при этом максимально их раздвинуть. Накатной ролик откатных ворот имеет размер в 15 см, поэтому и отодвигать его нужно на такое же расстояние. После этого нужно одеть раму откатных ворот непосредственно на роликовые каретки и выставить их по уровню. После такой установки можно слегка приварить платформы кареток к швеллеру. Далее нужно еще раз проверить правильность действий, и только тогда полностью обварить платформу кареток ворот своими руками. Очень важно сделать все правильно, чтобы не было различных перекосов и ворота имели правильное положение в уровне.

Потом можно приваривать и верхний поддерживающий и концевой ролики, верхний и нижний уловитель. Необходимо, чтобы концевой ролик накатывался на нижний уловитель так, чтобы он постоянно разгружал его при закрытии.

Таким образом, прекрасные откатные ворота своими руками теперь доступны каждому желающему.

Нюансы при установке откатных ворот

Многие умельцы, которые решают сделать откатные ворота своими руками, устанавливают роликовые каретки на платформы с приваренными шпильками. Главная цель таких действий – удобство регулирования и легкость их замены в случае поломки. В действительности это совершенно не так. Ведь при неправильной установке придется заново своими руками сверлить швеллер, нарезать резьбу, подгонять под нужный размер и прочее. Всего каких-то пару миллиметров могут забрать несколько дней постоянной работы, которая в итоге заставит срезать шпильки и приваривать каретки непосредственно к фундаменту.

Именно поэтому, лучше всего следовать советам специалистов, и потратить на установку своими руками как можно меньше времени и сил. Таким образом, качественные откатные ворота будут радовать глаз и служить долго.

Дизайн и функциональность приусадебного участка будут незаконченными без забора и въездных ворот. По их внешнему виду складывается первое впечатление о хозяине дома. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту сложную конструкцию, ведь при наличии нужных инструментов ее изготовление – дело времени.

Достоинства и отрицательные стороны

Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

1. Бесшумное и быстрое открывание/закрывание калитки и створок.
2. Компактность.
3. Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
4. Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
5. Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Основные недостатки:

1. Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
2. Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.

Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.
Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.

Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
2. Каретки, необходимые для свободного движения ворот.
3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 45 0 . То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля).

Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.

Первый этап – роется траншея по ширине опор на глубину промерзания почвы. Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений.

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется. На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя.

Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.

Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот.

В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас.

Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:

1. направляющая рельса обычно 6 м длиной;
2. 2 роликовые опоры
3. 1 верхний роликовый кронштейн, чтобы избежать качания ворот;
4. 1 концевой ролик;
5. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику.

Дополнительные аксессуары для фурнитуры:

• Монтажно-регулировочная опора для роликовых опор.
• Механический замок.
• Рейка зубчатая.
• Крепежный элемент для зубчатой рейки.

Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый.

Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм.

Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго. Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют о некачественной сборке.

Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

Чтобы было легче понять и запомнить предлагаю формулу и схему:

• B — ширина проема;
• A — длина противовеса;
• L — длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

• B — ширина проема;
• L — длина фундамента;

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

• Монолитный П-образный.
• Монолитный сплошной.
• Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор. Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

На фото, заложения фундамента.

Схема без металлических стоек.

Расположение несущих роликов

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот

После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определить, где монтировать нижнюю ловушку, на роликовые опоры одевают направляющую рельсу без ворот. Нижняя ловушка предназначена не только для того чтобы удерживать ворота по горизонтали, но и снять нагрузку с роликовых опор, для этого концевой ролик должен закатываться в ловушку так чтобы ворота приподнимались вверх на 3-5 мм.

Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок. Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

• 4 метра зубчатой рейки;
• фотоэлементы;
• сигнальная лампа;
• пульт и приемник;
• монтажная пластина.

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

Монтаж автоматики

Первым делом приваривается или прикручивается монтажная пластина для установки привода, она поставляется в комплекте с приводом с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода, монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, приводы подключаются к сети 220 и после программной настройки сразу готовы к работе.

Установка привода для откатных ворот своими руками

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

Схема подключения элементов автоматики откатных ворот.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

Список оборудования и материалов:

Монтаж привода откатных ворот.

• зубчатые рейки;
• привод;
• сигнальная лампа;
• комплект фотоэлементов;
• питающий провод 3*1,5 мм²;
• провод подключения сигнальной лампы 2*0,75 мм²;
• провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
• провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
• гофротруба для прокладывания проводки;
• наконечники проводов;
• стабилизатор напряжения;
• сварочные электроды;
• обрезки профильной трубы, стальных уголков, полосы.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Прокладка проводки

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 – за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное – это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Как установить электропривод для откатных ворот своими руками

На сегодняшний день откатные ворота — это самый распространенный и востребованный вид такого рода конструкций. Сегодня такие ворота, даже с автоматикой, можно установить без привлечения специалистов, т.е. самостоятельно. Главное отнестись серьезно к процессу монтажа, а также следовать рекомендациям опытных и грамотных мастеров.

Существует две основные 2 разновидности данного вида ворот:

Конструкции первого типа в нынешнее время практически не устанавливают, потому, что этот процесс сопряжен с определенными трудностями установки. Кроме того, с практической точки зрения недостатков у ворот такой разновидности хватает. К главным их минусам, к примеру, относятся необходимость постоянно чистить (обслуживать) рельсу, а также ограничения по габаритам транспортных средств, которые через эти ворота въезжают.

С чего начать?

В нынешнее время, даже имея стандартный набор инструментов и незначительные практические навыки, можно без проблем установить откатные ворота самостоятельно — притом в достаточно сжатые сроки. Прежде всего, необходимо точно определиться с моделью и материалом для ворот, с основными их параметрами и техническим наполнением конструкции, а также изучить технологию ее монтажа.

После этого, каждый владелец земельного участка, дачи, дома, коттеджа, предприятия и т.д. который принял решение самостоятельно изготовить и установить такого рода конструкцию, должен грамотно разработать ее чертеж. Его следует составлять, исходя из конкретных условий расположения будущих ворот и особенностей конкретной местности. В процессе этого необходимо обязательно помнить о том, что откатные ворота не должны быть слишком массивными — это существенно отражается на стоимости конструкции в целом, в первую очередь, из-за их фундамента.

Если планируется установка автоматики откатных ворот, то под проездом следует заранее предусмотреть прокладку электрокабеля. Для этого будет необходимо заранее приобрести металлическую/пластиковую трубу, которая имеет диаметр не меньше, чем 25 миллиметров.

Преимущества использования автоматики для ворот

Сегодня многие владельцы современных домов и загородных дач в полном объеме мере все преимущества и эксплуатационные достоинства, которые имеют автоматические откатные ворота. Установка электропривода на такой конструкции предоставляет возможность владельцу автомобиля без проблем и максимально быстро заехать (или выехать) на территорию участка, при этом, не тратя драгоценное время на процесс ручного открывание тяжелых и сложных въездных ворот. Главное в этом вопросе – не только грамотно подобрать и установить конструкцию самих ворот, но и укомплектовать их долговечной и надежной автоматической системой.

Но если с финансами дела обстоят плохо не очень хорошо, то следует просчитать то, сколько раз в течение дня машина будет выезжать/въезжать через ворота — именно отталкиваясь от этого нужно взвешивать целесообразность установки электропривода. Все в данном случае зависит от назначения конструкции — ведь ворота могут являться резервными или служить пожарным въездом, быть воротами какого-то промышленного предприятия или просто представлять собой задние ворота обычного дачного участка.

Если же в связи с ограниченными финансами возможности привлечения профессиональных мастеров нет, т.е. существует необходимость самостоятельного устройства ворот такого плана без привлечения специалистов, то возникает проблема с установкой такой их важной детали, как электропривод для откатных ворот своими руками. Конечно, электрический привод для откатных ворот является не самой обязательной составляющей. Но как удобно и приятно, не выходя из автомобиля, открыть ворота простым нажатием одной кнопки на пульте — тем более, когда на улице дождь, гроза, снег или лютый мороз.

Монтаж электропривода своими руками

Сэкономить на стоимости можно, если установить автоматику на такую конструкцию самостоятельно. Автоматические ворота – это когда процесс открытия/закрытия ворот осуществляется с помощью электропривода. Для этого к металлическому полотну откатных ворот следует прикрепить зубчатую рейку – она представляет собой универсальную деталь, к которой подходит любой электрический привод, предназначенный для ворот от любого современного производителя.

В нынешнее время зубчатая рейка включается в комплектацию большинства стандартных наборов необходимых крепежных элементов — как правило, ее продают метровыми отрезками в составе комплекта с крепежным устройством. Но если эта деталь в комплекте отсутствует, ее следует приобрести в любом традиционном строительном магазине или на веб-сайтах, которые предлагают в нынешнее время к продаже подобную продукцию.

Монтаж автоматики должен происходить следующим образом. Вначале на бетонном основании монтируют электрический привод рядом с полотном ворот – притом, делают это таким образом, чтобы зубчатая шестерня электропривода сцепилась с зубчатой рейкой.

Чтобы зубчатая шестерня имела небольшое покачивание между зубьями рейки — его можно настроить путем опускания-поднятия зубчатой рейки. Только лишь после того, как необходимый зазор выставлен, следует надежно закрепить зубчатую рейку.

Абсолютно все современные специалисты, разбирающиеся в вопросах установки автоматики, настоятельно советуют проводить монтаж электропривода строго в соответствии с той инструкцией, которая обязательно должна прилагаться к комплекту. Когда автоматика монтируется самостоятельно, т.е. без привлечения квалифицированных, грамотных и опытных мастеров, то придерживаться инструкции следует максимально точно, с обязательным соблюдением последовательности этапов проведения работ, причем, во всех, даже в самых мельчайших, деталях!

Как сделать ворота откатные с электроприводом? Пошаговая установка и фото

February 21, 2016

Сделать ворота откатные с электроприводом можно самостоятельно. Однако процесс этот нельзя назвать простым, он предполагает наличие определенных знаний и навыков.

Особенности установки автоматики

Проведение подобных работ осуществляется на заключительном этапе, если данная опция предполагается конструкцией. Перемещение створки ворот будет осуществляться посредством зубчатых реек, они продаются метражом вместе с крепежными системами. Рейки фиксируются к несущему профилю. Если вы решили установить ворота откатные с электроприводом, то необходимо помнить о том, что помимо зубчатых реек понадобятся пульт, электропровод, ключ, а также лампа-маячок. Все будет устанавливаться в соответствии с требованиями, прописанными в инструкции.

Первоначально нужно подобрать место для монтажа электропривода. Будет необходимо основание установки, которое идет в наборе. На нем и располагается привод. После систему следует зафиксировать на швеллер между каретками.

Когда устанавливаются ворота откатные с электроприводом, на следующем этапе следует настроить автоматику, установив ее в рабочее положение, чтобы определить месторасположение привода. Электропривод должен находиться на рейке с зубцами, важно проследить за тем, чтобы эти элементы находилась в центральной части шестеренки и фиксировались на трубе профиля в месте расположения наружного каркаса.

После того как место будет определено, на него нужно уложить остальное оборудование для монтажа, а после пройтись сваркой по периметру. В некоторых случаях есть необходимость в подъеме привода на несколько сантиметров выше. Для этого следует использовать профильную трубу, к которой приваривается привод. При выборе трубы следует руководствоваться следующими размерами: 40 x 20, 50 x 50, 60 x 30. Как только швеллер будет установлен на монтажную основу, к нему следует зафиксировать с помощью сварочного аппарата электрический привод, а после закрепить, используя болты.

Работа над зубчатой рейкой

Вы, конечно же, можете заказать откатные ворота с электроприводом под ключ. Однако стоимость этих работ окажется достаточно высока. Самостоятельно осуществить такие манипуляции хоть и не столь просто, но все же возможно. На следующем этапе следует позаботиться о фиксации зубчатой рейки. Ворота при этом должны быть открыты, в середину привода следует установить рейку с шестерней. Для фиксации концевых выключателей важно оставить немного рейки с зубцами. Последнюю нужно будет приварить к профильной трубе. За рейку следует притянуть полотна. Как только на месте окажется следующая рейка, нужно выполнить ту же процедуру, которая была описана выше. Между стыками не должно оставаться разрывов. Каждый элемент крепежа автоматики ворот необходимо еще раз приварить. Между приводом и шестерней должен быть оставлен миллиметровый зазор.

Технология монтажа концевых выключателей

Когда устанавливается электропривод для откатных ворот, необходимо зафиксировать концевые выключатели болтами, установив их на концевой рейке. Выключатели могут иметь магнитную или механическую конструкцию. Первый вариант будет срабатывать даже в условиях самых низких температур. На зубчатой рейке производится монтаж магнита, в момент прохождения определенного места конструкция останавливается. Выключатели должны быть поделены на правый и левый. Специалисты рекомендуют осуществлять настройку и монтаж магнитных выключателей, отступив от них один метр или больше. Установка механических концевых выключателей осуществляется достаточно просто. Они работают на основе пружины.

Подготовка к установке ворот

Если вы решили установить ворота откатные с электроприводом, то первоначально нужно будет залить фундамент, в этом и состоит подготовительный этап. Подобные работы вы должны начать с разметки расположения траншеи. Ширина основания ворот должна быть равна пределу в 50 сантиметров. Определяя глубину ямы, важно учесть линию промерзания почвы. Если речь идет о Подмосковье, то фундамент можно заложить на 1,7 метра.

Ворота откатные с электроприводом своими руками можно изготовить. Арматура и швеллер станут материалами для закладного элемента. Детали между собой должны быть соединены сваркой. Швеллер используется для повышения жесткости и прочности основания. Если соединить вертикальные стержни перемычками, то получится достаточно прочный каркас. Его опускают в траншею, а после заливают фундамент. Предварительно на дно следует насыпать песок, который хорошо утрамбовывается.

Перед заливкой фундамента необходимо будет проверить, насколько горизонтально располагается арматура. Для этого следует использовать строительный уровень. В процессе выравнивания нужно следить за тем, чтобы продольная ось швеллера была параллельна линии забора. Если вы планируете устройство откатных ворот с электроприводом, то на этапе заливки фундамента необходимо заложить провода, спрятав их в гофрированные трубки. Точку выхода пучком проводов следует выбирать, учитывая планируемое расположение электропривода. Наиболее часто оборудование устанавливается в центре фундамента.

Монтажные работы

Линия движения конструкции должна быть определена методом натянутого вдоль проема шнура, его следует расположить, отступив от поверхности дороги 200 миллиметров. По веревке предстоит выровнять положение балки, в качестве которой выступает несущий профиль. Нужно будет подготовить роликовые тележки к установке, монтируя их последовательно внутри несущей балки. Тележки должны быть смещены к центральной части ворот. Створку нужно поставить на стальной швеллер закладной конструкции, а после расположить опоры последовательно в различных местах.

Фиксация роликовых тележек

Как производится подключение электропривода откатных ворот, было описано выше. Однако на следующем этапе необходимо осуществить крепление роликовых тележек. Регулировочная площадка должна быть приварена к швеллеру. Ворота выкатываются в проем до конца, что позволит проверить горизонтальность полотна. Регулировочная площадка прихватывается сваркой. Полотно должно быть снято с роликовых опор, которые извлекаются с регулировочных площадок. По контуру нужно будет пройтись сваркой, приварив площадки к закладным элементам. Роликовые опоры должны быть зафиксированы на регулировочной площадке. Ворота следует установить в закрытом положении, что позволит отрегулировать горизонтальность их положения по отношению к несущему профилю. Для этого с помощью гаечного ключа нужно опустить или поднять площадки относительно друг друга.

Регулировка свободного хода

Верхние гайки необходимо ослабить для того, чтобы отрегулировать расположение роликовых опор. Ворота необходимо открыть и закрыть, прокатив их от одного края до другого. Роликовые опоры при этом займут правильное положение, в котором конструкция будет перемещаться свободно и легко. После того как регулировка будет окончена, следует затянуть верхние гайки роликовых опор.

Установка заглушек и концевого ролика

Как осуществить монтаж электропривода откатных ворот, вы узнаете, если прочтете информацию, представленную выше. Однако важно знать еще и то, как производится установка концевого ролика. На следующем этапе можно заняться проведением данных работ. Для этого внутри П-образного профиля следует установить концевой ролик, располагая его на лицевой стороне ворот. Можно будет зафиксировать деталь крепежными болтами. В комплекте откатных ворот должна присутствовать заглушка несущего профиля, она приваривается с тыльной стороны. Эта деталь не позволяет несущему профилю забиваться снегом, что исключает возможность заклинивания устройства.

Для того чтобы монтировать верхний направляющий кронштейн, следует ослабить крепеж роликов. После кронштейн следует разместить над полотном таким образом, чтобы ролики касались верхней кромки, сторона с отверстиями должна быть направлена в сторону опоры.

Заключение

Использовать конструкцию более комфортно позволит электропривод. Откатные ворота, установка которых вами может быть произведена самостоятельно, на следующем этапе предполагает обшивку полотна профилированным листом. Первоначально материал необходимо будет раскроить по ширине и высоте, придав полотну нужный размер.

В Тихом океане было обнаружено еще одно мусорное пятно размером с Мексику В удаленной части Тихого океана ученые нашли еще одно пятно из пластмассы, мусора и химического осадка. Оно подобно расположенному севернее Большому т.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Источники: http://moidomkrepost.ru/tipy/otkatnye/privod-dlya-otkatnyx-vorot-svoimi-rukami.html, http://www.vashcottage.ru/journal/post/308, http://fb.ru/article/231431/kak-sdelat-vorota-otkatnyie-s-elektroprivodom-poshagovaya-ustanovka-i-foto

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Азбука ремонта

Построим дом самостоятельно от фундамента до кровли

Откатные ворота своими руками. Чертежи, схемы конструкции

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема – 4м;
• высота примыкающего к проему забора 2 метра.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

• выкопать котлован длиной 2,2 м за примыкающим к проему забором с той стороны, куда будет открываться створка откатных ворот;
• сварить П-образную конструкцию из прочной арматуры высотой 1,5 м и длиной 2,2 м;
• установить конструкцию в котлован и забетонировать.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный – более мощный;
• однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность – 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

• необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

• длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

• водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
• ворота в открытом положении или при открывании абсолютно не занимают места на участке;
• ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
• обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
• закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

Источник: http://postroiv.ru/2016/05/otkatnye-vorota-svoimi-rukami/

Разновидности конструкций и технология изготовления откатных ворот своими руками

Ворота откатного типа являются основным конкурентом традиционных распашных конструкций. Хотя некоторые побаиваются использовать их на своем участке ввиду более сложной сборки. Если уделить внимание и разобраться с принципом работы ворот такого типа, подобрать оптимальный вариант конструкции и четко следовать технологии, то изготовить и установить откатные ворота своими руками получится у каждого. Главное – правильно рассчитать, выбрать комплектующие и соблюдать рекомендованные строительные нормы.

Требования к установке ворот откатного типа

Первоначально необходимо осмотреть участок и убедиться, что монтаж сдвижной конструкции возможен. Проем и прилегающая территория должны соответствовать перечню требований:

1. Наличие свободного пространства для беспрепятственного отката створки. Для нормальной работы ворот вдоль забора должно оставаться не менее полторы ширины проема, а в глубину участка – от 40 см.
2. Сдвигающаяся створка будет перемещаться с внутренней стороны забора – это надо учесть при планировке территории, высадке деревьев и кустарников.
3. На пути движения створки не должна находиться калитка – ее лучше обустроить с противоположной стороны. Альтернативное решение – ворота со встроенной калиткой. Недостаток конструкции – наличие высокого порога, затрудняющего проход детям и пожилым людям.
4. Ровность рельефа – важное условие свободного открытия/закрытия полотнища. Наличие бугров, наклонов и впадин повышает нагрузку на автоматику.

Особенности конструкций и эксплуатации раздвижных ворот

Существуют разные виды откатных ворот, отличающиеся между собою конструктивно. Чтобы определить оптимальный вариант оформления въезда, нужно сравнить основные критерии выбора: сложность сооружения, надежность конструкции, удобство эксплуатации и возможность самостоятельного изготовления.

Подвесные модели – долговечность и простота управления

Подвесные ворота чаще устанавливаются при въезде на территорию производственного предприятия, склада или ангара. В конструкции предусмотрена направляющая, зафиксированная на верхней балке перекрытия. Полотно подвешивается и передвигается посредством роликовых тележек. С нижней части створки опоры нет.

К преимуществам откатных ворот такого типа относятся:

• высокая устойчивость к ветровым нагрузкам;
• надежность и долговечность конструкции – многие въездные системы, возведенные 50 лет назад, нормально функционируют и сегодня;
• независимость от погодных условий, благодаря отсутствию нижней точки опоры;
• возможность ручного и автоматизированного управления;
• способность противостоять взлому.

Недостатки подвесных ворот:

• высокая металлоемкость конструкции значительно повышает ее стоимость;
• ограниченная пропускная способность автотранспорта из-за верхнего расположения направляющего рельса.

Рельсовые ворота – универсальность использования

Рельсовые модели имеют самую простую конструкцию и схему сборки из всех видов ворот. Створка движется по рельсу, залитому в земле по линии проема. Полотно опирается на приваренные снизу ролики. Рельсовые откатные ворота своими руками изготовить проще всего, поэтому этот вариант часто встречается на дачных участках и придомовых территориях.

Кроме указанных плюсов, конструкция обладает следующими достоинствами:

• возможность установки на больших проемах (до 6 м) – створка не провисает;
• компактность модели – при открытии, полотно занимает место, равное проему;
• высокая ударопрочность и безопасность – при изготовлении можно использовать мощный каркас и прочную тяжелую обшивку полотна, способную противостоять таранному удару.

Основной недостаток такой модификации – необходимость регулярной очистки монорельса от песка, мусора, грязи и снега, мешающих нормальному перемещению створки.

Важно! В рельсе, в самый неподходящий момент после дождя или таяния снега может застыть вода. Лед заблокирует работу. Эта проблема становится особенно актуальной в зимнее время года при резких скачках температуры.

Консольная конструкция – удобство эксплуатации

Консольные автоматические откатные ворота многие считают оптимальным вариантом обустройства частной и производственной территории. С точки зрения соотношения цена/качество модель несколько превосходит своих собратьев, описанных выше.

Основу конструкции составляет консоль – швеллер, удерживающий створку ворот в открытом или закрытом положении. Для уравновешивания тяжести полотна длина направляющей балки превышает ширину проема в 1,5 раза.

Достоинства раздвижных откатных ворот консольного типа:

• створка не касается поверхности земли, поэтому ее перемещение не зависит от погодных условий – расстояние до грунта составляет порядка 10 см;
• легкий ход створки при правильном подборе и установке комплектующих;
• неограниченный заезд по высоте;
• роликовые тележки размещаются внутри заваренной балки, что предотвращает попадание осадков, грязи на рабочий механизм и продлевает срок службы ворот;
• плотность прилегания полотна к забору обеспечивает защиту от любопытных глаз;
• простота установки электропривода.

Перед тем как сделать откатные ворота своими руками, необходимо учесть возможные сложности:

• требуется много свободного пространства для открытия створки;
• необходимость обустройства мощного фундамента;
• изготовление и сборка консоли – сложный процесс, требующий от исполнителя навыков в проектировании и строительстве.

Выбор материала для ворот откатного типа

Определившись с типом конструкции, следует выбрать материал изготовления рамы и обшивки полотна. Для создания каркаса применяется профильная труба или дерево. Внутреннее наполнение воротины выполняется одним из материалов:

1. Стеновой профнастил отличается легким весом, простотой обработки, хорошими прочностными и декоративными характеристиками.
2. Листовой металл достаточно тяжелый, поэтому с ним сложно работать самостоятельно. Плюс такой обшивки – высокая прочность створки.
3. Дерево прихотливо в обслуживании и требует периодической обработки защитными средствами. Неоспоримое преимущество – красивый внешний вид.
4. Кованые элементы способны превратить обычные ворота в произведение искусства. Недостаток конструкции – высокая стоимость.

Важно! Выбирая для зашивки ворот разные породы дерева, художественную ковку, листовой металл или сэндвич-панели следует помнить, что такие материалы требуют использования усиленной фурнитуры и комплектующих.

Поэтапное изготовление ворот с откатным механизмом

Разберем технологию изготовления консольной конструкции своими руками на примере откатных ворот из профнастила. Пошаговая инструкция отображает основные этапы, чертежи и схемы сборки.

Расчет конструкции и разработка чертежа

Последовательность выполнения расчетов:

1. Определение ширины и высоты ворот. На месте необходимо вымерять въездной проем и исходя из этой величины, рассчитать габариты створки. Согласно рекомендованным параметрам, ширина конструкции под проем в 4 м будет равна 6 м. Способы расчета:
   • L = A+I+(a+b+c+d), где L – ширина ворот, А – ширина проезда, I – расстояние между каретками, размеры a, b, c, d – технологические отступы;
   • L = А+ ½ *А, где половина проема – необходимый противовес.

Чертеж изготовления откатных ворот из профнастила своими руками должен отображать основные параметры конструкции:

• высоту, ширину ворот;
• длину проема и направляющей;
• схему сварки рамы и расположения поперечных реек.

Подготовка материалов и инструментов

Для создания ворот из профилированного листа под проем шириной 4 м понадобятся:

• швеллер – закладная шириной 30-40 см, длиной – ½ ширины ворот;
• пруты арматуры – около 15 м;
• профнастил стеновой – 10 кв. м;
• профильная труба 60*60 – 5 м;
• труба 60*30 и 40*20 – по 20м;
• цемент, песок и щебень для изготовления бетона;
• краска, грунтовка и растворитель – по одной банке;
• электроды – 1 уп.;
• заклепки – около 200 шт.

• болгарка с кругами для работы с металлом;
• сварочный аппарат;
• шуруповерт;
• бетономешалка;
• лопата, топор, молоток, рулетка, уровень и отвес.

Для работы сдвижной системы нужно приобрести комплектующие. Стандартный набор включает:

• несущий профиль;
• роликовые опоры и каретки;
• поддерживающие ролики – ограничители колебаний;
• верхний и нижний уловители;
• опорный ролик;
• заглушки направляющей.

При установке роликовых опор желательно использовать регулировочные пластины, позволяющие «откорректировать» незначительные погрешности расчета, не повредив всю конструкцию. Опоры на регулировочных пластинах при необходимости меняют положение, как в горизонтальной, так и вертикальной плоскости. В стандартном комплекте фурнитуры такие пластины не предусмотрены.

Оценка и разметка участка под установку

При оценке территории и въездного проема следует обратить внимание на такие моменты:

1. Оценить состояние старых опорных столбов. Для установки откатной конструкции подойдут кирпичные или железобетонные опоры сечением 20*20 см или труба – 60*40 см в объеме и более. Столбы должны быть строго вертикальными и залегать вглубь не менее, чем на 1,5 м.
2. Фундамент будет располагаться впритык к опорным столбам. Параллельно забору должно оставаться место под закладную шириной 50 см.

1. Определить уровень нулевой отметки и обозначить его на опорном столбе.
2. Перенести отметку на вторую опору с помощью лазерного уровня.
3. Натянуть шнур по отметкам и продолжить его в сторону отката ворот еще на два метра.
4. Проверить горизонтальность полученной линии.

Сооружение фундамента консольных ворот

Работы по закладке фундамента под откатные ворота с электроприводом выполняются в следующем порядке:

1. Выкопать траншею согласно расчетным параметрам:
   • длина закладной – ½ ширины проема;
   • ширина фундаментного блока – 40-50 см;
   • глубина – 1-1,5 м (зависит от уровня промерзания грунта).
2. Подготовить каркас основания:
   • нарезать куски арматуры, соответствующие по длине глубине ямы;
   • приварить элементы перпендикулярно швеллеру;
   • опоры «связать» поперечинами.
3. Установить закладную:
   • на дно котлована насыпать песок (5 см), а сверху слой щебня (5 см);
   • утрамбовать песчано-гравийную подушку;
   • подготовить бетонный раствор;
   • закладную опустить арматурой вниз, выровняв плоскость швеллера.

1. Проложить электропроводку под подключение автоматики, соблюдая ряд правил:
   • кабель должен находиться в пластиковой или металлической трубе;
   • диаметр трубы – не менее 25 мм;
   • выходы на поверхность грунта должны быть герметичными.
2. Залить фундамент бетонным раствором. Можно использовать портландцемент М400 или кладочные смеси М200-М250.
3. В теплое время года основание выдерживается 5 дней, а в холодное – до двух недель.

Изготовление рамы и обшивка полотна

Основной каркас ворот изготавливается из трубы 60*40 или 60*30 мм, ребра жесткости и внутренние перемычки могут иметь сечение 20*40 мм.

Порядок сборки рамы:

1. Профильные трубы «раскроить» согласно чертежу.
2. Детали каркаса обезжирить, обработать растворителем и покрасить.
3. Выложить элементы на ровную горизонтальную поверхность.
4. Собрать периметр рамы и прихватить сваркой.
5. Проверить ровность углов, диагоналей и окончательно приварить.
6. Установить ребра жесткости и внутренние перемычки.
7. К нижней поверхности рамы приварить несущую балку швами 30 мм через 40-50 см.
8. Места сварки отшлифовать, обработать антикоррозийной грунтовкой и повторно покрыть краской.

Обшивку самодельных откатных ворот своими руками можно выполнять до или после монтажа створки:

1. Установить первый лист, начиная с торца воротины. Для фиксации лучше использовать специальные заклепки. Рекомендованный шаг крепления – 30 см.
2. Второй лист смонтировать в накладку с первым.
3. Последующую обшивку выполнить до полного заполнения створки.

Установка и проверка работы ворот

Монтаж консольной конструкции выполняется в такой последовательности:

1. Установить роликовые опоры:
   • каретки насадить на монтажную пластину;
   • на закладной отметить места расположения роликов – первая каретка располагается на расстоянии 15 см от проема ворота;
   • рассчитать положение второй каретки: от длины ворот вычесть 10 см и отсчитать полученное значение через весь проем от края опорного столба;
   • по отмеченным точкам приварить регулировочные пластины и установить на них ролики.
2. Проверить ход створки:
   • полотно закатить на ролики;
   • зафиксировать в зарытом положении и установить строительный уровень в единой плоскости с консолью;
   • изменяя положение регулировочной пластины выставить полотнище в горизонт.
3. Установить внутрь направляющей консоли накатной ролик.
4. Закрыть торцевой срез направляющей заглушкой.
5. К закладным приварить и прикрутить болтами нижний и верхний уловители.

Автоматизация: выбор и монтаж электропривода

Для изготовления откатных ворот с электроприводом своими руками нужно подобрать соответствующую автоматику, исходя из размеров и веса конструкции:

• для работы ворот на проеме в 4 м подойдет привод на 500-600 кг;
• при проеме до 6 м используется привод на 600-1300 кг;
• при интенсивном использовании (производственная территория) требуется монтаж привода на 1200-1800 кг.

Кроме мощности, важно обратить внимание на наличие дополнительного функционала:

• контроль температуры, позволяющий бесперебойно работать в морозную погоду;
• регулируемая скорость открывания створки;
• наличие резервного питания, фотоэлементов и режима «калитка».

Важно! Лучше выбирать автоматику проверенных производителей: BFT, Life, Miller, Doorhan, An-Motors, Faac.

Комплект автоматики для откатных ворот включает:

• электронный привод;
• блок управления;
• сигнальную лампу;
• рейку с зубцами;
• пульт дистанционного управления;
• элементы безопасности.

Общий порядок подключения автоматики:

1. Выбрать место для размещения привода.
2. Установить монтажное основание привода на швеллер между каретками и прикрутить к нему болтами привод.
3. Открыть ворота и закрепить зубчатую рейку посередине привода.
4. Монтировать концевые выключатели и подключить привод.
5. Установить фотоэлементы системы безопасности и подсоединить сигнальную лампу.

Разработку, изготовление и монтаж откатных ворот вполне реально выполнить самостоятельно. А вот подключение автоматики лучше доверить специалистам. Грамотный монтаж электропривода – залог плавного хода створки и сохранения гарантии на автоматическую систему.

Калитки из металла надежны, долговечны и просты в установке. Широкий выбор материалов оформления позволяет смастерить любой вариант . Далее

Бытует мнение, что без помощи профессионалов можно соорудить только примитивные распашные ворота. Но раздвижная система удобнее и . Далее

Как правило, автоматические конструкции изготавливаются на заказ, но вполне реально сделать гаражные подъемные ворота своими руками. Сложность . Далее

Много лет деревянные ворота актуальны для дачи, загородного дома и гаража. Сегодня появились новые материалы и конструкции, . Далее

Два гениальных изобретения, облегчающие жизнь миллионам людей, запатентованы с разницей в несколько лет: автоматические ворота и пульт . Далее

Планируя изготовить и установить распашные ворота своими руками, необходимо грамотно рассчитать габариты конструкции, подобрать материал и ознакомиться . Далее

Можно взять в руки первый попавшийся каталог, купить и установить секционные ворота в гараж, но лучше дополнительно . Далее

Источник: http://101dizain.ru/postroiki/vorota/izgotovlenie-otkatnyx-vorot.html

Откатные ворота своими руками: чертежи, фото и видео

Если вы решили сделать откатные ворота своими руками — приведенные здесь чертежи, фото и видео помогут правильно рассчитать конструкцию сдвижных (откатных) ворот. А схема и инструкции помогут избежать распространенных ошибок при монтаже и установке откатных ворот.

Благодаря появлению в продаже специальных комплектов фурнитуры, в последнее время при строительстве домов и коттеджей, промышленных территорий и складов повсеместно устанавливают откатные ворота вместо традиционных — распашных. Монтаж комплектующих для ворот, расходы на материалы не сильно отличаются от других типов ворот, но при этом мы получаем неоспоримые плюсы от установки откатных ворот: легкость и простота эксплуатации, возможность автоматизации, в открытом положении не занимают место впереди и по сторонам проезда ну и наконец — просто элегантный вид самих ворот.

На сегодня самая распространенная конструкция откатных ворот из профнастила — со средней или нижней балкой. Эта схема предусматривает крепление каркаса полотна ворот к направляющей балке (рельсу), которая в свою очередь, движется по роликам, надежно закрепленных на фундаменте. Делать конструкцию ворот со средней направляющей балкой считается оправданным решением только в районах с большим количеством выпадаемого зимой снега или с вероятностью подтопления. Такое устройство механизма откатных ворот позволяет полотну легко сдвигаться в сторону при установке привода (автоматики). При этом сами откатные ворота «висят» над проездом, что обеспечивает, например зимой легкую уборку снега. Но, чаще всего по эстетическим соображениям, направляющую балку делают внизу откатных ворот — такая схема конструкции намного проще в самостоятельном монтаже и установке. Приведенные ниже чертежи и фото откатных ворот показывают именно этот вариант установки своими руками. Неважно какую схему установки вы выберете, заполнение проема (каркаса) откатных ворот может быть — из профнастила, дерева или кованного металла, все на вкус хозяина и гармоничное сочетание с материалами забора или дома.

Делаем ворота своими руками — схема конструкции полотна

Общая схема чертеж откатных ворот — с нижней направляющей балкой

Делаем раму ворот своими руками: для наружного каркаса используем профильную металлическую трубу 60х30 или 60х40 мм, для внутренних перемычек — труба 40х20 мм. Размеры на схеме чертеже откатных ворот указаны для конструкции с шириной проезда 4 метра, при этом используется направляющая балка длиной 6 м из комплекта фурнитуры.

Для того, чтобы конструкция ворот сохраняла устойчивость и жесткость во время сильного ветра ее створка должна быть достаточно жесткой, способной противостоять сильным ветровым нагрузкам. Также свариваем раму откатных ворот своими руками: Фото 1 (конструкция с нижней направляющей балкой)

Металл для створки откатных ворот лучше приобретать новый и качественный, без признаков коррозии. Общее необходимое количество металла и арматуры можно рассчитать по приведенным здесь чертежам и схемам откатных ворот — мы предлагаем вам оптимальный, на наш взгляд, вариант с технической и финансовой точек зрения.

В дальнейшем после установки на место, зашиваем раму откатных ворот профнастилом Фото 2

Конструкция откатных ворот с деревянными рейками Фото 3

или с кованными элементами Фото 4

Фундамент откатных ворот — фото и чертежи

Фундамент предназначен для закрепления конструктивных элементов – роликов, которые служат для удержания направляющей балки откатных ворот. Обычно, это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками для откатных ворот следует с внутренней стороны ограждения, сбоку от проездной линии и рядом с одним из опорных столбов. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда. При проектировании конструкции фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 50-60 см, а глубина не менее, чем глубина промерзания грунта в вашей местности. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами откатные ворота прослужат не один десяток лет.

Общая схема чертеж фундамента для откатных ворот своими руками

Схема армирования бетонного фундамента

Фото изготовления фундамента откатных ворот

Фото откатных ворот сделанное своими руками — завершенная конструкция после установки и монтажа автоматики

После завершения бетонирования фундамента и наборе крепости не менее 50%, приступаем непосредственно к монтажу комплектующих (фурнитуры) откатных ворот.

1. Привариваем ролики к залитому в фундамент швеллеру. Горизонтальная ось между роликами должна быть строго параллельна оси между опорными столбами по краям проезда.

2. Привариваем к закладным опорных столбов верхний и нижний улавливатели створки ворот, удерживающие ролики.

3. Устанавливаем и фиксируем сваренную раму откатных ворот вместе с направляющей балкой на опорные ролики.

Схема установки комплектующих (фурнитуры) откатных ворот

4. Монтируем зубчатую рейку сбоку рамы (при установке автоматики и привода для ворот). Рейка приобретается вместе с электроприводом для откатных ворот и продается погонными метрами. При установке зубчатой рейки своими руками на откатные ворота — следует выбирать длину равной ширине проезда.

5. На данном этапе красим установленную раму вместе с направляющей балкой и зашиваем проем откатных ворот профнастилом, деревом или кованными элементами.

Установка автоматики и привода на откатные ворота своими руками

На этапе установки опорных столбов и фундамента делаем монтаж электропроводки для автоматики откатных ворот по схеме. В большинстве случаев, установка фотоэлементов, сигнальных ламп и концевых выключателей не требуется — в современных моделях электроприводов для откатных ворот требуемые функции находятся внутри привода.

Установленный электропривод откатных ворот Фото 9

Установленный электропривод откатных ворот Фото 10

Самостоятельно установленные своими руками откатные ворота Фото 11

Самостоятельно установленные своими руками откатные ворота Фото 12

Источник: http://rosproizvoditel.ru/comment/reply/11216

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Как собирать и монтировать

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

1. Создание фундамента.
2. Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
3. Монтаж самих ворот и ответного столба.
4. Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Схема подготовки проема для установки откатных ворот

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

1. Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
2. Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
3. Болгарка и набор дисков – для нарезания металлических заготовок.
4. Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Швеллер 200 мм укладывается вплотную к столбу

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

1. Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.
2. Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

1. Полотно снимается с роликовых тележек.
2. Тележки снимаются с регулировочных площадок.
3. Площадки привариваются к закладному элементу.
4. На площадках закрепляются роликовые тележки.
5. На тележки задвигается полотно ворот.
6. Ворота закрываются.
7. При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

1. Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
2. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
3. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Ворота своими руками. Чертежи, фото и видео. Описание процесса самостоятельной установки. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

• Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
• An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

1. Безопасны для людей, в частности, для маленьких детей.
2. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
3. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

1. Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
2. Откатные ворота забирают пространство у забора.
3. Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Источник: http://remoo.ru/uchastok/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcij/
