Электропроводка в доме своими руками

Электрификация жилых помещений — задание не простое. Но если вы обладаете некоторыми знаниями и навыками, усвоите определенные правила, то вполне сможете сделать электропроводку в доме самостоятельно.

В любом случае, если вы не рискнете связываться с электрикой, знания полученные на нашем сайте позволят проконтролировать работу вызванного мастера, указать на недостатки и избежать недоработок. В результате это сэкономит вам время и поможет избежать проблем и связанных с ними растрат.

Электропроводка своими руками — основные правила

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

• необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
• монтируются они на уровне 60 — 150см от пола;
• открывающиеся двери не должны закрывать доступ;
• кабель подводят сверху;
• высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
• количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
• кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
• горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
• проводка не должна соприкасаться со строительными конструкциями из металла;
• применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

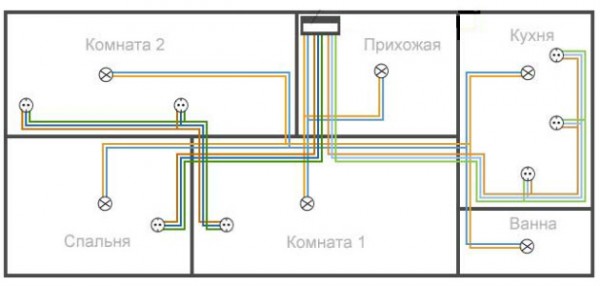

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы. Главное в схеме — это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники.
Для упрощения разводки проводов потребители разделяются на группы.

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы.
Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном — начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В).
Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А.
Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача — определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар.
Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер — 4 мм 2 . Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой.
Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки — на 20 А. Электроплита требует установки помощнее — на 32 А и подключается отдельно.

Монтаж электропроводки

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное — придерживаться рекомендаций и соблюдать технику безопасности.

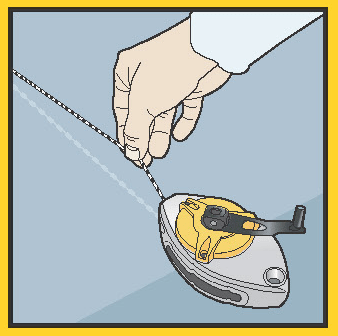

Первый этап — разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения).
На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда.
Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу.
Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу — заземляющие, а между ними стоят автоматы.

Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО — белый, к заземлению — желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Монтаж открытой проводки выполняется в следующей последовательности:

1. Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 — 10 см от краев с шагом 50 сантиметров.
2. Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
3. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ — 3*2,5 провода.
4. От ламп и выключателей к распредкоробу ведем ВВГ — 3*1,5 кабель.

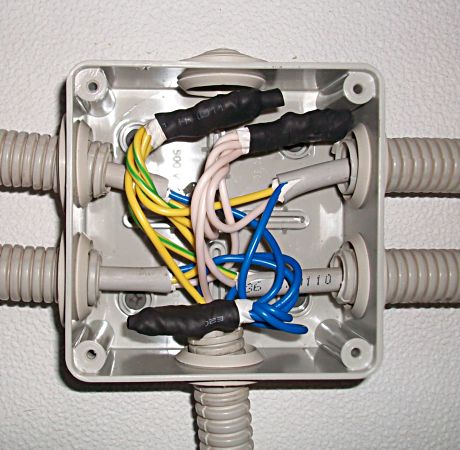

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO.
ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) — снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши.
По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Электропроводка в частном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный.
Проводка в таком жилище производится с учетом таких требований:

1. Используются самозатухающие провода и кабеля с отличной изоляцией.
2. Коробки распределительные и установочные должны быть металлическими.
3. Все соединения герметизируются.
4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища — установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Итог

Электропроводка в доме своими руками — задача не из легких, но вполне выполнимая. А если вы перед тем, как провести электропроводку, хорошо изучите этот вопрос, процесс работы не вызовет особых сложностей, а результат вас порадует.

Каждый мастер может ошибаться, поэтому даже если вы доверили работу специалисту и оплатили услугу, контроль за его действиями поможет избежать дальнейших проблем. Принимая работу вы сможете по-достоинству оценить качество и будете знать за что платите.

В данной статье мы расскажем как сделать проводку в доме своими руками, покажем схемы монтажа, а также фото/схемы и видео инструкции.

1. При выполнении всех работ дом должен быть обесточен. При этом не имеет значения, проводится в нем электричество в первый раз или просто производится замена проводки.
2. При выборе проводов надо остановиться на медных с двойной защитной изоляцией. Однако если в доме есть старые электросистемы, надо убедиться, что в них не устанавливались алюминиевые элементы. Соединение меди с алюминием ведет к плачевным последствиям. Все старые алюминиевые элементы лучше заменить на новые.
3. При установке счетчика электричества надо выбрать место на входе. Это значительно упрощает в будущем различные ремонтные работы.
4. Лучше сразу обеспечить электросистему устройством защитного отключения (сокращенно УЗО). Это обезопасит всех жильцов дома. Также надо заранее продумать расположение контура заземления, если он еще не установлен.
5. Никогда не надо использовать оголенные провода, даже если речь идет о труднодоступных местах. Такая экономия может обойтись очень дорого.
6. Все ответвленные части и их соединения надо поместить в короба. Это необходимая мера безопасности. Электропроводка обязательно должна находиться в защитной оболочке.
7. Во время ее прокладки надо составить план расположения. Это особенно важно, если проводка устанавливается скрытым методом. В будущем такая предусмотрительность облегчит жизнь.
8. Провода следует располагать строго по прямым горизонтальным и вертикальным линиям. Нельзя прокладывать их по диагонали или кривой, даже в целях экономии.
9. Во время любых строительных работ надо сверяться с планом. Особенно это касается различных сверлильных работ, когда велик риск, задеть провод.
10. Если коммуникации расположены открытым методом, то их необходимо поместить в короб.
11. Все выключатели и розетки должны быть расположены с одной стороны от двери и на одинаковой высоте. Такая мера гарантирует удобство эксплуатации.

Разновидности монтажа проводки

Перед тем как провести проводку в доме, следует вспомнить, что сделать это можно двумя способами: открытым и закрытым. Закрытый метод имеет свои достоинства и недостатки. Основной плюс такого способа проведения электричества — проводов не видно.

Наружный вид стен не портят короба и другие конструкции. Однако спрятанный в толще стены провод легче повредить во время различных строительных работ, поэтому лучше иметь подробный план электрокоммуникаций в доме. К тому же, любые работы с проводами автоматически в этом случае предполагают новый ремонт.

Скрытая проводка возможна далеко не в каждом доме. А вот открытую можно разместить где угодно, даже там, где есть шанс скрыть ее в штробах . Открытый монтаж дает возможность работы с электричеством без предварительного демонтажа покрытия стен. Такой короб очень просто вскрыть. Однако сама конструкция, по мнению некоторых, уродует внешний вид стен и плохо поддается декорированию.

Для облегчения доступа к проводам при скрытой прокладке возможен частично скрытый монтаж. Некоторые наиболее важные узлы оставляют открытыми, чтобы обеспечить доступ к проводу.

Перед тем как провести электричество в дом, надо составить подробный план проводки с условными обозначениями различных приборов. При этом совсем нет необходимости изучать обозначения, которые приняты официально. Здесь подойдут собственные условные символы, главное, чтобы они были понятны мастеру. Вот основной список приборов, которые будут использоваться при работе и которые надо как-то обозначить на плане:

• провода;
• счетчик;
• выключатель;

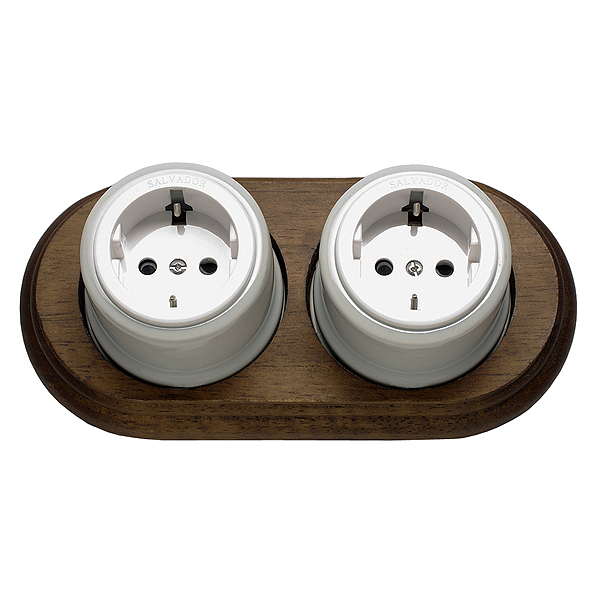

• розетка;
• предохранители;
• реле напряжения;

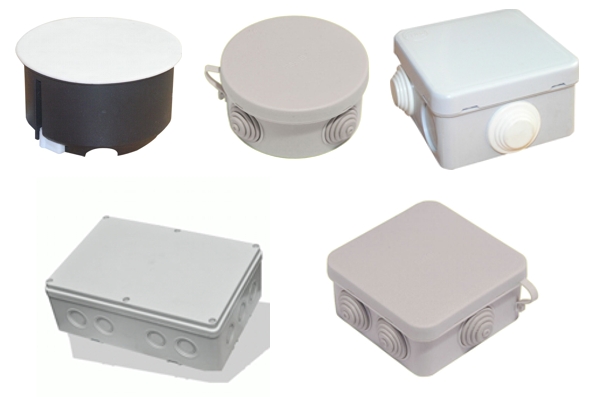

• установочные и монтажные коробки;

Все обозначенные приспособления придется приобрести в магазине. Также надо купить клеммники для соединения, изоленту и «пробники». В заключение понадобится различный инструмент. Все работы желательно проводить в резиновых перчатках для безопасности.

УЗО, счетчик и реле надо вмонтировать в учетный щит. После этого можно приступать к остальным работам.

1. При помощи зубила надо провести в стенах помещения штробы — борозды, в которых будет размещаться провод. Эту же работу можно легко сделать болгаркой со специальным абразивным диском. Подойдет для работы и долото, но с ним придется попотеть.
2. Для закрепления в штробах надо воспользоваться специальными петлями. Сверху провода закрываются алебастром или гипсом.
3. При помощи бура и перфоратора надо сделать углубления для розеток и выключателей. Подрозетник устанавливается в выемку на алебастр.
4. Распаячные коробки устанавливаются точно так же.

Открытая проводка устанавливается еще проще, чем скрытая. Именно с нее лучше начинать новичкам. Единственная сложность, которая может тут возникнуть, это установка закрывающих коробов. Однако такие работы не должны вызвать существенных затруднений при использовании современных материалов.

Провод крепится к стене электроустановочной скобой, а потом прикрывается декоративным коробом . Короб служит не только для декоративных целей, но также защищает коммуникации. Внешнего вида помещения он не портит.

Соединение новых медных и старых алюминиевых проводов возможно, но это не должно производиться на длительный срок. Для соединения применяют клемники. Рано или поздно соединение двух металлов произведет коррозию, что небезопасно. Лучше заранее заменить старые коммуникации.

При работе с приборами и инструментами, когда еще нет электричества в доме, возникает проблема подачи энергии. Спасти может автономный электрогенератор или соседи.

Внутренняя проводка в доме — это только половина решения проблемы. Вторая половина — подсоединение к внешним источникам питания. Подключение к энергосетям можно получить только предоставив документ на то, что проводка проводилась фирмами, имеющими соответствующее разрешение на такие работы. Поэтому без приглашения специалистов не обойтись. Однако в этом случае все обойдется намного дешевле. Если проводилась замена старых коммуникаций, то проблем вообще не возникнет.

Видео

Узнайте о нюансах организации проводки в деревянном доме.

Вот еще один видеоматериал об организации проводки.

Схемы

Ниже приводится ряд схем, которые можно взять за основу для изготовления проводки в частном доме:

Монтаж электропроводки в частном доме своими руками – очень ответственная работа. Без специальных знаний в этой сфере, без соблюдения правил и техники безопасности можно нанести вред своему здоровью или подвергнуть риску свою семью. Перед тем как начать прокладывать линию электропередачи нужно составить схему расположения выхода сети во всех комнатах дома.

Очень большое значение при монтаже электропроводки в частных квартирах и деревянных домах имеет техника безопасности. Работы, которые связаны с электричеством, всегда должны проходить с отключенным питанием. Важным также является выбор проводов. Нужно обращать на маркировку и их серию. Для частных домов обычно используется медная проводка с двойной изоляцией, чтобы увеличить защиту кабеля. Если в помещении сохранились старые провода из алюминия, то его нужно обязательно заменить. Нежелательно соединять медные и алюминиевые жилы между собой, так как они имеют разную сопротивляемость. Если нет возможности провести замену кабеля, то скрепление жил проводится при помощи клемм, а не скручивания. Прямое их соединение может через время создать короткое замыкание и привести к возгоранию помещения.

Установка электрического счетчика должна проходить вдали от будущих работ. Желательно сразу определить место, где будет установлено устройство защитного отключения и контуры заземления. Вся электропроводка должна быть полностью изолирована. Соединения контактов обычно помещаются в специальные герметичные изолированные коробы для продления сроков эксплуатации кабеля. Перед началом монтажа нужно составить план и схему будущей электропроводки.

Схема

Перед тем как приступить к прокладыванию своими руками электропроводки в частном доме следует сделать схему, по которой будут проводиться работы. Для этого необходимо взять план постройки и предварительно составить проект. Нужно знать, где будет размещаться мебель, какое количество электроприборов будет работать в сети, а также их общую мощность. Это позволит определить места для монтажа розеток, выключателей, светильников и прочих бытовых устройств. Схема может помочь сделать ремонт без повреждения проложенной силовой линии, а также при демонтаже старой проводки.

Размеченная схема позволит с большей точностью сделать расчеты и провести прокладывание эл. кабеля в деревянном доме или квартире. Чертеж должен начинаться от щитка, так как устройство защитного отключения является важным приспособлением, которое обеспечивает определенную защиту дому. Схема расположения проводки должна соответствовать определенным нормам и стандартам. Эл. провода должны располагаться в горизонтальном или вертикальном положении. Нельзя их укладывать перекрестно. Такое размещение кабелей позволит снизить вероятность повреждения их при ремонте.

Проект эл. проводки допускает расположение кабелей только под прямым углом. При прокладывании проводов из одной точки в другую в одной комнате нельзя допускать их изгиб в нескольких местах, а также перекосы при монтаже. Дополнительные изгибы шнура увеличивают протяженность сети в частном доме, что сказывается на сопротивлении провода.

В деревянных домах и квартирах эл. проводку принято монтировать под потолком или вдоль пола. Для того чтобы удобно можно было проводить работы, кабеля размещаются на 25-30 сантиметров ниже уровня потолка. Это оптимальная высота для того, чтобы не усложнять ремонт, и снизить вероятность механического повреждения эл. провода. Когда электрическая сеть размещается вдоль полового покрытия, тогда расстояние от пола должно быть около 15-20 сантиметров. Эти параметры должны учитываться при составлении схемы.

В обязательном порядке нужно отмечать места будущих выключателей и розеток. Это очень важный момент, так как длина провода должна рассчитываться с учетом всех точек выведения проводки. При скрытой эл. сети слишком короткий кабель может не позволить установить в определенном месте розетку или другую фурнитуру. Розетки размещаются в местах постоянного подключения электрических приборов, выключатели обычно встраивают со стороны дверной ручки при входе в комнату на высоте от 80 сантиметров. Такая высота обусловлена тем, что у детей также не должно возникать трудностей при доступе к выключателю.

Установка розеток своими руками должна проходить на высоте от 25 сантиметров от пола. Нижняя часть стены подходит лучше не только с эстетической стороны, но и по части экономии эл. провода. В среднем для составления схемы нужно учитывать, что в частном доме должно находиться по одной эл. розетке на 6-7 квадратных метров. В комнатах может быть больше розеток, чем на кухне. Их расположение может быть продиктовано расположением мебели или личными требованиями. В кухне может быть монтировано и больше 5 розеток. Это обычно связано с тем, что там подключается большое количество эл. приборов и ее размерами.

При составлении схемы нужно учитывать, что размещение розеток от окна или дверного проема не должно находиться на расстоянии менее 10 сантиметров. Распределительную коробку можно разместить в каждой комнате. От этого будет зависеть разводка эл. проводки. Специалисты настоятельно не рекомендуют устанавливать розетки и заводить проводку в ванную комнату. Предварительная схема электропроводки позволяет сделать расчет длины требуемого кабеля для монтажа. При ее составлении нужно учитывать особенности укладывания силовой линии в квартирах, деревянных домах.

Видео “Пошаговая инструкция прокладки”

Пошаговый монтаж

Чтобы сделать электропроводку своими руками нужно обладать специальными познаниями. При самостоятельном монтаже разводки и прокладывании силовой линии в деревянный дом или квартиру нужно учитывать особенности помещения. Чтобы сделать электропроводку своими руками в деревянном доме обязательно следует использовать защитные металлические рукава, коробы или трубы.
Они необходимы для обеспечения полной защиты деревянных помещений от возможного искрения, короткого замыкания и возгорания. В таких домах может использоваться скрытая и отрытая линия электропроводки.

В каменных домах и квартирах чаще всего используется скрытый метод. При помощи специального инструмента (дрель и перфоратор) делается штробление углубления на стене. Штроба делается для того, чтобы в нее поместить силовой кабель, а также удобно было делать разводку по всему дому. При помощи углубления электропроводка утапливается в стену и после шпатлевки ее не видно. Это выглядит более эстетично, но при необходимости сделать ремонт или замену проводки будут возникать определенные осложнения.

Поэтому при желании сделать электрическую сеть своими руками нужно выбрать хороший и мощный провод, который сможет выдерживать большую нагрузку при одновременном подключении многих приборов. Лучшим вариантом является трехфазный провод. Трехфазный кабель также имеет заземление, что делает снабжение электричеством в деревянном и каменном доме более безопасным.

Чаще всего при монтаже электросети используется кабель серии ВВГ. Он имеет достаточную эластичность, прочность и хорошую изоляцию. После штробления углублений проводка укладывается так, чтобы не было натяжения и перекручивания жил. После этого канал замазывается алебастром. Этот вид штукатурки быстро высыхает и держит провод. Изначально его желательно только закрепить на отдельных участках. Когда будет завершен процесс монтажа всей электрической сети, можно провести тестирование линии. При работающей проводке можно завершить заделывание штробы, и сделать облицовку стен.

Подключение кабеля к устройству защитного отключения делается при помощи пайки. Обычное скручивание в этом месте недопустимо. Если проводка выходит на улицу, то ее желательно делать из меди, так как она более устойчивая, чем алюминий. В деревянных домах не делается высверливание углублений в стенах. Кабеля должны быть помещены в защитную оплетку и уложены под пол или между стен. Чаще в таких помещениях предпочитают делать отрытую проводку, соблюдая технику безопасности. Перед тем как приступить к монтажу силовой линии в деревянном доме нужно узнать о правилах ПУЭ. Здесь указан свод инструкций по укладыванию разного вида электролиний, методики и рациональные способы проведения безопасной сети.

Как правило, электрическая проводка в квартире своими руками выполняется при ремонте с заменой существующего электрооборудования. Монтаж проводки способен произвести человек, которые имеет представление о способах и видах электромонтажных работ, навыки работы с материалами и инструментами, а также разбирается в электрических сетях.

Проектирование

Основные требования, предъявляемые к электрической проводке, представлены в СНиП и ПУЭ (правилах устройства электроустановок). Соблюдение этих норм очень важно в квартирах для обеспечения их пожарной безопасности.

Итак, перед тем как будет смонтирована проводка в квартире своими руками, необходимо ознакомиться с тем, как она устроена. Как правило, схема проводки стандартная, в ней нет ничего сложного.

Основные элементы

Самым главным элементом в квартирной схеме электропроводки считается внутриквартирный щит. Именно к нему от главного силового щита, расположенного на лестничной площадке, направляется, проходя по пути через предохранитель, электрический кабель.

Он укомплектован электрическим счетчиком, устройствами защитного отключения и несколькими автоматическими выключателями. Все эти элементы собраны в единый узел и закреплены посредством крепежной рейки и вспомогательной шины (одной или несколькими).

От количества комнат в квартире будет зависеть число внутренних линий электропитания. Также на это влияет мощность, требуемая для работы некоторых приборов. Они могут потребовать дополнительно выделенную линию. В большинстве случаев проводов два: «ноль» и «фаза», в некоторых случаях добавляется третий — «заземление».

Расчет

Проводка в квартире своими руками может быть сделана после определенных расчетов. Производятся они двумя основными способами:

1. По формуле: P: U = I, где сила тока прямо пропорциональна мощности и обратно пропорциональна напряжению в сети.
2. Этот вариант по сравнению с предыдущим намного проще. Необходимо отдельно сложить электроэнергию, которая потребляется приборами, находящимися на одной линии. К полученному числу следует дополнительно прибавить около 10%.

Поиск каналов

В панельном доме, как правило, электропроводка является скрытой, а именно спрятанной в штробе или за гипсокартоном. Поэтому проводка в квартире своими руками должна начинать производиться с поиска каналов. Для начала выясним, что же представляет собой канал в стенах, предназначенный для скрытой проводки. В большинстве случаев это трубка из полимерного материала, имеющая заглубление примерно 30-50 мм, оборудованная гофрой в местах для вывода наружу и закругления.

Расположение розеток

В советских старых квартирах штепсельные электрические розетки обычно размещались где придется. Иногда на высоте вытянутой руки, а у кого-то на уровне 1 метра от поверхности пола.

На сегодняшний день правильным расположением считается 400 мм от уровня пола. Сначала это может показаться странным, однако в этом есть логика: такие розетки за мебелью практически незаметны, при подключении они ближе к цели, их случайно не заденешь, а главное, такая проводка в квартире, своими руками сделанная, расходует намного меньше кабеля. Пожалуй, единственный нюанс — при подключении пылесоса или утюга приходится не подпрыгивать, а наклоняться.

Если продолжать эту логику, то можно установить электрическую розетку возле плинтуса. В таком случае минимальная высота вызывает при затоплении или мытье полов опасность попадания воды. Именно поэтому, когда монтируется новая проводка в квартире своими руками, по стандарту розетки следует располагать на высоте 400 мм от уровня пола.

Варианты укладки кабеля

Самостоятельный монтаж электропроводки в квартире — это дело непростое. Однако в этом случае вы будете абсолютно уверены в том, что все сделано правильно. Существует три основных способа прокладки электрического кабеля:

• Под штукатурку.
• В пластиковом коробе.

Любой из перечисленных вариантов считается правильным, поэтому выбор остается за вами. При этом стоит помнить, что важно иметь точное понятие, где проходит кабель, в противном случае любой забитый гвоздь может стать причиной отключения телевизора (при лучшем раскладе), в худшем случае — удара током.

Как лучше провести проводку?

Скрытая проводка осуществляется внутри стен, под декоративной отделкой или другими декоративными конструктивными элементами. Наиболее безопасной считается проведенная проводка в квартире своими руками под гипсокартон, так как она надежно защищена от каких-либо механических повреждений. Однако такой вариант монтажа самый трудоемкий и требует умения обращаться одновременно с несколькими инструментами.

Комбинированный вариант монтажа электропроводки включает в себя ее установку в коробах и плинтусах с кабельным каналом. Данный способ совмещает в себе одновременно преимущества закрытой и открытой прокладки — безопасность и эстетичный внешний вид.

Ремонт или замена?

Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.

Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.

Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:

• В первую очередь необходимо выяснить количество требуемых изменений.
• Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
• Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
• Укладка нового кабеля и последующее его тестирование на нормальное функционирование.

Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки — это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.

Необходимые для монтажа инструменты

Если вы решили, что проводка электричества в квартире своими руками должна быть сделана, то следует приобрести исправный и надежный инструмент. В местах соприкосновения металла и тела не должна нарушаться изоляция. Как минимум вам потребуется следующее:

• Тестер.
• Перфоратор.
• Кусачки.
• Плоскогубцы.
• Отвертка.

Материалы для монтажа

Как только будет готова принципиальная схема электропроводки, произведен расчет мощности каждой отдельной ветки, можно будет приступить к приобретению необходимого материала.

Постарайтесь не закупать слишком дешевые изделия и кабель с уменьшенным сечением. Итак, чтобы проводка в квартире своими руками (фото ниже) была выполнена, вам потребуется следующее:

• Розетки и выключатели.
• Провода с медным сечением.
• Установочные коробки в форме пластиковых стаканов.
• При необходимости дополнительная изоляция.
• Клипсы, если планируется производиться проводка в квартире своими руками по потолку.
• Соединительные клеммы для кабеля.

Прокладка кабеля

Как только вы приобретете все необходимые материалы и оборудование, можно будет перейти непосредственно к монтажу.

• В старой квартире нужно произвести демонтаж старой проводки.
• В заранее отмеченных местах высверливаются углубления под распределительные коробки и подрозетники.
• Далее в стенах штробим канавку ко всем выключателям и розеткам для последующей укладки проводов. В них укладываем кабель соответствующего сечения и закрепляем его при помощи дюбель-гвоздей.
• После чего штробы и отверстия необходимо зашпаклевать.
• В пустотах плит и на потолке прокладываются провода для системы освещения.
• Как только проводка в квартире своими руками (схемы ниже) будет смонтирована, устанавливаются все осветительные приборы, выключатели и розетки.

Расчет номинала автоматов

Чтобы правильно выполнить монтаж проводки, необходимо определить номиналы автоматов, устанавливаемых в распределительном щите. Для этого нужно просуммировать мощность всех приборов, которые планируется к нему подключить. Затем киловатты перевести в ваты, после чего рассчитать силу тока по формуле: P: U = I.

Существует следующая линейка автоматов: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A и 63A. Таким образом, номинал выбранного автомата должен получиться больше, чем полученное вами значение.

Установка и подключение электрического щитка

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:

• На освещение.
• На розетки.
• Другое оборудование.

Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.

В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Заключение

Таким образом, после прохождения всех этапов — от приобретения необходимого оборудования и материалов, прокладки кабеля до установки и подключения электрического щита — будет сделана электрическая проводка в квартире своими руками (схема представлена выше).

Согласованность, надежность, бесперебойность и непрерывность работы электрической системы в целом напрямую зависят от профессионального монтажа, качества комплектующих и материалов, соблюдения всех правил и норм, а также правильности и грамотности всех сопутствующих расчетов. Это очень ответственное и серьезное дело, если у вас есть какие-либо сомнения, то лучше доверить эту работу специалистам, для которых все, что связано с электричеством, является профессией.

Желательно проведение электрического кабеля в дом доверить профессионалу: от точности соблюдения норм и качества исполнения монтажных работ зависит не только домашний уют, но и безопасность людей, устройств, питающихся от электричества. Однако если вы владеете базовыми знаниями в области электрики, то монтаж проводки в частном доме своими руками вам вполне по силам.

Важно!

Еще до подготовки к сооружению проводки дома определяют место для щитка-распределителя. Он должен быть установлен в незамерзающем зимой помещении с отступом не менее 1,5 метра от земли/пола. С помощью щита происходит управление электроцепью внутри дома.

До установки розеток и выключателей предстоит выполнить подготовку, которая включает в себя:

• Схематическое изображение будущей электропроводки;
• Наброска схемы на стены и потолок (разметка);
• Выбор и резка кабельных жил;
• Пробивка траншеи для кабеля (если они будут скрытыми).

Расскажем детально о каждом этапе подготовки к монтажу электропровода в доме.

Варианты схем электропроводки

Монтаж электропроводки в частном доме своими руками начинается с наброски двух схем:

Обе схемы набрасываются по своему усмотрению в зависимости от количества электрических энергопотребителей энергии и выбора мест для их установки. Даже необязательно употреблять общеустановленные обозначения узлов электроцепи: важно, чтобы вы лишь не забыли, как их нужно читать. Однако игнорировать правила, описанные ниже, не стоит:

• Для электротехники высокой мощности предусмотрите на схеме заземление (подсоединение через тройной кабель, состоящий из жил: «земля», «ноль» и «фаза»). Оно обязательно для бойлера, стиральной машины, электрической плиты, а также для источников света, являющихся узлами цепи в помещениях с повышенной влажностью (ванная);
• Линии проводки для розеточных гнезд и осветительных приборов разбейте между собой на несколько групп.

Правила распределения проводки для гнезд-розеток и приборов освещения:

• Мощность любой розеточной семьи не должна превышать 4600 Вт при закупке провода с площадью поперечного сечения (далее – ППС) 2,5 кв. мм, изготовленного из меди;
• Мощность любой группы светильников не должна быть выше 3300 Вт при закупке провода с ППС 1,5 кв. мм, изготовленного из меди;
• Не составляйте схему, в которой розетки связываются методом «шлейфа». В особенности это касается гнезд с предусмотренным заземлением: по длине жилы «земля» нельзя делать разрывы.

Каждую линию проводки от групповых и единичных розеток, групп приборов освещения и единичных светильников подведите на схеме к щитку распределения, в котором предусмотрены автовыключатели. На все единичные и на каждую семью розеток нужен один автомат. Его мощность должна сопоставляться с ППС используемой жилы (соответствие предельному значению тока, который проводка в состоянии перенести при всех включенных в цепь устройств, питающихся электричеством). Для приборов освещения обычно сила тока автоматов входит в диапазон 10-16 А, а для розеток и групп из них выбирают одно из следующих значений: 16, 25 или 40 А.

Разметка

Намечать маршрут электрокабеля начинают от щитка-распределителя, путем разметки пути хода каждого из них к потребителям и маршрута каждого из их ответвлений. Непременно надо отмечать места, где путь меняет направление и проходит сквозь преграды, но так, чтобы не нарушались правила:

• Кабель должен идти либо строго по вертикали, либо строго по горизонтали;
• Разметка путей, а, следовательно, и монтаж горизонтальной проводки, должна быть произведена с отступом в 0,2 метра от линии пересечения плоскости стены и потолка для снижения риска повреждения защитной оболочки кабеля;
• Все повороты электропровода должны исполняться под прямым углом;
• По перекрытиям чердака и между этажами электрокабель должен проходить по самому короткому пути, который идет от распределителя.

Чтобы было удобно размечать трассу проводки, пользуйтесь разметочным шнуром, купленным в магазине. Его можно сделать самостоятельно: просто покрасьте шнур краской, известью или черным углем. Работать с ним так:

1. Отметьте для себя начальную точку и закрепите в ней кончик шнурка;
2. Натяните шнур и прижмите оставшийся конец к последней точке трассы;
3. Рукой отведите центральную часть шнура и отпустите его;
4. Стукаясь о поверхность, из него вылетают частицы угля, извести или краски. Они оседают на плоскости, образуя четкий наметочный след в виде прямой линии.

Внимание!

Несмотря на то, что разметка уже осуществлена, схемы электропроводки нельзя выбрасывать. Они могут быть полезными: впоследствии вы еще не раз захотите капитально отремонтировать дом.

Как выполнить разметку коробок установок и соединений, выключателей и розеточных гнезд

Там, где электрокабель ветвится, нисходит к выключателям и розеткам, непременно предусмотрите установку коробки соединения. Но ее заменяют установочным коробом, если у вас скрытая проводка, и вы используете выключатели с розеточными гнездами закрытого типа.

Нюансы разметки:

Внимание!

Соблюдайте правила безопасности. В связи с этим расстояние от розеток и выключателей до заземленных устройств, выполненных из металла (раковины, плиты, трубы), должно составлять хотя бы 0,5 метра. В кладовой устанавливать розетки с выключателями нельзя, но можно установить их с ее внешней стороны.

Разметка электропроводки в комнатах с повышенной влажностью

Чтобы наметить расположение розеток и выключателей в таких помещениях, как душ, сауна, ванная или санузел, нужно помнить, что в них выделяют 4 зоны:

1. Зона смесителя или крана;
2. Зона раковины, душа, ванны, сауны;
3. Зона от сауны, ванны и раковины, охватывающая пространства в радиусе 60 сантиметров от них. Наличие стационарных перегородок не считается;
4. Зона, охватывающая пространство в радиусе 240 сантиметров от зоны 3.

Внимание!

В зоне 1, 2 и 3 устанавливать узлы электропроводки воспрещается. В 4 зоне разрешены к монтажу розетки с устройством защитного отключения (УЗО), которые срабатывают при утечке тока в 30 мА.

Как разметить на потолке светильник

Порядок действий:

1. На полу проведите прямые линии, соединяющие противоположные углы комнаты;
2. На месте их пересечения поставьте жирную точку;
3. Перенесите ее на потолок с использованием отвеса;
4. От обозначенной на потолке точки наметьте трассу проводки, объединяющую источник света с коробкой соединения.

Внимание!

Если в помещении вы хотите иметь больше одного светильника, то сначала нужно наметить ось, идущую продольно центру комнаты. Затем на оси нужно отметить точки, где будут устанавливаться люстры или светильника. С помощью отвеса метки сносятся с пола на потолок.

Монтаж электропроводки в загородном доме

Прежде чем начать монтаж электропроводки нужно подготовить набор инструментов:

• Нож монтажный;
• Набор отверток;
• Пассатижи;
• Болгарка;
• Круглогубцы (можно заменить клещами для зачистки кончиков кабеля);
• Индикаторы фазы и целостности электроцепи;
• Перчатки из 100% резины;
• Перфоратора – электрическая дрель.

Проверьте наличие материалов:

• Щиток электрический;
• Изоляционная лента;
• Выключатели с розеточными коробками;
• Коробки установочные, можно соединительные (если это открытая проводка);
• Бирки, предопределенные для маркировки проводов;
• Клеммники для объединения кабелей разной толщины и сечения;
• Кабель выбранного диаметра и сечения.

Совет!

Для домашней электропроводки выберите провод с сечением от 1,5 до 2,5 кв. мм. Однако для кабелей, идущих к мощным приборам (плита, котел), разрешается применять более толстые кабели. Это поможет сбавить сопротивление внутри, а также выполнить проводку более безопасной.

Если весь инструмент и материалы присутствуют, можно начинать операцию.

Подготовка кабеля

Сначала воспользуйтесь монтажным ножом, чтобы откусить кабель нужной длины: каждый кусок должен быть равен длине трассы между коробкой соединения и установки, а также между иными конструкциями. Если трасса между ними слишком длинная, можно установить промежуточные короба. Но будет лучше, если количество спаек будет минимальным.

Внимание!

Нарезайте провод с запасом в 10-15 сантиметров, чтобы производить электромонтажные работы по соединению кабелей внутри узлов электроцепи.

Виды проводки: открытая и скрытая

После предварительной подготовки приступают к непосредственному ее монтажу согласно составленным схемам. Сделать это можно двумя способами: открытым
и закрытым
. Открытый метод подходит, если вы собираетесь делать монтаж электропроводки в деревянном доме своими руками. А закрытый – в домах из пеноблока или кирпича. Рассмотрим способы подробнее.

Открытая проводка

Если вы не хотите портить отделку или делаете монтаж проводки в деревянном доме своими руками, то остановитесь на этом варианте выполнения работ. Монтаж производится:

• В плинтусах из пластика;
• Кабельных каналах из пластика, который при пожаре сам тухнет;
• Пожаробезопасном гофрированном рукаве.

Сегодня рекомендуют останавливать выбор на электрическом коробе (кабель-канале) или гофрированном рукаве. Последний обычно применяют в помещениях хозяйственного назначения. Его укрепляют к поверхностям держателями из пластика, а их уже можно крепить чем угодно: дюбелями, шурупами или простыми саморезами.

Коробка электрическая включает в себя две части в виде буквы «П», которые соединяются замковым способом. К стене сначала устанавливают нижнюю часть короба, в который укладывают кабель. Затем устанавливают верх коробки так, чтобы был слышен шут защелкивающегося замка.

В точках, где проводка ветвится, понадобятся коробки разветвления. А для сборки выключателей и розеточных гнезд понадобятся подставки из материалов-изоляторов (пластик, древесина). Их называют подрозетниками.

Скрытая проводка

Это оптимальный вариант для каменных домов. Метод скрытой проводки предусматривает укладку кабеля в штробы, которые делают согласно составленной разметке. А для скрытых узлов проделывают выемки, которые углубляются на 6-7 см в стену. Впоследствии коробки фиксируют гипсовым или цементным составом, а каналы заштукатуривают.

Скрытую проводку выполнять сложнее, чем открытую. А если понадобится получить доступ к кабелю, то понадобится разрушить часть стены. Но в плане эстетики это оптимальный вариант, поскольку домашний дизайн не портится от небрежно торчащих из стен розеток.

При закрытой проводке места, где провода соединяются, предусматривают наличие специальных коробок, которые закрепляются строго по разметке. Важно, чтобы после монтажа проводки к коробкам остался доступ. Иначе контроль соединений во время эксплуатации будет невозможным.

Монтаж коробок

Для ввода кабеля в коробки понадобятся втулки изолирующие. Их можно заменить частями трубок ПВХ. Они просто необходимы, если коробки выполнены из металла, поскольку отверстия для проводов в них имеют острые края. Кабель может легко получить повреждение.

Само соединение в коробках производится методом пайки. Соединить кабели можно также с помощью зажимов или гильзовой опрессовки. Иногда в жилых комнатах делают скрутки. Это не самый надежный вариант соединения, но он вполне подходит для помещений, где влажность всегда низкая. Важно лишь сделать плотную скрутку и тщательно ее заизолировать.

Розеточные гнезда и выключатели

Установку розеток и выключателей производят после того, как установочные или соединительные коробки уже поставили на свои места, как и подрозетники. Кабель уже должен быть подведен к месту монтажа. Способ установки будет напрямую зависеть от того, какой тип проводки вы выбрали: закрытый или открытый.

Если проводка открытого типа

К розетке ведут провода: обязательно «фаза» и «ноль». Иногда подсоединяют «землю». в разрыв фазного провода. Это значит, что от коробки соединения к нему должна подводиться только фаза, которая возвращается к коробке другим путем: через светильник. Что касается «нуля», то он идет параллельно «фазе», но он огибает выключатель.

Внимание!

Нельзя подавать на выключатель сразу фазный и нулевой провод, как это делают неопытные «электрики». В результате такого соединения получается короткое замыкание.

Чтобы не путать фазный провод с другими, во время его прокладки нужно использовать бирки. А если их нет, то остается только запомнить цвет «фазы». Если проводка уже установлена и подключена, то найти фазу можно при помощи индикаторной отвертки.

Стандартные расцветки кабелей:

• Синий – общий, или «ноль»;
• Желтый с зеленой полосой-спиралью – заземляющий, или «земля»;
• Черный, белый, коричневый либо красный – фазный, или «фаза».

Внимание!

Иногда электрики путают цвета проводов, и под «нулем» вполне может находиться «фаза». Чтобы обезопасить себя во время электромонтажных работ при уже выполненной проводке проверять фазный провод индикаторной отверткой обязательно. Но если вы делали проводку самостоятельно, с определением назначения каждого из проводов у вас не должно возникнуть проблем.

Если проводка скрытого типа

Монтаж производится в установочные короба из пластика или металла:

1. С выключателя или короба розетки снимите крышку сверху из пластика;
2. К клеммам внутри подсоединяют кабель согласно принципу, описанному для открытого типа проводки. К выключателю подается исключительно фазный провод, а к светильнику – вместе с нулевым, чтобы они встретились вместе у коробки. К розетке подводятся и фазный и нулевой провода;
3. Изнутри зафиксируйте выключатель или розеточное гнездо в коробке распорными фиксаторами. Для этой цели их закручивают отверткой до упора винтов;
4. Когда розеточные гнезда с выключателями уже укреплены внутри соединительной коробки, прикрутите сверху защитную корпусную крышку, выполненную из пластика. Она закроет внутренности коробки.

Внимание!

Несмотря на многообразие выключателей и розеток, принцип их монтажа в случае открытой и закрытой проводки остается прежним. Поэтому данную инструкцию можно считать универсальной.

Теперь операция по прокладке электрических проводов в доме завершена. Остается только подключить электроприборы и источники света. И в ваш дом придет уют и тепло.

Параллельное
— при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательное
— все элементы цепи располагаются друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Основных типов разводки электропроводки три
. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда»
иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф»
напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.

3. Тип разводки в распределительных коробках
— наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

Два вида разводки проводов:
розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.

Последовательный «шлейфом» и параллельный в распределительных коробках

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации.

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами. Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Далее приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.

Существуют типовые правила для монтажа. Они таковы:

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см. Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать электропроводку.

подключение АВ и УЗО в квартире

Сам распределительный щит подключается к электросчетчику. Подача тока в однокомнатную квартиру осуществляется от электрического щитка, который находится на лестничной площадке. Перед счетчиком монтируют еще квартирный АВ и квартирное УЗО. Их технические характеристики должны зависеть от общей мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Может быть так, что вы разместили в однокомнатной квартире такое количество приборов, мощность которых может равняться 6-8 киловаттам. Логично, что квартирные АВ и УЗО должны быть рассчитаны минимум на 37 ампер (8000 ватт / 220 вольт = 36,36 ампер).

Однако установка таких АВ и УЗО является нецелесообразной. Причиной этого является то, что большинство домов имеют старую электропроводку. Это означает то, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если в квартире включить приборы с большей мощностью, то вас отключит электрический щиток, который размещается в подъезде.

Как отмечают профессиональные электрики, в большинстве случаев максимальная нагрузка на домовую проводку приборами с одной квартиры может составлять 4,3 киловатта. Такую мощность домовая проводка еще может выдержать.

Соответственно, эта цифра и является основной при осуществлении всех расчетов и подбора квартирного автоматического выключателя, УЗО, а также вводного провода.

В тех случаях, когда мощность включенных приборов будет больше 4,3 киловатта, придется некоторые из них выключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АВ должен быть рассчитанным на 25-32 ампера. Количество ампер зависит от площади однокомнатной квартиры. Для малых квартир можно взять АВ на 25 ампер. При этом следует учитывать запас по току, который должен колебаться от 1,3 до 1,5. Квартирное УЗО должно быть рассчитанным на 50А 30мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щитки, то он также должен подбираться в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то взглянув в таблицу ниже, можете определиться с поперечным сечением вводного кабеля.

Полезный совет: эту табличку следует использовать и для определения поперечного сечения всех кабелей, которые будут использоваться для создания отдельной ветви электропроводки в однокомнатной квартире. Конечно, для этого нужно высчитывать мощность приборов, которые будут питаться от одного контура.

В большинстве случаев вводный кабель для однокомнатной квартиры должен обладать сечением от 4 до 6-ти кв. миллиметров. Конечно, он должен быть медным и трехжильным.

Прокладка проводов в жилой комнате

На рис. 2 отмечено, что освещение коридора и жилой комнаты создается с помощью двух различных контуров. На практике можно сделать так, чтобы коридор и жилая комната освещались от одного контура. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность, большую двух киловатт.

Конечно, для соблюдения этого совета, распределительную коробку следует установить на стене у входа в жилую комнату. Дальше от коробки можно развести кабели к светильникам в коридоре и в жилой комнате.

При этом провода к люстре и выключателю в жилой комнате нужно будет прокладывать через дыру в стене. Сечение кабеля, который будет использован для контура для светильников, может равняться 1,5 кв. миллиметра. Номинальный ток автоматического выключателя для этого контура должен составлять десять ампер.

Такими же должны быть и контуры для светильников в ванной и кухне. В принципе для светильников этих двух помещений можно проложить один контур.
На рис. 2 видно, что в жилую комнату, кухню и ванную подходят ветви, к которым подключаются розетки.

Каждая такая ветвь должна быть оснащенной АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в жилой комнате.

Полезный совет: местоположение розеток может определяться самостоятельно. При этом они должны находиться за электрическими приборами. Поэтому перед проектированием размещения розеток стоит спроектировать местонахождение электрических приборов, а также мебели. Сами розетки должны располагаться на высоте 30-ти сантиметров от пола и в 15 сантиметрах от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще правило, которое гласит, что на каждые шесть квадратных метров должна быть одна розетка. В случае ванны и кухни на эту площадь должно быть две розетки.

Ветка розеточной группы должна создаваться с помощью медного кабеля, сечение которого не является меньшим 2,5 кв. миллиметров. Конечно, сечение можно определить и с помощью таб. 1. В этом случае нужно знать максимальную мощность электрических устройств.

В представленной выше схеме проводки для однокомнатной квартиры (рис. 2) не учтено использование кондиционера в жилой комнате. Для кондиционера нужно вести отдельный контур. Для его создания нужно использовать:

• кабель с сечением 2,5 кв. миллиметра;
• АВ на 16 ампер;
• УЗО, рассчитанным на 20А 30мкА.

Розетка этой ветви должна находиться у кондиционера.

Подытоживая, можно сказать, что в жилом помещении однокомнатной квартиры надо прокладывать три контура.

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.

При покупке жилплощади в многоэтажных новостройках или уже эксплуатируемых домах возникает вопрос организации правильного электроснабжения. Схема электропроводки в квартире является одним из ключевых моментов в процессе ремонта. Это важно потому, что число потребителей, требующих подключения, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для подобных нагрузок.

• Выводы

Необходимость, причины и следствия

Любое действие, совершаемое человеком, имеет свои причины и последствия. Схема проводки в квартире необходима, по крайней мере, из двух соображений:

• Во-первых, она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома;
• Во-вторых, при проведении ремонта, замены/модернизации существующей электропроводки, она дает возможность быстро, точно определить местоположение, характеристики существующих элементов (провода, выключатели, розетки, приборы и т. д).

Это базовый этап, миновать который нельзя. Он критически важен при постройке или покупке нового жилья, поскольку позволяет предопределить план, фронт работ, правильное их выполнение, подключение потребителей. Кроме того, грамотно подготовленная схема электропроводки позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. д), расходных материалов, а также их характеристики.

Что такое схема, как строится и какой бывает?

Понятие схемы проводки ассоциируется с привлечением опытных специалистов (проектантов), рисующих только им да монтажникам понятные линии точки подключений на стандартных листах с печатями и подписями. Такой подход является правильным, поскольку вопросом изначально будут заниматься профессионалы. Но, учитывая, что за их работу придется платить немало, все эти работы можно выполнить своими руками, опираясь на действующие рекомендации.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

План электропроводки квартиры или частного дома должен включать пять основных видов схем:

На что ориентироваться при самостоятельном выполнении работ?

Эффективность действий в той или иной области зависит от уровня профессионализма, наличия определенных базовых знаний/навыков. Если, к примеру, человек является электриком, то составление схемы, ее практическая реализация своими руками не составит для него большого труда. Когда таких познаний нет, равно, как и желания выкладывать деньги за работу профессиональных проектировщиков, можно и нужно использовать типовые схемы проводки. Это своего рода эталонное решение, в котором учтены действующие перспективные нормы и от которого следует отталкиваться, проектируя индивидуальные решения.

Ориентиром может служить следующее наглядное типовое решение проводки в квартире панельного или кирпичного многоэтажного дома (также можно использовать в частной застройке):

Как можно видеть, все точки потребления в доме разбиты на несколько групп. К каждой группе от вводного автомата и УЗО подводится питающий кабель с разным сечением (цифра в оранжевом квадратике). Кроме того, на каждое ответвление электропроводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинал тока (зеленый прямоугольник).

Разбивка на группы питания является очевидной современной тенденцией. Она происходит в соответствии с суммарной мощностью потребителей своими руками. Номинальные значения тока для каждой из веток указаны, опираясь на технические характеристики современной бытовой техники и перспективу расширения ее парка.

Практическая реализация схемы

Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике своими руками. Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д). Примерный план зон проводки можно видеть на следующей иллюстрации:

Выводы

Замена старой, прокладка новой проводки в доме и квартире – одна из самых ответственных задач при самостоятельном выполнении. При этом от правильности составления схемы и выбора материалов и устройств зависит надежность работы и перспективный план развития энергосистемы дома.

Электричество является неотъемлемой частью нашей жизни. Именно благодаря ему могут работать те приборы, которые выполняют развлекательные и различные бытовые функции, создают свет в темное время суток.

Большинство этих приборов используются в нашем доме или квартире и, соответственно, никто не может представить свое жилье без наличия электрического тока.

Конечно, этот ток подается по электропроводам, которые, в свою очередь, разводятся в определенном порядке. Именно разводка проводки в доме или квартире будет темой, которую ми рассмотрим в статье.

От чего зависит разводка проводки?

Разводка электропроводов в частном доме мало чем отличается от разводки проводки в квартире. Принципы организации одинаковы. Главная разница в разводке проводки заключается в том, что она зависит от количества электрических приборов, которых в доме больше, и от размеров дома и квартиры.

Конечно, еще одно различие заключается в источнике подачи тока. В дом ток подается от столба ЛЭП, а в квартиру от распределительного щитка, который на лестничной площадке установлен в подъезде.

Главными факторами, которые влияют на особенности разводки проводки, являются:

1. Количество и мощность электрических приборов.
2. План дома или квартиры.

С чего начинается составление схемы проводки?

Перед осуществлением планирования разводки проводки, нужно составить план дома и спланировать электроприборы, которые будут использоваться в вашем жилище.

Соответственно, для составления плана дома, а затем и схемы, которая определит разводку проводки в доме, нужно подготовить:

• линейку;
• ручку;
• лист бумаги (может быть с тетради, может быть и А4 и больше);
• цветные фломастеры или карандаши.

Итак, с самого начала нужно нарисовать план своего дома или квартиры.

Полезный совет: его можно взять в БТИ или ДЭЗе. Этот вариант является наиболее оптимальным, поскольку вы будете иметь очень точный план дома и всех его комнат. Этот план можно сфотографировать или отсканировать, а затем распечатать в двух экземплярах. Таким образом вы не будете нуждаться в рисовании самого плана. Каждую комнату следует пронумеровать.

Дальше начинается самое интересное — нужно определиться с электроприборами, которые будут использоваться в определенной комнате. Например, если берете во внимание ванну, то планируете в ней размещение бойлера, стиральной машинки и других необходимых приборов. То есть с самого начала определяется список приборов и только. Рекомендуется составить отдельный список приборов для каждой комнаты.

Рисуем план квартиры

После этого нужно спланировать размещение мебели и других важных элементов в каждой комнате. В результате на первой копии плана обозначаются места размещения мебели и электроприборов.

Для этого используются разноцветные фломастеры. Конечно, если планируется разводка в частном доме, то не следует забывать и о других хозяйственных зданиях.

Во время планирования главной задачей является определение мест размещения электроприборов. Это нужно для того, чтобы знать, где будут находиться розетки и осветительные приборы. Что касается выключателей, то их количество зависит от количества светильников. Их местом размещения является часть стены возле дверного проема.

Следующая задача в получении ответа на вопрос, как правильно спланировать и развести проводку в частном доме, состоит в определении мест размещения розеток, выключателей и светильников. Розетки, конечно, будут размещаться на стене за основным электроприборами. Размещение выключателей вы уже знаете. Что касается светильников, то нужно знать, какие светильники будут использоваться.

Если свет в комнате будет создавать одна люстра, то она должна размещаться по центру потолка. Для обозначения ее места положения проводят две линии. Одна должна соединять середины боковых сторон потолка. Вторая должна соединять середины продольных сторон потолка. Место их пересечения является местом размещения люстры.

Совсем по-другому будет обозначаться место положения точечных светильников. В этом случае все очень просто: обозначают место их размещения. Местоположение каждой розетки, каждого выключателя и всех светильников обозначают на второй копии плана дома. Обозначены точки будут конечными для каждой ветви проводки. Начальной точкой является счетчик.

Способы прокладки электрокабелей

Покомнатный способ прокладки кабеля

В дальнейшем остается определиться со способами разводки проводки и маршрутами, которые будут проходить по всей территории квартиры или дома.
Стоит отметить, что есть два способа разводки проводки.

Первый можно назвать «покомнатным». Его суть заключается в том, что в каждую комнату подается одна ветвь проводки. Далее она разводится на все розетки и светильники. Также этот способ предполагает вывод отдельного силового кабеля на электрическую плиту.

Полезный совет: этот способ является устаревшим. Его активно использовали в 20-30 лет тому. Теперь же все изменилось, поскольку количество и мощность применяемых электроприборов выросли и требования к разводке проводки стали другими. Недостатком этого способа является то, что в случае короткого замыкания произойдет отключение тока во всей комнате. Ни один светильник и ни один электрический аппарат не будут работать.

Второй способ заключается в разделении потребителей электроэнергии на группы и прокладке к каждой группе отдельного электропровода. Уточняя, как правильно развести проводку внутри любой квартиры, стоит отметить, что этот способ является более эффективным, поскольку дает возможность подобрать электрокабели с необходимым сечением, а также в случае короткого замыкания в одной ветке все другие ветви будут работать. То есть если в розетке было короткое замыкание, то отключится только одна ветвь и светильники будут светить дальше.

В общем, в отдельные группы объединяют:

1. Розетки.
2. Светильники.
3. Мощные электроприборы, т.е. стиральную машину, бытовой кондиционер, электрическую печь.
4. Кухонные электроприборы, то есть микроволновую печь, холодильник.

Соответственно, для каждой группы подводится отдельный электрокабель. Перед тем, как рассмотреть особенности прокладки каждой ветки проводки, отметим, какое оборудование должно входить в каждую ветку.

Итак, каждый силовой кабель подключается к электрическому щитку. Подключается он к УЗО и затем к однополюсному автоматическому выключателю (АВ). В итоге, схема получается такой:

общий автоматический выключатель → общее УЗО → счетчик → распределительный щиток → отдельные ветви проводки → розетки, светильники и т.д.

Именно в распределительном щитке находятся автоматические выключатели и УЗО. На каждую ветвь проводки, разводка которой осуществляется в квартире или доме, должен быть свой однополюсный автоматический выключатель и УЗО. Первые четыре элемента с вышеуказанной схемы нужно обозначить на схеме. После этого останется обозначить маршруты разводки проводки.

Количество таких ветвей (их еще называют контурами) может быть разным. Оно зависит от количества применяемых электроприборов и величины дома или квартиры. Специалисты отмечают, что нагрузка на одну ветвь не должна превышать двух киловатт.

Это при условии, если в дом подходит однофазная электрическая сеть. Если сеть является трехфазной, то максимальная нагрузка на один контур не должна превышать шести киловатт.

Секреты создания контуров для светильников

Теперь остановимся на деталях планирования разводки проводки. Начнем с контура, к которому будут подключаться светильники. Сам электрокабель должен иметь поперечное сечение, которое не является меньше 1,5 кв. миллиметров.

При этом нужно вычислить общую мощность светильников и поделить на номинальное количество вольт (220 или 380). Последняя величина зависит от типа электросети (однофазная или трехфазная). В итоге мы получим количество ампер, т.е. силу тока, которую должен выдерживать кабель, а также автоматический выключатель и УЗО. Учитывая силу тока, подбирают нужное сечение провода.

Специалисты определяют, что один контур для осветительных приборов должен выдерживать до 10 ампер. Если все светильники требуют больше ампер, то их делят на группы. Что касается автоматического выключателя, то он должен быть рассчитанным на 10 ампер. Для подачи тока на осветительные приборы следует использовать трехжильный кабель ВВГнг.

Когда мы определились с количеством контуров, мы отмечаем их маршруты на нашей схеме.

Полезный совет: есть два варианта прокладки электропроводов к светильникам (также и к розеткам). Первый предполагает протяжку кабеля от каждого светильника к щитку. Это невыгодно, поскольку используется чрезмерное количество кабеля.

Второй предусматривает протяжку одного кабеля к нужным помещениям, а дальше в ответвляющих коробках подключаются отдельные кабели к каждому включателю и светильнику. Этот способ является более эффективным и малозатратным.

Кроме нужного количества маршрутов отмечают и места монтажа распределительных коробок, от которых и будет осуществляться дальнейшая разводка проводки к каждому светильнику, а также выключателю в доме. Этот принцип используется и для розеток.

Разводка проводов к розеткам

Теперь рассмотрим разводку проводки к розеткам. Места размещения розеток нам известны. Также известны и приборы, которые будут подключаться к розеткам в определенной комнате. Надо определиться с кабелем.

В этом случае проводка выполняется с помощью кабеля, поперечное сечение которого должно превышать 2,5 кв. миллиметра. Обычно используют кабель с этим сечением.

В большинстве случаев к одному контуру подключают три-пять розеток. Автоматический выключатель, который будет защищать отдельный контур, должен быть рассчитанным на 25 ампер. Что касается УЗО, то это устройство должно быть рассчитанным на 30А 30мкА.

Здесь стоит отметить, что одна ветвь может подключаться к розеткам, которые находятся в двух и более комнатах. Опять же, все зависит от мощности приборов, которые планируются использоваться в определенной комнате.

Понятно, что нужно определять общую мощность приборов и делить на номинальную величину напряжения. Если сила тока будет больше 19-20 ампер (нужно учитывать еще некоторый запас; в данном случае взят 30-процентный запас: 25А/1,3 = 19 А), то нужно организовывать вторую ветку проводки.

Соответственно, на основе этих расчетов определяется то, какое количество контуров должно проходить в доме или квартире. Оно должно быть таким, чтобы подать ток на все розетки.

В некоторых случаях будет так, что одна ветвь — одна комната. В некоторых может быть: одна ветвь — две комнаты.

Когда заводится определенная ветвь в нужную комнату, то в комнате размещают распределительную коробку. От нее должны отходить столько кабелей, сколько будет розеток в комнате.

Подключать розетки с помощью шлейфа (т.е. делать последовательное подключение) не желательно. Это приведет к тому, что напряжение в последней в системе розетке не будет соответствовать нормативным показателям. Оно будет меньшим 220-ти вольт.

После осуществления расчетов и определения числа контуров на схеме обозначаются маршруты прокладки кабелей розеточных групп. Для того чтобы не возникало путаницы, места розеток и электропроводов, которые будут подходить к ним, обозначают одним и тем же цветом. Разводные коробки обозначают другим цветом. Также другим цветом должна обозначаться разводка проводки к осветительным приборам.

Полезный совет: если дом имеет несколько этажей и мансарду, то на каждый этаж должен быть свой отдельный контур как для розеток, так и для светильников.

Теперь вы знаете, как правильно развести проводку ко всем розеткам, которые будут размещаться в квартире или доме, и как обозначить каждую ветвь проводки на схеме.

Вышеописанная последовательность разводки проводки касается любой комнаты дома, однако не касается ванной, туалета и кухни. В этих комнатах разводка проводки является специфической и мы рассмотрим ее несколько ниже.

Создание ветвей проводов для мощных приборов

Кроме обычных электроприборов, таких как телевизор, компьютер, радио и т.д. в доме используются и те, которые имеют большую мощность: электрическая плита, кондиционер, электрические конвекторы и теплый пол. Конечно, для этих приборов лучше проводить отдельную кабельную линию.

Сечение кабеля, характеристики автоматического выключателя и УЗО должны подбираться, смотря на особенности конкретного прибора. Так, если мы имеем электроплиту, то для нее используют кабель с сечением не менее 4 кв. миллиметра. Желательно отдавать предпочтение кабелю ВВГнг.

Для кондиционера можно использовать кабель с сечением 2,5 кв. мм, АВ на 16 ампер и УЗО на 20А 30мкА.

На первой копии плана дома мы имеем местоположение этих мощных приборов. На второй копии нужно отметить маршрут отдельных ветвей к местоположению всех розеток, которые будут подключены к ним. Конечно, для каждой ветки используется отдельный цвет.

Планирование и проведение разводки для освещения прилегающей территории и подачи электричества в хозяйственные здания осуществляется также на основе расчетов мощности потребителей электроэнергии.

Разводка кабелей на кухне

Электроплита

Теперь рассмотрим, как развести проводку на кухне и в ванной, которые размещаться как в доме, так и в квартире. Наш вариант разводки проводки будет несколько специфическим.

По сути дела кухня и ванная в квартире мало чем отличаются от кухни и ванны в частном доме. Как в квартире, так и в доме используются схожие электрические устройства.

В кухню будут протягиваться четыре контура. Один на освещение (правила проводки являются такими же, как и для всех комнат), один для холодильника, один для кухонной техники.

Последний будет использоваться для того, чтобы подать ток для тех приборов, которые будут размещаться в ванной.

Кабель и сопутствующее оборудование для создания ветви для холодильника зависят от особенностей холодильника. Здесь уже надо определиться с тем, какую мощность будет иметь холодильник.

Контур для кухонной техники (посудомойка, кухонный комбайн, электродуховка) должен состоять из кабеля, который имеет сечение 4 кв. миллиметра, двух тройных розеток, АВ на 25 ампер и УЗО 30А 30мкА.

Размещение розеток будет зависеть от схемы самой кухни. Специалисты рекомендуют, что их основная группа должна находиться за шкафчиком под столешницей и при этом как подальше от раковины.

Что касается четвертой ветки (будет подавать ток на приборы в ванной комнате), то она должна создаваться таким же образом, как и вышеописанный контур. Единственная разница заключается в потребности в одной группе розеток. Эта группа должна размещаться также за нижним шкафчиком под столешницей.

Учитывая эти особенности, на схеме обозначают разводку проводки для кухни.

Какими должны быть ветви кабелей в ванне?

Водонагреватель на стене

Что касается ванной, то в ней не желательно выводить ветви, которые бы предусматривали наличие розеток. Такой контур может быть, но он должен иметь УЗО и распределительный трансформатор.

Последний является дорогостоящим и сложным в монтаже. Что касается контура для освещения, то включатели должны размещаться за пределами ванной. В ванной должен быть только водонепроницаемый светильник.

Другими словами, когда вы планируете, как развести проводку внутри дома, на схеме в ванной отмечаете только местоположение светильника и маршрут кабеля к нему. За пределами ванны обозначается размещение выключателя. Это место должно быть при входе в ванную.

Но в ванной есть бойлер, стиральная машина и часто возникает потребность во включении других приборов. Для этого пользуются определенными хитростями, которые на схеме не указывают.

Для подключения бойлера покупают длинный шнур и используют его. То же самое делают и для вентилятора. В этом случае вы можете лишиться гарантии производителя только на вентилятор. Большинство бойлеров не имеют штатного шнура.

Также нужно подготовить удлинитель. Он должен иметь три гнезда и от него должен отходить трехжильный кабель. Далее кабели бойлера, вентилятора и удлинителя протягивают в кухню через отверстие, которое делается в углу над плинтусом.

В кухне мы уже имеем специальный контур с группой гнезд. К ним и подключаются эти три шнуры. Конечно, перед подключением все три шнуры оснащаются трехполюсными вилками. Чтобы эти три кабеля не были заметными для глаз, их прячут в гипсокартонный короб.

Удлинитель подвешивают на шурупы, которые перед этим закрепляют в дюбелях на стене в ванной. К этому удлинителю подключают стиральную машину. Это подключение является постоянным.

Остальные два гнезда можно использовать для подключения других приборов (фен для сушки волос и подсветка). Конечно, когда стиральная машина не используется, удлинитель можно отключать от розетки на кухне. Таким способом можно развести проводку в ванной комнате дома или квартиры.

В результате, использование электричества в ванной будет абсолютно безопасным и вероятность поражения током будет практически нулевой.

Требования к вводному проводу

Мы еще не сообщили об одном нюансе. Он касается вводного кабеля. До сих пор было упомянуто лишь о электрокабелях, которые отходят от распределительного щита. Этот щит подключается с помощью одного электрокабеля. Более подробно о вводном кабеле мы написали в этой статье

– это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

• электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
• Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
• Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
• Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

electricvdome.ru

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

1. На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
2. В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
3. На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
4. На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
5. В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
6. Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
7. В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

Важно! При составлении плана электроснабжения необходимо учитывать тип питающей сети. Если у Вас 3-х фазная сеть то вводной кабель в дом должен иметь 5 мил, в случае однофазной запитки количество жил питающего кабеля должно быть 3.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

1. обычный строительный уровень;
2. водный или лазерный уровень;
3. строительный карандаш;
4. отбивочная нить;
5. рулетка.

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Важно! При разметке потолка учитывайте что в распределительную коробку будут сведены все кабеля от розеток и выключателей и вводные кабеля на розеточные группы и цепи освещения, поэтому при монтаже креплений для гофры необходимо просчитать сколько кабелей куда будут идти.

Штробление стен

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Важно! Запрещается делать штробы под углом или же штробить несущие конструкции (ригели, несущие стены, плиты перекрытия и так далее).

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

1. Перфоратор;
2. Коронка для подрозетников д68;
3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Важно! При установке рядом нескольких розеток необходимо покупать соединительные распределительные коробки, прикладывать их к месту установки и только потом бурить отверстия. Поскольку в противном случае Вы потом не сможете установить розетки с накладками, которые устанавливаются под одну планку.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Какой тип кабельно-проводниковой продукции выбрать

Здесь конечно нужно выполнять множество расчетов, но исходя из многолетнего опыта хотелось бы отметить:

1. Для запитки цепей освещения необходим кабель 3х1ю5 мм² (ПВСнг, ВВГнг ШВВПнг).
2. Для питания розеточной группы каждой из комнат кабель 3х2.5 мм².
3. Для питания бытовых кондиционеров кабель 3х2.5 мм², если же его мощность больше 5 кВт тогда сечение кабеля необходимо увеличить до 4 мм².
4. Для запитки электрической плиты и духового шкафа сечение кабеля должно быть не менее чем 4 мм².
5. Для запитки котлов отопления (электрических), в зависимости от типа питания (однофазное или трехфазное) кабель должен быть от 4 мм2 до 35 мм² (в зависимости от мощности). В большинстве случаев производитель пишет рекомендуемое сечение и количество жил кабеля.

Важно! При прокладке кабельно-проводниковой продукции каждая розеточная группа должна быть подключена от отдельного УЗО (именно УЗО согласно требований СНиП). Также от отдельных автоматов должны быть подключены:

• системы электрического теплого пола;
• бойлеры;
• стиральные машинки;
• электрические стационарные обогреватели;
• котлы отопления;
• кондиционеры;
• посудомоечные машинки.

Какой должен быть вводной кабель

Вводной кабель от счетчика к дому должен рассчитываться согласно номиналу вводного автомата (устанавливается после счетчика). Но в большинстве случаев достаточно вводного кабеля сечением 10–16 мм2 для 3-х фазной сети и 16–70 мм² при 1-но фазной питающей сети.

Монтаж и расключение распределительной коробки

После монтажа кабельно-проводниковой продукции можно монтировать распределительные коробки в заранее вырезанные отверстия. Для их надежной фиксации необходимо применять алебастр, который очень быстро схватывается, после чего можно выполнять расключение.

Расключение выполняется 3-я способами:

1. Пайка.
2. Сварка.
3. Клеммное соединение (зажимы WAGO).

Важно! Расключение в распределительной коробке лучше делать с помощью цветовой маркировки кабелей (синий к синему, коричневый к коричневому, желто-зеленый к желто-зеленому). Это позволит не перепутать фазу с землей или заземлением. При этом коричневый (белый) провод — это фаза, синий (черный) — ноль, желто-зеленый — земля.

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

1. 3 комнаты.
2. Кухня;
3. Корридор;
4. Бойлер;
5. Стиральная машинка;
6. Система теплый пол в 3-х комнатах и кухне;
7. Электрическая плита;
8. 4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

1. 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
2. 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
3. 1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Важно! При расключении распределительного щита фазные (коричневые) провода должны иди через автоматы или УЗО, нулевые (синие) должны собираться на нулевой шине и желто-зеленые тоже должны подключатся на 2-й нулевой шине).

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме своими руками: пошаговое описание» позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.

profazu.ru

Обязательные элементы

Начнем с главного — с защитных элементов. Электрический щиток в вашем доме должен включать:

Ток срабатывания автомата должен минимально превышать расчетную пиковую нагрузку на участок проводки. Скажем, для цепи с пиковой потребляемой мощностью в 5 кВт стоит выбрать автомат на 25 ампер (что при напряжении 220 вольт соответствует мощности 25х220=5500 Вт).

Заземление разводится отдельной клеммной колодкой по всем розеткам и металлическим корпусам электроприборов. Провод заземления не должен разрываться выключателями и разъемами. Источником земли может стать корпус щитка (при наличии земли на вводе) или заглубленные в грунт электроды.

Вспомогательные приспособления

К щитку часто подключаются:

• Стабилизатор напряжения, обеспечивающий стабильные параметры питающего бытовую технику тока при их серьезных отклонениях от номинала на входе.

Стабилизатор есть смысл ставить лишь на отдельные группы наиболее чувствительных к питанию потребителей (сюда входят телевизоры, компьютеры, аудиотехника, холодильники и т.д.). Мощные нагревательные приборы (котлы и электроплиты) работают в широком диапазоне напряжений и при его падении лишь пропорционально снижают потребляемую мощность.

• Генератор, позволяющий с минимальными затратами времени перейти на автономное питание при отключении света.

Какой будет схема проводки в каждом из этих случаев?

Стабилизатор

Стабилизатор подключается в разрыв фазового провода. Ноль остается общим со счетчиком и потребителями. Корпус стабилизатора подключается к общему заземлению.

Генератор

Собственно переключение питания обеспечивается реверсивным рубильником, имеющим три рабочих положения:

1. Потребитель запитан от ввода;
2. Потребитель отключен от обоих источников тока;
3. Потребитель запитан от генератора.

Сигнальная лампа (ЛС-47) нужна для индикации сетевого напряжения. Она позволит вам заметить момент включения света без помощи измерительных приборов (мультиметра или индикаторной отвертки).

Нормативная документация

Как развести проводку в доме с учетом всех требований нормативной документации? Источником информации для нас послужат СНиП 31-02 (проектирование инженерных систем коттеджей) и дополняющее его требования пособие Минстроя России, выпущенное в 1997 году и опять-таки регламентирующее сооружение инженерных систем одноквартирных домов.

Для удобства читателя я соберу вместе актуальные для нас и наиболее важные пункты обоих документов.

• Монтаж электропроводки в частном доме должен быть выполнен с заземляющим контуром. Земля должна быть отдельной: использовать в ее качестве нулевой провод нельзя;

• Лимит мощности определяется владельцем дома. Минимальные значения — 5,5 кВт в доме без электроотопительных установок и электроплит и 8 кВт при их наличии. Если общая площадь дома превышает 60 квадратов, минимальная мощность ввода растет на один процент на каждый квадратный метр площади сверх 60-ти;

Местная администрация может ограничить максимальную мощность в зависимости от состояния местных электросетей и возможностей подстанции.

• Открытая электроразводка может выполняться непосредственно по стенам и прочим строительным конструкциям, а также в коробах и плинтусах с кабель-каналами. При этом открытые провода без защитных трубок или коробов монтируются на строительные конструкции на высоте не меньше 2 метров;
• Скрытая проводка монтируется на любой высоте в потолках и стенах. Допустим ее монтаж в конструкциях из горючих материалов;

• Для монтажа проводки можно использовать только медные провода. При том же сечении, что у алюминиевых, они обеспечивают почти вдвое более низкое удельное сопротивление, что означает меньший нагрев при больших токах;
• Провода и кабели в защитных оболочках можно пропускать через стены без втулок и труб. Вывод не имеющего защитной оболочки кабеля ввода через внешние стены выполняется в пластиковой трубке;

Трубка монтируется с уклоном в сторону улицы, чтобы исключить протечки по проводу внутрь дома.

• Электропроводка в доме не должна испытывать механических нагрузок в местах ветвлений и соединений. Все соединения проводов изолируются, причем толщина изоляции не должна быть меньше толщины изоляции цельного провода;
• В местах присоединения скрытой проводки к розеткам, распределительным коробкам, выключателям и светильникам провод должен обладать как минимум 5-сантиметровым запасом длины. Запас будет полезен при замене арматуры или ремонте проводки;
• Если проводка переходит из сухого помещения в сырое (душевую, санузел и т.д.), все соединения монтируются со стороны сухой комнаты. Распределительных коробок в ванной быть не должно;
• Рекомендованная высота монтажа розеток — 80-100 см, выключателей — 1,5 метра от уровня пола;

На мой взгляд, куда удобнее придерживаться европейских стандартов: 90 см для выключателей и 25 см для розеток. Низко расположенные розетки позволят избавиться от неопрятно свисающих по стенам проводов бытовой техники, а выключатели будут доступны даже недавно начавшему ходить ребенку.

• На даче из бруса или бревна, в каркасном доме и на деревянном чердаке разводка электропроводки своими руками выполняется в металлической трубе (стальной, медной или гофрированной нержавеющей). Даже если произойдет короткое замыкание, оно не вызовет пожара: раньше, чем труба успеет разогреться до опасной температуры, автомат выключит питание цепи;

• Выключатели устанавливаются на фазу. Ноль не размыкается;
• При разводке одной групповой линии на несколько розеток земля ответвляется на каждую из них (либо в распределительной коробке, либо в корпусе розетки). Последовательно подключать землю к нескольким розеткам нельзя;

• В сырых помещениях металлические корпуса светильников и прочих электроприборов должны быть заземлены. Если светильник подвешивается на металлический крюк, его нужно изолировать от корпуса (например, пластиковой оболочкой), чтобы при пробое на металлические детали светильника не получить фазу на всей арматуре железобетонных конструкций дома;

Однако: прибор с двухштырьковой вилкой, относящийся к нулевому классу электробезопасности, можно подключать к розетке без заземления, только к нулю и фазе. При этом монтаж электропроводки должен быть выполнен с УЗО на соответствующей линии: оно выключит питание при утечках, сопровождающих поражение током человека или животного.

• Если розетки в квартире или доме установлены на доступной детям высоте, их нужно защитить крышками или заглушками;

• Скрытая проводка не должна размещаться на дымоходах и отопительных щитках с рабочей температурой выше 35 градусов: виниловая изоляция проводки имеет ограниченную термостойкость и размягчается при нагреве;
• Провода не должны пересекаться. Причина та же: при пиковых токах в месте пересечения может перегреться изоляция;
• Выключатели ставятся при входе в помещение, со стороны дверной ручки.

Ряд требований документов отдельно оговаривает электромонтаж в помещениях с высокой влажностью:

1. Проводку нужно по возможности разводить по соседним, сухим комнатам. Светильники размещаются на ближайшей к вводу стене;
2. Для освещения лампами накаливания следует использовать светильники с корпусами из диэлектрических материалов (пластика, керамики и т.д.).

Каким должно быть сечение проводов? СНиП 31-02 оговаривает лишь нижние границы:

• Медные групповые линии — не меньше 1 мм2;
• Алюминиевые групповые линии — не меньше 2,5 мм2;
• Медные стояки и цепи, к которым подключается счетчик — не меньше 2,5 мм2;
• Те же стояки и цепи, но алюминиевые — не менее 4 квадратных миллиметров.

Практические советы

Вначале — примеры схемы электропроводки коттеджа.

Теперь — несколько практических советов относительно того, как сделать разводку электропроводки в доме.

Провода

Присоединения к счетчику и ввод я советую выполнить медным однопроволочным проводом ВВГ сечением не меньше 4 квадратных миллиметров на жилу при мощности ввода до 10 кВт и 6 мм2 при мощности ввода 10 — 15 кВт.

На остальных участках используются:

• Для разводки розеток — ВВГ 3х2,5 мм2;
• Для разводки освещения — ВВГ 3х1,5 мм2 .

Многопроволочный провод лучше не использовать: его цена несколько выше, чем у однопроволочного, при этом он обеспечивает меньшую площадь электрического контакта на клеммных колодках.

В общем случае сечение скрытой проводки рассчитывается как 1 квадратный миллиметр меди на 8 ампер пикового тока, открытой — 1 мм 2 на 10 А.

Соединения

Электрика своими руками проще всего монтируется на латунных колодках: они надежно соединяют концы проводов и, в отличие от гильз и сварки, оставляют соединение разъемным. При необходимости вы в любой момент можете подключить к распределительной коробке дополнительную розетку.

Разводка

На мой взгляд, проводку удобнее всего прокладывать в плинтусе с кабель-каналом. Почему? Вот аргументы:

• Монтаж проводки в этом случае практически не связан с грязными работами. В худшем случае вам придется пробурить ряд отверстий под дюбель-шурупы, крепящие плинтус;
• Проводка остается доступной для ремонта, причем для замены ее участка не нужно вскрывать стены;
• Если вам нужно подключить дополнительную розетку, это не потребует больших усилий: нужно лишь зачистить провод и установить на него три колодки (на ноль, землю и фазу), выполнив ответвление.

Заключение

Теперь вы знаете, какой может быть схема электропроводки и как ее правильно смонтировать. Как всегда, дополнительные материалы вашему вниманию предложит видео в этой статье. Жду ваших комментариев и дополнений к ней. Успехов, камрады!

kursremonta.ru

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки
   • Разметка и подготовка каналов для электропроводки
   • Монтаж открытой электропроводки
   • Монтаж скрытой электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

strport.ru

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Преимущество заключается в следующем:

• поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);

• более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);

• удобно добавлять новые точки разветвления.

Недостатки данного способа монтажа:

• очень часто не вписывается в общий интерьер комнат (кабельные каналы имеют не слишком привлекательный вид);

• открытый электромонтаж больше подвержен механическому повреждению и, как правило, имеет меньший срок службы.

Скрытая электропроводка в доме пользуется большей популярностью. Этот вариант предполагает монтаж провода в специально созданных канавках в стенах и потолке (штробы), а также в подвесном потолке, под пластиком, в специальном плинтусе.

Преимущество:

• не портит интерьер комнат своим видом;

• является пожаробезопасной (за исключением деревянного дома);

• более дешевая (по сравнению с открытым способом прокладки электропроводки);

• вероятность повреждения значительно меньше;

• высокая долговечность всех элементов.

Среди недостатков выделяют:

• сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, необходимо повредить отделочный материал);

• при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;

• более сложные электромонтажные работы.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

Создание схемы

Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

• место ввода трассы в помещение;

• автоматика (УЗО и автоматический выключатель);

• мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;

• потолочные светильники;

• розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

• Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.

• Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.

• От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.

• Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.

• Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.

• В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется (только на безопасном расстоянии согласно ГОСТу), лучше всего вывести все необходимые элементы за пределы комнаты.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку необходимо натянуть и резко отпустить, чтобы след остался на стене. Боле подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Выбор составляющих элементов

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Обращаем ваше внимание на то, что при выборе материалов не нужно экономить деньги, т. к. некачественная китайская продукция очень часто является причиной аварий (вплоть до короткого замыкания), а также подвергается поломкам.

Рекомендуем Вам останавливать выбор на следующих элементах (смотрите фото выше):

• распределительные коробки и каналы из негорючих либо самозатухающих материалов;

• розетки и выключатели открытого типа (их проще крепить, при этом стоимость изделий на порядок ниже, чем у скрытых);

• медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ПВС, ВВГнг или же NYM;

• поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

• для установочных коробок к длине добавляем 5 см + глубина коробки;

• для монтажа светильников к длине добавляем 10 см (если используется лампа накаливания) и 15 см (если используется люминесцентная лампа);

• к длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Основной процесс

Итак, схема есть, составляющие элементы приобретены, стены подготовлены. Теперь можно смело переходить к монтажу электропроводки в доме своими руками.

Для работы нам понадобятся следующие инструменты:

1. Маленькая болгарка с алмазным диском

2. Перфоратор с коронкой по кирпичу либо бетону

3. Шуруповерт

4. Молоток

5. Зубило

6. Острый нож

7. Мастерок

8. Шпатель

9. Пенопластовая терка

Что бы информация лучше воспринималась, предоставим весь процесс разводки электропроводки по частному дому в виде пошаговой инструкции.

Шаг 1 — Штробление стен

С помощью болгарки вырезаем в размеченных от счетчика стенах специальные канавки под монтаж новой проводки в доме. Размеры канавок должны быть следующими: глубина 2 см, ширина 2 см). В местах для установки распределительных коробок, выключателей и розеток штробим стены с помощью перфоратора с насадкой (глубину и диаметр штробы подбираем в соответствии с габаритами изделий).

 Увидеть, как делать штробы по электропроводку в доме, Вы можете на видео ниже:

Шаг 2 — Крепление распределительных коробок

В круглые штробы устанавливаются коробки и подрозетники. Для их монтажа рекомендуется использовать шурупы с дюбелями либо слой асбеста (около 2 мм). После надежной фиксации коробок, переходим далее.

Наглядно увидеть процесс установки подрозетника Вы можете на следующем видеопримере:

Шаг 3 — Закладка линии

Канавка под провод прогрунтовывается, после чего необходимо уложить кабель внутрь, предварительно разрезав его на куски. Для крепления электропроводки рекомендуется использовать штукатурку. Ею можно сразу прихватить трассу и выровнять стены. Шаг прихватывания — около 40 см. Об остальных способах крепления кабеля к стене мы рассказали в соответствующей статье, которую настоятельно рекомендуем прочитать!

Шаг 4 — Подключение розеток и выключателей

Как только штукатурка полностью застынет (примерно через сутки), ее необходимо тщательно затереть с помощью терки. После этого можно переходить к установке розеток и выключателей.

Вот и вся инструкция по монтажу электропроводки в частном доме с нуля. Рекомендуем Вам также просмотреть наглядный видео урок, в котором раскрыто данное мероприятие более обширно на примере кирпичной постройки:

samelectrik.ru

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.

2. Клемма для соединения медного и алюминиевого провода в случае необходимости

   Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.

3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.

6. Схема правильного расположения проводки

   Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.

7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами

Короб для проводки

Открытая проводка в гофре

Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя

Схема подключения УЗО

Схема подключения люстры к двухклавишному выключателю

Соединение проводов в распредкоробке под розетку
