Электростанция своими руками 220в для дома

Очень часто любителям отдыха на природе не хочется отказываться от удобств повседневной жизни. Поскольку большинство из этих удобств связано с электричеством, появляется необходимость в таком источнике энергии, который можно было бы взять с собой. Кто-то покупает электрогенератор, а кто-то решается сделать генератор своими руками. Задача не из лёгких, но вполне выполнимая в домашних условиях для любого, кто обладает техническими навыками и нужным оборудованием.

Выбор типа генератора

Прежде чем решиться сделать самодельный генератор на 220 В, стоит подумать о целесообразности такого решения. Необходимо взвесить все за и против и определить, что подойдет вам больше — заводской образец или самодельный. Вот основные достоинства промышленных аппаратов:

• Надёжность.
• Высокая производительность.
• Гарантия качества и возможность получения технического обслуживания.
• Безопасность.

Однако у промышленных образцов есть один существенный недостаток — очень высокая цена. Не всем по карману такие агрегаты, поэтому стоит подумать и о достоинствах самодельных устройств:

• Низкая цена. В пять раз, а иногда и больше, меньшая цена по сравнению с заводскими электрогенераторами.
• Простота устройства и хорошее знание всех узлов аппарата, так как всё собрано собственноручно.
• Возможность модернизировать и улучшать технические данные генератора под свои потребности.

Сделанный своими руками в домашних условиях электрогенератор вряд ли будет отличаться высокой производительностью, но обеспечить минимальные запросы вполне способен. Ещё один минус самоделки — это электробезопасность.

Не всегда она отличается высокой надёжностью, в отличие от промышленных образцов. Поэтому следует очень серьезно подойти к выбору вида генератора. От этого решения будет зависеть не только экономия денежных средств, но и жизнь, здоровье близких и самого себя.

Конструкция и принцип работы

Электромагнитная индукция лежит в основе работы любого генератора, вырабатывающего ток. Всем, кто помнит закон Фарадея из курса физики за девятый класс, понятен принцип преобразования электромагнитных колебаний в постоянный электроток. Также очевидно, что создать благоприятные условия для подачи достаточного напряжения не так уж просто.

Любой электрогенератор состоит из двух основных частей. Они могут иметь разную модификацию, но присутствуют в любой конструкции:

• Статор. Это статичная часть генератора. В ней находится двигатель, металлический регулятор электромагнитного поля, другие вспомогательные приспособления и крепления.
• Ротор. Подвижная часть с равноудалёнными от середины магнитами. Его роль заключается в создании электромагнитного поля.

Существуют две основных разновидности генераторов в зависимости от типа вращения ротора: асинхронные и синхронные. Выбирая одну из них, учитывают преимущества и недостатки каждой. Чаще всего выбор народных умельцев падает на первый вариант. Для этого есть веские причины:

• Генераторы из первой группы обладают более простой конструкцией, поэтому их проще собрать в домашних условиях.
• Потери КПД у первой группы ниже, чем во второй на 5−6%.
• У асинхронных генераторов есть выпрямитель и они более устойчивы к перепадам напряжения, что защищает подключённые электроприборы от поломок.
• Простой корпус позволяет быстрее и качественнее обслуживать агрегат, в отличие от синхронного аналога.
• Асинхронные электрогенераторы можно подключать к компьютеру и другим электроприборам, высокочувствительным к перепадам электронапряжения.
• Низкий процент нагрева корпуса тоже говорит в пользу асинхронного варианта.
• Детали, из которых собирают асинхронный аппарат, могут служить до 15 лет при должном уходе, с приборами из второй группы в этом отношении всё намного сложнее.

В связи с приведёнными доводами, наиболее вероятным выбором для самостоятельного изготовления является асинхронный генератор. Остается только найти подходящий образец и схему его изготовления.

Порядок сборки агрегата

Для начала следует оборудовать рабочее место необходимыми материалами и инструментами. Рабочее место должно соответствовать правилам техники безопасности при работе с электроприборами. Из инструментов понадобится всё, что связано с электрооборудованием и техобслуживанием автомобилей. По сути, хорошо оснащенный гараж вполне годится для создания своего генератора. Вот что понадобится из основных деталей:

• Источник энергии. Здесь выбор огромный: от ветряной мельницы до солнечных батарей, но наиболее приемлемым является жидкое топливо.
• Двигатель. Опять же всё зависит от выбора источника энергии. Мотор для генератора кто-то решается сделать собственноручно, обычно переделав или починив сломанный двигатель. А кто-то берёт электромотор от испорченного бытового прибора, например, от стиральной машины или насоса.
• Статор и ротор. Лучший вариант — найти готовые, чтобы не заниматься перемоткой и очень сложными работами по их подгонке. Обычно в электродвигателе всё уже есть.
• Электропровода и различные клеммы для крепления. Кроме того, понадобится изоляция.
• Выпрямитель или трансформатор для регулирования выходящего тока.
• Дополнительные электроприборы и датчики для контроля работы агрегата.

Собрав необходимые материалы, приступают к расчёту будущей мощности аппарата. Для этого необходимо выполнить три операции:

1. Тахометром замерить скорость вращения двигателя.
2. К полученному результату добавить 10% и записать полученное значение. Это число показывает предел перегрева двигателя.
3. Используя специальную таблицу, подобрать конденсаторы для увеличения или уменьшения мощности, если в этом есть необходимость.

Когда конденсаторы припаяны на места, и на выходе получается нужное напряжение, производят сборку конструкции.

При этом следует учитывать повышенную электроопасность таких объектов. Важно продумать правильное заземление генератора и тщательно изолировать все соединения. От выполнения этих требований зависит не только срок службы прибора, но и здоровье тех, кто им будет пользоваться.

Устройство из автомобильного двигателя

Пользуясь схемой сборки приспособления для получения тока, многие придумывают собственные невероятные конструкции. Например, генератор на велосипедной или водяной тяге, ветряной мельнице. Однако есть вариант, который не требует особых конструкторских навыков.

В любом двигателе автомобиля есть электрогенератор, который чаще всего вполне исправен, даже если сам движок уже давно отправлен в утиль. Поэтому разобрав двигатель, можно воспользоваться готовым изделием для своих целей.

Решить проблему с вращением ротора намного проще, чем думать, как его сделать заново. Можно просто восстановить поломанный двигатель и использовать его, как генератор. Для этого из двигателя удаляются все лишние узлы и приспособления.

Ветряная динамо-машина

В местах, где ветра дуют, не прекращая, неугомонным изобретателям не даёт покоя пустая трата энергии природы. Многие из них решаются на создание маленькой ветряной электростанции. Для этого нужно взять электродвигатель и переоборудовать его в генератор. Последовательность действий будет следующей:

1. Достать ротор и проточить его под установку магнитов.
2. Используя шаблон, приклеить эпоксидной смолой магниты к ротору.
3. Перемотать двигатель более толстым проводом для поднятия силы тока и уменьшения напряжения.
4. Собрать генератор и проверить электродрелью его работоспособность. Для этого можно подключить лампочку или прибор для замера силы тока.
5. Можно приступать к изготовлению лопастей ветряка. Для этого нужно взять трубу ПВХ (160 мм) и вырезать из неё лопасти по чертежу.
6. Взять винт 1,7 мм диаметром и приварить к нему широкую шляпку для крепления лопастей.
7. Приклеить лопасти к винту.
8. Закрутить винт в ротор генератора.
9. Сделать металлическую подставку для динамо-машины. Её оснащают хвостом и подшипником для вращения по ветру.
10. Установить стойку для подъёма конструкции и удержания. Её делают из металлической трубы среднего диаметра.
11. Подключить контролёр и другие приборы для более эффективной работы.

Сделав свой ветряк с маленьким электрогенератором или генератор из автомобильного двигателя своими руками, хозяин может быть спокоен во время непредвиденных катаклизмов: в его доме всегда будет электрический свет. Даже выехав на природу, он сможет продолжать пользоваться удобствами, которые обеспечивает электрооборудование.

Деятельность как отдельных людей, так и всего нынешнего человечества практически невозможна без электроэнергии. К сожалению, быстро увеличивающийся объем потребления нефти и газа, угля и торфа ведет к уменьшению запасов этих ресурсов на планете. Что же возможно сделать, пока все это еще есть у землян? Согласно выводам специалистов, именно развитием энергетических комплексов можно решить проблемы мировых экономических и финансовых кризисов. Поэтому наиболее актуальными становятся поиск и использование бестопливных источников энергии.

Возобновляемая, экологическая, «зеленая»

Возможно, не стоит напоминать, что все новое — это хорошо забытое старое. Силу течения реки и скорость ветра люди научились применять для получения механической энергии очень давно. Солнце нагревает нам воду и двигает автомобили, питает космические корабли. Колеса, установленные в руслах ручьев и небольших рек, подавали воду на поля еще в Средние века. Одна могла обеспечить мукой несколько окрестных деревень.

В настоящий момент нас интересует простой вопрос: как обеспечить свое жилище дешевым светом и теплом, как сделать ветряк своими руками? 5 кВт-ной мощности или чуть менее, главное, чтобы можно было снабдить свое жилище током для работы электроприборов.

Интересно, что в мире существует классификация зданий по уровню ресурсоэффективности:

• обычные, построенные до 1980-1995 гг.;
• с низким и ультранизким уровнем энергопотребления — до 45-90 кВч на 1 кВ/м;
• пассивные и энергонезависимые, получающие ток из возобновляющихся источников (например, установив ветрогенератор роторный (5 кВт) своими руками или систему солнечных панелей, можно решить эту задачу);
• энергоактивные здания, вырабатывающие электричества больше, чем им требуется, получают деньги, отдавая ее через сеть другим потребителям.

Получается, что собственные, домашние мини-станции, установленные на крышах и во дворах, могут со временем составить своеобразную конкуренцию крупным поставщикам тока. Да и правительства разных стран всячески поощряют создание и активное использование

Как определить рентабельность собственной электростанции

Исследователи доказали, что резервные возможности ветров намного больше всех накопившихся многовековых топливных запасов. Среди способов получения энергии из возобновляемых источников ветрякам отведено особое место, так как их изготовление проще, чем создание солнцеулавливающих панелей. По сути, ветрогенератор на 5 кВт своими руками можно собрать, имея нужные составляющие, среди которых магниты, медная проволока, фанера и металл для лопастей.

Знатоки утверждают, что производительной и, соответственно, выгодной может стать конструкция не только правильной формы, но и построенная в правильном месте. Это значит, что необходимо учитывать наличие, постоянство и даже скорость воздушных потоков в каждом отдельном случае и даже в конкретном регионе. Если в местности периодически наступают штили, спокойные и безветренные дни, устройство мачты с генератором не принесет никакой пользы.

Прежде чем начинать делать ветряк своими руками (5 кВт), необходимо продумать его модель и вид. Не стоит ожидать от слабой конструкции большого выхода энергии. И наоборот, когда нужно запитать только пару лампочек на даче, нет смысла строить огромный ветряк своими руками. 5 кВт — мощность, достаточная для обеспечения электроэнергией практически всей системы освещения и домашних приборов. Будет постоянный ветер — будет и свет.

Как сделать ветрогенератор своими руками: последовательность действий

На выбранном для высокой мачты месте укрепляют сам ветряк с присоединенным к нему генератором. Вырабатываемая энергия по проводам поступает к нужному помещению. Считается, что чем выше конструкция мачты, больше диаметр ветряного колеса и сильнее воздушный поток, тем выше КПД всего устройства. На деле все не совсем так:

• например, сильный ураган может запросто поломать лопасти;
• некоторые модели можно установить на крыше обычного дома;
• правильно выбранная турбина легко запускается и отлично работает даже при ветре с очень слабой скоростью.

Основные виды ветряков

Классическими считаются конструкции с горизонтальным размещением оси вращения ротора. Обычно они имеют 2-3 лопасти и устанавливаются на большой высоте от земли. Наибольшая эффективность такой установки проявляется при постоянного направления и его скорости в 10 м/с. Существенным недостатком этой лопастной конструкции является сбой вращения лопастей при часто меняющемся, порывистом Это приводит либо к непродуктивной работе, либо к разрушению всей установки. Чтобы запустить такой генератор после остановки, необходима принудительная начальная раскрутка лопастей. Кроме того, при активном вращении лопасти издают специфические, неприятные человеческому уху звуки.

Вертикальный ветрогенератор («Волчок» 5 кВт или другой) имеет иное размещение ротора. Н-образными или бочкообразными турбинами захватывается ветер любого направления. Эти конструкции имеют меньшие размеры, запускаются даже при самых слабых воздушных потоках (при 1,5-3 м/с), не требуют высоких мачт, их можно использовать даже в городских условиях. Кроме того, номинальной мощности ветряки, своими руками (5 кВт — это реально) собранные, достигают при ветре в 3-4 м/с.

Паруса не на кораблях, а на суше

Одним из популярных направлений в ветроэнергетике сейчас стало создание горизонтального генератора с мягкими лопастями. Основным отличием является как материал изготовления, так и сама форма: созданные ветряки своими руками (5 кВт, парусный тип) имеют 4-6 треугольных тканевых лопастей. Притом, в отличие от традиционных конструкций, их сечение увеличивается в направлении от центра к периферии. Эта особенность позволяет не только «поймать» слабый ветер, но и избежать потерь при ураганном воздушном потоке.

Плюсами парусников можно назвать следующие показатели:

• большая мощность при медленном вращении;
• самостоятельная ориентировка и подстройка под любой ветер;
• высокая флюгерность и малая инерция;
• отсутствие необходимости принудительного раскручивания колеса;
• совершенно беззвучное вращение даже при больших оборотах;
• отсутствие вибраций и звуковых возмущений;
• относительная дешевизна конструкции.

Ветряки своими руками

5 кВт необходимой электроэнергии можно получить несколькими способами:

• построить простейшую роторную конструкцию;
• собрать комплекс из нескольких последовательно расположенных на одной оси парусных колес;
• использовать аксильную конструкцию с неодимовыми магнитами.

Важно помнить, что мощность ветряного колеса пропорциональна произведению кубического значения скорости ветра на ометаемую площадь турбины. Итак, как сделать ветрогенератор на 5 кВт? Инструкция далее.

За основу можно взять автомобильную ступицу и тормозные диски. 32 магнита (25 на 8 мм) располагают параллельно по кругу на будущих дисках ротора (подвижной части генератора) на каждый диск по 16 штук, притом плюсы обязательно чередуют с минусами. У противолежащих магнитов должны быть разные значения полюсов. После разметки и размещения все находящееся на круге заливают эпоксидкой.

Катушки медной проволоки располагают на статоре. Их количество должно быть меньше, чем число магнитов, то есть 12. Предварительно все провода выводят и соединяют между собой звездой или треугольником, затем тоже заливают эпоксидным клеем. Рекомендуется перед заливкой вставить внутрь катушек кусочки пластилина. После затвердения смолы и их извлечения останутся отверстия, которые нужны для вентиляции и остывания статора.

Как все это работает

Диски ротора, вращаясь относительно статора, образуют магнитное поле, и в катушках возникает электроток. А ветряк, присоединенный посредством системы шкивов, и нужен для того, чтобы двигать эти части рабочей конструкции. Как сделать ветрогенератор своими руками? Некоторые начинают изготовление собственной электростанции со сборки генератора. Другие — с создания лопастной вращающейся части.

Вал от ветряка сцепляют скользящим соединением с одним из дисков ротора. На сильный подшипник ставится нижний, второй диск с магнитами. Статор располагают посередине. Все части крепятся к фанерному кругу с помощью длинных болтов и фиксируются гайками. Между всеми «блинами» обязательно оставляют минимальные зазоры для свободного вращения дисков ротора. В итоге получается 3-фазный генератор.

«Бочка»

Осталось изготовить ветряки. Своими руками 5 кВт-ную вращающуюся конструкцию можно сделать из 3 кругов фанеры и листа самого тонкого и легкого дюраля. Металлические прямоугольные крылья крепятся к фанере болтиками и уголками. Предварительно в каждой плоскости круга выдалбливаются направляющие канавки в форме волны, в которые вставляются листы. Получившийся двухэтажный ротор имеет 4 волнистых лопасти, прикрепленные друг к другу под прямым углом. То есть между каждыми двумя скрепленными ступицами фанерными блинами расположены по 2 изогнутых в форме волны дюралевых лопасти.

Данная конструкция насажена по центру на стальную шпильку, которая и будет передавать крутящий момент генератору. Ветряки, своими руками (5 кВт) созданные, такой конструкции весят примерно 16-18 кг при высоте 160-170 см и диаметре основы 80-90 см.

Что нужно учесть

Ветряк-«бочку» можно установить даже на крыше здания, хотя вполне достаточно вышки высотой 3-4 метра. Однако обязательно нужно защитить от природных осадков корпус генератора. Рекомендуется также установить аккумуляторный накопитель энергии.

Для получения из постоянного 3-фазного тока переменного обязательно в схему нужно включить и преобразователь.

При достаточном количестве ветреных дней в регионе ветряк, своими руками (5 кВт) собранный, может обеспечить током не только телевизор и лампочки, но и систему видеонаблюдения, кондиционер, холодильник и другую электротехнику.

Собрать ветрогенератор дома, своими руками – значит не только значительно сэкономить на его установке, но и получить для своего дома выгодный источник энергии.

В России ветрогенераторы для дома не пользуются большой популярностью, однако есть в такие климатические зоны, где их использование очень даже выгодно.

Самые часто используемые виды ветрогенераторов для дома – вертикальные генераторы на неодимовых магнитах.

Собрать такое устройство для дома на неодимовых магнитах можно самому и из подручных средств, в домашних условиях.

Часто вертикальный ветрогенератор для дома делают из асинхронного двигателя.

Стоит такое устройство для дома недешево, но можно собрать его в домашних условиях – это будет гораздо более выгодно.

Из статьи вы узнаете, какие типы ветрогенераторов бывают, для каких целей они подходят и как сделать его самостоятельно.

Виды ветрогенераторов

Чтобы устройство приносило для дома пользу, оно должно вырабатывать электроэнергию в очень большом диапазоне, при этом запускаться самостоятельно без внешних источников питания.

При использовании ветряков с раскруткой должна быть возможность использования их как обычного двигателя.

Этим условиям лучше всего соответствуют устройства на неодимовых магнитах (супер-магнитах). Такое устройство на неодимовых магнитах вы сможете создать дома.

Выбор ветрогенератора зависит от места вашего проживания.

Прежде чем приступать к сборке, посмотрите на ветровую карту – если вы живете в безветренной области, то единственный подходящий для вас вариант – парусный ветродвигатель.

Его придется оснастить бустером, зарядным устройством и аккумуляторной батареей большой мощности.

Цена такого устройства не менее 100 000 рублей, поэтому подумайте, будет ли оно выгодным для вашего дома.

Для слабоветренных районов подойдет тихоходный вертикальный ветрогенератор. В домашних условиях вы вполне сможете сделать вертикальный ветрогенератор своими руками.

Это устройство мало чем уступает аппаратам, в основе работы которых стоят лопасти и сможет обеспечить вас необходимой дополнительной энергией (для маловетренных регионов это 2-3 кВт).

В регионах с сильными ветрами выбор ветрогенератора зависит от мощности, которую вы хотите от него получить.

Если вам будет достаточно 1.5-5 кВт, то выбирайте самодельный вертикальный или готовый парусный ветрогенератор.

Если нужна мощность более 5 кВт, то собрать такой ветрогенератор самостоятельно уже не получится – нужен готовый парусный аппарат или «лопастник».

Идеальная мощность ветрогенератора – 220 — 330 вольт. При мощности 220 В гарантировано яркое освещение со светодиодами, а также вполне возможна работа компьютера и телевизора.

До 300 вольт мощность не всегда дотягивает, но и стандартные 220в здесь вполне приемлемы.
Существуют и мини ветрогенераторы. Напряжение мини устройства совсем небольшое – всего 35 вольт.

Устанавливают мини ветрогенераторы на вершине холмов, то есть делать башню для него не придется.

Однако, если вы живете на равнинной местности, то подобный мини ветрогенератор будет совершенно бесполезен в вашем доме.

Что нужно для сборки ветрогенератора

Схема на магнитах постоянного тока – самый популярный вариант для генератора своими руками. Следовательно, вам понадобится двигатель.

Некоторые используют ленточные компьютерные накопители. Самым лучшим вариантом подобного двигателя признана модель компании Ametek.

Но проблема в том, что сегодня именно эти устройства практически не найти, поэтому можно попробовать подыскать подобные двигатели, которые вполне сгодятся для создания ветрогенератора.

При выборе модели не забывайте о том, на какую мощность вы рассчитываете.

Например, чтобы получить мощность в 12 и более вольт, мощность вращения двигателя должна быть не меньше, чем 7200 оборотов в минуту.

Стоят такие двигатели совсем недорого: для сравнения, устройство компании Ametek обойдется вам в 26$.

Сложность лишь в том, чтобы его найти. Чаще всего можно найти зарубежную подержанную модель.
Далее вам нужны лопасти с вертикальной осью вращения.

Вариант с вертикальной осью вращения используется чаще всего. Вертикальной осью вращения турбина соединяется с ротором, который находится в вертикальном положении.

Можете посмотреть на видео, как работают устройства с вертикальной осью вращения.

Лопасти можно сделать из дерева, но, выбрав такой вариант, готовьтесь потратить много времени и сил. Более простой вариант – трубы ПВХ.

Кроме того, они будут легче, чем деревянные лопасти, и работают более эффективно.

Прежде всего, определитесь с длиной – длина стандартной лопасти составляет около 50 см при диаметре в 10 см.

То есть, с одной стандартной трубы (диаметр 1/5 от длины), у вас получится 4 полноценных лопасти: 3 функционирующих и одна про запас.

Чтобы сделать лопасть, разрежьте трубу на 4 равных части, просверлите отверстие и сделайте надрез.

Вам нужно удалить квадратик материала у основания (примерно в 5 см), и чтобы сделать это правильно и не отрезать больше, чем нужно, делается надрез. После этого вырежьте лопасть.

Теперь вы можете использовать ее как лекало для создания следующих лопастей.

Некоторые создают ветрогенератор, отказываясь от лопастей в пользу турбины, однако турбина устанавливается не так часто, и этот вариант не самый популярный, поэтому не будет рассматриваться здесь.

После того, как лопасти готовы, обработайте их края шлифовальной машиной и наждаком – это сгладит края и сделает работу вашего будущего ветрогенератора более эффективной.

Когда механические части вашего изделия готовы, можно начать работу над его электронной системой. Хотя она устанавливается только после монтажа ветрогенератора, сделать ее можно заранее.

Мотор для ветрогенератора можно сделать по-разному: из автомобильного или асинхронного двигателя, стиральной машины, шуруповерта и других подручных средств.

Из автомобильного двигателя получится вполне удачная и мощная конструкция. Чертежи и схемы ветрогенератора из автомобильного двигателя можно найти в интернете.

Создание двигателя для ветрогенератора возможно собрать из старого шуруповерта и двигателя стиральной машины. Для этого вам нужен барабан стиральной машины с осью.

С помощью треноги и подшипника можно сделать опору для будущего ветрогенератора. У шуруповерта можно позаимствовать аккумулятор.

Вам нужно колесо и небольшая ось, которая зажимается в патроне шуруповерта. Это устройство шуруповерта прекрасно генерирует энергию и дает мощность до 220 вольт.

Собирая устройство из стиральной машины и шуруповерта самостоятельно, можно значительно сэкономить, а также избавиться от хлама, который было жалко выкинуть.

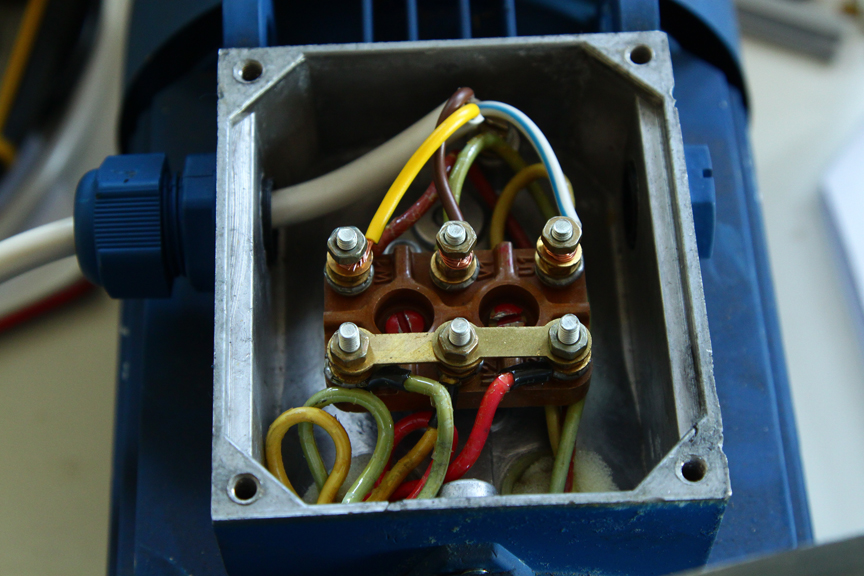

Другой вариант генератора – из асинхронного двигателя. Чтобы собрать такой аппарат из асинхронного двигателя, магниты нужно приклеить к ротору, а после они залить смолой – это делает их устойчивыми.

Собрать генератор из асинхронного двигателя под силу и новичку, поэтому этот способ часто использует те, кто создает устройство своими руками.

Подобрать контроллер для ветрогенератора несложно: стоят они недорого, и приобрести такое устройство не составит труда.

Можно собрать контроллер и самостоятельно, если у вас уже есть опыт работы с электроникой.

В интернете есть схемы сборки устройств специально для ветрогенераторов – на их основе вы сможете собрать свой блок.

Чтобы электростанция заработала, вам нужна турбина, сохраняющие энергию батареи, диод, защищающий вращение двигателя от сохраненной в электростанции энергии, балласт – нагрузка, необходимая в случае избытка энергии при максимальном заряде батареи, а также устройство контроля запуска системы – это и есть контроллер.

Контроллер в устройстве нужен, чтобы следить за правильной работой устройства. Он отключает батарею, когда заряд энергии становится слишком велик, и включает по мере ее расходования.

Если контроллер сделать самостоятельно не получилось – не отчаивайтесь и купите готовый контроллер. В любом случае, для работы машины без него не обойтись. Контроллер нужен обязательно.

Монтаж устройства на местности

Чтобы ветровая электростанция заработала, ее надо правильно установить. Это можно сделать, если закрепить лопасти болтами и соединить конструкцию с валом двигателя.

После этого нужно установить саму турбину. Разместить ее можно на обычной доске – подставке из дерева. Размер основания не так важен, главное — чтобы в итоге конструкция оказалась устойчива.

Чтобы защитить двигатель от дождя, можно сделать специальный щит из пластиковый трубы, оставшейся у вас после изготовления лопастей.

Для хвостовой части машины, которая будет направлять ее в нужном направлении ветра, можно использовать обычный алюминиевый лист.

Он достаточно прочный и тяжелый, чтобы поворачивать конструкцию.

Чем выше находится ветрогенератор, тем более эффективно он работает.

Обычно под него сооружают специальную башню, сверху которой происходит установка машины.

Эта вышка позволяет устройству улавливать ветер и свободно вращаться.

Башню делают из длинной тонкой трубы диаметром 2.5 см.

Чтобы получить главное устройство, нужно подключить фланец из железа на расстоянии 19 см от места, где кончается генератор, и установить в него железную трубу.

Здесь будут сквозь центр трубы провода устройства будут проходить: к основанию башни.

Чтобы сделать основание для башни, нужен лист фанеры – из него вырезается круг диаметром около 60 см.

В середине устанавливается тройник, а в самом диске высверливаются отверстия, где будут стальные вставки – они нужны для прочной фиксации всей конструкции на земле.

Деревянные части ветрогенератора покрываются несколькими слоями краски.

Труба, из которой вы будете собирать башню, может быть цельная или разбираться – это не принципиально.

Главное – ее длина. Она должна быть не менее 3 метров. Закрепить трубу можно с помощью обычных веревок с хомутами.

После того, как башня установлена и тщательно закреплена, на нее можно устанавливать ветрогенератор.

Провода для подключения должны быть протянуты сквозь трубу и не видны снаружи. С контроллером они соединяются через проделанное заранее отверстие.

На этом создание и сборку ветрогенератора можно считать законченной. Если вы все сделали правильно, то устройство должно работать и давать стандартные 12 вольт при слабом ветре.

Затраты на создание ветрогенератора минимальны – обычно не более 15 тысяч рублей.

Многие элементы, такие, как аккумулятор стиральной машины или части шуруповерта, можно найти у себя в гараже – значит, они обойдутся вам бесплатно.

Для сравнения, покупной ветрогенератор будет стоить около 50 000 рублей.

С другой стороны – вам не придется тратить время на его сборку и установку, которая может отнять много сил, особенно, если у вас мало опыта в подобных работах.

Какой бы вариант вы ни выбрали, установка ветрогенератора положительно скажется на экономии электроэнергии в вашем доме, поэтому, если погодные условия вашего региона располагают, не затягивайте с его устанокой.

Одним из самых доступных вариантов использования возобновляемых источников энергии — является использование энергии ветра. О том, как самостоятельно сделать расчёт, собрать и установить ветряк, читайте в этой статье.

Классификация ветряных генераторов

Установки классифицируются исходя из следующих критериев ветродвигателя:

• расположение оси вращения;
• число лопастей;
• материал элементов;
• шаг винта.

ВЭУ, как правило, имеют конструктивное исполнение с горизонтальной и вертикальной осью вращения.

Исполнение с горизонтальной осью — пропеллерная конструкция с одной-двумя-тремя и более лопастями. Это самое распространенное исполнение воздушных энергетических установок по причине высокого КПД.

Исполнение с вертикальной осью — ортогональные и карусельные конструкции на примере роторов Дарье и Савониуса. Последние два понятия следует пояснить, так как оба имеют определенную значимость в деле конструирования ветряных генераторов.

Ротор Дарье — ортогональная конструкция ветродвигателя, где аэродинамические лопасти (две или более), расположены симметрично друг другу на некотором расстоянии и укреплены на радиальных балках. Достаточно сложный вариант ветродвигателя, требующий тщательного аэродинамического исполнения лопастей.

Ротор Савониуса — конструкции ветродвигателя карусельного типа, где две лопасти полуцилиндрической формы расположены одна против другой, образуя в целом форму синусоиды. Коэффициент полезного действия конструкций невысок (около 15%), но может быть увеличен практически вдвое, если лопасти ставить по направлению волны не горизонтально, а вертикально и применять многоярусное исполнение с угловым смещением каждой пары лопастей относительно других пар.

Преимущества и недостатки «ветряков»

Преимущества данных устройств очевидны, особенно применительно к бытовым условиям эксплуатации. Пользователи «ветряков» фактически получают возможность воспроизводства бесплатной электрической энергии, если не считать небольших издержек на сооружение и обслуживание. Однако очевидны также и недостатки ветроэлектрических установок.

Так, чтобы добиться эффективной работы установки, требуется выполнение условий стабильности ветровых потоков. Такие условия человек создать не в силах. Это чисто прерогатива природы. Ещё одним, но уже техническим недостатком, отмечается низкое качество вырабатываемого электричества, в результате чего приходится дополнять систему дорогостоящими электрическими модулями (мультипликаторами, зарядными устройствами, аккумуляторами, преобразователями , стабилизаторами).

Преимущества и недостатки в плане особенностей каждой из модификаций ветродвигателей, пожалуй, балансируют на нулевой отметке. Если горизонтально-осевые модификации отличаются высоким значением КПД, то для стабильной работы требуют применения контроллеров направления ветрового потока и устройств защиты от ураганных ветров. Вертикально-осевые модификации имеют малый КПД, но стабильно работают без механизма слежения за направлением ветра. При этом такие ветродвигатели отличаются малым уровнем шумов, исключают эффект «разноса» в условиях сильных ветров, достаточно компактны.

Самодельные ветровые генераторы

Изготовление «ветряка» собственными руками — задача вполне решаемая. Причём конструктивный и рациональный подход к делу поможет свести до минимума неизбежные финансовые траты. В первую очередь стоит набросать проект, провести необходимые расчёты балансировки и мощности. Эти действия будут не просто залогом успешной постройки ветряной электростанции, но также залогом сохранения в целостности всего приобретенного оборудования.

Начать рекомендуется с постройки микро-ветряка, мощностью в несколько десятков ватт. В дальнейшем полученный опыт поможет создать более мощную конструкцию. Создавая домашний ветряной генератор, не стоит делать упор на получение качественного электричества (220 В, 50 Гц), так как этот вариант потребует существенных финансовых вложений. Разумнее ограничиться использованием изначально полученного электричества, которое можно успешно применять без преобразования для иных целей, к примеру, для поддержки систем отопления и горячего водоснабжения, построенных на электронагревателях (ТЭН) — такие приборы не требуют стабильного напряжения и частоты. Это делает возможным создавать простую схему, работающую напрямую от генератора.

Скорее всего, никто не будет утверждать, что отопление и горячее водоснабжение в доме по значимости уступают бытовой технике и осветительным приборам, для питания которых зачастую стремятся устанавливать домашние ветряки. Устройство ВЭУ именно с целью обеспечения дома теплом и горячей водой — это минимальные затраты и простота конструкции.

Обобщенный проект домашней ВЭУ

Конструктивно домашний проект во многом повторяет промышленную установку. Правда, бытовые решения зачастую базируются на вертикально-осевых ветродвигателях и комплектуются низковольтными генераторами постоянного тока. Состав модулей бытовой ВЭУ при условии получения качественного электричества (220 В, 50 Гц):

• ветродвигатель;
• устройство ориентации по ветру;
• мультипликатор;
• генератор постоянного тока (12 В, 24 В);
• модуль заряда аккумуляторных батарей;
• аккумуляторные батареи (литий-ионные, литий-полимерные, свинцово-кислотные);
• преобразователь постоянного напряжения 12 В (24 В) в переменное напряжение 220 В.

Bетрогенератор PIC 8-6/2.5

Как это работает? Просто. Ветер крутит ветродвигатель. Крутящий момент передается через мультипликатор на вал генератора постоянного тока. Полученная на выходе генератора энергия через зарядный модуль аккумулируется в батареях. От клемм аккумуляторных батарей постоянное напряжение 12 В (24 В, 48 В) подается на преобразователь, где трансформируется в напряжение, пригодное для питания бытовых электрических сетей.

О генераторах для домашних «ветряков»

Большинство бытовых конструкций ветровых установок , как правило, конструируются с применением малооборотных электродвигателей постоянного тока. Это самый простой вариант генератора, не требующий модернизации. Оптимально — электродвигатели с постоянными магнитами, рассчитанные на питающее напряжение порядка 60-100 вольт. Имеется практика применения автомобильных генераторов, но для такого случая требуется внедрение мультипликатора, так как автогенераторы выдают нужное напряжение только на высоких (1800-2500) оборотах. Один из возможных вариантов — реконструкция асинхронного двигателя переменного тока, но также достаточно сложный, требующий точных расчётов, выполнения токарных работ, установки неодимовых магнитов в области ротора. Есть вариант для трехфазного асинхронного двигателя с подключением конденсаторов одинаковой емкости между фазами. Наконец, существует возможность изготовления генератора с нуля собственными руками. Инструкций на этот счёт имеется масса.

Вертикально-осевой самодельный «ветряк»

Достаточно эффективный и главное недорогой ветрогенератор можно соорудить на основе ротора Савониуса. Здесь в качестве примера рассматривается микро-энергетическая установка, мощность которой не превышает 20 Вт. Однако этого устройства вполне достаточно, например, для обеспечения электрической энергией некоторых бытовых приборов, работающих от напряжения 12 вольт.

Набор деталей:

1. Лист алюминиевый толщиной 1,5-2 мм.
2. Труба пластиковая: диаметр 125 мм, длина 3000 мм.
3. Труба алюминиевая: диаметр 32 мм, длина 500 мм.
4. Двигатель постоянного тока (потенциальный генератор), 30-60В, 360-450 об/мин, к примеру, электродвигатель модели PIK8-6/2.5.
5. Контроллер напряжения.
6. Аккумулятор.

Изготовление ротора Савониуса

Из алюминиевого листа вырезаются три «блина» диаметром 285 мм. По центру каждого просверливаются отверстия под алюминиевую трубу 32 мм. Получается что-то подобное компакт-дискам. От пластиковой трубы отрезаются два куска длиной по 150 мм и разрезаются пополам вдоль. Результат — четыре полукруглых лопасти 125х150 мм. Все три алюминиевых «компакт-диска» надеваются на трубу 32 мм и закрепляются на расстоянии 320, 170, 20 мм от верхней точки строго горизонтально, образуя два яруса. Между дисками вставляются лопасти, по две штуки на ярус и закрепляются строго одна против другой, образуя синусоиду. При этом лопасти верхнего яруса смещаются относительно лопастей нижнего яруса на угол 90 градусов. В итоге получается четырехлопастной ротор Савониуса. Для крепежа элементов можно использовать заклепки, саморезы, уголки или применить другие способы.

Соединение с двигателем и установка на мачту

Вал двигателей постоянного тока с указанными выше параметрами обычно имеет диаметр не более 10-12 мм. Для того чтобы соединить вал двигателя с трубой ветродвигателя, в нижнюю часть трубы запрессовывается латунная втулка, имеющая требуемый внутренний диаметр. Сквозь стенку трубы и втулки просверливается отверстие, нарезается резьба для вкручивания стопорного винта. Далее труба ветродвигателя надевается на вал генератора, после чего соединение жестко фиксируется стопорным винтом.

Оставшаяся часть пластиковой трубы (2800 мм) — это мачта ветроустановки. Генератор в сборе с колесом Савониуса монтируются наверху мачты — просто вставляется внутрь трубы до упора. В качестве упора используется металлическая дисковая крышка, закрепленная на переднем торце мотора, имеющая диаметр несколько больший диаметра мачты. На периферии крышки просверливаются отверстия для крепления растяжек. Так как диаметр корпуса электродвигателя меньше внутреннего диаметра трубы, для выравнивания генератора по центру применяются прокладки либо упоры. Кабель от генератора пропускается внутри трубы и выводится через окно в нижней части. Необходимо учесть при монтаже исполнение защиты генератора от воздействия влаги, используя для этого герметизирующие прокладки. Опять же с целью защиты от осадков, выше соединения трубы ветродвигателя с валом генератора можно установить зонт-колпак.

Установка всей конструкции выполняется на открытой хорошо обдуваемой площадке. Под мачту выкапывается яма глубиной 0,5 метра, нижняя часть трубы опускается в яму, конструкция выравнивается растяжками, после чего яма заливается бетоном.

Контроллер напряжения (простое зарядное устройство)

Изготовленный ветряной генератор, как правило, не способен выдавать напряжение 12 вольт по причине низкой частоты вращения. Максимальная частота вращения ветродвигателя при скорости ветра 6-8 м/сек. достигает значения 200-250 об/мин. На выходе удается получить напряжение порядка 5-7 вольт. Для заряда аккумулятора требуется напряжение 13,5-15 вольт. Выход из положения — применение простого импульсного преобразователя напряжения, собранного, допустим, на основе регулятора напряжения LM2577ADJ. Подавая на вход преобразователя 5 вольт постоянного тока, на выходе получают 12-15 вольт, что вполне достаточно для заряда автомобильного аккумулятора.

Готовый преобразователь напряжения на LM2577

Данный микро-ветрогенератор, безусловно, можно совершенствовать. Увеличить мощность турбины, изменить материал и высоту мачты, добавить преобразователь постоянного напряжения в переменное сетевое напряжение и т. д.

Горизонтально-осевая ветреная электроустановка

Набор деталей:

1. Пластиковая труба диаметром 150 мм, алюминиевый лист толщиной 1,5-2,5 мм, деревянный брусок 80х40 длиной 1 м, сантехнические: фланец — 3, уголок — 2, тройник — 1.
2. Электродвигатель постоянного тока (генератор) 30-60 В, 300-470 об/мин.
3. Колесо-шкив для двигателя диаметром 130-150 мм (алюминий, латунь, текстолит и т. п.).
4. Стальные трубы диаметром 25 мм и 32 мм и длиной соответственно 35 мм и 3000 мм.
5. Зарядный модуль для аккумуляторов.
6. Аккумуляторы.
7. Преобразователь напряжения 12 В — 120 В (220 В).

Изготовление горизонтально-осевого «ветряка»

Пластиковая труба необходима для изготовления лопастей ветродвигателя. Отрезок такой трубы, длиной 600 мм, разрезается вдоль на четыре одинаковых сегмента. Для ветряка требуются три лопасти, которые изготавливаются из полученных сегментов путем среза части материала по диагонали на всю длину, но не точно с угла на угол, а от нижнего угла к верхнему углу, с небольшим отступом от последнего. Обработка нижней части сегментов сводится к формированию крепёжного лепестка на каждом из трёх сегментов. Для этого по одному краю вырезается квадрат размером примерно 50х50 мм, а оставшаяся часть служит крепежным лепестком.

Лопасти ветродвигателя закрепляются на колесе-шкиве с помощью болтовых соединений. Шкив насаживается непосредственно на вал электродвигателя постоянного тока — генератора. В качестве шасси ветродвигателя используется простой деревянный брусок сечением 80х40 мм и длиной 1 м. Генератор устанавливается на одном конце деревянного бруска. На другом конце бруска монтируется «хвост», изготовленный из листа алюминия. В нижней части бруска, крепится металлическая труба 25 мм, предназначенная исполнять роль вала поворотного механизма. В качестве мачты используется трехметровая металлическая труба 32 мм. Верхняя часть мачты является втулкой поворотного механизма, куда вставляется труба ветродвигателя. Опора мачты изготавливается из листа толстой фанеры. На этой опоре, в виде диска диаметром 600 мм, собирается конструкция из сантехнических деталей, благодаря которой, мачту можно легко поднимать или опускать, либо монтировать — демонтировать. Для крепления мачты применяются растяжки.

Вся электроника ветряной установки монтируется отдельным модулем, интерфейс которого предусматривает подключение аккумуляторов и потребительской нагрузки. В состав модуля входит контроллер заряда батарей и преобразователь напряжения. Подобные устройства можно собирать самостоятельно при наличии соответствующего опыта, либо приобретать на рынке. В продаже имеется множество разных решений, позволяющих получить нужные выходные значения напряжений и токов.

Комбинированные ВЭУ

Комбинированные ВЭУ — серьезный вариант домашнего энергетического модуля. Собственно, комбинация предполагает объединение в единой системе ветряного генератора, солнечной батареи, дизельной или бензиновой электростанции . Комбинировать можно всячески, исходя из возможностей и потребностей. Естественно, когда имеет место вариант — три в одном, это наиболее эффективное и надежное решение.

Также под комбинацией ВЭУ предполагается создание ветроэнергетических установок, имеющих в своём составе сразу две разные модификации. Например, когда в одной связке работают ротор Савониуса и традиционная трехлопастная машина. Первая турбина работает при малых скоростях ветрового потока, а вторая только при номинальных. Тем самым сохраняется эффективность установки, исключаются неоправданные энергетические потери, а в случае с асинхронными генераторами компенсируются реактивные токи.

Комбинированные системы — это варианты технически сложные и затратные для домашней практики.

Расчёт мощности ветряной домашней электростанции

Для расчёта мощности ветряного генератора горизонтально-осевого исполнения можно пользоваться стандартной формулой:

• N = p · S · V3 / 2

• N
  — мощность установки, Вт
• p
  — плотность воздуха (1,2 кг/м 3)
• S
  — продуваемая площадь, м 2
• V
  — скорость потока ветра, м/сек

Например, мощность установки, обладающей максимальным размахом лопастей 1 метр, при скорости ветра 7 м/сек., составит:

• N
  = 1,2 · 1 · 343 / 2 = 205,8 Вт

Приближенный расчёт мощности ВЭУ, созданной на основе ротора Савониуса можно посчитать, используя формулу:

• N = p · R · H · V3

• N
  — мощность установки, Вт
• R
  — радиус рабочего колеса, м
• V
  — скорость ветра, м/сек

К примеру, для упомянутой в тексте конструкции ветроэнергетической установки с ротором Савониуса, значение мощности при скорости ветра 7 м/сек. будет составлять:

• N
  = 1,2 · 0,142 · 0,3 · 343 = 17,5 Вт

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

По номиналу генерируемого напряжения

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

• Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
• Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
• Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
• Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
• Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

С древних времен и до сегодняшнего дня человечество пытается найти альтернативные источники энергии. Но, несмотря на прогресс в абсолютно всех без исключения отраслях промышленности и регулярное внедрение в производство инновационных способов получения мощности, самыми надежными и распространенными по-прежнему остаются природные ресурсы — вода, ветер и пр. И если с монтажом гидроэлектростанции у рядового потребителя могут возникнуть проблемы, то оборудовать такой механизм, как ветряк для частного дома, в состоянии практически каждый хозяин. Именно об этом устройстве, его технических характеристиках, видах и особенностях монтажа далее пойдет речь.

Что собой представляет ветряной генератор?

Такой механизм представляет собой изделие, основное назначение которого заключается в преобразовании энергии ветра в электрическое напряжение. Подобными приборами, которые среди потребителей именуются ветряками, пользовались еще на заре нашей эры, только форма их, безусловно, была иной. Сегодня такое устройство значительно усовершенствовалось.

Основной ресурс для такого механизма — это ветер. Исходя из проводимых наблюдений, основывающихся на его скорости и плотности, специалисты выясняют, какой именно должна быть высота для размещения этого прибора, каким количеством лопастей он должен обладать и пр. Генераторы для ветрякапроизводятся на специализированных предприятиях, однако многие хозяева предпочитают изготавливать такой механизм своими силами при помощи подручных средств. Но прежде чем говорить об особенностях этого процесса, следует выяснить, каким образом функционирует такой механизм.

Принцип работы самодельного ветряка

Очень похожей на систему этого генератора является знакомая всем турбина самолета. Главное отличие — у ветряка вращение лопастей происходит не за счет работы мощного двигателя. В основе функционирования лежит свободная энергия ветра, которая поглощается и впоследствии преобразуется в нужное хозяевам электричество.

Как правило, форма лопастей подбирается такая, чтобы любое, даже малейшее дуновение было ощутимым, а механизм сразу же на него реагировал. Несмотря на то что скорость вращения часто кажется низкой, малые шестерни крутятся гораздо быстрее больших, что не всегда заметно на первый взгляд. Работая таким образом, механизм прекрасно справляется с разгоном лопастей и энергия производится в нужном объеме.

Основные достоинства ветряных генераторов

К неоспоримым преимуществам подобных изделий можно отнести следующие:

Экологическая безопасность. Ветряк для частного дома никак не влияет на состояние атмосферы и не выделяет в воздух никаких вредных выхлопов и газов, поскольку топлива для его функционирования не требуется;

Как становится понятно, этот механизм очень выгоден с экономической точки зрения, так как тратиться на горючее не придется. Все расходы будут связаны лишь с монтажом структурных частей ветряка, и в частности его генератора.

Однако у такого функционального устройства все же есть и некоторые отрицательные характеристики, о которых нельзя не упомянуть.

Недостатки ветряков

Главный минус изделия — неспособность управлять скоростью его работы, что объясняет постоянную разницу в объеме производимой энергии. Говоря проще, при отсутствии ветра возникает неизбежная необходимость использовать иной источник, функционирующий уже на каком-либо топливе.

Кроме того, с точки зрения эргономичности подобные установки не очень удобны, поскольку они занимают много места. К тому же для максимального эффекта размещать их лучше всего на возвышенности, а не на равнинной местности.

Монтируя вертикальный ветряк, крайне важно согласовать его установку с соседями, так как встречаются случаи, когда этот механизм выступает серьезной помехой для телевизионных антенн, а уровень шума порой бывает слишком высоким.

Устройство горизонтального ветрогенератора

Различие между двумя вышеупомянутыми видами этих механизмов заключается в расположении оси. Горизонтальный вариант является более распространенным для обеспечения электричеством небольших построек частного типа и состоит из следующих структурных компонентов:

1. Роторный вал.
2. Коробка передач.
3. Непосредственно генератор.
4. Система тормозов.

Перед тем как сделать ветряк, следует четко уяснить, что лопасти такого изделия должны изготавливаться из прочного металла, способного выдержать воздействия непогоды. Благодаря коробке передач весь механизм функционирует надежно. Для предотвращения непредвиденных ситуаций допускается монтаж дополнительного мотора, способного вырабатывать электрическую энергию.

Функционирование вертикального ветряка

Эта система оснащена роторным валом, расположенным уже не горизонтально, а прямо. Основное достоинство такой конструкции заключается в том, что свободная энергия, получаемая из воздуха, производится вне зависимости от какой-то конкретной Кроме того, совершенно необязательно монтировать подобный механизм на открытом участке, его в отличие от горизонтального образца можно установить внутри постройки.

Функционируют генераторы для ветряка, оборудованного вертикально, очень просто. Поступающая энергия преобразуется в электричество за счет вращающихся лопастей, которые, в свою очередь, работают благодаря роторному валу. При этом получаемое напряжение всегда можно не просто направить в жилое помещение, но и подвести к конкретному оборудованию или прибору.

Материалы для сборки ветрогенератора

Комплектация такого самодельного устройства не включает каких-либо деталей, которые трудно достать, как правило, все элементы есть в свободном доступе на рынке или в хозяйстве. Так, монтируется механизм при помощи следующих материалов:

• для ветряка 12 V;
• обычный аккумулятор той же мощности;
• посуда, изготовленная из алюминия или нержавеющей стали, например, ведро или большая кастрюля;
• реле автомобиля;
• выключатель в виде кнопки;
• специальный прибор для измерения напряжения — вольтметр;
• провода нужной длины;
• технические инструменты — дрель, отвертка, кусачки;
• крепежные элементы в виде гаек, болтов и шайб.

Имея в наличии все вышеперечисленные материалы, можно начинать собирать горизонтальный или вертикальный ветряк.

Процесс изготовления

Если лопасти прибора будут изготавливаться из ведра, то его следует разделить на 4 части, соблюдая пропорции будущих деталей, а затем, не доходя до конца, вырезать элементы специальными ножницами, предназначенными для металла.

На дне и на шкиве необходимо разметить и просверлить отверстия для крепежа болтов. Важно, чтобы полученные проемы располагались симметрично друг другу, иначе, вращаясь, ветряк может крениться.

После этого лопасти следует немного отогнуть. Генераторы для ветряка могут крутиться в разные стороны, поэтому здесь следует учитывать, в каком направлении он движется, чтобы сместить в эту сторону металлические части. Угол сгиба напрямую влияет на скорость вращения.

Крепление ведра с подготовленными лопастями к шкиву осуществляется посредством болтов.

Далее к системе подключается генератор. Правильно совместив все провода, можно добиться бесперебойной работы оборудования и обеспечить электричеством не только жилые помещения, но и дополнительные коммуникации наподобие охранной сигнализации, видеонаблюдения и пр.

Существуют и другие варианты сборки, где используются совершенно иные детали, одна из которых — магнит для генератора ветряка. Но изделие, изготовленное из автомобильного аккумулятора, является самым простым в монтаже и эксплуатации.

Как защитить ветрогенератор от урагана?

Бывают случаи, когда применение такого устройства является крайне нежелательным. В особенности это касается тех ситуаций, когда скорость порывов ветра превышает показатель в 8-9 м/с. В этом случае самодельное изделие нуждается в определенной защите.

Во время непогоды генераторы для ветряка лучше всего укрывать боковой лопатой. Такой механизм заслужил широкую популярность среди потребителей во многом благодаря простоте своего устройства. Монтируется эта лопата из стандартной профильной трубы, имеющей сечение 20x40x2,5 мм и обычного листа стали, толщина которого не должна превышать 1-2 мм.

Пружиной, удерживающей подобный элемент, может стать любой материал, изготовленный из углеродистой стали и обработанный цинком.

Установив такое защитное средство, можно быть спокойным за целостность генератора, так как даже самый сильный ветер не сможет нанести ему никаких механических повреждений. Касается это и всей конструкции изделия.

Правильный уход за самодельным ветряком

Для того чтобы созданное в домашних условиях оборудование функционировало нормально, следует руководствоваться следующими рекомендациями по его эксплуатации:

1. Спустя несколько недель после первого запуска ветрогенератор необходимо опустить и проверить надежность всех креплений.
2. Все структурные части генератора не реже двух раз в год обязательно нужно смазывать маслом.
3. Заметив, что лопасти вращаются криво или постоянно дрожат, ветряк следует незамедлительно опустить и сразу устранить все неисправности.
4. Щетки приемника тока следует проверять не реже одного раза в год. Это позволит избежать возможных неприятностей, связанный с замыканием в сети.
5. Покраску структурных частей всего механизма можно выполнять один раз примерно в 2-3 года.

Таким образом, можно с уверенностью сказать, что гораздо проще и дешевле эксплуатировать именно самодельные ветряки. Генераторы, цены на которые являются весьма немаленькими, лучше всего изготавливать вручную, нежели приобретать дорогостоящее заводское оборудование. Важно лишь соблюсти все условности сборки, и тогда полученное устройство будет работать долго и надежно.

Данная задача требует выполнения ряда манипуляций, которые должны сопровождаться четким пониманием принципов и режимов функционирования такого оборудования.

Что собой представляет и как работает

Эл двигатель асинхронного типа – это машина, в которой происходит трансформация электрической энергии в механическую и тепловую. Такой переход становится возможным благодаря явлению электромагнитной индукции, которая возникает между обмотками статора и ротора. Особенностью асинхронных двигателей является тот факт, что частота вращения этих двух ключевых его элементов отличается.

Конструктивные особенности типичного эл двигателя можно видеть на иллюстрации. И статор, и ротор представляют собой соосные круглого сечения объекты, изготавливаются путем набора достаточного количества пластин из специальной стали. Пластины статора имеют пазы на внутренней части кольца и при совмещении образуют продольные канавки, в которые наматывается обмотка из медной проволоки. Для ротора, ее роль играют алюминиевые прутки, они также вставляются в пазы сердечника, но с обеих сторон замыкаются стопорными пластинами.

Во время подачи напряжения на обмотки статора, на них возникает и начинает вращаться электромагнитное поле. В связи с тем, что частота вращения ротора заведомо меньше, между обмотками наводится ЭДС и центральный вал начинает двигаться. Не синхронность частот связана не только с теоретическими основами процесса, но и с фактическим трением опорных подшипников вала, оно будет его несколько тормозить относительно поля статора.

Что такое электрический генератор?

Генератор представляет собой эл машину, преобразовывающую механическую и тепловую энергии в электрическую. С этой точки зрения он является устройством прямо противоположным по принципу действия и режиму функционирования к асинхронному двигателю. Более того, наиболее распространенным типом электрогенераторов являются индукционные.

Как мы помним из выше описанной теории, такое становится возможным только при разности оборотов магнитных полей статора и ротора. Из это следует один закономерный вывод (учитывая также принцип обратимости, упомянутый вначале статьи) – теоретически возможно сделать генератор из асинхронника, кроме того, это задача, решаемая самостоятельно за счет перемотки.

Работа двигателя в режиме генератора

Любой асинхронный электрогенератор используется в качестве некоего трансформатора, где механическая энергия от вращения вала двигателя, преобразуется в переменный ток. Такое становится возможным тогда, когда его скорость становится выше синхронной (порядка 1500 об/мин). Классическую схему переделки и подключения двигателя в режиме электрогенератора с выработкой трехфазного тока можно легко собрать своими руками:

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Чтобы достичь такой стартовой частоты вращения, необходимо приложить довольно большой крутящий момент (например, за счет подключения двигателя внутреннего сгорания в бензогенераторе или крыльчатки в ветряке). Как только частота вращения достигает значения синхронной, начинает действовать конденсаторная батарея, создающая емкостный ток. За счет этого происходит самовозбуждение обмоток статора и выработка электрического тока (режим генерирования).

Необходимым условием устойчивой работы такого электрогенератора с промышленной частотой сети 50 Гц, является соответствие его частотных характеристик:

1. Скорость его вращения должна превышать асинхронную (частоту работы самого двигателя) на процент скольжения (от 2 до 10%);
2. Значение скорости вращения генератора должно соответствовать синхронной скорости.

Как самостоятельно собрать асинхронный генератор?

Обладая полученными знаниями, смекалкой и умением работать с информацией, можно своими руками собрать/переделать работоспособный генератор из двигателя. Для этого необходимо совершить точные действия следующей последовательности:

1. Вычисляется реальная (асинхронная) частота вращения двигателя, который планируется применить в качестве электрогенератора. Для определения оборотов на подключенном к сети агрегате можно использовать тахограф;
2. Определяется синхронная частота двигателя, которая одновременно будет асинхронной для генератора. Здесь учитывается величина скольжения (2-10%). Допустим, измерения показали скорость вращения на уровне 1450 об/мин. Требуемая частота работы электрогенератора будет составлять:

n ГЕН = (1,02…1,1)n ДВ = (1,02…1,1)·1450 = 1479…1595 об/мин;

1. Подбор конденсатора необходимой емкости (используются стандартные сравнительные таблицы данных).

На этом можно и поставить точку, но если требуется напряжение однофазной сети 220В, то режим функционирования такого устройства потребует внедрения в приведенную ранее схему понижающего трансформатора.

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки;
2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра;
3. Генератора на неодимовых магнитах;
4. Трехфазного бензогенератора;
5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

Для обеспечения бесперебойного электроснабжения дома используют генераторы переменного тока, приводимые во вращение дизельными или карбюраторными двигателями внутреннего сгорания. Но из курса электротехники известно, что любой электродвигатель обратим: он также способен и вырабатывать электроэнергию. Можно ли сделать генератор из асинхронного двигателя своими руками, если он и двигатель внутреннего сгорания уже имеются? Ведь тогда не потребуется покупка дорогой электростанции, а можно будет обойтись подручными средствами.

Конструкция асинхронного электродвигателя

Асинхронный электродвигатель включает в себя две основные детали: неподвижный статор и вращающегося внутри него ротор. Ротор вращается на подшипниках, закрепленных в съемных торцевых частях. Ротор и статор содержат электрические обмотки, витки которых уложены в пазы.

Статорная обмотка подключается к сети переменного тока, однофазной или трехфазной. Металлическая часть статора, куда она уложена, называется магнитопроводом. Он выполнен из отдельных тонких пластин с покрытием, изолирующих их друг от друга. Этим исключается появление вихревых токов, делающих работу электродвигателя невозможной из-за возникновения чрезмерных потерь на нагрев магнитопровода.

Выводы от обмоток всех трех фаз располагаются в специальном боксе на корпусе электродвигателя. Его называют барно, в нем выводы обмоток соединяются между собой. В зависимости от питающего напряжения и технических данных мотора выводы объединяются либо в звезду, либо в треугольник.

Обмотка ротора любого асинхронного электродвигателя похожа на «беличью клетку», так ее и называют. Она выполнена в виде ряда токопроводящих алюминиевых стержней, рассредоточенных по наружной поверхности ротора. Концы стержней замкнуты, поэтому такой ротор называют короткозамкнутым.
Обмотка, как и статорная, расположена внутри магнитопровода, также набранного из изолированных металлических пластин.

Принцип действия асинхронного электродвигателя

При подключении питающего напряжения к статору по виткам обмотки протекает ток. Он создает внутри магнитное поле. Поскольку ток переменный, то поле изменяется в соответствии с формой питающего напряжения. Расположение обмоток в пространстве выполнено так, что поле внутри него оказывается вращающимся.
В обмотке ротора вращающееся поле наводит ЭДС. А раз витки обмотки накоротко замкнуты, то в них появляется ток. Он взаимодействует с полем статора, это приводит к появлению вращения вала электродвигателя.

Асинхронный генератор

А что будет, если ротор асинхронного электродвигателя вращать? Сможет ли он вырабатывать электроэнергию, и как сделать генератор из асинхронного двигателя?
Оказывается, это возможно. Для того, чтобы на обмотке статора появилось напряжение, изначально необходимо создать вращающееся магнитное поле. Оно появляется за счет остаточной намагниченности ротора электрической машины. В дальнейшем, при появлении тока нагрузки, сила магнитного поля ротора достигает требуемой величины и стабилизируется.
Для облегчения процесса появления напряжения на выходе используется батарея конденсаторов, подключаемая к статору асинхронного генератора на момент запуска (конденсаторное возбуждение).

Например, для электродвигателя, табличка которого изображена на фото, скорость вращения вала равна 950 оборотов в минуту. Значит, скорость вращения вала должна быть 1000 оборотов в минуту.

Чем асинхронный генератор хуже синхронного?

Насколько хорош будет самодельный генератор из асинхронного двигателя? Чем он будет отличаться от синхронного генератора?
Для ответа на эти вопросы кратко напомним принцип работы синхронного генератора. Через контактные кольца к обмотке ротора подводится постоянный ток, величина которого регулируется. Вращающееся поле ротора создает в обмотке статора ЭДС. Для получения требуемой величины напряжения генерации автоматическая система регулировки возбуждения изменит ток в роторе. Поскольку за напряжением на выходе генератора следит автоматика, то в результате непрерывного процесса регулирования напряжение всегда остается неизменным и не зависит от величины тока нагрузки.
Для запуска и работы синхронных генераторов используются независимые источники питания (аккумуляторные батареи). Поэтому начало его работы не зависит ни от появления тока нагрузки на выходе, ни от достижения требуемой скорости вращения. От скорости вращения зависит только частота выходного напряжения.
Но даже при получении тока возбуждения от генераторного напряжения все сказанное выше остается справедливым.
Синхронный генератор имеет еще одну особенность: он способен генерировать не только активную, но и реактивную мощность. Это очень важно при питании потребляющих ее электродвигателей, трансформаторов и прочих агрегатов. Недостаток реактивной мощности в сети приводит к росту потерь на нагрев проводников, обмоток электрических машин, снижении величины напряжения у потребителей относительно генерируемой величины.
Для возбуждения же асинхронного генератора используется остаточная намагниченность его ротора, что само по себе является величиной случайной. Регулирование параметров, влияющих на величину его выходного напряжения, в процессе работы не представляется возможным.

К тому же асинхронный генератор не вырабатывает, а потребляет реактивную мощность. Она необходима ему для создания тока возбуждения в роторе. Вспомним про конденсаторное возбуждение: за счет подключения батареи конденсаторов при запуске создается реактивная мощность, требуемая генератору для начала работы.
В результате напряжение на выходе асинхронного генератора не стабильно и изменяется в зависимости от характера нагрузки. При подключении к нему большого числа потребителей реактивной мощности обмотка статора может перегреваться, что скажется на сроке службы ее изоляции.
Поэтому применение асинхронного генератора ограничено. Он может работать в условиях, близким к «парниковым»: никаких перегрузок, пусковых токов нагрузки, мощных потребителей реактива. И при этом электроприемники, подключенные к нему, не должны быть критичными к изменению величины и частоты напряжения питания.
Идеальным местом для применения асинхронного генератора являются системы альтернативной энергетики, работающие от энергии воды или ветра. В этих устройствах генератор не снабжает потребителя напрямую, а заряжает аккумуляторную батарею. От нее уже, через преобразователь постоянного тока в переменный, питается нагрузка.
Поэтому, если нужно собрать ветряк или небольшую гидроэлектростанцию, лучшим выходом из положения является именно асинхронный генератор. Здесь работает его главное и единственное достоинство – простота конструкции. Отсутствие колец на роторе и щеточного аппарата приводит к тому, что в процессе эксплуатации его не нужно постоянно обслуживать: чистить кольца, менять щетки, удалять графитовую пыль от них. Ведь, чтобы сделать ветрогенератор из асинхронного двигателя своими руками, вал генератора напрямую нужно соединить с лопастями ветряка. Значит – конструкция будет находиться на большой высоте. Снимать ее оттуда хлопотно.

Генератор на магнитах

А почему магнитное поле нужно обязательно создавать с помощью электрического тока? Ведь есть же мощные его источники – неодимовые магниты.
Для переделки асинхронного двигателя в генератор потребуются цилиндрические неодимовые магниты, которые будут установлены на место штатных проводников обмотки ротора. Сначала нужно подсчитать необходимое количество магнитов. Для этого извлекают ротор из переделываемого в генератор двигателя. На нем четко видны места, в которых уложена обмотка «беличьего колеса». Размеры (диаметр) магнитов выбирается таким, чтобы при установке строго по центру проводников короткозамкнутой обмотки они не соприкасались с магнитами следующего ряда. Между рядами должен остаться зазор не менее, чем диаметр применяемого магнита.
Определившись с диаметром, вычисляют, сколько магнитов поместится по длине проводника обмотки от одного края ротора до другого. Между ними при этом оставляют зазор не менее одного – двух миллиметров. Умножая количество магнитов в ряду, на число рядов (проводников обмотки ротора), получают требуемое их количество. Высоту магнитов не стоит выбирать очень большой.
Для установки магнитов на ротор асинхронного электродвигателя его потребуется доработать: снять на токарном станке слой металла на глубину, соответствующую высоте магнита. При этом ротор обязательно нужно тщательно отцентровать в станке, чтобы не сбить его балансировку. Иначе у него появится смещение центра масс, которое приведет к биению в работе.

Затем приступают к установке магнитов на поверхность ротора. Для фиксации используют клей. У любого магнита есть два полюса, условно называемые северным и южным. В пределах одного ряда полюса, расположенные в сторону от ротора, должны быть одинаковыми. Чтобы не ошибиться в установке, магниты сначала сцепляют между собой в гирлянду. Они сцепятся строго определенным образом, так как притягиваются они друг к другу только разноименными полюсами. Теперь остается только отметить одноименные полюса маркером.
В каждом последующем ряду полюс, находящийся снаружи, изменяется. То есть, если вы выложили ряд магнитов с отмеченным маркером полюсом, расположенным наружу от ротора, то следующий выкладывается магнитами, развернутыми наоборот. И так далее.
После приклеивания магнитов их нужно зафиксировать эпоксидной смолой, Для этого вокруг получившийся конструкции из картона или плотной бумаги делают шаблон, в который зальется смола. Бумагу оборачивают вокруг ротора, обматывают скотчем или изолентой. Одну из торцевых частей замазывают пластилином или также заклеивают. Затем устанавливают ротор вертикально и заливают в полость между бумагой и металлом эпоксидную смолу. После ее отвердевания приспособления удаляют.
Теперь снова зажимаем ротор в токарный станок, центруем, и шлифуем поверхность, залитую эпоксидкой. Это необходимо не из эстетических соображений, а для минимизации влияния возможной разбалансировки, образовавшейся из-за дополнительных деталей, установленных на ротор.
Шлифовку производят сначала крупнозернистой наждачной бумагой. Ее крепят на деревянном бруске, который затем равномерно перемещают по вращающейся поверхности. Затем можно применить наждачную бумагу с более мелким зерном.

Теперь готовый ротор можно вставить обратно в статор и испытать получившуюся конструкцию. Она может быть с успехом использована теми, кто хочет сделать, например, ветрогенератор из асинхронного двигателя. Есть только один недостаток: стоимость неодимовых магнитов очень велика. Поэтому, прежде чем начать переделывать ротор и тратить деньги на запчасти, следует подсчитать, какой вариант экономически более выгоден: сделать генератор из асинхронного двигателя или приобрести готовый.

В электротехнике существует так называемый принцип обратимости: любое устройство, которое преобразует электрическую энергию в механическую, может делать и обратную работу. На нем основан принцип действия электрических генераторов, вращение роторов которых вызывает появление электрического тока в обмотках статора.

Теоретически можно переделать и использовать любой асинхронный двигатель в качестве генератора, но для этого надо, во-первых, понять физический принцип, а во-вторых, создать условия, обеспечивающие это превращение.

Вращающееся магнитное поле – основа схемы генератора из асинхронного двигателя

В электрической машине, изначально создающейся как генератор, существуют две активные обмотки: возбуждения, размещенная на якоре, и статорная, в которой и возникает электрический ток. Принцип её работы основан на эффекте электромагнитной индукции: вращающееся магнитное поле порождает в обмотке, которая находится под его воздействием, электрический ток.

Магнитное поле возникает в обмотке якоря от напряжения, обычно подаваемого с , ну а его вращение обеспечивает любое физическое устройство, хотя бы и ваша личная мускульная сила.

Конструкция электродвигателя с короткозамкнутым ротором (это 90 процентов всех исполнительных электрических машин) не предусматривает возможности подачи питающего напряжения на обмотку якоря.

Поэтому, сколько бы вы ни вращали вал двигателя, на его питающих клеммах электрического тока не возникнет.

Тем, кто хочет заняться переделкой в генератор, надо создавать вращающееся магнитное поле самостоятельно.

Создаем предусловия для переделки

Двигатели, работающие от переменного тока, называют асинхронными. Все потому, что вращающееся магнитное поле статора чуть опережает скорость вращения ротора, оно как бы тянет его за собой.

Используя тот же принцип обратимости, приходим к выводу, что для начала генерации электрического тока вращающееся магнитное поле статора должно отставать от ротора или даже быть противоположным по направлению. Создать вращающееся магнитное поле, которое отстает от вращения ротора или противоположно ему, можно двумя способами.

Затормозить его реактивной нагрузкой
. Для этого в цепь питания электродвигателя, работающего в обычном режиме (не генерации), надо включить, например, мощную конденсаторную батарею. Она способна накапливать реактивную составляющую электрического тока – магнитную энергию. Этим свойством в последнее время широко пользуются те, кто хочет сэкономить киловатт-часы.

Если быть точным, то фактической экономии электроэнергии не происходит, просто потребитель немного обманывает электросчетчик на законной основе.

Накопленный конденсаторной батареей заряд находится в противофазе с тем, что создается питающим напряжением и «подтормаживает» его. В результате электродвигатель начинает генерировать ток и отдавать его обратно в сеть.

Использование высокомощных моторов в домашних условиях при наличии исключительно однофазной сети требует определенных знаний в том, .

Для одновременного подключения потребителей электроэнергии к трех фазам служит специальное электромеханическое устройство — магнитный пускатель, об особенностях правильной установки которых можно прочитать .

На практике этот эффект применяется в транспорте на электрической тяге. Как только электровоз, трамвай или троллейбус идут под уклон, к цепи питания тягового электродвигателя подключается конденсаторная батарея и происходит отдача электрической энергии в сеть (не верьте тем, кто утверждает, что электротранспорт дорог, он почти на 25 процентов обеспечивает энергией сам себя).

Такой способ получения электрической энергии не есть чистая генерация. Чтобы перевести работу асинхронного двигателя в режим генератора, надо использовать метод самовозбуждения.

Самовозбуждение асинхронного двигателя
и переход его в режим генерации может возникнуть из-за наличия в якоре (роторе) остаточного магнитного поля. Оно очень мало, но способно породить ЭДС, заряжающее конденсатор. После возникновения эффекта самовозбуждения конденсаторная батарея подпитывается от произведенного электрического тока и процесс генерации становится непрерывным.

Секреты изготовления генератора из асинхронного двигателя

Чтобы превратить электромотор в генератор надо использовать неполярные конденсаторные батареи. Электролитические конденсаторы для этого не годятся. В трехфазных двигателях конденсаторы включаются «звездой» позволяет начать генерацию на меньших оборотах ротора, но величина напряжения на выходе будет несколько ниже, чем при соединении «треугольником».

Также можно сделать генератор из однофазного асинхронного двигателя. Но для этого годятся лишь те, которые имеют короткозамкнутый ротор, а для запуска используют фазосдвигающий конденсатор. Коллекторные однофазные двигатели для переделки в не годятся.

Поэтому домашний мастер должен исходить из простого соображения: общий вес конденсаторной батареи должен быть равен или немного превышать вес самого электродвигателя.

На практике это приводит к тому, что создать достаточно мощный асинхронный генератор почти невозможно, поскольку чем меньше номинальные обороты двигателя, тем он больше весит.

Оцениваем уровень эффективности — выгодно ли это?

Зато конденсаторы не надо обслуживать, а энергию они получают как бы даром – сначала от остаточного магнитного поля ротора, а потом – от вырабатываемого электрического тока. Вот в этом и есть главный, да и практически единственный плюс асинхронных генераторных машин – их можно не обслуживать.

Еще одним преимуществом таких электрических машин является то, что генерируемый ими ток почти лишен высших гармоник. Этот эффект называется «клирфактор». Для людей далеких от теории электротехники его можно объяснить так: чем ниже клирфактор, тем меньше тратится электроэнергии на бесполезный нагрев, магнитные поля и прочее электротехническое «безобразие».

У генераторов из трехфазного асинхронного двигателя клирфактор обычно находится в пределах 2%, когда традиционные синхронные машины выдают минимум 15. Однако учет клирфактора в бытовых условиях, когда к сети подключены разные типы электроприборов (стиральные машины имеют большую индуктивную нагрузку), практически невозможен.

Все остальные свойства асинхронных генераторов являются отрицательными. К ним относится, например, практическая невозможность обеспечить номинальную промышленную частоту вырабатываемого тока. Поэтому их почти всегда сопрягают с выпрямительными устройствами и используют для зарядки аккумуляторных батарей.

Кроме того, такие электрические машины очень чувствительны к перепадам нагрузки. Если в традиционных генераторах для возбуждения используется аккумулятор, имеющий большой запас электрической мощности, то конденсаторная батарея сама забирает из вырабатываемого тока часть энергии.

Если нагрузка на самодельный генератор из асинхронного двигателя превышает номинал, то ей не хватит электричества для подзарядки и генерация прекратится. Иногда используют емкостные батареи, объем которых динамически меняется в зависимости от величины нагрузки.

Однако при этом полностью теряется преимущество «простоты схемы».

Нестабильность частоты вырабатываемого тока, изменения которой почти всегда носят случайный характер, не поддаются научному объяснению, а потому не могут быть учтены и компенсированы, предопределило малую распространенность асинхронных генераторов в быту и народном хозяйстве.

Функционирование асинхронного двигателя как генератора на видео

Все бытовые приборы, которые сегодня используются для домашнего хозяйствования, работают от электроэнергии. То есть, получается так, что электрический ток становится основной механической работы приборов. Но есть у этой зависимости обратная сторона – можно из механической энергии получить электрическую. И этим многие умельцы пользуются, создавая генератор из асинхронного двигателя своими руками.

Все, у кого есть домик за городом, сталкиваются с проблемой непостоянной подачи электроэнергии. Скажем прямо, это проблема номер один дачных поселков. Выйти из этого положения помогают генераторы, работающие на бензине или солярке. Правда, такие энергетические приборы – удовольствие не из дешевых, поэтому многие дачники собирают генераторы своими руками, используя для этого асинхронный двигатель.

Как работает асинхронный генератор

Итак, как было сказано выше, асинхронный двигатель может работать в режиме генератора только в том случае, если ему создать крутящий момент ротора и правильно подобрать и соединить конденсаторную группу.

Что касается крутящего момента, то здесь огромное количество конструкций и приборов, которые этот крутящий момент могут создать. Вот только несколько примеров.

• Это может быть любой бензиновый или дизельный двигатель небольшой мощности. Многие мастера для этого используют бензопилы или мотоблоки. Чтобы увеличить скорость вращения ротора электродвигателя, необходимо рассчитать соотношение диаметра шкивов, установленных на роторе и валу бензодвигателя. Вращение передается с помощью ремня, цепь в данном случае не используется в виду высокой скорости вращения.
• Можно механическую энергию создать с помощью воды, установив под ее поток лопастную конструкцию, похожую на винт корабля или катера.
• Есть вариант с использованием ветряка. Обычно такие приспособления устанавливают в степных зонах, где ветер всегда присутствует.

Это три основных способа получить электрический ток через асинхронный двигатель.

Внимание! Все специалисты уверяют, что идеальный вариант использования двигателя для механической энергии тот, у которого так называемый вечный холостой ход. То есть, скорость вращения не изменяется и является величиной постоянной. К тому же вам придется увеличить скорость вращение вала электродвигателя, которая будет отличаться от номинальной с увеличением на 10%.

Узнать номинальную скорость вращения можно на бирке или в паспорте прибора. Ее единица измерения – об/мин. Если этот показатель вы не нашли, то можно его определить, если включить мотор в питающую электрическую сеть, установив предварительно на валу тахометр.

Теперь что касается конденсаторов и схемы соединения электродвигателя. Во-первых, есть определенная зависимость емкости конденсаторов от мощности генератора. Вот она в таблице ниже.

Во-вторых, емкость конденсаторов на каждой обметке двигателя одинаковая. В-третьих, учитывайте тот момент, что высокая емкость может привести к перегреву электродвигателя. Поэтому строго придерживайтесь соотношения по таблице. В-четвертых, монтаж и сборка конденсаторной группы – дело ответственное, поэтому будьте внимательны. Очень важна в данном деле изоляция.

Совет! Соединять конденсаторы между собой надо по схеме треугольника. А обмотки по схеме звезда.

Кстати, вот внизу схема включения электродвигателя в качестве генератора.

И еще один момент. Генератор из асинхронного двигателя короткозамкнутого выдает очень большое напряжение. Поэтому если вам необходимо напряжение 220В, то рекомендуется после него установить понижающий трансформатор. Переделать можно и однофазные электродвигатели небольшой мощности, которые используются в бытовых приборах. Конечно, они будут также маломощными, но включить с их помощью лампочку или подключить модем не будет проблемой. Кстати, начинающие домашние мастера начинают свою деятельность в качестве электрика именно с таких небольших приборов. Их схема проста, детали доступны, к тому же сам собранный прибор практически безопасен.

1. Генератор из асинхронного двигателя – прибор повышенной опасности. И неважно, какой у него мотор, который передает механическую энергию. В любом случае необходимо позаботиться о безопасности эксплуатации. Самый простой способ – провести грамотно изоляцию прибора.
2. Если асинхронный генератор будет использован периодически в качестве источника электроэнергии, то его необходимо укомплектовать измерительными приборами. Обычно для этого используют тахометр и вольтметр.
3. Конечно, должны быть в схеме агрегата и две кнопки: «ВКЛ» и «ВЫКЛ».
4. Обязательное условие – заземление.
5. Учтите и тот факт, что мощность асинхронного генератора обычно отличается от мощности самого электродвигателя на 30-50%. Это связано с потерями при преобразовании механической энергии в электрическую.
6. Обращайте внимание и на температурный режим эксплуатации. Как и двигатель внутреннего сгорания, генератор будет нагреваться.

Заключение по теме

Сделать своими руками генератор из обычного асинхронного двигателя не проблема. Здесь важно соблюсти все требования, которые были нами описаны выше. Небольшая неточность, и все может пойти неправильно. Во всяком случае, получить ток напряжением 220 вольт уже не получится, а если и получится, то сам агрегат долго не проработает.

К сожалению, отечественные электроснабжающие организации не держат своего слова. Их контракты, подписанные с потребителями, ничего не стоят. Подача электроэнергии за пределами больших городов непостоянная, качество подаваемого тока низкое (имеется в виду напряжение), поэтому жители небольших городов и поселков в запасе всегда имеют свечи, керосиновые лампы, а самые продвинутые устанавливают бензиновые генераторы тока. В этой статье будет предложен другой вариант, который будет обозначен вопросом, как сделать электрогенератор своими руками? Давайте рассмотрим один вариант этого прибора.

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

• Во-первых, обмотки электрического мотора соединяются по схеме звезда.
• Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
• В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Внимание! Устанавливаемые в электрическую схему конденсаторы должны иметь одинаковую емкость. При этом величину емкости подбирают в зависимости от мощности электродвигателя. Именно данное соотношение будет поддерживать правильно саму работу генератора тока, но особенно его пуск.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

• 2 кВт – 60 мкФ.
• 5 кВт – 140 мкФ.
• 10 кВт – 250 мкФ.
• 15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты.

• Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
• Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
• Обычно одного конденсатора хватает для активной нагрузки.
• Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Достоинства и недостатки

Итак, в чем достоинства этого прибора:

• Вы тешите себя мыслью, что сделали его сами. То есть, вы горды собой.
• Финансовые затраты снижены до минимума. Самодельный агрегат будет стоить гораздо меньше, чем заводской его собрат.
• Если все этапы сборки провести грамотно, то собранное вашими руками электрическое оборудование можно считать надежным и достаточно продуктивным.

Несколько отрицательных моментов этого рода приборов.

• Если вы в электрике новичок или пытаетесь, не вникая во все тонкости и нюансы сборки, изготовить генератор тока, то потерпите фиаско. Затраченное вами время и деньги будут считаться выброшенными на ветер.

В принципе, это и есть единственный недостаток, что и вселяет оптимизм.

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения – это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Заключение по теме

Подводя итог, нужно понять, что самодельные электрогенераторы не панацея. Лучше добиться того, чтобы в поселок постоянно подавался электрический ток. Добиться этого сложно, а вот получить компенсацию за неудобства можно через суд. А уже полученные деньги направить на приобретение заводского бензинового генератора. Правда, придется учитывать расход недешевого топлива (бензина). Но если есть желание собрать электрогенератор своими руками, тогда вникайте в тему и пытайтесь.

Ветрогенератор позволяет обеспечить стабильное альтернативное электроснабжение загородного дома или дачи. Агрегат можно применять как дополнение к централизованному электроснабжению или для обеспечения полной автономности дома. Изготовить такой генератор можно самостоятельно.

Роторный ветрогенератор

Конструкция ветрогенератора роторного типа наиболее простая, поэтому это оптимальный вариант для самостоятельно изготовления.

Однако для питания большого дома с массой электроприборов он не подойдет. Но, это хорошее решение для дома и территории участка.

Детали и расходные материалы

Для изготовления маломощного (не выше 1,5 кВт) роторного ветрогенератора потребуются такие компоненты:

• 12-вольтовый автомобильный генератор;
• 12-вольтовый аккумулятор;
• преобразователь с 12 В на 220 В, рассчитанный на мощности от 700 Вт до 1500 Вт;
• металлическая цилиндрическая емкость. Можно использовать обычное ведро или достаточно объемную кастрюлю;
• реле для зарядки аккумуляторов от авто и лампочка для контроля заряда;
• кнопочный выключатель на 12 В;
• вольтметр;
• детали для резьбовых соединений;
• провода сечением 2,5 и 4 квадрата;
• хомуты для крепления ветрогенератора к мачте.

Также потребуются следующие инструменты:

• ножницы для обработки листового металла (можно заменить УШМ);
• рулетка;
• маркер;
• отвертка;
• разные гаечные ключи;
• дрель со сверлами;
• пассатижи и бокорезы.

Сборка роторного генератора

Разберем пошаговую инструкцию, как сделать ветрогенератор самой простой конструкции:

Возьмите металлическую емкость в форме цилиндра (можно применить ведро или кастрюлю). Маркером разделите заготовку на 4 одинаковых участка. Вырежьте по выполненной разметке лопасти.

На дне и шкиве разметьте и выполните отверстия под болты. Отверстия должны располагаться симметрично. Немного отогните лопасти, исходя из направления вращения.

Как правило, вращение происходит по направлению часовой стрелки. Чем больше угол изгиба, тем быстрее будет вращаться ротор, поскольку лопасти будут захватывать больше воздуха.

Зафиксируйте заготовку с лопастями на шкиве резьбовыми соединениями. Закрепите генератор на мачте, воспользовавшись хомутами или другими крепежными элементами.

Подключите проводку и произведите сборку электрической цепи по схеме. Проводку следует также надежно закрепить на мачте, чтобы избежать повреждений.

Для подключения аккумулятора воспользуйтесь проводами сечением 4 квадрата. Провода не должны быть длиннее 1 м. Для подключения электроприборов используйте провода сечением 2,5 квадрата.

Обязательно подключите инвертор. На фото самодельного ветрогенератора наглядно продемонстрированы основные этапы сборки агрегата, а также схемы подключения электрических компонентов.

Аксиальный генератор с магнитами

Устройство и принц работы ветрогенератора аксиального типа базируются на технологии магнитной индукции. Такой генератор будет заметно мощнее роторного аналога, что позволит запитать большее количество потребителей.

Для обеспечения высокой эффективности лучше использовать неодимовые магниты, которые в широком ассортименте доступны на рынке.

Необходимые материалы

В качестве основы агрегата можно использовать автомобильную ступицу с тормозными дисками.

В случае применения б/у ступицы, произведите ее обслуживание. Необходимо выполнить разборку, убрать следы коррозии и загрязнения, нанести смазку на подшипники.

Крепление магнитов

Магниты следует фиксировать на роторных дисках. Для стандартной ступицы будет достаточно 20 магнитов типоразмера 25х8 мм. Магниты необходимо располагать с чередованием полюсов.

Лучше сделать бумажный шаблон, который приложить к диску, и по нему разместить магниты.

В идеале следует использовать магниты прямоугольной формы. Перед нанесением промаркируйте каждый магнит по полюсам, чтобы не запутаться при чередовании.

Притягивающие стороны – это «+», отталкивающиеся – «-». Магниты нужно крепить надежным клеем. Для дополнительной фиксации сверху их следует залить эпоксидной смолой.

Подготовка катушек

В идеале нужно сделать детальный расчет параметров катушек. Но, для маломощного генератора, работающего на небольших оборотах, можно сделать и примерный расчет. Для этого устройства достаточно катушек, в которых совокупное количество витков будет находиться в пределах 1000-1200.

Для повышения мощности следует наращивать количество полюсов. Изготавливайте катушки посредством толстых проводов для минимизации сопротивления и, соответственно, повышения силы тока.

Внутренний диаметр катушки подбирается в соответствии с габаритами магнита или может незначительно его превышать. Форма катушки может быть круглой, но лучше делать слегка вытянутые конструкции.

После сборки генератора следует произвести его проверку. Для этого не обязательно крепить агрегат к ветряку. Просто подключите к нему измерительные приборы и попробуйте вращать вручную.

Монтаж на мачту

В идеале мачта должна быть максимально высокой. Поэтому уделите внимание обеспечению прочности основания.

Сверху монтируется ветряк. Его оптимально соорудить из ПВХ трубы сечением 160 мм. Порезав трубу на продольные части, можно сделать легкие и прочные лопасти.

Одной трубы достаточно для сооружения винта с 6 лопастями.

Для обеспечения оптимального крутящего момента при невысоких оборотах следует экспериментальным путем определить форму лопастей. Сделайте хвостовую часть ветряка, чтобы его не разворачивало при сильном ветре.

Для накопления электроэнергии подключите к ветрогенератору аккумулятор. Если параметры получаемого электричества не соответствуют требованиям к зарядному току для аккумулятора, следует дополнительно включить в схему преобразователь.

Фото советы как сделать ветрогенератор на 220В своими руками
