Эстакада для авто своими руками из дерева на даче

Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

• Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
• Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
• Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада,
представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада
гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

1. Стальной уголок толщиной не менее 10 мм;
2. Металлический пруток;
3. Электроды для сварки;
4. Сварочный аппарат;
5. Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Полноразмерная эстакада для ремонта автомобилей

Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.

На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.

Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.

Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.

Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.

Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.

Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
для частичного заезда авто
полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
высота – не менее 1 м.
ширина – 2,5 м.
длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

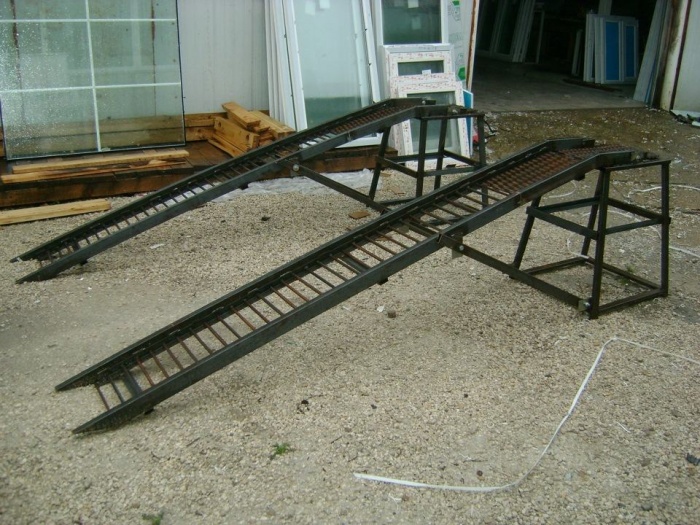

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
высота – 1 м и более
ширина до 2,5 м.
длина рабочей части – 4- 6 м.
длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
уголок стальной, толщина не менее 10 мм
пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Размеры эстакады для гаража.

Всего выделяют два вида:

1. Стационарная.

   Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
2. Мини-эстакада.

   Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности эстакад для гаража

Самодельные подъемные системы для гаражей обрели популярность, как альтернатива смотровой яме.

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

• хорошее освещение рабочего пространства;
• увеличение площади рабочего пространства;
• не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
• строение не затапливают грунтовые или талые воды.

Как сварить эстакаду для гаража?

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

1. Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
2. Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

• высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
• высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
• ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
• мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Чертеж эстакады.

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

• шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
• требуется много места для хранения;
• необходимо большое количество материала.

Но если конструкция ставится на территории участка, ее можно оставить прямо там. При хранении на открытом воздухе шпалы пропитывают креозотом для предотвращения гниения и она исправно функционирует на протяжении многих лет.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Эстакада из дерева.

Для ее создания потребуются:

1. Доски 5 сантиметров в толщину.
2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Благодаря использованию брусков с одинаковым сечением, доска займет горизонтальное положение. Останется только зафиксировать колеса, оставшиеся на земле колодками, чтобы авто не скатилось.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Схема эстакады с размерами.

Для такой конструкции понадобятся:

• сварочный аппарат;
• болгарка и круги к ней
• арматура;
• металлический прокат;
• метизы;
• краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Итог

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
для частичного заезда авто
полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
высота – не менее 1 м.
ширина – 2,5 м.
длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях ». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
высота – 1 м и более
ширина до 2,5 м.
длина рабочей части – 4- 6 м.
длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
уголок стальной, толщина не менее 10 мм
пруток металлический.
а также электроды для сварки и сварочный аппарат . Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков , на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы , диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

У каждого автолюбителя в идеале должна быть эстакада. Это сооружение необходимо потому, что машина не всегда является средством передвижения, — в некоторых случаях ей может потребоваться ремонт. То есть водителю предстоит выполнить много различных действий: ложиться на пол, осматривать дно машины и проч. При выполнении данных работ придётся находиться под транспортным средством, что не очень удобно. Чтобы упростить задачу, стоит задуматься о строительстве эстакады.

Как сделать эстакаду

Чтобы своими силами сконструировать такое важное сооружение для ремонта, нужно сначала обзавестись необходимыми изделиями: специальными мостиками, опорами для них. Также потребуются кирпичи, шпалы, цемент. Не секрет, что эстакада — это такая конструкция, которая может быть различного типа.

Сначала рассмотрим эстакаду переносного вида. Её построить несложно — необходимо отыскать ненужные (возможно, старые) мостики для эстакады (необходимо две штуки). В высоту данные опоры должны быть около 50 см. Длина мостика, как правило, равна метру (или немного больше). Их потребуется два. Длина второго должна составлять 40 см. Данные детали соединяются посредством шарниров — они представлены пальцевым прутком. Этот метод прекрасно подходит для организации эстакады — практичной и прочной конструкции, которую при необходимости очень просто разобрать. Когда работы по ремонту автомобиля будут полностью выполнены, её можно запросто отложить в сторону.

Смотровая яма — альтернатива эстакаде

Речь идёт о стандартном, известном способе организовать эстакады для ремонта автомобилей. Делают яму, размер которой примерно соответствует (также учитывают дополнительное расстояние в ширину, чтобы условия работы были комфортными). Если говорить просто: длина ямы зависит полностью от габаритов машины. Стены её и дно обязательно покрывают бетонным раствором. Так обеспечивается защита от влаги, грязи. Можно использовать современные гидроизоляционные материалы — это также поможет избежать проблем при эксплуатации.

Прежде чем конструировать смотровую яму, стоит обязательно проверить, как расположены где они залегают. Если они всё-таки есть, лучше отказаться от строительства ямы — практичных эстакадных конструкций предостаточно и без этого. Об укреплении стен ямы нужно обязательно помнить — в противном случае всегда может произойти осыпание. Чтобы доступ в яму был удобен для осмотра дна машины, следует построить лестницу. Когда работы не проводятся, всё закрывается шифером (или каким-то другим материалом).

при помощи кирпичного сооружения

Подобная эстакада — это конструкция, для изготовления которой используются самые обыкновенные кирпичи. Их соединяют в дугообразную единую установку, ширина и длина которой должны соответствовать параметрам автомобиля. Потом цементируют то, что получилось. Здесь есть один минус, который нужно учесть, — через какое-то время цемент может начать осыпаться. Это явление лучше вовремя предотвратить. Впрочем, эта эстакада для автомобиля вполне уместна где-нибудь в саду или на территории дачного участка — всё равно лучшего решения там обычно не найти. Во дворе дома можно соорудить что-то другое, вариант из кирпича вряд ли будет уместен.

Строительство эстакады из шпал

Самые простые варианты мы рассматривали выше. Пришло время для описания серьёзного средства — эстакады из шпал. Такая конструкция отличается высокой прочностью. Для её возведения нужно только одно — шпалы железнодорожные. Этот материал перед строительством в обязательном порядке пропитывают креозотом — специальным веществом, которые необходимо для предотвращения разных негативных явлений: появления грибков, развития процессов гниения. Благодаря пропитке эстакада автомобильная будет служить гораздо дольше.

Итак, чтобы вести строительство, нужно иметь несколько шпал. Их обычно выкладывают на какую-либо возвышенность, подготовленную заблаговременно, либо делают прямо из элементов. Важно, чтобы в длину составлял где-то 500 см, в ширину — не менее 260 см. В строительстве должны участвовать сразу несколько человек — отдельные элементы достаточно тяжёлые. Вес целой конструкции будет гораздо больше — поднять в одиночку не получится.

Виды эстакад

Все автоэстакады можно разделить на две большие категории — только для подъёма какой-то части машины и для полного заезда. Тут всё зависит от способности выдерживать нагрузку, от общих размеров конструкции. Прочная эстакада — это устройство, где в качестве несущих элементов применяются швеллер, Такие разновидности металлопроката позволяют выдерживать очень большие нагрузки на изгиб — их обычно укладывают по направлению качения вдоль. Перед строительством определяется типоразмер всех несущих элементов. Также важно делать определённый запас прочности перед возведением конструкции.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

1. Для доступа к одному мосту автомобиля.
2. Для въезда всей машины.

Мини эстакада
первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

• Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
• Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Особенности деревянного сооружения

• Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
• Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
• Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
• В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
• Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
• Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
• Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом.
Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

• Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
• Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
• Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом.
Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год.
Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов.
Её легко установить, а при необходимости можно быстро демонтировать и убрать.
Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

1. Металлопрокат.
2. Сварочный аппарат с набором электродов.
3. Болгарка, укомплектованная несколькими отрезными кругами.
4. Куски арматуры.
5. Крепежи: болты, гайки.
6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
2. Две деревянные колодки.
3. Два куска вагонной доски.
4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место , особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные, приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

• На дачном массиве.
• На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

• С близким расположением подземных вод.
• Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

• Наличие большей площади для проведения работ.
• Много света.
• Более удобно.
• Нет сырости.
• Отсутствует темнота.
• Мост для авто не затапливают талые и грунтовые воды.
• При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

• Переносные.
• Имеющие вид смотровой ямы.
• Выполненные из кирпича.
• Сооруженные из шпал.

Для изготовления конструкций выбирается:

• Древесина.
• Металл.

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

• В углу.

• У стены
  . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
• Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета
  , что требует увеличения ее протяженности.

Особенности эстакад для ворот

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

• Специального оснащения и наличия навыков сварщика требуют сварные изделия.
• Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ .

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении , что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

• Нужен участок для ее сооружения.
• Со временем кирпич станет разрушаться.
• Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

• Не все имеют требуемый запас шпал.
• Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
• После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

• Металлический прокат.
• Сварочный аппарат.
• Любая арматура.
• Болгарка с комплектом отрезных кругов.
• Метизы.
• Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

• Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
• Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
• Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

• Доска толщиной 50 миллиметров.
• Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

• На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
• С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

• Передней частью доски и бруском, закрепленным ближе к середине.
• После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
• Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

• Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Во время проведения в гаражных условиях текущих и капитальных ремонтов автомобилисту приходится уделять много внимания подкапотному пространству и . Какие-то операции с двигателем удастся выполнить сверху, но при диагностике или восстановлении подвески работать с авто придётся снизу. Обеспечить комфортные слесарные условия в подобных ситуациях можно двумя способами: опустить ремонтника в яму или поднять автомобиль на эстакаду. Большинство отдаёт предпочтение поднятию машины, потому что это – менее затратный вариант. Однако перед тем, как сделать эстакаду, необходимо подготовить проект и подобрать для него материалы, инструменты.

Способы изготовления эстакады для машины своими руками.

Популярные разновидности автомобильных эстакад

Народные умельцы реализовали большое количество всевозможных конструкций, помогающих удобно спозиционировать машину перед ремонтом. Благодаря подобным успешным результатам можно выделить популярные группы вспомогательного оборудования:

• Для одного моста. В такой ситуации машиной придется лишь одним мостом, передним или задним. Преимущество формы в компактности, так как не требуется большой площади для нее. Недостатки состоят в том, что способ не подойдет для комплексного ремонта.
• Полноразмерный тип. Формат позволяет взгромоздить авто полностью подняв на достаточную высоту весь кузов. Вариант актуальный для работы под всем днищем, но требует значительного пространства и большего объема материалов для реализации.
• Стационарный тип. Смонтирован на одном месте, например, на даче, что минимизирует подвижность. При этом может иметь хорошее оснащение, близкое расстояние до электро- и пневмоподключения, допускается крытый тип.
• Мобильная разновидность. Представлена в виде тумб из металла или из дерева. Для монтажа нужно ровная площадка. После завершения работ конструкцию легко или другом подсобном помещении. Легко подстраивается под любой тип автомобилей при соблюдении лимитов по нагрузке.

Важно!
Мобильная эстакада для авто, сделанная своими руками, может предназначаться как для одного моста, так и для двух.

Как самостоятельно сделать разборную автоэстакаду

Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые , к которым относятся:

• ширина и высота базовых тумб, на которые опирается конструкция;
• длина заездной части и горизонтальной площадки;
• ширина для межколёсного пространства (колеи).

Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.

После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.

Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.

Большей надежностью обладает или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:

• профильный прокат (полый квадрат или прямоугольник);
• трубы или арматура;
• уголок.

Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.

Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:

• четыре тумбы-основания;
• две горизонтальные плиты для переезда;
• две наклонные плиты для заезда.

Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.

Поэтапное изготовление

В домашних условиях после подготовки плана начинать изготовление можно со сборки тумб. Их можно изготовить с прямыми углами и габаритами 60х60 см. и высотой до 80 см., а можно верх свести на конус с площадкой 50х60 см. Сборку допустимо проводить из деревянных плит OSB или варить из уголка. Для наклонного трапа используем два трехметровых уголка 60х60 мм., расположенных параллельно на расстоянии 40 см. Укладываем между них лесенкой через 60-65 мм. арматуру диаметром 14 мм. и привариваем её. Аналогично изготавливается горизонтальный трап.

Вывод

Какой тип эстакады собирать, каждый автомобилист выбирает исходя из текущих потребностей и перспективы. Оптимальным является мини вариант или сборная конструкция. Мастера выбирают между дешёвыми, практичными деревянными изделиями и металлическими дорогими, но долговечными конструкциями.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

• На дачном массиве.
• На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

• С близким расположением подземных вод.
• Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

• Наличие большей площади для проведения работ.
• Много света.
• Более удобно.
• Нет сырости.
• Отсутствует темнота.
• Мост для авто не затапливают талые и грунтовые воды.
• При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

• Переносные.
• Имеющие вид смотровой ямы.
• Выполненные из кирпича.
• Сооруженные из шпал.

Для изготовления конструкций выбирается:

• Древесина.
• Металл.

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

• В углу.

• У стены
  . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
• Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета
  , что требует увеличения ее протяженности.

Особенности эстакад для ворот

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

• Специального оснащения и наличия навыков сварщика требуют сварные изделия.
• Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

• Нужен участок для ее сооружения.
• Со временем кирпич станет разрушаться.
• Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

• Не все имеют требуемый запас шпал.
• Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
• После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

• Металлический прокат.
• Сварочный аппарат.
• Любая арматура.
• Болгарка с комплектом отрезных кругов.
• Метизы.
• Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

• Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
• Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
• Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

• Доска толщиной 50 миллиметров.
• Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

• На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
• С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

• Передней частью доски и бруском, закрепленным ближе к середине.
• После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
• Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

• Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Хорошим подспорьем в ремонте автомобиля для его хозяина будет эстакада, своими руками устроенная в гараже или рядом с ним. Но такая конструкция громоздка и занимает много места, а посещение СТО ради мелкого ремонта не всегда рентабельно. При отсутствии больших площадей для обслуживания личного авто эстакада для ремонта автомобилей может быть изготовлена и в другом варианте.

Как сделать мини-эстакаду с частичным наездом?

Задача такого приспособления — облегчить доступ к подвеске и днищу автомобиля. При этом на небольшую высоту над землей приподнимается только передняя или задняя пара колес. Под другую на время осмотра и ремонта нужно подложить упоры, чтобы предотвратить случайное скатывание с наклонной поверхности.

Простейший вариант того, как сделать эстакаду — трапы. Для изготовления их подойдет дерево или металл достаточной толщины, чтобы выдержать вес машины. Потребуются:

• доска толщиной не менее 5 см или металлический уголок 4х4 толщиной 4-5 мм;
• брус (толщина зависит от того, на какую высоту удобно поднять автомобиль);
• болгарка и сварочный аппарат для работы с металлом;
• пила, гвозди для работы с деревом;
• рулетка.

Для изготовления нужно рассчитать длину доски или металлического мостика для наезда колес так, чтобы при горизонтальном положении эта деталь не повредила днище машины.Изготовление деревянных трапов сводится к отпиливанию 4 отрезков бруса для основания и доски для мостика. Ширина мостика должна быть достаточной для свободного наезда колес (не менее 30-35 см). Отрезки бруса прибить гвоздями к доскам в положении, указанном на рисунке: на середине трапа и на краю его.

При изготовлении мостика из металла нужно отрезать уголок длиной, равной расчетной длине мостика (4 шт.). Эти детали соединить попарно короткими отрезками того же уголка или арматурного прутка 15-17 мм в диаметре. Полученные «лесенки» способны выдержать вес легкового авто. С нижней стороны мостиков приварить основание из уголка в виде П-образной конструкции. Высота основания подбирается индивидуально. Стойки основания должны быть расположены так же, как в деревянной конструкции. При наезде на трап до первой опоры основания под весом машины автомобильная эстакада приходит в горизонтальное положение, а ее задняя часть при этом опирается на вторую стойку основания.

Есть другой вариант мини-эстакады. Это 2 небольшие самодельные сварные конструкции из уголка 4х4 толщиной 5 мм в виде неподвижного мостика с наклонными въездами для подъема одной пары колес. Длина, высота и ширина каждой части могут быть рассчитаны индивидуально, в зависимости от марки автомобиля. При изготовлении требуется сварить 4 прямоугольные рамы из уголка, соединяя их попарно поперечинами внизу. На верхнюю часть наварить отрезки прутка или уголка по ширине мостика.

Наклонные въезды сварены в виде «лесенок» с опорой на переднюю часть горизонтального мостика. Сравнительно легкая металлическая конструкция может храниться в гараже, занимая не так много места. При необходимости ее можно быстро установить на любой подходящей площадке для осмотра машины.

Полный наезд на эстакаду

Такая переносная конструкция подразумевает, что авто будет находиться в горизонтальном положении на некоторой высоте над землей. Это обеспечивает больший комфорт при профилактических и ремонтных работах хозяину машины.

Расстояние от поверхности площадки до днища может при этом достигать 1 м и более. В качестве примера того, как сделать эстакаду, можно использовать чертежи с рис. 3 или разработать собственные. Потребуются:

• уголок стальной 5х5 см толщиной 10 мм;
• пруток арматурный диаметром 17 мм;
• болгарка;
• сварочный аппарат, электроды;
• рулетка.

Нарезать уголок для опорных конструкций по размерам, указанным на схеме. Отрезки для внешней стороны каждой опоры должны быть на 10 см длиннее тех, что окажутся под днищем машины, когда разборная мини эстакада будет установлена в рабочее положение. Это обеспечит упор для мостиков и колес авто, предотвратив возможный сход их в сторону. 2 опоры должны быть оборудованы и поперечными упорами для колес в дальней от въезда на эстакаду точке.

Сварить для каждой опоры по 2 трапециевидные конструкции: с выходящими над ее верхним краем концами уголка и без них. Соединить трапеции поперечинами длиной около 60 см, приваривая их в углах конструкций. Собрав 4 опоры, сделать поперечные упоры на тех, которые будут установлены в дальних концах эстакады.

Длина мостиков и въездных наклонных деталей определяется из личных потребностей, в зависимости от размеров авто. Ширина их должна быть достаточной для удобного прохода машины по наклонной и горизонтальной поверхностям. Сварить мостики нужно в виде «лесенок», соединяя отрезки уголка поперечинами нужной длины из прутка.

Чтобы обеспечить надежность сборной конструкции, надо предусмотреть отверстия для крепежа на болты с гайками в местах пересечения мостиков с верхними частями опор и в точках крепления наклонных въездов к ним же. Для приведения эстакады в рабочее состояние достаточно установить 4 опоры, уложить горизонтальные мостики и установить наклонные трапы для подъема автомобиля. После окончания осмотра и ремонта самодельная мини-эстакада так же легко разбирается на составные части и может храниться, не занимая много места в гараже или рядом с ним.

При небольшом навыке работы со сварочным аппаратом и металлом эстакада своими руками может быть изготовлена примерно за неделю. Удобная и не занимающая много места конструкция будет служить не один десяток лет. При примерно одинаковых параметрах легковых автомобилей разных моделей она пригодится и при смене авто самим хозяином, и для оказания помощи знакомому в случае необходимости.

Альтернативой подъемным механизмам и смотровым ямам является автомобильная эстакада
, которая отличается практичностью и удобством в использовании. Металлическая конструкция может устанавливаться в любом месте, и при этом не нужен фундамент: главное условие — наличие ровной поверхности. Наша компания занимается изготовлением и монтажом металлоконструкций любых форм и размеров. Мы принимаем заказы на автомобильные .

Обзор металлоконструкций. Автомобильная мини эстакада

Металлическая сливная автомобильная эстакада представляет собой надземное сооружение, состоит из опорных стоек и площадки, откуда с помощью специальных устройств выполняются операции по наливу и сливу нефтепродуктов или сжиженного газа в автоцистерны. Сооружение размещается у дороги, что делает беспрепятственной подачу транспорта под загрузку.
Намного удобнее выполнять осмотр автомобиля или ремонт, когда используются сооружения следующих типов:
Переносная конструкция отличается компактными размерами и может разместиться в небольшом помещении ремонтной мастерской, в гараже или под навесом во дворе частного дома. Популярностью пользуется удобная и безопасная для ремонта авто мини эстакада, на такую конструкцию заезд машины осуществляться частичный (передом или задом). Мобильная гаражная металлоконструкция имеет небольшой вес и оснащена колесиками, что позволяет не только перемещать по месту, но и без проблем транспортировать.

Разборная модель успешно используется на рампах, в гаражах, мастерских, моечных постах. Конструкция быстро собирается и разбирается. Сооружения, которые применяется на постах мойки колес, должны быть заводского исполнения, в них учтены важные моменты, улучшающие рабочий процесс: присутствует замкнутая система водооборота и утилизируются стоки. Длина конструкций варьирует от 5 до 10 метров, грузоподъемность составляет до 25 т.

Досмотровая модель является обязательным оборудованием постов АКПП или пунктов досмотра автотранспорта. Данный тип сооружения комплектуется металлическим навесом, который создает удобства при осмотре транспортного средства при любых погодных условиях.
Компания Арес изготовит металлическую конструкцию для автошколы стандартную или по проекту заказчика.

Почему заказывают эстакады у нас?

Все изготовленные металлоконструкции в компании Арес имеют высокое качество и собраны в соответствии с нормативами (ГОСТ). У нас можно купить или заказать любую модель автомобильной эстакады, которую мы доставим и установим на месте ее эксплуатации.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом.
Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

• Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
• Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
• Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом.
Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год.
Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов.
Её легко установить, а при необходимости можно быстро демонтировать и убрать.
Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

1. Металлопрокат.
2. Сварочный аппарат с набором электродов.
3. Болгарка, укомплектованная несколькими отрезными кругами.
4. Куски арматуры.
5. Крепежи: болты, гайки.
6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
2. Две деревянные колодки.
3. Два куска вагонной доски.
4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

Для работы нам понадобится:

Сварочный аппарат — 1шт
Болгарка — 1шт
Рулетка — 1шт
Угольник — 1шт
Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
Струбцина — 2шт
Электроды — 2кг
Диски отрезные — 4шт
Уголок металлический 50х50
Уголок металлический 25х25
Арматура 10″

Ну углубимся:

База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.

Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)

Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.

Альтернативой подъемным механизмам и смотровым ямам является автомобильная эстакада
, которая отличается практичностью и удобством в использовании. Металлическая конструкция может устанавливаться в любом месте, и при этом не нужен фундамент: главное условие — наличие ровной поверхности. Наша компания занимается изготовлением и монтажом металлоконструкций любых форм и размеров. Мы принимаем заказы на автомобильные .

Обзор металлоконструкций. Автомобильная мини эстакада

Металлическая сливная автомобильная эстакада представляет собой надземное сооружение, состоит из опорных стоек и площадки, откуда с помощью специальных устройств выполняются операции по наливу и сливу нефтепродуктов или сжиженного газа в автоцистерны. Сооружение размещается у дороги, что делает беспрепятственной подачу транспорта под загрузку.
Намного удобнее выполнять осмотр автомобиля или ремонт, когда используются сооружения следующих типов:
Переносная конструкция отличается компактными размерами и может разместиться в небольшом помещении ремонтной мастерской, в гараже или под навесом во дворе частного дома. Популярностью пользуется удобная и безопасная для ремонта авто мини эстакада, на такую конструкцию заезд машины осуществляться частичный (передом или задом). Мобильная гаражная металлоконструкция имеет небольшой вес и оснащена колесиками, что позволяет не только перемещать по месту, но и без проблем транспортировать.

Разборная модель успешно используется на рампах, в гаражах, мастерских, моечных постах. Конструкция быстро собирается и разбирается. Сооружения, которые применяется на постах мойки колес, должны быть заводского исполнения, в них учтены важные моменты, улучшающие рабочий процесс: присутствует замкнутая система водооборота и утилизируются стоки. Длина конструкций варьирует от 5 до 10 метров, грузоподъемность составляет до 25 т.

Досмотровая модель является обязательным оборудованием постов АКПП или пунктов досмотра автотранспорта. Данный тип сооружения комплектуется металлическим навесом, который создает удобства при осмотре транспортного средства при любых погодных условиях.
Компания Арес изготовит металлическую конструкцию для автошколы стандартную или по проекту заказчика.

Почему заказывают эстакады у нас?

Все изготовленные металлоконструкции в компании Арес имеют высокое качество и собраны в соответствии с нормативами (ГОСТ). У нас можно купить или заказать любую модель автомобильной эстакады, которую мы доставим и установим на месте ее эксплуатации.

Во время проведения в гаражных условиях текущих и капитальных ремонтов автомобилисту приходится уделять много внимания подкапотному пространству и . Какие-то операции с двигателем удастся выполнить сверху, но при диагностике или восстановлении подвески работать с авто придётся снизу. Обеспечить комфортные слесарные условия в подобных ситуациях можно двумя способами: опустить ремонтника в яму или поднять автомобиль на эстакаду. Большинство отдаёт предпочтение поднятию машины, потому что это – менее затратный вариант. Однако перед тем, как сделать эстакаду, необходимо подготовить проект и подобрать для него материалы, инструменты.

Способы изготовления эстакады для машины своими руками.

Популярные разновидности автомобильных эстакад

Народные умельцы реализовали большое количество всевозможных конструкций, помогающих удобно спозиционировать машину перед ремонтом. Благодаря подобным успешным результатам можно выделить популярные группы вспомогательного оборудования:

• Для одного моста. В такой ситуации машиной придется лишь одним мостом, передним или задним. Преимущество формы в компактности, так как не требуется большой площади для нее. Недостатки состоят в том, что способ не подойдет для комплексного ремонта.
• Полноразмерный тип. Формат позволяет взгромоздить авто полностью подняв на достаточную высоту весь кузов. Вариант актуальный для работы под всем днищем, но требует значительного пространства и большего объема материалов для реализации.
• Стационарный тип. Смонтирован на одном месте, например, на даче, что минимизирует подвижность. При этом может иметь хорошее оснащение, близкое расстояние до электро- и пневмоподключения, допускается крытый тип.
• Мобильная разновидность. Представлена в виде тумб из металла или из дерева. Для монтажа нужно ровная площадка. После завершения работ конструкцию легко или другом подсобном помещении. Легко подстраивается под любой тип автомобилей при соблюдении лимитов по нагрузке.

Важно!
Мобильная эстакада для авто, сделанная своими руками, может предназначаться как для одного моста, так и для двух.

Как самостоятельно сделать разборную автоэстакаду

Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые , к которым относятся:

• ширина и высота базовых тумб, на которые опирается конструкция;
• длина заездной части и горизонтальной площадки;
• ширина для межколёсного пространства (колеи).

Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.

После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.

Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.

Большей надежностью обладает или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:

• профильный прокат (полый квадрат или прямоугольник);
• трубы или арматура;
• уголок.

Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.

Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:

• четыре тумбы-основания;
• две горизонтальные плиты для переезда;
• две наклонные плиты для заезда.

Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.

Поэтапное изготовление

В домашних условиях после подготовки плана начинать изготовление можно со сборки тумб. Их можно изготовить с прямыми углами и габаритами 60х60 см. и высотой до 80 см., а можно верх свести на конус с площадкой 50х60 см. Сборку допустимо проводить из деревянных плит OSB или варить из уголка. Для наклонного трапа используем два трехметровых уголка 60х60 мм., расположенных параллельно на расстоянии 40 см. Укладываем между них лесенкой через 60-65 мм. арматуру диаметром 14 мм. и привариваем её. Аналогично изготавливается горизонтальный трап.

Вывод

Какой тип эстакады собирать, каждый автомобилист выбирает исходя из текущих потребностей и перспективы. Оптимальным является мини вариант или сборная конструкция. Мастера выбирают между дешёвыми, практичными деревянными изделиями и металлическими дорогими, но долговечными конструкциями.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли . 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

• для полного заезда автомобиля;
• для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Варианты эстакады для полного заезда автомобиля

Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

Плюс ямы в том, что она не будет занимать полезное пространство гаража.

Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

В итоге придется ее засыпать и рассматривать другие варианты.

Кирпичная эстакада

Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

Металлический вариант

Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

Для ее изготовления понадобятся следующие инструменты и материалы:

• металлопрокат;
• сварочный аппарат;
• арматура;
• болгарка с отрезными кругами;
• болты с гайками;
• краска по металлу.

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Устройство эстакады для гаража

При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.

Хорошим подспорьем в ремонте автомобиля для его хозяина будет эстакада, своими руками устроенная в гараже или рядом с ним. Но такая конструкция громоздка и занимает много места, а посещение СТО ради мелкого ремонта не всегда рентабельно. При отсутствии больших площадей для обслуживания личного авто эстакада для ремонта автомобилей может быть изготовлена и в другом варианте.

Как сделать мини-эстакаду с частичным наездом?

Задача такого приспособления — облегчить доступ к подвеске и днищу автомобиля. При этом на небольшую высоту над землей приподнимается только передняя или задняя пара колес. Под другую на время осмотра и ремонта нужно подложить упоры, чтобы предотвратить случайное скатывание с наклонной поверхности.

Простейший вариант того, как сделать эстакаду — трапы. Для изготовления их подойдет дерево или металл достаточной толщины, чтобы выдержать вес машины. Потребуются:

• доска толщиной не менее 5 см или металлический уголок 4х4 толщиной 4-5 мм;
• брус (толщина зависит от того, на какую высоту удобно поднять автомобиль);
• болгарка и сварочный аппарат для работы с металлом;
• пила, гвозди для работы с деревом;
• рулетка.

Для изготовления нужно рассчитать длину доски или металлического мостика для наезда колес так, чтобы при горизонтальном положении эта деталь не повредила днище машины.Изготовление деревянных трапов сводится к отпиливанию 4 отрезков бруса для основания и доски для мостика. Ширина мостика должна быть достаточной для свободного наезда колес (не менее 30-35 см). Отрезки бруса прибить гвоздями к доскам в положении, указанном на рисунке: на середине трапа и на краю его.

При изготовлении мостика из металла нужно отрезать уголок длиной, равной расчетной длине мостика (4 шт.). Эти детали соединить попарно короткими отрезками того же уголка или арматурного прутка 15-17 мм в диаметре. Полученные «лесенки» способны выдержать вес легкового авто. С нижней стороны мостиков приварить основание из уголка в виде П-образной конструкции. Высота основания подбирается индивидуально. Стойки основания должны быть расположены так же, как в деревянной конструкции. При наезде на трап до первой опоры основания под весом машины автомобильная эстакада приходит в горизонтальное положение, а ее задняя часть при этом опирается на вторую стойку основания.

Есть другой вариант мини-эстакады. Это 2 небольшие самодельные сварные конструкции из уголка 4х4 толщиной 5 мм в виде неподвижного мостика с наклонными въездами для подъема одной пары колес. Длина, высота и ширина каждой части могут быть рассчитаны индивидуально, в зависимости от марки автомобиля. При изготовлении требуется сварить 4 прямоугольные рамы из уголка, соединяя их попарно поперечинами внизу. На верхнюю часть наварить отрезки прутка или уголка по ширине мостика.

Наклонные въезды сварены в виде «лесенок» с опорой на переднюю часть горизонтального мостика. Сравнительно легкая металлическая конструкция может храниться в гараже, занимая не так много места. При необходимости ее можно быстро установить на любой подходящей площадке для осмотра машины.

Полный наезд на эстакаду

Такая переносная конструкция подразумевает, что авто будет находиться в горизонтальном положении на некоторой высоте над землей. Это обеспечивает больший комфорт при профилактических и ремонтных работах хозяину машины.

Расстояние от поверхности площадки до днища может при этом достигать 1 м и более. В качестве примера того, как сделать эстакаду, можно использовать чертежи с рис. 3 или разработать собственные. Потребуются:

• уголок стальной 5х5 см толщиной 10 мм;
• пруток арматурный диаметром 17 мм;
• болгарка;
• сварочный аппарат, электроды;
• рулетка.

Нарезать уголок для опорных конструкций по размерам, указанным на схеме. Отрезки для внешней стороны каждой опоры должны быть на 10 см длиннее тех, что окажутся под днищем машины, когда разборная мини эстакада будет установлена в рабочее положение. Это обеспечит упор для мостиков и колес авто, предотвратив возможный сход их в сторону. 2 опоры должны быть оборудованы и поперечными упорами для колес в дальней от въезда на эстакаду точке.

Сварить для каждой опоры по 2 трапециевидные конструкции: с выходящими над ее верхним краем концами уголка и без них. Соединить трапеции поперечинами длиной около 60 см, приваривая их в углах конструкций. Собрав 4 опоры, сделать поперечные упоры на тех, которые будут установлены в дальних концах эстакады.

Длина мостиков и въездных наклонных деталей определяется из личных потребностей, в зависимости от размеров авто. Ширина их должна быть достаточной для удобного прохода машины по наклонной и горизонтальной поверхностям. Сварить мостики нужно в виде «лесенок», соединяя отрезки уголка поперечинами нужной длины из прутка.

Чтобы обеспечить надежность сборной конструкции, надо предусмотреть отверстия для крепежа на болты с гайками в местах пересечения мостиков с верхними частями опор и в точках крепления наклонных въездов к ним же. Для приведения эстакады в рабочее состояние достаточно установить 4 опоры, уложить горизонтальные мостики и установить наклонные трапы для подъема автомобиля. После окончания осмотра и ремонта самодельная мини-эстакада так же легко разбирается на составные части и может храниться, не занимая много места в гараже или рядом с ним.

При небольшом навыке работы со сварочным аппаратом и металлом эстакада своими руками может быть изготовлена примерно за неделю. Удобная и не занимающая много места конструкция будет служить не один десяток лет. При примерно одинаковых параметрах легковых автомобилей разных моделей она пригодится и при смене авто самим хозяином, и для оказания помощи знакомому в случае необходимости.

Добавил(а): Максим Овсянников 24 мая

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.

   Подходит для обслуживания легковых автомашин и легких грузовиков

2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.

   Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

• Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
• Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
• Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

1. Металлопрокат.
2. Сварочный аппарат с набором электродов.
3. Болгарка, укомплектованная несколькими отрезными кругами.
4. Куски арматуры.
5. Крепежи: болты, гайки.
6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
2. Две деревянные колодки.
3. Два куска вагонной доски.
4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

   Все части соединяются под прямым углом

2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.

   Углы и боковые стены должны быть равными

3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.

   После сборки можно дополнительно пройти сваркой по основным узлам

5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.

   В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.

   По этим мостикам машина будет заезжать на эстакаду

8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
3. Сбоку к колодам прибиваются страховочные планки.
4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады.

   Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.
