Содержание статьи:

1. Механическая часть установки ЭУРа для Нивы

2. Электрическая часть установки ЭУРа для Нивы

1. Механическая часть установки ЭУРа для Нивы

Наконец то дошли руки до установки чудо вещи, чтобы по велению пальца колеса вращались без усилия. Сразу скажу как многие пишут за 3 часа поставил ЭУР, подключил еще за 2 и поехал, такого точно не ждите. Так как вещь инародная, пока что, ее придется прилаживать в позиции 69. У меня просто спина, ноги и руки после таких процедур отваливаются. Скачал я с нета чертеж пластины, собственно он почти подходит, но пришлось дорабатывать, отверстия сверлить не на 8, а на 9 чтобы была возможность пошевелить ее при установке и самое главное подгонке карданчика. Пластина была сделана с 6 мм стали. Еще пришлось доработать овальные отверстия. Приварить на пластину болты. Пропилить отверстие и сделать его овальным, по той причине, что болт упирался в панель приборов, и приварить заново. Еще пришлось выпилить окошко в пластине. Далее принялись за карданчик. С ним пришлось извращаться. Самый удачный вариант-это выбить вал с вилки одного из карданов и по мере кручения рулем выяснится насколько его нужно укоротить. Для этого нужно срезать сварку по кругу у вилки. Потом выбить вал, в итоге останется карданчик со шлицевой, у меня например нивской. Далее обрезаем вал с карданчиком и шлицевой приоровский, подлиньше. Насаживаем вилку нивскую на приоровский вал, ставим его на место, крутим рулем, смотрим, длинно отрезаем. Проделываем эту процедуру пока вал не перестанет выдвигаться и мешать ходу крестовины. У меня эта процедура заняла не мало времени, где то 5 раз примерял. Потом все это дело покрасили, снял панель достал проводку. На этом все закончили.

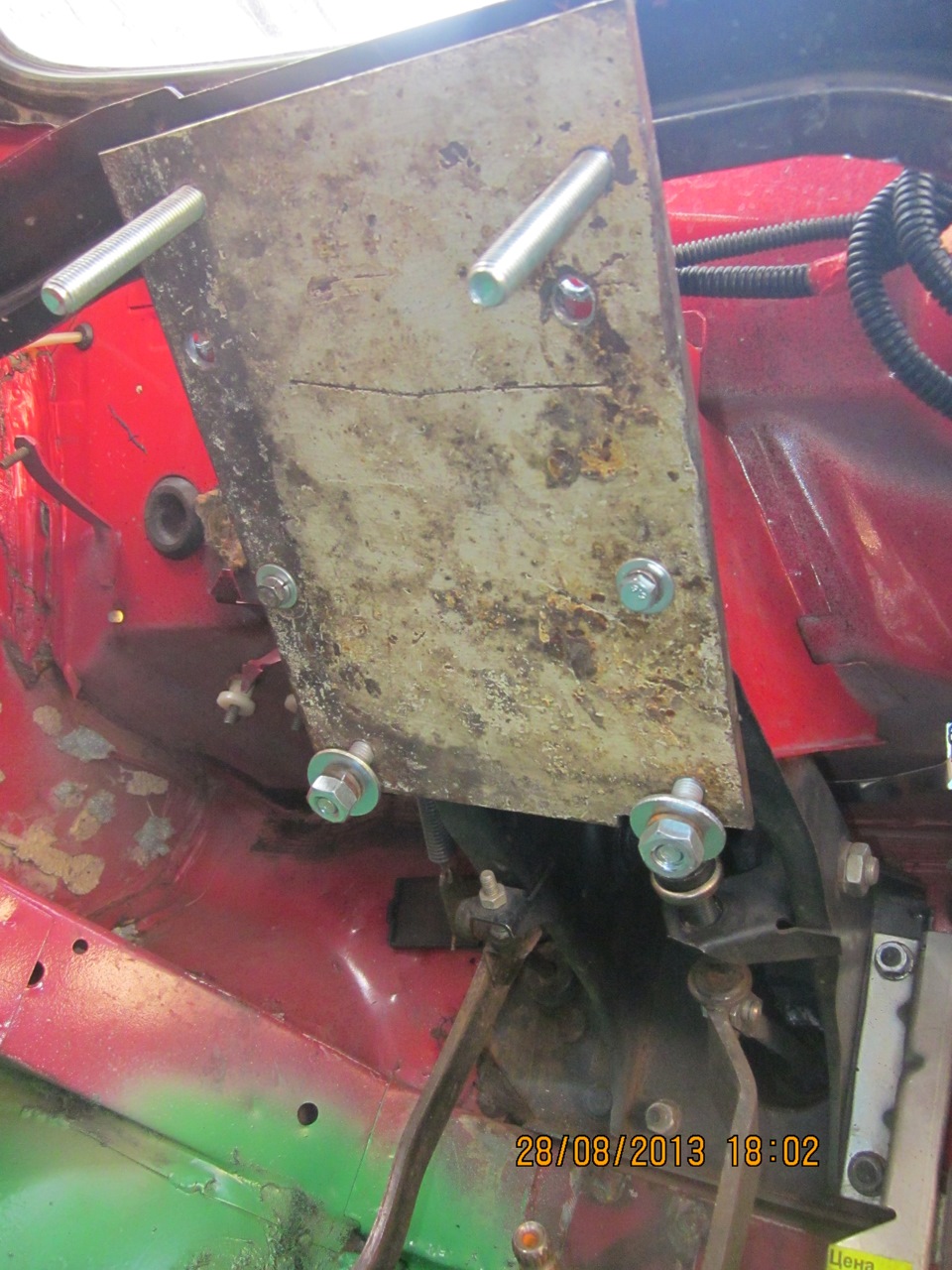

Пластина. Доработки по пластине отмечены красным цветом.

Покрашенная пластина доработанная с приваренными болтами.

Карданчик с нивовской шлицевой

Карданчик с приоровской шлицевой

Готовый, подогнанный по длине.

Прикинули

Сбоку

На месте

Хитросплетение проводки

2. Электрическая часть установки ЭУРа для Нивы

Для дальнейших работ нам понадобилось:
-провод 6 квадратов и 1,5 квадрата;
-колодка на датчик скорости;
-подрулевые с колодками для них;
-замок приора;
-колодки для ЭУРа;
-кнопка рабочего света 2108 трехпозиционная;
-колодка для кнопки;
-трубка термоусадочная разных размеров;
-паяльник;
-желание).
Работал по следующим схемам:

Подключение ЭУРа (сигнал тахометра взял с датчика холла средний провод — зеленый), плюс — с голубого с черной полосой провода; силовой плюс от аккума.

Схема подключения кнопки и замка. Все просто.

Подрулевые.

Схемка подключения датчика скорости. Плюс от голубого с черной полосой провода. Центральный на ЭУР.

Вот смотрите результат на фото. Кстати ЭУР работает как положено. Крутится не пальцем, а одной рукой).

На серединном этапе

Снизу

Слева

Справа

Карданчик

Замок

Вчера закончил с эстетической частью установки электроусилителя. Подогнал кожух приоровский, был бы он чуть длиннее и выше в некоторых местах получилось бы вообще супер. В принципе результатом доволен. Докупил уплотнитель замка зажигания, кое какие болтики для крепления кожуха и подрезал по месту. Результат на фото.

Вид с левой стороны

Сверху

Со стороны замка зажигания

Снизу

https://www.drive2.ru/l/6908929/, https://www.drive2.ru/l/6933110/, https://www.drive2.ru/l/6943838/

32003

Рег.: 10.06.2013
Сообщений: 24
Откуда: Сочи
Возраст: 48
Авто: 21213 1999г.в.

Рег.: 22.12.2008
Сообщений: 1713
Откуда: 1
Авто: 1

ЭГУР – электрогидравлический усилитель руля – Electro-hydraulic power steering systems (EHPS). Используется аналогичная гидравлическая вспомогательная технология, что и в стандартной системе (ГУР), но гидравлическое давление обеспечивается насосом, приводящимся в движение электромотором.

Добавлено спустя 3 минуты 58 секунд:

Но по мне ЭГУР = проблемы ГУР и ЭУР в одном флаконе. Уж лучше что нибудь одно. и лучше ЭУР по причине простоты устройства.

Рег.: 23.08.2009
Тем / Сообщений: 2 / 11853
Откуда: Нижегородская область Выксунский р-он
Возраст: 35
Авто: ВАЗ-2121 1985 г.в. ВАЗ-21093 1994 г.в.

Рег.: 22.12.2008
Сообщений: 1713
Откуда: 1
Авто: 1

Рег.: 23.08.2009
Тем / Сообщений: 2 / 11853
Откуда: Нижегородская область Выксунский р-он
Возраст: 35
Авто: ВАЗ-2121 1985 г.в. ВАЗ-21093 1994 г.в.

Рег.: 07.09.2010
Тем / Сообщений: 6 / 153
Откуда: Мск
Возраст: 49
Авто: фора 97

Рег.: 28.01.2012
Сообщений: 3
Откуда: Россия г.Кинешма
Возраст: 45
Авто: 2131 1999г. 1.7i

Рег.: 10.05.2015
Сообщений: 1
Откуда: Иркутск
Возраст: 35
Авто: НИВА ВАЗ 2121 1991г.в

А управляющий сигнал с двигателя (тахометр) на инжекторе 5 вольт прямоугольный импульс, в на карбе ? по моему 12 вольт.
Однако вариант есть.

Добавлено спустя 1 минуту 8 секунд:

а я ставил от тойоты Королла ЭМУР, очень интересно стало управлять машиной.

Рег.: 26.05.2009
Сообщений: 131
Откуда: Нижний Новгород
Возраст: 40
Авто: Нива 21214 2004г.в.+эл. лебедка+хайджек, самоблок винт в РПМ, БЛОККА в РЗМ, пары 4,3, ЭУР, KL 71 30″

Современная техническая база

Используем только оригинальное сертифицированное оборудование, для прошивки

Лидеры рынка чип-тюнинга

Работаем с 2002 года, за это время мы успешно обслужили тысячи машин

Гарантия качества

Используем только оригинальное сертифицированное оборудование, для прошивки

Изделие оказалось очень удачным, полностью готовым и несложным в установке. Обрабатывать напильником после сборки не пришлось (как в знаменитом анекдоте). Вся проводка соответствующей длины, все шайбы и гайки в комплекте. Эффективность очень хорошая и, самое главное, что понравилось мне: руль возвращается сам после поворота.

Для сведения читателей: электроусилитель руля(ЭУР) я не покупал, а только лишь устанавливал по просьбе клиента. С его слов я знаю, что ЭУР был куплен на территории ВВЦ за 430 долларов.

Нужно убедиться что ЭУР полностью укомплектован (см. также Упаковочный лист):

Снять клемму с АКБ.

Снять заглушку на рулевом колесе и отвернуть гайку крепления, снять руль:

Отвернуть два самореза козырька комбинации приборов и снять козырек:

Отвернуть длинные пластмассовые винты, потянуть левую сторону комбинации приборов на себя отвернуть гайку и отсоединить трос привода спидометра:

Вынуть комбинацию приборов из торпедо и отстыковать разъемы:

Снять кожух руля, отвернув 4 болтика М4 и один саморез:

Рассоединить 3 разъема подрулевого переключателя:

Протянуть жгут проводов вниз:

Отвернуть болтик крепления подрулевого переключателя и снять его:

Отсоединить провода от замка зажигания (предварительно запишите/зарисуйте их расположение):

Отвернуть два болтика крепления замка зажигания (один слева, другой снизу правее):

Вставить ключ в замок, повернуть его в нейтральное положение, нажать с левой стороны тоненькой отвёрткой на стопор замка, потянуть его за ключ вверх и вытащить из рулевой колонки:

Отвернуть снизу на карданчике болт рулевого вала:

Отвернуть 2 болтика и 2 гайки крепления рулевой колонки (два болтика имеют срывные шляпки, при затягивании они обламываются, поэтому их можно попробовать открутить пассатижами; если не получается, тогда сделать пропил болгаркой или ножовкой и отвернуть их отверткой):

Опустить рулевую колонку вниз и снять её с вала рулевого редуктора:

Отвернуть две гайки крепления блоков предохранителей и снять их:

Со стороны моторного отсека снять резиновую заглушку:

Протянуть жгут проводов от ЭУР:

Подсоединить провода ЭУР. Найти восьмиклеммную колодку и подсоединить к её двум серым проводам (их видно на фото) желто-синий провод ЭУР:

Из красной колодки щитка приборов аккуратно вытащить оранжевый провод и вместо него поставить оранжевый провод ЭУР:

Точно также вытащить четвертый слева провод (не помню цвет) и вместо него установить розово-голубой. Отсоединенные провода от красной колодки подсоединить через разъемы (входят в комплект) к проводам ЭУР, оранжевый к оранжевому, а четвертый – к розово-голубому:

Подсоединить провод «массы»:

Установить пластину крепления ЭУР, предварительно продев в предназначенное для этого отверстие жгут проводов замка зажигания:

Просверлить по месту ещё два отверстия диаметром 8-8,5 мм и затянуть пластину в шести точках:

Надеть на шлицы ЭУР короткий вал с карданчиками, подсоединить провод «массы»:

Обратите внимание, что у вилок карданчиков разные по шагу шлицы. Поэтому короткий вал с карданчиками встает только в одном положении.

Второй конец короткого вала, вместе с ЭУРом состыковать с валом рулевого редуктора. Вставить болт, надеть на него второй контакт минусового провода и наживить гайку:

Поднять к пластине ЭУР и закрепить его, наживив гайки и болты крепления:

Верхний конец рулевого вала ЭУРа имеет небольшое продольное перемещение. Установите вал так, как вам удобно, затяните болты и гайки крепления ЭУР и нижний болт короткого кардана:

Подсоединить две клеммные колодки от жгута проводов ЭУРа к соответствующим колодкам самого ЭУР:

Установить трехрычажный переключатель. Протянуть жгуты проводов с правой стороны:

Поставить рулевое колесо, слегка осадив его вниз двумя-тремя ударами. Поднять трехрычажный переключатель так, чтобы плавающий контакт касался контактной пластины на руле. Затянуть болт хомута трехрычажного переключателя:

Установить замок зажигания в рулевую колонку (ключ в среднем положении, как на фото слева):

Нажать на стопор, а потом сверху на ключ – и замок встанет на свое место:

Закрепить замок двумя болтиками.

Подсоединить провода к замку согласно зарисованной или запомненной ранее схеме.

Состыковать разъёмы трехрычажного переключателя за приборной панелью.

Установить кожух рулевой колонки. Часть нижней половины кожуха придётся отпилить ножовкой, т. к. она уже не встает на место – мешает электромотор ЭУР:

Установить комбинацию приборов и козырек. Установить руль, затянуть его гайкой, поставить заглушку на руль:

Установить пластмассовый кожух ЭУР (его можно привернуть к торпедо двумя саморезами):

Установить предохранитель на обшивку арки левого колеса, закрепить его двумя саморезами.

Протянуть жгут проводов ЭУРа до АКБ и подсоединить их к его клеммам. В резиновой заглушке моторного щита вырезать отверстие большего диаметра и установить ее на место. Подключить клеммы АКБ:

Проверить работоспособность сигнала и трехрычажного переключателя.

Отойти подальше и посмотреть, что у Вас получилось:

Запустить двигатель, повернуть руль влево-вправо и воскликнуть от восхищения и неожиданности «Вау!»

Желаю Вам приятных поездок.

07.11.04. – Исправления и дополнения

Документы, приложенные к ЭУР при поставке. Приносим извинения за качество некоторых материалов.

Приложение 1. Упаковочный лист

Наименование и обозначение по чертежу

Изделие усилитель электромеханический рулевого управления ЭУ21213.00.000

Паспорт ЭУ21213.00.000 ПС

Кронштейн ЭУ 21213.100.001

Болт ГОСТ 7796-70

Шайба ГОСТ 6402-70

Шайба ОСТ 134505-80

Гайка М8-7Н. 6.029 ГОСТ 5915-70

Приложение 2. У важаемый покупатель

Вы приобрели электроусилитель рулевого управления (ЭУРУ) или автомобиль семейства ВАЗ-2121 с установленным ЭУРУ.

В случае отключения ЭУРУ по какой-либо причине (сбой в бортовой электросети, нарушение контактов и т.д.), управление автомобилем происходит так же, как на автомобиле, не оборудованном ЭУРУ. Предохранитель ЭУРУ на 50А находится под панелью приборов слева от руля.

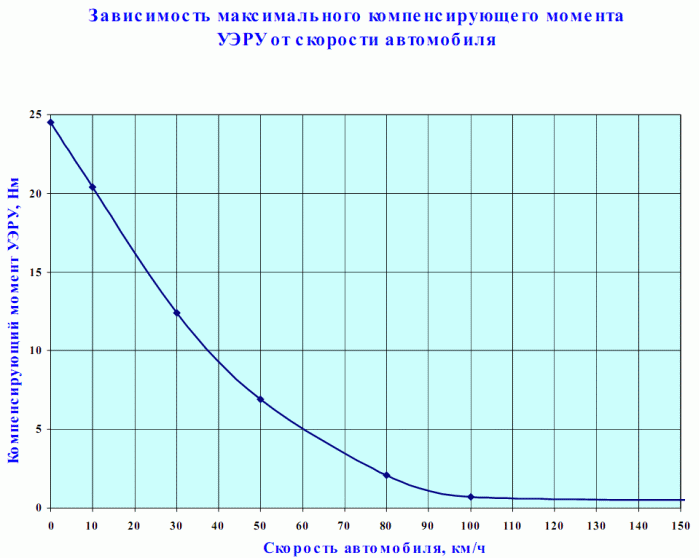

Технические характеристики и гарантийные обязательства указаны в паспорте на ЭУРУ.

Внимание! Замена ЭУРУ по гарантии (см. п. 5 паспорта ЭУРУ) осуществляется при выполнении следующих условий:

1. На корпусе ЭУРУ не должно быть механических повреждений.

2. Обязательно наличие паспорта изделия с указанием неисправности и отметкой установщика на стр. 5.

Последовательность операций по установке электроусилителей руля на а/м ВАЗ-21214

1. Снять клеммы с аккумулятора.

2. Снять рулевое колесо, кожух руля, 3-х рычажный переключатель, замок зажигания.

3. Демонтировать рулевую колонку с телескопическим промежуточным валом.

4. Снять кожух и комбинацию приборов.

5. Снять кожух реле, находящийся под панелью приборов впереди левой двери.

6. Протянуть жгут проводов по схеме. Внимание: При этом не допускать контакта силового провода с движущимися деталями мотор-редуктора стеклоочистителя.

7. Найти слева от руля под панелью приборов 8-клеммовую колодку молочного цвета, имеющую входящие в одно гнездо два серых провода. Присоединить в ответ к ним желто-голубой провод ЭУР.

8. Присоединить по схеме к красной колодке жгута проводов, идущего к комбинации приборов, два провода жгута ЭУР – оранжевый и розово-голубой.

9. Закрепить провод массы на болте за комбинацией приборов.

10. Колодка с предохранителем должна находиться под панелью приборов слева от руля.

11. Установить кронштейн крепления ЭУР под панелью приборов на две шпильки М8, приваренные к кузову, два болта М6 (под них имеются отверстия с резьбой в кузове) и на два болта М8, под которые сверлить отверстия в кузове (см. схему крепления ЭУР и кронштейна).

12. Собрать ЭУР с промежуточным валом, предварительно надев на вал провод массы.

13. Установить ЭУР на кронштейн, закрепив промежуточный вал на валу рулевого механизма. При этом болты шлицевых вилок должны находиться в проточках валов, а весь узел – промежуточный вал – ЭУР не должен быть зажат или растянут.

14. Закрепить ЭУР на кронштейне двумя болтами и на двух шпильках сзади. Внимание: под все гайки кронштейна и ЭУР устанавливать плоскую и гроверную шайбы.

15. Подключить колодки жгута – соловую и информационную к ЭУР.

16. Установить замок зажигания, 3х рычажный переключатель, кожух руля (предварительно подрезав по месту). рулевое колесо, комбинацию приборов и кожух.

17. Закрепить саморезами декоративный кожух ЭУР.

18. Присоединить провода к аккумулятору.

Особенности установки ЭУРУ на а/м ВАЗ-21213

1. Заменить рулевой механизм с длинным валом червяка на рулевой механизм с коротким валом (21213-3400010-10).

2. Заменить переднюю крышку раздаточной коробки. Установить крышку с двумя гнездами (под трос спидометра и датчик скорости) 21214-3802824.

3. Установить на крышку раздатки 6-тиимпульсный датчик скорости.

4. Присоединить датчик скорости к жгуту ЭУРУ по схеме:

Датчик скорости, вид колодки с торца (2 типа)

Для этого необходимо протянуть провода в гофрированной трубке от жгута ЭУРУ к датчику скорости под днищем кузова по тоннелю КПП.

5. Присоединить розово-голубой провод ЭУРУ к зеленому проводу коммутатора (разъем №6).

Особенности установки ЭУРУ на а/м ВАЗ-2131

Те же, что и для ВАЗ-21213, кроме п.1 – рулевой механизм менять не надо.

Приложение 4. Схема крепления

2. Под эти отверстия сверлятся отверстия в кузове. Болтами М8 кронштейн крепится к кузову.

3. Отверстия под штатные шпильки на кузове. Крепить гайками.

4. Отверстия крепления ЭУР к кронштейну.

5. Отверстия для крепления кронштейна болтами М6.

6. Отверстия для проводов замка зажигания.

7. Рулевое колесо.

Приложение 5. Схема подключения

Приложение 5. Сертификат соответствия

В нашем сервисном центре вы можете заказать компьютерную диагностику двигателя.

ЗАКАЖИТЕ ЧИП ТЮНИНГ ВАШЕЙ МАШИНЫ ПРЯМО СЕЙЧАС!

Оставьте онлайн-заявку на услугу и мы свяжемся с Вами для уточнения деталей

Электроусилитель руля ЭУР на Ниву 3 (установка и подключение) — бортжурнал Лада 21218 Фора ВАЗ-21218 “Фора” 2003 года на DRIVE2

Электроусилитель руля ЭУР на Ниву 3 (установка и подключение)Да, уж, писать оно всегда не охота особенно с Android устройства, виноват каюсь! Однако, учитывая тот факт что ЭУР стоит уже на Форе, хочу поделится с нюансами установки и подключения.

И так после приобретения ЭУРа с причиндалами, естественно проверил работоспособность, оно работает и я успокоился, и лежало в се это хозяйство мертвым грузом почти год. За этот период искал (получается не усердно) установочный комплект с пластинами проводами и карданом.

Думал куплю установочный комплект, установлю и буду доволен, и тут же возникли трудности с приобретением, так как я ранних записях упоминал что с логистикой у нас проблемы. Долго сомневаясь, все же решил изготовить собственноручно.

Металлическую пластину 4 мм резал болгаркой отверстие сверлил и выжигал сваркой, доводил напильником, пластина была готова

Полный размер

переходная пластина 4мм

и после марафета и покраски пластины ЭУР красовался на Ниве. Но перед тем как делать какие либо манипуляций с металлом был изготовлено шаблон из картона и посадочные отверстие подгонялись по месту.

Вопрос № 1 был снять и тут же возник вопрос № 2 под название рулевой кардан, нужно было поженить часть кардана от Приории на кардан Нивы, что произошло следующим образом:
После многократных замеров по месту, карданчик Нивы был расчленен как показано на фото,

Полный размер

не нужная часть от Нивы

Полный размер

Нужная часть от Нивы

путем спиливания и выбиванием оставшийся части, удалятся белая пластмассовая хрень и обтачивается част метала куда будет вставляется болт обтяжки части карданчика от Приории.

Полный размер

часть кардана от Приории и кардан от Нивы, можно углядеть место обточки

Таким образом мы имеем следующие; без единой сварки ЭУР+карданчик от Приории + вал от Нивы с карданчиком и далее родная рулевая колонка. Если считать не большой изгиб то можно сказать получился идеально,

Полный размер

не значительный изгиб, допустимы нормы, главное нет закусов

руль крутился и можно было ездит в обычном режиме без усилителя. Чему я был не сказано рад и доволен как слон.

Оставалось электрическая часть, подключение силовой и управление ЭУРа, под рулевых с замком зажигании.

Мне как профессиональному энергетику по автоматике не представлял проблем, и информации и просторах тыр-нета множество, описывать не вижу смысла, за исключением некоторых нюансов, а именно:

Цвета проводов установленного ЭУРа отличались от той что было в описаниях взятых с и-нете, и терзали смутные сомнения и пришлось изучить скрупулёзно распиновку ЭУРа от Приории подключил как расписано на фото

фото из тыр-нета

Далее, не знаю повезло или как, я приобрел ЭУР от Приории универсал, то есть с функции управления дворников и омывателя задних стекол ( не знаю есть ли такая функция у седанов), что смог задействовать и убрать родную клавишу с центральной панели. Подключение делал как описано тут www.drive2.ru/l/6212521/ и тут www.drive2.ru/l/6207897/ .

Полный размер

пришлось удлинять провода

При подключении выяснилось что при покупке данного девайса нужно было брать с целиком с косой проводов, у моих разъёмов был варварски откушан с небольшим запасом, что доставило дополнительные хлопоты, а так же был приобретен на разборке силовой предохранительный блок (для возможности сажать дополнительную нагрузку в перспективе)

Полный размер

блок силовых предохранителей от гранты, если не ошибаюсь на Приории стоит такой же

Полный размер

С аккумулятора + сюда далее к ЭУР, остальные резерв

Все подключено и функционирует за исключением управления борт компьютером на правом под рулевом переключателе и сигнала (обхожусь пока без сигнала).

Заключение хочу сказать что я доволен проделанной работы, одни положительные эмоции.

Из опыта эксплуатации могу сказать, что если нет заряда генератора (а нужно доехать, хотя бы до СТО), то быстрее садится аккумулятор, но это дело поправимое, просто надо снять силовой предохранитель ЭУРа.

А да забыл сказать что блок предохранители покупалос с металичиским кранштеином куда оно крепилось, дабы не ломать голову по поводу крепления

По ходу эксплуатации выяснилось что если генератор не работает или не до доет напряжения то логика ЭУРа сама отключает систему, выяснилось при отказе гены.

Источник: https://www.drive2.ru/l/9148568/

Установка ГУР на Ниву 21213 — Community «Кулибин Club» on DRIVE2

Всем привет!Как и обещал ранее, выкладываю как я установил гидроусилитель руля (ГУР) на свою Ниву 21213.Как известно руль на Ниве крутится довольно таки туго, а после установки больших колес и самоблокирующегося дифференциала в передний мост да в грязи его вообще не свернуть, поэтому было принято решение установить ГУР.Что нам потребуется:1. Рулевой редуктор от Шевроле Нива2.

Насос ГУР от Шевроле Нива3. Шкив насоса ГУР под клиновый ремень4. Шкив на коленвал под клиновый ремень5. Удлиненная гайка на коленвал и проставка между шкивами генератора и ГУР6. Ремень генератора клиновый7. Крепление насоса ГУР от 21214 Нивы8. Бачок для жидкости ГУР9. Крепление бачка10. Рулевой карданчик от 21214 Нивы11. Шланги для соединения бачка, редуктора и насоса ГУР12.

Разные болты и гайки

13. Время, руки и терпение)))

При установке ГУР понял, что нормальной установке мешает родной вентилятор, он был удален, а вместо него были установлены сдвоенные вентиляторы как на 21214 Ниве, но об этом напишу в отдельной записи…

Процесс установки смотрим на фото и подписях к ним.

Почти весь комплект деталек

Снимаем все что мешает снятию/установке рулевого редуктора. Тормозные шланги не откручивал, а просто на них приподнял вверх главный тормозной цилиндр.

Снимаем старый рулевой редуктор

Снимаем сошки с обоих редукторов

Дорабатываем сошку от старого редуктора путем укорачивания упоров до размеров сошки от Шевинивы. Внизу доработанная 21213-я сошка

Устанавливаем доработанную 21213-ю сошку на редуктор от Шевинивы

Вырезаем отверстие под редуктор по шаблону, шаблон можно легко найти в интернете. Резал маленькой болгаркой.

Устанавливаем на место редуктор от Шевинивы

Желательно усилить получившееся отверстие, я пока этого не сделал, но позже обязательно сделаю

Устанавливаем рулевой карданчик и заделываем щель вокруг редуктора шовным герметиком, в продаже есть специальные пыльники, но я не смог купить, поэтому пока оставил так

Крепление от 21214 Нивы немного не подошло, пришлось его переварить

Загрунтовал новое крепление и позже покрасил

Для установки крепления ГУР пришлось просверлить отверстие в площадке с номером двигателя — благо сейчас этот номер никто не смотрит.

Ставим крепление на место и прикручиваем насос ГУР

Ставим шкивы и одеваем ремни. Вот так у меня все получилось.

Устанавливаем бачек ГУР и соединяем все шлангами.

На этом установка ГУР закончена, заливаем в бачок жидкость и прокачиваем систему. Возвращаем на место все снятые детали, заводим и радуемся легкому рулю.Проездил с ГУР уже пол года, все отлично, особенно если сравнить с тем что было)))В следующей записи опишу установку электровентиляторов в Ниву 21213.

Источник: https://www.drive2.com/c/2445871/

Самостоятельная установка электроусилителя руля на ниву

КАК выбрать цвет автомобиля, выбрать цвет машины.КАК выбрать цвет автомобиля, выбрать цвет машины.

Как выбрать цвет автомобиля Не секрет, что цвет автомобиля в первую очередь влияет на безопасность дорожного движения. Более того, от цвета машины зависит и его практичность. Автомобили выпускаются всех цветов радуги и десятки ее оттенков, но как выбрать «свой» цвет? …

Рейтинг ТОП-5: самая дорогая машина в миреРейтинг ТОП-5: самая дорогая машина в мире

К ним можно относиться как угодно — восхищаться, ненавидеть, любоваться, испытывать отвращение, но равнодушным они не оставят никого. Часть из них — это просто памятник человеческой бездарности, выполненный из золота и рубинов в натуральную величину, часть настолько эксклюзивны, что при …

Самые угоняемые автомобили Москвы в2018-2019годуСамые угоняемые автомобили Москвы в2018-2019году

Рейтинг самых угоняемых машин в Москве остается почти неизменным в течение нескольких лет. Ежедневно в столице угоняется около 35 автомобилей, причем 26 из них являются иномарками. Самые угоняемые марки По сведениям портала «Прайм Страхование» наиболее угоняемые машины 2017 года в …

КАК выбрать автомобиль напрокат, выбрать машину напрокат.КАК выбрать автомобиль напрокат, выбрать машину напрокат.

Как выбрать автомобиль напрокат Прокат автомобиля – весьма востребованная услуга.

В ней зачастую нуждаются люди, приехавшие в другой город по делам без личного автомобиля; те, кто желает произвести благоприятное впечатление с помощью дорогой машины и т.п. И, разумеется, редкая свадьба …

Какой автомобиль выбрать семьянинуКакой автомобиль выбрать семьянину

Семейный автомобиль должен быть безопасным, вместительным и комфортным.

Кроме того, семейные машины должны быть удобны в использовании. Разновидности семейных машин Как правило, у большинства людей понятие «семейный автомобиль» ассоциируется с 6-7-миместной моделью.

Универсал. Такая модель обладает 5-ю дверями и 3-мя …

КАК заказать автомобиль из Японии, авто из японии в самаре.КАК заказать автомобиль из Японии, авто из японии в самаре.

Как заказать автомобиль из Японии Японские автомобили — лидеры продаж во всем мире. Эти машины ценят за их надежность, качество, маневренность и беспроблемность в плане ремонта.

Сегодня автовладельцы хотят быть уверенными в том, что машина пришла прямо из Японии, а …

Самые лучшие машины 2018-2019 года в разных классах: Хэтчбек, Внедорожник, Спорткар, Пикап, Кроссовер, Минивэн, СеданСамые лучшие машины 2018-2019 года в разных классах: Хэтчбек, Внедорожник, Спорткар, Пикап, Кроссовер, Минивэн, Седан

Давайте рассмотрим передовые новинки российского автомобильного рынка, чтобы определить лучший автомобиль 2017 года. Чтобы это сделать, рассмотрим сорок девять моделей, которые распределяются по тринадцати классам. Итак, мы предлагаем только лучшие машины, поэтому ошибиться покупателю при выборе новой машины невозможно. Лучший …

Какие машины в 2018-2019 году чаще всех покупают в РоссииКакие машины в 2018-2019 году чаще всех покупают в России

Количество автомобилей на дорогах РФ постоянно растет – факт, который подтверждаются ежегодным исследованием продаж новых и поддержанных моделей. Так, исходя из результатов проведенного исследования, которое может ответить на вопрос, какие машины покупают в России, за первые два месяца 2017 года …

Обзор самых популярных кроссоверов и их сравнениеОбзор самых популярных кроссоверов и их сравнение

Сегодня мы будем рассматривать шесть кроссоверов: Toyota RAV4, Honda CR-V, Mazda CX-5, Mitsubishi Outlander, Suzuki Grand Vitara и Ford Kuga. К двум очень свежим новинкам мы решили добавить ещё и дебюты 2015 года, чтобы тест-драйв кроссоверов 2017 года был более …

Устройство и конструкция стойки автомобиляУстройство и конструкция стойки автомобиля

Какой бы не был дорогой и современный автомобиль удобство и комфорт передвижения в первую очередь зависят от работы подвески на нем. Особенно остро это ощущается на отечественных дорогах. Не секрет, что самой важной частью подвески отвечающей за комфорт является амортизатор. …

Источник: http://AvtoMotoSpec.ru/remont-avtomobilya/ustanovka-elektrousilitelya-rulya-na-nivu.html

Что лучше: гидроусилитель или электроусилитель руля?

Усилитель руля – это устройство, благодаря которому “баранка” автомобиля поворачивается легко. Водителю нет необходимости прилагать большие усилия к рулевому колесу при поворотах. Когда-то на всех автомобилях использовался исключительно гидравлический усилитель руля (ГУР), но примерно в 90-е годы был разработан электрический вариант.

Сейчас электроусилитель руля (ЭУР) набирает большую популярность, и многие автомобили выпускаются именно с ним. Каждая разновидность устройства обладает своими особенностями, плюсами и минусами. Некоторые автовладельцы задумываются, что лучше: гидроусилитель или электроусилитель руля.

Однозначного ответа нет, все зависит от особенностей эксплуатации авто и потребностей водителя.

Гидроусилитель руля работает на основе циркуляции жидкости (масла). В момент запуска двигателя запускается и насос. Благодаря ременной передачи на насос передается крутящий момент, и он начинает качать масло.

Жидкость перемещается в замкнутой системе, создавая в ней давление. В момент поворота руля распределитель направляет масло в нужную камеру гидроцилиндра, что приводит к толчку рулевых тяг.

Благодаря этому усилие на руль снижается.

Можно выделить несколько плюсов ГУР:

• повышенная мощность, делающая его идеальным вариантом для грузовиков и внедорожников;
• дешевое обслуживание;
• низкие затраты на производство, снижающие и стоимость авто.

Есть и минусы:

• риск отказа при долгом положении руля в крайнем положении;
• плохая работа на высоких скоростях;
• перебои в функционировании из-за перепада температуры;
• необходимость периодической замены гидравлической жидкости;
• постоянная работа насоса, который со временем изнашивается и требует ремонта.

Среди наиболее часто встречающихся поломок ГУР можно выделить:

• проблемы с редуктором;
• износ насоса;
• износ золотника в распределителе;
• проблемы с клапаном;
• износ подшипников;
• снижение уровня жидкости;
• нарушение герметичности системы из-за износа сальников или повреждений шлангов.

Таким образом, гидроусилитель руля подходит для автолюбителей, которые стремятся экономить и не собираются переплачивать за обслуживание автомобиля.

ГУР не требует высоких затрат, но проблема заключается в том, что его составные части периодически выходят из строя. Особенно это касается суровых условий эксплуатации.

Рассматривая, чем отличается гидроусилитель руля от электроусилителя руля, можно понять, что первый работает постоянно, а второй – только по мере необходимости.

Устройство и принцип работы электроусилителя руля

Электроусилитель руля функционирует от электрического мотора. Особенностью ЭУР является то, что он не работает постоянно, как ГУР, а активируется только в момент поворота рулевого колеса. Существует две разновидности ЭУР.

В первом случае он крепится к рулевой рейке, во второй – к рулевому валу. Первый вариант является более распространенным. ЭУР дополняется блоком управления, при помощи которого можно установить индивидуальные настройки.

Это позволит обеспечить более плавный ход автомобиля.

Электроусилитель руля обладает следующими достоинствами:

• компактные размеры;
• отсутствие жидкости в системе, что исключает проблемы из-за создаваемого давления;
• хорошая работа на любых скоростях, в том числе и на высоких;
• простота установки;
• возможность выставления индивидуальных настроек.

Но есть и несколько минусов:

• риск перегрева электромотора;
• высокая стоимость;
• частое отсутствие возможностей для обслуживания и ремонта, из-за чего приходится менять ЭУР полностью.

Наиболее частыми поломками ЭУР являются:

• перегрев электродвигателя;
• проблемы с блоком управления;
• неполадки датчиков.

Как видно из вышесказанного, электроусилитель руля является достаточно надежным устройством. Его обычно выбирают автолюбители, которые готовы переплатить, но получить высокое качество.

За счет того, что ЭУР работает не постоянно, как ГУР, а активируется только в момент вращения руля, изнашивается он гораздо медленнее. Но важно понимать, что при возникновении поломок, вероятно, придется менять сразу весь усилитель.

А это точно обойдется дороже, чем ремонт ГУР.

Сравнение ГУР и ЭУР

Пытаясь разобраться, электроусилитель или гидроусилитель стоит использовать, необходимо сравнить их, чтобы понять, в чем их кардинальные отличия. Так, ГУР представляет собой очень громоздкое и массивное устройство.

Что касается ЭУР, то он имеет компактные размеры и легко устанавливается. Из-за сложного устройства ГУР с его ремонтом часто возникают сложности. К примеру, чтобы заменить ремень, для начала необходимо до него добраться.

А для этого нужно снять шкив ГУР.

https://www.youtube.com/watch?v=ovmvtv0uygg

ГУР отличается тем, что работает в постоянном режиме. Из-за этого он достаточно быстро изнашивается. С ЭУР такой проблемы нет. Он включается только в нужный момент.

Еще одно отличие гидроусилителя от электроусилителя руля заключается в том, что ГУР требует регулярного обслуживания. В нем необходимо периодически менять жидкость. Также следует менять износившиеся сальники на новые, чтобы восстановить герметичность системы. В ЭУР расходников нет, поэтому и их замена не требуется. Это исключает проблемы с обслуживанием усилителя.

Также важно помнить, что если на автомобиле установлен гидроусилитель руля, то рулевое колесо нельзя слишком долго задерживать в крайнем положении. Продолжительность такого состояния не должна быть больше пяти секунд. В противном случае есть риск возникновения проблем. С ЭУР они исключены.

Выводы

Нельзя однозначно сказать, какой из типов усилителя руля лучше, ведь каждый из них обладает своими достоинствами и недостатками. Практика показывает, что ЭУР лучше использовать на легковых автомобилях, которые обычно эксплуатируются в городских условиях.

ГУР же оптимально подходит для более массивной техники и для внедорожников. Вообще, сейчас все больше автомобилей оснащаются именно электроусилителем руля, и есть предположение, что ГУР скоро совсем устареет. Но с его использованием продолжают работать старые машины.

При регулярном обслуживании и замене расходников серьезных проблем и поломок можно легко избежать.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Источник: http://jrepair.ru/interesnoe-na-jrepair-ru/agregats/chto-luchshe-gidrousilitel-ili-elektrousilitel-rulya

Гур или эур: преимущества и недостатки усилителей рулевого управления

Те, кто постигал азы водительского мастерства за рулем какой-нибудь «копейки» или «Москвича», наверняка до сих пор помнят, как сложно было управляться с рулем этих автомобилей.

Но прогресс не стоит на месте, и сегодня редко найдешь модель автомобиля, не оборудованную усилителем рулевого управления, который в значительной степени упрощает руление.

Какие виды усилителей бывают, в чем их преимущества и недостатки – об этом пойдет речь в данной статье.

Электрогидравлический усилитель руля

Усилитель усилителю – рознь

Первыми об облегчении управления рулем машины задумались производители грузовиков. Конструкторы разработали специальный гидравлический механизм, который монтировался в систему рулевого управления и упрощал вращение рулевого колеса.

Но не только в этом заключалась польза изобретенного агрегата: в ущерб качеству «обратной связи» он помогал поглощать неровности дорожного покрытия (уменьшились вибрации на руле), что, в свою очередь, позволяло продлить срок службы узлов механизма рулевого управления.

Кроме того, использование ГУР помогло улучшить безопасность автомобиля при повреждении шин передних колес: гидроусилитель способствует удержанию руля в заданной водителем траектории движения.

Примечательно, что подобный механизм, названный гидравлическими усилителем руля (ГУР), в советском автопроме впервые появился на легковом автомобиле – ГАЗ «Чайка».

ГАЗ 14 Чайка с ГУР

С тех пор прошел не один десяток лет, прежде чем гидроусилителями стали оснащать серийные модели российского производства. Впрочем, легковые автомобили иностранных брендов оборудуются гидроусилителями руля уже давно.

По прошествии времени инженеры удостоверились в том, что конструкция гидравлического привода усилителя руля несовершенна и стали искать пути усовершенствования данного агрегата.

Эволюционным шагом в этом направлении стало применение не гидравлики, а электрики — конструкторы изобрели электрический усилитель руля (ЭУР), который сегодня устанавливается на различные модели, бюджетные и дорогие, автомобилей. Каковы же особенности конструкции гидро- и электроусилителя руля?

Устройство ГУР

Гидроусилитель руля представляет собой систему из соединительных трубопроводов низкого и высокого давления, в которых циркулирует специальная жидкость, нагнетаемая в систему при помощи насоса. Жидкость ГУР находится в бачке, который соединен с насосом.

При повороте руля жидкость под давлением подается в рулевой механизм через распределитель. Жидкость накачивается в гидроцилиндр, где создает давление на поршень, смещает его, тем самым облегчая усилие при повороте рулевого колеса.

Когда автомобиль движется по прямой траектории, жидкость из рулевого механизма оттекает в бачок системы ГУР.

ЭУР

Электроусилитель руля представляет собой систему из электродвигателя, электронного блока управления (ЭБУ) и двух датчиков — крутящего момента и угла поворота руля.

В отличие от гидроусилителя, ЭУР монтируется непосредственно на рулевой колонке или рулевой рейке, а передача крутящего момента происходит через торсионный вал, который встроен в систему рулевого управления. Если ГУР изменяет усилие на руле при помощи циркулирующей в системе жидкости, то электроусилитель делает это посредством силы тока.

Например, при повороте руля усилие передается на рулевой механизм через торсионный вал. Датчик крутящего момента электроусилителя «улавливает» это действие и передает его в блок управления.

https://www.youtube.com/watch?v=IY7EtU6DLkY

Устройство ЭУР

Там информация анализируется и ЭБУ определяет, какую именно силу тока нужно направить в электромотор, чтобы облегчить вращение рулевого колеса.

Причем, усилие это рассчитывается в зависимости от скорости движения автомобиля и угла поворота руля: если водитель вращает рулем на месте или при парковке на малой скорости, привод ЭУР работает по максимуму, обеспечивая наиболее легкое вращение рулевого колеса.

Если же поворот руля происходит на большой скорости, электроусилитель уменьшает силу крутящего момента, отчего управление становится острее.

Что лучше: ГУР или ЭУР?

Свои преимущества и недостатки есть у каждой из указанных систем.

Гидроусилитель рулевого управления является более громоздкой, но в то же время более дешевой в производстве системой, что в конечном итоге сказывается на стоимости автомобиля, оснащенного ГУР.

Сегодня гидроусилителями рулевого управления оснащают в основном автомобили бюджетного класса и мощные внедорожники.

Впрочем, в случае с внедорожниками использование ГУР поясняется тем, что такая система имеет большую, нежели у электроусилителя, мощность передачи крутящего момента на рулевой механизм. В этом заключается главное преимущество ГУР.

Недостатков у данного механизма больше. Во-первых, в автомобиле с гидроусилителем руля нельзя держать рулевое колесо в крайнем положении более пяти секунд, иначе произойдет перегрев масла в системе, что приводит к поломке ГУР.

Во-вторых, гидроусилитель нуждается в периодическом обслуживании (раз в один – два года): необходимо менять жидкость, следить за уровнем масла в системе, проверять состояние приводов, целостность шлангов и насоса усилителя.

Бачок ГУР

В-третьих, работа насоса гидроусилителя напрямую связана с двигателем, поэтому насос постоянно отбирает у мотора часть мощности, которая при прямолинейном движении, когда ГУР не задействован, расходуется впустую.

Насос ГУР Ford Focus 2

В-четвертых, в гидроусилителе нельзя настроить режимы работы механизма в зависимости от условий движения.

В-пятых, ГУР обеспечивает хорошую информативность рулевого управления на малых скоростях, но на высоких «обратная связь» в значительной мере ослабевает.

Впрочем, этот недостаток конструкторы устраняют за счет применения в механизме рулевого управления дополнительных узлов (рейки с переменным передаточным отношением).

В отличие от гидроусилителя руля, ЭУР является более прогрессивной системой, имеющей, однако, и свои недостатки. Так как их меньше, чем у ГУР, то сперва скажем о них.

Во-первых, это более высокая стоимость, а во-вторых – меньшая, как указывалось выше, мощность электромотора, из-за чего данный тип усилителя в основном устанавливается на легковые автомобили.

Впрочем, с каждым годом конструкция ЭУР совершенствуется, что позволяет нивелировать упомянутые недостатки.

ЭУР Лада Приора

К преимуществам ЭУР можно отнести, во-первых, простоту его конструкции, и, как следствие, обслуживания. Электроусилитель не имеет жидкостей, шлангов, насоса, которые нуждаются в периодическом осмотре и обслуживании.

Единственное, за чем нужно следить – это за состоянием подшипников качения.

Во-вторых, ЭУР компактнее, чем гидроусилитель, не занимает много места, а у некоторых моделей автомобиля устанавливается на рулевой вал в салоне, а не под капотом, что обеспечивает долговечность его эксплуатации (нет перепада температур и влажности, которые приходится испытывать узлам ГУР).

Установленный ЭУР от Приоры на ВАЗ 2109. Фото — Drive2

В-третьих, электроусилитель помогает экономить топливо, так как его мотор, в отличие от насоса гидроусилителя, начинает работать только при повороте руля, к тому же он не отбирает мощность у двигателя.

В-четвертых, через ЭБУ можно настроить режимы работы электроусилителя в зависимости от условий, в которых эксплуатируется машины. В-пятых, рулевое колесо с электроусилителем можно сколько угодно держать в крайнем положении.

И, наконец, управление автомобилем с ЭУР более острое при езде на больших скоростях, чем у ГУР, и более легко при езде на малых скоростях.

С уважением, Александр Гилев.

Источник: https://avtoexperts.ru/article/gur-ili-e-ur/

Что лучше: гидроусилитель или электроусилитель руля

Человек вынужден прилагать мышечные усилия, преодолевая сопротивление колёс при повороте автомобиля. Существует необходимость в применении вспомогательного устройства. Его изобретение стало важным техническим достижением, повлиявшим на дальнейшее развитие автомобильной промышленности.

В 1920-1930-е годы усилители руля попробовали устанавливать на тяжелые самосвалы, бронеавтомобили. Сначала устройства были пневматическими (использовали давление воздуха).

Низкая точность таких приспособлений (при возросшей массе и новых скоростных характеристиках техники) открыла дорогу применению специальных усилителей гидравлического типа, уже прошедших испытания в судоходстве.

Массовая установка гидроусилителей автомобильного руля началась в Америке в 1940-е годы, охватила послевоенную Европу. (В СССР многие серийные легковые автомобили выпускались без усилителя руля.)

Рубеж 20-21 веков ознаменовал начало эпохи внедрения электроусилителей руля.

Кто-то любит непосредственное ощущение дороги, особенно при больших скоростях, отмечают повышенную информативность на сложных покрытиях (лёд, мокрый асфальт). Есть автомобилисты, которым нравится прилагать усилия. Чаще всего это вопрос навыка и привычки.

 Преимущества вождения с усилителем руля

• усилитель забирает львиную долю нагрузки на себя;
• нет необходимости в большом количестве оборотов руля, он не вырывается из рук;
• смягчается ощущение неровностей дороги;
• машиной легче управлять, маневренность возрастает; без усилий удаются сложные повороты;
• становится более удобным руление на малых скоростях;
• стабилизируется траектория движения;
• при проколе передней шины легче удержать автомобиль;
• водитель меньше напрягается, не устаёт;
• особенно актуально, если водитель — женщина;
• повышается износостойкость рулевого механизма, продлевается срок его службы.

Всё это обеспечивает максимально безопасное и комфортное вождение (при условии исправного техсостояния машины).

По статистике четверть российских водителей предпочитает гидроусилитель, а половина – электроусилитель руля (и показатели смещаются в пользу ЭУР). Достоинства каждого из этих механизмов определяется их конструктивными особенностями.

В современных автомобилях используются электроусилители, гидроусилители и электрогидроусилители руля.

ЭУР: что это такое в автомобиле (электромеханический усилитель рулевого управления, ЭМУР, ЭУРУ)

Эур что это такое в автомобиле? Работает как электрический мотор. Воздействует на рулевое управление посредством электрического привода.

Датчики анализируют положение руля. Показания сообщаются электронному блоку управления, где их обрабатывает специальная компьютерная система. Отсюда руководящие сигналы передаются помещенному в рулевое устройство электрическому мотору. Он преобразует электрическую энергию в механическую, облегчая вождение.

Что такое ГУР в автомобиле (гидравлический усилитель руля)

Это устройство работает по типу насоса. Влияние на механизм управления рулём производится давлением жидкости (масла).

При включении двигателя вращающийся приводной ремень вводит в действие гидравлический насос. Поддерживается постоянная подача масла из бачка в систему.

Смотрите, как делается полировка лобового стекла своими руками.

Что делать, если мешает биение педали тормоза?

Когда водитель крутит руль, специальный механизм (золотник) движется, реагируя на это вращение, и перекрывает канал слива масла обратно в бачок. Жидкость через распределитель (клапан) поступает в силовой гидроцилиндр.

Он преобразует давление жидкости в давление поршня, который производит силовое воздействие на рулевое управление. При завершении поворота и прямолинейном движении открываются все каналы, масло уходит обратно в бачок и продолжает вхолостую циркулировать по системе посредством соединительных шлангов.

Электрогидроусилитель руля (гибридный, электрогидравлический усилитель руля, ЭГУР)

Возник как модернизированная версия гидроусилителя. Работает от специального генератора (а не от двигателя автомобиля) и отключается при движении машины по прямолинейной траектории.

Специальные датчики считывают скорость поворота руля. Сигналы подаются на блок управления и сообщаются электрическому мотору, приводящему в движение гидравлический насос.

Сравнительная характеристика

Недостатки электроусилителя руля и преимущества гидроусилителя:

1. Существует чувствительность ЭУР к плохой (раскисшей, ухабистой) дороге и  влаге (в частности, при плохой погоде – когда снег, дождь, лужи). В таких случаях есть опасность перегрева и отключения, а также перегорания.
2. ГУР лучше сглаживает толчки при неровностях дороги и наезде на бордюр.
3. ЭУР не выдаёт мгновенную реакцию в случае быстрого поворота колёс в другую сторону. А если резко перекрутить руль, система вообще может отключиться.
4. Для ГУР есть больше возможностей самостоятельного ремонта.
5. В случае с ЭУР не исключается вероятность сбоя электроники (правда, этим грешат преимущественно старые и дешёвые модели; другая причина – несоблюдение правил эксплуатации).
6. Производство ГУР менее затратно; их цена ниже, чем у ЭУР.
7. ЭУР имеет ограничение по установке на тяжелые грузовики и внедорожники (из-за недостатка мощности).

Преимущества электроусилителя руля

1. Лёгкость руления при ЭУР («одним пальцем»). Отличная маневренность при парковке, быстрая адаптация к перемене скоростей.
2. Настройки параметров ЭУР при различных режимах работы. (Стабилизация при боковом ветре, автопарковка)
3. Широта температурного диапазона для ЭУР.

   Жидкость в ГУР под влиянием температур и перегрузок может замёрзнуть, закипеть.

4. Простота конструкции и обслуживания ЭУР. Надо лишь следить за состоянием подшипников. Техническое обслуживание ГУР более трудоёмкое.

   Необходим регулярный осмотр на предмет целостности, отслеживание герметичности гидравлических трубок, проверка натяжения приводного ремня, уровня масла. Есть правила по замене масла и фильтра.

5. Компактные размеры ЭУР.
6. Экономичность ЭУР (меньше расход топлива, выше КПД).
7. Эксплуатация машины после отключения неисправного ЭУР. Для ГУР это нежелательно (разрушается рулевое управление; могут возникнуть другие поломки).
8. Возможность при ЭУР долго удерживать руль в крайнем положении. На автомобилях с ГУР промедление более 5-ти секунд грозит серьёзной поломкой.
9. Экологичность ЭУР. Машины с ГУР дают больше вредных выбросов; отслужившие свой срок ГУР сложнее в утилизации.
10. Серьёзные перспективы прогресса ЭУР.

Выбираем между гидро- и электроусилителем руля

Итог

Некоторые несовершенства ГУР устранены в моделях с ЭГУР: произошло увеличение КПД, появилась возможность задавать нужные параметры, осуществилась замена приводного ремня на электродвигатель. Но будущее всё-таки за электромеханическими усилителями руля. Это общемировая тенденция, потому что их преимущества очевидны.

Источник: http://ProCrossover.ru/avtolyubitelyu/sovety/gur-ili-eur.html

Что лучше, электроусилитель или гидроусилитель руля?

Без усилителя руля уже невозможно представить себе современный автомобиль. Ими комплектуются практически все авто, сходящие с конвейера. Существует два типа усилителей руля – электрический (ЭУР), который появился относительно недавно и гидравлический (ГУР), который начали использовать с середины ХХ века.

Отличаются они не только принципом работы, но и своими характеристиками. Рассмотрим подробнее преимущества гидроусилителя и электроусилителя руля, также сравним, какой из них лучше.

Гидроусилитель руля

Усиление приложенной водителем к рулю силы происходит за счет давления гидравлической жидкости в одной из частей рейки. При повороте руля перемещается распределитель, разграничивающий две части рейки (левую и правую), давление жидкости в полости повышается, тем самым увеличивая усилие водителя, приложенное к рулевому колесу.

Насос, подающий гидравлическую жидкость, получает вращательный момент от коленвала с помощью ременной передачи. Когда автомобиль наезжает на препятствие, гидравлическая жидкость не дает колесу провернуться, так как всегда находится под давлением, создаваемым насосом.

Электроусилитель руля

Когда водитель проворачивает рулевое колесо, срабатывает специальный датчик. В зависимости от того, в какую сторону был повернут руль, датчик подает ток определенной полярности на электродвигатель, который в зависимости от полярности помогает вращать руль в том или ином направлении.

Также датчик учитывает усилие, приложенное водителем к рулевому колесу и регулирует мощность тока, подаваемого на электродвигатель. Таким образом, если водитель медленно поворачивает руль, например, входя в затяжной поворот, помощь электромотора невелика.

Когда же руль поворачивается быстро, то электродвигатель помогает более эффективно. Также в системе электроусилителя есть датчик скорости, который также регулирует мощность подаваемого тока, чтобы избежать аварийных ситуаций.

В чем же разница?

Гидроусилитель руля обеспечивает надежную обратную связь с дорогой, но в то же время он не предохраняет от случайного или чересчур сильного выворота руля на большой скорости, как это делает электроусилитель.

Что касается эксплуатационных характеристик, то ЭУР явно выигрывает. Гидравлическая жидкость, используемая в ГУР, при низких температурах становится вязко и эффективность усилителя уменьшается. Масло в ГУР нужно периодические менять, как и ремень привода насоса, а из-за того, что насос приводится в действие коленвалом, несколько увеличивается расход топлива.

Гидроусилитель чаще ломается, чем электроусилитель, так как в нем много движущихся частей и механизмов.

Как мы видим, электроусилитель существенно выигрывает у гидроусилителя по своим характеристикам. И это естественно – прогресс не стоит на месте, и все новые разработки превосходят традиционные решения.

Источник: http://TuningVAZ.in/chto-luchshe-ehlektrousilitel-ili-gidrousilitel-rulya/

Гидроусилитель руля на ниву

Поставим гидроусилитель руля на Ниву (ВАЗ 2121). Для начала расскажем, для чего вообще нужен гидроусилитель руля. Основная его функция – обеспечение достаточной устойчивости в случае резкого падения давления в шинах.

Также он незаменим в экстремальных условиях эксплуатации автомобиля – гидроусилитель руля увеличит динамическую проходимость.

Несомненным и ощутимым преимуществом автомобилей, оборудованных гидроусилителем, можно считать и то, что он понижает требования к усилию на рулевом колесе в три раза, то есть, управлять машиной становится гораздо легче.

Самостоятельно устанавливаем гидроусилитель

Теперь приступим непосредственно к описанию установки гидроусилителя руля на Ниву. Для начала демонтируем руль автомобиля, выворачивая его центральную гайку. Всё это делаем при помощи специального съёмника.

Вместе с рулевым колесом удаляем карданный шарнир. Детали, которыми крепится последний, сохраняем, ими мы будем крепить гидроусилитель.

Для того чтобы поставить ГУР необходимо будет ослабить ремень вентилятора и закрепить его к ступице.

Заправляем систему: снимаем крышку масляного бачка, заливаем масло до определённого уровня. Далее крутим руль из одного крайнего положения в другое при незаведённом двигателе. Таким образом, мы удаляем воздух из системы. При прокачке необходимо либо вывесить передние колеса, либо отсоединить от сошки рулевую тягу. После этого можно запустить двигатель.

В это же время долейте масло в бачок. Старайтесь лить его со скоростью 5,5 литров в минуту, чтобы воздух не попал во всасывающую магистраль. О попадании воздуха в систему вы можете судить по состоянию масла в баке: если оно начало пениться, значит, воздух всё-таки проник в магистраль.

В этом случае необходимо заглушить двигатель и дать маслу отстояться в течение минут двадцати, пока пузырьки не перестанут появляться.

Осматриваем шланги, если заметили повреждённые, то заменяем их на новые. Заводим двигатель и даём ему поработать секунд двадцать, прокачиваем систему ГУРа. Поворачиваем рулевое колесо от упора до упора, чем выгоняем воздух из системы. Делаем это по три раза в каждую сторону, более 5 секунд руль не удерживаем в крайнем положении, чтобы не перегреть масло.

Техническое обслуживание гидроусилителя руля на Ниве

В дальнейшей эксплуатации гидроусилитель руля на Ниву периодически осматривается и обслуживается.

В случае загрязнения расходного и предохранительного клапанов их необходимо будет промыть: снимаем пробку над выходом насоса, достаём пружину и золотник расходного клапана, которые необходимо очистить.

В этот момент необходимо закрутить крышку, чтобы избежать вытекания масла. Собираем в обратной последовательности.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterПрокачка гидроусилителя руляКак прокачать гидроусилитель руля?Гидроусилитель руля на УАЗ предназначен для снижения прикладываемого усилия на рулевое колесо при управлении автомобилем.

Причины неисправнсти гидроусилителя руляЕсли у вас гудит гидроусилитГидроусилитель руля ГАЗ 3110 представляет собой систему, состоящую из трёх основных компонентов:Популярный автомобиль в РоссииАвтомобильУстановить гидроусилитель руляУстановка спойлеров и обвесов, покраска автомобиля – это всё является элементами внешнего тюнинга.Показать еще

Источник: http://vsepoedem.com/story/gidrousilitel-rulya-na-nivu

Установка электроусилителя руля (ЭУР) на ВАЗ 2114

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Электроусилитель руля для ВАЗ 2114

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

• Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
• В мороз не нужно прогреваться, как при использовании ГУР.
• Установить  ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
• Высокая надежность.
• Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ  уникален для каждого автолюбителя. С одной стороны, вращения руля становится легким и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это как минимум 15-20 тыс. рублей) вам нужно будет потратить целый день, чтобы его установить. Выбор полностью лежит за вами, но если вы все же решитесь, то поможем вам с установкой.

Что нужно для установки?

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Проводка.

Установка основного блока

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Не забудьте проверить наличие сигналов спидометра и тахометра.

1. Снимаем кожух с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
3. Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
4. Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло. Чтобы провести проводки можно:

• Снять сначала бачок омывателя.
• Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
• Как только она появится у капота, прицепляем к ней наши провода.

Расположение креплений для электроусилителя руля в ВАЗ 2114

• Вытягиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
2. Аналогичные процедуры нужно проделать с серым проводом.
3. Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Регулировка положения руля

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 кмчас, в отличии от того же самого ГУР.

Источник: https://VAZremont.com/ustanovka-elektrousilitelya-rulya-vaz-2114

Устройство гидроусилителя руля (ГУР) и электроусилителя руля (ЭУР)

Долгое время средство для уменьшения усилия на руле было одно: сделать побольше передаточное отношение привода и диаметр баранки. Рассмотрим устройство гидроусилителя (ГУР) и рулевые колонки с ЭУР, как они работают.

Типы рулевого механизма

Сначала — о рулевых механизмах, которых насчитывается три типа. Один из них, знакомый по «Жигулям», носит название «червяк-ролик» из-за того, что его действие основано на использовании червячной шестеренчатой пары. Такой механизм сошел со сцены, уступив место более сложным устройствам. Полное название — «винт-шариковая гайка-рейка-сектор».

С распространением на легковых автомобилях переднего привода, получил распространение тип рулевого механизма — «шестерня-рейка» или реечный. Механизм «шестерня-рейка» легче и технологичнее других механизмов, идеально подходит для переднеприводной компоновки и , обеспечивая большую легкость и точность управления.

Недостатки рулевого усилителя

Неоспоримое преимущество рулевого усилителя — облегчение работы рук при парковке, когда приходится совершать много оборотов баранки при максимальном усилии. Но усилитель обладает еще одним полезным свойством — он ослабляет передачу на руль ударов от неровностей дороги.

А недостатки? Владельцы автомобилей с ГУР часто жалуются на отсутствие или нехватку реактивного усилия на руле. В этом виноват гидроусилитель — он слишком активно помогает водителю, убирая ту толику возвращающего усилия, которая обеспечивает «чувство автомобиля».

Задача конструкторов при разработке ходовой части оказывается сложной.

Чтобы добиться хорошей информативности рулевого привода и одновременно не сделать баранку тугой, нужно увязать массу факторов: производительность насоса, геометрию передней подвески, , параметры задней подвески, характеристики шин и даже на скручивание. Поэтому, безупречные с этой точки зрения автомобили попадаются редко и многие фирмы специально жертвуют информативностью в пользу комфорта.

Еще одна задача — сделать так, чтобы на маленькой скорости руль был легким, а на ходу становился упругим и информативным. В гидроусилителях, на помощь приходит электрогидравлический модулятор давления — с ростом скорости по сигналу от управляющего блока он ограничивает давление в рабочем контуре, и помощь гидроусилителя сходит на нет.

Существует вариант приводить насос гидроусилителя не от коленвала двигателя, а от электромотора. Тогда, с помощью электроники изменяя частоту вращения электропривода, можно варьировать производительность насоса как угодно.

Правда, заманчивая идея на прямой отключать насос, чтобы (на привод гидронасоса уходит несколько л.с.), на практике неосуществима — при резком отклонении баранки давление не успеет возрасти так быстро, и руль может «закусить».

Гидроусилитель руля — ГУР

Исполнительный механизм гидроусилителя, как правило, выполнен заодно с рулевым механизмом — их называются интегральными. В качестве рабочей жидкости в гидроусилителях иномарок используется — то же, что и в автоматических коробках передач.

Реечный рулевой механизм с гидроусилителем. Если рулевые тяги располагаются по бокам рейки, то поршень размещается посередине корпуса. А если тяги крепятся к центральной части рейки, то поршень выносят вбок.

Насос ГУР, приводимый ремнем от коленвала, засасывает из бачка масло и нагнетает под высоким давлением в 50-100 атм в распределитель. Задача распределителя — отслеживать усилие на руле и дозировано помогать поворачивать управляемые колеса. Для этого используют следящее устройство — чаще всего торсион, встроенный в разрез рулевого вала.

Когда машина стоит или едет по прямой, то усилия на рулевом валу нет, и торсион не закручен — соответственно, перекрыты дозирующие каналы распределителя, а масло сливается обратно в бачок.

Водитель поворачивает руль, колеса сопротивляются — торсион закручивается тем сильнее, чем больше усилие на руле. Золотник открывает каналы и направляет масло в исполнительное устройство.

Когда баранка повернута до упора, срабатывают предохранительные клапаны, сбрасывая давление масла и сохраняя детали от повреждения.

Подробнее в статье «», где указаны основные неисправности ГУР.

Электроусилитель руля — ЭУР

Это усилители руля, в которых не осталось гидравлики! На торсионе стоит датчик и в зависимости от его сигнала электроника подает ток нужной полярности и силы на обмотки электромотора, связанного с рулевым механизмом через червячную передачу. А по сигналам от датчика скорости можно изменять характеристику усилителя в соответствии с любой заложенной в память блока зависимостью.

Преимущества электроусилителя:

• независимость работы усилителя от оборотов двигателя
• информативность (самонастройка усилителя руля к скорости автомобиля)
• независимость работы усилителя руля от температуры
• экономичность
• надежность (отсутствие шлангов, ремней, сальников, жидкостей)
• не требует обслуживания (замены и доливки рабочей жидкости)
• выше симметричность руля (отсутствие разницы усилия в левом и правом положении)

Усилитель руля потребляет энергию только при вращении руля, в отличие от гидроусилителя, когда рабочая жидкость всегда гоняется по трубам, на что тратится дополнительная энергия. Коэффициент полезного действия электродвигателя выше КПД гидронасоса.

Электроусилитель в зависимости от массы и компоновки автомобиля.

1 — рулевая колонка; 2 — электроусилитель с червячной передачей и электронным блоком управления; 3 — промежуточный вал; 4 — реечный рулевой механизм; 5 — следящее устройство с торсионом;

6 — блок управления; 7 — электропривод с механизмом винт—шариковая гайка—рейка

Рулевой механизм с переменным отношением

А нельзя ли изменять передаточное отношение усилия на руле? Ведь около нулевого положения баранки, когда едешь по прямой на высокой скорости, излишняя острота рулевого управления — мешает, заставляя водителя напрягаться. А при парковке или развороте, наоборот, хотелось бы иметь передаточное отношение поменьше — чтобы поворачивать руль на меньший угол.

Для этих целей используется рейка с переменным профилем: в около нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

Это не всё. На некоторых машинах, установлена система активного руления — Active Steering. Она позволяет изменять передаточное отношения рулевого механизма. Например, когда едите по шоссе, руль должен быть чувствительным, а при парковке хотелось бы поменьше вращать баранку.

О дальнейшем развитии читайте в статье «».

Источник: http://PortalVAZ.ru/ustrojstvo-gidrousilitelya-rulya-gur-i-elektrousilitelya-rulya-eur/

Как облегчить себе жизнь, и поставить гидроусилитель или электроусилитель руля на Ниву?

Как известно, назначение усилителя руля, будь он электрический или гидравлический, заключается в обеспечении более комфортного вращения рулевым колесом. В настоящее время практически все модели выпускаемых авто оснащаются ГУР или ЭУР, а в те машины, в которых производитель не предусмотрел их наличие, усилитель можно поставить самому. В этой статье разберем, как поставить гидроусилитель электроусилитель руля на Ниву и есть ли в этом смысл.

Принцип действия ЭУР и ГУР

Прежде чем произвести установку усилителя в ВАЗ 2121 своими руками, давайте разберем принцип действия систем, начнем с ГУР. Когда рулевое колесо находится в центральном положении, оно фиксируется при помощи центрирующих пружин. В таком положении жидкость циркулирует по всем элементам системы при условии, что распределитель стоит правильно. Насос ГУР в данном случае работает в усиленном режиме, что обусловлено необходимостью прокачки жидкости по системе. Причем функционирует он всегда, независимо от того, поворачивается руль или нет.

При повороте руля происходит перемещение золотника, в результате чего элемент перекрывает сливные магистрали, в один из цилиндров начинает подаваться жидкость. При этом на поршень, а также шток под давлением воздействует масло, что приводит к повороту колеса, а также корпуса в определенную сторону. Золотник настигает корпус устройства тогда, когда он перестает перемещаться, что говорит о том, что водитель завершил маневр поворота. В этом случае золотник возвращается в начальное положение, а затем открывается шланг для слива жидкости.

Что касается принципа работы ЭУР, то сам усилитель монтируется на рулевой вал транспортного средства. Его составляющие части соединены друг с другом при помощи торсионного вала, с установленным контроллером считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, это фиксирует датчик момента. В соответствии с полученной информацией от контроллера момента, скорости и оборотов двигателя управляющий модуль определяет компенсационное усилие, в результате чего подает команду на электромотор усилителя.

Прайс-Лист

• Спецпредложения
• Запчасти КАМАЗ
• Запчасти КАМАЗ-5490
• Запчасти МАЗ, ЯМЗ
• Запчасти ЗИЛ
• Запчасти ЗМЗ, к а/м ГАЗ

• Запчасти на легковые Волжанки
• Запчасти для Газелистов
• Запчасти на грузовые Газоны
• Запчасти на гусеничку ГАЗ-71

• Запчасти УАЗ, УМЗ
• Запчасти КрАЗ, БелАЗ
• Запчасти УРАЛ
• Запчасти АВТОБУСЫ
• Запчасти АМАЗ
• Запчасти ИКАРУС
• Запчасти КАВЗ
• Запчасти ЛАЗ
• Запчасти ЛИАЗ
• Запчасти НЕФАЗ
• Запчасти ПАЗ
• Прочие автобусы
• Тракторы, ком.техника, навесное оборудование
• Тракторы и мотоблоки
• Коммунальная техника
• Навесное и прицепное оборудование
• Запчасти для ТРАКТОРОВ и СПЕЦТЕХНИКИ
• JCB — запчасти на спецтехнику
• Автокран (КС-3577, КС-4517 и др.)
• АМЗ (А-01, А-41, Д-440, Д-442, Д-447, Д-461, Д-467)
• Амкодор (ТО-18, ТО-28, ТО-30 и др.)
• АТЗ (Т-4А, ТТ-4М)
• ВгТЗ (ДТ-75)
• ВМТЗ (Д-120, Д-144, Д-130, Д-145Т)
• ВТЗ (Т-25, Т30А-80, ВТЗ-2048)
• ЛТЗ (Т-40, ЛТЗ-55, ЛТЗ-60)
• МКСМ, UNC, DETVAN
• МТЗ — запчасти для тракторов
• ОТЗ (ТДТ-55)
• ПТЗ (К-700/701/702/703/704)
• ХТЗ (Т-150, МТ-ЛБ)
• ЧТЗ (Т-130, Т-170, Б-10, Б-12, Б-170, Т-10М, ДЭТ-250)
• ЮМЗ — запчасти для тракторов
• Прочая спецтехника и тракторы
• РВД — шланги и рукава высокого давления
• Запчасти и двигатели ММЗ
• Запчасти для двигателей ММЗ
• Двигатели ММЗ: Д-242, Д-243, Д-245, Д-246, Д-260
• Запчасти ВАЗ
• Запчасти ОКА ВАЗ 1111
• Запчасти ВАЗ классика 2101 — 2107
• Запчасти ВАЗ передний привод
• Запчасти ВАЗ Granta и Largus
• Запчасти НИВА и полный привод
• Запчасти Москвич, ИЖ
• Запчасти для корейских грузовиков
• Запчасти для Starex, H-1
• Запчасти для Porter, H-100
• Запчасти для HD65,72,78, County
• Запчасти для HD120, AeroTown
• Запчасти для HD160,170, . ,700,1000
• Запчасти для автобусов HYUNDAI, KIA
• Запчасти для корейских легковых автомобилей
• Запчасти DAEWOO, CHEVROLET
• Запчасти ИНОМАРКИ еще
• Запчасти BMW
• Запчасти DAF
• Запчасти FIAT
• Запчасти FORD
• Запчасти HONDA, ACURA
• Запчасти IVECO
• Запчасти MAN
• Запчасти MAZDA
• Запчасти MERCEDES
• Запчасти MITSUBISHI
• Запчасти NISSAN, INFINITI
• Запчасти OPEL
• Запчасти PEUGEOT, CITROEN
• Запчасти RENAULT
• Запчасти SCANIA
• Запчасти SHAANXI
• Запчасти SSANGYONG
• Запчасти SUZUKI
• Запчасти TOYOTA, LEXUS
• Запчасти VAG: VW, AUDI, SEAT, SKODA
• Запчасти VOLVO
• Прочие иномарки
• Прицепы и полуприцепы

Целесообразность установки ЭУР и ГУР

Есть ли смысл ставить электро- или гидроусилитель на свое авто? Единственное, но самое важное, что может дать такая установка — это обеспечить более комфортное управление транспортным средством. Но нужно учитывать, что установка такой системы — достаточно сложное занятие, с которым справиться сможет далеко не каждый. При этом ее стоимость довольно высокая, а если вы не сможете поставить узел самостоятельно, то придется также отдать солидную сумму за монтаж. Поэтому необходимо определиться — выгодно ли вам ставить усилитель с экономической точки зрения (автор видео — Геннадий Мартынюк).

Подробное руководство по установке электроусилителя руля на Ниву

Процедура установки ЭУР своими руками выполняется так:

1. Сначала необходимо отключить АКБ.
2. Затем демонтируется заглушка с рулевого колеса, откручивается гайка фиксации, демонтируется сам руль. Также нужно выкрутить четыре винта с шурупом и извлечь пластмассовую накладку.
3. Откручиваются крепежные болты и демонтируется панель приборов. Отключите штекер подрулевого выключателя, открутите болт, который его крепит, после чего демонтируйте устройство.
4. Затем отсоединяется проводка замка зажигания, само устройство снимается, для этого открутите два крепежных винта и поверните ключ в положение I.
5. Следующим этапом будет демонтаж рулевой колонки, для этого нужно открутить винт рулевого вала, а также несколько крепежных винтов и гаек. Учтите, в Нивах используются винты со срывными головками, поэтому оптимальным вариантом будет нанести насечки с помощью зубила и открутить их плоскогубцами. Далее, саму колонку необходимо опустить вниз, после чего демонтировать.
6. После этого выкрутите гайки на монтажных блоках с предохранителями, извлеките их. Также демонтируйте накладку реле, расположенную под панелью приборов.
7. Салон и моторный отсек отделены друг от друга с помощью перегородкой, в ней имеется эластичная заглушка, ее надо снять. Через отверстие протягивается провод ЭУР. Убедитесь в том, чтобы уложенный провод не контактировал с движущимися компонентами электродвигателя стеклоочистителя.
8. Под самой приборной панелью, слева от рулевого колеса, расположен разъем на 8 контактов, к нему подведены два провода серого цвета. К этому разъему следует подключить желто-голубой от ЭУР. Затем к красной колодке, которая идет от приборки, необходимо подсоединить провода оранжевого, а также сине-розового цветов от электроусилителя. Здесь же, за приборной вы можете найти болт массы, к нему следует подключить минус.
9. Под приборкой устанавливается кронштейн усилителя, в него следует продеть проводку от переключателя зажигания.
10. Далее, на шлицы самого усилителя следует установить промежуточный вал, помните о том, что к нему следует заранее подключить массу. Сам вал следует надежно зафиксировать на валу рулевого механизма и прикрепить ЭУР к кронштейну. Нельзя допустить того, чтобы вал был зажат или слишком натянут.
11. Сам узел фиксируется к пластине при помощи двух болтов и двух шпилек, под них желательно установить гайки.
12. Далее, производится подключение силового, а также информационного разъемов к усилителю.
13. По сути, на этом процедуру установки можно считать завершенной. Теперь вам нужно установить на место замок зажигания, подрулевой переключатель. Для установки накладки рулевой колонки ее необходимо будет подрезать, к примеру, ножовкой. На место ставится рулевое колесо, приборная панель. Затем протягивается проводка от ЭУР к аккумуляторной батарее. Учтите, что в имеющейся заглушке в перегородке между моторным отсеком и салоном необходимо будет увеличить размер отверстия. Выполните проверку работоспособности оборудования и проверьте еще раз все подключения.

Фотогалерея «Помощь в установке»

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.

Особенности установки крошнтейна на видео:

Особенности установки гидроусилителя руля

Вкратце об особенностях установки ГУР на Ниву:

1. Сначала откручивается центральная гайка рулевого колеса, после чего оно демонтируется. Для откручивания гайки может потребоваться съемник. С рулем демонтируется и карданный шарнир.
2. Затем ослабляется ремешок вентилятора.
3. После установки гидроусилителя нужно заправить систему — для этого откручивается крышка расширительного бачка, в систему заливается масло до нужного уровня. После этого рулевое колесо следует провернуть в крайние положения несколько раз при отключенном моторе, это позволит избавиться от воздушной пробки в системе.
4. При прокачке системы рекомендуется поддомкратить переднюю часть авто или отключить от сошки рулевую тягу. Далее, производится запуск мотора, в систему добавляется необходимое количество жидкости. Если вы заметили, что после добавления масло стало пениться, это свидетельствует о попадании воздуха в шланги ГУР. Тогда вам нужно будет заглушить мотор и подождать какое-то время, пока не перестанут выделяться пузырьки.
5. Процедура осуществляется практически идентичным образом установке ЭУР, только есть некоторые нюансы. Перед тем, как приступить к процессу, внимательно ознакомьтесь с сервисной книжкой, которая идет в комплекте (автор видео — канал Andrew Humm).

Отзывы

• Заправил ГУР своей Нивы жидкостью Comma PSF MVCHF. Это масло можно сопоставить с Mobil Synthetic ATF, то есть также при морозах не густеет. На самой упаковке указано, что критическая температура минус 54 градуса. Насколько это правда, я не знаю, но при минус 25 градусов проблем не возникает.
• Вместо оригинального масло я решил залить RAVENOL Hydraulik PSF Fluid. Насос гидроусилителя работает отлично, лишних звуков при работе не появилось. В целом, все очень даже отлично.
• Владею автомобилем ВАЗ-21213. Долгое время использовал оригинальное масло Pentosin CHF 11S. Прошлой зимой залил LIQUI MOLY Zentralhydraulik-Oil. Основным отличием стало то, что руль стал более легким, поворачивать можно практически одним пальцем.

Нюансы регулировки положения руля

Что касается регулировки, то она, как правило, выполняется в том случае, если водителя не устраивает положение рулевого колеса по высоте. Для регулировки ЭУР нужно сточить края вала до нужных размеров или установить прокладку между корпусом механизма и пластиной.

Цена вопроса

Что касается цены, то она зависит от типа усилителя, а также магазина, в котором комплект покупается. Стоимость комплекта ЭУР на сегодняшний день составляет в среднем около 27-32 тысяч рублей. Что касается гидроусилителя, то в среднем установочным комплект обойдется покупателю в цену от 31 до 40 тысяч рублей. Можно скомпоновать систему ГУР из разных деталей от разных авто, к примеру, установить колонку от Опеля или Ниссана, а насос — от БМВ или других моделей авто. Но придется повозиться, поскольку нужно будет выполнить не одну переделку.

Установка электроусилителя руля на ВАЗ-21214 “Нива

• Группа: Пользователи
• Сообщений: 1 946

• Группа: Пользователи
• Сообщений: 3 627

• Группа: Пользователи
• Сообщений: 116

• Группа: Пользователи
• Сообщений: 1 946

• Группа: Пользователи
• Сообщений: 116

Сообщение отредактировал ИЛЬИЧ: 02.05.2008 – 12:44

• Группа: Пользователи
• Сообщений: 231

Насколько “жесткой” предполагается рыбалка? Рулевая колонка вполне может оказаться под водой, при преодолении соответствующего брода.

Электроусилитель руля (ЭУР) ВАЗ 21213-2131 Нива 4х4

• Описание
• Хар-ки
• Отзывы
• Доставка
• Оплата

Электроусилитель руля (ЭУР) ВАЗ 21213-2131 Нива 4х4 на базе усилителя “Приора”

Производитель: ОАО “АвтоЭлектроника”, г. Калуга

Комплект поставки:

ЭУР – электроусилитель руля ВАЗ 2170 Приора (Россия)
Переходная монтажная пластина
Карданчик (длинный или короткий вал) указывается в комментариях
Проводка
Обойма и подрулевые переключатели (Приора)
Замок зажигания (Приора)
Кожух рулевого вала (Приора)
Рулевое колесо (Калина)

Вес 16.5 кг
Рекомендована установка ЭУР на СТО или Тюнинг Центрах в целях Вашей безопасности.

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Электроусилитель руля (ЭУР) ВАЗ 21213-2131 Нива 4х4 отзывы

Обращаем Ваше внимание, что доставка осуществляется за счет клиента и не входит в первоначальную стоимость заказа. Пожалуйста, дождитесь подтверждения заказа менеджером компании для получения итоговой суммы заказа.
Срок формирования и отправки заказа составляет 3-10 рабочих дней после поступления оплаты на наши счета и зависит от ряда факторов:

– Заказы, не включающие в себя услугу покраски, при условии наличия товара, комплектуются в течении 3-5-х рабочих дней (ориентировочные сроки).
– Заказы, включающие в себя услугу покраски, при условии наличия товара, комплектуются в течении 7-12-ти рабочих дней (ориентировочные сроки).
– Индивидуальные заказы комплектуются в течении 7-14-ти рабочих дней (ориентировочные сроки).

Самовывоз из пунктов выдачи в г. Тольятти

Для того чтобы оформить заказ на интересующий Вас товар, выберите способ доставки “Самовывоз из магазина”. Затем заполните контактные данные и дождитесь подтверждения заказа.

Адрес пункта выдачи:

РФ, Самарская обл., г. Тольятти, ГСК “Пламя”, ул. Oфицерская 14

График работы пункта выдачи:

пн-пт 7:00 – 19:00, по МСК

Формирование заказа для самовывоза производится при частичной или полной предоплате заказа. Получение частично или полностью оплаченного заказа производится в пункте выдачи в рабочее время.

Доставка в регионы Почтой России

Доставка осуществляется Почтой России до указанного в заказе отделения (в соответствии с Вашим адресом и индексом), при 100% предоплате. Стоимость и примерные сроки доставки рассчитываются индивидуально при подтверждении заказа. Обычно стоимость доставки составляет от 300 руб за небольшую посылку до 2000 руб за бампер или пороги, в удаленные регионы отправка стоит дороже.
После отправления заказа Вам на email будет выслано оповещение с трек-номером отправления, по которому на сайте Почты России Вы сможете отследить перемещение груза.

Доставка наложенным платежом не осуществляется, в связи с участившимися случаями возвратов. Надеемся на Ваше понимание!

Отправка посылок возможна весом до 15 кг и с габаритами Ширина + Высота + Глубина – в сумме не больше 3-ех метров.

Обратите внимание! Срок хранения посылок в отделениях Почты России снижен до 15 дней! При этом повторное извещение на указанный в посылке адрес не присылается.

Доставка в регионы Транспортными Компаниями (ТК)

Мы отправляем заказы транспортной компанией более чем в 100 городов России, работаем с большинством российских транспортных компаний. Доставка до терминала отправления в г.Тольятти осуществляется бесплатно, вся оставшаяся часть стоимости доставки оплачивается при получении в терминале ТК в Вашем городе. При обработке заказа мы можем подобрать наиболее быстрого и дешевого перевозчика в Вашем регионе. После отправления заказа Вам на email будет выслано оповещение с трек-номером отправления, по которому на сайте Транспортной Компании Вы сможете отследить перемещение груза.

К преимуществам доставки с помощью ТК можно отнести отсутствие ограничений по объему и весу товара.

Внимание! Отправка деталей из пластика, абс, стекломата и т.п. рекомендуется транспортными компаниями только в жесткой упаковке (обрешетке)!

Внимание: сроки доставки определяются транспортной компанией и являются их зоной ответственности. Компания VS-AVTO не может повлиять на сроки доставки, когда груз уже отправлен.

В связи с внесением изменений от 6 июля 2016 г. в Федеральный закон № 374-ФЗ «О противодействии терроризму», а также принятием антитеррористического «пакета Яровой», с 20 июля 2016 года для отправки груза отправитель должен представить информацию о себе, получателе и плательщике. В частности, от наших клиентов необходимы данные документа, удостоверяющего личность (паспорт РФ, водительское удостоверение).
Просим отнестись с пониманием к тому, что при оформлении заказа при выборе “способа доставки: транспортные компании”, Вам необходимо заполнить поле “паспортные данные”.

Транспортно-экспедиционная компания «ТК КИТ» (ТК GTD)

Транспортная компания КИТ (GTD) осуществляет срочную доставку грузов от 1 кг по России автомобильным транспортом. Компания специализируется на доставке сборных грузов между крупными городами Уральского региона и из других городов России на Урал и в Сибирский федеральный округ.

Транспортно-экспедиционная компания «ПЭК»

«Первая экспедиционная компания» занимается перевозками сборных грузов по России от 1 кг до 20 тонн. На сегодня компания «ПЭК» – это один из крупнейших перевозчиков грузов в стране, услугами которого уже воспользовались более 350 тысяч клиентов.

Рассчитать стоимость грузоперевозки

Транспортно-экспедиционная компания «ЖелДорЭкспедиция»

Служба доставки грузов — крупнейшая в России транспортно-экспедиционная компания, осуществляющая железнодорожные и автомобильные перевозки, а также экспедирование сборных грузов на территории РФ.

Рассчитать стоимость грузоперевозки

Транспортно-экспедиционная компания «Байкал-Сервис»

Байкал-Сервис — одна из крупнейших в России транспортно-экспедиционная компаний, осуществляющих перевозку грузов на территории РФ.

Рассчитать стоимость грузоперевозки

Транспортная компания “Энергия”

Транспортная Компания Энергия профессионально осуществляет перевозку сборных грузов по городам России, СНГ и Китаю. Образованная в мае 2004 года в Новосибирске, ТК Энергия на сегодняшний день имеет филиалы в 110 городах России от Краснодара до Находки, более 20-ти в СНГ и Китае. Собственный автопарк, состоящий более чем из 300 автомобилей выполняющих ежедневные рейсы.

Рассчитать стоимость грузоперевозки

Курьерская служба доставки “СДЭК”

Российский оператор экспресс-доставки документов и грузов. Компания была основана в 2000 году.

Более 900 подразделений и представительств компании в городах России позволяют нам контролировать прохождение грузов на всех этапах, существенно сокращать сроки, выбирать надежные, неоднократно проверенные маршруты доставки во все населенные пункты страны.

Учитывайте! СДЭК – это курьерская доставка, рекомендовано выбирать для отправлений максимальным размером 35х40см.

Претензии по стоимости доставки курьерской службой СДЭК не принимаются!

Рассчитать стоимость грузоперевозки

Возможна отправка другими транспортными компаниями по согласованию с нашими менеджерами.

Уважаемые клиенты! Наша компания заботится о своих Клиентах и нам важно, чтобы при осуществлении доставки Вы получали свой груз без задержек, проблем и в полной комплектации.

Для этого просим придерживаться нескольких простых правил, которые помогут оперативно решать спорные вопросы:

При получении груза внимательно проверьте:

• Целостность упаковки и скотча;
• Соответствие фактического количества мест количеству, указанному в ТТН;
• Соответствие данных о грузополучателе, указанных на коробе, с Вашими данными;
• Вес короба (Взвешивайте груз! Это поможет Вам определить, на каком этапе возникла недостача).

Только убедившись, что информация о Вашем грузе соответствует данным, указанным в товарной накладной, подписывайте документы.

В случае если нарушена упаковка, вес груза меньше заявленного в ТТН, Вам передают не Ваш груз, короба мокрые или отсутствуют, следуйте следующей инструкции:

1. Определите артикул по наклейке на коробе, который отсутствует, поврежден или принадлежит не Вам.
2. Сделайте соответствующую запись в сопроводительных документах и составьте заявление.
3. Обратитесь с заявлением к представителю транспортной компании и составьте Акт.

Помните! Только при соблюдении приведенных правил у нас с Вами появятся рычаги воздействия на представителей транспортных компаний и поставщиков, а значит, мы сможем свести к минимуму возможные моральные, финансовые и временные потери.

При любом из способов доставки мы рекомендуем вскрывать и проверять комплектность и качество товара на месте получения (терминал ТК, отделение почты или при присутствии курьера). Клиент ставит свою подпись в товарно-транспортной накладной, в почтовом бланке. Данная подпись служит подтверждением того, что Клиент не имеет претензий к комплектации заказа, к количеству и внешнему виду Товара.

Более подробную информацию и консультации Вы можете получить позвонив по телефону 8(8482)318-316, написав письмо на адрес электронной почты avtovs@yandex.ru или через Online-консультант на сайте.

При любом варианте он-лайн оплаты от частного лица на Ваш email поступает фискальный чек в электронной форме в полном соответствии с законом о применении контрольно-кассовой техники 54-ФЗ, что не дает Вам дополнительного повода для беспокойства в отношении нашего магазина)

Банковская карта

Оплата заказа данным способом возможна только для частных лиц!

Оплата осуществляется карт VISA, МИР, Халва и прочих, имеющих коды CVV2/CVC2 – это кодовый набор из 3 цифр, который размещается на оборотной стороне карты.
Оплата заказов осуществляется в реальном времени на сайте платежной системы Робокасса, 0% за перевод. Зачисление моментально.

Яндекс.Деньги / WebMoney / QIWI Кошелек

Оплата заказа данным способом возможна только для частных лиц!

Оплата осуществляется путем перевода средств со счета Я.Денег / WebMoney / Qiwi-кошелька покупателя на сайте платежной системы Робокасса, 0% за перевод. Зачисление моментально.

Альфабанк / Промсвязьбанк

Оплата заказа данным способом возможна только для частных лиц!

Оплата осуществляется путем перевода средств со счета Альфабанка / Промсвязьбанка покупателя на сайте платежной системы Робокасса , 0% за перевод . Зачисление моментально.

МТС / Билайн / Теле2

Оплата заказа данным способом возможна только для частных лиц!

Оплата осуществляется путем перевода средств со счета МТС / Билайн / Теле2 покупателя на сайте платежной системы Робокасса, взымается % за перевод оператором сотовой связи. Зачисление моментально.

Samsung Pay

Оплата заказа данным способом возможна только для частных лиц!

Оплата осуществляется путем перевода средств со счета Samsung Pay покупателя на сайте платежной системы Робокасса, взымается % за перевод оператором сотовой связи. Зачисление моментально.

Viber

Оплата заказа данным способом возможна только для частных лиц!

Оплата осуществляется путем перевода средств со счета Viber-кошелька покупателя на сайте платежной системы Робокасса, 0% за перевод оператором сотовой связи. Зачисление моментально.

Через любой другой банк по выставленному счету (безналичный расчет)

ТОЛЬКО для юридических лиц

Оплата осуществляется путем перевода средств на расчетный счет компании ООО “ВС АВТО”.

Оплата по выставленному счету для ООО и ИП (РФ)

Обратите внимание! мы работаем “без НДС”

Купить Электроусилитель руля (ЭУР) ВАЗ 21213-2131 Нива 4х4

Итоговая стоимость некоторых товаров может отличаться, ее озвучит менеджер при подтверждении заказа. Приносим извинения за доставленные неудобства.

Замена электроусилителя lada 2131 (ваз 2131)

Вазовская «Нива» — прекрасный пример того, как недорогой транспорт должен себя вести на бездорожье. Тем не менее, многим не дает покоя недостаток комфорта при езде и потребность в больших усилиях при поворачивании рулевого колеса. В результате все большее число автолюбителей задумываются об установке на Ниву электрического усилителя руля (ЭУР).

Как происходит установка электроусилителя руля на Ниву

Процесс переоборудования рулевого управления ВАЗ 21214 под ЭУР предусматривает реализацию таких шагов:

• Снимите обе клеммы с аккумуляторной батареи.
• Снимите заглушку на руле, отверните крепежную гайку, снимите руль.
• Отвернув 4 болта и шуруп, снимите пластиковую накладку руля.
• Снимите приборную доску.
• Разомкнув разъемы подрулевого переключателя, протянув вниз кабеля и отвинтив крепежный болт, снимите переключатель.
• Отключите провода выключателя зажигания и демонтируйте его. Потребуется вывернуть 2 крепежных болта, провернуть ключ в положение «I». После этого нужно надавить на стопор замка (для таких целей подойдет шило) и вынуть замок из посадочного места, потянув кверху за ключ.
• Демонтируйте рулевую колонку: сперва отверните внизу болт рулевого вала, затем — пару крепежных болтов и гаек рулевой колонки; болты идут со срывными головками, в итоге лучше нанести насечки зубилом и вывернуть их пассатижами; опустите вниз и снимите с вала рулевую колонку.
• Открутите гайки на блоках предохранителей, снимите их.
• Снимите защитную накладку реле, которое установлено под приборной доской — перед левой дверью.

Видеоурок по установке электроусилителя руля

• В стенке между салоном и подкапотным пространством снимите эластичную заглушку и протяните кабеля ЭУР. Следите за тем, чтобы силовой кабель не контактировал с движущимися элементами мотор-редуктора стеклоочистителя.
• Под панелью, слева от руля, найдите белую 8-клеммовую колодку. Она имеет 2 серых провода, входящих в одно гнездо. В ответ к ним подсоедините желто-голубой провод, идущий от электроусилителя руля.
• Далее к красной колодке идущего к комбинации приборов жгута нужно подключить розово-голубой и оранжевый провода от ЭУР.
• За приборной доской найдите болт и прикрутите на него «массу».
• Под панелью прикрутите кронштейн ЭУР, не забыв продеть в него провода выключателя зажигания. Для этого используйте 2 штатные шпильки М8, а также 2 болта М6 (под них есть резьбовые отверстия) и 2 болта М8 (под них придется сверлить отверстия).
• На шлицы электроусилителя наденьте короткий (промежуточный) вал. На нем заранее потребуется закрепить «массу».
• После этого закрепите вышеуказанный вал на валу рулевого механизма и приладьте усилитель к кронштейну. При этом нельзя, чтобы промежуточный вал оказался зажат либо натянут. Болты шлицевых вилок должны быть в проточках валов.

• ЭУР крепится к пластине 2 болтами и 2 шпильками. Настоятельно рекомендуется устанавливать под все гайки как плоскую, так и гроверную шайбы.
• Подключите силовую и информационную колодки жгута к ЭУР.
• В обратном порядке теперь поставьте выключатель зажигания, 3-рычажный переключатель.
• Чтобы вернуть на место пластик рулевой колонки, его придется немного подрезать, например ножовкой по металлу.
• Далее закрепите руль, приборную доску.
• Чтобы привинтить пластиковый кожух ЭУР, лучше воспользоваться обычными саморезами.
• После этого протяните провода от усилителя, присоедините их к АКБ. При этом в заглушке придется увеличить диаметр отверстия.
• Не забудьте сразу проверить исправность подключений, оценить работу нового оборудования.

Стоит заметить, что в случае установки ЭУР на ВАЗ 21213 (Нива) или ВАЗ 2131, важно учитывать следующие моменты:

Электроусилитель руля на ВАЗ 2121, 2131, 2104, 2105, 2107 (Нива, Классика) г. Калуга (Россия)

Комплект электроусилителя руля для а/м Нива 4×4 (ВАЗ 2121, 2131), Классика (ВАЗ 2105, 2107).

При заказе комплекта электроусилителя, в поле «примечание» необходимо указать:

2. Данные по автомобилю — инжектор или карбюратор.
