Евровагонка своими руками изготовление ручным фрезером

21 марта 2015

Если вы хотите самостоятельно создать дизайн своего дома, то одним из вариантов может стать изготовление облицовочного материала. Для того, чтобы это было легче сделать, вам потребуется фреза для вагонки. Создание своими руками деревянных панелей станет увлекательным и интересным занятием. Евровагонка является натуральным и природным материалом, который очень часто используют в строительстве. Она состоит из планок с дерева, с каждой стороны которой есть специальные пазы. Последние нужны для того, чтобы крепление фрагментов стало прочным и высококачественным. Вагонкой отделывают помещения и внутри, и снаружи, ведь она является универсальным строительным материалом. Будь это загородный дом или коттедж, евровагонка сможет украсить любое здание и помещение. Что самое важное, так это будет натурально и никак не повредит здоровью, ведь материал является полностью безопасным.

Если материал использовать снаружи помещения, то его необходимо защитить от осадков и разных явлений погоды, в чем помогают разные специальные защитные средства. Итак, если вы собрались сделать облицовку самостоятельно, вам понадобятся фрезы для вагонки и евровагонки, ведь без них вы не сможете добиться хорошего результата. С помощью такого устройства на деревянных ланках вагонки делаются выемки. Вы можете приобрести уже готовую вагонку в строительном магазине. Евровагонка лучше обычной тем, что ее размеры определенны и точны, материал, из которого она сделана, более качественен, а для ее производства используется высушенное дерево с помощью искусственного способа.

Чтобы сделать вагонку ручным фрезером, потребуется нарезать заготовку для строительного материала, который будет использоваться дальше. Заготовкой могут быть деревянные рейки, размер которых вы можете определить самостоятельно, исходя из своих предпочтений. Чаще всего ширина не превышает десяти миллиметров. С помощью рейсмуса доска калибруется, если вы не приобрели уже готовую. Фрезерный станок на доске делает пазы разной формы и размеров. Вы можете создавать уникальные рисунки, декоративные соединения и необычные швы. Фреза может использоваться также для сверления углублений и отверстий. Они бывают двух видов – дисковые и пазовые. Более детальную информацию вы можете найти на форумах, сайтах или узнать у консультанта интернет магазина.

Источник

Фрезером, доску-вагонку

Фрезером овальные края, V-образные бороздки на изделиях своими руками могут добавлять фрезы на любом проекте — большом или маленьком. Когда использована фреза с внутренним или наружным овалом, то она поможет легко создать свою собственную форму украшения на изделии.

Фрезы, которые можно применить с фрезером.

Попробуйте свои силы в изготовлении доски-вагонки используя эти простые советы и используя простую технологию изготовления изделий фрезером. Овальные кромки, бороздки на изделии, великолепно выглядят, как дополнение в любых проектах. Делая их самостоятельно, вы можете не только настроить внешний вид изделия под себя, но и выбирать любую породу древесины, а весь несложный процесс изготовления доски-вагонки будет сделан на вашем фрезерном столе.

О проектах. Бороздки могут быть добавлены практически в любой проект — большой или маленький.

Выбрана нужная фреза. Создать овал или борозду позволяет подобранная фреза и стол с фрезером.

НАСТРОЙКА. Изготовить панели из доски-вагонки не сложно. Доска-вагонка, это узкие доски имеющие для соединения между собой с одной стороны паз, а с другой шип. Лицевая сторона доски-вагонки может иметь овальные кромки, бороздки по центру и краям, здесь присутствует только ваша фантазия. Работать вы будете с большим количеством досок, так что стоит продумать и организовать все работы в виде конвейера. Таким образом, вы будете выполнять фрезером одну операцию со всеми досками и в одних условиях, прежде чем перейдете к следующей операции. Как видно из (фото справа), я начал с изготовления бороздок на всех досках. Примечание: Сделайте небольшой образец доски вагонки с бороздками, возможно в будущем придется вновь настраивать фрезер для изготовления V-образных бороздок.

Подробнее…

ФРЕЗА. Даже одна фреза, как видно из (фото слева), может дать хорошие результаты простым перемещением упора. Итак, когда вы сделали проход, на дне канавки останутся задиры, удалите их сделав острый шлифовальный блок (ниже фото справа). Имейте в виду, что некоторые породы дерева такие, как вишня, сосна имеют, как правило ожоги. На (фото центр) показан простой способ удаления следов ожогов.

Шлифование бороздок. Шлифуйте бороздки наждачной бумагой, завернутой вокруг заостренного шлифовального блока.

Удаление ожогов. Для удаления ожогов, используйте ту же фрезу, чтобы очистить две стороны бороздки.

ПАЗЫ И ШИПЫ. После изготовления всех овалов и бороздок на досках, устанавливается простая спиральная фреза на фрезер. Затем я сделал толкатель с планкой на конце (фото слева) и фрезеровал по центру края доски не глубокий паз по каждой доске (фото слева_а). Поскольку не всегда можно получить одинаковую ширину паза, убедитесь, что все сделано правильно используя образец доски с шипом. Тогда, все, что осталось сделать, это фрезером фрезеровать шип с другой стороны доски по размеру паза, как показано на (фото справа_а).

СОЕДИНЕНИЕ ШПУНТОМ. Хотя и будет отлично смотреться вся наша доска-вагонка, нужен еще один шаг (фото слева), который сделает вид изделия еще лучше. Чтобы понять, что я говорю, взгляните на фото ниже. На верхней фото, панель спрятана за наличником и, как видно, нет чистого, четкого вида. Но если посмотрите нижнее фото, видно, как один простой шаг, фрезерование шпунта по краю доски, создаст законченный, привлекательный вид.

Простое Соединение. Когда доска спрятана за наличник, создаются глубокие тени и «нечеткое» (фото слева) соединение. Соединение Шпунтом. Добавление заплечиков на краях доски-вагонки делают четкие линии соединения и более законченный вид (фото справа).

woodjig.net

Производство вагонки в домашних условиях на ручном фрезерном станке

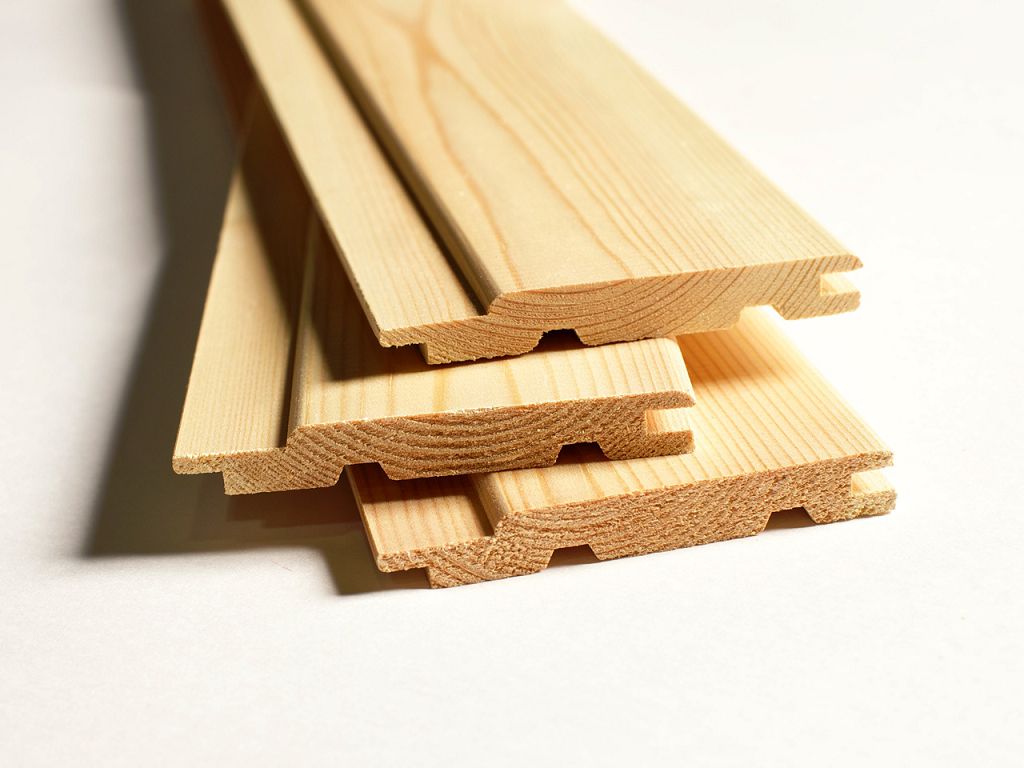

Деревянная вагонка (декоративная обшивочная доска) по популярности обогнала практически всех своих собратьев. Это обусловлено ее «плюсами», которых немало:

отличная звуко- и теплоизоляция;
эстетичность;
легкость в эксплуатации.

Помимо дизайнерской и защитной функций, вагонка выполняет еще и инженерную. За обшивкой из вагонки можно с легкостью скрыть механические повреждения поверхности потолков, пола, стен, а также технические погрешности (к примеру, некрасиво проложенную проводку). В предварительном выравнивании облицовываемые стены не нуждаются, что упрощает процесс ремонта. Зазоры между материалом и стеной позволяют утеплить помещение. Их заполняют специальными теплоизолирующими материалами (к примеру, минеральная вата).

Производство вагонки из липы и осины

Основой для производства вагонки служит натуральное дерево (нижние его части). Лиственные породы (ясень, ольха, липа, осина) с богатой цветовой гаммой идеальны для внутренней отделки. Хвойные породы деревьев больше подходят для внешней отделки домов, саун, бань.

Липа и ольха в качестве материала для вагонки особенно интересны. Их преимущества:

Обладают малой плотностью.
Более огнеупорные.
Не синеют со временем.
Не выделяют смолы.
Практически не нагреваются.

Однако требуют обработки лаком. Фрезы для изготовления выгонки из лиственной древесины в связи с прочностью сырья должны быть остро заточены.

Ручной фрезерной станок для производства вагонки своими руками

Своими руками сделать вагонку вполне доступно. Понадобится качественная доска и обычный ручной фрезер с различными насадками. С помощью последних в планках вагонки делаются соответствующие пазы.

Фрезы для производства вагонки можно приобретать поштучно или наборами. Представлены они в разнообразных вариациях:

профильные;
концевые;
конусные;
дисковые;
шиповые;
пазовые;
монолитные;
галтельные;
угловые.

На фрезерном станке можно: обрабатывать края доски, сверлить отверстия, придавать форму пазам. Отходы древесины можно перерабатывать параллельно организовав производство топливных брикетов из опилок.

Ручной фрезер бывает двух видов:

Ламельный. Дает возможность формировать различные виды пазов.
Кромочный. Его «конек» — обработка периметра деревянных планок.

Второй станок более универсален ввиду возможности выполнения большего количества работ.

Станок для блок-хауса

Одной из разновидностей вагонки (к слову, пользующейся колоссальным спросом) является блок-хаус. Материал имитирует оцилиндрованные бревна и широко применяется для внешней и внутренней отделки помещений. Обшивать блок-хаусом дома разумно, ведь такая вагонка имеет солидный вид, прочна и экологична, так как изготавливается из натурального дерева. Панелям характерна сложная форма, поэтому соединение элементов осуществляется по принципу «паз-шип». Изготовить их вручную сложно и чревато «несостыковкой» отдельных «бревен» в дальнейшем, поэтому целесообразно использовать специализированное оборудование:

ленточная пилорама;
сушильная камера;
станок по изготовлению вагонки.

При обработке заготовок на станках можно выполнять целый ряд операций:

обрезка до требуемых размеров подготовленного сырья;
фрезеровка поверхности;
формирование выемок (пазов и шипов).

Линии, имеющие в основе фрезерные станки, дают возможность производить материал из обрезных досок. При этом себестоимость блок-хауса выше, нежели при производстве посредством автоматизированных линий с круглопильными станками. При этом стоят последние на порядок дороже. В комплексе имеет смысл применять дополнительное оборудование, предназначенное для пропитки блок-хауса с целью увеличения срока службы антипиренами / антисептиками.

Для домашнего производства достаточно изготавливать 350-450 м3 готовой продукции (70%-50% уровень от нормальной производительности). Годовая выручка домашнего производства превышает 10 000$ (в зависимости от издержек и объемов реализации). Приведенные рекомендации помогут начинающим предпринимателям осуществить интересный и эффективный проект.

businessideas.com.ua

Фрезы для вагонки, филенки и камню. Выбор, особенности и характеристики

Фрезер в доме это волшебный инструмент в умелых руках. Великое разнообразие фрез на рынке дает поистине безграничные возможности для творчества и выражения эмоций в дереве, камне, да хоть в создании мебели для дома и семьи, поскольку без этого инструмента сложно сделать что-либо стоящее.В век продвинутых технологий фрез существует великое множество, вряд ли возможно описать все их многообразие, в этой статье затронем наиболее востребованные запросы.

Какие бывают виды фрез для вагонки на ручной фрезер?

Чтобы разобраться в этом вопросе, необходимо понять, что такое вагонка. Она различается по внешнему виду (профилю) и материалу. Конечно, все делается из дерева, но размеры и влажность дерева различны, поскольку — евровагонка изготавливается по DIN 68126, а отечественный вариант, в быту вагонка, по ГОСТ 8242-88. На фото продемонстрировано многообразие обработки доски.

различные конфигурации внешнего вида вагонки

То есть, вагонка — по сути, качественно обработанная доска, которая, независимо от того какой на ней внешний контур, имеет паз и шпунт для стыковки досок между собой. А следовательно, фрезы для изготовления шпунта и паза вагонки имеют строго определенные размеры и внешний вид. На первом фото образец для изготовления шпунта, на втором для изготовления паза.

Инструмент с двумя дисками под шпунт

так же двухдисковая, но для выреза паза

Фрезы изготавливаются в двух вариантах, с хвостовиком 8 мм и 12 мм для возможности работать ими на фрезерах разной мощности. Состоят из двух дисков с ножами, подшипника между ними и оси с крепежной гайкой. Ножи изготовлены из твёрдосплавного материала ВК8, которые можно затачивать самостоятельно до 4-х раз. С этим разобрались.

Для работ по камню

Фрез для обработки искусственного камня очень много, все зависит от конкретной операции, производимой при работе с поверхностью, профильные, радиусные, обгонные или предназначенные для инкрустации. Изготавливаются из твёрдосплавного материала, напаянного на стальное основание, но есть и более дорогие варианты, например, разборные со сменными ножами или алмазным напылением. Поскольку фантазия человека безгранична, то и формообразующая фрезы весьма разнообразна и постоянно совершенствует свои формы. Лидером по выпуску разнообразных фрез в том числе и по искусственному камню является компания CERATIZIT.

алмазные фрезы для работ по камню

Алмазные фрезы бывают спечённые и электрогальванические. В спечённых запекается несколько слоев алмазной крошки, что увеличивает продолжительность жизни инструмента за счет износа одного слоя и проявления следующего, обнажая новые алмазные зерна. Этот инструмент требует тщательного ухода. Поскольку зерна надежно спечены между собой, то чистку подобных фрез проводят именно абразивным бруском, что крайне негативно сказывается на обычном алмазном инструменте.

Электрогальванические имеют один слой алмазных пластинок, но на более крепкой основе, поэтому менее подвержены деформации во время работы, что обеспечивает большую точность при обработке поверхности камня.

Филенчатые или фигирейные фрезы

Филенка по википедии это тонкая дощечка, вставляемая в рамку, служит как для декора, так для и крепления того, что вставлено в рамку.При производстве мебели филенкой называют полосу обрамляющую край изделия. Полоса вырезается непосредственно по контуру изделия и может выполнять двойную функцию украшения с одновременным креплением между граничащими деталями по типу шип-паз.

внешний вид филенки выполненной по дереву

однопроходная фреза с подшипником

Филенку можно изготовить различными способами и инструментами покажем нескольких из них. Это тот самый случай, когда лучше один раз увидеть, пример работы односторонней фрезой. На видео наглядный пример того, как можно изготовить филенку в несколько проходов нужной глубины.

Двусторонней

изготовление филенчатой дверцы

набор двухсторонних фрез для выделки филенки

На видео наглядно видно как пользоваться набором для изготовления филенки.Изделия подобного типа делят на вертикальные и горизонтальные. Вертикальными выполняют обработку кромок карнизов, плинтусов, что подразумевает под собой более глубокое врезание в дерево.Горизонтальные выполняют те же функции, только с большей производительностью за счет увеличения диаметра режущей части, но уступают по глубине врезания. Данные фрезы широко используются при изготовлении мебельных фасадов в основном это входные двери, дверцы шкафов, полок, кухонных гарнитуров.

фасады дверей с различным рисунком выполненных фрезерованием

Твердосплавные спиральные фрезы по дереву

Так же в производстве мебели широко используют спиральные фрезы. По внешнему виду они похожи на сверло. Ассортимент их достаточно разнообразен: с нисходящим резом, с восходящим резом, с совмещенным восходящим и нисходящим резом, применяются для копирования, раскроя и фрезерования твердой древесины. Характерной чертой спиральных фрез по дереву является чистый срез материала, меньший выброс опилок при фрезеровании, а также низкий уровень вибрации по сравнению с прямыми. К тому же они обеспечивают меньший износ и позволяют достичь лучших результатов при «погружном» фрезеровании.

спиральная фреза с верхним резом

она же только с нижним резом

Совмещенный тип с восходящим и нисходящим видом реза

obinstrumente.ru

Станок и фрезы для изготовления евровагонки на ручной фрезер: фото и отзывы

Евровагонка – это природный, натуральный и востребованный при любом строительстве материал. Представляет собой деревянные планки со специальными пазами с каждой стороны. Они необходимы, чтобы крепление между фрагментами было наиболее качественным и прочным.

Станок для изготовления вагонки

Отделка вагонкой может быть как внешней, так и внутренней, что делает ее универсальным материалом. Ею вы можете сделать отделку внутри помещения вашего загородного дома или коттеджа. Это будет выглядеть очень гармонично и натурально, а самое главное – безвредно для здоровья, так как этот материал абсолютно натуральный.

Но и снаружи помещения также можно использовать евровагонку. Главное – правильно защитить натуральное дерево от воздействия осадков и других воздействий окружающей среды посредством нанесения специальных защитных средств. На фото можно увидеть оба варианта отделки помещений.

Фреза

Изготовление евровагонки самостоятельно. Ручной фрезер или станок?

Изготавливать евровагонку можно и самостоятельно, а можно и приобретать уже в готовом виде. Для ее изготовления используется специальный станок (ручной или фрезерный), и различные насадки – фрезы. Именно с помощью этих насадок и создаются выемки в деревянных планках евровагонки.

Готовая вагонка продается в строительных магазинах двух видов: обычная и евровагонка. Основное отличие их в том, что размеры евровагонки более точны и определенны, она более качественная и дерево для ее изготовления использовано высушенное искусственным способом.

Можно почитать отзывы об использовании одного и другого вида и выбрать для вашего случая наиболее подходящий вариант.

А для изготовления вагонки самостоятельно необходим ручной фрезер и фрезы для евровагонки для ручного фрезера. Приобретать их можно как отдельно, так и целым набором. На фото можно увидеть станок и фрезы для него.

Порядок изготовления евровагонки своими руками ручным фрезером

Из деревянных реек нарезаем заготовки для нашего будущего строительного материала. Так как единого стандарта размеров нет, то вы можете брать размер наиболее приемлемый для вас. Чаще всего это планки толщиной не более 10 мм и не менее 7 мм.
Посредством использования рейсмуса производим калиброванную доску или покупаем уже готовую, откалиброванную.
Далее при использовании фрезерного станка делаем пазы с обеих сторон доски. Они могут иметь различный размер и форму. При помощи фрез можно создавать не просто пазы для стыка планок, но и декоративные необычные швы и соединения.

Фреза может предназначаться для:

обработки каждой из сторон доски;
возможности придать определенную форму и размер паза;
сверления разнообразных отверстий и углублений.

Фрезы бывают:

пазовые – предназначены для того, чтобы создать глубокие пазы;
дисковые – для создания штифтового соединения;

профильные – чаще всего их использование связано с созданием декоративного уникального профиля;
конусные – их используют для того, чтобы сделать угловой скос в 45 градусов;
галтельные – предназначены для создания полукруглых пазов;
шиповые – используются наиболее часто в производстве мебельных деталей, создавая закрытые и открытые способы соединения;
V-образные – с их помощью можно создать паз с углом в 45 градусов;
калевочные – используются для придания округлой формы заготовке.

Если вы планируете изготавливать вагонку только для собственных нужд, вам вовсе не обязательно приобретать все виды фрез. Будет достаточно купить лишь те, при помощи которых вы сделаете пазы и обработаете края планок.

Устанавливать фрезу необходимо так, чтобы грань для соединения не была тоньше 4 мм, так как она может легко обламываться при стыковке.

Выбираем необходимый инструмент

Обязательным условием производства качественного продукта, в нашем случае вагонки, являются качественные материалы и инструменты. Поэтому приобретайте фрезерный станок и фрезы для него из металла высокого качества и у проверенных производителей.

При выборе фрезера для домашнего использования можно отдать предпочтение кромочному, так как именно с его помощью можно и сделать пазы в вагонке, и успешно обработать кромку досок. Перед приобретением того или иного станка не будет лишним прочесть отзывы о нем, его эксплуатации и качестве работы.

Смотрите также:

vagonkagid.ru

Фрезы для вагонки на ручной фрезер, изготовление панелей своими руками: инструкция — как сделать, фото

На досуге всегда хотелось бы заняться чем-то полезным для себя и некоторые тратят это время на отделку своего дома или квартиры, ведь творчество всегда приносит радость. Один из вариантов – это самостоятельное изготовление облицовочного материала, для которого понадобятся фрезы для вагонки на ручной фрезер.

Сделать самому деревянные панели, чтобы обшить ними комнату – это очень интересно и увлекательно.

Содержание:

Пальчиковые фрезы для изготовления вагонки ручным фрезером

Изготовление вагонки ручным способом

Фрезы

Фрезы для ручного фрезера для изготовления вагонки и других изделий. Большой набор

Ручные фрезы по дереву можно подразделить на подшипникоые (или кромочные) и безподшипниковые. Первые применяются для изготовления вагонки, а вторые используются для разовой обработки какой-либо детали, но для них нужно вспомогательное оборудование.

Пазовые галтельные фрезы

Фрезы для изготовления вагонки для ручного фрезера могут иметь соотношение диаметра (D) к радиусу (R) паза на панели: 9,5-4,8 мм, 12,7-6,35 мм, 15,8-7,9 мм и 199,5 мм. Диаметр хвостовикаика при этом останется 8 мм. Для вагонки такие фрезы использовать можно, но неудобно.

Универсальные фрезы для изготовления вагонки

Такая фреза для вагонки, как на фото вверху может использоваться как с ручной фрезерной машинкой, так и с фрезерным станком, который укомплектован цангами. Диаметр фрез в данном случае 50 мм и 35 мм – соответственно при диаметре хвостовика 8 мм.

Насадные фрезы для изготовления вагонки

Такая фреза для изготовления вагонки позволит сделать панели с любым видом шпунта. Самое основное – правильно настроить станок и подобрать размеры фрез по глубине и диаметру.

Алюминиевая вагонка: плюсы и минусы данного материала – читайте здесь.

Изготовление вагонки

Выровняйте одну сторону доски

Для изготовления вагонки своими руками вам нужно сделать ровные фугованные заготовки из необрезной доски. В первую очереди делаете срез по одной стороне, а затем определяетесь с шириной будущей панели.

Устанавливаете линейку на нужную ширину

Для определения ширины обратите внимание на все имеющиеся у вас доски, чтобы панели получились одинаковыми. Конечно, строгая инструкция с указаниями здесь отсутствует, но самый оптимальный размер доски будет от 7 то 10 см.

Фугованная доска

При фуговании досок будьте очень осторожны, потому что большинство травм плотники получают именно при этом процессе. Руку или палец здесь, конечно не отрежет, но раны очень кровоточат и долго заживают, хотя в первый момент даже не чувствуется боль. Чтобы толщина всех досок получилась одинаковой – считайте количество проходов по фрезе – миллиметровой точности вы, конечно, не добьётесь, но разницу никто не заметит.

Совет. Для обработки лучше выбирать доски не более 2м длиной, так как более длинные сложно удерживать и размеры получаются неточными. Также более короткие доски будет легче обрабатывать ручным фрезером.

Металлическая вагонка на потолке – сложно ли осуществить такое самостоятельно?

Вагонка с пазами по обе стороны соединяется тонкой рейкой

При спиливании обзола иногда остаётся довольно много дерева и его не следует выбрасывать. С этих отходов можно напилить тоненьких реек для соединения, а вагонку сделать с пазами по обе стороны.

Выпиливание паза фрезой

Когда доска обрезана и фугована, вам остаётся сделать шип и паз, то есть шпунтовать её по периметру. Устанавливаете фрезу на станок и, опуская или поднимая стол, регулируете глубину паза. Линейку придвигаете на нужное расстояние и следите за тем, чтобы во время обработки доска всегда была плотно прижата к её кромке.

Обработка доски на рейсмусе

А как сделать вагонку ручным фрезером, ведь до этого мы обращали внимание на пусть и переносной, но всё же станок. Для этого понадобится калиброванная доска, а такую уже не сделаешь ручным способом – её только нужно пропускать через рейсмус.

Работа ручным фрезером

Гребень делают торцевой фрезой, а его ширина регулируется шайбами, но при этом очень важно, чтобы толщина была не менее 4 мм, потому что более тонкий будет отламываться. Но делая такие полочки, желательно, чтобы их захватил кляймер, а он возьмёт не более 6 мм.
Затем филёнчатой фрезой снимите остаток вверху, но при этом позаботьтесь, чтобы прямой участок был не менее 5 мм. Изготовление вагонки ручным фрезером, вернее, другая сторона, делается так же, только фаска филёнчатой фрезой снимается меньшего размера.

Заключение

Больше об изготовлении вагонки вы сможете узнать из видео ролика, но при этом вы всегда сможете задать ей свои параметры. Цена таких панелей будет зависеть только от породы дерева, из которых вы будете их делать.

Пластиковая вагонка – модно, красиво, экономично – читайте здесь!

Что понадобится для изготовления панелей ручным способом?

Процесс производства не так сложен, как кажется первоначально. Что для этого нужно?

Ручной фрезер;
Фрезы;
Доски.

Доски необходимо обработать на фуговальном станке, чтобы убрать с них все неровности, шероховатости и трещинки. Если такого оборудования нет, строганные доски можно приобрести готовыми в магазине.

Ручной фрезер – это инструмент, с помощью которого на доске можно с легкостью снимать фаски, фрезеровать отверстия и пазы. С его помощью вагонка приобретает законченный вид.

Изготовленные вручную панели выглядят ничуть не хуже тех, что продаются, а чувство гордости от того, что все было сделано собственноручно – только добавит положительных эмоций от выполненного ремонта.

Фрезы

Фрезы для изготовления вагонки представлены в разных вариантах:

Подшипниковые фрезы используются для основной работы, в процессе которой получается готовая панель. Без подшипниковые фрезы понадобятся, когда нужно выполнить какую-то отдельную деталь или ее обработать. Для без подшипниковых ножей нужно будет приобрести дополнительное оборудование.
Диаметр ножей должен иметь определенное соотношение с радиусом паза на доске: 12,7-6,35 мм., 9,5-4,8 мм., 15,8-7,9 мм.
Если фрезы для вагонки имеют диаметр 35 мм. и 50 мм при хвостовике, диаметр которого – 8 мм., то они могут применяться со станком, оснащенном цангами или прибором для ручной работы.

Видео — описание фрез:

Станок

Фрезерный используется преимущественно для производства изделий из дерева, но если приобрести дополнительно специальные ножи, то можно обрабатывать даже пластмассу и металл.

Инструмент хорош тем, что, несмотря на компактные размеры, с его помощью можно выполнять многочисленные работы.

И для фрезерования небольших отверстий для дверных ручек, петель. Им можно обработать дверные кромки, оконные рамы, стулья и другие предметы из дерева.

Ручной представлен в трех основных видах:

Ламельный;
Кромочный;
Верхний.

Фрезы для вагонки установлены под кожухом мощного двигателя, оснащенного ручками. Стойки, зафиксированные на базовой плите и опорной, дают возможность двигателю передвигаться вверх и вниз.

Его вес компенсируется пружинами возврата. Поэтому нож находится в поднятом на рамой положении еще до того, как заготовка выведена из работы. Хвостовик крепится с помощью запорной гайки в цанговый зажим.

Скорость вращения ножей может достигать 30000 об./мин. Ручки сбоку позволяют без труда управлять ручным станком. В комплект фрез для входят боковые съемные линейки для обработки кромок, для выполнения пазов, а также специальной втулкой для работы с шаблонами и копирами.

Изготовление на станке

Видео — линия по производству:

Затраты

Корпус фрезы можно приобрести по цене от 3300 до 4180 руб., комплект ножей обойдется в сумму от 1672 до 1716 руб.

Не стоит бояться экспериментировать, ведь то, что получается своими руками – намного дороже и лучше, чем приобретенное по самым лучшим ценам в магазине.

Панели, выполненные собственноручно, не только украсят дом, но и «напитают» его энергетикой человека, стремящегося превратить свой дом в уютный очаг. Нужно лишь приготовить необходимые материалы и инструменты – и новое дело будет обязательно освоено.

Тот, кто привносит что-то новое в свою жизнь, осваивает иные ремесла, не боится неудач – легко заинтересует людей и научит тому, что знает сам. Так появляются настоящие мастера своего дела.

Досуг каждый проводит по-своему, но лучше всего, это делать с пользой. Мы предлагаем вам изготавливать самостоятельно материал для отделки вашего дома или квартиры. Для этого, вам в первую очередь, понадобятся фрезы для вагонки на ручной фрезер. Представьте, как это удобно – изготавливать материал для ремонта на дому, согласитесь, это не только увлекательно, но и полезно.

Изготавливаем вагонку в домашних условиях

Обратите внимание! Фреза для вагонки, показанная на фото сверху является универсальной по причине того, что использовать её удобно как на станке, так и в ручной машине фрезерного типа. Диаметр таких деталей может колебаться от 35 до 59 миллиметров, в зависимости от длины хвостовика.

Фреза для изготовления вагонки, которая показана на фото, поможет вам с любым шпунтом. Важно, настроить правильно станок, а именно выбрать фрезу по диаметру и глубине.

Самостоятельный процесс изготовления

– задача не из простых, но это совсем не значит, что вы не сможете это сделать. Главное, в этом деле — внимательность и соблюдение техники безопасности;
Для начала сделайте фугованные заготовки, чтобы они были ровными. Сделайте сразу же срез на одной стороне необрезанной доски, а потом приступайте к определению ширины панели;

Перед тем как окончательно определиться с шириной панели, необходимо посмотреть на ширину всех ваших досок, чтобы в конечном итоге, все получились одинаковыми. Подробная инструкция поможет вам всё выполнить последовательно и без ошибок, главное, быть внимательными;

Во время фугования материала стоит быть предельно осторожными, потому как именно в процессе фугования досок, даже профессионалы получают травмы. Для того чтобы полученный материал был идентичным по толщине, необходимо считать проходы по фазе, то есть, их количество.

Важно! Для того чтобы процесс обработки досок был простым и незамысловатым, проходил без проблем, необходимо брать материал, длина которого не превышает двух метров. С такими досками удобно работать, их просто обрабатывать. Если доски совсем короткие, то их обработка облегчается, если этот процесс производить фрезером ручного типа.

Помните! Когда вы спиливаете обзол, очень часто остаётся достаточно много материала, его не стоит выбрасывать. Из этих отходов можно будет сделать небольшие соединительные рейки.

На фото — процесс выпиливания паза

В том случае, когда доска уже обработана, вам нужно только сделать шип и, конечно же, паз. Устанавливаем стол так, чтобы вам было удобно на нём работать и шпунтовать доску. Не забывайте, что постоянно необходимо регулировать глубину паза и заготовка всегда должна быть плотно прижата к столу;

Как сделать вагонку ручным фрезером вы, наверное, поняли, но ещё необходимо будет поговорить о подробностях и нюансах этого дела, потому как в каждом деле есть свои особенности, которые необходимо знать. Помните, что если вам понадобилась доска калиброванная, для её изготовления вам необходим будет рейсмус, ручной станок для этого не пройдёт;

При работе ручным фрезером нужно быть предельно осторожными. Потому что этот прибор считается опасным. Иногда даже мастера своего дела совершают ошибку и травмируются, так что новичкам нужно быть всегда начеку. Не забывайте о технике безопасности, а также следите за толщиной изделия, чтобы ваш материал был ровным;
Изготовление вагонки ручным фрезером под силу даже новичку, если тот перед началом работы ознакомится со всеми правилами работы с данным устройством. Не забывайте о том, что гарантирует вам безопасность работы, не стоит экономить на этом.

Итог

На строительном рынке сегодня можно найти любые виды и размеры строительных материалов. Не стоит забывать о том, что цена на них намного выше, чем себестоимость материала, из которого вы самостоятельно сделаете вагонку. В предложенном видео вы сможете увидеть отдельные этапы изготовления панелей из дерева своими руками на станке.

Если у вас есть свободное время и желание сделать нечто полезное, тогда попробуйте самостоятельно изготовить облицовочный материал. Для этого вам нужны фрезы для вагонки на специальный ручной фрезер. Поверьте, создавать своими руками деревянные панели – занятие весьма интересное и увлекательное!

Пальчиковые фрезы.

Создание вагонки собственными руками

Фрезы

Огромный ассортимент фрезов для ручного фрезера

Классификация ручных фрезов по дереву:

Подшипниковые (кромочные) – нужны для производства вагонки.
Безподшипниковые – используются при разовой обработке определенной детали. Требуют вспомогательного оборудования.

Вида пазовых галтельных фрезов

Фрезы для производства вагонки для специального ручного фрезера имеют диаметр стандартного хвостовика 8 мм и следующие соотношения диаметра (D) и радиуса (R):

9,5 и 4,8 миллиметров;
12,7 и 6,35 миллиметров;
15,8 и 7,9 миллиметров.

Для изготовления вагонки подобные фрезы можно использовать, но это неудобно.

Воспользуйтесь универсальными фрезами для производства вагонки.

Универсальные фрезы для создания вагонки можно использовать и с ручной машинкой, и с фрезерным станком, который обычно укомплектован цанками. Диаметр фрез равен 35 и 50 мм.

Очень удобные для изготовления вагонки насадные фрезы.

Насадные фрезы позволяют изготовить вагонку с разными видами шпунта. Самое главное условие – правильная настройка станка и подбор размеров фрез по диаметру и глубине.

Этапы изготовления вагонки

Аккуратно выравниваем одну сторону доски

Заготавливаем ровные фугованные заготовки из простой необрезной доски, сделав срез по одной из сторон и определив ширину будущей панели.

Устанавливаем линейку на необходимую ширину

Определяя ширину вагонки, ориентируйтесь на все имеющиеся доски, ведь они должны получиться одинаковыми. Оптимальная ширина доски – 7-10 см.

Применение фугованной доски

Будьте очень аккуратны при фуговании досок, считайте число проходов по фрезе, чтобы толщина досок получилась приблизительно одинаковой.

Вагонка с пазами, соединенная с двух сторон тонкой рейкой

Не выбрасывайте дерево, оставшееся после спиливания обзола. Из получившихся отходов сделайте тоненькие рейки для соединения.

Процесс выпиливания паза фрезой

После того, как доски обрезаны и фугованы, пора делать шипы и пазы, т.е. шпунтовать ее по всему периметру. Установите фрезу на станок и отрегулируйте глубину паза, поднимая или опуская стол до нужного состояния. Аккуратно двигайте линейку до нужного расстояния, в момент обработки доску плотно прижимайте к кромке.

Процесс обработки досок на рейсмусе

Для того чтобы создать вагонку ручным способом, вам понадобится калиброванная доска, предварительно пропущенная через рейсмус.

Работа ручного рейсмуса

Гребень сделайте торцевой фрезой, ширину которого нужно отрегулировать шайбами – толщина должна быть не менее 4 мм и не более 6 мм. С помощью филенчатой фрезы аккуратно снимите остаток сверху, таким образом, чтобы прямой участок составлял не меньше 5 мм. Другую сторону вагонки делаете аналогично, но фаска филенчатой фрезой снимается меньшего размера.

Наступает пора отпусков, а вместе с этим увеличивается частота загородных поездок на дачи. Там мастеровому человеку всегда есть к чему приложить руки, дав волю творческому началу в строительстве и ремонте. Незаменимым материалом для отделки стен служит практичная вагонка, изготовленная своими руками.

Разновидности

Выбор фрез для вагонки обуславливается производственными задачами и экономической целесообразностью. Фрезерное оборудование имеет различную мощность, поэтому оснащается разными видами моделей, которые отличаются диаметрами хвостовика 8 и 12 мм.

Все виды конструктивно можно разделить на несколько групп:

сборные с механическим креплением ножей;
с напайными ножами;
монолитные.

Сборные модели обладают рядом преимуществ, однако являются наиболее дорогими. Меняя пластины на твердосплавную или быстрорежущую сталь и используя один и тот же комплект, появляется возможность работать с древесиной разной плотности. Ножи перетачиваются, а при исчерпании производственного ресурса подлежит замене сам нож, а не вся фреза полностью.

Среди моделей с напайными пластинами наибольшей популярностью пользуются так называемые затылованные. Они обладают меньшей стоимостью в сравнении с первыми. Благодаря процессу затылования по передней грани, при переточке рабочий профиль не меняется. Это является главным преимуществом таких экземпляров наряду с простотой переточки. К тому же их зубья обладают повышенной прочностью. При переточке увеличивается размер канавок для вывода древесной стружки, что удобно в работе.

Чаще всего в затылованных моделях используются напайные пластины, выполненные из быстрорежущих сталей.
К примеру, Р6М5 (HSS). Быстрорежущий сплав иностранного производства маркируется в соответствии с международными стандартами аббревиатурой HSS (High Speed Steel).

Для производства обшивочного материала выбирают мягкие или средние по плотности породы древесины. Хвойные – ель и сосна, широколиственные – липа, ольха. Поэтому выбор быстрорежущего сплава не случаен.

Более дорогой класс имеет напайные пластины на дисках из твердого вольфрамового сплава. В частности, отечественные сплавы ВК8, ВК15 (вольфрам и кобальт). Твердые сплавы иностранного производства имеют обозначение в соответствии с ISO как HM (Hard Material), что в переводе означает «твердый металл». Другое наименование – Solid carbide. Этот тип прекрасно ведет себя при резке больших объемов твердой древесины – дуба, ясеня, бука.

Типичная фреза для вагонки состоит из следующих элементов:

оси конструкции с крепежной гайкой;
двух дисков с ножами;
подшипника, находящегося между режущими ножами.

Зачастую их целесообразно разобрать с целью замены какой-либо составляющей. Ножи из твердого вольфрамового сплава ВК8 (вольфрам и кобальт) можно затачивать до 4 раз.

Проверенные производители

На сегодняшний день в строительной индустрии насчитываются сотни мелких и крупных фирм. Специалисты рекомендуют тщательно изучить все нюансы, прежде чем обращаться в любую из них.

Набор концевых фрез «Глобус»

Фирма зарекомендовала себя в качестве добросовестного производителя профессиональных инструментов. Концевые фрезы фирмы «Глобус» предназначены для изготовления таких изделий как вагонка, блок-хаус, евровагонка. В комплект входят два комбинированных элемента, высложный профиль. Этот набор хорош тем, что позволяет за два прохода изготовить полноценную рейку евровагонки, что позволяет значительно сократить затраты времени и труда.

На всех уровнях между подшипниками, дисками и гайкой находятся установочные прокладки, благодаря которым возможно легко отрегулировать зазор между дисками. Это поможет отрегулировать зазоры или натяги соединения шип-паз. Твердосплавные напайки припаяны очень качественно, без наплывов, вытекания латуни, выполнены аккуратно.

«Инвелд»

Предприятие изготавливает фрезы по дереву с твердосплавными напайками более 20 лет. Одной из последних разработок компании является комплект для изготовления евровагонки или просто вагонки. Комплект состоит из двух элементов. Один вырезает фасадную часть, а второй изготавливает ответную часть.

Поставляются набор в двух видах комплектации.
Первая разновидность – с хвостовиком 8 мм. Вторая – с хвостовиком 12 мм. Сделано это с целью работы как на фрезерах с малой мощностью, так и на более мощном оборудовании – фрезерных станках. Конструкция разборная. Можно открутить крепежную гайку и снять составляющие, заменить подшипник или произвести заточку ножей. Ножи твердосплавные, сплава ВК8. Паяются к валу с помощью латуни. Их легко затачивать самостоятельно алмазным инструментом по тыльной части ножа.

«Славянский двор»

Данный производитель выпускает варианты для четырехсторонних и фрезерных станков.

Предприятие «Славянский двор» поставляет широкий спектр моделей. Они предназначены для производства всех видов обшивочной доски (под брус, вагонки, евровагонки, американки, блок-хаус). Можно подобрать подходящий для себя тип в комплекте или по отдельности. Со сменными или напайными ножами.

Процесс изготовления

Вагонка представляет собой хорошо обработанную, зачищенную от шероховатостей доску, с одной стороны которой имеется паз, а с другой – шпунт/шип для соединения. Конструкция достаточно проста, поэтому нет ничего не возможного в том, чтобы изготовить ее самостоятельно.

Для этого понадобятся:

фрезер ручной или станок;
набор фрез;
доски.

Для производства вагонки понадобятся зачищенные фугованные доски. Такие заготовки можно сделать самостоятельно или приобрести готовые. Делая персональные заготовки, лучше брать недлинные доски (до 2 м). С ними легче управляться и результат будет точнее. Сначала нужно необработанную доску подрезать с одной стороны, а затем от ровного края отмерить нужный размер. Оптимальной шириной считается 7 – 10 см, хотя все это на усмотрение мастера.

Чтобы получить одинаковую толщину будущей вагонки, нужно выдерживать количество проходов по фрезе. Получающаяся разница в несколько миллиметров будет визуально незаметна.

Подготовив таким образом дерево, приступаем к следующему этапу. Необходимо выпилить шип и паз по периметру доски.

На станке это происходит в несколько этапов.

Выбранная фреза устанавливается на станок.
Опусканием или подниманием стола регулируется глубина паза.
На заданное расстояние устанавливается линейка. Во время работы необходимо следить, чтобы заготовка плотно прилегала к ее кромке, иначе размер собьется.

Для производства вагонки ручным фрезером нужна калиброванная доска. Изготовить ее на ручном фрезере не получится, необходим рейсмус. Ширина гребня должна быть 4 – 6 мм. Более тонкий будет обламываться, а толще не возьмет кляймер. Его делают торцевой фрезой. Затем филенчатой проходят сверху и снимают остаток так, чтобы ровный участок был не менее 5 мм. С другой стороны снимается фаска меньшего размера. Также необходимо следить за толщиной материала, чтобы получить ровное изделие.

Работа с фрезером может быть травмоопасной, поэтому необходимо четко знать и соблюдать правила эксплуатации оборудования. И тогда процесс изготовления не принесет неприятных неожиданностей, а будет в радость.

Производители дают несложные советы для продления ресурса фрезы.

При работе с деревом скапливаются смолянистые отложения, что приводит к преждевременному износу. Поэтому необходимо ежедневно очищать инструмент от налета.
Не приступать к работе тупым инструментом. Отсутствие заточки может провоцировать подгорание режущей кромки и возникновение неисправимого дефекта на рабочей поверхности.
Соблюдать правила заточки. У затылованных моделей ее выполняют по передней грани режущего инструмента камнями СМ1, СМ2, с зернистостью А25 или А35. Заточку ножей из твердосплавных материалов делают алмазными кругами. Не забывайте следить, чтобы не возникало подгорания кромки.

Приобретение ручного фрезера – это хорошая возможность сделать много полезных вещей по дому, улучшить его интерьер и экстерьер, провести ремонтные и строительные работы. Однако, чтобы ручной фрезер превратился в полезное и эффективное устройство, его необходимо оснастить соответствующим инструментом – таким, например, как фрезы для вагонки или филенки, для работы по камню, металлу и другим материалам. Найти и приобрести такую продукцию на современном рынке можно легко, но прежде чем делать выбор, следует разобраться в том, что собой представляют такие фрезы и какими параметрами они характеризуются.

Изготовление вагонки ручным фрезером — задача, вполне осуществимая в домашних условиях

Виды инструментов для оснащения ручного фрезера

Выбирая инструмент для того, чтобы оснастить им свой ручной фрезер, вы должны в первую очередь определиться, какие задачи собираетесь решать с его помощью. Кроме того, следует учитывать и характеристики материала, который будет обрабатываться (фрезы по дереву, например, изготовлены из более мягкого материала, чем фрезы по камню).

На современном рынке, как уже говорилось выше, представлено множество разнообразных фрез, предназначенных для оснащения ручного электроинструмента. Если говорить о наиболее популярных типах, то следует выделить:

фрезы для вагонки;
фрезы для филенки;
инструмент для выполнения работ по камню;
спиральные фрезы, предназначенные для работ по дереву.

Фрезы для изготовления вагонки

Вагонка, которая сегодня активно используется для выполнения как внутренних, так и наружных отделочных работ, представляет собой качественно обработанную доску, на одной из боковых сторон которой выполнен шпунт, а на другой – паз. Для изготовления такого отделочного материала нужна фреза для вагонки, задача которой как раз и состоит в том, чтобы сформировать пазы и шпунты на боковой поверхности деревянной доски.

Фрезы для изготовления вагонки, таким образом, подразделяются на два основных типа в зависимости от того, какой именно элемент они формируют – шпунт или паз. Каждый из таких типов фрез для вагонки, отдельные модели которых могут устанавливаться и на ручной фрезер, отличаются как своими размерами, так и конструктивным исполнением.

Фрезы, используемые для изготовления вагонки, различаются и типом своего хвостовика, который может иметь диаметр 8 и 12 мм. Это позволяет применять их для оснащения оборудования различной мощности. Типовая фреза для изготовления вагонки содержит в своей конструкции следующие элементы:

два диска с режущими ножами;
подшипник, расположенный между режущими дисками;
ось, на которой все элементы конструкции фиксируются при помощи крепежной гайки.

Режущую часть таких фрез, которую можно самостоятельно затачивать до четырех раз, делают преимущественно из стального сплава марки ВК8. Для изготовления вагонки ручным фрезером могут использоваться как универсальные, так и специально предназначенные для оснащения ручного электрооборудования фрезы.

Геометрические параметры вагонки должны соответствовать требованиям соответствующих нормативных документов, в частности DIN 68126 (евровагонка) и ГОСТа 8242-88 (отечественная продукция). В связи с этим инструмент, используемый для изготовления таких изделий, должен отвечать определенным требованиям как по своим размерам, так и по конфигурации режущей части.

Инструменты для работ по камню

Инструменты для ручного фрезера, предназначенные для работ по камню, отличаются разнообразием своего конструктивного исполнения. Выбор зависит не только от того, какой именно камень необходимо обработать, но и от характера предстоящей технологической операции. Так, в зависимости от конструктивного исполнения различают радиусные, профильные и обгонные фрезы для работ по камню, а также для выполнения инкрустации.

В зависимости от материала изготовления режущей части фрезы для работ по камню могут быть:

оснащенными твердосплавными пластинами, которые напаиваются на режущую часть;
с твердосплавными элементами, фиксируемыми на режущей части механическим способом;
с алмазным напылением.

Наиболее эффективными для обработки камня считаются фрезы, изготовленные с применением алмазной крошки. Производиться они могут методом спекания такой крошки или посредством ее гальванического напыления на рабочую поверхность. Более износостойкими являются полученные методом спекания инструменты, рабочая часть которых состоит из нескольких слоев алмазной крошки. Износостойкость таких фрез объясняется тем, что при стачивании верхнего слоя их рабочей части обнажается следующий, алмазные зерна которого еще не изношены.

Фрезы для работ по камню, на рабочую поверхность которых алмазный слой нанесен гальваническим методом, меньше подвержены деформации и позволяют выполнять обработку с более высокой точностью.

Фигирейные фрезы

При помощи фрез для филенок (или фигирейных) изготавливаются тонкие дощечки определенной конфигурации, которыми обрамляют различные декоративные элементы. Филенки чаще всего используют для изготовления декоративных рамок, а также для оформления мебельных фасадов. Филенчатый элемент, применяемый исключительно в декоративных целях, может вырезаться по контуру изделия. Посредством фрез для филенки можно изготавливать изделия, которые одновременно выполняют две функции: выступают в роли декоративного элемента и фиксируют между собой соединяемые элементы по принципу «шип – паз».

На современном рынке предлагаются различные фрезы для филенки, предполагающие изготовление такого декоративного элемента в один или несколько проходов. При изготовлении филенки в несколько проходов на каждом этапе технологического процесса снимается слой материала, на который рассчитан используемый инструмент. Как правило, в таких случаях применяется не один инструмент для филенки, а целый их набор.

Фрезы для филенки могут работать в вертикальной и горизонтальной плоскостях. Вертикальными фрезами для филенки обрабатывают плинтусы и кромки карнизов, что предполагает выполнение обработки на большую глубину. Горизонтальные фрезы для филенки отличает больший диаметр режущей части. С их помощью выполняют обработку мебельных фасадов, полок и дверных полотен. Хотя фрезы данного типа и позволяют повысить производительность обработки, они значительно уступают вертикальным по глубине резания. Следует отметить, что практически ни одно производство не обходится без фрез филенчатого типа.

Фрезы спирального типа

Спиральные фрезы тоже активно используются в мебельном производстве. По внешнему виду и конструкции они очень похожи на сверла. Как и у спиральных сверл, на их рабочей части присутствуют канавки, при помощи которых из зоны обработки выводится стружка отработанного материала. Спиральные фрезы делятся на следующие категории:

с нисходящим резом;
с восходящим резом;
совмещающие оба упомянутых типа.

Основными сферами применения фрез спирального типа, которые на современном рынке представлены в широком ассортименте, являются.

Источник

22436

При промышленном производстве вагонки применяются мощные деревообрабатывающие станки, позволяющие получить продукцию отличного качества, но она не всем пользователям по карману. Можно ли самостоятельно изготовить вагонку и что для этого нужно? Об этом мы поговорим в этой статье.

Вагонка — что это за материал

Эти знания вам понадобятся для того, чтобы самостоятельно принимать оптимальные решения во время изготовления вагонки в домашних условиях. Процесс промышленного изготовления вагонки состоит из нескольких этапов.

Вот и вся технология, ничего сложного нет, современное оборудование позволяет по максимуму автоматизировать производство. В домашних условиях такого достичь невозможно, придется терять намного больше времени для изготовления выгонки.

Таблица. Классы вагонки и их описание.

Класс или сорт	Описание
	Без трещин, сучков и других дефектов. Поверхность идеально гладкая, ровная.
	Поверхность гладкая или чуть шероховатая. Есть по 1 здоровому сучку на 1 погонный метр (диаметр сучка не более 1,5 см). Могут быть трещины: волосяные – длиной не более ½ панели, несквозные – длиной менее 9,5 см (выход трещин направлен в торец панели), появившиеся при сушке – величиной не более ширины панели. Могут быть засмолки и смоляные карманы по 2 шт. на 1 м п.
	Много сучков, из них выпадающих не может быть больше 2 шт. на 1 м п. Могут быть сквозные трещины шириной до 1 мм и длиной до 15-30 см, допускаются волосяные трещины по всей длине доски. Допускается присутствие червоточин (3 шт. на 1 м п.) и гнили (не более 1/10 часть панели). Вагонка сорта В подходит для окрашивания.
	Качество низкое. Много различных дефектов. Такая вагонка подходит для обивки технических помещений или черновых работ.

Цены на вагонку

Перечень минимального набора инструментов и оборудования

Прежде всего, у вас должно быть специальное отдельное помещение для производства работ, деревообрабатывающие станки создают очень много шума и пыли. Придется выполнять требования санитарных органов. Еще одно условие – электрическая проводка должна выдерживать дополнительные нагрузки, а они, в зависимости от марки станков и их количества, могут значительно возрастать.

На заметку! Своими рукам и можно делать как самую простую, так и довольно сложную вагонку, мы рассмотрим оба варианта изготовления. Но для всех вариантов есть несколько предварительных условий.

Общие требования

На каких станках и какой бы сложности вы ни пробовали делать вагонку, нужно соблюдать следующие требования.

Качество пиломатериалов
. Доски должны быть только обрезными, с одинаковой толщиной и шириной. Широкие плоскости нужно пропускать через рейсмус минимум с одной, а желательно с двух сторон. Для этих целей лучше иметь дома двухсторонний рейсмус, а если его нет, то хотя бы элементарный фуговальный станок.

Если таких станков нет, то можно работать ручным электрическим рубанком. Работы эти довольно трудные и долгие, а качество всегда будет намного ниже, чем во время обработки пиломатериалов на станках.

Практический совет! Настоятельно рекомендуем не заниматься строганием досок ручным электрическим рубанком. Намного выгоднее отвезти пиломатериалы к знакомому, имеющему двухсторонний рейсмус, за час-два работы вы пропустите 1-2 м 3 досок — такого количества достаточно для отделки небольшого деревенского домика. Вручную придется их строгать не один день, при этом, как мы уже упоминали, качество будет никаким. Такую вагонку можно использовать только для отделки вспомогательных помещений.

Какие нужно станки и оборудование для изготовления вагонки своими руками, мы будем рассказывать по ходу статьи. Дело в том, что есть большое количество технологий с учетом существующих станков, описать все в одной статье невозможно. Начнем с изготовления самой простой вагонки — такие работы доступны большинству неопытных мастеров.

Цена на модельный ряд фуговальных станков

Это самый простой вариант циркульной пилы, другие имеют дополнительные суппорты для фиксации других деревообрабатывающих механизмов, что намного расширяет их возможности.

Шаг 1.
Подготовьте пиломатериалы, определитесь с их количеством. Для работы вам понадобятся строганные с двух сторон доски толщиной примерно 15–20 мм и шириной до 10 см. Шире делать не нужно, это связано с тем, что вагонка имеет самый элементарный профиль, а он не может гарантировать отсутствие коробления во время эксплуатации. Вагонка будет соединяться в четверть, а такой замок не может полностью исключить коробление. Чем шире вагонка, тем большее значения может иметь коробление, в связи с этим не рекомендуется делать ее больше 8 см.

Шаг 2.
Уберите рабочее место. Заготовки должны располагаться с одной стороны пилы, готовые изделия нужно складировать с другой.

Важно! Вам ничто не должно мешать под ногами, все внимание будет обращено на работающую пилу, под ноги смотреть некогда — это увеличивает риски травматизма. Если доски длиннее метра, то не работайте самостоятельно, т. к. это трудно и очень опасно. Кроме того, значительно возрастают риски получения серьезной травмы, увеличивается количество отходов. Дело в том, что вы не сможете на выходе доски из фрезы нормально ее прижимать к линейке, на торцах нарушается линейность фрезеровки.

Шаг 3.
Подровняйте все доски по длине, осмотрите их поверхности. Если есть черные гнилые шатающиеся сучки – отбраковывайте пиломатериал. В домашних условиях такие сучки не обработать, они обязательно выпадут.

Во время складирования заготовок обращайте внимание на расположение волокон, особенно внимательно следите за расположением дефектов развития древесины. Участки со свилеватостью очень трудно обрабатываются. Располагайте доски таким образом, чтобы расположение свилеватости было по ходу вращения режущего инструмента, в противном случае чистота поверхности будет неудовлетворительной. На промышленных станках такие проблемы почти не возникают, они работают на высоких оборотах, имеют на одной головке минимум четыре ножа, механические прижимы исключают вероятность колебания доски во время обработки. За счет этого режимы резания соблюдаются идеально, качество обработки сложных поверхностей значительно повышается.

Важно! Никогда не снимайте с пилы защитный кожух и распорный клин. Они нужны не для того, чтобы удерживать летящие в глаза опилки, как думают неопытные столяры. Главное их назначение – не допускать обратного ударного вылета доски, при таком вылете она может пробить брюшную полость.

Шаг 4.
Выставьте циркульную пилу. Если ширина досок неодинакова, то вначале нужно выровнять их. Для этого установите линейку пилы на нужном расстоянии от зубьев и прочно закрепите. Обращайте внимание, чтобы линейка была параллельной пиле, это очень важно. Заводские станки имеют специальные метки, для самодельных придется пользоваться угольником. Проверка правильности положения делается опытным путем. Возьмите небольшой отрезок доски и пропилите его, проверьте ширину и параллельность положения линейки. При необходимости повторите установку.

Шаг 5.
Простая вагонка имеет соединение в четверть, его можно сделать на обыкновенной циркулярке.

Для этого нужно отрегулировать высоту стола пилы и ее расстояние до линейки. Как это делается? Для облегчения примера возьмем толщину доски 20 мм. Соответственно, четверть будет 10×10 мм.

Отпустите крепление линейки и подвиньте ее к пиле. Расстояние между ними должно быть 10 мм, внимательно следите за параллельностью плоскостей. Закрепите линейку и проверьте правильность установки. Для этого пользуйтесь любыми отрезками, пропустите несколько для пробы.
Отрегулируйте положение стола циркулярки таким образом, чтобы зубья пилы в максимальной точке располагались на высоте 10 мм.

После регулировки у вас высота пилы и ее расстояние до линейки должны равняться 10 мм. Если доски имеют иные параметры, то расстояния нужно корректировать в соответствии с ними.

Шаг 6.
Начинайте делать соединение в четверть. Первый проход – доска плашмя, боковая поверхность плотно прижимается к линейке. После завершения на доске имеется пропил по всей длине.

Важно! Не прижимайте доски около пилы рукой, пользуйтесь деревянным бруском. Чтобы он не соскальзывал с торца доски, пропилите углубление — оно должно одновременно упираться о доску сверху и в торец. В торец длинной доски никогда не упирайтесь животом, держите ее только руками, а корпус должен располагаться сбоку.

Шаг 7.
Установите доску на ребро, пропил должен быть со стороны линейки, выпиливайте четверть. Сразу же убирайте со стола отрезанную рейку, не засоряйте рабочее место.

Шаг 8.
Поверните доску на 180° и повторите операцию с другой стороны. Вагонка должна иметь зеркальное расположение четвертей. Если с одной стороны углубление располагается сверху, то с противоположной оно должно быть снизу. Во время установки вагонки соединения ложатся внахлест и закрывают стыки.

Шаг 9.
Если есть возможность, рекомендуется видимые боковые грани отфрезеровать ручной фрезой. Подберите понравившийся профиль фрезы, прочно закрепите доску в вертикальном положении и сделайте проход инструментом. Как работать с ручными фрезами — подробно описано в инструкции производителя. Кстати, наличие ручной фрезы значительно расширяет возможности, такой инструмент рекомендуется иметь всем, кто занимается столярными работами.

Если вы пользуетесь исправными пилами с победитовыми напайками, а станок обладает достаточной устойчивостью, то при изготовлении такой простой вагонки можно полностью обойтись без рейсмуса и фрезера. Правильно подобранные обороты пилы и оптимальная скорость подачи обеспечивают неплохую чистоту обработки поверхности. При необходимости последнюю можно в некоторых местах обработать шлифшкуркой или шлифовальной машинкой, и внешние поверхности вагонки по качеству будут вполне удовлетворительными.

Теперь рассмотрим, как можно самостоятельно изготавливать евровагонку.

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Это более сложные работы, понадобится солидный опыт работы с деревообрабатывающими станками. Мы расскажем о технологии, а размеры вагонки и профили лицевых поверхностей подбирайте самостоятельно с учетом наличия инструментов и личных предпочтений.

Чем отличается евровагонка от обычной?

Соединение шип/паз более глубокое. За счет этого исключаются риски просвечивания швов во время значительного уменьшения ширины досок, упрощается монтаж обшивки. В глубокий паз проще вставлять метизы для крепления.
Обратная сторона имеет одну или две прорези – поверхности стен могут дышать, уменьшаются статические усилия во время изменения линейных размеров вагонки. Именно в результате сильных статических усилий обшивка дома может коробиться.

За исходные данные принимаем, что доски нужных размеров уже подготовлены, материал отсортирован и сложен в надлежащем месте.

Шаг 1.
Установите на станок фрезу для проделывания паза и боковой декоративной фаски, отрегулируйте глубину. Для этого освободите линейку, приставьте торец доски к ножу и, подвигая линейку ближе или дальше, найдите нужное положение. С большим усилием закрепите фрезерную головку и линейку.

Для того чтобы правильно выставить все ножи на головке, нужно на пробу прострогать отрезок доски. Далее опять приставьте ее к фрезе и, медленно вращая головку в обратную сторону, проверяйте, все ли ножи работают. Узнать это можно по звуку, если все нормально, то количество незначительных касаний о доску должно отвечать числу фрез. К примеру, если головка имеет четыре ножа, а вы почувствовали только три касания, то это значит, что один нож не работает. Найдите, какой именно, отрегулируйте его положение. Делать это довольно сложно, понадобится несколько попыток. Следите, чтобы распорные клинья ножей были сильно прижаты к головке.

Шаг 2.
Закрепите верхние и боковые прижимные упоры, установите нужное расстояние. Такие упоры намного облегчают процесс фрезеровки, улучшают качество и повышают безопасность труда. Пропустите с одной стороны все доски.

Шаг 3.
Поменяйте фрезу на новую, она должна вырезать паз и снимать декоративную фаску. Прижимы повторно регулировать не нужно, ширина всех досок одинакова и во время первого прохода не изменялась.

Шаг 4.
Снимите фрезу для боковых поверхностей, освободите линейку и прижимы. Установите фрезу для проделывания углублений с внутренней стороны вагонки. Размеры и количество канавок значения не имеют, подбирайте их по своему усмотрению.

Практический совет! Если у вас нет специальных ножей для пропиливания канавок – не проблема, можете использовать те же, которые применялись для пропиливания паза. Приподнимите головку с таким расчетом, чтобы нож для паза располагался посредине доски. Нож паза длиннее, чем ножи для фасок, выставьте расстояние до линейки таким образом, чтобы работал только он. Глубина паза в этом случае будет примерно 3-5 мм, чего вполне достаточно для канавки.

Цены на популярный модельный ряд фрезеров

От чего зависит качество самодельной вагонки

Работать с пиломатериалами намного сложнее, чем с металлом. В природе не существует двух полностью одинаковых досок, не говоря уже о различных свойствах мягких и твердых пород. Металл же не имеет сучков, не впитывает влагу, не имеет пороков развития и т. д. А эти показатели оказывают влияние на технологию обработки. Промышленное оборудование позволяет намного упростить процесс за счет большой массы станков, точности регулировок, стабильной механической подачи и прочного прижатия.

В домашних условиях все параметры резания нужно соблюдать самостоятельно и оперативно изменять их в зависимости от особенностей доски и возможностей станка. О чем следует помнить?

Обращайте внимание на расположение волокон, никогда не обрабатывайте пиломатериалы «против шерсти».
Следите за состоянием подшипников. Малейшее биение непременно скажется на шероховатости поверхностей. Как только обнаружится, что вал станка немного шатается – подшипник нужно срочно менять или, при возможности, регулировать. Десятые доли миллиметра вибрации заметно ухудшают конечное качество.
Исправность режущих инструментов – одна из важных составляющих чистоты поверхности. Пилы и фрезы должны быть острыми. Если вы изготавливаете фрезы самостоятельно, то используйте только прочные марки инструментальной стали. Геометрия всех фрез должна быть одинаковой. В противном случае некоторые из них не будут работать, а это очень нежелательное явление.
Точно выставляйте фрезы, не спешите. Неопытному мастеру выставить сразу все фрезы очень сложно, не расстраивайтесь. Потеряйте больше времени, но добейтесь желанного результата. Потерянное время в дальнейшем с избытком окупится.
Чем больше фрез, тем лучше. Если головка позволяет устанавливать четыре, то так и поступайте, не работайте с двумя. Четыре фрезы немного увеличивают время установки, зато потом станок работает больше времени – они меньше тупятся.
Всегда пользуйтесь полностью одинаковыми клиньями для фиксации ножей. Даже небольшие различия в массе становятся причиной вибрации головки. Вибрация не только ухудшает качество обработки, но и становится причиной быстрого износа подшипников, повышает риск получения травм.
Соблюдайте режимы резания пиломатериалов. Это очень важное условие. К режимам резания относится число оборотов вала, количество режущих плоскостей, скорость подачи и угол заточки. Говорить на эту тему можно очень долго, режимы резания имеют огромное количество вариантов. Начинающим мастерам нужно хоть немного ознакомиться с теорией, а в дальнейшем все зависит от умения практически учиться и желания работать с деревообрабатывающими станками.
Перед подачей доски на станок осмотрите ее, выберите оптимальное направление резания с учетом особенностей поверхностей, наличием и видом сучков и иных дефектов.
Готовую вагонку складываете ровными штабелями, не ставьте ее вертикально, не разбрасывайте по всей мастерской. Чистота и порядок – свидетельство профессионализма мастера.
Если мало опыта, то вход/выход доски может быть бракованным из-за незначительного изменения направления движения и непараллельности с линейкой. Имейте это в виду во время определения длины вагонки, делайте запас по длине.

Крепежные элементы должны надежно удерживать вагонку и в то же время быть абсолютно незаметными. Для фиксации панелей к обрешетке используются саморезы, кляймеры, шурупы, но самый практичный вариант – это . Вот только гвозди для вагонки нужны не обычные, а финишные, отличающиеся формой шляпки и некоторыми характеристиками.

Видео – Простейшая вагонка своими руками

Покраска имитации бруса: внутри и снаружи дома, пошаговая инструкция приготовления воска
Крыльцо из дерева своими руками

На фото представлены фрезы для изготовления вагонки ручным фрезером

Существующие виды инструмента

Фрезы для ручного фрезера для изготовления вагонки — набор для профессионального использования

Фрезы ручного типа подразделяются на:
- кромочные,
- подшипниковые,
- безподшипниковые.

Для того чтобы самостоятельно изготавливать панели из дерева, вам понадобятся подшипниковые фрезы, остальные типы инструмента требуют дополнительного оборудования, а значит, нам они не подходят;

Инструменты режущие для ручной работы

Фрезы для изготовления вагонки для ручного фрезера бывают самые разнообразные. Перед тем как приступать к работе, нужно определиться с тем, какие именно инструменты вам понадобятся для изготовления панелей из дерева.
Не забывайте также, что некоторые режущие инструменты использовать можно лишь для ручной работы, но нежелательно, из-за неудобства;

Универсальные модели

Обратите внимание! Фреза для вагонки, показанная на фото сверху является универсальной по причине того, что использовать её удобно как на станке, так и в ручной машине фрезерного типа. Диаметр таких деталей может колебаться от 35 до 59 миллиметров, в зависимости от длины хвостовика.

Насадные модели

Фреза для изготовления вагонки, которая показана на фото, поможет вам сделать панель с любым шпунтом. Важно, настроить правильно станок, а именно выбрать фрезу по диаметру и глубине.

Самостоятельный процесс изготовления

Изготовление деревянных панелей самостоятельно

Сделать вагонку своими руками – задача не из простых, но это совсем не значит, что вы не сможете это сделать. Главное, в этом деле — внимательность и соблюдение техники безопасности;
Для начала сделайте фугованные заготовки, чтобы они были ровными. Сделайте сразу же срез на одной стороне необрезанной доски, а потом приступайте к определению ширины панели;

Самодельный станок для изготовления деревянных изделий

Перед тем как окончательно определиться с шириной панели, необходимо посмотреть на ширину всех ваших досок, чтобы в конечном итоге, все получились одинаковыми. Подробная инструкция поможет вам всё выполнить последовательно и без ошибок, главное, быть внимательными;

Фугованные доски

Во время фугования материала стоит быть предельно осторожными, потому как именно в процессе фугования досок, даже профессионалы получают травмы. Для того чтобы полученный материал был идентичным по толщине, необходимо считать проходы по фазе, то есть, их количество.

Важно! Для того чтобы процесс обработки досок был простым и незамысловатым, проходил без проблем, необходимо брать материал, длина которого не превышает двух метров. С такими досками удобно работать, их просто обрабатывать. Если доски совсем короткие, то их обработка облегчается, если этот процесс производить фрезером ручного типа.

Методы соединения досок

Помните! Когда вы спиливаете обзол, очень часто остаётся достаточно много материала, его не стоит выбрасывать. Из этих отходов можно будет сделать небольшие соединительные рейки.

На фото — процесс выпиливания паза

В том случае, когда доска уже обработана, вам нужно только сделать шип и, конечно же, паз. Устанавливаем стол так, чтобы вам было удобно на нём работать и шпунтовать доску. Не забывайте, что постоянно необходимо регулировать глубину паза и заготовка всегда должна быть плотно прижата к столу;

Доску обрабатываем на рейсмусе

Как сделать вагонку ручным фрезером вы, наверное, поняли, но ещё необходимо будет поговорить о подробностях и нюансах этого дела, потому как в каждом деле есть свои особенности, которые необходимо знать. Помните, что если вам понадобилась доска калиброванная, для её изготовления вам необходим будет рейсмус, ручной станок для этого не пройдёт;

Работа фрезера

При работе ручным фрезером нужно быть предельно осторожными. Потому что этот прибор считается опасным. Иногда даже мастера своего дела совершают ошибку и травмируются, так что новичкам нужно быть всегда начеку. Не забывайте о технике безопасности, а также следите за толщиной изделия, чтобы ваш материал был ровным;
Изготовление вагонки ручным фрезером под силу даже новичку, если тот перед началом работы ознакомится со всеми правилами работы с данным устройством. Не забывайте о том, что качественное оборудование гарантирует вам безопасность работы, не стоит экономить на этом.

Итог

Вагонка своими руками

Промышленная технология производства

Вагонка — что это за материал

Изготовление досок.
Хлысты распиливаются на ленточных или дисковых пилорамах на обрезную доску заданных параметров. Толщина доски находится в пределах 15-25 мм, ширина 100-150 мм. Конкретные размеры зависят от сорта вагонки.
Сушка пиломатериалов.
Процесс происходит в камерных сушках, за счет чего уменьшается количество отходов, минимизируются риски кручения и растрескивания досок.
Сортировка.
Пиломатериалы сортируются в зависимости от качества. Для изготовления вагонки отбираются доски не ниже второго сорта.
Изготовление вагонки.
Процесс происходит на мощном четырехстороннем строгальном станке. За счет подбора различных фрез и ножей за один проход обрабатываются четыре плоскости, на них сразу создается нужный профиль.

Линия по производству вагонки
Проверка качества и складирование продукции.

Складирование вагонки

Таблица. Классы вагонки и их описание.

	Без трещин, сучков и других дефектов. Поверхность идеально гладкая, ровная.
	Поверхность гладкая или чуть шероховатая. Есть по 1 здоровому сучку на 1 погонный метр (диаметр сучка не более 1,5 см). Могут быть трещины: волосяные – длиной не более ½ панели, несквозные – длиной менее 9,5 см (выход трещин направлен в торец панели), появившиеся при сушке – величиной не более ширины панели. Могут быть засмолки и смоляные карманы по 2 шт. на 1 м п.
	Много сучков, из них выпадающих не может быть больше 2 шт. на 1 м п. Могут быть сквозные трещины шириной до 1 мм и длиной до 15-30 см, допускаются волосяные трещины по всей длине доски. Допускается присутствие червоточин (3 шт. на 1 м п.) и гнили (не более 1/10 часть панели). Вагонка сорта В подходит для окрашивания.
	Качество низкое. Много различных дефектов. Такая вагонка подходит для обивки технических помещений или черновых работ.

Классификация вагонки

Перечень минимального набора инструментов и оборудования

На заметку! Своими рукам и можно делать как самую простую, так и довольно сложную вагонку, мы рассмотрим оба варианта изготовления. Но для всех вариантов есть несколько предварительных условий.

Общие требования

На каких станках и какой бы сложности вы ни пробовали делать вагонку, нужно соблюдать следующие требования.

Качество пиломатериалов
. Доски должны быть только обрезными, с одинаковой толщиной и шириной. Широкие плоскости нужно пропускать через рейсмус минимум с одной, а желательно с двух сторон. Для этих целей лучше иметь дома двухсторонний рейсмус, а если его нет, то хотя бы элементарный фуговальный станок.

Фуговальный станок

Двухсторонний рейсмус

Практический совет! Настоятельно рекомендуем не заниматься строганием досок ручным электрическим рубанком. Намного выгоднее отвезти пиломатериалы к знакомому, имеющему двухсторонний рейсмус, за час-два работы вы пропустите 1-2 м3 досок — такого количества достаточно для отделки небольшого деревенского домика. Вручную придется их строгать не один день, при этом, как мы уже упоминали, качество будет никаким. Такую вагонку можно использовать только для отделки вспомогательных помещений.

Сушка.
Работать можно только с пиломатериалами, имеющими не более 24% относительной влажности. Если показатели выше, то доски просушите под навесом или в проветриваемом помещении. Чем больше зазор будет между штабелями, тем быстрее пиломатериалы избавятся от излишков влаги. Складывайте их аккуратно, не допускайте появления искривлений, правильно укладывайте прокладки, верхний ярус обязательно прижимайте грузом.

Сушка вагонки
Работа.
Беспрекословно соблюдайте правила техники безопасности. Как свидетельствует статистика, деревообрабатывающие станки считаются наиболее травмоопасным оборудованием. Причем травмы очень тяжелые и нередко становятся причиной инвалидности. Это не значит, что станков нужно бояться, но относиться к ним следует с уважением. Что касается использования рукавиц, то к этому вопросу нужно подходить с умом. Рукавицы предохраняют руки от заноз, это верно. Но верно и то, что во время попадания рукавицы под режущий элемент затягивается кисть или рука, травмы намного опаснее.

Станок для изготовления вагонки

Изготовление вагонки при помощи циркулярки

Циркульная пила

Универсальный деревообрабатывающий станок

Определяемся с размерами досок

Важно! Вам ничто не должно мешать под ногами, все внимание будет обращено на работающую пилу, под ноги смотреть некогда — это увеличивает риски травматизма. Если доски длиннее метра, то не работайте самостоятельно, т. к. это трудно и очень опасно. Кроме того, значительно возрастают риски получения серьезной травмы, увеличивается количество отходов. Дело в том, что вы не сможете на выходе доски из фрезы нормально ее прижимать к линейке, на торцах нарушается линейность фрезеровки.

Опиливаем одну сторону доски

Важно! Никогда не снимайте с пилы защитный кожух и распорный клин. Они нужны не для того, чтобы удерживать летящие в глаза опилки, как думают неопытные столяры. Главное их назначение – не допускать обратного ударного вылета доски, при таком вылете она может пробить брюшную полость.

В отличие от других приспособлений, обеспечивающих безопасность, кожух с расклинивателем дает дополнительное удобство при пилении, так что не упускайте случай его использовать

Вот, что должно получиться

Вторую сторону опиливаем по линейке

Процесс опиливания по линейке

Фугование досок

Должно получиться следующее

Шаг 5.
Простая вагонка имеет соединение в четверть, его можно сделать на обыкновенной циркулярке.

Соединение в четверть

Для этого можно использовать вот такую фрезу

Отпустите крепление линейки и подвиньте ее к пиле. Расстояние между ними должно быть 10 мм, внимательно следите за параллельностью плоскостей. Закрепите линейку и проверьте правильность установки. Для этого пользуйтесь любыми отрезками, пропустите несколько для пробы.
Отрегулируйте положение стола циркулярки таким образом, чтобы зубья пилы в максимальной точке располагались на высоте 10 мм.

Это можно сделать фрезой, а можно обойтись и без нее. В этом случае берется маленький пильный круг и устанавливается наискось. В результате получается так называемая «пьяная пила». Такой метод используется, когда нет фрезы. Он намного сложнее в настройке и используется, когда нет другого выхода. Лучше все же приобрести фрезу

Важно! Не прижимайте доски около пилы рукой, пользуйтесь деревянным бруском. Чтобы он не соскальзывал с торца доски, пропилите углубление — оно должно одновременно упираться о доску сверху и в торец. В торец длинной доски никогда не упирайтесь животом, держите ее только руками, а корпус должен располагаться сбоку.

Получилась вот такая вагонка

Работа ручным фрезером

Осталось взять отходы и напилить реек. Причем рейки необязательно делать такими же длинными, как и вагонки. Другими словами, доски сами по себе, рейки сами по себе. Места стыков реек никто не заметит. Рейки следует пилить тоньше, чем наши пазы. Рейки все равно будут прекрасно держаться в пазах за счет своей естественной кривизны. И, конечно, рейки просто пилятся. Их не надо строгать, тем более, что это крайне опасная затея. При использовании хорошей пилы рейка и так будет достаточно гладкой

Вот так выглядит потолок погреба, отделанный такой вагонкой

Теперь рассмотрим, как можно самостоятельно изготавливать евровагонку.

Изготовление евровагонки на фрезерном станке

Конструкция станка достаточно сложная. В обязательном порядке к такому оборудованию должна быть приложена полноценная инструкция

Мы видим пример самодельного станка для изготовления вагонки, его составляющие и детали

Мы видим ещё один пример самодельного станка для производства вагонки в домашних условиях

Чем отличается евровагонка от обычной?

Соединение шип/паз более глубокое. За счет этого исключаются риски просвечивания швов во время значительного уменьшения ширины досок, упрощается монтаж обшивки. В глубокий паз проще вставлять метизы для крепления.
Обратная сторона имеет одну или две прорези – поверхности стен могут дышать, уменьшаются статические усилия во время изменения линейных размеров вагонки. Именно в результате сильных статических усилий обшивка дома может коробиться.

Фрезы, используемые при изготовлении пиломатериала

Несколько различных ножей-насадок на самодельный станок для изготовления вагонки позволят создавать различные изделия из дерева

Изготовление евровагонки на фрезерном станке

Практический совет! Если у вас нет специальных ножей для пропиливания канавок – не проблема, можете использовать те же, которые применялись для пропиливания паза. Приподнимите головку с таким расчетом, чтобы нож для паза располагался посредине доски. Нож паза длиннее, чем ножи для фасок, выставьте расстояние до линейки таким образом, чтобы работал только он. Глубина паза в этом случае будет примерно 3-5 мм, чего вполне достаточно для канавки.

От чего зависит качество самодельной вагонки

Самодельная вагонка

Обращайте внимание на расположение волокон, никогда не обрабатывайте пиломатериалы «против шерсти».
Следите за состоянием подшипников. Малейшее биение непременно скажется на шероховатости поверхностей. Как только обнаружится, что вал станка немного шатается – подшипник нужно срочно менять или, при возможности, регулировать. Десятые доли миллиметра вибрации заметно ухудшают конечное качество.
Исправность режущих инструментов – одна из важных составляющих чистоты поверхности. Пилы и фрезы должны быть острыми. Если вы изготавливаете фрезы самостоятельно, то используйте только прочные марки инструментальной стали. Геометрия всех фрез должна быть одинаковой. В противном случае некоторые из них не будут работать, а это очень нежелательное явление.
Точно выставляйте фрезы, не спешите. Неопытному мастеру выставить сразу все фрезы очень сложно, не расстраивайтесь. Потеряйте больше времени, но добейтесь желанного результата. Потерянное время в дальнейшем с избытком окупится.
Фрезы формуют шип и паз, а также определяют геометрию вагонки
Чем больше фрез, тем лучше. Если головка позволяет устанавливать четыре, то так и поступайте, не работайте с двумя. Четыре фрезы немного увеличивают время установки, зато потом станок работает больше времени – они меньше тупятся.
Комплект фрез
Всегда пользуйтесь полностью одинаковыми клиньями для фиксации ножей. Даже небольшие различия в массе становятся причиной вибрации головки. Вибрация не только ухудшает качество обработки, но и становится причиной быстрого износа подшипников, повышает риск получения травм.
Соблюдайте режимы резания пиломатериалов. Это очень важное условие. К режимам резания относится число оборотов вала, количество режущих плоскостей, скорость подачи и угол заточки. Говорить на эту тему можно очень долго, режимы резания имеют огромное количество вариантов. Начинающим мастерам нужно хоть немного ознакомиться с теорией, а в дальнейшем все зависит от умения практически учиться и желания работать с деревообрабатывающими станками.
Перед подачей доски на станок осмотрите ее, выберите оптимальное направление резания с учетом особенностей поверхностей, наличием и видом сучков и иных дефектов.
Готовую вагонку складываете ровными штабелями, не ставьте ее вертикально, не разбрасывайте по всей мастерской. Чистота и порядок – свидетельство профессионализма мастера.
Вагонка сложена ровными штабелями
Если мало опыта, то вход/выход доски может быть бракованным из-за незначительного изменения направления движения и непараллельности с линейкой. Имейте это в виду во время определения длины вагонки, делайте запас по длине.

Гвозди для вагонки

Крепежные элементы должны надежно удерживать вагонку и в то же время быть абсолютно незаметными. Для фиксации панелей к обрешетке используются саморезы, кляймеры, шурупы, но самый практичный вариант – это гвозди. Вот только гвозди для вагонки нужны не обычные, а финишные, отличающиеся формой шляпки и некоторыми характеристиками.

Видео – Простейшая вагонка своими руками

Изготовление вагонки ручным фрезером — задача, вполне осуществимая в домашних условиях

Виды инструментов для оснащения ручного фрезера

Рабочие головки фрез могут иметь различные профили

фрезы для вагонки;
фрезы для филенки;
инструмент для выполнения работ по камню;
спиральные фрезы, предназначенные для работ по дереву.

Фрезы для изготовления вагонки

Комплект насадок для изготовления вагонки состоит из двух фрез, каждая из которых предназначена для обработки одной стороны доски

два диска с режущими ножами;
подшипник, расположенный между режущими дисками;
ось, на которой все элементы конструкции фиксируются при помощи крепежной гайки.

Фрезы для вагонки, как правило, являются разборными для замены режущей части или подшипника

Инструменты для работ по камню

В зависимости от материала изготовления режущей части фрезы для работ по камню могут быть:

оснащенными твердосплавными пластинами, которые напаиваются на режущую часть;
с твердосплавными элементами, фиксируемыми на режущей части механическим способом;
с алмазным напылением.

Разновидности алмазных фрез для ручного фрезера

Фрезы для работ по камню, на рабочую поверхность которых алмазный слой нанесен гальваническим методом, меньше подвержены деформации и позволяют выполнять обработку с более высокой точностью.

Фигирейные фрезы

Обработка кромки столешницы фигирейной фрезой

Фигирейные фрезы разделяются на односторонние и двухстронние

Фрезы спирального типа

с нисходящим резом;
с восходящим резом;
совмещающие оба упомянутых типа.

Типы спиральных фрез

Основными сферами применения фрез спирального типа, которые на современном рынке представлены в широком ассортименте, являются:

раскрой материала;
формирование на поверхности изделий из твердой древесины элементов различной конфигурации;
создание на поверхности изделий из древесины пазов и углублений различной конфигурации.

Спиральные фрезы часто используются в паре с копирующей втулкой

Среди преимуществ использования спиральных фрез для обработки древесины можно выделить следующие:

формирование среза, отличающегося высокой чистотой и точностью выполненной обработки;
значительно меньший выброс опилок, чем при использовании других инструментов;
низкий уровень шума и вибраций при работе;
высокая точность и производительность обработки при выполнении погружного фрезерования.

Таким образом, разнообразие фрез, которыми можно оснащать и стационарное, и ручное электрооборудование, позволяет успешно выполнять различные технологические операции. При помощи таких инструментов может быть не только изготовлена вагонка своими руками, но и выполнены многие другие технологические операции для улучшения домашнего интерьера.

Главное требование, которым следует руководствоваться при выборе таких фрез, – учет их основного назначения и характеристик обрабатываемого материала, будь то дерево для вагонки или камень.

Оценка статьи:

Средняя оценка:

Изготовление вагонки в домашних условиях подходит исключительно для тех, кто имеет в своем распоряжение много свободного времени, обладает терпением и настойчивостью. Из данной статьи вы выясните мельчайшие подробности ее изготовления своими руками, при этом существенно сохранив свой бюджет, так как расхождение в цене между вагонкой и необрезной доской значительное. Положительные стороны применения вагонки видны невооруженным глазом: это прежде всего низкая стоимость самого материала, а поскольку процесс монтажа крайне прост, то нет необходимости нанимать рабочую бригаду, можно справиться своими усилиями.

О материале

Прежде чем взяться за изготовление вагонки, рекомендуется понять, с каким материалом вы имеете дело. Данные знания будут полезны для самостоятельного принятия оптимальных решений во время работы в домашних условиях.

Сам процесс проходит в несколько этапов.

Производство доски.
За основу берется хлыст – ствол, который уже очистили от корневой части и сучков. При помощи ленточной или дисковой пилорамы хлыст распиливается по заданным параметрам. За толщину доски берется приблизительное значение в пределах пятнадцати миллиметров, а за ширину сто миллиметров.
Подсушивание пиломатериала.
Свежая древесина обладает большим количеством влаги. В процессе транспортировки, распила или хранения может в большей или меньшей степени расходовать или накапливать влагу в своем составе. К тому же древесина – материал гигроскопичный, то есть способен впитывать водяной пар из воздуха. Для применения в строительных работах требуется максимальной сухой древесный материал. Для того чтобы уменьшить величину отходов, влаги и минимизировать риск растрескивания доски, этот этап крайне важен.

Происходит он в специализированной камерной сушке.

Сортирование.
Пиломатериал сортируется в соответствии с качеством. Для производства вагонки отбирается доска, качеством не ниже класса Б (второй сорт). Различие сорта базируется на внешних дефектах доски, их наличии или отсутствии.
Производство вагонки.
На этом этапе задействован мощный четырехсторонний строгальный станок. Благодаря различным фрезам и ножам за один раз обрабатывается до четырех плоскостей, то есть за две минуты получаются нужные профили.
Контроль качества, размещение и хранение.
На этом процесс получения вагонки на производстве окончен. Это рутинная работа и не предполагает сложности при наличии необходимого оборудования. Для сохранения качеств вагонки требуется правильное создание места для хранения этого материала. Сухое ровное помещение с установленным навесом, возможно использование обычной пленки, накрытой поверх досок. Важно обеспечить систематическое проветривание.

Целесообразно заранее установить поддоны.

Где используется вагонка?

Нет необходимости перечислять все положительные стороны вагонки. В магазинах строительных материалов она является самым востребованным материалом для декоративно-отделочных работ со стенами и потолком, применяется как внутри, так и снаружи. Вагонка производится из разных сортов дерева, с чем связано ее дальнейшее применение. Например, липовая или ольховая эксплуатируется в обшивке стен саун из-за влагонепроницаемых свойств и устойчивости к резким колебаниям температуры.

Вагонка из ели и сосны используется преимущественно для внутренней отделки в связи с низкой влажностью и устойчивой температурой от двух до тридцати градусов.

Необходимое оборудование

Для начала требуется выбрать и подготовить для работы большой и мощный станок. Практичным приобретением будет второй станок. Вследствие того, что даже самый мощный станок через какой-то промежуток времени начнет перегреваться, дать возможность ему передохнуть и остыть будет обязательным рабочим моментом. Необходимой характеристикой станка является мощность не ниже, чем один киловатт. От него требуется выполнение двух основных функций – это распил и фугование, то есть выравнивание деревянной поверхности.

Отдавая предпочтение какой-либо модели, заострите внимание на наличие люфта
– зазора, в местах, где регулируются детали. Качественный деревообрабатывающий станок, например, американка, не превышает ширины в пятнадцать – двадцать сантиметров. Но также качественными должны быть линейки и система охлаждения.

Не стоит отдавать предпочтение станку с алюминиевым столом и линейкой.

Алюминий имеет склонность оставлять на древесине черные отметки.
Есть вероятность нанести полосы на готовое изделие лобзиковой пилой. В итоге дефекты неблагоприятно влияют на внешний вид материала после обработки, и готовую вагонку необходимо покрасить, когда можно было обойтись бесцветным лаком. Для работы пилы предназначен специализированный кожух, надевающийся на основание пилы для того, чтобы не запачкать древесину, когда как стол и линейка не имеет защитных приспособлений.

Изготовить вагонку из ольхи ручным способом можно, например, фрезером или на циркулярке. Фрезерный способ более качественный.

Изготовленный таким способом самодельный материал имеет хорошие технические показатели.

Размеры вагонки

В первую очередь требуется подобрать нужный размер необрезанной доски. Нужная длина устанавливается, опираясь на среднюю длину тех досок, которые есть в вашем распоряжении, и от требующейся длины. Вагонку длиною более двух метров крайне тяжело обрабатывать, в связи с этим такого рода длина экономически невыгодна. Но по большому счету любая длина может быть использована с толком.

Самая незатейливая с виду доска, которая иногда отправляется прямиком в мусор, может преобразиться в прекрасный паркет, сделанный своими руками. Он убережет ваш карман от лишних затрат и будет радовать ваш глаз не хуже приобретенного в магазине. Затем необходимо определить ширину вагонки. При узенькой доске вагонка выйдет широкая, то есть одна вагонка – одна доска. При широкой доске – две узенькие вагонки.

Многие специалисты утверждают, что использование вагонки шириной в семь – десять сантиметров в разы практичнее.
Не стоит забывать и о том, что вагонка, которую вы используете, должна быть одинаковой по ширине.

Качественный материал производится, например, таким методом. как браширование.

Изготовление вагонки своими руками

Техника безопасности – это первое, о чем стоит упомянуть. Ни в коем случае не рекомендуется надевать одежду с декоративными деталями. Удобная простая роба без лишних элементов – лучший вариант. При возможности наденьте защитные очки. Пила должна быть в специальном кожухе с расклинивателем, которые упростят вам распил и при этом обезопасят вас при пользовании станком. Монотонная работа зачастую усыпляет бдительность рабочего, и в этом случае появляется вероятность случайно распилить не то, что требовалось. Поэтому будьте внимательны к перегреву мотора.

Для этого нарезайте доски партиями сначала с одной стороны, а уже потом беритесь за другую.

Сам процесс начинается с прочерчивания прямых линий
, по которым в дальнейшем будут распиливаться боковые стороны досок. Рекомендуется использовать карандаши зеленого или синего цвета, это необходимо для того, чтобы линии были хорошо видны, в случае, если древесина сырая и начинает синеть. Для распила доски укладываем ее на столешницу станка таким образом, чтобы отмеченные ранее линии были ровными. На конец доски сделайте упор телом и проталкивайте ее прямиком на лезвие пилы. Пильный круг многие приобретают для того, чтобы упростить процесс распила, отдавая предпочтение кругам с большим диаметром.

При этом важно следить за доской, она не должна зажимать круг.

Для распила другой стороны доски, станок необходимо перенастроить.
Для этого установите линейку на требующуюся ширину. Обычным делом является использование двух струбцин, для фиксирования в процессе обработки. Затем распиливается вторая сторона доски по настроенной линейке, при распиле боковой стороны без использования линейки на выходе появятся распиленные под линейку. Отложите их в отдельное место, они пригодятся нам для реек.

Для тех, кто интересуется, как определить ширину реек, ответ прост, для этого ставится отпиленная вагонка, которая и будет использована вместо линейки.

Выяснять ширину до миллиметра нет смысла, так как на качестве вагонки это не отразится.

Фугование доски

Доска становится ровной и гладкой после процедуры фугования. Это крайне важный этап и требует не меньшей внимательности и сосредоточенности. Для этого вновь необходимо перенастроить станок. Строгаются доски одна за другой, строго с одной стороны. Доски, которые свернулись в процессе строгания в спираль, сразу выбрасываются, потому как, они уже не подлежат дальнейшей эксплуатации. Для получения ровных и одинаковых досок по ширине, считайте сколько раз вам потребовалось провести по станку и повторяйте это же число с каждой новой доской, прилагая то же усилие.

При работе с другой стороной незначительные отличия в толщине будут незаметны.

В заключение обработки доски требуется сделать пазы. Получают их, используя фрезы или небольшого диаметра пильный круг, но необходимо установить его наискосок. Использовать его стоит, только если у вас нет в наличии фрез, так как метод довольно трудоемкий, требуется дополнительная настройка оборудования.

Первое, что требуется сделать – это настроить линейку
, для этого поднимите и опускайте стол до тех пор, пока не установите необходимую глубину для паза. После этого выпиливаете пазы по обе стороны доски. Нет необходимости выпиливать пазы строго посередине доски, делая паз чуть ближе к поверхности – зрительно появляется ощущение более тонкой вагонки, чем она в действительности является.

Реализация остатков в рейки

Отложенные ранее нереализованные доски, будут трансформированы в рейки, которые будут задействованы для фиксации вагонки при ее монтаже. Будучи стыковочным материалом, рейка не обязана быть той же длины, что и вагонка. Длина в этом случае не играет роли, так как место стыка скрыто за вагонкой. Но рейка должна быть меньше, чем паз.

Благодаря кривизне рейка прекрасно будет фиксироваться в пазах, в связи с этим ее не строгают, при качественной пиле рейка получается достаточно гладкой.

Если внешний вид стоит для вас на первом месте, снимите по обе стороны доски небольшого размера фаски. Это займет большое количество времени. Но сделав это, результат сразу будет бросаться в глаза. Срок эксплуатации вагонки ориентировочно от пятнадцати до двадцати лет. При условии обработки ее специализированным защитным средством от грибка, гнили и насекомых долговечность вагонки в разы увеличивается.

Произведенная вагонка в домашних условиях сбережет ваш карман от лишних трат
, придаст помещению более эстетичный и привлекательный вид. Не стоит забывать и о том, что вагонка – это материал с высоким показателем теплопроводности и является экологичным материалом, а значит при высоких скачках температуры не будет выделять вредные токсические вещества.

Дополнительную информацию по этому вопросу вы можете узнать, посмотрев видео немного ниже.

Деревянная вагонка – тонкая облицовочная доска со специальными вырезами, обеспечивающими простоту монтажа, пользующаяся стабильно высоким спросом на рынке.

Это универсальный материал, с его помощью можно создать изысканный интерьер, облицевать наружную стену. Дерево полностью безвредно, вагонка подойдет даже для детской комнаты. Дощечки любой формы можно купить в строительном магазине, а можно сделать самостоятельно, для этого потребуется станок для изготовления вагонки, материал и, конечно же, желание.

Стоит ли покупать

Купить вагонку нетрудно. В продажу поступают различные ее виды, они отличаются используемой древесиной, цветом, фактурой, формой наружной поверхности, поэтому можно выбрать материал, идеально подходящий для любого проекта. При всем при этом у вагонки есть существенный недостаток – высокая цена.

Затевая крупный ремонт, нелишним будет рассмотреть вариант самостоятельного изготовления вагонки. Стоит отметить, что даже самый простой станок такого типа будет иметь высокую цену, и, прежде чем решаться на покупку, надо оценить ее рентабельность.

Нужен в домашней мастерской подобный станок или нет – решать самому мастеру, можно лишь привести несколько аргументов в пользу покупки:

производство вагонки в домашней мастерской позволит заметно сэкономить на строительном материале;
изготовленная своими руками продукция будет заведомо более высокого качества, чем аналогичная, поступающая в продажу;
станок может стать источником дополнительного заработка ввиду ощутимой разницы в цене между обрезной доской и готовой вагонкой.

Также нельзя забывать и о том, что данный станок многофункционален. Сфера его применения не ограничена производством вагонки. С его помощью можно изготовить ряд других профилированных изделий из дерева, среди прочего: наличники, плинтусы, фигурные рейки для всевозможных рамок.

Принцип работы станка

Процесс изготовления вагонки включает в себя обработку заготовки с четырех сторон. Прежде всего, доска проходит дисковые пилы, которые создают ровные края. Далее рейсмус калибрует заготовку. Последним этапом является фрезерование, в результате которого формируются фаски и элементы соединения (шип и паз).

В принципе, все эти действия можно выполнять на разных станках, но это неэффективно. Гораздо разумнее использовать один станок, который позволит получить на выходе полностью готовое изделие, к тому же за один проход.

Работа данного станка возможна благодаря одновременной установке нескольких (от 4 до 7) шпинделей на одной столешнице. Регулировкой расстояния между пилами легко обозначить геометрические размеры получаемой доски, меняя фрезы, – гибко настраивать профиль изделия.

На производственных предприятиях используют мощные станки с рабочими поверхностями до 12 м, для изготовления вагонки в домашних условиях можно выбрать портативное устройство. При этом мощности небольшого бытового станка с лихвой хватит для нужд текущего ремонта.

Составные части самодельного станка

Станок для производства вагонки можно изготовить самостоятельно, но надо учитывать, что он имеет сложную конструкцию. Браться за такую работу можно только в том случае, если имеется опыт и соответствующие знания.

Чертежи простого станка для домашней мастерской несложно найти на просторах интернета. Конструктивно же он состоит из нескольких основных устройств, собранных на общей раме.

Станина

Остов станка являет собой массивную стальную конструкцию, которая обеспечивает устойчивость и надежность крепления всех узлов и агрегатов. Станина должна быть неподвижной, для этого ее центр тяжести располагают как можно ниже. Составные части остова соединяют между собой с помощью сварки.

Столешница

Лучшим материалом для стола самодельного станка является шлифованная стальная плита. В ней делаются технологические отверстия для выхода режущего инструмента, на ней устанавливаются упоры. Столешницу делают узкой и вытянутой в длину, ее задача – поддерживать заготовку во время обработки.

Для небольшого станка столешницу можно изготовить и из листовых материалов на основе дерева. Подойдут ламинированные плиты или толстая фанера. Лучше всего подобную конструкцию оббить металлом или оклеить прочным пластиком.

Двигатель

Все вращающиеся устройства приводятся в действие электродвигателем. Даже для небольшого станка его мощность должна превышать 2 кВт. Передача вращения осуществляется с помощью ремней. Для эффективной работы различных режущих устройств нужна разная скорость вращения, этого добиваются использованием шкивов разных диаметров.

Прижимной механизм

Задача данного механизма – точно ориентировать заготовку и удерживать ее во время обработки. Реализуется набором роликов, закрепленных на столешнице. Их делают съемными, что позволяет использовать станок для изготовления дощечек различной ширины.

Режущий инструмент

Дисковые пилы и фрезы формируют профиль изделия на выходе. Качество получаемой вагонки зависит прежде всего от качества этого узла. Меняя режущий инструмент и его параметры, можно настраивать станок для производства различной продукции.

Создавая самодельный станок, важно обеспечить безопасность его эксплуатации. Все вращающиеся части должны быть закрыты металлическими кожухами. Блок включения-отключения должен располагаться в непосредственной близости от оператора. Кнопка выключения должна быть красного цвета, легко нажиматься и ни в коем случае не быть утопленной в корпус выключателя.

Вагонка с помощью циркулярки

Часто возникает ситуация, когда на передний план выходит не эстетика материала, а исключительно его практичность, к примеру, необходимо отделать стены или потолок подсобного помещения, погреба, мастерской. Для этих целей отлично подойдет простая и надежная, изготовленная своими руками на циркулярке вагонка.

Первым делом надо подготовить пиломатериал. Понадобятся доски толщиной 15-20 мм, шириной 8-10 см. Разумно предположить, что чем шире доска, тем меньше ее понадобится, тем быстрее будет выполнена работа. Это верно, но лишь отчасти. Большая ширина плюс примитивное соединение, пазы для которого позволяет выполнить циркулярка, гарантированно приведут к короблению доски, тем самым недолговечности покрытия.

Заготовки необходимо выровнять по ширине. Для этого боковой упор циркулярной пилы выставляют с помощью линейки, фиксируют. Поочередно обрабатывают каждую дощечку, доводят ширину до единого значения.

Обратите внимание!
В процессе работы следует внимательно осматривать заготовки. Не стоит пытаться изготовить вагонку из доски, в которой много сучков, или их немного, но они крупные. В домашних условиях их точно не удастся зафиксировать, они скоро выпадут.

После того как дощечки выровняли, их циклюют. Лучше всего для этого подходит фуговальный станок, но заводские циркулярки тоже могут выполнять эту функцию. Конечно, можно обработать доску ручным или электрическим рубанком.

Далее необходимо создать паз и шип для крепления вагонки. Проще всего сделать зеркальные выборки в противоположных торцах доски. Их точность и симметричность достигается регулировкой высоты выхода диска и расстоянием от пилы до упора.

При толщине доски в 20 мм выход диска должен быть 10 мм, расстояние до линейки также 10 мм. Первый проход делают плашмя. Прижимая доску к боковому упору, проделывают в ней канавку на половину толщины. Далее доску ставят на ребро, повторяют операцию. Те же действия, но в зеркальном отражении выполняют с другого торца.

В результате описанных действий получается грубый вариант вагонки, которую легко монтировать, она создает привлекательную ровную поверхность.

Использование фрезерного станка

Наличие фрезерного станка по дереву позволит изготовить вагонку достаточно высокого качества. Ею можно смело облицовывать не только подсобные помещения, но и жилые комнаты. Используя фрезы различной конфигурации, можно изготовить с помощью фрезера своими руками вагонку любого типа, в тому числе и пользующуюся особым спросом евровагонку.

Преимущества евровагонки:

более надежное соединение;
пропилы на обратной стороне, позволяющие покрытию дышать;
обилие профилей, позволяющих создать уникальную поверхность;
высокая долговечность.

До начала работы надо подготовить материал. Дощечки должны быть ровными, гладкими. Заготовки с сучками на боковых гранях сразу отбраковывают – высока вероятность того, что в процессе фрезеровки они вылетят. Также отбраковывают дощечки с потемнениями, продольными трещинами, имеющие видимую кривизну.

Лучший фрезерный инструмент для изготовления вагонки – станок с вертикальным шпинделем. На него надевается фреза для проделывания паза с одновременным снятием декоративной фаски. Режущий инструмент выставляется в зависимости от требуемой глубины обработки и надежно фиксируется.

Работать будет удобнее, если станок немного усовершенствовать, а именно установить на столешнице несколько металлических роликов, которые будут фиксировать рейку, регулируя глубину обработки, позволяя ей поступательно двигаться вдоль ножа.

Обратите внимание!
Прежде чем браться за изготовление вагонки, стоит испытать станок. Для этого нужно выстругать короткую рейку, проверить и, если результат устраивает, переходить непосредственно к работе.

После того как будет обработана одна сторона, фрезу меняют. Удобно работать наборным инструментом, фрезами, собранными из нескольких ножей. Меняя конфигурацию режущей кромки, можно изготавливать различные виды вагонки.

Также можно проделать пазы и на внутренней стороне вагонки, для этого заготовку ставят на ребро, поджимают с помощью роликов.

Требования к пиломатериалам

Изготовить качественную вагонку можно только из соответствующего пиломатериала. Есть несколько правил по этому поводу:

лучше брать древесину нижней части дерева. Она отличается хорошей фактурой, в ней меньше сучков;
заготовка должна быть ровной и гладкой. Не допускается наличие трещин, гнили, следов деятельности короеда;
доски, из которых будет изготовлена вагонка, должны быть высушены, допускается влажность не более 12-16%. В противном случае вагонку может повести, а одна некачественная доска легко испортит всю стену.

Порода дерева выбирается в зависимости от предназначения вагонки. Для работы используют самую разную древесину, чаще всего это сосна, кедр, лиственница, дуб, ясень.

Самой популярной по праву считается древесина хвойных пород. Она отлично подходит как для внутренней отделки, так и для наружных стен. В помещении она создает особый уют, наполняя воздух еле уловимым смолистым ароматом.

Липа, ввиду своей мягкости и податливости, позволяет изготавливать вагонку самого сложного профиля. Превосходные потребительские характеристики и высокую долговечность имеет дуб и лиственница. Единственный их недостаток – сложность обработки, необходимо использовать фрезы из твердых сплавов.

Оформление помещений деревянной вагонкой – это осовремененная классика. Изысканные и безопасные для человека интерьеры, красивый и функциональный экстерьер – все это можно сделать самому. Мини-станок для производства вагонки позволит сэкономить на строительном материале, а полноценный стационарный – поможет неплохо заработать.

Что понадобится для изготовления панелей ручным способом?

Процесс производства не так сложен, как кажется первоначально. Что для этого нужно?

Ручной фрезер;
Фрезы;
Доски.

Изготовленные вручную панели выглядят ничуть не хуже тех, что продаются, а чувство гордости от того, что все было сделано собственноручно – только добавит положительных эмоций от выполненного ремонта.

Фрезы

Фрезы для изготовления вагонки представлены в разных вариантах:

Подшипниковые фрезы используются для основной работы, в процессе которой получается готовая панель. Без подшипниковые фрезы понадобятся, когда нужно выполнить какую-то отдельную деталь или ее обработать. Для без подшипниковых ножей нужно будет приобрести дополнительное оборудование.
Диаметр ножей должен иметь определенное соотношение с радиусом паза на доске: 12,7-6,35 мм., 9,5-4,8 мм., 15,8-7,9 мм.
Если фрезы для вагонки имеют диаметр 35 мм. и 50 мм при хвостовике, диаметр которого – 8 мм., то они могут применяться со станком, оснащенном цангами или прибором для ручной работы.

Видео — описание фрез:

Станок

Ручной представлен в трех основных видах:

Ламельный;
Кромочный;
Верхний.

Скорость вращения ножей может достигать 30000 об./мин. Ручки сбоку позволяют без труда управлять ручным станком. В комплект фрез для входят боковые съемные линейки для обработки кромок, для выполнения пазов, а также специальной втулкой для работы с шаблонами и копирами.

Изготовление на станке

Видео — линия по производству:

Затраты

Корпус фрезы можно приобрести по цене от 3300 до 4180 руб., комплект ножей обойдется в сумму от 1672 до 1716 руб.

Тот, кто привносит что-то новое в свою жизнь, осваивает иные ремесла, не боится неудач – легко заинтересует людей и научит тому, что знает сам. Так появляются настоящие мастера своего дела.

Источник

5240

Деревянная вагонка — это востребованный отделочный материал с единственным недостатком: он дорого стоит. Впрочем, высокая цена — еще не причина для того, чтобы отказываться от использования деревянной вагонки, ведь при желании материал для отделки дома можно сделать самому. Я расскажу, как производится вагонка своими руками на доступном деревообрабатывающем оборудовании.

Что нужно знать о материале

Вагонка – это цельнодеревянная доска, предназначенная для облицовки различных строительных объектов снаружи и для отделки помещения изнутри.

Иллюстрации	Разновидности по способу крепежа
	Фрезерованная доска с соединением «шип-паз» . Это наиболее распространённая разновидность материала. С одной стороны планки располагаются фрезерованный паз – продольное углубление, а с другой стороны выступает шип. В ходе установки, шип задвигается в паз, туда же входят монтажные скобы. В итоге облицовка получается с минимальными зазорами.
	Соединение шип-паз (где шип — отдельный элемент) . При изготовлении такой вагонки, из досок с обеих сторон выбирается четверть. Соседние доски в облицовке соединяются отдельным шипом – рейкой, которая вставляется в пазы. Такой профиль планок характерен для вагонки, изготавливаемой кустарным способом.
	Обрезная доска для укладки внахлест (Американка). По сути, это простая доска, обработанная циркулярной пилой и пропущенная через фуганок. Доска крепится к обрешётке поверх минеральной ваты гвоздями. Гвозди вбиваются в верхней части доски, а поверх нее устанавливается следующая планка. В итоге поперечный срез отделки выглядит как елочка. Существенное преимущество такой вагонки – это ее небольшая стоимость за счет простоты обработки.

Как вагонка делается на производстве

Иллюстрации	Этапы промышленного производства
	Распиловка бревна на доски . Лес сортируется по степени кривизны бревен. Наименее кривые бревна с минимальным количеством брака подаются на пилораму, где разрезаются продольно.
	Сушка . Пиломатериалы подвергаются сушке. Есть несколько способов сушки, включая автоклавную и инфракрасную обработку. Независимо от способа сушки древесины, влажность пиломатериалов в итоге должна составлять 12%. На этом же этапе заготовки могут обрабатываться антисептическими пропитками.
	Профилирование и обрезка . На этом этапе пиломатериалы прогоняются через станок для изготовления вагонки, который совмещает функцию фрезера и фуганка. В итоге доска приобретает необходимый профиль. Также доска обрезается по длине согласно стандарту.
	Сортировка . Готовые пиломатериалы сортируются по классу и виду, а затем упаковываются.

Выбор производственных материалов

В продаже помимо деревянной вагонки представлены панели из пластика и МДФ. Учитывая специфику производственных процессов единственный материал, который можно обработать в домашних условиях, это древесина.

К древесине из которой делается вагонка предъявляются следующие требования:

Влажность в пределах 12-18%.
На производстве пиломатериалы перед окончательной обработкой просушиваются. Делается это для того, чтобы при эксплуатации готовая вагонка не высыхала и не растрескивалась;
Отсутствие дефектов, которые приведут к порче древесины
. Наличие пигментных пятен на древесине свидетельствует о начале гнилостных процессов, которые могут негативно сказаться на эксплуатационном ресурсе вагонки;
Высокая плотность
. Чем плотнее древесина, тем более устойчивой к механическим повреждениям и гниению будет готовая вагонка.

Какая древесная порода соответствует перечисленным требованиям? С учетом привлекательной стоимости, для изготовления вагонки предпочтительно использовать древесину хвойных пород. Если облицовочная доска изготавливается для помещений с повышенной влажностью, то лучший вариант — это использование пиломатериалов из осины.

Оборудование для производства в домашней мастерской

Выбор производственного инструмента зависит от того, что именно вы решите делать. Если в планах изготовить доску для набивки внахлест, будет достаточно циркулярной пилы и фуганка. Того же оборудования хватит, если вы решили на досках делать не пазы и шипы, а ступеньки, вырезанные вполдерева, как это показано на фото.

Если планируете делать вагонку с соединением «шип-паз», кроме циркулярной пилы и фуганка потребуется фрезерный стол с фрезой, подобранной под толщину продольного паза. Для выборки паза на стандартной вагонке толщиной 20 мм, подбираем толщину пазовой фрезы 10 мм.

Можно ли делать профиль вагонки ручным фрезером? Теоретически это возможно, но работать удерживая фрезер в руках сложнее, чем выполнять ту же работу на фрезерном станке.

Способ 1: производство вагонки на ленточной пилораме

Этот способ традиционный для США и Канады, где люди, имеющие возможность недорого купить лес, с помощью ленточной пилы раскраивают бревна на брус, а брус в свою очередь распиливается на доски со скошенным или прямоугольным профилем.

Такой профиль позволяет сделать облицовку стен более аккуратной. Тем не менее, задачу при изготовлении вагонки можно упростить и сделать профиль доски обычным прямоугольным.

Такая технология не предполагает обязательной шлифовки, так как уже в таком виде доску можно набивать поверх монтажного каркаса. Тем не менее, если нужен более аккуратный фасад дома, готовые планки можно пропустить через фуганок и сделать их гладкими.

Способ 2: производство вагонки с использованием циркулярной пилы

На начальном этапе из бруса или из уже готовой обрезной доски нарезаются заготовки с поперечным сечением 202×22 мм. Запас в 2 мм оставлен для того, чтобы прогнать заготовки через фуганок и получить доски с сечением 200×20 мм. Так как изготовление отделочного материала выполняется своими руками, длину заготовок подбирайте по своему усмотрению.

В ходе производственного процесса заготовки проходят продольной стороной через пилораму, так чтобы с каждого края получилась ступенька вполовину толщины заготовки. Выступы с одной и другой стороны располагаются зеркально, то есть, с одного края – вверху, а с другого – внизу.

Монтаж таких планок выполняется так, чтобы доска, расположенная сверху, ступенькой, заходила на расположенную ниже доску. В итоге, влага не будет попадать за деревянную обшивку.

Способ 3: производство вагонки с использованием фрезерного стола

Для изготовления вагонки на фрезерном столе потребуется заранее подготовленная на циркулярной пиле и фуганке строганная доска. Все следующие операции выполняются на фрезерном столе с возможностью жесткой фиксации режущего инструмента и заготовки.

Подведем итоги

Сделать вагонку для обшивки своего дома несложно, главное располагать необходимым инструментом и следовать предложенным инструкциям. Если при самостоятельном изготовлении вагонки появятся вопросы, задайте их в комментариях к статье.

14 мая 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Пальчиковые фрезы.

Создание вагонки собственными руками

Фрезы

Огромный ассортимент фрезов для ручного фрезера

Классификация ручных фрезов по дереву:

Подшипниковые (кромочные) – нужны для производства вагонки.
Безподшипниковые – используются при разовой обработке определенной детали. Требуют вспомогательного оборудования.

Вида пазовых галтельных фрезов

9,5 и 4,8 миллиметров;
12,7 и 6,35 миллиметров;
15,8 и 7,9 миллиметров.

Для изготовления вагонки подобные фрезы можно использовать, но это неудобно.

Воспользуйтесь универсальными фрезами для производства вагонки.

Очень удобные для изготовления вагонки насадные фрезы.

Этапы изготовления вагонки

Аккуратно выравниваем одну сторону доски

Заготавливаем ровные фугованные заготовки из простой необрезной доски, сделав срез по одной из сторон и определив ширину будущей панели.

Устанавливаем линейку на необходимую ширину

Применение фугованной доски

Вагонка с пазами, соединенная с двух сторон тонкой рейкой

Процесс выпиливания паза фрезой

Процесс обработки досок на рейсмусе

Работа ручного рейсмуса

На рынке дает поистине безграничные возможности для творчества и выражения эмоций в дереве, камне, да хоть в создании мебели для дома и семьи, поскольку без этого инструмента сложно сделать что-либо стоящее.

В век продвинутых технологий фрез существует великое множество, вряд ли возможно описать все их многообразие, в этой статье затронем наиболее востребованные запросы.

Какие бывают виды фрез для вагонки на ручной фрезер?

Чтобы разобраться в этом вопросе, необходимо понять, что такое вагонка. Она различается по внешнему виду (профилю) и материалу.

Конечно, все делается из дерева, но размеры и влажность дерева различны, поскольку — евровагонка изготавливается по DIN 68126, а отечественный вариант, в быту вагонка, по ГОСТ 8242-88. На фото продемонстрировано многообразие обработки доски.

различные конфигурации внешнего вида вагонки

То есть, вагонка — по сути, качественно обработанная доска, которая, независимо от того какой на ней внешний контур, имеет паз и шпунт для стыковки досок между собой.

Инструмент с двумя дисками под шпунт

А следовательно, фрезы для изготовления шпунта и паза вагонки имеют строго определенные размеры и внешний вид. На первом фото образец для изготовления шпунта, на втором для изготовления паза.

так же двухдисковая, но для выреза паза

Для работ по камню

Изготавливаются из твёрдосплавного материала, напаянного на стальное основание, но есть и более дорогие варианты, например, разборные со сменными ножами или алмазным напылением.

Поскольку фантазия человека безгранична, то и формообразующая фрезы весьма разнообразна и постоянно совершенствует свои формы. Лидером по выпуску разнообразных фрез в том числе и по искусственному камню является компания CERATIZIT.

алмазные фрезы для работ по камню

Сделать самому деревянные панели, чтобы обшить ними комнату – это очень интересно и увлекательно.

Изготовление вагонки ручным способом

Фрезы

Ручные фрезы по дереву можно подразделить на подшипникоые
(или кромочные) и безподшипниковые
. Первые применяются для изготовления вагонки, а вторые используются для разовой обработки какой-либо детали, но для них нужно вспомогательное оборудование.

Фрезы для изготовления вагонки для ручного фрезера могут иметь соотношение диаметра (D) к радиусу (R)
паза на панели: 9,5-4,8 мм, 12,7-6,35 мм, 15,8-7,9 мм и 199,5 мм. Диаметр хвостовикаика при этом останется 8 мм. Для вагонки такие фрезы использовать можно, но неудобно.

Такая фреза для вагонки, как на фото вверху может использоваться как с ручной фрезерной машинкой, так и с фрезерным станком, который укомплектован цангами. Диаметр фрез в данном случае 50 мм и 35 мм
— соответственно при диаметре хвостовика 8 мм
.

Такая фреза для изготовления вагонки позволит сделать панели с любым видом шпунта. Самое основное – правильно настроить станок и подобрать размеры фрез по глубине и диаметру.

Изготовление вагонки

Для изготовления вагонки своими руками вам нужно сделать ровные фугованные заготовки из необрезной доски. В первую очереди делаете срез по одной стороне, а затем определяетесь с шириной будущей панели.

Для определения ширины обратите внимание на все имеющиеся у вас доски, чтобы панели получились одинаковыми. Конечно, строгая инструкция с указаниями здесь отсутствует, но самый оптимальный размер доски будет от 7 то 10 см.

При фуговании досок будьте очень осторожны, потому что большинство травм плотники получают именно при этом процессе. Руку или палец здесь, конечно не отрежет, но раны очень кровоточат и долго заживают, хотя в первый момент даже не чувствуется боль. Чтобы толщина всех досок получилась одинаковой – считайте количество проходов по фрезе – миллиметровой точности вы, конечно, не добьётесь, но разницу никто не заметит.

Совет. Для обработки лучше выбирать доски не более 2м длиной, так как более длинные сложно удерживать и размеры получаются неточными. Также более короткие доски будет легче обрабатывать ручным фрезером.

При спиливании обзола иногда остаётся довольно много дерева и его не следует выбрасывать. С этих отходов можно напилить тоненьких реек для соединения, а вагонку сделать с пазами по обе стороны.

Когда доска обрезана и фугована, вам остаётся сделать шип и паз, то есть шпунтовать её по периметру. Устанавливаете фрезу на станок и, опуская или поднимая стол, регулируете глубину паза. Линейку придвигаете на нужное расстояние и следите за тем, чтобы во время обработки доска всегда была плотно прижата к её кромке.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Источник

Обшивка деревянной вагонкой является классическим способом отделки жилых помещений и внешних стен малоэтажных строений. Изготавливают ее промышленным способом, если необходимо поточное и массовое производство, например, для продажи в магазине стройматериалов. В то же время существует альтернативный способ изготовления методом ручного фрезерования полуфабриката – обрезного пиломатериала.

Последняя фраза здесь является ключевой, поскольку в обоих случаях применяется специальный режущий инструмент. Это фреза, и если быть точным в определении понятий, ею оснащают станки и оборудование, служащие для выборки пазов и формирования декоративного профиля на заготовке. Ручной способ производства всегда предпочтителен, если вам нужен небольшой объем вагонки. В этом случае существенно экономятся деньги, и, что немаловажно, реализуются собственные идеи, всегда есть возможность подобрать индивидуальный вариант.

Фрезы, пригодные для изготовления вагонки ручным фрезером

Независимо от класса инструмента, то есть профессионального или любительского ручного инструмента, в нем используются исключительно торцевой вид фрез. На одном из ее концов находится цанга (хвостовик) диаметром 8 либо 12 мм для жесткого захвата патроном, а на другом – непосредственно профильный резец шириной до 50 мм. Качество изготовления самих фрез и срок службы режущего инструмента зависит в первую очередь от марки стали резца и от производителя. Модели известных брендов всегда оснащаются только прочными марками инструментальной стали.

Важно! При изнашивании режущая часть фрез в большинстве случаев подлежит переточке, но не более четырех раз. Резцы и вышедшие из строя подшипники продаются в специализированных магазинах.

Все фрезы для выборки древесины принято делить на две основные группы: кромочные и пазовые. Продают их как отдельно, так и в составе наборов. Кромочные резцы легко отличить от прочих по характерному признаку – наличию подшипника перед резцом. Есть универсальные фрезы – это полезно иметь в виду при однотипных операциях – например, в случае изготовления вагонки. Стоят они чуть дороже одиночных моделей, но позволят вам сэкономить больше времени на производство за счет уменьшения количества проходов.

Производство евровагонки ручным фрезером своими руками

Перед началом работ вам необходимо запастись необходимым количеством заготовок. В зависимости от выбранной толщины заготовки подбирается пазовая и фальцевая фреза либо устанавливается нужный размер между резцами в комбинированной фрезе. Все обрабатываемые кромки заготовок должны быть ровными по плоскости, чтобы паз и гребень четко стыковались между собой.

Совет. Обеспечить оптимальные и комфортные условия работы на ручном фрезере поможет правильный выбор скоростного режима. Чем больше по замыслу и возможности глубина шипа (паза) и диаметр фрезы, тем ниже должны быть обороты. Их легко отрегулировать на инструменте при пробном проходе. Следует обратить внимание и на плотность материала. На упаковках и документации по эксплуатации фрезерного оборудования есть указания на этот счет.

Во всех ручных фрезерах предусмотрена поверхностная обработка материала режущим инструментом вниз. В отличие от станка, заготовка остается недвижимой, а фреза подается на обработку, вручную учитывая характер профиля фрезеровочных работ.

Изготовление вагонки лучше всего производить с помощью направляющей линейки фрезера, устраняющей возможные отклонения по плоскостям обрабатываемой кромки (торца доски). Обычно сначала делают паз, а затем выбирают шип. Последовательность операций при фрезеровании заготовок вагонки должна быть следующей:

Закрепляем заготовку на верстаке при помощи струбцин либо саморезами по краям.
Устанавливаем во фрезер нужную фрезу и регулируем высоту ее проходки.
Включаем фрезер и делаем пробную проходку.

Указанные операции одинаковы для обоих видов операций. Если у вас имеется универсальная фреза, вам не понадобится перенастраивать фрезу ручного фрезера. Другое дело, если ширину планируемого паза невозможно сделать за один проход фрезы. Комбинированные фрезы для изготовления вагонки обычно продаются парно, для пазов и шипов соответственно.

Шиповую (выступающую часть) с другой стороны заготовки выполняют за один проход комбинированной фрезой. Однако для придания вашей вагонке стилизованного вида, например, с имитацией бруса или какого-либо специального профиля, лучше применять отдельные фальцевые фрезы с фигурным профилем. Часто края шипов и пазов вагонки имеют закругленную форму либо фигурный вырез.

Важно! Старайтесь вести фрезер в одном направлении при контакте с древесиной, в противном случае вы рискуете сжечь резец раньше срока предусмотренной гарантийной эксплуатации. Паз должен превышать по глубине рабочую длину шипа вагонки. Этот зазор несет собой компенсационную нагрузку при увеличении влажности, особенно при наружной отделке вагонкой.

Заключение

Использование ручного фрезера при изготовлении вагонки – отличный вариант для домашнего мастера. Качество конечного изделия при грамотном использовании оборудования ничуть не уступает промышленным образцам, а в чем-то будет и превосходить, с точки зрения художественного оформления. Для более точной обработки кромок на заготовках приобретайте фирменные фрезы, в том числе и известных китайских компаний.

Источник

Фрезы, пригодные для изготовления вагонки ручным фрезером

Важно!
При изнашивании режущая часть фрез в большинстве случаев подлежит переточке, но не более четырех раз. Резцы и вышедшие из строя подшипники продаются в специализированных магазинах.

Производство евровагонки ручным фрезером своими руками

Совет.
Обеспечить оптимальные и комфортные условия работы на ручном фрезере поможет правильный выбор скоростного режима. Чем больше по замыслу и возможности глубина шипа (паза) и диаметр фрезы, тем ниже должны быть обороты. Их легко отрегулировать на инструменте при пробном проходе. Следует обратить внимание и на плотность материала. На упаковках и документации по эксплуатации фрезерного оборудования есть указания на этот счет.

Закрепляем заготовку на верстаке при помощи струбцин либо саморезами по краям.
Устанавливаем во фрезер нужную фрезу и регулируем высоту ее проходки.
Включаем фрезер и делаем пробную проходку.

Важно!
Старайтесь вести фрезер в одном направлении при контакте с древесиной, в противном случае вы рискуете сжечь резец раньше срока предусмотренной гарантийной эксплуатации. Паз должен превышать по глубине рабочую длину шипа вагонки. Этот зазор несет собой компенсационную нагрузку при увеличении влажности, особенно при наружной отделке вагонкой.

Заключение

Разновидности

Все виды конструктивно можно разделить на несколько групп:

сборные с механическим креплением ножей;
с напайными ножами;
монолитные.

Сборные модели обладают рядом преимуществ, однако являются наиболее дорогими. Меняя пластины на твердосплавную или быстрорежущую сталь и используя один и тот же комплект, появляется возможность работать с древесиной разной плотности. Ножи перетачиваются, а при исчерпании производственного ресурса подлежит замене сам нож, а не вся фреза полностью.

Типичная фреза для вагонки состоит из следующих элементов:

оси конструкции с крепежной гайкой;
двух дисков с ножами;
подшипника, находящегося между режущими ножами.

Зачастую их целесообразно разобрать с целью замены какой-либо составляющей. Ножи из твердого вольфрамового сплава ВК8 (вольфрам и кобальт) можно затачивать до 4 раз.

Проверенные производители

Набор концевых фрез «Глобус»

«Инвелд»

«Славянский двор»

Данный производитель выпускает варианты для четырехсторонних и фрезерных станков.

Процесс изготовления

Для этого понадобятся:

фрезер ручной или станок;
набор фрез;
доски.

Чтобы получить одинаковую толщину будущей вагонки, нужно выдерживать количество проходов по фрезе. Получающаяся разница в несколько миллиметров будет визуально незаметна.

На станке это происходит в несколько этапов.

Выбранная фреза устанавливается на станок.
Опусканием или подниманием стола регулируется глубина паза.
На заданное расстояние устанавливается линейка. Во время работы необходимо следить, чтобы заготовка плотно прилегала к ее кромке, иначе размер собьется.

Производители дают несложные советы для продления ресурса фрезы.

При работе с деревом скапливаются смолянистые отложения, что приводит к преждевременному износу. Поэтому необходимо ежедневно очищать инструмент от налета.
Не приступать к работе тупым инструментом. Отсутствие заточки может провоцировать подгорание режущей кромки и возникновение неисправимого дефекта на рабочей поверхности.
Соблюдать правила заточки. У затылованных моделей ее выполняют по передней грани режущего инструмента камнями СМ1, СМ2, с зернистостью А25 или А35. Заточку ножей из твердосплавных материалов делают алмазными кругами. Не забывайте следить, чтобы не возникало подгорания кромки.

22436

Вагонка — что это за материал

Таблица. Классы вагонки и их описание.

Класс или сорт	Описание
	Без трещин, сучков и других дефектов. Поверхность идеально гладкая, ровная.
	Поверхность гладкая или чуть шероховатая. Есть по 1 здоровому сучку на 1 погонный метр (диаметр сучка не более 1,5 см). Могут быть трещины: волосяные – длиной не более ½ панели, несквозные – длиной менее 9,5 см (выход трещин направлен в торец панели), появившиеся при сушке – величиной не более ширины панели. Могут быть засмолки и смоляные карманы по 2 шт. на 1 м п.
	Много сучков, из них выпадающих не может быть больше 2 шт. на 1 м п. Могут быть сквозные трещины шириной до 1 мм и длиной до 15-30 см, допускаются волосяные трещины по всей длине доски. Допускается присутствие червоточин (3 шт. на 1 м п.) и гнили (не более 1/10 часть панели). Вагонка сорта В подходит для окрашивания.
	Качество низкое. Много различных дефектов. Такая вагонка подходит для обивки технических помещений или черновых работ.

Цены на вагонку

Перечень минимального набора инструментов и оборудования

На заметку! Своими рукам и можно делать как самую простую, так и довольно сложную вагонку, мы рассмотрим оба варианта изготовления. Но для всех вариантов есть несколько предварительных условий.

Общие требования

На каких станках и какой бы сложности вы ни пробовали делать вагонку, нужно соблюдать следующие требования.

Качество пиломатериалов
. Доски должны быть только обрезными, с одинаковой толщиной и шириной. Широкие плоскости нужно пропускать через рейсмус минимум с одной, а желательно с двух сторон. Для этих целей лучше иметь дома двухсторонний рейсмус, а если его нет, то хотя бы элементарный фуговальный станок.

Практический совет! Настоятельно рекомендуем не заниматься строганием досок ручным электрическим рубанком. Намного выгоднее отвезти пиломатериалы к знакомому, имеющему двухсторонний рейсмус, за час-два работы вы пропустите 1-2 м 3 досок — такого количества достаточно для отделки небольшого деревенского домика. Вручную придется их строгать не один день, при этом, как мы уже упоминали, качество будет никаким. Такую вагонку можно использовать только для отделки вспомогательных помещений.

Цена на модельный ряд фуговальных станков

Важно! Вам ничто не должно мешать под ногами, все внимание будет обращено на работающую пилу, под ноги смотреть некогда — это увеличивает риски травматизма. Если доски длиннее метра, то не работайте самостоятельно, т. к. это трудно и очень опасно. Кроме того, значительно возрастают риски получения серьезной травмы, увеличивается количество отходов. Дело в том, что вы не сможете на выходе доски из фрезы нормально ее прижимать к линейке, на торцах нарушается линейность фрезеровки.

Важно! Никогда не снимайте с пилы защитный кожух и распорный клин. Они нужны не для того, чтобы удерживать летящие в глаза опилки, как думают неопытные столяры. Главное их назначение – не допускать обратного ударного вылета доски, при таком вылете она может пробить брюшную полость.

Шаг 5.
Простая вагонка имеет соединение в четверть, его можно сделать на обыкновенной циркулярке.

Отпустите крепление линейки и подвиньте ее к пиле. Расстояние между ними должно быть 10 мм, внимательно следите за параллельностью плоскостей. Закрепите линейку и проверьте правильность установки. Для этого пользуйтесь любыми отрезками, пропустите несколько для пробы.
Отрегулируйте положение стола циркулярки таким образом, чтобы зубья пилы в максимальной точке располагались на высоте 10 мм.

Важно! Не прижимайте доски около пилы рукой, пользуйтесь деревянным бруском. Чтобы он не соскальзывал с торца доски, пропилите углубление — оно должно одновременно упираться о доску сверху и в торец. В торец длинной доски никогда не упирайтесь животом, держите ее только руками, а корпус должен располагаться сбоку.

Теперь рассмотрим, как можно самостоятельно изготавливать евровагонку.

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Чем отличается евровагонка от обычной?

Соединение шип/паз более глубокое. За счет этого исключаются риски просвечивания швов во время значительного уменьшения ширины досок, упрощается монтаж обшивки. В глубокий паз проще вставлять метизы для крепления.
Обратная сторона имеет одну или две прорези – поверхности стен могут дышать, уменьшаются статические усилия во время изменения линейных размеров вагонки. Именно в результате сильных статических усилий обшивка дома может коробиться.

Практический совет! Если у вас нет специальных ножей для пропиливания канавок – не проблема, можете использовать те же, которые применялись для пропиливания паза. Приподнимите головку с таким расчетом, чтобы нож для паза располагался посредине доски. Нож паза длиннее, чем ножи для фасок, выставьте расстояние до линейки таким образом, чтобы работал только он. Глубина паза в этом случае будет примерно 3-5 мм, чего вполне достаточно для канавки.

Цены на популярный модельный ряд фрезеров

От чего зависит качество самодельной вагонки

Обращайте внимание на расположение волокон, никогда не обрабатывайте пиломатериалы «против шерсти».
Следите за состоянием подшипников. Малейшее биение непременно скажется на шероховатости поверхностей. Как только обнаружится, что вал станка немного шатается – подшипник нужно срочно менять или, при возможности, регулировать. Десятые доли миллиметра вибрации заметно ухудшают конечное качество.
Исправность режущих инструментов – одна из важных составляющих чистоты поверхности. Пилы и фрезы должны быть острыми. Если вы изготавливаете фрезы самостоятельно, то используйте только прочные марки инструментальной стали. Геометрия всех фрез должна быть одинаковой. В противном случае некоторые из них не будут работать, а это очень нежелательное явление.
Точно выставляйте фрезы, не спешите. Неопытному мастеру выставить сразу все фрезы очень сложно, не расстраивайтесь. Потеряйте больше времени, но добейтесь желанного результата. Потерянное время в дальнейшем с избытком окупится.
Чем больше фрез, тем лучше. Если головка позволяет устанавливать четыре, то так и поступайте, не работайте с двумя. Четыре фрезы немного увеличивают время установки, зато потом станок работает больше времени – они меньше тупятся.
Всегда пользуйтесь полностью одинаковыми клиньями для фиксации ножей. Даже небольшие различия в массе становятся причиной вибрации головки. Вибрация не только ухудшает качество обработки, но и становится причиной быстрого износа подшипников, повышает риск получения травм.
Соблюдайте режимы резания пиломатериалов. Это очень важное условие. К режимам резания относится число оборотов вала, количество режущих плоскостей, скорость подачи и угол заточки. Говорить на эту тему можно очень долго, режимы резания имеют огромное количество вариантов. Начинающим мастерам нужно хоть немного ознакомиться с теорией, а в дальнейшем все зависит от умения практически учиться и желания работать с деревообрабатывающими станками.
Перед подачей доски на станок осмотрите ее, выберите оптимальное направление резания с учетом особенностей поверхностей, наличием и видом сучков и иных дефектов.
Готовую вагонку складываете ровными штабелями, не ставьте ее вертикально, не разбрасывайте по всей мастерской. Чистота и порядок – свидетельство профессионализма мастера.
Если мало опыта, то вход/выход доски может быть бракованным из-за незначительного изменения направления движения и непараллельности с линейкой. Имейте это в виду во время определения длины вагонки, делайте запас по длине.

Крепежные элементы должны надежно удерживать вагонку и в то же время быть абсолютно незаметными. Для фиксации панелей к обрешетке используются саморезы, кляймеры, шурупы, но самый практичный вариант – это . Вот только гвозди для вагонки нужны не обычные, а финишные, отличающиеся формой шляпки и некоторыми характеристиками.

Видео – Простейшая вагонка своими руками

Пальчиковые фрезы.

Создание вагонки собственными руками

Фрезы

Огромный ассортимент фрезов для ручного фрезера

Классификация ручных фрезов по дереву:

Подшипниковые (кромочные) – нужны для производства вагонки.
Безподшипниковые – используются при разовой обработке определенной детали. Требуют вспомогательного оборудования.

Вида пазовых галтельных фрезов

9,5 и 4,8 миллиметров;
12,7 и 6,35 миллиметров;
15,8 и 7,9 миллиметров.

Для изготовления вагонки подобные фрезы можно использовать, но это неудобно.

Воспользуйтесь универсальными фрезами для производства вагонки.

Очень удобные для изготовления вагонки насадные фрезы.

Этапы изготовления вагонки

Аккуратно выравниваем одну сторону доски

Заготавливаем ровные фугованные заготовки из простой необрезной доски, сделав срез по одной из сторон и определив ширину будущей панели.

Устанавливаем линейку на необходимую ширину

Применение фугованной доски

Вагонка с пазами, соединенная с двух сторон тонкой рейкой

Процесс выпиливания паза фрезой

Процесс обработки досок на рейсмусе

Работа ручного рейсмуса

Стоит ли покупать

производство вагонки в домашней мастерской позволит заметно сэкономить на строительном материале;
изготовленная своими руками продукция будет заведомо более высокого качества, чем аналогичная, поступающая в продажу;
станок может стать источником дополнительного заработка ввиду ощутимой разницы в цене между обрезной доской и готовой вагонкой.

Принцип работы станка

Составные части самодельного станка

Станина

Столешница

Двигатель

Прижимной механизм

Режущий инструмент

Вагонка с помощью циркулярки

Обратите внимание!
В процессе работы следует внимательно осматривать заготовки. Не стоит пытаться изготовить вагонку из доски, в которой много сучков, или их немного, но они крупные. В домашних условиях их точно не удастся зафиксировать, они скоро выпадут.

Использование фрезерного станка

Преимущества евровагонки:

более надежное соединение;
пропилы на обратной стороне, позволяющие покрытию дышать;
обилие профилей, позволяющих создать уникальную поверхность;
высокая долговечность.

Обратите внимание!
Прежде чем браться за изготовление вагонки, стоит испытать станок. Для этого нужно выстругать короткую рейку, проверить и, если результат устраивает, переходить непосредственно к работе.

Требования к пиломатериалам

лучше брать древесину нижней части дерева. Она отличается хорошей фактурой, в ней меньше сучков;
заготовка должна быть ровной и гладкой. Не допускается наличие трещин, гнили, следов деятельности короеда;
доски, из которых будет изготовлена вагонка, должны быть высушены, допускается влажность не более 12-16%. В противном случае вагонку может повести, а одна некачественная доска легко испортит всю стену.

Источник
