Эжектор для добычи золота своими руками

Насос, дополненный эжектором, – отличное решение для поднятия воды из глубоких от 8 м. Работа полезного инженерного решения основана на принципе разрежения потока воды и имеет ряд преимуществ по сравнению с обычными устройствами.

Принцип работы эжектора

Подъём воды с большой глубины – главное достоинство эжекторных насосов. В скважину опускается только подающая труба. Насос остаётся на поверхности, служит дольше и свободно поддаётся контролю и обслуживанию. Конструкция эжектора проста. Его функционирование происходит за счёт таких элементов:

• сопло;
• смеситель;
• всасывающая камера;
• диффузор.

Устройство и принцип работы внутреннего эжектора

В системе эжектор включается в часть трубопровода. Работает устройство, опираясь на закон Бернулли, который является производным закона сохранения энергии. Он гласит, что сужение потока жидкости и возрастание её скорости (динамического давления) снижает статическое давление этой жидкости на окружающую среду. Поэтому сопло эжектора – это патрубок, суженный в конце. Уменьшение сечения провоцирует ускорение, поток жидкости из сопла отправляется в смеситель. Там создаётся разность давления, которая втягивает воду из всасывающей камеры и через диффузор поднимает объединённый поток наверх.

Плюсы и минусы насосов с эжектором

Эжектор экономичен и может эффективно работать с относительно маломощным двигателем. Это механизм, позволяющий передать кинетическую энергию от быстрой среды медленной. В наиболее популярной разновидности таких насосов — с выносным эжектором — часть мощности тратится на рециркуляцию воды. На выходе в кране напор несколько меньше, в сравнении с тем, что создают другие типы насосов.

Внимание! Для запуска эжектора необходимо небольшое количество воды. Он образует достаточное разряжение в трубе и «поведёт» наверх основной поток. «Сухого» хода у аппарата быть не должно: это приведёт к поломке.

Минусы устройства:

1. Ширина выносного эжектора составляет порядка 100 мм. Сэкономить на диаметре скважины не получится.
2. Производительность насосов с эжектором ниже, чем у других .
3. Стоимость выше, чем классических аппаратов для подъёма воды с глубины.

Устройство и разновидности насосов с эжекторами

Вариантов включения эжектора в насосную цепь два:

• встроенный;
• внешний узел.

Насосы с выносным эжектором

Функционально эти способы отличаются. Выбор зависит от задач, которые будут поставлены перед насосом. Встроенный эжектор располагается в конструкции насоса, поэтому всасывание жидкости и создание напора происходят внутри аппарата. В таком случае насос, конечно, тоже погружается в скважину.

С одной стороны, это уменьшает общие габариты установки. Такая насосная станция способна работать с жидкостью, содержащей песок, ил. Однако само по себе устройство достаточно шумное, поэтому вблизи жилого строения его не монтируют. Максимальная глубина забора воды подобного насоса составляет только около 8 м.

Выносной эжектор предполагает оборудование наземной насосной станции. Сам узел помещается в трубопроводе на глубине. На поверхности размещается бак, который облегчает работу насоса: создаёт напор и дополнительное разрежение. Среди минусов такого устройства – необходимость опускать вторую трубу, что может быть неудобным при ограниченном диаметре скважины.

КПД насоса с выносным эжектором – на 30-35% ниже, чем у «коллеги» со встроенным. Зато вы сможете доставать воду с глубины до 50 м. Да и работает он существенно тише. Его даже размещают в домах, правда, не в жилых комнатах.

Внимание! Выносной эжектор, насос и сопутствующее оборудование эффективно работают даже на расстоянии 20-40 м от скважины.

Особенности подключения эжекторного насоса

Установка системы со встроенным эжектором мало отличается от монтажа обычного насоса. Ваши задачи:

1. Присоединить скважинную трубу к всасывающему отверстию.
2. Оборудовать напорную линию с гидроаккумулятором и автоматикой для управления.

Если эжектор внешний, то к указанным шагам следует добавить:

1. Прокладывание ещё одного трубопровода для обеспечения рециркуляции.
2. Подключение к всасывающему отверстию эжектора патрубка, в который вмонтированы обратный клапан и волокно грубой фильтрации.

Насос поверхностный со встроенным эжектором

Вентиль на линии рециркуляции, который регулирует обратный поток, будет полезен в случае повышенного уровня воды в источнике. Подкручивая его, вы сможете уменьшать водный напор на пути в эжектор и повышать его в кране дома. Механизм встроен в некоторые модели. В таком случае принцип его работы будет подробно описан в инструкции.

При желании можно собрать эжектор самостоятельно. Понадобятся штуцер, тройник и переходник с углами:

Насос с эжектором остаётся отличной альтернативой погружным устройствам в подъёме воды с большой глубины. При этом он имеет немало преимуществ, которые делают его востребованным для бытовой эксплуатации.

Насосная станция: видео

Глубокая скважина – прекрасное инженерное решение для обеспечения водой жилого частного дома. Вода, добытая из глубинных слоёв грунта, обычно отличается хорошим вкусом и благоприятным для человеческого здоровья химическим составом
. Исключения из этих правил встречаются довольно редко.

Проверив качество живительной влаги в лаборатории местной санэпидемстанции, хозяева тут же принимаются за обустройство автономного водопровода. И тут перед ними возникает небольшая техническая проблема. Как обеспечить подходящее давление в системе и одновременно обеспечить бесперебойный забор воды из глубины больше десяти метров?

Для чего нужен эжектор

Именно с глубинами больше 10 метров приходится работать насосу для подачи воды из питьевых скважин. И для решения такой проблемы существует два популярных способа:

• Приобретение более мощного и дорогого агрегата, входящего в комплект насосной станции. Минус этого способа – высокая себестоимость водопровода.
• Сбор эжектора своими руками и установка его на более дешёвую, но достаточно мощную модель.

В любом насосе каждая из частей конструкции крайне важна для качественной работы всего оборудования в целом.

Однако для подъёма влаги с глубин больше 7-10 метров решающее значение имеет небольшое устройство под названием эжектор.

Эжектор представляет собой конструкцию камерного типа предназначенную для создания разрежения и облегчения (ускорения) подъёма на поверхность воды. Такую камеру производители монтируют внутри насоса либо выносят её наружу, тем самым снижая шумность работы агрегата.

Принцип действия конструкции заключается в установке на подающий трубопровод патрубка меньшего диаметра. Вода в узком пространстве вынуждена двигаться с большей скоростью, создавая участок разрежения, как магнитом притягивающий водяной поток и ускоряющий его дальнейшее продвижение по водопроводу.

Патрубок имеет Т-образную форму. В правой части устройства находится диффузор для смешивания потоков (обычного и ускоренного). Вода поступает в левую часть патрубка, затем смешивается со скоростным потоком в правой и продолжает движение по трубам.

Скорость движения во многом определяется местом установки эжектора. Встроенный в насос менее мощный, а вот выносной вариант – главный помощник в подъёме воды из глубины до 40 метров. Однако стоит учитывать, что встроенные эжекторы более эффективны в плане производительности всей насосной станции.

Отсюда вытекает, что устанавливать выносные модели эжекторов стоит, лишь предварительно оценив выгоду такой насосной системы.

Выносные модели обладают не очень высоким КПД – до 35%. Но есть у них и очевидные достоинства в виде бесшумной работы и подъёма воды из большой глубины.

Специалисты советуют придерживаться следующих правил:

Слабый насос оснащается встроенным эжектором, что повышает его КПД, но позволяет работать только с неглубокими колодцами. Устанавливают такие станции в подсобном помещении из-за повышенной шумности.

Мощные насосы комплектуются выносным типом эжектора. Рассчитаны такие системы на подачу воды из глубоких скважин. Насос с накопительным баком или гидроаккумулятором можно установить в доме. Эжектор выносится в скважину.

Как сделать самостоятельно

Для изготовления устройства понадобятся доступные детали в виде элементов сопряжения и фитингов:

• тройник из металла – служит основной деталью;
• проводник воды с высоким давлением в виде штуцера;
• отводы и муфты – элементы для монтажа устройства и его подключения к водопроводу.

Для уплотнения всех резьбовых соединений используется лента ФУМ – это удобный в использовании и пластичный уплотнитель из полимерного материала, отдалённо напоминающий изоляцию белого цвета.

Если водопроводная система состоит из металлопластиковых труб, монтаж необходимо произвести обжимными элементами. Отводы приобретать не нужно, если водопроводные трубы из сшитого полиэтилена – они легко гнутся под нужным углом.

Из инструментов понадобятся:

• водопроводные ключи;
• тиски;
• болгарка или наждак для обтачивания.

Порядок работ выглядит следующим образом:

• Берётся тройник с внутренней резьбой и в его нижнее отверстие вкручивается штуцер. Выпускной патрубок штуцера при этом располагается внутри тройника. Особое внимание уделяется размерам штуцера – все выступающие части аккуратно стачиваются. А короткие штуцера, наоборот, наращивают трубками. Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров.
• К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга).
• К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции.
• В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима.
• После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу.

Если практикуется погружение в воду, к устройству подключается сразу три трубы:

• Первая погружается до самого дна, оснащается сетчатым фильтром и подключается к боковому уголку на тройнике. Она будет забирать воду и транспортировать её к эжектору.
• Вторая идёт от насосной станции и подключается к нижнему отверстию. Эта труба отвечает за возникновение скоростного потока.
• Третья выводится в водопроводную систему и подключается к верхнему отверстию тройника. По ней будет перемещаться уже ускоренный водяной поток с увеличенным напором.

Вторая и третья труба всегда находится на поверхности, а третья уходит в воду.

Правила эксплуатации

Продолжительность срока службы насоса или станции, оснащённой эжектором, напрямую зависит от соблюдения правил эксплуатации
.

• Соблюдать основные технические моменты необходимо начиная с установки эжектора. Требуется правильно соотнести глубину источника и мощность насоса. И уже исходя из этих параметров, определиться с местом установки эжектора.
• Нет смысла ставить эжектор встроенного типа на маломощный насос, который с трудом справляется с подъёмом воды из более глубокой скважины или колодца. Такое инженерное решение – лучший выбор для забора воды из поливных баков или неглубоких колодцев до 10 метров.
• Для скважин глубже десяти метров необходим мощный насос с высокой производительностью (эжектор можно установить вблизи скважины, в кессонной камере). А для подъёма воды с глубины от 15 до 40 метров, необходимо разместить эжектор внутри скважины, опустив его в воду.
• Для всех насосов поверхностного типа крайне важно, как именно размещён внешний погружной эжектор. Чтобы сберечь оборудование от сбоев и продлить срок эксплуатации, трубы, идущие к поверхности от эжектора, необходимо разместить строго вертикально. Если не соблюдено это правило установки, в трубопровод может проникнуть воздух, что резко снизит КПД системы, а в ближайшем будущем выведет насос из строя.
• Наиболее продуктивной считается глубина до 20 метров. Хотя эжекторы традиционно опускают ниже. Однако коэффициент полезного действия в таком водопроводе не обрадует хозяев. С увеличением глубины работа насоса ухудшается и помочь ему не в состоянии даже самый удачно сконструированный эжектор.

Один из самых интересных и в то же время неизвестный широкой публике полимер описан в материале по ссылке.

В обязательное техническое обслуживание включается регулярный замер давления в водопроводе. Если не установлен
специальный датчик, можно использовать манометр для измерения давления в автомобильных шинах. Для этого откручивается защитная крышка на гидроаккумуляторе.

Насосная станция с эжектором – часть водопровода, работающего в автономной режиме. Принцип действия эжектора заключается в том, что он регулирует в трубе. В этом случае происходит перемещение воды из скважины на поверхность – к потребителю.

Решить проблему низкого напора воды позволяет установка эжектора для насосной станции

За энергоэффективность работы такой станции отвечают все элементы конструкции. В то же время подачу воды с глубины, равной 10 м и более, обеспечивает только эжекторный насос. Без этого аппарата станция выкачивает воду только из колодца, глубина которого составляет максимум 7 м.

В этой статье говорится как о видах и конструкции эжектора, так и о том, как создать эжекторный насос .

Виды и типовые разновидности эжекторного насоса

• — вакуумный насосный аппарат, который выкачивает газ из закрытого помещения и поддерживает разрежение. Такое устройство используют в технических приспособлениях, обеспечивающих водоснабжение потребителей;
• пароструйный — , который использует паровую энергию струи при выкачивании воды, паров или газа из закрытого помещения. Это устройство использовали на речных и морских судах при выкачивании воды.

В то же время встроенная насосная станция производит много шума, а внешний эжектор работает тихо.

Все преимущества и недостатки напрямую влияют на выбор .

Внешние эжекторные насосные станции устанавливают на скважине, расположенной на большой глубине. Их подключают большой мощностью, который установлен внутри помещения.

Внутренние насосные станции подключают к менее мощным моторам, которые установлены снаружи дома – где имеется неглубокий колодец (скважина).

Особенности и принцип действия установки

На заводах по производству техники для водоотведения изготавливают 2 вида насосного оборудования — с внутренним и выносным эжекторным насосом.

Аппараты с внутренним эжекционным устройством выкачивают воду из неглубоких (8 м и менее) скважин, водоемов и колодцев.

Особенностью такого оборудования считается наличие функции «самовсасывания», в результате чего происходит регулирование уровня воды, которая находится ниже уровня входного патрубка.
В связи с этим до включения устройства необходимо залить его водой.

Схема устройства: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП

После того как аппарат наполнен водой и включён, рабочее колесо установки с внутренним эжекторным насосом отправляет воду к входу в эжектор, образуя при этом необходимую струю. Она движется по тоненькой трубке и напор воды становится быстрее.

При подключении трубы к входному патрубку вода начинает поступать на станцию.

Затем вода поступает в камеру, которая всасывает жидкость. При этом напор воды становится меньше и жидкость течёт по диффузору к выходу, немного увеличивая скорость течения.

Устройство, в котором используют выносной эжектор для насосной станции, отличается от внутреннего эжекционного насоса тем, что его применяют только на глубине, равной 10 м и более.

Также на эти аппараты трудно установить внешние эжекторные насосы. Трубы, которые соединяют насосные устройства между собой, устанавливают только в вертикальном положении. В противном случае во входную магистраль попадёт много воздуха и она перестаёт нормально работать.

Оптимальным вариантом использования аппаратов с выносным эжектором считается монтаж устройства на глубине 20 м. С увеличением высоты подъёма его работоспособность снижается.

В итоге выносное насосное устройство обладает меньшим КПД, чем внутреннее.

Самостоятельное изготовление эжектора

Для того чтобы сделать воздушный эжектор своими руками, необходимо приобрести следующий комплект деталей, состоящих из фитингов и элементов сопряжения:

1. тройник – основа конструируемого воздушного эжектора;
2. штуцер – проводник большого напора воды в устройстве;
3. муфты и отводы – эти элементы используют при самостоятельной сборке эжекторного аппарата.

Схема подключения эжектора в линию работы насосной станции

Для того чтобы собрать из деталей эжектор для насосной станции своими руками, необходимо выполнить следующие действия:

• сначала, следует взять тройник, торцы которого используются при резьбовом монтаже. В таком случае резьба на его торцах должна быть внутренней;
• далее, на нижнюю часть тройника следует установить штуцер. В таком случае штуцер следует прикрепить к тройнику таким образом, чтобы маленький патрубок оказался внутри насосного аппарата. В таком случае патрубок не должен появиться на торце, который находится на противоположной стороне тройника.

Если патрубок оказался слишком длинным, то его надо укоротить — обточить.

Таким же образом короткий штуцер увеличивают с помощью применения трубки из полимеров. Расстояние между торцами тройника и штуцера должно быть равно 2-3 мм.;

• затем, сверху тройника — над штуцером, следует установить переходник. Причём 1 торец переходника должен быть сделан под наружную резьбу (его надо установить на основу насосного аппарата), а второй – установлен в качестве обжимного отвода (фитинга) под трубопровод из металлопластика, по которой течёт вода из скважины;
• снизу тройника с установленным штуцером устанавливают 2-й обжимный отвод, на который необходимо надеть и закрепить гайками трубопровод линии рециркуляции. В связи этим, перед установкой устройства нужно предварительно обточить до 3-4 ниток резьбы нижнюю часть штуцера;
• по завершении сборки самодельного насосного аппарата, в ответвление сбоку следует вкрутить второй уголок, на конце которого установлен цанговый зажим для установки водопровода.

Соединение с помощью резьбы делают на уплотнителях из полимеров — фторопластового уплотнительного материала (ФУМ).

После завершения сборки самодельного эжекторного насоса его подключают к самой станции.

Если самодельный эжектор установить снаружи колодца – то в итоге получится станция с встроенным эжекционным устройством.

Если устройство эжектора установить в шахту, в которой оно покрыто водой, то получится станция с внешним эжекционным устройством.

ПОСМОТРЕТЬ ВИДЕО

При установке такого самодельного аппарата к тройнику следует одновременно подключить 3 трубы:

• 1-ю – к торцу, который расположен сбоку тройника. Трубу опускают до дна, а на её торце устанавливают фильтр с сеткой. По такой трубе начинает течь маленький напор воды;
• 2-ю — к торцу, который расположен снизу тройника. Её подключают к линии напора, которая выходит из станции. В итоге скорость потока воды в эжекторном насосе начинает увеличиваться;
• 3-ю – к торцу, который находится сверху тройника. Её выводят на поверхность и присоединить к патрубку, который всасывает воду. По такой трубе вода потечёт с ещё большим напором.

В итоге первая труба окажется под водой, а вторая и третья — на поверхности водяной жидкости.

Цена эжектора для насосной станции колеблется в пределах 16-18 000 р. и зависит от его технических характеристик.

Принцип работы эжектора достаточно простой

Очень часто на загородных участках нет централизованного водоснабжения. Поэтому владельцам частных домов приходится бурить скважины и организовывать систему водопровода самостоятельно. Однако нередко напорные воды находятся на большой глубине. В этом случае добыча воды осложняется тем, что обычного насоса для транспортировки воды становится недостаточно. Поэтому очень часто в такие системы устанавливается эжектор.

Чем больше глубина скважины, тем труднее набрать из нее воду. Поэтому для перемещения жидкости по трубопроводу используется насос. Однако при глубине скважины более 7 метров обычного такого прибора будет недостаточно. В этом случае можно приобрести более мощное погружное устройство или дополнить систему эжектором, который позволит полностью разрешить эту проблему.

Принцип работы эжектора можно понять, изучив представленную иллюстрацию

Эжекторный насос – это такое устройство, которое перемещает энергию одной среды в другую. Его принцип действия основан на увеличении напора воды в трубопроводе за счет быстрого движения жидкости по специальному ответвлению.

Такой принцип работы позволяет увеличить мощность уже существующей поверхностной насосной станции. Благодаря этому можно добывать воду из скважины глубиной до 40 метров. Чтобы лучше понять, как работает это устройство, необходимо проследить за его действием.

Принцип работы эжекторного насоса:

1. Вода поступает через сопло в эжектор. При этом диаметр поперечного сечения сопла меньше диаметра входа в эжекторную систему.
2. Благодаря прохождению через узкое сопло в камеру с более большим диаметром жидкость существенно ускоряется. Таким образом, увеличивается ее напор. В камере смесителя образуется область с более низким давлением.
3. Благодаря разряженной атмосфере в камеру начинает всасываться с огромной скоростью жидкость, которая находится под более высоким давлением.

Такое устройство очень полезно для глубоких скважин. Ведь оно позволяет быстро выкачивать воду из самых глубоких отверстий.

Разновидности эжекторных насосов

Эжекционный насос – это полезная в хозяйстве вещь, особенно если на участке присутствуют глубокие скважины. Чтобы было удобно ими пользоваться, необходимо выбрать подходящий для себя вариант насосного оборудования.

Эжекторы имеют достаточно простое устройство. Именно поэтому их несложно сделать своими руками.

Существует несколько типов эжекторных насосов, они делятся по принципу работы и устройству:

1. Пароэжекторный насос откачивает газообразные среды из замкнутых пространств. Благодаря этому поддерживается разряженная среда. Такие эжекторы используется достаточно часто.
2. Струйный паровой эжектор высасывает газы или воду из замкнутого пространства за счет энергии струй пара. В этом случае струи пара выходят из сопла и заставляют двигаться воду, которая выходит из кольцевого канала через сопло.
3. Газовый (или воздушный) эжектор сжимает газы, которые уже находятся в разряженной среде, с помощью высоконаправленных газов. Этот процесс происходит в смесителе, из которого вода перетекает в диффузор, где она тормозится, а напряжение растет.

Эжекторные насосы обладают отличными эксплуатационными свойствами

Также эжекторы отличаются по месту их установки:

1. Встроенный водяной эжектор устанавливается внутрь насоса или рядом с ним. Благодаря такому расположению прибор занимает минимум места и не боится грязи. Кроме того, такие устройства не требуют установки дополнительных фильтров. Они используются для скважин, глубина которых не более 10 метров. К тому же встроенные эжекторы издают при работе массу шума и требуют мощного насоса.
2. Устройство, которое называется выносным (или внешним), может устанавливать на некотором расстоянии от насоса, но не более 5 метров. Их нередко ставят в самой скважине.

Все разновидности эжекторов подойдут для использования в частном доме. Они помогают быстро откачать из скважины воду, несмотря на ее глубину.

Изготовление своими руками

Эжекторы вполне возможно делать своими руками. Конечно, такая работа требует определенной ответственности и внимательности, но она все же вполне выполнима.

Особой популярностью пользуется вакуумный насос. Чертежи и схема такого устройства предельно понятны.

Эжектор, конечно, можно легко купить в готовом виде. Однако если вы хотите значительно сэкономить, то лучше сделать его самостоятельно.

Изготовление эжектора своими руками:

1. Необходимо взять тройник и закрепить на нем штуцер таким образом, чтобы патрубок штуцера поместился во внутрь тройника и не выступал из него. Если патрубок слишком длинный или короткий, то это можно исправить. В первом случае его можно сточить, а во втором — нарастить полимерную трубку.
2. Теперь необходимо поработать с частью, которая будет подсоединяться к насосу. Для этого вверху тройника прикручивается переходник.
3. Внизу тройника в той части, где стоит штуцер, прикручивается отвод в форме уголка. Он будет соединяться с рециркуляционной частью эжектора.
4. В боковой части тройника также вкручивают переходник уголкового типа. Его присоединяют в трубу с помощью цангового зажима.

Все соединения необходимо загерметизировать специальной лентой.

Правила установки и первый запуск

После того как вы соберете эжектор, его необходимо правильно установить. Если следовать инструкции, то сделать это будет несложно. Ведь само изделие имеет очень простую конструкцию. На эжекторе есть три выхода. К каждому из таких выходов обязательно нужно подключить свою трубу.

Первым делом труба прикрепляется к тому выходу, который будет забирать воду из колодца. Он находится на боковой части устройства. На конце такой трубы монтируется фильтр и обратный клапан. Труба, которая используется для забора, должна быть длинной, но при этом не нужно, чтобы она доставала до самого дна скважины.

Перед установкой насоса следует посмотреть обучающее видео

К нижней части эжектора подключается труба с зауженным штуцером. Это магистраль для циркуляции воды. Второй конец трубы подключается к емкости. Из нее будет забираться вода для создания обратного потока. К верхней части эжектора подключается третья труба. Другим концом она монтируется на насос.

Как произвести первый запуск станции:

1. Залейте воду в отверстие эжектора и перекройте кран, который позволяет перемещаться воде от насоса по водопроводу.
2. Далее насос необходимо выключить на полминуты, а затем включить его. Откройте кран и выпустите часть воздуха из системы.
3. Повторяйте эти действия до тех пор, пока водопровод не наполнит трубы водой.
4. Включите насос, дождитесь, пока система наполнится водой, и насос автоматически отключится. Откройте кран и дождитесь, пока трубы опустошатся, и насос включится вновь.

Если вода не идет, система собрана неправильно. В этом случае придется найти неполадку и устранить ее. Именно поэтому первый запуск нужно осуществлять описанным способом.

Эжектор нужен тем, кто живет в частном доме и имеет очень глубокую скважину. Такая система позволит использовать не очень мощный насос максимально эффективно.

Стефан из Болгарии поделился своим опытом изготовления струйного эжектора своими руками. Это его первый эжектор. Струйный эжектор предназначен для добычи золота. Что необходимо иметь для изготовления. Ну это как минимум голову и руки. Затем идет материал и возможности. Если есть станок и умеешь точить то пол дела можно сказать сделано. Остается сварка. Красивый шов может и не нужен, но желателен. Может быть проще купить у Михалыча или же еще где? Может и так проще. Каждый решение принимает сам.
А сегодня посмотрим, как изготавливал свой первый эжектор Стефан из Болгарии.

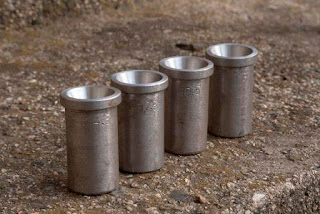

А так он выглядит разобранный на детали.

Почему он делал его именно таким? Зачем аж четыре конуса? Да просто не знал как будет работать и поэтому делал именно экспериментальный. У Михалыча производство эжекторов поставлено на поток потому, что все уже опробовано и выбран оптимальный вариант для того или иного диаметра трубы, помпы и шлюза. Или наоборот. Здесь же первый струйный эжектор своими руками. Наточил сменные конуса и меняй их.

Трубу сварить в принципе тому кто умеет варить не представляет сложности.

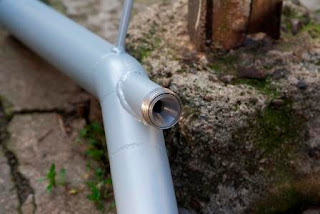

И еще трубу поменьше. Собираем. Получаем готовый эжектор.

Перед тем как начать конструировать или приобретать оборудование для добычи золота, нужно учесть то, что по состоянию на ноябрь 2014 года физические лица и индивидуальные предприниматели не имеют права официально производить поиск и добывать драгоценные металлы.

Хотя закон, разрешающий подобные действия, был рассмотрен еще в 2011 году, но до сих пор не был принят. Несмотря на запреты, такая деятельность обширно ведется на Севере России и в Восточной Сибири, где люди в тайге добывают золото на отработанных рудниках. Нелегальный объем добычи составляет около 10 тонн, что составляет десятую часть от общероссийского годового производства.

Нужно не только оборудование для добычи

Добычу золота могут вести сегодня предприятия, которые оформили соответствующий пакет документов и получили все разрешения, в первую очередь лицензию на право пользования недрами. Кроме того, золотодобывающее предприятие должно нанять рабочих, предоставить проекты развития месторождения, горный и земельный отвод и технику, среди которой основное место занимает драга.

Этот механизм представляет собой горнодобывающую машину, в состав которой входит землечерпательный, обогатительный и другие элементы, которые позволяют удалить пустые породы, оставив драгоценные металлы. Драги работают преимущественно на обводненных месторождениях, за исключением вязких глин, крепких горных пород и валунистых почв. Чтобы драга работала, требуется большой объем технической воды, поэтому периодически сезоны добычи золота в том или ином конце земного шара срываются из-за засухи.

Машина для добычи драгоценных и других металлов может быть морского или континентального класса. Морские варианты строятся на основе килевых судов, которые могут перемещаться самостоятельно или на буксире. Они занимаются разработками в глубинных озерах, в океанах, в прибрежной зоне. Континентальные же используются на материках и формируются на основе понтона, плоскодонного судна.

Драги могут работать на электрической энергии, сочетании электричества и дизеля, дизеле и даже на пару. Они могут забирать грунт с глубин от 6 до 50 метров ниже ватерлинии, черпать грунты как одним ковшом, так и целой ковшевой цепью. По размеру ковшей комбайны подразделяют на малые (до 100 литров) и крупнолитражные — около 250 литров. Если драга работает в открытом море, то она перемещается на якорно-канатном устройстве. Такое оборудование является сверхгромоздким и стоит очень больших денег.

Промывочный прибор для добычи своими руками

Поэтому среди технарей-любителей не утихают дискуссии по поводу того, может ли минидрага быть сделана своими руками. Мастера полагают, что теоретически может. Для ее изготовления делают раму из легких материалов (часто алюминиевых листов со свалки), к которой для обеспечения плавучести конструкции крепят шины от грузовых автомобилей. Если есть желание, чтобы конструкция для промывки золота была понадежнее, то за основу берут понтон из пластика, в том числе возможны разборные конструкции. Такой вариант будет дороже и намного тяжелее. Кроме того, раму можно закрепить на пластиковых бочках объемом около 40 литров.

На раму крепится двигатель, насос для воды, компрессор для воздуха, шланги, а также промывочный желоб. Последний некоторые умельцы на западе изготавливают самостоятельно, исходя из собственных предпочтений в золотодобыче (во многих странах разрешены работы для частных лиц). Многие желоба основываются на «венгерском эффекте», когда вода после очередного порожка образует водопад и при этом сильно не пенится (чтобы не терять элементы металла). Их изготовляют из стали, сваривают между собой в решетку и крепят на специально согнутый алюминиевый лист, которым является шлюз. Все элементы желоба нужно проложить так называемым старательским мхом, который представляет собой виниловое покрытие, напоминающее спагетти по рисунку. В нем задерживаются частицы драгоценных металлов.

Предпочтительным размером шланга западные старатели, занимающиеся индивидуальной добычей, называют диаметр около 10-12 см. Таким шлангом удобно управляться одному во время промывки, в то время как диаметр в 14 см дает уже более чем существенную физическую нагрузку, которую может выдержать не каждый.

Промывочный процесс предполагает, что раструб от драги будет установлен в головке шлюза так, чтобы в него попадали потоки воды с грунтом, который промывается, а остатки сбрасываются в воду позади минидраги. В помпу вода должна попадать через всасывающий клапан, без песка, так как наличие песчинок может привести к поломке насоса. Поэтому любительская драга работать без клапана не может. На конце шланга обустраивают элеватор со всасывающим соплом.

Как проверить промывочный агрегат и добыть золото другими путями?

Собранный прибор для добычи золота можно проверить, пометив яркими красками несколько кусочков свинца и опустив их в тестовый водоем. Считается, что конструкция работает хорошо, если после «промывки» к вам вернулся почти весь меченый свинец, за исключением пары «самородков». В противном случае нужно дорабатывать все элементы конструкции.

На путь нелегальной промывки золота сегодня чаще становятся жители северных российских поселений, откуда нелегко переехать в другой район и где мало работы. Это очень трудная и опасная работа, так как старателям приходится проходить сотни километров тайги, копать и мыть песок вручную тоннами (в промышленности месторождение считается рентабельным, если вырабатывается три грамма золота на тонну породы), сталкиваться с хищными зверями, полицией. Не всегда получается сдать полученный песок по желаемой цене, часто происходят убийства, так как сфера незаконной добычи сильно криминализирована.

Поэтому любители-химики ставят опыты по извлечению драгоценного металла из подручных материалов. Например, из старых советских часов с желтыми корпусами с применением соляной и азотной кислоты в качестве химикатов, кто-то пытается добыть его из радиоэлементов или даже сим-карт путем вытравливания или электролиза и пр. Ученые ставят опыты по получению золота из растворов с помощью бактерий, а промышленники пытаются получить металл из нерентабельных уже месторождений путем выщелачивания цианидом натрия.

Золотых месторождений с каждым годом становится все меньше, они истощаются. Разработки скудных участков практически всегда нерентабельны. Поэтому крупное промышленное извлечение этого элемента из недр может завершиться уже через полвека. В дальнейшем предполагается, что золото будут добывать преимущественно выщелачиванием и разработают способ по его извлечению из морской воды. А кто-то и через века, возможно, будет мыть золотой песок примитивными методами.

Сделай сам землесосную драгу

В этой статье автор рассказывает о своем опыте для тех, кто заинтересован в создании своей собственной драги и хочет сэкономить значительную сумму денег.

Конечно же, многие старатели хотели бы иметь такое замечательное устройство золотодобычи, как свою собственную землесосную драгу, но цены на это оборудование, к сожалению, высоки. Однако не стоит забывать и о том, что на заре драгирования, никаких фабрик, производящих драги и в помине не было, а эти небольшие устройства собирались вручную в каком-нибудь гараже. Поэтому, если вы сделаете ее самостоятельно, вы сэкономите много денег, также как это сделал я.

Конечно, использовать вы будете все самое дешевое, однако не рассчитывайте слишком сильно на то, что обойдетесь символической суммой. Никто не хочет, чтобы все в его драге шаталось, разваливалось или не работало. Устройство должно быть функциональным, надежным и прочным. Вы не зря потратите время, обдумав свой проект и решив, что и как делать. Подумайте и над тем, что именно вы хотите получить в итоге и что вам нужно, взвесьте все вместе и определитесь с тем, что вы можете себе позволить. Составьте схемы и списки. Пожалуй, лучшее, что в этом случае я могу вам посоветовать – это изучить конструкцию устройств таких хорошо известных марок, как Keene и Pro-line. Эти компании провели многочисленные исследования своего оборудования, проверили различные настройки, а также усовершенствовали комплектующих своих драг так, что работают они превосходно. Посетив сайты вышеназванных фирм, вы найдете для себя отличные фото этих устройств, просмотрите информацию о тех компонентах, из которых они производятся. Если в ближайшем старательском магазине продаются уже готовые драги, внимательно их изучите, возможно, даже проведите некоторые измерения и, если удастся, сфотографируйте. Другая отличная возможность – присоединиться к какому-нибудь клубу старателей, чьи члены активно занимаются драгированием. Не помешает вам и то, если вы понаблюдаете за их работой. Члены такого клуба могут даже позволить вам самим постоять за драгой. Чем больше общих знаний о драгировании вы получите, тем качественнее выйдет проект вашей конструкции.

Если вы нашли свалку или завод по переработке отходов, то там вы сможете добыть некоторые важные детали по самым низким ценам. Я советую вам взять список необходимых комплектующих и материалов и наведаться с ним в такое место. Там вы можете даже найти нужный двигатель для вашей драги.

Когда вы примитесь, наконец, за свою собственную драгу, первым вопросом, который возникнет, возможно, будет вопрос о том, какого размера вы хотите ее построить. Чем больше будет драга, тем больше грунта она сможет обработать, но тем больше будет ее вес и стоимость. Между этими величинами вы и должны найти компромисс, ориентируясь на объем перерабатываемого материала и возможную глубину, на которой вы будете заниматься драгированием.

Еще одним аспектом, над которым стоит подумать – вам лучше строить драгу с диаметром шланга 10 – 12 сантиметров, то есть она должна быть такого размера, чтобы вы один смогли с ней управиться. Хотя, если вы молодой высокий силач, то возможно сможете унести и 14 сантиметровое устройство, но это отнимет немало сил и времени. 10 сантиметров – это, пожалуй, лучший размер для оборудования, управляемого одним человеком.

Вам нужен сжатый воздух для дайвинга? Тогда вам понадобиться воздушный компрессор, воздухоприёмный бак, а также оборудование для подводного плавания. Воздух – действительно удобная штука, но это совсем не обязательно: вы всегда можете сделать это позже, если ваш проект хорош и вы планируете установку компрессора на своей драге.

Для строительства вашей драги понадобиться двигатель и насос, а также различные инструменты, например, ножовка, клепальный молоток, отвертки, гаечные ключи и т.д. Чем больше у вас опыта в подобной работе, тем лучше выйдет ваша драга. Умение пользоваться сварочным аппаратом также очень важно, так как моя небольшая 120 – вольтовая сварка помогла мне решить некоторые довольно сложные задачи в процессе сборки. Если у вас нет такого устройства, то это еще один повод его купить! Я вам очень советую иметь сварочный аппарат.

Обращайте пристальное внимание на цену деталей и определитесь с тем, что вы можете себе позволить: вы, конечно же, можете сэкономить кучу денег, собирая драгу самостоятельно, но, все же, потратиться придется. Я настоятельно рекомендую вам подсчитать предполагаемые затраты, прежде чем начать покупать необходимые комплектующие. Убедитесь, что у вас хватит на все денег. Что касается меня, то я решил приобрести некоторые детали в фирме Keene, поскольку не считаю, что смогу сделать их лучше, чем эта компания. С другой стороны, я купил и некоторые компоненты б/у.

Все, что я использовал для сборки моей 10 – сантиметровой драги обошлось примерно в треть той суммы, за которую можно купить новую.

Вот мои комментарии относительно того, что можно сделать самостоятельно, а что необходимо покупать:

Практически невозможно сделать самостоятельно (но можно купить б/у)

Двигатель

Я видел действительно хорошие самодельные драги, но никто не устанавливал на них еще и самодельные двигатели. Можно купить уже бывший в употреблении мотор и сохранить немного денег, но никто не делает эту деталь самостоятельно. Убедитесь, что на вашем двигателе есть необходимые отверстия для того, чтобы прикрепить к нему насос. Подберите его размер в соответствии с размером насоса. Производители используют определенные размеры этих компонентов, а также размеров используемого шланга. Ориентируйтесь на них.

Водяной насос

Как я уже говорил, я видел действительно отличные самодельные землесосные драги, но опять же, никто не устанавливал на них самодельные насосы. Центробежный насос, используемый всеми производителями драг – лучший выбор. Я рекомендую вам приобрести насос от фирмы Keene. Свой же я купил уже б/у в местном старательском магазинчике. Не используйте шламовый насос: большой объем песка и гравий, который будет поступать через него, быстро выведет эту деталь из строя. Они также довольно тяжелы и потребуют мотора большей мощности.

Воздушный компрессор

У меня есть насос, работающий на сжатом воздухе, но я не стал устанавливать его на своей драге. Я занимаюсь драгированием долгие годы, но никогда не использовал ничего кроме трубки для подводного плавания, хотя конечно это накладывает свои ограничения на выбор водоемов для работы. В этом случае, если у вас длинные руки – вы настоящий счастливчик. Если все же у вас есть компрессор, убедитесь, что его можно присоединить к мотору. Не используйте те насосы и шланги, которые не предназначены для выработки воздуха используемого для дыхания.

Шланг

Существует множество вариантов при выборе шланга, но будьте внимательны: тонкие и непрочные материалы, из которых может быть сделана эта деталь, быстро износятся. Прозрачность шланга также важна – вы сможете увидеть, в каком месте он забился. Материалы, применяемые производителями драг, отлично подходят: они надежны и позволят успешно заниматься драгированием.

Рудопромывочный желоб (шлюз)

В течение многих лет на различных месторождениях Калифорнии я пользовался самодельной 4-х дюймовой драгой. Для того чтобы устройство всасывало больше породы, некоторое время назад я заменил старый насос на новый, более мощный. Однако, продолжив работу, я заметил сокращение доли добываемого мелкого золота. Я знал, что старомодные шлюзы не особо хорошо улавливают мелкие частицы металла, а увеличение количества подаваемого материала еще больше уменьшает процент извлечения.

Однажды в 2002 году, работая с драгой, я заметил, как маленький самородок слишком сильно спустился вниз по шлюзу, практически выпав из него. Вес его составлял 8 гран. Таким образом, я понял, что мне надо что-то предпринять, чтобы золото не терялось в процессе работы. Я стал думать над этой проблемой. Руководствуясь в основном высокими ценами, я решил построить свой собственный шлюз. У меня не было определенного плана или схемы, однако будучи по образованию горным инженером, у меня есть доступ к необходимому в этом случае оборудованию, поэтому мой проект не казался чем-то невыполнимым. Если члены клуба «Новые 49-ые» сами делают свои шлюзы, то почему не могу я? Кроме того, я располагал определенной суммой денег.

Устройство практически всех портативных шлюзов основано на так называемом «венгерском» трафарете, который я и хотел установить себе. Идея «венгерского» (который также называют LazyL) трафарета заключается в следующем: вода и порода течет по трафарету, а за каждым его порогом образуется маленький водопад. Легкие частицы проходят дальше, а тяжелые, например, золото, осаждаются. Здесь нет ничего технически сложного: пороги делаются из куска стали. Все это вполне можно сделать самостоятельно. Такие стальные пороги намного более эффективны, чем любые другие. Обдумывая собственный шлюз, я тщательно изучил подобное оборудование в ближайшем старательском магазине, а также посетил выставку «GPAA Gold Prospectors», где особое внимание обратил на шлюзы компании Keene.

Я решил, что шлюз, оборудованный таким трафаретом – это самый лучший выбор для меня и с помощью такого устройства я добуду все мелкое золото, какое только возможно. Такую конструкцию Keene использует на своих последних моделях драг. Но для начала мне надо было достать раструб (устройство подачи породы на шлюз). Сделать его, однако, очень сложно, поэтому я приобрел раструб от фирмы Keene. Они сделаны из формованного пластика, и, это главное причина именно купить, а не сделать самому. Покупая раструб для своего проекта, я рассчитывал, чтобы эта деталь подходила для работы на шлюзе шириной в 16 дюймов (40 см). Длина моего старого шлюза было 53 дюйма (132 см), а новый должен был подойти к уже имеющейся раме (я не хотел заново ее делать). Я потратил пару дней, обходя окрестные свалки, в поисках чего-нибудь полезного. Весь мой проект был частично основан на том, что я уже знал о работе подобного оборудования, частично на том, что я видел в коммерческих образцах и частично на том, что мне удалось найти на свалках или что валялось у меня в гараже.

Чем больше времени вы проведете, обдумывая дизайн вашего будущего самодельного шлюза, тем лучше. Конечно, не очень хочется покупать какие-то лишние детали, но в то же время, устройство должно быть эффективным. Хороший план работы и понимание самого процесса добычи золота – очень важны. Старательский мох, который не используют на коммерческом оборудовании, по моему мнению, очень важная деталь в конструкции шлюза. Я проложил его под всеми порогами моего устройства.В трех секционном шлюзе большая часть золота собирается в верхней части. Когда галька проходит дальше, она попадает на грохот, с отверстиями в 5 мм (на моем шлюзе). Затем, оставшаяся галька и мельчайшее золото проходит на нижнюю часть шлюза. Там более медленная скорость воды позволяет осаждаться мелким частицам металла. Материал размером больше, чем отверстия на грохоте, идет в дополнительную секцию порогов, прежде чем окончательно выйти из шлюза. Это обычное устройство подобного оборудования

Для проекта, подобного моему, требуются специальные инструменты, такие как, ножницы по металлу, гибочный пресс, а также сварочное оборудование. Без него невозможно обойтись. После того, как вы обрезали и согнули сталь так, как вам надо, следующий шаг – сварить все. Для того чтобы монтировать пороги, сварка тоже понадобится. В этом нет ничего сложного. Я не лучший сварщик, однако, и мне удалось сделать все прочно и надежно.

Для того чтобы закрепить плоские полоски стали на нужном месте, они привариваются у концов порогов. Прямая часть порога приваривается под прямым углом ко дну шлюза, а загнутая часть под углом в 45 градусов. На рисунке 1 показан набор приваренных и покрашенных порогов, готовых к установке на шлюз.

Для людей, имеющих подходящие инструменты и некоторые навыки работы с металлами, сделать подобный шлюз – не самое сложное дело. На все это я потратил около 10 часов. На планирование и проектирование шлюза ушло гораздо больше времени.

Модификация плавучей рамы

Для того чтобы использовать уже имеющуюся у меня раму, я должен был несколько ее модернизировать, а именно поднять двигатель на пару дюймов и приспособить раструб, проходящий снизу. На моей раме установлены камеры от шин грузовика.

Сама рама довольно широка, однако не стоит никакого труда при необходимости обрезать ее.

При первом старте я заметил большую разницу между работой моего нового шлюза и старого. Светлая вода на нем больше не пенилась, а текла очень хорошо и правильно. При первой отчистке я обнаружил, что мелкое золото гораздо лучше извлекается. В общем, шлюз делал то, что от него и требовалось. У меня никогда не было проблем с перегрузкой секций, хотя у тех, кто использует оборудование Keene, такое случается. Я несколько удлинил ту секцию, на которой установлены пороги в 3/8 дюйма и заметил, что уклона не хватает и вода выносит большие частицы гальки. После того, как я убрал эту деталь, мне показалось, что устройство все равно продолжает работать замечательно, хотя, возможно, с недостающей секцией извлечение бы увеличилось. На следующий год я несколько укорочу его и попробую снова.

Когда я отчистил нижние секции порогов, я заметил, что наряду с «черным» песком, там осталось только мелкое золото. Согласно рекламе Keene, в их оборудовании 90 процентов видимого золота осаждается на первой секции, а это значит, что мой шлюз работает примерно также. Небольшое количество золота оказалось за порогами верхней секции, поэтому я разместил там старательский мох. Первая отчистка показала значительное увеличение извлечения золота. Даже больше, чем я ожидал.

По моему мнению, главная вещь, которую надо сделать для улучшения извлечения – избавится от распределительной коробки. Раструб замедляет течение и распределяет материал, увеличивая, таким образом, объем добычи. Просто сравните то, что вся светлая вода бурлит и пенится в коробке моего старого шлюза, с работой новой версии этого оборудования.

Конструкция шлюза держалась хорошо, лишь однажды в процессе работы сломался кусок сварки, что, впрочем, никак не повлияло на функционирование.

Для тех, кто заинтересовал в создании своего собственного шлюза, я могу сказать, что, обладая навыками работы с металлом, сделать это довольно легко. Если же вы делаете шлюз, материал в который надо подавать лопатой, то, в этом случае, конструкция устройства будет еще проще.

Постройка самодельного золотодобывающего шлюза, на мой взгляд – отличное начало для новичка. Просто стоит внимательно изучить коммерческие экземпляры, а затем уже разрабатывать собственный проект.

С другой стороны, если вы делаете шлюз для драги, я рекомендую делать его двухуровневым. Такие устанавливают Keene иProline на последних моделях своих драг. У меня нет готовых чертежей, однако вы можете нарисовать их сами, это не сложно, достаточно просто взглянуть на шлюз вашего друга или тот, что продают в ближайшем старательском магазине. Обязательно используйте старательский мох, располагая его под порогами. Эта деталь значительно увеличит способность «ловить» золото.

Вот смета моих расходов на создание шлюза:

Об остальных элементах драги рассказано ниже

Раструб (водосборник, распределительная коробка)

Она устанавливается в голове шлюза и служит для того, чтобы направлять поток воды и грунта в него. Здесь вам необходимо определиться. Вы можете довольно легко сделать ее. Лично я потратился и купил эту деталь все в той же фирме Keene.

Всасывающий клапан для забора воды в помпу

Всасывающий клапан – очень важная деталь, которую порой недооценивают. Вы можете собрать его из куска трубы и сита, сварив это все коротким швом. Всасывание песка может очень быстро привести ваш насос в негодность, поэтому даже не пытайтесь драгировать без всасывающего клапана – все производители комплектуют ими свое оборудование.

Всасывающее устройство (гидроэлеватор)

Сделать его довольно сложно, но если у вас есть навыки сварки, то возможно. Для начала вам необходимо определить будете ли вы использовать на своей драге всасывающий наконечник сопло (suction nozzle) или всасывающую форсунку.

Всасывающий наконечник (сопло) использовался с момента появления первых струйных драг. Суть его заключается в том, что всасывающее устройство (гидроэлеватор) помещается на конце подающего шланга (рис.2). При этом струя воды из насоса подается к его началу через сопло и здесь создается разрежение. Основное неудобство этой схемы заключается в необходимости иметь два длинных шланга один от насоса к соплу, а другой для подачи породы. Управлять всасывающим наконечником с прикрепленными к нему двумя шлангами трудно, особенно на больших драгах. Поэтому наконечник применяется только на маленьких драгах при работе на мелководье. Всасывающий наконечник на мелководье работает надежнее, чем форсунка.

Рис.2 Всасывающее сопло

Всасывабшая форсунка отличается тем, что устройство, создающее разрежение примыкает непосредственно к приемной коробке промывочного шлюза. Кроме более удобного управления всасывающим шлангом при добыче грунта, эта конструкция обладает еще рядом преимуществ. Учитывая близость расположения силового агрегата (двигателя и помпы) от форсунки, появляется возможность установки двух, трех и более насосов с отдельными патрубками, что значительно повышает производительность драги при одном диаметре всасывающего шланга. Кроме того, малая длина шланга от помпы до форсунки приводит к значительной стабилизации давления, а, следовательно, и к большей стабильности работы всей системы в целом. В то же время при работе на мелководье во всасывающий шланг может попадать воздух, подача породы при этом прекращается до полного заполнения шланга водой. Поэтому на мелководье форсунка менее эффективна и предпочтительнее всасывающее сопло.

Обеспечение плавучести

На этом этапе создания драги вы можете очень хорошо сэкономить. Обеспечить плавучесть своего аппарата можно самыми различными способами. В самом начале истории применения драг для этой цели использовались большие шины от грузовых машин, которые весят немного и стоят недорого. Этот вариант я и выбрал для своей собственной модели, однако быстро обнаружил, что достать такие шины становится все сложнее и сложнее.

Сегодня на большинство драг производители устанавливают пластиковые понтоны. Они надежнее, но, в тоже время, и тяжелее. Здесь тоже много вариантов. На некоторых драгах, собранных в домашних условиях, я видел самые различные виды таких пластиковых понтонов. Интересный способ – использовать пластиковые контейнеры или бочки (емкостью 20 – 40 литров). Их можно купить довольно дешево. Можно конечно приобрести понтоны и у специализированного производителя драг, но это влетит в копеечку.

Другой важной частью системы плавучести является рама, на которую крепится рудопромывочный желоб и мотор. Я сделал ее из кусков алюминия, найденных на свалке. Все это обошлось очень дешево и не потребовало много усилий. Так как рама получилась плоской, я легко прикрепил к ней шины от грузовика.

Проверка работы драги

После того, как вы нашли все необходимые детали и собрали драгу, пришло время проверить, как она работает. Для этого возьмите пару дюжин маленьких кусочков свинца, выровняйте их и покрасьте яркой краской, например, красной. В ближайшем водоеме наберите грунта и поместите туда свинец. Опробуйте на этом грунте свою драгу, промыв породу, сняв концентрат со шлюза и посчитав, сколько кусочков металла вы извлекли. Потери должны составить не более 1-2 кусочков. Если, к несчастью, произошло так, что в желобе не хватает больше свинца, чем написано выше, вам надо настроить драгу, провести требуемые улучшения, пока вы не будете уверены в ее хорошей работе.

В завершении, вам понадобиться водолазный костюм определенного типа, в зависимости от того, где вы будете использовать драгу. Даже в Калифорнии в середине лета, после двух часов пребывания в воде, она становится чертовски холодной, поэтому такая защита просто необходима.

Источник

САН САМЫЧ

Самодельный эжектор для насосной станции.

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня, по Вашей просьбе, я расскажу, как своими силами собрать простой эжектор для насосной станции, чтобы обеспечить дополнительные метры подъема воды из скважины и обезопасить работу насосной станции от возможного сухого хода в случае, когда уровень воды в скважине внезапно понижается.

О схеме подключения такого эжектора я писал ранее. В той же статье приведен эскиз этого эжектора. Но как именно сделать его, многим оказалось непонятно.

Сразу оговорюсь, что в процессе написания этой статьи я не делал этот эжектор. В данный момент он мне не нужен, а сделать его я могу в любое время, потратив на это час-полтора.

И все же я начну немного издалека для того, чтобы вопросов осталось как можно меньше.

Названия и условные обозначения.

Побывав у родителей своей супруги в Ульяновской области, я с удивлением обнаружил, что продавцы в магазинах сантехники не всегда понимают, о чем я их прошу, хотя у себя в Питере я таких проблем не испытывал. Поэтому мне бы очень хотелось, чтобы мы с Вами говорили на одном языке и понимали друг друга, особенно в части названий и обозначений, связанных с сантехникой.

В сантехнике принято обозначать детали и резьбу на них условными обозначениями, понятными, впрочем, любому, кто говорит и пишет на русском языке. Размер же или диаметр резьбы, чаще всего, указывают в дюймах: ½, ¾, 1½. Это же указывает, что резьба на деталях не метрическая, а конусная – трубная. Буквы рядом с обозначением резьбы говорят о том, какая это резьба: внутренняя (В) или наружная (Н).

Например, краткое обозначение: угол ¾ Н х ½ В – означает переходной уголок (или угловой переходник), один конец которого с наружной трубной резьбой диаметром ¾ дюйма или 20 мм, а другой – с внутренней трубной резьбой диаметром ½ дюйма или 15 мм. Еще раз уточню, буква «В» в этом обозначении означает не внешнюю резьбу (внешней резьбы нет, есть наружная), а только и только внутреннюю.

В некоторых предыдущих статьях я уже упоминал условные обозначения, аббревиатуры, пластиковых труб. Напомню: МП – металлопластиковая, ПП – полипропиленовая, ПВХ – поливинилхлоридная, ПНД – полиэтилен низкого давления. Так вот, если в обозначении детали на месте размера резьбы стоит некое число с аббревиатурой материала трубы, это означает, что данный «хвостик» детали предназначен для соединения с указанным видом трубы указанного же диаметра.

Например, угол ½ Н х 16МП – это уголок, на одном конце которого сделана наружная трубная резьба диаметром ½ дюйма или 15 мм, другой же имеет штуцер и резьбу (в случае резьбового обжима), предназначенные для присоединения к уголку металлопластиковой трубы диаметром 16 мм.

Случай, если никаких обозначений нет, означает, что эта сторона детали предназначена для соединения без резьбы, скажем, с садовым шлангом указанного диаметра и это, скорее всего, обыкновенный штуцер. Например, переходник ¾ Н х 12.

Мне бы не хотелось в рамках этой статьи и дальше вдаваться в дебри условностей, потому что рассказанного мною уже вполне достаточно для нашего понимания, и мы, надеюсь, не будем больше отвлекаться на пояснения. Тем не менее, я постараюсь излагать свои мысли доходчиво, все же подробно разъясняя «узкие» места.

Детали и инструменты.

Но эжектор нужно присоединить к трубам, поэтому в конструкцию эжектора нужно будет добавить соответствующие детали. Для примера я рассмотрю присоединение к МП-трубам, как наиболее распространенным и простым для монтажа. Если Вы будете использовать какие-то другие, то Вам нужно будет внести в конструкцию соответствующие изменения.

Итак, из деталей нам понадобятся:

Два последних уголка можно, в принципе, заменить на что-то другое, главное, чтобы в результате получился необходимый нам поворот с переходом на нужную нам трубу.

Изготовление эжектора.

Больше всего придется повозиться со штуцером. Необходимо сточить его шестигранную часть, практически на «нет», сделав из неё конус, основание которого по диаметру чуть меньше наружной резьбы штуцера. Кроме того, придется немного укоротить резьбовую часть штуцера, оставив максимум четыре нитки. Резьбонарезным инструментом или муфтой нужно будет поправить испорченную обточкой резьбу и прорезать её дальше с заходом на полученный конус так, чтобы резьбовая часть штуцера свободно вкручивалась в муфту или тройник с любой стороны.

Если все получилось, дальше все намного проще. Теперь нужно просто собрать эжектор.

Вкручиваем штуцер в тройник узкой частью внутрь до упора, проверяя, сколько остается внутренней резьбы тройника (должно остаться не меньше 4 ниток), и насколько заходит край выходного отверстия штуцера за границу среднего отверстия тройника (должно быть 1-2 мм).

Если не хватает резьбы на тройнике, стачиваем резьбу на штуцере еще больше. Если выходное отверстие штуцера не достаточно длинно, тогда на него придется надеть небольшой кусок хлорвиниловой трубки, или сточить, если оно слишком длинное.

После исправления огрехов, вкручиваем штуцер окончательно, уплотнив резьбу любым герметиком. И дальше уже просто накручиваем необходимые для монтажа труб детали, уплотняя резьбовые соединения привычными материалами (лен, нить, фум). Нижний уголок будет немного выступать из тройника, но четырех оставшихся ниток резьбы вполне достаточно для надежной герметизации соединения.

Все. Эжектор собран.

Принцип работы эжектора.

За счет подачи воды по линии рециркуляции компенсируется недостаток давления во всасывающем трубопроводе, и насос начинает нормально работать. Но если бы это было все, тогда хватило бы обычного тройника, и не нужно было бы «городить огород» со штуцером. Кстати, иногда так и делают.

Что дает нам встроенный в тройник штуцер? За счет сужения потока воды рециркуляции увеличивается её скорость. Создаются две области с перепадом давления. Одна сразу за выходным отверстием штуцера – область повышенного давления используется для компенсации нехватки давления на всасе насоса. Вторая – перед выходным отверстием штуцера – область пониженного давления способствует подсосу воды в эжектор.

В целом, система становится более эффективна и требует меньших энергозатрат, чем, если бы тройник был пуст.

Поэтому, кстати, лучше искать штуцер с меньшим выходным отверстием. Правда, это правило действует не до бесконечности. Но вдаваться в дебри гидродинамики мне, честно говоря, не хотелось бы.

По этой же причине, мне не хочется объяснять, почему этот эжектор не отличается большой эффективностью. Скажу только, что в нем недостаточен объем камеры смешения и не соблюдена её геометрия. Кому интересно, тот без труда узнает, почему это так.

Главное, что этот самодельный эжектор гарантировано работает, подтягивая воду на недостающие 3-5 метров, а может и больше. И это проверено.

Удачи Вам! До новых встреч на страницах «Сан Самыча».

Возможно, Вам будут интересны похожие материалы::

Отзывов (53) на «Самодельный эжектор для насосной станции.»

Привет. пытаюсь найти информацию о подключении к обычной поверхностной станции, внешнего эжекторного насоса. то есть в станции один вход и один выход. вопрос у меня такой, можно ли через тройник на выходящей магистрали. завести часть потока на эжектор находящийся в скважине? спасибо

Здравствуйте, Сергей.
Да, можно. Собственно, так оно и делается. Просто у насосов, специально предназначенных для подключения внешнего эжектора, по сути, два напорных выхода: один — непосредственно из зоны рабочего колеса, где напор максимальный, второй — из зоны встроенного эжектора, т.е. из зоны собственной внутренней рециркуляции насоса. И если второго выхода нет, то ничто не мешает сделать отбор на внешний эжектор с помощью тройника на напоре.
Другой вопрос, хватит ли производительности насоса для поднятия воды с помощью внешнего эжектора. Потому что внешний эжектор — это не «волшебное» приспособление, а устройство, использующее для подъема воды энергию насоса. Соответственно, как только Вы подключите внешний эжектор, напор и расход на выходе из насоса упадут, и упадут значительно, в зависимости от недостающей до нормальной (8-9 метров) глубины уровня воды. Так что, может так получиться, что насосу «не хватит силенок», чтобы и воду поднять к себе с помощью внешнего эжектора, и выдать еще что-то сверх того «на гора».
И общие рекомендации по такому подключению.
1. Отвод на внешний эжектор лучше делать хотя бы на один типоразмер меньше, чем напорная «магистральная» труба. Так Вы поделите поток воды на напоре насоса на неравные части, где больше достанется Вам, а меньше — эжектору. Хотя, по большому счету, это правило — не универсальное и требует проверки и расчета.
2. Дабы не заморачиваться с «проверками и расчетами», на отводе к эжектору лучше поставить регулировочный кран или вентиль. Чтобы потом при запуске, методом «научного тыка», определить оптимальные пропорции потоков: на эжектор и в систему, для наиболее эффективной работы насоса и эжектора.

Источник
