FM-антенны для музыкальных центров: виды и способы создания своими руками

Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Вам потребуются.

1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
4. Окрасьте всю конструкцию.
5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Антенна для ФМ радио своими руками

Сделать антенну для радио своими руками несложно, если понимать, что из себя представляет и каким образом распространяется радиоволна. Всегда можно подобрать простую и недорогую конструкцию.

Какие есть виды антенн

Радиоантенны делятся по назначению:

• для домашних детекторных приемников и музыкальных центров;
• автомобильные;
• авиационные;
• специальные (спутниковой связи, военные).

Улавливающие устройства отличаются диапазоном — от КНЧ (крайне низкие частоты) с длиной волны 10000 км и более) до ГВЧ (гипервысокие частоты) с размером колебаний 0,1-1 мм.

Для эфирного вещания используются частоты 148,5 кГц — 108 МГц.

FM-радиостанции захватывают 88-108 МГц (ультракороткие 3-метровые волны).

В быту используют следующие конструкции:

• устройства с разворотом — апертурная антенна;
• изделия с бегущей волной;
• линейные приборы.

Антенны классифицируют по форме и материалу на:

• телескопические;
• рамочные;
• штыревые;
• проволочные;
• стержневые;
• фольгированные;
• коаксиальные.

Особенности распространения радиоволн

Ультракороткие волны с частотной модуляцией — frequency modulation (FM) — не огибают препятствия, имеющие размеры больше нескольких метров. Ионосфера земли для них прозрачна. Поэтому считается, что УКВ распространяются только в пределах прямой видимости. В помещениях радиоприемник улавливает в большинстве случаев неоднократно отраженный от разных объектов сигнал.

На качество передачи информации влияют осадки в виде снега и дождя, а также источники электромагнитных помех:

• распределительные подстанции;
• линии электропередачи;
• работающий у дома крупногабаритный транспорт.

Например, однотонный низкочастотный звук в магнитоле — следствие работы расположенного недалеко генератора переменного тока.

Дальность распространения волны зависит от мощности радиостанции.

Картина распределения волн для выбранного места определяет диаграмму направленности антенны, которая нужна, чтобы обеспечить качественный прием.

Создаем антенну

Для устойчивой работы приемного устройства требуется обеспечить следующие параметры:

• минимально допустимую высоту;
• линейную поляризацию;
• небольшое электрическое сопротивление;
• диапазон частот — 88-108 МГц;
• диаграмму направленности — чаще всего условно-круговую;
• максимальный коэффициент усиления;
• приемлемый вес и размер.

Наиболее простая схема у полуволнового вибратора, который подойдет для мобильных аппаратов, но не отличается направленностью и помехозащищенностью.

Если нужна антенна для стационарного радио, а расположение передающей станции точно скоординировано, лучше выбрать изделие по типу волнового канала. Узкий луч такой конструкции обеспечивает избирательный прием с минимальным захватом посторонних шумов и помех.

Когда требуется расширить диапазон у имеющейся антенны, можно добавить параллельно несколько вибраторов, пересчитав длину по специальной таблице.

Трубная антенна

Чтобы сделать устройство для приема радиоволн, задействовав контур отопления или водопровода в доме, нужно предварительно подготовить остальные элементы самодельного приспособления:

1. Ферритовый сердечник. Например, можно взять деталь от трансформатора черно-белого телевизора, собранного на лампах, из схемы строчной развертки.
2. 2 м медного провода диаметром 0,25 кв. мм для монтажа.
3. Фольгу из латуни или меди хорошего качества.
4. Изоленту и клей. Подойдет ПВА.
5. Разъем для подсоединения готового изделия к радиоприемнику.

Порядок сборки антенны:

1. На одну половину ферритового сердечника наматывают катушку индуктивности. Для этого бумага в 2 слоя укладывается на сердечник и закрепляется изолентой.
2. Оставляется 1 см перекрытия, прокладывается один слой фольги. Стороны витка изолируются липкой лентой.
3. На металлизированную поверхность наматывается катушка из 25 колец провода.
4. На 25, 12 и 7 витке делаются выводы.
5. Вся конструкция вновь накрывается металлизированным экраном.
6. 25 и 12 контакты контура подключаются ко входу приемника, а с 7 вывод заземляют. Если будет нужна дополнительная настройка качества сигнала, то подбирают обмотки в связном контуре.

Антенна из фольги

Для УКВ-диапазона можно изготовить антенну из металлической фольги.

Понадобятся следующие инструменты и материалы:

• припой, флюс, паяльник;
• разъем для соединения с радиоприемником;
• кусок экранированного кабеля с R = 50-75 Ом;
• квадратный отрез металлизированного материала (лучше медного);
• диэлектрик — текстолит, ДВП, сухая доска по размеру изделия.

1. Нужно вырезать рамку из фольги в форме незамкнутого квадрата шириной 1,5 см со сторонами 13-15,5 см.
2. Внизу рамки делают прорезь 1-1,5 см.
3. На ровный жесткий диэлектрик клеят изготовленную ранее рамку.
4. Зачищают 3-4 см провода и припаивают жилу и экран к нижним сторонам рамки возле разреза.
5. С другого конца подсоединяют разъем так, чтобы металл соединялся с “землей” приемника, а жила — с антенным входом.

Устройство можно разместить в помещении или на открытом воздухе. Для улучшения качества сигнала подбирают высоту и угол поворота самодельной антенны.

Всенаправленная FM-антенна из коаксиального кабеля

Почти круговая диаграмма направленности получается у приспособления для приема радиоволн, сделанного из коаксиального кабеля.

Чтобы самому собрать устройство, понадобятся:

1. Мачта (из дерева или другого диэлектрика).
2. Труба полихлорвиниловая диаметром 20-24 мм и длиной 1,5-2 м.
3. Не менее 1,5 м РК (для телевизора).

Изделие, рассчитанное на работу в диапазоне 87,5-108 МГц, собирается в следующем порядке:

1. С одной стороны коаксиального кабеля длиной 75 см аккуратно удаляют изоляцию без повреждения экранирующей оплетки.
2. Экран немного сжимают, как пружину. Когда он станет свободней двигаться, выворачивают его на изолированный участок наизнанку. Вывернутая часть согласует антенну с РК по волновому сопротивлению и одновременно служит противовесом.
3. Получившийся штырь помещают в ПВХ-трубу и крепят к мачте.
4. Центральную жилу подключают ко входу приемника. Если он отсутствует, то к металлической телескопической антенне, например у магнитолы.
5. Экран соединяют с “землей” или минусом батареи.

Экранированный кабель хорошо работает в условиях помех. Для настройки качества сигнала меняют высоту и месторасположение конструкции. Так как длина антенны — 75 см, она считается четвертьволновой — 14 часть от 3 м (приблизительная длина принимаемой волны).

Проволочная антенна

Простая формула для расчета длины волны: 300/частоту (МГц). Для радиостанций FM — 2,7-3,4 м.

На основе этой информации можно сделать для дома антенну из проволоки.

Понадобится изготовить рамку в соотношении 1,01-1,02 к величине волны:

1. Если материал диаметром 3 мм и толще, то выбирают пропорцию 1.01. Стороны прямоугольника должны относится друг к другу как 2,02:1.
2. Диаграмма направленности проволочного рамного приемного устройства — в форме восьмерки. В том случае, когда в помещении можно задействовать окно, которое расположено в направлении радиостанции, рамку крепят скотчем к стеклу.
3. Концы рамки соединяют с радиоприемником экранированным кабелем с сопротивлением 50-75 Ом. На вход магнитолы подключают центральную жилу, а экран — к общему проводу.

Сделанное своими руками изделие часто работает лучше покупных дипольных приборов.

Все соединения лучше пропаять, чтобы обеспечить хорошее качество сигнала.

Если конструкция расположена на траверсе или мачте, то середину рамки — точку с нулевым потенциалом — можно заземлить. Это обезопасит работу прибора во время грозы и улучшит электростатические характеристики антенны.

Подключение антенны

Даже правильно рассчитанная и хорошо сделанная антенна будет работать плохо, если допустить ошибки в подключении.

Нужно соблюдать следующие условия:

1. Использовать экранированный кабель.
2. Надежно пропаивать контакты и разъемы.
3. Следить за плотным соединением жилы и экрана с входной группой радио.
4. Заземлять антенну.
5. При наличии помех при питании радиоприемника от сети, когда нет заземляющего провода в розетке, магнитолу или транзистор лучше соединить с землей. Для этого в большинстве аппаратов предусмотрено специальное гнездо или клемма.

Если качество приема не устраивает, а изменение расположения и направления антенны не помогает, придется ставить усилитель.

Несложная и малозатратная схема такого устройства собирается, например, на микросхеме фирмы RFMD SPF5043Z. Достоинство конструкции — плату можно сделать без химии на 2-стороннем текстолите размером 15-20 мм и разместить в экранированный корпус.

Причины затухания сигнала

Цифровые и аналоговые сигналы постепенно затухают при движении в передающей среде. Снижение амплитуды указывается в дБ — децибелах. Ослабление ЭМВ в 2 раза соответствует потерям в 6 дБ.

Величина затухания зависит от:

• расстояния, которое проходит электромагнитная волна;
• несущей частоты передатчика (чем выше, тем больше потери) или длины волны;
• состояния и материала проводящей среды;
• наличия помех на пути распространения ЭМВ;
• качества регенерации и коррекции;
• формы сигнала.

Цифровой дискретный радиосигнал, проходя через повторитель, чаще всего полностью восстанавливается без потери информации.

Аналоговые сообщения при усилении сохраняют все приобретенные искажения и шумы. Соотношение сигналшум постепенно ухудшается, и в некоторый момент усиление теряет смысл, т. к. невозможно восстановить информацию.

Наиболее характерная форма помех для линий передач — перекрестная наводка. Причиной появления искажений могут быть неисправности оборудования, трещины изоляции. При передаче сигналов по проводам для устранения помех пары перевивают.

Экранирующие свойства материалов стен и отделки зданий также способны ослабить радиосигнал. Сильный экран — металлический сайдинг, алюминиевые сэндвич-панели, крыши из профлиста, металлочерепицы и т.д.

Изготовление антенны для музыкального центра своими руками

Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

FM-антенна своими руками

Если по каким-либо причинам промышленные решения не подходят, то можно собрать FM-антенну собственными руками. Процедура не самая сложная, особенно для тех, кто уже имеет некоторый опыт в работе с радиоустройствами. Антенну можно изготовить несколькими способами.

Из проволоки

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

• Кусок медного провода.
• Обычный кухонный нож.
• Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

1. Возьмите кусок медного провода.
2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

Из старой ТВ-антенны

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.

Для того чтобы сделать ее своими руками, необходимо:

1. Закрепить силовую конструкцию с внешней стороны здания.
2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
3. Произвести поиск радиостанций.

Из фольги с ДВП

Это один из самых простых вариантов, где потребуется минимум усилий, равно как и материалов.

Важно! Такие решения менее эффективны, чем прочие. Поэтому при сильном отдалении от источника сигнала лучше рассмотреть другие варианты.

Для изготовления антенны потребуется:

• небольшой лист ДВП;
• обычная металлическая фольга;
• кабель с хорошим экраном на 50-75 Ом;
• штекер для подключения к музыкальному оборудованию;
• паяльник.

Вырезаем из фольги полый квадрат или прямоугольник. Оптимальный вариант – 50 на 50 см с толщиной периметра в 2-3 см. Если источник сигнала находится на значительном удалении, то общие размеры можно увеличить. После подводим габариты ДВП под полученную фигуру из фольги. При этом на последней необходимо сделать небольшой вырез (1-2 см).

Далее приклеиваем фольгу к листу ДВП посредством канцелярского клея. К нижней части антенны припаиваем центральную жилу кабеля и экран. При этом расстояние между пайкой должно быть как минимум 3-4 см. Антенну можно использовать как в помещении, так и вне его.

Из трубы

На вооружение можно взять обычные трубы, которые используются при монтаже домовых коммуникаций. Важно, чтобы они были очищены от ржавчины и посторонних окисей, вроде известкового налёта и прочей грязи. Всё это затрудняет передачу сигнала.

• ферритовый сердечник;
• изолента;
• канцелярская бумага;
• клей;
• латунная фольга;
• медный кабель с жилой на 0,25 мм;
• штекер.

Совет! Ферритовый сердечник можно найти в строчных трансформаторах, которые использовались в старых ламповых телевизорах. Если с поиском латунной фольги возникли проблемы, то вместо неё используем обычную медную.

Укладываем на ферритовом сердечнике бумагу и изоленту в два слоя, а после размещаем фольгу таким образом, чтобы виток был перекрыт примерно на 1 см. При этом стороны не должны контактировать друг с другом. На полученный экран наматываем провод в 25 витков с тремя равными отводами (на 7, 12 и 25 обороте). После все экраны наматываются на контур и соединяются. Остаётся только подсоединить штекер.

Из коаксиального кабеля

Антенны такого плана прекрасно себя показали при нестабильном сигнале. Оборудование достойно работает в грозу, при сильном снегопаде и прочей непогоде. Но при условии, что будет использован хороший кабель, типа SAT-50 или DG-113. Если планируется комнатное размещение антенны, то вполне подойдёт и отечественный РК-75.

• телевизионный кабель;
• двухметровая труба из пластика;
• мачта из железа или дерева.

Отмеряем от конца телевизионного кабеля около 70-75 см и снимаем изоляцию, стараясь не повредить экран и саму жилу. Лучше всего предварительно размять синтетическую оплётку, после чего аккуратно оголить её в сторону среза.

Далее закрепляем кабель внутри пластиковой трубы и крепим конструкцию к шесту. Поиск оптимального сигнала осуществляется посредством вращения мачты. Если источник находится на значительном удалении, то шест можно сделать длинней.

В процессе подготовки главное — не повредить экран. Тогда антенна будет принимать сигнал с минимальным количеством помех.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям и проявить терпение.

Антенна FM для музыкального центра своими руками

Большинство музыкальных центров производитель снабжает функцией радио, и многие часто пользуются этой возможностью для прослушивания новостей, музыки или любимых радиопередач. Однако зачастую встроенного устройства для приёма радиосигнала недостаточно, что вызывает помехи в работе и некачественное воспроизведение. В этом случае приём можно улучшить при помощи антенны, которая может быть как заводской, так и сделанной своими руками. В этом материале речь пойдёт о том, как самостоятельно сделать FM антенну для музыкального центра.

Разновидности антенн для музыкального центра

Существует следующая классификация заводских антенн для приёма радиосигнала:

1. Дисковые. Такие устройства способны ловить спутниковый сигнал, и устанавливаются они как внутри помещения, так и снаружи его.

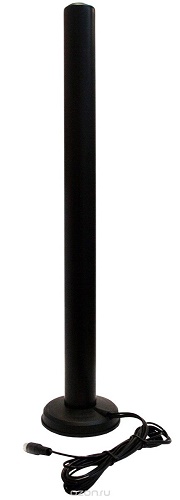

2. Стержневые. По форме напоминают обычный круглый штырь, прямой или закруглённой формы.
3. Рамные и проволочные. Таким приёмным устройствам можно придавать любую форму, так как проволока-приёмник хорошо гнётся.

ВАЖНО! Дешевизна самодельной антенны – далеко не единственная причина, по которой многие отказываются от покупки заводской. Дело в том, что по большей части качество принимаемого звука зависит от характеристик самого музыкального центра, и экспериментируя с разными типами антенн, можно добиться оптимального качества звучания.

Антенна FM для музыкального центра своими руками

Если заводской вариант по вышеописанным причинам не удовлетворяет пользователя, то ему стоит попробовать собственноручно смастерить антенну для своего музыкального центра. Для изготовления самодельных устройств для приёма радиосигнала потребуются разные исходные материалы.

Из металлической фольги в виде квадрата

Для того чтобы изготовить приёмное устройство из фольги, потребуется:

1. ДВП или небольшая доска.
2. Рулон металлической фольги.
3. Кусок экранированного кабеля с параметром сопротивления в 50–75 Ом.
4. Необходимый для подсоединения к МЦ штекер.
5. Паяльник и комплектующие к нему (припой, флюс).

Это одна из самых простых в изготовлении самодельных антенн. Из фольги необходимо вырезать нужных размеров квадратную рамочку. В нижней её части при этом делается вырез в 15 мм шириной. После этого рамку с помощью обыкновенного клея необходимо закрепить на куске ДВП. Когда фольга приклеится, по краям от выреза внизу рамки припаивают «экран» и центральную жилу провода. Промежуток между местами пайки провода должен находиться в пределах 25–40 мм.

Подобная FM-антенна может быть установлена как внутри помещения, так и вне его, если длина кабеля позволяет это. Для того чтобы «подстроить» принимаемый сигнал, устройство медленно проворачивают вокруг его оси.

Из труб

В основе данной конструкции — применение обычных труб, используемых для инженерных коммуникаций дома. Кроме них также потребуется:

• разобрать строчный трансформатор устаревшего лампового ТВ и извлечь из него ферритовый сердечник;
• приобрести клей и качественную изоленту;
• купить рулон латунной либо медной фольги;
• раздобыть медный монтажный кабель сечением в 0,25 мм и длиной в полтора метра;
• подготовить штекер, которым антенна будет подключаться к МЦ.

В первую очередь на ферритовый сердечник трансформатора в два слоя кладётся бумага и изолента. После этого поверх изоленты укладывают фольгу одним слоем, при этом перекрывая виток на 1 сантиметр. Необходимо следить, чтобы две стороны витка не находились в контакте, и периодически препятствовать возможному контакту при помощи изоленты. На готовый экран в 25 оборотов наматывается провод с отводами на седьмом, двенадцатом и двадцать пятом витке.

Таким же образом подготовленный контур связи обматывается «экраном». Экраны впоследствии соединяют меж собой, а концы кабеля вводят в штекеры.

ВАЖНО! Особенностью этого типа антенны считается то, что с её помощью можно слушать радио даже в грозу, не опасаясь за возможную порчу оборудования. Поскольку используются водопроводные или тепловые трубы всего дома, более хорошего сигнала можно добиться в высотных сооружениях.

Из коаксиального кабеля

Такие антенны хорошо подойдут для зон нестабильного сигнала. Для их изготовления обычно используют:

• полтора или больше метров ТВ-кабеля;
• полутораметровую пластиковую трубку, диаметром около 20 мм;
• деревянную мачту.

Для начала на расстоянии около 75 сантиметров от конца кабеля необходимо надрезать провод и аккуратно удалить с него пластиковую изоляцию, не повредив при этом целостность экрана оплётки. Оплётку необходимо размять, после чего, стараясь не повредить медную жилу, вывернуть экран по направлению к надрезу.

Затем при помощи любых доступных способов антенна закрепляется внутри пластиковой трубы, а после этого уже трубку крепят к мачте из дерева. Поиск и улавливание сигнала регулируется путём вертикального вращения мачты, а также высоты её установки.

Если экранированный кабель в процессе сборки устройства не был повреждён, то такая антенна сможет работать с минимальным количеством помех.

Дополнительные рекомендации для улучшения звучания

Если ни один вышеописанный вид антенн не дал качественного звучания, то можно попробовать перепаять под вход музыкального центра старую телевизионную антенну. Некоторые из них способны успешно принимать радиосигналы и, если пользователю повезёт найти такой экземпляр, приём сигнала будет довольно чётким.

При улавливании сигнала стоит также учитывать погодные условия, ведь если за окном ливень или сильный снегопад, то фактически любая антенна может принимать сигнал со сбоями и помехами.

Для улучшения качества сигнала специалисты советуют размещать приёмное устройство на открытом пространстве и на самой высокой возможной точке установки, чтобы нивелировать влияние неровностей рельефа.

Длина стержня устройства значительно влияет на его частотный диапазон и расширять его можно, просто наращивая длину стержня антенны. Стоит также отметить, что даже правильно собранная самодельная антенна не даёт стопроцентной гарантии улучшения качества звучания радио музыкального центра, ведь причиной некачественного звука могут стать особенности конструкции самого центра.

Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

Радиоприемники в наши дни по-прежнему пользуются спросом. Радио слушают в машине и на даче, во время утренних пробежек или вечерних прогулок. Качественный звук без помех и нормальная громкость обеспечиваются надлежащим приемом сигнала. Помочь в этом может антенна.

В сети представлено довольно много идей и чертежей антенн для FM радио. Обладая некоторыми техническими навыками, можно без особого труда сконструировать устройство своими руками.

Краткое содержимое статьи:

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Какой бы ни была антенна по своему виду, принцип работы устройств у всех одинаков.

Особенности распространения радиоволн

Прежде чем обратиться к пошаговым инструкциям о том, как сделать антенну самостоятельно, необходимо прояснить особенности передачи радиосигнала в УКВ и FM диапазонах. Это поможет лучше понять принцип и устройство антенны.

Важно помнить:

• прием высококачественного сигнала возможен только в пределах видимости (например, когда из окна дома видна телерадиовышка);
• улавливание сигнала на большом удалении от транслирующего объекта в вечерние и ночные часы проблематично;
• осадки ослабляют или вовсе прерывают передачу сигнала.

Антенна из фольги

Изготовление улавливающей сигнал конструкции потребует от умельца следующих инструментов и материалов:

• моток медной проволоки или фольга;
• нож;
• плоскогубцы или кусачки;
• сухая дощечка (квадрат со стороной 15 см).

Если взглянуть на фото антенн для FM радио, изготовленных из проволоки или фольги, сразу становиться понятно, что ничего сложного в подобной конструкции нет.

Сначала необходимо вырезать из фольги квадрат (13 см по внешнему краю, ширина полоски фольги 1,5 см). В нижней части по центру вырезается маленький прямоугольник (3 мм), чтобы разомкнуть рамку.

•

Вырезанная фольга приклеивается к дощечке. Со сдвигом вправо от центральной прорези на 2,5 мм и через 2,5 см друг от друга к квадрату из фольги припаиваются внутренний стержень экранированного провода (справа) и оплетка (слева).

Если работа устройства планируется в УКВ-диапазоне, то квадрат увеличивается до 15 см, а ширина полоски из фольги должна равняться 1,8 см.

Иногда усилить слабый радиосигнал можно при помощи простой обмотки антенны куском медной проволоки. Свободный ее конец выводят в форточку. На качестве звука подобная манипуляция никак не отразиться.

Стержневая антенна своими руками

Если решение из фольги не дает должного эффекта, можно попробовать сделать остронаправленную и противостоящую городскому шуму антенну-штырь. Ее конструкция сложнее предыдущего варианта, но все же под силу умельцу.

На схеме, сделанной своими руками ФМ антенны видно, что устройство состоит из проводника (металлический пруток или трубочка), который закреплен на изоляторе, и противовесов.

•

Длина штырька зависит от того, какой диапазон волн планируется принимать.

Здесь действует принцип: длина штыря равна четверти длины волны. Это оптимальный вариант, увеличение и уменьшение будут сказываться на качестве радиовещания.

Когда устройство подготовлено, его необходимо смонтировать на фасаде здания. Конец провода вставляется в соответствующее гнездо на радиоприемнике или музыкальном центре (магнитофоне). Финальный штрих – найти радиопередающие станции.

Коаксиальный кабель в помощь

Слабый и некачественный сигнал часто становится причиной отказа от использования радио в таких зонах.

Решить проблему можно при помощи коаксиального кабеля. Для работы понадобятся:

• деревянная рейка;
• телевизионный кабель (около полутора метров);
• пластиковая трубка (диаметр 2 см, длина 1,5 м).

Процесс создания устройства довольно прост. Сначала необходимо сделать надрез на изоляционном слое.

•

Делать это нужно аккуратно, стараясь не повредить оплетку. Затем оголенная оплетка слегка разминается, а фольгированный экран разворачивается к месту надреза.

На последнем этапе нужно хорошо закрепить подготовленный кабель внутри пластмассовой трубки и смонтировать ее на рейку. Двигать самодельную конструкцию с целью поиска волны нужно вверх и вниз, вращение вокруг своей оси не принесет результата.

Как сделать своими руками антенну для музыкального центра

Антенна для музыкального центра позволяет принимать сигналы популярных радиостанций, слушать песни и любимые передачи. В некоторых случаях встроенного усилителя бывает недостаточно: звук проходит с помехами или пропадает вообще. В этом случае на помощь придут промышленные или сделанные своими руками приспособления для приема сигналов. Самодельные антенны достаточно легко и быстро можно изготовить из подручных материалов.

Разновидности антенн для музыкальных центров

Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных (Sony и Lg), так и бюджетных производителей. Условно они делятся на несколько разновидностей.

Дисковые. К ним относят большие внешние или компактные комнатные тарелки. Как правило, такие модели ловят спутниковое вещание.

Стержневые. Представляют собой металлические прямые или закругленные штыри (выгнутые в форме окружности), состоящие из нескольких, секций.

Проволочные. Пассивные антенны из гибкого металлического стержня, способного принимать любую форму. К ним же можно отнести рамные приспособления.

Если ограничений в финансах нет, то принимающее устройство можно купить. Примером недорогой модели, которая может существенно улучшить звук, является Триада 8810. Усилитель предназначен для музыкальных центров УКВ и FM. Такую антенну можно использовать при удалении радиостанции от точки вещания на расстояние до 80 км.

Следует учитывать, что качество приема сигнала сильно зависит от технических характеристик самого музыкального центра, а не только от формы и свойств принимающей конструкции с усилителем. Поэтому далеко не каждая активная антенна может существенно улучшить радиосигнал. Из-за чего многие предпочитают экспериментировать с приемником, чтобы добиться максимального эффекта звучания.

Алгоритм изготовления самодельной ФМ-антенны

Перед началом работ мастеру понадобится подготовить такие материалы и инструменты:

• медный провод, очищенный от изоляции;
• нож;
• плоскогубцы.

Готовое приспособление будет выполнять роль штатного усилителя и крепиться к заводской антенне. Как правило, этого достаточно для получения качественного сигнала.

Изготовление фм-антенны происходит в несколько этапов:

1. Отмеряют моток медной проволоки нужной длины.
2. Отрезают его ножом или откусывают кусачками.
3. Зачищают поверхность.
4. Приматывают провод к имеющейся антенне.
5. Поймав сигнал, фиксируют приспособление. При этом для улучшения звука проволоку можно вывести в окно.

Важно! Многие музыкальные центры имеют дополнительные входы для антенн. Подключив к такому разъему самодельное приспособление, можно изменить качество принимаемого сигнала. Однако эта мера не всегда эффективна и даже может привести к поломке прибора.

Последовательность изготовления стержневой антенны

Стержневой вариант также можно сделать в домашних условиях. Следует учесть, что fm-антенна для музыкального центра и для радио делается аналогично. Поэтому во многих случаях подходят старые ТВ-антенны: просто штекер подключения к приемнику перепаивается на тот, что требуется.

Для установки силовой конструкции потребуется:

1. Разместить ее снаружи здания (например, вывести в окно).
2. Припаять стержень к штекеру и вставить его в соответствующее гнездо музыкального центра.
3. Настроить радиостанции.

Иногда умельцы, создавая самодельные устройства для приема сигналов, используют отдельные части заводских антенн. Один из возможных вариантов такого переделывания представлен в нижеследующем видео.

Самодельная петлевая антенна

Для приема FM и AM сигналов используются устройства рамной конструкции. Чтобы поймать нужную волну, их просто разворачивают в требуемом направлении. Магнитные элементы, которые присутствуют в таких конструкциях, позволяют принимать сигнал намного четче.

Для изготовления потребуется:

• алюминиевый обруч диаметром 77 см и сечением 17 мм;
• конденсатор с переменной емкостью;
• коаксиальный кабель.

Изготовление антенны проходит по следующему алгоритму:

1. С одной стороны очищают коаксиальный кабель. Центральную жилу и экранирующую обмотку припаивают к контактам конденсатора переменной емкости.
2. Очищенную центральную жилу и экран со второго конца присоединяют к алюминиевому обручу. При этом для соединения можно использовать небольшой хомут, предварительно зачистив его шкуркой в месте контакта.
3. Снимают покрытие и экранируемую оплетку посередине контура, счищая примерно 1 см.
4. Регулируют диапазон радио таким образом, чтобы частота конструкции составляла 5–22 МГц.

Параметры рамы можно настроить в зависимости от желаемого диапазона. Для высоких частот понадобится круг диаметром около 70 см, для приема низких – от 1 до 1,5 м.

Дополнительные рекомендации

Следует учесть, что качество звука во многом зависит от погодных условий. Во время снегопада, дождя или при сильном ветре сигнал может доходить с перебоями или просто пропадать.

Улучшить звучание можно следующими способами:

• направить антенну на источник сигнала (лучше всего для этой цели подойдет стержневая разновидность);
• разместить приемное устройство в самой высокой точке дома, чтобы скомпенсировать рельеф местности;
• расширить диапазон принимаемых частот за счет изменений размеров контура или длины стержня.

Важно! Использовать FM-разъем для подключения ТВ-антенны не рекомендуется. Это может привести к замыканию и выходу техники из строя.

Различных вариантов изготовления антенн, отличающихся своей простотой и практической эффективностью, множество. Можно создавать модели как под прием волн определенной длины, так и устройства более широкого спектра. Но далеко не всегда можно добиться качественного звучания вне зависимости от созданной конструкции. Зачастую бюджетные музыкальные центры не способны улучшить прием сигнала, несмотря на принятые меры.

Самые лучшие музыкальные центры по мнению экспертов

Музыкальный центр LG OK65 на Яндекс Маркете

Музыкальный центр LG OK99 на Яндекс Маркете

Музыкальный центр Sony MHC-V21D на Яндекс Маркете

Музыкальный центр LG RK3 на Яндекс Маркете

Музыкальный центр Hyundai H-MC120 на Яндекс Маркете

Для того, чтобы слушать FM станции в Нижнем Новгороде я купил кнопочный сотовый за 500р texet ТМ128. Он у меня работает без аккумулятора (от стабилизатора 4.1 В), без симки и наушников. Я припаял два резистора МЛТ-0.5 по 47 ом к китайскому (к сожалению) штекеру, телефон сначала очень ругался («включи наушники»), но потом я примотал штекер синей изолентой прямо через кнопки и экран к телефону и все заработало, уши от резисторов являются хорошей антенной. Затем припаял два конца (3 метра от старой бритвы, без экрана) к одному резистору и через пятиштырьковый разъем (контакты 2-3) подключил к усилителю «Радиотехника У 101 стерео» через любой вход на 200 mv. К усилителю подключены 11 колонок в одно гнездо, соединенных последовательно, всего около 50 ом. Они расставлены по всей квартире. Поскольку автоподстройка частоты у ТМ128 отличная, то и звучит все на высшем уровне (если колонок будет меньше, то будет громче). Громкость регулирую прямо в телефоне (двумя нижними кнопками). Автоподстройка включается после выбора «Радио», нажатия центральной кнопки и через 3с ее же вверх.
Если китайский трехконтактный штекер 3.5мм не будет контачить или будет все время вылезать из гнезда, то надо проложить картонную шайбочку (толщину подобрать), а потом зафиксировать изолентой. Покрутить штекер, покидать телефон на мягкое полотенце, если контакт не пропадает, то будет работать 100 лет.
Читайте мои стихи на стихи ру. Смартфона у меня никогда не было, про него сказать не могу. С улыбкой Кутырин Юрий НН.

Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

FM-антенна своими руками

Если по каким-либо причинам промышленные решения не подходят, то можно собрать FM-антенну собственными руками. Процедура не самая сложная, особенно для тех, кто уже имеет некоторый опыт в работе с радиоустройствами. Антенну можно изготовить несколькими способами.

Из проволоки

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

• Кусок медного провода.
• Обычный кухонный нож.
• Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

1. Возьмите кусок медного провода.
2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

Из старой ТВ-антенны

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.

Для того чтобы сделать ее своими руками, необходимо:

1. Закрепить силовую конструкцию с внешней стороны здания.
2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
3. Произвести поиск радиостанций.

Из фольги с ДВП

Это один из самых простых вариантов, где потребуется минимум усилий, равно как и материалов.

Важно! Такие решения менее эффективны, чем прочие. Поэтому при сильном отдалении от источника сигнала лучше рассмотреть другие варианты.

Для изготовления антенны потребуется:

• небольшой лист ДВП;
• обычная металлическая фольга;
• кабель с хорошим экраном на 50-75 Ом;
• штекер для подключения к музыкальному оборудованию;
• паяльник.

Вырезаем из фольги полый квадрат или прямоугольник. Оптимальный вариант – 50 на 50 см с толщиной периметра в 2-3 см. Если источник сигнала находится на значительном удалении, то общие размеры можно увеличить. После подводим габариты ДВП под полученную фигуру из фольги. При этом на последней необходимо сделать небольшой вырез (1-2 см).

Далее приклеиваем фольгу к листу ДВП посредством канцелярского клея. К нижней части антенны припаиваем центральную жилу кабеля и экран. При этом расстояние между пайкой должно быть как минимум 3-4 см. Антенну можно использовать как в помещении, так и вне его.

Из трубы

На вооружение можно взять обычные трубы, которые используются при монтаже домовых коммуникаций. Важно, чтобы они были очищены от ржавчины и посторонних окисей, вроде известкового налёта и прочей грязи. Всё это затрудняет передачу сигнала.

Также понадобятся:

• ферритовый сердечник;
• изолента;
• канцелярская бумага;
• клей;
• латунная фольга;
• медный кабель с жилой на 0,25 мм;
• штекер.

Совет! Ферритовый сердечник можно найти в строчных трансформаторах, которые использовались в старых ламповых телевизорах. Если с поиском латунной фольги возникли проблемы, то вместо неё используем обычную медную.

Укладываем на ферритовом сердечнике бумагу и изоленту в два слоя, а после размещаем фольгу таким образом, чтобы виток был перекрыт примерно на 1 см. При этом стороны не должны контактировать друг с другом. На полученный экран наматываем провод в 25 витков с тремя равными отводами (на 7, 12 и 25 обороте). После все экраны наматываются на контур и соединяются. Остаётся только подсоединить штекер.

Из коаксиального кабеля

Антенны такого плана прекрасно себя показали при нестабильном сигнале. Оборудование достойно работает в грозу, при сильном снегопаде и прочей непогоде. Но при условии, что будет использован хороший кабель, типа SAT-50 или DG-113. Если планируется комнатное размещение антенны, то вполне подойдёт и отечественный РК-75.

Необходимые материалы:

• телевизионный кабель;
• двухметровая труба из пластика;
• мачта из железа или дерева.

Отмеряем от конца телевизионного кабеля около 70-75 см и снимаем изоляцию, стараясь не повредить экран и саму жилу. Лучше всего предварительно размять синтетическую оплётку, после чего аккуратно оголить её в сторону среза.

Далее закрепляем кабель внутри пластиковой трубы и крепим конструкцию к шесту. Поиск оптимального сигнала осуществляется посредством вращения мачты. Если источник находится на значительном удалении, то шест можно сделать длинней.

В процессе подготовки главное — не повредить экран. Тогда антенна будет принимать сигнал с минимальным количеством помех.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.


Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

1. Петлевые. Состоят из единственной детали – петлевого вибратора, к одному выводу которого подключается оплётка кабеля, к другому – его центральный проводник.
2. «Восьмерные» («бабочки»). Для улучшения приёма спаиваются две «восьмёрки», расположенные под прямым углом друг к другу.
3. Симметричный вибратор – два разнонаправленных штыря. Разновидность – турникетная антенна: два вибратора, расположенные взаимно под прямым углом.
4. «Директорные» – являются лучшим вариантом. Направляющие в одну сторону сигнал штыри («директоры») – в количестве от 6 до 10 штук. За ними следует петлевой вибратор. Далее идет рефлектор (отражатель) – сетка или самый большой штырь. Директоры и отражатель изолированы друг от друга и от вибратора. Все детали располагаются параллельно, но перпендикулярно направлению сигнала.
5. Логопериодические – напоминают директорные. «Директоры» вдвое укорочены и противоположно направлены, стоят в «шахматном» порядке.
6. «Тарелочные» или дисковые – линейка диполей или петлевой («бабочный») вибратор рядом с диском, отражающим сигнал на него.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Вам потребуются.

1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
4. Окрасьте всю конструкцию.
5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Антенна для музыкального центра позволяет принимать сигналы популярных радиостанций, слушать песни и любимые передачи. В некоторых случаях встроенного усилителя бывает недостаточно: звук проходит с помехами или пропадает вообще. В этом случае на помощь придут промышленные или сделанные своими руками приспособления для приема сигналов. Самодельные антенны достаточно легко и быстро можно изготовить из подручных материалов.

Разновидности антенн для музыкальных центров

Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных (Sony и Lg), так и бюджетных производителей. Условно они делятся на несколько разновидностей.

1. Дисковые. К ним относят большие внешние или компактные комнатные тарелки. Как правило, такие модели ловят спутниковое вещание.
2. Стержневые. Представляют собой металлические прямые или закругленные штыри (выгнутые в форме окружности), состоящие из нескольких, секций.
3. Проволочные. Пассивные антенны из гибкого металлического стержня, способного принимать любую форму. К ним же можно отнести рамные приспособления.

Если ограничений в финансах нет, то принимающее устройство можно купить. Примером недорогой модели, которая может существенно улучшить звук, является Триада 8810. Усилитель предназначен для музыкальных центров УКВ и FM. Такую антенну можно использовать при удалении радиостанции от точки вещания на расстояние до 80 км.

Следует учитывать, что качество приема сигнала сильно зависит от технических характеристик самого музыкального центра, а не только от формы и свойств принимающей конструкции с усилителем. Поэтому далеко не каждая активная антенна может существенно улучшить радиосигнал. Из-за чего многие предпочитают экспериментировать с приемником, чтобы добиться максимального эффекта звучания.

Алгоритм изготовления самодельной ФМ-антенны

Перед началом работ мастеру понадобится подготовить такие материалы и инструменты:

• медный провод, очищенный от изоляции;
• нож;
• плоскогубцы.

Готовое приспособление будет выполнять роль штатного усилителя и крепиться к заводской антенне. Как правило, этого достаточно для получения качественного сигнала.

Изготовление фм-антенны происходит в несколько этапов:

1. Отмеряют моток медной проволоки нужной длины.
2. Отрезают его ножом или откусывают кусачками.
3. Зачищают поверхность.
4. Приматывают провод к имеющейся антенне.
5. Поймав сигнал, фиксируют приспособление. При этом для улучшения звука проволоку можно вывести в окно.

Важно! Многие музыкальные центры имеют дополнительные входы для антенн. Подключив к такому разъему самодельное приспособление, можно изменить качество принимаемого сигнала. Однако эта мера не всегда эффективна и даже может привести к поломке прибора.

Последовательность изготовления стержневой антенны

Стержневой вариант также можно сделать в домашних условиях. Следует учесть, что fm-антенна для музыкального центра и для радио делается аналогично. Поэтому во многих случаях подходят старые ТВ-антенны: просто штекер подключения к приемнику перепаивается на тот, что требуется.

Совет! Для качественного приема сигнала протяженность стержня должна составлять не менее 1/4 длины волны, на которую будет рассчитана антенна.

Для установки силовой конструкции потребуется:

1. Разместить ее снаружи здания (например, вывести в окно).
2. Припаять стержень к штекеру и вставить его в соответствующее гнездо музыкального центра.
3. Настроить радиостанции.

Иногда умельцы, создавая самодельные устройства для приема сигналов, используют отдельные части заводских антенн. Один из возможных вариантов такого переделывания представлен в нижеследующем видео.

Самодельная петлевая антенна

Для приема FM и AM сигналов используются устройства рамной конструкции. Чтобы поймать нужную волну, их просто разворачивают в требуемом направлении. Магнитные элементы, которые присутствуют в таких конструкциях, позволяют принимать сигнал намного четче.

Для изготовления потребуется:

• алюминиевый обруч диаметром 77 см и сечением 17 мм;
• конденсатор с переменной емкостью;
• коаксиальный кабель.

Совет! Альтернативой алюминиевому обручу может служить медная трубка или металлопластиковая толщиной 1,6 см.

Изготовление антенны проходит по следующему алгоритму:

1. С одной стороны очищают коаксиальный кабель. Центральную жилу и экранирующую обмотку припаивают к контактам конденсатора переменной емкости.
2. Очищенную центральную жилу и экран со второго конца присоединяют к алюминиевому обручу. При этом для соединения можно использовать небольшой хомут, предварительно зачистив его шкуркой в месте контакта.
3. Снимают покрытие и экранируемую оплетку посередине контура, счищая примерно 1 см.
4. Регулируют диапазон радио таким образом, чтобы частота конструкции составляла 5–22 МГц.

Параметры рамы можно настроить в зависимости от желаемого диапазона. Для высоких частот понадобится круг диаметром около 70 см, для приема низких – от 1 до 1,5 м.

Дополнительные рекомендации

Следует учесть, что качество звука во многом зависит от погодных условий. Во время снегопада, дождя или при сильном ветре сигнал может доходить с перебоями или просто пропадать.

Улучшить звучание можно следующими способами:

• направить антенну на источник сигнала (лучше всего для этой цели подойдет стержневая разновидность);
• разместить приемное устройство в самой высокой точке дома, чтобы скомпенсировать рельеф местности;
• расширить диапазон принимаемых частот за счет изменений размеров контура или длины стержня.

Важно! Использовать FM-разъем для подключения ТВ-антенны не рекомендуется. Это может привести к замыканию и выходу техники из строя.

Различных вариантов изготовления антенн, отличающихся своей простотой и практической эффективностью, множество. Можно создавать модели как под прием волн определенной длины, так и устройства более широкого спектра. Но далеко не всегда можно добиться качественного звучания вне зависимости от созданной конструкции. Зачастую бюджетные музыкальные центры не способны улучшить прием сигнала, несмотря на принятые меры.

Самые лучшие музыкальные центры по мнению экспертов

Музыкальный центр LG OK65 на Яндекс Маркете

Музыкальный центр LG OK99 на Яндекс Маркете

Музыкальный центр Sony MHC-V21D на Яндекс Маркете

Музыкальный центр LG RK3 на Яндекс Маркете

Музыкальный центр Hyundai H-MC120 на Яндекс Маркете

В продолжение темы:Комментариев: 1Показать больше —> x<index>

Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

• Дисковые (знакомая тарелочка, которую часто можно увидеть в частных домах, как правило, такие устройства ловят спутниковое вещание).
• Стержневидные (штыревые), закругленного типа (обычный стержень, которому придали форму окружности) и прямые.
• Проволочные (чаще всего это гнущаяся проволока, которой можно придать любую форму и зафиксировать в таком положении).

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

Самодельная антенна

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

• Кусок медного провода.
• Обычный кухонный нож.
• Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

1. Возьмите кусок медного провода.
2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.

Для того чтобы сделать ее своими руками, необходимо:

1. Закрепить силовую конструкцию с внешней стороны здания.
2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
3. Произвести поиск радиостанций.

Разумеется, есть варианты самодельных антенн с более сложным алгоритмом изготовления, но для их сборки потребуется гораздо больше навыков и времени. Проволочная и штыревая антенны – это самые простые и доступные любому пользователю варианты, в случае, когда необходимо улучшить сигнал подручными средствами.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx26.11.2019Лучшие детские синтезаторы для разного возрастаПрочая цифровая26.11.2019Как выбрать синтезатор для ребенкаПрочая цифровая19.11.2019Камеры видеонаблюдения в системе умного домаВидеокамера

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:

• https://stroy-podskazka.ru/muzykalnye-centry/fm-antenny/
• https://hitech-online.ru/audio-video-foto/muzykalnyj-tsentr/antenna-svoimi-rukami.html
• https://tehnika.expert/cifrovaya/muzykalnyj-centr/antenna.html

Качество современных, особенно китайских недорогих радиоприёмников таково, что здесь не обойтись без внешней антенны и усилителя. Проблема эта возникает в весьма удалённых от городов сёлах и деревнях, а также при частых разъездах по региону.

Что это такое?

Радиоантенна FM – это устройство, улучшающее качество приёма радиопередач. Применяется, когда сигнал от нужной станции недостаточен для качественного радиоприёма.

Часто она используется на наибольшей высоте над слушателем, какой только удаётся достичь.

Виды

В зависимости от конкретного рода, антенна может быть активной и пассивной. Вид антенны определяется исходя из её диаграммы направленности. Это область пространства, в которой сосредоточен максимум (пучность) основного излучения передаваемого (или принимаемого) радиосигнала. Остронаправленные антенны нужны, чтобы сигнал не распространялся в те стороны, где он не нужен. Птицам и космонавтам наземное FM-вещание ни к чему, а всенаправленное излучение привело бы к перерасходу электричества при работе радиовещательного передатчика. Вместо 15-киловаттного излучения в FM-диапазоне (66… 108 мегагерц) для населения с такой же зоной охвата (в радиусе до 100 км) хватило бы и одного киловатта.

Активная и пассивная

Активная антенна помогает усилить сигнал. Иногда она комплектуется радиоусилителем (по радиусу охвата радиостанции её называют также радиоудлинителем). В характеристиках активной антенны указано значение в децибелах, добавляемое к коэффициенту усиления самого FM-приёмника. Агрегаты бывают пассивные (0 дБ) и активные (1… 6 дБ).

К пассивным относят штыревые, к активным – усовершенствованные конструкции с усиливающим противовесом.

На практике выбирается предельно эффективный и дешёвый вариант.

Дисковая

Дисковая антенна – вариант спутниковой «тарелки». Вместо приёмной головки с усилителем – «бабочка» или телескопические штыри (симметричный вибратор). Дисковый отражатель – старый компакт-диск (содержит алюминиевую подложку), любая металлическая сетка с ячейками, размер которых в десятки раз меньше длины волны на нужной частоте.

Стержневая

Стержневая антенна – любой штырь в 25% длины волны. Для FM-диапазона это примерно 3 м (частоты 87,5… 108 МГц), длина штыря составляет примерно 75 см.

Комплектуется противовесами, располагаемыми под прямым углом.

Рамная

«Восьмёрка», если она одна, располагается на упрочняющей её основе, например, пластине из пластика или пропитанной и окрашенной деревяшки. Проводником может быть тонкий профиль, резаные пластины, «вытравленный» фольгированный (стекло) текстолит или гетинакс. Такая конструкция часто применяется в остронаправленных автомобильных антеннах.

Проволочная

Это практически любая конструкция, где основным проводником служит медная или алюминиевая проволока. Фазированные антенные решётки, изготовленные не из микрополосковых или щелевых линий и кусков волновода, а из кусков проволоки или провода, спаянных в решёточную конструкцию, могут считаться проволочными. Но и стоит такая конструкция заметно дороже.

Применяются они уже не столько в радиовещании, сколько в цифровом и аналоговом радиолюбительстве, для военных нужд и гражданской мобильной связи.

Как выбрать?

Готовая антенна выбирается из того ассортимента, что предоставляют российские и китайские интернет-магазины. Это единственный вариант для тех, у кого в райцентре или ближайшем городе нет радиорынка или радиомагазина. Знающим кое-что ещё о радиосвязи людям легче выбрать недорогую антенну, что обеспечит даже приём FM-радиостанций из близлежащих райцентров и посёлков с расстояния даже в 100-150 км. Чтобы преодолеть шум (когда в музыкальном центре FM-тюнер не обладает шумодавом), потребуется дополнительный антенный усилитель.

Как сделать своими руками?

Усилители требуют постоянного напряжения в несколько вольт (не более 12, таковы автомобильные радиоусилители) и силу тока в единицы-десятки миллиампер.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Принцип изготовления FM антенны для радио своими руками

Несмотря на стремительное развитие интернета, многие люди по-прежнему предпочитают слушать любимые радиостанции. За спросом всегда поспевают и предложения, за счёт чего количество вещательных программ возросло настолько, что каждый пользователь может выбрать волну на свой вкус. Но есть один минус — качественный приём радиостанций возможен не везде. Решить эту проблему можно с помощью качественной FM антенны, которую можно сконструировать своими руками.

Принцип работы радиоприёмников

Стабильное функционирование такого устройства возможно только в том случае, если на входе будет создан оптимальный уровень сигнала, превышающий требуемый порог. Специалисты называют этот параметр чувствительностью агрегата. Только в том случае, если полученный сигнал будет выше этого порога, радио будет хорошо работать, а сам пользователь сможет наслаждаться качественным звучанием любимой музыки. В противном случае приём может и вовсе отсутствовать.

Такие последствия чаще всего возникают не только из-за большой удалённости от радиостанций, но и в условиях мегаполиса. Различные типы помех встречаются в тех приёмниках, которые работают с диапазонами FM и УКВ. Всё дело в том, что эти разновидности сигнала распространяются особым образом. Их частота не превышает отметки 108 мГц. Специалисты отмечают тот факт, что все волны из этого полосы распространяются только в пределах прямой видимости и крайне плохо огибают любые возвышенности на своём пути.

Основные параметры

Прежде чем приступить к изготовлению FM антенны своими руками, нужно тщательно изучить теоретическую часть. Каждая волна вещает на определённой несущей частоте, на которую и настраивается приёмник. Именно на эти параметры и должна быть рассчитана изготавливаемая антенна. Конечно, другие радиоволны она тоже будет захватывать, но итоговое качество их звучания будет более слабым.

Есть определённые параметры, которыми отличаются агрегаты для диапазонов FM и УКВ. Изделие для ультразвуковых волн отлично улавливает сигналы в радиусе 74 МГц. Максимальный показатель для FM составляет 108 МГц. Стоит отметить, что на ультразвуковых волнах современное вещание практически отсутствует, из-за чего УКВ антенны вышли из популярности. Именно поэтому изготавливать нужно исключительно FM агрегаты.

Основной параметр, от которого зависит эффективность использования самодельной антенны — это длина волны принимаемого сигнала. Этот показатель влияет и на геометрические размеры устройства. Каждый мастер может самостоятельно высчитать длину волны, для этого нужно поделить скорость света (м/с) на частоту требуемого сигнала. Полученное число обязательно должно быть переведено в герцы. Итоговый показатель получается в метрах.

Все внутренние антенные агрегаты для радиоприёмников и некоторые внешние модели способны улавливать сигнал. Но встречаются и конструкции, которые отличаются наличием диаграммы направленности, добиться максимального качества звучания можно только в том случае, если пользователь провёл точную настройку. Такие конструкции обладают весомым преимуществом: они способны усиливать сигнал, что несвойственно для ненаправленных моделей.

Качество звучания во многом зависит от поляризации.

Все формируемые сигналы в FM диапазоне проходят вертикально. Радиус изменения напряжённости поля не может быть горизонтальным (относительно направления основного распространения). Именно поэтому самодельная антенна должна быть сконструирована по такой схеме.

Разновидности модельного ряда

Каждый, кто решил соорудить антенну для FM радио своими руками, должен понимать, что основная задача такого устройства состоит в том, чтобы улавливать транслируемый сигнал, усиливать его и передавать на вход используемого приёмника. В зависимости от требуемого диапазона, итоговый агрегат может отличаться не только типом конструкции, но и габаритами. Опытные специалисты утверждают, что современный рынок располагает огромным разнообразием антенн, а некоторые из них можно смело назвать сложнейшими инженерными сооружениями, которые могут занимать до нескольких тысяч квадратных метров.

В стандартной модели приёмное устройство может быть оснащено универсальным проводником, который подвешен над поверхностью земли на защитных изоляторах. Те электромагнитные волны, которые пересекают такой агрегат, наводят в нём переменное напряжение высокой частоты и передают его на вход радиоприёмника. Конечное устройство усиливает сигнал, за счёт чего из него выделяется специфическая низкочастотная составляющая, а сам пользователь слышит качественный звук.

Все современные разновидности FM установок можно разделить на ненаправленные и направленные. Среди мастеров присутствует особая классификация по сфере назначения: мобильные и стационарные. Несмотря на огромную разницу в видах и типах, существуют единые нормы, по которым они функционируют.

Техника самостоятельного изготовления

Сделать антенну для радио своими руками не так уж и сложно, главное, подготовить все необходимые материалы и следовать основным правилам. Существенное увеличение качества и чувствительности приёма достигается вертикальной установкой устройства под диапазон распространения радиоволн. На изготовление одного агрегата у мастера уходит от 30 минут до 3 часов. А вот для создания самой конструкции понадобятся доступные предметы, которые часто можно найти в гараже.

Универсальный трубный агрегат

Основа конструкции представлена в виде отопительных или же внутридомовых водопроводных труб. Итоговое изделие получается крайне прочным и долговечным. Для работы нужно подготовить следующие материалы и инструменты:

• Качественную фольгу медного или латунного типа.
• Специальный сердечник из феррита, взятый из лампового телевизора или же строчного трансформатора.
• Прочный монтажный провод длиной до двух метров и сечением 0,25 кв мм.
• Обычный клей ПВА, а также липкая изолента.
• Для подключения антенны к самому приёмнику понадобятся фиксирующие штыри.

Изначально необходимо взять сердечник и изготовить для него обмотку. Для этих целей можно задействовать не только изоленту, но и бумагу, которую нужно уложить в два равномерных слоя. Один шар фольги аккуратно наматывается поверх бумаги с небольшим перекрытием витка (1 см). На участке перехлеста всё должно быть изолировано, дабы предотвратить контакт двух сторон намотки. На подготовительный экран мастер должен намотать 26 оборотов провода с отводами на 8, 12 и 24 витка. Концы вводятся в соединительные штырьки. Финальная настройка приёмника осуществляется по схеме подбора обмоток контура связи.

Внутридомовые отопительные трубы помогут должным образом заземлить FM антенну. За счёт этого пользователь может рассчитывать на хорошее качество звучания даже во время грозы без риска повреждения своего оборудования. Стоит отметить, что именно вертикальная установка труб в высотном доме позволяет усилить сигнал в 2—3 раза.

Многофункциональный фольгированный квадрат

Многие мастера изготавливают такую FM антенну для музыкального центра, так как этот вариант не только доступен, но и эффективен. Тем более, что конструкция довольно простая в реализации. Для работы понадобятся:

• Прочная металлическая фольга.
• Хорошо просушенная доска, ДСП либо диэлектрический материал.
• Флюс, припой, паяльник.
• Небольшой отрезок экранированного кабеля, у которого сопротивление находится в пределах от 50 до 70 Ом.
• Обычный штекер для подключения к радиоприёмнику.

На изготовление такого агрегата уходит минимум времени. Изначально мастер создаёт квадратную рамку из цельного куска фольги, где в нижней части обязательно проделывается аккуратный разрез 17 мм. Готовая конструкция фиксируется на плоском деревянном основании при помощи клея. Далее, к нижнему правому и левому краю припаивается экран и центральная жила провода.

Стоит отметить, что для этого изделия вовсе не обязательно придерживаться каких-либо чётких параметров, главное, чтобы всё это было аккуратно и качественно. Расстояние между центральной жилой и оплёткой должно варьироваться в пределах от 25 до 40 мм. Готовую конструкцию можно устанавливать как внутри помещения, так и за его пределами. Настраивать сигнал можно за счёт перемещения антенны исключительно в вертикальном направлении с плавными поворотами вокруг оси.

Оригинальное всенаправленное устройство

Сконструировать такую ФМ антенну своими руками довольно легко, особенно если у мастера есть в наличии пригодный коаксиальный кабель. Устройство активно применяется для качественного усиления радиосигнала в зоне нестабильного покрытия. Конструкция состоит из таких элементов:

• Прочная пластиковая труба диаметром 24 мм и длиной 2 метра.
• Небольшой кабель телевизионного типа от одного метра и более.
• Деревянная основа.

Отмеряв 70 см от начала провода, мастер должен сделать небольшой надрез, чтобы аккуратно удалить пластиковую изоляцию и сохранить прочность экранной оплётки. Когда он выполнит это несложное задание, ему нужно вывернуть экран в сторону сформированного надреза в изоляции без повреждения медной жилы. Антенну необходимо аккуратно установить и зафиксировать надёжным образом внутри пластиковой трубы. Далее, вся конструкция крепится к заранее подготовленной деревянной мачте. Плановую настройку сигнала можно проводить только после того, как готовое изделие подключили к приёмнику и урегулировали направление высоты мачты.

Огромное преимущество в том, что настройка радиостанций происходит без вращения антенны вокруг оси. Благодаря тому, что в схеме присутствует экранированный кабель, это помогает предотвратить влияние помех, которые возникают в процессе эксплуатации бытовой техники.

Незаменимая конструкция для городских условий

В мегаполисе радио будет существенно лучше работать, если мастер задействует телевизионную антенну волнового типа. Её неоспоримое преимущество в том, что она считается остронаправленной. Эта характеристика особенно важна в городских условиях, так как пользователь всегда может выбрать радиостанцию с наименьшим уровнем помех.

Самодельная антенна волнового типа состоит из стрелы с зафиксированными на ней деталями — это петлевой вибратор, два пассивных директора, рефлектор. Итоговые размеры изделия зависят исключительно от диапазона приёма. Сама конструкция антенны обеспечивает наиболее качественный приём на удалённости 60 км и больше.

Готовая конструкция отличается тем, что её выходное сопротивление составляет 75 Ом, за счёт чего кабель можно смело подключать напрямую к согласующей коробке. В зависимости от предпочтений домашнего мастера, он может использовать телевизионные антенны метрового диапазона с 5 каналами.

Причины затухания сигнала

Каждый приёмник обязательно оснащается антенной, которая помогает устройству воспринимать сигнал, отделяя его от помех и шумов. Качественный агрегат обладает хорошей чувствительностью к транслируемым волнам, но с увеличением расстояния уровень радиосигнала падает. На большой дистанции приём сигнала становится просто невозможным.

Даже в продвинутых городах часто встречаются мёртвые зоны, где приёмник не работает. А всё дело в том, что транслируемый сигнал распространяется по прямой линии, а сквозь препятствия (многоэтажные дома) он не может пройти. В такой ситуации сигнал отражается и теряет свою мощность.

Специалисты утверждают, что прямолинейное распространение FM радиоволн не позволяет устройствам нормально их улавливать и за линией горизонта, куда трансляция волн от предыдущей радиостанции просто не может добраться. Сигнал туда попадает только после отражения от облаков, а это во многом зависит от погодных условий. Выйти из такой ситуации можно только благодаря самостоятельному изготовлению более мощных антенн.

Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

Радиоприемники в наши дни по-прежнему пользуются спросом. Радио слушают в машине и на даче, во время утренних пробежек или вечерних прогулок. Качественный звук без помех и нормальная громкость обеспечиваются надлежащим приемом сигнала. Помочь в этом может антенна.

В сети представлено довольно много идей и чертежей антенн для FM радио. Обладая некоторыми техническими навыками, можно без особого труда сконструировать устройство своими руками.

Краткое содержимое статьи:

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Какой бы ни была антенна по своему виду, принцип работы устройств у всех одинаков.

Особенности распространения радиоволн

Прежде чем обратиться к пошаговым инструкциям о том, как сделать антенну самостоятельно, необходимо прояснить особенности передачи радиосигнала в УКВ и FM диапазонах. Это поможет лучше понять принцип и устройство антенны.

Важно помнить:

• прием высококачественного сигнала возможен только в пределах видимости (например, когда из окна дома видна телерадиовышка);
• улавливание сигнала на большом удалении от транслирующего объекта в вечерние и ночные часы проблематично;
• осадки ослабляют или вовсе прерывают передачу сигнала.

Антенна из фольги

Изготовление улавливающей сигнал конструкции потребует от умельца следующих инструментов и материалов:

• моток медной проволоки или фольга;
• нож;
• плоскогубцы или кусачки;
• сухая дощечка (квадрат со стороной 15 см).

Если взглянуть на фото антенн для FM радио, изготовленных из проволоки или фольги, сразу становиться понятно, что ничего сложного в подобной конструкции нет.

Сначала необходимо вырезать из фольги квадрат (13 см по внешнему краю, ширина полоски фольги 1,5 см). В нижней части по центру вырезается маленький прямоугольник (3 мм), чтобы разомкнуть рамку.

•

Вырезанная фольга приклеивается к дощечке. Со сдвигом вправо от центральной прорези на 2,5 мм и через 2,5 см друг от друга к квадрату из фольги припаиваются внутренний стержень экранированного провода (справа) и оплетка (слева).

Если работа устройства планируется в УКВ-диапазоне, то квадрат увеличивается до 15 см, а ширина полоски из фольги должна равняться 1,8 см.

Иногда усилить слабый радиосигнал можно при помощи простой обмотки антенны куском медной проволоки. Свободный ее конец выводят в форточку. На качестве звука подобная манипуляция никак не отразиться.

Стержневая антенна своими руками

Если решение из фольги не дает должного эффекта, можно попробовать сделать остронаправленную и противостоящую городскому шуму антенну-штырь. Ее конструкция сложнее предыдущего варианта, но все же под силу умельцу.

На схеме, сделанной своими руками ФМ антенны видно, что устройство состоит из проводника (металлический пруток или трубочка), который закреплен на изоляторе, и противовесов.

•

Длина штырька зависит от того, какой диапазон волн планируется принимать.

Здесь действует принцип: длина штыря равна четверти длины волны. Это оптимальный вариант, увеличение и уменьшение будут сказываться на качестве радиовещания.

Когда устройство подготовлено, его необходимо смонтировать на фасаде здания. Конец провода вставляется в соответствующее гнездо на радиоприемнике или музыкальном центре (магнитофоне). Финальный штрих – найти радиопередающие станции.

Коаксиальный кабель в помощь

Слабый и некачественный сигнал часто становится причиной отказа от использования радио в таких зонах.

Решить проблему можно при помощи коаксиального кабеля. Для работы понадобятся:

• деревянная рейка;
• телевизионный кабель (около полутора метров);
• пластиковая трубка (диаметр 2 см, длина 1,5 м).

Процесс создания устройства довольно прост. Сначала необходимо сделать надрез на изоляционном слое.

•

Делать это нужно аккуратно, стараясь не повредить оплетку. Затем оголенная оплетка слегка разминается, а фольгированный экран разворачивается к месту надреза.

На последнем этапе нужно хорошо закрепить подготовленный кабель внутри пластмассовой трубки и смонтировать ее на рейку. Двигать самодельную конструкцию с целью поиска волны нужно вверх и вниз, вращение вокруг своей оси не принесет результата.

Антенна для радио

Несмотря на засилье в нашей жизни компьютеров, мобильных телефонов и телевизоров, радиовещание все еще имеет своих поклонников. Принимаются радиосигналы с помощью радиоприемника, им удобно пользоваться в фоновом режиме, во время долгой дороги в автомобиле, затяжных пробежек и занятий спортом.

Качественный воспроизводимый звук и нормальную громкость радиосигнала можно получить, только присоединив приемник к антенне. По своей сути, это очень простая конструкция, поэтому любой технически грамотный человек может смастерить антенну своими руками.

Разновидности антенн

Любой прибор, принимающий радиоволны, имеет порог чувствительности. Если получаемый сигнал ниже его, громкость звука и его качество будут желать лучшего. Радиоволна слабеет при значительном удалении от передающей станции или из-за ухудшения погоды. Особенно актуально это для фм и укв диапазонов из-за особенностей передачи волн. Для преодоления этих затруднений, усиления и улучшения качества сигнала любому радио нужна антенна. Их конструктивные особенности и размеры определяются диапазоном приемника: встречаются многокилограммовые антенны с покрытием тысячи кв. км и простые домашние самоделки в виде проволоки над землей.

Все многообразие антенн для радиостанций подразделяется на направленные и ненаправленные, а также на мобильные и стационарные. Направленные работают по принципу соединения точки с точкой или точки с множеством точек в пределах 50-100 метров. Ненаправленные имеют покрытие по всей площади вокруг.

Также различают такие антенны для радио, как:

• Стержневые – в виде обычного стержня или закругленной формы;
• Проволковые – изогнутые в различных необходимых положениях;
• На некогда модных бумбоксах и музцентрах можно встретить антенны телескопические – складывающиеся конструкции из металлических стержней, напоминающие телескопы;

• Выдвижная антенна имеется почти на каждом автомобиле, ее преимущество в том, что такую выдвижную конструкцию можно установить в любом месте машины (крыша, крыло и т.п.), принимающим элементом служит съемный пруток с противошумной навивкой, что позволяет сделать звучание радио чистым и громким даже на высоких скоростях езды. Пруток уходит в кожух из пластика, где имеется пружина из нержавейки, убирающая антенну на место при ее отклонении по ходу движения.

Независимо от типа или вида радиоантенны, принципы функционирования у них одинаковые.

Обратите внимание! Довольно часто качество радиосигнала зависит не от вида и состояния антенны для радиоприемника или музыкального центра, а от технических возможностей самих этих приборов с их принимающими микросхемами.

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

Подключение антенны

Антенна для радиоприемника присоединяется несколькими способами:

• Прямым: антенна (обычно это антенны телескопические) является составной частью принимающего радиоустройства, при этом фазой «земли» является сам его корпус. Сопротивление (активное) при таком подключении достигает тридцати ом, а реактивное – убирается переделкой контура резонанса. Такие антенны не отличаются симметричностью. Заземление должно быть надежным (длина оголенного провода должна превышать 1/10 волны), иначе возможны помехи из-за контурного излучения;
• При нерезонансном питании: применяется передающая линия для направленной передачи радиоволн, при этом ее волновое сопротивление должно быть эквивалентным антенному сопротивлению. Такое подключение позволяет избавиться от потерь и обеспечить самый лучший уровень радиосигнала;

Важно! Лишний кабель между фм-антенной и радиоприемником следует обрезать, потому что каждый дополнительный метр сильно снижает восприимчивость приемника. После согласования сопротивления, приближения его к 50 Омам, прием радиосигнала существенно улучшается.

• При резонансном типе питания линий связи легкость прохождения радиоволн напрямую зависит от длины самой волны. Для таких антенн выбирают фидеры в половину длины волны (или кратные), при этом сопротивление волн уже не так важно, антенна согласована. Частота, которую воспринимает фм-антенна, является несущей, довольно часто это синусоидальные волны с заглавной частотой 50 герц (гармоники).

Как сделать антенну для радио

При наличии технического склада ума и умелых рук вполне рабочую антенну для радио можно собрать своими руками. Для этого потребуется следующий несложный инструментарий:

• небольшой моток проволоки из очищенной меди или металлическая фольга;
• остро отточенный нож;
• плоскогубцы/кусачки.

В самом легком случае можно взять готовую телевизионную антенну и просто перепаять разъемы для телевизора на необходимые для радио.

Самодельная антенна для укв и фм диапазонов может быть сконструирована из самой обыкновенной фольги или куска провода, будут только различаться размеры.

Фм-антенна самоделка конструируется на высушенной дощечке 15 на 15 сантиметров с помощью листа фольги 13 на 13 сантиметров, толщина 15 мм (можно составить из нескольких «лоскутков»). Алгоритм действий такой:

1. на фольге прорезаем квадрат со стороной 1 дециметр, получается рамка;
2. снизу отделяется 3-миллиметровый тонкий прямоугольник;
3. полученную квадратную рамку наклеиваем на фанеру или досочку для придания будущей антенне прочности;
4. для подключения экранированного кабеля (его сопротивление от 50 до 75 ом) центральную жилку антенны прикрепляем паяльником справа снизу;
5. экран присоединяется в центральной части, со сдвигом влево на 2,5 см.

Для антенн в укв-диапазоне плашка берется со стороной не меньше 18 сантиметров, фольговый квадрат со стороной 15 с половиной сантиметров, толщина рамки – 1,8 сантиметра.

Не везде сигналы fm-радиостанций имеют полное покрытие, которое может поймать встроенная антенна. На помощь приходят усилители сигнала к уже имеющейся или самостоятельно сделанной антенне для радио. Иногда достаточно просто обмотать штатную антенну проволокой из меди и вывести ее конец в форточку. Такая тактика помогает сделать радиосигнал немного сильнее, но качества звука не прибавляет. При этом конец провода должен быть тщательно зачищен ножом. Некоторые радиоумельцы вставляют свою дополнительную проволочную антенну в гнездо на задней панели музцентра, однако это может привести к порче приемника и даже короткому замыканию в домашней сети.

Если проволока оказывается бессильной, можно сконструировать антенну стержневого типа, которая будучи остронаправленной, лучше противостоит городскому радиошуму. Антенна-штырь составляется из стрелы, выполняющей роль силового элемента, пары пассивных принимающих устройств (директоров), вибратора петлевого типа и отражателя-рефлектора. Габариты такой направленной антенны определяются диапазоном, на который будет настроен радиоприемник.

Сборка штыревой антенны производится по следующему плану:

1. на фасаде здания монтируется силовая конструкция;
2. в заранее подготовленное гнездо на радиоприемнике / муз. центре вставляется провод;
3. производится настройка найденных радиопередающих станций.

Более сложные усилители фм-радиосигналов – требующие солидных знаний и умений. Несмотря на такие усилия, волны могут иногда пропадать ночью (из-за отсутствия дальнего восприятия радиоволн) и при неблагоприятных природных условиях (дождь, сильный ветер, обильный снег).

Трубная антенна своими руками

Основным несущим элементом этой радиоантенны являются трубы отопления или водопровода. Необходимые материалы для создания:

• использованный трансформаторный сердечник (от старого телевизора);
• изолента, скотч, канцелярский клей;
• фольга из тонкой меди или латуни;
• полтора метра проволоки из меди (диаметр ¼ кв. мм);
• соединительные штифты.

Для обмотки первым слоем укладывается сердечник из феррита, сверху пару слоев изоленты, следом одинарный фольгированный слой. На такую заготовку для экрана наматывается ровно 25 витков провода с перекрытием в 1 сантиметр для лучшей изоляции контактов. Следует помнить об обязательных отводах на витках №7, 12 и 25. Контур соединяют с другими деталями, а концы проволоки вставляются в штифты. Отвод с 7-го витка вводится в заземлительное гнездо, а остальные два присоединяются к антенным клеммам.

Заключительный этап – настройка приема радиосигнала, осуществляется она простым подбором подключения обмотки к связному контуру. Такие самодельные радио-антенны уверенно принимают сигнал даже в сильную грозу, благодаря надежному заземлению.

Если радиоприемник находится в зоне, где прием очень слабый и некачественный, можно самостоятельно собрать всенаправленную антенну, используя коаксиальный кабель. Для это необходимы:

• рейка из дерева;
• полтора метра кабеля (лучше всего подойдет телевизионный);
• полтора метра ПВХ трубы (диаметр сечения 2 см).

Сконструировать такую антенну довольно просто. На проводе делается надрез для снятия изоляционного слоя (но оплетка должна оставаться целой, это важно!). Ослабив и слегка размяв оплетку, экран выворачивают к месту надреза. Конечный этап – установка и надежное закрепление антенны внутри пластиковой трубки и монтаж ее на деревянную рейку. Регулировка для поиска сигнала радиостанции производится в вертикальном направлении, а не путем вращения самодельной антенны на 360 градусов.

На дачах, в машинах, даже в городских застроенных районах любителям послушать радио хорошо известна проблема слабого сигнала и тихого звука радиопередачи, особенно в фм-диапазоне. Исправить ситуацию помогают антенны для радио разного вида и типа приема сигнала. Их можно приобрести в специальных магазинах, а можно сделать самостоятельно, благо, технология несложная, а детали можно купить на любом радиорынке.
