Gsm сигнализация в гараж своими руками

Для автовладельцев, живущих в частном секторе, личный автомобиль находится практически всегда рядом. Поэтому у них меньше поводов переживать за сохранность своего движимого имущества. Водители, живущие в квартирах, обычно ставят авто в гаражи, которые находятся достаточно далеко от дома. В этом случае повысить безопасность поможет GSM сигнализация для гаража своими руками.

Потратив пару вечеров на сборку этой схемы, можно получить хорошего электронного сторожа. Стопроцентную гарантию вряд ли какое устройство или система сможет предоставить, но в этом случае будет максимально быстрая реакция на несанкционированное проникновение. Общая стоимость сборки будет по карману любому водителю, тем более для возможного ремонта все блоки будут взаимозаменяемыми.

Принцип работы GSM-сигнализации

В гараже устанавливается рабочий, подключенный к электричеству блок, но он сможет за счет встроенного аккумулятора быть независимым от электропитания. При проникновении внутрь помещения посторонних происходит замыкание контакта и осуществляется вызов на запрограммированный телефон.

В качестве дополнительного элемента безопасности можно установить звуковую и световую сигнализацию, которая также запустится во время взлома. Когда происходит открытие дверей или ворот с последующим звонком, посторонний не должен видеть блок, где расположена охранная сигнализация для гаража. Поэтому рекомендуется рабочую схему спрятать.

Компоновка самодельной сигнализации

Основным поводом для изготовления самодельной сигнализации является относительная ее дешевизна. Наиболее дорогой частью конструкции является старенький кнопочный (обязательно!) телефон с рабочей SIM-картой. Можно использовать свой старый телефон или же поискать на рынках бу модель за символическую плату, главное, чтобы он был в рабочем состоянии.

Чтобы сигнализация в гараж своими руками была изготовлена быстро, понадобится собрать такой список:

Кнопочный телефон GSM-стандарта. Сенсорные модели для простого варианта не подойдут.
Управляемый герметичный контакт геркон трех- или двухконтактный.
Магнит.
Тумблер для включения/выключения.
Катушка изолированной медной проволоки.
Паяльник, желательно импульсный с небольшой мощностью и набором припоев.

Сборка рабочей схемы

Перед тем как собирать электронную схему самодельной сигнализации для гаража, надо правильно настроить вызов телефона. Большинство моделей имеет среди своих функций «вызов одной кнопкой». Такой будет вариант наиболее подходящим для настройки схемы. На одну из «цифр» ставим «быстрый вызов» собственного второго номера, получающего сигнал. Далее потребуется раскрыть корпус аппарата, чтобы получить доступ к электронной плате.

Есть модели телефонов, которые не имеют данной функции. Также конструкция мобильника отличается наличием включения/выключения вызова с помощью одной клавиши. Под каждый из вариантов дадим соответствующий чертеж схемы.

Большинство «заводских» сигнализаций устроено по такому же алгоритму работы. Разница лишь в том, что сотовый модуль скрыт в герметичном корпусе. Фактически такая сигнализация для гаража без электричества тоже может проработать автономно длительный срок, за счет разрядки батареи телефона.

Во время монтажа выбранной схемы на ворота или дверь помещения настраиваем контакты геркона таким способом, чтобы при близком его нахождении рядом с магнитом, электроцепь находилась в разомкнутом положении. Соответственно, во время удаления этих элементов происходит замыкание контактов, и телефон звонит хозяину.

Нужно знать, что система безопасности должна быть максимально скрыта от посторонних глаз. Это даст возможность быстро отправить сигнал об опасности.

Схему необходимо защитить также и от попадания внутрь нее влаги. Окислившиеся контакты могут не сработать в нужное время.

Устанавливать на сигнализацию и снимать всю систему с охраны надо с помощью спрятанного тумблера-переключателя. Для безопасности его надо спрятать от посторонних глаз.

Владелец гаража должен знать, что такая схема отправки тревожного сигнала имеет небольшую задержку в несколько секунд. Это время тратится мобильником для дозвона, поэтому блок самодельной сигнализации не должен быть найден и отключен за это время.

Дополнительно можно в схему включить еще один звонок на телефон сторожа охранного кооператива или его центральный пульт.

Достоинства и недостатки конструкции

Главными преимуществами этой схемы являются такие параметры:

простота и быстрота сборки даже для новичков;
доступность комплектующих;
минимальная стоимость системы в сборе;
возможность автономной работы;
достаточная эффективность.

Также стоит отметить доступность и скорость получения информации в любой точке мира.

К недостаткам относятся такие пункты:

в схеме работает сигнализация, установленная на одной точке, воротах или двери, без учета окна;
те, кто знаком с устройством или наличием этого элемента безопасности, могут знать способ отключения;
при очень сильных морозах есть риск незамыкания контактов.

Такие препятствия можно устранить при усовершенствовании конструкции.

Что выбрать: магазинную или самодельную сигнализацию?

При выборе надо руководствоваться стоимостью охраняемого имущества и качеством остальной защиты, включающей решетки на окнах, прочные ворота, надежную крышу. Одной самодельной GSM-сигнализации для гаража будет недостаточно, чтобы полностью ею «прикрыться». Но в комплекте с другими вариантами охраны она себя оправдает.

В купленных, более дорогих вариантах охранных систем, могут быть заложены не всегда востребованные функции, за которые покупатель будет переплачивать. При этом абсолютную гарантию безопасности не дадут даже они. Окончательное решение по установке любой схемы остается за владельцем гаража.

Интересное по теме:

загрузка…

Источник

1 ≫

Все о видеонаблюдении и охране дома

Установить в гараже сигнализацию – это очень разумное решение. При этом необязательно покупать что-то дорогое и навороченное. Простейшую GSM-сигнализацию вы можете смонтировать и своими руками.

Всё, что вам для этого понадобится, помимо паяльника и элементарных познаний в электронике – это:

старый ненужный мобильный телефон (обязательно кнопочный);
магнит;
гермекон (герметизированный контакт, обычный или с тремя контактами, в зависимости от того, какую схему подключения будете использовать);
провода и обычный одноклавишный выключатель.

Сам монтаж gsm-сигнализации проходит в несколько шагов:

На телефоне настраиваете вызов абонента одной кнопкой. Номер абонента – естественно, ваш текущий номер телефона.
Аккуратно разбираете телефон, оголяя плату под клавиатурой. Далее выбираете одну из двух схем подключения. Здесь все зависит от устройства телефона, а точнее – от того, на разных кнопках у него находятся функции отбоя и выключения, или на одной.

Если отбой и выключение на телефоне закреплены за одной кнопкой, припаиваете один провод к этой кнопке, а второй – к той цифровой клавише, на которую назначили быстрый вызов. Лучше всего это делать через разъемы на матрице кнопок. Гермекон при этом используете со стандартной схемой замыкания.
Если отбой и выключение – на разных кнопках, то нужно будет припаять дополнительный провод ко второй кнопке (один из проводов будет общий), а в самой схеме нужно использовать гермекон с тремя контактами.

А о выборе сигнализации для дачи вы узнайте, пройдя по ссылке. От правильного выбора средств охраны напрямую зависит ее надежность.

Более наглядно схемы подключения gsm-сигнализации показаны на рисунке.

Как видим из рисунка, разные схемы подключения необходимы для того, чтобы при отключении сигнализации автоматически выключать телефон и экономить при этом ресурс его батареи.

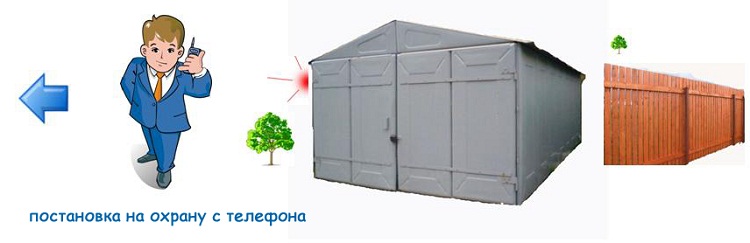

Для того чтобы приводить сигнализацию в «боевое» положение и, наоборот, выключать – в схеме предусмотрен дополнительный выключатель. Где конкретно поместить телефон, выключатель и остальные элементы конструкции – зависит от устройства гаража. Главное требование – чтобы эти места были защищены от влаги и от посторонних глаз. Собственно, чем незаметнее будет смонтированная система, тем лучше.

Безусловным плюсом такой сигнализации является её независимость от электросети. Нужно только вовремя заряжать батарею мобильного телефона, пользуясь для этого стандартным адаптером. Если у вас в гараже проведено электричество, то желательно и вовсе вмонтировать этот адаптер в сеть, как показано на схемах выше, чтобы непосредственно от аккумулятора телефон работал только во время перебоев со светом.

Напоследок нужно предусмотреть еще один важный нюанс. Данная GSM-сигнализация нуждается в определенном времени для своего срабатывания – несколько секунд, пока устанавливается соединение с вашим номером. Поэтому, если злоумышленники сразу после проникновения внутрь быстро закроют двери, цепь снова разомкнется, и вызов сбросится.

Так же для защиты дома хорошо подходит видеонаблюдение. А комплекты видеонаблюдения, узнать о которых можно на этой странице, помогут Вам сэкономить время и деньги при покупке оборудования.

Если же Вы хотите самостоятельно выбрать аппаратуру для видеонаблюдения и установить ее, рекомендуем ознакомиться со статьей, расположенной по адресу http://occtv.ru/videonablyudenie/video-svoimi-rukami/vybor-apparatury.html

Чтобы этого не происходило, нужно снабдить магнит на подвижной части ворот каким-нибудь дополнительным устройством, которое не позволит ему повторно разомкнуть цепь. Вариантов тут масса, все зависит от конкретного устройства ворот и от вашей смекалки.

Простейший вариант – сделать так, чтобы при открытии ворот магнит немного сдвигался со своего места. Тогда, если ворота закрыть, магнит не соприкоснется с герконом и не разомкнет цепь. Чтобы привести систему в исходное состояние, вам нужно будет лишь сдвинуть магнит на прежнее место.

Facebook
Twitter
Вконтакте
Одноклассники
Google+

Комментариев 19 на “ Самостоятельно установить gsm-сигнализацию в гараже? Легко! ”

Установил себе сигнализацию по схеме, отлично все работает, перебоев пока не заметил. Теперь я в курсе даже когда жена приехала домой, потому что сигнализация “звонит” мне на мобильный

а как геркон настроил? схему собрал, геркон настроить не могу

Если геркон трехконтактный, нужно установить его так, чтобы при контакте с магнитном сигнал подавался на клавишу отбоя. Если же вызов и отбой на телефоне выполняются одной клавишей, нужен геркон с размыкающимся контактом, который разомкнут при наличии магнитного поля.

Не совсем понял принцип действия. Если выключить телефон для экономия питания, то как сигнализация сможет сработать повторно? Или телефон самостоятельно придется включать и выключать каждый раз после того, как он позвонит мне?

Лучше не заморачиваться и завести сторожевого пса, его даже подзаряжать толком не надо

Поставил себе в гараж такую сигнализацию, все прекрасно работает, только есть один момент, когда наступают морозы сигнализация работать не будет, утепление не поможет, потому что телефон не вырабатывает тепло, так что надо делать какой то подогрев.

Об уровне автора красноречиво говорит неоднократно повторенное “гермекон”. Хорошо хоть, что к концу исправился.

Есть уже и сигнашки, которые управляются и со смартфона, своими руками такую вряд ли смастеришь! У меня именно такая сигнашка http://vsepodkontrolem.ru/product/26300/ . Очень удобно, прошлой зимой уезжая с дачи, забыли убавить на котле отопление, а дача в 50-ти км от дома. Не хотелось возвращаться, хорошо, что вспомнили о настроенной на телефоне функции. Удалось, во-первых, трагедии избежать, а во-вторых, время сэкономили.

А что если ктото позвонит на телефон который работает на охране? При срабатывании концевика телефон позвонит на последний номер! Или ктото пришлёт смс и даже прямой настроенный вызов не сработает!

Если кто-то позвонит, то при тревоге телефон будет звонить на Ваш номер, потому что при срабатывании телефон звонит на номер, установленный на клавишу “1″. То же самое можно сказать про смс.

если купить вот такой вот комплект http://www.aist76.ru/solutions_gsm-signalizatsiya-dlya-garaja-na-baze-ccu-422.html, по-моему он гораздо удобнее, разница только в стоимости или же есть ощутимые плюсы в собранной Вами сигнализации?

Нет, комплект, собранный в статье, выступает исключительно в качестве примера. Плюсы того или иного комплекта оборудования всегда индивидуальны, зависят от бюджета, особенностей помещения, и, разумеется, от прогресса, оборудование для видеонаблюдения постоянно обновляется и выбор расширяется, поэтому оборудование, рассмотренное в статье, с каждым днем теряет актуальность и не может считаться рекомендуемым.

Nokia 5210, не прошёл испытания в морозильной камере при минус 18 градусов. Отключился через 6 часов. Завернул в шерсть, хорошим слоем, всё равно отключился. Тут вариант поможет только если постоянно будет включен в сеть на зарядку. Или делать дополнительный теплый элемент.

Можно совсем не паять. Только телефон c камерой и все.

Телефон надо с поддержкой JAVA . Ставишь прогу на телефон CamMove – фоторегистратор и все.

Геркон размыкающийся днём со гнём не сыщишь даже в крупных и мелких точках в Москве. Надо реле ставить, а это значит дополнительное питание проводить.

А разве нельзя обойтись без геркона, настроить соединение контактов так, чтобы замыкалось при открытии двери? Например, в районе петель двери.

Можно, но надежность такого решения весьма сомнительна.

В то время как хозяева дачи трудятся в городе, Ваш дом может надежно защитить GSM сигнализация. Установка такой сигнализации на даче – это самое верное и разумное решение. А для того, чтобы не

Сигнализация не может защитить! Она может только сигнализировать о проникновении. Защитить может, во-первых – надежная физическая защита (двойные стальные двери), во-вторых – подключение вашего объекта на пульт вневедомственной охраны, когда после «сработки» выезжают бравые молодцы с автоматами.

Материалы: http://occtv.ru/signalizaciya/signal-svoimi-rukami/sam-gsm-signal.html

2 ≫

Гараж это не только дом для автомобиля, но и место хранения различных вещей и другой техники. Кто-то хранит там комплекты резины и диски, скутер или велосипед, другой инструменты и внедорожную технику и еще массу разного добра, которому не нашлось места в доме. Сразу встает вопрос о сохранности имущества, так как кражи (тайное хищение чужого имущества) являются довольно частым явлением, даже в гаражных кооперативах со своими охранниками.

Одним из способов борьбы с нежелательными гостями это установка охранной сигнализации. Имея даже простую охранную систему, можно предотвратить кражу и порчу имущества. В этой статье мы проведем обзор популярных моделей и дадим советы по самостоятельной установке.

Перед тем как остановится на каком-то конкретном виде сигнализации, давайте посмотрим, каким образом воры могут попасть в ваш гараж:

Подкоп – достаточно редкое явление, тем не менее, иногда встречается. В основном это касается гаражей, у которых вместо пола – земля. Что бы как-то усложнить это процесс пол необходимо забетонировать и «закрепить» к стенам, что бы исключить возможность поднять гараж домкратом;

Срез навесного замка или петель – один из популярных методов проникновения и одновременно достаточно простой и не шумный. Для навесного замка, помимо среза могут применять обычный лом, кувалду или большие «кусачки»

Вскрытие замка отмычками – желательно устанавливать как минимум два замка и не использовать с реечным запорным механизмом из-за простоты его конструкции. Иногда воры вскрывают навесной замок простыми скрепками. Сюда же отнесем подбор ключей, если замок простой;

Проделка отверстия – если гараж металлический, то вскрыть его как консервную банку злоумышленнику не составит труда. Арсенал тут такой – автоген, гидравлические ножницы или обычная болгарка. Иногда воры просто отгибают металлические конструкции;

Пролом кирпичной кладки – тут зависит от качества самих кирпичей, иногда достаточно небольшого лома и какое-то время, что бы сделать сквозное отверстие и проникнуть внутрь. Таким образом, очень часто проникают к соседям (пробивают кирпичную стенку), особенно если поживится в первом гараже особо нечем;

Через крышу – могут совершить пролом или поднять домкратом, особенно если она немного выступает над стенами гаража. Машину в таком случае не угонят, но самые ценные вещички могут унести.

И это далеко не все возможные пути проникновения, поэтому кроме безопасной конструкции самого гаража важным решением будет установка сигнализации. Наилучший вариант – это комплексный подход к защите всех слабых мест, то есть установка датчиков для крыши, стен и пола, которые срабатывают на вибрацию и удары. Монтаж датчиков, фиксирующих движение внутри гаража и датчики, предупреждающие об открытии дверей и ворот.

Мы можем выделить следующие основные компоненты охранной сигнализации для установки в гараже, которые должны быть обязательно:

Контрольная панель – главное устройство, от него зависит основной функционал сигнализации. Ставить её необходимо скрытно, что бы при попадании внутрь помещения она не бросалась в глаза, а по проводам от датчиков невозможно было быстро вычислить место её установки. Чаще всего для охраны гаража применяют gsm-сигнализацию или радио. Последнюю заглушить очень трудно, т.к. не известно на какой частоте она работает, а ЧОП, который такие системы ставит, не будет распространять эту информацию. Радио также выход для «глухих мест», где нет ни телефонной линии, ни ловят сотовые операторы. Большинство панелей требуют подключения внешнего питания, поэтому наличие электричества в гараже это обязательное условие;
Датчик открытия – устанавливают на ворота, двери и окна, если таковые имеются. Для распашных ворот лучше установить сразу два датчика – неплохие модели ИО 102-26 (средняя цена 180-200 руб.) и 102-20 (средняя стоимость 200-500 руб. в зависимости от исполнения). Их могут устанавливать на металлические поверхности, и они имеют зазор между магнитной частью и герконом до 70мм, что оказывает «положительное влияние» на отсутствие ложных тревог. Для дверей и окон подойдет более компактная модель ИО 102-2 (около 50 руб. за штуку) или SC-555 (примерно 500-600 руб., подходит для металлических дверей);

Датчик движения – устанавливают внутри гаража, как правило, в один из углов напротив входа. Датчик должен покрывать все помещение, а на его пути не должно быть посторонних предметов. Среди проводных и бюджетных датчиков хорошо себя зарекомендовали модели Астра-515 (средняя цена 380-400 руб.) и Пирон-4д (средняя цена 450-480 руб.). У последнего преимущество наличие защиты от мелких животных: крысы, мыши, кошки.

Датчик движения необходимо установить так, чтобы при открытии двери, нарушитель попадал в «зону видимости», а на пути не было других преград создающих мертвую зону. Основные рекомендации таковы: устанавливать на высоте 2,3 — 2,5 метра от уровня пола, при этом длина охранной зоны составляет 10-12 метров. Диаграмма распространения лучей датчика приведена ниже:

Если вы решили установить беспроводную систему, стоит учесть, что гараж должен быть утеплен, а элементы питания, как и сами датчики должны выдерживать отрицательную температуру. По опыту можно сказать, что далеко не все устройства справляются даже с температурой -10 °С и отказываются работать (хотя по паспорту должны).

Когда в гараже совсем нет электричества, можно установить автономную сигнализацию, которая полностью работает от батареек, но не может передавать информацию о взломе владельцу. Цель данного устройства, как и у сирены, спугнуть и привлечь внешнее внимание. Эффективность не очень высокая, поэтому лучше использовать иной способ для основной панели, вместо адаптера питания использовать аккумуляторную батарею повышенной емкости. Например, на 50 – 70 А*ч, которой должно хватить на 1-2 месяца работы сигнализации, далее отвезти на подзарядку. Тут главное учесть, что бы АКБ работал, как надо его надо отключать, когда напряжение падает ниже 9 вольт и не использовать при низких температурах.

В целях экономии многие владельцы гаражей пользуются сигнализациями, которые они установили сами, не прибегая к помощи технически специалистов по установке подобных систем. Большинство производителей комплектуют свои модели сигнализаций необходимой и подробной инструкцией, в которой даю нюансы и советы по установке и настройке их оборудования, а так же приводят схемы подключения. Благодаря этому любой незнакомый с охранными сигнализациями автолюбитель сможет справиться с самостоятельной установкой у себя в гараже. Далее мы рассмотрим наиболее популярные модели.

Умный часовой 4 для гаража

Компания ИПРО разрабатывает и производит на отечественном рынке серию охранных GSM сигнализаций для дачи, квартиры, офиса и прочих хозяйственных помещений. Учитывая российские реалии и другие особенности установки gsm-сигнализации в гараже, компания ИПРО выпустила прибор под названием «Умный часовой-4».

Сфера его применения такова:

капитальные гаражи (выполненные из кирпича и бетона);
комбинированные гаражи;
гаражные комплексы и кооперативы;
металлические гаражи;
деревянные гаражи (при условии, что соблюдается температурный режим);
гаражи, где отсутствует электропитание 220В (панель может работать от штатного АКБ автомобиля).

Причем вам не надо ломать голову и думать, где купить охранные и пожарные датчики, ключи TM, провода и сирену. Все это уже есть в двух вариантах комплектации – «профи» и «мини».

В состав «профи» входит:

В набор «мини» не включены пожарный и датчик движения, микрофон и световой индикатор, а магнитоконтактный датчик только один.

На картинке ниже схема установки датчиков:

Типовая схема установки и расположения датчиков в гараже, на примере набора «ПРОФИ»

Для защиты стен и крыши необходимо дополнительно приобрести датчик вибрации, хорошим выбором будет являться извещатели серии – «Шорох», компании Риэлта.

Стоимость системы Часовой различными магазинами устанавливается разная и зависит не только от поставщика, но и от модели сигнализации. В среднем такую систему можно приобрести в диапазоне от 4 до 8 тыс. рублей. Стоит отметить, что данной системой сигнализации не предусмотрена абонентская плата, что является несомненным плюсом.

Photo Express GSM

НПБ «Сибирский Арсенал» — это компания основанная в 1992 году. Она имеет большую историю и огромный опыт по разработке и производству охранно-пожарной сигнализации. Это проводные и беспроводные системы безопасности, оборудование для автоматического пожаротушения, пожарные датчики, системы речевого оповещения и эвакуации при пожаре, источники питания и многое другое. Все перечислять тут не станем, т.к. это выходит за рамки данной статьи. Выделим модель — Photo Express GSM, это автономный датчик движения, который оснащен GSM-модулем и фотокамерой. В случае тревоги эта модель сделает фотоснимки нарушителей и отправит их в виде MMS-сообщения на телефон пользователя.

К плюсам данного решения можно отнести:

простота и удобство установки — к датчику не нужно тянуть провода, а работать он будет в любом месте где есть GSM-сеть;
широкий диапазон рабочих температур: -25…+50 °С;
встроенная фотокамера вместе с ИК-подсветкой сможет запечатлеть нарушителя даже в темноте;
доступно 6 номеров телефонов для оповещения владельца по средствам SMS и MMS;
управление сигнализацией по sms, либо с помощью радиобрелков;
свое приложение для iOS и Android;
подключение беспроводной сиреной «Призма-С»

Из минусов можно отметить:

время автономной работы от одного комплекта батареек — 6 месяцев
невозможно подключить дополнительные датчики

Конструкция и внешний вид устройства:

Для удобства изменения параметров (настройки устройства), есть три способа: по средствам ввода sms команд, с помощью онлайн веб-сервиса или «Конфигуратора Express GSM» для операционных систем Android или iOS.

Средняя стоимость этой сигнализации будет зависеть от место покупки и варьироваться от 6500 до 8000 рублей.

Смотрите видео-обзор по Photo Express GSM:

Сигнализация TAVR

Очередная российская разработка, причем ни какой-то там никому не известной фирмы, а одной из крупной и ведущей компании – Альтоника. Специалисты этого предприятия являются авторами свыше пятисот запатентованных изобретений. Основное направление их работы это производство радиоканальных систем безопасности и автоэлектроники. Любой крупный или не очень ЧОП обязательно использует аппаратуру их изготовления.

Поэтому главными преимуществом системы охраны TAVR перед конкурентами является:

надежность и работа с беспроводными датчиками;
автономность, в том чиcле gsm-модуля;
простота установки, вам не понадобится обращаться к специалистам

Поразительно, но это факт, компания Альтоника умудрилась выпустить на рынок (кстати, уже дважды) устройство с gsm-модулем полностью автономное — оно питается от четырех алкалиновых батареек типа «С», что позволяет работать сигнализации непрерывно в течении одного года.

Получается полностью автономная GSM-сигнализация, вот так вот!

Ррабочая температура для данной системы составляет от -20 до +40 градусов. Данная модель позволяет избавиться от прокладки большого количества проводов на охраняемую территорию. Это дает возможность без проблем установить сигнализацию, не прибегая к помощи специалистов. Достаточно иметь в наличии сим-карту, чтобы система начала функционировать. Управление и настройка осуществляется при помощи SMS, т.е. при первоначальной настройке придется немного, что называется «покурить» инструкцию.

Принцип работы системы можно увидеть на следующем фото:

Из фото видно что TAVR GSM состоит из двух основных блоков — контрольной панели, которая устанавливается у входа и gsm-блока, который устанавливается скрытно. Связываются они по радиоканалу, на частоте 868 МГц, при этом дальность связи с датчиками может составлять до 250 метров.

А в случае проникновения нарушителя в гараж, система оповестит вас по SMS или голосовым вызовом на телефон.

Что еще умеет Тавр 2?

управление с помощью sms — поставить / снять с охраны и прочее;
прослушивать помещение в случае тревоги с помощью встроенного микрофона
оповещать владельца в случае пропажи 220 вольт
оповещать владельца о разряде элементов питания во всех модулях
проверять баланс сим-карты
оповещать владельца в случае превышения температуры (свыше +60)
оповещать владельца при достижении нижнего порога температуры

Стоимость первого поколения сигнализации GSM TAVR колеблется от 5500 до 7000 руб, TAVR-2 уже будет стоить 9,5 т.р. и выше, но по функциональность на порядок больше, т.к. к ней вы можете подключить дополнительные беспроводные датчики: датчик движения, датчик протечки и датчик открытия окна/двери.

Смотрите видео-обзор по GSM-сигнализации TAVR:

Материалы: http://azbsec.ru/articles/okhrannaya-signalizaciya/okhrannaya-signalizaciya-dlya-garazha.html

3 ≫

Гараж можно защитить с помощью обычной системы сигнализации, устанавливаемой в коттеджах и частных загородных домах. Однако эти системы достаточно дороги и их установка в подсобном помещении, которым по сути является гараж, экономически невыгодно. Кроме того, гаражи размещаются в достаточно отдаленных местах, где нестабильно работает (или вообще отсутствует) система центрального электроснабжения.

Отечественный рынок предлагает автолюбителям охранные сигнализации, разработанные специально для гаражей. Эти охранные системы способны выполнить минимально необходимый набор функций и эффективно работают в неблагоприятных условиях эксплуатации, свойственных гаражным помещениям.

В гаражных кооперативах может быть установлена как индивидуальная, так и коллективная система сигнализации. При этом коллективная система может обслуживать как несколько боксов, так и все помещения, находящиеся на территории кооператива.

В случае попытки несанкционированной попытки проникновения преступников в охраняемые помещения, сигнал тревоги может быть одновременно передан:

1. Коллективная система сигнализации

Коллективная система наиболее выгодна членам гаражного кооператива с финансовой точки зрения.

Однако она требует выполнения некоторых условий:

Право доступа на территорию кооператива должны иметь только владельцы гаражных боксов и сотрудники кооператива.
Необходимо организовать круглосуточное видеонаблюдение за охраняемой территорией.
Автомобили должны оставляться владельцами только в закрепленных за ними боксах.
Все боксы должны быть оснащены противопожарными средствами.
Необходимо установить жесткий контроль за всеми транспортными средствами, выезжающими с территории кооператива.

Монтаж коллективной системы сигнализации и ее дальнейшее обслуживание должны осуществлять сертифицированные предприятия, имеющие опыт проведения аналогичных работ.

Как правило, эти предприятия предлагают установить:

Беспроводную систему, которая, используя радиоканал, передает информацию о взломе на центральный пульт. Обработав поступивший сигнал, пульт в автоматическом режиме включает сирену и обзванивает запрограммированные телефонные номера.
Датчики проникновения — наиболее простой вид сигнализации, при монтаже которого на входные ворота и в яме внутри гаража устанавливаются специальные модули, подающие при обнаружении движения внутри помещения, сигнал тревоги на центральный пульт.
Автономную систему, которая в принципе работает аналогично беспроводной, однако выполняет свои функции при отсутствии централизованной системы электроснабжения.

2. Индивидуальные сигнализации

Индивидуальные сигнализации, предназначенные для установки в гаражных помещениях отличаются набором функций и ценой. При этом они используют различные датчики:

Сигнализации, которые в случае срабатывания охранного датчика включают тревожную сирену.
Беспроводные GSM-сигнализации, оповещающие владельца о несанкционированном проникновении внутрь гаража.

Выбор индивидуальной сигнализации — это личное дело каждого владельца автомобиля. Однако необходимо помнить, что экономить на сигнализации достаточно рискованно. Приобретая дешевую сигнализацию неизвестного бренда, потенциальный владелец рискует потерять свой автомобиль.

Выбирая сигнализацию для гаража, особое внимание нужно обращать на:

Бренд изготовителя.
Количество подключаемых датчиков.
Гибкость настроек.
Простоту монтажа.

В настоящее время на рынке можно найти достаточно дешевые сигнализации, которые включают сирену при срабатывании установленных датчиков. Однако необходимо отметить, что все чаще владельцы гаражей, принимая решение о приобретении сигнализации, выбирают беспроводные GSM-устройства.

Среди них есть устройства, работающие от:

Сети переменного тока.
Автономных источников питания.

1. Интеллектуальная GSM-сигнализация «Эритея Микра 2М» стоимостью 4900 руб

Одна из самых популярных моделей, которая предназначена для охраны стационарных объектов, в том числе гаражей. Работает как от сети переменного тока, так и от батареи автономного питания. Позволяет подключить проводные датчики к входам 4-х зон.

Среди подключаемых датчиков:

ИК-датчик движения.
Магнитный датчик открываниязакрывания дверей.
Пожарный датчик и пр.

Оповещение при срабатывании датчика осуществляется с помощью СМС-сообщения или звонком с голосовым сообщением.

Кроме того устройство обеспечивает:

Самостоятельный контроль баланса встроенной SIM-карты и сообщение владельцу о приближении запрограммированного порога.
Постановку и снятие с охраны при помощи звонка без соединения (электронный ключ, СМС-сообщение, таймер и пр.).
Подключение тревожной сирены и осветительной лампы.
Подключение к компьютеру через USB-порт.
Контроль за централизованным питанием и разрядом резервной батареи.

Изделие устойчиво работает в широком диапазоне температур (-35…+55 градусов Цельсия). Габаритные размеры, мм — 128х75х30.

Сигнализация отличается низкой ценой, так как в комплект входят только:

Всю остальную комплектацию необходимо приобретать отдельно. Для повышения эффективности охраны гаража возможно подключение к базовому блоку внешних датчиков. Кроме того, для больших ворот рекомендуется установка датчика вибрации.

2. Беспроводная GSM-сигнализация «Гараж 1″ стоимостью 6799 руб.

Среди отличительных особенностей изделия:

Возможность подключения до 50 датчиков.
Наличие голосовых подсказок.
Удаленное прослушивание помещения.
Обеспечивает контроль обстановки на объекте и управление при помощи СМС-команд, телефонного звонка и брелоков дистанционного управления.

К недостаткам устройства можно отнести необходимость работы с SIM-картами только мобильных операторов МТС и «Билайн». Использование карт мобильной сети «Мегафон» не рекомендуется.

3. Автономная GSM-сигнализация «Экспресс GSM» стоимостью 4075 руб.

Беспроводная сигнализация создана специально для частных лиц и имеет ряд оригинальных особенностей:

Первичная настройка прибора занимает не более 5 мин.
Время работы от автономного источника питания — не менее 6 месяцев.
Определяет движение на расстоянии до 10 м.
Настройка при помощи онлайн-сервиса Express GSM или мобильного телефона.
Наличие шести брелоков дистанционного управления (ДУ).
Возможность снятия с тревоги телефонным звонком.

Дальность работы брелоков ДУ, м — 50.
Число телефонных номеров для оповещения — 6.
Автономное питание — батарея литиевая СR123A напряжением 3 В.
Габаритные размеры, мм — 90х57х46.

GSM-сигнализации для гаража пользуются достаточной популярностью. Об этом свидетельствуют отзывы реальных пользователей:

Петр Сергеевич написал, что «Гараж 1″ работает в течении 1,5 лет. Две зимы работает хорошо, без проблем. Очень удобно, что есть встроенный микрофон. Сейчас рекомендовал другу.
Лев пишет, что приобрел прибор «Эритея Микра 2″, установил и очень доволен ее работой.
Александр написал, что пользуется сигнализацией «Экспресс GSM». Проблем нет. Рекомендует добавить еще один вход для подключения магнитоконтактного датчика. Его предложение принято изготовителем к реализации.

Несмотря на то, что отечественный рынок заполнен охранными устройствами различного уровня сложности, в интернете можно найти огромное количество схем и конструкций аналогичных самодельных устройств. Они также отличаются уровнем сложности — от самых простых до сложнейших электрических схем с использованием нескольких микросхем. Вот один из самых простых примеров изготовления GSM-сигнализации в гараж своими руками.

Для изготовления простейшей GSM-сигнализации понадобится:

Кнопочный мобильный телефон с функцией быстрого вызова.
Магнит.
Геркон с нормально замкнутым контактом.
Клавишный выключатель или тумблер.
Паяльник.
Провода.

Для того, чтобы самостоятельно собрать даже самое простое устройство, необходимо обладать навыками выполнения электромонтажных работ и первичными знаниями в области радиотехники.

Работу начинаем с подготовки телефона. Для этого необходимо:

Настроить быстрый вызов абонента с помощью одной кнопки. Номер абонента должен соответствовать номеру, на который будет приходить сигнал тревоги.
Разобрать телефон и обеспечить доступ к матрице клавиатуры.
Один провод припаять к кнопке отбоя.
Второй провод припаять к той кнопке, на которую назначили быстрый вызов.
Припаянные к кнопкам провода соединить с контактами геркона. Один из проводов должен быть снабжен выключателем.
Питание телефона должно осуществляться от зарядного устройства. От штатной батареи питания телефон будет работать только в случае отсутствия напряжения сети.
На створках ворот скрытно установить магнит и, напротив него, геркон. Установка должна быть проведена таким образом, чтобы при закрытых воротах контакты геркона должны быть разомкнуты, а при открывании ворот — замкнуты.
Все остальные элементы устройства должны быть размещены в достаточно незаметном месте гаража.

Принцип действия устройства заключается в следующем: при открывании створок ворот контакт геркона замыкается и запускает быстрый вызов на телефоне. В результате на заданный номер приходит сигнал вызова, который свидетельствует о несанкционированном открывании гаража.

Материалы: http://hqsignal.ru/defence/s/dlya-garazha.html

Источник

Автор Евгения На чтение 36 мин. Опубликовано 26.01.2020

Видеонаблюдение и охрана

Все о видеонаблюдении и охране дома

Самостоятельно установить gsm-сигнализацию в гараже? Легко!

Всё, что вам для этого понадобится, помимо паяльника и элементарных познаний в электронике – это:

старый ненужный мобильный телефон (обязательно кнопочный);
магнит;
гермекон (герметизированный контакт, обычный или с тремя контактами, в зависимости от того, какую схему подключения будете использовать);
провода и обычный одноклавишный выключатель.

Сам монтаж gsm-сигнализации проходит в несколько шагов:

На телефоне настраиваете вызов абонента одной кнопкой. Номер абонента – естественно, ваш текущий номер телефона.
Аккуратно разбираете телефон, оголяя плату под клавиатурой. Далее выбираете одну из двух схем подключения. Здесь все зависит от устройства телефона, а точнее – от того, на разных кнопках у него находятся функции отбоя и выключения, или на одной.

Если отбой и выключение на телефоне закреплены за одной кнопкой, припаиваете один провод к этой кнопке, а второй – к той цифровой клавише, на которую назначили быстрый вызов. Лучше всего это делать через разъемы на матрице кнопок. Гермекон при этом используете со стандартной схемой замыкания.
Если отбой и выключение – на разных кнопках, то нужно будет припаять дополнительный провод ко второй кнопке (один из проводов будет общий), а в самой схеме нужно использовать гермекон с тремя контактами.

Более наглядно схемы подключения gsm-сигнализации показаны на рисунке.

Смонтируйте замкнутую цепь, руководствуясь одной из схем. Установите на ворота или дверь гаража магнит, и настройте геркон так, чтобы при соприкосновении с ним цепь держалась разомкнутой.

Для того чтобы приводить сигнализацию в «боевое» положение и, наоборот, выключать – в схеме предусмотрен дополнительный выключатель. Где конкретно поместить телефон, выключатель и остальные элементы конструкции – зависит от устройства гаража. Главное требование – чтобы эти места были защищены от влаги и от посторонних глаз. Собственно, чем незаметнее будет смонтированная система, тем лучше.

Безусловным плюсом такой сигнализации является её независимость от электросети. Нужно только вовремя заряжать батарею мобильного телефона, пользуясь для этого стандартным адаптером. Если у вас в гараже проведено электричество, то желательно и вовсе вмонтировать этот адаптер в сеть, как показано на схемах выше, чтобы непосредственно от аккумулятора телефон работал только во время перебоев со светом.

Напоследок нужно предусмотреть еще один важный нюанс. Данная GSM-сигнализация нуждается в определенном времени для своего срабатывания – несколько секунд, пока устанавливается соединение с вашим номером. Поэтому, если злоумышленники сразу после проникновения внутрь быстро закроют двери, цепь снова разомкнется, и вызов сбросится.

Facebook
Twitter
Вконтакте
Одноклассники
Google+

Комментариев 19 на “ Самостоятельно установить gsm-сигнализацию в гараже? Легко! ”

а как геркон настроил? схему собрал, геркон настроить не могу

Лучше не заморачиваться и завести сторожевого пса, его даже подзаряжать толком не надо

Можно совсем не паять. Только телефон c камерой и все.
Телефон надо с поддержкой JAVA . Ставишь прогу на телефон CamMove – фоторегистратор и все.

Можно, но надежность такого решения весьма сомнительна.

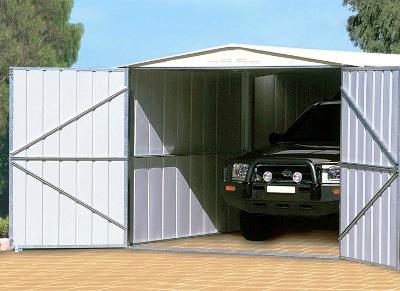

Сигнализация для гаража своими руками

Гараж станет стопроцентной защитой от угонщиков лишь в том случае, если в нем будет установлена охранная система. Даже боксы, находящиеся на участках под централизованной охраной, нельзя назвать надежными. Ведь в охранных предприятиях работают живые люди, которые нередко ошибаются и не справляются со своими обязанностями. В таких случаях угонщики попросту взламывают ворота гаража и безнаказанно угоняют автомобиль.

Сигнализация для гаража своими руками

Для предотвращения кражи гараж следует оборудовать сигнализацией, которая оповещала бы о выявленной попытке взлома. Таких сигнализаций сегодня достаточно много, но стоимость большинства из них оправдана лишь при защите дорогих объектов. Если же речь идет о частном гараже, то лучше взяться за инструменты и изготовить самодельную сигнализацию. О том, как это сделать и что при этом потребуется, и пойдет речь в данной статье.

Содержание пошаговой инструкции:

Охранная система с оповещением сиреной

Принцип работы такой системы предельно прост: в случае взлома датчики передают сигнал сирене и та, в свою очередь, издает звуковой сигнал.

Видео — Как сделать автономную сигнализацию с сиреной

Что потребуется в работе

Датчик движения. Такие продаются в хозяйственных магазинах наряду с лампами и кипятильниками.

Технология изготовления

Шаг первый. Вскрывается датчик движения и извлекается его шарообразный элемент.

Шаг второй. Затем извлекается плата. Обычно она держится на двух металлических защелках – одну из них следует отогнуть.

Шаг третий. К датчику подключается питание и обмотка реле.

Важно! Обмотка заменит штатное реле, располагающееся в черной коробке.

Для подключения электропитания и сирены используются специальные клеммы.

Шаг четвертый. Выключатель системы устанавливается в каком-нибудь тайном месте, о котором никто, кроме владельца машины знать не будет. Сирена же выносится наружу и устанавливается в недоступном месте.

Вот и весь алгоритм установки сигнализации в гараже.

Настройка

Настройка – финальный этап монтажа, к которому прибегают, если конструкция датчика позволяет. Датчикам можно задавать сразу два параметра:

чувствительность для срабатывания;
продолжительност ь работы.

Оба параметра задаются в соответствии с необходимостью и функциональными возможностями датчика. После этого остается лишь продумать свои действия в случае взлома (если на сирену никак не реагировать, то пользы от такой сигнализации будет немного).

Охранная система из сотового телефона

Сигнализация для гаража

Из старого мобильника тоже можно собрать простую сигнализацию (ее называют GSМ-сигнализация ей). Потребуется еще несколько элементов, которые достаточно легко достать. Главным преимуществом такой системы является автономность от электросети – функционирование продолжится даже после отключения питания.

Вот что потребуется при изготовлении:

паяльник;
мультиметр;
провода (телефонный и медный);
сотовый телефон (любой, только не сенсорный);
переключатель на одну клавишу;
две железные скрепки;
канцелярский нож;
изоляционная лента;
суперклей;
магнит;
минимальный багаж знаний по радиотехнике.

Видео — Беспроводная сигнализация

Принцип работы системы

Образно говоря, GSМ-сигнализация – это модернизированны й сотовый телефон, который совершит звонок на нужный номер, если в гараж кто-нибудь проникнет в отсутствие владельца.

Основная идея системы такова: необходимо добиться, чтобы телефон позвонил на последний набранный с него номер в момент открытия ворот. Телефон должен быть надежно спрятан и постоянно быть на зарядке. Если воры взломают замок и откроют ворота, то контакты на навесах, невидимые снаружи, разомкнутся и инициируют вызов – на телефон владельца гаража поступит звонок.

Характерно, что при изготовлении такой сигнализации можно использовать самые старые и дешевые модели телефонов. Главное, чтобы они работали.

Технология изготовления

Шаг первый. Вначале берется металлическая скрепка и от нее отрезается два кусочка длиной в 1 см – они и станут в будущем навесными контактами. Далее с телефонного провода снимается изоляция, а его «содержимое» распускается на пару отдельных проводов, концы каждого из которых фиксируются на контактах. Скрепки, в свою очередь, крепятся к двери суперклеем – одна на подвижной петле, другая на навесной.

Важно! Контакты должны крепиться в таком положении, чтобы замыкаться при полуоткрытой двери.

Свободные концы телефонных проводов подсоединяются к мультиметру и «прозваниваются» с открытой дверью на предмет замкнутости цепи.

Шаг второй. Кабели проводятся к месту установки прибора, желательно спрятать их под плинтусом.

Шаг третий. Затем нужно приступать к самому телефону. В нем обязательно должна быть SІ M-карта , отключены все звуковые сигналы (входящие вызовы, будильник, SMS и проч.) и пополнен баланс. Кроме того, последним набранным номером с телефона должен быть тот, на который будет совершаться вызов в случае проникновения.

Телефон надо разобрать, снять заднюю крышку и извлечь аккумулятор, затем переднюю панель, клавиатуру и подкладку под ней. После этого обнажится дорожка контактов. Из них выбирается один, ведущий к кнопке вызова (визуально он не будет ничем отличаться от остальных, его можно определить лишь по месторасположени ю). Берется два медный провода – один фиксируется изолентой на внутреннем контакте, второй на полукруглом.

Важно! Наружный полукруглый контур при этом должен быть разомкнутым. Изолента не должна перекрывать дорожку к кнопке «Отбой».

Шаг четвертый. Аккумулятор устанавливается обратно и фиксируется той же изолентой (задняя панель телефона уже не нужна), телефон включается. Это достаточно легко сделать даже без клавиатуры: вторая железная скрепка выпрямляется и с ее помощью замыкаются контакты над кнопкой «Отбой».

После стандартного приветствия и завершения загрузки медные провода, закрепленные на предыдущем этапе работы, замыкаются. Если процедура была проведена правильно, то наберется последний исходящий вызов. Если по какой-либо причине этого не произошло, контакты под кнопками проверяются и повторно замыкаются.

Шаг пятый. Телефон устанавливается в заранее приготовленном месте. Медные провода, ведущие от аппарата, подключаются к контактам на дверных навесах. Подключается и вставляется в розетку блок питания. Вот, собственно, и все – сигнализация для гаража своими руками готова.

Важно! Для более удобной эксплуатации на один из телефонных проводов устанавливается тумблер, с помощью которого можно будет включать/выключа ть систему.

Обладая минимальными радиотехническим и навыками, описанную конструкцию можно усовершенствоват ь и придать ей более презентабельный вид. Также с помощью сотового можно сделать охранную систему для машины.

Важно! Существенным недостатком такой сигнализации является неспособность функционировать при минусовых температурах. Но это очень легко исправить – установить небольшую лампу накаливания (или «лампу Ильича», если угодно) для обогрева. Можно взять на 30 Ватт и даже меньше. Лампа устанавливается в том же боксе, что и мобильный телефон.

Комплект GSM сигнализации

Одно «но», которое есть всегда

Если угонщик проникнет в гараж с такой сигнализацией, то он сумеет быстро обнаружить и деактивировать ее. Описанной системе необходимо несколько секунд, чтобы связаться с телефоном владельца, и если ворота/дверь закроют быстро, то вызов попросту сбросится. Не стоит забывать об этом.

Вызов поступил – что дальше?

При желании GSМ-сигнализацию можно настроить таким образом, чтобы вызов в случае взлома совершался в полицию или на пульт охраны. Для таких случаев предусмотрен выезд оперативной группы на объект.

При желании GSМ-сигнализацию можно настроить таким образом, чтобы вызов в случае взлома совершался в полицию или на пульт охраны

От того, насколько быстро люди среагируют, зависит сохранность автомобиля, поэтому к выбору охранного агентства следует отнестись со всей серьезностью. Все компании можно разделить на два типа:

Совершенно неясно, кому из них доверять больше. На помощь приходит статистика: в последние годы эффективность вневедомственной охраны существенно снизилась, из-за чего все больше людей предпочитают доверить безопасность своего имущества именно частным фирмам.

Видео — Охрана гаража. Сигнализация GSM

Но даже здесь есть свои нюансы. Так, перед тем как составить договор с агентством, следует поинтересоваться его репутацией у бывших или действующих клиентов, а также осведомиться о наличии сертификата на оказание подобного рода услуг. Все это лишь преддоговорная подготовка, а к самому договору, в частности, к пункту о монтаже и техобслуживании охранной системы, следует большее внимание.

В таком договоре обязательно должны присутствовать следующие моменты:

организация КП режима с использованием специального оборудования, выезд оперативной группы;
материальная ответственность за нанесенный ущерб (с четко фиксированной суммой);
сумма ежемесячной платы за услуги;
процедура снятия/приема охраняемого объекта, другие аспекты организации охраны.

Выводы

GSМ-сигнализация обладает одним существенным преимуществом перед системой с оповещением сиреной – она энергонезависима , т. к. может работать даже в отсутствие электроэнергии (хотя и недолго). Главное, чтобы телефон вовремя заряжался. Но если посмотреть с другой стороны, то мобильник, на который будет совершаться «тревожный» вызов, можно забыть или где-то потерять, в то время как вой сирены минимум услышат соседи.

Еще один вариант сигнализации в гараже описан в приведенном ниже видеоматериале.

Видео – Сигнализация для гаража

Охранная сигнализация для гаража своими руками: схемы и решения

Важно защищать свой дом, семью, имущество. Семья и дом в приоритете на защиту, но немаловажным есть гараж.

Гараж – это основной атрибут возле дома либо на дачном участке, частном секторе.

Вы не можете находиться рядом 24 часа/ 7 дней в неделю. Обезопасить себя от кражи машины – первостепенная необходимость. Как же поступить? Существует ряд защитных средств для подобных случаев. Сигнализация – это известная и широко применяема схема, но такие приборы стоят дорого. Есть пара нехитрых приемов, чтобы обезопасить себя собственными силами. О них чуть далее.

Мобильные телефоны – часть нашей повседневной жизни. Мы используем их для работы, связи, развлечений, вместо телевизора, а новые модели годятся на замену многим ноутбукам. Важно помнить при этом, что телефон – это средство связи, навигатор, информационный справочник, который может оповещать нас в любой точке вселенной, лишь бы покрытие оператора туда могло дотянуться.

Любители творить хитрые приспособления своими руками делятся секретами, как сделать персональную сигнализацию в гараж при помощи обычного, кнопочного телефона и еще парой деталей необходимых для создания схемы.

Виды готовых сигнализаций

Видов охранных решений при темпе развития технологий много.

GSM сигнализация – используется для защиты автомобиля на расстоянии.
Автономная – популярна система защиты. Соответствует установленным стандартам и нормам созданных для устройств защиты.
GPS – новинка в технологической среде – отслеживает краденое авто по спутнику.

Беспроводное устройство сигнализации – название говорит само за себя. Никаких проводов. Работает на батарейках или аккумуляторе. Передает сигнал тревоги по радиоприемнику в центр блока устройства.

Важно помнить про пожарную сигнализацию! Огонь – большая опасность нежели вор.

Собственноручно изготовленная система – доступна и полезна, только в случае правильной сборки и установки.

Самые известные марки

Intruder Alarm – характеризуется доступностью и простотой в использовании. Предназначен для защиты жилищных и бытовых строений.
TD 0215 – имеет высокое качество и многообразие ассортимента в продаже. Есть дорогие модели и комплекты устройства и доступные простому обывателю.
GSM сигнализация – удовольствие стоит дорого, управляемо несколькими пультами, имеет грозную, кгм, громкую сирену.

Представленные марки обладают отличным качеством и высокими техническими характеристиками. На рынке представлено огромное количество разнообразных моделей и сборок систем сигнализации, которые имеют популярность как среди дорогостоящих устройств, так и среди доступных – с меньшим количеством функций, с хорошим качеством не уступающим дорогим моделям.

Как сделать охрану для гаража своими руками из сотового?

Остановим свой выбор на GSM- сигнализации (говорится джсм, а не жсм).

Вкратце – это усовершенствованный сотовый мобильник, настроенный на совершение звонка в случае взлома и проникновения злоумышленника на вашу территорию, гараж, дачу.

Работает посредством сим- карты любого оператора сети. При наличии двух симок переключается между ними, если необходимо. Сигнализация делает жизнь комфортнее, согласны?

Ключевая затея в том, чтобы телефон позвонил на записанный номер владельца в миг, когда ворота гаража откроет угонщик. При этом сам телефон и всю схему сигнализации прячем и маскируем – делаем невидимой для чужих глаз.

Что понадобится?

Для воплощения идеи сгодится обыкновенный старенький телефон с кнопками.

Принцип работы заключается в соединении цепи геркона при открытии двери или срабатывании датчика движения, подаче сигнала на телефон и вызове абонента – владельца гаража.

Геркон – это датчик положения или концевой выключатель. Плюсом является изолированность контактов от внешней среды – стеклянной герметизированной колбой. Можно смело использовать в местах с повышенной запылённостью и влажностью. Соединенный с электромагнитом – это контактное реле. Он нам пригодится для создания схемы сигнализации.
Перечисляем материалы и инструменты для изготовления системы сигнализации:

Паяльник плюс канифоль, флюс или припой.
Зарядное устройство.
Мультиметр.
Провода – телефонный и медный.
Сотовый телефон кнопочный.
Вкл. Выкл. Нужен однокнопочный.
Нож.
Изоляционная лента.
Два магнита (можно использовать больше, даже нужно).
Геркон.

Первой и основной деталью будет сотовый телефон, который лежит в закромах у каждого.

Чтобы сработала сирена и звонок поступил на телефон, необходимо устройство, которое способно определит открытие двери и движение внутри гаража.

Существует два пути реализации затеи. Первая состоит в том, чтобы приобрести качественный датчик движения с напряжением в 220 Вольт. Дешевый вариант, найти в гараже две железные скрепки, для соединения контактов или два магнита, для создания постоянного магнитного поля – объединить их с герконом.

Понадобится раздобыть миниатюрный блок питания на 5 Вольт. Реле чтобы, коммутировать контакты кнопки на 5 Вольт. Пара небольших светодиодов или светодиодная лента 5-6 см в длину – будут мигать при индикации.

Где лучше разместить?

Остался вопрос – куда поместить все детали нашей конструкции.

Специализированных коробок для таких изобретений, практически нигде не найти, но можно сделать распределительную коробку купив в бытовом магазине корпуса, нужного размера и вмонтировать туда штекеры, кнопки для выключения и включения устройства.

Штекеры нужны для удобного и практичного соединения проводов. Подбирайте два небольших выключателя – один для отключения питания, другой для контроля датчика движения. По порядку распределяем и монтируем штатное зарядное устройство, дополнительный блок питания и реле, которое обеспечивает коммутацию для кнопки быстрого вызова.

Коробку распределения лучше спрятать. В зависимости от планировки вашего гаража, находите неприметный угол, устанавливаете устройство и прячете его под плинтусом. Если есть в наличии полки, выдвижные ящики, шкафы – прикрепите коробку внутри. Датчик движения желательно установить на неприглядном месте, чтобы нарушитель не смог обнаружить его быстро.

Схема работы

Питание подается на штатное зарядное устройство, которое в свою очередь питает наш телефон, а также на датчик движения. Сам датчик подключается в разрыв управляющей кнопки, чтобы иметь возможность выключать его, когда владелец заходит в гараж. Мы не отключаем полностью зарядное устройство и саму сигнализацию.

Как работает сигнализация – открываются ворота, срабатывает датчик движения, после ток идет в блок питания, который передает его реле. Реле замыкает свои контакты, на которые реагирует телефон и нажимает на кнопку быстрого вызова владельца.

Если вы используете магниты – принцип работы тот же. Крепим магниты к воротам в гараже. Можно прикрепить ближе к петлям, один на подвижной части ворот, второй – крепится к перекладине или раме ворот. Когда ворота закрыты магниты соприкасаются.

К магнитам крепим герметизированный контакт с нормально разомкнутым контактом. Геркон замыкает электрическую цепь в радиусе магнитного поля. Замкнутая цепь сигнализирует о движении, не хуже покупного датчика движения.

Берем свой старенький телефон на кнопках. Сбрасываем все настройки. Удаляем все контакты, выключаем будильники, календарные события, напоминалки. Сохраняем в быстрый набор свой номер телефона или заносим его в вызовы, нажимая зеленую кнопку вызова абонента – на него будет идти вызов при ограблении. Кнопка сработает, когда замкнутся контакты.

Рекомендуем использовать провода состоящих из двух жилок шлейфа, два параллельно протянутых проводочка – для надежности системы, это также позволит избежать сложной схемы соединения проводов с аккумулятором, реле и другими частями системы, а также избавит в будущем от ложных звонков.

Изолентой прячем готовую мембрану с припаянными проводами – это исключает возможность замыкания. Простота- краткость таланта.

Источником постоянного питания для аккумулятора GSM-сигнализации, может также послужить автомобильная зарядка на телефон, созданная на микросхеме mc 34063. Меняем один резистор обратной связи – готово. Выбирая ее – уменьшаем нагрузку на литейный аккумулятор мобильника. Делаем аккумулятор – буферной емкостью при отключении питания. Получаем источник питания – 4.0 Вольт и током 900-1000мА.

В завершение

Следовали всем инструкциям, приведенным выше – имеете отличную систему сигнализации в гараже, сделанную своими руками.

Теперь со спокойствием в душе и легкостью на сердце, можете ездить по делать, уезжать в отпуск, надолго оставляя гараж под бдительным присмотром сигнализации. Не беспокоясь о ворах, взломах с кражей имущества и другого рода злоумышленников, которые могли навредить вам. Ключевое слово – могли.

Ваш гараж, а также любые другие дачные участки, дом – под защитой. Вы в любой момент будете оповещены о попытке взлома и проникновении чужих лиц на вашу территорию. Сможете вовремя и оперативно среагировать, решить возникшую проблему, даже находясь при этом в другом городе.

Как только сигнал поступит на ваш телефон, в быстром режиме вызываете правоохранительные органы, которые находятся поблизости, а они уже решают проблему.

Будьте уверены в завтрашнем дне с самодельной системой сигнализации на основе кнопочного, мобильного телефона!

Как установить GSM охранную сигнализацию для гаража своими руками, схемы и решения

В современных условиях монтажа надежной «сигналки», систем блокировки на машину уже недостаточно. Производители предлагают сравнительно доступные и эффективные комплекты GSM беспроводной сигнализации для частного гаража. С их помощью владелец моментально узнает, что в здание проник чужой. А монтаж устройства не составит труда даже для школьника.

Преимущества данного типа сигнализации

Пожалуй, по надежности такой конструкции равных нет. Особенно в нередких житейских случаях, когда гараж (и автомобиль) находятся за городом, в отдаленном месте, где они, рано или поздно, привлекут внимание злоумышленников.

Несмотря на торжество технического прогресса, глобальное распространение систем видеофиксации, пока еще существуют районы, где нет ни секьюрити, ни камер наблюдения. А блок GSM сигнализации, позволяющий владельцу дистанционно наблюдать (и контролировать) ситуацию, обеспечивать безопасность имущества – подходящее решение.

Как только воры попытаются проникнуть в гараж, на мобильный терминал от сигнализации сразу же поступит сообщение, что позволит предотвратить хищение, порчу автомобиля.

Принцип работы охранной системы

Процесс функционирования ДЖСМ блока для использования в здании дачи и гаража основан на сети удаленных источников сигнала, размещенных по охраняемому периметру, способных работать в комплексе, проверять информацию о проникновении на объект, вскрытии дверей, взломе окон или нападении.

Система сигнализации включает в себя датчики:

У «продвинутых» сигнализаций есть даже специальная сирена, способная резкими звуками напугать излишне впечатлительных воришек. Дорогие системы учитывают все изменения ситуации – неестественную задымленность, сбои в электросети, перепады температуры, вибрации, колебания воздуха.

Как только интеллектуальный блок сочтет, что происходит что-то не то, он сразу же оповестит хозяина, который примет решение: вызывать полицию или приехать на охраняемый объект лично.

В перечне «разрешенных» номеров допустимо указать не один, а несколько, что также удобно: одновременно оповещаются члены семьи, знакомые и близкие. Сбои исключены, поскольку потоки информации отслеживаются с нечеловеческой скоростью и точностью, с мгновенной реакцией на какие угодно «аномалии» в работе сигнализации. Возможна даже автоматическая фото и видеофиксация.

Виды устройств

Существуют 2 основные разновидности систем сигнализации:

С магистральным подключением датчиков.
Беспроводные.

В первом случае головной блок сигнализации в гараже связан с первичными источниками информации пучками проводов. Их необходимо проложить, иногда для этого требуется достаточно много времени. Данный момент характеризует одновременно и достоинство, и недостаток сигнализации: проводные соединения – весьма уязвимое место с точки зрения размещения, трудозатрат на прокладку. Но нарушить ход сигнала, поступающего по ним, с помощью специальных средств, технически сложнее.

Второй способ, напротив, отличает относительная легкость монтажа и размещения датчиков, их координации с центральным блоком. Передача идет по специальному кодированному каналу. Теоретически сигнал заглушить нереально, но, по факту, возможно. Поэтому, с целью обеспечения требуемой надежности, рекомендуют монтировать сложные, смешанного типа системы. Так злоумышленникам сложнее вывести сигнализацию из строя, нарушив ее работу.

Классификация

По сути, жесткая классификация систем сигнализации по конкретным, четко оговоренным признакам условна – их много. Это ценовая категория, наличие дополнительных опций и функций, встроенный автономный источник питания и прочие тонкости.

У рядового пользователя наибольший интерес вызовут устройства сигнализации надежные, недорогие и несложные в настройке. Модель с датчиком движения пригодится не только в гараже, но и на даче.

Оснащение камерами наблюдения – «жирный» бонус – с их помощью владелец дистанционно отслеживает обстановку на объекте в режиме реального времени.

И, наконец, автономная система, защищенная от перепадов напряжения в стационарной сети, а также попыток злоумышленников обесточить дачу или гаражную постройку. Популярны модели сигнализации на базе автоматизированного комплекса Arduino: они нетребовательны, просты в наладке и защищены от внешних факторов.

Способы информирования

Важно, чтобы выбранная сигнализация обладала обратной связью с владельцем. Это информирование СМС сообщениями, отправка фото или видеокадров с камер наблюдения – подойдет любой устраивающий заказчика способ. Отказываться от данной функции нельзя, иначе установка сигнализации теряет смысл.

Включившаяся сирена способна шокировать мелких жуликов, но не опытных взломщиков. А вот отправка сообщения на номер владельца гаража, прямая трансляция видео с места событий – это уже серьезный аргумент для классификации противоправных действий и принятия решения об их пресечении.

Проводное или беспроводное питание

Стандартная система оборудуется маломощным адаптером для подключения в бытовую электросеть 220 Вольт. Это преимущество с точки зрения унификации (не придется учитывать совпадение типоразмеров вилок, источников питания), но одновременно и недостаток. Стоит отключить сигнализацию, вырубить свет, и дорога для злоумышленников открыта.

Альтернативное решение – электронный блок, который может работать без контакта со стационарной сетью, от аккумулятора или батареек. Но и у него есть минус, поскольку технические возможности автономного источника питания не безграничны. Лучшие сигнализации для гаража и дачи оборудованы дублирующими контурами питания. Они работают как от сети, так и от батареек, поэтому обесточить их сложнее.

Рейтинг лучших моделей

В мире сигнализаций есть свои лидеры и аутсайдеры, эти 2 перечня динамично изменяются, пополняясь новыми моделями. Понятие «лучшая сигнализация» условно, поскольку включает в себя сочетание различных критериев. Объективно это та, которая сработает в критической ситуации, не подведет.

А среди чаще других запрашиваемых устройств для гаража и дачи встречаются следующие:

Страж Avizor Kit GSM. Универсальная сигнализация с широким спектром использования. Поддерживает 12 независимых охранных зон с неограниченным количеством монтируемых датчиков. Работает с СМС-каналом до 6 мобильных терминалов.
Ajax StarterKit White. Базовая модель с беспроводной связью и функцией наращивания потенциала за счет монтажа дополнительных источников сигнала. Как средство связи использует GSM диапазон (рабочий) с реализованной поддержкой Ethernet-канала (резерв). Подключение до 100 устройств с покрытием охраняемой зоны в радиусе до 2 километров.
Alfa Vip 606C. Комплект предназначен для компактных объектов (дача, дом, гараж). Блок вытягивает около сотни бесконтактных и до 7 проводных участков охраны. Передает сигнал тревоги на 6 фиксированных телефонных номеров.
GSM-Life SOS LS-30. Сфера применения сигнализации – охрана гаражей и жилых объектов по принципу автоматизации «умный дом». Средства передачи – проводной телефон, GSM, Ethernet, Dial-UP. К блоку подключены 3 кабельных и до 300 беспроводных каналов. Число обслуживаемых телефонных номеров – 15.
Страж Evolution Kit. Набор «сделай сам» для тех, кто хочет создать сигнализацию в гараже на базе 12 одновременно функционирующих зон. В режиме «аларм» блок электроники отправляет СМС, дозванивается на 10 заданных номеров.
Altronics AL-150 Kit прост в эксплуатации, надежен и эффективен. Работает с комбинацией из 4 проводных и 16 бесконтактных источников сигнала, обслуживает разноплановые датчики (движения, шума, открытия). Поддерживает до 5 номеров владельцев гаража или дачи.
Охранятор относится к продукции российского производства. От этого его качество не страдает: в базовом блоке сосредоточены органы управления 2 независимыми каналами движения. При желании число датчиков увеличивается. Для информирования в память вносятся 10 выбранных телефонных номеров.
Falcon Eye FE. У сигнализации 32 подключаемых беспроводных зоны охраны. При опасности блок отправляет сообщение на электронную почту, дозванивается выбранному абоненту или присылает СМС. На крайний случай есть мощный акустический ревун. Предусмотрена аудиозапись происходящего на объекте.
Ginzzu отличается невысокой стоимостью, «понимает» обычные и IP-камеры. Каждый канал наблюдения допускает индивидуальную настройку для оптимального охвата контролируемой зоны ответственности. Управляют сигнализацией со смартфона, ПК или мобильного терминала.

Alexor KIT495-4EUH2 славится точностью срабатываний (ложные исключены), обслуживает 32 участка наблюдения. Блок оснащается датчиками движения/открытия.

Перечисленные варианты для охраны гаража или дома – небольшая часть ассортимента сигнализаций, представленных на рынке, дешевых и дорогих, импортных и отечественных. Выбор велик и зависит от предпочтений, потребностей заказчика.

Starline B94

Данная модель функционально относится к авто сигнализациям, но по своим возможностям превосходит обычные блоки безопасности для легковушек. «Сигналка» снабжена несканируемым управляемым кодом, системой приема-передачи на 512 каналов с возможностью связи на расстоянии до 2 километров.

В гараж, где будет стоять автомобиль, оснащенный таким блоком, проникнуть безнаказанно невозможно, как и отключить защиту дистанционно. В перечне совместимых моделей – около 250 марок автопроизводителей. Ничего не придется дорабатывать, B94 идеально вписывается в интерьер и электрические цепи машины.

Scher-Khan Magicar 8

Автосигналка двух версий – 2008 и 2009 годов, но по-прежнему конкурентоспособная и надежная. Залог успеха – «плавающий», нефиксируемый код трансляции сигнала. Блок сигнализации, установленной на автомобиле, который находится в гараже, на улице или стоянке, устойчиво коннектится с брелоком на дальности до 2000 метров. Одно устройство управляет одновременно 2 машинами, если на каждой из них смонтированы блоки Magicar 8.

Pandora 500 PRO

Сигнализация для защиты дорогих автомобилей не чета базовым – это ясно при взгляде на данный экземпляр. И дело не только в высокой стоимости. Эксперты не советуют пытаться сэкономить на монтаже, поскольку такой ход перечеркнет все преимущества модели.

У Пандоры 2 независимых канала передачи данных – GSM и GPS. Компания также анонсировала выпуск смарт-часов, предназначенных для контроля функций охраны. Устройство получилось серьезным, с большим потенциалом. Угнать автомобиль, который охраняет блок Пандоры, технически невозможно, как и вывезти его из гаража или со стоянки.

Pandora Deluxe 3700

Еще одна модель Пандоры с хорошей оснащенностью. По сути, это настоящий смартфон среди сигнализаций. Многофункциональный брелок нельзя назвать простой «кликалкой» не только потому, что он оборудован дисплеем. С его помощью производится управление защитой машины в гараже, дистанционный запуск двигателя и многое другое.

В компактных электронных блоках скрыта высокотехнологичная электроника, определяющая малейшие смещения машины в пространстве, учитывающая удары/наклоны, попытки взлома. Управляет сигнализацией микропроцессорная архитектура, подобная начинке современных коммуникаторов. Хозяин, установивший на свой автомобиль «делюкс», абсолютно спокоен за сохранность имущества.

Magnum МН-880-03

Мощная. Надежная. Компактная. С автономным источником питания. Безотказная, как револьвер Магнум. Такова сигнализация данной модели, предназначенная для монтажа на хранящиеся в гараже или на открытой стоянке машины.

Электронный блок стыкуется со смартфоном под управлением Android и iOS. Для программирования используется подключение к ПК по шине USB 2.0. Охрана объекта (автомобиля и прилегающей зоны – гаража, стоянки) ведется по 20 независимым каналам. Предусмотрены блокировки сигнализации от взлома или попытки обесточить цепи питания.

Как самостоятельно установить в гараже

Монтаж своими руками сигнализации в гараже не представляет особой сложности для тех, кто разбирается в электротехнике на уровне школьного курса физики, понимает принцип работы блоков управления.

Все, что необходимо – последовательно выполнить операции, описанные в инструкции (если она есть и содержит русский язык). Большинство моделей сигнализации унифицированы, просты в монтаже, легко и быстро настраиваются.

Управление охранными системами также не вызовет трудностей, поскольку адаптировано под интеграцию в ОС смартфонов или каналы передачи (СМС, Ethernet, Dial-up и подобные). Установка сигнализации давно стала набором элементарных действий, где главное условие – четко следовать инструкции и правильно соединить провода.

Конструируем сигнализацию своими руками

В сети находится достаточно много схем для самостоятельной сборки сигнализаций. За основу берутся готовые наборы, их приобретают на торговых площадках или в интернет магазинах. В зависимости от модели базовый блок поддерживает управление различными датчиками (их количество допускается увеличить), с проводным или бесконтактным соединением.

Датчики зачастую комбинируют, используя проводные – на дверях (воротах) гаража и движения в самом помещении. Рекомендуется начать с простейшей конструкции сигнализации для гаража, либо выбрать ту, которую в будущем возможно модернизировать, повысив ее надежность и функциональность.

Выбор GSM сигнализации для гаража

GSM-сигнализация для гаража – это охранная система, передающая сигнал тревоги по мобильной связи. Сигнал на телефон приходит в виде SMS или голосового сообщения. Принципиально она не отличается от подобных систем для охраны дачи, квартиры или офиса, но обычно имеет меньший функционал. Это не значит, что GSM-сигнализация хуже квартирной, просто в ней нет бесполезных конкретно для охраны гаража функций. Например, датчика затопления, утечки газа, открытия окон.

Из чего состоит комплект сигнализации

GSM-модуль. Небольшая системная плата с гнездом для SIM-карты, антенной и контроллером для обработки сигналов. Оператор связи может быть любым, это не принципиально. Модуль обычно устанавливается в металлическую панель (выглядит как небольшой ящик с дверцей и сигнальными светодиодами).
Инфракрасный датчик движения. Для охраны гаражей обычно используются пассивные ИК-детекторы, состоящие из одного прибора. Детектор устанавливают в углу здания, на высоте примерно 2 метра, так, чтобы он охватывал всю площадь гаража. Активные ИК-датчики состоят двух элементов (принимающего и передающего) и подходят для охраны периметров. Качественные детекторы имеют ограничение на массу объекта, то есть, не реагируют на животных: кошек, собак, птиц, крыс.
Датчик дыма. Необязательный, но крайне важный детектор. В среднем машина сгорает за 5-10 минут, но с установленным датчиком дыма вы можете успеть предотвратить возгорание. Прибор устанавливают на потолок гаража, примерно по центру помещения.
Магнитоконтактный датчик. В народе его называют «СМК». Состоит из двух частей: геркон (герметизированный магнитный контакт) устанавливается на лутку (воротный короб), магнит – на саму створку ворот. Срабатывает при открытии (размыкании контактов).
Сирена. Бывает звуковой или светозвуковой. Служит в основном для отпугивания грабителей, подает звуковые сигналы громкостью 100-130 дБ, что сравнимо со звуком взлетающего самолета.
Блок бесперебойного питания. Под этой громкой фразой может скрываться как обычный набор пальчиковых батареек (в случае с дешевыми моделями), так и полноценный ББП с аккумулятором на 5-10Ah.

Виды GSM-сигнализаций для гаража

Для охраны гаражей используются два типа охранных систем: автономные и с питанием от сети. Поскольку в гаражи редко проводят электричество, на рынке доминируют автономные системы. Но даже сетевые комплекты обязаны иметь резервное питание от встроенного аккумулятора, поскольку грабители могут отрезать гараж от электросети.

Кроме этого, охранные GSM-системы разделяют по способу сборки:

Проводные. Рабочие элементы (датчики, контакты) присоединяются к центральному блоку обычными кабелями. Монтаж таких систем трудоемок, но зато такую сигнализацию не заглушить.
Беспроводные. Датчики связываются с центральным блоком посредством радиосвязи и питаются от встроенных батареек. Качественные системы имеют функцию, препятствующую глушению сигналов.

На что обращать внимание при выборе GSM-сигнализации

Хорошая охранная система допускает возможность подключения нескольких телефонных номеров для тревожного оповещения. Такую сигнализацию можно настроить на отправку сигнала членам семьи, друзьям, охранной фирме. Еще один важный фактор – удаленный мониторинг и настройка системы. Команды отдаются с помощью обычного брелока или SMS. Например, вы можете отключить работу комплекса в дневное время, задать время автоматического включения, управлять работой датчиков в реальном времени. При наличии видеокамеры сигнализация может передавать видеосигнал прямо на смартфон (для этого потребуется 3G-сеть) или отправлять MMS-сообщения с фотографиями.

Дополнительные функции в современных GSM-комплексах:

Подключение внешнего микрофона.
Постановка на охрану отдельных зон.
Оповещение о плохом приеме GSM-сигнала.
Защита от GSM-глушителей.
Оповещение об отключении электропитания.
Оповещение о неправильном подборе пароля.

Обзор актуальных моделей

Для охраны гаража можно использовать как непосредственно гаражную сигнализацию, так и системы для охраны дачи и квартиры. Разберем самые актуальные модели для гаража.

Хорт-Гараж (Хорт 5)

Компактный комплекс с питанием от сети и аккумулятором на 7аЧ. В комплект поставки входят: 4 датчика (движения, дыма, температуры, открывания створки), 2 сирены (внутренняя и уличная), комплект экранированных кабелей для подключения детекторов. Основные компоненты – израильского и украинского производства. При отключении от сети или разрядке аккумулятора система отправляет SMS на заданный номер.

GSM-сигнализация «ХОРТ 5».
Аккумулятор 12 В, 7 А/ч.
Датчики открытия «TANE SM-35».
Датчик движения «Crow SWAN Quad».
Сирена «Jablotron LD-95».
Считыватель ключей «Touch Memory» «JSB-TM».
Электронные ключи «Touch Memory».
Кабель сигнальный 4х0,22.

Страж-универстал

Сигнализация представлена 3-мя комплектами: базовым, стандартным и премиум. Это беспроводные системы отечественного производства, в состав которых входят: блок центрального управления, два брелока, комплект беспроводных датчиков. Комплекс отправляет SMS-сообщения на смартфон и одновременно звонит на внесенные в базу номера телефонов (личный номер владельца, службу охраны, пожарную часть и т. д.), причем номера могут быть как мобильными, так и стационарными. Сигнализация рассчитана на эксплуатацию в российских условиях, то есть, морозоустойчива.

Умный часовой

Универсальный комплекс, подходящий для охраны гаража, дачи, квартиры, приусадебного участка. Оснащен всеми необходимыми функциями безопасности и дополнительно поддерживает аудио-прослушивание объекта, удаленное включение/выключение, контроль температуры. Имеется 2 конфигурации на выбор: МИНИ и ПРОФИ. Из особенностей системы можно отметить необходимость настройки через ПК с помощью специальной программы-конфигуратора. Продукция изготавливается в г. Рязань на предприятии ООО “ИПРо”.

Express GSM Ultra

Простейшая GSM-сигнализация южнокорейского производства с функцией дозвона на 3 номера и сиреной. Выглядит как единый блок со встроенным датчиком движения. Питается от 3 батареек формата AA, работает без сети 220 В. В комплекте идет 1 брелок, но при желании можно заказать до 9 брелоков. Комплекс совместим со стандартами 2G/3G. По тревоге автоматически включается сирена акустической мощностью 130 дБ. Недорогой, надежный и простой в установке вариант.

Aoke GSM 10А

Дешевый GSM-комплект родом из Китая с двумя пультами ДУ, функцией дозвона на 6 номеров и встроенным аккумулятором. При отключении от сети система проработает всего 5 часов. Комплекс поддерживает 4 проводные и 6 беспроводных зон.

Супер Эконом

Бюджетный вариант (стоит порядка 50 долларов) в миниатюрном корпусе с двумя датчиками: движения и открытия дверей. Дозванивается на 3 номера, отправляет SMS. В комплекте есть сирена и аккумулятор на 1,2 Ахч.

Контакт GSM-2

Еще один миниатюрный модуль, встроенный прямо в датчик движения. Сигнализацию делает компания «Ритм» из Санкт-Петербурга. Система поддерживает внешнее питание, настраивается с помощью компьютера и активируется обычными ключами-таблетками TM (как у домофонов). Это быстрее, чем ввод кода через панель и безопаснее, чем связь через стандартные китайские брелоки с частотой 433 MHz, сигнал которых перехватывается обычным кодграббером.

Photo Express GSM

Автономная сигнализация с видеокамерой от новосибирского НПО «Сибирский Арсенал». Комплекс не поддерживает внешнее питание, но способен автономно работать до 6 месяцев всего на двух батарейках AA. При срабатывании система отправляет SMS и звонит на указанный телефон, а позже отправляет фото на указанный почтовый ящик. У системы отсутствует дистанционное управление, а настраивается она только при помощи SMS.

В большинстве современных многофункциональных комплексов безопасности используется беспроводная охранная система Ajax. Это самая титулованная система в Европе, но в то же время и крайне дорогая. Для гаража набор функций, которые предлагает Ajax, прямо скажем, излишен.

Новые охранные GSM-комплексы, оснащенные Ajax, хвастаются шифрованием алгоритмов с плавающим ключом, поддержкой Full HD-формата, связью с облачным сервером и прочими «наворотами». Очевидно, что для охраны гаража все это не нужно. По сути, все, что вам требуется, это простой комплект, состоящий из двух датчиков (движения и открытия), GSM-модуля и пульта ДУ. При желании такую сигнализацию можно сделать самостоятельно – для этого достаточно старого мобильного телефона, комплекта детекторов и платы управления.

Источник

Всё, что вам для этого понадобится, помимо паяльника и элементарных познаний в электронике – это:

старый ненужный мобильный телефон (обязательно кнопочный);
магнит;
гермекон (герметизированный контакт, обычный или с тремя контактами, в зависимости от того, какую схему подключения будете использовать);
провода и обычный одноклавишный выключатель.

Теоретически вместо гермекона можно взять концевые выключатели, но во влажной среде они не очень надежны. А зачем делать сигнализацию, на которую нельзя положиться?

Сам монтаж gsm-сигнализации проходит в несколько шагов:

На телефоне настраиваете вызов абонента одной кнопкой. Номер абонента – естественно, ваш текущий номер телефона.
Аккуратно разбираете телефон, оголяя плату под клавиатурой. Далее выбираете одну из двух схем подключения. Здесь все зависит от устройства телефона, а точнее – от того, на разных кнопках у него находятся функции отбоя и выключения, или на одной.
- Если отбой и выключение на телефоне закреплены за одной кнопкой, припаиваете один провод к этой кнопке, а второй – к той цифровой клавише, на которую назначили быстрый вызов. Лучше всего это делать через разъемы на матрице кнопок. Гермекон при этом используете со стандартной схемой замыкания.
- Если отбой и выключение – на разных кнопках, то нужно будет припаять дополнительный провод ко второй кнопке (один из проводов будет общий), а в самой схеме нужно использовать гермекон с тремя контактами.
Хотите самостоятельно защитить не только гараж, но и дом? Схема охранной сигнализации поможет Вам разобраться в ее устройстве и избежать ошибок при монтаже.

А о выборе сигнализации для дачи вы узнайте, пройдя по ссылке. От правильного выбора средств охраны напрямую зависит ее надежность.

Более наглядно схемы подключения gsm-сигнализации показаны на рисунке.

Как видим из рисунка, разные схемы подключения необходимы для того, чтобы при отключении сигнализации автоматически выключать телефон и экономить при этом ресурс его батареи.
Смонтируйте замкнутую цепь, руководствуясь одной из схем. Установите на ворота или дверь гаража магнит, и настройте геркон так, чтобы при соприкосновении с ним цепь держалась разомкнутой.

Принцип действия такой сигнализации очень прост: когда ворота открываются – геркон замыкает контакты, и телефон звонит по вашему номеру.

Для того чтобы приводить сигнализацию в «боевое» положение и, наоборот, выключать – в схеме предусмотрен дополнительный выключатель. Где конкретно поместить телефон, выключатель и остальные элементы конструкции – зависит от устройства гаража. Главное требование – чтобы эти места были защищены от влаги и от посторонних глаз. Собственно, чем незаметнее будет смонтированная система, тем лучше.

Безусловным плюсом такой сигнализации является её независимость от электросети. Нужно только вовремя заряжать батарею мобильного телефона, пользуясь для этого стандартным адаптером. Если у вас в гараже проведено электричество, то желательно и вовсе вмонтировать этот адаптер в сеть, как показано на схемах выше, чтобы непосредственно от аккумулятора телефон работал только во время перебоев со светом.

Источник

Дорогие друзья, меня зовут Берестов Михаил.
Я руководитель группы технической поддержки.

Очень часто Вы задаете по телефону вопросы про
«сигнализацию для гаража своими руками»

В этой статье я предлагаю Вам обсудить этот вопрос.
А если что-то будет неясно или тема будет не раскрыта,
пишите, пожалуйста, вопросы или звоните по телефону.

Так же мы подберем оборудование под ваши задачи
и расскажем Вам, как правильно устанавливать его!

Берестов Михаил

Сигнализация GSM гараж
GSM-видео-сигнализация
GSM сигнализация брелок
Реле для сигнализации GSM
Датчик влажности температуры
Охранная сигнализация проводная
GSM охранная сигнализация купить
Пожарная сигнализация Москва цена
Система видеонаблюдение пожарная сигнализация

Прежде чем речь зайдет о том, как с помощью собственных усилий, парочки прочитанных печатных материалов произвести эффективную установку сигнализаций для гаража, хотелось бы обратить внимание на то, что подобный тип устройств может быть установлен как для охраны гаражей, домов, или мастерских, так и для любых других небольших сооружений самого разнообразного предназначения. Поэтому целесообразность создания своими руками охранных систем, а так же самостоятельная их установка, на сегодняшний день более чем оправданны, а главное обоснованны.

На что обратить внимание?

Первое, на что хочется обратить внимание при раскрытии темы монтажа охранных систем для гаража своими руками, это на то, что при соблюдении всех рекомендаций, выполнении основных нормативов установки, самостоятельный монтаж сигнализации может не только сократить Вам массу расходов, но и позволит быть абсолютно уверенным в работоспособности, надежности всех охранных элементов. Чего, к сожалению нельзя гарантировать при использовании услуг неквалифицированных работников различных сервисов.

Также это потребует значительно меньших расходов, а значит, на сэкономленные деньги, можно будет приобрести какой-либо другой предмет обеспечения дополнительной охраны. Кроме того, стоит отметить, что за небольшие объемы работ большинство монтажников берутся без особого оптимизма, выполняют свои обязанности не совсем полноценно.

Для тех же, кто желает узнать, как установить охрану для гаража своими руками и провести ее монтаж так же своими руками, без применения посторонней помощи, можно суверенностью порекомендовать изучить все материалы, содержащиеся в инструкции по установке системы, предоставляемой с самим охранным устройством, а также учитывать тот факт, что основной задачей любой сигнализации является возможность своевременного обнаружения нарушителей и молниеносного извещения о взломе или произведения длинного гудка серены.

В связи с этим можно выделить следующие основные варианты сигнализационных систем безопасности:

Автономная сигнализация, которая при срабатывании издает специфический звуковой сигнал. Такое устройство может заставить преступника отказаться от своих намерений и привлечь внимание соседей или окружающих людей к нарушителю.
GSM сигнализация. Сигнализация данного типа при срабатывании присылает на номер хозяина соответствующее сообщение, которое сообщает так же о расположении нарушения, после чего принятие решения о дальнейших действиях возлагается исключительно на плечи владельца сигнализации.

Последний вариант подразумевает вывод специального тревожно сигнала на пульт охраны и является одним из наиболее дорогостоящих способов обеспечения охраны недвижимых объектов.

В завершение, стоит отметить: в то время как создание стандартных сигнализаций против взлома, проникновений в гараж имеет самый огромный спрос и интерес публики, установка же сигнализаций обеспечивающих защиту от пожаров и затоплений обладает гораздо меньшей популярностью.

При этом монтаж/наладка своими руками как стандартных, так и противопожарных приборов может быть произведено практически любым пользователем, который умеет читать и способен провести несколько минут свободного времени за изучением инструкции к монтажу.

Источник

Преимущества данного типа сигнализации

Принцип работы охранной системы

Система сигнализации включает в себя датчики:

Движения.
Открытия.
Камеры.
Микрофоны.

Виды устройств

Существуют 2 основные разновидности систем сигнализации:

С магистральным подключением датчиков.
Беспроводные.

Классификация

Оснащение камерами наблюдения – «жирный» бонус – с их помощью владелец дистанционно отслеживает обстановку на объекте в режиме реального времени.

Способы информирования

Проводное или беспроводное питание

Рейтинг лучших моделей

А среди чаще других запрашиваемых устройств для гаража и дачи встречаются следующие:

Страж Avizor Kit GSM. Универсальная сигнализация с широким спектром использования. Поддерживает 12 независимых охранных зон с неограниченным количеством монтируемых датчиков. Работает с СМС-каналом до 6 мобильных терминалов.
Ajax StarterKit White. Базовая модель с беспроводной связью и функцией наращивания потенциала за счет монтажа дополнительных источников сигнала. Как средство связи использует GSM диапазон (рабочий) с реализованной поддержкой Ethernet-канала (резерв). Подключение до 100 устройств с покрытием охраняемой зоны в радиусе до 2 километров.
Alfa Vip 606C. Комплект предназначен для компактных объектов (дача, дом, гараж). Блок вытягивает около сотни бесконтактных и до 7 проводных участков охраны. Передает сигнал тревоги на 6 фиксированных телефонных номеров.
GSM-Life SOS LS-30. Сфера применения сигнализации – охрана гаражей и жилых объектов по принципу автоматизации «умный дом». Средства передачи – проводной телефон, GSM, Ethernet, Dial-UP. К блоку подключены 3 кабельных и до 300 беспроводных каналов. Число обслуживаемых телефонных номеров – 15.
Страж Evolution Kit. Набор «сделай сам» для тех, кто хочет создать сигнализацию в гараже на базе 12 одновременно функционирующих зон. В режиме «аларм» блок электроники отправляет СМС, дозванивается на 10 заданных номеров.
Altronics AL-150 Kit прост в эксплуатации, надежен и эффективен. Работает с комбинацией из 4 проводных и 16 бесконтактных источников сигнала, обслуживает разноплановые датчики (движения, шума, открытия). Поддерживает до 5 номеров владельцев гаража или дачи.
Охранятор относится к продукции российского производства. От этого его качество не страдает: в базовом блоке сосредоточены органы управления 2 независимыми каналами движения. При желании число датчиков увеличивается. Для информирования в память вносятся 10 выбранных телефонных номеров.
Falcon Eye FE. У сигнализации 32 подключаемых беспроводных зоны охраны. При опасности блок отправляет сообщение на электронную почту, дозванивается выбранному абоненту или присылает СМС. На крайний случай есть мощный акустический ревун. Предусмотрена аудиозапись происходящего на объекте.
Ginzzu отличается невысокой стоимостью, «понимает» обычные и IP-камеры. Каждый канал наблюдения допускает индивидуальную настройку для оптимального охвата контролируемой зоны ответственности. Управляют сигнализацией со смартфона, ПК или мобильного терминала.

Alexor KIT495-4EUH2 славится точностью срабатываний (ложные исключены), обслуживает 32 участка наблюдения. Блок оснащается датчиками движения/открытия.

Starline B94

Scher-Khan Magicar 8

Pandora 500 PRO

Pandora Deluxe 3700

Magnum МН-880-03

Как самостоятельно установить в гараже

Все, что необходимо – последовательно выполнить операции, описанные в инструкции (если она есть и содержит русский язык). Большинство моделей сигнализации унифицированы, просты в монтаже, легко и быстро настраиваются.

Конструируем сигнализацию своими руками

Источник

Забота о сохранности транспортного средства является неотъемлемой частью владения оным, так как кражи автомобилей — явление, мягко говоря, вероятное. Для того чтобы максимально обезопасить себя от преступных посягательств со стороны злоумышленников, годятся все доступные средства и одним из них является установленная GSM сигнализация для гаража своими руками. О том, в чем заключены особенности осуществления упомянутого процесса, пойдет речь далее.

Описание принципа действия

Принцип работы GSM сигнализации

Говоря о сигнализациях, стоит отметить, что те модели, которые устанавливаются непосредственно в автомобиль, чаще всего предназначены для того, чтобы отпугнуть злоумышленника. При срабатывании такой системы раздается звуковой сигнал, который по задумке должен привлечь к месту его происхождения внимание, чем отпугнуть злодеев, а так же потенциально известить хозяина о происходящем. Этот вариант может использоваться и на гаражных воротах. Здесь стоит понимать, что если гараж находится на удалении и вне зоны прямой видимости, то наличие звукового сигнала свою эффективность теряет. Как правило, хищения происходят в ночное время, а потому рассчитывать на своевременную реакцию нельзя, так как сигнализацию можно попросту не услышать.

Выходом из такой ситуации может служить GSM сигнализация, которая оповестит владельца собственности о несанкционированном посягательстве звонком на телефон. Этот вариант хорош тем, что может быть использован как сам по себе, так и в комбинации с привычной звуковой сигнализации. Так получится, что будет производиться и звуковое воздействие на психику посягающего и оповещение хозяина о факте проникновения в помещение гаража посторонних лиц.

Установка сигнализации

Как и в большинстве случаев, при установке такой сигнализации в гараж можно пойти двумя путями — использовать готовый вариант или собрать систему самостоятельно. Стоит отметить, что покупка сигнализации такого типа хоть и кажется неизбежностью, но не является таковой. Схема подключения системы оповещения не так уж сложна, так что переплату за красивый корпус и его установку вряд ли можно назвать рациональным поступком.

Нужен кнопочный телефон

Итак, если принято решение о самостоятельной установке GSM сигнализации, то необходимо приготовить комплектующие и инструменты для этой хоть и не слишком сложной, но кропотливой операции:

паяльник;
отвертки;
электрические провода;
геркон в комплекте с магнитом;
кнопочный мобильный телефон.

Если всё под рукой, то можно приступать к работе.

Сначала нужно приготовить мобильный телефон. Речь идет о том, что в меню настроек необходимо назначить горячую клавишу набора абонента, внеся собственный номер в качестве подлежащего вызову.

После чего необходимо подвергнуть аппарат неполной разборке. Если быть точнее, то работы заключаются в том, чтобы снять кнопочную часть устройства, тем самым получив доступ к самой плате «мобильника».

Провод припаивается к назначенной горячей кнопке

Далее припаиваются провода. Один из них присоединяется к контакту клавиши выключения/отбоя вызова, а второй к контакту горячей клавиши.

Следующий этап работ — нужно припаять провода к геркону. В результате, при открытых воротах или входной двери гаража должна получиться замкнутая электрическая цепь.

Схемы подключения

Затем необходимо провести установку и настройку системы. Магнит и геркон устанавливаются на ворота гаража так, чтобы при закрытых створках цепь была разомкнута.

И, наконец, нужно провести пробный запуск сигнализации.

Работает всё следующим образом: при открывании гаражных ворот геркон отходит от магнита, электрическая цепь замыкается и телефон осуществляет набор номера по горячей клавише. Вся система такой импровизированной GSM сигнализации максимально проста, но, тем не менее, эффективна.

Геркон

Обратите внимание! Работа всей системы производится от штатного телефонного аккумулятора. При условии плюсовых температур, его емкости хватит примерно на неделю, однако в зимнее время эти показатели снижаются на порядки и составляют несколько часов максимум. Чтобы быть уверенным в том, что сигнализация сработает в любом случае, питание необходимо подключить от электросети, через специальный адаптер.

Кроме того, важно помнить, что успешность работы системы сигнализации, независимо от того, какой её тип выбран в конкретном случае, в большой степени зависит от скрытности размещения. Благодаря общей компактности GSM сигнализации установить ее в потайное место не составит труда, но этому вопросу стоит уделить внимание.

В заключение можно добавить, что установка самодельной GSM сигнализации — задача вполне посильная для самостоятельного осуществления, при наличии минимальных навыков работы с паяльником и прямых рук. Правильно и качественно установленная система позволит в значительной степени повысить безопасность своего транспортного средства и при этом существенно сэкономить.

Видео

Более подробно инструкция представлена в видеоматериале:

Как работает охранная система

Каждый, кто устанавливает сигнализацию (см. Охранная сигнализация в гараж: как ее подобрать), надеется на ее четкое функционирование. Она должна подать сигнал в случае взлома или попытки проникнуть в помещение. Это может быть звуковая сирена или световые индикаторы, которые мгновенно привлекут внимание охраны.

Принцип работы сигнализации

Выполнить такую задачу может любая охранная система, но для этого необходимо создать соответствующие условия. К примеру, сигнализация проводных моделей требует наличия стационарного телефона. Сигнализация для гаража gsm работает без подключения к стационарной телефонной линии.

Внимание: Единственной сигнализацией, способной работать без подачи электричества, является новейшая GSM. Чтобы сообщить хозяину о попытке взлома, она использует мобильную связь.

Сигнализация gsm для гаража включает в себя несколько основных элементов:

SIM-карту;
Микрофон.

Командовать такой системой можно c обыкновенного радиобрелка или, посылая СМС сообщения.

Что полезного в GSM сигнализации

Данная система имеет свои положительные и отрицательные стороны:

Достоинства

Главными достоинствами системы можно считать:

Главным отличием такого оборудования можно назвать тот факт, что практически все составляющие можно приобрести и установить самостоятельно. Основной функцией такой системы считается предупреждение о взломе, которое отправляется в виде сообщения на телефон хозяина помещения;
Датчик, закрепленный на двери, сработает, если она начнет открываться. Его можно установить на входе, чтобы происходила реакция на массу входящего в дом;

Минимальные затраты на установку;
Автономность, если периодически проводить подзарядку телефона;
Полное отсутствие проводов.

Недостатки

Самым серьезным недостатком такой сигнализации является возможность ее блокировки любым человеком.

Она срабатывает только в определенном месте. Если сигнализация была установлена на двери, то она будет молчать, когда проникновение в помещение произойдет через окно.

Внимание: Характеристики такой самодельной сигнализации не позволяют считать ее работу весьма эффективной. В связи с этим будет намного спокойнее применять и устанавливать промышленные модели. Они обладают большой функциональностью и высокой надежностью.

Как сделать самостоятельно GSM сигнализацию

Оригинальная сигнализация gsm на гараж стоит дорого, и не у каждого хватает денежных средств, чтобы стать обладателем оригинала. Поэтому многие занимаются самостоятельным созданием охранных систем.

Схема установки

Безусловно, во время работы необходимо знать довольно большое количество нюансов, которые влияют на эффективность работы такого самодельного оборудования.
Создание сигнализации начинается не с пустого места. Сегодня в глобальной сети предлагается очень много самых разных систем GSM сигнализаций, с предоставлением конструктивных и электрических схем. Дается их подробное описание.

Надо сказать, что оборудование, которое собиралось на основе этих материалов, почти не уступает промышленным образцам. И gsm сигнализация для гаража своими руками может быть однозначно сделана.

Об одной из таких систем пойдет разговор в этой статье.

Комплектующие системы

Конечно, gsm охрана гаража своими руками всегда будет правильным решением вопроса безопасности. Такая работа требует определенных знаний электроники и навыков работы с паяльником.

Для создания охранной системы необходимо иметь:

Паяльник;
Набор деталей;
Инструкции;
Магнит;
Геркон;
Провода;
Выключатель.

Все эти составляющие можно приобрести в магазине, причем, их цена не требует больших финансовых вложений. В большинстве случаев все эти детали уже есть в доме, где хозяин занимается созданием различных механизмов.

Для такого человека создание сигнализации будет абсолютно бесплатным.

Технология сборки

Теперь разберемся, как делается gsm сигнализация для гаража.

Технологический процесс состоит из нескольких простых этапов:

Прежде всего, происходит настройка вызова абонента. Иначе говоря, действующий номер владельца телефона должен вызываться нажатием одной кнопки.
Следующим шагом будет удаление лицевой панели для получения свободного подхода к плате. Это необходимо, чтобы провести подключение контактов. Модификация телефона влияет на технологию работ.
Когда в приборе функция выключения выполняется одной кнопкой, необходимо припаять к ней один провод, а другой подсоединить к цифровой кнопке, создающей вызов. Даная GSM сигнализация показана на этой схеме.
Если для каждой функции применяются различные кнопки, необходимо припаять к каждой отдельные провода. При этом задействуется трехконтактный геркон.

Каждый такой процесс имеет собственную схему, показанную ниже:

С помощью представленной документации можно создать одновременно выключение телефона и сигнализации. В результате значительно экономится время работы батареи, не нужно будет проводить ее постоянную подзарядку.
После того, как все паяльные работы были завершены, выполнен полный монтаж электрической цепи, на дверь закрепляется магнит, проводится регулировка геркона. Подобная GSM сигнализация, сделанная своими руками, практически не отличается от аналогичных производственных систем.

Принцип работы

Когда дверь открывается, происходит замыкание контактов геркона, телефон начинает звонить по запрограммированному заранее номеру.

Чтобы включить систему охраны или ее снять, пользуются дополнительным выключателем. Его можно закрепить в любом месте. Очень важно, чтобы его не могли обнаружить посторонние лица.
Такая самодельная GSM сигнализация имеет полную автономность. Для ее нормального функционирования необходимо не забывать подзаряжать аккумулятор телефона.
Для упрощения работы зарядное устройство можно подключить к электросети здания. При этом сигнализация будет продолжать работать от батареи, даже когда будет выключена подача электричества.

Нюанс системы

Для того, чтобы произошло срабатывание сигнализации, необходимо две секунды. За это время происходит соединение с запрограммированным номером.

Внимание: Если злоумышленники за этот короткий промежуток времени успеют проникнуть в помещение и захлопнуть дверь, произойдет размыкание цепи, система не пошлет сообщение тревоги.

Чтобы такого не происходило, необходимо магнит оборудовать дополнительным устройством. Оно не позволит произойти вторичному размыканию цепи.
Простейшим способом избавления от размыкания является монтаж магнита так, чтобы при открытии двери он слегка сдвигался в сторону. Тогда в случае быстрого закрытия двери будет разорван контакт, система останется в рабочем состоянии.
После того, как магнит займет свое первоначальное положение, вновь выключится цепь. Смонтировать собранную своими руками GSM сигнализацию может каждый человек.

Несколько важных советов

Перед окончательным решением приобретения определенной модели, нужно точно знать, какие задачи ей придется выполнять, именно от этого и будет зависеть комплектация.

Итак:

Смонтировать обыкновенную GSM сигнализацию доступно каждому человеку. Самостоятельная установка позволит расположить оборудование в нужном месте и лучше понять его работу. Это даст возможность следить за эффективностью работы системы.
Стоит также подумать и о стоимости модели. Ведь от этого зависит функциональность системы. Чем она выше, тем более надежной будет система, а ее эффективность даст высокие результаты.

GSM сигнализация в гараж будет надежной защитой помещению. Так что, это будут не выброшенные деньги. Подбирайте нужную модель и делайте установку. Инструкция поможет вам в выборе.

Источник
