GSM сигнализация своими руками

Данная разработка посвящена экономичной GSM сигнализации с использованием телефона Siemens 35/45 серий и 8-разрядного микроконтроллера PIC16F628A фирмы Microchip.

Также в данную GSM сигнализацию отдельно встроена функция реле – позволяющая дистанционно коммутировать любую нагрузку с помощью дозвона. Подробнее

В настоящее время большую популярность получили так называемые GSM сигнализации. GSM сигнализация в общем случае представляет из себя некоторый блок (GSM контроллер), к которому подключаются датчики (чувствительные элементы), и GSM модем (или сотовый телефон). Очень удобно GSM сигнализацию строить на базе устаревших сотовых телефонов моделей Siemens C35 (C45…). GSM сигнализация очень хорошо подходит для охраны любых удалённых объектов (гаражи, склады, дачи, киоски и пр.). Всё, что необходимо для работы данной системы – наличие электрической энергии, и достаточно устойчивой сотовой связи.

Принцип действия GSM сигнализации (рис. 1) заключается в получении и обработке данных с установленных на объекте датчиков GSM контроллером и, в случае возникновения нештатной ситуации (срабатывании датчика), оповещение через канал сотовой связи любого оператора (сотовый телефон). Кроме того, к GSM контроллеру подключается внешнее питание и, в случае необходимости звуковая сирена (к выходному реле).

Принципиальная электрическая схема GSM контроллера представлена на рисунке ниже. Основу GSM контроллера составляет микроконтроллер PIC16F628A. Схема не содержит дорогостоящих и труднодоступных деталей.

В качестве разъёма к телефону Siemens используется стандартный интерфейсный разъём, их легко можно найти на радиорынках и в магазинах, торгующих электронными компонентами.

К XS1 подключается внешнее питание, которое должно обеспечивать напряжение 6 – 8 вольт при токе нагрузки не менее 300 мА. Можно использовать трансформаторное зарядное устройство от сотового телефона не китайского производства . Сам контроллер питается от интегрированной батареи сотового телефона. Поэтому, кратковременные перебои электроэнергии на работу GSM сигнализации не влияют. Чем выше качество аккумуляторной батареи, тем дольше GSM сигнализация способна сохранять свою работоспособность при пропаже внешнего питания.

GSM контроллер имеет два независимых входа для подключения внешних датчиков. К XS2 и XS3 подключаются любые датчики с нормально замкнутыми или нормально разомкнутыми контактами. Это могут быть обычные кнопки, герконовые датчики, датчики разбития стекла, датчики движения, инфракрасные барьеры, датчики утечки газа, дымовые извещатели, датчики протечки воды и многие другие. Следует отметить, что на один вход можно подцепить сразу несколько датчиков (рис. 3.а,б). В последовательную цепочку (рис. 3.а) те, которые в дежурном режиме нормально замкнуты (в аварийной ситуации размыкаются), и параллельную (рис. 3.б) те, которые в дежурном режиме нормально разомкнуты (в аварийной ситуации замыкаются).

GSM контроллер имеет одно выходное реле (XS4), к которому при необходимости подключается сирена, сигнальная лампа или другое устройство оповещения. Номинальная мощность силовых контактов реле составляет 2400 Вт (10А 240VAC). Как видно из принципиальной электрической схемы (Рис. 2), ВЫХОДНОЕ РЕЛЕ БУДЕТ РАБОТАТЬ ЛИШЬ ПРИ НАЛИЧИИ ВНЕШНЕГО ПИТАНИЯ.

В качестве сотового телефона можно использовать такие модели как: Siemens C35, Siemens S35, Siemens M35, Siemens C45, Siemens S45, Siemens M45, Siemens ME45, Siemens SL45. С ДРУГИМИ МОДЕЛЯМИ ТЕЛЕФОНА ДАННЫЙ GSM КОНТРОЛЛЕР РАБОТАТЬ НЕ БУДЕТ.

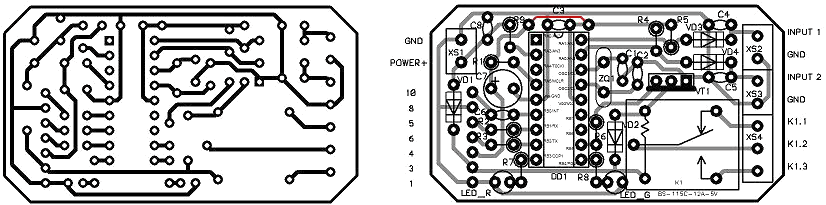

Печатная плата GSM контроллера без электронных компонентов представлена на рис. 4.а. Печатная плата с установленными электронными компонентами представлена на рис. 4.б.

На рис. 4.б цифрами 1,3,4,6,5,8,10 пронумерованы выводы на печатной плате, которые должны быть подсоединены к разъёму телефона. Сам провод, идущий от GSM контроллера к телефонному аппарату не следует делать длиннее 30 см. Печатная плата имеет габаритные размеры 33×60 мм, и рассчитана для размещения в корпусе G1011с небольшой доработкой.

Данная GSM сигнализация выгодно отличается тем, что GSM контроллер не имеет никаких кнопок и переключателей, а вся настройка происходит в первой ячейке SIM карты телефонного аппарата. Т. о., в первой ячейке SIM карты телефонного аппарата нужно записать набор цифр, которые бы сконфигурировали GSM контроллер нужным нам образом. Сам набор цифр, записанных в первой ячейке, назовём STATUS. Итак, слово STATUS – является главной настройкой всей системы, и ОБЯЗАТЕЛЬНО ДОЛЖНО РАСПОЛАГАТЬСЯ В ПЕРВОЙ ЯЧЕЙКЕ SIM КАРТЫ ТЕЛЕФОННОГО АППАРАТА. Слово STATUS – 9 битовое слово.

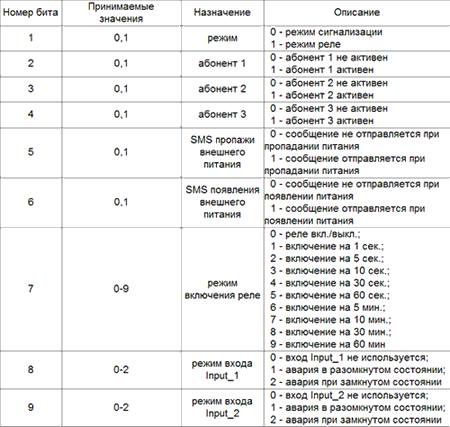

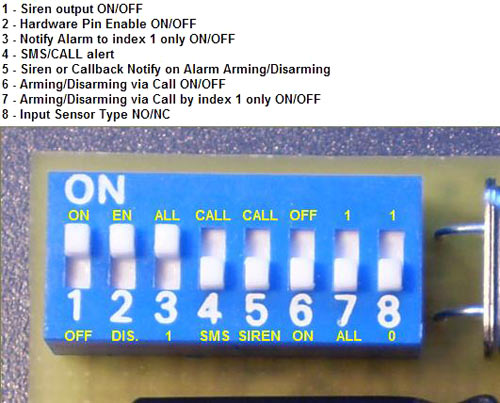

В таблице описаны параметры, которые настраиваются словом STATUS:

Примечания:

Абонент 1 – это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 1 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 1 должен быть записан во второй ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 2 – это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 2 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 2 должен быть записан в третьей ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 3 – это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 3 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 3 должен быть записан в четвёртой ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

SMS пропажи внешнего питания – если 5 бит слова STATUS имеет значение 1, то, при пропаже внешнего питания, произойдёт отправка СМС сообщения из 1-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

SMS появления внешнего питания – если 6 бит слова STATUS имеет значение 1, то, при возникновении внешнего питания, произойдёт отправка СМС сообщения из 2-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

Данная GSM сигнализация является одной из самых простых подобного рода устройств, расположенных в просторах интернета. Для её сборки необходимы лишь минимальные навыки работы с паяльником и немного свободного времени. Одновременно с этим GSM сигнализация включает в себя все функции, необходимые для комфортной охраны объектов.

Сигнализация из мобильного телефона

Обеспечить безопасность жилища на момент отсутствия хозяев позволит сигнализация. Существует много ее видов, обладающих различными возможностями, от простого звукового оповещения, до вызова наряда полиции. Для бюджетного домашнего применения хорошо подойдет gsm сигнализация, собранная своими руками.

Ее несравненным плюсом считается оповещение владельца при проникновении посторонних через охранный периметр помещения. Сама конструкция невероятно дешева и проста. Сделать такую систему под силу любому человеку, способному держать паяльник.

Суть работы gsm сигнализации

Системы GSM оповещения позволяют отправлять SMS сообщения или звонок на сотовый телефон владельца. Расширенные их варианты способны делать уже заложенный логический выбор в зависимости от ситуации и управляться обратными, командными сигналами от пользователя.

К примеру, в случае ложного срабатывания, владелец при помощи SMS может отключить сигнализацию. Или же, когда ответа от извещаемого абонента нет, система автоматически вызывает наряд полиции.

Одна из систем сигнализации со множеством возможностей

Конечно, чтобы обеспечить подобную гибкость у самодельной gsm сигнализации, придется осуществить дополнительные траты на логический блок – компьютер, присоединяемый к нему модуль связи и соответствующие по параметрам сенсоры.

Все это в комплексе позволит создать систему оповещения не хуже, чем продаваемые официально в магазинах. Причем цена самостоятельно собранной будет намного ниже представленных на рынке вариантов.

Где можно применить?

Область применения GSM сигнализации весьма широка. Она может использоваться не только в качестве охранной для квартир, частных домов, дачных строений или магазинов. Даже в самом простом варианте изготовления, ее функций достаточно для оповещения владельца о каком-либо физическом событии.

К примеру, доступна установка ее на систему полива огорода, чтобы шли сигналы о закончившейся воде. Или можно использовать в качестве пожарной – при срабатывании датчика дыма и огня происходит звонок владельцу. Все зависит только от типа сенсоров.

Различные датчики

Хороша GSM сигнализация и для защиты своего авто от угона или обворовывания. В первом случае, приятным бонусом будет возможность найти пропажу радиопеленгацией телефона.

Как сделать gsm сигнализацию из телефона своими руками?

Будет рассмотрен самый бюджетный вариант из всех возможных для подобной сигнализации. Оповещение срабатывает в случаях изменения объема отслеживаемого пространства. Оно происходит, если в поле зрения сенсора появляется крупный предмет, человек или какое-либо движение.

Комплектующие и материалы

1. Основная часть – любой кнопочный мобильный телефон, лишь бы он позволял снимать автоблокировку клавиатуры и относительно просто разбирался. Хороши в этом случае старые, черно-белые мобильники. Их конструкция и легкий доступ к элементам – большое подспорье в создании системы оповещения. А вот смартфон не подойдет, у них слишком сильно все завязано на встроенное программное обеспечение.

Кнопочный мобильный телефон

1. Сенсоры объема и движения. В изначальной схеме использовались «Астра», но можно применять любые подходящие по параметрам.
2. Соединяющие провода – необходимая длина выбирается в зависимости от расстояний до датчиков.
3. Микросхема К561ЛА7 или ее иностранный аналог – CD4011A.
4. Оптрон. Можно выдернуть из старого компьютерного блока питания.
5. Стабилизатор 7805. Найти можно там же, где и оптрон.
6. Два неполярных конденсатора на 100n (нанофарад).
7. Резистор 3,3 кОм.
8. Тонкая лакированная проволока. Пригодится при пайке в самом телефоне, крупными проводами работать в нем сложно.
9. Паяльник, флюс и олово.
10. Аккумулятор на 12 вольт или блок питания.

Инструкция по монтажу и подключению

Кнопочный сотовый телефон разбирается до печатной платы. Некоторые модели позволяют снимать сами кнопки под экраном. Для этого их достаточно поддеть сбоку ножом или железной линейкой. Главное – добраться до контактов группы клавиатуры.

Плата кнопочного телефона Необходимые для пайки контакты

К обоим контактам клавиши вызова припаивается по лакированной проволоке. Затем производится обратная сборка корпуса, при которой необходимо новые линии оставить снаружи.

Сборка телефона с отдельно выведенным контактом кнопки звонка

Далее, на макетной плате или используя обычное травление, изготавливается подложка схемы, на которую припаиваются необходимые элементы. Развести и сделать макет можно на компьютере, при помощи различного специализированного ПО, многое из которого доступно бесплатно.

Принципиальная схема блока сигнализации

Готовую плату соединяют с уже описанными контактами кнопки телефона и датчиками объема. Если используется несколько сенсоров, то они подключаются параллельно, чтобы при срабатывании любого из них шел сигнал на активацию системы.

Схему присоединяют к блоку питания или аккумулятору 12В. Такие характеристики тока необходимы не только для обеспечения энергией спаянной конструкции, но и самих датчиков.

Всё, устройство готово к работе. Логика его функционирования достаточно проста: импульс от датчика движения запускает генерацию прямоугольного сигнала на микросхеме К561ЛА7, с частотой амплитуды приблизительно в 1 Гц.

Через оптрон, с их помощью, происходит многократное соединение контактов кнопки звонка, что на большинстве моделей телефонов сначала вызовет историю с последним номером, а затем произведет его набор, сообщая владельцу о срабатывании системы оповещения. То есть, участвуют в запуске охраны только первые импульсы. Остальные будут проигнорированы телефонным аппаратом.

GSM-сигнализация на базе Arduino

Более расширенным вариантом изготовления сигнализации будет использование контроллера Arduino с GSM модулем. Сигнальные датчики в таком случае подключаются к самому микрокомпьютеру, а его программа уже осуществляет управление связью, отправляя сообщения или совершая информационные звонки владельцу системы.

Большой плюс такой конструкции – возможность контролировать охранный комплекс посредством SMS, главное – запрограммировать реакцию на них в Arduino.

Часто встречающиеся ошибки и способы их решения

Использование сотового телефона без генератора периодического подключения контакта кнопки вызова ничего не даст. Мобильник выведет номер на экран, но звонка по нему не осуществит. То же самое произойдет в случае постоянной фиксации контакта клавиши набора.

Не сработает сигнализация и при однократном соединении площадок кнопки назначаемого быстрого вызова (некоторые модели мобильных телефонов позволяют привязать номер на определенную цифровую клавишу). Все равно требуется подтверждение на начало связи. Этот вопрос, конечно решаем, но схему сигнализации нужно будет усложнить, чтобы ввести в нее возможность последовательного замыкания двух кнопок.

Быстрый набор номера, как он есть

Еще одной ошибкой, обычно не учитываемой начинающими специалистами, считается обеспечение бесперебойного питания системы сигнализации. Грош цена той, которую можно отключить, просто переведя наружный автомат освещения квартиры или дома в позицию «0».

Хорошей идеей станет возможность блокирования работы сигнализации хозяином, чтобы она не включалась при каждой реакции охранных датчиков, даже в случаях, когда все дома.

Преимущества и недостатки самодельной ЖСМ сигнализации

Основные преимущества в случаях изготовления gsm сигнализации своими руками – низкая цена и понимание принципа работы и факторов, приводящих систему в действие.

Минус – чем выше требования к устройству и большая необходимость функциональности, тем сложнее будет сама принципиальная схема охранной сигнализации. Что, впрочем, вполне решается использованием микроконтроллеров.

Умение пайки — обязательный навык для самостоятельного изготовления сигнализации

Самый существенный недостаток по сравнению с магазинными – требуется знание и практика в сборке электронных схем. Без умения паять невозможно создать надежную самодельную систему оповещения.

Стоит упомянуть и радиус действия – он равен уверенному приему сигнала сотовой станции. Кроме того, на счету сим-карты, установленной в GSM сигнализацию, должны быть постоянно деньги, иначе связаться с владельцем прибор не сможет.

Делать своими руками или покупать — мнения на форумах

Как и во всем интернете, мнения пользователей различных видов сигнализаций на специализированных форумах разнятся. То же самое касается и вопроса покупки или самостоятельной сборки схемы.

Основная рекомендация – применять gsm сигнализацию там, где это возможно. Но, если речь идет о ценном имуществе, то лучше в комплексе с остальными охранными системами – видео наблюдением и автоматической аппаратурой вызова вневедомственной охраны.

Что касается применения самоделки или покупки готовой сигнализации – тут главное требование, на котором акцентируют внимание пользователи форумов, – умение производить технические работы по пайке плат. В случае его отсутствия – только приобретение оборудования в сборе.

Делаем GSM сигнализацию своими руками из телефона

Если у вас есть дача, автомобильный гараж или загородный дом, то рано или поздно вы задумаетесь о средствах охраны вашей недвижимости. Наиболее популярным средством защиты в наше время является GSM сигнализация. Сейчас существуют очень много видов GSM сигнализаций от различных компаний. Единственным сдерживающим фактором от покупки GSM сигнализации является ее цена.

Например, простейшая GSM сигнализация Magnum МН-825-03 GSM стоит около 150 долларов. Исходя из этого, если вам нужно обезопасить свой гараж, дачу и дом, то вам придётся немало потратить. Чтобы наши читатели смогли существенно сэкономить, мы подготовили материал, в котором опишем создание самодельной GSM сигнализации своими руками. Такая сигнализация будет базироваться на обычном мобильном телефоне, который давно лежит без дела.

Собираем простую сигнализацию на основе мобильного телефона для дачи или загородного дома

Первая сигнализация своими руками на основе мобильного телефона будет очень простой. Для ее сборки нам понадобятся такие компоненты:

• старый мобильный телефон;
• геркон;
• стандартное зарядное устройство для аккумулятора;
• длинный провод;
• паяльник;
• припой;
• магнит;
• дополнительная сим-карта.

Для этой сигнализации подойдет любой старый кнопочный телефон. Можно использовать даже такие старые модели, как Nokia 3310. Принцип такой сигнализации основывается на быстром наборе от кнопки, к которой подключен датчик. То есть при срабатывании датчика телефон набирает номер, настроенный в быстром наборе. Поэтому первым делом настроим наш телефон на быстрый набор номера, на который будет идти звонок при срабатывании датчика. В нашем случае кнопкой быстрого набора будет девятая кнопка. Также в телефоне следует отключить звонок и вибратор. Еще стоит учесть, стоит ли использовать для нашего телефона зарядку или оставить его работать на полностью заряженном аккумуляторе.

Оставлять телефон на заряженном аккумуляторе стоит только в том случае, если он сможет держать заряд около месяца.

Ниже изображена схема сборки такой сигнализации для дачи или дома.

На рисунке изображена схема подключения телефона Nokia 6150 к геркону. Чтобы подсоединить геркон к Nokia 6150 необходимо разобрать телефон и аккуратно припаять провода к контактам кнопки девять на печатной плате (Кнопка для вызова быстрого набора). После этого магнит и геркон крепятся к двери. Схема работает таким образом: при открытии двери с геркона на кнопку подается сигнал, вследствие чего телефон набирает заданный номер в быстром наборе. Сам геркон представляет из себя магнитный датчик, чем-то напоминающий диод.

Таким же образом, как показано на схеме, можно подключать собранную своими руками GSM сигнализацию в загородном доме, даче или гараже.

GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи

Принцип действия этой GSM сигнализации основан на инфракрасном датчике движения, а не на герконе. Инфракрасный датчик движения срабатывает, когда объект находится в поле его видимости и посылает сигнал на мобильный телефон. После попадания сигнала на телефон он набирает номер, заранее настроенный в быстром наборе. Сама схема автономной сигнализации на инфракрасном датчике движения показана ниже.

На схеме видно, как и в первом примере, датчик движения подключается к девятой кнопке.

Стоит отметить, что сам датчик движения требует отдельного источника питания в 12 V.

В качестве самого датчика движения можно использовать устройство Астра 515.

Этот датчик движения имеет радиус действия 10 метров. Например, если в этот радиус действия попадет какой-нибудь объект, то сигнализация сработает и осуществит звонок.

Еще особенностью этого датчика движения является уровень защиты IP41, который позволяет ему работать при температуре от 0 до +50°С.

Такую автономную GSM сигнализацию, собранную своими руками удобно использовать на даче и в загородном доме для охраны их территорий.

Собираем GSM сигнализацию своими руками без старого мобильного телефона

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты:

• сама плата с микроконтроллером Arduino Uno;
• GPRS Shield V2.0 — GSM модуль;
• блок питания на 12V@2A;
• ультразвуковой датчик измерения расстояния HC-SR04;
• соединительные провода;
• макетная плата;
• сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип действия этой сигнализации основан на ультразвуковом датчике HC-SR04, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

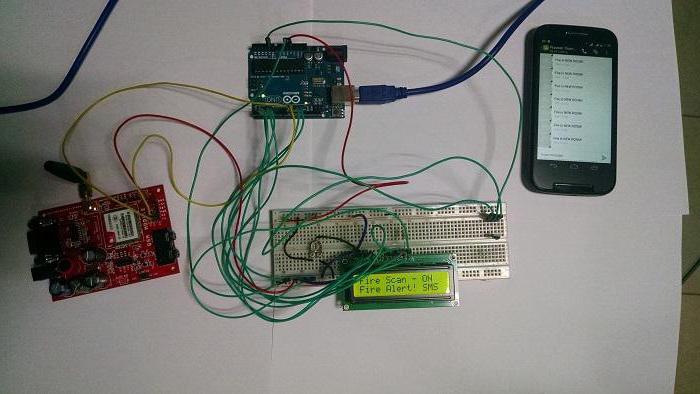

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0 заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7
#define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Подводим итог

В этом материале мы собрали все простые способы сборки GSM сигнализации своими руками. Кроме способов сборки GSM сигнализации своими руками из старого телефона, мы описали способ сборки недорогой системы с помощью платы Arduino Uno и GSM модуля, который выступает в качестве замены мобильного телефона. Также на просторах сети можно встретить примеры, в которых вместо GSM модуля выступает кнопочный мобильный телефон. Такая сигнализация схожа с описанными выше примерами, но благодаря Arduino Uno у нее намного выше функционал. Надеемся, наш материал поможет вам собрать GSM сигнализацию своими руками, позволив при этом значительно сэкономить и защитить ваш гараж, дом или дачу.

Видео по теме

Как собрать самодельную GSM сигнализацию?

Использование автономной охранной сигнализации – распространенное явление. Существует много модификаций беспроводной системы, комплектация которой зависит от условий использования, структурных особенностей местности, требований владельца. Ценовой диапазон различный, соотношение стоимость-качество – приемлемое. При этом самодельная GSM сигнализация на базе подручных устройств также вызывает интерес, особенно у тех, кому знакомы азы радиоэлектроники.

GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

• Кнопочный телефон с функцией быстрого набора номера (обязательно).
• При желании прослушивания – наушники с микрофоном от мобильного устройства.
• Паяльник, сопутствующие материалы.
• Проводка.
• Геркон, магнит.
• Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
2. Демонтировать телефон до платы с наклеенной пленкой.
3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
5. Заклеить мембрану для предотвращения замыкания.
6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

• С помощью реле (нормально разомкнутые контакты).
• Используя биополярный транзистор.
• Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Мобильная сигнализация своими руками из сотового телефона

• Самоделкин 9 мая 2015
• Самоделки для радиолюбителейСамодельные охранные системытелефон – планшет

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к простой охранной сигнализации на 2-х микросхемах. Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

• сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой ).
• гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
• паяльник
• припой
• провод
• геркон (или кнопочный датчик открытия двери)
• кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
• зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Принцип работы самодельной GSM сигнализации прост: при нарушении периметра охраны, либо «сработке» какого-нибудь из датчиков, происходит замыкание контакта одной из цифр на мобильном телефоне, для которой, при помощи меню телефона, предварительно назначена функция быстрого набора номера телефона хозяина охраняемого объекта.

В моем случае в качестве сотового телефона выступает Nokia 1100, это старый и очень надежный аппарат! Сейчас я на фото покажу, как можно заставить его звонить хозяину в случае ЧП. Итак, поехали!

1. Определяемся с цифрой которая будет использоваться для быстрого набора номера. Настраиваем быстрый дозвон через меню телефона, проверяем работоспособность дозвона при удержании назначенной клавиши, если быстрый набор отрабатывается переходим к пункту №2.
2. Разбираем телефон, снимаем корпус, снимаем металлическую часть с дисплеем и видим перед собой плату с наклеенной поверх нее белой пленкой. Именно она нас и интересует!
3. Аккуратно скальпелем или канцелярским ножом делаем 2 неглубоких надреза под нужной нам цифрой быстрого набора. Поднимаем с платы пленку, на ней, со внутренней стороны, находится металлическая мембрана, которая при нажатии прогибается внутрь и замыкает 2 контакта «землю» и пятачок посередине.
4. Припаиваем провод к «пятачку» и второй провод «земле» (на фото второй провод не показан только площадка залужена). Желательно использовать для этого 2 жилки из шлейфа (2 параллельно расположенных провода, что-бы собирать меньше наводок от gsm передатчика и снизить вероятность ложных сработок).
5. Далее нам необходимо заклеить металлическую мембрану, для избежания случайных замыканий (на фото прямоугольник из пвх изоленты). Я не предлагаю удалять мембрану полностью, лучше оставить возможность при необходимости вернуть телефон к прежнему виду и функционалу за 3 минуты.

Итак, мы подготовили сотовый к работе с сигнализацией осталось решит вопрос «чем замыкать эти 2 провода в случае чп»

Сейчас мы рассмотрим как сделать мобильную сигнализацию на базе сотового телефона и «простой самодельной сигнализации на 2-х микросхемах»

Полностью копировать статью о простой сигнализации на 2-х микросхемах К561ЛА7 и К561ЛН2 я не буду (ее надо отдельно прочесть и комментарии к ней), а приведу схему и опишу вкратце ее возможности:

• Независимая настройка задержки постановки на охрану. То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину выйти за пределы периметра охраны.
• Независимая настройка задержки на включение сигнала «тревога». То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину войти в помещение и нажать «секретную» кнопку для отключения сигнализации.
• Возможность масштабирования системы путем добавления различных датчиков (движения, объема и т.д.) при небольших доработках схемы.

Принципиальная схема сигнализации на 2-х микросхемах

Сразу оговорюсь, что на схеме вместо элемента «сирена» подключено реле с несколькими группами контактов и управлением от 12 Вольт (описание реле по ссылке РЭС54 012-01 ). С помощью данного реле подключается сама сирена + имеется возможность организовать «нормально замкнутый» или «нормально разомкнутый» контакт для прочих нужд, в частности для коммутации с gsm оповещением. Можно так же попробовать придумать схему которая будет осуществлять не постоянное нажатие, а кратковременное, например 3 секунды, но до этого руки так и не дошли ?

На фото сигнализация смонтированная в корпусе вышедшего из строя импульсного блока питания от ноутбука.

Способы подключения сотового телефона к сигнализации:

Вариант: подключение к телефону при помощи реле (с нормально разомкнутыми контактами).

При таком подключении обмотка реле подключается к выходу сигнализации ( при сработке на обмотку подается напряжение и управляемые контакты замыкаются, тем самым имитируя нажатие на кнопку мобильного телефона.

Вариант: подключение при помощи биполярного транзистора.

В данном случае биполярный n-p-n транзистор припаивается непосредственно к контактам клавиатуры (эмиттер к «-» общему проводу) коллектор к центральному контакту кнопки. Управление «нажатием» клавиши производится путем подачи напряжения через токоограничивающий резистор на базу транзистора. Во избежание ложных сработок, важно разместить токоограничивающий резистор непосредственно у вывода базы транзистора. В данном случае телефон начнет дозвон в момент подачи напряжения на базу транзистора.

Вариант подключения телефона к сигнализации: при помощи оптопары.

Чем лучше этот способ? Тем, что позволяет сделать гальванически развязанную схему. Принципиально, он не отличается от способа с биполярным транзистором, исключение лишь в том, что транзистор оптопары открывается путем «включения» светодиода оптопары который насыщает базу «встроенного» n-p-n транзистора. Получается, что обе части оптопары, не имеют общих контактов, что позволяет делать охранные системы с разными источниками питания без общих проводов то есть, без гальванической связи.

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации. Таким образом, Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

Использовать штатный аккумулятор мобильного телефона и организовать его зарядку штатным зарядным устройством.

Как по мне данный способ самый простой, но есть одно но! В таком случае аккумулятор будет находиться в режиме 100% заряда, что не совсем полезно для литиевого аккумулятора и постепенно приводит к его разрушению (сколько проживет аккумулятор в таком режиме сказать точно не могу).

Использовать штатный аккумулятор, но для питания телефона и зарядки аккумулятора использовать источник питания с фиксированным напряжением 3.9-4.0 Вольт

Вам понадобится источник питания способный обеспечить с 3,9-4,0 Вольт с допустимым током нагрузки 700-1000мА. подключенный непосредственно к клеммам питания (клеммам подключения штатного аккумулятора) телефона совместно с аккумулятором. Целью такого решения является организовать заряд штатного аккумулятора не до 100% объема а скажем так до 70%. Аккумулятор в данном Варианте является буферной емкостью которая используется в случае если отключится основной источник питания. Если вы делаете охранную систему для автомобиля, то сделать такое зарядное устройство с выходным напряжением 3.9 Вольт не составит труда достаточно переделать (заменой одного резистора обратной связи) любую автомобильную зарядку для мобильного сделанную на микросхеме mc34063.

Из всех автомобильных зарядок которые мне доводилось разбирать в 95% случаев внутри стояла схема на mc34063. Это самый дешевый импульсный преобразователь напряжения который китайцы ставят куда не лень. Возможно скоро напишу статью о преобразователях на этой микросхеме..

Отказаться от штатного аккумулятора мобильного телефона.

Данный способ подходит в том случае если ваша охранная система имеет свой аккумулятор например 12 вольтовый кислотно-гелевый на 12 Ампер/часов (который в свою очередь находится в режиме Standby use то есть постоянно заряжается пониженного напряжения 13.6-13,8 Вольт например при помощи такого самодельного зарядного устройства). В таком случае, нам необходим вышеописанный преобразователь на 3.9-4.0 Вольта. либо, стабилизатор на LM317, либо обычный параметрический стабилизатор на полутора амперной КРЕН-ке с «подогнанным» напряжением например 3.3 В+ диод, либо TL431 + транзистор.. ( Важно! перед подключением преобразователя к мобильному телефону обязательно проверьте выходное напряжение, оно должно-быть в пределах 3.9-4.0 Вольт . Обратите внимание, что в момент регистрации «на соте» передатчик работает по-полной и телефон потребляет большой ток, что-бы исключить самопроизвольное отключение телефона провода между выходом преобразователя (стабилизатора) должны быть минимальной длины и достаточного сечения (толщины). В идеале, преобразователь монтируется в отсек аккумулятора (вместо него).

Еще один важный момент с которым Вы можете столкнуться: почему не включается телефон от блока питания? Все дело в том, что в аккумуляторе, как правило, 3 вывода и нам нужно «сымитировать» наличие этого аккумулятора в телефоне. В моем случае между минусовой клеммой и средней впаян smd резистор на 47 кОм

В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением и статью о разновидностях датчиков для охранных и противопожарных систем, которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Есть еще что почитать на тему сигнализаций:

Простая GSM-сигнализация из подручных материалов

На днях к нам обратился старый знакомый. Он живет в частном доме и пару раз к нему пытались зайти без приглашения неизвестные личности. Назрела необходимость в установке сигнализации. Ставить дом на пульт оказалось слишком дорого. Оптимальным решением показалось просто оповещать хозяина звонком на мобильник при сработке одного из датчиков движения.

Сначала мы навестили местные магазины, торгующие охранными сигнализациями. Однако цены на самые бюджетные GSM-приборы покусывались – от 5 килорублей за блок. Поэтому мы решили сваять GSM-сигнализацию своими руками.

В наличии у нас был мобильный телефон Nokia 1600 с погасшей подсветкой экрана (хроническая неисправность после купания у этой модели) и блок питания на 12 вольт. Докупать пришлось только самые недорогие объемные извещатели Астра (200 рублей каждый), аккумулятор на 12 вольт емкостью 7.2 Ач (еще 400 рублей), несколько метров четырехжильного монтажного провода (

50 рублей) и циклический суточный таймер (250 рублей).

Нами была выбрана следующая логика работы сигнализации. При сработке хотя бы одного из объемников начинает «нажиматься» кнопка посылки вызова (зеленая трубка на аппарате). На телефонах Nokia первое нажатие вытаскивает на экран последний набранный номер, второе делает вызов на этот номер. Последующие нажатия не влияют на работу телефона.

Для осуществления задуманного алгоритма была собрана простая схема на отечественной логике.

Это простейший генератор импульсов. При указанных номиналах R1 и C1 частота импульсов составляет примерно 1 Гц. Нагрузкой генератора служит оптрон. Мы его выдернули из компьютерного блока питания. Правая часть оптрона подключена к контактам кнопки посылки вызова мобильного телефона. Для этого телефон вскрывается, удаляется контактор кнопки, а к контактам подпаиваются тонкие провода.

Параллельно проводам включена тактовая кнопка. Она нужна для настройки системы.

Выбранные нами объемники в нормальном состоянии (нет тревоги) имеют на выходе реле с нормально замкнутыми контактами, которые разрывают цепь при сработке прибора. Мы использовали это для управления генератором нажатий.

Выход объемников включается параллельно оптрону и, в режиме охраны, просто коротит выход генератора на землю. Токоограничивающий резистор становится единственной нагрузкой генератора. При размыкании цепи ток идет уже через оптрон и система начинает работать.

Теперь о настройке мобильного телефона. Автоблокировку клавиатуры нужно выключить. Журнал всех звонков очистить, установить переадресацию всех голосовых вызовов на номер MCA – Missing Call Alerting (услуга «Вам звонили»). Это важно, в противном случае не исключена ситуация, когда вместо звонка на телефон хозяина система ответит на случайный входящий вызов. Затем необходимо набрать номер владельца и нажать вынесенную кнопку вызова. Если все собрано правильно, телефон владельца зазвонит.

Наши объемники поддерживают только одну логику работы: после сработки шлейф сигнализации размыкается на одну минуту. В течение этого же времени телефон будет пытаться дозвониться до владельца. Отвязаться от него невозможно.

Выходы реле нескольких объемников следует включать в шлейф сигнализации последовательно. Тогда при сработке любого из них в цепи будет тревога. Количество подключенных таким образом объемников ограничивается только сопротивлением провода.

Энергию генератор и объемники получают от блока питания на 12 вольт. Телефон работает от собственного аккумулятора, лишь раз в сутки включается таймер (на час-полтора, подбирается экспериментально), который через штатное зарядное устройство подзаряжает телефон.
Постановка и снятие прибора с охраны осуществляется замаскированным выключателем внутри контролируемого помещения. Таким образом выполняется режим «постановка через тревогу». Это удобно, работоспособность системы проверяется каждый раз перед включением.

Расширенная версия такой сигнализации имеет резерв питания за счет аккумулятора. В нашем случае 12-вольтовый аккумулятор подключен параллельно основному питанию. Блок питания включается через диод. Он предотвращает разряд аккумулятора через блок питания при его обесточивании.

Таким образом, при наличии старого телефона и прямых рук, можно получить годный GSM-извещатель стоимостью меньше тысячи рублей. Наша система работает у знакомого без нареканий, ложных тревог не дает. Для удобства он даже поставил отдельный рингтон в виде сирены для входящего вызова от системы.

Установка охранной сигнализации GSM на даче, в гараже или частном доме позволяет обеспечить безопасность и сохранность имущества. Управление осуществляется посредством телефона, а для монтажа своими руками нужно освоить все особенности системы.

Принцип действия GSM-сигнализации

GSM сигнализация представляет собой комплекс устройств, которые взаимосвязаны между собой сетью GSM и взаимодействуют посредством сигнала. Элементы комплекса устанавливают на объекте, а управление и получение сигналов осуществляется с помощью стационарного или мобильного телефона, находящегося у владельца. Так можно получать тревожные оповещения о проникновении на охраняемый объект посторонних людей. По этому же принципу осуществляется и управление системой, но для этого нужно с телефона отправить необходимый сигнал. В результате этого на объекте можно активировать работу систем пожаротушения, управлять электронными замками и другими элементами.

Сфера применения охранной системы

Охранные системы, работающие по сети GSM, разнообразные и широко применяются в частных домах, гаражах, дачах. Эффективно использование сигнализации для автомобилей, но такая система существенно отличается от комплекса для объектов недвижимости. Небольшие удалённые склады, производственные помещения или другие сооружения легко оснастить подобными приборами. Функциональная сигнализация позволяет своевременно отреагировать на возгорание или порчу имущества, предотвратить иные неприятные действия злоумышленников.

Приборы в зависимости от модели выполняют следующие функции:

• обеспечение пожарной безопасности дачи, гаража или иного объекта;
• контроль наличия электроэнергии в сети;
• контроль протечек и перекрытие водопроводных клапанов;
• контроль утечки газопровода и перекрытие системы;
• активация сирены, а также отопления или полива на участке;
• прослушивание помещения;
• управление температурой в помещении.

В комплекс устройств можно включать различные датчики, например, для контроля целостности оконных стёкол или датчики задымления. Это позволяет варьировать функциональность охранной системы. Поэтому комплекс GSM оптимален не только для дачи, гаража или частного дома, но и используется для теплиц, строящихся частных объектов и других конструкций.

Компоненты устройства для дома и дачи

Простой вариант сигнализации не предполагает наличие сложных приборов, что позволяет создать систему охраны самостоятельно. При этом необходимо понимание принципа действия всего комплекса. В результате можно своими руками создать эффективную GSM сигнализацию для дачи или гаража. Так легко избежать затрат на приобретение дорогостоящего оборудования.

Для сигнализации понадобятся следующие компоненты:

• простой кнопочный мобильный телефон в рабочем состоянии;
• готовый датчик или геркон+магнит;
• выключатель;
• монтажный провод;
• паяльник и припой;
• сим-карта.

Сборка системы своими руками

Комплекс охранной системы предполагает наличие блока управления с выходами для датчиков и оповещателей. Возникновение чрезвычайных ситуаций приводит в действие команды, которые предварительно программируются. Например, при нарушении целостности оконных стёкол в доме система способна отправить СМС-сообщение владельцу. Прослушивание всего происходящего в доме возможно также при звонке на блок, находящийся в охраняемом доме.

Предварительно нужно определить датчики какого типа нужны на объекте.
Востребованы устройства, определяющие повреждения оконных стёкол, а также чувствительные к задымлению и повышению температуры воздуха. На входную двери также устанавливают специальные датчики движения. После определения типов устройств подбирается место их расположения.

Комплекс работ включает в себя следующие этапы:

Видео: сигнализация с датчиком движения

Простая система с минимумом деталей удобна, но более эффективна сигнализация, реагирующая на движения. Систему легко создать своими руками, а видеорекомендации позволяют освоить процесс работы.

Система с реле времени

Схемы GSM сигнализация с реле времени различны, но простые варианты легко создать своими руками. При этом реле необходимо для звучания сирены, а в конструкции могут присутствовать как два, так и один такой элемент. В первом случае одно реле активирует звуковое оповещение, а другой элемент отключает его по истечении установленного временного промежутка. Элемент имеет две группы контактов. Если присутствует одно реле, отключение осуществляется вручную, то есть кнопкой отключения сигнализации.

Видеоинструкция по созданию реле времени

GSM сигнализация, оснащённая реле времени, является функциональной и удобной. Освоить правила и принцип действия реле позволяет видео, в котором представлены особенности монтажа.

Недостатки самодельной системы

Простая сборка, экономичность, лёгкое управление и возможность увеличения функциональности являются преимуществами самодельной сигнализации для дачи, гаража или частного дома. Система не лишена недостатков, которые выражены в следующем:

• лёгкая блокировка сигнализации посторонними лицами;
• сбои в работе возникают довольно часто;
• большой набор функций требует правильного монтажа каждого элемента;
• сложная система требует тщательного планирования.

Отзывы специалистов

Мнения специалистов по поводу эффективности самодельных устройств различны. Важное значение имеет месторасположения объекта, а также тип системы. Наличие сирены часто делает сигнализацию методом отпугивания злоумышленников, но перед созданием системы стоит учесть и отзывы специалистов. Комментарии по поводу эффективности самодельных устройств малочисленны, но содержат некоторые ключевые моменты.

При установке сигнализации в квартире с домашними животными стоит учесть отзывы специалистов:

Проект для самодельных устройств: да или нет?

Необходимость создания проекта при монтаже самодельной GSM сигнализации отсутствует. Обусловлено это тем, что система включает в себя минимальное количество элементов, которые легко соединяются и взаимодействуют друг с другом. При этом стоит определить месторасположения основного блока, а также зоны размещения всех датчиков. Схематичное изображение всей системы позволяет быстро сделать сигнализацию своими руками.

Лазерная сигнализация

Самодельная лазерная сигнализация представляет собой эффективную охранную систему, которая проста в управлении. При этом используются более сложные компоненты, чем для сигнализации GSM. Например, необходимы лазерный источник, резисторы и другие элементы. Принцип действия такой охранной системы заключается в том, что при прерывании лазерного луча напряжение на одном из выводов падает ниже опорного напряжения на другом выводе. При этом на выходе первого операционного усилителя возрастает степень напряжения, а полученный импульс может использоваться для включения сирены, прожектора и других устройств.

Выбор схемы

Сигнализация, действие которой основано на лазерном луче, создаётся по схеме. Существует множество вариантов различной сложности. Выбор зависит от навыков в области электроники. Например, эффективна система с таймером довольно проста и активно применяется для охраны частных объектов.

Создание системы

Для монтажа лазерной сигнализации своими руками необходимо подготовить тиристор BT169, лазер, светодиодную лампочку, конденсатор, резисторы 47k, фоторезистор или LDR. Монтаж включает в себя следующие этапы работ:

Плюсы и минусы

Лазерная сигнализация отличается такими преимуществами, как эффективность, большой радиус действия, надёжность и оперативное реагирование на чрезвычайные ситуации. Для создания своими руками системы необходимы простые элементы, которые легко приобрести. Источник лазерного луча представляет собой обычную указку, которая даёт луч красного или другого цвета. Готовое устройство делает процесс сборки простым.

Сигнализация имеет такие недостатки, как сложность схемы сборки, требующая знаний и навыков в области электроники. Дополнительные элементы в виде таймера или других приспособлений важно правильно монтировать и подключить к системе.

Видео: монтаж лазерной сигнализации

Подробные видеоинструкции позволяют освоить все особенности самостоятельной сборки. При этом сигнализация будет экономичной, качественной и эффективной в применении.

Охранная система GSM или лазерный комплекс позволяют обеспечить сохранность имущества и безопасность объекта. Для дачи или гаража легко создать систему своими руками, но важно соблюдать правила монтажа и использовать качественные компоненты.

Данная разработка посвящена экономичной GSM сигнализации с использованием телефона Siemens 35/45 серий и 8-разрядного микроконтроллера PIC16F628A фирмы Microchip.

Также в данную GSM сигнализацию отдельно встроена функция реле — позволяющая дистанционно коммутировать любую нагрузку с помощью дозвона.

В настоящее время большую популярность получили так называемые GSM сигнализации. GSM сигнализация в общем случае представляет из себя некоторый блок (GSM контроллер), к которому подключаются датчики (чувствительные элементы), и GSM модем (или сотовый телефон). Очень удобно GSM сигнализацию строить на базе устаревших сотовых телефонов моделей Siemens C35 (C45…). GSM сигнализация очень хорошо подходит для охраны любых удалённых объектов (гаражи, склады, дачи, киоски и пр.). Всё, что необходимо для работы данной системы — наличие электрической энергии, и достаточно устойчивой сотовой связи.

Принцип действия GSM сигнализации (рис. 1) заключается в получении и обработке данных с установленных на объекте датчиков GSM контроллером и, в случае возникновения нештатной ситуации (срабатывании датчика), оповещение через канал сотовой связи любого оператора (сотовый телефон). Кроме того, к GSM контроллеру подключается внешнее питание и, в случае необходимости звуковая сирена (к выходному реле).

Принципиальная электрическая схема GSM контроллера представлена на рисунке ниже. Основу GSM контроллера составляет микроконтроллер PIC16F628A. Схема не содержит дорогостоящих и труднодоступных деталей.

В качестве разъёма к телефону Siemens используется стандартный интерфейсный разъём, их легко можно найти на радиорынках и в магазинах, торгующих электронными компонентами.

К XS1 подключается внешнее питание, которое должно обеспечивать напряжение 6 — 8 вольт при токе нагрузки не менее 300 мА. Можно использовать трансформаторное зарядное устройство от сотового телефона не китайского производства. Сам контроллер питается от интегрированной батареи сотового телефона. Поэтому, кратковременные перебои электроэнергии на работу GSM сигнализации не влияют. Чем выше качество аккумуляторной батареи, тем дольше GSM сигнализация способна сохранять свою работоспособность при пропаже внешнего питания.

GSM контроллер имеет два независимых входа для подключения внешних датчиков. К XS2 и XS3 подключаются любые датчики с нормально замкнутыми или нормально разомкнутыми контактами. Это могут быть обычные кнопки, герконовые датчики, датчики разбития стекла, датчики движения, инфракрасные барьеры, датчики утечки газа, дымовые извещатели, датчики протечки воды и многие другие. Следует отметить, что на один вход можно подцепить сразу несколько датчиков (рис. 3.а,б). В последовательную цепочку (рис. 3.а) те, которые в дежурном режиме нормально замкнуты (в аварийной ситуации размыкаются), и параллельную (рис. 3.б) те, которые в дежурном режиме нормально разомкнуты (в аварийной ситуации замыкаются).

GSM контроллер имеет одно выходное реле (XS4), к которому при необходимости подключается сирена, сигнальная лампа или другое устройство оповещения. Номинальная мощность силовых контактов реле составляет 2400 Вт (10А 240VAC). Как видно из принципиальной электрической схемы (Рис. 2), ВЫХОДНОЕ РЕЛЕ БУДЕТ РАБОТАТЬ ЛИШЬ ПРИ НАЛИЧИИ ВНЕШНЕГО ПИТАНИЯ.

В качестве сотового телефона можно использовать такие модели как: Siemens C35, Siemens S35, Siemens M35, Siemens C45, Siemens S45, Siemens M45, Siemens ME45, Siemens SL45. С ДРУГИМИ МОДЕЛЯМИ ТЕЛЕФОНА ДАННЫЙ GSM КОНТРОЛЛЕР РАБОТАТЬ НЕ БУДЕТ.

Печатная плата GSM контроллера без электронных компонентов представлена на рис. 4.а. Печатная плата с установленными электронными компонентами представлена на рис. 4.б.

На рис. 4.б цифрами 1,3,4,6,5,8,10 пронумерованы выводы на печатной плате, которые должны быть подсоединены к разъёму телефона. Сам провод, идущий от GSM контроллера к телефонному аппарату не следует делать длиннее 30 см. Печатная плата имеет габаритные размеры 33×60 мм, и рассчитана для размещения в корпусе G1011с небольшой доработкой.

Данная GSM сигнализация выгодно отличается тем, что GSM контроллер не имеет никаких кнопок и переключателей, а вся настройка происходит в первой ячейке SIM карты телефонного аппарата. Т. о., в первой ячейке SIM карты телефонного аппарата нужно записать набор цифр, которые бы сконфигурировали GSM контроллер нужным нам образом. Сам набор цифр, записанных в первой ячейке, назовём STATUS. Итак, слово STATUS — является главной настройкой всей системы, и ОБЯЗАТЕЛЬНО ДОЛЖНО РАСПОЛАГАТЬСЯ В ПЕРВОЙ ЯЧЕЙКЕ SIM КАРТЫ ТЕЛЕФОННОГО АППАРАТА. Слово STATUS — 9 битовое слово.

В таблице описаны параметры, которые настраиваются словом STATUS:

Примечания:

Абонент 1 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 1 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 1 должен быть записан во второй ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 2 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 2 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 2 должен быть записан в третьей ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 3 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 3 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 3 должен быть записан в четвёртой ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

SMS пропажи внешнего питания — если 5 бит слова STATUS имеет значение 1, то, при пропаже внешнего питания, произойдёт отправка СМС сообщения из 1-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

SMS появления внешнего питания — если 6 бит слова STATUS имеет значение 1, то, при возникновении внешнего питания, произойдёт отправка СМС сообщения из 2-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

Данная GSM сигнализация является одной из самых простых подобного рода устройств, расположенных в просторах интернета. Для её сборки необходимы лишь минимальные навыки работы с паяльником и немного свободного времени. Одновременно с этим GSM сигнализация включает в себя все функции, необходимые для комфортной охраны объектов.

Статья опубликована на сайте сайт по просьбе автора. ICQ автора:
445024064
Домашняя страничка автора схемы.
Там же прошивки, примеры использования, FAQ и т.п.

Список радиоэлементов

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к . Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон
и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

• сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой
  ).
• гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
• паяльник
• припой
• провод
• геркон (или кнопочный датчик открытия двери)
• кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
• зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Способы подключения сотового телефона к сигнализации:

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации.
Таким образом, Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением
и статью о разновидностях датчиков для , которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Охранные сигнализации, способные передавать оповещения по каналу мобильной связи
, уверенно лидируют среди систем безопасности. Полностью готовые к использованию комплекты стоят относительно недорого, но, в некоторых случаях, охранную сигнализацию можно сделать самостоятельно. GSM сигнализация изготовленная своими руками, обеспечит подачу телефонного вызова
на любое устройство мобильной связи.

Самодельная охранная сигнализация

Если возникает необходимость установить на каком-то объекте охранную сигнализацию, то может возникнуть вопрос, а нельзя ли её сделать самостоятельно. Точнее, зачем покупать, если можно сделать, и как альтернатива, зачем делать, если можно купить. В принципе если человек немного разбирается в технике и имеет навык работы с инструментом, то несложную охранную сигнализацию можно сделать самостоятельно.

Для этого понадобятся следующие элементы:

• Старый мобильный телефон с кнопочной клавиатурой
• Магнит + геркон или готовый датчик
• Монтажный провод
• Выключатель

Телефон

Единственное условие – телефон должен быть рабочим и иметь исправную клавиатуру. У всех моделей мобильных телефонов имеется функция «Быстрый набор». Благодаря этой функции заранее записанный в память телефонный номер можно вызвать нажатием одной из кнопок на цифровой клавиатуре. Нажатие кнопки означает замыкание двух контактов. На функции быстрого набора и основан принцип работы самодельной охранной сигнализации. Дело в том, что телефону всё равно замкнуты эти контакты нажатием кнопки на корпусе или дистанционно.

Необходимо прописать номер телефона для подачи тревожного звонка, в режиме «Быстрый набор» на любую цифровую кнопку.

Герконовый датчик

Затем мобильный телефон нужно вскрыть, добраться до печатных проводников клавиатуры и припаять два провода на нужную кнопку. Затем необходимо установить на дверь магнитоконтактный датчик. Этот недорогой прибор можно купить, а можно сделать самостоятельно. Для этого используется небольшой постоянный . В нормальном состоянии, то есть при отсутствии магнита, его контакты должны быть замкнуты, а наличие магнитного поля вызывает их размыкание.

Кабель

Геркон устанавливается в верхней части дверного косяка, а магнит незаметно монтируется на дверное полотно таки образом, чтобы расстояние между ним и герконом, при закрытой двери, вызывало размыкание датчика. Затем провода от геркона необходимо соединить с проводами от кнопки мобильного телефона, при этом и провода и мобильный телефон должны быть скрыты. Теперь если открыть дверь, магнит отойдёт от геркона, его контакты замкнутся, и на записанный номер будет послан сигнал вызова.

Срабатывание датчика

Последнее дополнение. В разрыв провода идущего от геркона к клавиатуре телефона нужно добавить выключатель, который так же должен быть надёжно спрятан. С его помощью система ставится на охрану и снимается неё.

Само собой, для работы такого устройства, в нём должна находиться SIM
-карта с наличием средств
, а аккумулятор мобильного телефона должен быть заряжен. Достоинства такой охранной системы в её почти нулевой стоимости. Цена нескольких метров провода, геркона и выключателя не в счёт. Недостатком можно считать длительное время, порядка 10 секунд, которое требуется для набора заданного номера.

Возможные варианты самодельной охранной сигнализации

В принципе самодельную охранную GSM сигнализацию можно реализовать несколькими способами:

• С помощью мобильного телефона
• С применением микроконтроллера и GSM модуля
• Из дискретных элементов
• С использованием промышленной автономной сигнализации

Простейшая охранная сигнализация с GSM, сделанная своими руками, может считаться оптимальным вариантом для гаража, особенно если он расположен недалеко от дома. Гараж, обычно, не имеет окон, и злоумышленники проникают внутрь, вскрыв замок на двери или воротах. Эти места несложно оборудовать магнитоконтактными датчиками и подключить их к мобильному телефону. Работа охранной системы может осложниться в неотапливаемом гараже, поэтому, в отдельных случаях, лучше установить недорогую автономную сигнализацию промышленного изготовления.

Компоненты схемы GSM-сигнализации

Человек, разбирающийся в электронике, может самостоятельно собрать приличную охранную GSM сигнализацию, используя некоторые покупные компоненты. Для реализации такой системы потребуются следующие элементы:

• Микроконтроллер Arduino Uno
• Модуль SIM900A GSM/GPRS
• Микросхема стабилизатора LM 7805 на + 5 В
• Блок питания 12 В 2А

Arduino Uno – это небольшая плата на которой расположен контроллер ATMega 328, предназначенный для работы с различными устройствами, к которым относятся любые датчики охранной сигнализации. Модуль SIM900 реализуют функцию сотового телефона. Он может звонить, принимать звонки, отправлять и принимать SMS-сообщения. Стабилизатор напряжения LM 7805 нужен для питания платы контроллера, поскольку модуль мобильной связи питается от напряжения 12 В.

Рекомендации по изготовлению такой сигнализации и её программированию это тема отдельной статьи, как и схемы охранной сигнализации, выполненные на дискретных элементах. Изготовление таких устройств, доступно только опытным специалистам. Самодельные модели охранной сигнализации, разработанные и изготовленные профессионалами, могут во многом превосходить фирменные образцы. Тем более что приборы, изготовленные в единственном экземпляре, оборудуются такими сложными системами собственной защиты, что отключить их или заблокировать не представляется возможным.

Модификация охранной сигнализации

Простейшую охранную сигнализацию на базе мобильного телефона
можно немного усложнить. Для этого достаточно установить аналогичные датчики на все двери и окна, и соединить все герконы параллельно. Когда окна и двери закрыты, все контакты разомкнуты, а при попытке открыть окно или дверь какой-либо из герконов замкнётся и вызовет телефонный звонок.

Если в квартире или доме установлена автономная охранная сигнализация с различными датчиками, её можно объединить с мобильным телефоном. Для этого нужен только старый, но рабочий мобильный телефон.

Любой приёмно-контрольный прибор имеет группы контактов реле, предназначенные для включения внешних сигнальных устройств. При срабатывании какого-либо датчика на эти контакты подаётся напряжение 12 В для включения сирены или светового индикатора. Но большинство моделей приборов имеют так называемые «сухие контакты». На них нет напряжения, они не связаны с элементами схемы и прекрасно подходят для подключения к ним кнопки быстрого набора мобильного телефона. При срабатывании фирменной сигнализации происходит то же самое, что и в самом простом варианте с применением геркона и магнита только кнопку вызова замыкает приёмно-контрольный прибор.

Контакты прибора, предназначенные для подключения сирены
или светодиода так же можно использовать, но такая возможность реализуется с помощью дополнительного реле. К контактам нужно подключить малогабаритное реле типа РЭС-10 или герконовое РЭС-55 и уже к контактам этого реле, подключить мобильный телефон. Устройство связи можно разместить в корпусе приёмно-контрольного прибора или вывести в точку уверенного приёма. Как и фирменные GSM сигнализации, самодельные устройства работают только в зоне уверенного покрытия мобильной связи.

Выбор GSM сигнализации

Если проанализировать технические параметры промышленных систем охранной сигнализации
и их простых самодельных аналогов, сравнение окажется не в пользу домашнего конструирования. Исключение может составить схема, где GSM сигнализация имеет нестандартные технические решения. Микроконтроллеры с памятью, используемые в таких устройствах, могут быть запрограммированы на сложный алгоритм работы. В «хитрых» приборах может использоваться принцип ложного отключения
, где все индикаторы показывают состояние «снято с охраны», сирена и световой индикатор не работают, а на самом деле сигнализация активирована и передаёт тревожный сигнал в соответствующие службы.

Поэтому если нет соответствующего опыта в конструировании электронной техники, то лучше воспользоваться промышленной системой безопасности. Простейшей системой сигнализации на базе старого мобильника можно оборудовать гараж, дачу или какие-либо вспомогательные постройки, где нет слишком ценных и дорогих вещей. Для того чтобы обезопасить своё жилище лучше всего использовать готовые комплекты GSM сигнализации.

К таким устройствам относятся следующие модели:

• Optimus AG-200
• ALFA G90B
• Falcon Eye FE Next
• Умный часовой-4

В каждый комплект входит приёмно-контрольный прибор с модулем мобильной связи, минимальный набор датчиков, электронная сирена и блок питания. Для управления режимами используются пульты дистанционного управления, выполненные в виде брелоков. Каждую систему можно наращивать до необходимого уровня, добавлением датчиков любого типа.

Данная статья дает возможность получить информацию о том, какими способами собирается, устанавливается и обслуживается автономная GSM-сигнализация. Каждое устройство подобного типа почти всегда работает на основе специального модуля. Фактически это такой же мобильный телефон, но без клавиш, экрана и корпуса. Вместо указанных приспособлений к главной плате присоединяются разъемы для датчиков. GSM-модули предоставляются такими ведущими корпорациями на рынке производства мобильных телефонов, как Siemens и Motorola.

Разрабатывается большое количество высококачественных профессиональных охранных систем иностранных производителей, приобретение которых ограничено для широкого круга потребителей. Описания принципов сборки подобных устройств практически не встречаются.

GSM-модуль своими руками

Понимание основных принципов функционирования данного вида сигнализации необходимо при начале обустройства любого объекта GSM-установкой. Приборы состоят из с соответствующими выходами для оповещателей и датчиков-извещателей. При возникновении тревожной ситуации устройство можно запрограммировать на выполнение определенных действий. Такие блоки управления способны обрабатывать голосовые сообщения, отправлять SMS-уведомления владельцам охраняемых помещений или соответствующие оповещения на системы безопасности, управляемые сотрудниками правоохранительных органов.

Кроме вышеперечисленного, GSM-сигнализации способны активировать системы светового оповещения, звуковые сирены, и осуществлять массовые рассылки сообщений нескольким абонентам одновременно. Нужно определиться с компонентами, которые планируется установить. Качество функционирования и возможности сигнализации будут зависеть только от разработчика.

Подготовка к установке

В качестве примера рассматривается собранная и настроенная самодельная GSM (охранная сигнализация) в обыкновенной квартире многоэтажного здания. Первым делом подбираются все необходимые датчики. Часто бывает востребована возможность контроля нанятых рабочих, например, нянь. Если планируется разработка GSM-сигнализации для охраны промышленных или коммерческих объектов, кроме устройства для распознавания шумов понадобится также определитель движения и приборы, чувствительные к ударам и разбитию стекол, а также датчики для контроля задымленности и взаимодействия с магнитами.

Чувствительные элементы передают сигнал на GSM-модуль в случае открытия входных дверей, повреждения окон или попытки проникновения в охраняемое помещение любым другим способом. Затем, в зависимости от выставленных настроек, активируется сирена, рассылаются оповещения на запрограммированные номера, включается световая аппаратура или одновременно выполняется несколько функций. Если GSM-сигнализация своими руками была собрана и правильно установлена, необходимо активировать ее каждый раз перед выходом за территорию охраняемого объекта.

Датчики разбития стекол

На данном этапе приходится делать выбор между надежностью и эстетическим оформлением. При выборе первого свойства внешний вид окна может значительно измениться. После монтажа чувствительного устройства на стекле появится прозрачная сетка, которую можно будет заметить, если присмотреться.

При повреждении цельной поверхности стекла датчик передает сигнал на блок управления, который мгновенно начнет выполнение всех вышеперечисленных возможных действий. Чтобы не испортить сеткой внешний вид поверхности, для установки используются новые внутренние аудиоизвещатели, которые направляются на окна. Подобным приборам свойственно безошибочное различение звука разбивающегося стекла и каких-либо других предметов.

Датчики задымленности

Настройка GSM-сигнализации с использованием устройств для определения дыма будет всегда актуальна для любых видов охраняемых объектов. Желательно устанавливать дополнительные приборы для нейтрализации возгорания. При создании сигнализации своими руками в систему можно добавлять огромное количество разнообразных приборов. Нужно понимать, что количество разъемов на GSM-модуле ограничено, и выбор всегда нужно делать с умом.

Распределение устройств

В жилом помещении монтаж датчиков для определения передвижения можно осуществлять на кухне, в комнатах или коридоре. Действия любого человека, попытавшегося проникнуть в здание без ведома хозяина квартиры или ответственного сотрудника предприятия, будут немедленно вычислены специальными охранными устройствами.

GSM-сигнализация, своими руками устанавливаемая, всегда требует выбора места для расположения блока управления и антенны. Если интегрировать ее, извещатель должен быть размещен на минимально возможном расстоянии от окна. Если антенна переносная, ее монтаж придется осуществлять в зоне наилучшего приема сигнала, поданного с главной станции. Блок управления при этом можно устанавливать в наиболее удобном месте. Рекомендуется монтаж на участках стены, недоступных маленьким детям.

Использование старого мобильника

Технология разработки очень простая. На кнопке 1 мобильного телефона есть пиктограмма магнитофона. При продолжительном удерживании можно дозвониться на номер, указанный предварительно. По такому принципу работает GSM-сигнализация.

Инструкция по установке мобильного устройства не представляет собой ничего сложного. Процессор сканирует состояние кнопки. Для замыкания контактов подойдет какой-нибудь маломощный оптрон.

Выходной импульс подается на средний контакт, проверяется уровень сигнала. Гальваническая разрядка от внешних элементов замечательно согласуется со схемами телефона. Оптрон подпаивается к контактам короткими проводниками и закрепляется на мобильнике.

Малогабаритная выносная кнопка используется для выполнения функции клавиши 1. При поступлении импульса выполняется вызов. Абонент может прослушать все, что происходит в помещении, нажав на клавишу приема звонка. Обыкновенное зарядное устройство подходит для питания интегрированного мобильника.

GSM — охранная сигнализация с установленной схемой сопряжения

Данный метод дает возможность применения сигнала, который подается на приборы звукового оповещения. Выход компаратора LM311 откроется спустя какое-то время после набора конденсатором мощности 7 Вольт. После начала работы компаратора по направлению от резистора к оптрону подается ток. Таким образом осуществляется вызов.

При помощи резистора можно настраивать продолжительность задержки на активацию компаратора. Это предусмотрено для предотвращения ложных вызовов во время краткосрочного включения сигнализации. Схема сопряжения помещается на небольшой плате и устанавливается вместе с автозарядником в одном корпусе.

Подключение секретки

Могут возникать ситуации, когда сканируют пароль, воруют у владельца брелок с ключами или взламывают так, что ни разу не срабатывает GSM-сигнализация. Своими руками каждый желающий может создать так называемую секретку. Подключать ее несложно. Контакт устройства для питания светодиода выводится на схему сопряжения. Если после старта двигателя за время набора мощности конденсатора не нажать на секретную кнопку, делается вызов.

Полная handsfree

Эта технология используется только для схем автомобильной сигнализации. Полная HF-система может применяться вместо зарядника. Такие устройства обеспечивают питание и крепление телефонов, повышение качества связи за счет антенны, двухстороннюю громкоговорящую связь.

Для Nokia может быть использована оригинальная система CARK91. будет усовершенствована благодаря такому устройству. Добавляется возможность автоответа. При настройке минимальной громкости все будет слышно отчетливо. Микрофон устанавливается в салоне. Сама система может быть размещена в отделе для огнетушителя.

Заключение

Напоследок стоит добавить несколько слов о том, как должна выглядеть собранная GSM-сигнализация своими руками. Схема обязательно включает в себя все вышеперечисленные датчики. Извещатели и оповещатели должны правильно соединяться с портами программного модуля.

Устанавливать систему дома необходимо до завершения ремонтных работ. В другой ситуации следует прибегнуть к помощи специалистов, чтобы не создать себе дополнительных проблем. После всегда остается много строительного мусора, грязи и пыли в жилом помещении.

Существует множество готовых решений систем охранной сигнализации с передачей тревожного сигнала по мобильному каналу связи. Но зачастую их функциональные возможности излишни, а стоимость очень высока.





Содержание:

• Способ №1 – элементарный
• Способ №1 ½ – все еще элементарный
• Способ №3 – профессиональный
• Программирование контроллера

Способ №1 – элементарный

Для того чтобы установить простенькую сигнализацию на даче или в гараже совсем не обязательно покупать дорогие устройства и даже разбираться в схемотехнике.

Необходимо иметь начальный уровень навыков работы с паяльником, старенький кнопочный мобильный телефон, двухконтактный геркон, магнит и одноклавишный выключатель.

В мобильном телефоне, который будет использоваться в качестве GSM модуля, настраиваем на кнопку быстрого вызова свой телефонный номер. Разбираем телефон и достаем контактную плату, расположенную под клавиатурой.

Аккуратно припаиваем провода к контактным пластинкам кнопки быстрого вызова. Модель геркона следует выбрать «нормально разомкнутую». Это означает, что если геркон, установленный на косяке гаражных ворот и магнит, установленный на створке ворот, контактируют, то электрическая цепь разомкнута.

Выключатель врезается в один из проводов и служит для блокировки передачи сигнала, когда гараж долгое время открыт. Это намного удобнее, чем каждый раз выключать телефон или блокировать работу геркона, накладывая на него магнит.

Естественно и выключатель, и телефон, да и сам геркон желательно устанавливать так, чтобы злоумышленники не нашли их хотя бы первые 10 секунд после срабатывания.

Питание на телефон подается через обычный адаптер с электросети гаража. Наличие емкого телефонного аккумулятора делает такую систему сигнализации практически автономной.

Способ №1 ½ – все еще элементарный

Предложенную выше схему можно с легкостью использовать для превращения простой автомобильной сигнализации в GSM.

Для этого нужно дополнительное реле, которое и будет замыкать контакты кнопки быстрого вызова. Само реле будет активизировано импульсом с провода, который идет на сирену автосигнализации.

При этом чтобы не осуществлялся тревожный звонок каждый раз, когда автомобиль ставится или снимается с сигнализации, можно использовать реле с временной задержкой на 5 сек. питание на телефон можно подавать от автомобильного прикуривателя.

Способ №3 – профессиональный

Имея начальные знания в области электроники можно создать вполне полнофункциональную систему GSM сигнализации. В ее основе лежит микроконтроллер PIC16F628A.

В качестве GSM модуля используются телефоны Siemens моделей C35, S35, M35, C45, S45, M45, ME45, SL45, контроллер совместим только с этими моделями.

Данные устройства могут работать, как нормально разомкнутыми, так и нормально замкнутыми контактными группами, которые можно присоединить на один из входов.

При последовательном соединении детекторов в одну цепь в дежурном режиме они должны быть нормально замкнутыми, при аварийном срабатывании цепь размыкается.

При параллельном соединении дежурный режим каждого устройства должен быть разомкнут, а аварийный замкнут.

К выходному трехконтактному реле — XS4 может быть присоединена сирена ревун, тревожная лампа или любое другое сигнальное оборудование. Силовые контакты реле передают номинальную мощность 2,4 кВт при 10 А.

Программирование контроллера

После того как схема готова необходимо запрограммировать PIC16F628A на определенную последовательность действий после поступления тревожного сигнала на один из входов.

Вся исполнительная программа записывается в первую ячейку памяти SIM карты вставленной в телефонный аппарат. Девятибитный код представляет собой набор цифр, который набирается в ячейке. Первой позиции соответствует режим сигнализации, он может быть или активным, или в ожидании, отображается «0» или «1».

Со второй по четвертую позиции определяют номера телефонов на которые следует звонить в случае срабатывания сигнала тревоги. Они записаны в память телефона как первые три быстрых номера. Значениям присваивается «0» если на номер нужно производить звонок и «1» если он не активен.

Позиции 5 и 6 отвечают за рассылку SMS по указанным ранее номерам в случае пропажи централизованного питания «5» или возобновления ее подачи «6». Активизация функции отображается цифрой «1», отключение «0».

Позиция 7 имеет 10 показателей – это время срабатывания, на которое будет включен выход контроллера, от 1 сек до 60 мин.

Позиция 8 и 9 определяют режим срабатывания тревожных входов и имеют три положения:

• «0» — тревожный вход отключен;
• «1» — срабатывание будет производиться при размыкании контура;
• «2» — срабатывание будет производиться при замыкании контура.

Данная разработка посвящена экономичной GSM сигнализации с использованием телефона Siemens 35/45 серий и 8-разрядного микроконтроллера PIC16F628A фирмы Microchip.

Также в данную GSM сигнализацию отдельно встроена функция реле — позволяющая дистанционно коммутировать любую нагрузку с помощью дозвона.

В настоящее время большую популярность получили так называемые GSM сигнализации. GSM сигнализация в общем случае представляет из себя некоторый блок (GSM контроллер), к которому подключаются датчики (чувствительные элементы), и GSM модем (или сотовый телефон). Очень удобно GSM сигнализацию строить на базе устаревших сотовых телефонов моделей Siemens C35 (C45…). GSM сигнализация очень хорошо подходит для охраны любых удалённых объектов (гаражи, склады, дачи, киоски и пр.). Всё, что необходимо для работы данной системы — наличие электрической энергии, и достаточно устойчивой сотовой связи.

Принцип действия GSM сигнализации (рис. 1) заключается в получении и обработке данных с установленных на объекте датчиков GSM контроллером и, в случае возникновения нештатной ситуации (срабатывании датчика), оповещение через канал сотовой связи любого оператора (сотовый телефон). Кроме того, к GSM контроллеру подключается внешнее питание и, в случае необходимости звуковая сирена (к выходному реле).

Принципиальная электрическая схема GSM контроллера представлена на рисунке ниже. Основу GSM контроллера составляет микроконтроллер PIC16F628A. Схема не содержит дорогостоящих и труднодоступных деталей.

В качестве разъёма к телефону Siemens используется стандартный интерфейсный разъём, их легко можно найти на радиорынках и в магазинах, торгующих электронными компонентами.

К XS1 подключается внешнее питание, которое должно обеспечивать напряжение 6 — 8 вольт при токе нагрузки не менее 300 мА. Можно использовать трансформаторное зарядное устройство от сотового телефона не китайского производства. Сам контроллер питается от интегрированной батареи сотового телефона. Поэтому, кратковременные перебои электроэнергии на работу GSM сигнализации не влияют. Чем выше качество аккумуляторной батареи, тем дольше GSM сигнализация способна сохранять свою работоспособность при пропаже внешнего питания.

GSM контроллер имеет два независимых входа для подключения внешних датчиков. К XS2 и XS3 подключаются любые датчики с нормально замкнутыми или нормально разомкнутыми контактами. Это могут быть обычные кнопки, герконовые датчики, датчики разбития стекла, датчики движения, инфракрасные барьеры, датчики утечки газа, дымовые извещатели, датчики протечки воды и многие другие. Следует отметить, что на один вход можно подцепить сразу несколько датчиков (рис. 3.а,б). В последовательную цепочку (рис. 3.а) те, которые в дежурном режиме нормально замкнуты (в аварийной ситуации размыкаются), и параллельную (рис. 3.б) те, которые в дежурном режиме нормально разомкнуты (в аварийной ситуации замыкаются).

GSM контроллер имеет одно выходное реле (XS4), к которому при необходимости подключается сирена, сигнальная лампа или другое устройство оповещения. Номинальная мощность силовых контактов реле составляет 2400 Вт (10А 240VAC). Как видно из принципиальной электрической схемы (Рис. 2), ВЫХОДНОЕ РЕЛЕ БУДЕТ РАБОТАТЬ ЛИШЬ ПРИ НАЛИЧИИ ВНЕШНЕГО ПИТАНИЯ.

В качестве сотового телефона можно использовать такие модели как: Siemens C35, Siemens S35, Siemens M35, Siemens C45, Siemens S45, Siemens M45, Siemens ME45, Siemens SL45. С ДРУГИМИ МОДЕЛЯМИ ТЕЛЕФОНА ДАННЫЙ GSM КОНТРОЛЛЕР РАБОТАТЬ НЕ БУДЕТ.

Печатная плата GSM контроллера без электронных компонентов представлена на рис. 4.а. Печатная плата с установленными электронными компонентами представлена на рис. 4.б.

На рис. 4.б цифрами 1,3,4,6,5,8,10 пронумерованы выводы на печатной плате, которые должны быть подсоединены к разъёму телефона. Сам провод, идущий от GSM контроллера к телефонному аппарату не следует делать длиннее 30 см. Печатная плата имеет габаритные размеры 33×60 мм, и рассчитана для размещения в корпусе G1011с небольшой доработкой.

Данная GSM сигнализация выгодно отличается тем, что GSM контроллер не имеет никаких кнопок и переключателей, а вся настройка происходит в первой ячейке SIM карты телефонного аппарата. Т. о., в первой ячейке SIM карты телефонного аппарата нужно записать набор цифр, которые бы сконфигурировали GSM контроллер нужным нам образом. Сам набор цифр, записанных в первой ячейке, назовём STATUS. Итак, слово STATUS — является главной настройкой всей системы, и ОБЯЗАТЕЛЬНО ДОЛЖНО РАСПОЛАГАТЬСЯ В ПЕРВОЙ ЯЧЕЙКЕ SIM КАРТЫ ТЕЛЕФОННОГО АППАРАТА. Слово STATUS — 9 битовое слово.

В таблице описаны параметры, которые настраиваются словом STATUS:

Примечания:

Абонент 1 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 1 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 1 должен быть записан во второй ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 2 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 2 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 2 должен быть записан в третьей ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 3 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 3 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 3 должен быть записан в четвёртой ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

SMS пропажи внешнего питания — если 5 бит слова STATUS имеет значение 1, то, при пропаже внешнего питания, произойдёт отправка СМС сообщения из 1-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

SMS появления внешнего питания — если 6 бит слова STATUS имеет значение 1, то, при возникновении внешнего питания, произойдёт отправка СМС сообщения из 2-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

Данная GSM сигнализация является одной из самых простых подобного рода устройств, расположенных в просторах интернета. Для её сборки необходимы лишь минимальные навыки работы с паяльником и немного свободного времени. Одновременно с этим GSM сигнализация включает в себя все функции, необходимые для комфортной охраны объектов.

Статья опубликована на сайте сайт по просьбе автора. ICQ автора:
445024064
Домашняя страничка автора схемы.
Там же прошивки, примеры использования, FAQ и т.п.

Список радиоэлементов

Представляю на суд радиолюбителей простые устройства охранной GSM сигнализации с применением мобильного телефона без какого либо вмешательства в его схему. Поэтому GSM сигнализация своими руками может быть собрана даже начинающим радиолюбителем с минимальной практикой. Дополнительно к рассмотрению предлагаю вариант сигнализации для сборки своими руками рассчитанный на несколько охраняемых объектов.

Самым простым способом охраны гаража и иных объектов, является метод с применением старого мобильного телефона. Для этого настраиваем телефон на набор номера одной кнопкой, к примеру цифра «2» и отсоединяем контакты звонка и вибратора. Далее параллельно кнопке цифры необходимо подпаять провода, лучше всего это сделать к разъёму от кнопочной матрицы. Для зарядки мобильника применяем родное зарядное устройство добавив диод и сопротивления Ом на 30.

Для модели телефона с отбоем и выключением на одной кнопке применяйте верхнюю схему с нормально замкнутым герконом. В случае раздельных кнопок необходимо использовать геркон с тремя контактами, а к мобильнику припаять еще один дополнительный провод к кнопке сброса вызова.

Разместите мобильник с ЗУ в потайном месте. Закрепите геркон на косяке, а магнит на воротах. Выключатель также спрячьте или замаскируйте под световой. Вместо герконов можно применить концевики, но они могут сбоить в случае большой влажностив помещении.

Перед тем как покинуть гараж включите сигнализацию и закройте ворота, если сигнализация собрана по верхней схеме, возможно усреет поступит вызов, просто сбросьте его. Как только придете отключите GSM сигнализацию.

GSM сигнализация своими руками. Узел согласования состоит из двух практически независимых блоков. Первый — это , сообщающий о нарушении сигнализации объектов. Второй — , следящий за исправностью систем сигнализации. Систем две — в соответствии с количеством охраняемых объектов, обозначенных на схеме буквами и . — это дом, усадебные постройки (гараж, погреб, ворота).

Система сигнализации представляет собой шлейфы из герконов с магнитами на окнах, дверях, воротах, люках, и эти шлейфы подключены к электронике на микросхемах 155-й серии. Каждая система имеет свою частоту генератора, свой голос, по которому можно определить, какая из систем нарушена. Для контроля обеих систем применяется третий сигнал — так называемый .

У меня он представляет собой короткий сигнал с частотой 1 кгц и повторяющийся через каждые шесть секунд. Но, это не обязательно. Достаточно знать, что ни одна из систем сигнализации не сработала.

Блок «звонок» представляет собой схему из трёх реле времени- «5 с», « I мин». «45 мин» и исполнительных механизмов, состоящих из
электромагнитов и рычагов.

При нарушении сигнализации обьектов на входы «Д» или «У» поступает
высокий уровень (ТТЛ) около четырех вольт, который, пройдя через
замкнутые о исходном состоянии контакты Р3.2. попадает на базу
транзистора VТ1 Срабатывает простое реле К1. контактами К1.1 которого
включаются все три реле времени. Контактами Р1.1 «реле 5 с»
происходит блокировка простого реле К1 Это нужно для того, чтобы
продолжить подачу питающею напряжения +12 В через его контакты К1.1,
так как транзистор VТ1 уже закрыт, потому что включившееся реле «45 мин»
контактами Р3.2 разомкнуло его управление.

GSM сигнализация своими руками схема на четыре объекта

Реле , кроме блокировки реле К1. на это же время включит через контакты Р1.2 электромагнит ЭМ1, который через рычаг нажимает кнопку (рис.6) телефонного номера абонента, которому нужно сообщить о нарушении сигнализации. Вместо кнопки можно использовать кнопку или , так как все они находятся на одной линии под рычагом электромагнита ЭМ1. Абонент
слышит звонок на своём телефоне, нажимает кнопку , слышит сигнал обьекта с нарушенной охранной системой и принимает соответствующие меры.

Через одну минуту включает через свои контакты Р2.2 электромагнит ЭМ 2. который через рычаг нажимает кнопку (), тем самым заканчивает звонок абоненту и переводит свой сотовый а режим ожидания. Электромагнит ЭМ 2 питается только энергией заряда конденсатора С1 4700,0×25 В. который подзаряжается через К4 и замкнутое при включении реле контакты Р2.3.

Реле времени предназначено для того. чтобы звонок о нарушении сигнализации подавался разово, то есть длился только 1 минуту. И если нарушение сигнализации не устранено, это реле времени через 45 минут, выключившись, вновь замыкает контакты Р 3.2, сигнал тревоги опять поступает на базу УТ1, и весь описанный процесс повторяется.

Хочу заметить одну немаловажную деталь — рассмотренный в дежурном режиме практически не потребляет энергии, так как все реле времени находятся в выключенном состоянии, а транзистор VT1 закрыт. Энергию, причём мизерную, потребляют только некоторые светодиодные индикаторы

Хочу обратить внимание, что осе реле времени срабатывают при подаче напряжения. Поэтому реле и реле в первый момент питаются через диоды (соответственно. VD5 и VD4), а когда они включаются, то питание приходит через их контакты Р2.1 и Р3.1. Отработав своё время, их реле отпускаются, и эти реле времени полностью обесточиваются.

GSM сигнализация своими руками на 4 объекта печатная плата

Работа «блока контроля» тоже проста. Абоненту, скажем, нужно
позвонить и узнать, всё ли в порядке с объектами охраны Он набирает
номер сотового телефона нашего «узла согласования». Сигнал звонка у
сотового телефона, как мы знаем, очень громкий. А микрофон акустического
реле «блоха контроля» установлен рядом с сотовым телефоном От
звука звонка срабатывает акустическое реле, и контактами АР 1.1
включается электромагнит ЭМЗ, который через рычаг нажимает кнопку
«зелёный телефон», и абонент слышит, что всё н порядке никакого
нарушения нет.

Одновременно с ЭМЗ включается реле «1 мин», которое через 1 минуту
электромагнитом ЭМ 4 нажмёт через рычаг кнопку «Выкл» («красный
телефон»), и сотовый телефон сигнализации возвращается в режим ожидания.
«Блок контроля» в режиме ожидания также потребляет очень маленький ток —
ток покоя акустического реле (5 — 10 мА.) плюс ток светодиода
«контроль».

Все происходящие в «узле согласования» процессы можно контролировать подключёнными светодиодами.

GSM сигнализация своими руками «Узел согласования» собирается в корпусе размерами 210x100x110 мм. На передней панели сделан проём для установки сотового телефона (см. фото
на заставке). Мною применяется мобильник SAMSYNG SGH-X100, но можно
любой другой (только не «раскладушку»!), имеющий функцию «быстрый
набор». Телефон используется в заводском чехле, который внизу имеет
скобу для подвешивания аппарата на ремне. Телефон вставляется в проём
корпуса. В нижней части телефонной ниши на высоте 7-8 мм установлена
поперечная металлическая полоска шириною 12 15 мм. Скоба заходит под эту
полоску и фиксирует аппарат. Сверху над телефоном расположены 3 рычага;
на их дальних концах фиксируются якоря электромагнитов, а па ближних —
установлены кнопки зафиксированные. соответственно, над кнопками «Выкл.»
(«красный телефон»), цифрой «2» (или «5», или «8») и «Вкл.» («зелёный
телефон»). Для контроля установки над проёмом предусмотрено окошечко из
оргстекла размерами 18×35 мм. И, если необходимо, кнопкой «Свет» можно
включить внутреннее освещение.

GSM сигнализация своими руками блок звонка

Если мобильник вставляется до подачи питания на «блоки», то из-за
особенности схемы срабатывает электромагнит, нажимающий кнопку «зелёный
телефон». В исходное со стояние аппарат приводится кнопкой «Сброс» на
передней панели, но можно и не нажимать «Сброс», так как через 1 мин
реле «1 мин» само установит его в исходное состояние. Если вы сначала
подали питание на «узел согласования», а потом вставили включённый
телефон — вся система сразу же приводится в дежурный режим, то есть
никаких манипуляций делать не нужно.

Сзади на задней стенке установлен разъём типа МРН8. Для большей надёжности его выводы соединены попарно.

На этот разъем для «узла согласования» приходят из схемы охранной
сигнализации четыре провода сигнал «Д», сигнал «У», -12 В и +12 В.

Так как электромагниты ЭМ2 и ЭМ4 нажимают одну и ту же кнопку «Выкл.»
(«красный телефон»), ЭМ4 можно исключить, оставив только ЭМ2, и включать
ого из обоих «блоков» через развязывающие диоды VD1 -VDЗ.

Плата блока «звонок» имеет размеры 70×95 мм. Плата блока «контроль» —
60×95 мм Монтаж этих плат и стоек с исполнительными механизмами
произведен на дюралюминиевой пластине размерами 100x200x2мм, которая
является ложем телефона.

С левой стороны устанавливается в горизонтальном положении плата блока
«звонок», дальше, чуть правее от центра, монтируется исполнительный
механизм и справа от него вертикально плата блока «контроль». После
монтажа в корпусе пластина фиксируется винтами так, чтобы её поверхность
была на уровне нижней кромки проема — для легкой установки телефона.

GSM сигнализация своими руками. Блок контроля

В приведённом «узле согласования» установлены реле РЭС 22 (паспорт
Р04500.129), но вполне подойдут и иные, с рабочим напряжением 9 — 12
вольт. Электромагниты использованы от «автостопа» кассетного магнитофона
«Карпаты» (можно и другие, подходящего размера). Их обмотки
перематываются заново проводом ПЭЛ 0,12 мм (количество витков 1200).

Все реле времени однотипные, собранные по схеме В.Асеева («Радио» № 9,
1983 г.). разница у них только во времязадающей ёмкости С3. Дли «5 с»
она равна 2,2 мкФ, для «1 мин» — 47,0 мкФ, для «45 мин» 3200 мкФ (2200,0
+ 1000.0) (см. рис.4).

Для тех. кто хотел бы изготовить всю охранную систему своими руками, в качестве образца предлагаю охранную сигнализацию на четыре объекта. В качестве датчиков можно использовать кнопочные выключатели, работающие
на размыкание, или герконы с магнитами, или шлейфы из герконов с
магнитами, исходя из того, сколько будет датчиков на том или ином
объекте. Каждому объекту соответствует свой светодиод, который и будет
мигать при нарушения сигнализации я нём с подачей звукового сигнала
тревоги. Высоким уровень с вывода DD2 в качестве сигнала «У» поступит на
вход «У» «узла согласования».

Если изготовить еще одну такую схему и применять для охраны дома, можно
получить второй сигнал дня «узла согласования» — сигнал «Д». Нужно
только изменить частоту звукового генератора, чтобы «голоса» тревоги
были разными.

Блок питания можно, не изготавливать своими руками, а применить практически любой имеющийся в наличии, выдающий 15 -18 вольт и ток при +5 В — до 100 мА, а при +12 В — до 1 А.

Схема сигнализации собирается в отдельном корпусе и устанавливается
рядом с «узлом согласования» для того, чтобы сигналы тревоги были слышны сотовому телефону «узла».

При использовании охранной системы и «узла согласования» для защиты от
несанкционированного доступа дач и удаленных гаражей, не имеющих сети
220 В. для их питания можно использовать обычный автомобильный
аккумулятор, а питающее напряжение +5 вольт получить от стабилизатора
КРЕН 5А или импортною — 7805.

Схему GSM сигнализации своими руками можно улучшить, добавив в нее ячейку
«памяти» Скажем, вскрыли ваш гараж, открыли ворота — сработала
сигнализация, пошли звонки абоненту. Но ворота закрыли я сигнализация
успокоилась, хотя там, может быть, уже не стало машины Поэтому в схему GSM сигнализация своими руками нужно добавить самоблокирующееся реле по каждому объекту,
чтобы сигнал тревоги продолжался независимо от того, прекратилось нарушение или нет.

1. GSM сигнализация простенькая схема использующее электромагнитное реле

2. Более функциональное устройство на транзисторах и ИМС

3. Охранное устройство на отечественной элементной базе

На днях к нам обратился старый знакомый. Он живет в частном доме и пару раз к нему пытались зайти без приглашения неизвестные личности. Назрела необходимость в установке сигнализации. Ставить дом на пульт оказалось слишком дорого. Оптимальным решением показалось просто оповещать хозяина звонком на мобильник при сработке одного из датчиков движения.

Сначала мы навестили местные магазины, торгующие охранными сигнализациями. Однако цены на самые бюджетные GSM-приборы покусывались – от 5 килорублей за блок. Поэтому мы решили сваять GSM-сигнализацию своими руками.

В наличии у нас был мобильный телефон Nokia 1600 с погасшей подсветкой экрана (хроническая неисправность после купания у этой модели) и блок питания на 12 вольт. Докупать пришлось только самые недорогие объемные извещатели Астра (200 рублей каждый), аккумулятор на 12 вольт емкостью 7.2 Ач (еще 400 рублей), несколько метров четырехжильного монтажного провода (~50 рублей) и циклический суточный таймер (250 рублей).

Нами была выбрана следующая логика работы сигнализации. При сработке хотя бы одного из объемников начинает «нажиматься» кнопка посылки вызова (зеленая трубка на аппарате). На телефонах Nokia первое нажатие вытаскивает на экран последний набранный номер, второе делает вызов на этот номер. Последующие нажатия не влияют на работу телефона.

Для осуществления задуманного алгоритма была собрана простая схема на отечественной логике.

Это простейший генератор импульсов. При указанных номиналах R1 и C1 частота импульсов составляет примерно 1 Гц. Нагрузкой генератора служит оптрон. Мы его выдернули из компьютерного блока питания. Правая часть оптрона подключена к контактам кнопки посылки вызова мобильного телефона. Для этого телефон вскрывается, удаляется контактор кнопки, а к контактам подпаиваются тонкие провода.

Параллельно проводам включена тактовая кнопка. Она нужна для настройки системы.

Выбранные нами объемники в нормальном состоянии (нет тревоги) имеют на выходе реле с нормально замкнутыми контактами, которые разрывают цепь при сработке прибора. Мы использовали это для управления генератором нажатий.

Выход объемников включается параллельно оптрону и, в режиме охраны, просто коротит выход генератора на землю. Токоограничивающий резистор становится единственной нагрузкой генератора. При размыкании цепи ток идет уже через оптрон и система начинает работать.

Теперь о настройке мобильного телефона. Автоблокировку клавиатуры нужно выключить. Журнал всех звонков очистить, установить переадресацию всех голосовых вызовов на номер MCA – Missing Call Alerting (услуга «Вам звонили»). Это важно, в противном случае не исключена ситуация, когда вместо звонка на телефон хозяина система ответит на случайный входящий вызов. Затем необходимо набрать номер владельца и нажать вынесенную кнопку вызова. Если все собрано правильно, телефон владельца зазвонит.

Наши объемники поддерживают только одну логику работы: после сработки шлейф сигнализации размыкается на одну минуту. В течение этого же времени телефон будет пытаться дозвониться до владельца. Отвязаться от него невозможно.

Выходы реле нескольких объемников следует включать в шлейф сигнализации последовательно. Тогда при сработке любого из них в цепи будет тревога. Количество подключенных таким образом объемников ограничивается только сопротивлением провода.

Энергию генератор и объемники получают от блока питания на 12 вольт. Телефон работает от собственного аккумулятора, лишь раз в сутки включается таймер (на час-полтора, подбирается экспериментально), который через штатное зарядное устройство подзаряжает телефон.
Постановка и снятие прибора с охраны осуществляется замаскированным выключателем внутри контролируемого помещения. Таким образом выполняется режим «постановка через тревогу». Это удобно, работоспособность системы проверяется каждый раз перед включением.

Расширенная версия такой сигнализации имеет резерв питания за счет аккумулятора. В нашем случае 12-вольтовый аккумулятор подключен параллельно основному питанию. Блок питания включается через диод. Он предотвращает разряд аккумулятора через блок питания при его обесточивании.

Таким образом, при наличии старого телефона и прямых рук, можно получить годный GSM-извещатель стоимостью меньше тысячи рублей. Наша система работает у знакомого без нареканий, ложных тревог не дает. Для удобства он даже поставил отдельный рингтон в виде сирены для входящего вызова от системы.

Данная статья дает возможность получить информацию о том, какими способами собирается, устанавливается и обслуживается автономная GSM-сигнализация. Каждое устройство подобного типа почти всегда работает на основе специального модуля. Фактически это такой же мобильный телефон, но без клавиш, экрана и корпуса. Вместо указанных приспособлений к главной плате присоединяются разъемы для датчиков. GSM-модули предоставляются такими ведущими корпорациями на рынке производства мобильных телефонов, как Siemens и Motorola.

Разрабатывается большое количество высококачественных профессиональных охранных систем иностранных производителей, приобретение которых ограничено для широкого круга потребителей. Описания принципов сборки подобных устройств практически не встречаются.

GSM-модуль своими руками

Понимание основных принципов функционирования данного вида сигнализации необходимо при начале обустройства любого объекта GSM-установкой. Приборы состоят из с соответствующими выходами для оповещателей и датчиков-извещателей. При возникновении тревожной ситуации устройство можно запрограммировать на выполнение определенных действий. Такие блоки управления способны обрабатывать голосовые сообщения, отправлять SMS-уведомления владельцам охраняемых помещений или соответствующие оповещения на системы безопасности, управляемые сотрудниками правоохранительных органов.

Кроме вышеперечисленного, GSM-сигнализации способны активировать системы светового оповещения, звуковые сирены, и осуществлять массовые рассылки сообщений нескольким абонентам одновременно. Нужно определиться с компонентами, которые планируется установить. Качество функционирования и возможности сигнализации будут зависеть только от разработчика.

Подготовка к установке

В качестве примера рассматривается собранная и настроенная самодельная GSM (охранная сигнализация) в обыкновенной квартире многоэтажного здания. Первым делом подбираются все необходимые датчики. Часто бывает востребована возможность контроля нанятых рабочих, например, нянь. Если планируется разработка GSM-сигнализации для охраны промышленных или коммерческих объектов, кроме устройства для распознавания шумов понадобится также определитель движения и приборы, чувствительные к ударам и разбитию стекол, а также датчики для контроля задымленности и взаимодействия с магнитами.

Чувствительные элементы передают сигнал на GSM-модуль в случае открытия входных дверей, повреждения окон или попытки проникновения в охраняемое помещение любым другим способом. Затем, в зависимости от выставленных настроек, активируется сирена, рассылаются оповещения на запрограммированные номера, включается световая аппаратура или одновременно выполняется несколько функций. Если GSM-сигнализация своими руками была собрана и правильно установлена, необходимо активировать ее каждый раз перед выходом за территорию охраняемого объекта.

Датчики разбития стекол

На данном этапе приходится делать выбор между надежностью и эстетическим оформлением. При выборе первого свойства внешний вид окна может значительно измениться. После монтажа чувствительного устройства на стекле появится прозрачная сетка, которую можно будет заметить, если присмотреться.

При повреждении цельной поверхности стекла датчик передает сигнал на блок управления, который мгновенно начнет выполнение всех вышеперечисленных возможных действий. Чтобы не испортить сеткой внешний вид поверхности, для установки используются новые внутренние аудиоизвещатели, которые направляются на окна. Подобным приборам свойственно безошибочное различение звука разбивающегося стекла и каких-либо других предметов.

Датчики задымленности

Настройка GSM-сигнализации с использованием устройств для определения дыма будет всегда актуальна для любых видов охраняемых объектов. Желательно устанавливать дополнительные приборы для нейтрализации возгорания. При создании сигнализации своими руками в систему можно добавлять огромное количество разнообразных приборов. Нужно понимать, что количество разъемов на GSM-модуле ограничено, и выбор всегда нужно делать с умом.

Распределение устройств

В жилом помещении монтаж датчиков для определения передвижения можно осуществлять на кухне, в комнатах или коридоре. Действия любого человека, попытавшегося проникнуть в здание без ведома хозяина квартиры или ответственного сотрудника предприятия, будут немедленно вычислены специальными охранными устройствами.

GSM-сигнализация, своими руками устанавливаемая, всегда требует выбора места для расположения блока управления и антенны. Если интегрировать ее, извещатель должен быть размещен на минимально возможном расстоянии от окна. Если антенна переносная, ее монтаж придется осуществлять в зоне наилучшего приема сигнала, поданного с главной станции. Блок управления при этом можно устанавливать в наиболее удобном месте. Рекомендуется монтаж на участках стены, недоступных маленьким детям.

Использование старого мобильника

Технология разработки очень простая. На кнопке 1 мобильного телефона есть пиктограмма магнитофона. При продолжительном удерживании можно дозвониться на номер, указанный предварительно. По такому принципу работает GSM-сигнализация.

Инструкция по установке мобильного устройства не представляет собой ничего сложного. Процессор сканирует состояние кнопки. Для замыкания контактов подойдет какой-нибудь маломощный оптрон.

Выходной импульс подается на средний контакт, проверяется уровень сигнала. Гальваническая разрядка от внешних элементов замечательно согласуется со схемами телефона. Оптрон подпаивается к контактам короткими проводниками и закрепляется на мобильнике.

Малогабаритная выносная кнопка используется для выполнения функции клавиши 1. При поступлении импульса выполняется вызов. Абонент может прослушать все, что происходит в помещении, нажав на клавишу приема звонка. Обыкновенное зарядное устройство подходит для питания интегрированного мобильника.

GSM — охранная сигнализация с установленной схемой сопряжения

Данный метод дает возможность применения сигнала, который подается на приборы звукового оповещения. Выход компаратора LM311 откроется спустя какое-то время после набора конденсатором мощности 7 Вольт. После начала работы компаратора по направлению от резистора к оптрону подается ток. Таким образом осуществляется вызов.

При помощи резистора можно настраивать продолжительность задержки на активацию компаратора. Это предусмотрено для предотвращения ложных вызовов во время краткосрочного включения сигнализации. Схема сопряжения помещается на небольшой плате и устанавливается вместе с автозарядником в одном корпусе.

Подключение секретки

Могут возникать ситуации, когда сканируют пароль, воруют у владельца брелок с ключами или взламывают так, что ни разу не срабатывает GSM-сигнализация. Своими руками каждый желающий может создать так называемую секретку. Подключать ее несложно. Контакт устройства для питания светодиода выводится на схему сопряжения. Если после старта двигателя за время набора мощности конденсатора не нажать на секретную кнопку, делается вызов.

Полная handsfree

Эта технология используется только для схем автомобильной сигнализации. Полная HF-система может применяться вместо зарядника. Такие устройства обеспечивают питание и крепление телефонов, повышение качества связи за счет антенны, двухстороннюю громкоговорящую связь.

Для Nokia может быть использована оригинальная система CARK91. будет усовершенствована благодаря такому устройству. Добавляется возможность автоответа. При настройке минимальной громкости все будет слышно отчетливо. Микрофон устанавливается в салоне. Сама система может быть размещена в отделе для огнетушителя.

Заключение

Напоследок стоит добавить несколько слов о том, как должна выглядеть собранная GSM-сигнализация своими руками. Схема обязательно включает в себя все вышеперечисленные датчики. Извещатели и оповещатели должны правильно соединяться с портами программного модуля.

Устанавливать систему дома необходимо до завершения ремонтных работ. В другой ситуации следует прибегнуть к помощи специалистов, чтобы не создать себе дополнительных проблем. После всегда остается много строительного мусора, грязи и пыли в жилом помещении.

В настоящее время уже практически у каждого жителя есть своя загородная дача . Как правило, основную часть времени дача пустует, люди живут в городах, а на дачи приезжают только по выходным или во время отпуска. На даче зачастую хранятся не только старые, ненужные вещи, но есть и много полезных вещей, которые пригодятся в быту, а также множество ценных вещей и техники в доме. А что же творится на даче, когда она пустует?

Пока дача пустая, без хозяев, она может представлять огромный интерес для воришек. Ведь в наше время уже не так уж и сложно вскрыть замок и вынести из дома пару-тройку дорогостоящих вещей. Как же избежать этого, ведь не каждый найдет время приезжать на дачу и проверять дом каждый день?

В то время как хозяева дачи трудятся в городе, Ваш дом может надежно защитить GSM сигнализация. Установка такой сигнализации на даче – это самое верное и разумное решение. А для того, чтобы не тратить время на поиски и немалые деньги на покупку такой сигнализации, Вы можете ее изготовить и установить самостоятельно.

Для создания GSM сигнализации Вам понадобятся:

— Старый ненужный мобильный телефон с кнопками (наверняка у Вас такие завалялись в старом комоде или на самой верхней полочке);
— Магнит (продается в любом магазине);
— Герметизированный контакт — гермекон (обычный или с тремя контактами);
— Выключатель и провода;
— паяльник.

А помимо этого еще необходимо иметь кое-какие минимальные познания в электронике и немного запастись временем и терпением.

Итак, первое и самое простое что нужно сделать – это установить вызов быстрого дозвона на Ваш действующий номер телефона. Первый шаг готов.
Далее задание немного посложнее, но если следовать инструкции, то всё обязательно получится. На этом этапе работы нужно разобрать мобильный телефон и аккуратно оголить плату под клавиатурой.

А после чего подключить устройство. Существует две схемы подключения. Прежде чем выбрать схему, нужно определиться: на мобильном телефоне кнопка вызова и сбоя — это одна клавиша либо разные.

Схема первая. Если кнопки вызова и сбоя это одна клавиша, то тогда один провод нужно припаять к этой клавише, а второй — к цифровой кнопке, за которой закреплен быстрый вызов. Делается это при помощи паяльника. Гермекон используется в этом случае со стандартной системой замыкания.
Схема вторая. Если кнопки вызова и сбоя – это две разные клавиши, то тогда придется припаять дополнительный провод к второй кнопке (один из проводов будет общий). В этом случае будет использоваться гермекон с тремя контактами.

Создав цепь по схеме переходим к третьему этапу. На входной двери необходимо установить магнит и настроить гермекон так, чтобы цепь держалась разорванной, при прикосновении.

Принцип действия такой сигнализации заключается в том, что когда дверь открывается цепь замыкается и телефон звонит по быстрому вызову на Ваш номер телефона.

Где установить такую сигнализацию – личное дело каждого. Самое главное, чтобы она была защищена от посторонних глаз и от влаги.

Данная разработка посвящена экономичной GSM сигнализации с использованием телефона Siemens 35/45 серий и 8-разрядного микроконтроллера PIC16F628A фирмы Microchip.

Также в данную GSM сигнализацию отдельно встроена функция реле — позволяющая дистанционно коммутировать любую нагрузку с помощью дозвона.

В настоящее время большую популярность получили так называемые GSM сигнализации. GSM сигнализация в общем случае представляет из себя некоторый блок (GSM контроллер), к которому подключаются датчики (чувствительные элементы), и GSM модем (или сотовый телефон). Очень удобно GSM сигнализацию строить на базе устаревших сотовых телефонов моделей Siemens C35 (C45…). GSM сигнализация очень хорошо подходит для охраны любых удалённых объектов (гаражи, склады, дачи, киоски и пр.). Всё, что необходимо для работы данной системы — наличие электрической энергии, и достаточно устойчивой сотовой связи.

Принцип действия GSM сигнализации (рис. 1) заключается в получении и обработке данных с установленных на объекте датчиков GSM контроллером и, в случае возникновения нештатной ситуации (срабатывании датчика), оповещение через канал сотовой связи любого оператора (сотовый телефон). Кроме того, к GSM контроллеру подключается внешнее питание и, в случае необходимости звуковая сирена (к выходному реле).

Принципиальная электрическая схема GSM контроллера представлена на рисунке ниже. Основу GSM контроллера составляет микроконтроллер PIC16F628A. Схема не содержит дорогостоящих и труднодоступных деталей.

В качестве разъёма к телефону Siemens используется стандартный интерфейсный разъём, их легко можно найти на радиорынках и в магазинах, торгующих электронными компонентами.

К XS1 подключается внешнее питание, которое должно обеспечивать напряжение 6 — 8 вольт при токе нагрузки не менее 300 мА. Можно использовать трансформаторное зарядное устройство от сотового телефона не китайского производства. Сам контроллер питается от интегрированной батареи сотового телефона. Поэтому, кратковременные перебои электроэнергии на работу GSM сигнализации не влияют. Чем выше качество аккумуляторной батареи, тем дольше GSM сигнализация способна сохранять свою работоспособность при пропаже внешнего питания.

GSM контроллер имеет два независимых входа для подключения внешних датчиков. К XS2 и XS3 подключаются любые датчики с нормально замкнутыми или нормально разомкнутыми контактами. Это могут быть обычные кнопки, герконовые датчики, датчики разбития стекла, датчики движения, инфракрасные барьеры, датчики утечки газа, дымовые извещатели, датчики протечки воды и многие другие. Следует отметить, что на один вход можно подцепить сразу несколько датчиков (рис. 3.а,б). В последовательную цепочку (рис. 3.а) те, которые в дежурном режиме нормально замкнуты (в аварийной ситуации размыкаются), и параллельную (рис. 3.б) те, которые в дежурном режиме нормально разомкнуты (в аварийной ситуации замыкаются).

GSM контроллер имеет одно выходное реле (XS4), к которому при необходимости подключается сирена, сигнальная лампа или другое устройство оповещения. Номинальная мощность силовых контактов реле составляет 2400 Вт (10А 240VAC). Как видно из принципиальной электрической схемы (Рис. 2), ВЫХОДНОЕ РЕЛЕ БУДЕТ РАБОТАТЬ ЛИШЬ ПРИ НАЛИЧИИ ВНЕШНЕГО ПИТАНИЯ.

В качестве сотового телефона можно использовать такие модели как: Siemens C35, Siemens S35, Siemens M35, Siemens C45, Siemens S45, Siemens M45, Siemens ME45, Siemens SL45. С ДРУГИМИ МОДЕЛЯМИ ТЕЛЕФОНА ДАННЫЙ GSM КОНТРОЛЛЕР РАБОТАТЬ НЕ БУДЕТ.

Печатная плата GSM контроллера без электронных компонентов представлена на рис. 4.а. Печатная плата с установленными электронными компонентами представлена на рис. 4.б.

На рис. 4.б цифрами 1,3,4,6,5,8,10 пронумерованы выводы на печатной плате, которые должны быть подсоединены к разъёму телефона. Сам провод, идущий от GSM контроллера к телефонному аппарату не следует делать длиннее 30 см. Печатная плата имеет габаритные размеры 33×60 мм, и рассчитана для размещения в корпусе G1011с небольшой доработкой.

Данная GSM сигнализация выгодно отличается тем, что GSM контроллер не имеет никаких кнопок и переключателей, а вся настройка происходит в первой ячейке SIM карты телефонного аппарата. Т. о., в первой ячейке SIM карты телефонного аппарата нужно записать набор цифр, которые бы сконфигурировали GSM контроллер нужным нам образом. Сам набор цифр, записанных в первой ячейке, назовём STATUS. Итак, слово STATUS — является главной настройкой всей системы, и ОБЯЗАТЕЛЬНО ДОЛЖНО РАСПОЛАГАТЬСЯ В ПЕРВОЙ ЯЧЕЙКЕ SIM КАРТЫ ТЕЛЕФОННОГО АППАРАТА. Слово STATUS — 9 битовое слово.

В таблице описаны параметры, которые настраиваются словом STATUS:

Примечания:

Абонент 1 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 1 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 1 должен быть записан во второй ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 2 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 2 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 2 должен быть записан в третьей ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

Абонент 3 — это владелец телефонного аппарата, который имеет доступ к таким функциям как: постановка в режим охраны (для режима сигнализации), снятие с режима охраны (для режима сигнализации), включение/выключение реле (для режима реле). В режиме сигнализации абонент 3 оповещается дозвоном в случае нештатной ситуации (при срабатывании датчика), а также при дополнительной настройке может получать SMS сообщения о пропаже/восстановлении внешнего питания. Номер абонента 3 должен быть записан в четвёртой ячейке SIM карты телефонного аппарата и иметь вид
8-xxx-xx-xx-xxx.

SMS пропажи внешнего питания — если 5 бит слова STATUS имеет значение 1, то, при пропаже внешнего питания, произойдёт отправка СМС сообщения из 1-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

SMS появления внешнего питания — если 6 бит слова STATUS имеет значение 1, то, при возникновении внешнего питания, произойдёт отправка СМС сообщения из 2-й ячейки SIM карты на номер, который эта СМС была отправлена при конфигурации (см. пример 2 пункт 5).

Данная GSM сигнализация является одной из самых простых подобного рода устройств, расположенных в просторах интернета. Для её сборки необходимы лишь минимальные навыки работы с паяльником и немного свободного времени. Одновременно с этим GSM сигнализация включает в себя все функции, необходимые для комфортной охраны объектов.

Статья опубликована на сайте сайт по просьбе автора. ICQ автора:
445024064
Домашняя страничка автора схемы.
Там же прошивки, примеры использования, FAQ и т.п.

Список радиоэлементов

Установить в гараже сигнализацию – это очень разумное решение. При этом необязательно покупать что-то дорогое и навороченное. Простейшую GSM-сигнализацию вы можете смонтировать и своими руками
.

Всё, что вам для этого понадобится, помимо паяльника и элементарных познаний в электронике – это:

• старый ненужный мобильный телефон (обязательно кнопочный);
• магнит;
• гермекон (герметизированный контакт, обычный или с тремя контактами, в зависимости от того, какую схему подключения будете использовать);
• провода и обычный одноклавишный выключатель.

Теоретически вместо гермекона можно взять концевые выключатели, но во влажной среде они не очень надежны. А зачем делать сигнализацию, на которую нельзя положиться?

Сам монтаж gsm-сигнализации проходит в несколько шагов:

Принцип действия такой сигнализации очень прост: когда ворота открываются – геркон замыкает контакты, и телефон звонит по вашему номеру.

Для того чтобы приводить сигнализацию в «боевое» положение и, наоборот, выключать – в схеме предусмотрен дополнительный выключатель. Где конкретно поместить телефон, выключатель и остальные элементы конструкции – зависит от устройства гаража. Главное требование – чтобы эти места были защищены от влаги и от посторонних глаз
. Собственно, чем незаметнее будет смонтированная система, тем лучше.

Безусловным плюсом такой сигнализации является её независимость от электросети. Нужно только вовремя заряжать батарею мобильного телефона, пользуясь для этого стандартным адаптером. Если у вас в гараже проведено электричество, то желательно и вовсе вмонтировать этот адаптер в сеть
, как показано на схемах выше, чтобы непосредственно от аккумулятора телефон работал только во время перебоев со светом.

Напоследок нужно предусмотреть еще один важный нюанс. Данная GSM-сигнализация нуждается в определенном времени для своего срабатывания
– несколько секунд, пока устанавливается соединение с вашим номером. Поэтому, если злоумышленники сразу после проникновения внутрь быстро закроют двери, цепь снова разомкнется, и вызов сбросится.

А знаете ли Вы, как производится ? Данная статья поможет Вам избежать основных ошибок при установке сигнализации.

Так же для защиты дома хорошо подходит видеонаблюдение. А комплекты видеонаблюдения, узнать о которых можно на , помогут Вам сэкономить время и деньги при покупке оборудования.

Если же Вы хотите самостоятельно выбрать аппаратуру для видеонаблюдения и установить ее, рекомендуем ознакомиться со статьей, расположенной по адресу

Чтобы этого не происходило, нужно снабдить магнит на подвижной части ворот каким-нибудь дополнительным устройством, которое не позволит ему повторно разомкнуть цепь. Вариантов тут масса, все зависит от конкретного устройства ворот и от вашей смекалки.

Простейший вариант – сделать так, чтобы при открытии ворот магнит немного сдвигался со своего места. Тогда, если ворота закрыть, магнит не соприкоснется с герконом и не разомкнет цепь. Чтобы привести систему в исходное состояние, вам нужно будет лишь сдвинуть магнит на прежнее место.

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к . Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон
и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

• сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой
  ).
• гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
• паяльник
• припой
• провод
• геркон (или кнопочный датчик открытия двери)
• кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
• зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Способы подключения сотового телефона к сигнализации:

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации.
Таким образом, Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением
и статью о разновидностях датчиков для , которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Своими руками, необходимо иметь хотя бы малейшее представление о том, как работает подобное электрооборудование. Совсем недавно такой монтаж могли делать только опытные автоэлектрики. Но сейчас в свободном доступе имеется очень много информации о правильном монтаже устройств.

Любой желающий может изучить пошаговое руководство и самостоятельно сделать всю работу. Даже в инструкции по эксплуатации сигнализации подробно описываются все манипуляции, которые производятся на автомобиле. Там вы даже найдете описание функций, которые можно самостоятельно запрограммировать. Установка сигнализации «Шериф» на авто своими руками существенно ничем не отличается от монтажа любой другой противоугонной системы.

Преимущества автомобильной сигнализации

Независимо от того, новый у вас автомобиль или с большим пробегом, он может стать лакомым кусочком для угонщиков. Если вы приобретаете новую машину в автосалоне, то, скорее всего, вам дилер предложит установить сигнализацию. Причём могут даже угрожать тем, что при самовольном монтаже охранной системы автомобиль будет снят с гарантии.

Но вы сами выбираете, где и какую охранную систему будете устанавливать. Такие действия дилеров незаконны, они просто пытаются заработать по максимуму. В том случае, если установщик сигнализации дает гарантию на свою работу, он подтверждает, что монтаж выполнен согласно всем требованиям. И отказать в гарантийном обслуживании автосалон может лишь только в том случае, если будет доказано, что автомобиль сломался именно по причине неграмотного монтажа.

Самостоятельная установка

Можно выделить несколько преимуществ установки сигнализации на авто своими руками. ВАЗ практически всех моделей являются автомобилями не очень сложными по конструкции. Их можно без проблем оборудовать охранными системами любого типа. Вы получите следующие преимущества:

1. Сэкономите очень много денег. Если обратиться в мастерскую, то автоэлектрик возьмет с вас круглую сумму — на эти деньги можно купить новую сигнализацию, а иногда даже две.
2. Конечно, вы получите моральное удовлетворение от проделанной работы. Охранная система является сложным оборудованием, которое установить и правильно настроить сможет далеко не каждый. Если вы самостоятельно сделаете монтаж, то получите еще и полезный опыт в установке охранных систем.
3. Если в автосалонах и мастерских устанавливаются все элементы управления, а также датчики, в одних и тех же местах на всех машинах без исключения, то при самостоятельном монтаже вы можете выбрать любое расположение компонентов.

Это только основные преимущества самостоятельного монтажа. Каждый автомобилист может привнести какие-то свои особенности. Например, добавить один-два дополнительных датчика в систему и повысить этим степень безопасности. При особом желании можно даже изменить стандартный звук колокола, необходимого для оповещения о попытке проникновения в автомобиль.

Разновидности и комплектации охранных сигнализаций

Перед монтажом необходимо выбрать наиболее приемлемую охранную систему. Первым делом определитесь с производителем, затем с моделью. От количества охранных и сервисных функций будет зависеть и стоимость устройства. Если обобщить, то все охранные комплексы можно разбить на три подгруппы:

1. Простейшие автомобильные сигнализации, в которых имеется антиграббер, антисканер, несколько выводов для управления силовыми механизмами, электрозамками, входы для подключения датчиков.
2. Сигнализации, имеющие обратную связь, оснащаются большим количеством датчиков, а также позволяют при попытке проникновения в автомобиль выдать оповещение на брелок.
3. Наиболее продвинутый тип устройств, так как они могут в случае взлома произвести набор номера, указанного в настройках. Кроме того, имеется возможность отследить положение автомобиля с помощью геолокации.

Простейшие автомобильные сигнализации

Ещё называют «открывашками», так как у них очень мало функций:

1. Установка и снятие на охрану.
2. Открывание и закрывание всех дверей.
3. При попытке проникновения в автомобиль включается режим паника, происходит звуковое и световое оповещение.
4. В случае несанкционированного доступа блокируется запуск двигателя.

Среди недостатков таких охранных устройств можно выделить один основной — очень простой протокол, по которому передаются радиокоманды. Поэтому установка сигнализации на авто своими руками прибавит разве что одну полезную функцию — дистанционное открывание дверей и багажника. Подобные устройства являются односторонними, а радиус действия не превышает нескольких десятков метров. Среди преимуществ можно выделить только низкую стоимость.

Сигнализация, оборудованная обратной связью

Если необходимо осуществить установку автомобильной сигнализации с авто запуском, то нужно использовать именно такой тип устройства. Это наиболее современные конструкции, в них очень много функций, более совершенный протокол передачи данных. Это означает, что при использовании этой автосигнализации можно не только управлять, но и получать информацию от автомобиля.

Например, водитель может на свой брелок получить информацию о том, установлена ли машина на охрану, не осуществлялись ли попытки взлома. Также имеются следующие возможности у автомобильных сигнализаций:

1. Удаленный запуск двигателя для прогрева зимой.
2. Установка турботаймера. Двигатель продолжает работать на холостом ходу, чтобы компрессор турбины после постановки на охрану охладился.
3. Включение различных режимов подсветки салона и кузова автомобиля.
4. Электрические доводчики стекол или люка в крыше. При постановке на охрану, если были открыты окна или люк, они автоматически закроются.

Радиус действия такого типа устройств несколько сотен метров. Стоимость как минимум в два раза больше, нежели у простых охранных систем.

Автомобильная сигнализация GSM

В основном блоке имеется GSM-модуль, а также геолокация GPS. Сигналы от этих двух модулей поступают на микроконтроллер, который выполняет функции компьютера, собирающего и обрабатывающего информацию. Модуль GSM по принципу своей работы похож на простой сотовый телефон. Он принимает и передает сигналы в зоне работы мобильной сети. GPS модуль при помощи спутника позволяет определить положение автомобиля в конкретный момент времени.

Выполняется установка сигнализации на авто своими руками по стандартной схеме. Она аналогична как для простых систем, так и для более сложных. При помощи контроллера обрабатывается вся информация, поступающая с датчиков охранной системы, после чего рассчитываются параметры сигналов управления. Водитель может управлять своей машиной при помощи SMS и голосом, а также через браузер по сети интернет.

Инструменты и материалы для монтажа

Перед тем, как самому установить нужно собрать следующие инструменты:

1. Мультиметр — с его помощью измеряется напряжение, осуществляется прозвонка электропроводки.
2. Набор плоских и крестообразных отверток.
3. Торцевые головки и трещотка.
4. Электрический паяльник.
5. Ножницы, кусачки.

Еще потребуются такие материалы:

1. Скотч двухсторонний.
2. Изоляционная лента и термоусадка.
3. Пластмассовые хомуты-стяжки (желательно черного цвета).

Нужно иметь под рукой несколько проводов разного цвета, чтобы при необходимости добавить их во время подключения устройства.

Проведение монтажа

Пошаговая инструкция установки сигнализации своими руками:

1. Определиться с местом монтажа центрального блока. Чем дальше вы его спрячете, тем больше вероятность того, что при попытке взлома злоумышленник не сможет отключить охрану. Желательно центральный блок ставить глубоко под приборной панелью, там достаточно свободных ниш.
2. Разметить положение датчиков по салону автомобиля. Датчик удара необходимо устанавливать на перегородке моторного отсека.
3. Если на автомобиле нет концевых выключателей, то установите их. В этом случае охранная система сможет фиксировать открывание дверей, капота, багажника.
4. Определитесь с тем, каким образом будет проведена блокировка запуска. Для карбюраторных автомобилей лучше всего отключать подачу питания на коммутатор или замыкать на массу датчик Холла. На инжекторных автомобилях можно размыкать цепи питания бензонасоса, форсунок, электронного блока управления.
5. По завершении производите подключение блока к бортовой сети автомобиля через предохранитель.

По такой схеме выполняется установка автомобильной сигнализации с авто запуском. Инструкция по монтажу, которая поставляется вместе с устройством, содержит полное описание конструкции, а самое главное — подробное руководство по программированию всех функций.

На рынке сейчас представлены разные решения, предназначенные для защиты авто от угона. Стоимость некоторых из них сравнима с ценой на новый автомобиль. Однако автосигнализация своими руками может быть изготовлена из любого телефона, способного осуществлять вызов по GSM. Если схему реализовать на базе контроллера, сигналка сможет даже выполнять автозапуск. Но добавляя в автомобиль опцию автозапуска, нужно заботиться об обходе штатного иммобилайзера, а фирменные устройства, позволяющие деактивировать иммобилайзер, стоят дорого. Заметим, что в схеме, где автозапуск не используется, из телефона можно изъять штатный аккумулятор. Как раз такой вариант рассматривается дальше.

Плюсы и минусы нашей сигнализации

В той схеме, которая приводится ниже, предполагается использование телефона следующей модели: Motorola D520. Особенности этого мобильного аппарата заключаются в следующем. Производя включение при отсутствии аккумулятора, контакты кнопочки «POWER» нужно удерживать замкнутыми. Только при этом на питающий разъем подают напряжение. Звонок на последний вызванный номер осуществляется так: кнопка «OK» нажимается 2 раза с временным интервалом больше 0,1 секунды. При разработке самодельной сигналки, о которой рассказывается дальше, учитывались именно эти особенности.

Мобильный телефон Motorola D520

Принцип работы любой сигнализации выглядит так: при попытке угона на «массу» замыкается один из датчиков. Выступать в роли датчика могут следующие устройства:

• Микрокнопки, концевики дверей и капота;
• Самостоятельно установленные секретки (микрокнопки);
• Серийно выпускаемые модули: датчик удара, наклона и т.д.

Контакты всех датчиков подключаются к одной точке при этом, конечно, используются диоды (см. рис).

Схема подключения «Логическое ИЛИ»

Замкнув контакт на «массу», пусть даже на короткое время, вы сразу вызовете срабатывание сигналки. Установите датчик объема, и вы защитите себя от угона «на все сто».

Каждый из активных датчиков снабжается разъемом, в котором один контакт является сигнальным (нормально разомкнут с «массой»). А при подключении «силовой массы» нужно заботиться о качестве электрического контакта, иначе схема начнет срабатывать «через раз».

Самостоятельное изготовление автомобильной сигналки

О подключении к сигналке датчиков, препятствующих совершению угона, говорилось в предыдущей главе. В некоторых авто установлены микрики, замыкаемые при закрытии двери, и тогда надо использовать дополнительное реле. Запомните: вам нужен один контакт, замкнутый на «массу» в момент тревоги. Еще понадобится секретка, то есть тумблер, включенный последовательно с сигнальным контактом. Тумблер позволит отключать защиту самому водителю. Если ее не выключить, звонки будут совершаться все время (с периодом 100 секунд).

Базовый вариант (самый сложный)

Посмотрите, как выглядит главный разъем телефона, если говорить о модели D520:

Схема разъема Motorola D520

Здесь вам понадобятся контакты питания (1 и 2), так что используйте отдельный разъем, установленный на корпусе. Чтобы добраться до платы с кнопками, корпус телефона разбирают. Надо припаять 3 провода к контактам кнопки «OK», а кнопочку «POWER» замыкают накоротко. АКБ обязательно изымают перед выполнением пайки. Дальше батарея не используется вообще.

Самодельная сигналка содержит в своей конструкции только распространенные элементы. Два провода (контакты «+» и «-») подключаются к разъему питания телефона, еще три – к кнопке «OK»:

Внешний вид детали BA2

Размещайте динамик рядом с трубкой мобильного аппарата. Вот варианты, как можно сделать:

1. Микрофон размещают в глушителе, но динамик не используют (тогда исключают транзистор VT4);
2. Второй вариант – динамик используется, но микрофон размещен в салоне.

Если микрофон не нужен вообще, исключается усилитель DA2, а заодно и пара транзисторов (VT3, VT4). Простая схема, таким образом, содержит два «полевика» и «логику». Дальше рассматривается, что нужно сделать, чтобы упростить схему еще больше.

Упрощение схемы в 2 раза

Наличие опции реагирования на звук снижает вероятность угона. Злоумышленнику не обязательно открывать дверь, чтобы попасть в салон обычно разбивают стекло. Купив внешний звуковой датчик, вы заметите – в нем используется менее простая схема, чем было рассмотрено. Чтобы избавиться от лишних деталей, есть смысл сделать следующее.

Стабилизатор постоянного тока 7805

Оцениваем результат со стороны

В свое время, когда иммобилайзеров еще не было, водители сами устанавливали в салон разнообразные секретки. Завести двигатель мог тот, кто знал, куда поднести магнит или где расположен тумблер. Но получается, что даже сам автовладелец должен был сделать слишком много движений, а иначе автомобиль оставался на месте. Технологии защиты развивались медленно, и предложить альтернативу никто не мог даже в 90-е.

От секреток не будет пользы, если об их наличии и месте расположения узнает злоумышленник. А вот иммобилайзер тоже препятствует запуску мотора, только управляется он не тумблером, а брелоком по радио. Сейчас выполнить подбор брелока почти невозможно, но грабберы используются, и иногда успешно. Впрочем, защищая от угона даже современный автомобиль, никто не запрещает использовать несколько решений.

Кнопка Valet современной сигнализации

Охранная сигнализация своими руками изготовляется за пару часов. А установить ее можно еще быстрее. Простая сигналка, конечно, не спасет от угона в 100% случаев. К тому же владелец должен будет переключать тумблер, как только окажется в салоне.

Если переключение не сделать, ждите обнуления баланса на вашем «D520». И все же, автомобиль сможет двигаться, даже если контакты SB1 не разомкнуты. Иммобилайзер, если он установлен, также не будет препятствовать движению. Получается, что рассмотренное решение – лучше, чем обычная секретка. Но его стоимость тоже выше.

Самодельная сигналка из Nokia

Простое GSM охранное устройство на PIC16F628A с электронным ключом типа Touch Memory

Описание оригинальной схемы.

Ссылка на первоисточник — Здесь

Доработка устройства для постановки с снятия сигнализации при помощи ключа — Touch Memory

ОПИСАНИЕ УСТРОЙСТВА

Устройство предназначено для охраны и наблюдения за удаленными объектами. Собрано оно на микроконтроллере PIC16F628A, который отсчитывает необходимые интервалы времени и управляет мобильным телефоном посредством AT команд. Кроме этого, есть функция дозвона до телефонных номеров из списка (не более 3), записанных в EEPROM PIC’a и возможность отправлять SMS. Устройство очень простое в изготовлении и налаживании.
Конструкция не является собственной разработкой — схема, прошивка и программа конфигурирования были взяты из Интернета.

Работает устройство следующим образом: после включения питания проверяется уровень на RA5. Если переключатель «запись конфигурации» замкнут, микроконтроллер переходит в режим установки параметров и ждет прихода информации с ПК.

В случае работы с телефоном, будет произведена инициализация телефона (команды ATE0, AT+CMGF=0, AT+CNMI=1,1,0,0,1) и после временной задержки (конфигурируется) устройство перейдет в дежурный режим — будет контролировать логические уровни на «Вход1» — «Вход4». В случае если они не совпадают с записанными ранее в EEPROM значениями, может быть произведена отправка SMS, дозвон, включение внешних сигнальных устройств (сирена, свет и т. д.). После этого в течение времени, определённого параметром «время восстановления», микроконтроллер не будет реагировать на изменение состояния датчика. Это время может быть установлено в пределах от 10 сек. до 2540 сек. (около 40 мин). Кроме этого, есть возможность настраивать временные задержки: перед процедурой дозвона и отправкой SMS, включением сигналов 1 и 2 (0-255 с).

Автор оригинальной схемы заложил возможность определения в любой момент состояние всех четырех датчиков. Для этого отправляется сообщение с текстом «stat» на номер SIM карты мобильного телефона используемого в составе GSM сигнализации. На практике у меня такого не получилось. Для сброса устройства, возможно, использовать в SMS текст «rst».

Для отображения режима работы служат светодиоды LED1 и LED2. При работе в режиме охраны (основной режим) светодиод D2 мигает с частотой один раз в 4 сек. Оба горящих светодиода обозначают готовность к записи конфигурации с компьютера. Оба немигающих светодиода означают повреждение данных в EEPROM (неверная конфигурация устройства). Вспышки светодиода LED2 с периодом в 0,5 сек говорят о попытке передачи AT команд после включения для конфигурирования мобильного телефона. Мигающий светодиод LED1 говорит о том, что после подачи питания ещё не прошло установленное время. LED2 горит непрерывно при взаимодействии контроллера с телефоном (попытка дозвона и отправка SMS).

В оригинальной схеме стабилитроны D3-D6 защищают входы микросхемы от превышения допустимого уровня напряжения. Ввиду особенностей выводов микроконтроллера, я не стал следовать авторской схеме, применив делители на резисторах.

Как для связи с телефоном, так и для связи с компьютером при установке параметров, служат линии «data rx»(7 вывод PIC) и «data tx” (8 вывод PIC). Скорость порта составляет 19200 бит/с. Напряжение питания микроконтроллера составляет номинальное напряжения питания мобильного телефона (до 4В). В принципе, в нескольких проверенных автором экземплярах устройство нормально работало даже от двух разряженных NiCd аккумуляторов (напряжение около 2В). Схемы разъемов для мобильных телефонов можно найти, например, на сайте www.pinouts.ru. В качестве примера приведем распиновку разъема для телефона Siemens S35, с которым и работает это устройство. Нам нужны только три контакта — (GND) соединяется с «-» источника питания, (DATA OUT) — подключается к «GSM TX» устройства, (DATA IN) к » GSM RX». Возможно возникновение некой путаницы в понятиях «RT, TX”. Если подключение не удаётся, рекомендую взаимно заменить линии RT, TX, это совсем не страшно.

Я подключал эти линии к мобильному телефону через резистор номиналом 1КОм. В некоторых моделях телефонов, работающий по умолчанию через USB, необходимо дополнительно замкнуть некий вывод разъема для перевода интерфейса в режим работы через СОМ-порт. Для подключения к компьютеру необходим преобразователь уровней RS-232 в TTL. Я исконно использую 2 элементарных КТ315 для этих целей, хотя можно, применить микросхему MAX232 или аналогичные. Печатную плату я не сооружал, ввиду элементарности схемы, все компоненты разместил на монтажной плате, соединения с оборотной стороны обычными проводами.

На разъём «Input» подключается: 3 входа контролируемых параметров (в оригинале их 4, 4-й я подключил на внешнее питание), корпус, питание (12В), вход блокирования работы PIC-контроллера — в период снятия с охраны необходимо было блокировать работу ПИК. Ввиду очень малого тока потребления ПИК-контроллера, его работа сохранялась даже от питания по шинам DataRX, DataTX. Я применил оптопару АОТ 101АС, которая своим выходом просто коротила вывод кварца, останавливая генерацию и тем самым блокируя работу МК. Автор в прошивке микроконтроллера использовал WDT (сторожевой таймер), благодаря этому, работа микропроцессора восстанавливалась при «отпускании» ноги кварца, программа микроконтроллера начинает исполняться сначала. Иного способа для остановки работы искать не стал. При подаче +12В на вывод «LOCK» работа микропроцессора останавливается.
Остальные параметры необходимо настроить в программе конфигурирования.

Немного измененный и доработанный вариант охранки предложил участник форума Maratt с форума сайта первоисточника. Суть изменения — улучшить сервисные качества охранного устройства ic develop, автор которого на вопросы не отвечает. Если нельзя изменить программу, попытаемся улучшить аппаратную часть.

Есть только одна версия прошивки контроллера PIC16F628A, так как автор исходники не опубликовал. Если телефон ведет себя не так, как описано, разбираться надо с телефоном. Левая часть схемы осталась без изменений.

Теперь про правую часть.

В сети был найден  проект  «автосторож с устройством считывания электронных ключей типа DS1990A», и просто добавлен в схему.

К сожалению ссылка на сайт автора не сохранилась, есть только схема, прошивка и бумажный вариант описания, с коррекцией для этой охранки.

Контроллер PIC12F675 обеспечивает считывание кода электронных ключей Touch Memory типа DS1990A фирмы Dallas Semiconductor, сравнение считанного ключа с информацией хранящейся в памяти, и выдачу сигнала управления.

Считывание серийного номера происходит при кратковременном касании электронного ключа к считывающему устройству контроллера. Контроллер снабжен световой индикацией режимов работы.

Количество хранящихся в памяти ключей, не более 20. Тактирование контроллера осуществляется от внутреннего тактового генератора частотой 4 МГц

К порту GPIO5 (вывод 2) микроконтроллера подключен светодиод «Режим», индицирующий работу контроллера электронного замка. Резистор R1 задает ток, протекающий через светодиод.

К порту GPIO4 (вывод 3) микроконтроллера подключен считыватель электронных ключей. Как уже упоминалось, обмен данными и командами между микроконтроллером D1 и электронным ключем, подключенным к считывателю, происходит с помощью однопроводного интерфейса 1-Wire. Резистор 4,7К является нагрузочным резистором для линии интерфейса 1-Wire (Обычный одножильный провод в оплетке). Резистор 150 ом и стабилитрон 4V7 защищают порт микроконтроллера от повышенного напряжения (статического и любого другого).

К порту GPIO3 (вывод 4) микроконтроллера подключена кнопка Прог ключей. С помощью нажатия этой кнопки производится запись ключа в память микроконтроллера, а также стирание всех ключей. Резистор 4,7К формирует напряжение высокого уровня на выводе 4 микроконтроллера. А нажатием на кнопку Прог ключей формируется напряжение низкого уровня.

Порт GPIO2 (вывод 5) микроконтроллера меняет свое состояние в зависимости от режима (снято с охраны -1, на охране -0)

Для записи первого или последующих ключей необходимо после подачи питания коснуться считывателя электронным ключем и нажать на кнопку Прог ключей. После четырех коротких вспышек светодиода «Режим» произойдет запоминание серийного номера в памяти микроконтроллера. Если память микроконтроллера полностью заполнится, то это будет оповещено четырьмя световыми сигналами. Вспышки светодиода будут более медленными, чем при записи ключа в память микроконтроллера.

Для стирания сразу всех ключей, хранящихся в памяти, необходимо выключить питание контроллера электронного замка, нажать на кнопку и подать на устройство питание, удерживая кнопку примерно 4 — 6 секунд, до появления серии коротких вспышек светодиода «Режим». Количество вспышек светодиода определяется количеством записанных в память электронных ключей (на стирание каждого ключа будет четыре коротких вспышки светодиода). После этого можно отпускать кнопку и устройство перейдет в нормальный режим работы. Но при этом перед пользованием необходимо записать в память микроконтроллера серийный номер хотя бы одного ключа.

Описание работы

При подаче питания контроллер после инициализации входит в режим проверки подключения электронного ключа. Светодиод «Режим» после включения питания начинает мигать, указывая на то, что устройство находится в режиме охраны, на выходе контроллера низкий лог уровень который не влияет на работу генератора. При касании считывателя контроллера электронным ключем, серийный номер которого хранится в памяти микроконтроллера, светодиод моргнет два раза. На выходе контроллера появится высокий уровень который заблокирует работу генератора. Светодиод «Режим» при этом будет светится постоянно, указывая о режиме снято с охраны.

При повторном касании электронного ключа считывателя произойдет постановка на охрану, и светодиод перейдет в режим мигания.

Внимание! После выключения питания устройство переходит в режим охраны!

Мой вариант исполнения охранки:

Разумеется, что повторяя данную схему, всегда сталкиваешься с подводными камнями. Были они и у меня. Для начала я определился по какой схеме буду собирать охранку и не прогадал – схема и печатка  с дополнительной платой питания оказалась очень практичной конструкцией.

Схема охранного устройства:

Рис. 1 — Принципиальная схема простого GSM охранного устройства на PIC16F628A с электронным ключом типа Touch Memory

Устройство питания и сигнализации для простого охранного устройства.

Схема блока питания для охранного устройства:

 Рис. 2 — СХЕМА принципиальная Схема блока питания для охранного устройства

К контактам разъема Х1 подключается вторичная обмотка сетевого трансформатора. На контактах разъема Х2 должно быть напряжение 16-18в.

Разъемы Х2 и Х3 предназначены для подключения узла (выделенного красным цветом) в состав которого входит:

1.Зарядное устройство,

2.аккумулятор 12в.

3. Устройство защиты аккумулятора от полного разряда.

При установке охранного устройства в месте, где нет сетевого напряжения, к разъему Х3 подключается заряженный аккумулятор.

На транзисторе VT1 собран ключ для коммутации звуковой сигнализации- зуммера на 12вольт со встроенным генератором подключенного к разъему Х5. К разъему Х4 (Сигнал1) подключается одноименный выход сигналки. Для более мощного устройства, например автономной сирены, к разъему Х5 можно подключить реле, которое будет коммутировать это устройство.

На транзисторе VT2 собран ключ для коммутации встроенного (паяется на плату) или выносного зуммера (подключается к разъему Х8) с напряжением питания 5в. Разъем Х6 (Сигнал2) подключается к одноименному выходу сигналки. Вход Сигнал3 (разъем Х7) можно подключить к 6 выводу PIC12F675 или использовать по своему усмотрению.

На микросхеме VR1 собран стабилизатор напряжения с выходным напряжением 3,0в. К его выходу Х9 подключаем вход питания сигналки. При этом напряжении контроллеры PIC16F628A и  PIC12F675 работают стабильно, а сигналы RX TX согласованны по уровням с телефоном или модемом.

На микросхеме VR2 собран стабилизатор напряжения с выходным напряжением 4,2в. К выходу которого подключается модем или телефон. Это номинальное напряжение питания модуля SIM300D. Для питания телефона нужно снизить это напряжение до 3,7в, уменьшив сопротивление резистора 560*.На выходе стабилизатора есть делитель напряжения, средняя точка которого выведена на разъем Х10. Делитель имитирует сигнал с терморезистора аккумулятора сотового телефона. При подключении контактов Х10 вместо аккумулятора телефон будет работать от стабилизатора. Для некоторых моделей телефонов может потребоваться подбор резисторов делителя.

Изготовление печатной платы показывать не буду, так как это уже тривиально, сразу покажу результат работы.

С монтажом деталей:

Рис.3 — Плата GSM сигнализации своими руками — с монтажом деталей лицевая и обратная сторона.

Рис. 4 — Обратная сторона платы GSM сигнализации

Блок питания для сигнализации в готовом виде:

Рис. 5 — Готовая плата блока питания со стороны деталей

Рис. 6 — Плата блока питания с обратной стороны

Сильно изощряться не стал и использовал корпус от блока питания компьютера. Корпус с вмонтированным трансформатором можно увидеть на рисунках ниже:

Тут не показано, но слева от гнезда питания при помощи болтов и гаек была прикручена клемная полоска.

Рис. 7 — корпус устройства.

Чтобы закрыть дырку от кулера я вырезал из ДСП форменный кусок и смонтировал на него прижимное кольцо от транзистора — «считыватель» для электронного ключа. Вывел пару светодиодов для визуального контроля работы устройства.

Рис. 8 — Закрывающая дырку от вентилятора деталь корпуса устройства.

Вырезанный кусок ДСП я приклеил при помощи термоклея. На задней панели железного корпуса я вывел клемную колодку, к ней подключил выводы датчиков и сисирены. Питания к трансформатору подводится по стандартному кабелю от блока питания.

Телефон Siemens А60 подключил по стандартному разъему

Рис.9 — Штекер для мобильного

Распиновка штекера Совпадает с любым х55/х60/х65. Исключений пока два — ST55/ST60.

1 — +U
2 — Gnd
3 — Tx
4 — Rx
5 — CTS
6 — RTS
7 — DCD
8 — звук левый
9 — звук общий
10 — звук правый
11 — земля микрофона
12 — микрофон

В соответствии с распиновкой необходимо припаять провода к плате и питанию.

Рис. 10 — Соединение двух плат ( Блака питания и GSM сигнализации)

Затем все было настроено и помещено в корпус. Устройство было установлено для охраны загородного дома. Дабы исключить возможность отключения сигнализации злоумышленником, я исопльзовал старый бесперебойный блок питания. Это позволило решить проблему работы стройства при отсутствии сетевого питния. В качестве датчиков использовал герконы и датчик разбития стекла.

Рис. 11 — Преобразователь уровней RS-232 в TTL (транзисторно-транзисторная логика)

Готовое устройство выглядит так:

Рис. 12 — Преобразователь уровней RS-232 — TTL на транзисторах

Собственно выводы с коробки — общий, RX, TX, и одиночный (молочного цвета) провод из коробки — «+».

Очень важно!! — После сборки устройства настроить при помощи программы!

Теперь несколько слов о настройке устройства.

Для установки параметров контроллера с ПК автором была написана несложная программа. При работе в режиме программирования, конфигурация записывается в память микроконтроллера. Также можно использовать файл конфигурации для создания двоичного образа EEPROM, который затем записывается при помощи программатора в микросхему.

Для записи параметров используется преобразователь уровней RS-232 — TTL на транзистора. Подключаем преобразователь к COM порту компьютера, выводы RХ и TX к плате соответственно (RX- 7 нога микроконтроллера, TX — 8 нога микроконтроллера) подключаем общий провод преобразователя к общей дорожке платы. Подаем +5в через резисторы к преобразователю, как показано на рис. 11, от источника питания.

[tip]Для записи параметров в микроконтроллер следует перед подачей питания на все охранное устройство дополнительно нажать кнопку возле микроконтроллера, она отвечает за начало записи. Держать нажатой в течении всего процесса записи параметров через программу. Процесс записи проходит достаточно быстро, палец не устанет  ? [/tip]

Подключаем питание платы охранки. Открывает программу, выбираем порт, нажимаем — «ЗАПИСАТЬ» — готово.

Прописывать параметры в соответствующих окнах программы следует до того, как вы решили запрограммировать их, потому как сложно будет держать одним пальцем нажатой кнопку программирования, а другим набирать телефоны, менять время работы и др.

Если кто не знает «Параметры» — это номера телефонов на которые будет звонить сигнализация, также время работы сирены и длительность дозвона и др. В программе все подписано и интуитивно понятно.

Рис. 13 — Интерфейс программы для прошивки конфигурации в контроллер.

 Варианты реализации:

Вариант корпуса для сигнализации. Использован корпус для автоматов. Очень удобная и практическая конструкция. Внутрь влезло все, что необходимо.

Сзади есть достаточное количество отверстий для крепления, чтобы смонтировать сигнализацию на любую поверхность.

Внутри щитка видно, что все поместилось очень хорошо. Что касается платы блока питания — ее нет. Все запитывается от 5 вольтового источника питания от зарядки.

Ну вот собственно общий вид сигнализации — лицевая сторона.

[tip]

Скачать печатную плату:

Печатная плата в .lay  и описание для GSM сигнализации с считывателем ключей- скачать

Печатная плата  в .lay и описание для блока питания — скачать

Файл прошивки для PIC16F628A — Скачать

Файл прошивки для считывателя ключей PIC12F675 — Скачать

Скачать программу для настройки устройства easy conf — Скачать

Программа для открытия файлов в формате .lay — Тут

Обсудить статью на форуме

[/tip]
