Gsm сигнализация с камерой и датчиком движения своими руками

Сигнализация из мобильного телефона своими руками

Сигнализация своими руками из мобильного телефона. Всё просто.

Самая простая сигнализация для дома, дачи, гаража — своими руками Лайфхак GSM alarm HC-SR501 Arduino

GSM-сигнализации уверенно занимают лидирующие позиции на потребительском рынке среди средств охраны недвижимого имущества. Такого типа комплексы эффективно используются для защиты от взломов и краж квартир, дач, коттеджей, гаражей офисов и пр. Высокая популярность таких систем охраны обусловлена их функциональностью, высоким уровнем обеспечиваемой безопасности, устойчивостью к различным электронным устройствам, отключающим сигнализации, а также простоте монтажных работ. Установка GSM сигнализации своими руками может быть проведена каждым, кто хоть немного разбирается в электромонтажных работах.

Необходимые компоненты для GSM сигнализации

Какие виды бывают и где используются?

Для обеспечения охраны недвижимости может проводиться установка GSM сигнализации двух типов – проводные и беспроводные. В устройствах первого типа по кабельной линии передается как сигнал от охранного датчика, так и питание к его чувствительным сенсорам. Такого типа охранные системы являются более сложными в установке, поскольку требуют скрытой прокладки кабельной трассы, соединяющей датчики с центральным модулем управления.

Беспроводные сигнализации предусматривают использование датчиков, которые связываются с центральным модулем посредством радиоканала, на частоту которого они настроены. Питание для функционирования таких устройств подается от аккумуляторов или батареек, которые следует периодически подзаряжать и заменять.

Еще можно установить GSM сигнализацию, которая является полностью автономным устройством, владеющем в своем составе и чувствительным датчиком и электронным блоком управления. Такого типа охранные приборы эффективны в тех случаях, когда следует обеспечить охрану определенной небольшой зоны.

В основном GSM-сигнализации устанавливают:

в квартирах и частных домах;
на дачах и коттеджах;
в гаражах;
в офисных помещениях;
на предприятиях;
в складских помещениях и магазинах;
в отделениях банков и коммерческих учреждениях.

Отличительной особенностью современных GSM-сигнализаций является то, что кроме охранных датчиков они могут поддерживать работу и с датчиками пожарной охраны, а также температурными сенсорами, устройствами контроля утечек газа, воды, появления дыма. Благодаря этому расширяется спектр возможностей и практического применения GSM-систем.

Какие компоненты будут необходимы для установки?

Качественный монтаж сигнализации во многом зависит от правильного проекта, который следует создать, чтобы определиться с местами установки охранных датчиков в наиболее опасных зонах, их типом и количеством.

Практически все требуемые элементы для надежной фиксации отдельных устройств сигнализации присутствуют в ее комплектации. Дополнительно могут потребоваться некоторые инструменты и расходные материалы. К таким относятся:

набор плоских и фигурных отверток;
плоскогубцы;
канцелярский нож и инструмент для снятия изоляции с кабеля;
изолента (для маркировки кабелей может понадобиться лента разного цвета);
паяльник и материал для пайки;
мультиметр.

Установка GSM сигнализации своими руками

После приобретения комплекта сигнализации и всех дополнительных датчиков, а также наличия требуемого комплекта инструментов можно приступать непосредственно к монтажу устройств охранной системы в квартире или на даче. Установка сигнализации с GSM модулем предусматривает несколько этапов.

Изначально проводится настройка электронного блока сигнализации на возможность передачи сигналов через сотовую связь. Для этого следует установить Sim-карту одного из операторов сотовой связи в соответствующий слот электронного блока, если он владеет встроенным GSM-модулем. Если используется внешние устройство, то перед этим проводится установка GSM модуля в центральный блок управления.

Важно!

Sim-карта должна быть предварительно активированной. Эту процедуру можно произвести в месте ее приобретения или используя свой мобильный телефон. Также следует удалить PIN-код с «симки» – для этого также потребуется использование телефона. Чтобы с картой можно было работать, нужно предварительно пополнить на ней баланс финансовых средств.

После завершения процедур с картой производится подключение звуковой сирены и включение GSM-модуля с помощью специального тумблера на корпусе устройства. Для подачи питания используется специальный сетевой адаптер, идущий в комплектации сигнализации. После того, как будет подано питание к электронному блоку, GSM-модуль начнет поиск сотовой сети, о чем будут свидетельствовать мигающие светодиоды. Как только сеть будут найдена, прозвучит звуковой сигнал.

Далее установка GSM сигнализаций в доме предусматривает настройку номеров телефонов, на которые будут отсылаться предупредительные сигналы об опасности. Для этого на Sim-карту GSM-модуля следует отправить СМС-сообщение определенного формата с номером, на который будет осуществляться отправка СМС и дозвон в случае срабатывания сигнализации. Аналогично можно настроить и другие номера, на которые также будет приходить информация об опасности. Завершив настройку карты электронный блок и сигнализацию можно установить в том месте, где они должны быть по составленному проекту.

Установка охранных датчиков

После этого производится установка охранных датчиков. В зависимости от их типа они устанавливаются на двери, окна (датчики открытия, вибрации, звуковые сенсоры), оконные стекла (датчики разбиения), стены и потолок (датчики движения). При расположении датчиков движения следует следить, чтобы на них не воздействовали устройства, генерирующие тепловое излучение, а также не происходило перекрытие активной области чувствительных сенсоров.

Если используются радиодатчики, нужно произвести их сопряжение с электронным блоком, прописав для каждого из них охранную зону. Аналогичная процедура производится и для датчиков проводного типа, только в этом случае применяется кабельная магистраль, с помощью которой датчик в определенной зоне подключается к соответствующему интерфейсу на электронном блоке. Каждый установленный датчик должен быть привязан к своей зоне. В дальнейшем, при поступлении сигнала срабатывания чувствительного сенсора, в сообщении будет указана зона, где сработал датчик и его тип. Это позволит быстро принять требуемые меры, чтобы нейтрализовать опасность.

Проблемы при установке

Установка GSM сигнализации своими руками является достаточно простой процедурой. Но порой случается так, что сигнализация отказывается работать.

Одной из основных проблем, с которой чаще всего сталкиваются, устанавливая GSM сигнализацию, является то, что встроенный модуль «не видит» SIM-карту. Порой это случается из-за того, что GSM-модуль и карта не соответствуют друг другу по поддерживаемым стандартам связи. Чтобы исключить такую ситуацию, следует детально ознакомиться с технической документацией сигнализации. Это позволит впоследствии правильно подобрать СИМ-карту под имеющийся GSM-модуль.

Выводы

Установка GSM сигнализации на даче, в квартире или гараже позволит обеспечить требуемый уровень охраны объекта и исключить кражу с него ценных вещей. Благодаря использованию сотовых сетей информация о срабатывании охранных датчиков может передаваться моментально в любую точку, где есть покрытие мобильной связи. Благодаря возможностям работы с различными функциональными датчиками GSM-устройства могут эффективно внедряться в системы типа «умный дом». Учитывая все это можно сделать выводы, что GSM-системы на сегодня являются одними из лучших охранных инструментов для недвижимости.

Источник

Сигнализация в нашем магазине
Купить GSM сигнализацию
Купить датчик движения
Купить геркон
Купить блок питания как в видео
В данном видео уроке я покажу как к китайской GSM сигнализации подключить проводные датчики. А именно такие датчики сигнализации как геркон и датчик присутствия(движения). Подключение проводных датчиков к вашей GSM сигнализации обеспечит большую защиту вашей квартиры и дачи, и сделает невозможным глушение частоты и отключение сигнализации за принципом показанным в видео

Смотрите так же
обзор блока питания как в видео
настройка GSM сигнализации ч.1
настройка GSM сигнализации ч.2
настройка IP WI-FI видеокамеры наблюдения

144 комментариев

Источник

Речь идёт о применении такой схемы установки охранной сигнализации, при которой в соответствующей ситуации в автоматическом режиме будет послано уведомление на мобильный телефон. Рынок предлагает множество такого рода решений.

Как правило, речь идёт об установке комплекса различных охранных датчиков, которые подадут сигнал в случае постороннего проникновения.

В качестве используемых датчиков могут быть применены:

датчики движения;
датчики открытия дверей;
датчики открытия окон;
датчики задымления, распространения угарного газа;
датчики затопления;
датчики утечки газа;
датчики контроля периметра;
другие датчики.

Отметим, что система сигнализации занимается не только противодействием незаконному проникновению, но может также решать и другие задачи (ранее предупреждение о пожаре, затоплении, утечке газа или другие вопросы).

Могут быть установлены один или два пульта управления, связь с охранной фирмой для вызова её сотрудников.

Некоторые GSM системы могут быть дополнены функциями, которые относятся не к охранным функциям, а к системе «Умный дом».
В этом случае через свой мобильный телефон можно включать или выключать те или иные электроприборы в доме.

Также могут быть дополнительно предусмотрены системы привлечения внимания (например, сирена или специальный прожектор).

Система может быть снабжена пультом дистанционного управления.

Особенностью такого рода сигнализации является то, что в наиболее простом её варианте она может быть изготовлена самостоятельно. Такой выбор выглядит обоснованным, когда речь идёт об охране гаража или личного автомобиля.

Принцип работы

Предоставляется специальное компактное управляющее устройство, которое фактически является приёмным и передающим устройством, которое подключено к системе мобильной связи и имеет свою сим-карту и, соответственно, телефонный номер.

Для включения или выключения системы сигнализации ей посылают смс-сообщение строго определённого вида.
При наступлении определённых событий с этого же номера отправляется сообщение с информацией о происшедшем.

Как правило, оповещаются от одного до трёх мобильных телефонов, в зависимости от типа охранной системы.

К управляющему устройству подключаются различные охранные датчики. Само их подключение может осуществляться как при помощи проводов, так и беспроводным способом.

Как изготовить и установить GSM сигнализацию самостоятельно

Конечно, в таком случае речь идёт о выполнении основных функций. Тем не менее, сделанная таким образом система является хотя простой, но, при этом достаточно надёжной охранной системой.

Необходимые материалы и инструменты

Для того чтобы начать работу, необходимы следующие составные части.

Основным элементом собираемой схемы является старый мобильный телефон.
Он должен быть обязательно кнопочный. Сенсорный для наших целей не подойдёт. Также он должен обладать таким свойством, что в нём должен быть предусмотрен сокращённый набор номера.
Нужно приготовить паяльник.
Было бы полезно, если бы вы уже имели навыки работы с этим инструментом.
Геркон.
Что здесь имеется в виду. Так называется переключатель, который размыкает электрическую цепь под воздействием магнитного поля и замыкает в том случае, когда это воздействие прекращается.
Магнит.
Он нужен для воздействия на геркон.
Провода.
Обычный выключатель.

Как установить эту систему

Прежде всего надо установить сокращённый набор номера
(имеется в виду тот номер, на который должно быть послано уведомление).
Далее нужно подготовить клавиатуру.
Для этого снимаем верхний слой и припаиваем проводки, к используемой для краткого набора клавише таким образом, чтобы при прохождении тока выполнялась имитация нажатия соответствующей клавиши.
Речь идёт здесь вот о чём. При нажатии на кнопку замыкаются контакты и происходит срабатывание кнопки.
Если к обоим контактам припаять по проводу и соединить эти проводки где-то вне телефона, то это приведёт к такому же эффекту, как и нажатие кнопки (будет набран запрограммированный номер и вы получите сигнал от охранной системы).
Устанавливаем геркон на дверную раму,
а магнит на то место на дверном полотне, которое при закрытии будет к нему прилегать. Проведём провода к геркону. Таким образом, при открытии двери сработает геркон и произойдёт соответствующий звонок.
Нужно установить выключатель на одном из этих проводов.
Ведь система должна срабатывать в тот промежуток времени, когда это нужно. В другое время всё должно быть отключено.
Не забываем и то, что телефон будет постепенно разряжаться.
Поэтому сделаем так, чтобы он постоянно подзаряжался при помощи своей зарядки, которая пусть будет постоянно подключена в сеть.
Не забываем о том, что хотя мы изготавливаем систему самостоятельно, но, аналогично цепи, присоединяющей геркон можно поставить промышленно сделанный контроллер
с подсоединёнными к нему разнообразными датчиками. При желании, это способно существенно увеличить защитный потенциал такой охранной системы.

Некоторые дополнительные замечания

Работа с кнопками может быть более изощрённой. Так, можно аналогичным образом воздействуя на кнопки, осуществлять включение или выключение телефона с целью экономии электроэнергии. Этот момент может быть актуальным в такой ситуации, когда невозможно обеспечить постоянную подзарядку телефона. Например, в гараже или при установке охранной системы в автомобиль.

Нежелательно использовать такую сим-карту, на которую могут позвонить.

Расскажем подробнее о подключении к кнопкам. Выглядит это следующим образом. На первом рисунке показана поверхность при снятии внешней оболочки клавиатуры.

Показано то, как это будет выглядеть, если посмотреть сверху.
Далее мы видим серебристые металлические колпачки напротив каждой кнопки. Они обеспечивают прохождение тока при нажатии клавиши. Припаиваем один провод к кольцевому контакту, другой — к основе. Затем всё собираем обратно. Подключение проводов выполнено.

Датчики здесь можно использовать не только те, которые действуют на основе геркона. Главный принцип здесь состоит в том, чтобы в результате нарушения безопасности происходило замыкание соответствующей цепи. Речь может идти даже о разного рода простых механических устройствах, подходящих для данной цели.

Эффективность

Конечно, простота и дешевизна установки обуславливают недостаточную степень эффективности такого рода систем. Но всё же в некоторых случаях они могут быть полезными и незаменимыми.

В любом случае, устройство сигнализации — это лучше, чем вообще отсутствие какой-либо охраны.
К тому же при некоторых применениях (охрана гаража, например) эта степень безопасности может быть вполне достаточной.

Установка охранной сигнализации GSM на даче, в гараже или частном доме позволяет обеспечить безопасность и сохранность имущества. Управление осуществляется посредством телефона, а для монтажа своими руками нужно освоить все особенности системы.

Принцип действия GSM-сигнализации

GSM сигнализация представляет собой комплекс устройств, которые взаимосвязаны между собой сетью GSM и взаимодействуют посредством сигнала. Элементы комплекса устанавливают на объекте, а управление и получение сигналов осуществляется с помощью стационарного или мобильного телефона, находящегося у владельца. Так можно получать тревожные оповещения о проникновении на охраняемый объект посторонних людей. По этому же принципу осуществляется и управление системой, но для этого нужно с телефона отправить необходимый сигнал. В результате этого на объекте можно активировать работу систем пожаротушения, управлять электронными замками и другими элементами.

Сфера применения охранной системы

Охранные системы, работающие по сети GSM, разнообразные и широко применяются в частных домах, гаражах, дачах. Эффективно использование сигнализации для автомобилей, но такая система существенно отличается от комплекса для объектов недвижимости. Небольшие удалённые склады, производственные помещения или другие сооружения легко оснастить подобными приборами. Функциональная сигнализация позволяет своевременно отреагировать на возгорание или порчу имущества, предотвратить иные неприятные действия злоумышленников.

Приборы в зависимости от модели выполняют следующие функции:

обеспечение пожарной безопасности дачи, гаража или иного объекта;
контроль наличия электроэнергии в сети;
контроль протечек и перекрытие водопроводных клапанов;
контроль утечки газопровода и перекрытие системы;
активация сирены, а также отопления или полива на участке;
прослушивание помещения;
управление температурой в помещении.

В комплекс устройств можно включать различные датчики, например, для контроля целостности оконных стёкол или датчики задымления. Это позволяет варьировать функциональность охранной системы. Поэтому комплекс GSM оптимален не только для дачи, гаража или частного дома, но и используется для теплиц, строящихся частных объектов и других конструкций.

Компоненты устройства для дома и дачи

Простой вариант сигнализации не предполагает наличие сложных приборов, что позволяет создать систему охраны самостоятельно. При этом необходимо понимание принципа действия всего комплекса. В результате можно своими руками создать эффективную GSM сигнализацию для дачи или гаража. Так легко избежать затрат на приобретение дорогостоящего оборудования.

Для сигнализации понадобятся следующие компоненты:

простой кнопочный мобильный телефон в рабочем состоянии;
готовый датчик или геркон+магнит;
выключатель;
монтажный провод;
паяльник и припой;
сим-карта.

Сборка системы своими руками

Комплекс охранной системы предполагает наличие блока управления с выходами для датчиков и оповещателей. Возникновение чрезвычайных ситуаций приводит в действие команды, которые предварительно программируются. Например, при нарушении целостности оконных стёкол в доме система способна отправить СМС-сообщение владельцу. Прослушивание всего происходящего в доме возможно также при звонке на блок, находящийся в охраняемом доме.

Предварительно нужно определить датчики какого типа нужны на объекте.
Востребованы устройства, определяющие повреждения оконных стёкол, а также чувствительные к задымлению и повышению температуры воздуха. На входную двери также устанавливают специальные датчики движения. После определения типов устройств подбирается место их расположения.

Комплекс работ включает в себя следующие этапы:

Видео: сигнализация с датчиком движения

Простая система с минимумом деталей удобна, но более эффективна сигнализация, реагирующая на движения. Систему легко создать своими руками, а видеорекомендации позволяют освоить процесс работы.

Система с реле времени

Схемы GSM сигнализация с реле времени различны, но простые варианты легко создать своими руками. При этом реле необходимо для звучания сирены, а в конструкции могут присутствовать как два, так и один такой элемент. В первом случае одно реле активирует звуковое оповещение, а другой элемент отключает его по истечении установленного временного промежутка. Элемент имеет две группы контактов. Если присутствует одно реле, отключение осуществляется вручную, то есть кнопкой отключения сигнализации.

Видеоинструкция по созданию реле времени

GSM сигнализация, оснащённая реле времени, является функциональной и удобной. Освоить правила и принцип действия реле позволяет видео, в котором представлены особенности монтажа.

Недостатки самодельной системы

Простая сборка, экономичность, лёгкое управление и возможность увеличения функциональности являются преимуществами самодельной сигнализации для дачи, гаража или частного дома. Система не лишена недостатков, которые выражены в следующем:

лёгкая блокировка сигнализации посторонними лицами;
сбои в работе возникают довольно часто;
большой набор функций требует правильного монтажа каждого элемента;
сложная система требует тщательного планирования.

Отзывы специалистов

Мнения специалистов по поводу эффективности самодельных устройств различны. Важное значение имеет месторасположения объекта, а также тип системы. Наличие сирены часто делает сигнализацию методом отпугивания злоумышленников, но перед созданием системы стоит учесть и отзывы специалистов. Комментарии по поводу эффективности самодельных устройств малочисленны, но содержат некоторые ключевые моменты.

При установке сигнализации в квартире с домашними животными стоит учесть отзывы специалистов:

Проект для самодельных устройств: да или нет?

Необходимость создания проекта при монтаже самодельной GSM сигнализации отсутствует. Обусловлено это тем, что система включает в себя минимальное количество элементов, которые легко соединяются и взаимодействуют друг с другом. При этом стоит определить месторасположения основного блока, а также зоны размещения всех датчиков. Схематичное изображение всей системы позволяет быстро сделать сигнализацию своими руками.

Лазерная сигнализация

Самодельная лазерная сигнализация представляет собой эффективную охранную систему, которая проста в управлении. При этом используются более сложные компоненты, чем для сигнализации GSM. Например, необходимы лазерный источник, резисторы и другие элементы. Принцип действия такой охранной системы заключается в том, что при прерывании лазерного луча напряжение на одном из выводов падает ниже опорного напряжения на другом выводе. При этом на выходе первого операционного усилителя возрастает степень напряжения, а полученный импульс может использоваться для включения сирены, прожектора и других устройств.

Выбор схемы

Сигнализация, действие которой основано на лазерном луче, создаётся по схеме. Существует множество вариантов различной сложности. Выбор зависит от навыков в области электроники. Например, эффективна система с таймером довольно проста и активно применяется для охраны частных объектов.

Создание системы

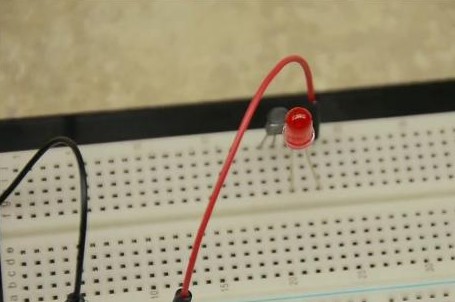

Для монтажа лазерной сигнализации своими руками необходимо подготовить тиристор BT169, лазер, светодиодную лампочку, конденсатор, резисторы 47k, фоторезистор или LDR. Монтаж включает в себя следующие этапы работ:

Плюсы и минусы

Лазерная сигнализация отличается такими преимуществами, как эффективность, большой радиус действия, надёжность и оперативное реагирование на чрезвычайные ситуации. Для создания своими руками системы необходимы простые элементы, которые легко приобрести. Источник лазерного луча представляет собой обычную указку, которая даёт луч красного или другого цвета. Готовое устройство делает процесс сборки простым.

Сигнализация имеет такие недостатки, как сложность схемы сборки, требующая знаний и навыков в области электроники. Дополнительные элементы в виде таймера или других приспособлений важно правильно монтировать и подключить к системе.

Видео: монтаж лазерной сигнализации

Подробные видеоинструкции позволяют освоить все особенности самостоятельной сборки. При этом сигнализация будет экономичной, качественной и эффективной в применении.

Охранная система GSM или лазерный комплекс позволяют обеспечить сохранность имущества и безопасность объекта. Для дачи или гаража легко создать систему своими руками, но важно соблюдать правила монтажа и использовать качественные компоненты.

Охранные системы и системы сигнализаций усовершенствуются с каждым днем, а необходимость в них только растет. Как растут и цены на новые модели. Если брать среднюю охранную систему и рассматривать ее в качестве претендента на установку в дом, на дачу или в гараж, то вписаться в 20-30 тысяч рублей будет невероятно сложно. Между тем, есть возможность смастерить сигнализацию самостоятельно из старого хлама, который есть у каждого в доме. Это будет полностью работоспособная система оповещения о несанкционированном проникновении или дополнение к уже установленной системе.

Что такое GSM-сигнализация

Для начала стоит разобраться в типах сигнализаций и принципах их работы. Вполне возможно, что мы выберем среди них наиболее оптимальный вариант для определенного объекта. К примеру, если необходимо защитить от взлома дачу на отшибе дачного поселка, то сама по себе звуковая сигнализация здесь мало чем поможет.

Ставить дом под пультовую охрану — эффективно, но дорого. А вот GSM сигнализация своими руками из телефона как раз и будет идеальным вариантом в таком случае.

Виды охранных систем

В принципе, сегодня наиболее распространены тои типа охранных систем:

Датчики — глаза и уши охранной системы

Каждая из этих систем имеет смысл только тогда, когда сможет отреагировать на проникновение, нарушение целостности дверей, окон, стен, на наличие движения в охраняемой территории. А для этого необходимы датчики, которых есть несколько. Самый дорогой и не самый надежный — ультразвуковой датчик. Он фиксирует нарушителя достаточно точно и точно, но только в том случае, если нет помех. А этого никто гарантировать не может. К тому же такие датчики стоят довольно дорого и сложны в установке и настройке.

Магнитный датчик — самый популярный, простой и надежный. Он представляет собой магнит, размещаемый на двери или на окне, и геркон, который при контакте с магнитом находится в замкнутом состоянии. Как только магнит выходит из зоны видимости геркона, геркон размыкается, подавая сигнал системе оповещения. Существуют также инфракрасные датчики движения. При нарушении целостности ИК луча, система срабатывает. У таких датчиков высокий процент ложных включений, поскольку реагировать они могут на любое движение или вибрацию. Иногда можно встретить вибрационные датчики, реагирующие на наличие вибрации при попытке разрушении ворот, дверей или стены.

Простейшим датчиком открытия дверей может быть вообще копеечная конструкция — это группа контактов, закрепленная на двери или на дверных петлях. При открывании дверей хотя бы наполовину, контакты замыкаются, GSM-система активируется и владелец получает вызов на мобильный телефон. Эффективнее всего, конечно, установить не один, а несколько датчиков, закоммутировав их при помощи специального GSM-контроллера, показанного на фото ниже.

Принцип работы GSM сигнализации

Принцип действия GSM-системы для дома или для гаража прост и понятен. В качестве активной системы будет использоваться любой мобильный телефон, который уже отслужил свое. Наша задача — заставить его позвонить хозяину при срабатывании датчика, но для этого необходимо, чтобы баланс на карточке, установленной в телефон-сигнализацию, был положительным, а сам телефон находился в зоне работы мобильного оператора.

Для того чтобы собрать GSM сигнализацию своими руками, не понадобится никаких особенных знаний и сложного инструмента. Каждый, кто хотя бы раз в жизни держал в руках паяльник, может собрать такую систему. Вот перечень основных инструментов и приспособлений для сборки сигналки из мобильника:

старый, но рабочий мобильный телефон;
геркон и магнит, которые будут датчиком открывания дверей;
паяльник и набор для пайки — припой, канифоль, флюс;
обычный бытовой выключатель;
зарядное устройство для телефона;
изолента, мультиметр, провода.

Как собрать сигнализацию из телефона

Для начала нужно внести изменения в конструкцию старого телефона. Небольшие, но они нужны. Для начала набора номера хозяина, как правило, используется стандартная клавиша зеленого цвета. Вводится нужный номер и при каждом последующем нажатии на кнопку вызова, не телефон хозяина будет поступать звонок. Кнопка будет срабатывать путем замыкания контактов. Для этого достаточно снять клавиатуру с телефона и припаять два провода к контактам кнопки совершения вызова, как показано на фото.

Фактически, система уже в рабочем состоянии. Осталось спрятать датчик открытия дверей, провести от него провод к мобильному телефону, к тем двум контактам на клавише вызова. Сам телефон устанавливается в неприметном месте, провода также желательно спрятать, а блок питания, зарядное устройство для телефона, подключить к сети. Прелесть простой системы в том, что она не будет терять работоспособности даже при отсутствии тока в сети — аккумулятор у мобильного телефона сможет выдержать без подзарядки довольно долго.

У такой системы есть, конечно, и свои минусы. Дело в том, что для срабатывания ей необходимо несколько секунд, то есть именно то время, которое необходимо мобильному телефону для совершения вызова. Этот недостаток критичным назвать нельзя, поэтому в принципе, система полностью работоспособна и может быть использована для дома, для дачи, для гаража, как основная или же как дополнительная GSM-система, дублирующая автономную, уже установленную.

Мы надеемся, что сигнализация, собранная своими руками из мобильного телефона, не будет тревожить хозяев слишком часто, а несомненным ее плюсом можно считать цену и безусловную эффективность. Удачной работы!

Если у вас есть дача, автомобильный гараж или загородный дом, то рано или поздно вы задумаетесь о средствах охраны вашей недвижимости. Наиболее популярным средством защиты в наше время является GSM сигнализация. Сейчас существуют очень много видов GSM сигнализаций от различных компаний. Единственным сдерживающим фактором от покупки GSM сигнализации является ее цена. Например, простейшая GSM сигнализация Magnum МН-825-03 GSM стоит около 150 долларов. Исходя из этого, если вам нужно обезопасить свой гараж, дачу и дом, то вам придётся немало потратить. Чтобы наши читатели смогли существенно сэкономить, мы подготовили материал, в котором опишем создание самодельной GSM сигнализации своими руками. Такая сигнализация будет базироваться на обычном мобильном телефоне
, который давно лежит без дела.

Собираем простую сигнализацию на основе мобильного телефона для дачи или загородного дома

Первая сигнализация своими руками на основе мобильного телефона будет очень простой. Для ее сборки нам понадобятся такие компоненты
:

старый мобильный телефон;
геркон;
стандартное зарядное устройство для аккумулятора;
длинный провод;
паяльник;
припой;
магнит;
дополнительная сим-карта.

Для этой сигнализации подойдет любой старый кнопочный телефон. Можно использовать даже такие старые модели, как Nokia 3310. Принцип
такой сигнализации основывается на быстром наборе от кнопки, к которой подключен датчик. То есть при срабатывании датчика телефон набирает номер
, настроенный в быстром наборе. Поэтому первым делом настроим наш телефон на быстрый набор номера, на который будет идти звонок при срабатывании датчика. В нашем случае кнопкой быстрого набора будет девятая кнопка. Также в телефоне следует отключить звонок и вибратор. Еще стоит учесть, стоит ли использовать для нашего телефона зарядку или оставить его работать на полностью заряженном аккумуляторе.

Оставлять телефон на заряженном аккумуляторе стоит только в том случае, если он сможет держать заряд около месяца.

Ниже изображена схема сборки такой сигнализации для дачи или дома.

На рисунке изображена схема подключения телефона Nokia 6150 к геркону
. Чтобы подсоединить геркон к Nokia 6150 необходимо разобрать телефон и аккуратно припаять провода к контактам кнопки девять на печатной плате (Кнопка для вызова быстрого набора). После этого магнит и геркон крепятся к двери. Схема работает таким образом: при открытии двери с геркона на кнопку подается сигнал, вследствие чего телефон набирает заданный номер в быстром наборе
. Сам геркон представляет из себя магнитный датчик, чем-то напоминающий диод.

Таким же образом, как показано на схеме, можно подключать собранную своими руками GSM сигнализацию в загородном доме, даче или гараже.

GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи

Принцип действия этой GSM сигнализации основан на инфракрасном датчике движения
, а не на герконе. Инфракрасный датчик движения срабатывает, когда объект находится в поле его видимости и посылает сигнал на мобильный телефон
. После попадания сигнала на телефон он набирает номер, заранее настроенный в быстром наборе. Сама схема автономной сигнализации на инфракрасном датчике движения показана ниже.

На схеме видно, как и в первом примере, датчик движения подключается к девятой кнопке.

Стоит отметить, что сам датчик движения требует отдельного источника питания в 12 V.

В качестве самого датчика движения можно использовать устройство Астра 515.

Этот датчик движения имеет радиус действия 10 метров. Например, если в этот радиус действия попадет какой-нибудь объект, то сигнализация сработает и осуществит звонок.

Еще особенностью этого датчика движения является уровень защиты IP41, который позволяет ему работать при температуре от 0 до +50°С.

Такую автономную GSM сигнализацию, собранную своими руками удобно использовать на даче и в загородном доме для охраны их территорий.

Собираем GSM сигнализацию своими руками без старого мобильного телефона

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером
. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno
, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты
:

сама плата с микроконтроллером Arduino Uno;
GPRS Shield V2.0 — GSM модуль;
блок питания на [email protected];
ультразвуковой датчик измерения расстояния HC-SR04;
соединительные провода;
макетная плата;
сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип
действия этой сигнализации основан на ультразвуковом датчике
HC-SR04
, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон
. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0
заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900
. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7
#define _GSM_RXPIN_ 8

#define _GSM_TXPIN_ 7

#define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Подводим итог

В этом материале мы собрали все простые способы сборки GSM сигнализации своими руками. Кроме способов сборки GSM сигнализации своими руками из старого телефона, мы описали способ сборки недорогой системы с помощью платы Arduino Uno и GSM модуля, который выступает в качестве замены мобильного телефона. Также на просторах сети можно встретить примеры, в которых вместо GSM модуля выступает кнопочный мобильный телефон. Такая сигнализация схожа с описанными выше примерами, но благодаря Arduino Uno у нее намного выше функционал. Надеемся, наш материал поможет вам собрать GSM сигнализацию своими руками, позволив при этом значительно сэкономить и защитить ваш гараж, дом или дачу.

Видео по теме

Современное общество просто немыслимо без охранных сигнализаций. Охранная сигнализация может быть и противопожарной, и обычной, работающей против злоумышленников. Все зависит от того, в каком месте она устанавливается, и какой функционал должна в себе нести. GSM сигнализация своими руками – сравнительно недорогое и достаточно эффективное решение для охраны гаража или дома.

Сейчас существует большое количество компаний, готовых установить сигнализацию, в том числе и GSM. Схема подобных систем не так сложна, как может показаться на первый взгляд. Главное, разобраться в некоторых нюансах и вполне можно не прибегать к помощи сторонних лиц, а сделать сигнализацию своими руками. Это обойдется гораздо дешевле, а ее постоянное обслуживание будет зависеть только от вас. То есть, вы сами сможете ее чинить и проводить сервис.

Хочешь сделать правильно – сделай сам

Самое широкое распространение подобной сигнализации – в гараже. Простейшая самодельная GSM сигнализация поможет решить ряд проблем, добавить вам уверенности в сохранности автомобиля.

Что нужно иметь, чтобы сделать сигнализацию своими руками?

Если внимательно приглядеться на вышеуказанный перечень, можно прийти к выводу, что стоимость будущей системы невысокая. Подобная охранная сигнализация, сделанная своими руками, будет долго служить, если все последующие шаги выполните правильно.

Монтажные работы

Хорошая GSM сигнализация своими руками будет долго и правильно работать, если пошагово выполнять следующие действия:

В случаях, когда выключение и отбой совпадают, нужно припаять провод к данной кнопке. Второй провод припаивается на цифровую клавишу, которая соответствует функции быстрого вызова. Именно с него и набирается номер вашего телефона. Что касается гермекона, то нужно использовать тот, который имеет стандартную схему замыкания.
В случаях, когда выключение и отбой не совпадают, необходимо припаять еще один проводок к другой кнопке. При этом один из проводов окажется общим. Что касается гермекона, то применяется тот, который имеет три контакта.

Приступайте к монтажу замкнутой цепи, работая со схемой. Необходимо установить на гаражные ворота магнит, после чего настроить геркон таким образом, чтобы контакт с ним означал разомкнутость цепи.

Полученная охранная сигнализация работает достаточно просто. Если гаражные ворота начинают открываться, то контакты замыкаются при помощи геркона. Как следствие, на ваш телефон поступает звонок. Это служит тревожным сигналом.

Важно отметить, что перед началом монтажа следует продумать, как проделать работу, чтобы охранная сигнализация была меньше всего заметна для постороннего взгляда. Кроме того, все элементы необходимо защитить от действия влаги.

В перечне, необходимом для обустройства сигнализации, есть выключатель. Он как раз служит для того, торбы включать или выключать систему. Все очень просто и функционально.

Вы сразу же сможете оценить основной плюс обустройства подобной сигнализации. Дело в том, что она не зависит от сети электричества. Вам нужно будет лишь своевременно проводить зарядку на мобильном телефоне, который используется в системе. Существует аккумуляторы, способные держать заряд больше двух недель. Кстати, подобные мобильные телефоны с аккумуляторами стоят от 890 рублей и выше.

В гаражах, которые имеют электросеть, можно адаптер смонтировать непосредственно в сеть. Тогда вам нужно будет следить за тем, чтобы не было перебоев с подачей электроэнергии.

Нюанс, который важно знать

Если воры проникнут внутрь вашего гаража, который оборудован сигнализацией, то смогут быстро обнаружить ее и выключить.
При этом у сигнализации есть определенное время, чтобы она сработала. Это длится буквально пару секунд. В это время идет процесс установки связи с номером телефона вашего мобильника.

При быстром закрывании двери вызов сразу же сбрасывается. Для того, чтобы предотвратить подобное, можно установить к магниту еще одно устройство. Оно должно будет не позволить магниту разомкнуть цепь.

Самый простой вариант – соорудить систему, при которой во время открывания дверей гаража магнит будет чуть сдвигаться в сторону. В таком случае магнит и геркон не соприкоснуться, а цепь не будет разомкнута. Вы сможете вернуть систему в обычное состояние, если просто сдвинете магнит в исходное положение.

В настоящее время рекомендуется также ставить систему видеонаблюдения. Но это уже дополнительные траты.
В большинстве случаев достаточно иметь GSM сигнализацию, сделанную своими руками, которая поможет вовремя узнать, что внутрь гаража проник чужой человек.

Источник

Современная жизнь немыслима без охранных сигнализаций. Они бывают самые разнообразные – к примеру, противопожарные или защищающие от взлома, различаются в зависимости от места установки и, соответственно, необходимого функционала. Загородный дом также нуждается в защите и оптимальным вариантом для него является GSM-сигнализация.

В нынешнее время существует масса компаний, предоставляющих услуги по установке сигнализаций, в том числе и с технологией GSM. Поначалу вам может показаться, что такие системы крайне сложные, но в действительности это не так. Главное – уяснить несколько важных нюансов, после чего можно изготовить сигнализацию своими силами, не прибегая к посторонней помощи. Это будет стоить в разы дешевле, более того, дальнейшее обслуживание охранной системы будет зависеть исключительно от вас. Другими словами, вы сами будете проводить профилактические меры и устранять неполадки.

Несмотря на то что GSM-сигнализации устанавливают преимущественно в гаражах, их можно успешно использовать и для защиты дома. Самая простая охранная система, описываемая в данной статье, способна решить многие проблемы, а также прибавить уверенности в сохранности своего имущества.

Для собственноручног о изготовления сигнализации вам потребуется:

паяльник и умение с ним работать;
набор проводов;
кусачки;
старый мобильный телефон (обязательно на кнопках – современные сенсорные модели не подойдут);
одноклавишный выключатель;
канцелярский нож;
изолента;
небольшой магнит;
суперклей;
медный и телефонный провода;
пара металлических скрепок;
мультиметр;
минимальные познания в области радиотехники.

После ознакомлени с перечнем необходимых инструментов/мат ериалов делаем вывод: стоимость самодельной сигнализации невысокая. Если будете четко следовать приведенной ниже инструкции, то охранная система прослужит достаточно долго.

Сигнализация для дома своими руками – монтажные работы

По сути, GSM-сигнализация – это усовершенствован ный мобильный телефон. Она позвонит на ваш (или любой другой) номер, если в ваше отсутствие в дом кто-то проникнет.

Идея заключается в следующем: вам нужно добиться того, чтобы телефон сам позвонил на последний набранный с него номер в тот момент, когда откроется входная дверь. Этот телефон постоянно должен быть на зарядке и лежать в какой-нибудь коробке возле розетки. Как только откроется дверь, невидимые контакты, установленные на навесах, замкнутся и тем самым спровоцируют вызов с мобильного телефона – вам пойдет звонок.

Обратите внимание! Для сигнализации можете использовать самый дешевый телефон. Пресловутая Nokia 1100 идеально подойдет для этого.

Первый этап.
Для начала отрежьте от металлических скрепок два кусочка длиной порядка 1,5 см – это будут навесные контакты на дверь. Затем возьмите телефонный провод, снимите изоляцию и распустите на пару внутренних проводов. Припаяйте концы каждого из них к скрепкам-контакт ам. Сами же контакты зафиксируйте на двери при помощи суперклея – один на неподвижной навесной петле, второй на подвижной.

Положение контактов подберите таким образом, чтобы они замыкались при наполовину открытой двери. Другие концы проводов прикрепите к мультиметру, после чего прозвоните их в замкнутом состоянии (при открытой двери) в целях проверки цепи.

Второй этап.
Проведите провода к месту, где будет находиться устройство, спрятав их под плинтусом.

Третий этап.
Далее приступите к телефону. Он должен быть с сим-картой, пополненным балансом, отключенными оповещениями (такими, как будильник, входящий звонок и проч.). Также у него должен быть набран последний номер, на который будет совершаться звонок в случае взлома.

Разберите телефон, снимите заднюю панель и извлеките аккумулятор. Затем снимите переднюю панель с кнопками и прокладкой. Вас интересует только передняя часть, не задняя – на ней после снятия клавиатуры вы увидите дорожки контактов. Выберите из них тот, который ведет к кнопке вызова (определите его по месторасположени ю, т. к. визуально он не отличается от других контактов). Зафиксируйте изолентой на полукруглом контакте один из медных проводов, второй же прикрепите к внутреннему.

Обратите внимание! Очень важно, чтобы при этом внешний контур полукруглой формы не замыкался.

Также следите за тем, чтобы изолента не перекрывала контакт к кнопке завершения вызова.

Четвертый этап.
Когда все готово, установите аккумулятор (корпус можете выбросить – он не нужен), используя для крепления ту же изоленту (важно, чтобы синего цвета). После этого включите телефон. Возможно, это покажется вам невозможным, ведь клавиатуры больше нет, но тут на помощь приходит смекалка: возьмите металлическую скрепку, выпрямите, сделав некое подобие пинцета, и замкните контакты под правой кнопкой завершения вызова.

После того как экран поприветствовал вас и телефон полностью загрузился, попытайтесь замкнуть медные провода, установленные на предыдущем этапе. Если все сделано правильно, то телефон наберет последний набранный номер. Но если этого не произошло, вам придется еще раз проверить все контакты под кнопкой и повторить процедуру.

Пятый этап.
Остается лишь установить телефон в предназначенном для него месте. Подключите к медным проводам, идущим от телефона, контакты, ведущие от дверных навесов. Затем подключите зарядное устройство и вставьте его в розетку. Все, GSM-сигнализация успешно установлена.

Обратите внимание! Для удобства можете установить на один из длинных проводов тумблер, чтобы включать/выключа ть сигнализацию.

Как уже говорилось, обычно такую сигнализацию устанавливают на входную дверь. Мы же советуем прикрепить контакты к внутренней двери между комнатами (ее нужно будет всегда закрывать перед выходом). Если злоумышленник проникнет в дом, то он в любом случае будет переходить из одной комнаты в другую и, следовательно, откроет «тревожную» дверь. После этого на ваш номер позвонит известный вам абонент, и вы будете проинформированы о взломе.

Имея определенные познания в радиотехнике, такую охранную систему можно усовершенствоват ь, чтобы она выглядела более презентабельно, а также изготовить на ее основе сигнализацию для автомобиля.

Важный момент, о котором обязательно нужно знать

Если злоумышленник проникнет в дом с такой сигнализацией, то он сможет быстро обнаружить ее и выключить. Самодельной охранной системе требуется определенное время для срабатывания (зачастую несколько секунд), то есть, для установки связи с вашим мобильным телефоном.

Если дверь закроется быстро, то вызов сбросится. Помните об этом.

В качестве заключения

Бесспорным преимуществом такой самодельной сигнализации можно считать ее энергонезависимо сть. Вам нужно всего лишь своевременно заряжать телефонный аккумулятор при помощи стандартного блока питания. Желательно и вовсе встроить этот блок в электросеть, чтобы телефон питался от аккумулятора исключительно при перебоях со светом.

Также отметим, что сегодня целесообразнее ставить систему видеонаблюдения. Она имеет массу преимуществ, но стоит очень дорого, поэтому в большинстве случаев люди обходятся обычными GSM-сигнализация ми.

Что такое GSM-сигнализация

Виды охранных систем

В принципе, сегодня наиболее распространены тои типа охранных систем:

Датчики — глаза и уши охранной системы

Принцип работы GSM сигнализации

старый, но рабочий мобильный телефон;
геркон и магнит, которые будут датчиком открывания дверей;
паяльник и набор для пайки — припой, канифоль, флюс;
обычный бытовой выключатель;
зарядное устройство для телефона;
изолента, мультиметр, провода.

Как собрать сигнализацию из телефона

В качестве используемых датчиков могут быть применены:

датчики движения;
датчики открытия дверей;
датчики открытия окон;
датчики задымления, распространения угарного газа;
датчики затопления;
датчики утечки газа;
датчики контроля периметра;
другие датчики.

Могут быть установлены один или два пульта управления, связь с охранной фирмой для вызова её сотрудников.

Система может быть снабжена пультом дистанционного управления.

Принцип работы

Как правило, оповещаются от одного до трёх мобильных телефонов, в зависимости от типа охранной системы.

Как изготовить и установить GSM сигнализацию самостоятельно

Необходимые материалы и инструменты

Для того чтобы начать работу, необходимы следующие составные части.

Основным элементом собираемой схемы является старый мобильный телефон.
Он должен быть обязательно кнопочный. Сенсорный для наших целей не подойдёт. Также он должен обладать таким свойством, что в нём должен быть предусмотрен сокращённый набор номера.
Нужно приготовить паяльник.
Было бы полезно, если бы вы уже имели навыки работы с этим инструментом.
Геркон.
Что здесь имеется в виду. Так называется переключатель, который размыкает электрическую цепь под воздействием магнитного поля и замыкает в том случае, когда это воздействие прекращается.
Магнит.
Он нужен для воздействия на геркон.
Провода.
Обычный выключатель.

Как установить эту систему

Прежде всего надо установить сокращённый набор номера
(имеется в виду тот номер, на который должно быть послано уведомление).
Далее нужно подготовить клавиатуру.
Для этого снимаем верхний слой и припаиваем проводки, к используемой для краткого набора клавише таким образом, чтобы при прохождении тока выполнялась имитация нажатия соответствующей клавиши.
Речь идёт здесь вот о чём. При нажатии на кнопку замыкаются контакты и происходит срабатывание кнопки.
Если к обоим контактам припаять по проводу и соединить эти проводки где-то вне телефона, то это приведёт к такому же эффекту, как и нажатие кнопки (будет набран запрограммированный номер и вы получите сигнал от охранной системы).
Устанавливаем геркон на дверную раму,
а магнит на то место на дверном полотне, которое при закрытии будет к нему прилегать. Проведём провода к геркону. Таким образом, при открытии двери сработает геркон и произойдёт соответствующий звонок.
Нужно установить выключатель на одном из этих проводов.
Ведь система должна срабатывать в тот промежуток времени, когда это нужно. В другое время всё должно быть отключено.
Не забываем и то, что телефон будет постепенно разряжаться.
Поэтому сделаем так, чтобы он постоянно подзаряжался при помощи своей зарядки, которая пусть будет постоянно подключена в сеть.
Не забываем о том, что хотя мы изготавливаем систему самостоятельно, но, аналогично цепи, присоединяющей геркон можно поставить промышленно сделанный контроллер
с подсоединёнными к нему разнообразными датчиками. При желании, это способно существенно увеличить защитный потенциал такой охранной системы.

Некоторые дополнительные замечания

Нежелательно использовать такую сим-карту, на которую могут позвонить.

Эффективность

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к . Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон
и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой
).
гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
паяльник
припой
провод
геркон (или кнопочный датчик открытия двери)
кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Способы подключения сотового телефона к сигнализации:

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации.
Таким образом, Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением
и статью о разновидностях датчиков для , которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Использование автономной охранной сигнализации – распространенное явление. Существует много модификаций беспроводной системы, комплектация которой зависит от условий использования, структурных особенностей местности, требований владельца. Ценовой диапазон различный, соотношение стоимость-качество – приемлемое. При этом самодельная GSM сигнализация на базе подручных устройств также вызывает интерес, особенно у тех, кому знакомы азы радиоэлектроники.

GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

Кнопочный телефон с функцией быстрого набора номера (обязательно).
При желании прослушивания – наушники с микрофоном от мобильного устройства.
Паяльник, сопутствующие материалы.
Проводка.
Геркон, магнит.
Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
Демонтировать телефон до платы с наклеенной пленкой.
Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
Заклеить мембрану для предотвращения замыкания.
Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

С помощью реле (нормально разомкнутые контакты).
Используя биополярный транзистор.
Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Как сделать? Вариант на платформе Ардуино

Данная схема включает:

Платформа Arduino
GSM модем (SIM900A, SIM800L)
Источник питания, батарея.

Работает система просто. Подключенный сенсорный датчик (движения, инфракрасный и т.д.) при обнаружении показателей вторжения подает сигнал системе, переводя ее в дежурный режим. Тревожное оповещение (заранее определенное sms сообщение) посылается установленному мобильному номеру.

Подробная схема подключения содержится в видео

Способы питания системы

От аккумулятора мобильного телефона. Простой вариант, при котором литиевая батарея всегда будет 100 % заряжена. Со временем это приведет ее к выходу из строя.
Внешний источник питания (аккумулятор до 12 В). Подсоединяется к клеммам питания телефона совместно с его батареей. При этом заряд будет держаться на уровне 70%. При отключении основного источника электроэнергии, АКБ сотового будет питать охранное устройство.
Без мобильного аккумулятора (когда устройство подключается к сигнализации с собственным источником питания).

Преимущества. Недостатки

Плюсы
самодельной охранной системы:

Минимальная стоимость исходных комплектующих по сравнению с промышленными вариантами.
Автономное функционирование (только периодическая подзарядка телефона).
Оперативное реагирование.
Возможность подключить несколько абонентских номеров.
Варианты подключения сенсорных датчиков.
Беспроводной монтаж.

Минусы:

Система легко блокируется при обнаружении. Требуется скрытая установка.
Локальное срабатывание.
Подавление, изменение сигнала.

Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.

Друзья! Еще интересные материалы:

Сферы применения охранных систем GSM сигнализации

Охранная сигнализация GSM: краткий обзор

Охранная gsm сигнализация для дачи

Источник

Loading…

Источник

Уникальность охранной сигнализации GSM в том, что она способна предотвратить вторжение нежелательных гостей на частный объект, жилой дом, загородный коттедж или гараж. При этом такая система безопасности моментально оповещает хозяина сообщением на мобильный телефон о несанкционированном посещении охраняемого объекта. В настоящее время такая сигнализация приобрела большой спрос среди жителей, имеющих частный сектор, так как имеет определенные преимущества, о которых и пойдет речь.

Основным достоинством данной охранной системы сигнализации является надежность и простота в установке и эксплуатации. В любое время года при разной температуре, невзирая на климатические условия, такая система функционирует безупречно. При незаконном проникновении на контролируемую системой территорию моментально срабатывает звуковой сигнал, а владелец оповещается СМС на мобильный телефон. Такой способ работы позволяет обеспечить контроль над охраняемым объектом, находясь на длительном расстоянии, давая уверенность и спокойствие за сохранность вашего имущества.

Описание

Кроме вышеупомянутых достоинств данной системы охраны, существуют и другие положительные качества:

очень устойчивая степень защиты;
не взимается ежемесячная оплата;
работает полностью в автономном режиме;
моментальное уведомление владельца;
не требует специального проекта для установки;
высокое качество и доступная цена.

Элементы, входящие в систему безопасности

Система охраны GSM для частной постройки предлагается в различных вариантах, она может быть выпущена, как импортными, так и отечественными производителями. В нее входят разные компоненты, которые наделены определенными функциями. Ввиду этого, перед выбором такой сигнализации желательно получить консультацию у специалистов.

Стандартный вид охранной GSM сигнализации показан ниже.

В стандартную комплектацию охранной системы входят следующие компоненты:

Главной основой всех охранных сигнализаций является контрольная панель. Она производит прием и обработку всех импульсов, поступающих от наружных и внутренних датчиков. Также она отвечает за отправление сигнала СМС на мобильный телефон владельца.
Датчики слежения являются неотъемлемым компонентом охранной сигнализации. Благодаря им охватывается вся охраняемая территория и передается сигнал на контрольную панель. Есть возможность установки вибродатчиков, которые реагируют на устранение таких преград, как стекло, двери, ворота и др.
Звуковая сирена моментально срабатывает при поступлении на контрольную панель тревожного сигнала, громкий звук которой отпугнет злоумышленников или выиграет время для сообщения владельцу в службу охраны. Вид датчика со встроенной сиреной показан ниже.
Тревожная кнопка сигнализации (советуем прочитать дополнительный материал на тему: КТС — что это такое в охране объектов).

Советуем прочитать: как сделать автоматические ворота своими руками, рассмотрены преимущества и недостатки различных способов.

Разновидности систем безопасности

Охранные GSM сигнализации для частного объекта бывают разного типа. Большую популярность у владельцев загородных домов и дачных участков приобрели такие виды:

автономная;
беспроводная;
с камерой наблюдения;
с датчиками температуры;
mms.

Автономная охранная система

Главным достоинством автономных охранных систем можно назвать удобство в эксплуатации. Такие устройства обладают различными встроенными опциями, которые позволяют производить осмотр всего объекта, находящегося под охраной.

Сигнализация, работающая в автономном режиме, имеет огромный спрос в тех местах, где электрическое питание осуществляется с большими перебоями. Именно в таких местных условиях будет незаменимой помощью автономная сигнализация.

Подобные GSM сигнализации имеют определенную степень автономности, поэтому владелец может выбрать для себя сигнализацию, которая является требуемой для охраняемого объекта. Такие виды охраны люди применяют в основном в загородных домах, и даже в таких местах, где ее работа не предусматривается. Основным фактором определения автономности является длительное функционирование в обычном рабочем режиме.

Беспроводная система охраны

Очень простым и эффективным методом для охраны частного владения является беспроводная GSM сигнализация. Такие охранные устройства оснащены специальным экраном, который создает максимальные удобства для работы. Также имеется клавиатура, позволяющая управлять данной аппаратурой.

Процесс установки такой системы намного упрощен и лучше всего подходит для помещений, в которых проведен ремонт и закончены все работы по обновлению интерьера.

На рисунке ниже показана беспроводная сигнализация GSM для дачи.

GSM сигнализация с камерой наблюдения

Сигнализация GSM с камерой видеонаблюдения считается универсальным прибором защищенности, способным зафиксировать все передвижения на охраняемом участке. Вместе с тревожным сигналом такая система защиты фотографирует незаконные действия нарушителя, после чего на электронной почте появляется фото. Система охраны имеет вмонтированную ИК подсветку, которая позволяет изображение на дисплее сделать достаточно разборчивым даже при полнейшей темноте. Ниже на рисунке изображено устройство GSM для дома.

Эффективность обнаружения вторжения можно определить инфракрасным детектором движения, способного передвигаться вместо человека в пределах 10 метров. При фиксации передвигающегося объекта происходит съемка, которая передается хозяину на электронную почту в виде фото злоумышленника. Владелец также получает СМС и телефонный звонок, сообщая о тревожном происшествии на охраняемом объекте.

Рекомендуем к прочтению: как может быть применена GSM камера для организации видеонаблюдения.

В аппарат охранной системы вставлена сим-карта оператора мобильной связи, при помощи которой и происходит передача сигнала тревоги. Первоначальная настройка аппарата позволяет сохранить в своей памяти номера и адреса электронной почты владельцев.

Сигнализация с отслеживанием температуры

Существует уникальная система — это охранная GSM сигнализация с функцией контроля температуры и максимальным количеством беспроводных датчиков. Такое устройство защиты идеально подходит для загородного дома либо гаража. Подобный прибор не только предохраняет от вторжения незваных гостей на охраняемый участок, но и выполняет функцию защиты от замерзания, которая заложена в датчике температуры системы отопления.

Устройство GSM с отслеживанием температуры имеет следующие особенности:

при срабатывании сигнализации на телефон хозяину приходит сообщение и звонок;
управление происходит с мобильного телефона при помощи отсылки СМС команд;
комплектация системы предусматривает дверной звонок через мобильный телефон;
в центральный блок встроен усилитель сигнала — сирена;
на сотовый телефон поступают СМС сообщения, позволяющие регулировать температурный режим в доме;
при сбое диапазона температуры хозяин получает уведомление на сотовый телефон;
отключение электроэнергии возмещает питание системы при помощи встроенного литиевого аккумулятора.

На рисунке ниже изображена система GSM сигнализации для дачи или гаража со встроенным датчиком температуры.

MMS

Сигнализация MMS — незаменимое устройство для защиты загородного дома или гаража с дистанционным контролем управления. Прием MMS и SMS на мобильный телефон позволяют хозяину быть в курсе всех происходящих событий на его территории, связанных с незаконным вторжением.

Система охраны имеет возможность подключения бесконечного числа беспроводных датчиков с разделением на охраняемые зоны различного характера. При срабатывании хотя бы одного из датчиков владельцу телефона приходит оповещение с номером конкретной зоны, где произошло тревожное событие.

Чью продукцию выбрать

Беспроводные охранные системы в последнее время стали приобретать все большую популярность среди потребителей. Поэтому остановимся на известных марках таких моделей, где одной из зарубежных является «Сокол». Сигнализация, основанная на такой модели, будет отличным вариантом охраны дома за пределами города или гаража. Установка этого устройства является довольно простой, которая очень практична и удобна, не нарушает интерьера и не требует перестановки предметов мебели в охраняемом помещении.

Продукты же отечественного производства представлены такими системами защиты:

Сторож со встроенным GSM модемом и использованием сотового GSM канала.
Гранит — автодозвонная система безопасности для индивидуальной защиты.
Интегрированная система безопасности Лавина.

Эти системы в использовании отличаются множеством функций и универсальностью, так как могут работать при пониженных температурах, имея при этом небольшие габариты. В таких устройствах защиты есть автоматический режим оповещения пользователя об изменении баланса ниже порогового значения на сим-карте. Кроме рассмотренных систем охраны существуют множество иностранных аналогов и особенно недорогих китайских.

Как сделать систему видеонаблюдения с помощью Arduino

Сейчас на рынке деталей к Arduino можно встретить много миниатюризированных камер с последовательным интерфейсом. По сравнению с традиционными камерами они предлагают более простую интеграцию с платами Arduino или других плат прототипирования, основанных на микроконтроллерах. Основное предназначение этих камер — это фотографирование и передача видео через последовательный порт с последующей их обработкой.

В нашем случае мы будем использовать камеру LinkSprite, соединенную с Arduino UNO. У этой камеры встроен инфракрасный датчик и датчик яркости, благодаря чему она может делать снимки даже ночью. Принцип действия основан на считывании датчиком освещенности, активируя инфракрасные датчики в темное время.

Саму камеру нужно подсоединить к Arduino UNO через четырехконтактный соединитель, где два контакта для источника питания (+ 5 В и GND) и два для последовательного порта (RX и TX).

Чтобы камера работала с платой Arduino UNO необходимо скачать и установить библиотеку JPEGCamera по ссылке: www.open-electronics.org/wp-content/uploads/2015/11/JPEG.zip. Эта библиотека добавляет основной функционал камере и позволяет вести съемку с разрешением 160 x 120, 320 x 280 и 640 x 480 пикселей. После установки библиотеки можно переходить к непосредственному программному коду для Arduino, который можно загрузить по этой ссылке «Код». Кроме библиотеки JPEGCamera мы в коде подключаем еще две библиотеки SoftwareSerial и SD. Эти библиотеки позволят нам использовать последовательный порт и карту памяти, на которую можно сохранять видеозапись. В этом коде Arduino UNO управляет камерой и инфракрасным датчиком таким образом, что при обнаружении объекта в области камеры начинается запись. Например, если кто-нибудь пройдет ночью, то камера начнет запись. Ниже представлены снимки работы камеры в ночное время.

Благодаря масштабируемости с помощью дополнительных модулей, плату Arduino можно значительно усовершенствовать. Например, к этой связке Arduino UNO и инфракрасной камере LinkSprite можно добавить GSM модуль и датчики движения. В такой связке из Arduino можно сделать полноценную сигнализацию с видеонаблюдением и датчиками движения.

Какой оптимальный вариант выбрать

Теперь вы знаете, какие существуют разновидности охранных систем для дачи, загородного коттеджа или гаража, стоимость которых будет зависеть от множества различных компонентов. О стоимости системы безопасности можно дискуссировать бесконечно долго, так как ценовой барьер совершенно различен. Он зависит от целого ряда факторов: назначение защитного оборудования, компания изготовитель, особенности монтажа, дизайн приборов и сама сложность таких устройств защиты.

Назвать верхний потолок стоимости предельно сложно, так как самый простейший охранный аппарат для частных владений может обойтись в пределах 300–700 $, а минимальный набор из двух датчиков 100–120 $. Однако и на самом дешевом варианте останавливаться не стоит, ведь надежная защита вашего имущества будет под сомнением.

Если вы все же захотите существенно сэкономить, то советуем воспользоваться самодельной GSM сигнализацией на Arduino.

Лучше всего приобретать современные беспроводные GSM системы, которые пользуются наибольшей популярностью у покупателей, потому что развитие мобильных телефонных сетей тесно связано с ними. Такая взаимосвязь очень удобна и практична для владельцев, так как позволяет получать быструю информацию на телефон при попытке проникновения в дом нежелательных лиц. Установка беспроводного оборудования безопасности займет меньше времени и минимум затрат, чем монтаж полноценной проводной охранной сигнализации.

К тому же, если вы плохо разбираетесь в этом вопросе, то доверьте выбор специалистам, которые помогут в подборе оптимального по качеству и стоимости варианта. Четко поставленная перед ними задача выбора и комплектации системы безопасности поможет избавить вас от многих хлопот. Ведь все заботы об установке таких устройств будут возложены на работников компании, вам же нужно будет лишь осуществить оплату их услуг и радоваться спокойствию жизни, не сопряженного с переживаниями о сохранности имущества.
