Индикатор заряда аккумулятора автомобиля своими руками

В настоящее время существует много методов заряда аккумуляторов. Есть более современные, требующие специальных зарядных устройств, а есть и простые, классические методы заряда, известные еще с момента создания аккумуляторных батарей и пользующие популярностью по сей день.

Сегодня рассмотрим два классических метода заряда аккумуляторной батареи.

1. Заряд аккумулятора при постоянстве зарядного тока. I=const.

2. Заряд аккумулятор при постоянстве зарядного напряжения. U=const.

Сегодня нам потребуются следующие приборы:

1. Уровнемерная трубка (если есть)

2. Ареометр.

3. Вольтметр (мультиметр или встроенный прибор зарядного устройства).

4. Зарядное устройство.

Перед началом зарядки аккумулятора нужно убедиться в необходимости этого, то есть произвести проверку аккумулятора и подготовить его к зарядке, для этого нам необходимо:

1. Очистить корпус батареи, клеммы от окислов, вывернуть заливные пробки

2. Проверить уровень электролита с помощью уровнемерной трубки и если наблюдается пониженный уровень (менее 10-12 мм)необходимо долить дистиллированной воды.

3. Измерить плотность электролита с помощью ареометра

4. Измерить напряжение (ЭДС) аккумулятора с помощью вольтметра или мультиметра.

И желательно записать или запомнить эти значения они нам понадобятся для контроля конца заряда аккумулятора.

По измеренным значениям плотности и напряжения аккумулятора оценить нуждается ли он все-таки в зарядке или нет.

Плотность электролита в полностью заряженной батареи измеренная при температуре +25°С в зависимости от климатической зоны должна соответствовать значениям указанным в таблице.

Напряжение на полностью заряженной батареи должно быть не менее 12,6 вольта
.

Не заряжайте аккумулятор если в этом нет необходимости, так как это приведет к сокращению его срока службы в результате перезаряда батареи
.

Принцип заряда аккумулятора состоит в том, что к аккумулятору подключается напряжение с зарядного устройства, причем для возникновения зарядного тока, то есть начала процесса заряда аккумулятора, зарядное напряжение должно быть всегда больше
напряжения на аккумуляторной батареи.

Если зарядное напряжение будет меньше напряжения на аккумуляторе, то направление тока в цепи поменяется и батарея начнет отдавать свою энергию зарядному устройству, то есть разряжаться на него.

Итак, рассмотрим первый метод заряда аккумуляторной батареи.

Заряд аккумулятора при постоянстве зарядного тока.

Заряд аккумулятора постоянным значением зарядного тока является основным универсальным методом заряда. Необходимо знать, что при использовании этого метода, в отличие от некоторых других, аккумуляторная батарея заряжается до 100% своей емкости.

При данном методе величина зарядного тока на протяжении всего заряда поддерживается неизменной.

Это достигается либо применением специальных зарядных устройств с функцией установки заданного значения зарядного тока, либо включением в цепь заряда реостата, однако в последнем случае изменять значения сопротивления реостата для достижения постоянства зарядного тока в процессе заряда необходимо самостоятельно.

Смысл в том, что в процессе заряда сопротивление аккумулятора и напряжение на нем изменяются, что приводит к уменьшению зарядного тока. Для поддержания зарядного тока на постоянном уровне необходимо увеличивать значение зарядного напряжения с помощью вышеупомянутого реостата.

Еще раз скажу, что в современных зарядных устройствах значение зарядного тока может поддерживается автоматически.

Сила зарядного тока обычно выбирается равной 10% от емкости аккумулятора, той, что указана на корпусе батарей. В литературе эта емкость обозначается как С20, что является емкостью при 20 часовом режиме разряда. Просто запомните это.

Время заряда аккумулятора при этом зависит от степени его разряженности перед началом заряда. Если аккумулятор был разряжен полностью но не ниже 10 вольт, то ориентировочное время его заряда будет в пределах 10 часов.

Если вас не лимитирует время заряда, то лучше заряжать аккумулятор током 5% от емкости АКБ, при этом процесс заряда происходит более качественно и батарея заряжается на 100% от своей емкости, при этом увеличивается время заряда.

Заряд аккумуляторной батареи производится до достижения обильного газовыделения, постоянства напряжения и плотности электролита на протяжении 2 часов.

Напряжение зарядного устройства, подключенного к аккумуляторной батареи, обычно в конце заряда достигает величины 16-16,2 вольта.

Следует сказать, что в конце заряда аккумулятора методом постоянства зарядного тока происходит значительное увеличение температуры электролита в нем. Поэтому при достижении температуры 45 градусов, следует уменьшить зарядный ток в 2 раза, либо вообще прервать заряд для снижения температуры до 30-35 градусов.

Итак, берем зарядное устройство, подключаем плюсовой и минусовой зажим к клеммам аккумулятора, ручку установки зарядного тока ставим на минимум, то есть в крайнее левое положение, подключаем зарядное устройство в сеть.

Далее устанавливаем зарядный ток, равный 10% от емкости аккумулятора и через каждые 2 часа контролируем плотность электролита, напряжение на аккумуляторе, которые в процессе заряда аккумулятора будут увеличиваться и если есть возможность температуру электролита, либо хотя бы косвенно, трогая корпус АКБ рукой.

Если зарядное устройство не имеет функцию поддержания постоянства зарядного тока, то поддерживаем его в ручную, изменяя зарядное напряжение и контролируя зарядный ток через каждые полчаса по амперметру зарядного устройства, либо амперметру, включенному последовательно в зарядную цепь.

При достижении напряжения примерно 14 вольт, производим контроль плотности и напряжения через каждый час.

При наблюдении признаков заряда (кипение, постоянство плотности и напряжения), отключаем зарядное устройство от сети, отключаем зажимы от аккумулятора.

Наш аккумулятор заряжен.

Недостатки метода заряда:

1. Длительное время заряда аккумулятора (при заряде током 10% от емкости порядка 10 часов, при заряде током 5% от емкости – около 20 часов, при условии, что аккумулятор был полностью разряжен).

2. Необходимость частого контроля процесса заряда (зарядного тока, напряжения, плотности и температуры электролита).

3. Существует вероятность перезаряда аккумулятора.

Заряд аккумулятора при постоянстве зарядного напряжения.

Заряд аккумулятора при поддержании постоянного значения напряжения на нем является более ускоренным и простым методом введения батареи в строй.

Суть этого метода заряда заключается в следующем.

Зарядное устройство непосредственно подключается к аккумуляторной батареи и в процессе всего заряда поддерживается постоянное значение зарядного напряжения. При этом напряжение устанавливается в пределах 14,4-15 вольт (для 12-ти вольтового аккумулятора).

При таком методе заряда величина зарядного тока устанавливается, можно сказать, автоматически, в зависимости от степени разряда, плотности электролита, температуры и других факторов.

В начале заряда аккумулятора зарядный ток может достигать больших значений, даже 100% от емкости аккумулятора, так как ЭДС батарей имеет наименьшее значение, а разница между этой ЭДС и напряжением заряда наибольшее. Однако в процессе заряда ЭДС аккумулятора увеличивается, разность между ЭДС аккумулятора и зарядным напряжением уменьшается, тем самым уменьшается зарядный ток, который через 2-4 часа может достичь порядка 5-10% от емкости АКБ. Опять же все зависит от степени разряженности батареи.

Такие большие токи заряда и являются причиной более быстрого заряда аккумуляторной батарей.

В конце процесса заряда аккумулятора зарядный ток уменьшается почти до нуля, поэтому считается, что при заряде методом поддержания постоянного значения зарядного напряжения аккумулятор зарядится только до 90-95% от своей емкости.

Таким образом, при значении зарядного тока близкого к нулю, заряд можно прекратить, батарею привести в исходное состояние и установить на автомобиль.

Кстати заряд аккумулятора при постоянной величине зарядного напряжения реализован в автомобиле.

Если напряжение на аккумуляторе меньше 12,6-12,7 вольт (в зависимости от марки автомобиля), то реле регулятор подключает генератор к аккумулятору для его подзарядки. Причем напряжение с генератора соответствует величине 13,8-14,4 вольта (стандартное значение, в иномарках встречается напряжение генератора немного больше указанного значения).

1. Подключаем зарядное устройство к аккумулятору,

2. Устанавливаем зарядное напряжение пределах 14,4-15 вольт,

3. Контролируем зарядный ток аккумулятора

4. Снимаем аккумулятор с зарядки при значение ток близкого к нулю.

Недостатки метода:

1. Заряд аккумуляторной батареи производится не до полной ее емкости, а в среднем до 90-95% от ее значения.

2. Большая перегрузка источника зарядного напряжения в начале заряда, в следствие большого зарядного тока (актуально при заряде аккумулятора от генератора автомобиля).

По завершении заряда аккумуляторной батарей любым из методов необходимо:

1. Убедиться что напряжение на нем имеет значение не менее 12,6 вольта,

2. Плотность электролита в пределах 1.27 г/см3

3. Уровень электролита 10-12 мм над пластинами

4. Устранить возможные потеки электролита и установить аккумулятор на автомобиль.

А теперь вопрос. В некоторых видео на ютуб и в статьях на сайтах я встречал такой совет по подключению зарядного устройства к аккумулятору: сначала подключаем плюс, потом минус. Так вот я хотел бы узнать ваше мнение правильно ли это утверждение или последовательность подключения проводов зарядного устройства не имеет значения?

Пишите свои мнения в комментариях.

Предлагаю посмотреть подробное видео в котором я поясняю как зарядить аккумулятор используя два классических метода заряда:

Простейший вариант показан на Рисунке 1. Если напряжение на клемме B+ равно 9 В, будет светиться только зеленый светодиод, поскольку напряжение на базе Q1 равно 1.58 В, в то время, как напряжение на эмиттере, равное падению напряжения на светодиоде D1, в типичном случае составляет 1.8 В, и Q1 удерживается в закрытом состоянии. По мере уменьшения заряда батареи напряжение на светодиоде D2 остается практически неизменным, а напряжение на базе уменьшается, и в какой-то момент времени Q1 начнет проводить ток. В результате часть тока станет ответвляться в красный светодиод D1, и эта доля будет увеличиваться до тех пор, пока в красный светодиод не потечет весь ток.

Для типичных элементов двухцветного светодиода различие в прямых напряжениях составляет 0.25 В. Именно этим значением определяется область перехода от зеленого цвета свечения к красному. Полная смена цвета свечения, задаваемая соотношением сопротивлений резисторов делителя R1 и R2, происходит в диапазоне напряжений

Середина области перехода от одного цвета к другому определяется разностью напряжений на светодиоде и на переходе база-эмиттер транзистора и равна приблизительно 1.2 В. Таким образом, изменение B+ от 7.1 В до 5.8 В приведет к смене зеленого свечения на красное.

Различия в напряжениях будут зависеть от конкретных комбинаций светодиодов и, возможно, их будет недостаточно для полного переключения цветов. Тем не менее, предлагаемую схему все равно можно использовать, включив диод последовательно с D2.

На Рисунке 2 резистор R1 заменен стабилитроном, в результате чего область перехода становится намного более узкой. Делитель больше не оказывает влияния на схему, и полная смена цвета свечения происходит при изменении напряжения B+ всего на 0.25 В. Напряжение точки перехода будет равно 1.2 В + V Z . (Здесь V Z — напряжение на стабилитроне, в нашем случае равное примерно 7.2 В).

Недостатком такой схемы является ее привязка к ограниченной шкале напряжений стабилитронов. Еще больше усложняет ситуацию тот факт, что низковольтные стабилитроны имеют слишком плавный излом характеристики, не позволяющий точно определить, каким будет напряжение V Z при малых токах в схеме. Одним из вариантов решения этой проблемы может быть использование резистора, включенного последовательно со стабилитроном, чтобы иметь возможность небольшой подстройки за счет некоторого увеличения напряжения перехода.

При показанных сопротивлениях резисторов схема потребляет ток порядка 1 мА. Со светодиодами повышенной яркости этого достаточно для использования прибора внутри помещения. Но даже такой небольшой ток весьма значителен для 9-вольтовой батареи, поэтому вам придется выбирать между дополнительным потреблением тока и риском оставить питание включенным, когда необходимости в нем нет. Скорее всего, после первой внеплановой замены батареи вы почувствуете пользу от этого монитора.

Схему можно преобразовать таким образом, чтобы переход от зеленого к красному свечению происходил в случае повышения входного напряжения. Для этого транзистор Q1 надо заменить на NPN и поменять местами эмиттер и коллектор. А с помощью пары NPN и PNP транзисторов можно сделать оконный компаратор.

С учетом довольно большой ширины переходной области, схема на Рисунке 1 лучше всего подходит для 9-вольтовых батарей, в то время как схема на Рисунке 2 может быть адаптирована для других напряжений.

Аккумулятор вместе с генератором являются устройствами, обеспечивающими автомобиль электропитанием. От степени зарядки батареи зависит успешный старт машины и работа приборов, входящих в электрическую сеть при выключенном двигателе. Поэтому важно следить за ее зарядкой. Для контроля зарядки предназначен контроллер заряда автомобильной АКБ. В статье описывается принцип действия устройства, дается инструкция по изготовлению своими руками.

Если не контролировать зарядку, то недозаряд аккумулятора грозит тем, что в один прекрасный момент может не завестись двигатель, особенно в зимний период. Проверить напряжение на клеммах устройства можно с помощью мультиметра. Если говорит контрольная лампа заряда аккумуляторной батареи на приборной панели, это говорит о том, что у батареи низкая зарядка. Но горение лампочки малоинформативно.

[ Скрыть
]

Встроенный контроллер

Благодаря техническому прогрессу повышается комфорт обслуживания и поездки на машине. Многие современные автомобили оснащены бортовыми компьютерами. Одна из его функций – показывать напряжение АКБ. Но такая роскошь доступна не всем водителям. На старых моделях порой установлен аналоговый вольтметр, но по его показаниям трудно судить о состоянии зарядки. Поэтому стали производить специальные аккумуляторных батарей. Они выпускаются как встроенными в аккумулятор, так и в виде отдельных устройств, которые подключаются к бортовому компьютеру.

Встроенными индикаторами обычно оснащаются батареи. Они представляют собой поплавковые индикаторы, которые часто называют гидрометрами. По их цвету можно определить степень заряженности АКБ и уровень электролита. Для контроля состояния аккумулятора достаточно индикации одной ячейки. Перед тем, как воспользоваться индикатором, следует слегка постучать по нему. Это необходимо для того, чтобы вышли пузырьки воздуха, которые могут помешать вести наблюдения. Таким образом, можно будет четко видеть цвет индикатора.

При анализе следует учесть то, что когда батарея начинает заряжаться, то плотность электролита увеличивается ближе к электродам. Над электродами повышение плотности происходит за счет диффузии. Индикатор находится над электродами, соответственно будет реагировать на плотность в этой части батареи. Это может стать причиной неточных результатов.

Даже при полной зарядке индикатор может оставаться черного цвета. Объясняется такая ситуация тем, что не успели перемешаться слои электролита большей плотности со слоями меньшей плотности. Процесс диффузии может длиться несколько дней.

Точную зарядку можно определить с помощью тестера.

Конструкция

Схема встроенного индикатора выглядит следующим образом:

Принцип действия

У большинства гидрометров одинаковый принцип действия, он основывается на трех положениях индикатора. Когда заряжается батарея, увеличивается плотность электролита. Благодаря этому зеленый шарик, выполняющий роль поплавка, всплывает по трубке и появляется в глазке индикатора. Обычно поплавок виден, если заряженность батареи превышает 65 %.

Если поплавок тонет в электролите, это означает, что плотность не отвечает норме и АКБ недостаточно заряжена. При этом глазок индикатора будет черного цвета. Такая ситуация говорит о том, что необходима подзарядка.

Существуют модели, в которых кроме зеленого шарика есть красный, поднимающийся по трубке при низкой плотности. В этом случае в глазке будет виден красный шарик.

Последним вариантом является низкий уровень электролита. В этом случае в глазок индикатора будет видна поверхность электролита. Это значит, что необходимо долить электролит или дистиллированную воду. Правда, в случае с необслуживаемым устройством, сделать это сложно.

Заводские контроллеры

Существуют промышленные устройства для контроля уровня . Рассмотрим некоторые из них.

Контроллер уровня зарядки DC-12 В представляет собой конструктор. Он подойдет тем, кто имеет знания по электротехнике. Устройство позволяет контролировать заряженность батареи и выполнять функцию реле-регулятора. Продается в виде набора деталей и собирается самостоятельно. Диапазон напряжений составляет от 2,5 до 18 В. Потребляемый ток – 20 мА. Размеры печатной платы: 43х20 мм (автор видео — DeXter Show).

Панель с индикатором от TMC пригодится автолюбителям, которые установили в свой автомобиль второй аккумулятор. Устройство состоит из алюминиевой панели, вольтметра и тумблера. С помощью тумблера осуществляется переключение между батареями.

Можно приобрести устройства контроля уровня заряда аккумулятора от фирмы Faria Euro Black Style, но у них очень высокая стоимость.

Инструкция по изготовлению

Если есть желание, знания по электронике и время, можно изготовить контроллер . Конструктивно устройство будет состоять из электронного блока, на корпусе которого будут расположены три диода красного, зеленого и синего цвета. Цвета диодов можно выбрать любые, главное, правильно оценивать полученные результаты.

Назначение данного устройства – контролировать работу автомобильного аккумулятора с напряжение электросети от 6 до 14 В. Этот прибор схож с тем, что продается в магазине. Речь идет о наборе DC-12 В, о котором упоминалось выше. Принцип действия обоих устройств одинаков.

Для изготовления контроллера понадобятся следующие детали:

• для размещения компонент печатная плата;
• транзисторы: ВС547 и ВС557;
• резисторы: сопротивлением 1 кОм – 2, 220 Ом – 3, 2,2 кОм – 1;
• диоды (стабилизаторы) на 9,1 и 10 В;
• набор светодиодов RGB (красный, зеленый, синий).

Перед сборкой следует проверить, чтобы контакты соответствовали цвету светодиодов. Проверку можно выполнить с помощью тестера. Это можно сделать с помощью тестера. Монтируя компоненты, желательно светодиоды вывести на проводах длиной 5-20 см, а не припаивать их к плате. Такую конструкцию легче расположить на приборной панели автомобиля.

Сборка устройства осуществляется по следующей схеме:

При сборке следует размещать комплектующие на печатной плате как можно более компактно, чтобы он не занимали много места. После подключения к бортовой электросети контроллер будет показывать текущий уровень зарядки аккумулятора.

При этом он будет лишь сигнализировать об определенном уровне, не показывая конкретных значений:

• если загорается светодиод красного цвета, это означает, что напряжение находится в пределах от 6 до 10 В — это критичный уровень;
• если горит синий светодиод, то заряд составляет 11-13 В – это оптимальное значение, которое соответствует нормальной работе аккумуляторной батареи;
• если аккумулятор полностью заряженный, загорается светодиод зеленого цвета.

Собранную панель рекомендуется устанавливать и подключать к бортовой сети на обратной стороне панели приборов, а на лицевую сторону вывести светодиоды на проводах. Если выполнять все работы аккуратно, то это не отразится на внешнем виде приборной доски.

Установка контроллера позволяет контролировать заряженность аккумуляторной батареи, что дает возможность вовремя подзаряжать АКБ и не даст попасть в ситуацию, когда не заводится двигатель из-за разряженной батареи.

Самое удивительное то, что схема индикатора уровня заряда аккумуляторной батареи не содержит ни транзисторов, ни микросхем, ни стабилитронов. Только светодиоды и резисторы, включенные таким образом, что обеспечивается индикация уровня подведенного напряжения.

Схема индикатора

Работа устройства основывается на начальном напряжении включения светодиода. Любой светодиод — это полупроводниковый прибор, который имеет граничную точку напряжения, только превысив которую он начинает работать (светить). В отличии от лампы накаливания, которая имеет почти линейные вольтамперные характеристики, светодиоду очень близка характеристика стабилитрона, с резкой крутизной тока при увеличении напряжения.
Если включить светодиоды в цепь последовательно с резисторами, то каждый светодиод начнет включаться только после того, как напряжение превысит сумму светодиодов в цепи для каждого отрезка цепи в отдельности.
Порог напряжения открытия или начала загорания светодиода может колебаться от 1,8 В до 2,6 В. Все зависит от конкретной марки.
В итоге, каждый светодиод загорается только после того, как загорелся предыдущий.

Схему я собрал на универсальной монтажной плате, спаяв вывода элементов между собой. Для лучшего восприятия я взял светодиоды разных цветов.
Такой индикатор можно сделать не только на шесть светодиодов, а к примеру, на четыре.
Использовать индикатор можно не только для аккумулятора, но для создания индикации уровня на музыкальных колонках. Подключив устройство к выходу усилителя мощности, параллельно колонке. Тем самым можно отслеживать критические уровни для акустической системы.
Возможно найти и другие применения этой, по истине, очень простой схемы.

Технологии не стоят на месте и производители автомобильной техники изо всех сил стараются сделать поездки на автомобиле и его обслуживание максимально комфортным. Поэтому на современных автомобилях в бортовом компьютере, среди прочих функций, можно найти данные о напряжении аккумуляторной батареи. Но такие возможности есть далеко не на всех автомобилях. На старых авто может присутствовать аналоговый вольтметр, по которому достаточно сложно понять, в каком состоянии находится АКБ. Для новичков в автомобильном деле советуем ознакомиться с материалом о .

Поэтому стали появляться всевозможные индикаторы заряда аккумуляторных батарей. Их стали делать, как на аккумуляторах в виде гидрометров, так и дополнительных информационных дисплеев на автомобиле.

Такие индикаторы заряда выпускаются и сторонними производителями. Их достаточно легко разместить где-нибудь в салоне и подключить в бортовую сеть. Кроме того, в интернете есть несложные схемы изготовления индикаторов заряда своими руками.

Встроенный индикатор заряда на аккумуляторе

Встроенные индикаторы заряда можно встретить преимущественно на . Это поплавковый индикатор, который ещё называют гидрометром. Давайте, посмотрим, из чего он состоит и как работает. На фотографии ниже можно посмотреть, как этот индикатор выглядит на корпусе аккумулятора.

А вот так он выглядит, если достать его из аккумулятора.

Схематично устройство встроенного индикатора АКБ можно представить следующим образом.

Принцип действия у большинства гидрометров следующий. Индикатор может показывать три различных положения в следующих ситуациях:

• По мере зарядки аккумулятора увеличивается плотность электролита. При этом поплавок в форме шарика зелёного цвета поднимается по трубке вверх и становится виден через световод в глазок индикатора. Обычно зелёный шарик всплывает при степени заряженности батареи от 65 процентов и выше;
• Если шарик тонет в электролите, то значит плотность ниже нормы и заряд батареи недостаточен. В этот момент в «глазок» индикатора будет видна трубка индикатора чёрного цвета. Это будет говорить о необходимости зарядки. В некоторых моделях добавляют шарик красного цвета, который поднимается по трубке при пониженной плотности. Тогда в «глазке» индикатора будет красный цвет;
• И ещё один вариант – это понижение уровня электролита. Тогда через «глазок» индикатора будет видно поверхность электролита. Это будет говорить о необходимости доливки дистиллированной воды. Правда, в случае необслуживаемого аккумулятора сделать это будет проблематично.

Такой встроенный индикатор позволяет провести предварительную оценку степени заряженности АКБ. В полной мере на показания гидрометра полагаться не следует.
Если почитать многочисленные отзывы о работе этих устройств, то становится ясно, что они часто показывают неточные данные и быстро выходят из строя. И на это есть несколько причин:

• Индикатор установлен только в одной из шести банок аккумуляторной батареи. Это значит, что данные по плотности и степени заряженности у вас будут только по одной банке. Поскольку сообщения между ними нет, о ситуации в других банках остаётся только догадываться. К примеру, в этом элементе уровень электролита может быть нормальный, а в некоторых других уже недостаточный. Ведь испарение воды из электролита по банкам отличается (в крайних этот процесс идёт более интенсивно);
• Индикатор выполняется из стекла и пластика. Пластиковые детали могут покоробиться от нагрева или охлаждения. В результате вы будете видеть искажённые данные;
• Плотность электролита зависит его температуры. Гидрометр никак не учитывает это в своих показаниях. Например, на холодном электролите он может показать нормальную плотность, хотя она пониженная.

Фабричные индикаторы заряда АКБ

Сегодня в продаже можно найти достаточно интересные устройства для контроля уровня зарядки аккумулятора по его напряжению. Давайте рассмотрим некоторые из них.

Индикатор уровня заряда аккумуляторной батареи DC-12 В

Это устройство продаётся в виде конструктора. Оно подойдёт для тех, кто дружит с электротехникой и паяльником.

Индикатор DC-12 В позволяет проверять заряд автомобильного аккумулятора и функционирование реле-регулятора. Индикатор продаётся в виде комплекта запчастей и собирается самостоятельно.
Стоимость устройства DC-12 В составляет 300─400 рублей.

Основные характеристики индикатора DC-12 В:

• Диапазон напряжений: 2,5─18 вольт;
• Максимальный потребляемый ток: до 20 мА;
• Габариты печатной платы: 43 на 20 миллиметров.

Аккумулятор играет ключевую роль при запуске двигателя автомобиля. И насколько успешным будет этот запуск, во многом зависит от степени заряженности аккумуляторной батареи. А многие из нас контролируют уровень заряда АКБ? Называется, ответьте себе сами на этот вопрос. Поэтому высока вероятность того, что вы в один прекрасный день не заведёте автомобиль из-за дохлого аккумулятора. Собственно, сама проверка степени зарядки несложная. Нужно просто периодически измерять мультиметром или вольтметром. Но было бы гораздо удобнее иметь простой индикатор, показывающий состояние заряда аккумулятора. О таких индикаторах пойдёт речь в этом материале.

аккумулятор заряд схема

Основная проблема, которая возникает при заряде аккумуляторов, состоит в поиске параметра, измерения которого позволили бы с достаточной точностью определить состояние полного заряда.

В ходе заряда герметичных щелочных аккумуляторов меняется несколько параметров: напряжение, температура, внутреннее давление. Характер их изменений в процессе заряда герметичного никель-кадмиевого аккумулятора изображен на рисунке 1. Эти параметры обеспечивают различную чувствительность и имеют разные ограничения при использовании. Характер изменения указанных параметров у никель-металлгидридных аккумуляторов похож, но они более чувствительны к перегреву при перезаряде.

Рис.1.

Заряд стандартным режимом обычно проводится в течение регламентированного времени. Контроль напряжения при такой стратегии заряда малоэффективен, так как при низких плотностях тока заряда напряжение в конце процесса (Uкон) меняется незначительно и контроль процесса по его величине, выбранной в соответствии с рекомендованной производителем как типичной для данного типа источника тока, может привести к недозаряду одних и перезаряду других аккумуляторов (в зависимости от их индивидуальных зарядных характеристик). Паспортная величина конечного напряжения паказывает только статистический параметр, а разброс его у аккумуляторов в партии может быть заметным. К тому же величина эта зависит от температуры и наработки аккумулятора.

При быстром заряде использование напряжения в качестве контрольного параметра оказалось более результативным. Это определяется изменением вида зарядной кривой. В этом случае нет надобности ориентироваться на конкретную величину предельного зарядного напряжения, нужно лишь установить момент достижения его максимальной величины. Для этого устройствами контроля периодически определяется величина dU/dt или d2U/dt2. Максимум зарядного напряжения наблюдается как правило при заряде до 110-120 % Сн.

В случаи прекращения заряда в этот момент, при последующем разряде в стандартном режиме удается снять около 95% номинальной емкости. Для обеспечения большего перезаряда (до 140-160 %) нужно либо необходимое время сохранять заряд тем же током, либо обеспечить переход к более безопасному режиму подзаряда меньшим током.

В настоящее время для контроля хода быстрого заряда чаще используется другой критерий: прерывание заряда производят после того, как напряжение аккумулятора уменьшится на ДU после достижения максимума. Это обеспечивает нужный уровень перезаряда аккумуляторов.

Такой контроль рекомендуется для быстрого заряда (в течение 1 ч) цилиндрических щелочных рулонных аккумуляторов, если изготовитель разрешает такой заряд для конкретного типа аккумуляторов. В литературе он называется детекцией -ДU. Величина -ДU для аккумуляторов разных производителей может составлять от 5-10 до 10-20 мВ, Для контроля заряда чаще предлагается использовать величину 10 мВ/аккумулятор при температуре заряда от 0 до 30 °С. При этом в начале заряда (в течение 5-10 мин) рекомендуется не проводить измерения напряжения источника тока во избежание срабатывания системы контроля из-за возможного скачка напряжения (и последующего его небольшого спада) после длительного хранения.

Другим параметром, который применяется при контроле заряда современных герметичных щелочных аккумуляторов, является температура. Контроль температуры более всего нужен при заряде никелъ-металлгидридных аккумуляторов. Температурный датчик устанавливается не на каждом аккумуляторе, а на одном из них в батарее. Понятно, что влияние конструктивных особенностей батареи и реализуемых в ней условий теплообмена делают контроль заряда по абсолютной величине температуры Т весьма проблематичным, так как непросто однозначно определить величину этого параметра. Специалисты компании GP, например, детально исследовали процесс заряда батареи емкостью 2,5 Ач током 0,5 С при температуре окружающей среды (Tокр) от 15 до 45 °С. Изучалось отключение при температуре батареи (Tбат), равной 55 и 60 °С. Было показано, что если температура окружающей среды выше 35 °С, то при Tбат = 55 °С имеет место существенный недозаряд. При Tбат=60 °С недозаряд несколько уменьшается. Увеличивать еще больше значение контролируемого параметра (Tбат > 60 °C) нельзя без риска увеличения опасности отказа аккумулятора.

Все производители как правило рекомендуют максимальную величину температуры при быстром заряде — не более 55 °С. Следует понимать, что при повышенных температурах окружающей среды избежать недозаряда при таком способе контроля зарядного процесса не получится. Более рациональным является контроль другого параметра: скорости изменения температуры (ДT/Дt), что позволяет при любой температуре окружающей среды диагностировать интенсификацию побочных процессов, которая имеет место при перезаряде. Величина ДT/Дt, при которой различные производители рекомендуют отключать герметичные щелочные аккумуляторы, находится в интервале от 1 до 2 °С/мин при токе заряда 1С и 0,8 °С/мин, если ток меньше.

Большая часть производителей полагает, что наилучшие результаты достигаются при контроле заряда по двум критериям (оценка -ДU и ДT/Дt) одновременно. Такой метод контроля универсален как для аккумуляторов разных типов, так и для разного уровня их заряженности. Следует заметить, что второй из этих параметров обеспечивает более благоприятные условия работы аккумуляторов при длительной эксплуатации.

Найден еще один электрический параметр, который по величине значительно больше изменений напряжения. Этот параметр — реакция источника тока на тестовый сигнал переменного тока.

Для контроля степени заряженности свинцово-кислотных аккумуляторов можно использовать напряжение разомкнутой цепи, которое меняется от 2,05-2,15В/ак при заряженном состоянии (в зависимости от концентрации кислоты) до 1,95-2,03 В/ак после полного разряда. Эта зависимость показана на рисунке 2.

Рис.2.

При контроле заряженности свинцово-кислотного аккумулятора в ходе заряда, заряд считается завершенным если ток заряда (при неизменном стандартном напряжении заряда) остается неизменным в течении 3-х часов.

При заряде литий-ионных аккумуляторов ориентируются также на напряжение аккумулятора. В начальный период, когда только появились литий-ионные аккумуляторные батареи, использующие графитовую систему, требовалось ограничение напряжения заряда из расчета 4,1 В на элемент. В настоящее время литий-ионные элементы можно заряжать до напряжения 4,20 В. Допустимое отклонение напряжения составляет всего лишь около ±0,05 В на элемент. Рисунок 3 отображает стандартный процесс заряда литий-ионного аккумулятора.

Рис.3.

ЭТАП 1 — Через аккумулятор протекает максимально допустимый ток заряда, пока напряжение на нем не достигнет порогового значения. ЭТАП 2 — Максимальное напряжение на аккумуляторе достигнуто, ток заряда постепенно снижается до тех пор пока он полностью не зарядится. Момент завершения заряда наступает когда величина тока заряда снизится до значения 3% от начального. ЭТАП 3 — Периодический компенсирующий заряд, проводящийся при хранения аккумулятора, ориентировочно через каждые 500 часов хранения.

Аккумулятор — важнейшая вещь в любом автомобиле. Именно этот элемент дает пусковой ток на стартер. Именно благодаря аккумулятору осуществляется быстрый и беспроблемный запуск двигателя. Но так бывает не всегда. Чтобы не испытывать трудностей с пуском, нужно периодически проверять его уровень заряда. Сделать это можно несколькими способами.

Как проверить заряд аккумулятора автомобиля в домашних условиях? Ответ на этот вопрос вы узнаете далее в нашей статье.

Методы

Существует несколько способов того, как проверить заряд аккумулятора автомобиля:

• по индикатору;
• при помощи нагрузочной вилки;
• мультиметром;
• путем замера плотности электролита.

Каждый из них имеет свои особенности. Давайте рассмотрим перечисленные методы подробнее.

Встроенный индикатор

Большинство импортных аккумуляторов имеют встроенный индикатор, по которому можно проверить заряд. Впервые такие АКБ появились в Японии. Затем подобную фишку стали практиковать европейские производители.

В чем заключается его суть? На крышке АКБ имеется прозрачное окошко (некий глазок). Если посмотреть на него, то можно увидеть, что он окрашен в зеленый цвет. Но так бывает не всегда. Зеленый оттенок в окошке будет только в том случае, если аккумулятор полностью заряжен. Если же окошко прозрачное или белое, значит, АКБ потеряло часть заряда. Самый страшный случай — черное окошко. В таком случае аккумулятор сел «в ноль», и его нужно срочно зарядить.

К сведению, это один из самых простых способов того, как проверить заряд аккумулятора автомобиля без вольтметра и прочих приспособлений. Ведь все, что вам необходимо, — открыть капот и заглянуть в то самое окошко. Но стоит отметить, что такой глазок есть не на всех аккумуляторах (особенно, если дело касается отечественных). Поэтому чтобы определить уровень заряда, нужно знать и другие методы.

Нагрузочная вилка

Это, пожалуй, самый профессиональный способ проверки состояния аккумулятора. Обычно такой метод используется на СТО. В чем его суть? Устройство подключается к клеммам батареи и дает ток короткого замыкания.

То есть нагрузочная вилка имитирует работу стартера и показывает, на сколько вольт проседает аккумулятор при попытке водителя завести мотор. На сегодняшний день это самая точная схема проверки состояния АКБ. Чтобы правильно считывать показания, помните, что после нагрузки напряжение на аккумуляторе должно быть не менее 10 Вольт. Если же батарея проседает до 9 и ниже, значит, она уже слабая. Такой аккумулятор будет быстро разряжаться зимой.

Используем мультиметр

Это незаменимый прибор, который должен быть у каждого автомобилиста. Позволяет не только проверить уровень напряжения АКБ, но и сопротивление датчиков, нагрузку бортовой сети в режиме реального времени и много других важных параметров. Приобрести данный аппарат можно за 300-700 рублей, что в 2-3 раза дешевле нагрузочной вилки. Пользоваться данным прибором очень легко.

Как проверить заряд аккумулятора автомобиля мультиметром? Для начала его необходимо собрать. Выполняем следующие действия:

• Подключаем два провода с положительной и отрицательной полярностью в соответствующие разъемы.
• На концах проводов будут щупы. Их мы прикладываем к
• Предварительно выставляем прибор в режим замера напряжения и устанавливаем поворотный переключатель на 20 Вольт.
• Подключаем выводы мультиметра к батарее и смотрим на результат. При этом зажигание автомобиля должно быть выключено.

Считываем данные с мультиметра

Какой показатель является нормальным для батареи? Специалисты отмечают, что полностью заряженный аккумулятор должен выдавать напряжение не менее 12,5 Вольт. В случае, если мультиметр показал цифру ровно 12В, значит, батарея разряжена наполовину. О том, что аккумулятор нужно срочно зарядить, свидетельствует показатель в 11,5 Вольт и ниже.

Электролит

Существует еще один способ того, как проверить заряд аккумулятора автомобиля своими руками. Особенно он актуален в преддверии зимы. Как известно, с падением температуры, плотность электролита уменьшается. Соответственно падает заряд и производительность батареи. Как проверить заряд аккумулятора автомобиля? Для этого нам понадобится ареометр. Ниже представлена подробная инструкция:

• Итак, открываем капот и при помощи минусовой отвертки откручиваем поочередно «банки» АКБ. Их всего 6.
• Погружаем наш ареометр внутрь и ждем, пока он не заполнится электролитом.
• Далее достаем наружу устройство и смотрим на показания.
• По истечению небольшого времени, поплавок всплывет до нужного уровня. На шкале будет несколько делений. Нормальным считается показатель в 1,23-1,27 грамма на кубический сантиметр. Если плотность электролита составляет 1,2 грамма, значит, аккумулятор разрядился примерно на четверть. О глубоком разряде свидетельствует показатель в 1,1 и ниже грамма на кубический сантиметр.

Также стоит проверить сам уровень электролита в каждой из «банок». Если он недостаточный, его следует возобновить. Сделать это можно дистиллированной водой (ею же разбавляют и охлаждающую жидкость).

Не игнорируйте недостаточный уровень электролита в аккумуляторе. Это может стать причиной частой потери заряда и осыпания свинцовых пластин. В результате, АКБ придет в негодность, а при любых попытках подзарядки жидкость будет кипеть.

Как проверить заряд аккумулятора автомобиля зарядным устройством?

На каждом ЗУ имеется шкала, определяющая напряжение батареи. При отсутствии мультиметра, нагрузочной вилки и ареометра, можно воспользоваться и им. Как проверить заряд аккумулятора автомобиля таким способом?

Все очень просто — подключаем выводы ЗУ к клеммам батареи и нажимаем на проверочную кнопку. Подключать к розетке прибор не стоит — в таком случае он подаст зарядку, а показания будут не ниже 13 Вольт.

Можно ли заряжать дома?

При отсутствии гаража допускается возможность подзарядки АКБ в квартире. Но делать это лучше на балконе. Во время этого процесса электролит выделяет вредный для человека сернистый газ и хлористый кислород. При его вдыхании возможно головокружение и тошнота. Поэтому заряжаем в максимально отдаленном и хорошо проветриваемом помещении. Также следите за состоянием электролита.

Нельзя допускать, чтобы аккумулятор кипел. Это снижает его ресурс. В среднем легковой 60-амперный аккумулятор заряжается за 7-8 часов. При этом на ЗУ нужно выставлять минимальную силу тока. Для АКБ вредны стрессовые нагрузки. Если батарея долго заряжается, или одна из банок закипела через полчаса, значит, она пришла в негодность.

В заключение

Итак, мы выяснили, как проверить заряд аккумулятора автомобиля. Один из самых простых способов — это мультиметр. Что касается ареометра, это уже профилактическая мера. Да, таким прибором можно измерить «остаток жизни» АКБ. Но, в большей части, он является диагностическим прибором (равносильно, как и нагрузочная вилка). Поэтому каждый аппарат хорош по-своему.

Никель-кадмиевые аккумуляторы сегодня широко применяют в бытовой технике. Учитывая, что правильная эксплуатация позволяет продлить срок «жизни» этих дорогих компонентов, весьма актуален контроль за состоянием аккумуляторов и, особенно, за процессом зарядки в целях предотвращения их перезарядки.

На радиорынках и прилавках специализированных магазинов можно встретить довольно много моделей ручных фонарей, питающихся от никель-кадмиевых аккумуляторов. Особенно популярны фонари «Универсал УН-0-002» отечественного производства. Они имеют малые габариты, удобный корпус, для питания лампы используется батарея из трех аккумуляторов Д-0.26Д. Фонарь снабжен встроенным сетевым зарядным устройством (ЗУ), выполненным по стандартной схеме с гасящим конденсатором (рис. 1).

В этих фонарях (как и в других подобных) оценка степени разряженнос-ти аккумуляторов производится буквально «на глаз» по яркости свечения лампы, а контроль зарядки — по времени, в течение которого фонарь включен в сеть. Известно, что никель-кадмиевые аккумуляторы не рекомендуется разряжать до напряжения ниже 1 В. А лампа фонаря (3,5 В, 150 мА) вполне сносно светит и при напряжении, меньшем 3 В (три полностью разряженных аккумулятора), не говоря уже о лампе на 2,5 В, которую можно установить в фонарь для получения более яркого света: правда, при этом повысится потребляемый от аккумуляторов ток. Однако еще более опасна перезарядка аккумуляторов, которая вообще ничем не контролируется. Между тем частые перезарядки, как и переразрядки, сильно сокращают срок их службы.

Кроме того, когда фонарь включен в сеть, не понятно, идет ли процесс зарядки, например, если контакт в розетке не очень надежен, поскольку лампа на столь малую прибавку тока почти не реагирует. Поэтому при зарядке аккумуляторов лампа должна быть выключена — ведь она потребляет примерно 150 мА, а зарядный ток составляет всего около 14 мА. Поскольку к приобретаемым фонарям, как правило, никакой инструкции не дают, следует помнить, что полностью разряженные (до напряжения 1 В) аккумуляторы заряжаются ЗУ в течение примерно суток.

Таким образом, пришлось разработать устройство для контроля процессов зарядки и разрядки аккумуляторов. При приемлемой точности и температурной стабильности оно работает от низкого напряжения питания и помещается в корпусе фонаря. В связи с тем что приборы, выполненные на КМОП-мик-росхемах широкого применения, имеют сравнительно большие габариты и требуют минимального напряжения питания — 3 В, что не позволяет индицировать глубокую разрядку, устройства были собраны на транзисторах.

Наиболее просто оказалось ввести в фонарь индикацию тока зарядки аккумуляторов. Для этого потребовалось всего лишь включить последовательно с диодом VD2 или вместо него светоди-
од, желательно зеленого цвета, в аналогичной полярности. Он довольно ярко светится в процессе зарядки, так как через него течет весь зарядный ток. Этот светодиод лучше всего вывести излучающей поверхностью наружу вблизи встроенной сетевой вилки так, чтобы при навинченной крышке он был закрыт ею.

Процесс зарядки можно контролировать с помощью простого устройства, схема которого изображена на рис. 2. Оно представляет собой аналог динис-тора, собранный на биполярных транзи-

сторах. Его подключают параллельно диоду VD1 (см. рис. 1). Когда напряжение на заряжаемых аккумуляторах превысит установленный уровень, устройство шунтирует зарядную цепь, защищая аккумуляторы от перезарядки. При этом светодиод, индицирующий протекание зарядного тока, медленно гаснет, а вместо него начинает светиться другой (HL1, его лучше взять красного свечения), что и будет свидетельствовать об окончании зарядки.

Налаживать устройство следует так: разрядив аккумуляторы до напряжения 1 В на каждом из них, включают фонарь на зарядку. Движок переменного резистора устанавливают в то крайнее положение, в котором красный светодиод не светится. Далее по истечении 30 часов зарядки нужно, не отключая фонаря от сети, проконтролировать напряжение на аккумуляторах. Если оно равно или чуть больше 4,3 В, можно считать, что зарядка окончена. В этот момент движок переменного резистора устанавливают в такое положение, чтобы ярко светился красный светодиод, а зеленый при этом почти погас (полностью он все-таки не может погаснуть), причем важно заметить именно этот порог «притухания» светодиода, индицирующего прохождение зарядного тока.

Таким образом, ток теперь будет снижаться в процессе зарядки (ограничение тока станет заметным уже через 12 часов после начала зарядки), что позволит избежать перезарядки и повышенного тока в конце зарядки. Единст-

венный недостаток устройства состоит в некотором увеличении времени зарядки батареи, примерно до двух суток, зато фонарь можно оставить включенным в розетку и на неделю без негативных последствий. Если же возникает необходимость очень быстрой зарядки аккумуляторов, следует применять специальное зарядное устройство.

Для контроля за разрядкой разработано устройство (рис. 3), основа которого — дифференциальный усилитель на двух транзисторах с индикаторными светодиодами зеленого (HL1) и красно-

го (HL2) цвета, показывающими, соответственно, нормальное и пониженное напряжение на аккумуляторах.

Это устройство включают параллельно лампе после выключателя, поскольку контролировать состояние аккумуляторов необходимо под нагрузкой. Потребляемый ток — около 5 мА. Такой, казалось бы, большой ток составляет менее 4 % от общего потребления энергии, что с лихвой окупается удобством в работе. Емкости же трех полностью заряженных аккумуляторов Д-0.26Д хватает для питания лампы фонаря током 150… 170 мА в течение почти полутора часов, так что потеря емкости на индикацию составит всего несколько минут.

Принцип работы устройства состоит в сравнении напряжения на базах транзисторов — когда оно одинаково, светятся «вполнакала» оба светодиода, а при весьма небольшой разнице в ту или другую сторону один из светодио-дов гаснет, а другой начинает светиться в полную силу. Поскольку на базе транзистора VT2 напряжение стабилизировано диодами VD1 и VD2, то при изменении питающего напряжения изменяется напряжение на базе транзистора VT1, что приводит к свечению зеленого светодиода, когда напряжение окажется выше некоторого предела, и красного, когда напряжение будет ниже.

Установить этот предел проще всего так. Разряжают аккумуляторы, включив лампу и непрерывно контролируя напряжение вольтметром, до 3 В. Затем, не отключая лампы, движок переменного резистора R2 устанавливают в такое положение, когда оба светодиода светятся вполсилы. В процессе эксплуатации появление свечения красного светодиода будет означать, что в ближайшее время (примерно полчаса) следует ожидать полного истощения заряда в аккумуляторах — фонарь следует поставить на зарядку.

Вообще, налаживание устройств для контроля зарядки и разрядки аккумуляторов лучше проводить одновременно.

Переключение с зеленого светодиода на красный происходит при изменении напряжения на 0,5 В (3,25 В — начало свечения красного светодиода, 2,75 В — полное погасание зеленого). Если напряжение питания станет меньше 2 В, индикация полностью пропадает — впрочем, лампа в этот момент уже практически не светится.

Зеленый светодиод можно вообще не ставить — работу устройства это не нарушит. Но все же рекомендую его установить, так как по балансу свечения двух индикаторов удобнее определять порог срабатывания. Потребление же тока при этом не изменится. На самом деле выводить наружу (вблизи выключателя) следует только красный светодиод, зеленый же лучше оставить внутри фонаря, слегка развернув его так, чтобы при разобранном фонаре во время налаживания были видны обе светящиеся «точки». Линзу на красном свето-диоде лучше спилить надфилем, чтобы она не выступала за пределы корпуса фонаря, и отполировать.

Поскольку ЗУ фонаря гальванически связано с сетью, при монтаже и налаживании устройства следует соблюдать осторожность. Для предотвращения поражения электрическим током необходимо, чтобы корпус фонаря был полностью собран. Если включить фонарь в сеть без аккумуляторов или с аккумуляторами, имеющими плохой контакт, весьма вероятен выход из строя диода VD1 (см. рис. 1).

г. Шахты Ростовской обл.

В современной практике еще встречаются автомобили, на которых нет ни бортового компьютера, ни табло с индикатором заряда аккумуляторной батареи. Передвижение без индикатора чревато полной остановкой двигателя и невозможностью в дальнейшем запустить его.

Индикатор заряда аккумулятора выполняет две функции: показывает зарядку тока аккумулятора от генератора и информативно величину заряда АКБ. Существует несколько способов устранить эту недоработку у автомобиля. Один из них самый простой, сделать своими руками устройство показывающее зарядку батареи.

В доступных источниках есть много предложений изготовления цифровой цепи тока такого устройства. Оно имеет достаточно простой вид. Для этого нужны навыки по пайке радиодеталей и желание собрать устройство своими руками. Выбрать светодиод, стабилитрон, макетную плату и резисторы. Схема индикатора заряда АКБ приведена на рисунке ниже.

Принцип работы

Светодиодный индикатор благодаря наличию трех цветов светодиодов может показывать различные фазы зарядки тока. Начало зарядки. Рабочую середину. Предупреждение окончания процесса. Это схема дает нам возможность контролировать весь рабочий цикл батареи.

Спаять детали своими руками несложно, но для начала сделай проверку тестером. Если все детали исправны можно сделать сборку по схеме. Прозванием тестером светодиодный выход. Определяем выход низкого напряжения тока от шести до одиннадцати вольт.

Это светодиод красного цвета. От одиннадцати до тринадцати вольт – желтый. Более тринадцати — будет светодиод зеленого цвета. Схема имеет простой набор деталей и работает надежно.

Интересно!
АКБ выдает на светодиод определенное напряжение тока. Он загорается. Так мы определяем начало и окончания заряда АКБ.

Если у вас нет каких, либо комплектующих, то нужно посмотреть в интернете аналогичные схемы и своими руками доработать устройство. Схема будет также показывать надежно индикацию заряда тока батареи.

Для автомобиля важно, чтобы схема работала не постоянно, а только когда водитель находился за рулем. Рекомендуется после окончания работы своими руками полученное устройство смонтировать под рулевым колесом и соединить с замком зажигания. В этом случае индикатор будет работать только при включенном зажигании автомобиля.

Мы видим, что после окончания работ, своими руками можно создать удобный и необходимый для надежной эксплуатации автомобиля индикатор заряда батареи. Себестоимость такого изделия будет не высокой.

Важно!
Надежность индикатора и удобность его размещения позволяет эффективно устранить не доработку конструкторов – производителей автомобилей.

С одной стороны любое устройство, будь то транспортное средство или простая кухонная утварь, кажется совершенной и доработанной с технической точки зрения. Не требующей вмешательства человеческой мысли и грамотных рук.

С другой, всегда найдутся грамотные «Кулибины», для которых это устройство кажется не совершенным и требует усовершенствования и технической доработки.

На этом и строится прогрессивный технический прогресс. Вроде простая, но при этом жизненно необходимая наглядная индикация процесса зарядки аккумуляторной батареи автомобиля, не спроектированная конструкторами нашла свою простую разработку простыми почитателями мира науки и техники.

Что может быть печальнее, чем внезапно севший аккумулятор в квадрокоптере во время полета или отключившийся металлоискатель на перспективной поляне? Вот если бы можно было бы заранее узнать, насколько сильно заряжен аккумулятор! Тогда мы могли бы подключить зарядку или поставить новый комплект батарей, не дожидаясь грустных последствий.

И вот тут как раз рождается идея сделать какой-нибудь индикатор, который заранее подаст сигнал о том, что батарейка скоро сядет. Над реализацией этой задачи пыхтели радиолюбители всего мира и сегодня существует целый вагон и маленькая тележка различных схемотехнических решений — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

Внимание! Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Для предупреждения глубокого разряда необходимо вручную отключить нагрузку либо использовать .

Вариант №1

Начнем, пожалуй, с простенькой схемки на стабилитроне и транзисторе:

Разберем, как она работает.

Пока напряжение выше определенного порога (2.0 Вольта), стабилитрон находится в пробое, соответственно, транзистор закрыт и весь ток течет через зеленый светодиод. Как только напряжение на аккумуляторе начинает падать и достигает значения порядка 2.0В + 1.2В (падение напряжение на переходе база-эмиттер транзистора VT1), транзистор начинает открываться и ток начинает перераспределяться между обоими светодиодами.

Если взять двухцветный светодиод, то мы получим плавный переход от зеленого к красному, включая всю промежуточную гамму цветов.

Типовое различие прямого напряжения в двухцветных светодиодах составляет 0.25 Вольта (красный зажигается при более низком напряжении). Именно этой разницей определяется область полного перехода между зеленым и красным цветом.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу. Пока напряжение на аккумуляторе составляет 3.25В или более, горит зеленый светодиод. В промежутке между 3.00 и 3.25V к зеленому начинает подмешиваться красный — чем ближе к 3.00 Вольтам, тем больше красного. И, наконец, при 3V горит только чисто красный цвет.

Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА. Ну и, не исключено, что дальтоники не оценят эту задумку с меняющимися цветами.

Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения. Вот модифицированная схема:

Вариант №2

В следующей схеме использована микросхема TL431, представляющая собой прецизионный стабилизатор напряжения.

Порог срабатывания определяется делителем напряжения R2-R3. При указанных в схеме номиналах он составляет 3.2 Вольта. При снижении напряжения на аккумуляторе до этого значения, микросхема перестает шунтировать светодиод и он зажигается. Это будет сигналом к тому, что полный разряд батареи совсем близок (минимально допустимое напряжение на одной банке li-ion равно 3.0 В).

Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно. Вот таким образом:

Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 (R4) добиваемся зажигания светодиода в нужный нам момент.

Вариант №3

А вот простая схема индикатора разрядки li-ion аккумулятора на двух транзисторах:
Порог срабатывания задается резисторами R2, R3. Старые советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107).

Вариант №4

Схема на двух полевых транзисторах, потребляющая в ждущем режиме буквально микротоки.

При подключении схемы к источнику питания, положительное напряжение на затворе транзистора VT1 формируется с помощью делителя R1-R2. Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его.

В определенный момент, по мере разряда аккумулятора, напряжение, снимаемое с делителя становится недостаточным для отпирания VT1 и он закрывается. Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Он открывается и зажигает светодиод. Свечение светодиода сигнализирует нам о необходимости подзаряда аккумулятора.

Транзисторы подойдут любые n-канальные с низким напряжением отсечки (чем меньше — тем лучше). Работоспособность 2N7000 в этой схеме не проверялась.

Вариант №5

На трех транзисторах:

Думаю, схема не нуждается в пояснениях. Благодаря большому коэфф. усиления трех транзисторных каскадов, схема срабатывает очень четко — между горящим и не горящим светодиодом достаточно разницы в 1 сотую долю вольта. Потребляемый ток при включенной индикации — 3 мА, при выключенном светодиоде — 0.3 мА.

Не смотря на громоздкий вид схемы, готовая плата имеет достаточно скромные габариты:

С коллектора VT2 можно брать сигнал, разрешающий подключение нагрузки: 1 — разрешено, 0 — запрещено.

Транзисторы BC848 и BC856 можно заменить на ВС546 и ВС556 соответственно.

Вариант №6

Эта схема мне нравится тем, что она не только включает индикацию, но и отрубает нагрузку.

Жаль только, что сама схема от аккумулятора не отключается, продолжая потреблять энергию. А жрет она, благодаря постоянно горящему светодиоду, немало.

Зеленый светодиод в данном случае выступает в роли источника опорного напряжения, потребляя ток порядка 15-20 мА. Чтобы избавиться от такого прожорливого элемента, вместо источника образцового напряжения можно применить ту же TL431, включив ее по такой схеме*:

*катод TL431 подключить ко 2-ому выводу LM393.

Вариант №7

Схема с применением так называемых мониторов напряжения. Их еще называют супервизорами и детекторами напряжения (voltdetector»ами). Это специализированные микросхемы, разработанные специально для контроля за напряжением.

Вот, например, схема, поджигающая светодиод при снижении напряжения на аккумуляторе до 3.1V. Собрана на BD4731.

Согласитесь, проще некуда! BD47xx имеет открытый коллектор на выходе, а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

Аналогичным образом можно применить любой другой супервизор на любое другое напряжение.

Вот еще несколько вариантов на выбор:

• на 3.08V: TS809CXD , TCM809TENB713 , MCP103T-315E/TT , CAT809TTBI-G ;
• на 2.93V: MCP102T-300E/TT , TPS3809K33DBVRG4 , TPS3825-33DBVT , CAT811STBI-T3 ;
• серия MN1380 (или 1381, 1382 — они отличаются только корпусами). Для наших целей лучше всего подходит вариант с открытым стоком, о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы — MN13801, MN13811, MN13821. Напряжение срабатывания определяется буквенным индексом: MN13811-L как раз на 3,0 Вольта.

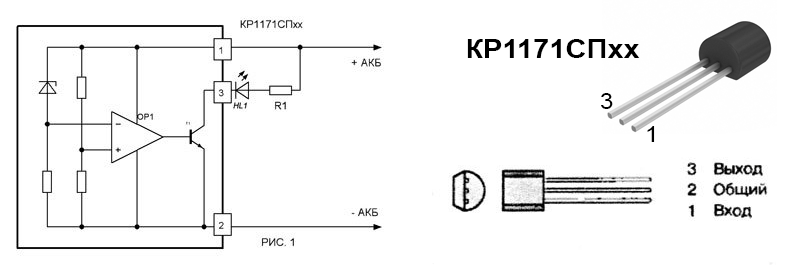

Также можно взять советский аналог — КР1171СПхх:

В зависимости от цифрового обозначения, напряжение детекции будет разным:

Сетка напряжений не очень-то подходит для контроля за li-ion аккумуляторами, но совсем сбрасывать эту микросхему со счетов, думаю, не стоит.

Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в выключенном состоянии (единицы и даже доли микроампер), а также ее крайняя простота. Зачастую вся схема умещается прямо на выводах светодиода:

Чтобы сделать индикацию разряда еще более заметной, выход детектора напряжения можно нагрузить на мигающий светодиод (например, серии L-314). Или самому собрать простейшую «моргалку» на двух биполярных транзисторах.

Пример готовой схемы, оповещающей о севшей батарейке с помощью вспыхивающего светодиода приведен ниже:

Еще одна схема с моргающим светодиодом будет рассмотрена ниже.

Вариант №8

Крутая схема, запускающая моргание светодиода, если напряжение на литиевом аккумуляторе упадет до 3.0 Вольта:

Эта схема заставляет вспыхивать сверхяркий светодиод с коэффициентом заполнения 2.5% (т.е. длительная пауза — коротка вспышка — опять пауза). Это позволяет снизить потребляемый ток до смешных значений — в выключенном состоянии схема потребляет 50 нА (нано!), а в режиме моргания светодиодом — всего 35 мкА. Сможете предложить что-нибудь более экономичное? Вряд ли.

Как можно было заметить, работа большинства схем контроля за разрядом сводится к сравнению некоего образцового напряжения с контролируемым напряжением. В дальнейшем эта разница усиливается и включает/отключает светодиод.

Обычно в качестве усилителя разницы между опорным напряжением и напряжением на литиевом аккумуляторе используют каскад на транзисторе или операционный усилитель, включенный по схеме компаратора.

Но есть и другое решение. В качестве усилителя можно применить логические элементы — инверторы. Да, это нестандартное использование логики, но это работает. Подобная схема приведена в следующем варианте.

Вариант №9

Схема на 74HC04.

Рабочее напряжение стабилитрона должно быть ниже напряжение срабатывания схемы. Например, можно взять стабилитроны на 2.0 — 2.7 Вольта. Точная подстройка порога срабатывания задается резистором R2.

Схема потребляет от батареи около 2 мА, так что ее тоже надо включать после выключателя питания.

Вариант №10

Это даже не индикатор разряда, а, скорее, целый светодиодный вольтметр! Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Весь функционал реализован всего на одной-единственной микросхеме LM3914 :

Делитель R3-R4-R5 задает нижнее (DIV_LO) и верхнее (DIV_HI) пороговые напряжения. При указанных на схеме значениях свечению верхнего светодиода соответствует напряжение 4.2 Вольта, а при снижении напряжения ниже 3х вольт, погаснет последний (нижний) светодиод.

Подключив 9-ый вывод микросхемы на «землю», можно перевести ее в режим «точка». В этом режиме всегда светится только один светодиод, соответствующий напряжению питания. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности.

В качестве светодиодов нужно брать только светодиоды красного свечения
, т.к. они обладают самым малым прямым напряжением при работе. Если, например, взять синие светодиоды, то при севшем до 3х вольт аккумуляторе, они, скорее всего, вообще не загорятся.

Сама микросхема потребляет около 2.5 мА, плюс 5 мА на каждый зажженный светодиод.

Недостатком схемы можно считать невозможность индивидуальной настройки порога зажигания каждого светодиода. Можно задать только начальное и конечное значение, а встроенный в микросхему делитель разобьет этот интервал на равные 9 отрезков. Но, как известно, ближе к концу разряда, напряжение на аккумуляторе начинает очень стремительно падать. Разница между аккумуляторами, разряженными на 10% и 20% может составлять десятые доли вольта, а если сравнить эти же аккумуляторы, только разряженненные на 90% и 100%, то можно увидеть разницу в целый вольт!

Типичный график разряда Li-ion аккумулятора, приведенный ниже, наглядно демонстрирует данное обстоятельство:

Таким образом, использование линейной шкалы для индикации степени разряда аккумулятора представляется не слишком целесообразным. Нужна схема, позволяющая задать точные значения напряжений, при которых будет загораться тот или иной светодиод.

Полный контроль над моментами включения светодиодов дает схема, представленная ниже.

Вариант №11

Данная схема является 4-разрядным индикатором напряжения на аккумуляторе/батарейке. Реализована на четырех ОУ, входящих в состав микросхемы LM339 .

Схема работоспособна вплоть до напряжения 2 Вольта, потребляет меньше миллиампера (не считая светодиода).

Разумеется, для отражения реального значения израсходованной и оставшейся емкости аккумулятора, необходимо при настройке схемы учесть кривую разряда используемого аккумулятора (с учетом тока нагрузки). Это позволит задать точные значения напряжения, соответствующие, например, 5%-25%-50%-100% остаточной емкости.

Вариант №12

Ну и, конечно, широчайший простор открывается при использовании микроконтроллеров со встроенным источником опорного напряжения и имеющих вход АЦП. Тут функционал ограничивается только вашей фантазией и умением программировать.

Как пример приведем простейшую схему на контроллере ATMega328.

Хотя тут, для уменьшения габаритов платы, лучше было бы взять 8-миногую ATTiny13 в корпусе SOP8. Тогда было бы вообще шикарно. Но пусть это будет вашим домашним заданием.

Светодиод взят трехцветный (от светодиодной ленты), но задействованы только красный и зеленый.

Готовую программу (скетч) можно скачать по этой ссылке .

Программа работает следующим образом: каждые 10 секунд опрашивается напряжение питания. Исходя из результатов измерений МК управляет светодиодами с помощью ШИМ, что позволяет получать различные оттенки свечения смешением красного и зеленого цветов.

Свежезаряженный аккумулятор выдает порядка 4.1В — светится зеленый индикатор. Во время зарядки на АКБ присутствует напряжение 4.2В, при этом будет моргать зеленый светодиод. Как только напряжение упадет ниже 3.5В, начнет мигать красный светодиод. Это будет сигналом к тому, что аккумулятор почти сел и его пора заряжать. В остальном диапазоне напряжений индикатор будет менять цвет от зеленого к красному (в зависимости от напряжения).

Вариант №13

Ну и на закуску предлагаю вариант переделки стандартной платы защиты (их еще называют ), превращающий ее в индикатор севшего аккумулятора.

Эти платы (PCB-модули) добываются из старых батарей мобильных телефонов чуть ли не в промышленных масштабах. Просто подбираете на улице выброшенный аккумулятор от мобилы, потрошите его и плата у вас в руках. Все остальное утилизируете как положено.

Внимание!!! Попадаются платы, включающие защиту от переразряда при недопустимо низком напряжении (2.5В и ниже). Поэтому из всех имеющихся у вас плат необходимо отобрать только те экземпляры, которые срабатывают при правильном напряжении (3.0-3.2V).

Чаще всего PCB-плата представляет собой вот такую схемку:

Микросборка 8205 — это два миллиомных полевика, собранных в одном корпусе.

Внеся в схему некоторые изменения (показаны красным цветом), мы получим прекрасный индикатор разряда li-ion аккумулятора, практически не потребляющий ток в выключенном состоянии.

Так как транзистор VT1.2 отвечает за отключение зарядного устройства от банки аккумулятора от при перезаряде, то он в нашей схеме лишний. Поэтому мы полностью исключили этот транзистор из работы, разорвав цепь стока.

Резистор R3 ограничивает ток через светодиод. Его сопротивление необходимо подобрать таким образом, чтобы свечение светодиода было уже заметным, но потребляемый ток еще не был слишком велик.

Кстати, можно сохранить все функции модуля защиты, а индикацию сделать с помощью отдельного транзистор, управляющий светодиодом. То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

Вместо 2N3906 подойдет любой имеющийся под рукой маломощный p-n-p транзистор. Просто подпаять светодиод напрямую не получится, т.к. выходной ток микросхемы, управляющий ключами, слишком мал и требует усиления.

Пожалуйста, учитывайте тот факт, что схемы индикаторов разряда сами потребляют энергию аккумулятора! Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, .

Как, наверное, не сложно догадаться, схемы могут быть использованы и наоборот — в качестве индикатора заряда.

Аккумулятор играет ключевую роль при запуске двигателя автомобиля. И насколько успешным будет этот запуск, во многом зависит от степени заряженности аккумуляторной батареи. А многие из нас контролируют уровень заряда АКБ? Называется, ответьте себе сами на этот вопрос. Поэтому высока вероятность того, что вы в один прекрасный день не заведёте автомобиль из-за дохлого аккумулятора. Собственно, сама проверка степени зарядки несложная. Нужно просто периодически измерять напряжение аккумулятора автомобиля мультиметром или вольтметром. Но было бы гораздо удобнее иметь простой индикатор, показывающий состояние заряда аккумулятора. О таких индикаторах пойдёт речь в этом материале.



Какие бывают индикаторы заряда автомобильного аккумулятора?

Технологии не стоят на месте и производители автомобильной техники изо всех сил стараются сделать поездки на автомобиле и его обслуживание максимально комфортным. Поэтому на современных автомобилях в бортовом компьютере, среди прочих функций, можно найти данные о напряжении аккумуляторной батареи. Но такие возможности есть далеко не на всех автомобилях. На старых авто может присутствовать аналоговый вольтметр, по которому достаточно сложно понять, в каком состоянии находится АКБ. Для новичков в автомобильном деле советуем ознакомиться с материалом о норме заряда аккумулятора автомобиля.

Поэтому стали появляться всевозможные индикаторы заряда аккумуляторных батарей. Их стали делать, как на аккумуляторах в виде гидрометров, так и дополнительных информационных дисплеев на автомобиле.

Такие индикаторы заряда выпускаются и сторонними производителями. Их достаточно легко разместить где-нибудь в салоне и подключить в бортовую сеть. Кроме того, в интернете есть несложные схемы изготовления индикаторов заряда своими руками.

Давайте, разберём все эти разновидности индикаторов для АКБ подробнее.
Вернуться к содержанию


Встроенный индикатор заряда на аккумуляторе

Встроенные индикаторы заряда можно встретить преимущественно на необслуживаемых автомобильных аккумуляторах. Это поплавковый индикатор, который ещё называют гидрометром. Давайте, посмотрим, из чего он состоит и как работает. На фотографии ниже можно посмотреть, как этот индикатор выглядит на корпусе аккумулятора.

А вот так он выглядит, если достать его из аккумулятора.

Схематично устройство встроенного индикатора АКБ можно представить следующим образом.

Принцип действия у большинства гидрометров следующий. Индикатор может показывать три различных положения в следующих ситуациях:

• По мере зарядки аккумулятора увеличивается плотность электролита. При этом поплавок в форме шарика зелёного цвета поднимается по трубке вверх и становится виден через световод в глазок индикатора. Обычно зелёный шарик всплывает при степени заряженности батареи от 65 процентов и выше;
• Если шарик тонет в электролите, то значит плотность ниже нормы и заряд батареи недостаточен. В этот момент в «глазок» индикатора будет видна трубка индикатора чёрного цвета. Это будет говорить о необходимости зарядки. В некоторых моделях добавляют шарик красного цвета, который поднимается по трубке при пониженной плотности. Тогда в «глазке» индикатора будет красный цвет;
• И ещё один вариант – это понижение уровня электролита. Тогда через «глазок» индикатора будет видно поверхность электролита. Это будет говорить о необходимости доливки дистиллированной воды. Правда, в случае необслуживаемого аккумулятора сделать это будет проблематично.

Такой встроенный индикатор позволяет провести предварительную оценку степени заряженности АКБ. В полной мере на показания гидрометра полагаться не следует. Если почитать многочисленные отзывы о работе этих устройств, то становится ясно, что они часто показывают неточные данные и быстро выходят из строя. И на это есть несколько причин:

• Индикатор установлен только в одной из шести банок аккумуляторной батареи. Это значит, что данные по плотности и степени заряженности у вас будут только по одной банке. Поскольку сообщения между ними нет, о ситуации в других банках остаётся только догадываться. К примеру, в этом элементе уровень электролита может быть нормальный, а в некоторых других уже недостаточный. Ведь испарение воды из электролита по банкам отличается (в крайних этот процесс идёт более интенсивно);
• Индикатор выполняется из стекла и пластика. Пластиковые детали могут покоробиться от нагрева или охлаждения. В результате вы будете видеть искажённые данные;
• Плотность электролита зависит его температуры. Гидрометр никак не учитывает это в своих показаниях. Например, на холодном электролите он может показать нормальную плотность, хотя она пониженная.

Следует отметить, что для проверки заряда аккумулятора по встроенному индикатору в АКБ, нужно открыть капот, протереть «глазок» и посмотреть. Большинство автолюбителей заглядывают под капот от случая к случаю. Поэтому хотелось бы иметь некий прибор, показывающий степень заряда АКБ прямо в салоне. И такие устройства были разработаны производителями автомобилей и сторонними компаниями.
Дополнительно рекомендуем прочитать статью про самостоятельное обслуживание аккумулятора.

Вернуться к содержанию

Фабричные индикаторы заряда АКБ

Сегодня в продаже можно найти достаточно интересные устройства для контроля уровня зарядки аккумулятора по его напряжению. Давайте рассмотрим некоторые из них.

Индикатор уровня заряда аккумуляторной батареи DC-12 В

Это устройство продаётся в виде конструктора. Оно подойдёт для тех, кто дружит с электротехникой и паяльником.

Индикатор DC-12 В позволяет проверять заряд автомобильного аккумулятора и функционирование реле-регулятора. Индикатор продаётся в виде комплекта запчастей и собирается самостоятельно. Стоимость устройства DC-12 В составляет 300─400 рублей.

Основные характеристики индикатора DC-12 В:

• Диапазон напряжений: 2,5─18 вольт;
• Максимальный потребляемый ток: до 20 мА;
• Габариты печатной платы: 43 на 20 миллиметров.

Вернуться к содержанию


Панель с индикатором от TMC

Этот индикатор может заинтересовать тех, кто установил себе второй аккумулятор в машину.

Устройство представляет собой алюминиевую панель с вольтметром и тумблером для переключения между АКБ. Произведено в Китае и стоит около 1500 рублей.

Вернуться к содержанию

Индикаторы Faria Euro Black Style и Signature Gold Style

В магазинах можно найти индикаторы уровня заряда аккумулятора 12В от фирмы Faria (США).

Правда, цена на эти устройства совершенно неадекватная 4─5 тысяч рублей. За эти деньги проще купить новый аккумулятор. При желании можно найти большое количество всевозможных индикаторов заряда под свои нужды на сайте «АлиЭкспресс». Цена там вполне нормальные.

Вернуться к содержанию

Индикатор заряда аккумуляторной батареи своими руками

В завершение рассмотрим, как сделать индикатор заряда аккумулятора своими руками. В сети есть огромное количество всевозможных схем для создания подобных индикаторов. Была выбрана одна, наиболее распространённая схема, по сборке которой было достаточно много положительных отзывов.

Устройство предназначено для контроля работы автомобильной АКБ с напряжением в бортовой сети от 6 до 14 вольт. В принципе, оно похожа на вышеупомянутый набор DC-12 В, который продаётся в магазинах. Это и не удивительно, поскольку принцип действия тот же.

Для сборки индикатора потребуются:

• Транзисторы: по одному ВС547 и ВС557;
• Резисторы: два 1 кОм, три 220 Ом и один 2,2 кОм;
• Стабилитроны: по одному 9,1 и 10 вольт;
• Печатная плата;
• Набор светодиодов (красный, синий, зелёный).

Комплектующие собираются по следующей схеме, представленной на изображении ниже.

Старайтесь скомпоновать комплектующие на печатной плате так, чтобы они занимали как можно меньше места. Перед пайкой светодиодов проверьте их тестером на соответствие цвета и контактов. Лучше паяйте светодиоды не напрямую к плате, а выносите их на проводах, чтобы потом было удобнее устанавливать индикатор на автомобильной панели приборов.

Этот самодельный индикатор демонстрирует определённый уровень зарядки АКБ, не выводя конкретного значения напряжения. Корректная работа:

• Красный светодиод загорается при напряжении 6─11 вольт (это критический разряд);
• Синий горит при 11─13 вольт (в штатном режиме работы);
• Зелёный включается при напряжении больше 13 вольт (полностью заряженная АКБ).

Собранная плата устанавливается где-нибудь на обратной стороне приборной панели, подключается в бортовую сеть, а светодиоды на проводах выводятся на лицевую сторону. Если все сделать аккуратно, то внешний вид не пострадает и появится возможность контролировать заряд аккумулятора автомобиля. Советуем также прочитать о том, что такое ампер-час.

Вернуться к содержанию

Опрос

Вот такие есть варианты индикаторов для контроля заряда автомобильной аккумуляторной батареи. Теперь у вас не будет вопросов о том, как часто подзаряжать автомобильный аккумулятор. Вы будете точно знать о необходимости зарядки из показаний индикатора.

Вернуться к содержанию

Мы сегодня изготовим простую конструкция помощника любого автолюбителя. Каждому водителю знакома ситуация, когда автомобильный аккумулятор разряжен в самый неудобный момент и чтобы остерегать таких случаев, нужен индикатор заряда и контроля автомобильного аккумулятора. Такой контроллер имеет три встроенных светодиодных индикатора – желтый, зеленый и красный.

Из-за компактных размеров монтажной платы, схему контроллера можно аккуратно приспособить на панели управления или где-нибудь в передней доске, в общем действовать нужно по обстоятельствам, ориентируясь особенностями панели управления вашего автомобиля.

Устройство реализовано всего на одной микросхеме, питается напрямую от бортовой сети 12 Вольт.

Используемая микросхема (LM393) –  из себя представляет сдвоенный дифференциальный компаратор напряжения. На этой микросхеме можно реализовать еще ряд хороших и простых конструкций, о которых, мы поговорим в следующих статьях.

В качестве светодиодов можно использовать буквально любые светодиоды соответствующих цветов с рабочим напряжением 3-4 Вольт. Из-за малой обвязки, я использовал макетную платку, на нем собственно и произведен конечный монтаж.

Само устройство было собрано по просьбе друга, который зимой жаловался на низкий уровень заряда аккумуляторной батареи. За всем процессом следит микросхема, которая работает очень точно.
Стабилитрон – подойдет любой, отечественный или импортный на любую мощность. Главное, подобрать стабилитрон с напряжением стабилизации 5.6 Вольт. Из наиболее распространенных стабилитронов отлично подходят КС156А, BZX55C5V6, BZX79-C5V6, BZX88C5V6 и другие.

Как мы знаем, напряжение в бортовой сети при заведенном автомобиле не превышает 14.4Вольт, а напряжение самой аккумуляторной батареи 12-13Вольт. Когда все нормально, то есть напряжение соответствует норме, то горит зеленый светодиод контроллера, когда оно выше пределов нормы, то горит красный, а когда напряжение на аккумуляторе ниже 12 Вольт, то загорается желтый светодиод.

При заведенном автомобиле очень редко может срабатывать красный светодиод, не волнуйтесь – это норма! Когда горит желтый светодиод, то аккумулятор нужно поставить на зарядку, ну а у кого нет зарядных устройств, не беда! на нашем сайте мы привели огромное количество схем зарядных устройств на любой вкус!

На счет корпуса для индикатора, думаю, если приспособить устройство, скажем под доской, то отпадает необходимость корпуса, просто зафиксируйте плату с помощью силикона или термоклея и устройство будет служить вам верой и правдой в течении долгого времени.

Автор;  АКА КАСЬЯН

На сегодняшний день далеко не на каждом автомобиле устанавливается бортовой компьютер, на котором отображается информация о заряде аккумулятора. Это не очень удобно, так как после окончания заряда машина может не завестись, и возникнут неприятности. Выходом из такой ситуации может быть индикатор зарядки, который можно поставить внутри автомобиля.

Вариантов здесь несколько: поставить специальный дисплей (на нем показывается мгновенное напряжение аккумулятора) или сделать индикатор своими руками. Преимущество первого способа заключается в его простоте и информативности. Однако второй вариант более дешевый и если вы любите мастерить что-то для своего автомобиля самостоятельно, то наша статья вам будет полезной.

Процесс изготовления

Прежде чем преступить к сборке устройства своими руками убедитесь в том, что у вас есть все необходимые детали. Индикатор заряда для автомобиля требует:

1. Светодиоды (3 штуки разных цветов);
2. Макетная плата;
3. Стабилитрон;
4. Резисторы.

Индикатор в изготовлении своими руками очень простой и позволит вам отслеживать период окончания заряда аккумулятора в любой момент. Более того, за счет наличия 3 светодиодов различных цветов мы будете четко знать, когда аккумулятор заряжен, а когда до окончания заряда остается совсем немного.

Итак, сначала проверяем все детали на тестере и выясняем, какой вывод отвечает определенному цвету. После того как все проверено, начинаем сбор запчастей воедино. Здесь есть несколько вариантов: спаять их на плате или соеденить проводами. Выбор зависит от вашего желания, а также от места, куда индикатор аккумулятора будет устанавливаться.
Необходимо соеденить транзистор с диодами и регистрами. Дополнительно может поставить стабилитрон, который будет регулировать напряжение и не допустит возникновения короткого замыкания. Что касается конкретной схемы то ее может найти в интернете. Главное проверяйте каждый отдельный элемент до окончательной установки.

Это простой, но при этом проверенный многими владельцами автомобилей способ. За счёт наличия 3 диодов нужно выставить настройки таким образом: при напряжении от 6 до 11 Вольт будет гореть красный, от 11 до 13 — жёлтый и более 13 — зеленый цвет. Также мы рекомендуем подключать питание от замка зажигания, чтобы индикатор заряда работал только при вставленном ключе. Поставить его можно где угодно. Наиболее подходящим местом считается нижняя часть рулевой колонки. Такое размещение не будет мешать вождению, но цвет светодиодов будет заметен.

Стоимость такой конструкции, собранной своими руками, очень маленькая. При этом её качество значительно выше, чем у любых других изделий на рынке. Поэтому если на вашем автомобиле нет встроенного индикатора аккумулятора, который бы информировал об остаточном напряжении, то можете сделать все своими руками. Соблюдайте рекомендации из нашей статьи и ваше изделие будет служить долго и без проблем.
