Инкубатор из холодильника своими руками с автоматическим переворотом яиц

Чтобы вывести цыплят в домашних условиях, понадобится либо купить промышленный аппарат или же сделать инкубатор своими руками. Второй вариант удобен тем, что есть возможность собрать устройство нужных размеров, и под необходимое количество яиц. К тому же для его создания используются дешёвые материалы, такие как пенопласт или фанера. Всю работу по перевороту яиц и регулировке температуры можно полностью автоматизировать.

Что понадобится для создания самодельного инкубатора

Основой любого типа аппарата для выведения птенцов является корпус. Он должен хорошо сдерживать внутри себя тепло, чтобы температура яиц резко не изменялась. Так как из-за значительных скачков вероятность появления здорового выводка заметно снижается. Сделать корпус домашнего инкубатора можно из каркаса и фанеры, пенопласта, корпуса от телевизора или холодильника. Яйца закладываются в деревянные или пластиковые лотки, с дном из реек или сетки. Существуют автоматические лотки с моторами, которые сами переворачивают яйца. А точнее, отклоняют их в сторону через время, указанное на таймере.

Для нагрева воздуха в инкубаторе, собранном своими руками, чаще всего применяются лампы накаливания, мощностью от 25 до 100 Вт, в зависимости от размеров аппарата. Контроль над температурой осуществляется с помощью обыкновенного термометра или электронного терморегулятора с датчиком. Чтобы в инкубаторе не было застоя воздуха, требуется естественная или принудительная вентиляция. Если аппарат маленьких размеров, то достаточно лишь сделать отверстия возле дна и на крышке. Для инкубатора, сделанного своими руками из холодильника, потребуется установить вентиляторы, причем,и сверху, и снизу. Только так будет обеспечено необходимое движение воздуха, а также равномерное распределение тепла.

Чтобы процесс инкубации не был нарушен, нужно правильно рассчитать количество лотков. Расстояние между лампами накаливания и лотком должно быть минимум 15 см.

Такое же расстояние необходимо оставлять и между остальными лотками в инкубаторе, собранном своими руками, чтобы движение воздуха было свободным. Также между ними и стенами должно оставаться минимум 4-5 см.

Отверстия для вентиляции делаются размером от 12 до 20 мм, в верхней и нижней частях инкубатора.

Перед закладкой яиц, обязательно следует проверить, правильно ли расположены вентиляторы и хватает ли мощности ламп для равномерного нагрева инкубатора. Этот показатель не должен превышать ±0,5°C в каждом углу аппарата после полного прогрева.

Как сделать инкубатор из пенопласта своими руками

Пенополистирол – один из самых популярных материалов для создания инкубатора. Он не только доступен по цене, но имеет отличные теплоизоляционные свойства и малый вес. Для изготовления понадобятся следующие материалы:

• листы пенопласта 2 шт. с толщиной 50 мм;
• скотч, клей;
• лампы накаливания 4 шт. по 25 Вт и патроны для них;

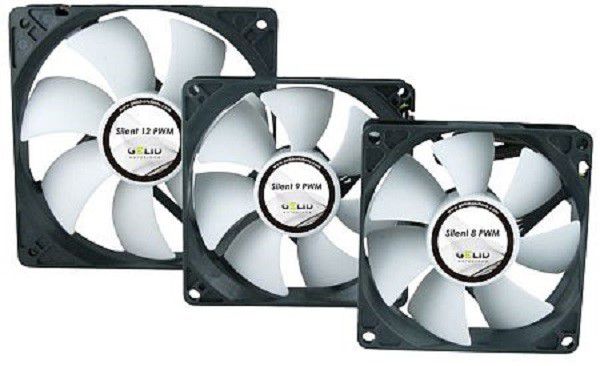

• вентилятор (подойдёт и тот, который используется для охлаждения компьютера);
• терморегулятор;
• лотки для яиц и 1 для воды.

Прежде чем начать собирать своими руками инкубатор, следует составить подробные чертежи с размерами.

Пошаговая инструкция:

1 – ёмкость для воды; 2 – смотровое окошко; 3 – лоток; 4 – терморегулятор; 5 – датчик терморегулятора.

1. При желании или необходимости устанавливается вентилятор, но таким образом, чтобы поток воздуха попадал на лампочки, а не на яйца. Иначе они могут высохнуть.

Тепло внутри инкубатора, собранного своими руками из пенопласта, будет удерживаться ещё лучше, если все стены, дно и потолок оклеить фольгированной теплоизоляцией.

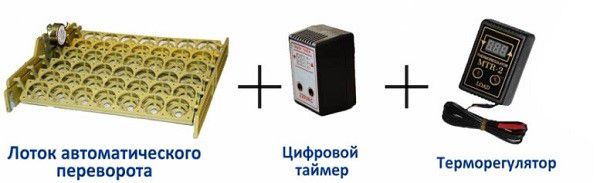

Инкубаторы с автоматическим или ручным переворотом яиц

Чтобы процесс проходил успешно, яйца необходимо постоянно переворачивать на 180°. Но делать это вручную занимает много времени.Для этой цели и используются переворотные механизмы.

Существуют несколько видов этих устройств:

• передвижная сетка;
• роликовое вращение;
• наклон лотка на 45°.

Первый вариант чаще всего используют в маленьких инкубаторах, например, пенопластовых. Принцип работы следующий: сетка медленно движется от одной стороны в другую, в итоге яйца, лежащие в её ячейках, переворачиваются. Этот процесс может быть автоматизирован или производиться вручную. Для этого достаточно к сетке прицепить кусочек проволоки и вывести его наружу.Недостаток такого механизма – яйцо может просто протащиться, а не перевернуться. Реже используются в самодельных инкубаторах с автоматическим переворотом яиц роликовое вращение, так как для его создания требуется много круглых деталей и втулок. Устройство работает с помощью валиков, закрытых сеткой (москитной).

Чтобы яйца не скатывались, они находятся в ячейках деревянной решётки. Когда лента начинает двигаться, все яйца переворачиваются.

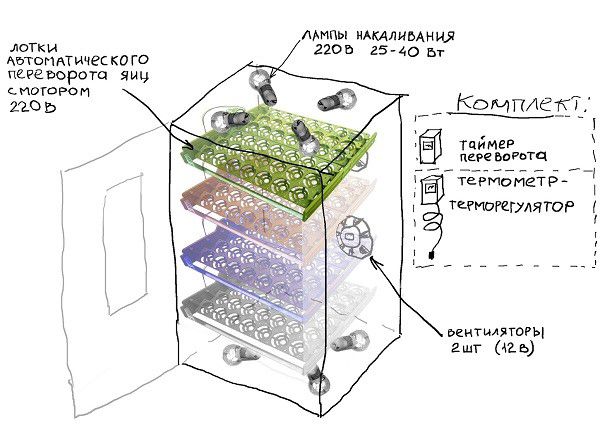

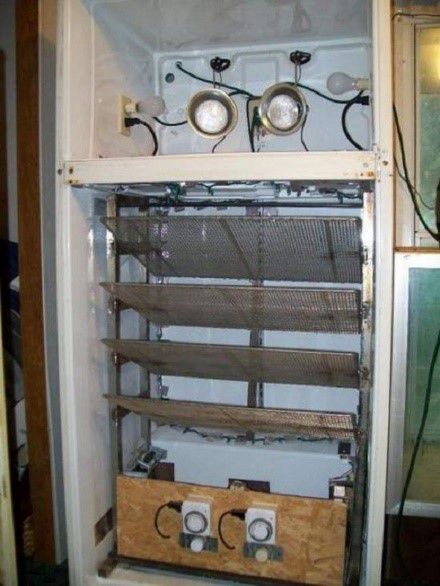

Поворотный механизм, который наклоняет лотки, используют в инкубаторах больших размеров, например, сделанных из холодильника. К тому же этот способ лучше других выполняет свою задачу, так как в любом случае каждое яйцо наклоняется. Существуют автоматические лотки поворота яиц. В комплекте с ними идут двигатель и блок питания. В одном лотке находится несколько более мелких. Каждый вращается отдельно через установленное пользователем время.

Как сделать аппарат для вывода птенцов из холодильника или фанеры

Прежде чем как начать делать инкубатор своими руками, необходимо составить чертеж и схему подсоединения всех элементов. Из холодильника вытаскиваются все полки, в том числе и морозильная камера.

Пошаговая инструкция:

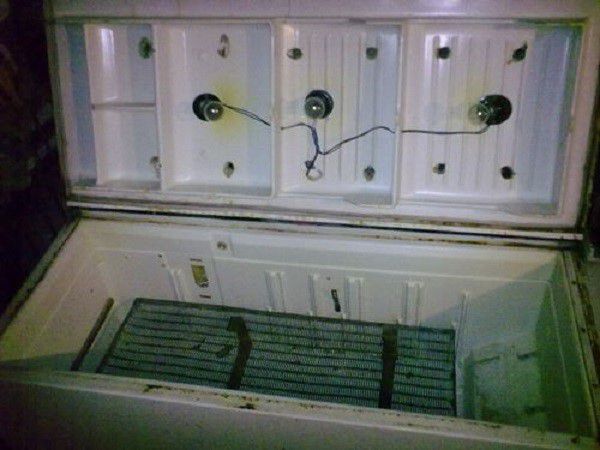

1. В потолке изнутри высверливаются отверстия для ламп накаливания и одно сквозное для вентиляции.

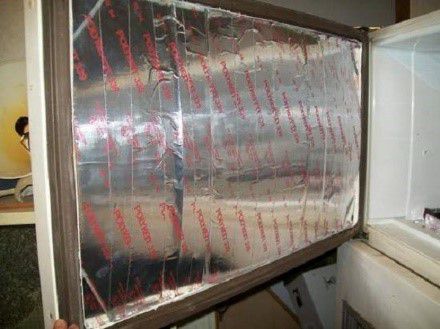

2. Стенки самодельного инкубатора из холодильника рекомендуется отделать листами пенополистирола, тогда он дольше будет сохранять в себе тепло.
3. Старые решетки для полок можно переделать в лотки или ставить на них новые.
4. Сверху снаружи на холодильнике крепится терморегулятор, а датчик устанавливается внутри.
5. Ближе ко дну высверливаются минимум 3 отверстия для вентиляции воздуха, размером 1,5х1,5 см.
6. Для лучшей циркуляции можно установить 1 или 2 вентилятора сверху возле ламп и столько же внизу на полу.

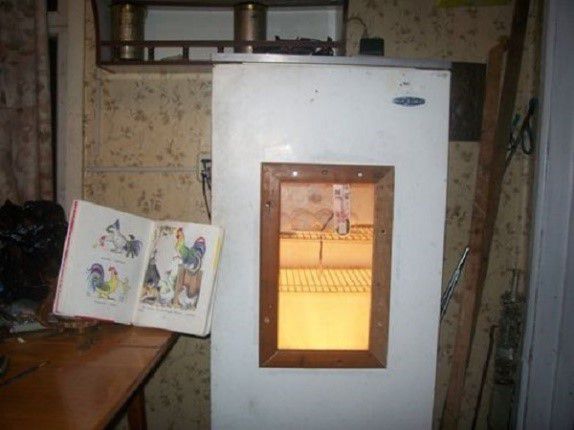

Чтобы было удобнее следить за температурой и яйцами, в двери необходимо вырезать отверстие для смотрового окошка. Закрывается стеклом или прозрачным пластиком, щели тщательно промазываются, например, герметиком.

В видео показан инкубатор, сделанный своими руками из холодильника.

Если нет холодильника, то каркас делается из деревянных брусьев, а стены из фанеры. Причем они должны быть двухслойными, а между ними укладывается утеплитель. К потолку крепятся патроны для лампочек, посередине двух стен монтируются бруски для установки лотка. На дне ставится ещё одна дополнительная лампочка для лучшего испарения воды. Расстояние между ней и лотком должно быть минимум 15-17 см. В крышке делается смотровое окошко со сдвигающимся стеклом для вентиляции. Ближе к полу вдоль длинных стен высверливаются отверстия для циркуляции воздуха.

По этому же принципу часто делают инкубаторы из корпусов телевизоров для небольшого количество яиц. Процесс переворота яиц в них чаще всего проводят вручную, так как это занимает немного времени. Лотки можно сделать из закруглённых реек. Такой инкубатор не нуждается в вентиляторах, так как проветривание происходит каждый раз при открытии крышки, чтобы перевернуть яйца.

На дне любого инкубатора помещается ёмкость с водой, чтобы создавался оптимальный уровень влажности, необходимый для яиц.

Для вывода очень маленькой партии птенцов (10 шт.) можно использовать 2 перевернутых тазика. Для этого один из них переворачивают на второй и с одного края скрепляют их мебельным навесом. Главное, чтобы они не могли съехать друг с друга. На потолке изнутри крепится патрон для лампочки. На дно насыпается песок, который закрывается фольгой и сеном. В фольге должно быть множество отверстий диаметром 3 мм, чтобы через неё проходила влага. Для регулировки температуры используют брусок со ступеньками, который вставляется между тазами.

Чтобы вывод птенцов в любом инкубаторе происходил в одно и то же время, яйца должны быть одинакового размера, а также необходим равномерный прогрев всего пространства аппарата.

Двухкамерный самодельный инкубатор — видео

Старый холодильник — вещь в хозяйстве незаменимая, чего только не придумали делать умельцы из старых холодильных агрегатов, и тому есть объяснение: холодильники отлично сохраняют герметичность.
Нашли применение холодильники и в фермерских хозяйствах, куроводы делают из них отличные инкубаторы. При наличии желания, некоторого количества времени и инструментов из старого инкубатора получится эффективный инкубатор для куриных яиц, что будет служить долгие годы. Есть несколько способов, а именно три метода, как сделать инкубатор из старого холодильника, о которых и расскажу в статье.

Инкубатор из холодильника: 1 способ

Это наиболее простой способ, следуя которому можно за короткий период получить хороший инкубатор.

Для изготовления инкубатора из старого холодильника своими руками понадобится ненужный холодильник. Его обшивка должна быть целой, без повреждений, щелей и дырок, резиновое уплотнение — новым.

Если старого холодильника нет в личном хозяйстве, в большинстве случаев он отыщется у знакомых, что в ближайшее время собираются обновить холодильное оборудование.

Чтобы приступить к монтажу инкубатора из холодильника, нужно обзавестись дрелью, дрелью, скотчем, отвертками, дополнительно нужно приобрести терморегулятор и 4 лампочки мощностью 100 Ватт. Кстати, сейчас сняли с производства лампы по 100 Ватт, но вместо них продают по 99 Ватт, что сути не меняет.
Из холодильника нужно демонтировать морозилку и все полки с учетом того, что агрегат будет находиться не вертикально, а горизонтально.

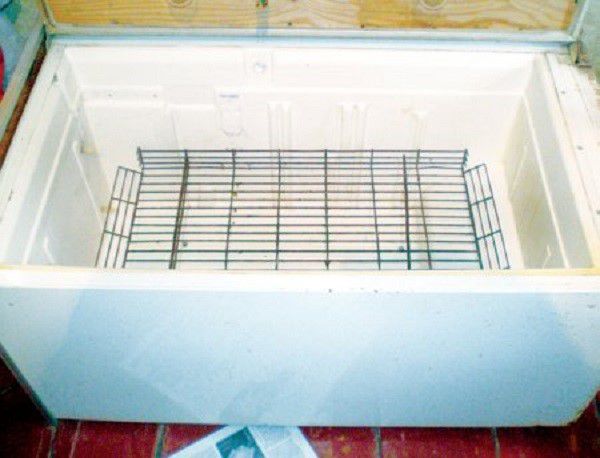

При монтаже холодильник нужно разместить горизонтально и приступить к его переоборудованию.
В дверце холодильника нужно сделать отверстие примерным размером 7*7 см, это нужно для вентиляции. С внешней стороны к отверстию закрепляется терморегулятор посредством скотча. Нужно отверстие и для вывода датчика температуры.

Затем нужно вырезать лист фанеры по размеру дверцы и закрепить его с ее наружной стороны, к нему монтируется четыре патрона и вкручиваются лампочки, затем приступают к закреплению терморегулятора.
После чего нужно подобрать широкую пластиковую емкость для воды и поставить ее на дно холодильника, которое в этом случае заменяет его бывшая задняя стенка.

Будет нужна решетка для яиц, ее можно сделать самостоятельно и приобрести. Чтобы решетка крепко держалась над емкостью с водой, для нее делают пазы.

Недостаточно сделать надежный инкубатор из старого холодильника своими руками для выведения потомства, нужно еще помнить о том, что необходим личный контроль процесса, во время которого нужно переворачивать инкубационный материал и следить за датчиками температуры, влажности, изредка проветривать яйца.

Как сделать инкубатор из старого холодильника: 2 способ

Этот способ чуть более сложный, но не менее надежный, холодильник в нем остается в вертикальном положении.

Для труда понадобится: непосредственно сам холодильник, фрагменты ДВП, металлический прут примерным диаметром около 6 см, сварка, термометр и терморезистор, дрель, специальный клей и шпатель.
В случае, если яиц нужно вывести более 50 штук, нужно дополнительно приобрести вентилятор с двигателем и трубчатым электронагревателем.

Второй способ изготовления инкубатора для яиц из старого холодильника проходит поэтапно, а именно:

• Вынимают все полки и ящики;
• Срезают все выступы, а щели закрывают фрагментами ДВП, должен получится прямоугольник с ровными стенами внутри;
• В верхней части холодильника вырезают два небольших отверстия, в которые и крепят термометр и терморегулятор;

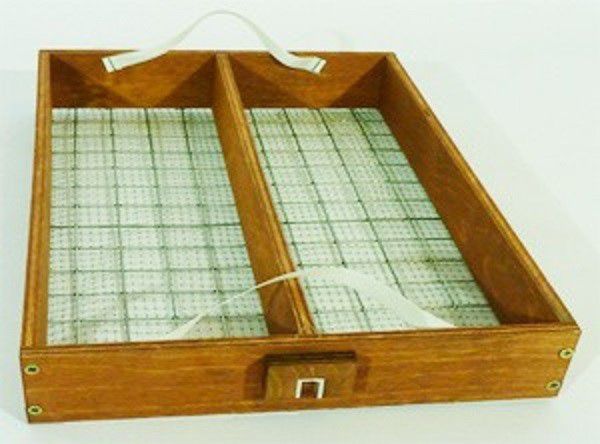

• Особое внимание уделяют изготовлению лотков для яиц. Для них делают пазы в противоположных стенах холодильника. Сами поддоны изготавливают из разного материала, в качестве примера может служить рама из прутьев или брусочков, обтянутая сеткой;
• На дно холодильника, а теперь уже инкубатора, ставят емкость для жидкости;
• На заднюю стенку агрегата монтируют нагреватель, а рядом с ним — трубчатый электрический нагреватель. Такое размещение позволит обеспечить равномерным теплом весь инкубационный материал.

Сделанный из холодильника инкубатор хотя и отличается надежностью, но процесс переворачивания в нем яиц ложится полностью на плечи фермера. Чтобы облегчить процесс, на каждое яйцо наносят метку маркером, затем переворачиваю, размещая его так, чтобы она было посередине нижней стороны.

Делаем инкубатор из холодильника: 3 способ

В инкубатор, сделанный своими руками по третьему способу, вмещается около 500 яиц, что позволяет обеспечить хозяйство необходимым поголовьем молодняка. Способ трудоемкий, нужны особые навыки и опыт.

Для изготовления инкубатора для яиц понадобятся инструменты:
сверло с дрелью, отвертка с шурупами и винты.

Из материала нужно:
сам холодильник, терморегулятор, поддоны для яиц, нагревательный элемент, в качестве вентилятора может сгодится агрегат от компьютера или небольшой вентилятор, металлические стойки и оси, любой груз около полкило, планка с отверстиями диаметром около 6 мм, штифт, емкость для жидкости, резиновые подушки и две дыхательные трубки в 30 мм диаметром.

Повторю, что процесс изготовления нелегок, он состоит из таких этапов, как:

• При помощи болгарки морозилка вырезается;
• По углам холодильника монтируются специальные стойки с отверстиями;
• В отверстия на стойках закрепляются пазы для поддонов с инкубационным материалом и монтируются решетки для яиц или лотки;
• В дверце холодильника по всей дине вырезают продолговатое узкое отверстие и вставляют стекло;
• Внизу холодильника монтируют патроны для четырех лампочек, затем крепят вентилятор, чтобы тепло распределялось равномерно;
• В боковой стенке проделывают отверстия и монтируют дыхательные трубки;
• На дно устанавливают емкости для жидкости.

О том, как проверить развитие зародыша в яйце, можно

В настоящее время как сельские, так и городские жители разводят домашнюю птицу. Все птицеводы-любители сталкиваются с необходимостью выведения птенцов. Специальные промышленные инкубаторные устройства для вывода птицы искусственным путем – достаточно дорогостоящи.

Большинство людей, занимающихся птицеводством, задумываются о самостоятельном конструировании инкубаторов. Имеется разнообразный опыт их сооружения в виде бочек, печей и т.д. А мы сегодня узнаем, как сделать инкубатор из холодильника своими руками, чтобы избавиться от необходимости покупать такое устройство в магазине.

Основные требования

Для создания этого приспособления необходимо:

• До непосредственного вывода птенцов должно пройти около 10 дней;
• В течение этой декады яйца хранятся в 1-2 см друг от друга при температуре 37,3-38,6 градусов;
• Влажность в момент наклева яиц должна составлять 40-60 % , а далее в процессе вывода птенцов – примерно 80 %. Как правило, до начала отбора птенцов влажность должна быть понижена;
• Расположение яиц может быть двояким;
• При выводе птенцов уток и гусей угол наклона должен составлять 90 градусов;
• Если яйца расположены горизонтально, то от исходной точки их перемещают под углом 180 градусов. В течение суток их перекатывают минимум три раза, а оптимально – каждый час. Перед наклевом яиц, а это 2-4 дня до их вывода, не рекомендуется вовсе их перемещение в лотках;

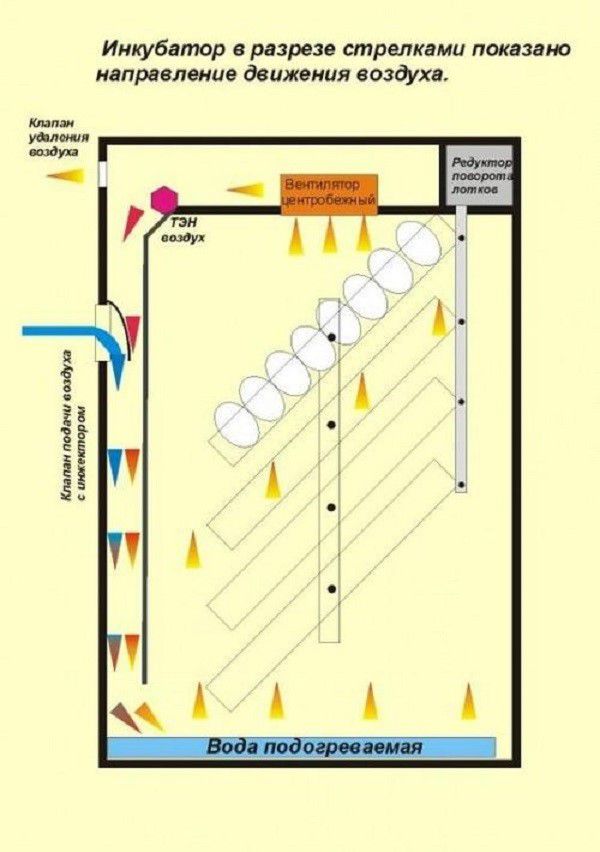

• Для инкубации важна искусственная вентиляция. С помощью вентилирования происходит урегулирование режима температуры и влажности. Скорость вентиляции достигает 5-6 м/сек;
• Инкубация приближает искусственную среду вывода птенцов к естественным условиям.

Конструирование

Не стоит спешить выбрасывать поломанный, ненужный холодильник. Его освобождают от старой морозилки и других деталей. В перспективе необходимо будет подключение устройства к сети с напряжением 220 В. Берем электроконтактный термометр и реле КР-6 или других модификаций. Мощность сопротивления катушки не должно превышать 1 Вт. Подключаем своими руками данную конструкцию к сети и включаем лампы Л1, Л2, Л3 И Л4. Эти лампы повышают температурный режим до 38 градусов. Катушка КР, подключенная к электрической сети, размыкает контакты КР2. Процесс обновляется при снижении температуры. Лампы Л5 одинаково прогревают все яйца птиц, способствуют оптимальной влажности воздуха. После первоначального подогрева яиц необходимо и далее поддерживать режим воздуха с помощью нескольких ламп. Тут очень важно максимально уменьшать частоту срабатывания контактора-реле, как видно на фото.

Сконструированное устройство не должно потреблять более 40 Вт.

Не обязательно оснащать инкубатор вентилятором, можно опираться и на естественную циркуляцию воздуха.
Яйца можно перемещать и перекатывать как вручную, так и с помощью специального поворота яиц 3-4 раза в сутки, как видно на фото.

Используя морозильную камеру от холодильника «Орск-50», можно заполнить ее яйцами до 60 штук. Яйца кур укладывают в картонные лотки тупым концом вверх в вертикальном положении. По истечении девяти дней температура должна быть снижена до 37,5 градусов, девятнадцати – до 37 градусов.

Случаются перебои с электричеством. В этих ситуациях лампы может заменить посуда с горячей или теплой водой. Не стоит сильно нагревать воду.

Каркас

В качестве каркаса инкубатора можно взять упаковку от телевизора. Изнутри каркас укрепляют рейками и арматурой, как показано на видео. Внутри каркаса помещают четыре патрона с лампами небольшой мощности для прогрева и увлажнения яиц. Для пожарной безопасности лучше взять фарфоровые патроны. Среднюю лампу подсоединяют в период ослабления электрического напряжения.

Понадобится увлажнитель, для этого можно использовать простую баночку, в ней хорошо испаряется воздух, и яйца не перегреваются.

От лампы до яиц должно быть около 19 см, а под решеткой – 15 см. Можно использовать самый обыкновенный градусник.

Наружная стенка должна сниматься и вставляться, лучше обтянуть ее плотным материалом. К стенке присоединяется ванночка. Прямо на крышке инкубатора делается отверстие 8 х 12 см для наблюдения за температурой и вентиляции.

Основание

В основании инкубационной конструкции делают 3 открытых вентиляционные отверстия 1,5 х 1,5 см. Воды нужно не более полстакана в сутки. Для увлажнения в ванночку помещают тряпку.

Между рейками в специальные углубления помещают яйца. Лоток полностью не заполняют, оставляя свободное место для поворачивания яиц на 180 градусов до 6 раз через каждые 3 часа.

Для испарения используют лампы 25 или 15 Вт. Для облегчения наклева яиц испаритель не выключают. Иначе из-за жесткости скорлупы птенцы не смогут проклюнуться.

Во время поворачивания происходит и охлаждение яиц. Для этого достаточно 1-2 минуты. Во время всего периода вывода птенцов сохраняется температура 39 градусов.

Верхний корпус

Сеткой устилают и верхний корпус. Там же своими руками монтируются две лампы мощностью 40 Вт. Используют не только «отработанные», но и действующие ульи. На рамки укладывают металлическую сетку, настолько мелкую, чтобы пчелы не могли проникнуть вовнутрь. Подкрышник ставят прямо над сеткой, где располагают первый слой яиц – 50 штук, накрывая его полотном или мешковиной. Пчелы – прекрасные естественные теплопроводники, они упорядочивают и оптимальный режим влажности.

В самодельный инкубатор с куриными яйцами можно прекрасно осуществить и вывод гусят. Лоток наполняется гусиными яйцами по 24-26 штук.

Подведем итоги

Отработанный холодильник – прекрасное средство для создания инкубатора своими руками. Такое усовершенствование эффективно и экономно, обладает большой практической ценностью. Это позволит сэкономить вам средства, которые ушли бы на покупку инкубатора в магазине.

Увлеченные люди, занимающиеся домашним птицеводством, часто задумываются о самостоятельном создании инкубатора для. Неравнодушные к своему делу уже накопили немалый опыт их конструирования в виде специальных коробок, печей, бочек. Любители часто применяют самодельные бюджетные устройства. Отличным вариантом также может быть инкубатор из холодильника, чтобы не покупать дорогостоящее приспособление для вывода птицы в торговой сети.

Основные требования для создания конструкции:

• до непосредственной инкубации яйца должны хранится не больше 10 дней
  в течение этого периода между яйцами должен быть промежуток 1-2 см, температурный режим – 37,3-38,6 градусов;
  до момента наклева необходимая влажность – 40-60%, во время вывода примерно 80%, а перед выбором птенцов ее понижают;
  яйца могут быть расположены двумя способами: вертикально вниз острым концом, лотки при этом должны быть наклонены под углом 45 градусов, или горизонтально;
  при закладке яиц уток или гусей лотки необходимо наклонять на угол до 90 градусов;
  если яйца размещены горизонтально, то их необходимо перемещать каждый час, но не менее 3 раз в сутки под углом 180 градусов от исходной точки. За 2-4 дня до появления птенцов их поворачивать вообще не рекомендуется;
  режим температуры, и влажности лучше, если будет регулироваться принудительной вентиляцией, скорость которой 5-6 м/сек.

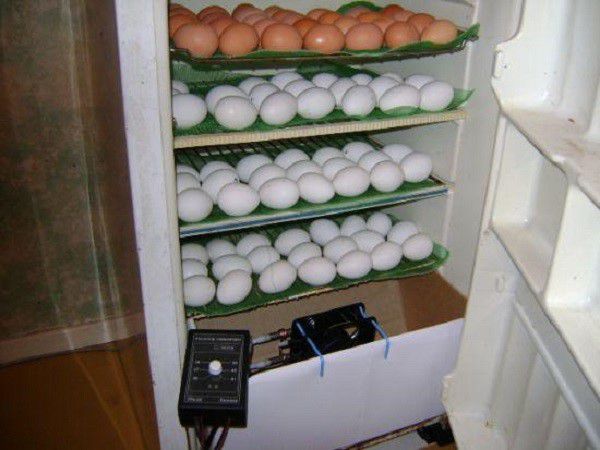

Инкубатор своими руками из холодильника

Для этого отлично подойдет старый поломанный холодильник, который необходимо освободить от внутренней начинки. Затем путем срезания пластмассовых выступов делается место для полок. В перспективе не обойтись без электроконтактного термометра и реле КР-6, применяются и другие модификации, рассчитанные на 220 В. У катушки мощность сопротивления должна быть такой, чтобы не допустить на электроконтактном термометре мощность, превышающую 1 Вт
Далее данную конструкцию необходимо подключить к сети и включить лампы: Л1, Л2, Л3, Л4, создающие температурный режим в пределах 38 градусов. С помощью катушки КР, принимающей питание от сети, происходит размыкание контактов КР2. В дальнейшем при понижении температуры происходит повторение процесса.
Для равномерного прогрева яиц, поддержания необходимой влажности, снижения частоты срабатывания контактора-реле используется лампа Л5, поскольку режим воздуха, необходимо поддерживать постоянно. В среднем потребляемая мощность инкубатором составляет не более 40 Вт.
Инкубатор из холодильника оснащать вентилятором не обязательно, естественного воздухообмена будет достаточно. Для размещения яиц проще использовать стандартные картонные лотки, в которые их устанавливают тупым концом вверх. Перемещение яиц можно выполнять вручную или специальным поворотом 3-4 раза в дневное время суток. При использовании для этой цели камеры холодильника «Орск-50» вместимость составляет 60 яиц. Снижать температуру до 37,5 градусов надо с девятого дня, а до 37 градусов с девятнадцатого. При отключении электроэнергии, лампу Л5 заменяют емкостью с горячей водой, которую не стоит перегревать.

Как оборудовать каркас

Для каркаса можно использовать коробку от телевизора, которую внутри для жесткости укрепляют арматурой и рейками. Чтобы прогревать и увлажнять яйца в готовый каркас устанавливаются 4 фарфоровых патрона с лампами, имеющих небольшую мощность. Тремя лампами подогреваются яйца, а четвертой ванны для увлажнения. При ослаблении напряжения используется средняя лампа.
В качестве увлажнителя подойдет простая баночка, в которой нормально испаряется воздух. Расстояние от лампы до яиц должно составлять 19 см, под решеткой около 15 см. Измерять температуру можно обычным градусником, который используется в быту. За его показаниями можно следить через окошко, оборудованное на крышке инкубатора. Такое отверстие размером 8х12 служит и вентиляцией. Также вдоль стенок в полу делаются небольшие отверстия
1,5х1,5 см, их держат постоянно открытыми.
Лицевая часть должна быть съемной и обтянутой картоном или плотным материалом. Через нее можно вставлять ванночку, лотки, менять воду и переворачивать яйца. Достаточно примерно полстакана воды в сутки, для увеличения влажности в емкость с водой ложится тряпка, которую периодически необходимо споласкивать.
Яйца помещают в ложбинки между рейками, чтобы их легче было поворачивать на 180 градусов каждые 3 часа, в лоток не докладывают одного яйца. Для испарения подойдут лампы мощностью 15 или 25 Вт. Для более легкого проклевывания скорлупы птенцами, испаритель не должен выключаться. При поворачивании яйца охлаждаются. Оптимальной температурой при выводе птенцов считается 39 градусов.

Что можно еще использовать для верхнего корпуса?

Для инкубатора также отлично подойдет пчелиный улей, отработанный либо действующий. Для этого в нижней его части делается отверстие для размещения лотка. Под его дно затянутое сеткой ставится емкость с водой.
На рамки ложится мелкая металлическая сетка, чтобы предотвратить проникновение пчел вовнутрь. Над сеткой ставится подкрышник или магазинная надставка. Затем располагают яйца в количестве 50 штук и накрывают их полотном. Инкубатор обеспечивается теплом пчелами, которые прекрасно справляются с регулировкой температуры, а также влажности.
Таким образом, инкубатор из холодильника – это эффективное устройство, сделанное своими руками, которое имеет не только практическую ценность, но и позволяет сэкономить семейный бюджет.

Инкубатор из холодильника видео

Нам понадобится старый бытовой холодильник. Очень интересным может стать вариант устройства для вывода птенцов, сделанный из двухкамерного . В этом случае может быть использована для выводных инкубаторов. Это позволит увеличить оборот инкубатора.

Для того чтобы придать конструкции жесткость, к корпусу холодильника прикрепите две доски из плотного материала. Лучше всего подойдет дубовая доска. В нижней части доски соедините брусками, а затем сбейте гвоздями. Можно использовать соединение деталей с помощью шурупов.

В верхней части доски прикрутите болтами к несущей рамке, сваренной из металлического уголка. В предусмотрите углубления под фланцы, которые крепятся к корпусу и доске двумя болтами. В центр фланца запрессуйте подшипник, на который будет насажена ось.

К верхней и нижней рамке приварите втулки с резьбой. Рамки при помощи болтов крепятся на оси. В месте крепления сделайте спилы для предотвращения проворачивания рамок.

Соедините рамки тягой, в которой должны иметься отверстия для свободного прохождения болта. На краях болтов просверлите отверстие под шпильку (для нее подойдет обычный гвоздь). При соединении рамок с тягой используйте шайбы.

В верхние отверстия тяг направьте тросик сечением 3 мм. В передней части тросик будет проходить через блок. Трос закрепите на валу двигателя так, чтобы он не перехлестывался при обратном движении. Теперь можно двигатель прикрепите к рамке. Не забудьте проделать два отверстия в верхней части корпуса холодильника под установку термометра и терморезистора.

На задней стенке холодильника установите двигатель вентилятора. Вокруг лопастей вентилятора установите трубчатый электронагреватель.

Внутри корпуса холодильника утеплителем будет служить стекловолокно, поэтому во все отверстия, предназначенные для вентиляции, вставьте изолирующие кольца, изготовить которые можно из куска пластмассовой трубы. Иначе в дыхательные пути птенцов может попасть стекловата.

Из прутка диаметром 6 мм изготовьте лотки. Размер лотка будет зависеть от конкретной модели холодильника. Каркас сварите или же скрепите винтами. Обтяните каркас сеткой из рыболовной лески, делая ячею не слишком крупной. Ваш инкубатор готов принять своих будущих питомцев.

Обратите внимание

Инкубаторы из холодильника — как сделать инкубатор для яиц своими руками? Ненужный или пришедший в негодность холодильник – один из лучших вариантов корпуса для самодельного инкубатора. Инкубатор из холодильника будет обладать необходимыми термоизоляционными свойствами, для создания которых не придется прилагать никаких усилий, а ведь придать хорошую тепловую изоляцию обычной коробке достаточно непросто.

Для искусственного разведения птицы в домашних условиях совсем не обязательно приобретать дорогостоящие приборы. Изготовленный своими руками инкубатор из старого холодильника вполне сможет заменить покупной. Самодельное устройство имеет много преимуществ и может быть сделано в нескольких вариантах. Давайте разберёмся, как правильно сделать инкубатор своими руками, и что для этого нужно.

Инкубатор из старого холодильника

Самодельный инкубатор делают из старого холодильника любого типа. Коробку освобождают от внутренних частей и устанавливают лотки. На боковых поверхностях монтируют основные элементы: нагреватели, вентилятор и терморегулятор. Устройство можно сделать вертикальным или горизонтальным. Также существует вариант полуавтоматического поворота яиц.

Знаете ли вы?Первые инкубаторы были придуманы в Древнем Египте более 3 тыс. лет назад.

Преимущества

Переделанный из холодильника инкубатор имеет следующие преимущества:

1. Экономия средств. Устройство с подобной вместительностью (элементы указаны выше) имеет высокую цену, по сравнению с которой конструирование своими руками практически не потребует финансовых затрат.
2. Простота. Старый холодильник переоборудовать достаточно легко при наличии нужных материалов и чертежей.
3. Правильный микроклимат. Холодильник имеет подходящую конструкцию для создания и поддержания правильной температуры и влажности.
4. Результативность. При контролируемой инкубации выживает большее количество молодняка птицы, нежели в естественных условиях. Если разведение проводится с целью продажи птицы, возрастёт и прибыль.
5. Экономия времени. Время, потраченное на создание инкубатора, компенсируется лёгкостью в его использовании.

Недостатки

Их меньше, чем преимуществ,однако они имеются. Можно выделить несколько основных минусов таких устройств:

1. Затраты сил. При создании инкубатора вручную необходимо подготовить старый холодильник для переделки, чертёж и материалы. Покупка готового приспособления избавляет от лишней траты времени и сил.
2. Возможные ошибки. Чтобы инкубация яиц происходила успешно, важно правильно сконструировать агрегат, выдерживая нормы температуры и вентиляции. Ошибки при создании могут негативно повлиять на последующее выведение птенцов.
3. Обязательный контроль. Ввиду отсутствия полной автоматизации, будет необходимо переворачивать яйца самостоятельно. Также необходим контроль за электроснабжением, поскольку при его отключении яйца могут пострадать или стать непригодными к дальнейшей инкубации.

Основные требования к самодельному инкубатору из холодильника

Если вы никогда не сталкивались с созданием инкубатора своими руками, то следует знать, что имеется ряд требований, которые следует соблюдать беспрекословно:

1. Для конструирования подойдёт любой старый холодильник без значительных повреждений корпуса и ржавчины.
2. Наполнение (полки и морозильная камера) вынимаются или вырезаются болгаркой.
3. Обязательными деталями будут лотки и ёмкости для воды.
4. В качестве нагревательных элементов монтируются лампочки или другие приспособления (например, трубочные нагреватели).
5. Искусственная вентиляция проводится при помощи вентилятора; её скорость составляет до 5-6 м/с.

Варианты изготовления инкубатора

Устройство может быть изготовлено в горизонтальном, вертикальном и полуавтоматическом вариантах. Перед конструированием составляются чертежи и схемы, в которых подробно обозначены все детали будущего агрегата.

Знаете ли вы?
На рынке инкубаторов устройства классифицируют на 3 типа (по количеству закладываемых яиц): бытовые (до 200 шт.), фермерские (от 250 шт.) и промышленные (от 1000 шт.).

Горизонтальный

Для конструирования агрегата такого типа вам понадобятся:

• холодильник;
• лист фанеры;
• лампочки 100 Вт с патронами (4 шт.);
• лотки для яиц;
• ёмкость для воды;
• терморегулятор;
• скотч;
• дрель;
• отвёртка.

Выполняйте работу следующим образом:

1. Уберите из холодильника полки и морозильную камеру.
2. Переверните его так, чтобы дверца открывалась вверх.
3. С внутренней стороны дверцы прикрепите фанеру.
4. На лист фанеры установите патроны для лампочек.
5. Просверлите в дверце с фанерой отверстие (5х5 см).
6. Наполните ёмкость водой и поставьте на дно.
7. Установите лотки для яиц.
8. Терморегулятор прикрепите возле отверстия в дверце при помощи скотча.
9. Через отверстие запустите датчики терморегулятора.

Схема инкубатора в разрезе: 1 — ванночка с водой; 2 — смотровое окно; 3 — лоток с яйцом; 4 — терморегулятор; 5 — термодатчик; А — расстояние от лампочки до яйца

Вертикальный

Конструирование такого инкубатора подразумевает использование:

• непосредственно холодильника;
• ДВП (нескольких листов);
• клея;
• саморезов;
• вентилятора;
• термометра;
• терморегулятора;
• трубчатого нагревателя;
• проволоки из металла (6 мм диаметром);
• ёмкостей;
• лотков для яиц;
• сварки;
• дрели;
• шпателя.

Выполнять работу следует в таком порядке:

1. Уберите из холодильника полки и морозильную камеру.
2. С внутренних сторон установите листы ДВП на клей или саморезы, чтобы выровнять поверхность и закрыть щели.
3. На задней стенке установите вентилятор, мотор выведите на внешнюю стенку.
4. Возле вентилятора прикрепите нагревательный элемент.
5. В дверце проделайте отверстия по периметру для циркуляции воздуха.
6. На верхней стенке просверлите 2 отверстия и установите терморегулятор и термометр.
7. Наберите воды в ёмкость и установите её на дно.
8. Из проволоки соорудите каркас для лотков и поместите их в холодильник.

Вот как будет выглядеть чертёж вертикального инкубатора:

Полуавтоматический

Чтобы инкубатор имел полуавтоматический режим, вам понадобятся:

• холодильник;
• металлические планки;
• металлические оси;
• саморезы;
• лотки для яиц, приспособленные для осей;
• винты;
• груз на планку;
• шплинт;
• дыхательные трубки диаметром 30 мм (2 шт.);
• лампочки 100 Вт с патронами (4 шт.);
• терморегулятор;
• вентилятор;
• ёмкость для воды;
• дрель;
• отвёртка.

Порядок ваших действий несложный. Главное — всё сделать в соответствии с инструкцией:

1. Уберите из холодильника полки и морозильную камеру.
2. В планках проделайте отверстия под оси.
3. При помощи саморезов установите планки на боковых стенках по центру.
4. Установите оси в лотки и вставьте в планки.
5. Одной планкой объедините вертикально все лотки, прикрепив её к ним винтами с зазором 1-2 мм.
6. Просверлите в верхней части отверстие так, чтобы можно было вывести объединяющую планку.
7. Выведите планку и проделайте в ней отверстие для шплинта.
8. На нижний конец прикрепите груз.
9. Лотки можно поворачивать, двигая планку; фиксируйте её при помощи шплинта.
10. Установите дыхательные трубки в боковую поверхность на высоте около одной трети холодильника и обязательно сверху.
11. Терморегулятор, лампочки и вентилятор вмонтируйте в нижней части стенки, чтобы воздух от вентилятора нагревался от лампочек.
12. Наберите воды в ёмкость и установите её на дно.

Закладка яиц в инкубатор

Перед закладкой яиц в инкубатор следует проверить их на пригодность. Факторы, которые не позволяют использовать материал для инкубации, можно увидеть визуально или при просвечивании. Это могут быть:

• неровная скорлупа с трещинами, битыми участками;
• пятна на поверхности, напоминающие разводы;
• затемнения, вкрапления и помутнения внутри;
• желток разлитый, неровный, несформированный;
• большое воздушное пространство.

Важно! Правильная закладка обеспечивает эффективность инкубации.

Оптимальный вариант — яйцо с ровным желтком по центру и однородным белком, с одноцветной скорлупой и без повреждений, воздушная камера небольшая и находится с тупой стороны.
Для правильного ухода за яйцами для инкубации необходимо:

• не допускать повреждений материала;
• хранить в прохладном месте до момента закладки;
• перед началом инкубации 8-10 часов держать при 25°C в закрытом помещении;
• обеспечить грамотное расположение яиц.

Чтобы грамотно поместить яйца в инкубатор, необходимо придерживаться следующих правил:

1. Распределите в лотках материал по размеру. Начинать нужно с загрузки больших яиц и продолжать по мере убывания размеров.
2. Между закладками должно пройти 3-4 часа.
3. Нежелательно рядом держать яйца разных видов птиц — таким образом можно нарушить сроки и условия хранения.
4. Перед закладкой яйца необходимо обработать антисептическим средством или при помощи УФ-лампы.
5. Яйца нужно часто поворачивать. В самодельных инкубаторах этот процесс проводится вручную и должен происходить каждый час.

Температурный режим для разных видов птицы

Яйца разных видов птиц нуждаются в похожих температурных условиях. Однако существует определённая разница в содержании в инкубаторе куриных, утиных, гусиных, индюшиных и перепелиных яиц.

Вид	Температура
Куриные	37,3-37,8°С
Утиные	37,2-37,8°С
Гусиные	37,3-37,8°С
Индюшиные	37,2-37,8°С
Перепелиные	37,5-37,8°С

Важно! Перед инкубационным периодом необходимо знать не только температурные нормы, но и нормы влажности и сроки содержания.

Учитывая преимущества и простоту сборки инкубатора из старого холодильника, это самодельное устройство является прекрасным вариантом для личного использования. Выполнение правил конструирования и инкубации сделает процесс эффективным и значительно упростит жизнь фермеру.

Видео: инкубатор из холодильника

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

12
раз уже помогла

Подскажите, как сделать инкубатор из холодильника своими руками? Остались с прошлого года утки, нанесли яйца, но садиться, похоже, не собираются. Решили вывести утят сами, в инкубаторе, но купить его сейчас негде. Вот дома есть старый нерабочий холодильник. Слышал, что его можно переделать под этот агрегат.

Инкубатор своими руками сделанный в домашних условиях из холодильника, пенопласта, с автоматическим поворотом яиц, чертежи с размерами, видео

Чтобы вывести цыплят в домашних условиях, понадобится либо купить промышленный аппарат или же сделать инкубатор своими руками.

Второй вариант удобен тем, что есть возможность собрать устройство нужных размеров, и под необходимое количество яиц. К тому же для его создания используются дешёвые материалы, такие как пенопласт или фанера.

Всю работу по перевороту яиц и регулировке температуры можно полностью автоматизировать.

Что понадобится для создания самодельного инкубатора

Основой любого типа аппарата для выведения птенцов является корпус. Он должен хорошо сдерживать внутри себя тепло, чтобы температура яиц резко не изменялась. Так как из-за значительных скачков вероятность появления здорового выводка заметно снижается.

Сделать корпус домашнего инкубатора можно из каркаса и фанеры, пенопласта, корпуса от телевизора или холодильника. Яйца закладываются в деревянные или пластиковые лотки, с дном из реек или сетки. Существуют автоматические лотки с моторами, которые сами переворачивают яйца.

А точнее, отклоняют их в сторону через время, указанное на таймере.

Для нагрева воздуха в инкубаторе, собранном своими руками, чаще всего применяются лампы накаливания, мощностью от 25 до 100 Вт, в зависимости от размеров аппарата. Контроль над температурой осуществляется с помощью обыкновенного термометра или электронного терморегулятора с датчиком.

Чтобы в инкубаторе не было застоя воздуха, требуется естественная или принудительная вентиляция. Если аппарат маленьких размеров, то достаточно лишь сделать отверстия возле дна и на крышке. Для инкубатора, сделанного своими руками из холодильника, потребуется установить вентиляторы, причем,и сверху, и снизу.

Только так будет обеспечено необходимое движение воздуха, а также равномерное распределение тепла.

Такое же расстояние необходимо оставлять и между остальными лотками в инкубаторе, собранном своими руками, чтобы движение воздуха было свободным. Также между ними и стенами должно оставаться минимум 4-5 см.

Отверстия для вентиляции делаются размером от 12 до 20 мм, в верхней и нижней частях инкубатора.

Как сделать инкубатор из пенопласта своими руками

Пенополистирол – один из самых популярных материалов для создания инкубатора. Он не только доступен по цене, но имеет отличные теплоизоляционные свойства и малый вес. Для изготовления понадобятся следующие материалы:

• листы пенопласта 2 шт. с толщиной 50 мм;
• скотч, клей;
• лампы накаливания 4 шт. по 25 Вт и патроны для них;
• вентилятор (подойдёт и тот, который используется для охлаждения компьютера);
• терморегулятор;
• лотки для яиц и 1 для воды.

Пошаговая инструкция:

Лист пенополистирола разрезается на 4 одинаковые части. Они будут использоваться для боковых стенок корпуса.

Второй лист пенополистирола сначала делится пополам, а затем одну из половин делят на 2 части. Ширина одной должна быть 60 см, а другой 40 см. Часть листа с размером 40х50 см станет дном, а 60х50 см крышкой, благодаря чему самодельный инкубатор будет плотно закрываться.

В крышке вырезается отверстие для смотрового окошка с размерами 13х13 см. Также оно необходимо для вентиляции.Закрывается стеклом или прозрачным пластиком.

Из нарезков первого листа для боковых стенок склеивается каркас. После того, как клей застынет, приклеивается дно. Края листа (с размером 40х50 см) смазываются клеем, а сам лист вставляется в каркас.

После этого короб оклеивается скотчем, чтобы улучшить его жесткость. Сначала обтягивается дно с нахлёстом на стены, а затем все стенки.

Для циркуляции воздуха и равномерного нагрева лоток с яйцами должен стоять надвух брусках. Их тоже вырезают из пенопласта. Достаточно ширины 4 см, а высоты 6 см. Приклеиваются ко дну вдоль длинных стен (50 см).

В коротких стенках (40 см) в 1 см от дна высверливают по 3 вентиляционных отверстия на одинаковом расстоянии друг от друга, диаметром 12 мм. Пенополистирол плохо режется ножом, так как крошится, поэтому лучше прожигать все отверстия паяльником.

Чтобы крышка крепко держалась на инкубаторе, собранном своими руками в домашних условиях, по её краю приклеиваются пенополистирольные бруски, размером 2х2 см (максимум 3х3 см). Расстояние от брусков до края листа должно быть 5 см, чтобы они входили внутрь короба и плотно прилегали к стенкам.

Далее необходимо закрепить патроны для ламп накаливания. Их можно подвесить на полоски сетки.

На крышке короба снаружи устанавливается терморегулятор. Датчик же монтируется внутри, примерно на высоте 1 см от яиц. Отверстие в крышке для него протыкается с помощью острого шила.

Устанавливая лоток, нужно проверить, чтобы расстояние между ним и стенками было 4-5 см, иначе нарушится вентиляция.

Как сделать инкубатор своими руками: 3 бюджетных способа

Свернуть

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

https://www.youtube.com/watch?v=pqdcxEEfvxA

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Все, что вам понадобится для сборки:

• Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
• Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
• Как альтернативу лампам вы можете использовать электрические ТЭНы.
• Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.
• Термометр, вентилятор.
• Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
• Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.
• Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
• Для отслеживания уровня влажности используют гигрометр.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

к содержанию ↑

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

к содержанию ↑

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3—38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60—80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите  устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

к содержанию ↑

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Вместимость Приблизительные размеры ДхШхВ 45 яиц 45х25х28 сантиметров 70 яиц 55х55х28 сантиметров 100 яиц 60х60х28 сантиметров

Делая инкубатор для куриных яиц своими руками, вы должны учитывать, что при одинаковой вместительности, конструкция из пенопласта будет более объемной, чем из картона.

Более крупные модели обычно делают в несколько этажей, с применением других технологий. Поэтому расчеты там производятся иначе.

к содержанию ↑

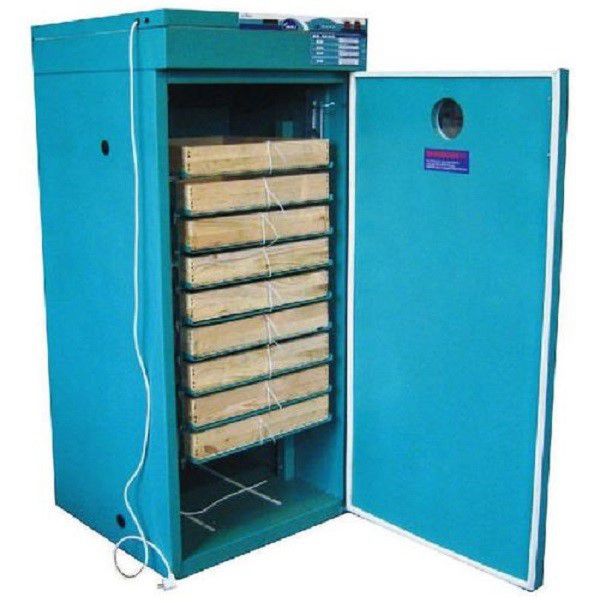

Как сделать инкубатор из холодильника с автоматическим переворотом яиц?

Устройство инкубатора имеет много схожих черт с устройством холодильника. Поэтому из холодильника можно легко сделать инкубатор для яиц. Корпус этого прибора хорошо удерживает тепло. В нем можно разместить больше яиц, каждый лоток для инкубатора будет лежать на отдельном стеллаже.

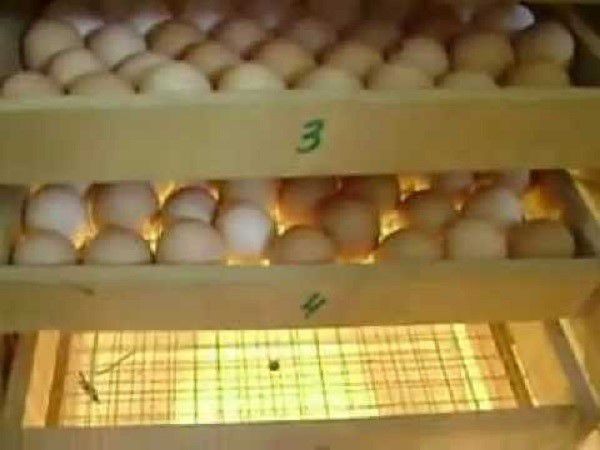

В роли стеллажей будут полки холодильника. Внутри будет оптимальная влажность благодаря системе обмена жидкостью, находящейся внизу бытового прибора. Из этой главы вы узнаете, как самому сделать инкубатор из холодильника, добавив терморегулятор, нагреватель и поворотный механизм.

Рис 2. Схема самодельного инкубатора из холодильника

к содержанию ↑

Расходные материалы и их цена

Зная, как сделать самодельный инкубатор, вы сэкономите 70% от магазинной стоимости устройства. Самый простой инкубатор из холодильника можно собрать без вложений. Но если вы хотите сделать его удобным и эффективным, то придется купить несколько дополнительных предметов.

Старый холодильник – обычно приобретается бесплатно, можно купить по объявлению не дороже чем за 1 000 рублей.

Лампочки на 220 Вольт – от 25 рублей за штуку.

Терморегулятор – от 300 рублей.

Вентилятор – от 200 рублей.

Цепь со звездочкой или металлический шток.

Привод для переворота яиц – от 500 до 5 000 рублей. Можно достать бесплатно т.к. подойдет любой моторедуктор, например, от стеклоочистителя автомобиля.

к содержанию ↑

Основные требования к камере

Самодельный инкубатор из холодильника должен отвечать минимальным требованиям, которые сделают выведение цыплят возможным. На вывод детенышей отводится около двадцати дней.

В этот период в инкубаторах поддерживают влажность на уровне 40—60 процентов. Как только птенцы начнут показываться на свет, влажность повышают до 80 процентов.

На финальной стадии, перед тем, как отбирать цыплят, влажность возвращают на первоначальный уровень.

Яйца требуют соблюдения температурного режима. Поэтому ваше устройство должно быть изготовлено с учетом этого факта. Температурные требования изменяются в зависимости от того, какие яйца вы помещаете в лоток для инкубатора. Подбирайте режим в соответствии с таблицей, приведенной ниже.

к содержанию ↑

Таблица температур

Вид яиц Необходимая температура в первые дни инкубации (градусов по Цельсию) Температура в последние дни инкубации(градусов по Цельсию) Куриные 38-39 37,6 Утиные 37,8 37,1 Гусиные 38,4 37,4 Яйца индейки 37,6 37,1

к содержанию ↑

Система вентиляции

Изготовление инкубатора из холодильника предполагает установку вентиляционной системы. Вентиляция влияет на температуру и влажность внутри устройства. Предотвращает образование неблагоприятного для яиц климата. Средняя скорость вентиляции должна быть около 5 м/с.

Домашний инкубатор своими руками из холодильника должен быть оснащен двумя вентиляционными отверстиями, которые высверливают в корпусе. Одно из них располагают снизу, а другое сверху.

В отверстия вставляют пластиковые или металлические трубочки, для того, чтобы воздушные массы не взаимодействовали со стекловатой, находящейся под обшивкой корпуса охладительного прибора.

Регулировка вентиляции осуществляется путем частичного или полного перекрытия отверстий.

Рис 3. Система вентиляции

Вентиляция бывает двух типов:

• Постоянная – это система, предполагающая создание непрерывного движения воздуха, с постоянным обменом и плавным распределением тепла.
• Периодическая – устройство, срабатывающее раз в 24 часа для активной смены воздуха в камере.

Обратите внимание на то, что даже самая качественная вентиляция не позволяет полностью отказаться от переворота яиц. Поэтому механизм поворота яиц в инкубаторе нужен в любом случае. Автопереворот предотвращает прилипание зародыша к скорлупе.

Постоянная

Постоянная вентиляция для холодильника имеет следующий принцип действия:

• Вентилятор, установленный внутри камеры, гонит поток воздуха в отверстия. За счет этого воздух выходит наружу. Делая домашний инкубатор своими руками, вы должны уделить максимум внимания этому моменту.
• При выходе воздушный поток смешивается со свежим воздухом, проходит через нагреватели.
• Затем воздух идет вниз, там он увлажняется за счет емкости с водой.
• Устройство инкубатора способствует нагреванию воздуха, который впоследствии отдает тепло яйцам.
• После теплоотдачи воздух возвращается к вентилятору.

Устройство инкубатора с постоянной вентиляцией сложнее, чем с периодической системой. Но это позволяет одновременно решать три задачи: увлажнение воздуха, вентилирование и обогрев яиц.

Периодическая система. Если вы делаете инкубатор для яиц своими руками, то, скорее всего, это будет механизм с ручным управлением.

Для установки автоматического включения вам понадобится электронный контроллер.

Применение контроллера не всегда оправдано, особенно если вы делаете простейший самодельный инкубатор с автоматическим переворотом яиц. Вентилирование в такой системе происходит следующим образом:

• Отключается обогрев.
• Запускают вентилятор, который производит замену воздуха и охлаждает яйца.
• Спустя 30 минут вентилятор выключают и запускают систему обогрева.

Характеристики вентилятора определяются в зависимости от того, на сколько яиц рассчитана камера. Если вы делаете средний инкубатор своими руками с автоматическим переворотом вместимостью 100—200 яиц, то вам нужен вентилятор:

• работающий от сети 220 Вольт;
• диаметром от 10 до 45 сантиметров;
• с производительностью от 35 до 200 м3/час.

Кроме того, устройство инкубатора должно предполагать наличие фильтра для вентилятора. Фильтр предотвращает попадание пыли, грязи и пуха в лопасти устройства.

к содержанию ↑

Корпус инкубатора из холодильника

Это важный аспект темы «как сделать инкубатор из холодильника своими руками», так как  от правильной подготовки корпуса устройства будет зависеть эффективность его работы.

Рис 4. Корпус из холодильника

Сначала вам нужно будет убрать морозильную камеру и прочее встроенное оборудование. Затем сделайте отверстия для вентиляции, как это описано выше, в тексте об установке этой системы. Установите полки и лотки в том количестве, которое считаете необходимым.

к содержанию ↑

Установка системы обогрева

Делая инкубатор своими руками с автоматическим переворотом, вам придется самостоятельно организовывать систему обогрева. Для этого используют 4 лампы накаливания по 25 Ватт или две лампочки по 40 Ватт. Лампы в равном количестве распределяются между низом и верхом холодильника. Нижние лампы не должны мешать установке емкости с водой, предназначенной для увлажнения.

Перед тем как сделать инкубатор в домашних условиях нужно произвести необходимые расчеты и подготовить инструментарий. Не торопитесь в процессе работы, так как это может привести к плачевному результату.

к содержанию ↑

Выбор терморегулятора

Многих интересует вопрос, как сделать домашний инкубатор с оптимальным температурным режимом. Для этого понадобится качественный терморегулятор. Существует три вида, которые используют птицеводы:

• Электроконтактор – это ртутный термометр с электродом, отвечающим за отключение обогрева при достижении определенной температуры.
• Биметаллическая пластина – замыкает цепь при достижении нужного параметра нагрева.
• Барометрический датчик – замыкает цепь при излишнем давлении.

Рис 5. Готовый терморегулятор

Если вы думаете о том, как сделать инкубатор с удобным управлением, то устанавливайте автоматический терморегулятор. Это значительно повысит удобство и сэкономит время.

к содержанию ↑

Механизм переворота

По общепринятой технологии, механизм поворота яиц в инкубаторе должен срабатывать 2 раза в сутки. Некоторые специалисты рекомендуют переворачивать яйца вдвое чаще.

Переворот яиц в инкубаторе бывает двух типов:

Рамочное поворотное устройство для инкубатора функционирует за счет сталкивания яйца специальной рамкой, которая вращает его относительно оси.

Наклонное поворотное устройство для инкубатора предполагает периодический наклон лотка с яйцами под определенным углом. За счет этого меняется положение зародышей внутри яиц и их расположение по отношению к лампам.

Рис 6. Механизм поворота

Главный принцип устройства с автоматическим поворотом в том, что двигатель приводит в действие шток, который воздействует на лоток с яйцами.

Как сделать простой механизм поворота для холодильника:

Устанавливаете редуктор внутри холодильника в нижней части.

Внутри холодильника устанавливают деревянную раму, которая будет держать лотки. Лотки должны крепиться таким образом, чтобы они могли наклоняться на 60 градусов в направлении дверцы и так же в противоположном направлении.

Редуктор должен быть крепко зафиксирован.

К двигателю крепится шток, соединенный с лотком с другой стороны.

Двигатель приводит в движение шток, который, в свою очередь, наклоняет лоток.

к содержанию ↑

Видео

к содержанию ↑

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

Инкубатор из коробки

к содержанию ↑

Расходные материалы

Рассмотрим подробнее, как сделать инкубатор для яиц из картонной коробки. Прежде всего, вы должны понимать, что сделать его вместимостью более чем на 60 яиц будет крайне сложно. Из-за компактных размеров необходимость в автоперевороте отпадает.

Что вам потребуется:

• Деревянное основание (дно) – можно приобрести бесплатно.
• Лоток для яиц – не более 300 рублей.

Решетка

• Лампы накаливания. Не более двух ламп мощностью 25 Вт – стоимость одной лампы от 30 рублей.
• Коробка, которая будет использоваться в роли крышки — бесплатно.
• Термометр – около 200 рублей.

Термометр

к содержанию ↑

Инструкция по сборке

На деревянное основание нужно уложить лоток. Самый экономный вариант лотка – это обычная деревянная упаковка для яиц. Также вы можете сделать лоток из прикрепленных к основанию в виде сетки электродов на 4 мм. В центре крышки делается два отверстия. Одно для вентиляции, а другое для термометра.

Готовая конструкция

к содержанию ↑

Как сделать прибор для выведения яиц из пенопласта?

Самодельный инкубатор из пенопласта будет хорошо держать тепло, его легко изготовить. Себестоимость такого изделия близка к нулю, поэтому это один из самых популярных вариантов для домашнего применения.

Инкубатор из пенопласта

к содержанию ↑

Расходные материалы и их стоимость

Чтобы изготовить инкубатор из пенопласта своими руками вам понадобится:

• Лампы накаливания 2—4 штуки по 25 Вт. Стоимость одной штуки – от 30 рублей.
• 6 листов пенопласта шириной 35 см, длиной 60 см, толщиной не менее 2,5 см. Пенопласт можно раздобыть бесплатно.

• Стекло 20х20 см – стоит не более 150 рублей.
• Сварная оцинкованная сетка 16х24 мм – не дороже 300 рублей.
• Клей – около 100 рублей.
• Деревянные рейки – 8 штук. Стоимость около 200 рублей.
• Термометр.

к содержанию ↑

Инструкция по сборке

Теперь, когда у нас есть все необходимые материалы, пора выяснить, как сделать инкубатор из пенопласта. В первую очередь определите, какой из кусков пенопласта будет использован в роли дна.

Его можно приклеить к деревянным доскам, для придания прочности и устойчивости конструкции. Доски или рейки должны покрывать не более 50% площади основания. Желательно размещать их по краям.

В пенопласте проделайте вентиляционные отверстия.

После этого соберите лоток. Для этого используйте сетку, прикрепляя ее к каркасу, сколоченному из реек. Сделайте столько ячеек, сколько нужно. Теперь можно прикрепить лоток к основанию.

Приклейте стенки к основанию. В крышке нужно проделать отверстие 20х20 см и вмонтировать туда смотровое стекло. Также проделайте отверстие для термометра. С внутренней стороны к крышке приклейте или прикрепите иным способом патроны для ламп.

Вот основные действия, которые нужны для того, чтобы собрать инкубатор из пенопласта своими руками.

Домашний инкубатор с автоматическим переворотом яиц – Жми!

Изготовление инкубатора для выращивания домашней птицы: вывода цыплят, гусей, уток, перепелов, актуальный вопрос как для любителей птицеводов, так и для профессиональных фермерских угодий.

Промышленные аппараты зачастую имеют высокую цену, а их применение нецелесообразнов условиях маленьких приусадебных хозяйств.

Для выведения домашней птицы в небольших количествах вполне подойдет домашний инкубатор с автоматическим переворотом яиц. Причём сконструировать его при желании сможет каждый.

Важные моменты при изготовлении инкубатора

При самостоятельном изготовлении автоматического инкубатора для яиц очень важным моментом является создание комфортных, максимально приближенных к естественным, условий для выведения птицы.

Прежде всего стоит позаботиться о постоянном поддержании нужных температур внутри инкубатора и обустройстве в нём вентиляции.

Когда курица-наседка самостоятельно высиживает яйца, образовывается природная температура и влажность для нормального развития птенцов.

В искусственных условиях, температуру в инкубаторе постоянно необходимо поддерживать на отметке 37,5–38,6 градуса при уровне влажности в 50–60%. А для равномерного распределения и циркуляции теплого воздуха используется принудительная вентиляция.

Внимание: нарушение температурного режима на любой стадии инкубационного периода (перегрев, недогрев, чрезмерная или недостаточная влажность) может привести к существенному замедлению темпов развития птенцов.

В частности, чрезмерная влажность в инкубаторе негативно влияет на развитие зародыша в яйце и может привести к смерти птенца до момента его появления на свет.

Недостаточная влажность воздуха в приборе делает скорлупу яйца пересушенной и очень прочной, что недопустимо при вылупливании.

Делаем инкубатор своими руками

Для создания автоматического инкубатора своими руками Вам потребуется изготовить или приобрести в магазине следующее оборудование:

• Корпус для самого инкубатора;
• Система лотков;
• Нагревательный элемент;
• Вентилятор;
• Автоматический поворотный механизм.

Корпус инкубатора

Корпусом для самодельного инкубатора может послужить старый холодильник, стиральная машина, сбитый из фанеры ящик и даже невостребованный пчелиный улей.

Для поддержания внутри инкубатора комфортного микроклимата (сохранения тепла), стенки корпуса уплотняют (чаще всего пенопластом), а для поступления внутрь свежего воздуха проделываются небольшие отверстия.

Размер инкубатора и количество в нем лотков для яиц выбирается исходя из потребностей хозяина.

Система лотков

В качестве лотков для яиц можно использовать прочную металлическую сетку с ячейками размером 2,5 см. Лотки будут удерживаться на специальных штырьках, которые в свою очередь, будут осуществлять автоматический переворот закрепленных лотков.

Чтобы рассчитать количество лотков, относительно размера инкубатора, можно воспользоваться следующей формулой:

                                                                        L = (H-((N+15)*2))/15

Где L – количество лотков, H — высота холодильника, N – расстояние лотков от нагревательных элементов.

Например: Высота инкубатора 1 метр.

Для рассчета максимального количества лотков для инкубатора, вычитаем от нее расстояние до нагревательных элементов с запасом 6 см (во избежание перегрева), умножаем на 2 и делим на высоту необходимую для обустройства вентиляции. Получаем:

                                                                       L = (100-((6+15)*2))/15 = 3,86

Максимальное количество лотков, которое потребуется для создания инкубатора равно четырем.

Нагревательный элемент

Для поддержания постоянной температуры в большом инкубаторе можно использовать нагревательные спирали от утюгов, последовательно соединив их между собой.

Для небольших конструкций, можно обойтись несколькими лампами накаливания средней мощности. Расположить их можно как «над», так и «под» лотками на расстоянии не меньше 20 см.

Обратите внимание: при установке ламп, в инкубатор обязательно помещают термометр для точного контроля температуры и устанавливают ванночку с водой, чтобы воздух внутри прибора был влажным. Для контроля влажности используют психрометр, который без проблем можно приобрести в любом зоомагазине.

Вентилятор

В небольшом самодельном инкубаторе будет достаточно одного вентилятора, например, со старого компьютера. Циркуляция воздуха очень важна в обустройстве инкубатора и играет ключевую роль в выводке птенцов.

Кроме равномерного распределения теплого воздуха, вентилятор нагнетает внутрь необходимый для яиц кислород и удаляет углекислый газ. Для притока воздуха в устройство в верхней и нижней части корпуса необходимо сделать несколько отверстий размером 15-20 мм.

Автоматический поворотный механизм

Поворотные штырьки, на которые будут закреплены лотки, должны быть идеально ровно выставлены, чтобы не допустить перекоса всей конструкции. А части механизма, соединяющего лотки и приводящего их в движение жестко закреплены между собой.

В качестве привода хорошо себя зарекомендовали маломощные (до 20 ватт) редукционные двигатели и цепь со звездочкой.

Обратите внимание: для плавного поворота лотков с яйцами необходимо использовать цепь с минимальным шагом (0, 525 мм).

Для полной автоматизации процесса, в схему питания мотора добавляется реле (переключатель), которое будет самостоятельно включать, и выключать мотор.

Важно знать: перед загрузкой яиц и началом инкубации нужно проверить и протестировать созданную систему в течение 3-4 дней. Стабилизировать температуру и влажность, опытным путем найти место для вентилятора и запустить поворотный механизм, стабилизировать скорость поворота и угол наклона лотков.

Итак, изготовление автоматического инкубатора в домашних условиях без затрат на современные технологии, задача вполне выполнимая. Главное — соблюдение последовательности описанных выше действий и предельная внимательность к работе.

Для конструирования можно использовать подручные средства: корпус старого холодильника, стиральной машинки, ящик из фанеры или ДСП, для утепления стен — подойдет пенопласт или старое одеяло, компьютерный вентилятор обеспечит равномерное распределение теплого воздуха по всему объему конструкции.


Следующее видео подробно рассказывает об инкубаторе для вывода яиц своими руками:

Нагреватель для инкубатора своими руками: пошаговая инструкция изготовления

Если вы являетесь владельцем приусадебного хозяйства, данная статья поможет вам в организации обогрева инкубатора. Вы узнаете, какие существуют нагревательные элементы, и какие модели являются наиболее эффективными. Мы также сосредоточимся на самодельных инкубаторах — вашему вниманию будут предложены детальные инструкции нескольких моделей.

Предназначение нагревателей

Чтобы из обычного оплодотворённого яйца вывелись здоровые птенцы, необходимо в инкубаторе соблюдать определённые условия. Предназначение нагревателей — создание условий, максимально похожих на те, которые птица-наседка создаёт для своего будущего потомства.

Идеальные условия возможны лишь при наличии правильно подобранных нагревательных элементов. От обогревателя напрямую зависит процент выводимости цыплят.

Он является основной частью инкубационной конструкции, обеспечивающей оптимальные условия процесса выведения птенцов.

Обойтись без таких элементов практически невозможно. В случае недогрева развитие зародышей существенно замедлится, а многие особи просто погибнут.

Нагревательным элементом в искусственной «наседке» выступает отдельная деталь, создающая и поддерживающая требуемые температурные показатели в течение всего инкубационного периода.

Разновидности нагревателей для инкубатора

Каждый вид характеризуется определёнными преимуществами и недостатками, соотнеся которые можно решить, какой обогреватель наиболее эффективен для вашего хозяйства.

Тепловые плёнки

Нагревательные плёнки быстро набирают температуру и так же быстро охлаждаются, не имея при этом инерции. Сама плёнка не греет воздух. Технология заключается в нагреве предмета, который находится перед плёнкой, а уже сам этот предмет нагревает пространство.

Нагревательные плёнки чаще применяются в промышленных масштабах. Достоинство изделия заключается в том, что оно потребляет мало электричества, но при этом способно продолжительный период удерживать тепло на требуемом уровне.

Если вы захотите подпитать плёнку от аккумулятора, то нужно будет приобрести подходящий инвертор. Под тепловую плёнку необходимо уложить отражающую подложку. Данная мера позволит теплу удерживаться в инкубаторе.

Главным недостатком плёночного нагревателя считается сложность в замене (здесь не обойтись без помощи специалиста). Ещё один минус — высокая стоимость изделия. Кроме того, плёнку не так легко найти в продаже.

Тепловые шнуры

Шнуры из углеродистого волокна, аналогично плёнкам, быстро набирают температуру и быстро охлаждаются. Здесь также отсутствует тепловая инерция, благодаря чему нет пролёта по температуре. Шнуры принято использовать для выведения цыплят в промышленных аппаратах.

Данный обогреватель служит очень долго. Единственное, что может вывести его из строя, — это механическое повреждение оплётки, и далее — волокон.

Несмотря на незначительные недостатки, тепловой шнур является одним из лучших на рынке типов обогревателей.

Можете смело подключать изделие непосредственно к терморегулятору — шнур не меняет резко сопротивления, поэтому не выйдет из строя.

Важно! Очень важно верно рассчитать длину теплового шнура, не допустив ошибки.

Иначе последствия могут быть самыми неприятными, вплоть до пожара. Поэтому намотку проводите с максимальной осторожностью.

Инфракрасные

С каждым днём всё большей популярностью пользуются инфракрасные нагреватели. Это изделия нового поколения, лишённые минусов, свойственных их предшественникам. Такие нагреватели устойчивы к влажности, они потребляют в несколько раз меньше электричества, позволяют с высокой точностью регулировать температуру в «наседке».

Но главное их преимущество заключается в том, что они равномерно раздают тепло, при этом тратя минимум электроэнергии. Это позволяет существенно сэкономить, поскольку в течение 18-20 суток выдерживания обогреватель должен беспрерывно функционировать.

Единственный недостаток заключается в необходимости запасаться дополнительными лампами, так как при порче найти подходящие лампы в доме практически невозможно.

Суть работы рассматриваемого прибора состоит в теплообмене между яйцом и воздухом — тепло от поверхности излучателя передаётся непосредственно на обогреваемые яйца, а от нагретых яиц нагревается и сам воздух внутри «наседки».

ТЭНовые

ТЭНовый обогрев инкубатора также широко распространён. ТЭН является одним из самых надёжных (безопасных) способов подогрева с низким потреблением электричества.

В отличие от ламп накаливания, ТЭНовый нагревательный элемент не создаёт освещения в инкубационной камере. Яйца находятся в темноте, то есть аналогично природным условиям (как под наседкой). Кстати, сегодня большинство стран Евросоюза уже отказались от использования ламповых нагревателей в «наседках».

ТЭНы передают тепло равномерно по всему периметру камеры. Плюс ко всему, данные приборы не занимают много места в инкубаторе.

Впрочем, ТЭНовые изделия имеют ряд минусов.

Во-первых, имеет место тепловая инерционность, что опасно из-за риска перегрева яиц. Во-вторых, требуется изолировать металлические части, поскольку они подвержены ржавлению.

Кроме того, встроенный обогреватель будет сложно поменять в случае поломки.

Ламповые

Ламповые обогреватели наиболее востребованы среди владельцев приусадебных хозяйств. Данная разновидность хороша в использовании тем, что её при повреждении можно легко заменить. Для этого сгодится любая другая лампа, имеющаяся в хозяйстве.

Касательно минусов — тепло часто распределяется неравномерно, создаются значительные перепады температурных показателей. Этот недостаток особенно ощутим при использовании ламп накаливания.

Галогенные керамические лампы также имеют ряд недостатков. Применять их на практике сложно ввиду того, что они излучают тепло специфическим образом.

Порой очень сложно контролировать сам уровень подаваемого тепла.

Ещё один минус — непрерывная передача света, чего нет при естественном процессе выведения птенцов.

Основные требования, предъявляемые к инкубатору

Для полноценного развития зародышей и вывода здоровых птенцов, в искусственной «наседке» необходимо организовать особый микроклимат. Главными требованиями в данном случае являются температура и влажность.

Поэтому будущую инкубационную камеру нужно спроектировать таким образом, чтобы вы могли постоянно и беспрепятственно следить за уровнем температуры и влажности (то есть аппарат должен быть оснащён терморегулятором).

Выдерживание яиц большинства видов птиц осуществляется при температуре от +37,1 °С до +39 °С. Недопустим как недогрев, так и перегрев.

Сначала яйца необходимо прогреть до требуемого максимума, показанного для конкретного вида птицы, а в последние дни перед выборкой показатель нужно снизить до минимума.

Исключением из этого правила являются перепелиные яйца — на протяжении 17 суток инкубации должна сохраняться неизменная температура на уровне +37,5 °С.

Далее приведены требуемые температурные режимы для разных видов домашней птицы:

• температура в начале выдерживания куриных яиц — +38-39 °С, необходимый показатель в последние дни — +37,6 °С;
• показатель в первые дни выдерживания утиных яиц — +37,8 °С, в последние дни — +37,1 °С;
• нужная температура в первые дни выдерживания гусиных яиц — +38,4 °С, в последние дни — +37,4 °С;
• требуемый показатель в первые дни выдерживания яиц индейки — +37,6 °С, показатель в последние дни — +37,1 °С.

Влажность воздуха также должна меняться. Установите контроллер влажности и следите, чтобы до момента наклёва показатель влажности в камере равнялся 40-60 %, а между наклёвом и моментом вылупления птенцов сохранялся на уровне 80 %.

И лишь перед выборкой показатель влажности нужно снова опустить до 55-60 %.

Как определить оптимальный размер инкубатора

Размеры искусственного «гнездовья» необходимо рассчитать заблаговременно. Выбор габаритов зависит от объёмов производства, на которые вы нацелены, а также от числа яиц, размещаемых в камеру за один раз.

Оборудование средних размеров (длина — 45-47 см, ширина — 30-40 см) способно вместить следующее (приблизительное) количество яиц:

• куриных — 70 штук;
• утиных (индюшиных) — 55 штук;
• гусиных — до 40 штук;
• перепелиных — 200 штук.

Помимо всего вышесказанного, на размеры приспособления влияет тип обогревателя и место фиксации ламп обогрева. Важен также материал, из которого вы рассчитываете соорудить инкубатор — при одинаковой вместительности камер, модель из пенопласта окажется более объёмной, чем картонная версия.

Модель автоматическая из холодильника

Корпус б/у холодильника отлично подойдёт для создания самодельного «гнездовья». Внутреннее пространство холодильника надёжно поддерживает установленный температурный режим. Ещё один плюс в том, что секции и полки бытовой техники можно легко применить под лоточки для яиц.

При этом внутреннего объёма вполне достаточно для установки в нижней части системы обмена жидкости, что позволит контролировать влажность.

Прежде чем приступить к непосредственной сборке искусственной «наседки» на основе холодильника, остановимся ещё на некоторых важных моментах.

Согласно рекомендациям, приведённым в предыдущих разделах данной статьи, подберите и установите нагревательную систему, а также терморегулятор.

Кроме того, для обеспечения проветривания на потолке и в полу изделия непременно проделайте отверстия. Чтобы воздух не проникал в слой стекловолокна под обшивкой, вставляйте в пролёты пластиковые или металлические трубки подходящего размера.

Узнайте больше о том, как сделать инкубатор из холодильника своими руками.

Стандартную функцию переворачивания лотка с яйцами в данной конструкции выполняет специальный механизм, который монтируется следующим образом:

Разместите внизу холодильника редуктор.

Затем поместите раму из дерева, которая будет удерживать лоточки. Крепите их таким образом, чтобы обеспечить наклон лотков на 60 градусов в сторону двери и на столько же в противоположную сторону. Редуктор нужно прочно закрепить.

К электродвигателю закрепите шток, связанный другим концом с лоточком для яиц.

Как сделать домашний инкубатор из старого холодильника: видео

Теперь можно перейти к непосредственному обустройству инкубатора:

• В верхней стенке холодильника просверлите несколько проходов для электропроводки и один сквозной проход для системы проветривания.
• В полу корпуса высверлите минимум 3 вытяжных пролёта протяжённостью 1,5 см.
• Внутренние стены отделайте пенопластом.
• Затем нужно переоборудовать старые полки в лоточки для яиц.
• С наружной стороны холодильника установите терморегулятор, а с внутренней закрепите датчик.

• Возле лампочек в верхней части камеры установите пару небольших вентиляторов.
• В дверце прорежьте маленький проём, заделав его прозрачным пластиком. Это будет смотровое окно.

Автоматическая модель из пенопласта

Пенополистирол считается одним из лучших в плане удобства материалов для сборки самодельной «наседки». Материал популярен не только благодаря ценовой доступности, но и за счёт отличных теплоизолирующих способностей. Многих также привлекает лёгкий вес пенополистирола и несложность работы с ним.

Инкубатор из пенопласта собственного изготовления: видео

Пошаговая инструкция:

Лист пенопласта разделите на четыре равных куска, они пойдут на монтаж боковых стенок конструкции.

Ещё один лист разрежьте на две равные части. Одну из них разрежьте ещё на два куска так, чтобы ширина первого равнялась 60 см, а второго — 40 см. Образец с размером 50х40 см будет использован для дна камеры, а кусок размером 50х60 см будет его крышкой.

В будущей крышке прорежьте пролёт размером 12х12 см и заделайте его прозрачным пластиком — это будет будущее смотровое окошко.

Из одинаковых фрагментов, полученных после обработки первого листа, склейте несущий каркас.

Далее зафиксируйте дно. Для этого на края листа размером 50х40 см нанесите клей и осторожно встройте лист в каркас.

После сборки короба приступите к аккуратному обклеиванию корпуса скотчем, за счёт чего сооружение обретёт прочность.

Вырежьте ещё два равных бруска из пенополистирола (каждый размером 6х4 см). Зафиксируйте ножки внутри камеры ко дну вдоль длинных стен.

В коротких стенках (длиной 40 см) на высоте 1 см от дна конструкции проделайте по три прохода диаметром 1,2 см для обеспечения движения воздушных потоков. Дистанция между проходами должна быть одинаковой. Все дыры желательно прожечь паяльником.

Чтобы крышка надёжно крепилась на конструкции, вдоль краёв крышки приклейте бруски из пенопласта (размером 2х2 или 3х3 см). А чтобы бруски точно вошли внутрь устройства, дистанция между ними и краем листа должна соответствовать 5 см.

Далее снаружи крышки установите патроны для нагревательных ламп. Делайте это произвольным методом.

Снаружи крышки зафиксируйте терморегулятор. А его датчик установите внутри инкубатора на высоте 1 см от уровня яиц.

В момент фиксации лотка с яйцами удостоверьтесь в том, что промежуток между лотком и стенами камеры равен 4-5 см. Это требуется для гарантии оптимальной циркуляции воздуха.

Важно! Чтобы в самодельном «гнездовье» максимально долго сохранялось тепло, обклейте все стенки с внутренней стороны теплоизолирующей фольгой.

Модель из коробки

Инкубатор из картонной коробки — самый недорогой из всех предлагаемых вариантов домашних инкубаторов, но, вместе с тем, и самый непрочный. Модель довольно простая — на сборку изделия у вас уйдёт не больше 2-3 часов. Производство картонной модели во многом напоминает изготовление аналога из пенополистирола.

Инкубатор из картонной коробки своими руками: видео

Последовательность действий:

Найдите непригодную в хозяйстве цельную коробку средних размеров (например, длина — 56 см, ширина — 47 см, высота — 58 см). С внутренней стороны аккуратно обклейте короб войлоком или несколькими слоями бумаги.

Проделайте в коробке пару проходов для электропроводки. Изнутри зафиксируйте три лампочки (25 Ватт каждая). Оставшиеся щели закупорьте ватой. Лампочки должны располагаться на 15 см выше уровня укладки яиц.

Предусмотрите системы проветривания. Для этого сделайте в стенках короба несколько небольших отверстий.

В верхней стене прорежьте смотровое окно (примерные размеры — 12х10 см). Через это окошко вы сможете следить за всем происходящим внутри искусственного «гнездовья». Не забудьте закрыть окно прозрачным пластиком.

Отдельно займитесь изготовлением деревянных лоточков для яиц, крепёжных реек, на которые будут монтироваться лотки, а также дверца.

Внутрь инкубатора поместите терморегулятор для контроля температуры. А для поддержания оптимальной влажности на дне камеры зафиксируйте сосуд с водой.

Важно! Картонную «наседку» нежелательно размещать на полу. Чтобы обеспечить естественную циркуляцию воздуха, изделие лучше установить на деревянных брусьях размером до 20 см.

Теперь вы знаете, как самостоятельно обустроить инкубатор для яиц. Это не слишком трудоёмкий процесс, однако перед монтажом рекомендуется хорошенько потрудиться над проектом, чтобы не упустить возможные нюансы, которые могут возникнуть в процессе изготовления.

Была ли эта статья полезна?

Да

Нет

Инкубатор с автоматическим переворотом яиц: описание механизма + обзор самоделок

Желание получить больше, а отдать меньше свойственно человеку. Но оно иногда приводит к тому, что скупой платит дважды. Этот постулат можно отнести и к инкубаторам. Птицеводу он очень нужен.

Большой, хороший и качественный стоит дорого. Например, цена инкубатора на 300 яиц составляет 29 000 рублей. А дешевый может прослужить один сезон, да еще перепортить инкубационные яйца.

Вот и получается, что экономия до добра не доводит.

Но теперь для тех, кто “дружит с техникой” и имеет умелые руки, есть возможность и сэкономить, и получить надежное (винить будет некого) очень важное для птицевода устройство. Речь идет о самодельном инкубаторе. В продаже есть полные комплекты для сбора, а также отдельно продается автоматика, необходимая для их усовершенствования.

Требования к самодельным инкубаторам

Прежде чем собирать инкубатор, надо знать технические условия, которые он должен обеспечивать.

• При инкубации куриных яиц количество непрерывных дней его работы составляет 21 день.
• Яйца в инкубаторе раскладываются на расстоянии минимум 10 мм друг от друга
• Температура в инкубаторе изменяется в зависимости от стадии развития эмбриона в яйце.
• При автоматическом режиме переворот яиц осуществляется один раз в каждый час.
• Поддерживается оптимальная влажность и вентиляция. Скорость воздуха 5 м/с.

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

Терморегулятор с дисплеем + датчики температуры и влажности

Он включает в себя:

• Терморегулятор, обеспечивающий автоматический визуальный контроль за температурой и влажностью.
• Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
• Трансформатор 220/12 V.
• Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

Универсальный лоток

Цена этого комплекта 5 000 рублей. Но зато можно быть уверенным, что процесс инкубации проходит правильно. Температура и влажность соответствует заданным параметрам, а поворот яиц происходит вовремя.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

Устройство поворота лотков с помощью реверсивного двигателя

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

• Реверсивного двигателя — 14 W, 2,5 об/мин;
• Звездочки — 1 метр;
• Концевых выключателей — 2 шт;
• Монтажной скобы;
• Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена — 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

Схема подключения механизма поворота лотка в самодельном инкубаторе

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса — это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно — внизу, другое — вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Организация воздухообмена в инкубаторе из холодильника

Внизу установите вентилятор на резиновых подушках . Можно воспользоваться  вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

• Внизу воздух нагревается.
• Увлажняется парами воды из кюветы.
• Вентилятором воздушный поток гонится наверх.
• Часть тепла отдает инкубационным яйцам;
• Часть воздуха остужается и выдувается наружу.
• После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева — это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

• рамка, на которую устанавливаются минилотки с ячейками для яиц;
• блок питания;
• тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

Поворотные лотки в самодельном инкубаторе

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Заключение

Самому изготавливать инкубатор стоит только в том случае, если вы обладаете навыками слесарных работ и “дружите” с электротехникой. Тогда сможете значительно снизить свои расходы на приобретение этого изделия. Совсем бесплатно не получится, но сможете приобрести и установить более качественные и надежные комплектующие.

Цепной привод для поворота лотков в инкубаторе

Все комплектующие детали этого устройства можно без труда купить. Об этом писалось выше. Для управления всем механизмом надо будет приобрести терморегулятор. А затем применить свои навыки в слесарном деле.

Как видите, такой вариант оборудования механизма переворота более хлопотный, чем приобретение механизированного лотка. А выигрыш в цене не так очевиден.
