Инструмент для снятия маслосъемных колпачков своими руками

Маслосъемные колпачки, по другому сальники клапанов предназначены для того, чтобы не пропускать излишек моторного масла. Они должны плотно прилегать к клапану и пропускать только малую часть масла, необходимую для его смазки. В этой статье мы рассмотрим, как поменять маслосъемные колпачки своими руками.

Маслосъемные колпачки (МСК) сделаны из специально резины, которая со временем стареет, начинает разрушаться и отслаиваться от основания. Все это приводит к тому, что колпачок начинает пропускать больше масла, а следовательно появляется большой расход моторного масла. Другими симптомами замены маслосъемных колпачков может быть наличие синего дыма при перегазовке и низкая компрессия в цилиндрах.

Инструмент для замены маслосъемных колпачков:

1. рассухариватель;
2. пинцет;
3. съемник маслосъемных колпачков;
4. оправка для запрессовки колпачков.

---

Замена сальников клапанов ВАЗ 2110 8V

Замена МСК показана на примере двигателя 2111 (8кл). Для этого снимать головки с блока цилиндров не потребуется, но понадобится оловянный пруток диаметром около 8мм (например, припой).

Начинаем процедуру со снятия воздушного фильтра, топливного насоса, распределителя зажигания и корпуса привода вспомогательных агрегатов, отвернув болт его крепления шестигранником «на 5»
Отсоединяем минусовую клемму от АКБ. Снимаем зубчатый шкив с распредвала, а затем крышку головки блока.

Установите сальник распределительного вала. Проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их. Далее следует сборка в обратной последовательности.

Замена маслосъемных колпачков на карбюраторе ни чем не отличается от инжекторных двигателей.

---

Замена маслосъемных колпачков ВАЗ 2110 16V

Особенности процесса при выполнении работ на двигателей ВАЗ 2112 (16кл):

1. Снимаем головку блока цилиндров (инструкция).
2. Если головка блока была демонтирована в сборе с распределительными валами, снимаем валы (инструкция).
3. Вынимаем из посадочных мест в головке гидротолкатели (инструкция).
4. В резьбовое отверстие головки блока цилиндров заворачиваем болт М6.
5. Заводим захват рассухаривателя под головку болта, а упор устанавливаем на тарелку пружины.

Дальнейший процесс я описывать не буду, т.к. он аналогичен инструкции 8кл. мотора. Теперь Вы знаете, как заменить маслосъемные колпачки самостоятельно.

Видео по замене маслосъемных колпачков на примере BMW ДВС M54. Хочу заметить, что инструмент используется точно такой же, как собственно и сам процесс на видео ни чем не отличается от двигателей ВАЗ.

Кстати, за эту работу СТО берут от 2500 до 5000 рублей.

В общей сложности вся работа занимает от 8 часов до 2 рабочих дней, в зависимости от опыта специалиста.
Цена маслосъемных колпачков 200 рублей/комплект. Номер по каталогу, 2112-1007026.
Купить их можно в интернет-магазинах (раздел «Запчасти»).
Кстати, низкая компрессия, жор масла и др. недуги мотора могут быть из-за износа поршневых колец, которые тоже меняют самостоятельно.

---

Источник фото:

• Замена маслосъемных колпачков с сайта automn.ru
• Маслосъемные колпачки двигателей ваз 2112 и 21124 (16V) – замена с сайта avto-guru.ru

Инструмент для снятия, замены сальников клапанов, маслосъемных колпачков. Клещи, съёмник.

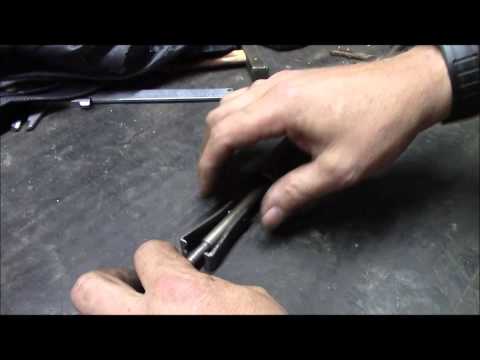

«ГТ» Удобный и простой съемник своими руками для демонтажа сальников клапанов.

Съёмник клапанных маслосъёмных колпачков

Колпаки для автомобильных колес используют многие автомобилисты, однако, когда возникает необходимость их снять, многие испытывают с этим определенные проблемы. Как снять колпак с колеса без повреждения? Осуществить эту процедуру не столь просто, как может показаться сначала. Далее приведено несколько простых советов, которые должны помочь в снятии колпаков с колес транспортного средства.

Если вы надумали купить зимние шины
http://rezina.cc/shiny?season=zimnie
по доступным ценам, например, Нокиан, Мишелин или Федерал, то стоит и подумать о замене колпаков.

Колесными колпаками принимается удар на себя, он включает грязь, лед, снег, реагенты и многие другие неприятности, которые характеризуют этот время года. Конечно, при этом ими утрачивается свой внешний вид, однако намного проще и, что имеет немаловажное значение, дешевле заменить колпаки, чем покупать новые диски.

Как снять колпак с колеса мы рассказали. Но соблюдайте осторожность при этом, и все действия проводить с предельной аккуратностью, так при любых излишних усилиях может произойти повреждение колпака.

Понравилась статья? Поделись с друзьями в соц.сетях!

В данной статье мы рассмотрим процесс замены маслосъемных колпачков на автомобилях семейства ВАЗ 2108-09. Кроме этого, мы определимся, что собой представляет маслосъемный колпачок и для чего он нужен.

Что представляет собой маслосъемный колпачок и для чего он нужен?

Маслосъемные колпачки – одни из наиболее быстро изнашиваемых элементов газораспределительной системы двигателя. Многие автолюбители и механики относят маслосъемные колпачки к категории «расходников», но объективно это — запчасти, поскольку они располагаются в труднодоступном месте и их замена – довольно сложный и трудоемкий процесс.

Конструктивно рассматриваемая нами деталь представляет собой небольшой резиновый колпачок, с металлической втулкой и экспандерной пружиной. Экспандерная пружина необходима для надежного прижима колпачка к штоку клапана. Долговечность маслосъемного колпачка в большинстве своем определяется материалом, который применялся при его изготовлении. В нашем случае, то есть в случае с автомобилями ВАЗ 2108-09, использованы каучуковые колпачки, обладающие достаточно высоким уровнем уплотнения. Следует отметить, что в продаже имеются также изделия, выполненные из второпласта. Такие колпачки менее эффективны и долговечны, поэтому использовать их при замене износившихся штатных колпачков не рекомендуется.

Теперь что касается целевого назначения маслосъемных колпачков. Здесь все довольно просто: для нормальной работы распределительного вала двигателя необходимо определенное количество смазки, притом, что попадание данной смазки в камеру сгорания должно быть исключено. Поэтому при перемещении клапана вверх/вниз с его штока смазка удаляется посредством специального элемента – маслосъемного колпачка.

Причины и признаки износа маслосъемных колпачков

В первую очередь давайте разберемся с причинами износа маслосъемных колпачков. За одну минуту работы каждый из клапанов двигателя может совершать более тысячи рабочих тактов. Соответственно и колпачки претерпевают достаточно серьезную механическую нагрузку. Более того, они подвергаются еще и разрушающему воздействию со стороны вырабатываемых выхлопных газов и химических элементов, содержащихся в моторном масле.

Вследствие всего этого каучуковая часть колпачка постепенно затвердевает, а его рабочие кромки изнашиваются. В таком случае колпачки следует заменять новыми. Кстати, как свидетельствует практика, в случае с автомобилями ВАЗ 2109 маслосъемные колпачки следует заменять каждые 100 тыс. километров пробега. Какие же признаки сильного износа маслосъемных колпачков? К таким признакам можно отнести следующие явления: — повышенный расход моторного масла; — масляные отложения на свечах зажигания;

Нестабильная работа выхлопной системы (выход из глушителя густого черного дыма).

Замена маслосъемных колпачков на ВАЗ 2109

Для выполнения данной работы нам потребуются следующие инструменты: набор накидных ключей, длиногубцы, оловянный пруток, свечной ключ, съемник для колпачков, а также рассухариватель клапанов. В первую очередь для того, чтобы добраться к маслосъемным колпачка, нам потребуется снять воздушный фильтр, топливный насос, распределитель зажигания, клапанную крышку, и распределительный вал.

После снятия вышеуказанных элементов необходимо вынуть толкатели клапанов с их регулировочными шайбами. Важный момент: толкатели клапанов и их шайбы следует отложить в той последовательности, в которой они были установлены, чтобы впоследствии легко установить все так, как было до ремонта. В противном случае есть риск нарушения правильных тепловых зазоров рабочих клапанов.

При помощи свечного ключа выкручиваем свечу того цилиндра, над заменой колпачка которого производится работа. Далее проворачиваем коленчатый вал двигателя до того момента, пока поршень ремонтируемого цилиндра не подойдет к верхней мертвой точке.

Вставляем в свечное отверстие оловянный пруток. Кстати, если на руках нет оловянного прутка, можно пойти несколько иным путем и использовать обыкновенную тонкую веревку. Ее следует заталкивать в свечное отверстие до тех пор, пока она не займет пространство камеры сгорания.

Затем устанавливаем рассухариватель клапанов. Для этого на крайних болтовых шпильках фиксируем опорную рейку при помощи соответствующих гаек и располагаем рычаг приспособления так, чтобы была возможность утопить клапан.

Нажимаем на рукоять рассухаривателя, тем самым сжимая пружину клапана. Теперь при помощи длиногубцев (можно использовать обыкновенный металлический пинцет) удаляем два сухаря клапана.

После этого аккуратно снимаем верхнюю тарелку клапана, а затем и его пружины (наружную и внутреннюю). Теперь можно увидеть и сам маслосъемный колпачок.

Демонтаж колпачка осуществляется при помощи специального съемника. Для этого размещаем цангу инструмента на сам колпачок и достаточно резко ударяем бойком по внутренней втулке съемника. Затем ударяем тем же бойком вверх, то есть по самой ручке съемника. Таким образом, спрессовываем колпачок с втулки клапана.

Разумеется, снять маслосъемный колпачок возможно и без съемника. Для снятия можно воспользоваться обыкновенными плоскогубцами. При работе плоскогубцами важно помнить, что усилие следует прикладывать строго в верхнем направлении, не допуская при этом проворачивания маслосъемного колпачка. В общем, работа должна производиться с максимальной аккуратностью, чтобы исключить возможное повреждение втулки клапана. Перед монтажом новых колпачков крайне желательно снять с них пружины, ведь в противном случае присутствует риск повреждения колпачка в процессе его запрессовки. Установку пружины лучше всего производить непосредственно после запрессовки колпачка.

Аналогичным образом выполняется замена маслосъемных колпачков на всех клапанах двигателя. По окончании замены колпачков устанавливаем все снятые детали в последовательности, обратной снятию.

ru.megasos.com

Замена маслосъемных колпачков (сальников клапанов)

Не так давно в одной из статей был вопрос, точнее предложение о публикации статьи по замене маслосъемных колпачков, или как их еще называют — сальников клапанов. Так вот, сегодня выдалась возможно сделать такую инструкцию. Делал все это на снятом двигателе, но весь принцип работы от этого не меняется. Итак, сначала об инструментах, которые понадобятся для выполнения этого ремонта:

• рассухариватель клапанов для ВАЗ 2106. Продается в любом нормальном автомагазине от 150 рублей
• съемник маслосъемных колпачков
• магнитная рукоятка или длинногубцы (пинцет)

Значит, первым делом необходимо снять клапанную крышку, а затем распределительный вал и рокера. После чего можно приступать к выполнению работы. Выкручиваем свечи из цилиндров, и устанавливаем поршень первого цилиндра в ВМТ.

Затем накручиваем на шпильку крепления распредвала гайку, чтобы можно было сделать упор рассухаривателю:

Надавливаем на рычаг до тех пор, пока пружина клапана не сожмется до необходимого предела, чтобы можно было вытащить сухари. Более наглядно это представлено на фото ниже:

И в этот момент необходимо магнитной рукояткой или длинногубцами вытащить сухари:

Затем убираем рассухариватель и снимаем тарелку клапана и пружины:

Теперь нам понадобится съемник колпачков. Надеваем его на сальник, чтобы он плотно его обхватывал. Придавливаем сверху грузиком и с усилием пытаемся его снять с клапана:

В результате сальник должен сняться с клапана, но делать это стоит осторожно, чтобы не поцарапать поверхность:

Теперь берем новые колпачки, предварительно окунаем в моторное масло. Чтобы не поцарапать поверхность клапана во время напрессовки, с ними в комплекте продаются специальные защитные колпачки из пластика. Так вот, сначала нужно надеть защитный колпачок, а затем напрессовывать сальник. Делается это тем же устройством, что и при снятии, только обратной его стороной.

После установки проводим аналогичную работу с остальными клапанами ВАЗ 2106 и устанавливаем все снятые детали в обратной последовательности.

vaz2106-remont.ru

Замена маслосъемных колпачков на ваз 2108 без посторонней помощи

Маслосъемный колпачок ваз

Замена маслосъемных колпачков ваз 2108 производится, не снимая головки блока двигателя. Процедура проста, не требует профессиональных навыков автослесаря, нужен только определенный инструмент (он продается практически в любом магазине запчастей). Наша подробная инструкция поможет вам произвести процедуру самостоятельно и без лишних затрат.

Признаки неисправности

• Главный признак того, что для ваз 2108 замена маслосъёмных колпачков просто необходима, это изменение цвета газа из выхлопной трубы.
• Обычно он полупрозрачный, но вдруг становится голубоватого оттенка либо насыщенно сизого.
• Это происходит при попадании масла в камеры сгорания двигателя.
• При этом сильно возрастает расход масла и важно в такой период вовремя его долить в двигатель. Цена обслуживания возрастает, как и риск выхода двигателя из строя, при недостаточном уровне масла.
• Масло может попадать как через вышедшие из строя колпачки, так и через пришедшие в негодность поршневые кольца.
• Если после замены колпачков, изменения цвета дыма не последовало, тогда пришла пора капитального ремонта.

Требуемый инструмент

Для проведения ремонта своими руками вам понадобится:

• Пруток оловянный диаметром 8 миллиметров
• Стандартный набор ключей и головок
• Цанга для съема колпачков (подойдут плоскогубцы)
• Специальное приспособление разсухаривания клапанов
• Оправка для установки на места новых колпачков
• Пинцет
• Приступаем к работам, заготовив заранее весь необходимый инструмент
• Комплект новых колпачков

Порядок проведения подготовительных работ

Замена колпачков маслосъемных ваз 2108 требует некоторых подготовительных работ:

• На двигателе с карбюратором снимаем воздушный фильтр, затем топливный насос и распределитель зажигания, потом корпус привода для вспомогательных устройств
• Далее снимаем шестерню привода распредвала
• Снимаем крышку с головки двигателя
• Если двигатель у вас инжекторный, то на нем нет ни распределителя зажигания, ни ручного бензонасоса
• Вместо них стоит задняя крышка на головке блока цилиндров
• Снимаем эту крышку, открутив две гайки и болт, крепящие ее
• Теперь ничто не мешает нам снять корпуса подшипников распредвала
• Первый корпус закреплен четырьмя гайками, а второй шестью. Откручиваем их крепления и достаем корпуса
• Сняв корпуса, вынимаем распределительный вал из головки.
• Снимаем шпонку на конце вала, чтоб не потерять

Ваз 2108 замена маслосъемных колпачков

• Устанавливаем нужный поршень, на котором будем производить замену колпачков, в ВМТ его движения.
• Выкручиваем из данного цилиндра свечу зажигания, и вставляем в отверстие от свечи наш оловянный пруток (диаметром 8 миллиметров). Пруток служит нам для предотвращения выпадения клапана в цилиндр после разсухаривания его.
• Приспособлением, предназначенным для разсухаривания клапанов, сдавливаем пружину клапана.

Вставляем пруток в отверстие под свечу, сдавливаем пружину клапана при помощи специального приспособления

• Теперь, когда мы сжали пружину, используя пинцет, достаем сухари, затем убираем приспособление.
• Вынимаем пружины наружную и внутреннюю вместе с чашкой

Пинцетом достаем сухари, затем пружины с чашкой

• Пора снять сам колпачок
• Чтобы снять его с ножки клапана, придется спрессовывать его
• Используем для этого цангу, которую устанавливаем на ножку того же клапана и ударом бойка, сбиваем колпачок.

Устанавливаем цангу для съема колпачков на ножку клапана и сбиваем колпачок ударом бойка

• Если такого приспособления нет в наличие, тогда колпачки извлекаем при помощи плоскогубцев подходящего размера, колпачки при этом приходят в негодность и требуют однозначной замены, так же не годятся в запасные

Примечание: Работая плоскогубцами, действуйте осторожно, направляйте усилие при его снятии строго вверх, иначе ножку клапана можно повредить.

Снимаем колпачок плоскогубцами подходящего размера

Вот так собственно и происходит процесс снятия колпачков. Остальные снимаются аналогичным образом. Не забывайте только прокручивать коленвал, когда переходите к следующему поршню. Устанавливайте следующий поршень в положение его ВМТ и вставляйте пруток.

Установка колпачков

Начинаем:

• Новые колпачки ставим на ножки клапанов с помощью подходящей оправки.
• Внутрь оправки вставляем сам колпачок, с которого предварительно снимаем пружинку, чтобы избежать повреждения резинки в момент, прохождения колпачка через проточки для сухарей на ножках клапанов.
• Обязательно смазываем либо колпачок, либо шток клапана, чистым моторным маслом.
• Вставив колпачок в подходящую оправку, осторожно вставляем его внижнюю тарелку до упора и только потом, устанавливаем на него пружинку,если снимали.

Вставили колпачок в оправку и теперь оправкой вставляем его в нижнюю тарелку до упора

• Теперь, собираем клапана в обратном порядке — надеваем пружины, потом чашку, вновь сжимаем пружины специальным приспособлением и вставляем сухари на прежнее место.

Примечание: Устанавливая сухари на место, будьте внимательны. Сухари должны попасть в проточки на концах штоков клапанов.

• Установив сухари, нанесите удар через наставку, по стержню каждого клапана, чтобы они плотнее встали на свое место.
• Дальше повторяем процедуру для всех колпачков.
• Устанавливаем распредвал на место.
• Расположить его необходимо, чтоб кулачки клапанов первого цилиндра направлены были в сторону от толкателей клапанов
• Располагаем распредвал так, чтобы кулачки клапанов первого цилиндра направлялись от толкателей клапанов.
• Установив вал, смазываем его чистым маслом, которое мы используем в двигателе.
• В точках крайних опор распредвала наносим герметик
• Устанавливаем корпуса подшипников вала.
• Надеваем шайбы на шпильки и закручиваем гайки, крепящие их, в таком порядке: затягиваем гайки вплоть до соприкосновения с корпусами подшипников коленвала поверхности головки блока, обязательно убедитесь, что направляющие втулки попали в отверстия в корпусах подшипников.
• Только после этого окончательно затягиваем гайки.

Убеждаемся, что направляющие втулки попадают в отверстия в корпусах

• Затяжку гаек, крепящих корпуса подшипников выполняем последовательно, согласно схеме на фото, приведенном ниже

Схема затяжки гаек, крепящих корпуса подшипников

Обязательно проверяем зазоры клапанов и регулируем их, если это необходимо. На этом замена маслосъёмных колпачков на ваз 2108 завершена,поздравляю! Далее возвращаем все снятые детали, провода и соедините шланги и в обратном порядке.

MasteraVaza.ru

Замена маслосъемных колпачков ВАЗ 2109.

Кто бы что не говорил, но «девятка» — хороший и удобный в эксплуатации автомобиль, ведь абсолютно все ремонтные работы доступны к выполнению своими руками, в том числе и замена маслосъемных колпачков ВАЗ 2109. А как ее провести и что вам для этого понадобится, узнаете из данной статьи.

Инструмент для замены маслосъемных колпачков.

Итак, прежде, чем подходить к машине, заготовьте все необходимое:

• съемник колпачков – если такого нет, можно обойтись без него;
• рассухариватель клапанов;
• длинногубцы или пинцет;
• новые маслосъемные колпачки в нужном количестве (равном количеству клапанов в двигателе), можно с небольшим запасом;
• магнитная указка;
• прокладка клапанной крышки;
• оловянный пруток;
• плоская отвертка.

Когда все это будет у вас на руках, можете переходить непосредственно к ремонтным работам.

Замена маслосъемных колпачков ВАЗ 2109 своими руками: пошаговая инструкция.

Основной признак установленной заглушки — не уходит вода в санузле, кухонной раковине, не работает слив стиральной машины одновременно
. Т.е., в случае обычного засора, блокируется часть канализации, а остальное работает. впрочем, заглушки устанавливают разные, например может сетки — в таком случае вода еще как то уходит, а вот фекалии нет, постепенно полностью блокируя канализацию.

Уж если, поставили заглушку на канализацию надо что то делать!

Снять заглушку с канализации установленную () управляющей компанией или коммунальщиками за неуплату, не так просто, как кажется на первый взгляд. Война с неплательщиками давно перешла в партизанскую, каждый месяц появляются более совершенные заглушки устанавливаемые в канализационный стояк. Из опыта наших мастеров сантехников, могу уверить, чаще всего после установки заглушки, придется разбирать стояк для удаления. Проще всего удалить надувную заглушку, проткнул этот мячик и готово, можно наслаждаться благами работающей канализации.

Как предотвратить установку заглушки в канализацию?

Блокировка системы канализации делает квартиру непригодной для проживания и не соответствующим нормам санитарно-эпидемиологической безопасности, соответственно действия коммунальных служб, по ограничению или приостановлению водоотведения могут быть признаны незаконными. В случае, если судом будет установлена незаконность действий, Вы можете требовать компенсации морального вреда.
Перед установкой канализационной заглушки, УК или ЖКХ должны Вас уведомить, в обязательном порядке о «ограничении услуг водоотведения». Пришло такое уведомление — самое время принять превентивные меры. Сквозная шпилька или болт на несколько сантиметров выше тройника, не даст установить заглушку. Конечно, стояк относится к домовым коммуникациям и это НЕ ЗАКОННО, но как известно — «на войне, как на войне…» Дожили.

Как снять заглушку с канализации

Если заглушка уже установлена, придется для начала посмотреть на нее или попробовать проколоть её. В данном случае, квартира расположена на последнем этаже, т.е., если разбирать стояк ничего сверху не польется. Заглушка установлена крепко, но легко удалена сверху, после разбора стояка. В качестве меры предосторожности вкрутил сквозную шпильку, теперь не мне не соседям снизу заглушку не установят.

Вот так выглядит сверху установленная стальная заглушка.

Извлеченная канализационная заглушка, обратите внимание на скобу. Такую заглушку не выдавить и не протолкнуть. Чтобы протолкнуть её вниз или вверх по стояку, необходимо предварительно оторвать скобу.

Поломанный тройник в общем стояке, в котором стояла заглушка. Впоследствии заменен на новый.

Егор Трубецкой — сантехник с опытом

Как удалить заглушку в канализации своими руками

Егор Трубецкой — бригадир:

Перед удалением самостоятельно, установленной ЖКХ или управляющей компанией заглушки за долги, Вы должны четко осознавать, Ваша канализация, это труба от общего канализационного стояка, тройник и сам стояк — зона ответственности ЖКХ, если что то пойдет не так и дело дойдет до суда, Вам будет сложно объяснить что Вы там делали. Впрочем, и ЖКХ будет сложно что то доказать в суде, если конечно Вы не предоставите сами им доступ к Вам в квартиру, для проведения экспертизы. Такую экспертизу может затребовать судья, но у независимой организации.
Короче, какать надо, к соседям не набегаешься — что можно сделать?

• 1) Можно попробовать удалить своими силами, если Вы уверены что справитесь.
• 2) Вызвать сантехника для замены канализационных труб и договориться с ним на удаление заглушки. Сантехники идут неохотно на такие действия, но в данном случае, ответственность за работы ложится на Вас, т.к., вы являетесь владельцем. Даже если мастер упрется, не захочет удалять, можете извлечь её сами, после демонтажа старых труб и пред установкой новых.

После покупки новых маслосъемных колпачков работу по их замене следует начинать на холодный двигатель, когда масло полностью стекло в поддон ДВС. Первым делом снимают клапанную крышку. При снятии крышки ГРМ следует соблюдать осторожность, прокладку не повреждаем. Некоторые ковыряют плоской отверткой прилипшую крышку, тем самым портят прокладку. Правильный способ — это ладонью ударить сбоку и она отойдет. Если не отходит, молоточком тихонько постучать по краям. Как меняют маслосъемные колпачки на бензиновых двигателях, так и делают на дизелях.

Для чего нужны маслосъемные колпачки

В двигателях внутреннего сгорания смазка является комбинированной, то есть, масло попадает на шейки распределительного вала под давлением, а остальные детали этой конструкции смазываются разбрызгиванием.

Когда двигатель работает, в верхней части головки блока цилиндров моторное масло собирается в таком количестве, что даже покрывает верх направляющих клапанов.

Функция маслосъемных колпачков в том, что они не дают стекать накопившемуся вверху головки маслу по штокам клапанов. Если колпачки изношены, то масло стекает по калапанам прямо в рабочие камеры сгорания цилиндров, отсюда и густой дым из глушителя.Износ колпачков происходит постепенно. Из-за высокой температуры двигателя, резиновые колпачки со временем не плотно прилегают к стенкам клапанных штоков и масло начинает стекать вниз.

Какие клапаны прогорают?

Выпускной клапан работает в более высокой температуре. Поэтому, при изношенном маслосъемном колпачке, масло стекает на фаску шляпки клапана и при высокой температуре оно сгорает, образуя нагар на шляпке клапана. Потом этот нагар отлетает и иногда дырявится или откалывается по краям шляпка клапана.
Что касается впускных клапанов, то, даже если колпачки не держат масло, оно без последствий для клапанов просто стекает в цилиндр. Температура работы впускных клапанов не такая высокая, поэтому впускные клапана не сгорают.

Признаки износа маслосъемных колпачков

Маслосъемные колпачки — это резиновые сальники, которые надеваются на шейки штоков клапанов и защищают от протекания масла в цилиндры.

Признаками износа являются:

1. Увеличился расход моторного масла. Если резиновое уплотнение не держит, то масло уходит в цилиндр, следовательно, уменьшается общий объем масла, который через некоторое время будет заметно по уровням щупа. Расход масла не обязательно является признаком износа резиновых колпачков. Масло может уходить и когда требуется замена маслосъемных колец. Возможно они прилипли к поршню, это еще называют «залегли».
2. Сразу после запуска ДВС наблюдается синеватый дым выхлопных газов. Такой эффект возникает при скоплении масла на поршне. Когда автомобиль стоял не заведенный, масло стекло в поддон и по штоку поршня через пробитый маслосъемный колпачок.
3. Иногда двигатель троит. Троение появляется, когда одна свеча не вовремя или вообще не дает искру. Если масло попадает в цилиндр, свеча забрызгивается маслом. Это можно проверить, открутив свечи. Если основание свечи в саже и в масле, то это признак износа колпачков.

Различные присадки использовать в этих случаях бесполезно. Лучше быстрее заменить вышедшие из строя детали.

Инструменты для замены

Если решили менять колпачки своими руками, то понадобятся следующие инструменты:

• молоток;
• рассухариватель клапанов;
• набор головок с воротком;
• набор накидных и рожковых ключей;
• пинцет;
• цанговый зажим для снятия колпачков;
• герметик силиковновый или новую прокладку ГРМ;
• оправка для запрессовки колпачков.

Как заменить маслосъемные колпачки не снимая головку

1. Снять клапанную крышку, она же крышка ГРМ.
2. Выставить коленвал и распредвал по меткам.
3. Записывать делать фото, какой патрубок, откуда снял (для тех, кто в первый раз).
4. Ослабить натяжитель ремня ГРМ.
5. Если вместо ремня цепь, то надо открутить и снять шестеренку привода цепи. Шпонку из паза лучше снять, чтобы не потерять.
6. Открутить крепление постели и снять распределительный вал с ГБЦ.
7. Осмотреть шейки и кулачки на износ.
8. Смотря какая конструкция, снимая коромысла или стаканы с гидрокомпенсаторов, надо снять толкатели клапанов.
9. Поршни 1 и 4 после выставления валов по меткам, стоят в верхних мертвых точках (ВМТ). Поэтому начинаем менять колпачки 1 и 4. Чтобы рассухарить клапан, требуется чтобы он упирался в поршень.
10. Бывают конструкции, где впускной коллектор мешает установить рассухариватель. Но, чем снимать коллектор, легче укоротить рассухариватель.
11. Кронштейн рассухаривателя надо закрепить на шпильке крепления постели. А прикрепленный в средней части поставить кольцом на тарелку пружинного клапана. Далее, одной рукой давим на рычаг рассухаривателя, а второй с помощью пинцета вытаскиваем сухари из тарелки.
12. Снять сухари и снять тарельчатый пружинный клапан.
13. На колпачок устанавливаем цанговый съемник. Грузик поднимаем вверх по штоку съемника и ударяем им по верхнему упору. Таким способом снимается маслосъемный колпачок.

Возможно из текста не совсем понятно, как это делается. Для этого, под статьей будут видео на эту тему.

Как установить

1. Снять пружины с колпачков.
2. Поставить колпачок в оправку и смазать шток клапана каплей масла.
3. Сальник вместе с оправкой надеть на шток клапана и двигать его вниз до специального посадочного выступа направляющей. Молотком не сильными ударами по оправе запрессовать его в посадочное для него место.
4. На установленный колпачок надеть его пружину.
5. Установить комплектующие клапана и засухарить его таким же действием с помощью съемника, как и снимали.
6. Так проделать со всеми колпачками.
7. Если в устройстве мотора нет гидрокомпенсаторов, то после работы по замене колпачков своими руками, надо отрегулировать клапана.

Сейчас существуют множество чудесных новинок. Например, есть специальные присадки, которые способны восстанавливать сальники. Казалось бы, залил и все, все изношенные резинки восстановились. Но, на практике это невозможно. По отзывам, присадки наоборот увеличивают проникновение масла в цилиндры.

Видео

В этом видео замена маслосъемных колпачков на ВАЗ.

Снять сальники клапанов не снимая ГБЦ.

Как сделать съемник своими руками для клапанов из монтажного пистолета.

Как работать быстро.

Замена подшипника переднего колеса Lada Grant

Как правило, отказ подшипника ступицы
Lada Grant проявляется в постоянном дополнительном звуке во время движения (шум, вопль, жужжание). Его частота и громкость могут варьироваться в зависимости от скорости. Кроме того, диагностика работоспособности подшипников может быть выполнена на станциях станции технического обслуживания, как правило, мастера смотрят игру колеса. Опытный мастер может определить увеличенный зазор в подшипнике, поворачивая колесо вручную, в состоянии ожидания.

Прежде всего, я хотел привести конструкцию стержня, подшипник в нем и кольца Лады Грант, установленные на машине. Графический дизайн с описанием элементов в нем показан на рисунке ниже.

Операции по замене подшипника центра Lada Grant

Работы по замене подшипника ступицы
колеса Lada Grant можно выполнять на ровной платформе, но удобнее. на смотровой канаве или подъемнике. Снимите крышку ступицы.
С узким долотом, выпрямить извитую шарик подшипника ступицы
гайки в двух местах. Затяните ручной тормоз, включите первую передачу и поместите обувь под колеса.

С помощью «30» головки ослабьте опорную гайку ступицы. Гайка затягивается большим крутящим моментом, поэтому голова и ключ должны быть достаточно прочными, чтобы передавать необходимое усилие. Мы ослабляем колесные болты. Мы болтаем переднюю часть автомобиля (это как передние колеса, так как в противном случае стабилизирующая штанга предотвращает демонтаж, нажав на элементы подвески вверх). Мы снимаем колесо, направляем тормозные колодки вместе с опорой и прижимаем тормозной диск к суппорту, чтобы они не зависали на тормозном шланге.

Поверните гайку подшипника ступицы
до конца и снимите шайбу. Проходим через два диаметрально противоположных отверстия в болтах тормозных дисков длиной около 130 мм с резьбой М12х1,25 мм.

Колпаки на колёса Granta лифтбек

1,6 л 16-кл., 5АМТ, 106 л.с. Когда все автомобили похожи один на другой. Когда глаз тоскует по оригинальному.

Читайте так же

Как правильно снять и установить колпаки на колеса. Выпуск 6

Всем привет) Сегодня мы будем снимать
и устанавливать косметические пластмассовые колпаки
на железные.

Мы ввинчиваем болты в отверстия ступицы на глубину, равную ее толщине.

Резко ударив тормозной диск над головками болтов, нажмите на ступицу.

Мы поворачиваем шарикоподшипник на шарнир (см. Статью «Снятие шарикового подшипника Lada Grant») и вытащите шарнир из отверстия подшипника.

С помощью другого метода демонтажа ступицы сначала отсоедините шаровой шарнир и удалите его из ступицы CV-соединения.

Поворачивая ступицу, выбивая мягкий металл, выбивайте его из стержня.

Снимите стопорное кольцо.

Драйвер выталкивает подшипник в чашку, расположенную вне шарнира, а болт нажимает внутреннее кольцо подшипника через шайбу изнутри кулака.

Почти всегда, когда ступица выжимается, кольцо подшипника остается на нем, что трудно удалить из-за плотной посадки на ступицу.

Вы можете использовать съемник, если его лапы входят в два небольших углубления на ступице. Если съемник не обеспечивает требуемое усилие, то.

Читайте так же

Используйте отвертку и снимите защитную решетку.

И долото переместить кольцо подшипника.

Мы удаляем кольцо и, при необходимости, очищаем ники на ступице.

Мы устанавливаем грязезащитное кольцо, и мы запечатываем его на ступице. Мы очищаем и смазываем внутреннюю поверхность шарнира.

Установленные в головке блока цилиндров узлы газораспределительного механизма нуждаются в обильной смазке: распредвал вращается непосредственно в расточках постелей, являющихся подшипниками скольжения. У современных моторов нижние постели распредвала являются одним целым с ГБЦ. Однако внутреннее пространство головки блока не герметично: масло просачивается вниз по направляющим втулкам клапанов, и особенно впускных, так как во впускном коллекторе, в первую очередь на холостых оборотах и при сбросе газа, присутствует разрежение, буквально «всасывающее» масло из головки.

Изначально никаких мер по противодействию попаданию масла по стеблям клапанов в двигатель конструкторы не предпринимали. Дело было не в маловажности ограничения расхода масла, а в невозможности создать эффективные и надежные уплотнения. Сальник клапана, который готовили из резины, под действием высоких температур быстро дубел бы и растрескивался. К тому же само это уплотнение должно не полностью отсекать масло, а только ограничивать его проникновение: несмотря на применение антифрикционных материалов для направляющих втулок клапанов, смазка им в небольшом количестве все же необходима.

Поэтому долгое время вместо современных маслосъемных колпачков применялись маслоотражатели различной конструкции (их можно было увидеть в моторах «Запорожцев» — материалов, способных длительно работать в двигателе воздушного охлаждения, не было на тот момент). Создание синтетических фторкаучуков (FPM, витон и так далее) позволило разработать маслосъемные колпачки с ресурсом выше сотни тысяч километров даже при работе в жестких условиях.

Симптомы износа маслосъемных колпачков

Износ маслосъемных колпачков выдает себя в первую очередь при резких перегазовках: когда дроссель резко закрывается на высоких оборотах, во впускном коллекторе создается высокое разрежение. При этом малейшие проблемы с уплотнениями сразу выдают себя: масло, затягиваемое во впускной коллектор, при сгорании дает голубоватый дым. Причем в отличие от аналогичного дымления, происходящего из-за износа поршневых колец, при попадании масла в камеры сгорания по стеблям клапанов максимальное количество дыма образуется на холостом ходу и на перегазовках, а при наборе оборотов снижается до нуля.

Так как проверить сальники клапанов таким образом нельзя (дымление указывает на проникновение масла во впускной коллектор, а не на его причину), учитывайте особенности конкретного двигателя. У моторов, где клапана приводятся в действие через коромысла, присутствует боковая нагрузка на стебель клапана: надавливая на торец, коромысло одновременно прижимает клапан к стенке направляющей втулки. Со временем это приводит к появлению эллипса во втулке. Сальник клапана же рассчитан на строго поступательное движение стебля клапана, и его боковое смещение может скомпенсировать только в небольших пределах. Поэтому при каждом ходе клапана кромка маслосъемного колпачка оттягивается, с противоположной стороны возникает щель, через которую проникает масло. Если просто заменить колпачки на новые, в такой ситуации это не даст ощутимой пользы.

По этой причине конструкторы автомобильных двигателей стремятся по возможности применять прямой привод клапана, когда распредвал давит на толкатель, берущий на себя боковую нагрузку и сообщающий клапану только поступательное движение. Простейший пример – это моторы переднеприводных ВАЗов, начиная с «восьмерки»: здесь толкатели установлены в расточках головки блока, а за счет сравнительно большого диаметра они способны выдерживать большие пробеги без заметного износа. И ресурс направляющих втулок клапанов на таких моторах выше, чем у моторов с коромыслами.

Тем не менее, при замене маслосъемных колпачков нужно проверять поперечный люфт стебля клапана в двух противоположных направлениях: разница в люфтах определенно укажет на яйцеобразный износ направляющей втулки. В этом случае необходимо будет менять и направляющие, а не ограничиваться только заменой колпачков.

Замена клапанных сальников

Рассмотрим для примера «старый добрый» ВАЗовский восьмиклапанный мотор, со времен появления 2108 не претерпевший кардинальных изменений по сей день. Маслосъемные колпачки, применяемые в этом моторе, имеют наиболее распространенную сейчас конструкцию. Поэтому рекомендации, относящиеся к их замене, пригодятся и для прочих моторов.

Маслосъемные колпачки установлены на направляющих внутри пружин, поэтому их замена невозможна без рассухаривания клапанов. Лишившись преднатяга пружин, удерживающего их в закрытом положении, клапана упадут внутрь двигателя. Так как заменить сальники клапанов, не снимая головки блока цилиндров, гораздо быстрее (не нужен демонтаж привода ГРМ и слив антифриза, не потребуется замена прокладки ГБЦ), то стоит прибегнуть к хитрости, позволяющей удержать клапана в направляющих.

Можно выставить поршень в мертвую точку и завести в свечное отверстие плоскую отвертку или другой стержень, который встанет враспор под тарелкой клапана. На восьмиклапанных моторах, где свечные отверстия вынесены вбок, это удобно. На шестнадцатиклапанных же моторах глубокие вертикальные колодцы свечей потребуют применения длинного крючка. Используйте прочный воздушный шарик или напальчник: аккуратно заправив его в камеру сгорания, надуваем компрессором и пережимаем, чтобы не дать воздуху стравливаться. Под давлением воздуха резиновая оболочка растянется аккуратно по поверхности камеры сгорания, прижав одновременно все клапана.

Для доступа к маслосъемным колпачкам сначала снимаем клапанную крышку и распредвал. Поэтому первым делом сбрасываем ремень ГРМ со шкива распредвала, чтобы исключить случайное попадание масла на него. Сняв кожух ремня ГРМ, ослабляем натяжной ролик ремня и стаскиваем ослабленный ремень со шкива. Распредвал предварительно устанавливается по метке.

Далее демонтируются мешающие детали (например, кронштейн троса газа на инжекторных моторах), и снимается клапанная крышка, удерживаемая по краям двумя фасонными гайками. На карбюраторных моторах снимается трамблер.

Далее выворачиваем болт, крепящий шкив распредвала, и аккуратно снимаем шкив с шейки, направив вал шпонкой вверх, чтобы не потерять при разборке. После этого начинаем разборку постелей распредвала. В общей сложности их удерживают 10 гаек. Отвернув гайки, постели можно поднять вверх по шпилькам. После этого извлечению распредвала ничего не мешает.

Сняв распредвал, можно щипцами или узкогубцами вытащить стаканы толкателей клапанов из головки. Вынутые стаканы вместе с регулировочными шайбами выкладываются на верстак в том же порядке, в каком они и стояли на двигателе, чтобы после обратной сборки не пришлось заново регулировать зазоры клапанов.

Ещё кое-что полезное для Вас:

Для рассухаривания клапанов используйте специальное приспособление. Оно состоит из продольной рейки, крепящейся к шпилькам крепления постелей, и перемещающегося по ней рычага с нажимной тарелкой на нем, либо имеет зацеп для установки только на одну шпильку. Выставляя рычаг приспособления напротив нужного клапана, накладываем нажимную тарелку на тарелку клапана и нажимаем, чтобы сжать пружину. При этом тарелка клапана освободит сухари, удерживающие ее под действием преднатяга пружин. Сняв сухари пинцетом или узкогубцами, отпускаем рычаг приспособления и вытаскиваем тарелку клапана и его пружины.

Маслосъемный колпачок имеет небольшой буртик для их извлечения. Здесь желательно применять специальное приспособление, позволяющее подцепить маслосъемный колпачок и выдернуть его строго по направлению стержня клапана. Можно использовать и узкогубцы, но нужно учитывать, что маслосъемные колпачки установлены на тонкостенной части направляющей втулки, а металлокерамика хрупка, поэтому без должной аккуратности ее можно повредить.

После извлечения старого маслосъемного колпачка можно устанавливать новый, окунув его в моторное масло, осторожно надевая на стебель клапана и спуская пальцами до упора на направляющую. Окончательно осадить колпачок на посадочном месте можно с помощью трубчатого ключа или длинной головки на 13 – резиновая часть колпачка проходит ей вовнутрь, а края шестигранника нажимают только на металлическую обойму. Колпачок осаживается легким ударом, излишнее применение силы при этом не нужно, так как есть риск деформировать колпачок.

Видео: Замена маслосъёмных колпачков без снятия головки гбц

После его установки на место возвращаются пружины и тарелка клапана. Уложив их на центрующие выступы нижней тарелки клапана, сверху ставим тарелку клапана и прожимаем ее вниз, пока пазы для установки сухариков на стебле клапана полностью не откроются. После этого устанавливаем сухари и отпускаем приспособление, позволяя пружинам расправиться и зажать сухари на клапане тарелкой.

Первыми меняются колпачки на первом и четвертом цилиндре – выставляя при разборке привода ГРМ шкивы по меткам, мы подняли поршни этих цилиндров в верхнюю метрвую точку. Перед заменой колпачков во втором и третьем цилиндре нам потребуется провернуть коленвал на 180 градусов, если мы для фиксации клапанов используем стержень. Метод с воздушным шариком удобнее, когда поршни стоят в нижней мертвой точке.

Заменив колпачки, устанавливаем на место толкатели, предварительно смазав моторным маслом. Затем устанавливаем распредвал и накладываем на него сверху постели, протягивая их гайки в строго определенном порядке. Левая постель (установленная на четырех шпильках) протягивается крест-накрест, правая, поставленная на шесть шпилек, сначала протягивается по центру, а затем крест-накрест по краям. Теперь закрываем клапанную крышку и собираем на место привод ГРМ: одеваем и затягиваем на распредвале шкив, выставляем его по метке, надеваем на шкив ремень и натягиваем его роликом.

Сегодня очередная запись в библиотеку — чертеж приспособления для набивания маслосъемных колпачков (сальников клапанов) на втулку клапана. Пригодится при ремонте ГБЦ, замене этих самых колпачков.

Чертеж оправки для набивки сальников клапанов ВАЗ классика

Артикул: ПАВЛОВСКИЙ ИЗ 41.7853-4016 , артикулы доп.: 10285

Код для заказа: 005047

Всем привет! Являясь обладателем продукции отечественного автопрома, возникла необходимость в замене сальников клапанов, так как, судя по всем признакам, они начали пропускать — повышенный жор масла, резьба свечей в нагаре, дым из трубы при пуске.

Автомобиль уже с приличным пробегом, требует постоянных вложений, поэтому решил сэкономить и заменить колпачки своими руками не прибегая к сервису, заодно совместив это с заменой изношенного распредвала и кулачков, чтобы десять раз не лазить.

Заранее были приобретены необходимые инструменты и материалы: комплект колпачков, распредвал с рокерами, пара пружин и сухариков на всякий случай. Из инструментов нам понадобится набор ключей и головок, динамометрический ключ, молоток, намагниченная отвертка или пинцет, узкогубцы для съема колпачков, рассухариватель клапанов, оловянный пруток, отрезок термоусадочной трубки, если в комплекте с сальниками нет установочной втулки.

Оперативно пришла посылка с оправкой по забиванию колпачков.

Представляет из себя отрезок металлического прутка, рассточенный под форму сальника — просто и надежно.

Итак, давайте приступим. Глушим мотор и даем ему остынуть. Снимаем клапанную крыжку и выставляем метки ГРМ по Верхней мертвой точке 4-го цилиндра (ВМТ).

В этом положении мы можем заменить колпачки на 1 и 4-м цилиндре. Снимаем звезду респредвала и связываем ее с цепью, чтобы цепь не перескочила и не сбились метки, так как нам надо будет еще прокручивать коленвал.

Теперь с помощью фонарика удостоверяемся, что поршни 1 и 4-го цилиндров находится в верхнем положении. Начнем замену с первого цилиндра, снимаем пружины и рокера. Откладываем их согласно нумерации цилиндров, чтобы потом при сборке поставить каждый на свое место.

Вставляем оловянный прутик в свечное отверстие под клапан на котором будем заменять колпачок, надеваем рассухариватель и продавливаем тарелку с пружиной, вынимая освободившиеся сухарики, снимаем пружины клапана, а также нижнюю тарелку малой пружины, так как она нам будет мешать.

Все, доступ к сальнику открыт. Теперь с помощью узкогубцев осторожно, чтобы не повредить направляющую втулку клапана, снимаем старый сальник вверх.

Протираем посадочное место от масла, надеваем на кончик клапана установочную втулку, дабы не повредить новый сальник об острые края и осторожно одеваем колпачок, смазав рабочую кромку маслом. Снимаем втулку, надеваем оправку и несильными ударами молотка запрессовываем сальник до упора.

Так как показалось, что длины выточки под стержень клапана в оправке не хватит, то предварительно немного расверлил отверстие дрелью, благо металл довольно мягкий. Также наждачной бумагой зашкурил острые края.

Теперь ставим пружины и рассухариватель обратно и засухариваем клапан, после этого вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Аналогично меняем сальники на втором клапане и на клапанах 4-го цилиндра, затем проворачиваем коленчатый вал на 180 градусов и заменяем сальники 2 и 3-го цилиндра. Перед установкой рокеров и распредвала еще раз внимательно проверяем «засухаренность» клапанов и собираем все обратно.

После установки распредвала настраиваем зазоры в клапанах.

Так как менял колпачки в первый раз, то работа заняла весь день. К сожалению, замена помогла не особо, так как на проверку оказались изношеными еще и направляющие втулки клапанов. Но, ценный опыт получен и, думаю, в будущем, если придется менять эти направляющие, он еще пригодиться.

Также, перед работой рекомендую основательно подготовиться и найти инструкцию по замене колпачков для конкретно вашего автомобиля, так как есть много ньюансов, которые в данный обзор вместить не удалось. И желательно все же иметь подобный цанговый съемник колпачков вместо пассатижей https://www.avtoall.ru/s_emnik_kolpachkov_maslootrajayushih_5_6mm_avtom-959842/ — сэкономит кучу времени. Ну, и небольшое видео ниже, может кому поможет, замена колпачков своими руками — это не так уж и трудно.
