Изготовить ворота металлические распашные своими руками

Распашные ворота — самый распространенный и древнейший тип ворот, используемый при обустройстве небольших дачных участков и просторных приватных территорий. Потребители ценят такие ворота, прежде всего, за простоту монтажа и надежность в эксплуатации.

Рассмотрим, как самостоятельно изготовить распашные ворота, какой материал для этого лучше использовать, и как можно автоматизировать открывание створок ворот.

Описание и виды распашных ворот

Принцип устройства распашных ворот остается неизменным на протяжении многих лет. Для изготовления ворот используются не только традиционные материалы (дерево и металлические листы), а и более современные — профнастил и поликарбонат.

Механизм открывания створок усовершенствовался, и сегодня многие ворота оснащаются высокотехнологичным автоматизированным комплексом, делающим эксплуатацию более удобной и практичной.

К числу достоинств распашных ворот можно отнести:

Классические распашные ворота состоят из двух створок, которые крепятся к опорным столбам. Створки двигаются в одну или две стороны, распахивая ворота вовнутрь или наружу.

Единственный недостаток использования распашных ворот — необходимость большого пространства для открывания створок. Территорию вокруг ворот постоянно придется вычищать от снега и камней.

Створки ворот примыкают друг к другу не герметично, поэтому из-за низкой теплоизоляции распашные ворота не используют в отапливаемых помещениях

Основные элементы конструкции распашных ворот: створки и установленное заполнение, опорные столбы, петли, засовы и упоры.

По типу устройства распашные ворота бывают:

1. Двуполые (на две створки) или с одной полой.
2. Комбинированные ворота со встроенной калиткой (часто устанавливаются в гаражах, на маленьких дачных участках или складских помещениях) экономят место для отдельного входа. Ворота с отдельным входом — более удобны, калитка выполняется как «глухой» элемент.

По типу оформления:

По материалу изготовления:

1. Деревянные распашные ворота.
2. Ворота металлические распашные из гладких полотен металла или профилированного листа.
3. Ворота из поликарбоната.
4. Кованные распашные ворота.

Распашные ворота: фото

Перед тем, как начать изготовление распашных ворот своими руками, надо правильно подобрать материал для заполнения створок.

Выбор материала для распашных ворот

Выбор материала зависит от назначения ворот, архитектурного направления и дизайна распашных ворот.

Принцип создания распашных ворот из дерева или металла практически ничем не отличается. От смены материала зависят характеристики готового изделия и некоторые технологические особенности обработки древесины и металлических листов.

Рассмотрим подробно, как изготовить распашные ворота из профилированного листа.

Распашные ворота своими руками: поэтапный ход изготовления

Чертеж распашных ворот

На чертеже необходимо обозначить размеры распашных ворот и расположение основных элементов конструкции. При планировании длины створок ворот надо учитывать ширину проезжей улицы и тип автотранспорта, под который монтируются ворота.

Оптимальными считаются ворота высотою около 2-х метров и длиною каждой створки по 2 метра

Створки ворот могут иметь одну-две горизонтальные перекладины — ребра жесткости, усиливающие конструкцию.

В качестве усиления могут использоваться две диагональные и одна поперечная перекладины. Такое расположение придает прочности конструкции и удерживает геометрию ворот.

Инструменты и материалы

Для изготовления распашных ворот из профнастила понадобятся следующие материалы:

Необходимые инструменты:

Монтаж опорных столбов

Установку распашных ворот начинают с монтажа опорных столбов. В данном случае, в качестве столбов будут использоваться металлические трубы. Как вариант, опорой может служить деревянный брус, бетонный или кирпичный столб.

В середину кирпичного столба обязательно закладывается труба или швеллер, выводятся закладные из стального уголка или арматуры для крепления стоек с петлями.

Металлический столб бетонируется на глубину не менее 1 метр (глубина промерзания грунта), под кирпичный — закладывается армированный фундамент на глубину 1 метр

Порядок установки опорных столбов из труб:

Пока бетон «схватывается» можно заняться изготовлением полотна ворот — каркасом и его обшивкой.

Рама для распашных ворот

Надо подготовить площадку, на которой будет изготавливаться каркас для распашных ворот. Минимальный размер площадки — размер одной створки плюс 50 см с каждой стороны. Желательно, чтоб рабочее место располагалось вблизи установленных опорных столбов.

Последовательность изготовления каркаса для ворот:

Обшивка каркаса профнастилом

Зашивку полотна ворот профнастилом следует выполнять с соблюдением следующих правил:

После того, как «обшивка» ворот завершена, готовые створки ворот можно навесить на петли на опорных столбах.

Ворота в таком виде уже могут эксплуатироваться, но можно их усовершенствовать и установить автоматическую систему открытия створок.

Критерии выбора автоматики для распашных ворот

Инженеры конструкторы модернизировали управление въездными и гаражными распашными воротами, разработав линейные и рычажные электроприводы.

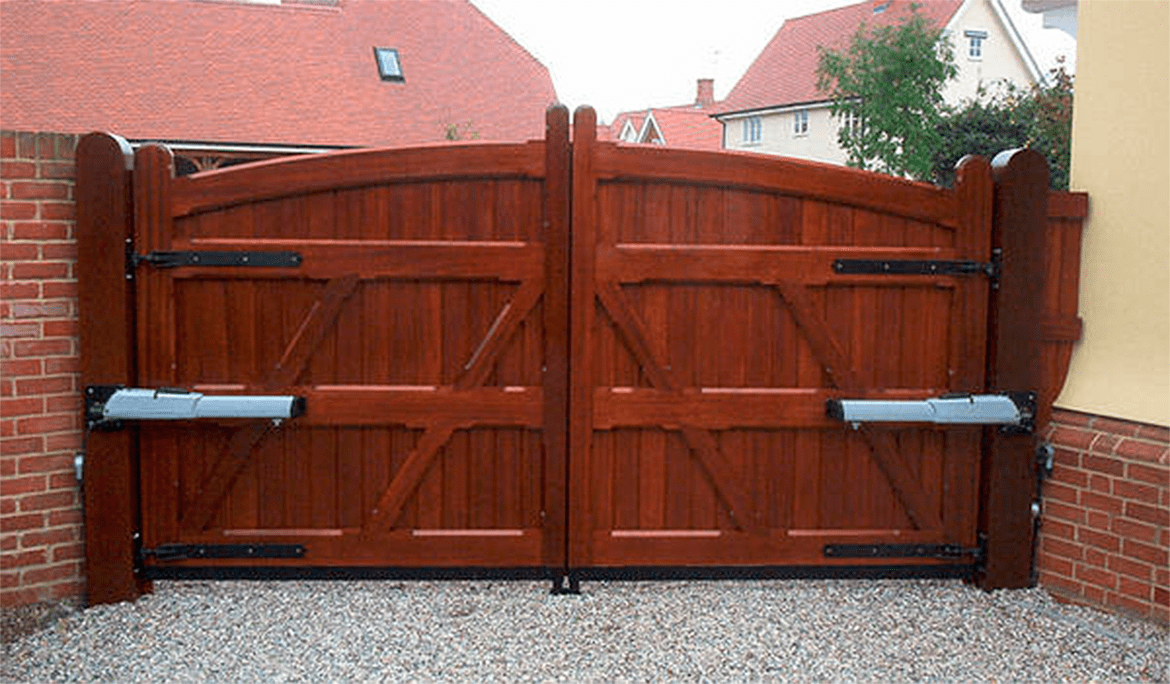

Линейный привод
— наиболее распространенный тип автоматики распашных ворот (около 95%). Привод работает по принципу укорачивания и удлинению штока.

Линейные электроприводы завоевали популярность за счет своих достоинств:

• простая конструкция;
• надежность работы;
• доступная стоимость.

Комплект линейной автоматической системы включает:

• линейные электроприводы — 2 шт;
• блок управления;
• сигнальная лампа;
• электромагнитный замок;
• антенна.

Принцип действия рычажного привода
, как у человеческой руки — рычаг состоит из двух частей, соединенных подвижным шарниром.

Рычажные приводы по надежности и мощности уступают линейным, хотя и стоят дороже. Основной недостаток рычажного управления — недостаточное самоблокирование — ворота могут открыться под воздействием сильного ветра.

Рассмотрим параметры, которые надо учитывать при выборе электропривода для автоматических распашных ворот:

1. Запас мощности привода.
   Привод не должен работать на пределе, в таком режиме автоматика долго не выдержит и выйдет из строя. Рассчитывая необходимую тяговое усилие, надо учесть размеры створок (вес, ширину, толщину и высоту) и легкость хода створок.
2. Интенсивность работы.
   Для частного использования подойдут ворота с характеристикой интенсивности 30% — это примерно 27 циклов открывания/закрывания за час. Для промышленных объектов этот показатель не достаточен, и надо использовать автоматику с лучшим охлаждением редуктора и двигателя. Такие ворота обойдутся дороже, но срок их службы в разы больше.

Самостоятельная установка автоматики для ворот

Несущие столбы для установки автоматики лучше выполнять из бетона или кирпича. Примерное расположение элементов автоматической системы показано на схеме.

Разберем поэтапно монтаж автоматики линейного привода:

Распашные ворота вполне можно изготовить самостоятельно, избежав лишних затрат, а установка современной автоматики, адаптированной под суровые климатические условия, сделает их эксплуатацию более удобной и практичной.

Сделать въездные ворота своими руками вполне под силу каждому. На изготовление простых из профлиста уйдет несколько дней, при этом вы сэкономите средства и потом сможете похвастаться тем, что своими руками соорудили , тем более, если это – необычные ворота, с интересными декоративными элементами.

Почему именно профлист?

Из богатого ассортимента стройматериалов, которые используются для изготовления ворот, чаще всего при индивидуальном строительстве предпочтение отдается профлисту. Этому способствуют такие факторы как прочность, долговечность, доступность, декоративность.

На заводе профлист изготавливается из стального листа, с обеих сторон покрытого защитным слоем оцинковки, что защищает металл от коррозии и разрушения. Для большей декоративности и дополнительной защиты, сверху профлист покрывают полимерной краской любого цвета.

Получаемая из этого материала конструкция получается прочной и долговечной, при этом имеет небольшой вес. Такие ворота не нуждаются в покраске и особом уходе. Вы вольны выбирать цвет и фактуру листов, чтобы достойно украсить придомовую территорию.

Въездные ворота на дачу из профлиста своими руками

Работы по изготовлению ворот должны начаться с установки опорных столбов. Их можно соорудить из деревянного бруса, цельного круглого бревна, швеллерной балки или профильной трубы.

После того, как вы определитесь с материалом для столбов, вам нужно подготовить для них ямы. Их глубина должна составлять не менее трети высоты надземной части столбов. Копать ямы можно обычной лопатой или использовать садовый бур.

Помните, что устойчивость ворот напрямую будет зависеть от прочности столбов. Если вы выбрали швеллерную балку или профильную трубу, вам нужно пробурить ямы на 1,2 м в глубину и в диаметре 20-50 см. В эти ямы мы опускаем подготовленные столбы, выставляем их по уровню и заливаем цементным раствором.

Следующим этапом изготовления металлических ворот своими руками будет приваривание к столбам для ворот поперечных труб забора сечением 40х15 мм. Именно на них мы будем крепить профлисты.

Раму для ворот нужно делать из того же материала, что и опорные столбы. В нашем случае – из металла. Собирать раму ворот нужно на ровной площадке, в процессе используя точные измерительные приборы, например – угольник, чтобы углы получились ровными. Прямоугольную раму дополнительно укрепляем стальными уголками. Длинные стороны каркаса укрепляются дополнительными перемычками.

Заранее сваренные по размеру проема ворота сперва примеряем. Для этого на высоте крепления ворот укладываем доску и выравниваем ее по уровню. Затем по уровню выставляем сами ворота и привязываем их к столбам прочными веревками.

Зачищаем места приваривания петель от краски на воротах и на столбах. Перед началом сварочных работ, закрепляем ворота дополнительной трубой сверху и привязываем ее к столбам. Когда ворота надежно прикреплены, можно приваривать петли.

Петли привариваем параллельно столбу. Сначала просто прихватываем петли. Пробуем открыть и закрыть ворота, и если все нормально, привариваем петли окончательно к столбам и воротам.

Считается, что распашные ворота являются самым древним типом ворот. Их существование измеряется тысячелетиями, но принцип устройства остается постоянным, а изменения касаются лишь материалов изготовления и конструкции.

Используют их практически везде: на предприятиях, дачах, в частных домах. Доступность материалов, необходимых для их изготовления, надежность и простота конструкции объясняют столь широкое распространение ворот этого типа. Ворота могут стать и украшением вашего участка, если вам удастся сделать их зашивку красивой. Зашивка же может выполняться из профнастила, металлического листа, ковки и т.д.

К достоинствам распашных ворот следует отнести:

• простоту конструкции
• низкую стоимость изготовления
• универсальность
• продолжительный срок службы
• почти полное отсутствие необходимости обслуживания.

Однако у этих ворот имеются и недостатки:

• зимой, чтобы их открыть, требуется расчистка снега
• для створок ворот необходимо значительное свободное пространство, чтобы они свободно открывались

Приступаем к изготовлению — этапы работ

Первое, о чем нужно позаботиться, — это несущие столбы
. Их необходимо изготовить, а затем установить. Для распашных ворот могут применяться столбы из профильной металлической трубы диаметром не менее 100 мм, из деревянного бруса, изготовленного из твердых пород, из бетона. Устанавливая такие столбы, их необходимо забетонировать на глубину 1 м и более.

Если столбы строятся из кирпичей, то их фундамент должен быть забетонирован на такую же глубину. Сами столбы и их основание должны быть армированы. Из столбов внутрь проема должна быть выпущена или установлен уголок, которые будут необходимы для крепления воротных стоек.

Бетон для бетонирования столбов изготавливается на основе смеси цемента, щебня и речного песка в пропорции 1:4. Чтобы легче было работать, щебень лучше всего применять мелкой фракции.

Залив несущий столб, дать ему выстояться 7 или более дней для того, чтобы бетон хорошо схватился.

В ожидании застывания бетона можно заняться изготовлением полотна ворот
. Прежде всего, следует подготовить трубы для изготовления рамы. Их необходимо очистить от коррозии и грязи, обезжирить с помощью растворителя или бензина и нанести слой антикоррозийной грунтовки. Когда трубы готовы, раму необходимо сварить в виде прямоугольника или квадрата. Для обеспечения двусторонней зашивки в средней части рамы вваривается дополнительная труба заподлицо с основной. Зашлифовав сварочные швы, каркас ворот необходимо загрунтовать и покрасить.

После высыхания краски следует начать зашивку полотна ворот. Выбор материала зашивки и порядок зашивки – дело очень индивидуальное и зависит в основном от вкуса хозяина.

Следующий этап – это подвеска
ворот. Если опорные столбы металлические, то воротные петли привариваются к самому столбу. Если столбы каменные или кирпичные, то к ним необходимо прикрепить с помощью дюбелей металлическую стойку. И уже к этой стойке крепятся петли.

Если вы сделаете распашные ворота своими руками, то они обойдутся для вас значительно дешевле. Если вы умеете делать основные слесарные операции и если все необходимые материалы имеются под рукой, то изготовление распашных ворот займет два или три дня.

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение — обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для ;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот — инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба — 10х100х5;
3. вес ворот превышает 300 кг. Труба -140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем — каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот — самодельные распашные ворота — означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап — установка стоек для навешивания ворот.
2. этап — изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап — установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб — приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом — выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.сайт

Опорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.


   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота — 150-200 мм. Назначение — не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон — глубина углубления также будет составлять 1 м.

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап — изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж — тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота — следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон — тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная — тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере — рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота — предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 — 22 метра — для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 — 15 метров — для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом — его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) — 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса — металл или дерево — его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества — невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Дерево

Преимущества — доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки — требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Металлический лист

Достоинство — прочность. Недостаток — значительный вес.

Ковка

Достоинства — неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Стальная сетка

Преимущество — низкая стоимость, высокая скорость работы, малый вес. Недостаток — невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента — устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

›

Металлические ворота своими руками.

Всем желаю здравствовать!

Вот и добрался я до своей первой записи связанной со строительством! Так как я в прошлом году приобрел участок в деревне, на котором собираюсь строить дом и в последующем проживать долгую счастливую жизнь, я решил описать в своем блоге все этапы строительства жилья от А до Я. Сразу оговорюсь, я не строитель и мое образование и сфера деятельности связана с автомобильным транспортом, а не со строительством, но мне приносит удовольствие процесс творения чего либо своими руками и, думаю нет ничего сверхъестественного в том, чтобы научиться чему бы то ни было, будь то постройка дома, управление самолетом или написание какой-нибудь компьютерной программы. Поэтому не буду возражать против критики со стороны более посвященных в это ремесло людей, но только если она будет действительно оправданной и принесет кому-либо пользу. Ну а так как я буду в основном выкладывать информацию о том, что уже сделано, думаю советы будут излишни.

Итак, первый мой рассказ будет о том, как я впервые в жизни, замечу, полностью с нуля строил и устанавливал тёще входные ворота. И начал я как полагается с плана мероприятий. Накидал в ежедневнике примитивный чертёж с размерами. Конечно же я не занимался «изобретением велосипеда», а за основу взял уже готовые ворота, строение которых разглядел на одной базе по продаже стройматериалов в городе Ачинск.

Можно было сделать и более практичный вариант с калиткой в воротине:

Но мне больше нравится вариант с отдельно вынесенной калиткой.
К первой стадии строительства, по мимо проектирования, необходимо так же отнести демонтаж старого забора, ведь как известно, прежде чем что то построить, нужно что то поломать!)))

Вторая стадия строительства — закупка необходимых материалов. Трубы пришлось резать на месте, с целью удобства доставки. Перевозил я всё самостоятельно, при помощи прицепа, который покупал специально для этих целей. Вот список того, что я приобрел:

3 металлических столба 100х100 длинной по 4 метра каждый (одна труба длинной 12 метров – 3 реза);
5 металлических профильных труб (стандартный размер 6 метров)50х25, которые мне порезали на базе по 3 метра по моей просьбе;
1 профильную трубу 25х25 (если мне не изменяет память), которую тоже порезали пополам;
5 профильных трубки 10х10 (сразу скажу взял с запасом, на практике одна оказалась лишней, но как говориться – в хозяйстве всё сгодиться)));
1 мешок цемента 50 кг для приготовления раствора, чтобы залить опоры;
3 профильных листа для облицовка ворот и забора по 6 метров, которые мне порезали по 2 метра из расчета того, что от столба до столба забора у меня вышло расстояние в 10 метров (с учетом ворот 3 метра и калитки 1 метр). Цвет профиля можно выбрать по своему вкусу, как правило выбирают цвет такой же как цвет кровли крыши дома или в тон с облицовкой фасада дома, тут на вкус и цвет, как говориться все фломастеры разные;
200 саморезов со шляпками выкрашенными в цвет профиля.

Для опорных столбов можно использовать обычные стальные трубы, но лучше всё-таки приобрести профильные квадратные трубы, как это сделал я. Удобно брать 3 шт. по 4 метра, во-первых потому, что, как правило на металлобазах они продаются стандартных размеров, в моем случае трубу длинной 12 метров попилили на 3 равные части по 4 метра. Столбы сразу выкрасили самой обыкновенной краской для наружных работ, чтобы увеличить срок службы, ну и конечно же для наведения красоты.

Во вторых из соображений долговечности конструкции, так как глубина промерзания грунта в наших сибирских условиях порядка 2,5 метров, то чем глубже закапать опору, тем меньше её будет кантовать во время весенней распутицы. В идеале закопать металлические столбы как можно глубже, порядком 1,5 – 2 метров и из расчета того, что над уровнем земли высота ворот будет около 2х метров. Но так как мы копали вручную лопатами, то осилили лишь 1,3 м.

Ну а пока помощники копали ямы и траншею, я занялся сборкой самой конструкции. Сразу скажу, что собирать и сваривать ворота лучше на земле и целиком, не по отдельности каждую воротину, а сразу 2 вместе, а уж потом, когда она будет установлена на петли, распилить её не составит труда. Так делать гораздо удобнее и проще, не надо будет подгонять зазоры и прочее.

Для того чтобы ворота в период распутицы «не играли» я, по совету бывалых решил их соединить трубой снизу, с этой целью была вырыта траншея, в которой и будет покоится труба. Так же столбы будут соединяться сверху, но над воротами я сделаю перекладину съемную, чтобы можно было снять её и была возможность въезда грузового автомобиля. Столбы калитки тоже между собой соединю перекладиной, но это будет чуть позже, в этот раз не успел доделать.

Владельцы частных домов и гаражей давно оценили удобство въездных ворот распашного типа.

Это естественно, ведь подобная конструкция являлась едва не единственной на протяжении сотни лет.

Простота в эксплуатации и надежность всегда были в цене. Вот и сейчас дачники, и собственники коттеджей продолжают совершенствовать их конструктив.

И если раньше в своей основе это были деревянные глухие ворота, то современный их тип может быть представлен высокотехнологичным автоматизированным комплексом.

Виды и типы распашных ворот

Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).

Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.

Устройство распашных ворот

Рассмотрим чертеж типичной конструкции ворот из профнастила. В основе ее лежит каркас из профиля квадратной или обычной трубы диаметром от 20 до 40 мм. Каждая створка может иметь одну или две горизонтальных прожилин для усиления жесткости конструкции (схема 1).

Возможны так же другие варианты, например одна горизонтальная и две диагонали. Такое расположение четко держит геометрию ворот (схема 2).

Сделать распашные ворота своими руками реально любому хозяину, если же он в достаточной мере владеет навыками сборки металлических конструкций. От вас потребуется умение пользоваться сварочным аппаратом, буром, болгаркой, шруповертом и измерительными приборами. Может так же понадобиться  покраска.

Каждая створка ворот прикручивается на саморезы либо приваривается на петли к столбам.  На створку достаточно двух петель диаметром 20 или 30 мм. Столбы так же исполнены в виде металлической трубы диаметром 70 -76 мм, либо профилированной 20 х40 мм.

В качестве опоры ворот можно использовать непосредственно железные трубы (навесной столб), но в зависимости от конструкции забора их монтируют в кирпичные (бетонные) столбцы. Для этого нужно предусмотреть две закладные детали в кирпичной кладке, за которые приваривают навесные стойки ворот. Для диагоналей (раскосен) и поперечен, рекомендуют использовать профиль 20 х 20 или 20 х 40 мм.

Практикой установлено, что оптимальной шириной для въездных ворот частного пользования, можно считать размер 3 метра. Этого вполне достаточно для любой легковой машины или грузовика. Если хотите экономить, то не стоит уменьшать размеры более чем на 20 см. Высота ворот в большинстве случаев, без учета подъема над землей, равняется двум метрам.

Запорный механизм ворот, как правило, состоит из «Г» образного штыря (стопора), расположенный в нижней части каждой из воротин. В основании земли в месте фиксации ворот предусматривают отверстия из труб, внутренний диаметр, которых на 5 -10 мм более толщины стопора. Жестких ограничений на длину нет, но все же желательно делать их не более 50 см. В дополнение к стопорам, можно предусмотреть горизонтальный затвор, по линии поперечен.

Как уже упоминалось самым простым и практичным вариантом отделки ворот является зашивка профлистом. Профнастил будет органично вписываться в общий дизайн, если забор выдержать в том же стиле. Обычно профлист на воротах крепят на расстоянии 5 -7 см от уровня (основания).

Автоматизация ворот

До сих пор мы рассматривали схему обычных распашных ворот. Но что если вам вдруг надоест вручную постоянно открывать и закрывать створки, или по каким либо причинам захочется модернизировать их. На этот случай инженерами конструкторами были разработаны так называемые линейные электроприводы (автоматика).

Это система состоит непосредственно из самих линейных электроприводов (2 штуки), а так же блока управления, сигнальной лампы, антенны и электромагнитного замка. Автоматические распашные ворота получают питание от напряжения обычной бытовой сети переменного тока напряжением 220 Вт. На фото все элементы системы элегантно вписываются в оригинальный дизайн ворот «под старину».

Очень важно до установки автоматики заранее предусмотреть несущие столбы. Как в предыдущих примерах их желательно изготовить из бетона, а еще лучше из кирпича.

Существуют три варианта установки автоматических ворот в зависимости от направления открытия створа: наружу, вовнутрь и вовнутрь с доработкой несущих столбов. В каждом из них, монтаж автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться монтаж наружу, либо последний вариант (на перспективу), поскольку мы изначально рассматривали вариант под будущую автоматизацию.

Расположение блока управления системы может быть разным (левым или правым), важно правильно подобрать сечения проводов. На рисунке ниже представлена ориентировочная схема расположения элементов системы и сечения провода.

Привод для установки имеет особенность, для него специально нужно предусматривать расстояние от несущего столба. Если это не предусмотрено и ворота нужно сделать вовнутрь, как в нашем случае, то просто нужно аккуратно выдолбить и оформить места под них.

Цена на линейные приводы колеблется от 23 до 36 000 рублей. К примеру, электропривод фирмы «DoorHan» Swing-5000  (до 5 метров), стоит в районе 25 тысяч.

Технология сборки и установки распашных ворот

Ворота следует изготовить в стационарных условиях на земле и выровненной поверхности (лафете). Размеры ваших ворот должны точно совпадать с проектными чертежами. То есть все заготовки нужно отпилить болгаркой с допуском в 1 мм. Затем сверяя прямые углы, сваривают детали будущего периметра створок ворот, а потом поперечины и диагонали.

Разметку под петли производят на расстоянии не менее 30 – 40 см от края рамы и следом же приваривают к ней. Шарниры можно купить в магазине или заказать в токарной мастерской. После подводят навесной столб и проделывают те же действия со сваркой, методом прихвата.

Если все точно по размерам, обваривают полностью петлю. Можно не пользоваться сваркой, но тогда вам придётся каждый навес прикручивать через толстую сталь на саморезы. Покрасив металл можно прикрутить профлист шурупами с пресс шайбой.

Установка распашных ворот начитается с разметки опорных (бетонных или кирпичных) столбов, по центрам главной оси ворот. В основании столбов нужно вмонтировать на бетон железную трубу диаметром 100 мм. Ее необходимо вкопать на глубину 130 -150 см. Делать это лучше всего при помощи шнека (бура) соответствующего диаметра, оставляя место под заливку бетона примерно на 10 см по окружности.

Выставляя основу кирпичного столба, пользуйтесь уровнем и проверяйте вертикаль в обеих плоскостях. Между воротинами необходим зазор в 20 мм, который с наружи можно перекрыть притворной планкой из металла, шириной в 50 мм. Так допуск необходим, так как в жаркие дни при нагреве металл расширяется, и ваши ворота могут просто заклинить. Самодельные распашные ворота будут выглядеть ничуть не хуже заводских аналогов, если подойти к процессу их сборки с умом.

Есть много вариантов оформления ворот, но их просто невозможно описать все подряд. Каждый случай индивидуален и поэтому изготовление распашных ворот, можно назвать творческим процессом, где каждый хозяин может воплотить собственные наработки или взять уже существующие.

Видео по теме:

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

• жёсткость проёма;
• депланирующие деформации при заданных размерах створок и использовании определённого материала;
• прочность на изгиб;
• скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10.  Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма заключается в выполнении нескольких действий:

1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
2. Демонтируют старую конструкцию, если она есть.
3. Выравнивают проём (при необходимости).
4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Считается, что распашные ворота являются самым древним типом ворот. Их существование измеряется тысячелетиями, но принцип устройства остается постоянным, а изменения касаются лишь материалов изготовления и конструкции.

Используют их практически везде: на предприятиях, дачах, в частных домах. Доступность материалов, необходимых для их изготовления, надежность и простота конструкции объясняют столь широкое распространение ворот этого типа. Ворота могут стать и украшением вашего участка, если вам удастся сделать их зашивку красивой. Зашивка же может выполняться из профнастила, металлического листа, ковки и т.д.

К достоинствам распашных ворот следует отнести:

• простоту конструкции
• низкую стоимость изготовления
• универсальность
• продолжительный срок службы
• почти полное отсутствие необходимости обслуживания.

Однако у этих ворот имеются и недостатки:

• зимой, чтобы их открыть, требуется расчистка снега
• для створок ворот необходимо значительное свободное пространство, чтобы они свободно открывались

Приступаем к изготовлению — этапы работ

Первое, о чем нужно позаботиться, — это несущие столбы
. Их необходимо изготовить, а затем установить. Для распашных ворот могут применяться столбы из профильной металлической трубы диаметром не менее 100 мм, из деревянного бруса, изготовленного из твердых пород, из бетона. Устанавливая такие столбы, их необходимо забетонировать на глубину 1 м и более.

Если столбы строятся из кирпичей, то их фундамент должен быть забетонирован на такую же глубину. Сами столбы и их основание должны быть армированы. Из столбов внутрь проема должна быть выпущена или установлен уголок, которые будут необходимы для крепления воротных стоек.

Бетон для бетонирования столбов изготавливается на основе смеси цемента, щебня и речного песка в пропорции 1:4. Чтобы легче было работать, щебень лучше всего применять мелкой фракции.

Залив несущий столб, дать ему выстояться 7 или более дней для того, чтобы бетон хорошо схватился.

В ожидании застывания бетона можно заняться изготовлением полотна ворот
. Прежде всего, следует подготовить трубы для изготовления рамы. Их необходимо очистить от коррозии и грязи, обезжирить с помощью растворителя или бензина и нанести слой антикоррозийной грунтовки. Когда трубы готовы, раму необходимо сварить в виде прямоугольника или квадрата. Для обеспечения двусторонней зашивки в средней части рамы вваривается дополнительная труба заподлицо с основной. Зашлифовав сварочные швы, каркас ворот необходимо загрунтовать и покрасить.

После высыхания краски следует начать зашивку полотна ворот. Выбор материала зашивки и порядок зашивки – дело очень индивидуальное и зависит в основном от вкуса хозяина.

Следующий этап – это подвеска
ворот. Если опорные столбы металлические, то воротные петли привариваются к самому столбу. Если столбы каменные или кирпичные, то к ним необходимо прикрепить с помощью дюбелей металлическую стойку. И уже к этой стойке крепятся петли.

Если вы сделаете распашные ворота своими руками, то они обойдутся для вас значительно дешевле. Если вы умеете делать основные слесарные операции и если все необходимые материалы имеются под рукой, то изготовление распашных ворот займет два или три дня.

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла. При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом.

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Для справки! В некоторых проектах калитка предусматривается в одной из створок ворот, поэтому отдельного столба для нее не потребуется. Однако, такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Особенности установки откатных ворот

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Для справки! Управляется такой тип ворот, в основном, с помощью автоматического механизма, что позволяет управлять ими дистанционно.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки

Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Внимание! Все места сварки следует отшлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м 2 полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.

2018-04-25

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками хозяина, то впечатляют вдвойне. Сказать, что создать самостоятельно въездную группу участка легко, значит обмануть читателя. Но и то, что это нереально, тоже утверждать нельзя. Сделать правильно ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.
5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

• для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
• выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
• выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Монтаж опорных столбов

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Расчет и сварка рам

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

• периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
• внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Размеры изделий

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Монтаж створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Финишная отделка

Когда домовладельцы занимаются строительством ограждений вокруг своих объектов недвижимости или в процессе строительства гаражей всегда возникает необходимость решения задачи по построению ворот. Прежде всего, необходимо точно определить подходящую разновидность ворот. В таком вопросе немаловажную роль играет просчет мельчайших нюансов, поскольку нередко возникают ситуации, когда после установки ворот, приходится выполнять дополнительную работу по обустройству своего участка. Именно по этой причине конструктивные особенности различных видов ворот должны быть изучены перед покупкой материалов.

• Откатные;
• Распашные;
• Подъемно-поворотные.

Каждая такая конструкция имеет свои определенные отличия, поэтому необходимо изучить их по отдельности.

Распашные ворота своими руками

Этапы строительства:

1. Монтаж стоек для навешивания.
2. Изготовление самих ворот.

Последовательность, естественно, всегда может изменяться.

В качестве стоек могут использоваться такие материалы:

• Профильная труба с определенным сечением;
• Железобетонные столбы;
• Кладка из кирпича или натуральной породы камня. В большинстве случаев камень используется с целью облицовки;
• Обыкновенный деревянный брус.

Рассмотрим существующие методы монтажа столбов:

• Металлические трубы закапываются в землю приблизительно на глубину 1,5 м. подобная методика всегда будет отличаться от остальных финансовой выгодой и экономией времени. Также всегда есть возможность экстренной замены стойки. Чтобы не возникало перекоса, рекомендуется четко выдерживать одинаковый уровень при закапывании столбов;
• Оборудование своеобразного фундамента из бетона в качестве основания для столбов.

Больше внимания нужно уделить именно второму методу установки.

Последовательность действий

• При помощи земляного бура выкапывается котлован, минимальная глубина которого должна составлять 1 м;
• Оборудуется специальная подушка для бетона из песка и щебня толщиной 150-200 мм. Такая платформа необходима для того, чтобы стойка никогда не углублялась;
• Устанавливается столб и постепенно выравнивается с применением обычного строительного уровня;
• Стойка заливается бетоном.

Чтобы собрать ворота, необходимо определить размер предстоящей конструкции. для упрощения работы рекомендуется создать чертеж, на котором будут указаны все размеры.

После этого можно приступать изготовлению деталей для каркаса по заранее сделанным чертежам. При выполнении сварочных работ всегда нужно помнить о технике безопасности. Желательно доверить это дело квалифицированному специалисту. Всегда нужно помнить, что количество ребер жесткости во многом определяет устойчивость будущих ворот к внешним погодным условиям. Если в качестве стоек используются трубы, желательно предотвратить попадание в них воды.

Так же ворота можно украсить изделиями сделанными методом холодной ковки . После того, как ворота собраны, можно ставить их на петли.

Перечислим основные преимущества распашных ворот

• Экономичность;
• Относительная простота установки;
• Все этапы монтажа без особого труда можно выполнять собственными силами;
• Для изготовления такой конструкции могут использоваться разные материалы.

Недостатки распашных ворот

В целом установка распашных ворот не представляет собой ничего сложного.

Раздвижные ворота своими руками

Откатные ворота устанавливаются немного труднее. С обеих сторон при оборудовании такой конструкции ставятся кирпичные столбы, на которых закрепляются ролики, удерживающие на определенны высоте скобы и элементы фиксации.

Основной вес всегда должен выдерживать швеллер, который фиксируется к надежно установленному фундаменту с внутренней стороны ворот или на железные опоры.

Под швеллер можно устанавливать сплошной фундамент или несколько прочных столбов. Для фундамента придется оборудовать котлован, на дне которого оборудуется подушка из щебня и песка. После этого в яму ставится опалубка с гидроизоляцией . В опалубке устанавливается армирующая решетка, после чего в котлован заливается бетон.

На бетонный фундамент монтируется швеллер с арматурой. Этот элемент сильно вжимается в раствор до полного его погружения. Когда бетон затвердеет полностью, получится достаточно прочная железная площадка. Только после затвердевания бетона и установки швеллера занимаются монтажом самих ворот.

Для каркаса можно использовать квадратную трубу или обычный железный уголок. К квадратной раме обязательно привариваются дополнительные ребра жесткости для повышения устойчивости создаваемой конструкции. Каждый сварной шов обязательно очищается от образовавшегося шлака. Каркас грунтуется , после чего покрывается специальной краской, способной защитить от коррозии. Только после этого на каркас можно устанавливать профнастил.

Когда все составляющие элементы конструкции будут подготовлены, а фундамент со встроенным консольным швеллером станет достаточно прочным, можно приступать к креплению комплектующих раздвижной системы.

Установка раздвижной системы

Консольные балки монтируются на разной высоте. При разработке подобных конструкций определение размеров нужно выполнять с особой точностью, поскольку консоль может деформироваться даже при мельчайших погрешностях.

К недостаткам раздвижных ворот можно отнести только 2 особенности

1. Если сравнивать с распашными, раздвижные ворота стоят немного дороже.
2. Чтобы можно было осуществить откат, потребуется немного пространства вдоль забора.

Перечислим основные преимущества таких ворот

Больше информации по установке откатных ворот можно получить в этом видеоролике:

Установка подъемно-поворотных ворот

Прежде всего, необходимо спроектировать подъемно-поворотную систему. Для этого нужно изменить габариты проема и собственноручно составить подходящий эскиз или найти подходящий чертеж. После покупки всех комплектующих и инструментов можно приступать к установке, которая состоит из таких этапов:

После того, как сборка будет завершена, можно проводить отделочные и покрасочные работы. В нижней части профиля должен оставаться специальный паз для уплотнителя.

Достоинства

К недостаткам подъемно-поворотных систем относятся

Больше информации по поводу установки подъемно-раздвижных систем можно получить, посмотрев этот
видеоролик:

Ради обеспечения безопасности жилого помещения или промышленного объекта в наши дни принято устанавливать заборы и ворота. Сегодня современными домовладельцами используются три основные технологии сборки ворот. Суть технологий заключается в способе их открытия. Собрать любую разновидность своими руками ни для кого не составит особого труда.

Владельцы частных домов и гаражей давно оценили удобство въездных ворот распашного типа.

Это естественно, ведь подобная конструкция являлась едва не единственной на протяжении сотни лет.

Простота в эксплуатации и надежность всегда были в цене. Вот и сейчас дачники, и собственники коттеджей продолжают совершенствовать их конструктив.

И если раньше в своей основе это были деревянные глухие ворота, то современный их тип может быть представлен высокотехнологичным автоматизированным комплексом.

Виды и типы распашных ворот

Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).

Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.

Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.

Устройство распашных ворот

Рассмотрим чертеж типичной конструкции ворот из профнастила. В основе ее лежит каркас из профиля квадратной или обычной трубы диаметром от 20 до 40 мм. Каждая створка может иметь одну или две горизонтальных прожилин для усиления жесткости конструкции (схема 1).

Возможны так же другие варианты, например одна горизонтальная и две диагонали. Такое расположение четко держит геометрию ворот (схема 2).

Сделать распашные ворота своими руками реально любому хозяину, если же он в достаточной мере владеет навыками сборки металлических конструкций. От вас потребуется умение пользоваться сварочным аппаратом, буром, болгаркой, шруповертом и измерительными приборами. Может так же понадобиться покраска.

Каждая створка ворот прикручивается на саморезы либо приваривается на петли к столбам. На створку достаточно двух петель диаметром 20 или 30 мм. Столбы так же исполнены в виде металлической трубы диаметром 70 -76 мм, либо профилированной 20 х40 мм.

В качестве опоры ворот можно использовать непосредственно железные трубы (навесной столб), но в зависимости от конструкции забора их монтируют в кирпичные (бетонные) столбцы. Для этого нужно предусмотреть две закладные детали в кирпичной кладке, за которые приваривают навесные стойки ворот. Для диагоналей (раскосен) и поперечен, рекомендуют использовать профиль 20 х 20 или 20 х 40 мм.

Практикой установлено, что оптимальной шириной для въездных ворот частного пользования, можно считать размер 3 метра. Этого вполне достаточно для любой легковой машины или грузовика. Если хотите экономить, то не стоит уменьшать размеры более чем на 20 см. Высота ворот в большинстве случаев, без учета подъема над землей, равняется двум метрам.

Запорный механизм ворот, как правило, состоит из «Г» образного штыря (стопора), расположенный в нижней части каждой из воротин. В основании земли в месте фиксации ворот предусматривают отверстия из труб, внутренний диаметр, которых на 5 -10 мм более толщины стопора. Жестких ограничений на длину нет, но все же желательно делать их не более 50 см. В дополнение к стопорам, можно предусмотреть горизонтальный затвор, по линии поперечен.

Как уже упоминалось самым простым и практичным вариантом отделки ворот является зашивка профлистом. Профнастил будет органично вписываться в общий дизайн, если забор выдержать в том же стиле. Обычно профлист на воротах крепят на расстоянии 5 -7 см от уровня (основания).

Автоматизация ворот

До сих пор мы рассматривали схему обычных распашных ворот. Но что если вам вдруг надоест вручную постоянно открывать и закрывать створки, или по каким либо причинам захочется модернизировать их. На этот случай инженерами конструкторами были разработаны так называемые линейные электроприводы (автоматика).

Это система состоит непосредственно из самих линейных электроприводов (2 штуки), а так же блока управления, сигнальной лампы, антенны и электромагнитного замка. Автоматические распашные ворота получают питание от напряжения обычной бытовой сети переменного тока напряжением 220 Вт. На фото все элементы системы элегантно вписываются в оригинальный дизайн ворот «под старину».

Очень важно до установки автоматики заранее предусмотреть несущие столбы. Как в предыдущих примерах их желательно изготовить из бетона, а еще лучше из кирпича.

Существуют три варианта установки автоматических ворот в зависимости от направления открытия створа: наружу, вовнутрь и вовнутрь с доработкой несущих столбов. В каждом из них, монтаж автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться монтаж наружу, либо последний вариант (на перспективу), поскольку мы изначально рассматривали вариант под будущую автоматизацию.

Расположение блока управления системы может быть разным (левым или правым), важно правильно подобрать сечения проводов. На рисунке ниже представлена ориентировочная схема расположения элементов системы и сечения провода.

Привод для установки имеет особенность, для него специально нужно предусматривать расстояние от несущего столба. Если это не предусмотрено и ворота нужно сделать вовнутрь, как в нашем случае, то просто нужно аккуратно выдолбить и оформить места под них.

Цена на линейные приводы колеблется от 23 до 36 000 рублей. К примеру, электропривод фирмы «DoorHan» Swing-5000 (до 5 метров), стоит в районе 25 тысяч.

Технология сборки и установки распашных ворот

Ворота следует изготовить в стационарных условиях на земле и выровненной поверхности (лафете). Размеры ваших ворот должны точно совпадать с проектными чертежами. То есть все заготовки нужно отпилить болгаркой с допуском в 1 мм. Затем сверяя прямые углы, сваривают детали будущего периметра створок ворот, а потом поперечины и диагонали.

Разметку под петли производят на расстоянии не менее 30 – 40 см от края рамы и следом же приваривают к ней. Шарниры можно купить в магазине или заказать в токарной мастерской. После подводят навесной столб и проделывают те же действия со сваркой, методом прихвата.

Если все точно по размерам, обваривают полностью петлю. Можно не пользоваться сваркой, но тогда вам придётся каждый навес прикручивать через толстую сталь на саморезы. Покрасив металл можно прикрутить профлист шурупами с пресс шайбой.

Установка распашных ворот начитается с разметки опорных (бетонных или кирпичных) столбов, по центрам главной оси ворот. В основании столбов нужно вмонтировать на бетон железную трубу диаметром 100 мм. Ее необходимо вкопать на глубину 130 -150 см. Делать это лучше всего при помощи шнека (бура) соответствующего диаметра, оставляя место под заливку бетона примерно на 10 см по окружности.

Выставляя основу кирпичного столба, пользуйтесь уровнем и проверяйте вертикаль в обеих плоскостях. Между воротинами необходим зазор в 20 мм, который с наружи можно перекрыть притворной планкой из металла, шириной в 50 мм. Так допуск необходим, так как в жаркие дни при нагреве металл расширяется, и ваши ворота могут просто заклинить. Самодельные распашные ворота будут выглядеть ничуть не хуже заводских аналогов, если подойти к процессу их сборки с умом.

Есть много вариантов оформления ворот, но их просто невозможно описать все подряд. Каждый случай индивидуален и поэтому изготовление распашных ворот, можно назвать творческим процессом, где каждый хозяин может воплотить собственные наработки или взять уже существующие.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Как изготовить и установить распашные гаражные ворота своими руками

Ворота гаражные распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

Как выглядят распашные ворота

Самая простая конструкция распашных ворот для гаража состоит из:

• рамы по размеру дверного проема;
• двух створок;
• петель;
• фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

Очень часто в одной из створок располагают калитку. Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.

Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

Для изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

• профильную трубу сечением 60х40 мм для каркаса дверного проема;
• уголок для изготовления каркаса створок;
• стальные листы толщиной до 5 мм;
• петли;
• всю необходимую фурнитуру.

Также вам будут нужны инструменты:

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

Делаем металлический каркас дверного проема

Так как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

Стандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

• увеличенный ресурс работы петель;
• стабильную нагрузку на несущий каркас;
• плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео

Источник: http://www.glav-dacha.ru/vorota-garazhnye-raspashnye/

Как делают металлические ворота своими руками?

Как сделать для дачи металлические ворота своими руками? Что нужно иметь для этой работы? Каким требованиям должны они удовлетворять? Обычно для дач и коттеджей большинство людей предпочитают изготовление ворот из железа, хотя можно сделать их и из другого металла. Играет роль стоимость материала и возможность применения сварки при создании конструкции.

Схема металлических распашных ворот.

Какие ворота существуют?

На рынке есть большой выбор подобных изделий. Но большинство людей отпугивает их сравнительно высокая цена. Хотя можно использовать промышленные образцы для того, чтобы создать чертежи своей конструкции. Вороты делятся на следующие виды:

1. Распашная модификация — имеет 2 створки, которые можно раскрыть в обе стороны.
2. Раздвижные или откатные конструкции делают в том случае, когда нужно сэкономить место. Проход открывается при сдвигании вдоль забора одной или двух створок. Такие двери монтируют на роликах, или используют подвижный каркас.
3. Секционные конструкции применяют на воротах гаражей. Они могут опускаться сверху вниз и состоят из определенного числа соединенных между собой секций. При их применении экономится большое пространство, но для таких ворот характерны заедания механизма.

Схема откатных ворот из металла.

Из вышеперечисленных видов обычно для дач и коттеджей люди выбирают первый вариант — распашную конструкцию.

Длина их створок может доходить до 4-6 метров, а сами они вращаются на петлях, которые установлены на столбах из металлических труб, или стеновой раме. Они имеют сравнительно малую стоимость, и на них нет сложных механизмов.

Существует множество вариантов дизайнерского оформления такой конструкции. Ворота просты в обслуживании и не требуют особого ухода.

Обладают функциональностью и удобством в эксплуатации. Их может изготовить любой человек, который знаком с азами сварки.

Изготовление железных ворот своими руками

В начале работы делается схема самодельной конструкции. Затем на строительном рынке надо купить листовое железо (сталь), трубы, петли и инструмент. Можно сделать конструкцию из металлической сетки, приваренной к каркасу из уголков, но обычно для дач делают конструкции из сплошного листового материала.

Владельцы собственных домов предпочитают ворота, набранные из приваренных к угольникам прутьев или труб. Для глухой конструкции можно использовать и профнастил. Он обладает хорошими качествами и сравнительно дешев. Выбрав нужный материал и приобретя все необходимое, можно приступать к последующему этапу работы.

Вначале надо установить металлические столбы — опоры. Их делают из труб калибром от 100 до 200 мм. Размер зависит от веса створок. Процесс работы таков:

Установка опорного столба для ворот.

1. Нарезают опоры по высоте.
2. Копают ямы у концов забора на таком расстоянии друг от друга, которое равно полной длине сомкнутых створок.
3. Укрепляют и бетонируют трубы.
4. После просыхания бетона к ним приваривают нижние половинки петель.

Из металлических угольников сваривают 2 рамы для створок и закрепляют на них половинки дверей сваркой или винтами.

Для придания жесткости конструкции надо, чтобы рамы имели 1-2 растяжки из угольников, приваренных в середине. Затем в нужных местах к створкам приваривают верхние половины петель.

Самостоятельная установка ворот

Чтобы сделать сборку конструкции, понадобится несколько человек. Половинки створок поднимают и заводят отверстия петель в штыри. Важно точно и правильно сделать все замеры и приварить все детали, чтобы не было перекосов.

При монтаже металлических ворот из других материалов технология их создания и установки практически такая же, как и описанная выше.

После того как створки будут установлены на место, надо проверить легкость их хода. Затем в нужном месте устанавливают задвижку и, если это нужно, замок.

Всю поверхность конструкции грунтуют и окрашивают в желаемый цвет. Количество слоев наносимой краски — 2-3.

Какие нужны инструменты и материалы? Вот примерный список:

1. Цемент, песок.
2. Металлические угольники, прутья, трубы
3. Большие петли для ворот.
4. Замок и готовая задвижка.
5. Краска и грунтовка.
6. Сварочный аппарат.
7. Электродрель.
8. Ножовка, плоскогубцы, молоток.
9. Разметочный инструмент.
10. Лопата, ведро.

Для создания подобной конструкции надо тщательно подготовиться, чтобы не допустить при сварке деталей и сборки просчетов. Созданные своими руками железные ворота будут служить много лет.

Источник: http://moidomkrepost.ru/materialy/metallicheskie-vorota-svoimi-rukami.html

Распашные ворота своими руками: технология изготовления

Планируя изготовить и установить распашные ворота своими руками, необходимо грамотно рассчитать габариты конструкции, подобрать материал и ознакомиться с технологией монтажа. Важно адекватно оценить собственные силы и строительные навыки, так как обустройство въезда на территорию – трудоемкий процесс. При возведении больших тяжеловесных металлических ворот лучше заручиться поддержкой двух человек, а сделать «облегченный» вариант дачного ограждения из досок получится и в одиночку.

Технические требования к распашным воротам

Правильно подобранные габариты и грамотное расположение конструкции обеспечат удобный подъезд на придомовую территорию. К распашным воротам предъявляются следующие требования:

1. Оптимальная ширина полотна – 3,5 м. Этого расстояния достаточно для беспрепятственного заезда легковых машин и автомобилей среднего звена. Для въезда грузового транспорта понадобится порядка 4 м.
2. При расположении дома в глубине улицы обустраиваются ворота шириной не менее 4 м. Эта мера обусловлена нормами пожарной безопасности.
3. Стандартная высота въездных ворот на участке – 1,8 м. Как правило, величина определяется исходя из высоты забора и прочности опорных балок. Установка крупногабаритных кованых моделей требует усиления конструкции.
4. Внешний вид ворот должен гармонично сочетаться с экстерьером дома и общей стилистикой загородного участка.

Возведение ворот из металла: пошаговое руководство

Ограждения из металла отличаются высокой прочностью и длительным периодом эксплуатации. Изготовить металлические распашные ворота своими руками получится из листа стального проката или профнастила. Для выполнения работы желательно обладать навыками сварщика и иметь под рукой специализированное оборудование.

Выбор между профнастилом и листовым металлом

Стоимости ворот из гладкого металла и профилированного листа практически не отличаются. Оба варианта обладают своими плюсами. Ровное полотно считается более надежным, так как оно закреплено по всему периметру рамы. Металлический лист устойчив к механическим воздействиям, и его сложно деформировать даже преднамеренно.

В свою очередь, оцинкованный профнастил не нуждается в регулярном окрашивании благодаря полимерному двухстороннему покрытию. Дополнительный плюс – многообразие выбора расцветок. Можно создать полотно, имитирующее кирпичную кладку, натуральный камень или древесину.

Разработка чертежа и подготовка материала

Чтобы правильно рассчитать расход материала, следует провести замеры участка и создать схематический проект ворот. На чертеже отображаются следующие параметры:

• ширина ворот;
• высота конструкции;
• глубина залегания опорных столбов;
• расположение перемычек и расстояние между ними;
• места под установку петель и замков.

Исходя из габаритов въездной конструкции, подбирают материалы:

1. Опорные столбы изготавливаются из профильной трубы. Если предполагаемый вес створок менее 150 кг, то берется сварной профиль 80*80 мм с толщиною металла – 4 мм. Когда нагрузка на опору находится в пределах 150-300 кг, используется труба 100*100*5 мм.
2. Каркас ворот монтируется из трубы 60*40 мм или 40*20 мм. Выбор зависит от длины створок и ветровых нагрузок.
3. Для поперечин подойдет профильная труба 20*20 мм.
4. Обшивка выполняется стеновым профнастилом С8 или С10 – материал обеспечивает жесткость ограждения.
5. Петли для навешивания створок, замок, грунтовка по металлу и ЛКМ для окрашивания опор.
6. Комплектующие системы управления понадобятся при изготовлении автоматических распашных ворот своими руками.

Какие инструменты понадобятся

Возведение ворот подразумевает обработку металла, обустройство фундамента под стойки, сварочные и другие работы. Здесь не обойтись без профессионального оборудования и инструментов. Для выполнения одной работы покупать недостающие дорогостоящие аппараты нецелесообразно – лучше их арендовать на время. Примерный перечень инвентаря включает следующие позиции:

• болгарку и набор алмазных дисков;
• сварочный аппарат;
• бетономешалку;
• клепатель для обшивки;
• штыковую лопату;
• угольник, рулетку, уровень.

Монтаж опорных столбов для ворот

При работе распашных конструкций основная нагрузка приходится на стойки. Эти элементы подвергаются высокому динамическому давлению при пучении грунта и в период осенних паводков. Чтобы со временем сооружение «не повело», опорные столбы углубляют в землю на глубину промерзания – 1-1,5 м.

Алгоритм возведения стоек:

1. Измерять проем между краями забора и обозначить места под установку опор.
2. В отмеченных точках выкопать котлованы глубиной около 1,5 м. Диаметр ям должен превышать сечение профильной трубы в два раза.
3. На дно насыпать смесь из песка и щебня. Высота «подушки» – 20 см.
4. Подготовить трубы: счистить ржавчину, обезжирить и обработать грунтовкой для металла.
5. Столбы установить в траншеи, выровнять и залить цементно-песчаной смесью. Котлованы прикрыть полиэтиленом и оставить раствор на одну неделю. При жаркой погоде фундамент рекомендуется периодически увлажнять.

Изготовление и усиление створок

Дверцы ворот состоят из несущей рамы, укрепляющих перемычек и металлического полотна. Перед раскроем каркаса и ребер жесткости трубы необходимо очистить и обработать растворителем. Последующее создание конструктивных элементов и технологию сборки створок можно разделить на несколько этапов:

1. Металлический профиль нарезать по размерам, отмеченным на чертеже. Края отрезков скосить под углом 45° – обрезка выполняется с помощью болгарки. Все торцы тщательно отшлифовать или зачистить наждачкой.
2. На ровной горизонтальной поверхности разложить профили створки так, чтоб они стыковались между собой под углом 90°. Детали створок зафиксировать зажимами, проконтролировать ровность углов, ширину и длину рамы.
3. Стыки прихватить сваркой и дополнительно проверить соответствие диагоналей конструкции. Окончательно скрепить элементы каркаса сплошным сварочным швом. Стыковочные узлы должны быть полностью герметичны.

Устойчивость к ветровой нагрузке во многом определяется количеством и расположением поперечин. Ребра жесткости привариваются к готовому каркасу в поперечном или диагональном направлении. Для дальнейшего удобства обшивки профлистом рекомендуется устанавливать две горизонтальные перемычки на расстоянии 50 см от нижнего и верхнего края рамы.

Навешивание и обшивка каркаса

Створку ворот выставить в единой плоскости с опорным столбом, соблюдая минимальный зазор в 5 мм. Отступить по 25 см от краев каркаса и мелом нанести разметку под петли. Движущие части навесного механизма обработать солидолом – это предотвратит спекание деталей во время сварки. После этого верхнюю часть петли приварить к раме, а нижнюю – к стойке.

Обшивка выполняется до или после навешивания створок. В обоих случаях лист профнастила надо уложить поверх рамы и зафиксировать специальными заклепками с тыльной стороны створок. Сделанные своими руками распашные ворота фактически готовы к эксплуатации – остается их отрегулировать, установить нижний засов и задвижку.

Изготовление распашных ворот из дерева

Древесина по-прежнему популярна при обустройстве загородных участков. Дерево хорошо поддается обработке, интересно комбинируется с разными материалами и обладает высокими декоративными качествами. Недостаток материала – восприимчивость к природным факторам.

Какая древесина подходит для ворот

Изготовление простой конструкции деревянных распашных ворот своими руками можно выполнить из бюджетного материала – брусьев и досок сосны или ели. Благодаря наличию смолы, хвойные породы древесины менее подвержены воздействию влаги, грибка и гниению.

Лиственные деревья из-за низкой влагостойкости не подходят для сооружения уличных конструкций. Исключение составляет дуб, который отличается высокой прочностью и красивой фактурой. Однако обработку дубовых ламелей лучше доверить мастерам с профессиональным столярным оборудованием.

Строительство ворот из дерева поэтапно

Проектирование деревянного ограждение выполняется в такой же последовательности, как и разработка чертежа для ворот из металла. На основании схемы производится расчет материалов. В качестве опоры используются брусья из дуба (10*10 см) или металлофпрофиль. Каркас возводится из брусков сечением 4*4 см, а для обшивки подойдет штакетник – 4*2 см.

Этапы выполнения работы:

1. Монтаж опор. Выкопать ямы глубиной 1,5 м, дно усыпать щебнем и выставить столбы. Выровнять опоры и залить траншеи бетоном.
2. Сборка створок. В соответствии с габаритами въездного проема нарезать брус. Детали выложить и скрепить нагелями или саморезами. Центр рамы желательно укрепить поперечинами, а углы – стальными уголками.
3. Обшивка полотна. Облицовочные доски или рейки поочередно выкладывать на каркас и фиксировать к каркасу саморезами. Выровнять обшивку, обрезав излишки лобзиком.
4. Установка створок. Закрепить и отрегулировать петли, навесить створки и проверить ровность положения ворот.

Важно! Чтобы продлить срок службы деревянных ворот, необходимо регулярно обрабатывать полотно и опорные стойки антисептиком глубокого проникновения. Средство предотвратит появление гнили, плесени и защитит от насекомых.

Ворота с электроприводом – удобство эксплуатации

Современная автоматика позволяет управлять распашными воротами дистанционно посредством пульта управления. Системы поставляются с подробной инструкцией и в полном комплекте, подготовленном к установке и подключению. Монтировать распашные ворота с электроприводом своими руками вполне возможно, но тогда о гарантийном обслуживании и устранении поломок придется забыть.

Критерии выбора автоматической системы

Комплекс управления створками подбирается с учетом трех основных параметров: тип привода, мощность и компания-производитель. Ворота приводятся в действие механизмами двух видов:

1. Линейный привод. Система устанавливается в любой части створок на опорные столбы различной толщины, в том числе и очень узкие. Неоспоримые плюсы автоматики: доводчик в конце хода и быстрый переход на ручное управление. Минус – ограниченный радиус открытия ворот (90°).
2. Рычажный привод. Механизм оптимально подходит для самостоятельного монтажа и позволяет распахивать створки на 120°. Недостаток системы – возможность установки только на широкие колоны.

Определить мощность автоматики получится по формуле:

Хорошие отзывы потребителей получили модули итальянских и немецких брендов, а именно: Came, Nice, Faac, Wingo, Toona. Среди отечественных марок пользуются спросом системы компании An-Motors, адаптированные к суровым климатическим условиям.

Этапы подключения электропривода к воротам

Первым делом надо проверить плавность открытия и работоспособность створок. Последующие действия зависят от модификации привода. Общий порядок выполнения работ выглядит следующим образом:

1. На опорах закрепить монтажные пластины, а к створкам приварить закладные для приводов.
2. Систему управления перевести в ручной режим и монтировать кронштейны. Проверить ход распашных полотен.
3. На стене установить блок управления и выставить параметры работы системы согласно схеме, указанной в инструкции.
4. Монтировать привод открывания створок и подключить питание. Зафиксировать перемычки между контактами и вставить программные платы в брелки.
5. Протестировать систему.

Распашные ворота, изготовленные собственноручно, позволят сэкономить бюджет и станут гордостью домашнего мастера. Однако проще и надежнее доверить работу профессионалам. Многие компании готовы выполнить работу по индивидуальным эскизам заказчика.

Калитки из металла надежны, долговечны и просты в установке. Широкий выбор материалов оформления позволяет смастерить любой вариант . Далее

Бытует мнение, что без помощи профессионалов можно соорудить только примитивные распашные ворота. Но раздвижная система удобнее и . Далее

Как правило, автоматические конструкции изготавливаются на заказ, но вполне реально сделать гаражные подъемные ворота своими руками. Сложность . Далее

Много лет деревянные ворота актуальны для дачи, загородного дома и гаража. Сегодня появились новые материалы и конструкции, . Далее

Два гениальных изобретения, облегчающие жизнь миллионам людей, запатентованы с разницей в несколько лет: автоматические ворота и пульт . Далее

Ворота откатного типа являются основным конкурентом традиционных распашных конструкций. Хотя некоторые побаиваются использовать их на своем участке . Далее

Можно взять в руки первый попавшийся каталог, купить и установить секционные ворота в гараж, но лучше дополнительно . Далее

еще больше идей:

в марте Расскажем о сезонных работах в этом месяце, чтобы содержать свой сад в идеальном состоянии

Если вы являетесь владельцем гаража или частного дома, то, должно быть, успели оценить, насколько распашные ворота удобны при эксплуатации. Этот факт можно назвать естественным, ведь упомянутая конструкция является одной из самых удобных уже в течение сотен лет.

Кроме того, надежность и простота всегда высоко ценились. Вот и сегодня собственники коттеджей и дачники продолжают использовать такие конструкции. Некоторые мастера умудряются их даже совершенствовать. Если раньше в основе были деревянные глухие ворота, то современные варианты могут быть представлены целым автоматизированным высокотехнологичным комплексом.

Выбор материала

Если вы решили сделать распашные ворота своими руками, то в их основе могут лежать разные материалы. Среди прочих следует выделить:

Первый вариант можно назвать практичным, однако он имеет некоторые недостатки. Например, древесина может быстро потерять свой внешний вид и начать гнить, если ее не покрыть соответствующими средствами. А вот обрабатывать этот материал очень просто. Подготовить доски для изготовления забора будет легко. Для этого следует иметь под рукой стандартный набор инструментов.

Наиболее часто распашные ворота своими руками изготавливаются из профлиста. Он представлен к продаже в широком ассортименте. Преимуществом данного подхода можно назвать то, что материал практически не придётся подготавливать. Отдельные секции можно спроектировать таким образом, чтобы готовый лист профилированного покрытия точно лёг между двумя столбами. Это позволит исключить необходимость окрашивания полотна, а также поможет сэкономить время.

Забор из профнастила будет более долговечным, чем тот, что выполнен из древесины. Такие ворота вы можете заменить пластиковыми. В последнем случае конструкции приобретаются в готовом виде. Последние представлены комплектами, которые предназначены для сборки. Некоторые владельцы недвижимости полагают, что пластиковые ворота не столь надёжны, как металлические. Однако это не во всех случаях так.

Полимерные материалы сегодня имеют повышенную прочность, кроме того, на них в основе забора устанавливаются специальные системы противовзлома и сигнализации. Поэтому, может быть, этот вариант станет для вас оптимальным. Однако он обойдётся дороже остальных.

Однако для некоторых этот фактор не является определяющим. Такие конструкции готовы оправдать себя уже в первый год. Они могут оснащаться разными системами автоматики. Дополнить ворота можно калиткой, которая отпирается отдельно от основных створок. Кроме того, пластиковые ворота имеют привлекательный дизайн. Их внешний вид может имитировать разные натуральные материалы, например древесину или камень.

Инструкция по изготовлению и установке: устройство ворот

Если вы решили выполнить распашные ворота своими руками, то должны более подробно ознакомиться с их устройством. Это поможет составить собственный чертеж. В основе будущей конструкции лежит каркас из профиля круглой или квадратной трубы. Диаметр в первом случае может изменяться в пределах от 20 до 40 мм.

Каждая створка будет иметь одну или две прожилины, располагающиеся горизонтально. Это позволит увеличить жесткость. Вы можете использовать и другие варианты. Например, ребра могут располагаться еще и по диагонали. Такое решение позволит удерживать геометрию ворот. Створку следует прикручивать на саморезы или приварить к столбам на петли для распашных ворот.

На створку будет достаточно двух петель, размеры каждой из которых составят 30 мм. Столбы будут иметь вид металлической трубы, ее диаметр может изменяться в пределах от 70 до 76 мм. Можно применить ещё и профилированную трубу, в данном случае ее размеры в сечении будут равны 20 x 40 мм. Опорой для ворот распашных, своими руками которые вы будете изготавливать, могут выступить железные трубы. Их закладывают в кирпичные или бетонные столбцы. Для этого следует предусмотреть наличие закладных деталей в кладке, за которые привариваются навесные стойки.

Для диагоналей и поперечин необходимо использовать профиль квадратного или прямоугольного сечения. В первом случае его размеры будут равны 20 x 20 мм, во втором – 20 x 40 мм. Как показывает практика, оптимальной шириной для ворот считается параметр в 3 м. Этого достаточно для легковой машины или грузовика. Если есть желание сэкономить, то размеры не стоит уменьшать больше, чем на 20 см. Что касается высоты, то обычно она составляет 2 м без учета подъема над землей.

Засов для ворот распашных обычно имеет вид Г-образного штыря или стопора, который располагается в нижней части. В основании из земли, в том месте, где ворота будут фиксироваться, следует предусмотреть отверстие из трубы. Ее внутренний диаметр должен оказаться больше на 10 мм по сравнению с толщиной засова для ворот распашных. Жестких ограничений в длине нет.

Дополнительно к стопорам можно установить горизонтальный затвор, который располагается по линии поперечин. Как было упомянуто выше, наиболее практичным вариантом отделки станет зашивка профлистом. Обычно его фиксируют, отступая от основания 7 см.

Подготовка

Если вы решили изготовить ворота распашные из профнастила, то на первом этапе необходимо осуществить разметку опорных столбов, которые могут быть выполнены из кирпича или бетона. В основание опор необходимо вмонтировать железную трубу, диаметр которой составляет 100 мм. При необходимости их вкапывают на 130 см. Делать это следует с помощью бура соответствующего диаметра. Необходимо оставить место для заливки бетона. По окружности нужно обеспечить пространство в 10 см.

Когда изготавливаются ворота распашные из профнастила, на следующем этапе мастеру необходимо выставить столб с помощью уровня, проверив вертикаль. Между створками следует оставить 20-миллиметровый зазор, который снаружи перекрывается планкой из металла. Ее толщина составляет 50 мм. Этот допуск требуется для того, чтобы в жаркие дни при нагреве металл смог расширяться, а ворота при этом не заклинило.

Технология сборки и установки

Составив схему распашных ворот, вы можете приступать к сборке системы. Собирать ее следует на земле или выровненной поверхности. Подготовив детали с допуском в 1 мм, необходимо сверить прямые углы и сварить элементы будущего периметра створок. Далее устанавливаются диагонали и поперечины.

Разметку под петли для ворот распашных необходимо осуществить таким образом, чтобы от края рамы отступ был равен 40 см. Шарниры можно приобрести в магазине или заказать в токарной мастерской. На следующем этапе можно подвести навесной столб и прихватить детали.

Осуществляя монтаж распашных ворот, на следующем этапе вы должны проверить, всё ли точно по размерам. Теперь можно приступать к полной сварке. Однако ею можно и не пользоваться, в этом случае каждый навес следует прикручивать на саморезы. Окрасив металл, профлист вы можете укрепить шурупами с прессшайбой.

Изготовление столбов и полотен ворот

Первое, о чем необходимо позаботиться, — несущие опоры. Иногда их изготавливают не только из профильной трубы, но и из деревянного бруса. В последнем случае следует использовать твердые породы. При установке столбы бетонируют, углубляя на 1 м и больше. Если вы планируете выполнить опоры из кирпича, то фундамент нужно забетонировать на такую же глубину. Сами опоры и их основания следует армировать.

Из опор внутрь проема выпускается арматура или уголок, которые необходимы для крепления стоек. Изготавливая ворота распашные металлические для дачи, вы должны будете подготовить бетон на основе щебня, цемента и речного песка. Для того чтобы облегчить работу, щебень рекомендуется использовать мелкой фракции. После заливки раствора его оставляют на 7 дней или больше, чтобы бетон схватился.

В ожидании этого можно заняться изготовлением полотен. Сначала подготавливаются трубы для рамы. Их очищают от грязи и коррозии, обезжиривают растворителем или бензином, после наносят слой антикоррозионной грунтовки. Как только трубы будут готовы, рама сваривается в виде квадрата или прямоугольника. Для двусторонней зашивки в средней части рамы следует приварить дополнительную трубу, расположив ее заподлицо с основой. Обработав методом шлифовки сварочные швы, каркас следует покрыть грунтовкой и окрасить. После высыхания декоративного слоя можно начинать обшивку полотна.

Автоматизация системы

Автоматика для распашных ворот, цена которой равна 38500 руб., представляет собой линейные электроприводы. Эта система состоит ещё и из сигнальной лампы, блока управления, электромагнитного замка и антенны. Автоматика получает питание от напряжения бытовой электросети. Прежде чем вами будет установлена автоматика для распашных ворот, цена которой была упомянута выше, следует монтировать несущие столбы. Желательно их выполнить из кирпича или бетона.

Автоматические ворота можно установить одним из существующих способов, который будет зависеть от направления открывания створки. При этом внутрь добавляются несущие столбы. Расположить блок управления можно справа или слева. При этом важно правильно подобрать сечение проводов. Привод для установки обладает одной особенностью: для него необходимо предусмотреть расстояние от несущего столба. Если же ворота открываются внутрь, то места для установки привода следует подготовить, выдолбив их в материале.

Изготовление ворот для гаража

Перед изготовлением ворот их размер необходимо спланировать, учитывая параметры проема. На первом этапе необходимо заняться крепежной рамой. Она будет несущей, а в качестве исходного материала используется металлический уголок. Рама состоит из опорного каркаса – внутреннего и внешнего.

Если вами будут изготавливаться распашные ворота для гаража, то для начала необходимо измерить проем. Далее уголок нарезается на отдельные элементы нужных размеров для изготовления рамы. Заготовки раскладываются на плоскости и выравниваются. Для регулировки горизонтали следует использовать подкладки, а углы нужно проверить угольником.

Несущая рама сваривается на следующем этапе. Несущая наружная сторона должна быть абсолютно ровной, в противном случае ворота не будут прилегать достаточно плотно. Для обеспечения ровности следует зашлифовать швы сварки обыкновенной болгаркой.

Если вы выполняете распашные ворота для гаража, то на следующем этапе необходимо вварить в углы вертикальные обрезки уголка. Они будут обеспечивать жесткость и позволят оставаться раме геометрически неизменной. Теперь следует приступать к изготовлению каркаса. К нему будет крепиться металлическое финишное полотно. Каркас можно выполнить из металлического профиля, сечение которого составляет 6 x 2 см. Рама укладывается на ровную поверхность, а после направляющие вставляются в несущую конструкцию.

Стороны следует хорошо выровнять. Между внутренним каркасом и несущей рамой следует обеспечить расстояние в 20 мм. Для этого нужно использовать вкладыши. Благодаря зазору створки будут двигаться без затруднений. Важно убедиться в том, что углы каркаса — прямые.

Теперь профиль можно сварить окончательно. Стальной лист обрезается по размеру створок, при этом левая должна находить на правую на 2 см. Листы на каркасе временно крепятся, для этого их следует прихватить в нескольких точках. После обрезания обшивки можно приступать к окончательному привариванию листов к каркасу. Для начала их фиксируют по углам и в центре коробки. Затем можно зафиксировать элементы по периметру. Листы благодаря этому не будут сдвигаться во время работы. После завершения приваривания центральную и угловые крепежные точки следует срезать.

Изготовление деревянных ворот

Ворота деревянные распашные будут иметь в качестве несущей конструкции столбы, которые должны быть максимально надежными и крепкими. Нужно уделить особое значение их вертикальности, в противном случае геометрия конструкции будет нарушена. Первые этапы остаются неизменными: необходимо подготовить место для проведения работ и выкопать ямы. Для этого обычно используется небольшой бур или штыковая лопата. Углубить опоры следует на 1 м, тогда как в диаметре углубления должны быть на 10 см больше диаметра столба. Туда будет заливаться бетон.

С помощью болгарки следует нарезать трубы соответствующей длины, которые устанавливаются в ямы. Зазоры засыпаются щебнем, с помощью отвеса следует проверить вертикальность каждого столба и при необходимости подкорректировать положение. Далее следует приступать к замешиванию раствора из цемента марки М300 и песка. Использовать необходимо пропорцию 1 к 3.

Далее столбы облицовываются кирпичом. Теперь можно переходить к изготовлению створок. Для этого используются обработанные брусья, из которых выполняются заготовки требуемых размеров. Два горизонтальных бруска располагаются сверху и снизу. Понадобятся и центральные перемычки. После обрезки заготовок их поверхность обрабатывается рубанком или станком для древесины.

Теперь можно приступать к строительству каркаса ворот деревянных распашных. Сборка элементов осуществляется односторонним шипом. В каждом месте стыка следует просверлить два отверстия, куда вкручиваются саморезы или вставляются нагели. Последние для надежности можно покрыть эпоксидным клеем. В центре каркаса оборудуется перемычка, к которой фиксируется обшивка конструкции. В каждом углу необходимо расположить укосину, которая будет иметь вид 30-сантиметрового бруска. Его концы срезаются под углом 45 °. Если ворота будут высотой в 2 метра, то доски должны выступать примерно на 25 см. Это указывает на то, что каркас будет иметь общую высоту в пределах 1,6 м.

Сборка комплекта ворот

Если вы решили приобрести готовый комплект для распашных ворот, то для начала необходимо ознакомиться с инструкцией по его сборке. Для начала нужно задействовать несущие профили, которые устанавливаются на основные. Для крепления профилей следует проделать отверстия, диаметр которых составит 4,2 мм. Расстояние между отверстиями должно быть равно 150 мм.

Боковые несущие профили скрепляются с нижними профилями с помощью соединения щита. Профили крепятся заклепками. Левый боковой несущий профиль фиксируется с помощью саморезов. Но для начала необходимо подготовить соответствующие отверстия. В верхний основной профиль устанавливаются два угловых соединения щита.

Вместо заключения

Чертеж распашных ворот рекомендуется выполнить ещё на этапе проектирования конструкции. Он позволит понять, по каким меркам разрезать заготовки. Выполнить схему вы можете самостоятельно или позаимствовать ту, что представлена (описана) в нашей статье.

Ставим ворота своими руками

Несмотря на большое число разновидностей ворот, распашные ворота обладают целым рядом достоинств. Простота эксплуатации, длительный срок службы, небольшая стоимость и малая трудоемкость их возведения своими руками – все это давно оценили владельцы таких ворот.

Ворота распашного типа из дерева

Речь пойдет именно о распашных воротах, об особенностях технологии их возведения своими руками.

Из каких материалов возможно изготовление распашных ворот своими руками

Существует множество вариаций в изготовлении своими руками ворот распашного типа. А вот материалов – всего лишь два варианта.

• Дерево. Деревянные ворота смотрятся достаточно красиво, но они не очень практичны и достаточно сложны в уходе. Кроме того, наиболее распространенные породы дерева не отличаются чрезмерной прочностью.
• Металл. Именно о металлических воротах далее пойдет речь. И тому есть причины. Именно ворота, изготовленные из металла, очень прочны, надежны в эксплуатации. Немалое значение имеет возможность комбинирования металла с другими материалами. Основу таких ворот составляет сваренный из металла каркас. Декорировать ворота можно деревом, металлом, профильным листом и многими другими материалами.

С чего начать изготовление ворот своими руками?

Перед тем, как приняться за дело, подготовим необходимые материалы. В общем-то, материалов немного: около 7 м профильной трубы сечением 100 х 100 мм. Из нее будут делаться опорные столбы.

Понадобится труба сечением 20 х 40 мм для каркаса воротных створок. Нужно запастись навесами с опорным подшипником. Размеры петель должны соответствовать массе ворот.

И, конечно же, определяемся, чем будем обшивать каркас: профнастилом, металлическим листом (можно для декорации использовать кованые элементы!) или поликарбонатом. Решение за вами!

Теперь непосредственно перейдем к вопросу изготовления ворот.

1. Сварка рамы для будущих ворот. Конфигурация створок может быть любая. Наиболее распространенная форма – прямоугольная. Возможен вариант с плавно изогнутой верхней частью этих прямоугольников (здесь обязательно пригодится умение гнуть трубы или знание мастера, который сможет профессионально это сделать). Самый важный момент – соблюдение геометрической правильности створок ворот.

Контроль геометрии створок производится при помощи рулетки (это нужно делать до начала капитального сваривания конструкции. Используя профессиональный арго сварщиков, вначале собираем рамы створок «на прихватках». Только убедившись в том, что размеры створок выдержаны безукоризненно, производится обваривание стыков «набело».

Немаловажное значение имеют «ребра жесткости» — усиливающие горизонтальные перемычки. Располагаться они могут, в общем-то, как угодно, но в большинстве случаев они привариваются, отступив 40 — 50 см от верхней и нижней части створок.

На этом же этапе следует подумать об изготовлении короба для замка. Изготовленный из металлического листа, такой короб хорошо защищает замок от вредного действия осадков.

1. Установка опорных столбов. Начинают с отглушки верхней их части. Необходимо закрыть столбы вверху, чтобы дождь и снег не попадали внутрь трубы. Следующий этап – приваривание петель (той их части, которая снабжена штырем). Штырь петель должен смотреть в сторону заглушенной части столба. Левый и правый опорные столбы должны быть размечены так, чтобы расстояние от заглушек до петель было равным.

Так, при двухметровой высоте ворот столбы размечаются так, что первая петля располагается на расстоянии 30 см от заглушки, а вторая – на расстоянии от нее же в 140 см.

После приваривания петель на столбы в нижней их части хаотично наваривают обрезки труб: это нужно, чтобы столбы были более устойчивы при их бетонировании в ямах.

1. Привариваем ответные части петель на створки (расположение петель на столбах переносится на створки после несложных замеров рулеткой. Разметка петель контролируется несколько раз. Ворота готовы. Все последующие работы посвящены тому, чтобы их установка прошла правильно.
2. Для того чтобы установить опорные столбы, выкапываются ямы. Глубина их – от 0,5 м. Важно следить за соблюдением плоскости ограждения и за тем, чтобы расстояние между ямами под опорные столбы было правильным. После установки опор в ямы расстояние между ними корректируется буквально по миллиметрам. Следует надежно установить и закрепить эти опоры. После надежного застывания бетона необходимость в этих дополнительных опорах отпадает.
3. Процесс бетонирования очень прост. Вначале приготавливается стандартный цементный раствор. Затем он заливается в ямы с опорными столбами (заливать следует до самого верха). Теперь нужно подождать 2-3 дня, пока бетон надежно отвердеет. Остается только навесить створки и проверить, насколько качественно проделаны все работы. Проблема в том, что при обнаружении ошибок что-либо переделать очень проблематично. Именно поэтому на всех предыдущих стадиях все работы должны выполняться с максимальной точностью и аккуратностью.
4. Распашные ворота можно и автоматизировать. Электрический привод продается готовым. Здесь своими руками почти ничего не нужно делать. Остается только, соблюдая приведенную схему, смонтировать его и не забыть о подаче электропитания к месту установки.

Несмотря на кажущиеся сложности, распашные ворота – это очень простая в монтаже конструкция.

Главное – желание установить их своими руками, проявить максимум терпения, скрупулезности и аккуратности. Также важно понять, что ворота своими руками – это вполне осуществимо!

Источник: http://my-repairs.ru/potolok/sovety/7518-raspashnye-vorota-svoimi-rukami-tekhnologiya-izgotovleniya

Чертежи, фото и видео распашных ворот, сделанных своими руками

Основной функцией ворот является защита подворья частного дома или производственной площади от посягательств со стороны. Распашные ворота изготавливают простыми, без излишеств, или делают солидными и даже величественными, являющимися визитной карточкой хозяина дома.

Разновидности распашных ворот

В России въездные ворота распашного типа делают преимущественно из двух материалов: дерево и металл. Для ограждения частного двора устанавливают ворота своими руками из глухих створок, а общественные площади, дворы больниц, санаториев, образовательных учреждений изготавливают решетчатыми для осуществления окрестного обзора. По конструкции и пропускной способности они бывают:

• двустворчатые или с одной створкой;
• комбинированные, с устройством двери в одной из створок.

Двустворчатые ворота являются наиболее распространенным типом, так как для открывания перед ними не требуется большого пространства, каждая створка является половиной ширины ворот. Однополые варианты требуют значительного пространства перед въездом, так как распахиваются на всю ширину проезда.

Комбинированные варианты ворот предполагают экономию места в ограждении двора для устройства одновременного входа через ворота. Для этого создают небольшую дверь или калитку в одной из створок. Совмещают ворота с калиткой часто в гаражах, небольших дачах, складских помещениях. Такие варианты наиболее практичны, с точки зрения экономии, но для создания красивого стильного въезда лучше сделать калитку отдельно от ворот. По оформлению ворота делят на разновидности:

• декоративная отделка с одной, наружной стороны;
• створки ворот отделывают с двух сторон, такие варианты одновременно красиво смотрятся с внешней и внутренней стороны.

Распашные ворота строят своими руками, так как они относятся к простым конструкциям, для их изготовления не требуется вложение солидных средств. Конструкции из металла являются долговечными и не требуют сложного обслуживания в период эксплуатации. Прочность ворот из металла и дерева, выполненных по предварительно составленным чертежам и схемам может служить надежной гарантией защиты имущества на подворье.

В защиту ворот, выполненных своими руками по чертежам, можно сказать, что для устройства конструкции есть очень много возможностей сделать неповторимый и оригинальный дизайн, отличающий въезд от других дворов в округе. Фото дизайнерских решений можно посмотреть в каталогах. Не требуется выполнять сложные подготовительные работы, одновременно с устройством ворот своими руками по схеме есть возможность поставить автоматическое управление.

К недостаткам конструкции распашных ворот относят необходимость предусматривать перед входом значительного места для перемещения створок при открывании. Для некоторых открытых местностей при установке ворот обращают внимание на ветровые сезонные нагрузки, так как ворота имеют достаточную парусность и должны выдерживать порывы воздушного давления без разрушения конструкции.

Выбор материала для ворот

Ворота своими руками можно изготавливать из таких материалов:

• деревянные глухие створки;
• глухие полотна из металлического листа;
• глухие ворота из профлиста;
• решетчатые конструкции из арматуры;
• облегченные полотна из поликарбоната;
• дизайнерские створки из металла или дерева с коваными элементами.

Чтобы в дальнейшем эффективно работала установленная автоматика, в качестве материала для полотен выбирают профнастил или поликарбонат, так как по весу они наиболее соответствуют весу створок для механизма открывания.

Древесину для створок используют крепкую, прочную и наиболее стойкую к атмосферным осадкам. В качестве материала хорошо подходит дуб, сосна и ель. Стойкость древесины можно увеличить применением специальных пропиток для обработки поверхности.

Для создания оригинального и красивого дизайна оптимально подходят дерево и металл в гармоничном сочетании. Например, деревянные створки эффектно выглядят с отделочными вариантами из металла. Фото показывают, как применяют фигуры и элементы из дерева на металлической основе ворот. Аристократично и изысканно смотрятся металлические кованые детали в конструкции створок. Выполнить их можно своими руками или заказать готовые в специализированных мастерских.

Популярным и распространенным повсюду для изготовления ворот своими руками является профлист, который отличается дешевизной и хорошим внешним видом. Листы материала имеют небольшой вес, профлист отличается различной рельефностью и цветовыми решениями, так что подобрать покрытие створок можно на любой вкус.

Профлист имеет невысокую цену, является практичным и долговечным в эксплуатации. Материал не подвержен воздействию внешних атмосферных разрушителей из-за особенной технологии изготовления. Листы покрытия имеют удобные размеры, чтобы порезка осуществлялась в минимальном количестве, следовательно, работа по изготовлению ворот своими руками идет быстро и легко.

Технологические особенности строительства ворот

Чертеж конструктивного решения

Как и всякое изделие, ворота в начале изготовления требуют составления чертежа или схемы, на котором будут указаны размеры створок, стоек и размещение поперечных связующих на распашных половинках.

В основе типичной конструкции лежит прямоугольный каркас из квадратного или круглого (трубы) профиля диаметром поперечного сечения от 25 до 45 мм. Каркас створки укрепляется поперек одной или двумя горизонтальными поперечинами из профиля диаметром от 20 до 40 мм. Их количество зависит от высоты и ширины створки. Для больших створок характерно расположение диагоналей, соединяющих два противоположных угла. Такая конструкция половинки ворот поможет ей держать жесткость, геометрические размеры и быть прочной.

Общее решение

Створки ворот навешивают на столбы при помощи петель, опоры изготавливают из металлических труб диаметром до 100 мм. Иногда для стоек применяют швеллер или двутавр, которые также неплохо работают в составе конструкции ворот. Для навешивания полки на трубу приваривают петли. На каждую створку достаточно двух петель.

В качестве опорных столбов устраивают бетонные опоры или выполненные из кирпичной кладки. На них своими руками крепят стойки ворот, которые в этом случае получаются навесные. Для их крепления в кирпичной кладке предусматривают закладные детали из толстого металла, заделываемые в кирпич штырями и раствором.

Своими руками изготавливают ворота для въезда всех видов транспорта шириной 3 м, если нет возможности сделать такую ширину, то разрешается уменьшить ее не более, чем на 20 см, иначе возникнут проблемы. Высота ворот может быт различной, и зависеть от проектного решения в каждом отдельном случае, но стандартной считаются ворота по высоте 2 м.

Для закрепления створок ворот обычно делают запорный механизм на одной из половинок в виде штыря буквой Г, являющимся стопором для открывания. Для входа штыря в землю вкапывают полую трубу, которая на 10 мм больше диаметра арматуры штыря. В качестве материала стопора может использоваться арматура или тонкая труба. Труба кожуха вкапывается на глубину около 50 см, стопор должен заходить в нее в закрытом состоянии не менее 5– 10 см. Помимо нижнего стопора, предусматривают горизонтальный запор, закрепленный на поперечине.

Обшивка створок чаще всего осуществляется профлистом, который органично вписывается в общую картину забора, выполненного из такого же материала. Материал на воротах крепят так, чтобы он находился на уровне 6– 8 см от основания земли.

Установка автоматизированного управления

Обычные распашные ворота можно подключить к централизованному управлению и сделать это своими руками. На сайтах, продающих автоматику для ворот можно посмотреть видео, как пользоваться прибором, и технологию его установки. Для удобства потребителя разработаны линейные электрические приводы.

Система управления состоит из двух приводов, управляющего блока, лампы сигнала, электромагнитного замка и антенны для приема. Работают приборы автоматического управления от сети 220 В. Элементы системы оформляют внешним видом под различные дизайнерские стили.

Если планируется установить автоматику, то крепкие бетонные, деревянные или кирпичные столбы следует сделать в обязательном порядке. Автоматическое управление может быть применено для открывания ворот наружу, внутрь, и в середину с доработкой столбов.

Блок управления может располагаться в соответствии с правым и левым управлением, главным является правильный подбор сечения провода в зависимости от мощности прибора. Для удобства установки своими руками к блоку прилагается схема, в которой предложено ориентировочное расположение элементов и указывается сечение провода.

Для расположения привода автоматических ворот нужно предусмотреть место около столба. Если заранее в конструкции не был расчета на такой прибор, то нужно аккуратно выдолбить в кирпичной кладке место под установку привода.

Процесс изготовления ворот

В соответствии с расчетами и чертежами элементы створок раскладывают и варят на ровной подготовленной поверхности. Все размеры должны четко соответствовать принятым в чертежах обозначениям. Заготовки отрезают болгаркой с напуском к размеру в 1 мм под углом 45º. Вначале варят контур створки, затем доваривают диагонали и поперечины.

Все подготовленные элементы каркаса обязательно очищают от ржавчины и обезжиривают. Створки обычно прямоугольной формы, но могут быть арочные или овальные. Перед сваркой все составляющие выкладывают в размер на горизонтальной плоскости и проверяют геометрические размеры рулеткой.

Для правильности соблюдения геометрических размеров в период эксплуатации на углах приваривают накладные детали в виде треугольника из листовой стали толщиной около 3 мм. Для предохранения замка от дождя делают защитный короб. Все места сварки шлифуют болгаркой со специальной насадкой и покрывают краской.

Петли размечают и приваривают к раме, не менее 40 см от верхнего и нижнего края. После этого обратную сторону петли прихватывают к навесному столбу, который подводят к раме. Проверив все расчетные размеры, можно окончательно приварить вторую половину петли.

Можно обойтись без сварки, но тогда придется прикручивать саморезами, под которые предварительно сверлить монтажные отверстия в толстом металле стойки. Профлист крепится к раме пресс-шайбами или стальными заклепками. Можно применить декоративные заклепки, но если нужно будет провести демонтажные работы, то это будет сделать проблематично. Крепят метизы только в местах углубления волны.

Установка опорных столбов

Монтаж распашных ворот начинают с установки столбиков, например, из металлических труб. Стойки можно выполнить из деревянного бруса, кирпичными или бетонными. В середину кирпичной кладки в обязательном порядке закладывают металлическую трубу или швеллер, наружу выводят закладные детали из уголка или арматуры для стоек с петлями.

Изготовление ворот своими руками можно назвать творческим процессом. Вариантов отделки, воплощенной хозяином для каждого отдельного случая можно рассматривать бесконечное множество, где можно воплотить свои собственные разработки или взять за основу уже готовые, которые можно посмотреть на фото и видео в интернете.

Металлические столбы-стойки заглубляются на 1 м, если опоры из кирпича, то под них делается армированный столбчатый фундамент. Трубы перед установкой зачищают от ржавчины и обрабатывают растворителем или бензином для обезжиривания, затем грунтуют и красят за один раз.

На земле определяют ширину изделия и по краям выкапывают две ямы глубиной не менее метра, на дне делают песчаную подсыпку и щебеночную подушку на толщину до 30 см. Опорные столбы ставят в яму и с помощью арматуры закрепляют в нужном проектном положении. Выставляют трубу при помощи уровня и отвеса. Если есть нивелир, то удобнее воспользоваться этим прибором.

Пространство вокруг столбов бетонируют раствором и оставляют набирать прочность на неделю для легких материалов ворот. Если створки изготовлены из толстого металла или с применением кованых элементов, тогда желательно подождать от бетонирования до начала навешивания створок две недели.

Сделать для дома ворота своими руками очень привлекательно с точки зрения экономии средств на оплату специалистов, кроме того, можно воплотить в жизнь личный дизайн и сделать стильный въезд во двор.

Источник: http://nashgazon.com/ograda/vorota/chertezhi-foto-i-video-raspashnyh-vorot-sdelannyh-svoimi-rukami.html

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб – приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.


   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

---

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи
