Как самому сделать лазерный уровень строительный

Лазерный нивелир — это весьма полезный строительный инструмент, при помощи которого можно очень быстро и с высокой точностью произвести отбивку уровня, потратив на это минимум времени и усилий. Для того чтобы пользоваться им, вам не нужно владеть какими-либо особенными навыками и знаниями — достаточно положить этот прибор на пол (или на стену), включить и подождать, пока аппарат спровоцирует строго прямые горизонтальные линии на конкретной поверхности.

Однако за всю эту точность приходится платить, и зачастую немалые деньги. Поэтому сегодня мы рассмотрим вопрос «Как самостоятельно сделать лазерный уровень».

Фото и конструкция самодельного аппарата

Вначале давайте разберемся с тем, из каких именно деталей состоит данный строительный элемент. Наиболее важными в лазерном нивелире является специальный излучатель. Если это будет самодельный инструмент, то его функцию вполне может выполнять копеечная лазерная указка.

Такую можно приобрести практически в любом отделе Однако излучатель — это не все, из чего состоит лазерный уровень. Весь список материалов, необходимых для изготовления самодельного нивелира, подразумевает наличие ряда элементов:

1. Лазерной указки.
2. Простого пузырькового строительного уровня.
3. Колышка с круглым или же квадратным сечением в 50-60 мм и длиной в 100-130 сантиметров. Здесь в качестве колышка вполне подойдет держак от лопаты.

Кусок плотной фанеры либо доски, а также немного пористой резины

Инструкция

Итак, как же делается лазерный уровень своими руками? На первом этапе вам необходимо изготовить излучатель. Его, как мы уже отметили ранее, следует делать из указки. Готовый элемент в дальнейшем будет проецировать на стену четкую точку. Однако здесь нужно отметить один недостаток — самодельный излучатель, насколько бы хорошим и качественным он ни был, по своим характеристикам не в состоянии нарисовать прямую непрерывную линию на плоскости (для этого требуются специальные линзы, а такие применяются лишь в дорогостоящих покупных инструментах).

Для того чтобы изготовить лазерный уровень своими руками (а именно его основную часть — излучатель), вам необходимо произвести следующие действия:

1. Подготовить простейшую насадку (без рисунка).
2. Заклеить ее картоном.
3. В центре насадки проколоть небольшое отверстие.
4. Установить устройство на указку.

Таким образом, при включении излучателя аппарат будет «рисовать» нам на стене четкую прямую линию в вертикальном или же горизонтальном направлении.

Как далее делается лазерный уровень своими руками? На следующем этапе вам нужно будет установить на уровне сам лазер. Для этого следует взять несколько хомутов, при помощи которых можно будет закрепить указку на нивелире. Между первым и вторым элементом укладывается небольшой кусок пористой резины. Это нужно для того, чтобы в дальнейшем у вас была возможность настройки и регулировки положения и угла наклона лазера.

Изготавливаем лазерный уровень своими руками: делаем подставку и собираем элементы нивелира

Теперь делаем подставку. Для этого нужно взять два кола, причем один из них должен быть заострен, а второй — выровнен горизонтально. К этой площадке прикрепляется фанера.

Далее приступаем к сборке элементов нивелира. Здесь первым делом забивается кол в землю. Если это помещение, лучше всего заменить данный элемент треногой. Одновременно с этим при помощи пузырькового уровня выравнивайте подставку по горизонтали. Установите устройство на площадку и включите лазер. В том месте, где луч встретился со стеной, будет видна точка. В ней сделайте отметку, поверните подставку на несколько градусов в сторону и поставьте на поверхности следующую метку. После соединения этих двух точек вы получите абсолютно ровную вертикальную линию.

Важный момент

Стоит отметить, что к черчению данной линии следует переходить только после того, как инструмент прошел определенную проверку — юстировку лазера. Эта работа производится каждый раз после монтажа подставки с уровнем на новое место.

Этапы юстировки нивелира

Уровень и правильно его настроить? Данную работу можно разделить на несколько этапов.

1. В подставку вкручивается шуруп — так, чтобы его шляпка совпадала с линией лазера. Далее включается луч, и уровень наводится на стену. В полученной точке вкручивается еще один шуруп.
2. Далее между вкрученными элементами укладывается тонкая рейка (металлический профиль), на который потом ставится нивелир. Пузырек уровня следует выставить по центру окошка. Как только он укажет ровное положение, на стене делается новая отметка, и, если соединить шляпку того шурупа, который был вкручен в подставку с установленным на стене, получится идеально ровная линия.

Устройство монтируется на подставку. Для того чтобы уровень работал правильно, следует совместить точку, что проецируется лучом с новой, полученной при помощи профиля. Для этого хомутами регулируется положение указки, и, как только лазер укажет на полученную отметку, можно приступать к работе.

Итак, мы выяснили, как сделать самодельный лазерный уровень и как правильно его настраивать перед работой.

Под лазерным нивелиром подразумевается достаточно полезное устройство, используемое в любом строительстве, которое позволяет очень быстро и при этом максимально точно выполнить разметку уровня на любой поверхности. Для использования такого инструмента не нужно обладать навыками профессионального строителя – достаточно установить лазерный уровень на полу или стене, включить и дождаться, пока прибором будут спроецированы линии в соответствии с горизонтальным либо вертикальным уровнем на размечаемой поверхности.

Однако такое устройство в магазинах стоит недёшево и поэтому целесообразно научиться собирать его своими руками, тем более что это не составит особого труда.

Конструктивные особенности лазерных уровней

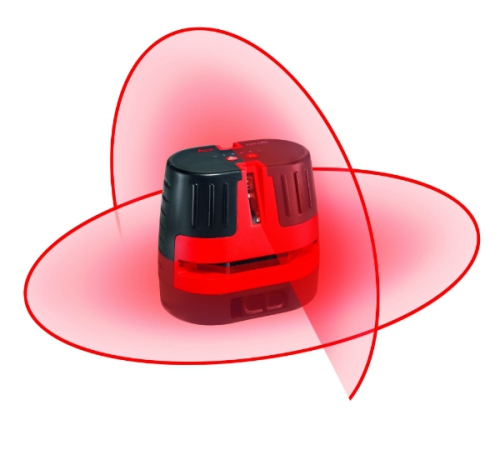

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

• магнитный элемент;
• штативная подставка;
• специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

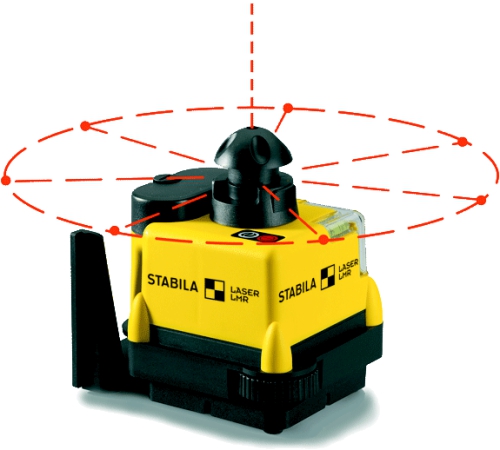

• Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
• Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
• Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена
. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Простейший уровень из лазерной указки

Если рассматривать цену самодельного лазерного уровня, то человеку придётся потратиться только на покупку указки. Все остальные конструктивные элементы устройства можно смастерить своими руками из подручных материалов, которые найдутся в каждой домашней мастерской. Основной задачей при создании самодельного лазерного уровня является крепление указки
таким образом, чтобы она могла беспрепятственно вращаться вокруг собственной оси. Но для начала необходимо запастись следующими расходными материалами:

• указка лазерного типа;
• деревянный брус размерами 25 на 25 мм и полуметровой длины;
• строительный шнур;
• обычная электрическая дрель;
• опора в виде палки для готового лазерного уровня.

Для сборки лазерного уровня своими руками нужно выполнить определённую последовательность
несложных действий.

1. В заранее подготовленном бруске с обоих краёв просверливаются параллельные по отношению друг к другу отверстия. Одно из них предназначено для монтажа лазерной указки, а другое для строительного шнура.
2. После того как лазерный излучатель будет закреплён на своём месте, выполняют крепление верёвки, которая предназначена для подвешивания прибора над уровнем напольной поверхности. Отверстие высверливается с противоположного конца бруса таким образом, чтобы шнур мог свободно проходить сквозь него.
3. В подготовленное отверстие пропускается верёвка, которая привязывается к бруску и плотно затягивается.
4. Опорой, может быть, любая удобная палка, в том числе и воткнутая в землю лопата.

Главное, чтобы используемая опора была надёжно и неподвижно зафиксирована
. Если данным правилом пренебречь, то правильно выставить уровень не удастся.

Проверка работоспособности лазерного нивелира

При помощи лазерного уровня собранного своими руками из указки можно выполнить разметку на любой поверхности, но это лучше делать при слабом освещении, чтобы световой луч чётко просматривался. Для начала разметки прибор подвешивается при помощи верёвки по центру помещения, в котором выполняются работы. Самодельный уровень поворачивается в необходимом направлении и отмечается нужное расстояние по длине луча, после чего устанавливается палка, на которой удобно выполнить отметку
.

После проведения таких несложных манипуляций уровень можно направлять в любую сторону, где необходимо делать отметки. При этом если положение опорной палки будет неизменным, то все отметки будут располагаться на идентичной высоте. После разметки отдельных точек их можно соединить строительным шнуром, по которому с помощью строительного метра прочертить линию разметки.

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа
и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки
достаточно высокая и такие самодельные конструкции имеют право на существование.

Самодельная конструкция лазерного креста

Это ещё один вид лазерного нивелира, который можно собрать своими руками. Такой уровень очень удобно использовать при навешивании шкафчиков на кухне или картин в комнатах, а также во многих других ситуациях. Для изготовления такого нехитрого инструмента человеку понадобится тренога от видеокамеры
, старый плеер и пара ненужных дисков.

1. Крест из лазерных указок крепится на треноге таким образом, чтобы он вращался вокруг своей оси. С этой целью можно использовать привод от плеера.
2. Также важно побеспокоиться, чтобы лазерный уровень мог перемещаться по вертикали на необходимую высоту.
3. Устанавливаются склеенные между собой диски на старый привод плеера.
4. На финишном этапе к дискам прикрепляется крест из лазерных указок. Для его крепления можно использовать скотч или любой другой подручный материал.

Благодаря тому, что устройство размещено подвижно на треноге, его можно вращать в любом направлении
, не меняя высоты разметки. Таким образом, выставив необходимые параметры для разметки можно точно отбить уровень на любой поверхности в помещении без необходимости каждый раз настраивать прибор.

Основные достоинства самодельного инструмента

Естественно, ожидать от лазерного уровня, собранного своими руками, выполнения сверхточных и сложных операций по разметке не стоит. Но для использования в быту такое устройство вполне подойдёт и даже во многом превзойдёт по качеству заводской водяной уровень. Плюс ко всему, оно сможет обеспечить следующие функции:

• достаточно большая длина луча;
• минимальный уровень погрешности при сравнительной простоте использования;
• увеличение скорости проведения разметки.

Но главным достоинством лазерного уровня считается способность прибора проецировать лучи по горизонтальной плоскости
. Благодаря этому строитель, может, с точностью контролировать качество вертикального и горизонтального уровня как при разметке стеновых, так и напольных или потолочных поверхностей. Помимо строительства, уровень можно использовать при разметке приусадебного участка, фасадной отделке здания или возведении забора.

Поэтому, задумываясь о том, чтобы пополнить свою домашнюю мастерскую лазерным уровнем, не стоит стремглав бежать в магазин за покупкой дорогостоящего прибора. Проявив немного смекалки и сноровки, каждый желающий сможет собрать нивелир своими руками из подручных материалов. При этом максимальной денежной затратой будет покупка обычной лазерной указки.

Сегодня я хочу рассказать вам о том, как можно сделать самому из подручных материалов строительный уровень…

С начала я предлагаю вам посмотреть видео нашей самоделки :

Бывает, что нужно какую-нибудь поверхность поставить идеально ровно, а обычного строительного уровня под рукой нет… В этой статье я как раз и хочу рассказать вам о том как можно самому в домашних условиях не прилагаю особых усилий сделать строительный уровень… Для «больших» строительных работ этот уровень конечно не подойдёт, но а для небольших домашних отделочных работ — вполне нужная вещь…

Итак, начнём…

Для нашего будущего строительно уровня нам понадобится:

— прозрачная стеклянная банка объёмом 0,5 литра;
— пенопласт (подойдёт пенопластовое дно от какой-либо упаковки);
— липкая лента;
— иголка с ниткой;
— фломастер…

Для начала их пенопласта вырезаем один небольшой кружочек так, как показано на фотографии…

Далее берём иголку с ниткой (длина должна быть чуть ниже высоты банки) и кусочек липкой ленты или толстого скотча и протыкаем иголкой скотч с липкой стороны, протягивая нитку через скотч…

Далее на половину иголки продеваем пенопластовый кружочек…Теперь вымеряем центр дна банки и с внутренней стороны на скотч «сажаем» нашу нитку (строго по центру банки)…

Теперь наливаем в банку воду до того уровня пока иголка не выпрямится и пенопластовый кружочек будет находиться слегка под водой…

Далее берём пластиковую плёнку, натягиваем её сверху на банку и закрепляем всё резинкой так, как это показано на фотографии…

Теперь наш уровень нужно «откалибровать»… Для этого ставим уровень на идеально ровную поверхность, ждём пока иголка перейдёт в спокойное состояние и не будет отклонятся и после этого на плёнке сверху с помощью фломастера ставим точку, которая будет находится точно напротив иголки…

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

• лазерная указка;
• брус из дерева размером 25х25 см и около 0,5 м длиной;
• дрель или шуруповерт с функцией дрели;
• шнур;
• опора.

Приступаем к изготовлению лазерного уровня из указки:

1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

1. Емкость следует заправить водой до краев.
2. Закрепить указку на куске пенопласта.
3. Располагается емкость с водой на высоте, требующейся для разметки.
4. Пенопласт вместе с указкой следует поместить в воду.
5. После этого следует включить указку.
6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

• получение достаточно большой длины луча;
• быстрота изготовления;
• отсутствие необходимости финансовых затрат;
• увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

Лазерный уровень – незаменимая вещь в бытовом хозяйстве. Эксплуатация устройства не требует специальных навыков, достаточно установить прибор на необходимую местность и дождаться постройки линий. Разметка производится при соответствии к положению, может быть вертикальной, либо горизонтальной установкой. Готовое изделие продается на торговых рядах по ценам, доступным не каждому домашнему мастеру, поэтому существуют способы изготовить прибор своими руками.

Конструктивные особенности лазерных уровней

Внешний вид устройства компактен, конструкция крепления позволяет устанавливать на любой тип поверхности. Перед изготовлением лазерного нивелира своими руками необходимо ознакомиться с его основными составляющими:

• магнитная конструкция;
• элементы штатива;
• специальные ремни скрепляющего предназначения.

Кроме метода установки, строительные нивелирные установки лазерного типа различаются методом передачи и проецирования к поверхности луча. Материалы, применяемые к указанию точного направления, проецируют подсвеченный элемент. Приборы, указывающие состояние плоскости, имеют оптические элементы, способными преобразовывать луч в плоскость. К сегодняшнему дню имеется множество нивелиров, однако мастерами своего дела востребовано немного установок, подкатегории которых:

• Ротационная конструкция прибора позволяет вращаться оптической головке вокруг оси, что проецирует точные показания. Универсальное устройство подходит для различных строительных работ, надежный корпус обеспечивает защиту от агрессивной окружающей среды.
• Несколько источников лазерного уровня позволяют создавать позиционную плоскость. Находит применение устройство при отделочных работах сооружений.
• Самовыравнивающее устройство комплектуется маятником внутреннего расположения. Оптическая головка настроена на параллельную работу с пятью направлениями, с крестообразным прицелом. Может использоваться в работах отделочного, различного типа.

Конструкция незаменима при ремонте или строительстве в домашних условиях, зачастую приборами пользуются профессионалы. Домашнему мастеру приобретение готового устройства обойдется в копеечку, а разметка большого объема обычным уровнем отнимает достаточное количество времени. Поэтому существуют способы изготовить лазерный уровень своими руками, производство различается по уровню сложности исполнения.

Основные материалы

Простейшая конструкция может быть изготовлена из неиспользуемых предметов своими руками. Уровень с лазерной указкой изготовить не сложно, достаточно подготовить необходимый материал и следовать инструкции. Не стоит пренебрегать инструкции и делать по своему, перед внедрением изменения, необходимо изучить конструкцию, т.к. параметры на выходе могут стать неверными. Для простейшей установки понадобиться:

• обычная лазерная указка, реализуется в канцтоварах или магазинах детских игрушек;
• пористая резина достаточной толщины, но небольшого размера;
• небольшой пузырьковый уровень простого типа, который перед использованием проверяется на точность показаний;
• деревянный брусок, размером спичечного коробка, предварительно отшлифованный;
• опора в роли ровной палки;
• лист фанеры 10×10;
• соответствующий диаметру указки металлический хомут или толстой пластиковой штрабсы;
• шурупы.

После подготовки всего списка материалов, своими руками можно начинать производить процесс сборки требуемого изделия.

Простейший уровень из лазерной указки

Обычный вариант установки может потребовать финансовых затрат только на покупку лазерной указки, остальные составляющие имеются у каждого домашнего мастера. Своими руками необходимо изготовить подходящее крепление указки, чтобы ей возможно было производить вращение. Самодельный лазерный уровень потребует следующих дополнительных инструментов:

• указка;
• брус размером 2,5 см, длинной 50 см;
• электродрель;
• шнур;
• палка в виде опоры.

Сборка производится соблюдая последовательность, произвести действия несложно, важно иметь подручный материал.

1. В бруске производится сверление отверстий с обеих сторон, в одно из них устанавливается шнур, другое предназначено для индикатора.
2. После монтажа своими руками лазерной указки, крепится веревка, основной задачей которой является подвешивание конструкции. Диаметр отверстий должен быть немногим больше шнура, для свободного хода.
3. Веревку необходимо плотно затянуть, опорой используется любая подходящая палка.

Основным требованием является надежное крепление опоры, если это условие не соблюдается, показания уровня считаются неверными.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора.

1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
3. Установка резервуара производится на нужной высоте, включается указатель.
4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Лазерный крест своими руками

В бытовом хозяйстве важно качественно установить детали интерьера, мебель, картины и множество других предметов на стены. Для этих целей изготавливается самодельный уровень, проекция которого на выходе выглядит в форме креста. Из материалов применяется треножный механизм от фотоаппарата или видеокамеры, которая может быть изготовлена своими руками, дисковый старый плеер.

На треноги устанавливается крестовая форма, произведенная из лазерных указателей, положением, разрешающим вращение в нужном направлении. Для этого возможно применить приводную составляющую от дискового плеера. Регулировка по высоте устанавливается путем трубки, регулирующей положение. Диски при количестве нескольких штук склеиваются между собой и монтируются к приводу плеера. Самодельная конструкция закрепляется в конце работы, для этого можно применить супер клей или хомуты.

Данная конструкция, изготовленная своими руками, позволит регулировать установку любым направлением, не производя изменение высоты маркировки. Таким устройством возможно наиболее точно выставить уровень на любых поверхностях, но изготовление потребует небольших финансовых затрат.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов. В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

• Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
• Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
• Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет.

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Процесс происходит следующим образом:

• Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
• Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
• Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу. Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза.

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение.

Покупка дорогостоящего нивелира для домашних нужд не имеет смысла, так как данный прибор стоит немаленьких денег, а применять его нужно не часто. Если Вам необходимо провести ровную горизонтальную линию на стене, либо установить конструкцию параллельно земле, можно сделать лазерный уровень своими руками, используя подручные материалы, которые найдутся в любом частном доме. Это не отнимет у Вас много времени и средств, однако вы получите хороший инструмент, которым будете пользоваться долгие годы. Далее мы предоставим два простых мастер-класса по изготовлению самодельного нивелира вручную, на работу у Вас уйдет не более получаса.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

• обычная лазерная указка, которая продается в киосках и на рынке и стоит не дорого (показана на фото ниже);
• пузырьковый строительный уровень, можно купить в специализированном магазине;
• деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
• небольшой кусок резины;
• лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку или деревянный пол. Обычно ее применяют вне помещений. Чтобы решить эту проблему, можно со второго конца колышка также перпендикулярно прикрутить подставку из листа фанеры. Помимо этого, можно сделать опору особой конструкции, как у настоящего нивелира, однако изготовление треноги займет больше времени и сил.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю или ставится на пол, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости, и ставятся новые отметки. Все точки соединяются между собой и все – ровная линия на стене готова, можно приступать к и другого оборудования!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам без калибровки прибора. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас непредвиденным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами — проверить точность его работы).

Самому произвести юстировку можно так:

С помощью такого самодельного лазерного прибора можно самостоятельно расчертить горизонтальные линии, чтобы в доме. Однако не стоит полагаться на высокую точность измерений. Прибор самодельный и имеет некоторую погрешность, которую обязательно нужно учитывать.

Видеообзор более сложной саморегулирующейся модели типа крест

Как сделать нивелир своими руками

Вариант №2 – Используем емкость с водой

Второй способ сделать лазерный уровень своими руками – применить водную поверхность. Все, что Вам нужно, это подобрать подходящую по размерам емкость, к примеру, тазик и налить в него под край воды. Жидкость образует плоскость, которая будет параллельна горизонту. Далее требуется взять кусок пенопласта и закрепить строго посередине указку. После этого емкость необходимо выставить на уровне будущей линии и поместить в воду пенопласт с указкой. Включаем самоделку и отмечаем точки на стене, поворачивая лазер в нужную сторону. Затем соединяем их и получаем ровную горизонтальную линию. На видео примере подробно представлены все этапы сборки самодельного нивелира на воде:

Мастер-класс по созданию простого устройства

Недостаток такого уровня в том, что нужно правильно и очень ровно закрепить указку на пенопласте. В противном случае она будет немного перекошена в одну из сторон, что негативно отобразится на точности прибора. Также нужно выбирать только ровные куски пенопласта в виде пластины, стороны которой параллельны.

Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.

Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.

Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.

По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.

Существует три варианта лазерных уровней:

Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Способы самостоятельного изготовления

Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.

Из лазерной указки

Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:

• брусок из дерева длиной 50 см и с размером сторон 25 мм;
• шнур строительный или его аналоги;
• палка для опоры готового уровня;
• дрель.

В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.

Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.

Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.

Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.

Пенопласт и ёмкость с водой

Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:

• указка лазерная;
• кусочек пенопласта;
• пластилин, изолента, пластырь для крепежа;
• небольшая ёмкость с водой, например, старая кастрюля.

К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.

Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.

Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.

Излучатель в виде креста

Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:

Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.

Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.

Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.

Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.

В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.

Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.

Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.

Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.

Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.

Среди основных достоинств уровней с лазером можно выделить:

• низкая стоимость;
• большая длина лучей;
• невысокие показатели погрешности;
• скорость при использовании;
• быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

• неудобство использования некоторых конструкций;
• приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Ремонт для многих стал очень неприятным, тяжелым и длительным процессом. А строительство и просто непосильной задачей. Ведь самостоятельно построить тот или иной объект довольно сложно и для не профессионалов довольно проблематично. Но при грамотном распределении времени и разумном подходе к выбору инструментов и материалов, а также соблюдению правил техники безопасности можно существенно сэкономить. Самое главное при строительстве новых объектов – это сделать идеально ровную горизонтальную поверхность. Ведь даже небольшое искривление способно не только визуально испортить впечатление от ремонта, но и принести физическое неудобство, например, косо поставленная дверь.

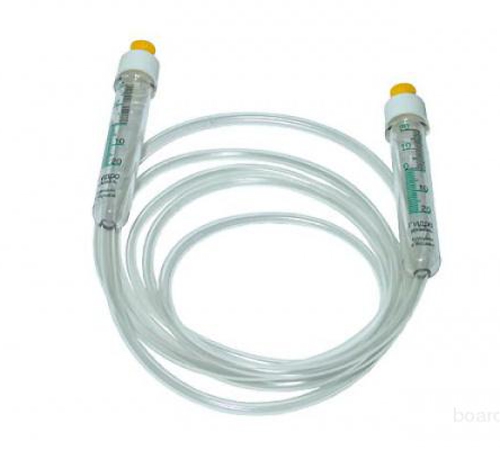

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер
помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Преимущества водяного уровня, сделанного своими руками

Кроме весьма очевидной экономии средств у такого прибора есть и другие плюсы, которые весьма существенны:

1. Доступность материалов, необходимых для его изготовления.
2. Высокая точность и простота измерений.
3. Можно определить отношение плоскостей к горизонту, если длина до 10 метров.

К недостаткам относят чувствительность воды к понижению или повышению температуры воздуха. Зимой она замерзает, а летом испаряется. Если поменять воду на незамерзающую жидкость, то этой проблемы можно избежать. Также у готовых изделий есть существенный минус, их длина ограниченна метражом. Если делать уровень самому, то можно рассчитать необходимую длину, идеально подходящую для конкретного случая. Если помещение очень большое, то работа с таким приспособление будет очень удобно. К тому же готовое приспособление весит очень мало.

Как сделать водяной уровень своими руками

Сделать гидроуровень может даже ребенок, конечно, под присмотром взрослого. Для этого необходимы следующие предметы: гибкий полый шланг и два прозрачных сосуда. Особенностями магазинного изделия являются специальные колбы. Но при работе в условиях низких температур шланг может сорваться с них. Поэтому в процессе самостоятельного изготовления их заменяют на сосуды. Одной из важнейших особенностей водяного уровня является перемещение воды в шланге. Она должна передвигаться плавно, без проблем. Оптимальным диаметром будет 1 – 1,5 см. Важно помнить, что под воздействием солнечных лучей шланг может мутнеть, поэтому увидеть уровень воды будет сложно. Самостоятельное изготовление водяного уровня предполагает использование шланга необходимой длины. Отмерив нужную длину шнура его нужно отрезать. Затем к обоим концам прикрепить сосуды. На них также заранее стоит нанести шкалу. Если никаких подходящих колб в доме нет, то можно использовать шприцы. Их них нужно вытащить поршни, а разметка там уже есть. В качестве жидкости можно использовать обычную воду. Таким образом сделать водяной уровень можно быстро и экономно. А возможность самостоятельно сделать приспособление нужной длины будет приятным бонусом.

Применение уровня на практике

Еще на уроке физики показывали опыт с сообщающимися сосудами. Поэтому пользоваться водяным уровнем может любой ученик средней школы. Нужно приложить в требуемой высоте один конец уровня, например на уровне метра от пола. А второй конец в предполагаемом месте постепенно перемещать так, чтобы уровень воды в обоих сосудах находился на одном уровне. После нахождения оптимального положения жидкости обе точки помечают. Уровень применяют в процессе многих подготовительных работ, например, по стяжке пола или установке батарей. Правильно сделанные измерения помогут сделать все идеально с первого раза, сэкономив время и средства. Особенно важно будет правильное использование гидроуровня в процессе работ по закладке фундамента. Ведь от него зависит прочность, устойчивость и надежность всей конструкции.

Самостоятельное изготовление такого простого приспособления как водяной уровень намного упрощает процесс строительства, в то же время делая его качественным.

Советы мастера

Пред

След

Чтобы масляная краска при хранении не засыхала и чтобы на
ней не образовывалась пленка, положите на поверхность краски кру
жок из плотной бумаги и»залейте его тонким слоем олифы.

» Полиэтиленовую пленку, укрывающую балкон или теплицу, предо хранит от обрыва ветром бечева, натянутая с обеих сторон с про межутками 10-15 см. «

» Чтобы работать с бетонной смесью было легче, в нее обычно добав ляют глину, но глина снижает прочность смеси. Добавьте в нее ложку стирального порошка из расчета на ведро воды. «

» Чтобы винт, головка которого скрыта за преградой, не вращался вместе с затягиваемой гайкой, нужно накинуть на него несколько витков нитки или тонкой проволоки и слегка натянуть концы. За счет трения винт хорошо удерживается на месте. Концы нити по сле затяжки можно обрезать. «

» Вырезать леток скворечника можно и без коловорота. Достаточно расколоть лицевую сторону доски по центру и вырубить стамеской или топориком полуотверстия необходимого размера, после чего вновь соединить половинки. «

Деревянные пробки для шурупов рассыпаются и выпадают из сте
ны. Не торопитесь вырезать новую пробку. Плотно набейте отвер
стие в стене капроном от старого чулка. Нагретым докрасна гвоз
дем подходящего диаметра выплавьте отверстие для шурупа. Ра
сплавившийся капрон превратится в прочную пробку.

» Плотницкий уровень нетрудно превратить в теодолит, снабдив его прицельным устройством из прорези и мушки. «

» Чтобы две полосы линолеума легли встык, удобно воспользоваться самоклеющейся декоративной пленкой, подложив ее,под основу ли нолеума. «

» Чтобы гвоздь шел в нужном направлении и не гнулся при заби вании в глубокое отверстие или паз, следует поместить его внутрь трубки, зафиксировав с помощью мятой бумаги или пластилина. «

Перед тем как долбить отверстие в бетонной стене, закрепите чуть
ниже листок бумаги. Пыль и осколки бетона не будут разлетать
ся по комнате.

» Чтобы отрезать трубу точно под прямым углом, советуем посту пить так. Возьмите ровную полоску бумаги и наверните ее на трубу по линии отпиливания. Плоскость, проходящая через кром ку бумаги, будет строго перпендикулярна оси трубы. «

» Ворочать бревна или деревянные балки поможет несложное при способление — отрезок мотоциклетной или велосипедной цепи, до полненный крюком с одной стороны и закрепленный к лому хому том с другой стороны. «

» Для того чтобы одному можно было работать двуручной пилой, советуем использовать простой прием: переставить ручку пилы из верхнего положения в нижнее. «

Вырезать кусок шифера необходимого размера можно пилой, но
лучше и проще пробить по линии предполагаемого разреза гвоздем
дырки с частотой 2-3 см, после чего обломить шифер на опоре.

» Лучший способ приклеить кафель к стене: взять битум, расплавить и капнуть всего четыре капли по углам плитки. Приклеивается на мертво. «

Фасонные отверстия при изготовлении фигурных оконных налични
ков удобнее всего выпиливать ножовкой с обточенным полотном.

» Изготовление витражей — дело долгое и нелегкое. Можно сделать быструю имитацию витража. Для этого берут тонкие реечки или прутья лозы, приклеивают к листу стекла, а затем раскрашивают стекло и покрывают его лаком. «

» Если под рукой не оказалось дюбеля, его можно изготовить из куска пластмассовой трубки. Для этого может подойти и корпус шари ковой ручки. Отпилив кусочек нужной длины, сделайте продоль ный надрез, примерно до половины, и дюбель готов. «

» Известно, как трудно навесить дверь, работая в одиночку. Но вот достаточно укоротить нижний штырь на 2-3 мм и работать станет гораздо проще. «

» Очень прочная, безусадочная и достаточно водостойкая шпаклевка получается из бустилата, смешанного с любым порошком — ме лом, гипсом, цементом!, опилками и т. д. «

» Если нужно ввернуть в торец древесно-стружечной плиты шуруп, высверлите отверстие чуть меньше диаметра шурупа, заполните отверстие клеем «Момент» (только не эпоксидным!), через сутки вверните шуруп. Плита не расслаивается. Однако под нагрузку полученное соединение можно ставить только через сутки. «

» Закреплять портреты, фотографии, картины в деревянные рамки со стеклом удобнее не гвоздиками, а с помощью канцелярских кно пок, согнутых под прямым углом. Кнопки мягко вдавливают отверт кой. По сравнению с гвоздями опасность расколоть тонкие рамки сводится до минимума. «

» Завернуть шуруп в твердые породы дерева не так-то просто. Если наколоть шилом отверстие для шурупа, а сам шуруп обильно на тереть мылом, то после такой операции работа пойдет как по маслу. «

В целях экономии времени кромку обоев можно обрезать острым
ножом, не разворачивая рулона. Для этого надо предварительно
выровнять торец рулона и простым карандашом обвести снаружи
границу Кромки. Работая ножом, рулон необходимо постепенно
поворачивать в направлении свертывания.

Для переноски в домашних условиях больших листов фанеры, стек
ла или тонкого железа удобно пользоваться проволочным держа
телем с тремя крючками внизу и ручкой вверху.

ЕСЛИ требуется распилить вдаль круглую палку, эту работу удоб
нее всего выполнить с помощью шаблона. Он изготавливается из
металлической трубки с пазом посередине. Диаметр выбирается
таким, чтобы шаблон свободно скользил по палке.

Работать ножовкой станет лучше я легче, если в средней ее части
увелн^н»тЪ на 1/3 высоту зубьев.

Если на переднюю часть станка лучковой пилы прикрепить груз
весом примерно килограмм, то работать станет легче. Груз нужно
делать съемным, чтобы пилой можно било выполнять и другие
работы.

» Покрытие, напоминающее восковое, можно получить, окрасив по верхность разведенным клеем ПВА. Чтобы получить нужный цвет, нужно развести клей водой, подкрашенной акварелью. «

» Сделать чехол на лезвие топора- проще простого. Берется кусок, резиновой трубки, разрезается вдоль и надевается на лезвие. От соскакивания ее предохраняет кольцо, вырезанное из старой авто мобильной камеры. «

» Обойтись без струбцин при склеивании деревянных рам поможет бельевой шнур. Следует надеть четыре короткие петли на углы рамы и двумя длинными стянуть рамы по диагонали. Углы регу лируются с помощью палок, которыми скручиваются средние петли. «

» Как заставить замолчать скрипящую половицу? Между половица ми нужно просверлить отверстие под углом 45° диаметром 6-8 мм, забить в него деревянный штифт, смазанный столярным клеем, сре зать стамеской выступающий конец и зашпаклевать поверхность пола. «

» Чтобы облегчить циклевку пола, покрытого лаком или краской, прогладьте его утюгом через влажную тряпку — и работать ста нет легче. «

» Небольшое загнивание на древесине можно ликвидировать так: пораженную древесину удаляют от здорового слоя, а затем пропи тывают 10-процентным раствором формалина. После высыхания участок зашпаклевывают и закрашивают. «

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

• лазерная указка;
• брус из дерева размером 25х25 см и около 0,5 м длиной;
• дрель или шуруповерт с функцией дрели;
• шнур;
• опора.

Приступаем к изготовлению лазерного уровня из указки:

1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

1. Емкость следует заправить водой до краев.
2. Закрепить указку на куске пенопласта.
3. Располагается емкость с водой на высоте, требующейся для разметки.
4. Пенопласт вместе с указкой следует поместить в воду.
5. После этого следует включить указку.
6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

• получение достаточно большой длины луча;
• быстрота изготовления;
• отсутствие необходимости финансовых затрат;
• увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

В ходе ремонта или строительства не обойтись без переноса меток по стенам строго в горизонтальной плоскости. Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Гибрид пузырькового уровня и лазерной указки

Идея заключается в усовершенствовании простого пузырькового уровня. Жестко закрепленная на корпусе уровня лазерная указка будет продолжением инструмента и позволит распространять метки на удаленные поверхности. Если же установить уровень на треногу и поворотную платформу, то получится весьма эффективный инструмент для переноса меток в одной плоскости.

Что потребуется:

1. Пузырьковый уровень (40-80 см).
2. Лазерная указка.
3. Отрезок резины, кусок жесткого поролона или пенопласта толщиной 4-5 мм, длиной 40 мм и шириной 15 мм.
4. Крепеж. Червячный хомут или нейлоновые стяжки 2,5х150 мм, 2-3 штуки.

Лучше модернизировать уровень с ручками в виде продолговатых отверстий посередине боковой грани. За них проще закрепить лазерную указку с помощью хомута или стяжек.

Выбор лазерной указки. Подойдет самая простая указка, главное, чтобы точка от указки не растекалась мутным пятном, а давала на достаточном удалении четкую круглую точку. Кнопка должна быть двухпозиционная, чтобы не нужно было все время держать ее нажатой.

Перед использованием лазерной указки может потребоваться ее фокусировка. Для этого открутите колпачок со стороны лазера. Под ним окажется корпус фокусирующей линзы. Если его аккуратно прокрутить на треть или четверть оборота пассатижами, то заметите, как меняется форма пятна от указки. Настройте так, чтобы точка была как можно меньше и правильней по форме на разных расстояниях.

Крепите указку на той грани, где находится основная вставка с пузырьком. Уложите вначале подложку из резины, плотного поролона или пластинки пенопласта. Поверх нее — лазерную указку, и затяните с помощью червячного хомута или нейлоновых стяжек.

1 — лазерная указка; 2 — резина; 3 — нейлоновые хомуты

Следует выставить луч строго параллельно грани уровня. Для этого положите инструмент на протяженную ровную поверхность, торец ровной половой доски или столешницу стола, приставленного к стене. Высота выходного отверстия указки должна равняться высоте точки над поверхностью опоры.

Если нет у уровня ручек и других подходящих отверстий, просверлите аккуратно сверлом 3 мм два отверстия под местом установки и закрепите два червячных хомутика с помощью оцинкованных шурупов 6х25 мм. Далее в них вложите прокладку и указку.

Если положить уровень на строго горизонтальной или вертикальной поверхности, то при повороте уровня вокруг оси получится перенести метки по стенам или потолку и полу.

Чтобы дополнительно усовершенствовать конструкцию, закрепите на треноге дощечку, пластиковую или металлическую пластину так, чтобы она могла проворачиваться на штативе.

Лазерный уровень на подвесе

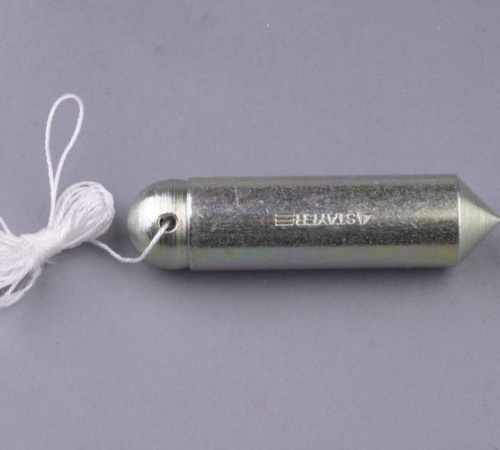

Если подвесить любой массивный предмет за одну точку крепления на веревке или нитке, то он будет вращаться свободно только вокруг одной оси, направленной строго вниз. Закрепленная строго перпендикулярно лазерная указка будет очерчивать требуемую горизонтальную плоскость на всех граничных поверхностях.

В качестве основы подойдет деревянный брусок. Вкрутите в торцы ближе к одной и той же грани по одному шурупу, оставив торчать примерно 1 см. Привяжите к шурупам толстую нитку, желательно сапожную нить, которая слабо растягивается. Подойдет также тонкая медная проволока. Нить или проволока должна провисать и, если взять ее за центр, от верхней точки до бруска должно быть примерно 10 см или больше. К центру нитки привяжите бечевку или еще один кусок нитки, который будет закрепляться, например, за крюк для люстры в центре потолка.

Теперь осталось закрепить с помощью клея или нейлоновых стяжек к верхней грани бруса лазерную указку так, чтобы луч от нее отходил строго перпендикулярно, что проверяется с помощью пузырькового уровня.

Теперь длиной нитки, на которой крепится вся конструкция, добейтесь, чтобы точка от указки показывала на первую метку на стене. Если закрутить брус в одну сторону и вместе с ним нить подвеса, то при обратном раскручивании указка будет отчерчивать по стенам линию строго в горизонтальной плоскости с разбегом примерно 1-2 мм, чего вполне достаточно.

Также такой построитель можно изготовить из «доработанного» лазерной указкой пузырькового уровня. Просто вкрутите в пластиковые заглушки по торцам инструмента по одному шурупу ближе к верхней грани. привяжите к ним веревку и, перемещая точку подвеса по веревке, добейтесь горизонтали уровня.

Полноценный уровень из остатков лазерного принтера и указки

Для тех, кто не ищет легких путей, потребуется:

• лазерный блок от неработающего принтера;
• лазерная указка;
• моторчик от любой детской игрушки или из сломанного CD-привода;
• резиновый пассик;
• кнопка и батарейка на 9 В (крона);
• шлицевая и крестовая отвертки;
• паяльник с припоем.

Снимите крышку лазерного блока. Под ней обнаружится шестигранник или квадрат, закрепленный на шаговом приводе, криволинейная линза и зеркало, а также родной лазер. Однако последний выдает невидимый цвет, так что пойдет под замену на лазерную указку. Луч от лазера, попадая на боковые грани шестиугольника под углом, отражается в линзу, а после через зеркало в выходную щель. Шестигранник постоянно вращается и точка от лазера очень быстро прорисовывает линию, мерцание которой даже не бросается в глаза.

Управлять драйвером привода для зеркального шестигранника очень сложно. Куда проще закрепить сторонний привод и соединить его вал с шестигранником с помощью пассика.

Замерьте расстояние от оси шестигранника, на котором можно установить моторчик так, чтобы пассик был слегка натянутым. Получится сектор, по окружности проходящий по корпусу. Выберите место, в котором моторчик не будет мешать лучу лазера и его легко можно закрепить с помощью клея. При необходимости просверлите отверстие и установите моторчик, соедините его вал с осью шестигранника.

Демонтируйте родной радиатор с лазером и платой его драйвера. Закрепите лазерную линейку так, чтобы она светила в том же направлению.

Остается запитать мотор. Подсоедините последовательно моторчик, кнопку и батарейку крону. По желанию подключается и лазерная указка к той же батарейке, причем параллельно моторчику.

По бокам от выходной щели на корпусе лазерного блока фиксируются два шурупа или шпильки из проволоки 2,5 мм или более. К ним привязывается нить, и далее лазерным уровнем можно пользоваться, как в предыдущем варианте.

На видео вариант самодельного нивелира с использованием зеркала

Для выставления линии в горизонтальной плоскости используется пузырьковый уровень. Вполне возможно, что придется настроить фокус указки, так что верхний декоративный колпачок лучше сразу снять и пассатижами подправить форму луча так, чтобы именно на выходе всей конструкции получить тонкую линию.

Лазерный уровень является очень важным инструментом для различных как строительных, так и ремонтных работ в помещении. Используя лазерный уровень можно с легкостью проецировать на рабочую поверхность точки пересечения горизонтальных и вертикальных направлений, создавая точный угол в 90 градусов. Также лазерный уровень облегчает выполнение таких работ по строительству как:

Видео инструкция по изготовлению лазерного уровня своими руками

Демонстрация работы:

Действительно, он очень удобен и необходим для проведения почти всех монтажных работ. Однако его стоимость достаточно весомая. Если вы задумали сделать ремонт или что-то построить, то для покупки строительного инструмента вам понадобиться потратить не меньше половины отведенного бюджета.

Для экономии можно сделать лазерный уровень своими руками быстро и без излишних затрат. Для этого вам понадобиться лишь некоторые приспособления и материал, а также пошаговое следование инструкции создания лазерного уровня в домашних условиях.

Основные материалы

По сути то, что вам понадобиться в большинстве случаев есть у каждого в доме. Если же вы не обнаружите у себя какого-то необходимого приспособления, то его придется купить. Однако он не будет стоить очень дорого. Для того чтобы сделать лазерный уровень вам нужно будет иметь в наличии:

• Детскую лазерную указку
• Кусок пористой резины (чем толще, тем лучше)
• Небольшой пузырьковый уровень
• Брусок из дерева (5х5 см)
• Ровную палку (для опоры)
• Планку по длине уровня
• Кусок фанеры или ровной доски (10х10 см)
• Хомут (для крепления указки)
• Шурупы.

Приготовив все необходимые материалы можно приступать к сооружению.

Если внимательно следовать инструкции, то, чтобы создать лазерный уровень своими руками понадобиться не более 15 минут.

Пошаговая инструкция по изготовлению лазерного уровня

1. Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
2. Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски. Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
3. На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
4. К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .

Еще одно видео руководство

Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.

Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.

Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.

По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.

Существует три варианта лазерных уровней:

Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Способы самостоятельного изготовления

Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.

Из лазерной указки

Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:

• брусок из дерева длиной 50 см и с размером сторон 25 мм;
• шнур строительный или его аналоги;
• палка для опоры готового уровня;
• дрель.

В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.

Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.

Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.

Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.

Пенопласт и ёмкость с водой

Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:

• указка лазерная;
• кусочек пенопласта;
• пластилин, изолента, пластырь для крепежа;
• небольшая ёмкость с водой, например, старая кастрюля.

К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.

Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.

Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.

Излучатель в виде креста

Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:

Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.

Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.

Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.

Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.

В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.

Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.

Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.

Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.

Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.

Среди основных достоинств уровней с лазером можно выделить:

• низкая стоимость;
• большая длина лучей;
• невысокие показатели погрешности;
• скорость при использовании;
• быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

• неудобство использования некоторых конструкций;
• приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Лазерный уровень – это незаменимая вещь для строителя, ведь в его работе то и дело необходимо делать разметку на стенах, полу, потолке для крепления разного рода элементов интерьера, так же лазерный уровень может понадобиться в начале нового строительства, например, для разметки территории под фундамент. Это достаточно дорогое оборудование, приобрести которое могут себе позволить только профессиональные строители. Всем остальным при необходимости проведения работ требующих применения уровня приходится обходиться старыми дедовскими методами. Чтобы хоть как-то облегчить работы требующие применения уровня, в данной статье мы рассмотрим один из множества вариантов того, как смастерить лазерный уровень своими руками, немного примитивный, но все же…

Лазерный уровень из указки

Если говорить о стоимости нашего приспособления, то единственным приобретением здесь будет лазерная указка, а все остальное можно изготовить из подручных средств и строительных отходов, которые есть у каждого.

Основная идея самодельного лазерного уровня для разметки территории заключается в том, что нам необходимо подвесить лазерную указку так, чтобы она свободно могла вращаться вокруг своей оси, а всю остальную работу сделает гравитация.

Итак, вот список того, что понадобится:

1. исправная лазерная указка;
2. брусок с сечением 2,5*2,5 и длиной примерно 60 см;
3. веревка;
4. дрель (лучше, конечно, сверлильный станок);
5. стойка, для того чтобы можно было подвесить готовый уровень над землей.

В бруске, который мы приготовили, с обоих концов необходимо просверлить два параллельных друг другу и перпендикулярных поверхности бруска отверстия (как это показано на рисунках ниже), одно для лазерного указателя, другое для веревки.

При сверлении отверстия для указки необходимо учесть один момент, отверстие необходимо сделать коническим, так чтобы с одного конца указка вставлялась очень плотно, а с другого имела небольшой люфт. Когда вы вставите указку немного сильнее в коническое отверстие, кнопка включения зажмется и указка будет постоянно включенной.

После того, как отверстие для лазерной указки готово, переходим к отверстию для веревки, на которой собственно и будет подвешен наш уровень. Делаем его с противоположной стороны бруска. Отверстие должно быть таким, чтобы веревка свободно в него проходила. Когда отверстие готово – привязываем к бруску один конец веревки и плотно затягиваем.

В зависимости от того, на какую опору вы будете подвешивать лазерный уровень, отмерив необходимую длину веревки, на свободном ее конце нужно будет сделать петлю. В своем примере в качестве опоры мы используем старую подставку под микрофон, которая валялась в гараже.

В качестве опоры можно использовать любой предмет, даже воткнутую под углом в землю лопату. Единственное условие, которое необходимо соблюсти, это то, что опора должна быть неподвижной и ни в коем случае не должна колебаться. Иначе, установить одинаковый уровень не получится до тех пор, пока опора не будет жестко закреплена.

Испытание самодельного лазерного уровня

Лазерным уровнем с подобной конструкцией удобно работать при слабом освещении или когда начинает смеркаться, чтобы точка лазера была отчетливо видна. Для того чтобы начать размечать территорию, наш уровень необходимо подвесить в центре размечаемой области. Поверните его в нужном направлении и отмерив необходимое расстояние по длинне луча установите колышек или прут, на котором можно будет сделать отметку. После этого можно поворачивать уровень в любом направлении, где вам необходимо сделать отметки, важно, что ели вы не будете менять положение опоры – все ваши отметки на одинаковом расстоянии от уровня будут находиться на одной высоте. После того, как вы сделаете все отметки, их можно связать веревкой, которая и будет, таким образом, выставлена по уровню.

Лазерный крест

Это еще один вариант самодельного лазерного уровня – с использованием лазерного креста. Он очень удобный, если, например, необходимо повесить картину или полочку, при работах с гипсокартонном и др.

Для того чтобы самостоятельно сделать уровень с лазерным крестом нам может понадобиться подставка от старой видеокамеры (тренога), на которой и будет установлена вся конструкция, поломанный CD-плеер и пара CD-дисков.

Лазерный крест необходимо закрепить на треноге, так, чтобы его можно было вращать вокруг. Для этого на треногу необходимо закрепить неподвижно привод CD-дисков, который мы извлечем из плеера. Механизм закрепления необходимо придумать такой, чтобы можно было регулировать положение этого привода в пространстве (выше или ниже). Далее берем один или два склеенных вместе CD-диска и устанавливаем их на привод. После этого можно закрепить на дисках с помощью, например, скотча или пластилина лазерный крест и наш уровень будет готов. Благодаря приводу от CD-плеера, установив правильно треногу один раз, мы сможем вращать лазерный крест в том направлении, в котором нам это будет необходимо. Это исключает необходимость каждый раз заново закреплять лазерный крест после поворота или перемещения треноги.

Для того чтобы сделать более-менее нормальный лазерный уровень, нужно немного повозиться. Способов, конечно, существует множество, это и закрепление лазерной указки на водяном уровне, и многие другие.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень — залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Разновидности строительных уровней

Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

• Водяной уровень.
• Пузырьковый уровень.
• Лазерный уровень.
• Трубный уровень.
• Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

• Легкость и удобство в эксплуатации.
• Большая длина шланга.
• Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

• Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
• Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
• Прибор предназначен для работы исключительно с горизонтальными поверхностями.
• Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул — 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул — спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

• Высокую точность.
• Удобство в использовании.
• Приемлемая цена.
• Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

• Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант — вмонтированные наглухо колбы.
• Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
• Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
• Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие — наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней — небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант — складные трубные уровни. Основная сфера использования — работа с профилем и трубами.

С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

• Магнитами.
• Перфорированной лентой.
• Шнуром.

Лазерный уровень

Лазерный уровень — небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

• Магниты.
• Штатив.
• Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей лазерных уровней:

• Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия. Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий. Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
• Позиционные. Два источника излучения позволяют образовывать видимые плоскости. Основное применение -работы по отделке помещений.
• Самовыравнивающиеся. Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

• Высокая дальность действия. Некоторые модели действуют на расстоянии в 100 м.
• Высочайшая точность.
• Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней — очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность уровня — уровень водяной. И сделать его своими руками очень легко:

• Возьмите два шприца без иголок объемом в 20 мл и тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
• Выньте из одного шприца поршень и соедините его с одним из концов шланга.
• Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

• При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и первый шприц.
• Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

• Отмерить и отметить на одной из стен нужную высоту.
• Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча. При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
• Прикладывать второй шприц к стенам и отмечать уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря. При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

• Низкая себестоимость прибора.
• Простота изготовления.
• Простота работы с прибором.

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня — произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки, наклеивании обоев и многих иных работах. Даже для ровной расстановки мебели лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно двумя способами.

Первый способ изготовления:

• Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка — все выполнено правильно.
• Возьмите деревянный брусок. Его длина около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
• Возьмите ровный кусок фанеры либо доски. Форма куска — квадрат. Размер стороны 10 см. Прикрепите к ровному концу колышка.
• Шурупом или гвоздем прикрепите к центру фанеры планку. Длина планки должна соответствовать длине пузырькового уровня. Планка должна иметь возможность вращаться по кругу.
• Присоедините к планке пузырьковый уровень.
• На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
• Прибор готов.

Способ использования подобного лазерного уровня следующий:

• Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке пузырек уровня находится в центре и не смещается при вращении планки.
• Включите лазерную указку. Пометьте место отражения луча на стене.
• Поворачивая планку, отмечайте другие точки падения луча на стены. Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

• Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро или обычная кастрюля.
• К куску пенопласта прикрепите лазерную указку. Используйте насадку без рисунка, в виде точки. Постарайтесь, чтобы указка лежала на пенопласте ровно. Прикрепить ее можно при помощи резинки или хомута.
• Поставьте емкость с водой на необходимую для разметки высоту.
• Опустите в воду пенопласт.
• Включите лазерную указку.
• Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

• Самый элементарный прибор для проверки вертикальности — это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
• Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина нитки зависит от высоты помещения.
• Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
• Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

• Возьмите самый обыкновенный деревянный равнобедренный треугольник.
• В вершине, противолежащей основанию, просверлите небольшое отверстие.
• Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет свинцовый грузик для рыбной ловли.
• Середину основания треугольника пометьте линией.
• Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

Сегодня я хочу рассказать вам о том, как можно сделать самому из подручных материалов строительный уровень…

С начала я предлагаю вам посмотреть видео нашей самоделки :

Бывает, что нужно какую-нибудь поверхность поставить идеально ровно, а обычного строительного уровня под рукой нет… В этой статье я как раз и хочу рассказать вам о том как можно самому в домашних условиях не прилагаю особых усилий сделать строительный уровень… Для «больших» строительных работ этот уровень конечно не подойдёт, но а для небольших домашних отделочных работ — вполне нужная вещь…

Итак, начнём…

Для нашего будущего строительно уровня нам понадобится:

— прозрачная стеклянная банка объёмом 0,5 литра;
— пенопласт (подойдёт пенопластовое дно от какой-либо упаковки);
— липкая лента;
— иголка с ниткой;
— фломастер…

Для начала их пенопласта вырезаем один небольшой кружочек так, как показано на фотографии…

Далее берём иголку с ниткой (длина должна быть чуть ниже высоты банки) и кусочек липкой ленты или толстого скотча и протыкаем иголкой скотч с липкой стороны, протягивая нитку через скотч…

Далее на половину иголки продеваем пенопластовый кружочек…Теперь вымеряем центр дна банки и с внутренней стороны на скотч «сажаем» нашу нитку (строго по центру банки)…

Теперь наливаем в банку воду до того уровня пока иголка не выпрямится и пенопластовый кружочек будет находиться слегка под водой…

Далее берём пластиковую плёнку, натягиваем её сверху на банку и закрепляем всё резинкой так, как это показано на фотографии…

Теперь наш уровень нужно «откалибровать»… Для этого ставим уровень на идеально ровную поверхность, ждём пока иголка перейдёт в спокойное состояние и не будет отклонятся и после этого на плёнке сверху с помощью фломастера ставим точку, которая будет находится точно напротив иголки…

Вот собственно и всё!!! Наш самодельный строительный уровень готов!!!
Удачи…

Лазерный уровень своими руками сделать несложно. Для его изготовления не потребуется приобретать дорогостоящие материалы, а сам процесс изготовления довольно быстр и прост. В конечном результате получится небольшой самодельный лазерный нивелир с малой погрешностью.

Промышленный лазерный уровень оснащен лучом, который помогает вымерить точную горизонталь.

Лазерный уровень промышленного образца оснащен специальным лучом, при помощи которого отбивается горизонталь. Что касается самодельного устройства, то достаточно будет приобрести лазерную линейку, которая полностью будет удовлетворять все требования. Итак, для конструирования необходимы такие детали:

• лазерная указка;
• пузырьковый строительный уровень;
• деревянный брусок, квадратного или круглого сечения (держак от лопаты);
• тренога;
• доска или фанера;
• шило;
• карандаш;
• пористая резина.

Практически все эти детали есть дома у каждого, но даже если что-то и придется докупать, то все равно, стоимость самодельного лазерного уровня значительно ниже промышленного образца.

Этапы процесса изготовления

Существует 2 варианта, как сделать лазерный уровень своими руками, и в обоих случаях главным составляющим элементом конструкции выступает лазерная указка.

В результате получится прибор, который будет отбивать одну точку на плоскости, а не проецировать на стену горизонтальную или вертикальную линию, как промышленные лазерные уровни.
Для такого проецирования лучей используются специальные линзы.

Вернуться к оглавлению

Самодельный лазерный уровень на треноге

Изначально необходимо преобразовать лазерную указку. Берется насадка без рисунка и заклеивается кусочком листа картона. Максимально точно в центре картона проделывают небольшое круглое отверстие. Его можно сделать при помощи иголки или шила. Если все правильно, то при направлении луча лазера на стену должна быть видна четкая точка.

Следующим этапом изготовления лазерного уровня идет крепление лазерной указки. Ее необходимо закрепить при помощи хомутов к пористой резине, которая, в свою очередь, крепится к пузырьковому строительному уровню. Резина будет служить амортизатором и регулятором угла наклона лазера.

В качестве штатива можно воспользоваться треногой (если есть) или сделать его из деревянного бруса.

Берут брус и на один его край при помощи болта крепят фанеру, чтобы получилась подставка. Она должна вращаться. Второй край бруса заостряют и забивают в землю. Использование треноги позволяет применять данный уровень в помещении.

Забиваем кол или устанавливаем треногу согласно линии горизонта пузырькового строительного уровня. Когда тренога будет находиться в полном нуле, можно включать лазер. Точка света луча на стене отмечается строительным карандашом, а затем немного поворачиваем подставку и делаем на стене еще одну отметку. Сделав несколько таких отметок и соединив их в одну линию, получим линию горизонта.

Удобство лазерного нивелира оценил каждый, кто им пользовался. Однако стоимость заводских экземпляров достаточно велика, даже если прибор куплен в китайском интернет магазине. При затратах не более 100 рублей (на покупку детской лазерной указки), и приспособлений, имеющихся в арсенале любого домашнего мастера, можно изготовить самодельный лазерный уровень.

Точность прибора будет достаточной для проведения домашних строительных работ.

Простейшие варианты самодельного лазерного уровня из подручных материалов

Нивелир из пузырькового уровня

Для изготовления понадобится строительный уровень и лазерная указка. К пузырьковому уровню крепится указка, на которую одевается зажим для фиксации кнопки. В качестве штатива для лазерного уровня можно использовать треногу от фотоаппарата. Уровень выставляется строго по горизонту, затем производится юстировка штатива.

При вращении строительного уровня, пузырек воздуха должен всегда оставаться в верхнем положении. После чего можно производить разметку горизонта от любой точки лазера на стене.

Подвесная штанга своими руками из лазерной указки

В качестве основы используется брусок, желательно из тяжелого дерева. На одном конце сверлится отверстие для лазерной указки, это будет нижняя часть прибора. Верхняя часть бруска подвешивается на любом приспособлении. Правильно отцентрованный нивелир, при вращении рисует горизонтальную плоскость на стенах.

Нивелир на поплавковой основе

Это самый простой вариант лазерного уровня, выполненный на скорую руку. В широкую емкость (миску или глубокую тарелку) наливается вода, практически до краев. Сверху кладется кусок пенопласта с закрепленной горизонтально лазерной указкой. При вращении пенопласта луч лазера всегда будет на одном уровне.

Такие указатели уровня подойдут для несложных работ. Например – при строительстве забора или рытье котлована для бассейна. Если вы затеяли ремонт в квартире, понадобится более точный инструмент.

Как сделать лазерный уровень на карданном подвесе

Не увеличивая бюджет конструкции, можно изготовить достаточно точный самовыравнивающий лазерный нивелир из той же самой детской указки.

Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень — залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Разновидности строительных уровней

Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

• Водяной уровень.
• Пузырьковый уровень.
• Лазерный уровень.
• Трубный уровень.
• Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

• Легкость и удобство в эксплуатации.
• Большая длина шланга.
• Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

• Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
• Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
• Прибор предназначен для работы исключительно с горизонтальными поверхностями.
• Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул — 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул — спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

• Высокую точность.
• Удобство в использовании.
• Приемлемая цена.
• Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

• Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант — вмонтированные наглухо колбы.
• Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
• Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
• Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие — наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней — небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант — складные трубные уровни. Основная сфера использования — работа с профилем и трубами.

С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

• Магнитами.
• Перфорированной лентой.
• Шнуром.

Лазерный уровень

Лазерный уровень — небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

• Магниты.
• Штатив.
• Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей лазерных уровней:

• Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия. Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий. Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
• Позиционные. Два источника излучения позволяют образовывать видимые плоскости. Основное применение -работы по отделке помещений.
• Самовыравнивающиеся. Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

• Высокая дальность действия. Некоторые модели действуют на расстоянии в 100 м.
• Высочайшая точность.
• Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней — очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность уровня — уровень водяной. И сделать его своими руками очень легко:

• Возьмите два шприца без иголок объемом в 20 мл и тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
• Выньте из одного шприца поршень и соедините его с одним из концов шланга.
• Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

• При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и первый шприц.
• Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

• Отмерить и отметить на одной из стен нужную высоту.
• Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча. При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
• Прикладывать второй шприц к стенам и отмечать уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря. При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

• Низкая себестоимость прибора.
• Простота изготовления.
• Простота работы с прибором.

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня — произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки, наклеивании обоев и многих иных работах. Даже для ровной расстановки мебели лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно двумя способами.

Первый способ изготовления:

• Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка — все выполнено правильно.
• Возьмите деревянный брусок. Его длина около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
• Возьмите ровный кусок фанеры либо доски. Форма куска — квадрат. Размер стороны 10 см. Прикрепите к ровному концу колышка.
• Шурупом или гвоздем прикрепите к центру фанеры планку. Длина планки должна соответствовать длине пузырькового уровня. Планка должна иметь возможность вращаться по кругу.
• Присоедините к планке пузырьковый уровень.
• На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
• Прибор готов.

Способ использования подобного лазерного уровня следующий:

• Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке пузырек уровня находится в центре и не смещается при вращении планки.
• Включите лазерную указку. Пометьте место отражения луча на стене.
• Поворачивая планку, отмечайте другие точки падения луча на стены. Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

• Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро или обычная кастрюля.
• К куску пенопласта прикрепите лазерную указку. Используйте насадку без рисунка, в виде точки. Постарайтесь, чтобы указка лежала на пенопласте ровно. Прикрепить ее можно при помощи резинки или хомута.
• Поставьте емкость с водой на необходимую для разметки высоту.
• Опустите в воду пенопласт.
• Включите лазерную указку.
• Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

• Самый элементарный прибор для проверки вертикальности — это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
• Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина нитки зависит от высоты помещения.
• Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
• Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

• Возьмите самый обыкновенный деревянный равнобедренный треугольник.
• В вершине, противолежащей основанию, просверлите небольшое отверстие.
• Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет свинцовый грузик для рыбной ловли.
• Середину основания треугольника пометьте линией.
• Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости.
Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

• призменные;
• ротационные;
• точечные.

Призменные приборы создают линейную лучевую проекцию.
При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам.
Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза.
Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

• разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
• разметка и определение направления;
• поверхностное выравнивание пола, стен и потолка;
• обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
• проведение коммуникационных магистралей;
• установка переборок и подвесных аксессуаров;
• монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке.
Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

• клей;
• пилки по металлу;
• лобзик;
• кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

   Лазерная указка излучает точку

2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

   Если пропустить луч указки через рефлёный пластик, получится линия

3. Приклеиваем пластиковый круг на наконечник указки.

   Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками.
Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
2. Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
3. Прибор поворачивается на противоположную стену, ставится отметка.
4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

• при поломках диода;
• при залипании или отказе кнопок и переключателей;
• при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора.
При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

В ходе ремонта или строительства не обойтись без переноса меток по стенам строго в горизонтальной плоскости. Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Гибрид пузырькового уровня и лазерной указки

Идея заключается в усовершенствовании простого пузырькового уровня. Жестко закрепленная на корпусе уровня лазерная указка будет продолжением инструмента и позволит распространять метки на удаленные поверхности. Если же установить уровень на треногу и поворотную платформу, то получится весьма эффективный инструмент для переноса меток в одной плоскости.

Что потребуется:

1. Пузырьковый уровень (40-80 см).
2. Лазерная указка.
3. Отрезок резины, кусок жесткого поролона или пенопласта толщиной 4-5 мм, длиной 40 мм и шириной 15 мм.
4. Крепеж. Червячный хомут или нейлоновые стяжки 2,5х150 мм, 2-3 штуки.

Лучше модернизировать уровень с ручками в виде продолговатых отверстий посередине боковой грани. За них проще закрепить лазерную указку с помощью хомута или стяжек.

Выбор лазерной указки. Подойдет самая простая указка, главное, чтобы точка от указки не растекалась мутным пятном, а давала на достаточном удалении четкую круглую точку. Кнопка должна быть двухпозиционная, чтобы не нужно было все время держать ее нажатой.

Перед использованием лазерной указки может потребоваться ее фокусировка. Для этого открутите колпачок со стороны лазера. Под ним окажется корпус фокусирующей линзы. Если его аккуратно прокрутить на треть или четверть оборота пассатижами, то заметите, как меняется форма пятна от указки. Настройте так, чтобы точка была как можно меньше и правильней по форме на разных расстояниях.

Крепите указку на той грани, где находится основная вставка с пузырьком. Уложите вначале подложку из резины, плотного поролона или пластинки пенопласта. Поверх нее — лазерную указку, и затяните с помощью червячного хомута или нейлоновых стяжек.

1 — лазерная указка; 2 — резина; 3 — нейлоновые хомуты

Следует выставить луч строго параллельно грани уровня. Для этого положите инструмент на протяженную ровную поверхность, торец ровной половой доски или столешницу стола, приставленного к стене. Высота выходного отверстия указки должна равняться высоте точки над поверхностью опоры.

Если нет у уровня ручек и других подходящих отверстий, просверлите аккуратно сверлом 3 мм два отверстия под местом установки и закрепите два червячных хомутика с помощью оцинкованных шурупов 6х25 мм. Далее в них вложите прокладку и указку.

Если положить уровень на строго горизонтальной или вертикальной поверхности, то при повороте уровня вокруг оси получится перенести метки по стенам или потолку и полу.

Чтобы дополнительно усовершенствовать конструкцию, закрепите на треноге дощечку, пластиковую или металлическую пластину так, чтобы она могла проворачиваться на штативе.

Лазерный уровень на подвесе

Если подвесить любой массивный предмет за одну точку крепления на веревке или нитке, то он будет вращаться свободно только вокруг одной оси, направленной строго вниз. Закрепленная строго перпендикулярно лазерная указка будет очерчивать требуемую горизонтальную плоскость на всех граничных поверхностях.

В качестве основы подойдет деревянный брусок. Вкрутите в торцы ближе к одной и той же грани по одному шурупу, оставив торчать примерно 1 см. Привяжите к шурупам толстую нитку, желательно сапожную нить, которая слабо растягивается. Подойдет также тонкая медная проволока. Нить или проволока должна провисать и, если взять ее за центр, от верхней точки до бруска должно быть примерно 10 см или больше. К центру нитки привяжите бечевку или еще один кусок нитки, который будет закрепляться, например, за крюк для люстры в центре потолка.

Теперь осталось закрепить с помощью клея или нейлоновых стяжек к верхней грани бруса лазерную указку так, чтобы луч от нее отходил строго перпендикулярно, что проверяется с помощью пузырькового уровня.

Теперь длиной нитки, на которой крепится вся конструкция, добейтесь, чтобы точка от указки показывала на первую метку на стене. Если закрутить брус в одну сторону и вместе с ним нить подвеса, то при обратном раскручивании указка будет отчерчивать по стенам линию строго в горизонтальной плоскости с разбегом примерно 1-2 мм, чего вполне достаточно.

Также такой построитель можно изготовить из «доработанного» лазерной указкой пузырькового уровня. Просто вкрутите в пластиковые заглушки по торцам инструмента по одному шурупу ближе к верхней грани. привяжите к ним веревку и, перемещая точку подвеса по веревке, добейтесь горизонтали уровня.

Полноценный уровень из остатков лазерного принтера и указки

Для тех, кто не ищет легких путей, потребуется:

• лазерный блок от неработающего принтера;
• лазерная указка;
• моторчик от любой детской игрушки или из сломанного CD-привода;
• резиновый пассик;
• кнопка и батарейка на 9 В (крона);
• шлицевая и крестовая отвертки;
• паяльник с припоем.

Снимите крышку лазерного блока. Под ней обнаружится шестигранник или квадрат, закрепленный на шаговом приводе, криволинейная линза и зеркало, а также родной лазер. Однако последний выдает невидимый цвет, так что пойдет под замену на лазерную указку. Луч от лазера, попадая на боковые грани шестиугольника под углом, отражается в линзу, а после через зеркало в выходную щель. Шестигранник постоянно вращается и точка от лазера очень быстро прорисовывает линию, мерцание которой даже не бросается в глаза.

Управлять драйвером привода для зеркального шестигранника очень сложно. Куда проще закрепить сторонний привод и соединить его вал с шестигранником с помощью пассика.

Замерьте расстояние от оси шестигранника, на котором можно установить моторчик так, чтобы пассик был слегка натянутым. Получится сектор, по окружности проходящий по корпусу. Выберите место, в котором моторчик не будет мешать лучу лазера и его легко можно закрепить с помощью клея. При необходимости просверлите отверстие и установите моторчик, соедините его вал с осью шестигранника.

Демонтируйте родной радиатор с лазером и платой его драйвера. Закрепите лазерную линейку так, чтобы она светила в том же направлению.

Остается запитать мотор. Подсоедините последовательно моторчик, кнопку и батарейку крону. По желанию подключается и лазерная указка к той же батарейке, причем параллельно моторчику.

По бокам от выходной щели на корпусе лазерного блока фиксируются два шурупа или шпильки из проволоки 2,5 мм или более. К ним привязывается нить, и далее лазерным уровнем можно пользоваться, как в предыдущем варианте.

На видео вариант самодельного нивелира с использованием зеркала

Для выставления линии в горизонтальной плоскости используется пузырьковый уровень. Вполне возможно, что придется настроить фокус указки, так что верхний декоративный колпачок лучше сразу снять и пассатижами подправить форму луча так, чтобы именно на выходе всей конструкции получить тонкую линию.

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

• лазерная указка;
• брус из дерева размером 25х25 см и около 0,5 м длиной;
• дрель или шуруповерт с функцией дрели;
• шнур;
• опора.

Приступаем к изготовлению лазерного уровня из указки:

1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

1. Емкость следует заправить водой до краев.
2. Закрепить указку на куске пенопласта.
3. Располагается емкость с водой на высоте, требующейся для разметки.
4. Пенопласт вместе с указкой следует поместить в воду.
5. После этого следует включить указку.
6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

• получение достаточно большой длины луча;
• быстрота изготовления;
• отсутствие необходимости финансовых затрат;
• увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.
