Как сделать фазоинвертор для колонки своими руками

Главная » ПО » Как сделать колонки для компьютера своими руками

Самодельные колонки для телефона, плеера, компьютера

Самодельный усилитель и колонки для компьютера, плеера или мобильного телефона из доступных деталей. УНЧ, часть 1.

Анализируя посещаемость ресурса, обнаружил, что многие люди заходят по поисковым фразам типа: «усилитель для компьютера своими руками», «колонки для компьютера», «самодельный усилитель для плеера» и т.д.

Мне это показалось очень странным. Неужели во всём русском Интернете мало информации на эту тему? Оказалось, действительно, нормальных описаний по изготовлению небольшой аудиосистемы для компьютера, плеера или мобильного телефона не найти, даже если очень долго искать. Там всё больше описываются колонки объёмом с небольшой холодильник и усилители мощностью с небольшой электрокамин.

Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ.

Техническое задание и сборочный чертёж для самодельного усилителя. УНЧ, часть 2.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Блок электронной регулировки громкости, стереобазы и тембра. УНЧ, часть 4.

Блок оконечных усилителей низкой частоты. УНЧ, часть 5.

Простые технологии обработки пластмассы и металла. УНЧ, часть 6.

Финальная сборка, наладка и испытание. УНЧ, часть 7.

Сначала подумал, что неплохо бы было написать руководство по изготовлению усилителя. Но, мне показалось, что постройка усилителя на современной элементной базе, это немного проще, чем изготовление акустических систем. Поэтому, я решил разбить статью на две части и сначала изготовить простую акустическую стереосистему из самых доступных деталей.

Далее речь пойдёт о простых колонках и усилителе, которые, тем не менее, могли бы дать фору тому убожеству, которое выдают в комплекте с настольным компьютером.

Знаете, есть такие пластмассовые активные Акустические Системы (далее «АС»), в одну из которых уже встроен усилитель на микросхеме в корпусе DIP8. Мне тоже достался такой комплект с моим первым компьютером. Использовать эти колонки, предварительно не убрав в эквалайзере аудиокарты низкие и средние частоты, просто невозможно. А хотелось бы, напротив, иметь возможность поднять высокие и низкие частоты при прослушивании музыки или просмотре фильмов.

Но вернёмся к нашим самоделкам.

Самодельные колонки я изготавливал только два раза и оба раза в юности. Уже тогда мне остро не хватало низких частот, и первая моя колонка была, как теперь бы её назвали, сабвуфером.

Для реализации проекта я изготовил только переднюю панель, а в качестве корпуса использовал нижнее отделение тумбочки от телевизора объёмом литров пятьдесят. Два динамика 4ГД-28 были установлены по диагонали и задрапированы радиотканью. В качестве фильтра НЧ я применил катушку от ниток №10 с намотанным на неё проводом неизвестного сечения. В задней стенке тумбочки наделал отверстий. В начале семидесятых эта конструкция произвела впечатления на моих друзей.

Сейчас тоже можно использовать это опыт, если к уже имеющимся пластмассовым колонкам добавить нечто подобное. Поверьте, такая незамысловатая конструкция легко «сделает» любой сабвуфер от бюджетного домашнего кинотеатра и прочих китайских поделок.

Но на этот раз я решил изготовить традиционную пару АС, так как свободного места в мебели уже не осталось.

Идея применить в качестве корпуса для колонки канализационные трубы пришла случайно, когда я увидел в Интернете статью, автор которой, видимо черпая вдохновение в Home Depot, использовал аналогичные трубы для изготовления пропеллера ветрогенератора.

Так как я никогда не слышал как работает круглая АС, то прежде чем покупать канализационные трубы, склеил трубу нужного диаметра из картона. В качестве шаблона использовал трехлитровые стеклянные банки для консервирования.

Первое же включение макета АС дало положительный результат, и я смело отравился в магазин.

Итак, представляю концепт-громкоговоритель в стиле – «А Вы ноктюрн сыграть смогли бы на флейте водосточных труб?»

Построить такой громкоговоритель не просто, а очень просто. На всю сборку нужно затратить, от силы, один час.

В качестве корпуса этих громкоговорителей используются пластмассовые 45-ти градусные угольники от наружной канализации диаметром 160мм, которые обошлись мне примерно в 7,5$. Купить такие трубы можно в большом строительном магазине. Именно в большом магазине, так как в мелких магазинах продают трубы только до диаметра 110мм, которые предназначены для прокладки внутренней канализации.

При продаже, к каждому угольнику выдают по резиновому уплотнителю. Уплотнитель имеет паз, внутрь которого вставлено пластмассовое кольцо (на рисунке оно красного цвета).

Вот такая надпись выдавлена на поверхности купленных мною угольников.

В АС применены динамики, которые можно позаимствовать у старых советских телевизоров.

В цветных ламповых и тиристорных (УПИМЦТ) телевизорах был установлен комплект из двух динамиков, широкополосного – 3ГД-38 (3ГД-45, 5ГДШ-4) и высокочастотного (пищалки) – 2ГД-36К. В интегральных телевизорах, с размером экрана 61см, был установлен только один динамик – 3ГД-38 (3ГД-45, 5ГДШ-4).

Динамики 3ГД-38 (3ГД-45, 5ГДШ-4) в разные годы выпускались под разными названиями, но не претерпели сколь-нибудь серьёзных конструктивных изменений. Это широкополосные динамики диаметром 160мм рассчитанные на номинальную подводимую синусоидальную мощность 3 Ватта. Не рекомендуется подавать на этот динамик даже кратковременно мощность более 10 Ватт.

Сопротивление 3ГД-38 (3ГД-45, 5ГДШ-4) – 4Ом, а 2ГД-36К – 8Ом.

Крепёж.

Гайка М2,5
Гровер М2,5
Шайба М2,5
Винт М2,5х10
Скоба Ø8мм
Шайба М4 (Ø12мм)
Трубка (кембрик) Ø6мм.

Сборка громкоговорителя.

При установке динамической головки в трубу, будьте внимательны, во избежание повреждения диффузора. Не подносите к центру диффузора металлические предметы, так как они могут быть притянуты магнитной системой динамика.

Во внутренний паз трубы вставляем резиновый уплотнитель.

В паз резинового уплотнителя вставляем пластмассовое кольцо.

Фиксируем положение уплотнителя отрезком провода подходящего диаметра.

Сначала просто наживляем крепёж и закрепляем конец кабеля в скобе. Затем припаиваем к громкоговорителю кабель. Если вы уже припаяли к кабелю специализированный разъём для подключения к усилителю, то сразу сфазируйте динамик. «Плюс» на динамике может быть отмечен, как знаком «+» (плюс), так и маркировочной точкой или даже пупырышком, выдавленном на корпусе. Подробнее о фазировке громкоговорителей можно прочитать здесь.

Кабель обязательно закрепляем на корпусе динамика при помощи стальной скобы или другим надёжным способом. Если этого не сделать, то первый же рывок кабеля выведет динамик из строя.

Теперь, когда кабель припаян, можно вставить динамик в паз резинового уплотнителя. Когда динамик займёт своё место в пазу уплотнителя, нужно затянуть крепёжные винты.

На картинке изображено положение одной из четырёх шайб, обеспечивающих центровку динамика в уплотнительном кольце, до и после затяжки крепёжного винта.

При эксплуатации громкоговорителей, желательно обеспечить зазор между задним вылетом трубы и окружающими предметами, так как мы собрали акустическую систему открытого типа.

Настольный вариант.

Напольный вариант.

В качестве ножек можно применить всё, что угодно, например, велосипедные спицы согнутые буквой «П».

Я тоже изготовил ножки из отрезков велосипедной спицы и крепёжных шайб от резисторов типа ПЭВ. Велосипедные спицы хороши тем, что уже имеют гальваническое покрытие.

Колонки, при желании, можно подвесить на стену за тросик, если ваша комната оформлена в стиле техно.

Как я уже упоминал выше, кроме широкополосных динамиков 3ГД-38 (3ГД-45, 5ГДШ-4), в советских телевизорах были установлены и динамики 2ГД-36К. Располагая парой таких динамиков, я решил усовершенствовать конструкцию, собрав двухполосную АС с коаксиальным расположением динамиков.

Высокочастотный и низкочастотный динамики развязаны при помощи фильтра. Это позволило немного выровнять Амплитудно-частотную характеристику (АЧХ) и улучшить воспроизведение высоких частот на краю диапазона.

В данной АС сигнал к высокочастотному динамику подаётся через токоведущие штанги, которыми он крепится к низкочастотному динамику. Штанги изготовлены из медной проволоки ПЭВ-2 диаметром 1,5мм. Длина каждой заготовки 65мм. В месте соединения с токоведущими лепестками, штанга зачищена от лака и залужена.

Для того чтобы не произошло замыкание сигнала на корпус динамиков, используются изолирующие втулки и шайбы.

Узел крепления штанги к ВЧ головке.

Узел крепления штанги и кронштейна к НЧ головке.

На картинке изображён крепёж и детали, используемые при сборке АС.

Катушка фильтра намотана медным изолированным проводом ПЭЛ-2 диаметром 1мм. на бобышке от самоклеящейся ленты (скотча) и имеет 95 витков, намотанных в четыре слоя. Слои при намотке крепились клеем БФ-4.

Конденсатор и катушка крепятся к кронштейну, который, в свою очередь, крепится к динамикам.

Кронштейн изготовлен из стальной полоски шириной 8мм, сечением 1мм по этому чертежу. Пунктирной линией обозначены места гибки.

Вот так выглядит узел динамиков в сборе. Центровка низкочастотного динамика в пазу резинового уплотнителя осуществляется двумя изолирующими и двумя стальным втулками диаметром 8мм.

В качестве стопорных элементов при сборке АС были применены пружинные шайбы (гровер). Вместо них можно использовать любую нитро краску или клей БФ.

Так как я не располагаю измерительной комнатой, то пришлось снять (АЧХ), как с самодельных АС, так и с промышленной колонки “S-30”, чтобы можно было иметь хоть какую-то точку отсчёта.

Это АЧХ «Белого шума» снятая с «S-30».

То же самое для самоделки с одним широкополосным динамиком.

АЧХ самодельной двухполосной АС.

На слух, однополосная АС звучат намного звонче, чем «S-30», а двухполосная чуть лучше по высоким частотам. Конечно же, обе уступают «S-30» по низким частотам. Собственно, это подтверждается и графиками.

Чтобы убрать горб АЧХ в районе 400Гц, который неприятно воспринимается на слух, пришлось воспользоваться эквалайзером аудиокарты.

Вот, что получилось после коррекции двухполосной АС.

К недостаткам «сантехнических» АС можно отнести сравнительно небольшую максимально допустимую мощность, при сравнительно больших габаритах. Но, это можно отнести к издержкам бюджетного решения.

Что же касается сравнения качества звучания с китайскими пластмассовыми колонками, то последние уже пошли искать себе другого слушателя.

Если кто-нибудь захочет повторить эту конструкцию, то будьте осторожны при подключении АС к УНЧ большой мощности. Повредить динамик, рассчитанный на применение в открытых АС, очень просто, особенно на низких частотах.

При испытаниях я использовал 30-ти ваттный усилитель и по-неосторожности у одной из головок, 1978 года выпуска, разрушил катушку (видимо отклеилась часть витков).

Post Scriptum.

Сегодня супруга внесла изменение в конструкцию АС, добавив пылесборники, представляющие собой тот отсек колготок, который одевается на одну из самых крупных и привлекательных частей женского тела.

Для изготовления пылесборника, достаточно закрепить толстой нитью указанный отсек, а остальное отрезать. Целевая часть колготок более плотная и имеет резинку, как раз подходящую к размеру трубы.

В одном из моих ноутбуков не оказалось штатного эквалайзера, и я давно собирался подравнять АЧХ этих колонок, путём замены пищалок. Когда снял со стены эти иерихонские трубы, то обнаружил внутри слишком много пыли.

Так что, вместе с заменой ВЧ динамиков, добавил и пылесборники, закрывающие колонки целиком.

Как правильно подключить и сфазировать колонки.

Измерение выходной мощности усилителя низкой частоты.

Как припаять штекер к экранированному аудио кабелю.

Бюджетные колонки и усилитель для компьютера.

Простые технологии обработки пластмассы и металла. УНЧ, часть 6.

28 Май, 2010 (14:40) в Аудиотехника, Сделай сам

oldoctober.com

Колонки самодельные: схема, чертежи

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят для акустической системы многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, что есть модели с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы акустической системы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных акустических систем. В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

fb.ru

Самодельные акустические колонки для компьютера своими руками

Samodelkin 5-11-2015, 15:45 13 137 Электроника / Звук и акустика

Facebook

ВКонтакте

Twitter

Google+

ОК

Чтобы слушать музыку хорошего качества, необязательно покупать в фирменном магазине дорогие «навороченные» колонки. Вполне реально получить от компьютера качественный звук с помощью акустики собственного производства. При этом в процессе изготовления колонок какие-либо эксперименты даже не придется проводить. Достаточно использовать отработанные, проверенные не единожды, технологии создания домашней акустики. Что может получиться после непродолжительных изысканий, изображено на фотографии.А в какой последовательности нужно проводить работы и как все делать – мы сейчас рассмотрим.Выбираем динамикиХороший усилитель будет ценен тогда, когда к нему подключены качественные динамики. Можно иметь самый дорогой компьютер, «фирменные» провода, усилитель Hi-Fi, но без нужного динамика, все это — груда металлолома. Выбрать динамическую головку можно либо отечественного производства, либо импортного. Из «наших», неплохим вариантом считается S90. Но начинать делать акустику наподобие такой – дело неблагодарное. Во-первых, три динамика. Во-вторых, это изготовление дополнительного фильтра для согласования всех динамиков.В качестве альтернативного импортного «заменителя» с хорошими характеристиками можно рассматривать широкополосный Visaton B200. При чувствительности в 10 раз большей, чем у S90, такой «монстр» заменяет сразу три динамика и обеспечивает равномерность воспроизведения звука на частотах от 40 до 18000 Гц с фильтром, и от 57 до 18000 Гц без фильтра.Но качество требует определенных условий. Такое условие у нас — ящик в 150 литров.Выбор звуковой платы для компаЕсли компьютер имеет рабочую встроенную звуковую плату, то ее выбор, вернее замена на другую – дело вкуса и личных предпочтений. При конструировании колонок пробовали использовать звуковые платы, думали, будет лучше, двух видов: сначала эконом вариант Creative X-Fi Extreme Audio, а затем более дорогую ESI [email protected] И в первом случае и во втором особой разницы в звуке не было. Даже тестирование обеих плат программой RMAA не определило лучшую. Что интегрированная звуковуха, что дополнительные — все работали приблизительно одинаково.

Монтаж усилителя

Оптимальным вариантом для сборки высококлассного усилителя вполне может стать микросхема с защитой от перегрева LM3886. По характеристикам она даже лучше, чем стандарт Hi-Fi.По сборке, первый отладочный вариант усилителя лучше собирать не на печатной, а на монтажной плате. Всегда можно доработать, модифицировать, усовершенствовать «родное детище». На печатную плату лучше переносить уже завершенную конструкцию.Вот «печатка» для данной схемы.Сборка ящикаИногда для корпуса колонки используют МДФ. Материал современный, но для акустики бесполезный, к тому же дорогой. Это даже доказала RMAA. А вот ДСП толщиной 16мм в самый раз. Качество то же, но проще в работе и дешевле. Бывает, что сделать стенки будущей колонки ровными самому не всегда получается, нет нужных инструментов. Не проблема. При необходимости, распилить материал можно на точке продажи.По размерам свои тонкости. В высокой колонке, в отличие от низкой, динамики располагаются на уровне головы, что для восприятия музыки намного удобней.Соединять отдельные детали можно как саморезами, так и с помощью клея. Как вариант — «жидкие гвозди».Для повышения эстетики собранной колонки, закрывать динамики металлической решеткой или тканью не обязательно. Естественное лучше искусственного. К тому же, при неудачном выборе ткани, звук будет приглушен. Окончательно собранный ящик, в данном случае, будет выглядеть так.На завершающем этапе корпус красим или оклеиваем декоративной пленкой. Но перед этим нужно все стыки и щели зашпаклевать. Затем набиваем внутренность колонки синтепоном или фирменным демпфирующим материалом. Первое — дешевле, второе – дороже. Выбираем первое. Для качества звука, по «заключению» RMMA-а, особой разницы нет. В качестве разъема подключения выбираем «Джек 6,25 мм». Он не требует переходников.Радиатор берем от процессора.

На все работы потребуются:

а) ДСП плюс распил – 1000 руб;б) динамик (2 шт.) – 15000 руб;в) радиатор (2 шт.) – 400 руб;г) синтепон – 400 руб;д) пленка – 300 руб;ж) клей – 200 руб;з) провод силовой – 200 руб;и) трансформатор (2 шт.) – 1600 руб;к) герметик – 100 руб;л) пленка серебристая – 500 руб;м) шпатлевка – 100 руб;н) дополнительные детали – 1000 руб.

Все удовольствие обойдется в 20000 рублей плюс две недели работы. Источник

Facebook

ВКонтакте

Twitter

Google+

ОК

Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

USamodelkina.ru

Самодельные акустические колонки для компьютера своими руками (фото, пошагово)

Я захотел собрать себе последние в жизни колонки. Собрать и успокоиться. И я поставил перед собой главную цель — не накосячить, не экспериментировать, поэтому я использовал только надежные, проверенные решения, не стараясь перепрыгнуть через голову.То что получилось перед вами на фото:

Динамики

Больше всего влияют на звук не провода, и не усилитель как считают аудиофилы. Это конечно динамики. И я начал сборку колонок с поиска «самых лучших» динамиков. ИМХО. Я долго выбирал, слушал и остановился на широкополосных динамиках Visaton B200.Этот единственный динамик отыгрывает весь диапазон от 57 до 18000 Гц. (От 40 Гц с фильтром). То есть он работает за троих. И это хорошо, потому что мне не надо будет думать о кроссовере и согласовании динамиков. Меньше возможностей накосячить. Этот динамик обладает в ~10 раз большей чувствительностью, чем советские колонки S90. То есть, ему достаточно 3 Вт мощности, что бы орать как советской колонке S90 при 30 Ваттах. По поводу звучания я вас грузить не буду, ибо это все субъективно, но я ссал кипятком.Не бывает везде всё хорошо. Выигрывая в одном, мы проигрываем в другом. Пара таких динамиков требует 150 литровый ящик для полноценной работы. Это объем ванны.

Звуковуха

Начитавшись разных форумов о вреде интегрированных звуковых плат, я купил новую звуковую плату. Это была Creative X-Fi Extreme Audio, на большее было жалко денег. Пришел домой, включил её, удивился и расстроился. Звук похрипывал и в общем был хуже чем от встроенной звуковухи. Через день я разобрался, что все функции «улучшения» звука, которые есть в настройках звуковой платы, только ломают звук. Отключать сразу. Тестирование программой RMAA так же не показало существенного превосходства этой звуковой платы над встроенной.

Вы бы знали сколько у меня было восторга, когда я познакомился с программой RMAA. Я начал измерять этой программой всё что можно и нельзя измерять. Например, искажения вносимые в звук китайским силовым трансформатором. Или искажения вносимые в звук электробритвой.И очередной раз, проверяя какую то ерунду, я сжег звуковую плату. Потом я купил дорогую звуковую плату ESI [email protected], но заметного эффекта от неё так же не было.

Вывод: Встроенные звуковухи бывают хорошими.

Электроника

В качестве усилителя я выбрал микросхему LM3886. Это самый беспроблемный способ получить Hi-Fi качество на коленке. Микросхему и сам усилитель я проверял программой RMAA. Эта микросхема на порядок лучше, чем требует стандарт Hi-Fi. Её искажения в 100 раз меньше, чем может услышать моё ухо.Некоторые будут возмущаться, что хороших усилителей дешевле 10.000$ не существует! Но вы говорите об устройстве с сотней функций и блоков. Я же говорю о единственном блоке, который просто увеличивает силу тока в 100 раз.Некоторые фанаты на основе этой микросхемы создают усилители с 0.0002% искажений.Первую версию усилителя я собрал на монтажной плате. Это позволило постоянно улучшать усилитель (заменяя детали, изменяя схему, разводку и измеряя все в RMAA). Потом я изготовил обычную печатную плату (ЛУТ), но качество усилителя от этого не изменилось, проверено RMAA.Вывод: Монтажные платы — это неплохо.В качестве радиатора я использовал кулер от процессора (без вентилятора). Усилитель будет работать на мощности не более 5 Вт. На большей мощности динамик начинает хрипеть, а ушам становится больно. Но даже если бы усилитель перегрелся, то не сломался бы. Встроенная в усилитель схема защиты от перегрева просто бы выключила его. Но такого ни разу не произошло.

Cхема, печатная плата. Извиняюсь, лучшего качества не сохранилось.

Сборка

В качестве материала корпуса я выбрал ДСП 16 мм. МДФ стоил в 4 раза дороже, а толку нет. Можно было взять более толстый ДСП, но тогда бы колонка стала неподъемной. Продавец ДСП распилил этот лист на части нужного размера. И это отлично, потому что у меня проблемы с кривизной рук, ну не получается выпилить ровный ящик.

Колонку я решил сделать вытянутой, что бы разместить динамики на уровне ушей. Для повышения жесткости корпуса, в колонке установлены распорки. Детали склеены клеем «Жидкие гвозди» и стянуты саморезами.Динамик я не стал закрывать решеткой или тканью. Решетка смотрится как то по китайски. А ткань портит звук.

Получился вот такой ящик. Мое правило — не накосячить! Поэтому я выбрал максимально простой дизайн корпуса, но не параллелепипед. Параллелепипед — это скучно.

Дальше, колонку надо было покрасить или обклеить пленкой. Я выбрал пленку, так как у меня большой опыт обклеивания и получается идеально. Вытаскиваю из одноразовой бритвы тонкое лезвие, что бы подрезать края. Беру тряпку, линейку, утюг и клею.Но перед оклейкой или покраской, все щели, дырки от саморезов и необработанные края плит покрываем слоем шпатлевки.

На клей к стенкам корпуса приклеиваем синтепон. Вместо синтепона можно было взять фирменный, предназначенный специально для колонок, демпфирующий материал. Но опять же тест RMMA говорит, что разницы нет, а мне было лень заказывать 70 литров материала.Почему в колонке нет фазоинвертора? Потому что этот динамик разработан для закрытого ящика набитого демпфирующим материалом.

Колонки полностью независимы. В каждой колонке установлен собственный усилитель и собственный блок питания.Я использовал разъем «Джек 6,25 мм» для подключения звука, в надежде, что он будет надежнее других разъемов. Но оказалось, что маленький-большой, ломается всё. Но зато, в такой разъем можно подключить электрогитару без переходников.А вот идея использовать разъемы питания, как в компьютере, очень удачная. Когда к вам домой тащат всякие мониторы, компьютеры, проекторы, принтеры, всегда свободный 5 метровый провод питания — вещь незаменимая в хозяйстве!

Затраты

Две недели работы по вечерам.

Шпатлевка — 100 руб
Герметик — 100 руб
Клей — 200 руб
Силовой провод — 200 руб
Пленка — 300 руб
2 радиатора — 2×200 руб
Сентипон — 400 руб
Серебристая пленка — 500 руб
Остальные детали — 1000 руб
ДСП с распилом — 1000 руб
Трансформаторы — 2×800 руб
Динамики — 15000 руб

Итого 20.000 рубP.S. Сначала я думал сабвуфером низов добавить, получится что то типа 2-х полосной системы. Но мне одних колонок оказалось достаточно. Низы не громкие, но очень красивые.

eurosamodelki.ru

Как сделать колонку своими руками

Колонка, собранная своими руками, может выглядеть и петь не хуже, чем приобретенная в специализированном магазине. Тем более, что цены на аудиотехнику высокие, и дизайн не всегда подходит к домашнему интерьеру. Также аудиосистема будет хорошим домашним украшением или же подарком близкому человеку. Сбор колонки — занятие творческое, требует некоторых технических знаний электроники и навыков плотника, а также понимания основ.

Как сделать колонку своими руками — конструкция

Главные параметры колонки — прочность, герметичность, хороший внешний вид. Вместо саморезов используют евровинты, стенки коробки скрепляют изнутри деревянными рейками квадратного, треугольного, секторального сечения. Садят рейки на клей, предназначенный для скрепления деревянных поверхностей.

Небольшие щели между стенками заделывают, так как колонка должна быть герметичной. В качестве материала для герметизации используется пакля, намоченная клеем. Её следует засунуть в щели. Если будет планироваться открывающаяся задняя крышка, приобретают оконный герметик и проклеивают на стыках так, чтобы крышка в закрытом положении не давала щелей.

Как сделать колонку своими руками — динамики

Источник сигнала подбирается качественный, не рекомендуется брать динамик низкой денежной категории. Также дорогостоящий вариант не всегда оправдывает своё ожидание. Чем больше динамик, тем шире распространение звука. Мощные колонки имеют несколько динамиков. Большое количество динамиков увеличивает звучание колонки.

Как сделать колонку своими руками — сетевые фильтры

Помехи в сети (включенные электронные приборы, холодильник, электроплита, магнитофон, фен) могут помешать выходу качественного звука, поэтому нужны высокочастотные подавители шума, то есть сетевые фильтры.

Как сделать колонку своими руками — материалы

Звукопоглощающие материалы помогают фильтровать паразитные частоты. Без шумопоглотителя плохо слышен бас, только рыпящие звуки. Поглотитель придаст звуку нужную мягкость. Используемые материалы: синтепон, войлок, вата рулонная (распушивается). Вату можно крепить на двухсторонний скотч. Для этого поверхность внутри колонки проклеивается скотчем. Он клеится также на внутренние углы, наличие в этих местах звукопоглотителя очень важно. На участках, близких к электронике, проводам, приклеивают вату «URSA» — материал не горючий. Материалы крепятся надёжно, при работе колонок, движение воздуха внутри ящика может нарушить крепление со стенкой.

Как сделать колонку своими руками — труба фазоинвертора

Подойдет пластиковая трубка размером в 5 мм. Чтобы понять, какой длины должна быть трубка, нужно использовать две скрученные бумажные трубы, при этом одна вставляется в другую. Они помещаются в отверстие для фазоинвертора. Следующий этап — определение длины фазоинвертора. Внутренняя трубка двигается от себя и на себя, наблюдается, в каком положении из фазоинвертора идёт самый сильный поток воздуха. Расстояние от задней стенки коробки до самого края трубки не менее диаметра этой трубки. Бумажные трубки фиксируются, отрезается нужный кусок трубы с помощью ножовки.

Как сделать колонку своими руками — ножки

Большие напольные колонки ставятся на ножки. Звук, выходящий из колонки, не может поглощаться полом. Чем меньше поверхность соприкосновения ножек с полом, тем лучше. Оптимальный вариант — это ножки, суженые к низу, похожие на шипы. Приспособления вкручиваются в заранее просверленные дыры в нижней части ящика.

Как сделать колонку своими руками — провода

Главная характеристика проводов — качество, хорошая экранизация от электронных помех (сотовые, радио). В качестве экрана используется фольга, утолщение слоя увеличивает экранизацию. Или же оборачиваются медной, алюминиевой нитью. Позолоченный штекер уменьшает потерю сигнала.

Как сделать колонку своими руками — расстановка

Правильно расставленная акустика даст возможность воспользоваться всем спектром звука, его объемом и качеством. Для динамиков с высокой частотой лучшим вариантом будет размещение на уровне ушей и вдали от стены. Расстояние от стены не меньше, чем 15 см, чтобы звук не встречал на своем пути никаких препятствий. Передние динамики должны быть размещены перед слушателем, под углом в 30°. Задние динамики под углом в 90° от передних. Свободному ходу звуковой волны препятствует открытая дверь на балкон, громко включенный телевизор, так как уменьшается общая детализация.

Нужно сосредоточить свой выбор на том, какие будут собираться колонки: пассивные или активные. В условиях небольшого пространства, выделенного на размещение акустической системы подойдут пассивные колонки, так как идут отдельно колонки и усилитель. Активный вариант предполагает встроенную акустику с усилителем, что требует больше места для расположения, затрат и влияет на сложность во время ремонта. Удобнее, если отдельно имеется сабвуфер, тогда собирается только пассивная акустика, чтобы решить проблему со звуком.

SovetClub.ru

Источник

Схема колонок

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Чертеж модели на два динамика

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Модели для компьютеров

Автомобильные модификации

Выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

Колонки с открытым корпусом

Устройства с закрытым корпусом

Модели на 20 Вт

Устройства на 50 Вт

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

Хочу предоставить свой проект, так сказать домашнего аудиокомплекса
. По началу знаний по акустике было вообще ноль, даже не знал как собирать обычные усилители класса А, не то что там усилители для сабвуфера. Интерес появился после того как ко мне пришел еще более «зеленый» радиоэлектронщик чем я и предложил сделать сабвуфер. Не хотел показаться профаном и полез в Гугляндию чтобы что-нибудь там найти по этой теме, но то-ли гуглил плохо, то-ли реально полезной информации не было, в общем ничего дельного не откопал, полез курить форумы, подчерпнул информации там и взялся за дело. Первым делом нам понадобится низкочастотный динамик, сразу предупреждаю-саб у нас низкобюджетный и не очень мощный, в своем магазине нашел только 35гдн-1м-4, выглядит он вот так:

Также известен под тайным кодовым советским названием 25гдн-1-4. Почему два одинаковых динамика называются по-разному я не знаю, это нужно у совков спросить, ибо не знаю что творилось в их головах когда они придумывали это. Характеристики оного вот такие:

Частота основного резонанса: 80 (100) Гц;
Полоса частот: 63-5000 Гц;
Неравномерность частотной характеристики: 14 дБ;
Уровень характеристической чувствительности: 83 дБ/м Вт;
Габариты (в плане): 125х125 мм;
Высота: 75,5 мм;
Эквивалентный объём: 11 дм;
Полная добротность: 0,55;
Масса: 1,3 кг.

Паспортная мощность у него 25 ватт, но у совков вообще было свое понятие мощности, ибо орет он на все 60. Теперь разберемся с коробом для него. Было много идей и предложений, про которые я вообще ничего не знал, ну вот, например кто же знал что close box
это просто динамик в герметичной коробке?

1. Закрытый ящик
(ЗЯ, closed box). Простейший по конструкции и изготовлению корпус. Широко применяемое акустическое оформление. Представляет собой герметичный ящик. Излучение тыльной части диффузора динамика закрыто в корпусе и, по сути, не используется. Вся энергия при этом переходит в тепло. Часто чтобы бороться с этим, в ЗЯ применяют заполнение различными материалами синтепон, шерсть, минеральная вата и так далее. Существенным минусом является крайние низкий КПД, так как излучает звук только одна сторона динамика. Для получения большого звукового давления в этом корпуса требуются мощные динамики. Главным достоинством данного оформления является наилучшее качество звучания. Бас сабвуфера в закрытом корпусе мягкий, четкий и быстрый. EBP 40-60

2. Основной принцы работы фазоинверторного корпуса
— заставить работать излучение тыльной часты диффузора на пользу. Для этого внутренний объем корпуса соединяется с атмосферой при помощи труб или щелей. Порт (труба или щель) вопреки расхожему мнению не создает «сквозняк» или «дует».

Принцип работы несколько иной. Порт содержит определенный объем воздуха. Вместе с тем воздухом, который содержится в ящике, а так же подвижной системой динамика, это создает колебательною систему, колебания которой по фазе совпадают с колебаниями диффузора. Другими словами, мы заставляем излучение тыльной части диффузора работать нам на пользу, складываясь с излучением передней части.

Таким образом КПД системы, по сути, удваивается. Настройка фазоинверторного корпуса, как с помощью подбора объема, так и с помощью площади и длинны порта. Минусом данного оформления является более низкое качество звука по сравнению с ЗЯ. Бас более размазанный и гулкий. Для увеличения качества звучания в конструкции применяется множество ухищрений таких как использование порта бес поворотов, конструкции порта в форме призмы, скруглений концов порта и так далее. EBP > 50

3. Пассивный излучатель
(пассивный радиатор, passive radiator).Принцип действия у данного оформления такой же как и у фазонвертора. Разница в том что вместо объема воздуха в порте фазоинвертора используется пассивный излучатель, который представляет собой динамик без магнита и звуковой катушки. Плюсом данного оформления является более качественное звучание так как пассивный излучатель не вносит искажений в отличие от фазоинвертора. от EBP > 50

4. Бандпасс
(бэндпасс, bandpass) 4 порядка — Корпус разделенный на две части внутренней перегородкой. Одна часть это замкнутый объем воздуха как в закрытом ящике. Вторая чать сообщается с атмосферой через порт.За счет концентрации излучения в узкой полосе частот имеет более высокий КПД чем у фаозинвертора, при более высоком качестве звучания. EBP 40-60

Как Вы уже заметили сложность в изготовлении корпуса растет по принципу: дальше больше. Так как плотник из меня, прямо скажем плохой, то выбрал самый простой варинат это закрытый ящик, за что получил люлей от отца, который сказал, что, мол фазоинверторы рулят и послал за оным.

Фазоинвертор в принципе лучший вариант для этого динамика, как потом понял из за резонансных структур и прочей непонятной шушеры, в подробности не опускался, да и Вам не советую, ибо там лес непроглядный, а я и так могу заблудится в трех соснах. Потом встала проблема с размерами корпуса, полез опять в гугляндию и опять ничего не нашел, потом где то прочитал, что чем больше корпус тем лучше, и полез в мастерскую делать из фанеры чудо. Почему фанера, а не ДСП? ДСП ведь и пилится лучше. Мне было реально лень топать 200 метров за ней, да и денег, честно скажу, зажал. Размеры короба получились такие:

Рисовано в Paint, размеры взяты с небес, но получилось примерно 40-50 литров, что для этого динамика вообще самая соль. Фазоинвертором служит канализационная труба приклеенная на монтажный клей и укрепленная двумя дощечками. Диаметр ее 5 см а длина 15 см.

Как только сколотили ящик, не буквально сколотили, скреплять лучше через уголки алюминиевые иначе будет много щелей и бас будет бяка. Потом покупаем герметик, не селиконовый не ванну мажем, а обычный монтажный, белого цвета. И в местах стыков и щелей герметизируем все. На герметике обычно пишут сколько сохнет, но хз у кого как попадет. Дальше берем заднюю стенку короба и под размеры клемника, которого вы купите, кстати выглядит он так:

Выпиливаем отверстие, вставляем клемник, закрепляем саморезами, герметизируем. После того как все просохло необходимо вставить динамик и закрепить тоже на саморезы, потом так же герметизировать, и ждать пока засохнет. Потом соединяем проводами клемник и динамик, желательно на припой. Чтоб потом не отодрать было. В передней стенке пониже динамика выпиливаем отверстие по фазоинвертор (трубу). Вставляем, крепим клеем, и две дощечки поперек их тоже на клей:

Опять герметизируем все и вся чтобы не продувало. Ждем пока сохнет. Закончив мучить фанеру, предлагаю закрыть заднюю крышку парой, другой саморезов, и обильно герметиком пройтись на местах стыков, ибо помните: щели = фигня, а не саб. Наконец можно приступить к усилителю. Предлагаю собрать на tda2051, дает он хорошую мощность, и для бюджетников имеет однополярное включение схемы, дабы использовать обычный блок питания. Вот сама схема, то что написано на схеме tda2050 вообще не обращайте внимания, схемы включения усилителей типа tda20xx все одинаковые и отличаются лишь только выходной мощностью. Просто tda2051 орет помощнее.

Только сразу хочу предупредить, сажайте микросхему на радиатор, и чем больше оный — тем лучше и безопасней, ножки у микросхем — усилков держатся на честном китайском слове и теребенить их не рекомендуется, отвалятся — обратно не вставить, а стоит он 150р плюс за ним придется еще и идти, вы купите их сразу 2 штуки, так, на всякий пожарный. Электролиты используйте на 36 вольт, тоже для безопасности. С1 замените на 100 нф, многовато мне показалось 2,2 мкф. Нечего вход насиловать, по питанию советую поставить электролиты большей емкости и побольше размерами, а то от блока может быть фон.

Вообще П-фильтр здесь очень бы хорошо зашел, дабы снизить все гулы. Корпус для усилителя взял с старого CD привода, который носит гордое название Pioneer. Сзади прорезаны дырочки для аудиовхода, питания и двух проводов, идущих к клемнику.

Кстати, для эстетики можно обить сабвуфер драпом, как собственно говоря я и сделал. Драп дополнительно глушит звук, что повышает добротность. Питается все это дело от блока питания от зарядки для шуруповерта и имеет напряжение 21,7 вольт, конечно не ахти, ему дай волю они и 35 кушать будет и не подавится, работать даже лучше будет, но не увлекайтесь, помните что микросхемы усилителей капризные ребята, и могут сделать бабах, ну или просто сгореть.

Красить динамик краской из болончика не советую, лично у меня она начала кушать резиновый подвес, который сделался тоньше и его проело нафиг, пришлось менять подвес, спасибо узкоглазым братьям за краску в состав которой вошло как минимум половина таблицы Менделеева. Желаю успехов в сборке, Ваш S9018.

Сборка колонки в домашних условиях — это не такая уж и сложная задача, как многие могли бы подумать. Обладая необходимыми материалами и информацией, можно не только получить хорошую и качественную колонку с чистым звуком, но и сэкономить приличную сумму денег.

Для начала потребуется купить или сделать самостоятельно усилитель звука.

Как сделать самодельный усилитель звука колонки

Это очень простой способ сборки усилителя звука. Такой усилитель сможет собрать абсолютно каждый без особых усилий.

Необходимые материалы

Коннектор для кроны;
Крона на 9 Вольт;
Динамик на 1 Ватт с сопротивлением 8 кОм;
Мини-джек на 3,5 мм;
Резистор на 10 кОм
Выключатель;
Микросхема LM386;
Конденсатор на 10 Вольт и 220 мкФ;
Паяльник.

Изготовление

Шаг 1

Расположить микросхему на столе. Чтобы не спутать стороны и правильно припаять к микросхеме все провода, нужно обратить внимание на ямку на одной из сторон микросхемы. Эту ямку нужно расположить от себя, как показано на изображении:

Шаг 3

Ко второму контакту выключателя необходимо припаять положительный контакт коннектора.

Шаг 4

Пятую «лапку» микросхемы нужно припаять к положительному контакту конденсатора.

Как кошка может разрушить вашу жизнь

Что случится если долго смотреть в глаза человеку

13 признаков, что вы тратите жизнь впустую, но не хотите признавать этого

Шаг 5

Оставшийся контакт конденсатора соединить с помощью паяльника и шнура к положительному контакту динамика.

Шаг 6

Сделав перемычку, как показано на картинке, нужно припаять отрицательный контакт динамика со 2 и 4 контактом микросхемы.

Шаг 7

К третьему контакту микросхемы припаять резистор.

Шаг 8

Разобрать мини-джек, соединить левый канал с правым и припаять к оставшемуся каналу резистора через проводок.

Шаг 9

«Минус» мини-джека соединить к «минусу» динамика с помощью провода и паяльника.

Что произойдет если прекратить часто мыть волосы

10 признаков того, что вас посетил ангел

В какой позе лучше спать

Шаг 10

Отрицательный провод коннектора припаять к отрицательному контакту динамика.

Шаг 11

Динамик для будущей колонки изготовлен! Теперь остается только протестировать. Если динамик не работает, тогда стоит пересмотреть предыдущие пункты для исправления ошибок.

Сборка колонки

Теперь приступаем к изготовлению самой колонки.

Необходимые материалы

Полипропиленовая труба, диаметр которой равен диаметру колонки или чуть больше;
DVD- или CD- диск;
Бормашина;
Термоклей;
Ножницы;
Сверло или шуруповерт с насадками для сверления;
Наждачная бумага;

Изготовление

Шаг 1

Обрезать трубу, оставив небольшую выпуклость под коннектор. Перед тем, как начать резать, нужно отметить на трубе эту выпуклость по размерам самого коннектора.

Шаг 2

Начертить круг на диске в центре, используя полипропиленовую трубку. Данный круг нужно вырезать ножницами и выровнять края бормашиной. Ножницами на диске сделать два небольших углубления недалеко друг от друга под провода.

Шаг 3

Вставить усилитель в трубку. При необходимости, аккуратно зафиксировать термоклеем с внутренней стороны.

Шаг 4

Высверлить над выпуклостью отверстие под выключатель, равную по размерам самому выключателю или немного меньше.

Шаг 5

Заранее нужно отпаять провода от выключателя, чтобы просунуть провода в это отверстие, а потом припаять их обратно. Затем вставить выключатель в отверстие. При необходимости зафиксировать термоклеем с внутренней стороны.

Шаг 6

Термоклеем приклеить диск, заранее вытащив провода, к внутренней стороне трубки. А также зафиксировать клеем коннектор на выпуклости. Должно получиться так, как показано на изображении:

Шаг 7

Бормашиной обрезать все лишние выпирающие части, помогая наждачной бумагой.

Шаг 8

Колонка готова! При желании можно украсит ее наклейками или аккуратно покрасить из баллончика с краской.

Остается только протестировать. Нужно вставить крону в коннектор, а мини-джек подключить к устройству. Получилась портативная колонка с очень качественным и чистым звуком.

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

Определиться с местом ее размещения.
Определить, сколько пространства можно отвести для установления .
Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

Древесина. Подойдет древесина любого дерева.
При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

При помощи ножовки вырезать детали из материала.
Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
Приклеить кольца к деталям.
Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
Внутри заполнить колонку синтетическим пухом.
Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

Изготовить подиумы из пены. Для этого:
Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.
Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
Кольца необходимо соединить между собой при помощи саморезов.
Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
В каркас залить монтажную пену и оставить так, пока она не высохнет.
Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Текстовый редактор Ворд позволяет форматировать текст самыми разными способами. Последние версии данной программы настолько обросли различными функциями, что сейчас нет практически ничего, чего не умеет делать этот текстовый редактор. В этой статье мы расскажем о том, как сделать текст в две колонки в Ворде.

Правильный способ сделать текст в две колонке в Ворде

Для того чтобы сделать текст в две колонки в Ворде вам необходимо перейти на вкладку «Разметка страницы
» и нажать на кнопку «Колонки
». После этого появится выпадающее меню, в котором вы сможете выбрать количество колонок, которые вы хотите разместить на этой странице.

В данном выпадающем меню доступны такие варианты:

одна
– одна колонка, обычный формат страницы в Ворде;
две
– две одинаковые колонки, страница с двумя колонками;
три
– три одинаковые колонки, страница с тремя колонками;
слева
– узкая дополнительная колонка в левой части страницы;
справа
– узкая дополнительная колонка в правой части страницы;

Кроме этого в выпадающем меню есть пункт «Другие колонки
». Данный пункт открывает дополнительное окно, в котором можно настроить ширину колонок и промежуток между ними.

Также размер колонок можно установить с помощью линейки, которая находится над страницей.

Неправильный способ сделать текст в две колонке в Ворде

Второй способ
создания колонок в Ворде можно считать неправильным, но зачастую он более удобен. Для данного способа используются таблицы с невидимыми рамками. Перейдите в вкладку «Вставка
» и с помощью кнопки «Таблица
» создайте таблицу с двумя колонками.

После того как таблица создана установите курсор во внутрь таблицы и перейдите на вкладку «Работа с таблицами – Конструктор
». Здесь нужно сменить тип линии, которая используется для рисования границ таблицы. Для этого откройте выпадающее меню и выберите «Без границы
».

Такая линия видна во время редактирования документа, но не отображается при его печати.

Как сделать текст в две колонки в Word 2003

Если вы используете Word 2003, то для того чтобы сделать текст в две колонки вам нужно открыть меню «Формат – Колонки
». После этого появится окно «Колонки
».

В этом окне нужно выбрать количество колонок и нажать на кнопку «OK
». При необходимости вы можете настроить ширину колонок, промежутки между ними, а также другие параметры.

Источник

Текстовый редактор Word от компании Microsoft, который входит в пакет программ Office, уже давно стал у пользователей негласным стандартом для всего, что связано с набором, версткой и распечаткой текстовой информации. Данная программа содержит практически все, что только может быть необходимо в процессе создания текстовых документов. Такой богатый функционал зачастую оборачивается тем, что многие пользователи не знают или забывают как воспользоваться той или иной функцией.

Очень часто возникают затруднения при таком простом действии как разделение текста в Ворде на 2 или большее число колонок. Поэтому данная статья напомнит или подскажет вам как разделить текст в Ворде на 2 колонки в различных версиях программы.

Для того, чтобы в Ворде разделить текст на 2 колонки необходимо выполнить следующие шаги.
В некоторых случаях, когда вас не устраивает автоматическое разбиение текста по столбцам, удобнее использовать таблицы для разделения страницы на колонки. Для этого создайте таблицу, выбрав Вставка
–> Таблица
в меню и задав формат таблицы как 2х1
(два столбца с одной строкой).

После этого разнесите текст по ячейкам таблицы, которые станут вашими колонками, и сделайте невидимыми границы таблицы, поместив курсор внутрь любой ячейки и выбрав настройку Границы
–> Нет границы
в режиме редактирования таблицы.

Схема колонок

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Чертеж модели на два динамика

Устройства с тремя динамиками

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Модели для компьютеров

Автомобильные модификации

Колонки с открытым корпусом

Устройства с закрытым корпусом

Модели на 20 Вт

Устройства на 50 Вт

Колонки с мощностью 100 Вт

Из этой инструкции вы узнаете как использовать колонки в текстовых документах, как выравнивать текст в колонках и менять расстояние между ними, как добавлять разрывы между колонками.

Зачем использовать колонки

Чаще всего элемент колонок используют в газетах, журналах, брошюрах и флаерах. В частности, для печатного издания формат с колонками выглядит более привлекательно и профессионально.

Вы можете создать одну, две или три колонки одинакового размера. Затем при наборе текста вы автоматически перейдете к следующей колонке, когда закончится предыдущая, если только вручную не используете вставку окончания колонки. Вы можете задавать ширину колонок и использовать привычное форматирование, которое используется и в обычных текстовых документах.

Онлайн-курс «Word от простого к сложному»

Освойте работу в главном текстовом редакторе на высоком уровне. Неважно новичок вы или уже работаете с Word, с нашим курсом вы станете настоящим гуру документов!

Добавление колонок

Выделите текст, который вы хотите преобразовать в колонки.
В ленточном меню выберите вкладку «Макет»
, секцию «Параметры страницы»
.
Нажмите на кнопку «Колонки»
.
Из выпадающего списка выберите желаемое количество колонок (например, три).

Обратите внимание, что если предварительно не выделять конкретную область текста, который вы хотите обратить в колонки, то весь текст, следующий за курсором, преобразуется в колонки.

Форматирование колонок

При создании колонок по умолчанию они имеют выравнивание, аналогичное тому, что было в тексте. И часто это выравнивание по левому краю. Для колонок это не лучший вариант, поэтому лучше отформатировать по ширине.

Выделяем наши колонки.
В ленточном меню выбираем вкладку «Главная»
, секция «Абзац»
.
Нажимаем на значок «Выровнять по ширине» (аналогичного действия можно добиться нажатием сочетания клавиш Ctrl + J).

Текст расположился равномерно внутри колонок. И более наглядны стали расстояния между колонками. Эти значения можно поменять.

Поставьте курсор в любую область внутри колонок, которые вы хотите отформатировать.
Из ленточного меню выберите вкладку «Макет»
, область «Параметры страницы»
.
Кликните на кнопку «Колонки»
и затем выберите пункт «Другие столбцы»
. Откроется диалоговое окно «Колонны».
Введите значения для ширины колонок и промежутка между ними. Например, в качестве промежутка укажите 0.2, чтобы расстояния стали меньше.
Нажмите Ок и оцените изменения. При необходимости проделайте путь заново и измените значения.

Если вы хотите задать колонки различной ширины, то это делается в том же диалоговом окне «Колонны». Чтобы задать каждой колонке индивидуальную ширину, предварительно нужно снять галочку с чекбокса «Столбцы одинаковой ширины»
. После этого для редактирования станут доступны значения ширины и промежутка для каждой из колонок.

На сегодняшнем рынке акустической техники представлено множество звуковых систем – они могут быть разного типа, мощности и дизайна, подобрать можно колонки на любой вкус и под любые потребности. Однако не всегда покупные колонки являются идеальным вариантом. Многим хочется попробовать сделать акустические устройства своими руками – от осознания того, что это не продукт с китайского завода, а нечто, созданное собственными силами, колонки даже станут субъективно лучше звучать.

Конечно, купить колонки гораздо проще и, вероятно, дешевле. Но собрать свои собственные колонки не так уж трудно. Сложность процесса зависит от нескольких факторов:

Какие колонки вам нужны. Хочется ли собрать полноценную многоканальную систему или простую стереопару, мощными они должны быть или не очень, широкополосными или многополосными. От всего этого зависит, в первую очередь, сложность расчетов, а затем уже – сложность сборки.
Количество имеющихся деталей. Масштаб проекта может быть разным – кто-то собирает только корпус, а электрические детали покупает в готовом виде, а кто-то самостоятельно делает даже контролирующую микросхему (кроссовер) и усилитель. Единственное, что во всех случаях покупается – это динамические излучатели, поскольку собрать их вне заводских условий практически невозможно.
Опыт и навыки. Главное, что нужно иметь – прямые руки, способные на достойном уровне заниматься деревообработкой, поскольку в случае сборки колонок своими руками именно от качества изготовления корпуса зависит итоговое качество акустической системы.

Если вы уверены, что готовы самостоятельно собрать колонки, нужно заготовить инструменты и материалы, и можно приступать. Оставим в стороне вопрос о том, какого типа будет итоговая акустическая система – это не важно, общие принципы сборки аналогичны независимо от того, собираются ли маленькие фронтальные колонки или огромная и мощная система 5.1. Отличаться будет, в принципе, только объем работ и количество расчетов.

Проектирование колонок

Прежде, чем приступать к изготовлению акустических устройств своими руками, нужно разобраться, из чего и в каком виде они могут быть сделаны. В первую очередь следует узнать, каким может быть корпус колонки.

Качества корпуса играет огромную роль в придании звуку чистоты и громкости. Если коробка будет собрана с грубыми конструктивными ошибками, последствия могут быть самыми разными – от простого ухудшения качества звука (например, он будет слишком глухим) до полной неработоспособности колонки. Не стоит волноваться раньше времени – точно все рассчитав, все получится на весьма достойном времени. Если какие-то огрехи и будут, вряд ли их можно будет определить невооруженным ухом. Стоит также помнить, что в работе с деревом дециметр погрешности – не погрешность, так что незначительные ошибки вполне простительны.

Первое, что нужно выбрать – это форма будущих колонок. Она может быть практически любой, но для самостоятельной работы лучше всего выбрать традиционную прямоугольную форму. Если планируется изготовление не широкополосной колонки, а сабвуфера, то форма должна быть кубической. Учтите также, что при изготовлении низкочастотной колонки требуются максимально точные расчеты объема колонки, а также фазоинвертора, иначе басы будут воспроизводиться недостаточно качественно, что сведет смысл работы на нет.

Размеры колонки могут быть также разными. Если будет использоваться большой набор динамиков – вплоть до трех среднечастотных, одного высокочастотного твиттера и низкочастотного сабвуфера – колонка, разумеется, должна быть высокой. При этом она может быть узкой – объема вполне хватит для качественного звучания. В целом, о расчете объема можно сказать много – но все особо точные расчеты не имеют особого смысла, если вы не обладаете ушами, способными улавливать малейшие отклонения амплитуды звука от идеально прямой линии. Так что достаточно приблизительно подсчитать необходимый объем, исходя из диаметра и мощности динамического излучателя. Если колонка многополосная, за основу берется низкочастотный громкоговоритель.

Один из важнейших моментов – правильный выбор материала. Стенки корпуса колонки могут быть сделаны из разных видов материала, главное, чтобы он отвечал трем требованиям:

жесткость – чтобы стенки не гнулись под действием вибрации динамиков;
легкость;
доступная цена.

Лучше всего подходит древесно-стружечная плита средней плотности, или МДФ. Цельное дерево не подойдет по той причине, что оно слишком гибкое и создает эффект резонанса. Кроме того, колонка не является абсолютно статичным объектом – при работе в ней всегда происходят незаметные невооруженным глазом колебания и подобные движения, из-за чего непрессованная древесина сравнительно быстро рассыхается и приходит в негодность. Одна из немногих пород дерева, которая может быть использована для производства колонки своими руками – это эбен, или черное дерево, которое является самым твердым из всех сортов древесины, а также идеально полируется. Однако, черное дерево весьма дорогое, поэтому в большинстве случаев не подойдет – все-таки одной из целей самостоятельной работы является экономичность.

Еще один возможный вариант материала – многослойная фанера. Ее легко обрабатывать, а после сборки корпуса можно отделать любым декором – например, натуральным шпоном. Единственный ее минус – не самая высокая жесткость, так что для большей прочности конструкции придется дополнительно выпиливать ребра, которые будут помещены внутрь короба.

Кроме описанных материалов возможно использование ГВЛ или ЦСП – они сами по себе обладают неплохими показателями звукоизоляции, что позволяет несколько сэкономить на защитном материале. Однако они имеют высокую массу и весьма непросты в обработке. Пластик и вовсе использовать не рекомендуется – оставим полимеры заводским производителям. Таким образом, лучше всего остановить выбор на ДСП, особенно ламинированной – она и по свойствам лучше, и выглядит неплохо, имитируя практически любой материал – например, то же черное дерево.

В итоге колонка должна иметь следующие качества:

Ровную амплитудно-частотную характеристику – этот параметр отражает качество звука, поскольку представляет собой разницу между получаемым электрическим сигналом и выдаваемыми звуковыми волнами. Именно на получение идеальной АЧХ должны быть направлены все усилия при изготовлении самодельной колонки. На качество АЧХ влияет множество факторов – это и правильность расположения деталей колонки внутри корпуса, и качество использованных материалов, и даже окружающая среда.
Достойный КПД. Поскольку в динамике электрический сигнал преобразуется в механические движения диффузора – колебания его мембраны, которые и создают звук – коэффициент полезного действия всегда получается весьма низким. Нужно постараться поднять его как можно выше. Помочь в этом сможет правильный подбор деталей.
Субъективное качество звука – колонку должно быть приятно слушать, потому что пользоваться ею будет не прибор для измерения характеристик звука, а вы сами.
Симпатичный дизайн – чем привлекательнее выглядит колонка, тем приятнее будет пользование ею.

Полностью подготовившись к работе и начертив примерный проект колонки, можно приступать к изготовлению колонки своими руками.

Технология создания акустического устройства

Один из главных принципов, которым нужно руководствоваться при работе – аккуратность. Нужно максимально внимательно производить все замеры, прежде чем приступать к выпиливанию деталей, а перед их скреплением необходимо все примерять друг к другу.

Этапы изготовления колонки таковы:

На заготовленных листах ДСП расчерчиваются стенки будущего корпуса. На стенках нужно разметить места для установки динамиков – отверстия должны быть круглыми и идеально подходить под размеры излучателей, чтобы в итоге не было никаких щелей.
Детали выпиливаются. Если доска лакированная, лучше пилить ее отделанной стороной вверх, чтобы не повредить декоративное покрытие.
Как скрепить стенки колонки? Можно воспользоваться двумя способами: либо использовать клей или эпоксидную смолу, либо просто скрутить шурупами. В первом случае нужно делать все очень осторожно, чтобы колонку не перекосило. Для прижатия смазанных клеем деталей друг к другу можно воспользоваться системой тисков. Скреплять стенки тонкими шурупами также нужно аккуратно, чтобы они вошли под идеально прямым углом.
Корпус должен быть герметичным, поэтому, если стыки стенок недостаточно плотные, щели нужно заполнить войлоком, пропитанным клеем. Если задняя панель будет съемной, по ее краю нужно наклеить полимерный или резиновый уплотнитель.
Если короб будет закрытым, вместо обивки стенок звукоизоляцией вату или поролон можно засыпать прямо так, заполнив им весь объем колонки. Главное, чтобы он не соприкасался с задней поверхностью диффузора. Кроме того, должен быть сформирован канал от излучателя до фазоинвертора.
Не обязательно производить расчеты длины фазоинвертора – она прекрасно подбирается опытным путем. Диаметр же подсчитать легко – например, для динамика диаметром более 100 мм отлично подойдет труба шириной 5 см. Длина же определяется следующим образом – берутся две самодельные трубки из картона и вставляются друг в друга, а затем размещаются в отверстии, предназначенном для фазоинвертора. Затем колонку нужно включить и двигать трубки относительно друг друга до тех пор, пока поток воздуха из отверстия не станет наиболее активным.
Когда корпус будет собран, останется только разместить в нем динамики и усилитель. Излучатели подключаются либо последовательно, либо параллельно в зависимости от требуемых характеристик колонки.

При соблюдении технологии у вас, несомненно, получится весьма качественная колонка.

Создание колонок своими руками: видео

Источник

Высококачественные звуковые колонки для домашней звукоусилительной аппаратуры воспроизводят НЧ-сигналы с частотой 30-50 Гц, что соответствует длине звуковой волны 7-10 м. Чтобы эффективно излучать такие колебания, нужны динамические головки с большим диаметром диффузора (существуют экземпляры d 400 мм). Однако на практике чаще всего применяются «динамики» размером от 200 до 300 мм. Их собственная резонансная частота составляет 15-30 Гц.

Когда на головку подают звуковой сигнал, ее подвижная система колеблется, излучая в обе стороны одинаковые по силе, но противоположные по фазе звуковые колебания, которые имеют ненаправленный характер. Корпус «динамика» не в состоянии изолировать одну от другой области сжатия и разрежения воздуха. В результате в точке слушания звуковое давление имеет низкий уровень. Это явление известно в технике как акустическое короткое замыкание. Устраняют его, помещая акустический излучатель в закрытый ящик (рис. 1). (Символы на рисунках обозначают: а — ширину, Ь — глубину, с — высоту ящика, х — толщину материала, (1 — толщину планки). Часто в нем делают одно или даже несколько отверстий, располагая их в определенных местах корпуса (рис. 2). Такие отверстия называются фазоинвер-торами, или басрефлекторами. Их разновидность — пассивный излучатель (рис. 3), представляющий собой неподключенную динамическую головку. Расположение отверстий на передней панели корпуса звуковой колонки выбирают таким образом, чтобы обратное излучение совпадало с фронтальным, повышая тем самым низкочастотное звуковое давление.

Важное значение для акустических колонок имеют их размеры, форма и материалы, из которых они сделаны, внутренняя «начинка» и оформление лицевой панели. Тем самым корпус влияет на технические параметры установленной в нем динамической головки и прежде всего на повышение ее собственной резонансной частоты. Немаловажную роль здесь играют диаметр диффузора и «литраж» корпуса. С увеличением его объема и уменьшением размеров подвижной системы резонансная частота изменяется незначительно. Если же головку с большим диффузором установить в сравнительно небольшой ящик, резонансная частота заметно изменится — низкие частоты «срезаются», и в результате эффективный частотный диапазон колонки сужается. Иными словами, неправильно подобранный по объему корпус может ухудшить качество воспроизведения даже очень хорошей динамической головки.

Для эффективной отдачи головки на низких частотах болгарские радиолюбители рекомендуют выбирать объемы колонки, исходя из приведенных в таблице данных.

При использовании фазоинвертора также необходимо выполнять определенные требования. Отверстие под него должно быть расположено на расстоянии не менее 60-80 мм от НЧ-головки и в 40-50 мм от задней стенки корпуса. На таком же расстоянии от отверстия укладывают и звукопоглощающий материал. Лучше, если фазоинвертор расположен под НЧ-головкой.

Рекомендуемые размеры для фазоинверторов зависят от «литража» колонки и диаметра диффузора головки. Так, с головкой d 125 мм, установленной в корпусе с внутренним объемом В дм3, труба фазоинвертора имеет d 50 (46) мм и Ь=60 мм. Для громкоговорителя объемом 16 дм3, диаметр диффузора которого равен 160 мм, нужна труба d 50 мм и длиной 100 мм. Соответственно для головки d 200 мм при объеме У=30 дм3 размеры трубы составят d 75 мм, Ь = 100 мм. У громкоговорителя d 300 мм, при N4 = 60 дм3 труба должна иметь d 75 мм и Ь = = 220 мм.

Форма корпуса, как внутренняя, так и наружная, также влияет на частотную характеристику громкоговорителя. Наиболее приемлема — сферическая, а самая неподходящая — куб, когда динамическая головка расположена в геометрическом центре одной из его сторон. В цилиндрическом корпусе наиболее благоприятное расположение головки — поперечное (рис. 4а), а не продольное (рис 46), хотя крепить ее в последнем случае намного про це.

Если корпус имеет наиболее распространенную форму параллелепипеда, низкочастотный «динамик» лучше всего установить несимметрично относительно сторон отражательной доски (рис. 1).

Разновидность колонки в форме параллелепипеда показана на рисунке 5.

Хорошие акустические данные у громкоговорителя с корпусом в виде треугольной призмы (рис. 6) или усеченной пирамиды (рис 7, 8).

Для объема 5-10 дм3 и мощности «динамика» 6-10 Вт достаточна толщина стенок ящика 8-10 мм, а для V =» 40-60 дм3 и мощности 40-100 Вт — остальные — из фанеры или ДСП. Однако при больших габаритах корпуса и значительной мощности динамической головки в нем все же могут возникать нежелательные вибрации. Чтобы их избежать, стенки колонки стягивают деревянными рейками сечением 40 X40 мм или металлическими прутками d 6- 10 мм (рис. 10).

Фазоинверторы изготавливают из пластмассовых или металлических (например, дюралюминиевых) труб с толщиной стенок не менее 2 мм.

Минералы также применяют в качестве материала для постройки колонок. На первом месте стоит мрамор. Благодаря слоистой структуре он хорошо гасит звук, и поэтому в нем не возникают резонансные колебания. Мрамор легко обрабатывается, но как недостаток следует отметить, что он тяжел и хрупок.

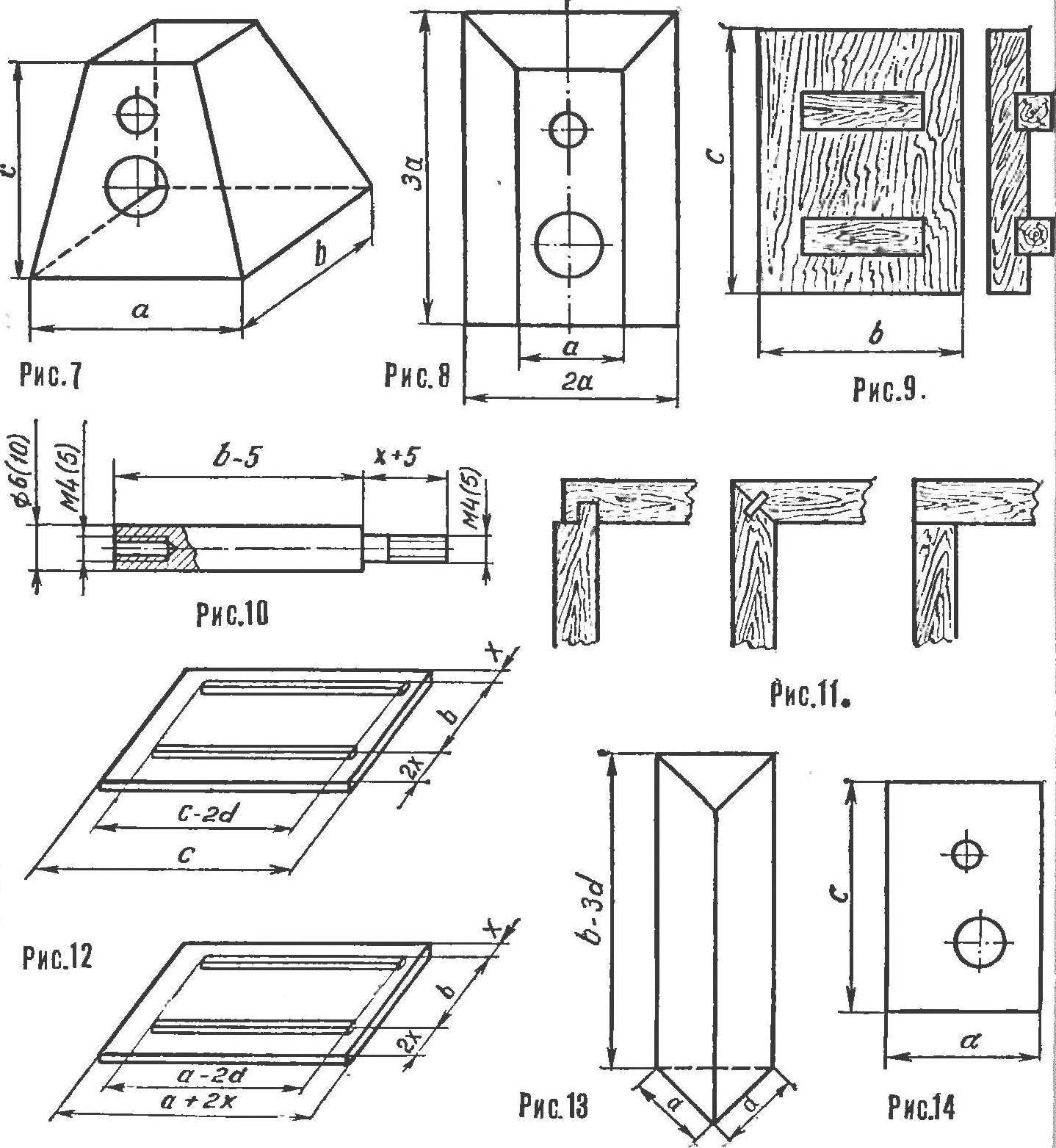

Стенки корпуса соединяют между собой одним из способов, показанных на рисунке 11. Легче изготовить ящик со съемными передней и задней панелями.

Сначала вырезают боковые стенки. Перед сборкой к ним необходимо приклеить и затем прибить мелкими гвоздями ограничительные монтажные рейки размером 15X15 или 20X20 мм и длиной, указанной на рисунке 12.

Стенки корпуса склеивают клеем «Универсал» или С-200 и через каждые 15-20 мм вбивают тонкие гвозди для большей надежности крепления. Ящик будет еще крепче, если по его углам вклеить дополнительные бруски (рис. 13). Свободные места заливают эпоксидкой. По собранной таким образом обтяжке определяют размеры лицевой и задней панелей. Их изготавливают из дерева хвойных пород. Исходя из имеющихся динамических головок, намечают расположение отверстий под них (рис. 14).

Колонки часто украшают декоративными рамками из деревянных реек сечением 15×15 мм. Радиоткань натягивают на отражательную доску и закрепляют кнопками или мебельными гвоздями.

Внутренний объем колонки заполняют каким-нибудь звукопоглощающим материалом, например стекловатой. Количество ее определяют путем измерения резонансной частоты. Наполнение корпуса считается нормальным, если она снизилась на 10-12%. Опытным путем установлено, что для этого потребуется 30-40 г стекловаты или 10-15 г полиэстероновой ваты (ямболена) на 1 дм3. Можно использовать и ветошь. Звукопоглощающий материал помещают в чехол из плотной ткани.

Если размеры корпуса правильно выбраны и он тщательно уплотнен, то при аккуратном нажатии на диффузор низкочастотной головки ее подвижная система плавно возвращается в первоначальное положение. Отсутствие такого явления свидетельствует о наличии акустических потерь, снижающих звуковое давление на низких частотах на 1-2 дБ.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

, чтобы сообщить нам.

Сегодня я расскажу вам, дорогие дурковчане, как собственными руками сделать то, чего в магазине стоит больших денег. Т.е хорошую акустическую систему.Помнится как то выкладывал тут про S-30, и с того момента я начал делать подобную собственную АС с нуля.

Начну с того, что когда я нашёл на даче в сарае эту парочку С-30, то чуть не обомлел — мало того что они разные (одна s-30B, а другая S-30A) так ещё у одной разбит корпус. У второй не оказалась внутри фильтра, кто то его уже снял до меня. Делать рестайлинг не было смысла-они уж слишком различаются, да и как восстановить полусгнивший корпус я не знал. Да и зачем, когда можно заново сделать 2 одинаковых. НЧ динамики, ГДН-25, в идеальном состоянии, а вот пищалки лучше поставить новые. Чтож, начнём.
Часть первая.Колонки.

Над материалом долго не думал- были стенки от какого то совкового серванта(ЛДСП 16 мм), причём с дырками. Дырки забиваем шкантиками на пва. Далее пилим по размерам. Ах да, самое главное-размеры. Взял примерно такие же размеры как у оригинальной С-30, только форму чуть изменил. А вот фазоинвертер пришлось посчитать в SpeakerShop»е. Взял с запасом-50 мм. Корпус скручиваем саморезами, это пока примерка.

Разбираем, мажем клеем, собираем. Клеим штапики в углы для пущей прочности:

Теперь демпфенируем всё линолиумом, мохнатой стороной вовнутрь:

Собираем полностью.

Теперь, когда у нас всё работает и нигде не свистит, можно шпаклевать.

Ну а теперь самое муторное и пыльное-зашкуривание…

Спустя пару часов получается нечто ровное и бархатное. Можно обклеивать. Сначала хотел черную самоклейку под дерево, но в нашем, пардон, мухосранске её не оказалось.Но как же хорошо иметь друзей в других городах! Спустя месяц она у меня конечно будет, но пока придется оклеить тем, что есть. примерно Вот так:

Чтобы не возится со стилем передней панели, делаем чёрный акустический гриль. (Лучше делать его из акустической ткани, но если бюджет поджимает, можно обойтись женскими черными колготками, по виду не отличить.Самое главное спросить у своей девушки/подруги/мамы разрешения взять эти самые колготки.Порой они стоят во много раз дороже самой акустической ткани, так что аккуратнее;))

Получается не хуже купленных, мне кажется:

Пока делал усилок(об этом позже), мне привезли самоклейку.Радости моей не было предела!

А теперь самое главное-не экономьте на разъемах! я сначала купил китайские за 15 рублей, и очень разочаровался. Она на низких частотах издают очень неприятные звуки, что с ними не делай. Поэтому купил какие то фирменные, с позолоченными контактами. Поверьте, это очень сильно влияет на звук. Лишние 300 рублей того стоят.

теперь ставим ВЧ динамик. Купил автомобильные, нормальных не нашёл у нас, выковырил сами динамики из корпуса, посадил в выдолбленную выемку на шпаклёвку на основе пва.

Ну и самое главное-т.к. купола на НЧ динамиках пришлось убрать из за их дребезжания, сделал новые, со своими инициалами:)

Что и говорить, звучание получилось не хуже фирменных АС знаменитых аудиофильских трендов.

Часть вторая.Усилитель.

Колонки получились как и оригинал, по 30 ватт- 25вт НЧ и 5 вт Вч,(хотя по документам написано что эти пищалки по 60 ватт, но китайцам верить-себе дороже. По звуку не больше 5 вт) Сначала у меня был усилитель-собирал год назад из АТ блока питания и микрухи TDA1558Q. Но во-первых там всего 44 ватта, а во-вторых эта микруха басы вытягивает слабовато. Над выбором Микросхемы долго не думал- TDA 8560Q. Похожа на предшествующую, только выход до 80 вт,+ качество сигнала выше и искажений меньше. Сразу предупреждаю новичков- лучше на 8560 не собирать ничего, очень уж она капризная. Но если руки растут откуда надо, то получится чудесный усилитель.Пока собирал свой-спалил две штуки. А стоят они примерно по 150 рублей за штучку, коих денег мне жалко, поэтому хорошо отточил запас нецензурной лексики. Корпус будем делать из одностороннего фольгированного стеклотекстолита.Удобный, лёгкий, и не проводит ток, где не надо. А так же является замечательными массой, экраном и антенной(если подключать телефон с радиоприёмником)

Размечаем, режем лобзиком, сверлим нужные отверстия:

Не удержался и примерил будущие разъёмы:)

Шкурим места пайки, лудим.

Паяльником прогреваем луженые места- и всё чудесно схватывается:

Теперь шпаклюем автошпаклёвкой все щели и стыки.Спустя сутки смело шкурим и полируем.

Примеряем начинку:

Всё работает, можно красить.Красим глянцевой черной краской, после чего шкурим дефекты.

А теперь главная изюминка-алюминиевые вставки. Пародия на дорогие усилители-подобие защитных стальных уголков.Вырезаем из 3мм листа люмини, сгибаем по форме передней панели, придаём шкуркой текстуру, и привинчиваем болтами-шестигранниками (именно болтами, это тоже часть дизайна). Выглядит Мило:

Снимаем всю бутафорию и вынимаем начинку. Красим нормально:

Получился вот такой небольшой замечательный корпус:

Теперь о начинке. Микруха Tda8560 на радиаторе от трехсотого селерона, трансформатор(которому лет 40, не меньше, но выдаёт около 15А и 12В), диодный мост примерно на 12А и 3 конденсатора: на 4700мкф,2200мкф и 0,47мкф подключенных параллельно. Два кондера на сигнальных входах микрухи, по 0,05мкф (тоже советские, намного лучше китайщины), и входной сдвоенный переменный резистор на 50кОм.Кулер(остался от копьютерного БП, сначала стоял именно он)2 и синих светодиода снизу.Вот и вся схема.

А чтобы 2-х килограммовый трансформатор не перекосил корпус, укрепляем его двумя уголками и стальной пластиной в основании, на которую всё собственно говоря и крепится.

Теперь делаем дно из того же текстолита и ножки из никелированной мебельной трубки:

Неплохо смотрится рядом с моим системником, такая же синяя подсветка(на фото к сожалению комп выключен):

Часть третья. Финал.

Вот всё собрано и и замечательно работает.Всего у меня ушло около трёх месяцев. И сразу скажу, что здесь только треть фотографий, на остальных то, что у меня шло не так, всё таки это у меня первый проект с такой точностью и такой качественной проработкой каждой мелочи.

P.S. Я учусь в 10 классе, и это по идее мой проект на региональную олимпиаду по технологии, на которой я кстати говоря занял первое место 3 дня назад.

Удачного моддинга! искренне ваш, Виктор Сарбаев.

Под акустическим оформлением понимается
не украшение АС резьбой в античном стиле, хотя это и придаст
АС неповторимость, а решение проблем акустического короткого
замыкания.
Дело в том, что при движении диффузора
с одной стороны образуется избыточное давление воздуха, а
с другой воздух разряжен. Для возникновения звука необходимо,
чтобы колебания воздуха распространялись в пространство и
достигли слушателя, а в данном случае воздух колебается вокруг
корзины динамической головки и создаваемое им звуковое давление
весьма не велико, особенно в области низких частот:

Более подробно о принципе работы динамической
головки ЗДЕСЬ.
Способы разрыва акустического замыкания
и называют акустическим оформлением и каждый из них призван
затруднить проникновения воздуха с одной стороны дифузора
на другую.
Основных вариантов разрыва акустического
короткого замыкания несколько. Самый простой — использование
листового материала в середине которого вырезано отверстие
под динамическую головку. Называется это акустическим экраном:

Немного более сложный способ — открытый
ящик, т.е. ящик без задней стенки:

Оба приведенных выше способа имеют слишком
маленькую эффективность, поэтому практически не используются
лишь в тех случаях, когда «на безрыбье и рак — рыба».
Гораздо эффективней использование закрытого
ящика, причем в таких АС особое внимание уделяется герметичности
ящика — любая щель в ящике будет давать призвуки, поскольку
в ящике возникает и достаточно большое давление (когда дифузор
идет внутрть ящика), и достаточно большая разряженность (когда
дифузор перемещается наружу):

Следующим вариантом акустического оформления
служит ящик с фазоинвертором:

В данном случае это прямоугольное отверстие
расположенное в строго вычисленном месте передней панели акустической
системы. Однако этот вариант может быть выполнен и с использованием
трубы:

К плюсам данных вариантов относится
повышенная отдача на частоте, на которую расчитывается фазоинвертор,
основное назначение которого инвертировать, т.е. изменить
фазу на противоположную. В результате в пространство звук
излучается не только передней частью дифузора, но и задней,
фаза которого изменена фазоинвертором.
Более сложный вариант акустического оформления
— акустический лабиринт. Суть этого варианта заключается в
том, что хода внутри АС распологаются таким образом, чтобы
на определенной частоте возникает резонанс и как следствие
— большое увеличение отдачи на этой частоте. К расчету и точности
изготовления подобных систем следует относится ОЧЕНЬ серьезно,
поскольку велика вероятность возникновения «стоячих»
волн в лабиринте. В этом случае качество звучания будет даже
хуже, чем у варианта с акустическим экраном:

Еще большую отдачу на резонансной частоте
позволяет получить рупорный вариант:

Отличие рупорной АС от АС с лабиринтом
заключается в том, что направляющая звуковых волн у них изменяется
по разным законам — рупорная либо расширяется конусно по всей
длине, либо по экспоненте. Лабиринт же может иметь одинаковое
окно по всей длине, может расширяться или наоброт сужаться,
но всегда линейно. Кроме этого у АС с лабиринтом в работе
принимают участие и фронтальная и тыловая часть диффузора,
а у рупорных может излучать как одна, так и обе стороны.
Следующим вариантом исполнения акустического
оформления служит бандпасс или полосовой резонатор:

Этот вариант отличается от всех предыдущих
прежде всего тем, что он излучает только на частоте резонанса
и требует строжайшего соблюдения расчетных размеров.
Последние три варинта в основном расчитаны
на использования низкочастотной динамической головки, а предудущие
вполне пригодны и для широкополосной АС. Поэтому, если акустическая
система имеет кроме НЧ динамиков другие, например СЧ и ВЧ,
то врезать их в корпус с НЧ динамиком не рекомендуется.
В любом случае для расчета размеров АС
потребуются характеристики динамической головки, в частности
параметры Тиля-Смолла. Если этих данных нет, но прежде чем
взятся за расчет размеров корпуса АС их необходимо получить.
Описание методик получения этих параметров довольно много
— достаточно воспользоваться любой поисковой машиной.
Разумеется, что это
далеко не все виды акустического оформления — это самые популярные.

Размеры корпуса расчитываются с использованием
специальных программ для расчета корпусов АС. Найти их в интернете,
а так же инструкций как ими пользоваться тоже не проблематично.

При пректировании АС следует учесть некоторые
технологические особенности — если лицевая панель, на которой
установлен динамик, будет утапливаться внуть корпуса, то потребуется
изготовить дополнительные ребра, в которые собственно и будет
упираться лицевая панель:

Если с ребрами не хочется возится,
то можно сделать лицевую панель таким образом, чтобы она упиралась
в боковины корпуса, что так же усиливает связь лицевой панели
и боковин:

Все это даст лицевой панели дополнительную,
более жесткую связку с корпусом.
Так же на стоит забывать о способах крепления
динамической головки к лицевой панели и подводных камнях,
с которыми можно столкнуться. Крепление динамика снаружи наиболее
предпочтительно, покольку механически не прослабляет конструктив,
однако этот способ подразумевает снятие фаски по диаметру
динамической головки и притопление динамика внутрь корпуса,
чтобы ВСЕ излучатели, и НЧ, и СЧ, и ВЧ находились на одно
линии. снятие фаски уменьшает механическую прочность лицевой
панели и для ее восстановление потребуется дополнительное
кольцо, закрепляемое изнутри. Актуальность этого кольца тем
выше, чем большая мощность предпологается получить от изготавливаемой
АС и при мощностях выше 150 Вт оно уже необходимо на 100%:

На кольце, при необходимости, потребуется
снять боковые фаски, чтобы оно не мешало лицевой панели установки
в сам корпус.
При установки динамической головки необходимо
обеспечить отсутствие каких либо щелей. Если фаска снимается
станком, то поверхность получается сравнительно ровной, ее
остается лишь зашкурить. Однако в домашних условиях получить
ровную поверхность довольно затруднительно. Тут не совсем
понятно дейстивие производителей — настоятельно рекомендуется
установка динамика снаружи, а вот уплотнительная резина практически
на всех динамических головках расположена для установки изнутри:

Для решения проблем гермитизации можно
воспользоваться уплотнителем для дверей — самоклеящиеся полоски
пористой резины, продающейся во всех хозяйственных магазинах.
Уплотнитель наклеивается по периметру фаски и при монтаже
динамика полностью заполняет все щели:

Если динамическая головка устанавливается
изнутри, то на отверстии потребуется снять конусообразную
фаску, чтобы исключить появление стоячих волн. Однако такая
фаска существо прослабляет жесткость в точке крепления динамика
к панели (материал получается слишком тонким) и такой способ
крепления не приемлем для мощностей выше 50 Вт без дополнительного
усиления конструктива:

Материал для изготовления корпусов АС
желательно использовать натуральный, оптимально — фанера,
но уж больно дорогой этот материал. Поэтому лучше использовать
фанеру для постройки АС средней и высокой ценовой категории,
использующие динамические головки ОЧЕНЬ хорошего качества
и мощностью выше 100 Вт.
Для средней ценовой категории и небольших
мощностей (до 50Вт) можно использовать ДВП или МДФ (тоже,
что и ДВП, только толщина и плотность больше), но его необходимо
обработать и доработать, или же ДСП.

Для мощностей до 10 Вт вполне годится
и пластмасса, но тоже с использованием технологических хитростей.
Первая проблема, при изготовлении АС
из пластмассы, возникает при ликвидации дребезга самой пластмассы,
особенно проявляющегося в центрах боковин. Избавится от этой
неприятной подзвучки можно используя более толстую пластмассу,
а можно и приклеить дополнительные ребра жесткости. Если пластмасса
растворяется дихлоританом, то для крепления ребер можно использовать
дихлоритан, с растворенной в нем пластмассовой крошкой. Если
пластмасса не растворяется дихлоретаном, то лучше использовать
эпоксидный клей, желательно Дзержинского производства. Перед
склеиваением места контекта тщательно обработать крупоной
наждачной бумагой и не боятся того, что клей образует валики
в точке соприкосновения склеиваемых деталей:

Для большей эффективности подавления
призвуков корпуса можно «прокрасить» в 2-3 слоя
получившиеся «ванночки» антигравием — покрытием
используемым для покрытия днища автомобилей для защиты от
мелкого гравия.

После высыхания антигравий приобретает свойства резины и довольно не плохо поглощает
звук.
При использовании в качестве материала для изготовления АС ДВП требуется определится
с необходимой толщиной. Если мощность АС не будет превышать 5 Вт, то ДВП можно использовать в один слой.
Перед нарезкой ДВП его, с одной стороны покрывают эпоксидным клеем и прогревают феном. Под действием температуры
клей становится более жидким и пропитывает ДВП практически до половины толщины. Полсе затвердения клея
получается довольно крепий материал, по сути гетинакс, но с одной стороны сохраняющий звукопоглощающие
свойства ДВП. Резать ДПВ можно электролобзиком, склеить заготовки можно эпоксидным клеем, армированным
материалом. Для этого заготовки складываются в нужную конструкцию, и прихватывают любым СУПЕРКЛЕЕМ. Затем
нарезаются полоски крепкой ткани, в нашем случае это красный шелк. Ширина полосок должна быть примерно
3…4 см. Полоски укладываются в местах соединения заготовок, сверху покрываются эпоксидкой, а затем «приутюживаются»
паяльником на 40…60 Вт. Высокая температура позволяет клею полностью пропитатьткать, а так же существенно
ускоряет полимеризацию клея. Правда во время работы выделяется некоторое количество дыма, поэтому работу
необходимо производить либо на улице, либо под вытяжкой:

Если АС мощностью выше 10 Вт, но меньше
20, то ДВП лучше склеить вдвое — сначала склеиваются листы
между собой, а потом уже собирается готовый корпус:

Для мощностей до 30…35 Вт уже потребуется
сложить ДВП втрое или же использовать ДСП толщиной 18 мм (к
сожалению ДСП толщиной 22 мм можно найти только у старых бабушек
в виде старых, до 80-х годов выпуска, шифоньеров). Для придания
жесткости боковинам можно использовать распорки типа «КРЕСТ»:

Для мощностей до 50 Вт актуальность
использования ДВП уже спорна — гораздо проще работать с ДСП,
МДФ или фанерой, чем складывать ДВП с 4-5 слоев. Для этого
подойдет материал толщиной 18 мм, однако придется использовать
дополнительные брусья, обеспечивающие бОльшую связку деталей
АС между собой:

АС можно собрать при помощи саморезов,
но поскольку мощности не больше, то можно и склеить эпоксидным
клеем, либо ПВА, только покупать его лучше не в магазине канцтоваров,
а в хозяйственном или строительном. Данный ПВА будет именоваться
МОМЕНТ-СТОЛЯР, клей водно-дисперсионный. Покупать
на рынке
рекомендуется только летом — после замерзания
клей серьезно теряет свои качества. Однако, для успокоения
совести, хотя бы по паре саморезов в каждый брусок лучше закрутить.
При изготовлении АС иногда допускают
грубейшую ошибку — СЧ-ВЧ звено ни чем акустически не защищают
от воздействия тыльной стороны дифузора НЧ динамика, что приводит
к снижению эффективности самой АС, а зачастую и выходу из
строя СЧ звена — слишком сильные воздушные удары тыльной стороны
НЧ диффузора приводят к выталкиванию катушки СЧ динамика из
магнитного зазора и заклиниванию катушка заклинивает.
Гораздо чаще забывают вычесть из общего
объема АС объем защитного кожуха СЧ-ВЧ динамиков, в результате
внутренний объем АС получается меньше необходимого и финальные
характеристики сильно смазываются — резонансная частота фазоинтерторов
заметно повышается, что выдет к нежелательным призвукам.
При сборке АС мощностью до 100 Вт так
же можно использовать либо ДСП, либо фанеру толщиной 18 мм,
хотя конечно же лучше поискать материал толщиной 22 мм. Для
исключения возникновения резонансов боковин корпуса АС так
же используются допонитетельные брусья, через которые крепляются
части АС. Будет не лишним установка «креста» и дополнительной
шайбы для крепления НЧ динамической головки, а так же обработка
АС изнутри звукопоглощающими материалами, например оклейка
паралоном или пенопластом толщиной 5-10 мм, только не стоит
забывать, что оклейка «съест» часть внутреннего
объема и на нее нужно обязательно дать поправку при расчете
размеров корпуса.

Наилучшие результаты дает монтажная
пена, поскольку толщину наносимого слоя можно регулировать
скоростью выпускания пены из балончика. Если пену выпускать
ОЧЕНЬ медленно, то она получается очень плотной и увеличение
объема не очень большое. Если пену выпускать ОЧЕНЬ быстро,
то она получается гораздо рыхлее, и при застывании сильно
увеличивается в объеме. Если на боковины корпуса наносить
пену от лицевой панели, увеличивая выход пены при приблежении
к задней стенке, а у лицевой панели обеспечивая минимальную
скорость выхода пены, внутренний объем АС приобретет форму
лежащей на боку пирамиды. Подобные хитрости позволяют полностью
решить проблемы стоячих волн, поскольку внутри АС отсутствуют
параллельные плоскости, а неровности застывшей пены лишь усиливают
эффект пирамиды. При использовании подобной технологии следует
более тщательно подойти с расчетам размеров заготовок — внутренний
объем уменьшается ОЧЕНЬ сильно и это требует серьезного увеличения
корпуса АС.

Ребра для крепления боковин, кроме стяжки
саморезами, рекомендуется, как и в предыдущем варианте проклеить,
но вариантов клеевых масс несколько больше:
— эпоксидный клей,
смешанный с мелкими опилками, или, что лучше, древесной пылью;

— МОМЕНТ-СТОЛЯР, но перед стяжкой нанесенному
клею нужно дать немного подсохнуть, до получения консистенции
сливочного масла комнатной температуры. Это позволит более
полно заполнить клеем все неровностимежду деталями АС;
— полиуритановый клей, например МОМЕНТ-КРИСТАЛ,
которому тоже нужно дать немного подсохнуть. После сборки
места проклейки необходимо хорошенько прогреть феном, что
приведет к образованию в клеевой массе мелких пузырьков, а
сама масса более плотно заполнит неровности между соприкасающимися
деталями корпуса;
— автомобильный герметик отечественного
производства, именно отечественного, поскольку после застывания
он гораздо жестче, чем импортные герметики;
— монтажная, полиуритановая пена. Перед
нанесением на склеиваемые детали пену «выпускают»
на не нужный кусок фанеры или ДПС, а затем тщательно перемешивают
металлическим шпатылем до ее «усадки», т.е. до получения
массы по густоте схожей с густой сметаной. После наненсения
и стяжки пена все равно немного расширится и полностью заполнит
все неровности в точке соприкосновения деталей АС.

После склеивания деталям нужно дать хорошенько
высохнуть в течении 20…26 часов.
Для увеличения громкости при одной и
той же выходной мощности можно использовать «двойные»
динамические головки — используется параллельное, либо последовательное
соединений двух одинаковых
динамиков
для НЧ звена. В этом случае суммарная площадь дифузоров увеличивается,
следотавтельно АС может взаимодействовать с гораздо бОльшим
количеством воздуха, т.е. создавать бОльшее звуковое давление
и от этого субъективная громкость получается значительно выше:

Тут уже следует отметить, что использование
большого коичества динамиков, в том числе и для деления звукового
диапазона начинает вносить некоторые неприятности — довольно
трудно добится фазировки сигнала в тех местах, где АЧХ соседних
по диапазону динамиков пересекается. Поэтому гнаться за большим
количеством полос для самодельной АС не следует — эту кашу
таким маслом можно очень сильно испортить.
АС мощностью от 100 до 300 Вт изготавливать
лучше из фанеры, причем поискать придется фанеру толщиной
22 мм. АС так же собирается при помощи брусьев жесткости,
которые проклеиваются. Брусьям лучше придать форму равносторонних
треугольников, где катеты будут крепится к боковинам, а гипотенуза
будет направлена внутрь корпуса.
Если найти фанеру такой толщины не удается,
то можно использовать фанеру толщиной 8 мм склеенную втрое
— финальная толщина материала получается 24…25 мм. Клеевые
массы перечислены выше.
В качестве технологического совета можно
лишь порекомендовать сначала нарезать необходимые заготовки
и лишь потом их склеивать, причем сразу же стягивать саморезами.
При установке внутрь АС «креста»,
что будет не лишним, углы стагивающих брусьев лучше закруглить
— перемещаются уже довольно большие объемы воздуха и вокруг
прямых углов стяжек возможно возникновение турбулетности.
Так же рекомендуется «скруглить» все внутренние
углы, воспользовавшись пластилином или наненся несколько слоев
густого антигравия.
Еще одной разновидностью акустического
оформления является раздельное исполнение корпусов для каждого
динамика. В таких АС не использутся пассивные фильтры, а сигнал
делится на диапазоны сразу после регулятора громкости усилителя.
Затем разделенный сигнал подается на три отдельные усилители
мощности, которые собственно и работают каждый на свой динамик:

Было бы не справедливо не упомянуть
о часто используемых в АС «наполнителях» — небольших
катках звукопоглощающего материала, лежащего внутри АС. Подобные
катки позволяют несколько увеличить расчетный внутренний объем
корпуса, однако для того, чтобы правильно изготовить подобный
«наполнитель» необходимо знать его акустические
свойства. Получить характеристики «наполнителя»
в домашник условиях довольно проблематично, поэтому остается
либо отказаться от использования «наполнителя»,
либо опытным путем выяснить необходимый объем и используемый
материал (обычно это распушенная вата, ватин, сентипон).
При мощностях от 100 Вт так же становится
актуальным обеспечение устойчивости корпуса АС, поскольку
уже производится довольно большая работа для перемещения дифузора
и воздух активно «сопротивляется». Так же желательно
разорвать механическую связь дна АС и пола, на которм устновлена
АС. Для этих целей обычно используют либо штативы, которые
в домашних условия изготовить проблематично, либо используют
стальные шипы, вкручиваемые в дно АС:

При мощностях выше 200 Вт желательно
усиление лицевой панели АС и желательно использование разноструктурных
материалов, например если лицевая панель изготавливается из
фанеры, то с внутренней стороны приклеивается лист ДСП, толщина
которого в 1,5-2 раза меньше толщины панели. Подобная комбинация
материалов обеспечивает поглощение колебаний в большем звуковом
диапазоне как раз за счет разнородности материалов.
Для большей усточивости АС ее массу можно
увеличить промазав дно полиуритановой монтажной пеной и уложить
в нее пару-тройку кирпичей, покрыв их сверху той же пеной.
После застывания пены неровности лучше обрезать канцелярским
резаком. «Украденный» внутренний объем необходимо
учитывать при расчете размеров будующей АС.
Для мощностей свыше 200 Вт лучше использовать
комбинационные материалы — все детали АС склеиваются из 18
мм ДСП и 18 мм фанеры. Фанера используется как наружный слой,
а ДСП — внутренний. Подобная хитрость позволяет немного съэкономить
— ДСП гораздо дешевле фанеры. Внутри АС желательно проклеить
звукопоглощающим материалом, например сшитым втрое ватином,
простроченным вдвое счетверенным сентпоном (сентипон бывает
двойным и счетверенным), 5…10 мм пенопластом. Разная структура
плотно склеенных разноструктурных материалов избавляет от
проблемы резонанса самого корпуса.
Углы лучше дополнительно стянуть металлическими
уголками — это придат жесткости конструкции и защитит углы
АС от повреждений — АС получаются уже достаточно тяжелыми
и при транспортировке возможны различные удары от которых
чаще всего страдают именно углы.

Для мощностей ближе к 1000 Вт толщина
материала должна быть уже довольно большой, например два слоя
фанеры 18 мм плюс слой 18 мм ДПС итого уже 54 мм, причем ДПС
вклеивается между слоями фанеры, однако подобыне АС уже переходят
в категорию «для озвучивания», следовательно качесвом
можно пожертвовать в пользу мобильности. На основании этого
можно использовать двойную 18 мм фанеру, внутрь установив
«крест».
Не трудно заметить, что с увеличением
мощности толщина стенок АС увеличивается. Связанно это прежде
всего с тем, что необходимо изолировать перемещаемый внутри
АС воздух от слушателя. Однако не следует забывать, что корпус
АС тоже может резонировать. Именно для исключения этой неприятности
лучше использовать внутренню оклейку корпусов и сведению к
минимуму получаемых от резонанса призвуков. Проверить резонансную
частоту корпуса не трудно самостоятельно. Для этого необходимо
наклонить АС на 20…25 градусов и бросить на нее сверху резиновую
киянку из котрой предварительно вытащить ручку. Наклон АС
необходим для того, чтобы удар был единичным и киянка отскочила
далеко в сторону.
Закрепленный на АС микрофон (отверстие
мембраны к корпусу) и подключенный к любому линейному усилителю
на экране осцилографа нарисует и момент удара, и послезвучие,
которое дает сам корпус. Тест конечно довольно грубый, поскольку
в реальности «ударная волна» идет изнутри, а во
время опыта снаружи, тем не менее на основе результатов этого
теста можно судить о том на какой частоте резонирует сам корпус
и как бысро происходит затухание:

Идеальная АС не резанирует и момент
удара затухает сразу, практически мгновенно, но стенки идеальной
АС состоят из бетона толщиной 1 см на каждый Вт мощности и
такая АС годится больше для насмешек, чем для эксплуатации:

Отделка АС может самой разной, здесь каких то жестких требований нет. Если корпус
из фанеры и рисунок довольно симпотичен, то корпус можно зашливовать, а затем несколько раз покрыть безцветным
лаком:

Можно купить шпон ценных пород деревьев
и оклеить АС шпоном под цвет мебели в комнате:

В салонах автозвука продается так называемая
акустическая ткань, представляющая из себя синтетический войлок.
Материал хорошо клеится и тянется, что позволит отделать АС
на довольно высоком уровне:

Зашкурив корпус его можно покарсить
автомобильной краской, только давайте поправку на то, что
автоэмали сушаться при высокой температуре. Поэтому придется
воспользоваться специальным отвердителем «ИЗУР»,
пропорции смешивания написанны на упаковке отвердителя, хотя
лучше его добавить на 10-15% больше предлагаемой пропорции:

Если корпус тщательно зашкурить и зашлифовать,
то его можно оклеить самоклеющеся пленкой, продаваемой в магазинах
«ОБОИ», но материал этот довольно нежный и пользоваться
им стоит, если есть увереность, что АС простоят на своем месте
десяток лет:

Если планируется частая транспортировка
акустической системы, то будет весьма полезно предусмотреть соответсвующие ручки.
Это особенно актуально для маленькох АС, которых хочется взять
сразу две и для больших, которые попросту имеют большой вес.

Как самостоятельно собрать активную
АС с повышенным КПД на низких частотах описано .

Адрес администрации сайта:

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

Схема колонок

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Чертеж модели на два динамика

Устройства с тремя динамиками

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Модели для компьютеров

Автомобильные модификации

Колонки с открытым корпусом

Устройства с закрытым корпусом

Модели на 20 Вт

Устройства на 50 Вт

Колонки с мощностью 100 Вт

К сожалению, не каждый из нас может позволить себе иметь качественную акустическую систему в доме. Сейчас даже самый дешевый вариант будет стоить не менее 10 тысяч рублей. Однако не покупать же некачественные колонки, издающие пищащий звук? Если вы так горите желанием иметь в доме свою можете сделать ее собственноручно.

Тем более что все подходящее детали и элементы можно приобрести практически в любом месте, и стоимость их уж никак не будет составлять 10 тысяч рублей. Как сделать своими руками? Об этом вы узнаете из нашей сегодняшней статьи.

Подготовка инструментов

Итак, в ходе работ нам понадобятся следующие материалы и инструменты:

шуруповерт;
лист ДСП или МДФ (для изготовления корпуса акустической системы);
маркер;
электролобзик;
блок питания ПК на 400 Вт;
магнитола;
болгарка;
пара акустических динамиков;
мебельные винты и саморезы;
герметик (лучше всего использовать на основе силикона);
вольтметр и клей.

Перед тем как собрать первым делом проверьте работоспособность магнитолы и выясните, можно ли ее запитать или нет. Также необходимо протестировать и динамики на качество звучания. После этого можно смело приступать к изготовлению корпуса и прочих элементов акустической системы.

Изготовление корпуса

В качестве стенок для колонки можно использовать обычный лист МДФ или ДСП. При этом недопустимо использовать фанеру, так как по своим характеристикам она очень гибкая и издает сильный резонанс. В ходе выполнения корпуса для акустической системы также учтите тот факт, то чем больше воздуха будет оставаться внутри ящика, тем мягче будут басы. Поэтому оставляйте как можно больше свободного места, однако все должно быть в меру (иначе такие колонки попросту невозможно будет транспортировать).

Полку разместите так, чтобы на колонки попадало максимальное количество воздуха. Дальше пометьте маркером места для распила. Теперь можно смело резать лист ДСП электролобзиком. Отметим также, что края обрезанных частей дерева следует тщательно выровнять. Для этого примените маленькую строительную болгарку. Учтите, что она может работать с несколькими дисками — по металлу и по дереву. Нам нужен последний вариант, так как при обработке подобных материалов режущий элемент первого типа попросту стирается и даже дымит. Специалисты рекомендуют использовать лепестковый круг.

Теперь дело осталось за малым. На корпусе обозначьте места для вкручивания мебельных саморезов и при помощи шуруповерта закрутите их до конца. В случае с винтами предварительно сделайте разметку под них и просверлите сквозные отверстия. Все, корпус для акустической системы успешно изготовлен.

Крепеж стенок

Следует сделать акцент на прочности крепежа стенок. Не стоит экономить на винтах и саморезах. Конструкция корпуса для динамиков должна быть максимально прочной и крепкой. Если количество винтов будет недостаточным, при сильной нагрузке стенки системы будут сильно дребезжать, тем самым лишь ухудшая качество звука.

Основательная сборка

Как дальше изготовляется трехполосная своими руками? После того как вы изготовили корпус (так называемый «моноблок»), можно приступать к основательной сборке конструкции. Здесь лучше всего применить аккумуляторный шуруповерт с 4-милиметровым шестигранником для закручивания винтов. Помните, что внутри колонки распределяется своя звуковая нагрузка от минимума до максимума — нижняя стенка, верхняя, передняя и боковая.

Как далее делается своими руками? На следующем этапе места соединений следует обработать силиконовым герметиком. Это необходимо для того, чтобы предотвратить проникновение лишних из корпуса наружу через щели. Таким образом, уровень воспроизведения музыки станет еще более качественным. Как далее делается акустическая система своими руками? После смазки всех щелей герметиком вам необходимо будет установить динамики и магнитолу. Последнюю лучше приобрести в собранном виде. Динамики вместе с магнитолой устанавливаются через проделанные отверстия в нижнюю стенку моноблока.

Когда все будет готово, финальный вид конструкции должен иметь следующий облик: на тыльной стороне моноблока размещен блок питания, по бокам два динамика (при этом каждый из них располагается в отдельной колонке) и посередине автомобильная магнитола. Изготовление акустических систем своими руками происходит в определенном порядке действий — сначала монтируется блок питания, а потом магнитола. Так вам будет гораздо удобнее прикручивать крепежные элементы. Но на данном этапе и ПК еще окончательно не собрана. Далее вам необходимо будет произвести усиление жесткости углов. Об этом мы расскажем вам в следующем разделе.

Как делается акустическая система своими руками? Усиление жесткости углов

Вся суть работы заключается в оклеивании определенных частей моноблока с последующей установкой на них квадратных или треугольных штапиков. В качестве клеящего средства не обязательно использовать «Момент». С этим делом вполне справится обычный «ПВА». Перед нанесением клея на поверхность материала убедитесь в том, что он находится в сухом состоянии, а его поверхность не имеет трещин и изгибов.

Что нужно сделать для того, чтобы заработал блок питания?

Для этого вам нужно будет поставить перемычку на широком, большом коннекторе (иными словами, замкнуть его). Здесь достаточно применить обычную канцелярскую скрепку. Ею соединяете два провода (зеленый с черным) и проверяете работоспособность устройства вольтметром.

Чтобы данные элементы обладали большей проводимостью, после установки контакта хорошенько пропаяйте их места соединения. Теперь засуньте корпус блока внутрь моноблока и прикрепите его саморезами. Все образовавшиеся щели также обработайте герметиком.

О звукопроницаемом материале

На следующем этапе акустическая система, своими руками сделанная, заполняется специальным звукопроницаемым материалом (здесь можно использовать обычный синтепон). Им нужно заполнить весь объем колонок.

При этом нельзя наносить его на диафрагму. Данный звукопроницаемый материал существенно уменьшает нагрузку на стенки системы и снижает скорость звуковых волн. Так, при воспроизведении мелодии конструкция колонки практически не будет вибрировать. Однако не стоит следовать принципу «чем больше, тем лучше». Если вы чрезмерно заполните колонку синтепоном, она может потерять басы, а соответственно, качество звука существенно ухудшится.

Вентилятор

Если ваша акустическая система для телевизора или компьютера рассчитана на большую мощность воспроизведения, подумайте о дополнительных элементах охлаждения.

Ведь при высокой нагрузке элементы колонок сильно нагреваются, что может вызвать их преждевременный выход из строя. А устанавливать вентилятор нужно таким образом, чтобы он дул изнутри наружу, то есть горячий воздух выводил на улицу (или комнату). Если тепло от магнитолы будет отведено, перегрев деталей системы будет исключен, и ваши колонки прослужат очень длительное время. На данном этапе вопрос, как делается трехполосная акустическая система своими руками, можно считать закрытым.

Источник

Звук в Creta никак не хочет пилиться, слушаю «штатку» 🙁 Домашки тоже нет, да и не было никогда. Из всех меломанских удовольствий — плеер Fiio X3 II да наушники Edifier H850 (кстати, очень неплохие за свою стоимость).

А звука душа требует 🙂 Вот и задумал я сделать себе подарок в виде домашней акустики на предстоящий день рождения. Покупать что-то боле-менее приличное — дорого, б/у — не хочется.

Значит сделаем сами, желательно с минимальными затратами.

За основу взял акустику фирмы Wavecor. Для справки: руководителем Wavercor Ltd является выходец из датской Vifa A/S Аллан Исаксен. После объединения компаний Vifa и Peerless в DST (Danish Sound Technology), он возглавлял китайское отделение DST Loudspeakers (PanYu) Ltd.

вплоть до 2005 года — до момента основания компании Wavecor Ltd.Итак, СЧ/НЧ Wavecor WF146WA01-01, ВЧ Wavecor TW022WA05-01.

Ценник на эти позиции в Аудиомании был более чем вменяемый, поэтому — берём (с доставкой СДЭК немного расстроил, груз пролежал в Казани четверо суток, теперь это не важно, но осадочек остался)

Для этой связки находим кроссоверы от Crescendo Opus 8.6 (привет, merrsonn). Старая пред-топовая линейка (был еще Opus 9.9), нам в принципе большего и не нужно.

Полный размер

Хорошие комплектующие за недорого. Все кондёры — плёнка Jantzen Z-Cap, резистор Ohmite на ВЧ. Точка раздела 3.5кГц. То, что доктора из Wavecor прописали

Внезапной проблемой стало отсутствие нормального материала для изготовления ящиков. Куда ни посмотри, везде сплошная фанера 4 класса и ЛДСП в придачу. Но добрые люди (привет, 2mix) подсобили найти МДФ в нашем ауле

Полный размер

МДФ 16мм. Уже распиленный по нужным размерам. Везу домой

Для соединения частей корпуса между собой принципиально отказался от различного вида саморезов, уголков и прочих железяк. Только клей ПВА Момент Столяр Супер и деревянные шканты. Просверливаем отверстия и прикидываем

Полный размер

Два ящика. Внешние размеры 310*210*210 мм. Передняя и задняя стенки 310*210 мм, боковые 310*178 мм, верхняя и нижняя 178*178 мм. Внутренний объем 8.8 литра

Хорошенько шкурим 120-кой стыки, шпателем равномерно наносим клей ПВА на склеиваемые поверхности, ждем минут 10-15 и фиксируем. Правильнее было воспользоваться струбцинами, но их нужно достаточно много.

Общая стоимость струбцин, способных стянуть такие размеры, выходила за рамки разумного. Поэтому воспользовался подручными средствами — оставил на сутки под прессом из книг, ящика с инструментами и, дополнительно, стянул прочной верёвкой.

После высыхания клея тщательно шкурим снаружи для выравнивания, подозрительные места еще раз обрабатываем клеем ПВА.

Полный размер

Получаем такие коробочки. Внутри все стыки промазал герметиком и оставил еще на сутки сохнуть

Полный размер

Распорок корпуса не будет. Точнее я этот момент немного прощёлкал :/ Поэтому для придания дополнительной жесткости корпусам и гашения вибраций используем виброматериал Шумоff. Все стыки проклеены внахлёст

Полный размер

Наносим разметку под отверстия и прикидываем, насколько сложно будет установить кроссовер ПОСЛЕ вклеивания передней стенки. Вроде бы особых проблем нет

Для демпфирования использовал Visaton Damping Material (синтетическая вата). В комплекте два листа, достаточных для примерно 20 литров объема. Очень удобно с ним работать.

Полный размер

Прикидываем размещение внутри корпуса

Выпилить отверстия идеально лобзиком невозможно, поэтому отдал передние стенки профессионалам с наличием фрезера (привет, valmont). Левый и правый края передней стенки по моей просьбе также обработали фрезой.

Полный размер

Аналогичным способом с помощью столярного клея ПВА и шкантов водрузил переднюю стенку, предварительно проклеив её изнутри виброматериалом Шумоff. Всю внешнюю поверхность тщательно зашкурил так, что стыки стенок практически не ощущались

Для внешней отделки выбрал не покраску, а шпон. Вот здесь меня ждал приятный сюрприз — в Уфе есть интернет-магазин, где в наличии оказался шпон файн-лайн нужной фактуры! Причем, крайне недорого, за лист 1400*650 отдал около 300 с мелочью рублей.

Клей также взял специальный для шпона (запах как от клея Момент, только в разы сильнее). Кисточкой наносим клей на обе поверхности, ждем несколько минут и клеим. Для ускорения процесса используем обычный утюг. Сначала переднюю и боковые стенки одним листом, затем заднюю, нижнюю и верхнюю.

Края наклеенного шпона легко обрабатываются шкуркой так, что получается идеальный стык (кому интересно, можно на ютубе посмотреть, роликов на эту тему очень много). Небольшая заминка возникла при обработке отверстий под динамики.

Но спасибо неравнодушным людям из чатика в Вайбере, подсказали: предварительно острым ножом вырезаем отверстия в шпоне, оставшуюся часть под углом вовнутрь шкурим; шпон сам загибается и при дальнейшей обработке шкуркой отваливается.

Затем последовательная шлифовка. Зернистость 180, 240, 360, 600. Далее обрабатываем поверхность матовым прозрачным лаком. Два раза по три слоя с обработкой 600-й шлифовальной бумагой между слоями

Полный размер

В результате получаем такие ящики, практически совпадающие по цвету с мебелью в гостиной комнате

От набивших оскомину терминалов в пластиковом стакане для сабвуферов я отказался, ибо зачем снижать жесткость и выпиливать достаточно большое отверстие в ящике, когда можно этого не делать. Нам вполне подойдут удлиненные аудиотерминалы типа «банан» из магазина электроники.

Полный размер

Предварительно оклеив внешнюю поверхность малярным скотчем, просверливаем отверстия диаметром 6 мм. В отверстия вставляем терминалы, с внутренней стороны промазываем остатками мастики от виброматериала

Полный размер

Внутри терминалы на всякий случай изолируем от фольги шайбами, вырезанными из пластиковой карточки с PIN кодами от старинной сим-карты. Вниз на несколько слоёв двустороннего скотча приклеиваем кроссовер. Места установки динамиков обрабатываем специальной лентой Audiocore Foam Gasket Tape

Провода к динамикам сначала хотел подключить с помощью клемм. Но хороших клеммочек не нашлось. Поэтому припаиваем провода из посеребренной меди Crescendo Interlude, которые остались из инсталла в предыдущем автомобиле (привет, AVP-Ufa)

Полный размер

Для крепления динамиков использовал вот такие аудиофильские шурупы 🙂 Torx

Полный размер

Подключаем провода к кроссоверу, устанавливаем акустику. Снизу — самоклеющиеся резиновые ножки для аудиотехники. Разориться на шипы не дала собственная жаба :/

Полный размер

Аудио-кабели всё из тех же остатков Crescendo Interlude. Наконечники — бананы Nakamichi с Алиэкспресса. И, конечно, змейка

Скоро сказка сказывается, да не скоро дело делается. Весь процесс от покупки акустики Wavecor до первого запуска занял почти три недели. Зато в разы дешевле, чем покупать что-то аналогичное в магазине/барахолке. И что самое важно — сделано своими руками.

Тестовый запуск… Динамики не прогретые. Пока можно сказать, что звук получился с «тёмным» уклоном. Но при этом все детальки голоса слышно прекрасно

И просто фотографии результата
По источнику, ЦАПу и усилителю наверное сделаю отдельную запись, ибо лимит фотографий практически исчерпан.
Отдельное спасибо уважаемым karennur, c5d, и всем остальным за консультации и помощь в создании моей первой домашки.

Источник: https://www.drive2.ru/b/475166870278766626/

Самодельная акустика

Добрый день уважаемые читатели mysku! Под катом Вас ждет обзор самодельной акустики созданной на современных отечественных динамиках. Недорогие малыши с серьезным звуком.

Нравится мне небольшая двухполосная акустика. Не занимает много места в квартире, можно поставить на стол, в стенку на стойки; и кино с сабвуфером озвучить может.

У меня уже были подобные самодельные АС на динамиках www.asalab.net

В создании самодельной акустики есть два рациональных пути:

1. Тернистый. Для гуру. Самостоятельный выбор динамиков, расчет и моделирование корпуса, измерение динамиков в корпусе, моделирование разделительного фильтра, доводка.

2. Читерский. Почти для всех. Выбор готового проекта акустики для самостоятельного повторения. Собственно повторение. (Выбор проектов например тут и тут) Обзор будет про второй пункт.

Эта акустика — проект Алексея Александрова. Вот страничка по данной акустике. Там можно найти самое главное для проекта акустики: набор динамиков, размеры корпуса и схема разделительного фильтра. Вот обсуждение на форуме.

Динамики: НЧ/СЧ динамик (далее басовик)B1354.8 Видно большой магнит для 5″ динамика. ВЧ излучатель (далее пищалка) T252.8 Алюмокерамический купол и неодимовый магнит. Про компанию АСА лаб. Плюс их продукции — это доступность. Минусы — это работа с клиентами, об этом далее. На их сайте есть прайс и условия доставки. Заказ делал через почту указанную в контактах. Оплата через банковский перевод.

Посылка с динамиками:

Трек 24803369008393

Упаковка:

Весь хлам с офиса собрали и в коробку 😉

Упаковка пищалок:

Упаковка басовиков:

Теперь о грустном:

По какой-то причине закралась ошибка в обозначении пищалок у производителя и вместо T252 я получил Т251, у которых к тому же и больше диаметр фланца.

Разница

Но это еще было пол беды — диффузор басовика у меня был другой, нежели в проекте.

Разница

И один из басовиков был с браком: катушка терлась в зазоре и было слышно посторонний шорох.

Так это выглядело на измерениях ИЧХ:

Объяснив это производителю, я отправил динамики назад в Калугу и через месяц получил обратно все то что нужно. Почтовые расходы мне компенсировали переводом на карту. Моральные остались при мне. Вторую посылку не фотографировал, но суть та же. Вот теперь нужные динамики: Но все равно цвет купола пищалок другой!

Корпуса мне сделал автор проекта:

Материал МФД 16 мм. Покраска. Фазоинвертор щелевой. Приехали автотрейдингом из Оренбурга. Корпуса вышли качественные, как фабричные. Не колхозный корпус обычно головная боль самодельщиков.

Дополнительная информация

Решился на не типовой колоночный цвет — белый.

В сравнении с черными.

Динамики встали как влитые

Элементы разделительного фильтра:

Моя схема несколько отличается от авторской.

Авторская компоновка фильтра

Клеммы для подключения к усилителю такие же как в моем прошлом обзоре, куплены на ebay. Пленочные, биполярные конденсаторы и резисторы куплены в местных магазинах, но сделаны в Китае.

Катушки индуктивности из магазина Аудиомания.

Тру навесной монтаж

Провод ПВ-3.

Прокладка под динамик

Мягкие ножки

Внутри немного синтепона

Получилась акустическая система со следующими характеристиками:

Номинальное сопротивление 8 Ом; Номинальная мощность/пиковая мощность 50/100 Вт; Чувствительность 84 дБ/Вт; Частота кроссовера 2 кГц; Рекомендуемая мощность усилителя 50-100 Вт; Диапазон воспроизводимых частот +-3 дБ 50-25000 Гц; Размеры 250х170х280 мм; Масса 6,3 кг штука; Общий бюджет акустики чуть меньше 10 тыс. рублей.

Звук:

От таких малышей не ожидаешь такого напора, драйва на низу хватает. Высокие частоты сочные, тарелки звучат в комнате, а не за пуховым одеялом. Середина, голос тоже очень достоверно передается. В целом все по-взрослому. Есть особенность — нужен мощный усилитель, с хорошим контролем нагрузки.

Измерение:

Прослушка: Стойки для акустики и полка под аппаратуру тоже самодельные, но там обошлось без зарубежных магазинов. На полке:

Твердотельный плеер, усилитель 1, усилитель 2, сетевой фильтр.

Спасибо за внимание! Задавайте вопросы в х.

Источник: https://mysku.ru/blog/russia-stores/27967.html

Колонки своими руками из автомобильных динамиков: компоненты для сборки колонок

Но вовсе не обязательно приобретать новое устройство, если старые колонки сломались или их вовсе не было. Вполне реально сделать их своими руками из автомобильных динамиков. Такая работа не отнимет много времени, а также не потребует большого количества дополнительных материалов. С задачей справится даже новичок, что позволяет значительно сэкономить на приобретении аксессуара для компьютера. Но как же сделать колонки самостоятельно?

Компоненты для сборки колонок из автомобильных динамиков

Первым делом необходимо подготовить все необходимые материалы и тщательно изучить последовательность действий. Без этого можно легко ошибиться в процессе работы и не только не добиться положительного результата, но и потратить впустую материалы, которые могли бы быть использованы более рационально.

Итак, что же понадобится для изготовления колонки из автомобильных динамиков:

сами динамики, желательно коаксиальные;
деревянные ящики для растений, которые будут использованы для изготовления корпуса;
циркулярная пила;
дрель;
шуруповёрт;
шлифовальная машинка;
фанера для крышек;
напильник и саморезы;
шпаклёвка и грунтовка для деревянных поверхностей;
краска для финишного покрытия.

Колонки из автомобильных динамиков своими руками: чертежи

Процесс создания самодельных колонок довольно прост: первым делом нужно измерить динамики и вырезать в деревянных ящиках отверстия для них.

Затем можно заняться оформлением крышек — их необходимо вырезать из фанеры и закрепить любым удобным способом, заранее просверлив отверстия для креплений.

ВАЖНО! Желательно любые стыки ящиков загерметизировать. Таким образом вы будете уверены в качестве и надёжности готового изделия.

После этого обработайте поверхность грунтовкой и шпаклёвкой для дерева. Оставьте сохнуть на необходимое время, которое всегда указывается производителем на упаковке. Можно пройтись по поверхности шлифовальной машинкой — так крышка станет неотличимой от остального «тела» ящика. В качестве финишного покрытия покрасьте ящики любой краской на водной основе.

Теперь можно приступать к оформлению самих динамиков. Ящики можно заполнить изнутри ватой, чтобы они не были пустыми. Припаяйте провода и динамики на заранее размеченные места. Обязательно обработайте все нужные элементы герметиком.

Работа окончена!

Теперь вы знаете, как можно легко и быстро сделать колонки для дома самостоятельно из автомобильных динамиков и ещё нескольких дополнительных элементов.

Такая поделка будет не только полезной, но и органично впишется в интерьер, ведь вы сможете выполнить декор именно в таком стиле, который идеально подойдёт для украшения нужного помещения.

Сразу же после окончания работы проверьте качество звучания. Если всё в порядке, то можно смело начинать использовать свои новые колонки.

Подпишитесь на наши Социальные сети

Источник: https://setafi.com/elektronika/kolonki/kolonki-svoimi-rukami-iz-avtomobilnyh-dinamikov/

Акустическая система своими руками: выбор динамиков, акустического оформления, изготовление

Сделать звуковые колонки своими руками – с этого у многих начинается увлечение сложным, но очень интересным делом – техникой звуковоспроизведения. Начальным побуждением часто становятся экономические соображения: цены на брендовую электроакустику завышены не чрезмерно – безобразно нагло. Если уж заклятые аудиофилы, не скупящиеся на раритетные радиолампы для усилителей и плоский серебряный провод для намотки звуковых трансформаторов, сетуют на форумах, что цены на акустику и динамики для нее систематически вздуваются, то проблема действительно серьезна. Желаете колонки для дома по 1 млн. руб. пара? Извольте, найдутся и подороже. Поэтому материалы данной статьи рассчитаны в первую очередь для самых-самых начинающих: им нужно быстро, просто и недорого убедиться, что творение рук своих, на все для которого ушло средств в десятки раз меньше, чем на «крутой» бренд, может «петь» не хуже или по крайней мере сравнимо. Но, возможно, кое-что из изложенного окажется откровением и для мэтров любительской электроакустики – если будет удостоено прочтением оными.

Акустические системы промышленного и любительского изготовления и динамики для них

Колонка или АС?

Звуковая колонка (КЗ, колонка звуковая) это один из видов акустического оформления электродинамических головок громкоговорителей (ГГ, динамиков), предназначенный для технико-информационного озвучивания больших общественных помещений.

Вообще же акустическая система (АС) состоит из первичного излучателя звука (ИЗ) и его акустического оформления, обеспечивающего требуемое качество звучания. Домашние АС по большей части с виду похожи на звуковые колонки, поэтому их так и прозвали.

Электроакустические системы (ЭАС) имеют в своем составе также электрическую часть: провода, клеммы, разделительные фильтры, встроенные усилители мощности звуковой частоты (УМЗЧ, в активных АС), вычислительные устройства (в АС с цифровой расфильтровкой каналов) и др.

Акустическое оформление бытовых АС размещается как правило в корпусе, отчего они и выглядят более-менее вытянутыми вверх колоннами.

Акустика и электроника

Акустика идеальной АС возбуждается во всем диапазоне слышимых частот 20-20 000 Гц одним широкополосным первичным ИЗ.

Электроакустика медленно, но уверенно идет к идеалу, однако лучшие результаты показывают пока еще АС с разделением частот на каналы (полосы) НЧ (20-300 Гц, низкие частоты, басы), СЧ (300-5000 Гц, средние) и ВЧ (5000-20 000 Гц, высокие, верха) или НЧ-СЧ и ВЧ.

Первые, естественно, называются 3-х полосным, а вторые – 2-х полосными. Начинать осваиваться в электроакустике лучше всего с 2-полосных АС: они позволяют в домашних условиях без излишних затрат и сложностей получить звук качества до высокого Hi-Fi (см. ниже) включительно.

Звуковой сигнал от УМЗЧ или, в активных АС, маломощный от первичного источника (плеера, звуковой карты компьютера, тюнера и т.п.) распределяется по частотным каналам разделительными фильтрами; это называется расфильтровкой каналов, как сами разделительные фильтры.

Далее в статье рассматривается преимущественно, как сделать колонки, обеспечивающие хорошую акустику. Электронная часть электроакустики – предмет особого серьезного обсуждения, и не одного.

Здесь нужно заметить только, что, во-первых, поначалу не нужно браться за близкую к идеальной, но сложную и дорогую цифровую расфильтровку, а применить пассивную на индуктивно-емкостных фильтрах.

Для 2-полосной АС нужна всего одна вилка разделительных фильтров низких и высоких частот (ФНЧ/ФВЧ).

Для расчета разделительных лестничных фильтров АС есть специальные программы, напр. JBL Speaker Shop.

Однако в домашних условиях индивидуальная настройка каждой вилки под конкретный экземпляры динамиков, во-первых, не бьет по производственным расходам в серийном производстве.

Во-вторых, замена ГГ в АС требуется только в исключительных случаях. Значит, к расфильтровке частотных каналов АС можно подойти нетрадиционно:

Частоту раздела НЧ-СЧ м ВЧ принимают не ниже 6 кГц, иначе не получится достаточно равномерной амплитудно-частотной характеристики (АЧХ) всей АС в области СЧ, что очень плохо, см. далее. К тому же, при высокой частоте раздела фильтр получается недорогим и компактным;
Прототипами для расчета фильтра берут звенья и полузвенья фильтров типа K, т.к. их фазочастотные характеристики (ФЧХ) абсолютно линейны. Без соблюдения этого условия АЧХ в области частоты раздела получится существенно неравномерной и в звучании появятся призвуки;
Для получения исходных к расчету данных нужно измерить импеданс (полное электрическое сопротивление) НЧ-СЧ и ВЧ ГГ на частоте раздела. Указанные в паспорте ГГ 4 или 8 Ом – их активное сопротивление на постоянном токе, а импеданс на частоте раздела будет больше. Измеряется импеданс достаточно просто: ГГ подключают к генератору звуковых частот (ГЗЧ), настроенному на частоту раздела, с выходом не слабее 10 В на нагрузку в 600 Ом через резистор заведомо большого сопротивления, напр. 1 кОм. Можно воспользоваться маломощным ГЗЧ и УМЗЧ высокой верности. Импеданс определяется по отношению напряжений звуковой частоты (ЗЧ) на резисторе и ГГ;
Импеданс НЧ-СЧ звена (ГГ, головки) принимают за характеристическое сопротивление ρн фильтра низких частот (ФНЧ), а импеданс ВЧ головки – за ρв фильтра высоких частот (ФВЧ). То, что они разные – ну и шут с ними, выходное сопротивление УМЗЧ, «раскачивающего» АС, пренебрежимо мало по сравнению с тем и тем;
Со стороны УМЗЧ ставят звенья ФНЧ и ФВЧ отражающего типа, чтобы не перегружать усилитель и не отбирать мощность у сопряженного канала АС. К ГГ обращают, наоборот, поглощающие звенья, что отдача от фильтра не давала призвуков. Таким образом, ФНЧ и ФВЧ АС будут иметь не менее звена с полузвеном;
Затухание ФНЧ и ФВЧ на частоте раздела берут равным 3 дБ (в 1,41 раза), т.к. крутизна скатов K-фильтров невелика и равномерна. Не 6 дБ, как может показаться, т.к. фильтры рассчитываются по напряжению, а подводимая к ГГ мощность зависит от него по квадрату;
Наладка фильтра сводится к «приглушению» слишком громкого канала. Измеряют громкости каналов на частоте раздела с помощью компьютерного микрофона, отключая поочередно ВЧ и НЧ-СЧ. Степень «глушения» определяется как корень квадратный из отношения громкости каналов;
Избыточную громкость канала убирают парой резисторов: гасящий на доли или единицы Ом включают последовательно с ГГ, а параллельно им обоим – выравнивающий большего сопротивления, чтобы импеданс ГГ с резисторами остался неизменным.

Пояснения к методике

У технически сведущего читателя может возникнуть вопрос: так у вас что же, фильтр на комплексную нагрузку работает? Да, и в данном случае – ничего страшного.

ФЧХ K-фильтров линейна, как сказано, а Hi-Fi УМЗЧ практически идеальный источник напряжения: его выходное сопротивление Rвых – единицы и десятки мОм.

При таких условиях «отражёнка» от реактанса ГГ частично затухнет в выходном поглощающем звене/полузвене фильтра, но большей частью просочится обратно на выход УМЗЧ, где и сгинет без следа. В сопряженный канал фактически ничего не пройдет, т.к. ρ его фильтра многократно больше Rвых.

Тут одна опасность: если импеданс ГГ и ρ разные, то в цепи выход фильтра – ГГ начнется циркуляция мощности, отчего басы станут тусклыми, «плоскими», атаки на СЧ затянутыми, а верха – резкими, с подсвистом. Поэтому подгонять импеданс ГГ и ρ нужно точно, а в случае замены ГГ канал придется настраивать заново.

Примечание: не пытайтесь расфильтровывать активные АС аналоговыми активными фильтрами на операционных усилителях (ОУ). Добиться линейности их фазовых характеристик в широком диапазоне частот невозможно, поэтому, напр., аналоговые активные фильтры так и не прижились толком в технике электросвязи.

Что такое хайфай

Hi-Fi, как известно, сокращение от High Fidelity – высокая верность (воспроизведения звука).

Понятие Hi-Fi изначально принималось как расплывчатое и не подлежащее стандартизации, но постепенно выработалось неформальное деление его на классы; цифрами в списке обозначены соответственно диапазон воспроизводимых частот (рабочий диапазон), максимально допустимый коэффициент нелинейных искажений (КНИ) на номинальной мощности (см.

далее), минимально допустимый динамический диапазон относительно собственных шумов помещения (динамика, отношение максимальной громкости к минимальной), максимально допустимые неравномерность АЧХ на СЧ и ее завал (спад) на краях рабочего диапазона:

Абсолютный или полный – 20-20 000 Гц, 0,03% (–70 дБ), 90 дБ (в 31 600 раз), 1 дБ (в 1,12 раза), 2 дБ (в 1,25 раза).
Высокий или тяжелый – 31,5-18 000 Гц, 0,1% (–60 дБ), 75 дБ (в 5600 раз), 2 дБ, 3 дБ (в 1,41 раза).
Средний или базовый – 40-16 000 Гц, 0,3% (–50 дБ), 66 дБ (в 2000 раз), 3 дБ, 6 дБ (в 2 раза).
Начальный – 63-12 500 Гц, 1% (–40 дБ), 60 дБ (в 1000 раз), 6 дБ, 12 дБ (в 4 раза).

Любопытно, что высокий, базовый и начальный Hi-Fi примерно соответствуют высшему, первому и второму классам бытовой электроакустики по системе СССР.

Понятие абсолютного Hi-Fi возникло с появлением конденсаторных, пленочно-панельных (изодинамических и электростатических), струйных и плазменных излучателей звука. Тяжелым (Heavy) высокий Hi-Fi обозвали англо-саксы, т.

к. High High Fidelity по-английски все равно что масло масленое.

Какой нужен хайфай?

Домашняя акустика для современной квартиры или дома с хорошей звукоизоляцией должна удовлетворять условиям на базовый Hi-Fi. Высокий там, конечно, хуже не зазвучит, но обойдется много дороже.

В блочной хрущевке или брежневке, как их не изолируй, начальный и базовый Hi-Fi различают только профессиональные эксперты. Основания для такого загрубления требований к домашней акустике следующие.

Во-первых, полный диапазон звуковых частот слышат буквально единицы людей из всего человечества. Люди, одаренные особо тонким музыкальным слухом, такие как Моцарт, Чайковский, Дж.

Гершвин, слышат высокий Hi-Fi.

Опытные профессиональные музыканты в концертном зале уверенно воспринимают базовый Hi-Fi, а 98% рядовых слушателей в звукомерной камере по частоте почти никогда не различают начальный и базовый.

Кривые равной громкости

Во-вторых, в наиболее слышимой области СЧ человек по динамике различает звуки в диапазоне 140 дБ, считая от порога слышимости в 0 дБ, равного интенсивности звукового потока в 1 пВт на кв. м, см. рис. справа кривые равной громкости. Звук громче 140 дБ это уже боль, а затем – повреждение органов слуха и контузия.

Симфонический оркестр расширенного состава на мощнейшем фортиссимо выдает динамику звука до 90 дБ, а в залах Большого Оперного, Миланского, Парижского, Венского оперных театров и Метрополитен-оперы в Нью-Йорке способен «разогнаться» до 110 дБ; таков же динамический диапазон ведущих джаз-бандов с симфоническим сопровождением.

Это – предел восприятия, громче которого звук превращается в еще терпимый, но уже бессмысленный шум.

Примечание: рок-группы могут играть и громче 140 дБ, чем по молодости увлекались Элтон Джон, Фредди Меркюри и Роллинг Стоунз. Но динамика рока не превышает 85 дБ, т.к.

нежнейшее пианиссимо рок-музыканты не могут сыграть при всем желании – аппаратура не позволяет, а рока «на духу» не бывает.

Что до попсы любого рода и саундтреков к фильмам, то это вообще не тема – их динамический диапазон уже при записи сжимают до 66, 60 и даже 44 дБ, чтобы можно было слушать на чем попало.

В-третьих, естественные шумы в тишайшей гостиной загородного дома за задворках цивилизации – 20-26 дБ. Санитарная норма шума в читальном зале библиотеки – 32 дБ, а шелест листьев на свежем ветру – 40-45 дБ.

Отсюда ясно, что динамики высокого Hi-Fi в 75 дБ более чем достаточно для осмысленного прослушивания в бытовых условиях; динамика современных УМЗЧ среднего уровня, как правило, не хуже 80 дБ.

В городской квартире распознать по динамике базовый и высокий Hi-Fi практически невозможно.

Примечание: в помещении, зашумленном более чем на 26 дБ, частотный диапазон избранного Hi-Fi можно сузить до пред. класса, т.к. сказывается эффект маскировки – на фоне невнятных шумов чувствительность уха по частоте падает.

Но чтобы Hi-Fi был хайфаем, а не «счастьем» для «любимых» соседей и вредом для здоровья владельца, нужно обеспечить еще возможно меньшие искажения звука, верное воспроизведение НЧ, гладкую АЧХ в области СЧ, и определиться с необходимой для озвучивания данного помещения электрической мощностью АС.

С ВЧ проблем, как правило, не бывает, т.к. их КНИ «уходят» в неслышимую ультразвуковую область; нужно только поставить в АС хорошую ВЧ головку. Тут достаточно заметить, что, если вы предпочитаете классику и джаз, ВЧ ГГ лучше брать с диффузором на мощность 0,2-0,3 от таковой НЧ канала, напр.

3ГДВ-1-8 (2ГД-36 по-старому) и подобные. Если же вас «прёт» от жестких верхов, то оптимальной будет ВЧ ГГ с купольным излучателем (см. далее) мощностью 0,3-0,5 от мощности НЧ звена; игру на барабанах щетками натурально воспроизводят только купольные «пищалки».

Впрочем, хорошая купольная ВЧ ГГ годится для любой музыки.

Искажения

Искажения звука возможны линейные (ЛИ) и нелинейные (НИ).

Линейные искажения это, попросту, несоответствие среднего уровня громкости условиям прослушивания, для чего в любом УМЗЧ и есть регулятор громкости. В дорогие 3-полосные АС для высокого Hi-Fi (напр.

, советские АС-30, они же S-90) часто вводят и аттенюаторы мощности для СЧ и ВЧ, чтобы возможно точнее подогнать АЧХ АС к акустике помещения.

Что касается НИ, то им, как говорится, несть числа и постоянно обнаруживаются новые. Наличие НИ в звуковом тракте выражается в том, что форма выходного сигнала (который звук уже в воздухе) не вполне идентична форме исходного сигнала от первичного источника. Более всего портят чистоту, «прозрачность» и «сочность» звука след. НИ:

Гармонические – обертоны (гармоники), кратные основной частоте воспроизводимого звука. Проявляются как излишне рокочущий бас, резкие и жесткие СЧ и ВЧ;
Интермодуляционные (комбинационные) – суммы и разности частот составляющих спектра исходного сигнала. Сильные комбинационные НИ слышны как хрип, а слабые, но портящие звук можно распознать только в лаборатории многосигнальным или статистическим на тестовых фонограммах методами. На слух же – звук вроде чистый, но какой-то не такой;
Переходные – «дрожания» формы выходного сигнала при резких нарастаниях/спадах исходного. Проявляют себя короткими хрипами и всхлипываниями, но нерегулярно, на скачках громкости;
Резонансные (призвуки) – подзвон, дребезг, бубнение;
Фронтальные (искажения атаки звука) – затягивание или, наоборот, форсирование резких изменений общей громкости. Почти всегда возникают совместно с переходными;
Шумовые – гул, шелест, шипение;
Нерегулярные (спорадические) – щелчки, трески;
Интерференционные (ИИ или ИФИ, чтобы не путать с интермодуляционными). Характерны именно для АС, в УМЗЧ ИФИ не возникают. Очень вредны, т.к. отлично слышны и неустранимы без капитальной переделки АС. Подробнее об ИФИ см. ниже.

Примечание: «хрип» и пр. образные описания искажения здесь и далее даны с точки зрения Hi-Fi, т.е. как уже слышимые искушенными слушателями. А, напр., речевые динамики проектируются на КНИ при номинальной мощности 6% (в Китае – на 10%) и 1

Источник: https://vopros-remont.ru/elektrika/akusticheskaya-sistema/

Hi-End акустика своими руками, или как сделать хорошие колонки

Посвящается тем, у кого есть свободное время

Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы (если не сказать образА) акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения.

Похоже, у них есть только один недостаток – это, конечно, цена.

Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому? Купить динамик несложно, собрать корпус, пускай и не такой красивый – тоже, катушки и конденсаторы можно отечественные, аккуратно спаять 3 детали – и вовсе задача для ученика 10-го класса школы.

С учетом количества готовых модулей, которые предлагает Ebay, сделать хороший усилитель не намного сложнее.

Чего там только нет: коммутация, защита АС, платы класса A-AB-D, регуляторы громкости на любой вкус, красивые корпуса, сделанные специально для аудио, ручки, ножки и трансформаторы – знай только соединяй.

В следующей статье мы обязательно расскажем, как собрать свой усилитель, который не уступит большинству «брендовых» образцов стоимостью до 60-70 тысяч рублей.

Возможно, далее в тексте вы встретите незнакомые слова. К счастью, нам пришел на помощь неизвестный аудиофил и оставил ссылку на свой личный архив информации по акустике и усилителям, там есть реально ВСЕ и даже и больше, настоятельно рекомендуем к ознакомлению.

Из чего делать? Фанера, МДФ, ДСП, пластик, массив.

Мир видел много странных акустических конструкций, например, из бетона или шлакоблока. Все же самыми «востребованными» остаются вышеперечисленные пиломатериалы на основе древесины. Попробуем понять, какой из них «правильнее». Базовое правило – вне зависимости от выбранного материала не экономьте на его качестве, то есть цене.

Первым идет король современной Hi-Fi и Hi-End индустрии – МДФ, из него сделано подавляющее большинство колонок, как дорогих, так и дешевых.

Причина проста – невысокая стоимость, удобство обработки и отделки, в том числе варианты с готовым шпоном, отсутствие ярких резонансов.

При грамотном проектировании получение оптимального результата гарантировано. Рекомендуем к применению, больше сказать нечего.

Пластик – понятие очень растяжимое, его «авторитет» значительно подточен дешевыми китайскими подделками, хотя преимуществ у него не меньше, чем у любого другого материала. Проблему недоступной для любителя возможности отливать свои заготовки из желаемого материала – проходим мимо.

Хорошим материалом для изготовления корпуса акустической системы может служить ДСП. Пожалуй, главный его недостаток – множество проблем с отделкой, не важно, что вы решите: красить, шпонировать или обтягивать.

У ДСП есть огромный плюс: если нужно сделать быстро и очень дешево, то можно использовать заводскую ламинированную плиту (ЛДСП). Добиться в таком случае высокой эстетики вряд ли получится, но цена и скорость оставят далеко позади всех остальных претендентов.

Если сравнивать резонансные свойства материалов в разрезе пригодности для колонок – ДСП занимает первое место, хотя разница по сравнению с МДФ невелика.

Капризная, но неизменно желанная «матерыми аудиофилами» госпожа фанера. Фанера бывает нескольких видов – березовая, хвойная, ольховая, ламинированная. Почему капризная? Любую фанеру «ведет», то есть при высыхании лист изменяет свою геометрию, при пилении часто появляются сколы.

Также это не самый простой для отделки материал, если вы хотите получить «глухой» матовый цвет без проступающих граней, текстуры, ребер. Причина для того, чтобы терпеть эти мучения, довольно спорная: по мнению «бывалых» только фанера дает то самое живое дыхание, которое «убивают» ДСП и МДФ.

Наиболее мне непонятно желание сделать себе корпус из «живой» фанеры и «убить» ее слоями шпаклевки, грунта, краски, лака в попытке скрыть «страшные» стыки с прожилками (слоями фанеры), которые днем и ночью смотрят с немым укором на своего владельца.

Куда предпочтительнее варианты специальной пропитки, хотя бы тем же «датским маслом», не так уж страшны эти темные «полосочки» на ребрах корпуса…

Что за нищебродство этот ДСП-МДФ? Может сразу из цельного дуба, да потолще!? Не спешите вставлять динамик в первое увиденное дупло. Вопреки ожиданиям массив древесины ценных пород не обогащает звук пропорционально вложенным деньгам, более того, даже требует дополнительного демпфирования по сравнению с более дешевыми материалами.

Хотя его несомненные плюсы – это удобство отделки: если акустика собрана аккуратно, довести ее до симпатичного эко-вида не составит большого труда. Вместо увеличения толщины рекомендуется добавить (приклеить) с обратной стороны еще один лист менее резонансного материала, например, того же МДФ, сделать «сэндвич».

Наиболее удачный вариант применения массива – это акустика типа «щит», где требуется красивая и тяжелая передняя панель.

Экзотика. Часто выбор обусловлен тем, что есть под руками. Подобно тому, как птица может виртуозно вплести в гнездо всякий мусор, так и меломан тащит все, что плохо лежит.

Можно найти на просторах сети идеи, воплощенные из сантехнических труб, искусственного камня, папье-маше, футляров и корпусов от музыкальных инструментов, примитивных строительных материалов, товаров IKEA, и.т.д., и.т.п.

Куда вставлять динамик?

Основную задачу акустического оформления можно сформулировать простым языком приблизительно так: максимально отделить колебания, излучаемые передней стороной диффузора динамика, от тех же противофазных колебаний, излучаемых задней стороной диффузора.

Идеальным акустическим оформлением с точки зрения учебника считается бесконечный экран, такой невероятно огромный щит, в который установлен динамик. Понятное дело, слова «невероятно огромный» не подходят ни к нашему жилищу, ни к заработной плате, так что инженеры стали искать способ «свернуть» этот экран с минимально негативными последствиями для звука.

Так получилось все многообразие вариантов, некоторые снискали себе наиболее обширную славу в интернете, их мы и рассмотрим в данной статье.

Просто динамик или корпус без корпуса

Тяжело себе представить, что есть такой вид «акустики», но, листая ленту фотографий в pinterest по теме аудио, все чаще натыкаюсь на грозди 12-ти дюймовых динамиков, которые собраны вместе без всякого оформления и явно представляют собой законченный агрегат.

Наверное, замысел автора пронизан следующей логикой: любой корпус портит звук, лучше акустическое короткое замыкание, чем деревянные оковы, но чтобы был хоть какой-то «низ», надо взять динамики с максимальной площадью диффузора, на которые только хватит денег.

Если это ваш путь – без комментариев.

Щит и «широкополосник»
Говорят, те, кто попробовал лампу, широкополосный динамик и открытое оформление, никогда уже не возвращаются к традиционному, транзисторно-резиновому образу жизни. Описывать свойства щита занятие не благодарное, вся необходимая информация есть в архиве, а для самых ленивых – и на youtube, где подробно объясняют, что это за зверь и с чем его едят, например:

Наибольший плюс такой конструкции – простота изготовления. Нужен лист любимого материала и лобзик. Самый главный критерий, который будет влиять на итоговое качество звука – стоимость установленной динамической головки. Неутихающую народную славу снискал себе динамик 4а32, даже такие гранды, как fostex, sonido, supravox, sica или сам visaton B200, остались далеко позади.

Поговорка «размер имеет значение» – вот лучшая математическая формула для щита (чем больше – тем лучше). Далее идут вариации щита, например щит, со свернутыми боковыми стенками, щит, у которого низкочастотный модуль сделан в виде ящика с фазоинвертором, и.т.п.

Фирменная особенность звука – «воздушное» звучание с минимумом резонансов, при этом сравнительно высокое звуковое давление.

ПАС – панель акустического сопротивления

Что если попытаться скрестить щит и закрытый ящик? Получится ящик с задней стенкой, в которой сделано множество отверстий. Количество отверстий, их суммарная площадь в сочетании с объемом ящика будет определять степень демпфирования (сопротивления), уровень низких частот (чем меньше «дырок» – тем больше баса, но и больше «бубнежа»). Количество подбирается экспериментально, по вкусу.

Линейный массив излучателей, групповой излучатель (ГИ)
На самом деле, такой подвид акустики касается больше динамиков, нежели конструкции самого корпуса. Думаю, вы уже видели колонки, каждая из которых состоит из большого количества одинаковых маленьких-маленьких динамиков, ну или не очень маленьких, кому как позволяет бюджет и жилое пространство:

По электрической схеме, головки включены последовательно, то есть «плюс» предыдущего подсоединен к «минусу» последующего, возможно комбинирование последовательно-параллельного соединения. Количество динамиков, собственно, тоже ограничивается только деньгами, здравый смысл, как правило, к этому моменту уже бесследно пропадает.

Не подумайте обо мне ничего плохого, я пробовал такое извращение, мне даже понравилось, если есть возможность, настоятельно рекомендую собрать себе подобную конструкцию хотя бы ради интереса. Опять же, бюджет сего безобразия не очень велик, как правило, применяются отечественные динамики в хорошем состоянии, 5гдш, 8гдш, 4гд-8е, и.т.

п.

Акустическое оформление – тот же щит или закрытый ящик, желательно хитрой формы, например треугольной. Одна из проблем, с которой предстоит столкнуться – высокое суммарное сопротивление, не всякий усилитель раскроет потенциал «массива». Серийные образцы, выпускаемые фабрично, имеют более сложные решения, динамики часто собираются в хитрые модули, добавляются фильтры.

Фазоинвертор, bass reflex port, резонатор Гельмгольца, он же ящик с «трубой»

Вот он – самый популярный вариант акустического оформления. Массовым становится самое выгодное по соотношению ценаполучаемый результат, наш случай не исключение для данного правила. Для тех, кто не скачал архив неизвестного аудиофила, объясняем на пальцах.

В трубе фазоинвертора есть некоторый объем воздуха, который зависит от его длины, он же «связан» с воздухом, который содержится внутри колонки. При удачной настройке длины трубы (не будем сходу погружаться в теорию) удается добиться более уверенного воспроизведения низких частот, чем просто в закрытом ящике.

Если еще проще – с фазоинвертором получается глубокий бас. Для более углубленного понимания вот ролик с уже полюбившегося нам канала:

Хоть данный вид акустики и популярен, он далеко не так прост в изготовлении, одно тянет за другое.

Динамики, которые подходят для такого оформления, называются «компрессионными», чаще всего имеют резиновый подвес и полосу частот, которая требует установки высокочастотного звена, твиттера или пищалки, то есть добавляется электрический фильтр.

Выбор оптимального объема корпуса, его геометрии, точная настройка длины трубы имеют большое значение и не всегда соответствуют расчетным величинам. Ситуацию облегчает наличие в сети массы проектов, где авторы уже прошли тернистый путь и предлагают поэтапные инструкции с подробным описанием что, как, из чего надо делать.

Впрочем, всегда находятся энтузиасты, которых не устраивает «готовое» и хватает упорства пройти своей дорогой. Недостатки фазоинвертора – «бубнеж» и «задавленная середина». Первое решается тщательным подбором формы, диаметра, материала и длины трубы; второе – добавлением отдельного среднечастотного звена. Верный путь к трехполосной акустике.

Обратный рупор TQWP и другие лабиринты судьбы

Чего только не придумали люди, чтобы усложнить путь колебаниям, идущим от обратной стороны динамика… Пожалуй, более всех отличилась фирма B&W со своими Nautilus, хоть памятник ставь этой морской раковине-мутанту.

Но это гранды, а все, что можем мы, обычные аудиофилы, так это вспомнить свои ночные кошмары и поставить внутри прямоугольного ящика дощечки с гвоздями так, чтобы этому поганому звуку мало не показалось.

Если серьезно – есть такие динамики, к которым оформление типа «фазоинвертор» не подходит, а щит не дает желаемого количества баса, от вида же сабвуфера что-то сжимается в животе. Тогда на помощь приходит обратный рупор или более сложный вариант – лабиринт. Для тех, кому интересно, как это работает, желаем приятного просмотра

Кто-то может возразить: обратный рупор – это не совсем лабиринт, отчасти мы можем согласиться, но что более достоверно – он ближе к лабиринтам, чем классический рупор:

Он напоминает о старом граммофоне.

Как можно догадаться из названия, обратный рупор или лабиринт – далеко не самый простой вид акустического оформления, он требует хорошего понимания теории, точного расчета или хотя бы соблюдения заводских рекомендаций. Например, крупные фирмы-производители широкополосных динамиков, как правило, приводят в документации к своим динамикам пару вариантов чертежей корпуса.

Онкен, закрытый ящик (ЗЯ), рупор, пассивный излучатель и другие

Наше повествование идет по следам народной популярности, а это довольно узкий список.

Закрытый ящик почти всегда бубнит, под онкен тяжело подобрать динамик, рупор велик по размерам, сложен в изготовлении и расчете, пассивный излучатель неплохо работает, но в конструкциях любителей почему-то не прижился.

Наверное, можно найти еще несколько редких видов или подвидов оформления, которые здесь не упомянули, что поделать, всего не охватишь.

Демпфирование, «набивка», «заглушка»

Корпуса готовы, что с ними делать дальше? Правильно, демпфировать. Можно разделить демпфирование на два вида: вибропоглощение и звукопоглощение. Для вибропоглощения хорошо подходят автомобильные материалы, мастики и специальные листы с клейким слоем, предпочтительней последнее.

Со звукопоглощением наблюдается разброд и шатание, кому-то нравится войлок, кому-то шерсть, ватин, синтепон, прочее. Ответ достаточно прост – для разного эффекта, в зависимости от типа корпуса и частоты, которую хочется подавить, будет зависеть выбор материала.

Заполнение звукопоглощающим материалом корпуса увеличивает его виртуальный объем, однако определить универсальную норму, на мой взгляд, невозможно.

Настройка кроссовера (разделительного фильтра)

Вы решили делать многополосную акустику. Нужен ли измерительный микрофон? Если это разовый проект, то нет, не нужен, достаточно иметь тестовую подборку треков и некоторый опыт для понимания, какое звучание можно назвать более правильным.

Просто придется дольше перебирать детали пассивного фильтра, слушать и сравнивать, но в итоге результат будет именно такой, который нужен вашим ушам, помещению. Чуть легче дело обстоит с активными кроссоверами.

Раньше их приходилось делать самостоятельно, травить и разводить платы, паять, очень муторный процесс, особенно если схема имеет приличную крутизну среза и регулировки, для трехполосной акустики – просто дикая штука.

Благо сегодня достаточно просто зайти на ebay и выбрать вариант себе по карману, хочешь на операционниках, хочешь на DSP. Регулировать частоту, а иногда и крутизну среза (в особо редких случаях фазу), можно плавно хоть каждый день.

Финал

Иногда мне кажется, что ситуация в мире аудио напоминает легенду о Вавилонской башне. Когда-то, в далекие времена, когда нога Van Den Hul’a еще не ступала на землю, люди строили вместе один комплект домашнего стерео.

Большие-большие колонки, не менее большой усилитель, а к ним тянулись толстые-толстые кабели.

Увидел это некто свыше и ужаснулся – ну и дичь, хоть бы книжки почитали какие… Суровая кара постигла незадачливых аудиофилов, с тех пор они спорят до хрипоты, но так и не могут договориться, как надо делать колонки-усилители, вот каждый и делает свои, как может.

Источник: http://ldsound.ru/hi-end-akustika-svoimi-rukami-ili-kak-sdelat-xoroshie-kolonki/

Источник

Колонка, собранная своими руками, может выглядеть и петь не хуже, чем приобретенная в специализированном магазине. Тем более, что цены на аудиотехнику высокие, и дизайн не всегда подходит к домашнему интерьеру. Также аудиосистема будет хорошим домашним украшением или же подарком близкому человеку. Сбор колонки – занятие творческое, требует некоторых технических знаний электроники и навыков плотника, а также понимания основ.

Как сделать колонку своими руками – конструкция

Главные параметры колонки – прочность, герметичность, хороший внешний вид. Вместо саморезов используют евровинты, стенки коробки скрепляют изнутри деревянными рейками квадратного, треугольного, секторального сечения. Садят рейки на клей, предназначенный для скрепления деревянных поверхностей.

Как сделать колонку своими руками – динамики

Как сделать колонку своими руками – сетевые фильтры

Как сделать колонку своими руками – материалы

Звукопоглощающие материалы помогают фильтровать паразитные частоты. Без шумопоглотителя плохо слышен бас, только рыпящие звуки. Поглотитель придаст звуку нужную мягкость. Используемые материалы: синтепон, войлок, вата рулонная (распушивается). Вату можно крепить на двухсторонний скотч. Для этого поверхность внутри колонки проклеивается скотчем. Он клеится также на внутренние углы, наличие в этих местах звукопоглотителя очень важно. На участках, близких к электронике, проводам, приклеивают вату «URSA» – материал не горючий. Материалы крепятся надёжно, при работе колонок, движение воздуха внутри ящика может нарушить крепление со стенкой.

Как сделать колонку своими руками – труба фазоинвертора

Подойдет пластиковая трубка размером в 5 мм. Чтобы понять, какой длины должна быть трубка, нужно использовать две скрученные бумажные трубы, при этом одна вставляется в другую. Они помещаются в отверстие для фазоинвертора. Следующий этап – определение длины фазоинвертора. Внутренняя трубка двигается от себя и на себя, наблюдается, в каком положении из фазоинвертора идёт самый сильный поток воздуха. Расстояние от задней стенки коробки до самого края трубки не менее диаметра этой трубки. Бумажные трубки фиксируются, отрезается нужный кусок трубы с помощью ножовки.

Как сделать колонку своими руками – ножки

Большие напольные колонки ставятся на ножки. Звук, выходящий из колонки, не может поглощаться полом. Чем меньше поверхность соприкосновения ножек с полом, тем лучше. Оптимальный вариант – это ножки, суженые к низу, похожие на шипы. Приспособления вкручиваются в заранее просверленные дыры в нижней части ящика.

Как сделать колонку своими руками – провода

Главная характеристика проводов – качество, хорошая экранизация от электронных помех (сотовые, радио). В качестве экрана используется фольга, утолщение слоя увеличивает экранизацию. Или же оборачиваются медной, алюминиевой нитью. Позолоченный штекер уменьшает потерю сигнала.

Как сделать колонку своими руками – расстановка

Источник
