Как сделать люк в коробе из гипсокартона в ванной с кафелем своими руками

Ванная комната – помещение, в котором всегда сыро, при этом в ней находятся системы водоснабжения и водоотведения. Короб в ванной из гипсокартона делается для того, чтобы спрятать все неприглядные коммуникации, и сделать помещение привлекательным и уютным.

Подготовительные работы

Работа по установке короба производится поэтапно. Для положительного результата нужно строго придерживаться инструкции. Перед тем как начать монтаж, нужно:

• подготовить помещение;
• начертить план короба;
• нанести разметку;
• сделать необходимые подсчеты;
• купить весь необходимый материал;
• приготовить инструмент.

Рассмотрим этапы подготовки к монтажу короба немного подробнее.

• все стены в ванной комнате нужно очистить от старого покрытия. Краску нужно счистить и сделать насечки на бетонную поверхность;

Процесс очистки стен в ванной от старого покрытия

• далее, идет грунтовка, для улучшения адгезии;

Обязательно наносите грунтовку перед монтажными работы с гипсокартоном

• , если неровности составляют больше сантиметра.

Особенности сборки короба из гипсокартона в ванной комнате

Как собрать короб из гипсокартона в ванной для сточных труб? Ванна влажное помещение, поэтому гипсокартон для монтажа короба нужно покупать влагостойкий (листы зеленого цвета).

Не стоит забывать, что к коммуникациям должен быть свободный доступ – это касается кранов и датчиков учета воды, поэтому стоит предусмотреть люки. Нельзя забывать о вытяжке.

В какой последовательность проводится монтаж короба для труб и самой ванной:

1. На стены наносится разметка по уровню.
2. Затем сооружается металлический каркас из профилей для короба из гипсокартона.
3. Прикручивается гипсокартон.
4. Монтируется люк.
5. Выполняется финишная отделка.

Смотрите в видео: гипсокартонный короб в ванной для скрытия труб.

Короб под ванну выполняется следующим образом:

• изготовить каркас из металлических профилей;
• установить гипсокартон с предусмотренным техническим люком;
• установить лючок.

Обратите внимание на видео: сборка гипсокартонного короба под ванной.

Важно! При работе в ванной комнате, практичнее будет применять металлические профили, они устойчивы к влаге, и не деформируются со временем.

Монтаж каркаса:

1. Просчитать размеры и нанести разметку, которая будет проходить на полу и стенах в ванной.
2. Сделать скелет из профилей. На стены и пол закрепляют направляющий профиль.
3. Установить перемычки из профиля 60х27. Перемычки вырезают по размеру, устанавливаются с шагом 40 см, для жесткости конструкции. Закрепить профиля сморезми «семечки», по 4 штуки на один элемент.

Как только каркас готов, можно приступать к закреплению гипсокартона и финишной отделке.

Читайте также

Подсветка на гипсокартонном коробе

Выбор материала и необходимые инструменты

Первым делом нужно подготовить инструмент, который будет необходим для монтажа короба из гипсокартона и материал.

Нам понадобится:

• перфоратор, или ударная дрель;
• отвес;
• лазерный уровень;
• шуруповерт;
• рулетка;
• плоскогубцы;
• строительный нож;
• ножницы по железу;
• шпателя;
• молоток;
• валик;
• строительное ведро;
• венчик.

Материал:

• к выбору материала следует подойти грамотно, так как помещение влажное и подвергается постоянным перепадам температур – поэтому влагостойкий гипсокартон;

Так выглядит влагостойкий гипсокартон имеющий салатовый или зеленый цвет

• нужно покупать с антисептическими компонентами, и с глубоким проникновением;

• каркас для короба должен быть только из , так как деревянные бруски могут сгнить в скором времени, и придется переделывать всю конструкцию.

Пошаговый процесс монтажа короба в ванной

Короб в ванной из гипсокартона это простая конструкция, состоящая из металлического каркаса и кусков гипсокартона, но при его установке нужно учесть некоторые моменты.

Проектирование и чертежи

Ни одна конструкция не обходится без чертежа, на котором будет обозначено размещение профильного каркаса. Проектированием пренебрегать нельзя.

Пример проекта гипсокартонного короба

Не стоит думать, что можно скачать типовой проект из интернета, так как в каждом, конкретном случае, все рассчитывается индивидуально.

В коробе должен быть технический люк, поэтому для его установки монтируется усиление из профилей.

Для того чтобы внутри короба не появлялся конденсат, вверху предусматривается вентиляционное отверстие.

Профиль нужно выбирать жесткий, так как конструкция должна быть жесткой, иначе кафельная плитка может посыпаться со временем.

Когда будете создавать проект, отметьте на чертеже все соединения и их типы.

Разметка

Начать нужно с разметки возле вертикальных труб:

• первым делом нужно найти самый выпирающий участок, от него нужно отступить 3 сантиметра и поставить отметку;
• установить лазерный уровень и провести вертикальную линию по всей высоте стены;

Лазерный уровень, поможет точно начертить разметку

• такое же действие производится с противоположной стены;
• затем производится разметка на потолке и полу при помощи строительного уголка;

Правильно нанесенная разметка — главный этап сооружения конструкции из гипсокартона

Совет! Желательно монтировать короб для труб в ванной, опираясь на размер плитки, которую предполагается уложить, чтобы не пришлось производить резы. Это поможет существенно сэкономить на материале.

Как только разметка произведена, можно приступать к сооружению каркаса.

Монтаж профилей

Начинать нужно с монтажа вертикального каркаса из профилей по следующему плану:

• установить профиль, отрезанный по длине черты ножницами по металл, и закрепить дюбель-гвоздями;

• аналогичное действие производят со второй стороны;
• затем устанавливается профиль на потолке;

Важно: чтобы все профиля были установлены строго по черте, иначе получится перекос, и плитка не ляжет ровно.

• затем устанавливаются торцом в направляющие, прикрученные к полу и потолку;

• профиль нужно прикрутить к стенам с обеих сторон дюбель-гвоздями. Шаг крепления не должен быть больше 20 сантиметров, иначе конструкция получится неустойчивой;
• проверить уровень профилей, но перед эти ;

Читайте также

Установка гипсокартонного короба в туалете

• стыки стоечного и направляющего профиля скрепляются при помощи маленьких саморезов – «семечек» ;

• установить угловую деталь, вырезанную из CD-профиля, так как он обладает большей прочностью и жесткостью;

• смонтировать промежуточные перемычки, которые соединят угловой и стеновой профиль. Расстояние между перемычками должно быть 25-30 см, получится своеобразная решетка. Ребра жесткости должны находиться строго по уровню.

Собранный каркас должен быть ровным, иначе конструкция начнет деформироваться

Закрепление листов гипсокартона

Закрепление листов из гипсокартона на каркас происходит следующим способом:

• выполняется раскройка гипсокартона по нужному размеру;
• приложить отрезки ГКЛ к каркасу и подрезать их ровно по профилям;
• вырезать технологические отверстия под вентиляцию и под люк;

;

Оставлять шляпку саморезов или вкручивать их глубоко не нужно

• шаг самореза 15-20 сантиметров, шуруповерт нужно установить на малую скорость.

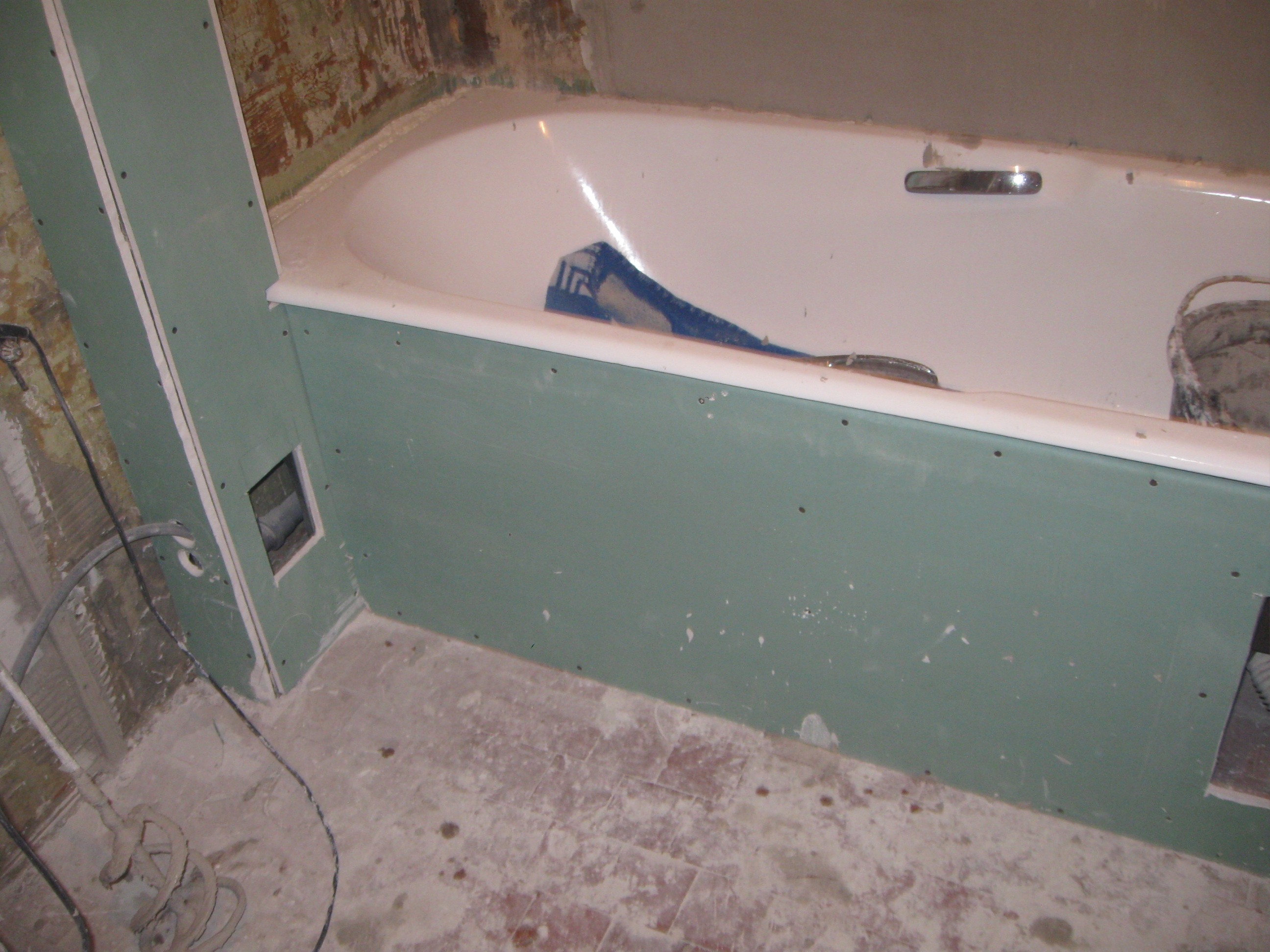

Готовый гипсокартонный короб с отверстие для люка

Ремонт в ванной комнате осложнен наличием большого количества сантехнических коммуникаций. Для того чтобы комната приобрела законченный и аккуратный вид, трубы для горячей и холодной воды рекомендуется спрятать. Использовать для этой цели можно короб для труб, выполненный из гипсокартона или пластика. Короб не даст на трубах скапливаться пыли и грязи и аккуратно закрывает их.

Перед началом монтажа короба, необходимо продумать устройство короба с учетом того, что может потребоваться доступ к трубам.

В случае поломки, протечки и необходимости замены труб, короб не должен мешать, и при этом доступ к трубам не требовал полного демонтажа конструкции.

Если установка короба проводится самостоятельно, то необходимо помнить об основных этапах работы, которые значительно повысят качество изделия и позволят конструкции быть прочной. За основу каркаса выбирается прочный материал, как правило, это рейка или профиль из алюминия. Перед тем, как делать каркас, проводят замеры коммуникаций, которые требуется скрыть и расчеты.

После расчетов можно приступать непосредственно к сборке каркаса.

Крепятся рейки к стене саморезами, предварительно можно закрепить на место соединения со стеной деревянные брусья.

После того как каркас собран и установлен, можно приступать к облицовке. Вариантов облицовки несколько. Финишную отделку желательно производить из того же материала, каким отделаны стены в ванной, однако, могут быть и другие варианты, на усмотрение владельца.

Наиболее популярен для обшивки гипсокартон, так как этот материал поддаётся для работы даже новичкам. Его поверхность готова к декоративной отделке любым материалом.

Порядок действий:

• Перед тем как материал вырезается, проводятся замеры и расчеты.
• После этого, монтаж к каркасу осуществляется саморезами.
• После крепления, все швы затираются специальной шпатлевкой.
• Далее проводится финишная декоративная отделка.

Необходимо учитывать, какие материалы используются, и требуется ли дополнительное покрытие на гипсокартон. Стык со стеной закрывается декоративным плинтусом.

Облицовка панелями из полистирола не требует каркаса. У таких панелей есть специальные ножки, которыми можно подгонять необходимые размеры. А панели соединяются клеем.

Керамическая плитка популярна, благодаря своей прочности и влагоустойчивости, при этом осуществлять уборку таких плиток очень легко. Облицовка короба проводится на заранее установленный короб из гипсокартона.

Монтируем короб в ванной

Выбор материала для короба не имеет принципиального значения.

Короб в ванной можно сделать своими руками, причем такая работа под силу даже новичку. Важно заранее произвести расчеты и подготовить необходимы материал. Главное условие, которое стоит соблюсти при самостоятельной работе, обложенный короб не должен касаться труб.

Существует несколько вариантов конструкции короба:

1. Пластиковый
   . Пластиковые панели набирают популярность, благодаря своей низкой цене, однако для работы стоит приобрести дополнительно деревянные бруски, саморезы, профили, плинтуса. К стене по заранее приготовленной разметке прикрепляются саморезами бруски. Важно закрепить бруски в центре конструкции. Специальным строительным степлером крепится профиль и плинтуса, и в конце в пазы, которые имеются в панелях, они вставляются поочереди. Декоративная отделка не нужна.
2. Гипсокартонный
   . Плиты гипсокартона устанавливаются на металлический каркас саморезами. Далее, проводится декоративная отделка.
3. Шкаф
   . Короб спрячет трубы, но займет некоторое полезное пространство и, чтобы не терять его, можно соорудить конструкцию в виде шкафа.

В качестве материла для шкафа, можно использовать гипсокартон. Внутри устанавливается необходимое количество полочек. Дверцы шкафа можно заказать отдельно, они могут быть выполнены из зеркала.

Советы: как сделать короб для труб своими руками

Перед прокладкой новых труб, необходимо помнить, что все протечки или неполадки возникают в местах соединения, поэтому трубы прокладываются максимально прямо, с минимум стыков.

Если трубы не будут заменены, стоит провести диагностику на наличие проблемных мест.

Металлические резьбовые соединения и сварные можно закрывать без опаски, протечки таких соединений крайне редки. Если соединение имеет резьбу в конструкции короба, рекомендуется предусмотреть доступ к данному месту. Также стоит сделать свободным доступ к счетчику и вентиляционным отверстиям.

Перед началом работы:

1. Необходимо провести все необходимые замеры и провести разметку.
2. Продумать, как будет осуществляться доступ к тем или иным участкам.
3. Рекомендуется нарисовать чертеж, чтобы наглядно было видно всю будущую конструкцию, ведь так можно проработать все нюансы еще до начала работы.
4. По проведенным расчетам, подготавливается материал в необходимом количестве.

Зазор между трубами и коробом должен быть не менее 3 см.

При помощи строительного уровня делается разметка короба на полу, а далее переносится на потолок, и только затем отмечается на стенах.

Рекомендуется использовать металлический профиль для установки каркаса, ведь из-за постоянной влажности в ванной деревянные бруски быстро деформируются. При создании каркаса, профиль монтируется шурупами сначала к стене, потом к образующей передней грани на потолке и на полу.

Очень длинная конструкция каркаса потребует перемычки, рекомендуется применять их на расстоянии не более 1 м друг от друга.

В процессе обшивки материал необходимо резать как можно меньше, чтобы было минимальное количество швов. Начинают обшивку с боков, листы материала ни в коем случае не должны заступать за профиль. Для доступа к коммуникациям, внутри оставляют отверстия с дверцами. Далее, проводится финишная отделка.

Чем хорош пластиковый короб для труб

Короба из пластика или гипсокартона выполняют одну и ту же функцию и имеют свои преимущества и недостатка.

Отличительные черты пластикового короба:

1. В отличие от короба из гипсокартона, пластиковый можно разбирать без страха повредить материал. В случае протечки, такое свойство будет очень кстати, ведь после устранения проблемы, короб можно просто собрать обратно.
2. Пластиковые панели сами по себе являются декоративным элементом, поэтому дополнительных затрат на финишную отделку вкладывать в смету ремонта нет необходимости, в отличие от гипсокартона.
3. Пластиковые панели легко заменяются одна на другую, при этом устойчивы к деформации, гибкие и нехрупкие, как гипсокартон, особенно, если он покрыт керамической плиткой.
4. Легко устанавливать самостоятельно, процесс монтажа быстр и не требует специфических инструментов. И практически не образуется во время работы строительный мусор.
5. Небольшая общая стоимость короба в результате, а также каждой панели в частности.

Сборка короба для труб в ванной (видео)

Пластиковые панели тонкие, не отнимают много полезной площади от и так небольшой площади ванны. При этом конструкция обладает повышенной прочностью. Ассортимент панелей позволяет подобрать материал на любой вкус.

Желая сделать свой санузел более аккуратным и удобным, многие при проведении ремонта решают скрыть водопроводные и канализационные трубы. Оптимальный способ осуществить это без переноса коммуникаций и с минимумом пыли – соорудить короб для труб в ванной. Собрать сантехнический короб можно своими руками, для этого доступно несколько вариантов.

Наиболее распространенный вариант спрятать трубы – собрать короб из влагостойкого гипсокартона. Это связано с тем, что на гипсокартон затем можно наклеить керамическую плитку, которой чаще всего отделываются ванные комнаты. Рассмотрим основные этапы сооружения короба из ГКЛ.

Этап 1: разметка

Прежде чем приступить к сборке каркаса, в месте установки короба производится разметка. Первоначальная отметка ставится на расстоянии 30–50 мм от самого выступающего элемента коммуникаций.

Стойка каркаса располагается на расстоянии не менее 3 см от труб и других коммуникационных узлов.

Далее при помощи уровня по поверхности стены проводится вертикальная черта, обозначающая линию крепления каркаса. Аналогичная отметка ставится и на другой стене, а также на участках, где закрываются горизонтально расположенные трубы.

Обратите внимание! Размер короба под облицовку плиткой желательно подбирать таким образом, чтобы для обшивки всех выступающих частей шли целые плитки. Кроме экономии кафеля это позволяет создать аккуратную и целостную облицовку.

Этап 2: сооружение каркаса

Сборка каркаса начинается с монтажа направляющего профиля, который дюбелями крепится к стенам по линиям разметки. Шаг между точками крепления составляет 20–30 см. Также направляющий профиль крепится к потолку и полу для образования угла каркаса и установки передней стойки. Чтобы углы каркаса снизу и сверху располагались в одной плоскости, сначала направляющий профиль под прямым углом крепится на потолок. Затем к нему подвязывается отвес и на полу отмечается точка, где должен располагаться нижний угол каркаса.

К направляющим профилям, расположенным на полу и потолке саморезами прикручивается стоечный профиль, который для дополнительной жесткости крепления фиксируется 3–4 горизонтальными перемычками.

Обратите внимание! Усиливающие перемычки монтируются с учетом будущего расположения ревизионных люков, обеспечивающих доступ к вентилям и счетчикам.

После сборки вертикальной части каркаса, при наличии горизонтальных труб для них собирают каркас по аналогичной схеме:

• К стене и полу крепится направляющий профиль, который задает габариты будущего короба.
• К направляющим при помощи перемычек, вырезанных из стоечного профиля, крепится передний элемент каркаса.

Все перемычки также устанавливаются с учетом расположения канализационного вывода для подключения унитаза, ревизионных люков и запорной арматуры.

Этап 3: обшивка каркаса

Готовый каркас обшивается влагостойким гипсокартоном, разрезанным на куски необходимого размера. ГКЛВ режется острым ножом: сначала по линии разрезается картон с одной стороны (с небольшим заглублением в гипсовую сердцевину), затем лист переламывается по линии реза и разрезается картон со второй стороны. Крепление обшивки к каркасу осуществляется при помощи черных саморезов с шагом 15–20 см. Место, где будет устанавливаться ревизионный люк, гипсокартоном не зашивается или затем вырезается отверстие.

Обратите внимание! Желательно, чтобы на этом этапе смотровой люк уже был подобран по типу и размеру и был приобретен, чтобы сразу можно было примерить его на плотность прилегания.

Типы используемых лючков для гипсокартонного короба:

Этап 4: финишная отделка

Перед финишной отделкой короб необходимо подготовить, делается это в такой последовательности:

1. Все швы между гипсокартоном расшиваются ножом, затем вместе с углами и другими краями зачищаются наждачкой.
2. Швы заполняются шпаклевкой, сверху наклеивается серпянка.
3. Углы также обрабатываются шпаклевочной смесью и проклеиваются серпянкой.
4. После высыхания шпаклевки короб обрабатывается грунтовкой в два прохода с перерывом на высыхание каждого слоя.

Гипсокартонный короб чаще всего облицовывают керамической плиткой: на тыльную сторону кафеля наносится сплошной слой плиточного клея, который разглаживается зубчатым шпателем. Плитка прикладывается к гипсокартону и прижимается, затем приклеивается следующая. Завершив укладку, швы затираются по обычной технологии, а углы закрываются декоративными элементами подходящего под отделку цвета.

Подробно про укладку плитки на гипсокартон написано .

Короб из пластика

Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком. Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке.

Сборка каркаса

Каркас, как и для короба из ГКЛ, собирается из направляющих и стоечных профилей по аналогичной схеме:

• Направляющие при помощи дюбелей крепятся к стене.
• Наружный угол формируется при помощи профиля, закрепленного при помощи перемычек. Крепление всех элементов металлического каркаса осуществляется так называемыми клопами или блошками – саморезами по металлу длиной 13 или 16 мм.

Совет! Если за трубами есть свободное пространство, можно при помощи любых уголков закрепить деревянную полочку, а в обшивке затем установить дополнительный люк. Таким нехитрым способом получится удобное место для хранения бытовой химии или других предметов.

Обшивка каркаса

Для обшивки каркаса используются обычные пластиковые панели. В зависимости от размеров каркаса можно выбрать ширину полос 10 или 25 см. Зашивка каркаса производится в таком порядке:

Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

• Вплотную к стене к каркасу крепится стартовый профиль.
• В пластиковой панели с одного края делаются вырезы примерно на половину диаметра трубы.
• Панель подрезается по ширине и заводится в пространство за трубой.
• В следующей панели также делается вырез на оставшийся диаметр, и панели соединяются между собой.

Такой метод позволяет сделать аккуратный обвод трубы, а оставшаяся щель впоследствии заполняется герметиком.

Обратите внимание! Во время обшивки на пластиковых панелях делаются отметки, где будет располагаться отверстие для люка и его размер.

Завершающий этап

Когда короб полностью обшит, по нанесенным заранее отметкам, при помощи электролобзика с мелкими зубьями вырезаются отверстия под люки.

Для установки на пластиковые короба используются пластиковые откидные или поворотные люки, которые подбираются по размерам. Лючок крепится при помощи силиконового герметика, который наносится по краям изделия. Затем люк прижимается к пластиковой обшивке, а выступивший герметик удаляется.

Если в открывающейся крышке люка нет ручки, открывать его не очень удобно. Для удобства можно обычным саморезом прикрутить подходящую по цвету мебельную пластиковую ручку.

Чтобы было удобней открывать люк, на дверку прикручивается ручка.

Наружный угол закрывается пластиковым плинтусом, который фиксируется при помощи силиконового герметика.

Совет! Наружный угол на время схватывания герметика рекомендуется зафиксировать малярным скотчем, чтобы он не отходил.

Последний штрих – заполнение белым герметиком щелей между трубой и пластиковой вагонкой.

Варианты разборного короба

В заключение рассмотрим четыре способа, как сделать разборный короб в ванной, чтобы в случае аварийных ситуаций или замены стояков предоставить к ним доступ и не пришлось ломать всю конструкцию.

Способ 1

Короб из гипсокартона собирается на независимой каркасной конструкции, которая не крепится к стене. Сам короб приклеивается к уже уложенной плитке однокомпонентным полиуретановым клеем. Для снятия короба в трубах, которые выходят из него, предусматривают быстроразъемные соединения типа «американка». При необходимости полного доступа к стояку, клей аккуратно прорезается ножом или другим острым предметом, а короб аккуратно отставляется в сторону.

Способ 2

Еще один вариант съемного короба – каркас крепится к стенам, как обычно. Затем по каркасу вырезаются заготовки из гипсокартона для его обшивки, но не прикручиваются к направляющим. Фиксация обшивки к каркасу производится после приклеивания плитки на гипсокартон: для этого в ней делается отверстие и вкручивается саморез. При необходимости доступа к трубам, саморезы выкручиваются, вся облицовка (гипсокартон + плитка) аккуратно снимается.

Способ 3

Чтобы облегчить разборку и демонтаж короба из гипсокартона, некоторые мастера предлагают вместо цементного плиточного клея сажать плитку на прозрачный силикон. Такой способ фиксации нормально работает, если в качестве основы выступает гипсокартон. При нанесении тонкого слоя силикона на плитку она не плывет по основанию, а если нужен толстый слой герметика, необходимо использовать пластиковые крестики для предотвращения сползания кафеля. При необходимости разобрать такой короб это сделать гораздо проще, чем когда плитка приклеена на цементный клей. От края ревизионного люка слой герметика срезается ножовочным полотном. При этом благодаря тому, что используется прозрачный силикон видно, где расположены фиксирующие гипсокартон саморезы и можно разобрать всю конструкцию.

Способ 4

Самый простой и бюджетный вариант разборной конструкции – это собрать короб из ПВХ панелей без монтажа жесткого каркаса. Суть метода заключается в следующем:

• Направляющие профили приклеиваются к кафельной облицовке при помощи жидких гвоздей.
• К направляющим таким же способом крепится стартовый профиль.
• В направляющие вставляются пластиковые панели, а передний угол соединяется при помощи внешнего угла с широкой полочкой.

Такая конструкция не имеет жесткости, но в случае необходимости доступа к стояку разбирается буквально за одну минуту.

Что ни говори, а инженерные коммуникации в ванной комнате (трубы водопровода и канализации) выглядят, скажем прямо, не совсем эстетично. Поэтому их стараются спрятать от взора, закамуфлировав различными элементами. Способов маскировки труб много, но один является самым распространенным в настоящее время. Это короб из гипсокартона для ванной.

Самое удивительное, что данная конструкция является простой, но при этом точно подходит под все требования, предъявляемые элементам влажных помещений – и по влагостойкости, и по прочности, и по внешнему виду.

Короб в ванной

Важно!
Такой короб необходимо соорудить таким образом, чтобы был обеспечен доступ ко всем системам для проведения не только профилактических работ, но и при внештатных ситуациях.
Поэтому необходимо всё продумать, прежде чем приступать к монтажным работам.

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник
.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

• к самим стенам с помощью специально изготовленных уголков;
• к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

Внимание!
В том случае, если инженерные коммуникации расположены не в углу помещения, придется устраивать полноценный короб, состоящий из трех граней.
Для этого придется устанавливать две отдельно стоящие от стены стойки, которые будут крепиться к пристенным и между собой поперечинами. Цена такого решения увеличивается.

Каркас короба

Статьи по теме:
Короб из гипсокартона

Короб из гипсокартона для труб

Обшивка короба гипсокартоном

• Во-первых, подготавливаются гипсокартонные панели, которые раскраиваются точно по размерам прямоугольных граней короба. Обратите внимание, что для ванных комнат необходимо использовать влагостойкий гипсокартон.
• Во-вторых, нарезанный на куски материал крепят по месту назначения саморезами.
• После всего этого производится отделка.

Как видите, ничего сложно в данном процессе нет. Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы.

Как это можно сделать, чтобы не разбирать всю конструкцию при аварийных ситуациях? Конечно, можно установить на одну из стоек петли, на которые навешивается небольшая дверца.

Для того чтобы ее изготовить, потребуется прямоугольный металлический каркас из профилей для гипсокартона, обшитый куском гипсокартона. То есть, должна получиться полноценная дверца. Но сделать всё это – достаточно сложно.

Есть способ проще. На неразборный каркас прикрепляется кусок листа гипсокартона, вырезанного точно по размеру. Впоследствии сам короб будет облицован керамической плиткой. Но плитку на лицевую часть короба необходимо положить таким образом, чтобы она не перекрывала места крепления к профилям, то есть саморезы.

Схема установки каркаса

Для чего это необходимо? В случае внештатной ситуации саморезы можно открутить и снять лицевую панель. Но такой вариант не очень красиво смотрится, поскольку видны шляпки крепежа.

Поэтому для декорирования и для предания презентабельного внешнего вида, промежутки, оставленные под крепеж, декорируются специальными планками (и становятся незаметными).

Обшивка горизонтального короба

В принципе, данная конструкция мало чем отличается от вертикальной по сложности и по производству. Единственное, на что обращают внимание специалисты, это некоторые дополнения.

К примеру,

• Пол в коробе должен быть чуть выше поверхности основания пола самого помещения.
• В коробе необходимо в нижней части оставить небольшое отверстие (лучше даже не одно). Если появится в трубопроводах течь, то вода в первую очередь начнет просачиваться через данные отверстия. Это поможет предотвратить неприятности, связанные с затоплением соседей нижнего этажа.

Полноценный короб

1. В том случае, если короб устанавливается на трубы отопления, необходимо обеспечить отток тепловой энергии через специально вырезанные отверстия в верхней панели.
2. Перед установкой панелей из гипсокартона, нужно, в обязательном порядке, подработать фаски краев, чтобы обеспечить качественную отделку стыков.
3. Перед укладкой плитки необходимо короб обработать грунтовкой.

Дверца на коробе

Заключение по теме

Теперь вы досконально понимаете, как делать короб из гипсокартона в ванной своими руками. Сложного ничего нет. И все же, у многих читателей, наверняка, возникли вопросы, на которые поможет ответить видео, размещенное на этой странице. Пусть оно станет для вас своеобразной инструкцией к применению. Удачного ремонта!

Когда ванная комната характеризуется красивым дизайном, но ее декор портит множество водопроводных труб, то с этим явно что-то нужно делать. Особенно, если роскошный интерьер облицован дизайнерской плиткой и фурнитурой. Поэтому крайне желательно скрыть зачастую неприглядные коммуникации. Одним из наиболее востребованных способов маскировки считается установка короба из гипсокартона в помещении ванной. Что самое интересное — его легко можно сделать своими руками. Рассмотрим этот момент более подробно.

Особенности короба

Несмотря на сокрытие коммуникаций, короб оставляет доступ к свободным. При желании их можно заменить или покрасить. Зачастую он имеет вид простой конструкции, обшиваемой вокруг водопровода. Использоваться могут самые различные материалы, однако гипсокартон для короба считается оптимальным вариантом. Это обусловлено тем, что обладает всеми необходимыми характеристиками: прочности, долговечности, доступности для рядового потребителя.

Короб обеспечивает легкий доступ к трубам в любое время

Внешняя отделка может быть любой, на усмотрение хозяев. Чтобы оббить гипсокартонными листами, необходимо сконструировать жесткий каркас для короба. Прочная конструкция может быть как металлической, так и деревянной. Сложного в этом абсолютно ничего нет, требуется лишь грамотно рассчитать количество расходных материалов. Ибо основное условие — короб не должен соприкасаться с коммуникациями. Поскольку его функциональная необходимость едва ли вызывает сомнения у владельцев красивых , то позаботиться о его обустройстве следует заранее.

Варианты обустройства короба

Существует несколько вариантов изготовления короба, в зависимости от используемого материала:

Пластиковые панели. Их установка осуществляется следующим образом:

• Делают подробный чертеж короба (чтобы определиться с количеством необходимого материала);
• Закупают дополнительные материалы (бруски, крепления, профили и т.д.);
• Далее закрепляют вертикальные бруски по периметру ванной;
• После чего пару центральных брусков выставляют, чтобы на их место установить пластиковые панели;
• Последние сначала нарезают, а затем соединяют в горизонтальном порядке;
• В конце закрепляют профили с декоративным плинтусом, чтобы вставить пластиковую конструкцию.

Гипсокартон. В случае же с гипсокартоном желательно установить каркас из металла. Листы материала также крепят посредством саморезов (после нарезки на предварительно рассчитанные куски). Впоследствии их можно обработать любым отделочным материалом.

Если речь идет о коробе из гипсокартона, необходимо сначала смонтировать металлический каркас

Короб-шкаф. Чтобы сэкономить площадь ванной, необходимо бережно относиться к свободному пространству помещения. На примере использования шкафа это подразумевает маскировку сразу нескольких труб, если они находятся рядом друг с другом. Функциональный шкафчик при этом может содержать удобные полки для хранения различной утвари. Поскольку жестких требований к материалу изготовления такой конструкции не существует, специалисты рекомендуют воспользоваться все тем же гипсокартоном.

Монтаж короба своими руками

Профессионалы выделяют две ключевые схемы обустройства, которые базируются на местоположении трубопровода. Рассмотрим их более детально:

Труба в углу. Этот вариант подразумевает использование трех профилей с последующим закреплением листов гипсокартона. Очередность работ в данном случае будет следующей:

• Первым делом осуществляются замеры, чтобы определить высоту и ширину конструкции;
• Затем отрезают три куска профиля, согласно проведенным ранее замерам высоты;

Совет. Если декор в ванной может похвастаться дорогостоящей плиткой, то габариты короба рекомендуется приспосабливать под ее размеры.

• Далее на стенах осуществляется разметка для последующего монтажа двух профилей;
• После закрепления профилей саморезами, к ним крепятся два листа заранее подготовленного гипсокартона;
• После того, как они будут установлены, между ними необходимо закрепить третий профиль. Его роль заключается в создании ребра жесткости.

Схема устройства короба для труб

Труба посредине стены. Этот вариант предполагает использование уже четырех профилей и дополнительных распорок для жесткости конструкции. В качестве стенок используются все те же листы гипсокартона. Рассмотрим процедуру установки короба более детально:

1. Первым делом монтируются два вертикальных профиля;
2. Затем проводятся замеры между ними (таким нехитрым образом определяется ширина будущей конструкции);
3. После чего отрезаются два красивых куска гипсокартона, и крепятся к вышеупомянутым профилям;
4. Также потребуется провести замеры для торцевой стороны короба, чтобы затем вырезать из листа гипсокартона необходимый кусок материала;
5. Затем к установленным панелям гипсокартона крепятся еще два вертикальных профиля;
   — К последним нужно будут подсоединить торцевую стенку.

В принципе, это считается стандартом для установки сантехнического короба. Однако при разветвлении труб от данной технологии могут потребоваться некоторые отклонения. В частности, последовательность монтажных работ может быть изменена.

Отделка короба

Кто-то предпочитает обклеивать листы гипсокартона привычными обоями. Кому-то больше по душе окраска. Однако оптимальным вариантом считается облицовка надежной плиткой, поскольку она характеризуется превосходными эксплуатационными свойствами.

Отделка короба плиткой считается наиболее оптимальным вариантом

Сначала рассчитывается количество необходимого влагостойкого материала, после чего приобретается инструментарий для ремонта (шпатель, болгарка, дрель, специальный клей и т.д.). Простота отделки заключается в нанесении равномерного слоя клея на гипсокартонную конструкцию и дальнейшей установки на него красивой плитки. Швы затираются пластиковыми элементами. К слову о пластике. Конструкцию короба можно «облагородить» пластиковыми панельками. Ассортимент на рынке позволяет найти необходимую расцветку в тон интерьеру, а физические характеристики материала также приятно порадуют владельцев.

Самостоятельная установка короба осуществляется легко и быстро. Благодаря следованию вышеуказанным рекомендациям, интерьер удастся «спасти» от загруженности ванной водопроводными коммуникациями.

Видео: Короб для труб из гипсокартона

Ремонт в ванной комнате связан с необходимостью решения множества технических проблем и дизайнерских вопросов. В этом помещении сосредоточены практически все инженерные коммуникации: электропроводка, система вентиляции, водопровод, канализация, отопление. И далеко не всегда удается их «спрятать» в штробы, поэтому короб в ванной из гипсокартона зачастую является единственно возможным решением. Расскажем о способах создания такой конструкции.

Видео-советы по устройству короба в ванной ↑

Выполняем разметку короба ↑

Короба для труб в ванной могут быть любого размера и располагаться в любом месте. Но все же существуют некоторые правила, которые следует соблюдать.

1. Определяя параметры конструкции, необходимо учитывать размеры и взаимное расположение сантехнических устройств, мебели и других инженерных коммуникаций. Не стоит осложнять задачу установки унитаза или раковины, если можно увеличить или наоборот – уменьшить ширину короба в ванной комнате.
2. Необходимо принимать во внимание, что для отделки стен ванной чаще всего используют керамическую плитку. Рассчитывая размеры короба, необходимо учитывать ширину плитки: порой лучше увеличить конструкцию, чтобы избавиться от лишних «подрезок».
3. Не стоит злоупотреблять количеством: вместо нескольких лучше соорудить один широкий коро, в котором можно «спрятать» несколько коммуникаций. Например, трубы канализации могут быть расположены рядом с лежаками холодного и горячего водопровода.

Какие понадобятся материалы и инструменты ↑

Материалы, необходимые для работы:

• влагостойкий гипсокартон, фанера или плиты OSB;
• брусья и профиль монтажный;
• саморезы, дюбели;
• антисептические средства;
• утеплитель из вспененного полиэтилена для труб;
• герметик.

Инструмент для работы с этими материалами понадобится следующий:

• рулетка и маркер для разметки;
• уровень и угольник;
• перфоратор;
• ножницы по металлу или болгарка;
• ручная ножовка или электролобзик;
• отвертка ручная или шуруповерт;
• молоток, кисти, шпатели.

Приступаем к монтажу ↑

Форму каркаса задает конструкция из профиля или бруса. Для того, чтобы было проще облицевать его плиткой, лучше соорудить короб для стояка в ванной со сторонами в виде прямоугольника. Он может быть как вертикальным, так и горизонтальным.

Как сделать короб в ванной такой формы? Это не сложно: потребуется всего три длинных профиля, два из которых крепятся к стенам, а еще один – к этим двум, но с помощью коротких отрезков такого же профиля. Соединение различных деталей выполняется с помощью саморезов.

Для того чтобы все стороны прямоугольников были строго параллельными, а углы между ними и стенами были прямыми, проверяем правильность монтажа с помощью строительного уровня и угольника.

Материал для каркаса выбирают в зависимости от того, чем планируют его обшивать: если фанерой – лучше использовать брус, а для гипсокартона больше подходит монтажный профиль. Но древесину необходимо обработать антисептическими средствами.

Не стоит добиваться абсолютной жесткости с помощью дополнительных перемычек: после крепления гипсокартона или фанеры конструкция станет достаточно прочной.

Обшивка листовым материалом ↑

Листовой материал кроят и разрезают, после чего детали обрабатывают антисептиком. В замкнутом пространстве влага, которая конденсируется на внутренних стенках, может разрушить материал и стать причиной появления плесени. Чтобы этого избежать, трубы холодного водопровода необходимо защитить изоляцией из вспененного полиэтилена.

Использовать рекомендуется влагостойкие гипсокартон и фанеру. Подходят также плиты OSB. Они не боятся влаги, но имеют один недостаток: к их гладкой поверхности, в отличие от гипсокартона, трудно приклеить плитку.

Крепят гипсокартон к профилю саморезами, расстояние между которыми должно быть в пределах 250 – 300 мм. Закручивать саморезы нужно так, чтобы шляпки уходили в материал «впотай», но без чрезмерных усилий. Торцы гипсокартона необходимо обработать герметиком.

Выполняем облицовку декоративным материалом ↑

Короб для ванной своими руками можно облицевать керамической плиткой. Для этого необходимо приобрести плиточный клей (если использовался гипсокартон) или эластичный водостойкий клей-мастику (для облицовки фанеры). И то, и другое средство наносится на поверхность и равномерно распределяется зубчатым шпателем. Плитка плотно прижимается и фиксируется на несколько секунд. После полного высыхания клея (не ранее, чем через 24 часа) швы между плитками заполняются специальным влагостойким составом при помощи резинового шпателя. Углы внутренние и наружные можно оформить специальными пластиковыми элементами, подобранными по цвету и толщине плитки.

Облицевать каркас, смонтированный из бруса, можно пластиковой вагонкой. Это не требует использования гипсокартона или фанеры: вагонка крепится непосредственно к брусу с помощью скоб.

Другие способы создания и использования короба ↑

Таким же способом, как это указано выше, можно соорудить вентиляционный короб в ванной. Он будет пустым, но в нескольких местах должны быть встроены вентиляционные решетки.
По аналогичному принципу сооружается и короб для белья в ванную. Для того, чтобы его крышку можно было использовать как полочку для хранения моющих средств, конструкция должна быть прочной. Стенки и крышку нужно собирать из фанеры.

Сделав короб под ванну из гипсокартона, можно закрыть инженерные коммуникации, декорировать эту часть помещения. Короб под ванну также облицовывается плиткой или вагонкой, но для доступа к сливному сифону устанавливается ревизионный люк. Такой люк необходим также и для доступа к счетчикам расхода воды, запорным кранам и фильтрам, которые прячут в коробе.

Стенки конструкции не обязательно должны быть прямоугольными, если ванную решено декорировать краской или фактурной водостойкой штукатуркой. Для создания криволинейных поверхностей используют гипсокартон. Его сгибают после намачивания, для чего игольчатым валиком нарушают целостность защитного бумажного слоя. Действовать нужно осторожно: излишняя влага может стать причиной разрушения гипсокартона. Каркас создают из металлического монтажного профиля, разрезая одну его сторону через каждые 30 – 50 мм и сгибая другую. Такую конструкцию сложно соорудить своими силами, если нет опыта работы с материалом. Решить проблему можно, обратившись за помощью к профессионалам.

Как сделать короб из гипсокартона в ванной или туалете? Устройство и монтаж короба.

Делая ремонт в ванной, многие задаются вопросом – как убрать трубы и стояки, чтобы придать интерьеру ванной комнаты более эстетичный внешний вид?

Сделать это можно, закрыв все инженерные коммуникации коробом из гипсокартона. Это не только сделает интерьер ванной красивее, но и убережет пластиковые трубы от возможных механических повреждений.

Давайте в этой статье рассмотрим, как правильно сделать короб, не имея специальных навыков, как собрать каркас и как обшить его листами ГКЛ (ГКВЛ).
В статье вы найдете пошаговые фото процесса монтажа, а также видео, в котором показаны все операции по устройству короба.

Необходимые инструменты

Для выполнения работы по обшивке стояков гипсокартонном, вам понадобятся следующие инструменты:

Устройство короба из гипсокартона шаг за шагом

Сначала нужно замерить расстояние, на котором будет устанавливаться профиль, закрепляемый к стенам.

После этого в стене засверливаются отверстия, в которые вставляются пластмассовые дюбеля. Профиль закрепляется к стене с помощью саморезов или дюбель-гвоздей.

После того, как эти два профиля смонтированы, устанавливается стойка из профиля, который соединяется с пристенными профилями горизонтальными перемычками, закрепляемыми к профилю саморезами.

Собранный каркас из оцинкованного профиля вокруг стояка канализации показан на фото ниже:

Аналогичным образом собирается каркас вокруг труб проложенных по полу:

В каркасе нужно предусмотреть места пропуска труб, там, где это необходимо. На фото ниже показано место выхода трубы подводки к бачку унитаза:

Проверка на горизонтальность и вертикальность всех элементов каркаса проверяется с помощью уровня:

Все пространство внутри каркаса вокруг пластикового канализационного стояка целесообразно заполнить минеральной ватой, чтобы снизить уровень шума от стекающей по стояку воды:

Лист ГКЛ размечается по размеру и раскраивается на полосы, которыми будет зашиваться смонтированный каркас из металлического профиля.

Нарезанные по размеру листы прикручиваются к металлическим профилям саморезами длиной 27 мм через каждые 30 см с помощью отвертки или шуруповерта.

В месте стыка листов ножом или рубанком снимается небольшая фаска, и зазор заделывается шпатлевкой.

Как выглядит каркас, полностью зашитый гипсокартоном показано на фото ниже:

Поверх гипсокартона выполняется такая же отделка, какая выполнена по стенам – пластиковыми панелями, краской, обоями или керамической плиткой.

Как выглядит помещение после отделки плиткой показано на фото ниже:

Как видите, трубы все убраны, интерьер получил гораздо более эстетичный вид. а трубы теперь надежно защищены от случайного повреждения.

Полезный совет! Для снятия показаний счетчиков, доступа к ревизиям или вентилям следует установить евролюк, который монтируется непосредственно в каркас, устанавливаемый для гипсокартона.

Видео установки евролюка в коробе из гипсокартона представлено ниже (для воспроизведения нажмите треугольник):

***
Как видите, собрать короб из гипсокартона своими руками не представляет особой сложности, и при желании вы можете выполнить все описанные выше операции своими руками.

Поделитесь этой страничкой в соцсетях:

Главная » Стены в ванной комнате » Короб в ванной из гипсокартона: для чего он нужен и как делается. Автор: Сергей Урбан

Короб в ванной из гипсокартона: для чего он нужен и как делается

Ванная комната в квартире является одним из тех помещений, в которых без гипсокартонного короба обойтись можно крайне редко – слишком много должно совпасть нюансов, чтобы получилось отказаться от этого изделия. Во-первых, стояки должны проходить в нише или вообще отсутствовать. Во-вторых, тройник на стояке канализации должен находиться как можно ниже. В общем, нюансов много, и если хотя бы один из них присутствует, короб в ванной из гипсокартона будет оставаться наиболее оптимальным решением, позволяющим спрятать трубы. О нем и пойдет речь в этой статье, в которой вместе с сайтом vannaja.net мы разберемся с вопросом его самостоятельного изготовления.

Короб в ванной из гипсокартона фото

Короб в ванной из гипсокартона: для чего он нужен и нужен ли вообще

Если говорить откровенно, то короб в ванной, каким он бы он ни был маленьким, создает сплошные проблемы и неудобства – это и неиспользуемая полезная площадь, и укромное место, в котором скапливается сырость и разводится плесень. а также многие другие неприятные моменты. В общем, короб в ванной комнате – не очень хорошее решение, от которого по возможности лучше отказаться. Но раз уж все обстоятельства ведут к тому, что коробу быть, то лучше всего ему быть не в гипсокартоне, а в пластике. Почему? На это есть масса причин.

1. Трубы. Какими бы они ни были и как бы качественно они ни утеплялись, все равно конденсата не избежать. Что влечет за собой это природное явление, многие знают не понаслышке – это плесень и грибок вместе взятые.
2. Сам гипсокартон. Взаимодействуя с влагой, он деформируется, а потом и разрушается. Конечно, этот процесс длительный, но, тем не менее, его не избежать.
3. Изготавливая гипсокартонный короб в ванной, вы лишаете себя доступа к коммуникациям, без которого никак не обойтись в случае аварии.

Как сделать короб в ванной фото

В общем, причин достаточно, чтобы отказаться от его изготовления, но как ни странно, ровно столько же доводов можно сформулировать и в пользу короба.

1. Короб из гипсокартона позволяет зашить трубы в тон со всем остальным помещением.
2. В отличие от пластика, гипсокартон достаточно жесткий, чтобы закрепить на нем что-либо с не очень высокой массой.
3. И кроме всего прочего, именно гипсокартон позволяет выполнить отделку короба практически любым способом – в этом отношении пластик проигрывает.

В общем, и без гипсокартона плохо, и с ним не очень хорошо – придется делать выбор, но прежде всего, почитайте о достоинствах и недостатках использования гипсокартона в ванной комнате более подробно. И уже исходя из полученной информации делайте выводы – по большому счету, страшного в нем ничего нет, если, конечно, монтировать его с соблюдением особенностей помещений с повышенной влажностью. Как это делается, можно посмотреть в приложенном ниже видео или почитать в следующем разделе данной статьи.

Устройство короба в ванной: технология сборки каркаса

Как ни крути, как ни перемещай из плоскости в плоскость гипсокартонный короб, технология его изготовления остается одинаковой – что стояки зашивать, что трубы разводки, проходящие над полом, разницы нет. И тот и другой вариант коробов используется очень часто – иногда их даже совмещают в единую конструкцию, аккуратно вписывая в интерьер помещения. Для наглядности и большего понимания сути построения гипсокартонных коробов рассмотрим технологию их изготовления на примере вертикального короба, призванного спрятать коммуникационные трубы.

1. Устанавливаем направляющие профили ud на стены единым цельным куском от пола и до потолка. Монтируем их с помощью уровня, четко соблюдая вертикальное положение. Крепить профили нужно дюбелями, как минимум через каждые полметра, а то и чаще. Дюбели подойдут любые, но наиболее оптимальный их размер – это ø6мм и длина 40-60мм. Еще один нюанс, который нужно будет выдержать в процессе решения вопроса, как собрать короб из гипсокартона, это положение профиля относительно труб – нужно постараться придвинуть их как можно ближе. Здесь, как говорится, каждый миллиметр на счету – результатом игнорирования подобных моментов может стать не поместившийся на свое место умывальник или какой-либо другой сантехнический прибор. В общем, все нужно тщательно рассчитать.
2. Монтируем направляющие на пол и на потолок. На этом этапе работ по устройству коробов из гипсокартона нужно заложить основание, которое обеспечит объем данного изделия. От установленных на стенах направляющих профилей под углом 90° к стене монтируем еще пару отрезков направляющего профиля так, чтобы они образовали наружный угол, придав изделию объемный вид. Точно такие же профили монтируем и на потолке.

Устройство коробов из гипсокартона фото

Доступность и хорошие эксплуатационные характеристики гипсокартона позволяют использовать его при проведении широкого спектра монтажных и отделочных работ. Одним из вариантов такого применения материала является создание профильных конструкций, например люк из гипсокартона, который можно изготовить своими руками. О некоторых особенностях проведения таких работ и пойдет речь далее.

Общее описание

Для начала необходимо сказать несколько слов о самом предмете рассмотрения. Смотровые или ревизионные люки предназначены для обеспечения возможности доступа к местам узлового соединения линий коммуникации, счетчикам, рубильникам и прочим важным элементам систем жизнеобеспечения помещения. Как правило, под словом люк подразумевается расположенный в горизонтальной плоскости лаз, однако в контексте рассмотрения вопроса в рамках этого материала, сюда же стоит отнести и миниатюрные дверцы в стенах.

Новичку важно понимать, что сама специфика монтажа гипсокартона в качестве облицовочного материала подразумевает наличие некоторого расстояния между внешним слоем и самой стеной, которое как минимум обусловлено толщиной металлопрофильных реек, используемых для монтажа каркаса или крепежной обрешетки. Эта технологическая особенность используется, когда есть необходимость скрыть какие-то трубы, провода и тому подобное.

Виды и преимущества люков

Говоря о том, как вмонтировать люки в гипсокартон, стоит несколько слов сказать о том, какими они могут быть. Основные отличия здесь будут заключаться в типе запирания дверцы внутри рамки. Так можно выделить:

• Нажимные люки. Такая конструкция предусматривает установку специальной системы запирания, которая включает в себя двухпозиционный замок, работающий посредством нажима.
• Откидные люки. Фиксация дверцы в закрытом положении здесь будет обеспечиваться посредством трения подвижных элементов или через установленные магнитные держатели.
• Распашные люки. При таком варианте сборки конструкции люк открывается аналогично привычным для всех дверям или створкам окон.

Важно понимать, что вне зависимости от типа конструкции люка необходимо будет установить специальный несущий каркас, обеспечивающий возможность крепления петель, а также системы запирания. Рамочную конструкцию можно изготовить своими руками или приобрести готовый вариант. Здесь необходимо ориентироваться, исходя из конкретной ситуации. Самостоятельное выполнение работ позволит проявить себя и сэкономить средства, а покупной люк сократит время работ и позволит рассчитывать на качество в случае недостатка собственной квалификации.

В любом случае люк в гипсокартоне обладает рядом преимуществ:

• В случае необходимости можно изготовить люк необходимых для конкретной ситуации габаритов, что позволяет говорить об универсальности этого типа конструкций.
• Благодаря хорошим эксплуатационным характеристикам гипсокартона и сравнительно простой технологии его монтажа время и трудозатраты на проведение работ будут сравнительно небольшими.
• При аккуратном и правильном выполнении работ ревизионный люк будет размещен практически незаметно. Основной особенностью здесь будет то, что крышка люка будет изготовлена из того же материала, что и основная поверхность стены или потолка, а значит ее отделка может быть проведена аналогичным образом.

Вариант отделки при этом ничем не ограничен, то есть при желании можно выбрать обои, декоративную штукатурку или даже керамическую плитку.

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш. При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными. Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

• Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
• В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
• Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Кроме того, вам потребуются следующие инструменты:

• Отвес.
• Пузырьковый уровень.
• Молоток.
• Строительный нож.
• Строительный уголок.
• Ударная дрель.
• Рулетка.

Для возведения короба из гипсокартона под ванну достаточно взять один лист размером 2.5 на 1.2 метра. Толщину лучше всего взять 9 или 12.5 миллиметров, они обладают большей прочностью и надежностью.

Также обратите внимание на влагостойкие варианты, которые под воздействием воды и высоких температур не будут покрываться испариной. Каркас корпуса можно построить из металлического оцинкованного профиля или деревянных брусков. Если собираетесь использовать дерево, заранее обработайте его антисептиком, который защитит его от разрушения и гниения.

Закреплять составляющие части нужно следующим образом:

• Чтобы закрепить составляющие части короба лучше всего использовать забивающиеся еврошурупы и дюбеля, которые предназначены для крепления к стене.
• Если блоки необходимо соединить между собой, используются саморезы с наконечником сверлом.
• Если используете деревянные перегородки, возьмите каленые саморезы с длиной в 2 раза превышающую размер самого бруска.

Как сделать короб из гипсокартона на потолке читайте в отдельном обзоре.

↑

вернуться к содержанию

В первую очередь для успешной установки короба из гипсокартона под ванную необходимо провести разметку на полу. Первая линия должна обозначать контур, по которому вы поставите направляющий контур.

Учитывайте, что сами листы устанавливаются поверх каркаса, поэтому границы вашего короба будут немного отличаться. Все линии необходимо проверить на перпендикулярность по отношению друг к другу и стенам.

Учитывайте, что листы гипсокартона не должны лежать на трубах – между ними необходимо оставить хотя бы 3-5 сантиметров свободного пространства. Ширину выбирайте самостоятельно в зависимости от свободного пространства.

Если вы собираетесь класть поверх листов плитку, то ширину короба необходимо делать кратной ширине одной плитки. Когда вы закончите разметку на полу, можете приступать к разметке стен.

Это делается при помощи специальной строительной нитки, которая позволяет проставить правильные точки на полу и потолке.

Закрепление элементов каркаса

Установите профиль возле стены, после чего сконструируйте две стойки: отстоящую и переднюю грань короба. Если ширина образовавшегося проема превышает 25 сантиметров, а высота – 1.

5 метра, то необходимо соорудить опорные перемычки и стойки. Они устанавливаются на равном удалении друг от друга.

Если вы используете деревянные бруски, во время монтажа обязательно обрабатывайте стыки дерева при помощи специальной мастики.

Монтаж листьев гипсокартона

Лист гипсокартона заранее раскроите на отдельные единые полосы. В первую очередь подготовьте материал для боковых граней – в таком случае ширина полос должна ровняться ширине каркаса.

Следите, чтобы он не выступал за боковые грани. Полученные листы закрепите при помощи саморезов на расстоянии 2-3 сантиметров от основных стоек.

Можете дополнительно укрепить конструкцию, однако, если она не очень большая, это не сыграет никакой роли.

Облицовка

После того, как вы установите все листы гипсокартона в каркас, можете приступить к шпаклеванию поверхности.

Это необходимо для формирования углов короба, а также для заделки свободных пространств в месте его примыкания к стенкам. Лучше всего использовать специальный пластиковый уголок, который закрепляется при помощи стартовой шпаклевки.

После высыхания на поверхность наносится финишная шпаклевка. Это значит, что короб готов к последующей укладке плитки.

↑

вернуться к содержанию

На первый взгляд может показаться, что короб – простая конструкция из металлических брусьев и листов гипсокартона. Однако при его построении необходимо помнить об особенностях труб и коммуникации, которые вы и будете обшивать. Ведь в этом вопросе вам нужно создать не только красивую, но и удобную конструкцию.

Практически во всех квартирах на канализационном стояке имеются ревизии – специальные муфты с отводом или отверстием, закрытым крышкой. Они необходимо для прочистки серьезных засоров. Если же они имеются, то такие места категорически запрещено наглухо зашивать коробом – необходимо оставить возможность для беспрепятственного доступа к ревизии.

Существуют следующие виды ревизионных люков:

• Готовый экран – он продается во всех строительных магазинах. Такой метод маскировки труб является самым простым и удобным. Сегодня вы сможете найти поверхность с любым дизайном, вы без труда подберете ее для своего интерьера.
• Люк в виде рольставен – в таком случае дверца может двигаться вверх или вниз, однако полностью замаскировать ее невозможно.
• Люк под плитку – обычный пластиковый короб, который может облицовываться плиткой.

Совет. Если вы не хотите тратить большие суммы на ревизионный люки, можете соорудить обычную раму и повесить влагоотталкивающую шторку.

При установке короба из гипсокартона необходимо обязательно учесть все технологические отверстия: компенсаторы, вентили, счетчики, обратные клапаны, редуктора. Если вы делаете его своими руками, то для установки дверцы вырезайте пространство на 1-3 мм больше, чем необходимо.

Не стоит даже пытаться перемещать дверцы в более удобное место, даже если она располагается на передней грани короба. Очень важно обеспечить быстрый и удобный доступ к технологическим узлам.

Как сделать короб из гипсокартона в туалете читайте в следующей статье.

Использование любой информации с сайта возмжно только с обязательным указанием автора и прямой, активной ссылки на сайт.

Источник: http://chas-remonta.com/gipsokarton/korob-pod-vannoj.html

Изготовление короба из гипсокартона для труб на примере ванной

Во время проведения капитального ремонта в квартире практически все сталкиваются с одной небольшой, но очень неприятной ситуацией. Часть труб и коммуникаций в санузле и на кухне невозможно перенести или переделать. В результате возможна ситуация, когда на фоне красивых отделочных материалов будет «красоваться» древняя труба или стояк канализации, которые испортят всякое представление о проведенном преображении квартиры. Чтобы этого избежать, имеется один предельно простой и доступный каждому вариант. Следует упрятать невзрачные трубы в аккуратный короб. О том, как сделать короб из гипсокартона, и пойдет речь далее.

Можно для реализации короба выбрать и другие материалы, такие как: пластик, ДСП, фанера и т.п. Однако наиболее подходящим материалом все равно остается гипсокартон. Он легче всего поддается обработке. Полученную поверхность короба можно будет легко отделать с помощью керамической плитки, оклеить обоями или покрасить.

Проще говоря, только гипсокартон никак не ограничит вас впоследствии в выборе способов отделки и к тому же создаст прочный и надежный короб, который прослужит очень долго. Легко и просто возвести короб из гипсокартона своими руками, следует только учесть несколько важных нюансов в построении такого элемента интерьера.

Что необходимо для возведения короба?

Потребуется следующий инструмент:

1. рулетка;
2. отвес, пузырьковый уровень;
3. ударная дрель;
4. строительный уголок;
5. строительный нож;
6. молоток.

Список материалов включает в себя естественно лист гипсокартона. Вполне достаточно одного стандартного листа 2500*1200 мм с толщиной 9 или 12,5 мм.

Лучше всего выбирать влагостойкий гипсокартон, учитывая то, что будут обшиваться водопроводные трубы или канализационный стояк, которые имеют особенность хотя бы немного, но покрываться испариной, так что влажность будет существенной.

Тем более это аргументированно если устанавливается короб из гипсокартона в ванной, где и без того влажность повышена.

Каркас для короба можно выполнить как из деревянных брусков 40*40 или 50*50 мм, так и из металлического оцинкованного профиля специально придуманного для работы с гипсокартоном.

В случае если будет использоваться дерево, его необходимо заранее обработать антисептиками и грунтами по дереву, которые обезопасят древесину от гниения и разрушения.

Металлический профиль в этом плане более практичный, так как не требует обязательной подготовки, да и использовать его несколько легче.

Схема построения короба под трубы на основе металлического профиля.

Из большого разнообразия профилей понадобится направляющий UD профиль и CD профиль для формирования непосредственно каркаса.

Для закрепления элементов каркаса использовать лучше всего дюбеля и забивающиеся еврошурупы для крепления к стене и саморезы «блошки» с наконечником сверлом для соединения профилей между собой.

Для дерева потребуются каленые саморезы, длиной в два раза больше размера используемого бруса.

В любом случае для закрепления листов гипсокартона используются каленые саморезы с прокалывающим наконечником размера 35-45 мм.

Порядок выполнения работ

Этап 1: разметка

Для начала следует произвести разметку на полу. Линия должна обозначить контур, по которому будет устанавливаться направляющий профиль или опорные бруски.

Следует учитывать, что поверх каркаса будет нашиваться гипсокартон, так что результирующие размеры короба будут отличаться от размеров разметки на толщину используемого листа.

С помощью строительного уголка проверяется перпендикулярность линий по отношению к стенам и друг другу.

Толщина и ширина короба выбирается такой, чтобы обшивка из гипсокартона не примыкала ни в одном месте к трубам, и имелся зазор хотя бы по 3-5 см со всех сторон.

Ширину еще стоит выбирать с учетом последующей отделки.

Если впоследствии короб будет обшиваться еще и керамической плиткой, то следует подобрать ширину короба равной целому количеству ширин самой плитки, чтобы избежать необходимости подрезки.

Разметка на полу готова. Для переноса разметки на потолок используется отвес. При необходимости разметка по стене производится с помощью натянутой нитки между соответствующими точками на полу и потолке.

Этап 2: закрепление элементов каркаса

В первую очередь останавливаются профиля или бруски, расположенные возле стены. После этого закрепляются одна или две стойки, отстоящие от стен и образующие переднюю, выступающую грань короба.

В случае если ширина короба превышает 25 см или же высота короба более 1,5 м, следует смонтировать перемычки между опорными стойками. Перемычки устанавливаются на расстоянии не более 1 м между собой.

В процессе монтажа, если используется деревянный брус, места распилов следует дополнительно обработать. Лучше всего использовать специальную строительную мастику для дерева. Это кроме защиты древесины обеспечит большую устойчивость и шумоизоляцию, чтобы короб не скрипел при тепловых деформациях.

Этап 3: монтаж листов гипсокартона

Лист материала желательно раскроить таким образом, чтобы короб состоял из единых полос, а не из кусочков. В первую очередь отрезаются полосы для боковых граней короба. Их ширина должна равняться ширине самого каркаса и не выступать за границу опорных стоек.

Только после этого можно отмерить точно размер оставшейся грани и отрезать соответствующую полосу гипсокартона так, чтобы она находила и на края боковых полос. Закрепление листов производится саморезами 35-45 мм каждые 15-25 мм к основным стойкам каркаса. Можно не укреплять листы дополнительно к перемычкам между стойками.

На столь малой ширине конструкции это не сыграет никакой роли.

После того как листы закреплены можно приступать к шпаклеванию и формированию углов как самого короба так и в местах его примыкания к стенам. Для этого используется специальный металлический или пластиковый перфорированный уголок.

Его закрепляют на тонком слое стартовой шпаклевки. После этого можно нанести слой финишной шпаклевки ил подготовить поверхность к укладке керамической плитки.

Собственно на этом можно считать работы по возведению короба из гипсокартона завершенными.

Вот только имеется целый ряд моментов и обязательных условий касательно процесса обшивки каркаса короба гипсокартоном. Связанно это с тем, что короб из гипсокартона является неразборной конструкцией, а зашивать наглухо такие элементы, как канализационный стояк или трубы водоснабжения, чревато.

Видео: пример формирования короба

Особенности построения короба

По сути, короб представляет собой простую конструкцию из каркаса и закрепленных на нем листов гипсокартона. Однако не стоит забывать про особенности тех труб и коммуникаций, которые предстоит обшить. При изготовлении короба для труб необходимо учесть не только эстетику результата, но и практические моменты.

Канализационный стояк

Во многих квартирах на канализационном стояке имеются так называемые ревизии. Это специальные муфты на трубе с отводом или отверстием, которое закрыто крышкой. Необходима ревизия для прочистки засоров.

Ни в коем случае нельзя наглухо зашивать коробом такие места. Следует предусмотрительно разметить место и оставить окошко для беспрепятственного доступа к ревизии извне.

Закрыть окошко можно с помощью специальных пластиковых дверок, которые продаются в строительных магазинах.

Кроме ревизии следует предусмотреть доступ к местам соединения и схождения внутренней канализации в центральный стояк. Возможно, потребуется со временем заменить какие-либо элементы или устранить засоры по внутренним трубам.

Обязательно формируются дверцы в технологических отверстиях в коробе в тех местах, где на трубах имеются такие элементы, как: счетчики расхода воды, вентили и компенсаторы, обратные клапаны и редукторы.

Для формирования этих проемов следует в листах гипсокартона сформировать отверстия на 1-3 мм больше, чем размеры рамки дверцы, которую впоследствии вставят туда. Можно это выполнить заранее в полосе гипсокартона еще до закрепления на каркасе. Также можно заранее только отметить позицию установки дверцы и после закрепления на каркасе гипсокартона приступить к вырезке отверстия.

В случае если дверца устанавливается для доступа к ревизии канализационного стока в туалете или в ванной отверстие под нее располагается на передней грани короба, которая обращена к входу. Это обязательное требование и не стоит даже пробовать переместить дверцу куда-нибудь в более укромное место.

В случае если дверца лишь для доступа к вентилям и прочему оборудованию на водопроводных трубах, то вполне допустимо поместить ее на боковой грани короба. Так она будет менее заметна. Важно только чтобы сохранилась возможность быстрого доступа к технологическим узлам при необходимости.

В местах отводов труб и выхода за пределы короба формируются отверстия несколько большего диаметра, чем сами трубы. Необходимо обеспечить зазор и заполнить его, к примеру, паклей или полосой вспененного полиэтилена для предотвращения передачи вибрации от труб к коробу.

Совет: если Вы хотите сделать дверцу в коробе совсем незаметной – можно сделать люк из гипсокартона и в дальнейшем отделать его плиткой как и всю стену. Пример такого исполнения – на рисунке ниже:

Бонус: изготовление из гипсокартона ниши под ванную

Загрузка…

Вывести все материалы с меткой:

Перейти в раздел:

Источник: https://vopros-remont.ru/obshhie-voprosy/kak-sdelat-korob-iz-gipsokartona-v-vannoj-svoimi-rukami/

Варианты коробов в ванной из гипсокартона — для счетчиков, стояков и сантехники

Для современных ванных комнат, стены которых покрыты красивой керамической плиткой, очень важным моментом является привлекательность внешнего вида.

Видимость канализационных труб, стояков, пустого пространства под ванной обезображивает все помещение.

Способов решения этой проблемы много, однако самыми распространенными являются два: соорудить фальш-стену или сделать короб в ванной из гипсокартона, либо из пластиковых панелей.

Варианты коробов под трубы

Виды коробов для скрытия сантехники в ванной

Трубы, которые идут через всю комнату, не просто портят всю картину, но и создают впечатление безалаберного отношения к обустройству. Способов как спрятать трубы существует много, и они давно известны мастерам. Ведь важно, чтобы, например, короб в ванной из панелей пластика или гипсокартона, закрывающий коммуникации выглядел не только эстетично, но и прослужил долго. А эти материалы как раз обладают высокой устойчивостью к влажности, не имеют свойства деформации при перепадах температуры, имеют небольшую толщину и малый вес.

1. В большинстве случаев короб под ванной из гипсокартона служит более предпочтительным вариантом, так как этот стройматериал поддается практически любой отделке. Его можно окрасить, оклеить обоями или плиткой, то есть подобрать отделку в соответствии с общим интерьером помещения. Для ремонта в помещениях с повышенной влажностью существует специальный вид, влагостойкий. Он окрашен в болотный цвет, включает в себя противогрибковые и влагоотталкивающие элементы, для того, чтобы влажный воздух никак не смог повлиять на здоровье владельца.
2. Для фальшстены понадобится всего лишь один лист сухой штукатурки (гипсокартона), который закроет все трубы. Его крепят на каркас из металлических профилей на саморезы. Задекорировать можно плиткой или обоями, в цвет интерьеру. Смотрится короб под плитку в ванной эстетично, благородно, но значительно уменьшает пространство.
3. Одним из лучших средств является съемный короб в ванной. Зашить конструкцию наглухо, будет красиво, но небезопасно. Будь то стальные трубы или полипропиленовые, они в какой-то момент могут дать течь в соединениях, и если у вас все коммуникации закрыты сплошным коробом, который оснащен только небольшим пластиковым лючком, придется разбирать всю конструкцию полностью. Без повреждения декорированной поверхности здесь не обойтись.

Пластиковые короба для сокрытия сантехники

Для того чтобы не столкнуться с такой проблемой, существует палочка-выручалочка в виде разборного короба, который при монтаже и демонтаже экономит ваше время, нервы и деньги.

1. Многих интересуют вопросы: как спрятать счетчики в ванной аккуратно, как закрыть счетчики в ванной? Для этого тоже можно сделать короб из пластика или гипсокартона. Для этих материалов каркас выглядит одинаково, так что можно сначала соорудить каркас, а потом определиться с выбором стройматериала. Только следует помнить, для доступа к счетчикам или кранам, понадобится сделать ревизионный люк.

К сведению: Смонтировав короб для стояка в ванной, можно не только скрыть большую трубу, но и сократить уровень шума, проложив между ширмой и стояком шумоизоляцию, к примеру, минеральную вату.

Перед началом облагораживания ванной комнаты, стоит произвести проверку всех труб и резьбовых соединений. В местах, где подобраться будет трудно, резьбовых соединений должно быть по минимуму. В случае протечки, к трубам должен быть подход через ревизионную дверцу. Это позволит избежать демонтажа короба в ванной комнате в дальнейшем времени.

Короб под ванной

Короб для ванной из гипсокартона

Если в санузле установлена новая акриловая ванна, то затруднение облагораживания пустого промежутка под ней отпадает, так как современные модели уже продаются с привлекательным покрытием не только внутри, но и снаружи. Поэтому закрывать такие конструкции чем-либо нет надобности. Однако если при ремонте ванна не менялась или была приобретена недорогая чугунная или стальная модель, у которой в комплекте имеются только ножки, то рассчитывать на приятный вид наружной стороны не стоит. Такие модели снаружи ничем не покрываются, смотрится малопривлекательно.

Кроме того, спрятав пространство под ванной, многие избавляются от проблемы хранения вещей для ванной комнаты. Ведь за экраном или шторкой можно ставить порошки, тряпки, и другие нужные предметы.

Совет: Самый дешевый вариант – это соорудить раму и повесить на нее шторку из специального влагоотталкивающего материала, которую нужно постоянно стирать. Но такой подходит не к каждому интерьеру, смотрится дешево, и на случай стирки, нужно иметь запасную штору.

Еще один недорогой способ – это приобретение готового экрана, который продается во многих супермаркетах. Этот метод является, пожалуй, самым известным и простым. Декоративное оформление экранов огромным различается большим разнообразием. Легко подобрать панель под цвет самой ванной или под колер кафельной плитки.

Декоративный экран для скрытия пространства под ванной

К минусу заготовленных экранов относится то, что продают их под предназначенные размеры стандартной ванны. Владельцам старых чугунных и сидячих ванн, такой вариант не подходит. Единственным выходом из такой ситуации – это изготовить короб под ванну и облагородить его своими руками. Отлично подходит короб в ванную из гипсокартона или ДСП

Для начала нужно сделать основу. Каркас можно зашить панелью, для которой подходят ДСП, гипсокартон или фанера. Чаще выполняют короб из гипсокартона под ванну. Если лицевая поверхность смотрится не слишком красиво, ее можно задекорировать обоями или кафельной плиткой в тон стенам.

Для того чтобы конструкция стала раздвижной, рама для короба в ванной оснащается направляющими. Чаще всего используют экранные ниши, в виде выемок разнообразного размера, которые выполняют назначение полочек для разнообразных предметов. Если содержимое полочек смотрится симпатично, то можно оставить их в открытом виде, либо закрыть стеклом или пластиком.

Получается небольшой декоративный короб для ванной, который можно подогнать к вашей ванной до миллиметра.

Сантехнический шкаф

Самодельный деревянный короб для скрытия сантехнического узла

Сантехнический шкаф-короб в ванной или туалете многие располагают, если имеется раздельный санузел. В нем удается расположить полный комплект сантехнических приборов, в том числе инсталляцию для подвесного унитаза. Если санузел совместный, то можно сделать сантехнический шкаф в ванной, которым легко закрыть тот же водонагреватель. При наличии дополнительных денежных средств, его можно дополнить всевозможными встроенными или наружными полочками, вставками.

Совет: Для удобства рекомендуется соорудить широкие дверцы. Самыми известными и эстетичными считаются несколько вариантов: металлический или пластиковый ревизионный люк, дверцы из деревянной обрешетки разных цветов, ролл-ставни и люк-невидимка под кафельную плитку. Люк-невидимка, наверное, считается самым лучшим и распространенным способом.

Технический шкаф в ванной и данная конструкция монтируется одновременно, а затем на нее накладывается кафель, в результате чего получается невидимый ревизионный люк, при раскрывании которого как бы отъезжает часть стены. Это выглядит модно, интересно, неординарно.

Короб-тумба под раковину

Монтаж тумбы под раковиной из дерева

Одним из центров внимания в ванной комнате, несомненно, является и умывальник. На сегодняшний день в строительных супермаркетах можно найти множество предложений разнообразных тумбочек. Но можно соорудить импровизированную короб-тумбу своими руками. Воплощение необычной тумбы под раковину начинается с подборки материала и подручных средств для изделия.

Важно, чтобы тумба гармонично сочеталась с внешним видом помещения, было грамотно распланировано место. Первым делом стоит собрать саму тумбу без верха. Затем собрать короб под раковину в ванную, с крепежами внутри для полочек и повесить дверцы или выдвижные ящики для разных предметов. В случае с выдвижными ящиками могут появиться загвоздки, так как внутри короба будут проходить трубы.

Заключение

Если у вас нет должного опыта, то лучше сделать простые полочки. Для декора готовой тумбочки можно взять как плитку с мелкой мозаикой, так и плиточный бой и любые суперпрочные материалы. Такая тумба простоит у вас не один год и хорошо впишется в интерьер. Интересные идеи подобных конструкций представлены на фото.

Источник: https://dizain-vannoy.ru/remont/korob-v-vannoj-iz-gipsokartona-vidy.html

Монтаж короба из влагостойкого гипсокартона в ванной комнате

Внешний вид ванной комнаты сложно назвать красивым из-за виднеющихся отовсюду труб. Если их спрятать, то ванная комната может преобразиться. Поэтому и используют короб из гипсокартона в ванной. Он позволяет спрятать канализационные сливы, стояки и водяные трубы. Также при помощи короба можно продумать дополнительное освещение.

Функциональное предназначение короба для ванной

Главным образом короб нужен для того, чтобы уродливые трубы были спрятаны и не пугали своим внешним видом. Причем, даже после зашивки труб, у вас есть возможность установить на короб полочки. Так что данная конструкция является многофункциональной.

Всегда можно оставить люк, чтобы иметь доступ к счетчикам воды

Если сделать вертикальный короб в ванной из гипсокартона своими руками, то его можно оснастить дополнительными точечными светильниками, что создаст неповторимую атмосферу.

Можно прибегнуть и к классическому варианту, когда освещение располагается на горизонтальной конструкции.

В обоих вариантах необходимо заморочиться с самими светильниками, ведь нужные специальные материалы, приспособления и техника для работы в помещениях с высоким содержанием влаги.

Подводя промежуточный итог, можно сказать, что гипсокартонный короб в ванной комнаты имеет такие функциональные предназначения:

1. Прячет канализационные трубы.
2. Прячет водопроводные трубы.
3. Служит основой для полок.
4. Служит основой для освещения.

В зависимости от потребности короб может быть вертикальным или горизонтальным, маленьким или большим, узким или широки. От этого зависит и способ его монтажа. Одно дело сделать тонкий короб под ванну из гипсокартона и совсем другое дело монтировать широкий короб прямо под потолок.

Подготовительные работы

Чтобы рабочий процесс шел быстро и без заминок нужно заблаговременно подготовиться, чтобы не стопориться в процессе. Всё начинается с чертежа. Это очень просто.

Вы уже знаете, какую трубу нужно спрятать, поэтому осталось лишь продумать размеры будущей конструкции, достаточно отступить от трубы на 2-5 сантиметров в обе стороны и там крепить профиль.

Такого расстояния будет вполне достаточно, да и место скрадывать нам незачем.

При обшивке вертикальной трубы необходимо пользоваться отвесом, ведь она может иметь определенный уклон. Труба будет максимально отступать от стены возле пола или потолка. От этого места и нужно отступить пару сантиметров, а потом перенести точку на противоположную поверхность.

Сам чертеж можно создать на листке для большей наглядности, а можно сделать всю разметку на стене без использования чертежа. Перед тем как сделать короб из гипсокартона для труб в ванной нужно провести разметку. Мы будем рассматривать вариант с трубами, что идут вертикально в углу, ведь такая ситуация встречается в абсолютном большинстве случаев.

Разметка для короба посредине комнаты

Как уже писалось выше, при помощи отвеса обозначают точки на полу и на потолке вблизи стен. При помощи этого нехитрого приспособления они будут находиться четко друг напротив друга, что позволит создать ровный каркас. Потом при помощи малярного шнура или профиля с карандашом на стенах проводятся параллельные линии, что будут обозначать место крепления направляющих.

Теперь от отмеченных точек нужно будет провести линии на полу и потолке, чтобы они образовали прямой угол в обоих случаях.

После простенькой разметки нужно нарезать ГКЛ полосами требуемого размера, чтобы не морочиться в маленьком пространстве с большими листами.

Необходимо отрезать две полосы на всю длину листа по ширине короба. Также потребуется еще парочка небольших кусков, длина которых зависит от высоты потолка.

Для короба 25*25 см хватит одного стандартного листа гипсокартона. Материал еще и останется.

Монтаж каркаса

Короб из гипсокартона в ванной имеет одинаковый принцип сборки вне зависимости от того прячется стояк или трубы разводки. Для работы потребуются:

• саморезы по металлу;
• дюбеля;
• направляющий и стоечный профили;
• ножницы по металлу;
• шуруповерт и перфоратор;
• уровень.

Профили стыкуются между собой под прямым углом

По линиям на стене крепится сплошной направляющий профиль. Для его монтажа необходимо взять дюбеля длиной 40 мм и крепить ими направляющие с шагом 50-60 см к стене.

После этого такой же профиль, но значительно меньшей длины, крепится в двух местах на полу и в двух местах на потолке по имеющимся линиям. Двух дюбелей в каждый из четырех профилей будет достаточно (даже если длина направляющей 20см нужно два дюбеля, одного мало).

В местах стыка профилей не нужно их прикручивать друг к другу, это будет сделано в момент обшивки гипсокартоном.

На трубах нередко выступает конденсат, который стекает вниз. Именно в месте соприкосновения с полом трубы начинают гнить. Поскольку мы этот процесс не будем видеть, то его необходимо предотвратить. Для этого трубы оборачиваются при помощи гофры для теплоизоляции. Конденсат не будет появляться и мы можем не переживать о том, что происходит с спрятанными трубами.

Для большей прочности конструкции вставляется стоечный профиль параллельно двум направляющим на стенах. Собирая короб из гипсокартона в ванной, внизу и вверху мы соединили под прямым углом два коротких профиля. Причем один из них уперся в другой.

Стоечный профиль нужно вставлять в эту самую другую направляющую, чтобы он оказался на самом углу конструкции. Для этих целей нужен именно профиль CD, а не UD, что мы использовали ранее.

Центральная (угловая) стойка ни к чему, по сути, не крепится, поэтому она должны быть жестче остальных частей каркаса.

Если не клеить плитку на короб, то можно использовать обычные направляющие

Стойка будет прочно зафиксирована во время монтажа гипсокартона. Она и так достаточно плотно зайдет в направляющие и не выпадет. Разумеется, нужно подобрать стоечный профиль такого размера, чтобы он плотно входил в направляющую. UD 27*28 и CD 60*27 являются в данном случае классикой жанра. На всём пути пользуемся уровнем, чтобы конструкция вышла без перекосов.

Перемычки для дополнительной прочности и лючка

Многие предпочитают заготовить достаточное количество перемычек, перед тем как делать короб из гипсокартона в ванной. Но если вы новичок в этом деле, то перемычки лучше нарезать в процессе. Они должны устанавливаться с шагом в 40-60 см между центральной стойкой и стеновыми направляющими.

В итоге конструкция получится более надежной. Гипсокартон будет крепиться к стойкам, что сделает поверхность короба прочней и ровней. Сами перемычки можно делать как из профиля CD, так и из UD (что у вас останется). Если перемычка из стоечного профиля, то она легко входит в направляющие.

Перемычки можно крепить просекателем, чтобы избежать бугров от шляпок винтов

Если нет возможности вставить перемычку непосредственно в профиль, то нужно отрезать у перемычки с обеих сторон несколько сантиметров ребер, оставив при этом её основу. Другими словами, отрезаются боковые части перемычки так, чтобы она смогли зайти между профилями и был язычок, которым её можно крепить. Крепить их нужно саморезами по металлу.

Порой требуется оставить в коробе смотровое окошко для счетчика или других нужд. Поэтому заранее нужно отметить место, где будет находиться лючок. Просто вставьте перемычки по его верхней и нижней границе.

Обшивка гипсокартоном и финишная отделка

Использоваться может только влагостойкий гипсокартон. Он традиционно имеет зеленоватый цвет. Разрезанные листы ГКЛ крепят сначала с одной стороны короба, а потом со второй. Причем нужно сделать так, чтобы стыки листов не были на одном уровне (конструкция выйдет надежней).

Крепится влагостойкий гипсокартон черным саморезами длиной 25-35 мм с шагом 15 см. Обязательно нужно вкручивать шурупы во всех углах. Как уже говорилось ранее, в этом месте не только крепится ГКЛ, но также скрепляются друг с другом профили.

Прикручивать гипсокартон нужно также в местах установки перемычек.

Шляпки саморезов необходимо вгонять в гипсокартон так, чтобы они его не разрывали, но и не торчали. Идеально вкручивать шурупы так, чтобы шляпка вдавливалась в лист на 1-2 мм. В этом случае конструкцию будет удобно шпаклевать, и она не потеряет своих прочностных характеристик.

Теперь понятно как собрать короб из гипсокартона в ванной, но нужно подготовить его к финишной отделке. Для этого шпаклюются все шляпки саморезов, а также все стыки. Желательно снять фаску со стыков, чтобы образовалась небольшая ложбинка, куда и наносится шпаклевка. Предварительно стыки нужно загрунтовать, чтобы шпаклевка лучше держалась. Для усиления стыков используется армирующая сетка.

Нужно уделить всем моментам при подготовке к финишной отделке тщательное внимание. Следует выполнить вышеописанные процедуры тщательно, а потом весь короб из ГКЛ снова загрунтовать и зашпаклевать. Как-никак он будет находиться в ванной, поэтому требуется хорошая зашита от влаги.

Полагаться на влагостойкий гипсокартон и больше ни о чём не думать не получиться. Очень часто короб отделывается плиткой, а это высокие нагрузки. Поэтому конструкция должна быть прочной, а шпаклевка не отставать. Не стоит забывать и противогрибковых добавках, но это уже нюансы отделки.

Если нужно обшивать не одну трубу и конструкция короба кажется сложной, то разобраться с такими нюансами может помочь данное видео.

Источник: https://GipsokartonPro.ru/konstruktsii/korob-iz-gipsokartona-v-vannoy.html

Как сделать короб из гипсокартона в ванной – пошаговая инструкция

Что ни говори, а инженерные коммуникации в ванной комнате (трубы водопровода и канализации) выглядят, скажем прямо, не совсем эстетично. Поэтому их стараются спрятать от взора, закамуфлировав различными элементами. Способов маскировки труб много, но один является самым распространенным в настоящее время. Это короб из гипсокартона для ванной.

Самое удивительное, что данная конструкция является простой, но при этом точно подходит под все требования, предъявляемые элементам влажных помещений – и по влагостойкости, и по прочности, и по внешнему виду.

Короб в ванной

Важно!
Такой короб необходимо соорудить таким образом, чтобы был обеспечен доступ ко всем системам для проведения не только профилактических работ, но и при внештатных ситуациях.

Поэтому необходимо всё продумать, прежде чем приступать к монтажным работам.

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

• к самим стенам с помощью специально изготовленных уголков;
• к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

Внимание!
В том случае, если инженерные коммуникации расположены не в углу помещения, придется устраивать полноценный короб, состоящий из трех граней.

Для этого придется устанавливать две отдельно стоящие от стены стойки, которые будут крепиться к пристенным и между собой поперечинами. Цена такого решения увеличивается.

• Каркас короба

Источник: http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-korob-iz-gipsokartona-v-vannoi-poshagovaia-instrykciia.html

Особенности установки в ванной комнате короба из гипсокартона

Инженерные коммуникации ─ неотъемлемый атрибут ванной комнаты. Они делают помещение функциональным и обеспечивают возможность принятия гигиенических процедур.

Однако даже в современном исполнении сети водоснабжения и канализации зачастую далеки от эстетики и нарушают гармонию интерьера. Чтобы спрятать конструкции из труб и сделать их совершенно незаметными, можно использовать несколько способов.

Один из них ─ сооружение короба в ванной из гипсокартона, который несложно собрать своими руками. Необходимо лишь приобрести материал и соблюдать технологию монтажа конструкции.

Материалы и инструменты

Чтобы сделать декоративный короб в ванной, понадобятся следующие приспособления и инструменты:

• карандаш и рулетка;
• длинная линейка и угольник;
• ножовка или электролобзик по дереву (в случае монтажа каркаса из брусков);
• ударная дрель, которая используется в качестве шуруповерта и перфоратора;
• ножницы по металлу или болгарка (при работе с металлическим профилем).

Кроме того, для работы необходим уровень и нож для резки гипсокартона. Список материалов, которые потребуются для изготовления короба своими руками в ванной, включает:

• Гипсокартон. Его количество рассчитывают, исходя из размеров стандартного листа и габаритов планируемого короба. Желательно использовать влагостойкий гипсокартон, поскольку в ванной комнате повышенная влажность.

• Материал для каркаса. В его качестве могут служить как деревянные бруски, так и специальный профиль из металла. При использовании пиломатериалов необходимо предварительно их обработать средствами, которые обеспечат защиту от влаги и предотвратят появление плесени и грибка.

Соединение элементов короба между собой осуществляют с помощью саморезов и дюбелей. Для работы потребуется крепеж двух видов: для фиксации профиля или брусков к стенам и гипсокартона к каркасу.

Технология монтажа

Для сооружения короба из гипсокартона следует сначала определиться с его расположением и примерными размерами. Затем, используя инструменты, сделать нужную конструкцию.

Разметка

Сначала на полу намечают контур короба, по которому предстоит закреплять профиль или бруски из дерева. Затем с помощью отвеса переносят аналогичные линии на поверхность потолка. В случае сложной формы короба делают разметку на стенах. Перпендикулярность линий проверяют с помощью уголка.

Выполняя разметку, нужно учитывать следующее:

• размеры готового короба будут отличаться от намеченных параметров на толщину листов гипсокартона и последующей отделки;
• габариты конструкции должны исключать примыкание материала к трубам и обеспечивать наличие зазора 3-5 см со всех сторон.

Если предполагается сделать облицовку короба из керамической плитки, то целесообразно подобрать его ширину кратную по размеру. Это позволит обойтись без подрезки материала.

Сооружение каркаса

Для изготовления каркаса своими руками нужно закрепить профиль или бруски по контуру на полу и потолке, а затем соединить их, начиная от стены. После этого устанавливают стойки, которые образуют фронтальную поверхность конструкции.

В том случае, когда высота или ширина короба превышают 1,5 м и 25 см соответственно, то следует предусмотреть перемычки. При использовании в качестве основы для каркаса деревянных брусков места распилов нужно обработать специальным составом.

Это предотвратит появление скрипа при эксплуатации конструкции.

Монтаж гипсокартона

Зная размеры короба под ванну из гипсокартона, выполняют раскрой материала. Листы обшивки желательно разрезать таким образом, чтобы было минимальное количество частей. Закрепляют гипсокартон на каркасе с помощью саморезов, располагая их через каждые 15-25 мм.

Отделка короба

После закрепления листов гипсокартона можно приступать к отделке короба, которую также можно выполнить своими руками.

Сначала поверхность следует зашпаклевать, одновременно формируя углы и места примыкания к поверхности стены, используя уголок из пластика или металла.

Его фиксируют тонким слоем шпаклевочной смеси, а затем подготавливают короб к укладке керамической плитки. Делать это нужно, учитывая специфику объекта, потому не стоит возводить глухие конструкции.

Нюансы сооружения короба

Делая короб, закрывающий трубы, нужно не только позаботиться о его внешнем виде, но и уделить внимание функциональности.

Водопровод

Чтобы обеспечить доступ к вентилям, счетчикам воды, редукторам и другим элементам сети водоснабжения, необходимо предусмотреть наличие технических проемов. Для этого нужно в гипсокартоне вырезать отверстие, что можно сделать или до закрепления листов, или после сборки конструкции.

При маскировке водопроводных труб люк можно располагать на боковой поверхности короба, так он будет не очень заметен. В местах выхода коммуникаций за пределы конструкции из гипсокартона делают отверстия, которые по своему размеру должны быть больше диаметра труб.

Для предотвращения передачи вибрации зазор заполняется полосой вспененного полиэтилена или другим подходящим материалом.

Канализация

Если короб в ванной сооружают для маскировки канализационной сети, то необходимо предусмотреть люк для доступа к ревизии.

Она представляет собой муфту на трубе с отверстием, которое закрывают крышкой, или отводом. Ревизия предназначается для прочистки засоров канализационной сети.

Следует также обеспечить доступ к месту соединения внутренней системы удаления бытовых стоков и центрального стояка.

Люк в этом случае лучше располагать на фронтальной поверхности короба, а закрыть его можно с помощью дверок из пластика. Можно сделать крышку и своими руками, вырезая ее из гипсокартона и облицовывая керамической плиткой, которая идентична отделке ванной.

Источник: https://mr-build.ru/konstruktsii/korob-v-vannoj-iz-gipsokartona.html
