Как сделать метчикодержатель своими руками без токарного станка

Точим дома без станка: краткое пособие по токарным работам для новичков (из личного опыта).

Достаточно часто в моделизме возникает ситуация, когда нужно выточить некоторые детали или элементы модели на токарном станке. Для новичков это становится трудноразрешимой задачей — станок очень часто недоступен, а заказать у токаря не всегда получается. Да и часто просто хочется все сделать самому… Что же делать в такой ситуации?

В данной небольшой статье представлен мой личный опыт, я не претендую на правильность во всем, но все же приведенные методы позволяют решать большинство задач.

С чего начать?

Я начинал выполнять токарные работы с помощью обычной ручной дрели с ручным же приводом (с рукояткой сбоку;-), это было лет 20 назад). Хвостовик дрели зажимал в тисках, в патрон вставлял заготовку (полистирольный или деревянный пруток, иногда алюминий, а также латунь и сталь — но это совсем уж изредка) и обтачивалась до необходимой формы. В дальнейшем я перешел на электродрель , а потом на лабораторную механическую мешалку. У всего этого оборудования есть недостатки. Ручная дрель — все работы ведете только одной, правой (левша-левой), рукой, а левая (правая) при этом хорошо подкачивается (;-)). Обороты заготовки также определяются вашими возможностями, как и длительность «подходов» в работе.

Электродрель — ограничена длина заготовки, максимум до 10 см, и то с трудностями (почему — объясню ниже), механическая мешалка — максимальный зажимаемый диаметр — 7.5 мм, но вал пустотелый, можно спокойно заготовки 20-25 см обрабатывать, а иногда и больше, если задний конец заготовки зафиксировать от биения. Замена патрона не поможет, поскольку 7.5мм — это внутренний диаметр пустотелого вала. Сейчас закончил себе установку из пустотелого вала внутренним диаметром 15мм, установленного на 3-х подшипниках, и патрона с максимальным зажимаемым диаметром 13мм, приводимые во вращение через ременную передачу двигателем-сельсином на 220В с модулем регулировки оборотов. Последнее очень полезно, как и использование сельсина — легко управлять оборотами (от 10 до 2500 на моем двигателе), и изменять направление вращения с помощью одного тумблера. Большим «+» сельсина является то, что он при уменьшении оборотов не теряет мощность. Фото пока предоставить, к сожалению, не могу, все на заводе дорабатывается под стальную плиту-станину. По опыту для обработки дерева и полистирола оптимально 1000-1200 об/мин (если больше, то дерево горит, а полистирол плавится); дюраль, латунь, сталь — 1800-2200. Основное требование к таким приводам (назовем их так) — максимально возможное отсутствие люфтов, как осевых, так и, особенно, поперечных.

Кстати, по поводу станков — не всегда покупные дают лучший результат, особенно если они производства Поднебесной. Пластиковые конструкционные элементы (в особенности станина и каркас, см. рекламу Unimat в М-Хобби) позволяют смело отказаться от покупки такого, жесткость недостаточна. Да и не все сплавы алюминия обеспечивают необходимую жесткость конструкции (особенно, если на производстве экономят с целью удешевления). Неплохие станки производства Германии (те же Proxxon PD230 и PD400) и Чехии, а также вполне нормальные изделия из Поднебесной (есть там такое, и много, но к нам завозят крайне редко) я встречал в продаже по цене от 1500 долларов и выше, что доступно далеко не всем моделистам, даже не новичкам. Покупать на заграничных аукционах и интернет-магазинах тоже не всегда хорошо и удобно — доставка может вылиться в 50 (это еще очень дешево!) и более долларов. Да и доставлять тогда надо не почтой, а перевозчиками типа UPS, DHL, FedEx, а это еще дороже.

Материал

Материалами при домашних токарных работах может быть в принципе что угодно — полистирол, дерево, алюминий и его сплавы, медь, латунь, бронза, стали (причем можно и каленые обрабатывать, что токарник обычно с трудом делает, да и не всякий резец потянет, а алмазные боры и надфиль — вполне нормально). По своему опыту могу сказать, что более твердые (латунь, дюраль, сталь) материалы лучше, так как сложнее допустить ошибку — сточить больше необходимого. Да и соскок инструмента оставляет только легко убираемую царапину. Но и обрабатывать их надо значительно дольше. Для пробы рекомендую брать полистирол — литник от моделей. На нем проще всего «набить руку».
Необходимый инструмент — напильники , надфили (обычные и алмазные), боры зуботехнические (если есть бормашина), боры с алмазным напылением (при обработке металлических заготовок), сверла (найдете советские из Р9, Р12 и Р18 — вам невероятно повезло!), шкурка различной зернистости, войлок, грубая ткань (стеклоткань), для дерева и полистирола — ножи , стамески (с ножами надо работать надо аккуратно — только корневой частью, и только при невозможности работы другим инструментом, а для стамесок необходимо дополнительно сделать опору, как на токарных станках по дереву). Иногда для обработки алюминия, дюрали и латуни использую развертку из быстрорежущей стали и пилки для электролобзика с мелким зубом — удобно снимать достаточно толстый слой материала , ставя их под углом в 45 градусов и прижимая режущей кромкой к заготовке.
При необходимости изготовления длинномерных изделий (заготовки танковых пушек и т.п.) стоит, ИМХО, разбить их на несколько деталей (частей). Например, ствол танковой пушки в теплоизоляционном кожухе с инжектором — часть от дульного среза до инжектора, инжектор, часть от инжектора до башни. При этом стоит продумать соединение частей. Такой подход позволит уменьшить затраты материала и упростит обработку. Аналогично и дульный тормоз — ствол стоит делать отдельно от него, иначе придется снимать много материала — ведь диаметр ДТ в 2 и более раз больше, чем диаметр ствола. А это все вам придется стачивать.

Итак, все необходимое для начала работ описал (вроде, ничего крайне недоступного, кроме механической мешалки стоимостью под 1000 евро, тут нет).

Тогда начнем

Хотя перед началом описания процесса напомню о необходимости соблюдения правил техники безопасности и необходимости средств индивидуальной защиты, особенно при работе с металлами. По крайней мере, как минимум поликарбонатные защитные очки лучше надеть. Также стоит поставить что-нибудь для сбора стружки, например, кошачий туалетный лоток (если животинка не будет против;-)). Оптимальное положение при работе, как это ни странно будет звучать, сидя. Причем, желательно, на удобном стуле. Привод нужно надежно закрепить на столе, оставив рабочее пространство для своих рук. Инструмент аккуратно разложите рядом, чтобы он постоянно был под рукой.
Ну а теперь, собственно, начнем.

1. Выбираем необходимый материал в соответствии с вашими возможностями и требованиями к детали. При использовании электродрели отрезаем заготовку необходимой длины (обычно я беру длину заготовки внутри патрона + до 5 максимум диаметров заготовки, больше можно, но не желательно — чем выше вылет заготовки из патрона, тем больше биение на начальной стадии обработки). При наличии полого вала длина заготовки может быть любой. Желательно, чтобы длина заготовки была на 5-10 мм больше длины конечного изделия. Оптимальный диаметр заготовки — равен или максимум на 1.5-2мм больше максимального диаметра изделия (оптимально на 0.5-1мм больше — допуск на обработку), иначе придется много и долго точить. О том, как можно центровать отверстие на торце заготовки я писал ранее. Старайтесь зажимать заготовку так, что бы за передний конец патрона она выступала максимум на 1 (один) свой диаметр (можно и до 5, пробуйте, но это тяжелее), иначе сложно выполнять центровку и начало обработки, заготовку отклоняет — возникает биение. Если все-же необходимо точить из длинной заготовки (выступает более чем на 10 диаметров, то сделайте жесткую подпорку — на пару-тройку подшипников оденьте отрезки резиновых трубок и жестко закрепите их под заготовкой, причем расстояние между осями подшипников меньше или равно их (подшипников) радиусу, а установлены они в шахматном порядке. Это заменит заднюю бабку токарного станка — даст дополнительную опору.

Можно использовать и больше таких опор, а заготовку чуть смешать для обработки участка в районе опоры. Но и опоры тогда надо будет в процессе работы выставлять по высоте. Но это не сразу, не для первых проб. Кстати, задняя бабка на токарнике не сильно помогает в обработке очень длинных деталей — при обработке примерно на середине длины деталь все равно выгибается, и чем сильнее давит резец, тем больше изгиб. Обрабатываете торец заготовки плоским напильником, затем надфилем. При необходимости центруете и сверлите отверстие — при вращающейся заготовке и зажатом в патроне или плоскогубцах остром правильно заточенном (это главное, иначе ведет сверло , разбивает и уводит отверстие) сверле просверлить отверстие глубиной 12-15 диаметров сверла не проблема, причем в стали и латуни проще, чем в полистироле (!). Не давите сильно на сверло и не старайтесь просверлить отверстие сразу. Лучше начните более тонким сверлом, а затем понемногу увеличивайте диаметр до необходимого. И просверлите вначале на 1-1.5 диаметра сверла, посмотрите центровку. Если все нормально — продолжайте, а если нет — обработайте торец и центруйте снова.

Небольшое смещение (в районе 0.05-0.1мм) не страшно, оно практически не заметно. Чуть большее смещение можно выровнять — сточите на заготовке (если ее диаметр хотя-бы на 1-1.5мм больше изделия) сторону, противоположную смещению отверстия (обработку нужно вести примерно на 1/3 длины окружности, сводя на «НЕТ» спил). При обработке этот спил сточится, отверстие будет по центру круглого изделия. И не пытайтесь, по возможности, сверлить глубокие (более 5 диаметров) отверстия в торце цилиндрических или шестигранных заготовках вращающимся сверлом при неподвижной заготовке — это сделать очень тяжело и обычно сверло сильно уводит. Отверстие в заготовке идет дугой.

2. На этом этапе можно сделать и профильное отверстие — коническое, ступенчатое, со сферическим расширением — используя соответствующие боры, надфили и фрезы при некотором опыте это сделать несложно. Для конического просто сверлите несколько концентрических отверстий, наименьшее имеет наибольшую глубину, а далее чем больше диаметр, тем меньше глубина отверстия. А затем надфилем или коническим бором обрабатываете поверхность, после чего шлифуете шкуркой.

3. Начинаете обрабатывать заготовку от выступающего края. Мысленно или на чертеже (это лучше) разбейте ее на участки длинной 0.8-1.2 диаметра, иногда можно до 2-х начальных диаметров заготовки. Обработку ведете грубыми напильниками, надфилями, борами (фрезами), зажатыми в бормашине (включенной). Напильник и надфиль не держите на одном месте, постоянно совершайте ими возвратно-поступательные движения — так они лучше срезают материал, поверхность заготовки получается чище и ровнее, а сам инструмент меньше забивается. Положение надфиля и напильника в процессе обработки, его угол относительно оси заготовки подберите экспериментально, посмотрите, как при разных положениях идет процесс обработки. Старайтесь вначале грубо, напильником или фрезой, придать заготовке максимальный диаметр на этом участке, а затем и близкую к необходимой форму. Затем надфилями соответствующего сечения обрабатываете заготовку точно.

Тут могу дать одну рекомендацию, если деталь имеет поверхности двойной кривизны, например, дульная и казенная части орудий 18-19 веков, не стремитесь сделать точно по чертежу, больше доверяйте фотографиям. Делайте по принципу «похоже — непохоже», «нравится — не нравится» вместо обычного «соответствует — не соответствует». Чем ближе вы подходите к желаемому профилю изделия, тем слабее давление на инструмент (надфиль и напильник). Бормашину и фрезы на этом этапе лучше не использовать — высока вероятность снять слишком много материала, да и соскок фрезы может сильно повредить изделие. Исправить такое часто невозможно.

На основании собственных наблюдений могу сказать, что нет двух абсолютно одинаковых надфилей и напильников. Все они немного отличаются и по-разному себя ведут. Профиль надфиля для обработки конкретного места нужно подбирать исходя из собственного опыта, дать конкретные рекомендации сложно. Например, треугольным хорошо нарезать тонкие канавки и обрабатывать торец при ступенчатой форме изделия. Прямоугольный надфиль не позволяет так точно обработать кромку «ступеньки».



4. После окончания обработки данного участка выключаете привод и выдвигаете заготовку на длину обрабатываемого участка, опять повторяете обработку. На чертеже (если вы его используете) полезно нанести диаметры на начале и конце обрабатываемого участка, а также ширину и высоту (глубину) выступов (поясов) и проточек, их положение от торца детали. Это позволит ускорить процесс обработки. Положение поясов и проточек хорошо разметить на заготовке (после обработки по максимальному диаметру на данном участке) вначале тонким маркером, а затем проточить ребром треугольного надфиля — так вы их будете видеть в процессе работы и получите возможность ориентироваться по ним.

5. Продолжаете выполнять пункт 3 до конца вашего изделия. Затем тонким надфилем и наждаком убираете следы переходов при обработке, если таковые есть. На данном этапе контролируете конечный вид изделия. Заготовку шлифуете, при необходимости полируете (войлок, стеклоткань (для стали, алюминия, латуни — самое то!), просто грубая ткань, затем войлок или фетр с пастой ГОИ или аналогами).

Отправим материал вам на e-mail

Если собрать самодельный токарный станок по металлу своими руками, можно получить в своё распоряжение функциональную технику для обработки металла без лишних затрат. Для объективности рассмотрим не только процесс сборки, но и актуальные предложения рынка готовых изделий. Представленная ниже информация поможет сделать правильный сравнительный анализ с учётом финансовых возможностей, профессиональных навыков и других личных особенностей.

Качественная самоделка ничем не уступает фабричному аналогу

Что можно делать при помощи самодельного токарного станка по металлу своими руками

С помощью настольного токарного станка по металлу можно качественно и быстро выполнять разные рабочие операции:

• обработку торцов, канавок с нужным уровнем точности;

• расширение имеющихся отверстий конической и цилиндрической формы (зенкерование);

• аккуратное отрезание заготовок по установленной планом длине;

• создание рельефной поверхности накатыванием;

• нарезку стандартной и специальной резьбы (внешней/внутренней).


Чтобы выбрать необходимую точность перемещения суппорта, меняют шаг резьбы ходового винта. Её нарезают плашкой на винторезном станке. Для упрочнения конструкции соединения делают с применением сварки. Корпусы бабок создают из швеллера (№12/14).

Как определиться с подходящим двигателем для токарного станка

Представленный выше проект рассчитан на применение силового агрегата мощностью 450−600 Вт с максимальной частотой вращения рабочего вала – 2500−3500 об/мин.

Подобные решения вполне пригодны, если выбрать действующий двигатель достаточной мощности.

Чтобы не ошибиться, можно изучить примеры фабричных станков по металлу, удачных самоделок. На основании такого мини-исследования несложно сделать вывод о следующих пропорциях: для обработки деталей диаметром 8−12 см и длиной в 60−80 см применяют электромоторы мощностью 600−800 Вт. Подходят стандартные модели асинхронного типа с воздушным охлаждением. Коллекторные модификации применять не рекомендуется. Они резко увеличивают обороты при уменьшении нагрузки на валу, что будет небезопасно. Для предотвращения подобных ситуаций придётся использовать редуктор, который усложнит конструкцию.

Следует подчеркнуть одно преимущество ременной передачи. Она предотвращает непосредственное механическое воздействие на вал от инструмента в поперечном направлении. Это продлевает срок службы опорных подшипников.

Точка зрения эксперта

Виктор Исакин

Специалист по подбору инструмента розничной сети «220 Вольт»

Задать вопрос

«Электродвигатели постоянного тока отличаются крупными габаритами. Но их можно подключить по сравнительно простой схеме, которая обеспечит плавную регулировку оборотов.»

Порядок сборки

Этот алгоритм поясняет последовательность действий при работе с приведёнными выше чертежами. Использование другой конструкторской документации подразумевает внесение соответствующих изменений в процесс сборки.

Начинают с передней бабки. Устанавливают в неё шпиндель. Далее весь узел с применением болтового крепления подсоединяют к ходовой трубе. Предварительно на частях крепления нарезают резьбу. При выполнении этой операции тщательно контролируют соосность деталей.

На следующем этапе из швеллеров собирают силовую раму. Когда каркас сделан, на него устанавливают переднюю бабку. Здесь также надо особо внимательно контролировать параллельность ходовой трубы и длинных частей рамы. Точно делают разметку. Отверстия сверлят последовательно с дополнительной расточкой развёртки, проверяя каждый узел крепления. Одна−две ошибки чрезмерно не нарушат прочность швеллера, поэтому лучше сделать новое точное отверстие в другом месте, при необходимости.

К сведению!
Не забывайте об установке пружинных стальных шайб, которые обеспечивают надёжность болтовых соединений в условиях повышенных вибраций.

При сборке этого узла следует уделить особе внимание точности размещения центральных осей шпинделя (1) и пиноли (2). Если сделана ошибка, будут получаться конические поверхности вместо цилиндрических при обработке заготовок. Также проверяют параллельность этих элементов ходовой трубе. Опорная планка (3) предотвращает разворачивание задней бабки. Для регулировки по высоте можно применить стальные прокладки.

Детали суппорта устанавливают последовательно в соответствии со схемой сборочного чертежа. Здесь особо высокая точность не нужна, так как предусмотрены многочисленные регулировки. Если предполагается интенсивная эксплуатация, сделайте отдельные узлы разъёмными, чтобы заменять без лишних затрат изнашиваемые детали.

На завершающем этапе устанавливают электродвигатель, подключают его к электросети по выбранной схеме. Проверяют функциональность токарного станка по металлу своими руками на практике. Для улучшения внешнего вида и защиты от коррозии некоторые части покрывают грунтовкой и краской.

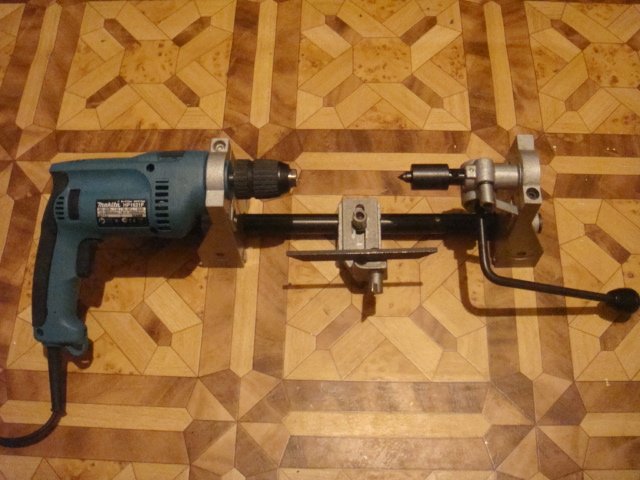

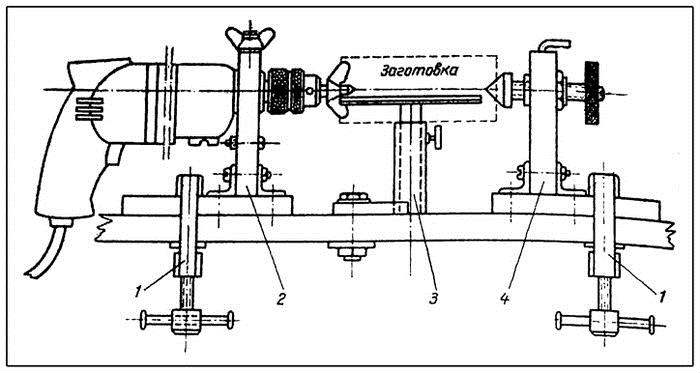

Как сделать своими руками из дрели токарный станок

Для , пластика, других мягких материалов вполне хватит мощности типового электроинструмента бытового уровня. В этом примере рассказано о том, как сделать функциональный станок своими руками за 15−20 минут. С помощью последних фото в таблице рассказано о создании усовершенствованной конструкции:

Видео: токарный станок за 15 минут

Особенности создания токарного станка по металлу своими руками

В предыдущей главе рассказано о простейших конструкциях, которые помогут изготовить станок токарный из дрели с применением недорогих подручных материалов. В некоторых случаях не понадобятся даже подробные чертежи. Такой подход достаточен при работе с деревянными заготовками, когда не нужна высокая точность.

Статья по теме:

Но он не подойдёт, если нужно создать металлообрабатывающий токарный станок своими руками. Видео демонстрирует не только потенциальные возможности качественного оборудования этой категории, но и решённые автором проекта задачи:

Каким образом самостоятельно можно модернизировать токарный станок

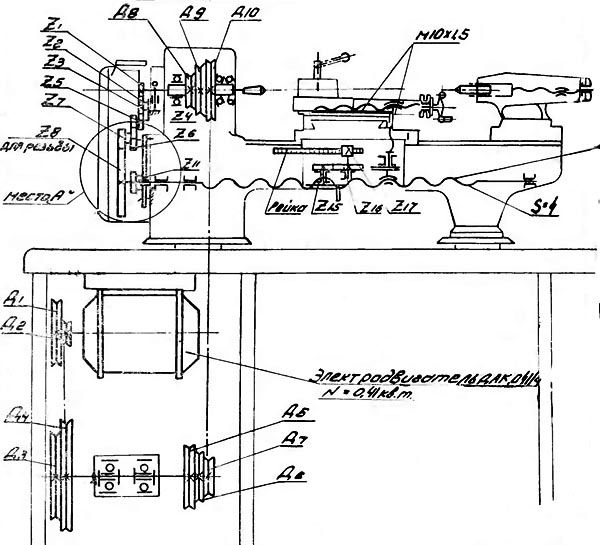

Рассмотренные выше чертежи – проверенный временем проект. С их помощью можно сделать функциональный мини токарный станок по металлу своими руками. Но будут уместны некоторые современные улучшения:

• Ременную передачу следует закрыть кожухом, чтобы предотвратить потенциальную опасность.

• Для аварийного отключения электропитания на видном месте (на расстоянии близкой доступности) устанавливают специальную кнопку.

• Вместо решётки применяют защитный экран из прозрачного полимера.

• Лампу накаливания меняют на экономичный устойчивый к механическим воздействиям светодиодный светильник.

• В схему питания электродвигателя устанавливают автоматы (датчики, предохранители), которые предотвращают перегрев, иные аварийные ситуации.

• Станину монтируют на демпфирующих подушках, снижают уровень шума и вибрации.

• Поводковый патрон меняют на более удобный трёхкулачковый вариант, который автоматически центрирует заготовку в процессе фиксации.

• Закрепление в патроне шлифовального круга расширяет возможности обработки.


К сведению!
Для создания качественного фрезерного станка своими руками по металлу надо применять другие конструктивные решения.

Особенности работы на самодельных токарных станках

Освоение обработки металла – тема для отдельной статьи. Чтобы получить необходимый результат, учитывают вязкость и хрупкость, иные характеристики металла и рабочих кромок. Технологию оптимизируют с учётом скорости вращения заготовки, температурного режима.

Видео токарки по металлу (советы опытного мастера):

Техника безопасности при работе с самодельным токарным станком и правильный уход

После сборки необходимо до включения в сеть убедиться в отсутствии неисправностей. Проверяют свободное вращение шпинделя, отсутствие задержек при работе приводных механизмов и посторонних шумов. Тщательно контролируют соосность. Необходимо, чтобы параметры сети питания соответствовали потребностям силового агрегата в режиме наибольшего потребления мощности, при включении.

Перед началом работ убеждаются в наличии (исправности) защитных экранов, кожухов. Новый инструмент устанавливают при остановленном электродвигателе с применением всех штатных крепёжных деталей. Соблюдают режимы обработки, соответствующие параметрам резцов и заготовки.

После завершения рабочих операций убирают отходы. Своевременно выполняют смазку и другие работы, предусмотренные регламентом обслуживания.

Предложения рынка токарных станков по металлу: разновидности, цены, дополнительное оснащение

Кратон MML-01

Следует внимательно оценить процесс создания самодельного токарного станка своими руками. С учётом реальных затрат он может получиться менее экономичным, по сравнению с приобретением готового изделия. Точные выводы получится сделать только с учётом реальных условий. В любом случае личная реализация проекта подразумевает потенциальную возможность создания оборудования с уникальными техническими характеристиками.

Экономьте время: отборные статьи каждую неделю по почте

Канал TOKARKA ранее демонстрировал процесс изготовления . Мастер покажет, как изготовил специальную насадку под неё, с помощью которой можно выполнять те же работы что и обычной бормашинкой. Как обойтись без токарного станка и на шпинделе двигателя выточить переходник на патрон.

Аппарат можно использовать как простейшую примитивную бормашинку, если движок питать от блока питания. Если закрепить в тисках или на деревянном бруске, как домашнее микро-электроточило.

Первое, что будем обрабатывать, это алюминиевый уголок, который в любом строительном супер-маркете или строительном рынке. Он нужен чуть большей ширины, чем движок. Именно в нем закрепляется двигатель. Если у Вас нет фрезерного станка, подойдет обычный напильник или ножовка и с ним.

Металл снимается, чтобы у изделия был красивый внешний вид. Если устроит уголок как есть, то не спиливать. Если захотите сделать бормашинку, то уголок не нужен. Можно брать и стальной. Алюминий взял, он хорошо проводит тепло и легко обрабатывается.

Если хотите сделать заточной станок, достаточно взять любую металлическую пластину и закреплять в тесках или прикрутить на саморезы к деревянному бруску.

Штангенциркулем процарапал линию, на которой будут находиться три отверстия, два из которых под крепежные винтики. Её выставил таким образом, чтобы движок был отперт от подошвы на пару миллиметров.

После того, как установил расстояния между осями отверстия под винтики, разделил пополам. На уголке тоже поставил центр, это расстояние выставил в каждую сторону от него.

Автоматический керн. Удобно работать – одна рука остается свободна. Кернение делается перед сверлением. Если его не сделать, то сверло может уйти в сторону, заготовка испорчена. Годится станок и дрель или шуруповерт. Станок у мастера самодельный маломощный. Для большего диаметра приходится отверстия доводить до нужного калибра с помощью круглого напильника.

Отверстия под крепежные винтики немного точит, чтобы винты свободно зашли. При выполнении работы сверх-высокая точность не нужна, но нужно стараться делать точнее.

Движок 40 вольт из поломанного принтера, мощный. Нашел движок без кожуха и шестеренки на оси. Если хотите убрать шестеренку, то с помощью напильника, включив двигатель. Если нет цангового патрона или же трех-кулачкового, инструмент на шкиву двигателя можно закрепить с помощью электро-клеммника. Они продаются в магазинах электротоваров, но это не лучший вариант – биение. Если пришлось использовать клеммник, ножку инструмента максимально укоротить.

Это старая бормашинка Проксон ФБС 240 Е. В ней сгорел мотор, он стоил дорого. Выкрутиться из ситуации – взял 40 вольтный блок питания от принтера, установил движок внутрь бормашинки. Если есть возможность купить маленький патрон, как на бормашинке, идеально подойдет под двигатель, у него маленькая масса. Оригинальный был гораздо крупнее и пришлось изготовить самостоятельно две специальные подставки из пластика, чтобы движок стоял точно по центру. На горловину, из которой выходит ось двигателя, намотал бумагу и пропитал все эпоксидной смолой, диаметр начал совпадать. На оси родного мотора была специальная шестеренка, которую пришлось снять. Заходила она в ответное зубчастое отверстие на шпинделе. Такие блоки и движки весьма не дорогие. Если удастся купить на рынке сломанную бормашинку, то её сможете починить. Отличный удобный аппарат.

Это рабочая бормашинка. Её постоянно видите в различных видео. У нее выключатель в виде рычажка который оказался удобным. Мощный движок и патрон, в который надежно зажимать инструмент, отлично подошел бы к двигателю от аккумуляторного шуруповерта на 12 вольт. Он имеет небольшую скорость вращения, но крутящий момент большой. Но для его работы нужен достаточно большой ток, который можно обеспечить от аккумулятора или БП компьютера, при этом работает великолепно, имеет принудительное охлаждение.

Теперь продемонстрируем, как из кусочков латунного кругляка сделать переходник для закрепления патрона на валу двигателя. Если латуни в хозяйстве не оказалось, подойдет мягкая сталь, то есть не каленая или кусочек пластика. Диаметр у кругляка около 10 мм.

Чтобы точно разметить центр, взял острое шило, положил дюралевую пластинку толщиной 5 мм. Начертил 4 линии по форме плюса. Такую разметку процарапал на обоих торцах чтобы сделать точное кернение. В центре пересечения линий образовался квадратик – точный центр заготовки. В одну и ту же точку наносим несколько ударов, чтобы углубление стало максимальной глубины.

Заготовку надежно закрепил в патроне дрели. Саму дрель включил на средние обороты, а сверло зажато в ручных тисках. По той причине что вал двигателя имеет диаметр 3.2 мм, взял 3 мм сверло. Во время сверления отверстие обязательно немножко разобьется. Задача состоит в том, чтобы сверлить заготовку чуть больше, чем наполовину глубины. Потом её переставим обратной стороной и сверление снова. Если у Вас в хозяйстве нет ручных тисков, подойдет патрон, но сверло нужно хорошо в нем затянуть. Чрезмерно давить не следует, чтобы не сломать сверло.

Обратите внимание, что отверстие в начале канала немного разбилось, оно свободно садится на вал двигателя хотя 3 мм. Если сверло 3.2 мм, то канал слишком широкий.

Если переходник из пластика, то обязательно используйте прокладку, например, пластиковую пробку. Это для того, чтобы его просто молотком не разбило. На латуни от прямых ударов молотком образуются вмятины, можно сточить а вот скорость насаживания увеличивается.

Отверстие в патроне для закрепления на шпинделе инструмента имеет конусную форму. Мастер крупным напильником обтачивает по форме конуса. Обработка хороша тем, что для её выполнения не требуется токарный станок, а переходник при правильном выполнении получится ровным и будет работать без биения. Выяснилось, что кончик переходника свободно заходит в отверстие а сам патрон упирается в оставшуюся часть её. Это сейчас как раз и будем обтачивать. Во время обработки нельзя слишком сильно давить на напильник. Латунь это металл не твердый, обрабатывается легко. После примерки патрона выяснилось, что он садится достаточно глубоко. Для дальнейшей обработки взял круглый напильник с крупным зубом и с его помощью вырезал посредине углубление, чтобы посадочное место в патроне имело две точки опоры на переходник. Тогда получится конусность, очень точно подогнать. Обратите внимание что при посадке пирается в заднюю часть переходника а кончик внутри болтается свободно. Значит заднюю часть нужно притачивать, но делать это не самым крупным напильником, а средним. Операция называется точная подгонка. Она выполняется значительно медленней, чем грубая обдирка, но благодаря ей достигается высокая точность.

Конец переходника все еще внутри болтается, но уже значительно меньше. Дальше будем использовать напильник с самой мелкой насечкой.

Обточка завершена, подгонка выполнена идеально, патрон сидит плотно и не болтается. Теперь пришло время почистить напильники от стружки. Используем щетку с латунной щетиной. Щетка со стальной щетиной подойдет лучше. При включении отсутствовала вибрация. Это говорит о том, что патрон вращается без биения, значит работа была проведена правильно. Любой трех-кулачковый в токарном станке и дрели можно сильно затянуть, не прилагая звериного усилия, если затягивать каждый кулачок по отдельности.

Проверим вибрацию при вставленном инструменте для . Она есть из-за того, что кружок и ножка не очень точно изготовлены, центробежная сила приводит к вибрации. Если захотите сделать маленький заточной станочек, но не хочется возиться с уголком, то в магазине сантехматериалов можно купить пару хомутов для труб, вкрутить в брусок и закрепить в них движок. Для дальнейшей работы необходимо снять патрон. Кусок квадрата нужен, чтобы мог движок на уголке нормально закрепить в электро-рукоятке. Поймете как оно будет там держаться. Пластина заезжать в пазы на рукоятке а отверстия нужны для того что бы через них проходили винты которые будут вкручиваться в квадрат.

Дюралевый квадрат закреплен на пластине на два винта, а сверху к нему будет прикручен уголок, на котором зафиксирован двигатель. Квадрат на пластину приклеил с помощью супер-клея, теперь дырку диаметром 2.5 мм. Квадрат к уголку на супер-клей. Метчиком М3 резьбу. С помощью развертки достаточно глубоко на отверстиях снял фаску, чтобы потайные шляпки не сильно выпирали. Насадка с двигателем держится достаточно надежно, не сдвигается ни в одну ни в другую сторону.

Последнее, что осталось сделать, – сточить углы на уголке, чтобы вид был аккуратный и не пораниться о них. Насадка полностью готова. Изоленту на движок намотал – не поцарапать. Подпаял два проводка, вставил в клемники теперь все работает. К сожалению это максимальное напряжение, которое удалось выдавить из преобразователя, то есть 22 вольта всего. Это означает что движок работает лишь в половину мощности, хотя без нагрузки преобразователь давал до 40 вольт. Вероятно виной всему слишком тяжелый патрон, который забирает на себя большую часть мощности.

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

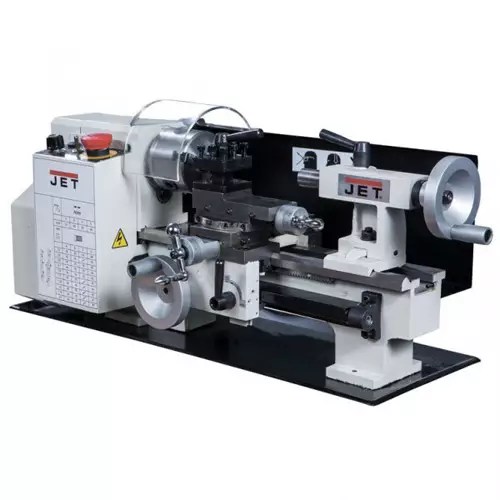

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

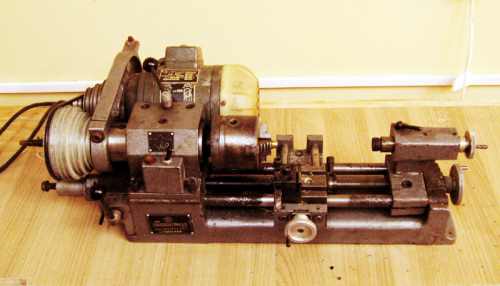

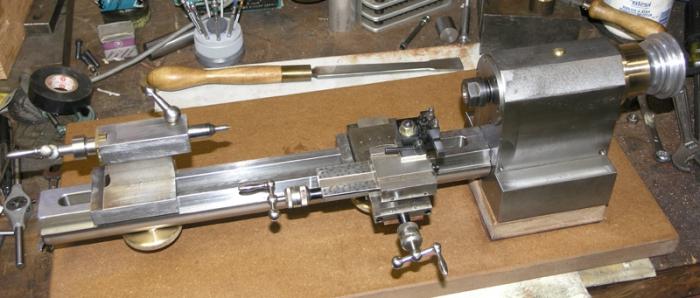

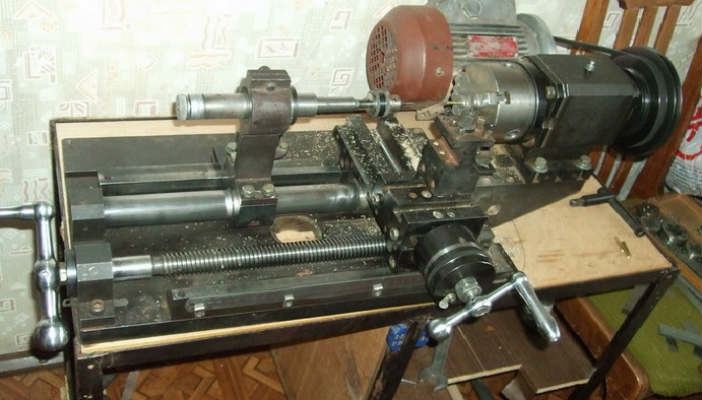

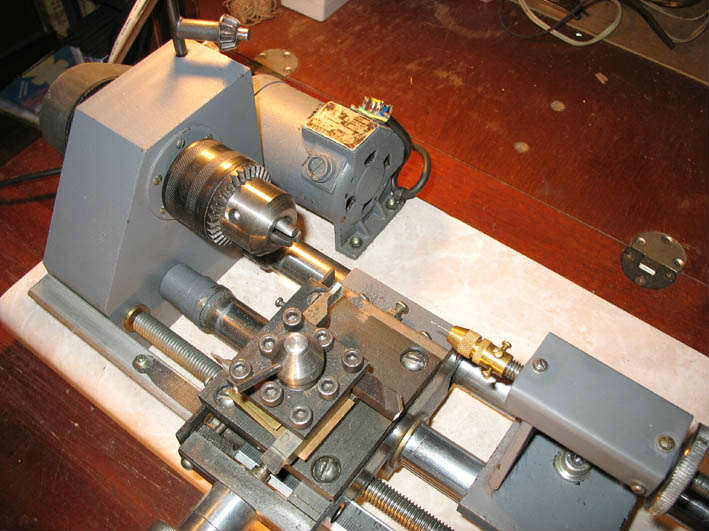

Внешний вид станка
Основные узлы
Суппорт, резцедержатель и патрон

Вид сбоку

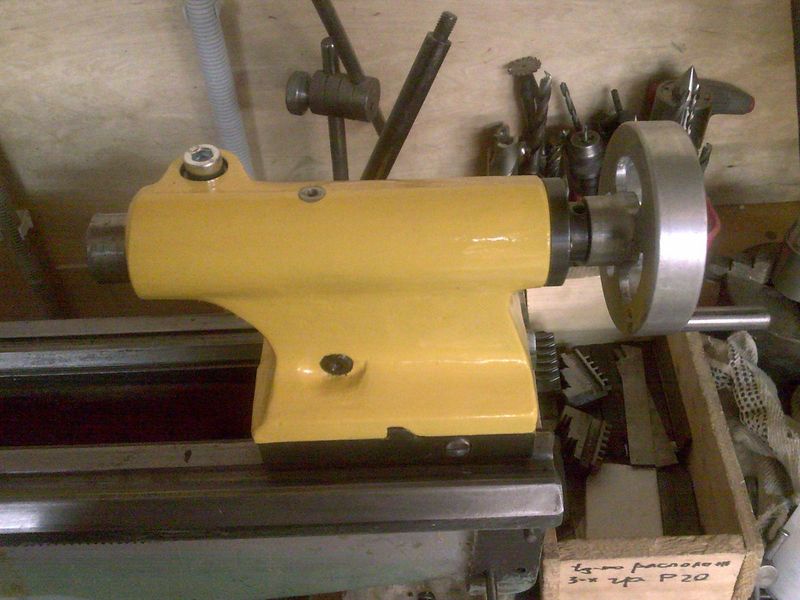

Задняя бабка
Вид снизу на заднюю бабку

Направляющие валы
Конструкция суппорта
Привод от двигателя

Чертеж №1
Чертеж №2
Чертеж №3

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

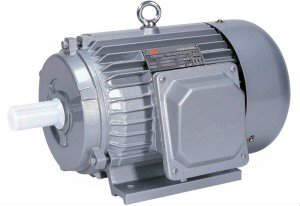

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

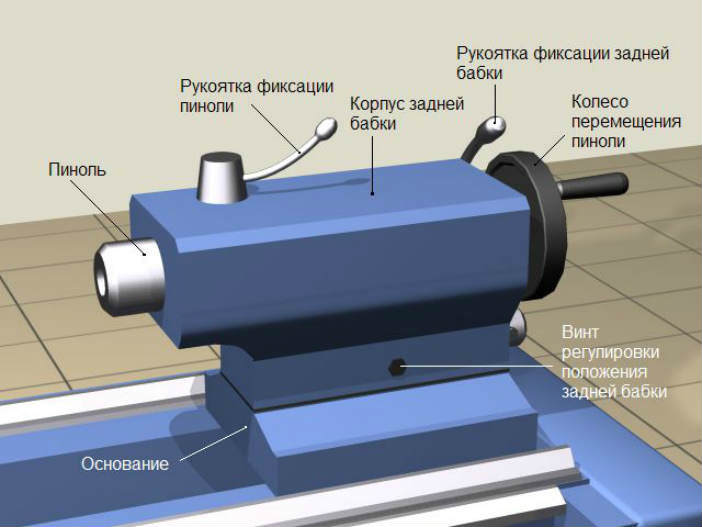

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

Отправим материал вам на e-mail

Если собрать самодельный токарный станок по металлу своими руками, можно получить в своё распоряжение функциональную технику для обработки металла без лишних затрат. Для объективности рассмотрим не только процесс сборки, но и актуальные предложения рынка готовых изделий. Представленная ниже информация поможет сделать правильный сравнительный анализ с учётом финансовых возможностей, профессиональных навыков и других личных особенностей.

Качественная самоделка ничем не уступает фабричному аналогу

Что можно делать при помощи самодельного токарного станка по металлу своими руками

Чтобы выбрать необходимую точность перемещения суппорта, меняют шаг резьбы ходового винта. Её нарезают плашкой на винторезном станке. Для упрочнения конструкции соединения делают с применением сварки. Корпусы бабок создают из швеллера (№12/14).

Как определиться с подходящим двигателем для токарного станка

Представленный выше проект рассчитан на применение силового агрегата мощностью 450−600 Вт с максимальной частотой вращения рабочего вала – 2500−3500 об/мин.

Подобные решения вполне пригодны, если выбрать действующий двигатель достаточной мощности.

Чтобы не ошибиться, можно изучить примеры фабричных станков по металлу, удачных самоделок. На основании такого мини-исследования несложно сделать вывод о следующих пропорциях: для обработки деталей диаметром 8−12 см и длиной в 60−80 см применяют электромоторы мощностью 600−800 Вт. Подходят стандартные модели асинхронного типа с воздушным охлаждением. Коллекторные модификации применять не рекомендуется. Они резко увеличивают обороты при уменьшении нагрузки на валу, что будет небезопасно. Для предотвращения подобных ситуаций придётся использовать редуктор, который усложнит конструкцию.

Следует подчеркнуть одно преимущество ременной передачи. Она предотвращает непосредственное механическое воздействие на вал от инструмента в поперечном направлении. Это продлевает срок службы опорных подшипников.

Точка зрения эксперта

Виктор Исакин

Специалист по подбору инструмента розничной сети «220 Вольт»

Задать вопрос

«Электродвигатели постоянного тока отличаются крупными габаритами. Но их можно подключить по сравнительно простой схеме, которая обеспечит плавную регулировку оборотов.»

Порядок сборки

Этот алгоритм поясняет последовательность действий при работе с приведёнными выше чертежами. Использование другой конструкторской документации подразумевает внесение соответствующих изменений в процесс сборки.

Начинают с передней бабки. Устанавливают в неё шпиндель. Далее весь узел с применением болтового крепления подсоединяют к ходовой трубе. Предварительно на частях крепления нарезают резьбу. При выполнении этой операции тщательно контролируют соосность деталей.

На следующем этапе из швеллеров собирают силовую раму. Когда каркас сделан, на него устанавливают переднюю бабку. Здесь также надо особо внимательно контролировать параллельность ходовой трубы и длинных частей рамы. Точно делают разметку. Отверстия сверлят последовательно с дополнительной расточкой развёртки, проверяя каждый узел крепления. Одна−две ошибки чрезмерно не нарушат прочность швеллера, поэтому лучше сделать новое точное отверстие в другом месте, при необходимости.

К сведению!
Не забывайте об установке пружинных стальных шайб, которые обеспечивают надёжность болтовых соединений в условиях повышенных вибраций.

При сборке этого узла следует уделить особе внимание точности размещения центральных осей шпинделя (1) и пиноли (2). Если сделана ошибка, будут получаться конические поверхности вместо цилиндрических при обработке заготовок. Также проверяют параллельность этих элементов ходовой трубе. Опорная планка (3) предотвращает разворачивание задней бабки. Для регулировки по высоте можно применить стальные прокладки.

Детали суппорта устанавливают последовательно в соответствии со схемой сборочного чертежа. Здесь особо высокая точность не нужна, так как предусмотрены многочисленные регулировки. Если предполагается интенсивная эксплуатация, сделайте отдельные узлы разъёмными, чтобы заменять без лишних затрат изнашиваемые детали.

На завершающем этапе устанавливают электродвигатель, подключают его к электросети по выбранной схеме. Проверяют функциональность токарного станка по металлу своими руками на практике. Для улучшения внешнего вида и защиты от коррозии некоторые части покрывают грунтовкой и краской.

Как сделать своими руками из дрели токарный станок

Для , пластика, других мягких материалов вполне хватит мощности типового электроинструмента бытового уровня. В этом примере рассказано о том, как сделать функциональный станок своими руками за 15−20 минут. С помощью последних фото в таблице рассказано о создании усовершенствованной конструкции:

Видео: токарный станок за 15 минут

Особенности создания токарного станка по металлу своими руками

В предыдущей главе рассказано о простейших конструкциях, которые помогут изготовить станок токарный из дрели с применением недорогих подручных материалов. В некоторых случаях не понадобятся даже подробные чертежи. Такой подход достаточен при работе с деревянными заготовками, когда не нужна высокая точность.

Статья по теме:

Но он не подойдёт, если нужно создать металлообрабатывающий токарный станок своими руками. Видео демонстрирует не только потенциальные возможности качественного оборудования этой категории, но и решённые автором проекта задачи:

Каким образом самостоятельно можно модернизировать токарный станок

Рассмотренные выше чертежи – проверенный временем проект. С их помощью можно сделать функциональный мини токарный станок по металлу своими руками. Но будут уместны некоторые современные улучшения:

• Ременную передачу следует закрыть кожухом, чтобы предотвратить потенциальную опасность.

• Для аварийного отключения электропитания на видном месте (на расстоянии близкой доступности) устанавливают специальную кнопку.

• Вместо решётки применяют защитный экран из прозрачного полимера.

• Лампу накаливания меняют на экономичный устойчивый к механическим воздействиям светодиодный светильник.

• В схему питания электродвигателя устанавливают автоматы (датчики, предохранители), которые предотвращают перегрев, иные аварийные ситуации.

• Станину монтируют на демпфирующих подушках, снижают уровень шума и вибрации.

• Поводковый патрон меняют на более удобный трёхкулачковый вариант, который автоматически центрирует заготовку в процессе фиксации.

• Закрепление в патроне шлифовального круга расширяет возможности обработки.


К сведению!
Для создания качественного фрезерного станка своими руками по металлу надо применять другие конструктивные решения.

Особенности работы на самодельных токарных станках

Освоение обработки металла – тема для отдельной статьи. Чтобы получить необходимый результат, учитывают вязкость и хрупкость, иные характеристики металла и рабочих кромок. Технологию оптимизируют с учётом скорости вращения заготовки, температурного режима.

Видео токарки по металлу (советы опытного мастера):

Техника безопасности при работе с самодельным токарным станком и правильный уход

После сборки необходимо до включения в сеть убедиться в отсутствии неисправностей. Проверяют свободное вращение шпинделя, отсутствие задержек при работе приводных механизмов и посторонних шумов. Тщательно контролируют соосность. Необходимо, чтобы параметры сети питания соответствовали потребностям силового агрегата в режиме наибольшего потребления мощности, при включении.

Перед началом работ убеждаются в наличии (исправности) защитных экранов, кожухов. Новый инструмент устанавливают при остановленном электродвигателе с применением всех штатных крепёжных деталей. Соблюдают режимы обработки, соответствующие параметрам резцов и заготовки.

После завершения рабочих операций убирают отходы. Своевременно выполняют смазку и другие работы, предусмотренные регламентом обслуживания.

Предложения рынка токарных станков по металлу: разновидности, цены, дополнительное оснащение

Каждый домашний умелец хотел бы иметь в своём арсенале инструментов токарный станок по металлу. Подобное оборудование позволяет при необходимости самому выточить сломанную деталь, нарезать резьбу, изготовить какую-нибудь безделушку и многое другое. Однако, поскольку промышленные агрегаты далеко не каждому человеку по карману, да и места они много занимают, то большинство мастеров предпочитает делать компактные самодельные станки по металлу своими руками.

Читайте в статье

Что можно сделать при помощи токарного мини-станка, и где он применяется

Бытовые токарные мини-станки, как и аналогичное промышленное оборудование, предназначены для обработки заготовок из металла и придания им цилиндрической, конусной и сферической формы. Сейчас практически на всех производствах используются , что позволяет свести участие человека практически к нулю, но для домашних потребностей подойдёт простой станок. Несмотря на то, что компактное токарное оборудование унаследовало от своих больших собратьев большинство функций, тем не менее, с его помощью можно обрабатывать только небольшие заготовки и детали. Также на мини-станках можно производить торцевую подрезку и , выполнять внешнюю и внутреннюю нарезку резьбы, расточку и многое другое. Компактное токарное оборудование прекрасно подойдёт для , дома, установки на или в небольшой .

Из чего состоит токарный станок: основные узлы

В большинстве своём промышленные и бытовые токарные станки сходны. Разница заключается в функциональности, мощности и весе. На рисунке ниже представлено устройство типового токарно-винторезного станка. Основными узлами являются:

• станина;
• суппорт;
• передняя бабка (размещение коробки передач для регулировки скорости вращения и изменения величины крутящего момента);
• задняя бабка (для более устойчивого и надёжного поддержания заготовки или детали, зажатой в патроне (шпинделе), а также для установки свёрл, метчиков и прочих инструментов);
• резцедержатель.

Станина

Одним из главных элементов является станина – массивная металлическая основа, на которой смонтированы все главные узлы и детали оборудования. Она должна быть достаточно прочной, а масса таковой, чтобы не позволить станку опрокинуться в процессе работы. Для напольного варианта добавляются массивные опоры (тумбы).

Суппорт токарного станка

Суппорт токарного станка предназначен для передвижения вдоль, поперёк и под углом к оси шпинделя резцов, закреплённых в резцедержателе. Устройство имеет крестовую конструкцию, состоящую из трёх основных элементов: каретка, поперечные и резцовые салазки.

Изготовление своими руками передней бабки токарного станка

Передняя бабка является одним из наиболее сложных узлов токарного станка, особенно для самостоятельного изготовления. В ней располагается редуктор со шпинделем и блоком управления. Под кожухом передней бабки находится электродвигатель, который соединён ременной передачей со шкивом редуктора.

В данном узле расположен блок, состоящий из сменных шестерён, предназначенных для передачи и изменения скорости вращения шпинделя и крутящего момента с вала коробки подач. Можно купить переднюю бабку токарного станка или сделать её самостоятельно.

Задняя бабка токарного станка

Задняя бабка токарного станка по металлу является подвижной и предназначена для прижима заготовки к центру шпинделя. Один из элементов этого узла – пиноль, на которой установлен неподвижный или вращающийся центр, упирающийся остриём в обрабатываемую деталь. Заготовка устанавливается в патрон на шпинделе и подпирается задней бабкой. Таким образом, обеспечивается надёжное крепление детали для качественной её обработки.

В заднюю бабку могут устанавливаться свёрла, метчики, зенкеры развёртки и т.п. При установке и перемещении на полозьях станины необходимо избегать резких и сильных ударов по корпусу узла, чтобы не допустить смещения центров.

Изготовление своими руками резцедержателя для токарного станка

Резцедержатель предназначен для закрепления на суппорте токарного станка инструмента для обработки металлов и перемещается как в продольном, так и в параллельном направлении относительно заготовки. Существует два вида резцедержателей: двух- и четырёхпозиционные. В первом случае можно одновременно при помощи винтов установить два резца, а во втором − четыре, что позволяет быстро сменить при необходимости резцы, не останавливая токарный станок. Для быстрой смены резцов предусмотрена специальная рукоятка.

Изготовление и устройство токарного станка по металлу своими руками

Сделать своими руками мини токарный станок по металлу не так уж сложно, как может показаться, на первый взгляд. Нужно просто составить подробный план действий, чертёж, подготовить необходимые материалы и инструменты, ну и, конечно, некоторые навыки, и большое желание.

Проектирование и чертежи токарного станка по металлу для гаража

Этот этап наиболее важен, так как от него зависит правильность выполнения всех дальнейших операций и корректная работа оборудования. В первую очередь необходимо определиться с габаритами станка. Средние размеры оборудования, используемого в быту, составляет 900×350×300 мм. Не стоит сильно отходить от этих значений, так как это приведёт к тому, что работать будет неудобно, и производительность значительно снизится.

Определившись с чертежом и размерами маленького токарного станка, переходим к подготовке необходимых материалов.

После того как выбран чертёж и подготовлены все необходимые материалы и узлы, можно приступать к сборке агрегата.

Выбираем электродвигатель для самодельного токарного станка

Электродвигатель – наиболее важный элемент токарного станка по металлу, будь то промышленного производства или самодельного. Именно он отвечает за работу оборудования. От мощности электродвигателя во многом зависит функциональность токарного станка. Если станок предназначается для работы с заготовками небольшого размера, то достаточно будет двигателя мощностью до 1 кВт (можно, например, взять от старой швейной или ). Для крупных деталей нужен будет силовой агрегат мощностью в пределах 1,5−2 кВт.

Порядок сборки токарного станка по металлу

Чтобы токарный станок нормально работал, важно правильно его собрать, а для этого нужно просто следовать следующему алгоритму:

1. Формирование рамы. Поскольку создание чугунной станины в домашних условиях практически невозможно, то придётся воспользоваться стальными трубами, которые нарезаются по размеру и свариваются между собой. Обязательно следим за тем, чтобы все углы были ровными, и ориентируемся на чертёж.
2. Создание боковых стоек.
3. Стойки соединяем направляющими, а на боковых опорах монтируем специальные втулки.
4. На направляющих устанавливаются втулки, на которых будет смонтирована задняя бабка, а также они будут использованы для надёжного крепления резцедержателя.
5. Создание площадок из стального листа необходимой толщины для установки суппорта и пиноли.
6. Монтаж ходового винта.
7. К ходовому винту крепится нониус и штурвал.
8. Крепление площадки для установки передней бабки.
9. Сбор передней и задней бабки, после чего они устанавливаются на станок.
10. Создание суппорта и резцедержателя.
11. Сбор подрамника для электродвигателя. Для этого используют стальные трубы или уголок. Подрамник позволит выполнить подъём и опускания электродвигателя.
12. Монтаж силового агрегата с последующим подключением его к электросети.
13. Пробный запуск токарного станка.
14. Если всё нормально функционирует, то можно окрашивать станок (при желании) и приступать к работе на нём.

При желании обычное токарное оборудование можно переоснастить своими руками во фрезерный станок по металлу.

Делаем своими руками токарный станок из дрели

Сделать токарный станок можно и из электродрели, но в основном такая конструкция пригодна для обработки дерева. Конечно, он может использоваться для работы с металлом, но используемый силовой агрегат должен быть как можно мощнее, а детали очень маленькими. Например, такой станочек подойдёт для доморощенного ювелира-любителя. Такая конструкция состоит из минимума деталей. Итак, переходим к пошаговой инструкции по изготовлению токарного станка из дрели с фото и описанием.

Изготовление металлических изделий — это прогрессивный и не имеющий конкуренции на рынке бизнес. Нет ничего удивительного, что всё больше людей изучают технологию создания деталей различной сложности, но для такой работы требуется токарный станок. Хоть установка промышленного типа безопасна, надёжна и проста в использовании, купить её может не каждый человек. Поэтому многие собирают станок самостоятельно. Для этого требуется соответствующая инструкция, материалы и немного терпения.

Плюсы самостоятельной сборки станка

В домашнем хозяйстве токарная установка — это незаменимая вещь. Конечно, лучше купить промышленный агрегат, который будет надёжен и долговечен, но это дорогостоящая вещь. Кроме того, промышленная установка громоздкая, поместить её в жилом помещении не получится.

Сборка
станка — это хороший вариант для экономии денег и пространства. Он будет не такой функциональный, но отлично справится с обработкой металлических деталей, нарезкой резьбы, накаткой рифлёных поверхностей и созданием необходимой геометрической формы.

Такое приспособление способен освоить даже новичок токарного дела. Лёгкое управление позволяет управляться с металлическими деталями без посторонней помощи и постоянных вопросов. Минимальные габариты умещают такой агрегат на небольшом столе, а материалы, из которых он собран, легко заменить новыми в случае поломки.

Самодельная сборка расширяет выбор типа установки и делает его многофункциональным в плане обработки различных материалов
. Некоторые станки подходят для обработки древесины, в то время как другие лучше справляются с металлическим материалом разного качества. На этом этапе важно определиться со своими предпочтениями и целями, для которых он будет использоваться.

Устройство и принцип работы

Перед тем как приступить к сборке самодельного токарного станка, следует изучить устройство самой простой установки. Соединение различных узлов и механизм работы даст больше понимания при сборке и во время работы. Кроме того, будет на что упираться в случае деформации или поломки самодельной установки.

К основным частям механизма относятся
:

• рама;
• ведомый и ведущий центр;
• электрический привод;
• две бабки;
• упор для режущего инструмента;
• тиски или аналогичное приспособление для крепления материала.

Промышленные агрегаты
немного отличаются по конструкции, но некоторые части легко заменить аналогами. Например, станина исполняет роль места для крепления основного механизма. Обычно это большой металлический корпус, но в случае самостоятельной сборки используется крепкая рама небольших размеров. Задняя бабка передвигается вдоль рамы или, как принято называть в токарной сфере, «основы». Передняя бабка устанавливается для размещения главного узла оборудования и крепится в неподвижное состояние.

На передаточный центр следует обратить особое внимание, ведь он соединяет ведущий центр с электродвигателем. Обычно именно в этой части кроются основные поломки. Через эту часть происходит передача напряжения, которое требуется для вращения заготовки.

Сборка самодельного токарного оборудования подразумевает использование качественных и прочных материалов. Для станины лучше подойдёт металлическая основа, уголки и профили из прочной стали. Это позволит надёжно фиксировать центры установки. Некоторые специалисты предпочитают раму из дерева, но такой материал подходит больше аппаратам с небольшой мощностью и производительностью. В ином случае древесина быстро деформируется, и фиксированный центр сместится.

На токарный станок ставят моторы
мощностью от 200 ватт и больше. Самые слабые способны справиться с обработкой древесины, но не более. Именно из этих критериев и следует исходить, ведь мотор напрямую влияет на мощность и производительность станка. Чем мощнее будет мотор, тем быстрее и точнее он сможет обрабатывать детали. Для обработки металлических деталей следует ставить мощный и надёжный мотор.

Последнее, на что стоит обратить внимание, — это способ вращения. В самодельных станках используют цепную или ременную конструкцию. Последний вариант используется чаще из-за своей надёжности и простоты замены изношенного ремня. Кроме того, вращательный момент при использовании ремней лучше и равномернее, чем в случае использования цепей.

Существуют модели и без передаточной части
. Обычно такая конструкция выстроена так, чтобы ведущий центр крепился непосредственно к валу электромотора. Различные схемы, видео сборки токарки по металлу помогут в этом нелёгком деле.

Особенности сборки станков

Одна из особенностей сборки установки заключается в подавлении вибрации, которая вызывается работой мотора. Для её поглощения устанавливают ведущий и ведомый центр, но механизм можно изменить. Суть состоит в том, чтобы использовать один ведущий центр, но дополнительно поставить кулачковый патрон или планшайбу.

С электродвигателем
тоже не всё так просто. Многолетняя практика показывает, что лучше всего отказаться от выбора коллекторного типа электродвигателя. Причина проста. Двигатель работает так, что вращательный момент в отсутствие нагрузки повышается даже без команды токаря. В определённый момент механизм и конструкция станка просто не выдерживает нагрузки, и детали, заготовка отлетают в разные стороны.

Подобный «обстрел» металлическими частями сильно навредит обстановке в квартире или доме, не говоря уже о травмах, которые могут быть нанесены человеку во время работы. Если планируется устанавливать именно коллекторный тип мотора, необходимо заранее позаботиться о специальном редукторе, который предотвратит неконтролируемый разгон.

Оптимальный вариант среди электроприводов — это асинхронный тип
. Плюс этой системы в том, что она устойчива к нагрузкам и не изменяет без контроля частоту вращения. Это значительно снижает риск деформации станка. Кроме того, его мощности хватает для обработки деталей шириной около 70 см и до 10 см в длину. Для некоторых материалов такая мощность будет лишней, поэтому электродвигатель подбирается исключительно под материал и размеры деталей, которые будут обрабатываться. Чем сложнее фигуры, вырезы и резьба, тем быстрее должен быть вращательный эффект.

Ведомый центр, как уже отмечалось, должен быть неподвижным, но встречаются случаи, когда его делают вращающимся. Лучшего результата это не даст, а вот заменять его придётся регулярно. Обычно, если речь идёт о станках, собранных своими руками, ведомый центр выполняется из металлического болта, у которого резьбовой участок затачивается под конус. Дальше подготовленную деталь устанавливают в резьбу, заранее вырезанную на задней бабке. Ход его равняется 2−3 см. Такая установка позволяет прижимать обрабатываемую деталь между двумя центрами токарного станка.

Выбор силового оборудования

— это одна из главных деталей в станке, которая в принципе и запускает процесс работы. От мощности электродвигателя зависит обработка деталей. Выделяют две категории электродвигателей, которые подходят для установки на станок:

• для работы с мелкими деталями мощностью от 500 до 1000 ватт;
• для работы с большими заготовками мощностью от 1500 до 2000 ватт.

Естественно, что это условные обозначения, и не только размер заготовки играет роль, но и его марка. Твердосплавные изделия требуют большой мощности воздействия, чтобы получился конечный продукт.

Самодельный токарный станок необязательно должен иметь мощный электродвигатель
, ведь многие обрабатывают древесину или собирают простую шлифовальную машину. В этом случае подойдут электродвигатели даже швейной машины. Привод просто монтируется на агрегат, а дальше подключается пустотелый вал и передача ременная или цепная. Со шкивом, который закрепляется на шпонке, соединяется вал. Шкив необходим, ведь на него будет устанавливаться заготовка для дальнейшей обработки.

Вал позволяет сделать станок многофункциональным благодаря различным переходам. С помощью некоторых устанавливается шлифовальный диск, другие подходят для свёрл. Всё с лёгкостью заменяется в зависимости от цели обработки болванок.

Силовые механизмы
легко подключаются к установке, но если нет необходимых навыков и опыта, то лучше пригласить специалиста. Это даёт надёжность и электробезопасность, ведь электричество будет поступать на агрегат, состоящий из металла. При работе с ним даже незначительная ошибка в установке электродвигателя может привести к удару током.

Процесс сборки

Самый простой токарный станок, который легко сделать своими руками, — это лучковый. Он подходит для обработки металлических заготовок низкой марки прочности. То есть производится заточка изделий, обточка конструкции. Особенно популярны заточка ножей, изготовление ключей и создание деталей для легковых автомобилей.

Для сборки
агрегата потребуются:

• сварка (по необходимости);
• деревянный или металлический материал для рамы;
• электропривод;
• балки.

В начале работы потребуется подготовить две простые деревянные стойки, к которым будут крепиться болты. На болты крепится станина станка. Раму часто делают из дерева, но более надёжный материал — это металл сортовой марки или стальные швеллеры. Металлическая конструкция долговечна и надёжно удерживает механизм на месте, не смещая его во время работы.

Следующий шаг
— это изготовление подручника, отвечающего за устойчивость резца при работе с металлическими изделиями. Подобный подручник сделать легко самостоятельно. Всё, что нужно, — это склеить под прямым углом две дощечки и соединить получившуюся конструкцию винтами. На нижнюю часть подручника устанавливают тонкую металлическую пластину, которая предотвратит изменение формы рабочего инструмента в процессе вращения. В зависимости от частоты работы на станке металлическую пластинку нужно будет менять, когда она деформируется. Дощечка, которая стоит горизонтально, нужна для управления движениями подручника. В ней делают прорезь.

Вопросов с изготовлением задней и передней бабки возникнуть не должно. Это простые по структуре детали, которые сможет сделать даже новичок. В любом случае, в Интернете находится большое количество всевозможных видео и инструкций, которые наглядно показывают, как именно изготавливают бабки и какой материал для этого лучше всего выбрать. Патроны для бабок выполняются из уже готовых цилиндров, которые подходят по сечению к конструкции станка. Иногда патроны делают самостоятельно путём сваривания нескольких листов железа.

Собрать токарный мини-станок по металлу самостоятельно совсем несложно. В основном следует запастись терпением и изучить видео и литературу, в которых подробно описаны особенности сборки домашнего станка. В этой работе главное — не спешить, подбирать долговечный материал и соблюдать технику безопасности. В моментах, когда не хватает знаний, и особенно это касается установки электропривода, лучше обратиться к специалистам. Со всеми остальными этапами сборки токарного станка легко справиться, даже если нет опыта в этом деле.

Токарные станки по дереву применяются для создания функциональных деталей мебели, красивых элементов декора, таких как деревянные подсвечники и чашки, или даже игрушек, например, волчков или йо-йо. Они различаются по размеру от любительских моделей, которые подойдут для использования на верстаке, до промышленных весом в сотни килограмм, однако сделаны они из одних и тех же базовых составных элементов. Ниже приведена инструкция по эксплуатации этих уникальных механизмов.

Шаги

Выберите подходящий станок.

Настольные токарные станки – идеальный выбор для небольших проектов, таких как чернильные перья или йо-йо, станки побольше можно использовать для вытачивания балясин, применяемых в мебели и перилах. Вот некоторые различия в спецификации токарных станков по дереву:

• Длина станины – это расстояние между центрами осей, или максимальная длина бруска, который можно выточить.
• Диаметр обточки над станиной – это наибольший диаметр бруска, который можно выточить.
• Лошадиная сила – это единица мощности мотора, которая определяет, какой вес бруска можно обтачивать без перегрузки.
• Обороты в минуту – это количество полных оборотов, совершенных за минуту вокруг оси. Обратите внимание, что большинство станков, если не все, имеют непостоянную скорость. На станке с низкими скоростями можно без избыточных колебаний обработать кусок дерева неправильной формы, а высокоскоростные станки быстро справятся с полировкой на завершающем этапе.
• Вес и материал. Тяжелые станки с чугунной станиной и стальной рамой – это прочная и крепкая платформа, но их трудно переносить с места на место, если вы работаете и храните агрегат в многолюдной мастерской.

Выберите, с чего начать.
Скажем, простая операция – обточить кусок дерева прямоугольной или неправильной формы до «правильной» цилиндрической. Часто это бывает первым этапом вытачивания балясины или другого цилиндрического изделия.

Выберите инструменты, подходящие для вашей цели.

В токарном станке они называются резцами. У резцов длинные изогнутые ручки, что позволяет токарю сжимать их в руке надежнее и с достаточным усилием, чтобы аккуратно контролировать лезвие, при этом не утомляясь. Обычные деревянные резцы для этой цели слишком короткие и не так сконструированы. Вот несколько разновидностей резцов, которые вы можете найти:

• Стамески. Они обычно имеют лезвия специальной формы, например, «чашечные резцы» с вогнутыми, кривыми лезвиями для вытачивания гладкой, изогнутой поверхности чашки, или стамески с накатным роликом для рифления поверхности.
• Скребки. Это обычно ровные или слегка изогнутые резцы для соскабливания дерева с плоских или цилиндрических форм либо для черновой обработки формы.
• Отрезные резцы. Это тонкие резцы с V-образным наконечником для отсекания лишних деталей.
• Ложкорезы. Такие резцы имеют лезвия в форме ложки и также часто используются для вытачивания чашек.
• Кроме того, существуют косые резцы, желобчатые стамески, полукруглые резцы и вогнутые зубила.

Изучите компоненты станка.
Обычно он состоит из станины, передней бабки, задней бабки и резцедержателя. Ниже перечислены функции каждой детали.

• Передняя бабка состоит из приводного механизма, включающего в себя мотор, шкив, ремни и шпиндель. В станке для праворукого токаря она расположена слева. На конце передней бабки установлен шпиндель с вращающимся центром либо планшайбой для торцового точения.
• Задняя бабка – это свободно вращающийся конец станка, в котором есть свой шпиндель и неподвижный центр, а также маховик для фиксирования бруска между центрами станка.
• Резцедержатель похож на механическую руку с металлическим штоком, которая удерживает резец во время точения. Обычно его можно настраивать, регулируя длину станины в его основании при помощи промежуточного рычага, который поворачивается параллельно или перпендикулярно по отношению к станине самого станка, и верхнего рычага, который держит сам резцедержатель. В этом элементе есть три шарнира, которые зажимаются установочным винтом или хомутом, чтобы обезопасить их во время точения.

Чтобы ознакомиться с деталями, а также с подробной техникой безопасности, перед работой прочитайте инструкцию к применению.
Держите ее под рукой на тот случай, если решите приобрести вспомогательное оборудование для станка или провести техобслуживание, а также в том случае, если понадобятся сведения о производительности и спецификациях агрегата.

Выберите подходящий кусок дерева для будущего изделия.
Если вы новичок в токарном деле, лучше использовать мягкие породы древесины, такие как сосна болотная, сосна скрученная или пихта бальзамическая. Поищите прямослойный кусок, где мало сучков. Никогда не обтачивайте расколотый брусок или брусок с твердыми выпадающими сучками, во время точения они могут разъединиться и на большой скорости вылететь, как снаряды.

Придайте бруску квадратную форму.
Например, если у вас есть брусок 2х4, обточите его до формально «квадратной» формы, скажем, 2х2. Затем можно закруглить острые края, формируя «восьмиугольник», что уменьшит количество древесины, которую нужно будет стесать для достижения цилиндрической формы.

Обрежьте брусок до желаемой длины.
Новичку лучше начинать с относительно коротких брусков, в среднем около полуметра и меньше, и станка среднего размера. Более длинные куски трудно выровнять, кроме того, много работы понадобится, чтобы сохранить один и тот же диаметр по всей длине.

Отметьте на каждом конце бруска центр и поместите его между центрами станка.
Если задняя бабка не закреплена, двигайте ее, пока неподвижный центр не соприкоснется с задним центром бруска. При помощи пусковой рукоятки затяните шпиндель задней бабки так, чтобы он толкнул брусок к вращающемуся центру, установленному на шпинделе передней бабки. Убедитесь, что брусок надежно закреплен и все хомуты затянуты, иначе кусок дерева может вылететь со станка в процессе точения.

Расположите резцедержатель параллельно бруску
на таком расстоянии, чтобы он мог вращаться, не задевая его, но при этом как можно близко.
Подходящее расстояние для работы – около 2 см. Помните, что чем ближе резцедержатель к бруску, тем больше усилия рычага вы получите и тем легче будет контролировать резец.

Прокрутите брусок рукой, чтобы проверить, не задевает ли он резцедержатель.
Лучше всего делать это каждый раз перед включением станка, чтобы убедиться, что оставлен достаточный зазор.

Выберите резец, которым будете точить.
Для того чтобы обточить брусок неправильной или квадратной формы до цилиндра, подойдет рейер. Потренируйтесь держать стамеску на резцедержателе левой рукой (если вы правша), чтобы правая при этом располагалась возле конца рукоятки. Если вы сведете локти и выставите их перед собой, будет легче контролировать резец.

Включите станок, убедившись, что он выставлен на самую низкую скорость.

Поместите лезвие резца на резцедержатель, не касаясь вращающегося бруска, проверьте захват и медленно начинайте двигать его к бруску, держа перпендикулярно, пока не коснетесь им дерева. Если делать это слишком быстро или с усилием, резец воткнется в дерево, после чего либо сломается, либо вы не сможете его удержать, если только двигатель не заглохнет. Это один из самых опасных шагов для новичка в токарном деле.

Почувствуйте сопротивление лезвия и следите за размером стружек, отрезаемых от бруска.
Они должны быть небольшими, 6 мм в длину или меньше.

Начните двигать лезвие параллельно вращению бруска, слегка надрезая его вдоль.
При использовании рейера или подобного резца стружки не отлетают от бруска под углом, так что они не полетят в вас в процессе точения. Слегка поворачивайте резец и следите за стружками, чтобы они улетали налево или направо.

Продолжайте постепенно погружать резец в бросок, шаг за шагом, чтобы каждый раз стачивать одинаковое количество древесины.
В конце концов, вы состругаете острые углы и получите скругленный брусок, а потом, потренировавшись, и цилиндрический.

В начале работы часто останавливайте станок, чтобы проверить, как идет дело, посмотреть, не образовались ли в дереве трещины от давления, а также убрать опилки, которые могут скопиться на станине.
При помощи штангенциркуля можно измерять диаметр бруска по всей длине, чтобы в конце работы он получился таким, как нужно.

Отполируйте скругленный брусок.
Для этого нужно увеличить скорость станка и держать резец так, чтобы он едва касался дерева, медленно перемещая его вдоль бруска. Чем медленнее вы двигаете лезвие и чем тоньше надрезы, тем более гладкой получится полировка.

Закончив работу, при желании отшлифуйте брусок наждачной бумагой.
Можно сделать это вручную в процессе точения, если соблюдать меры предосторожности. Выключите станок и уберите резцедержатель, затем выберите наждачную бумагу нужного вида с подходящей зернистостью. Снова включите станок, расположите бумагу так, чтобы она слегка касалась дерева, и двигайте ею вперед-назад, стараясь при этом не состругать слишком много древесины с одного и того же участка.

• Следите, чтобы резцы не затупились!

• Почаще останавливайтесь, чтобы осмотреть брусок, измерить и сравнить с шаблонами. Если состругаете слишком много древесины, весь ваш труд можно кидать в печь на растопку.
• Для повторяющихся изделий пользуйтесь измерительными инструментами. Штангенциркули и шаблоны помогут вам воспроизводить одну и ту же модель.
• Выберите подходящую древесину. Для новичка в токарном деле не подойдет дерево, в котором слишком много смолы, сучков, а также чересчур влажное или легко раскалывающееся.
• Как можно больше практикуйтесь. Это механизированная, но все-таки ручная работа, и не стоит ожидать идеальных результатов в тот же день.
• Поищите необычную древесину. Из ветвей, остатков пиломатериалов или сучковатого дерева, слишком жесткого, чтобы расколоться, получится огромное разнообразие брусков для точения.
• Начинайте с малого – с таких изделий, как йо-йо, волчки и барабанные палочки, используя при этом небольшие и недорогие куски пиломатериалов.
• Работайте в чистом и хорошо освещенном месте.
• Не спускайте глаз с работающего станка во избежание непредвиденных ситуаций.
• Покупайте как можно более качественные резцы в большом ассортименте, чтобы можно было выполнять различные операции.

Предупреждения

• Не работайте на станке, если он слишком сильно вибрирует.
• Следите, чтобы в станок не попали свободно свисающие части одежды или нитки.
• Соблюдайте все меры предосторожности.
• Прокрутите брусок рукой перед тем, как включать станок, чтобы убедиться, что он не задевает резцедержатель.
• Во время точения надевайте защиту на глаза, желательно защитную маску.
• Когда точите большие бруски или делаете глубокие надрезы, стоит надеть халат токаря – тяжелый фартук, закрывающий все тело.
• Перед началом работы ознакомьтесь с техникой безопасности в инструкции по применению станка.
• Работая с древесиной, от которой при точении летит мелкая пыль (можжевельник, кедр, твердые породы древесины, такие как черный орех) или на которую у вас может быть аллергия, носите респиратор.
• Прежде чем отходить от станка, выключите его и дождитесь, чтобы вращение полностью остановилось.
• Уберите длинные волосы назад и завяжите их во избежание травм.
• Не включайте станок, в который попала легковоспламеняющаяся жидкость.
• Убедитесь, что все элементы станка надежно затянуты.
• Перед использованием, а также во время интенсивного использования осматривайте резцы на предмет стружек, трещин или повреждения рукояток.

Домашнему мастеру с навыками токаря станок в хозяйстве лишним не станет. Проблема в том, что стоит подобное оборудование дорого и точно пробьет брешь в семейном бюджете. Однако выход есть — собрать своими руками самодельный токарный станок по металлу, который по техническим характеристикам не уступает заводскому агрегату. Лишних затрат эта работа не потребует. Сегодня разберемся, как спроектировать устройство, что потребуется для изготовления токарного станка по металлу для дома, а также рассмотрим пошагово алгоритм сборки с подробной фото-инструкцией.

Промышленный агрегат довольно сложен по конструкции. Сегодня такие устройства управляются числовыми программными устройствами (ЧПУ). Участие человека в работе сведено к минимуму. Однако мастера с образованием токаря обучаются работе с механическими установками, а значит токарный станок по металлу или мини-цеха, изготовленный собственноручно, не станет чем-то новым.

Самодельный агрегат подобного типа поможет мастеру в обработке металла, придании ему нужных форм. Такие агрегаты нашли применение в сельском хозяйстве, в изготовлении деталей для техники, плугов, и другого оборудования. Настольный токарный станок по металлу не занимает много места, изготавливается из подручных материалов, не требуя особых вложений.

Самодельный токарный станок по металлу своими руками: производимые работы

Работы, которые можно производить на токарном (фрезерном) станке по металлу, сделанном своими руками, довольно обширны. Перечислим основные. С помощью такого агрегата можно:

• обточить гладкую, цилиндрическую поверхность;
• подрезать острые торцы и уступы;
• выточить канавки или конус на детали;
• обработать внутреннюю поверхность, рассверлить заготовку.

Работы производятся с помощью специальных резцов, для изготовления которых используют легированную сталь.

Очень важно!
Если домашний мастер не сталкивался с токарным делом, выполнять подобные работы ему не следует. Без опыта легко получить тяжелые травмы, возможно даже несовместимые с жизнью. Чтобы научиться, стоит начать с деревообработки на станке. Алгоритм работ идентичен, а травмоопасность ниже.

Из чего состоит токарный станок: детали устройства

Пускай включает в себя множество узлов. А изготовленный своими руками токарный мини-станок по металлу оснащается четырьмя основными – рамой (на которой крепятся детали), суппортом, передней и задней бабкой и резцедержателем. На стоит забывать и про электропривод (о нем поговорим позже подробнее). Начнем с рамы.

Рама для токарного станка: что требуется для изготовления

Задача этого узла – удержание всего оборудования и деталей в жестком, фиксированном положении. Иногда она изготавливается из дерева, но в этом случае не удастся обработать тяжелые детали – остается риск перекоса каркаса, что недопустимо. Оптимальным вариантом будет изготовить раму из металлических уголков и швеллеров.

Полезная информация!
Толщина металла швеллера и уголка зависит от мощности электропривода и величины планируемых к обработке деталей.

Связка металлических деталей каркаса осуществляется сварными или болтовыми соединениями. Задача – правильно рассчитать размеры рамы и собрать каркас по предварительно составленной, просчитанной схеме.

Суппорт токарного станка: нюансы изготовления

Суппорт с резцедержателем должен быть подвижен, но с фиксацией при необходимости. Резцы должны зажиматься плотно, без люфтов. В противном случае их вырвет в процессе работы, что приведет к травмам.

Важно!
Суппорт устройства должен быть подвижен

Резцедержатель для токарного станка своими руками

В качестве зажимов резцедержателя используют два и более болтов. При этом узел лучше сделать вращающимся. Это позволит не менять резец, каждый раз откручивая зажимные болты, а проворачивать головку, на которой закрепляется до четырех резцов.

Передняя бабка токарного станка своими руками

Через этот узел связывается ведущий центр и электропривод. У промышленных агрегатов заводского производства в этой части устанавливается редуктор, посредством которого возможно изменение скорости вращения. Самому «колобку передач» собрать не удастся. Единственный вариант смены скорости — установка нескольких шкивов на вал, передающий крутящий момент, с различающимся диаметром. При этом подразумевается, что на каждый из шкивов потребуется отдельный ремень определенной длины. Купить переднюю бабку токарного станка можно в диапазоне цен от 10 000 до 30 000 руб.

Разобравшись с устройством подобных агрегатов, перейдем к практическим советам по изготовлению.

Этапы изготовления токарного станка по металлу своими руками

Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.

Алгоритм работ будет следующим:

• составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
• подбирается по мощности и количеству оборотов в минуту электродвигатель;
• четко следуя составленной схеме, подготавливаются детали рамы по размерам;
• производится сборка выбранным способом (сварка или болтовые соединения).

Рассмотрим каждый из перечисленных этапов подробнее.

Этап подготовки: проект и составление чертежа

В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.

Полезная информация!
Выбрав для изготовления рамы дерево, не стоит надеяться на долговечность конструкции. Лучший вариант для монтажа каркаса — металлический швеллер со сварными соединениями.

Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.

Как выбрать электропривод для подобного агрегата

Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.

Важный этап монтажа электродвигателя — это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.

Очень важно!
Работы по подключению выполняются после снятия (с вводного автомата) напряжения. Помните, что поражение электрическим током опасно для здоровья и приводит к летальному исходу.

Порядок сборки фрезеровочного или токарного станка

После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).

Наиболее распространенный вид передачи крутящего момента — ременная

Изготовление токарного станка из дрели своими руками: пошаговая инструкция

Самым простым вариантом будет изготовить токарный станок из дрели. Сейчас рассмотрим пошагово, что для этого нужно сделать. Сразу оговоримся, что такое устройство позволит только полировку, но никак не обработку – мощностей маловато для токарки по металлу. Видео изготовления более мы представим ниже, а пока рассмотрим устройство из дрели для обработки дерева. Это даст общее представление, такие агрегаты практически идентичны.

Модернизация токарных станков своими руками: некоторые хитрости

Агрегаты из дрели, легко подвергаются модернизации. Например, станина, на которой крепится электродрель, делается подвижной, а деталь статично фиксируется. Тогда, устанавливая вместо сверла разные резцы, выполняются конусообразные или иные отверстия. Круг с наждачной бумагой позволит ровно отшлифовать поверхность.

Что касается установки ЧПУ (числового программного управления) то самостоятельно выполнить такую работу не удастся. Она подразумевает замену узлов и механизмов токарного станка.

Полезно знать!
Работать на агрегате с ЧПУ нисколько не проще, чем на механическом. Токарь так же должен знать все о скорости вращения, чтении чертежей и проектов, материалах резцов для различных металлов.

Нюансы работы на самодельных конструкциях

Как и в работе каждого оборудования, при эксплуатации самодельных токарных станков возникают различные иногда неприятные ситуации. Мощный двигатель для работы с крупными металлическими деталями, дает чувствительные вибрации. Это приводит к неравномерной обработке заготовки – браку. Лечится это установкой центров (ведущего и ведомого) на одну ось, либо использованием кулачкового механизма (при одном ведущем центре).

Не рекомендована установка в качестве электропривода коллекторного двигателя – лучше использовать асинхронный. Он избавлен от недостатка незапланированного повышения оборотов, которое может привести к вылету заготовки из зажимов, травмам или порче имущества.

Предлагаем посмотреть несколько фото токарных станков, сделанных руками обычных домашних мастеров.

Для того, чтобы читателю было проще понять алгоритм изготовления таких агрегатов, ниже представлено видео изготовления токарного станка своими руками:

Правила техники безопасности при работе на самодельном токарном станке

Главное, как и в любом деле, это внимательность и аккуратность. Это касается каждого действия, начиная от прочности зажима заготовки и заканчивая малейшим движением резца. Особые требования предъявляются к одежде. Нельзя работать в спецовке свободного покроя, с болтающимися рукавами или низом куртки. Если одежда именно такая, следует закрепить куртку на рукавах и снизу резинкой. Помните, если рукав намотается на вращающуюся заготовку, можно остаться без руки.

Важно следить за состоянием электропроводки. При малейшем запахе горелой изоляции нужно отключить напряжение и найти источник. Резцы перед началом работ тщательно осматриваются на предмет трещин. Если таковая выявлена, использование инструмента запрещено.

Очень важно!
Ни в коем случае нельзя подходить к станку в нетрезвом состоянии. Даже небольшая доза алкоголя или похмельный синдром, снижают внимательность. По статистике 70% людей, оставшихся без конечностей в результате травмы на производстве, были в состоянии алкогольного опьянения или страдали похмельным синдромом.

Обслуживание самодельного агрегата: какие действия обязательны к выполнению

После каждого использования станка его нужно начисто обмести, чтобы не осталось пыли и стружки. После этого все вращающиеся детали смазываются.

Перед включением агрегата он осматривается визуально, на предмет нарушения изоляции электропроводки, нормального вращения подшипников. Обязательно кратковременное включение без зажатой заготовки – «вхолостую».

Профессиональные токарные станки заводского производства: стоимость оборудования

Стоимость таких агрегатов заводского производства довольно высока. Рассмотрим цены на некоторые модели, представленные на российском рынке по состоянию на январь 2018 года:

Заключение

Если домашний мастер имеет образование токаря или хотя бы подобные навыки, токарный станок в хозяйстве будет полезен. Он поможет сэкономить на приобретении некоторых деталей для механических устройств, полировке или даже покраске. На нем изготавливают и для табуретов или столов. Как стало ясно из статьи, изготовить такой агрегат своими руками не так уж и сложно. Нужно лишь быть внимательным к схемам и соблюдать определенные правила.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Как сделать самодельный суппорт для токарного станка своими руками?

В работах по металлу, для изготовления деталей цилиндрической (конической) формы, используется токарный станок. Существует множество моделей этого производственного устройства, и всем им присуща практически одинаковая компоновка из схожих узлов и деталей. Одним из таковых является суппорт станка.

Самодельный токарный станок

Для лучшего понимания функций, который выполняет суппорт токарного станка, можно рассмотреть его работу на примере распространенной модели 16к20. Ознакомившись с этой информацией, возможно у некоторых домашних мастеров появится идея создать своими руками самодельный токарный станок для проведения работ по металлу.

1 Что такое суппорт станка?

Это достаточно сложный узел токарного станка по металлу, невзирая на кажущуюся простоту. От того, насколько правильно он изготовлен, установлен, отрегулирован — зависит качество будущей детали, и количество времени, которое было затрачено на ее изготовление.

1.1 Принцип работы

Размещенный на станке 16к20 суппорт может передвигаться в следующих направлениях:

• поперечном — перпендикулярно оси вращающейся заготовки для углубления в нее;
• продольном — режущий инструмент передвигается вдоль поверхности заготовки для снятия лишнего слоя материала или протачивания резьбы;
• наклонном — для расширения доступа к поверхности обрабатываемой детали под нужным углом.

1.2 Устройство суппорта

Суппорт для станка 16к20 расположен на нижних салазках, которые передвигаются по направляющим, закрепленным на станине, и таким образом происходит продольное перемещение. Движение задается вращением винта, который преобразовывает вращательное усилие в поступательное движение.

Суппорт токарного станка предназначен для закрепления и перемещения режущего инструмента

На нижних салазках, суппорт передвигается и поперечно, но по отдельным направляющим (поперечным салазкам), расположенным перпендикулярно оси вращения детали.

К поперечным салазкам, специальной гайкой, крепится поворотная плита, на которой имеются направляющие для передвижения верхних салазок. Задавать движение верхним салазкам можно с помощью поворотного винта.

Поворот верхних салазок в горизонтальной плоскости происходит одновременно с плитой. Таким образом, происходит установка режущего инструмента, под заданным углом к вращающейся детали.

Станок оснащен резцовой головкой (резцедержателем), который закреплен на верхних салазках специальными болтами и отдельной рукояткой. Движение суппорта происходит по ходовому винту, который расположен под ходовым валом. Такая подача осуществляется вручную.

1.3 Регулировки суппорта

В процессе работы на станке 16к20 происходит естественный износ, расшатывание, ослабление креплений суппорта. Это естественный процесс и его последствия необходимо постоянно контролировать путем регулярных подстроек и регулировок.

Основные узлы токарного станка

На суппорте станка 16к20 проводятся следующие регулировки:

1.4 Регулировка зазоров

Во время поперечного и продольного движения суппорта станка 16к20 по салазкам, происходит износ винта и рабочей их поверхности вследствие постоянного трения.

Наличие такого свободного пространства приводит к неравномерному перемещению суппорта, заеданию, колебанию при возникающих боковых нагрузках. Удаляется излишний зазор при помощи клиньев, при помощи которых каретка прижимается к направляющим.

1.5 Регулировка люфта

Люфт появляется в винтовой передаче. Избавиться от него можно без разборки с помощью закрепляющего винта, который находится на этом устройстве перемещения суппорта.

1.6 Регулировка сальников

При длительной работе по металлу на станке 16к20 происходит износ и засорение сальников, которые находятся на торцах выступа каретки. Визуально это определяется при появлении грязных полос во время продольного перемещения суппорта.

Передняя крышка токаного станка с сальником

Для того, чтобы устранить такое явление без разборки узла, необходимо промыть войлочную набивку и пропитать ее машинным маслом. При полной непригодности изношенных сальников следует заменить их новыми.

1.7 Ремонт суппорта

Это устройство токарного станка с течением времени изнашивается при постоянных значительных нагрузках в работе по металлу.

Наличие значительного износа легко определяется по состоянию поверхности направляющих салазок. На них могут появиться небольшие впадины, что будет препятствовать свободному перемещению суппорта в заданном направлении.

При своевременном регулярном уходе такой ремонт может и не понадобиться, но в случае появления подобного рода дефекта следует заняться ремонтом, а при сильном износе — заменой.

Суппорт 16К20 достаточно часто требует ремонта каретки, который заключается в восстановлении нижних направляющих, которые взаимодействуют с направляющими станины. Особого внимания требует поддержание стабильной перпендикулярности расположения каретки.

При ремонте суппорта необходимо проводить проверку по обеим плоскостям при помощи строительного уровня.

2 Самодельный токарный станок

Токарное устройство, при помощи которого выполняются работы по металлу, может быть очень простым. Собрать самодельный станок своими руками можно практически из подручных средств, которые берутся из пришедших в негодность механизмов.

Самодельный токарный станок

Начать следует с металлической рамы сваренной из швеллера, которая будет станиной. С левого края на ней закрепляется передняя неподвижная бабка, а справа — устанавливается опора. Самодельный станок, сделанный своими руками, предусматривает наличие уже готового шпинделя с патроном или планшайбой.

Шпиндель получает вращательный момент от электродвигателя через клиноременную передачу.

При работе станка по металлу, резец удержать своими руками невозможно (в отличие работы с деревом), поэтому потребуется суппорт, который будет передвигаться продольно. На нем устанавливается резцедержатель с возможностью его перемежения поперечно направлению движения самого суппорта.

Задается перемещение суппорта и резцедержателя на заданную величину при помощи винта с маховиком, на котором имеется кольцо с метрическими делениями. Маховик приводится в движение вручную.

2.1 Самодельный токарный станок (видео)

2.2 Материалы и сборка

Для того чтобы собрать токарное устройство своими руками потребуются:

• цилиндр гидравлический;
• вал от амортизатора;
• уголок, швеллер, балка из металла;
• электродвигатель;
• два шкива;
• ременная передача.

Самодельный токарный станок на швеллере

Самодельный токарный станок своими руками собирается таким образом:

1. Из двух швеллеров и двух металлических балок собирается рамная конструкция. При работе в будущем с деталями, имеющими длину более 50 мм, следует использовать материалы толщиной не менее 3мм для уголка и 30 мм для стержней.
2. Продольные валы закрепляются на двух швеллерах направляющими с лепестками, каждый из которых имеет болтовое соединение или приварен сваркой.
3. Для изготовления передней бабки используется гидравлический цилиндр, толщина стенки у которого должна быть не менее 6 мм. В нем запрессовываются два подшипника 203.
4. Через подшипники, внутренний диаметр которых равен 17 мм, прокладывается вал.
5. Гидравлический цилиндр заполняется смазывающей жидкостью.
6. Под шкивом устанавливается гайка с большим диаметром, для предотвращения выдавливания подшипников.
7. Готовый шкив берется из отслужившей стиральной машины.
8. Суппорт изготавливается из пластины с приваренными к ней цилиндрическими направляющими.
9. Патрон можно изготовить из отрезка трубы, подходящего диаметра, с наваренными на нем гайками и проделанными отверстиями для 4-х болтов.
10. Приводом может служить электродвигатель той же стиральной машины (мощность 180 Вт), соединенный с передней бабкой ременной передачей.

Источник: http://ostanke.ru/tokarnye/support-stanka.html

Самодельный резцедержатель для ТВ-6

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

Самодельный резцедержатель для ТВ-6

За неимением фрезерного станка решил сделать составную резцедержку. Вырезал болгаркой пластины по размеру будущей резцедержки с припуском на обработку и зажав в патрон обточил их со всех сторон. Затем разметил центра и просверлил отверстия 10 мм.

Далее на средней детали на наждаке снял фаски под сварку

и стянул всё болтом

предварительно выставив всё параллельно. Затем проварил со всех сторон

и обработал швы напильником.

Выполнил разметку и просверлил

Затем рассверлил отверстие до 14,5 мм.

Думал получится и на 20 мм с обратной стороны рассверлить под посадку на винт, но портить (стачивать хвостовик) сверла на 20 мм. не захотел и поэтому пришлось изготовить планшайбу на ТВ, впрочем давно собирался. Установил на станок и расточил отверстие до 20 мм.

Сделал предварительную примерку

и так как общая высота выросла а посадочный винт переделывать не захотел, то решил сделать углубление под гайку резцедержки.

Затем заворонил и конечно же пришабрил прилегающую поверхность к малой продольной. Теперь считаю этого зазора будет достаточно под установку даже изношенного резца.

к примеру рядом родная с отрезным и видно, что верх резца практически упирается в «потолок»

Размеры новой резцедержки. Подошва 8,5 мм высота паза 17 мм. и толщина макушки 14 мм. общая высота — 39,5 вместо 37 у родной.

Может кому и пригодится, размеры сторон остались прежними.

Сообщение отредактировал Alex391: 04 January 2015 — 13:43

Members

5004 сообщений

• Город: Петрозаводск
• Имя: ЮР44ИК

Members

290 сообщений

• Город: Казань
• Имя: Дмитрий Николаевич

Members

371 сообщений

• Город: Пенза
• Имя: Владимир

Members

567 сообщений

• Город: Череповец
• Имя: Одобряев Сергей Сергеевич

Members

5004 сообщений

• Город: Петрозаводск
• Имя: ЮР44ИК

Odcc48 (04 January 2015 — 14:06) писал:

Сообщение отредактировал ЮР44ИК: 04 January 2015 — 14:20

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

#9 SUB TERAN

Members

115 сообщений

• Город: лабинск краснодарский край
• Имя: станислав

#10 Alex391

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

#11 ЖиIХаРь

Members

887 сообщений

• Город: Ставрополь
• Имя: Сашка)

хотя может и повезло!

#12 Alex391

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

#13 SUB TERAN

Members

115 сообщений

• Город: лабинск краснодарский край
• Имя: станислав

Banned

309 сообщений

Два резца если используются длинные державки на фасонных,расточных и бывает отрезных резцах а так на 4 то что надо.

если есть потребность подбираете 4 резца переточеных,зажимаете а на ось шпинделя подымаете подкладкой под заводскую резцедержку,так проще,только сделать отверствие в подкладке под штифт.

#15 SUB TERAN

Members

115 сообщений

• Город: лабинск краснодарский край
• Имя: станислав

#16 Alex391

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

#17 SUB TERAN

Members

115 сообщений

• Город: лабинск краснодарский край
• Имя: станислав

#18 SUB TERAN

Members

115 сообщений

• Город: лабинск краснодарский край
• Имя: станислав

#19 Alex391

Members

819 сообщений

• Город: Ачинск
• Имя: Александр

#20 Stebium1

Banned

641 сообщений

• Город: Одесса

Alex391 (04 January 2015 — 15:36) писал:

Источник: http://www.chipmaker.ru/topic/146943/

Резцедержатель для токарного станка своими руками

В работах по металлу, для изготовления деталей цилиндрической (конической) формы, используется токарный станок. Существует множество моделей этого производственного устройства, и всем им присуща практически одинаковая компоновка из схожих узлов и деталей. Одним из таковых является суппорт станка.

Самодельный токарный станок

Для лучшего понимания функций, который выполняет суппорт токарного станка, можно рассмотреть его работу на примере распространенной модели 16к20. Ознакомившись с этой информацией, возможно у некоторых домашних мастеров появится идея создать своими руками самодельный токарный станок для проведения работ по металлу.

Читайте также: «Как работает ручной листогибочный станок и как его сделать своими руками?»

1 Что такое суппорт станка?

Это достаточно сложный узел токарного станка по металлу, невзирая на кажущуюся простоту. От того, насколько правильно он изготовлен, установлен, отрегулирован — зависит качество будущей детали, и количество времени, которое было затрачено на ее изготовление.

1.1 Принцип работы

Размещенный на станке 16к20 суппорт может передвигаться в следующих направлениях:

• поперечном — перпендикулярно оси вращающейся заготовки для углубления в нее;
• продольном — режущий инструмент передвигается вдоль поверхности заготовки для снятия лишнего слоя материала или протачивания резьбы;
• наклонном — для расширения доступа к поверхности обрабатываемой детали под нужным углом.

1.2 Устройство суппорта

Суппорт для станка 16к20 расположен на нижних салазках, которые передвигаются по направляющим, закрепленным на станине, и таким образом происходит продольное перемещение. Движение задается вращением винта, который преобразовывает вращательное усилие в поступательное движение.

Суппорт токарного станка предназначен для закрепления и перемещения режущего инструмента

На нижних салазках, суппорт передвигается и поперечно, но по отдельным направляющим (поперечным салазкам), расположенным перпендикулярно оси вращения детали.

К поперечным салазкам, специальной гайкой, крепится поворотная плита, на которой имеются направляющие для передвижения верхних салазок. Задавать движение верхним салазкам можно с помощью поворотного винта.

Поворот верхних салазок в горизонтальной плоскости происходит одновременно с плитой. Таким образом, происходит установка режущего инструмента, под заданным углом к вращающейся детали.

Станок оснащен резцовой головкой (резцедержателем), который закреплен на верхних салазках специальными болтами и отдельной рукояткой. Движение суппорта происходит по ходовому винту, который расположен под ходовым валом. Такая подача осуществляется вручную.

Читайте также: «Оборудование для сварки полипропиленовых труб».

1.3 Регулировки суппорта

В процессе работы на станке станка 16к20 происходит естественный износ, расшатывание, ослабление креплений суппорта. Это естественный процесс и его последствия необходимо постоянно контролировать путем регулярных подстроек и регулировок.

Основные узлы токарного станка

На суппорте станка 16к20 проводятся следующие регулировки:

1.4 Регулировка зазоров

Во время поперечного и продольного движения суппорта станка 16к20 по салазкам, происходит износ винта и рабочей их поверхности вследствие постоянного трения.

Наличие такого свободного пространства приводит к неравномерному перемещению суппорта, заеданию, колебанию при возникающих боковых нагрузках. Удаляется излишний зазор при помощи клиньев, при помощи которых каретка прижимается к направляющим.

1.5 Регулировка люфта

Люфт появляется в винтовой передаче. Избавиться от него можно без разборки с помощью закрепляющего винта, который находится на этом устройстве перемещения суппорта.

1.6 Регулировка сальников

При длительной работе по металлу на станке 16к20 происходит износ и засорение сальников, которые находятся на торцах выступа каретки. Визуально это определяется при появлении грязных полос во время продольного перемещения суппорта.

Передняя крышка токаного станка с сальником

Для того, чтобы устранить такое явление без разборки узла, необходимо промыть войлочную набивку и пропитать ее машинным маслом. При полной непригодности изношенных сальников следует заменить их новыми.

1.7 Ремонт суппорта

Это устройство токарного станка с течением времени изнашивается при постоянных значительных нагрузках в работе по металлу.

Наличие значительного износа легко определяется по состоянию поверхности направляющих салазок. На них могут появиться небольшие впадины, что будет препятствовать свободному перемещению суппорта в заданном направлении.

При своевременном регулярном уходе такой ремонт может и не понадобиться, но в случае появления подобного рода дефекта следует заняться ремонтом, а при сильном износе — заменой.

Суппорт 16К20 достаточно часто требует ремонта каретки, который заключается в восстановлении нижних направляющих, которые взаимодействуют с направляющими станины. Особого внимания требует поддержание стабильной перпендикулярности расположения каретки.

При ремонте суппорта необходимо проводить проверку по обеим плоскостям при помощи строительного уровня.

2 Самодельный токарный станок

Токарное устройство, при помощи которого выполняются работы по металлу, может быть очень простым. Собрать самодельный станок своими руками можно практически из подручных средств, которые берутся из пришедших в негодность механизмов.

Самодельный токарный станок

Начать следует с металлической рамы сваренной из швеллера, которая будет станиной. С левого края на ней закрепляется передняя неподвижная бабка, а справа — устанавливается опора. Самодельный станок, сделанный своими руками, предусматривает наличие уже готового шпинделя с патроном или планшайбой.

Шпиндель получает вращательный момент от электродвигателя через клиноременную передачу.

При работе станка по металлу, резец удержать своими руками невозможно (в отличие работы с деревом), поэтому потребуется суппорт, который будет передвигаться продольно. На нем устанавливается резцедержатель с возможностью его перемежения поперечно направлению движения самого суппорта.

Задается перемещение суппорта и резцедержателя на заданную величину при помощи винта с маховиком, на котором имеется кольцо с метрическими делениями. Маховик приводится в движение вручную.

2.1 Самодельный токарный станок (видео)

2.2 Материалы и сборка

Для того чтобы собрать токарное устройство своими руками потребуются:

• цилиндр гидравлический;
• вал от амортизатора;
• уголок, швеллер, балка из металла;
• электродвигатель;
• два шкива;
• ременная передача.

Самодельный токарный станок на швеллере

Самодельный токарный станок своими руками собирается таким образом:

1. Из двух швеллеров и двух металлических балок собирается рамная конструкция. При работе в будущем с деталями, имеющими длину более 50 мм, следует использовать материалы толщиной не менее 3мм для уголка и 30 мм для стержней.
2. Продольные валы закрепляются на двух швеллерах направляющими с лепестками, каждый из которых имеет болтовое соединение или приварен сваркой.
3. Для изготовления передней бабки используется гидравлический цилиндр, толщина стенки у которого должна быть не менее 6 мм. В нем запрессовываются два подшипника 203.
4. Через подшипники, внутренний диаметр которых равен 17 мм, прокладывается вал.
5. Гидравлический цилиндр заполняется смазывающей жидкостью.
6. Под шкивом устанавливается гайка с большим диаметром, для предотвращения выдавливания подшипников.
7. Готовый шкив берется из отслужившей стиральной машины.
8. Суппорт изготавливается из пластины с приваренными к ней цилиндрическими направляющими.
9. Патрон можно изготовить из отрезка трубы, подходящего диаметра, с наваренными на нем гайками и проделанными отверстиями для 4-х болтов.
10. Приводом может служить электродвигатель той же стиральной машины (мощность 180 Вт), соединенный с передней бабкой ременной передачей.

Главная страница » Токарные

Рекомендуем посмотреть ещё:

Резцедержатель для токарного станка своими руками, Видео, Смотреть

Резцедержатель для токарного станка своими руками. Станки своими

Токарный станок по металлу своими руками чертежи, видео, фото

Самодельный суппорт для токарного станка своими руками

Токарный станок своими руками ( резцедержатель ) видео

Токарный станок своими руками ( резцедержатель )

Резцедержатель токарного станка своими руками

Источник: http://best-tablet.ru/rezcederzhatel-dlya-tokarnogo-stanka-svoimi-rukami/

Резцедержатель для токарного станка своими руками чертежи

Резцедержатель для токарного станка своими руками чертежи

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Внешний вид станка Основные узлы Суппорт, резцедержатель и патрон

Вид сбоку Задняя бабка Вид снизу на заднюю бабку

Направляющие валы Конструкция суппорта Привод от двигателя

Чертеж №1 Чертеж №2 Чертеж №3

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид Передняя бабка Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

Главная › Оборудование для обработки металла › Токарные станки

Кукурузные палочки королевские с подарком для мальчиков

Поздравления с серебряной свадьбой красивые открытки с

Поздравления с днем рождением дочери для мамы прикольные короткие

Как сделать детализацию звонков мегафон через сервис гид

Как в кирпичной стене сделать отверстие для канализации

Источник: http://geekpost.ru/rezcederzhatel-dlya-tokarnogo-stanka-svoimi-rukami-chertezhi/

Для «рукастого» домашнего мастера настольный токарный станок для обработки металлических заготовок является пределом мечтаний. С его помощью изготавливают недостающие детали ремонтируемых механизмов, нарезают резьбы, делают рифление или растачивают отверстия. Для одних универсальный механизм открывает новые горизонты творчества или хобби. Для других появляется дополнительный способ пополнить семейный бюджет. К сожалению, стоимость заводского оборудования в большинстве случаев оставляет мечту об укомплектованной домашней мастерской нереализованной. Тем не менее, желание иметь дома токарный станок можно легко осуществить, если сделать его самостоятельно. Об одной из таких конструкций расскажем подробнее, предоставив вам возможность построить токарный станок своими руками.

Современный токарный станок представляет собой симбиоз механических частей и электронных компонентов

Основные функции любого современного механизма, будь то простая ручная мясорубка или угледобывающий комбайн, обеспечивают вращающиеся детали, которые невозможно было бы изготовить без токарных станков. Особенностью этих агрегатов является обработка тел вращения резанием. Станки токарной группы обеспечивают точность изготовления, недостижимую для других способов металлообработки.
Оборудование этого типа легко поддаётся автоматизации и позволяет выполнять такие операции:

• продольное точение гладкой или ступенчатой цилиндрической поверхности;
• обработку уступов и канавок;
• точение наружных и внутренних конических поверхностей;
• расточку конических и цилиндрических отверстий;
• нарезание резьбы (внутренней или наружной) резцом или сверлом;
• развёртывание и зенкерование отверстий;
• прорезание канавки или отрезание;
• фасонная обточка;
• накатка рифлёной поверхности.

Основное предназначение токарных станков — обработка трёх типов деталей — валов, втулок и дисков, в результате чего получают разнообразные оси, маховики, вкладыши, заготовки звёздочек и т. д. Кроме того, на универсальных агрегатах обрабатывают и другие заготовки с формой тел вращения, например, корпусные детали.

Токарно-винторезные станки — самая популярная конструкция у домашних умельцев

Все существующие токарные станки различают:

• по токарному признаку (токарно-револьверные, токарно-карусельные, многорезцовые станки и т. д. – всего девять подгрупп);
• размерному ряду, который зависит от диаметра обрабатываемой детали;
• степени специализации (специальные, универсальные и т. д.);
• классу точности.

Наиболее популярными для повторения в домашних условиях являются токарно-винторезные станки, которые имеют наиболее простую конструкцию среди представленных выше агрегатов.

Конструкция

Хоть первые станки токарной группы и появились ещё в конце XVIII века, их архитектура была настолько совершенной, что не претерпела существенных изменений до сих пор. Можно сказать, что сегодня мы используем оборудование, аналогичное тому, которое применялось для металлообработки ещё два столетия назад.

Конструкция токарно-винторезного станка

Токарный станок по металлу состоит из таких узлов и деталей:

1. Станина, являющаяся основой для всех остальных элементов. От прочности и скрупулёзности её изготовления зависит точность обработки и универсальность устройства. Корпусная часть станка должна представлять собой массивную, фундаментальную конструкцию. Только в таком случае можно избежать вибраций и смещения инструмента во время выполнения токарных операций.
2. Передняя шпиндельная бабка. Этот узел позволяет зафиксировать заготовку и вращать её в процессе обработки. Часто шпиндельная бабка включает в себя коробку передач и механизм подачи суппорта или обрабатывающей головки. Это позволяет изменять скорость вращения детали и повышает производительность.
3. Задняя бабка. Этот элемент предназначен для удержания детали в заданной системе координат, соосно шпинделю. Кроме того, закреплённый в задней бабке инструмент позволяет выполнять дополнительные операции, например, нарезать резьбу.
4. Суппорт. Без сомнения, этот узел является одним из самых важных в конструкции станка. Суппорт предназначен для удерживания режущего инструмента и его перемещения относительно обрабатываемой заготовки. В зависимости от конструкции суппорт может подавать резец в различных плоскостях, благодаря чему можно получать детали со сложной конфигурацией внутренних и наружных поверхностей. Основными требованиями, которые предъявляются к суппорту, являются надёжность удержания инструмента и точность подачи, поскольку это напрямую связано с качеством обработки.

При изготовлении самодельного токарного станка конструкцию максимально упрощают. Для этого элементы, которые в домашних условиях изготовить проблематично, видоизменяют, а от некоторых узлов и вовсе отказываются. Например, коробку передач можно заменить несколькими разноразмерными шкивами, а автоматику подачи исключить из схемы.

Что понадобится для изготовления

Идеальным вариантом при изготовлении самодельного токарного станка было бы использование отдельных комплектующих от списанного оборудования. Если такой возможности нет, то придётся изготовить узлы и детали самостоятельно.

Вместо литой станины применяют раму, сваренную из стальных профильных труб и уголков. Само собой подразумевается, что деревянный каркас в этом случае является неприемлемым вариантом. Металлический профиль сможет обеспечить требуемую жёсткость и устойчивость конструкции. Кроме того, с помощью ровных квадратных и прямоугольных труб совсем несложно придерживаться строгой геометрии каркаса. Неровная рама не даст возможности правильно зафиксировать центры, что в дальнейшем скажется на качестве проводимых работ.

Маломощный асинхронный двигатель — отличный силовой агрегат для самодельной конструкции

Для привода понадобится силовой агрегат. Лучше всего использовать низкооборотный электрический двигатель асинхронного типа. В отличие от коллекторных агрегатов «асинхронники» практически не подвержены риску поломки при резком снижении оборотов.

Для обработки заготовок диаметром не более 100 мм достаточно будет электродвигателя мощностью 500 – 1000 Вт. Если же планируется обтачивать более габаритные детали, понадобится как минимум 1.5-киловаттный силовой агрегат.

Кроме того, придётся подобрать приводной ремень (или несколько ремней различной длины). Не забудьте и о крепёжных элементах, которыми отдельные узлы будут крепиться к корпусу. Для самодельного токарного станка подойдут гайки и болты с диаметром 8 и 10 мм с обычной метрической резьбой.

В качестве салазок используют детали, выточенные из стального прутка с последующей закалкой, но лучшим вариантом будут направляющие, изготовленные из амортизационных стоек или длинных валов промышленных механизмов. Они имеют отличную геометрию, а их поверхность подвергается упрочнению в заводских условиях.

Заднюю бабку, как и шпиндель, лучше всего использовать от списанного заводского оборудования

Заднюю бабку также можно сделать из профильных труб и толстого металлического листа, а вот пиноль изготавливают из калёного заострённого болта, нескольких гаек с такой же резьбой и штурвала, изготовленного из шкива от сельхозтехники. Использование самодельной пиноли потребует каждый раз при креплении детали смазывать соприкасающиеся поверхности литолом или солидолом. Подобная процедура не понадобится с вращающимся центром заводского изготовления, поэтому если есть возможность, то эту деталь лучше купить.

Продольный и поперечный винты подачи также можно выточить на токарном станке или использовать длинный пруток с нарезанной резьбой, который можно купить в строительных гипермаркетах.

Для винтов подачи используют вал с мелкой резьбой — это позволит значительно повысить точность позиционирования рабочего инструмента.

Для узлов вращения понадобятся установленные в корпус подшипники качения, а регулировать обороты позволят шкивы различного диаметра, насаженные на приводной вал. Эти детали можно купить или заказать у знакомого токаря.

Изготовление суппорта потребует запастись стальной пластиной, толщиной не менее 8мм. Её же можно использовать и для резцедержателя.

Ещё одним узлом, который невозможно изготовить в кустарных условиях, является шпиндель. Его придётся купить. Крепление шпинделя требует изготовления вала, на котором будут смонтированы ведомые шкивы. Прочность этой детали должна быть безупречной, поэтому лучше всего использовать детали от списанных заводских механизмов.

Существуют конструкции, в которых нет ремённой передачи. Вращение от вала двигателя передаётся непосредственно шпинделю. Конечно, они имеют право на существование, однако, выбирая подобную схему, будьте готовы к частому выходу подшипников электродвигателя из строя.

Кроме токарного станка, в процессе работы понадобятся такие инструменты и оборудование:

• сварочный аппарат;
• болгарка;
• шлифовально-наждачный станок;
• электрическая дрель и набор свёрл по металлу;
• метчики и плашки для нарезки резьбы;
• набор гаечных ключей;
• штангенциркуль, металлическая линейка;
• маркер.

Весь этот инструмент и материалы позволят изготовить полноценный токарный станок настольного типа. Если же достать какие-то детали не удалось, не отчаивайтесь — на время их можно заменить чем-то другим. Так, патрон от электродрели вполне используется вместо шпинделя, если требуется обрабатывать заготовки небольшого размера.

Размеры и чертежи

Определяя габариты станка, в первую очередь, ориентируются на максимальную длину и диаметр обрабатываемых деталей. Напомним, что в промышленности маломощное токарное оборудование имеет такие граничные параметры:

• длина — до 1150 мм;
• ширина — до 620 мм;
• расстояние от верхней поверхности станины до оси шпинделя (высота оси) – около 180 мм.

Вряд ли стоит превышать эти значения на кустарно изготавливаемом оборудовании. Не надо забывать о том, что с увеличением размера многократно возрастает опасность искривления геометрии станка. При выборе размера суппорта и определении крайних точек его перемещения, расчёте расстояния между центрами и пределами перемещения резцедержателя, лучше всего ориентироваться на чертежи самодельных станков. Изготовленные народными умельцами, они на практике доказали свою работоспособность, поэтому не воспользоваться проверенными решениями было бы глупо.

Задняя бабка
Чертёж суппорта и резцедержателя
Чертёж станины
Чертёж передней бабки
Самодельный токарный станок. Общий вид
Чертёж задней бабки

Чтобы в домашних условиях собрать самодельный токарный станок, не понадобится даже чертежей. Зато на этом приспособлении можно сделать симпатичные подставки, ручки для разного инструмента и многое другое.

Самодельный токарный станок можно изготовить, подобрав для этого электромотор, деревянный брусок, деревянную доску, головку 9/32 из набора инструментов, болт М 12 с двумя гайками. После того как будут приобретены все необходимые комплектующие, можно приступать к сборке конструкции.

В качестве мотора подойдет электродвигатель, снятый со старой швейной машинки, поскольку там есть педаль, регулирующая скорость вращения. В качестве заготовки для патрона подойдет головка 9/32, которая закрепляется на валу при помощи холодной сварки или Электродвигатель можно закрепить на деревянном бруске, привернув его шурупами или посредством холодной сварки. Можно воспользоваться двухкомпонентным моментальным клеем, которым хорошенько промазывается дно электродвигателя, а на него накладывается деревянный брусок. Чтобы детали хорошо склеились, их нужно зафиксировать в сложенном состоянии (до тех пор, пока клей не полимеризуется). После того как детали надежно склеятся, их надо установить на деревянную доску, которая будет станиной. Задняя бабка вырезается из деревянного бруска, имеющего L-образную форму. Она устанавливается на доске-станине напротив электродвигателя и закрепляется шурупами. В импровизированную заднюю бабку вворачивается болт М 12, с обеих сторон его положение фиксируется гайками. Конец болта нужно сделать конусообразным. Это можно осуществить с помощью электродрели. Болт зажимается в ней, а затем с помощью напильника доводится конус на болте. И вот самодельный токарный станок готов к работе.

Можно испробовать его, обточив деревянную заготовку. Для этого ей нужно придать шести- или восьмигранную форму, накернить по центру с одной стороны отверстие для болта задней бабки, а с другой засверлить отверстие, которое будет немного меньше диаметра головки 9/32. Заготовка вставляется в патрон и прижимается задней бабкой. Далее запускается двигатель, который вращает заготовку. Теперь можно начать ее обработку. Для работы не нужно забывать о технике безопасности. Обработку заготовки нужно вести в Категорически нельзя останавливать вращающуюся заготовку руками!

Самодельная конструкция для точения металла

Самодельный токарный станок по металлу отличается от предыдущей конструкции более сложным устройством. Он имеет жесткую металлическую раму из швеллеров, которая является его станиной. На левом конце этой рамы укрепляется неподвижная передняя бабка, а на правом конце выполняется опора. В таком станке уже имеется шпиндель с укрепленным на нем поводковым патроном или планшайбой. Вращение на шпиндель передается с помощью от электродвигателя. Если в предыдущем случае резец нужно было держать руками, то при точении металла этого делать нельзя. Здесь возникают такие нагрузки, что руками резец просто не удержишь. Поэтому самодельный токарный станок оснащается суппортом, который может двигаться вдоль продольной оси. На нем установлен резцедержатель, который может двигаться в направлении, поперечном по отношению к линии движения суппорта. Контролировать его перемещение можно с помощью маховичка, на котором установлено кольцо с делениями. Маховичок вращается рукой.

Возможность установки ЧПУ

Можно сделать самодельный токарный станок с ЧПУ, используя два шаговых двигателя и любую плату управления по 2-3 осям. Это очень подойдет для С учетом того, что такой станок в магазине обойдется в приличную сумму, есть смысл сделать это самостоятельно!

Несмотря на большой ассортимент оборудования заводского изготовления, его использование в быту, как правило, неудобно или нецелесообразно. Внушительные габариты (и вес), разнообразие функций (некоторые из них вряд ли будут востребованы «домашним умельцем») и ряд других моментов – все это наводит на мысль о том, имеет ли смысл тратиться на приобретение токарного станка по металлу? Тем более что цена самой дешевой настольной модели порядка 46 800 рублей.

С тем, как сделать токарный станок с нуля, своими руками, подробно и разберемся, далее – рекомендации по выбору материалов и порядку сборки станка. Именно полезные советы и примеры чертежей, так как изготовление чего-либо своими руками – процесс творческий; следовательно, «жестких» стандартов быть просто не может. Приведенная схема комплектации – всего лишь напоминание об .

Конструкцию токарного станка для домашнего использования целесообразно несколько упростить. Какие-то составные части можно модернизировать (видоизменить), а от чего-то и вообще отказаться. К примеру, сложной автоматики, коробки подач с ее шестернями и ЭМФ. Да и подвижный элемент задней бабки – пиноль – вряд ли имеет большое значение для самодельного токарного станка.

Выбор материалов

Встречаются разнообразные советы, в том числе, что для изготовления отдельных элементов станка можно использовать древесину в виде доски и бруса. Аргументация – такая сборка не представляет больших проблем и выполняется сравнительно быстро.

Хочется заметить, что они возникнут, но потом, и весьма ощутимые. «Деревянный» станок долго не прослужит. Проще говоря, работать он будет, но вот о точности выполнения операций придется забыть. Токарная модель оборудования даже заводского изготовления требует не только тщательной настройки, но и систематического контроля состояния. Малейшее изменение геометрии тех же салазок приведет к тому, что обработка детали превратится в «издевательство» над образцом. Древесина постоянно то разбухает, то ссыхается. О каком плавном перемещении каретки, совпадении осей центров и тому подобное можно вести речь? То же касается и станины. Динамические нагрузки быстро приведут к расшатыванию основания (рамы, стола или иной составной части).

По какому бы чертежу не производилась сборка бытового токарного станка, для изготовления всех конструктивных элементов однозначно следует использовать металлоизделия (трубы, швеллер или уголок). Сложнее – да, надежнее и долговечнее – несомненно. Все остальные варианты – пустая трата времени и усилий.

Порядок сборки станка

Изготовление любого механизма (установки, агрегата) своими руками – дело творческое. Каждый мастер ориентируется на круг задач, которые ему придется решать с помощью самодельного оборудования, наличие свободного пространства в гараже (сарае, пристройке) и так далее. Но если понять алгоритм действий, то собрать токарный станок бытового применения будет несложно. Вот некоторые самодельные образцы.

Если читателя вполне устроит простейшая модель, и нет желания тратить время на конструирование, автор предлагает обратить внимание на станок, в основе которого – электродрель. Здесь каких-либо дополнительных пояснений не требуется.

Понятно, что функционал такой установки ограничен. В первую очередь по причине того, что зажать в патроне получится лишь или сверло. По сути, токарным станком такую самоделку можно назвать условно.

А вот с изготовлением более «серьезного» оборудования стоит разобраться подробнее.

Рама стола

Необходимо определить, сможет ли имеющийся (например, в гараже) верстак выдержать дополнительную нагрузку. Если предполагает изготовить токарный станок маломощный, для обработки небольших деталей, то рабочего стола вполне хватит. При сборке рамы нужно учесть два момента.

Первый
– на ножки стола необходимо наварить пятаки. Если мобильность станка не требуется, то есть его не предполагается регулярно переносить, имеет смысл выдолбить в бетонном полу ямки, установить раму и залить снова бетоном. Цель – обеспечить максимальную устойчивость конструкции в процессе металлообработки.

Второй
— не следует излишне утяжелять установку использованием в качестве столешницы толстой стальной плиты, тем более что речь не идет о мощном оборудовании. Достаточно станину токарного станка приварить к раме. Прочность будет обеспечена.

Необходимо проверить соответствие верхнего среза опорной рамы горизонтальной плоскости. И только после приведения конструкции в норму этот рабочий этап можно считать законченным.

Станина

Здесь все просто – по размерам сваривается опорная рама токарного станка (швеллер или уголок).

Привод

Здесь придется выбирать один из двух вариантов:

•
  Если шпиндель (зажим, патрон) решено закрепить на валу двигателя, то как менять число его оборотов? А это делать придется, в зависимости от твердости обрабатываемого образца. Можно, к примеру, установить движок от швейной эл/машинки б/у (регулировка скорости предусмотрена). Только вот мощность такого токарного станка будет минимальной, следовательно, и возможности ограничены.

•
  Любой эл/двигатель характеризуется частотой вращения вала (ротора). Понятно, что регулярная замена движка на другой в процессе работы невозможна. Следовательно, придется подумать о том, как изменять передаточное число привода. Простейшее решение – переустановкой ремней шкивов, закрепленных на валу промежуточном, то есть использовать этот тип передачи.

«Народные умельцы», ориентируясь на такую методику, делают своими руками станки на 10 – 12 скоростей. Удобство в работе с разнородными материалами обеспечено, а заниматься поиском комплектующих, составлением схемы автоматики и ее сборкой не придется.

Есть и еще один аргумент в пользу такого инженерного решения. Основное усилие, присутствующее в станках, собранных своими руками – вдоль оси вала. А вот эл/двигателей любой модели рассчитываются на нагрузку «перпендикулярную».

Если в станке не предусматривается ременная передача, нужно быть готовым к частому его ремонту. Причина – разрушение опорных деталей движка. Существует возможность этого избежать, но такая модернизация требует отдельного рассмотрения (есть несколько вариантов) и значительно осложнит процесс конструирования.

Что учесть при сборке

Для такого регулирования целесообразно устанавливать на токарный станок двигатель мощностью в пределах 0,75 – 1,5 кВт.

Изделия коллекторного типа лучше не использовать.
Особенность таких двигателей в том, что при снижении нагрузки (например, в момент отведения резца) скорость вращения ротора существенно повышается. Возможный результат спрогнозировать несложно – вылет заготовки и травмирование мастера.

Как правило, токарные станки своими руками собираются для работы с небольшими «болванками» – длиной до полуметра и диаметром не более 12 – 14 см. Для подобных моделей лучшими считаются двигатели асинхронные (рекомендуемая мощность указана). Стабильность числа оборотов будет обеспечена, да и резкие перепады величины частоты вращения исключены.

Особенности изготовления остальных конструктивных элементов

Лучше (если имеется возможность) отдельные комплектующие взять от списанного оборудования. Даже при необходимости переделки это проще, чем изготавливать с нуля. Вот некоторые варианты мы и рассмотрим.

Салазки

Выточить из прутка и сложно, и нецелесообразно. Прочность не будет соответствовать требованиям. Проще использовать готовые элементы. Например, стойки амортизаторов.

Пиноль

Нередко в самодельных токарных станках задний упор делается фиксированным. Можно использовать обычный болт, предварительно заострив торец его ножки.

Резцедержатель

Автор использовал 2 металлические пластины 4 мм. Чтобы инструмент надежно фиксировался и быстро переустанавливался, по центру нижней приваривается ось с резьбой, в верхней – отверстие соответствующего диаметра. Для зажима резца – гайка с «ручкой». Перекос верхней пластины при затягивании исключается, так как по ее углам высверливаются еще отверстия, а к нижней (под ними) привариваются вертикальные стойки (отрезки прутка). В результате «зажимная» пластина перемещается строго вниз/вверх.

Собирая токарный станок, правильнее ориентироваться на перспективу. В быту приходится обрабатывать не только заготовки из металла, но и из других материалов – пластиков, оргстекла, древесины. Вывод напрашивается однозначный – если уж своими руками и делать токарное оборудование для домашнего использования, то необходимо стремиться к его универсальности. В частности, к возможности изменения скорости вращения шпинделя в большом диапазоне.

•
  древесина – 700 – 2 400;
•
  металл – 85 – 940.

Определяясь с габаритами токарного станка, следует ориентироваться на размеры заготовок, которые предполагается обрабатывать. Конкретные рекомендации по этому пункту бессмысленны, а вот напомнить основные параметры маломощного промышленного оборудования стоит (в мм).

•
  Длина – 1 150.
•
  Ширина – 600 – 620.
•
  Высота оси шпинделя – порядка 180. Это позволит обрабатывать заготовки сечением до 175 мм.

Чтобы токарный станок был действительно «рабочим», перед составлением его чертежа желательно ознакомиться с основными характеристиками любительских моделей промышленного изготовления. Линейные параметры – не главное. Есть еще и такие показатели, как размер суппорта и пределы его перемещения, расстояния между центрами, скорость подачи и так далее. Это существенно облегчит выбор оптимального варианта станка для сборки своими руками.

Особое внимание следует уделить совпадению центров шпинделя (зажимного патрона) и пиноли. Их должна соединять горизонтальная прямая. Невыполнение данного условия приводит к появлению люфтов, биений заготовки в процессе металлообработки. Как результат – ее повреждение. Плохо, но не критично. Если под рукой много «железа», можно и заменить. Но вот перспектива постоянно приобретать новые резцы (а они в таком самодельном станке будут «лететь» непременно и довольно часто) вряд ли кого устроит.

В процессе сборки неизбежно возникнут вопросы, как лучше сделать своими руками «то или это». Автор советует в случае затруднения посмотреть имеющиеся в интернете фотографии токарных станков – и заводских, и самодельных. Приемлемое решение обязательно найдется.

Удачи в конструировании и металлообработке!

Самодельный токарный станок по металлу достаточно легко изготовить своими руками, но для начала необходимо разобраться, что собой представляет это оборудование.

Токарная установка придумана много сотен лет назад. Изначально это было ручное оборудование, но пройдя множество различных модернизаций, оно преобразилось и стало более легким в использовании.

На сегодняшний день токарный станок является незаменимым устройством на абсолютно любом производстве. Сейчас можно встретить различные формы и конфигурации данного оборудования, которые предназначены для различных целей.

Для чего используют

Токарный станок может быть использован на производстве для осуществления различных целей. К основным назначениям данного оборудования относятся:

• обработка торцовых, внутренних и наружных тел вращения;
• резьба.

Обработка с помощью токарного станка является самым распространенным способом изготовления различных тел вращения, например, дисков, валов или гаек.
В это время происходит изменение формы и размера заготовки вследствие снятия припуска. То, какова обрабатываемость того или иного материала зависит от его структуры, а также физических и химических свойств.

Нарезание резьбы на токарном станке происходит при помощи резца. Данный инструмент принято делить специалистами на 3 вида:

• призматические;
• стержневые;
• круглые.

Но важно помнить и про то, что резьбу на токарном станке можно сделать еще и при использовании метчиков и плашек. Первые помогают в производстве метрической внутренней резьбы. А вторые используются для резьбы снаружи болтов и шпилек. Скорость выполнения такого рода работы при помощи плашек для изделий из стали составляет менее пяти минут.

Устройство

Токарный станок имеет достаточно трудное строение. Его главным элементов является шпиндель. Так принято специалистами именовать пустотелый вал, изготовленный из стали, который имеет отверстие в форме конуса. Именно благодаря последнему осуществляется монтаж различных инструментов и оправок.

Шпиндель имеет специальную резьбу, которая в первую очередь предназначена для закрепления на ней планшайбы для токарного станка. Некоторые виды данного оборудования на этом основном элементе имеют специальную канавку. Именно с ее помощью устраняется такая опасность, как неконтролируемое свертывание патрона.

Шпиндель является основной составляющей любого токарного станка именно потому, что только благодаря нему возможна действительно качественная обработка любой детали.
Поэтому важно помнить про то, что узел в радиальном и осевом направлении не имел люфта, то есть зазора или промежутка между сопряженными деталями.

От шпинделя зависит также и мощность токарного станка. Производительность данного агрегата будет выше в том случае, если у его основного элемента высокая мощность приводного двигателя.

Также немаловажной составляющей токарного станка является суппорт. Именно этот элемент обеспечивает фиксацию режущего инструмента и его перемещение в различных направлениях. На нем находится резцедержатель, который также принято называть резцовой головкой.

Делаем своими руками

Несмотря на тот факт, что станок для токарных работ имеет достаточно сложное строение, его облегченную версию можно сделать самому, не тратя на это много времени и сил. Немаловажно и то, что не потребуется больших материальных затрат.

Основные узлы токарной установки:

• бабки (передняя и задняя);
• рама;
• привод;
• центры
• упор для режущего инструмента.

Обратите внимание:
избежать вибраций во время работы на станке можно, если расположить центры прибора на одной оси.

При создании станка важно знать, что нельзя задействовать для него электрический привод коллекторного вида. Это категорически запрещается делать именно потому, что он слишком мощный для домашнего устройства, и во время его использования обрабатываемый элемент может просто вылететь из зажимов.
Это грозит порчей прибору и может привести к различным травмам.

Лучше всего для домашнего станка подойдет асинхронный привод. Его основным преимуществом является то, что его частота вращения остается неизменной.

Суппорт

Как уже было сказано ранее, суппорт токарного станка является одним из составляющих данного агрегата. Он используется для фиксации режущего инструмента, также на нем должен быть установлен резцедержатель.

Из-за большого разнообразия на сегодняшний день различных электродвигателей тот, который точно подойдет, достаточно трудно выбрать.
Все приводы подразделены по их мощности. Для самодельного станка, как уже сказано выше, лучшим вариантом будет асинхронный электродвигатель, так как именно он не меняет частоту вращения.

Станок из дрели

Есть множество различных способов самостоятельного создания токарного станка. Некоторые делают данный агрегат своими руками из дрели. Он прекрасно подойдет для проведения легких токарных работ на дому.

Для того, чтобы данный станок более эффективно выполнял свои основные задачи, необходимо закрепить дрель на станине при помощи тисков и хомута, который фиксируется на шейке.

Важно помнить:
станина у такого прибора должна быть тяжелой и иметь высокую прочность.

Подводя итоги, хочется отметить, что домашний токарный станок может не хуже того, который используется на производстве, выполнять несложные функции, при этом его изготовление не потребует слишком много затрат.
