Как сделать направляющие для фрезера своими руками

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по настоящему универсальный инструмент

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

штанги, которые вставляются в специальные отверстия в корпусе фрезера;
стопорный винт, посредством которого штанги фиксируются в требуемом положении;
винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

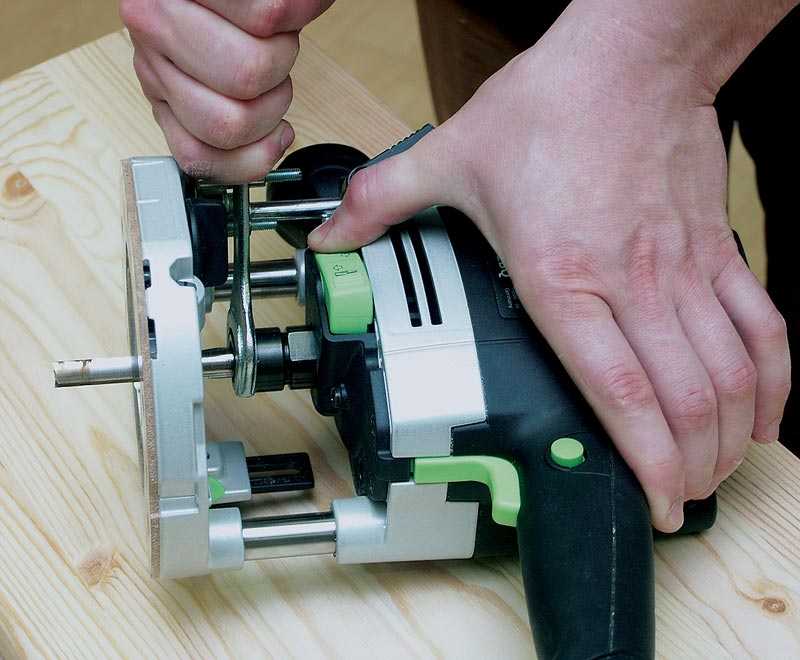

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Как сделать направляющие для фрезера своими руками

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

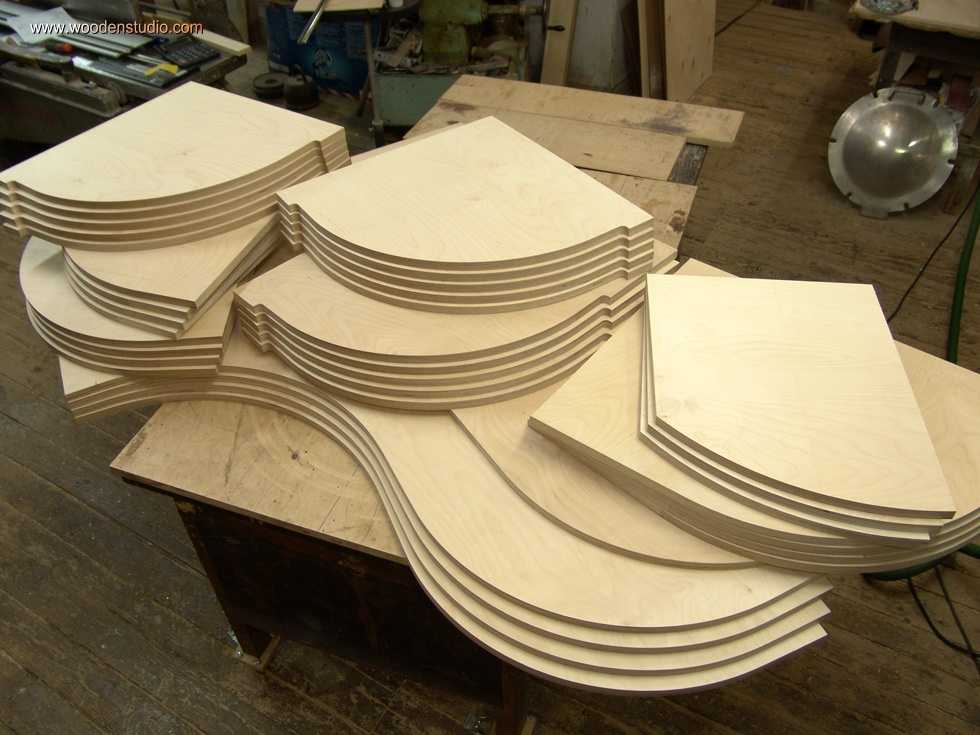

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Как сделать направляющие для фрезера своими руками

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
два башмака, которые перемещаются по пересекающимся направляющим;
две монтажные штанги;
кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Конструкцию данного приспособления составляют:

корпус;
передвижная фрезерная каретка;
диск, при помощи которого выполняется установка угла поворота;
винты, обеспечивающие фиксацию обрабатываемой заготовки;
стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Как сделать направляющие для фрезера своими руками

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Как сделать направляющие для фрезера своими руками

Источник

Которые значительно расширяют функционал и облегчают работу.

Решил я выкладывать только дополнительные (в основном, самодельные) приспособления для фрезера, которые лично опробовал в своей мастерской, поэтому статья будет постепенно пополняться новыми идеями.

Рез по направляющей

Для того, чтобы провести прямой рез именно там, где нужно, вам придется пользоваться направляющей шиной. Сделать ее можно из любой доски с ровным краем, например, первоначально я использовал просто кусок 16мм ЛДСП размерами 1200х150 мм. Принцип следующий: расстояние от центра вращения до края фрезерной базы одинаково и его необходимо знать. Выяснить его просто. Прикрутите к ненужному куску материала направляющую и проведите пробный рез. Измерьте расстояние от края реза до шины, прибавьте радиус фрезы и получите искомую величину. Для моего Ryobi-ка оно составляет 61 мм.

Далее делаем следующее (для примера использую прямую пазовыу фрезу диаметром 12 мм, т.е. радиус у нее 6 мм). Проводим линию, вдоль которой планируется рез, отступаем от нее расстояние 55 мм (61 мм — 6 мм) проводим еще одну линию. По ней и крепим направляющую. Проводим рез и убеждаемся, что его край прошел четко по первой линии.

Паз в торце доски

Если вам необходимо выбрать паз на торце доски, то удержать фрезер ровно, не шатая его из стороны в сторону при ведении достаточно сложно. Чтобы расширить для него опору просто притяните струбцинами параллельно заготовке еще пару досок или брусок, расширив опору. (на фото выбираю » » под заднюю стенку на уже собранной )

Еще один вариант фрезерования пазов в торце детали (опять таки под вырез «в четверть») — это использовать два параллельных упора, вставив каждый в подошву только одной «ногой». Фрезер при этом стоит достаточно устойчиво и не смещается вправо-влево.

Скругление углов

Зачастую, в наших проектах нам приходится скруглять углы, причем, делать это одинаково на всех деталях. Чтобы облегчить этот процесс предлагаю вам такой шаблончик, который несколько упростит и ускорит манипуляцию.

Работаем им следующим образом: благодаря боковым ограничителям шаблон легко устанавливается на детали. Прижимаем его струбцинами к детали (угол на ней предварительно срезается) и прямой кромочной фрезой (с подшипником) проводим по шаблону.

Циркуль — вырезание окружностей

Для вырезания окружностей не обязательно приобретать фрезерный циркуль. Его роль вполне может выполнить… параллельный упор. В нем, как правило, имеется отверстие (если его нет, то можно и сделать). Переворачиваем упор, устанавливаем его в отверстия на подошве кверху ногами. Вворачиваем в упомянутое выше отверстие шуруп (который желательно снабдить какой-нибудь втулкой, чтобы его диаметр соответствовал диаметру отверстия я использовал втулку от анкерного болта).

Или вот так: с креплением саморезом уже на выкидываемой части заготовки.

Все, циркуль готов. Изменение радиуса регулируется выдвижением упора.

Пылеуловитель

При обработке фрезером кромок образуется просто огромное количество пыли, которая совершенно не удаляется пылесосом. Предлагаю Вашему вниманию самопальный пылеулавливатель для фрезера. Он позволяет пылесосу убирать пыль значительно более эффективно.

Мастер-класс по изготовлению этой приблуды .

Еще один пылеулавливатель (конструкция упрощена, материал тот же) на этот раз, для

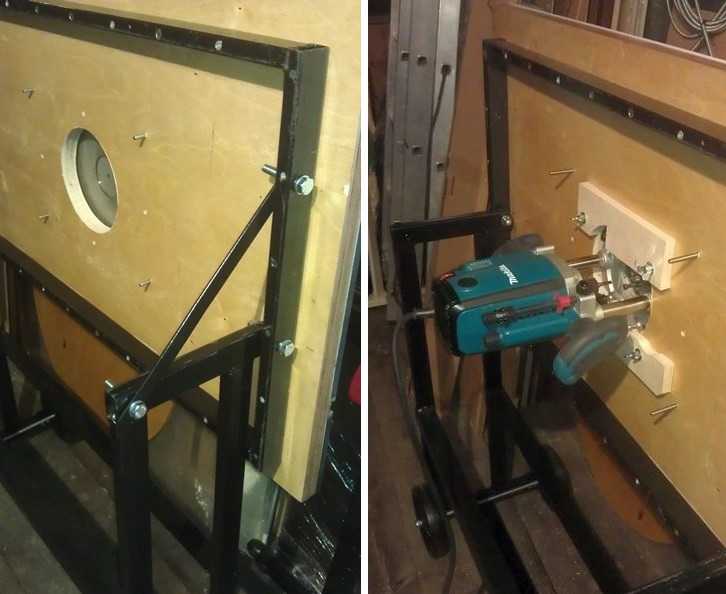

Фрезерный стол

Это даже не приспособление для фрезера, а перевод этого ручного инструмента в разряд станков. Освобождаются две руки, легче работать с крупными заготовками, и еще множество бонусов, о которых мы как-нибудь обязательно поговорим.

О том, как я делал свой первый фрезерный стол, я написал в (пока не дописал, т.к. не доделал)).

Кромочная база

Для удаления свесов 2 мм ПВХ кромки пришлось немного переработать подошву фрезера, . Поставил вместо штатной пластиковой подошвы «ступеньку» из текстолита хитрой формы. В результате получил возможность с удобством убирать свесы, почти, как профессиональным триммером.

Модификация параллельного упора

Стандартный параллельный упор имеет вырез по центру для фрезы, и не очень длинные плечи. За счет этого при резе по нему заходя на заготовку и соскакивая с нее фрезер может дернуться. Чтобы этого не происходило можно удлинить плечи упора, например, полоской ламината.

Получается, что в контакте с заготовкой постоянно находится более значительная часть упора (по сравнению со стандартным), что обеспечивает бОльшую стабильность реза.

Для полноценной работы с ручным фрезером кроме самого инструмента, материала и соответствующего набора фрез необходимо иметь еще один компонент — приспособления. Чтобы фреза могла формировать заготовку в соответствии с замыслом мастера, — срезая материал именно там, где требуется, — она в каждый момент времени должна находиться в строго определенном положении относительно заготовки. Для обеспечения этого и служат многочисленные приспособления для ручного фрезера. Некоторые из них — самые необходимые — входят в комплект поставки инструмента. Другие приспособления для фрезерования, приобретаются или изготавливаются своими руками. При этом самодельные приспособления так просты, что для их изготовления можно обойтись и без чертежей, используя только их рисунки.

Параллельный упор

Наиболее используемым приспособлением, идущим к комплекте практически к каждому фрезеру, является параллельный упор, обеспечивающий прямолинейное движение фрезы относительно базовой поверхности. В качестве последней может выступать прямая кромка детали, стола или направляющей рейки. Параллельный упор может применяться как для фрезерования различных пазов, находящихся на пласти заготовки, так и для обработки кромок.

Параллельный упор для ручного фрезера: 1 — упор, 2 — штанга, 3 — основание фрезера, 4 — винт стопорения штанги, 5 — винт точной настройки, 6 — подвижная каретка, 7 — винт стопорения подвижной каретки, 8 — накладки, 9 — винт стопорения упора.

Чтобы установить приспособление в рабочее положение, необходимо штанги 2 вдвинуть в отверстия станины 3, обеспечивая необходимое расстояние между опорной поверхностью упора и осью фрезы, и зафиксировать их стопорным винтом 4. Для точного позиционирования фрезы, нужно отпустить стопорный винт 9 и вращением винта точной настройки 5 установить фрезу в нужное положение. У некоторых моделей упора, размеры опорной поверхности можно менять, сдвигая или раздвигая опорные накладки 8.

Если к параллельному упору добавить одну простую деталь, то с его помощью можно фрезеровать не только прямолинейные, но и криволинейные пазы, например, обрабатывать круглую заготовку. Причем внутренняя поверхность бруска, расположенного между упором и заготовкой, не обязательно должна иметь округлую форму, повторяющую кромку обрабатываемой детали. Ей можно придать и более простую форму (рисунок «а»). При этом траектория движения фрезы не изменится.

Конечно, и обычный параллельный упор, благодаря выемке в центре, позволит ориентировать фрезер вдоль округлой кромки, однако положение фрезера может быть недостаточно устойчивым.

Направляющая шина по своим функциям схожа с параллельным упором. Как и последний, она обеспечивает строго прямолинейное движение фрезера. Основная разница между ними состоит в том, что шину можно установить под любым углом к кромке детали или стола, обеспечивая тем самым любое направление движения фрезера в горизонтальной плоскости. Кроме этого, шина может иметь элементы, упрощающие выполнение некоторых операций, например, фрезерование отверстий, расположенных на одинаковом расстоянии друг от друга (с определенным шагом) и т.п.

К столу или детали направляющая шина крепится струбцинами или специальными зажимами. Шина может быть укомплектована адаптером (башмаком), который соединен с основанием фрезера двумя штангами. Скользя по профилю шины, адаптер задает прямолинейное движение фрезы.

Иногда (при слишком близком расстоянии шины от фрезера) опорные поверхности шины и фрезера могут оказываться в разных плоскостях по высоте. Для их выравнивания некоторые фрезеры оснащают выдвижными опорными ножками, которые изменяют положение фрезера по высоте.

Подобное приспособление легко сделать своими руками. Самый простой вариант — это длинный брусок закрепленный на обрабатываемой детали струбцинами. Конструкцию можно дополнить боковыми упорами.

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

При использовании в качестве упора бруска, неудобно располагать брусок на определенном расстоянии от линии будущего паза. Этого неудобства лишены два следующих приспособления. Первое сделано из скрепленных вместе доски и фанеры. При этом расстояние от края упора (доски) до края основы (фанеры) равно расстоянию от фрезы до края базы фрезера. Но это условие соблюдается только для фрезы одного диаметра
. Благодаря этому приспособление быстро выравнивается по линии края будущего паза.

Следующее приспособление можно использовать с фрезами разного диаметра, плюс при фрезеровании фрезер упирается всей своей подошвой, а не половиной, как в предыдущем приспособлении.

Выравнивание упора происходит по краю откидываемой на петлях доски и центральной линии паза. После фиксации упора, откидываемая доска откидывается, освобождая место для фрезера. Ширина откидываемой доски вместе с зазором между ней и упором (если он есть) должна быть равна расстоянию от центра фрезы до края базы фрезера. Если ориентироваться на край фрезы и край будущего паза, то приспособление будет работать только с одним диаметром фрезы.

При фрезеровании пазов поперек волокон, на выходе из заготовки, при фрезеровании открытого паза, нередки случаи задира древесины. Минимизировать задиры помогут следующие приспособления, которые прижимаю волокна в месте выхода фрезы, не давая им отщепиться от заготовки.

Две доски, строго перпендикулярно, соединяются шурупами. С разных сторон упора используются разные фрезы, чтобы ширина паза в приспособлении совпадала с шириной паза фрезеруемой детали.

Другое приспособление для фрезерования открытых пазов, можно сильнее прижать к заготовке, что еще больше минимизирует задиры, но оно подходит для фрезы только одного диаметра. Состоит оно из двух L-образных частей соединяемых на заготовке струбцинами.

Копировальные кольца и шаблоны

Копировальное кольцо — круглая пластина с выступающим буртиком, скользящим вдоль шаблона и обеспечивающим необходимую траекторию движения фрезы. Копировальное кольцо крепят к подошве фрезера различными способами: вворачивают его в отверстие с резьбой (такие кольца на фото ниже), вставляют усики кольца в специальные отверстия на подошве или прикручивают винтами.

Диаметр копировального кольца должен быть как можно ближе к диаметру фрезы, насколько это возможно, но при этом кольцо не должно касаться её режущих частей. Если диаметр кольца больше диаметра фрезы, то шаблон должен быть меньше чем готовые детали, чтобы компенсировать разницу между диаметром фрезы и диаметром копировального кольца.

Шаблон закрепляется на заготовке двухсторонним скотчем, затем обе части прижимаются струбцинами к верстаку. Закончив фрезерование, проверьте, что кольцо прижималось к краю шаблона в течение всей операции.

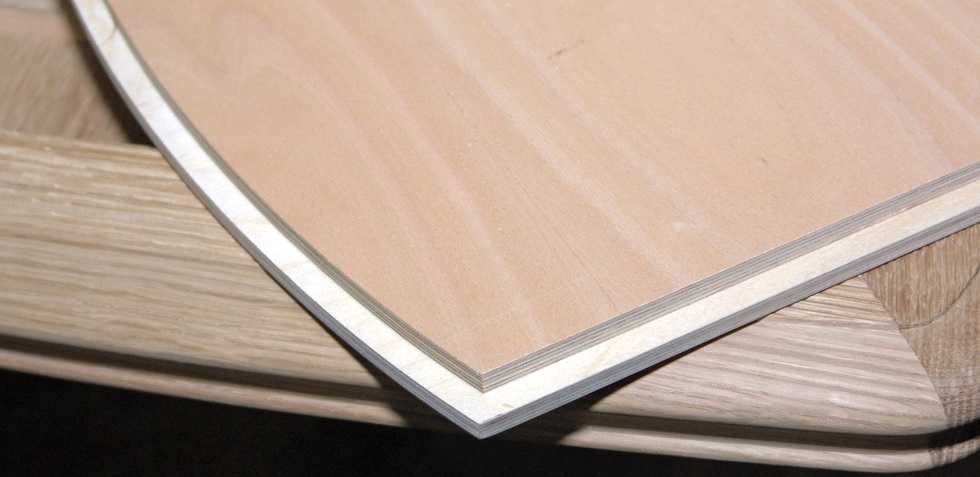

Можно сделать шаблон для обработки не всей кромки, а только для закругления углов. При этом, используя шаблон изображенный ниже, можно сделать закругления четырех разных радиусов.

На рисунке выше используется фреза с подшипником, но шаблон можно использовать и с кольцом, только либо кольцо должно точно соответствовать диаметру фрезы, либо упоры должны давать возможность отодвинуть шаблон от края на разницу радиуса фрезы и кольца. Это касается и более простого варианта изображенного ниже.

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Шаблон может быть регулируемым.

Фрезерование по шаблону — отличный метод для того, чтобы вырезать пазы для петель.

Приспособления для фрезерования округлых и эллиптических пазов

Циркули предназначены для движения фрезера по окружности. Простейшим устройством этого вида является циркуль, состоящий из одной штанги, один конец которой соединен с основанием фрезера, а второй — имеет винт со штифтом на конце, вставляющимся в отверстие, служащее центром окружности, по которой движется фреза. Радиус окружности устанавливается смещением штанги относительно основания фрезера.

Лучше конечно, чтобы циркуль был из двух штанг.

Вообще, циркули являются очень распространенным приспособлением. Существует большое количество фирменных и самодельных приспособлений для фрезерования по окружности, различающихся размерами и удобством пользования. Как правило, циркули имеют механизм, обеспечивающий изменение радиуса окружности. Обычно он выполняется в виде винта со штифтом на конце, перемещающегося по пазу устройства. Штифт вставляется в центральное отверстие детали.

Когда нужно фрезеровать окружность маленького диаметра, штифт должен находиться под базой фрезера, и для таких случаев используют другие приспособления, прикрепляемые к низу базы фрезера.

Обеспечивать движение фрезы по кругу с помощью циркуля довольно просто. Однако нередко приходится сталкиваться с необходимостью выполнения эллиптических контуров — при врезке зеркал или стекол овальной формы, устройстве окон или дверей арочного типа и т.п. Приспособление PE60 WEGOMA (Германия) предназначено для фрезерования эллипсов и окружностей.

Оно представляет собой основание в виде плиты, крепящейся к поверхности с помощью вакуумных присосок 1 или винтами, если характер поверхности не позволяет закрепиться с помощью присосок. Два башмака 2, движущиеся по пересекающимся направляющим, обеспечивают движение фрезера по эллиптической траектории. При фрезеровании окружности используется только один башмак. В комплект приспособления входят две монтажные штанги и кронштейн 3, с помощью которых производится соединение фрезера с плитой. Пазы на кронштейне позволяют установить фрезер таким образом, чтобы его опорная поверхность и основание плиты находились в одной плоскости.

Как видно из фотографий выше, фрезер использовался вместо лобзика или ленточной пилы, при этом, за счет высоких оборотов фрезы, качество обработанной поверхности получается гораздо выше. Так же при отсутствии ручной циркулярной пилы, фрезер может заменить и её.

Приспособления для фрезерования пазов на узких поверхностях

Пазы под замки и дверные петли, при отсутствии фрезера, выполняют с помощью долота и электродрели. Эта операция — особенно при изготовлении паза под внутренний замок — занимает немало времени. Имея фрезер и специальное приспособление, ее можно выполнить в несколько раз быстрее. Удобно иметь такое приспособление, которое обеспечивает фрезерование пазов широкого диапазона размеров.

Для выполнения пазов в торце, можно изготовить простое приспособление в виде плоского основания, крепящегося к подошве фрезера. Его форма может быть не только круглой (по форме основания фрезера), но и прямоугольной. С двух его сторон нужно закрепить направляющие штыри, которые будут обеспечивать прямолинейное движение фрезера. Главное условие при их устройстве заключается в том, чтобы их оси находились на одной линии с центром фрезы. При обеспечении этого условия, паз будет располагаться точно по центру заготовки, независимо от ее толщины. Если потребуется сместить паз в ту или иную сторону от центра, на один из штырей нужно надеть втулку с определенной толщиной стенки, в результате чего паз сместится в ту сторону, с которой расположен штырь с втулкой. При использовании фрезера с таким приспособлением, его нужно вести таким образом, чтобы штыри прижимались с двух сторон к боковым поверхностям детали.

Если к фрезеру прикрепить второй параллельный упор, тоже получится приспособление для фрезерования пазов в кромке.

Но можно обойтись и без специальных приспособления. Для устойчивости фрезера на узкой поверхности, с двух сторон детали закрепляют доски, поверхность которых должна образовывать с обрабатываемой поверхностью единую плоскость. При фрезеровании фрезер позиционируется с помощью параллельного упора.

Можно сделать усовершенствованный вариант, увеличивающий площадь опоры для фрезера.

Устройство для обработки балясин, столбов и прочих тел вращения

Многообразие работ, которые выполняются ручным фрезером, диктует иногда необходимость самостоятельного изготовления устройств, облегчающих выполнение тех или иных операций. Фирменные приспособления не в состоянии охватить весь комплекс работ, да и стоят они довольно дорого. Поэтому самодельные приспособления для фрезера очень распространены среди пользователей, увлекающихся работой с деревом, а порой приспособления сделанные своими руками либо превосходят фирменные аналоги, либо вовсе не имеют фирменных аналогов.

Иногда возникает необходимость во фрезеровании различных пазов в телах вращения. В этом случае полезным может оказаться приспособление, изображенное ниже.

Устройство служит для фрезерования продольных канавок (каннелюр) на балясинах, столбах и т.п. Оно состоит из корпуса 2, передвижной каретки с установленным фрезером 1, диска установки угла поворота 3. Работает приспособление следующим образом. Балясина помещается в корпус и закрепляется там с помощью винтов 4. Поворот на нужный угол и фиксация заготовки в строго определенном положении обеспечивается диском 3 и стопорным винтом 5. После фиксации детали, приводится в движение каретка с фрезером (по направляющим планкам корпуса), и осуществляется фрезерование паза по длине заготовки. Затем производится расстопорение изделия, поворот его на требуемый угол, стопорение и выполнение следующего паза.

Подобное приспособление можно использовать вместо токарного станка. Заготовка должна медленно вращаться помощником или простеньким приводом, например, из дрели или шуруповерта, а лишний материал снимается движущимся по направляющим работающим фрезером.

Приспособления для фрезерования шипов

Шипорезные приспособления используются для фрезерования профиля шиповых соединений. При изготовлении последних требуется большая точность, обеспечить которую вручную практически невозможно. Шипорезные приспособления позволяют быстро и легко выполнить профиль даже таких сложных соединений, как «ласточкин хвост».

На рисунке ниже представлен промышленный образец шипорезного устройства для изготовления трех видов соединений — «ласточкин хвост» (глухой и сквозной вариант) и сквозное соединение прямым шипом. Две сопрягаемые детали устанавливаются в приспособление с определенным сдвигом друг по отношению к другу, контролируемым штифтами 1 и 2, затем производится их обработка. Точная траектория фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, которое скользит по кромке шаблона, повторяя его форму.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять другими словами — приспособления для Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются «приспособы» для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

Закреплена ли фреза в цанге.
Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.

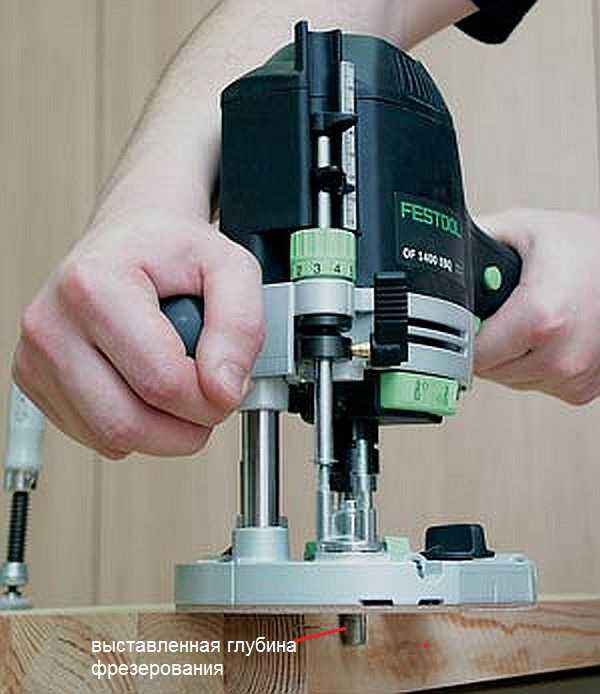

Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
При работе с убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса «как работать ручным фрезером» также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор — это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола.

При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола.

В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

Ввинчивание кольца в отверстие с резьбой.
Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный

элемент непосредственно на самой заготовке после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца — посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную — винт со штифтом, вставляющимся в отверстие станка. Величина и устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления — 1/10 мм).

После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

Любые изделия из натуральной древесины высоко ценятся в силу своей экологичности и уникальность. Чтобы создавать своими руками настоящие шедевры из такого натурального материала, необходимо иметь ручной фрезер и обладать необходимыми навыками его использования.

Кроме того, также важными являются и дополнительные приспособления для фрезера, позволяющие производить детали любой сложности именно такими, как они были задуманы автором. Самодельные приспособления для такого инструмента по дереву представляют собой довольно простые конструкции, исполнение которых не требует особых навыков или материальных средств, главное – иметь желание. Но благодаря их использованию обработка разнообразных деталей станет намного проще.

Стол для инструмента

Фрезерный стол с упорами

Самым первым необходимым приспособлением, которое дает возможность удобно работать с таким ручным инструментом, является фрезерный стол.

Самая простая конструкция стола состоит из столешницы, в качестве которой может использоваться лист ДСП или другого подобного материала с отверстиями для установки инструмента, а также направляющей, которая крепиться к столу струбцинами.

Сделав обычные ножки, получиться основное приспособление для нашего ручного инструмента – стол, на котором можно будет устанавливать любые другие приспособления.

Параллельный упор

Подобное устройство для ручного фрезерного станка по дереву достаточно часто идет в комплекте оборудования. Но всегда есть возможность сделать его своими руками. Для чего это делается? Сам по себе упор дает возможность отрезать материал по прямой линии. Но нередко бывает так, что разрез требуется сделать не прямым, а, к примеру, дугообразным.

В таком случае целесообразно сделать фрезерный упор, одна из сторон которого будет прямой, а вторая – повторять форму детали. В таком случае появиться возможность резать по дереву разными способами. Шаблоны для подобных упоров каждый мастер создает своими руками «под себя» в зависимости от целей использования фрезерного станка.

Направляющие для фрезера

Одной из основных компонентов комплектации ручного станка для вырезания по дереву являются его направляющие. Изготовить их собственноручно можно из обычных брусков.

В случае использования одного направляющего его необходимо плотно прикреплять к основанию, на котором будут проводиться все необходимые работы. Чтобы сделать всю конструкцию более надежной, вместе с тем исключив вероятность смещения шаблона, его можно дополнительно закрепить боковыми упорами.

Если использовать такое устройство для ручного станка, которое мы сделали своими руками, всегда можно сделать дополнительно пазы в нескольких изделиях.

Самодельные направляющие бывают:

Т-образными;
На петлях, могут складываться наподобие книги;
L-образными.

Достаточно удобным в использовании являются направляющие, которые имеют вид лыж. Использовать их можно с любыми типами ручного фрезера, делая работу с деревянной заготовкой максимально точной и чистой.

Приспособления для обработки тел вращения

Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:

корпуса;
передвижной каретки, на которой устанавливается сам инструмент;
дисков, при помощи которых можно задавать требуемый угол поворота;
винтов, надежно закрепляющих обрабатываемые детали.

Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным. Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.

Циркуль для фрезера

Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.

Более высокой эффективностью в использовании отличается циркуль с двумя штангами. Изготовив его из какого-либо прозрачного материала, к примеру, оргстекла, на поверхность приспособления можно наносить метрическую шкалу, что сделает его использование еще более удобным.

Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали. Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.

Небольшие дополнительные приспособления

Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.

Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.

От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.

Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.

Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.

Приспособление — параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали
.

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП
.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм
.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59-7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности
. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

Угловой рычаг;
Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм
. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

Монтаж специальных усиков в отверстия на подошве;
Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону
— прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак
. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия
. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом
. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется
.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

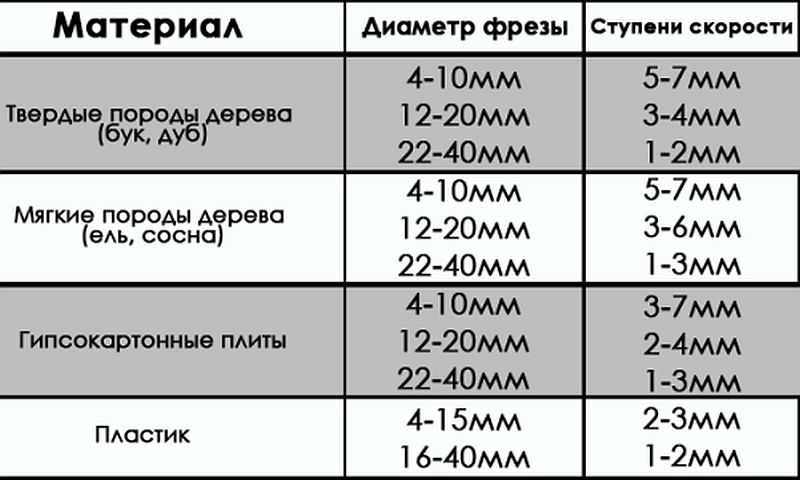

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки
.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Параллельный упор

Фрезерование кромки с использованием параллельного упора

Упор для фрезерования округлой поверхности

Направляющая шина

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

Фрезерование пазов сразу на двух заготовках

Приспособление для фрезерования паза

Приспособление для фрезерования пазов

Копировальные кольца и шаблоны

Установка копировального кольца

Фрезерование кромки с использованием шаблона и копировального кольца

Сначала угол нужно отпилить

Шаблон для закругления углов

Закругление угла с использованием шаблона

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Фрезерование паза по шаблону

Шаблон может быть регулируемым.

Постараемся ответить на этот вопрос в нашей статье.
Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником. Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.

Так выглядит фрезер по дереву

Элементарные приспособления, как правило, входят в комплект электроинструмента, но с их помощью можно выполнять лишь простые задачи. Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить своими руками.

Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты. Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление — параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер. В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины. По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.
Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером — направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера. Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления. При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.
Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена.
Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия.
Также существуют более сложные приспособления для формирования овалов. В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон — шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.
Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!
)
При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон. Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

прорезывание углублений под дверные замки и петли
изготовление филенчатых поверхностей дверей
производство фигурных наличников
нарезание шипов для соединения деревянных изделий
изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.
Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

ВАЖНО! Универсальных шаблонов не бывает. Каждая матрица изготавливается под конкретный фрезер, копировальную втулку и собственно фрезу.

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

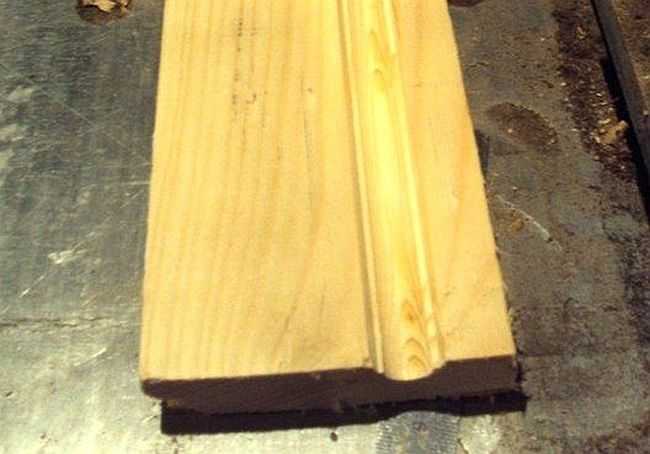

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом. Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям.
Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна. Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.
Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.
Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно. А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, именно поэтому их так ценят. Но изготовить своими руками деревянный шедевр без ручного фрезера не получится. Кроме этого, к нему понадобятся приспособления, с помощью которых поделка приобретает заданную форму.

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы
. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Направляющая шина

Фрезерование окружностей

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

Угловой рычаг;
Копировальные щупы.

Использование копировальных шаблонов и колец

Монтаж специальных усиков в отверстия на подошве;
Вкручивание кольца в углубление с резьбой.

Пылеудаляющие приспособления

Устройство для фрезерования пазов

Инструкция резьбы по дереву фрезером

Сборка фрезера

Выбор глубины

Источник

Используя самодельную направляющую для ручного фрезера, очень удобно выбирать пазы в заготовках. Изготовить направляющую можно из куска фанеры и деревянных брусков.

Нам потребуется кусок фанеры прямоугольной формы и три деревянных бруска: один длинный и два коротких. Также понадобятся саморезы и клей ПВА.

Что касается инструмента, то автор использует электродрель и электролобзик. Для закручивания саморезов можно взять шуруповерт или обычную отвертку.

Рекомендуем также прочитать статью-обзор: как сделать стойку для фрезера из профтрубы и мотора стеклоподъемника.

Сначала делаем разметку и при помощи дрели или шуруповерта сверлим в куске фанеры три отверстия параллельно друг другу.

Основные этапы работ

На следующем этапе при помощи электролобзика между первыми двумя отверстиями нужно прорезать паз. Затем сверлим отверстие нужного диаметра с помощью кольцевой пилы.

По центру длинного бруска сверлим отверстие и вставляем болт. Крепим брусок к фанере, выставив его под прямым углом. Фиксируем барашковой гайкой.

По краям длинного деревянного бруска прикручиваем на саморезы два коротких, предварительно смазав их нижнюю часть клеем ПВА.

Затем останется только просверлить четыре крепежных отверстия и закрепить сам фрезер. Самоделка готова.

Подробно о том, как своими руками сделать направляющую для ручного фрезера, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала FACIL LH.

Направляющая для ручного фрезера своими руками

IDEA BRILLANTE PARA HACER CON ROUTER — INVENTO CASERO

Задать вопрос

Источник

Loading…

Источник

Параллельный упор

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

Копировальные кольца и шаблоны

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Шаблон может быть регулируемым.

Фрезерование по шаблону — отличный метод для того, чтобы вырезать пазы для петель.

Приспособления для фрезерования округлых и эллиптических пазов

Лучше конечно, чтобы циркуль был из двух штанг.

Приспособления для фрезерования пазов на узких поверхностях

Можно сделать усовершенствованный вариант, увеличивающий площадь опоры для фрезера.

Устройство для обработки балясин, столбов и прочих тел вращения

Приспособления для фрезерования шипов

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
Просверлить сквозные и не сквозные отверстия.
Обработать торцы и кромки любой конфигурации.
Вырезать сложные по форме детали.
Осуществить нанесение рисунков или узоров на поверхность деталей.
Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

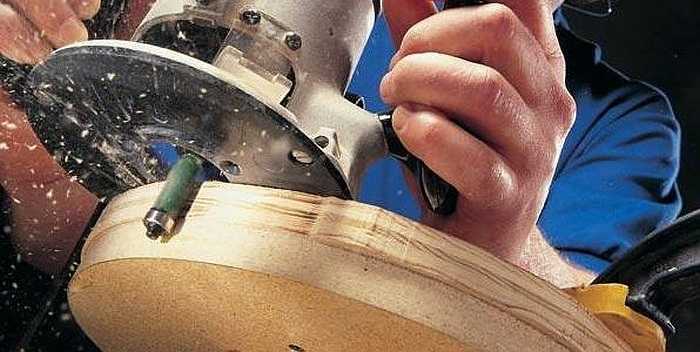

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
Шаблон крепко монтируется к столу или другой поверхности.
Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
Фреза устанавливается в рабочее положение и зажимается.
После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками. Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами. Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Параллельный упор

Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:

Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
Стопорный винт, применяются для фиксирования устройства в нужной позиции.
Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:

Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Копировальное кольцо

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика. Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов. При этом создаются различные механизмы крепления:

Винтовые.
В виде резьбового отверстия.
При применении специальных усиков.

Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, . Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
Конструкция представлена основанием, которое может иметь самую различную форму.
На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени. Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине. В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

Вам также могут быть интересны статьи:

Долбежный станок по дереву своими руками
Приспособления для заточки ножей своими руками
Как сделать торцовочные станки по дереву своими руками

Сложность изготовления самодельных приспособлений

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

Закреплена ли фреза в цанге.
Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
При работе с убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Направляющая шина

Копировальные кольца и шаблоны

Ввинчивание кольца в отверстие с резьбой.
Установка специальных усиков устройства в отверстия на подошве.

Циркули

Приспособления для копирования идентичных устройств и деталей

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Фрезерные приспособления для обработки тел вращения

Делительный диск

Конструкцию данного приспособления составляют:

корпус;
передвижная фрезерная каретка;
диск, при помощи которого выполняется установка угла поворота;
винты, обеспечивающие фиксацию обрабатываемой заготовки;
стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и ), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Источник

приспособления для ручного фрезера своими руками

Как сделать приспособления для ручного фрезера своими руками

Что и зачем
Параллельный упор
Шины направляющие
Кольца копировальные

Чтобы упростить работу с фрезерным станком часто требуются некоторые вспомогательные устройства. Сделать приспособления для ручного фрезера своими руками довольно просто, однако при этом следует понимать, что именно нужно для конкретной работы. Это необходимо для того, чтобы фреза шла по строго определенной траектории (это позволяет выполнить четкий, не смазанный узор/линию).

Схема параллельного упора на ручном фрезере.

Самодельные приспособления для фрезерного станка позволяют удерживать обрабатываемую деталь в нужном положении относительно фрезы.

Учитывая то, что такие вспомогательные инструменты обычно стоят довольно дорого, то их всегда можно легко изготовить в домашних условиях. Справедливости ради, стоит отметить, что некоторые приспособления идут в комплекте с фрезерным станком. О том, что необходимо для работы на нем, будет рассказано ниже.

Что и зачем

При наличии у мастера фрезерного станка, возможно без проблем вырезать пазы в различных заготовках и осуществить красивую гравировку. Особенностями аппарата для бытовых нужд являются малые габариты устройства и не очень удобная компоновка станка. Если небольшие размеры являются положительной особенностью, то не всегда продуманно устройство и компоновка. Это требует особого подхода к процессу работы.

Упрощение манипуляций с заготовками позволит существенно повысить качество их отделки.

Этого можно добиться созданием вспомогательных инструментов. Не секрет, что приспособление для конкретной работы желательно изготавливать самостоятельно, поскольку часто промышленные изделия для этих целей менее удобны и практичны. Создание вспомогательного инструмента позволит произвести его конкретно «под себя» — по размеру, форме, для определенных целей.

Что наиболее часто изготавливают для работы на фрезерном станке:

Вернуться к оглавлению

Параллельный упор

Правила работы с шаблонами для фрезера.

Обычно этот элемент входит в конструкцию фрезерного станка. Он состоит из 2 стержней-направляющих и зажима между ними. Фрез проходит между направляющими и ограничивается их длиной.

Очень часто стандартные упоры, которые идут в комплект к станку, имеют очень короткие направляющие, что существенно ограничивает и усложняет работу с длинными деталями и заготовками.

Многие фирмы-производители фрезерных станков торгуют и комплектующими к ним, в том чисел и упорами.

Однако стоимость за дополнительные приспособления (даже если они устраивают человека) часто сопоставима с ценой самого инструмента, что делает не рентабельным их покупку. Поэтому часто мастера стараются заменить заводской упор на самодельный.

Для его изготовления потребуются металлические стержни или трубы для направляющих. Их диаметр должен быть равен диаметру последних. В качестве материла для направляющих лучше всего использовать стержни из нержавейки или латуни. Если их диаметр будет больше, чем отверстия для направляющих в станке, то лишний металл снимается на токарном инструменте.

Готовые стержни должны быть гладкими, чтобы не затруднять ход фрезы. Для этого их следует отшлифовать и при необходимости покрыть лаком или краской.

Лифт для фрезера.

Следующим важным элементом, который необходим для создания параллельного изделия, является упор, который крепится на направляющие (на конце).

Для снабжения новых направляющих упором, рекомендуется снять его с параллельного изделия, который шел в комплекте с фрезой, и установить на новые направляющие.

Если требуется усилить упор или нет возможности демонтажа станкового, в этом случае его изготавливают самостоятельно. В качестве материалов следует использовать нержавейку для корпуса и зажимов, свинец для утяжелителя.

Конструкция может быть любой: она может копировать заводские устройства или быть собственной разработки и задумки. Все это обеспечит необходимый комфорт при работе.

Удлиненный упор позволяет исключить возможность вибраций, резких остановок, что существенно повышает качество работы фреза.

Вернуться к оглавлению

Шины направляющие

Принцип действий этого приспособления очень похож на работу параллельного упора. Однако в отличии от него, направляющие шины устанавливаются под любыми углами относительно направления фрезы.

Схема направляющей шины.

Это позволит не только осуществлять точный и ровный рез, но и позволит выбирать сторону движения фрезера. Более продвинутые шины имеют разметки, стопоры, что упрощает целый ряд операций.

Например, вырезание отверстий, находящихся на определенном расстоянии друг от друга или вырезать прерывающийся паз и т.д.

В качестве направляющей шины могут быть использованы обычные доски, которые крепят к поверхности струбцинами или ставят тяжелые предметы на них для их фиксации. К шине можно еще добавить стопорные башмаки, которые ограничивают ход фрезы. Часто их делают смещающимися, что позволяет регулировать длину хода.

Самой примитивной шиной может выступать обычная доска или брус. Применяют его следующим образом: заготовка фиксируется струбцинами к рабочей поверхности (при этом важно подложить под зажимы прокладки), далее на заготовку кладется шина под нужным углом, а вдоль нее проходит фрез. Однако для более качественной и удобной работы рекомендуется доску «апгрейдить».

Для этого в ней вырезается паз по всей длине, который должен обеспечивать фиксацию упора фреза. Это позволит существенно расширить возможности использования шины. Далее делаются башмаки-упоры, которые ограничат ход фреза.

Их также делают из бруса. Для более эстетического внешнего вида инструмента, их можно сделать клиновидной формы. Далее башмаки оборудуются направляющей под вырезанный в шине паз и монтируются.

Кольца копировальные

Они представляют собой пластины круглой формы, у которых выступает буртик. Последний позволяет обеспечить движение фрезы по заданной траектории. Их обычно устанавливают на подошву фреза. Для крепежа к подошве могут применяться различные приспособления — от винтов до зажимной гайки.

Важным моментом является шлифовка и выравнивание торцов поверхности. В противном случае они могут повредить и заготовку, и станок. Кольца также необходимо отполировать для более лучшего скольжения по заготовке.

Шипорезное приспособление для ящичных соединений

Скоро мне предстоит делать ящики. Задумался по поводу изготовления приспособы для таких угловых соединений. В итоге решил сделать для своего фрезерного стола, так как мой ручной фрезер Интерскол ФМ 32/1900э уже давно и успешно переехал в мой самодельный стол .

Приспособление для ящичных шипов своими руками

Инструкций по изготовлению подобных приспособлений в интернете полно. Все детали шипорезки изготовлены из 18 мм фанеры. Собирал все на клей titebond 2, без шурупов, держится отлично. Есть возможность регулировки плотности шипов, и в целом соединения получаются довольно точные. Если соединение получается слишком слабым то шаблон нужно немного сместить влево, и наоборот при тугом соединении шаблон смещается вправо. Небольшая проблема связана с моими фрезами. Китайская прямая пазовая фреза 8 мм не очень качественно обрабатывает заготовки и при заходе в материал выкусывает волокна, для таких работ лучше подойдет спиральная фреза, но у меня была только самодельная из сверла по металлу. Так как опыта изготовления таких фрез у меня немного то получить качественный инструмент у меня не получилось, поэтому я пользуюсь заводскими фрезами, прямыми.

Очень удобная конструкция, теперь у меня в инструментарии еще одна приспособа и скилл в изготовлении ящичных шипов. Сделать ее своими руками довольно просто, а результат получается отличный.

Как буду делать ящики #8212 обязательно сниму процесс на видео.

Приспособление для фрезера своими руками

Фрезер ручной появился на рынке относительно недавно. Этот инструмент сразу завоевал всеобщую популярность, ведь с помощью подобного приспособления можно производить самые различные операции. Фрезер ручной вещь достаточно дорогая, поэтому многие предпочитают для работы использовать стандартный набор инструментов, нежели прибегать к помощи этого приспособления. Однако сейчас фрезер своими руками можно сделать без особых проблем. Теперь каждому доступен подобный инструмент. Не стоит больше использовать подручные инструменты для работы. Далее речь пойдет именно о том, как сделать фрезер своими руками.

Схема стола для ручного фрезера.

Сегодня фрезер может использоваться не только для работ с древесиной. Его можно применять и для обработки металлов. Единственное отличие от того инструмента, который используется для работ по дереву, заключается в том, что на него нужно надевать другую резьбу для обработки. С помощью самодельного фрезера можно обрабатывать различные поверхности. Этот инструмент практически универсален.

Устройство ручного фрезера

Схема фрезерного станка.

Фрезер устроен достаточно легко. Его основными частями являются двигатель, фреза и шпиндель. Принцип работы достаточно простой. Вращение от двигателя передается на шпиндель, на котором надета рабочая фреза. Зачастую используются трехфазные двигатели для создания фрезеров. Есть модели, которые работают от однофазной сети переменного напряжения. Есть в мире умельцы, которые умудряются соорудить ручной фрезер и на небольших двигателях постоянного тока. Однако это исключение из правил. Лучше всего придерживаться стандартной схемы. В этом случае не возникнет никаких проблем с электропитанием.

Фрезы используются самые разнообразные. Все зависит от того, какую операцию нужно совершить с помощью станка, а также от того, какой материал планируется обрабатывать. Самые дешевые фрезы предназначены для обработки дерева. Этот материал достаточно простой. Для его обработки не требуется сверхскоростей и высокой прочности обрабатывающих материалов. Если речь идет об обработке металла, то здесь все гораздо сложнее. Металл обрабатывать очень непросто. Этот материал имеет высокую степень жесткости и прочности. Особенно сложно обрабатывать латунь. Если говорить о стекле и других смежных материалах, то и здесь используются свои фрезы, сделанные из различных металлов и сплавов.

Что касается шпинделя, то это устройство зачастую делается из твердого металла. К нему предъявляются повышенные требования по твердости и жесткости.

Ручной фрезер своими руками

Фрезы для ручного фрезера.

Теперь пришло время поговорить о том, как изготовить ручной фрезер своими руками. Его основными частями является фреза и двигатель, который ее вращает.

Причин, по которым многие люди занимаются созданием самодельных фрезеров, много. Здесь играют важную роль цена этого инструмента на рынке и желание получить в свое распоряжение универсальный ручной станок, который способен выполнять огромное количество различных операций.

Для работы понадобятся двигатель, патрон и фреза.

Самое главное заранее продумать, от какой сети инструмент будет работать.

Скорее всего, для бытовых условий понадобится двигатель, который работает от розетки в 220 В. Здесь можно использовать агрегат практически от любого бытового устройства, которое имеется дома.

Если речь идет о питании от трехфазного напряжения, то здесь с поиском придется потрудиться. Такой двигатель можно приобрести на предприятии, заводе, в специализированных мастерских.

Некоторые особенности

Схема подключения фрезера к контроллееру.

Стоит позаботиться об обустройстве основания под двигатель. Для этих целей можно использовать прочный пластик или применить более дешевый материал. Например, дома может заваляться лист ДСП. Из него необходимо вырезать панель небольшого размера, а затем прикрепить ее к двигателю. Как это сделать?

На самом деле все просто. На любом двигателе имеются крепления под болты. Можно воспользоваться ими и болтовым соединением. Есть и другой способ, который заключается в использовании специальных застежек.

Теперь остается главная проблема, которая заключается в том, как закрепить двигатель и патрон. Кстати, можно использовать патрон от любого перфоратора. Эти 2 устройства очень схожи между собой по структуре, поэтому он подойдет просто идеально.

Итак, необходим специальный переходник. Тут без помощи сторонних лиц не обойтись. Придется обращаться в специализированную мастерскую, чтобы профессионалы выполнили эту работу.

Теперь фрезер ручной готов к работе. Остается только испытать его на деле. Для этого сначала стоит установить самую простую фрезу. Она должна быть достаточно легкой. После этого подключить фрезер к источнику питания. Если он будет работать нормально, то можно приступать к его полноценной эксплуатации.

Если есть желание, то для такого ручного фрезера всегда можно соорудить самодельный стол.

Теперь можно сверлить отверстия, обрабатывать кромки деталей, нарезать на них резьбу. Все это можно делать с помощью самого обыкновенного ручного фрезера. Полученный в ходе работы инструмент имеет свои преимущества и недостатки.

Преимущества и недостатки самодельного ручного фрезера

Основные типы фрезерных станков: а консольные вертикально-фрезерные станки 6 фрезерные станки непрерывного действия (карусельно-фрезерные и барабанно-фрезерные) в копировальные (вертикальные и горизонтальные) фрезерные станки г вертикально-фрезерные бесконсольные станки д продольно-фрезерные станки е широкоуниверсальные фрезерные станки (консольные и бесконсольные) ж горизонтальные консольно-фрезерные станки.

Преимущества:

Этот инструмент обойдется на порядок дешевле, чем подобный, распространяемый специализированными магазинами.
Есть возможность обработки различных типов поверхностей.
Простота работ, связанных со сборкой конструкции.

Недостатки:

Недостаточно высокая скорость обработки деталей. Если используется стандартный двигатель, который устанавливается в современные бытовые приборы, то оборотов может не хватить для обработки сложных деталей и поверхностей. Однако это недостаток можно достаточно легко устранить. Для этого стоит применять двигатели высокоскоростные, которые используются в современных перфораторах. В этом случае появится возможность регулирования числа оборотов для той или иной работы, а эта опция достаточно востребована среди столяров.
Малая жесткость и прочность конструкции фрезера, который делается из подручных материалов.

Все эти преимущества и недостатки обязательно нужно учитывать, когда речь идет о работе с ручным фрезером.

Есть и другие возможные варианты конструкций ручного фрезера. Их делают из дрелей, шуруповертов и так далее. В любом случае главная цель работы заключается в получении отличного инструмента, который способен выполнять огромное количество самых разнообразных операций с различными материалами. Речь ведь идет не только о дереве. С помощью ручного фрезера можно проводить работы по металлу и даже по стеклу.

Источники: http://parnikiteplicy.ru/instrumenty/prisposobleniya-dlya-ruchnogo-frezera-svoimi-rukami.html, http://woodsta.ru/tools/shiporeznoe-prisposoblenie-dlya-yashhichnyx-soedinenij, http://problem-netu.ru/luchshie-zapisi/prisposoblenie-dlya-frezera-svoimi-rukami/

Комментариев пока нет!

Источник

Главная » Статьи » Направляющая для фрезера своими руками

Приспособления для фрезера по дереву: изготовление своими руками, инструкция и сборка

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

Угловой рычаг;
Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

Монтаж специальных усиков в отверстия на подошве;
Вкручивание кольца в углубление с резьбой.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону — прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Сборка фрезера

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

Выбор глубины

Несколько рекомендаций

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.

Автор: Фёдор Ильич Артёмов
Распечатать

stanok.guru

Приспособления для фрезера своими руками: стол шипорезка копировальная втулка направляющие

Постараемся ответить на этот вопрос в нашей статье.Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником. Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Так выглядит фрезер по дереву

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление — параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда.

Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.Приспособление можно использовать при обработке закругленных поверхностей.

Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Полезный помощник при работе с фрезером — направляющая шина

Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера. Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги.

Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории.

Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Циркуль для фрезера

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.Заводские циркули для фрезера могут иметь разнообразное исполнение.

Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена.Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия.

Также существуют более сложные приспособления для формирования овалов. В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов.

Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

Копировальная втулка

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.Установка копировальной втулки на фрезер

Шаблоны для фрезера

прорезывание углублений под дверные замки и петли
изготовление филенчатых поверхностей дверей
производство фигурных наличников
нарезание шипов для соединения деревянных изделий
изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию.

Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.Самостоятельное изготовление шаблонов используется повсеместно.

Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

Насадки по дереву

Различный фрезы (насадки по дереву) для обработки древесины

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям.

Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Самодельное приспособление для врезки петель

Фрезы для врезки петель

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка.

Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Источник: http://obinstrumente.ru/elektroinstrument/frezer/prisposobleniya-dlya-frezera-svoimi-rukami.html

Как сделать приспособления для ручного фрезера своими руками

[скрыть]

Что и зачем
Параллельный упор
Шины направляющие
Кольца копировальные

Схема параллельного упора на ручном фрезере.

Что и зачем

При наличии у мастера фрезерного станка, возможно без проблем вырезать пазы в различных заготовках и осуществить красивую гравировку.

Особенностями аппарата для бытовых нужд являются малые габариты устройства и не очень удобная компоновка станка.

Если небольшие размеры являются положительной особенностью, то не всегда продуманно устройство и компоновка. Это требует особого подхода к процессу работы.

Этого можно добиться созданием вспомогательных инструментов. Не секрет, что приспособление для конкретной работы желательно изготавливать самостоятельно, поскольку часто промышленные изделия для этих целей менее удобны и практичны. Создание вспомогательного инструмента позволит произвести его конкретно «под себя» – по размеру, форме, для определенных целей.

Что наиболее часто изготавливают для работы на фрезерном станке:

Правильное направление при работе фрезером.

Параллельный упор. Он обеспечивает выдерживание прямой линии паза в процессе работы. Очень часто идет в комплекте к станку. Однако те устройства, что идут вместе с инструментом, часто имеют существенный недостаток – они коротковаты и не широки.
Направляющие. Обычно таковой выступает шина. По своим функциям она сходная с пантографом. Однако она позволяет дать больше пространства для «маневра» при работе. Ее возможно установить под любым удобным углом на любом расстоянии от станка. Это позволяет быстро и и ровно прорезать фрезу.
Копировальное кольцо. Эти приспособления позволяют обеспечить лучшую и необходимую траекторию перемещения фрезы. Их часто устанавливают на ее подошву. Для обеспечения всех необходимых работ, колец делают столько, чтобы покрыть все необходимые потребности.

Здесь перечислен только необходимый минимум инструментов при работе на фрезерном станке. Существуют и другие приспособления, которые применяются при более тонкой работе, например, пантограф, струбцины и т.д. Поскольку каждый мастер сам определяет, что ему нужно, а что нет, подробно рассматривать другие устройства не стоит.

Все что потребуется из приспособлений сверх перечисленного, делается исходя из собственного опыта работы. Это связано с тем, что часто люди стараются уподобиться супер-мастеру, делая и приобретая все, что только возможно, однако в большинстве случаев инструменты просто висят на полочке.

Поэтому остановимся подробнее на том, как сделать перечисленные изделия.

Правила работы с шаблонами для фрезера.

Многие фирмы-производители фрезерных станков торгуют и комплектующими к ним, в том чисел и упорами.

Лифт для фрезера.

Схема направляющей шины.

Они представляют собой пластины круглой формы, у которых выступает буртик. Последний позволяет обеспечить движение фрезы по заданной траектории. Их обычно устанавливают на подошву фреза. Для крепежа к подошве могут применяться различные приспособления – от винтов до зажимной гайки.

Кольца позволяют вырезать углубления и пазы в форме эллипсов и окружностей. Изготовить их достаточно просто. В качестве материала подойдут листы меди, латуни и нержавейки. Толщина металла должна составлять минимум 3-4 мм.

Более тонкий лист не позволит обеспечить стабильное продвижение фрезера. Из листов вырезаются кольца. Их диаметр (как внешний, так и внутренний) зависит от габаритов фрезера и замеров круглых пазов, которые будут производиться.

Источник: http://www.parnikiteplicy.ru/instrumenty/prisposobleniya-dlya-ruchnogo-frezera-svoimi-rukami.html

Различные приспособления для фрезера

Приобретая универсальный ручной фрезер, к нему необходимо купить не только стандартный набор фрез, но и специальные приспособления, которые помогут осуществлять более широкий спектр работ. Многие приспособления для фрезера могут также работать и в составе иных приборов, к примеру, электролобзика или дисковой пилы.

Ручной фрезер обладает небольшими размерами и маленькой массой, а самое главное, всю работу с ним можно совершать в быту.

Чтобы фреза формировала изделие согласно задумке специалиста и обрезала материал в том месте, где это требуется, ей необходимо в любой фазе движения находиться в конкретном положении.

Это обеспечат многочисленные приспособления: как уже готовые (в наборе или в широком ассортименте), так и сделанные самостоятельно.

Часть приспособлений можно смастерить своими руками, причем без чертежей — настолько они просты в исполнении.

Чтобы достигнуть наибольшей эффективности при работе на ручном фрезере в обыденных житейских условиях, необходимо узнать некоторые нюансы самого механизма.

С ним легко наносить пазы на детали из дерева, делать отверстия различного рода, обрабатывать кромки и раскраивать деревянные щиты. Можно осуществлять художественную отделку материала и монтировать фурнитуру на мебель. Ручной фрезер обладает небольшими размерами и маленькой массой, а самое главное, всю работу на нем можно совершать и в быту.

Используются для обработки кромок и торца.

В числе самых популярных приспособлений для ручного фрезера выделяют следующие:

Параллельный упор — одна из самых удобных и распространенных конструкций для ручного фрезера. Как правило, упор уже имеется в стандартном наборе. Он гарантирует четкое прямолинейное передвижение фрезы касательно базисной плоскости. Может использоваться как для фрезерования различных пазов, так и для обрабатывания бортиков. После некоторой модернизации можно будет делать и криволинейные заготовки в виде полукруга или круга.
Направляющая шина. Она выполняет ту же работу, что и параллельный упор, разница в том, что с ней можно фрезеровать и под прямым углом. Шина фиксируется на рабочей поверхности особыми зажимными элементами или струбцинами. Направляющая шина имеет в комплекте адаптер, соединяющийся с подошвой фрезера двумя штангами; он отвечает за равномерное движение фрезы. Сделать такую комплектующую деталь своими руками достаточно просто: надо взять длинный брусок и закрепить его на обрабатываемом изделии струбцинами, дополнительно зафиксировав для надежности боковыми упорами.
Шаблоны и кольца для копирования — пластины, имеющие форму круга с выступающими бортиками, которые, скользя вдоль шаблона, гарантируют нужную линию перемещения фрезы. Копировальное кольцо крепится к подошве фрезера винтами либо вворачивается в отверстие с резьбой при помощи усиков кольца в предназначенные для этого отверстия на основании фрезера. Копировальное кольцо должно иметь диаметр приблизительно равный диаметру фрезы, однако если диаметр кольца больше, то шаблон, в свою очередь, обязан быть меньше, чем готовая деталь. Шаблон фиксируется на болванке двухсторонним скотчем. Шаблоны применяются для фрезеровки бортиков, а также пазов для петель. Шаблон бывает регулируемым, его также можно смастерить своими руками.
Циркули — элементы, предназначенные для фрезерования округлых и эллиптических пазов. Они предусмотрены для передвижения фрезера по окружности. Состоит циркуль из двух штанг, одна из которых соединена с подошвой фрезера, а вторая с помощью винта вставлена в отверстие, являющееся центром окружности, по которой движется фреза. Сделать циркуль своими руками в бытовых условиях несложно.

Пазовые фрезы нужны, чтобы резать пазы и четверти.

Помимо широко используемых дополнительных элементов для фрезера, существуют и менее известные приборы фрезерования по дереву, так называемого «узкого» профиля. Среди них выделяются:

Шипорезные приспособления для фрезера. Они необходимы для фрезерования профиля шиповых соединений, таких, например, как «ласточкин хвост». Изготовить их вручную почти невозможно, так как требуется слишком высокая точность. Четкая линия фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, скользящим по окантовке шаблона, отображая его конфигурацию.
Устройство для тел вращения. Оно необходимо для фрезерования различных пазов в телах вращения. Состоит из корпуса, передвижной каретки с установленным фрезером, диска установки для поворота под требуемый угол и стопорного винта. Балясина закрепляется внутри установки с помощью винтов. Приспособление можно применять вместо токарного станка. Балясина с помощью электропривода или ассистента неторопливо крутится внутри корпуса, а фрезерование продольных канавок происходит по задумке мастера, создавая пазы вдоль тела вращения.
Приспособление для пазов на узких поверхностях. Это устройство необходимо для фрезеровки пазов под дверные петли и замки. Для создания пазов в торце требуется смастерить комплектующую деталь в виде плоского основания (круглого или прямоугольного), крепящегося к основанию фрезера. С двух его сторон закрепляются направляющие штыри, которые и будут гарантировать прямолинейный ход фрезера. Важнейшее требование заключается в том, чтобы оси штырей были на одной линии с центром фрезы. За неимением фрезера, эту операцию можно выполнить с помощью долота и электродрели.

Несколько полезных советов напоследок

При шлифовке кромок деревянных деталей образуется огромное количество пыли, которая практически не удаляется обычным пылесосом.

Поэтому для качественного пылеудаления приобретите отсасывающую установку (технический пылесос), которую эластичным шлангом через адаптер подключите прямо к фрезеру.

Шланг не препятствует при управлении машиной, а место обрабатывания изделия и ее маркировка всегда станут видны.

В заключение: приспособления для ручного фрезера постоянно модифицируются и развиваются. Изобретайте и совершенствуйте условия работы, обеспечивая комфорт и качественный результат. Удачи!

Источник: http://MasterInstrumenta.ru/info/prisposobleniya-dlya-frezera.html

Надежные приспособления для ручного фрезера своими руками

[скрыть]

Параллельный упор: особенности
Направляющая шина: характеристики
Стол: практические моменты
Дополнительные моменты

В последние годы ручной фрезер стал пользоваться все большей популярностью. С помощью этого приспособления можно выполнять разнообразные столярные работы. Разумеется, голое оборудование попросту неудобно эксплуатировать. Приспособы для ручного фрезера могут быть разными.

В редких случаях простейшие из них идут непосредственно в комплекте с инструментом, но в большинстве случаев придется приобретать их отдельно или делать самостоятельно. Первый вариант решения проблемы менее выгоден. Самые простые приспособления для фрезера обязательно нужно иметь в наличии. Сегодня их можно сделать и самостоятельно.

Рассмотрим, как сделать приспособления для ручного фрезера своими руками.

Ручной фрезер используется в быту для столярных работ.

Начать стоит именно с этого приспособления. Оно прекрасно подходит для выполнения различных работ. Используется он в основном для параллельного фрезерования относительно поверхности.

Стоит отметить, что чаще всего параллельный упор идет в комплекте с ручным фрезером. Есть у стандартных приспособлений данного вида один существенный недостаток.

Он заключается в том, что фрезеровать с их помощью можно только плоские поверхности, а с закругленными все намного сложнее.

Схема параллельного упора на ручном фрезере.

Сама конструкция параллельного упора такова, что она не позволяет проводить работы с такими поверхностями. Придется подумать о том, как его можно усовершенствовать.

Для работы с круглыми поверхностями придется иметь в виду, что понадобится сделать специальное приспособление с закруглением, которое будет точно повторять поверхность. Крепится оно непосредственно к параллельному упору. Теперь можно без проблем делать любое круглое фрезерование. Для этого просто придется прикрепить к упору данную запасную часть.

В результате работы получится идеально круглая поверхность. К примеру, таким образом можно сделать круглый стол. Если немного поработать, то конструктивных элементов такого плана можно сделать сразу несколько. Это позволит фрезеровать различные поверхности. Прекрасное решение проблемы.

Каждому владельцу инструмента стоит задуматься о самостоятельном изготовлении таких приспособлений.

Параллельный упор — это лишь один вариант стандартного устройства, которое значительно облегчает жизнь владельцу оборудования, но его усовершенствования позволяют выйти на новый уровень в плане выполнения работ.

Схема направляющей шины.

Направляющая шина выполняет практически все те же функции, что и параллельный упор. Однако здесь в строении есть некоторые отличия. Она обеспечивает прямолинейность движения в процессе выполнения тех или иных работ.

Главное отличие заключается в том, что данное устройство можно направить под любым углом к заготовке, а также выставить любую форму изделия. Это позволяет получать все заготовки правильной формы, что очень порадует владельцев инструмента. Она позволяет соблюдать и симметрию.

Это актуально, если нужно контролировать соосность расположения отверстий, что бывает достаточно часто.

Что касается самостоятельного изготовления такого приспособления, то это вполне реально сделать. По крайней мере, если речь идет об обработке несложных деталей. Просто берется длинный брусок, который крепится к обрабатываемой поверхности. Для лучшей фиксации можно дополнить конструкцию специальными упорами.

Разумеется, главным приспособлением для ручного фрезера является стол. Для того чтобы сделать опору для стола, сначала необходимо воспользоваться специальным инструментом и листом ДСП. Именно из этого материала и будет делаться стационарное приспособление. С правой стороны следует сделать специальное отверстие под кнопку, которая будет использоваться для включения и выключения фрезера.

Понадобится дополнительная опора. Она будет делаться из фанеры толщиной в 15 мм. Крепиться она будет к стационарной столешнице. Для удобства работы монтируются специальные петли.

Схема фрезерного стола.

Для того чтобы было возможно ровно перемещать обрабатываемую поверхность по столу, обязательно нужно сделать каретку-упор. В самой столешнице вырезается канавка под направляющую, в которую устанавливается металлический профиль. Кстати, в качестве направляющей можно использовать эту же запчасть от старой пилы. Она идеально подойдет для данного приспособления.

Далее нужно сделать продольный упор. Для него используется ДСП. Он должен оставаться подвижным, чтобы была возможность регулировать фрезы зазоров. Чтобы обеспечить эту самую подвижность, придется в верхней части сделать перпендикулярные пазы. Крепиться данное приспособление будет к столу с помощью специальных фиксаторов.

Не стоит забывать и про то, что посередине должен находиться специальный паз, который позволит без труда удалять стружку. Теперь из тонкой фанеры можно изготовить специальный короб с отверстием. Через него будет подаваться шланг от пылесоса, который будет служить для удаления лишней пыли и стружки с рабочей поверхности.

Крепится он позади перпендикулярного упора.

Теперь берется 6-миллиметровая металлическая пластина. Она крепится к столу. Для этого нужно использовать достаточно внушительные саморезы или шурупы, поскольку к ней будет прикрепляться непосредственно ручной фрезер. В обязательном порядке нужно проследить за тем, чтобы она не выступала за края стола. В противном случае деталь будет цепляться за ее углы, что приведет к порче.

Теперь нужно присоединить ручной фрезер к пластине. Для этого предварительно необходимо просверлить отверстия под болты. Этот шаг позволит просто менять фрезы и экономить глубину фрезерования. Разумеется, можно крепить к столу, но в этой ситуации глубина для работы оказывается минимальной.

Теперь можно переходить к конструированию лифта фрезера. Для этих целей можно использовать обыкновенный домкрат старого образца. Это позволит менять высоту рабочей фрезы максимально четко.

Их стоит соединять с механизмом домкрата. Итак, работа завершена. В этом процессе нет ничего сложного. Практически каждый человек в домашних условиях способен создать свои приспособления для фрезера. Конечно, основным в данном случае является стол. Его можно сделать своими руками, имея информацию, которая приведена выше.

Есть и другие самодельные приспособления, которые не были рассмотрены. Они являются второстепенными, поэтому заострять на них внимание не имеет смысла.

Источник: http://MoiInstrumenty.ru/standartnye/prisposobleniya-dlya-ruchnogo-frezera-svoimi-rukami.html

Приспособления и возможности ручного фрезера

Направляющая для фрезера

Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером, а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.

Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной изготовлению деревянной межкомнатной арки.

Направляющие шины для ручного фрезера

Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы.

Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.

Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.

Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной.

Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров.

Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.

Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.

Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины.

Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера.

Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.

Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.

Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.

Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.

Для разделки листов гипсокартона в размер применяют длинные направляющие.

Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.

Направляющую шину легко монтируют на современный стол-верстак и получают новые возможности для обработки. Результат — профили любой сложности с высокой точностью.

Рабочий стол для фрезерования оснащен угловым упором. Установленная на нем направляющая шина регулируется по высоте. Подставка для стола легко складывается.

Регулировочные винты позволяют выставить упор машины без зазора относительно шины. Результат — чистое прецизионное фрезерование и без сколов поверхности.

Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву .

Специализированные направляющие для ручного фрезера

Мебельное соединение на шипах не утрачивает своей значимости у мебельщиков и столяров. Непростительно, если на изготовление одного соединения уходит много времени, а точность не обеспечивается. Предлагаемая вашему вниманию шипорезная приставка представляет собой целую шаблонную систему.

Шаблонная система длиной 500 мм обеспечивает три вида соединений деревянных деталей: пальцевое, «ласточкин хвост» и шкантовое.

Для каждого вида рекомендованы свои фрезы. Шаблонная система комплектуется тремя направляющими шаблонами: 1 — «ласточкин хвост» (концевые шипорезные фрезы), 2 — пальцевое соединение (пазовые фрезы), 3 — шкантовое соединение (сверла под шканты). Так выглядит полный шипорезный комплект.

На фотографиях приставки показан комплект самих шаблонов и результаты их применения. Во многих странах мебельные плиты выпускают с уже готовыми рядами отверстий “32”, что позволяет любому легко и быстро изготавливать (точнее — собирать) целые мебельные стенки и даже на основе исключительно собственных идей.

Направляющая для пошагового фрезерования мебельных отверстийпо системе «32». Она упрощает сборку мебели.

Пока наши производители мебельных плит еще не освоили эту рациональную систему, предлагаем воспользоваться приставкой FS-LR 32 для фрезерных машин и самостоятельно выполнять такую доработку плит. Как правило, ее поставляют уже в полной комплектации.

Обычно сложное и трудоемкое изготовление соединений ящиков, превращается в простую операцию благодаря шаблонной системе. Три шаблона – три вида соединений и быстрота в их изготовлении.

Направляющая для раскроя гипсокартона фрезерной машиной необходима профессионалам, занимающимся возведением перегородок. Она собирается из отдельных элементов и может наращиваться до необходимой длины. Для гипсокартона потребуется и соответствующая фреза.

Шаблон и копировальное кольцо позволяют делать врезку пазов впотай. Фрезерование отверстий — для мебельных ручек становится удобным. Наиболее хорошие результаты эти приспособления показывают при работе фрезерной машиной с электронной регулировкой скорости.

Приспособления для пошагового сверления отверстий. На него монтируют специализированную направляющую: 1 — плата для установки фрезерной машины на направляющую; 2 — боковой упор с верхним ограничителем; 3 — верхний ограничитель.

Опорно-копировальные кольца с помощью предлагаемой оснастки легко меняются и регулируются по высоте. Вся регулировка производится отверткой.

Используя циркуль, вы легко фрезеруете по радиусу. Он позволяет работать радиусом 50 — 1300 мм. Такое приспособление можно сделать и самим. Не забудьте о метрической шкале.

Приспособления для копирования и тиражирования идентичных деталей

Угловой рычаг и набор копировальных щупов необходимы для изготовления серии идентичных деталей. На угловом рычаге есть шкала (цена деления — 1/10 мм).

Благодаря этому можно центровать упорное кольцо под фрезой. При копировании форма детали точно воспроизводится фрезой на новой заготовке. Угловой рычаг может быть укомплектован опорной платой и защитой от стружки.

Такое сочетание обеспечит идеальную обработку кромок.

А вот копирование с шаблоном и копировальным кольцом позволяет профессионально осуществлять врезку пазов впотай в мебели или фрезеровать отверстия под ручки в выдвижных ящиках.

Весьма простым и крайне необходимым приспособлением для фрезерной машины является циркуль. Наиболее подходящий материал для него — прозрачное оргстекло. На его поверхности нанесена точная метрическая шкала. Некоторые модели обеспечивают окружность до 1,5 м. С таким приспособлением любая круглая столешница — не проблема. Кстати, его несложно изготовить самостоятельно.

Копирование по заготовке обеспечивает угловой рычаг с точной шкалой регулировки и набор копировальных щупов. У вас появляется возможность центровать упорное кольцо точно под фрезой. Угловой рычаг, дополненный опорной платой, также обеспечивает технологичное фрезерование кромок. Полная комплектация углового рычага: набор копировальных щупов, опорная плита, защита от стружки.

Пылеудаляющие установки для фрезера

Для организации пылеудаления профессионалы приобретают отсасывающую установку (технический пылесос), которую гибким шлангом через адаптер подключают прямо к фрезеру. Шланг не мешает управлять машиной, да и само место обработки детали и ее разметка всегда будут открыты для визуального контроля.

Удаление пыли — первостепенная задача по оснащению любой фрезерной машины. И для этого совсем не обязательно покупать дорогостоящую установку по отсосу пыли. Эффективный отсос пыли можно создать и с помощью обычного пылесоса.

Без пылеудаления фрезерной машиной работать просто невозможно. Любителям решаться на такую покупку обременительно по деньгам, да и не всегда оправдано из-за редко выполняемых работ. Но есть решение и для них, как устранить пыль с помощью мощного бытового пылесоса.

Между пылесосом и инструментом подключают герметично закрывающийся бак, который и уловит основную массу пыли. Его оснащают дополнительным шлангом, а внутри разделяют мелкой тканевой сеткой, которая задерживает пыль в баке.

Такие баки можно купить готовыми или изготовить самостоятельно. Обращаем внимание на принципиальное расположение в нем шлангов, разделенных сеткой. Любителю такой вариант позволит локализовать основную массу пыли от фрезерования.

Самодельный пылеуловитель позволяет эффективно собирать бытовому пылесосу не только древесную пыль, но и крупный строительный мусор.

Кстати, в одной из предыдущих статей уже рассказывалось о дополнительном оснащении дрелей как наиболее распространенного электроинструмента. В это трудно поверить, но дрель можно приспособить для перекачки жидкостей и даже замешивания цементных растворов.

И в завершении, как всегда, несколько видео о работе с ручным фрезером по дереву, наглядно демонстрирующие возможности фрезера, о которых было рассказано в этой статье.

Источник: https://remstd.ru/archives/prisposobleniya-i-vozmozhnosti-ruchnogo-frezera/

Нет комментариев

qteck.ru

Приспособления для фрезера по дереву своими руками

Стол для инструмента

Фрезерный стол с упорами

Параллельный упор

Направляющие для фрезера

Самодельные направляющие бывают:

Т-образными;
На петлях, могут складываться наподобие книги;
L-образными.

Приспособления для обработки тел вращения

корпуса;
передвижной каретки, на которой устанавливается сам инструмент;
дисков, при помощи которых можно задавать требуемый угол поворота;
винтов, надежно закрепляющих обрабатываемые детали.

Циркуль для фрезера

Небольшие дополнительные приспособления

Как сделать своими руками приспособления для фрезера по дереву?

Направляющая шина

Фрезерование окружностей

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

Угловой рычаг;
Копировальные щупы.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

Монтаж специальных усиков в отверстия на подошве;
Вкручивание кольца в углубление с резьбой.

Пылеудаляющие приспособления

Устройство для фрезерования пазов

Инструкция резьбы по дереву фрезером

Сборка фрезера

Выбор глубины

Несколько рекомендаций

Самодельные приспособления для ручного фрезера. Узнайте, как работать ручным фрезером

Приспособления для фрезерования

Параллельный упор

Фрезерование кромки с использованием параллельного упора

Упор для фрезерования округлой поверхности

Направляющая шина

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

Фрезерование пазов сразу на двух заготовках

При использовании в качестве упора бруска, неудобно располагать брусок на определенном расстоянии от линии будущего паза. Этого неудобства лишены два следующих приспособления. Первое сделано из скрепленных вместе доски и фанеры. При этом расстояние от края упора (доски) до края основы (фанеры) равно расстоянию от фрезы до края базы фрезера. Но это условие соблюдается только для фрезы одного диаметра. Благодаря этому приспособление быстро выравнивается по линии края будущего паза.

Приспособление для фрезерования паза

Приспособление для фрезерования пазов

Копировальные кольца и шаблоны

Установка копировального кольца

Фрезерование кромки с использованием шаблона и копировального кольца

Сначала угол нужно отпилить

Закругление угла с использованием шаблона

Шаблон для закругления углов

Закругление угла с использованием шаблона

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Фрезерование паза по шаблону

Шаблон может быть регулируемым.

Сделать приспособления для фрезера своими руками, или приобрести готовые?

Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником. Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Так выглядит фрезер по дереву

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление — параллельный упор

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины. По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала. Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Полезный помощник при работе с фрезером — направляющая шина

Циркуль для фрезера

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер. Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов. В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

Копировальная втулка

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли. Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра! ) При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

прорезывание углублений под дверные замки и петли
изготовление филенчатых поверхностей дверей
производство фигурных наличников
нарезание шипов для соединения деревянных изделий
изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла. Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

Насадки по дереву

Различный фрезы (насадки по дереву) для обработки древесины

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом. Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Самодельное приспособление для врезки петель

Фрезы для врезки петель

Фреза для врезки дверных петель

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей. Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок. Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно. А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Поделиться с друзьями:

studvesna73.ru

Приспособления для фрезера своими руками: стол, шипорезка, копировальная втулка, направляющие

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Стол для ручного фрезера

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

Поскольку основная плита имеет длину 900 мм, то ее центр будет находиться в 450 мм от края. Поставьте в этом месте точку и с помощью угольника проведите линию.
Отсоедините от подошвы аппарата накладку из пластика.
Найдите середину среза на накладке и проведите линию через центр подошвы, используя угольник.
Расположите накладку на центральную линию основной плиты так, чтобы с ней совпал центр подошвы, и отметьте карандашом центр будущего отверстия в столешнице.
Далее, следует сделать разметку под монтажные винты.
Просверлите отверстия, через которые агрегат будет крепиться к столу. Обязательно раззенкуйте их, чтобы шляпки винтов были немного углублены в столешницу.
Просверлите центральное отверстие диаметром 38 мм.
На следующем этапе следует сделать параллельный упор. С помощью электролобзика или фрезера проделайте полукруглые вырезы на передней стенке упора, а также на его основании.
Прикрутите косынки к упорам. Ниже предоставлен чертеж, на котором указаны все отступы для размещения косынок.
К нижней части столешницы прикрутите соединительные планки.
Соберите фрезерный станок, используя схему, предоставленную ниже.

Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

Из листа, например, текстолита, вырежьте квадратную заготовку 300 х 300 мм.
Сверху пластины закрепите пластмассовую накладку, снятую с подошвы фрезера.
Подберите сверло, соответствующее диаметру крепежных винтов, и просверлите в пластине отверстия, используя пластиковую накладку в качестве шаблона.
Уложите пластину на столешницу и обведите ее карандашом. После этого внутри полученного контура нарисуйте квадрат со срезанными углами, как показано на следующем рисунке.
Эту фигуру со скошенными углами необходимо вырезать лобзиком, предварительно просверлив в ней отверстие для входа пилы.
После вырезания внутренней части вокруг внешнего контура следует закрепить планки, используя струбцины. Они будут служить шаблоном для обкаточной фрезы. Толщина планок должна быть достаточной для того, чтобы при установке глубины обработки упорный подшипник фрезы находился в зоне кромки направляющих.
Для фрезеровки углубления закрепите в цанге агрегата обкаточную фрезу с верхним подшипником.
Установите глубину обработки. Она должна равняться толщине пластины, предназначенной для монтажа агрегата.
Профрезеруйте данный участок столешницы по установленному шаблону в несколько проходов.
Уложите пластину в проделанное углубление. Она должна быть заподлицо с поверхностью основной плиты. Если пластина немного выступает, то прибавьте еще немного глубины погружения с помощью микрометрического винта и сделайте повторный проход фрезой.
По углам выборки разметьте и просверлите отверстия для крепежа пластины.
Уложите монтажную пластину в подготовленное посадочное место и, придерживая ее, переверните столешницу. После чего просверлите в пластине отверстия под крепеж. Чтобы спрятать шляпки болтов, прозенкуйте отверстия на лицевой стороне накладки.
Также все отверстия с обратной стороны столешницы, предназначенные для закрепления пластины, следует расширить под посадку самоконтрящихся гаек сверлом с диаметром 11 мм. Гайки нужно посадить в полученные отверстия на эпоксидный клей (для выравнивания можно вкрутить в них болты).

Усовершенствование упора

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса. Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток, изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Прижим-гребенка изготавливается на циркулярке с шагом между пропилами 2 мм.

При желании, можно изготовить фрезерный стол с ящиками для инструмента.

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.

Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

Шипорезка

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.
Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.
Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.
Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.
Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору .
На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.
Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.
Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.
После первого прохода переверните заготовку на 180 градусов и повторите обработку.
Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.
Поверните деталь на 180 градусов и проведите окончательную обработку шипа.

В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

Копировальная втулка

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.
Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму. В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.
Сточив шайбу с двух сторон, разместите ее на подошве агрегата.
Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.
Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.
Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.
Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.
Зажмите деталь в тисках другой стороной и немного укоротите ее.
Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.

Направляющие для работы с фрезером

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.

tehnika.expert

Источник
