Стационарная циркулярная пила своими руками

Стационарная циркулярная пила своими руками
Тем людям кто часто занимается столярными работами для себя или на заказ, просто необходимо иметь в своей столярной мастерской стационарную циркулярную пилу. Работать на стационарном станке очень удобно и опять же положение спины прямое, что немаловажно при длительной и монотонной работе.

На сегодняшний день в магазинах имеется большой выбор станков и инструментов, но парой не по карману простому столяру и приходится выходить из положения применяя природную смекалку. К примеру мастер сделал стационарную пилу из ручной дисковой, как ему это удалось? Смотрим далее.

Материалы
1. ручная дисковая пила
2. фанера 11 мм
3. болты м-8 с мебельной шляпкой
4. шурупы
5. выключатель
6. провод
7. брус 40х40
8. мебельные направляющие

Инструменты

1. электролобзик
2. ручная дисковая пила
3. дрель
4. шуруповерт
5. молоток
6. отвертка
7. плоскогубцы
8. линейка

Процесс создания стационарной циркулярной пилы.
И так как было сказано выше, свою циркулярную пилу автор сделал из ручной дисковой, причем в конструкцию пилы не каких изменений внесено не было. Здесь просто делается стол, а подошва пилы крепится с нижней стороны столешницы, где предварительно сделан пропил под диск, сначала просверлены отверстия и потом пропилены. Из фанеры и бруса 40х40 создается основание.

Как сделать настольную пилу своими руками
Затем из фанеры выпиливается столешница, автор рекомендует использовать ламинированную или же лакированную, потому как поверхность ровная и гладкая. Как было оговорено делается пропил, по углам сверлятся отверстия под последующее крепление.
Как сделать настольную пилу своими руками

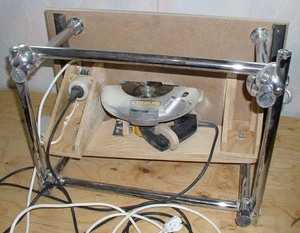

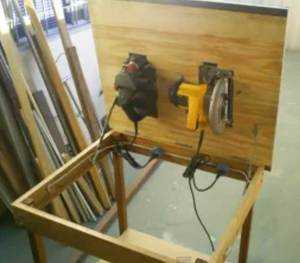

С нижней стороны столешницы крепится дисковая пила, при помощи болтов м-8, главным образом следует утопить шляпки болтов в фанере.
Как сделать настольную пилу своими руками
Установлен и подключен выключатель, кнопка пуска на пиле зафиксирована в нажатом положении, а выключатель подключен к розетке, таким образом пилу разбирать не требуется и что то подключать к ней.
Как сделать настольную пилу своими руками
Так же для удобства ведения работ, был сделан передвижной упор на мебельных направляющих.

Продольный упор сделан из алюминиевого уголка.
Как сделать настольную пилу своими руками
Для его регулировки требуется ослабить болты и переместить на необходимое для последующей работы расстояние.

Но как вы понимаете при такой установке пилы будет потеряно 10-20 мм.
Как сделать настольную пилу своими руками
И вот собственно такая пила получилась у автора.

Так же вашему вниманию представлен видеоматериал из которого вы еще много чему научитесь. Приятного просмотра!

На этом заканчиваю рассказ. Спасибо за внимание! Заходите в гости чаще, не пропускайте новинки в мире самоделок!

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Циркулярная пила своими руками: ручная, настольная и стационарная

Самодельная циркулярная пила вещь на хозяйстве не столь уж редкая и, безусловно, полезная. Сделать ее можно, имея лишь начальные навыки работы по металлу, приспособленный под верстак стол и аккуратность.

Циркулярная пила своими руками имеет смысл, если у Вас уже есть какой-то задел по материалам: куски стального уголка, профильной прямоугольной трубы и, особенно, двигатель. Или угловая дрель («болгарка»). Мотор можно присмотреть б/у на «железном» рынке, там они не редкость.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два – четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Настольная малогабаритная пила

В такую легко превратить описанную выше ручную, сделав из круглой трубы или прутка 14-20 мм станину в виде буквы «П» с качающимся рычагом на поперечине. Нижние концы станины изгибаются вдоль направления распила до горизонтальности и крепятся к столу болтами или саморезами. Для устойчивости можно сделать дополнительные подкосы.

На горизонтальную поперечину надевается качающийся рычаг из сваренной в виде буквы «Т» трубы. Его поперечную часть (горизонтальную палочку «Т») разрезают вдоль напополам, а после надевания скрепляют хомутами. К концу вертикальной части «Т» тоже хомутом притягивают описанную выше ручную пилу.

Такое устройство можно использовать и как отрезной станок, установив в болгарку штатный отрезной круг, но толщина сквозного пропила не превысит 60-80 мм, в зависимости от диаметра рабочего органа. Чтобы обрабатывать «толстые» пиломатериалы (брус, кругляк) нужена уже «настоящая» циркулярная пила.

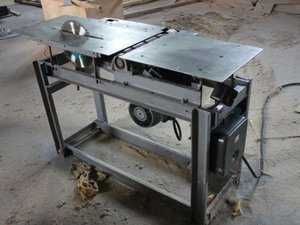

«Настоящая» стационарная циркулярка

Настольная циркулярная пила своими руками – конструкция достаточно серьезная и браться за нее нужно, как следует все продумав. Собственно, стационарная и настольная циркулярка – это одно и тоже; разница сводится к высоте станины. Делать ту или иную – зависит просто от характера рабочего места: его интенсивности использования и площади. Для эпизодических работ нужна настольная не очень тяжелая пила, в основном хранящаяся в сарае; постоянно работающему с деревом мастеру удобнее иметь стационарную.

Конструкция

Конструкция циркулярной пилы достаточно известна и ясна из рисунка. Необходимо лишь дать некоторые пояснения касательно разных тонкостей. Начнем сверху.

Стол. Его нужно покрыть листом жести или оцинковки. Дерево по дереву или пластику обязательно потрется, в середине стола образуется широкая мелкая лунка. Пропил будет «играть», а сделать глухой пропил равномерной глубины не получится.

Поперечные связи стола лучше сделать из стального уголка 60-80 мм с горизонтальной полкой наружу. Так легче и проще будет сделать боковой ограничитель.

Рабочий орган (зубчатый диск) и мотор. Он не должен выступать над поверхностью стола более чем на 1/3 диаметра, иначе пила будет плохо пилить и окажется весьма опасной. Поэтому, если нужно пилить брус 100 мм, диаметр диска нужен не менее 350 мм. Но для привода такого диска нужен мотор не менее чем в 1кВт; для диска 170 мм – 400 Вт (0,4 кВт). Нужно сразу сопоставить мощность имеющегося в наличии или доступного двигателя со своими потребностями. Для пиломатериалов 150 мм и более сделать самому циркулярную пилу довольно проблематично.

Регулируемый боковой упор. Хороший упор получается из куска ровного стального уголка 60-80 мм на 300-400 мм длиннее стола. Одна из полок, которая потом будет вертикальной, отрезается поровну с каждой стороны, чтобы остаток равнялся длине стола. Плоские «хвосты» изгибаются вниз в виде горизонтально расположенной буквы «U» шириной, равной толщине стола плюс 10-15 мм. В нижних полочках «U» сверлим отверстия под резьбу М8 – М10 и нарезаем ее. Надеваем упор на стол и закрепляем в нужном положении болтами. Ровно упор-ограничитель выставляем по шаблону, проложенному между ним и диском пилы.

Вал. Это самый ответственный узел. Вал нужно точить в один установ и в сборе с рабочим органом проверить в центрах. Малейшее его биение при работе усилится и пила пойдет вразнос. Вал из готовой трубы с кое-как закрепленным диском недопустим. Лучший вариант – готовый вал с посадочным местом под диск. Его можно высмотреть тоже на «железном» рынке.

Подшипники лучше использовать шариковые самоустанавливающиеся. В них два ряда шариков, а внутренняя поверхность обоймы в разрезе имеет криволинейную форму. Любые другие в самодельной пиле быстро «разобьются». Цапфы с подшипниками нужно сделать с крышками, защищающими от опилок и пыли.

Передача. Лучший вариант – клиноременная. Жесткая (шестеренчатая) опасна. Если в древесине попадется гвоздь, то из-за инерции массивного ротора двигателя диск может разлететься. Если же один, или оба шкива ременной передачи сделать с минимальным внутренним диаметром (4-5 толщин ремня), то произойдет проскальзывание, а упругий ремень сыграет роль демпфера. Плоский ремень не так надежен; ассортимент же их ограничен.

Передаточное число выбираем, зная обороты двигателя и максимально допустимую частоту вращения диска. Она указана либо на самом диске, либо на упаковке. Если диск б/у, задаемся поступательной скоростью на его окружности 70 м/с (такую выдержит с запасом любой диск) и по диаметру диска вычисляем допустимые обороты. Диск в 400 мм при 300-500 об/мин будет хорошо пилить и окажется вполне надежен. Для меньших диаметров допустимы большие обороты.

Двигатель. Лучший вариант – асинхронный однофазный от старой стиральной машины. Такие как нарочно сделаны для самодельной циркулярки. Коллекторные от электроинструмента мало пригодны: они дают слишком высокие обороты, не рассчитаны на длительную работу, имеют невысокий КПД и чувствительны к засорению.

Трехфазный двигатель подходящей мощности применять можно, но придется раскошелиться на пусковой и рабочий конденсаторы с арматурой. Конденсаторы – ТОЛЬКО бумажные и масляно-бумажные (БМ, МБМ, МБГО, МБГП и т.п.) Любые другие не выдержат циркулирующей в цепи реактивной мощности. Емкость рабочего Ср – 100 мкФ/кВт; пускового Сп – вдвое больше. Если, допустим, используется мотор на 600 Вт, то Ср = 60 мкФ; Сп = 120 мкФ. Рабочее напряжение – не ниже 600 В. Пусковое устройство SB – кнопка с самовозвратом. Ни в коем случае не применяйте тумблер или кнопку с фиксацией! Забудете отключить – двигатель может выйти из строя, а от длительного экстратока в проводке возникнуть пожар.

Схема запуска трехфазного двигателя на 380 В от однофазной сети 220 В, пригодная как для «звезды», так и для «треугольника» и не требующая его доработки, приведена на рисунке.

Процедура запуска: включаем SQ; кратковременно, на 1-3 с нажимаем SB; как только двигатель закрутился, отпускаем. Пилить начинаем, как только мотор наберет обороты; обычно – в течение 5-20 с. Если мотор слишком долго раскручивается или плохо тянет, то, скорее всего, рабочий конденсатор испортился.

Есть «умельцы», обходящиеся без самого большого и дорогого Сп и раскручивающие пилу толчком диска рукой. Объяснение тут с точки зрения здравого смысла может быть только одно: подсознательное желание устроить аварию и остаться калекой.

И последнее: если используется трехфазный двигатель промышленного исполнения, нужно обязательно сделать защитное заземление.

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Стационарная циркулярная пила своими руками: чертежи, как сделать

Циркулярная пила стационарная, своими руками изготовленная, представляет собой полезный и нужный инструмент в домашнем хозяйстве, позволяющий в значительной мере облегчить проведение процесса деревообработки. Для того чтобы изготовить своими руками циркульную пилу, нужно иметь под рукой необходимые инструменты и материалы, а также уметь работать с металлом и знать сварочное дело.

Схема устройства циркулярной пилы.

Необходимые инструменты и материалы

Самодельная циркулярка в домашних условиях может быть изготовлена в двух различных вариантах конструкции: стационарная и настольная установки. Эти установки отличаются между собой только высотой используемой в конструкции агрегата станины. Выбор высоты станины для устройства зависит от частоты эксплуатации установки и желания мастера. Если пилу используют редко, то ее можно сделать в настольном варианте. Эта конструкция удобна тем, что при необходимости устройство быстро демонтируется и освобождается свободное место. Если планируется частое использование агрегата, то рекомендуется изготовить своими руками стационарный вариант установки.

В состав конструкции стационарной установки входят несколько узлов, основными из которых являются стол, пильный диск, электропривод, регулируемый упор и вал.

Для конструирования приспособления потребуются следующие материалы и инструменты:

Схема работы с циркулярной пилой.

листовой металл толщиной не меньше 8 мм;
уголок из металла размером 45х45 мм;
электропривод;
подшипники шариковые;
ручной аппарат для сварки;
брусок древесный;
кусок пластика или ламината.

Процесс изготовления циркуляционной пилы значительно облегчается, если заранее сделать чертеж установки.

На чертеже следует указать все параметры установки. Все элементы агрегата изготавливаются в точном соответствии с ранее разработанным чертежом. После изготовления всех элементов конструкции проводится сборка агрегата при помощи сварочника.

Вернуться к оглавлению

Технология сборки стационарной установки циркулярки

Основной деталью самодельной циркулярки является стол. Столешница этого элемента конструкции изготавливается с использованием листового металла. Размер столешницы полностью зависит от желаний и предпочтений мастера. Главные требования, предъявляемые столу, обеспечение надежной устойчивости и удобство работы с инструментом. Если требуется установка дополнительного оборудования, то места для его установки можно закрыть при помощи листа фанеры.

При конструировании и сборке самодельной установки следует особое внимание уделить высоте направляющей. Наиболее удобный вариант конструкции считается такой, в котором направляющая выступает над поверхностью стола на 120 мм. При такой высоте можно производить обработку доски как по ширине, так и по толщине.

Схема проверки работоспособности циркулярной пилы.

При конструировании направляющей для установки требуется использовать два куска уголка из металла и зажим, который крепится к ним с помощью ручной сварки. Изготовление направляющей из двух кусков уголка позволяет предотвратить ее смещение в процессе работы на установке. К уголкам прикрепляются деревянный брус и полоса ламината при помощи саморезов. Длина куска ламината должна соответствовать длине стола.

При изготовлении циркулярной пилы стол следует сделать регулируемым по высоте, что сделает процесс работы более удобным.

Для монтажа электропривода и вала установки следует изготовить единую площадку. Площадка устанавливается на одной оси в форме коромысла. Фиксация площадки осуществляется при помощи болта диаметром 15 мм.

На боковой части пилы закрепляется сваркой пластина металла, в которой нужно сделать отверстие. Оно должно быть продолговатой формы по ходу коромысла. На болт, проходящий через это отверстие, навинчивается барашек с ручками, он представляет собой фиксатор. При применении в такой конструкции диска 400 мм можно проводить обработку доски шириной до 240 мм.

Вернуться к оглавлению

Другие варианты конструкции циркулярной пилы

Циркулярную мини пилу можно изготовить в ручном варианте. При конструировании такой пилы лучше всего использовать болгарку. Для этого в конструкцию инструмента вносятся некоторые изменения и усовершенствования. На корпусе инструмента следует смонтировать осевую рукоятку и скользящий упор.

Циркулярная пила на основе электродрели.

Для конструирования упора потребуется наличие двух уголков из металла. Размещаются уголки по бокам пильного дискового рабочего элемента, которым заменяют дисковый рабочий элемент из абразивного материала, используемого на болгарке. Крепление уголков осуществляется с сохранением зазора размером 3-4 мм. Уголки спереди и сзади соединяются болтами с гайками. Для сохранения зазора применяются шайбы. Нижнюю кромку, используемую в упоре уголков, закругляют, что предотвращает возникновение зацеплений за обрабатываемые заготовки.

Для закрепления упора на корпусе болгарки закрепляется хомут. Этот элемент конструкции изготавливается из металлической ленты. Стяжку следует расположить снизу. К ленте прикрепляется полоса из оцинкованной стали толщиной не меньше 1,5 мм. В полосе делается отверстие под болт скользящего упора. При помощи использования шайб устанавливают требуемый зазор между рабочим элементом и боковой частью упора. Зазор должен быть одинаковый с обеих сторон.

На корпусе устройства крепится осевая рукоятка. Для этой цели производят разборку редуктора. Это требуется для того, чтобы определиться, в каких местах можно сделать четыре отверстия для небольших болтов. Рукоятку следует изготовить из куска трубы. Рукоятке следует придать форму скобы, на концах скобы следует сделать отверстия для крепежных болтов. Под рукояткой требуется закрепить кусок прута, выступающего вперед. На пруте сделать отверстие под ось толщиной 4-6 мм. Для удобства использования устройства между прутом и ручкой зазор должен составлять не меньше 100-150 мм.

Затем изготавливается регулирующая штанга. Для конструирования этого элемента устройства потребуется прут диаметром 4-6 мм. Конец прута развальцовывается, а при помощи шайб на переднем креплении упора выставляется одинаковый зазор по всей длине. Тот отрезок штанги, который входит в отверстие рукоятки, оснащается резьбой. На штангу накручивается гайка, а после этого второй гайкой крепится штанга. При помощи гаек осуществляется регулирование пропила.

Вернуться к оглавлению

Изготовление настольного инструмента

Циркулярку, изготовленную из болгарки, можно закрепить на станине. Для этого требуется подготовить трубу диаметром 20 мм. Трубу следует изогнуть в форме буквы «П». На поперечине монтируется качающийся рычаг. Нижнюю часть станины, выгнутую горизонтально, нужно закрепить при помощи болтов.

Схема применения пилы.

Для приобретения устойчивости конструкции следует изготовить и закрепить дополнительные откосы.

Качающийся рычаг надевают на горизонтальную перекладину. Рычаг изготавливается при помощи двух кусков трубы, которые свариваются в форме буквы «Т». Верхняя часть конструкции разрезается вдоль. После того как конструкция надета, к ножке конструкции хомутами крепят циркулярную пилу.

Циркулярка, изготовленная из болгарки, представляет собой наиболее распространенный и простой вариант установки для использования в домашнем хозяйстве. Преимуществом такого устройства является простота его конструкции. При изготовлении такого устройства не требуется конструировать механизмы, обеспечивающие передачу вращательного движения от вала электропривода на шпиндель. Для того чтобы сконструировать пилу из болгарки, нужно в конструкции устройства использовать мощную модель инструмента.

Эта модель конструкции имеет несколько недостатков:

на болгарку нельзя установить диск большого диаметра;
крепление болгарки можно осуществить только сбоку, что ограничивает ширину обрабатываемой древесины.

Учитывая недостатки, для домашнего хозяйства лучше всего конструировать дисковую стационарную пилу, которая не имеет ограничений по ширине и толщине обрабатываемой древесины.

www.parnikiteplicy.ru

изготовление своими руками, варианты агрегата и необходимые инструменты

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало. Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

Особенности циркулярной пилы

В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

роспуск древесины;
обработка и получение одинакового размера планок, досок и реек;
создание соединений на досках;
получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

сверление;
заточка;
шлифование;
пиление;
строгание.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине;
на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки;
регулировочную штангу с заранее установленными фиксирующими гайками;
направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

На шкалу рабочей плиты следует нанести условное обозначение «0».
Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного. Если следовать всем рекомендациям, заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто. В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

instrument.guru

Циркулярная пила своими руками: ручная, настольная и стационарная

Содержание

Ручной вариант из болгарки
Настольная малогабаритная пила
«Настоящая» стационарная циркулярка

Ручной вариант из болгарки

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Настольная малогабаритная пила

«Настоящая» стационарная циркулярка

Конструкция

lenpas.ru

Циркулярная пила

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

Во-первых, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
Во-вторых, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
В-третьих, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

bouw.ru

Циркулярная пила своими руками | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в данной статье будет представлена технология создания циркулярной пилы из ручной дисковой. Тем людям кому приходится часто работать с деревом, просто необходима стационарная циркулярная пила, первое это конечно удобство распиловки древесины. На сегодняшний день в специализированных магазинах великое множество разнообразного инструмента, но порой он стоит не так уж и дешево для простого человека. Автор часто занимается работами по дереву и ему требовалась циркулярка, а денег естественно на станок не было и вот как мастер решил данную проблему. Взял ручную дисковую пилу и на ее базе смастерил стационарную, как ему это удалось? Смотрите далее.

Материалы

ручная дисковая пила
фанера 9-11 мм
болты
шурупы
брус 40х40
выключатель
провод

Инструменты

элетролобзик
дисковая пила
шуруповерт
дрель
молоток
плоскогубцы
отвертка
линейка

Процесс создания стационарной дисковой пилы.

И так первым делом автор изготавливает основание в виде короба. После того как основание будет готово, мастер переходит к изготовлению столешницы, в ней он делает пропил лобзиком для прохождения диска.

С обратной стороны мебельными болтами крепится ручная дисковая пила. Столешница закрепляется по углам саморезами. Так же для удобства был вмантирован выключатель, предварительно кнопка пуска была зафиксирована в положении пуск, а выключатель подключен к розетке, то есть пилу разбирать не в коем случае не нужно. Так же был сделан упор, закрепленный при помощи мебельных направляющих.

Был сделан так же упор для продольных распилов, из алюминиевого уголка. И вот собственно, стационарная циркулярная пила готова. Так же можете посмотреть вот это видео

Спасибо за внимание!

Источник

ЦИРКУЛЯРНАЯ ПИЛА#

www.samodelkindrug.ru

Источник

Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.

За основу самодельной конструкции используется ручная дисковая пила.

Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!

Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.

Какие материалы потребуются

профильная труба;
фанера или МДФ;
удлинитель с розетками;
металлический уголок.

Изготовление каркаса

Чтобы сделать металлический каркас, автор решил использовать профильную трубу.

Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.

Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.

Из чего сделать столешницу?

В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.

Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.

Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.

Сборка основной части циркулярной пилы

В металлическом каркасе необходимо просверлить крепежные отверстия.

Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.

Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.

Установка ручной циркулярки

В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.

Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.

Покраска, изготовление упора и монтаж удлинителя

Металлический каркас автор покрасил краской из баллончика.

Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.

Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.

В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.

Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.

Идея для мастерской: настольная мини циркулярная пила своими руками

Homemade Table Saw

Задать вопрос

Источник

Циркулярная пила, в простонародье циркулярка, в домашнем хозяйстве встречается достаточно часто. Это весьма полезный и эффективный инструмент, изготовить который сможет практический каждый. Для этого вам понадобится смекалка, немного инструмента и терпение. И при должном подходе все обязательно получится. Есть огромное количество инструментов, из которых можно сделать циркулярку. Это может быть электродрель, старый электродвигатель, болгарка и т. д. Но давайте обо всем по порядку.

Изготовление стола

Прежде чем приступить непосредственно к изготовлению циркулярной пилы, необходимо собрать стол. По сути, тут нет ничего сложного, однако необходимо особое внимание уделять точности и качеству работ. Стол должен быть устойчивым и не шататься во время работы пилы. В качестве заготовки подойдет кухонный стол, имеющий металлический каркас. Поверхность его должна быть широкой и ровной, так как на нее будет укладываться заготовка. Кроме того, необходимо создать прорезь для пилы. Ее можно изготовить или из металлического листа, или из оргстекла. Кстати, желательно сделать крышку стола подъемной, так как это существенно облегчит вам жизнь. Так вы сможете в любое время получить доступ к внутренним частям станка, например, к двигателю.

Изготовление направляющей

Помимо стола, понадобится изготовить направляющую планку, которая необходима для точного перемещения заготовки. Лучше всего сделать направляющую из металлического уголка и прикрепить ее с помощью струбцин к плите. Делать это необходимо каждый раз, когда вы будете выставлять новый размер. Имеет смысл соорудить скользящую планку, которая будет перемещаться поперек стола. Это очень удобно. Но в таком случае крышка стола должна иметь строго параллельные стороны, ведь только так можно обеспечить плавное и ровное перемещение направляющей планки. Если вы пойдете таким путем, то понадобится сделать скользящие салазки. Лучше всего для этих целей подойдет стальной или алюминиевый угол. Он должен свободно скользить по краям стола, при этом сохраняя прямой угол. Также можно попробовать сделать салазки из дерева, но это неудобно из-за громоздкости и недолговечности древесины.

Ручная циркулярная пила из болгарки или дрели

Такая циркулярка изготавливается проще и быстрее всего. Согласитесь, далеко не всегда есть возможность использовать электродвигатель, систему шкивов и другое громоздкое и сложное оборудование. В этом случае подойдет такой ручной инструмент, как УШМ или дрель. К примеру, на болгарку достаточно просто посадить пилу, причем для этого не нужно иметь никаких дополнительных навыков и умений. В результате вы получите электроинструмент для вырезания заготовок из дерева. Кроме того, такая техника не занимает много места. Однако в данном случае вы сможете обрабатывать доски небольшой толщины. Обычно работы могут производиться на ту глубину, на которую рассчитан электроинструмент. Сейчас мы рассмотрим одну схему, которая является довольно простой, но в то же время весьма эффективной.

Пошаговая инструкция изготовления ручной циркулярки

Для начала понадобится сделать скользящий упор. Для этого подойдут два куска металлического уголка, которые будут располагаться по обе стороны от рабочего органа. Тут важно оставить небольшой зазор, примерно 3-4 мм с каждой стороны. Так абразивный круг (или пила) не будет цепляться за края. На корпус болгарки или дрели надевается хомут, при этом стяжка должна находиться снизу. К ней необходимо жестко закрепить скользящий упор. Для этого подойдет двойная полоска жести или оцинковки с отверстием под болт упора. В корпусе болгарки (редуктора) необходимо сделать от 2-х до 4-х отверстий под осевую рукоятку. Отверстия должны быть с резьбой под болт М5. Но, перед тем как сверлить, необходимо разобрать редуктор и найти подходящее место. Стоит отметить, что со стандартной рукояткой от УШМ сделать качественный пропил весьма сложно. А сейчас перейдем к заключительному этапу работ, после чего наша ручная циркулярная пила будет готова.

Изготовление рукоятки и регулировочной штанги

Ручка должна быть выполнена из стальной трубки. Форма может быть такая, какая вам больше нравится, однако имеет значение не только комфорт во время выполнения работ, но и точность. Концы рукоятки крепятся болтами М5 к редуктору. Из прутка 4-6 мм нужно сделать регулировочную штангу. Для этого один конец штанги загибается петлей. Затем его необходимо сплюснуть и высверлить отверстие под передний упор. Помните о том, что зазор по всей ширине должен быть равномерным.

Не забывайте, что на самом конце штанги, так называемом хвосте, нарезается резьба. В дальнейшем хвост будет входить в рукоятку. Для этого на него наворачивают одну гайку до сборки, а вторую — после. Отпусканием и подтягиванием гайки регулируется глубина пропила. В принципе, ручная пила дисковая циркулярная готова к работе. А теперь идем дальше.

Настольная циркулярная пила своими руками

Если нужно распиливать толстые бруски, то потребуется установить мощный электродвигатель. В этом случае обычной болгарки или дрели будет недостаточно. По сути, вы можете сделать малогабаритную (качающуюся) циркулярную пилу. В принципе, эффективность такого оборудования будет зависеть от того, насколько выверенными будут ваши действия.

Станину в этом случае можно изготовить из прутка диаметром 14-20 мм. Желательно сделать конструкцию в форме буквы «П». На поперечине выполняется качающийся рычаг. В некоторых случаях имеет смысл сделать дополнительные подкосы, что придаст конструкции дополнительную устойчивость. Стоит отметить, что такая циркулярная пила своими руками изготавливается не слишком быстро, так как нужно сделать большое количество сварных соединений. К примеру, необходимо сварить трубу в виде буквы «Т», которая будет играть роль качающегося рычага на поперечине. Поперечную часть трубы режут на две части, а после монтажа крепят с помощью хомутов. На такую станину можно установить как болгарку, так и настоящую циркулярку, все зависит от диаметра обрабатываемых брусьев.

Как сделать мощную стационарную циркулярку?

Теперь перейдем к самому сложному. Данное оборудование изготавливается не за один день, да и собрать его не так просто, ведь нужно большое количество элементов и деталей. Тем не менее такой стационарный станок позволит обрабатывать все что угодно: как тонкий, так и толстый брус. В принципе, если вы не являетесь мастером по обработке дерева, то вам будет вполне достаточно настольного варианта. Но если работы выполняются часто и с высокой интенсивностью, имеет смысл задуматься о сборке стационарной пилы.

Но независимо от того, будет изготовлена пила циркулярная настольная или же стационарная, стол покрывается тонким слоем жести или оцинковки, что нужно для повышения прочности. Кроме того, без специального покрытия через некоторое время в центре стола образуется небольшая лунка, и сделать глухой ровный пропил вы уже не сможете. Давайте рассмотрим, как разработать и собрать основные узлы и в чем особенность монтажа.

Рабочий орган и боковой упор

Не забывайте о том, что пила циркулярная настольная или стационарная не должна выступать над столом более, чем на 1/3 собственного диаметра. В противном случае качество распила ухудшится, а выполнение работ станет более опасным. Так, для обработки бруса в 100 мм необходим диск на 350 мм. Но в этом случае понадобится весьма мощный двигатель, примерно на 1 кВт. Для диска же в 170 мм будет достаточно мощности мотора на 0,4 кВт. По этой простой причине оценивайте свои возможности заранее и только потом приступайте к сборке.

После того как мы нашли подходящий диск для циркулярной пилы, необходимо разобраться с рабочим боковым упором. Лучше всего сделать его из стального уголка 60-80 мм и примерно на 200-400 мм длиннее рабочего стола. Вертикальная полка отрезается мерными кусками. В результате остаток должен быть равен длине стола. Хвосты изгибаются вниз в виде буквы U. Они должны быть равны толщине стола плюс 15 мм. После упор надевается на стол и крепится. Ограничитель выставляется по шаблону.

Выбор вала и подшипников

Вал – один из тех узлов, которые самостоятельно делать нежелательно. В худшем случае нужно пойти на «железку» и купить б/у вал с посадочным местом под диск. В приоритете это должно быть новое изделие. Самое главное – полностью исключить биение, так как этот негативный фактор значительно усиливается во время работы диска под нагрузкой, что может привести к тому, что мини циркулярная пила, да и стационарная, будет разрушена. Что же касается подшипников, то лучше отдать предпочтение самоустанавливающимся шарикоподшипникам. Какой-либо самодельный вариант опять же не подойдет, так как подобное изделие долго не прослужит. Цапфу и подшипник желательно защищать кожухом, что предотвратит попадание пыли и стружки. В принципе, пила дисковая циркулярная почти готова, осталось собрать еще пару узлов.

Передача и двигатель

Если мини циркулярная пила может обойтись без клиноременной передачи, то в нашем случае так делать нельзя. Работать с шестереночной передачей опасно. Так как в заготовке может попасться гвоздь, что приведет к повреждению или разрушению передачи. Со шкивом же ничего не случится, максимум, что будет — это проскальзывание.

Если диск для циркулярной пилы выбрать очень просто, то с двигателем все несколько сложнее. Лучше всего отдавать предпочтение асинхронным однофазным двигателям, которые устанавливаются в стиральных машинах. Они идеально подходят для работы на циркулярке, поэтому постарайтесь таковой найти.

Пилы «Интерскол»

Если же вы не решились изготавливать оборудование своими руками, то можно пойти и купить его. К примеру, дисковая пила «Интерскол» китайского производства станет весьма неплохим решением. Это относительно недорогое оборудование, правда, ассортимент ограничен ручным и настольным инструментом. К примеру, циркулярная пила «Интерскол» ДП-2000 для профессионального использования обойдется в 6000 рублей. При этом мощность агрегата достигает 2 кВт, что довольно много. Есть также более простые и менее мощные агрегаты. Циркулярная пила «Интерскол» на 1,2 кВт, будет стоить гораздо меньше. В этом случае следует рассчитывать примерно на 4000 рублей. Кстати, на продукцию дается гарантия в течение двух лет, да и отклики потребителей зачастую положительные. Ну вот и все, что можно рассказать о том, как делается циркулярная пила. Отзывы о купленной продукции во многом зависят от производителя. Европейские товары более дорогие и качественные, а китайские — относительно дешевые. Чем-то средним является продукция отечественного производителя.

Источник

Как сделать самодельный стол для циркулярки своими руками по чертежам

Ручная циркулярная пила это мощнейший инструмент с высочайшей производительностью. Одно из главных преимуществ циркулярки — маневренность становится недочетом, когда нужно распилить огромные объемы дерева. Циркулярная пила своими руками — это реально! Чтоб упростить процесс, можно просто собрать стол для циркулярной пилы своими руками.

Устройство стола

Конструкция стола для ручной циркулярной пилы настолько проста, что большинство мастеров изготавливают его без предварительных чертежей и схем. Это крепкий верстак, который делается из дерева и фанеры. Самые надежные основания для стола изготавливают из металла. Они же самые тяжелые и требуют наличие навыков сварщика. Поэтому чаще подставки выполняют из отходов пиломатериалов. Под столешницей прикрепляется циркулярная пила, диск выступает над ней через специально проделанную прорезь. Пиломатериал продвигают по столешнице и распиливают вращающимся диском. Для удобства и точности работы стол оснащают дополнительными приспособлениями: угловым и продольным упором.

Столешница «съедает» часть рабочей поверхности диска, глубина пропила уменьшится на толщину столешницы. Поэтому желательно подбирать циркулярку с максимальным диаметром диска, а столешницу тонкую, но жесткую.

Если пила еще не куплена, подбирайте модели с высокой мощностью (от 1200 Вт). Они справятся с распилом больших объемов древесины. Для крепления в подошве будут просверлены отверстия: литое основание может треснуть. Поэтому желательно выбирать инструмент со штампованной подошвой.

Подбор материалов

Чтобы сделать хорошую подставку для ручной циркулярной пилы, следует припомнить столярные навыки, запастись терпением и небольшим количеством материалов:

ламинированная фанера 15 — 20 мм;
брус 50 х 50;
доска;
выключатель;
внешняя розетка;
отрезок электрокабеля;
клей ПВА;
лак по дереву (если фанера не ламинирована);
саморезы.

Размер столешницы будет зависеть от площади мастерской. Самодельная циркулярная пила своими руками (циркулярка, распиловочный стол). Вместе с тем, на слишком маленьком столе будет неудобно распиливать длинные отрезки. Если деталь целиком умещается на рабочей поверхности, срез выполняется ровнее и аккуратнее. Циркулярная пила своими руками — это реально! Высоту ножек подбирают в зависимости от роста мастера.

Для маленькой мастерской удобна настольная конструкция с приблизительными габаритами 50 х 50 х 25 см.

Процесс изготовления стола

Из листа ламинированной фанеры вырезаем столешницу необходимого размера. Разметка наносится на нижнюю плоскость с использованием металлической линейки и карандаша. Раскраиваем фанеру электролобзиком, края при необходимости фрезеруем. Если фанера не ламинированная, поверхность стола зачищаем шкуркой.
Переворачиваем и с нижней части делаем разметку для крепления ручной циркулярки. Для этого с инструмента снимаем диск и устанавливаем его подошвой на необходимое место. Делаем отметки на столешнице и на подошве под крепеж и паз для пильного диска. Просверливаем отверстия под болты. Они будут закручиваться сверху, через столешницу и снизу удерживаться гайками. Поэтому со стороны рабочей поверхности отверстия зенкуем, а шляпки болтов зашлифовываем, чтобы они не выступали.
Если планируется резка материала под различными углами, прорезь под пильный круг выполняется в форме перевернутой трапеции. Для ровного пиления выполняется обычный паз. Ленточная пила своими руками (bandsaw build. Перед тем, как вырезать прорезь и отверстия под крепеж, приложите пилу, откорректируйте отметки и лишь потом вырезайте.
Нанесите карандашом места расположения ребер жесткости. Их делают из доски и устанавливают снизу в 8 — 9 см от кромки столешницы. Ножки стола мы будем крепить к ребрам. Ребра фиксируются саморезами с промежутками 15 — 25 сантиметров, дополнительно проклеиваются ПВА. Саморезы вкручивают сверху, через столешницу, головки полностью утапливают. Ребра между собой скрепляются длинными саморезами.
Ножки стола делают из бруска или доски, их длина составит от 100 до 113 см. Большую устойчивость придадут ножки, немного расходящиеся книзу. Их фиксируют на крупные болты, закрученные снаружи, изнутри крепят гайками. Главная своими руками настольная пилы своими руками, пила легким. Стяжки из бруска дополнительно упрочат каркас.
Чтобы регулировать высоту стола, снизу прикрепляются гайки, в которые завинчиваются болты М14.
Теперь можно снизу зафиксировать пилу, пропустив диск в подготовленную прорезь.
Прикрепляем на внутреннюю часть стола электророзетку, пропускаем от нее электрический провод и устанавливаем выключатель в удобном месте (на наружную часть ребра жесткости). Питание к розетке будет подаваться от выключателя. От него протягиваем провод к ближайшему источнику питания в мастерской. С помощью строительной стяжки фиксируем кнопку ВКЛ-ВЫКЛ на корпусе циркулярной пилы в утопленном положении.

Ручная Циркулярная пила в стол Быстро Удобно 2017

СТОЛ ДЛЯ ЦИРКУЛЯРНОЙ ПИЛЫ СВОИМИ РУКАМИ, с параллельным упором.Homemade Подпишитесь на мой канал

Циркулярная пила своими руками

ролики Владимира Евдокимова.

Приступим к изготовлению вспомогательных упоров. Для продольного упора понадобится алюминиевая труба квадратного сечения №30 и два винта с гайками-барашками.

Отпиливаем кусок трубы по длине столешницы, в 3 см от края вырезаем отверстия под винты.
Из кусочков фанеры выпиливаем два прижима. Стационарная циркулярная пила позволяет своими руками быстро, качественно и точно разрезать древесину. Конструкция готова.
Для пиления поперек стола делаем салазки из фанеры. Их выравниваем относительно кромок стола, прижимаем и продвигаем вдоль зубчатого круга. В месте прохода круга в салазках пропиливаем паз. Небольшие детали можно укладывать прямо внутрь салазок и перепиливать.

Отвод пыли организовывается из-под стола, но большая часть пыли при этом разлетается сверху, поэтому неплохо дополнить устройство верхним пылеотводом.

Работа на циркулярной пиле очень опасна, поэтому необходимо позаботиться о защите пальцев. Из куска доски или мебельного щита выпилите толкатель.

Дополнения к конструкции

Эту конструкцию можно дополнить расклинивающим ножом, который будет сниматься. На него надеть защиту для диска, которая отсекает поток стружки, летящей прямо в столяра.

Некоторые мастера, собирая стол по уникальным чертежам, полностью снимают заводской защитный кожух, а фабричную платформу заменяют самодельной. Если не планируется пиление под углом, можно снять и все приспособления для регулировки наклона диска. Пила фиксируется прямо на новом основании, что позволяет выиграть несколько миллиметров глубины пропила.

Без внутреннего кожуха проще снимать диск, пила не так сильно забивается стружкой при работе с сырыми досками. Разборка требует лишнего времени, но сберегается ресурс двигателя, предупреждается перегрузка.

Первый ролик о стационарном столе для циркулярной пилы, второй о небольшой переносной конструкции:

Источник

Мы предлагаем сделать вещь, которая пригодится непрофессионалам, сталкивающимся периодически в своей работе с необходимостью присутствия станка с циркулярной пилой. Это будет миниатюрный его вариант с преимуществом в плане легкости и компактности. При этом миниатюрная пила способна без труда разрезать древесину, высотой соответствующей высоте режущего лезвия. Подробности далее, в пошаговой инструкции.

Материалы

Для изготовления миниатюрной настольной пилы своими руками, вам будут нужны:

листы МДФ;
12 ваттный автомобильный двигатель;
труба ПВХ;
источник питания для двигателя;
адаптер и провода;
суперклей;
рулетка;
пила или ножовка;
карандаш;
болты и гайки.

Шаг 1. Для начала необходимо разрезать имеющийся у вас 8-миллиметровый лист МДФ на составляющие части. Верхняя часть изделия – это квадрат со сторонами 30 см, нижняя – квадрат меньших параметров, где-то 25 см.

Шаг 2. Также вам понадобится несколько частей вырезанных из МДФ для изготовления крепежного элемента. Как они выглядят, вы можете увидеть на фото далее.

Шаг 3. Заготовив все детали, можете переходить к изготовлению крепления для двигателя. Возьмите небольшой прямоугольник, просверлите в нем отверстия для болтов по 3 штуки с каждой стороны и одно большое по центру.

Шаг 4. Используя болты, шайбы и гайки, зафиксируйте двигатель на планке.

Шаг 5. Прикрепите к двигателю адаптер и режущий диск. В данном случае адаптер пришлось делать на заказ, так как в качестве исходника был взят автомобильный двигатель, не предназначенный для подобных насадок. Кстати, диск можете брать из перечня предназначенных для углового шлифовального станка.

Шаг 6. В большом квадрате с МДФ нужно будет сделать отверстие под режущий элемент. Для этого заранее нанесите метки после и сделайте вырез с помощью лобзика либо ручного инструмента.

Шаг 7. Прикиньте, насколько точно встает режущий диск. Если все в порядке, можете крепить двигатель с насадкой с обратной стороны.

Возьмите еще две детали в виде усеченной пирамиды и приклейте их к планке с помощью суперклея либо другого клеящего материала.

Шаг 8. Теперь вам нужно будет сделать базу. Она представляет собой квадрат меньшего параметра, по углам которого приклеены трубы ПВХ. Высоту труб ПВХ регулируйте по собственному усмотрению.

Шаг 9. На эту основу также с помощью клея крепится верх с режущим диском.

Шаг 10. Пока клей сохнет, начните собирать боковую опору. Склейте между собой длинные прямоугольные полоски и после зафиксируйте их болтами и клеем, как это продемонстрировано на фото ниже.

Обратите внимание, как будет располагаться боковая опора на столешнице. Фиксаторами ее положения выступают болты.

Шаг 11. На саму столешницу для удобства дальнейшей работы наклейте измерительную шкалу. Вы можете купить уже готовые наклейки и разместить их на противоположных сторонах рабочей поверхности либо сделать самостоятельно из обычной бумаги, заламинированной обычным скотчем. Последний защитит шкалу от истирания.

Шаг 12. Следующим этапом будет крепление адаптера источника питания. Припаяйте его к двигателю, используя провода, не забудьте про кнопку включения/отключения прибора. Закрепите их у края столешницы. В дальнейшем вы сможете подключать мини-пилу к источнику питания, когда это будет необходимо.

Готово.

Источник

Попилив некоторое время ручной циркулярной пилой(паркеткой), понял ее недостатки — маленькую деталь отрезать сложно и опасно, например, кусок ДСП размером 10х10см и т.п.

А также при распиливании досок вдоль — очень устает рука держать пилу, это самая удобная пила.

Тогда я решил сделать стол для циркулярной пилы своими руками, только переносной, чтобы можно было поставить на любой стул или стол и убрать на полку, когда она не нужна, а также оставил возможность быстрого обратного превращения ее в ручную циркулярку — не снимая никаких защит и т.п.

Материалы для циркулярного стола

Для изготовления циркулярного стола я использовал листовую сталь 3 мм , отрезал два квадрата размером 45х50 см. Разметил окно для пильного диска с защитой размером 26х200 мм и вырезал его болгаркой, подровняв края напильником.

В основании циркулярной пилы просверлил 4 отверстия диаметром 6 мм для крепления пилы к столу.

Установка и крепление пилы

Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.

Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.

К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.

Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.

Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.

В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так — просверлил отверстия по краям паза и вырезал паз болгаркой, а далее — любимым напильником 🙂

Полоски были приварены к уголку сваркой.

Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.

В итоге я получил отличный стол для циркулярной пилы.

Достоинства настольной циркулярной пилы

удобно работать, в отличие от ручной пилы;
пилу можно установить на стул, на пол, на стол, а также она не занимает много места, ее можно убрать на полку в гараже;
линейка позволяет пилить более широкие заготовки до 30 см, чем родная линейка на 18 см, при желании можно сделать еще больше линейку и столик;
пила легким движением руки и гаечного ключа превращается….обратно в ручную циркулярку;
пила все равно имеет защиту на диске, чего обычные настольные циркулярки обычно не имеют.

Недостатки настольной циркулярной пилы

выключатель у пилы не фиксируется, поэтому ее нужно либо держать нажатой, либо вставлять деревянный клинышек в выключатель (я временно делаю так), что не есть хорошо по безопасности. Но можно просто заменить выключатель на пиле, либо оборудовать стол розеткой с выключателем.

Больше недостатков своего стола для циркулярной пилы я не обнаружил.

Фото настольной циркулярной пилы:
