В статье будет рассмотрен пример, как можно сделать самый простой обогреватель из подручных средств. Конечно, это всего лишь образец, отображающий принцип работы устройства, процесс его сборки и так далее. Но на основе описанной схемы можно собрать и более мощный вариант, с помощью которого можно будет без проблем обогревать гараж или дом.

работает устройство напрямую от сети 220 Вольт, никаких блоков питания не требуется.

Материалы и инструменты для создания обогревателя:

— два куска стекла (можно вырезать любые необходимые);
— немного алюминиевой фольги;
— обычная свечка;
— герметик, клей и так далее;
— ватная палочка или любой другой похожий предмет;
— кусок провода с вилкой (две жилы);
— желательно иметь мультиметр;
— паяльник.

Процесс изготовления обогревателя:

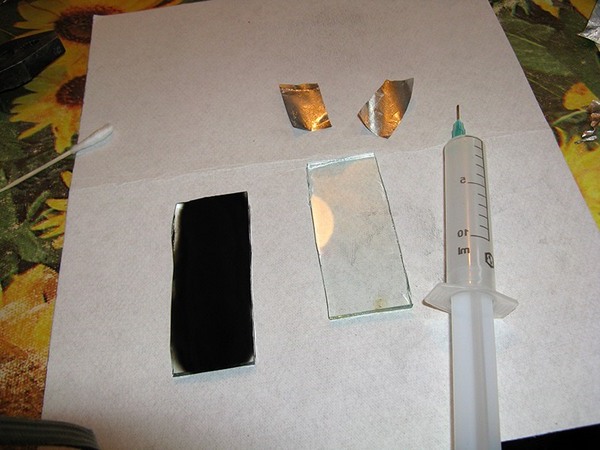

Шаг первый. Создаем аналог термопленки

Сперва стекло нужно тщательно вымыть и очистить, на нем не должно быть следов грязи и жира. Далее берется обычная свеча, поджигается, и с помощью нее нужно хорошенько закоптить одну половинку стекла. В общей сумме автор двигал стекло туда назад около 4-ка раз, чтобы оно хорошо закоптилось. Также нужно сделать хотя бы три паузы перед «копчениями». То есть закоптить стекло первый раз, затем второй и еще раз третий. Чем сильнее будет закопчено стекло, тем сильнее будет греть обогреватель.

Шаг второй. Сборка конструкции

Теперь нужно взять ватную палочку и осторожно собрать на стекле лишние куски сажи. Всего нужно очистить по краю расстояние около 0.5 см. Далее нужно взять фольгу и вырезать из нее два электрода, по ширине они должны быть такими, как ширина оставшейся сажи на стекле.

Теперь можно собирать устройство. Электроды накладываются на сажу, а по краям стекла наносится клей. Теперь нужно осторожно прижать половинки друг к другу и дать клею высохнуть. Вот и все, обогреватель готов.

Шаг третий. Испытания обогревателя

В результате испытаний самодельного обогревателя удалось определить, что он имеет сопротивление 40 кОм. Чем толще будет слой сажи, тем меньше будет сопротивление и тем выше будет температура, и наоборот. В итоге расчетная мощность образца составила порядка 1.2 Вт.

При включении обогревателя в сеть, он начал очень медленно нагреваться, при этом на 40-ой минуте его температура достигла 37 С градусов. Выше температура не поднималась, видимо это переломный момент, при котором наступил баланс между нагревом и теплоотдачей.

В итоге устройство работает нормально и можно собирать образец уже больших размеров. Кстати картина сажи может быть разнообразной, вовсе не обязательно, чтобы это была полоска. Таким образом, можно изготовить и любую картину, которая будет греть ничем не хуже. В любом случае это только образец и здесь еще есть много путей для совершенствования системы.

Для отдыха на даче зимой необходим надежный источник тепла (обогреватель). Его можно приобрести в специализированных магазинах. Но есть дачники, которые с легкостью могут сконструировать самодельные обогреватели для дома, дачи и гаража.

К такому решению приходят не все дачники и домовладельцы, а только те, у которых есть специальные навыки и умение. Среди них встречаются настоящие инженеры-самоучки. Они способны просчитать все до мелочей, тщательно обрабатывать каждую деталь, смонтировав оригинальный безопасный обогреватель.

Затраты на материал для самодельного прибора для нагрева помещения минимальные, поскольку его можно найти в хозяйстве. Если даже покупать материал за деньги, то стоить он будет намного дешевле, нежели прибор из магазина, а эффект от работы одинаковый. Зачем тогда тратиться на приобретение готового оборудования, когда его можно смонтировать самостоятельно. Как сделать обогреватель для дома своими руками?

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

Прибор должен иметь простую конструкцию без сложных элементов и деталей.
Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
При создании также следует учитывать его экономичность.
Обогреватель не должен быть громоздким, а способы его активации — сложными.
Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Как показывает практика, самым эффективным способом обогрева в домашних условиях является инфракрасное излучение.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Масляный обогреватель своими руками

Благодаря своей безупречной функциональности, характеристикам и эффективности, завоевали среди дачников большую популярность. Они безопасны и компактны, обладают высоким уровнем КПД.

Устройство самодельного масляного обогревателя очень простое: герметический корпус с маслом (может подойти любой баллон из-под газа или иная герметичная емкость), вокруг которого обворачиваются электрические трубчатые нагреватели.

Чтобы сделать масляный обогреватель, необходимы следующие материалы и инструмент:

Герметическая емкость (радиатор от машины, металлическая или алюминиевая батарея).
Трансформаторное или техническое масло.
4 тэна.
Электромотор или помпа небольшой мощности (до 2-2,5 кВт).
Набор сверл, дрель, сварочный аппарат, электроды, включатели.

Процесс монтажа масляного обогревателя в домашних условиях проходит по следующему сценарию:

Масляный радиатор своими руками станет отличным и эффективным обогревателем для дома и дачи. Единственный его минус – зависимость от электричества и большое его потребление.

Электрический обогреватель своими руками

Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.

Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.

Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м 2 каждый), эпоксидного клея, куска провода с вилкой на конце.

Самодельный электрический обогреватель является самым эффективным и удобным средством обогрева помещения. Многих дачников часто интересует вопрос о том, как сделать обогреватель для гаража своими руками? Для гаража можно сделать обогреватель по тому же принципу, только пластиковые пластины нужно взять меньшие, примерно в два раза. Этого будет достаточно, чтобы обогреть небольшой гараж.

Видео: изготовление обогревателя своими руками

Центральное отопление осенью начинает действовать поздно, в то время как весной оно рано отключается. А русские зимы так суровы, что отопительная система не в состоянии справиться с потребностями горожан: в квартирах холодно, тепло стремительно уходит через окна. Выход из ситуации – использование дополнительного источника тепла. Лучшим выбором станет инфракрасный обогреватель, который можно соорудить своими руками.

Чтобы сделать из подручных материалов инфракрасный обогреватель, принцип действия изучать обязательно. Как можно делать то, о чем ничего не знаешь?

Все нагретые тела излучают тепло, как это делает Солнце. Исходящие от теплового источника лучи – это электромагнитные волны, которые греют тела, встречающиеся на их пути: предметы мебели и люди. Нагрев воздуха при этом не происходит: воздух получает только часть тепла при теплопередаче от уже нагретых тел. На принципе теплового излучения и работают инфракрасные обогреватели, которые включают в себя два основных элемента:

Источник излучения
. В обогревателях промышленного производства это тонкие металлические нити, нагревающиеся при прохождении по ним электрического тока, или лампы (накаливая, галогенные, кварцевые и другие);
. Это тело с высокой отражающей способностью, функция которого – отражать инфракрасные лучи для рассеивания тепла по квартире или формирования отдельных обогреваемых зон.

Совет!

Чтобы проверить эффект, который достигается рефлектором, возьмите пищевую фольгу и подержите ее некоторое время возле руки. Вы почувствуете тепло, которое представляет собой отраженные и направленные в вашу сторону лучи.

Еще одной важной частью в промышленных инфракрасных каминах является контроллер, который регулирует степень нагрева излучателя. В самодельных конструкциях его может не быть. Но его установка дает преимущество в возможности устанавливать желаемый диапазон температур. Контроллер автоматически заставляет устройство нагреваться, если температура падает ниже нормы, и охлаждаться, если температура превысила ее.

Если изучить инфракрасный обогреватель потолочный, принцип работы окажется тем же, что и у напольной/настенной конструкции. Отличие заключается только в способе монтажа ИК-камина. Но именно от него зависит, какие зоны в помещении окажутся более комфортными.

На рисунке видно преимущество инфракрасных обогревателей: тепло достигает физических тел и поглощается ими, оставаясь там. Поэтому на полу может быть теплее, чем под потолком. А при обогреве дома методом конвекции на полу всегда холодно: само покрытие не получает тепла. Тепло переносит воздух, который при нагревании устремляется вверх, а вниз опускается новая порция холодного.

Дешево и сердито

Обычно в качестве излучателя используют устройства, нагревающиеся от электричества – нити накала или лампы. Но самый простой вариант излучателя – это радиатор отопления. Это такое же физическое тело, как и Солнце. И излучать тепло оно тоже может. Постойте у батареи и почувствуйте исходящее тепло – это излучение. Только распространяется оно во все стороны. А зачем греть стены, если можно направить лучи в сторону жилого помещения?

Возьмите фольгу, хорошо разгладьте ее для улучшения отражающего эффекта и наклейте на стену за батареями и радиаторами отопления. В результате тепло, которое могли получить стены, направятся в противоположную сторону – к вам. Такой способ помогает получить до 20% больше тепла без всяких ухищрений. Недостатком является только неприглядность отражающего экрана: он портит интерьер.

Внимание!
Вместо фольги можно использовать теплоизоляторы с отражающим экраном. Ярким примером служит материал пенофол, одна или обе стороны которого фольгированы.

Самодельный инфракрасный обогреватель можно изготовить из старого рефлектора советского производства. Кроме него вам понадобятся:

Нить из нихрома;
Стержень из стали;
Огнеупорный диэлектрик (подходит керамическая тарелка).

Чтобы сделать из этих вещей ИК камин, следуйте инструкции:

Удалите грязь с рефлектора;
Проверьте штепсель, шнур и клеммы для включения спирали (они должны быть целыми);
Измерьте длину спирали, которая навита на рефлекторный конус;
Отрежьте стержень из стали такой же длины, как спираль;
Навейте на стержень нить из нихрома так, чтобы на каждый сантиметр приходилось 5 витков;
Аккуратно выньте стержень из нихромовой намотки;
Положите спираль на тарелку (другой диэлектрик) так, чтобы витки не касались друг друга;
Подключите концы нихромовой спирали к электросети;
Теперь нагретая спираль легко уложится в канавки конуса от рефлектора;
Соедините концы спирали с контактами.

Нихромовая нить накаливается лучше, чем та спираль, что была в приборе до наших манипуляций. В результате мы получаем мощный излучатель, энергия которого отражается от стенок рефлектора и попадает на противоположные тела, которые начинают поглощать тепло.

Обогреватель стекло + алюминиевая фольга

Вам понадобятся:

Фольга;
Два одинаковых по размеру стекла;
Свеча из парафина;
Герметик;
Провод со штепселем на конце;
Хлопчатобумажная салфетка;
Боксидка;
Палочки ватные;
Любое приспособление для удерживания свечи.

Пошаговая инструкция:

Очистите стекло салфеткой от краски, пыли, жира;
Зажгите свечу. Установите ее в стаканчике, подсвечнике или просто капните парафином на ровную поверхность и быстро поставьте на лужицу свечу;
Закоптите стекла с одной стороны, с одинаковой скоростью проводя их над огнем. Копоть будет ложиться ровно, если перед процедурой стекла охладить. Темный слой в результате станет элементом, проводящим ток;
По периметру стеклянных кусков проведите ватными палочками так, чтобы получилась рамка из чистого стекла толщиной 0,5 сантиметров;
Измерьте линейкой ширину закопченных прямоугольников на стеклах;
Вырежьте из фольги два прямоугольника такой же ширины – это будут электродные полоски;
Возьмите одно стекло и положите его закопченной стороной кверху;
Нанесите на него боксидку и уложите на края прямоугольники из фольги так, чтобы они выходили за пределы стекла;
Поверх положите второе стекло закопченной стороной вниз и хорошо прижмите, чтобы конструкция хорошо склеилась;
По периметру «слоеного пирога» намажьте герметик в местах стыка стекол;
Проверьте мощность конструкции. Если она не выше 100 Вт на квадратный метр помещения, то обогреватель можно включать в сеть с помощью провода и штепселя;
Для включения в сеть используйте деревянный брусок с металлическими пластинами, укрепленными с двух концов. К одному контакту припаяйте вилку. Если установить стекло на брусок так, чтобы выходящая с боков фольга плотно прилегала к металлическим контактам, то получается полноценный обогреватель.

Внимание!
Чтобы посчитать мощность конструкции, с помощью мультиметра измерьте сопротивление токопроводящего слоя. Поскольку сила тока в цепи зависит от нагрузки, мощность лучше считать по более стабильному параметру – это напряжение, которое в сети равно 220 Вольт. Для этого понадобится формула: N=U*U/R
.

N
– искомая мощность.
U
– напряжение (220В).
R
– замеренное сопротивление. Пример: при замере получили 24 Ома. Подставляем в формулу:
N=220*220/24. Получаем 2016 Ватт. Этого достаточно для обогрева комнаты площадью 19-20 квадратов.

Если у вас мощность получилась более 100 Ватт на метр в квадрате, то ее нужно уменьшить путем увеличения сопротивления (напряжение в сети мы поменять не можем). Если мощность очень мала, то ее нужно увеличить.

Что делать, если мощность не подошла?

Теперь о том, как сделать инфракрасный обогреватель своими руками нужной мощности. Для этого нужно знать площадь комнаты, которую вы хотите обогревать. Например – 15 метров. Теперь нужно посчитать максимально допустимую мощность из расчета 100 Ватт на метр. Так как у нас их 15, то мощность будет 15*100=1500 Ватт (считать нужно именно в них, несмотря на то, что в паспортах электроприборов она указана в кВт).

Если напряжение постоянно (220 Вольт), то можно посчитать нужное сопротивление. Для этого выведем сопротивление из формулы, которая была дана выше: R=U*U/N. Подставляя в формулу расчетную мощность и напряжение, получим: R= 220*220/1500=32 Ома (приблизительно).

В примере выше у нас было 24 Ома. Значит, сопротивление нужно повысить. Для этого нужно уменьшить ширину закопченной полосы на стекле. Это выходит из формулы R=l*p/S
. Где l
– длина токопроводящего слоя (постоянная величина, потому что стекло резать мы не будем), р
– удельное сопротивление (постоянное), S
– площадь поперечного сечения токопроводящего слоя, которая зависит от его ширины. Чем шире слой – тем меньше сопротивление, чем уже – тем оно больше.

Вывод!
Чтобы добиться нужного сопротивления, нужно опытным путем подобрать его, делая полоску копоти уже или шире в зависимости от того, увеличить или уменьшить нужно сопротивление. При этом каждый раз придется разбирать стеклянную конструкцию.

Обогреватель на основе слоистого пластика

Для сборки самодельного инфракрасного камина понадобятся:

Слоистый бумажный пластик – 2 штуки площадью по 1 квадратному метру;
Боксидка;
Графит (можно купить порошок или достать из старых батареек, из карандаша – но придется истолочь его);
Медные пластинки;
Древесина;
Штепсель со шнуром.

Если все есть, приступайте к сборке:

Смешайте графитовый порошок с боксидкой, чтобы получилась густая масса, обладающая высоким сопротивлением;
Положите пластиковый лист шероховатой поверхностью к столу;
Нанесите на пластик боксидку, смешанную с графитом, мазками в форме зигзага;
Точно также подготовьте второй лист пластика;
Склейте оба пластиковых листа, плотно прижимая их друг к другу;
На противоположных сторонах пластин укрепите медные пластинки, которые будут играть роль клемм;
Соорудите рамку из дерева, в которую нужно будет вставить полученную конструкцию;
Позвольте будущему обогревателю высохнуть;
Замерьте сопротивление проводника и посчитайте мощность.

Внимание!

Здесь расчет мощности и сопротивления производится тем же методом, что и в предыдущем случае. Только сопротивление будет зависеть не от ширины токопроводящего слоя, а от содержания графита в боксидке. Чем порошка больше – тем выше сопротивление, и наоборот.

Придется несколько раз разобрать и снова собрать конструкция до того, как опытным путем вы добьетесь нужной мощности. Только после этого можно соединить устройство со штепселем и подключить его в сеть для эксплуатации.

Мини-обогреватель из банки от крема для обуви

Подготовьте материалы:

Плоская коробка от крема для обуви;
Два проводника;
Жестяная банка;
Графит в порошке;
Песок;
Штепсель.

Пошаговая инструкция:

Помойте коробочку;
Смешайте песок с графитовым порошком, взяв их в равном количестве;
Засыпьте смесь в коробку, заполнив ее до половины;
Из жести вырежьте круг;
Прикрепите к нему провод;
Положите круг поверх графит-песчаной смеси;
Насыпьте песка с графитом еще столько, чтобы баночка стала полной;
Закройте баночку крышкой, чтобы внутри появилось давление;
Второй провод соедините с корпусом банки и подведите его к сети, подключив с помощью штепселя (можно использовать автомобильный аккумулятор).

Чтобы регулировать степенью нагрева, крышку банки закручивайте слабее или сильнее, чтобы менялось давление внутри. Чем сильнее закручена банка – тем сильнее нагрев, и наоборот. Но не допускайте перегрева, при котором банка начинает испускать световые лучи – желтые или оранжевые. При этом содержимое внутри банки спекается, отчего эффективность обогревателя снижается в разы. Чтобы улучшить работу после спекания, нужно сильно потрясти банку – тогда графит-песчаная смесь снова станет рыхлой и пригодной для работы.

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

Простота и доступность в сборке.
Безопасность и надежность в эксплуатации.
Экономичность в потреблении энергоносителей.
Высокая производительность и рабочая мощность.
Доступная стоимость конструктивных элементов и материалов.
Эргономичность и удобство транспортировки.
Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
Удобство использования и транспортировки.
Высокий КПД при бесшумной работе конструктивных элементов.
Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Изготовление инфракрасного обогревателя своими руками

Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.

Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.

Для работы потребуется подготовить следующие материалы и инструменты:

два одинаковых куска стекла,
фольга на алюминиевой основе,
герметик,
свеча из парафина,
клей из эпоксидной смолы,
электропровод с вилкой,
держатель свечи,
палочки для очистки сажи,
губка для очистки стеклянной поверхности.

Собирается инфракрасный обогреватель своими руками по следующей схеме:

Стекло тщательно очищается от загрязнений и обезжиривается.
Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.

Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где

N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.

Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

использованная батарея,
трубчатый нагреватель,
масло техническое,
регулятор температуры нагрева,
токопроводящий шнур на 2 жилы с вилкой,
электрическая помпа мощностью на 2,5 кВт,
металлические уголки,
трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Сборка газового обогревателя своими руками

Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.

Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:

газовую горелку и закрывающий вентиль,
сито в форме полусферы,
листовую оцинкованную сталь,
металлическую сетку.

Схема сборки устройства для обогрева следующая:

Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.

Самодельная тепловая пушка

Еще один вариант оборудования, который можно собрать собственноручно – электронагреватель по типу тепловой пушки.

Для изготовления домашней тепловой пушки потребуются:

металлическая цилиндрическая емкость (ведро, срезанный баллон),
нагревательный элемент – спираль от электроплиты,
металлическая решетка,
вентилятор,
токопроводящие провода,
выключатель.

Сборка тепловой пушки проводится следующим образом:

Болгаркой срезается донная часть конструкции подготовленной цилиндрической емкости. Получается сквозная заготовка.
По диаметру емкости обрезается решетка. Спираль фиксируется на решетке так, чтобы диаметр укладки был меньше диаметра емкости.
По бокам емкости проделываются горизонтальные отверстия прямоугольной формы для вставки решетки с зафиксированной спиралью. Таким образом, спираль располагается с отступом в 3 см от края емкости.
От спирали токопроводящие провода выводятся за стенки емкости через специальные изоляторы. Снаружи на стенке емкости фиксируется автоматический выключатель с дополнительной изоляцией.
На противоположной стороне от решетки устанавливается вентилятор, который надежно фиксируется к стенкам на саморезы. Прибор подключается к автомату.
По краям корпуса проделываются отверстия для монтажа опор с фиксацией на гайки. Готовая конструкция должна получиться максимально устойчивой.
Тестовый запуск готового обогревателя. Вначале включается вентилятор, затем подается питание на спираль.

Сконструировать домашний электрообогреватель своими руками из подручных средств, стоимость которых невелика, не представляет особой сложности, поэтому с подобной задачей справится даже начинающий мастер.

Сегодня рассмотрим ряд конструкций обогревателей для злободневных случаев из жизни. Аппараты нужны людям везде:

в погребе;
на природе;
в аквариуме;
в гараже и на даче.

Рассмотрим, как сделать обогреватель собственноручно, из каких элементов. Выражаем благодарность энтузиастам и профессионалам, разместившим на форумах и сайтах остроумные варианты конструкции обогревателей. Осталось провести анализ идей и обобщить увиденное.

Масляный обогреватель для гаража

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше — используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное — такое масло рассчитано на воздействие экстремальных факторов.

Критерии! Масляный бак не достигает 80 градусов Цельсия. Среднее значение составляет 60. Выбирая масло, смотрите на коэффициент температурного расширения.

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл — передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина — отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Аквариум

Достаточно в U-образную трубку залить соляной раствор, снабдить с обоих концов пробками с продетыми угольными электродами, чтобы получить самодельный обогреватель для аквариума. Рапа проводит электрический ток, попутно нагреваясь и передавая тепло стенкам колбы. Мощность выбирается изменением концентрации соли. Нельзя допускать, чтобы уровень раствора вышел над поверхностью воды.

Источник

От автора:
здравствуйте, уважаемые друзья! Как правило, центральное отопление включают поздней осенью, а с учетом природных климатических условий во многих регионах холода наступают значительно раньше. Лучшее решение — это установка дополнительных источников тепла. Сегодня речь пойдет о том, как сделать инфракрасный обогреватель своими руками.

Главные элементы и принцип действия

Для создания инфракрасного обогревателя в домашних условиях необходимо, в первую очередь, изучить принцип его действия.

Как известно, от тепловых источников исходят электромагнитные волны, непосредственно обогревающие все окружающие их тела, в данном случае, в квартире — предметы мебели и людей. При этом воздух в помещении не нагревается, а все тепло исходит лишь от уже нагретых объектов. По данному принципу работают и инфракрасные обогреватели, включающие в себя несколько основных элементов:

источник излучения тепла.
В инфракрасных промышленных обогревателях источниками служат тонкие нити из металла, которые нагреваются посредством проходящего сквозь них электрического тока, или же различные лампы, например, галогенные или накаливания;
рефлектор с повышенной отражающей способностью,
основная функция которого — рассеивать тепло либо создавать самостоятельные обогреваемые зоны за счет отражения инфракрасных лучей;
контроллер
также является одной из основных частей промышленных инфракрасных обогревателей. Он регулирует нагревательную степень излучателя. В самодельных обогревателях он может отсутствовать, однако его монтаж рекомендован для установки подходящего температурного диапазона и для автоматического нагрева устройства при падении температуры ниже пределов нормы, а также для охлаждения при повышенных температурных показателях.

Совет
:

для проверки рефлекторного эффекта рекомендуется использовать пищевую фольгу, которую необходимо некоторое время подержать над рукой. От фольги должно исходить тепло, являющееся отраженными и направленным к вашей руке лучами.

Принцип действия потолочных инфракрасных обогревателей такой же, что и у других устройств данного типа. Отличается лишь способ установки, от которого зависит определение наиболее комфортных обогреваемых зон.

Источник: electricdoma.ru

Данная схема показывает главное преимщество инфракрасных теплоносителей: тепло, обогревающее физические тела и поглащаемое ими, остается внутри. Потому бываеют теплее, чем потолок. При теплообеспечении конвективным способом полы всегда остаются холодными, так как сам материал не обогревается. Нагретый воздух поднимается вверх, смещая вниз холодный.

Самостоятельное изготовление недорогого обогревателя

Основой излучателя обычно выступают лампы или нити накала, получающие нагрев от электрического тока. Но есть более продуктивный вариант — использование . От батареи исходит излучение, распространяющееся во все стороны.

Для получения наибольшего эффекта используйте фольгу, предварительно разгладив ее поверхность для более высокого отражения. Наклейте ее на стены за радиаторы и батареи. Тепло, предположительно направляемое на стену, будет отражено в противоположном направлении, обогревая только помещение. За счет этого простого трюка поступление тепла увеличивается на 20%.

Совет:
стоит отметить, что альтернативу фольге могут составить теплоизоляционные отражающие экраны из пенофола, покрытые фольгой с одной или двух сторон.

Использование имеющихся в доме устройств

Если у вас сохранился старый советский рефлектор, его смело можно использовать, чтобы сделать инфракрасный обогреватель. Помимо него, вам потребуется:

стальной стержень;
нихромовая нить;
диэлектрик из огнеупорного материала (например, тарелка из керамики)

Для изготовления обогревателя своими руками необходимо придерживаться инструкции.

Удалить грязь с поверхности рефлектора.
Измерить длину спирали, обвивающую конус рефлектора.
Проверить шнур, активационные клеммы спирали и штепсель на наличие повреждений.
Отрезать стальной стержень в длину, равную длине спирали.
Накрутить на стержень нихромовую нить с разметкой 5 витков на каждый сантиметр.
Медленно вынуть стержень из намотанной нити.
Положить спираль на диэлектрик (например, тарелку) таким образом, чтобы витки не соприкасались.
Подключить концы спирали к электроисточнику.
Нагретая спираль компактно разместилась в канавках рефлекторного конуса.
Соединить контакты со спиральными концами.

В результате вы заметите, что нить из нихрома нагревается лучше спирали, установленной в устройстве до внесения изменений. Эффективный излучатель, отражающий энергию от рефлекторных стенок и направляющий ее на тела, поглощающие тепло, готов.

Использование фольги и стекла

Для этого вам потребуется:

парафиновая свеча;
устройство для установки свечи;
клей ЭДП (Боксидка);
алюминиевая фольга;
два стекла одинакового размера;
герметичный материал;
провод с наконечником в виде штепселя;
салфетка х/б;
ватные палочки.

Инструкция по изготовлению.

Удалить грязь, краску и пыль с поверхности стекла.
Зажечь свечу и установить в поддоне.
Держа стекла в руке, провести ими над пламенем так, чтобы они закоптились равномерно. Для этого рекомендуется заранее немного охладить их. Образовавшаяся темная копоть станет токопроводящим элементом.
По периметру каждого стекла прочертить ровные линии ватными палочками. В результате должна получиться рамка из чистых полосок в 0,5 сантиметров толщиной.
Измерить ширину темных прямоугольников из копоти.
Вырезать из фольги два таких же прямоугольника, которые послужат электродными полосками.
Первое стекло положить так, чтобы закопченная сторона была сверху.
Нанести на его поверхность клей и распределить края фольги таким образом, чтобы они немного заходили за пределы стекла.
Сверху уложить второе стекло закопченной стороной внутрь, чтобы она плотно прилегла к клеевой поверхности и для закрепления эффекта тщательно прижать.
В стыковочных местах стекол нанести немного герметика.
Проверить конструкцию на уровень мощности. Не превышающий показатели в 100 Вт на кв.м. обогреватель, можно спокойно подключать к электросети при помощи штепселя с проводом.
Для подключения к сети взять брусок из дерева с двумя металлическими пластинами, которые укреплены с обоих концов. К одному из них необходимо припаять вилку на 12 вольт. Расположить брусок на стекле так, чтобы фольга, заходящая за края стекла, плотно прижималась к контактам из металла. Ваш эффективный и мощный электрообогреватель готов.

Совет:
для правильного подсчета мощности устройства нужно, используя мультимер, измерить уровень сопротивления слоя, проводящего электрический ток. Учитывая зависимость силы тока от нагрузки, лучше использовать стабильные параметры – постоянное напряжение в 220 В и формулу
N
=
U
*
U
/
R
, где
N
– искомый показатель мощности,
U
— электрическое напряжение и
R
— сопротивление. Например, при сопротивлении в 24 Ома по формуле
N
=220*220/24 получается 2016 Вт. Этой мощности хватит для нормального обогрева помещения с площадью примерно 20 кв. м.

При получении более высокого показателя необходимо увеличить сопротивление, а при низкой мощности увеличить ее.

Что делать, если мощность сделанного обогревателя не соответствует нужным параметрам? Необходимо рассчитать этот показатель, учитывая площадь помещения (например, 15 метров) из расчета 100 Вт на кв. м. Получится 15*100=1500 Вт.

При постоянном сопротивлении в 220В выведите необходимый показатель, используя прежнюю формулу: R=220*220/1500=32 Om. Учитывая, что ранее у вас получилось 24 Ома, сопротивление должно быть увеличено. Значит, необходимо уменьшить закопченную полосу на стекле в ширину и рассчитать по формуле R=I*p/S, где R — сопротивление, I — длина слоя, проводящего ток (величина постоянная), p — удельное сопротивление (постоянная величина), S — площадь поперечного сечения слоя (напрямую зависит от ширины, широкий слой -меньшая площадь, узкий — большая).

Таким образом, для расчета необходимой величины сопротивления необходимо подобрать нужную ширину закопченной полоски, однако для этого придется разобрать стеклянное устройство.

Изготовление из слоистого пластика

Чтобы сделать инфракрасный обогреватель своими руками, вам понадобится:

2 куска слоистого бумажного пластика, каждый по 1 кв.м;
клей боксидка;
пластины из меди;
графит в порошке;
штепсель и шнур;
древесина.

Для начала нужно смешать графит с клеем до образования густой массы с высокой степенью сопротивления. Затем нанести на пластик смесь из графита и боксидки зигзагообразными мазками, приложив шероховатой стороной к столу. Таким же образом следует приготовить второй пластик, а затем склеить два листа, крепко прижав друг к другу. На пластинах с противоположных сторон нужно закрепить медные элементы клеем.

Из древесины изготавливают рамку, в которую нужно вставить устройство, которое затем необходимо хорошо просушить. Далее нужно измерить сопротивление и провести подсчет мощности так же, как и в предыдущем варианте, за исключением того, что здесь сопротивление зависит от количества графитового порошка в клее — чем его больше, тем выше показатель сопротивления, и наоборот. После того как вы достигли нужной мощности, нужно подключить конструкцию к сети, предварительно соединив ее со штепселем.

Изготовление из инфракрасной пленки

Одним из самых современных и эффективных материалов для обогревателя является инфракрасная пленка, как правило, трехслойная.

Простой самодельный панельный обогреватель: схема сборки, фото изготовления.

С наступлением холодов тема отопления жилых помещений
становится актуальной, и многие задаются вопросом, как дополнительно обогреть, жилую комнату, рабочее помещение, дачу или гараж с помощью обогревателя. В этой статье мы рассмотрим, как сделать простой, дешёвый и в то же время безопасный электрообогреватель.

Сечение и длину проволоки нужно выбрать исходя из требуемой мощности обогревателя, можно воспользоваться предоставленной таблицей.

Если вам нужен обогреватель мощностью 500 Вт, то понадобится нихромовая проволока сечением 0,4 мм и длиной 9,7 метра.

Для расчёта длины проволоки можно воспользоваться таблицей.

Ещё понадобятся материалы:

Эпоксидный клей.
Болты, шайбы, гайки – по 2 шт.
Провод и вилка.

Электрическая схема самодельного обогревателя.

Приступаем к изготовлению обогревателя.

Каждый лист стеклотекстолита нужно с одной стороны зачистить шлифовальной машинкой, это будет внутренняя сторона обогревателя.

Берём один лист стеклотекстолита, на нём будем укладывать нихромовую проволоку. В зависимости от размеров листа нужно рассчитать количество витков проволоки, при этом следует учитывать отступ от всех краёв листа в 20 – 30 мм. Оптимальное расстояние между витками 10 – 15 мм.

Например: если у нас длина листа стеклотекстолита чуть более метра, то для укладки 24 метров проволоки понадобится сделать примерно 24 витка.

Для удобства пред укладкой проволоки желательно на листе расчертить рамку под витки.

Теперь нужно уложить проволоку витками вдоль рамки, зафиксировать витки можно бумажными полосками и клеем «Монолит».

В месте выхода проволоки нужно просверлить два отверстия в стеклотекстолите сделать клеммы и соединить шнур с вилкой.

Проверяем целостности цепи прибором.

Теперь нужно приклеить второй лист стеклотекстолита к первому с помощью эпоксидного клея. Эпоксидный клей наносится вдоль краёв листа и между витками проволоки.

Листы склеиваем между собой, чтобы листы равномерно склеились их нужно уложить на ровную поверхность, сверху прижать листом ДСП или фанеры и придавить грузом. Через сутки листы прочно склеятся между собой, и обогреватель будет готов.

Самодельный обогреватель можно повесить на стену, и он не будет занимать место в помещении.

Сам по себе обогреватель безопасен, так как нагревательный элемент спрятан в стеклотекстолите, а это изоляционный материал, но всё же нужно соблюдать меры безопасности и не оставлять обогреватель без присмотра.

Источник излучения
. В обогревателях промышленного производства это тонкие металлические нити, нагревающиеся при прохождении по ним электрического тока, или лампы (накаливая, галогенные, кварцевые и другие);
. Это тело с высокой отражающей способностью, функция которого – отражать инфракрасные лучи для рассеивания тепла по квартире или формирования отдельных обогреваемых зон.

Дешево и сердито

Внимание!
Вместо фольги можно использовать теплоизоляторы с отражающим экраном. Ярким примером служит материал пенофол, одна или обе стороны которого фольгированы.

Нить из нихрома;
Стержень из стали;
Огнеупорный диэлектрик (подходит керамическая тарелка).

Чтобы сделать из этих вещей ИК камин, следуйте инструкции:

Удалите грязь с рефлектора;
Проверьте штепсель, шнур и клеммы для включения спирали (они должны быть целыми);
Измерьте длину спирали, которая навита на рефлекторный конус;
Отрежьте стержень из стали такой же длины, как спираль;
Навейте на стержень нить из нихрома так, чтобы на каждый сантиметр приходилось 5 витков;
Аккуратно выньте стержень из нихромовой намотки;
Положите спираль на тарелку (другой диэлектрик) так, чтобы витки не касались друг друга;
Подключите концы нихромовой спирали к электросети;
Теперь нагретая спираль легко уложится в канавки конуса от рефлектора;
Соедините концы спирали с контактами.

Обогреватель стекло + алюминиевая фольга

Вам понадобятся:

Фольга;
Два одинаковых по размеру стекла;
Свеча из парафина;
Герметик;
Провод со штепселем на конце;
Хлопчатобумажная салфетка;
Боксидка;
Палочки ватные;
Любое приспособление для удерживания свечи.

Пошаговая инструкция:

Очистите стекло салфеткой от краски, пыли, жира;
Зажгите свечу. Установите ее в стаканчике, подсвечнике или просто капните парафином на ровную поверхность и быстро поставьте на лужицу свечу;
Закоптите стекла с одной стороны, с одинаковой скоростью проводя их над огнем. Копоть будет ложиться ровно, если перед процедурой стекла охладить. Темный слой в результате станет элементом, проводящим ток;
По периметру стеклянных кусков проведите ватными палочками так, чтобы получилась рамка из чистого стекла толщиной 0,5 сантиметров;
Измерьте линейкой ширину закопченных прямоугольников на стеклах;
Вырежьте из фольги два прямоугольника такой же ширины – это будут электродные полоски;
Возьмите одно стекло и положите его закопченной стороной кверху;
Нанесите на него боксидку и уложите на края прямоугольники из фольги так, чтобы они выходили за пределы стекла;
Поверх положите второе стекло закопченной стороной вниз и хорошо прижмите, чтобы конструкция хорошо склеилась;
По периметру «слоеного пирога» намажьте герметик в местах стыка стекол;
Проверьте мощность конструкции. Если она не выше 100 Вт на квадратный метр помещения, то обогреватель можно включать в сеть с помощью провода и штепселя;
Для включения в сеть используйте деревянный брусок с металлическими пластинами, укрепленными с двух концов. К одному контакту припаяйте вилку. Если установить стекло на брусок так, чтобы выходящая с боков фольга плотно прилегала к металлическим контактам, то получается полноценный обогреватель.

Внимание!
Чтобы посчитать мощность конструкции, с помощью мультиметра измерьте сопротивление токопроводящего слоя. Поскольку сила тока в цепи зависит от нагрузки, мощность лучше считать по более стабильному параметру – это напряжение, которое в сети равно 220 Вольт. Для этого понадобится формула: N=U*U/R
.

Что делать, если мощность не подошла?

Вывод!
Чтобы добиться нужного сопротивления, нужно опытным путем подобрать его, делая полоску копоти уже или шире в зависимости от того, увеличить или уменьшить нужно сопротивление. При этом каждый раз придется разбирать стеклянную конструкцию.

Обогреватель на основе слоистого пластика

Для сборки самодельного инфракрасного камина понадобятся:

Слоистый бумажный пластик – 2 штуки площадью по 1 квадратному метру;
Боксидка;
Графит (можно купить порошок или достать из старых батареек, из карандаша – но придется истолочь его);
Медные пластинки;
Древесина;
Штепсель со шнуром.

Если все есть, приступайте к сборке:

Смешайте графитовый порошок с боксидкой, чтобы получилась густая масса, обладающая высоким сопротивлением;
Положите пластиковый лист шероховатой поверхностью к столу;
Нанесите на пластик боксидку, смешанную с графитом, мазками в форме зигзага;
Точно также подготовьте второй лист пластика;
Склейте оба пластиковых листа, плотно прижимая их друг к другу;
На противоположных сторонах пластин укрепите медные пластинки, которые будут играть роль клемм;
Соорудите рамку из дерева, в которую нужно будет вставить полученную конструкцию;
Позвольте будущему обогревателю высохнуть;
Замерьте сопротивление проводника и посчитайте мощность.

Внимание!

Здесь расчет мощности и сопротивления производится тем же методом, что и в предыдущем случае. Только сопротивление будет зависеть не от ширины токопроводящего слоя, а от содержания графита в боксидке. Чем порошка больше – тем выше сопротивление, и наоборот.

Мини-обогреватель из банки от крема для обуви

Подготовьте материалы:

Плоская коробка от крема для обуви;
Два проводника;
Жестяная банка;
Графит в порошке;
Песок;
Штепсель.

Пошаговая инструкция:

Помойте коробочку;
Смешайте песок с графитовым порошком, взяв их в равном количестве;
Засыпьте смесь в коробку, заполнив ее до половины;
Из жести вырежьте круг;
Прикрепите к нему провод;
Положите круг поверх графит-песчаной смеси;
Насыпьте песка с графитом еще столько, чтобы баночка стала полной;
Закройте баночку крышкой, чтобы внутри появилось давление;
Второй провод соедините с корпусом банки и подведите его к сети, подключив с помощью штепселя (можно использовать автомобильный аккумулятор).

На сегодняшний день обеспечить комфортную и подходящую для отдыха или работы остановку, можно довольно просто. Для таких целей существует очень много разнообразных ресурсов, которые позволяют воплотить в жизнь все пожелания даже самых требовательных потребителей и хозяев квартир или домов.

Каждый человек обязательно уделяет особое внимание отопительной системе и различным системам обогрева, так как благодаря хорошо прогретому воздуху находиться в помещении в зимний период можно без особого труда и в полном комфорте, при этом легко одеваться и чувствовать необходимую для отдыха лёгкость. Особого внимания требуют обогреватели, которые способны отлично обогреть любое помещение и делать пребывание в нём возможным, даже когда за окном бушуют самые суровые морозы.

Требования к обогревающему устройству

Перед тем как мы начнём рассказывать для вас как сделать обогреватель, начала следует узнать какие требования он должен выполнять, чтобы обеспечить необходимый для вас уровень комфорта и безопасности. Конечно же, никто из вас не будет, да и, наверное, не сможет сделать слишком сложный и замысловатый обогреватель для балкона, с кучей микросхем и степеней защиты, с системой регулировки и управления.

Именно высокотехнологичная начинка способна обеспечить то качество, которое предлагают покупные модели, но в нашем случае самодельный обогреватель должен соответствовать следующим критериям:

Простым и доступным для самостоятельной сборки.
Практичным и достаточно продуктивным.
Потреблять приемлемое количество электрической энергии.
Обладать достаточным уровнем безопасности.
Детали, для сборки, должны иметь низкую цену и быть легкодоступными.
Быть удобным в использовании и при этом не слишком громоздким и тяжёлым.

Единственными устройствами, которые в полной мере соответствуют всем перечисленным критериям являются инфракрасные плёночные обогреватели для окон, стен, потолка и пола.
Они являются очень актуальными и самыми качественными на сегодняшний день чтобы производить обогрев балкона и окна.

Меры безопасности при обращении с обогревательными приборами

Благодаря минимальному количеству материалов, и тому что энергия не затрачивается на разогрев различных элементов, они обладают невероятно высоким коэффициентом полезного действия.

Варианты изготовления

Вот мы подошли к ответу на вопрос как сделать обогреватель своими руками, представим вам два наиболее простых и практичных варианта изготовления:

Первый обогреватель будет сделан на основе нагревателя «Доброе тепло».
Вторым будет небольшое компактное обогревающее устройство.

Каждый из них по-своему особенный и обладает различными характеристиками, о которых мы расскажем вам немного дальше, так что после прочтения какой обогреватель выбрать полностью зависит от вас. Также хорошо подумайте, какой обогреватель лучше для вас, покупной или самодельный.

Первый вариант

Для начала сборки, вам потребуется заготовить некоторые детали, итак, приступим:

Два одинаковых по размеру пластиковых листа, площадью один квадратный метр.
Стержни из графита, или готовый графитовый порошок. Их можно найти в магазинах электротехники или в других схожих по назначению.
Специальный клей, в народе называется «Эпоксидка».
Провод, который длиной сможет дотянуться к ближайшей розетке от места установки.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Если графит у вас будет в стержнях или в любом другом твёрдом виде, подготовьте ёмкость и предмет чтобы его растереть в максимально мелкий порошок. Теперь приступим к сборке такого незамысловатого, но очень практичного устройства.

Схема устройства обогрева

Процесс сборки происходит в следующей последовательности:

Обезжириваем и полностью очищаем поверхность пластика от пыли и мусора.
Заливаем клей в миску и засыпаем графитовым порошком. Тщательно перемешиваем на протяжении трёх-пяти минут, чтобы весь порошок равномерно распределился по клеевой массе.
Берём одну плиту из пластика и наносим на неё нашу смесь в виде зигзагов или спирали. Наносить следует непрерывной равномерной линией, желательно при этом клей не экономить.
Тоже действие проделываем и с другой пластиной, соответственно перечисленным требованиям.
Подсоединяем контакты провода к графитовому раствору и склеиваем обе платины.
После соединения оставляем их высыхать на протяжении суток.

Следите за тем, чтобы полосы клея с графитом не пересекались, иначе будет короткое замыкание и в лучшем случае у вас выбьет пробки в электрическом щитке. Для украшения пластиковых плит, их поверхность можно покрасить и разрисовать.

Второй вариант

Миниатюрный обогреватель будет работать и собираться по схожей технологии с предыдущим, но для его сборки потребуются следующие составляющие:

Несколько небольших отрезка стекла, желательно одинакового размера.
Обычная фольга из алюминия.
Герметик силиконовый и свеча из парафина.
Провод для подключения к сети.
Эпоксидка для склеивания.

Поверхность внутри стекла покрывается сажей специально для создания токопроводящего слоя

Перейдём к процессу сборки:

Щепетильно вычищаем поверхность стёкол от различных загрязнений и прочего.
Охлаждаем стекло, и используя нашу свечу, наносим на края копоть. Она будет работать как проводник.
Используя ватную палочку, удаляем лишнюю копоть таким образом, чтобы осталась ровная полоса шириной пять-семь миллиметров.
Из фольги делаем две одинаковые полоски, которые мы используем как электроды для передачи тока.
На стекле делаем две полоски из эпоксидки, на которые приклеиваем нашу заготовленную фольгу. Затем наносим клей по краям, чтобы соединить два куска стекла.
Герметизируем все края стёкол с помощью герметика и ждём пока клей и герметик полностью высохнут.

Макет обогревателя из стеклянных пластин

Как видите, ничего сложного в сборке нету, такой обогреватель на балкон прослужит вам отличным помощником и сделает вашу жизнь немного теплее. Теперь вы знаете два варианта обогревателей и какой обогреватель ближе и лучше, решайте сами исходя из ваших потребностей.

Когда в доме слишком холодно, то трудно назвать такое жилище уютным. Порой случаются аварии на основных теплотрассах, а желание обогреть квартиру становится первостепенным. Сделать обогреватель своими руками по силам каждому, поэтому тема, как осуществить задуманное, очень актуальна. Но в любом новом деле нужны знания. Если надоело мёрзнуть, надёжная теплоустановка не помешает.

Такой масляный обогреватель можно сделать своими руками

Классификация теплоустройств

Существует огромное количество самодельных обогревателей. Сделать их можно из подручного материала. Многие народные умельцы стараются, как могут. Из-за этого часто появляются такие конструкции, которые становятся причинами больших бед. Прежде чем приступить к работе, мудрый хозяин подумает о безопасности.

Несмотря на многообразие, все устройства делятся на определённые группы по основным техническим характеристикам.

Вот перечень их отличий:

Масляные и водяные.
Батарея, наполненная подогреваемой жидкостью, по-прежнему является наиболее распространённым видом обогревателей из-за своей относительной безопасности и надёжности.
Электрокамины.
Приборы с открытым элементом для нагревания воздуха. Один из самых опасных видов подобных устройств. Пожары, ожоги, поражение электротоком — это основные проблемы, которые несёт с собой неправильно сделанный или эксплуатируемый прибор подобного типа.
Тепловентиляторы.
Принцип нагревателя тот же, что и в предыдущем варианте, только воздух здесь подаётся в помещение специальным вентилятором, вмонтированным в устройство. Очень удобен для быстрого обогрева определённого места.
Термопанели.
Самый безопасный и надёжный вид самодельных обогревателей. Сделать его очень просто из готовых инфракрасных панелей. Кто-то отваживается на самостоятельное изготовление таких панелей из подручного материала.
Пламенные.
Обогреватели, в которых используется открытый огонь. Очень редко применяются в домашних условиях, но популярны на рыбалке, в походных условиях, для обогрева сараев и гаражей. Само собой, что при таком виде обогрева соблюдению правил пожарной безопасности уделяют повышенное внимание.

Виды обогревателей для домашнего использования

При выборе конструкции будущего прибора важно обращать внимание не только на его безопасность, но и на эффективность. Поэтому сначала определяют, каким требованиям и целям должен соответствовать будущий обогреватель.

Вот некоторые критерии такой оценки:

безопасность;
продуктивность;
экономичность;
простота сборки и обслуживания;
компактность;
удобство;
эффективность.

Сопоставив все за и против каждого вида и определившись с целями, выбирают наиболее подходящий вариант, чтобы сделать в домашних условиях обогреватель, способный служить долго и надёжно.

В том видео вы узнаете, как сделать каталитический обогреватель;

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели . Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

Делают его так:

Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
Заливают масло из расчёта 85% от внутреннего объёма корпуса.
Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
Монтируют вентилятор внутрь банки болтами и кронштейном.
Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
Для доступа воздуха просверливают около 30 отверстий в дне банки.
Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
Для устойчивости делают из толстой проволоки специальную подставку.
Включают в сеть и проверяют устройство.

Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
Графит перемешивают с эпоксидной смолой 1 к 2.
Кладут на стол плиты со схемой, гладкой стороной вниз.
Наносят тонким слоем смесь графита и клея по схеме.
Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
Вставляют клемы в обозначенных заранее местах вывода.
Дают просохнуть.
Присоединяют электрические провода и проверяют работоспособность.
Делают деревянную рамку для устойчивости.
Оснащают устройство терморегулятором.

Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.

Самодельный обогреватель своими руками;

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

Нельзя использовать неисправные электроприборы.
Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Предыдущая статья: Геометрическая модель модель такое представление данных которое Примеры геометрической модели на плоскости

Следующая статья: Математическое ожидание непрерывной случайной величины

Источник

работает устройство напрямую от сети 220 Вольт, никаких блоков питания не требуется.

Процесс изготовления обогревателя:

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Изготовленные кустарным способом теплогенераторы

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против»

— неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Выдержка из Постановления по противопожарному режиму в Р.Ф. о запрете эксплуатации самодельных нагревателей

Что же касается второстепенных аргументов «против», то они следующие:

отсутствие легитимных гарантий изготовителя;
неопределённость некоторых характеристик самодельных приборов;
низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа

обогревателя своими руками.

Электрообогреватели из чугунных радиаторов: слева – с расширительным бачком, справа – с герметичным корусом

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

Ревизия б/у чугунного радиатора

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно!
После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

Удаление старой краски с чугунной батареи после проведения её разборки-сборки

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

Предварительная покраска корпуса электрообогревателя из чугунной батареи

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно!
Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м 2 помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м 2 батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м 2 в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

Трубчатый электронагреватель с регулятором температуры

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

Чугунная батарея с расширительным бачком

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

Идентичность резьбы нагревателя и радиатора

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно!
Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

Разрушенный замёрзшей водой чугунный радиатор в гараже

Последовательность действий при заливке жидкости в батарею следующая:

в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
в верхнюю часть радиатора с одной стороны устанавливается заглушка;
обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно!
Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Получить более наглядное представление об описанной выше технологии поможет просмотр этого видеоролика:
https://www.youtube.com/watch?time_continue=674&v=HOmXkuFKBUc

Нагреватель электрический спиральный

Небольшой самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

огнеупорный (шамотный) кирпич – 2 шт.;
нихромовая спираль – 1,2-1,5 м;
стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
малая болгарка с дисками: по камню и отрезной по металлу;
дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
узкое зубило с молотком;
заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

Важно!
Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45 о;
вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Основная суть статьи

Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик — продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

Такой масляный обогреватель можно сделать своими руками

Классификация теплоустройств

Вот перечень их отличий:

Масляные и водяные.
Батарея, наполненная подогреваемой жидкостью, по-прежнему является наиболее распространённым видом обогревателей из-за своей относительной безопасности и надёжности.
Электрокамины.
Приборы с открытым элементом для нагревания воздуха. Один из самых опасных видов подобных устройств. Пожары, ожоги, поражение электротоком — это основные проблемы, которые несёт с собой неправильно сделанный или эксплуатируемый прибор подобного типа.
Тепловентиляторы.
Принцип нагревателя тот же, что и в предыдущем варианте, только воздух здесь подаётся в помещение специальным вентилятором, вмонтированным в устройство. Очень удобен для быстрого обогрева определённого места.
Термопанели.
Самый безопасный и надёжный вид самодельных обогревателей. Сделать его очень просто из готовых инфракрасных панелей. Кто-то отваживается на самостоятельное изготовление таких панелей из подручного материала.
Пламенные.
Обогреватели, в которых используется открытый огонь. Очень редко применяются в домашних условиях, но популярны на рыбалке, в походных условиях, для обогрева сараев и гаражей. Само собой, что при таком виде обогрева соблюдению правил пожарной безопасности уделяют повышенное внимание.

Виды обогревателей для домашнего использования

Вот некоторые критерии такой оценки:

безопасность;
продуктивность;
экономичность;
простота сборки и обслуживания;
компактность;
удобство;
эффективность.

Сопоставив все за и против каждого вида и определившись с целями, выбирают наиболее подходящий вариант, чтобы сделать в домашних условиях обогреватель, способный служить долго и надёжно.

В том видео вы узнаете, как сделать каталитический обогреватель;
