Как сделать пиролизную печь своими руками

Как сделать качественную пиролизную печь своими руками? Чертежи могут помочь в этом. Если такую конструкцию изготовить самостоятельно, то можно хорошо сэкономить на этом.

Пиролизные печи пользуются особой популярностью в такой местности, где отсутствуют центральное отопление и газовые трубопроводы. В таких местах это сооружение обеспечивает теплом загородные дома или дачи.

Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать, потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Достоинства и недостатки пиролизной печи

Такая конструкция имеет определенные преимущества перед обычными печами. К ним относятся:

коэффициент полезного действия достигает 80%;
топливо расходуется очень экономно;
возможность регулировать процесс длительного горения;
экологичность. Такая печь во время работы практически не дает выброса канцерогенных веществ.

Если пиролизная печь сделана правильно, то достоинств у нее не перечесть. Например, у нее практически не бывает сажи, что позволяет легче соблюдать чистоту и затрачивать небольшое количество времени на очистку печи. И таких небольших достоинств очень много.

Однако, пиролизная печь имеет и недостатки:

высокая стоимость. Выгоднее сделать ее своими руками;
большие размеры. Если помещение не слишком большое, лучше использовать другие отопительные конструкции;
отапливаются такие печи только определенным видом топлива. Лучше всего подходит сухое топливо (древесина), потому что высокая влажность отрицательно сказывается на процессе пиролиза;
для ее работы необходимо электроснабжение, причем постоянное. Для лучшей работы печи ее следует подключить к электрической сети.

Это основные недостатки пиролизной печи. Так что можно смело эксплуатировать такую печь, если для нее достаточно места, имеется в наличии сухое топливо и имеется доступ к электрической сети.

Технология изготовления пиролизного котла

Чтобы изготовить мощный котел, надо уметь обращаться с болгаркой и сварочным аппаратом, а также разбираться в чертежах. Если самостоятельно изготавливают котел мощностью выше 25 кВт, необходимо все делать по чертежу, в противном случае котел не будет соответствовать требованиям безопасности.

Стенки котла следует делать из жаропрочной стали, только это будет гарантией того, что он прослужит довольно долго. Если такую сталь найти не получится, можно использовать обычную сталь, только в этом случае делают футеровку внутренних камер котла шамотным кирпичом.

Этапы изготовления котла.

Корпус котла изготавливают из листовой стали. С помощью болгарки из листа металла вырезают детали котла, в стенках делают отверстия для дверцы зольника и загрузочной дверцы, а также для патрубков и дымососа. Самое главное — это придерживаться указанных в чертеже размеров. При помощи сварочного аппарата соединяют детали, после чего зачищают швы от окалины и шлифуют их.
Затем приваривают патрубки так, чтобы между швами не было зазоров. Берется труба нужного диаметра и выполняют монтаж защитного теплообменника на задней стенке котла. После чего проверяют, не протекает ли теплообменник из-за повышенного давления от компрессора и только тогда устанавливают заднюю стенку камеры, изготовленной из жаропрочной стали.
Затем приступают к монтажу перегородки, которая разделяет камеры газификации и сжигания газа, устанавливая чугунный колосник. Наверху камеры газификации делают воздуховод с заслонкой. Внизу камеры также делают воздуховод и одновременно с этим делают футеровку шамотным кирпичом нижних и боковых сторон.
Дверцы котла изготавливают из жаропрочной стали, а для наибольшей герметичности их усиливают металлическими уголками.
Котел следует устанавливать в нежилом помещении, присоединяя дымоход. Затем подключают к нему водный контур и устанавливают дымовой насос.

Технология изготовления пиролизной печи

Такой котел очень мощный и поэтому подходит для большого дома. Чтобы было тепло в гараже или дачном домике, можно построить пиролизную печь своими руками. Изготавливается она также из листа металла, но техника изготовления ее значительно проще.

Если камеру сгорания газа расположить выше камеры газификации, создавая естественную тягу, то нет необходимости использовать дымосос.

Печь не подключается к системе отопления.

Такая печь не автоматизирована и поэтому требует постоянного контроля и настройки режима горения.

Как изготовить пиролизную печь своими руками?

Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.

Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
Металлические дверцы топки и зольника усиливают уголком.
Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.

Место установки пиролизной печи

Устанавливают пиролизную печь в помещении, соблюдая технику безопасности, чтобы исключить возникновение пожара. Нельзя устанавливать ее возле легко воспламеняемых предметов, под полками, в легко продуваемых местах. Около печки должно оставаться свободным пространство со всех сторон с расстоянием в полметра. Хорошо, если рядом будет стоять емкость с песком или висеть огнетушитель.

Чтобы пиролизная печь своими руками работала долго, необходимо вовремя удалять из нижней части кокс и нагар. Если в качестве топлива используется мазут или нефтяные масла, необходимо следить за тем, чтобы в него не попала вода. Если это произойдет, печь начнет «стрелять», выбрасывая большое количество искр, а это может привести к пожару.

Поэтому при соблюдении техники безопасности и правильной эксплуатации, такая печь может прослужить очень долго.

Источник

Печи длительного горения (пиролизные) потребляют минимальное количество топлива и широко используются не только в промышленных целях, но и в быту для отопления подсобных помещений. К сожалению, во многих самодельных котлах подобного типа скапливается слишком много сажи. Однако пиролизная печь своими руками изготовленная со знанием некоторых тонкостей, может стать вполне приличным отопителем для гаража, теплицы, или небольшого дачного домика.

Принцип действия

При снижении количества кислорода до 10% топливо не горит, а медленно тлеет, выделяя при этом пиролизные газы
(газы, образующиеся при разложении топлива под действием высоких температур). На этом и основан принцип действия всех котлов длительного горения. Топливом в них являются не уголь или дрова, а именно пиролизные газы, образующиеся при его разложении.

Такие печи состоят из двух камер
. В первой
при минимальном количестве кислорода тлеет топливо. Выделяемый при этом горячий пиролизный газ переходит во вторую камеру
, в которую подается достаточное количество кислорода. При его смешении с газом топливо полностью сгорает. Для регулировки подачи воздуха в камеру между ней и дымоходам устанавливается регулируемая задвижка
.

Принцип действия пиролизного котла, работающего на опилках

Для изготовления простейшей печи длительного горения из бочки можно воспользоваться следующей схемой

Виды пиролизных печей

Качественная печь длительного горения должна отвечать нескольким условиям:

Для поддержания максимальной температуры горения и длительной работы иметь достаточно большую камеру загрузки
;

Так как сгорание газов происходит частично и в дымоходе, для увеличения КПД печи его горизонтальный участок в месте соединения с котлом лучше удлинить до 1 м
и дополнительно утеплить минватой;

Для того, чтобы снизить количество закладок топлива, укладывать его следует как можно плотней, без просветов – так оно будет тлеть гораздо дольше; крупные поленья желательно засыпать щепой или опилками; в некоторых моделях (к примеру, таких как «Стропува» или «Бубофаня», о которых мы расскажем чуть ниже) топливо дополнительно спрессовывают
;

Наличия в котле минимального количества теплообменников
(труб с водой для отведения тепла в помещение) – так как при отдаче тепла в трубы температура в печи будет резко снижаться, и газы, не сгорая, просто улетучиваться в трубу; КПД печи при этом, естественно, резко упадет;

Во избежание задымления помещений влажность
используемого сырья должна максимально низкой (до 20%);

Так как такие котлы требуют частой очистки, соединение дымовой трубы должно быть сборно-разборным
;

При понижении температуры в котле часто образуется водяной конденсат
; для его отведения внизу дымохода следует предусмотреть кран для слива.

Важно!
Производительность таких печей напрямую зависит от объема ее рабочей камеры
. Форма самого котла при этом может быть любой.

По способу сжигания топлива пиролизные котлы подразделяются на:

шахтного типа
: подача воздуха в камеру с твердым топливом
осуществляется снизу, через поддувало (отверстие в нижней части топки), при этом, естественно, топливо начинает сгорать также снизу;

Пиролизный котел шахтного типа

с верхним сжиганием топлива
: воздух в первую камеру поступает сверху по специальной трубе.

Печь «Стропува» с нижним сжиганием топлива

По способам подачи воздуха все пиролизные котлы подразделяются на:

Работающие на естественной тяге
(кислород в них поступает естественным путем через специальные отверстия);

Принудительной тяги: дозировка воздуха осуществляется с помощью дефлектора (дымника)
, расположенного на дымоходе, это механическое устройство имеет несколько наклонных плоскостей; при огибании воздухом таких препятствий в канале образуется разность давлений, при этом тяга усиливается; существенно увеличить тягу можно и с помощью электроустройств с турбинным принципом действия
.

Дефлектор для печи

По виду топлива печи длительного горения могут подразделяться на:

Работающие на отработанном масле;
дровах;
угле.

Печи своими руками

Самой универсальной и широко применяемой печью шахтного вида
с достаточно высоким КПД (до 75%) является « ». По бокам такого котла расположено 6-8 труб. Нижние их концы «всасывают» снизу холодный воздух. Трубы, плотно опоясывающие печь, быстро принимают тепло и выбрасывают его вверх в помещение. На нашем сайте есть очень подробное описание принципа действия «Булерьяна».

Печь «Булерьян»

Печь на отработке

Очень оригинальной (и, самое главное), вполне действенной конструкцией с верхним сжиганием топлива
и высоким КПД является печь « ». За ее основу была взята широко разрекламированная модель «Стропува». Но, в отличие от промышленной модели, конструкция «Бубофани» предельна проста, и сделать ее под силу любому начинающему сварщику. Ознакомиться с принципом ее работы и этапами ее создания можно, пройдя по данной ссылке.

Печь «Бубофаня»

Печь «Лачинянка» своими руками

Данный котел является достаточно спорной (и мало пока опробованной) моделью, работающей на угле, дровах, торфе или пеллетах
. По своей сути он является уменьшенной копией промышленной печи «Энергия ТТ». По заверению автора, его «Лачинянка» также способна работать без перерыва достаточно долго – целую неделю. При этом норма загрузки топливом составляет всего 20 кг, а сажи этот котел образует минимальное количество. Использовать его можно и как обычную буржуйку.

В отличие от других пиролизных печей, «Лачинянка» снабжена баком
, установленном на трубе дымохода, в котором собирается конденсат
, который затем подается в камеру горения. Такое вот безотходное производство. Сгорает дотла даже сажа, смешанная с конденсатом.

Важно!
Для того, чтобы получить достаточное количество конденсата, температура в такой печи не должна быть слишком высокой.

Лачинян С.С. в целях популяризации своего детища дает и подробную схему его изготовления (схема находится как в свободном доступе в Интернете, так и на официальном сайте автора). Поэтому при желании такую печку вполне можно попытаться сконструировать самому. Но вот отзывов по поводу ее работы как положительных, так и отрицательных пока маловато.

Внешний вид печи «Лачинянка»

Принцип действия «Лачинянки»

Устройство слива конденсата

Печь «Лачинянка» без внешнего кожуха

«Лачинянка», вид изнутри

Видео: пиролизная печь своими руками

Одним из вариантов экономии топлива является применение печей или котлов длительного горения. На одной заправке топливом они работают гораздо дольше других видов отопительных устройств. К печам длительного горения относятся пиролизные печи. Рассмотрим их принцип действия пиролизных печей, их устройство, а так же преимущества и недостатки использования этих агрегатов для обогрева помещения и устройство.

Что такое пиролиз

В основе действия таких печей лежит принцип пиролиза
— термического разложения органических веществ (в нашем случае топлива) на твердые остатки и пиролизные газы при недостатке кислорода. После чего полученный пиролизный газ при высокой температуре смешивается с воздухом (кислородом), что способствует почти полному сгоранию топлива и самого газа
.

Если на промежуточном этапе отделить твердые остатки, то получится готовое производство угля (кокса) — углевыжигательная печь. Но нам это не нужно, мы рассмотрим данный процесс с точки зрения обогрева помещений.

А основной обогрев получается за счет выделения тепла при сгорании полученного газа
, смешанного с воздухом. Далее рассмотрим, как достигается это конструктивно.

Устройство пиролизных печей

Классическое устройство пиролизной печи выглядит следующим образом. Имеется общий корпус. В него встроена топка с горелкой для закладки дров. Топка выполняется так, чтобы можно было обеспечить очень малый
приток воздуха (герметичная, с плотной дверкой и хорошо работающей задвижкой, оборудованная приточно-вытяжным вентилятором). В нее закладываются дрова, поджигаются горелкой или вручную. После того, как они немного разгорятся, топка ограничивается в доступе кислорода.

Дрова обугливаются, получившийся при этом газ (наполовину азот и на половину — смесь водорода, угарного газа, метана и углекислого газа) снизу вверх по отдельному воздуховоду поступает во вторую камеру сгорания, где смешивается с воздухом (приток вторичного воздуха) в нужной пропорции и сгорает, выделяя тепло. Вторая камера сгорания конструктивно может быть совмещена
с самим воздуховодом, или же с началом дымохода. Она может обслуживаться все тем же приточно-вытяжным вентилятором, может быть смонтирован отдельный вентилятор, а может работать только с помощью одних герметичных заслонок на естественной тяге (при хорошо продуманной системе дымохода).

Если твердые остатки от сгорания дров нужны — предусмотрено устройство для их извлечения
. В кустарных или промышленных печах его роль, как правило, выполняет поворотная «реторта
».

Реторта — это обычно круглая часть корпуса, в которую закладываются дрова, а потом снизу извлекается кокс, уголь.

От обычных печей пиролизная отличается тем, что фактически топливо в ней сгорает не сразу
, а в два этапа, разлагаясь при этом на твердые остатки и газ.

Твердые остатки затем тоже сжигаются, тепло от них тоже используется для поддержания постоянства нужной температуры в первичной топке. Практически, дрова сжигаются полностью, от них остается очень мало золы
— это еще одна особенность пиролизных печей. Обычно такие печи и котлы требуют удаления золы раз в несколько дней, а то и раз в неделю.

Достоинства и недостатки

У печей такого типа имеется ряд преимуществ. Перечислим основные.

Высокая экономичность
печи за счет более полного и длительного сгорания топлива.
Экологически безопасная
. В выходящих из дымохода продуктах сгорания очень мала доля вредных и грязных веществ. Практически, это небольшая доля CO и остальное — пар. Данные печи называются бездымные именно по этой причине. Как следствие — чистый дымоход и отсутствие сажи. Конечно, все это верно при использовании обычных дров или угля.
Достаточно быстрый нагрев
топлива.
Более высокий КПД
(до 85%), чем у обычных печей.
Большой интервал тепловой мощности
— печь может работать в диапазоне от 5 до 100% мощности.
Возможность подключения любого контура отопления
(с естественной и принудительной циркуляцией , для отопления и для отбора горячей воды для хозяйственных нужд).
Возможно применение различных видов топлива
, как твердого (вплоть до сырых дров, мусора и автомобильных покрышек), так и жидкого (существуют модели для сжигания машинного масла — отработки).
Минимальный контроль
человека — загрузка топливом раз в сутки и редкая выгрузка золы без останова печи.

Несмотря на многочисленные достоинства, у данных печей есть и ряд недостатков.

Достаточно большие
по размерам.
Необходимо наличие площадки для складирования топлива.
При сжигании мусора, различных отходов, все-таки присутствуют запахи и примеси
при сжигании. Поэтому при планировании сжигания отходов следует продумать систему вентиляции в помещении с печью.
Для наличия хорошо работающей системы желательна установка вентиляторов в печь (котел) и насосов (в систему отопления), а это влечет за собой зависимость от электросети.
Скапливание конденсата
в выходном канале и дымоходе. Обусловлено это низкой температурой выходящих отходящих газов. Как правило, для сбора конденсата в конструкции предусматривают накопитель. Из-за конденсата выходная труба с дымоходом должны быть большого диаметра или сечения, и утеплены на улице — во избежание застывания конденсата при морозах.

Общие выводы

Из перечисления сильных и слабых сторон видно, что печи данного типа могут вполне составить конкуренцию другим источникам тепла. После газа, «пиролиз» будет, пожалуй на втором месте по экономичности
, наравне с пеллетным отоплением.

Нужно заметить, котлы обычно меньше по размерам, чем печи. Некоторые котлы и печи заводского изготовления могут работать как в обмуровке кирпичами, так и без нее. Единственное требование при любом варианте — обеспечение хорошего «теплого» дымохода.

Проведем краткий обзор одной из печей заводского изготовления.

Из отечественных серийных моделей популярностью пользуется пиролизная печь марки «Самогрейка
». Это довольно функциональная конструкция. Ее можно использовать для обогрева помещений площадью от 100 до 400 кв. метров, отбора горячей бытовой воды (печь двухконтурная и оборудована накопительным 100-литровым баком), и для горячего копчения продуктов.

Данная печь работает с любым видом контура циркуляции. В качестве топлива используется любое твердое. Мало того, что она требует обслуживания раз в несколько суток, так еще имеет запасной электрический котел , что значительно увеличивает ее удобство и универсальность в пользовании. В ее электрической части смонтировано два ТЭНа (по 2,5 кВт каждый) для отопительного контура и один ТЭН (1,2 кВт) в накопительном баке для бытовых нужд. Диапазон работы печи на одной загрузке топливом колеблется от 16 до 82 часов (при максимальном режиме и при минимальном режиме). Внешне выглядит как прямоугольник с размерами 1800*900*600 мм и полным весом 276 кг.

В настоящее время выбор пиролизных печей и котлов все больше растет. Основные их функции такие же, как у вышеприведенной «Самогрейки». Можно сделать такую печь и самостоятельно
. Существует множество самодельных кирпичных и металлических печей. Например, наша инструкция по самостоятельной постройке печи длительного горения .

Пиролизные устройства известны давно, но долгое время использовались в основном в промышленности для получения кокса
. В довоенное и военное время прошлого века они даже на грузовые автомобили устанавливались, именуясь газогенераторными установками (это их второе название). Сейчас они начинают выходить из тени, и все чаще и чаще приходят для обогрева частных помещений. Там, где нет возможности подвести газ или задействовать пеллеты , они порой являются самым экономичным вариантом
. По своей сути они являются источником своего, «местного» газа, который сразу же сжигается. Кстати, в качестве топлива для пиролизных печей, вполне можно использовать и разные пеллеты и брикеты. Конечно, при их использовании срок работы на одной заправке изменится, в какую сторону — зависит от топлива.

При отсутствии централизованной подачи такого удобного энергоресурса, как природный газ, проблема отопления зачастую решается с помощью электроэнергии или угля.

Однако высокая стоимость этих энергоносителей всё чаще становиться причиной использования более дешёвого вида топлива – любых древесных отходов.

Определение!

Пиролизные (газогенераторные) печи являются отопительными агрегатами, дающими возможность добиться наиболее полного сгорания древесины или иного вида топлива с получением максимально возможного количества тепла для отопления.

Принцип работы пиролизных печей

Принцип действия отопительных агрегатов данного типа основан на использовании эффекта пиролиза.

Определение!

Пиролизом называют процесс разложения топлива на твёрдый компонент и летучую часть, называемую пиролизным газом. Этот газ отличается прекрасной горючестью и высоким коэффициентом теплоотдачи. Пиролиз осуществляется в особых условиях, подразумевающих наличие высоких температур в сочетании с недостатком воздуха.

Основные этапы работы пиролизных печей:

Внимание!

Пиролизные печи иначе называют отопительными агрегатами длительного горения и могут работать на одной закладке древесины – до суток, угля – до нескольких суток.

Особенности конструкции пиролизных печей

Основной особенностью устройства печей, использующих процесс пиролиза, является разделение топки на две части. Эти пространства разделены колосником, на который загружают топливо. Первичный воздух поступает сверху вниз и проходит через слой загруженного топлива.

Внимание!

Топкам, имеющим такую конструкцию, характерно высокое аэродинамическое сопротивление, поэтому в большинстве случаев необходимо организация принудительной тяги. Для небольших отопительных агрегатов используется дутьевой вентилятор, иногда целесообразно устанавливать дымосос.

Преимущества и недостатки пиролизных агрегатов длительного горения

Время работы газогенераторной печи на одной закладке топлива зависит от многих параметров – наружных климатических условий, требуемой температуры в помещении, утепления строения, вида и влажности топлива, точности проекта отопительной системы. Но, согласно отзывам, пиролизные печи на одной закладке топлива в любом случае работают гораздо дольше, по сравнению с печами классической конструкции.

Можно отметить дополнительные достоинства таких печей:

В отработанных газах после пиролизных агрегатов присутствует уменьшенное количество канцерогенных веществ. Это обеспечивается взаимодействием при горении пиролизного газа с активным углеродом. В итоге этого процесса отработанные выходящие газы представляют собой, по большей части, смесь углекислого газа и водяного пара. Поэтому в таких печах можно утилизировать без вреда для природы даже резину и полимеры.
При обычном сжигании дров, особенно влажных, не удаётся достичь таких высоких температур, которые возможны при сгорании древесного газа, полученного в результате пиролиза.
Данное оборудование – идеальный вариант для местностей, в которых трудно найти подходящее топливо для обогрева жилья.

К недостаткам пиролизных агрегатов можно отнести следующие факторы:

Пиролизные печи на дровах требовательны к влажности топлива.
Необходимо постоянное присутствие электропитания.

Топливо для пиролизных агрегатов

Газогенераторные печи для отопления могут работать на дровах, любых отходах пиломатериалов, пеллетах, угле, коксе, опилках и даже шелухе от семечек.

Если для работы агрегата используется сухая древесина, то печь работает с максимальной мощностью, а период её службы увеличивается. 1 кг древесины, содержащей 20% влаги, имеет теплоту сгорания 4 кВт/час, при содержании 50% влаги – теплота сгорания снижается в два раза.

Об эффективности работы печей длительного горения говорит следующий факт. При сгорании в них 1 кг опилок, влажность которых не более 16%, выделяется тепла в четыре раза больше, чем при сжигании в обычной печи 1 кг берёзовых дров.

Читайте в статье

Недостатки газогенеративных печей

Одним из самых больших недостатков печи такого типа являются строгие требования к уровню влажности топливных материалов. Дело в том, что влага испаряется под воздействием тепла и полученный пар разбавляет пиролизные газы, ухудшая степень их сгорания. Основным результатом использования влажного топлива является полное затухание печи.

Пиролизные печи следует топить более сухой древесиной, только в этом случае обеспечивается работа печи максимальной мощности.

Этот недостаток можно устранить, если подавать вторичный воздух в камеру сгорания. Называется этот способ двойным дутьем. Он направлен на увеличение эффективности сгорания летучих веществ.

Конструкция печи позволяет выполнить разделение топки на 2 различные секции. Так, первая секция представляет собой газифицирующую камеру (камеру загрузки), основная ее функция — пиролизация топлива. Отсутствие кислорода провоцирует медленное горение заложенного топлива и активное выделение летучих веществ. Результат работы этой секции — газы — направляются во вторую секцию — камеру сгорания и догорают там.

Такая конструкция позволяет добиться минимального отвода тепла из загрузочной камеры. Популярным явлением является разделение печных секций при помощи колосника, предназначенного для загрузки топлива. Получается, что первичный воздух проходит путь сверху вниз. Основным принципом работы такой печи является верхнее дутье. Саму конструкцию печи характеризует высокий уровень аэродинамического сопротивления, что провоцирует необходимость создания принудительной тяги. В таком случае целесообразно использование специализированных дымососов вместо дутьевых вентиляторов.

Многих умельцев может оттолкнуть высокая стоимость данной конструкции. Но при покупке стоит учитывать, что после сооружения она сможет сэкономить большой объем средств, топлива и времени, потраченных на уход за ней.

К недостаткам можно отнести и сравнительно большие размеры пиролизного котла по сравнению с другими приборами для отопления.

Одним из обязательных условий по эксплуатации пиролизных печей является наличие обязательного подключения к электрической сети. Это вызвано применением электрического вентилятора, направленного на обеспечение дополнительной тяги. Получается, что при аварийных отключениях электроэнергии и в не электрифицированных районах использование пиролизной печи невозможно.

Особенности функционирования печей

Конструктивными особенностями пиролизных печей является наличие двух камер сжигания, расположенных друг за другом. От классических дровяных печей подобные устройства отличаются тем, что сгорание топлива происходит поэтапно.

Начальная камера применяется для закладки топливного материала (дров, угля или брикетов), который при тлении и низком уровне кислорода выделяет газ и древесно-коксовую пыль.

Соединяясь с кислородом, газ под воздействием тяги нагнетается в другую камеру. Это приводит к интенсивному горению и выделению большого объема энергии, которая направляется на подогрев воды или обогрев помещений.

Подобный процесс обеспечивает высокий КПД и хорошую тепловую отдачу пиролизных устройств.

Влажность топлива – это ключевое условие эффективного функционирования печи

При закладке важно контролировать объем сухого топлива, который должен составлять не менее 75 % от общего. Допустимый уровень влажности высушенных дров и пеллет для пиролизных печей не должен превышать 12 %

В качестве сухой древесины допускается использование сгораемого мусора, отходов, древесных опилок, веток и опила с деревьев.

Если топливо сгорает полностью, это способствует образованию чистого и бесцветного дыма без неприятного запаха.

Видео об устройстве и работе газогенераторных печей для домашнего пользования:

Газовый баллон для пиролизной печи

Сделать пиролизную печь из газового баллона несложно. Что необходимо для этого сделать.

Печка пиролизного типа из баллона

В первую очередь внутри баллона надо сделать перегородки для камеры дожига. Для этого можно нарезать из листового железа круги диаметром равным внутреннему диаметру баллона. На каждом круге надо вырезать сегмент. В конечном итоге должно получиться больше, чем полукруг.
Полученные детали устанавливаются внутрь резервуара, где они привариваются по периметру электросваркой. Очень важно правильно установить обрезанные круги. Необходимо установку провести так, чтобы свободное от отрезанного элемента место оказалось напротив точно такого же, только другого отрезанного круга. То есть, должна получиться многоступенчатая камера, собранная из этих кругов перегородок, которые собранные в одну систему будут собой представлять змеевик. По нему и будут пиролизные газы от топки подниматься к дымоходу. Здесь же они будут обогащаться кислородом и сжигаться полностью.
Обязательно в стенке баллона напротив первого этажа камеры дожига надо сделать несколько небольших отверстий диаметром 3-5 мм. Отверстия делаются сверлом и дрелью.
Конец созданного канала камеры дожига соединяется с выходным патрубком, который станет началом дымохода. Поэтому сбоку или сверху баллона делается отверстие под патрубок, и с внешней стороны он приваривается.
Как и в любой печи, в пиролизной надо сформировать топку. Для этого в баллоне делается отверстие прямоугольной формы под дверцу. Через нее будет производиться закладка топлива.
Чуть ниже отверстия устанавливается колосниковая решетка, которую можно изготовить из того же металлического листа, в котором надо просверлить отверстия. Можно сделать ее из арматуры в виде сетки.
Ниже дверцы с той же стороны, где она будет установлена, надо сделать несколько отверстий для подачи первичного воздуха.

Внимание! При навешивании дверцы топки необходимо учитывать герметичность ее прилегания к стенкам корпуса печи. Через нее в топку не должен проникать воздух

Данная конструкция дает возможность поджиг производить сверху топлива. Воздух будет проникать через массу уложенных топливных брикетов и попадать в зону тления. Его будет не очень много, что не даст топливу загореться в полную силу. Кстати, в качестве топлива в пиролизных печах могут использовать опилки, мелко нарубленные стебли или листа, лучше запрессованные, мелкой фракции уголь. Сегодня производители пиролизных котлов предлагают к ним свое топливо, которое изготавливается из любых растительных материалов. Они прессуются в небольшие гранулы, которые называются пеллетами.

Пиролизная печка из газового баллона с прессом

Из газового баллона можно изготовить более простую конструкцию печки пиролизного типа.

Срезается верхняя полукруглая крышка баллона.
Срезается часть боковины под отверстие для топки.
Устанавливается колосниковая решетка.
Вырезается из металлического листа блин диаметром, который будет чуть меньше внутреннего диаметра баллона.
В блине делается отверстие под дымоходную трубу, которая к нему и приваривается.
Эту конструкцию надо утяжелить, для чего с нижней ее стороны привариваются четыре куска швеллера. При этом дымоходное отверстие не должно быть закрыто.
В вырезанной крышке баллона также делается отверстие под дымоход.
Навешивается дверца.
Делаются небольшие отверстия ниже топки.

Схема работы пиролизной печи из газового баллона

Печь готова, можно ее загружать. Загрузку делают больше половины объема полученного пространства. Поджиг можно производить снизу или сверху. Устанавливается сверху пресс, изготовленный из металлического блина, усиленного швеллерами. Его основная задача – прижимать топливо к зоне горения (тления), при этом между стенками пресса и поверхностью уложенного топлива остается пространство, сформированное швеллерами. При сжигании топлива пресс будет опускаться, оставляя зазор одинаковым во время всего процесса работы пиролизной печи.

Между краями блина и стенками баллона также есть зазор, через который угарные газы поступают в зону дожига, образованной крышкой печи и верхней плоскостью пресса. Обычно такой агрегат называют печкой длительного горения. Как показывает практика, одной закладки хватает на 6-10 часов в зависимости от объема топочной камеры.

Пиролизная печь Лачиняна

Особенности функционирования

Процесс газификации древесины включает: высыхание сырья; пиролиз биомассы; сгорание смоляного газа и части угля; восстановление двуокиси углерода СО2 до ее моноокиси CO, а воды Н2O — до водорода Н2.

Принцип работы пиролизной печи сравнительно прост. Топливо закладывается в загрузочную камеру и поджигается. После этого необходимо закрыть створки и включить дымосос. Вследствие недостатка воздуха и высокой температуры происходит обугливание топливных материалов и выделение древесного газа (в этом и есть суть процесса пиролиза). Результатом работы котла является производство различных продуктов газообразного состояния (угарного газа, водорода, углеводорода). В камеру сгорания попадает и вторичный воздух, способствующий более результативному сгоранию летучих компонентов. Так некоторая часть тепла попадает в нижние топливные слои, чем и поддерживается пиролизный процесс.

Поскольку пиролизный процесс может длиться не менее 30 часов с использованием дров и около 7 дней при использовании угля, то преимущества применения такой печи неоспоримы. Подобные печи экономичнее обычных на 4-7%.

Для того чтобы произошла и воспламенилась газовая фаза, необходима температура не меньше 450º (максимальный порог — 1100º). Результатом таких действий является выработка дополнительной энергии, способной повысить КПД для самой. Одной только высокой температуры мало. Нужна подача определенных порций воздуха (по заранее рассчитанной схеме) и сооружение дополнительной камеры сгорания газов (размером не меньше 50 см). В таком случае будет отсутствовать возможность регулирования уровня подачи воздуха вручную и потребуется использование автоматизированной лини, способной отслеживать температурные показатели внутри печи, в соответствии с которыми она и будет определять порцию воздуха. Если сэкономить на камере сжигания, то произойдет охлаждение пиролизных газов, и они очень быстро будут улетучиваться в трубу, прекращая горение.

Во время полной загрузки печи поршневая труба поднимается на большую высоту. Вместе со сгоранием топлива происходит опущение вниз поршня и трубы воздушной тяги.

Этапы работы пиролизного котла: 1 – Сушение и дегазация древесины; 2 – Сжигание смеси древесного газа со вторичным воздухом; 3 – Дожигание древесного газа и теплообмен; 4 – Выброс выхлопных газов.

Во время пиролизного сгорания материалов происходит разложение дерева на составляющие компоненты — пиролизный газ, кокс и небольшое количество отходов в виде твердого остатка.

После того как происходит смешивание кислорода и получившегося газа, получается реакция активного горения. Становится понятно, что экзотермическая реакция (в данном случае это пиролиз) гораздо эффективнее, чем обычное горение угля.

Огромным достоинством данного типа печи является высокая степень экологичности самой установки. Во время ее работы происходит взаимодействие пиролизного газа с углекислым, такая реакция сводит до минимума выброс токсичных и вредных продуктов горения в атмосферу.

После сгорания твердого древесного остатка выделяется значительный объем энергии. Экзотермическая реакция сопровождается активным выбросом тепловой энергии, используемой печью для дополнительной просушки воздуха и влажного топлива.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

Фотогалерея: разнообразие агрегатов отопления

Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время Используется в бане или сауне для повышения влажности и нагрева воды

По способу передачи тепла агрегаты разделяются на модели:

с водяным контуром отопления;
вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

для каких целей нужна печь;
где она будет стоять;
на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Делаем своими руками

Сделать самостоятельно пиролизную печь, работающую на дровах,также довольно затратное мероприятие, потому как нужны только дорогостоящие материалы. Несмотря на дороговизну, такой метод обойдется значительно дешевле, если сравнивать с покупкой готового пиролизного котла.

Печь из металла

Корпус будущей конструкции должен быть выполнен из особо прочного материала, идеальным выбором в данном случае будет легированная сталь. Также потребуются инструменты:

сварочный аппарат;
огнеупорные кирпичи -15 шт;
электроды — 5 упаковок;
дрель;
угловая шлифовальная машинка — диаметр 230;
лист метала — толщина — 4мм, размер — 7.5 кв. м;
датчик для измерения температуры;
колосники;
круги для шлифовальной машинки — 10шт;
вентилятор;
дверцы -2 шт;
трубы: сечение 57×3,5 мм, длина — 8 м, сечение — 15,9×4,5 мм, длина — 0,5м, сечение — сечение -32×3,2 мм и длина — 1 м;
профилированные трубы: сечение — 2,0×30×60 мм 1,5 м, сечение -2,0×40×80 мм и длина — 1 м;
стальные полосы: сечение 80×5 мм 1 м, сечение 20×4 мм 7,5 м, сечение 30×4 мм 1,5 м.

Схемы для металлических пиролизных печей разрабатываются с учетом индивидуальных характеристик помещения и потребностей владельцев, но общие положения одинаковы для всех.

Тонкости и полезные советы:

Необходимо сварить корпус из легированной стали. Если используется другой металл, лучше делать конструкцию двухслойной.
На местах расположения зольной и топочной камеры вырезаются проемы для дверей.
Зольник необходимо отделить чугунным колосником.
В камеру газификации устанавливается отдел подачи воздуха с заслонкой. Канал прохода пиролизных газов и систему подачи воздуха нужно делать на максимальном расстоянии друг от друга.
В проделанные ранее проемы устанавливаются двери из жаропрочной стали, усиленные уголком или чугунные.
Камеры изнутри выкладываются шамотным кирпичом.
Для регулировки тяги в дымовой трубе устанавливается шибер. Дымоход нужно делать из утепленной трубы.

Кирпичная печь

Для печи мощностью в 30 кВт потребуется:

керамический кирпич — 400шт;
шамотный кирпич — 100шт;
стальной лист размером 6×1,5 м., с толщиной стенки не менее 4мм;
чугунные колосники — 3шт;
вентилятор — мощность не менее 300 Вт;
рычажный терморегулятор;
дверцы для поддува и топочной — 2шт;
сварочный аппарат;
дрель;
болгарки с разными диаметрами круга;
трубы разного диаметра;
профильная труба — 80×40;
электроды;
температурный датчик.

Подготовка

В первую очередь подготавливается место для установки. На выбранной площади необходимо демонтировать полы и вырыть яму для закладки фундамента, глубиной не менее метра. Чтобы избежать перекоса конструкции, фундамент должен быть с большей площадью, чем печь. Сначала укладываются слои из песка и щебня по 10 см каждый. Они плотно утрамбовываются и разравниваются, заливаются бетоном. Высота фундамента — на 8-10 см выше уровня пола.

Проводится разводка системы обогрева по комнатам. Если в качестве теплоносителя будет использоваться вода, то в проекте предусматривается наличие резервуара.

Кирпичи тоже необходимо подготовить, заранее замочив в воде на пару часов. Это исключит деформацию скрепляющего раствора в будущем. Швы будут затираться раствором сметанообразной консистенции из глины, разбавленной водой. Если в глину будет добавляться песок, то его нужно предварительно просеять, так в раствор не попадут крупные фракции. Доля песка в растворе не должна быть выше 30%.

Порядовка

Периметр печи выкладывается керамическим кирпичом, внутренние перегородки — шамотным.

Первый ряд укладывается по всей площади фундамента.
Следующий ряд укладывается под площадь печки.
Дальше ряды выкладываются согласно подготовленному чертежу. После каждых 2-3 рядов делаются суточные перерывы для закрепления раствора.
Металлические детали устанавливаются сразу при кладке соответствующего ряда. Между кладкой и деталями нужно хорошо заделывать щели, потому что при нагревании металл будет расширяться и может повредить швы.
В топливник устанавливается колосниковая чугунная решетка, которая размещается с небольшим зазором.
Топка укомплектовывается вентилятором.
После обустройства топки печь выкладывается до конца, согласно выбранной схеме.
Особое внимание необходимо уделить выкладке дымохода. Он просчитывается заранее и выкладывается с соблюдением параметров. Нарушение может привести к ухудшению тяги.

Единого механизма для выкладки пиролизных печей не существует, все пропорции должны быть рассчитаны с учетом пространства конкретного помещения. Мы подготовили несколько схем разных печей, однако лучше при проектировании будущей конструкции и проведении расчетов обратиться к специалисту печного дела.

Пиролизный котел принцип работы

Как работает данный котел? Котел состоит из следующих элементов:

Камера газификации
Камера дожигания
Система подачи воздуха (первичная, вторичная)
Водяная рубашка
Колосниковая решетка

Элементы котла

Принцип работы заключен в следующем:

В камеру газификации загружается топливо
и поджигается.
Из топлива начинает вырабатываться газ
.
В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания
.
В камеру дожигания подается вторичный воздух,
и образовавшаяся смесь горит при большой температуре.
Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка
.
Используемый теплоноситель служит одновременно охладителем котла.

Принцип понятен – что еще?

Это основной принцип работы. Но для правильного функционирования требуется соблюдать строгие пропорции воздушно-топливной смеси
. В противном случае сгорание будет протекать неровно, с повышенной задымленностью. Итак, на вопрос, можно ли изготавливать пиролизные печи своими руками, ответим положительно. Но сразу стоит оговориться:

Для изготовления такого агрегата мало иметь хорошие навыки в проведении сварочных работ или наличие на руках рабочих чертежей агрегата.
Необходимо использование качественных материалов
, многие из которых имеют высокую стоимость.
В первую очередь это относится к металлу. Для изготовления потребуется хорошая легированная сталь
.
Потребуется соответствующая электроника. Если, конечно, вы не планируете нанять печника для постоянного контроля над котлом.

Пиролизная печь из хлама — можно, но нужно ли?

Кто-то может возразить, что слышал или видел, что пиролизный котел был изготовлен из подручных средств непосредственно во дворе и при этом он прекрасно работает. Все это верно, за одним маленьким исключением. Подобные котлы являются опытными образцами и в первую очередь способны продемонстрировать принцип работы. Говорить о применении подобного котла для основного обогрева жилья не приходится. Чтобы изготовить пиролизный котел, можно, конечно, взять старые бочки, куски труб и прочий железный хлам, который также используется для строительства. Но надо понимать, что процессы, происходящие в данном агрегате, требуют соблюдения определенных условий для его нормальной работы. Конечно, установив ручные регуляторы подачи первичного и вторичного воздуха, можно добиться устойчивой работы данного котла. Но вы, надеемся, не планируете все время находиться непосредственно возле него?

Изготовление варианты, схема, инструкция

Печка может иметь цилиндрическую или прямоугольную форму.

Делаем необходимые заготовки: из металлического уголка нарезаем элементы для вертикальных стоек (1 м), а горизонтальные отмеряем по ширине установки. Детали сваривают и получается каркас.

Можно, конечно, купить печь, но интереснее создать её самому

После этого изготавливаем стенки. В передней панели проделываем два отверстия: одно для топки, другое — зольное. Привариваем на них крепёжные элементы для навесных дверей.

К внутренней стороне крепим уголки, по одному на двух противоположных стенках. И на них монтируем колосниковую решётку и поддон с перфорацией, разделяющий топку и отсек дожига.

Дальнейший комплекс работ:

В одну из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки. Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не двигалась самопроизвольно, её рукоятку оснащают пружинным или резьбовым фиксатором.

Все элементы важно правильно изготовить, исходя из точного чертежа конструкции

Сварку деталей начинаем с днища. Затем укладываем колосниковую решётку с перегородкой и привариваем к ней крышку. Перегородка, отделяющая камеру дожига, должна иметь отверстия (общей площадью 7% от всей площади детали). Между её краем и передней стенкой печи оставляем просвет в четверть длины топки.
Инжектор необходим для пиролизной печи
Для подключения печи к дымоходу в отверстие крышки ввариваем отвод диаметром 110–120 мм с углом поворота 90 градусов. К нему присоединяется горизонтальный участок длиной 0,8–1 м (так называемый боров). Он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.
Все отделы печи должны быть оптимального объёма, а сама конструкция — устойчивой
В конце горизонтального участка устанавливаем заслонку (шибер), выполненную по тому же принципу, что и заслонка поддувала. Только у шибера диаметр должен быть меньше внутреннего диаметра трубы — примерно 90–95 мм. В шибере вырезается сектор с центральным углом в 90 о, то есть ¼ диска.

Эту конструкцию можно усложнить и превратить в конвектор: внутри топки устанавливают вертикальные трубы диаметром 60–100 мм, 2/3 части диаметра при этом выходят внутрь топки. Лучше использовать изогнутые элементы.

Пиролизные печи описание, достоинства и недостатки

Работа кирпичной пиролизной печи.

Пиролизные печи достаточно тяжело визуально отличить от обыкновенной, однако, несмотря на внешнюю схожесть конструкции, пиролизные печки имеют отличный принцип работы, в основу которого положен пиролиз. Это процесс разложения органики на газ и твердые отходы при недостатке кислорода, в результате чего образуется пиролизный газ, который смешиваясь с воздухом сгорает (при высокой температуре).

Запуск и работа такой печи происходит следующим образом: в топливную (пиролизную) камеру следует загрузить топливо, затем топливо загружают в нагревательную камеру и поджигают. Далее необходимо обеспечить нехватку кислорода в камерах сгорания (пиролизные камеры). Для этого делаются либо специальные конструктивные приспособления, либо монтируется вентилятор, который осуществляет откачку воздуха из камер. Под воздействием высокой температуры и нехватки кислорода топливо начинает разлагаться на остаток и газ. Например, в древесине с газом выходят смолы, метил, ацетон, а твердый остаток является коксом. После этого разделения происходит сгорание газа в камере розжига (он оседает т.к. тяжелее воздуха) и топлива, что выделяет огромное количество энергии

Важно то, что дым, который образуется в процессе, не опасен и не вреден для здоровья человека. Его полностью можно использовать для обогрева помещения

Иногда для улучшения обогрева дополнительно устанавливают бак с водой, что позволяет использовать воду в качестве теплоносителя (это требует разводки труб по комнатам).

Все это позволяет получить ряд преимуществ такой конструкции по сравнению с обычными печами:

Порядовка кладки печи.

Более высокий КПД (на 10-20% выше чем у обычных).
Безопасность и экологичность. Такие печи не выбрасывают канцерогены в атмосферу и выделяют угарный газ в очень незначительных количествах (в камере для разогрева). Основное выделяемое вещество — пар.
Быстрый разогрев топлива, и, соответственно, быстрый старт отопления.
Возможность регулировать выделяемую тепловую мощность. Хоть это и делается «на глаз» путем изменения количества загружаемого топлива, однако, имея опыт и сноровку, вполне реально осуществлять такую регулировку.
Как и в обычной печи, можно использовать в качестве топлива и дрова, и уголь, и топливные брикеты, и мусор.
Минимальное вмешательство человека при эксплуатации печей. Требуется только загрузка топлива (частота загрузок зависит от загружаемого объема) и выемка золы.

Из недостатков подобных агрегатов стоит отметить следующее:

Инерционность. Пока внутри камер не будет температура около 350-400 градусов Цельсия, процесс пиролиза протекать не будет. Поэтому требуется вначале производить обычный розжиг топлива в камере сгорания.
Необходимость загружать только сухое топливо. Влага делает невозможным пиролиз.
Габариты. Ввиду необходимости наличия нескольких камер, размер агрегата почти в 3 раза больше, чем размер обычной грубы.
Образование конденсата в дымоходе, что требует термоизоляции трубы.
Высокая стоимость материалов и работ по строительству.

Создать такую печь из кирпича своими руками довольно сложно. Требуется много навыков и знаний, а также внимательность и педантичность. Однако такую работу вполне реально выполнить самому без посторонней помощи. О том, какие материалы потребуются и что для этого нужно, описано ниже.

Вернуться к оглавлению

Преимущества и недостатки пиролизных печей

Пиролизная печь для бани и дома , как и любое другое отопительное устройство, обладает преимуществами и недостатками.

К основным положительным характеристикам можно отнести следующее:

Экономичность. В отличие от классических отопительных устройств, пиролизные печи являются более экономичными в отношении объема потребляемого топлива.
Экологичность. Дровяная печь пиролизного типа практически не дает дыма и сажи, а продукты сгорания содержат ничтожное количество токсичных и загрязняющих элементов.
Эффективность работы. Высокий уровень КПД, до 85 %, при низком потреблении топлива обеспечивает хорошую теплоотдачу и быстрый обогрев помещений.
Компактные размеры и эргономичный корпус. Такие приборы предназначаются не только для обогрева загородных домов большой площади, но и для компактных дачных домиков, бань.
Доступность установки и обслуживания. Возможность самостоятельного монтажа без привлечения сторонней помощи. Удобство заправки устройства без необходимости контроля над процессом топки.
Практичность. Пиролизные агрегаты позволяют подсоединять различные типы отопительных контуров.
Выбор подходящего топлива. Возможность использования твердого (пеллеты, дрова, угли, древесные опилки) и жидкого топлива в зависимости от модели устройства.

Несмотря на явные преимущества, подобные устройства не лишены недостатков:

Необходимость обустройства площадки или помещения для хранения топлива.
Сложная конструкция дымоотвода. Даже имея необходимые чертежи, неопытный домовладелец не сможет правильно возвести дымоотвод для печи самостоятельно. Подобная конструкция требует профессионального подхода и применения специализированного оборудования.
Зависимость стационарных моделей от вентиляционной системы принудительной тяги, без которой невозможна безопасная эксплуатация устройств.
Образование конденсата в дымоотводном канале, на который влияет температура нагрева отработанных газов.
Отсутствие универсальных конструкций, способных работать на всех видах топлива. Поэтому перед покупкой устройства следует определиться, на чем оно будет работать.

Чертежи, размеры и расчёт

Сделать своими руками небольшую печь для обогрева гаража или другого пространства можно с помощью подручных материалов.

Эскизный план и чертёж небольшой металлической печи-буржуйки легко создать самостоятельно

Обязательным этапом является создание чертежа или схемы будущей конструкции. Для этого нужно определить форму и размеры корпуса, вариант расположения камер. После этого проводится расчёт мощности, достаточной для обогрева помещения. Параметры определяют следующим образом:

предположим, что для отопления помещения при самой низкой наружной температуре требуется 10 кВт тепла. Определяем необходимую мощность печи в режиме обычного горения. Известно, что в режиме газогенерации мощность печи составляет 10-30% от той, которая развивается в режиме пламенного горения. Следовательно, для получения 10 кВт с газогенерацией агрегат при горении с пламенем должен развивать мощность W = 10 / 0.3 = 33.3 кВт (принимаем 30-процентное соотношение мощности);
выбираем наименее энергоёмкое топливо. Например, оптимален сухой бук;
рассчитываем объём топливной закладки, которая сможет обеспечить требуемую мощность. Порция дров сгорает в режиме пламени примерно за 4500 с. Следовательно, за это время она должна дать следующее количество тепла: Q = 33,3*1000*4500 = 149,85 МДж. Рассчитаем необходимую массу топлива, учитывая, что полностью оно сгорает только на 80%, а КПД самодельной печи равен примерно 50%: М = 149,85 / (15,5*0,8*0,5) = 24,17 кг. Зная, что плотность сухого бука составляет 620 кг/м3, переведём полученное значение массы в объём: V = 24,17 / 620 = 0,039 м3 = 39 л;
рассчитываем объём топки. Коэффициент загрузки топки в среднем составляет 0,63. Она должна иметь объем: Vт = 39/0,63 = 61,9 л.

Сделать чертёж или технический рисунок изделия можно самостоятельно, учитывая форму и особенности печи. За основу берётся готовое изображение подходящего агрегата.

Инструменты и материалы

Список необходимых расходных материалов и рабочих инструментов:

листовая сталь марки Ст20 толщиной 3–4 мм;
стальной равнополочный уголок 4х50 мм;
труба диаметром 50–60 мм;
стальная арматура с сечением 8 мм;
стальные трубы диаметром 110 или 120 мм для дымохода;
кирпичи в количестве 15 штук;
электросварочный аппарат и несколько упаковок электродов;
дрель и свёрла по металлу, болгарка с кругами на 230 мм;
строительный уровень, рулетка, карандаш, молоток.

Расходные материалы выбирайте качественные и надёжные. От этого зависит не только работа пиролизной печи, но и безопасность окружающего пространства в процессе отопления.

Подготовка и выбор места установки

Сборка конструкции осуществляется непосредственно в помещении, где будет установлена печь. Раскрой листа на заготовки лучше всего заказать у специалистов в магазине. Это обеспечит хорошее качество основы для изделия.

Пространство вокруг любой печи должно быть безопасным и жароустойчивым, а полы — ровными

Место для установки агрегата нужно подготовить.

на полу выкладывают основание из кирпичей или иного негорючего материала;
площадь основы должна быть больше, чем габариты печи;
устанавливают агрегат на расстоянии не менее 80 см от ближайших стен;
пол в радиусе 1,2 м перед обогревательным устройством должен иметь несгораемое покрытие (лист железа 1,5 мм толщиной).

Как изготовить пиролизную печь малой мощности

Чертеж пиролизной печи достаточно приблизителен

Несмотря на относительную сложность конструкции пиролизных печей, изготовить такой отопительный прибор можно самостоятельно. Довольно широко распространены варианты изготовления агрегата из кирпича или из газового баллона, однако наибольшей эстетичностью и эффективностью в работе обладает конструкция из листового металла.

Пиролизные печи, обладающие малой мощностью (до 25 кВт), отлично подходят для дачных домов, гаражей, теплиц и любых помещений, не превышающих по площади 100 м2.
Такая конструкция отличается от обычной пиролизной печи следующими особенностями:

Не подключается к отопительной системе.
Нет необходимости устанавливать дымосос, поскольку в данном случае камера сгорания попросту располагается выше камеры газификации. Таким образом, создается естественная тяга.
Ввиду того, что конструкция получается не автоматизированной, необходимо периодически настраивать режим горения и осуществлять контроль за работой оборудования.

Совет! Для эффективной работы такой печи необходимо соблюсти такие условия: воздух в камеру газификации подается в ограниченных количествах. Для этого используется специальная заслонка. Камера, в которой происходит сжигание газа, должна быть оснащена воздуховодом, посредством которого в систему будет подаваться необходимое количество свежего воздуха.

Устройство пиролизного котла малой мощности

Инструкция по изготовлению такой печи включает в себя несколько этапов:

Согласно схемы из жаропрочной стали сваривается корпус конструкции, в котором предусматриваются отверстия для дверцы зольника и топочной камеры. При этом топочная камера должна быть расположена над зольником, отделяясь от него чугунным колосником.

Важно! Подача воздуха в топочную камеру регулируется посредством дверцы зольника. .

Камера сгорания газов располагается точно над топкой. Между ними находится пластина-отсекатель, которая производится из жаростойкой стали. Топка должна иметь специальный канал, по которому будет подаваться воздух с возможностью его перекрывания посредством специальной заслонки.
Для изготовления дверец используется тот же листовой металл, который дополнительно усиливается уголком. Дверцы обязательно должны запираться.

Совет! При желании можно купить в магазине дверцы, изготовленные из чугуна. Они выпускаются в различных размерах.

Изнутри камеры печи должны быть выложены шамотным кирпичом, что не только убережет конструкцию от прогорания, но и поспособствует более качественному теплораспределению.

Совет! Можно также облицевать печь кирпичом, что исключит возможность ожога.

Дымоход следует изготавливать из теплоизолированной трубы. Чтобы регулировать тягу в конструкции, предусматривается шибер.

Тестирование самодельного пиролизного котла

Как сделать пиролизную печь своими руками пошаговая инструкция

Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:

Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.

Сборка каркаса пиролизной печи

При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.

Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.

Пример расположения верхней и нижней дверок

На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.

Колосниковая решетка

Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.

Поддувало с шиберной заслонкой

Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.

Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.

В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.

Сборка конструкции

Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.

Инжектор камеры дожигания

Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.

Боров (горизонтальный участок дымохода) — важный элемент для пиролизной печи

В конце горизонтального участка следует установить заслонку (шибер), выполненную по тому же принципу, что и заслонка поддувала. Только у шибера диаметр должен быть несколько меньше внутреннего диаметра трубы — примерно 90–95 мм, а кроме того в нём вырезается сектор с центральным углом в 90 градусов, то есть ¼ диска.

Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.

Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит. Очень важно предотвратить его попадание в помещение

Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.

Пиролизная печь своими руками процесс изготовления

Порядовка кладки печи.

Соорудить подобную печь своими руками из кирпича достаточно сложно. В случае если имеется в наличии полный комплект необходимого технического обеспечения, останется большое количество нюансов, в связи с которыми нужно получить консультацию от специалиста с соответствующим опытом работы.

Понадобится работать с высокой температурой горения и соблюдать существующие требования к герметизации, что сделать самому довольно сложно. Следует знать, что подобную конструкцию не нужно подключать к отопительной системе, так как данное приспособление будет просто нагревать воздух в комнатах.

Для усиления момента тепловой отдачи изнутри нужно футеровать печку специальным шамотным кирпичом, снаружи конструкция обкладывается огнеупорным кирпичом.

Чтобы соорудить подобный котел, понадобится не только иметь навыки работы с болгаркой и инструментами для измерения, но и уметь сваривать металл.

Следует понимать, что изготовление пиролизной печки заключается не только в кладке кирпича, но и в установке или сооружении котла, который является основным элементом всего приспособления.

Проще всего приобрести готовый котел, после чего обложить его кирпичом. Таким образом, можно получить конструкцию из кирпича, которую нужно лишь установить и подключить.

Источник

закрыть ×

Отличной альтернативой твердотопливным котлам является пиролизная печь. Это печь длительного горения, которая работает по особому принципу и позволяет значительно экономить топливо. В сравнении с другими видами отопительных устройств на заправке дровами такая печь может проработать гораздо дольше, при этом ничем не уступая в эффективности подачи тепла. Рассмотрим подробнее, как работает такая печь, а также о каких особенностях её эксплуатации и постройки нужно знать.

Такая печь работает по принципу пиролиза — органические вещества в процессе термической обработки при отсутствии достаточного количества кислорода раскладываются на твердые остатки и газы, которые в обычной печи выходят через дымоход, а в пиролизной становятся главным источником тепла. Чем сильнее нагревается топливо с минимальным количеством кислорода, тем идет больший процент выделения газа.

Эта технология разработана специально для нефтеперерабатывающей промышленности. Таким образом добывается топливо для автомобилей через переработку нефтепродуктов. В бытовых условиях процесс пиролиза для обогрева жилых помещений начал применяться недавно, однако его эффективность и экономичность уже успели подтвердить многие пользователи. Отличием является необходимая для переработки температура. Обработка нефтепродуктов происходит при 800-900 С, тогда как для дерева достаточно 500 С.

Схема подключения пиролизной печи к сети отопления

Добытый из дровяного топлива газ обладает отличной горючестью, и в процессе длительного сжигания выделяет достаточное количество тепла для обогрева.

Как устроена печь

Пиролизные печи длительного горения устроены по особому принципу. В корпус встраивается топочная камера с горелкой, куда закладываются дрова. Главное условие для топочной камеры — герметичность. Она устроена так, чтобы приток воздуха внутрь был минимальным. У топки должна быть плотная дверца и надежная задвижка, также должен присутствовать приточно-вытяжный вентилятор. После закладки и розжига дров топочную камеру ограничивают в доступе кислорода.

После того, как дрова обуглились и выделили газ, он поднимается по отдельному воздуховоду во вторую камеру сгорания, где в нужной пропорции смешивается с вторичным воздухом и сгорает. В процессе этого выделяется тепло.

Вторую камеру, как правило, совмещают с воздуховодом или началом дымохода. Воздух обеспечивается приточно-вытяжным вентилятором или отдельным вентилятором. Если система дымохода хорошо продумана, то будет достаточно и обычной тяги при герметичных заслонках.

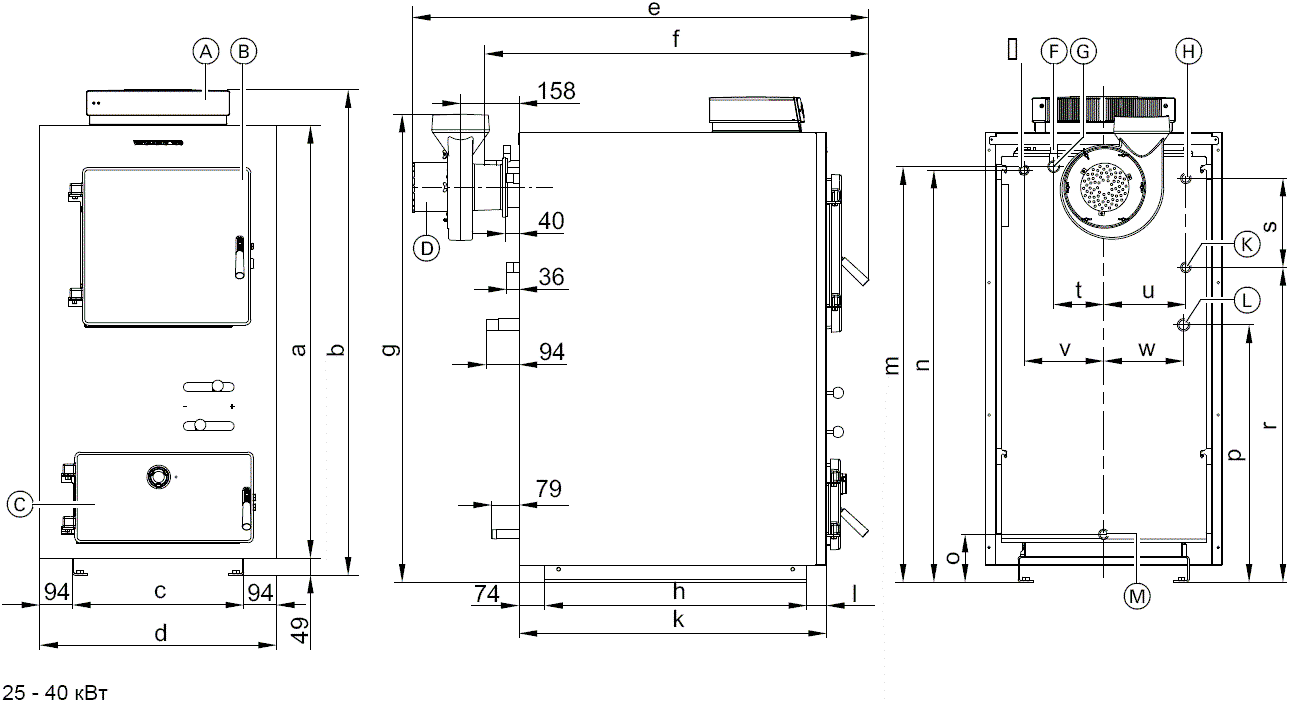

Схема и размеры печи

Также в корпусе предусматривается реторта — округлая часть для извлечения твердых остатков прогоревших поленьев. Особенностью пиролизной печи является и то, что топливо сжигается практически полностью, лишь с небольшим остатком золы, которая удаляется раз в несколько дней.

Плюсы и минусы

Исходя из особенностей функционала, пиролизные печи для отопления дома обладают множеством преимуществ, однако и минусы у них тоже имеются. Рассмотрим подробнее, на чем базируется принцип работы пиролизной печи.

Преимущества:

Экономия.
Топливо сгорает дольше и качественнее, поэтому отопительное устройство, работающее на принципе пиролиза, требует меньшего расхода топливных материалов, чем обычная печка.
Экология.
Пиролизные печи не приносят вреда окружающей среде, потому что практически не выделяют вредных канцерогенов и других химических веществ. В выходящих из дымохода продуктах сгорания содержится совсем небольшой процент CO.
Быстрый нагрев.
Из-за отсутствия кислорода процесс горения начинает осуществляться достаточно быстро.
КПД.
Высокая температура долго держится в автономном режиме благодаря массивному объему топливника. Коэффициент полезного действия в правильно сконструированной пиролизной печи может достигать 85%.
Мощность.
Диапазон интервала тепловой мощности может варьироваться в пределах от 5 до 100%.
Возможности.
Позволяет подключать практически любой контур. Можно использовать не только для отопления, но и для отбора горячей воды, а также устанавливать контуры с естественной и принудительной циркуляцией.
Топливо.
Даже несмотря на то, что рекомендуется использовать не менее 70% древесины от общей массы топливных материалов, можно сжигать практически любые отходы, начиная от резины и строительного мусора, заканчивая полимерными пластмассами.
Простота в эксплуатации.
Работа печи нуждается в минимальном контроле человека, достаточно раз в сутки загружать топливо и раз в несколько дней выгружать золу.
Сажа.
Вырабатывается в минимальных количествах, из-за того что топливо перерабатывает материал несколько раз. Можно не переживать о загрязнениях и необходимости постоянной чистки дымохода.

Принцип работы пиролизной печи

Недостатки:

Цена.
Несмотря на последующую экономию в расходе топлива, покупка такого агрегата обойдется в кругленькую сумму, поэтому намного выгоднее обойдется пиролизная печь своими руками.
Массивность.
У таких печей довольно крупные габариты по сравнению с другими отопительными конструкциями, поэтому для маленького помещения агрегат не подойдет. К тому же не следует забывать о площадке для хранения топлива.
Запахи.
Даже с учетом отсутствия вредных веществ, запахи при сжигании отходов будут присутствовать, поэтому нужно предусмотреть хорошую систему вентиляции.
Электричество.
Для осуществления корректной работы вентилятора необходимо беспрерывное энергоснабжение. Если устанавливается пиролизная печь для бани или другого нежилого помещения, нужно предусмотреть доступ для подключения к сети.
Конденсат.
На выходе отходящие газы имеют довольно низкую температуру, поэтому в дымоходе и выходном канале будет скапливаться конденсат. В конструкции должен быть предусмотрен накопитель, а выходная труба с дымоходом должна быть большого размера с утеплением снаружи помещения, иначе при морозах конденсат может застывать.
Влажность.
Топливо для печи должно быть сухим, иначе процесс пиролиза не будет осуществляться. Под тепловым воздействием влага будет испаряться и разбавлять пиролизные газы.

Примерная схема пиролизной печи

Какие бывают пиролизные печи

На основе пиролиза могут работать довольно разнообразные конструкции, их построение в большей степени зависит от типа топлива, которое будет использоваться в дальнейшем. Поэтому прежде, чем планировать конструкцию для своих нужд, нужно разобраться, какие их виды существуют.

Материал

Пиролизная печь из кирпича
Пиролизная печь из металла

Назначение и способ использования

Периодическое действие. Печь строится с учетом накапливающих тепло материалов и может долго отдавать энергию после окончания процесса топки.
Постоянное действие. Конструкция отличается сравнительной легкостью и тонкими стенами, массив для накопления тепла отсутствует, а топливо сжигается непрерывно.

Способ передачи тепла:

Присутствует водяной контур.
Теплообменники для нагрева воздуха.
Без теплообменников. Отопление будет осуществляться через тепловое излучение и конвективного нагрева воздуха при соприкосновении с горячими поверхностями устройства.

Взаимное расположение камер и тип тяги:

Сверху располагается камера газификации, а снизу — камера дожига пиролизных газов. Такая печь работает на принудительной тяге, поэтому используются дутьевые вентиляторы и дымососы.
На естественной тяге работают печи с расположением камер наоборот, газификация происходит снизу, а дожиг — сверху.

Составляющие печи

Топливо

Оптимальным сырьём для пиролиза является древесина твёрдых лиственных пород, но успешно в качестве топлива используются и другие виды органического сырья.

древесная стружка и щепы;
пеллетные гранулы;
солома или жмых;
топливные брикеты;
уголь, кокс.

Если в пиролизной печи проводится утилизация горючих отходов, важно, чтобы в закладке присутствовало не менее 70% органического топлива.

Схема устройства пиролизной печи

Также важны и физически характеристики древесины. Толстая кора или гнильможет оказать негативный эффект на пиролизный процесс, в несколько раз снижая выход газовыделений. Крупные бревна значительно увеличат длительность процесса, но и снизят энергоэффективность.

Делаем своими руками

Печь из металла

сварочный аппарат;
огнеупорные кирпичи -15 шт;
электроды — 5 упаковок;
дрель;
угловая шлифовальная машинка — диаметр 230;
лист метала — толщина — 4мм, размер — 7.5 кв. м;
датчик для измерения температуры;
колосники;
круги для шлифовальной машинки — 10шт;
вентилятор;
дверцы -2 шт;
трубы: сечение 57×3,5 мм, длина — 8 м, сечение — 15,9×4,5 мм, длина — 0,5м, сечение — сечение -32×3,2 мм и длина — 1 м;
профилированные трубы: сечение — 2,0×30×60 мм 1,5 м, сечение -2,0×40×80 мм и длина — 1 м;
стальные полосы: сечение 80×5 мм 1 м, сечение 20×4 мм 7,5 м, сечение 30×4 мм 1,5 м.

Тонкости и полезные советы:

Необходимо сварить корпус из легированной стали. Если используется другой металл, лучше делать конструкцию двухслойной.
На местах расположения зольной и топочной камеры вырезаются проемы для дверей.
Зольник необходимо отделить чугунным колосником.
В камеру газификации устанавливается отдел подачи воздуха с заслонкой. Канал прохода пиролизных газов и систему подачи воздуха нужно делать на максимальном расстоянии друг от друга.
В проделанные ранее проемы устанавливаются двери из жаропрочной стали, усиленные уголком или чугунные.
Камеры изнутри выкладываются шамотным кирпичом.
Для регулировки тяги в дымовой трубе устанавливается шибер. Дымоход нужно делать из утепленной трубы.

Кирпичная печь

Для печи мощностью в 30 кВт потребуется:

керамический кирпич — 400шт;
шамотный кирпич — 100шт;
стальной лист размером 6×1,5 м., с толщиной стенки не менее 4мм;
чугунные колосники — 3шт;
вентилятор — мощность не менее 300 Вт;
рычажный терморегулятор;
дверцы для поддува и топочной — 2шт;
сварочный аппарат;
дрель;
болгарки с разными диаметрами круга;
трубы разного диаметра;
профильная труба — 80×40;
электроды;
температурный датчик.

Подготовка

Порядовка

Периметр печи выкладывается керамическим кирпичом, внутренние перегородки — шамотным.

Первый ряд укладывается по всей площади фундамента.
Следующий ряд укладывается под площадь печки.
Дальше ряды выкладываются согласно подготовленному чертежу. После каждых 2-3 рядов делаются суточные перерывы для закрепления раствора.
Металлические детали устанавливаются сразу при кладке соответствующего ряда. Между кладкой и деталями нужно хорошо заделывать щели, потому что при нагревании металл будет расширяться и может повредить швы.
В топливник устанавливается колосниковая чугунная решетка, которая размещается с небольшим зазором.
Топка укомплектовывается вентилятором.
После обустройства топки печь выкладывается до конца, согласно выбранной схеме.
Особое внимание необходимо уделить выкладке дымохода. Он просчитывается заранее и выкладывается с соблюдением параметров. Нарушение может привести к ухудшению тяги.

Часто, в условиях, когда невозможно подключить центральное отопление, хозяева прибегают к установке различных механизмов, обеспечивающих автономное поддержание комфортной температуры воздуха и воды в доме.

Это удобно, ведь можно самому, независимо от отопительного сезона, регулировать его начало и конец.

Помимо этого, такой способ обогрева дома более выгодный, чем отопление с помощью газа. Одним из таких приборов является пиролизная печь длительного горения.

Что такое пиролиз

Пиролиз представляет собой сложный технологический процесс. Его принцип работы заключается в разложении органических веществ под действием высокой температуры без доступа воздуха. Описанный этап происходит в нижней камере пиролизной печки.

Продуктами распада являются сажа и пиролизные газы. Далее, эти газы, переходя в специальную вторую камеру пиролизного котла, подвергаются сгоранию в большом количестве кислорода, что приводит к выделению энергии, рассеивающейся в виде тепла.

Таким образом, схема строения пиролизной печи достаточно простая. Ее основной компонент — система из двух камер: топка и камера для сгорания газа.

В топке, после горения сухого топлива, остается небольшое количество твердых остатков, а в верхней камере происходит догорание газа. Помимо этого, схема пиролизной печи предполагает специальную задвижку в дымоходе для регулирования поступления кислорода в камеру, тем самым уменьшая интенсивность работы агрегата, или же, наоборот, увеличивая ее.

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%.

Выделяют следующие виды топлива:

Дрова.
Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба,
однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
Пеллеты.
Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
Каменный уголь.
Такое сырье применяется для поддержания тепла в производственных помещениях.
Евродрова.
Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Преимущества и недостатки агрегатов

Среди большого разнообразия отопительных агрегатов выделяют две главные группы по принципу отдачи тепла, это:

Печи с водяным контуром.
В таких агрегатах нагревается вода, которая достаточно долго отдает тепло в окружающую среду, за счет чего обеспечивается длительное поддержание высокой температуры в комнате. Среди плюсов таких отопительных систем можно выделить их выгодность и относительно малые затраты. Однако, имеется высокий риск замораживания колориметра, а также стоимость дополнительных сантехнических работ с таким агрегатом может неприятно удивить владельца.
Печи с разными вариантами размещения теплообменников.
В таком случае топка располагается над воздушной камерой или под ней. В первом случае приходится устанавливать специальные дымоотсосы и вентиляторы. Они создают принудительную тягу. Если же топка под воздушной камерой, то тут работает естественная тяга.

Классификация пиролизных печей по циклу

Рабочий цикл пиролизного котла включает в себя: сушку, пиролиз древесины, охлаждение древесного угля.

По длительности цикла выделяют модели с коротким и длинным циклом.

В первом случае весь оборот цикла обычно составляет около 7 часов, во втором же случае это число увеличивается до нескольких суток.

Классификация по материалу

Различают большое количество видов пиролизных котлов.

По материалу, из которого изготовлен котел, выделяют каменные и металлические.

Каменные печки на сегодняшний день пользуются достаточно малым спросом и устанавливаются крайне редко.

Металлический котел пиролизного горения используется куда чаще, ведь является более эффективным, нежели его предшественник. Такой агрегат также отличается простотой сборки и его, при желании, можно перемещать с одного помещения в другое.

Среди металлических пиролизных котлов выделяют:

Печь-буржуйка.
Пожалуй, пиролизная буржуйка является самой удобной и многофункциональной отопительной системой. Она может быть использована в целях приготовления пищи, для бани и сауны, также часто применяются для обогрева как жилых, так и нежилых домов.
Печь Булерьян.
Один из самых универсальных и часто устанавливаемых видов пиролизных котлов. Обеспечивает обогрев как жилого, так и нежилого помещения.
Печь Бубафоня.
Конструкция такого котла предельно проста и понятна любому непрофессиональному сварщику. В большинстве случаев используется для прогревания нежилого помещения.
Печь на отработанном масле (отработке).
Тоже не используется для прогревания жилых домов, однако активно устанавливается в нежилых помещениях. Очень проста в изготовлении и является достаточно экономичной моделью.

Среди кирпичных конструкций принято только выделять печь Кузнецова, которая может быть установлена как в жилом помещении, так и в бане.

К тому же, на таких печах возможно приготовление пищи. Их главное преимущество
в том, что отдача тепла, вырабатываемого в них, более мягкая, и тепло такие печи сохраняют дольше.

Главные минусы
в больших габаритах печи и ее не мобильности. Они являются более проблематичными в установке и монтаже. Кирпичные пиролизные печи, чаще всего, выглядят более эстетично, чем металлические.

Критерии выбора

При выборе отопительного агрегата необходимо учитывать все особенности печи.

Преимущества выбора пиролизных котлов состоят в их высоком КПД (до 85 %). Этот показатель обеспечивается именно благодаря сгоранию выделенного в топке газа (пиролизного газа).

Продукты сгорания не содержат в себе вредных веществ и являются экологически безопасными. Также, при эксплуатации пиролизного котла возможно использование широкого спектра топлива. За таким прибором нет необходимости следить постоянно, в отличие от обычных печей. Выбирая пиролизную печь, стоит обращать внимание на большое количество факторов.

Например:

Цели использования.
Для обогрева нежилых помещений лучше использовать металлические печи, т.к. они являются более компактными и удобными в монтаже.
Место печи.
Немаловажным фактором в выборе печи является ее месторасположение. В гараже, обычно, используют металлические пиролизные печи, в то время как дома часто можно увидеть и каменные конструкции.
Объем помещения.
Для обогрева небольшого гаража или дома, в целях экономии места в помещении часто прибегают к использованию небольших конструкций. Зачастую, это металлические пиролизные котлы. Поскольку каменные печи часто занимают большую площадь, нежели изделия из металла.
Используемое топливо.
Как упоминалось ранее, большинство пиролизных печей способны работать на различных видах твердого топлива. Поэтому, это редко является лимитирующим фактором при выборе пиролизного котла.

Также, существует возможность самостоятельного конструирования и изготовления пиролизного котла, что является большим преимуществом для многих, даже не профессиональных, сварщиков.

Как изготовить металлическую пиролизную печь своими руками

Как известно, все металлические пиролизные печи являются весьма мобильными и их можно перемещать в пространстве. Поэтому многие выбирают именно такой тип печек.

На сегодняшний день представлено большое количество схем по их изготовлению, поэтому, создание собственного высокоэффективного отопительного агрегата уже не представляется проблематичным.

При проектировании самодельной пиролизной печи необходимо учитывать то, что процесс пиролиза не является регулируемым, поэтому стоит уделить должное внимание выбору материалов: они должны быть достаточно высокого качества.

При правильно подобранных материалах, пиролизный котел, изготовленный собственными руками, может служить своим хозяевам достаточно долго.

Изготавливают металлическую печь из прочных и качественных стальных листов, обычно в печи формируют 2 стенки. Между ними пространство заполнено водой или песком.

Вентилятор наддува является обязательным компонентом печки, в которой газовая камера расположена снизу, и обеспечивает такой элемент подачу этих газов вниз, где происходит процесс дожига газового остатка. Также, не менее популярными являются пиролизные печи из газовых баллонов.

Что понадобится для изготовления

Изготовить пиролизную печь можно из подручных материалов, не прибегая к закупке дорогостоящих элементов. Для создания пиролизной печи необходим основной набор инструментов, а также главные составляющие самой печи.

Среди них:

Дрель.
Металл толщиной 4-7 мм.
Вентилятор.
Датчик.
Сварочный аппарат и электроды.
Болгарка, шлифовальные и отрезные круги.
Огнеупорный кирпич (для кирпичных котлов длительного горения).
Колосники.
Трубы различных сечений (прямоугольные и круглые).
Стальная полоска.
Две небольшие дверки.

Необходимые расчеты

В процессе создания эффективной пиролизной печи одним из главных пунктов является качественно составленный чертеж и схема будущей конструкции.

С этой целью необходимо заранее определить желаемый размер агрегата, форму корпуса, а также варианты расположения камер. Также, нужно рассчитать необходимую мощность прибора.

Для этого существуют различные формулы, по которым можно определить его эффективность.

В первую очередь стоит определить количество энергии, необходимой для обогрева всего помещения.

Рассчитывают данную величину по формуле:
М = количество тепла / (15,5*0,8*0,5) (учитывая, что полностью топливо сгорает только на 80%, а КПД самодельной печи равен примерно 50%). Далее рассчитывается необходимый объем сгорания твердого топлива.

Подготовительные действия на месте

Обычно сборка самой печи происходит уже на том месте, где в дальнейшем она будет стоять. Поэтому, важно хорошо подготовить место установки.

Сама печка должна располагаться как минимум на 0,8 м от каждой ближайшей стены.
На месте ее установки выкладывают основание из кирпичей или иного негорючего материала, такого как лист железа, толщиной около 0,15 см. К тому же, площадь этой основы стоит выбирать так, чтобы она была на порядок больше, чем сама печка.

Процесс изготовления

Для изготовления пиролизной печи, в первую очередь, надо сделать специальные металлические заготовки. Сваривая все детали, получают каркас печки.

После этого изготавливаются ее стенки, в которых проделываются специальные отверстия для топки и зольное отверстие.

Также, в одной из боковых стенок необходимо сделать просвет, который будет выступать поддувалом с заслонкой. Он изготавливается из трубы с круглым поперечным сечением и его диаметр составляет 5-6 см.

Для подключения печи к дымоходу в отверстие крышки необходимо приделать отвод диаметром около 11-12 см, к которому присоединяется боров – заслонка, которая задерживает выход газов из камеры дожигания, обеспечивая их сгорание в полном объеме.

Советы для самостоятельного изготовления кирпичной печки

Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.

Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.

Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.

Правила эксплуатации и обслуживания

Печи длительного горения удобны в использовании, поскольку топливо выгорает почти полностью. Сажа остается в маленьких количествах, соответственно, котел не требует постоянной чистки. Регулярный ремонт пиролизного котла представляет собой просто своевременное устранение различных неисправностей.

При изменении формы дверцы топки следует исправить ее или просто заменить. Если конструкция расходится по шву сварки, то необходимо прекратить эксплуатацию агрегата и срочно устранить неполадки. Использование неисправного пиролизного котла может быть опасно для его владельцев.

Чтобы пиролизная печь была безопасна в использовании, необходимо следовать схеме и расчетам, а также, подбирать качественный материал и исправную технику.

Придерживайтесь таких советов в эксплуатации:

Сухое твердое топливо. Влажность топлива не более 10-15%, иначе это грозит скорым приходом агрегата в неисправное состояние.
Дымоходная труба котла съемная. Это позволяет обеспечить легкое удаление сажи и конденсата.
Возле печи ни в коем случае не должно быть горючих предметов или конструкций.

Пиролизная печь определенно требует освоение объемной информации, если у вас появилась идея создания пиролизной печи собственными руками. И первым номером списка знаний будет значиться — понимание процесса пиролиза. Популярным стало использование твёрдо-топливных газо-генерирующих котлов в частных хозяйствах. Однако, покупателям предлагают лишь выкладки эффективности и достоинства установок. Следует знать, что термическое разложение древесины, есть практически во всех случаях её сгорания.

Процесс пиролиза

Печи для эффективного сжигания продуктов разложения органического топлива могут отличаться друг от друга конструктивно и материалами изготовления. В первую очередь, отличают конструкции, использующие принцип верхнего и нижнего горения. Устройства, имеющее камеры дожига снизу, однозначно требуют дополнительного насосного оборудования. Тогда как некоторые производители, предлагают аппараты, работающие с помощью естественной тяги. Обычно, их называют печами медленного горения.

Поджиг выработанных при разложении органики летучих соединений, происходит посредством языков пламени основной камеры сгорания и возможен режим тления. Также существует неординарные частные решения в виде конструкций из кирпича. Тяжело говорить о рациональности и энергоэффективности подобных разработок, ввиду отсутствия точных и объективных замеров. В остальных случаях, чаще всего используются легированная конструкционная сталь, разных толщин.

Какая должна быть печь

Итак, для себя можно определить, пиролизным, может называться агрегат, в котором процессы разложение древесины и сгорания их продуктов максимально разделены физически. При этом синтез газа проходит в условиях определённой температуры и пониженного содержания кислорода.

Сперва, нам понадобится определить мощность отопительного агрегата, для требуемой площади. Можно воспользоваться усреднёнными значениями.
Для отопления 10 квадратных метров помещения, средней утеплённости, нужен 1 кВт мощности агрегата.
Если нужно выполнить расчёт, исходя из объёма, используется некоторый коэффициент, ровняющиеся 40 — для утеплённого помещения и 60 — для слабого утеплённого. Таким образом, для помещения площадью 100 квадратных метров и высотой потолков 2.6 с хорошей теплоизоляцией:
100х2,6х40=10400Вт ~ 11кВт.
Теперь стоит определиться с размером топочной. Для расчёта, следует знать, что при сжигании 3.6 килограмм дров, можно получить 10 кВт тепла в течение часа. Значит, в нашем случае потребуется топка, вмещающая подобный объём приблизительно 10 раз. Например, вес плотного куба дуба, воздушной влажности, весит более 700 кг. Для дров длиной 35 см сложенных в поленницу, коэффициент будет равен 0.75, получаем 525 “рыхлых” килограмм в кубе. 3.6 килограмм на 11 часов работы, получим 39.6 кг дров.
39.6х0.75=29.7 525/29.7=17.7 1000/17.7=56.5 л. Значит размер нашей топки “в чистоте”, 0.35х0.4х0.4 м.
Однако, на этом этапе, будем учитывать уровень КПД подобных печей и соответствующие им некоторое отношение полезного объёма к мощности. Поэтому, добавим 30 — 35% к объёму пиролизной камеры, в результате, искомые киловатты могут получаться с ~70 — 80 литров.

Негативное влияние пониженных нагрузок

Помимо этого, во время расчётов, следует учесть негативное влияние на всю топливную систему, работы, с пониженной нагрузкой.

При избыточной мощности происходит повышенная конденсация влаги на теплообменниках и поверхностях дымохода, при замедленных режимах. Следовательно, установка должна быть подобрана таким образом, чтобы подавляющее большинство времени, горение проходило с максимально эффективной производительностью и температурой теплоносителя, до 80 — 90оС. Пользование подобного агрегата нерегулярно или для периодической протопки на даче, будет совсем не рационально.
Не меньшее влияние при расчётах, имеет вид используемого топлива. Калорийность которого, как и его влажность, значительно влияет на получаемую мощность и создаёт некоторую дельту до 25 -30%.
При использовании угля, особо тепло нагруженные поверхности вторичной камеры дожига, должны быть защищены футеровкой, обычно это шамотный кирпич.
В качестве главного материала стоит использовать чугун, благодаря его устойчивости к выгоранию и деформациям. Но, как известно, работа с ним в кустарных условиях почти невозможна, поэтому изготовление печи таких параметров, своими руками исключено.
Для домашних умельцев основным материалом является конструкционная сталь, желательно имеющая жаропрочные характеристики, в ином случае недостаток термостойкости придётся компенсировать толщиной стенок.

Порядок сборки основы

Так, как мы стремимся рассмотреть конструкцию, имеющую право называться пиролизной печью, на первом этапе следует позаботиться изготовлением внутренних каналов, подвода первичного и вторичного воздуха и обвязкой горелки. Футеровка горелки выполняется из шамотного кирпича. Собственно из него и изготавливаются сами термостойкие сопла форсунки.
Далее, из листового металла, нужно раскроить и сварить, первичную камеру газификации — он же бункер, и вторичную камеру дожига газа. Она должна быть хорошо защищена от высокотемпературного пламени и иметь выход в конвекционные каналы.
На практике, используется материал толщиной 4 мм. Но желательно использовать большие толщины, во избежание короблений и преждевременного выхода из строя, из-за коррозии.
Готовые — верхнюю и нижнюю секцию сгорания объединяют посредством обвязки форсунок и подключают воздушные теплообменники по принципу Булерьяна.
После этого, можно приступить к промежуточному этапу, обварке крепёжных элементов, препятствующих гидравлическим деформациям наружного кожуха. Это металлические штыри, которые укрепят между собой внутренние и наружные элементы котла.
Производится обварка элементами кожуха с одновременной стыковкой всех отверстий воздушных каналов.
Также, надо заранее предусмотреть отверстия для рычагов, заслонки дымохода и заслонки вторичной камеры.
После обварки наружных элементов короба, устанавливаются дверки, наружный патрубок подвода воздуха, к которому будет крепиться нагнетательный насос и лючок прочистки конвекционных дымоотводов.

Буржуйка

Таким примером может послужить простая буржуйка, с разделённой топкой. Если честно, эта печь выполняет функцию псевдо-пиролиза, поскольку простая конструкция, весьма далека от описанной теории, термической деструкции органического сырья с раздельным сжиганием её продуктов. Перегородка, разделяющая топку, имитирует возможность двух отдельных процессов, газогенерации и дожига. Наличие в данном случае форсунок подачи дополнительного воздуха, даёт весьма сомнительную возможность, полноценно сгорать продуктам тления. Это происходит, благодаря основному пламени, либо не случается вовсе.

Для изготовления такой “газовой” буржуйки, требуются минимальные переделки в конструкции. В пространство топки вваривается металлическая пластина и можно считать себя — “впереди планеты всей”. Некоторое улучшение, вследствие таких переделок конечно возможно. Но заключаться оно будет, в банальном удлинении пути, проходимого горячими газами. Необходимость пиролиза у кирпичной печи, на мой взгляд, весьма сомнительна. Отопительно – варочная шведка средних размеров, с встроенными в простенок каналами, имеет очень хорошие рабочие характеристики, в чём я могу убедиться как пользователь. Построение такой конструкции из кирпича, требует больше знаний и дополнительных материалов. Нестандартные габариты и опасность проникания угарных газов, не предполагают её размещение, в жилом помещении. Совсем другое дело, применение для промышленных нужд. Возможен обжиг глиняных изделий или отпуск металла. Внутри большая полость для выдержки керамики и длительное время может поддерживаться высокая температура.

Выгоды

Для того чтобы решиться на изготовление пиролизной печи своими руками, нужно хорошо представлять выгоды и возможные проблемы, которые она принесёт.
1. Одной из основных выгод, называют экономию, которую возможно достичь, при соблюдении определённых технических вводных. Но, к сожалению, далеко не всегда нужные условия возможно исполнить.
2. Чистота конечного выхлопа. Достигается сжиганием продуктов газогенерации, при высокой температуре факела.
3. Высокий коэффициент полезного действия, достижимый при соблюдении влажности топлива на низком уровне.
4. Возможность тонко и широко регулировать диапазон мощности установки, но приобретая при этом некоторые неприятные последствия.
5. Хорошо отлаженная система, способна в форсированном режиме, качественно сжигать резину, пластик и прочие, сложные для сжигания отходы.
6. Одним из главных преимуществ, являются длительные промежутки, между загрузками дров и автономность.
К сожалению, перечисленные преимущества не являются однозначными. Для получения всех выгод одновременно, необходимо соблюдать целый ряд параметров и характеристик, как касающихся топлива, так и режимов использования.

Недостатки

1. Много факторов, которых практически невозможно избежать, вызывают образование конденсата, на поверхностях теплообмена. Смесь конденсата и сажи, образуют тягучий дёгтеобразный, кислотный налёт, тяжело поддающиеся очистке.
2. Энергичная работа дымососа или нагнетателя, способна “отъесть” значительную долю экономии, приносимой устройством. Кроме того, энергозависимость может приводить к аварийным ситуациям, во время отсутствия электричества. Требуются дополнительные меры, для охлаждения котла и его аварийного отключения.
3. Эффективность, напрямую связана с режимом горения. Это вынуждает сжигать лишние топливо, или иметь проблемы другого характера.
4. Требуется постоянный, частый контроль дымоходной системы и тщательная очистка газоотводов, которые имеют склонность обрастать продуктами конденсации.
5. Относительная сложность в изготовлении и необходимость в электронных управляющих компонентах.
6. Дымоходу должно уделяться особенное внимание, он должен быть большего диаметра и лучше утеплён.
7. Влажное топливо, легко снижает эффективность работы.
8. Большая стоимость, иногда достигающая 1.5 и 2 кратных значений.

Твёрдотопливное отопительное оборудование будет востребовано всегда. Есть места, где газ может никогда и не появиться. В отдельных населённых пунктах проведение газа в планах на ближайшие 10-15 лет. Некоторым людям просто нравится топить дровами, а кто-то использует дровяные печки для обогрева бань. Пиролизная печь станет идеальным вариантом для обогрева помещений любого назначения. Её можно сделать из металла или кирпича. О процессе изготовления расскажет наш обзор-инструкция.

Как работает пиролизная печь

Для начала мы рассмотрим принцип работы пиролизной печи. В традиционных дровяных печках используется принцип прямого сгорания топлива. Загруженные в камеру сгорания (топку) дрова поджигаются и начинают испускать тепловую энергию. Эта энергия нагревает стенки агрегата, после чего проникает в обогреваемые помещения. Продукты сгорания сразу же улетают в дымоход. Вместе с этим туда улетают ещё 10-15% тепла.

Недостаток обычной печи заключается в больших тепловых потерях. Продукты сгорания улетают в дымоходную трубу раскалёнными, в них полно тепла, которое можно собрать и отправить на обогрев. В самом простом случае пользователи удлиняют трубу, делая горизонтальный участок более длинным – он проходит через всё помещение.
Тем самым производится уменьшение тепловых потерь.

Пиролизные печи устроены несколько по-другому. В них две камеры – в первой осуществляется сгорание топлива, во второй производится дожигание продуктов сгорания. В процессе горения древесины выделяются продукты пиролиза – это горючие газы, сгорающие при высокой температуре. Для их сжигания требуется вторичный воздух – он поступает в камеру дожигания, смешивается с пиролизными газами, в результате чего происходит воспламенение данной смеси.

Пиролизные печи длительного горения – оптимальное оборудование для вашего дома, дачи или бани.

Преимущества пиролизных печей:

Более высокая эффективность, по сравнению с традиционными печами – процесс пиролиза позволяет выделить из аналогичного количества древесины более высокое количество тепла.
Возможность управления процессом сгорания – регулируя тягу или подачу воздуха через поддувало (и подачу вторичного воздуха), можно задать определённую интенсивность горения, выставляя нужный температурный режим.
Длительное горение – обычно пиролизные печи оснащают большими топками, куда вмещается весомое количество дров. Продолжительность горения обеспечивает и возможность управления этим процессом (диапазон регулировки составляет от 10 до 100%, в зависимости от конструкции).
Экономия топлива – при не самом сложном устройстве, пиролизные печи экономят до 10-15% дров.
Широкий спектр применения – начиная от бань и заканчивая жилыми домами.

Основные виды печей

Пиролизные печи для отопления дома и бани подразделяются на две большие категории. В первую категорию входят металлические печки, изготавливаемые из листового металла или старых газовых баллонов. Ко второй категории относятся кирпичные агрегаты, более громоздкие, но и более эффективные в эксплуатации. Плюс металлических печей – лёгкость сборки. Плюс кирпичных печек – длительное сохранение тепла и его мягкая отдача.

Как изготовить пиролизную печь своими руками

Для начала мы разберёмся с процессом изготовления простой пиролизной буржуйки. В качестве основы возьмём следующий чертёж:

Делается эта печь по следующей схеме:

Парочка металлических трубок для подачи воздуха – и обычная дровяная печка превращается в пиролизную.

Как сделать металлическую печку

Переносная пиролизная печь своими руками – это очень просто. Убедитесь в этом, ознакомившись с чертежами в нашем обзоре. Для её сборки вам потребуется листовое железо. Мы рекомендуем выбрать листы толщиной 3-4 мм, что необходимо для продления срока службы агрегата.
Тонкое железо быстро прогорит, эффективность печки начнёт падать. Год-два такой эксплуатации – и её можно будет выбрасывать на свалку.

Кстати, если вам нужна пиролизная печь для бани, обратите внимание на следующую схему – здесь мы видим увеличенную камеру сгорания, всё те же дымообороты, только в самой верхней части располагается каменка.

Конструкцию печки необходимо доработать так, чтобы её топка выходила в соседнее помещение, а не в парилку (она выступает вперёд).

Приступая к сборке банной или пиролизной печи своими руками, подготовьте листы железа и разметьте их в соответствии с нашей первоначальной схемой. Корпус печи состоит из шести металлических пластин, ещё две образуют дымообороты. Также нужно собрать колосниковую решётку – для решения этой задачи воспользуйтесь арматурой диаметром 12-15 мм. Решётка крепится на расстоянии 80 мм от дна печи с помощью сварки.

Самая сложная задача – подготовить дверки. Вырежьте отверстия в листе, предназначенном для передней стенки, сохраните вырезанные куски. Приварите по периметру этих кусков отрезки листового металла шириной 2 см, приваривая их с наружной стороны.
В результате мы получим плотно закрывающиеся дверки. Их останется оснастить петлями и простейшими крючками для фиксации.

Если не хочется возиться с самодельными дверцами, купите готовые дверки для изготовления дровяных печек.

Пиролизные печи для отопления дома должны отдавать максимум тепла. Именно для этого нужны дымообороты. Смонтируйте их в соответствии с вышеуказанной схемой. Теперь остаётся проделать в задней стенке отверстия и вварить в них трубки для подачи горячего воздуха. Заключительные этапы сборки:

Вваривание отрезка трубы диаметром 100 мм в верхнюю крышку – к ней будет подключаться дымоход.
Приваривание дверных петель к корпусу.
Подготовка ножек – выполните их из отрезков дюймовой металлической трубы.

Наша самодельная пиролизная печь на дровах готова. Она получилась компактной – тем самым обеспечивается лёгкость её транспортировки с места на место. Установите её на негорючем основании, подключите дымоход и запускайте.

Банная модель делается следующим образом. Удлините топку, вынеся дверцы вперёд, а дымоборороты оставьте прежними. В верхней части сделайте ёмкость для каменки – сюда укладываются камни, удерживающие и отдающие тепло в парилку. Печка готова – теперь смонтируйте её в бане и приступайте к банным процедурам.

Как сделать кирпичную печку

Также вам потребуется подходящая по размерам и мощности порядовка. Отыскать нормальную порядовку в интернете – целая проблема, в открытом доступе присутствуют только традиционные печки. Рекомендуем заказать её разработку у специалистов или опытных людей.

Металлическая печь отличается лёгкостью в сборке. При наличии подходящего железа её раскрой и сборка займут максимум несколько часов.
А вот пиролизная печь из кирпича не отличается лёгкостью в изготовлении. От вас понадобятся:

Огнеупорный кирпич для выкладки отопительного агрегата.
Специальная огнеупорная цементная смесь – она должна выдерживать до +1500 градусов.
Опыт в кладке кирпича – если его нет, обратитесь за помощью к более опытным людям.

Кирпичная пиролизная печь представляет собой аналог обычной металлической печки. Только по размерам она получается большой и сложной. Чем больше кирпича, тем мягче и лучше теплоотдача. Никаких особых конструкционных особенностей здесь нет. Сгорание дров производится в основной камере сгорания (топке). Полученные продукты пиролиза отправляются в камеру дожигания. Для её работы в конструкции печи предусматриваются отверстия для подачи вторичного воздуха. Они оснащаются дверцами, регулировка их просвета позволяет отрегулировать интенсивность горения.

Некоторым спросом пользуются пиролизные агрегаты с нижним горением. Дрова горят/тлеют в основной камере сгорания, в продукты пиролиза вытягиваются через колосниковую решётку вниз, в камеру дожигания.
Сюда же подаётся вторичный воздух, что вызывает интенсивное горение. Тяга реализуется естественным или искусственным путём. В первом случае печи оснащаются эффективными дымоходами, а во втором случае сюда ставятся дутьевые вентиляторы.

Внутренняя часть печи, где происходят горение и пиролизная реакция, создаются из шамотного кирпича. Он выдерживает нагревание до +1000 и более градусов, не трескаясь и не лопаясь от жара. Все остальные слои изготавливаются из обычного красного кирпича. Дымоход может быть кирпичным или металлическим. Дверцы приобретаются в специализированных магазинах. Эксплуатация кирпичной пиролизной печки порадует длительным горением и приятным теплом, сохраняющимся даже после её затухания.

Модернизация печки

Почти любую пиролизную печь можно превратить в котёл для водяного отопления. Для этого внутрь встраиваются готовые или самодельные (из металлических труб) теплообменники. В комнатах устанавливаются радиаторы, в систему заливается вода – полноценное отопление готово.

Для этих целей лучше всего приспособить пиролизную печь с дутьевым вентилятором – оснастите её внешним блоком управления, отслеживающим температуру и управляющим работой вентилятора.

Варочные панели и встроенные духовые шкафы – вот чем ещё можно оснастить любую печь. Энергии пиролизного горения хватит не только на обогрев, но и на приготовление еды. Варочные поверхности и коробки духовых шкафов приобретаются в специализированных магазинах. Духовку можно изготовить самостоятельно из листового железа. Что касается варочных поверхностей, то они делаются из чугуна – самому такое не сделать.

Видео

Экологичная усадьба: Узнаем каков принцип работы пиролизных печей и как они устроены. Возможен ли такой вариант, как пиролизная печь своими руками?

Вряд ли стоит говорить о том, что в регионах, где самым доступным топливом были дрова или уголь, большой популярностью пользовались твердотопливные котлы и печи.

Тот, кто хотя бы раз сталкивался с этим видом нагревательных приборов, знает, насколько они неудобны. Конечно, в любой момент их можно заменить, к примеру, электрическими аналогами, но это не выход из положения. Ведь электричество сегодня — самый дорогой энергоноситель.

Все решилось, как всегда, достаточно просто. На рынке появились пиролизные печи и котлы. Каков принцип их работы, и как они устроены? Возможен ли такой вариант, как пиролизная печь своими руками?

Что такое пиролиз?

Начнем именно с этого вопроса, потому что он заложен в принципе работы такой печи. Пиролиз — это медленное сжигание топлива при не очень высоких температурах (200–800С) и малом количестве кислорода. Если рассмотреть, как сгорают те же дрова, то они практически не горят. Этот процесс правильнее назвать тлением.

Кстати, специалисты нередко называют такое горение сухой перегонкой. В процессе тления дрова разлагаются на два элемента — древесный кокс (это твердая часть) и пиролизный газ. Вся эта схема была задумана лишь для того, чтобы получить именно газ, который в дальнейшем по технологии смешивается с кислородом и сжигается в соседней камере. При этом создается очень высокая температура, которая и идет на обогрев помещения.

Удивительно то, что сам пиролизный газ связывается с углеродом, и этот химический элемент тоже участвует в процессе горения. А это приводит к тому, что выходящий из печи дым практически не содержит вредных для окружающей среды химических веществ. Заметим, что и кокс не является отходом производства. Он прекрасно горит, выделяя определенное количество тепловой энергии. Так что действие такой печи двойное.

Необходимо отметить еще один очень интересный факт. Процесс пиролиза является экзотермическим. Это значит, что выделяемое при сгорании топлива тепло идет не только на обогрев помещения, но и на просушку дров, а также пиролизного газа. А вы прекрасно осведомлены о том, что чем ниже влажность топлива, тем оно эффективнее выделяет тепловую энергию.

Достоинства и недостатки пиролизных печей

К сожалению, недостатков у этих агрегатов хватает, хотя они обладают достаточно весомыми преимуществами. С них и начнем.

Достоинства

Высокий коэффициент полезного действия. По сути, это печи длительного горения. Если правильно разместить дрова в камере сгорания, то они могут тлеть там от 8 до 48 часов. Все зависит от размеров топки.
Из первого следует второе — возможность длительной работы в автономном режиме. Этим качеством не отличаются обычные твердотопливные котлы.
В угарных газах низкий процент канцерогенных веществ.
В печах длительного горения можно вместо дров и угля использовать различные отходы. Примеру, куски ДСП или ДВП, пластик или резину, отходы сельского хозяйства — стебли и листву растений, початки и прочее.

Внимание! Очень важный момент при выборе вида топлива. В нем не должно быть большого количества различных негорючих примесей. 30% — это максимальный предел.

Недостатки

Печь в работе

Печи и котлы длительного горения заводского производства — слишком дорогое удовольствие. Вот почему многие домашние мастера изготавливают их своими руками. Кстати, качество самодельных агрегатов ничуть не ниже заводских. Конечно, внешний вид намного уступает, но КПД не ниже.

Достаточно большие размеры отопительного прибора.
Особые требования к топливу. Считается, что используемые дрова должны быть сухими, в противном случае пиролизный процесс не происходит. А это — снижение КПД. По сути, пиролизный газ смешивается с влажными парами, поэтому и не сгорает полностью. Он просто с угарными газами и дымом выходит через дымоход на улицу.
К сожалению, печи и котлы такого типа привязаны к сети переменного тока. Самостоятельно обеспечить себя хорошей тягой они не могут, поэтому в конструкцию агрегата встраивается вентилятор.

Устройство пиролизной печи

Основная особенность конструкции печи длительного горения — это наличие двух топок. В первую топку закладываются дрова, которые там и тлеют, выделяя пиролизный газ. Последний поступает во вторую топку, куда принудительно подается свежий воздух. Полученная воздушно-газовая смесь там и сгорает.

Обе топки разделяет металлическая перегородка с зазором для прохождения газа и дыма. Как было сказано выше, для увеличения тяги в дымоход устанавливается вытяжной вентилятор. Есть и другая модель, в которой вентилятор устанавливается около второй камеры сгорания. Он обеспечивает подачу кислорода и вытяжку угарных газов в принудительном порядке.

Рабочая схема печи

Схема котла

Возвращаемся к теме нашей статьи. Самостоятельно собрать печь длительного горения пиролизного типа очень сложно. Для этого вам потребуется внушительный список материалов. Да и навыки работы с определенными инструментами также пригодятся. К примеру, вы должны быть профессиональным сварщиком. Добавим, что для изготовления такого котла вам придется изрядно раскошелиться. Но даже это будет в несколько раз дешевле, чем приобретение агрегата заводского исполнения.

Перед тем как приступать к реализации намеченного плана, рекомендуем найти в интернете схему конструкции, рассчитать ее мощность и только после этого переходить к подготовительным работам. Самая распространенная схема пиролизного котла — это агрегат Беляева мощностью 40 кВт. Он обеспечит теплом достаточно большой частный дом. Но это лишь один вариант. Даже котел Беляева можно немного видоизменить, чтобы снизить или увеличить производительность отопительного прибора. К примеру, можно немного уменьшить или расширить топку.

Следует отметить один интересный факт. Очень часто в печах длительного горения в качестве теплоносителя используется не жидкость, а воздух. Для этого по всем помещениям дома устраивается трубопровод, по которому и движется горячий воздух. Данная конструкция прокладывается или по потолку, или по стенам. Обратка располагается у пола, и в ней охлажденный воздух движется самотеком к печи. Очень даже эффективная схема, особенно, если хозяева редко посещают загородный дом. В таком варианте теплоноситель никогда не замерзает.

Установка пиролизного котла

Установка котла

Внушительный вес пиролизной печки требует прочного и надежного основания, на которое она будет устанавливаться. Поэтому хороший фундамент — главное требование монтажного процесса. Все остальное будет касаться правил пожарной безопасности, которые надо строго соблюдать.

Поэтому:

Под печь длительного горения организуется отдельное нежилое помещение. Это будет котельная.
На полу перед камерами сгорания укладывается металлический лист толщиной 2 мм.
Зазор между стенами и котлом должен быть не меньше 20 см.
Обязательно наличие в котельной окна минимальной площадью 100 см². Именно через него будет поступать свежий воздух.

Внимание! Дымоход, проложенный через неутепленный чердак, нужно обязательно утеплять. Если этого не сделать, на внутренних стенках дымоходной трубы начнет оседать конденсат. Смешавшись с сажей, он образует деготь. Все это снижает сроки эксплуатации дымохода и уменьшает его внутренний диаметр.

И еще один момент, на который нужно обратить внимание. Изготовление печи длительного горения своими руками требует точного определения коэффициента полезного действия. Если он невысокий, то гарантировать эффективную тепловую отдачу невозможно. Поэтому еще на стадии запуска необходимо обратить внимание на выходящий из дымохода дым. Вы уже по запаху сможете определить, сколько в нем угарных газов. Если их небольшое количество, то КПД вашего котла достаточно высок. Кстати, рекомендуем провести такое тестирование на всех мощностных режимах.

Печь или котел?

Выбираем отопление

Сегодня достаточно много споров вокруг, как нам кажется, пустякового дела. А вопрос ставится так — называть ли металлический пиролизный котел печью? Вообще, ситуация не самая тупиковая. Все зависит от того, как удобно вам. Хотя многие считают, что котел должен устанавливаться в систему водяного или воздушного отопления. А печь должна работать как отопительный прибор по типу радиатора. А что вы скажете про печи с водяным контуром? Ведь их тоже врезают в систему трубной разводки водяной отопительной схемы.

Но не будем зацикливаться на этом вопросе. Просто рассмотрим, как можно сделать своими руками кирпичную печь, работающую по пиролизному принципу.

Начнем с того, что производители пиролизных котлов считают проблемой изготовление агрегата мощностью меньше 15 кВт. Поэтому в продаже таких экземпляров вы не найдете. А что же делать хозяевам небольших дач и коттеджей? Вот тут-то приходит на помощь та самая пиролизная печь из кирпича длительного горения. По сути, это все тот же котел, только в виде печки, собранной из кирпича.

Важность данной конструкции состоит в том, что в ней необходимо не только выполнять требования принципа пиролиза, но и учитывать высокие тепловые нагрузки на кирпичные стенки. Поэтому правильно проведенная футеровка камер сгорания является основным и жестким требованием, которое увеличивает срок эксплуатации агрегата.

Сама печь длительного горения собирается, как обычная печка, только с двумя соседними топками. Они разделяются кирпичной перегородкой, в которой снизу установлены колосниковые решетки из чугуна. В одной камере сгорает древесина, а во второй — пиролизный газ, который затягивается в топку с помощью вентилятора. Здесь же происходит его обогащение кислородом, который поступает сюда через вентиляционный канал, установленный в полу камеры сгорания.

В перегородке меду камерами делается воздушный коллектор, по которому угарные газы и тепловая энергия поступают в еще одну камеру с теплообменником. А далее все оставшиеся продукты сгорания топлива направляются в дымоход.

Заключение

К сожалению, твердотопливные котлы постепенно уходят из употребления. Многие жители городов и деревень в погоне за удобствами стараются использовать газовые или электрические отопительные агрегаты. Основная причина — автономность эксплуатации. Но с достоинствами этих приборов мы теряем большее. Уют и тепло дома всегда создавала печь, в которой потрескивали дрова. Да и явная экономия налицо, так что стоит еще раз задуматься над выбором. Тем более, выезжая за город в свой небольшой домик, мы стараемся найти в нем успокоение и уединение. А такие мелочи, как потрескивание дров, помогают в этом. опубликовано
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Источник

Хостинг сайта временно приостановлен

Если вы владелец данного ресурса, то для возобновления работы сайта вам необходимо продлить действие услуги хостинга.

Продлить

В случае, если приостановка работы сайта вызвана нарушением условий Договора на абонентское обслуживание, то для возобновления работы вам необходимо обратиться в Службу поддержки. Мы будем рады вам помочь!

Если вы уверены, что это недоразумение или ошибка, напишите в Службу поддержки
В письме не забудьте указать ссылку на страницу.

Источник

Пиролизные печи работают на твердом топливе, поэтому такие обогреватели считаются довольно экономичными в наше время и великолепно подходят для дач и загородных домовВсе владельцы загородных домов задаются вопросом об отоплении своего жилища. И в последнее время выбор многих падает на пиролизные печи. Они работают на твердом топливе, что говорит об их экономичности и ориентированности именно на дачи и загородные дома.

Плюсы пиролизных печей длительного горения своими руками выполненных

Помимо весовых преимуществ пиролизные печи имеют и ряд недостатков – большие размеры, присутствие неприятного запаха при сжигании какого-либо мусора, возможность использовать только определенное топливо (сухие дрова), постоянная подача электроэнергии, высокая стоимость.

Рассмотри плюсы данных печей:

Высокий КПД (до 80%);
Экономный расход топлива;
Длительное горение;
Экологичность (данная печка при работе почти не выбрасывает грязные вещества);
Минимальный контроль со стороны человека;
Отсутствие сажи (пиролизные печи также называют бездымными).

Намного дешевле будет изготовить пиролизную печь своими руками, о чем дальше и пойдет речь. Посмотрим, как работает пиролизная печь длительного горения. Вся печь состоит из 2 камер сжигания. В нижнюю камеру закладываются дрова, они там тлеют при недостаточном количестве кислорода. Вследствие этого, образуется уголь и пиролизный газ. Этот газ попадает в верхнюю камеру вместе с воздухом и догорает там с высокой отдачей тепла.

Выделяющийся угарный газ окисляется до углекислого, именно поэтому печь работает без выброса вредных веществ.

Главное условие в работе печи – древесина с низкой влажностью. При горении сырых дров, вместе с газом выделяется пар, что способствует образованию дыма и, соответственно, снижению КПД печи. Чтобы правильно сделать пиролизный котел, нужно быть готовым к пользованию болгаркой и аппаратом для сварки, а также схемами и чертежами, отступление от которых нежелательно (может получиться так, что котел не будет соответствовать необходимым требованиям безопасности).

Размеры будущей конструкции рассчитываются исходя из желаемой мощности. Если у вас не мозг инженера, во избежание накладок лучше обратиться к профессионалам за теплотехническими расчетами

Процесс изготовление пиролизного котла прост. Для корпуса котла необходима листовая жаропрочная сталь. Болгаркой нужно вырезать все детали, в стенках сделать отверстия под дверцы зольника, загрузочной дверцы, патрубков и дымососа. Далее сварить детали, швы зачистить и отшлифовать. Приваривая патрубки, следим за тем, чтобы швы были герметичны. С помощью трубы необходимого диаметра, делаем монтаж защитного теплообменника на задней стенке котла. Далее нужно проверить, не протекает ли теплообменник, и потом установить заднюю стенку данной камеры. Монтаж перегородки между двумя камерами – устанавливаем чугунный колосник. Далее в верхней части камеры газификации делаем воздуховод с заслонкой. Нижнюю часть футеруем шамотным кирпичом с нижней и боковых сторон и также оборудуем воздуховодом. Устанавливаем дверцы котла. Все они должны прочно прилегать к корпусу котла, поэтому можно усилить их металлическими уголками. Котел необходимо установить в нежилом помещении на ровном бетонном полу. Присоединить к нему дымоход, подключить водяной контур и установить дымовой насос.

Монтаж пиролизной печи из кирпича

Изготовить пиролизную печь из кирпича довольно трудно. Чтобы соблюсти все нюансы, нужно консультироваться со специалистом, или просто предоставить работу ему. Но, все-таки что-то можно сделать самостоятельно? Можно, если уверены в своих умениях. Создание пиролизной кирпичной печи включает в себя кладку и изготовление котла. Котел можете приобрести или сделать по принципу, описанному выше. Чтобы усилить момент теплоотдачи, изнутри необходимо футеровать печку шамотным кирпичом, а снаружи – огнеупорным.

Перед проведением монтажных работ необходимо составить схему будущей конструкции печи и произвести соответствующие расчеты

Процесс монтажа:

Установка котла;
Кладка;
Дымоход.

Устанавливаем котел в нежилом помещении на бетонном покрытии, пользуясь шамотным кирпичом. В кладке необходимо использовать специальный глиняный раствор, он не будет трескаться при высоких температурах.

Упомянутый выше раствор из песка и глины нужно сделать наиболее эластичным, чтобы было удобно с ним работать.

Кладку ведем ровно, пользуемся уровнем. Особую внимательность проявляем при кладке проемов для дверей: нужно выставлять раму и класть между ней и кирпичной кладкой специальный базальтовый картон.

Еще один момент: расстояние между кладкой и корпусом котла не должно быть меньше 7 см.
В одном из первых рядов кладки оставьте небольшие щели для циркуляции воздуха. Следующим шагом будет монтаж дымохода и обкладывание его кирпичом. Важный момент: когда будете выкладывать очередные 3 ряда, протирайте кладку внутри влажной тряпкой, чтобы затереть швы. Настоятельно рекомендуется помощь специалиста.

Схема пиролизной буржуйки своими руками

Первым делом рисуем чертежи будущей печи. Далее вырезаем из листов стали стенки и 2 перегородки.
Сверху делаем отверстия под трубу дымохода и варочную плиту. Затем свариваем боковые и нижнюю части корпуса, а к стенкам привариваем неширокие стальные полоски для решетки.

Что понадобится для сборки (печь-буржуйка):

Стальные листы для корпуса буржуйки;
Стальные листы для перегородок;
Решетка;
Труба для дымохода;
Сварочный аппарат.

Для перегородок также нужно будет приварить к стенкам опорные полосы. Следующим шагом вырезаем дверцы для топки и заслонки, и прикручиваем их к печи с помощью петель. На дверце можно сделать отверстие с задвижкой, чтобы лучше регулировать процесс горения.

К оставленному отверстию для дымохода привариваем патрубок, на который впоследствии и наденется труба.

Для того чтобы удерживать тепло, можно установить в трубу задвижку. Там, где труба будет входить в стену, оберните ее базальтовой ватой. С 3 сторон на небольшом расстоянии от буржуйки установите защитные экраны.

Преимущества пиролизной печи для бани

Такие печи позволяют также использовать технологию пиролиза, которая очень подходит для бани. Печей для бани существует несколько видов. Все они отличаются по топливу, по материалу. Кирпичные печки встречаются все реже и реже, им на смену приходят металлические.

Для изготовления пиролизной печи для бани нужно уметь пользоваться в первую очередь строительными инструментами, в частности, сварочным аппаратом, и обязательно иметь чертеж по сборке

И не зря, они имеют ряд преимуществ:

Долгий срок службы;
Использование любого твердого топлива;
Высокая тепловая мощность;
Возможность соорудить такую печь самостоятельно.

Эта технология Благова характеризуется сгоранием топлива в первой камере с выделением и дожигом газов во второй камере. В итоге топливо сгорает полностью, не остается даже сажи или золы. Главное – следить, чтобы дрова были сухие, иначе будет сложно добиться эффекта пиролиза. Верхняя часть печки разогревается до 800-900 ᵒС. Это говорит о том, что можно легко нагревать воду для бани и устанавливать каменку. Недостаток у таких печей только один – высокая стоимость. Но можно попробовать сделать печь самому.

Как сделать пиролизную печь своими руками (видео)

Есть вариант создания мини-печи из газового баллона, правда выбирать нужно баллон из цельного куска металла. Но имейте в виду, что большую баню протопить им не получится.

Источник

Пиролизная печь из кирпича своими руками: схема и инструкция по изготовлению

Свернуть

Попробуем разобраться, что представляет из себя кирпичная пиролизная печь, как ее построить собственными руками.

Устройство и принцип работы

Начинается строительство с разработки проекта.

Схема такой печи приведена на фото №1 (ниже). Такая печка способна обогреть до 1300 м2 площади. Подойдет для большого загородного дома. Затраты на ее возведение не маленькие.

Но полностью окупают себя с течением времени. Ее КПД составляет более 90%. Кроме того, она эффективно накапливает и аккумулирует тепло. Одной закладки дров хватает более, чем на 30 часов. Если добавить к этому аккумулированное тепло, станет понятно, почему топить такую печь можно раз в двое суток.

Фото №1 Кирпичная пиролизная печь в разрезе

Пиролизная печь из кирпича своими руками — задача не из легких. Внутри все перегородки делаются из шамотного кирпича. Это вызвано большой температурой горения — до +12000 C.

Обратите внимание

Саму печь, в целях экономии, сделаем из простого огнеупорного керамического кирпича. С эстетической точки зрения, такая печь не уступает аналогам. Такая пиролизная печь, может выглядеть как камин и занимать центральное место в интерьере.

Фото №2 Принцип работы и схема кирпичной пиролизной печи

За счет высокой температуры и недостатка кислорода, топливо распадается на твердый углеводород и смесь газов. Происходит более полное сгорание, КПД повышается. Одной закладки топлива хватит больше, чем на сутки. Часто, такой конструкции бывают пиролизные печи для бани.

Такая печь в сауне — настоящая находка. Не боится воды, эффективно расходует топливо, долго сохраняет и отдает тепло. Кроме того, в качестве топлива часто используют отходы: опилки, мусор. Это еще больше увеличивает экономию.

к содержанию ↑

Материалы для работы

Для строительства кирпичной пиролизной печи длительного горения своими руками, нам понадобятся такие материалы:

огнеупорный керамический кирпич — 400 шт;
шамотный кирпич — 100 шт;
сталь листовая 6х1,5 м, толщина не менее 4 мм — 9 м2
чугунная колосниковая решетка стандартного размера— 3 шт;
бетон В12,5 — 0,12 м3
вентилятор, мощность минимум — 300Вт;
терморегулятор;
дверца для поддувала;
дверца для топки;
металлические трубы;
металлический профиль;
готовая высокотемпературная смесь для кладки — 470 кг;
электроды;
высокотемпературный датчик.

к содержанию ↑

Необходимые инструменты

Необходимый инструмент найдется у каждого домашнего мастера. Нам потребуются:

Сварочный инвертор,
Угловая шлифовальная машинка,
Бетономешалка,
Дрель,
Сверла,
Уровень,
Отвес,
Металлический угольник,
Прочие инструменты.

к содержанию ↑

Инструкция по изготовлению

Порядовка пиролизная печи из кирпича

Воспользуемся схемой, выполним разметку, прежде чем приступить к строительству пиролизной печи своими руками.
Делаем фундамент. На твердое основание кладем гидроизоляцию. Сверху насыпаем 10 мм песка. Фундаментную плиту принимаем размеров 1200х1000 мм. Высота — 100 мм. Замешиваем и заливаем.
Начинаем кладку. Начальный ряд — самый важный. Будьте особо внимательны и аккуратны. Построить такую пиролизную печь своими руками — дело не простое. Все углы делаем строго перпендикулярными. Ориентируйтесь на порядовку обычной кирпичной печи. Выполните кладку до топливника. В качестве вяжущего используйте готовые растворы для кладки печей. Их легко приобрести в любом магазине строительных материалов.
Выполняем устройство топливника. Обратим внимание, что здесь присутствует 2 камеры. В первую выполняют закладку топлива. Во вторую попадает вторичный воздух и газы при процессе пиролиза. Это основной принцип при изготовлении пиролизной печи своими руками. Ориентируйтесь на размеры, приведенные на фото №1.
Устанавливаем колосниковую решетку. Не забудьте оставить небольшой зазор, т. к. металл от нагревания расширяется.
Устанавливаем наш вентилятор. Его функция заключается в создании дополнительного воздушного потока для активизации процесса конвекции. Интенсивность горения будет регулироваться за счет задвижки в дымоходе, которая позволяет увеличить или уменьшить тягу по своему усмотрению.
Монтируем дверцы на топку и поддувало.
Выкладываем остальную часть печи. Особое внимание уделите дымоходу. Важно строго придерживаться выбранной схемы. Любые отклонения могут привести к задымлению помещения.
Тщательно загерметизируйте все щели, стыки и т.п.
Теперь нашу печь надо испытать, затем просушить. Заложите небольшое количество мелких дров. Примерно на полчаса горения. Зажгите и следите, чтобы не появился запах угарного газа. Для просушки — топите печь по 2-3 часа дважды в день в течении недели.

к содержанию ↑

Видео

Источник: https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/piroliznyj/pp-svoimi-rukami/piroliznaya-pech-iz-kirpicha-svoimi-rukami.html

Как сделать пиролизную печь для дома – видео-инструкция. Жми!

Перед владельцами загородных домов всегда стоит выбор системы отопления. Решающим фактором становится вид энергоресурса, обусловленный стоимостью и обслуживанием. Пиролизная печь- альтернатива отопительным котлам, природному газу и отличный вид обогрева, который становится все более популярным.

Пиролизные печи работают на твердом топливе, поэтому такие обогреватели считаются довольно экономичными в наше время и великолепно подходят для дач и загородных домов.

Предлагаем вам рассмотреть более подробно принцип работы пиролизной печи, ее устройство, особенности эксплуатации, а так же технологию создания такой печи своими руками.

Пиролиз — технологический процесс газогенераторного горения. В результате сгорания твердого топлива, как пеллеты, уголь, дрова, торфяные брикеты происходит обогрев помещения. Принцип работы схож с функциональностью котла с сухой перегонкой. Пиролиз носит экзотермический характер, и отмечен способностью подогрева поступающего воздуха за счет выделяемого тепла

Загруженное топливо поджигается, и при закрытой дверце включатся вентилятор. Высокий температурный режим (200 -800 градусов) и низкое содержание кислорода в печи подводят к химическому процессу — дерево разлагается на пиролизный газ и древесный кокс. При горении древесина склонна к образованию метилового спирта, ацетона, уксуса и смолы.

Выделившийся газ соединяется с кислородом, и переходит в стадию горения. Образовавшийся в процессе горения дым, не содержит вредных канцерогенов и других опасных веществ.

Сгоревшее топливо выделяет тепловую энергию, идущую на обогрев помещения. Вода, находящаяся в котле, в горячем состоянии поступает в систему отопления при одновременной подаче обратки. Теплоноситель также используется и в качестве охладителя.

Так работает котел с нижним расположением камеры.

Котлы с верхним расположением камеры

Появились экземпляры котлов, работающих в прямо противоположном направлении. Народные конструкторы спроектировали камеру газификации внизу, вторую — вверху. Модели таких котлов пока не столь популярны, но преимущества очевидны:

Исключено потребление электроэнергии.
Система работает на естественной тяге благодаря новому решению в устройстве воздушных каналов.
«Перевернутый» дизайн.

Принцип основан на устремлении пиролизного газа в верхнюю камеру, и смешивании его с вторичным воздухом.

Разряженный воздух просачивается в котел через отверстие внизу, соединяется с кислородом, и создает условие для реакции окисления. Горючий газ сгорает в нижней камере, и отдает тепло воде.

Специальная закаленная сталь котла способствует тому, чтобы из дымохода выходил прозрачный дым. Грамотно смонтированная система может работать на одной порции заправки топлива до 14 часов.

Устройство печи

Конструкция предусматривает две камеры сгорания, необходимые для поддержания пиролиза. Одна из камер предназначена для топлива и плотно закрывается, чтобы предотвратить поступление кислорода извне. Полученный газ переходит в камеру дожигания, в которую подается вторичный воздух, чтобы улучшить горение.

Между собой камеры разделены колосником с уложенными брикетами. Верхнее вентилирование или дутье — особенность технологического процесса. Активизации принудительной тяги — необходимое условие для снижения аэродинамического сопротивления.

Уместно напомнить, что качественное функционирование предусматривает сочетание строгих пропорций воздушно-топливной смеси, иначе горение будет неровным, и образует много дыма. При конструировании печи своими руками важно иметь подробный чертеж, и иметь навык в работе со сварочным аппаратом.

Важно

Образование газа происходит неравномерно, поэтому так важно обеспечить контроль соотношения газа и воздуха.

Электронная система всегда автоматически реагирует на все происходящие процессы, и следит за нагревом теплоносителя.

Одна камера системы создает давление, другая — балансирует состав топливовоздушной массы. В этом и разница между печью собственной конструкции и заводской продукцией.

Если вы решили построить печь собственноручно, не обойтись без качественных материалов как, легированная сталь и современная электроника для контроля.

Процесс пиролиза нерегулируемый, и этот факт требует контроля электронной начинкой, иначе котел повторит функции буржуйки.

Происходящим процессам требуется ряд условий, без обеспечения которых печь не сможет качественно работать.

Инструменты и материал для работы

Трубы:

57 мм диаметром и толщиной в 3,5 мм — 7−8 м.
15,9 мм Х 4,5 мм — 0, 5 м
32 мм Х 3.2 мм — 1 м. п.

Профилированные трубы:

60×30 и толщиной 2 мм — 1,5 м. п.
80×40 со стенкой 2 мм — 1 м. п.

Стальная полоса:

ширина 80 мм и толщиной 5 — 1 м. п.
20 мм Х 4мм — 7,5 м. п.
30 мм Х 4 мм — 1,5 м. п.

Общая схема выглядит так:

Процесс начинается со сварки. Необходимо сварить стальной корпус и 2 камеры: сгорания и дожига.
Внутренние работы предполагают фундамент из шамотного кирпича.
Дальше по чертежу выполняются отверстия, и подведение систем для подачи воздуха в камеры.
Вырезается окно топки и герметично присоединяется дверь.
Начинается монтаж водяной рубашки.
В выводящую трубу вставляется вентилятор.

Домашняя технология обусловлена приобретением материалов в компаниях по продаже металла. Разовые приобретения обойдутся несколько дороже, чем закупка по списку.

Основа котла — топка или камера сжигания, в которой температура превышает 1000 градусов. При отсутствии специальной стали можно использовать имеющуюся в наличии, но при таком решении стенки следует делать двойными.

Стенки для будущего котла вырезаются из листа стали угловым шлифовальным аппаратом по размерам чертежа, имеющего всегда точные размеры деталей. Они переносятся на металлопрокат с помощью линейки и подсобных измерительных инструментов.
После вырезания стенок следует приступить к повторной нарезке стенок только из профилированной трубы. Они нужны для ребер жесткости.
Теперь следует приготовить усилители для стыков между сегментами печи из стального листа.
Делаем прямоугольное отверстие в передней стенке, по размерам дверец камер сжигания и зольного отсека. Совет: чтобы вырезать требующую дыру сначала на металл наносится разметка, и очерчивается острым предметом.

С помощью дрели лист сверлится по углам и крепится. Опять в работу вступает шлифовальная машинка, которая поможет сделать сквозное отверстие в середине. Линия разреза плавно перемещается с центра и до края листа. Такой прием защитит лист от механических повреждений.

Делаем емкость для воды. Для резервуара предусмотрен лист нержавеющей стали. Здесь необходима сварка и определенный навык. При отсутствии первого и второго условия емкости можно заказать в мастерской.
Конструкция теплообменника — это комплект водопроводных труб. С помощью сварки они организуются в проточный контур с широкой внешней поверхностью, способной обеспечить максимальную теплоотдачу теплоносителю.

Сборка конструкции

Сборка металлической конструкции производится прямо на месте установки, чтобы избежать дополнительных усилий по перемещению габаритного агрегата.

Обязательным условием является укладка фундамента из термостойкого кирпича.
Затем по периметру устанавливаются внутренние стенки котла, на днище размещается зольный отсек. Сваркой соединяются внутренние стенки.
Корпус готов и пришло время внутреннего монтажа. Привариваются камеры, теплообменник и колосники по заранее прикрепленным направляющим.
Снаружи вертикально крепятся сваркой ребра жесткости, вырезанные из профиля.
На заключительной стадии устанавливаются внешние стенки и верхняя плита. На плоскости монтируются баки для воды.
В конструкцию, между стенками засыпается чистый песок, выполняющий универсальную функцию: защищает камеры от перегрева и прогорания и дополнительно аккумулирует тепло.

На этом этапе происходит герметический монтаж дверец камер. Емкость с водой подключается к контурам. Металлическая конструкция готова.

Котел разжигается твердым топливом, после чего пламя фиксируется дверцей. Ровное горение может быть только в случае регулированной подачи воздуха камерам. Это требует прикрепления специальной системы, состоящей из рычагов и клапанов.

Считается, то организация котла менее 15КВ нецелесообразно. А что делать хозяевам, имеющим небольшую площадь? Сооружать пиролизную печь, напоминающую работу котла, и основанную на одинаковом принципе работы.

Сооружаем печь

Для печи мощностью в 25КВт и обогрева площади в 60 м2понадобится:

Готовим раствор для работы с кирпичом

Берем глину, чистый песок (мытый) и воду. Песок нужен мелкий с зернами не менее 1 мм. Воду желательно взять мягкую. Глина берется та же, что и для формовки кирпича. Чтобы повысить плотность раствора для кладки следует добавить портландцемент (1кг на 10 л воды).

Раствор: 4 части глины +8 ч. песка + 1ч. воды. Такой «рецепт» однозначно выдерживает до 1000 °C, причем не меняя своих качественных характеристик. Коэффициент теплового расширения аналогичен кирпичу, что исключает деформацию при циклах охлаждения-нагревания.

Есть несколько способов приготовления растворов. Один из них: в замоченную на сутки глину необходимо добавить равное глине количество воды. Получается консистенция, напоминающая густые сливки. Выдержанный раствор нужно пропустить сквозь сито, и смешать с песком. Регулируем консистенцию. Образовавшаяся на поверхности лужица укажет на недостаток песка.

Немного о кирпиче

Народные умельцы используют для футеровки топки шамотные кирпичи. Такой материал способен продержаться не больше сезона. Не спасет от прогорания и металл для воздухоотводов в 5мм — потребуются специальные стали.

Зарубежные производители делают их из керамики, но ссылаясь на опыт эксплуатации можно заверить начинающих мастеров, что зоны металла, не подвергавшиеся охлаждению, при соприкосновении с горящими газами быстро деформируются. Скорректировать процесс можно используя толстый металл— от 10 мм или делать двойные стальные стенки.

Приступаем к работе

Из шамотного кирпича делаем теплообменник, разделенный на две камеры. Одну для газификации, вторую — до сгорания выделенных газов. При расположении желательно исходить из того, что первичная подача воздуха идет сверху, а летучие вещества перемещаются вниз и догорают в камере.

Колосниковые решетки монтируются в свободном положении— при нагревании они расширятся, и заполняют допущенные зазоры.

На последнем этапе, с помощью проволочных «ушей», крепятся дверцы камер. Также вставляются дверцы для контроля воздуха и печные задвижки, отвечающие за тягу.

Приспосабливаем вентилятор. Механизм необходим для противостояния аэродинамического сопротивления и без него не обойтись.

Совет

Печная конструкция готова и достойна всяческих похвал. Сдаем работу семье. Возможно, представленная схема позволит самостоятельно соорудить недорогую, но функциональную систему отопления. О результате своей работы можно будет судить по окончанию отопительного сезона.

Источник: https://teplo.guru/pechi/piroliznye/piroliznaya-pech-svoimi-rukami.html

Как сделать пиролизную печь своими руками

В этом уроке мы поговорим о том как самостоятельно, в домашних условиях сделать пиролизную печь длительного горения своими руками работающую на отработанном масле.

Принцип работы такой печи заключается в том что помимо сжигания основного топлива, в нашем случае масла, в ней происходит горение и самих газов, в результате чего обеспечивается достаточно высокий уровень теплообмена и практически без дымная работа.

Основные преимущества пиролизной печи

Экономичный расход топлива

Если вы автолюбитель то наверняка 1 или 2 раза за сезон меняете масло в своем автомобиле, уверен что раньше отработанное масло вами сливалось в ёмкость после чего просто выбрасывалось, как не нужное сырье.

Теперь же оно будет является основным источником топлива для пиролезной печи.

Если его количества будет не хватать, то всегда можно договориться со знакомыми, соседями по гаражу или просто заехать в ближайший автосервис, с целью попросить в дар или за символическую плату отработанное моторное масло.

Отсутствие дыма

Вторым существенным преимуществом пиролизной печи является практически полное отсутствие дыма. Да – да вы не ослышались, из вытяжной трубы такой печки не валит черная копоть, как в прочем и сама печь при работе не выделяет ни каких вредных паров, газов и прочего.!

Высокая теплоотдача

КПД от работы может достигать практически 80 %, при этом теплоотдача находится на таком уровне, что даже без установки дополнительных радиаторов и без подводки труб с водой, хорошо вентилируемое и слабо утепленное помещение площадью примерно 42 кв.метра разогревается до такой степени, что находится в нем даже в одной футболке становиться очень жарко.

Простота в использовании

Сложностей и хитростей при использовании таких печей не возникает абсолютно ни каких, все довольно просто. Наливай масло и регулируй мощность, силу горения до нужного уровня. Причем сам процесс регулировки сводиться к открытию или закрытию крышки поддувала над заливочным отверстием.

Основные характеристики

Размеры – 72 х 55 х 38 см;
Вес — 25 кг;
Диаметр вытяжной трубы — не менее 110 мм;
Расход масла: 0,5 – 1,5 л/час в зависимости от желаемой мощности

Чертежи пиролезной печи на отработанном масле для сборки своими руками

Дополнительно к печке:

В – обычная стальная трубка приваренная к корпусу для придания конструкции большей устойчивости.

А – та самая крышка, поддувало, для регуляции мощности и интенсивности горения, о ней мы уже упоминали выше. Служит также для заливки в печь масла.

Конструкция должна быть выполнена таким образом, что бы крышка плотно прилегала к корпусу, не оставляя между ним зазоров, при этом она должна свободно и хорошо отодвигаться в сторону. Соответственно чем больше открыто отверстие, тем больше поступает воздуха в печь, тем самым увеличивается её мощность, теплоотдача и как следствие расход масла.

С – Верхний блок, он является самым горячим местом в нашей печи, если делать печь с водяной рубашкой, то можно спокойно подключать к ней радиаторы отопления или теплые водяные полы. Так же на верхнем блоке можно легко кипятить воду и использовать его в качестве плитки для приготовления пищи.

Верхний блок №1 надевается на нижний таким образом, что бы не оставалось зазоров.

После чего происходит монтаж дымохода, абсолютно не важно каким образом он будет проложен внутри помещения, главное, что бы с наружи он располагался на высоте более 4-ех метров, при этом его конец должен быть направлен строго вертикально. Таким образом, мы избежим попадание лишнего воздуха, ветра в трубу.

Нижний блок №2 Можно сделать из более тонкой стали, так как он не подвергается воздействию экстремальных температур. После сварки обязательно проверьте его на течь, заполнив на 10 -20 минут водой и убедитесь, что она не вытекает. В дальнейшем как вы уже наверно догадались это позволит избежать протекания масла.

Трубка с отверстиями

Именно в ней происходит догорание паров кипящего масла. Если более детально разобрать её конструкцию, то диаметр отверстий должен составлять примерно 8-10% от ширины самой трубы, а её высота может варьироваться от 300 до 400 мм. Если вы решили сделать печь больших размеров, чем описанная в данной статье, тогда рекомендуем вам также пропорционально увеличивать размер всех деталей.

Покраска

Красить конструкцию или нет, каждый решает самостоятельно, лично я никогда этим не занимался, но если у вас есть такое желание, то конечно же стоит использовать огнеупорную краску.

Розжиг

Пришло время проверить нашу пиролизную печь собранную своими руками в действии, для этого заливаем через крышку в нижнем блоке несколько литров масла, после чего сверху заливается небольшой объем печной растопки, в отверстие засовывается тряпка, хорошо пропитанная этой же растопкой. Торчащий кусочек тряпки поджигается. По мере разгорания, подливаем масло небольшими порциями.

Иногда особенно при первом запуске, из дымохода может вырываться копоть или черный дым, это связанно с тем что топливо не успевает должным образом выгорать в камере сгорания и его остатки выходят наружу. Проблема устраняется путем регулировки подачи воздуха.

Чертеж пиролизной печи с водяной рубашкой

Как говорилось выше, такую установку можно использовать для нагрева воды, радиаторов отопления или теплых водяных полов, для этого на её верхнюю часть наваривается дополнительную емкость, схематично это выглядит следующим образом:

Стоит отметить, что такая конструкция легко может нагревать и пропускать через себя от 120 до 140 литров воды. При использовании такой установки можно полностью отказаться от водяного котла отопления

Для многих наших читателей, в связи с отсутствием навыка и рабочего материала является проблемой изготовить печь круглой формы, поэтому специально для них мы дополнили нашу статью чертежом квадратной пиролизной печи длительного горения.

Чертёж квадратной пиролизной печи длительно горения

Несколько фотографий готовых и установленных конструкции

Так же для повышения КПД и обогрева нескольких или одного очень большого помещения можно установить на обдув на верхний блок:

Применяемое топливо

Для данного вида печи разрешено применять: все виды нефтяных масел, а так же мазут. Ни в коем случае не стоит заправлять пиролизную печь сконструированную своими руками легко воспламеняющими жидкостями, например бензином, спиртом, ацетоном и.т.п

Место установки.

Выбор места установки, является ключевым фактором в технике безопасности, что в дальнейшем сможет уберечь ваше помещение от пожара.

Обратите внимание

Ни в коем случае не устанавливайте её в продуваемых ветряных местах, вблизи легко воспламеняемых предметов, над шкафом или полкой, во избежание падения вещей с неё на печь.

Рекомендуем так же оставить пространство свободным на расстояние примерно полметра с каждой стороны. На всякий случай в помещении должна быть емкость с песком или огнетушитель для оперативного тушения возгорания.

Техническое обслуживание

Важно заметить, что при длительном и активном использовании в нижний части печки образуется кокс и нагар, который нужно своевременно удалять. Для этого либо на остановленной пиролизной печи, либо работающей с минимальным количеством топливо нужно, через отверстие подачи воздуха, скребком, кочергой или иным приспособлением аккуратно удалить отходы.

Ну и напоследок хотим еще раз предостеречь и напомнить вам, что если в отработанное масло попадет вода, наша пиролизная печь сделанная своими руками начнет “стрелять”, что приведет к выбросу большого количества искр, которые как следствие могут стать причиной возгорания.

Поэтому четко следите за этим моментом, если масло у вас хранится в большой емкости, то для подстраховки рекомендуем брать его с верху, т.к. на дне обычно скапливается более тяжелая вода.

Видео о том как самостоятельно сделать пиролизную печь

Источник: http://BoldProject.ru/pechi-kotly/piroliznaya-pech-svoimi-rukami.html

Делаем печь пиролизную своими руками

В данной статье мы постараемся как можно подробнее рассказать о том, может ли быть изготовлена качественная пиролизная печь своими руками для бытовых нужд. Это может быть мобильная походная модель или стационарная установка.

Пиролизная печь

Пиролиз – технологический процесс

Но чтобы в процессе работы было более понятно что и для чего, необходимо в первую очередь рассмотреть вопрос о том, как работает пиролизная печь.

Ведь согласитесь, немногие могут похвастаться знаниями о процессах, происходящих в пиролизной печи.

Знание теории о принципе работы этого отопительного агрегата пригодится, если будет строиться походная или стационарная пиролизная печь своими руками.

Важно

Стоит сразу отметить, что при работе такого агрегата используется принцип, при котором подготовка топлива производится с недостатком кислорода.

Для многих специалистов печного дела данное заявление является абсурдным. Ведь, как известно, для нормальной работы обычного котла или печи, помимо самого топлива, необходим приток свежего воздуха, обогащенного кислородом.

Эти два слагаемых, топливо и воздух, и обеспечивают правильную работу любой печи.

Пиролизный газ – новая страница обычных дров

Но давайте по порядку. Что происходит с топливом при его сжигании?

Под воздействием высокой температуры из топлива выделяется газ. В обычных печах он удаляется через дымоход (см. Выбираем дымоход).
Чем больше нагревается топливо с ограниченной подачей кислорода, тем больше газа вырабатывается.

Но данный процесс можно использовать и с древесиной. При этом, если для нефтепродуктов температура переработки должна составлять 800 — 900°С, то для древесины будет достаточно и 450 — 500°С. При этом древесина образует ряд веществ, таких как:

смола
уксусная кислота
древесный уголь
ацетон
метиловый спирт

Пиролизная печь – основные преимущества

Как видим, все вещества горючи. Именно это свойство выделяемых при тлении древесины газа использует пиролизная печь: сжигается полученный из топлива газ, поэтому второе название таких печей – газогенераторы.

Внутреннее устройство

В чем преимущество печей данного типа? Это в первую очередь:

Высокий КПД, 80% и более
Более экономный расход топлива
Возможность регулирования КПД
Утилизация отходов резины, полимеров, отходы древесной промышленности
Почти полное отсутствие вредных веществ в выбросах
Минимальная выработка сажи

Помимо этого, для работы пиролизных котлов можно использовать и другие виды топлива. К примеру, бытовой мусор. Выпускаемые в настоящее время брикеты из различных бытовых отходов и остатков древесины являются прекрасным топливом для пиролизных печей.

Недостатки

Основным недостатком таких печей можно назвать:

Высокую стоимость
Необходимость в постоянной подаче электроэнергии
При использовании топлива с высокой степенью влажности пиролиз невозможен

Пиролизный котел – принцип работы

Как работает данный котел? Котел состоит из следующих элементов:

Камера газификации
Камера дожигания
Система подачи воздуха (первичная, вторичная)
Водяная рубашка
Колосниковая решетка

Элементы котла

Принцип работы заключен в следующем:

В камеру газификации загружается топливо и поджигается.
Из топлива начинает вырабатываться газ.
В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания.
В камеру дожигания подается вторичный воздух, и образовавшаяся смесь горит при большой температуре.
Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка.
Используемый теплоноситель служит одновременно охладителем котла.

Принцип понятен – что еще?

Это основной принцип работы. Но для правильного функционирования требуется соблюдать строгие пропорции воздушно-топливной смеси. В противном случае сгорание будет протекать неровно, с повышенной задымленностью. Итак, на вопрос, можно ли изготавливать пиролизные печи своими руками, ответим положительно. Но сразу стоит оговориться:

Для изготовления такого агрегата мало иметь хорошие навыки в проведении сварочных работ или наличие на руках рабочих чертежей агрегата.
Необходимо использование качественных материалов, многие из которых имеют высокую стоимость.
В первую очередь это относится к металлу. Для изготовления потребуется хорошая легированная сталь.
Потребуется соответствующая электроника. Если, конечно, вы не планируете нанять печника для постоянного контроля над котлом.

Пиролизная печь из хлама — можно, но нужно ли?

Подобные котлы являются опытными образцами и в первую очередь способны продемонстрировать принцип работы. Говорить о применении подобного котла для основного обогрева жилья не приходится.

Чтобы изготовить пиролизный котел, можно, конечно, взять старые бочки, куски труб и прочий железный хлам, который также используется для строительства железной печи. Но надо понимать, что процессы, происходящие в данном агрегате, требуют соблюдения определенных условий для его нормальной работы.

Конечно, установив ручные регуляторы подачи первичного и вторичного воздуха, можно добиться устойчивой работы данного котла. Но вы, надеемся, не планируете все время находиться непосредственно возле него?

Нерегулируемый пиролиз – преимущества нет

Поэтому для его управления потребуется обязательная установка электронной начинки, которая будет регулировать процесс горения. В противном случае ваш пиролизный котел превратится в обыкновенную буржуйку. Впрочем, если строится походная печь, то такой вариант вполне приемлем.

Высокая температура горения вырабатываемых газов требует использования специальных материалов, предохраняющих котел от прогорания.

Комплектация – основные бытовые трудности

Многие умельцы выполняют футеровку топочной части котла шамотными кирпичами. А вот в промышленных образцах применяется шамотный, бесшовный «набрызг», что во многом определяет долговечность такого котла.

Шамотный кирпич прослужит максимум сезон, и его придется менять.
Даже используя металл в 5 – 6 мм для воздуховодов, вы не избавитесь от прогорания. Нужно использовать специальные стали.

Кстати, в котлах импортного производства воздуховоды изготавливают из керамики. Опыт показывает, что участки металла, в самодельном пиролизном котле не охлаждаемые водой и соприкасающиеся с горящими газами, очень скоро деформируются.

Единственное, что может частник противопоставить этому, — это использование более толстого металла, от 10 мм. Наблюдая за огнем в камине, многие наверняка наблюдали процесс пиролиза, даже не зная об этом.

Совет

Во время горения дров вы, наверное, замечали, что в отдельной части огня образуется небольшой участок пламени с синим оттенком, это горит дровяной газ. А ведь пиролизный котел в основном и работает на этом газе.

Из этого стоит сделать вывод, что контроль данного процесса является важнейшей частью его эффективности. В противном случае об экономии стоит забыть.

Запуск не проблема – проблема контроль

Работая в высоком температурном режиме, пиролизный котел способен обогревать помещение большой площади. Если, к примеру, вам удалось самостоятельно построить данный агрегат и вы используете его для работы в котельной, работающей в круглосуточном режиме, это один вопрос.

В такой котельной обязательно присутствует человек, следящий за работой отопительного оборудования. Ведь выработка газа происходит неравномерно, и поэтому необходимо следить за соотношением подачи газ – воздух. Мы говорим о котлах кустарного производства.

Другое дело, если подобный котел используется для обогрева индивидуального жилья. Для обогрева жилья потребуется установка котла системы стоп – старт. Значит, потребуется установка системы, следящей за температурным режимом теплоносителя.

Мало того, потребуется целая система, следящая за сгоранием топлива в камере дожигания, которая будет контролировать подачу воздуха.

Блок управления

Тут не обойтись простым снижением или увеличением оборотов электродвигателя воздушного насоса. Ведь в данном котле имеются две воздушные системы.
Одна создает давление в камере газификации, другая регулирует правильный состав топливовоздушной смеси в камере дожигания.
Каждая из этих систем очень сильно влияет на правильную работу котла. Придется использовать комплекс заслонок и регуляторов.

Данной статьей мы ни в коем случае не пытаемся напугать умельцев и отговорить их от строительства пиролизной печи своими руками. Просто мы пытаемся предупредить, что изготовленная своими руками пиролизная печь вряд ли получится такой же долговечной и экономичной, как пиролизные печи, изготовленные на производстве.

Пиролизный котел может быть и таким

Зная характер и смекалку российских изобретателей самоучек, можно надеяться на то, что со временем они с успехом смогут изготавливать котлы, не уступающие промышленным образцам, особенно если это небольшая походная печь.

Мы рассмотрели работу пиролизного котла с принудительной подачей воздуха и нижним расположением камеры сгорания. Но уже появились первые экземпляры котлов, выполненных в прямо противоположном исполнении.

Другими словами, камера газификации у них находится внизу, а камера дожигания находится сверху. Хоть такие котлы еще являются «сырыми», но преимущества уже очевидны:

Отсутствие необходимости использования электроэнергии
Система использует естественную тягу. Такие котлы полностью независимы от электроэнергии. Их работа построена на особом устройстве воздушных каналов. Требования к устройству дымохода у данных котлов повышенны.
Новая компоновка – возвращение с головы в ноги.

Радует то, что разработка чисто российская. На рисунке приведены устройство и схема работы данного котла.

Пиролизный котел с верхней камерой дожигания

Из топки пиролизный газ поднимается в камеру дожигания, и к нему примешивается вторичный воздух.
Воздух поступает в котел через нижние отверстия за счет разряжения. Пиролизный газ соединяется с кислородом. Происходит экзотермическая реакция окисления.
Полученный горючий газ сгорает в камере дожигания чистым и ровным пламенем. Полученная таким образом энергия нагревает теплоноситель.

Камера дожигания

Стенки котла изготавливаются из специальной жаропрочной стали. В результате данного процесса из дымохода вытягивается почти прозрачный дым.
Правильно устроенная система дымохода и отопления способствует работе данного котла в течение 12 – 14 часов на одной заправке топлива. Зарядка котла осуществляется два раза в сутки.

Неоспоримое преимущество

Из-за полного сгорания дров и пиролизного газа удается добиться значительной экономии топлива в пиролизном котле естественной тяги по сравнению с обычными котлами, использующими также естественную тягу. На данных котлах возможна установка автоматической системы регулирования подачи воздуха, которая происходит без вмешательства человека.

Достаточно просто выставить требуемый температурный режим, все остальное котел сделает сам. Подобный тип пиролизных котлов является отличным вариантом для организации отопления в различных помещениях. Ведь естественная тяга позволяет функционировать котлу без подключения электричества.

Данные котлы просты в обслуживании и, самое главное, позволяют значительно сэкономить на топливе без потери эффективности.

Источник: http://SdelaiKamin.ru/metallicheskie-pechi/pech-piroliznaya-svoimi-rukami-124

Самодельные пиролизные печи – как сделать своими руками?

Мы уже рассказывали Вам о работе и конструкции пиролизных печей (см. статью «Пиролизная печь, или как сэкономить на топливе»), и о том, что их можно не только купить в специализированных магазинах, но и сделать своими руками. Поэтому не будем повторяться, а перейдем прямо к делу! Итак, давайте конструировать самодельные пиролизные печи:

Еще немного о пиролизе…

Суть пиролиза заключена в процессе технологического газогенераторного горения. При сгорании твердого топлива, такого как уголь, пеллеты, торфяные брикеты или дрова происходит прогревание помещения. Принцип работы похож на работу котла с сухой перегонкой.

Система пиролиза обусловлена экзотермическими свойствами, и может подогревать поступающий воздух за счет выделяемого тепла. Топливо поджигают, и при закрытой дверке включается вентилятор.

Высокий режим температуры (200–800 °C) и низкая вместимость кислорода в печи пиролизного сжигания приводят к химическому процессу — древесина разлагается на кокс и пиролизный газ. Также, при горении древесина может образовывать метиловый спирт, ацетон, уксус и смолу.

Выделяющийся газ объединяется с кислородом, и переходит в процесс горения. Образовавшийся при горении дым, не содержит плохих канцерогенов и прочих опасных компонентов.

Сгоревшее топливо дает тепловую энергию, которая и обогревает помещение. Вода, содержащаяся в котле, поступает в структуру отопления в горячем состоянии при единовременной подаче обратки.

Теплоноситель также применяется и как охладитель. Так функционирует котел с нижним размещением камеры.

Котлы с верхним размещением камеры

Также существуют модели котлов, которые работают в прямо противоположном русле. Народные мастера спроектировали одну камеру газификации внизу, а другую — вверху. Такие разновидности котлов еще не так популярны, но их достоинства уже очевидны:

Система функционирует на естественной тяге при помощи нового решения в устройстве воздушных каналов.
Исключено использование электроэнергии.
«Перевернутый» дизайн.

Суть состоит в том, что пиролизный газ заходит в верхнюю камеру и соединяется с вторичным воздухом. В котел, через нижнее отверстие, проникает разряженный воздух, соединяется с кислородом, и образует среду для реакции окисления. В нижней камере сгорает горючий газ, и отдает воде тепло. Особая закаленная сталь котла позволяет выходить из дымохода прозрачному дыму.

Особенности устройства печи

Система рассчитана на две камеры сгорания, нужные для поддержания пиролиза. Первая из камер печи пиролизного сжигания необходима для топлива и очень плотно закрывается, дабы предотвратить внешнее поступление кислорода. Полученный газ переносится в камеру дожигания, в которую идет вторичный воздух, для улучшения горения.

Камеры между собой поделены колосником с брикетами. Верхнее дутье или вентилирование является особенностью технологического процесса. Активизация принудительной тяги снижает аэродинамическое сопротивление.

Важные моменты безопасности

Стоит отметить, что качественная работа предусматривает комбинацию строгих пропорций воздушно-топливного состава, в обратном случае, горение будет неровным, и выдаст много дыма. При проектировании самодельной пиролизной печи нужно иметь подробный чертеж и навыки в работе со сварочным прибором.

Образование газа осуществляется неравномерно, поэтому очень важно проконтролировать соотношение воздуха и газа. Электронная система автоматически реагирует на все происходящие этапы, и контролирует нагрев теплоносителя. Одна камера конструкции создает давление, а вторая балансирует смесь топливовоздушной массы. В этом и состоит разница между самодельной печью и заводской моделью.

Для этого понадобятся:

Профилированные трубы:

— 80×40 со 2мм стенкой — 1 м. п.

— 60×30 и 2мм толщиной— 1,5 метр погонный.

Стальная полоса:

— 20мм×4мм — 7,5 метр погонный.

— ширина 80мм и толщина 5 — 1 метр погонный.

— 30мм×4мм — 1,5 м.погонный.

Трубы:

— диаметр 57мм и в 3,5мм — 7−8м толщина.

— 15,9×4,5мм — 0, 5м

— 32×3.2мм — 1 метр погонный.

Инструменты и материалы для работ, чтобы сделать пиролизную печь:

Электродрель.
Сварочный аппарат.
Пять пачек электродов.
Шлифовальная угловая машинка Ø230. Необязательно, но по возможности применить машинку Ø125.
Десять отрезных кругов с диаметром в 230 мм.
Листовой металл в 4 миллиметра — 7,5 м². При недорогом раскладе допустима установка внутренних элементов из 4 мм листа и 3мм корпуса.
Пять шлифовальных кругов в 125 мм.
До 15 шт. огнеупорных кирпичей.
Вентилятор.
Колосники.
Температурный датчик.
2 дверцы.

Металлическая конструкция печи

Габариты будущей конструкции рассчитывают, опираясь на желаемую мощность. Если Вы в этом слабо разбираетесь, то, во избежание проблем, за теплотехническими расчетами лучше обратиться к специалистам.

Пиролизная печь на дровах делается по такой схеме:

— Процесс начинают со сварки. Нужно приварить стальной корпус и две камеры: дожига и камера сгорания.

— Внутренние работы основаны на фундаменте из шамотного кирпича.

— Потом по чертежу делают отверстия, и подводят в камеры системы для подачи воздуха.

— Вырезают окно топки и герметично присоединяют дверь.

— Начинают установку водяной рубашки.

— Вставляют вентилятор в выводящую трубу.

— Стенки вырезают из стального листа угловым шлифовальным прибором по чертежным размерам, которые всегда указывают точные размеры деталей. Их переносят на металлопрокат при помощи линейки и подручных измерительных инструментов.

— После вырезки стенок нужно начинать повторную нарезку стенок, только теперь из профилированной трубы. Они понадобятся для ребер жесткости.

— Теперь нужно сделать усилители для стыков между частями печи из стального листа.

— В передней стенке делается прямоугольное отверстие по габаритам дверок камер сжигания и отсека для золы.

Важный момент: чтобы вырезать нужную дыру — на металл сначала наносят разметку, и очерчивают острым предметом.

Затем лист сверлится по углам с помощью дрели и крепится. Далее, шлифовальной машинкой, делается сквозное отверстие посередке. Линия разреза плавно идет с центра до края листа. Этот прием защитит от механических повреждений.

— Делается емкость для воды. Для этого берется лист нержавеющей стали.

— Конструкция теплообменника — это набор водопроводных труб. Благодаря сварке они образовывают проточный контур с внешней широкой поверхностью, которая обеспечивает максимальную теплоотдачу теплоносителю.

Сбор системы

Сборка печи пиролизного сжигания делается прямо на месте монтажа, чтобы не утруждаться в перемещении габаритного прибора.

— Укладка фундамента должна быть непременно из термостойкого кирпича.

— Потом по периметру устанавливают внутренние стенки котла, а на дне размещают отсек для золы. Внутренние стенки соединяются сваркой.

— Когда корпус готов, приступайте к внутреннему монтажу. Камеры нужно приварить, а также теплообменник и колосники по ранее прикрепленным направляющим.

— Ребра жесткости, прорезанные из профиля, крепятся снаружи сваркой в вертикальном положении.

— В завершение устанавливают внешние стенки и верхнюю плиту. На плоскости устанавливают баки для воды.

— В прибор, между стенками засыпают чистый песок, который будет выполнять универсальную функцию: защитит камеру от прогорания или перегрева и дополнительно аккумулирует тепло.

На этой стадии происходит герметическая установка дверок камер. Емкость с водой подключают к контурам. Все — металлическая самодельная пиролизная печь готова.

Котел разжигают твердым топливом, затем огонь фиксируется дверкой. Ровное горение может быть лишь при регулированной подаче воздуха камерам. Для этого необходимо прикрепить специальную систему, состоящую из клапанов и рычагов.

Источник: http://teploikomfort.ru/samodelnye-piroliznye-pechi-kak-sdelat/

Пиролизные печи своими руками: чертежи, устройство и принцип работы, особенности конструкции

Check Also

Установка пластиковых окон в деревянном доме своими руками Чтобы установить окна ПВХ в деревянном доме, …

Гидроизоляция пола перед стяжкой: как сделать бетонное основание водонепроницаемым Перед тем как делать выравнивание и …

Рассмотрим порядок выполнения такого основания. Обрешетка – это основание, на которое крепится стеновой или кровельный …

Обратите внимание

Варианты использования сайдинга в наружной отделке дома Наружная отделка дома – не менее важный момент, …

Сегодня все чаще загородные дома, изначально предназначавшиеся для временного проживания в летний сезон, используются и …

Откосы представляют собой внутренние стены оконного проема. В большинстве случаев эти поверхности обустроены с небольшим …

Уход за гидромассажной ванной: как правильно проводить обслуживание оборудования Одним из обязательных условий бесперебойной работы …

Ремонт в новостройке своими руками (45 фото): что нужно знать и с чего начать Вы …

Современный интерьер спальни: используем два вида обоев Одним из интереснейших дизайнерских решений, которые используются для …

Каждый из нас в детстве играл в смелых рыцарей и прекрасных принцесс, но затем мы …

Автоматизированные системы защиты от протечек на примере комплекса «Аквасторож» Даже небольшая протечка в водопроводной системе …

Важно

Наливные 3D-полы: создание уникального пространства дома 3D пол представляет из себя напольное покрытие без швов, …

Установка маяков для стяжки пола нужна в любом случае, вне зависимости от того, какой метод …

Стяжка пола с керамзитом – один из наиболее простых вариантов выравнивания пола. В любом случае, …

Самостоятельная звукоизоляция стен в квартире своими руками: способы, материалы, полезные советы Современные квартиры не могут …

Как провести в погреб гаража вентиляционную систему? Удобство наличия погреба в гараже очевидно. Во-первых, это …

Делаем лестницу на второй этаж своими руками из дерева В данной статье речь пойдет о …

В данном разделе приведён расчет системы отопления на конкретном примере. Познакомившись с материалами раздела, вы …

Печь Булерьян получила широкое распространение в мире автономных систем отопления. Второе ее название, которое встречается …

Совет

Особенности геотермального отопления загородного дома Проблема устройства эффективной системы отопления загородного дома все чаще требует …

Любые строительные и отделочные работы начинаются с проверки и подготовки основы. Так, перед настилом почти …

Совет от мастера: как убрать царапину с ламината своими руками Добавил(а): Евгений Удальцов 4 июня …

Как выбрать насос для скважины: рекомендации по выбору насосного оборудования Если воду из колодца можно …

Выбирая современный вариант отделки фасада нового здания или реконструкции старого, стоит рассмотреть металлокассеты. Этот вид …

Источник: http://searchbar.ru/zagorodnyj-dom/piroliznye-pechi-svoimi-rukami-chertezhi-ustrojstvo-i-princip-raboty-osobennosti-konstrukcii

Пиролизную печь своими руками – чертежи и принцип работы

Пиролизная печь – это довольно эффективное устройство, не требующее постоянного заполнения печи дровами, но при этом, замечательно справляющееся с задачей обогрева отопительных систем. Другими словами – мечта любого хозяина. И это – вполне реально.

Такая печь справляется со всеми этими функциями. И, к тому же, ее можно изготовить в домашних условиях, собственноручно.

Во-первых, Вам не придется тратить огромные суммы денег на приобретение печи, а в последствии, Вы будете значительно экономить на топливе.

Пиролизная печь — устройство

Пиролиз представляет собой довольно трудоемкий технологический процесс. И, для того, чтобы иметь представление, что к чему, необходимо разобраться с устройством пиролизной печи.

Ведь далеко не все, даже опытные строители, могут смело заявить, что знакомы с процессами, происходящими внутри данного устройства.

Хорошо знать пиролизную печь и принцип работы – это значит, в последствии суметь изготовить ее своими руками.

Принцип работы пиролизных печей

Начнем с того, что работа данного агрегата основана на принципе, где топливо подготавливается при минимальном количестве кислорода. Большое количество специалистов, занимающиеся изготовлением различных печей, посчитают такое заявление совершенно бредовым.

Всем известно, что для нормального функционирования стандартного котла, кроме топлива, нужно, в достаточное мере, поступление чистого воздуха, содержащего кислород.

Оба эти компонента – топливный материал и кислород, как раз-таки и гарантируют нормальную функциональность стандартных печей.

Пиролизный газ считается новым шаг в применении обычного топлива, то есть дров. Какие процессы происходят с топливными материалами, когда они сжигаются? Под воздействием больших температур, из него начинает выделяться специальный газ. В стандартных печках он выходит сквозь дымоходную трубу.

При помощи пиролиза нефти добывают топливо для различных автомобилей. Также, этот процесс можно применять и в случае с дровами. Только в случае с нефтепродуктами, процесс переработки должен происходить при температуре от 800 до 900 градусов по Цельсию, а для дерева хватит и 500. Вместе с этим, древесина выделят вещества, такие как древесный уголь, смола, ацетон, уксус, метиловый спирт.

Видеоролик о наглядном устройстве и функционировании пиролизной печи

Пиролизная печь – главные плюсы

Преимущества пиролизных печей

Подведем итоги – все данные вещества обладают таким свойством, как горючесть. Именно это и ложится в основу рабочего процесса пиролизных печей – происходит сжигание добытого из топливных материалов газа, соответственно еще одно названия данного типа печей – газогенераторы.

В чем же основные плюсы данных печей? Самое главное – это высокий коэффициент полезного действия (от 80 процентов). Во-вторых – Хорошая экономия при расходе топлива. Еще, что немало важно – КПД можно самостоятельно регулировать. Хороший способ утилизации резиновых отходов и полимеров, а также древесных отходов.

В выбросах, практически не содержится вредных веществ: с точки зрения экологии – это довольно значимый пункт! Сажа вырабатывается в относительно малых количествах. Кроме всего прочего, для пиролизных котлов подойдут различные виды топливных материалов. Хотя бы даже бытовой мусор.

Обратите внимание

В данное время из бытового мусора изготавливают специальные брикеты, которые можно использовать для данных печей.

Абсолютно все пиролизные агрегаты длительного горения, даже в том случае, когда они изготовлены своими руками, не избежали и ряда некоторых недостатков. Мы считаем, что скрывать их от потребителей никоим образом нельзя.

Недостатки пиролизных печей

Одним из недостатков пиролизных печей является их габаритная конструкция

Из недостатков можно назвать следующее:

достаточно высокая цена. Она обусловлена большими затратами на покупку подходящего котла для печки. Следовательно, данный минус исправить на плюс можно, если взяться за изготовление котла самостоятельно;
необходимость непрерывной энергоподачи. Для того, чтобы работа осуществлялась корректно, подключите пиролизную печь к электросети;
представленная Вашему вниманию вариация системы отопления слишком избирательна в плане топливных материалов. Необходимо отметить, что здесь применима только сухая древесина. В тех случаях, когда топливные материалы содержат большой процент влаги, процесс пиролиза неосуществим;
довольно габаритная конструкция. Если в Вашем распоряжении нет дома с большой площадью, то лучше остановить свой выбор на несколько иной отопительной системе, или же построить мини пиролизную печь своими руками.

Скорее всего, на этом список недостатков, заканчивается. Как видим, они не настолько уж и весомые. Обеспечьте все, что необходимо для установки и нормального функционирования таких аппаратов, как печи пиролизного горения, и будьте уверены, что она не просто подойдет Вам, но со временем еще докажет свои преимущества![ads-pc-1]

Принцип работы пиролизной печи

В камеру преобразования твердого топлива загружаются топливные материалы и поджигаются. Начинается процесс выработки газа из топлива. В камеру идет подача первичного воздуха, и под воздействием избыточного давления, начинается подача газа в нижний отсек, где происходит дожигание.

В этот отсек поступает вторичный воздух, и полученная смесь продолжает гореть под воздействием высоких температур. Вода, уже в нагретом виде, из водяной рубашки котла поступает в отопительную систему. В то же самое время в рубашку начинает поступать обратка. Теплоноситель, который используется, одновременно является также и охлаждающим средством для котла.

Для корректной работы пиролизной печи необходимо строгое соблюдение пропорций смеси из кислорода и топлива.

Чертежи пиролизных печей

Чертеж квадратной пиролизной печи

Итак, изготовить пиролизые печи своими руками – не вопрос. Но, отметим сразу, что для строительства подобных агрегатов недостаточно иметь только отличные навыки в осуществлении сварочных работ или иметь на руках чертежи пиролизной печи (кстати, на нашем сайте есть возможность чертежи пиролизной печи скачать бесплатно).

Для осуществления данного процесса, необходимо запастись качественными материалами, которые, заметим, зачастую стоят не дешево. И, прежде всего данные требования относятся к металлу. Нам потребуется легированная сталь отличного качества. Также необходимо наличие надлежащей электроники.

Если, конечно, в Ваши планы не входит содержание печного работника, осуществляющего непрерывные контроль за работой котла.

Вы можете скачать подробное описание материалов и фото и детальными чертежами пиролизной печи, по которым легко сможете создать такую печь своими руками

Самодельные пиролизные печи длительного горения из хлама – можно, о стоит ли? Некоторые станут возражать, что видели печи пиролизного горения из подручного материала – это очень удобно, да, к тому же, дешево и, мол, они прекрасно работают.

Оно то так, если не брать во внимание один маленький нюанс. Такие «модели» представляют собой хороший образец мини пиролизной печи своими руками и способны показать нам принцип работы данного устройства.

Но, вести речь об использовании подобной пиролизной печки для общего обогрева здания, не стоит.

Пиролизная печь из газового баллона или бочки — бюджетный вариант

Чтобы изготовить такой агрегат, несомненно можно взять то, что есть под рукой, например, как вариант – пиролизная печь из газового баллона или же из старой металлической бочки, кусков труб и другого различного метало-хлама.

Но, не снимайте со счетов тот факт, что процессы, которые будут происходить внутри аппарата, весьма сложны и требуют соблюдения конкретных правил, чтобы он функционировал правильно.

Конечно, как вариант, можно установить ручные регуляторы подачи воздуха и этим обеспечить более-менее устойчивой работы пиролизной печи. Но, вряд ли в Ваши планы входит все свое время проводить рядом с этим устройством.

Как функционирует пиролизная печь из газового баллона можно просмотреть на видео:

Самодельные пиролизные печи длительного горения

Для собственноручного изготовления печки, необходимо использовать исключительно качественный металл, его сечение должно быть не меньше, чем 8 миллиметров, иначе, она может быстро прогореть.

Также необходимо наличие соответствующих чертежей (Вы можете взять уже готовый вариант, например, пиролизную печь Лачиняна, чертежи которой предоставлены Выше). Сварочные работы должны быть осуществлены только на профессиональном уровне.

Если Вы не обладаете необходимым умением и навыками, доверьте лучше это дело специалистам.

Конструкция самодельной пиролизной печи длительного горения

Важно

Корпус печи может быть также выполнен из трубы. Труба для заготовки пиролизной печи должна быть большого диаметра и, за лучшее, чтобы камера газообмена была вверху. Первое, что нужно сделать, это вырезать не слишком большой участок, где будет располагаться колосниковая решетка. Этот участок будет выступать потом, как самостоятельная деталь.

Образовавшийся пробел следует соединить с помощью прямоугольных планок, чтобы обеспечить жесткость сзади, а спереди – для топочной дверцы.

Затем, берем еще одну заготовку из трубы и вырезаем из нее специальные детали, которые понадобятся для конструкции отсека для золы. К той части, которая располагается сверху, приваривают отделение для газо-воздушной камеры. Затем следует приварить конструкцию отсека для топки. В последствии это будет дверь.

После чего начинаем собирать решетку, выполняя повторение нижних частей печки для крепежа. Затем монтируем ее в проектное положение. Теперь, наконец, устанавливаем переднюю и заднюю стенки и выполняем конечную сборку.

Данный аппарат способен довольно хорошо обогреть помещение небольших размеров, например, дачный домик или парилку сауны на очень короткий промежуток времени.

Кирпичная пиролизная печь своими руками

Очень большое количество умельцев часто задаются вопросом – а существует ли способ построить пиролизную печь из кирпича? Ответ, подающий весьма немалые надежды – конечно, да и, даже, без всяких трудностей! Но подходить к решению данного вопроса необходимо с умом и со всей ответственностью.

Варианты кирпичной пиролизной печи

Рассмотрим процесс возведения кирпичной печи. Перед тем, как Вы начнете выполнять монтажные работы, следует разработать соответствующую схему будущего агрегата и, естественно, необходимо выполнить все необходимые расчеты. За лучшее – взять уже готовую схему (к примеру схема Беляева).

Совет

По периметру будущей постройки выкладывается керамический кирпич. Перегородки внутри печки выполняются из специального кирпича, который называется шамотным. После того, как Вы произвели сборку данной конструкции и привели в действие вентилятор, смело приступайте к ее использованию.

Наиболее важным этапом, после произведения запуска пиролизной кирпичной печки, является расчет его КПД. Особых усилий здесь не потребуется – всего лишь нужно обратить внимание на специфический запах дыма, который выходит из дымоходной трубы. Если присутствие в нем элементов угарного газа не наблюдается, значит, коэффициент полезного действия достаточно высок.

Устройство пиролизной печи из кирпича

Готовая пиролизная печь

Готовые печи, предназначенные для отопления теплиц, могут использовать древесину, процент влажности которой достигает 55 процентов. Что касается длительности горения, то такие сооружения способны выдерживать до трех суток в режиме поддержания печи и до 30 часов – в режиме интенсив!

Пиролизные печи длительного горения

Не забывайте, что правила пожарной безопасности никто не отменял и придерживайтесь их, когда будете возводить кирпичную пиролизную печь своими руками! При нарушении некоторых правил пожарной ТБ возможно нанесение ущерба не только Вашему имуществу, но и грозит опасностью для Вашей жизнедеятельности и здоровья и для всех членов Вашей семьи.

За лучшее будет поставить котел в какой-то отдельной комнате или в нежилом помещении. Для изготовления каменной пиролизной печки необходимо выполнить дополнительное основание из бетона или же кирпича. Толстые листы металла используйте для дополнительной защиты топочного отделения.

Самым главным преимуществом данной конструкции является тот факт, что теплоносителем в ней может быть воздух, а не вода. Что это дает? Не мало, ни много – избавляет Вас от нежелательного перемерзания труб в зимний период. Следовательно, не нужно будет заморачиваться со сливом системы.

Сооружение пиролизной печи из кирпича своими руками в значительной мере сэкономит ваши семейные средства. Обеспечивает это – экономный расход топливных материалов.

Схема пиролизной печи

В том случае, если идея создания пиролизной печи для дома или же любой другой постройки Вас не покидает, и Вы непременно хотите это сделать собственноручно, то запаситесь следующими строительными материалами и оборудованием (инструментами):

Листы стали – параметры – 6*1,5 метра, толщиной – не меньше 4 миллиметров.
Вентилятор, мощность которого должны составлять минимум 300Вт.
Пара дверей – для топочного отсека и для поддувального.
Электрическая дрель.
Болгарка + 2 круга различных размеров (большой и маленький).
Металлические трубы – диаметр – 3,2;5,7;15,9 миллиметров.
Датчик, показывающий температуру.
Профильные трубы – диаметр – 80*40.
Сварочные электроды.
ПРОК – синтезаторы топлива.
Сварочный аппарат.
Терморегулятор рычажного типа.
Кирпич – шамотный, а также керамический.
Колосники из чугуна, не меньше трех штук.

Количество и, соответственно, размеры материалов варьируется от непосредственного назначения самодельной кирпичной пиролизной печки: будет она предназначена для дома, или же для сауны, или же для какого другого помещения.

Источник: http://teplovdome.net/pechi-i-kaminy/piroliznaya-pech-svoimi-rukami-tehnologii-materiali-shemyi-i-chertezhi.html

Источник
