Как сделать самодельный подъемник для автомобиля своими руками из подручных материалов

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

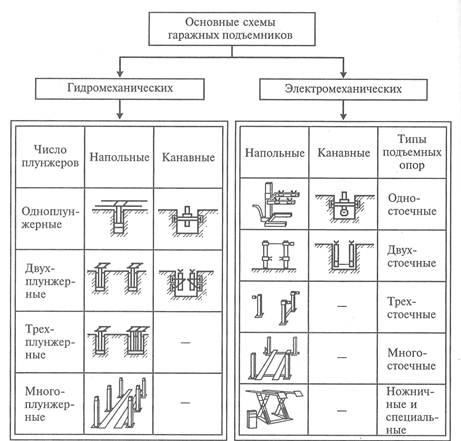

Наибольшее распространение получили:

Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Вилочные.
Ножничные.
Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
Механизм фиксации работает неправильно.
Опорное устройство не выдерживает оказываемые нагрузки.
Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Источник

Выбор наиболее подходящей конструкции

Наибольшее распространение получили:

По способу поднятия автомобиля
выделяют следующие разновидности конструкции:

Вилочные.
Ножничные.
Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Своими руками подъёмник для авто в гараже
можно изготовить следующим образом:

А не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства
. Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

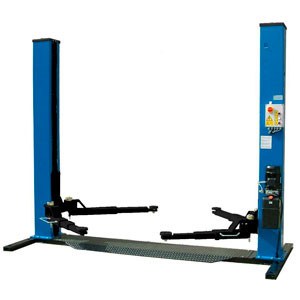

Скорее всего, первым на глаза вам попадется двухстоечный подъемник
, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае
внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом
подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Существуют иные варианты схожей конструкции
, но с одной, тремя или четырьмя стойками.

Еще один тип подъемника – ножничный
, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы
– никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом
.

Стоит также озаботиться изготовлением стопорных механизмов
, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

А чтобы не допускать последние – необходимо регулярно их осматривать: для электромеханического привода нужна проверка износа резьбового вала и несущей гайки, для электрогидравлического требуется проверять целостность шлангов и цилиндров.

И основная проблема
, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем
. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей
: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя

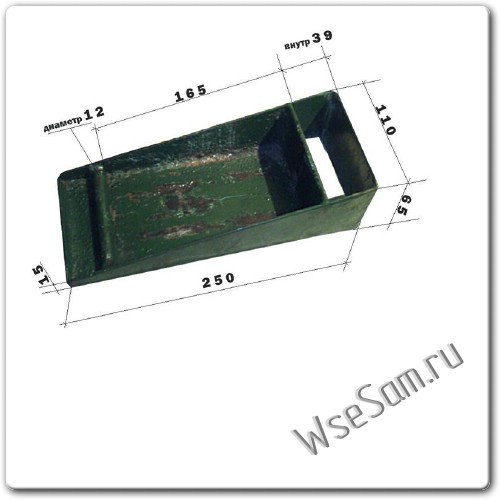

– башмак, служащий опорной поверхностью для домкрата. Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке.

Сама стойка изготавливается из уголков
32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап
создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг
– изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Их следует соединить между собой с помощью стержня квадратного сечения, вставляемого вовнутрь профилей, и с помощью заклепок.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Существуют иные варианты схожей конструкции
, но с одной, тремя или четырьмя стойками.

Последняя делается из сваренных в квадратный профиль металлических уголков и после крепится к задней балке и передней стойке. Остается лишь изготовить пальцы-стопоры, установить домкрат и все – самодельный автомобильный подъемник-опрокидыватель готов.

Обязательно ли делать все самостоятельно?

А что делать, если желание получить гаражный подъемник для автомобиля есть, но времени на его изготовление не хватает? Или есть время, но нет нужных инструментов и навыков, либо вы опасаетесь, что ваша конструкция не выдержит нагрузки.

В таком случае имеет смысл обратиться к опытным специалистам
, которые смогут сделать опрокидыватель специально под ваш автомобиль и гараж.

Полезное видео

К вашему вниманию видео про подъемник автомобильный для гаража своими руками.

Еще одно видео про подъемник для гаража своими руками.

Как сделать надежный подъемник в гараже своими руками?

Нередко владелец гаража решает обзавестись автомобильным краном своими руками для качественного ремонта транспортного средства. Лучше всего подъемник в гараже соорудить во время строительства автодома, чтобы габариты конструкции совпадали с площадью помещения.

Какими бывают автоподъемники?

одностоечные

можно приобрести в специализированных магазинах мобильного типа. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

данный подъемник в гараже
отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в гараж
выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран
.

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника
в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража
вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками
подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки. Площадка создается из стандартного листового металла, к которой прикрепятся все узлы. На образовавшейся платформе приваривается посадочное место для монтажа вала барабана.

Затем следует сделать редуктор, деталь приваривается таким образом, чтобы первичный вал оказался наверху. Переходник под стартер крепится на верхнем отсеке редуктора. Модуль, зубья и шестерни крепятся на первичный вал. Проводка подключается, как только зафиксирован стартер.

Самый простой подъемник в гараже

Лом, прочная палка либо монтировка образует ось. Деталь вбивается в грунт. К полученной оси крепится часть трубы, которая выполняет функцию барабана. Получится простой подъемник. На участке трубы фиксируется трос своими руками, под который вставляется рычаг. Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции. И сделать подъемное приспособление несложно.

Итоги

Есть масса возможностей изготовить подъемное устройство в гаражном строении, чтобы пользоваться при необходимости им. А такая необходимость всегда появляется перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта зон тормозной системы, кардана, других узлов и частей трансмиссии.

Удобно осматривать рулевое управление, ее крепление к передним колесам, смазки и осуществлять другие операции. При создании поднимающего агрегата пользователь получает полновесный механизм при минимальных денежных затратах.

Подъемник своими руками

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Автомобильный подъемник для гаража

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

цепные механизмы;
винтовые;
гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter
.

Сообщества › Гараж Мечты › Блог › Подъёмник для гаража своими руками.

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы.
Швеллер 100 мм.
Уголок 50 мм.
Уголок 63 мм.
Домкрат использовался на 12 тон.
Профильная труба диаметром 50 и 40 мм.
Всё варилось дуговой сваркой.
В место колёсиков использовал ролики грм.
Более подробная информация находится в видео роликах.
Рекомендую очень удобно при работе с подвеской.

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
На валу редуктора устанавливают шпонку.
Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Смотрите »
Самоходные телескопические и коленчатые подъемники

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
плохо работает механизм фиксации;
опорное устройство не выдерживает имеющуюся нагрузку;
у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

Автомобильный подъемник можно сделать своими руками, чтобы самостоятельно выполнять обслуживание и ремонт своего автомобиля, если нет смотровой ямы. Яму можно оборудовать не в каждом боксе, поэтому многие автовладельцы думают о самостоятельном изготовлении подъемника.

Несмотря на надежность и прочность автомобиля, многие его элементы подвержены сильному износу. Бывает так, что машина не заводится и необходимо выяснить, в чем причина. Чтобы поднять машину без внешней помощи самостоятельно, без подъемника не обойтись. Но стоимость автоподъемников высокая, и не все водители могут позволить приобрести его. Также многие водители применяют домкрат пару раз за год. Поэтому, для предотвращения лишних затрат, автоподъемник лучше сделать самому.

Здесь мы расскажем, как сделать автоподъемник самостоятельно, и что для этого нужно.

Виды автомобильных подъемников

Имеются три типа подъемных агрегатов для ремонта транспортных средств:

Винтовые подъемники.
Цепные механизмы.
Гидравлические устройства.

По методу поднятия машины подъемники делятся:

Вилочные устройства.
Платформенные механизмы.
Ножничные подъемники.

Наиболее распространенным видом подъемника автомобилей являются вилочные винтовые устройства. Их базой является вал, изготовленный из инструментальной стали, выдерживающий усилие в несколько тонн. Но изготовить такое устройство в домашних условиях практически невозможно ввиду сложности конструкции вилок. Поэтому для самостоятельного изготовления лучше применять винтовые устройства платформ.

Они изготовлены в виде двух швеллеров, расположенных параллельно друг к другу, и находящиеся ребрами вниз, закрепленных к винтовым устройствам привода, обеспечивающих подъем всей конструкции. В таких агрегатах требования к валам не слишком строгие, так как подъем обеспечивают четыре вала вместо двух. Их значительным недостатком является необходимость применения домкрата для выполнения ремонта подвески, так как колеса автомобиля не подвешены, а находятся на швеллерах.

Часто платформенные и в виде вилки подъемники для транспорта производят с приводом цепью. По своим параметрам они не хуже винтовых, но в изготовлении они гораздо сложнее, требуется совместная синхронная работа электрических приводов и тормозных устройств. Чтобы изготовить подъемные устройства ножничного вида, обычно применяют гидравлический привод, но некоторые умельцы проводят эксперименты с винтовым и цепным приводом.

Самодельный или фабричный

Главной проблемой, с которой встречаются желающие самостоятельно изготовить подъемник для транспортного средства — высокая цена деталей. Поэтому дешевле будет приобрести подержанный механизм. Гидроцилиндры необходимой грузоподъемности и достаточной длины стоят несколько тысяч рублей. Червяки, произведенные на заказ из специальной стали, будут стоить примерно такую же сумму. В результате расходы на постройку даже примитивного подъемника ножничного вида обойдется в 100 тысяч рублей, в то время как цена новых устройств из Китая разных видов значительно меньше.

Безопасность и надежность

Кроме цены имеются еще факторы, ставящие под сомнение самостоятельное изготовление автомобильного подъемника — безопасность и надежность. Даже не слишком большой автомобиль может весить больше тонны. Если подъемник не выдержит, автомобиль упадет на человека, находящегося внизу. Таких случаев много.

Подъемник может не выдержать по причинам:

Опоры конструкции плохо закреплены.
Стопорное устройство сломалось, так как имело неправильную конструкцию.
Масса автомобиля оказалась больше допустимой, в результате приводной механизм не выдержал.

Для самостоятельного изготовления подъемника обычно берут готовую разработку, надеясь, что ее разработчик правильно сделал расчет деталей на прочность, либо производят эти расчеты сами. Такой проект может выполнить только квалифицированный инженер, а простой водитель не способен это сделать. Также, нужно рассчитать, какая нагрузка может прилагаться к приводу и механизму тормоза.

Если эти расчеты выполнены неправильно, то такой подъемник становится смертельным устройством. Также важно правильно рассчитать и основание этой конструкции. Здесь нужно не только залить необходимый слой бетона, но и сделать крепления в заданных местах.

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

На предприятиях, где есть старая техника.
В магазинах, реализующих различные детали для техники.
На предприятиях, производящих обновление оборудование.
В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию — косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

Три стальных уголка 7,5 х 7,5 см.
Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
Болты и гайки.
Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
Мощный крюк.
Стальной трос диаметром 5 мм.
Звездочки 2 штуки различных диаметров.

Порядок сборки

Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 — 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
Самостоятельно установить «червячный» редуктор.
Закрепить звездочки большего размера на вале привода редуктора.
На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
Установить звездочку меньшего диаметра на валу выхода редуктора.
В плите выполнить два отверстия для второй цепи.
Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
Сборка закончена.

Пользование подъемником:

Отсоединить двигатель от кузова автомобиля.
Подвести под мотор петли троса и закрепить на крюке.
Поднятие двигателя нужно выполнять осторожно и медленно.
Подняв мотор таким подъемником, следует застопорить механизм.
Откатить автомобиль и установить на это место стол для ремонта, который сможет выдержать вес мотора.

Вариант №2

По своему устройству подъемники отличаются. Во-первых, они разделяются по числу стоек. Сегодня в продаже имеется много моделей подъемников с двумя стойками, а также с четырьмя стойками. При этом подъемные механизмы у них механические или гидравлические.

Среди владельцев автомобилей наиболее популярными считаются автоподъемники в виде параллелограмма. Их по-другому называют ножничными. Бывает плунжерный вид устройств. Чтобы самому изготовить подъемник в гаражных условиях, нужно подробнее изучить конструктивные особенности широко известных моделей.

Чтобы изготовить такой ножничный автоподъемник самостоятельно, нужно сначала сделать нижнюю балку. Для этого многие мастера советуют заготовить заблаговременно струбцину, с помощью которой можно удержать средний штырь. Но сначала важно закрепить раму. Для этого нужно применять сварочный аппарат.

Затем, чтобы выполнить сборку подъемника самостоятельно, важно выбрать качественный гидравлический механизм для поднятия балки. Затем устанавливается рукоятка. Редуктор можно использовать одноканальный. Для автоподъемника стойку лучше изготовить из алюминиевой пластины. Опорные элементы для устройства монтируются в последний момент. Важно заблаговременно провести проверку струбцины на надежность. Опоры привариваются с помощью сварочного аппарата.

Ножничный вид автомобильного подъемника собирается самостоятельно без особых затруднений. При этом также следует приготовить П-образную основу. Затем можно закреплять подхват. Для этого многие мастера советуют пользоваться струбциной. Гидравлический механизм следует монтировать непосредственно на винтах, опоры при этом он не должен закрывать.

Затем, чтобы дальше производить сборку подъемника необходимо зафиксировать редуктор. Из стального листа нужно вырезать маленькую пластину, и приварить ее возле верхней балки. От края отступ должен быть 22 мм. Затем фиксируется сам башмак. У гидравлического механизма устанавливается первая опора. При этом другие две опоры должны находиться возле передней части устройства.

Подъемник с Г-образной задней балкой

Чтобы выполнить качественную сборку такого вида подъемника, следует приготовить сначала основу. Она обычно изготавливается из стальных пластин с наименьшей толщиной 22 мм. Затем, чтобы выполнить сборку подъемника, нужно закрепить боковые опоры, что делается без помощи струбцины.

Следующим этапом приваривается балка. Для этого понадобится три одинаковых металлических листа. Их длина должна быть равной 1,2 метра. После их сваривания крепится верхняя балка. Гидроцилиндр в этом случае лучше применять малогабаритный, что позволит поместить редуктор вблизи него.

Простой подъемник для двигателя в гараж

Если подъемник будет применяться в гараже для одного автомобиля, то не следует изготавливать сложное устройство. Для этого подходит и простой вариант, изображенный на рисунке. Оно состоит из немногих частей: прочной балки, металлического лома и монтировки, которая играет роль оси. Чтобы закрепить устройство, понадобится забить монтировку в грунт. Затем зафиксировать трубы на этой оси, которые выступают в роли барабана. В результате получается простая конструкция подъемника для машины.

Понадобится также зафиксировать на трубе трос и рычаг вставить в него. Другая его часть закрепляется прямо на машине. Так можно ее поднимать. При этом он имеет достаточную надежность и прочность.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Источник

Иметь собственный подъёмник для автомобиля не просто очень удобно, но и выгодно. Выгода от него, конечно проявляется не на второй день после покупки или сборки, но то, что можно сэкономить на мелком или даже капитальном ремонте автомобиля — это однозначно.

Но речь идёт не только об экономии финансовой, но и об экономии места в гараже. Кроме того, даже такие пустяковые операции, как замена масла или диагностика рулевых тяг больше не будут отнимать времени и причинять неудобство. Подъёмник можно и купить, а можно собрать своими руками.

Виды подъёмников и их цена

Откровенно говоря, если собирать подъёмник для авто своими руками, то его цена будет не сильно отличаться от заводского нового, а тем более, б/у-шного. К примеру, китайский вилочный подъёмник электромеханического типа, винтовой, обойдётся в 100-120 тысяч рублей. Если собирать все элементы по кускам, то только двигатель, редуктор и силовые винты могут обойтись тысяч в 80, не говоря уже о силовом каркасе, управляющей автоматике и прочих конструктивных элементах в основном силового характера.

Дешевле, конечно, собирать самостоятельно, но не радикально. Самостоятельная сборка имеет только в некоторых случаях — когда мы собираем довольно простое и эффективное устройство и тогда, когда практически все элементы уже есть под рукой, остаётся только связать их в кучу. Как бы там ни было, а подъёмники могут быть только нескольких видов:

Вилочный винтовой.
Ножничный подъёмник.
Подъемник-опрокидыватель.
Подъёмник платформенный.
Подъёмник плунжерный.
Платформенный подъёмник.

Половину этого ассортимента мы и рассматривать не станем, поскольку, к примеру, платформенный подъёмник слишком громоздкий, дорогой и малоэффективный в небольшом гараже, потому что занимает море места.

Кстати, о месте. Подготовка гаража

Если уже мы решили собирать подъёмник самостоятельно, надо убедиться в том, что гараж соответствует определенным требованиям. В противном случае, мы просто не сможем пользоваться устройством физически — места не будет хватать. Да и высоту подъёма автомобиля будет ограничивать высота гаража, поэтому за серьёзную конструкцию не стоит и браться, если высота гаража не превышает высоту автомобиля как минимум на 1,5-2,5 м.

Кроме этого, по периметру от подъёмника должно оставаться хотя бы по 1,5-2,5 метра для обслуживания автомобиля. Это что касается места. Если подъёмник будем строить с электрическим приводом, тогда электрооборудование в гараже должно быть трехфазным, поскольку большинство мощных электродвигателей подключают именно к трехфазной сети. В принципе, подготовка места во многом зависит от конструкции подъёмника, размеров и веса автомобиля.

Собираем подъёмник для двигателя

Одна из разновидностей гаражного подъёмника — подъёмник для двигателя. Он позволит вынимать отвязанный мотор из-под капота даже в одиночку. Существуют и электрические лебёдки с пультом управления, но моторы мы снимаем не каждый день, поэтому тратить сотню тысяч на профессиональный тельфер нет никакого смысла. Для сборки подъёмника, который показан на чертеже, нам понадобится:

Редуктор червячный (7).
Два уголка 45х45 (4).
Закольцованная цепь (10).
Подъёмная цепь (9).
Зубчатые шестерни для цепи (6,8).
Металлическая плита толщиной 8-10 мм (5).

Принцип работы подъёмника понятен — редуктор устанавливается под потолком на металлической плите, которая опирается на вмонтированный в стены уголок. При этом плита не фиксируется к уголку жёстко, она может передвигаться для корректировки положения крюка на подъёмной цепи 9. На входной вал червячного редуктора надевается цепная шестерня большого диаметра на 48-62 зуба. Подбирается и закольцовывается цепь необходимой длины. Проворачивая входной вал редуктора, мы проворачиваем выходной вал, на который надета шестерня под цепь с количеством зубьев 24-28, на которую также навешивают цепь, но с крюком. При этом, располагая подъёмник, надо учитывать высоту его крепления так, чтобы двигатель полностью вынимался из моторного отсека, а автомобиль можно было бы свободно выкатить из-под него.

Собираем подъёмник-опрокидыватель

Самая простая конструкция подъёмника — опрокидыватель. Несколько конструкций самодельных опрокидывателей мы привели на фото, собственно его конструкция настолько проста, что не требует никаких комментариев. Остаётся только определиться с размерами профилей и их длиной. Как правило, для такого подъёмника используют квадратный профиль 20х20, а при весе автомобиля более 1800 кг — 40х40 мм.

Конструкция опрокидывателя базируется на жёсткости треугольной конструкции. Наша задача — изменять длину стороны треугольника, поднимая при этом автомобиль на необходимый угол. Для подъёма может применяться как грубая мужская сила, так и домкрат или лебёдка, как на фото. Регулируемая рейка размечена и просверлена так, чтобы можно было фиксировать машину под определенным углом. Такой подъёмник конструируется с учётом габарита и веса конкретного автомобиля. Удачной и комфортной всем работы и обслуживания автомобиля!

Если двигатель автомобиля серьезно поврежден, то починка будет стоить достаточно дорого. Этим и объясняется тот факт, что многие автомобилисты, обладая соответствующими знаниями и опытом, готовы приступить к ремонту самостоятельно. Они готовы, но не приступают, ведь для этого двигатель необходимо вытянуть из капота, а по окончании работы установить обратно. Сделать это голыми руками, без специального подъемного механизма, невозможно.

Но смекалка и развитая логика, как известно, помогут найти выход из любой ситуации. И если у вас есть гараж, то можете воспользоваться опытом народных умельцев и построить самотормозящийся червячный подъемник.

Обратите внимание! Многие специалисты не советуют использовать червячный редуктор в качестве автоподъемника: мол, червяки очень быстро разболтаются и перестанут удерживать двигатель.

Это, безусловно, так, но только когда подъемник используется, скажем, каждый день. Но вы же не планируете ежедневно снимать двигатель одной и той же машины, поэтому прочности механизма должно хватить надолго.

Для изготовления подъемника двигателя приготовьте следующие материалы/инстру менты:

Подъемник в гараж своими руками: инструкция

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап третий

Наденьте на выходной вал другую «звездочку», в этот раз поменьше, соедините их.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрово го стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов. Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором.

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении.

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

Вот уже несколько десятилетий самым простым и вместе с тем надежным способом подъема автомобиля считается переворачивание его набок. Действительно, ведь не только двигатель время от времени нуждается в ремонте, но и другие детали, к которым можно добраться лишь при помощи смотровой ямы. Однако такая яма есть не у всех, и народные умельцы сконструировали крайне простую, если не сказать примитивную конструкцию.

Для такого подъема требуется минимум три человека. Этот способ едва ли можно считать совершенным, ведь никто не хочет рисковать поцарапать машину о бетонный пол. Тем не менее, если другого выхода нет, то такой автоподъемник сможет вас выручить.

Его конструкция предельно проста, а технология изготовления понятна даже из фотографий.

Вот еще одна весьма похожая конструкция, имеющая всего несколько существенных отличий.

Видео – Автоподъемник в гараж

Альтернативой подъемнику может стать смотровая яма (разумеется, если конструкция гаража позволяет вырыть ее). Если сделать яму в человеческий рост, то вы сможете без труда осмотреть днище автомобиля. Если нет возможности оборудовать смотровую яму, то можно обойтись эстакадой (но она требует наличие достаточно высоких потолков в помещении).

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально
.

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

пару металлических уголков 7,5×7,5×0,8 см;
плиту из стали шириной 1 см;
редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
болты;
цепь, 2 шт.;
шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж
, а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое
.

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом
.

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто
.

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов
, приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом
. Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника
, переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы
. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором
. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки
. Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор
. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

Обязательно убрать болты, скрепляющие мотор и раму машины.
Подвести под мотор петли стального каната и набросить окончания на крюк.
Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины
тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

одностоечными и двустоечными;
гидравлическими;
реечными;
пневматическими;
винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник
имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаг
и. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное — необходимость строгого соблюдения правил безопасности. Среди них:

исключение риска травмы во время работ по изготовлению устройства;
обеспечение запаса несущей способности оборудования;
создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть
и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие
специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания — башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения
башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев — металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка
, а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Не в каждом гараже человек может оборудовать смотровую яму. Но для ремонта транспортных средств она крайне необходима. Поэтому лучшим решением считается смастерить автоподъемник своими руками. Сделать это совсем несложно, имея элементарные навыки работы с элементарными механизмами.

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

винтовыми;
гидравлическими;
цепными.

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

несколько мощных стальных уголков;
червячный редуктор. Минимальная грузоподъемность – 0,3 т;
металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
болты;
две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
крюк;
стальной трос толщиной 5 мм;
две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
На поверхности плиты закрепляют червячный редуктор.
Шпонку надевают на приводной вал и фиксируют.
В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Создание опрокидывающего подъемника своими руками

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
В нижней части проделывают несколько отверстий для фиксации опорной трубы.
Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
На дерево устанавливается кусок резины.
В нижней части коробки крепится сваркой проушина.
Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
Посередине задней балки приваривают узел для соединения всех балок между собой.
Нижнюю балку делают сами по такому же принципу, как предыдущие.
Устанавливают домкрат и стопоры.

Автоподъемник своими руками — чертеж

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
Выполняют перебор цепи.
Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
неправильная конструкция стопорного агрегата, выполненного своими руками;
разрушение стопорного механизма под действием большой нагрузки;
неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.

Видео: Самодельный подъёмник для гаража

Источник

Какими бывают автоподъемники?

одностоечные

двухстоечные

гидравлический

реечный

пневматический

винтовой

Как сделать надежный автоподъемник для гаража?

Ручная лебедка является основной частью автоподъемника
в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Башмак.

Задняя балка.

Создание площадки.

Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

Стойка.

Узел соединительный передний

Верхняя балка.

Пальцы.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

Нижняя балка.

Лебедка своими руками

Самый простой подъемник в гараже

Итоги

Гаражные подъемники есть в большом количестве в сетях розничной торговли. И как установить подъемник в гараже думают пожалуй все владельцы автомобилей. Ведь это довольно удобно.

Только надо в первую очередь определиться с типом подъемника, ведь они довольно разные и цена существенно отличается. И не всегда сделать автоподъемники для гаража своими руками выгоднее чем приобрести.

При выборе подъемника следует изучить их технические характеристики и их возможности. От правильного выбора будет зависеть качество проводимых работ и работоспособность точки технического обслуживания.

За помощью можно обратиться непосредственно в компанию, которая занимается поставкой данного оборудования. Они могут сориентироваться и подобрать тот подъемник, который будет удовлетворять всем требованиям.

Внимание: Еще проектируя гараж, лучше делать проект гаража с подъемником. Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум.

Автомобильные подъемники делятся на несколько типов:

Одностоечные подъемники

Такие подъемники, в основном выпускаются в мобильных вариантах и предназначены облегчить работу слесарей на отдельных участках точки обслуживания, и имеют статус дополнительного подъемного механизма. Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезная площадь станции технического обслуживания.

Двухстоечные подъемники

Такие подъемники имеют основные технические параметры, на которые необходимо обращать внимание: высота до перекладины, промежуток между колоннами, наименьшая высота опускания лап, вылет лап, а также режим безопасности и каким образом они работают.

Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ. Как правило, для содержания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

В свою очередь, подъемники бывают с верхней или с нижней синхронизацией, а также подъемники с симметричными или ассиметричными конструкциями лап, которые раскрываются на 180 градусов. Подъемники с ассиметричным расположением лап более универсальны и позволяют обслуживать любые типы автомобилей, не забывая при этом об удобствах обслуживания.
Они также различаются по системам действия блокировок, которые бывают ручные и электрические. Механические или ручные также бывают двух видов: с симметричным блокированием стоек или с раздельным блокированием. Те и другие способы имеют свои достоинства и свои недостатки. Следует отдельно заметить, что электромеханические подъемники стопоров не имеют.

Внимание: Наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты в конструкции, что не требует особого ухода.

На станциях технического обслуживания устанавливаются двухстоечные подъемники грузоподъемностью от 3-х до 4,5 тонн.

Приводы подъемников: плюсы и минусы

Автоподъемник своими руками для гаража надо подбирать и по приводу. Цена их довольно разная, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Уход за таким подъемником заключается в уходе за системой «винт-гайка», так как она является основой приводной системы подъемника и имеет свойство изнашиваться.

Итак:

Своевременный осмотр и уход (смазывание) продлевает жизнь системы, а значит, предотвращает возможность срыва обслуживаемого автомобиля. Желательно, для этого использовать смазочные материалы, рекомендованные производителем.
Подъемники с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см. ) и ремонтных работ, что говорит об удобствах их использования: нет необходимости постоянно проверять, установлены-ли стопора, что реально экономит рабочее время.
Такие подъемники могут оснащаться либо одним, либо двумя двигателями. У подъемника с одним двигателем усилие, на вторую колонку передается с помощью ременной или цепной передачи, которые требуют дополнительного ухода и снижают надежность конструкции. Такие подъемники, со временем начали конструировать с трансмиссионным валом, который передает усилие на вторую колонку. Такая конструкция более надежна и не требует особого ухода.
В двухдвигательных подъемниках синхронизация вращения двигателей осуществляется с помощью электроники. Как правило, основное внимание уделяется работе данной системы, которая и определяет качественные показатели работы данных типов подъемников. Плохая работа такой системы может привести к подъему с перекосами, что повлечет за собой непредсказуемые последствия.
Подъемники с электрогидравлическим приводом имеют много положительных характеристик, которые являются основными для работы с обслуживанием автомобилей. Они безопасны, имеют высокие скорости подъема-опускания, существенно экономят электричество, бесшумность и плавность работы.
Они оснащены одним электродвигателем и гидравлическим насосом, который управляет работой двух гидравлических цилиндров. Передача рабочей жидкости к цилиндрам производится с помощью шлангов высокого давления. Контроль высоты подъема осуществляется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация). Предпочтение можно отдать подъемникам с нижней синхронизацией, так как она позволяет обслуживать любые типы автомобилей. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает проведению работ и заезду автомобилей на подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Подобные подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Подъемники четырехстоечные

Такой гаражный подъемник используется для капитальных ремонтов автомобилей, а также проведения работ по развалу-схождения.

Это универсальные подъемники с набором многих функций, которые позволяют работать как с легковыми, так и с грузовыми автомобилями.
Они могут оснащаться различными приспособлениями, которые позволяют выполнять любые типы ремонтных работ.
Эти подъемники имеют один пульт управления и один двигатель. Синхронизация работы колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой стойки в отдельности, что делает его более универсальным.

Ножничные подъемники

Подъемник ножничный для гаража используется как мобильное подъемное средство, которое очень часто используют на пунктах развала-схождения.

Такие подъемники имеют чисто гидравлический привод.
Очень часто его используют в точке шиномонтажа, для подъема неподъемных колес, а также в кузовных цехах, где необходим доступ к автомобилю с любых позиций.
Ножничный подъёмник для гаража предпочтителен, если вы работаете по ремонту кузова.

Плунжерные подъемники

Такой подъемник в гараж имеет очень простую конструкцию и состоят из лап, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, вмуровываются в пол, что дает возможность экономить рабочее пространство.

Они бывают одно-, двух-, с лапами. С их помощью можно производить ремонт и техническое освидетельствование любых типов автомобилей как легковых, так и грузовых.
Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широкое использование в сфере технического обслуживания автомобилей.
Как видно из вышесказанного на рынке подъемной техники и приспособлений можно найти немало конструкций, которые можно использовать для проведения ремонтных работ и обслуживания автомобилей.

Чаще всего используют 2-х стоечные подъемники, которые просты конструктивно, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, для технического обслуживания применяют ножничные подъемники с траверсой. И все же, выбор остается за тем, кто решил открыть свое дело, а именно, станция технического обслуживания у себя в гараже.
Очень хорошая идея, когда гараж есть, а хранить в нем нечего, хотя возможны и другие варианты по использованию пустого гаража: можно просто сдать в аренду или открыть торговую точку, если расположение гаража очень перспективное.
Если решено ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размеры гаража, и как следствие, его возможности в вопросе установки подъемника. Гаражи, как правило, не имеют высоких потолков, что и вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно будет установить – самый элементарный и самый простой, который бы давал возможность поднять автомобиль и то на небольшую высоту.
При желании, можно решить такую проблему, выкопав яму, чтобы упростить доступ к автомобилю. Как вариант – это снять крышу и достроить гараж в высоту, что реально и оптимально, так как затрат особых не будет, а результат будет существенным.
И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемников: их грузоподъемности, высоты и скорости подъема, его конструкционных особенностей и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать массе автомобиля. Причем грузоподъемность должна быть больше от самого веса авто.

Мини подъемник для гаража для легковых автомобилей, вес которых лежит в пределах 1,2-4,0 тонны, можно использовать подъемник грузоподъемностью 4,0-4,5 тонны, что будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовых автомобилей. Имеются также, подъемники с грузоподъемностью от 4,5 до 20 тонн, но они, для СТО в гараже не подойдут, так как требуют больше места для их установки.
Скорость подъема не имеет большого значения. При этом устройство разных типов имеют, практически, идентичные показатели по скорости подъема-опускания, которые лежат в пределах одной или двух минут.
Высота подъема электромеханических подъемников лежит в пределах 2-х метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом подъемника и его конструкционными особенностями.
При организации СТО в гараже вряд ли понадобится подъемник с высотой поднимания более 3,5 метров. Это относится прежде всего, к гаражам стандартных размеров, которых у нас большое множество.
В гараж можно приобрести мобильные подъемники, которые могли бы организовать техническое обслуживание автомобилей с работами по шиномонтажу (см. ) или процедуре развала-схождения. Вряд ли, чтобы в гараже можно было организовать полноценную СТО, где-бы можно было производить полный набор услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, которые не требуют использования специальных подъемных средств.

Минимальная высота опускания лап

Частный гараж с подъёмником следует подбирать и по нижней точки опускания. Здесь должна быть ровняя плоскость.

Внимание: Каждый производитель производит конструкции со своими размерами минимальной высоты опускания лап, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

Подъемник для частного гаража с более низкой высотой опускания лап производитель выпускает специальные подъемники для автомобилей с очень низким клиренсом. К таким автомобилям можно отнести спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. И тем не менее, на наших дорогах все больше появляется таких автомобилей.
Электромеханический подъемник гаражный требует каждодневного осмотра и контроля зазора страховочной гайки. при появлении зазора, меньше требуемого, механизм следует ставить на ремонт, с заменой изношенных деталей. Смазка основных трущихся деталей может производиться, как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
В повседневной деятельности человека задействованы различные типы транспортных средств, которые требуют профилактических осмотров, технического обслуживания и различных видов ремонта. Номенклатура настолько велика, что требует наличия автоподъемных механизмов очень широкого назначения: от подъемных механизмов для мотоциклов, до подъемных механизмов бронеавтомобилей и автомобилей с удлиненной базой.
Исходя из этого, каждый тип подъемника рассчитан на подъем определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников. Для грузовых автомобилей имеются свои виды, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техническое освидетельствование.
Существуют специально разработанные подъемники для крупных автобаз, которые имеют крупнотоннажные средства для грузоперевозок. Такие автомобили нет смысла каждый раз загонять в специальные боксы для осмотра или мелкого ремонта, тем более, что наличие таких боксов, это лишние затраты средств и полезной площади. Такие автомобили, как правило, ремонтируются в специализированных мастерских, если требуется серьезный ремонт.
При выборе подъемника для гаража можно остановится на электрогидравлическом варианте подъемника, как более надежного и удобного в пользовании. Достоинство такого подъемника в том, что в случае отсутствия электроэнергии, его можно опустить вручную и сдать заказчику. Причем, это будет сделано очень быстро, в отличии от других типов подъемников, где придется крутить рукоятку механизма около получаса.

Заключение

Самодельный подъемник для гаража можно сделать без сомнения. Но лучше в этом варианте делать механический. Если применять пневматику.

Тогда надо делать расчеты и после этого ее покупать, а это не дешевое удовольствие. Если делаете механику, тогда предварительно посмотрите фото и видео и выберите нужный вариант. И после этого уже можно делать сборку своими руками.

Для работ с низом автомобиля необходимо или загнать машину на яму или поднять на подъемнике. А вот как быть, если нет такой возможности, а чиниться надо?

Подъемник работает по принципу книжки, подъем авто на 45 градусов.Поднимается от простого штатного домкрата. 15-20 минут и можно спокойно работать.

Описание самодельного подъемника автомобилей

1.

Башмак.

Материал для изготовления металл 3-4 мм и металлический пруток диаметром 12 мм вваривается для того, чтоб была фиксация домкрата. Важно выдержать внутренний размер не заузить. Это необходимо для передвижения башмака по стойке.
2. Задняя балка.

Материал 32 уголок длиной 1500 мм 4-шт. Собираются в квадрат, при сборки необходимо пользоваться струбцинами. Во внутрь одного из готового квадрата вставляется металлический стержень- квадрат 26х21 длиной 350-360 мм, в предварительно просверленные отверстия делаются электрозаклепки после зачистить. Узел разборный.
3. Площадка.

Материал листовой металл 3-4 мм. Собирается площадка размером 350х150, борта загибаются или на прихватки приваривается полоса шириной 20мм с просверленными отверстиями для крепежа вставленной доски. На доску крепят полосу резины. Под низ площадки привариваются ребра жесткости и направляющие, не забудь вварить перемычку. Размеры площадки не критичны. Важно выдержать размер между направляющими, площадка одевается на верхнею балку, по которой она должна свободно ходить.
4. Задний соединительный узел.

Материал листовой металл 3-4мм. Собирается из двух половин, между которыми вваривается полоса металла толщиной 3-4 мм по периметру деталей. Переднею часть оставляем открытой. Не забудь вварить перемычку в нижней части узла.
5. Стойка.

Материал 32 уголок длиной 1540мм. — 4-шт. 36мм-4шт. Уголок собирается также в квадрат сварочные швы прихватками 30-40мм, пользоваться струбцинами при сборке. После соединения уголка необходимо просверлить: в нижней части отверстия диаметром 26мм отступив от края 31мм, то есть 5мм остается для приваривания металлического стержня во внутренней части конструкции. Далее сверлим отверстия диаметром 13мм, первое на растоянии100мм затем 80мм и следующие 190мм. Размер 80 и 190мм повторяется соответственно. Отверстия необходимы для металлических пальцев фиксирующие башмак и верхнюю балку. После того как собрали квадратный профиль и просверлили его соединяем между собой отрезками уголков также собранных в квадратный профиль. При этой сборке необходимо между профилями вставить распорки таким же размером, то есть 36мм или готовую верхнею балку. После сварки не вынимая распорок дать детали остыть. Проверить, чтобы верхняя балка свободно проходила между двух квадратных профилей.
6. Передний соединительный узел.

Материал два отрезка дюймовой трубы по 300мм, уголок на 32 длинной около 330мм и стержень из прутка диаметром 26мм,длиной 420мм. Бер?м уголок и размечаем. от центра по 60мм в каждую сторону, на этом расстоянии полку уголка сохраняем, а от этих меток к краям резаком или ножовкой по металлу срезаем полки. По центру уголка сверлится отверстие диаметром 16мм, необходимое для соединения нижней балки, учитывая размер шляпки болта. Затем уголок сгибаем в П-образную фигуру. Соединять подготовленные детали лучше в сборе со СТОЙКОЙ. Следить. чтоб при сварки не прожгли трубу. Весь передний соединительный узел подвижный. То есть П-образный уголок по краям с трубами должен вращаться на металлическом стержне.
7. Верхняя балка.

Материал уголок на 32мм длинной 1710мм-2шт. полоса листового металла шириной 64мм. И несколько втулок, о которых опишу ниже.
Уголок собирается в П-образный профиль проще швеллер. С одного края по середине приваривается вставка из металла 3-4мм длиной 160мм, она необходима под разные омкраты. Затем сверху прихватками приваривается пластина, зашивается все в одно целое и получается прямоугольны профиль. Вставку необходимо также приварить и к этой пластине. С противоположной стороны наш профиль глушиться пластиной из металла 4-5мм, обваривается все по периметру и зачищается. К этому торцу по центру также приваривается втулка: внутренний диаметр 20мм, наружный 35мм и длиной 35мм, для соединения с задним узлом. С передней стороны верхней балки приваривается две направляющие под домкрат, на них находятся отверстия для стопора домкрата, в них вставляется болт на 8мм с гайкой (ОБЯЗАТЕЛЬНО). Также на верхней части приваривается втулка с роликами и втулка под предохранительный палец.
8. Пальцы.

Материал металлический пруток диаметром 12мм. Отрезать по размеру и загнуть, предварительно нагрев места сгиба. Количество 3-шт.
9. Нижняя балка.

Материал 32 уголок, гайка М16. Уголки собираются в квадратный профиль также сваркой — прихватками. С одного конца вваривается гайка М16 (перед сваркой закрутить болт, чтоб не забить резьбу). Для соединения с передним узлом. С другого конца просверлить отверстие, отступив от края 20мм по центру, отверстие диаметром 12мм под болт. Для соединения с задним узлом.

Источник

Для самостоятельного ремонта или обслуживания автомобиля необходимы смотровая яма или подъемник. Выкопать яму можно далеко не в каждом гараже, поэтому многие владельцы автомобилей подумывают о самостоятельной установке подъемника. Прочитав статью, вы узнаете, как сделать автомобильный подъемник своими руками, что для этого понадобится и в какую сумму вам обойдется такая работа.

Как сделать автомобильный подъемник своими руками, чертежи

Какие типы подъемников бывают

Существуют три основных вида механизмов, которые применяют для ремонта машин:

гидравлические;
цепные;
винтовые.

Подъемники также разделяют по способу поднятия автомобиля:

ножничные;
платформенные;
вилочные.

Самый популярный вид подъемников – винтовые вилочные. Их основа длинный резьбовой вал из инструментальной стали, выдерживающий нагрузку до 2–3 тонн. Однако сделать такой механизм дома почти нереально из-за сложности изготовления вилок. Поэтому для изготовления своими руками больше подходят винтовые платформенные устройства.

Они выполнены в виде двух параллельных швеллеров, уложенных ребрами вниз и прикрепленных к винтовым приводным механизмам, обеспечивающим подъем платформ. В таких устройствах требования к валам заметно ниже, ведь подъем обеспечивают не два, а четыре вала.

Их существенным минусом является необходимость использования домкрата для ремонта подвески, ведь колеса машины не висят в воздухе, а стоят на швеллерах.

Нередко вилочные и платформенные подъемники для авто изготавливают с цепным приводом. По своим характеристикам они ничем не уступают винтовым, но их сложней сделать своими руками.

Ведь требуется согласованная работа всех электромоторов привода, а также тормозных устройств.

Для изготовления ножничных подъемных устройств чаще всего используют гидравлический привод, хотя некоторые самодельщики экспериментируют с цепным или винтовым приводом.

Подъемник – делать самому или купить подержанный

Основная проблема, с которой сталкиваются все, кто хочет самостоятельно сделать подъемник для авто – высокая стоимость деталей, из-за чего гораздо дешевле купить подержанное устройство. Ведь гидроцилиндры достаточной длины и грузоподъемности обходятся в десятки тысяч рублей.

Изготовленные на заказ прочные червяки (резьбовые валы) из инструментальной стали обойдутся как минимум во столько же.

В итоге затраты для строительства самого простого ножничного подъемника своими руками достигают 100–120 тысяч рублей, тогда как стоимость новых китайских устройств различных типов начинается от 80 тысяч рублей.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
стопорное устройство оказалось неправильной конструкции;
стопорное устройство не выдержало нагрузки;
опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу.

Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма.

Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

магазинах, торгующих комплектующими для специальной техники;
предприятиях, имеющих на балансе старую строительную технику;
предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать.

Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю.

Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство.

Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью.

Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Источник: http://AutoLirika.ru/soveti/avtomobilnyj-podemnik-svoimi-rukami.html

Сделать автомобильный подъемник для гаража своими руками просто

Каких только полезностей для гаража не существует в настоящее время. Каждый опытный автовладелец знает о необходимости такого устройства как подъемник. Но поскольку подъемник для гаража — инструмент достаточно дорогой, позволить себе его могут в основном предприниматели.

А большая часть хозяев железных коней предпочитает домкрат, которого хватает на замену колеса и дополнительного технического обслуживания.

По сути, указанные устройства используются не более 5 раз в год, а значит, гаражный дорогостоящий подъемник попросту может заменить другой инструмент, сделанный собственными руками.

Изготовление подъемника для гаража своими руками

Опытные специалисты не рекомендуют применять для бытового пользования гаражный червячный подъемник, поскольку данное изделие используется больше профессиональными мастерами в процессе демонтажа двигателя, а при частом использовании может разбалтываться. Но это больше похоже на миф, поэтому данный вариант мы также будем рассматривать.

Необходимые компоненты для самодельного подъемника в гараже

Чтобы изготовить гаражный подъемник своими руками потребуется набор инструментов, а также ряд деталей, которые мы рассмотрим ниже.

Первое, что нам нужно — это несколько стальных уголков с параметрами 75х75 мм и железная бывшего станка для работы со сталью. Посторонняя помощь нам не потребуется.

Из мелких запчастей еще нам потребуются болты (M8 — 8 шт.) и пара шпонок разного диаметра, который будут в форме звездочки. Такие часто можно встретить в обычном мопеде.

И еще несколько основных компонентов, такие как:

крепкие цепи с толстыми звеньями (более 20 — 30 мм) — 2 шт.;
стальной крюк — 1 шт.;
трос 5 мм — 1 шт.;
и конечно же, «червячный» редуктор с минимальной грузоподъемностью более 300 кг и передаточным весом от 60 кг

Руководство по сборке

Процесс сборки и монтажа автоподъемника в гараж достаточно простой. Сначала стальные уголки закрепляются на противоположных стенах. Сделать это нужно так, чтобы автомобильный капот потом находился под ними.

На эти уголочки устанавливается стальная плита и закрепляется восьмью болтами M8. Поскольку уголки с ней будут соединены не напрямую, плита должна перемещаться, в зависимости от расположения двигателя.

Далее устанавливаем на плите свой червячный редуктор и фиксируем большую шпонку на вале привода.

Следующим шагом будет установка цепи. Следует просверлить в плите одно отверстие в подходящем для этого месте и продеть в него цель, чтобы можно было ее сомкнуть в кольцо. После чего меньшую шпонку установить уже на выходном вале.

Выполнить в плите будущего подъемника еще два дополнительных отверстия. Через них продеть оставшуюся неиспользованную цепи, один конец которой необходимо накинуть на маленькую шпонку, а на втором надеть крюк.

Использование подъёмника

Особенности эксплуатации подъемника для гаража своими руками еще проще, чем его изготовление.

Сначала удаляются болты, которые скрепляют двигатель с рамой автомобиля. Петли стального троса подводятся под двигатель и набрасываются на крюк. После перебора цепи начнет движение приводной вал и груз, а они в свою очередь натянут тросы. Двигатель поднимается очень медленно и максимально осторожно. Спешка в этом деле абсолютно не приветствуется.

После извлечения двигателя нужно остановить самодельный подъемник. Веса груза будет достаточно, чтобы надежно удерживать редуктор.

Далее совсем просто, машину следует отодвинуть, а на ее место поставить крепкий стол, который сможет выдержать вес двигателя.

Как сделать простой подъёмник своими руками

К сожалению, не каждый водитель имеет личный гараж с подъемником. А это означает только то, что ремонт придется делать или в сервисе, или у знакомых, или на улице. Хорошая новость заключается в том, что в последнем случае можно использовать специальный подъемник, который как раз и предназначен для таких ситуаций.

Фиксирующая основа

Для ее изготовления потребуется металлический лист с шириной около 3 — 4 мм, а также стальной штырь радиусом 6 мм и диаметром 12 мм, который приваривается к пластине. Деталь называется по-другому «Башмаком» и служит для фиксирования домкрата.

Задняя балка

Находим стальные уголки 1500 мм — 4 шт., которые необходимо соединить в квадрат, используя струбцину. В него потом будет вставляться стержень, и фиксироваться точечной сваркой (электрозаклепками).

Верхняя балка

Для ее создания потребуется 2 уголка по 1710 мм, и стальные полоски шириной 64 мм, а также стальной лист 160х4 мм. Скрепляем уголки так, чтобы они образовали профиль «П».

С одной стороны привариваем к ним лист, а сверху закрепляем пластину. Все это должно образовать прямоугольник. Спереди приваривается 2 направляющих от домкрата.

В них делаются отверстия по 8 мм для болтов и гаек, которые будут работать как стопоры.

Площадка

Берем стальной лист 350x150x4 мм, на котором загибаем края. К ним привариваем полосу с отверстиями. Ширина полосы должна быть около 20 мм, а к ней крепим доску с резиновой полосой. Под низом необходимо установить рёбра жёсткости и направляющие. Готовую площадку следует скрепить к верхней балке.

Задний соединительный узел

Лист из металла 4 мм в ширину — 2 шт. Соединить половинки приваренной стальной полоской, которая устанавливается перпендикулярно.

Нижняя балка

Для ее изготовления потребуются гайки М16 и уголки на 32. Образовать из их прямоугольник с применением сварки, соединить его с будущим передним соединительным узлом гайками М16, предварительно сделав для них отверстия. Соединительный узел и балка скрепляются гайками, болтами и сваркой.

Стойка

Берем 4 уголка 1540 мм длиной. Сваркой и прихватами следует образовать квадрат. От каждого соединения следует отступить по 5 мм от краев и просверлить отверстие с радиусом 13 мм (диаметр 26 мм). К 5-ти миллиметровым отступам приваривается стальной стержень. После этого делаются отверстия по 13 мм с отступом 100 мм, 80 мм, 190 мм, предназначенные для закрепления верхней балки и башмака.

Когда будет все готово, следует проверить проходимость балки сквозь квадратный профиль.

Источник: https://vseogarage.ru/ispolzovanie/podemnik-svoimi-rukami.html

Как сделать надежный подъемник в гараже своими руками?

Какими бывают автоподъемники?

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля.

Создать своими руками приспособление в гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца.

Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран.

Как сделать надежный автоподъемник для гаража?

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями).

Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

Узел соединительный передний

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

Лебедка своими руками

Самый простой подъемник в гараже

Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции.

И сделать подъемное приспособление несложно.

Итоги

Источник: http://stroybudni.ru/garazh-svoimi-rukami/oborudovanie/kak-sdelat-nadezhnyj-podemnik-v-garazhe.html

Автоподъемник своими руками чертежи

Автомобильный подъёмник: создание своими руками и компоненты

Автомобильный подъёмник: создание своими руками и компоненты Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раз а в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъемник своими руками: конструкции, чертежи, советы по изготовлению

Подъемник своими руками: конструкции, чертежи, советы по изготовлению Профессиональному автослесарю, чтобы заработать приличные деньги, нужен гараж, набор инструментов и подъемник. Своими такое устройство сделать намного дешевле, чем покупать оборудование промышленного изготовления.

Изменить социальный статус поможет наличие гаража (договоритесь об аренде помещения, если нельзя организовать мастерскую на собственной территории).

К тому же большинство водителей используют домкрат всего 1-2 раз а в год. Поэтому чтобы избежать лишних трат, для автомобиля лучше изготовить своими руками.

Инструкция как сделать автоподъемник своими руками

Инструкция как сделать автоподъемник

Варианты конструкций Конструкцию для ремонта можно не только купить, но и изготовить руками.

Подъемник: конструкции, чертежи, советы по изготовлению Профессиональному автослесарю, чтобы заработать приличные деньги, нужен гараж, набор инструментов и. Своими руками такое устройство сделать намного дешевле, чем покупать оборудование промышленного изготовления.

Как сделать подъемник своими руками?

Среди автомобилистов наиболее востребованными принято считать параллелограммные подъемные механизмы.

Также их еще называют ножничными моделями. Дополнительно существует плунжерный тип устройств. Чтобы самостоятельно изготовить модель в домашних условиях, следует более подробно ознакомиться с конструктивными особенностями наиболее популярных модификаций.

Как сделать самодельный подъемник для личного гаража?

Конструкции, инструкции по изготовлению своими руками

Как сделать самодельный для личного гаража? Конструкции, инструкции по изготовлению своими руками Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей.

Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является для автомобиля.

Домкрат использовался на 12 тон. Профильная труба диаметром 50 и 40 мм. Всё варилось дуговой сваркой .

В место колёсиков использовал ролики грм. Более подробная информация находится в видео роликах.

Автомобильный подъемник своими руками

Автомобильный подъемник своими руками Какие типы подъемников бывают Существуют три основных вида механизмов, которые применяют для ремонта машин:

винтовые.
гидравлические;
цепные;

Подъемники также разделяют по способу поднятия автомобиля: Нередко вилочные и платформенные подъемники для авто изготавливают с цепным приводом.

Как сделать своими руками? Среди автомобилистов наиболее востребованными принято считать параллелограммные подъемные механизмы.

Источник: http://yuriskom.ru/avtopodemnik-svoimi-rukami-chertezhi-61593/

Устанавливаем подъемник в автосервисе. Секреты, тонкости, советы.

Особенности установки разных видов автоподъемников.

В современном автосервисе должен быть утановлен как минимум один автомобильный подъемник. Сегодня без него немыслима работа ни одной станции технического обслуживания и автосервиса.

Автомобильный подъемник позволяет оптимизировать рабочие процессы и заметно облегчить обслуживание автомобиля при проведении диагностики, ремонта, замены запчастей.

А если объем работ большой и помещение разбито на несколько ремонтных участков, то лучше, если подъемников будет два или три – это позволит одновременно поднимать несколько автомобилей и не заставлять ждать клиентов. Но! Придется не только купить подъемник, но еще и осуществить его грамотную и качественную установку.

Если Вы хотели бы попробовать свои силы и провести монтаж (установить подъемник) самостоятельно ( в вашем городе нет специалистов которые могли бы приехать и установить подъемник), то это позволило бы немного съэкономить. Зная основные правила и тонкости, можно попробовать справиться с этим мероприятием самостоятельно!

Где разместить автомобильный подъемник в автосервисе?

При выборе места для установки подъемника нужно учесть несколько важных факторов. Для начала подсчитайте, какой площади будет участок с подъемником.

Ведь нужно взять в расчет не только габариты конструкции, но и предполагаемые размеры автомобилей, которые будут обслуживаться, а также нужно оставить свободное место, чтобы мастеру было удобно работать. Например, ширина между стойками составляет 3 метра, но это не значит, что именно этот параметр нужно брать при расчете площади.

Между подъемником и стенами, а также другим оборудованием, должно быть расстояние не менее 1 метра. Поэтому в данном случае ширина участка должна быть как минимум 5 метров. Что касается длины, то она зависит от того, на обслуживание каких транспортных средств рассчитано оборудование.

Если это легковые авто, то хватит 6-7 метров, для работы с внедорожниками, микроавтобусами и газелями нужно больше свободного места (подсчитать точнее вы сможете, исходя из того, на каких транспортных средствах вы специализируетесь).

После этого хорошо продумайте расположение подъемника. Учтите, что поблизости не должно быть участков, на которых проводится мойка, окрашивание или распыление каких-либо веществ.

Как только вы найдете достаточно свободного места, исходя из требуемой площади, и измерите участок рулеткой, убедитесь в том, что на автомобиле легко туда подъехать и что не будет препятствий движению машин к другим ремонтным зонам мастерской.

Кроме того, в этой зоне должна быть розетка для подключения подъемника к электросети (если ее нет, то необходимо ее установить). Также обязательно обеспечьте на участке яркое освещение.

Учтите расстояние до потолка. Он должен быть достаточно высоким, чтобы при подъеме автомобиля на максимальную высоту исключить повреждение крыши, открытого багажника или капота.

Если потолок слишком низкий, как это обычно бывает в небольших гаражных мастерских, можно прибегнуть к хитрости – сделать под подъемником углубление, то есть яму, в которой будет находиться мастер при обслуживании автомобиля (ему будет удобно работать, стоя в полный рост, при этом не придется поднимать автомобиль на слишком большую высоту).

Найти место, отвечающее требованиям установки подъемника, в мастерской бывает непросто, особенно, если требуется установить несколько единиц такого оборудования.

Как их оптимально расположить? Если модели четырехстоечные, то лучше устанавливать их вдоль стены (при этом, если места мало, нужно их разместить под углом не 90 градусов, а чуть наискось, так удастся сэкономить немного полезной площади помещения).

Двухстоечные автоподъемники можно разместить в ряд посередине ремонтного цеха — пока они не используются, между ними можно будет легко проехать к другим участкам, поставить автомобили и даже временно разместить станок или компрессор.

Все зависит от особенностей помещения и свободного места в нем. В некоторых случаях для оптимальной установки подъемника приходится совершать перепланировку мастерской и даже делать новый фундамент. Зачем? Поясним далее.

Прочное основание – залог правильной установки

К фундаменту, на который крепится автомобильный подъемник, предъявляются очень строгие требования. Ведь от него зависит не только легкость монтажа, но еще удобство и безопасность работы.

Если пол будет бугристый, с трещинами, сильными перепадами по высоте, то вряд ли удастся установить стойки подъемника ровно. В результате этого может возникнуть перекос, и при подъеме автомобиля одна из стоек будет нагружена больше.

Не исключено, что это может привести к падению обслуживаемого транспортного средства. Такие случаи – не редкость. Машина падает на дно или на бок, в результате чего получает сильные повреждения.

Клиент в ярости, а мастерской придется либо за свой счет устранять полученные дефекты, либо выплачивать крупную сумму денег. Кроме того, в результате перегруза одной из стоек могут возникнуть неполадки в работе самого подъемника, которые не удастся устранить по гарантии.

Чтобы этого не произошло, нужно подготовить основание для монтажа автомобильного подъемника. Толщина фундамента должна быть не менее 15 см, при заливке рекомендуется использовать бетон марки М 300 (или выше). Эти параметры применимы к четырехстоечным моделям рамного типа и двухстоечным с нижней синхронизацией, так как подобные конструкции уже сами по себе обладают достаточной жесткостью.

А вот для установки двухстоечных подъемников с верхней синхронизацией или без нее (то есть двух отдельных стоек) нужно более прочное основание из бетона марки М 400, именно он используется для ответственных нагруженных конструкций, при этом толщина заливки может достигать 30 см (рекомендуется дополнительно использовать армирующую сетку). Иногда для придания дополнительной надежности отдельно стоящим стойкам к ним монтируют специальные нижние балки, усиливающие основание. Это позволит работать с автомобилями большой массы. Более подробные требования по заливке фундамента вы найдете в инструкции от производителя к конкретной модели подъемника.

Важно знать! После заливки бетона нужно выждать время, пока он наберет прочность, а не просто затвердеет. Как правило, этот период длится не менее 28 дней. Только после этого на основание можно устанавливать подъемник.

Кстати, пол можно покрасить или выложить на нем плитку – это позволит дополнительно продлить срок его эксплуатации, к тому же, так будет легче удалять с него загрязнения. Это влияет и на безопасность работы, особенно, когда на пол капают смазочные материалы.

Если подъемник двухстоечный, то для удобства заезда автомобиля и правильности расположения колес относительно стоек можно нарисовать на полу две ровные направляющие. Так удастся ровно разместить автомобиль на подъемнике и избежать перевеса на одной из стоек.

Существует и еще один вариант монтажа, который применяется при установке ножничных автоподъемников. Обычно к нему прибегают в случае, если в помещении мало свободного места. Особенностью данного вида оборудования является возможность монтажа «в пол».

То есть, в полу проделывается проем, размеры которого равны габаритам подъемника в сложенном виде. Установка производится таким образом, чтобы платформы подъемника сравнялись с уровнем пола, и на данном участке можно было выполнять обслуживание или оставить его свободным для заезда автомобилей.

Такой скрытый монтаж также подразумевает заливку фундамента с соблюдением прочностных характеристик бетона.

Сборка по всем правилам

После того, как место для установки автоподъемника готово, можно приступать к монтажу. Подробный порядок действий должен быть описан в инструкции к оборудованию, поэтому у вас не возникнет с этим проблем, если вы заранее с ней ознакомитесь. Мы же вкратце расскажем о том, что вам предстоит сделать на данном этапе.

Вам понадобятся следующие инструменты: уровень (лазерный или ручной пузырьковый), дрель и сверла по бетону, динамометрический ключ, молоток, а также гаечные ключи и отвертки.

Прежде чем собирать подъемник, нужно разметить места для установки стоек и просверлить отверстия под крепление анкеров с помощью дрели. Учтите, что глубина отверстий должна быть на 3-4 см меньше толщины бетонного основания.

Обычно она составляет 12-12,5 см, такой же длины берутся анкерные болты. Просверленное отверстие нужно очистить от бетонной крошки, например, продув его сжатым воздухом из пневмопистолета.

При монтаже стоек анкерный болт нужно вставить через отверстие металлического основания в отверстие в бетонном полу и забить молотком.

Гайка затягивается динамометрическим ключом, при этом нужно контролировать момент затяжки (он должен соответствовать рекомендуемому в инструкции значению). Ставьте стойки строго вертикально, используйте для проверки уровень. При сборке конструкции надежно закручивайте все гайки и другие крепежные элементы.

Обратите внимание на то, что установку стоек нужно проводить с учетом зоны нахождения оператора, откуда он будет управлять работой подъемника.

Там должно быть достаточно свободного места, чтобы при подъеме и опускании автомобиля никакие движущиеся части не представляли для него угрозы. Именно с этой стороны будет находиться командная стойка, то есть та, на которой расположены органы управления.

Если же оборудование имеет выносной блок, то лучше установить его подальше от подъемника, чтобы оператор был на безопасном расстоянии.

Соблюдая эти простые рекомендации и требования инструкции, вы легко справитесь с монтажом подъемника и будете уверены в надежности установленной конструкции. После этого можно перейти к завершающему этапу.

Подключение автомобильного подъемника и ввод в эксплуатацию

Большинство автомобильных подъемников подключается только к электросети. И тут надо учитывать напряжение: 220 или 380 В. Некоторые модели имеют еще и пневмопривод, поэтому нуждаются в источнике сжатого воздуха. Необходимо подвести магистраль к зоне установки подъемника.

Причем, рабочее давление в пневмосети должно быть не ниже, чем того требуют рекомендации производителя оборудования. Когда все условия соблюдены, можно переходить к первому запуску.

Но прежде убедитесь, что гидроцилиндр заправлен маслом, все подвижные элементы смазаны и обеспечена стабильная подача электроэнергии. Итак, можно приступать!

Работоспособность оборудования проверяют без нагрузки. Нужно совершить серию подъемов/опусканий, убедиться в том, что ход плавный, скорость подъема соответствует заявленному показателю, не слышится посторонних шумов. Только после этого можно тестировать подъемник под нагрузкой и начинать обслуживание автомобилей клиентов.

Если вы будете соблюдать все правила на этапах монтажа, то сможете снизить вероятность проблем при работе.

Источник: http://servis.anexta.ru/index.php/ustanovka-podemnika.html

Подъемник для авто в гараж своими руками

Как сделать подъемник своими руками?

Некоторые модификации указанного подъемного механизма предполагают использование насосов. Необходимы они в данном случае для смазки гидравлического механизма. В данном случае многое зависит от габаритов поршневого насоса.

А с Г-образной задней балкой как сделать подъемник своими руками? Чтобы качественно собрать модель данного типа, заготавливают в первую очередь основу.

А сделать то их вообще не проблема, просто выступающие над уголком ямы концы той же профильно трубы.

мешает в яме, особенно когда нужно перейти спереди — назад и наоборот.

кланяться надо поднял максимально, просверлить дырки под пальцы, засунуть пальцы металичиские, спустить домкрат, поставить под него проставку величиной в домкрат, и снова поднять вынув пальцы, тем самым высота подьема в 2 раза выше, можно и 3ю высоту реализовать

автомобильный подъемник своими руками

Если автомобильный подъемник не выдержит нагрузки, машина упадет на того, кто находится под ним.

Такие случаи известны. Все они закончились гибелью или тяжелой инвалидностью.

Как сделать надежный подъемник в гараже своими руками?

Стрела варится из стальных уголков, стакана, подкоса.

В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения. Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Можно сделать реечный подъемный кран из подручных средств. Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой.

Подъемник своими руками: конструкции, чертежи, советы по изготовлению

Затем возьмите рулетку и измерьте расстояние от стен до стоек, высоту между полом и потолком. Полученные данные запишите в блокнот или на листе с нарисованным эскизом. Зная габаритные размеры автомобилей, для которых вы планируете сделать подъемник, чертеж (основой для вычислений в масштабе станут ранее сделанные измерения) уже можно разработать самому.

Твой гараж

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке. Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры.

Автомобильный подъёмник: создание своими руками и компоненты

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раза в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Источник: http://prizmaprava.ru/podemnik-dlja-avto-v-garazh-svoimi-rukami-63427/

Автомобильный подъемник для гаража своими руками

Любая техника подлежит износу, и автомобиль не является исключением. Но обращение в СТО может сильно ударить по карману, да и некоторые водители со стажем могут сами справиться с проблемой. Впрочем, даже имея определённые навыки, не всегда реально починить машину самому, поскольку часто для этого нужно её поднять, а для этого требуется подъёмник. Но некоторых автовладельцев не останавливает и это, ведь такой механизм можно собрать самому. О том, как сделать автомобильный подъёмник для гаража самостоятельно, а также о различных подробностях и нюансах этого дела мы и поговорим дальше.

Виды установки

Прежде чем начать собирать подъемник для гаража своими руками, нужно определиться с его типом, для того, чтобы иметь представление о разновидностях и их особенностях, стоит посетить специализированный рынок, где продаются агрегаты, сделанные на заводе. Посмотрев на их составляющие и особенности, Вы сможете понять, получится ли у Вас сконструировать что-то похожее.

Из всего ассортимента наиболее часто попадаются на глаза такие виды подъёмников как:
Двухстоечный:

Именно такой часто приобретают различные мастерские. Подъём автомобиля осуществляется с помощью привода — электромеханического (который вращает резьбовой вал) или гидравлического (работает под давлением, создаваемым электродвигателем);

Ножничный:

В основе этого подъёмника лежит система рычагов, которые имеют сходство с ножницами (из-за чего так и называются). Эти самые рычаги поднимают и опускают автомобиль также с помощью гидравлических приводов, работающих от электромоторов.

Эти виды подъёмников присматриваются в первую очередь, поскольку их довольно много.

Но здесь есть несколько нюансов.

Во-первых, при сборке конструкции нужно обеспечить безопасность. Поэтому приходится создавать установку так, чтобы она выдерживала вес больший, чем имеет личная машина.

Во-вторых, такие самоделки изготавливать довольно дорого (из-за необходимых материалов) и очень сложно. Какие-то комплектующие приходится покупать, так как их можно сделать только на заводе.

Сюда можно отнести резьбовой вал, цилиндры, гидравлические шланги и тому подобное. Большинство из этих деталей подобрать очень трудно, да и дешевизной они точно не отличаются.

Поэтому, конструируя подъёмник, автовладельцы выбирают, как правило, более лёгкие в изготовлении виды.

Опрокидыватель: оптимальный вариант для поднятия машины

Итак, какой же сделать самодельный подъемник в свой гараж, чтобы и сборка недорого обошлась, и эксплуатация была ничем не хуже дорогих аналогов? Дело в том, что для починки авто, необязательно поднимать его целиком. Достаточно просто перевернуть машину на 60 градусов.

Для этого подойдёт такой вид подъёмника, как опрокидыватель. Основными его преимуществами являются простота и сравнительная дешевизна изготовления.
Как же сделать такой самодельный подъёмник в свой гараж? Для этого сначала нужно остановиться на составляющих конструкции.

Итак, такой агрегат состоит из:

передней стойки;
башмака;
трёх балок (верхняя, нижняя и задняя);
элементов соединения.

Для того чтобы всё это изготовить, нужно будет приобрести:

4-миллиметровые листы из стали;
втулки;
крепёж;
инструменты для выполнения таких работ, как сварка, резка и сверление.

После того, как всё это приобретено, можно приступать к изготовлению гаражного опрокидывателя.

Начинаем сборку: башмак, стойка и площадка для верхней балки

Начинаем с изготовления башмака.

Делается он из стального листа, обеспечивая тем самым надёжность опоры для домкрата. Важный момент: размеры проушин должны быть точными, чтобы обеспечить свободное хождение по передней стойке.

Переходим, собственно, к ней же, то есть, к стойке.

Они делаются из полутораметровых 32-х уголков. Их нужно собрать в так званые квадраты и сварить. Чтобы было проще варить, можно зафиксировать изделия струбцинами. Два такие «квадрата» соединяются отрезками тех же уголков. Расстояние должно быть достаточным для перемещения верхней балки между этими самыми «квадратами». Далее в нижней часто выполняются отверстия для опорной трубы, затем — ещё несколько с нужным интервалом для «пальцев» которые будут удерживать башмак и верхнюю балку.

Теперь переходим к изготовлению площадки для балки.

Для этого используется стальной лист, который должен быть с боковыми стенками. Тут есть два варианта: либо просто загнуть края, либо, приварить эти самые бока. В обоих случаях нужно не забыть просверлить отверстия. После этого внутрь нужно положить кусок из дерева, подходящий по размерам, и зафиксировать через вышеупомянутые отверстия. К дереву следует прикрепить резину, а к металлу с нижней части приварить проушину, предназначенную для крепления, а также рёбра жёсткости. Если Вы сделали правильно, значит, площадка готова.

Продолжаем собирать опрокидыватель: балки и остальные необходимые детали

Далее переходим к сборке верхней балки.

Для неё потребуются два уголка, можно также полутораметровых, максимум — 1,7 метра. Они свариваются в профиль, выглядящий буквой «П».

Вовнутрь примерно посередине приваривается пластина, чтобы лучше зафиксировать домкрат. И, наконец, к этой конструкции приваривается металлическая пластина, имеющая такую же длину и высоту, как у профиля.

В итоге получается прямоугольная балка — как раз такая, какая и нужна.

Теперь один конец следует заварить пластинкой. К ней крепится специальная втулка, которая будет обеспечивать крепёж к другой балке, задней.

К другому же концу крепятся сварочным методом направляющие для домкрата, а также втулка, предназначенная для стопоров.
Теперь, когда верхняя балка готова, собираем заднюю.

Она нужна для того, чтобы поддерживать автомобиль с другой стороны, противоположной той, что будет опрокидываться.

Для её изготовления нужно взять четыре таких же уголка, с которых делались стойки, и сварить по два в профиль квадратного вида. Теперь посередине нужно прикрепить соединительный узел, используя сварку. Именно он соединяет все три балки между собой. Для изготовления этого самого узла используется листовой металл.

Нижняя балка также делается из уголков, которые свариваются также в квадратный профиль, а затем крепится к задней балке и передней стойке. Теперь, для того чтобы всё это работало, нужно только и знать, как изготовить и поставить пальцы-стопоры, и как установить домкрат. Всё, гаражный опрокидыватель, сделан и готов к эксплуатации.

Его подъёмной силы хватит для того, чтобы поднять автомобиль одной стороной и удерживать во время починки.

Источник: https://progarag.ru/obustrojstvo/avtomobilnyj-podemnik-dlya-garazha.html

Источник

Сам себе автомеханик: подъёмник для авто своими руками

Подъёмник для авто своими руками

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

подбираются материалы и инструменты;
нарезаются детали в соответствии чертежами;
свариваются верхние платформы;
собираются на шплинтах «ножницы»;
устанавливается домкрат;
проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Чертёж

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Винтовой подъёмник своими руками

Винтовой подъёмник может быть выполнен в двух вариантах:

винт вращается сквозь неподвижную гайку и перемещается вверх или вниз, на нём установлена платформа для груза;
вращается винт, а по нему вверх или вниз движется гайка с платформой.

Винт в любом случае располагается в стойке. А для подъёмника их необходимо две.

Для самостоятельного изготовления такие подъёмники не рекомендуются. Чем выше требуется подъём, тем больше потребуется диаметр винта и гайки. А изготовить их можно только на серьёзных станках. Вращение винтов должно происходить синхронно, иначе будет перекос платформы и груз упадёт. Синхронизация обеспечивается либо сложной кинематической схемой, либо профессиональным электронным оборудованием. Подобные решения используются на прокатных станах для управления положением верхнего валка. Эта работа не для самодельщика.

Чертёж

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля. Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем. Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

На строительство такого крана идут квадратные трубы сечением 80×60×3 мм, 70×50×3 мм, труба диаметром 100 мм. При изготовлении используются стандартные технологии обработки и сварки металла. Технология изготовления и сборки приведена выше.

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

гидравлический домкрат;
устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Самодельный ножничный подъемник для авто своими руками

Выбор наиболее подходящей конструкции
Трудности при изготовлении подъемника
Создание подъемника

Выбор наиболее подходящей конструкции

Наибольшее распространение получили:

Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Вилочные.
Ножничные.
Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
Механизм фиксации работает неправильно.
Опорное устройство не выдерживает оказываемые нагрузки.
Опоры у подъемника неправильно расположены или закреплены.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подъемник своими руками

Какие типы подъемников бывают

цепные механизмы;
винтовые;
гидравлические системы.

Виды подъемников для ремонта автомобилей

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Подъемник в гараж своими руками

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Подъемник цепной своими руками

Особенности эксплуатации такого подъемника

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

Если автомобиль слишком большой

Автоподъемник для больших автомобилей

Изготовление опрокидывателя своими руками

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Трудности при изготовлении подъемника

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров. Настройка рабочих параметров устройства осуществляется следующим образом:

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Автомобильный подъемник своими руками

Здесь мы расскажем, как сделать автоподъемник самостоятельно, и что для этого нужно.

Виды автомобильных подъемников

Имеются три типа подъемных агрегатов для ремонта транспортных средств:

Винтовые подъемники.
Цепные механизмы.
Гидравлические устройства.

По методу поднятия машины подъемники делятся:

Вилочные устройства.
Платформенные механизмы.
Ножничные подъемники.

Самодельный или фабричный

Главной проблемой, с которой встречаются желающие самостоятельно изготовить подъемник для транспортного средства – высокая цена деталей. Поэтому дешевле будет приобрести подержанный механизм. Гидроцилиндры необходимой грузоподъемности и достаточной длины стоят несколько тысяч рублей. Червяки, произведенные на заказ из специальной стали, будут стоить примерно такую же сумму. В результате расходы на постройку даже примитивного подъемника ножничного вида обойдется в 100 тысяч рублей, в то время как цена новых устройств из Китая разных видов значительно меньше.

Безопасность и надежность

Кроме цены имеются еще факторы, ставящие под сомнение самостоятельное изготовление автомобильного подъемника – безопасность и надежность. Даже не слишком большой автомобиль может весить больше тонны. Если подъемник не выдержит, автомобиль упадет на человека, находящегося внизу. Таких случаев много.

Подъемник может не выдержать по причинам:

Опоры конструкции плохо закреплены.
Стопорное устройство сломалось, так как имело неправильную конструкцию.
Масса автомобиля оказалась больше допустимой, в результате приводной механизм не выдержал.

Варианты моделей автомобильных подъемников

На предприятиях, где есть старая техника.
В магазинах, реализующих различные детали для техники.
На предприятиях, производящих обновление оборудование.
В пунктах приема металлолома.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Вариант №1

Необходимые элементы:

Три стальных уголка 7,5 х 7,5 см.
Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
Болты и гайки.
Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
Мощный крюк.
Стальной трос диаметром 5 мм.
Звездочки 2 штуки различных диаметров.

Порядок сборки

Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
Самостоятельно установить «червячный» редуктор.
Закрепить звездочки большего размера на вале привода редуктора.
На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
Установить звездочку меньшего диаметра на валу выхода редуктора.
В плите выполнить два отверстия для второй цепи.
Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
Сборка закончена.

Пользование подъемником:

Отсоединить двигатель от кузова автомобиля.
Подвести под мотор петли троса и закрепить на крюке.
Поднятие двигателя нужно выполнять осторожно и медленно.
Подняв мотор таким подъемником, следует застопорить механизм.
Откатить автомобиль и установить на это место стол для ремонта, который сможет выдержать вес мотора.

Вариант №2

Подъемник на две опоры с башмаком

Подъемник на три опоры

Подъемник с Г-образной задней балкой

Простой подъемник для двигателя в гараж

Стоимость сборки

Источник

Чтобы не тратить большую сумму, вполне возможно сделать подъёмник своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Виды приспособлений

Конкретное использование зависит от типа сооружения.

Различается три основных вида:

Подъёмник с вертикально установленной стойкой, рассчитанный на сборку стенных покрытий и обшивки перегородок.
Потолочный механизм с вертикальным столом для фиксации гипсокартона на потолке.
Универсальная конструкция «Премос». Она позволяет в одиночку производить сборку гипсокартона как для стен, так и для потолка. При необходимости можно изменять угол наклона с помощью поворотного стола.

Заводской механизм имеет следующие преимущества:

с простым управлением справится один человек;
сооружение не подвержено воздействию пыли и загрязнений;
поднимает ГКЛ плиты под разными углами, вертикально и горизонтально;
механизм сборный, имеет небольшой вес, в компактном виде его легко перевозить.

В некоторых случаях применяется подъёмник-распорка. Он представляет собой конструкцию, состоящую из двух телескопических труб, штока для подъёма, а также зажима и упоров из обрезиненного полимера. Для отключения фиксации штока оборудование оснащено рычагом. Распорка позволяет удерживать гипсокартонные плиты вертикально. Из плюсов сооружения можно выделить малый вес, подвижное основание, возможность работы со стенами и потолками.

Область использования обычной конструкции – это жилые комнаты, производственные цеха, балконы и коридоры. Использовать такую модель рекомендуется при высоте потолков больше 3 метров.

Как изготовить подъёмник-распорку

Как видите, конструкция подъёмника для гипсокартона не отличается большой сложностью – изготовить её вполне возможно и самому, при наличии некоторого количества специального оборудования и следующих материалов:

№	Полезная информация
1	металлических труб круглого профиля, без повреждений и коррозийных образований
2	обрезков труб меньшей ширины для изготовления треноги
3	труб либо элементов металлопрофиля для изготовления платформы, по возможности – готовые Н- и Т-образные каркасы
4	подъёмного механизма – если у Вас отсутствует опыт в данной сфере, лучше приобрести недорогую таль или лебёдку
5	по желанию – колёса со стопорными механизмами для увеличения мобильности устройства
6	вспомогательные и соединительные элементы – болты, гайки, стяжки и пр

Одним из наиболее важных условий изготовления любого более-менее сложного изделия является правильно составленный чертёж, в котором, помимо всех необходимых габаритных размеров, будет учитываться нагрузка на различные элементы конструкции. Если такой предмет, как геометрия, далёк от Ваших интересов, лучше заказать чертёж у специалиста (или хотя бы проконсультироваться).

Сборка проходит по следующему алгоритму:

сперва изготавливается основание. Три или четыре будущих «ноги» тщательно обрабатываются и очищаются, после чего свариваются друг с другом. При помощи болтов к нижней части монтируются колёсные шасси.
далее собирается первая секция штатива, монтируется выносная балка, на которой впоследствии будет устанавливаться лебёдка;
после достраивается штатив, монтируются ролики для троса лебёдки, в верхней части устанавливается подвижный крепёж для размещения платформы;
профильные элементы платформы соединяются по чертежу при помощи сварки; при необходимости на краях размещаются держатели и другие вспомогательные элементы. Крепление к секции штатива осуществляется в центральной части Н-образного профиля (посередине перемычки);
в конце устанавливается лебёдка и соединяются дополнительные элементы (если они есть).

Как самостоятельно изготовить подъемник для гипсокартона

Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.

Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.
Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом.
Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.
Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.

Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, лист имеет немалый вес и площадь. Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

ручки переноски, позволяющие переносить по нескольку листов сразу, при этом процесс легко производится как в одиночку, так и вдвоем; Пример переноса листа гипсокартона с помощью ручек
можно применить трехколесные тележки, на которых гипсокартон устанавливается вертикально и перевозится на нужное расстояние одним человеком. Минусом этой конструкции является только то, что с ее помощью невозможно поднять материал на этаж.

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Лучшая конструкция устройства

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаги. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

исключение риска травмы во время работ по изготовлению устройства;
обеспечение запаса несущей способности оборудования;
создание стопорных механизмов.

Как сделать устройство самостоятельно

Есть несколько вариантов изготовления такого самодельного устройства, оно может быть стеновым, поточным или универсальным, компания Премос выпускает весь перечень данной продукции.

Основным отличием является тип расположения рабочего стола, у стенового устройства стол расположен вертикально, а у потолочного он лежит в горизонтальной плоскости.

Если подъемник универсальный, то стол может изменять свой угол наклона и использоваться для монтажа листов, как на стену, так и на пол, одним из лучших вариантов является продукция Премос.

Такое приспособление сделать самостоятельно несложно, чертеж можно найти в интернете, при этом цена подъемника будет меньше, чем при покупке заводского изделия.

Основными элементами такого приспособления являются:

шасси, которое за счет наличия колесиков обеспечивает установку приспособления в нужном месте. Есть возможность корректировать положение листа во время монтажа;
телескопическая стойка, которая может менять свою длину;
распорный стол;
лебедка.

После того как вы определились с типом конструкции, которую будете делать своими руками, можно приступать к выполнению работ.

Для изготовления подпорки можно использовать деревянные брусья или металлопрофиль, с которыми удобно и просто работать, и стоят они недорого. Сделать лебедку самостоятельно достаточно сложно, поэтому ее проще приобрести в магазине.

Можно сделать устройство, которое предназначено для работы только в конкретном помещении, а можно сделать универсальный подъемник.

Понятно, что дешевле первый вариант, к тому же проще его переоборудовать для работы в другой комнате, чем сделать универсальное устройство. Если вы не занимаетесь профессионально монтажом гипсокартона, то вам будет вполне достаточно первого варианта.

Порядок выполнения работ

Рассмотрим, как шаг за шагом самостоятельно сделать простейшую конструкцию:

При выборе деревянного бруса, надо учитывать, что его сечение не должно быть меньше 50 мм, а высота равняться расстоянию от потолка до пола. Надо будет еще один брус длиной 90-100см. Между собой они соединяются в виде буквы «Т».
Чтобы обеспечить подпорке устойчивость, необходимо сделать косынки, они также делаются из бруса. Необходимо контролировать, чтобы угол получился прямым, иначе устройство получится кривым, неустойчивым и ненадежным.
При необходимости, горизонтальную поверхность можно расширить, главное, чтобы все углы должны быть прямыми.

Расположение труб

Если вы умеете работать сварочным аппаратом, то можно сделать универсальный подъемник из металлических труб. Для создания такой конструкции вам потребуются квадрат сечением 80,60 и 40 мм с толщиной стенки 2 мм, они вставляются друг в друга по типу матрешки, стол делают из труб 4х2,5 см и 3х2 см.

Стойки делают, как и в описанном выше варианте, только из металлического квадратного профиля, для усиления устанавливают косынки, обязательно соблюдение прямых углов. Крепление выполняют при помощи сварочного аппарата. На самую большую трубу устанавливают барабан и монтируют лебедку.

Теперь осталось сварить стол, сделать подвижные ножки и собрать всю конструкцию. Лучше всего отдельные элементы между собой крепить при помощи болтов, что позволит разбирать подъемник, это облегчает его транспортировку.

Принцип работы

Автоподъёмник — это специальное техоборудование, которое используют для проведения ремонтных работ и техобслуживания автотранспорта путём поднятия и удержания на определенной высоте.

Знаете ли вы? Создатель самого первого автомобильного гидравлического подъёмника авторемонтник Питер Лунати придумал это устройство в 1925 году

Однажды в парикмахерской он обратил внимание, как быстро и ловко регулируются там кресла для клиентов, которых стригут. Очень скоро Лунати сделал подъёмник с платформой, имеющий центральную гидравлическую стойку

Часто его используют вместе с другими устройствами, инструментами и приспособлениями. Применяют данное оборудование в целях экономии площади гаража и мастерских для ремонта автомобилей.

Конструкция приспособления

Подъемник состоит из телескопической стойки, которая изменяет свою длину в зависимости от потребностей. Она может быть квадратного сечения или круглого. Следующим конструктивным элементом является шасси, за счет которого производится движение и установка устройства в определенном положении. Зачастую шасси представлено трубой с сечением ¾ дюйма.

Самой важной деталью является распорный стол, непосредственно на который устанавливается гипсокартон или профиль. Он выглядит как каркас для листа, по бокам оснащен трубами различного сечения (в зависимости от рода использования и типа)

Также любой телескопический подъемник для монтажа и листов гипсокартона оснащается лебедкой, которая контролирует подъем стойки. Она соединяется с барабаном, может накручиваться в два ряда или в один. Многие домашние мастера утверждают, что если лебедка крутится в один ряд – то подъем телескопической стойки осуществляется быстрее.

Подъёмник для гипсокартона основные функции

Главная задача устройства – облегчить работу мастера при обшивке потолка большими листами ГКЛ. С помощью него он может справиться с рабочим процессом один, без помощника, даже если требуется возвести многоуровневый гипсокартонный потолок. Учитывая, что подъёмник поднимает листы покрытия на высоту до 4, 5 метров, этого вполне достаточно для средних и высоких комнат.

Конструкция состоит из стойки, размещённой на опорах, из неё выдвигается специальная штанга на нужную высоту. Вверху находится закреплённый лебёдочный узел (автоматический или механический). Для того чтобы ставить гипсокартонные листы ребром, на выдвижной части есть поворотная рама с фиксаторами. Принцип действия в большинстве случаев базируется на тросовой передаче.

Однако это не единственное назначение – самодельный механизм может помочь при проведении других важных работ:

установив на нём лазерный уровень, есть возможность точной, качественной разметки потолка, углов;
подъёмник используют для поднятия кондиционеров, вентиляционных воздуховодов, тяжёлых люстр;
приспособление помогает при монтаже каркаса из металлических профилей под ГКЛ в малодоступных местах – оно надёжно фиксирует детали, пока идёт их закрепление.

Помимо этого, с использованием подъёмника можно поднимать наверх рулонные покрытия и закреплять на нём перфоратор, что крайне удобно в условиях работы на высоте.

Разновидности подъёмников-распорок

Всего выделяют три основных типа подъёмников для гипсокартона:

стеновые – используются для монтажа конструкций из гипсокартона к стенам помещения и другим вертикальным поверхностям. Имеет соответствующие усиления в основании штатива и поворотном крепеже, позволяющим осуществлять наклон платформы под углом в 90 градусов;
потолочные – используются для самых неприятных работ, связанных с облицовкой потолков. Отличаются большим показателем высоты подъёма, имеют усиление в нижней части штатива и улучшенный стопорный механизм для шасси. Выступает неплохой альтернативой предыдущей модели при работе с наклонными участками стен;
универсальные – своего рода панацея для любых видов отделочных работ, так как могут использоваться для облицовки любых поверхностей, вне зависимости от их высоту и угла наклона. Отличаются наибольшей массой из всех, но вместе с этим – наибольшей надёжностью. Широко распространены как в бытовой, так и в промышленной сфере.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция

Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции

Наибольшее распространение получили:

Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Вилочные.
Ножничные.
Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Как выбрать

Подбирая нужную технику, всегда есть смысл ознакомиться с возможностями оборудования.

На первом месте стоят следующие критерии:

вес, с которым работает механизм, он может составлять от 30 до 50 кг;
учитывая размер потолков, следует поинтересоваться, на какую высоту осуществляется доставка листов гипсокартона.

Необходимо знать, что подобные приспособления работают только на подъём и не могут перемещать грузы.

Немаловажны прочность и основательность самой конструкции:

детали внутреннего механизма и комплектующие должны быть выполнены из прочных и долговечных материалов, поэтому всегда лучше выбирать модели из стали без полимерных дополнений;
надёжная конфигурация основания – это гарантия устойчивости подъёмника, в этом отношении самой достойной считается стойка в виде буквы «Н».

Недорогие модели, поднимающие гипсокартон выше 4-х метров, могут вполне подойти для обычного жилья. Если зафиксировать покрытие требуется на сложнодоступных участках, предусматривается разное направление креплений, и оптимальным вариантом станет подъёмник-распорка. Он имеет более сложную конструкцию и благодаря этому может быть настроен для разноплановых задач. Правда, такие функциональные модели по стоимости гораздо дороже стандартных.

Помимо этого, нужно учитывать и вспомогательные опции, которые не всегда нужны при монтировании ГКЛ. Но при их наличии цена на устройство существенно повышается.

Поскольку существуют модели ручные и с электроприводом, выбирать электрическую технику имеет смысл при больших объёмах работы. Она помогает увеличить скорость сборки, но при этом стоит дороже. По словам профессионалов, для нерегулярных строительных работ лучше выбирать ручные сооружения, тем более, что они не так часто выходят из строя.

Подъёмник-опрокидыватель

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента — сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы — это 4-миллиметровые листы стали, уголки и втулки.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат — прямоугольная балка. Один её конец надо наглухо заварить — к нему будет крепиться втулка, а направляющие для домкрата привариваются к другому концу.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из , 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Для чего нужен

Заводские модели обычно делают металлическими, они разборные, что позволяет удобно их переносить в специальном чехле, наиболее популярным производителем таки приспособлений является компания Премос. В домашних условиях чаще всего своими руками создается подъемник-распорка для гипсокартона.

С помощью указанного устройства можно не только проводить монтаж листов на потолок, но и выполнять разметку.

Делается это следующим образом: берут лазерный уровень (обычно его штатив имеет небольшую высоту), крепят его при помощи струбцин на подъемнике и поднимают на необходимую высоту.

Учитывая то, что высота подъема листов оставляет 3-4 метра, этого будет достаточно для проведения разметочных работ практически в любом помещении.

Необходимо только хорошо закрепить лазерный уровень, чтобы он не упал в процессе работы, и можно выполнять разметку потолка.

Основным назначением указанного устройства является помощь в проведении подшивки потолка большими листами гипсокартона. С его помощью данную работу можно успешно выполнять и без помощника.

Вы сможете плотно прислонить лист именно в то место, куда вам надо, сделать это можно как самодельным устройством, так и, например, используя подъемник Премос.

Для выполнения работы надо сначала наклонить рамку, на нее уложить лист ГКЛ. Так как поднимать надо невысоко, справиться с этим можно и одному работнику. Затем рамка переводится в горизонтальное положение и при помощи реечного механизма можно поднимать лист на необходимую высоту.

Наличие на опорных ножках колесиков позволяет перемещать устройство с листом в нужное вам место.

После того как вы установили лист на место и поджали его, осталось взять шуруповерт и надежно его закрепить.

Наибольшей популярностью пользуется подъемник Премос, это объясняется тем, что цена его небольшая, а схема работы простая, поэтому надежная.

Еще одним назначением данного устройства является облегчение монтажа профилей в тех местах, куда трудно добраться.

При помощи данного устройства можно закреплять перфоратор, край рулонного полотна при выполнении работ на потолке, с его помощью также удобно монтировать массивные люстры, воздуховоды, кондиционеры, фанкойлы и другое оборудование.

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

очень удобно проводить сварочные и рихтовочные работы по кузову;
работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
можно совмещать профилактический осмотр с мелким ремонтом.

Источник
