Мангал из газового баллона своими руками: чертежи, фото, видео

Самостоятельно сделать мангал из газового баллона можно за несколько часов. Преимущества у такой конструкции очевидны — относительно небольшие габариты, удобство, возможность оформления в любом стиле. Посмотрев видео знатных мастеров по этой теме, можно поразиться. Какие виды мангалов только не придумывают — и похожи на подлодку, и на паровоз, и на крокодилов. Имеется возможность использования в качестве коптилки или барбекю, что расширяет функционал конструкции. Сразу возникает желание закоптить рыбку или курочку. Приобрести мангал — не проблема, причем самый простой стоит около 500 рублей. Но долго ли прослужит такой мангал, сделанный из тонкой нержавейки? Неизвестно, так как материал, из которого изготовлены такие мангалы, не внушает доверия. И полезен будет лишь в том случае, если вы планируете отдохнуть на природе и места для полноценного мангала при перевозке попросту нет.

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

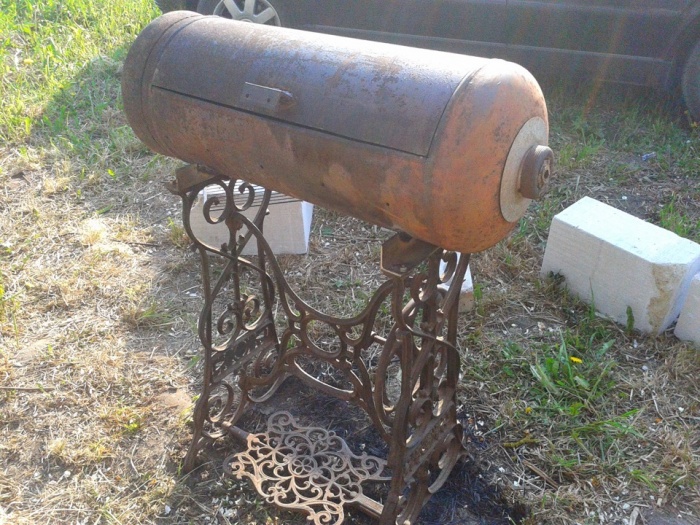

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Типы мангалов

Самый простой вариант — это открытый мангал с газового баллона, своими руками его изготовить очень просто, так как в нем нет крышки, возможностей коптилки или барбекю. Но можно изготовить и более сложные конструкции:

1. Барбекю — часть боковой стенки баллона отрезается и крепятся к ней петли. Впоследствии выступает в качестве дверцы топки, через нее закладываются угли или дрова. Внутри находится металлическая сетка, на которой размещаются продукты для готовки.

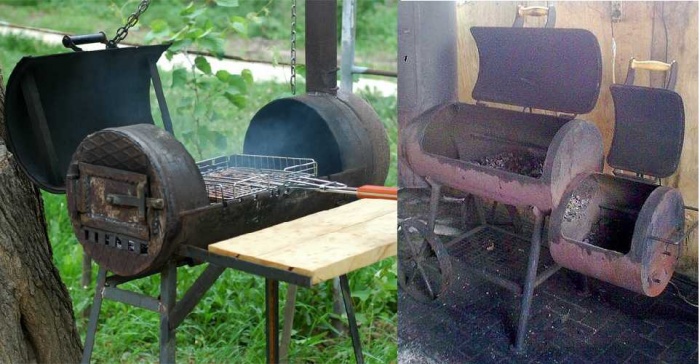

2. Коптильню от мангала отличает то, что в ней имеется отдельная топка. И самое главное — она полностью герметична. Половина днища баллона отрезается и к отверстию приваривается топка, изготовленная из подходящей по диаметру трубы. Вверху приваривается отрезок трубы, который выполнит функции дымохода. Прежде чем использовать коптильню по назначению, необходимо 2-3 раза прокалить ее.

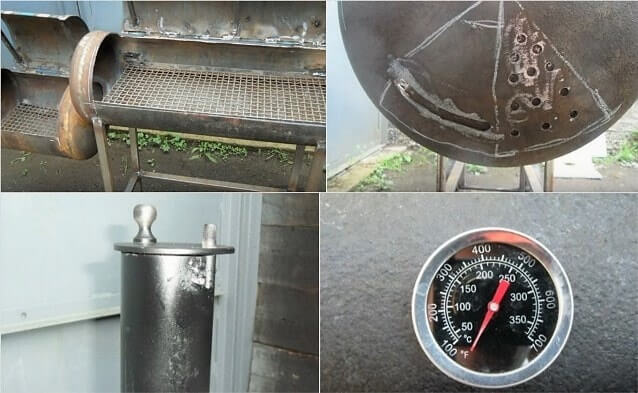

3. Самая сложная конструкция — это смокер. Это и гриль, и барбекю, и коптильня, и мангал в одном корпусе. Для изготовления может потребоваться 2-4 баллона различного объема. Заранее рассмотрите чертежи конструкций и набросайте приемлемый для себя.

Если есть фантазия, то можно из арматуры и металлических прутьев сделать фигурные ножки, ручки, ограничители. Вариантов исполнения мангалов масса, даже глаза разбегаются при виде конструкций. Предусмотрите во дворе место для установки мангала — подальше от газовых труб и электропроводки. Рядом не должно быть емкостей с краской, топливом, деревянных строений.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

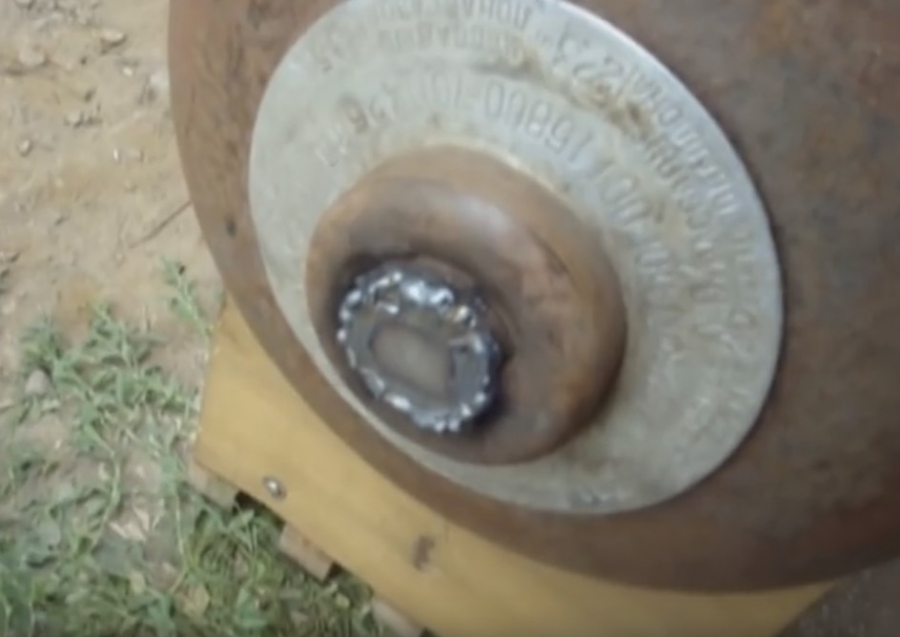

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

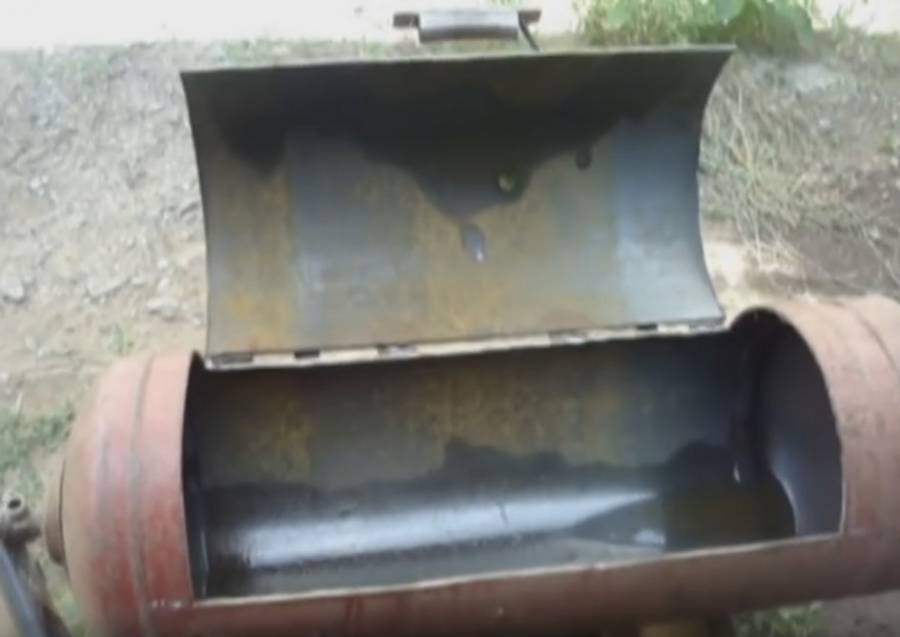

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

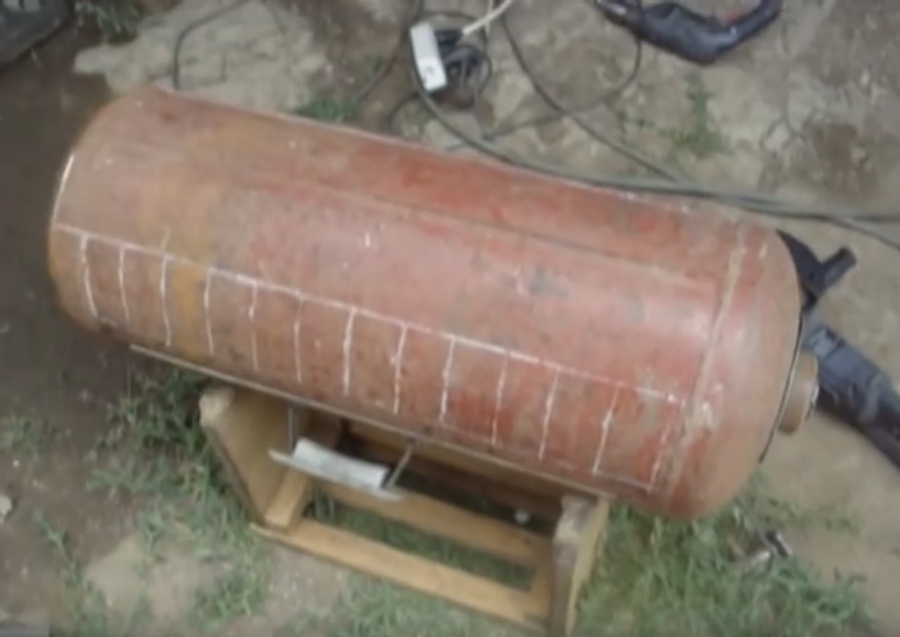

Изготовление мангала из пропанового баллона: чертежи с размерами

Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

1. Отступите от швов, которые соединяют дно и основание, не менее 5 см.
2. Прочертите линию разреза.
3. Пропил делаете от центра к краю. Если используется болгарка, то диск должен быть расположен под прямым углом к плоскости баллона.

Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.

Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала. Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию. Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.

Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка. В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции. Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.

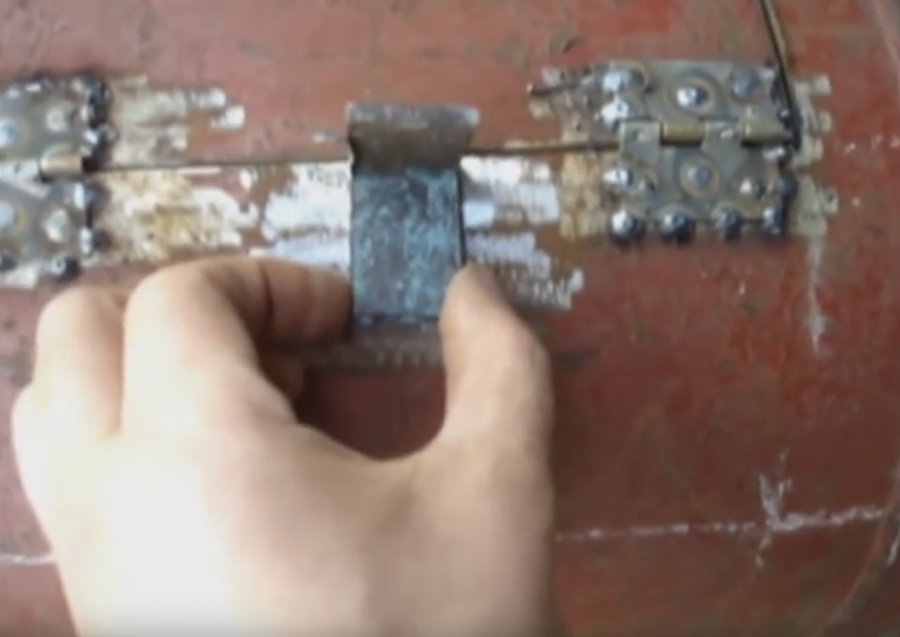

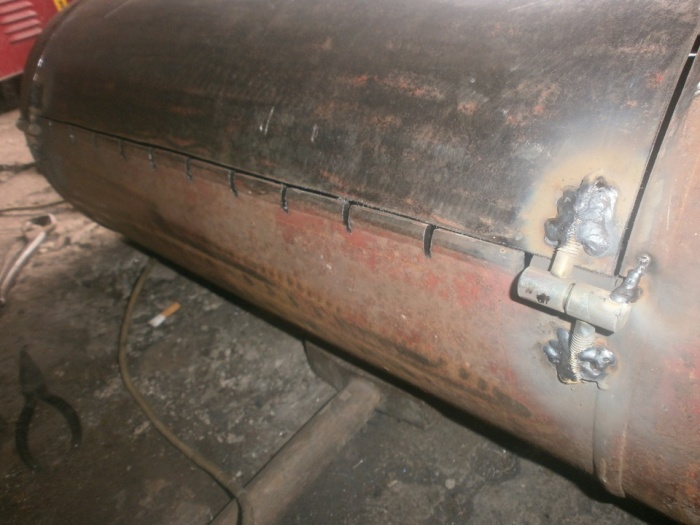

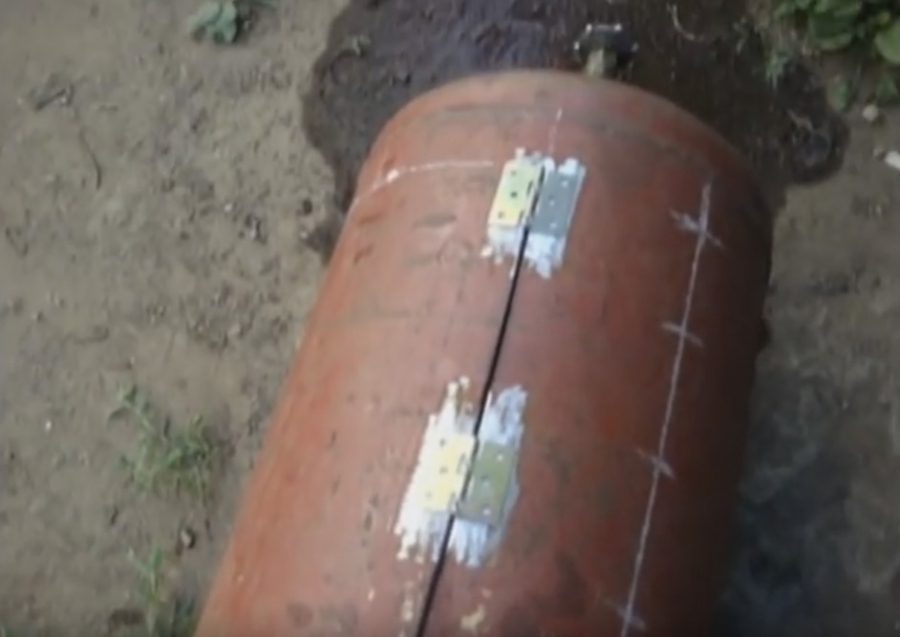

Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете. В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет. Можно без петель — съемная крышка, устанавливаемая сверху на основание. Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут. Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.

В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи. При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту. Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:

Дополнительные атрибуты конструкции

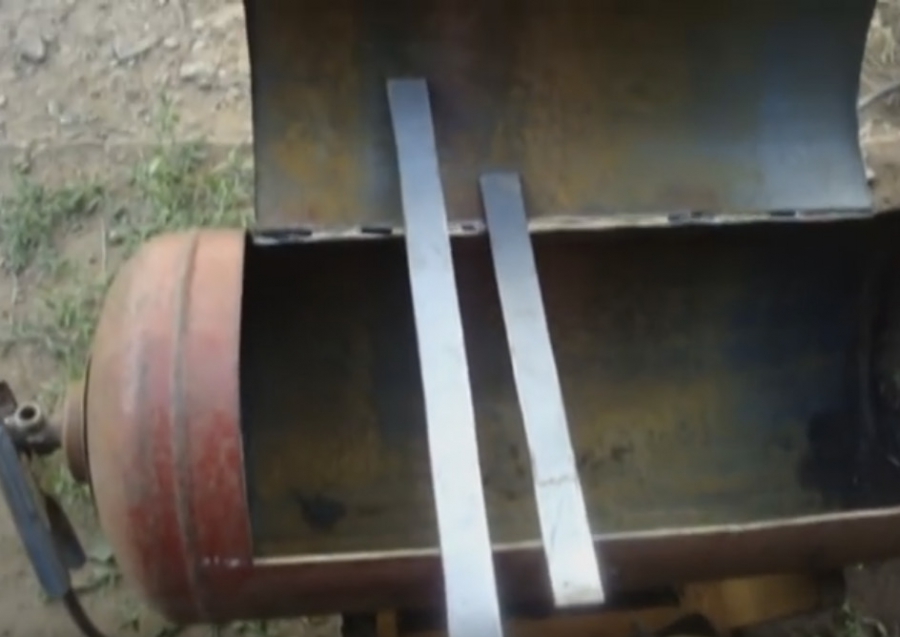

При использовании мангала по назначению могут появиться деформации вследствие нагрева. С внутренней части основания вдоль всей жаровни приварите небольшие металлические уголки. Благодаря этим выступам шампура или решетка будут хорошо лежать на жаровне. Чтобы самодельное барбекю было более устойчивым, к ножкам привариваете отрезки уголка или труб. Можно сделать при желании и несколько поперечин.

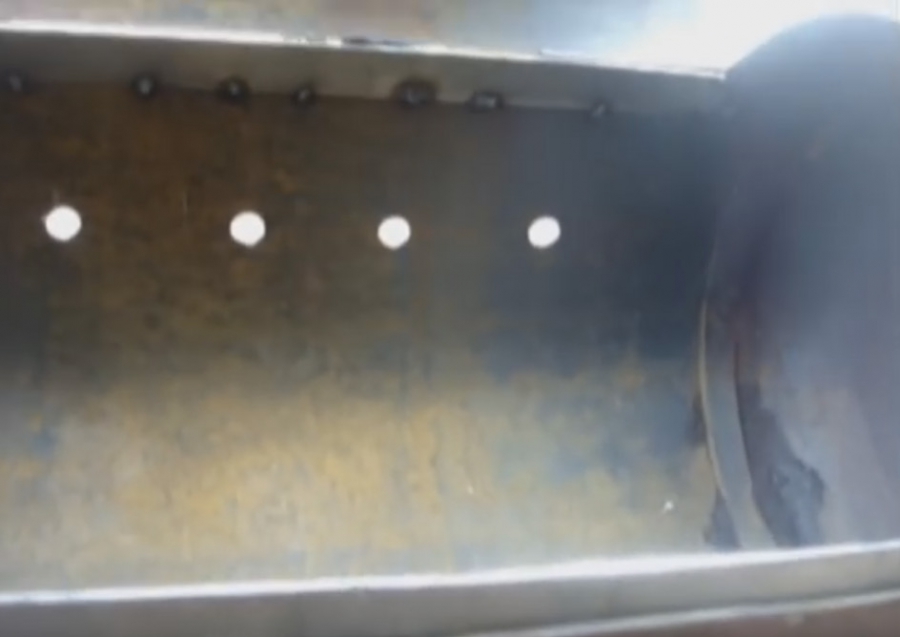

В днище и боковинах нужно проделать отверстия, которые необходимы для создания тяги и слива жидкости после мойки или дождя. С той части емкости, с которой стоял вентиль, можно приварить отрезок трубы для отвода дыма. Но это актуально лишь в том случае, если мангал используется с закрытой крышкой. Если же приготовление пищи происходит без крышки, делать это не нужно. Для удобства под шампуры проделайте отверстия в основании мангала. При готовке они окажутся полезны, так как шампуры с мясом или овощами не будут переворачиваться под собственным весом. Так как сделать мангал из газового баллона достаточно просто, не стоит пренебрегать такими полезными мелочами.

Чтобы улучшить внешний вид, можно покрасить всю конструкцию. Существует большое количество красок, способных выдерживать температуры до 800 градусов. Это важное условие, так как обычные краски при нагреве попросту вспыхнут, да еще и отравят пищу, если она находится уже на жаровне. Прежде чем покрасить, нанесите слой грунтовки (она должна быть тоже термостойкой). Красный, черный, серебристый — именно такой цветовой диапазон доступен для термостойких красок. Но этого вполне достаточно. Изготовить мангал из баллона несложно, но вот определиться с тем, какой тип конструкции выбрать — это важный момент. Идеальный вариант — это изготовление коптильни и мангала в одной конструкции. Вот вам пара хороших идей на фото, они увеличиваются при нажатии:

Как все это делать, смотрите на видео:

При желании можно сделать стационарную жаровню, приварив по бокам и спереди небольшие столики. Так как температура высокая, лучше изготовить их из металлического уголка. Такие столики окажутся удобными при нанизывании мяса или овощей — можно поставить кастрюли на них. А если застолье ожидается длительным, то можно не тушить угли и рядом расположить чайник, кастрюли с едой, чтобы они были горячими дольше.

Так что, как видите, нет ничего сложного. Выбираем понравившейся дизайн, собираем все необходимые материалы и инструменты и вперёд, за работу! Можете поделиться своими работами в комментариях, будет интересно посмотреть!

mangalka.com

От профи: мангал из газового баллона своими руками

Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно  сделать  своими руками красивый мангал из газового баллона для барбекю и удивить всех. Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля.

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

Итак, что нам для этого нужно:

Материалы:

1. Газовый баллон.
2. Труба, диаметр 90мм. Длина – 0.7м
3. Ручки, 3 шт.
4. Труба профильная, 30х30мм. Длина – 4м
5. Уголок, 40мм полка. Длина – 1м
6. Листовой метал, 2мм толщиной, 1м2
7. Грибок на трубу.
8. Навесы.
9. Грунт. Краска эмаль по металлу.
10. Краска термостойкая, температура использования до 600градусов.
11. Цепь, длина не более 0.7м

Инструменты:

1. Сварочный аппарат, электроды.
2. Болгарка, отрезные диски и зачистной диск.
3. Рулетка
4. Карандаш.
5. Ножовка по металлу.
6. Дрель, сверло на 4,8,10,12мм.
7. Перчатки, защитные очки, сварочная маска.
8. Кусочек мела.
9. Струбцина зажимная.
10. Угольник.

Итак: приступаем к роботе.

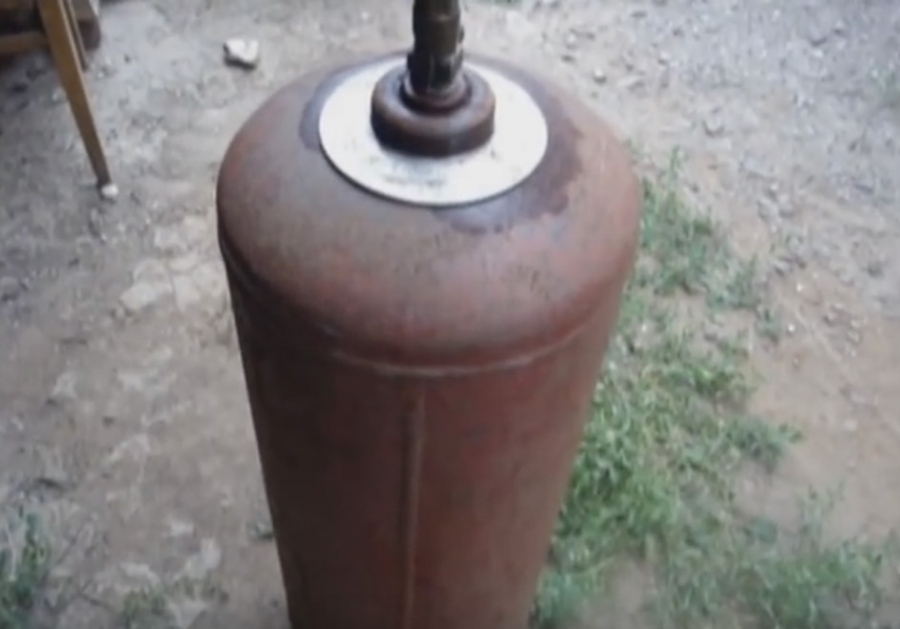

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.

Разметка газового баллона для мангала

Газовый баллон, даже если он пустой — ОЧЕНЬ ОПАСЕН, поэтому категорически запрещается пользоваться открытым огнём вблизи баллона, а также наносить механические повреждения. Это может стоить ЖИЗНИ!!!

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём. Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности.

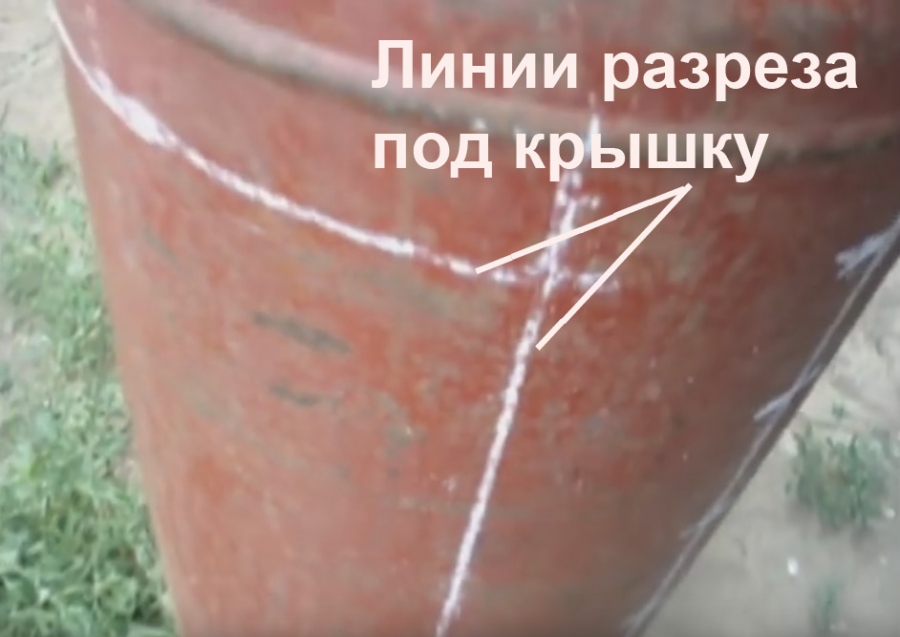

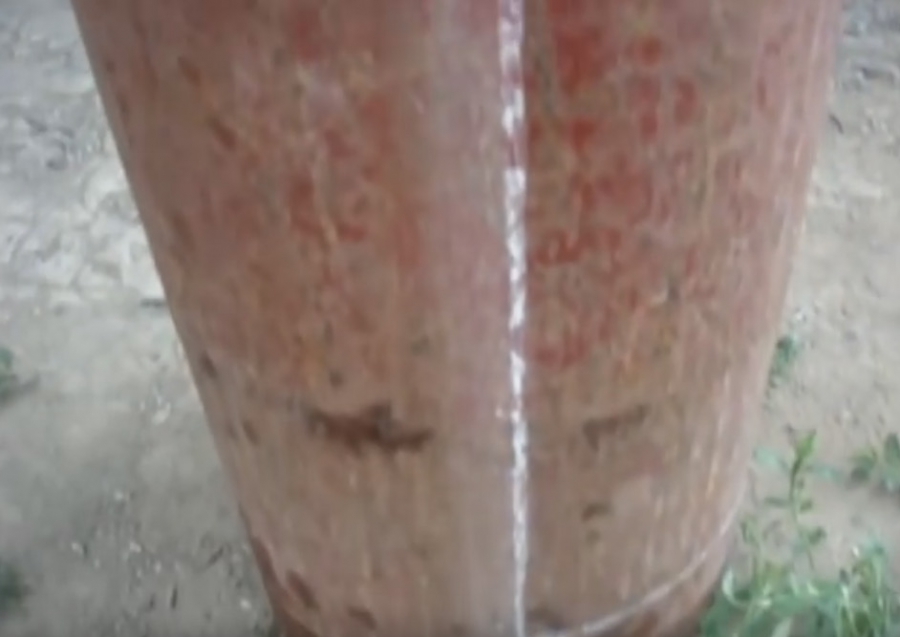

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана —  там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём!!!

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

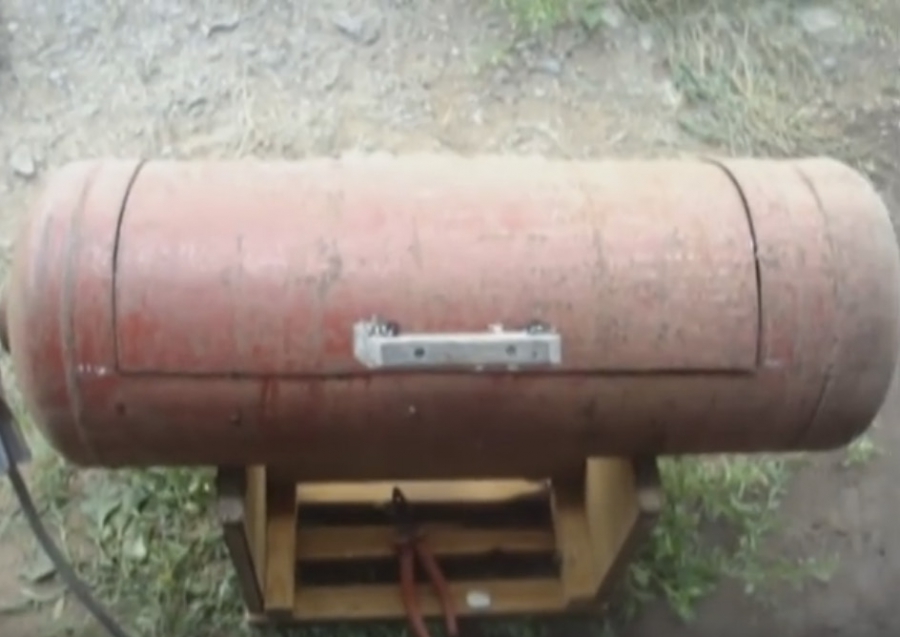

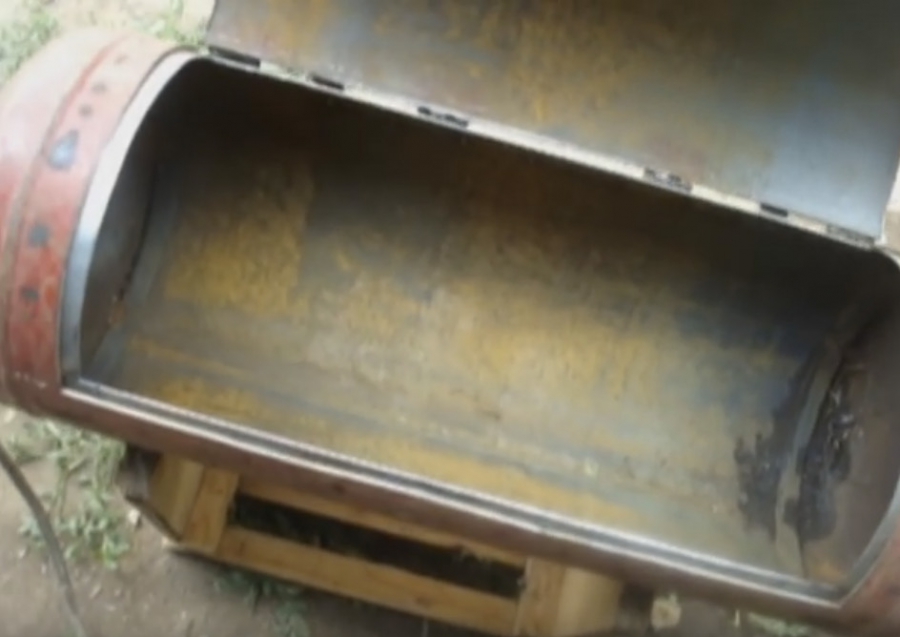

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

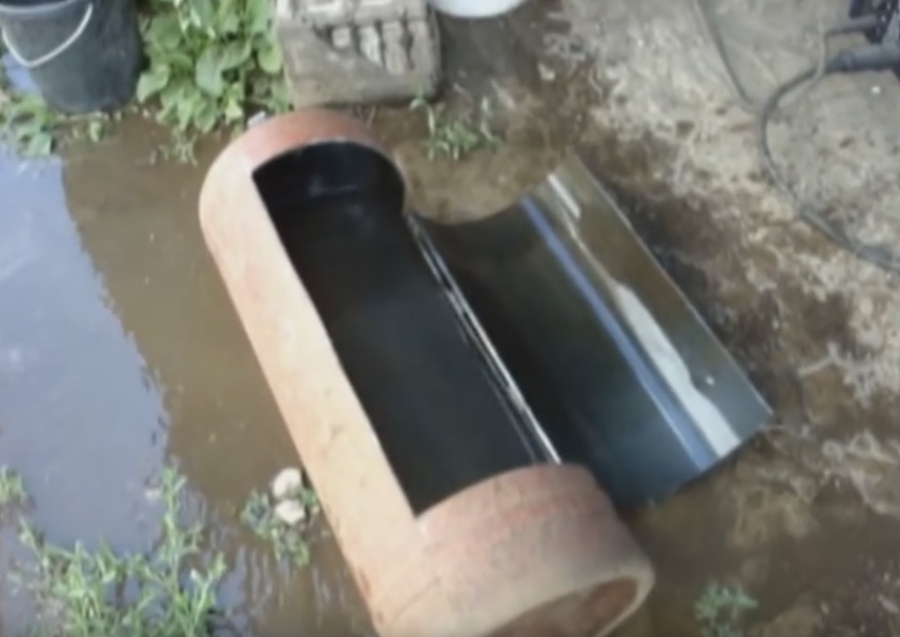

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала,  можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом.

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же  делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек   желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности можно на двух ножках смонтировать небольшие колёсики.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Места под шампура и гриль-сетки для барбекю

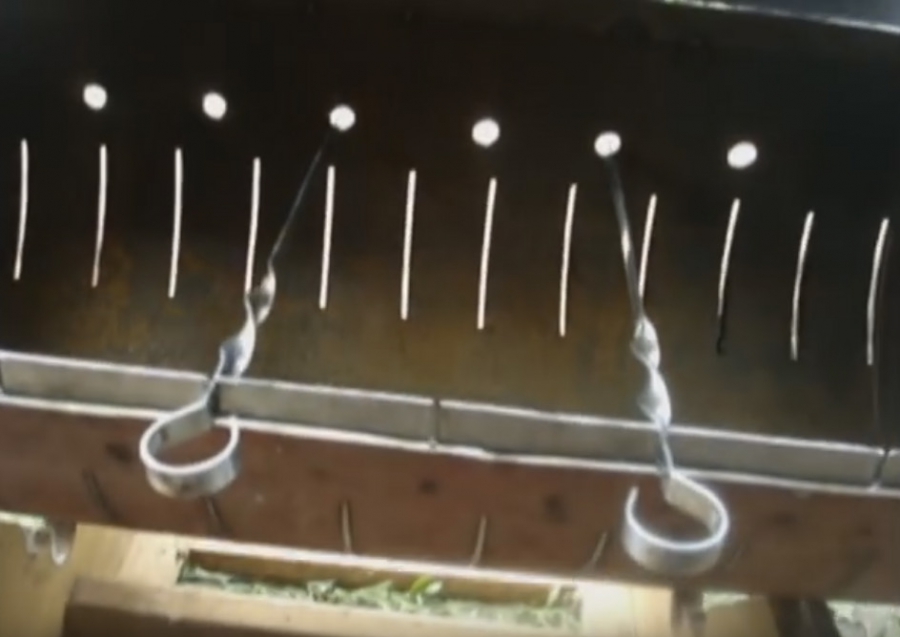

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Отверстия для подачи воздуха

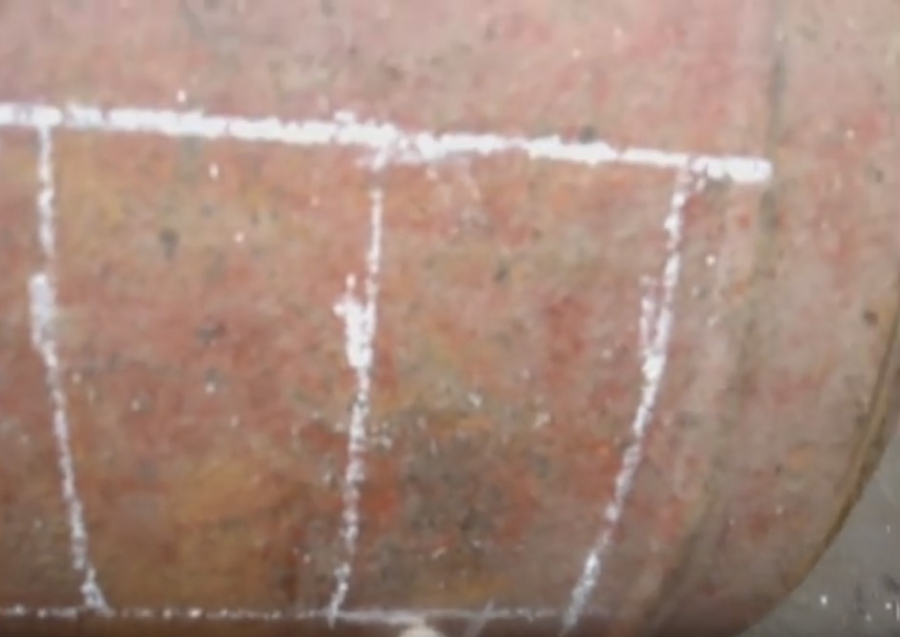

В разделе «разметка», мы с Вами размечали линию для подачи воздуха. Эта линия находится на расстоянии по 10см от продольного сварочного шва по обеим сторонам. Потом берём сверло диаметром 8мм. и рассверливаем эти отверстия. Я считаю, что диаметра отверстия 8мм вполне достаточно для подачи воздуха, так как более больший диаметр может повлиять на высыпание горящих углей во время горения жара в мангале. Эти отверстия можно сверлить как вначале нашей сборки мангала, так и в конце работ.

Также можно добавить ручки, по бокам мангала — для удобства перемещения по территории.

Покраска мангала

Мангалы эксплуатируются на открытом воздухе. Поэтому после установки приспособления сразу определяемся с тем, какой краской покрасить мангал.

Покрытие убережет его от атмосферных осадков, повышенной влажности и перепадов температуры. Конечно, красить мангал следует лишь снаружи. Внутри него, при использовании, температура слишком высока для любого типа краски.

К выбору покрытия нужно подходить предельно внимательно.

Оно должно отвечать нижеследующим требованиям

1. Краска должна иметь в своем составе модификаторы, защищающие металл от ржавчины. Отделка не должна расплавляться, т. е. иметь высокую огнеупорность. Инструкция на этикетке краски должна указывать на ее термостойкость не менее +500°. Еще лучше, если этот показатель будет составлять +800°.
2. Следует учитывать, что мангалы служат для приготовления пищи. Исходя из этого, покрытие должно быть экологически чистым и безопасным. Вступать в реакции с какими-либо веществами оно не должно.

Краски есть в продаже двух типов: аэрозольная и просто жидкая краска.

Аэрозольная краска продаётся в баллончике, в котором присутствует давление воздуха и при покраске просто направляем струю баллона на окрашиваемую поверхность на расстоянии 20 – 30см. А жидкая краска в банке, наносится обыкновенной малярной кистью.

Предварительно нужно очистить наш мангал от грязи и пыли, проверить зачистку всех сварочных швов, и самое главное: очистить мангал и крышку мангала от старой краски. Дело в том, что газовые баллоны окрашены не термостойкой краской, а нанесение термостойкой на нетермостойкую краску, грозит последующим расплавлением и выгоранием нижнего слоя краски, что повлечёт неприятные последствия.

Также нужно учитывать, что термостойкой краской можно покрасить только сам мангал, площадь которого не более 1.5м2. Поэтому нам будет достаточно одного баллона. А ножки и имеющиеся дополнительные элементы можно покрасить обыкновенной краской по металлу. Это немного уменьшит затраты, так как термостойкая краска в цене намного выше обыкновенной эмали по металлу.

Во время и после покраски следует избегать попадания пыли на окрашенную поверхность и работы проводить при температуре не ниже 10 градусов Цельсия в безветренную погоду.

На этом наши работы по изготовлению мангала из газового баллона можно считать оконченными, но от себя хочу добавить, что в интернете очень много схем и примеров по изготовлению такого типа мангалов. Однако мангал из газового баллона может быть уникальным в своём роде тогда, когда делаешь его сам и проявляешь фантазию для реализации проектов по  дополнительным элементам конструкции. Вот так получился мангал из газового баллона своими руками у меня:

Вопросы и дополнения пишите ниже. Буду рад слышать Ваше мнение.

Рекомендуем вам еще:

o-builder.ru

Мангал из газового баллона: как сделать гриль, коптильню, барбекюшницу на даче своими руками по чертежам

Мангал из газового баллона, несмотря на прагматичность конструкции, имеет свои особенности. Очаг для жарки бывает нескольких типов, главное, что каждый из них можно возвести своими руками.

Разновидности печек:

• простой мангал без крышки;
• барбекю;
• коптильня;
• смокер.

Мангалы возводятся из пропанового и кислородных баллонов. Данные конструкции являются идеальной основой для создания разных изделий. Баллоны выполнены из качественного металла, в нужной форме и с оптимальными размерами. Это максимально упрощает процесс создания очага для жарки. Параллельно удается сэкономить на материале и сократить время работ.

Газовые баллоны обладают толстыми стенками, за счет чего великолепно выдерживают высокую температуру. Благодаря этому они являются хорошей базой для мангала-коптильни, гриля и т. д.

Металлическая емкость:

• не прогорает даже при длительной эксплуатации;
• имеет толстые стены, оптимальную конфигурацию;
• многофункциональна;
• проста в эксплуатации;
• неприхотлива в уходе;
• доступна по цене;
• легкая в монтаже.

Недостатков у такой шашлычницы минимум. Пользователи в качестве неудобств выделяют существенные габариты емкости. Но в продаже есть и компактные варианты. Профессионалы отмечают, что дно полукруглой формы не совсем удобно при розжиге. Также мангал на основе баллона довольно тяжелый, в одиночку транспортировать его невозможно.

Видео «Мангал из газового баллона за три часа»

Из этого видео вы узнаете, как своими руками сделать мангал из газового баллона за несколько часов.

Подготовительные работы

Чтобы самодельный очаг для жарки было эффективным, и вы допустили минимум ошибок при его изготовлении, нужно подготовиться к рабочему процессу. Основные помощники – сварка и болгарка.

Подбираем газовый баллон и приступаем к его подготовке. Нелишним будет составить проект конструкции, что поможет также в расчете стройматериалов. Для шашлычницы можно использовать любой баллон цилиндрической формы. Классический вариант – 50-литровая емкость. Если в приоритете более мобильная барбекюшница, подойдет стандартный баллон на 27 л. Некоторые емкости отличаются увеличенным диаметром, что существенно повышает эффективность розжига. Благодаря большому размеру ширина баллона оптимально вмещает несколько шампуров.

Из инструментов будем использовать сварку, болгарку, электродрель, рулетку, керн, гаечные ключи и т. д.

Чертеж

Составление проекта мангала из газового баллона не займет много времени. Вполне достаточно создать простой чертеж, в котором обязательно укажите габариты конструкции. Благодаря разработанной схеме вы определите необходимое количество материала, грамотно распланируете, где будут находиться функциональные компоненты.

Специалисты утверждают, что детальное планирование – залог успешного строительства.

Инструкция поэтапно

Изготавливать мангал самостоятельно не так трудно. Следует помнить о технике безопасности, ведь предстоит разрезка изделия, в котором находился газ. Нужно избегать искр, возгораний остатков пропана.

Первый блок работ:

1. Откручиваем вентиль, остатки газа должны покинуть емкость.
2. Переворачиваем конструкцию, ждем, пока уйдет весь конденсат.
3. Когда пузырьки не появляются, приступаем к процессу.
4. Наполняем сосуд водой, сливаем жидкость через несколько часов.
5. Кладем емкость набок, отрезаем вентиль. Место спила обработайте водой.

Справившись с первым блоком работ, приступаем к разрезке и сварке компонентов.

Разметка, распилка

Обычно шашлычница делается на базе 50-литрового пропанового баллона. Это позволяет приготовить около 6 порций шашлыка. Так как изделия подобного типа можно назвать стандартными, их разметка считается единой. При желании можно найти конструкцию поменьше.

Наружный диаметр емкости – 96 см. Делим его на 4 части, получается 24 см. Разметку выполняем по продольному шву. От этой линии замеряем все расстояния, что обеспечит ровность разметки и отсутствие перекосов. Отмеряем 24 см от шва по обеим сторонам, проводим линии. Ставим изделие горизонтально. Следите, чтобы шов был внизу. Производим разметку под шампуры.

Находим круговые швы, отмеряем от них 3 см. Делаем это с обеих сторон. Затем отметки наносят каждые 8 см. Должно получиться 6 точек, в них делаем отверстия диаметром 1 см. Теперь разметка крышки. Учитывайте первую отмеченную линию и последнюю. Наносим полосу между ними в 3 см от кругового шва. С крышкой закончили.

На очереди распилка. Нужно разделить емкость пополам. Выполнять операцию будем вдоль сварного шва. Делайте все аккуратно. Используйте инструмент ближе к шву. Боковые стены не трогаем, они выполнят функцию заслонки от огня, поддерживают оптимальную температуру. При распиле сохраняйте целостность боковых колец – это опора для крышки.

Сборка элементов

Нередко при эксплуатации шашлычницы возможна ее деформация. Чтобы этого не допустить внутри продольных краев привариваем уголки. За счет этого образуется выступ, где удобно расположится рашпер, шампур. Высокие ножки нужно дополнительно хорошо зафиксировать. Для этого тоже подойдет приваренный уголок с внешней стороны.

В донной части емкости делаем отверстия. Это упростит высыпания углей, слив воды после ливня. Плюс такие отверстия обеспечат тягу, что положительно скажется на горении твердого топлива.

На месте вентиля путем приварки устанавливаем трубу для отвода дыма. Сделайте ее сами или уже купите собранную. Многие пользователи обходятся без дымохода, вы тоже можете так поступить, если собираетесь готовить еду с открытой крышкой.

Создание и монтаж ручек и ножек

Нужно определиться, какой высоты будет мангал из стандартного пропанового баллона. Затем прикручиваем ножки. Конструкция должна прочно стоять, плюс удобней будет приваривать крышку.

Для закрепления ручки подойдут болты. Сверлим отверстия под них, фиксируем. Оптимальный вариант – простые ручки, устойчивые к высокой температуре. Иногда их делают самостоятельно, используя металлические прутья. Привариваем ручки к основанию. Монтируем на крышку ограничитель, который создают из уголков или компонентов труб.

Декорирование

Чтобы мангал служил не только в качестве функционального компонента, но и радовал глаз, важную роль играет его финальная отделка. Сегодня можно абсолютно по-разному подчеркнуть вид конструкции – начиная от обычной покраски, заканчивая нанесением кованых деталей.

Уникально смотрится шашлычница в форме паровоза. Не путайте с отдельной разновидностью очага для жарки – «смокером». Однако самостоятельно сделать ее смогут только специалисты со сваркой.

Покраска мангала

Если за основу был взят старый баллон, не обойтись без его покраски. Выполнить обработку можно разным материалом, чаще всего используют:

• кремнийорганическую термоустойчивую эмаль;
• порошковую термокраску – нуждается в обжиге в печи;
• оксидирование – надежная защита от коррозии.

Обрабатывать мангал настоятельно рекомендуем, поскольку железо окисляется, ржавеет. Специальный материал продлит срок службы емкости.

Покрывать поверхность нужно равномерно. Желательно не ограничиваться одним слоем. После начальной обработки сделайте перерыв, дав краске подсохнуть. Приступать к жарке на мангале лучше спустя 7–10 дней после его покраски.

Как сделать печь с коптильней

Коптилка отличается от обычного мангала наличием топки. Поэтому герметичность сооружения в приоритете. Для создания подобной печки нужно удалить половину дна. Топку формируют из железных листов. Раньше для этого использовали другой баллон, но конструкция получалась слишком габаритной. Детали привариваются, оборудуется дымоход. Чтобы превратить традиционную шашлычницу в коптильню, нужно выполнить всего пару действий. Главное – позаботьтесь, чтобы печь была герметичной, а дымоход был надежным.

Приступать к готовке на мангале следует не сразу, а спустя некоторое время. Если вы обрабатывали конструкцию, лучше подождать 7–10 дней, пока краска полностью высохнет, уйдет ее запах. Для начала прокалите очаг дровами. Если запах газа сильно въелся в стены емкости, конструкцию нужно протапливать несколько раз.

Известно, что самые красивые и надежные мангалы – из кирпича, но и конструкция из газового баллона, возведенная правильно, будет не менее эффективна. Уделив внимание ее декорированию, вы и вовсе получите достойное украшение дачного участка.

plodovie.ru

Мангал из газового баллона своими руками — инструкция с фото, чертежами с размерами и видео

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

• Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
• Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
• Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
• При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
• Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
• Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
• Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

• Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
• Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
• В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Наливаем воду в баллон для его промывки

Сливать воду рекомендуется подальше от жилых зданий, так как метан даже в небольших количествах обладает резким запахом, который выветривается несколько дней.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

• Высота — 98 см.
• Диаметр — 30 см.
• Толщина стенок — 0,3 см.
• Вес — 22 кг.

Разметка баллона

1. Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.

   Размечаем баллон мелом

2. От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
3. От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.

   Разметка газового баллона для устройства крышки

4. Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
5. Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).

   Линии отреза под крышку будущего мангала

6. Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.

   Внутренние кольца баллона для фиксации крышки

Чертеж мангала из газового баллона с размерами

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

• Сварочный аппарат;
• Углошлифовальная машина (болгарка);
• Защитные очки;
• Перчатки;
• Дверные петли металлические (3 или 4 штуки);
• Заклёпки (один набор) и заклёпочный пистолет;
• Молоток;
• Отвёртка;
• Зубило;
• Разводной ключ;
• Дрель и сверло по металлу диаметром 10–12 мм;
• Металлическая труба для дымохода;
• Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
• Четыре квадрата для площадок под ножки — примерно 10х10 см.

Болгарка и сварочный аппарат для работы при изготовлении мангала

Пошаговая инструкция по изготовлению своими руками

1. Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.

   Распиливание баллона болгаркой по намеченным линиям

2. Приваривание крышки и ручек. Крышку лучше всего крепить с помощью петель, которые сначала фиксируются заклёпками, а затем привариваются к крышке и основе мангала. Если петли не приварить, то в будущем под воздействием высоких температур они просто отскочат и крышка отвалится. По бокам для перемещения изделия можно сварить из арматуры ручки, предварительно согнутые с помощью паяльной лампы или сварки. При желании металлические готовые ручки можно приобрести в магазине и затем просто прикрутить болтами в специально просверлённые отверстия. Кому как будет удобно.

   Приваривание петель к крышке мангала

3. Приваривание ножек. Трубы или уголки распиливаем на четыре части длиной по 50–70 см и привариваем их к отмеченным линиям в нижней части баллона на одинаковом друг от друга расстоянии, чтобы они образовали правильный прямоугольник. Также на концы ножек рекомендуем приварить квадратные металлические пластины, которые не дадут ножкам углубляться в мягкий грунт под собственным весом тяжёлого мангала. Можно воспользоваться просто двумя металлическими профилями, которые также привариваются внизу параллельно к двум ножкам сразу.
4. Второй вариант ножек. Из листа металла надо вырезать две полосы шириной по 0,2 см и длиной 0,4 см. Затем эти «ленты» изгибаем в виде дуги по диаметру баллона и к их концам привариваем ножки. Внизу к каждой паре ног привариваем поперечную планку из профиля для создания жёсткости и прочности конструкции.

   Изготовление ножек для мангала

5. Привариваем уголок между двумя стойками (длина должна быть не больше баллона).

   Привариваем уголок к ножкам для создания прочности и исключения деформации баллона

6. Если вы используете в качестве ножек конструкцию от швейной машинки, то здесь можно даже установить на нёе два колеса, чтобы мангал можно было просто перекатывать по двору.

   Ножки для мангала — коптильни со старой швейной машинки с колесиками

7. Для того чтобы стенки баллона не деформировались под воздействием высоких температур необходимо внутри него по всей длине приварить два уголка со стенками 30х30 мм. Также это придаст дополнительную жёсткость и надёжность конструкции.
8. Так как для процесса горения требуется постоянный приток кислорода, в задней части изделия надо высверлить примерно десять или пятнадцать крупных отверстий диаметром до 16 мм. Их можно делать в один ряд или расположить в шахматном порядке. Параллельно болгаркой делаем надпилы для установки шампуров.

   Отверстия в баллоне для системы вентиляции

9. На торце баллона, там, где раньше находился вентиль, осталось круглое отверстие, в которое мы устанавливаем трубу для дымохода. Для этого можно использовать обычную водосточную трубу.

   Дымоход на торце мангала из газового баллона

10. На дно мангала укладываем несколько колосников из чугуна подходящего размера, которые обычно применяются в печках — буржуйках или котлах для подачи воздуха. Это поможет создать дополнительную вентиляционную систему во время горения углей, а раскалённые докрасна колосники помогут процессу приготовления продуктов даже без добавления углей.

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

Мангал — коптильня с дымоходом из двух газовых баллонов

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

Как сделать мангал-коптильню из двух газовых баллонов: видео

Окрашивание получившейся конструкции

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Термостойкая краска для окрашивания мангала

Этапы покраски

1. Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
2. Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
3. Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
4. Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Краску нельзя распылять вблизи открытого огня и во время работы необходимо надевать респиратор для защиты органов дыхания.

Распыляется на расстоянии 20 сантиметров и наносится в несколько слоёв. Время высыхания каждого слоя примерно 2 часа.

Палитра цветов достаточно большая, но самыми популярными всегда остаются чёрный и серебристый цвета.

Акриловая термостойкая краска для мангала

Как сделать мангал из газового баллона за несколько часов: видео

Вариант изготовления с пошаговыми фото (видеоряд)

Галерея готовых самодельных мангалов

Мангал из газового баллона черного цвета с подставкой Мангал — паровоз из газового баллона на колесах Мангал — подводная лодка из газового баллона с декорированием Мангал — бык из газового баллона черного цвета Мангал из баллона с дымоходом, окрашенный черной термоустойчивой краской Мангал из газового баллона «три в одном» с ножками на колесиках

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

grounde.ru

Газовые баллоны для пропана имеют ограниченный срок эксплуатации, со временем довольно значительная их часть выбраковывается. При этом у домашнего мастера появляется заготовка, которая может быть использована для самых разных дел. Например, можно поучиться, как правильно сделать из газового баллона мангал.

Можно, конечно, сдать на пунктах вторичного сырья довольно весомую часть металла и получить определенную сумму, но в руках умелого мастера отработавший узел находит иное применение.

Конструктивные особенности газового баллона

В 1953 г. была утверждена конструкция баллонов для индивидуальной газификации квартир и домов. В дальнейшем были разработаны устройства, устанавливаемые не снаружи, а внутри здания.

Газовые баллоны для индивидуального использования по ГОСТ 15860-84:

1 – башмак; 2 – нижнее днище (сфера нижняя); 3 – пояс усиления; 4 – верхнее днище (сфера верхняя); 5 – место для паспорта баллона; 6 – воротник (кожух защитный); 7 – клапан; 8 – ограничительное кольцо горловины для баллонов без обечайки и с клапаном; 9 – обечайка; 10 – кольцо горловины для баллонов с обечайкой и вентилем; 11 – вентиль запорный; 12 колпак предохранительный

Для проектирования мастерам важны основные размеры, их можно найти в прилагаемой таблице 1. Пользуясь данными, можно самостоятельно проработать вид и параметры изделия, которое предполагается изготовить самостоятельно.

Таблица 1: Размеры баллонов для хранения и перевозки пропана

Из представленных данных видно, что толщина стенок у емкостей большого объема довольно солидная, она составляет 3 мм. Для устройств, где производится сжигание твердого топлива, подобные стенки будут служить довольно долго.

Конструкция мангала из баллона

Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:

• поворотная крышка, для ее изготовления будет использована часть обечайки;
• для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;
• петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
• края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
• для отвода продуктов горения необходимо приварить патрубок с коленом;
• все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
• под самим баллоном целесообразно разместить полочку для твердого топлива;
• чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.

Эскизный чертеж будущего мангала

В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.

Основные резы заготовки перед началом сварочных работ

Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.

Креативная конструкция садового мангала из баллона

Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.

Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.

Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.

Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме. Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.

Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.

Чертеж коптильни из двух газовых баллонов

Реальное исполнение коптильни

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

• углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
• сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
• рулетка и другие измерительные приборы помогут разметить заготовки;
• токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
• электродрель со сверлами по металлу;
• электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
• заклепочник вытяжного типа применятся для создания неразъемных соединений;
• карандаш и чертилка, а также мел помогут размечать заготовки;
• защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

• баллон на 50 л газовой смеси;
• катаные уголки, профильные трубы;
• металлический прут диаметром 8…16 мм;
• метизы: саморезы, винты и болты с гайками;
• краска огнеупорная, жидкость для смывания загрязнений и жира;
• черенок от лопаты или иного садового инструмента.

Техника безопасности при резке газового баллона

Сразу приступать к резке заготовки нельзя. Внутри остается горючий газ, попутно присутствует газолин (газ в виде жидкости). Если начать любую механическую обработку: сверление или резание, – возможна искра, которая вызовет взрыв. Нужно удалить остатки горючих веществ изнутри емкости.

Бывает довольно трудно отвинтить вентиль. За долгие годы эксплуатации между элементами образуются довольно прочные связи, часто наблюдается диффузия одного металла в другой. Нужно поступить так.

1. Закрепить баллон от возможного поворота вокруг оси. Здесь используют ремни или толстая проволока.
2. На вентиль устанавливается газовый ключ (№ 2).
3. Его можно удлинить трубой примерно на 1 м.
4. Выбрать положение так, чтобы у полученного рычага был ход не менее 40…50 см.
5. Резко надавить на рычаг, создать ударную нагрузку.

В большинстве случаев подобный подход оказывается эффективным. Чтобы облегчить срывание вентиля можно обстучать горловину молотком.

Баллон заполняется водой. Она выдавит наружу все имеющиеся горючие вещества. Теперь можно разрезать газовый баллон.

Внимание! Все процедуры желательно проводить подальше от жилой территории. Выделяется довольно неприятный запах.

Пошаговая инструкция изготовления мангала своими руками

После выполнения всех подготовительных операций начинается изготовление мангала из баллона. Ниже приведена подробная пошаговая инструкция.

Видео: мангал из газового баллона своими руками.

Изготовление самодельной коптилки

Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.

Для копчения нужно иметь не одну, а две или более камер.

1. В первой камере располагается продукт, который предстоит коптить.
2. Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
3. Сначала разжигают щепу, а потом прикрывают доступ воздуха.
4. В результате начинается тление щепы.
5. Дым по трубе перемещается в камеру с продуктами.
6. Продукт окуривается дымом, приобретает соответствующий вид и цвет.

Различают горячее и холодное копчение.

• При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
• Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.

Как сделать коптильню в домашних условиях?

В следующем проекте выполняется изготовление нескольких рабочих устройств:

1. Мангал для жарки шашлыков, колбасок и других изделий на огне.
2. Печь для варки пищи.
3. Печь может использоваться для получения дыма.
4. Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.

Видео: коптильня из газового баллона своими руками.

Инструкция по эксплуатации

Готовая коптильня работает в нескольких режимах.

Приготовление пищи на печи

1. Дымовая труба открывается в режим «открыто». Теперь весь дым будет свободно выходить наружу через главный дымоход.
2. В топливную камеру закладываются дрова или уголь. Сверху устанавливается посуда. При необходимости снимаются лишние круги, тогда пламя и горячие газы будут находиться в непосредственном контакте с днищем посуды.
3. Открывается поддувало.
4. Поджигаются дрова. Начинается приготовление пищи.
5. После прогорания дров в топливнике остаются угли. Они еще долгое время будут продолжать тлеть, нагревая кастрюли и сковороды, установленные выше.
6. Дымовую трубу можно прикрыть. Тогда основная энергия горения дров будет расходоваться на нагрев печи и посуды.
7. Когда угли прогорят полностью, продукты горения удаляют наружу через поддувало.

Золу можно использовать на огороде.

Копчение мяса с использованием печи в качестве дымогенератора, а мангала – для основного процесса насыщения дымом

1. Заготавливают щепу (ольха, яблоня, персик, абрикос).
2. Внутрь закладывается уголь (дрова).
3. Заложенное твердое топливо прожигается внутри печи.
4. После выходы на режим тления внутрь засыпаются щепки и опилки.
5. Выполняется подготовка мясного полуфабриката. Его вымачивают «мокрым» способом в специальном маринаде. Возможна подготовка методом «сухого» посола.
6. Полуфабрикат укладывается внутри камеры (коптильни).
7. Закрывается отверстие поддува, необходимое для поддержания горения топлива в мангале.
8. Дым из генератора переправляется внутрь коптильной камеры.
9. Полуфабрикат находится в дыму, пришедшем из генератора.
10. Наблюдается частичное остывание дыма. Его температура может составлять 35…50 ⁰С. Поэтому происходит горячее копчение. Его длительность должна быть не менее 3…5 часов.
11. Если тление прекращается, то производят отключение подачи дыма. Выполняется повторный розжиг углей. После выхода на режим тления, насыпаются стружки древесины. Некоторые мастера рекомендуют их смачивать. Тогда длительность копчения может увеличиваться.

После завершения копчения продукт вынимается из камеры. Его желательно завернуть в бумагу, тогда молекулы дыма с поверхности будут перемещаться внутрь мясных кусков.

Жарка шашлыка и колбасок

Для жарки можно использовать обычные дрова или древесный уголь. Выбирая дрова, желательно использовать следующие виды древесины: дуб, береза, яблоня, персик, абрикос, слива.

1. Дрова закладываются в камеру. Открывается отверстие поддува в мангале.
2. Твердое топливо можно разжечь с помощью бумаги. Гораздо быстрее его разжигают, используя жидкости для розжига.
3. Необходимо дать прогореть легким фракциям топлива. Жарку начинают после выхода на режим тления углей. В это время на поверхности образуется светло-серый налет.
4. Кусочки шашлыка нанизываются на шампуры. Если готовится постное мясо, то желательно между ними располагать небольшие фрагменты жира. Лучше всего подходит внутренний жир (говядина или баранина).
5. В среднем на один шампур нанизывается до 150…180 г заготовленного мяса.
6. Шампуры укладываются в пазы на передней стенке. Острия шпажек выдвигается в отверстия на задней стенке.
7. Необходимо иметь распылитель для воды. В процессе жарки с палочек капает жир. Он, попадая на поверхность углей, загорается. Открытый огонь вызовет ожог приготавливаемой пищи. Открытый огонь снижает качество готового продукта.
8. Нужно из распылителя брызнуть воду на имеющийся огонь.
9. В процессе жарки нужно переворачивать продукт.
10. Готовый шашлык снимается с мангал и подается на стол.
11. Если происходит остывание, то можно подогреть, вернув на мангал.

Колбаски для жарки нанизывают на деревянные шампуры, тогда они не будут лопаться и растекаться.

Для жарки колбасок нужно закладывать угля примерно в два раза меньше, чем при приготовлении шашлыка из мяса.

1. Температура поддерживается на уровне 250…280 ⁰С.
2. Их раскладывают на решетке. Расстояние между отдельными фрагментами составляет до 2…3 см.
3. Жарку на каждой стороне выполняют по 3…5 минут.
4. Нужно постоянно поворачивать полуфабрикат.
5. Для приготовления толстых колбасок требуется до 15 минут. Для тонких – 10…12 мин.
6. Готовые колбаски переворачивают длинными щипцами, тогда вероятность ожога невысокая.

Время чтения ≈ 10 минут

Многие любят отдыхать на природе в кругу семьи или друзей, устраивать пикники и посиделки на свежем воздухе. И, конечно, выезд за город часто сопровождается приготовлением шашлыков или овощей на гриле. Чтобы отдых был приятным и запоминающимся, для антуража необходим добротный . Его можно изготовить и самостоятельно, используя подручные материалы, например, ненужный газовый баллон.

Разновидности мангалов

Сегодня в магазинах можно встретить огромный ассортимент дачных барбекю и коптилен на любой вкус. Но покупать такое изделие вовсе не обязательно, ведь можно изготовить из газового баллона, бочки и других материалов своими руками. Прежде чем понять, какая конструкция подходит именно вам, необходимо знать, какие вообще бывают мангалы:

Материал для самодельного мангала должен быть:

• Прочным и надежным.
• Огнестойким.
• Удерживать тепло.

Отличным вариантом является стандартный мангал из старого газового баллона, смастерить его легко, используя чертежи и необходимые инструменты. Конструкции какой конфигурации можно изготовить:

В качестве декора можно использовать металлические спицы, фигурные ручки, прутья или другие детали. Оформление корпуса зависит от вашей фантазии, главное, чтобы мангал вписывался в ландшафт дачной территории. На видео мастер-классе показано изготовление емкости для барбекю с пошаговой инструкцией и по чертежам.

Особенности и преимущества

Можно приобрести в магазине готовый мангал, а можно сделать из газового баллона своими руками конструкцию любой конфигурации и размера. Стоит ли использовать именно такую емкость, и безопасно ли это? Согласно советам опытных мастеров для изготовления подойдет старый баллон объемом 50 литров. При этом оптимальной длиной считается около 85 сантиметров, а диаметром – от 30 сантиметров.

Рассмотрим преимущества моделей таких самодельных мангалов:

У мангала из газового баллона, сделанного своими руками, можно заметить и несколько недостатков:

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

Какие инструменты и материалы нам нужны:

1. Дверные петли для крепления крышки.
2. Разводной рожковый ключ.
3. Труба из металла для дымоотвода.
4. Молоток с отверткой.
5. Струбцины.
6. Электрическая дрель.
7. Аппарат для проведения сварочных работ.
8. Болгарка.

Секреты мастерства

Весь процесс сооружения самодельного мангала можно разделить на несколько этапов, в каждом из которых следует действовать инструкции:

Жаровня с крышкой

Мангал для барбекю можно сделать своими руками из пропанового баллона, не тратя много времени и ресурсов. Старую газовую горелку можно не выкидывать, а смастерить самодельную жаровню, используя чертежи.

Следуя советам мастеров и четким инструкциям, приступаем к изготовлению:

Мангал на низких ножках

Чтобы воплотить в жизнь свою идею по созданию собственной мини жаровни для дачи, можно использовать старую металлическую емкость, например, газовый баллон. Для начала обращаем внимание на маркировку с указанием объема и габаритов.

Приступим:

• Вырезаем в корпусе крышку, оставляя нетронутыми боковушки, как на фото. Так угли не будут разлетаться по ветру.



• Следите за тем, чтобы точно по швам находились кольца.



• Теперь у нас готов корпус и крышка будущей мини-коптильни, две отдельные детали.



• Соединяем крышку с корпусом двумя металлическими петлями. Они должны быть потом хорошо приварены, чтобы не отлетели в процессе эксплуатации.



• Крепление сначала делаем при помощи алюминиевых заклепок, как на фото.



• На крышку наносим разметку для расположения рукояток. Они не должны быть изготовлены из легко воспламеняющегося материала.



• Во избежание деформации баллона внутри корпуса крепим уголок. Он также должен быть хорошо приварен и служить опорой шампурам и решетке для расположения продуктов-гриль.



• Ножки делаем укороченными, чтобы можно было перевозить мангал в багажнике авто.



• Настало время приварить крышку к петлям.



• Рукоятки привариваются к внешней поверхности крышки, которую сажаем на петли.





• Ограничители монтируем на крышку для фиксации ее в открытом состоянии.



• В днище нужно просверлить несколько отверстий для прохождения сгоревшего угля и для лучшей тяги. С противоположной стороны отверстий выпиливаем щели для фиксации шампуров внутри.



• Конструкция готова к использованию!



  Весь процесс создания можно увидеть на видео мастер-классе.

Существует множество вариантов изготовления мангалов, коптилен и барбекю-печей различных конфигураций. Однако самым универсальным способом считается использование старого пропанового баллона. Инструкции и советы опытных мастеров подскажут, как лучше смастерить такую конструкцию, и помогут избежать распространенных ошибок.

Как прекрасно отдыхать на даче, наслаждаться свежим воздухом и готовить ароматные шашлыки, особенно с этим согласятся жители крупных городов, где вечными спутниками их жизни становятся пыль и суета.

Дача за городом в такой ситуации, как спасательный круг, где можно никуда не торопясь, отдохнуть в спокойной обстановке.

Естественно, на даче должен быть мангал – одно из самых удобных приспособлений, изобретенных человеком для приготовления пищи на огне.

Такой способ обработки продуктов использовали еще наши прадеды, но и современный житель мегаполиса не окажется провести вечер на даче с друзьями, приятной изюминкой которого станут собственноручно приготовленные шашлыки, стейки и овощи-гриль.

Тем более что сделать мангал из газового баллона своими руками совсем не сложно.

Каждый хозяин обустраивает дачу по-своему, но как ни крути, барбекю является классикой жанра, выгодно дополняя ваш двор и открывая новые возможности времяпровождения.

Преимущества самодельного мангала

Человечество еще с момента открытия мангала не переставало его совершенствовать: от мяса на вертеле (в начале это было мяса на палочке) дошли до СВЧ печей: современный ассортимент мангалов достаточно широк, и каждый сможет выбрать модель на свой вкус.

Стоит отметить, что цена данных изделий в магазинах достаточно высокая, поэтому многие ищут варианты, как сделать мангал своими руками.

Отлично для этой цели подойдет газовый баллон, но прежде чем приступать к работе, необходимо оценить недостатки ипреимущества такой конструкции.

Минусы и плюсы:

1. Мангал большого размера (длина – 120 см), на нем одним махом можно приготовить много е
   ды, поместив десятки шампуров. Минус это или плюс, решать вам: если площадь двора позволяет, почему бы не разместить на нем такое просторное место для жарки мяса. Ну а если дворик совсем маленький, тогда возможно стоит выбрать более компактное изделие.
2. К тому же, мангал из газового баллона не станет портативной, переносной конструкцией
   , поскольку поднять его можно только вдвоем.
3. При этом, сделать его совершенно не сложно
   , вам потребуется газовый баллон и несколько часов свободного времени – и это, несомненно, преимущество.
4. Важный момент – невысокая стоимость
   такого мангала.
5. Конструкция очень прочная и стойкая к высоким температурам
   , поэтому прослужит долго: толщина одной стенки 3 мм.
6. Если соорудить такой мангал с откидной крышкой, его не нужно будет убирать под крышу во время дожд
   я. Кроме того, с закрытой крышкой можно использовать как коптильню. Также с помощью крышки можно регулировать пламя.
7. К недостаткам можно отнести неопрятный внешний вид, большой вес
   , хотя если все аккуратно из не проржавевшего баллона (такой использовать не стоит) получиться вполне неплохо.
8. Сырье – уголь
   , поскольку дров для места очень мало.

Раньше большинство газовых плит работали от заправки баллоном, поэтому найти старый ненужный газовый баллон не составит особого труда. Но для изготовления мангала подойдет только большой баллон, емкостью 50 л. Если такой у вас есть – отлично, можно приступать к работе.

Сразу предупредим, что внешний вид готовой конструкции будет слегка необычным, но на качество это нисколько не влияет. Бытует мнение, что частички газа останутся на стенках баллона, даже если его обработали соответствующим образом, промыли и просушили, а это будет влиять на качество приготовленной еды.

На самом деле это неправда: научно доказано, что газ полностью улетучивается из поверхности разрезанного баллона и он становиться самой обычной металлической емкостью вполне пригодной для приготовления блюд.

Сразу предупредим, что для изготовления такого мангала нужно иметь сварочный аппарат и уметь ним пользоваться.

Инструмент и материалы

Для работы потребуются такие инструменты:

Болгарка;
дрель;
две дверные петли;
набор инструментов (обязательно молоток, отвертка, разводной ключ, зубило);
уголок;
металлическая труба.

Все инструменты под рукой, ну что ж начнем? Оставшийся в баллоне газ может воспламениться, поэтому важно соблюдать меры безопасности. Самый ответственный момент в изготовлении – это разрезание баллона на две части, будьте бдительны и осторожны!

Пошаговая инструкция изготовления

На видео пошаговое изготовление мангала барбекю из газового баллона посетителем нашего сайта.

Глаза боятся-руки делают

Будущий долговечный мангал нужно разрезать на две части.

Делать это следует очень осторожно, поскольку в нем может остаться сниженный газ и конденсат.

Нужно открыть баллон, чтобы остатки газа испарились, затем перевернуть его вверх дном, чтобы истек конденсат. Для контроля выхода газа можно нанести мыльную пену на отверстие вентиля.

Снять кран удобно с помощью молотка и ключа или полностью спилить это место, во время работы поливая водой, чтобы предотвратить искру возгорания.

После этого с помощью шланга нужно залить баллон водой и оставить так на несколько дней, после чего работа с ним будет безопасной.

Делаем крышку

Верхняя крышка – очень важная часть мангала. Состоит она из половины баллона и получается в результате его разрезания на две части. Для этого отлично подойдет газорезка, но если ее в хозяйстве нет, берем болгарку.

Нужно четко наметить границы будущей крышки и только после этого распиливать корпус вдоль посередине. Получиться две отдельных детали, которые скрепляются между собой с помощью петель. Выпиливать нужно от середины к краю.

Диск болгарки нужно постоянно держать перпендикулярно к баллону, к окончанию резки он может сгореть, чтобы этого не случилось можно в некоторых местах оставлять не до конца разрезанные участки – их легко перекусить зубилом. Разрезать лучше возле сварного шва, чтобы в ветреную погоду пепел и угли не раздувались. Боковые стенки оставляем.

Пошаговая фото-инструкция по изготовлению мангала из газового баллона.

Собираем верхнюю часть

Для того чтобы присоединить крышку к основанию мангала необходимо высверлить отверстия под петли и зафиксировать их заклепками, затем приварить. При желании можно сделать съемную крышку, направив оси шарниров в одну сторону.

Дополнительные аксессуары, такие как ручка крышки, присоединяются с помощью болтов, для них нужно будет высверлить отверстия необходимого диаметра.

Укрепляем и фиксируем

Чтобы барбекю не деформировалось вследствие высоких температур, укрепите его основание: по всему периметру на линии реза приварите металлический уголок, лучше это делать изнутри – это будет опора для шампуров и сетки.

Здесь не забудьте сделать небольшие надрезы, чтобы шампура фиксировались.

Основа мангала — ножки

Затем можно приварить ножки. Сделать их можно из трубы, отрезав 4 куска любой одинаковой длинны.

Закрепляем их так: в днище просверливаем отверстие для каждой ножки, вставляем в них болты резьбой наружу, после чего болты привариваем или гайками прикручиваем к основанию. Если ножки получились неустойчивыми, приварите внизу дополнительный уголок.

В завершении работ в днище мангала просверлите несколько отверстий – для перегоревших углей.

Для удобства, можно сделать ручки из металлического прута, аналогично приварив их к основанию. Еще готовую конструкцию можно декорировать и даже окрасить!

Хотя, если ваш мангал без декора, не страшно – со временем он обгорит и приобретет равномерный черный цвет.

На видео можно подробней рассмотреть, как самостоятельно сделать мангал из газового баллона.

Поведем итог

Барбекю из газового баллона прослужит вам не один год. Это многофункциональная конструкция, в которой можно не только жарить шашлыки, но и коптить продукты.

Попробуйте создать такой мангал самостоятельно, и он не один год прослужит вам верой и правдой, щедро угощая вкусностями не только вас, но и ваших друзей.

Сложно поспорить с тем, что отдыхать за городом на собственной даче – настоящее наслаждение. Ведь только в такие моменты жизни можно по-настоящему почувствовать свежесть природы, приготовить ароматные шашлыки и пообщаться с близкими людьми.

Особенно с этим согласны жители крупных городов, которым приходится жить в постоянной городской суете. Для таких граждан собственная дача за городом является настоящим спасением, где они могут отдохнуть от надоевшей атмосферы мегаполиса.

Естественно, на такой даче просто необходим мангал
, ведь он является крайне удобным средством для приготовления пищи на огне, когда-либо придуманным людьми. Готовить пищу на мангале стали еще в далеком прошлом, однако, даже в наше время многие люди не прочь воспользоваться такой техникой.

Мангал из газового баллона

В наше время мангал с коптильней является незаменимым атрибутом любой загородной дачи. Как правило, у множества дачных участков может различаться план дома, размеры, обстройка, но собственный мангал с коптильней имеет любой уважающий себя владелец собственной дачи.

Чтобы свести затраты на такое приспособлению к минимуму, лучше всего сделать мангал из газового баллона своими руками. Такая коптильня практически не будет отличаться от купленной в магазине, а количество средств, которое придется на нее затратить, составит минимальный показатель.

Преимущества мангала, сделанного своими руками

С момента появления мангалов человек постоянно модернизировал свое устройство, добавляя в него новые функции, делая его более удобным и так далее. Таким образом, от обычной жарки мяса на палке, на костре мы пришли к современным СВЧ печам. Следовательно, ассортимент мангалов
настолько широк, что каждый может свободно выбрать такую модель, которая придется ему по душе.

Однако, как правило, цены на современные модели мангалов являются просто запредельными и не многие могут позволить себе такую роскошь. Именно поэтому и создавалась эта статья – потому, что многие люди задаются вопросом о том, как сделать мангал из газового баллона своими руками.

Итак, ниже мы рассмотрим список преимуществ, а также недостатков конструкции, которую мы будем делать:

Плюсы:

• Большие размеры, которые позволят единовременно приготовить большое количество еды для немалой компании.
• Легкая конструкция, сделать которую не составит труда даже у тех, кто никак не привязан к физической работе. Все, что вам понадобится – это газовый баллон и несколько часов времени, которое придется потратить на создание своей коптильни.
• Предельно низкая стоимость мангала. Такие затраты может позволить себе любой, у кого есть собственная дача.
• Стойкая и прочная конструкция, которая способна выдержать высочайшие температуры. За счет этого повышается и долговечность вашего мангала.
• В случае с наличием откидной крышки, мангал не придется заносить под навес в случае дождя. Плюс ко всему, крышка мангала необходима для того, чтобы использовать его в качестве коптильни.

Минусы:

• Первое преимущество такого мангала можно также назвать и недостатком. Дело в том, что большая конструкция не всегда может вписаться в двор дачи, особенно если её площадь не может похвастаться большими размерами.
• Мангал и коптильня из газового баллона не будет переносной конструкцией, которую можно в любой момент переставить в более удобное место. Для того чтобы перенести такую конструкцию, понадобится как минимум 2 человека.
• Из сырья, которое можно использовать в качестве топлива для мангала, может использоваться только уголь, поскольку места для дров в нем слишком мало.

Процесс производства мангала из газового баллона

Первым делом необходимо найти подходящий газовый баллон
. В принципе, это не может составить труда, особенно для тех, кто пережил время заправки газовых плит с помощью газовых баллонов. Для изготовления нашего мангала вам понадобится большой газовый баллон, емкостью порядка 50 литров.

Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата
, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструмент и материалы, которые понадобятся в процессе производства

Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:

• болгарка;
• две дверные петли для крышки;
• набор инструментов, в которые входят:
  • молоток;
  • отвертка;
  • разводной ключ;
  • зубило;
• дрель;
• уголок;
• металлическая труба.

Инструкция изготовления

Первым делом необходимо разрезать баллон. Данный процесс является достаточно небезопасным, поэтому необходимо соблюсти все меры безопасности. Удостоверьтесь, что газовый баллон точно пуст и не имеет остатков газа
.

При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.

Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.

Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.

После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой
и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.

Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.

Сборка верхней части

Когда верхняя крышка готова к эксплуатации, необходимо качественно прикрепить ее к основной части мангала
. Для этого нам понадобятся, как уже говорилось ранее, дверные петли и дрель.

Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.

Укрепление и фиксация

Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни
.

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.

Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.

Естественно, любой мангал или барбекюшница должна иметь собственные ножки. Это не обошло и наш случай. Для ножек лучше всего подойдут обычные металлические трубы
одинаковой длины. Их должно быть четыре.

Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.

В довершение всей работы – просверлите несколько дыр на днище мангала для прогоревших углей.

Итоги

Итак, теперь вы можете легко сделать отличный мангал из баллона собственными руками. Причем, как вы могли понять, данный процесс не отнимает много сил и является предельно простым.

Если ко всему процессу вы подошли со всей серьезностью и сделали все правильно, то такая конструкция сможет прослужить вам не один год. Причем здесь можно не только жарить шашлыки, но и коптить различные продукты.

Поверьте, если вы самостоятельно изготовите такое функциональное изделие
, оно прослужит вам не один год, что не может не радовать.

2256

06.10.2019

6 мин.

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

• Существенная экономия
  – приобретая в магазине самый обычный , будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
• Простота изготовления.
  Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
• Возможность установки дополнительных устройств.
  Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
• Возможность легкой транспортировки.
  Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
• Повышенная прочность и долговечность.
  Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
• не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле .

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа.
Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата
, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет.
Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды
. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет .

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению
, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – . Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва.
Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по .

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка.
Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте .

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет .

При определении высоты
тоже, важно учесть несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки
, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте .

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы
   обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия
   , вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес
   , что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками , как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Пошаговая инструкция

Процесс изготовления мангала состоит из нескольких этапов.

Распиливание.
Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.

Распиливание баллона

Ножки.
Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.

Ножки можно оснастить колесиками для удобства передвижения

Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

Совет. Чтобы монтаж крышки прошел легко, основательно закрепите мангал на земле.

Установка крышки.
Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.

Крышку можно закрепить с помощью петель

Сборка.
Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.

Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях — это поможет вам регулировать высоту решетки над углями.

Последним штрихом будет окрашивание
. Этот процесс необязателен и является личным делом каждого.

Выемки для шампуров сделайте с помощью болгарки

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв
.

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

От интенсивности работы и из-за толщины стенок баллона диск болгарки может сгореть к окончанию резки. Чтобы избежать этого, на некоторых местах режьте участки не до конца; потом вы легко перекусите при помощи зубила эти маленькие отрезки.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Предварительно соединять детали при работе лучше струбцинами, которые плотно прижмут все части конструкции, не оставляя зазоров.

Сборка

1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

   Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась

2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

   Проделайте в днище мангала отверстия

3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

   Вмонтируйте трубу для вывода дыма

4. Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Делим баллон пополам и получаем две жаровни

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Подготовка материалов и инструмента

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего.
Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

• выпустить газ естественным образом — через клапан;
• промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

• болгарка;
• дрель;
• сварочный аппарат;
• металлические петли и ручка для крышки;
• стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Подготовка баллона

Газовый баллон может содержать в себе остатки газа,
который при появлении маленькой искры (а она всегда образуется при резке) взрывается. Поэтому начинать резку баллона без надлежащей подготовки нельзя.

Правильное вскрытие газового баллона
под мангал предусматривает первоочередный выпуск газа
. Для этого открывают вентиль или, если возможно, откручивают его и переворачивают баллон. Далее ждут, пока не выйдет газ. Чтобы проверить наличие газа, нужно воспользоваться мыльной пеной. Отсутствие мыльных пузырьков означает, что газ вышел. Об этом часто отмечают в разных видео.

Следующий шаг – спиливание части
, в которую был вкручен или в которой находится намертво зафиксированный вентиль. Во время этого процесса будет образовываться много искр. Устранить их появление можно, поливая место среза водой.
Лучше, если эту работу будет делать помощник. Также вода не позволит металлу нагреваться.

В таком баллоне могут быть некоторые остатки газа. Чтобы их полностью устранить, в сделанное отверстие на месте вентиля наливают воду.
Ею нужно заполнить весь баллон. Чтобы облегчить работу, стоит воспользоваться шлангом с напором. Во время наливания воды, емкость следует встряхивать. После, можно сливать жидкость. Однако следует помнить, что она впитала в себя не только остатки газа, но и его запах. А он устойчив, и на месте выливания будет ощущаться в течение нескольких дней. Поэтому, если не хочется чувствовать его на территории дома или дачи, воду лучше выливать в другом месте.

Изготовление барбекю из газового баллона

Барбекю из газового баллона

Перед тем, как сделать барбекю, следует тщательно осмотреть газовую емкость: на ней не должно быть явных повреждений и следов коррозии, поскольку в этих местах металл прогорит быстрее всего. О том, как правильно подготовить баллон и как выглядит поэтапное изготовление мангала, можно посмотреть на фото и видео. Чертежи для работы с баллоном не нужны, поскольку изготовление мангала и барбекю не столь сложное. Единой схемы конструкции нет, поскольку приготовление пищи на углях зависит от индивидуальных предпочтений. Если предполагается использовать угли и решетку, баллон можно разрезать ровно посередине. Если планируется готовить на шампурах, срез верхней части должен быть меньше, чем основание емкости.

Подготовка баллона

Чтобы изготовить барбекю из газового баллона своим руками, нужно правильно подготовить емкость из-под газа. Мангалы делаются из полностью освобожденных от газа, баллонов. Если емкость будет содержать малейшее количество газа, во время резки болгаркой он может взорваться.

Чтобы емкость полностью освободить от содержимого, можно заполнить ее водой, затем слить. Для этого сначала нужно открыть вентиль и оставить на некоторое время для того, чтобы газ испарился. Нельзя это делать в помещении! Затем его нужно перевернуть для слива конденсата. Чтобы контролировать выход газа, на отверстие нужно нанести мыльную пену и дождаться момента, когда она перестанет пузыриться, и только после этого можно работать дальше. Далее баллон укладывается набок, а вентиль отрезается, при этом место среза поливается холодной водой. После этого к месту среза присоединяется шланг с водой, наполняя баллон доверху. В таком виде его нужно оставить на несколько суток, затем опустошить и приступать к вскрытию.

Если нужно вентилировать емкость для ГБО с боковым фланцем, можно оставить его на некоторое время под солнцем отверстием книзу. Поскольку газ тяжелее воздуха, при нагреве его остатки выйдут наружу, после чего баллон следует продуть сжатым воздухом.

Вскрытие емкости

Разрезать баллон следует болгаркой, потому что после разреза ацетиленовой горелкой остаются неровности на краях, требующие дополнительной шлифовки. Разрез нужно осуществлять очень аккуратно вдоль шва баллона, чтобы не повредить центровочные кольца, расположенные внутри и удерживающие конструкцию при заводской сварке. С помощью концентрических сварных швов полусферы боковин газовой емкости привариваются к цилиндрической основе. Кольца можно использовать для удержания крышки будущего барбекю. Перед вскрытием лучше разметить область резки карандашом: горизонтальная разметка должна проходить примерно посередине поверхности баллона или выше на 5 см, а вертикальные – на расстоянии 20 см от краев.

Цилиндрические автомобильные газовые баллоны на корпусе содержат специальный фланец для присоединения мультиклапана и вентиляционного короба. Не стоит его удалять, потому что в дальнейшем к нему можно присоединить, если конструкция будет с крышкой. Если на торце установлен вентиль, его нужно демонтировать с заглушкой отверстия или сделать дымоход с коленом 90 градусов.

После того, как емкость разрезана, необходимо развести сильный костер внутри на несколько часов, чтобы обгорела вся краска, которой была покрыта его поверхность.

Боковые полусферные части лучше не удалять, они послужат хорошей защитой огня от ветра, а также будут поддерживать температуру внутри печи.

Преимущества и недостатки барбекю из баллона

Качественный мангал и ему подобные приспособления стоят довольно дорого. Если изготовить барбекю из баллона своими руками, себестоимость конструкции будет ниже. В результате не придется тратить крупную сумму. Другие преимущества такого решения:

• значительная длина (порядка 120 см), что позволяет за один подход приготовить большое количество продуктов;
• сравнительно простой процесс монтажа;
• минимум используемых материалов, так как барбекю изготавливают из пропанового баллона;
• основа конструкции — жаропрочный металл (стенка толщиной 3 мм);
• присутствие крышки обеспечивает защиту продуктов и огня от осадков, кроме того, с ее помощью можно регулировать пламя.

Однако есть и минусы. Например, объем баллона довольно большой, что затрудняет его эксплуатацию во дворе с малой площадью. Другим недостатком является значительный вес. Перемещать такое барбекю затруднительно. Эту работу лучше делать вдвоем. Баллоны из-под пропана отличаются значительной длиной и толщиной стенок.

Еще одним недостатком является непривлекательный внешний вид. Конструкцию не рекомендуется окрашивать, так как она постоянно подвергается воздействию высоких температур, но при желании можно подобрать отделочные материалы с подходящими свойствами. Отмечают и невозможность использования дров. А все дело в том, что барбекюшница из газового баллона характеризуется недостаточно большой высотой. Учитывая, что свободное пространство еще и ограничивается решеткой, заложить внутрь дрова не представляется возможным.

Материалы и инструменты

Первое, что нужно подготовить — это, конечно, сам газовый баллон. Главное условие — ёмкость устройства должна составлять 50 литров, а высота — 120 см. Это наиболее подходящий размер для мангала, на котором можно будет приготовить много еды одновременно.

Из старого, пришедшего в негодность газового баллона высотой 120 см можно сделать отличный мангал

Обратите внимание! Выбранный баллон нужно внимательно осмотреть на предмет повреждений. Не должно быть ярко выраженной коррозии, поскольку места, поражённые ею, быстро прогорят насквозь, когда вы будете использовать мангал для приготовления пищи

Кроме баллона, вам будут нужны:

• болгарка;
• дрель;
• молоток;
• зубило;
• разводной ключ;
• отвёртка;
• 2 крепкие дверные петли;
• металлическая труба;
• уголок.

  Болгарка — главный инструмент, который вам понадобится для изготовления мангала

Мангал нужно будет установить на ножки. Их вы сможете изготовить из металлических уголков или труб либо заняться дизайном и применить, например, стойки от старинной швейной машинки.

Ножки от швейной машинки Зингер будут очень оригинальной подставкой для мангала

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;

• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.


Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом. опубликовано econet.ru

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

Простой

Барбекю

• коптильня;
• смокер.

Коптильня

Смокер

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю
  представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня
  отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

• Смокер
  называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами. Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

• Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.
• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Газовые баллоны изготавливаются из высоколегированных низкоуглеродистых сталей 30ХМА, 45, 34CrMo4, 30ХГСА. Высокое содержание лигатур и уменьшение количества лигатур в металле делает сплав более прочным и повышает антикоррозионные свойства.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат.
Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Схема мангала с опорной конструкцией Чертёж мангала из 50-литрового газового баллона Конструкция мангала из газового баллона Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Что ещё можно сделать из газового баллона нюансы изготовления

На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

Открытый мангал из газового баллона
. Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.

Для создания такого «шедевра» потребуется минимум затрат и времени

1. Барбекю
   . Этот вариант конструкции мы описали подробно выше. Особенность этой конструкции – наличие откидывающейся крышки.
2. Коптильня
   отличается от барбекю тем, что в ней в обязательном порядке присутствует топка.

   Топка для коптильни из газового баллона играет роль маленькой печки. Её задача − поставлять в отделение для копчения тёплый пар постоянной температуры

   Все сооружение должно быть герметичным. В обязательном порядке конструкция снабжена дымоходной трубой.

3. Смокер
   – носит второе название паровоз. Лучше делать его на основе точно построенных чертежей. Это детище народного умельца, ведь агрегат сочетает в себе функции сразу нескольких приспособлений – мангала, гриля, коптильни и барбекю.

Принцип работы смокера

Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Как сделать коптильню из газового баллона

Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.

Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса.
В специальной публикации нашего портала мы подробно расскажем о коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.

Гриль из газового баллона своими руками

Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.

барбекю своими руками из газового баллона

Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:

Шашлычница своими руками из газового баллона

Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

Как сделать своими руками из газового баллона мангал-паровоз

Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.

Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.

Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.

Даже если вы обработали свой мангал антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Оптимальное место для монтажа – навес. Когда наступает холодное время года, сооружение следует отправить в гараж, сарай или иное помещение хозяйственного назначения.

• При разведении огня следует разделить внутреннюю зону конструкции на две части. В той, где присутствует большое количество жара, следует производить готовку мяса. В зоне с более низкой температурой – запекать рыбу или овощи.
• Не рекомендуется часто переворачивать шампур. Для хорошей прожарки потребуется всего лишь два раза перевернуть мясо.
• Угли должны обладать красным цветом с серым налетом.

• Следите за тем, чтобы мясо не обугливалось. Черный налет на продукте является прямым путем к различным раковым болезням. Также не стоит употреблять в пищу мясо со слабой прожаркой. Такие продукты способны вызвать заражение гельминтами.
• С помощью нескольких веток от фруктовых деревьев вы сможете придать мясу особый аромат.
• Если вы осуществляете готовку в дождь, не следует переставлять свой мангал в помещение. Плохой уровень тяги повысит концентрацию угарных газов.
• Чтобы исключить пожар, поместите сооружение на удалении от легковоспламеняющихся вещей. Рядом с ножками не должна располагаться трава, доски или ветки. Золу нельзя выбрасывать сразу, так как она может тлеть сутки, что также может вызвать возгорание.

Мангал-коптильня

Основное отличие коптильни — герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища — это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

Совет. Для тех, кто любит совершенствовать и не боится сложностей, можно посоветовать оснастить конструкцию мотором, который будет самостоятельно вращать вертел.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Не забывайте, что для коптильни необходим дымоход

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

• простота изготовления
  — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность
  — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность
  — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования
  — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;

многообразие дизайна
— реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Тематические статьи
:

• Самодельный мангал из металла
• Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

Фото: при резке баллона помните про технику безопасности

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Как правильно резать баллон

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности
. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

1. Сварочный аппарат.
2. Болгарка.
3. Несколько струбцин.
4. Металлическая труба.
5. Электродрель.
6. Плотные листы металла для добавления прочности конструкции.
7. Алюминиевые заклепки.
8. Петли для крышки.
9. Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Процесс изготовления инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
4. В итоге из одного баллона мы получаем два элемента мангала.
5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.
12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

От простого к сложному открытый мангал, барбекю, коптильня, смокер

Существует несколько самых распространённых типов мангалов, и все их можно соорудить из старого, вышедшего из строя газового баллона:

• обычный мангал без крышки;
• барбекю;
• коптильня;
• смокер.

У трёх последних видов есть ряд существенных отличий, которые мы и рассмотрим подробно.

1. Барбекю — довольно простая конструкция как на вид, так и в изготовлении. У баллона отрезается часть бока, которая после крепится на петли и служит дверцей. Внутри — место для углей и сетка, на которую вы будете класть продукты для жарки.

   Мангал-барбекю — простая конструкция с крышкой без трубы для отвода дыма

2. Коптильня от обычного мангала отличается наличием топки и герметичностью. Для её изготовления в дне баллона срезается полоса металла и спиливается часть днища, обычно половина. Сделанную из листового железа или из другого баллона топку нужно приварить и оборудовать конструкцию дополнительно трубой для отвода дыма. Когда коптильня будет готова, её нужно несколько раз прокалить дровами, после чего можно заняться собственно копчением.

   Мангал-коптильня предполагает наличие топки и дымохода

3. Мангал-смокер, или как его ещё называют — паровоз. Гораздо более сложная конструкция, зато многофункциональная — она сочетает в себе всё, чего можно желать от подобного устройства: мангал, гриль, коптильню, барбекю. Для того чтобы построить такой супер-агрегат, понадобится несколько труб-баллонов, и у каждого будет своя опция. В итоге это устройство действительно становится внешне похожим на паровоз.

   Мангал-смокер — это наиболее сложная, но и самая многофункциональная конструкция из нескольких газовых баллонов

Фотогалерея: как можно оформить мангал

Мангал-коптильня тоже может быть с удобными полочками Откидную крышку часто прикрепляют к цепи, чтобы удобно было открывать её в нагретом состоянии Мангал-смокер, в простонародье — паровоз, практически не нуждается в дополнениях и сам по себе выглядит декоративно Мангал-барбекю вполне можно декорировать под паровоз или антикварный автомобиль Пожалуй, самый простой вариант: мангал со съёмной крышкой на ножке из трубы Внизу часто размещают поленницу Рядом с мангалом и под ним можно сделать полки Превратите мангал в подводную лодку

Подготовка к изготовлению чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Наливаем воду в баллон для его промывки

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

• Высота — 98 см.
• Диаметр — 30 см.
• Толщина стенок — 0,3 см.
• Вес — 22 кг.

Разметка баллона

1. Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.

   Размечаем баллон мелом

2. От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
3. От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.

   Разметка газового баллона для устройства крышки

4. Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
5. Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).

   Линии отреза под крышку будущего мангала

6. Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.

   Внутренние кольца баллона для фиксации крышки

Разметка и размеры будущего мангала в чертеже

Чертеж мангала из газового баллона с размерами

Выбор газового баллона

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

• Сварочный аппарат;
• Углошлифовальная машина (болгарка);
• Защитные очки;
• Перчатки;
• Дверные петли металлические (3 или 4 штуки);
• Заклёпки (один набор) и заклёпочный пистолет;
• Молоток;
• Отвёртка;
• Зубило;
• Разводной ключ;
• Дрель и сверло по металлу диаметром 10–12 мм;
• Металлическая труба для дымохода;
• Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
• Четыре квадрата для площадок под ножки — примерно 10х10 см.

Болгарка и сварочный аппарат для работы при изготовлении мангала

Как правильно вскрыть пропановый баллон

Безопасная работа достигается путем грамотно выполненных подготовительных работ. Промытый баллон необходимо разрезать на две половины болгаркой, процесс производится максимально близко к сварному шву. Боковые стенки не демонтируются, их предназначение состоит в защите огня от ветра, поддержки температурных показателей. Опорные кольца не стоит распиливать, их задача состоит в поддержании крышки при закрытом состоянии.

Вскрытие газового баллона

Чем покрасить

С эстетической точки зрения необходимо окрасить баллон. Процесс является выбором каждого индивидуально, вовсе не обязательно тратить на него силы и время. Для окраски мангала из газового баллона следует использовать качественные компоненты, не разлагающиеся под воздействием высоких температур, не меняя вкусовые качества еды.

Перед покраской наносится слой грунтовки, которая подбирается на рынке в соответствии с типом краски. Перед приобретением следует изучить предназначение и инструкцию, температурные показатели краски должны быть более 600 градусов. Как правило, данные материалы экологически чистые, поэтому возможно покрасить сооружение не только снаружи.

Крышка и поддувало

К закрепленной на петлях крышке остается приварить ручку
, фиксирующие элементы и металлическую полоску. Ручку лучше размещать в одном конце крышки, так, чтобы она была над другой частью баллона. Конечно, она должна выдерживать высокую температуру, ведь крышка будет сильно нагреваться
и отдавать тепло ручке. Размещенная в одном из углов крышки ручка не позволит обжигать руку человека во время открывания барбекю.

Нужно ограничивать величину открывания крышки.
Это делают путем крепления к ее свободным краям и основанию цепей. Также, согласно некоторым чертежам, можно со стороны петель приварить металлический штырь.
В него будет упираться крышка. Он должен быть вертикальным. Его наклон зависит от того, насколько хозяин дачи хочет открывать крышку.

Между крышкой и основанием всегда будет щель. Чтобы ее устранить, к крышке по всему периметру приваривают металлическую полоску. Итог этого процесса часто показывают на фото.

Чтобы изготовить поддувало, нужно к сделанному в нижней части торца отверстию с размером 5х5 см.
приварить квадратную трубу. Ее длина не должна превышать 10 см. Посередине двух ее противоположных сторон делают два отверстия, в которые вставляют грубую проволоку или болт.
До последнего приваривают металлический квадратный лист. Он должен перекрыть отверстие трубы. Крутя болтом, можно будет изменять положение листа и управлять тягой.

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

• Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
• Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
• Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
• При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
• Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
• Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
• Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

• Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
• Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
• В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

• Высота — 98 см.
• Диаметр — 30 см.
• Толщина стенок — 0,3 см.
• Вес — 22 кг.

1. Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.

   Размечаем баллон мелом

2. От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
3. От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.

   Разметка газового баллона для устройства крышки

4. Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
5. Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).

   Линии отреза под крышку будущего мангала

6. Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.

   Внутренние кольца баллона для фиксации крышки

Разметка и размеры будущего мангала в чертеже

Выбор газового баллона

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

• Сварочный аппарат;
• Углошлифовальная машина (болгарка);
• Защитные очки;
• Перчатки;
• Дверные петли металлические (3 или 4 штуки);
• Заклёпки (один набор) и заклёпочный пистолет;
• Молоток;
• Отвёртка;
• Зубило;
• Разводной ключ;
• Дрель и сверло по металлу диаметром 10–12 мм;
• Металлическая труба для дымохода;
• Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
• Четыре квадрата для площадок под ножки — примерно 10х10 см.

Пошаговая инструкция по изготовлению своими руками

1. Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.
2. Приваривание крышки и ручек. Крышку лучше всего крепить с помощью петель, которые сначала фиксируются заклёпками, а затем привариваются к крышке и основе мангала. Если петли не приварить, то в будущем под воздействием высоких температур они просто отскочат и крышка отвалится. По бокам для перемещения изделия можно сварить из арматуры ручки, предварительно согнутые с помощью паяльной лампы или сварки. При желании металлические готовые ручки можно приобрести в магазине и затем просто прикрутить болтами в специально просверлённые отверстия. Кому как будет удобно.
3. Приваривание ножек. Трубы или уголки распиливаем на четыре части длиной по 50–70 см и привариваем их к отмеченным линиям в нижней части баллона на одинаковом друг от друга расстоянии, чтобы они образовали правильный прямоугольник. Также на концы ножек рекомендуем приварить квадратные металлические пластины, которые не дадут ножкам углубляться в мягкий грунт под собственным весом тяжёлого мангала. Можно воспользоваться просто двумя металлическими профилями, которые также привариваются внизу параллельно к двум ножкам сразу.
4. Второй вариант ножек. Из листа металла надо вырезать две полосы шириной по 0,2 см и длиной 0,4 см. Затем эти «ленты» изгибаем в виде дуги по диаметру баллона и к их концам привариваем ножки. Внизу к каждой паре ног привариваем поперечную планку из профиля для создания жёсткости и прочности конструкции.
5. Привариваем уголок между двумя стойками (длина должна быть не больше баллона).
6. Если вы используете в качестве ножек конструкцию от швейной машинки, то здесь можно даже установить на нёе два колеса, чтобы мангал можно было просто перекатывать по двору.
7. Для того чтобы стенки баллона не деформировались под воздействием высоких температур необходимо внутри него по всей длине приварить два уголка со стенками 30х30 мм. Также это придаст дополнительную жёсткость и надёжность конструкции.
8. Так как для процесса горения требуется постоянный приток кислорода, в задней части изделия надо высверлить примерно десять или пятнадцать крупных отверстий диаметром до 16 мм. Их можно делать в один ряд или расположить в шахматном порядке. Параллельно болгаркой делаем надпилы для установки шампуров.
9. На торце баллона, там, где раньше находился вентиль, осталось круглое отверстие, в которое мы устанавливаем трубу для дымохода. Для этого можно использовать обычную водосточную трубу.
10. На дно мангала укладываем несколько колосников из чугуна подходящего размера, которые обычно применяются в печках — буржуйках или котлах для подачи воздуха. Это поможет создать дополнительную вентиляционную систему во время горения углей, а раскалённые докрасна колосники помогут процессу приготовления продуктов даже без добавления углей.

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

Как сделать мангал-коптильню из двух газовых баллонов: видео

Окрашивание получившейся конструкции

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Этапы покраски

1. Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
2. Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
3. Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
4. Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Мангал из газового баллона черного цвета с подставкой Мангал — паровоз из газового баллона на колесах Мангал — подводная лодка из газового баллона с декорированием Мангал — бык из газового баллона черного цвета Мангал из баллона с дымоходом, окрашенный черной термоустойчивой краской Мангал из газового баллона «три в одном» с ножками на колесиках

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Мангал – неотъемлемая часть организации выезда на природу, отдыха на даче и приёма гостей в загородном доме. Для многих семей стало традицией собираться вместе за столом под ароматный запах готовящегося шашлыка. Впрочем, всё чаще и чаще мужчины (а мы то знаем, что лучшие шашлыки готовят именно они) не столько соревнуются в качестве приготовления мяса, сколько хвастаются функциями и внешним видом технической «начинки» сего процесса – мангала. Многим уже не так интересно покупать «дырявый короб на ножках», а хочется сделать что-то особенное. Мангал из газового баллона хоть и кажется, на первый взгляд, обычным металлоломом, намного эффективнее справляется со своими задачами, чем иной промышленный образец. В этой статье рассмотрим подробно все этапы работ, связанных с самостоятельной сборкой готового изделия, включая подготовку баллонов, их разметку и распил, а также приведём полезные советы по работе с таким самодельным оборудованием.

При взгляде на такое произведение искусства не сразу понимаешь, что этот многофункциональный мангал сделан из вторсырья

Преимущества и недостатки мангала, сделанного своими руками

Газовые баллоны прекрасно подходят для «перерождения» в мангалы и вообще в любые конструкции, связанные с нагревом. Они выполнены из прочной стали, имеют стандартные размеры, и их легко найти на даче и в гараже или купить буквально по бросовой цене.

Плюсы мангала из баллона:

• Универсальная конструкция
  . Все модели газовых баллонов унифицированы. Разновидностей не так много, чтобы «что-то пошло не так». Соответственно, найти пару−тройку одинаковых ёмкостей для творчества с болгаркой в руках не составит труда.
• Жаропрочность
  . Металл не прогорит и не деформируется даже после длительного контакта с открытым огнём.
• Многофункциональность
  . В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• Безопасность.
  После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой.
• Большой объём.
  В таком самодельном мангале вы накормите не только себя, но и большую компанию. Особенно если потратить силы на сварку многофункционального агрегата.
• Доступность.
  Главное, чтобы под рукой оказался сварочный аппарат и болгарка. Это актуальный момент, ведь цена на мангал из газового баллона, даже с учётом переплаты за некоторые элементы, в итоге получится ниже стоимости покупной модели.

Одно из преимуществ самодельного мангала – возможность создать мобильную модель, которая, если очень захотеть, может аккуратно и незаметно для гостей вместе с закусками и вами переместиться в другую часть сада

Для работы лучше взять 50-литровый баллон. Они имеет идеальные размеры для изготовления мангала: его диаметр составляет 30 см, а длина – 85 см.

Недостатков не так много, однако о них тоже стоит упомянуть:

• Зимой металл очень быстро будет остывать
  , поэтому чтобы пригласить друзей на шашлыки, придётся скидываться на дрова. Так как удерживать нужную температуру в мангале будет значительно тяжелее.
• Неприглядный внешний вид
  . Если не потратить энную сумму денег на покупку специальной термостойкой краски, очень скоро ваш мангал потеряет товарный вид.
• Токсичность
  . Прежде чем пользоваться мангалом из газовых баллонов, необходимо избавиться от остатков гнили и грязи, которые за много лет могли накопиться на внутренней стороне баллона. Поэтому перед началом всех работ баллоны аккуратно вскрывают, и все детали прокаливают на огне и только потом начинают обработку, счищают грязь.

Как подготовить чертёж изготовления мангала своими руками из газового баллона

Несмотря на то, что мангалы из газовых баллонов считаются довольно простыми по своей конструкции устройствами, прежде чем прибегать к любым работам, лучше нарисовать чертёж. Профи делают это с использованием специальных 3D программ. Для новичков подойдут простые чертежи мангала из газового баллона с типовыми размерами.

Схемы для разметки основных технологических отверстий и конструкции стандартного мангала, мангала – барбекю, а также мангала-коптильни, выполненных из газовых баллонов

На чертеже мангала своими руками из газового баллона необходимо указать габариты каждого компонента, что поможет правильно и точно сделать разметку, а, следовательно, и распил всех деталей. Такие расчёты помогут определить, сколько потребуется материала для работы, а также заранее понять о вариантах присоединения разных элементов конструкции.

Одна из главных ошибок новичков − то, что они забывают разметить место под поддувало. Именно поэтому не стоит отказываться от создания такой «подсказки», которая поможет правильно организовать все этапы работ.

На этом этапе важно определиться, будет ли ваша конструкция выполнять какую-то одну функцию или объединит в себе несколько. К примеру, для барбекю необходимо дополнительно вырезать крышку. А для полноценной коптильни пригодится не два, а целых три баллона.

Какие инструменты и материалы необходимы для работы

Для работ по резке баллона вооружитесь газорезкой или болгаркой. В процессе работ стоит позаботиться о наличии следующих материалов и инструментов:

1. Стальная труба диаметром 100 мм с коленом под 90° (для дымохода).
2. Уголки для крепления элементов и усиления конструкции.
3. Петли – можно использовать элементы, предназначенные для дверей или мебели.
4. Решётка для барбекю.
5. Заклёпки, болты и другие элементы.

Сварочный аппарат и болгарка – главные инструменты при работе с металлом

Какие инструментов и дополнительные приспособления понадобятся при работе по созданию мангала из газового баллона:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• свёрла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
• металлическая линейка;
• электроды диаметром 3−4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Как сделать мангал своими руками из газового баллона – пошаговая инструкция с фото

Прежде чем приступить к любым манипуляциям с газовыми баллонами, необходимо освободить его от остатков газа. Даже в пустой ёмкости практически всегда остаётся взвесь жидких углеводородов, которые при контакте с воздухом могу взорваться.

Как правильно подготовить к работе пропановый баллон для изготовления мангала

За это время вода успеет растворить жидкие углеводороды, ещё раз наполняем ёмкость и снова сливаем. Теперь наш баллон безопасен. И можно начинать следующий этап работ.

Как провести разметку и вскрытие газового баллона

Если мы говорим о стандартном баллоне в 50 литров, в этих конструкциях наружный диаметр ёмкости составляет 96 см. Данное значение следует поделить на четыре части. При осуществлении данных действий вы получите значение 24 см. Разметку следует делать по продольному шву. От этой линии рекомендуется производить замер всех расстояний. Данное правило обеспечивает ровную разметку без перекосов.

Вам потребуется отмерить 24 см от шва по обеим сторонам и провести линии. Главное − не вырезать их по всей окружности и оставить часть, достаточную для устройства основания вашего мангала.

Вариант разметки бокового шва

После обрезки «по меткам» получаются вот такие заготовки

Края обрабатываем как можно ровнее, чтобы обеспечить максимальную герметизацию ёмкости мангала

На месте, где присутствовал вентиль, следует произвести установку трубы, с помощью которой будет выводиться дым.

Заготовки под будущий дымоход

Чтобы тепло в вашем мангале распространялось равномерно и на нём не было утечек, на стыки крышки и корпуса нужно приварить накладки из стальной полосы.

Вот так можно усовершенствовать обычный баллон с помощью пары решёток, болгарки и металлических уголков

Если вы не приварили внутри баллона уголок под шампуры, его можно вставить в боковые части мангала.

Для этого потребуется с помощью болгарки сделать прорези. В них будут располагаться концы шампура

Как сделать ножки для мангала

Высоким ножкам также потребуется дополнительная фиксация, которая обеспечивается с помощью приваренного уголка. Его следует размещать на внешнем периметре. Крепление ножек может быть самым простым и немного экстравагантным.

Для изготовления ножек часто используются уголки или обычные сварные конструкции из труб, приваренные к конструкции. Главное – обеспечить устойчивость мангала.

Как приварить крышки и ручки и собрать всю конструкцию

Крышка обычно создаётся на первом этапе работы над мангалом или барбекю. После обработки краёв она практически первым элементом крепится на основную конструкцию. Самый сложный момент − не столько прикрепить петли, сколько обеспечить плотное прилегание конструкции. Иногда на крышке прикрепляют термометр.

Петли привариваются в начале, а вот ручки чаще всего фиксируются уже после финальной покраски изделия. Для того чтобы крышка мангала открывалась не до конца, на ответную часть завесы, которая находится на самом баллоне, нужно приварить кусочек квадрата 10×10.

Такие ограничители позволяют контролировать угол откидывания крышки и сохранит от поломки петли

Размечаем отверстия и прорези для шампуров. Привариваем направляющую для барбекю. Не забываем немного декорировать наше «поддувало».

Лучше заранее предусмотреть в основании конструкции отверстия. Они избавят ваш мангал от пыли и грязи и удалят лишнюю влагу во время дождя. Кроме того, дополнительные отверстия поспособствуют дополнительной тяге.

Как покрасить мангал

Если вы считаете, что покрасить мангал можно обычной краской, то сильно ошибаетесь. Под воздействием высоких температур обычное покрытие уже после первого нагрева превратится в копоть. Есть два вполне очевидных решения. Первое – оставить всё как есть, и второе – потратить некоторое количество денежных знаков на специальную термостойкую краску.

Однако прежде чем бежать за кисточкой и в магазин за краской, необходимо сделать одну очень важную вещь. Сжечь некоторое количество дров в нашем мангале. Это делается для того, чтобы уничтожить остатки газовых веществ и обезжирить конструкцию.

Обжигать мангал лучше на улице либо в помещении, где это будет максимально безопасно

Поверхность мангала можно покрыть разными материалами:

Вот так стал выглядеть наш мангал после покраски

Добавим, что рассмотренная выше модель барбекю является базовой для многих подобных конструкций. Большинство умельцев усовершенствуют свои самоделки дополнительными баллонами, тем самым расширяя функционал прибора.

Что ещё можно сделать из газового баллона – нюансы изготовления

На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

1. Открытый мангал из газового баллона
   . Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.

   Как сделать коптильню из газового баллона

   Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.

   Барбекю своими руками из газового баллона

   Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:

   Шашлычница своими руками из газового баллона

   Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

   Как сделать своими руками из газового баллона мангал-паровоз

   Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.

   Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.

   Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.

   Особенности использования мангалов, собранных своими руками

   Прежде чем решиться на создание или покупку подобного изделия, обратите внимание на некоторые моменты:

   1. Прежде всего, уясните для себя, что любая конструкция, работающая с огнём, потенциально опасна для жизни.
   2. Заранее задайте себе вопрос о том, где будет храниться изделие в холодное время года.
   3. Изучите принцип работы мангала и его особенности. Каждый конструктивный элемент имеет свои цели.
   4. Заранее подготовьте все материалы для проведения работ.
   5. Не оставляйте маленьких детей без присмотра рядом с электроинструментом, а тем более с баллоном.
   6. Рассмотрите вариант, как купить мангал из газового баллона, если до конца не уверены, сможете ли самостоятельно закончить работу.


   И вполне возможно, что уже этим летом ваши соседи по участку будут стремиться сделать селфи вот с таким произведением искусства

В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Для того, чтобы сделать мангал из газового баллона своими руками , понадобится:

* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Затем при помощи шнурка измеряем окружность баллона, приложив к рулетке, после чего полученную цифру делим на два и отнимаем около 50 мм, получившееся значение и будет размером нашей дверцы.

Далее с помощью малярной ленты обклеиваем баллон по контуру и получаем такую разметку, которая видна при любом освещении.

Берем в руки углошлифовальную машинку с отрезным диском и делаем пропилы по разметке, полностью дверь не вырезаем, в углах оставляем буквально пару миллиметров, чтобы было удобнее приваривать петли. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, такие как перчатки и защитные очки.

Шаг второй.

Теперь изготовим петли, на которых будет держаться дверца. Если же у вас нет токарного станка по металлу, то можете просто купить петли в строительном магазине, стоят они недорого. В данном случае токарный станок имеется, поэтому сделаем петли самостоятельно. Сначала протачиваем наружный диаметр толстостенной трубы, изначально ее диаметр равен 22 мм, затем подгоняем пруток диаметром 14 мм под отверстие в трубе.

Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.

Шлак со сварочного шва удаляем при помощи молотка и зачищаем металлической щеткой.

После того, как петли приварены отрезаем оставленные ранее 2 мм и дверь на этом готова.

Дверца открывается хорошо, перекосов и заеданий нет.

Шаг третий.

Для установки шампур в мангале необходимо сделать специальные отверстия и пропилы. При открытой дверце наносим разметку на баллон, расстояние между каждой прорезью составляет 70 мм, их делаем с помощью углошлифовальной машинки. Ширину прорезей стараемся делать одинаковой порядка 4 мм.

В процессе изготовления прорезей их глубина была увеличена еще на 5 мм, так как внахлест будет находится металлическая шина, которая перекрывает часть прорези.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.

Шаг четвертый.

От нижней части баллона отмеряем 100 мм вверх и делаем разметку под раздувочные отверстия.

Далее также делаем кернение и сверлим отверстия диаметром 12 мм. В итоге получаем по 17 отверстий с каждой стороны, высота между рядами 50 мм, а расстояние между отверстиями одного ряда 65 мм.

Так как мангал иногда будет использоваться как барбекю, необходимо сделать упоры для сетки. Берем металлическую профильную трубу размерами 20*20 мм и прижимаем к стенке мангала ручными тисками в месте, где заканчиваются прорези.

Далее привариваем трубу сварочным аппаратом, а затем аналогично привариваем вторую с другой стороны.

Мангал практически готов, осталось сделать шинку, ручку, но сначала устанавливаем баллон на основание.

Шаг пятый.

Основанием для мангала послужит станина от старой швейной машинки, которая, я думаю, есть у многих.

От металлического уголка с шириной полки 40 мм отпиливаем четыре отрезка по 40 мм с помощью углошлифовальной машинки с отрезным диском. Данные уголки будут креплением для баллона к основанию.

Уголки прикручиваем к станине от швейной машинки, заранее просверлив отверстия с диаметр болта и скругляем края уголков, чтобы нечаянно не пораниться. Расстояние между уголками получилось 220 мм.

Далее устанавливаем баллон на уголки и делаем несколько прихваток сварочным аппаратом, после чего кладем мангал и окончательно обвариваем крепления. Молотком удаляем образовавшийся шлак в процессе сварки.

Так как температура в мангале достаточно высокая, было решено усилить дверцу, приварив две арматуры диаметром 10 мм по краям.

Металлическую шинку изгибаем на самодельном трубогибе из тисков.

После этого прижимаем ее к дверце мангала ручными тисками и привариваем точками с внутренней стороны, чтобы снаружи все выглядело красиво.

Мангал пользуется популярностью у тех, кто любит отдыхать большой компанией на даче. Стандартных размеров стальные варианты жаровни и шашлычницы, которые представлены в магазинах, годятся лишь для приготовления нескольких кусков мяса. На сооружении из кирпичей делать стейки и шашлыки неудобно. Стационарную конструкцию для барбекю смастерить решится далеко не каждый. Гораздо проще сделать мангал из автомобильного газового баллона своими руками.

Чтобы соорудить печь мангал из пропанового газового баллона своими руками, понадобится 50-литровая емкость высотой около 1,2 метра. Такие габариты больше всего подходят для ракетной жаровни. Приобрести газовый баллон можно в любом специализированном магазине либо заказать на интернет-портале. В Интернете покупка выходит дешевле. Если планируется брать изделие в оффлайн-магазине, лучше отдавать предпочтение московским фирмам. Ведь в столице работают крупные компании, стоимость продукции у которых ниже средней цены по стране. К тому же такие организации нередко предлагают бесплатную доставку.

Для создания мангала горячего копчения потребуются такие инструменты:

• Дрель.
• Зубило.
• Молоток.
• Болгарка.
• Уголок металлический.
• Отвертка.
• Трубка металлическая.
• Дверные петли в количестве двух штук.
• Разводной ключ.

В среднем самодельная конструкция обойдется в сумму 2500 рублей. Это недорого, особенно если учесть, что готовый качественный мангал стоит не меньше 15000 рублей. Единственным минусом жаровни из газового баллона является повышенный расход топлива зимой. Ведь металл из-за малой теплоемкости быстро остывает. Посмотрите статью про .

Изготовление самодельного мангала из газового баллона

Для создания открытого маленького мангала из газового баллона фреона никаких чертежей не нужно. С барбекю тоже сложностей не возникает. Единой правильной схемы не существует.

Поэтому металлическую конструкцию следует делать, ориентируясь на личные предпочтения и способ приготовления блюд.

Если предполагается использовать готовые угли и решетку, то расстояние между ними рекомендуется делать небольшим. Достаточно ровно разрезать баллон или бочку вдоль посередине. Если же дачник планирует пользоваться шампурами, крышку по высоте придется делать меньше, чем основу.

Отзывы о самодельных казанах мангалах из газового баллона или колесных дисков в основном положительные: работа не сложная и не требует специальных знаний и умений. А вариантов изготовления огромное количество, которое можно посмотреть на картинках в Интернете.

Пошаговая инструкция приведена ниже:

1. Промыть баллон.
2. Разрезать его на две равные части вдоль, если планируется обычный мангал. Или вырезать в нем прямоугольник, если конструируется барбекю.
3. Определиться с высотой мангала и сделать ножки и подставку. Выполняют их из труб. На дне основы следует просверлить четыре отверстия. Вставить болты, зафиксировать их гайками.
4. Установить крышку. Для этого делают отверстия для петель. Фиксируют заклепками и приваривают.
5. Если планируется съемная крышка, тогда по краям мангала крепят металлические планки.

Открытый тип, без крышки

Мангал без крышки смастерить самому легче всего. Чтобы превратить старый газовый баллон в жаровню, следует разрезать емкость пополам и просверлить в боковинах отверстия для поступления воздуха. Обычно для создания такого изделия достаточно одной половины газового баллона. Его устанавливают на опору из камней, кирпичей либо просто на земляную насыпь. Можно также сделать ножки и приварить их ко дну.

Изготовление подобного сооружения занимает минимальное количество времени. Но в использовании мангал не будет отличаться удобством. Да и внешний вид его не является особо привлекательным. Поэтому перед знакомыми похвастаться будет не чем. Многие специалисты советуют: если имеются хотя бы небольшие навыки по сварке, ковке, лучше попробовать смастерить какую-нибудь более интересную модель.
Например, жаровню в виде паровоза или поросенка.

Как сделать барбекю?

Конструкционно барбекю является более сложным вариантом, чем мангал без крышки. Суть заключается в том, что у баллона отрезается боковая часть и крепится на петли — получается дверца. Внутри емкости делается место для углей, устанавливается сетка для жарки продуктов.

Чтобы придать самодельному мангалу и очагу функциональности, усовершенствуют подачу воздуха в печку. Для этого проделывают такие работы:

При желании можно доработать конструкцию. Например, соорудить навес, сделать полочки, приварить вытяжную трубу для хорошей тяги. Чтобы барбекю было удобно транспортировать, две ножки снабжают колесами, а третью применяют для упора. Желательно делать ручку для перевозки длинной. На ней удобно располагать доску для приправ и посуды.

Особенности самодельной коптильни

От обычного мангала коптильня отличается герметичностью и наличием топки. Чтобы смастерить такую конструкцию, сначала нужно составить проект. Легко найти подходящую схему в интернете. Далее следует осмотреть газовый баллон. Если поверхность проржавела, изделие не подходит для коптильни. Если баллон новый, надо слить газ, открутив вентиль. Потом емкость разрезают на две части и соединяют их при помощи шарниров. Закрепляют ручки и приваривают ножки. Внутрь емкости вставляют решетку. Переносная самодельная коптильня готова.

Что касается стационарных вариантов, их изготавливают немного по-другому. От края баллона, где присутствует сварной шов, делают отступ и проводят линию на три сантиметра ниже по периметру. Должно получиться две окружности. Разрезают прямыми линиями баллон посередине (чтобы предотвратить образование огня, сосуд предварительно наполняют водой). Получается крышка в изогнутом виде и вырез коптильни. Существуют разные варианты исполнения коптильни. Когда работы закончены, изделие проверяют на устойчивость. Обычно, если ножки длинные, конструкция ненадежно стоит на земле. Поэтому дополнительно внизу ножек устанавливают уголки.

Делаем смокер своими руками

Если уже имеется опыт создания мангала из газового баллона, можно попробовать смастерить смокер, который будет сочетать в себе две функции: копчение и жарку продуктов.
Для этого понадобятся два баллона объемом в 27 и 50 литров, сварочный аппарат, прутья для станины, трубное колено, электроды, кусок метровой трубы диаметром около 15 сантиметров.

Смокер-гриль создается таким образом:

Необычные варианты мангалов

Обыкновенными мангалами из газовых баллонов уже никого не удивишь, поэтому дачники стараются создавать необычные варианты, которые по своей функциональности не отличаются от современных фабричных конструкций.

Например, изготавливают жаровню в виде паровоза или свиньи. При этом не надо покупать специальные материалы. Выходит такой мангал дешево, а смотрится оригинально. Главное знать принципы сварки и понимать, как сделать жаровню своими руками, чтобы она выполняла все свои функции в полной мере и служила долгое время.

Как сварить паровоз?

Конструкция в виде паровоза объединяет в себе мангал, гриль, коптильню и барбекю. Внешне изделие действительно похоже на паровоз. Сооружают такую модель из нескольких баллонов, магистральных труб и бочек. Каждая труба имеет свое предназначение. Особенно хорошо смотрятся паровозы с трубами разных диаметров.

Для создания мангала-паровоза потребуется три газовых сосуда. В качестве опор подойдут боковые основания швейной машины. Емкость с правой стороны выполняет функцию барбекю, посередине – мангала. Первый баллон устанавливают вертикально и вырезают на боковой стороне круг диаметром горизонтального среднего баллона. На среднем сосуде отрезают крайнюю левую часть и приваривают баллон к первой емкости. Третий баллон с вырезом на боковой стороне также приваривают ко второму баллону. На вертикальном сосуде устанавливают трубу и делают заслонку. На первую и вторую емкости устанавливают датчик температуры. В каждом баллоне делают дверь: вырезают и соединяют при помощи навесов. На двери приваривают железные дугообразные отрезки, которые будут служить ручками.

Колеса делают из оставшихся частей баллонов. Но, чтобы добавить стиля и оригинальности, многие используют элементы ковки. Рекомендуется устанавливать выдвижные решетки, столики, прочие функциональные детали. Важно после создания мангала-паровоза полностью покрыть его специальной краской до 1000 градусов. Без термостойкого покрытия об такое изделие легко обжечься.

Поросенок и свинья

Интересно смотрится мангал, созданный в виде поросенка, свиньи. Для изготовления потребуется всего один старый газовый баллон. Емкость располагают горизонтально и вырезают крышку, как в случае с созданием обычной коптильни. Крышку ставят на петли. Ножки сооружают из металлических труб. Чтобы они надежно держали конструкцию, посередине их длины устанавливают решетку. Нос и рот делают из отрезков металлической трубы. Уши вырезают из металлических листов, железа и приваривают к той части сосуда, которая служит головой свиньи. Рекомендуется использовать элементы ковки.

В Интернете представлено много фото и видео, где показано, как выглядит такой мангал, и как он создается. Смастерить жаровню в виде свиньи можно всего за пару дней. Главное уметь работать со сварочным инструментом и быть знакомым с техникой ковки.

Заключительный этап — покраска

Краска защищает металлическую поверхность от ржавчины, а также температурного перепада, который возникает во время использования мангала. Для окрашивания в домашних условиях применяют термостойкий состав, который способен выдерживать до +700 градусов.
При этом покрытие придется периодически обновлять.

Этапы покраски приведены ниже:

• Очищают поверхность газового баллона от старого покрытия. Для этого используют наждачную бумагу.
• Обезжиривают при помощи ацетона, растворителя или спирта.
• Термостойкую краску перемешивают до получения однородной консистенции. Все сгустки и осадок удаляют. Если раствор слишком густой, добавляют немного растворителя.
• Наносят красящий состав валиком или кистью. Чтобы поверхность получилась гладкой и красивой, потребуется окраска в несколько слоев. На просыхание следует выделять время от 30 минут до 2 часов.
• Все зависит от типа краски.

Если планируется окрашивать мангал на улице, температура воздуха не должна быть выше +40 и ниже +20 градусов. Какой краской обработать конструкцию, чтобы она не ржавела? Чаще всего применяют водостойкие акриловые краски в аэрозольных баллонах или воронение маслом. Они быстро сохнут, долговечны, безопасны и отличаются антикоррозийными свойствами.

Инструкция по изготовлению мангала из газового баллона своими руками

Среди вариантов мангалов уверенно лидируют изделия из металла. В зависимости от выбора материала они могут быть переносными и стационарными. Многие поклонники готовки на углях предпочитают самодельные металлические конструкции. Практичное, экономное и эффективное решение — сделать мангал из газового баллона своими руками.

Достоинства

Использование пропановых баллонов для изготовления мангала обусловлено несколькими факторами:

• Широким распространением и доступностью. Газовые баллоны устанавливаются в автомобили, применяются на промышленных предприятиях и в ЖКХ.
• Невысокой ценой. Особенно дешево обходятся списанные баллоны. Даже если они непригодны для дальнейшей эксплуатации, дефекты не играют значимой роли при изготовлении мангала. В любом случае, покупка стального листа необходимой толщины обойдется дороже в 2-3 раза.
• Качеством материала. На изготовление емкостей высокого давления идет легированная сталь или прочная углеродистая. Толщина стенки баллона, пригодного для мангала на 6-10 порций, как правило, составляет не менее 3 мм. Этого достаточно, чтобы жаровня выдерживала высокие температуры (даже при горении древесины) без заметных тепловых деформаций, уверенно противостояла коррозии.
• Простотой изготовления. Справиться с работой может практически каждый человек, имеющий минимальные навыки обращения с болгаркой и дрелью. Не обязательны даже сварочные работы – для многих простых конструкций достаточно просто правильно порезать заготовку.

Какой баллон лучше? Чаще всего для изготовления мангалов используют кислородные или пропановые баллоны. Вполне подойдут и емкости, предназначенные для хранения азота или углекислого газа, однако найти их подходящего размера значительно сложнее.

Не рекомендуется делать мангал из ацетиленовых баллонов. Стенки таких изделий могут долго сохранять вредные для здоровья соединения.

Делаем своими руками

Для изготовления собственными силами мангала из газового баллона необходимо выполнить несколько действий. Перечислим план работ:

1. Подобрать подходящий баллон.
2. Подготовить его к работе.
3. Запастись инструментом.
4. Выбрать готовый или сделать чертеж.
5. Собрать необходимые дополнительные материалы.
6. Произвести разметку.
7. Порезать баллон и материалы.
8. Выполнить сборку изделия.
9. Позаботиться о защите от коррозии.

Каждый из этих пунктов требует более детального разбора. Об этом ниже.

Выбор емкости

Жаровня – основная деталь будущего мангала. Именно здесь горят угли, может производиться их подготовка (сжигание дров). Здесь же размещаются шампуры или решетка с жарящимися продуктами.

Выбирать баллон для жаровни следует по двум критериям:

• Размеру под стандартный шампур или решетку.
• Толщине стенки.

Рекомендованная толщина металла стационарного/полустационарного мангала – от 3 мм. Если планируется переносной вариант, она может быть меньше, но не менее 1 мм.

Характеристики баллонов для хранения различных газов можно найти в справочной литературе. Так, для пропановых (пропан-бутановых) емкостей параметры нормируются ГОСТ 15860, а для любых других газов (в том числе, кислорода) – ГОСТ 949-73.

Размеры цилиндрических баллонов

Следует отметить, что даже баллоны незначительного объема (от 3 л) рассчитанные на давление всего 10 атмосфер изготавливаются из стали толщиной не менее 3.1 мм. Соответственно, по условию жаростойкости жаровни подойдет практически любая емкость.

С размерами ситуация несколько сложнее. Как правило, длина рабочей части стандартного шампура лежит в пределах 400-600 мм. Аналогичным должен быть и диаметр баллона.

Размеры кислородных баллонов

В этом отношении резервуары для кислорода и других сжиженных газов неудобны – их максимальный диаметр составляет 219 мм.

Емкости для углеводородов (пропан, пропан-бутан) – вариант более приемлемый. Так, у баллонов БАЖ 51 диаметр составляет 356 мм, БАЖ 41- 399мм, БАЖ 130 – 498 мм.

Как сделать мангал из газового баллона?

1. Особенности
2. Подготовка материалов и инструментов
3. Чертежи и схемы
4. Меры предосторожности
5. Технология изготовления: пошаговая инструкция
   • Разметка
   • Распиливание
   • Сборка
   • Работа с ножками
   • Монтаж ручек и крышки
6. Чем покрасить?
7. Рекомендации по использованию
8. Оригинальные примеры дизайна

Выезды на природу практически всегда сопровождаются приготовлением шашлыка или овощей на огне. Чтобы приготовить данные блюда, следует позаботиться о подходящем месте. По этой причине многие задаются вопросом о том, как сделать мангал из газового баллона.

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

• Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами. Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

• Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.
• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

• отрезок стальной трубы и уголки;
• ручки из металла, которые будут крепиться на крышку;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
• решетка для организации барбекю;
• материал для крепежа: болты, гайки, заклепки.

Как изготовить мангал из газового баллона: примеры и пошаговая инструкция

Большой компании, приехавшей на дачу, нужен солидный мангал. Стандартные конструкции из тонкой стали, предлагаемые в магазинах, для этого не подходят.

Жарить шашлыки и стейки на костре, примостив их на кирпичах, неудобно. Строить стационарное сооружение для барбекю с печью и крышей решится не каждый.

Поразмыслив над этим, домашний умелец приходит к выводу, что лучший вариант — своими руками сделать мангал из газового баллона.

Содержание статьи:

Толстые стенки такой емкости прослужат не один год. Ее размеры оптимально подходят для раскладки шампуров. Высоту несложно подобрать под свой рост так, чтобы в процессе готовки не пришлось гнуть спину.

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом.

Как сделать мангал из газового баллона: изготовление из пропана своими руками — чертежи с размерами

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

• Существенная экономия – приобретая в магазине самый обычный мангал, будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
• Простота изготовления. Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
• Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
• Возможность легкой транспортировки. Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
• Повышенная прочность и долговечность. Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
• не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле дачной бытовки.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.

При определении высоты тоже, важно учесть несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками септик для загородного дома, как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

Как сделать домик для колодца шестигранный: как построть своими руками из дерева — пошаговая инструкция и четрежи

Каркасная баня своими руками — проекты с мансардой 5×4 и 3х4

Проект навеса для автомобиля из металла и дерева своими руками

Куры Маран: французские и черно-медный петух — описание породы

Мангал из газового баллона за 1 день. Пошаговая инструкция

С наступлением тепла нас все чаще посещает мысль: а не выбраться ли на дачу пожарить на природе мясца? Хорошо, если у вас уже есть стационарная шашлычница или вы в состоянии приобрести ее переносной вариант. Но что делать тем, у кого такой возможности нет? Изготовить по нашей инструкции мангал своими руками из газового баллона.

Виды мангалов

Мангалы, в зависимости от габаритов, делятся на 2 вида:

• переносные — компактные конструкции, которые легко разбираются, складываются и перевозятся. Чтобы уменьшить их вес, такие шашлычницы изготавливают из тонкого металла. В этом их плюс, поскольку они мобильны, но здесь же кроется и недостаток — тонкий металл быстро прогорает;

• стационарные — основательные конструктивы, которые невозможно или сложно транспортировать. Их изготавливают из камня, кирпича, толстого металла и других жаропрочных материалов.

Мы расскажем, как сделать стационарный мангал своими руками из газового баллона. При должной сноровке вам потребуется всего несколько часов.

Инструкция по изготовлению мангала из газового баллона

Чтобы сделать мангал своими руками, вам потребуются:

• пустой газовый баллон (нет своего — купите в Интернете);

• болгарка;

• сварочный аппарат;

• 4 петли (предлагаем использовать форточные);

• ручка металлическая (подойдет от старого утюга, от кастрюли);

• лист металла толщиной 1 мм;

• 2 уголка 40 мм;

• арматура либо уголок, из которых будем делать ножки (7 м);

• шланг и вода;

• мелок (наносить разметку).

1. Подготовьте баллон к резке. Приоткрыв кран, выпустите из него остатки газа. Во избежание отравления делайте это на открытом воздухе, вдали от огня и постарайтесь сами держаться подальше. Через шланг залейте в емкость воду — она выдавит изнутри остатки газа, которые могут взорваться от искры при резке металла.

2. Наносим разметку. За центр (точку отсчета) берем соединительный сварочный шов. Сам баллон в окружности достигает 96 см. Делим его на 4 равные части, каждая по 24 см.

Отмерив от шва 24 см вправо, проводим мелом продольную прямую линию — это будущая граница разреза.

От соединительного шва влево тоже отмеряем 24 см и рисуем параллельный продольный отрезок. Отсчитав по 3 см от верхнего и нижнего круговых сварочных швов, ставим мелом засечки. Отмеряя от верхней засечки по 8 см, помечаем мелом места расположения отверстий под шампуры. Если вы все сделали правильно, их должно получиться 6.

От линии с насечками влево отмеряем 10 см и рисуем параллельную прямую — здесь будет крышка.

3. Вырезаем крышку. С помощью болгарки режем наполненный водой баллон. Сначала делаем разрез по линии, находящейся в 10 см от отрезка с насечками. Завершив эту операцию, привариваем петли, как это показано на фото.

Только после этого завершаем вырезание крышки по периметру.

Открываем ее и спускаем воду, мангал своими руками из газового баллона наполовину готов.

4. Делаем ограничители для крышки. Берем два 40-х уголка и вырезаем держатели 3-сантиметровой ширины. Прикладываем к корпусу мангала (см. фото) и привариваем.

Теперь, когда крышка будет открываться, она не будет западать назад и заваливать конструкцию. У ограничителей можете увеличить размер угла, тогда крышка не будет сильно откидываться назад, и вам не придется далеко за ней тянуться.

5. Привариваем ручку. Местом ее расположения вы можете выбрать крышку, но тогда постарайтесь подобрать ручку с теплоизоляционным материалом, иначе при приготовлении шашлыка она будет нагреваться, и вы можете обжечься.

Второй вариант ручки позволит избежать нечаянного ожога. Достаточно приварить металлический прут толщиной 10 мм к крышке сбоку.

6. Срезаем обода баллона. Чтобы было легче, можно сделать поперечный разрез.

7. Обрабатываем края проема, чтобы крышка не проваливалась внутрь. Из листа металла толщиной 1 мм вырезаем длинные полоски (ширина 3 см), длина которых должна соответствовать размеру сторон прямоугольного отверстия под крышку,

и привариваем их по периметру.

Должно получиться вот так:

Можете прерваться на несколько минут и посмотреть видео о том, как изготовить портативный самодельный мангал из пивной банки и четырех шурупов:

8. Поскольку у нас мангал для шашлыка, делаем отверстия, в которые будут вставляться шампуры. По отметкам, нанесенным ранее (засечки, расставленные на 8-сантиметровом расстоянии), высверливаем отверстия.

Разметив точно так же пластину, находящуюся с противоположной стороны от отверстий, делаем в ней прорези, куда будут вставляться шампуры.

9. Отрезаем и завариваем верхнее отверстие, где стоял кран.

10. Делаем прорези, обеспечивающие доступ кислорода. Переворачиваем баллон сварочным швом вверх, отступаем от шва 10 см в сторону круглых отверстий под шампуры и рисуем продольную линию.

От нее отмеряем еще 10 см и проводим вторую. Соединяем полученные две линии отрезками, расположив их на расстоянии 5 см друг от друга. Это будут прорези.

Такой же рисунок наносим и с другой стороны, там тоже будут прорези.

11. Заканчивая делать мангал своими руками, привариваем ему ножки. Их можно изготовить из уголка

Высоту выбирайте в соответствии со своим ростом. Мангал своими руками из газового баллона готов. Остается его покрасить, придав окончательный товарный вид и обеспечив защиту от коррозии.

Чем покрасить самодельный мангал?

Мангал для шашлыка можно покрыть:

• жаропрочной кремнийорганической эмалью, которая способна выдерживать температуры до 600 °С;

• порошковой термокраской. Правда, этот способ защиты от коррозии не применим в домашних условиях, поскольку требует обжига в печи с высокой температурой.

Еще один метод антикоррозийной обработки мангала — оксидирование. Он тоже не прост в реализации, но вполне осуществим.

Вначале необходимо обработать корпус мангала 5%-ной серной кислотой, потом прокипятить в высококонцентрированном растворе хозяйственного мыла, а затем проварить в течение полутора часов в растворе едкого натрия. Такой самодельный мангал долго не заржавеет.

Советы по правильной жарке на мангале

Каким бы качественным ни было антикоррозийное покрытие, не советуем испытывать его надежность, оставляя мангал под снегом и дождем. Лучшее место его установки — навес. С наступлением холодов конструкцию лучше перенести в какое-либо помещение, например, гараж или сарай.

И в заключение несколько советов по правильной жарке на мангале:

• разводя в нем огонь, условно разделите внутреннюю часть мангала на две зоны. В одной, где больше жара, готовьте мясо, во второй, где температура ниже, — овощи и рыбу;

• не стоит часто переворачивать шампуры. Нормальной прожарки можно добиться, всего 2-3 раза перевернув мясо. Угли должны быть красными с серым налетом пепла;

• не доводите мясо до обугливания: черный налет — прямой путь к раковым заболеваниям. Другая крайность — слабая прожарка — грозит риском заражения гельминтами;

• добавьте продуктам аромата, бросив на угли несколько веточек фруктовых деревьев;

• готовя шашлык в дождливую погоду, даже не думайте переносить самодельный мангал в помещение. Плохая тяга приведет к повышению концентрации угарного газа.

Во избежание пожара ставьте мангал для шашлыка подальше от легковоспламеняющихся предметов. Возле ножек не должно быть травы, веток и досок. Не спешите выбрасывать золу: она способна тлеть в течение суток, а значит, может стать причиной возгорания.

Если вам больше по душе традиционные прямоугольные мангалы, можете посмотреть видеоурок по их изготовлению:

Своими руками мангал из газового баллона — инструкция без воды

Хороший мангал можно сделать из газового баллона из-под пропана. И делая самостоятельно, можно всегда сделать как тебе надо, а не решил неизвестный маркетолог.

Особенности мангала

• Большая часть работы уже сделана, когда делали баллон.
• Газовый баллон имеет толстую стенку и это подарит мангалу надёжность и долговечность.
• Сама форма провоцирует сделать крышку, а это дополнительная защита от непогоды и возможность подольше прогревать мясо или даже подкоптить.

• Топливо только уголь. Размеры баллона не позволят сделать мангал для дров.
• Избыточный вес и через это ограниченная мобильность.

Подготовка

Начиная дело, рекомендуем сначала всё приготовить, а потом делать. Это сэкономит время и силы.

Чертёж

Выбор баллона

Делая мангал из газового баллона, интересует прежде всего: поместятся ли шампуры?

Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые.

До 12 литров все баллоны очень маленькие и на мангал не годятся.

Мы рекомендуем остановиться на 27 и 50-литровых баллонах. Это самые подходящие, чтобы сделать мангал.

Инструменты

• Углошлифмашина “болгарка”;
• Отрезные, шлифовальные диски и щётки для болгарки;
• Рулетка;
• Сварочный аппарат.

Пошаговая инструкция

Многое можно сделать по-своему и использовать другие материалы.

Открываем вентиль и когда газ выйдет выкручиваем.

Залейте внутрь воды и оставьте на 1-2 дня. Так вы обезопасите себя от жидких фракций, что могли остаться, да и сам газ будет окончательно вытеснен.

Начните с ручки. Полоса стали и 2 деревяшки на заклёпках (можно на шурупах или болтах).
Ручка будет нагреваться особенно в месте приварки, поэтому делайте с запасом, чтобы не касаться боковин при хвате.

В итоге должно получиться так.

Разметьте баллон:
Линия вдоль;
Отметьте центр;
На центральной линии разметьте 6 отверстий;
С краёв отступите до следующей линии и также разметьте по 6 отверстий.
Засверлите отверстия.

Отрежьте крышку. Размечать особо не нужно: по местам приварки боковин баллона и как бы вдоль пополам.
Приварите петли.
Со стороны петель просверлите отверстия для шампуров, а с лицевой стороны — насечки. Шаг 8-10 см.

Аккуратно вырежьте вентиль и приварите отвод. Это будущий дымоход.
С противоположного конца вырежьте отверстие для поддувала. Upd: поддувало делать не нужно (на практике выяснили: либо колосник, либо поддувало).

Приварите ручку. Уже можно её покрыть лаком или краской.

Для удобного столика приварите крепления. Чтобы кронштейны были в уровень, скрутите с уголком или швеллером и приварите.
На отвод прикрепите сваркой небольшой отрезок трубы.

Изготовьте трубу и грибок.

Примерьте, всё должно надеваться хорошо, без люфтов.

Это заготовки упоров крышки. Можно сделать разными вариантами. Важно чтобы открытую крышку можно было закрыть не оббегая мангал. Тут использована арматура диаметром 6 мм.

Створка поддувала. Возьмите сегмент что вырезали из баллона. Ось — болт, ручка — такой же болт.

Для переноски приварите крепкие ручки.
Обожгите от остатков краски.

Приварите крепление ножек. Использованы ½” водопроводные муфты.

Это комплект ножек: низкие и, если вместе,по пояс. С обоих концов резьба под муфты.
Нарежьте под размер из полудюймовой трубы.

Так на маленьких ножках.

Мангал покройте термокраской. Перед покраской нужно ободрать всё до голого металла.
Из фанеры сделать столик, покрыть морилкой и лаком, прикрутить к мангалу.

Если приварить изнутри 4 обрезка уголка, то можно положить сетку и получится гриль.

Если начали добавлять гриль атрибуты, то термометр в крышку будет в самый раз.

Видеоинструкция:

Еще фото мангалов из газового баллона:

Поделиться в социальных сетях

Если будите делать столик — оставьте зазор. иначе начинает тлеть.

Сливайте жижу подальше от жилого помещения — вонища будет стоять минимум месяц.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных.
Политика конфиденциальности.

Без мангала сделать шашлыки сложнее. Его можно купить, но при желании несложно сделать своими руками из.

Мангал дипломат, сделанный своими руками, удобен при транспортировке и не занимает много места в автомобиле.

Это статья для вас, если вы любите шашлыки, мастерить и у вас есть 200-литровая бочка.Оглавление1 Плюсы и.

Сегодня мы поговорим как сделать мангал с коптильней из газовых баллонов.Почему появилась идея их.

Старый автомобильный диск, при желании — возможность сделать небольшой мангал для сада. А поставив на.

Нужно делать мангал как эффективным, так и красивым. Такая конструкция послужит не только для приготовления овощей, мяса или рыбы, но и значительно украсит загородный участок. Смастерить изделие можно из чего угодно, но мангал из газового баллона монтируется куда быстрее, в отличие от своих аналогов. Это обусловлено тем, что сборка подобной конструкции предполагает минимум сварочных работ, поскольку корпус для жаровни не нужно изготавливать с нуля.

Разновидность устройств

Это устройство для приготовления мяса применялось с давних времен и не становится менее актуальным на сегодняшний день. Существует много способов сооружения мангалов и все они отличаются между собой по технологии монтажа. Но все мангалы разделяются на 3 вида:

1. Портативные разборные модели. Их используют в основном для поездок на природу. Складывают и помещают в багажник автомобиля.
2. Переносные модели, оснащенные колесами. Это более объемные мангалы и перемещаются они за счет встроенных колес.
3. Стационарные модели. Крупные сооружения, которые имеют фундамент. Как правило, конструкцию после установки переместить невозможно. Поэтому надо тщательно выбирать место для строительства стационарной жаровни.

Все виды мангалов могут изготавливаться из самого разнообразного подручного материала. Непереносные модели в основном сооружаются из кирпича, а мобильные и транспортируемые — из металла. Делая мангал, надо учитывать основные факторы:

• металл или кирпич должны выдержать высокие температуры;
• жаровня должна быть рассчитана на количество гостей, которые могут присутствовать на праздниках;
• на протяжении готовки изделие обязано сохранять тепло.

Несмотря на большое разнообразие мангалов, знатоки отдают предпочтение той жаровне, которая сделана из газового баллона. По желанию конструкцию можно сделать не только мангалом, но и коптильней холодного и горячего копчения.

Рабочие принадлежности и материалы

До сих пор неясно, кому принадлежала идея применить баллон для изготовления мангала, однако изобретение более чем оправдывает себя. К тому же если немного пофантазировать, то многофункциональная конструкция для готовки пищи станет красивым декоративным предметом дачного участка.

Самый значимый плюс такого материала — это толстые стенки металла. Это значит, что баллон в процессе готовки не деформируется от жара и прослужит многие годы. Но чтобы создать такое творение из газового баллона, необходимо уметь пользоваться электрическим инструментом и сварочным аппаратом. Из основных инструментов и материалов можно выделить следующие:

• агрегат по ручной дуговой сварке;
• болгарку;
• трубу;
• дрель со сверлом по металлу;
• баллон, использовавшийся для хранения пропана-бутана;
• петли.

Не рекомендуется применять сильно ржавый пропановый баллон. В процессе работы по резке и сварке используются специальные средства защиты — сварочная маска, очки и рукавицы.

Удаление газа

Чтобы выпустить оставшийся газ из баллона, емкость необходимо установить в вертикальном положении низом вверх и открутить вентиль. Теперь надо подождать, пока газ полностью не исчезнет из баллона. Это можно проверить с помощью мыльной пены. В ведро наливается вода и туда добавляется немного мыла. Раствор замешивается до образования мыльной пены. Этой жидкостью надо периодически промазывать отверстие, через которое уходит газ.

Как правило, сварщики и резчики знают, что в баллоне даже после абсолютного удаления газа всегда остаются взрывоопасные пары — это надо учитывать при резке верхушки емкости. Для удаления верхней части баллона, где находится вентиль, лучше использовать ножовку по металлу, которая не создаст искр. Но перед этим емкость кладется набок. Однако в процессе резки рекомендуется периодически обрабатывать металл водой. Это минимизирует риск взрыва. Если произойдет воспламенение газового пара, то масштаб катастрофы будет незначительный, но этого хватит, чтобы опалить лицо и руки.

После удаления верхушки баллона в появившуюся полость нужно налить воду, установив изделие обратно в вертикальное положение. Затем выждать некоторое время и слить воду в место, находящееся далеко от огородов и объектов с животными. После обработки водой в баллоне останется неприятный запах пропана. Это нормальное явление и через несколько дней запах исчезнет.

Инструкция по изготовлению жаровни

Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:

1. Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
2. На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.
3. Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
4. На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
5. На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
6. Опора для мангала. В этом случае нужны уголки. Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса. Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
7. Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.

На последнем этапе мангал из баллона надо окрасить термостойкой краской любого цвета.

Коптильня из баллона

Обычный самодельный мангал из баллона отличается от такой конструкции дополнительной емкостью, которая служит топкой. Эта емкость не должна иметь щелей, поэтому надо позаботиться о максимальной герметичности коптилки из газового баллона своими руками. Для этого нужен другой баллон.

От емкости со стороны днища отрезается третья часть от всей длины. Теперь от оставшегося куска извлекается верхушка с вентилем, который предварительно был удален. Отверстие на месте вентиля не нужно закрывать — это необходимо для обеспечения тяги. Теперь два куска соединяются сваркой, наваривая кольцевой шов.

После изготовления маленькой емкости делается дверца. Технология стандартная. Вырезается боковина и оснащается петлями. Затем следует изготовить фиксаторы, не позволяющие дверце провалиться внутрь топки. Также приделывается ручка.

На последнем этапе топка приваривается к баллону, который оборудован под мангал. На днище с боковой стороны изготавливается маленькое отверстие. На топке выше крышки примерно посередине делается идентичное отверстие. Задача заключается в том, чтобы прикрепить топку к емкости таким образом, чтобы оба отверстия были направлены друг к другу. Поперек баллона приваривается топка. При открывании топочной камеры дверца должна ложиться на днище мангала.

В конце работы к топке прикрепляется опорный каркас: сооружаются 2 ножки, которые нужно соединить с основным опорным каркасом. Затем изделие окрашивается термостойкой краской.

Сборка мангала-паровоза

Это уникальное и многофункциональное устройство, включающее мангал, коптильню и барбекю из газовых баллонов. Для изготовления мангала-паровоза потребуется несколько баллонов, дымоходная труба, колеса, уголки, арматура и краска.

На выходе конструкция действительно получается в виде паровозика. Лучше монтировать металлические колеса. Также коптильня паровоз своими руками оснащается решеткой, столом и прочими деталями, которые не только имеют свою определенную функцию, но и добавляют эстетичности всей конструкции. Смокер способен в одно время коптить продукты, на гриле готовить овощи и жарить шашлык.

Первый баллон устанавливается в вертикальном положении — это коптилка, второй баллон монтируется к первому в горизонтальном положении — это мангал, третий баллон разрезается напополам — это барбекюшница и гриль.

Внизу вертикального баллона изготавливается отверстие. На втором баллоне вырезается округлая часть и прикрепляется к вертикальной емкости. Третья емкость режется на 2 куска. Один кусок приваривается к емкости будущего мангала. На вертикальной емкости к горловине монтируется труба, оснащенная заслонкой.

Во всех баллонах делаются герметичные дверцы. На емкостях для коптильни и мангала устанавливаются датчики температуры. Баллоны обустраиваются сетками и крюками. Также можно предусмотреть отверстия для установки шампуров. Далее сооружается рама и к ней прикрепляются металлические колеса. В конце делается топочная камера из бочонка (например, из огнетушителя).

В окончании выполняется окрашивание конструкции термостойкой краской, которая выдерживает температуру 700 градусов. Принцип работы паровозника таков: из топки будет проходить дым, проникая во все камеры конструкции, и уходить через дымоход на коптильне. Если дым надо остановить, применяется заслонка.

Монтаж газогенератора

Преимущество состоит в том, что гриль с газогенератором можно быстро разогреть и регулировать температуру вращением ручки. Приготовленная продукция на устройстве приобретает легкий запах древесины. Для розжига используется только древесина. Из материала следует приобрести:

• железную крышку;
• ручку из алюминия;
• шлакоблоки;
• плиту с газогенератором, которая работает на древесине;
• термометр;
• решетку-гриль;
• округлую крышку.

Чтобы пламя равномерно распределилось внутри конструкции, на плоской крышке делаются разрезы. Болгаркой нужно распилить щель по ширине режущего круга от центра, не доходя до края крышки. Таким образом делается каждый длинный зазор с интервалом 4 см между собой.

Поверх сферической крышки монтируются термометр и ручка. Для фиксации к сферической крышке к конфорке с прорезями приделывается пара винтов, которыми производится зажатие. Шлакоблоки потребуются для опор. Выкладывается первая колонна, а затем следующая параллельно первой.

В центре между шлакоблоками монтируется печка с газогенератором. На опоры устанавливается железная конфорка с прорезями. Далее ставится решетка-гриль. Но должен быть хотя бы минимальный зазор между решеткой и конфоркой. Затем на решетку кладется мясо или сосиски. В печи разжигается щепа. Желательно использовать фруктовые породы деревьев. В печи должен быть установлен встроенный вентилятор, который предназначен для розжига древесины и контроля над температурой. После этого устанавливается крышка и зажимается винтами. Газовый гриль своими руками сделан. Остается дождаться полной готовности продуктов.

Originally posted 2018-03-28 15:25:06.
