Как сделать своими руками мощный металлоискатель своими руками

Многие люди ошибочно считают, что если сделать металлоискатель своими руками, он будет иметь качество намного хуже, чем заводской. Однако самодельный аппарат может быть не только лучше, но и гораздо дешевле моделей, произведённых на заводе. Большинство любителей поискать различные клады для экономии средств ищут дешёвые варианты. Как правило, в результате они самостоятельно собирают металлоискатель.

Принципы работы металлоискателя

Новички на первых этапах могут пугаться различных схем и формул при самостоятельной сборке. Но если поискать доступную информацию в интернете, то можно с лёгкостью понять все нюансы. Поэтому для того чтобы в итоге получить хороший аппарат с дискриминацией, необходимо тщательно изучить различные схемы, инструкции и принцип работы металлодетектора.

Принцип работы такого устройства заклю+чается в использовании электромагнитного поля. Оно создаётся катушкой передатчика после обнаружения предмета, который проводит ток (в основном это все металлы). Процесс сопровождается характерными звуками из-за создания вихревых токов и искажения ЭПМ — катушки.

Если найденный предмет не проводит ток, но все же металлоискатель его обнаружил, то это значит, что он имеет своё электромагнитное поле.

При обнаружении предмета более дешёвые аппараты создают специальный звук после передачи информации в блок управления. Но в дорогих заводских моделях информация может отображаться и на экране.

Для того чтобы собрать аппарат качественно, нужно сначала изучить подробную инструкцию; металлоискатель своими руками изготовить не так просто. Хотя с правильным подходом это вполне реально даже без специальной подготовки. Причём, можно сделать и подводный аппарат, который сможет искать золото и другие драгоценные металлы. Хотя глубинный металлоискатель сделать вряд ли получится, такие аппараты изготовляются на заводах.

Металлоискатель состоит из:

• генератора электромагнитных колебаний — передатчика;
• передающей катушки;
• приёмника электромагнитных колебаний;
• динамиков для извещения звуком;
• дешифратора, который выделяет полезный сигнал из общего фона.

Подготовка печатной платы

Сперва нужно подготовить печатную плату, где в последующем будут располагаться все детали и узлы металлоискателя. В основном для этого используют метод лазерно-утюжной технологии (сокр. ЛУТ).

На этом этапе для производства платы необходимо следовать таким пунктам:

• Для начала с помощью обыкновенного лазерного принтера нужно напечатать схему. Она элементарно создаётся через программу Sprint-layout. В качестве материала лучше использовать тонкую фотобумагу.
• Необходимо провести предварительную подготовку платы. Она делается из текстолита. Её размеры должны быть в пределах 84х31. Сначала она ошкуривается, а потом проводится очистка раствором.
• На плату прикрепляется распечатанная схема лицевой стороной. Сверху необходимо положить лист А4 и прогладить горячим утюгом для переноса схемы на текстолит.
• После того как схема перенесена на плату, не убирая бумаги, вся конструкция помещается в воду и аккуратно убирается бумага.
• Если образовались размазанные элементы, их нужно поправить с помощью иголки или шила.
• На следующем этапе необходимо поместить плату в раствор хлорного железа.
• Тонер можно удалить любым растворителем, например, ацетоном.
• Просверлить отверстия для будущего крепления на металлоискатель.
• В конце необходимо сделать луд дорожек платы. Для этого используется раствор ЛТИ-120. Им нужно пропаять полностью схему.

Установка всех элементов

После того как плата из текстолита готова, на неё необходимо припаять элементы схемы. Их можно взять из старых и ненужных магнитофонов, телевизоров, радиоприёмников. Но в принципе, если список необходимых деталей готов, то можно все купить на радиорынке. Стоят они копейки.

Процесс монтажа выглядит следующим образом:

1. Для начала нужно установить главную микросхему. Можно использовать иностранную NE555 или советскую КР1006ВИ1, подойдут обе. Но с отечественной могут возникнуть проблемы, так как их уже не изготавливают. С иностранным аналогом проблем быть не должно. До монтажа главной детали под ней запаивается перемычка.
2. После этого устанавливается К157УД2 — двухканальный усилитель. Его можно найти в старом магнитофоне.
3. Дальше монтируются конденсаторы и резисторы.
4. На следующем этапе нужно припаять два транзистора типа ВС557 или аналоги.

Сборка катушки металлоискателя

Для того чтобы сделать качественный металлоискатель своими руками в домашних условиях, необходимо подойти с большой ответственностью к сборке катушки.

Произвести самодельную катушку можно из оправы с диаметром 20 сантиметров. Для создания такой оправы необходимо взять проволку ПЭВ 0.5 миллиметров в диаметре. Достаточно будет 25 мотков. Но в любом случае количество витков проволоки может как увеличиваться, так и уменьшаться. Для того чтобы понять, сколько в действительности нужно их сделать, для качественной работы необходимо использовать монету. Проверять следует максимальное расстояние её улавливания.

Динамик, издающий сигнал, можно снять с портативного радио. Важным фактором является его сопротивление. Оно не должно быть меньше 8 Ом. Как вариант можно использовать дешевые китайские динамики.

Монтаж дополнительных элементов

Для проведения настроек аппарата необходимы две разные по мощности модели потенциометра. Один на 100 кОм, а второй только на 10 к Ом. Во время эксплуатирования металлоискателя часто могут возникать помехи. Во избежание такого результата используется экранированный провод для соединения катушки и схемы. Но нужно понимать, что полностью избавиться от помех не выйдет. В качестве источника питания аппарата берётся батарея минимум 12 В.

Увеличить устойчивость электросхемы можно с помощью дополнительного использования стабилизатора напряжения типа L7812.

После того как все электронные элементы готовы, следует приступать к сборке каркаса для металлоискателя. Но тут необходимо дать лишь общие рекомендации, так как каждый будет собирать его из подручных средств.

Новичкам можно посоветовать:

• Приобрести 5 метров трубы из ПВХ (которые используют в водопроводе) для создания штанги, а также перемычки. Сверху трубы устанавливается специальная подставка для руки. Она позволяет более комфортно себя чувствовать при работе. Для размещения платы нужно найти любую коробку соответствующих размеров.
• Питание аппарата можно сделать из обычного аккумулятора из шуруповёрта. Плюсы использования такой батареи в её маленькой ёмкости.
• При создании корпуса конструкции нужно учесть, что лишних металлических элементов быть не должно. Они могут негативно влиять на электромагнитное поле металлоискателя.

Как проверить работоспособность

Металлоискатель на микросхеме можно проверить разными способами. Сперва настраивается чувствительность, используя потенциометры. Граничным показателем будет равномерное, очень сильное потрескивание. Например, монету в 5 рублей он должен находить с расстояния 30 сантиметров, а советский рубль — с 40 сантиметров. Большие куски металла должен обнаруживать с метра и более.

Но с другой стороны, он не сможет найти мелкие предметы на большой глубине. Тем более он не различит размеры обнаруженного метала и его тип. В связи с этим, работая на таком оборудовании, гвозди или куски ненужного металла будут частой находкой.

Многие, кто интересовался вопросом о том, как сделать самодельный металлоискатель, оказываются начинающими кладоискателями, которые не имеют необходимых средств для приобретения заводского аппарата.

Простые самодельные конструкции

На сегодня есть много способов, как можно сделать металлоискатель в домашних условиях, используя практически только подручные средства. Для реализации некоторых способов нужно иметь специальные знания в области электротехники, а другие варианты можно применять без каких-либо знаний.

Металлоискатель из компьютерных дисков

В интернете есть много информации, как можно сделать металлоискатель из компьютерных CD или DVD дисков. Схема не является сложной, и такой аппарат может сделать даже школьник. Для этого не нужно иметь опыт работы с электротехникой или специальные инструменты. Теоретически металлоискатель своими руками из телефона (сотового или стационарного) также можно сделать самостоятельно.

В качестве основного материала используют:

• CD или DVD диски (рекомендуются двухсторонние, так как аппарат выйдет более чувствительный);
• обычные наушники;
• калькулятор (можно использовать и дешёвые китайские аналоги);
• батарейки;
• клей и изолента.

Для того чтобы собрать из этих деталей работающий металлоискатель, необходимо:

• Срезать с наушников штекер и снять изоляцию на 5−10 миллиметров.
• Каждый зачищенный провод нужно разделить на две части. В итоге должны образоваться четыре части.
• К каждому проводу необходимо прикрепить диск с помощью клея. Если диск односторонний, то приклеивать нужно к пишущей стороне.
• Дополнительно провода требуется зафиксировать изолентой.
• Оставшиеся разделения с проводов необходимо прикрепить к плюсу и минусу батарейки.
• Тщательно заизолировать провода.
• Включённый калькулятор следует установить к CD диску с помощью изоленты.
• Сверху положить DVD диск и соединить их скотчем.
• Сверху DVD диска прикрепить изолентой батарейку.
• Этап тестирования.

Дополнительно можно сделать ручку для удобного эксплуатирования металлоискателя. В основном такие металлоискатели используются для поиска незначительных и небольших предметов, например, для поиска металлопрофиля в стене. Для поиска различных монет и драгоценных металлов такое приспособление не годится, но для домашних нужд в самый раз.

Радиоприёмник в качестве основы

На практике используют хороший и дешёвый способ создания металлоискателя из радиоприёмника. Этот вариант ничем не хуже предыдущего, а, наоборот, отличается повышенной мощностью.

Для создания подобного металлоискателя необходимы:

• коробка от обыкновенного компьютерного диска;
• радиоприёмник, работающий на частоте АМ;
• калькулятор;
• скотч.

Использовать эти материалы следует так:

• Внутри подготовленной коробки вмонтировать калькулятор и радиоприёмник с помощью двухстороннего скотча.

• Радиоприёмник необходимо настроить на максимальную частоту. Обязательно нужно следить за тем, чтобы отсутствовали помехи и шумы от радио.
• После этого тихо открывать коробку и закрывать — тем самым, искать максимально чистое положение звука. Если оно найдено, то в таком положении металлоискатель готов к использованию.

Как видно из ситуации, сделать более или менее мощный поисковый аппарат не составит никакого труда, и займёт минут 5 не больше. Этот вариант для начинающих пользователей, так как сделать его можно без микросхем, чертежей и необходимого опыта в электротехнике. К нему также можно установить ручку для удобного пользования. Аппарат идеально подойдёт для обнаружения старой проводки или металлопрофиля.

Это и есть один из самых благоразумных способов создания металлоискателя собственноручно. Решение остаётся за каждым. С одной стороны, есть возможность сэкономить до 5000 рублей, а с другой — самодельные аппараты не всегда работают так, как надо.

Originally posted 2018-03-28 15:34:45.

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель
.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях
, буду собранны: лучшие схемы металлоискателей
, их описания, программы и другие данные для изготовления металлоискателя своими руками
. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей
и схемы металлоискателей с дискриминацией металлов
.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

1. Паяльник, припой, олово и другие паяльные принадлежности.
2. Отвертки, плоскогубцы, кусачки и прочий инструмент.
3. Материалы и навыки по изготовлению печатной платы.
4. Минимальный опыт и знания в электронике и электротехники также.
5. А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Сегодня известно большое количество способов сделать металлоискатель дома совершенно самостоятельно, без помощи специалистов. Часть из них требует определенных знаний физики, а также навыков работы с электро- и радиоприборами. Другие же не требуют никаких специальных умений, и любой новичок сможет самостоятельно своими руками собрать металлоискатель в домашних условиях.

Как самому сделать металлоискатель из дисков

Достаточно легко сделать металлоискатель в домашних условиях своими руками с помощью двух дисков — CD и DVD
. Этот способ очень прост и не потребует никаких сложных компонентов. Все, что для этого нужно, это:

• CD и DVD диск. Желательно брать двусторонние, тогда чувствительность у металлоискателя будет гораздо выше.
• Любой оказавшийся под рукой калькулятор, можно брать самый простой и дешевый
• наушники
• батарейка типоразмера «крона»
• клей и изолента

Последовательность действий

Металлоискатель готов, можно приступать к его тестированию
. Для удобства использования к металлоискателю можно прикрепить удобную рукоятку. Для поиска монет и металла в земле мощности такого аппарата будет маловато, но в доме он всегда может пригодиться. Например, для поиска скрытой проводки, замурованной стену или для нахождения металлопрофиля под листом гипсокартона.

Металлоискатель из радиоприемника и калькулятора

Для того чтобы сделать такой металлоискатель, нужны следующие вещи:

1. Пустая коробка из-под компакт-диска
2. Самый простой и дешевый калькулятор
3. Радиоприемник, работающий на «АМ» частоте
4. Двусторонний скотч или изолента
5. Гвозди
6. Деревянная палка от швабры

Порядок сборки

Последовательность сборки прибора
следующая.

Таким образом, собрать своими руками металлоискатель в домашних условиях можно, даже не обладая специальными знаниями и навыками. Но следует учитывать, что подобные металлоискатели не годятся для серьезных поисков
металлических предметов под землей, потому что радиус их действия небольшой. Для сложных задач следует попытаться собрать устройство типа «бабочки» или «терминатора». С одной стороны, если все получится, можно сэкономить неплохую сумму денег, но с другой стороны, по утверждениям специалистов, подобные самодельные металлоискатели не всегда работают так, как задумано
.

Этот простой металлоискатель доступен для повторения даже начинающими радиолюбителями. В нём нет микроконтроллеров, дорогих и дефицитных деталей — его основа простая микросхема К561ЛЕ5, которая часто используется в различной советской аппаратуре. Сделать его можно в домашних условиях, имея из приборов лишь мультиметр. Схема простого металлодетектора представлена на рисунке:

Имеет сменные катушки диаметром от 25 до 30см, что позволяет в зависимости от необходимых условий поиска обнаружить мелкие и крупные металлические обьекты.

Принцип работы традицыонный для приборов такого класса — металлоискатель имеет опорный генератор с частотой 100кгц и чувствительный к металлам генератор на элементе DD1.2 и одной из выносных катушек индуктивности, подключаемых к генератору. К выходу смесителя подключены наушники.

Для получения большей громкости звука можно добавить простой УНЧ и маленький динамик. Металлоискатель питается от батареи крона — на 9 вольт. Микросхемы в приборе можно применять К561ЛА7 или К564ЛЕ5. Резисторы МЛТ-0,125, переменный — любой малогобаритный. Конденсатор с3 подстроечный, от любого китайского приёмника. Поисковая обмотка должна содержать такое количество витков:

Для катушки диаметром 25мм — 150 витков провода ПЭВ-1 0,1;

Для катушки диаметром 75мм — 80 витков ПЭВ-1 0,2;

Для катушки диаметром 200мм — 50 витков ПЭВ-1 0,3.

После изготовления одной из катушек, подключаем её к схеме. Движком резистора и переменым конденсатором С3 добиваемся звука низкого тона в наушниках.

При приближении катушки к металу, звук в наушниках должен изменить тональность — таким образом происходит определение наличия металлического предмета в поисковой зоне. В качестве корпуса использовал пластмассовую коробку подходящих размеров.

Обсудить статью ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

Вы в детстве хотели себе иметь прибор, которым можно было бы находить металлические предметы и даже клад? Большинство детей желают иметь такой агрегат. К счастью, он существует. Это обычный металлодетектор, позволяющий обнаруживать различные металлы под слоем грунта и в других местах. Принцип в том, что он находит материал, который отличается своими магнитными или электрическими свойствами от среды нахождения. Примечательно, что находить можно не только металлические предметы и не только в грунте.

Металлоискатель используют геологи, службы досмотра, военные, криминалисты и строители. Это весьма полезная в хозяйстве вещь. А можно ли сделать металлоискатель своими руками? Да, и эта статья поможет вам в этом.

Как работает металлоискатель и из чего он состоит

Для того чтобы сделать такой прибор в домашних условиях собственными руками, нужно разобраться в принципе его работы. Как он способен обнаруживать металл и сигнализировать об этом? Все дело в электромагнитной индукции. Металлоискатели имеют свою схему, состоящую из:

1. Передатчика колебаний электромагнитных волн.
2. Приемника.
3. Специальной передающей сигнал катушки.
4. Катушки, принимающей сигнал.
5. Устройства индикации.
6. Дискриминатора (схема выделения полезного сигнала).

Некоторые работающие узлы могут быть объединены схематически и конструктивно. К примеру как приемник, так и передатчик смогут действовать на одну катушку. Часть приемника сразу будет выделять положительный сигнал и так далее.

Теперь детальней о принципе работы металлоискателя. Благодаря катушке, в среде начинает создаваться ЭМП (электромагнитное поле) некой структуры. В том случае, когда в радиусе действия этого поля находится предмет, проводящий электричество, в нем появляются токи Фуко или вихревые.Они создают собственное ЭМП предмета. Теперь изначальная структура катушки начинает искажаться. А когда предмет, находящийся в грунте, не проводит электричество, но имеет ферромагнитные свойства, то за счет экранирования структура катушки тоже искажается. Как в первом, так и во втором случае, металлоискатель улавливает электромагнитное поле от предмета и преобразует его в сигнал (акустический или оптический). Вы слышите определенный звук и можете видеть сигнал на экране.

Обратите внимание!
В целом для работы металлоискателя необязательно, чтобы тело проводило ток, грунт — нет. Важно чтобы магнитные и электрические свойства тел отличались.

Вот так и работает система металлоискателя. Принцип простой и действенный. Теперь, давайте подробнее рассмотрим, как сделать металлоискатель собственными руками. Первое что вам нужно — подготовить все инструменты и материалы.

Компоненты для металлоискателя

Итак, если вы хотите изготовить прибор, то без специальных приспособлений не обойтись. Это все-таки электронный прибор, который нужно собрать из разных комплектующих. Что же потребуется? Набор следующий:

Прочие компоненты вы можете увидеть на схеме ниже.

Кроме того, вам понадобится пластиковая коробка, чтобы смонтировать электронную схему. А также подготовьте пластиковую трубу, чтобы создать штангу с закрепленной на ней катушкой. Теперь можно приступать к работе.

Собираем металлоискатель собственными руками: создание печатной платы

Самый сложный этап работ — это электроника. Здесь все тонко и сложно. Поэтому рационально начать именно с создания рабочей печатной платы. Существует лишь несколько вариантов различных плат. Все зависит от радиоэлементов, используемых для создания. Различают плату, работающую на микросхеме NE555, и на транзисторах. Ниже видно, как выглядят эти платы.

Собираем металлоискатель собственными руками: установка электронных элементов на плату

Дальше работа тоже будет не из легких. Все электронные элементы металлоискателя придется спаять и установить их так, как показывает схема. На фото вы можете видеть конденсаторы. Они пленочные и обладают высокой термостабильностью. За счет них работа металлоискателя будет значительно стабильней. Такой показатель очень кстати, особенно в осенний период пользования прибором. Ведь тогда на улице бывает достаточно прохладно.

Остается выполнить пайку. Сам процесс мы описывать не будем, так как технология пайки должна быть известна всем. Чтобы наглядно понять, как выполнить все работы по электронной части металлоискателя, предлагаем вам дополнительно ознакомиться с этим видео:

Собираем металлоискатель собственными руками: питание

Чтобы устройство получало ток, нужно обеспечить источник питания на 9-12 В. Стоит заметить, что металлоискатель довольно прожорливо потребляет электроэнергию. Это не удивительно, так как прибор довольно мощный. Если вы думаете что одной «Кроны» (батарейки) будет достаточно, то это не так. Долго он не проработает. Потребуется две или даже три батарейки, соединенные параллельно. Как вариант использование одного мощного аккумулятора. Это будет дешевле, так как его можно долго разряжать и заряжать.

Собираем металлоискатель собственными руками: катушка

Так как мы делаем импульсный металлодетектор, то аккуратность и точнейшая сборка катушки не требуется. Нормальный диаметр катушки будет составлять 19-20 см. Для этого придется мотать 25 витков. Когда вы сделаете катушку, хорошо обмотайте ее сверху изоляционной лентой. Для увеличения глубины обнаружения катушкой предметов, намотайте диаметр на отправку около 26-27 см. При этом нужно уменьшить количество витков до 21-23. В таком случае используется провод Ø 0,5 мм.

Когда вы намотали катушку, ее потребуется смонтировать на жесткий корпус металлоискателя. Важно, чтобы на корпусе отсутствовал металл. Подумайте и поищите любой корпус, который будет подходить по размерам. Корпус будет выполнять защитную функцию. Катушка будет защищена от ударов о грунт во время поисков.

Чтобы сделать отвод от катушки, припаяйте к ней два провода Ø 0,5-0,75 мм. Рекомендуется использовать 2 свитых друг с другом провода.

Собираем металлоискатель собственными руками: настройка прибора

Собирая металлоискатель по схеме, настраивать его не нужно. Он уже обладает максимальной чувствительностью. Чтобы еще тоньше настроить металлоискатель, отрегулируйте переменный резистор R13, немного покрутив его. Делайте это до тех пор, пока не услышите редкие щелчки. В том случае, когда это достигается на крайнем положении нахождения резистора, смените номинал прибора R12. Такой переменный резистор должен настроить металлоискатель на оптимальную работу на среднем положении.

Существует специальный осциллограф, благодаря которому вы можете измерять частоту затвора резистора Т2. Протяжность импульса должна составлять 130-150 мкс, а оптимальная рабочая частота — 120-150 Гц.

Чтобы начать процесс поиска металлоискателем, нужно включить его и подождать примерно 20 сек. Тогда он стабилизируется. Теперь крутите резистор R13 чтобы настроить его. Вот и все, вы можете начинать свой поиск при помощи простого металлоискателя.

Подведем итоги

Такая подробная инструкция поможет вам узнать, как самому можно сделать металлоискатель своими руками. Он простой, но полностью способен находить металлические предметы. Более сложные модели металлоискателей требуют больших усилий и времени.

Если Вы потеряли кольцо, ключ, отвёртку… и знаете приблизительное место потери, то не стоит отчаиваться! Вы можете собрать металлоискатель своими руками или попросить знакомого радиолюбителя собрать несложный металлоискатель своими руками
. Ниже представлена схема простого в изготовлении и проверенного годами металлоискателя, который (при определённых навыках) можно сделать за один день. Простота описываемого металлоискателя в том, что он собран всего на одной весьма распространённой микросхеме К561ЛА7 (CD4011BE)
. Настройка тоже проста и не требует дорогих измерительных приборов. Для настройки генераторов достаточно осциллографа или частотомера. Если всё сделано без ошибок и из исправных элементов, то и эти приборы не понадобятся.

Чувствительность данного металлоискателя:

металлическую крышку от банки
«видит» до 20 см, сотовый телефон до 15 см, батарейка «крона» до 10 см, 5 руб монета до 8 см
.

На этом расстоянии едва меняется тон генератора в наушниках, при более близком расстоянии тон увеличивается. Чем больше площадь металла, тем больше расстояние обнаружения. Различает диамагнетики и ферромагнетики.

Для изготовления металлоискателя
нам понадобятся:

1. Микросхема К561ЛА7 (или К561ЛЕ5, аналог CD4011);

2. Транзистор — маломощный низкочастотный, например — КТ315, КТ312, КТ3102, аналоги: ВС546, ВС945, 2SC639, 2SC1815 и т.п.);
3. Диод — любой маломощный, например — кд522Б, кд105, кд106, аналоги: in4148, in4001 и т.п.;
4. Переменный резистор — 3 шт (1 кОм, 5 кОм, 20 кОм с выключателем или выключатель отдельно);
5. Постоянный резистор — 5 шт (22 Ом, 4,7 кОм, 1,0 кОм, 10 кОм, 470 кОм);
6. Керамических, а ещё лучше слюдяных конденсаторов — 5 шт: 1000 пф -3шт, 22 нФ -2шт, 300 пф);
7. Электролитический конденсатор (100,0 мкф х 16В) — 1шт;
8. Провод ПЭЛ, ПЭВ, ПЭТВ и т.д., диаметром 0,4-0,7 мм;
9. Низкоомные наушники (от плеера);
10. Батарея 9В.

Схема металлоискателя

Внешний вид платы металлоискателя

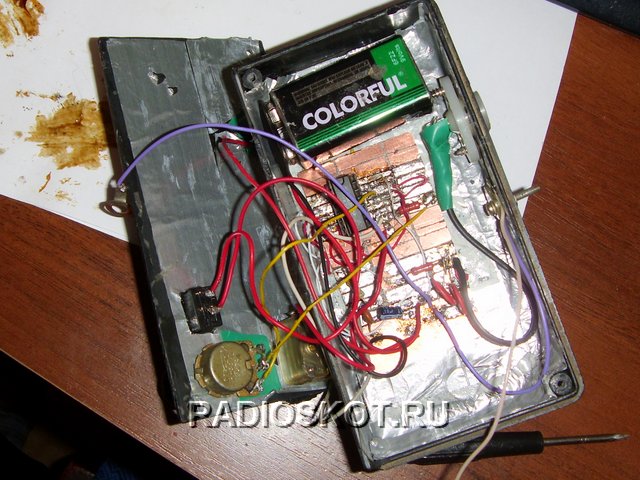

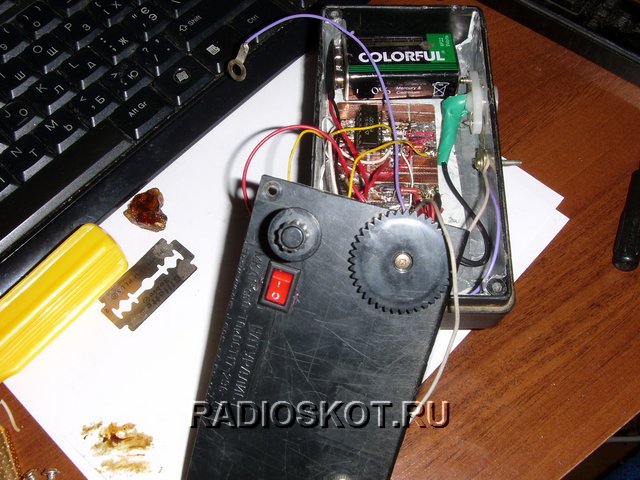

В корпусе от старого карманного радиоприёмника (можно использовать корпус от мыльницы, из под губки для чистки обуви или в корпусе от электрической соединительной коробки.

Внимание! Для исключения помех и влияния рук человека при касании к регуляторам — корпуса переменных резисторов необходимо соединить с минусом платы.

При правильно спаянной схеме металлоискателя, исправности и правильного значения элементов, правильно сделанной поисковой катушки устройство работает без проблем. Если при первом включении в наушниках не слышно писка и изменения частоты при регулировке регулятора «ЧАСТОТА» — значит надо подобрать резистор (10 кОм), стоящий последовательно с регулятором
и/или конденсатор в этом генераторе (300 пф). Тем самым мы делаем одинаковыми частоты образцового и поискового генераторов.

При возбуждении генератора, появления свиста, шипения, искажений припаять конденсатор 1000 пф (1Н0 он же 102) с выв. 6 микросхемы на корпус.

Осциллографом или частотомером посмотреть частоты сигналов на выводах 5 и 6 К561ЛА7. Добиться их равенства вышеописанным методом настройки. Сама рабочая частота генераторов может колебаться от 80 до 200 кГц.

Защитный диод (любой маломощный) нужен для исключения повреждения микросхемы при ошибочном включении батареи питания (что часто бывает:).

Изготовление катушки металлоискателя

Катушки наматываются на оправке диаметром 15-25 см (например, ведро или на челноке из толстой проволоки или фанеры — чем меньше диаметр, тем меньше чувствительность, но больше избирательность мелких металлов). Выбирайте для каких целей он Вам нужен.

Используется провод в лаковой изоляции ПЭЛ, ПЭВ, ПЭТВ…, диаметром — 0,4 — 0,7 мм (хорошо подходит от старых цветных телевизоров с петли размагничивания кинескопа или отклоняющей системы) и содержит около 100 витков (можно наматывать от 80 до 120 витков). Поверх провода обматываем плотно изолентой.

Затем катушку поверх изоленты обматываем полоской фольги, оставив 2-3 см не обмотанным участок. Фольгу можно взять с некоторых видов кабелей или на крайний случай — порезать на полоски шириной 2 см фольгу от шоколадки 🙂

Всё ещё раз плотно заматываем изолентой.

Фото готовой катушки. Осталось сверху обмотать изолентой.

Полученную готовую катушку крепим на диэлектрик (например, не фольгированный текстолит или гетинакс). Далее его прикрепляем к держаку.

Катушку со схемой соединяем двойным экранированным проводом (экран на корпус). Провод можно взять от старых шнуров для перезаписи с магнитофона на магнитофон или шнур НЧ (аудио-видео) для соединения телевизора с DVD и т.д.

Правильная работа металлоискателя:
при включении регулятором «частота» в наушниках устанавливаем низкочастотный гул, при приближении к металлу изменяется частота.

Можно второй вариант, чтоб гул в ушах «не стоял», установить нулевые биения, т.е. совместить две частоты. В наушниках тогда будет тишина, но как только катушку подносим к металлу — частота поискового генератора изменяется и в наушниках появляется писк. Чем ближе к металлу — тем выше частота в наушниках. Но чувствительность при этом способе не велика. Прибор среагирует только при сильной расстройке генераторов, например при поднесении к крышке от банки.

Расположение деталей на плате для микросхемы в корпусе DIP

Расположение деталей на плате для микросхемы в корпусе SMD

Зотов А., Сергей В., Волгоградская обл.

Эту схему металлоискателя можно обсудить на нашем

Вы хотите сделать этот металлоискатель?

Но у Вас нет деталей и платы?

Несколько вариантов металлоискателя из набора

Вы можете заказать их

Набор для изготовления металлоискателя

(в наборе все необходимые детали и печатная плата
)

Если нужен металлоискатель с большей чувствительностью
мелких

металлических предметов, то можете посмотреть

Сегодня известно большое количество способов сделать металлоискатель дома совершенно самостоятельно, без помощи специалистов. Часть из них требует определенных знаний физики, а также навыков работы с электро- и радиоприборами. Другие же не требуют никаких специальных умений, и любой новичок сможет самостоятельно своими руками собрать металлоискатель в домашних условиях.

Как самому сделать металлоискатель из дисков

Достаточно легко сделать металлоискатель в домашних условиях своими руками с помощью двух дисков — CD и DVD
. Этот способ очень прост и не потребует никаких сложных компонентов. Все, что для этого нужно, это:

• CD и DVD диск. Желательно брать двусторонние, тогда чувствительность у металлоискателя будет гораздо выше.
• Любой оказавшийся под рукой калькулятор, можно брать самый простой и дешевый
• наушники
• батарейка типоразмера «крона»
• клей и изолента

Последовательность действий

Металлоискатель готов, можно приступать к его тестированию
. Для удобства использования к металлоискателю можно прикрепить удобную рукоятку. Для поиска монет и металла в земле мощности такого аппарата будет маловато, но в доме он всегда может пригодиться. Например, для поиска скрытой проводки, замурованной стену или для нахождения металлопрофиля под листом гипсокартона.

Металлоискатель из радиоприемника и калькулятора

Для того чтобы сделать такой металлоискатель, нужны следующие вещи:

1. Пустая коробка из-под компакт-диска
2. Самый простой и дешевый калькулятор
3. Радиоприемник, работающий на «АМ» частоте
4. Двусторонний скотч или изолента
5. Гвозди
6. Деревянная палка от швабры

Порядок сборки

Последовательность сборки прибора
следующая.

Таким образом, собрать своими руками металлоискатель в домашних условиях можно, даже не обладая специальными знаниями и навыками. Но следует учитывать, что подобные металлоискатели не годятся для серьезных поисков
металлических предметов под землей, потому что радиус их действия небольшой. Для сложных задач следует попытаться собрать устройство типа «бабочки» или «терминатора». С одной стороны, если все получится, можно сэкономить неплохую сумму денег, но с другой стороны, по утверждениям специалистов, подобные самодельные металлоискатели не всегда работают так, как задумано
.

Металлодетекторы глубинного типа способны обнаружить предметы в грунте на большом расстоянии. Современные модификации в магазинах стоят довольно дорого. Однако в данном случае можно попробовать изготовить металлодетектор своими руками. С этой целью в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.

Схема модификации

Собирая металлодетектор своими руками (схема показана ниже), нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы.

Инструкция по сборке простой модели

Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку. Для установки потребуются резисторы высокой проводимости. Рабочая частота устройства зависит от многих факторов. Если рассматривать модификации на диодных конденсаторах, то у них высокая чувствительность.

Рабочая частота таких металлоискателей составляет около 30 Гц. Максимальное расстояние обнаружения предмета у них равняется 25 мм. Работать модификации способны на батарейках литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что эксперты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.

Модель серии «Пират»

Сделать металлодетектор «Пират» своими руками можно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Для его подключения понадобится Многие эксперты рекомендуют применять сеточные конденсаторы с емкостью 5 пФ. Проводимость у них должна поддерживаться на уровне 45 мк. После можно приступать к пайке блока управления. Стойка должна быть прочной и выдерживать вес пластины. Для моделей на 4 В не рекомендуются применять тарелки диаметром более 5,5 см. Индикаторы системы не обязательно устанавливать. После закрепления блока останется лишь установить батарейки.

Использование рефлекторных транзисторов

Сделать с рефлекторными транзисторами металлодетектор своими руками довольно просто. В первую очередь эксперты рекомендуют заняться установкой микроконтроллера. Конденсаторы в данном случае подойдут трехканального типа, а проводимость у них не должна превышать 55 мк. При напряжении 5 В они обладают сопротивлением примерно 35 Ом. Резисторы у модификаций применяются в основном контактного типа. Они обладают отрицательной полярностью и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке разрешается использовать Максимальная ширина пластины для такой модификации равняется 5,5 см.

Модель с конвекционными транзисторами: отзывы специалистов

Собрать металлодетектор своими руками можно только на базе коллекторного контроллера. При этом конденсаторы используются на 30 мк. Если верить отзывам экспертов, то лучше не стоит применять мощные резисторы. В данном случае максимальная емкость элементов должна составлять 40 пФ. После установки контроллера стоит заняться блоком управления.

Данные металлоискатели получают хорошие отзывы за надежную защиту от волновых помех. С этой целью используется два фильтра диодного типа. Модификации с системами индикации очень редко встречаются среди самодельных модификаций. Также стоит отметить, что блоки питания должны работать при низком напряжении. Таким образом, батарея долго прослужит.

Использование хроматических резисторов

Своими руками? Модель с хроматическими резисторами собрать довольно просто, но следует учитывать, что конденсаторы для модификаций разрешается применять лишь на предохранителях. Также эксперты указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу заготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают при частоте 50 Гц. У них малый коэффициент рассевания и высокая точность измерения. Также стоит отметить, что искатели данного класса смогут успешно работать в условиях повышенной влажности.

Модель с импульсным стабилитроном: сборка, отзывы

Устройства с импульсными стабилитронами выделяются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера. Если говорить про параметры, то точность обнаружения у них равняется примерно 89 %. Начинать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.

Следующим шагом устанавливается блок управления. Затем монтируется контроллер, который работает от литиевых батарей. После установки блока можно заняться пайкой конденсаторов. Отрицательное сопротивление у них не должно превышать 45 Ом. Отзывы экспертов указывают на то, что модификации данного типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с волновыми помехами. При этом будет страдать конденсатор. В итоге батарея у моделей данного типа быстро разряжается.

Применение низкочастотного трансивера

Низкочастотные трансиверы у моделей значительно снижают точность работы приборов. Однако стоит отметить, что модификации данного типа способны успешно работать с предметами небольшого размера. При этом у них малый параметр саморазряда. Для того чтобы собрать модификацию своими руками, рекомендуется воспользоваться проводным контроллером. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке в 45 мк при чувствительности 3 мВ.

Некоторые эксперты рекомендуют устанавливать сеточные фильтры, которые повышают защищенность моделей. Для поднятия проводимости используются модули только переходного типа. Основными недостатками таких устройств считается перегорание контроллера. При такой поломке проблематично сделать ремонт металлодетектора своими руками.

Использование высокочастотного трансивера

На высокочастотных трансиверах собрать простой металлодетектор своими руками можно только на базе переходного контроллера. Перед началом установки стандартно заготавливается стойка под пластину. Проводимость контроллера в среднем равняется 40 мк. Многие специалисты не используют при сборке контактные фильтры. У них высокие тепловые потери, и они способы работать при частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления. Непосредственно датчик у модификаций устанавливается через конденсатор, у которого емкость не должна превышать 4 пФ.

Модель с продольным резонатором

На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Использование селективных фильтров

Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.

Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.

Применение контакторов

Контакторы в устройства устанавливаются вместе с блоками управления. Стойки для модификаций используются небольшой длины, а тарелки подбираются на 20 и 30 см. Некоторые эксперты говорят о том, что устройства стоит собирать на импульсных переходниках. При этом конденсаторы можно использовать низкой емкости.

Также стоит отметить, что после установки блока управления стоит припаять фильтр, который способен работать при напряжении 15 В. В данном случае у модели будет поддерживаться проводимость на уровне 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления. Указанный параметр в среднем равняется 45 Ом.

Металлоискатели или металлодетекторы – это разнообразное семейство измерительных приборов, действие которых основано на отличиях в электромагнитном излучении предметов.

Использование металлоискателя

Профессиональные высокочувствительные металлодетекторы используются в повседневной работе различных пунктов досмотра, с их помощью ведутся поисковые и дознавательные действия полицейских и спасательных служб.

Огромная армия любителей-кладоискателей по всему миру практикует долгие и неспешные походы с металлоискателями. Иногда такое развлечение приносит доход и даже известность.

В наше время уже налажена индустрия детекторных (распознающих) приборов на все случаи жизни, отличающихся не только по принципам работы, но и широким диапазоном цен и технических характеристик.

Простые магнитные детекторы

Принцип работы простейшего металлоискателя основан на электромагнитной индукции – в приборе находится электромагнитная катушка, которая за счет колебаний и искажений своего поля фиксирует находящиеся поблизости электропроводящие и железо-магнитные материалы, создавая при этом звуковой или визуальный сигнал.

Первый опыт сборки металлоискателя в домашних условиях может стать началом серьезного увлечения: новые конструкторские решения и даже изобретения в этой сфере прикладной радиоэлектроники не исключены даже на любительском уровне.

На схеме показано строение простейшего низкочастотного магнитного детектора.

В производстве металлодетекторов используются сотни различных разработок. Для того чтобы претворить в жизнь одну из них самостоятельно, нужно будет изготовить печатную плату своими руками, закупить необходимые катушки, транзисторы, резисторы, конденсаторы и т.п., и осуществить сборку прибора.

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Оба устройства должны быть из разряда самых дешевых, в приемнике должен быть АМ-диапазон и магнитная антенна, а калькулятор должен при работе излучать импульсные радиопомехи.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

Сборка металлоискателя

• Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
• Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
• Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
• Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
• Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

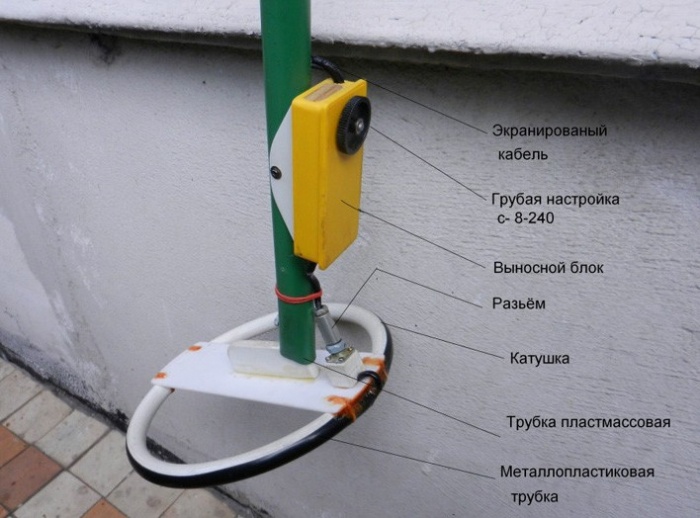

Фото металлоискателей своими руками

Обратите внимание!

Обратите внимание!

У каждого человека есть свое хобби. Вышивание, плетение, охота и рыбалка – наиболее излюбленные занятия людей после работы и во время отдыха. Многие от этого хобби получают не только удовольствие, но и доход. В данное время популярны различные реконструкции боев и другие археологические работы. Это не просто труд, это дань уважения к павшим воинам от современного поколения. Отличным помощником в данном деле будет металлоискатель. Но покупать его начинающим поисковикам очень дорого. Как его выбрать или сделать самому, далее в статье.

Принцип работы и детали, чтобы знать, как сделать металлоискатель своими руками

Вся работа металлоискателей зависит от изменения индуктивности катушки, которая предназначена для поиска. Описание и схема работы такой катушки в открытом доступе представлена любому желающему.

При попадании в магнитное поле данной катушки любого предмета из метала, индуктивность ее влияет на частоту работы самого генератора для поиска объектов.

После идет сравнение частоты полученной от попадания предмета во внимание и частотой эталонной. Сравнение идет при помощи детали, названной смесителем. Результат преобразуется в сигнал, который слышит пользователь. Очень простой и доступный способ инструмента «сказать» человеку, что найдено что-то интересное или наоборот, тут ничего нет.

Что нужно для изготовления металлоискателя:

• Несколько микросхем, например, IC1 и IC2;
• Мощный транзистор, например, можно использовать VT1-KT315;
• Резисторы;
• Конденсаторы;
• Катушки;
• Наушники;
• Разъемы под наушники и батарейки;
• Батарейки.

Еще можно добавить такие элементы, как кнопки для включения и различные провода. Также необходима печатная плата, ее можно изготовить самому, дома, используя утюг и лазерный принтер. Плату можно создать программами, которые для этого предназначаются, а вот при печати, стоит ее расположить в зеркальном отражении. Печатать надо максимально плотно, на бумаге из глянца. Рисунок нельзя подвергать воздействию пыли и оставлять на нем свои отпечатки.

Схема для изготовления платы ясна: принтер и затем утюг. Утюгом совершается процедура проглаживания для отпечатывания чернила со схемой платы с бумаги на текстолит. А вот остальные элементы для металлоискателя можно раздобыть из старого сотового телефона, радиоприемника, радио, при разборе калькулятора и электрических чайников. Собрать приборов по дому можно много. А вот уже получить из всего этого материала мини-миноискатель или, еще лучше, золотоискатель уже сложнее.

Пошаговая инструкция:

1. Разобрать пластиковый корпус одной коробки из-под дисков, и удалить все ненужные предметы, которые помогают фиксировать в ней диски.
2. Липучей лентой отмечаем место по центру корпуса радиоприемника и прилепляем туда липучки.
3. Располагаем радио в коробке. Прикрепить радиоприемник нужно внутри коробки.
4. Подобным образом прикрепить калькулятор к другой внутренней части коробки.
5. Настроить радио на специальный диапазон: AM. При увеличении громкости, должны быть слышно только помехи.

При обнаружении самой последней радиостанции на диапазоне, необходимо «подобраться» к ней, как можно ближе. Но помехи пропадать не должны. После всего этого свернуть коробку с ее содержимым.

Инструментарий и подробная инструкция для изготовления металлоискателя Бабочка своими руками

Если металлоискатель покупать в готовом виде, то необходимо учитывать 2 важных фактора: цена и глубина обнаружения предметов. Если металлоискатель стоит необоснованно дешево, то и работать на обнаружении он будет плохо.

Еще одной новинкой в мире кладоискателей стал металлоискатель со способностью различать металлы.

Но, если нет возможности покупки металлоискателя или просто руки растут из нужного места, то его можно сделать своими руками в домашних условиях. Тип металлоискателя Бабочка подразумевает собой синхронизацию нескольких катушек, внешне это напоминает бабочку.

Какие детали нужны для сбора подобного металлоискателя:

• Транзисторы: 2 штуки, КТЗ15;
• Конденсаторы типа 1000 пФ – 2 штуки;
• Конденсаторы типа 10000 пФ – 2 штуки;
• Наушники для стерео вещания;
• Батарея мобильного устройства;
• Паяльник и материал для корпуса с проводами.

Такой аппарат работает в воде и у него очень надежный расход батареи – 20 или 30 ч. Изделие работает с любым видом грунта. Звук подается в наушники, и по его типу определяется вид металла.

Популярные схемы: как сделать металлоискатель в домашних условиях

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

1. Пират.
   Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
2. Кощей.
   Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
3. Клон.
   Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Что такое самодельный металлоискатель

Инструмент для поиска различных предметов из золота, цветных металлов, называется металлоискателем. Собрать его можно не только из подручных средств, можно подойти с фантазией и придумать инструмент с любыми желаемыми способностями. Наградить такое изделие можно хорошими параметрами, которые пригодятся при различных работах.

При поиске различных материалов глубинный исследователь будет отличным помощником и избавит пользователя от копания в «пустом» месте.

Металлоискатель имеет первый датчик и второй прибор. Первый датчик – это катушка, обмотанная проводом. При обнаружении предмета из металла, поле меняется и становится не таким, как было до этого. Второй прибор – регистрирует изменение электромагнитного поля и сообщает пользователю о находке. Поэтому, при проектировании и сборе металлоискателя своими руками, стоит учитывать способность сигнализации своего пользователя. Металлоискатели бывают разных моделей или марок: Крот-М, Спектр, Каспер. Самостоятельно собрать лучший похожий прибор совсем не сложно.

• Для простого пользования;
• Более высокого класса;
• Для профессионалов.

Под простым металлоискателем, пользователями подразумеваются очень дешевые модели, чуть качественнее самоделок или даже на уровне. Мастерская сборка позволяет собрать изделие более качественным. Изделия более высокого класса имеют сменные датчики. А приборы для профессионалов уже имеют более продвинутую микросхему. С ее помощью можно определить не только вид металла, но и глубину, на которой он располагается. Такой металлоискатель имеет более высокую скорость определения объекта и множество других полезных качеств.

Металлоискатель своими руками: какие бывают рабочие частоты

Важно помнить, что металлоискатель должен издавать равномерный гул при работе, а при обнаружении металла, уже изменять частоту звука, и подавать явные сигналы пользователю. Многим не нравится гудение в ушах во время поиска, поэтому они устанавливают нулевое биение.

Все время до обнаружения искатель не издаст ни звука, но при обнаружении объекта, металлоискатель будет издавать писк, и усиливаться он будет по мере приближения к нему.

Каждое свойство изделия для обнаружения металла связанно со всеми элементами. Если понизить частоту, для большего проницания, можно увеличить расход батареи. Все металлоискатели изначально классифицировались по частотам. Все параметры изделия, так или иначе, связанны с ней и зависят от нее.

Какие бывают частоты у металлоискателей:

• СНЧ или сверхнизкочастотные;
• НЧ или низкочастотные;
• ПЧ или повышенной частоты;
• РЧ или радиочастоты.

Все эти частоты разбиваются от первых сотен Гц до десятков кГц, а дальше уже будут металлоискатели, которые ищут золото. Они уже работают на радиочастотах. Таким устройством можно найти потерянное колечко на пляже или в другом немагнитном грунте.

Схема металлоискателя для сборки своими руками из телефона

Прибор для обнаружения металла в земле может не только быть дешевым при приобретении, но и принести немало пользы в будущем. Например, при определении клада или важной находки. При помощи специального магнита можно определить, что находится н определенной глубине, металлический предмет или обычный кусок камня.

Металлоискатель можно собрать дома, самостоятельно и из подручных средств. Для того, чтобы находить железо, необходимы: коробка от компьютерных дисков, портативный радиоприемник, калькулятор, лента-липучка. Все эти предметы будут приемлемы для сбора металлоискателя простого типа дома.

Необходимые детали и элементы: 555-я модель (смотреть маркировку сверху на микросхеме) или же элемент на таймере, резистор, конденсаторы, плата, батарейки, разнообразные переключатели и кабеля для батарей, зуммеры и изолента, а еще пригодится картон.

Схема сборки металлоискателя из телефона:

1. Найти схему. Изучив ее, можно добавить или исключить определенные элементы.
2. Сделать катушку. Если нет возможности ее изготовить самостоятельно, то стоит ее приобрести. После протестировать. Для того чтобы не испортит плату, катушку тестируют только на макетной плате.
3. После успешного тестирования, собрать уже готовую плату.
4. Собрать картонный корпус. Тут, как подскажет фантазия, главное ему быть удобным.
5. Приклеить к картонному корпусу все элементы, и расположить их в нужном порядке.

Все элементы скрепить и протестировать полученный металлодетектор. Для соединения использовать клей, который подходит для горячего фиксирования деталей и материалов.

Собрать металлоискатель с помощью телефона очень просто, достаточно одного желания. Для того, чтобы полностью разобраться в этом вопросе необходимо изучать соответствующую литературу, но примерный ход событий можно зафиксировать.

Металлоискатель своими руками (видео)

Таким металлодетектором можно пользоваться дома, для обнаружения пропажи в ворсе ковра или в диване. На улице такое изделие будет бесполезно и не оправдает себя.

Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками. Вот и я решил собрать свой первый металлоискатель
. В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта, отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.

Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.

Схема металлоискателя на микросхемах

Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.

Перестраиваемый генератор собран на микросхеме к176ла7. Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:

Если громкости окажется слишком много, можно ввести в схему регулятор громкости:

Детали самодельного металлоискателя:

• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Решили разобраться с схемой создания металлоискателя и попробовать сделать свой экспериментальный аппарат для ознакомлением с принципом работы и для пробы собственных сил, но не знаете с чего начать? Давайте разберемся вместе, ведь воссоздавать простые электронные схемы, в том числе металлоискатели своими руками не так уж и трудно.

Металлодетектор
позволяет находить предметы, имеющие определенные электрические и электромагнитные свойства, которые отличают их от окружающей среды. К таким предметам относятся, к примеру, различные металлы в земле. Металлоискатели используются службами досмотра, военными, геологами, строителями и специалистами ряда других профессий для нахождения металла в почве и не только.

Сейчас металлоискатель зачастую используется и обычными людьми для поиска металлолома черной металлургии и нахождения цветных металлов, из которых состоят различные монеты, ювелирные украшения и военная атрибутика: гильзы, жетоны и многое другое. Также металлодетектор может помочь при поиске утерянных по неосторожности предметов, жизненно необходимых или имеющих материальную или моральную ценность (части механизмов, ключи, кольца, украшения и т.д).

Чувствительность данного прибора зависит от диаметра поисковой катушки. Чем больше ее диаметр (от 30 см), тем меньше чувствительность к маленьким предметам, но усиливается к крупным, глубинного залегания. И наоборот, чем меньше ее диаметр, тем лучше реакция на более мелкие предметы. В промышленных образцах имеются подробные инструкции о чувствительности и применению различных катушек.

Сигнал металлоискателя на большую и маленькую монету

В самодельном устройстве зависимость его чувствительности от диаметра катушки также сохраняется. Но нужно помнить, что самодельный прибор по своим качествам будет далек от профессионального оборудования в силу различных нюансов происходящих физических процессов. Одной фразой принцип работы металлоискателя можно описать так — катушка посылает электромагнитные волны и одновременно реагирует на индукционно наведенные в металле токи, которые генерируют свое магнитное поле под влиянием катушечной обмотки.

В действительности физические процессы намного сложнее, и сам поиск кладов профессиональным оборудованием (с избирательностью и сепарацией) далеко не так прост, как может показаться, а изобилие мусора в почве может начисто отбить охоту копать, когда качественный прибор пищит каждый раз. Поэтому приведенное ниже устройство не может гарантировать счастливых находок невообразимых кладов, но поможет на собственном опыте понять сам принцип взаимодействия металла и поисковой катушки металлоискателя.

Создание устройства такого типа не представляет больших трудностей, нужно только уметь разбираться в схемах и пользоваться паяльником. В данном случае будет описана простая схема с использованием, главным образом, 555 микросхемы (универсальный таймер).

Для ознакомления с работой подобного таймера рекомендуется прочитать соответствующий лист с параметрами данной микросхемы (datasheet).

Необходимые материалы и инструменты:

1. 555 микросхема (универсальный таймер);
2. 2 конденсатора по 2.2 мкФ;
3. резистор=47 кОм;
4. батарейки=9 В, провода для соединений, кабель для аккумуляторной батареи, переключатель;
5. плата схемы;
6. медный провод=100 м (d=0,2 мм);
7. зуммер для подачи звуковых сигналов (его можно заменить динамиком с сопротивлением= 8 Ом и конденсатором=10 мкФ);
8. древесный клей и изолента;
9. картон;
10. плоскогубцы, с помощью которых можно сделать отверстие, пинцет;
11. припой в виде проволоки и паяльник;
12. линейка, острый нож, циркуль, карандаш;
13. клей, используемый для горячего склеивания;
14. провода и макетная плата.

Материалы для изготовления простого металлоискателя

Схема металлоискателя

Вашему вниманию могут попадаться различные самодельные металлоискатели. Они находятся в свободном доступе, стоит только ввести в поисковой строке «металлоискатели схемы». Данная взята таким же образом с просторов Интернета , но в нее добавлен зуммер вместо динамика и переключатель (для батареи).

Изготовление катушки

Для удобства вычисления Вы можете воспользоваться калькулятором-онлайн для воздушной катушки. С его помощью можно рассчитать, что для катушки диаметром 9 см необходимо 250 оборотов (витков) лакированной медной проволоки d=0,2 мм. Индуктивность данной катушки получится приблизительно 10 МГн
.

Чем меньше ее d (диаметр), тем больше оборотов понадобится (на катушку с диаметром 7 см необходимо 290 оборотов).

Экран металлоискателя

Купить готовую не составит труда. Если Вы все же решили собирать ее своими руками, то перед тем, как спаять два конца проволоки их необходимо почистить с использованием наждачной бумаги. Нужно стараться все соединения делать очень аккуратно, чтобы исключить влияние некачественного монтажа на самодельный прибор, который и так будет реагировать на множество помех.

В собранном виде экран металлоискателя

Тестирование катушки и создание печатной платы

Для того, чтобы не испортить рабочую плату лучше данную схему протестировать на макетной доске.

Проверка работоспособности на макетной плате

Следующим шагом необходимо сделать схемную плату. Если Вы не умеете, то лучше найти описание в Интернете с видео уроками.

Схемная плата в собранном виде

Тестирование

Основа для конструкции

Основа для Вашего простого металлоискателя может быть выполнена из любых удобных для Вас материалов (дерево, пластик и т.д). В данном случае основой послужил картон. Он более прост в использовании.

Вначале необходимо сделать эскиз ручки (3 детали), можно даже без вычислений. В этой ручке должны будут уместиться батарейка, плата, переключатель и катушка.

Ручка для металлоискателя сделанная из картона

Вырезаем отверстия для переключателя и батарейки. Склеиваем детали из картона используя древесный клей и оставляем сохнуть на ночь (приблизительно 12 часов).

Вырезаем отверстия для батарейки и проводов

склеиваем эти части между собой

После высыхания клея нужно проделать в ручке рядом с переключателем отверстие для свободного прохождения через него проводов. И наконец приклеиваем к картонной ручке катушку, используя термоклей.

Располагаем батарейку и другие части на ручке

Сборка частей и заключение

Когда по отдельности все части уже выполнены остается только их собрать. Вначале необходимо приклеить с помощью термоклея
переключатель к ручке, вставить батарейку и затем приклеить схемную плату.

Теперь настало время подключить все компоненты между собой и протестировать созданное Вами устройство. Новичку будет не легко разобраться в данном руководстве, но если Вы не впервые беретесь за изготовление металлоискателя, то быстро разберетесь.

Металлоискатель в собранном виде

Такой собранный металлоискатель довольно мощный для нахождения мелких предметов на недалеком расстоянии и желательно внутри помещения, во избежание неполадок. Но следует помнить, что данная самоделка будет очень сильно уступать по чувствительности, качеству обнаружения, сепарации и избирательности, устойчивости к помехам промышленному оборудованию, и повторять ее стоит скорее ради спортивного интереса и ознакомления с принципом работы металлоискателя.

Что получилось
в итоге:

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Но, разумеется, эти параметры зависят от модели устройства.

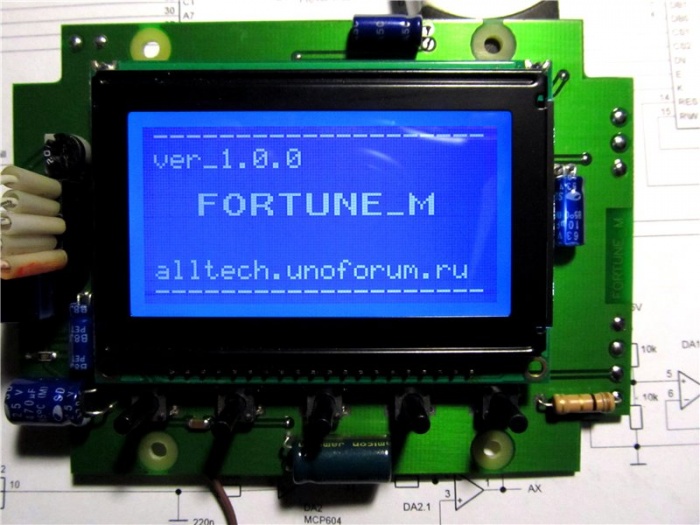

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

• контроллер;
• резонатор;
• конденсаторы разных типов, в том числе и пленочные;
• резисторы;
• излучатель звука;
• стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

• конденсаторы разного типа – пленочные, керамические и пр.;
• резисторы разного номинала;
• полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Схема металлоискателя

Сегодня вашему вниманию хочу представить схему металлоискателя,и все что касается него, того что вы видите на фотографии.Ведь так трудно иногда найти ответ по вопросу в поисковике-Схема хорошего металлоискателя

Иначе сказать металлоискатель имеет название Tesoro Eldorado

Металлоискатель может работать в режиме как поиск всех металлов так и в дискриминации фона.

Технические характеристики металлоискателя.

Принцип действия индукционно балансный

-Рабочая частота, кГц 8-10кгц

-Режим работы динамический

-Режим точного обнаружения (Pin-Point) есть в статике

-Питание, В 12

-Регулятор уровня чувствительности есть

-Регулятор порогового тона есть

-Отстройка от грунта есть(ручная)

Глубина обнаружения по воздуху с датчиком DD-250мм В грунте прибор видит цели почти также как и на воздухе.

-монеты 25мм — около 30см

-кольцо золотое — 25см

-каска 100-120см

-максимальная глубина 150см

-Ток потребления:

-Без звука примерно 30 ма

И самое главное и интригующее это схема самого девайса

Картинка легко увеличивается при нажатии на нее

Для сборки металлоискателя нужны детали:

Что бы вам не приходилось долго проводить настройку устройства, делайте сборку и пайку аккуратно, плата не должна содержать всяких хомутов.

Для лужения плат лучше всего использовать канифоль в спирте,после лужения дорожек не забудте протереть спиртом дорожки

Плата со стороны деталей

Сборку начинаем
с впайки перемычек,потом резисторы,далее панельки под микросхемы
и все остальное. Ещё одна небольшая рекомендация
, теперь уже касательно изготовления платы прибора. Очень желательно иметь тестер который может мерить ёмкость конденсаторов. Дело в том что в прибор
е два одинаковых канала усиления, по этому и усиление по ним должно идти максимально одинаковое, а для этого желательно подобрать те детали которые повторяются на каждом каскаде усиления так чтобы у них были максимально одинаковые параметры по замеру тестером(то есть какие показания в конкретном каскаде на одном канале — такие же показания на этом же каскаде и в другом канале)

Изготовление катушки для металлоискателя

Сегодня хотел бы рассказать о изготовлении датчика в готовом корпусе,поэтому фото больше чем слов.

Берем корпус крепим в нужном месте герм.проввод и устанавливаем кабель,кабель прозваниваем и концы маркируем.

Далее мотаем катушки. Датчик DD- изготавливается по тому же принципу что и для всех балансников,поэтому остановлюсь только на требуемых параметрах.

ТХ – передающая катушка 100 витков 0,27 RX – приёмная катушка106 витков 0,27 эмалированый намоточный провод.

Катушки после намотки плотно уматываются нитками,пропитывается лаком.

После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой, между концом и началом фольги должен быть непокрытый ей зазор 1см, во избежание короткозамкнутого витка
.

Катушку и возможно экранировать графитом,для этого 1:1 мешаем графит с нитро лаком и покрываем равномерным слоем по верх луженного медного 0,4 провода намотанного на катушке(без зазоров),провод подключаем к экрану кабеля.

Влаживаем в корпус,подключаем и примерно сводим катушки в баланс,на феррит должен быть двойной гудок,на монету одинарный,если наоборот то меняем местами выводы приемной обмотки. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов!!! Катушки настраиваются приставкой для измерения резонанса.Подключаем приставку к плате эльдорадо параллельно передающей катушке и замеряем частоту,далее с катушкой RX и подбираемым конденсатором добиваемся частоты на 600гц выше чем вышло в TX.

После подбора резонанса собираем катушку воедино и проверяем видит ли прибор всю шкалу ВДИ от алюминиевой фольги до меди,если прибор видит не всю шкалу то подбираем емкость резонансного конденсатора в цепи RX с шагом по 0,5-1нф в ту или иную сторону,д того момента когда прибор будет видеть на минимуме дискрима фольгу и медь,а при накручивании дискриминации будет вырезаться вся шкала по очереди.

Окончательно сводим катушки в ноль,фиксируя все термоклеем.Далее для облегчения катушки проклеивываем пустоты кусочками пенопласта,пенопласт садится на термоклей,иначе после заливки катушки он всплывет.

Заливаем первый слой эпоксидки,не доливая до верху 2-3мм

Заливаем второй слой смолы с колером.В качестве колера хорошо подходит анилиновый краситель для покраски ткани,порошок бывает разных цветов и стоит копейки.Краситель нужно сначала размешать с отвердителем,затем отвердитель добавить в смолу,сразу в смоле краситель не растворится.

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы.

Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание.

При положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы

,при накручивании дискрима должны вырезаться

все металлы по порядку до меди вырезаться не должна,если прибор
так работает, значит он настроен верно.Шкалу дискрима нужно подобрать таким образом чтобы она полностью влезла в полный поворот ручки дискриминации,делается это подбором с10.При уменьшении емкости шкала растягивается и наоборот.

Металлоискатель или металлодетектор предназначен для обнаружения предметов, по своим электрическим и/или магнитным свойствам отличающихся от среды, в которой они находятся. Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей.

Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до 20-30 см или железяку с канализационный люк примерно в 1-1,5 м под поверхностью. Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке. Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму. А подобных сокровищ в земле российской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих кубышек с ефимками.

Примечание:

если вы не сведущи в электротехнике с радиоэлектроникой, не пугайтесь схем, формул и специальной терминологии в тексте. Самая суть излагается попросту, и в конце будет описание прибора, который можно сделать за 5 мин на столе, не умея не то что паять, а проводки скрутить. Но он позволит «пощупать» особенности поиска металлов, а возникнет интерес – придут и знания с навыками.

Немного больше внимания по сравнению с остальными будет уделено металлоискателю «Пират», см. рис. Этот прибор достаточно прост для повторения начинающими, но по своим качественным показателям не уступает многим фирменным моделям ценой до $300-400. А главное – он показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям. Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике использования имеется достаточно руководств.

Принцип действия

Металлоискатель действует по принципу электромагнитной индукции. В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП. В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Примечание:

в принципе для металлоискателя не обязательно, чтобы предмет был электропроводящим, грунт – нет. Главное, чтобы их электрические и/или магнитные свойства отличались.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно. Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем. По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои.

Разновидности

Общие параметры

Принцип действия металлодетектора возможно воплотить технически разными способами соответственно назначению прибора. Металлоискатели для пляжного золотоискательства и строительно-ремонтного поиска внешне могут быть похожи, но существенно отличаться по схеме и техническим данным. Чтобы правильно сделать металлоискатель, нужно четко представлять себе, каким требованиям он должен удовлетворять для данного рода работы. Исходя из этого, можно выделить следующие параметры поисковых детекторов металла:

1. Проницание, или проникающая способность – максимальная глубина, на которую распространяется ЭМП катушки в грунте. Глубже прибор ничего не обнаружит при любом размере и свойствах объекта.
2. Величина и размеры зоны поиска – воображаемая область в земле, в которой объект будет обнаружен.
3. Чувствительность – способность обнаруживать более или менее мелкие предметы.
4. Избирательность – способность сильнее реагировать на желательные находки. Сладкая мечта пляжных старателей – детектор, который пищит только на драгоценные металлы.
5. Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, ЛЭП, электротранспорта и др. источников помех.
6. Мобильность и оперативность определяются энергопотреблением (на сколько батареек хватит), массогабаритами прибора и размерами зоны поиска (сколько можно «прощупать» за 1 проход).
7. Дискриминация, или разрешающая способность – дает оператору или управляющему микроконтроллеру возможность по реакции прибора судить о характере найденного объекта.

Дискриминация, в свою очередь, параметр составной, т.к. на выходе металлоискателя наличествует 1, максимум 2 сигнала, а величин, определяющих свойства и расположение находки, больше. Тем не менее, с учетом изменения реакции прибора во время приближения к объекту, в нем выделяются 3 составляющих:

• Пространственная – свидетельствует о расположении объекта в зоне поиска и глубине его залегания.
• Геометрическая – дает возможность судить о форме и размерах объекта.
• Качественная – позволяет строить предположения о свойствах материала объекта.

Рабочая частота

Все параметры металлоискателя связаны сложным образом и многие взаимосвязи взаимоисключающие. Так, напр., понижение частоты генератора позволяет добиться большего проницания и зоны поиска, но ценой увеличения энергопотребления, и ухудшает чувствительность и мобильность вследствие возрастания размеров катушки. В целом же каждый параметр и их комплексы так или иначе привязаны к частоте генератора. Поэтому первоначальная классификация металлоискателей строится по диапазону рабочих частот:

1. Сверхнизкочастотные (СНЧ) – до первых сотен Гц. Абсолютно не любительские приборы: энергопотребление от десятков Вт, без компьютерной обработки по сигналу ни о чем судить нельзя, для перемещения нужен автотранспорт.
2. Низкочастотные (НЧ) – от сотен Гц до нескольких кГц. Просты схемотехнически и конструктивно, помехоустойчивы, но мало чувствительны, дискриминация плохая. Проницание – до 4-5 м при энергопотреблении от 10 Вт (т. наз. глубинные металлодетекторы) или до 1-1,5 м при питании от батареек. Реагируют острее всего на ферромагнитные материалы (черный металл) или большие массы диамагнитных (бетонные и каменные строительные конструкции), поэтому иногда называются магнитодетекторами. К свойствам грунта мало чувствительны.
3. Повышенной частоты (ПЧ) – до нескольких десятков кГц. Сложнее НЧ, но требования к катушке невысоки. Проницание – до 1-1,5 м, помехоустойчивость на троечку, хорошая чувствительность, удовлетворительная дискриминация. Могут быть универсальными при использовании в импульсном режиме, см. ниже. На обводненных или минерализованных грунтах (с обломками или частицами скальных пород, экранирующих ЭМП) работают плохо или вовсе ничего не чуют.
4. Высокой, или радиочастоты (ВЧ или РЧ) – типичные металлоискатели «на золото»: отличная дискриминация на глубину до 50-80 см в сухих непроводящих и немагнитных грунтах (пляжный песок и т.п.) Энергопотребление – как в пред. п. Остальное – на грани «неуда». Эффективность прибора во многом зависит от конструкции и качества исполнения катушки (катушек).

Примечание:

мобильность металлоискателей по пп. 2-4 хорошая: от одного комплекта солевых элементов («батареек») АА и без переутомления оператора можно работать до 12 час.

Особняком стоят импульсные металлоискатели. У них первичный ток в катушку поступает импульсами. Задав частоту следования импульсов в пределах НЧ, а их длительность, которая определяет спектральный состав сигнала, соответствующей диапазонам ПЧ-ВЧ, можно получить металлодетектор, совмещающий в себе положительные свойства НЧ, ПЧ и ВЧ или перестраиваемый.

Метод поиска

Насчитывается не менее 10 методов поиска предметов с помощью ЭМП. Но такие, как, скажем, метод непосредственной оцифровки ответного сигнала с компьютерной обработкой – удел профессионального применения.

Самодельный металлоискатель схемотехнически строят более всего следующими способами:

• Параметрическим.
• Приемо-передающим.
• С накоплением фазы.
• На биениях.

Без приемника

Параметрические металлоискатели в некотором роде выпадают из определения принципа действия: в них нет ни приемника, ни приемной катушки. Для детекции используется непосредственно влияние объекта на параметры катушки генератора – индуктивность и добротность, а структура ЭМП значения не имеет. Изменение параметров катушки ведет к изменению частоты и амплитуды вырабатываемых колебаний, что фиксируется разными способами: измерением частоты и амплитуды, по изменению тока потребления генератора, измерением напряжения в петле ФАПЧ (системы фазовой автоподстройки частоты, «подтягивающей» ее к заданному значению) и др.

Параметрические металлоискатели просты, дешевы и помехоустойчивы, но пользование ими требует определенных навыков, т.к. частота «плывет» под влиянием внешних условий. Чувствительность у них слабая; более всего используются как магнитодетекторы.

С приемником и передатчиком

Устройство приемопередающего металлоискателя показано на рис. в начале, к пояснению принципа действия; там же описан и принцип работы. Такие приборы позволяют добиться наилучшей эффективности в своем диапазоне частот, но сложны схемотехнически, требуют особо качественной системы катушек. Приемопередающие металлоискатели с одной катушкой называются индукционными. Их повторяемость лучше, т.к. проблема правильного расположения катушек относительно друг друга отпадает, но схемотехника сложнее – нужно выделить слабый вторичный сигнал на фоне сильного первичного.

Примечание:

в импульсных приемопередающих металлоискателях от проблемы выделения также удается избавиться. Объясняется это тем, что в качестве вторичного сигнала «ловят» т. наз. «хвост» переизлученного объектом импульса. Первичный импульс вследствие дисперсии при переизлучении расплывается, и часть вторичного импульса оказывается в промежутке между первичными, откуда ее несложно выделить.

До щелчка

Металлоискатели с накоплением фазы, или фазочувствительные, бывают либо однокатушечными импульсными, либо с 2-мя генераторами, работающими каждый на свою катушку. В первом случае используется тот факт, что импульсы при переизлучении не только расплываются, но и задерживаются. Во времени сдвиг фаз нарастает; когда он достигает определенной величины, дискриминатор срабатывает и в наушниках раздается щелчок. По мере приближения к объекту щелчки становятся чаще и сливаются в звук все более высокого тона. Именно на этом принципе построен «Пират».

Во втором случае техника поиска та же, но работают 2 строго симметричных электрически и геометрически генератора, каждый на свою катушку. При этом вследствие взаимодействия их ЭМП происходит взаимная синхронизация: генераторы работают в такт. При искажении общего ЭМП начинаются срывы синхронизации, слышимые как те же щелчки, а затем тон. Двухкатушечные металлоискатели со срывом синхронизации проще импульсных, но менее чувствительны: проницание их в 1,5-2 раза меньше. Дискриминация в обоих случаях близка к отличной.

Фазочувствительные металлодетекторы – любимые инструменты курортных старателей. Асы поиска настраивают свои приборы так, что точно над объектом звук снова пропадает: частота следования щелчков переходит в ультразвуковую область. Таким способом на ракушечном пляже удается находить золотые серьги размером с ноготь на глубине до 40 см. Однако на грунте с мелкими неоднородностями, обводненном и минерализованном, металлоискатели с накоплением фазы уступают прочим, кроме параметрических.

По писку

Биения 2-х электросигналов – сигнал с частотой, равной сумме или разности основных частот исходных сигналов или кратных им – гармоник. Так, напр., если на входы специального устройства – смесителя – подать сигналы с частотами 1 МГц и 1 000 500 Гц или 1,0005 МГц, а к выходу смесителя подключить наушники или динамик, то услышим чистый тон 500 Гц. А если 2-й сигнал будет 200 100 Гц или 200,1 кГц, случится то же самое, т.к. 200 100 х 5 = 1 000 500; мы «поймали» 5-ю гармонику.

В металлоискателе на биениях действуют 2 генератора: опорный и рабочий. Катушка колебательного контура опорного маленькая, защищенная от посторонних влияний, или его частота стабилизирована кварцевым резонатором (попросту – кварцем). Контурная катушка рабочего (поискового) генератора – поисковая, и его частота зависит от наличия предметов в зоне поиска. Перед поиском рабочий генератор настраивают на нулевые биения, т.е. до совпадения частот. Полного нуля звука как правило не добиваются, а настраивают до очень низкого тона или хрипа, так удобнее искать. По изменению тона биений судят о наличии, величине, свойствах и расположении объекта.

Примечание:

чаще всего частоту поискового генератора берут в несколько раз ниже опорной и работают на гармониках. Это позволяет, во-первых, избежать вредного в данном случае взаимного влияния генераторов; во-вторых, точнее настроить прибор, в-третьих, вести поиск на оптимальной в данном случае частоте.

Металлоискатели на гармониках в общем сложнее импульсных, однако работают на любом грунте. Правильно изготовленные и настроенные, они не уступают импульсным. Об этом можно судить хотя бы по тому, что золотоискатели-пляжники никак не сойдутся во мнениях, что же лучше: импульсник или на биениях?

Катушка и прочее

Самое распространенное заблуждение начинающих радиолюбителей – абсолютизация схемотехники. Мол, если схема «крутая», то все будет тип-топ. Относительно металлоискателей это вдвойне неверно, т.к. их эксплуатационные достоинства сильнейшим образом зависят от конструкции и качества изготовления поисковой катушки. Как выразился некий курортный старатель: «Находимость детектора должна тянуть карман, а не ноги».

При разработке прибора его схему и параметры катушки подгоняют друг к другу до получения оптимума. Определенная схема с «чужой» катушкой если и заработает, то до заявленных параметров не дотянет. Поэтому, выбирая прототип для повторения, смотрите прежде всего описание катушки. Если оно неполное или неточное – лучше строить другой прибор.

О размерах катушки

Большая (широкая) катушка эффективнее излучает ЭМП и глубже «просветит» грунт. Ее зона поиска шире, что позволяет уменьшить «находимость ногами». Однако, если в зоне поиска окажется крупный ненужный предмет, его сигнал «забьет» слабый от искомой мелочи. Поэтому желательно брать или делать металлодетектор, рассчитанный на работу с катушками разного размера.

Примечание:

типичные диаметры катушек 20-90 мм для поиска арматуры и профилей, 130-150 мм «на пляжное золото» и 200-600 мм «на большое железо».

Монопетля

Традиционный тип катушки детектора металла т. наз. тонкая катушка или Mono Loop (одинарная петля): кольцо из многих витков эмалированного медного провода шириной и толщиной раз в 15-20 меньше среднего диаметра кольца. Достоинства катушки-монопетли – слабая зависимость параметров от типа грунта, сужающаяся книзу зона поиска, что позволяет, двигая детектор, точнее определять глубину и расположение находки, и конструктивная простота. Недостатки – малая добротность, отчего в процессе поиска «плывет» настройка, подверженность помехам и расплывчатая реакция на объект: работа с монопетлей требует значительного опыта пользования данным конкретным экземпляром прибора. Самодельные металлоискатели начинающим рекомендуется делать с монопетлей, чтобы без особых проблем получить работоспособную конструкцию и приобрести с ней поисковый опыт.

Индуктивность

При выборе схемы, чтобы убедиться в достоверности обещаний автора, и тем более при самостоятельном конструировании или доработке, нужно знать индуктивность катушки и уметь ее рассчитывать. Даже если вы делаете металлоискатель из покупного набора, индуктивность все равно нужно проверить измерениями или расчетом, чтобы не ломать потом голову: почему, все вот вроде исправно, а не пищит.

Калькуляторы для расчета индуктивности катушек имеются в интернете, но компьютерная программа все случаи практики предусмотреть не может. Поэтому на рис. дана старая, десятилетиями проверенная номограмма для расчета многослойных катушек; тонкая катушка – частный случай многослойной.

Для расчета поисковой монопетли номограммой пользуются следующим образом:

• Берем величину индуктивности L из описания прибора и размеры петли D, l и t оттуда же или по своему выбору; типичные значения: L = 10 мГн, D = 20 см, l = t = 1 см.
• По номограмме определяем количество витков w.
• Задаемся коэффициентом укладки k = 0,5, по размерам l (высота катушки) и t (ширина ее) определяем площадь сечения петли и находим площадь чистой меди в ней как S = klt.
• Поделив S на w, получим сечение обмоточного провода, а по нему – диаметр провода d.
• Если получилось d = (0,5…0,8) мм, все ОК. В противном случае увеличиваем l и t при d>0,8 мм или уменьшаем при d

Помехоустойчивость

Монопетля хорошо «ловит» помехи, т.к. устроена точно так же, как рамочная антенна. Увеличить ее помехоустойчивость можно, во-первых, поместив обмотку в т. наз. экран Фарадея (Faraday shield): металлическую трубку, оплетку или обмотку из фольги с разрывом, чтобы не образовался короткозамкнутый виток, который «съест» все ЭМП катушки, см. рис. справа. Если на исходной схеме возле обозначения поисковой катушки есть пунктирная линия (см. схемы далее), то это значит, что катушка данного прибора обязательно должна быть помещена в экран Фарадея.

Также обязательно экран соединяется с общим проводом схемы. Тут таится подвох для новичков: заземляющий проводник нужно подключать к экрану строго симметрично разрезу (см. тот же рис.) и подводить его к схеме также симметрично относительно сигнальных проводов, иначе помехи все-таки «пролезут» в катушку.

Экран поглощает и некоторую долю поискового ЭМП, что снижает чувствительность прибора. Особенно этот эффект заметен в импульсных металлоискателях; их катушки вообще нельзя экранировать. В таком случае увеличения помехозащищенности можно добиться, симметрируя обмотку. Суть в том, что для удаленного источника ЭМП катушка – точечный объект, и э.д.с. помех в ее половинах подавят друг друга. Симметричная катушка может понадобиться и схемно, если генератор двухтактный или индуктивная трехточка.

Однако симметрировать катушку привычным радиолюбителям бифиллярным способом (см. рис.) в данном случае нельзя: при нахождении в поле бифиллярной катушки проводящих и/или ферромагнитных предметов ее симметрия нарушается. Т.е., помехоустойчивость металлоискателя пропадет как раз тогда, когда она больше всего нужна. Поэтому симметрировать катушку-монопетлю нужно перекрестной намоткой, см. тот же рис. Ее симметрия не нарушается ни при каких обстоятельствах, но мотать тонкую катушку с большим количеством витков перекрестным способом – адский труд, и тогда лучше сделать корзиночную катушку.

Корзинка

Корзиночные катушки имеют все достоинства монопетель в еще большей степени. Вдобавок, катушки-корзинки стабильнее, их добротность выше, а то, что катушка плоская – двойной плюс: чувствительность и дискриминация возрастут. К помехам корзиночные катушки менее восприимчивы: вредные э.д.с. в перекрещивающихся проводах гасят друг друга. Единственный минус – для катушек-корзинок нужна точно сделанная жесткая и прочная оправка: общая сила натяжения многих витков достигает больших величин.

Корзиночные катушки конструктивно бывают плоскими и объемными, но электрически объемная «корзинка» эквивалентна плоской, т.е. создает такое же ЭМП. Объемная корзиночная катушка еще менее чувствительна к помехам и, что важно для импульсных металлоискателей, дисперсия импульса в ней минимальна, т.е. легче поймать дисперсию, вызванную объектом. Преимущества оригинального металлоискателя «Пират» во многом обусловлены тем, что его «родная» катушка – объемная корзинка (см. рис.), однако ее намотка сложна и трудоемка.

Новичку самостоятельно лучше мотать плоскую корзинку, см. рис. ниже. Для металлоискателей «на золото» или, скажем, для описанных далее металлоискателя-«бабочки» и простого приемопередающего 2-катушечного хорошей оправкой будут негодные компьютерные диски. Их металлизация не повредит: она очень тонкая и никелевая. Непременное условие: нечетное, и никак иначе, число прорезей. Номограмма для расчета плоской корзинки не требуется; расчет ведут таким образом:

• Задаются диаметром D2, равным внешнему диаметру оправки минус 2-3 мм, и берут D1 = 0,5D2, это оптимальное соотношение для поисковых катушек.
• По формуле (2) на рис. вычисляют количество витков.
• По разности D2 – D1 с учетом коэффициента плоской укладки 0,85 вычисляют диаметр провода в изоляции.

Как не надо и надо мотать корзинки

Некоторые любители берутся самостоятельно мотать объемные корзинки способом, показанным на рис. ниже: делают оправку из изолированных гвоздей (поз. 1) или саморезов, мотают по схеме, поз. 2 (в данном случае, поз. 3, для количества витков, кратного 8; через каждые 8 витков «узор» повторяется), затем запенивают, поз. 4, оправку вытаскивают, а лишнюю пену обрезают. Но вскоре оказывается, что натянутые витки порезали пену и вся работа пошла всмятку. Т.е., чтобы намотать надежно, нужно отрезки прочного пластика вклеить в отверстия основы, и только тогда мотать. И помните: самостоятельный расчет объемной корзиночной катушки без соответствующих компьютерных программ невозможен; методика для плоской корзинки в данном случае неприменима.

ДД катушки

ДД в данном случае значит не дальнодействие, а двойной или дифферециальный детектор; в оригинале – DD (Double Detector). Это катушка из 2-х одинаковых половин (плеч), сложенных с некоторым пересечением. При точном электрическом и геометрическом балансе плеч ДД поисковое ЭМП стягивается в зону пересечения, справа на рис; слева – катушка-монопетля и ее поле. Малейшая неоднородность пространства в зоне поиска вызывает разбаланс, и появляется резкий сильный сигнал. ДД-катушка позволяет неопытному искателю обнаружить мелкий глубокий хорошо проводящий предмет, когда рядом с ним и выше залегла ржавая банка.

Катушки ДД четко ориентированы «на золото»; все металлоискатели с маркировкой GOLD комплектуются ими. Однако на мелко-неоднородных и/или проводящих грунтах они или вовсе отказывают, или часто дают ложные сигналы. Чувствительность ДД катушки очень высока, но дискриминация близка к нулевой: сигнал или предельный, или его вовсе нет. Поэтому металлодетекторы с ДД катушками предпочитают искатели, которых интересует только «находимость на карман».

Примечание:

подробнее о ДД катушках можно будет узнать далее в описании соответствующего металлоискателя. Мотают плечи ДД или внавал, как монопетлю, на специальной оправке, см. далее, или корзинками.

Как крепить катушку

Готовые каркасы и оправки для поисковых катушек продаются в широком ассортименте, но с накрутками продавцы не стесняются. Поэтому многие любители делают основу катушки из фанеры, слева на рис.:

Несколько конструкций

Параметрические

Самый простой металлоискатель для поиска арматуры, проводки, профилей и коммуникаций в стенах и перекрытиях можно собрать по рис. Древний транзистор МП40 безо всякого меняется на КТ361 или его аналоги; чтобы применить транзисторы pnp, нужно поменять полярность батарейки.

Этот металлоискатель – магнитодетектор параметрического типа, работающий на НЧ. Тон звука в наушниках можно менять, подбирая емкость С1. Под влиянием объекта тон понижается, в отличие от всех прочих типов, поэтому изначально нужно добиваться «комариного писка», а не хрипа или ворчания. Прибор отличает проводку под током от «пустой», на тон накладывается гул 50 Гц.

Схема – импульсный генератор с индуктивной обратной связью и стабилизацией частоты LC-контуром. Контурная катушка – выходной трансформатор от старого транзисторного приемника или маломощный «базарно-китайский» низковольтный силовой. Очень хорошо подходит трансформатор от негодного источника питания польской антенны, в его же корпусе, срезав сетевую вилку, можно собрать и все устройство, тогда запитать его лучше от литиевой батарейки-таблетки на 3 В. Обмотка II на рис. – первичная или сетевая; I – вторичная или понижающая на 12 В. Именно так, генератор работает с насыщением транзистора, что обеспечивает ничтожное энергопотребление и широкий спектр импульсов, облегчающий поиск.

Чтобы превратить трансформатор в датчик, его магнитопровод нужно разомкнуть: снять каркас с обмотками, убрать прямые перемычки сердечника – ярма – а Ш-образные пластины сложить в одну сторону, как справа на рис., затем надеть обмотки обратно. При исправных деталях прибор начинает работать сразу; если нет – нужно поменять местами концы любой из обмоток.

Параметрическая схема посложнее – на рис. справа. L с конденсаторами С4, С5 и С6 настраивается на 5, 12,5 и 50 кГц, а кварц пропускает на измеритель амплитуды 10-ю, 4-ю гармоники и основной тон соответственно. Схемка более на любителя попаять на столе: возни с настройкой много, а «чутье», как говорят, никакое. Приводится только для примера.

Приемопередающий

Гораздо чувствительнее приемопередающий металлоискатель с ДД катушкой, который можно без особого труда сделать в домашних условиях, см. рис. Слева – передатчик; справа – приемник. Там же описаны свойства разных типов ДД.

Этот металлоискатель – НЧ; поисковая частота около 2 кГц. Глубина обнаружения: советский пятак – 9 см, консервная жестянка – 25 см, канализационный люк – 0,6 м. Параметры «троечные», но можно освоить методику работы с ДД, прежде чем переходить к более сложным конструкциям.

Катушки содержат по 80 витков провода ПЭ 0,6-0,8 мм, намотанных внавал на оправку толщиной 12 мм, чертеж которой показан на рис. слева. Вообще прибор к параметрам катушек не критичен, были бы точно одинаковы и расположены строго симметрично. В целом, хороший и дешевый тренажер для тех, кто хочет освоить любую технику поиска, в т.ч. «на золото». Хотя чувствительность этого металлоискателя и невысока, но дискриминация очень хорошая несмотря на использование ДД.

Для налаживания прибора сначала вместо L1 передатчика включают наушники и по тону в них убеждаются, что генератор работает. Затем закорачивают L1 приемника и подбором R1 и R3 устанавливают на коллекторах VT1 и VT2 соответственно напряжение, равное примерно половине напряжения питания. Далее R5 выставляют ток коллектора VT3 в пределах 5..8 мА, размыкают L1 приемника и все, можно искать.

С накоплением фазы

Конструкции в этом разделе показывают все преимущества метода накопления фазы. Первый металлоискатель преимущественно строительного назначения обойдется очень недорого, т.к. его самые трудоемкие части сделаны… из картона, см. рис.:

Наладки прибор не требует; интегральный таймер 555 – аналог отечественной ИМС (интегральной микросхемы) К1006ВИ1. Все преобразования сигнала происходят в ней; способ поиска – импульсный. Единственное условие – динамик нужен пьезоэлектрический (кристаллический), обычный динамик или наушники перегрузят ИМС и она скоро выйдет из строя.

Индуктивность катушки – около 10 мГн; рабочая частота – в пределах 100-200 кГц. При толщине оправки в 4 мм (1 слой картона) катушка диаметром 90 мм содержит 250 витков провода ПЭ 0,25, а 70-мм – 290 витков.

Металлоискатель «Бабочка», см. рис. справа, по своим параметрам уже близок к профессиональным приборам: советский пятак находит на глубине 15-22 см в зависимости от грунта; канализационный люк – на глубине до 1 м. Действует на срывах синхронизации; схема, плата и вид монтажа – на рис. ниже. Учтите, здесь 2 отдельные катушки диаметром 120-150 мм, а не ДД! Пересекаться они не должны! Оба динамика – пьезоэлектрические, как и в пред. случае. Конденсаторы – термостабильные, слюдяные или высокочастотные керамические.

Свойства «Бабочки» улучшатся, а настроить ее будет проще, если, во-первых, намотать катушки плоскими корзинками; индуктивность определяется по заданной рабочей частоте (до 200 кГц) и емкостям контурных конденсаторов (по 10 000 пФ на схеме). Диаметр провода – от 0,1 до 1 мм, чем больше, тем лучше. Отвод в каждой катушке делается от трети витков считая от холодного (нижнего по схеме) конца. Во-вторых, если отдельные транзисторы заменить 2-х транзисторной сборкой для схем дифусилителей К159НТ1 или ее аналогами; выращенная на одном кристалле пара транзисторов имеет совершенно одинаковые параметры, что важно для схем со срывом синхронизации.

Для налаживания «Бабочки» нужно точно подогнать индуктивности катушек. Автор конструкции рекомендует раздвигать-сдвигать витки или подстраивать катушки ферритом, но с точки зрения электромагнитной и геометрической симметрии лучше будет подключить параллельно емкостям по 10 000 пФ подстроечные конденсаторы на 100-150 пФ и крутить их при настройке в разные стороны.

Собственно налаживание несложно: только что собранный прибор пищит. Поочередно подносим к катушкам алюминиевую кастрюльку или пивную банку. К одной – писк становится выше и громче; к другой – ниже и тише или вовсе замолкает. Здесь чуть-чуть добавляем емкости подстроечника, а в противоположном плече убираем. За 3-4 цикла можно добиться полной тишины в динамиках – прибор готов к поиску.

Еще о «Пирате»

Вернемся к прославленному «Пирату»; он импульсный приемопередающий с накоплением фазы. Схема (см. рис.) очень прозрачна и может считаться классикой для данного случая.

Передатчик состоит из задающего генератора (ЗГ) на том же 555-м таймере и мощного ключа на Т1 и Т2. Слева – вариант ЗГ без ИМС; в нем придется выставить по осциллографу частоту следования импульсов 120-150 Гц R1 и длительность импульса 130-150 мкс R2. Катушка L – общая. Ограничитель на диодах D1 и D2 на ток от 0,5 А спасает усилитель приемника QP1 от перегрузки. На QP2 собран дискриминатор; вместе они составляют сдвоенный операционный усилитель К157УД2. Собственно «хвостики» переизлученных импульсов накапливаются в емкости С5; когда «резервуар переполняется», на выходе QP2 проскакивает импульс, который усиливается Т3 и дает щелчок в динамике. Резистором R13 регулируется скорость заполнения «резервуара» и, следовательно, чувствительность прибора. Еще о «Пирате» можно узнать из видео:

Видео: металлоискатель “Пират”

а об особенностях его настройки – из следующего ролика:

Видео: настройка порога металлоискателя “Пират”

На биениях

Желающие ощутить все прелести процесса поиска на биениях со сменными катушками могут собрать металлоискатель по схеме на рис. Его особенность, во-первых, экономичность: вся схема собрана на КМОП-логике и в отсутствие объекта потребляет очень маленький ток. Второе – прибор работает на гармониках. Опорный генератор на DD2.1-DD2.3 стабилизирован кварцем ZQ1 на 1 МГц, а поисковый на DD1.1-DD1.3 работает на частоте около 200 кГц. При настройке прибора перед поиском нужную гармонику «ловят» варикапом VD1. Смешение рабочего и опорного сигналов происходит в DD1.4. Третье – этот металлоискатель пригоден для работы со сменными катушками.

ИМС 176-й серии лучше заменить на такие же 561-й, ток потребления уменьшится, а чувствительность прибора возрастет. Заменять старые советские высокоомные наушники ТОН-1 (лучше ТОН-2) на низкоомные от плеера просто так нельзя: они перегрузят DD1.4. Нужно либо поставить усилитель вроде «пиратского» (C7, R16, R17, T3 и динамик на схеме «Пирата»), либо использовать пьезодинамик.

Настройки после сборки этот металлоискатель не требует. Катушки – монопетли. Их данные на оправке толщиной 10 мм:

• Диаметр 25 мм – 150 витков ПЭВ-1 0,1 мм.
• Диаметр 75 мм – 80 витков ПЭВ-1 0,2 мм.
• Диаметр 200 мм – 50 витков ПЭВ-1 0,3 мм.

Проще не бывает

Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки
с откидной крышкой и отрезков двухстороннего скотча.

Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор
нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства.

Приемник
нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

1. Разворачиваем коробку с крышкой в книжку.
2. На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. справа. Приемник – желательно в крышке, чтобы был доступ к органам управления.
3. Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц).
4. Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон. Громкость не убираем!
5. Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора.
6. Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов. Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает.
7. Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

Примечание:

в зависимости от конструкции приемника возможен обратный вариант – для настройки на гармонику приемник кладут на включенный калькулятор, а затем, раскладывая «книжечку», добиваются смягчения или пропадания тона. В таком случае приемник будет ловить отраженные от объекта импульсы.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

Нечто странное напоследок

Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. Вот вам видео:

попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!

В качестве приложения

Схем и конструкций металлоискателей насчитываются сотни, если не тысячи. Поэтому в приложение к материалу даем еще список моделей, кроме упомянутых в тесте, имеющих, как говорится, хождение в РФ, не чрезмерно дорогих и доступных для повторения или самосборки:

• Клон.

11
оценок, среднее: 4,91
из 5)

Металлодетектор используют при поиске предметов с определенными электромагнитными характеристиками, а именно металлов. В профессиональной деятельности данный прибор используется службами, проводящими досмотр, археологами, геологами и профессиональными кладоискателями. Помимо этого, прибор, обнаруживающий металлы, часто применяют в строительстве, например, для обнаружения арматуры, проводки и профилей в стенах.

Профессиональное оборудование имеет очень существенный недостаток — очень высокую стоимость
, которая варьируется в зависимости от глубины обнаружения, типа интерфейса и функции распознавания металла.

Потребность в наличии металлоискателя возникает и у обычных людей. Зачастую это те, кто решил попробовать себя в роли кладоискателя. В отличие от профессионалов, которым оборудование или предоставляется организацией, начинающие любители не всегда хотят приобретать дорогой прибор. Это обуславливается тем, что такая покупка не будет использоваться для профессионального применения и вряд ли себя реализует.

Для любителя, который только начинает работу с данными аппаратами, может подойти собранный самостоятельно металлоискатель. Самодельные приборы относительно простые в изготовлении, в интернете есть много подробных инструкций. Металлоискатель своими руками может собрать любой человек при наличии желания и требуемых в сборке компонентов; и их сборка под силу даже тем, кто слабо разбирается в радиомонтаже. Самодельные приборы могут обладать как относительно слабыми характеристиками, так и не уступать фирменным дорогим товарам. Перед тем как собирать прибор, нужно знать его устройство и разновидности.

Для того чтобы понимать, какой именно металлодетектор нужно собирать, необходимо определиться с перечнем проводимых работ, а также тем, какие именно металлы будут целью поиска. Внешне похожие приборы для поиска золота и проведения строительных работ отличаются по конструктиву и техническим характеристикам. Существуют следующие общие параметры поисковых устройств:

Дискриминация поиска может происходить по трем вариантам:

• Пространственная, которая указывает на размещение найденного объекта в зоне электромагнитного поля, а также его глубине нахождения.
• Геометрическая, показывающая размеры и форму найденного объекта.
• Качественная, определяющая то, какими свойствами обладает найденный материал.

Диапазон рабочих частот

Металлоискатели работают в определенном диапазоне частот:

• Сверхнизко частотные, до нескольких сотен Гц. Мощные металлоискатели, требующие высокого напряжения, внушительные габариты, и компьютерная расшифровка сигнала делают денные приборы непригодными для любительского применения.
• Низкочастотные, до нескольких кГц. Достаточно простые схемы и конструкция, хорошая помехоустойчивость и малочувствительны к грунту. Обладают проницанием в зависимости от подаваемого вольтажа, вплоть до 5 метров. Острее всего реагируют на черные металлы и железобетонные конструкции.
• Повышенной частоты, до десятков кГц. Обладают более сложными схемами, но менее требовательны к катушкам. Относительная помехоустойчивость и глубина обнаружения до полутора метров. Очень плохо работают во влажных и минеральных грунтах.
• Радиочастотные, применяются для поиска цветных металлов, например, золота. Глубина обнаружения меньше метра в сухих почвах, очень критичны к конструкции и качеству применяемых катушек.

Классификация по виду поиска

Существует много методов поиска, но многие из них применимы только в профессиональной деятельности, и нереализуемы в самодельных устройствах. К более применимым в домашних условиях можно отнести:

• Без приемника (параметрический).
• На биениях.
• Накопление фазы.
• Приемо-передающий.

Параметрический металлоискатель

В данных приборах нет приемной катушки и приемника, и обнаружение объекта происходит за счет его влияния на катушку генератора, изменение ее параметров, таких как частота и амплитуда вырабатываемых колебаний, фиксируется разными возможными способами. Достаточно просты в сборке и обладают относительно высокой помехоустойчивостью. Чаще используются как магнитодетекторы ввиду слабой чувствительности.

Приемо-передающее устройство

Прибор состоит из передающей и принимающей катушек, передатчика ЭМ колебаний, а также может оснащаться дискриминатором, который будет обнаруживать только определенные металлы.

Катушка создает электромагнитное поле
; если в ее зоне окажутся материалы, обладающие отличным электромагнитным полем, то приемник улавливает их, и подает звуковой сигнал об обнаружении. Если обнаруживается объект не обладающий электропроводными свойствами, но имеющий ферромагнитные характеристики, то он исказит электромагнитное поле за счет экранирования.

Данные приборы добиваются лучшей производительности в своем рабочем частотном диапазоне, но их самостоятельное изготовление требует качественной системы катушек, которые должны идеально располагаться относительно друг друга.

Приемо-передающий металлодетектор с одной катушкой называют индуктивным. Его создание проще за счет того, что не нужно подбирать катушки, но требуется разделять вторичный слабый сигнал относительно излучаемого первичного.

Фазочувствительный прибор

Данные металлодетекторы представлены импульсными с одной катушкой или приборами с двумя катушками, на каждую из которых воздействует отдельный генератор.

В случае с импульсным фазочувствительным металлоискателем, излучаемые импульсы при столкновении с искомым металлом задерживаются, и во время нарастающего сдвига фаз дискриминатор срабатывает и подает сигнал. Чем ближе прибор к объекту, тем чаще становятся сигналы. На этом принципе работает популярный самодельный металлоискатель «Пират» с дискриминацией металлов.

Принцип работы прибора с двумя катушками основан на том, что электромагнитные поля двух катушек синхронизируются и работают в такт; а при искажении поля происходит рассинхронизация, и дискриминатор начинает издавать сигналы. Этот вид прибора проще изготовить, чем одно катушечный, но глубина возможного обнаружения снижается.

На принципе гармоники

В данном приборе конструктивно находятся две катушки:
рабочая и опорная. Опорная колебательная катушка маленькая, защищенная от посторонних наводок, или стабилизирована резонатором. Частота рабочей поисковой катушки зависит от наличия искомых предметов в зоне излучения.

Перед началом поисков они настраиваются на совпадение частот и, как следствие, однотонного звука. Изменение тональности означает попадание металлических предметов в зону электромагнитного поля, и от уровня изменения определяют размер и глубину предмета.

Катушки металлоискателя

Главным требованием к качеству самодельных приборов является грамотное изготовление катушки и ее надежное экранирование
.

При создании прибора, схему прибора подгоняют под катушку до получения оптимальных значений. С неправильно подобранной катушкой металлоискатель если и будет работать, то с очень плохими характеристиками. В связи с этим при выборе варианта для изготовления нужно внимательно смотреть на описание катушки. Если оно недостаточно полное, лучше изготовить другой прибор.

Размер катушки также важен. Широкие глубже прозванивают грунт, но в случае обнаружения крупных предметов, их сигнал забьет потенциально нужные мелкие предметы. Также, чтобы увеличить глубину обнаружения, нужно иметь более широкую катушку.

Общепринято использовать катушки диаметром до 90 мм при поисках профилей и арматуры, до 150 мм на мелочевку, а диаметры до 600 мм для поиска крупногабаритного железа.

Будет идеально, если металлоискатель рассчитан на работу с катушками разных габаритов.

Помехоустойчивость

Катушки хорошо ловят различного вида наводки, и существует 2 распространенных способа повысить помехоустойчивость:

Корзинки

Данные катушки представлены плоским и объемным вариантами, они стабильны, менее чувствительны к наводкам, обладают высокой дискриминацией. Для новичка проще наматывать плоскую катушку.

В качестве ее оправки могут выступать компьютерные диски, тарелки и блюдца, а рассчитать обмотку можно самостоятельно. Объемный же вариант намотать без расчёта с применением компьютерных программ невозможно.

Простой металлоискатель своими руками

Данный вариант самодельного металлоискателя состоит из дешифратора сигналов, сигнального устройства и катушки. Для его сборки потребуются:

• Микросхема PIC12F675 или ее аналоги и программатор для прошивки.
• Резонатор на 20 мГц.
• Стабилизатор напряжения AMS1117.
• Конденсаторы на 15 пФ и 100 нФ керамические, электролитический на 10 мкФ и пленочный на 100 нФ.
• Резисторы 470 Ом, 10 кОм.
• Звуковой излучатель.

Пайка производится навесным или монтажным способом, для питания схемы требуется напряжение 9−12 В. Стабилизатор контролирует выходные 3,3 В.

Катушка наматывается на оправку 10 см проводом сечения 0,3 мм. Требуется плотно намотать 90 витков, и полученную конструкцию плотно обмотать скотчем и поместить в экран Фарадея.

Получается достаточно мощный металлоискатель для глубинного поиска, которому можно задать дискриминацию: при обнаружении черных и цветных металлов будет издаваться звук разной частоты.

Профессиональные металлодетекторы зачастую довольно дорогие и не по карману любителям. В интернете существуют схемы металлоискателей, некоторые из них можно собрать своими руками, не имея особых навыков радиомонтажа и профессионального оборудования. При желании можно собрать даже подводный металлодетектор, который будет одинаково работать как на суше, так и в воде.

Для того чтобы самостоятельно собранный прибор идеально выполнял все возможные требования, необходимо разбираться в конструкции металлоискателя, определиться с видом поисковых работ, которые будут проводиться с прибором после его сборки. Это поможет подобрать именно тот вариант исполнения металлодетектора, который необходим начинающему кладоискателю.

Металлоискатель своими руками: как сделать самый простой прибор

Хотите сделать металлоискатель своими руками? Для этого понадобятся хотя бы элементарные знания в пайке и электронике. Сделать такой прибор не так уж сложно. Достаточно воспользоваться пошаговой инструкцией, которая подскажет, как сделать металлоискатель.

Металлоискатель своими руками: инструменты и материалы

Детектор металла работает по принципу магнитного притяжения. При нахождении катушкой металлических предметов возникает резкое колебание электромагнитных волн, которые и провоцируют звуковой сигнал. От того, каким образом соберете инструмент, зависит, на какой частоте он будет работать:

1. На низких частотах найдет большие предметы на глубине до четырех метров. При этом изделия на поверхности не заметит.
2. Высокая частота улавливает небольшие вещи на глубине до 1,5 м.

Определитесь, для каких целей нужен металлоискатель, и приступайте к сборке.

Как выбрать самокат ребенку: подсказки для родителей

Как сделать простой металлоискатель? Первым делом подготовьте такие инструменты:

• кусачки;
• острый нож;
• пилку для пластика;
• паяльник;
• отвертку.

Чтобы собрать металлоискатель на двух генераторах, понадобятся такие материалы: изолента; припой; канифоль; покупная плата или отдельные детали, чтобы собрать ее самостоятельно; пластиковая подставка; труба; изолированный провод (можно медный, диаметром 0,5–0,7 мм); зажимы для фиксации; масляный лак; клей.

Самый простой металлоискатель своими руками не получится без ручки или корпуса. Их сделаете из пластиковой трубы. Важно, чтобы основа была из диэлектрических материалов, то есть таких, которые не проводят ток (дерево, резина, пластмасса).

Металлодетектор своими руками невозможен без штанги. Вот некоторые рекомендации по ее созданию:

1. Воспользуйтесь легким основанием. Так быстро не устанете, ведь процесс поиска сокровищ занимает немало времени.
2. Подберите подходящий размер. При выборе длины штанги учитывайте собственный рост или рост того, кто будет пользоваться самодельным прибором.
3. Отнеситесь ответственно к выбору рукояти. Позаботьтесь о том, чтобы инструмент было удобно держать в руках. В качестве рукояти отлично подходит велосипедный руль. Некоторые берут костыль, у которых уже есть готовая ручка и подлокотник.

Как заточить керамический нож в домашних условиях

Детали для изготовления электронной части приобретите в магазине радиотехники. При желании их найдете в старом радиоприемнике или подобных приборах.

Для работы понадобятся такие детали:

• текстолит;
• резистор 100 кОм (R1, R2) — 2 шт.;
• транзистор КТ 315 (VT1, VT2) — 2 шт.;
• конденсатор 1000 пФ (C1, C2) — 2 шт.;
• конденсатор 10 000 пФ (C3, C4) — 2 шт.;
• стереонаушники — 1 шт.;
• батарейка (3,7–4,5 В) — 1 шт.

Схема простого металлоискателя представлена на фотографии ниже:

Схема металлоискателя: YouTube/Артем 83

Металлоискатель своими руками: пошаговая инструкция

С подготовительной частью покончено. Теперь приступайте к основной части. Чтобы сделать металлоискатель, первым делом займитесь штангой:

1. Кусок прочного пластика обрежьте. На основании должны поместиться схема и катушки. Учтите, что между катушками расстояние должно быть от 10 см.
2. Приклейте (используйте жидкие гвозди) подставку к штанге.

Как сделать объемную снежинку из бумаги: идеи

Если в наличии готовая основа, то прикрепите к ней подставку, на которой будет размещена микросхема металлоискателя.

Для создания катушек поступите так:

1. Возьмите круглое основание (можно из доски) диаметром 20–25 см.
2. Сделайте 30 витков изолированной проволоки. При намотке первого и последнего витка оставьте два вывода длиной по 4 см.
3. Снимите катушку с основания.
4. Обмотайте ее изолентой, не затрагивая выводы.

Другая катушка металлоискателя выполняется аналогичным способом.

Катушки металлоискателя: YouTube/Артем 83

Приступайте к сборке деталей:

1. Разместите элементы на плате по указанной на картинке схеме.
2. Выполните пайку к дорожкам на текстолите.
3. Для защиты закройте схему в пластиковую коробку.

Основные составляющие прибора готовы. Теперь осталось собрать простой металлоискатель. Сделаете это так:

Как заточить ножницы дома самостоятельно?

1. К самодельной плате припаяйте выводы от катушек, а также два провода от батареек или аккумулятора. Пример схемы показан на фото выше.
2. Теперь зафиксируйте катушки и плату на подставке при помощи клея. Сверху детали покройте масляным лаком.
3. Закрепите наушники. Для этого проделайте в штанге сверху и снизу отверстия.
4. Проденьте шнур через отверстие, его конец припаяйте к плате. Длину провода нарастите с помощью паяльника и изоленты.

Осталось отрегулировать и проверить металлоискатель:

1. Наденьте наушники.
2. Подносите кусочки алюминия поочередно к каждой катушке.
3. Дождитесь максимальной тишины и закрепите алюминий клеем.

Металлодетектор готов к поиску сокровищ. Для его изготовления понадобились такие составляющие: штанга, подставка под микросхему, катушки, наушники, аккумулятор, схема металлоискателя. Если у вас хороший слух, то различите отклонения в звуковых волнах, которые указывают на разновидность металла.

Кисти для макияжа: виды, использование

Узнавайте обо всем первыми

Подпишитесь и узнавайте о свежих новостях Казахстана, фото, видео и других эксклюзивах.

Самый простой металлоискатель своими руками

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

И так, для сборки простого металлоискателя нам необходимо:

два транзистора КТ315 или аналогичные;

два конденсатора 1000 пф;

два конденсатора 10000 пф;

два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

• микросхема таймера NE555N, в корпусе DIP;
• резистор 47 кОм;
• два конденсатора 2.2 мкФ, 16 В;
• кусочек контактной макетной платы;
• батарейка на 9 вольт, переключатель, колодка для батареи;
• электромеханический звукоизлучатель;
• 100 метров медного провода диметром 0.2 миллиметра;
• немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Схема улучшенного металлоискателя Малыш FM-2

Технические характеристики и особенности:

• Напряжение питания — 9 Вольт
• Глубина обнаружения металлов около 15 см.
• Селекция металлов — черный, цветной
• Светодиодная индикация металлов — черный, цветной
• Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала! Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким. В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково. Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.
Источник

Металлоискатель своими руками — 12 принципиальных схем

Металлоискатель своими руками — как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64. 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 — 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1. 2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 . 100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7. 0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100. 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Как сделать металлоискатель своими руками: принцип работы, схемы, пошаговая инструкция

На чтение: 6 минут Нет времени?

Сейчас, пожалуй, нет человека, который бы не знал, что такое металлоискатель или металлодетектор. Но напомним ещё раз, это прибор, позволяющий определять скрытое местонахождение металлов. Металлодетектор очень популярен среди археологов-любителей и кладоискателей. Устройство стоит довольно дорого, а некоторые модели и вовсе обладают заоблачной ценой, и именно поэтому большинство радиолюбителей предпочитает собирать его самостоятельно. В сегодняшней статье мы рассмотрим, как сделать металлоискатель своими руками, принцип действия прибора, популярные схемы, а также особенности сборки и настройки.

Читайте в статье

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

1. «приёмо-передача»;
2. индукционные;
3. импульсные;
4. генераторные.

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Принцип работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три категории:

1. общего пользования;
2. средний класс;
3. профессиональное оборудование.

Функциональные и технические параметры металлодетекторов

Прежде чем выбрать и купить хороший металлоискатель, следует чётко определиться с тем, в какой среде будут вестись поисковые работы. Также необходимо учесть предполагаемые размеры искомых предметов и глубину их залегания. Рассмотрим основные характеристики, на которые нужно обратить особое внимание при покупке детектора:

• принцип действия;
• рабочая частота прибора;
• чувствительность;
• вес;
• балансировка грунта;
• целеуказание;
• дискриминатор;
• дополнительные функции.

Принцип работы и рабочая частота детектора – основные характеристики, определяющие возможности прибора и показывающие, к какой категории его можно отнести (простой грунтовый, средний класс или профессиональный). Чувствительность определяет глубину залегания предметов, с которой может работать прибор. Как правило, этот показатель находится в пределах от 100−150 мм до 600−1500 мм. Однако существуют глубинные модели, предназначенные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить прибор на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

Металлоискатель с дискриминатором

Какие виды металлоискателей можно сделать своими руками

Можно приобрести детектор в специализированном магазине или сделать металлоискатель своими руками в домашних условиях. Существуют схемы, которые по силам даже начинающему радиолюбителю. К устройствам, которые можно собрать самостоятельно, можно причислить:

• «бабочку»;
• прибор без микросхем (ИМС);
• модель «Пират»;
• «Терминатор 3» и пр.

На просторах интернета ходит информация, что якобы можно собрать своими руками металлоискатель из телефона. Запомните два слова – это фикция. Существуют какие-то приложения, благодаря которым можно включить планшет или смартфон в схему детектора, но вот полноценное устройство для поиска металлов и их распознавания сделать невозможно.

Собранный своими руками металлоискатель «бабочка» имеет свои особенности

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели серии «Пират» стоят порядка 100−300 $. Такая стоимость обусловлена возможностью прибора обнаруживать предметы на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы). Рассмотрим особенности сборки и настройки устройства для поиска металлов, а также его составляющие.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Для изготовления металлодетектора понадобятся следующие материалы и компоненты:

• ИМС КР 1006ВИ1 или NE 555 (зарубежный аналог) для создания передающего блока;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547 для сборки приёмного узла;
• транзисторы типа NPN;
• провод ПЭВ 0,5 для создания катушки;
• материалы для изготовления корпуса, штанги и т.д.;
• пластина, покрытая медным листом, для изготовления печатной платы;
• провода;
• изолента;
• бокорезы;
• паяльник;
• скальпель;
• набор отвёрток;
• пассатижи;
• различные виды крепежа.

Детали для самодельного металлоискателя «Пират»

Сбор металлодетектора своими руками: схемы

В настоящее время схем металлодетектора «Пират» много, поскольку некоторые радиолюбители стали модернизировать их под свои нужды. Все варианты рассматриваться не будут, только самые проверенные и наиболее популярные.

Схема детектора на микросхеме NE555

Классическая схема металлоискателя серии «Пират», построенная на ИМС-таймере NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй к катушке, а выход к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после на динамик, который оповещает оператора о наличии искомых предметов.

Сборка своими руками схемы металлоискателя «Пират 4», построенного на основе ИМС

Сборка своими руками металлоискателя без микросхем

В отличие от предыдущей схемы, в этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Схема металлоискателя на транзисторах

Печатная плата своими руками

Детали куплены, схема имеется, и теперь нужно всё это собрать. Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого понадобится кусок листового гетинакса, покрытого медной электротехнической фольгой. На заготовку перенести выбранную схему, обозначить дорожки, соединяющие детали, и просверлить отверстия в местах их крепления и пайки. Дорожки покрыть защитным лаком, а после высыхания опустить будущую плату в хлорное железо для травления (удаления незащищённых участков медной фольги).

После того как плата готова, можно устанавливать и распаивать радиодетали. Следующим этапом будет проверка схемы при помощи измерительных приборов.

Катушка для металлоискателя – как сделать своими руками

Благодаря тому, что металлодетектор «Пират» является устройством импульсного типа, то точность при сборке катушки неважна. Для основы потребуется кольцо с диаметром порядка 200 мм, на которое нужно намотать 25 витков проволоки ПЭВ 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Далее оправку с проводом нужно хорошо обмотать изоляционной лентой.

Готовую катушку поместить в корпус из диэлектрического материала. Для этого можно использовать подходящие по размеру корпуса от неисправной бытовой техники «на выброс». Кстати, это позволит защитить катушку от механических повреждений во время работы с детектором. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм. Лучше всего использовать витую пару.

Самодельная катушка для металлодетектора «Пират»

Проверка и настройка металлоискателя

На штанге металлоискателя крепим все узлы прибора: корпус с катушкой, приёмо-передающий блок и рукоятку. Если схема управления собрана правильно, то настройка прибора не потребуется, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Собранный своими руками металлоискатель «Пират»

На видео показана настройка металлоискателя.

Онлайн помощник домашнего мастера

Металлоискатель своими руками – схемы, особенности применения и настройка чувствительности (115 фото)

Металлоискатели используют для того, чтобы обнаружить невидимые предметы, которые по своим электромагнитным свойствам, отличаются от той среды, в которой они находятся. Металлоискателями пользуются: любители-археологи, геологи, кладоискатели. Также данными приборами пользуются саперы, для обнаружения снарядов, строители, для поиска металлических частей конструкций (арматура, трубы…).

Большинство металлоискателей внешне очень похожи, но на самом деле они сильно отличаются по своим свойствам, и в зависимости от цели использования. Вот несколько фотографий, часто используемых металлоискателей. А также схема простого металлоискателя.

Краткое содержимое статьи:

Как устроены металлоискатели?

Устройство металлоискателя довольно простое. И его можно собрать своими руками в домашних условиях. Для этого не нужно иметь глубоких познаний в электротехнике. Мы приготовили для вас пошаговую инструкцию, которая поможет вам собрать любительский металлоискатель из подручных средств.

Но для начала, давайте узнаем какие типы металлоискателей существуют, какие свойства имеют различные модели и как выбрать подходящую именно для вас модель. Для того чтобы выбрать себе подходящий тип металл детектора, нужно определится: какие технические характеристики вам необходимы.

Вот несколько характеристик, по которым судят о качестве прибора:

Проникающая способность детектора. На какую глубину проникает электромагнитное поле катушки детектора. От этого зависит насколько глубоко устройство будет «видеть» металл в земле или другой среде.

Охватываемая зона поиска. Обычно металлоискатели исследуют грунт полосами. Этот параметр определяет ширину таких полос.

Восприимчивость прибора. От этого зависит будет ли ваш металлоискатель обнаруживать мелкие металлические предметы (например, монеты).

Фрагментация детектора. Эта функция отвечает за способность детектора реагировать только на искомые предметы (например, цветные металлы).

Устойчивость искателя к помехам. Кроме собственного электромагнитного поля, прибор может попадать в электромагнитные поля других приборов. (мобильных устройств, линий электропередач, радиостанций…). Лучшими считаются металл детекторы, которые не реагируют на поля других источников.

Энергоемкость. На сколько часов поиска должно хватать одного заряда батарей или аккумулятора.

Классификация по частоте

Кроме того, металлоискатели классифицируются по рабочей частоте. Существуют:

Металл детекторы, работающие на сверхнизких частотах. Такие устройства используют только профессионалы. Отличаются хорошими техническими параметрами, но для их функционирования требуются десятки ватт энергии. Обычно устанавливаются на специальные автомобили с емкими аккумуляторами и оборудованием, которое позволяет определить размер, форму и структуру обнаруженных предметов.

Металлоискатели, работающие в диапазоне низких частот (от 300 Гц до нескольких тысяч Гц). Легко изготавливаются. Устойчивы к помехам, но имеют низкую восприимчивость. Их еще называют глубинными детекторами («видят» металл на глубине до пяти метров).

Металл детекторы с повышенным диапазоном рабочих частот. (до нескольких десятков КГц). Их собрать сложнее чем низкочастотные. Их проницательная способность до полутора метров. Хорошо обнаруживают мелкие предметы. Они редко используются из-за их низких технических характеристик.

Как собрать металлоискатель своими руками в домашних условиях

7 простых шагов:

• Для того чтобы собрать металлоискатель нам понадобится китайский радиоприемник (должен иметь магнитную антенну, АМ диапазон), дешевый калькулятор, коробка и двухсторонний скотч.
• Разворачиваем коробку, чтобы она имела форму книги (с одной стороны основная часть, с другой крышка)
• Приклеиваем к книжке радиоаппарат и калькулятор на двухсторонний скотч. (радио прикрепляется к крышке, а калькулятор к основе коробки).
• Включаем приемник и находим частотный отрезок, который не используется радиостанциями (около 1.5 МГц).
• Начинаем работу с калькулятором. При этом радиоприемник начинает усиленно шуметь.
• Начинаем медленно приближать крышку коробки к основной части. Нам нужно найти положение, когда шум исчезнет.
• Фиксируем книжку в данном положении. Готово! Вы изготовили простейший любительский металл. детектор.

Металлоискатели с дискриминацией металлов

Среди всех металл детекторов особо эффективными считаются аппараты, имеющие функцию дискриминации. Что это значит?

Металлоискатель не только показывает наличие в грунте предмета с характерным полем, но и отображает на экране приблизительные формы, размеры и материал обнаруженного предмета.

Конечно, с таким аппаратом работа гораздо эффективнее (не нужно копать грунт при каждом сигнале детектора) и требует меньшего времени. Но такие металлоискатели очень быстро расходуют энергию. Плюс они дороже в несколько раз. Для любительского кладоискателя подойдет и более дешевый аналог.

Мы надеемся, что наша статья была полезной для вас, помогла разобраться в основных типах аппаратов для поиска металла и возможно даже подсказала как изготовить свой любительский металлоискатель!

Как собрать металлоискатель самому? Пошаговая инструкция по созданию металлоискателя своими руками

Металлоискатель своими руками
Для обнаружения в слоях почвы металлических предметов можно купить современный МД или изготовить самодельный металлоискатель в домашних условиях. Всё, что вам потребуется, – это немножечко стараний и навыки использования отвёртки с паяльником и мультиметра.

Металлодетектор и его структура

Эффективный поисковой прибор отечественного и зарубежного производителя стоит около 30 тысяч рублей: многим такая трата не по карману. Изучив устройство металлоискателя, можно без особого труда собрать простейший прибор дома из подручных составляющих. Для изготовления простых устройств понадобятся детали из радиоприёмника. Как сделать металлоискатель, мы расскажем подробно в этой статье.
Принцип работы МД построен на передаче сигнала, где с помощью магнитных импульсов прибор чувствует в земле металлические предметы.
Простой металлоискатель работает по принципу «приём-передача» и имеет примитивную конструкцию. Металлоискатель бабочка является ярким представителем данного класса и легко собирается в домашних условиях с помощью незамысловатых деталей.

Самодельный МД: схема + детали

Чтобы создать металлоискатель своими руками, вам потребуются радиодетали и небольшой список подручных материалов, которыми можно легко обзавестись в магазине в шаговой доступности.
Металлоискатель Малыш имеет примитивную конструкцию и считается самым простым поисковым прибором, собранным в домашних условиях. Металлоискатель Малыш-ФМ – усовершенствованная версия МД Кощей, который признан одним из наиболее эффективных самодельных приборов. Создатели, трудившиеся над созданием «Малыша», создавали его по принципу частотомера и попытались учесть и устранить все недоработки конструкции его собрата.
Те, кто хочет пойти дальше и почувствовать высокую эффективность работы поисковых устройств, собранных в домашних условиях, могут постараться сделать металлоискатель на микроконтроллере (крот 2) или даже изготовить подводный металлоискатель.
МД с дискриминацией металлов своими руками собрать также довольно просто. Данный тип металлоискателя своими руками относится к импульсным приборам и считается одним из самых мощных. Он способен обнаруживать не только металлолом, но и цветные металлы. Благодаря наличию дискриминатора металлов устройство можно нацелить на поиск золота. Схема металлоискателя с дискриминацией металлов более сложно воссоздаётся в жизни, чем радиосхема для начинающих, но в несколько раз превосходит её по эффективности обнаружения цели. Схема металлоискателя Шанс демонстрирует средний показатель сложности и оптимально подходит для разработки детектора с дискриминатором для новичков.

Всё, что пригодится для сборки

При изготовлении штанги для металлоискателя своими руками потребуется:
• прочная труба небольшого диаметра;
• толстый изолированный провод (около 2 метров);
• прочный фольгированный скотч, изолента;
• стандартные наушники (от старого телефона);
• транзисторы;
• конденсаторы (плёночные, керамические, электролитные);
• базовые схемы;
• диоды;
• резисторы.

Схемы МД для изготовления своими руками

Интернет пестрит множеством примитивных схем для создания простого металлоискателя. Взяв за основу определённую микросхему, необходимо внимательно изучить особенности её подключения:
• Схема металлоискателя, предусмотренная для изготовления самодельного МД «Пират», построена на базовой микросхеме NE555. Один из её выходов фиксируется к импульсному генератору, а второй крепится к катушке, на выходе присоединяясь к наушникам для подачи сигнала.
• Металлоискатель на микросхеме к561ла7 очень прост в сборке и питается от напряжения 9 вольт. Пустые электрокатушки для скрытой проводки детектора можно купить или изготовить самому. Принципиальная схема к561ла7 для его поискового устройства довольно проста и подходит для начинающих поисковиков и радиолюбителей. Более простой прибор изготавливается из старого радио и работает на одном транзисторе, но имеет меньшую продуктивность.
• Metal Detector на базе платы Arduino подходит для обнаружения старинных монет и военных артефактов и показывает стабильную работу на поле (воздушный поиск). Конструктор платы на Ардуино продаётся на известном китайском сайте, а стоит смешных денег. Готовый набор для сборки металлоискателя значительно упрощает процесс создания устройства и резко влияет на его качество в лучшую сторону.
На популярных видео-порталах представлено множество понятных роликов, в которых подробно рассказано об особенностях создания и подключения схем для изготовления поискового комбайна в домашних условиях.

Как собрать МД, не прибегая к использованию микросхем

Схема устройства МД построена на слаженной работе транзисторов, а готовую микросхему вполне способна заменить печатная плата. Именно она и послужит основой для воссоздания нужной микросхемы, на которой разместятся все необходимые элементы для создания металлодетектора собственноручно.
Плёночные конденсаторы послужат большим преимуществом для стабильной работы прибора и позволят производить поиск в холодное время года.

Собираем печатную плату МД дома

Находим в Интернете нужный образец схемы с необходимым перечнем деталей для её изготовления. Взятая за основу схема должна быть распечатана и перенесена на самодельную плату (кусок фольгированного текстолита).
Для этого:
• размещаем распечатку лицом вниз на куске текстолита и интенсивно проглаживаем её горячим утюгом;
• смываем излишки бумаги под струёй тёплой воды;
• прокрашиваем дорожки лаком для ногтей;
• просверливаем отверстия в местах, где будут располагаться детали конструкции;
• создаём раствор хлорида железа в соотношении с водой ½;
• погружаем туда плату (сорок минут достаточно);
• достаём и просушиваем плату;
• воссоздаём дорожки из олова и канифоли.

Как изготовить рабочую катушку для МД самому

Сделать катушку для поисковой аппаратуры куда легче, чем вам может показаться на первый взгляд. Всё зависит только от того, какой прибор вы воссоздаёте в бытовых условиях.
Для импульсного металлоискателя обычно создаётся катушка из витой пары, а для самого простого прибора прекрасно подойдёт универсальный вариант деревянной катушки с медной проволокой.

Катушка из медной проволоки: деревянная основа в помощь

Для создания рабочей части прибора (катушки) берём за основу лист прессованной фанеры толщиной 15-20 миллиметров. Затем:
• вырезаем окружность 200 мм;
• делаем в ней отверстие с бортом

3-5 см;
• наматываем 20 витков медной проволоки (с сечением 0,5 мм);
• фиксируем концы клеевым пистолетом;
• крепим пластиковую трубу или альтернативный держатель.

Катушка из витой пары: делаем за считанные минуты

Катушка из провода витая пара подходит почти для всех самодельных устройств (Клон, Пират и другие) и служит отличным передатчиком для самодельных импульсных МД. Она даёт хорошую глубину обнаружения и создаётся максимально просто.
Для её изготовления потребуется:
• провод витая пара с учётом 4 мотка по всей окружности катушки (3 метра);
• отрезаем 270 мм электропроводки;
• ровно на середине отрезка (135 мм) отмечаем маркером;
• два оставшихся края сматываем в кольцо и закрепляем изолентой;
• теперь наши концы равномерно обвиваем по окружности первого кольца, обращая внимание, чтобы все ветки ложились плотно и равномерно;
• закрепляем скотчем, оставляя загнутые вовнутрь концы (приблизительно 10 см каждый);
• затем необходимо зачистить концы проводков и соединить их в нужной последовательности (фото ниже).

Как только всё готово, осталось собрать металлоискатель собственноручно.

Подробная инструкция по созданию металлоискателя своими руками

Все шаги по сборке простейшего детектора для поиска металлов довольно просты, как и компоненты, из которых он состоит. Достаточно выполнить ряд основных шагов, благодаря которым у вас на руках окажется не только эффективное устройство, но и сэкономленные деньги, потратить которые можно на последующее улучшение аппаратуры. Итак, приступим к подробному рассмотрению.

Шаг 1 – изготавливаем плату

Чтобы сделать металлоискатель дома, достаточно простых деталей. Изготавливаем печатную плату, о которой мы говорили выше, и находим подходящую коробку для её установки.
Готовую плату можно поместить в стандартную распределительную коробку, корпус из-под старого радио или допускается использование других альтернатив, способных уберечь микросхему от механических влияний и попадания влаги.

Шаг 2 – собираем схему

Все компоненты конструкции необходимо правильно разместить на свои места и надёжно припаять оловом. Необходимо продолжать наполнять плату элементами до тех пор, пока все они не будут закреплены на своих местах. После этого места скрепления необходимо усилить и изолировать с помощью прозрачного лака для ногтей или горячего клея.
Глубинный металлоискатель своими руками в домашних условиях собирается по подобию простого, но всё же имеет небольшие особенности конструкции.

Шаг 3 – подключаем внешние устройства

Когда ваша плата для металлодетектора, наконец, готова, остаётся только соединить её с другими элементами (наушники, катушка, питание), надёжно спаяв их. Кстати, если вдруг при сборке получился неприятный писклявый звук, его можно без труда подкорректировать путём подбора другого/альтернативного конденсатора для будущего поискового устройства.

Шаг 4 – изготавливаем катушку

Катушку, как мы говорили ранее, можно использовать различную – как из витой пары, так и созданную на деревянной основе. Всё зависит в основном от того, какой вариант прибора вы собираете. Её оптимальный диаметр в большинстве случаев составляет от 20 до 25 сантиметров. Для поиска мелких целей можно изготовить катушку 15 см, сделав намотку в 17 витков.

Шаг 5 – собираем металлоискатель

Сборка детектора обнаружения металлов «до кучи» – самый приятный процесс, ведь он и является предпоследним этапом перед захватывающим тестированием МД:
• соединяем концы проводов катушки с подготовленными заранее наушниками или динамиком;
• крепим катушку на трубу или другой альтернативный штатив;
• подключаем к прибору питание;
• хорошо изолируем слабые места.

Настройка металлоискателя

Самая точная и корректная настройка самодельного металлоискателя – это регулировка его работы в наушниках. Отсутствие щелчков и других посторонних звуков в наушниках – хороший знак. Для регулировки положения катушки необходимо использовать алюминий. Изменять её положение необходимо до тех пор, пока не добьётесь максимально стабильного сигнала.

Возможные трудности и методы решения

Основной трудностью при работе самодельного металлоискателя выступает отсутствие реакции на металл. Это может быть обусловлено поломкой транзистора, плохим контактом спайки или выходом из строя других мини-деталей сборки.
Перегрев прибора – также частая проблема, которая возникает из-за большого сопротивления. Для её решения необходимо установить резистор с меньшим сопротивлением.

Как спрятать телефон от металлоискателя?
Если речь идёт о ручном детекторе, то шансы остаться инкогнито есть. Для этого необходимо выключить гаджет и спрятать его подальше. Тут всё будет зависеть от человеческого фактора, который может сыграть вам на руку.
А вот пронести телефон через арочный металлоискатель так же невозможно, как и найти металлы через приложения на гаджете. Эффективность поискового прибора из телефона равняется нулю.
Любая нелепая попытка остаться незамеченным, завернув телефон в фольгу, не только не увенчается успехом, но и привлечёт пристальное внимание правоохранительных органов.

↓↓↓ Обсуждайте данную статью в комментариях. Листайте вниз ↓↓↓

Вы просто не поверите, сколько сокровищ лежит буквально под нашими ногами. Понятно, что мы и не подозреваем о наличии клада, пока он не отзовётся писком в металлоискателе. Без этого инструмента не могут себе представить работу археологи, геологоразведчики, поисковики и строители. Профессиональный инструмент стоит дорого, так что если для вас поиски клада – хобби, вы непременно задумаетесь, как сделать металлоискатель своими руками. Cегодня редакция HomeMyHome.ru предлагает изучить некоторые лайфхаки, рабочие схемы и проверенные инструкции по изготовлению этого прибора. Это не так сложно, как кажется, и даже если вы начинающий радиолюбитель, справитесь с задачей без особых усилий.

Как работает металлоискатель и его устройство

Принцип действия прибора основан на законах физики, позволяющих распознавать объекты на расстоянии. Действие это направленное и ограниченное. Чем дороже металлоискатель, тем больше радиус его работы и чувствительность детектора. В сложных моделях есть функция распознавания металлов. Каждый вид металла по-своему взаимодействует с частотой поискового контура, а прибор сравнивает реакцию с эталоном и выводит информацию для оператора на дисплей или подаёт звуковой сигнал.

В другом популярном варианте конструкции прибор анализирует сдвиг фазы в передающей и приёмной катушке. Когда в зоне действия детектора нет металлов, катушка передаёт сигнал с небольшой амплитудой. По мере приближения к поисковому объекту амплитуда увеличивается. Таким образом, вы можете различать цветные и чёрные металлы и обнаруживать пустоты в грунте. Устройство металлоискателя отражено в следующей схеме.

Параметры металлоискателей в зависимости от назначения и технического устройства

Металлоискатели для любителей – это простейшие устройства динамического типа. Поисковая головка прибора должна постоянно двигаться, только так может появиться искомый сигнал. Если вы остановите движение, сигнал пропадёт. Такие простейшие детекторы удобны тем, что не требуют сложных настроек, позволяют исключать средние грунты. Из недостатков придётся отметить его слабую чувствительность и частые ложные срабатывания на сложных участках.

Приборы среднего класса имеют лучшую чувствительность. В заводской комплектации к такому устройству идёт несколько поисковых головок разного размера. Для настройки детектора потребуются определённые навыки. Металлоискатели среднего класса способны распознавать металлы.

Компьютеризированные устройства – это уже профессиональный инструмент с жидкокристаллическим экраном и стрелочной индикацией. В памяти его процессора загружены программы, способные распознавать и различать сигнал, классифицировать каждый обнаруженный объект. Профессионалы самостоятельно программируют устройства под условия поиска, исключая нежелательные срабатывания.

Инструменты для поиска золота срабатывают не только на монеты и драгоценности, находящиеся в земле, но и на самородный металл. Он не годится для поиска мелких частиц, вроде песка. Их он не распознаёт, особенно если грунт имеет высокую минерализацию.

Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металл на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. Такие устройства распознают пустоты и другие внутренние аномалии грунта. Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Какие типы металлоискателей можно сделать в домашних условиях своими руками

Детекторы делятся на 5 основных типов по принципу обнаружения искомого объекта.

Рассмотрим, какие из металлоискателей подходят для изготовления своими руками в домашних условиях:

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.

Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.

Детали для сборки металлоискателя

Для изготовления прибора вам потребуется приобрести:

Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.

Схемы металлодетектора для изготовления своими руками

Простейшая схема «Пирата» выглядит таким образом.

Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.

Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.

Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.

Как собрать печатную плату металлоискателя своими руками

Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:

Вот так это выглядит.

Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Как сделать катушку для металлоискателя своими руками

Катушка – важная деталь прибора. Её можно сделать из медной проволоки или витой пары. Подробнее в нашем мастер-классе.

Катушка из медной проволоки

Катушка из витой пары

Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками

Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.

Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.

Можно ли сделать своими руками подводный металлоискатель

Поиски подводных сокровищ – увлекательное занятие. Шансов найти что-нибудь ценное не так уж мало, особенно если у вас есть какие-то наметки, где искать. «Пират», о котором мы говорили, может справиться и с подводными поисками. Нужно лишь слегка его модифицировать, сделав хорошую изоляцию от влаги и заменив звуковую сигнализацию на светодиодную. Как это будет работать в этом видеосюжете.

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Ещё одна модификация самодельного металлодетектора – «Терминатор». Самоделкины постоянно совершенствуют прибор, и сейчас популярна третья версия устройства, работающая по принципу баланса индукции.

Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Процессор детектора анализирует фазовый сдвиг между сигналами двух катушек и не просто отличает цветные металлы от чёрного, а может распознать, медь это, золото или серебро. Самый простой процесс дискриминации реализуется в импульсных устройствах. Они способны находить и отличать цветной от чёрного металла.

Подробная информация по сборке такого детектора в видеосюжете.

Особенности глубинных металлоискателей

Глубинный металлоискатель привлекателен тем, что может обнаружить объекты там, где другие приборы бессильны. Хороший глубинный металлоискатель, сделанный своими руками,заглядывает на глубину в 6 метров, и ему не помеха корни, пустоты или другие преграды. Один нюанс – с его помощью можно обнаружить только крупные предметы, да и это понятно, ведь ради пары монет вы не станете копать шестиметровую яму.

И снова мы возвращаемся всё к той же универсальной модели детектора «Пират». Оказывается, на его основе можно сделать и глубинный прибор, и это совсем несложно. Процесс модификации описан в этом видео.

Как видите, нет ничего невозможного! Если есть запал, пробуйте и экспериментируете. Возможно, где-то вас ждут несметные сокровища, способные в корне изменить вашу жизнь. Если у вас есть опыт по сборке такого устройства и его применению, поделитесь им в комментариях, мы будем вам очень благодарны!
