Как собрать металлоискатель своими руками в домашних условиях пошагово схемы

В современной электронике и радиолюбительском быту, часто требуется собрать металлодетектор различной сложности, как правило это простейшие схемы. Хотя опытные радиолюбители замахиваются и на микроконтроллерные металлоискатели. Именно такие простые конструкции для поиска металлов, с одной катушкой датчиком, парой транзисторов и простейшим генератором, пользуются популярностью у любителей покопать весной и летом черный металл на скрытой поверхностью земли территории. На сайте до сих пор тема металлоискателей не поднималась, так что восстановим этот пробел и познакомим уважаемых посетителей с простым и популярным МД.

Схема самодельного металлоискателя

Для таких целей есть схема довольно хорошего и проверенного в бою аппарата, который зовется «Пират» и получает широкое распространение среди копателей. Схема элементарна и повторяется не раз, я например под себя переделываю печатку и изготавливаю частенько по заказу такие приборы. Схема генератора строится на — тут главное для большей стабильности поставить пару пленочных хороших конденсаторов, проверив их ёмкость предварительно тестером. Часть резисторов паяю для удобства в смд исполнении, микросхема распространенная — операционник УД2, в качестве приемника импульсов. Заказал недавно их несколько десятков, но вы можете легко найти их в старой аппаратуре, таких как радиоприемнике или магнитофоне советских лет.

Катушка прибора на каркасе мотается проводом что есть под рукой — от 0.3 мм до 0.6 мм, чем толще провод — тем лучше чувствительность на металлы, и больше дальность пробивания импульсов, но тем сложнее изготовить, каркас нужен более глубокий, укладывать провод более толстый тяжелее, фиксировать так же проблемно.

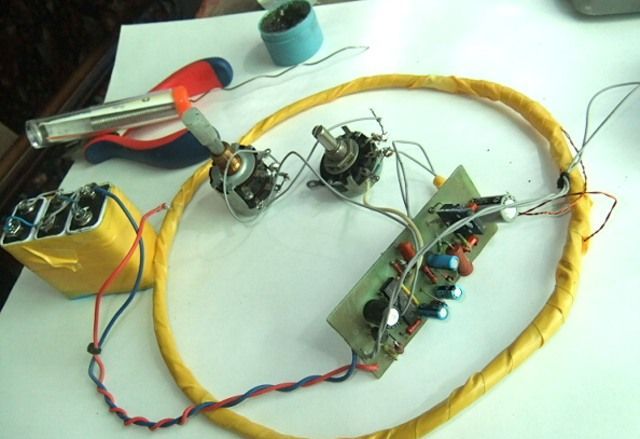

Печатную плату выполняю из гетинакса, травлением в растворе хлорного железа, лужение пос-61
обычным плоским паяльником при достаточной температуре, работая с гетинаксом главное не перегреть — при излишних температурах можно запороть заготовку будущей печатной платы и все пойдет пузырями.

Динамик использовать желательно высокоомным — так звук получается по-громче, питание схемы обязательно надо осуществлять от аккумулятора с емкостью от пары ампер, а напряжение к нему подводить проводами потолще, так как прибор то импульсный. Катушку с металлоискателем соединять проводами потолще тоже.

Регуляторы ставлю пару — для грубой и точной настройки, например 100 ком и 10 ком, соответственно. Все выводы и особо опасные и малонадежные элементы закрепляю для большей надежности из термопистолета термоклеем.

Видео работы металлоискателя

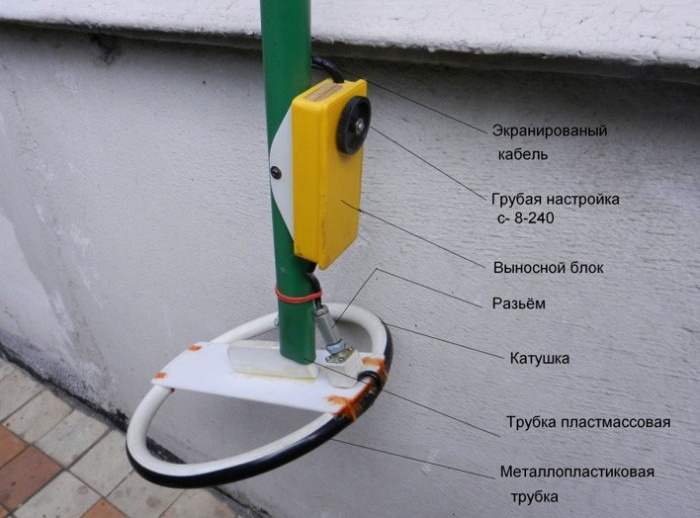

На выходе получается вот такой прибор, который нравится копателям, корпус и прочее уже подбираются под нужды и то что нравится, так сказать. Чувствительность на мелкие предметы из металла, например 5 коп СССР — до 30 см. Собрал и проверил устройство — redmoon.

0 Пользователей и 1 Гость просматривают эту тему.

Самодельные металлоискатели: простые и посложнее — на золото, черный металл, для стройки.

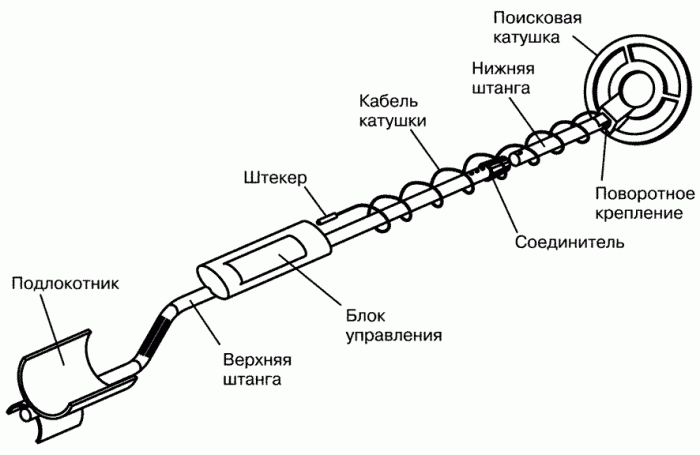

Металлоискатель или металлодетектор предназначен для обнаружения предметов, по своим электрическим и/или магнитным свойствам отличающихся от среды, в которой они находятся. Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей. Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до 20-30 см или железяку с канализационный люк примерно в 1-1,5 м под поверхностью. Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке. Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму. А подобных сокровищ в земле российской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих кубышек с ефимками.

Немного больше внимания по сравнению с остальными будет уделено металлоискателю «Пират», см. рис. Этот прибор достаточно прост для повторения начинающими, но по своим качественным показателям не уступает многим фирменным моделям ценой до $300-400. А главное – он показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям. Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике использования имеется достаточно руководств. Принцип действия Металлоискатель действует по принципу электромагнитной индукции. В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП. В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Детектор или сканер? В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно. Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем. По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои. Разновидности Общие параметры Принцип действия металлодетектора возможно воплотить технически разными способами соответственно назначению прибора. Металлоискатели для пляжного золотоискательства и строительно-ремонтного поиска внешне могут быть похожи, но существенно отличаться по схеме и техническим данным. Чтобы правильно сделать металлоискатель, нужно четко представлять себе, каким требованиям он должен удовлетворять для данного рода работы. Исходя из этого, можно выделить следующие параметры поисковых детекторов металла:

Проницание, или проникающая способность – максимальная глубина, на которую распространяется ЭМП катушки в грунте. Глубже прибор ничего не обнаружит при любом размере и свойствах объекта. Величина и размеры зоны поиска – воображаемая область в земле, в которой объект будет обнаружен. Чувствительность – способность обнаруживать более или менее мелкие предметы. Избирательность – способность сильнее реагировать на желательные находки. Сладкая мечта пляжных старателей – детектор, который пищит только на драгоценные металлы. Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, ЛЭП, электротранспорта и др. источников помех. Мобильность и оперативность определяются энергопотреблением (на сколько батареек хватит), массогабаритами прибора и размерами зоны поиска (сколько можно «прощупать» за 1 проход). Дискриминация, или разрешающая способность – дает оператору или управляющему микроконтроллеру возможность по реакции прибора судить о характере найденного объекта.

Дискриминация, в свою очередь, параметр составной, т.к. на выходе металлоискателя наличествует 1, максимум 2 сигнала, а величин, определяющих свойства и расположение находки, больше. Тем не менее, с учетом изменения реакции прибора во время приближения к объекту, в нем выделяются 3 составляющих:

Пространственная – свидетельствует о расположении объекта в зоне поиска и глубине его залегания. Геометрическая – дает возможность судить о форме и размерах объекта. Качественная – позволяет строить предположения о свойствах материала объекта.

Рабочая частота Все параметры металлоискателя связаны сложным образом и многие взаимосвязи взаимоисключающие. Так, напр., понижение частоты генератора позволяет добиться большего проницания и зоны поиска, но ценой увеличения энергопотребления, и ухудшает чувствительность и мобильность вследствие возрастания размеров катушки. В целом же каждый параметр и их комплексы так или иначе привязаны к частоте генератора. Поэтому первоначальная классификация металлоискателей строится по диапазону рабочих частот:

Сверхнизкочастотные (СНЧ) – до первых сотен Гц. Абсолютно не любительские приборы: энергопотребление от десятков Вт, без компьютерной обработки по сигналу ни о чем судить нельзя, для перемещения нужен автотранспорт. Низкочастотные (НЧ) – от сотен Гц до нескольких кГц. Просты схемотехнически и конструктивно, помехоустойчивы, но мало чувствительны, дискриминация плохая. Проницание – до 4-5 м при энергопотреблении от 10 Вт (т. наз. глубинные металлодетекторы) или до 1-1,5 м при питании от батареек. Реагируют острее всего на ферромагнитные материалы (черный металл) или большие массы диамагнитных (бетонные и каменные строительные конструкции), поэтому иногда называются магнитодетекторами. К свойствам грунта мало чувствительны. Повышенной частоты (ПЧ) – до нескольких десятков кГц. Сложнее НЧ, но требования к катушке невысоки. Проницание – до 1-1,5 м, помехоустойчивость на троечку, хорошая чувствительность, удовлетворительная дискриминация. Могут быть универсальными при использовании в импульсном режиме, см. ниже. На обводненных или минерализованных грунтах (с обломками или частицами скальных пород, экранирующих ЭМП) работают плохо или вовсе ничего не чуют. Высокой, или радиочастоты (ВЧ или РЧ) – типичные металлоискатели «на золото»: отличная дискриминация на глубину до 50-80 см в сухих непроводящих и немагнитных грунтах (пляжный песок и т.п.) Энергопотребление – как в пред. п. Остальное – на грани «неуда». Эффективность прибора во многом зависит от конструкции и качества исполнения катушки (катушек).

Особняком стоят импульсные металлоискатели. У них первичный ток в катушку поступает импульсами. Задав частоту следования импульсов в пределах НЧ, а их длительность, которая определяет спектральный состав сигнала, соответствующей диапазонам ПЧ-ВЧ, можно получить металлодетектор, совмещающий в себе положительные свойства НЧ, ПЧ и ВЧ или перестраиваемый.

Метод поиска
Насчитывается не менее 10 методов поиска предметов с помощью ЭМП. Но такие, как, скажем, метод непосредственной оцифровки ответного сигнала с компьютерной обработкой – удел профессионального применения.

Самодельный металлоискатель схемотехнически строят более всего следующими способами:
Параметрическим.
Приемо-передающим.
С накоплением фазы.
На биениях.

Без приемника Параметрические металлоискатели в некотором роде выпадают из определения принципа действия: в них нет ни приемника, ни приемной катушки. Для детекции используется непосредственно влияние объекта на параметры катушки генератора – индуктивность и добротность, а структура ЭМП значения не имеет. Изменение параметров катушки ведет к изменению частоты и амплитуды вырабатываемых колебаний, что фиксируется разными способами: измерением частоты и амплитуды, по изменению тока потребления генератора, измерением напряжения в петле ФАПЧ (системы фазовой автоподстройки частоты, «подтягивающей» ее к заданному значению) и др. Параметрические металлоискатели просты, дешевы и помехоустойчивы, но пользование ими требует определенных навыков, т.к. частота «плывет» под влиянием внешних условий. Чувствительность у них слабая; более всего используются как магнитодетекторы.

С приемником и передатчиком
Устройство приемопередающего металлоискателя показано на рис. в начале, к пояснению принципа действия; там же описан и принцип работы. Такие приборы позволяют добиться наилучшей эффективности в своем диапазоне частот, но сложны схемотехнически, требуют особо качественной системы катушек. Приемопередающие металлоискатели с одной катушкой называются индукционными. Их повторяемость лучше, т.к. проблема правильного расположения катушек относительно друг друга отпадает, но схемотехника сложнее – нужно выделить слабый вторичный сигнал на фоне сильного первичного.

До щелчка
Металлоискатели с накоплением фазы, или фазочувствительные, бывают либо однокатушечными импульсными, либо с 2-мя генераторами, работающими каждый на свою катушку. В первом случае используется тот факт, что импульсы при переизлучении не только расплываются, но и задерживаются. Во времени сдвиг фаз нарастает; когда он достигает определенной величины, дискриминатор срабатывает и в наушниках раздается щелчок. По мере приближения к объекту щелчки становятся чаще и сливаются в звук все более высокого тона. Именно на этом принципе построен «Пират». Во втором случае техника поиска та же, но работают 2 строго симметричных электрически и геометрически генератора, каждый на свою катушку. При этом вследствие взаимодействия их ЭМП происходит взаимная синхронизация: генераторы работают в такт. При искажении общего ЭМП начинаются срывы синхронизации, слышимые как те же щелчки, а затем тон. Двухкатушечные металлоискатели со срывом синхронизации проще импульсных, но менее чувствительны: проницание их в 1,5-2 раза меньше. Дискриминация в обоих случаях близка к отличной. Фазочувствительные металлодетекторы – любимые инструменты курортных старателей. Асы поиска настраивают свои приборы так, что точно над объектом звук снова пропадает: частота следования щелчков переходит в ультразвуковую область. Таким способом на ракушечном пляже удается находить золотые серьги размером с ноготь на глубине до 40 см. Однако на грунте с мелкими неоднородностями, обводненном и минерализованном, металлоискатели с накоплением фазы уступают прочим, кроме параметрических.

По писку
Биения 2-х электросигналов – сигнал с частотой, равной сумме или разности основных частот исходных сигналов или кратных им – гармоник. Так, напр., если на входы специального устройства – смесителя – подать сигналы с частотами 1 МГц и 1 000 500 Гц или 1,0005 МГц, а к выходу смесителя подключить наушники или динамик, то услышим чистый тон 500 Гц. А если 2-й сигнал будет 200 100 Гц или 200,1 кГц, случится то же самое, т.к. 200 100 х 5 = 1 000 500; мы «поймали» 5-ю гармонику. В металлоискателе на биениях действуют 2 генератора: опорный и рабочий. Катушка колебательного контура опорного маленькая, защищенная от посторонних влияний, или его частота стабилизирована кварцевым резонатором (попросту – кварцем). Контурная катушка рабочего (поискового) генератора – поисковая, и его частота зависит от наличия предметов в зоне поиска. Перед поиском рабочий генератор настраивают на нулевые биения, т.е. до совпадения частот. Полного нуля звука как правило не добиваются, а настраивают до очень низкого тона или хрипа, так удобнее искать. По изменению тона биений судят о наличии, величине, свойствах и расположении объекта.

Металлоискатели на гармониках в общем сложнее импульсных, однако работают на любом грунте. Правильно изготовленные и настроенные, они не уступают импульсным. Об этом можно судить хотя бы по тому, что золотоискатели-пляжники никак не сойдутся во мнениях, что же лучше: импульсник или на биениях?

Катушка и прочее
Самое распространенное заблуждение начинающих радиолюбителей – абсолютизация схемотехники. Мол, если схема «крутая», то все будет тип-топ. Относительно металлоискателей это вдвойне неверно, т.к. их эксплуатационные достоинства сильнейшим образом зависят от конструкции и качества изготовления поисковой катушки. Как выразился некий курортный старатель: «Находимость детектора должна тянуть карман, а не ноги».

При разработке прибора его схему и параметры катушки подгоняют друг к другу до получения оптимума. Определенная схема с «чужой» катушкой если и заработает, то до заявленных параметров не дотянет. Поэтому, выбирая прототип для повторения, смотрите прежде всего описание катушки. Если оно неполное или неточное – лучше строить другой прибор.

О размерах катушки
Большая (широкая) катушка эффективнее излучает ЭМП и глубже «просветит» грунт. Ее зона поиска шире, что позволяет уменьшить «находимость ногами». Однако, если в зоне поиска окажется крупный ненужный предмет, его сигнал «забьет» слабый от искомой мелочи. Поэтому желательно брать или делать металлодетектор, рассчитанный на работу с катушками разного размера.

Монопетля Традиционный тип катушки детектора металла т. наз. тонкая катушка или Mono Loop (одинарная петля): кольцо из многих витков эмалированного медного провода шириной и толщиной раз в 15-20 меньше среднего диаметра кольца. Достоинства катушки-монопетли – слабая зависимость параметров от типа грунта, сужающаяся книзу зона поиска, что позволяет, двигая детектор, точнее определять глубину и расположение находки, и конструктивная простота. Недостатки – малая добротность, отчего в процессе поиска «плывет» настройка, подверженность помехам и расплывчатая реакция на объект: работа с монопетлей требует значительного опыта пользования данным конкретным экземпляром прибора. Самодельные металлоискатели начинающим рекомендуется делать с монопетлей, чтобы без особых проблем получить работоспособную конструкцию и приобрести с ней поисковый опыт.

Индуктивность
При выборе схемы, чтобы убедиться в достоверности обещаний автора, и тем более при самостоятельном конструировании или доработке, нужно знать индуктивность катушки и уметь ее рассчитывать. Даже если вы делаете металлоискатель из покупного набора, индуктивность все равно нужно проверить измерениями или расчетом, чтобы не ломать потом голову: почему, все вот вроде исправно, а не пищит. Калькуляторы для расчета индуктивности катушек имеются в интернете, но компьютерная программа все случаи практики предусмотреть не может. Поэтому на рис. дана старая, десятилетиями проверенная номограмма для расчета многослойных катушек; тонкая катушка – частный случай многослойной.

Для расчета поисковой монопетли номограммой пользуются следующим образом:
Берем величину индуктивности L из описания прибора и размеры петли D, l и t оттуда же или по своему выбору; типичные значения: L = 10 мГн, D = 20 см, l = t = 1 см. По номограмме определяем количество витков w.
Задаемся коэффициентом укладки k = 0,5, по размерам l (высота катушки) и t (ширина ее) определяем площадь сечения петли и находим площадь чистой меди в ней как S = klt.
Поделив S на w, получим сечение обмоточного провода, а по нему – диаметр провода d.
Если получилось d = (0,5…0,8) мм, все ОК. В противном случае увеличиваем l и t при d>0,8 мм или уменьшаем при d

Помехоустойчивость
Экран Фарадея Монопетля хорошо «ловит» помехи, т.к. устроена точно так же, как рамочная антенна. Увеличить ее помехоустойчивость можно, во-первых, поместив обмотку в т. наз. экран Фарадея (Faraday shield): металлическую трубку, оплетку или обмотку из фольги с разрывом, чтобы не образовался короткозамкнутый виток, который «съест» все ЭМП катушки, см. рис. справа. Если на исходной схеме возле обозначения поисковой катушки есть пунктирная линия (см. схемы далее), то это значит, что катушка данного прибора обязательно должна быть помещена в экран Фарадея. Также обязательно экран соединяется с общим проводом схемы. Тут таится подвох для новичков: заземляющий проводник нужно подключать к экрану строго симметрично разрезу (см. тот же рис.) и подводить его к схеме также симметрично относительно сигнальных проводов, иначе помехи все-таки «пролезут» в катушку. Экран поглощает и некоторую долю поискового ЭМП, что снижает чувствительность прибора. Особенно этот эффект заметен в импульсных металлоискателях; их катушки вообще нельзя экранировать. В таком случае увеличения помехозащищенности можно добиться, симметрируя обмотку. Суть в том, что для удаленного источника ЭМП катушка – точечный объект, и э.д.с. помех в ее половинах подавят друг друга. Симметричная катушка может понадобиться и схемно, если генератор двухтактный или индуктивная трехточка.

Однако симметрировать катушку привычным радиолюбителям бифиллярным способом (см. рис.) в данном случае нельзя: при нахождении в поле бифиллярной катушки проводящих и/или ферромагнитных предметов ее симметрия нарушается. Т.е., помехоустойчивость металлоискателя пропадет как раз тогда, когда она больше всего нужна. Поэтому симметрировать катушку-монопетлю нужно перекрестной намоткой, см. тот же рис. Ее симметрия не нарушается ни при каких обстоятельствах, но мотать тонкую катушку с большим количеством витков перекрестным способом – адский труд, и тогда лучше сделать корзиночную катушку.

Корзинка
Корзиночные катушки имеют все достоинства монопетель в еще большей степени. Вдобавок, катушки-корзинки стабильнее, их добротность выше, а то, что катушка плоская – двойной плюс: чувствительность и дискриминация возрастут. К помехам корзиночные катушки менее восприимчивы: вредные э.д.с. в перекрещивающихся проводах гасят друг друга. Единственный минус – для катушек-корзинок нужна точно сделанная жесткая и прочная оправка: общая сила натяжения многих витков достигает больших величин.

Корзиночные катушки конструктивно бывают плоскими и объемными, но электрически объемная «корзинка» эквивалентна плоской, т.е. создает такое же ЭМП. Объемная корзиночная катушка еще менее чувствительна к помехам и, что важно для импульсных металлоискателей, дисперсия импульса в ней минимальна, т.е. легче поймать дисперсию, вызванную объектом. Преимущества оригинального металлоискателя «Пират» во многом обусловлены тем, что его «родная» катушка – объемная корзинка (см. рис.), однако ее намотка сложна и трудоемка. Новичку самостоятельно лучше мотать плоскую корзинку, см. рис. ниже. Для металлоискателей «на золото» или, скажем, для описанных далее металлоискателя-«бабочки» и простого приемопередающего 2-катушечного хорошей оправкой будут негодные компьютерные диски. Их металлизация не повредит: она очень тонкая и никелевая. Непременное условие: нечетное, и никак иначе, число прорезей. Номограмма для расчета плоской корзинки не требуется; расчет ведут таким образом:

Задаются диаметром D2, равным внешнему диаметру оправки минус 2-3 мм, и берут D1 = 0,5D2, это оптимальное соотношение для поисковых катушек.
По формуле (2) на рис. вычисляют количество витков.
По разности D2 – D1 с учетом коэффициента плоской укладки 0,85 вычисляют диаметр провода в изоляции.

Как не надо и надо мотать корзинки
Некоторые любители берутся самостоятельно мотать объемные корзинки способом, показанным на рис. ниже: делают оправку из изолированных гвоздей (поз. 1) или саморезов, мотают по схеме, поз. 2 (в данном случае, поз. 3, для количества витков, кратного 8; через каждые 8 витков «узор» повторяется), затем запенивают, поз. 4, оправку вытаскивают, а лишнюю пену обрезают. Но вскоре оказывается, что натянутые витки порезали пену и вся работа пошла всмятку. Т.е., чтобы намотать надежно, нужно отрезки прочного пластика вклеить в отверстия основы, и только тогда мотать. И помните: самостоятельный расчет объемной корзиночной катушки без соответствующих компьютерных программ невозможен; методика для плоской корзинки в данном случае неприменима.

ДД катушки Принцип действия катушек Монопетля и ДД ДД в данном случае значит не дальнодействие, а двойной или дифферециальный детектор; в оригинале – DD (Double Detector). Это катушка из 2-х одинаковых половин (плеч), сложенных с некоторым пересечением. При точном электрическом и геометрическом балансе плеч ДД поисковое ЭМП стягивается в зону пересечения, справа на рис; слева – катушка-монопетля и ее поле. Малейшая неоднородность пространства в зоне поиска вызывает разбаланс, и появляется резкий сильный сигнал. ДД-катушка позволяет неопытному искателю обнаружить мелкий глубокий хорошо проводящий предмет, когда рядом с ним и выше залегла ржавая банка. Катушки ДД четко ориентированы «на золото»; все металлоискатели с маркировкой GOLD комплектуются ими. Однако на мелко-неоднородных и/или проводящих грунтах они или вовсе отказывают, или часто дают ложные сигналы. Чувствительность ДД катушки очень высока, но дискриминация близка к нулевой: сигнал или предельный, или его вовсе нет. Поэтому металлодетекторы с ДД катушками предпочитают искатели, которых интересует только «находимость на карман».

Как крепить катушку Готовые каркасы и оправки для поисковых катушек продаются в широком ассортименте, но с накрутками продавцы не стесняются. Поэтому многие любители делают основу катушки из фанеры.

Этот металлоискатель – магнитодетектор параметрического типа, работающий на НЧ. Тон звука в наушниках можно менять, подбирая емкость С1. Под влиянием объекта тон понижается, в отличие от всех прочих типов, поэтому изначально нужно добиваться «комариного писка», а не хрипа или ворчания. Прибор отличает проводку под током от «пустой», на тон накладывается гул 50 Гц. Схема – импульсный генератор с индуктивной обратной связью и стабилизацией частоты LC-контуром. Контурная катушка – выходной трансформатор от старого транзисторного приемника или маломощный «базарно-китайский» низковольтный силовой. Очень хорошо подходит трансформатор от негодного источника питания польской антенны, в его же корпусе, срезав сетевую вилку, можно собрать и все устройство, тогда запитать его лучше от литиевой батарейки-таблетки на 3 В. Обмотка II на рис. – первичная или сетевая; I – вторичная или понижающая на 12 В. Именно так, генератор работает с насыщением транзистора, что обеспечивает ничтожное энергопотребление и широкий спектр импульсов, облегчающий поиск.

Чтобы превратить трансформатор в датчик, его магнитопровод нужно разомкнуть: снять каркас с обмотками, убрать прямые перемычки сердечника – ярма – а Ш-образные пластины сложить в одну сторону, как справа на рис., затем надеть обмотки обратно. При исправных деталях прибор начинает работать сразу; если нет – нужно поменять местами концы любой из обмоток. Параметрическая схема посложнее – на рис. справа. L с конденсаторами С4, С5 и С6 настраивается на 5, 12,5 и 50 кГц, а кварц пропускает на измеритель амплитуды 10-ю, 4-ю гармоники и основной тон соответственно. Схемка более на любителя попаять на столе: возни с настройкой много, а «чутье», как говорят, никакое. Приводится только для примера.

Приемопередающий Приемопередающий металлоискатель и катушки для него Гораздо чувствительнее приемопередающий металлоискатель с ДД катушкой, который можно без особого труда сделать в домашних условиях, см. рис. Слева – передатчик; справа – приемник. Там же описаны свойства разных типов ДД. Этот металлоискатель – НЧ; поисковая частота около 2 кГц. Глубина обнаружения: советский пятак – 9 см, консервная жестянка – 25 см, канализационный люк – 0,6 м. Параметры «троечные», но можно освоить методику работы с ДД, прежде чем переходить к более сложным конструкциям. Катушки содержат по 80 витков провода ПЭ 0,6-0,8 мм, намотанных внавал на оправку толщиной 12 мм, чертеж которой показан на рис. слева. Вообще прибор к параметрам катушек не критичен, были бы точно одинаковы и расположены строго симметрично. В целом, хороший и дешевый тренажер для тех, кто хочет освоить любую технику поиска, в т.ч. «на золото». Хотя чувствительность этого металлоискателя и невысока, но дискриминация очень хорошая несмотря на использование ДД.

Для налаживания прибора сначала вместо L1 передатчика включают наушники и по тону в них убеждаются, что генератор работает. Затем закорачивают L1 приемника и подбором R1 и R3 устанавливают на коллекторах VT1 и VT2 соответственно напряжение, равное примерно половине напряжения питания. Далее R5 выставляют ток коллектора VT3 в пределах 5..8 мА, размыкают L1 приемника и все, можно искать.

С накоплением фазы Конструкции в этом разделе показывают все преимущества метода накопления фазы. Первый металлоискатель преимущественно строительного назначения обойдется очень недорого, т.к. его самые трудоемкие части сделаны… из картона,

Наладки прибор не требует; интегральный таймер 555 – аналог отечественной ИМС (интегральной микросхемы) К1006ВИ1. Все преобразования сигнала происходят в ней; способ поиска – импульсный. Единственное условие – динамик нужен пьезоэлектрический (кристаллический), обычный динамик или наушники перегрузят ИМС и она скоро выйдет из строя. Индуктивность катушки – около 10 мГн; рабочая частота – в пределах 100-200 кГц. При толщине оправки в 4 мм (1 слой картона) катушка диаметром 90 мм содержит 250 витков провода ПЭ 0,25, а 70-мм – 290 витков. Металлоискатель Бабочка Металлоискатель «Бабочка», см. рис. справа, по своим параметрам уже близок к профессиональным приборам: советский пятак находит на глубине 15-22 см в зависимости от грунта; канализационный люк – на глубине до 1 м. Действует на срывах синхронизации; схема, плата и вид монтажа – на рис. ниже. Учтите, здесь 2 отдельные катушки диаметром 120-150 мм, а не ДД! Пересекаться они не должны! Оба динамика – пьезоэлектрические, как и в пред. случае. Конденсаторы – термостабильные, слюдяные или высокочастотные керамические. Свойства «Бабочки» улучшатся, а настроить ее будет проще, если, во-первых, намотать катушки плоскими корзинками; индуктивность определяется по заданной рабочей частоте (до 200 кГц) и емкостям контурных конденсаторов (по 10 000 пФ на схеме). Диаметр провода – от 0,1 до 1 мм, чем больше, тем лучше. Отвод в каждой катушке делается от трети витков считая от холодного (нижнего по схеме) конца. Во-вторых, если отдельные транзисторы заменить 2-х транзисторной сборкой для схем дифусилителей К159НТ1 или ее аналогами; выращенная на одном кристалле пара транзисторов имеет совершенно одинаковые параметры, что важно для схем со срывом синхронизации.

Для налаживания «Бабочки» нужно точно подогнать индуктивности катушек. Автор конструкции рекомендует раздвигать-сдвигать витки или подстраивать катушки ферритом, но с точки зрения электромагнитной и геометрической симметрии лучше будет подключить параллельно емкостям по 10 000 пФ подстроечные конденсаторы на 100-150 пФ и крутить их при настройке в разные стороны. Собственно налаживание несложно: только что собранный прибор пищит. Поочередно подносим к катушкам алюминиевую кастрюльку или пивную банку. К одной – писк становится выше и громче; к другой – ниже и тише или вовсе замолкает. Здесь чуть-чуть добавляем емкости подстроечника, а в противоположном плече убираем. За 3-4 цикла можно добиться полной тишины в динамиках – прибор готов к поиску.

Еще о «Пирате» Вернемся к прославленному «Пирату»; он импульсный приемопередающий с накоплением фазы. Схема очень прозрачна и может считаться классикой для данного случая.

Передатчик состоит из задающего генератора (ЗГ) на том же 555-м таймере и мощного ключа на Т1 и Т2. Слева – вариант ЗГ без ИМС; в нем придется выставить по осциллографу частоту следования импульсов 120-150 Гц R1 и длительность импульса 130-150 мкс R2. Катушка L – общая. Ограничитель на диодах D1 и D2 на ток от 0,5 А спасает усилитель приемника QP1 от перегрузки. На QP2 собран дискриминатор; вместе они составляют сдвоенный операционный усилитель К157УД2. Собственно «хвостики» переизлученных импульсов накапливаются в емкости С5; когда «резервуар переполняется», на выходе QP2 проскакивает импульс, который усиливается Т3 и дает щелчок в динамике. Резистором R13 регулируется скорость заполнения «резервуара» и, следовательно, чувствительность прибора.

На биениях
Желающие ощутить все прелести процесса поиска на биениях со сменными катушками могут собрать металлоискатель по схеме на рис. Его особенность, во-первых, экономичность: вся схема собрана на КМОП-логике и в отсутствие объекта потребляет очень маленький ток. Второе – прибор работает на гармониках. Опорный генератор на DD2.1-DD2.3 стабилизирован кварцем ZQ1 на 1 МГц, а поисковый на DD1.1-DD1.3 работает на частоте около 200 кГц. При настройке прибора перед поиском нужную гармонику «ловят» варикапом VD1. Смешение рабочего и опорного сигналов происходит в DD1.4. Третье – этот металлоискатель пригоден для работы со сменными катушками.

ИМС 176-й серии лучше заменить на такие же 561-й, ток потребления уменьшится, а чувствительность прибора возрастет. Заменять старые советские высокоомные наушники ТОН-1 (лучше ТОН-2) на низкоомные от плеера просто так нельзя: они перегрузят DD1.4. Нужно либо поставить усилитель вроде «пиратского» (C7, R16, R17, T3 и динамик на схеме «Пирата»), либо использовать пьезодинамик. Настройки после сборки этот металлоискатель не требует. Катушки – монопетли. Их данные на оправке толщиной 10 мм:

Диаметр 25 мм – 150 витков ПЭВ-1 0,1 мм.
Диаметр 75 мм – 80 витков ПЭВ-1 0,2 мм.
Диаметр 200 мм – 50 витков ПЭВ-1 0,3 мм.

Проще не бывает
Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и отрезков двухстороннего скотча. Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства. Приемник нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

Далее делаем следующее: Металлоискатель из радиоприемника и калькулятора
Разворачиваем коробку с крышкой в книжку.
На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, Приемник – желательно в крышке, чтобы был доступ к органам управления.
Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц). Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон. Громкость не убираем!
Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора.
Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов. Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает. Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

Нечто странное напоследок
Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайт придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Читайте в статье:

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа
  . Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа.
  Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

• Электронные приборы
  , с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы
  заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

• Стационарные детекторы
  – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

1. Металлоискатель «Пират».
2. Металлоискатель – бабочка.
3. Излучатель без микросхем (ИМС).
4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Можно ли сделать своими руками подводный металлоискатель

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что придётся покорпеть над созданием непроницаемой оболочки с помощью герметика, а также над размещением специальных световых индикаторов, которые смогут сообщить о находке из-под воды. Пример, как это будет работать, в видео:

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.

Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Особенности глубинных металлоискателей

Металлоискатели такого типа могут обнаружить объекты на большой глубине. Хороший металлоискатель, сделанный своими руками, заглядывает на глубину в 6 метров. Однако в этом случае размер находки должен быть солидным. Лучше всего работают такие детекторы для обнаружения старых снарядов или обломков достаточно большого размера.

Существует два типа глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли, однако, в этом случае эффективность, целенаправленность поиска снижается. Второй вариант детектора – точечный, он работает направленно вглубь на небольшом диаметре. Работать с ним необходимо медленно и осторожно. Если вы поставите цель − соорудить такой металлоискатель, следующее видео может подсказать вам, как это сделать.

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!

Сейчас, пожалуй, нет человека, который бы не знал, что такое металлоискатель или металлодетектор. Но напомним ещё раз, это прибор, позволяющий определять скрытое местонахождение металлов. Металлодетектор очень популярен среди археологов-любителей и кладоискателей. Устройство стоит довольно дорого, а некоторые модели и вовсе обладают заоблачной ценой, и именно поэтому большинство радиолюбителей предпочитает собирать его самостоятельно. В сегодняшней статье мы рассмотрим, как сделать металлоискатель своими руками, принцип действия прибора, популярные схемы, а также особенности сборки и настройки.

Читайте в статье

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

1. «приёмо-передача»;
2. индукционные;
3. импульсные;
4. генераторные.

Устройство металлодетектора

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три категории:

1. общего пользования;
2. средний класс;
3. профессиональное оборудование.

Функциональные и технические параметры металлодетекторов

Прежде чем выбрать и купить хороший металлоискатель, следует чётко определиться с тем, в какой среде будут вестись поисковые работы. Также необходимо учесть предполагаемые размеры искомых предметов и глубину их залегания. Рассмотрим основные характеристики, на которые нужно обратить особое внимание при покупке детектора:

• принцип действия;
• рабочая частота прибора;
• чувствительность;
• балансировка грунта;
• целеуказание;
• дискриминатор;
• дополнительные функции.

Принцип работы и рабочая частота детектора – основные характеристики, определяющие возможности прибора и показывающие, к какой категории его можно отнести (простой грунтовый, средний класс или профессиональный). Чувствительность определяет глубину залегания предметов, с которой может работать прибор. Как правило, этот показатель находится в пределах от 100−150 мм до 600−1500 мм. Однако существуют глубинные модели, предназначенные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить прибор на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

Какие виды металлоискателей можно сделать своими руками

Можно приобрести детектор в специализированном магазине или сделать металлоискатель своими руками в домашних условиях. Существуют схемы, которые по силам даже начинающему радиолюбителю. К устройствам, которые можно собрать самостоятельно, можно причислить:

• «бабочку»;
• прибор без микросхем (ИМС);
• модель «Пират»;
• «Терминатор 3» и пр.

На просторах интернета ходит информация, что якобы можно собрать своими руками металлоискатель из телефона. Запомните два слова – это фикция. Существуют какие-то приложения, благодаря которым можно включить планшет или смартфон в схему детектора, но вот полноценное устройство для поиска металлов и их распознавания сделать невозможно.

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели серии «Пират» стоят порядка 100−300 $. Такая стоимость обусловлена возможностью прибора обнаруживать предметы на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы). Рассмотрим особенности сборки и настройки устройства для поиска металлов, а также его составляющие.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Для изготовления металлодетектора понадобятся следующие материалы и компоненты:

• ИМС КР 1006ВИ1 или NE 555 (зарубежный аналог) для создания передающего блока;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547 для сборки приёмного узла;
• транзисторы типа NPN;
• провод ПЭВ 0,5 для создания катушки;
• материалы для изготовления корпуса, штанги и т.д.;
• пластина, покрытая медным листом, для изготовления печатной платы;
• провода;
• изолента;
• бокорезы;
• паяльник;
• скальпель;
• набор отвёрток;
• пассатижи;
• различные виды крепежа.

Сбор металлодетектора своими руками: схемы

В настоящее время схем металлодетектора «Пират» много, поскольку некоторые радиолюбители стали модернизировать их под свои нужды. Все варианты рассматриваться не будут, только самые проверенные и наиболее популярные.

Схема детектора на микросхеме NE555

Классическая схема металлоискателя серии «Пират», построенная на ИМС-таймере NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй к катушке, а выход к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после на динамик, который оповещает оператора о наличии искомых предметов.

Сборка своими руками металлоискателя без микросхем

В отличие от предыдущей схемы, в этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Печатная плата своими руками

Детали куплены, схема имеется, и теперь нужно всё это собрать. Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого понадобится кусок листового гетинакса, покрытого медной электротехнической фольгой. На заготовку перенести выбранную схему, обозначить дорожки, соединяющие детали, и просверлить отверстия в местах их крепления и пайки. Дорожки покрыть защитным лаком, а после высыхания опустить будущую плату в хлорное железо для травления (удаления незащищённых участков медной фольги).

После того как плата готова, можно устанавливать и распаивать радиодетали. Следующим этапом будет проверка схемы при помощи измерительных приборов.

Катушка для металлоискателя – как сделать своими руками

Благодаря тому, что металлодетектор «Пират» является устройством импульсного типа, то точность при сборке катушки неважна. Для основы потребуется кольцо с диаметром порядка 200 мм, на которое нужно намотать 25 витков проволоки ПЭВ 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Далее оправку с проводом нужно хорошо обмотать изоляционной лентой.

Готовую катушку поместить в корпус из диэлектрического материала. Для этого можно использовать подходящие по размеру корпуса от неисправной бытовой техники «на выброс». Кстати, это позволит защитить катушку от механических повреждений во время работы с детектором. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм. Лучше всего использовать витую пару.

Проверка и настройка металлоискателя

На штанге металлоискателя крепим все узлы прибора: корпус с катушкой, приёмо-передающий блок и рукоятку. Если схема управления собрана правильно, то настройка прибора не потребуется, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

На видео показана настройка металлоискателя.

Как сделать подводный металлоискатель своими руками

Иногда поисковые работы приходится переносить с суши под воду. Как быть в таком случае, ведь электроника выйдет из строя? Есть, конечно, специальные устройства для работы под водой, но можно сделать глубинный металлоискатель своими руками. Для этого можно взять самый обычный самодельный детектор и поместить все узлы в герметично закрывающиеся корпуса. К тому же стоит немного модифицировать устройство и вместо звуковой сигнализации установить световые индикаторы.

Как сделать своими руками металлоискатель «Терминатор 3»: подробная инструкция

Модель «Терминатор 3» давно пользуется популярностью среди радиолюбителей, и за много лет существования прибор получил много усовершенствований. Предлагаем пошаговую инструкцию, как самому сделать металлоискатель в домашних условиях. Прибор отличается низким энергопотреблением, возможна настройка на поиск определённых типов металла и неплохие глубинные характеристики.

Инструменты

Перед тем как сделать самодельный металлоискатель, нужно подготовить следующие инструменты:

• паяльник или паяльная станция;
• припой, олово, канифоль;
• пассатижи, круглогубцы, бокорезы;
• набор отвёрток;
• ножовка по металлу;
• осциллографии и другие контрольно-измерительные приборы.

Схема, подбор деталей и монтажная плата

Для изготовления блока управления необходимо сделать монтажную плату, на которой будут размещаться все необходимые радиокомпоненты. Схему, представленную ниже, нужно перенести на гетинаксовую пластину с покрытием из медной фольги и изготовить монтажную плату таким же образом, как описано выше в статье для металлодетектора «Пират». Размер схемы должен быть в пределах 104×66 мм, а заготовка для платы на 10 мм больше с каждой стороны.

Перечень необходимых радиодеталей

Как подготовить печатную плату для металлоискателя подробно расскажем в пошаговой инструкции:

Катушка металлоискателя

Это, собственно, самая чувствительная часть прибора. Она отвечает за сканирование пространства под землей. Рассмотрим этапы создания простой катушки для металлоискателя:

Самодельный металлоискатель: подробное описание схемы сборки и настройка

Подробно этапы сборки платы и основные элементы металлоискателя мы рассматривали ранее, сейчас нам предстоят самые последние и ответственные шаги: сборка корпуса и настройка прибора.

Берём подходящую коробку или изготавливаем корпус самостоятельно. Просверливаем отверстия под подстроечные резисторы и разъём. Монтируем в корпусе готовую плату и регуляторы.
Закрываем корпус, подключаем рамку металлоискателя и крепим всё на пластиковую трубу с рукояткой. Металлоискатель собран и готов к работе.

Предлагаемое видео поможет с настройкой металлодетектора.

Особенности собранного своими руками металлоискателя со схемой дискриминации металлов

Металлоискатели с простой схемой позволяют обнаруживать скрытые предметы, но для того чтобы узнать, какие именно, придётся поработать лопатой. Вместо золотой монеты или военной каски, можно найти всего лишь кусок трубы и потратить на это много времени. Чтобы облегчить задачу поисковикам, детекторы стали оснащаться дискриминаторами, которые позволяют различать тип металла и пропускать различный мусор. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

В профессиональных металлоискателях используются дискриминаторы с выделением диапазона. Используемые в подобных приборах микропроцессорные системы позволяют запрограммировать устройство на реагирование только на определённые группы металлов. Дискриминация полезна на замусоренных участках, но снижает глубину обнаружения на 10−20%.

Особенности сборки глубинного металлоискателя

Глубинный тип металлоискателя – особое устройство, способное обнаруживать предметы, спрятанные на большом удалении от поверхности земли. Именно на значительной глубине можно найти самые интересные и ценные предметы. Некоторые модели способы обнаруживать металлы на расстоянии от 4 до 6 м под землёй.

Разделяют два вида глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли. Так, поиск ускоряется, но негативно отражается на результативности. Второй вариант детектора работает на небольшой площади, но лучше определяет центр цели. С подобным устройством хорошо проводить поиск в траве, лесу или камышах. Поэтому при выборе типа металлодетектора нужно определить, в каких условиях будет осуществляться сканирование.

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Металлоискатель своими руками
Для обнаружения в слоях почвы металлических предметов можно купить современный МД или изготовить самодельный металлоискатель в домашних условиях. Всё, что вам потребуется, – это немножечко стараний и навыки использования отвёртки с паяльником и мультиметра.

Читай также: Для чего тебе пинпоинтер и как его сделать своими руками?

Металлодетектор и его структура

Эффективный поисковой прибор отечественного и зарубежного производителя стоит около 30 тысяч рублей: многим такая трата не по карману. Изучив устройство металлоискателя, можно без особого труда собрать простейший прибор дома из подручных составляющих. Для изготовления простых устройств понадобятся детали из радиоприёмника. Как сделать металлоискатель, мы расскажем подробно в этой статье.
Принцип работы МД построен на передаче сигнала, где с помощью магнитных импульсов прибор чувствует в земле металлические предметы.
Простой металлоискатель работает по принципу «приём-передача» и имеет примитивную конструкцию. Металлоискатель бабочка является ярким представителем данного класса и легко собирается в домашних условиях с помощью незамысловатых деталей.

Самодельный МД: схема + детали

Чтобы создать металлоискатель своими руками, вам потребуются радиодетали и небольшой список подручных материалов, которыми можно легко обзавестись в магазине в шаговой доступности.
Металлоискатель Малыш имеет примитивную конструкцию и считается самым простым поисковым прибором, собранным в домашних условиях. Металлоискатель Малыш-ФМ – усовершенствованная версия МД Кощей, который признан одним из наиболее эффективных самодельных приборов. Создатели, трудившиеся над созданием «Малыша», создавали его по принципу частотомера и попытались учесть и устранить все недоработки конструкции его собрата.
Те, кто хочет пойти дальше и почувствовать высокую эффективность работы поисковых устройств, собранных в домашних условиях, могут постараться сделать металлоискатель на микроконтроллере (крот 2) или даже изготовить подводный металлоискатель.
МД с дискриминацией металлов своими руками собрать также довольно просто. Данный тип металлоискателя своими руками относится к импульсным приборам и считается одним из самых мощных. Он способен обнаруживать не только металлолом, но и цветные металлы. Благодаря наличию дискриминатора металлов устройство можно нацелить на поиск золота. Схема металлоискателя с дискриминацией металлов более сложно воссоздаётся в жизни, чем радиосхема для начинающих, но в несколько раз превосходит её по эффективности обнаружения цели. Схема металлоискателя Шанс демонстрирует средний показатель сложности и оптимально подходит для разработки детектора с дискриминатором для новичков.

Всё, что пригодится для сборки

При изготовлении штанги для металлоискателя своими руками потребуется:
• прочная труба небольшого диаметра;
• толстый изолированный провод (около 2 метров);
• прочный фольгированный скотч, изолента;
• стандартные наушники (от старого телефона);
• транзисторы;
• конденсаторы (плёночные, керамические, электролитные);
• базовые схемы;
• диоды;
• резисторы.

Читай также: Магазин Kamrad: история создания и интересные факты про его основателя — Алексея Самкова

Схемы МД для изготовления своими руками

Интернет пестрит множеством примитивных схем для создания простого металлоискателя. Взяв за основу определённую микросхему, необходимо внимательно изучить особенности её подключения:
• Схема металлоискателя, предусмотренная для изготовления самодельного МД «Пират», построена на базовой микросхеме NE555. Один из её выходов фиксируется к импульсному генератору, а второй крепится к катушке, на выходе присоединяясь к наушникам для подачи сигнала.
• Металлоискатель на микросхеме к561ла7 очень прост в сборке и питается от напряжения 9 вольт. Пустые электрокатушки для скрытой проводки детектора можно купить или изготовить самому. Принципиальная схема к561ла7 для его поискового устройства довольно проста и подходит для начинающих поисковиков и радиолюбителей. Более простой прибор изготавливается из старого радио и работает на одном транзисторе, но имеет меньшую продуктивность.
• Metal Detector на базе платы Arduino подходит для обнаружения старинных монет и военных артефактов и показывает стабильную работу на поле (воздушный поиск). Конструктор платы на Ардуино продаётся на известном китайском сайте, а стоит смешных денег. Готовый набор для сборки металлоискателя значительно упрощает процесс создания устройства и резко влияет на его качество в лучшую сторону.
На популярных видео-порталах представлено множество понятных роликов, в которых подробно рассказано об особенностях создания и подключения схем для изготовления поискового комбайна в домашних условиях.

Как собрать МД, не прибегая к использованию микросхем

Схема устройства МД построена на слаженной работе транзисторов, а готовую микросхему вполне способна заменить печатная плата. Именно она и послужит основой для воссоздания нужной микросхемы, на которой разместятся все необходимые элементы для создания металлодетектора собственноручно.
Плёночные конденсаторы послужат большим преимуществом для стабильной работы прибора и позволят производить поиск в холодное время года.

Собираем печатную плату МД дома

Находим в Интернете нужный образец схемы с необходимым перечнем деталей для её изготовления. Взятая за основу схема должна быть распечатана и перенесена на самодельную плату (кусок фольгированного текстолита).
Для этого:
• размещаем распечатку лицом вниз на куске текстолита и интенсивно проглаживаем её горячим утюгом;
• смываем излишки бумаги под струёй тёплой воды;
• прокрашиваем дорожки лаком для ногтей;
• просверливаем отверстия в местах, где будут располагаться детали конструкции;
• создаём раствор хлорида железа в соотношении с водой ½;
• погружаем туда плату (сорок минут достаточно);
• достаём и просушиваем плату;
• воссоздаём дорожки из олова и канифоли.

Читай также: Quest Xpointer Pro: подробный обзор, особенности, настройки, тесты, примеры находок и отзывы владельцев

Как изготовить рабочую катушку для МД самому

Сделать катушку для поисковой аппаратуры куда легче, чем вам может показаться на первый взгляд. Всё зависит только от того, какой прибор вы воссоздаёте в бытовых условиях.
Для импульсного металлоискателя обычно создаётся катушка из витой пары, а для самого простого прибора прекрасно подойдёт универсальный вариант деревянной катушки с медной проволокой.

Катушка из медной проволоки: деревянная основа в помощь

Для создания рабочей части прибора (катушки) берём за основу лист прессованной фанеры толщиной 15-20 миллиметров. Затем:
• вырезаем окружность 200 мм;
• делаем в ней отверстие с бортом ~ 3-5 см;
• наматываем 20 витков медной проволоки (с сечением 0,5 мм);
• фиксируем концы клеевым пистолетом;
• крепим пластиковую трубу или альтернативный держатель.

Катушка из витой пары: делаем за считанные минуты

Катушка из провода витая пара подходит почти для всех самодельных устройств (Клон, Пират и другие) и служит отличным передатчиком для самодельных импульсных МД. Она даёт хорошую глубину обнаружения и создаётся максимально просто.
Для её изготовления потребуется:
• провод витая пара с учётом 4 мотка по всей окружности катушки (3 метра);
• отрезаем 270 мм электропроводки;
• ровно на середине отрезка (135 мм) отмечаем маркером;
• два оставшихся края сматываем в кольцо и закрепляем изолентой;
• теперь наши концы равномерно обвиваем по окружности первого кольца, обращая внимание, чтобы все ветки ложились плотно и равномерно;
• закрепляем скотчем, оставляя загнутые вовнутрь концы (приблизительно 10 см каждый);
• затем необходимо зачистить концы проводков и соединить их в нужной последовательности (фото ниже).

Как только всё готово, осталось собрать металлоискатель собственноручно.

Читай также: Коп чермета с металлоискателем: особенности, места, оборудование, нюансы

Подробная инструкция по созданию металлоискателя своими руками

Все шаги по сборке простейшего детектора для поиска металлов довольно просты, как и компоненты, из которых он состоит. Достаточно выполнить ряд основных шагов, благодаря которым у вас на руках окажется не только эффективное устройство, но и сэкономленные деньги, потратить которые можно на последующее улучшение аппаратуры. Итак, приступим к подробному рассмотрению.

Шаг 1 – изготавливаем плату

Чтобы сделать металлоискатель дома, достаточно простых деталей. Изготавливаем печатную плату, о которой мы говорили выше, и находим подходящую коробку для её установки.
Готовую плату можно поместить в стандартную распределительную коробку, корпус из-под старого радио или допускается использование других альтернатив, способных уберечь микросхему от механических влияний и попадания влаги.

Шаг 2 – собираем схему

Все компоненты конструкции необходимо правильно разместить на свои места и надёжно припаять оловом. Необходимо продолжать наполнять плату элементами до тех пор, пока все они не будут закреплены на своих местах. После этого места скрепления необходимо усилить и изолировать с помощью прозрачного лака для ногтей или горячего клея.
Глубинный металлоискатель своими руками в домашних условиях собирается по подобию простого, но всё же имеет небольшие особенности конструкции.

Шаг 3 – подключаем внешние устройства

Когда ваша плата для металлодетектора, наконец, готова, остаётся только соединить её с другими элементами (наушники, катушка, питание), надёжно спаяв их. Кстати, если вдруг при сборке получился неприятный писклявый звук, его можно без труда подкорректировать путём подбора другого/альтернативного конденсатора для будущего поискового устройства.

Шаг 4 – изготавливаем катушку

Катушку, как мы говорили ранее, можно использовать различную – как из витой пары, так и созданную на деревянной основе. Всё зависит в основном от того, какой вариант прибора вы собираете. Её оптимальный диаметр в большинстве случаев составляет от 20 до 25 сантиметров. Для поиска мелких целей можно изготовить катушку 15 см, сделав намотку в 17 витков.

Шаг 5 – собираем металлоискатель

Сборка детектора обнаружения металлов «до кучи» – самый приятный процесс, ведь он и является предпоследним этапом перед захватывающим тестированием МД:
• соединяем концы проводов катушки с подготовленными заранее наушниками или динамиком;
• крепим катушку на трубу или другой альтернативный штатив;
• подключаем к прибору питание;
• хорошо изолируем слабые места.

Настройка металлоискателя

Читай также: Арочный металлодетектор: принцип работы, какие существуют виды и как можно его обойти

Самая точная и корректная настройка самодельного металлоискателя – это регулировка его работы в наушниках. Отсутствие щелчков и других посторонних звуков в наушниках – хороший знак. Для регулировки положения катушки необходимо использовать алюминий. Изменять её положение необходимо до тех пор, пока не добьётесь максимально стабильного сигнала.

Возможные трудности и методы решения

Основной трудностью при работе самодельного металлоискателя выступает отсутствие реакции на металл. Это может быть обусловлено поломкой транзистора, плохим контактом спайки или выходом из строя других мини-деталей сборки.
Перегрев прибора – также частая проблема, которая возникает из-за большого сопротивления. Для её решения необходимо установить резистор с меньшим сопротивлением.

Как спрятать телефон от металлоискателя?
Если речь идёт о ручном детекторе, то шансы остаться инкогнито есть. Для этого необходимо выключить гаджет и спрятать его подальше. Тут всё будет зависеть от человеческого фактора, который может сыграть вам на руку.
А вот пронести телефон через арочный металлоискатель так же невозможно, как и найти металлы через приложения на гаджете. Эффективность поискового прибора из телефона равняется нулю.
Любая нелепая попытка остаться незамеченным, завернув телефон в фольгу, не только не увенчается успехом, но и привлечёт пристальное внимание правоохранительных органов.

↓↓↓ Обсуждайте данную статью в комментариях. Листайте вниз ↓↓↓

Металлоискатель своими руками — 12 принципиальных схем

Металлоискатель своими руками — как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64. 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 — 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1. 2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 . 100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7. 0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100. 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Как сделать металлоискатель своими руками: принцип работы, схемы, пошаговая инструкция

На чтение: 6 минут Нет времени?

Сейчас, пожалуй, нет человека, который бы не знал, что такое металлоискатель или металлодетектор. Но напомним ещё раз, это прибор, позволяющий определять скрытое местонахождение металлов. Металлодетектор очень популярен среди археологов-любителей и кладоискателей. Устройство стоит довольно дорого, а некоторые модели и вовсе обладают заоблачной ценой, и именно поэтому большинство радиолюбителей предпочитает собирать его самостоятельно. В сегодняшней статье мы рассмотрим, как сделать металлоискатель своими руками, принцип действия прибора, популярные схемы, а также особенности сборки и настройки.

Читайте в статье

Как работает металлоискатель

Металлоискатель, или металлодетектор – электронное устройство, состоящее из первичного датчика (катушка с обмоткой) и вторичного узла. Приборы для обнаружения металлов разделяют на несколько типов:

1. «приёмо-передача»;
2. индукционные;
3. импульсные;
4. генераторные.

Устройства средней ценовой категории в основном относятся к типу «приёмо-передачи». Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая. Первая катушка передаёт электромагнитные волны, свободно проходящие через нейтральную среду и которые при столкновении с металлическими предметами отражаются и передаются на приёмное устройство. После того как отражённый сигнал попадает на вторую катушку, оператор зуммером информируется о нахождении цели.

Принцип работы металлоискателя

Металлодетектор индукционного типа работает по тому же принципу, что устройства «приёмо-передачи». Главное различие между ними заключается в количестве катушек с обмоткой. В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. Импульсные приборы нечувствительны к концентрации солей в грунте и включают в свою конструкцию катушку, электромагнитное поле которой создаёт на поверхности металла вихревые токи, улавливаемые детектором. Такой принцип действия снижает возможности к дискриминации, что может осложнить поиск.

Принцип работы импульсного металлодетектора

Металлоискатели генераторного типа бывают разных типов, но все они построены на основе LC-генератора. Они обладают низким уровнем чувствительности и, как правило, предназначены для того, чтобы находить металл только одного вида. Также металлодетекторы можно разделить на три категории:

1. общего пользования;
2. средний класс;
3. профессиональное оборудование.

Функциональные и технические параметры металлодетекторов

Прежде чем выбрать и купить хороший металлоискатель, следует чётко определиться с тем, в какой среде будут вестись поисковые работы. Также необходимо учесть предполагаемые размеры искомых предметов и глубину их залегания. Рассмотрим основные характеристики, на которые нужно обратить особое внимание при покупке детектора:

• принцип действия;
• рабочая частота прибора;
• чувствительность;
• вес;
• балансировка грунта;
• целеуказание;
• дискриминатор;
• дополнительные функции.

Принцип работы и рабочая частота детектора – основные характеристики, определяющие возможности прибора и показывающие, к какой категории его можно отнести (простой грунтовый, средний класс или профессиональный). Чувствительность определяет глубину залегания предметов, с которой может работать прибор. Как правило, этот показатель находится в пределах от 100−150 мм до 600−1500 мм. Однако существуют глубинные модели, предназначенные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить прибор на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

Металлоискатель с дискриминатором

Какие виды металлоискателей можно сделать своими руками

Можно приобрести детектор в специализированном магазине или сделать металлоискатель своими руками в домашних условиях. Существуют схемы, которые по силам даже начинающему радиолюбителю. К устройствам, которые можно собрать самостоятельно, можно причислить:

• «бабочку»;
• прибор без микросхем (ИМС);
• модель «Пират»;
• «Терминатор 3» и пр.

На просторах интернета ходит информация, что якобы можно собрать своими руками металлоискатель из телефона. Запомните два слова – это фикция. Существуют какие-то приложения, благодаря которым можно включить планшет или смартфон в схему детектора, но вот полноценное устройство для поиска металлов и их распознавания сделать невозможно.

Собранный своими руками металлоискатель «бабочка» имеет свои особенности

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели серии «Пират» стоят порядка 100−300 $. Такая стоимость обусловлена возможностью прибора обнаруживать предметы на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы). Рассмотрим особенности сборки и настройки устройства для поиска металлов, а также его составляющие.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Для изготовления металлодетектора понадобятся следующие материалы и компоненты:

• ИМС КР 1006ВИ1 или NE 555 (зарубежный аналог) для создания передающего блока;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547 для сборки приёмного узла;
• транзисторы типа NPN;
• провод ПЭВ 0,5 для создания катушки;
• материалы для изготовления корпуса, штанги и т.д.;
• пластина, покрытая медным листом, для изготовления печатной платы;
• провода;
• изолента;
• бокорезы;
• паяльник;
• скальпель;
• набор отвёрток;
• пассатижи;
• различные виды крепежа.

Детали для самодельного металлоискателя «Пират»

Сбор металлодетектора своими руками: схемы

В настоящее время схем металлодетектора «Пират» много, поскольку некоторые радиолюбители стали модернизировать их под свои нужды. Все варианты рассматриваться не будут, только самые проверенные и наиболее популярные.

Схема детектора на микросхеме NE555

Классическая схема металлоискателя серии «Пират», построенная на ИМС-таймере NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй к катушке, а выход к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после на динамик, который оповещает оператора о наличии искомых предметов.

Сборка своими руками схемы металлоискателя «Пират 4», построенного на основе ИМС

Сборка своими руками металлоискателя без микросхем

В отличие от предыдущей схемы, в этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Схема металлоискателя на транзисторах

Печатная плата своими руками

Детали куплены, схема имеется, и теперь нужно всё это собрать. Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого понадобится кусок листового гетинакса, покрытого медной электротехнической фольгой. На заготовку перенести выбранную схему, обозначить дорожки, соединяющие детали, и просверлить отверстия в местах их крепления и пайки. Дорожки покрыть защитным лаком, а после высыхания опустить будущую плату в хлорное железо для травления (удаления незащищённых участков медной фольги).

После того как плата готова, можно устанавливать и распаивать радиодетали. Следующим этапом будет проверка схемы при помощи измерительных приборов.

Катушка для металлоискателя – как сделать своими руками

Благодаря тому, что металлодетектор «Пират» является устройством импульсного типа, то точность при сборке катушки неважна. Для основы потребуется кольцо с диаметром порядка 200 мм, на которое нужно намотать 25 витков проволоки ПЭВ 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Далее оправку с проводом нужно хорошо обмотать изоляционной лентой.

Готовую катушку поместить в корпус из диэлектрического материала. Для этого можно использовать подходящие по размеру корпуса от неисправной бытовой техники «на выброс». Кстати, это позволит защитить катушку от механических повреждений во время работы с детектором. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм. Лучше всего использовать витую пару.

Самодельная катушка для металлодетектора «Пират»

Проверка и настройка металлоискателя

На штанге металлоискателя крепим все узлы прибора: корпус с катушкой, приёмо-передающий блок и рукоятку. Если схема управления собрана правильно, то настройка прибора не потребуется, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Собранный своими руками металлоискатель «Пират»

На видео показана настройка металлоискателя.

Металлоискатель своими руками: как сделать самый простой прибор

Хотите сделать металлоискатель своими руками? Для этого понадобятся хотя бы элементарные знания в пайке и электронике. Сделать такой прибор не так уж сложно. Достаточно воспользоваться пошаговой инструкцией, которая подскажет, как сделать металлоискатель.

Металлоискатель своими руками: инструменты и материалы

Детектор металла работает по принципу магнитного притяжения. При нахождении катушкой металлических предметов возникает резкое колебание электромагнитных волн, которые и провоцируют звуковой сигнал. От того, каким образом соберете инструмент, зависит, на какой частоте он будет работать:

1. На низких частотах найдет большие предметы на глубине до четырех метров. При этом изделия на поверхности не заметит.
2. Высокая частота улавливает небольшие вещи на глубине до 1,5 м.

Определитесь, для каких целей нужен металлоискатель, и приступайте к сборке.

Как выбрать самокат ребенку: подсказки для родителей

Как сделать простой металлоискатель? Первым делом подготовьте такие инструменты:

• кусачки;
• острый нож;
• пилку для пластика;
• паяльник;
• отвертку.

Чтобы собрать металлоискатель на двух генераторах, понадобятся такие материалы: изолента; припой; канифоль; покупная плата или отдельные детали, чтобы собрать ее самостоятельно; пластиковая подставка; труба; изолированный провод (можно медный, диаметром 0,5–0,7 мм); зажимы для фиксации; масляный лак; клей.

Самый простой металлоискатель своими руками не получится без ручки или корпуса. Их сделаете из пластиковой трубы. Важно, чтобы основа была из диэлектрических материалов, то есть таких, которые не проводят ток (дерево, резина, пластмасса).

Металлодетектор своими руками невозможен без штанги. Вот некоторые рекомендации по ее созданию:

1. Воспользуйтесь легким основанием. Так быстро не устанете, ведь процесс поиска сокровищ занимает немало времени.
2. Подберите подходящий размер. При выборе длины штанги учитывайте собственный рост или рост того, кто будет пользоваться самодельным прибором.
3. Отнеситесь ответственно к выбору рукояти. Позаботьтесь о том, чтобы инструмент было удобно держать в руках. В качестве рукояти отлично подходит велосипедный руль. Некоторые берут костыль, у которых уже есть готовая ручка и подлокотник.

Как заточить керамический нож в домашних условиях

Детали для изготовления электронной части приобретите в магазине радиотехники. При желании их найдете в старом радиоприемнике или подобных приборах.

Для работы понадобятся такие детали:

• текстолит;
• резистор 100 кОм (R1, R2) — 2 шт.;
• транзистор КТ 315 (VT1, VT2) — 2 шт.;
• конденсатор 1000 пФ (C1, C2) — 2 шт.;
• конденсатор 10 000 пФ (C3, C4) — 2 шт.;
• стереонаушники — 1 шт.;
• батарейка (3,7–4,5 В) — 1 шт.

Схема простого металлоискателя представлена на фотографии ниже:

Схема металлоискателя: YouTube/Артем 83

Металлоискатель своими руками: пошаговая инструкция

С подготовительной частью покончено. Теперь приступайте к основной части. Чтобы сделать металлоискатель, первым делом займитесь штангой:

1. Кусок прочного пластика обрежьте. На основании должны поместиться схема и катушки. Учтите, что между катушками расстояние должно быть от 10 см.
2. Приклейте (используйте жидкие гвозди) подставку к штанге.

Как сделать объемную снежинку из бумаги: идеи

Если в наличии готовая основа, то прикрепите к ней подставку, на которой будет размещена микросхема металлоискателя.

Для создания катушек поступите так:

1. Возьмите круглое основание (можно из доски) диаметром 20–25 см.
2. Сделайте 30 витков изолированной проволоки. При намотке первого и последнего витка оставьте два вывода длиной по 4 см.
3. Снимите катушку с основания.
4. Обмотайте ее изолентой, не затрагивая выводы.

Другая катушка металлоискателя выполняется аналогичным способом.

Катушки металлоискателя: YouTube/Артем 83

Приступайте к сборке деталей:

1. Разместите элементы на плате по указанной на картинке схеме.
2. Выполните пайку к дорожкам на текстолите.
3. Для защиты закройте схему в пластиковую коробку.

Основные составляющие прибора готовы. Теперь осталось собрать простой металлоискатель. Сделаете это так:

Как заточить ножницы дома самостоятельно?

1. К самодельной плате припаяйте выводы от катушек, а также два провода от батареек или аккумулятора. Пример схемы показан на фото выше.
2. Теперь зафиксируйте катушки и плату на подставке при помощи клея. Сверху детали покройте масляным лаком.
3. Закрепите наушники. Для этого проделайте в штанге сверху и снизу отверстия.
4. Проденьте шнур через отверстие, его конец припаяйте к плате. Длину провода нарастите с помощью паяльника и изоленты.

Осталось отрегулировать и проверить металлоискатель:

1. Наденьте наушники.
2. Подносите кусочки алюминия поочередно к каждой катушке.
3. Дождитесь максимальной тишины и закрепите алюминий клеем.

Металлодетектор готов к поиску сокровищ. Для его изготовления понадобились такие составляющие: штанга, подставка под микросхему, катушки, наушники, аккумулятор, схема металлоискателя. Если у вас хороший слух, то различите отклонения в звуковых волнах, которые указывают на разновидность металла.

Кисти для макияжа: виды, использование

Узнавайте обо всем первыми

Подпишитесь и узнавайте о свежих новостях Казахстана, фото, видео и других эксклюзивах.

Самый простой металлоискатель своими руками

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

И так, для сборки простого металлоискателя нам необходимо:

два транзистора КТ315 или аналогичные;

два конденсатора 1000 пф;

два конденсатора 10000 пф;

два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

• микросхема таймера NE555N, в корпусе DIP;
• резистор 47 кОм;
• два конденсатора 2.2 мкФ, 16 В;
• кусочек контактной макетной платы;
• батарейка на 9 вольт, переключатель, колодка для батареи;
• электромеханический звукоизлучатель;
• 100 метров медного провода диметром 0.2 миллиметра;
• немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Схема улучшенного металлоискателя Малыш FM-2

Технические характеристики и особенности:

• Напряжение питания — 9 Вольт
• Глубина обнаружения металлов около 15 см.
• Селекция металлов — черный, цветной
• Светодиодная индикация металлов — черный, цветной
• Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала! Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким. В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково. Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.
Источник

Как сделать металлоискатель своими руками: инструкция и принцип работы

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях изготовить металлоискатель. Этот прибор довольно распространён среди начинающих археологов и искателей кладов. Прибор имеет достаточную высокую цену, потому многие радиолюбители пытаются собрать изделие сами. Чтобы знать, как изготовить металлоискатель своими руками, следует ознакомиться с общими рекомендациями.

Как сделать металлоискатель своими руками

Сегодня множество любителей кладов стараются не приобретать металлодетекторы, а собирать их самостоятельно. Почему-то принято считать, что вещь, которая сделана собственноручно существенно хуже готовых изделий.

Возможно, подобное изделие будет смотреться несколько хуже по эстетическим параметрам, однако в отношении технических показателей он практически не уступит профессиональным.

Как работает металлоискатель – принцип действия

Металлоискатель является электронным прибором, который состоит из первичного индикатора и вторичного узла. Устройства для выявления металлов разделяются на следующие подвиды:

• приборы приёмо-передачи;
• индукционные;
• импульсные;
• генераторные.

Большая часть моделей среднего ценового диапазона считаются приборами по типу «приём-передача». Принцип функционирования довольно простой и основан на поступлении магнитных волн. Основной частью приспособления станут две катушки.

Передающая катушка создаёт магнитное излучение, проходящее через нейтральную среду
ФОТО: besplatka.ua

Если на пути магнитной волны встретится предмет из металла, он отразится от него, и устройство получит отражённый луч. Сработает сигнал, информирующий об обнаружении цели.

Индукционный металлодетектор ФОТО: besplatka.ua

Действие индукционного металлодетектора аналогично с приспособлением типа «приём-передача». Основным отличием станет лишь наличие одной катушки, посылающей и принимающей импульс.

Импульсные металлодетекторы невосприимчивы к минерализации почвы. Магнитное поле создаст на верхнем слое предмета из металла вихревые токи. Непосредственно их и будет улавливать устройство.

Генераторные металлоискатели могут быть различных видов. Однако каждый из них имеет основой LC-генератор. Подобные приборы не очень восприимчивы, часто предназначаются для обнаружения металлов лишь 1 вида.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

• принцип воздействия;
• частота;
• восприимчивость;
• масса;
• балансировка почвы;
• целеуказание;
• дискриминатор;
• вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м
ФОТО: bestvix.ru

Какие из металлоискателей подходят для изготовления своими руками дома

К наиболее простым изделиям, которые можно собрать самостоятельно, относят приборы, работающие на приём-передачу.

В сети присутствует большое количество инструкций с детальным руководством, как собрать простейший металлодетектор
ФОТО: electrikmaster.ru

Наиболее популярные виды устройств:

• металлодетектор «Пират»;
• детектор «Бабочка»;
• излучатель без схем;
• металлодетектор «Терминатор».

Но, невзирая на то, что часть мастеров предлагают сборку металлодетектора из телефона, подобные конструкции не смогут пройти проверку «боем».

Металлоискатель «Терминатор»
ФОТО: metalloiskateli.com.ua

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

• ИМС КР 1006ВИ1, чтобы создать передающий блок;
• транзистор IRF 740;
• ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
• NPN-транзисторы;
• провод ПЭВ 0,5, чтобы создать катушку;
• материалы, чтобы изготовить корпус и пр.;
• пластину, покрытую листом из меди, чтобы изготовить печатную плату;
• провод;
• изоленту;
• паяльник;
• скальпель;
• отвёртки;
• пассатижи;
• разные типы крепежа.

Инструменты для сборки
ФОТО: youtube.com

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Плата размещается в распределительной коробке, которую можно приобрести в магазинах электроники
ФОТО: youtube.com

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

На заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстия
ФОТО: youtube.com

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Как собрать металлоискатель самому? Пошаговая инструкция по созданию металлоискателя своими руками

Металлоискатель своими руками
Для обнаружения в слоях почвы металлических предметов можно купить современный МД или изготовить самодельный металлоискатель в домашних условиях. Всё, что вам потребуется, – это немножечко стараний и навыки использования отвёртки с паяльником и мультиметра.

Металлодетектор и его структура

Эффективный поисковой прибор отечественного и зарубежного производителя стоит около 30 тысяч рублей: многим такая трата не по карману. Изучив устройство металлоискателя, можно без особого труда собрать простейший прибор дома из подручных составляющих. Для изготовления простых устройств понадобятся детали из радиоприёмника. Как сделать металлоискатель, мы расскажем подробно в этой статье.
Принцип работы МД построен на передаче сигнала, где с помощью магнитных импульсов прибор чувствует в земле металлические предметы.
Простой металлоискатель работает по принципу «приём-передача» и имеет примитивную конструкцию. Металлоискатель бабочка является ярким представителем данного класса и легко собирается в домашних условиях с помощью незамысловатых деталей.

Самодельный МД: схема + детали

Чтобы создать металлоискатель своими руками, вам потребуются радиодетали и небольшой список подручных материалов, которыми можно легко обзавестись в магазине в шаговой доступности.
Металлоискатель Малыш имеет примитивную конструкцию и считается самым простым поисковым прибором, собранным в домашних условиях. Металлоискатель Малыш-ФМ – усовершенствованная версия МД Кощей, который признан одним из наиболее эффективных самодельных приборов. Создатели, трудившиеся над созданием «Малыша», создавали его по принципу частотомера и попытались учесть и устранить все недоработки конструкции его собрата.
Те, кто хочет пойти дальше и почувствовать высокую эффективность работы поисковых устройств, собранных в домашних условиях, могут постараться сделать металлоискатель на микроконтроллере (крот 2) или даже изготовить подводный металлоискатель.
МД с дискриминацией металлов своими руками собрать также довольно просто. Данный тип металлоискателя своими руками относится к импульсным приборам и считается одним из самых мощных. Он способен обнаруживать не только металлолом, но и цветные металлы. Благодаря наличию дискриминатора металлов устройство можно нацелить на поиск золота. Схема металлоискателя с дискриминацией металлов более сложно воссоздаётся в жизни, чем радиосхема для начинающих, но в несколько раз превосходит её по эффективности обнаружения цели. Схема металлоискателя Шанс демонстрирует средний показатель сложности и оптимально подходит для разработки детектора с дискриминатором для новичков.

Всё, что пригодится для сборки

При изготовлении штанги для металлоискателя своими руками потребуется:
• прочная труба небольшого диаметра;
• толстый изолированный провод (около 2 метров);
• прочный фольгированный скотч, изолента;
• стандартные наушники (от старого телефона);
• транзисторы;
• конденсаторы (плёночные, керамические, электролитные);
• базовые схемы;
• диоды;
• резисторы.

Схемы МД для изготовления своими руками

Интернет пестрит множеством примитивных схем для создания простого металлоискателя. Взяв за основу определённую микросхему, необходимо внимательно изучить особенности её подключения:
• Схема металлоискателя, предусмотренная для изготовления самодельного МД «Пират», построена на базовой микросхеме NE555. Один из её выходов фиксируется к импульсному генератору, а второй крепится к катушке, на выходе присоединяясь к наушникам для подачи сигнала.
• Металлоискатель на микросхеме к561ла7 очень прост в сборке и питается от напряжения 9 вольт. Пустые электрокатушки для скрытой проводки детектора можно купить или изготовить самому. Принципиальная схема к561ла7 для его поискового устройства довольно проста и подходит для начинающих поисковиков и радиолюбителей. Более простой прибор изготавливается из старого радио и работает на одном транзисторе, но имеет меньшую продуктивность.
• Metal Detector на базе платы Arduino подходит для обнаружения старинных монет и военных артефактов и показывает стабильную работу на поле (воздушный поиск). Конструктор платы на Ардуино продаётся на известном китайском сайте, а стоит смешных денег. Готовый набор для сборки металлоискателя значительно упрощает процесс создания устройства и резко влияет на его качество в лучшую сторону.
На популярных видео-порталах представлено множество понятных роликов, в которых подробно рассказано об особенностях создания и подключения схем для изготовления поискового комбайна в домашних условиях.

Как собрать МД, не прибегая к использованию микросхем

Схема устройства МД построена на слаженной работе транзисторов, а готовую микросхему вполне способна заменить печатная плата. Именно она и послужит основой для воссоздания нужной микросхемы, на которой разместятся все необходимые элементы для создания металлодетектора собственноручно.
Плёночные конденсаторы послужат большим преимуществом для стабильной работы прибора и позволят производить поиск в холодное время года.

Собираем печатную плату МД дома

Находим в Интернете нужный образец схемы с необходимым перечнем деталей для её изготовления. Взятая за основу схема должна быть распечатана и перенесена на самодельную плату (кусок фольгированного текстолита).
Для этого:
• размещаем распечатку лицом вниз на куске текстолита и интенсивно проглаживаем её горячим утюгом;
• смываем излишки бумаги под струёй тёплой воды;
• прокрашиваем дорожки лаком для ногтей;
• просверливаем отверстия в местах, где будут располагаться детали конструкции;
• создаём раствор хлорида железа в соотношении с водой ½;
• погружаем туда плату (сорок минут достаточно);
• достаём и просушиваем плату;
• воссоздаём дорожки из олова и канифоли.

Как изготовить рабочую катушку для МД самому

Сделать катушку для поисковой аппаратуры куда легче, чем вам может показаться на первый взгляд. Всё зависит только от того, какой прибор вы воссоздаёте в бытовых условиях.
Для импульсного металлоискателя обычно создаётся катушка из витой пары, а для самого простого прибора прекрасно подойдёт универсальный вариант деревянной катушки с медной проволокой.

Катушка из медной проволоки: деревянная основа в помощь

Для создания рабочей части прибора (катушки) берём за основу лист прессованной фанеры толщиной 15-20 миллиметров. Затем:
• вырезаем окружность 200 мм;
• делаем в ней отверстие с бортом

3-5 см;
• наматываем 20 витков медной проволоки (с сечением 0,5 мм);
• фиксируем концы клеевым пистолетом;
• крепим пластиковую трубу или альтернативный держатель.

Катушка из витой пары: делаем за считанные минуты

Катушка из провода витая пара подходит почти для всех самодельных устройств (Клон, Пират и другие) и служит отличным передатчиком для самодельных импульсных МД. Она даёт хорошую глубину обнаружения и создаётся максимально просто.
Для её изготовления потребуется:
• провод витая пара с учётом 4 мотка по всей окружности катушки (3 метра);
• отрезаем 270 мм электропроводки;
• ровно на середине отрезка (135 мм) отмечаем маркером;
• два оставшихся края сматываем в кольцо и закрепляем изолентой;
• теперь наши концы равномерно обвиваем по окружности первого кольца, обращая внимание, чтобы все ветки ложились плотно и равномерно;
• закрепляем скотчем, оставляя загнутые вовнутрь концы (приблизительно 10 см каждый);
• затем необходимо зачистить концы проводков и соединить их в нужной последовательности (фото ниже).

Как только всё готово, осталось собрать металлоискатель собственноручно.

Подробная инструкция по созданию металлоискателя своими руками

Все шаги по сборке простейшего детектора для поиска металлов довольно просты, как и компоненты, из которых он состоит. Достаточно выполнить ряд основных шагов, благодаря которым у вас на руках окажется не только эффективное устройство, но и сэкономленные деньги, потратить которые можно на последующее улучшение аппаратуры. Итак, приступим к подробному рассмотрению.

Шаг 1 – изготавливаем плату

Чтобы сделать металлоискатель дома, достаточно простых деталей. Изготавливаем печатную плату, о которой мы говорили выше, и находим подходящую коробку для её установки.
Готовую плату можно поместить в стандартную распределительную коробку, корпус из-под старого радио или допускается использование других альтернатив, способных уберечь микросхему от механических влияний и попадания влаги.

Шаг 2 – собираем схему

Все компоненты конструкции необходимо правильно разместить на свои места и надёжно припаять оловом. Необходимо продолжать наполнять плату элементами до тех пор, пока все они не будут закреплены на своих местах. После этого места скрепления необходимо усилить и изолировать с помощью прозрачного лака для ногтей или горячего клея.
Глубинный металлоискатель своими руками в домашних условиях собирается по подобию простого, но всё же имеет небольшие особенности конструкции.

Шаг 3 – подключаем внешние устройства

Когда ваша плата для металлодетектора, наконец, готова, остаётся только соединить её с другими элементами (наушники, катушка, питание), надёжно спаяв их. Кстати, если вдруг при сборке получился неприятный писклявый звук, его можно без труда подкорректировать путём подбора другого/альтернативного конденсатора для будущего поискового устройства.

Шаг 4 – изготавливаем катушку

Катушку, как мы говорили ранее, можно использовать различную – как из витой пары, так и созданную на деревянной основе. Всё зависит в основном от того, какой вариант прибора вы собираете. Её оптимальный диаметр в большинстве случаев составляет от 20 до 25 сантиметров. Для поиска мелких целей можно изготовить катушку 15 см, сделав намотку в 17 витков.

Шаг 5 – собираем металлоискатель

Сборка детектора обнаружения металлов «до кучи» – самый приятный процесс, ведь он и является предпоследним этапом перед захватывающим тестированием МД:
• соединяем концы проводов катушки с подготовленными заранее наушниками или динамиком;
• крепим катушку на трубу или другой альтернативный штатив;
• подключаем к прибору питание;
• хорошо изолируем слабые места.

Настройка металлоискателя

Самая точная и корректная настройка самодельного металлоискателя – это регулировка его работы в наушниках. Отсутствие щелчков и других посторонних звуков в наушниках – хороший знак. Для регулировки положения катушки необходимо использовать алюминий. Изменять её положение необходимо до тех пор, пока не добьётесь максимально стабильного сигнала.

Возможные трудности и методы решения

Основной трудностью при работе самодельного металлоискателя выступает отсутствие реакции на металл. Это может быть обусловлено поломкой транзистора, плохим контактом спайки или выходом из строя других мини-деталей сборки.
Перегрев прибора – также частая проблема, которая возникает из-за большого сопротивления. Для её решения необходимо установить резистор с меньшим сопротивлением.

Как спрятать телефон от металлоискателя?
Если речь идёт о ручном детекторе, то шансы остаться инкогнито есть. Для этого необходимо выключить гаджет и спрятать его подальше. Тут всё будет зависеть от человеческого фактора, который может сыграть вам на руку.
А вот пронести телефон через арочный металлоискатель так же невозможно, как и найти металлы через приложения на гаджете. Эффективность поискового прибора из телефона равняется нулю.
Любая нелепая попытка остаться незамеченным, завернув телефон в фольгу, не только не увенчается успехом, но и привлечёт пристальное внимание правоохранительных органов.

↓↓↓ Обсуждайте данную статью в комментариях. Листайте вниз ↓↓↓

Всем привет, В этом видео уроке Вам покажут как сделать металлоискатель в домашних условиях, все будет происходить очень примитивно и просто, так что сделать это сможет любой желающий. И так, приступим.

Металлоискатель своими руками в домашних условиях

Для начала нам нужна схема, я выбрал довольно таки простую схему на биполярных транзисторах.

Также плюсом этой схемы является то что она работает от 1,5 вольта, то есть от одной любой батарейки. Схема проста в сборке и в обслуживании.

В моем случае я не делал никаких печатных плат, поскольку не было нужных материалов под рукой, поэтому я выбрал альтернативный способ монтажа деталей. Для этого нам понадобиться:

1. Любая пластина диэлектрика, в моем случае это нефольгированный текстолит.
2. Детали, которые я с легкостью достал просмотрев старые платы от радио и телевизоров.
3. Конечно же паяльник.

Вырезание и подготовка текстолита

Размечаем нужные размеры и вырезаем,я резал ножницами по металлу. Далее распечатываем на любом принтере плату и схему установки деталей, плату наклеиваем на одну из сторон текстолита на любой быстросохнущий клей, с целью экономии времени.

Сверление платы

Сверлим плату по намеченным местам на бумаге, сверлил я с помощью самодельной дрели, состоящей из зарядного устройства от сотового телефона и моторчика от китайского магнитофона, на вал которого одет кусочек обычной пасты от шариковой ручки во второй конец которой вставлено и приклеено сверло.

Сборка самой платы

После того как плата просверлена, берем ранее выпаянные детали и устанавливаем их с обратной стороны от наклееных дорожек платы, согласно схеме. Для удобства, можно также наклеить ее на плату.

Далее нам понадобится медная проволока, желательно в оплетке так как на ней нет лака. Я взял ее из кабеля для локальной сети. Аккуратно переворачиваем плату чтобы детали не повыпадали и спаиваем их между собой с помощью проволоки, согласно наклееной схеме.

Как только плата будет готова, откладываем ее в сторону и приступаем к сборке поисковой катушки.

Сборка катушки

Катушку я делал из кабеля, но в качестве экрана использовал трубку из металлопластика диаметром 20 мм. Трубку выгибаем диаметром 30 см и пропускаем через нее кабель 4 витка.

После соединяем провода, затем с краю счищаем пластик с трубки до алюминиевого слоя, обрабатываем его флюсом и припаиваем к нему проводок, который соединяем с одним из выводов катушки. После того как катушка готова, подсоединяем плату к питанию и проверяем ее работоспособность.

Если вдруг сигнала нет — стоит проверить правильность сборки, если все верно — то скорее всего не работает какой-то транзистор. Чтобы такого не было, советую проверить их перед тем как устанавливать. Плату и батарейки помещаем в какую-нибудь коробочку, мне понравилась коробочка от поршневых колец )).

Крепим плату с батарейкой в коробочку, на крышку коробки устанавливаем переменный конденсатор, сбоку монтируем разъем под наушники. Получаем конечный результат!

Смотрите на нашем портале Видео Училка онлайн видео урок «Металлоискатель своими руками в домашних условиях» Удачи Вам в сборке и успехов.

Источник: https://videouchilka.ru/metaloiskatel.html

Делаем металлоискатель своими руками

Многие люди обожают искать старые монеты или прочие раритетные вещи, но для этого необходимо купить металлоискатель, без него в поисках не обойтись.

Однако, его стоимость существенная, так что многие не могут получить такой важный инструмент для поиска.

Поэтому в этой статье мы решили рассказать, как сделать металлоискатель в домашних условиях, расскажем несколько основных вариантов и рассмотрим пошаговую инструкцию самостоятельной сборки.

Как сделать металлоискатель из калькулятора и дисков

Многие люди слышали о том, что без особых усилий сейчас можно собрать неплохой металлоискатель, используя обычные СД диски.

Для его сборки не нужны никакие профессиональные инструменты и определенные навыки, достаточно проявить немного терпения. Схема такого агрегата выглядит следующим образом, как видите, никаких сложных элементов в нем нет.

Поэтому давайте попробуем его собрать, изначально предлагаем посмотреть вам вот такое видео, после него вы найдете подробную инструкцию.

Материалы для изготовления

1. Наушники, можно найти любые, но работать они должны хорошо.
2. Изолента.
3. Батарейка, лучше взять «Крону».
4. Калькулятор, его функциональность здесь роли не играет.
5. СД диски, берите только двухсторонние, с их помощью можно сделать прибор более чувствительным.

Вот таким образом выглядит инструкция по сборке металлоискателя из калькулятора, дисков. Внимательно подходите к каждому этапу, ведь любая ошибка будет означать только одно – ваше устройство нормально работать не будет. Вам будет интересно узнать: как сделать зарядное устройство для автомобиля.

1. Срезаем штекер от наших наушников.
2. Зачищаем изоляцию на обеих проводах, жилы стоит оголить на 5-10 мм.
3. Каждый провод нужно разделить на две одинаковых части, чтобы в итоге получилось четыре равных части.
4. Теперь к каждому диску нужно прикрепить по одному проводу из разных групп.
5. Закрепляем провода на диске, используя обычную изоленту.
6. Оставшиеся два провода нужно прикрепить к плюсу и минусу кроны, для этого также используем изоленту.
7. Включаем калькулятор, и крепим его к диску, здесь используем СД.
8. Поверх калькулятора нужно прикрепить DVD диск, все носители соединяем между, собой используя изоленту.
9. К поверхности DVD диска нужно прикрепить батарейку.
10. Проверяем, как работает самодельный металлоискатель.

Чтобы было удобней использовать прибор можно сделать простую рукоятку, для этого можно взять обычную палку или старую швабру. Но, помните, наушники должны быть длинными, при надобности их можно увеличить.

Вот мы и разобрались, как сделать металлоискатель в домашних условиях, его смело можно использовать для поиска профилей за гипсокартонном, гвоздей и других предметов в доме.

Для поиска монет он не пойдет, уж слишком маленький радиус действия.

Вот теперь мы и перешли ко второму способу, его смело можно назвать самым простым, ведь сделать его не составит никакого труда. По функциональности он будет немного лучше, чем первый вариант, но особых надежд в поиске монет возлагать не стоит, максимум получится найти то, что лежит на поверхности. Итак, как сделать металлоискатель в домашних условиях пошаговая инструкция и схема.

Изначально нужно подготовить:

1. Калькулятор.
2. Радиоприемник, которые может работать в диапазоне «АМ».
3. Скотч двухсторонний.
4. Небольшая коробка, подойдет из под диска СД.

Немного подробней, как сделать все просто:

1. К коробке прикрепляем наш калькулятор и приемник, для крепления можно использовать любые материалы.
2. Оба устройства включаем.
3. Радиоприемник устанавливаем на максимальную частоту, но звук должен полностью отсутствовать.
4. Закрываем коробку и начинаем наши поиски, искать нужно калькулятором вниз.

Вот такое видео про то, как сделать такой металлоискатель. Как видите, особых сложностей и проблем нет, достаточно просто проявить немного желанию. Попробуйте еще сделать подсветку в стакане.

Как сделать металлоискатель из подручных средств видео
Мы решили собрать для вас еще несколько основных подборок, может вам в голову придут и другие идеи. Если есть замечания или предложения обязательно пишите их в комментарии, попробуем вместе что-то придумать.

Источник: http://vse-elektrichestvo.ru/poleznye-sovety/samodelki/metalloiskatel-svoimi-rukami.html

Металлоискатель своими руками: как сделать в домашних условиях

Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами. Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м.

Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец 60-х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей – маленькие затраты.

Далее в статье поясняется, как сделать металлоискатель своими руками в домашних условиях, не тратя на это большие деньги. На фото ниже изображен самодельный селективный металлоискатель.

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое.

Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей.

Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

1. Кусачки для работы с проводами и деталями;
2. Ножик;
3. Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
4. Паяльник;
5. Набор отверток.

Необходимые материалы:

1. Изолента;
2. Набор для пайки. Можно использовать просто канифоль и припой;
3. Клей;
4. Лак;
5. Детали и плата для схемы;
6. Провод для катушки;
7. Кусок пластика и пластиковая труба;
8. Крепежные изделия.

Подготовка деталей

Здесь описана подробная инструкция о выборе и поиске деталей.

Вначале необходимо определиться с материалом и креплением составных частей металлоискателя и найти необходимые комплектующие.

В качестве штанги можно использовать костыль с подлокотником, удочку, трубу из сшитого полиэтилена или поливинилхлорида (рис. 2).

Катушки и схема будут размещаться внизу на подставке, прикрепленной к штанге. Так что важно учесть жесткость штанги и ее материал. Предпочтение лучше отдать диэлектрикам, т.е.

не проводящим электрический ток – пластик, дерево и другое. Необходимо сделать ручку, чтобы было комфортно держать изготавливаемый металлоискатель.

В случае с костылем, она не нужна, но в другом случае можно прикрепить как руль от велосипеда, так и другую самодельную конструкцию.

Подставку для схемы и катушек можно сделать из обычного пластика. Его легко обрезать, и он мало весит. Понадобится один нижний лист, так как для регулировки устройства нужен доступ к катушкам. Для уменьшения вибрации схемы с катушками желательно выбрать пластик попрочнее.

После подготовки штанги и подставки необходимо их соединить. Можно воспользоваться крепежными изделиями, но не стоит забывать, что для правильной работы схемы не стоит подносить металлические изделия ближе, чем на 30 см. Поэтому используем хороший клей, например, жидкие гвозди. Можно использовать и другие материалы – все зависит от ваших способностей в слесарных и столярных работах.

Провод для катушек должен быть изолирован. Подойдет эмалированный медный провод диаметром 0,5 – 0,7 мм марки ПЭВ или ПЭЛ. Длина провода около 100 метров. Лак для фиксации деталей подойдет масляный.

Монтаж деталей можно осуществить навесным способом на текстолите или на картоне. Для начинающих радиолюбителей в специализированных магазинах можно купить обработанный текстолит c завода или материал с отверстиями для деталей.

Так же можно самому сделать плату из цельного необработанного текстолита. Для этого нужно пометить размещение контактов радиодеталей на схеме, затем разделить участки текстолита ножиком и выполнить залуживание площадок и дорожек (рис. 3).

Лишнюю часть текстолита обрезаем пилой для пластика.

После нахождения всех необходимых деталей можно без проблем собрать металлоискатель в домашних условиях.

Сборка устройства

Рассмотрев перечень необходимых материалов и деталей, ответим подробно как же из них собрать металлоискатель своими руками.

Для намотки катушек используем любой круглый предмет диаметром 20 – 25 см. Количество витков равно 30-ти. Выводим один конец провода и наматываем 10 витков, после чего, не разрывая, выводим второй конец.

Продолжаем намотку еще 20 витков и выводим третий конец. Выводы провода делаем с запасом от 10 до 20 см. Снимаем полученную обмотку с предмета и плотно обматываем изолентой, оставляя три вывода провода.

Вторую катушку выполняем аналогичным способом. Для наибольшего успеха выполняем катушки максимально одинаково, с зеркальным отражением.

Приступаем к сборке радиодеталей. Выставляем детали на плате и осуществляем пайку согласно схеме на рисунке 4. При использовании картона или материала с отверстиями, соединение деталей производим изолированными проводами с любым сечением. При использовании подготовленного текстолита, выполняем пайку к готовым дорожкам. Схему можно поместить в деревянную или пластмассовую коробочку.

Припаиваем выводы катушек, согласно схеме. Припаиваем и выводим два провода с разъемом для батарейки.

Подготавливаем подставку для схемы и катушек. Размеры подбираем с учетом того, что расстояние между катушками должно быть не менее 10 см, так как между ними должны, соответственно, вместиться схема и прикрепленная штанга.

Чтобы правильно закрепить катушки, временно подкидываем наушники к схеме и вставляем батарею. Небольшими передвижениями катушек добиваемся тишины в наушниках с единичными щелчками или максимально высокого, еле слышного звука.

Пробуем поднести металл к одной из катушек, если слышим значительные изменения, это говорит о работоспособности металлоискателя. Фиксируем в таком положении катушки и плату.

При возможности их лучше сразу же приклеить, а затем замазать масляным лаком.

Для наушников проделываем в штанге два отверстия – снизу и сверху. С помощью кусачек, изоленты и паяльника наращиваем провод наушников до необходимой длины – от схемы до области ушей человека. Сразу надо учесть рост. Протягиваем провод внутри штанги и припаиваем к схеме.

Обрезаем излишки подставки и прикрепляем к ней штангу удобным для вас способом.

Регулировка

Осуществляется регулировка тремя способами:

1. Подносим металл поочередно к катушкам. На той катушке, где прекратился шум, выводим последний виток внутрь кольца катушки.
2. Можно использовать маленькие кусочки алюминия. Подносим их к катушкам и добиваемся тишины или единичных щелчков. Закрепляем клеем.
3. Закрепляем на катушке трубочку и просовываем через нее ферритовый стержень. Добившись нужного результата, закрепляем стержень в таком положении. Посмотрите видео ниже, на котором продемонстрировано как сделать самодельный регулятор для настройки данным способом.

При хорошем слухе и опыте можно использовать изготовленный металлодетектор как простой металлоискатель с дискриминацией, то есть с распознаванием типов металла.

Модернизация

Если разобрались как сделать самый простой металлоискатель своими руками, можно приступить к небольшой модернизации без микросхем на рисунке 9. Перечень деталей собран в таблице 2.

В новой схеме добавлен RC-контур, состоящий из резистора и конденсатора. Он позволит добиться повышенной чувствительности.

Добавлены переменные резисторы, чтобы регулировать схему, не трогая катушки. Это позволит запечатать чувствительный блок металлоискателя в прочную коробку, защищающую от ударов.

Вместо наушников можно использовать динамик с конденсатором для небольшого увеличения громкости.

В данной схеме катушки размещаются одна на одной, как показано на рисунке 10. Перед закреплением катушек осуществляем регулировку их перемещением.

При включении выставляем переменные резисторы в одинаковое положение и вращением добиваемся точной настройки. После чего остается только взять металлодетектор и отправиться на поиски самородков или металлов. Проверено на практике — если искать на любом русском пляже, то можно найти золото и серебро.

Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/prostoy.html

Простой металлоискатель из подручного материала своими руками

Исходным источником для данной самоделки послужил наш с Вами любимый сайт – «usamodelkina.ru». Только в отличие от ранее опубликованной статьи металлоискатель «Бобочка», где автор выложил описание изготовления металлоискателя с нескольких статей, мною прибор был изготовлен и протестирован.

По сложившейся традиции сборка устройства осуществлялась из подручного материала:

бумага, листовой пластик, леска, нить, рейки, ветка дерева, изолента, провода, клей ПВА. В магазине пришлось приобрести только радиодетали и два комплекта USB разъемов. Стереонаушники можно взять от сотового телефона.

Для работы использовались инструменты:

— линейка;- кусачки;- ножницы;- ножницы по металлу;- дрель-мини;- электропаяльник;- зажимы;- термопистолет;- маркер и т.д.Как было выше сказано, схема взята из ранее опубликованной статьи.Но в связи с отсутствием некоторых номиналов конденсаторов были сделаны небольшие изменения.
Итак, радиокомпоненты:— два транзистора КТ315;- четыре конденсатора 2200 пф;- два конденсатора 10000 пф;- два резистора на 100 кОм.Размечаем на бумаге будущую платуСклеиваем 10-15 листов бумаги для достижения, примерно, 1-1,5 мм толщиныСверху, на получившийся «сэндвич», наклеиваем размеченный листокЗаготовку отправляем под пресс
После просушки вырезаем заготовку платы и сверлим отверстия под ножки радиодеталей

Размещаем радиокомпоненты на плате, производим пайку

Нарезаем бумажные полоскиИспользуя кастрюлю, склеиваем из полосок два кольца (примерно в 6 – 8 слоев)
На кольцах делаем надрезы, для удобства намотки катушекДля катушек использован двойной медный провод в лаковой изоляции диаметром 0,1 мм (в результате получилось 0,2 мм)Так же, используя для удобства кастрюлю, производим намотку катушек по схеме 0 – 10 – 30 витков
Обматываем катушки изолентой
Производим разметку листового пластика и вырезаем заготовки
Делаем заготовки для корпуса рабочей платыРазбираем гарнитуру сотового телефона и выпаиваем стерео разъем под наушники
В заготовках корпуса сверлим отверстия под стерео разъем с одной стороны и под провода с другой
Завершаем сборку рабочей платы и корпуса для нее
Вышеописанным способом делаем вторую плату, из медной проволоки изготавливаем токоведущие дорожки
Закрепляем катушки и плату с дорожками на нижней заготовке корпуса, производим пайку, соблюдая схему подключения витков катушек
На верхней заготовке корпуса делаем отверстиеДальше, больше — импровизации нет предела.Моя задумка по разборной рукоятке и креплению на ней корпуса с катушками
Торцы разрезанной рукоятки нацарапываем для лучшей пропитки клеем при намотке нити
Вырезаем площадку для крепления корпуса платы
На жгут из шести проводов производим пайку USB разъемов с одной стороны и с другой – пайку выводов из корпуса платы
И в итоге получилось примерно так!Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

Источник: https://USamodelkina.ru/8321-prostoy-metalloiskatel-iz-podruchnogo-materiala-svoimi-rukami.html

Металлоискатель своими руками: схемы металлоискателей

Советы, как сделать металлоискатель в домашних условиях: лучшие схемы простых самодельных металлоискателей, которые можно собрать своими руками.

В кладоискательство все приходят разными путями.

Кто-то жаждет наживы и купил металлоискатель в надежде разбогатеть, другие любители приборного поиска являются увлеченными коллекционерами и желают пополнить свою коллекцию старинных монет. пуговиц, колокольчиков и т. д.

новыми экспонатами, а есть те, кто увлекся кладоискательством благодаря своей любви к радиотехнике. Такие кладоискатели ведут поиски собранными своими руками металлоискателями.

Возможно ли сделать металлоискатель своими руками?

Не секрет, что многие кладоискатели, если уж не думали о том, чтобы сделать металлоискатель самостоятельно в домашних условиях, то мечтали о том, чтобы усовершенствовать прибор, купленный в магазине. Такие любители приборного поиска всегда найдутся в любой компании кладоискателей.

Вместо того, чтобы вплотную заняться поисками монет и кладов. они значительную часть времени тратят на изучение настроек своих металлоискателей, замену катушек, тестирование возможностей своих приборов.

Зачастую, такие кладоискатели используют для поисков собранные своими руками металлоискатели.

Собранный своими руками металлоискатель выглядит не так хорошо, как промышленная модель, но часто не уступает ей по своим техническим характеристикам:

Есть и другая категория людей. Это те, кому мало интересна радиоэлектроника, а желание сделать металлоискатель своими руками есть не что иное, как экономия денежных средств или, проще говоря, жадность.

Если вы из этой категории начинающих кладоискателей, то я сразу же попытаюсь отговорить вас от этой затеи.

Во-первых, если вы не обладаете специальными познаниями в радиотехнике, если ваше рабочее место не оборудовано соответствующими инструментами, и идея провести многие часы и дни за изготовлением металлоискателя вас пугает, тогда идея сделать металлодетектор своими руками не для вас.

Даже изготовление самого простой самодельного металлоискателя может для вас закончится провалом. Во-вторых, покупка необходимого количества инструментов и деталей потребует некоторого количества денег. Подумайте: чем собирать металлоискатель дома, возможно, для вас дешевле будет купить простой бу металлоискатель .

Если ваши руки растут из правильного места, вы хотя бы немного знакомы с радиотехникой и у вас есть много свободного времени, тогда следующая часть статьи для вас!

Насколько хорош собранный своими руками металлоискатель?

Хотелось бы отметить, что многие современные кладоискатели считают, что собранный своими руками металлоискатель (металлодетектор) не сравнится с покупным. Говорят, что такие металлоискатели годятся только для поиска металлолома. Это заблуждение.

Соревнования показывают, что некоторые металлоискатели, изготовленные в домашних условиях, вполне конкурируют с покупными и даже по некоторым характеристикам превосходят их.

При этом всегда стоит учитывать, что успех ваших поисков с металлоискателем будет зависеть в первую очередь не от стоимости металлоискателя и его сложности, а от ваших знаний и опыта.

Схемы популярных металлоискателей

С чего начать изготовление металлоискателя? Не стоит сразу браться за изготовление в домашних условиях сложного чувствительного металлоискателя. Начните с самых простых моделей. Постепенно, переходя от простых схем к более сложным, вы сможете сделать мощный самодельный металлодетектор.

Ниже собраны наиболее популярные, а значит самые проверенные схемы металлоискателей, которые были уже неоднократно собраны кладоискателями и проверены в работе. Внимательно ознакомьтесь со следующими моделями металлоискателей. По каждой из них вы сможете найти достаточно информации в интернете, а на специализированных форумах получить консультации от профессионалов и советы.

Схема металлоискателя «Пират»

Металлоискатель «PIRAT» — это простой импульсный металлоискатель, который вполне можно собрать в домашних условиях, так как его схема и конструкция не содержит дорогих и сложных элементов.

Несмотря на его простоту, по заявлениям опытных кладоискателей, «Пират» обладает очень неплохой чувствительностью.

Например, советскуюмонету 5 копеек образца 1961 года этот самодельный металлоискатель должен обнаруживать на глубине до 30 см, а крупные металлические предметы он может «захватить» на глубине до 1,5 метров. Это очень неплохие характеристики, которые можно сравнить с бюджетными металлоискателями.

Схема металлоискателя «Бабочка»

Этот металлоискатель получил свое название за необычную форму, внешне напоминающую бабочку.

Это один из самых простых металлоискателей. Его вполне можно собрать своими руками.

Если металлоискатель собран без ошибок и правильно настроен, то чувствительность металлоискателя должна составлять до 15 см на монету диаметром 25 мм.

Также «Бабочка» обладает простейшей звуковой дискриминацией, т. е. по звуковым сигналам, которые издает прибор, вы сможете отличать «цветной» металл от «черного».

Схема металлоискателя «Терминатор 3»

Металлоискатель «Терминатор 3» считается одной лучшей моделью, работающей по принципу IB (баланса индукции). С помощью «Терминатора» вы сможете найти современные пять рублей на глубине до 24 см, а Екатерининский медный пятак на глубине до 27 см.

Хорошей особенностью металлоискателя «Терминатор-3» является то, что дискриминация работает одинаково хорошо почти на всей глубине обнаружения.

Но этот прибор сложен в сборке и настройке, поэтому отложите его самостоятельное изготовление, пока не посчитаете, что обладаете достаточными навыками в радиоэлектронике.

Схема металлоискателя «Кощей»

Металлоискатель «Кощей» — это еще один индукционный металлоискатель. На сегодняшний день имеется большое количество моделей этого металлоискателя. Электронная часть металлоискателя «Кощей» изготавливается промышленно и продается уже готовая.

Поэтому если вы не готовы самостоятельно собрать электронную часть металлоискателя, тогда этот конструктор для вас. Вам потребуется лишь самостоятельно изготовить штангу и катушку, наиболее соответствующие условиям ваших поисков.

Металлоискатель «Кощей» обладает большим количеством функций и настроек, что приближает его к профессиональным металлоискателям.

Схема металлоискателя «Квазар»

«Квазар» — индукционный микропроцессорный металлодетектор. Достаточно популярная модель металлоискателя для самостоятельной сборки.

Схема металлоискателя «Volksturm»

Volksturm — простой чувствительный металлоискатель с отличной дискриминацией, собранный и проверенный многими кладоискателями-радиолюбителями. Работает по принципу: передача, прием и баланс индукции.

Схема металлоискателя «Шанс»

Импульсный микроконтроллерный металлоискатель «Шанс» обладает отличной чувствительностью. Пять советских копеек он «видит» на глубине до 25 см.

Схема металлоискателя «Клон»

«Клон» — импульсный микропроцессорный металлоискатель. Плюсы этого металлоискателя: достаточно простая схема, большая чувствительность.

Катушка и штанга для металлоискателя своими руками

Итак, с электронной начинкой мы разобрались. Теперь нам необходимо собрать штангу с подлокотником для нашего металлоискателя, на который будет крепится купленный или собранный самостоятельно блок управления и поисковая катушка.

Тут все зависит от вашей фантазии и способностей. Кто-то самостоятельно способен изготовить телескопическую штангу из легкого и прочного металла, которую не отличить от купленных в магазине. Другие используют для этих целей трубы ПВХ.

Даже обычный костыль может быть взят за основу самодельного металлоискателя:

Как самостоятельно изготовить не только металлоискатель, но и различные поисковые катушки к нему, вы сможете найти в книгах, описанных в следующей части статьи. Если что-то из них вам будет непонятно, то вы без труда найдете специализированный форум, где сможете спросить совета у более опытных коллег.

Книги для тех, кто решил собрать самостоятельно металлоискатель

Если идея собрать металлоискатель своими руками вас еще не напугала, то не будет лишним ознакомиться со следующими книгами.

В книге «Новые металлоискатели для поиска кладов и реликвий» А. И. Щедрина рассказывается про общие принципы работы металлоискателей, а также даются схемы металлоискателей различного уровня сложности, которые можно попробовать собрать в домашних условиях. Также в книге есть раздел, посвященный изготовлению поисковых катушек.

В книге «Как собрать металлоискатели своими руками» С. Л. Дубровского собраны десятки схем различных металлоискателей для самостоятельного изготовления. Также в книге есть множество советов для начинающих кладоискателей, включая описание методов работы с металлоискателем непосредственно на местности.

Из книги М. В. Адаменко «Металлоискатели» вы узнаете про классификацию и виды металлоискателей, базовые принципы работы современных металлоискателей, а также найдете десятки схем металлоискателей (работающие как на транзисторах, так и на микросхемах).

Если Вам известны другие книги, которые будут полезны кладоискателям, мечтающим о собранном своими руками металлоискателе, то сообщайте о них в комментариях к статье.

обзор самодельного металлоискателя

На можно посмотреть миниобзор металлоискателя, который был собран своими руками. Конечно, такой металлоискатель не получится собрать из подручных средств, но автор считает, что эта модель под силу каждому.

Если вы считаете, что собрать хороший металлоискатель своими руками вам не под силу, тогда рекомендуем статью: «Как выбрать лучший металлоискатель ?». Из статьи вы узнаете, какими критериями надо руководствоваться при покупке первого металлоискателя.

Источник: http://legkoe-delo.ru/remont-doma/stati/77249-metalloiskatel-svoimi-rukami-skhemy-metalloiskatelej

Как сделать металлоискатель своими руками

   Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам.

Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками.

По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа.

Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти.

Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.

Принцип работы металлоискателя

   Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою  тональность.

Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор.

Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал.

Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими руками из радиоприемника

Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности.

Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска.

И так, мы вплотную подошли к вопросу как сделать металлоискатель используя радиоприемник. Следуем нескольким шагам:

1. Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
2. Аналогично на второй створке прикрепляем калькулятор
3. Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
4. Включаем калькулятор
5. Складываем коробку от компакт-диска
6. Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
7. Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
8. Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

Отлично. Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник.

Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух.

Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими руками с помощью дисков

Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

1. Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
2. Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
3. Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
4. Надежно прикрепляем провода к дискам изолентой или скотчем
5. Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.
6. Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
7. Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
8. Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
9. Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке.

Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках.

Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Источник: http://pro-spec.ru/poleznaya-informaciya/102-kak-sdelat-metalloiskatel-svoimi-rukami
