Как уменьшить цепь на бензопиле своими руками

Цепь – это неотъемлемый элемент бензопилы, отвечающий за спиливание и распиловку древесины. Сегодня существует множество видов пильных цепей, каждый из которых обладает своей конструкцией и параметрами. Предлагаем изучить классификацию цепей, правила их монтажа и обслуживания в домашних условиях.

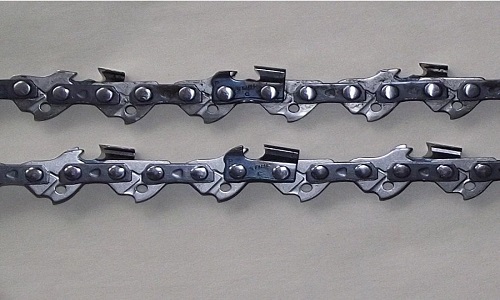

Какие бывают цепи для бензопил – виды и особенности

Сегодня в продаже существует широкий выбор цепей, которые принято различать по ряду критериев. В зависимости от направления распиловки цепи делятся на такие виды:

• Продольные – использование такие пильных элементов при работе увеличивает производительность бензопилы;
• Поперечные – применение цепей этого вида позволяет сгладить «агрессивность» пилы, что существенно снижает вибрацию на ее рукоятку и нагрузку на мотор инструмента.

Помимо этого пильные цепи делятся между собой по такому параметру, как шаг цепи бензопилы – это дистанция между тремя соединенными между собой звеньями, разделенная на 2. В зависимости от этого значение в продаже можно найти цепи с такими маркировками:

• ¼ “ или 0,25 – цепи с таким шагом устанавливаются на одноручные бензопилы, которые не обладают высокой мощностью, однако применяются в целях точной распиловки древесины и для работы в труднодоступных местах;
• 3/8 “ или 0,325 – эти пильные элементы используются чаще всего. Более 80 % производимых на сегодня бензопил комплектуются именно такими цепями;
• ¾ дюйма или 0,404 – это довольно крупные цепи, которые монтируются на профессиональные бензопилы для работы по газобетону и другим твердым материалам.

Следует помнить, что чем больше шаг цепи, тем выше ее производительность. При этом нужно учесть, что с повышением шага увеличивается ширина распила, поэтому с целью преодоления сопротивления древесины потребуется большой и мощный инструмент.
Следующий критерий, по которому делятся пильные элементы – это толщина хвостовика. Данный параметр должен совпадать с величиной паза шины бензопилы. Это условие позволит увеличить надежность фиксации цепи на шине и снизить риск соскальзывания пильного элемента при работе с инструментом. По этому параметру цепи делятся на такие виды:

• С толщиной хвостовика 1,1 мм – цепи этого типоразмера применяются для оснащения бытовых мини-пил;
• С толщиной хвостовика 1,3 мм – этими цепями комплектуются полупрофессиональные бензопилы;
• С толщиной хвостовика 1,5 мм – цепи с таким типоразмером используются для оборудования мощных бытовых бензопилы;
• С толщиной хвостовика 1,6–2 мм – применяются исключительно для монтажа на профессиональные и промышленные бензопилы для работы по бетону.

Еще несколько важных параметров, которые используются для классификации бензопил – это высота профиля пильного элемента и глубина его резки. По высоте профиля бензопилы делятся на такие виды:

• Низкопрофильные – увеличивают площадь опоры режущего звена, что, при необходимости, позволяет получить тонкую стружку. Цепи этого вида считаются наиболее безопасными для оператора;
• Высокопрофильные – такие цепи существенно увеличивают производительность бензопилы, однако являются более опасными для оператора.

Глубина резки – это размер зазора между ограничителем пропила и верхним краем резца. Самыми востребованными на рынке являются цепи с такой глубиной резки:

• 0,025 “ – применяются для оснащения небольших бытовых бензопил;
• 0,03 “ – используются преимущественно для работы с полупрофессиональными инструментами;
• 0,07 “ – цепи с такой глубиной резки применяются преимущественно с целью оснащения бензопил для валки леса.

Именно от глубины резки во многом зависит производительность бензопилы. Но не нужно забывать, что чем больше этот параметр, тем сильнее будет вибрировать бензопила.

Многие садоводы-новички порой задумываются о том, какая цепь для бензопилы лучше. Несмотря на множество факторов, по которым делятся пильные элементы, на практике подобрать цепь для бензопилы достаточно просто. В первую очередь потребуется изучить ряд правил:

• Выбирайте цепь, которая оптимально подходит конкретно к вашей модели бензопилы. При этом учитывайте мощность пилы и рекомендации в ее инструкции по эксплуатации;
• Обращайте внимание на материал, из которого изготовлен пильный элемент, Помните, что алмазная цепь гораздо надежнее стального изделия;
• При выборе потребуется определить шаг цепи бензопилы – для регулярных работ по валке леса следует выбирать цепи с шагом 3/8 “, а для нерегулярной эксплуатации лучше отдать предпочтение цепи с шагом ¼ “;
• Обращайте внимание на угол заточки цепи – для спиливания сухих деревьев лучше покупать цепь с углом 30 °, а для распиловки влажных бревен можно приобрести пильный элемент с углом 10 °. Маркировка этого параметра указана на упаковке каждой цепи;
• Убедитесь в том, что длина цепи соответствует размерам шины – в противном случае пильный элемент будет провисать, или вы просто не сможете его установить на шину бензопилы;
• Обязательно учите количество звеньев цепи. Чем их больше, тем продуктивнее будет работа с бензопилой.
• Лучше всего, если в ваши руки попадет самозатачивающаяся цепь – она более проста при эксплуатации, хоть и стоит немного дороже.

В любом случае, если вы боитесь ошибиться, или не хотите разбираться с каждым из параметров, то можете обратиться за помощью к .
С ее помощью вы сможете безошибочно подобрать цепь конкретно для вашей модели бензопилы.

Как правильно натянуть цепь на бензопиле?

Установка цепи на бензопилу может показаться новичкам довольно сложным занятием. Однако бояться не стоит, ведь правильно одеть цепь на бензопилу сможет каждый. В первую очередь нужно запомнить, что поставить цепь на бензопилу, которой вы только что закончили спиливать деревья, не получиться. В таком случае пильный элемент будет сжиматься, что приведет к стягиванию и деформации шины. Лучше всего устанавливать цепь на холодную бензопилу. При этом нужно придерживаться определенного порядка действий:

1. Перед тем, как установить цепь на бензопилу следует убедиться в том, что инструмент выключен, и он не заведется самовольно;
2. После этого необходимо снять защитную пластиковую крышку сбоку бензопилы и раскрутить болты;
3. Далее необходимо определиться с тем, какой стороной ставить цепь на бензопилу. Пильный элемент должен быть установлен так, чтобы расположенный на верхушке шины резец был направлен в сторону движения цепи;
4. Затем наденьте защитные перчатки, закрепите шину на бензопиле и начните вращать цепь по шине;
5. Если цепь провисает, то выполняется натяжка цепи на бензопиле. Чтобы подтянуть пильный элемент необходимо задействовать натяжитель, который расположен в правой части под защитной накладкой. Чаще всего этот механизм имеет форму обычного болта;

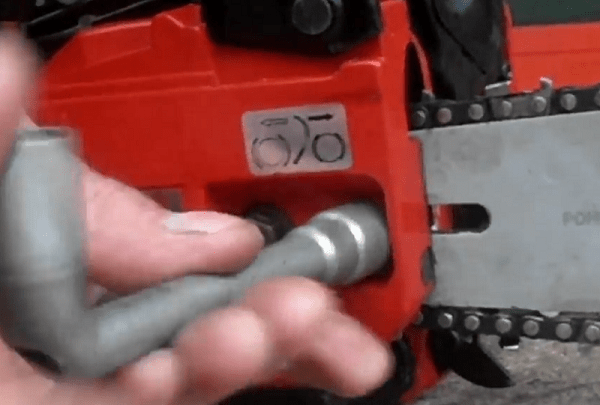

6. Далее немного открутите боковые метизы, которые используются для крепления шины;

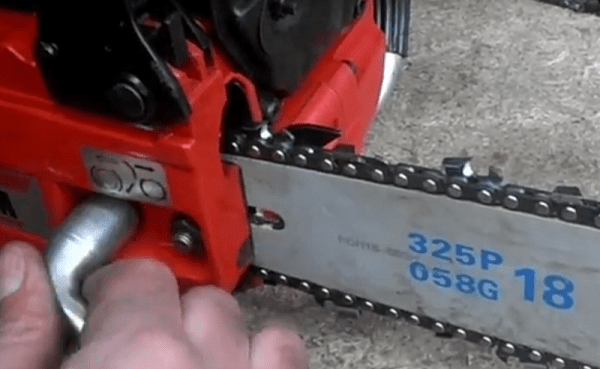

7. Регулировочным винтом подберите оптимальное натяжение. Сделав это, вкрутите метизы до конца. После этого установите на место защитную накладку.

Если вы все сделали правильно, то цепь на шине будет вращаться плавно и без скрипящих звуков. Если при монтаже вы допустили ошибку, то при вращении цепь будет быстро останавливаться, а иногда и заклинивать.

Как работает система смазки цепи бензопилы?

Смазка цепи бензопилы осуществляется посредством системы смазки, основной элемент которой – масляный насос. Система смазки работает по определенному принципу: с увеличением количества оборотов мотора расположенная на главном валу шестеренка заставляет двигаться вал насоса, используя для этого червячную передачу. В это время вал своим вращением создает внутри масляной магистрали давление, которое выталкивает масло в сторону шины.

Масляная магистраль заканчивается в области расположения продольной проточки, где шина соприкасается с картером бензопилы. При монтаже на бензопилу проточка шины соприкасается с масляным каналом, получая, таким образом, необходимое для работы масло.

Как смазывается цепь бензопилы?

Следует отметить, что при работе бензопилы масло получает не только шина, но и цепь инструмента. После попадания масла на шину в работу включается пильный элемент, звенья которого также оборудованы проточками или отверстиями. С увеличением количества оборотов двигателя возрастает и скорость движения масла по шине и цепи.
Некоторые модели современных бензопил оборудуются специальными механизмами, которые позволяют увеличить или уменьшить количество масла, необходимого для исправной работы цепи. Смазка бензопилы с такой функцией достаточно удобная, так как позволяет экономить масло и исключает проскальзывание цепи на шине от переизбытка смазочного материала.
Очень часто новички не знают, чем смазывать игольчатый подшипник бензопилы. Этот элемент требует смазки не меньше, чем шина и цепь. Специалисты советуют использовать в качестве смазочного средства специальные консистентные смазки от производителей Stihl и Husqvarna.. Для добавления смазки следует использовать шприц, чтобы все средство попало внутрь подшипника.
Если проигнорировать необходимость смазки игольчатого подшипника, то, результатом этого станет замена ведущего ролика и ряда других важных деталей бензопилы.

Как укоротить цепь бензопилы своими руками?

Некоторые начинающий садовники не знают что делать, если растянулась цепь на бензопиле. В таком случае ее потребуется укоротить. Для этого необходимо подготовить нужные инструменты:

• Молоток и тиски;
• Бородок;
• Надфиль;
• Плоскогубцы;
• Электросварочный аппарат.

Чтобы укоротить цепь на бензопиле, необходимо действовать в таком порядке:

1. Для начала нужно рассоединить ее звенья. Использовать для этого болгарку не стоит, так как из-за этого твердосплавные звенья могут деформироваться. Лучше всего применять для этого напильник или надфиль. Стачивать каждое звено нужно с обеих его сторон, после чего вывернуть заклепки из цепи при помощи бородка;
2. После того, как вам удалось расклепать цепь, не нужно сразу же выбрасывать отсоединенные заклепки. Они могут потребоваться, когда вы будете производить дальнейший ремонт пильного элемента;
3. На следующем этапе вам потребуется переклепать цепь, то есть, соединить укороченный пильный элемент. Для этого нужно посчитать зубья и соединить звенья на заклепку, прижав их боковые части;
4. После этого нужно начать сваривать звенья. При этом следует действовать крайне аккуратно, иначе плохо приваренные части цепи будут царапать шину бензопилы;
5. Далее у многих начинающих возникает вопрос: «Как заклепать цепь бензопилы?» Для этого нужно применить обычную дрель. Возьмите гвоздь с диаметром равным диаметру внутренней части заклепки и вырежьте 7-сантиметровую заготовку;
6. Далее зафиксируйте заготовку в головке дрели. Затем закрепите на брусе 2 надфиля так, чтобы дистанция между ними была равна ширине внутренней части заклепки. При этом от вас требуется добиться максимальной точности. Далее вам останется лишь позаботиться о равномерной подаче бруска на заготовку.

После того, как вы смогли отремонтировать цепь для бензопилы своими руками, ее нужно осмотреть на наличие заусениц. При необходимости, удалите их с помощью надфиля. В дальнейшем если цепи на вашей бензопиле рвутся достаточно часто, советуем приобрести специальный заклепочник для цепей. Он поможет вам сэкономить массу времени и сил.
Многие эксперты также советуют заменить обычные цепи пильными элементами с победитовыми напайками. Дело в том, что победитовая цепь для бензопилы гораздо надежнее и не будет рваться также часто, как обычные пильные цепи. Однако производительность пилы при использовании такого пильного элемента немного упадет.

Натяжение цепи на бензопиле влияет не только на нормальную эксплуатацию агрегата, но и на безопасность оператора, работающего с ним. Бензопила является очень травмоопасным инструментом, и ослабшая пильная цепь может привести к печальным последствиям. В свою очередь, чрезмерно натянутая цепь повышает нагрузку на инструмент. Поэтому перед каждым запуском аппарата необходимо убедиться, что этот важный элемент имеет правильное натяжение.

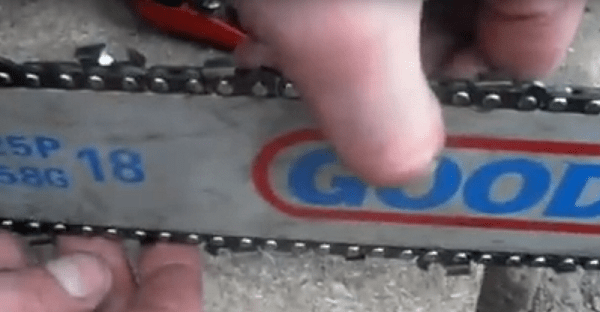

Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты.
Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.

В норме пила должна свободно перемещаться вдоль шины, без приложения особых усилий. Если движение элемента затруднено — это признак чрезмерного его натяжения.

При сильном натяжении
режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью
запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается
, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

Цепь, изготовленная из некачественной стали, также быстро подвергается растяжению.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает
. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь
, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Алгоритм натяжения

Прежде чем натянуть цепь на бензопиле, вы должны заглушить двигатель агрегата, или отключить его от сети, если это электрическая пила. Не следует проводить регулировку или замену пильного элемента, если он находится в нагретом состоянии.
Если это сделать, то металл после остывания сожмется и натяжение будет слишком большим, что может привести к повышенной нагрузке на двигатель и деформации шины.

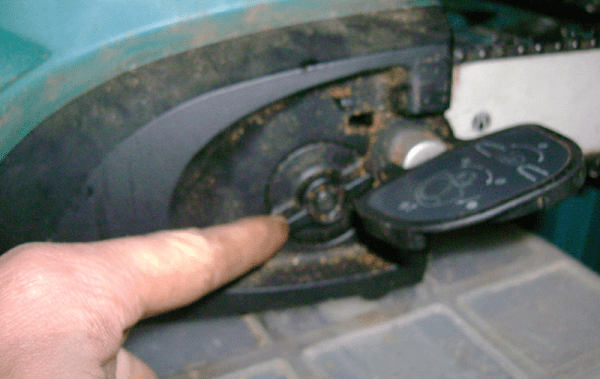

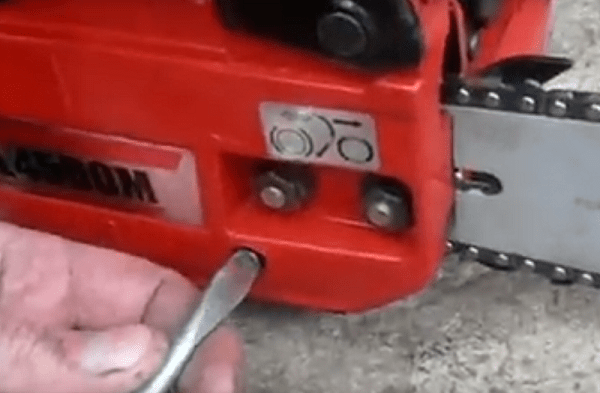

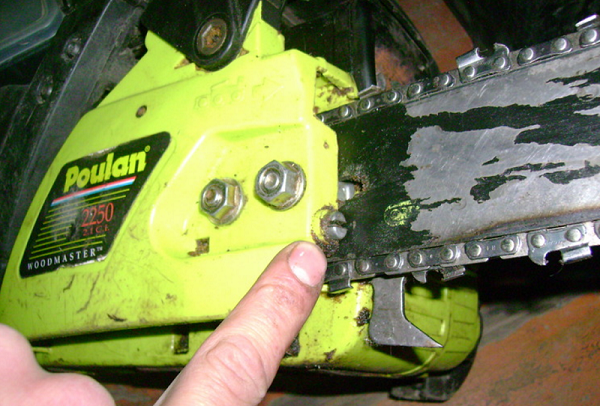

Натяжитель цепи
расположен с правой стороны агрегата, под крышкой, в месте, где установлен тормоз с муфтой, и находится крепление шины. На бензопилах Husqwarna, Stihl, Poulan и Partner внешний натяжитель выглядит как обыкновенный болт.

Итак, чтобы произвести настройку цепного элемента аппарата, нужно выполнить следующие действия.

На электрической пиле Makita
регулятор натяжки выполнен таким образом, что его можно проворачивать без применения какого-либо инструмента. Вращая его по часовой стрелке, вы будете натягивать цепь, если вращать регулятор в противоположном направлении, натяжение цепного элемента будет ослабевать.

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

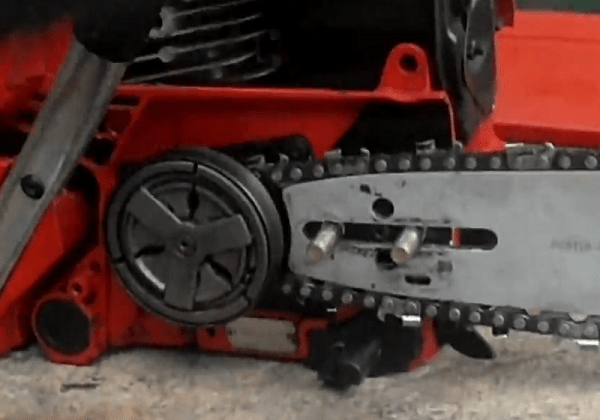

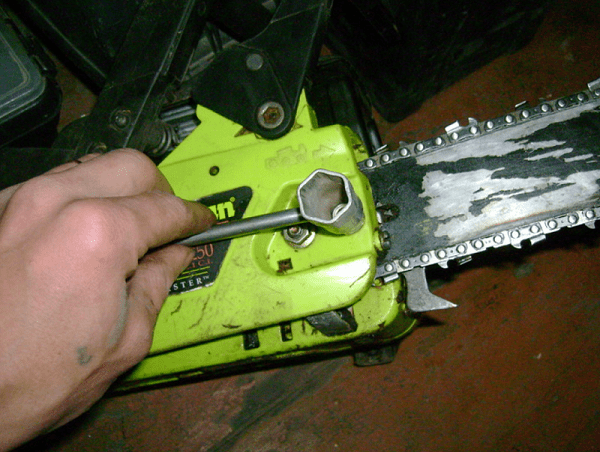

1. Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.

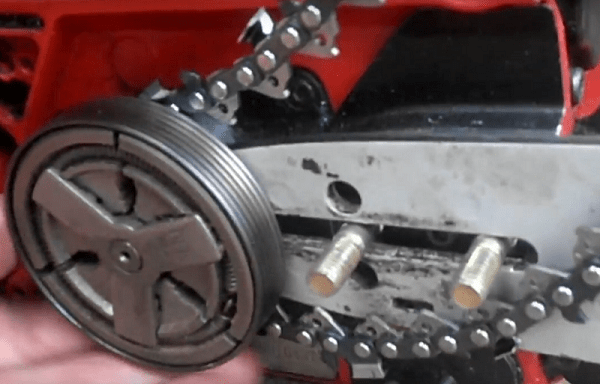

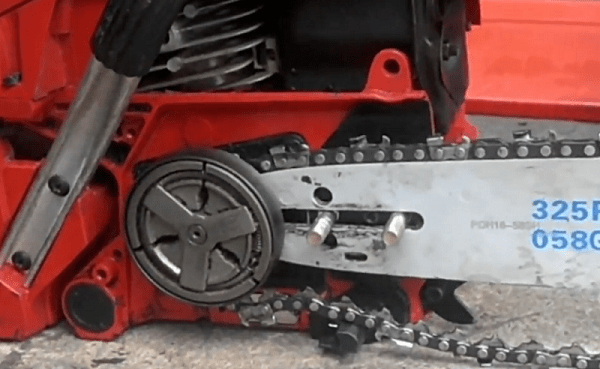

2. Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.

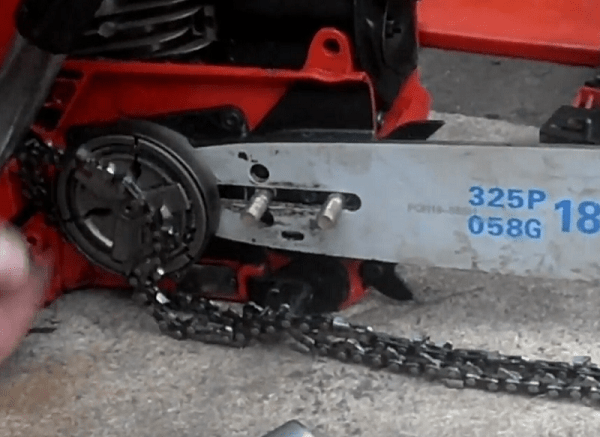

3. Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.



4. Снимите цепной элемент с ведущей звездочки.



5. Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.

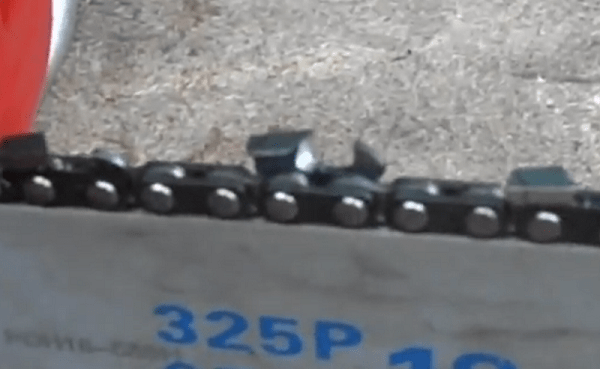

6. Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру. Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины. При установке обратите внимание на направление режущих звеньев
   . Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины.



7. Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь.



8. После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.



9. Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.



Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Также это приходится делать, если имеющаяся шина короче цепи, и подобрать подходящий пильный элемент нет возможности.

Можно и наращивать пильный элемент
, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки
, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

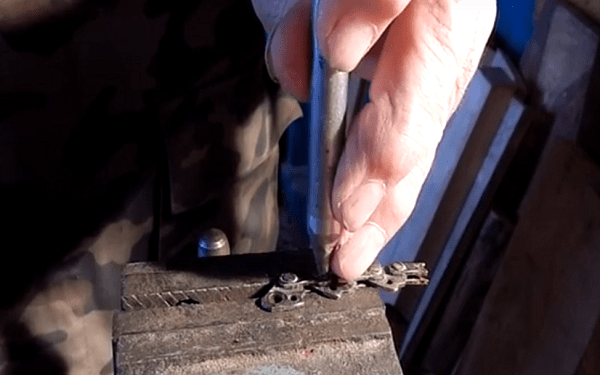

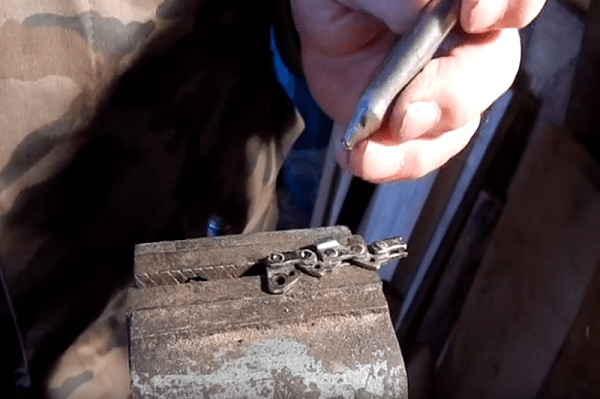

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена
с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Не бойтесь переклепать, так как заклепка имеет утолщение в центральной части, служащее ограничителем.

Некоторые умельцы советуют соединять звенья при помощи сварки
. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи.
Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

Знакомый, продав свою дачу, распродавал и соответствующее оборудование, в том числе — бензопилу. Бензопилу он продал, но разбирая оставшееся барахло, обнаружил пару новеньких запасных цепей к своей бензопиле. Ну и задарил их мне. Бензопила у него была знатная, почти профессиональная, и с длинной шиной. Соответственно и цепи длиннющие. А моя бензопила — «для дома, для семьи». Т.е. цепь на прямую никак не подходила, как шину не выдвигай. Хорошо, хоть шаг звеньев совпал. А шину менять — большого смысла нет. И дорого, и свои цепи тогда «подвиснут». Да и мотор у меня в бензопиле не тот, что бы длинную шину гонять.

Поэтому решил я цепи немного укоротить, удалив из них лишние звенья. Подсчитав количество звеньев в своей «родной» цепи и количество звеньев в «дареной», вычислил, сколько звеньев надо удалить. Считают, кстати, не количество зубьев, а количество выступов с внутренней стороны цепи, за которые и цепляются шестерни бензопилы.

Заклепки цепи сделаны из очень твердого металла, так как цепь испытывает очень серьезные нагрузки. Поэтому просто взять и расклепать цепи — не удастся. Пришлось очень аккуратно сточить на точиле головки у двух заклепок, что бы можно было удалить часть звеньев. При этом я старался не сильно повредить сами звенья.

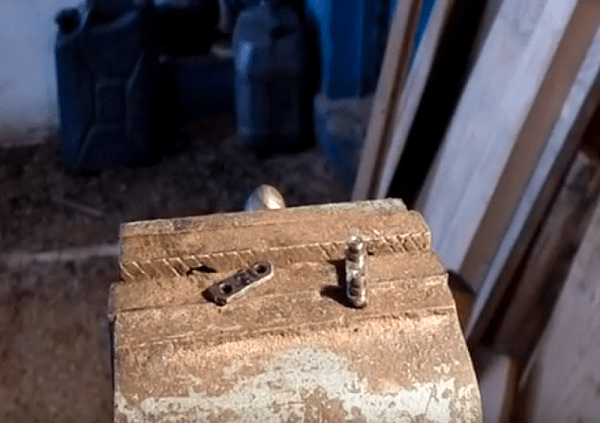

Что бы освободить одну из боковинок звена, пришлось с помощью бородка выбивать заклепку из звена. Причем заклепка не выпадает из звена — настольно прочно она в нем запрессована. Пришлось отогнуть боковинку, что бы снять с оси заклепки звено цепи.

Точно так же я поступил и с другой заклепкой и звеном.

После удаления лишних звеньев цепи, мне предстояло вновь соединить цепь, причем достаточно надежно. Заклепка в цепи испытывает поперечную нагрузку. Кроме того, она имеет форму как у цапфы. Т.е. центральная часть заклепки имеет больший диаметр, нежели ее края, которые вставляются в боковинки звена цепи. Поэтому подобрать замену заклепке — весьма проблематично, из гвоздя ее не сделаешь. Я решил использовать штатную заклепку.

Соединив звенья цепи, я задумал восстановить сточенную ранее головку заклепки при помощи … сварки. Головка заклепки не испытывает больших нагрузок. Она лишь удерживает боковинки звена от разъединения.

Поскольку предстояло практически поставить лишь «точку» при касании электродом, размером в несколько миллиметров, я взял самый тонкий электрод, что у меня был — 1,5 мм. Что бы попадание было максимально точным, электрод я укоротил до нескольких сантиметров. Подобрал ток на сварочном аппарате что бы дуга была устойчивой но не чрезмерно сильной. Потренировавшись в «меткости» еще одним электродом, я закрепил цепь в тисочках, и держа в левой руке стеклянную лупу, нанес «удар» в место заклепки, где должна была быть шляпка заклепки. Собственно сварка длилась не более секунды, поэтому я даже маской не пользовался, лишь надел темные стеклянные очки.

Как видно на фото — практически идеально удалось восстановить головку заклепки. С первой цепью я провозился почти час, зато со второй справился едва ли минут за 10. Так удалось адаптировать длинные цепи к своей, более короткой шине бензопилы.

Обе цепи, естественно были тут же испытаны «в бою». Никаких отклонений в работе не отмечено, и цепи не порвались. Возможно, мой опыт пригодится кому либо при восстановлении, ремонте или укорачивании (или удлинении) цепи для своей бензопилы.

Часто пильщики сталкиваются с таким явлением, когда нужно укоротить цепь на бензопиле. Такая необходимость может возникнуть в двух случаях — когда на инструмент устанавливается шина меньшего размера, а также в случае растяжения старого устройства. Если на бензопилу устанавливается шина другого размера, то рекомендуется одновременно устанавливать соответствующую цепь. Процесс укорочения является неправильным, однако практически все к нему прибегают, так как он позволяет продлить срок службы режущей детали.

К укорачиванию цепи на бензопилах прибегают только в тех случаях, когда процесс натяжения уже невозможен. Причинами ее растяжения является такое явление, как нагрев металла. Цепи в процессе распиливания деревьев нагреваются. Благодаря маслу, которое используется в бензопилах для смазки, процесс перегрева снижается.

При нагревании металлу свойственно расширяться (как известно из физики), поэтому в процессе длительной эксплуатации режущего элемента происходит увеличение его размеров. Ускоряют процесс растяжения такие факторы:

• Затупленные зубья

• Отсутствие поступления смазки

• Неправильная эксплуатация инструмента, в частности значительное ослабление или сильная затяжка цепи

• Истирание паза шины

• Применение некачественных смазочных материалов

• Тип древесины

В процессе эксплуатации инструмента, что касается не только бензоинструмента, но и электропилы, необходимо перед каждым запуском проверять степень натяжения. Как только дойдет до того, что произвести процесс натяжения будет невозможно, понадобится выполнить удаление нескольких звеньев. Однако этим не рекомендуется увлекаться, и при первой возможности покупать новое режущее изделие.

Произвести укорачивание цепи на инструменте можно самостоятельно, но для этого нужно знать особенности правильного выполнения этой процедуры.

Какие инструменты понадобятся

Очень часто необходимость укоротить режущий элемент возникает не в домашних условиях, а в лесу во время выполнения распиловочных работ. При наличии необходимого инструмента, данную процедуру можно выполнить быстро, чтобы продолжить выполнение работы.

Для разъединения звеньев режущего элемента понадобится произвести процедуру расклепки. Для выполнения таких действий своими руками понадобятся следующие необходимые инструменты:

• Молоток и наковальня

• Бородок
• Тиски
• Болгарка

Даже если возникла необходимость произвести процедуру вдалеке от дома, то сделать это не составит большого труда знающему человеку.

Пробойником называется такое устройство, при помощи которого оперативно происходит процесс удаления заклепок. Простая конструкция устройства функционирует по принципу пресса. В комплектации к данному инструменту обычно прилагаются различные насадки для проведения соответствующих работ.

Заклепочно-обкатным станком называется такой вид инструмента, который представлен в виде электродвигателя с редуктором (бывают и ручные инструменты, которые в десятки раз дешевле).

На станке можно осуществлять заклепывание звеньев на цепях с шагом от 0,325 до 0,404 дюйма. Оптимальный вариант для любителей — это приобретение ручного заклепочника, который представлен на фото ниже. Такие станки достаточно дорогие, и целесообразно его приобретать, если приходится еженедельно производить процедуру укорочения цепей на бензопилах.

Когда все необходимые инструменты и материалы готовы, можно разобраться в вопросе о том, как укорачиваются бензопильные цепи.

Как укоротить цепи на бензопилах самостоятельно

Первоначально нужно прибегнуть к удалению заклепки, что позволит разъединить режущее изделие. Для этого существует несколько способов:

1. Применение наждака, которым выполняется стачивание заклепок. При помощи наждака выполнить данную процедуру можно быстро, но при этом немаловажно контролировать, чтобы не повредить соседние звенья

2. Болгарка с заточным кругом, при помощи которой также оперативно разъединяются звенья инструмента

3. Зубило с молотком. Таким способом пользуются в основном в полевых условиях, когда отсутствует возможность воспользоваться электроинструментом


Как только заклепка будет сточена или выбита, можно разъединять звенья. Делается это при помощи бородка. Он располагается между пластинами, после чего молотком производятся рывковые удары по устройству. Разъединение считается выполненным, когда пластинки выпадут с заклепки. Аналогичным образом осуществляется удаление необходимого количества звеньев, чтобы уменьшить длину цепи.

Процесс заклепывания цепи является самым ответственным, так как от качества данных действий зависит безопасность эксплуатации инструмента. Чтобы соединить соседние звенья, понадобится воспользоваться соединителем. Такие устройства продаются в магазинах специализированной техники. При покупке важно учитывать такие параметры, как тип цепи, ее шаг и профиль.

Процесс соединения выглядит так:

1. Соединительное звено надевается на соседние элементы цепи

2. Располагается на наковальне так, чтобы открытая часть оказалась сверху

3. На заклепку надевается верхняя пластинка, и осуществляется легкое подбивание по ней молотком

4. После плотного прилегания пластинок, нужно увеличить силу удара молотком для расплющивания заклепки

5. Аналогичные действия проводятся и со второй заклепкой


После проведения таковых работ можно надевать цепь на укороченную шину, и проводить дальнейшие работы по распиливанию древесины. Аналогичные действия проводятся в случае, если на инструменте рвется цепь. При этом обязательно отрегулируйте натяжение, и проверьте поступление смазочного масла. После проведения таких работ режущее изделие может прослужить какое-то время, пока не будет приобретено новое изделие. После укорочения цепи рекомендуется проверить глубину паза шины, и при необходимости развернуть ее или заменить в зависимости от состояния.

Как видно, процесс укорочения не представляет ничего сложного. Даже если работы выполняются в лесу, необходимо отнестись к процедуре ответственно, и произвести ее максимально качественно.

Для правильной работы бензопилы важно не только состояние её основных элементов, двигателя, карбюратора, масляного насоса, но и состояние пильной цепи. Каждый владелец пилы должен знать, как проводить обслуживание и ремонт цепи. В этой статье расскажем о том, что делать, если растянулась цепь на бензопиле и как её укоротить.

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Когда нужно укорачивать

Укоротить цепь бензопилы можно, когда она растянулось настолько, что регулировочного винта не хватает для правильной натяжки. Убирать нужно не больше двух рабочих звеньев. Также, уменьшить цепь можно, если по каким-то причинам поменяли шину большей длины, на меньшую. При необходимости допустимо наращивать, дополнительные звенья можно купить в специализированном магазине или использовать с донора подходящей по всем характеристикам, шагу, толщине, форме режущих зубьев.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Растянулась цепь, что делать

Если растянулась цепь, но износ звеньев еще позволяет её использовать, можно её переклепать и продолжать работать. Определить количество звеньев, которые необходимо убирать не сложно. Для этого на бензопилу устанавливается шина, винт натяжения закручивается в крайнее положение и проводятся измерения. Определив необходимую длину можно приступать к клепке.

Клепка цепей для бензопил проводится при помощи вспомогательных инструментов и специальных станков. Рассмотрим подробнее, какие инструменты потребуются для того что бы уменьшить или увеличить длину цепи.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

1. Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
2. Сточить при помощи болгарки.
3. Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него.

Теперь разберемся, как склепать обратно.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Важно: если работа проведена не правильно и ремонтное звено не ходит, то устанавливать такую цепь на бензопилу нельзя.

Рассмотрим, что может случиться, если склепать не правильно.

Последствия некачественного ремонта

Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.

Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.

Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.

Ошибки при ремонте цепей

1. Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
2. Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
3. Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
4. Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
5. Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.

В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки. Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.

Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.

Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.

Вывод

Мы рассмотрели все вопросы, касающиеся самостоятельной клепке, уделили внимание инструментам и станкам. Советуем покупать дорогостоящее оборудование для ремонта, только если вы работаете пилой постоянно. Обращаем ваше внимание на то, что неправильно склепанная цепь может причинить вред не только инструменту, но и оператору.

Если, после прочтения у вас остались вопросы по теме статьи, их можно написать в комментариях, мы обязательно ответим.

Цепь – это неотъемлемый элемент бензопилы, отвечающий за спиливание и распиловку древесины. Сегодня существует множество видов пильных цепей, каждый из которых обладает своей конструкцией и параметрами. Предлагаем изучить классификацию цепей, правила их монтажа и обслуживания в домашних условиях.

Какие бывают цепи для бензопил – виды и особенности

Сегодня в продаже существует широкий выбор цепей, которые принято различать по ряду критериев. В зависимости от направления распиловки цепи делятся на такие виды:

• Продольные – использование такие пильных элементов при работе увеличивает производительность бензопилы;
• Поперечные – применение цепей этого вида позволяет сгладить «агрессивность» пилы, что существенно снижает вибрацию на ее рукоятку и нагрузку на мотор инструмента.

Помимо этого пильные цепи делятся между собой по такому параметру, как шаг цепи бензопилы – это дистанция между тремя соединенными между собой звеньями, разделенная на 2. В зависимости от этого значение в продаже можно найти цепи с такими маркировками:

• ¼ “ или 0,25 – цепи с таким шагом устанавливаются на одноручные бензопилы, которые не обладают высокой мощностью, однако применяются в целях точной распиловки древесины и для работы в труднодоступных местах;
• 3/8 “ или 0,325 – эти пильные элементы используются чаще всего. Более 80 % производимых на сегодня бензопил комплектуются именно такими цепями;
• ¾ дюйма или 0,404 – это довольно крупные цепи, которые монтируются на профессиональные бензопилы для работы по газобетону и другим твердым материалам.

Следует помнить, что чем больше шаг цепи, тем выше ее производительность. При этом нужно учесть, что с повышением шага увеличивается ширина распила, поэтому с целью преодоления сопротивления древесины потребуется большой и мощный инструмент.
Следующий критерий, по которому делятся пильные элементы – это толщина хвостовика. Данный параметр должен совпадать с величиной паза шины бензопилы. Это условие позволит увеличить надежность фиксации цепи на шине и снизить риск соскальзывания пильного элемента при работе с инструментом. По этому параметру цепи делятся на такие виды:

• С толщиной хвостовика 1,1 мм – цепи этого типоразмера применяются для оснащения бытовых мини-пил;
• С толщиной хвостовика 1,3 мм – этими цепями комплектуются полупрофессиональные бензопилы;
• С толщиной хвостовика 1,5 мм – цепи с таким типоразмером используются для оборудования мощных бытовых бензопилы;
• С толщиной хвостовика 1,6–2 мм – применяются исключительно для монтажа на профессиональные и промышленные бензопилы для работы по бетону.

Еще несколько важных параметров, которые используются для классификации бензопил – это высота профиля пильного элемента и глубина его резки. По высоте профиля бензопилы делятся на такие виды:

• Низкопрофильные – увеличивают площадь опоры режущего звена, что, при необходимости, позволяет получить тонкую стружку. Цепи этого вида считаются наиболее безопасными для оператора;
• Высокопрофильные – такие цепи существенно увеличивают производительность бензопилы, однако являются более опасными для оператора.

Глубина резки – это размер зазора между ограничителем пропила и верхним краем резца. Самыми востребованными на рынке являются цепи с такой глубиной резки:

• 0,025 “ – применяются для оснащения небольших бытовых бензопил;
• 0,03 “ – используются преимущественно для работы с полупрофессиональными инструментами;
• 0,07 “ – цепи с такой глубиной резки применяются преимущественно с целью оснащения бензопил для валки леса.

Именно от глубины резки во многом зависит производительность бензопилы. Но не нужно забывать, что чем больше этот параметр, тем сильнее будет вибрировать бензопила.

Многие садоводы-новички порой задумываются о том, какая цепь для бензопилы лучше. Несмотря на множество факторов, по которым делятся пильные элементы, на практике подобрать цепь для бензопилы достаточно просто. В первую очередь потребуется изучить ряд правил:

• Выбирайте цепь, которая оптимально подходит конкретно к вашей модели бензопилы. При этом учитывайте мощность пилы и рекомендации в ее инструкции по эксплуатации;
• Обращайте внимание на материал, из которого изготовлен пильный элемент, Помните, что алмазная цепь гораздо надежнее стального изделия;
• При выборе потребуется определить шаг цепи бензопилы – для регулярных работ по валке леса следует выбирать цепи с шагом 3/8 “, а для нерегулярной эксплуатации лучше отдать предпочтение цепи с шагом ¼ “;
• Обращайте внимание на угол заточки цепи – для спиливания сухих деревьев лучше покупать цепь с углом 30 °, а для распиловки влажных бревен можно приобрести пильный элемент с углом 10 °. Маркировка этого параметра указана на упаковке каждой цепи;
• Убедитесь в том, что длина цепи соответствует размерам шины – в противном случае пильный элемент будет провисать, или вы просто не сможете его установить на шину бензопилы;
• Обязательно учите количество звеньев цепи. Чем их больше, тем продуктивнее будет работа с бензопилой.
• Лучше всего, если в ваши руки попадет самозатачивающаяся цепь – она более проста при эксплуатации, хоть и стоит немного дороже.

В любом случае, если вы боитесь ошибиться, или не хотите разбираться с каждым из параметров, то можете обратиться за помощью к .
С ее помощью вы сможете безошибочно подобрать цепь конкретно для вашей модели бензопилы.

Как правильно натянуть цепь на бензопиле?

Установка цепи на бензопилу может показаться новичкам довольно сложным занятием. Однако бояться не стоит, ведь правильно одеть цепь на бензопилу сможет каждый. В первую очередь нужно запомнить, что поставить цепь на бензопилу, которой вы только что закончили спиливать деревья, не получиться. В таком случае пильный элемент будет сжиматься, что приведет к стягиванию и деформации шины. Лучше всего устанавливать цепь на холодную бензопилу. При этом нужно придерживаться определенного порядка действий:

1. Перед тем, как установить цепь на бензопилу следует убедиться в том, что инструмент выключен, и он не заведется самовольно;
2. После этого необходимо снять защитную пластиковую крышку сбоку бензопилы и раскрутить болты;
3. Далее необходимо определиться с тем, какой стороной ставить цепь на бензопилу. Пильный элемент должен быть установлен так, чтобы расположенный на верхушке шины резец был направлен в сторону движения цепи;
4. Затем наденьте защитные перчатки, закрепите шину на бензопиле и начните вращать цепь по шине;
5. Если цепь провисает, то выполняется натяжка цепи на бензопиле. Чтобы подтянуть пильный элемент необходимо задействовать натяжитель, который расположен в правой части под защитной накладкой. Чаще всего этот механизм имеет форму обычного болта;
6. Далее немного открутите боковые метизы, которые используются для крепления шины;
7. Регулировочным винтом подберите оптимальное натяжение. Сделав это, вкрутите метизы до конца. После этого установите на место защитную накладку.

Если вы все сделали правильно, то цепь на шине будет вращаться плавно и без скрипящих звуков. Если при монтаже вы допустили ошибку, то при вращении цепь будет быстро останавливаться, а иногда и заклинивать.

Как работает система смазки цепи бензопилы?

Смазка цепи бензопилы осуществляется посредством системы смазки, основной элемент которой – масляный насос. Система смазки работает по определенному принципу: с увеличением количества оборотов мотора расположенная на главном валу шестеренка заставляет двигаться вал насоса, используя для этого червячную передачу. В это время вал своим вращением создает внутри масляной магистрали давление, которое выталкивает масло в сторону шины.

Масляная магистраль заканчивается в области расположения продольной проточки, где шина соприкасается с картером бензопилы. При монтаже на бензопилу проточка шины соприкасается с масляным каналом, получая, таким образом, необходимое для работы масло.

Как смазывается цепь бензопилы?

Следует отметить, что при работе бензопилы масло получает не только шина, но и цепь инструмента. После попадания масла на шину в работу включается пильный элемент, звенья которого также оборудованы проточками или отверстиями. С увеличением количества оборотов двигателя возрастает и скорость движения масла по шине и цепи.
Некоторые модели современных бензопил оборудуются специальными механизмами, которые позволяют увеличить или уменьшить количество масла, необходимого для исправной работы цепи. Смазка бензопилы с такой функцией достаточно удобная, так как позволяет экономить масло и исключает проскальзывание цепи на шине от переизбытка смазочного материала.
Очень часто новички не знают, чем смазывать игольчатый подшипник бензопилы. Этот элемент требует смазки не меньше, чем шина и цепь. Специалисты советуют использовать в качестве смазочного средства специальные консистентные смазки от производителей Stihl и Husqvarna.. Для добавления смазки следует использовать шприц, чтобы все средство попало внутрь подшипника.
Если проигнорировать необходимость смазки игольчатого подшипника, то, результатом этого станет замена ведущего ролика и ряда других важных деталей бензопилы.

Как укоротить цепь бензопилы своими руками?

Некоторые начинающий садовники не знают что делать, если растянулась цепь на бензопиле. В таком случае ее потребуется укоротить. Для этого необходимо подготовить нужные инструменты:

• Молоток и тиски;
• Бородок;
• Надфиль;
• Плоскогубцы;
• Электросварочный аппарат.

Чтобы укоротить цепь на бензопиле, необходимо действовать в таком порядке:

1. Для начала нужно рассоединить ее звенья. Использовать для этого болгарку не стоит, так как из-за этого твердосплавные звенья могут деформироваться. Лучше всего применять для этого напильник или надфиль. Стачивать каждое звено нужно с обеих его сторон, после чего вывернуть заклепки из цепи при помощи бородка;
2. После того, как вам удалось расклепать цепь, не нужно сразу же выбрасывать отсоединенные заклепки. Они могут потребоваться, когда вы будете производить дальнейший ремонт пильного элемента;
3. На следующем этапе вам потребуется переклепать цепь, то есть, соединить укороченный пильный элемент. Для этого нужно посчитать зубья и соединить звенья на заклепку, прижав их боковые части;
4. После этого нужно начать сваривать звенья. При этом следует действовать крайне аккуратно, иначе плохо приваренные части цепи будут царапать шину бензопилы;
5. Далее у многих начинающих возникает вопрос: «Как заклепать цепь бензопилы?» Для этого нужно применить обычную дрель. Возьмите гвоздь с диаметром равным диаметру внутренней части заклепки и вырежьте 7-сантиметровую заготовку;
6. Далее зафиксируйте заготовку в головке дрели. Затем закрепите на брусе 2 надфиля так, чтобы дистанция между ними была равна ширине внутренней части заклепки. При этом от вас требуется добиться максимальной точности. Далее вам останется лишь позаботиться о равномерной подаче бруска на заготовку.

После того, как вы смогли отремонтировать цепь для бензопилы своими руками, ее нужно осмотреть на наличие заусениц. При необходимости, удалите их с помощью надфиля. В дальнейшем если цепи на вашей бензопиле рвутся достаточно часто, советуем приобрести специальный заклепочник для цепей. Он поможет вам сэкономить массу времени и сил.
Многие эксперты также советуют заменить обычные цепи пильными элементами с победитовыми напайками. Дело в том, что победитовая цепь для бензопилы гораздо надежнее и не будет рваться также часто, как обычные пильные цепи. Однако производительность пилы при использовании такого пильного элемента немного упадет.

Цепь является основной частью узла трансмиссии велосипеда. Проходя через зубцы звездочек, цепь передает крутящий момент к заднему колесу. Этим и объясняется то, что велобайк движется. Динамические нагрузки на узел достаточно большие, поэтому при эксплуатации происходит износ цепного механизма. В статье рассмотрим, как снять цепь с велосипеда и как поставить ее обратно.

Рабочий ресурс цепного механизма синглспидов рассчитан на весь срок «жизни» велобайка. Велоцепь ходит ровно, не отклоняясь. Несколько сложнее обстоит дело с великами, рассчитанными на несколько скоростей. Нагрузка на цепной механизм здесь больше относительно параллельных передач, поскольку велоцепь расположена под углом по отношению к раме велосипеда. Если сравнить с параллельной передачей, то воздействие на звенья в несколько раз больше. Чтобы избежать повреждения всего трансмиссионного механизма, цепь подлежит своевременной замене.

Не следует думать, что нельзя снять велоцепь с односкоростного велосипеда. Ее снимают для того, чтобы почистить или отремонтировать.

В каких случаях нужно снимать цепь с велосипеда

Разберемся, как узнать, что цепной узел многоскоростного велосипеда неисправен. Можно оценить километраж пробега двухколесника, но на исправность велоцепи влияют и другие факторы.

• Правильность подбора передач;
• Качество дорог;
• Скорость езды.

Появление подозрительных звуков (при условии, если смазка в порядке) и сложности с переключением передач – это первые признаки неисправности цепного узла. Простейший способ оценки исправности звеньев следующий:

• Отогните велоцепь от наибольшей звездочки;
• Если она отходит свободно от 3 и более зубцов, то велоцепь надо обязательно заменить. Два зубца – это своеобразное предупреждение. Некоторое время еще можно поездить, но снять ее предстоит в скором времени.

Этот же самый метод подходит и для односкоростных велосипедов.

Информативный метод – это замер длины велоцепи.

• 30,5 см – наилучшее значение длины;
• 30,6-30,8 см – средняя степень износа, высокая ремонтопригодность;
• Более 30,8 см – звенья и звездочки сильно изношены. Повреждена вся трансмиссия.

Чтобы правильно измерить относительное удлинение, цепь с велобайка нужно полностью снять.

Виды цепей велосипеда

Рассмотрим 2 основные разновидности велоцепей:

• Замочную;
• Сплошную.

Ее особенность в том, что у нее имеется специальное зажимное приспособление. Снять такую со звезд, равно как и надеть обратно, несложно. Для этого достаточно лишь рассоединить замок.

Определить местонахождение разъемного звена можно при помощи визуального осмотра. Если звенья чистые найти разъем несложно. Как правило, на разъеме выбито клеймо компании-производителя.

Сплошная

Полностью снять такую велоцепь невозможно. Если полностью снять ее со звездочек, она просто повисает на раме. Конечно, по сравнению с вариантом, оснащенным замком, сплошная конструкция менее удобна. Однако, есть и преимущества. Замок может ослабеть, соединительный клещ – потеряться. Звенья расцепляются. Со сплошной цепью таких проблем нет. Если она разорвалась, то это исключительно издержки качества.

Это несложно. Действуйте по алгоритму.

• Подденьте зажим отверткой или спицей. Важно при этом не сломать зажим, так как соединить всё обратно без него не получится;
• Расцепите звено.

Теперь вы можете свободно снять велоцепь и производить над ней нужные манипуляции: укоротить, почистить или, если она безнадежно повреждена — выбросить.

Для рассоединения сплошной конструкции понадобится специальный инструмент, называемый выжимкой. Пользование этим приспособлением позволит снять звено, не повредив его. Алгоритм следующий.

• Выберите звено, которое нужно разобрать;
• Поставьте велоцепь в положение для выпрессовки и запрессовки оси звена, или пина;
• Закрутите винт и вытащите ось на себя.

Полностью вытаскивать пин не нужно, так как вставить его обратно на место будет нелегко. Манипуляции с выжимкой несколько расшатывают ось. Для повторного расцепления выберите другое звено. Запрессовывайте ось в обратном порядке.

• Соедините смежные звенья между собой;
• Вдавите пин при помощи винта.

Ремонтируем цепь велосипеда

Самый распространенный для велоцепи дефект – это ее провисание из-за увеличения длины. Конечно, можно снять растянувшуюся цепь велосипеда и заменить на новую, но можно попытаться и восстановить ее. Из-за разбалтывания осей происходит расширение цепи велосипеда в поперечном и продольном направлениях. Устранить поперечное расширение нельзя, а с продольным, возможно, что-то получится.

Удалять лишние звенья надо таким образом, чтобы велоцепь свободно, без лишнего натяжения, прошла по большой звездочке. При укорачивании также воспользуйтесь выжимкой. Здесь важно не перестараться, вытащив лишние звенья.

Помогает монтаж так называемых успокоителей на велосипед, не дающих цепи слететь со звездочки при езде. Конечно, если в качестве временной меры поставить успокоитель – неплохое решение, но о замене велоцепи забывать нельзя.

Поставить велоцепь на синглспилд совсем просто:

• Навесьте велоцепь на обе звездочки;
• Защелкните замок (как вариант – запрессуйте пин).

Со скоростным велосипедом придется повозиться немного дольше.

Натяжение цепи на бензопиле влияет не только на нормальную эксплуатацию агрегата, но и на безопасность оператора, работающего с ним. Бензопила является очень травмоопасным инструментом, и ослабшая пильная цепь может привести к печальным последствиям. В свою очередь, чрезмерно натянутая цепь повышает нагрузку на инструмент. Поэтому перед каждым запуском аппарата необходимо убедиться, что этот важный элемент имеет правильное натяжение.

Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты.
Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.

В норме пила должна свободно перемещаться вдоль шины, без приложения особых усилий. Если движение элемента затруднено — это признак чрезмерного его натяжения.

При сильном натяжении
режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью
запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается
, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

Цепь, изготовленная из некачественной стали, также быстро подвергается растяжению.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает
. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь
, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Алгоритм натяжения

Прежде чем натянуть цепь на бензопиле, вы должны заглушить двигатель агрегата, или отключить его от сети, если это электрическая пила. Не следует проводить регулировку или замену пильного элемента, если он находится в нагретом состоянии.
Если это сделать, то металл после остывания сожмется и натяжение будет слишком большим, что может привести к повышенной нагрузке на двигатель и деформации шины.

Натяжитель цепи
расположен с правой стороны агрегата, под крышкой, в месте, где установлен тормоз с муфтой, и находится крепление шины. На бензопилах Husqwarna, Stihl, Poulan и Partner внешний натяжитель выглядит как обыкновенный болт.

Итак, чтобы произвести настройку цепного элемента аппарата, нужно выполнить следующие действия.

На электрической пиле Makita
регулятор натяжки выполнен таким образом, что его можно проворачивать без применения какого-либо инструмента. Вращая его по часовой стрелке, вы будете натягивать цепь, если вращать регулятор в противоположном направлении, натяжение цепного элемента будет ослабевать.

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

1. Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.



2. Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.



3. Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.



4. Снимите цепной элемент с ведущей звездочки.



5. Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.



6. Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру. Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины. При установке обратите внимание на направление режущих звеньев
   . Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины.



7. Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь.



8. После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.



9. Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.



Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Также это приходится делать, если имеющаяся шина короче цепи, и подобрать подходящий пильный элемент нет возможности.

Можно и наращивать пильный элемент
, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки
, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена
с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Не бойтесь переклепать, так как заклепка имеет утолщение в центральной части, служащее ограничителем.

Некоторые умельцы советуют соединять звенья при помощи сварки
. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи.
Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.

Укорачивать цепь обычно требуется при провисании — после долгого использования, серьёзной нагрузки или при смене набора звёздочек. Как укоротить велосипедную цепь, и как определить её правильную длину?
Всё просто:

1. Переключаемся на самые крупные звёзды спереди и сзади.
2. Размыкаем одно звено цепи.
3. Максимально стягиваем цепь так, чтобы суппорт находился в горизонтальном положении.
4. Добавляем одну пару звеньев и получаем искомую длину.

Во многих магазинах при покупке велоцепи предоставляется услуга по её подгонке — стоит ей воспользоваться, обычно у техников есть и инструмент, и должный опыт.

Инструмент

Интернет-специалисты и знатоки советских баек обычно рекомендуют гвоздь и камень, но прогресс не стоит на месте и лучше приобрести выжимку цепи (chaintool) — несложный инструмент, напоминающий детские тиски без станины, приобрести который можно за 500-1000 р.

Держать выжимку в рюкзаке есть смысл только при сложных многодневных походах, обычно это инструмент мастерской, потому при выборе не стоит обращать внимание на облегчённые версии и выжимки в мультитулах — обычно они ненадёжны и выбрасываются через 5-10 применений.

Если выжимки рядом не оказалось — поможет молоток, пара гаек и гвоздь, но об этом позже.

Последовательность действий

Рассмотрим, как укоротить велоцепь конструкции Галля (именно такая используется на 95-99% всех современных велосипедах).

Разъединяем

1. Устанавливаем выжимку так, чтобы её стержень был ровно по центру пина (валика).
2. Плавно вращаем ручку выжимки, пока валик не выйдет до уровня второй внутренней пластины.
3. Разъединяем звено, не вынимая до конца пин.

Удаляем лишние звенья

1. Фиксируем необходимую длину и определяем пин для выжимки, учитывая, чтобы освобождаемые пластины звена совпали с пластинами уже выжатого.
2. Повторяем последовательность из п. №1, полностью выжав валик.

Соединяем

Сводим цепь и аккуратно, отцентрировав выжимку на старте и контролируя процесс каждые 0,2-0,3мм, вжимаем пин в освобождённое в п. №2 звено.
Некоторые предпочитают — в таком случае перед соединением следует проверить, продета ли она в переключатели.

Проверяем работоспособность

1. Сам запрессованный ролик. Если наблюдаются скрипы или проблемы с подвижностью на звене — устанавливаем пластины на место, изгибая цепь вдоль плоскости звена до прекращения щелчков, хватит силы рук, инструмент не потребуется.
2. Вся укороченная цепь. Пробуем сделать несколько оборотов на самых маленьких звёздочках — если есть проблемы, это будет заметно сразу.

Для цепи повторяющегося типа (half-link, с одной парой повторяющихся пластин) — процесс упрощается, выбирать парность не надо. Укоротить цепь облегчённых моделей и некоторых спортивных вариантов можно только специализированным инструментом, и порядок укорачивания описывается в фирменной документации.

Особенности работы при отсутствии выжимки

Отсутствие выжимки — тоже не беда. Вместо выжимки достаточно штыря — гвоздя, сверла, дюбеля, чуть меньше валика диаметром, и молотка, которым этот штырь будет выбивать пин. Главное — это аккуратность действий, важно чтобы удары не согнули пластины звена — для этого под цепь и внутрь звена прокладывают гайку или иной усилитель.

Если укорачивание без выжимки будет производиться впервые — рекомендуется потренироваться на неиспользуемом звене, так как работа потребует сноровки. Кроме того, без выжимки цепь в любом случае придётся снять с велосипеда, так как потребуется твёрдая опора.

Чтобы эффективно передавать крутящий момент с педалей на заднюю ось велосипеда, цепь должна быть натянута без провисаний и перекосов. Если из-за износа или изменения конструкции байка она стала болтаться, прокручиваться и спадать со звездочек, даже если вы постоянно за ней ухаживали, и очищая, добиться хорошего натяжения можно, удалив несколько лишних звеньев. Для этого не обязательно обращаться в сервис, так как укоротить цепь на велосипеде можно своими руками в домашних условиях.

Инструменты для укорачивания цепи

Для того, чтобы разомкнуть звенья, нужно подготовить специальный инструмент — выжимку. Она объединяет в себе упор, не дающий пластинам звеньев прогибаться в процессе выталкивания соединительного штыря (пина), и винт, который его выдавливает.

В магазинах спортинвентаря можно найти профессиональный инструмент, предназначенный для веломастерских и изготовленный из прочных сортов стали. Его можно использовать очень долго, перебирая трансмиссию хоть ежедневно, и он не сломается. Однако для того, чтобы укоротить велосипеда в домашних условиях, достаточно более простого варианта выжимки — встроенного в дешевые мультитулы. Надежность этого инструмента ниже, чем у профессиональных моделей, но для персонального применения такая выжимка вполне подойдет.

Важно!
Кроме инструмента, следует подготовить ветошь и керосин или жидкость WD-40, чтобы очистить систему переключения передач перед работой.

Пошаговая инструкция

Отвечая на вопрос «как укоротить цепь на велосипеде», стоит помнить, что все действия выполняются в следующем порядке.

Самое сложное в этой работе — сделать так, чтобы отверстия совпали, и пин свободно вошел на свое место. При этом после проведенных работ нужно будет также настроить и переключатели скоростей.

Еще одна сложность — определить необходимую длину цепи
. Для этого нужно переключить передачу на велосипеде таким образом, чтобы и спереди, и сзади цепь легла на самую большую звездочку. После этого звенья размыкаются, и деталь стягивается до упора. На ней следует сделать отметку, добавив пару звеньев для того, чтобы трансмиссия не перенапрягалась.

Как укоротить цепь без выжимки?

Если специального инструмента нет, можно воспользоваться любым острым предметом достаточно малого диаметра, чтобы вытолкнуть соединительный пин. Это может быть гвоздь, шило или любой другой стальной прочный штырь, способный выдержать удар молотком. Кроме того, потребуется подставка — например, кирпич.

Можно с уверенностью утверждать, что практически в каждом частном доме есть бензопила, особенно, если вы человек проживает в частном доме или имеет дачу. Как и к любому другому инструменту, относиться к ней нужно бережно. Многие владельцы сталкиваются с типичной проблемой – цепь растягивается из-за продолжительной работы. Причина этому – нагревание металла, после чего он увеличивается в объеме. Узнаем, как укоротить цепь бензопилы своими руками, ведь можно просто ошибиться с ее длиной при покупке. Самое главное – после такой процедуры соединение звеньев цепи останется все таким же прочным.

Готовим инструменты

Хоть и утверждают производители, что укорачивание цепи в домашних условиях невозможно, есть умельцы, которые могут сделать это. Для этого следует обзавестись:

• Тисками;
• Молотком;
• Бородком;
• Надфилем;
• Электросварочным аппаратом (требуется не всегда);
• Плоскогубцами.

Ремонт цепи

Чтобы выполнить ремонт цепи бензопилы, ее нужно собрать и разобрать. Рассмотрим эти этапы более пристально, чтобы понять, с чем предстоит иметь дело.

Убираем заклепки

Для разъединения потребуются усилия: для изготовления заклепок используется качественная сталь, форма у них – геометрическая.

Важно! Отличительная особенность внутренней заклепки – больший радиус. Именно это утолщение предназначено для поворота звена, а роль внешних частей заклепок – соединительная.

Для удаления заклепки необходимо:

• Зафиксировать цепь в тисках.
• Сточить выступающую часть, для чего используется надфиль или напильник.

Важно! Стачивать звено нужно с двух сторон, при этом следует удерживаться от повреждения боковых частей звеньев.

• Заклепки выбиваются, для чего можно воспользоваться бородком. Боковые части при этом слегка отгибаются.

После разъединения детали не стоит избавляться от удаленной заклепки. Вполне возможно, что замена ей никогда не будет найдена. Купить заклепку практически нереально, а вот воспользоваться ею, вполне возможно, придется.

Важно! При разъединении детали обязательно нужно считать направляющие выступы на внутренней стороне цепи и расстояние между ними. Должно быть сочетание между ними и ведущей звездочкой бензопилы. Даже при небольшом отклонении в шаге бензопилы в скором времени опять случится растяжение столь важной детали.

Соединяем звенья

После проверки всех параметров можно соединять звенья. Для соединения используется заклепка, боковые части звеньев плотно прижимаются. Для “прихватывания” заклепки используется электросварка. Надфиль используется для удаления излишков металла. После этого бензопилу можно использовать.

Если ремонт выполнен неправильно

В том случае, если ремонт цепи бензопилы своими руками был выполнен некачественно, возможны следующие последствия:

• В процессе сварки ток был небольшим, что привело к избыточному нагреванию элементов цепи. При этом меняются физические свойства металла.

Важно! В будущем изделие будет растягиваться в том месте, где оно была сварено. Из-за смещения направляющих выступов произойдет поломка остальных элементов цепи.

• При более глубокой сварке происходит приваривание внутренней части заклепки к нескольким частям звена. В итоге — они становятся неподвижными. Все это также приводит к нарушению работы других элементов.
• При низком качестве сварки изделие может порваться в процессе работы. Связано это с большой поперечной нагрузкой, воздействующей на него в процессе эксплуатации. В таком случае пользователь с большой вероятностью получит травму.

Как избежать растяжения цепи?

Прежде чем решать, что делать, если порвалась цепь на бензопиле, лучше ознакомиться с основными причинами поломок:

• Основная причина заключается в низком качестве товара.
• Бывает так, что запчасть перегревается и растягивается из-за самой бензопилы. Чаще всего так происходит из-за неотрегулированной подачи масла на звездочку. Возможно нарушение регулировки или забитое отверстие, в которое подается масло.

Важно! Бензопиле обязательно требуется регулировка и периодическое техническое обслуживание.

• Ведущая звездочка также может стать причиной растягивания цепи. В таком случае проскакивают направляющие выступы, происходит трение и нагревание деталей.

Видеоматериал

Бензопила, как и любой инструмент, требует к себе внимательного отношения. К тому же, при ее покупке следует обращать внимание на производителя и продавца. Как правило, инструмент, приобретенный в фирменных магазинах, нуждается в ремонте гораздо реже.

Для правильной работы бензопилы важно не только состояние её основных элементов, двигателя, карбюратора, масляного насоса, но и состояние пильной цепи. Каждый владелец пилы должен знать, как проводить обслуживание и ремонт цепи. В этой статье расскажем о том, что делать, если растянулась цепь на бензопиле и как её укоротить.

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Когда нужно укорачивать

Укоротить цепь бензопилы можно, когда она растянулось настолько, что регулировочного винта не хватает для правильной натяжки. Убирать нужно не больше двух рабочих звеньев. Также, уменьшить цепь можно, если по каким-то причинам поменяли шину большей длины, на меньшую. При необходимости допустимо наращивать, дополнительные звенья можно купить в специализированном магазине или использовать с донора подходящей по всем характеристикам, шагу, толщине, форме режущих зубьев.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Растянулась цепь, что делать

Если растянулась цепь, но износ звеньев еще позволяет её использовать, можно её переклепать и продолжать работать. Определить количество звеньев, которые необходимо убирать не сложно. Для этого на бензопилу устанавливается шина, винт натяжения закручивается в крайнее положение и проводятся измерения. Определив необходимую длину можно приступать к клепке.

Клепка цепей для бензопил проводится при помощи вспомогательных инструментов и специальных станков. Рассмотрим подробнее, какие инструменты потребуются для того что бы уменьшить или увеличить длину цепи.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

1. Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
2. Сточить при помощи болгарки.
3. Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него.

Теперь разберемся, как склепать обратно.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Важно: если работа проведена не правильно и ремонтное звено не ходит, то устанавливать такую цепь на бензопилу нельзя.

Рассмотрим, что может случиться, если склепать не правильно.

Последствия некачественного ремонта

Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.

Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.

Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.

Ошибки при ремонте цепей

1. Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
2. Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
3. Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
4. Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
5. Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.

В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки. Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.

Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.

Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.

Вывод

Мы рассмотрели все вопросы, касающиеся самостоятельной клепке, уделили внимание инструментам и станкам. Советуем покупать дорогостоящее оборудование для ремонта, только если вы работаете пилой постоянно. Обращаем ваше внимание на то, что неправильно склепанная цепь может причинить вред не только инструменту, но и оператору.

Если, после прочтения у вас остались вопросы по теме статьи, их можно написать в комментариях, мы обязательно ответим.

Не редки ситуации, когда при установке на бензопилу более короткой шины приходится менять и . Эта информация подскажет, как укоротить цепь на бензопиле с таким расчетом, чтобы деталь полностью выработала свой ресурс. В другом варианте — возможна подгонка длинной цепи к более короткой штатной направляющей шине.

Для ремонта задействуются не растянутые цепи с относительно небольшой выработкой ресурса, получившие частичные повреждения при обрыве или попадании режущих звеньев на содержащиеся в древесине металлические включения.

Специалисты советуют с минимальными потерями качества расклепать и отремонтировать поврежденную цепь, используя технический потенциал сервисной мастерской.
Несмотря на заверения производителей о проблемах и сложности самостоятельного ремонта, значительная часть пользователей предпочитает осваивать приемы восстановления работоспособности пильных гарнитур самостоятельно.

Причина этого явления:

• проживание владельца на большом удалении от пунктов сервисно-технического обслуживания;
• высокая стоимость предоставляемых службами ремонтных услуг;
• отсутствие нужного оборудования.

Компенсировать укорачиванием естественный износ цепи не целесообразно и небезопасно. Эксплуатация пильной гарнитуры с растянутой цепью неизбежно сопровождается:

• форсированным износом шины и венца приводной звездочки;
• увеличением нагрузки на двигатель;
• повышенной травмоопасностью распиловочных работ разных уровней сложности.

Внешние и внутренние факторы ускоренного износа

Причиной того, что интенсивно растягивается цепь на бензопиле, может быть неправильный выбор цепного масла или замена рекомендованного материала масляным суррогатом, неисправность системы смазки или неточная регулировка маслонасоса с изменяемой производительностью.

Заправка системы смазки некондиционным по плотности и вязкости материалом отрицательно сказывается на смазке и эффективности охлаждения рабочих поверхностей, производительности насоса, подающего цепное масло в пильную гарнитуру.

Может создать немало проблем заправка летнего масла при эксплуатации бензопилы при низкой температуре воздуха от -10°С. В результате недосмотра возможна поломка привода маслонасоса, снижение его производительности до уровня масляного голодания.

Возможные причины спонтанного обрыва пильной цепи

В случае если порвалась цепь на бензопиле необходимо выяснить причину неисправности, установить целесообразность ремонта поврежденной детали или установки новой.

Характерными причинами обрыва пильной цепи являются неблагоприятные внешние факторы:

• чрезмерное натяжение;
• износ направляющей шины или несоответствие хвостовиков ширине рабочего паза;
• эксплуатация пильного комплекта с большими постоянными нагрузками;
• перегрев гарнитуры из-за отсутствия смазки;
• несоответствие цепи типу шины и конфигурации венца ведущей звездочки.

Особенности домашнего ремонта

Многие опытные пользователи предпочитают ремонтировать цепи своими руками. Успех выполненной работы определяется наличием специальных навыков и инструмента, знанием конструкционных особенностей моделей разного назначения.

В частности, не создает трудностей демонтаж и сборка износостойких аналогов. Твердосплавный состав наносится только на режущие кромки пильных звеньев. Что касается соединительных элементов и заклепок, то для их производства применяется стандартный металл.

С большим или меньшим успехом заклепать цепь бензопилы можно в домашних, а при наличии нужного инструмента, даже полевых условиях. Следует иметь в виду, что во время последующей эксплуатации самостоятельно восстановленной гарнитуры следует соблюдать особую осторожность. При первом удобном случае, желательно отремонтированное соединение в стационаре.

Послеремонтные ограничения

Проблема состоит в том, что отремонтированная на скорую руку деталь имеет в своем составе одно или несколько «слабых звеньев». В таком состоянии существенно ограничивается время работы гарнитуры при больших нагрузках, предъявляются повышенные требования к полноценной работе системы смазки.

Использовать восстановленную цепь в рабочем режиме можно при условии, что ремонт выполнил опытный заклепочник, имеющий в своем распоряжении клепальный станок и другое специальное оборудование.

Начальный этап ремонтно-восстановительных работ

Все известные способы укорачивания пильной цепи предполагают критерии отбраковки поврежденных режущих и соединительных звеньев, определенную технологией последовательность рабочих операций. Режущие и соединительные звенья монтируются заводскими заклепками, которые по всем характеристикам соответствуют действующим стандартам.

Применение самодельных комплектующих в любом случае не рекомендовано. Специальные заклепки для цепей в продаже встречаются крайне редко, поэтому в большинстве случаев проблема решается установкой нужных деталей снятых из демонтируемого отрезка цепи.

Последовательность демонтажа и последующей сборки

В домашних условиях цепь проще рассоединить, спилив головки , после чего укороченные клепки легко выбиваются тонким стальным стержнем. Задача упрощается наличием подходящей по шагу цепи выжимной струбцины. Извлеченные таким устройством заклепки можно использовать без ограничений.

Самостоятельно соединять концы укороченной цепи можно в слесарных тисках. Продетые в элементы цепи заклепки с обратной стороны по окружности развальцовываются легкими ударами среднего молотка. Готовое соединение не должно иметь люфтов, также не допускается тугая посадка.

При сборке разных типов пильных цепей необходимо соблюдать предписанные конструкцией размерные интервалы между режущими звеньями.

Ассортимент станков для ремонта пильных цепей

Специальный станок для клепания цепей бензопил входит в перечень рабочего оборудования специализированных мастерских. Предлагаемый ассортимент включает в себя несколько бюджетных и фирменных моделей импортного производства стоимостью от 2000 до 5500 рублей.

Повышенными возможностями и комфортным уровнем работы характеризуются заклепочные станки торговых марок Штиль, Хускварна и Чемпион.

Стоимость универсальных расклепочно-заклепочных станков типа Штиль NG-7 составляет около 18000 рублей. Совершенные в техническом плане устройства обеспечивают высокое качество заклепочных соединений, экономию рабочего времени и материальных средств.

Стоимость же специального варьируется от 2000 до 6000 рублей

Ремонтные стандарты и ограничения

Прихваченные сваркой или прогретые абразивным кругом болгарки, соединительные элементы цепи менее износостойкие, что существенно сказывается на их надежности.

• Тугое соединение соседних звеньев сопровождается дополнительными нагрузками на двигатель и кинематику бензопилы.
• Отсутствие плавного хода цепи затрудняет вход гарнитуры в пропил, не исключается возможность обратных ударов и других травмоопасных моментов.
• «Перетянутые» и прослабленные соединения отремонтированной цепи в большей степени подвержены обрывам при резком перепаде нагрузок.

Самый простой по конструкции станок для ремонта цепей бензопил оправдывает свою стоимость возможностью полностью за короткий отрезок рабочего времени переклепать поврежденную цепь и восстановить ее работоспособность на уровне до 90%.

Цепи бензопил китайского производства по сути своей являются копиями европейских моделей, поэтому приведенные выше рекомендации по ремонту действительны для всего китайского цепного ассортимента.

Критерии самостоятельного выбора пильной цепи

В обиходе высоко ценится качество съемного пильного оборудования ведущих европейских брендов. Направляющие шины и цепи, торговых марок Штиль и Хускварна пользуются неофициальным статусом эталонной продукции.

При покупке изделия необходимо убедиться, что модель по длине, шагу и толщине хвостовика соответствует конструкционным стандартам бензопилы. Весь цепной ассортимент делится на пять размерных групп с интервалом от 1/4 до ¾ дюйма.

Изделиями с меньшим шагом комплектуются малокубовые модели бензопил бюджетного класса, цепи с увеличенным шагом и утолщенными хвостовиками — характерная особенность гарнитур мощных и производительных бензопил профессиональных.

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Рекомендации профи по подготовке новой цепи к эксплуатации

Практикой доказана эффективность стабилизации внутренней структуры металла пильной цепи. Достаточно продолжительный прогрев изделия в масляной ванне с постоянной температурой 60-70°С, устраняет внутренние напряжения, способствует восстановлению кристаллической решетки металла.

Оптимальное время прогрева инструментальной стали, из которой изготовлены режущие звенья, может варьироваться на протяжении 7-10 и более дней.

Нюансы долгосрочного хранения

Если бензопилу не планируется эксплуатировать на протяжении длительного времени, шину и цепь рекомендуется снять, тщательно очистить и обработать любым нейтральным консервантом. Сказанное в полной мере относится к запасным гарнитурам.

Независимо от вида упаковки, демонтированные детали желательно хранить в сухих помещениях со стабильной температурой. При соблюдении этих условий исключается образование конденсатной влаги и появление точечной коррозии.

Бывают ситуации, когда вы становитесь обладателем какого-то аксессуара, который вам не совсем подходит по размеру. Цепочка-браслет – яркий тому пример. Вы купили в интернет-магазине сами или вам подарили – неважно, украшение не подошло и по длине велико. Чтобы аксессуар случайно не потерять, и его было удобно носить, следует узнать, как укоротить цепочку на руку. Это можно сделать двумя разными способами:

• Дома. Но при том условии, что звенья цепочки будут не цельными. Тогда вам понадобятся небольшие щипчики, которыми вы просто разъедините и снимете те звенья, которые являются лишними.
• В ювелирной мастерской. Если же цепочка-браслет имеет сложное плетение или цельные звенья, которые не разогнуть, лучше обратиться к ювелиру, который при помощи профессиональных навыков и инструментов сделает украшение нужной вам длины. Обычно такие услуги стоят довольно дешево.

Укоротить мужские цепочки на руку в домашних условиях будет немного легче. Ведь обычно звенья цепи для мужчин нецельные, а также имеют гораздо больший размер и толщину. А значит, и работа будет менее кропотливой.

Если Вы ищете, где купить женскую или мужскую цепочку недорого, цепочку-браслет и другие аксессуары, тогда заходите в наш каталог. Мы предлагаем доступные цены и сотни интересных предложений, а при необходимости наши консультанты помогут определиться с размером украшения и сделать правильный выбор.

После долгого использования велосипеда без обслуживания цепь нередко начинает провисать. Как укоротить цепь велосипеда в домашних условиях? Что требуется для определения ее правильной длины? Поиском ответов на эти и другие вопросы займемся в представленном материале.

Какие факторы сказываются на удлинении велосипедной цепи?

К износу осей, так называемых пинов, велосипедной цепи приводит целый ряд моментов. Во-первых, между элементами конструкции скапливаются отложения в виде старого масла, на которое налипает пыль и мелкие загрязнения. Кроме того, растяжение может вызвать чрезмерная нагрузка на цепь в случае преодоления крутых подъемов на велосипеде. Другая причина — окончание срока службы цепи, разрушение ее элементов в результате ударов, коррозии металла. Чтобы избежать дискомфорта в ходе эксплуатации байка, нужно разобраться,

Как определить оптимальную длину?

Прежде чем разобраться, можно ли укоротить цепь на велосипеде собственными руками, нужно выяснить, какую длину она должна иметь для комфортного передвижения. Чтобы разобраться в этом вопросе, достаточно перекинуть цепь на наиболее крупные звезды как в области задней, так и передней ходовой части байка. Далее необходимо разомкнуть одно из звеньев. В завершение следует максимально стянуть цепь. К полученной длине достаточно добавить пару сантиметров, чтобы цепь не находилась в чрезмерном перенапряжении в ходе езды.

Подготовка к демонтажу

Чтобы было легче работать с цепью, стоит предварительно выполнить ее очистку. Простейший способ — протереть ее обычным отрезком материала, пропитанным керосином. Также можно воспользоваться специальной смывкой, в частности жидкостью AB-80 или WD-40.

Инструменты

Как укоротить цепь на скоростном велосипеде либо горном байке? Чтобы разъединить звенья, можно воспользоваться несколькими инструментами. Прежде всего стоит обратить внимание на специальную выжимку. Последняя представляет собой несложное приспособление, напоминающее ручную станину со штоком, что осуществляет давление на оси (пины) звеньев. Купить такой инструмент можно в любой точке по продаже спортивного инвентаря. Обойдется его приобретение в сумму от 500 до 1000 рублей.

Если же нет возможности купить выжимку, в таком случае придется воспользоваться подручными средствами. Речь здесь идет о молотке и металлическом прутке, который послужит пробойником для извлечения осей звеньев. Также понадобится пара гаек, что будут подкладываться под звенья цепи.

Как укоротить цепь на велосипеде с помощью выжимки?

Чтобы сделать работу, прибегая к эксплуатации специального инструмента, нужно выполнить такую последовательность действий:

1. Установить выжимку в положение, при котором ее стержень будет находиться по центру оси звена цепи.
2. Выполнять вращательные движения инструментом, пока ось практически полностью не выйдет из звена.
3. Разъединить цепь и при необходимости произвести аналогичные операции с ее оставшимися участками.
4. Убрать ненужные звенья и соединить конструкцию.

Разобравшись, как укоротить цепь на велосипеде, нужно выяснить, как ее соединить. Узкое полузвено необходимо вставить между щечками широкого. Затем ось должна полностью войти в отверстие втулки. Далее необходимо оценить подвижность звеньев. Если она недостаточна в месте соединения, шарнир можно разработать при помощи плоскогубцев.

Как укоротить цепь на велосипеде без выжимки?

Отсутствие специализированного инструмента, предназначенного для разъединения звеньев цепи, не является критическим моментом. Как уже упоминалось выше, альтернативой выжимке может послужить металлический штырь, гвоздь, прочее. Также здесь потребуется молоток, с помощью которого оси будут выбиваться из звеньев.

При таком подходе к делу главное — соблюдать осторожность. Ведь неаккуратные, слишком сильные удары могут привести к деформации пластин звеньев. Чтобы этого не происходило, под элементы цепи нужно заблаговременно подложить обычные гайки.

Тем, кто впервые прибегает к укорачиванию велосипедной цепи без применения специальной выжимки, рекомендуется предварительно потренироваться. В этих целях стоит использовать старую цепь либо отдельные, ненужные звенья. Такая работа требует определенной сноровки. Поэтому перед воздействием на исправную цепь с помощью молотка и пробойника нужно выполнить вышеуказанные действия несколько раз и оценить результат собственных трудов.

В заключение

Вот мы и выяснили, как укоротить велосипедную цепь. Как видно, справиться с такой задачей можно не только при помощи специальной выжимки. Для выполнения работы иногда достаточно воспользоваться подручными средствами, которые найдутся в каждом доме.

Цепь – основная функциональная часть бензопилы. От её состояния напрямую зависит качество и скорость распила. Кроме того, неисправная пильная цепь является серьезной угрозой безопасности оператора инструмента. Поэтому при малейших признаках затупления, провисания, отсутствия смазки и пр. следует немедленно заняться ремонтом инструмента. Впрочем, практически любые из подобных неполадок можно исключить, своевременно проводя обслуживание бензопилы. А для этого необходимо разобраться с особенностями конструкции пильной цепи, а также правилами ухода за ней.

Когда необходим ремонт цепи бензопилы?

От состояния пильной цепи зависит не только удобство и качество распила, но также и расход горючего и смазочных материалов. Кроме того, эксплуатация неисправной цепи может привести как к полному выходу из строя узлов инструмента, так и к травматизму. Поэтому перед началом работы обязательно нужно проверить состояние бензопилы, наличие масла и горючей смеси, а также целостность корпуса и работоспособность органов управления.

Срок службы цепи зависит от многих факторов – материалов, из которых она изготовлена, условий эксплуатации, манеры работы оператора и т.д. При нормальном режиме работы обслуживание профессиональной бензопилы проводится каждый день. Что касается домашнего инструмента, он используется не так интенсивно. Но к распилу всё же следует подготовиться, просушив и очистив материал от грязи и посторонних предметов.

Цепь бытовой бензопилы подлежит немедленному ремонту при появлении таких признаков, как:

• замедление и затруднение распила;
• биение или повышенная вибрация пильной шины;
• неоднородность стружки;
• нагар на линии распила и стружке;
• характерный запах горелой древесины или перегретого металла;
• выделение пыли при распиле и т.д.

Если вы располагаете необходимым инструментом, знаниями и навыком, совсем необязательно обращаться при возникновении этих симптомов в сервисный центр — натяжку, заточку и пр. можно выполнить самостоятельно. Непосредственный визуальный осмотр пильной цепи позволяет удостовериться в наличии неисправностей, а также выявить их степень и определить подходящий способ устранения.

Бензопила любит работу, поэтому не следует допускать её длительных простоев. Если инструментом ближайшее время вы работать не собираетесь, необходимо правильно подготовить её к хранению.

Ремонт бензопил своими руками: система смазки

Как правило бензопилой работают в далёких от чистоты условиях. И наиболее высоким нагрузкам при этом подвергается как раз пильная цепь. Её преждевременному износу препятствует система смазки инструмента, которая снижает разрушительный эффект нагрева и трения. Это не только увеличивает рабочий ресурс конструктивных узлов бензопилы, но и предотвращает растяжение цепи. Поэтому контроль над процессом смазки должен выполняться постоянно.

Бензопилы снабжаются масляным насосом, который забирает смазку из бака и подаёт его на цепь. Её конструкция включает специальные звенья – хвостовики. Проходя звёздочку шины они захватывают масло и распределяют его по всей длине цепи. Нижняя часть хвостовиков выполняется в форме крюка. Это позволяет снизить расход и потери смазочного материала. Для дополнительного удержания последнего хвостовики снабжаются дополнительными каналами и отверстиями. В распределении смазки также участвуют другие звенья пильной цепи, на которых для этой цели выполняются углубления особой формы.

Проверку качества работа системы смазки бензопилы провести несложно. При разгоне пильной цепи микроскопические частицы масла образуют след на поверхности обрабатываемого материала. Отсутствие такового говорит о том, что смазка на цепь не поступает. И наоборот, если при выключенном моторе смазка с неё буквально капает, это свидетельствует о необходимости прочистки паза шины, конструктивных отверстий и каналов цепных звеньев и регулировке масляного насоса.

Перед покупкой и установкой новой цепной гарнитуры следует убедиться в том, что система смазки бензопилы способна с ней справиться. Для улучшения же процесса смазки можно использовать современные масла на растительно-полимерной основе.

Устранение неполадок тормоза цепи

Инерционный тормоз цепи предназначен для мгновенной остановки хода при заклинивании цепи и обратном ударе. Последний возникает при касании концом или верхней частью шины обрабатываемого материала. В момент резкого отброса шины тормоз останавливает движение цепи, не прекращая работу двигателя. Поэтому после его срабатывания необходимо выключить мотор, после чего выполнить разблокировку.

При сработавшем тормозе чашка сцепления ведущей звёздочки шины блокируется. При этом мощности двигателя достаточно, чтобы провернуть сцепление. В результате его кулачки будут стираться о чашку, а сам механизм – нагреваться. Вследствие этого могут оплавиться пластиковые элементы – привод масляного насоса, крышка сцепления и т.д. Если продолжить работу на включенном тормозе, появится характерный дым и запах, а саму пилу, скорее всего, придётся ремонтировать. Подобная ситуация может возникнуть при защемлении цепи в обрабатываемом материале, если оператор попытается освободить её, увеличивая обороты двигателя.

Если крышка инерционного тормоза оплавилась, её необходимо заменить. Ведь без неё система будет работать некорректно. При оплавленном приводе масляного насоса становится невозможной подача масла на цепь. Поэтому данный элемент, равно как и изношенные или поврежденные детали сцепления также подлежат немедленной замене.

Производители бензопил рекомендуют проверять инерционный тормоз при каждом запуске двигателя. Если он неисправен, работа инструментом становится небезопасной, а его ресурс сокращается, что в ближайшем будущем приведёт к непредвиденным финансовым расходам.

Регулировка натяжения пильной цепи

Профессиональный вальщик никогда не начнёт работу бензопилой, пока не проверит натяжку цепи. Если она будет слабой, гарнитура при движении будет болтаться, соскакивать с шины и вполне может лопнуть. Чрезмерное натяжение также не сулит ничего хорошего – увеличенные нагрузки на двигатель и стремительный износ конструктивных элементов критически снижают рабочий ресурс инструмента.

В большинстве моделей натяжка пильной цепи фиксирует шину. Это значит, что если она будет недостаточной или чрезмерной, шина будет иметь увеличенный люфт, либо её звёздочка окажется зажатой и не сможет двигать гарнитуру.

Процедура натяжки пильной цепи выполняется по следующему алгоритму:

1. Проверка хода цепи.

Для этого примерно по середине шины в верхней её части цепь берётся за зубец и вертикально подтягивается. При оптимальном натяжении около трети хвостовика останется в пазу шины, а сама цепь свободно вращается рукой. Если нет, значит она перетянута или ослаблена.

2. Контроль безопасности.

Перед тем, как приступить к ремонту, необходимо убедиться в том, что бензопила выключена и её случайный запуск полностью исключён.

3. Оценка степени натяжения.

Для этого нужно провернуть цепь рукой вдоль линии рабочего хода. Если гарнитура ослаблена, в нижней части шины вы заметите провис.

4. Проверка натяжителя.

Этот узел располагается внутри фиксирующей шину крышки, которая находится возле тормозной муфты. Следует отпустить гайки-фиксаторы и провернуть натяжитель (регулирующий болт) до достижения нормального качества натяжки при сохранении плавности хода цепи и необходимого шарнирного люфта.

Запрещается менять цепь или выполнять её регулировку в нагретом состоянии. При охлаждении металл сжимается, поэтому отрегулированная таким образом гарнитура может деформировать шину или вывести из строя двигатель.

Заточка цепи бензопилы

Это, пожалуй, самая сложная задача при обслуживании пильных цепей. Для выполнения заточки понадобятся:

• напильники (круглый и плоский);
• оправка;
• калибр.

Заточка цепи производится непосредственно на пильной шине. Для этого с учётом угла заточки фаски (10-30^о) на режущую кромку зуба выставляется оправка. Главное при выполнении процедуры соблюдать этот угол. Сам напильник при этом должен устанавливаться перпендикулярно шине так, чтобы соблюдался небольшой выступ над зубом. Заточка выполняется строго поступательными движениями. При завершении работы с одним резцом, цепь прокручивается так, чтобы обеспечить достаточное пространство для работы со следующим.

После обработки резцов можно приступать к правке ограничителей. Если они выступают, цепь будет «гладить» материал, ну а при слишком заглубленном положении пила будет застревать в нём. Правка ограничителей выполняется с помощью калибра, который устанавливается на режущую кромку. Его торцевая планка с прорезью должна находиться на уровне ограничителя, в противном случае последний подтачивается.

Для заточки пильных цепей не всегда удобно использовать наборы, поставляемые в комплекте с инструментом или же подручные средства. Если резцы основательно затуплены, резонно использовать специальный станок – он может быть как ручным, так и электрическим.

При заточке резцов и правке ограничителей следует выполнять равное количество движений напильником с идентичным прикладываемым усилием. Зубья цепи должны быть одинаковыми, иначе её ход будет неровным, а сама она может растрескаться или лопнуть.

Обслуживание пильной цепи – одна из важнейших задач, стоящих перед оператором инструмента. От того, насколько качественно установлена и заточена гарнитура, напрямую зависит эффективность и безопасность работы. Добиться существенного увеличения срока службы инструмента можно следуя рекомендованным производителями бензопил алгоритмам натяжки и заточки цепи, а также поддерживая тормозную и смазочную системы в исправном состоянии.

Заточка пильной цепи, видео

Для правильной работы бензопилы важно не только состояние её основных элементов, двигателя, карбюратора, масляного насоса, но и состояние пильной цепи. Каждый владелец пилы должен знать, как проводить обслуживание и ремонт цепи. В этой статье расскажем о том, что делать, если растянулась цепь на бензопиле и как её укоротить.

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Когда нужно укорачивать

Укоротить цепь бензопилы можно, когда она растянулось настолько, что регулировочного винта не хватает для правильной натяжки. Убирать нужно не больше двух рабочих звеньев. Также, уменьшить цепь можно, если по каким-то причинам поменяли шину большей длины, на меньшую. При необходимости допустимо наращивать, дополнительные звенья можно купить в специализированном магазине или использовать с донора подходящей по всем характеристикам, шагу, толщине, форме режущих зубьев.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Растянулась цепь, что делать

Если растянулась цепь, но износ звеньев еще позволяет её использовать, можно её переклепать и продолжать работать. Определить количество звеньев, которые необходимо убирать не сложно. Для этого на бензопилу устанавливается шина, винт натяжения закручивается в крайнее положение и проводятся измерения. Определив необходимую длину можно приступать к клепке.

Клепка цепей для бензопил проводится при помощи вспомогательных инструментов и специальных станков. Рассмотрим подробнее, какие инструменты потребуются для того что бы уменьшить или увеличить длину цепи.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него.  Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

1. Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
2. Сточить при помощи болгарки.
3. Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него.

Теперь разберемся, как склепать обратно.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Важно: если работа проведена не правильно и ремонтное звено не ходит, то устанавливать такую цепь на бензопилу нельзя.

Рассмотрим, что может случиться, если склепать не правильно.

Последствия некачественного ремонта

Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.

Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.

Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.

Ошибки при ремонте цепей

1. Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
2. Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
3. Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
4. Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
5. Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.

В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки. Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.

Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.

Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.

Вывод

Мы рассмотрели все вопросы, касающиеся самостоятельной клепке, уделили внимание инструментам и станкам. Советуем покупать дорогостоящее оборудование для ремонта, только если вы работаете пилой постоянно. Обращаем ваше внимание на то, что неправильно склепанная цепь может причинить вред не только инструменту, но и оператору.

Если, после прочтения у вас остались вопросы по теме статьи, их можно написать в комментариях, мы обязательно ответим.
