Каркас для бытовки из металла своими руками

Вам обязательно потребуется временное жилище, т.е., то место, где будут жить люди, занимающиеся строительством.

И достаточно важно, чтобы строение данного временного помещения не отнимало много времени. Используемые расходные строительные материалы должны быть подручными и иметь минимальную стоимость.

Каркасная бытовка стандартного типа выполняется без применения внутренних перегородок, в данной бытовке должно находиться маленькое количество и .

При таком бюджетном варианте данная бытовка обойдется вам примерно в два раза дороже, чем каркасно-щитовая бытовка, но качество ее будет гораздо выше и надежнее, потому что каркасная бытовка получается намного прочнее за счет прочного бруса, и других строительных материалов, применяемых в работе.

Необходимые строительные материалы и инструменты для установки бытовки

Бытовка своими руками выполняется только с применением необходимых для работы строительных материалов, а также инструментов.

Ниже рассмотрим список необходимых материалов:

• Для строения временного фундамента необходимы шлакоблоки;
• Песок и геотекстиль;
• либо битумная мастика;
• Деревянные и лаги;
• Силикатный кирпич;
• Различная арматура, уголки, саморезы;
• Для покрытия крыши ;
• Минеральная вата и ;
• Вагонка, деревянные доски, бруски разных размеров.

Также необходимо приготовить инструменты, которые вам обязательно понадобятся при строительстве бытовки: , лопата, молоток, дрель и другие.

Каркасная бытовка своими руками пошаговая инструкция

Если бытовка временного назначения, для легкой разборки в будущем, фундамент делают из шлакоблоков, которые отлично разбираются и отличаются незначительной стоимостью.

Временный фундамент из шлакоблока

Для установки шлакоблоков нужно с земли убрать , после утрамбовать землю и застелить ее специальным геотекстилем, потом засыпать все песком и снова хорошо утрамбовать.

На сделанную основу укладываются шлакоблоки.

Их необходимо расположить в каждом углу и с промежутками между ними в 1,5 метра.

Шлакоблоки необходимо гидроизолировать рубероидом либо мастикой и закрепить специальным деревянным .

Чертежи, материалы

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика). Если вам необходимо более уютное и удобное жилище, придется сделать его самостоятельно. Стоимость бытовки, построенной своими руками, выйдет не меньше, зато получится надежное и добротное сооружение желаемых размеров. А технология строительства изложена в нашей статье.

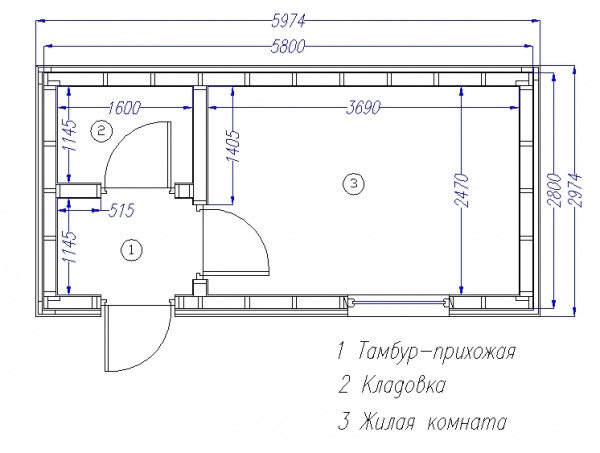

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

Варианты планировок

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
2. Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
3. Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
4. Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
5. Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
6. Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;

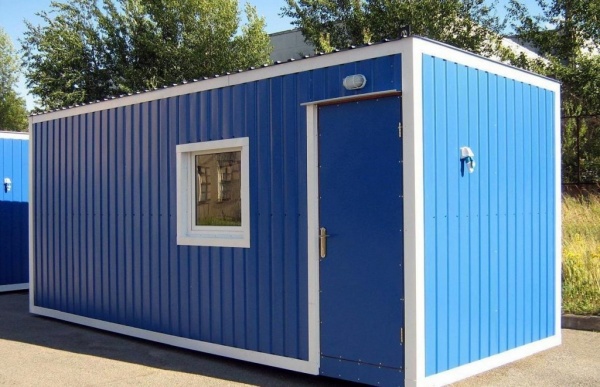

• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Как построить домик — руководство

Строительство вагона – бытовки своими руками делится на несколько этапов:

1. Подготовка основания.
2. Сборка каркаса, укладка полов.
3. Монтаж кровельных конструкций и покрытия.
4. Устройство наружной и внутренней обшивки с утеплением.
5. Подведение инженерных коммуникаций.

Поскольку деревянный вагончик – строение довольно легкое, готовить для него капитальный фундамент не требуется. Вполне достаточно поставить на выровненном участке земли бетонные блоки таким образом, чтобы их верхние стороны находились в одной плоскости. Соблюдайте шаг установки 1,5 м, а это значит, что при ширине бытовки 3 м блоки необходимо разместить в 3 ряда – два внешних и один посередине.

Примечание. Для более массивных металлических домиков строятся малозаглубленные фундаменты в виде столбиков из нескольких блоков, опирающихся на песчаную подушку. Процесс разметки и устройства столбчатого основания показан на видео:

Простейшие основания из полнотелых блоков позволят простоять вашей конструкции от 2 до 5 лет, потом появятся перекосы вследствие просадки. Если вы рассчитываете на более длительный срок, чтобы позже переделать бытовку в баню, то необходимо заложить капитальный столбчатый фундамент из кирпича с гидроизоляцией согласно схеме:

Монтаж каркаса

На данном этапе стройки нужно изготовить нижнюю обвязку из бруса и смонтировать стены. Пошагово это выглядит так:

1. Древесину тщательно обработайте антисептиком. Верхние плоскости столбиков накройте рубероидом, сложенным вдвое для хорошей гидроизоляции.
2. Выполните на торцах обвязочных брусков врубки для соединения в полдерева, как продемонстрировано на схеме. Уложите эти балки на фундаменты и скрепите между собой, выдержав угол 90° (проверяется замерами диагоналей).
3. Выпилите 2 паза на середине коротких брусьев и установите среднюю балку. Обвязка готова.

Примечание. Есть более простой способ – использовать в качестве балок доски 150 х 50 мм, установленные на ребро. Но дешевле не получится, потому что доски придется ставить чаще, да и конструкция выйдет не столь надежной. Об упрощенной технологии рассказывается на видео:

Следующий шаг – монтаж половых лаг из досок, установленных на ребро с шагом 50 или 60 см (зависит от ширины плит утеплителя). К ним по бокам прибиваются черепные бруски, куда укладываются доски чернового пола и теплоизоляционный материал с гидробарьером.

После устройства теплоизоляционного слоя лаги накрываются пароизоляционной пленкой в соответствии со схемой, а дальше настилаются чистовые полы из досок.

Схема утепления полов

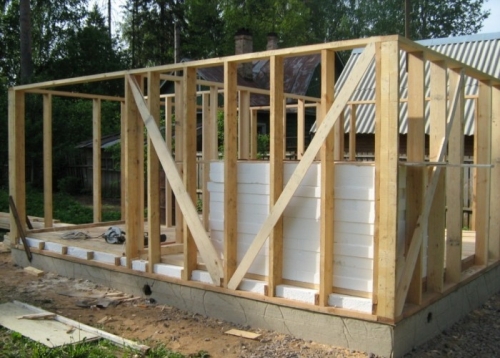

Сборка стен каркасной бытовки производится в горизонтальном положении, прямо на полу. Сколотите щит первой продольной стены с перемычками (поясами) и стойками для окон и дверей, обязательно установите укосины, как это показано на фото. Сверху первой перегородки сразу собирайте вторую, а затем – боковые стенки.

Поочередно поднимите все каркасы, поставьте их в проектное положение и скрепите между собой. Если все выполнено правильно, то одна продольная стена должна быть выше другой на 0,5-0,6 м для обеспечения уклона односкатной кровли.

Справка. Металлический каркас сваривается из профильных труб или уголков по месту, в вертикальном положении. Важно выдерживать угол 90° между стойками и балками и вовремя приваривать косые жесткости, чтобы конструкцию не повело.

Устройство кровли

Чтобы перекрыть дачную бытовку, надо установить и закрепить стропила из досок 150 х 50 мм, повернутых на ребро. Балки монтируются прямо над стойками и с таким же шагом, для крепления можно использовать оцинкованные уголки, чтобы не выпиливать пазы. Сверху вдоль стропил кладутся доски обрешетки и прибиваются к ним. Есть и другой вариант: стропила сходу перекрываются листами фанеры ОСБ, как показано на картинке.

Примечание. Стропила должны выступать за габариты вагончика минимум на 150 мм и образовывать кровельные свесы. Впоследствии их торцы зашиваются спереди досками.

В качестве кровельного покрытия чаще всего применяется ондулин, настилаемый на ветрозащиту (супердиффузионную мембрану). Полотна пленки раскладываются снизу вверх с нахлестом 100 мм и фиксируются степлером, после чего монтируется ондулин либо профнастил. Как происходит каркасно-щитовая сборка вагончика, вы можете посмотреть на видео:

Обшивка и утепление стен

В отличие от готовых бытовок, мы строим комфортное временное жилище, поэтому наружные стены необходимо обшивать по технологии строительства каркасных домов. «Пирог» утепления внешних ограждений жилища изображен на схеме:

Отделочные работы ведутся в таком порядке:

1. Натяните и закрепите с наружной стороны полотна ветрозащитной мембраны. Дальше зашивайте фасады плитами OSB, а затем облагораживайте их вагонкой или профнастилом.
2. Враспор между стойками вложите плиты базальтовой ваты (рекомендуется) или другого теплоизоляционного материала. Изнутри закройте утеплитель пароизоляционной пленкой и прибейте ее планками к стойкам.
3. Последний шаг – внутренняя облицовка. Обычно паробарьер зашивается той же фанерой ОСБ, к которой крепится внутренний отделочный материал – пластиковые панели, блок хаус, обои и так далее.

Монтаж пленки для ветровой защиты

Примечание. Теплоизоляция и отделка потолков производится по такой же схеме. Но здесь желательно использовать утеплитель большей толщины, как и на полах.

По окончании отделки установите окна и двери, смонтируйте отливы и водосточные системы. На внешних углах, под кровельными свесами и в нижней части сооружения поставьте фасонные элементы, закрывающие стыки отделочных материалов.

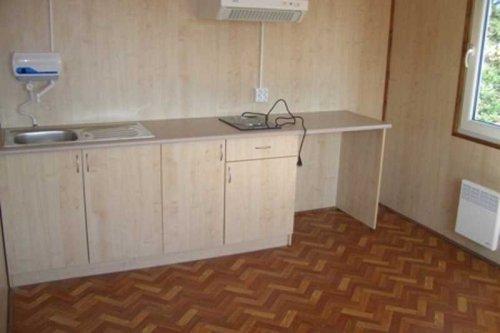

Внутреннее обустройство жилища

Нормальные условия проживания подразумевают наличие минимальных удобств – отопления, водопровода с канализацией и электроснабжения. Предполагается, что эти коммуникации уже есть на даче, остается лишь подключить их к бытовке. На этот счет дадим следующие рекомендации:

1. Отопление можно организовать двух видов – электрическое либо дровяное. В первом случае нужно в помещениях поставить конвекторы или другие обогреватели, во втором – смонтировать дымоходную трубу и печь. Тут важно защитить деревянные конструкции от возгорания – стены около печки закрыть листами железа, а дымоход изолировать несгораемым базальтовым волокном.
2. Водопроводная и канализационная труба заводится через полы вагончика, пройдя туда по заранее выкопанным траншеям. Как это реализуется, смотрите ниже на схеме.
3. Электрический кабель (рекомендуется марки СИП) прикрепляется к кронштейну, установленному на стене, после чего входит в помещение через отверстие. На вводе обязательно ставится защитное устройство (УЗО), а за ним – щит управления с автоматическими выключателями на линиях розеток и освещения.

Совет. Внутреннюю электрическую разводку лучше делать в пластиковых кабель – каналах, они смотрятся аккуратно и симпатично. Силовую линию к обогревателям ведите проводом большего сечения (ориентируйтесь по размерам подключающих заводских кабелей с вилками). Все проходы сквозь деревянные стены выполняйте в металлических футлярах, проще говоря, — в трубах.

Заключение

Бытовка – строение временное. Но, как водится, нет ничего более постоянного, чем временные постройки. Отсюда вывод: подойдите к строительству основательно, как будто возводите садовый домик или баню. Конечно, времени потребуется гораздо больше, да и сэкономить не удастся, но спустя десяток лет вам наверняка доведется оценить собственный труд по достоинству. Покупной строительный вагончик за такой период превратится в развалину.

Строительные бытовки в настоящее время прочно вошли в обиход. Их можно встретить и на стройплощадке и на садовом участке. Благодаря своим преимуществам бытовки можно использовать в качестве временного жилья в дачный сезон. Кроме того, отличные бытовки можно сделать и своими руками.

Чтобы сделать бытовку своими руками не потребуется дорогостоящих и продолжительных по времени подготовительных работ.
Такое временное сооружение, используемое в качестве строительного вагончика при строительстве загородного дома, не обязательно демонтировать по окончании стройки, а использовать в качестве подсобной мастерской или летней кухни.

Устанавливать вагончик как и любое другое строение, нужно на фундамент. Только требования к фундаменту для бытовки гораздо менее жесткие. Для этого достаточно нескольких бетонных блоков, которые устанавливаются на предварительно выровненной площадке по периметру будущей постройки. Нужно позаботиться о гидроизоляции блоков.

Для бытовок, которые планируется использовать в течение длительного периода времени лучше сделать столбчатый фундамент. Для такого фундамента своими руками копаются скважины в 1 метр глубиной, в которые устанавливаются асбестоцементные трубы, которые в свою очередь заливаются бетонным раствором.

По мере готовности фундамента для бытовки начинаются работы по изготовлению каркаса. В качестве стоек можно использовать доски 100*50 мм. Чем меньше сечение, там более непрочной получится бытовка. Далее осуществляется монтаж балок нижнего и верхнего ярусов из бруса 100*100 мм, которые предварительно обрабатывается антисептиком.

Готовый каркас обшивается вагонкой и утепляется минераловатными утеплителями, которые укладываются в промежутки стоек каркаса. Такая мера помогает избежать развитие плесени.

Внутренние поверхности стен бытовки необходимо обить пароизоляцией и ДСП. Для наружных стен в качестве пароизолирующего слоя более подойдет диффузионная мембрана. Поверх нее бытовка обивается блок-хаусом.

В качестве утеплителя для пола можно использовать также минеральную вату, повер которой укладывается пол из обрезных досок.

Крышу бытовки вагончика чаще всего делают односкатной и покрывают профлистом или шифером. Для утепления потолка нужно также уложить слой минваты.

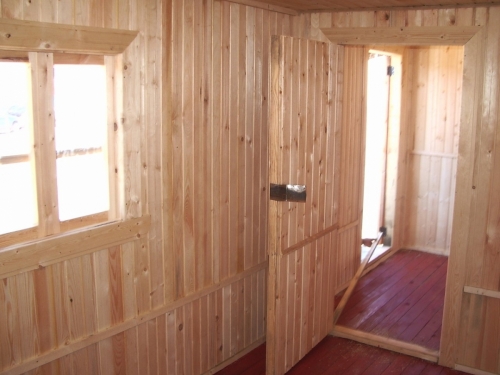

Внутреннюю отделку можно сделать на свой вкус и кошелек: от гипсокартона до вагонки.

Фото инструкция по возведению бытовки своими руками

На фото подборке представлена пошаговая фото инструкция по постройке бытовки своими руками. Размер бытовки 6х3 м.

Выставляем бетонные блоки по уровню.

На блоки укладываем рубероид в качестве гидроизоляции.

Из бруса 100х150 мм делаем нижний венец.

Из бруса 100х100 мм делается второй венец. Обеспечиваем его смещение к наружной стороне стены.

Делаем стойки каркаса.

Металлические уголки обеспечивают надежную фиксацию.

Один ряд стоек делаем выше, чтобы получилась односкатная крыша.

Делаем стропила и укрепляем каркас.

Монтируем окна и двери.

Обрешетка кровли.

На гидроизоляционный материал специальными гвоздями крепим ондулин.

Из предварительно обработанных антисептиком досок стелим черновой пол.

Слой гидроизоляции.

Слой минваты.

Еще один слой гидроизоляции.

Монтируем чистовой пол.

Поверх изоляционной пленки прибиваем блок-хаус.

Большинство современных дачников сходится во мнении, что без подсобного помещения на их участке не обойтись. Постепенно начинает накапливаться инструмент, рабочая одежда и другой, не менее важный для работы, инвентарь. Хранить его следует в особом месте, ведь большинство частей создано из металла, а потому подвергается коррозии. Чтобы снизить риск появления ржавчины, сохранить инструменты и одежду в хорошем состоянии на несколько сезонов, рекомендуется построить бытовку, которая становится тем самым недорогим, но эффективным сооружением. Как построить бытовку без дополнительной помощи, и расскажет подробная инструкция с картинками и видеоматериалами.

Как построить дачный домик из бытовок

В ряде случаев необходимо создать небольшую постройку, которая позволит проводить свободное время дачника в помещении. Для достижения поставленной цели не всегда нужно отдавать предпочтение новому дому со всеми удобствами. Порой строительство таких сооружений затягивается на несколько лет. Чтобы упростить постройку, рекомендуется построить мини домик из бытовки. Сделать его довольно просто, достаточно воспользоваться советами, которые предлагает наше видео.

Естественно, в каждом отдельном случае используется особый подход к строительству, но обязательными условиями считается наличие 4 обязательных условий:

• создание фундамента;
• возведение стен;
• отделка внешних поверхностей стен;
• установка отопления.

Фундамент для будущего домика

Основным преимуществ бытовки, как дачного домика, является легкость самой постройки. Это условие подразумевает отсутствие необходимости монтажа специального фундамента. Построить бытовку из бруса не составит труда, если создать основу из столбиков.

В некоторых случаях сразу же монтируется и небольшое крыльцо. Оно создается для удобства входа в помещение. При необходимости сооружения глобального подхода к домику, создается небольшая, но заметная терраса. В этом случае фундамент под нее монтируется в отдельном порядке.

Возведение стен

Бытовка подразумевает создание стен из легкого материала. В большинстве случаев она будет использоваться лишь летом, а потому и стены будут созданы быстро, без лишних проблем и акцентов на утеплении. Построить бытовку по чертежам не составит особого труда, если заранее подготовить нужный материал. Возведенные стены, в большинстве случаев, подвергают лишь небольшой отделке внутри и снаружи. Подробное описание монтажа можно увидеть на видео.

Если владелец постройки желает получить полноценный дом, то стены необходимо сделать качественными. Здесь применяется специальная обрешетка. Рекомендуется применять тонкий профиль, хотя порой достаточно использовать небольшой брус. Крепление этих объектов подразумевает использование особых пластин, которые имеют отверстия под саморезы. Ширина между двумя стенами должна подразумевать дальнейший монтаж внутри них окон.

Построить бытовку 6х3 своими руками можно и с использованием качественного утепления возведенных стен. В этом случае обрешетка должна учитывать еще и ширину утепляющего материала. Предполагаемое времяпровождение весной или осенью в постройке, потребует использование минеральной ваты. Толщина одного мата должна быть не менее 10 сантиметров. Если же домик будет использоваться и в зимний период года, то необходимо монтировать как минимум два слоя этого материала. Если процесс монтажа будет выполнен грамотно, то полученную постройку можно использовать и для временного проживания.

Отделка внешних стен

Когда постройка бытовки из бруса будет окончена, то возникает вполне уместный вопрос о том, чтобы начать ее украшать. Первым делом обратить внимание необходимо на внешние стены домика. Здесь можно воспользоваться самими разнообразными предложениями. Так как бытовка является либо временным вариантом жилого помещения, либо постройкой под инвентарь, то большинство дачников выбирает облицовочный материал в виде сайдинга. Первым внимание обращено на относительную простоту монтажа, а также дешевизну материала.

Порой оптимальным вариантом становится использование особого сайдинга, который напоминает по внешним показателям бревно. Нередко применяется и цокольный вариант материала. Так как в строительных магазинах можно отыскать сразу несколько вариантом отделки, то подобрать оптимальный не составит особого труда. В некоторых случаях бытовка не только красиво смотрится, но и приобретает своеобразный стиль.

Отопление в постройке

Инструкция по постройке бытовки не повествует о том, как создать в ней отопление. К сожалению, современное строительство домика из бытовок подразумевает не такое уж и большое количество вариантов системы отопления. Чаще всего в этом строение принято устанавливать печь, именуемую «буржуйкой». Хотя у многих людей это устройство ассоциируется с весьма нелепой конструкцией, на самом деле эффекта от нее немало.

В самом крайнем случае можно приобрести конвектор, который работает от электрической сети. Если установить примерно 2 конвектора по 1 000 Вт мощности, то они способны дать необходимое тепло для помещения.

Расширение имеющейся постройки

Построить бытовку на участке, как показывает инструкция, довольно просто. Но порой возникает необходимость расширить уже имеющееся помещение. В этом случае достаточно соорудить пристройку на таком же фундаменте и из такого же материала. В некоторых случаях допустимо совместить два подобных строения, а порой и более, воедино. Единственным условием является монтаж дополнительных межкомнатных дверей.

Как правильно монтировать каркас и стены

Чтобы бытовка дала возможность человеку полноценно ощущать себя внутри, необходимо остановится на подробном описании сооружения каркаса и возведении стен.

После того, как пол будет покрыт лагами, необходимо продумать установку вертикальных и поперечных лаг. Основной каркас возводится, как правило, монтируется из бруса размером в 150х100 миллиметров. Его используют для покрытия пола, а также создания углов.

Своими руками построить бытовку на даче с качественными параметрами возможно только после укладки, а главное правильного закрепления лаг. Для этого на каждой из них, в концах, делается небольшой надпил. Таким способом брусья буквально вставляются друг в друга. Для большей вероятности их фиксации их закрепляют саморезами. Таким нехитрым способом создается эффективный каркас самого здания.

В нем следует предусмотреть, перед последующими действиями, разметку дверных и оконных проемов. Сделать эту процедуру довольно просто с помощью ранее подготовленного чертежа. В местах, где необходимо создать окно или дверь, постройка будет иметь дополнительное укрепление каркаса.

В последнюю очередь необходимо создать каркас и для будущей крыши. Здесь принято применять стандартный брус размером 50х100 миллиметров. Монтаж осуществляется по той же технологии, что и при возведении стен — надпил и крепление саморезами. Следует проследить за тем, чтобы стропила слегка свисали за пределы постройки, но не более чем на 30 сантиметров. Кровельный материал можно подобрать по личному усмотрению.

Виды бытовок

В последней части хочется рассказать о том, какими бывают бытовки. Сегодня популярно возводить четыре типа построек, а именно:

• Щитовые;
• Каркасные;
• Брусовые и бревенчатые;
• Бытовки-контейнеры или из металла.

Если с деревянными постройками не возникает особых сложностей, то некоторого внимания требуют бытовки, созданные из металла или построенные из контейнера.

Как построить бытовку из металла, если имеется собственный контейнер? Довольно просто, если уметь обращаться с металлом и приборами обрабатывающими его.

В этом процессе используется всем известная сэндвич-панель. Стоит отметить, что это изделие подходит исключительно для монтажа временного жилья. В этом случае каркас будет создан из металла. Считается, что подобное сооружение позволит надолго сохранить тепло в помещении, обеспечит длительный период сохранности от различных внешних негативных факторов. Аналогия утепления такая же, как и в деревянной бытовке, с единственным исключением — материал уже уложен между листами металла.

Каждый владелец земельного участка стремится обустроить его в соответствии со своими предпочтениями. На период строительства для комфортного размещения семьи или бригады рабочих послужит бытовка. Особый тип временного жилья может представлять собой мини-дом с комфортными условиями. В статье речь пойдет о том, как сделать дачную бытовку своими руками.

Назначение дачных бытовок

Простое с виду сооружение несет в себе большую функциональность. Ее наличие на участке обуславливается многими факторами:

• утепленная бытовка прекрасно подойдет в качестве основного жилья на дачном участке. Если в ней оборудованы и коммуникации, то вполне возможно проживать и круглогодично;

Бытовка распашонка дачная

• пока идет строительство, бытовку можно обустроить под кратковременное проживание;
• часто используют ее в качестве подсобного помещения, хранилища садового инвентаря, мини-склада для очень «нужных» вещей;
• строение можно обустроить под летнюю кухню, сарай для разведения домашней птицы, мастерской или бани.

Бытовки дачные домики

• На рынке представлен огромный выбор готовых бытовок. Производители предлагают дополнительно их оборудовать под настоящие и будущие потребности клиента. На участок могут доставляться как в сборном, так и разборном виде.
• Стандартная ширина деревянных дачных бытовок составляет 2,3 м, высота — 2,5 м, что касается длины, то она бывает 5, 6, 7 м. Максимальные габариты некапитального строения равняются 3х12 м.
• Прочность металлических построек, как и экологическая чистота дерева не оставляет сомнений, поэтому выбор материала остается лишь за потребителем. К преимуществам металла следует добавить возможность изготовления 2-х и даже 3-х этажных строений.
• По индивидуальным заказам производятся дачные бытовки с верандами, оснащением системой отопления, кондиционером или иным оборудованием. Предлагается установка сопутствующих элементов: розеток, сантехники с возможностью подключения к различным коммуникациям. Внутренне помещение планируется с перегородками, которые располагаются в стандартном варианте или в соответствии с пожеланием заказчика. Нередко в продаже можно встретить и двухэтажные дачные бытовки.

Возведение бытовки своими руками

Строительство некапитального жилья вполне выполнимо собственными силами. Работы могут занять от недели до месяца, такой временной промежуток зависит от используемого материала, сложности проекта и, конечно, навыка.

• Если планируется эксплуатация бытовки на короткий срок, то данный факт позволит значительно сэкономить на внутреннем обустройстве помещения. Можно отказаться от внутренних перегородок, установить минимум розеток, использовать более дешевые материалы для обшивки и т. д. Если же строение планируется эксплуатировать долгое время, то рекомендуется выбирать проект дачной бытовки с душем и туалетом.

Планировка бытовки дачной фото

• Перед стройкой следует продумать немало важных моментов, даже с условием временного проживания.
• Фундамент необходим в любом случае. Обычно применяется основа из столбов, которые располагают по углам и длинным сторонам строения. Расстояние между ними не должно превышать 2,5 м.
• Гравийная подушка, обустроенная перед закладкой столбов, послужит препятствием для пробивающихся деревьев и растений.
• Участок под строительство выбирается на возвышенности, что предотвратит подтопление талыми и дождевыми водами. Если данное условие невыполнимо по ряду причин, то в обязательном порядке обустраиваются ливневые стоки.
• Оконные и дверные проемы размещаются с одной стороны или на смежных стенах с выходом на юг или восток.
• Если установить бытовку недалеко от линии электропередач, то можно будет значительно сократить затраты на прокладке воздушной электропроводки.

Материал для изготовления дачной бытовки

Материалы для мобильной конструкции подбираются в зависимости от области применения строения, финансовых возможностей.

• Фундамент.
  При строительстве предпочтение отдается столбчатому или свайному фундаменту. Чем дальше друг от друга столбы (сваи), тем надежней должен быть ростверк. Проводить трудоемкие и дорогостоящие работы по обустройству капитального основания не имеет смысла.
• Каркас.
  Основу любого строения составляет каркас, изготавливаемый из металла или дерева. Из швеллера и металлических уголков производятся бытовки полностью готовых к эксплуатации. Деревянный каркас подразумевает как сборную, так и стационарную конструкцию.
• Внешняя отделка.
  Обшивка производится посредством профильных листов, сайдингом, вагонкой, блок-хаусом и т. д.
• Утепление.
  Теплоизоляции уделяется особое внимание. Для утепления дачной бытовки используются пенопласт, стекловата, швы заделываются пеной. Полы также прокладываются тепло- и гидроизоляционными материалами.
• Внутренняя отделка.
  Помещение обшивается оргалитом, вагонкой, панелями из МДФ или ПВХ. При временной эксплуатации стены обиваются обрезными досками.

• Двери.
  На дверные проемы устанавливаются железные, пластиковые деревянные изделия. При обустройстве проемов особое внимание уделяется их укреплению. В связи с подвижками почвы, не капитальностью мини-домика горизонтальные и вертикальные балки могут перекоситься и затруднить открывание/закрывание дверного полотна.
• Окна.
  Здесь есть всего два материала для изготовления рам — дерево и пластик. Для защиты окон от злоумышленников и вандалов можно установить металлические ставни. В последнее время популярностью у застройщиков пользуются рольставни.
• Крыша.
  Зачастую кровля для данного строения имеет один скат, реже обустраивается двускатная крыша. Уклон не должен быть менее 20°, это позволит не скапливаться на поверхности снежным массам, дождевым водам. В качестве покрытия выбирается профилированный лист или шифер.
• Планировка.
  Дачная бытовка может быть двухкомнатной или не содержать каких-либо перегородок. Бытовки бывают с пристроенной верандой, душем, туалетом и т. д. Планировка и наличие различных благоустройств зависит от желания и финансовых возможностей застройщика.

Этапы строительства дачной бытовки своими руками

На основе общих сведений касательно выбора материала составляет примерная смета расходов. Более точный расчет осуществляется с помощью плана-чертежа будущей постройки.

Основание для каркаса

• Под фундамент расчищается площадка от мусора, корней растений и т. д. Выемка грунта производится глубиной 15-20 см чуть больше периметра постройки. На дно насыпается песок слоем в 10 см, увлажняется и тщательно трамбуется.
• Столбы из кирпича на цементном растворе выкладываются высотой 20-30 см. Для этих целей прекрасно подойдут бетонные блоки. Их располагают по углам бытовки, дополнительно упрочнить основание помогут столбы, установленные посередине длинной стороны строения.

• Площадка вокруг столбов засыпается щебнем крупной фракции. Защитить подполовое пространство от гнездования грызунов или другой живности поможет, добавленная в гравий известь.
• Если участок, на котором проводится строительство, имеет уклон, тогда высоту столбиков необходимо варьировать, то есть устанавливать разной высоты.

Нижняя обвязка

• В качестве ростверка выступает швеллер. Его фиксация может осуществляться посредством анкерных болтов в заранее просверленные отверстия в металле и опорах.
• Если на столбы (сваи) укладываются деревянные брусья, толщина которых должна составлять не менее 100х50 мм, то оголовки покрываются 2-мя слоями рубероида или промазываются битумной мастикой. Дерево обрабатывается пропитками, защищающими от гниения, повреждений насекомыми.

Сборка каркаса

• По углам выставляются вертикальные брусья сечением 40х40 мм или 50х50 мм. Брусья, образующие стену с входной дверью должны быть выше задних на 15-20 см, в зависимости от планируемого уклона кровли.

• Сверху производится верхняя обвязка. Крепеж деревянных деталей выполняется гвоздями, саморезами или с помощью металлических уголков.
• Расстояние между вертикалями, как правило, составляет 60 см. Отсчет следует вести от угла строения до окон, от окон до дверных проемов. Сразу же выставляются горизонтальные перемычки, которые послужат опорами для стеклопакетов и дверной коробки.
• Поперечные бруски, служащие для укрепления каркаса, располагают посередине длины стены. Если планируется монтаж гипсокартона, то поперечины устанавливаются под размеры листа.

• По короткой стене на нижнюю обвязку кладутся лаги, здесь можно использовать пиломатериал с сечением 100х50 мм. Для этого в нижних брусьях вырезаются пазы по ширине лаги глубиной 25 мм, таким же образом выбираются пазы и с торцов опор.
• Лаги могут устанавливаться и в виде распорок между брусьями нижней обвязки. В этом случае фиксация производится металлическими уголками и саморезами. Поверх них плотно друг к другу прибиваются обрезные доски, можно уложить и листовой материал — плиты ДСП или ДВП.
• Затем опять устанавливаются лаги, которые можно расположить как вдоль, так и поперек стен. Шаг между опорами пола выбирается согласно напольному покрытию, но он не должен быть менее 50 см. Между ними укладывается слой гидроизоляционного материала и слой утеплителя.
• Далее, настилается напольное покрытие. Если используется линолеум, то на лаги фиксируется деревянная плита или гипсокартонные листы.

Крыша, потолок

• На верхней обвязке обустраивается стропильная система, шаг которой составляет 600-800 мм. Поперечные бруски монтируются на расстоянии 500 мм. Такая конструкция обрешетки подойдет под покрытие из профилированного листа и шифера.

• С внутренней стороны в полученные ячейки укладывается гидроизоляция и утеплитель. Закрывается пирог листами фанеры, ДВП, ДСП, можно использовать и гипсокартон.

Стены

• С наружной стороны поверхности обшиваются вагонкой, сайдингом, профлистами, стекломагниевыми листами.
• Обшивку можно произвести горизонтально расположенными досками. Их монтаж начинается с самой нижней точки, следующий ряд располагается с небольшим заступом на предыдущую доску. Такое метод увеличит расход пиломатериала, но при этом обеспечит защиту от проникновения ветра и дождевых капель.
• Нелишним будет напомнить, что все деревянные составляющие строения заранее обрабатываются пропитывающими средствами. Препараты защитят поверхности от воздействия агрессивных сред, чем значительно продлят срок их эксплуатации.

• Изнутри стены можно обшивать теми материалами, которые использовались для наружных работ. Между наружными и внутренними стенами при необходимости прокладывается плиты утеплителя.
• Если дачная бытовка оборудована туалетом или душем, то стены желательно закрыть пластиковыми панелями.

• Проводка проводится в металлических или пластиковых рукавах;
• заранее просчитывается расположение электрических приборов (светильников, розеток, выключателей, кондиционера и т. д.), а также душа и прочей сантехники;
• в местах крепления на стену тяжелых предметов необходимо установить дополнительную поперечину, на которую в принципе и будет осуществляться их фиксация;
• для обустройства зоны санузла применяются только влагоустойчивые материалы. Отличным вариантом послужат портативные биотуалеты;
• на крыше можно установить бак, с которого будет поступать вода в душ, краны и т. д. Для эксплуатации бытовки в зимний период устанавливается бойлер;
• в качестве утеплителя используют: сыпучие материалы, минеральная вата, листы пенополистирола, стекловата.
• для обогрева помещения используются печи и обогреватели, работающие на твердом и жидком топливе, газе, а также электрические приборы. Следует помнить, что эффективность обогрева достигается вкупе с грамотно и качественно утепленными конструктивными элементами (пол, стены, крыша).

Дачные бытовки повышенного комфорта

• Бытовки, имеющие 2 этажа, отличаются повышенным комфортом для проживания. Это, конечно, обуславливается увеличенной площадью. Пространство позволяет разместить санузел и душевую кабину, кухонную зону, выделить место для отдыха.
• Подъем на 2-ой этаж осуществляется посредством приставной лестницы, из-за мобильности конструкции обустройство лестницы внутри бытовки не предусматривается.
• При выборе такого строения выбирается более прочный фундамент. Здесь формируется ленточный тип основы, прекрасно подойдет и свайно-набивной фундамент.

В любом случае, есть ли желание купить готовую дачную бытовку или построить ее собственными руками, главное, грамотно подобрать материал и произвести планировку в зависимости от ее предназначения.

В статье будет рассказано о том, как изготовить каркас бытовки из металла или дерева своими руками. Практически каждый владелец загородного дома или дачного участка сталкивается с проблемой хранения удобрений, инвентаря, шлангов и пр. Даже строительные материалы нужно хранить в бытовке, чтобы не допустить попадания на них влаги или солнечных лучей. И сейчас мы расскажем о нескольких вариантах бытовок, которые можно воплотить в реальность на своем участке.

Разновидности бытовок

Сразу нужно выделить несколько типов строений, которые могут быть установлены на участке:

Самодельные – отличный вариант для дачи, в них можно хранить садовый инструмент, строительные материалы. Преимущество конструкции в том, что она очень дешевая.

Каркасная бытовка изготавливается, как правило, из сэндвич-панелей.

Бревенчатые и брусовые конструкции являются неплохим вариантом для дачного участка.

Щитовые конструкции обычно возводятся на небольшой срок. Как правило, их строят при возведении дома для хранения инвентаря или временного проживания работников. После можно разобрать бытовку и доски использовать для изготовления опалубки.

You will be interested:How dangerous is the new coronavirus?

Конструкция из ОСБ-плит

Это самый дешевый и распространенный тип бытовок. Возвести такую конструкцию самостоятельно можно довольно быстро. Сначала нужно перечислить, что конкретно нам понадобится для строительства:

Для изготовления основания нужно использовать арматуру, цемент, песок, щебень.

Стены делаются из вагонки, бруса, плит ОСБ.

Крышу можно делать также из бруса. Но по желанию можно на нее настелить рубероид, шифер или любой другой материал.

Строительство фундамента

Первое, что потребуется сделать – это приготовить под фундамент место. Выбрать его нужно правильно, чтобы впоследствии строение не мешало вам. Перед изготовлением деревянного каркаса бытовки нужно тщательно выровнять и расчистить площадку под фундамент. Причем обязательно нужно снять слой грунта около 15 см. В этом случае строение будет больше связано с поверхностью.

Как только это сделаете, нужно изготовить подушку – насыпаете слой песка, поверх него щебень. После этого монтируете опалубку, толщина ее должна быть примерно такой, как высота пола. И после этого можно приступать к заливке основания. Заливаете бетонный раствор внутрь опалубки и ставите болты по периметру, пока он не схватился. Если этого не сделать, то монтаж стен впоследствии окажется проблематичным.

Каркас конструкции

А теперь можно приступить к возведению стен и монтажу каркаса. На этапе заливки вы ставили болты, к ним нужно прикрепить 4 бруса среднего размера. Это основание всего здания и каркаса. Только после изготовления своеобразной обвязки можно ставить вертикальный брус. Сначала делаете опоры по углам бытовки, фиксируете их, обращайте внимание на уровень.

Связку элементов осуществляете с помощью поперечных брусьев в верхней части стен. Чтобы добиться максимальной устойчивости, можно удерживающие балки забить в землю. Если не получается это сделать, можно изготовить клиновидные упоры. После изготовления первой стены, вторую получится сделать намного быстрее, так как практика у вас уже будет.

Кровля конструкции

Главное при работе – это соблюдение уровня, ведь всего один неверно смонтированный брус приведет к тому, что в итоге получите неровную конструкцию. Как следствие – осуществить монтаж крыши будет намного сложнее. Для бытовок из ОСБ идеальный вариант – это крыша двускатного типа. Для ее изготовления вам понадобится поставить на двух сторонах конструкции маяки, которые нужно соединить при помощи поперечной балки. Крепеж ее нужно осуществить с помощью струбцин.

Крепеж стропил лучше всего осуществлять при помощи металлических уголков и саморезов. В том случае, если требования к строению низкие и оно имеет небольшой размер, можно использовать и гвозди. Ориентироваться необходимо только на размер будущей конструкции. Теперь вы сделали полноценный каркас бытовки своими руками. Как видите, изготовить его довольно просто.

Обшивка бытовки

А теперь поговорим о том, как придать бытовке привлекательный внешний вид. Для этого необходимо обшить ее, например, плитами OSB. Такой материал идеален для обшивки как внешней стороны стенок, так и крыши. Двери тоже можно сделать из этих плит. Каркас можно использовать тот, который вы возвели на предыдущих этапах, а можно дополнительно усилить его.

Предпоследний шаг – это облицовка кровли. В этом случае вы можете применять любые материалы, с которыми вам удобно работать. Это может быть шифер, металлочерепица, а также плиты OSB. Но в последнем случае необходимо их покрасить, а также обработать антисептическим средством, чтобы материал не испортился за время эксплуатации.

На последнем шаге необходимо строение покрасить. Можно использовать простую краску и антисептик, а можно украсить подсобку при помощи вагонки, сайдинга, профлиста.

Конструкция с односкатной крышей

А теперь рассмотрим конструкцию бытовки с крышей односкатного типа. Иногда случается так, что двускатную крышу использовать неуместно. Это случается тогда, когда в регионе зимой возможно выпадение большого количества снега. Отличия имеются не только в кровле, но и в основании.

Сначала необходимо выбрать место, на котором будет выполняться строительство. Обязательно убираете мусор и выравниваете площадку. Грунт убирать не нужно, фундамент устанавливается на поверхности земли. Но обязательно площадку нужно засыпать песком и щебнем. Далее выставляете блоки из бетона по всему периметру здания. Не забывайте о том, что нужно обеспечить качественный отток воды. Вокруг строения нужно сделать небольшой уклон, чтобы вода не попадала под бытовку.

Теперь нужно накрыть блоки рубероидом. При помощи бруса и уровня необходимо закольцевать по периметру нижнюю обвязку. Рекомендуется использовать брус толщиной более 10 см. У такого основания есть преимущества:

Бытовка оказывается мобильной, можно переместить или даже перевезти ее в любой момент.

Сухость гарантирована, а это один из самых важных моментов при работе с древесиной. В том случае если произвести дополнительную обработку бруса, то бытовка сможет прослужить довольно большой срок.

После этого брусья, которые установлены по периметру, необходимо связать друг с другом и с блоками основания. Крепеж можно осуществлять при помощи болтов анкерного типа.

Как собрать стены

Сначала нужно установить по углам столбы, у основания осуществляют крепеж с помощью уголков. Все стойки обязательно связывают при помощи горизонтальных балок по всему периметру. Обратите внимание на то, что в итоге у вас должна выйти бытовка с односкатной крышей. Поэтому одна стенка должна быть выше, нежели противоположная, примерно на полметра.

Также можно изготовить каркас из металла. Для этого используются профильные трубы. Причем рекомендуется для вертикальных столбов применять трубы с квадратным сечением, а горизонтальных – с прямоугольным. Такой металлический каркас для бытовки может прослужить довольно продолжительный срок, особенно если обработать все трубы грунтовкой с последующей окраской. Крепеж можно осуществлять как при помощи сварки, так и болтами.

Изготовление кровли

А теперь поговорим о том, как изготовить кровлю. Для начала нужно сделать стропила, которые монтируются на крыше. Шаг между стропилами должен быть примерно 60 см. Не стоит забывать о том, что на обеих сторонах бытовки должны быть козырьки. Поэтому стропила нужно делать больше, чем положено. Крепление лучше всего производить при помощи пластин, саморезов и уголков. Кровельный материал допускается использовать любой.

Что касается поверхности пола, то нужно его делать в два слоя. Сначала укладывается черновой, после чего монтируются чистовой. Первый слой необходимо закреплять непосредственно на поперечных брусьях основания. Далее этот пол нужно застелить пленкой из полиэтилена и уложить утеплительный материал.

Поверх можно произвести укладку чистового пола из досок или OSB-листов. В итоге вы получите бытовку с крышей односкатного типа, которую в любой момент можно перевести или передвинуть. Стоит заметить, что можно заказать изготовление конструкции в фирме «Каркас-Сити». Деревянные бытовки этого производителя пользуются популярностью не только в Краснодаре, но и далеко за его пределами.

Использование сэндвич-панелей

Такая конструкция является более дорогостоящей, зато ее можно использовать не только для того, чтобы хранить инструменты. В такой бытовке можно даже жить, если вы осуществляете строительство дома. Стоит отметить, что из такого материала можно построить не только бытовку, но и полноценный дом для дачи.

В продаже можно встретить готовые бытовки из сэндвич-панелей, остается их только собрать. Причем сделать это нужно строго по инструкции, которая имеется в комплекте. Как бы то ни было, для такой бытовки нужен фундамент. Можно использовать одну из конструкций, о которых было рассказано выше. Но неплохо себя показывает и свайный фундамент. Для того чтобы его изготовить, необходимо забить четыре сваи строго по углам строения. А сверху залить бетонную подушку.

Вторая заливка делается при помощи опалубки. Толщина второго слоя должна быть около 15 см. В конструкции третьего слоя основания нужно использовать арматуру. Такой вариант будет довольно неплохим, если вы собираетесь построить постоянную стационарную бытовку. В том же случае, если у вас в планах постоянно разбирать ее и переставлять с места на место, то лучше всего использовать основание на бетонных блоках.

Изготовление каркаса для сэндвич-панелей

Для того чтобы изготовить каркас для строения, необходимо строго следовать руководству по монтажу, которое прилагается к бытовке. Необходимо соблюдать уровень установки всех компонентов, в противном случае окончить строительство вы не сможете, так как весь каркас окажется кривым. Укрепляйте стены при помощи поперечных ребер жесткости, учтите на момент изготовления то, в каких местах будут установлены оконные и дверные проемы. Такой каркас строительной бытовки будет очень красивым и надежным.

Если серьезно подойти к делу, то монтаж может занять не более 3 часов. Это при том условии, что у вас под рукой имеются все необходимые материалы и инструменты. Крышу бытовки, равно как и стены, можно изготовить из алюминиевых и металлических элементов. При соединении используются уголки и болты. Этот подход позволит максимально быстро разобрать бытовку, чтобы перенести в другое место или вовсе убрать с участка. Конструкцию необходимо обшивать, начиная с пола. Затем приступаете к стенам, а последним на очереди будет потолок.

Чтобы изготовить каркас бытовки, пошагово следуйте всем рекомендациям, приведенным в нашей статье. Бытовка из сэндвич-панелей может использоваться даже для проживания, но только в летний период. На последнем этапе необходимо утеплить все стены, а также установить окна и двери, провести электричество и, быть может, отопление.

Готовая постройка своими руками.

Силовой каркас из доски.

На заметку

В стационарных каркасных вагончиках возможно менее тщательное крепление вертикальных опор к нижнему брусу. В процессе эксплуатации они будут давить на обвязочный брус и фиксировать его, не допускать подвижек в сторону.

Схема каркаса постройки.

Чертеж своими руками.

На заметку

Каркасная бытовка 6х3 своими руками представляет собой достаточно большое помещение, поэтому её устанавливают сразу на подходящее с разных точек зрения место.

Столбчатый фундамент.

Готовая постройка своими руками.

Как сварить каркас бытовки?

Металлические бытовки имеют довольно простую конструкцию, поэтому многие предпочитают не покупать их, а сделать самостоятельно. Если нет желания обращаться в специализированную компанию, то выстроить такой домик самому не самая сложная задача. Однако есть ряд нюансов, которые нужно учитывать, чтобы в итоге бытовка не деформировалась от неблагоприятных погодных условий. Основным здесь будет являться правильно возведённый фундамент и металлический каркас.

От планирования к реализации

Трудно представить, что может отправиться на собственный участок и ничего не обдумывая сварить каркас бытовки. Первым этапом в этом деле всегда будет планирование, расчёты и чертежи.

Нужно, , определиться с тем, какой именно материал пойдёт на каркас, например, это может быть профилированная труба, металлические стойки или швеллер Для того чтобы рассчитать, сколько потребуется металла, выполняется чертёж, где устанавливаются размеры будущей конструкции, просчитывается количество стоек, указываются необходимые дополнительные параметры. Только после этого можно заказать необходимое количества металла, из которого будет изготавливаться каркас.

Прежде чем заниматься сварочными работами, подготовить площадку и установить или возвести фундамент. Чаще всего для бытовок используется столбчатый фундамент из шлакоблоков. Не стоит пренебрегать гидроизоляцией, от того, насколько качественно вы выполните все требуемые действия, будет зависеть прочность вашей постройки.

Помните, что металлический каркас является несущим элементом, и именно от его прочности впоследствии будет зависеть то, сможете ли вы использовать бытовку по назначению, выдержит ли она непогоду или транспортировку. Чтобы понять, как сварить каркас бытовки, нужно, в том числе, понимать, из чего он состоит. Обычно он представляет собой жёсткую раму и угловые стойки. Дополнительные стойки повышают общую жёсткость конструкции.

Варить каркас можно или сразу на фундаменте, или отдельно, но в таком случае потребуется , чтобы установить сооружение на место. После сварки металлический каркас обвязывают деревянным брусом.

Сам процесс проходит следующим образом:

• варится прямоугольник рамы, по углам к нему прихватываются уголки;
• после этого необходимо выровнять их и только затем основательно приварить;
• согласно предварительному чертежу отмеряется расстояние до дополнительных стоек, они привариваются аналогичным образом;
• в последнюю очередь варится верхняя часть каркаса (металл прокладывается по периметру);
• после того как металлический каркас закончен, осуществляют обвязку брусом.

Помните, что самостоятельная постройка вовсе не обязательно выйдет существенно дешевле, чем приобретение уже готовой, утеплённой и имеющей коммуникации бытовки.

Устройство каркаса и инструкция по строительству каркасной бытовки своими руками

Перед началом каждой стройки опытные люди устанавливают вспомогательные подсобные помещения. Для хранения инструментария и материалов используется так называемая бытовка. Ее можно построить достаточно большой, чтобы не только хранить необходимое, но и комфортно отдыхать, скрываться от непогоды и даже полноценно жить до завершения строительства дома.

Профессиональные и любительские бытовые строения

Бытовые помещения временного назначения могут по-разному называться в различных частях страны. Например, балок, барак, передвижка — всё это понятия-синонимы. Профессиональные строители возводят вспомогательные бытовки, опираясь на нормативы ГОСТ 22853-86, ГОСТ 25957-83, ГОСТ 23274-84, ГОСТ 23345-84, а также другие Государственные стандарты и СНиПы. Перечисленные документы регламентируют технические условия, термины и определения, санитарно-технические параметры и конструктивные особенности мобильных (инвентарных) зданий.

И если стандартные строительные бытовки представляют собой мобильные здания контейнерного типа или сборно-разборного типа до двух этажей, то дачная бытовка щитового типа выполняется из дерева. Это продиктовано экономией бюджета и возможностью использовать ее для других целей.

Практичность дачной бытовки не вызывает сомнений. После выполнения своей задачи, она превращается в сарай либо перемещается на новое место. Очень разумно заранее продумать функционал каркасной бытовки и сразу заложить возможность будущего использования.

Преимущества и недостатки бытовок-каркасников

1. Начнем с приятной стоимости каркасной бытовки. Если сравнивать с контейнерными и брусовыми аналогами, каркасные бытовые помещения из дерева считаются наиболее бюджетными.
2. Универсальность конструкции понравится рациональному владельцу. Лучше сразу делать многофункциональную постройку, чтобы она послужила и после окончания строительства.
3. Монтаж каркаса бытовки не вызовет затруднений: возводить можно в одиночку или вдвоем, используя минимальный набор инструментов.
4. Демонтаж, при необходимости, осуществляется еще быстрее и проще, чем сборка.
5. Легкие каркасно-щитовые конструкции в разобранном виде легко перевозить с места на место. А вот в собранном виде дерево хрупкое, поэтому требует специальной техники для транспортировки.

О недостатках следует знать одно: каркасные бытовки из древесины недолговечны. Для постоянной передислокации они подходят плохо, зато отлично решают задачи дачников и строителей-любителей.

Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Особенности возведения каркаса для бытовки

В основе каркасной бытовки лежит пара прямоугольников из бруса сечением 100х100 мм или больше, соединенные вертикальными стойками. Нижний прямоугольник выкладывается из бруса 150х100 мм. Общие габариты каркаса — 6х3 м — самый оптимальный и универсальный по весу, площади и стройматериалам вариант.

Внутренние перегородки понадобятся, если планируете использовать постройку в качестве временного жилья. В этом случае от жилой части отделяют кухонную, туалетную, складскую зоны и прочие.

Обязательно укрепление нижнего прямоугольника центральной продольной опорной балкой. Сверху набивают второй брус 100х100, а также поперечные лаги для пола с шагом 0,6 м из бруса 100х50. Для правильного наклона крыши организовывают более высокие передние вертикальные стойки, на полметра длиннее по высоте, чем строение. То есть, если рассчитываете получить высоту потолка 2,5 метра, передние стойки достигнут уровня 2,8 метра, а задние — 2,3 метра.

Теперь по поводу установки дополнительных вертикальных стоек:

• на каждый торец каркасной бытовки пойдут по два элемента из бруса 100х50;
• на передний фасад — четыре стойки в зависимости от расположения дверных и оконных проемов;
• на задний — три, расположенные равномерно с шагом 1,5 м.

Каждая вертикальная угловая стойка требует подведения диагональных раскосов — с двух сторон к верхушке. Для этих целей используется доска 100х40. Такие же раскосы, хотя бы с одной стороны, надо организовать к угловым вспомогательным стойкам, не закрепленным будущими окнами и дверями. Альтернативой могут стать короткие раскосы к каждой стойке с двух сторон.

Для установки стропил основой является верхний фронтальный брус каркаса, который возвышается над нижним на 0,5 м. Для стропил используется брус 100х50, расположенный равномерно с шагом 0,6 м поперек каркаса бытовки. На 30 см с двух сторон стропила выходят за периметр каркасника. Понадобится дополнительное крепление поперечными досками первого и последнего стропила к торцевым верхним балкам.

Строительство бытовки на даче своими руками

Предлагаем пошаговую инструкцию, как с нуля построить бытовку по каркасной технологии своими руками.

Как сделать каркас дачной бытовки своими руками

1. Подготовьте площадку на земельном участке. В идеале это должна быть горизонтальная поверхность с твердой почвой. Это сэкономит время и средства на проведение земляных работ.
2. Перед установкой фундамента проведите подготовительные работы. Они включают съем почвы на 30 см по всей площади будущей бытовки с выносом за периметр по полметра. Снятую почву замените утрамбованным песком, лучше всего с укладкой на геотекстиль.
3. Выбор фундамента остается за вами, это может быть литой бетонный вариант под стальную опору, шлакоблочные или кирпичные столбы, а также бетонные блоки. Столбы закладывайте на глубину более 30 см, ориентируйтесь на шнуры, размеченные согласно чертежу каркаса бытовки и выставленные по горизонтали. Типичный фундамент для бытовки 6х3 состоит из 15 столбов через каждые 1,5 метра (по ширине — 3 штуки, по длине — 5).
4. Целую неделю на свежем сыром фундаменте нельзя проводить строительные работы.
5. Распилите древесину по чертежным параметрам, обработайте гидрофобными и антисептическими составами. Противопожарная обработка тоже желательна.
6. Перед монтажом основы каркаса бытовки дополните столбы рубероидной гидроизоляцией 2-слойной. Основа будет состоять из бруса 150х100: трех продольных и пары поперечных. Ориентируясь на чертеж, брусья уложите широкой стороной вниз, затем выровняйте по уровню и зафиксируйте арматурной вязкой или анкерами к столбцам.
7. Далее последует монтаж нижней обвязки каркасной бытовки. Строго по периметру конструкции на венец крепят брус 100х100. Обвязка на срединную балку не нужна. В финальной стадии данного этапа появляется ступенька 50 мм по всему внутреннему краю.
8. Установите лаги на пол правильно, то есть на 3 продольных балки основы ребром вниз, с шагом 60 мм. Брус зайдет в 30-миллиметровые прорези в нижней обвязке каркаса бытовки. Лаги делаются из бруса 100х50.
9. По желанию можете установить подпол. Это делается с целью продления срока эксплуатации бытовки, а также для дополнительного утепления конструкции. Заложите строительный мусор в промежутки между столбами по периметру, а потом засыпьте подпол керамзитом.
10. Дальше остается поставить и выровнять с помощью уровня вертикальные угловые стойки (брус сечением 100х100), организовать верхнюю обвязку и укрепить каркас бытовки вертикальными дополнительными стойками (для них нужен брус 100х50).

Дальнейшие этапы обустройства дачной бытовки

После возведения каркаса выполните следующие виды работ:

• ограничьте окна и двери горизонтальными брусьями 50х50мм;
• временные реечные раскосы замените постоянными (понадобятся доски 40х100мм);
• поставьте стропила, обрешетку и кровельный материал;
• уложите черновой пол в сплошной настил из шпунтовой доски 30х150, дополните гидроизоляционной и паронепроницаемой мембраной;
• утеплите пространство между лагами минватой или пенополистиролом, сверху уложите мембрану из полиэтилена;
• из обрезной доски 40х150 выложите поперек лаг настил;
• обшейте каркас бытовки снаружи паронепроницаемым материалом, закройте вагонкой или фанерными щитами;
• поставьте двери и окна;
• проведите инженерные коммуникации;
• потолок и внутренняя обшивка закрывается полиэтиленом и теплоизоляцией, потом листовыми стройматериалами в виде фанеры, ДСП, ОСП или ДВП;
• после возведения каркасной бытовки вас ждут декоративные работы.

Видео: сборка каркаса

Как построить каркасную бытовку 6х3 своими руками: Чертежи и материалы для щитового строительства- Обзор +Видео

При строительстве большого дома либо коттеджа вам обязательно потребуется временное жилище, т.е., то место, где будут жить люди, занимающиеся строительством.

И достаточно важно, чтобы строение данного временного помещения не отнимало много времени. Используемые расходные строительные материалы должны быть подручными и иметь минимальную стоимость. [contents]

Каркасная бытовка своими руками может стать отличным вариантом временного дома, поэтому поговорим как построить каркасно- щитовую бытовку. И если вы сделаете бытовку очень хорошо и качественно, то после завершения проекта строительных работ можно будет оставить ее в качестве хозяйственного помещения, бытовки, в котором в будущем вы сможете хранить велосипеды, строительный и садовый инвентарь, игрушки, старую одежду и прочее. Также данное помещение можно переоборудовать под душевую, или например, столярную мастерскую.

Каркасное строительство бытовки

На сегодняшний день существует несколько видов бытовок в зависимости от выбранного строительного материала. Одним из более выгодных вариантов является каркасная бытовка. Главным элементом выступает деревянный каркас из бруса 50х50 мм, который отвечает за устойчивое положение всей конструкции, и повышает противостояние большим внешним нагрузкам. Такой каркас определяет в будущем контуры всего строения.

С внутренней стороны каркасной бытовки все стены отделывают фанерой, листами ДВП или обыкновенной вагонкой, наружная часть стен отделывается с помощью вагонки. В зависимости от используемого строительного материала для отделки стен бытовки и будет варьироваться ее стоимость. Следует учесть и тот факт, что фанера или листы ДВП являются не совсем практичными строительными материалами. Например, во время усадки стен, выполненные из данного материала, они могут просто деформироваться, а в будущем при использовании, впитав в себя огромное количество влаги, строительные материалы потеряют свою первоначальную форму.

Идеальным вариантом будет выбор вагонки, которая является самым дорогим и качественным строительным материалом из выше перечисленных.

Данная бытовка предполагает строительство двойного пола и потолка. Невидимые ряды будут выполняться из черновых досок, а облицовочный ряд выполняется с применением струганной доски. Все свободные пространства, полученные у стен, пола либо потолка необходимо заполнить гидроизоляцией, которая будет нужна для предотвращения проникновения влаги и сырости во внутреннее помещение.

Хорошим материалом для гидроизоляции послужит целлофановая пленка либо пергамин, а в качестве утеплительного материала можно применять минеральную вату, которая отличается отличной тепло- и звукоизоляцией.

Каркасная бытовка стандартного типа выполняется без применения внутренних перегородок, в данной бытовке должно находиться маленькое количество окон и дверей.

Необходимые строительные материалы и инструменты для установки бытовки

Бытовка своими руками выполняется только с применением необходимых для работы строительных материалов, а также инструментов.

Ниже рассмотрим список необходимых материалов:

• Для строения временного фундамента необходимы шлакоблоки;
• Песок и геотекстиль;
• Рубероид либо битумная мастика;
• Деревянные бруски и лаги;
• Силикатный кирпич;
• Различная арматура, уголки, саморезы;
• Бетон;
• Для покрытия крыши ондулин;
• Минеральная вата и антисептик;
• Вагонка, деревянные доски, бруски разных размеров.

Также необходимо приготовить инструменты, которые вам обязательно понадобятся при строительстве бытовки: шуруповерт, лопата, молоток, дрель и другие.

Каркасная бытовка своими руками пошаговая инструкция

Каркасная бытовка своими руками строится, как правило, по предварительному чертежу, несмотря на простоту здания. Хорошо, если вы заранее спланируете так, чтобы бытовка идеально вписывалась на ваш дачный участок и имела в будущем полное право остаться на нем не только на определенное время, а стать частью других сооружений и конструкций.

Например, использовать данное помещение в будущем как гостевой домик.

Строительство быстровозводимых бытовок можно выполнять самостоятельно, главное знать, как это выполнить, и точно следовать четкой последовательности выполнения хода работы.

Первое, что необходимо сделать – это выбрать правильное место.

При выборе места для каркасной бытовки следует учитывать дальнейшие планы на данную конструкцию. Вопрос временного либо постоянного пребывания каркасной бытовки на вашем участке необходимо решить еще до момента начала строительства, чтобы заранее подобрать для нее строительные материалы. За ненадобностью данное сооружение потом можно будет разобрать, но можно его в будущем использовать как складское помещение.

Дальнейшее использование строения определит его месторасположение на дачном участке. Например, при переделке бытовки под баню ее нужно размещать в конце участка; при переделке в подсобный блок ее размещают в середине участка и пр.

Вторым этапом является возведение фундамента:

Все строительство начинается с возведения

Временный столбчатый фундамент

фундамента для каркасной бытовки.

Так как данное сооружение не является тяжелым, то для него будет достаточно обыкновенного столбчатого фундамента.

Если бытовка временного назначения, для легкой разборки в будущем, фундамент делают из шлакоблоков, которые отлично разбираются и отличаются незначительной стоимостью.

Временный фундамент из шлакоблока

Для установки шлакоблоков нужно с земли убрать грунт, после утрамбовать землю и застелить ее специальным геотекстилем, потом засыпать все песком и снова хорошо утрамбовать.

На сделанную основу укладываются шлакоблоки.

Их необходимо расположить в каждом углу и с промежутками между ними в 1,5 метра.

Шлакоблоки необходимо гидроизолировать рубероидом либо битумной мастикой и закрепить специальным деревянным каркасом.

Чертежи, материалы

Третьим этапом возводят каркас стен и установку крыши.

Возведение стен и крыши

Для начала сооружают основу, применяя лаги по периметру всего сооружения. Лаги укладываются поперек и вдоль.

Из бруса 150х100 мм устанавливается пол и стойки опоры, расположенные по всем углам.

Для обеспечения надежности соединения, на всех лагах необходимо сделать специальные выпилы (узлы конструкции), в которые будут вставляться деревянные брусья.

Конструкцию фиксируют с помощью саморезов.

После каркаса конструкции создается каркас крыши бытовки. В несущие бруски нужно вставить стропилы, зафиксировать их саморезами.

В качестве финишного покрытия для крыши используют ондулин, при работе с которым не нужно опыта работы либо каких-то специальных навыков. В конструкции крыши должны находиться утеплитель, гидроизоляционный слой и пароизоляция.

Финишным этапом принято считать отделку бытовки. Сначала выстилается черновой пол с использованием гидроизоляционного материала и минеральной ваты для утеплительного слоя. После выстилается чистовой пол. Далее начинается финишная отделка стен внутри и снаружи, с использованием вагонки.

На этом строительство бытовки своими руками завершено. А оставлять или демонтировать ее после завершения основного строительства – это уже ваше решение.

Дачная бытовка своими руками: пошаговая инструкция изготовления

Чтобы приступать к строительству капитального дома на дачном участке, нужно иметь какую-то крышу над головой. Самый простой вариант временного дома – дачная бытовка. Она обойдется гораздо дешевле, если не покупать готовый контейнер, а сделать его самостоятельно. В этом поможет наша пошаговая инструкция изготовления дачной бытовки своими руками.

• Назначение дачных бытовок
• Бытовки дачные домики
• Возведение бытовки своими руками
• Материал для изготовления дачной бытовки
• Этапы строительства дачной бытовки своими руками
• Полезные советы при строительстве дачной бытовки
• Дачные бытовки повышенного комфорта
• Сколько стоит построить каркасную бытовку
• Заключение

Назначение дачных бытовок

Рабочим (и самим хозяевам) на строительной площадке необходимо где-то переодеться, приготовить еду и пообедать, укрыться от дождя, переночевать. Также нужно иметь место для хранения строительного инструмента и садового инвентаря. Решить все эти проблемы одним махом позволяет дачная бытовка.

А после строительства дом из бытовок можно переоборудовать под мастерскую, сарай или летнюю кухню.

Бытовки дачные домики

Производители бытовок для дачи изучили спрос и разработали проекты с учетом стандартов и пожеланий заказчиков. Поэтому гораздо проще воспользоваться их наработками, чем набивать собственные шишки.

● Любой вагончик-бытовка – это каркасная постройка с утеплителем, обшитая профлистом, вагонкой, сайдингом, фанерой.

● Самый бюджетный вариант – бытовка 3 на 3 м. Как правило, это «пустышка» с одним помещением и печкой-буржуйкой внутри.

● Бытовка 6 на 6 м – полноценный дом с верандой, тамбуром и одной комнатой.

● Самый популярный вариант – бытовка 2,3 на 6 м. Чаще это «распашонка» с коридором посередине и двумя изолированными комнатами по бокам от него.

Возведение бытовки своими руками

Строительство простой дачной бытовки своими руками занимает примерно неделю. Если вы замахнулись на комфортный домик коттеджного типа с верандой, то работа может занять около месяца.

Первым делом нужно выбрать и подготовить площадку, где будет построена дачная бытовка своими руками. Чтобы упростить себе задачу и не тратить деньги на мощный заглубленный фундамент, лучше выбрать под строительство ровный участок на возвышенности. Небольшой вагончик тогда можно вообще будет поставить на 4 столба из блоков. Бытовка своими руками 3 на 6 м – это уже полноценный дом, который желательно делать на нормальном столбчатом, простеньком свайном или ленточном фундаменте.

Материал для изготовления дачной бытовки

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol, RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.

Этапы строительства дачной бытовки своими руками

Прежде чем засучить рукава и приступить непосредственно к строительству, нужно сначала сделать подготовительную часть работ.

1. Сделать чертеж с указанием размеров. Проект с точными расчетами по формулам никто не делает, обычно просто на глазок выбирают материал с таким запасом прочности, чтобы он наверняка выдержал нагрузку. Ну а чертеж нужен хотя бы для подсчета количества материалов и предстоящих расходов (даже для строительства бытовки своими руками 3 на 3 смета не будет лишней).

2. Составить смету. Перед строительством бытовки своими руками 3 на 6 смета нужна для того, чтобы спланировать свои расходы и не купить лишнего. Как она рассчитывается? Необходимо написать список всех материалов с указанием количества. Например, для строительства бытовки 6 на 6 своими руками смета будет выглядеть примерно так:

● Влагостойкая фанера березовая ФК 1,5 х 1,5 (6 листов) – 4300 руб.;

● Брус сухой клееный (15 шт.) – 2950 руб. (и так далее все необходимые материалы).

Итого: 45 460 руб.

Если есть чертеж, то сделать расчет и составить смету очень просто. Для подбора материалов рекомендуем пользоваться поиском по сайту «Стройпортал.ру». Например, если вы хотите выбрать недорогой материал для теплоизоляции стен, то нужно задать в поиске: «утеплитель». И выбрать базальтовую вату или теплоизоляционные плиты подходящего размера.

Основные этапы и порядок строительства дачной бытовки:

1. Расчистка площадки и подготовка основания.

2. Закладка фундамента.

3. Нижняя обвязка (основание под каркас).

4. Установка или сборка каркаса. Каркас начинают собирать с вертикальных опор, которые крепятся на нижней обвязке. Следующий этап – верхняя обвязка, затем раскосы для жесткости.

6. Обустройство стропильной системы и обрешетки для кровли.

7. Внешняя обшивка стен, прокладка утеплителя, внутренняя облицовка.

На этом этапе в стенах также прокладываются металлорукава или гофрированная труба с электропроводкой.

Полезные советы при строительстве дачной бытовки

● В интернете можно встретить понятия «американский каркасник» и «финский каркас». Они отличаются схемой сборки углов, обвязки, укосин, проемов. Для строительства бытовок эти моменты тоже важны. Поэтому рекомендуем ориентироваться на какую-то из классических технологий, которые усовершенствовались десятилетиями.

● Быстро бытовки строить вполне реально, но только в том случае, если у вас есть готовый каркас. Поэтому если дорого время, то лучше заказать каркас и просто обшить.

● На этапе проектирования нужно сразу определиться с расположением электрощитка, рукомойника, кондиционера и сделать на месте крепления дополнительные поперечины.

● Бытовка 3 на 3 своими руками – оптимальный вариант для временного дачного домика, который потом можно переоборудовать под хозпостройку (мастерскую, сарай для садового инвентаря).

Дачные бытовки повышенного комфорта

Несмотря на простоту незатейливой каркасной конструкции, из обычной бытовки можно сделать вполне комфортный домик. Например, размеры бытовки строительной 6 х 4 м позволяют сделать веранду, тамбур с кухней и комнату. Такой каркасно-щитовой дачный домик строят на ленточном фундаменте. Крышу делают не плоскую, а двускатную.

Идеи для внутреннего обустройства дачной бытовки повышенного комфорта можно позаимствовать у создателей домов на колесах. В интернете можно найти примеры компактного размещения всего необходимого для жизни в комнатке площадью до 10 кв.м.

Сколько стоит построить каркасную бытовку

Сколько стоит сделать дом из бытовки? Итоговая цифра в смете будет зависеть от размера, планировки и уровня комфорта домика, закупочной стоимости материалов и доставки.

Чтобы сократить расходы до минимума, рекомендуем покупать материалы не в ближайшем гипермаркете или на рынке, а заказывать в интернете. Например, на нашем сайте «Стройпортал.ру» представлено более 10 тысяч товаров. Допустим, вы хотите купить ДВП Оргалит. Ищем плиту через поиск и получаем предложения от 105 до 555 руб. Сразу можно сравнить толщину, выбрать лист нужного размера и заказать его с доставкой.

Цена в рублях за единицу

Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см

Обрезную доску шириной 0,15 толщиной 0,05

8 досок длиной 6 м

Брус 50х50 см длиной 3 метра

Необрезную доску шириной 250 мм

Цементно-песчаный блок размером 40х20х20

Блок оконный размером 600х600 мм

Рубероид РПП-300 по 15 м.кв. в рулоне

Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см

Филёнчатую дверь ДГ-7

Обрезную доску 0,05х0,10х6 м

Утеплитель марки «Хитрок», плита толщиной 5см площадью 5,4 м.кв.

Полиэтиленовую плёнка толщиной 0,1 мм и шириной 3 м

Доставка материалов автомобилем газель

Доски второго сорта для обрешётки

Профнастил С20 3х1,015х1,15 м

Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв.

Металлические бытовки и контейнеры

Металлическая бытовка сегодня является практически необходимостью на большинстве дачных участков. Кроме того, такое строение служит незаменимым местом для расположения различных помещений на строительной площадке. К тому же бытовку легко изготовить самостоятельно, так как оно состоит из блоков, которые, в свою очередь, сделаны из каркаса, и пластин из металла. Конечно, такое здание сложно будет использовать для продолжительного пребывания в нем, но оно является незаменимыми вариантом для дачи.

Проект современной металлической бытовки с окнами и кондиционером

Такой вагончик часто можно встретить на строительных объектах. Учитывая то, что большинство строительных работ могут длиться значительно дольше одного года, небольшое здание для рабочих временно может заменить и жилье.

В таких случаях металлическая бытовка может иметь в себе необходимый минимум удобств, который позволит немного отдохнуть после тяжелого рабочего дня или даже предоставит возможность принять горячий душ. Поэтому сложно переоценить необходимость такого строения на участке, где явно не хватает площади для тех или иных нужд. Именно поэтому существует множество проектов, по которым можно самостоятельно провести сборку и установку такой конструкции.

Как сделать бытовку из металла своими руками

Самостоятельное изготовление бытовки из металла — достаточно простое дело, но в то же время к нему нужно отнестись с должной серьезностью.

Планировка самодельной бытовки из металла

Для этого следует придерживаться основных правил при строительстве подобных помещений и использовать тот материал и инструменты, которые указаны ниже.

Если вы будете соблюдать все условия, то можете быть уверены, что построенное здание из металлических блоков прослужит вам многие десятилетия. А его высокая функциональность и полезность окупит все затраты за считаные месяцы эксплуатации. Для того чтобы своими руками изготовить качественную бытовку из контейнеров и блоков, вам понадобятся следующие инструменты:

• Обычный молоток с крепкой рукояткой;
• Аппарат для проведения сварочных работ;

Сборка каркаса для бытовки из металла

Электрическая болгарка с дисками разных диаметров;

Мощная дрель, которая позволит использовать кровельную насадку и большие сверла;

Различные по размеру и типу отвертки;

Для покраски — специальные кисточки;

Маска для защиты глаз от дуги сварки;

Столярные уголки разных размеров;

Пила для деревянного материала;

Степлер.

Перед началом проведения работ удостоверьтесь, что есть весь необходимый материал, так как это позволит значительно ускорить процесс изготовления и сборки, а также поможет избежать неожиданных затруднений при строительстве.

Материалы, необходимы для изготовления металлической бытовки

• В качестве основного материала для каркаса используется профильная труба размерами 40 на 60 мм, 40 на 40, 40 на 20;
• Если в вашем здании необходимо установить дополнительное утепление, то лучше всего использовать специализированный для этой цели материал;
• Материал для защиты от негативного воздействия пара;
• Барьер от влаги;
• Металлический лист, который был предварительно оцинкован;
• Монтажная рейка;
• Крепежные элементы, такие как саморезы по металлу и дереву;
• Грунтовочная смесь, которая подходит для использования на металлической поверхности;
• Гибкие элементы, сделанные из металла и используемые в качестве профнастила;
• Электрические приборы, провода, розетки, изоляция. Это будет необходимо для электрификации бытовки. Следует уделить особое внимание изоляции и заземлению, так как бытовка изготовлена полностью из проводника электричества — металла;

Проект и планировка металлической бытовки для самостоятельной сборки

Конструкционные элементы, такие как окна и двери.

Вернуться к оглавлению

Проведение строительства металлической бытовки своими руками

Для проведения всех подготовительных и строительных работ вам понадобится немного времени, от нескольких дней до двух недель. Сроки обычно зависят от количества рабочих и их опыта в строительном деле. При полностью самостоятельном проведении всей работы нужно быть готовым к более длительному сроку. Поэтому стоит провести правильную планировку двухкомнатной бытовки всех этапов строительства, что поможет значительно сэкономить как время, так и финансы.

Если вы захотите возвести качественное строение из блоков, понадобится сделать некоторые финансовые вложения. Но стоит отметить, что такие затраты обычно за несколько месяцев полностью себя компенсируют.

Варианты планировки бытовки из металлического контейнера

Одним из самых качественных материалов для постройки такого строение считается строительный контейнер. Металлическая бытовка отличается высокими показателями прочности и долговечности конструкции, которую легко собрать своими руками.

Перед началом проведения работ стоит провести планировку, о которой упоминалось выше. Такой вид работы является необходимостью при строительстве металлической бытовки своими руками. Соблюдение этого условия поможет возвести не только такое помещение, как бытовка, но и пригодится при монтаже беседки или навеса для дома.

Установка металлической бытовки на столбчатом фундаменте

Кроме того, имея опыт планирования строительства, вы сможете с легкостью проводить ремонтные работы практически любых металлических конструкций, контейнеров и т. д. Поэтому перед монтажом постарайтесь все свои мысли, требования и предполагаемое назначение бытовки выложить на бумаге. Таким методом вы сможете точно рассчитать общую площадь металлической бытовки для дачи или строительной площадки, что позволит узнать точное количество материала. Такие расчеты помогут сэкономить при строительстве своими руками, особенно если сравнивать с покупкой металлической бытовки.

Подготовительные работы с площадкой для установки бытовки

Существует несколько главных требования к месту, на котором планируется провести установку бытового помещения из металла. Одним из главных правил является наличие ровной площадки под монтаж здания. Его следует предварительно застелить полиэтиленовой пленкой. Перед тем как растянуть пленку, позаботьтесь об очищении территории от мусора, сорняков, кустарников, которые будут мешать проведению стройки. Окончив уборку, можно будет приступать к выравниванию площадки под металлическую бытовку.

Пленка, которая будет использоваться для покрытия поверхности должна иметь высокую плотность. Также стоит учесть, что ее размер должен быть равен площади пола строения плюс по метру отступа с каждой стороны.

Также не стоит для данного типа работ покупать тепличную пленку, которая не рассчитана на большие нагрузки и может с легкостью порваться.

Дизайн и обустройство самодельной металлической бытовки

При помощи правильно подобранного и установленного покрытия вы сможете защитить себя от ненужной влаги, которая негативно влияла бы на сроки эксплуатации постройки. В противном случае вы рискуете подвергнуть металлическое здание губительному воздействию коррозии, из-за чего основание строения практически через три года начнет терять свои эксплуатационные свойства и будет разрушаться. Поэтому стоит серьезно отнестись к проведению подготовительных работ площадки, на которую вы желаете провести установку металлической бытовки.

Конструкция бытовки, размеры и чертеж

Бытовками называют модульные здания и сооружения для временного проживания, складского хранения и других хозяйственно-бытовых целей. Они мобильны и удобны для пользования, изготавливаются из разных материалов и имеют различную стоимость. Несущей основой большинства конструкций является деревянный или металлический каркас. Двойная обшивка стен, пола и потолка с утеплителем внутри позволяют создать достаточно комфортные условия для временного и постоянного проживания людей.

Строительные конструкции бытовок должны обеспечить:

• возможность мобильного использования;
• простая установка и демонтаж;
• длительный срок эксплуатации;
• многократное использование;
• возможность применения для различных целей.

Выбор устройства модуля зависит от конкретных условий эксплуатации и целевого применения.

Особенности бытовок различного назначения

Бытовки относятся к простым сооружениям временного пользования. В число основных элементов этих сооружений входят:

• деревянный или металлический несущий каркас;
• внешняя и внутренняя обшивка внутри которой находится утеплитель;
• дверная коробка и полотно;
• оконные блоки;
• деревянный пол и потолочное перекрытие;
• кровля.

Кроме этого, в зависимости от назначения строительные и дачные бытовки могут быть оборудованы осветительными и отопительными приборами, санузлом, умывальником, кухней и другим оснащением.

Наружная обшивка и внутренняя отделка может быть выполнена из таких материалов, как:

• доска или брус;
• листовой профилированный металл;
• натуральная или пластиковая вагонка;
• фанера, ДСП или ДВП.

Для утепления вагончика используют минераловатные маты, пенопласт, пенополистирол и пенополиуретан. Двери и окна изготавливаются из дерева или металлопластика. В оконные проему металлических конструкций наиболее часто устанавливают пластиковые блоки, в деревянных домиках чаще всего можно увидеть блоки из древесины.

Размеры и устройство стандартной бытовки

Технические характеристики:

• Размер: 6м — длина; 2,4м — ширина; 2,5м — высота.
• Вес стандартной бытовки: — 2,2 — 2,5 тонн.
• Каркас: металлический (профиль 100х50х3мм, гнутый угол 90х90х3 мм).
• Наружная отделка: оцинкованный или окрашенный профнастил С-8.
• Утепление: минеральная вата 50-100мм.
• Пароизоляция : техническая пленка.
• Черновой пол: доска хвойных пород 25мм.
• Внутренняя отделка стен и потолка: ДВП, вагонка, ПВХ панели.
• Чистовой пол: Линолеум.
• Окно: 800х800мм.

Виды бытовок по типу планировки

Они могут отличатся по внутреннем строению, наличию или отсутствию перегородок. Исходя их этого сфера применения этих модулей так же может быть разной, подробнее об этом здесь.

Бытовки из древесины

Деревянные каркасы модулей собирают из оцилиндрованного бревна или бруса и обшивают с снаружи фанерой или вагонкой. Внутренняя отделка может быть выполнена из этих же материалов, а так же фанерой, ДСП или ДВП. В отличие от металлических домиков деревянные бытовки намного легче и теплее. Для их установки не требуется устройство мощного бетонного фундамента.

Приобретение или изготовление деревянной бытовки будет целесообразным, если ее планируется эксплуатировать не более одного года. После этого она может быть использована в другом качестве. Средняя цена такой бытовки будет примерно 60000 рублей, аренда обойдется в разы дешевле.

Сборка конструкции

Щитовые бытовки это самые недорогие, но и недолговечные модули. Сборка каркаса выполняется из деревянного бруса сечением не более 100 мм. Работа выполняется всего из нескольких этапов. Ниже привереды фото каждого из них, которые не сложно сделать своими руками.

Сборка основания, установка его на бетонные блоки. Между брусом и блоками обязательно прокладывается гидроизоляция. Это может быть как рубероид так и пленка.

Установка вертикальных стоек каркаса. Соединяются элементы с помощью саморезом и металлических монтажных уголков. Вертикальность и горизонтальность деталей проверяется по уровню.

Сборка каркаса, монтаж окон и дверного блока. Все детали соединяются саморезими и уголками. Косые распорки придают каркасу дополнительную жесткость.

Обшивка наружных стен, может использоваться деревянная вагонка или ПВХ панели. Обязательно использовать гидробарьер.

Внешняя обшивка из вагонки, тонкой доски или фанеры. В качестве утеплителя применяется стекловата или пенопласт с малой плотностью.

Пол выстилается доской 20-25 мм и недорогим напольным покрытием. Стены и потолок обшиваются фанерой, ДВП или МДФ. В качестве кровельного покрытия используют оцинкованное железо. Кровля может быть односкатной или двухскатной.

Для проживания в холодное время года домики утепляют. Делать это можно несколькими способами и различными материалами, более подробно об этом можно прочитать здесь.

Домики из бруса, преимущества и недостатки

Использование деревянного бруса для сборки конструктивных элементов бытовки целесообразно на даче или в качестве хозяйственных построек типа гостевого домика, бани или кладовой. Брус обойдется дороже, но это полностью оправдано повешенной прочностью сооружения. В результате вы сможете пользоваться таким домиком много лет без необходимости проведения периодических ремонтов и восстановления элементов.

Брус является экологически чистым материалом, а само сооружение имеет красивый внешний вид и не требует внутренних отделочных работ. Для уплотнения швов применяется пакля или льняной ватин. Двери и оконные блоки в большинстве случаев деревянные. Это позволяет выдержать единый стиль и существенно упростить выполнение монтажа.

Основной недостаток бытовок щитовой конструкции заключается в слабости каркаса, приводящая со временем к деформациям и потере первоначального вида.

Металлические модули

Устройство внутреннего деревянного каркаса

Для длительной эксплуатации, превышающей один год лучше всего приобрести или изготовить металлическую бытовку. Основой такой металлической конструкции является каркас из профильного металлопроката и деревянный брус сечением не менее 100 мм. Наружная поверхность обшита профильным листовым металлом или полимерными материалами.

В качестве утеплителя используют минераловатные или пенопластовые плиты. Внутренняя отделка вагонкой, ламинированной фанерой, огралитом или пластиковыми панелями. Сложность изготовления этого типа конструкции заключается в необходимости иметь специальное металлообрабатывающее оборудование, которое есть далеко не у всех.

Технология сборки модульной металлической бытовки

Процесс изготовления бытовых вагончиков включает следующие этапы:

• разработка проекта, включающего чертеж несущего каркаса и его размеры;
• приобретение необходимых материалов;
• сборка металлической или деревянной несущей конструкции;
• обшивка внешней стороны каркаса листовым материалом или вагонкой;
• закрепление ветрозащиты на внутренней стороне обшивки;
• утепление стен, пола и потолка теплоизоляционным материалом;
• защита утеплителя паробарьером;
• настил деревянных полов;
• обшивка стен и потолка отделочным материалом;
• установка дверей и оконных блоков;
• устройство кровли из оцинкованного железа.

Все детали на металлокаркасе должны быть обработаны грунтом и окрашены. Для возможности погрузки бытовки на автотранспорт необходимо предусмотреть наличие монтажных петель.

Как сделать прочную бытовку своими руками: простые пошаговые рекомендации | (50+ Фото & Видео)

На дачном участке нужно помещение, где будет храниться рабочий инвентарь. Подобная бытовка строится за 1–2 недели. Помещение поможет спрятаться от дождя, солнца. Внутри можно переночевать, если дачный дом еще не достроен. Небольшую бытовку можно купить или сделать своими руками. Ничего сложного нет, главное – следовать инструкции, соблюдать определенные правила.

Вариант бытовки

Бытовку можно использовать как хозяйственное помещение, эконом-вариант жилища до постройки основного дома. Она пригодится для хранения предметов инвентаря: газонокосилки, триммера, удочки.

Если подвести канализацию, утеплить, можно использовать как душевую кабину, небольшую баню. Стоит заранее определить, что планируется хранить в пристройке. В зависимости от нужд выбирать размер и тип.

Щитовая

Бюджетный вариант. Обычно каркас делают из бруса, обшивку из вагонки. Внутреннее пространство закрывают МДФ или ДСП. Утеплить стекловатой или пенопластом. Застелить черновой пол можно необрезной доской. Чистовой – недорогим плитным материалом. Крыша одно- или двускатная. Бюджетный вариант кровли – из железа небольшой толщины.

Чтобы крыша не деформировалась, сделать несколько ребер жесткости. Можно обойтись без утеплителя, если не планируется использовать в холодное время года.

Каркасная

Качество выше, чем у щитовой. Материалы стоят дороже. Чтобы снизить стоимость конструкции, можно сделать минимальное число окон или обойтись без них. Убрать перегородки. При возведении используется брус сечением примерно 10х10 см. Он не деформируется. Внутреннее пространство закрывают вагонкой.

Чтобы сделать помещение внутри сухим, использовать утеплитель – минеральную вату и слой пароизоляции – пергамин. Потолок и пол делается двойным для прочности и дополнительного утепления.

Брусовая и бревенчатая

Стоит больше предыдущих вариантов. Возводить имеет смысл, если помещение планируется эксплуатировать в любое время года. Можно использовать в качестве бани, если установить печь, водонагреватель, соорудить перегородки.

Для постройки рекомендуется использовать брус не менее 100х150 мм. Тщательно шпаклевать. Облицевать внутреннее пространство вагонкой.

Контейнер

Постройка для временной эксплуатации. При возведении нужно будет пользоваться сварочным аппаратом. Каркас из металлического швеллера. Стены из сэндвич-панелей. Конструкцию сложно совместить с дизайном участка.

Изготавливается из металлического швеллера. Выступает в роли каркаса. Оставшееся пространство заполняется сэндвич-панелями.

Изготовление бытовки

Щитовая и каркасная подсобки строятся примерно по одному алгоритму. Нагрузку на себя берет жесткий каркас. Стоит он не дорого, работа не слишком трудоемкая.

Есть 2 варианта постройки:

• от клетки. На рисунке слева. Пол настилается после сооружения основной части
• от основания. Показана справа. Пол делается вначале. На него укладывается остальная часть. Здесь работы больше, но возводить проще, не требуется особенных умений. Ниже будет рассмотрен этот вариант

Сделать пристройку за несколько дней не получится. Если делать качественно, возводить придется около 3–4 недель. Во время работы все деревянные части следует пропитать антисептиком и водоотталкивающей смесью. Использовать можно отработанное моторное масло, которое заменит оба вещества.

Пропитывать следует не заготовки, а уже обрезанные и подготовленные детали. Черновой пол, лаги, доски нижней обвязки следует пропитать битумной мастикой.

Возведение фундамента

Постройка не будет большой, потому возводить фундамент можно по упрощенной технологии, как на рисунке ниже. Земля должна быть примерно ровной, без «горбов».

Возведение фундамента:

1. Заложить стобчатый незаглубленный фундамент (1 позиция)
2. Собрать из бруса раму (2–4 позиция). Древесину выбирать сухую, сечением 100х150 мм или 100х120 мм. Несущей способности будет достаточно для нормальной эксплуатации
3. Закрепить нижнюю раму каркаса с лагами пола (5 позиция)

Полноценный фундамент возводить нет смысла. Получится дорого и долго. Для постройки вырыть яму, выходящую на полметра за здание. Снять верхний слой земли примерно на штык лопаты, около 30 см.

Чтобы засыпка не расширялась, уложить слой геотекстиля. Насыпать до уровня грунта слой песка. Утрамбовать несколько раз. Установить столбы как на рисунке ниже. Расстояние между ними около 1,5 м. Рассчитать, чтобы получилось целое число пролетов.

Для создания основания следует взять уровень, выровнять бетонные блоки, на которые придется класть брус. Все должно быть в одной плоскости.

Брус класть на бетонное основание, соблюдая уровень.

Под древесину ложится 2 слоя рубероида. Между собой скрепить торцевыми скобами. Можно листовым металлом. Закрепить на блоках.

Крепить с помощью анкерных болтов. Верхняя часть под ключ. Это просто, если использовать перфоратор и накидную головку.

Установка каркаса

Работа начинается с углов конструкции. Следует взять брус 50х100 мм или 60х100 мм. Закрепить элементы временными стяжками. Дальше стойки выровнять, вывести по одной плоскости с вертикальными стойками по периметру. Установить металлические пластины, добавляющие жесткость.

Проверить уровни стоек и перевязать горизонтальными балками. Получится цельная деревянная конструкция, которую уже не получится сломать, если нажмешь на любой из сторон.

Дальше придется устанавливать крышу. Для удобства нужно возвести один ряд вертикальных стоек большей высоты. Он должен находиться на фасадной части. Задняя сторона должна получиться ниже уровнем. Разница в высоте около 50 см.

Стойки соединить балками перекрытия. По верхней части конструкцию обвязать брусом.

Установка крыши

Для удобного монтажа крыши уже есть основание. На него следует уложить стропила. Выбирать самые прочный и прямой брус. Если будут значительные изъяны, укладывать кровлю будет сложно.

Стропила класть на одинаковом расстоянии. Достаточно 60 см. соединение с нижними балками перекрытия должно быть прочным. Части, расположенные на крыше, должны выступать за периметр конструкции. Получится козырек на лицевой стороне. На задней части будет возведен козырек для отвода дождевой воды.

Стропила закреплять любым удобным способом: гвоздями, саморезами, болтами и гайками. Использовать метод «замка» – с помощью угловых металлических пластин для крепления.

На этом этапе следует разметить места для окон и дверей. По периметру каркаса установить дополнительные стойки, которые будут усиливать проемы. Они помогут без сложностей поставить нужные детали.

Для укладки кровельного материала наверх помещения, необходимо выполнить обрешетку. С самого начала работа выполнялась по уровню. Достаточно взять ровную древесину, прибить ее перпендикулярно стропилам. Расстояние между шалевкой около 10 см. Крепить с помощью любых деталей: гвоздей и молотка, саморезов и шуруповерта.

Когда деревянная обрешетка уложена и зафиксирована, следует уложить кровельный материал. Выбирать можно любой: шифер, железные листы, черепицу и т. д. Один из вариантов – рубероид и ондулин. Получится практично и не очень дорого.

Укладка кровельного материала

Укладка пола

Укладка черного основания пола

Можно уложить черновой деревянный пол, чистовой и на этом закончить. Или добавить декоративный настил, который сделает помещение приятней.

Черновой пол можно уложить на основание бруса. Другой вариант – если заранее предусмотрен порожек. Нужно заранее взять первый брус сечением 100х150 мм, уложить на пол. Следующий брус перпендикулярно, сечением 100х100 мм.

Оба варианта допустимы. Во втором случае уровень пола получится ниже за счет углубления для черновых лаг.

Наверх досок укладывается слой гидроизоляции. Можно взять полиэтиленовую пленку, или другой материал более высокого качества. Закрепляется, стандартно, с помощью скоб и степлера.

Укладка гидроизоляции поверх пола

После закрепления получатся изолированные полости. В них закладывается утеплительный материал. Подойдет минеральная или стекловата. Разрезать рулоны можно на месте. При работе со стекловатой использовать защитные средства: спецодежду, перчатки, закрытую обувь.

Если размер листа утеплителя больше полости, его нужно разрезать, а не затаптывать. Нужно добиться размеров кусков, примерно одинаковых с полостями.

Утеплитель не нужно закреплять. Наверху укладывается гидроизоляционный слой и закрепляется на скобы.

Закрепление слоя гидроизоляции

Следующий этап – установка пола. Для этого подобрать сухое прочное дерево, которое впоследствии покрасить и покрыть лаком для красоты.

На этом этап по монтажу пола заканчивается.

Утепление

После наружной отделки можно обнаружить внутри существенный минус – сквозняк. Устранить его можно путем внутреннего или наружного утепления и герметизации. Все стыки обработать монтажной пеной, зашпатлевать большие отверстия. Использовать можно минеральную вату или другой утеплитель.

Этапы работы: создание каркаса, закладка материала, гидроизоляция и облицовка декоративным материалом. Полости, в которые вкладывается теплоизоляция, делать примерно равными кускам выбранной теплоизоляции. Можно е не закреплять, прижмется отделочным составом.

Те же действия выполнить на потолке, чтобы через поры не проникал холод.

Наружная обшивка

Обивка бытовки изоляцией

Стены следует обтянуть изоляцией, чтобы защитить помещение от влаги, ветра. Если помещение должно быть теплым, необходим слой теплоизоляционного материала. Крепить пленку следует внахлест на 20 см. закреплять скобами к древесине. Для повышения герметичности протянуть скотчем все стыки.

После обивки изоляцией бытовку следует обшить. Возможны любые материалы наружной отделки: сайдинг, дерево, композитная панель, пластик.

Вывод

Дополнительно можно укрепить окна ставнями, чтобы во время сильного ветра стекло не разбилось. Пример конструкции на рисунке ниже. Откидные сделать проще распашных. Потребуется только одна большая створка и закрепленные к ней фиксаторы.

В итоге получается многофункциональное помещение, без которого сложно обойтись на дачном участке. В зависимости от того, что планируется хранить в бытовке, выбирают вариант утепления, внутренней обшивки.

Построить такое помещение сможет любой, кто умеет держать в руках молоток.

Бытовка своими руками 6х3м

Как сделать прочную бытовку своими руками: простые пошаговые рекомендации | (50+ Фото & Видео)

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Строительство каркасной бытовки своими руками

Большинство бытовок и дачных вагончиков изготавливается по каркасной технологии. Это – наиболее оптимальный вариант получить небольшое помещение дешево и быстро. Он позволяет соорудить временный жилой или хозяйственный блок из имеющихся материалов. Как собирается каркасная бытовка своими руками? И что лучше – купить каркасную бытовку или сделать её самостоятельно?

Назначение каркасной бытовки

Каркасная бытовка – небольшое помещение, предназначенное для временного проживания. Вагончики-бытовки часто используют в качестве жилья для строителей. Их также часто ставят на дачах, используют в этом в качестве старые торговые ларьки и павильоны.

Главная особенность дачных каркасных бытовок – их мобильность. Эту большую каркасную коробку можно перевезти на другое место, установить и использовать по другому назначению. Поэтому вагончики-бытовки называют временным жильём – они легко транспортируются на новые участки.

Готовая постройка своими руками.

Популярность каркасных бытовок среди дачников объясняется их весьма доступной ценой. Дачные бытовки обходятся хозяевам в минимальную сумму денег и предоставляют готовое помещение, которое может использовать как временный или как постоянный домик.

Для собственной дачи каркасную бытовку можно не только заказать в готовом виде, но также сделать самому из имеющихся материалов. Это могут быть доски и деревянный брус, металлические трубы, уголки, швеллера, панели ОСБ на стены.

Виды построек

Каркасные бытовки классифицируют по размерам, мобильности и материалам изготовления. Минимальные «домики» представляют собой коробки площадью 2х3 м. Более удобна и вместительна – каркасная бытовка 6х3 м. Максимальные размеры дачных переносных помещений могут достигать 8х9 м. Таким образом, виды каркасных бытовок делят по размерам на маленькие, средние и большие.

По материалам строительства дачные каркасные бытовки делят на две группы – с деревянным каркасом и с металлической несущей основой, выполненной из металлических труб, уголков, швеллеров. Деревянный каркас собирают из балок толщиной сечения от 100 мм. Использовать менее толстый брус для строительства каркаса нельзя – коробка получится недостаточно прочной и может развалиться во время транспортировки. Кроме того, она может не выдержать снеговых и ветровых нагрузок.

Силовой каркас из доски.

Металлический каркас

Металлический каркас может использовать трубы диаметром от 60 мм. Это – более надёжный вариант строительства, более прочный и долговечный, при условии качественной сварки.

Также для дачных вариантов оговаривается мобильность постройки. Если планируется, что дачный каркасный домик может быть переставлен на новое место, то к местам сварки предъявляются требования высокого качества. Такой каркас соединяют особо тщательно по углам и стыкам. Переносные бытовки должны без проблем выдерживать любое количество перемещений.

Проект каркасной постройки

Проект каркасной бытовки представляет собой документ, в котором подробно описываются этапы строительства постройки, а также приводится перечень строительных материалов. Проектная спецификация содержит данные о размерах бруса или труб, перечисляет количество кровельных и стеновых панелей. Наличие спецификации позволяет чётко определить размер закупки, приобрести материалы без излишков и переплат.

Проект каркасной бытовки также содержит схемы, эскизы и чертежи. К примеру – разметку крепления кровельных листов и стеновых панелей, схему сборки каркасных и кровельных элементов – места их расположения, расстояния между ними. Эти схемы позволяют неопытному строителю или простому обывателю построить каркасную бытовку без особых проблем. Таким образом, проект даёт важные преимущества – оптимизирует траты на материалы и позволяет построить качественно.

Можно ли сделать чертеж каркасной бытовки своими руками? Вполне – при наличии инженерного образования или технического склада мышления. Или при наличии опыта строительства других построек.

Схема каркаса постройки.

Можно нарисовать эскиз будущего вагончика-дома – деление на комнаты, расположение окон и дверных проёмов. Дальше понадобится правильно составить чертеж каркасной бытовки – для этого понадобятся знания сопротивления материалов и расчеты нагрузок. Также придётся попотеть над составлением схемы расположение стеновых панелей.

И ещё одна особенность – необходимо найти и выбрать способы крепления различных деревянных балок в каркасе – в паз или встык, с выемкой материала или без неё, на гвозди, винты или металлические крепёжные углы. Необходимо познакомиться с большим количеством строительных норм и правил, сделать правильно расчёты.

Наиболее оптимальный вариант – выполнить самостоятельно начальную стадию проектирования – нарисовать схему каркасной бытовки, определить размеры. По готовой схеме – подобрать в интернете похожий проект каркасной бытовки 6х3 мм. После – доработать готовый проект, внести в него необходимые корректировки и поправки, «привязать» к местности.

В интернете проекты часто сопровождают фото каркасных бытовок, по которым можно делать предварительный выбор.

Выбор места строительства

Место расположения будущей постройки выбирается с учётом личных пожеланий и особенностей данного участка, а также с учётом размеров блочного помещения.

Каркасная бытовка под ключ часто делается стационарной. Для них выбор размера и места должен учитывать, что здесь дачный вагончик будет стоять всегда. Поэтому ставят строение на ровное место без грунтовых подтоплений.

Чертеж своими руками.

Маленькие бытовки используют, если в будущем планируется перемещать их на другое место. Или когда место расположения дачного строения ещё не выбрано, и в будущем планируется строительство большого дачного каркасного дома. В таком случае, к определению места расположения подходят менее ответственно, ставят бытовку там, где есть возможность.

Также при установке жилой каркасной бытовки учитывают расположение природных водоёмов и сливных ям. Водоёмы должны быть удалены на 20 м от стен жилого дома, а ямы для слива нечистот – не менее чем на 5 м. Также важно учесть удалённость места от линий высоковольтных передач – они создают фоновое неблагоприятное излучение, поэтому строительство жилых домов под ними запрещено нормами санэпидстанции.

Фундамент для строения

Постройка каркасной бытовки может быть выполнена как с фундаментом, так и без него. Необходимость фундаментной основы определяется следующими факторами:

1. Мобильностью строения и его предназначение – временное это жильё или вагончик ставится здесь надолго.
2. Размерами бытовки и весом.
3. Особенностями грунта.

Стационарный вагончик стоит поставить на фундаментные опоры. Они защитят его от грунтовой влаги и отсыревания, а значит, продлят срок его службы. В качестве опор достаточно использовать сваи – вкрутить трубы в землю или залить в узкие глубокие ямы бетонный раствор. Свайный фундамент – оптимальный выбор для любых каркасных строений.

Столбчатый фундамент.

В переносном варианте каркасная бытовка для дачи может быть поставлена без опор, заглубленных в землю. При этом под днище домика под наружными углами обязательно укладываются временные подпорки – брёвна или кирпичи – для того чтобы оградить панели днища от луж и грунтовой воды.

Размеры вагончика определяют его вес, давление на землю и размеры фундаментных свай. Для более тяжёлых коробок и стен используют свайные опоры большего диаметра – от 150 мм. Или увеличивают количество опор с небольшим диаметром 90-100 мм. Данные по расположению фундаментных свай и их размерам лучше взять из готовых проектов.

Готовая постройка своими руками.

Также необходимо учитывать особенности грунта на вашем дачном участке. К примеру, для болотистых почв или для строительства на берегу водоёма – для установки каркасной бытовки необходим свайный фундамент. В таком случае сваи необходимо вгонять в грунт независимо от размеров домика и его предназначения. Также сваи обязательно необходимы при строительстве на берегах рек и озёр – так часто складывают простые каркасные бани своими руками.

Таким образом, совсем обойтись без фундамента не удастся. Можно выбрать минимальный вариант, небольшие подпорки – для временных небольших строений. Или сваи, заглублённые в грунт – для стационарных больших вагончиков.

Поэтапное строительство

А теперь перечислим виды работ, последовательное выполнение которых позволит закончить строительство каркасной бытовки в кратчайший срок:

1. Продумывание, планирование, проектирование.
2. Выбор места расположения дачного вагончика.
3. При необходимости – монтаж свайных опор в грунт. Или сооружение небольших опор поверх грунта.
4. Сборку каркаса каркасной бытовки.
5. Монтаж кровельных листов – они должны перекрывать друг друга на 3-5 см.
6. Монтаж панелей наружных стен – ДСП, досок, металлопрофиля.
7. Установка окон и наружных дверей.
8. При необходимости утепление – пенопластом или минватой.
9. Монтаж внутренних стен – из фанеры, ДСП, досок.
10. Внутренняя отделка.

Строительное видео по каркасным бытовкам поможет вам разобраться в этом процессе.

Стоимость каркаса постройки

Цена каркасной бытовки определяется следующими факторами:

• Размер помещения – длина стен и высота потолка.
• Используемые материалы – деревянные балки, доски, металлические опоры, кровельные профилированные листы, стеновые материалы.

Стоимость каркасной бытовки может отличаться в 2-4 раза. Дешёвое строительство использует для обшивки стен панели из ДСП, ДВП, ОСБ. Более долговечная и дорогая стройка – металл и натуральное дерево, красивый металлопрофиль и лакированные доски.

Бытовка своими руками — пошаговая инструкция по строительству

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика).

Как построить бытовку – пошаговая инструкция

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика). Если вам необходимо более уютное и удобное жилище, придется сделать его самостоятельно. Стоимость бытовки, построенной своими руками, выйдет не меньше, зато получится надежное и добротное сооружение желаемых размеров. А технология строительства изложена в нашей статье.

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
2. Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
3. Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
4. Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
5. Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
6. Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.

Рекомендации по выбору материалов

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;
• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Как построить домик — руководство

Строительство вагона – бытовки своими руками делится на несколько этапов:

1. Подготовка основания.
2. Сборка каркаса, укладка полов.
3. Монтаж кровельных конструкций и покрытия.
4. Устройство наружной и внутренней обшивки с утеплением.
5. Подведение инженерных коммуникаций.

Поскольку деревянный вагончик – строение довольно легкое, готовить для него капитальный фундамент не требуется. Вполне достаточно поставить на выровненном участке земли бетонные блоки таким образом, чтобы их верхние стороны находились в одной плоскости. Соблюдайте шаг установки 1,5 м, а это значит, что при ширине бытовки 3 м блоки необходимо разместить в 3 ряда – два внешних и один посередине.

Примечание. Для более массивных металлических домиков строятся малозаглубленные фундаменты в виде столбиков из нескольких блоков, опирающихся на песчаную подушку. Процесс разметки и устройства столбчатого основания показан на видео:

Простейшие основания из полнотелых блоков позволят простоять вашей конструкции от 2 до 5 лет, потом появятся перекосы вследствие просадки. Если вы рассчитываете на более длительный срок, чтобы позже переделать бытовку в баню, то необходимо заложить капитальный столбчатый фундамент из кирпича с гидроизоляцией согласно схеме:

Монтаж каркаса

На данном этапе стройки нужно изготовить нижнюю обвязку из бруса и смонтировать стены. Пошагово это выглядит так:

1. Древесину тщательно обработайте антисептиком. Верхние плоскости столбиков накройте рубероидом, сложенным вдвое для хорошей гидроизоляции.
2. Выполните на торцах обвязочных брусков врубки для соединения в полдерева, как продемонстрировано на схеме. Уложите эти балки на фундаменты и скрепите между собой, выдержав угол 90° (проверяется замерами диагоналей).
3. Выпилите 2 паза на середине коротких брусьев и установите среднюю балку. Обвязка готова.

Примечание. Есть более простой способ – использовать в качестве балок доски 150 х 50 мм, установленные на ребро. Но дешевле не получится, потому что доски придется ставить чаще, да и конструкция выйдет не столь надежной. Об упрощенной технологии рассказывается на видео:

Следующий шаг – монтаж половых лаг из досок, установленных на ребро с шагом см (зависит от ширины плит утеплителя). К ним по бокам прибиваются черепные бруски, куда укладываются доски чернового пола и теплоизоляционный материал с гидробарьером.

После устройства теплоизоляционного слоя лаги накрываются пароизоляционной пленкой в соответствии со схемой, а дальше настилаются чистовые полы из досок.

Схема утепления полов

Сборка стен каркасной бытовки производится в горизонтальном положении, прямо на полу. Сколотите щит первой продольной стены с перемычками (поясами) и стойками для окон и дверей, обязательно установите укосины, как это показано на фото. Сверху первой перегородки сразу собирайте вторую, а затем – боковые стенки.

Поочередно поднимите все каркасы, поставьте их в проектное положение и скрепите между собой. Если все выполнено правильно, то одна продольная стена должна быть выше другой на 0,5—0,6 м для обеспечения уклона односкатной кровли.

Справка. Металлический каркас сваривается из профильных труб или уголков по месту, в вертикальном положении. Важно выдерживать угол 90° между стойками и балками и вовремя приваривать косые жесткости, чтобы конструкцию не повело.

Устройство кровли

Чтобы перекрыть дачную бытовку, надо установить и закрепить стропила из досок 150 х 50 мм, повернутых на ребро. Балки монтируются прямо над стойками и с таким же шагом, для крепления можно использовать оцинкованные уголки, чтобы не выпиливать пазы. Сверху вдоль стропил кладутся доски обрешетки и прибиваются к ним. Есть и другой вариант: стропила сходу перекрываются листами фанеры ОСБ, как показано на картинке.

Примечание. Стропила должны выступать за габариты вагончика минимум на 150 мм и образовывать кровельные свесы. Впоследствии их торцы зашиваются спереди досками.

В качестве кровельного покрытия чаще всего применяется ондулин, настилаемый на ветрозащиту (супердиффузионную мембрану). Полотна пленки раскладываются снизу вверх с нахлестом 100 мм и фиксируются степлером, после чего монтируется ондулин либо профнастил. Как происходит каркасно-щитовая сборка вагончика, вы можете посмотреть на видео:

Обшивка и утепление стен

В отличие от готовых бытовок, мы строим комфортное временное жилище, поэтому наружные стены необходимо обшивать по технологии строительства каркасных домов. «Пирог» утепления внешних ограждений жилища изображен на схеме:

Отделочные работы ведутся в таком порядке:

1. Натяните и закрепите с наружной стороны полотна ветрозащитной мембраны. Дальше зашивайте фасады плитами OSB, а затем облагораживайте их вагонкой или профнастилом.
2. Враспор между стойками вложите плиты базальтовой ваты (рекомендуется) или другого теплоизоляционного материала. Изнутри закройте утеплитель пароизоляционной пленкой и прибейте ее планками к стойкам.
3. Последний шаг – внутренняя облицовка. Обычно паробарьер зашивается той же фанерой ОСБ, к которой крепится внутренний отделочный материал – пластиковые панели, блок хаус, обои и так далее.

Монтаж пленки для ветровой защиты

Примечание. Теплоизоляция и отделка потолков производится по такой же схеме. Но здесь желательно использовать утеплитель большей толщины, как и на полах.

По окончании отделки установите окна и двери, смонтируйте отливы и водосточные системы. На внешних углах, под кровельными свесами и в нижней части сооружения поставьте фасонные элементы, закрывающие стыки отделочных материалов.

Внутреннее обустройство жилища

Нормальные условия проживания подразумевают наличие минимальных удобств – отопления, водопровода с канализацией и электроснабжения. Предполагается, что эти коммуникации уже есть на даче, остается лишь подключить их к бытовке. На этот счет дадим следующие рекомендации:

1. Отопление можно организовать двух видов – электрическое либо дровяное. В первом случае нужно в помещениях поставить конвекторы или другие обогреватели, во втором – смонтировать дымоходную трубу и печь. Тут важно защитить деревянные конструкции от возгорания – стены около печки закрыть листами железа, а дымоход изолировать несгораемым базальтовым волокном.
2. Водопроводная и канализационная труба заводится через полы вагончика, пройдя туда по заранее выкопанным траншеям. Как это реализуется, смотрите ниже на схеме.
3. Электрический кабель (рекомендуется марки СИП) прикрепляется к кронштейну, установленному на стене, после чего входит в помещение через отверстие. На вводе обязательно ставится защитное устройство (УЗО), а за ним – щит управления с автоматическими выключателями на линиях розеток и освещения.

Совет. Внутреннюю электрическую разводку лучше делать в пластиковых кабель – каналах, они смотрятся аккуратно и симпатично. Силовую линию к обогревателям ведите проводом большего сечения (ориентируйтесь по размерам подключающих заводских кабелей с вилками). Все проходы сквозь деревянные стены выполняйте в металлических футлярах, проще говоря, — в трубах.

Заключение

Бытовка – строение временное. Но, как водится, нет ничего более постоянного, чем временные постройки. Отсюда вывод: подойдите к строительству основательно, как будто возводите садовый домик или баню. Конечно, времени потребуется гораздо больше, да и сэкономить не удастся, но спустя десяток лет вам наверняка доведется оценить собственный труд по достоинству. Покупной строительный вагончик за такой период превратится в развалину.
