Каркас гаража из бруса 100х100 своими руками

Построить гараж своими силами достаточно просто. Важно подобрать определенную технологию. Каркасный гараж представляет собой довольно простую конструкцию. Для ее возведения нет необходимости привлекать спецтехнику, нанимать работников для расчистки большой территории. Понадобится лишь несколько свободных дней и стандартные инструменты.

Существует несколько методов, как построить каркасный гараж. Они зависят от выбранного материала — дерево иди металлопрофиль. Каждый из вариантов имеет свои преимущества. В процессе постройки каркасного гаража придется познакомиться с особенностями возведения фундамента, установки каркаса, обшивки стен и монтажа крыши. Чтобы не ошибиться в расчетах, можно пригласить специалиста.

Преимущества

Экономичность и практичность каркасных конструкций подтверждены годами строительной практики. В большинстве случаев конструкцию возводят из дерева, что существенно снижает вес постройки и облегчает работы по устройству фундамента.

К плюсам каркасного гаража можно отнести:

• дешевизна возведения;
• высокая прочность постройки;
• низкая теплопроводность;
• высокая скорость работ.

Еще одно существенное преимущество каркасного гаража — каждый автовладелец способен самостоятельно его построить. Для крепления множества элементов используют болты и саморезы. По этой причине выполнять работу можно в любое время года.

Для осуществления постройки достаточно пригласить двоих монтажников. Также стройплощадка не будет засорена мусором после работ, не понадобится спецтехника.

Невысокая теплопроводность положительно отражается на экономии топлива или электроэнергии, затрачиваемой на обогрев гаража. По этой причине запуск автомобиля может осуществляться моментально даже во время сильных порозов. Также каркасный гараж отличается высокой прочностью. Ему не страшны сильные ветры, длительные дожди и весенний паводок.

Виды конструкции

Какой тип каркасного гаража выбрать для возведения? Деревянные конструкции считаются наиболее экологически чистыми. Также материалы легко обрабатывать, они дешевые и доступные.

Однако себестоимость гаража снижается за счет применения металлического профиля. Если выполнить гараж из этого материала, конструкция окажется довольно прочной. Также при выборе профильной трубы облегчается задача установки каркаса.

Подготовительный этап

Перед началом строительства стоит выбрать место для будущего гаража. Планирование должно учесть все нюансы выезда и въезда автомобиля. Не менее важно расстояние межу гаражом и жилым домом. К примеру, для отопления технических помещений многие хозяева подключают их к центральному отоплению.

Лучше, чтобы постройка располагалась недалеко от здания. Выбирая оптимальные габариты будущего гаража, следует учесть стандартный размер — 10х10 м.

При выборе типа основания стоит уточнить, на каком уровне залегают грунтовые воды. Также следует ознакомиться с качеством почвы. Основные типы фундаментов:

• Самыми дешевыми из оснований под гараж считаются столбчатый
  и свайный
  . Они прочны и надежны. Однако такие фундаменты более уместны при создании полноценного каркасного дома с гаражом. Также применяется подобный тип фундаментов при необходимости построить гаража с очень прочным полом. Существенным недостатком возведения свайного фундамента является необходимость привлекать специальную технику.
• Монолитный
  — представляет собой плиту, которую заливают с обязательным армированием и чистовой отделкой. Такие основания имеют максимальную прочность и продолжительный срок эксплуатации. Недостатком фундамента является необходимость сушить залитый бетон в течение месяца.
• Ленточный
  — может быть сборным или монолитным. Подобные основания более выгодно возводить с финансовой точки зрения. Также применяется ленточное основание для постройки гаража на разных грунтах.

Еще во время сооружения фундамента необходимо оборудовать смотровую яму и погреб. Наиболее популярен при возведении каркасного гаража монолитный ленточный фундамент. Руководство по его возведению представлено ниже.

Подготовка раствора

На участке, который планируется занять гаражом, необходимо провести тщательную подготовку — убрать весь мусор, выровнять ямы и бугры, удалить растения и плодородный слой почвы. Затем выполняется разметка. Для этого понадобится иметь:

• уровень;
• деревянные колышки;
• бечевку;
• лазерный дальнометр;
• отвес.

Разметка должна вестись от одного из углов будущего гаража. С использованием отвеса необходимо вбить первый колышек. От него нужно отмерить длину гаража. Затем вбивают второй колышек. Между ними натягивают бечевку.

После от первого колышка отмеряется ширина гаража, а затем вбивается последний, четвертый колышек. Теперь важно проверить совпадение диагоналей гаража и точность углов.

Далее необходимо провести разметку внутренней части гаража. Для этого от бечевки следует отступить внутрь площадки на ширину фундамента. После по внутренней поверхности будущего основания натягивают веревки, тем самым подготавливая разметку для рытья траншеи.

Важно!
Чтобы правильно построить каркасный гараж своими руками, стоит внимательно выполнять измерения и следить за точностью действий.

Рытье траншеи и опалубка

Когда разметка будет выполнена, необходимо начать выемку грунта. Глубина основания будет зависеть от особенностей почвы и высоты залегания грунтовых вод. Стенки траншеи необходимо выполнять строго вертикальными. После окончания рытья дно укрывают геотекстилем, а затем засыпают песком. Обязательно утрамбовать подушку.

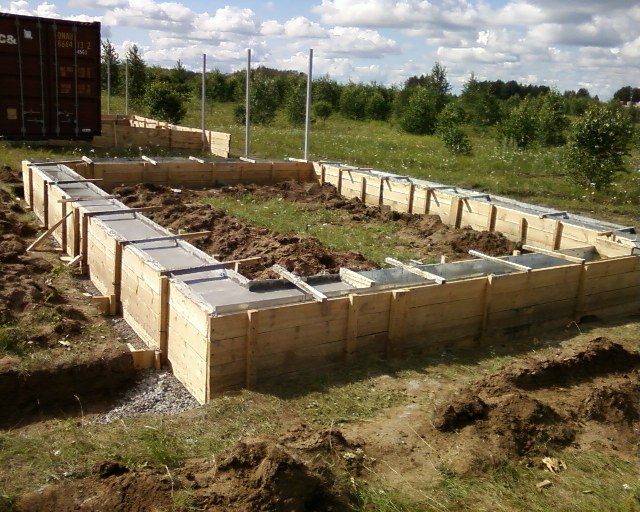

Опалубку возводят из ДВП, фанеры или пластика. Также могут применяться металлические материалы. Особенности возведения опалубки:

• шляпки гвоздей следует располагать внутрь опалубки;
• концы гвоздей, которые торчат с противоположной стороны досок, необходимо загибать.
• опалубку необходимо обмотать полиэтиленовой пленкой.

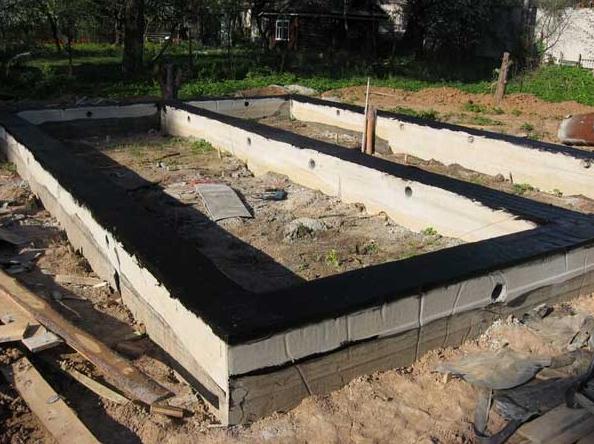

Благодаря гидроизоляции обеспечивается оптимальный режим влажности при наборе бетоном прочности.

Щиты монтируют вплотную к стенкам вырытой траншеи. Также их необходимо укрепить поперечными стяжками и раскосами. От стенок опалубки до кольев должно быть 100- 120 см. Поперечные перемычки находятся на расстоянии друг от друга в 50- 100 см.

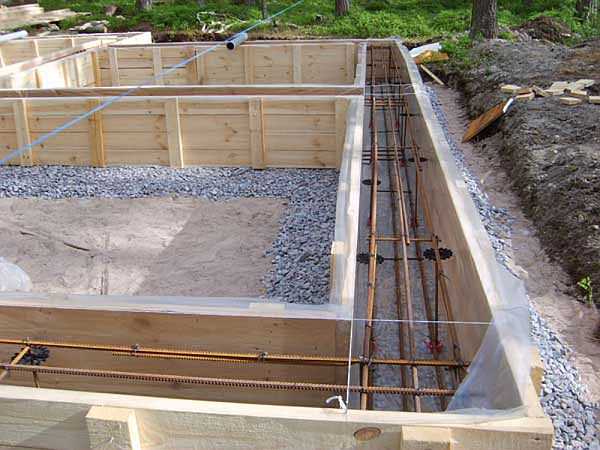

В процессе армирования применяют стальные прутки, скрепленные вязальной проволокой. Каркас необходимо устанавливать на пластиковые подпорки. От арматуры до поверхности фундамента должно быть 5 см.

Заливка фундамента

Бетон лучше заливать по всему периметру одновременно. Это обеспечит монолитность основания. После заливки раствор необходимо утрамбовать при помощи глубинного вибратора. Затем основание каркасного гаража накрывают полиэтиленовой пленкой. В первые несколько дней бетон поливают водой, чтобы он не растрескался. Поверхность следует отшлифовать. Готовый фундамент каркасного гаража необходимо укрыть рубероидом или битумной мастикой (как на фото).

Возведение каркаса

Пошаговая инструкция по возведению постройки зависит от выбранного материала. Каркас гаража из нержавеющего металлопрофиля монтируется при помощи сварочного аппарата. Более подробно стоит рассмотреть возведение каркасного гаража из дерева. Перед строительством все доски и брусья необходимо обработать антисептиком и антипиреном. Это повысит прочность и долговечность конструкции.

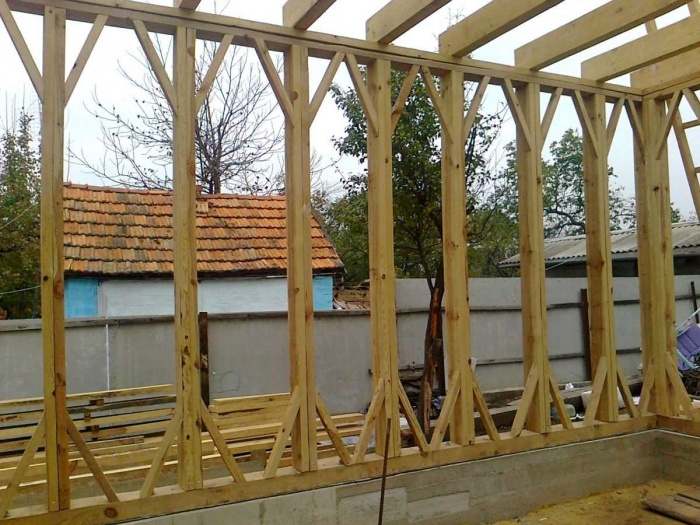

Каркасный гараж из дерева начинают возводить с основания. Для этой цели выбирают более крупные доски. Они устанавливаются на фундамент при помощи металлических скоб. После монтируют угловые скобы, которые закрепляются дополнительными опорами.

Затем выполняют верхнюю обвязку каркаса. Конструкцию гаража укрепляют дополнительными опорами, выполняют обвязку дверей и окон. Благодаря этому каркас получается прочным и легким.

Строительство крыши

Крыша для каркасного гаража может иметь различную конструкцию. Она выполняется плоской, с одним или двумя скатами. В последнем случае необходимо знать все тонкости сооружения стропильной системы.

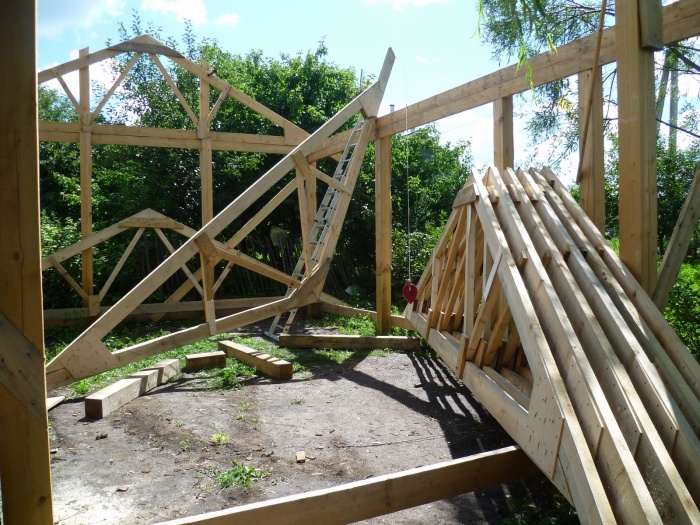

Сначала возводят фермы — они сбиваются внизу, на земле, а затем поднимаются наверх. Первая ферма должна стать шаблонной для всех последующих. Только при идентичных габаритах всех ферм можно добиться правильной установки крыши.

После выполняется обрешетка и на крышу укладывают кровельное покрытие. Можно выбрать профнастил или металлочерепицу — такие материалы достаточно легкие и надежные. Чтобы осадки удалялись с кровли более эффективно, следует установить водосток.

Обшивка стен

Снаружи деревянный каркас можно обшивать различными материалами — это зависит от финансовых возможность автовладельца. В качестве материала можно применять влагостойкую фанеру, сэндвич-панели, обрезные доски.

Изнутри стены обшиваются вагонкой, фанерой или гипсокартоном. В качестве утеплителя используется минеральная вата или плиты пенопласта. На заключительном этапе устанавливают металлические ворота. Они могут различаться способом открывания. Самый распространенный вариант — распашные ворота. После монтажа металлическую поверхность следует обработать наждачкой и покрыть грунтовкой, а затем краской. Это поможет предотвратить коррозию металла.

Итоги

Разобраться, как построить каркасный гараж своими руками, может любой автовладелец. В построенном сооружении необходимо провести отделку, а также позаботиться о канализации и монтаже электропроводки. Еще следует продумать, каким способом сделать отопление.

Каркасный гараж можно возвести в сжатые сроки и с минимальными затратами. При этом все работы может выполнить непрофессионал. Это существенное преимущество перед гаражами из кирпича или блоков. Также важным преимуществом конструкции является ее мобильность. Каркасный гараж можно быстро собратьи разобрать, чтобы перенести в другое место.

Оптимальный способ строительства гаража «в одни руки» – возведение каркасника. При этом вовсе не обязательно иметь опыт выполнения таких работ или досконально знать технологию. Она проста и интуитивно понятна. Пошаговые инструкции по строительству каркасного гаража из дерева помогут разобраться во всех её нюансах.

По названию каркасного гаража легко догадаться, что лежит в основе его конструкции

Каркасник – строение, полностью возведённое из дерева. Металлические здесь только крепежи и соединительные элементы (перфорированные уголки и пластины)
. Название технологии «говорящее», информирующее о том, что основа строения – каркас. После его обшивки выбранным материалом получают полноценное здание с несущими и ненесущими стенами, стропильной системой и перекрытиями.

Различают три технологии возведения построек этого типа:

1. Канадская. Отличительная особенность – в применении СИП-панелей. Эти изделия состоят из толстого (10-20 см) пенополиуретана, с обеих сторон оклеенного полотнами ОСП (ориентированно-стружечной плиты) толщиной 9-12 мм.
2. Каркасно-щитовая, подразумевающая сборку крупногабаритных панелей из досок и последующую их установку в проемы каркаса.
3. Каркасно-рамочная. Наиболее простая в реализации, позволяющая выполнять весь комплекс работ своими руками, без привлечения помощников и грузоподъёмной техники. Далее будет рассмотрен именно этот способ строительства гаража.

Основные элементы каркасного строения

Каркасный гараж из дерева — вид изнутри

Каркасная постройка состоит из следующих элементов:

• фундамента;
• нижней обвязки;
• каркаса стен из вертикальных рядовых и угловых стоек;
• обшивки;
• верхнего перекрытия;
• стропильной системы (отсутствует у строений с плоскими кровлями);
• крыши.

Используемый в строительстве пиломатериал – брус сечением 100х100 или 150х150 мм и доски сечением 15х50 мм и 25х20 мм. Обшивка – плиты ОСП толщиной 9 мм.

На заметку! Пиломатериал далеко не всегда имеет правильные геометрические параметры. Часто доски и брус в той или иной степени искривлены. Для калибровки материалов рекомендуется использовать рейсмус. Поскольку инструмент достаточно дорогой, его можно взять в аренду и за 1-2 дня выполнить все работы по выравниванию пиломатериала.

Нужен ли брус?

При строительстве каркасного деревянного гаража брус не является незаменимым

Технология позволяет заменить брус пакетом досок, уложенных на ребро и соединённых между собой гвоздями и металлическими шпильками сечением 6-8 мм
. По цене цельный брус и сборный примерно одинаковы. Но у второго есть одно неоспоримое преимущество: сборную балку практически не ведёт.

В остальном она уступает брусу. При проектировании учитывают, что для неё допустимы нагрузки на 15% меньше, чем для цельного пиломатериала. Но гараж – лёгкое строение, не предполагающее солидного давления на фундамент и перекрытия. Поэтому в целях экономии и удобства собственноручной переноски пиломатериалов можно безбоязненно использовать балки из пакета досок.

Плюсы и минусы каркасного гаража

Количестве плюсов каркасного деревянного гаража в несколько раз превосходит минусы

Как и любая другая технология строительства зданий, каркасная имеет свои достоинства и недостатки. Причём первых намного больше, чем у всех остальных способов возведения гаража.

Плюсы:

1. Высокая скорость строительства. При наличии хороших погодных условий каркасник размером 4х6 м можно собственноручно выстроить за 3-4 недели.
2. Долговечность. Возведённый по всем правилам гараж прослужит не менее 50 лет.
3. Внутренние и внешние стены не требуют дополнительной отделки в виде оштукатуривания и выравнивания, так как представляют собой ровные и гладкие поверхности.
4. Возможность устройства облегчённого недорогого фундамента.
5. Минимальная усадка или её полное отсутствие при условии применения качественно высушенного пиломатериала.
6. Экологическая чистота.
7. Более низкая теплопроводность, чем у кирпичных и бетонных построек.
8. Способность выдерживать значительные и частые перепады температур.
9. Всесезонное строительство.
10. Благоприятный для здоровья человека микроклимат внутри помещений.

Минусы:

Из недостатков каркасной технологии прежде всего отмечают гигроскопичность древесины, её подверженность гниению и порче насекомыми-древоточцами. Риски минимизируют обработкой пиломатериалов специальными растворами – антисептиками. Один из наиболее популярных – «Сенеж». Рекомендуется наносить 2-3 слоя раствора.

Второй недостаток каркасников – пожароопасность. Для того чтобы повысить устойчивость древесины к воздействию высоких температур, разработаны специальные средства – огнебиозащитные. То есть они одновременно являются и антисептиками, что позволяет экономить на покупке этих растворов. Наиболее популярны и эффективны:

• «Сенеж Огнебио»;
• «Сенеж Огнебио Проф»;
• NEOMID от «Неохим»;
• «Пирилакс» от «НПО НОРТ»;
• «Вудмастер» от «НПП Рогнеда».

К числу недостатков строений каркасного типа относят и сложность крепления навесных элементов (полок, шкафов, зеркал и др) к стенам. Для того чтобы гвоздь или саморез надёжно выдерживали нагрузку, их необходимо вогнать в брус или доску.

В каркасниках значительна площадь поверхностей – полости, заполненные утеплителем (минватой или пенопластом/пенополиуретаном). Поэтому при проектировании строения необходимо заранее предусмотреть наличие балок в тех местах, где будут устанавливать навесные элементы интерьера.

Составление проекта и сметы расходов

Прежде чем приступить к проектированию каркасного гаража, изучают особенности используемых в его строительстве материалов. Длина стандартных досок и бруса – 6 м. Можно заказать изделия других размеров, но за это придется доплатить.

На заметку! Выбрав габариты строения, соответствующие 3 и 6 метрам, упрощают процесс строительства, сокращают его сроки и минимизируют количество отходов.

В целях максимальной экономии средств при проектировании учитывают и геометрические параметры облицовочных и кровельных материалов.

Для гаража 3х6 с высотой стен 3 м потребуются:

• брус 150х150 мм – 1,6 м 3 ;
• доски 50х150 мм – 2,1 м 3 ;
• доски 25х150 мм – 1,9 м 3 ;
• доски 50х100 мм – 0,7 м 3 (для пола, если он будет деревянным).

Выгодность каркасника и в том, что можно экономить на пиломатериалах для устройства опалубки. Её сооружают из имеющегося, но для его сохранности укрывают щиты плотной полиэтиленовой пленкой. После демонтажа опалубки доски используют по назначению: для возведения каркаса.

Обязательные позиции сметы

В среднем стоимость материалов для строительства гаража 4х6 м с высотой стен 2,7 м составляет 278 тыс. руб. (данные актуальны на начало 2018 г)
. Работа специалистов по возведению строения – 180-200 тыс руб.

Для выяснения точного количества материалов, необходимых для строительства каркасного гаража, можно воспользоваться онлайн-калькулятором, выполняющим расчёты в соответствии с СП 31-105-2002.

Для этого необходимо указать параметры строения:

• длину;
• ширину;
• высоту;
• шаг между балками перекрытий (рекомендовано 400 мм);
• шаг между рядовыми стойками каркаса (рекомендовано 600 мм);
• толщина утеплителя (100-200 мм).

Совет! Каркас желательно собирать на гвоздях, так как они эффективно предотвращают смещение материалов в любом направлении. Саморезы лучше работают на отрыв.

Необходимые инструменты

Для строительства потребуются как электроинструменты, так и ручные

При возведении каркасника используют древесину, что определяет выбор инструментов.

Электроинструменты

1. Циркулярная (дисковая) пила. Наиболее выносливой считают «Хитачи С7MFA–4800».
2. Шуруповерт с двумя аккумуляторами мощностью не менее 19W. Оптимальный выбор – «AEG BS 12 X-R LMB–3200».
3. Бензопила. Лучшая из бюджетных – «Echo CS-3500-14». Средняя цена 7100 руб.
4. Бетоносмеситель ёмкостью не менее 140 л. Необходим для заливки плитного или ленточного фундамента. Для возведения столбчатого будет достаточного ручного замеса бетона.
5. УШМ (болгарка), 125 мм.
6. Торцевая пила, необходимая для выполнения распила под определённым углом. Циркулярная не справится с этой задачей. Приобретение торцовой пилы быстро окупается скоростью и точностью выполнения работ.
7. Пневматический молоток для гвоздей (не обязательно).
8. Точило для заточки ручного инструмента.

Совет! Те, кто имеет опыт самостоятельного строительства каркасников, не рекомендуют покупать электролобзик. Этот инструмент бесполезен при выполнении большинства работ и вполне заменяем имеющимся ручным и электрическим.

Ручной и измерительный инструмент

1. Качественные пузырьковые уровни длиной 200 и 60 см.
2. Рулетка с длиной ленты не менее 8 м.
3. Меловая малярная шнурка.
4. Молотки на 500 и 1000 г.
5. Два топорика, маленький и средний.
6. Монтировка.
7. Клещи (средние и большие).
8. Сапожный нож.
9. Набор стамесок.
10. Ножовка по дереву.
11. Ёмкости и лопаты для выполнения земляных работ и бетонирования.

Выбор фундамента

Все каркасники – легкие постройки и не требуют устройства солидного основания. Для гаража этого типа подойдет любой фундамент:

• плитный;
• МЗЛ (мелкозаглубленный ленточный);
• столбчатый;
• на винтовых сваях.

Альтернатива традиционным фундаментам

Фундамент Семыкина — бюджетный вариант

Для небольших одноэтажных строений подойдет самый бюджетный вариант – фундамент Семыкина
. Он возводится из автомобильных покрышек, которые являются бросовым материалом. Это существенно удешевляет смету. Внутренние полости покрышек на ¾ заполняют песком и гравием, заливают бетоном.

В числе преимуществ основания из автомобильных покрышек:

• амортизирующие свойства, предотвращающие перекос строения при подвижках грунта в периоды его замерзания-оттаивания;
• долговечность;
• дешевизна;
• высокая скорость возведения.

Критерии выбора фундамента

Оптимальным решением для любого типа строения является плитное основание. Но при его выборе необходимо заранее решить несколько важных вопросов:

• где будет находиться смотровая яма, и каковы её габариты;
• где и как будут расположены коммуникации (электропроводка, водопровод, канализация, вентиляция);
• определить местоположение станков, стеллажей, верстака.

Не всегда удаётся заранее предусмотреть все нюансы обустройства гаража, и в этом случае выбирают ленточный или столбчатый фундаменты. Они предоставляют простор для выбора местоположения всех перечисленных выше элементов строения и его интерьера.

Строительство столбчатого фундамента

Возведение столбчатого фундамента

Столбчатый фундамент представляет собой комплекс заглублённых в землю опор, расположенных по периметру здания. Возможны несколько способов устройства столбов.

1. Из кирпичей, уложенных на цементно-песчаный раствор.
2. Посредством заливки бетоном асбестовых труб сечением 200-350 мм;
3. Из бетонных блоков.
4. С помощью монтажа опалубки, армирования и заливки бетона.
5. Из металлических труб с толщиной стенки более 2 мм и заполненных гравием и цементно-песчаным раствором.

Независимо от выбранного способа устройства опор, потребуется сформировать для них углубления в грунте. Ямы можно выкопать лопатой или пробурить мотобуром. Для фундамента под каркасный гараж оптимальное сечение углублений – 20-25 см.

Этапы строительства:

Шаг 1. Выбор места. Важно, чтобы строение находилось на расстоянии не менее 1,5 м от деревьев, любых ограждений и построек.

Шаг 2. Разметка. На этом этапе с помощью лазерного уровня находят угловые точки будущего гаража и отмечают их колышками. Соединяют бечёвкой или полипропиленовым шнуром. Проверяют прямолинейность углов и убеждаются в том, что диагонали прямоугольника равны.

Шаг 3. Подготовка участка. При необходимости выравнивают рельеф выбранного места, срезая возвышенности и убирая грунт за пределы разметки.

Шаг 4. В местах установки столбов натягивают шнурку «от стены к стене». Оптимальное расстояние между опорами (без учета их сечения) – 80-120 см. Чем тоньше столбы, тем меньшую дистанцию между ними выбирают.

Шаг 5. В найденных точках выкапывают или иным образом формируют отверстия в грунте глубиной 100-120 см.

Шаг 6. Из досок сечением 15х150 мм изготавливают опалубку в виде полых коробов требуемого размера.

Шаг 7. На дно каждой ямы насыпают слой песка толщиной 5-10 см и 10-15 см слой щебня. Тщательно утрамбовывают каждый.

Шаг 8. Устанавливают опалубку в ямы, выравнивают по уровню.

Шаг 9. Из прутков арматуры связывают прямоугольные стержни и устанавливают их в опалубку.

Шаг 10. Вручную или в бетоносмесителе готовят цементно-песчаный раствор с наполнителем из гравия.

Шаг 11. Заполняют опалубку бетоном с уплотнением каждого его слоя.

Шаг 12. После застывания столбов разбирают опалубку.

Шаг 13. Проверяют ровность расположения опор по горизонтали. Используют двухметровый пузырьковый уровень. Допустимы отклонения не более 5 мм.

Монтажные работы

Монтаж нижней обвязки каркасного гаража

Следующий этап работ после устройства фундамента – монтаж нижней обвязки из бруса сечением 150х150 мм:

• на каждый столб укладывают 2-3 листа рубероида;
• каждую балку запиливают с торцов так, чтобы в угловых точках получилось соединение шип-паз;
• усиливают стыки металлическими уголками, закреплёнными саморезами;
• устанавливают промежуточные балки, торцами упирающиеся в столбы на противоположных стенках обвязки;
• соединяют балки с обвязкой уголками и саморезами.

• настилают на нижнее перекрытие пол (если не планируют устройство смотровой ямы;
• возводят каркас стен и стропильные фермы.

Чаще всего после монтажа нижнего перекрытия приступают к установке угловых и промежуточных опор стен каркаса, которые объединяют верхней обвязкой. Шаг между вертикальными стойками – 60-80 см. После чего обшивают внешние стены листами ОСБ. Заполняют проёмы между стойками каркаса пенопластом или плитами минеральной ваты и приступают к обшивке внутренних стен гаража.

Стропильную систему монтируют в соответствии с выбранным типом крыши. Обшивают кровлю листами ОСБ и поверх них устраивают обрешетку для укладки облицовочного материала. Завершающий этап строительства каркасного гаража – отделка внешних стен и крыши. После чего приступают к устройству отмостки и подъездного пути.

Уход за каркасным гаражом из дерева в процессе эксплуатации

Правильная эксплуатация каркасного гаража – залог его долговечности. Поскольку строение деревянное, для него губительна повышенная влажность воздуха
. С внешней стороны здание обшивают облицовочными материалами, защищающими стены и крышу от осадков. Внутри помещения необходима качественная вентиляция, естественная или приточно-вытяжная.

Уход за строением состоит из нескольких регулярно повторяемых действий:

• осмотр фундамента и его своевременный ремонт;
• осмотр отделочных покрытий стен и кровли, устранение обнаруженных недостатков;
• поддержание чистоты и сухости внутри помещения;
• устройство дренажа, отводящего грунтовые и поверхностные воды от фундамента.

Для того чтобы построить каркасный гараж из дерева, необходимо правильно выбрать материалы и тип фундамента, изучить инструкции по выполнению каждого этапа монтажных работ. Собственноручно возведённое строение – гордость владельца. Соблюдение требований технологии гарантирует надёжность и долговечность гаража.

Гараж из ОСБ плит является одной из новых технологий строительства подобного типа сооружений. Производство панелей происходит за счет прессования древесно-полимерной стружки при определенной температуре. За счет полимера в виде смол происходит склеивание волокон, в результате чего получаются прочные плиты. Рассмотрим плюсы и минусы ОСБ плит для строительства гаража.

Плиты ОСБ на гараж: плюсы и минусы материала

К преимуществам панелей относится:

• Низкая стоимость в сравнении с возведением ж/б плит или монолитного каркаса для гаража;
• Не нужно дополнительно заказывать спецтехнику, так как плиты за счет малого веса легко монтируются самостоятельно;
• Высокие характеристики влагостойкости и прочности;
• ОСП панели легко поддаются любым строительным операциям по шлифовке, распилу и сверлению.

К недостаткам конструкций можно причислить:

• ОСБ плиты являются одним из вариантов сэндвич-панелей, средний слой утеплителя в которых быстро сгнивает при больших перепадах температуры;
• Требуется дополнительная ветро-, гидро- и пароизоляция, так как при попадании влаги на утеплитель пострадают теплоизоляционные характеристики каркаса;
• Так как в стыках листов может образоваться так называемые «мостики холода», Вам потребуется произвести заделку швов с помощью фасонных накладок;

Гараж из ОСБ плиты можно возвести буквально за 2-3 недели. По стоимости строительство коробки гаражного бокса 3х6 выйдет в пределах 70 тысяч рублей (цена указана с учетом проведения всех работ по монтажу и возведению каркаса своими руками). Рассмотрим этапы строительства и обшивки гаража ОСБ панелями.

Фундамент и черновой пол для гаража из ОСБ своими руками

Гараж из панелей ОСБ должен быть установлен на ленточное бетонное основание. По ширине траншею можно копать не более 60 см, а по глубине в районе 40 см. Это обусловлено тем, что такой деревянный гараж достаточно легкий и не требуется массивного фундамента. По периметру траншею необходимо выкопать по выбранному размеру гаражного бокса, прибавив 100-200 мм.

После уплотнения траншеи песком обязательно выполните армирование всей площади будущего фундамента и залейте бетонной смесью. Через 2-3 недели бетон схватиться и можно будет укладывать черновой пол.

Пол можно сделать с помощью бруса и необрезной доски. Самое главное уложить его идеально по горизонтали – для это пользуйтесь уровнем. Доска укладывается с небольшими швами 5-7 мм для естественной вентиляции пола. Если Вы планируете сделать теплый гараж для использования в зимнее время года, тогда доски укладывайте вплотную и дополнительно утеплите пенополистиролом 30-40 мм.

Выполнив все работы по обвязке чернового пола с фундаментом можно переходить к второму этапу: возведение каркаса из ОСП панелей на ленту.

Монтажа каркаса и кровли гаража из ОСП панелей

Вначале ставим вертикальные стойки из бруса, с сечением 150х150 мм. Также можно возводить каркас из металлического профиля. Но тогда необходимо дополнительно производить покраску и обработку специальным раствором от ржавчины. Крепятся стойки при помощи железных уголков на болты. Далее просверливаем отверстия под горизонтальный брус по середине и крепим его на болты. Остается только заполнить полученные проемы под стеновой проем настилом из плит ОСБ.

Важно!
Обязательно оставьте проем с торцевой стороны под ворота. Кроме того, с боковой стороны гаража нужно вырезать отверстия под пластиковые окна и входные двери. Размеры технологических отверстий можно подсмотреть в проектах.

С наружной стороны на сэндвич панели закрепляют плиты утеплителя 20-40 мм в 1-2 слоя. Все зависит от того, в каком регионе Вы находитесь и собираетесь ли использовать гараж зимой. Для внешней отделки можно использовать ПВХ панели либо просто покрасить стены в выбранный цвет. Изнутри гараж в основном обделывают вагонкой и оставляют ОСП плиты без отделки.

Внимание!
Так как OSB легко разрушается под воздействием влаги, под контур панелей нужно уложить пленку для гидро и пароизоляции. Это поможет сохранить гараж из ОСБ сухим и теплым на протяжении долгих лет.

Сделать своими руками кровлю гаража из ОСП панелей достаточно просто с помощью пустотного типа плит. Они имеют сравнительно небольшой вес, поэтому поднять самостоятельно без помощи специалистов довольно просто. При этом стеновой каркас не будет подвергаться серьезной нагрузке. После укладки плит перекрытия необходимо выложить лаги и поставить стропильную систему кровли. Затем из строганой доски делается обрешетка, зашиваются фронтоны и укладывается кровельный материал. Более подробно процесс возведения крыши на гараж расписан соответствующем разделе на сайте.

Выводы

При условии строительства гаража из ОСБ плит в сухом климате, такая постройка без реконструкции и отделки сможет прослужить порядка 30 лет. В холодном климате с высоким перепадом температур гаражный бокс простоит 10-15 лет.

Многие люди считают, что гараж должен быть своего рода крепостью, возведенной из привычных, но дорогих строительных материалов. В наше время имеется возможность выбрать менее затратный способ возведения сооружений – это каркасная технология строительства. Если придерживаться всех предписаний, то гараж получится не только теплым, но и прочным. Несмотря на кажущуюся хлипкость строения, он имеет ряд преимуществ:

• Ввиду небольшого веса строения, отпадает необходимость в возведении мощного фундамента, который можно сделать на почве любого типа.
• При малой толщине стен они отлично держат тепло внутри гаража, поэтому не придется тратить много средств на обогрев.
• Не нужно штукатурить. Кроме того, как для внешней, так и для внутренней отделки в продаже имеется множество сравнительно недорогих материалов.
• Самая грязная работа – монтаж фундамента. Все остальные работы не приводят к загрязнению участка.
• От начала строительства до его завершения пройдет максимум 2 месяца, и половина этого срока отводится на застывание бетонного фундамента.

А можно ли построить крепкий каркасный гараж своими руками? Конечно же, даже в одиночку, что не всегда удобно, но вполне реализуемо. Давайте вместе рассмотрим все этапы выполнения работ.

Из чего сделать скелет?

Поскольку речь идет о каркасном строительстве, вполне понятно, что необходимо тщательно продумать, из какого материала его сделать. Для этого может быть использовано дерево или металл. В каждом случае работы по изготовлению скелета буду отличаться, поэтому остановимся на выборе материала более подробно.

Брус

Рассмотрим преимущества и недостатки деревянного каркаса.

Плюсы

• Каркасник обойдется несколько дешевле.
• Если нет электричества, то все работы можно выполнить обыкновенным столярным инструментом. Этот вариант крайне трудоемок, да и времени уйдет больше.

Минусы

К недостаткам можно отнести:

• Высокий уровень пожарной опасности, в сравнении с другими материалами (исключением является лишь строение из бревен).
• Древесиной любят полакомиться разные насекомые и жучки.
• Материал не переносит длительного воздействия влаги.

Многие из перечисленных недостатков не так уж и существенны при соответствующей обработке материала. Что касается пожароопасности, то, как правило, в гараже есть много других предметов и жидкостей, которые легко воспламеняются, так что конструктивные особенности помещения не играют большой роли.

Металл

В этом случае при изготовлении скелета может быть использован:

1. Металлопрофиль или ЛСТК.
2. Профильная труба.
3. Металлический уголок.

Стоит также остановиться на особенностях более детально.

• Сам по себе материал не горюч, но после пожара становится непригодным для дальнейшей эксплуатации.
• Любую конструкцию можно сделать разборной, но при работе с деталями из толстого металла лучше воспользоваться электросваркой.
• Каркас подвержен коррозии.

На этом этапе вы должны четко определиться с выбором — придется выбирать подходящий проект.

Как быть с проектом?

Многие люди считают, что при строительстве несложных конструкций можно обойтись без бумажной волокиты, но в нашем случае возводиться будет не маленькое временное сооружение, а гараж, который должен выдержать большую массу снега на крыше, и не перекоситься под тяжестью ворот. Поэтому лучше не рисковать, а воспользоваться готовым проектом или сделать свой. В таком случае вам будет видно, сколько и какого материала нужно приобрести.

Мы предлагаем вашему вниманию проект гаража, но если по каким-то причинам он не подходит, то его можно переделать, внеся свои коррективы.

Схема

Подготовительные работы

Итак, с проектом разобрались, материалы закупили, теперь приступим к подготовительным работам.

Площадка под строительство

Чаще всего место, где будет построен гараж, определено заранее, но при детальном рассмотрении оно может оказаться неудобным, так как расположено на склоне. В некоторых случаях проще начать строительство в другом месте, чем вывозить тонны земли, привлекая для этого разнообразную технику.

Окончательно определившись с участком, обозначьте габариты гаража колышками. Еще раз проверьте, будет ли удобным въезд.

Какой будет фундамент?

В зависимости от выбранного типа фундамента осуществляют подготовку участка.

• При заливке мелкозаглубленного ленточного фундамента снимается часть грунта в тех местах, где он будет проходить.
• Под монолитную плиту производится выемка грунта по всему периметру на глубину не менее 50 см.
• В случае изготовления столбчатого фундамента вырываются ямы размером 50×50 см до твердого основания.
• Если принято решение сделать свайно-винтовой фундамент, то грунт не трогаем вовсе.

Приступим к изготовлению фундамента

Мы рассмотрим процесс изготовления самого дорогого, но наиболее практичного вида фундамента – это заливка монолитной плиты. Такое основание не продавят колеса автомобиля, да и при изготовлении смотровой ямы не возникнет проблем. Вы же можете выбрать наиболее подходящий или менее дорогой тип фундамента, воспользовавшись рекомендациями из подборок видео на соответствующую тему.

Тип фундамента:

При сооружении плитного фундамента порядок действий будет таким:

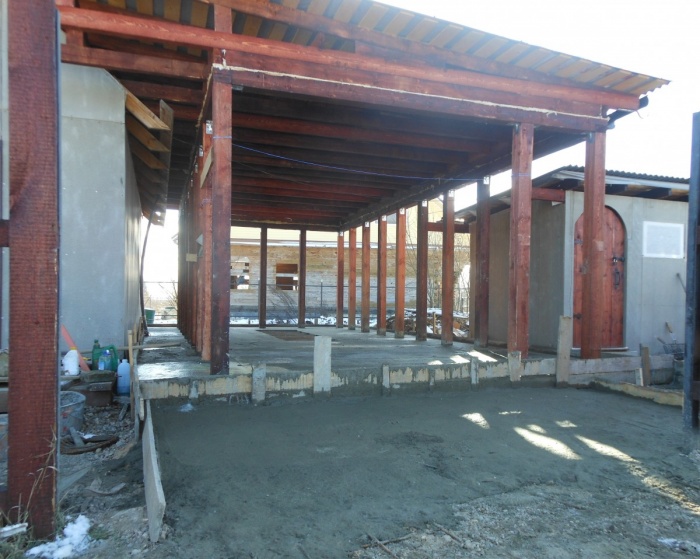

Возведение каркаса

Поскольку речь идет о деревянной конструкции, то все детали необходимо пропитать антисептическим составом. Нам потребуются брусья и доски таких размеров:

• Для нижней части гаража используем брусья 100×40 или 100×50 мм.
• Размер угловых брусьев и стоек – 100×100 мм.
• Стропила и дополнительные стойки – 100×50 мм.
• Расстояние между стойками – 110–120 мм.
• Оптимальна длина досок – 3 м. Можно приобрести шестиметровые заготовки и разрезать пополам.
• Для крыши будем использовать доски 100×25 мм.
• Обрешетку лучше делать из брусков 30×30 или 40×40 мм.

Устройство гаража с мансардой

Если габариты строения позволяют, то чердачное помещение можно переоборудовать под мансарду. Конечно, лучше всего было бы предусмотреть мансарду еще в стадии проектирования, но так получается далеко не всегда, потому что потребность в дополнительной полезной площади возникает в процессе эксплуатации помещения.

Процесс переоборудования

Один из моментов, который придется учесть, — это размещение лестницы и вырезание для прохода части потолка так, чтобы не нарушить его несущую способность, что не всегда возможно сделать. Если так получается и в вашем случае, то к имеющемуся строению можно сделать пристройку, через которую будете подниматься в жилое помещение.

В некоторых случаях в помещение на втором этаже проникают газы от работающего двигателя. Особо это может ощущаться при запуске холодного двигателя (особенно дизельного). Поэтому в самом гараже должна быть предусмотрена вентиляция. Необходимо также установить дверь в жилое помещение.

Всё учтено при планировании

Если изготовление мансарды запланировано заранее, то в проекте уже предусмотрено, где и как будет установлена лестница. Для того чтобы максимально использовать имеющуюся площадь, крышу делают ломаной.

Как утеплять?

Жилое помещение должно быть теплым, а если гараж неутепленный, то нужно будет заняться не только стенами мансарды, но и полом. Вначале поговорим о стенах, обсудив основные правила утепления.

Видео: нюансы и технология утепления мансардных крыш

Что касается способов утепления пола, то единственным ограничением в выборе материала может быть его большой вес.

Видео: способы утепления пола мансарды

Можно ли сделать гараж на две машины?

Если в семье 2 автомобиля, то каркас можно сделать таким, что в гараже поместятся даже 4 машины. В этом случае придется рассчитывать габариты и несущую способность используемого материала, пусть то будет дерево или металл. В следующем ролике демонстрируется процесс возведения такого строения.

Видео: строительство каркасного гаража на 2 автомобиля

Строительство каркасника обходится дешевле, но такое строение не назовешь бюджетным вариантом. При соблюдении технологии возведения такого строения, оно прослужит хозяину и его автомобилю не один десяток лет.

Использование каркасной технологии позволит существенно сократить расходы на строительство гаража. Ведь небольшая масса строения снижает требования к фундаменту, а использование в качестве основного строительного материала досок и ориентированно-стружечных плит (ОСП) позволяет снизить затраты на доставку. Ведь привезти доски и ОСП можно на небольшой машине с малой грузоподъемностью, а для доставки кирпича, песка и цемента в нужных количествах потребуется серьезный грузовик и кран с грузоподъемностью не меньше 2 тонн. В этой статье мы расскажем вам о том, как построить каркасный гараж своими руками от выбора участка и создания проекта до настила кровли и подключения коммуникаций.

Выбор места для гаража

Идеальным местом для гаража станет площадка на пригорке неподалеку от дома. Пригорок защитит гараж, смотровую яму и машину от поднявшейся во время сильного ливня воды. Если же такого участка рядом с домом нет, то придется выбирать место, ориентируясь на близость к дороге и возвышение относительно уровня земли. Никогда не стройте гараж в ложбинах и впадинах, иначе даже небольшой дождь приведет к подъему уровня воды в нем. Желательно, чтобы рядом с гаражом проходила линия 220 или 380 вольт, это позволит облегчить строительство и оборудовать гараж электрическим отоплением.

Создание проекта

Создание проекта строительства гаража преследует такие цели:

• определение последовательности этапов строительства;
• определение порядка действий во время каждого этапа;
• определение количества материалов, необходимое для строительства гаража.

Если вы составляете проект самостоятельно, то вам придется тщательно подумать весь процесс возведения гаража, начиная от подвоза и хранения материала, до длины и порядка установки досок каркаса. Очень помогает в этом чертеж, со строгим соблюдением масштаба. С его помощью вы сможете определить размеры гаража, оптимальные способы придания жесткости конструкции, длину несущих досок и количество крепежных элементов. Существует множество различных программ (например, АвтоКАД), которые облегчают проектирование любых конструкций, но все они требуют определенного опыта. Поэтому проще обойтись бумажным чертежом и пояснительной запиской к нему. Или воспользоваться услугами профессиональных инженеров-проектировщиков или строителей. В этом случае в проекте будут учтены различные мелочи, о которых неподготовленный человек даже не догадывается. Например, выбор древесины по влажности, выбор досок по ширине, особенности строительства из сырой доски, порядок сборки каркаса стен и так далее.

Выбор материала

Чаще всего гаражи строят из нестроганых досок влажностью 12–14%, но нередко используют и пиломатериал естественной влажности. Последний обойдется несколько дешевле, но гараж из таких досок нельзя обшивать на чистовую в первый год, что приводит к перерасходу материала. Поэтому опытные строители используют только хорошо высушенные доски.

В качестве несущих элементов используют брус сечением 100х100 мм или доску сечением 50х250 мм. В качестве внутреннего каркаса стен используют доску сечением 25х100 мм. Для утепления применяют пенопласт или минеральную вату толщиной до 5 см, а в холодных регионах до 10 см. Для наружной обшивки применяют водостойкую ОСП толщиной 15–20 мм, вагонную доску или металлический профнастил. Для внутренней обшивки применяют ДВП, фанеру толщиной 5–10 мм или такой же толщины ОСП. Такая комбинация материалов позволяет создать прочный и недорогой гараж.

Строительство фундамента

Составив проект или чертеж и привязав его к местности, завезите все необходимые материалы для создания фундамента. При создании фундамента учитывайте, что смотровая яма значительно увеличивает функциональность гаража, позволяя не только хранить, но также обслуживать и ремонтировать автомобиль. Если же смотровая яма вам не нужна, то вы можете выбрать и построить фундамент, пользуясь информацией из статей Какой фундамент лучше подойдет для дома из бруса — особенности расчета и Крепление бруса к разным видам фундамента .

Если вы решили строить яму, то технологию создания фундамента придется изменить, вырыв котлован под нее. Глубину ямы определяйте исходя из своего роста и потребностей. Можно сделать лежачую яму, обрудовав ее тележкой, можно сделать сидячую или стоячую яму. Разница лишь в высоте и в том, что в стоячей яме вы сможете выполнять любые виды работ, в сидячей не сможете нормально снимать мотор и коробку, а лежачая яма подойдет лишь для небольшого обслуживания автомобиля. Вот ориентировочные глубины ямы и котлована для нее:

• лежачая 50/80 см;
• сидячая 130/170 см;
• стоячая 170/210 см.

Для бетонирования ямы используйте такую же технологию, как и для заливки бетонного ростверка . В яме можете предусмотреть ниши для инструмента. Ширина готовой ямы должна быть на 5–10 см меньше расстояния между внутренней стороной колес одной оси. На поверхности ямы закрепите уголки или стальные трубы, которые не позволят автомобилю упасть в нее.

Если вы собираетесь ставить железные ворота, то предусмотрите крепежные элементы для них. В зависимости от модели ворот это могут быть как 2 вертикальных столба с крепежными элементами (навесами), так и 4–6 столбов. Если же вы собираетесь устанавливать роллетные ворота, то для их крепления можно использовать деревянные стены и потолок.

Завоз и хранение материала

Подготовив фундамент и дав ему выстояться, завозите доски. Каркасная конструкция допускает использование досок естественной влажности, но вы должны понимать, что сэкономив на них, вы серьезно потеряете на сроках строительства. Ведь нельзя будет обшивать гараж на чистовую из-за очень большой усадки доски естественной влажности. Поэтому желательно приобретать высушенную доску с влажностью 12–14%. Для хранения такой доски вам потребуется навес, защищенный от дождя. Его можно сделать из деревянных брусков или алюминиевых трубок и полиэтилена. Обязательно предусмотрите проветривание досок под навесом.

Сначала вам необходимо собрать на земле боковые стены. Для этого, в соответствии с проектом, нарежьте вертикальные, горизонтальные и диагональные элементы, после чего приступайте к сборке. Эту операцию вы сможете выполнить самостоятельно. Для крепления досок друг к другу используйте металлические уголки и мощные саморезы. Эти принадлежности продают в большинстве строительных магазинов. Обязательно проверяйте углы крайних досок, ведь от них зависит форма гаража. Оптимальное расстояние между вертикальными досками составляет 70–100 см, а между горизонтальными 120–150 см. Особое внимание уделите крепежным отверстиям, ведь даже небольшая ошибка приведет к тому, что вы не сможете с первого раза установить стену на место.

Монтаж стены необходимо проводить силами двух­–трех человек, а если длина стены больше 6 метров, или высота свыше 3 метров, то придется или позвать больше людей или использовать кран.

Если же у вас нет возможности собрать больше двух человек или использовать кран, то сначала соберите коробку каждой стены, состоящую из двух вертикальных и двух горизонтальных досок. Установить такой короб можно силами двух человек. Установите оба боковых короба, затем соедините их вертикальными досками, чтобы образовать задний короб. После этого соберите передний короб. Теперь можете устанавливать переносные малогабаритные леса и заполнять все коробки вертикальными и горизонтальными досками. Помните, вертикальные доски можно разрезать лишь в том случае, если вы планируете установить окно. Во всех остальных случаях они должны быть целыми. А вот горизонтальные доски нарезайте исходя из расстояния между вертикальными досками. Всю конструкцию соединяйте с помощью уголков и саморезов. Не забывайте в каждую пятую ячейку устанавливать диагональные доски.

Установка крыши

Если возможно, пригласите для создания крыши опытного плотника или кровельщика, потому что в рамках одной статьи можно дать лишь общие принципы этой работы. Сначала установите доски (лаги) потолка на расстоянии 80–140 см друг от друга. Если вы планируете использовать чердак в качестве кладовки, то расстояние нужно уменьшить, в противном случае увеличить. Для установки лаг в них и верхних горизонтальных досках каркаса прорезайте отверстия, ширина которых равна толщине доски, а глубина равна половине ширины доски. Благодаря этому лаги станут заподлицо с верхним краем каркаса. Лаги должны выступать вбок на 50–60 сантиметров. После установки стропил крыши вы с помощью дисковой или цепной пилы обрежете их до необходимой длины.

Если вы работаете вдвоем и нет возможности никого позвать на подмогу, то вместо лаг вам придется устанавливать сложную конструкцию (треугольник), в которую входят лаги, стропила и вертикальные подпорки. В этом случае можно обойтись без пропилов в досках и ставить эти треугольники прямо на каркас, что серьезно облегчит монтаж. После этого установите вертикальную доску, которая соединит верхние части треугольников, а также нижнюю доску, соединяющую между собой нижние части. Не забудьте установить как минимум 2 (лучше 4) диагональных распорки, которые защитят крышу от сильного ветра.

Обшивка и утепление

Для обшивки используйте профнастил. Начинайте обшивать снизу, укладывая листы с перехлестом, благодаря этому во время дождя вода будет стекать, не попадая внутрь. Обшивая гараж вагонной доской или ее аналогами, укладывайте доску горизонтально, так она будет выглядеть красивей. Если же вы решили обшивать гараж ОСП, то листы необходимо будет подгонять настолько плотно и четко, чтобы щель между ними в любом месте не превышала 0,5 мм, а после окончания обшивки стыки необходимо замазать смесью ПВА и мелкой древесной пыли.

В последнюю очередь обшивайте крышу, не забудьте установить водостоки. Желательно, чтобы металлопрофиль крыши выступал за стены на 30–40 см, это увеличит защиту стен от воды. Закончив с наружной обшивкой, приступайте к утеплению, для этого укладывайте в ячейки стен нарезанные по размеру куски пенопласта или минеральной ваты, затем зашивайте их фанерой или ОСП. Можно использовать и ДВП, но его прочность недостаточна, поэтому материал быстро покроется царапинами. Для утепления чердака достаточно уложить утепляющий материал в ячейки, образованные лагами, это в несколько раз проще, чем утеплять крышу по стропилам.

Установка ворот

Если вы устанавливаете металлические ворота, то петли на них должны полностью соответствовать петлям на опорных элементах. Для установки роллетных ворот необходимо приглашать специалиста. Поэтому оптимальный выбор для каркасного гаража – ворота из вагонной доски. От угона автомобиля не помогут даже самые современные стальные ворота, поэтому их функция скорее декоративная. Наиболее красивым гараж получается, если обшить его вагонной доской и из нее же сделать ворота, укрепив каждую створку изнутри двумя горизонтальными и одной диагональной доской. Особый колорит гаражу придадут декоративные петли (навесы), которые продают в строительных магазинах.

Электроснабжение и отопление

Если есть возможность подключить гараж к линии электроснабжения, то обязательно получите техусловия и в соответствии с ними установите счетчик. Это избавит вас от проблем с поставщиком электроэнергии. Для отопления утепленных гаражей наиболее эффективны настенные инфракрасные электрические обогреватели. Для обогревателей обязательно установите отдельный автоматический выключатель и регулятор температуры.

Пошаговая инструкция для постройки каркасного гаража своими руками, схемы проектов

Далеко не всегда получается обзавестись надежным кирпичным или бетонным гаражом. Щитовые или каркасные строения не хуже других способны обеспечить безопасность и сохранность автомобиля, оградить от воздействий внешней среды. Каркасная конструкция гаража в равной степени обладает и достоинствами, и недостатками. Какими, станет известно далее.

Виды каркасных гаражей

Как и дома, гаражные строения подразделяются на сложенные из камня, возведенные из стеновых панелей и облегченные, щитовые или каркасные. Последние не требуют устройства мощного фундамента, дешевле в строительстве. Каркасный домик – не значит карточный: это серьезное, долговременное сооружение, предназначенное для длительной эксплуатации.

По виду каркаса гаражи бывают металлические и деревянные. По функциональному назначению – объединенные с мастерской, на одну и 2 машины. В такой гараж можно, не опасаясь, поставить автомобиль, мотоцикл, пользоваться им, как «настоящим». Благодаря прочному несущему каркасу здание выдерживает значительные нагрузки, рассчитано на длительный срок службы.

Преимущества и недостатки

Каждая технология имеет свои плюсы и минусы. Каркасные гаражи не стали исключением, к ним это относится так же, как и к другим зданиям.

Главные преимущества заключаются в следующем:

• быстрота возведения;
• упрощенная конструкция фундамента;
• малый вес, возможность сборки без применения грузоподъемных механизмов;
• дешевизна строительства в целом в сравнении с капитальными сооружениями.

Но, к сожалению, оборотной стороной экономичности, легкости постройки является ее низкая, по отношению к кирпичу или бетону, прочность, посредственные теплоизоляционные показатели. Дерево обязательно обрабатывается специальным составом, во избежание развития гнили и разрушения.

Если других вариантов нет, то остается выбрать каркасный гараж. Тем более, что он не так уж и плох: его можно утеплить, защитить от воздействия атмосферы, сделать настоящим домом для автомобиля.

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

1. Молоток.
2. Уровень.
3. Отвес.
4. Рулетка.
5. Электро- или аккумуляторная дрель.
6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Основные этапы работ, пошаговая инструкция

Чтобы быстро возвести своими собственными руками прочный, надежный гараж, для удобства самих работников понадобится разбить весь цикл на отдельные операции. Опытные строители знают, что основа успеха заключена в тщательной подготовке, планировании.

Поэтому в процесс возведения здания обязательно входят:

1. Подготовительные работы. Расчеты, разметка и порезка деталей, комплектация крепежом, устройство фундамента – все это включается в начальную стадию. Пропускать ее категорически нельзя, это нарушит естественный ход строительства. Исключением является случай, когда гараж собирают на заранее подготовленном основании из предварительно сформированного набора элементов каркаса.
2. Монтаж конструкций, сборка разрозненных деталей в единое целое. По завершении процесса постройки производят обшивку каркаса стеновыми панелями, чтобы гараж принял вид готового здания.
3. Устройство крыши. Сюда относятся работы по покрытию одно- или двускатной кровлей, утепление потолка/стен (по желанию заказчика).
4. Заключительная фаза – отделка (покраска, обшивка сайдингом), монтаж всех дополнительных систем, включая навеску ворот.

Подготовка основания

Чтобы сделать прочный, надежный гараж, понадобится подготовить основу, которая воспринимает нагрузки от здания, передает их на грунт. Это плитный фундамент и соответствующие земляные работы, выполненные до начала его устройства. К ним относятся выемка «лишней» земли, засыпка песчаной подушки и гравийной подготовки, их трамбовка.

Неплохо бы заранее выяснить, к какому типу принадлежат грунты на участке застройки – просадочные, насыпные, насколько глубоко проходят водоносные горизонты. Эти меры избавят от последующих проблем с просадками, замачиванием фундамента, оседанием здания.

Фундамент

Постройку любого объекта традиционно начинают с закладки фундамента. От наличия данного элемента зависит устойчивость будущего здания, его способность противостоять внешним нагрузкам и атмосферным воздействиям без каких-либо повреждений.

Для каркасных строений, с их облегченными конструкциями и сниженным весом на основание, сооружают плитный фундамент небольшой толщины.

При этом обязательно применяется армирование сеткой или стержнями, увязанными в единую систему, выдерживаются сроки схватывания бетона. Нагружать основание до окончания данного периода запрещено во избежание появления трещин, просадок.

Возведение каркаса

Деревянный каркас отличает простота сборки – это одно из ключевых преимуществ подобных сооружений. Начинают сборку с установки угловых стоек, постепенно переходя к средним и перевязывая их между собой балками.

Основное правило: конструкция должна обладать достаточной собственной жесткостью, для этого применяются связи в 2 уровнях (снизу и сверху), а также подкосы. Периодически контролируют вертикальность/горизонтальность элементов, пользуясь уровнем и отвесом.

На крепеже экономить не нужно, это приведет не к удешевлению гаража, а к снижению его жесткости, долговечности.

Строительство крыши

Когда закончен монтаж каркаса, сооружение коробки будущего здания, переходят к сооружению крыши. Кровля может быть плоской, односкатной, сложной формы – зависит от того, какая идея придет в голову заказчику, и что именно он захочет реализовать на практике.

Не рекомендуется излишне усложнять конструкцию покрытия, отступая от простых (и функциональных) решений в сторону дизайнерских, усложненных. Вполне достаточным будет создать одно- или двухскатную кровлю с покрытием из металочерепицы, армированного пластика – так, чтобы осадки не проникали внутрь, там было тепло и сухо.

Отделка

Гараж с обшивкой фасада сайдингом, простым ОСБ с последующей покраской приятным для глаза колером выглядит гораздо привлекательнее, чем без нее. И на этом этапе лучше не «заморачиваться» с особенными материалами, красками и технологиями. Ведь это все-таки гараж, а не загородный дом. Для него функциональность – прежде всего.

Достаточно будет выбрать лакокрасочное покрытие неброского цвета, использовать пластиковую вагонку, которая не боится холода и влаги, хорошо защищает конструкции от внешней среды.

Если есть желание сделать теплый гараж, на данном этапе самое время его реализовать. При этом не забывают о гидроизоляции: у древесины и утеплителя разные коэффициенты теплопроводности, понадобится слой пленки между ними, чтобы не возникло мостиков холода, очагов конденсации влаги.

Расчет стоимости

На смету затрат повлияют стоимость материалов – дерева, крепежа, арматуры. Это неизбежно. Возможно, добавятся транспортные услуги на доставку древесины или заказ бетонной смеси для заливки фундамента, подвоз щебня.

В целом, постройка обойдется значительно дешевле капитального гаража, к тому же рабочая сила будет бесплатная, благодаря возведению здания своими руками. С целью экономии строительство можно растянуть по времени (в разумных пределах), постепенно накапливая материалы и занимаясь возведением такого нужного, недорогого и чрезвычайно привлекательного внешне гаража.

Каркасный гараж своими руками: пошаговая инструкция

Содержание статьи

Всем привет! По эксплуатационным характеристикам строение на основе деревянного каркаса не уступает капитальным гаражам из блоков или кирпича, а строительство подобного сооружения можно с легкостью организовать своими руками, в чем вы сами можете убедиться ниже.

Инструменты и материалы

Для возведения качественного каркасного гаража нам нужно подготовить следующий инструмент:

• строительный уровень, рулетку;
• штыковую лопату, электродрель и шуруповерт;
• молоток, ножовку по дереву, электролобзик, стусло и электрическую бетономешалку;

Из материалов понадобится:

• щебень, песок, колышки, шнур, бетон М300;
• битумная мастика и огнебиозащитный состав для древесины;
• крепежные элементы (саморезы по дереву, ершенные гвозди, нагели, резьбовые шпильки с болтами);
• арматурная сетка, стержни, стальная проволока;
• пиломатериал (доска 100х50 мм, брус 100х100 мм, 50х50 мм, доски для опалубки);
• материалы для обустройства кровли (рубероид или профнастил, коньковый элемент, торцевые планки и т.д.);
• материалы для возведения и отделки стен (плиты OSB; деревянная вагонка или профнастил);
• минеральная вата в листах и пароизоляционная пленка.

Подготовительный этап

Подготовьте подробный проект сооружения. Можно воспользоваться готовыми чертежами или взять их за основу и доработать. Обратите внимание: шаг стоек деревянного каркаса не должен превышать 120 см.

Материал для скатной кровли подбирается исходя из эстетических предпочтений и финансовых возможностей, в нашем варианте используется доступный по цене профнастил.

Проектируя каркасный гараж, также уделите внимание размерам и конструкции ворот.

Инструкция по строительству каркасного гаража

С участка, который вы планируете использовать под гараж нужно снять дерн, разровнять и хорошо утрамбовать поверхность площадью примерно 10х10 метров. При помощи колышков, веревки и рулетки выполните разметку под ленточный фундамент.

Выкопайте траншею глубиной около 50 см, утрамбуйте дно, засыпав его сантиметровым слоем песка.

Установите опалубку из досок с учетом, что высота надземной части фундамента должна составлять от 30 см. Как правильно установить опалубку читайте здесь.

Смонтируйте армирующий каркас фундамента из стальных стержней и проволоки, между стержнями и верхним краем опалубки, стенками, должен оставаться зазор в 5 см. Арматура устанавливается на подпорки из дерева или пластика. Подробнее о вязке и установке арматуры можете посмотреть тут.

Залейте в опалубку приготовленный бетон.

Чтобы не было пустот, требуется многократно протыкать бетонную смесь арматурным стержнем. Вмуруйте в бетон резьбовые шпильки по центральной оси ленточного фундамента с шагом в 60 — 100 см, чтобы в дальнейшем прикрепить к ним нижнюю обвязку каркаса.

После того как бетон схватится, опалубку можно удалить и приступить к обустройству пола. Площадка засыпается щебнем и тщательно трамбуется. Затем на нее укладывается арматурная сетка и заливается слой бетона. Разровняйте бетон при помощи доски, поставленной на ребро.

В жару бетон требуется увлажнять, пока он не схватится полностью. Если погода дождливая, укройте фундамент и пол полиэтиленом. К работам по возведению каркасного гаража можно приступить спустя три недели после бетонирования. Все деревянные элементы каркаса предварительно обработайте антисептиком и антипиреном.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Нанесите слой битумной мастики на подготовленный ленточный фундамент – он не даст влаге проникать из пористого бетона в дерево.

После высыхания гидроизоляционного слоя уложите нижнюю обвязку из бруса 10х10 см, выполнив врубку в лапу или вполдерева по углам.

В элементах обвязки предварительно выполните отверстия под шпильки с широкими шайбами и гайками. Подробнее о том, как правильно сделать нижнюю обвязку для каркасного строения смотрите здесь.

Установите угловые стойки. Для прочности используйте стальные нагели, просверлив под них отверстия в нижних торцах стоек и обвязке. Для жесткости конструкции подоприте угловые стойки укосинами из бруска 5х5 см.

Смонтируйте промежуточные стойки — их следует врубать в обвязку на треть высоты бруса и крепить гвоздями, вбитыми под углом или стальным уголком. Проверьте расположение торцов стоек – они должны формировать единую горизонтальную плоскость.

Далее смонтируйте верхнюю обвязку из бруса 10х10 см – она же будет служить опорой для скатной кровли.

Для каркасного гаража оптимально подходит стропильная система с висячими стропилами, а как обустроить такую систему и возвести крышу читайте здесь и здесь.

В итоге у нас должен получиться вот такой каркас.

Стены каркасного гаража снаружи зашейте плитами OSB при помощи саморезов, которые устанавливаются в заранее просверленные отверстия на расстоянии 5 см от края. Верхний ряд плит должен быть сдвинут относительно нижнего, чтобы избежать сплошных швов. Оставьте промежуток в 3 — 4 мм между элементами обшивки, чтобы при температурной деформации стены не вспучились.

Для утепления стен лучше использовать маты из минеральной ваты, которые вставляются между опорными стойками. Затем с внутренней стороны стены монтируется пароизоляционная пленка (стыки проклейте металлизированным скотчем). Внутреннюю финишную обшивку стен и потолка выполните из деревянной вагонки, обработанной огнебиозащитным составом.

Внешнюю обшивку стен можно выполнить из любого подходящего материала. Недорогим и практичным вариантом станет обшивка из профнастила – он обеспечит дополнительную защиту стен гаража.

На этом все осталось только установить ворота, но эта тема отдельной статьи.

Видео по теме «каркасный гараж своими руками»:

Как построить каркасный гараж своими руками: подробное описание процесса

Использование капитального гаражного строения является надёжным способом хранения личного транспорта. Наличие такого «убежища» позволит вам комфортно заниматься ремонтом и обслуживанием автомобиля. К тому же, в гараже удобно хранить все необходимые запчасти, горюче-смазочные материалы и специальный рабочий инструмент. Поэтому вопрос: как построить каркасный гараж своими руками всегда актуален.

Специалисты считают, что для создания всех этих условий совсем не обязательно возводить строение из кирпича или бетона, а можно воспользоваться упрощённым вариантом, предполагающим сборку каркасного гаража своими руками. Тем более что, самостоятельно построенный каркасный гараж позволит вам сэкономить на материалах, не уступая при этом традиционным капитальным постройкам по своей функциональности.

Особенности каркасных строений

В ходе строительства гаражей этого типа для изготовления остова традиционно выбирается древесина (брус и толстая доска), относящаяся к разряду лёгких и удобных в обработке материалов с вполне приемлемой стоимостью.

При этом в качестве обшивки уже готового каркаса могут применяться любые подходящие для этих целей отделочные покрытия, как правило, выбирающиеся из следующего перечня:

• покрытия на основе той же древесины (ДСП или ДВП);
• виниловый или металлический сайдинг;
• профнастил или сэндвич-панели

К достоинствам сборных конструкций рассматриваемого нами класса следует отнести:

• удобство и простоту монтажа, который может быть проведён самостоятельно (без привлечения сторонней
• спецтехники и при отсутствии профессиональных навыков);
• необязательность обустройства заглубленного фундамента;
• экономичность, объясняемая относительной дешевизной стройматериалов и низким уровнем трудозатрат;
• короткие сроки возведения, не связанные с сезонными факторами

К недостаткам этого варианта относят пожароопасность древесного основания и, как следствие – необходимость использования в качестве обшивки специальных негорючих материалов.

Обратите внимание! Для утепления такого гаража чаще всего применяется каменная вата, которая не поддерживает распространения горения. Помимо этого, древесные элементы каркаса обрабатываются специальными антисептическими составами и антипиренами, заметно продлевающими срок их службы и защищающими от случайного возгорания.

Обустройство фундаментного основания

Перед тем как построить каркасный гараж своими руками необходимо учесть следующую особенность этого процесса. Поскольку обозначенный тип строения имеет облегчённую конструкцию, то это избавляет от необходимости обустройства под него заглублённого ленточного фундамента.

Но в случае, если вы планируете сделать гараж со смотровой ямой – следует предусмотреть в нём простейший фундамент, изготавливаемый из недорого материала. Для его обустройства удобнее всего воспользоваться фундаментными блоками, которые можно будет приобрести в специализированном магазине или же изготовить самостоятельно.

Изготовление фундаментных блоков

С техникой самостоятельной отливки фундаментных блоков мы постараемся ознакомить вас более подробно.

Прежде всего, для качественной отливки блоков вам потребуется специальная форма, изготавливаемая в виде ящика без дна. Для её изготовления можно воспользоваться струганной доской или листами толстой фанеры, нарезаемыми с учётом размеров формируемых блоков.

Кроме того, вам необходимо будет закупить или подготовить следующий строительный материал, который будет задействован в своё время:

• цемент марки не ниже М300;
• речной песок;
• керамзит или щебень;
• самодельная арматурная сетка

Перед заливкой бетона стенки формы обязательно смазываются техническим маслом, после чего готовый ящик устанавливается на закрытый полиэтиленом верстак, поверхность которого является дном формы.

Затем, в эту форму на половину высоты заливается заранее подготовленная бетонная смесь, после чего в неё укладывает нарезанная по размеру ящика арматурная сетка.

По завершении укладки сеточной арматуры бетонный раствор доливается полностью и выравнивается заподлицо с бортами ящика.

После полного «схватывания» бетона готовые блоки извлекаются из формы и оставляются в затенённом месте в течение месяца. По истечении этого времени они полностью готовы к употреблению.

Формирование бетонного основания

Процесс подготовки бетонного основания выглядит следующим образом:

Перед укладкой блоков площадка под застройку тщательно выравнивается; при этом с неё удаляется весь мусор, корни деревьев и кустарников, после чего грунт на ней слегка заглубляют.

Затем подготовленное основание засыпается песком и производится разметка мест укладки блоков по всему периметру будущего строения.

Готовые бетонные блоки укладываются в заглубление двумя рядами с перевязкой продольных и поперечных швов цементным раствором и оставляются до полного схватывания раствора.

На все наружные поверхности фундаментных блоков наносятся 2-3 слоя гидроизоляции, в качестве которой традиционно используется битумная мастика.

На заключительной стадии работ делается песчаная подсыпка до уровня грунта, после чего основание оставляется на некоторое время (2-3 дня) для отстоя.

По истечении этого времени вы можете приступать к монтажу каркаса.

Монтаж каркаса гаража

Каркас или остов будущего строения изготавливается из хорошо просушенных древесных заготовок (брусьев и толстых досок), назначение которых распределяется так:

• брус 100х100 используется для установки основных стоек, а также в качестве балок перекрытия при изготовлении пола и потолка;
• доска 40 мм идёт для обустройства стропил и настилки пола;
• из 20 миллиметровой доски делаются обрешетка и промежуточные опоры (стойки)

Обратите внимание! Количество необходимого для сборки гаража стройматериала определяется, исходя из его размеров, и уточняется ещё на стадии подготовки эскизного проекта будущего сооружения.

Порядок сборки каркасного гаража выглядит следующим образом:

• Сначала подготовленный на основе бетонных блоков фундамент закрывается двумя слоями рубероида, скреплёнными между собой битумной мастикой. Тем самым осуществляется его гидроизоляция, предохраняющая деревянные заготовки от воздействия влаги и гниения.
• Затем по всему периметру будущего сооружения укладываются брусья нижней обвязки (сечением 100х100 мм), которые соединяются в углах посредством стандартных врубок и шпонок.

• Сразу вслед за этим на нижних брусьях с шагом примерно 2 метра монтируются основные опоры, крепящиеся к ним посредством специальных нагелей. Для большей надёжности зоны крепления усиливаются металлическими уголками, фиксируемыми в местах сочленения с помощью саморезов.

• После этого поверх системы стоек кладётся верхний контур из бруса сечением 100х100 мм, элементы которого скрепляются между собой и со стойками уже описанным нами способом (аналогично нижней обвязке).

• На следующем этапе работ с шагом порядка 50 см устанавливаются промежуточные стойки из 20 миллиметровой доски (точное расстояние между ними выбирается с учётом размеров используемых матов или пластин утеплителя).
• Между этими стойками монтируются горизонтальные перемычки, промежутки между которыми выбираются исходя из высоты пластин утеплителя. Получившиеся стяжки (места их соединения со стойками) усиливаются с помощью крепящихся саморезами уголков.

По завершении сборки корпуса будущего строения можно будет перейти к обустройству системы стропил и пола, которые монтируются поэтапно в следующем порядке:

• Сначала на верхнем обвязочном поясе посредством специальных блочных башмаков крепятся балки перекрытий, для изготовления которых берутся 40 миллиметровые доски.

• Затем из тех же 40 миллиметровых досок подготавливается набор стропильных ног, которые крепятся к брусу обвязки под углом с шагом в пределах от 0,5 до 1 метра (его точное значение выбирается в зависимости от характерной для вашего региона снеговой нагрузки).

Обратите внимание! Для надёжной фиксации стропил применяются специальные стяжки и подкосы, количество которых выбирается в зависимости от суммарной площади крыши.

По завершении их фиксации на стропила укладывается обычная полиэтиленовая плёнка, выполняющая функцию гидро- и пароизоляционной защиты, а поверх неё набиваются доски 20 мм с шагом порядка 50 см (обшивка досками ведётся вдоль конька по скатам). В результате этих операций вы получаете готовую к закрытию кровельным материалом обрешётку.

В качестве половых лаг используются те же 40 миллиметровые доски, которые фиксируются на нижней обвязке каркаса при помощи блочных башмаков. Сами полы настилаются из предварительно обработанной половой доски, плотно укладываемой на лаги перекрытий.

Остов ворот изготавливается из брусков сечением 100х100 мм, которые также скрепляются посредством шпонок и усиливаются уголками из металла. С целью придания ему дополнительной жёсткости в каркасе ворот делаются поперечные стяжки. Затем все элементы собранного остова обрабатывают антисептиком, а после его высыхания обшиваются выбранным вами отделочным материалом.

Обшивка и утепление гаража

В качестве обшивочного материала для отдельных элементов гаража чаще всего выбирается так называемый «металлопрофиль» или «профнастил», обладающий такими очевидными преимуществами, как прочность, огнестойкость и долговечность.

Важно! Листы профнастила фиксируются на каркасе посредством саморезов с шестигранной головкой, подобранных под цвет покрытия и укомплектованных специальной уплотнительной шайбой. Для закрытия стен используется профильный отделочный материал марки С или ПС, в то время как на кровлю монтируются заготовки марки ПК или Н.

Особенности отделки каркаса гаража с одновременным его утеплением рассмотрены ниже:
В первую очередь обшиваются стены; при этом лист металлопрофиля сначала прикладывается к одной из угловых стоек, тщательно выравнивается по отвесу и лишь после этого фиксируется саморезами, вворачиваемыми в нижнюю волну.

Все последующие заготовки монтируются с небольшим нахлестом (в одну волну) и закрепляются с таким расчётом, чтобы с помощью одного самореза можно было зафиксировать оба листа сразу.

Обратите внимание! На один квадратный метр закрываемой площади может потребоваться порядка 4-х-5-ти саморезов. Гаражные ворота обшиваются той же маркой профнастила, что и стены.

Подгонка отдельных заготовок по размеру производится с помощью ножниц по металлу или с использованием специального электрического лобзика. Применение для этих целей болгарки не рекомендуется, поскольку в этом случае возможно оплавление полимерного покрытия, влекущее за собой снижение коррозийнной стойкости материала покрытия.

Для утепления гаражного остова может использоваться каменная вата, сформованная в виде плотных матов, размещаемых между стойками каркаса. Уложенные по месту теплоизоляционные маты фиксируются специальной подшивкой из досок или же прижимаются самой обшивкой.

Нередко вместо металлопрофиля с утеплителем для обшивки гаражного каркаса применяются так называемые «сэндвич-панели», имеющие вид комбинированных элементов отделки с профилированным покрытием. В теле этих элементов располагается пластина утеплительного материала с металлизированной подложкой.

Видео: Каркасный гараж по финской технологии

Обустройство металлического каркаса

Гаражные строения с несущим каркасом нередко строятся на основе металлических профильных изделий. При их изготовлении остов гаража сваривается из уголков или швеллеров соответствующего сечения, после чего готовый каркас обшивается листами из выбранного вами отделочного покрытия.

Сооружения на основе металлопрофиля отличаются большей эксплуатационной надёжностью, однако имеют значительную массу, что обуславливает необходимость подготовки для них более мощного фундамента. Помимо этого, для их сборки вам потребуются дополнительное оборудование (сварочный аппарат, в частности).

С другой стороны эксплуатация такого строения более безопасна в противопожарном плане. Так что если вы планируете заниматься в гараже ремонтными работами с применением сварки – рассматриваемый вариант может оказаться наиболее подходящим.

Каркасный гараж своими руками – пошаговая инструкция

Каркасный гараж – один из самых простых вариантов строительства подсобного помещения для хранения автомобиля. Он не только прост технически, но также обходится дешевле кирпичных или бетонных стен. Ценовая и техническая доступность – вот главные преимущества каркасных строений. Как построить каркасный гараж самостоятельно? Какие особенности важно учесть для надёжного и правильного строительства?

Виды каркаса

Каркасные гаражи могут быть выполнены из различных материалов – дерева, OSB, шиферных асбестоцементных листов, пластикового сайдинга, металлических панелей. В зависимости от материала каркасных элементов и стен, гаражи делят на следующие виды:

• Деревянные строения – в них в качестве опор чаще используют деревянные балки или брёвна, а в качестве стеновой обшивки – обрезные и необрезные доски, вагонку, панели из древесных материалов. Как правило, деревянные коробки возводят при работе с «тем, что есть», когда постройка строится из подручных средств, имеющихся в наличии – деревянных панелей, досок. Деревянные стены требуют качественной защиты от влаги и намокания. Их необходимо ежегодно красить или покрывать лаком. А также периодически менять подгнившие испорченные доски, ставить взамен новые деревянные панели.
• Металлические – наиболее частные виды каркасных строений для хранения авто. В них в качестве опор используются металлические углы, швеллера, балки. В качестве стеновой обшивки – металлические листы. Это могут быть профилированные листы металла или ровный прокат. Для того чтобы построить каркасный гараж своими руками из металла, необходимо иметь в наличии сварочный аппарат и уметь работать с дуговой сваркой.

Подробнее о строительстве гаража каркасного из разных материалов – на видео.

Развернутый чертеж.

В готовом чертеже должен быть рисунок-эскиз будущего каркаса.

Эскиз-рисунок каркаса.

Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.

Фундамент

Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.

Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.

Плита фундамента.

Перед укладыванием плиты проводят подготовительные работы – разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.

Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.

Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.

Монолитный фундамент со смотровой ямой.

Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх – выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.

На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.

Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

Подробнее о соединении опор каркасного гаража – на видео.

Односкатная кровля.

Для сооружения односкатной крыши стены гаража выполняют разными по высоте. Одну стену поднимают выше другой на 300, 400 и более мм. Разница в высоте стен определяет угол наклона крыши, который, в свою очередь, зависит от количества снеговых осадков в зимний период года.

При разнице высоты стен 300-400 мм и ширине гаража 3 м кровля получает наклон на 10-15°. Что достаточно для скатывания снега в регионах с умеренным количеством осадков. Для постройки гаража в зонах с большими снеговыми осадками угол наклона кровли делают большим, до 30°.

Односкатная крыша сделанная по каркасной технологии.

После сооружения каркаса приступают к навешиванию кровельных элементов. Пошаговая инструкция к каркасному гаражу регламентирует правила монтажа кровельных панелей. Работу начинают с укладывания нижнего ряда листов кровли. Поверх – кладут листы следующего ряда. Последним укладывают верхний ряд, расположенный вдоль приподнятой стены. Таким образом, листы кровли перекрывают друг друга и не допускают попадания влаги внутрь гаражного пространства во время дождя, снегопада.

Для сооружения двускатной крыши каркас собирают из треугольных каркасных элементов. Их размер определяется шириной гаража и углом наклона крыши. Треугольные элементы собирают на земле и после – поднимают на крышу. Здесь их устанавливают на верхней обвязке стен. Поверх готового кровельного каркаса – укладывают шифер или металлический профиль.

Отделка

Внутренняя отделка подсобного помещения часто отсутствует вовсе. Особенно если гараж строят без утепления. Реже, при обустройстве тёплого гаража, возникает необходимость закрыть изолирующий материал от внутреннего пространства. В таком случае, внутренняя отделка становится необходимой и обязательной.

К материалу внутренней обшивки стены не ставят требования влагостойкости. Поэтому часто используют панели из отходов деревянного производства (OSB, ДСП) или листы фанеры. При необходимости, выполняют встроенные в стену полки, шкафы, крепя их к опорам гаражного каркаса.

Утепление

Необходимость утепления встаёт тогда, когда зимой в гараже необходимо проводить какие-либо работы. Или когда планируется обустройство тёплого гаража с возможностью сушить днище машины после езды в холодное и мокрое время года.

Утепление своими руками.

Утепление гаража отличается от аналогичных работ в жилых строениях выбором теплоизолятора. Если в жилых помещениях важно обеспечить здоровый микроклимат, обустроить естественную циркуляцию воздуха, то в гаражное утепление выполняется проще. Можно обойтись принудительной периодически работающей вытяжкой. А также использовать менее полезные и более дешёвые утеплители – пенопласт и стекловату.

При утеплении стекловатой её располагают между вертикальными стойками. Благодаря сжимаемости она легко удерживается в распоре. Толщина ватного утеплителя определяется уровнем зимних температур. Для жилых строений при средней температуре -10°C выбирают толщину ватного утепления до 100 мм. Для гаражей и других подсобных помещений выбирают толщину до 50 мм.

Утепление пенопластом не имеет недостатков использования стекловаты. Пенопласт со временем не оседает и не теряет свою форму. При этом он достаточно недорого стоит, что делает его популярным материалом каркасного гаражного утепления.

Ворота.

Распашные – традиционная форма ворот в виде дверей, которые распахиваются, открываются наружу помещения. Наиболее простая и доступная в строительстве своими руками конструкция. Открывается в ручном режиме.

Раздвижные – усовершенствованная форма въезда в гараж, которая может быть дополнена автоматическим устройством. В таком варианте дверь гаража отъезжает по рельсам в сторону при подаче сигнала с дистанционного устройства.

Также возможны подъёмно-роллетные конструкции, однако их стоимость значительно выше, поэтому они реже используются в каркасных конструкциях.

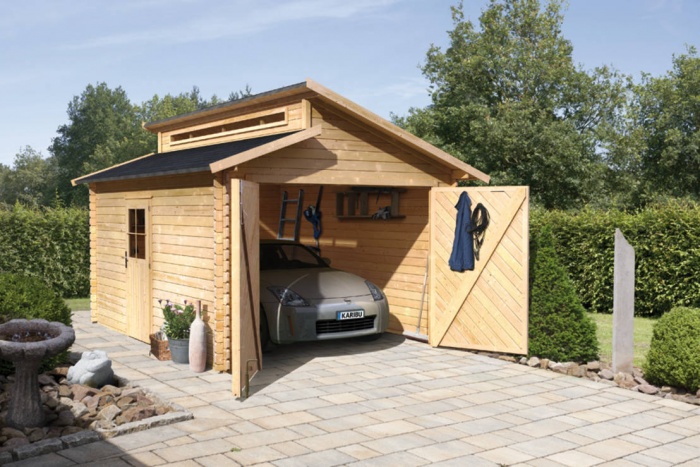

Деревянный гараж 6х4

Если вы хотите построить себе гараж быстро, недорого и без использования тяжелой техники, то деревянный гараж своими руками – ваш выбор. Материал имеет доступную стоимость, обладает массой преимуществ и способен прослужить довольно долгую службу. Но, для этого нужно придерживаться технологии строительства. Дерево в обязательном порядке проходит обработку защитными средствами.

А что дальше? Подробности вы узнаете из этой статьи. Мы расскажем вам, как можно самостоятельно изготовить деревянную постройку в качестве гаража. Вы увидите схему, фотографии и видео, которые помогут вам с работой.

Выбираем метод строительства

Существует две основные технологии строительства гаража из дерева. Они весомо отличаются друг от друга. Что это за технологии?

1. Постройка гаража из оцилиндрованного бревна.
2. Сооружение каркасной конструкции из плит ОСБ или фанеры.

Какие отличия у этих технологий? Если говорить вкратце, то оцилиндрованные бревна обойдутся вам дороже, зато гараж из дерева простоит дольше. А что касается каркасного варианта, то он быстрее и дешевле, но не такой надежный. Все же, чаще всего выбирают второй вариант. Каркасные конструкции идеально справляются со своей задачей, а вы можете отделать постройку любым материалом. В плане практичности выгоднее каркасная технология строительства. Увидеть каркасные деревянные гаражи можно на фото, которые прилагаются.

Постройка гаража из дерева – отличный вариант. Дерево на 100% экологически чисто, способно «дышать», имеет отличные тепловые характеристики, а также способно долго прослужить. О доступности и простоте работы с ним мы уже и не говорим. Так как сооружение каркасной конструкции является популярным вариантом, давайте узнаем, как можно построить деревянный гараж, размер которого будет составлять 6×4 м.

Постройка гаража 6×4

Итак, мы рассмотрим технологию устройства стандартного гаража, размер которого будет составлять 6×4 м, а высота 3 м. Деревянные ворота для гаража будут сделаны размером 2,8×2,5 м. Что касается фундамента, то он будет монолитным, в виде армированной плиты. Каркас постройки изготавливается из брусков 100×100 мм. Обшивка выполнена из плит ОСБ. Теперь подробней разберем все этапы строительства.

Подготавливаем основание для гаража

Когда у вас на руках есть все необходимые чертежи, план постройки и материалы для его устройства, то можно начинать подготовку к строительству. Для начала вы должны знать, где именно на участке будет располагаться ваш гараж. Затем, важно уделить тому место особое внимание:

• убрать весь мусор;
• очистить пространство от кустов, деревьев и посторонних построек;
• снять плодородный слой грунта.

После того как все действия сделаны, можно начинать заниматься фундаментом для вашего деревянного гаража.

Устройство фундамента

Преимущество деревянных конструкций в том, что они легкие. Вот и получается, что для их постройки не нужно сильно углублять фундамент и делать его особо устойчивым. Вам нужно сделать монолитный плитный фундамент мелкого заглубления. Алгоритм действий следующий:

1. Выполняется разметка основания. Берутся колышки и веревка. Колья устанавливаются по углам будущей конструкции и обвязываются веревкой. Строго следите за ровностью разметки. Она должна повторять периметр постройки. Размер фундамента – 6×4 м.
2. Выкопайте котлован согласно разметке, углубляясь на 15–20 см.

3. Выровняйте дно, и сделайте песчаную подушку. Для этого засыпьте слой песка в 10 см, смочите водой и утрамбуйте.

4. Уложите по периметру доски опалубки. Высота выбирается индивидуально. 15 см будет достаточно. Опалубка укрепляется со всех сторон снаружи досками.
5. Внутри фундамента гаража укладывается гидроизоляционный материал (можно рубероид).
6. Поверх гидроизоляции укладывается армирующая сетка. Ее нужно разместить на определенной высоте от пола. Прутья арматуры Ø 12 мм, а ячейки сетки 20×20 см.

7. Теперь фундамент для гаража 6×4 можно заливать.

Остается дождаться, пока основание высохнет. На это уйдет не меньше месяца.

Сооружаем каркас гаража

Мы упоминали, что каркас деревянного гаража будет сделан из брусков, сечением 100×100 мм. Этого вполне достаточно для надежности постройки. Из чего будет состоять готовый каркас?

Вот основные элементы, которые вам нужно знать:

• нижняя обвязка (венцы);
• вертикальные стойки;
• подкосы для укрепления каркаса;
• верхней обвязки.

Первым делом на фундамент укладываются брусья, выступающие в роли нижней обвязки.

К бетону нижняя обвязка фиксируется анкерами. Между собой брусья тоже скрепляются. Когда нижняя обвязка готова, приступают к установке вертикальных стоек на углах.

Фиксация вертикальных стоек происходит посредством металлических уголков с обеих сторон. А чтобы предать конструкции дополнительную жесткость и надежность, монтируются угловые укосы, как это показано на рисунке.

Обратите внимание, что угловые укосы размешаются на внутренней части каркаса. Это делается для того, чтобы оставалось свободное место для обшивки нашего деревянного гаража плитами ОСБ.

Когда все угловые опоры установлены, можно делать верхнюю обвязку. Она делается по такому же принципу, как нижняя. Все надежно скрепляется уголками из металла и укосинами. Когда вы соорудили основную конструкцию, по периметру устанавливаются дополнительные стойки для жесткости конструкции. Ведь размер гаража составляет 6×4 м, поэтому без них не обойтись. На фото видно, как можно крепить дополнительные опоры.

Обшиваем каркас ОСБ

Теперь осталось обшить готовую конструкцию плитами ОСБ. Это оптимальный вариант. С внешней стороны их защищают от ветра и непогоды мембраной и отделочным материалом. Чтобы сделать гараж теплым, можно использовать утеплитель. Тогда стены будут напоминать бутерброд. После обшивки гаража по периметру плитами ОСБ, пенопласт, минвата или другой утеплитель укладывается в пространство между стойками. Все обшивается пароизоляционной пленкой, после чего зашивается либо теми же плитами ОСБ, или другим отделочным материалом.

Как именно происходит процесс обшивки каркаса при помощи ОСБ плит, вы можете увидеть из этого видео.

Однако, ОСБ это не единственный вариант обшивки. Для этой цели вы можете использовать и другие материалы, такие как вагонка, деревянные доски, сайдинг, профнастил и т. д. Здесь вас никто не ограничивает, решайте сами.

Устройство кровли

Что касается крыши, то она может быть двух видов: двускатной или односкатной. Для ее устройства потребуется стропильная система и материал для обшивки. Все сводится к тому, что в обвязке что сверху делаются соответственные пазы, к которым и будут монтироваться стропила. В качестве стропил могут использоваться бруски, сечением 40×100 мм. На фото вы можете увидеть плоский вариант крыши.

Далее, делается обрешетка и укладывается кровельный материал. Для гаража чаще всего используют битумную черепицу, профнастил, металлочерепицу, шифер или ондулин. Какому материалу отдавать предпочтение – дело сугубо личное.

Подведем итоги

С уверенностью можно сказать, что ваш гараж из дерева практически готов. Осталось только заняться полом, который может быть сделать по-разному. Так как у вас фундамент из монолитной плиты, то бетон лучше защитить. Его можно покрасить или укрыть плиткой. В конце остается сделать деревянные ворота, установить их на свое место и проверить закрывание и открывание. Чтобы ваш гараж не был взломан злоумышленниками, позаботьтесь о качественных замках. От так быстро и легко, вы можете построить у себя на участке гараж из дерева самостоятельно. Он прослужит долгую службу, полноценно выполняя все поставленные задачи.
