Каркасная баня 6х6 своими руками с мансардой

Каркасные бани 6х8, 6х4 и аналогичные конструкции нашли широкое распространение, причем не только в регионах с мягким климатом, но и в местах с суровыми погодными условиями.

Вкратце, технология строительства таких домов включает следующие этапы:

1. Закладка фундамента;
2. Сборка каркаса;
3. Обшивка собранного каркаса плитами ОСП или досками снаружи;
4. Монтаж теплоизоляционных материалов в полость стен;
5. Отделочные работы внутри помещения (обшивка стен, потолка и пола доской);
6. Отделочные работы по фасаду постройки.

Особенности проектирования

Ознакомившись с перечнем работ, мы видим, что каркасная баня 6 на 6 или аналогичный по своим характеристикам объект может быть построен своими руками без привлечения высококвалифицированных специалистов.

Но есть один важный момент, если вы заинтересованы в прочной и долговечной постройке, будет необходимо разработать соответствующий проект
.

Разработка проекта

Профессионально разработанный проект каркасной бани 6х4 гарантирует целый ряд преимуществ, среди которых:

1. Обеспечение длительного эксплуатационного ресурса благодаря профессиональному подходу к подсчету расчетных нагрузок на каркас;
2. Возможность подобрать правильный тип стройматериалов в соответствии с нагрузками, оказываемыми на каркас;
3. Возможность корректного составления сметы и, как следствие, предотвращение перерасхода стройматериалов;
4. Отсутствие затруднений при регистрации строительного объекта в кадастровых органах;
5. Более высокая цена при продаже дома вместе с баней на рынке вторичной недвижимости.

Из вышесказанного следует то, что проект каркасной бани 6х6 или 6 на 4 необходим. Но если строительство можно выполнить самостоятельно, то разработка и изготовление проектной документации требует профессионального и квалифицированного подхода.

Заказать проекты бань различных конфигураций можно в специализированных бюро. Также проектную документацию можно получить, приобретая готовый комплект каркасной бани. В итоге, вы по предоставленному плану, самостоятельно или с помощью приглашённых монтажников собираете сооружение.

В соответствии со стандартной проектной документацией, каркас под быстросборную баню строится с шагом 95-100 см. В качестве основного стройматериала применяется доска 150х50 мм или брус.

Важно: Если заготовка материалов и строительство ведется самостоятельно, необходимо убедиться в том, что приобретённая древесина в должной степени просушена. Если влажность бруса и доски составляет больше 20%, есть вероятность, что постройку в ходе эксплуатации «поведёт» и потребуется дорогостоящий ремонт.

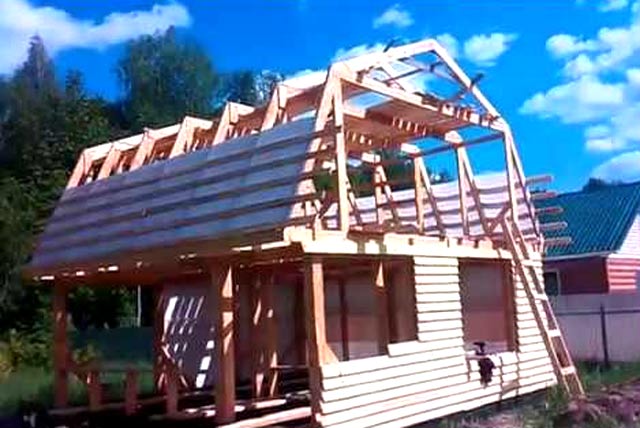

Каркасная баня 6х6 с мансардой, равно как и постройка 6х4, строится с парным и моечным отделением на первом этаже. На этом же этаже обустраивается предбанник или раздевалка. Печь-каменка для большего комфорта и безопасности топится не из моечного отделения, а из предбанника.

Согласно проекту в мансарду можно попасть из предбанника по внутренней деревянной лестнице. Расчет помещений производится в соответствии с планируемым количеством человек, одновременно использующих баню. Ряд разработчиков, помимо комнаты отдыха, в мансарде предусматривает наличие террасы или веранды.

Бани, в соответствии с чертежной документацией, оборудуются внутренними перегородками между моечным отделением, парной и предбанником. Перегородки, как и несущие стены, изготовляются каркасными + с утеплителем, заложенным между слоями внешнего покрытия. Утеплитель в обязательном порядке с обеих сторон прокладывается гидро- и пароизоляционной пленкой.

Каркасные малогабаритные постройки, независимо от типа примененных отделочных материалов, характеризуется малой нагрузкой на грунт. Поэтому быстросборные .

Применение ленточного основания гарантирует такие преимущества как экономия строительных материалов и времени.

Важно: организации, занятые проектированием и строительством быстросборных зданий, при необходимости могут внести в план объекта требуемые изменения. Разумеется, внесение изменений в проект скажется на его стоимости, но в таком случае можно будет построить нетиповую баню, которая будет максимально соответствовать вашим потребностям.

Технология сборки

Составив чертеж бани, и определившись с местом ее расположения, можно переходить к заготовке материалов и к строительству ().

Нам потребуются:

• типовые доски (50х120 мм);
• брус (120х120);
• бруски и доски для обрешетки (20-30 мм);
• бруски (75х40);
• вагонка или сайдинг для обшивки стен;
• цемент;
• толь или рубероид;
• минеральная вата;
• керамзит;
• крепежные материалы.

Инструкция строительства следующая:

1. Площадка расчищается и размечается под строительство;
2. По периметру, согласно проекту, закладывается ленточный фундамент под несущие стены и под перегородки;

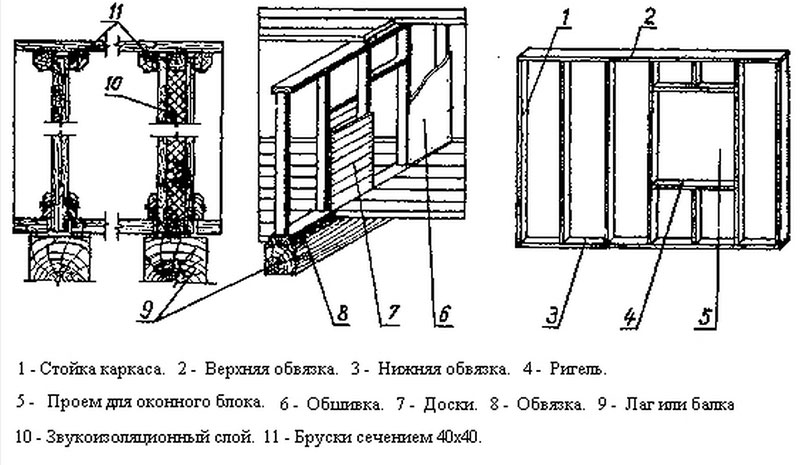

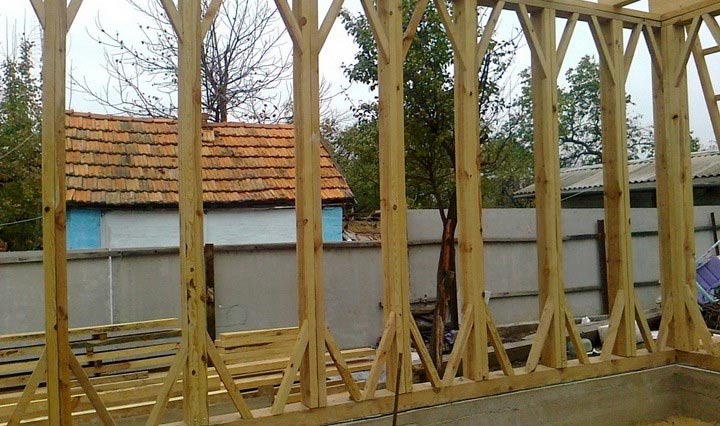

1. Сборка каркаса выполняется из четырех рам, собранных из брусков, переводов и стропил.
2. Рамы монтируются к нижней обвязке;

Важно: до того как приступать к следующим этапам, нужно пропитать всю конструкцию антисептиками и антипиренами.

1. на подготовленную обвязку монтируются стеновые элементы, которые крепятся к каркасу анкерными болтами;
2. стыки, образовавшиеся между каркасом и плитами, изолируются монтажной пеной;

1. поверху каркаса монтируются балки стропильной системы, и изготавливается обрешетка;
2. на обрешетке крепятся плиты, поверх которых выкладывается теплоизоляционный материал;
3. на стропильную систему настилается кровельный материал;
4. далее собираются и устанавливаются внутренние перегородки;
5. перегородка, к которой будет примыкать печь, выкладывается из термоустойчивого кирпича;
6. после того как стены готовы, проводится внутренняя отделка, в ходе которой в стены и в перегородки закладывается теплоизоляционный материал и пароизоляция;
7. далее, пространство под полом заполняется керамзитом, укрывается пароизоляционной пленкой;
8. на следующем этапе настилается чистовой пол.

После того как основная конструкция собрана, можно приступать к обустройству интерьера.

Вывод

Строительство каркасной бани из готовых комплектов не представляет собой ничего сложного, если есть проект, необходимый инструментарий и помощники, имеющие опыт проведения монтажных работ ().

Больше полезных сведений вы найдёте, посмотрев видео в этой статье.

Хорошая баня является источником не только физического здоровья, но и улучшает моральное состояние посетителей. Этому способствует внутреннее обустройство помещения, грамотно составленные проекты комнат и использование современных строительных материалов.

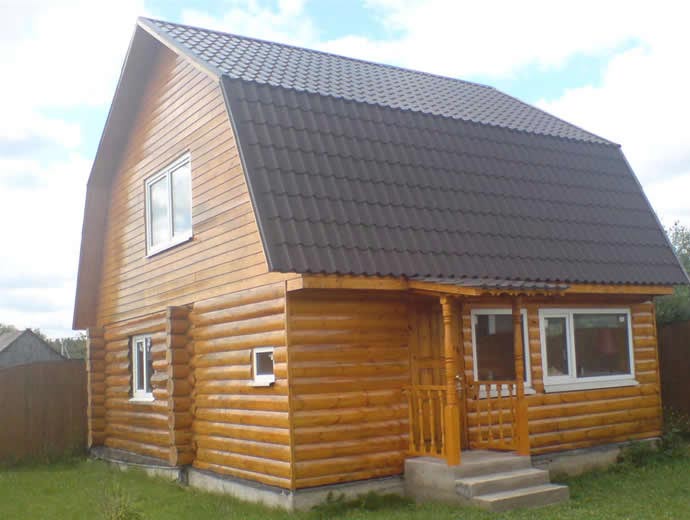

Первые проекты бань с мансардой были созданы для деревянных домов. Экологичный материал имеет немалое количество преимуществ. Сейчас популярны также проекты каркасных бань с мансардой или проект бани с мансардой и террасой из кирпича либо из пеноблоков.

Актуальность возведения постройки

Баня с мансардой и верандой, проекты которых представлены на нашем сайте, позволяет существенно сэкономить место на приусадебном участке. Наличие второго этажа позволяет добавить дополнительную площадь, которой можно воспользоваться по своему усмотрению. Поэтому данные постройки являются актуальными для тех, у кого есть значительный дефицит площади.

Чаще всего комната используется в качестве гостевой, уголка отдыха, бильярдной или в ней размещают спортивные тренажеры. Даже строительные компании включают в список своих предложений проекты бань из бревна с мансардой. Они предлагаются в нескольких стандартизированных вариантах.

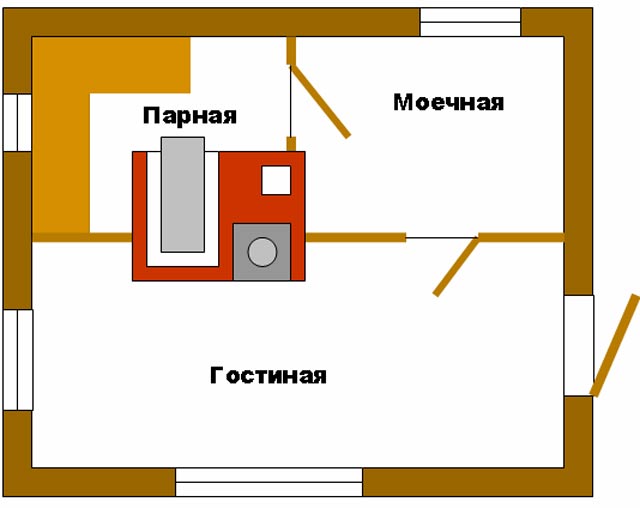

Во время составления собственного проекта бани из бруса или кирпича с мансардой стоит обратить внимание на некоторые факторы:

• часто проект бани 6х6 с мансардой может иметь в своем составе окна, вмонтированные в крышу, такое решение обеспечивает пространство большим количеством света и снижает расходы на монтаж дополнительной вентиляции;
• в помещении предусматривается пространство для лестницы, которая изготавливается из дерева или металла; для экономии тепла ее нередко монтируют прямо из парилки;

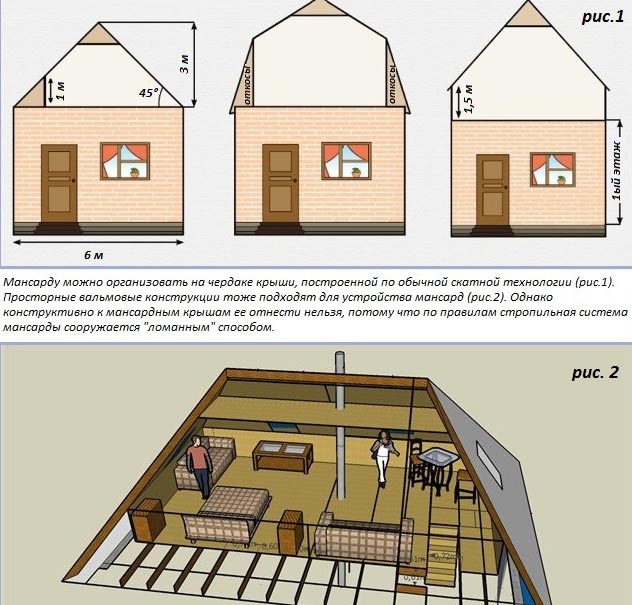

• форма крыши используется в ломаном виде, чтобы максимально задействовать полезное пространство под ней; крутые боковые склоны сочетаются с вертикальными строгими фронтонами;
• так как для помещения характерны повышенная влажность и значительные температурные перепады, то необходимо в проекте бани с мансардой 6х4 или 6х8 предусмотреть качественную теплоизоляцию и гидроизоляцию.

Выполнение этих условий обеспечит получение наиболее комфортного результата.

Современные строительные технологии позволяют возводить мобильные бани, которые буквально можно перевозить с месте на место. Их преимущества и особенности эксплуатации можно посмотреть в видео.

ВИДЕО: Самая дешевая баня под ключ перевозные мобильные бани из бруса

Компактные габариты 6х4 м

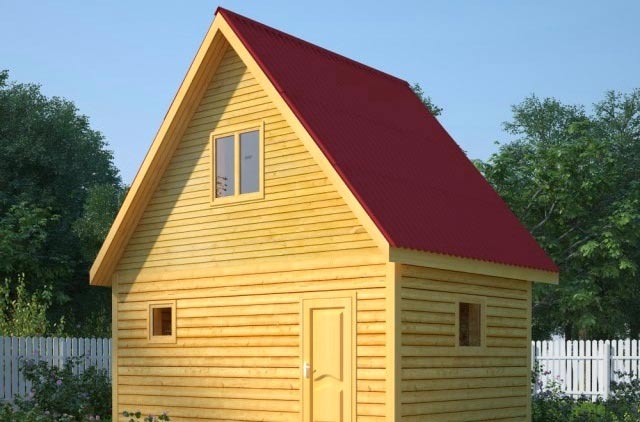

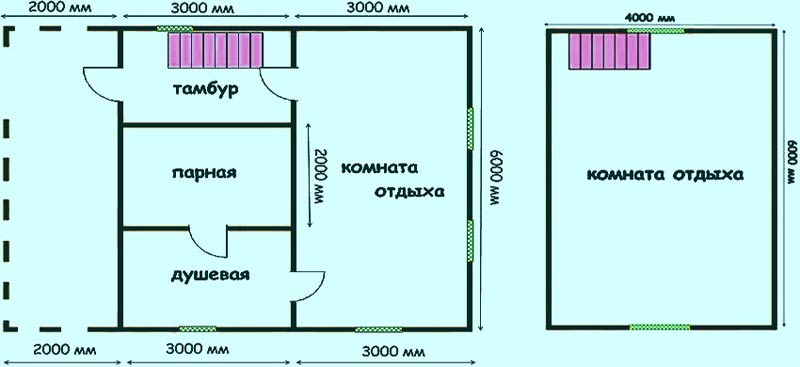

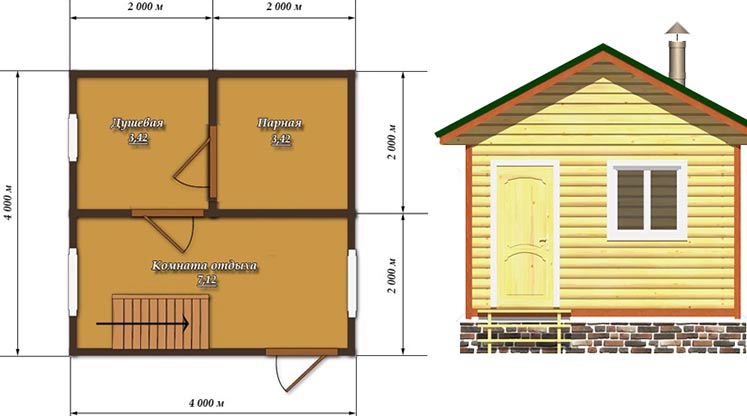

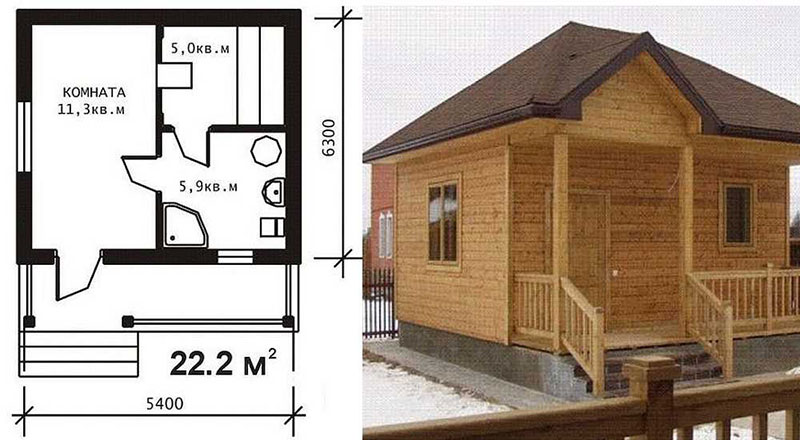

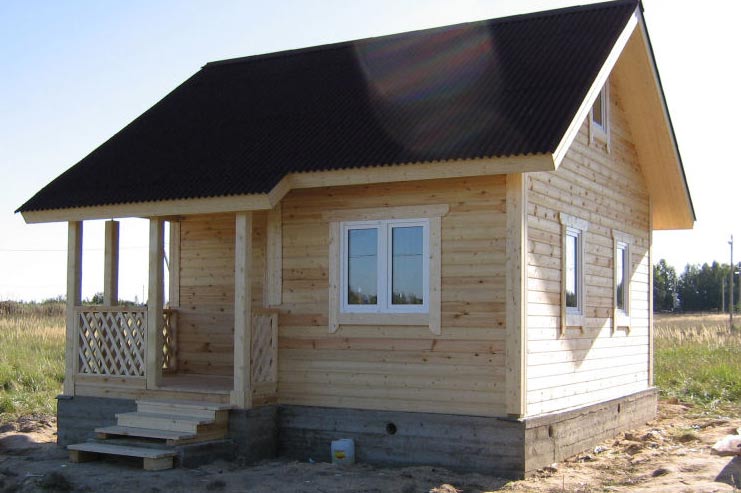

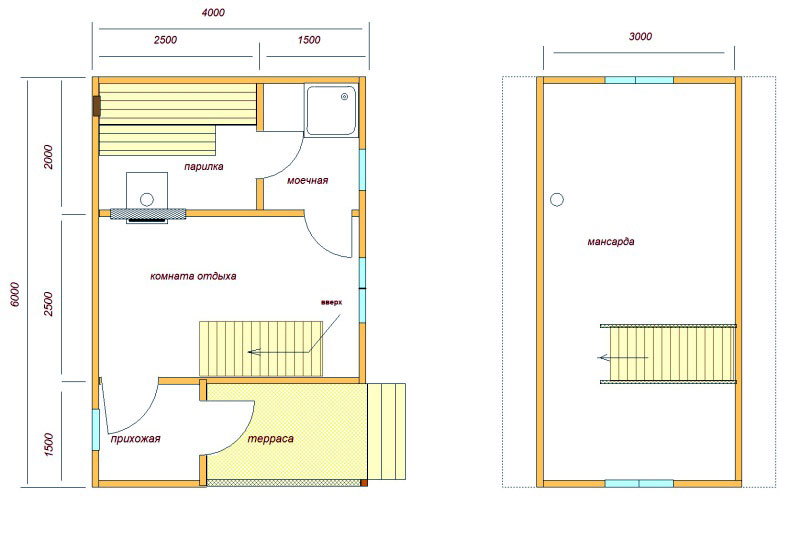

Принято считать, что проект бани 4х6 с мансардой (фото представлено ниже) является самым популярным вариантом для реализации на небольших участках. Постройка получается компактной, но при этом у не снижается функциональность. Данного метража хватит для того, чтобы воспользоваться им в полной мере небольшой семье.

Первый этаж вмещает такие комнаты:

• парилка;
• душевая кабинка или моечная;
• предбанная комната отдыха;
• небольшая веранда.

Территория веранды обычно заполняется стульями, лавками и обеденным столом. Это открытое пространство создает атмосферу простоты и природности. Однако, им можно пожертвовать в счет расширения полезного внутреннего пространства, увеличив одну из встроенных комнат.

Мансарда используется в виде спальни, комнаты отдыха или даже кладовой. В последнем случае уютный уголок оборудуется на первом этаже, совмещаясь с прихожей.

Во время составления проектов деревянных бань с мансардой предусматривают высоту потолков в помещениях 2-2,5 м, чтобы обеспечить комфортное их использование.

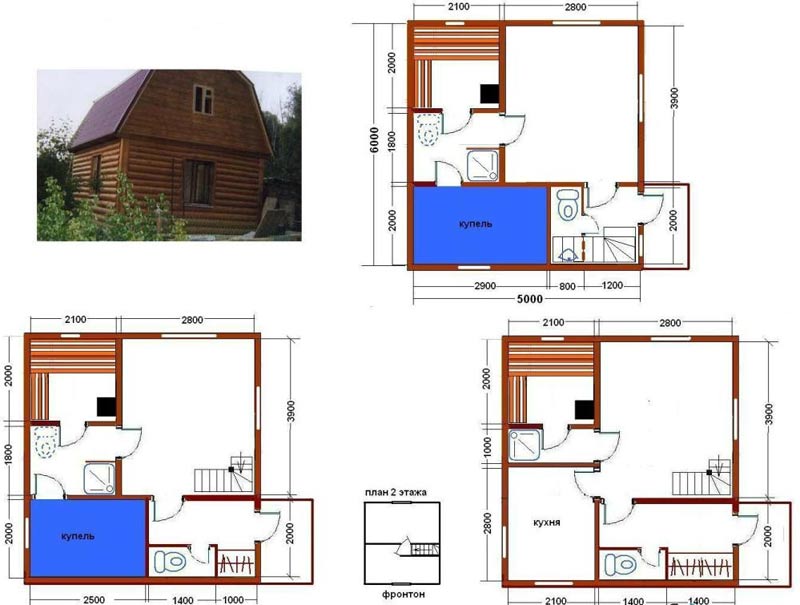

Проектирование бани 6х6

Одним из наиболее востребованных с практической стороны является проект бани 6х6 с мансардой из бруса. Благодаря дополнительным метрам площади получается значительное увеличение полезного пространства. Это позволяет расширить варианты компоновки комнат, чтобы удовлетворить все желания владельцев бани.

Кроме обычных помещений для бани, таких как моечная, парилка или предбанник, в этом случае можно поместить внутрь еще и небольшой бассейн. Его устанавливают в виде встроенной конструкции в пол или как дополнительная емкость над уровнем пола.

Образуемая терраса становится просторнее, что немаловажно для летнего периода. Если предполагается часто использовать баню и зимой, то террасу можно уменьшить.

Этапы строительства

Самостоятельно можно реализовать любой проект от бани 6 на 6 с мансардой до проекта бани 6 на 9 с мансардой. Необходимо лишь запастись достаточным количеством материалов и правильно подобрать участок для строительства.

Последовательный алгоритм о постройке заключается в следующих действиях:

• Проводится расчистка территории и монтаж фундамента, который выбирается исходя из нагрузки: либо ленточный, либо свайно-винтовой.
• Основа укрывается гидроизоляционным покрытием. Для этого используют рулоны рубероида, на которые проводится укладка бревен нижней обвязки. Поверх такого прочного массива нашивается слой из половых лаг. Далее кладется сруб.
• Одной из затратных статей в проекте дома бани с мансардой оказывается укладка металлочерепицы. Под нее формируется двойная обрешетка с обязательным утеплением. Поверх также укладывается двойной слой рубероида внахлест.
• Врезаются потолочные балки, и монтируется потолок.
• Деревянный сруб должен быть проконопачен и провеян с внутренней и наружной стороны.
• Так как в процессе нагрева бани используют открытый огонь, то все деревянные элементы должны быть пропитаны несколькими слоями огнестойкого антисептика. С наружной стороны от воздействия влаги покрывают двумя слоями фасадного лака.
• Проводится обвязка плавающего типа и согласно проекта бани из оцилиндрованного бревна с мансардой монтируются на свои мета наличники.
• Последующим этапом является монтаж полов. Для их утепления используют часто слой керамзита.
• Деревянные стену достаточно внутри хорошо отшлифовать и больше они могут не подвергаться обработке.
• На завершающих этапах реализации проекта бани из сруба с мансардой проводится монтаж оконных и дверных блоков.
• Парную надежно утепляют и монтируют лестницу в подготовленное для нее место.

Применение каркасной технологии

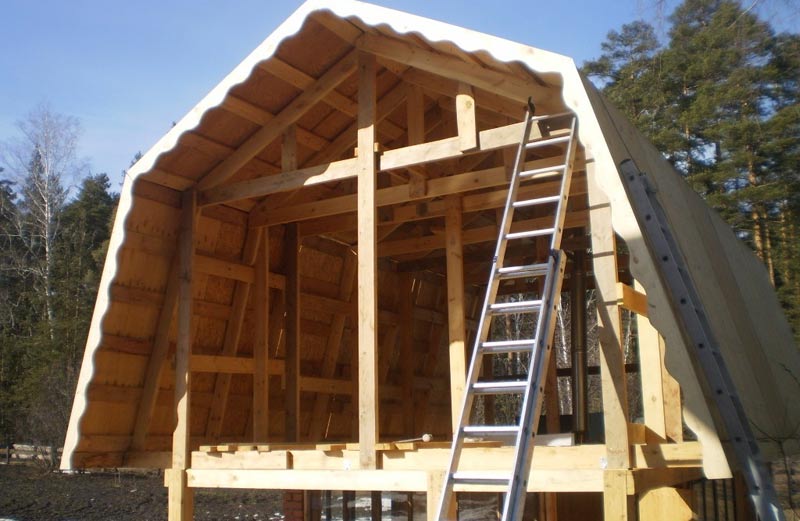

Встречаются удачные реализации каркасных проектов бани 6х8 м с мансардой. В этом случае роль несущей конструкции выполняет деревянный скелет из бруса. Монтаж стоек проводится на нижней обвязке через заданный равный интервал 0,6-0,8 м.

Подбор габаритов бруса для каркаса рассчитывается исходя из предполагаемого размера будущего утеплителя.

Базовый стоки на углах применяются в виде бруса 100х100 мм, а для промежуточных достаточно будет монтировать стойки 100х50 мм. Теплоизолирующий слой из современных материалов значительно лучше удержит внутреннюю температуру помещения в комфортном диапазоне, так как коэффициент теплопроводности таких материалов существенно ниже, чем у дерева.

Наружная обшивка здания проводится с помощью листов OSP. Данный материал специально для подобных условий и разрабатывался. Популярными теплоизоляторами в таких проектах бань с мансардой (фото есть на странице) являются минеральная вата и пенополистирол. Промежуточные щели между ними заливаются монтажной пеной.

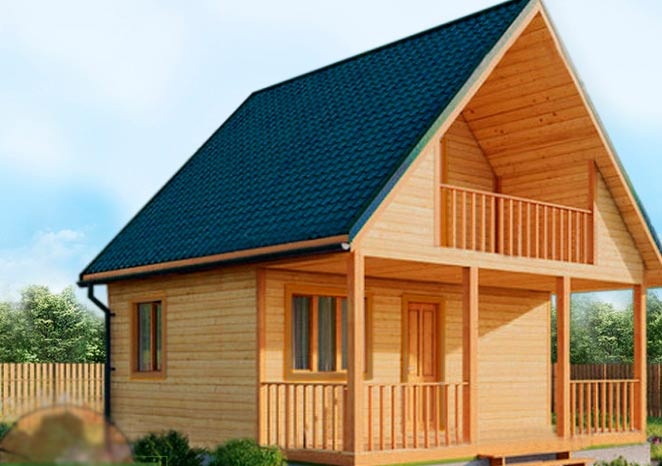

С открытой террасой

Некоторые мастера предпочитают заделывать щели сухим мхом, паклей или льном. При всех преимуществах этих природных материалов у них есть ряд существенных недостатков. Первое — усыхание. Со временем мох и пакля ссыхаются, уменьшаются в размерах, в результате чего через щели начинает проникать сквозняк и влажный воздух. Второе — это сырье излюбленный строительный материал для птиц. Уже в течение первых 5 лет они растаскивают его для собственных гнезд, что тоже, понятное дело, не добавляет герметичности бане. Лучшими средствами для заделки щелей являются современные межвенцовые утеплители, в частности, Политерм или Консил — латексный герметик.

Одним из преимуществ каркасных моделей является широкий выбор по наружной отделке. Их обшивают сайдингом, всеми типами плитки, вагонкой или блок-хаусом. Проводить наружную обработку каркасного строения можно сразу, а для сруба понадобиться выждать 1 год усадки. Даже при условии, что баня будет возводиться на свайном фундаменте, все равно понадобится выждать не менее 12 месяцев для полной и равномерной усадки всего строения.

ВИДЕО: Проект бани с мансардой 6х6 м

Баня с мансардой – одно из лучших решений дачных построек, позволяет не только принимать водные процедуры, но и использовать помещения в качестве летней дачи. Выбран проект в периметре 6×6 метров, считаем, что такая баня удовлетворит застройщиков как по цене, так и по комфортности.

Баня в каркасном исполнении, во время подбора материалов и технологий мы пытались минимизировать финансовые потери при одновременном соблюдении оптимального качества.

Описание проекта бани с мансардой

Баня имеет комнату отдыха площадью 12,5 м2, санузел 4,6 м2, прихожую 5,5 м2 и парную с помывочной 8,5 м2. Высота всех помещений 2,5 метра. Как видите, площадь и перечень помещений позволяют одновременно пребывать в бане четырем и более людям, при этом все будут себя чувствовать вполне комфортно. А санузел может использоваться отдыхающими в мансарде.

На втором этаже мансарда, имеет две спальни площадью по 10 м2 каждая, раздевалку и холл по 3 м2. Выход на второй этаж по маршевой поворотной лестнице из дерева. Крыша двухскатная, стропильная система выполнена с использованием вертикальных подпорок (бабок). Подпорки будут спрятаны в межкомнатные перегородки мансарды.

Этапы строительных работ

Как видно из проекта, в бане должен быть водопровод и канализационная система. Эти особенности следует учитывать во время выбора места расположения объекта, предварительно продумайте способы строительства инженерных коммуникаций. При этом следует принимать во внимание требования строительных норм и правил.

Фундамент

Перед началом строительства нужно подготовить площадку: убрать плодородный слой земли и сделать планировку. Как мы уже говорили, наш фундамент будет ленточным мелкоуглубленным армированным. В ленте нужно предусмотреть отверстия для вентиляции и инженерных систем.

Шаг 1.
Сделайте разметку на местности согласно плану фундамента.

Сделайте разметку ленты фундамента. Для этого вбейте деревянные колышки по периметру строения, проверьте размеры и углы. Углы проверяйте при помощи измерения диагоналей, разброс в значениях диагоналей не должен превышать 2÷3 см, эту ошибку легко можно исправить во время строительства каркаса. Площадка должна быть максимально ровной. Ширина фундамента 40 сантиметров. Если грунт на площадке плотный – делать внутреннюю опалубку не стоит, траншею можно копать такой же ширины, как по плану.

Ленточный фундамент своими руками – разметка

Если земли песчаные – увеличивайте ширину траншеи минимум на двадцать сантиметров с каждой стороны для установки опалубки.

Опалубка – схема

Решите вопрос с утилизацией земли. Есть два варианта: разровнять ее под всей баней или вывезти в другое место. Здесь сложно давать конкретные советы, все зависит от особенностей ландшафта участка. В одних случаях целесообразнее сделать подсыпку переувлажненных мест, в других случаях лучше оставить землю под баней.

Одновременно определите месторасположени е фундамента под печь и небольшой септик для сбора воды под парной и помывочной. Небольшие септики лучше располагать в максимальной близости к фундаментной ленте.

Шаг 2.
Из строительной арматуры периодического профиля Ø 8÷10 мм свяжите металлический каркас для армирования бетона.

Очень важно: каркас должен со всех сторон заливаться слоем бетона толщиной не менее пяти сантиметров. В противном случае тонкий бетон от напряжений может дать трещины и в этих местах значительно ухудшатся показатели прочности фундамента.

От земли каркас можно оторвать обыкновенными камнями, ели сетка заваливается набок – между ней и опалубкой вставьте камни соответствующий толщины.

Цены на арматуру

арматура

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Шаг 3.
Выкопайте траншею глубиной 80 сантиметров, на дно насыпьте песок толщиной до 30 см, выровняйте и утрамбуйте его. Песчаная подушка будет компенсировать поднимание/опуск ание земли во время замерзания грунта. Опустите в траншею армирующую сетку. Если вам приходится делать опалубку для земляной части ленты, то целесообразно сделать ее сразу на всю высоту фундамента (выше земли на 50 сантиметров). Большое внимание уделяйте креплению опалубки, одна должна выдержать вес бетона и не изменять своей линейности.

Шаг 4.
Заливайте бетоном равномерно по всему периметру. Идеальный вариант – весь фундамент залит в один день. Не получается? Тогда не допускайте больших перепадов по высоте бетона, выровняйте его. На следующий день продолжите заливку. Под уровень выровняйте верх, по углам бани высота фундамента не может отличаться более чем на сантиметр.

Шаг 5
. Дайте время бетону схватиться. Если погода очень жаркая – обильно поливайте его каждое утро водой. Время выдержки бетона не менее двух недель. Не спешите снимать опалубку, не рискуйте прочностью фундамента.

Шаг 6.

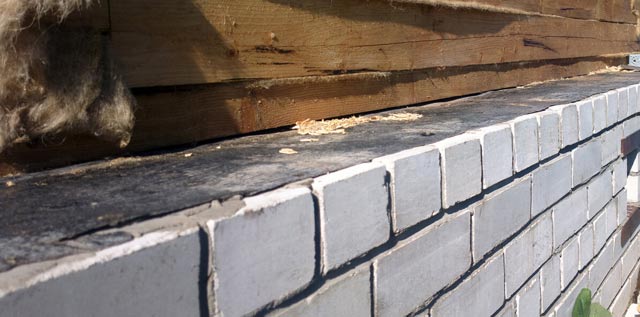

Аккуратно снимите опалубку, накройте ленту фундамента двумя слоями рубероида, прижмите его камнями и оставьте в таком состоянии не некоторое время.

За это время очистите пиломатериалы опалубки от остатков бетона и грязи – все они еще пригодятся во время строительства бани. Подготовьте материалы для строительства, подвезите недостающие.

И еще одна важная работа. Мы выбрали более «современный» вариант бани с мансардой, в ней предусмотрели туалетную комнату. Можно, конечно, пользоваться и уличным туалетом, но сегодня это уже считается непристойным, особенно для тех, кто выбрал довольно дорогостоящий вариант бани. Строительство комфортного туалета увеличит общую стоимость объекта всего на несколько процентов, это незначительная сумма. В связи с тем, что тему туалетной комнаты мы пока не рассматривали, остановимся на ней подробно.

Цены на цемент M400

цемент M400

Строительство канализационной системы

Канализационная система состоит из трубопроводов и септиков. Земляные работы выгоднее производить одновременно с фундаментами – есть и инструмент, и «помощники», и песок от фундамента остался. Кроме того, можно одновременно выполнять все работы по благоустройству территории.

Шаг 1.
Определитесь с местом расположения септика, учитывайте нормы СНиП 2.04.03–85. Во время выбора места установки септика старайтесь, чтобы участок был с небольшим уклоном к бане. Если так не получается – не проблема, уклон трубы сделаете траншеей.

Файл для бесплатного скачивания – СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ.

Шаг 2.
Протяните от бани к месту установки септика нить, проверьте водяным уровнем горизонтальность. Технические требования рекомендуют делать уклон канализационных труб до 3″. Один промилле – перепад высоты 1 см на метр, вам нужен уклон приблизительно в три сантиметра на метр трубы.

Шаг 3.
Выкопайте траншею. Как проверить уклон? Вначале и в конце траншеи вбейте колышки, обозначьте на них уровень горизонта. Замерьте глубину траншеи от уровня горизонта (не от поверхности земли!), она должна быт в пределах рекомендованных значений.

Если вы планируете пользовать туалетной комнатой только в летний период – глубина залегания труб не имеет значения. Но мы не рекомендуем идти таким «легким путем», со временем возможен монтаж отопления бани и использование ее круглый год, а это потребует использования туалета совсем в другом режиме. Лучше сразу прокладывать канализацию на глубину промерзания, это ненамного усложнит работы, зато потом переделывать ничего не придется.

Шаг 4.
Выкопайте яму под септик.

Практический совет.
Не стоит покупать дорогие промышленные септики. Для семьи из четырех человек достаточно использовать обыкновенную двухсотлитровую бочку, чистить ее придется минимум через десять лет.

И это при постоянном пользовании туалетной комнатой, а что говорить о бане? В бочке по всему периметру и на дне проделайте отверстия для слива жидкой фракции. К вашему сведению – для образования одного сантиметра грунта нужно примерно сто лет. За это время перегнившая растительность образует слой твердого гумуса указанной толщины. Такие же временные рамки нужны и для канализационных фракций, а высота бочки больше метра.

Шаг 5.
Насыпьте на дно траншеи небольшой слой песка, он обязательно останется после фундамента. Песок нужен только для того, чтобы сделать более равномерной нагрузку на низ пластиковой трубы. Положите трубу, соедините ее с бочкой.

Шаг 6.
Если в земле нет камней – можете траншею засыпать сразу, если камни есть – придется и сверху защищать трубу песком. Сделайте для септика любую крышку.

И еще одно замечание. Не верьте всяким сказкам на форумах, что большой наклон канализационной трубы станет причиной ее заиливания. Вы где-нибудь видели речку с быстрым течением и илистым дном? Пока вы занимались канализацией, фундамент полностью «подготовился» к дальнейшим строительным работам.

Цены на септик

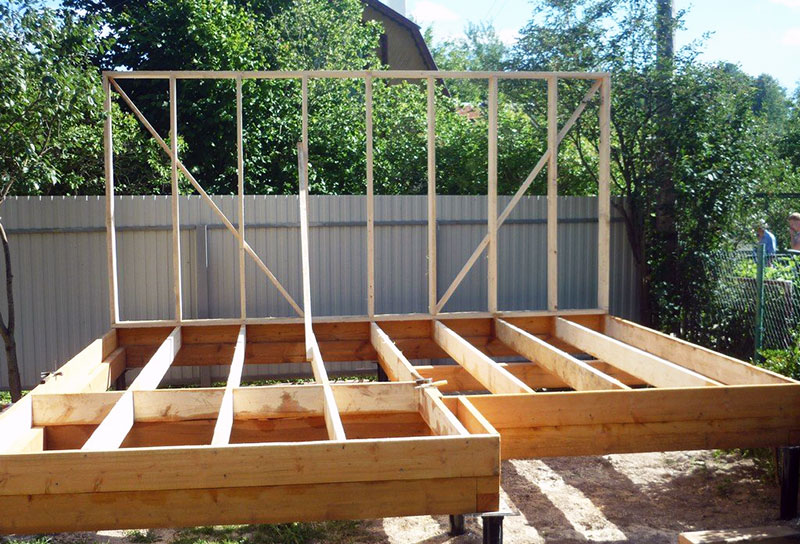

Возведение каркаса

Каркас будем делать из досок 50×150 мм, утеплитель – минеральная вата. Помещение парной и помывочной нужно тщательно изолировать, можете использовать современные нетканые материалы, полиэтиленовую пленку или алюминиевую фольгу. Обшивка – натуральная вагонка, плиты ОСП или клееная фанера. У нас даны расчеты по одним материалам, но вы можете брать другие в соответствии со своими предпочтениями. Технология строительства от этого не меняется, зато стоимость поможет увеличиваться/ум еньшаться существенно.

Шаг 1.
Сделайте нижнюю обвязку досками 50×150 мм. Доски укладываются на слой гидроизоляции. Доски имеют стандартную длину шесть метров, соответственно, нигде, кроме углов, их соединять не нужно. По углам делайте соединение в полдерева. Фиксировать можно нагелем, гвоздями или саморезами. Сразу поставьте половые балки, расстояние между ними до 80 сантиметров, для балок можно применить доски 50×150 или 50×100. Конкретные значения зависят от того, на какие нагрузки будет рассчитан пол.

Шаг 2.
Нанесите разметку мест расположения оконных и дверных проемов. Разметка делается по размерам оконных и дверных коробок, оставляйте зазор в 2÷3 сантиметра для облегчения монтажа. Эти щели потом заделаются.

Шаг 3.
Заготовьте вертикальные стойки по всем углам здания, проверьте их длину и установите на верхнюю обвязку. С помощью водяного уровня еще раз проверьте высоту, при необходимости подровняйте опоры. Внизу можно их фиксировать металлическими уголками, по высоте временно укрепите их боковыми распорками.

Шаг 4.
Натяните между ними веревку и под нее ставьте все остальные стойки. Временно фиксируйте положение обрезками досок. Не забывайте об окнах и дверях.

Шаг 5.
Сделайте верхнюю обвязку из досок 50×150 мм, еще раз проверьте положение и прочно зафиксируйте конструкцию. Для крепления можно использовать те же металлические уголки. Для повышения устойчивости конструкции очень желательно сделать в нескольких местах наклонные упоры из досок. Времени работа отнимет немного, а вся конструкция станет более надежной.

Верхняя обвязка – фото

Шаг 6
. Установите балки перекрытия второго этажа, сделайте на них разметку расположения окон и дверей. Далее все операции аналогичны вышеописанным. Сразу настелите временный пол мансарды, это намного облегчит монтаж стропильной системы.

Строительство крыши

Мансарда требует тщательного подхода к обустройству крыши. Она должна быть не только теплой (это само собой разумеется), но и устойчивой. Кроме того, вертикальные стойки под стропильными ногами (бабки) следует расположить в таких местах, чтобы потом они могли спрятаться в обшивке мансардных межкомнатных перегородок. Крыша у нас двухскатная под ондулином. Как ее делать?

Шаг 1.
На земле из досок сделайте шаблон стропильных ног. Обратите внимание на угол уклона.

Другой способ определения угла ската кровли, заключается в определении соотношения между высотой от перекрытия до конька и половиной ширины перекрытия

Слишком большой угол уклона потребует значительного увеличения финансовых затрат, а слишком малый угол уменьшит высоту мансардных помещений.

Прикиньте размеры и положение шаблона на всей длине бани, при необходимости подкорректируйте его параметры. Одновременно сделайте метки для выпиливания упорных площадок стропил в верхнюю обвязку. Очень важно: стропила должны располагаться над вертикальными стойками.

Шаг 2.

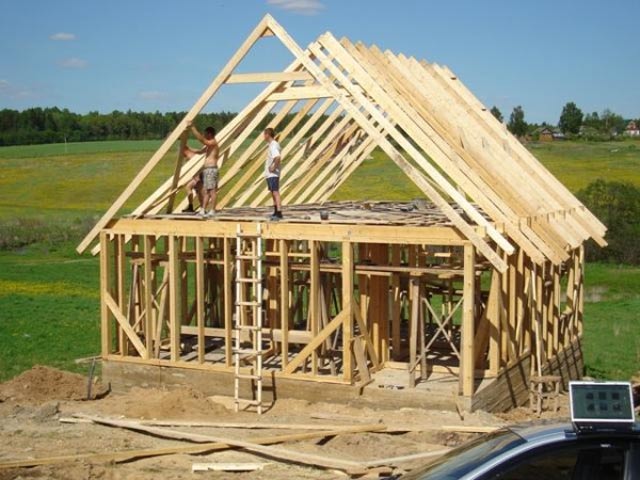

Соберите на земле весь комплект стропил, подайте их на верх бани. Установите две крайние стропильные ноги, натяните на коньке нить, еще раз проверьте все размеры и пространственное положение. Зафиксируйте ноги.

Шаг 3.

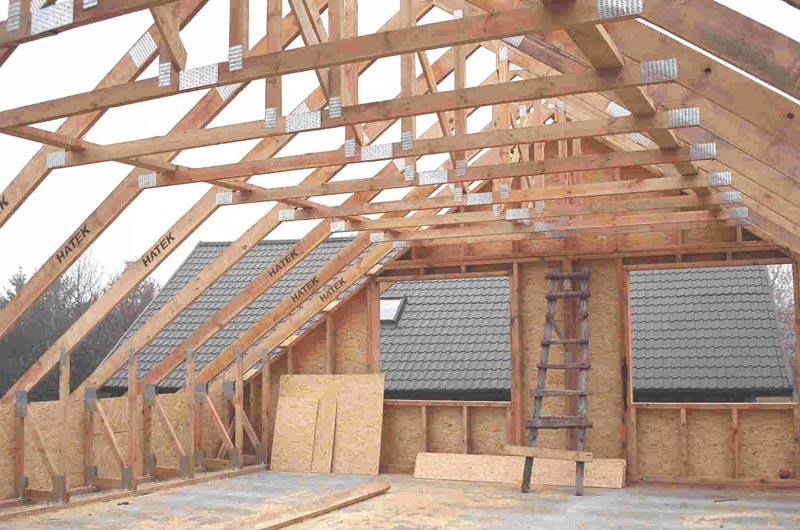

По очереди устанавливайте все стропила, временно подбивайте их снизу обрезками досок. Проверьте их положение и надежно закрепите.

Шаг 4.
Можно приступать к обрешетке. В качестве кровельного покрытия мы выбрали ондулин, он не отличается большой физической устойчивостью. Ондулин нужно крепить к обрешетке из реек 20×50 мм, расстояние между рейками рассчитайте сами исходя из четырех на каждый лист. Точных советов дать не можем – различные производители изменяют линейные показатели листов.

Шаг 5.
Покрытие крыши. В связи с тем, что мансардная крыша утепляется минеральной ватой, нужно приложить все усилия для предотвращения ее намокания. Под ондулин следует положить гидрозащиту, материал выбирайте любой, главное надежность. Гидрозащиту нужно класть снизу вверх, перекрытие рядов не менее десяти сантиметров.

Сделайте разметку рядов ондулина, если опыта производства кровельных работ маловато – советуем отбить на гидропокрытии через ряд линию установки следующих листов. Отбивайте веревкой с синькой, это не отнимет много времени, а работы ускорит значительно.

Установите сливы, снегозадержатели, конек и прочие доборные элементы водосточной системы, для крепления ондулина используйте специальные гвозди.

Точное выплнение всех пунктов инструкции монтажа ONDULINE – гарантия Вашего успеха

Шаг 6.
На этом этапе лучше устанавливать мансардные окна. Это довольно «модный и удобный», но «дорогой и сложный» элемент мансарды. Есть желание – устанавливайте, во время производства работ строго придерживайтесь инструкции изготовителя. Пока еще нет утеплителя работы делать легче, установка будет более качественной и безопасной. Мы выбирали проект проще, для освещения помещений окна устанавливаются во фронтонах. Одно посредине в прихожей мансарды и по одному для каждой спальни по бокам.

Шаг 7.
Утепление крыши. Толщина минеральной ваты должна составлять не менее 15 см, если планируется пользоваться помещениями в зимний период времени и до 10 сантиметров, если вы планируете летний вариант мансарды. Обязательно нужно сделать парозащиту утеплителя, можете использовать современные рулонные материалы или обыкновенную полиэтиленовую пленку. Главное – пар не должен конденсироваться на вате, это чревато не только понижением теплосберегающих характеристик. Влага очень негативно влияет на все деревянные конструкции, соприкасающиеся с ватой.

Утепление стен

Работы следует начинать с внешней стороны бани – нужно быстрее защитить ее от атмосферных осадков. Приступайте к утеплению только в сухую теплую погоду, минеральная вата не должна попадать под дождь. Толщина утеплителя в пределах 15 см, между вертикальными стойками закрепите деревянные полки (не забывайте об окнах и дверях!), вату вставляйте плотно, не оставляет щелей и пропусков.

Внешние стены можно отделывать различными материалами, от дешевых профилированных листов и до дорогой натуральной вагонки. Что вы выберете – дело ваше. Главное – не забыть сделать для утеплителя гидроизоляцию. Перед началом обивки стен она и двери уже должны быть установленными. Для отделки проемов нужно прибрести декоративные наличники. Еще раз подчеркнем – работы выполняйте очень внимательно, попадание атмосферной влаги под внешнюю обшивку должно полностью исключаться.

Внутренние стены обшиваются по такой же технологии, только вместо гидрозащиты утеплителя нужно сделать парозащиту. Особое внимание уделяется парной, в ней самые сложные условия для строительных конструкций.

Полы

Следует делать два варианта полов – для парной и для других помещений и мансарды.

На первом этаже существуют большие проблемы. Дело в том, что во время помывки большое количество теплой воды будет попадать в подпольное пространство. Продухи будут не в состоянии моментально провентилировать пространство, пар неизбежно поднимается вверх и конденсируется на всех конструкциях здания. Существует большая вероятность, что утеплитель под полом в комнате отдыха, прихожей и санузле будет впитывать влагу со всеми крайне негативными последствиями.

Мы предлагаем несколько вариантов решения проблемы:

• еще во время строительства фундаментов можно полностью отгородить помещение парной с помощью обыкновенной бетонной ленты по периметру парной. Это довольно трудоемко и долго, зато надежно;
• использовать в качестве утеплителя пенопласт. Он не боится влаги, но есть определенные вопросы по безопасности для здоровья проживающих;
• не утеплять полы на первом этаже бани. Их можно настелить современными ковровыми покрытиями, использовать более толстые половые доски и т. д.

Выбирайте решение самостоятельно, при этом принимайте во внимание максимальное количество существующих факторов.

В парной следует предусмотреть слив воды, пол делайте из шпунтованных или обыкновенных обрезных досок. Сделайте небольшой уклон (примерно 2÷3°) пола в парной, установите решетку для приема воды. В других помещениях полы ставятся по привычной технологии.

Потолок

Опять проблема с парной. В этом помещении пароизоляцию утеплителя нужно выполнять особенно тщательно. Для защиты утеплителя мы рекомендуем использовать одновременно два материала. Вначале защитите минеральную вату обыкновенной полиэтиленовой пленкой, сейчас можно приобрести ее одним широким куском, что позволит закрыть потолок без швов. Стоит она копейки, а спать вы будете спокойно. Поверх нее нужно прибить и алюминиевую фольгу. Стыки фольги промажьте силикатным клеем, а потом еще заклейте специальным или обыкновенным скотчем. Дело в том, что скотч под воздействием пара и высокой температуры довольно быстро теряет свойства адгезии, а силикатный клей будет дополнительной страховкой.

Если бы над парной был обыкновенный чердак, то такие меры предосторожности были бы лишними. В случае наличия мансардного помещения лучше перестраховаться еще на этапе строительства бани, чем потом делать дорогостоящий капитальный ремонт с заменой несущих конструкций.

Обшивка внутренних стен

Первый этаж бани лучше обшить натуральной вагонкой. Пусть такой вариант не относится к «бюджетным», зато по всем показателям натуральная вагонка оставляет далеко позади все остальные современные материалы. Вагонку нужно крепить к деревянным рейкам 20×50 мм, расстояние между рейками 40÷50 сантиметров. Как делать обшивку вагонкой?

Шаг 1.
Сделайте размету на стене, проверьте ее на наличие больших неровностей.

Шаг 2.
Прибейте по крайним сторонам комнаты две вертикальные рейки, натяните между ними веревку и устанавливается все остальные. Если возникают проблемы – подставляйте под рейки подкладки или немного выравнивайте стену.

Шаг 3.
Проверьте размеры стены. Она может иметь различные показатели высоты по углам помещения, это значит, что последнюю вагонку нужно подрезать под углом. Наш совет: подрежьте не последнюю (верхнюю), а первую (нижнюю) вагонку – возле пола срез будет незаметным.

Шаг 4.
Прибивайте вагонку мелкими гвоздиками длиной не более двух сантиметров, держите гвоздь под углом, вколачивайте его в паз вагонки.

Шаг 5.
Повторите указанные операции на всех стенах помещения.

Очень важно: в парной не забудьте сделать парозащиту. Крайне желательно ее выполнить двойной, но можно обойтись и только алюминиевой фольгой.

Шаг 6.
Прибейте потолочные (багеты) и половые плинтусы, по углам установите декоративные профильные деревянные рейки. Багет в углах нужно запилить, но не всегда угол запиливания составляет ровно 90°. Для запила под прямым углом в магазинах есть специальные приспособы. Если ее у вас нет, то такую нетрудно сделать и самостоятельно.

А что делать, если углы комнат не имеют 90°, как сделать место соединения плинтусов или багет ровным и красивым?

1. Подровняйте торцы плинтусов строго под углом 90°. Дело в том, что во время транспортировки или изготовления эти углы могут нарушаться.
2. Приложите плинтус к одной стене и плотно прижмите к потолку, плинтус должен упереться в примыкающую стену. Поведите по краю плинтуса на потолке линию чуть длиннее ширины плинтуса.
3. Такую же операцию сделайте и возле другой стены. На потолке будут две линии, в точке их пресечения должно быть начало среза, в центре угла стен конец. По очереди с каждой стороны прикладывайте плинтус, чертите линию среза и по ней отрезайте.

Этот несложный способ позволит плотно соединять элементы декора на стенах с различными углами. Если у вас нет практики выполнения подобных операций, то советуем попрактиковаться на отрезках, а только потом брать целый элемент. Все равно остались щели – не проблема, заделайте их шпаклевкой. Только имейте в виду, что любую шпаклевку профессиональный мастер заметит.

Цены на деревянные плинтуса

деревянный плинтус

Видео – Обрезка багета или плинтусов

Установка окон и дверей

Советуем пользоваться пластиковыми окнами и дверьми, они довольно неплохо смотрятся даже в бане. Во время установки не забывайте оставлять вверху зазор в несколько сантиметров на усадку. Каркасная баня не имеет большой усадки, незначительные изменения размеров могут происходить только в результате усушки несущих деревянных конструкций. Далее можно приступать к установке печки, доведению «до ума» санузла, финишной отделке стен, шлифовке пола и т. д.

Видео – Окна в каркасном доме

Видео – Каркасная баня в два этажа

Каркаснаятехнология строительства дома широко применяется и для бань, гаражей, сараев и других хозпостроек. Проекты каркасных бань (6х6, 3х4) – это теплые и долговечные постройки, а скорость их возведения такова, что париться можно будет уже через 2-3 недели после начала строительства. И, конечно, дешевизна материалов и рабочего процесса не оставляет равнодушным никого при планировании объектов недвижимости на участке.

Типовые чертежи бани 6х4

Примеры индивидуальных проектов каркасных одноэтажных бань

Ниже вы видите индивидуальный проект каркасной бани 6х4 м, на котором видно, что кроме парилки площадью 7,65 м 2 в строении есть просторная комната для отдыха, компактный санузел и тамбур с крыльцом. Каркас стоит на ленточном мелкозаглубленном основании (МЗЛФ) глубиной 0,7 м, фундамент имеет продолжение в виде цоколя высотой 0,4 м, полная высота МЗЛФ – 1,1 м, слой щебня или гравия под подошвой фундамента – 0,2 м. Тамбур не позволяет холодным воздушным массам проникать внутрь при открывании дверей.

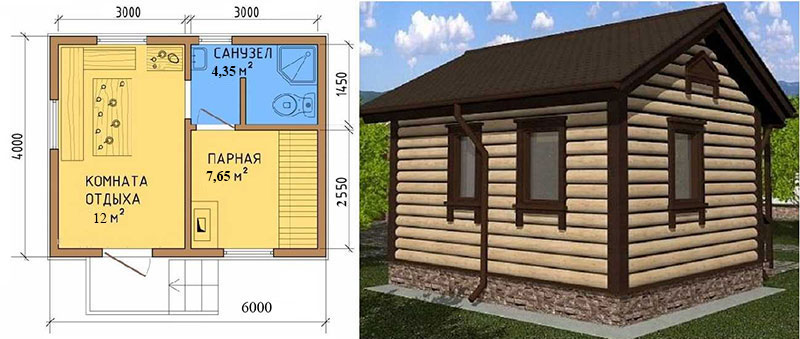

Простой чертеж бани размером 4х6 м

Общая площадь – 24 м 2 , размеры помещений:

1. Помещение для отдыха – 12 м 2 .
2. Парилка на 7,65 м 2 .
3. Санузел – 4,35 м 2 .

Из каких стройматериалов собирается каркас:

1. Вертикальные стойки, верхний и нижний обвязочный пояс – доска 100 х 50 мм.
2. Балки чернового пола – доска 150 х 50 мм.
3. Стропила – доска 150 х 50 мм.

Этот проект предусматривает каменку, установленную и протапливаемую в парилке, и такое тесное расположение обусловлено исключительно размерами. Параллельный вариант расположения печки – тоже в парилке, но с удлиненной топочной камерой, что позволит закладывать дрова из помещения для отдыха. Такое решение позволит отапливать не только парилку, но и комнату отдыха.

Проект бани с мансардой

Типовые проектные решения (6х6, 3х4, 5х4 и др.) вряд ли будут предлагать проект каркасной бани с мансардой. Это сугубо частное решение, обусловленное маленькими размерами земельного участка и желанием разместить на нем как можно больше полезных площадей. Нижний этаж имеет стандартный набор помещений: комнату для отдыха, парилку, террасу, мойку, предбанник (на чертеже проекта – прихожая) и, конечно, на мансардный этаж.

Чертежи бани 6х4 с мансардой

Такая каркасная баня 6х4 также довольно тесная, но мансарда расширяет ее возможности. Кроме того, размер строения позволяет использовать стандартные пиломатериалы длиной 300 или 600 см, что минимизирует количество отходов. Баню можно ставить на столбчатый, ленточный или свайный фундамент, так как ее масса незначительна в силу каркасного варианта рамы.

Проект является более функциональным, так как после парилки можно не только отдохнуть в отдельном помещении, но и просто принять душ в моечной. Парилка связана с моечным помещением отдельной дверью, поэтому в душевой будет довольно высокая температура и влажность. Кроме того, в моечной можно обустроить пару лежанок, что еще больше повысит комфортность отдыха после парной.

Общая площадь этого проекта вместе с мансардой – 42 м 2 . Размеры и площадь помещений:

1. Комната отдыха – 10 м 2 .
2. Прихожая – 2,25 м 2 .
3. Моечная – 3 м 2 .
4. Парилка – 5 м 2 .
5. Мансарда – 18 м 2 .

Проект бани с террасой

Типовые проекты каркасных бань (6х6, 3х4, 5х4 и др.) с террасой (примеры можно бесплатно скачать в свободном доступе) чаще всего просто делят общую площадь пополам, оставляя мало места под функциональные помещения. Поэтому индивидуальное проектирование в этом случае предпочтительнее, и одно из решений показано ниже. Баня довольно просторная (114 м 2), так как при размерах 6х4 террасу устроить очень сложно.

Подобные проекты (можно скачать в сети бесплатно) стараются оснастить более широкими возможностями, так как сделать это позволяет дополнительная площадь. Так, чертежи этого проекта отображают наличие бассейна, совмещенного с парилкой, и коридора, а также сауны и отдельного топочного помещения, гостиной и, естественно, просторной террасы, на которую приятно выйти. Фото подобных готовых построек достаточно в сети.

Так как топочное отделение отгорожено от остальных, в нем можно устроить не просто каменку, а оборудовать небольшую систему отопления, охватывающую те помещения, которые не обогреваются от парилки. Так как таких помещений много, отопление лишним не будет, тем более – для зимней террасы. Согласно схеме этого проекта (более подробный можно скачать бесплатно в сети) терраса как раз предназначена для зимней эксплуатации, поэтому она отделена прихожей и коридором, которые также необходимо подключить к отопительной системе.

Даже каркасные бани с террасой легко возводятся своими руками, без привлечения спецтехники и рабочих.

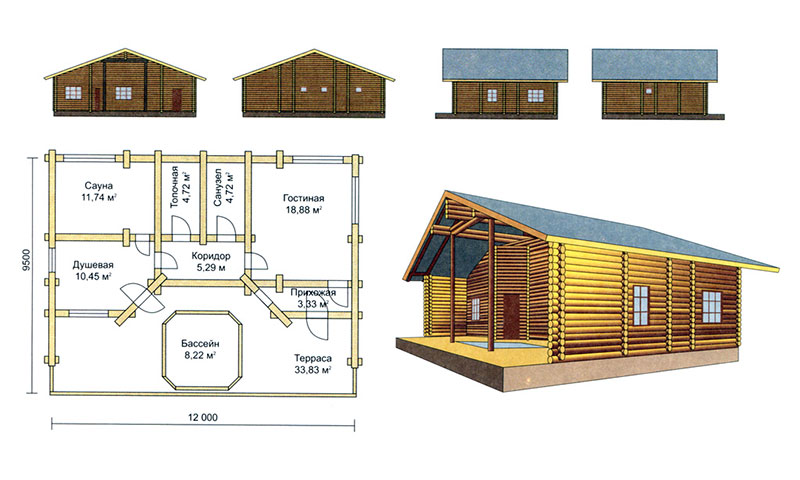

Общая площадь бани, построенной по фото выше, – 114 м 2 . Площадь и размеры помещений:

1. Сауна – 11,74 м 2 .
2. Душевое помещение – 10,45 м 2 .
3. Парилка с бассейном – 8,22 м 2 .
4. Терраса – 33,83 м 2 .
5. Прихожая (предбанник) – 3,33 м 2 .
6. Коридор – 5,29 м 2 .
7. Топочное помещение – 4,72 м 2 .
8. Санузел – 4,72 м 2 .
9. Гостиная (комната для отдыха) – 18,88 м 2 .

Стройматериалы:

1. Обвязка – брус 100х150 мм.
2. Стропильная система – доска 100х50 мм.

Маленькая баня с террасой

Размеры этой мини-бани – 4х4 м, размеры террасы – 4х1,5 м. Для семьи из 3-4 человек это вполне приемлемые габариты. Функциональность от размеров не страдает – есть мойка, парилка на двух человек, комната для отдыха, при этом остается достаточно места для веранды или террасы, во влажных помещениях оборудованы окна с форточками (одно – в парилке, одно – в моечной).

Парилка идеально подходит для одного человека, так как здесь единственная лежачая полка, на второй можно только сидеть, что в понятии русской бани является не совсем полноценным отдыхом (финские не в счет). Размеры моечной некритичны, так как в ней всегда будет находиться только один человек. Поэтому площадь моечного помещения принесена в жертву размерам террасы и комнаты отдыха.

Площадь всех помещений с расчетом:

1. Помещение для отдыха – 5,67 м 2 .
2. Мойка – 3,04 м 2 .
3. Парилка – 3,61 м 2 .
4. Терраса – 6 м 2 .

Строительные материалы:

1. Обвязочный брус – 100х150 мм.
2. Черновой пол – брус 150х100 мм.
3. Перекрытие потолка – доска 150х40 мм.
4. Стропила – доска обрезная сечением 100х50 мм.
5. Материал для кровли – профнастил, листовой оцинкованный металл, металлочерепица, шифер, ондулин.

Каркасная баня 5х6 м

Все каркасные бани, проекты которых представлены здесь, а также финские, рассчитаны на строительство своими руками с минимальными трудовыми и финансовыми затратами. Например план, представленный ниже, упрощен до минимума и этим привлекает хозяев домов, желающих иметь возможность попариться даже на маленьком участке. Но даже такое небольшое строение можно оборудовать пристройкой – террасой размером 2х5,4 м, по длине короткой стороны бани.
Фото и чертеж бани с минимальным функционалом

Параметры:

1. Общая площадь – 22,2 м 2 .
2. Парилка – 5,0 м 2 .
3. Площадь комнаты для отдыха – 11,3 м 2 .
4. Моечное помещение – 5,9 м 2 .
5. Терраса – 10,8 м 2 .

Достоинства строительства бань на каркасной основе

Каркасное проектирование включает в себя брусовую раму, обшитую отделочными пиломатериалами изнутри и снаружи. Все свободное пространство внутри каркаса забивается слоями паро- и теплоизоляции. Такая форма строительства идеально подходит для частных застройщиков, потому что автоматически попадает в разряд малобюджетных. Кроме того, строительство можно еще удешевить, если использовать не промышленные материалы для теплоизоляции, а народные приемы утепления стружкой, опилками и т.д.

Из-за маленького веса строения появляются дополнительные преимущества. Так, фундамент, на котором будет стоять каркасная баня (проекты описаны выше), можно строить облегченным – незаглубленным или мелкозаглубленным, свайным или столбчатым, что совсем дешево по сравнению с фундаментами других типов и мощностей. Конечно, если застройщик хочет перестраховаться, то постройка прекрасно будет эксплуатироваться и на плитном, и на ленточном монолитном основании, но стоимость проекта возрастет намного.
Схема стены

При строительстве понадобится набор стандартного садового инструмента: пила или ножовка (можно заменить болгаркой), молоток, саморезы по дереву или гвозди, шуруповерт или мощные отвертки, отвес и строительный уровень. При возможности механизировать строительный процесс конечный результат только приблизится. Основное преимущество строительства – эту работу даже одному человеку можно сделать своими руками, а значит, сэкономить семейный бюджет.

Недостатки

Высокая пожароопасность – главный недостаток бани, который частично минимизируется пропиткой древесины антипиреновыми растворами. Из-за повышенной пожароопасности электропроводку необходимо прокладывать в самозатухающем гофрированном шланге, что сделает смету несколько больше.

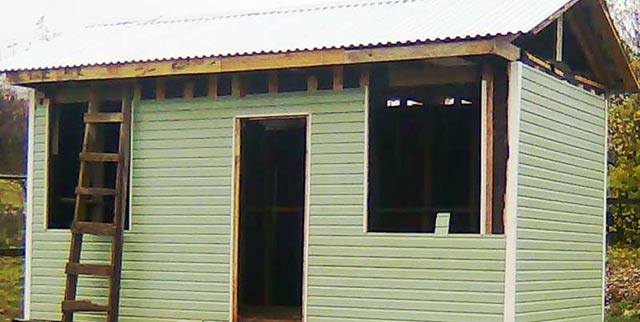

Фото “скелета” бани

Отрицательное влияние на постройку оказывает и постоянная высокая влажность в помещениях, поэтому кроме антипиренов древесину пропитывают и антисептиками, отсекающими возможность появления плесени и других грибковых заболеваний. В дополнение в антисептической защите в пространстве каркаса укладываются слои паро- и гидроизоляции.

Цена бани с утеплением 150мм мин. ваты и отделкой 392т.р.

Цена бани с утеплением 150мм мин. ваты, отделкой и фундаментом 452т.р.

Цена бани с утеплением 150мм мин. ваты, отделкой, фундаментом, электрикой, сантехникой и водоснабжением 509т.р.

Стандартное утепление 150мм стены, 200мм крыша базальтовой мин. ваты, макс. 250мм.

Цена проекта для самостоятельной сборки 7,5т.р. Скачать смету и читать

Если по каким-то причинам, вы не хотите или не можете сами построить дом по нашему проекту, то мы можем сделать всё это за вас, причём недорого и в
кратчайшие сроки, подробнее о ценах и преимуществах строительства под ключ, читайте в разделе «Цена под ключ «.

Каркасная баня 2 этажа (жилая мансарда).

Скачать, Проект КД-73 баня с мансардой 0.44 Мб (pdf) >>>
подробное описание.

Чертежи каркасной бани 6х6м 72м/кв — большая, но недорогая и удобная каркасная баня с тёплой мансардой. Первая баня со вторым этажом из нашей коллекции проектов, такую баню вы можите построить своими силами или нашими, причём достаточно быстро, баня может использоваться как для летнего отдыха, так и для выезда на природу весной и осенью, а при желании и в зимний период отпусков и каникул. Баня-дом имеет всё необходимое для комфортного пребывания в нём в любое время года и может использоваться как основной или гостевой дом. При желании к бане можно добавить террасу или вераду от проека КД-172.

Отделка бани может быть изменена под ваши предпочтения, по проекту: наружная чистовая ОSB и внутренняя чистовая отделка ГКЛ и вагонка в бане входят в стоимость проекта. Также в цену проекта включён фундамент, утепление 150мм мин. ваты (возможно до 250мм), электропроводка и установочные изделия, автоматика водоснабжения, канализование с установленной сантехникой.

Первый этаж 36 м 2:
Высота потолка 2,5м, Комната отдыха 12,5м 2 , Баня 8,5м 2 , с/у 4,6м 2 , Прихожая 5,5м 2 , высота в коньке 7,4м.

Второй этаж 36 м 2:
Высота потолка 2,5м, Спальня 10м 2 , Спальня детская 10м 2 , Хол 3м 2 , Гардероб 3м 2 .

Проекты бань:
КД-63
и КД-65
и КД-71
и КД-75
и КД-7
и КД-70

Для увеличения картинки нажмите на неё.

Варианты внешнего вида:


возможна любая отделка

Высотные отметки:

Фундамент для этого дома:


по проекту МЗЛФ 50в х 40ш.

возможны сваи (винтовые, буронабивные и т.д.) 15 шт.

Среднерыночная стоимость подобного дома, выше нашей в 4 раза.

Заказ проекта

Для того, чтобы оформить заказ, выберите тип фундамента и другие возможные опции, затем нажмите кнопку «Заказать проект». В открывшейся форме укажите
правильно Ваш email и другие необходимые данные. Если заказ оформлен верно, то сразу после обработки заказа нашим специалистом, к вам
на почту поступит подтверждение заказа с уточнением деталей и вариантами оплаты.

Проект КД-73

Лента (МЗЛФ)
Сваи

Цена проекта 7,5т.р.

(комплект рабочих схем и узлов: каркасный дом, фундамент, инженерия электрика, смета и т.д.)

Заказать проект

Частые вопросы клиентов:

Что делать, если надо что-то поменять в понравившемся проекте?

Фундамент:
опорно-столбчатый поверхностный из бетонных блоков высотой 400 мм
(блок 200х200х400 мм), на бетонной армированной плите (400х400 мм) и песчаном основании. По блокам гидроизоляция – рубероид. Угловые столбы из блоков в перевязку (на 1 столб – 4 блока). Обвязка по блокам из бруса 150х100мм.

Стены:
каркасные толщиной 125 мм; нижняя обвязка — обвязка по фундаменту из бруса. Верхняя обвязка из доски 40х100 мм. Стойки из доски 40х100 с шагом 600 мм, утепление «Кнауф» толщиной 100 мм, пароизоляция в 2 слоя. Наружная обшивка стен вагонкой (под имитацию бруса), внутренняя обшивка стен вагонкой.

Мансарда:
каркасная, из доски 100х40 мм с шагом 600 мм, обшивка вагонкой со стороны помещения, со стороны улицы вагонкой (под имитацию бруса). Утепление мансарды
«Кнауф» толщиной 100 мм, с прокладкой пароизоляции.

Перегородки 1-го этажа:
нижняя обвязка — обвязка по фундаменту из бруса. Верхняя обвязка из доски 40х100. Промежуточные стойки из доски 40х100 с шагом 600 мм, утепление «Кнауф» толщиной 100 мм, пароизоляция в 2 слоя. Обшивка перегородок с двух сторон вагонкой.

Фронтоны чердака:
каркасные толщиной 112 мм из доски 100х40 мм с шагом 600 мм, обшивка со стороны улицы вагонкой (под имитацию бруса) с пароизоляцией в 1 слой.

Наружная и внутренняя отделка:
наружная вагонка камерной сушки (под имитацию бруса) широкая (110х12,5 мм), внутренняя вагонка камерной сушки (88х12,5 мм).

Парная:
стены и потолок обшиты вагонкой (липа) класса А с прокладкой фольги, полог из липы.

Внутренняя высота помещений:
1-го этажа: 2,3 м, мансарды: 2,2 м.

Полы:
лаги из доски 150х50 мм с шагом 600 мм. Черновой пол из доски обрезной толщиной 20-22 мм по черепным брускам. Утепление пола «Кнауф» толщиной 100 мм. Настил пола – доска пола толщиной 26-28 мм., на веранде настил пола из доски «палубной» без шпунта, монтируется с зазором. Антисептирование
лаг, чернового пола, и нижней обвязки.

Перекрытия:
перекрытие 1-го этажа бани из доски 150х50 мм с шагом 600 мм, потолок подшивается вагонкой с утеплением «Кнауф» толщиной 100 мм с пароизоляцией в 2 слоя.

Стропильная часть, обрешетка:
стропильная часть из доски 100х40 мм с шагом 600 мм, обрешетка разреженная из доски обрезной толщиной 20-22 мм.

Покрытие кровли:
Ондулин (цвет на выбор: красный, зеленый, коричневый). Подбой кровли наличником с зазором для вентиляции.

Оконные блоки:
ПВХ
, одинарный стеклопакет.

Дверные блоки:
межкомнатные — глухие деревянные, дверь в парную из липы, входная дверь металлическая с замком.

Лестница на мансарду:
ступени, ограждение, поручень из строганной доски.

Оборудование бани:
в парной дровяная печь «Русь 18Л»
с экраном для камней или баком для воды (на выбор), со стороны топки – кладка из кирпича. В чердачном помещении бак для воды
на 80 литров с электрическим тэном и терморегулятором. Душевой поддон с душевой лейкой и разводка под душ. Периметр душевого поддона отделан панелями ПВХ.

Электрика:
УЗО, автоматы, щиток, выключатели, розетки, патроны, плафоны, провода, короба.

Доставка:
на участок заказчика (до 100 км) от производственной базы ООО «Мастер»: Московская обл., с. Заворово. Разгрузочные и сборочно-монтажные работы.

Баня с мансардой относится к одному из видов . Особой популярностью эти бани пользуются на садовых и небольшого размера, так как ее можно использовать не только по своему прямому назначению, но и в качестве жилого помещения.
Готовый проект каркасной бани с мансардой и верандой

Пример обшивки досками каркасной бани и мансарды

Отличительной чертой этих сооружений является каркас конструкции, выполненный из деревянных брусьев, а также наличие – мансарды.
Каркасные бани по сравнению с или , имеют свои несомненные достоинства. К таким плюсам можно отнести:

1. Скорость возведения бани.
2. Простота конструкции.
3. Отсутствие усадки после строительства.
4. Экономичность сооружения.
5. можно в любое время года, даже зимой.

На своем участке каркасную баню с мансардой может позволить себе практически каждый человек. Цена подобного сооружения не столь уж и велика. К тому же построив однажды у себя такую баню по стандартному проекту можно в дальнейшем ее расширить, пристроив к ней еще не одну комнату.

Каркасные бани с мансардой

Каркасные бани с мансардами, их проекты, предполагают типовое размещение всех комнат внутри здания. А именно:

Заказ готовых бань в специализированных фирмах

Самый простой способ установки бани на участке – это, конечно же, заказ ее в компании, специализирующейся на под ключ.
Это будет оптимальным и правильным решением со стороны хозяина участка. Этот выбор можно подкрепить такими фактами, как:

Самый распространенный вариант проекта — это каркасная баня с мансардой 6*6. Эти бани стоят недорого, да и места на участке занимают совсем немного.

У кого же участок земли довольно большой могут поставить себе каркасную баню с мансардой 6*8.

Строительство каркасной бани с мансардой своими руками

Основные моменты строительства бани. Нюансы, на которые стоит обратить внимание

Перед началом строительных работ необходимо учесть следующие моменты:

1. Возможность проведения к будущей бане всех коммуникационных систем (вода, электричество).
2. Возможность отвода от бани талой и сточной воды.
3. Размещение туалета непосредственно в самой бане.
4. Возможность или другого .

Читайте также

Ремонта фундамента под баней

Поэтому при ее возведении можно использовать следующие виды фундамента: свайный , . Выбор фундамента зависит от того какие коммуникации будут подведены к бане, а также от способа их подвода.
При самостоятельной разработке проекта каркасной бани необходимо обратить внимание на такие нюансы, как:

Подробный видео обзор каркасной бани с мансардой.

Этапы возведения каркасной бани своими руками

Возведение каркасной бани производится по обычной для таких видов работ схеме: основание, стойки как угловые, так и стеновые, обвязка, потолок, крыша. Всю работу можно поделить на несколько этапов:

1. Подготовка места для постройки бани. Сюда входит уборка мусора, травы, камней.
2. Разметка участка, .
3. Укладка первой обвязки бревен на готовый фундамент. Непосредственно перед самой укладкой бревна на фундамент нужно положить на него рубероид в два слоя. Таким способом выполняется .

4. Укладка лаг для пола. Она производится путем врезания концов лаг в нижнее бревно. Перед укладкой на них половых досок необходимо убрать весь мусор. Готовый пол утепляется керамзитом.
5. Установка стоек. Стойки закрепляются как на нижней обвязке бревен, так и на верхней. Все это делается с соблюдением одинакового расстояния между ними.
   Процесс монтажа стоек каркаса





6. Укладка потолка. Сначала в верхние бревна врезаются потолочные балки, затем на них настилают доски. Для гидроизоляции потолка используют рубероид. Его укладывают на доски внахлест, в два слоя. Поверх этого укладывается двойная обрешетка. Затем все закрывают металлочерепицей.
7. Обшивка каркаса, как с внутренней стороны, так и с внешней. Извне баню можно дополнительно обшить доской или сайдингом.




8. Установка окон и дверей. Для этого используют специальный строительный уровень.

Строительство мансарды и крыши бани

Все стропила должны быть одинаковыми. Чтобы этого добиться, необходимо сначала собрать одну стропилину, а уже по ней собрать остальные. В этом случае для исключения разницы в размерах и возможного смещения деталей все узлы крыши дорабатывают на месте.

Многие приверженцы попариться от души мечтают обзавестись хорошей, но недорогой собственной баней. Местом, где можно и помыться, и отдохнуть, и получить хороший заряд бодрости. Один из доступных и бюджетных вариантов — каркасная баня своими руками: пошаговая инструкция строительства откроет секреты каркасной технологии, станет примером для самостоятельного возведения начиная от фундамента и заканчивая правильным подбором теплоизоляционных материалов.

Имея навык сборки каркасных конструкций, можно достаточно просто и быстро своими руками

Перед тем как построить каркасную баню своими руками, многие задаются вопросом: какой материал использовать для ее возведения? Ведь у многих бани ассоциируются с сооружениями из сруба или кирпича. Но такие постройки довольно дорого обходятся их обладателям, да и время, необходимое на прогрев, например, рубленной бани, составляет около 6 часов.

Преимущества каркасной технологии

Сооружение каркасной бани решает сразу несколько задач, так как это: простая методика строительства, доступность используемых материалов и быстрая скорость возведения. К преимуществам каркасной технологии относят такие:

• самая бюджетная стоимость строительства;
• использование облегченных видов фундамента;
• низкая теплопроводность сооружения способствует быстрому нагреву;
• возможность проведения коммуникаций внутри стен, что положительным образом сказывается на эстетической составляющей сооружения бани;
• отсутствие усадки дает возможность эксплуатировать баню сразу после ее возведения и отделки;
• использование экологически безопасных материалов;
• нет надобности в привлечении специальной строительной техники;
• не требуется специальных строительных навыков при самостоятельном возведении каркасной бани. Видео, выложенные в сети, отлично это демонстрируют;
• отсутствие мокрых циклов возведения дает возможность вести строительство независимо от температуры воздуха и наличия воды;
• множество способов отделки сооружения.

Все эти достоинства способствуют все большей популярности каркасных бань. Отзывы владельцев, которые использовали при строительстве такую технологию, свидетельствуют о том, что такие сооружения экономичны и при правильном возведении способны создать отличные условия для комфортного использования.

Слабые стороны каркасных бань, отзывы владельцев

Чтобы взвесить все за и против технологии строительства каркасной бани, можно поинтересоваться отзывами владельцев. На интернет-форумах имеется много информации от тех, кто уже имеет такую баню и пользуется ею какое-то время. Некоторые оставляют негативные отзывы: каркасные бани, по их мнению, имеют свойство быстро терять внешний вид из-за образования грибка на стенах. Это происходит вследствие быстрого остывания помещения, как бы хорошо оно ни было утеплено.

Этот недостаток можно ликвидировать с помощью применения для теплоизоляции только высококачественных утеплителей. Подойти к выбору материала теплоизоляции необходимо со всей серьезностью. Ведь дешевый пенопласт или минеральная вата не будут в должной степени выполнять свои функции. Использование пенопласта экономкласса может стать причиной возгорания конструкции из-за легкой воспламеняемости утеплителя.

К одному из отрицательных моментов, описанных в отзывах, относится усадка бани. Многие свидетельствуют, что со временем (приблизительно в течение 1,5-2 лет) каркасная конструкция дает усадку, величина которой достигает 8-10 см. Это, в свою очередь, может вызвать деформацию внутренней и внешней отделки строения.

Полезный совет!

Чтобы минимизировать последствия усадки каркасной бани, следует использовать при строительстве пиломатериалы, подвергшиеся камерной сушке.

Обобщая сказанное, можно сделать вывод, что основными недостатками являются значительные расходы на утепление стен каркасной бани, необходимость в тщательной антисептической обработке и низкая огнестойкость. Однако, учитывая огромный перечень преимуществ, возведение каркасных бань по популярности не уступает конструкциям из сруба или кирпича.

С некоторыми нюансами сборки и отзывами владельцев можно ознакомиться, посмотрев видео строительства каркасной бани своими руками.

Проекты каркасных бань своими руками. Фото лучших построек

Знакомясь с фото и видео каркасных бань своими руками, многие принимают решение о самостоятельной постройке сооружения. Имея некоторый опыт в строительстве и учитывая положительную практику возведения объектов по каркасной технологии, можно построить такую баню довольно быстро. Однако, как и в любом строительстве, чтобы избежать серьезных ошибок, необходим грамотный проект.

Проекты, фото каркасных бань своими руками 3х4 , 4х4 м

При строительстве своими руками каркасной бани 3х4 м необходимо учитывать, что пространство внутри помещения должно быть использовано максимально эргономично. Такие мини-бани можно возвести на небольшой даче или участке с загородным домом, где есть необходимость в экономии территории. Предаться банным процедурам здесь смогут не более двух человек.

Перед тем как построить каркасную баню быстро и недорого, необходимо иметь готовый проект, на который можно ориентироваться при возведении. В принципе, баня может состоять из одного помещения, в котором будут объединены парилка, душевая и раздевалка. Это не совсем удобно, так как одеваться после принятия процедур в комнате с высокой температурой воздуха и большой влажностью не очень комфортно.

Типовыми проектами каркасных бань 3х4 м предусмотрены такие планировки, где под парилку, помывочную и комнату отдыха отводятся отдельные комнаты. Обогрев такой бани можно осуществить одной дровяной печью или котлом. Чертежи каркасной бани могут учитывать и наличие скромной веранды.

Строительство своими руками каркасных бань 4х4 или 3х4, ввиду их малогабаритности, имеет свои преимущества:

• приличная экономия на строительных материалах — если длина стены сооружения составляет 3 м, шестиметровый брус разрезают пополам и отходов практически не остается;
• скорость возведения — имея в наличии проект и чертеж каркасной бани, возвести конструкцию возможно в течение 2 недель;
• прочность и долговечность — учитывая, что материалов потребуется минимум, можно не экономить на качестве древесины и выбрать добротный материал с хорошей пропиткой.

Полезный совет!

Любое новое сооружение на вашем участке, даже небольшая баня, подлежит обязательной регистрации в кадастровом реестре.

Ознакомиться с проектами и выбрать вариант по душе поможет обзор фото каркасных бань небольшой площади.

Проекты каркасных бань 6х6 с мансардой

Если вы обладатель большого приусадебного участка, имеет смысл построить красивую и просторную баню. В ней можно попариться самому и пригласить друзей — места хватит всем. В проектах каркасных бань с мансардой разработана планировка, где комната для отдыха, как правило, занимает до 20 кв. м. В этой же комнате находится лестница, ведущая на мансардный этаж, который обычно используют как спальную комнату.

Многие пользователи выкладывают в сети фото этапов строительства каркасной бани своими руками. Фотоотчеты помогут наглядно ознакомиться с нюансами самостоятельного возведения.

Схема утепления каркасной бани

Один из важных моментов в сборке каркасной бани является ее теплоизоляция. И к подбору материала, и к его монтажу следует подойти со всей ответственностью. В качестве утеплителя может быть использована минеральная вата. Этот материал характеризуется высокой паропроницаемостью, он негорюч и стены с таким утеплителем «дышат». Этим достигается эффект бани из сруба.

Можно укладывать минеральное волокно, сформированное в плиты или рулоны, однако предпочтительней использовать первый вариант. Плиты утеплителя укладывают между стоек. Если в углах ниши каркаса листы деформируются и неплотно прилегают, необходимо с помощью ножа расправить листы. Утеплитель должен плотно соприкасаться с деревянными элементами каркаса по всему периметру, а также между собой.

Полезный совет!

Специалисты рекомендуют утеплять каркасную баню двумя слоями по 5 см: первый слой из утеплителя в плитах, второй — из рулонного материала. Таким образом, все стыковочные линии будут перекрыты.

Между плитами утеплителя и внешней обшивкой каркаса укладывают слой гидроизоляции. Для этого можно использовать, например, пленку Тектотен. Дело в том, что в процессе эксплуатации открытый утеплитель частично продувается в вентиляционном зазоре, что приводит к уменьшению толщины утеплителя и ухудшению его теплоизоляционных свойств. Укладка ветрогидроизоляционной защиты из паропроницаемой мембраны станет гарантией эффективности теплоизоляционного слоя.

С внутренней стороны устраивают пароизоляцию из полиэтиленированной алюминиевой фольги. Стыки пленки проклеивают скотчем, после чего приступают к внутренней отделке. Процесс утепления каркаса довольно трудоемок и требует аккуратного исполнения. Если не выдержать технологию, со временем минеральная вата может дать усадку, что повлияет на теплоизоляционные параметры всего сооружения.

Более детально продемонстрирует технологию утепления конструкции при строительстве каркасной бани видео, размещенное ниже.

Обустройство крыши

Для небольшой бани подойдет двускатная или четырехскатная форма крыши. Более простая в исполнении — двускатная. Стропильную систему такой крыши выполняют из деревянных балок 15х5 см. Для удобства и безопасности все элементы конструкции следует собирать на земле. Чтобы не допускать ошибок при сборке, рекомендуется сделать макет, форму которого будут повторять все стропильные элементы.

Для того чтобы сделать макет, необходимо соединить между собой гвоздем верхние концы двух стропил. Нижние края стропильных ног размещают и закрепляют в точках, где планируются опоры. Получившуюся фигуру закрепляют поперечной перемычкой — ригелем. Ригель соединяют со стропильными ногами с помощью шурупов.

Когда все стропильные фермы будут собраны, начинают установку их на месте. Первым шагом фиксируют фронтальные элементы, между которыми для ориентира натягивают строительный шнур. Его расположение будет совпадать с линией прохождения конька кровли. По его уровню монтируются остальные элементы. Шаг между стропильными фермами обычно принимают 1,2 м, хотя можно его изменять в большую или меньшую сторону.

Полезный совет!

Принимая шаг стропильных ног, необходимо учитывать расположение дымохода. Он должен находиться по центру между стропилами.

При монтаже каждой из стропильных ферм, следует проверять вертикальность установки с помощью отвеса. Если есть отклонения от вертикали, необходимо выровнять их положение с помощью подкладки под стропильную ногу кусочков доски соответствующей толщины. Далее, устраивают обрешетку. Если в качестве кровельного покрытия будет использоваться ондулин либо другой мягкий материал, расстояния между элементами обрешетки должно составлять не более 1 см.

Утепление крыши производят материалами, использованными для теплоизоляции каркаса. Крышу покрывают кровельным материалом. Конек защищают уголком, выполненным из оцинкованного листа или изготовленным заводским элементом.

Устройство и отделка пола

Особенностью полов в бане является то, что их конструкция может быть различной в зависимости от назначения помещения, в котором они укладываются. В комнатах, которые непосредственно контактируют с водой, устраивают проливной пол. Конструкция его представляет собой настил из досок, между которыми оставляют зазоры для пропуска стоков в грунт. Утеплять такие полы необходимости нет.

Сооружение пола каркасной бани начинают с укладки лаг. Если расстояние между опорными точками больше 3 м, рекомендуется возведение опорных столбиков. В местах соприкосновения лаг с ленточной основой и столбиками, используют гидроизоляцию из нескольких слоев рубероида. На лаги монтируются доски.

Полезный совет!

Для возможности просушить проливной пол его половицы к лагам не фиксируют.

Доски в конструкции проливного пола размещают с зазором от 3 до 4 мм. Интервал также должен быть между линией настила и стеной бани (около 2 см). Если грунт под строением песчаный, можно ограничиться засыпкой слоя из гравия в 25 см. Расстояние от поверхности гравия до чернового пола должно быть 10-12 см. Если почва глинистая, необходимо соорудить поддон, из которого вода будет направляться в стоковую яму.

Для помещений отдыха обустраивают пол «непротекающей» конструкции. Его устройство начинают с чернового пола из двух рядов досок. Сверху укладывают сплошной настил из сосновых досок. Их сначала просто наживляют. И только тогда, когда все работы по внутренней отделке будут закончены и помещение качественно просушено, доски пола окончательно подгоняют и полностью фиксируют.

Следует отметить, что половицы пола должны располагаться с уклоном к точке сбора стоков и выведения их в канализацию. В самой нижней точке деревянного настила делают отверстие, его соединяют со сливным сифоном. Непротекающий пол нуждается в утеплителе, который располагают перед чистовым покрытием.

Видео: каркасные бани своими руками от фундамента до крыши

Для тех кто впервые столкнулся с возведением каркасной бани, очень важно не только ознакомиться с пошаговой инструкцией монтажа, но и получить наглядное представление обо всех этапах строительства. В интернете можно найти десятки обучающих роликов о том, как построить каркасную баню своими руками. Видео-материалы содержат много полезной информации и могут стать своеобразным ориентиром в производстве работ.

Изучая видеоинструкции, можно узнать об особенностях укладки и типах фундамента для конструкции бани, а также целесообразности применения того или иного вида основы. Здесь можно получить ответы на все возникающие вопросы, которые касаются обвязки, монтажа каркаса, устройства кровли и оснащения бани тем или иным отопительным оборудованием.

Просмотр видеоуроков поможет узнать полезные рекомендации относительно применения материала для утепления и его укладки. Ведь главное для бани – тепло, которое должно сохраняться внутри конструкции. Советы профессионалов помогут правильно распределить и смонтировать утеплитель в зависимости от сезонного использования бани, что повлияет на долговечность и внешний вид сооружения.

Многие видеосюжеты посвящены разделу отделки каркасной бани. Здесь приведены достоинства и недостатки различных материалов для декорирования. Консультации опытных мастеров раскроют особенности и эксплуатационные свойства каждого вида материала. Нелишними будут и практические советы от тех, кто построил и использует собственную каркасную баню.

Хотя строительство по каркасной технологии не отличается особой сложностью, с основными рекомендациями стоит ознакомиться. Некоторые видео содержат информацию о наиболее часто встречающихся ошибках при возведении бани. Просмотр материала поможет в дальнейшем их избежать. Это станет гарантией быстрого возведения надежной и долговечной конструкции.

Все мы любим проводить летние уикенды на природе. Одни просто выезжают за город к водоему, другие – едут на дачу. Но что за отдых на даче без баньки, шашлычка? Тем, кто приобрел дачный участок недавно и еще не решил, какое строение там будет находиться, мы предлагаем оптимальный вариант – каркасная баня с мансардой. Преимущество подобного строения на небольших дачных участках заключается в следующем:

1. Возводя баню с мансардным этажом, вы получаете строение «2 в 1», где можно и попариться и переночевать.
2. Если в дальнейшем планируется строительство большого дома, то такая баня будет служить домиком для гостей.
3. На время строительства добротного загородного коттеджа вам не придется решать вопросы с времянкой (бытовкой).
4. Если участок небольшой и капитального строительства вы на нем не планируете, баня с мансардой – идеальный вариант для экономии пространства под грядки и зону отдыха, ведь вам не придется выкраивать место для двух отдельно стоящих построек.

Плюсы каркасной технологии:

• экономичность, как в процессе возведения, так и при эксплуатации
• легко и быстро монтировать своими руками
• каркасная баня не требует усадки
• можно строить в любое время года
• широкий выбор отделочных материалов

Внешний вид и планировка каркасной бани практически ничем не отличаются от бани из бруса (бревна). Проекты каркасных строений также включают тамбур, моечное помещение, парилку и санузел, а на мансарде, как правило, размещается комната для отдыха, которую вы можете использовать по своему усмотрению. Однако есть между ними и различия, выгодно выделяющие каркасные проекты на фоне их бревенчатых аналогов:

• каркасная баня обходится намного дешевле, чем точно такая же, но из бревен или бруса (еще больше можно сэкономить, если делать все своими руками)
• в отличие от сруба, который с течением времени растрескивается под воздействием внешних факторов, обшивка каркасной бани, выполненная из блок-хауса, сохраняет первоначальный внешний вид
• на возведение каркасной бани требуется гораздо меньше времени
• в парилке каркасный проект предусматривает обивку осиновой вагонкой, которая превосходно переносит любые температуры и создает полезный микроклимат
• для теплоизоляции используются негорючие материалы, что позволяет каркасным баням отлично удерживать тепло

С чего начать

Начинается все с проекта, который можно купить, заказать у архитектора или создать самостоятельно, в подробностях расписав, как все соорудить своими руками – выбор за вами. Обычно проекты любых строений содержат следующие основные пункты:

• общая площадь
• детальное расположение помещений
• тип перекрытий
• коммуникации
• строительные материалы

Приступаем к строительству

Если позволяет площадь участка, то самым оптимальным будет проект 6х6 м. – в нем как нельзя лучше разместятся все необходимые помещения, к тому же вышеупомянутые габариты позволят сделать их довольно просторными и комфортными. Место под строительство, по возможности выбирайте ровное, а если такого не нашлось, то постарайтесь по максимуму выровнять имеющуюся территорию. Когда готов проект, можно начинать строительство бани по каркасной технологии. Далее вы можете ознакомиться с одним из множества проектов бани своими руками.

Фундамент

Для каркасной конструкции вполне подойдет ленточный фундамент:

• удаляем плодородный слой грунта
• выкапываем траншею и закладываем в нее подушку из песка, щебня и гравия (можно использовать ПГС)
• заливаем все расплавленным битумом и закладываем бетон в предварительно установленную опалубку из досок

Перед тем, как строить каркас

1. Как только фундамент застынет, укладываем на него слой рубероида, который будет служить гидроизоляцией, и делаем нижнюю обвязку конструкции. Для этого используем брус 150х100 или 150х150 мм.
2. Стыки соединяем гвоздями.
3. На обвязку устанавливаем сделанные из досок 150х50 мм лаги.
4. Обрабатываем обвязку и лаги антисептиком в соответствии с инструкцией и оставляем до полного высыхания.

Каркас

Из досок 150х50 мм изготавливаем стойки каркаса и детали стропильной системы (все делается в соответствии с проектом).

Возводим стены

• в углах устанавливаем по две стойки, а между ними – по несколько промежуточных
• монтируем обшивку (в нашем случае это плиты ОСП) – крепим плиты к каркасу саморезами (использование шуруповерта при производстве работ своими руками значительно сэкономит время и силы)
• не забываем периодически контролировать положение листов строительным уровнем
• одновременно с монтажом плит устанавливаем последующие стойки, к которым также будет крепиться обшивка

Так, монтируя стойки и крепя к ним листы ОСП, мы и проводим монтаж всей нашей каркасной конструкции (не забываем о дверных и оконных проемах).

Монтируем крышу

1. Согласно проекту собираем стропильную конструкцию на земле;
2. Готовую конструкцию поднимаем и крепим к каркасным стойкам.
3. Чтобы работы было производить удобно, крепим на балки временное перекрытие. Наносим разметку для крепления обшивки для фронтона постройки.

Не забывайте, что вся древесина, которую используем для строительства, должна быть хорошо высушена и обработана огнебиозащитой. Это необходимо, чтобы дом не был съеден жучками, что особенно актуально в домах, расположенных в непосредственной близости к лесу.

• между контрбрусом и стропилами укладываем слой специальной пленки для обустройства вентиляции
• обрешетку кровли крепим непосредственно на стропила, затем монтируем кровлю
• когда монтаж кровельного материала завершен, крепим к фронтонам постройки листы ОСП

Внутренняя и наружная отделка

1. Вставляем в проемы окна и двери и приступаем к внутренней отделке.
2. Для обустройства потолка можно использовать те же плиты ОСП – их крепим к балкам снизу.
3. Утепляем потолок и стены слоем утеплителя , в стены парилки помимо утеплителя прокладываем слой «экранной» фольги. Поверх утеплителя монтируется пергамин.

Для обустройства пола используем доски, оставшиеся от временного перекрытия при установке кровли (снимаем доски с балок и прибиваем гвоздями к лагам).

Обычно парилки в банях оборудуются печью-каменкой, а котлы для нагрева воды устанавливают в предбаннике возле общей стены с парилкой (стена между парилкой и комнатой отдыха должна быть кирпичная – это требуется нормами пожарной безопасности). Можно использовать обычный строительный кирпич.

В принципе наружную отделку можно производить одновременно с внутренней. Такой подход значительно сэкономит ваши силы и время. Каркасы внутренних перегородок можно изготавливать уже во время строительства и сразу же прикреплять к ним материалы финальной отделки (это может быть или блок-хаус, или вагонка).

Что же касается внутренней отделки, то тут все зависит от назначения помещения. Так, для комнаты отдыха можно использовать блок-хаус, а для прочих помещений – деревянную вагонку. Выход на мансарду можно обустроить в предбаннике, сделав в потолке люк и установив лестницу.

Потолок в парилке нужно дополнительно утеплять и оббивать вагонкой. Если вы решили составлять проект и строить баню своими руками следует учесть, что дополнительное утепление потолка парилки значительно снижает высоту потолка. По нормам высота потолка не должна быть меньше 2,1 м.

Сроки монтажа и всех работ

У бригады из трех строителей на возведение каркасной бани обычно уходит десять дней. Если у вас есть помощники и вы решили все сделать своими руками, не прибегая к помощи наемных работников, то вам поможет вот такой примерный план:

• закладка и обустройство фундамента – 3 дня;
• монтаж обвязки и лаг – 3 дня;
• возведение стропильной системы – 2 дня;
• установка дверей, окон, монтаж кровельных материалов и работы по внутренней и внешней отделке – 2 дня.

Примечание: не стоит стремиться в точности соблюдать приведенные в плане сроки. Главное – внимание и аккуратность – только в этом случае вы получите хороший результат, а баня, построенная своими руками, станет предметом гордости для вас, вашей семьи.

Больше информации о строительстве каркасный бань . О том, как построить каркасный дом с баней — читаем . Все о щитовых банях и их строительстве — в статье .

Желаем удачи!

Баня с мансардой – одно из лучших решений дачных построек, позволяет не только принимать водные процедуры, но и использовать помещения в качестве летней дачи. Выбран проект в периметре 6×6 метров, считаем, что такая баня удовлетворит застройщиков как по цене, так и по комфортности.

Баня в каркасном исполнении, во время подбора материалов и технологий мы пытались минимизировать финансовые потери при одновременном соблюдении оптимального качества.

Описание проекта бани с мансардой

Баня имеет комнату отдыха площадью 12,5 м2, санузел 4,6 м2, прихожую 5,5 м2 и парную с помывочной 8,5 м2. Высота всех помещений 2,5 метра. Как видите, площадь и перечень помещений позволяют одновременно пребывать в бане четырем и более людям, при этом все будут себя чувствовать вполне комфортно. А санузел может использоваться отдыхающими в мансарде.

На втором этаже мансарда, имеет две спальни площадью по 10 м2 каждая, раздевалку и холл по 3 м2. Выход на второй этаж по маршевой поворотной лестнице из дерева. Крыша двухскатная, стропильная система выполнена с использованием вертикальных подпорок (бабок). Подпорки будут спрятаны в межкомнатные перегородки мансарды.

Этапы строительных работ

Как видно из проекта, в бане должен быть водопровод и канализационная система. Эти особенности следует учитывать во время выбора места расположения объекта, предварительно продумайте способы строительства инженерных коммуникаций. При этом следует принимать во внимание требования строительных норм и правил.

Фундамент

Перед началом строительства нужно подготовить площадку: убрать плодородный слой земли и сделать планировку. Как мы уже говорили, наш фундамент будет ленточным мелкоуглубленным армированным. В ленте нужно предусмотреть отверстия для вентиляции и инженерных систем.

Шаг 1.
Сделайте разметку на местности согласно плану фундамента.

Сделайте разметку ленты фундамента. Для этого вбейте деревянные колышки по периметру строения, проверьте размеры и углы. Углы проверяйте при помощи измерения диагоналей, разброс в значениях диагоналей не должен превышать 2÷3 см, эту ошибку легко можно исправить во время строительства каркаса. Площадка должна быть максимально ровной. Ширина фундамента 40 сантиметров. Если грунт на площадке плотный – делать внутреннюю опалубку не стоит, траншею можно копать такой же ширины, как по плану.

Ленточный фундамент своими руками – разметка

Если земли песчаные – увеличивайте ширину траншеи минимум на двадцать сантиметров с каждой стороны для установки опалубки.

Опалубка – схема

Решите вопрос с утилизацией земли. Есть два варианта: разровнять ее под всей баней или вывезти в другое место. Здесь сложно давать конкретные советы, все зависит от особенностей ландшафта участка. В одних случаях целесообразнее сделать подсыпку переувлажненных мест, в других случаях лучше оставить землю под баней.

Одновременно определите месторасположени е фундамента под печь и небольшой септик для сбора воды под парной и помывочной. Небольшие септики лучше располагать в максимальной близости к фундаментной ленте.

Шаг 2.
Из строительной арматуры периодического профиля Ø 8÷10 мм свяжите металлический каркас для армирования бетона.

Очень важно: каркас должен со всех сторон заливаться слоем бетона толщиной не менее пяти сантиметров. В противном случае тонкий бетон от напряжений может дать трещины и в этих местах значительно ухудшатся показатели прочности фундамента.

От земли каркас можно оторвать обыкновенными камнями, ели сетка заваливается набок – между ней и опалубкой вставьте камни соответствующий толщины.

Цены на арматуру

арматура

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Шаг 3.
Выкопайте траншею глубиной 80 сантиметров, на дно насыпьте песок толщиной до 30 см, выровняйте и утрамбуйте его. Песчаная подушка будет компенсировать поднимание/опуск ание земли во время замерзания грунта. Опустите в траншею армирующую сетку. Если вам приходится делать опалубку для земляной части ленты, то целесообразно сделать ее сразу на всю высоту фундамента (выше земли на 50 сантиметров). Большое внимание уделяйте креплению опалубки, одна должна выдержать вес бетона и не изменять своей линейности.

Шаг 4.
Заливайте бетоном равномерно по всему периметру. Идеальный вариант – весь фундамент залит в один день. Не получается? Тогда не допускайте больших перепадов по высоте бетона, выровняйте его. На следующий день продолжите заливку. Под уровень выровняйте верх, по углам бани высота фундамента не может отличаться более чем на сантиметр.

Шаг 5
. Дайте время бетону схватиться. Если погода очень жаркая – обильно поливайте его каждое утро водой. Время выдержки бетона не менее двух недель. Не спешите снимать опалубку, не рискуйте прочностью фундамента.

Шаг 6.
Аккуратно снимите опалубку, накройте ленту фундамента двумя слоями рубероида, прижмите его камнями и оставьте в таком состоянии не некоторое время.

За это время очистите пиломатериалы опалубки от остатков бетона и грязи – все они еще пригодятся во время строительства бани. Подготовьте материалы для строительства, подвезите недостающие.

И еще одна важная работа. Мы выбрали более «современный» вариант бани с мансардой, в ней предусмотрели туалетную комнату. Можно, конечно, пользоваться и уличным туалетом, но сегодня это уже считается непристойным, особенно для тех, кто выбрал довольно дорогостоящий вариант бани. Строительство комфортного туалета увеличит общую стоимость объекта всего на несколько процентов, это незначительная сумма. В связи с тем, что тему туалетной комнаты мы пока не рассматривали, остановимся на ней подробно.

Цены на цемент M400

цемент M400

Строительство канализационной системы

Канализационная система состоит из трубопроводов и септиков. Земляные работы выгоднее производить одновременно с фундаментами – есть и инструмент, и «помощники», и песок от фундамента остался. Кроме того, можно одновременно выполнять все работы по благоустройству территории.

Шаг 1.
Определитесь с местом расположения септика, учитывайте нормы СНиП 2.04.03–85. Во время выбора места установки септика старайтесь, чтобы участок был с небольшим уклоном к бане. Если так не получается – не проблема, уклон трубы сделаете траншеей.

Файл для бесплатного скачивания – СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ.

Шаг 2.
Протяните от бани к месту установки септика нить, проверьте водяным уровнем горизонтальность. Технические требования рекомендуют делать уклон канализационных труб до 3″. Один промилле – перепад высоты 1 см на метр, вам нужен уклон приблизительно в три сантиметра на метр трубы.

Шаг 3.
Выкопайте траншею. Как проверить уклон? Вначале и в конце траншеи вбейте колышки, обозначьте на них уровень горизонта. Замерьте глубину траншеи от уровня горизонта (не от поверхности земли!), она должна быт в пределах рекомендованных значений.

Если вы планируете пользовать туалетной комнатой только в летний период – глубина залегания труб не имеет значения. Но мы не рекомендуем идти таким «легким путем», со временем возможен монтаж отопления бани и использование ее круглый год, а это потребует использования туалета совсем в другом режиме. Лучше сразу прокладывать канализацию на глубину промерзания, это ненамного усложнит работы, зато потом переделывать ничего не придется.

Шаг 4.
Выкопайте яму под септик.

Практический совет.
Не стоит покупать дорогие промышленные септики. Для семьи из четырех человек достаточно использовать обыкновенную двухсотлитровую бочку, чистить ее придется минимум через десять лет.

И это при постоянном пользовании туалетной комнатой, а что говорить о бане? В бочке по всему периметру и на дне проделайте отверстия для слива жидкой фракции. К вашему сведению – для образования одного сантиметра грунта нужно примерно сто лет. За это время перегнившая растительность образует слой твердого гумуса указанной толщины. Такие же временные рамки нужны и для канализационных фракций, а высота бочки больше метра.

Шаг 5.
Насыпьте на дно траншеи небольшой слой песка, он обязательно останется после фундамента. Песок нужен только для того, чтобы сделать более равномерной нагрузку на низ пластиковой трубы. Положите трубу, соедините ее с бочкой.

Шаг 6.
Если в земле нет камней – можете траншею засыпать сразу, если камни есть – придется и сверху защищать трубу песком. Сделайте для септика любую крышку.

И еще одно замечание. Не верьте всяким сказкам на форумах, что большой наклон канализационной трубы станет причиной ее заиливания. Вы где-нибудь видели речку с быстрым течением и илистым дном? Пока вы занимались канализацией, фундамент полностью «подготовился» к дальнейшим строительным работам.

Цены на септик

Возведение каркаса

Каркас будем делать из досок 50×150 мм, утеплитель – минеральная вата. Помещение парной и помывочной нужно тщательно изолировать, можете использовать современные нетканые материалы, полиэтиленовую пленку или алюминиевую фольгу. Обшивка – натуральная вагонка, плиты ОСП или клееная фанера. У нас даны расчеты по одним материалам, но вы можете брать другие в соответствии со своими предпочтениями. Технология строительства от этого не меняется, зато стоимость поможет увеличиваться/ум еньшаться существенно.

Шаг 1.
Сделайте нижнюю обвязку досками 50×150 мм. Доски укладываются на слой гидроизоляции. Доски имеют стандартную длину шесть метров, соответственно, нигде, кроме углов, их соединять не нужно. По углам делайте соединение в полдерева. Фиксировать можно нагелем, гвоздями или саморезами. Сразу поставьте половые балки, расстояние между ними до 80 сантиметров, для балок можно применить доски 50×150 или 50×100. Конкретные значения зависят от того, на какие нагрузки будет рассчитан пол.

Шаг 2.
Нанесите разметку мест расположения оконных и дверных проемов. Разметка делается по размерам оконных и дверных коробок, оставляйте зазор в 2÷3 сантиметра для облегчения монтажа. Эти щели потом заделаются.

Шаг 3.
Заготовьте вертикальные стойки по всем углам здания, проверьте их длину и установите на верхнюю обвязку. С помощью водяного уровня еще раз проверьте высоту, при необходимости подровняйте опоры. Внизу можно их фиксировать металлическими уголками, по высоте временно укрепите их боковыми распорками.

Шаг 4.
Натяните между ними веревку и под нее ставьте все остальные стойки. Временно фиксируйте положение обрезками досок. Не забывайте об окнах и дверях.

Шаг 5.
Сделайте верхнюю обвязку из досок 50×150 мм, еще раз проверьте положение и прочно зафиксируйте конструкцию. Для крепления можно использовать те же металлические уголки. Для повышения устойчивости конструкции очень желательно сделать в нескольких местах наклонные упоры из досок. Времени работа отнимет немного, а вся конструкция станет более надежной.

Верхняя обвязка – фото

Шаг 6
. Установите балки перекрытия второго этажа, сделайте на них разметку расположения окон и дверей. Далее все операции аналогичны вышеописанным. Сразу настелите временный пол мансарды, это намного облегчит монтаж стропильной системы.

Строительство крыши

Мансарда требует тщательного подхода к обустройству крыши. Она должна быть не только теплой (это само собой разумеется), но и устойчивой. Кроме того, вертикальные стойки под стропильными ногами (бабки) следует расположить в таких местах, чтобы потом они могли спрятаться в обшивке мансардных межкомнатных перегородок. Крыша у нас двухскатная под ондулином. Как ее делать?

Шаг 1.
На земле из досок сделайте шаблон стропильных ног. Обратите внимание на угол уклона.

Другой способ определения угла ската кровли, заключается в определении соотношения между высотой от перекрытия до конька и половиной ширины перекрытия

Слишком большой угол уклона потребует значительного увеличения финансовых затрат, а слишком малый угол уменьшит высоту мансардных помещений.

Прикиньте размеры и положение шаблона на всей длине бани, при необходимости подкорректируйте его параметры. Одновременно сделайте метки для выпиливания упорных площадок стропил в верхнюю обвязку. Очень важно: стропила должны располагаться над вертикальными стойками.

Шаг 2.
Соберите на земле весь комплект стропил, подайте их на верх бани. Установите две крайние стропильные ноги, натяните на коньке нить, еще раз проверьте все размеры и пространственное положение. Зафиксируйте ноги.

Шаг 3.
По очереди устанавливайте все стропила, временно подбивайте их снизу обрезками досок. Проверьте их положение и надежно закрепите.

Шаг 4.
Можно приступать к обрешетке. В качестве кровельного покрытия мы выбрали ондулин, он не отличается большой физической устойчивостью. Ондулин нужно крепить к обрешетке из реек 20×50 мм, расстояние между рейками рассчитайте сами исходя из четырех на каждый лист. Точных советов дать не можем – различные производители изменяют линейные показатели листов.

Шаг 5.
Покрытие крыши. В связи с тем, что мансардная крыша утепляется минеральной ватой, нужно приложить все усилия для предотвращения ее намокания. Под ондулин следует положить гидрозащиту, материал выбирайте любой, главное надежность. Гидрозащиту нужно класть снизу вверх, перекрытие рядов не менее десяти сантиметров.

Сделайте разметку рядов ондулина, если опыта производства кровельных работ маловато – советуем отбить на гидропокрытии через ряд линию установки следующих листов. Отбивайте веревкой с синькой, это не отнимет много времени, а работы ускорит значительно.

Установите сливы, снегозадержатели, конек и прочие доборные элементы водосточной системы, для крепления ондулина используйте специальные гвозди.

Точное выплнение всех пунктов инструкции монтажа ONDULINE – гарантия Вашего успеха

Шаг 6.
На этом этапе лучше устанавливать мансардные окна. Это довольно «модный и удобный», но «дорогой и сложный» элемент мансарды. Есть желание – устанавливайте, во время производства работ строго придерживайтесь инструкции изготовителя. Пока еще нет утеплителя работы делать легче, установка будет более качественной и безопасной. Мы выбирали проект проще, для освещения помещений окна устанавливаются во фронтонах. Одно посредине в прихожей мансарды и по одному для каждой спальни по бокам.

Шаг 7.
Утепление крыши. Толщина минеральной ваты должна составлять не менее 15 см, если планируется пользоваться помещениями в зимний период времени и до 10 сантиметров, если вы планируете летний вариант мансарды. Обязательно нужно сделать парозащиту утеплителя, можете использовать современные рулонные материалы или обыкновенную полиэтиленовую пленку. Главное – пар не должен конденсироваться на вате, это чревато не только понижением теплосберегающих характеристик. Влага очень негативно влияет на все деревянные конструкции, соприкасающиеся с ватой.

Утепление стен

Работы следует начинать с внешней стороны бани – нужно быстрее защитить ее от атмосферных осадков. Приступайте к утеплению только в сухую теплую погоду, минеральная вата не должна попадать под дождь. Толщина утеплителя в пределах 15 см, между вертикальными стойками закрепите деревянные полки (не забывайте об окнах и дверях!), вату вставляйте плотно, не оставляет щелей и пропусков.

Внешние стены можно отделывать различными материалами, от дешевых профилированных листов и до дорогой натуральной вагонки. Что вы выберете – дело ваше. Главное – не забыть сделать для утеплителя гидроизоляцию. Перед началом обивки стен она и двери уже должны быть установленными. Для отделки проемов нужно прибрести декоративные наличники. Еще раз подчеркнем – работы выполняйте очень внимательно, попадание атмосферной влаги под внешнюю обшивку должно полностью исключаться.

Внутренние стены обшиваются по такой же технологии, только вместо гидрозащиты утеплителя нужно сделать парозащиту. Особое внимание уделяется парной, в ней самые сложные условия для строительных конструкций.

Полы

Следует делать два варианта полов – для парной и для других помещений и мансарды.

На первом этаже существуют большие проблемы. Дело в том, что во время помывки большое количество теплой воды будет попадать в подпольное пространство. Продухи будут не в состоянии моментально провентилировать пространство, пар неизбежно поднимается вверх и конденсируется на всех конструкциях здания. Существует большая вероятность, что утеплитель под полом в комнате отдыха, прихожей и санузле будет впитывать влагу со всеми крайне негативными последствиями.

Мы предлагаем несколько вариантов решения проблемы:

• еще во время строительства фундаментов можно полностью отгородить помещение парной с помощью обыкновенной бетонной ленты по периметру парной. Это довольно трудоемко и долго, зато надежно;
• использовать в качестве утеплителя пенопласт. Он не боится влаги, но есть определенные вопросы по безопасности для здоровья проживающих;
• не утеплять полы на первом этаже бани. Их можно настелить современными ковровыми покрытиями, использовать более толстые половые доски и т. д.

Выбирайте решение самостоятельно, при этом принимайте во внимание максимальное количество существующих факторов.

В парной следует предусмотреть слив воды, пол делайте из шпунтованных или обыкновенных обрезных досок. Сделайте небольшой уклон (примерно 2÷3°) пола в парной, установите решетку для приема воды. В других помещениях полы ставятся по привычной технологии.

Потолок

Опять проблема с парной. В этом помещении пароизоляцию утеплителя нужно выполнять особенно тщательно. Для защиты утеплителя мы рекомендуем использовать одновременно два материала. Вначале защитите минеральную вату обыкновенной полиэтиленовой пленкой, сейчас можно приобрести ее одним широким куском, что позволит закрыть потолок без швов. Стоит она копейки, а спать вы будете спокойно. Поверх нее нужно прибить и алюминиевую фольгу. Стыки фольги промажьте силикатным клеем, а потом еще заклейте специальным или обыкновенным скотчем. Дело в том, что скотч под воздействием пара и высокой температуры довольно быстро теряет свойства адгезии, а силикатный клей будет дополнительной страховкой.

Если бы над парной был обыкновенный чердак, то такие меры предосторожности были бы лишними. В случае наличия мансардного помещения лучше перестраховаться еще на этапе строительства бани, чем потом делать дорогостоящий капитальный ремонт с заменой несущих конструкций.

Обшивка внутренних стен

Первый этаж бани лучше обшить натуральной вагонкой. Пусть такой вариант не относится к «бюджетным», зато по всем показателям натуральная вагонка оставляет далеко позади все остальные современные материалы. Вагонку нужно крепить к деревянным рейкам 20×50 мм, расстояние между рейками 40÷50 сантиметров. Как делать обшивку вагонкой?

Шаг 1.
Сделайте размету на стене, проверьте ее на наличие больших неровностей.

Шаг 2.
Прибейте по крайним сторонам комнаты две вертикальные рейки, натяните между ними веревку и устанавливается все остальные. Если возникают проблемы – подставляйте под рейки подкладки или немного выравнивайте стену.

Шаг 3.
Проверьте размеры стены. Она может иметь различные показатели высоты по углам помещения, это значит, что последнюю вагонку нужно подрезать под углом. Наш совет: подрежьте не последнюю (верхнюю), а первую (нижнюю) вагонку – возле пола срез будет незаметным.

Шаг 4.
Прибивайте вагонку мелкими гвоздиками длиной не более двух сантиметров, держите гвоздь под углом, вколачивайте его в паз вагонки.

Шаг 5.
Повторите указанные операции на всех стенах помещения.

Очень важно: в парной не забудьте сделать парозащиту. Крайне желательно ее выполнить двойной, но можно обойтись и только алюминиевой фольгой.

Шаг 6.
Прибейте потолочные (багеты) и половые плинтусы, по углам установите декоративные профильные деревянные рейки. Багет в углах нужно запилить, но не всегда угол запиливания составляет ровно 90°. Для запила под прямым углом в магазинах есть специальные приспособы. Если ее у вас нет, то такую нетрудно сделать и самостоятельно.

А что делать, если углы комнат не имеют 90°, как сделать место соединения плинтусов или багет ровным и красивым?

1. Подровняйте торцы плинтусов строго под углом 90°. Дело в том, что во время транспортировки или изготовления эти углы могут нарушаться.
2. Приложите плинтус к одной стене и плотно прижмите к потолку, плинтус должен упереться в примыкающую стену. Поведите по краю плинтуса на потолке линию чуть длиннее ширины плинтуса.
3. Такую же операцию сделайте и возле другой стены. На потолке будут две линии, в точке их пресечения должно быть начало среза, в центре угла стен конец. По очереди с каждой стороны прикладывайте плинтус, чертите линию среза и по ней отрезайте.

Этот несложный способ позволит плотно соединять элементы декора на стенах с различными углами. Если у вас нет практики выполнения подобных операций, то советуем попрактиковаться на отрезках, а только потом брать целый элемент. Все равно остались щели – не проблема, заделайте их шпаклевкой. Только имейте в виду, что любую шпаклевку профессиональный мастер заметит.

Цены на деревянные плинтуса

деревянный плинтус

Видео – Обрезка багета или плинтусов

Установка окон и дверей

Советуем пользоваться пластиковыми окнами и дверьми, они довольно неплохо смотрятся даже в бане. Во время установки не забывайте оставлять вверху зазор в несколько сантиметров на усадку. Каркасная баня не имеет большой усадки, незначительные изменения размеров могут происходить только в результате усушки несущих деревянных конструкций. Далее можно приступать к установке печки, доведению «до ума» санузла, финишной отделке стен, шлифовке пола и т. д.

Видео – Окна в каркасном доме

Видео – Каркасная баня в два этажа

Многие приверженцы попариться от души мечтают обзавестись хорошей, но недорогой собственной баней. Местом, где можно и помыться, и отдохнуть, и получить хороший заряд бодрости. Один из доступных и бюджетных вариантов — каркасная баня своими руками: пошаговая инструкция строительства откроет секреты каркасной технологии, станет примером для самостоятельного возведения начиная от фундамента и заканчивая правильным подбором теплоизоляционных материалов.

Имея навык сборки каркасных конструкций, можно достаточно просто и быстро своими руками

Перед тем как построить каркасную баню своими руками, многие задаются вопросом: какой материал использовать для ее возведения? Ведь у многих бани ассоциируются с сооружениями из сруба или кирпича. Но такие постройки довольно дорого обходятся их обладателям, да и время, необходимое на прогрев, например, рубленной бани, составляет около 6 часов.

Преимущества каркасной технологии

Сооружение каркасной бани решает сразу несколько задач, так как это: простая методика строительства, доступность используемых материалов и быстрая скорость возведения. К преимуществам каркасной технологии относят такие:

• самая бюджетная стоимость строительства;
• использование облегченных видов фундамента;
• низкая теплопроводность сооружения способствует быстрому нагреву;
• возможность проведения коммуникаций внутри стен, что положительным образом сказывается на эстетической составляющей сооружения бани;
• отсутствие усадки дает возможность эксплуатировать баню сразу после ее возведения и отделки;
• использование экологически безопасных материалов;
• нет надобности в привлечении специальной строительной техники;
• не требуется специальных строительных навыков при самостоятельном возведении каркасной бани. Видео, выложенные в сети, отлично это демонстрируют;
• отсутствие мокрых циклов возведения дает возможность вести строительство независимо от температуры воздуха и наличия воды;
• множество способов отделки сооружения.

Все эти достоинства способствуют все большей популярности каркасных бань. Отзывы владельцев, которые использовали при строительстве такую технологию, свидетельствуют о том, что такие сооружения экономичны и при правильном возведении способны создать отличные условия для комфортного использования.

Слабые стороны каркасных бань, отзывы владельцев

Чтобы взвесить все за и против технологии строительства каркасной бани, можно поинтересоваться отзывами владельцев. На интернет-форумах имеется много информации от тех, кто уже имеет такую баню и пользуется ею какое-то время. Некоторые оставляют негативные отзывы: каркасные бани, по их мнению, имеют свойство быстро терять внешний вид из-за образования грибка на стенах. Это происходит вследствие быстрого остывания помещения, как бы хорошо оно ни было утеплено.

Этот недостаток можно ликвидировать с помощью применения для теплоизоляции только высококачественных утеплителей. Подойти к выбору материала теплоизоляции необходимо со всей серьезностью. Ведь дешевый пенопласт или минеральная вата не будут в должной степени выполнять свои функции. Использование пенопласта экономкласса может стать причиной возгорания конструкции из-за легкой воспламеняемости утеплителя.

К одному из отрицательных моментов, описанных в отзывах, относится усадка бани. Многие свидетельствуют, что со временем (приблизительно в течение 1,5-2 лет) каркасная конструкция дает усадку, величина которой достигает 8-10 см. Это, в свою очередь, может вызвать деформацию внутренней и внешней отделки строения.

Полезный совет!

Чтобы минимизировать последствия усадки каркасной бани, следует использовать при строительстве пиломатериалы, подвергшиеся камерной сушке.

Обобщая сказанное, можно сделать вывод, что основными недостатками являются значительные расходы на утепление стен каркасной бани, необходимость в тщательной антисептической обработке и низкая огнестойкость. Однако, учитывая огромный перечень преимуществ, возведение каркасных бань по популярности не уступает конструкциям из сруба или кирпича.

С некоторыми нюансами сборки и отзывами владельцев можно ознакомиться, посмотрев видео строительства каркасной бани своими руками.

Проекты каркасных бань своими руками. Фото лучших построек

Знакомясь с фото и видео каркасных бань своими руками, многие принимают решение о самостоятельной постройке сооружения. Имея некоторый опыт в строительстве и учитывая положительную практику возведения объектов по каркасной технологии, можно построить такую баню довольно быстро. Однако, как и в любом строительстве, чтобы избежать серьезных ошибок, необходим грамотный проект.

Проекты, фото каркасных бань своими руками 3х4 , 4х4 м

При строительстве своими руками каркасной бани 3х4 м необходимо учитывать, что пространство внутри помещения должно быть использовано максимально эргономично. Такие мини-бани можно возвести на небольшой даче или участке с загородным домом, где есть необходимость в экономии территории. Предаться банным процедурам здесь смогут не более двух человек.

Перед тем как построить каркасную баню быстро и недорого, необходимо иметь готовый проект, на который можно ориентироваться при возведении. В принципе, баня может состоять из одного помещения, в котором будут объединены парилка, душевая и раздевалка. Это не совсем удобно, так как одеваться после принятия процедур в комнате с высокой температурой воздуха и большой влажностью не очень комфортно.

Типовыми проектами каркасных бань 3х4 м предусмотрены такие планировки, где под парилку, помывочную и комнату отдыха отводятся отдельные комнаты. Обогрев такой бани можно осуществить одной дровяной печью или котлом. Чертежи каркасной бани могут учитывать и наличие скромной веранды.

Строительство своими руками каркасных бань 4х4 или 3х4, ввиду их малогабаритности, имеет свои преимущества:

• приличная экономия на строительных материалах — если длина стены сооружения составляет 3 м, шестиметровый брус разрезают пополам и отходов практически не остается;
• скорость возведения — имея в наличии проект и чертеж каркасной бани, возвести конструкцию возможно в течение 2 недель;
• прочность и долговечность — учитывая, что материалов потребуется минимум, можно не экономить на качестве древесины и выбрать добротный материал с хорошей пропиткой.

Полезный совет!

Любое новое сооружение на вашем участке, даже небольшая баня, подлежит обязательной регистрации в кадастровом реестре.

Ознакомиться с проектами и выбрать вариант по душе поможет обзор фото каркасных бань небольшой площади.

Проекты каркасных бань 6х6 с мансардой

Если вы обладатель большого приусадебного участка, имеет смысл построить красивую и просторную баню. В ней можно попариться самому и пригласить друзей — места хватит всем. В проектах каркасных бань с мансардой разработана планировка, где комната для отдыха, как правило, занимает до 20 кв. м. В этой же комнате находится лестница, ведущая на мансардный этаж, который обычно используют как спальную комнату.

Многие пользователи выкладывают в сети фото этапов строительства каркасной бани своими руками. Фотоотчеты помогут наглядно ознакомиться с нюансами самостоятельного возведения.

Схема утепления каркасной бани

Один из важных моментов в сборке каркасной бани является ее теплоизоляция. И к подбору материала, и к его монтажу следует подойти со всей ответственностью. В качестве утеплителя может быть использована минеральная вата. Этот материал характеризуется высокой паропроницаемостью, он негорюч и стены с таким утеплителем «дышат». Этим достигается эффект бани из сруба.

Можно укладывать минеральное волокно, сформированное в плиты или рулоны, однако предпочтительней использовать первый вариант. Плиты утеплителя укладывают между стоек. Если в углах ниши каркаса листы деформируются и неплотно прилегают, необходимо с помощью ножа расправить листы. Утеплитель должен плотно соприкасаться с деревянными элементами каркаса по всему периметру, а также между собой.

Полезный совет!

Специалисты рекомендуют утеплять каркасную баню двумя слоями по 5 см: первый слой из утеплителя в плитах, второй — из рулонного материала. Таким образом, все стыковочные линии будут перекрыты.

Между плитами утеплителя и внешней обшивкой каркаса укладывают слой гидроизоляции. Для этого можно использовать, например, пленку Тектотен. Дело в том, что в процессе эксплуатации открытый утеплитель частично продувается в вентиляционном зазоре, что приводит к уменьшению толщины утеплителя и ухудшению его теплоизоляционных свойств. Укладка ветрогидроизоляционной защиты из паропроницаемой мембраны станет гарантией эффективности теплоизоляционного слоя.

С внутренней стороны устраивают пароизоляцию из полиэтиленированной алюминиевой фольги. Стыки пленки проклеивают скотчем, после чего приступают к внутренней отделке. Процесс утепления каркаса довольно трудоемок и требует аккуратного исполнения. Если не выдержать технологию, со временем минеральная вата может дать усадку, что повлияет на теплоизоляционные параметры всего сооружения.

Более детально продемонстрирует технологию утепления конструкции при строительстве каркасной бани видео, размещенное ниже.

Обустройство крыши

Для небольшой бани подойдет двускатная или четырехскатная форма крыши. Более простая в исполнении — двускатная. Стропильную систему такой крыши выполняют из деревянных балок 15х5 см. Для удобства и безопасности все элементы конструкции следует собирать на земле. Чтобы не допускать ошибок при сборке, рекомендуется сделать макет, форму которого будут повторять все стропильные элементы.

Для того чтобы сделать макет, необходимо соединить между собой гвоздем верхние концы двух стропил. Нижние края стропильных ног размещают и закрепляют в точках, где планируются опоры. Получившуюся фигуру закрепляют поперечной перемычкой — ригелем. Ригель соединяют со стропильными ногами с помощью шурупов.

Когда все стропильные фермы будут собраны, начинают установку их на месте. Первым шагом фиксируют фронтальные элементы, между которыми для ориентира натягивают строительный шнур. Его расположение будет совпадать с линией прохождения конька кровли. По его уровню монтируются остальные элементы. Шаг между стропильными фермами обычно принимают 1,2 м, хотя можно его изменять в большую или меньшую сторону.

Полезный совет!

Принимая шаг стропильных ног, необходимо учитывать расположение дымохода. Он должен находиться по центру между стропилами.

При монтаже каждой из стропильных ферм, следует проверять вертикальность установки с помощью отвеса. Если есть отклонения от вертикали, необходимо выровнять их положение с помощью подкладки под стропильную ногу кусочков доски соответствующей толщины. Далее, устраивают обрешетку. Если в качестве кровельного покрытия будет использоваться ондулин либо другой мягкий материал, расстояния между элементами обрешетки должно составлять не более 1 см.

Утепление крыши производят материалами, использованными для теплоизоляции каркаса. Крышу покрывают кровельным материалом. Конек защищают уголком, выполненным из оцинкованного листа или изготовленным заводским элементом.

Устройство и отделка пола

Особенностью полов в бане является то, что их конструкция может быть различной в зависимости от назначения помещения, в котором они укладываются. В комнатах, которые непосредственно контактируют с водой, устраивают проливной пол. Конструкция его представляет собой настил из досок, между которыми оставляют зазоры для пропуска стоков в грунт. Утеплять такие полы необходимости нет.

Сооружение пола каркасной бани начинают с укладки лаг. Если расстояние между опорными точками больше 3 м, рекомендуется возведение опорных столбиков. В местах соприкосновения лаг с ленточной основой и столбиками, используют гидроизоляцию из нескольких слоев рубероида. На лаги монтируются доски.

Полезный совет!

Для возможности просушить проливной пол его половицы к лагам не фиксируют.

Доски в конструкции проливного пола размещают с зазором от 3 до 4 мм. Интервал также должен быть между линией настила и стеной бани (около 2 см). Если грунт под строением песчаный, можно ограничиться засыпкой слоя из гравия в 25 см. Расстояние от поверхности гравия до чернового пола должно быть 10-12 см. Если почва глинистая, необходимо соорудить поддон, из которого вода будет направляться в стоковую яму.

Для помещений отдыха обустраивают пол «непротекающей» конструкции. Его устройство начинают с чернового пола из двух рядов досок. Сверху укладывают сплошной настил из сосновых досок. Их сначала просто наживляют. И только тогда, когда все работы по внутренней отделке будут закончены и помещение качественно просушено, доски пола окончательно подгоняют и полностью фиксируют.

Следует отметить, что половицы пола должны располагаться с уклоном к точке сбора стоков и выведения их в канализацию. В самой нижней точке деревянного настила делают отверстие, его соединяют со сливным сифоном. Непротекающий пол нуждается в утеплителе, который располагают перед чистовым покрытием.

Видео: каркасные бани своими руками от фундамента до крыши

Для тех кто впервые столкнулся с возведением каркасной бани, очень важно не только ознакомиться с пошаговой инструкцией монтажа, но и получить наглядное представление обо всех этапах строительства. В интернете можно найти десятки обучающих роликов о том, как построить каркасную баню своими руками. Видео-материалы содержат много полезной информации и могут стать своеобразным ориентиром в производстве работ.

Изучая видеоинструкции, можно узнать об особенностях укладки и типах фундамента для конструкции бани, а также целесообразности применения того или иного вида основы. Здесь можно получить ответы на все возникающие вопросы, которые касаются обвязки, монтажа каркаса, устройства кровли и оснащения бани тем или иным отопительным оборудованием.

Просмотр видеоуроков поможет узнать полезные рекомендации относительно применения материала для утепления и его укладки. Ведь главное для бани – тепло, которое должно сохраняться внутри конструкции. Советы профессионалов помогут правильно распределить и смонтировать утеплитель в зависимости от сезонного использования бани, что повлияет на долговечность и внешний вид сооружения.

Многие видеосюжеты посвящены разделу отделки каркасной бани. Здесь приведены достоинства и недостатки различных материалов для декорирования. Консультации опытных мастеров раскроют особенности и эксплуатационные свойства каждого вида материала. Нелишними будут и практические советы от тех, кто построил и использует собственную каркасную баню.

Хотя строительство по каркасной технологии не отличается особой сложностью, с основными рекомендациями стоит ознакомиться. Некоторые видео содержат информацию о наиболее часто встречающихся ошибках при возведении бани. Просмотр материала поможет в дальнейшем их избежать. Это станет гарантией быстрого возведения надежной и долговечной конструкции.

Если есть загородный участок с коттеджем и часто приезжают родственники или друзья, небольшая баня 6х6 с мансардой обеспечит отличную помывку и заменит гостевой домик.

Иной раз нас неудержимо влечет на море, окунуться в лазурную волну, а иногда почему-то все отдали бы за то, чтобы как следует попариться в настоящей русской бане. Такая постройка может быть как на дачном участке, занимая небольшое пространство на 6 сотках, так и в числе многих других строений фермерского хозяйства. При этом совсем не обязательно строить большой комплекс, подобный римским термам, вполне достаточно, если это будет . Почему в подкровельном пространстве рассматривается наличие жилой комнаты? Все просто – если на даче нет коттеджа, такое дополнение станет вполне комфортным жильем.

Впрочем, назначений мансарде можно придумать много и в том случае, если у вас вполне благоустроенный загородный участок с добротным домом. В частности, зимой, будучи хорошо пропаренными, вы вряд ли захотите возвращаться в дом, пусть даже не по сугробам, а по аккуратно выметенным дорожкам. Поэтому в чердачном помещении можно заранее обустроить одну или даже две уютные комнаты с небольшой кухней и санузлом, в которых можно хорошо выспаться. В крайнем случае, эти помещения заменят домик для гостей. Если же таковой уже имеется, подумайте о размещении наверху бильярдной, совмещенной с комнатой отдыха, отведя площадь внизу самым необходимым помещениям.

Классическая парилка издавна представляла собой сложенную из бревен небольшую постройку с предбанником. На чердаке, как правило, хранились веники и бадьи. Сегодня конструктивно мало что изменилось, правда, далеко не все умеют париться с березовым веником, а потому предпочитают мочалки с мылом, что после прогрева в парной тоже неплохо. Однако и сами бани сегодня строятся частенько не из цельных бревен и даже не из бруса, а из керамического или силикатного кирпича, из шлакоблоков. Впрочем, есть вариант, который для многих станет золотой серединой – каркасная баня 6х6 с мансардой заменит дом-сруб с парной, который построить значительно сложнее.

Давайте сравним достоинства и недостатки обоих типов постройки. Начнем со сруба из смолистой древесины. Прежде всего, такая баня легко переносит воздействие пара, оседающего влажной пленкой на стенах. Помимо прочего, бревна, равно как и брус, «дышат», или, иначе говоря, пропускают воздух, поэтому в такой постройке всегда легче дышится. Что касается термоизоляции, то мансарду утеплять все равно необходимо, поскольку толщины бревна даже при хорошо законопаченных стыках между венцами все равно недостаточно для защиты от зимних морозов. Да и парную не помещает под внутренней обшивкой утеплить, чтобы топить было быстрее и дешевле.

Каркасная же баня выгодна в первую очередь скоростью постройки, поскольку не дает усадки, в отличие от сруба, а значит – не нужно ждать год-полтора, пока венцы полностью не улягутся. Да и возводить каркас значительно легче, даже один человек способен справиться с небольшой конструкцией, тогда как бревна в одиночку ворочать никому не по силам. Кроме того, комплект готового здания стоит значительно дешевле оцилиндрованных пиломатериалов, и если строиться самостоятельно, то это прямая экономия. Что же касается долговечности и надежности, то при правильной сборке каркасная баня 6 на 6 с мансардой простоит не меньше, чем бревенчатая постройка, причем будет гораздо теплее.

Поскольку пространство ограничено, будем рассматривать все возможные варианты. Начнем с предбанника, без которого никак нельзя, он играет роль и сеней, и, зачастую, раздевалки, да и уборную можно в этом же помещении отгородить. Здесь же удобно расположить и лестницу на мансардный этаж, где тоже нелишне сделать небольшой тамбур, если комнат как минимум две. В том случае, если комната отдыха будет наверху, весь нижний этаж следует отвести под помещения, без которых баня обойтись не может.

Допустим, сразу следом за предбанником будет моечная, в которой лучше всего установить душевую кабину с глубоким поддоном, оборудованную по последнему слову техники. Можно, конечно, и бассейн сделать небольшой, либо поставить его домашнюю альтернативу – джакузи. Далее, если все помещения будут одно за другим, завершит «анфиладу» комнат парная, в которой несколько ярусов полок смогут вместить до шести человек. Портал печи при такой планировке уместнее вывести в моечную, приспособив небольшой шкафчик для хранения дров или угля, если топка не газовая.

Возможна другая планировка бани 6х6 с мансардой, когда помещения идут в два ряда, например, напротив входной двери из углового предбанника расположен вход в комнату отдыха, а сбоку две двери ведут в туалет в соседнем углу здания и моечную. Далее из моечной традиционно переходим в парную, но в этом случае дверцу печи логичнее разместить в комнате отдыха, в которой будет находиться и . Здесь же, по аналогии с гостиной, можно обустроить и кухню, а чердачный этаж будет разгорожен на пару спален и туалет.

Как правило, инструкция всегда имеется в комплекте несущих элементов, однако прежде, чем приобретать его, следует знать, с чем придется столкнуться. Именно поэтому далее предлагается краткое описание этапов работ. Несмотря на то, что любое строительство начинается с фундамента, заливку основания опустим, поскольку баня 6 на 6 метров с мансардой может быть установлена на любом: монолитном, ленточном или столбчатом. Главное – подготовить идеальную горизонтальную площадку, что можно сделать с помощью уровня. Если глинистый или песчаный грунт насыщен влагой, лучше использовать винтовые сваи, которые не требуют выравнивания места под застройку.

Перед монтажом каркаса на фундамент настилается гидроизоляция, и уже на нее укладывается обвязочная доска, которая крепится клиновыми анкерными болтами с шагом не более 60 сантиметров
. Перед окончательной фиксацией необходимо с помощью рулетки проверить точность геометрии обвязочного пояса в соответствии с проектным планом. На обвязку укладывается льноджутовое полотно идентичной ширины (крепим скобами мебельного степлера), и уже поверх него закручивающимися через каждые 30 сантиметров в шахматном порядке сантехническими болтами 6х80 крепятся стеновые панели, начиная с угла. Первый каркасный элемент фиксируем в вертикальном положении временными подкосами. Между панелями, соединяемыми теми же сантехническими болтами с вышеуказанным шагом, прокладываются полосы льноджутового полотна.

Основное правило сборки каркаса: рядовая стеновая панель крепится сначала к соседней (в начале работ – к угловой) с предварительной фиксацией тремя струбцинами, и только потом прикручивается к обвязке.

Чтобы не было перекосов стен, через каждые две-три панели устанавливаются подкосы. По завершении монтажа боковых панелей поверх них снова прокладывается полоса льноджутового полотна (пристреливается скобами мебельного степлера), на которую крепится верхняя обвязочная доска. Обязательно проверяем все на соответствие геометрии проектному плану. Затем, после предварительной разметки, начинаем крепить усиленными стальными уголками и профилями стропильные фермы, начиная с фронтонной, фиксируя их подкосами. В промежутках устанавливаются балки перекрытия.

Баня с мансардой – одно из лучших решений дачных построек, позволяет не только принимать водные процедуры, но и использовать помещения в качестве летней дачи. Выбран проект в периметре 6×6 метров, считаем, что такая баня удовлетворит застройщиков как по цене, так и по комфортности.

Баня в каркасном исполнении, во время подбора материалов и технологий мы пытались минимизировать финансовые потери при одновременном соблюдении оптимального качества.

Описание проекта бани с мансардой

Баня имеет комнату отдыха площадью 12,5 м2, санузел 4,6 м2, прихожую 5,5 м2 и парную с помывочной 8,5 м2. Высота всех помещений 2,5 метра. Как видите, площадь и перечень помещений позволяют одновременно пребывать в бане четырем и более людям, при этом все будут себя чувствовать вполне комфортно. А санузел может использоваться отдыхающими в мансарде.

На втором этаже мансарда, имеет две спальни площадью по 10 м2 каждая, раздевалку и холл по 3 м2. Выход на второй этаж по маршевой поворотной лестнице из дерева. Крыша двухскатная, стропильная система выполнена с использованием вертикальных подпорок (бабок). Подпорки будут спрятаны в межкомнатные перегородки мансарды.

Этапы строительных работ

Как видно из проекта, в бане должен быть водопровод и канализационная система. Эти особенности следует учитывать во время выбора места расположения объекта, предварительно продумайте способы строительства инженерных коммуникаций. При этом следует принимать во внимание требования строительных норм и правил.

Фундамент

Перед началом строительства нужно подготовить площадку: убрать плодородный слой земли и сделать планировку. Как мы уже говорили, наш фундамент будет ленточным мелкоуглубленным армированным. В ленте нужно предусмотреть отверстия для вентиляции и инженерных систем.

Шаг 1.
Сделайте разметку на местности согласно плану фундамента.

Сделайте разметку ленты фундамента. Для этого вбейте деревянные колышки по периметру строения, проверьте размеры и углы. Углы проверяйте при помощи измерения диагоналей, разброс в значениях диагоналей не должен превышать 2÷3 см, эту ошибку легко можно исправить во время строительства каркаса. Площадка должна быть максимально ровной. Ширина фундамента 40 сантиметров. Если грунт на площадке плотный – делать внутреннюю опалубку не стоит, траншею можно копать такой же ширины, как по плану.

Ленточный фундамент своими руками – разметка

Если земли песчаные – увеличивайте ширину траншеи минимум на двадцать сантиметров с каждой стороны для установки опалубки.

Опалубка – схема

Решите вопрос с утилизацией земли. Есть два варианта: разровнять ее под всей баней или вывезти в другое место. Здесь сложно давать конкретные советы, все зависит от особенностей ландшафта участка. В одних случаях целесообразнее сделать подсыпку переувлажненных мест, в других случаях лучше оставить землю под баней.

Одновременно определите месторасположени е фундамента под печь и небольшой септик для сбора воды под парной и помывочной. Небольшие септики лучше располагать в максимальной близости к фундаментной ленте.

Шаг 2.
Из строительной арматуры периодического профиля Ø 8÷10 мм свяжите металлический каркас для армирования бетона.

Очень важно: каркас должен со всех сторон заливаться слоем бетона толщиной не менее пяти сантиметров. В противном случае тонкий бетон от напряжений может дать трещины и в этих местах значительно ухудшатся показатели прочности фундамента.

От земли каркас можно оторвать обыкновенными камнями, ели сетка заваливается набок – между ней и опалубкой вставьте камни соответствующий толщины.

Цены на арматуру

арматура

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Шаг 3.
Выкопайте траншею глубиной 80 сантиметров, на дно насыпьте песок толщиной до 30 см, выровняйте и утрамбуйте его. Песчаная подушка будет компенсировать поднимание/опуск ание земли во время замерзания грунта. Опустите в траншею армирующую сетку. Если вам приходится делать опалубку для земляной части ленты, то целесообразно сделать ее сразу на всю высоту фундамента (выше земли на 50 сантиметров). Большое внимание уделяйте креплению опалубки, одна должна выдержать вес бетона и не изменять своей линейности.

Шаг 4.
Заливайте бетоном равномерно по всему периметру. Идеальный вариант – весь фундамент залит в один день. Не получается? Тогда не допускайте больших перепадов по высоте бетона, выровняйте его. На следующий день продолжите заливку. Под уровень выровняйте верх, по углам бани высота фундамента не может отличаться более чем на сантиметр.

Шаг 5
. Дайте время бетону схватиться. Если погода очень жаркая – обильно поливайте его каждое утро водой. Время выдержки бетона не менее двух недель. Не спешите снимать опалубку, не рискуйте прочностью фундамента.

Шаг 6.
Аккуратно снимите опалубку, накройте ленту фундамента двумя слоями рубероида, прижмите его камнями и оставьте в таком состоянии не некоторое время.

За это время очистите пиломатериалы опалубки от остатков бетона и грязи – все они еще пригодятся во время строительства бани. Подготовьте материалы для строительства, подвезите недостающие.

И еще одна важная работа. Мы выбрали более «современный» вариант бани с мансардой, в ней предусмотрели туалетную комнату. Можно, конечно, пользоваться и уличным туалетом, но сегодня это уже считается непристойным, особенно для тех, кто выбрал довольно дорогостоящий вариант бани. Строительство комфортного туалета увеличит общую стоимость объекта всего на несколько процентов, это незначительная сумма. В связи с тем, что тему туалетной комнаты мы пока не рассматривали, остановимся на ней подробно.

Цены на цемент M400

цемент M400

Строительство канализационной системы

Канализационная система состоит из трубопроводов и септиков. Земляные работы выгоднее производить одновременно с фундаментами – есть и инструмент, и «помощники», и песок от фундамента остался. Кроме того, можно одновременно выполнять все работы по благоустройству территории.

Шаг 1.
Определитесь с местом расположения септика, учитывайте нормы СНиП 2.04.03–85. Во время выбора места установки септика старайтесь, чтобы участок был с небольшим уклоном к бане. Если так не получается – не проблема, уклон трубы сделаете траншеей.

Файл для бесплатного скачивания – СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ.

Шаг 2.
Протяните от бани к месту установки септика нить, проверьте водяным уровнем горизонтальность. Технические требования рекомендуют делать уклон канализационных труб до 3″. Один промилле – перепад высоты 1 см на метр, вам нужен уклон приблизительно в три сантиметра на метр трубы.

Шаг 3.
Выкопайте траншею. Как проверить уклон? Вначале и в конце траншеи вбейте колышки, обозначьте на них уровень горизонта. Замерьте глубину траншеи от уровня горизонта (не от поверхности земли!), она должна быт в пределах рекомендованных значений.

Если вы планируете пользовать туалетной комнатой только в летний период – глубина залегания труб не имеет значения. Но мы не рекомендуем идти таким «легким путем», со временем возможен монтаж отопления бани и использование ее круглый год, а это потребует использования туалета совсем в другом режиме. Лучше сразу прокладывать канализацию на глубину промерзания, это ненамного усложнит работы, зато потом переделывать ничего не придется.

Шаг 4.
Выкопайте яму под септик.

Практический совет.
Не стоит покупать дорогие промышленные септики. Для семьи из четырех человек достаточно использовать обыкновенную двухсотлитровую бочку, чистить ее придется минимум через десять лет.

И это при постоянном пользовании туалетной комнатой, а что говорить о бане? В бочке по всему периметру и на дне проделайте отверстия для слива жидкой фракции. К вашему сведению – для образования одного сантиметра грунта нужно примерно сто лет. За это время перегнившая растительность образует слой твердого гумуса указанной толщины. Такие же временные рамки нужны и для канализационных фракций, а высота бочки больше метра.

Шаг 5.
Насыпьте на дно траншеи небольшой слой песка, он обязательно останется после фундамента. Песок нужен только для того, чтобы сделать более равномерной нагрузку на низ пластиковой трубы. Положите трубу, соедините ее с бочкой.

Шаг 6.
Если в земле нет камней – можете траншею засыпать сразу, если камни есть – придется и сверху защищать трубу песком. Сделайте для септика любую крышку.

И еще одно замечание. Не верьте всяким сказкам на форумах, что большой наклон канализационной трубы станет причиной ее заиливания. Вы где-нибудь видели речку с быстрым течением и илистым дном? Пока вы занимались канализацией, фундамент полностью «подготовился» к дальнейшим строительным работам.

Цены на септик

Возведение каркаса

Каркас будем делать из досок 50×150 мм, утеплитель – минеральная вата. Помещение парной и помывочной нужно тщательно изолировать, можете использовать современные нетканые материалы, полиэтиленовую пленку или алюминиевую фольгу. Обшивка – натуральная вагонка, плиты ОСП или клееная фанера. У нас даны расчеты по одним материалам, но вы можете брать другие в соответствии со своими предпочтениями. Технология строительства от этого не меняется, зато стоимость поможет увеличиваться/ум еньшаться существенно.

Шаг 1.
Сделайте нижнюю обвязку досками 50×150 мм. Доски укладываются на слой гидроизоляции. Доски имеют стандартную длину шесть метров, соответственно, нигде, кроме углов, их соединять не нужно. По углам делайте соединение в полдерева. Фиксировать можно нагелем, гвоздями или саморезами. Сразу поставьте половые балки, расстояние между ними до 80 сантиметров, для балок можно применить доски 50×150 или 50×100. Конкретные значения зависят от того, на какие нагрузки будет рассчитан пол.

Шаг 2.
Нанесите разметку мест расположения оконных и дверных проемов. Разметка делается по размерам оконных и дверных коробок, оставляйте зазор в 2÷3 сантиметра для облегчения монтажа. Эти щели потом заделаются.

Шаг 3.
Заготовьте вертикальные стойки по всем углам здания, проверьте их длину и установите на верхнюю обвязку. С помощью водяного уровня еще раз проверьте высоту, при необходимости подровняйте опоры. Внизу можно их фиксировать металлическими уголками, по высоте временно укрепите их боковыми распорками.

Шаг 4.
Натяните между ними веревку и под нее ставьте все остальные стойки. Временно фиксируйте положение обрезками досок. Не забывайте об окнах и дверях.

Шаг 5.
Сделайте верхнюю обвязку из досок 50×150 мм, еще раз проверьте положение и прочно зафиксируйте конструкцию. Для крепления можно использовать те же металлические уголки. Для повышения устойчивости конструкции очень желательно сделать в нескольких местах наклонные упоры из досок. Времени работа отнимет немного, а вся конструкция станет более надежной.

Верхняя обвязка – фото

Шаг 6
. Установите балки перекрытия второго этажа, сделайте на них разметку расположения окон и дверей. Далее все операции аналогичны вышеописанным. Сразу настелите временный пол мансарды, это намного облегчит монтаж стропильной системы.

Строительство крыши

Мансарда требует тщательного подхода к обустройству крыши. Она должна быть не только теплой (это само собой разумеется), но и устойчивой. Кроме того, вертикальные стойки под стропильными ногами (бабки) следует расположить в таких местах, чтобы потом они могли спрятаться в обшивке мансардных межкомнатных перегородок. Крыша у нас двухскатная под ондулином. Как ее делать?

Шаг 1.
На земле из досок сделайте шаблон стропильных ног. Обратите внимание на угол уклона.

Другой способ определения угла ската кровли, заключается в определении соотношения между высотой от перекрытия до конька и половиной ширины перекрытия

Слишком большой угол уклона потребует значительного увеличения финансовых затрат, а слишком малый угол уменьшит высоту мансардных помещений.

Прикиньте размеры и положение шаблона на всей длине бани, при необходимости подкорректируйте его параметры. Одновременно сделайте метки для выпиливания упорных площадок стропил в верхнюю обвязку. Очень важно: стропила должны располагаться над вертикальными стойками.

Шаг 2.
Соберите на земле весь комплект стропил, подайте их на верх бани. Установите две крайние стропильные ноги, натяните на коньке нить, еще раз проверьте все размеры и пространственное положение. Зафиксируйте ноги.

Шаг 3.
По очереди устанавливайте все стропила, временно подбивайте их снизу обрезками досок. Проверьте их положение и надежно закрепите.

Шаг 4.
Можно приступать к обрешетке. В качестве кровельного покрытия мы выбрали ондулин, он не отличается большой физической устойчивостью. Ондулин нужно крепить к обрешетке из реек 20×50 мм, расстояние между рейками рассчитайте сами исходя из четырех на каждый лист. Точных советов дать не можем – различные производители изменяют линейные показатели листов.

Шаг 5.
Покрытие крыши. В связи с тем, что мансардная крыша утепляется минеральной ватой, нужно приложить все усилия для предотвращения ее намокания. Под ондулин следует положить гидрозащиту, материал выбирайте любой, главное надежность. Гидрозащиту нужно класть снизу вверх, перекрытие рядов не менее десяти сантиметров.

Сделайте разметку рядов ондулина, если опыта производства кровельных работ маловато – советуем отбить на гидропокрытии через ряд линию установки следующих листов. Отбивайте веревкой с синькой, это не отнимет много времени, а работы ускорит значительно.

Установите сливы, снегозадержатели, конек и прочие доборные элементы водосточной системы, для крепления ондулина используйте специальные гвозди.

Точное выплнение всех пунктов инструкции монтажа ONDULINE – гарантия Вашего успеха

Шаг 6.
На этом этапе лучше устанавливать мансардные окна. Это довольно «модный и удобный», но «дорогой и сложный» элемент мансарды. Есть желание – устанавливайте, во время производства работ строго придерживайтесь инструкции изготовителя. Пока еще нет утеплителя работы делать легче, установка будет более качественной и безопасной. Мы выбирали проект проще, для освещения помещений окна устанавливаются во фронтонах. Одно посредине в прихожей мансарды и по одному для каждой спальни по бокам.

Шаг 7.
Утепление крыши. Толщина минеральной ваты должна составлять не менее 15 см, если планируется пользоваться помещениями в зимний период времени и до 10 сантиметров, если вы планируете летний вариант мансарды. Обязательно нужно сделать парозащиту утеплителя, можете использовать современные рулонные материалы или обыкновенную полиэтиленовую пленку. Главное – пар не должен конденсироваться на вате, это чревато не только понижением теплосберегающих характеристик. Влага очень негативно влияет на все деревянные конструкции, соприкасающиеся с ватой.

Утепление стен

Работы следует начинать с внешней стороны бани – нужно быстрее защитить ее от атмосферных осадков. Приступайте к утеплению только в сухую теплую погоду, минеральная вата не должна попадать под дождь. Толщина утеплителя в пределах 15 см, между вертикальными стойками закрепите деревянные полки (не забывайте об окнах и дверях!), вату вставляйте плотно, не оставляет щелей и пропусков.

Внешние стены можно отделывать различными материалами, от дешевых профилированных листов и до дорогой натуральной вагонки. Что вы выберете – дело ваше. Главное – не забыть сделать для утеплителя гидроизоляцию. Перед началом обивки стен она и двери уже должны быть установленными. Для отделки проемов нужно прибрести декоративные наличники. Еще раз подчеркнем – работы выполняйте очень внимательно, попадание атмосферной влаги под внешнюю обшивку должно полностью исключаться.

Внутренние стены обшиваются по такой же технологии, только вместо гидрозащиты утеплителя нужно сделать парозащиту. Особое внимание уделяется парной, в ней самые сложные условия для строительных конструкций.

Полы

Следует делать два варианта полов – для парной и для других помещений и мансарды.

На первом этаже существуют большие проблемы. Дело в том, что во время помывки большое количество теплой воды будет попадать в подпольное пространство. Продухи будут не в состоянии моментально провентилировать пространство, пар неизбежно поднимается вверх и конденсируется на всех конструкциях здания. Существует большая вероятность, что утеплитель под полом в комнате отдыха, прихожей и санузле будет впитывать влагу со всеми крайне негативными последствиями.

Мы предлагаем несколько вариантов решения проблемы:

• еще во время строительства фундаментов можно полностью отгородить помещение парной с помощью обыкновенной бетонной ленты по периметру парной. Это довольно трудоемко и долго, зато надежно;
• использовать в качестве утеплителя пенопласт. Он не боится влаги, но есть определенные вопросы по безопасности для здоровья проживающих;
• не утеплять полы на первом этаже бани. Их можно настелить современными ковровыми покрытиями, использовать более толстые половые доски и т. д.

Выбирайте решение самостоятельно, при этом принимайте во внимание максимальное количество существующих факторов.

В парной следует предусмотреть слив воды, пол делайте из шпунтованных или обыкновенных обрезных досок. Сделайте небольшой уклон (примерно 2÷3°) пола в парной, установите решетку для приема воды. В других помещениях полы ставятся по привычной технологии.

Потолок

Опять проблема с парной. В этом помещении пароизоляцию утеплителя нужно выполнять особенно тщательно. Для защиты утеплителя мы рекомендуем использовать одновременно два материала. Вначале защитите минеральную вату обыкновенной полиэтиленовой пленкой, сейчас можно приобрести ее одним широким куском, что позволит закрыть потолок без швов. Стоит она копейки, а спать вы будете спокойно. Поверх нее нужно прибить и алюминиевую фольгу. Стыки фольги промажьте силикатным клеем, а потом еще заклейте специальным или обыкновенным скотчем. Дело в том, что скотч под воздействием пара и высокой температуры довольно быстро теряет свойства адгезии, а силикатный клей будет дополнительной страховкой.

Если бы над парной был обыкновенный чердак, то такие меры предосторожности были бы лишними. В случае наличия мансардного помещения лучше перестраховаться еще на этапе строительства бани, чем потом делать дорогостоящий капитальный ремонт с заменой несущих конструкций.

Обшивка внутренних стен

Первый этаж бани лучше обшить натуральной вагонкой. Пусть такой вариант не относится к «бюджетным», зато по всем показателям натуральная вагонка оставляет далеко позади все остальные современные материалы. Вагонку нужно крепить к деревянным рейкам 20×50 мм, расстояние между рейками 40÷50 сантиметров. Как делать обшивку вагонкой?

Шаг 1.
Сделайте размету на стене, проверьте ее на наличие больших неровностей.

Шаг 2.
Прибейте по крайним сторонам комнаты две вертикальные рейки, натяните между ними веревку и устанавливается все остальные. Если возникают проблемы – подставляйте под рейки подкладки или немного выравнивайте стену.

Шаг 3.
Проверьте размеры стены. Она может иметь различные показатели высоты по углам помещения, это значит, что последнюю вагонку нужно подрезать под углом. Наш совет: подрежьте не последнюю (верхнюю), а первую (нижнюю) вагонку – возле пола срез будет незаметным.

Шаг 4.
Прибивайте вагонку мелкими гвоздиками длиной не более двух сантиметров, держите гвоздь под углом, вколачивайте его в паз вагонки.

Шаг 5.
Повторите указанные операции на всех стенах помещения.

Очень важно: в парной не забудьте сделать парозащиту. Крайне желательно ее выполнить двойной, но можно обойтись и только алюминиевой фольгой.

Шаг 6.
Прибейте потолочные (багеты) и половые плинтусы, по углам установите декоративные профильные деревянные рейки. Багет в углах нужно запилить, но не всегда угол запиливания составляет ровно 90°. Для запила под прямым углом в магазинах есть специальные приспособы. Если ее у вас нет, то такую нетрудно сделать и самостоятельно.

А что делать, если углы комнат не имеют 90°, как сделать место соединения плинтусов или багет ровным и красивым?

1. Подровняйте торцы плинтусов строго под углом 90°. Дело в том, что во время транспортировки или изготовления эти углы могут нарушаться.
2. Приложите плинтус к одной стене и плотно прижмите к потолку, плинтус должен упереться в примыкающую стену. Поведите по краю плинтуса на потолке линию чуть длиннее ширины плинтуса.
3. Такую же операцию сделайте и возле другой стены. На потолке будут две линии, в точке их пресечения должно быть начало среза, в центре угла стен конец. По очереди с каждой стороны прикладывайте плинтус, чертите линию среза и по ней отрезайте.

Этот несложный способ позволит плотно соединять элементы декора на стенах с различными углами. Если у вас нет практики выполнения подобных операций, то советуем попрактиковаться на отрезках, а только потом брать целый элемент. Все равно остались щели – не проблема, заделайте их шпаклевкой. Только имейте в виду, что любую шпаклевку профессиональный мастер заметит.

Цены на деревянные плинтуса

деревянный плинтус

Видео – Обрезка багета или плинтусов

Установка окон и дверей

Советуем пользоваться пластиковыми окнами и дверьми, они довольно неплохо смотрятся даже в бане. Во время установки не забывайте оставлять вверху зазор в несколько сантиметров на усадку. Каркасная баня не имеет большой усадки, незначительные изменения размеров могут происходить только в результате усушки несущих деревянных конструкций. Далее можно приступать к установке печки, доведению «до ума» санузла, финишной отделке стен, шлифовке пола и т. д.

Видео – Окна в каркасном доме

Видео – Каркасная баня в два этажа

Цена бани с утеплением 150мм мин. ваты и отделкой 392т.р.

Цена бани с утеплением 150мм мин. ваты, отделкой и фундаментом 452т.р.

Цена бани с утеплением 150мм мин. ваты, отделкой, фундаментом, электрикой, сантехникой и водоснабжением 509т.р.

Стандартное утепление 150мм стены, 200мм крыша базальтовой мин. ваты, макс. 250мм.

Цена проекта для самостоятельной сборки 7,5т.р. Скачать смету и читать

Если по каким-то причинам, вы не хотите или не можете сами построить дом по нашему проекту, то мы можем сделать всё это за вас, причём недорого и в
кратчайшие сроки, подробнее о ценах и преимуществах строительства под ключ, читайте в разделе «Цена под ключ «.

Каркасная баня 2 этажа (жилая мансарда).

Скачать, Проект КД-73 баня с мансардой 0.44 Мб (pdf) >>>
подробное описание.

Чертежи каркасной бани 6х6м 72м/кв — большая, но недорогая и удобная каркасная баня с тёплой мансардой. Первая баня со вторым этажом из нашей коллекции проектов, такую баню вы можите построить своими силами или нашими, причём достаточно быстро, баня может использоваться как для летнего отдыха, так и для выезда на природу весной и осенью, а при желании и в зимний период отпусков и каникул. Баня-дом имеет всё необходимое для комфортного пребывания в нём в любое время года и может использоваться как основной или гостевой дом. При желании к бане можно добавить террасу или вераду от проека КД-172.

Отделка бани может быть изменена под ваши предпочтения, по проекту: наружная чистовая ОSB и внутренняя чистовая отделка ГКЛ и вагонка в бане входят в стоимость проекта. Также в цену проекта включён фундамент, утепление 150мм мин. ваты (возможно до 250мм), электропроводка и установочные изделия, автоматика водоснабжения, канализование с установленной сантехникой.

Первый этаж 36 м 2:
Высота потолка 2,5м, Комната отдыха 12,5м 2 , Баня 8,5м 2 , с/у 4,6м 2 , Прихожая 5,5м 2 , высота в коньке 7,4м.

Второй этаж 36 м 2:
Высота потолка 2,5м, Спальня 10м 2 , Спальня детская 10м 2 , Хол 3м 2 , Гардероб 3м 2 .

Проекты бань:
КД-63
и КД-65
и КД-71
и КД-75
и КД-7
и КД-70

Для увеличения картинки нажмите на неё.

Варианты внешнего вида:


возможна любая отделка

Высотные отметки:

Фундамент для этого дома:


по проекту МЗЛФ 50в х 40ш.

возможны сваи (винтовые, буронабивные и т.д.) 15 шт.

Среднерыночная стоимость подобного дома, выше нашей в 4 раза.

Заказ проекта

Для того, чтобы оформить заказ, выберите тип фундамента и другие возможные опции, затем нажмите кнопку «Заказать проект». В открывшейся форме укажите
правильно Ваш email и другие необходимые данные. Если заказ оформлен верно, то сразу после обработки заказа нашим специалистом, к вам
на почту поступит подтверждение заказа с уточнением деталей и вариантами оплаты.

Проект КД-73

Лента (МЗЛФ)
Сваи

Цена проекта 7,5т.р.

(комплект рабочих схем и узлов: каркасный дом, фундамент, инженерия электрика, смета и т.д.)

Заказать проект

Частые вопросы клиентов:

Что делать, если надо что-то поменять в понравившемся проекте?

Баня – козырь на любой даче, во дворе частного или загородного дома. Даже те, кто ходят париться нерегулярно, а рассматривают такое времяпровождение скорее как отдых, и те соглашаются: собственная банька – это здорово. К тому же построить ее своими руками не так сложно, как кажется на первый взгляд, благодаря современным способам и материалам. Классический сруб потребует определенных навыков для сборки, а вот каркасная деревянная баня во дворе будет выглядеть не хуже, и построить ее своими руками можно буквально за несколько дней.

Содержание

Проектируем баню 6х6 с мансардой: планировка

Первое, о чем следует позаботиться до начала всех работ и закупки материалов – подготовка проекта будущего здания. В идеале за этим следует обратиться к специалистам, поскольку профессионалы быстро составят проект, который будет обладать целым рядом преимуществ перед самодельным:

• долгий срок эксплуатации бани обеспечивается квалифицированными расчетами нагрузки на каркас;
• правильный подбор материалов в зависимости от их веса и эксплуатационных свойств;
• профессиональное составление сметы (избежите перерасхода материала, но и докупать не придется);
• беспроблемная регистрация баньки в кадастровых документах;
• повышение цены дома/дачи вместе с баней при продаже.

Заказать профессиональную документацию можно в бюро и компаниях, которые занимаются каркасными зданиями, или при покупке готового набора материалов для бани нужного размера. В последнем случае у вас сразу будет все необходимое для начала сборки.

Обратите внимание! Совсем необязательно выбирать только из готовых проектов, имеющихся в конкретных бюро. Специалисты могут составить проект бани 6 на 6 с мансардой или без с учетом всех ваших требований. Отклонения от стандартного плана, разумеется, скажется на цене проекта, но результат будет радовать вас долгие годы.

В принципе, проект — это только звучит так официально, а на деле можно просто распланировать помещение так, чтобы в процессе строительства не возникало желания все переделать, заменить уже купленный материал другим. Важный момент в каркасном строительстве – правильно рассчитать нагрузку на опорную конструкцию. Если у вас это получится сделать, то и с остальными аспектами проектирования вы справитесь наверняка.

Если вы решитесь на самостоятельные расчеты, имейте в виду, что:

• нагрузка на грунт от такой бани невелика, поэтому фундамент делают малозаглубленный ленточный;
• каркас для бани с быстрым способом монтажа в стандартных проектах собирается с шагом 95-100 сантиметров;
• основной материал для сборки – доска 15х5 или брус 10х10 или 10х5 сантиметров;

Обратите внимание! При самостоятельном выборе древесины для стройки тщательно проверяйте ее влажность. Дерево с содержанием влаги больше 20% с высокой долей вероятности поведет в процессе эксплуатации, и деформации могут быть настолько сильны, что потребуется полная замена материала.

• планировка бани 6х6 с мансардой должна учитывать размещение парного, моечного отделений, раздевалки и предбанника на первом этаже;
• размер моечного и парного отделений исходит от предполагаемого количества отдыхающих;
• мойка, парилка и предбанник разделяются каркасными перегородками из основного материала бани + утеплитель и пароизоляция;
• требования безопасности предполагают размещение печи-каменки не в парилке или мойке, а в предбаннике;
• выход на мансарду делается из предбанника;
• при желании на мансарде можно поместить террасу или веранду.

Как собрать каркасную баню 6х6 м с мансардой своими руками

Проще всего будет это сделать, если вы приобрели готовый «конструктор». В таком случае каждый элемент уже подобран и вымерян профессионалами, а ко всему комплекту прилагается очень точная пошаговая инструкция.

Если же здание от начала и до конца предполагается выполнить своими руками, то после завершения проекта и выбора места под строительство, можете приступить к подготовке всех необходимых материалов.

Вам понадобятся:

• обрезная доска 50х120;
• квадратный стандартный брус 120х120;
• необрезная доска и брус для обрешетки;
• брус 40х75;
• вагонка, сайдинг или другой легкий отделочный материал для стен;
• цементный раствор;
• кровельный материал;
• рубероид;
• минвата;
• керамзит;
• крепежи.

Рассмотрим пошагово процесс сборки каркасной бани 6х6 метров:

Шаг 1. Подготавливаем место. Выделенную площадку выравнивают, размечают под стройку.

Шаг 2. По периметру разметки устанавливается фундамент ленточного типа. Следует помнить, что он должен проходить как под внешними стенами, так и под несущими перегородками.

Шаг 3. Из брусьев, стропил и переводов монтируют каркас (всего четыре рамы). Рамы крепятся к обвязке у земли над слоем гидроизоляции.

Шаг 4. К обработанной и просохшей обвязке крепятся с помощью анкерных болтов стеновые составляющие.

Шаг 5. Монтажной пеной нужно произолировать все возникающие стыки во избежание продувания здания.

Шаг 6. На каркасе возводится стропильная система и обрешетка.

Шаг 7. К обрешетке монтируются плиты (например, осб), на которые выкладывается теплоизоляция.

Шаг 8. К стропилам крепится кровля.

Шаг 9. Устанавливаются все внутренние перегородки.

Шаг 10. Перегородку возле печи нужно обложить термоустойчивым кирпичом.

Шаг 11. Внутренняя отделка: в стены закладывается минвата, пароизоляция и они зашиваются вагонкой; на пол насыпается керамзит и укладывается пароизоляция, после чего пол также зашивают досками.

Шаг 12. При необходимости выполняется внешняя отделка бани сайдингом или вагонкой.

После того, как каркасная баня 6 на 6 метров собрана, можно приступать к оформлению интерьера, установке оборудования и опробовать результаты своего труда.

На фото – проемы в каркасной стене

Укосины должны упираться во что-то жёсткое для обеспечения нормальной устойчивости. Самый правильный вариант – вверху опирать их в обвязку, внизу в пол

Укосины (по углам для фиксации стоек)

Все мы любим проводить летние уикенды на природе. Одни просто выезжают за город к водоему, другие – едут на дачу.

Но что за отдых на даче без баньки, шашлычка? Тем, кто приобрел дачный участок недавно и еще не решил, какое строение там будет находиться, мы предлагаем оптимальный вариант – каркасная баня с мансардой.

Каркасная баня с мансардой: плюсы

Преимущество подобного строения на небольших дачных участках заключается в следующем:

1. Возводя баню с мансардным этажом, вы получаете строение «2 в 1», где можно и попариться и переночевать.
2. Если в дальнейшем планируется строительство большого дома, то такая баня будет служить домиком для гостей.
3. На время строительства добротного загородного коттеджа вам не придется решать вопросы с времянкой (бытовкой).
4. Если участок небольшой и капитального строительства вы на нем не планируете, баня с мансардой – идеальный вариант для экономии пространства под грядки и зону отдыха, ведь вам не придется выкраивать место для двух отдельно стоящих построек.

Плюсы каркасной технологии:

• экономичность, как в процессе возведения, так и при эксплуатации
• легко и быстро монтировать своими руками
• каркасная баня не требует усадки
• можно строить в любое время года
• широкий выбор отделочных материалов

Внешний вид и планировка каркасной бани практически ничем не отличаются от бани из бруса (бревна).

Проекты каркасных строений также включают тамбур, моечное помещение, парилку и санузел, а на мансарде, как правило, размещается комната для отдыха, которую вы можете использовать по своему усмотрению.

Однако есть между ними и различия, выгодно выделяющие каркасные проекты на фоне их бревенчатых аналогов:

• каркасная баня обходится намного дешевле, чем точно такая же, но из бревен или бруса (еще больше можно сэкономить, если делать все своими руками)
• в отличие от сруба, который с течением времени растрескивается под воздействием внешних факторов, обшивка каркасной бани, выполненная из блок-хауса, сохраняет первоначальный внешний вид
• за счет легкости конструкции нагрузка на фундамент – в разы меньше
• на возведение каркасной бани требуется гораздо меньше времени
• в парилке каркасный проект предусматривает обивку осиновой вагонкой, которая превосходно переносит любые температуры и создает полезный микроклимат
• для теплоизоляции используются негорючие материалы, что позволяет каркасным баням отлично удерживать тепло

Проект каркасной бани с мансардой

Начинается все с проекта, который можно купить, заказать у архитектора или создать самостоятельно, в подробностях расписав, как все соорудить своими руками – выбор за вами.

Обычно проекты любых строений содержат следующие основные пункты:

• общая площадь
• детальное расположение помещений
• тип перекрытий
• коммуникации
• строительные материалы

Строительство каркасной бани 6х6 с мансардой

Если позволяет площадь участка, то самым оптимальным будет проект 6х6 м. – в нем как нельзя лучше разместятся все необходимые помещения, к тому же вышеупомянутые габариты позволят сделать их довольно просторными и комфортными.

Место под строительство, по возможности выбирайте ровное, а если такого не нашлось, то постарайтесь по максимуму выровнять имеющуюся территорию.

Когда готов проект, можно начинать строительство бани по каркасной технологии. Далее вы можете ознакомиться с одним из множества проектов бани своими руками.

Фундамент для каркасной бани с мансардой

Для каркасной конструкции вполне подойдет ленточный фундамент:

• удаляем плодородный слой грунта
• выкапываем траншею и закладываем в нее подушку из песка, щебня и гравия (можно использовать ПГС)
• заливаем все расплавленным битумом и закладываем бетон в предварительно установленную опалубку из досок

Перед тем, как строить каркас

1. Как только фундамент застынет, укладываем на него слой рубероида, который будет служить гидроизоляцией, и делаем нижнюю обвязку конструкции. Для этого используем брус 150х100 или 150х150 мм.
2. Стыки соединяем гвоздями.
3. На обвязку устанавливаем сделанные из досок 150х50 мм лаги.
4. Обрабатываем обвязку и лаги антисептиком в соответствии с инструкцией и оставляем до полного высыхания.

Каркас для каркасной бани с мансардой

Из досок 150х50 мм изготавливаем стойки каркаса и детали стропильной системы (все делается в соответствии с проектом).

Стены каркасной бани с мансардой

• в углах устанавливаем по две стойки, а между ними – по несколько промежуточных
• монтируем обшивку (в нашем случае это плиты ОСП) – крепим плиты к каркасу саморезами (использование шуруповерта при производстве работ своими руками значительно сэкономит время и силы)
• не забываем периодически контролировать положение листов строительным уровнем
• одновременно с монтажом плит устанавливаем последующие стойки, к которым также будет крепиться обшивка

Так, монтируя стойки и крепя к ним листы ОСП, мы и проводим монтаж всей нашей каркасной конструкции (не забываем о дверных и оконных проемах).

Крыша каркасной бани с мансардой

1. Согласно проекту собираем стропильную конструкцию на земле;
2. Готовую конструкцию поднимаем и крепим к каркасным стойкам.
3. Чтобы работы было производить удобно, крепим на балки временное перекрытие. Наносим разметку для крепления обшивки для фронтона постройки.

Не забывайте, что вся древесина, которую используем для строительства, должна быть хорошо высушена и обработана огнебиозащитой. Это необходимо, чтобы дом не был съеден жучками, что особенно актуально в домах, расположенных в непосредственной близости к лесу.

• между контрбрусом и стропилами укладываем слой специальной пленки для обустройства вентиляции
• обрешетку кровли крепим непосредственно на стропила, затем монтируем кровлю
• когда монтаж кровельного материала завершен, крепим к фронтонам постройки листы ОСП

Внутренняя и наружная отделка каркасной бани с мансардой

1. Вставляем в проемы окна и двери и приступаем к внутренней отделке.
2. Для обустройства потолка можно использовать те же плиты ОСП – их крепим к балкам снизу.
3. Утепляем потолок и стены слоем утеплителя, в стены парилки помимо утеплителя прокладываем слой «экранной» фольги. Поверх утеплителя монтируется пергамин.

Для обустройства пола используем доски, оставшиеся от временного перекрытия при установке кровли (снимаем доски с балок и прибиваем гвоздями к лагам).

Обычно парилки в банях оборудуются печью-каменкой, а котлы для нагрева воды устанавливают в предбаннике возле общей стены с парилкой (стена между парилкой и комнатой отдыха должна быть кирпичная – это требуется нормами пожарной безопасности). Можно использовать обычный строительный кирпич.

В принципе наружную отделку можно производить одновременно с внутренней. Такой подход значительно сэкономит ваши силы и время.

Каркасы внутренних перегородок можно изготавливать уже во время строительства и сразу же прикреплять к ним материалы финальной отделки (это может быть или блок-хаус, или вагонка).

Что же касается внутренней отделки, то тут все зависит от назначения помещения.

Так, для комнаты отдыха можно использовать блок-хаус, а для прочих помещений – деревянную вагонку.

Выход на мансарду можно обустроить в предбаннике, сделав в потолке люк и установив лестницу.

Потолок в парилке нужно дополнительно утеплять и оббивать вагонкой. Если вы решили составлять проект и строить баню своими руками следует учесть, что дополнительное утепление потолка парилки значительно снижает высоту потолка.

По нормам высота потолка не должна быть меньше 2,1 м.

Сроки монтажа каркасной бани с мансардой

У бригады из трех строителей на возведение каркасной бани обычно уходит десять дней.

Если у вас есть помощники и вы решили все сделать своими руками, не прибегая к помощи наемных работников, то вам поможет вот такой примерный план:

• закладка и обустройство фундамента – 3 дня;
• монтаж обвязки и лаг – 3 дня;
• возведение стропильной системы – 2 дня;
• установка дверей, окон, монтаж кровельных материалов и работы по внутренней и внешней отделке – 2 дня.

Примечание: не стоит стремиться в точности соблюдать приведенные в плане сроки. Главное – внимание и аккуратность – только в этом случае вы получите хороший результат, а баня, построенная своими руками, станет предметом гордости для вас, вашей семьи.

Больше информации о строительстве каркасный бань здесь. О том, как построить каркасный дом с баней — читаем тут.  Все о щитовых банях и их строительстве — в статье.

Каркасная баня с мансардой 6х6 своими руками: видео
