Катушка для металлоискателя пират из витой пары своими руками

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

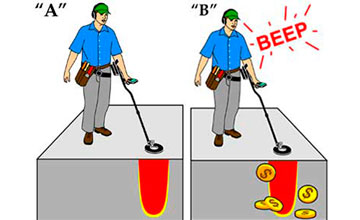

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

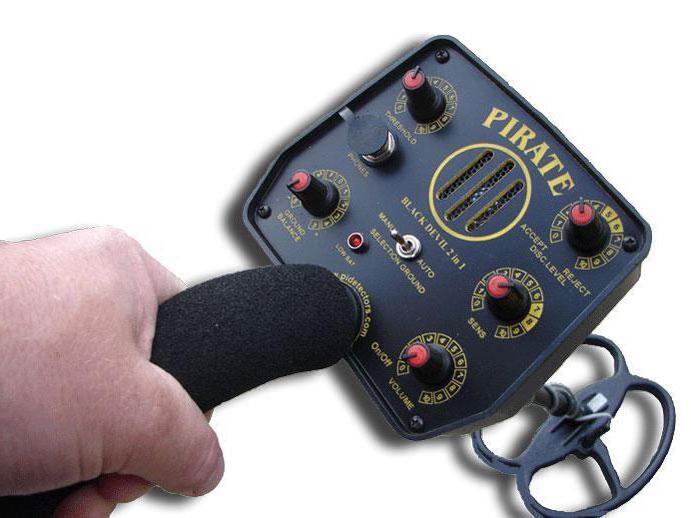

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

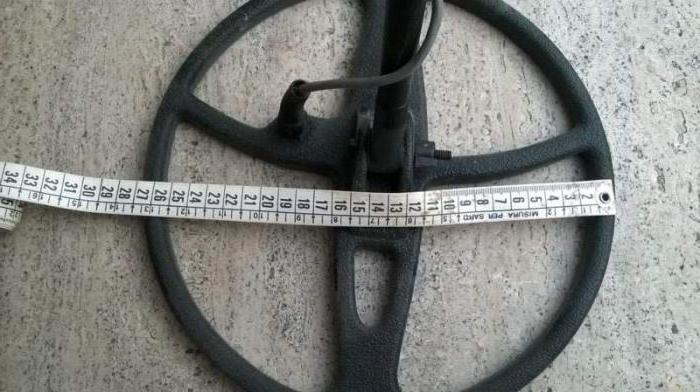

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

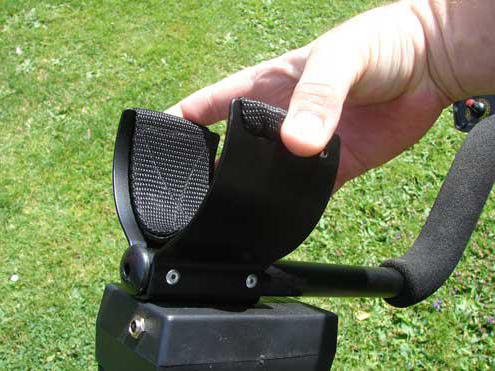

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Главным преимуществом, которым обладают импульсные
аппараты для поиска предметов из цветного металла, считается то, что довольно
просто соорудить катушку для
металлоискателя из витой пары. Оснащенные достаточно простой катушкой данные
приборы обладают отличными показателями обнаружения. В данной статье будет
описана подробная инструкция создания катушки из витой пары для металлоискателя
Пират
, благодаря которой
вы сможете самостоятельно сделать данную конструкцию. Благодаря этому вам не
нужно будет приобретать ее на радиорынке за довольно внушительную сумму. В
процессе работ понадобятся стандартные элементы, которые наверняка имеются в
наличии у каждого электронщика.
Катушки, которые созданы нижеизложенными
простыми методами, могут использоваться почти со всеми импульсными аппаратами,
которые пользуются сегодня большой популярностью.

Катушка для импульсного металлоискателя из витой пары

Из витой пары проводов имеется возможность соорудить
замечательный датчик, который является незаменимой составляющей для импульсного
прибора. Подобная катушка будет обладать глубину поиска, составляющей больше полутора
метра. Данная конструкция отличается хорошей чувствительностью различным
изделиям небольшого размера, к которым относятся золотые украшения, мелочь и тд.
Для того, чтоб сделать такую катушку, вам нужно предварительно приготовить провод
витая пара, которые без проблем можно приобрести везде, где продаются радиоприборы.
Провод сделан из четырех свитых пар без наличия экрана, очень важно, что-бы он бым медным,а не биметаллическим

Для того, чтоб изготовить подобную катушку, вам необходимо
следовать данной инструкции:

·
Сделать
отрез провода, длина которого составляет 2,7 метра.
·
Наметить
ровно половину отрезка. После этого следует также отмерить с каждого конца по
41 см.
·
Согласно
сделанным меткам нужно сделать кольцо из данного провода и произвести фиксацию с
использованием обычного скотча или клейкой ленты.
·
Концы
будущей катушки следует немного отогнуть внутрь.

·
Далее
следует тщательная зачистка изоляции проводов, после чего понадобиться спаять
эти провода в таком порядке:

·
После
вышеуказанной процедуры необходимо произвести изоляцию спаек с использованием
специальных термотрубок или клейкой ленты.

·
Для
того, чтоб сделать вывод изготавливаемой катушки, нужно взять провод 2*0.75 миллиметра,
который находится в резиновой изоляции и имеет длину 1,2 метра, после чего припаять
его к другим концам будущей катушки. После этого также необходимо заизолировать
провода.
·
Следует
определиться с наиболее подходящим корпусом катушки. Вы вполне можете приобрести
заводское изделие.Также подойдет обычная тарелка, выполненная из пластика.

·
Катушку
нужно вложить в корпус и произвести фиксацию элементов с использованием
термоклея. Спайки и провода также нужно будет зафиксировать.
·
На
следующем этапе предстоит заклеить корпус. В том случае, если вы использовали
не готовый корпус, а тарелку из пластика, то для придания большей жесткости
необходимо ее заполнить эпоксидной смолой. Предварительно нужно все-таки
провести пробное испытания функциональности, ведь после того, как вы все
склеите, внести поправки у вас не выйдет.
·
Для
того, чтоб закрепить катушку к штанге вы можете использовать заводской
кронштейн или придумать аналог самостоятельно, тут все зависит от вашего
выбора.
·
После
припаивания разъема ко второму концу провода катушка будет полностью готовой к использованию.

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек
. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

1.


   Катушка для импульсного металлоискателя из витой пары

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

• Отрезаем 2,7 метра провода.
• Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
• Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.

• Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

• Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
• Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

• Места спайки изолируем при помощи термотрубок или изоленты.

• Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
• Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
• Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

• Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!

• Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

• Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

• Ворота железные – 190 см
• Каска – 85 см
• Монета 5 кос СССР – 30 см.

1.


   Большая катушка для импульсного металлоискателя своими руками.

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей
. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

• Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

• При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
• Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
• Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
• Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

• После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

• Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

• Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
• Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
• Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
• С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка . По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки:

— микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел;
— транзистор IRF740;
— микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел);
— провод ПЭВ 0.5 (для наматывания катушки);
— транзисторы типа NPN;
— материалы для создания корпуса и так далее;
— изолента;
— паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме.

Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг третий. Источник питания для металлоискателя

Для питания устройства нужен источник от 9 до 12 В. Важно отметить, что прибор в плане потребления энергии довольно прожорлив, и это логично, ведь он и мощный. Одной батарейки крона тут надолго не хватит, рекомендуется применять сразу 2-3 батареи, которые соединяют параллельно. Еще можно использовать один мощный аккумулятор (лучше всего заряжаемый).

Шаг четвертый. Собираем катушку для металлоискателя

В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода.

Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

А. Богомолов, Израиль

При конструировании металлодетекторов большое внимание уделяют технике изготовления катушки и поисковой головки. От этого в большей степени зависят технические характеристики прибора и удобство работы с ним. Стоимость «фирменных» головок составляет до 30% от стоимости прибора. Вокруг этого существует целая индустрия по пошиву чехлов, защитных колпаков и прочих полезных мелочей. Ведущие фирмы применяют передовые разработки и «ноу-хау» в своих конструкциях. Как правило, технологии запатентованы, и повторить их в мелкосерийных и домашних условиях невозможно.

Среди самодельных конструкций пользуются популярностью маллодетекторы Tracker-FM и Tracker-PI. Это совместная разработка Ю. Колоколова из Донецка и А. Щедрина из Москвы. Современная элементная база, неприхотливость в работе, простота настройки, повторяемость и высокие технические характеристики этих приборов стали доступны большому количеству любителей поисковых работ.

За основу я взял схему Tracker-FM. В процессе изготовления отрабатывалась технология изготовления и проверки металлодетектора, работающего по принципу частотомера. Поскольку параметры прибора определяются стабильной работой генератора, свойства которого в большей степени зависят от механической прочности и добротности контура, было принято решение разместить в поисковой головке катушку и . Катушка диаметром 180 мм имеет 140 витков провода 0,3 мм. Рабочая частота 17,4 кГц. Поисковая головка сделана из прочного пенопласта, в ней находится отсек для размещения платы генератора. Уход частоты за пять минут после включения составляет 50 Гц. В дальнейшем частота «стоит». В приборе имеются режимы статический, динамический, «турбо», «сброс» и отключение светодиодной индикации. Поисковая головка крепится к штанге, сделанной из элементов пластиковой удочки. Штанга под углом 45 градусов крепится к рукоятке, в которой размещены аккумуляторы, контроллер, кнопки и ручки управления. В торце рукоятки находятся разъемы для подключения наушников и зарядного устройства. На штанге размещен стабилизатор для устойчивости прибора в режиме «лежать ря-

4 дом». Семь NiCd аккумуляторов емкостью 400 мА обеспечивают работоспособность прибора в течение 24 часов в нормальном режиме и 18 часов в режиме «турбо». Прибор получился очень легким, с ним без труда работает мой восьмилетний сын.

Изготовление катушки

Для начала необходимо сббрать приспособление для намотки катушки (рис. 1.1).

Как видно цз рисунка, основу составляет доска толщиной

Рис. 1.1. Приспособление для намотки катушки 1S…20 мм. Опилочные плиты для этого не годятся. Верхнюю поверхность необходимо обработать наждачной бумагой. По ней при намотке будут скользить.пальцы и кисть руки. Берем циркуль и проводим окружность необходимого радиуса. Для Tracker-FM это 90 мм (диаметр 180 мм). При обжиме и выравнивании катушка незначительно уменьшит свой размер, и диаметр центрального витка по сечению будет ровно 180 мм. Разбиваем окружность с помощью циркуля или «на глаз» на равные части, так, чтобы расстояние между соседними точками составило 20…2S мм. Подготовим гвозди. Их длина должна быть 45…S0 мм, а толщина 2 мм. Просверлим в помеченных точках отверстия на глубину 10 мм и с диаметром, в два раза меньшим диаметра прутка гвоздя.

Есть два способа намотки: на «изоляцию» или на «кембрик». В первом случае каркасом для намотки служит изоляционная лента с последующим заворачиванием ленты вокруг обмотки. Во втором случае на гвозди надеваются трубки или кембрик, которые и являются каркасом для намотки. Намотка на голый гвоздь — напрасная трата времени и провода (рис. 1.2).

Рис. 1.2. Нкмотка на изоляцию

Намотку будем производить на изоляцию, лента должна растягиваться й иметь наименьшую толщину. Для опытных умельцев рекомендую мотать на стеклоткань. Ее ширина равна длине окружности сечения катушки. На забитые гвозди с небольшим натяжением навиваем изоленту липкой стороной наружу. В месте соединения витка склеиваем стык длиной 10 мм. Поправляем и выравниваем кольцо ленты, немного переместив его к шляпкам гвоздей. Это необходимо для увеличения нижнего зазора при увязке катушки. Примернр так, (рис. 1.2).

Забиваем центральный гвоздь, он нужен для удержания начала и конца катушки. Надо помнить, что при ручном способе намотки провод перекручивается, поэтому необходимо установить тис]си в плоскости стола намотки на расстоянии метр-полтора. В тиски зажать вертикальную ось, на которую надеть бобину с проводом. Она должна вращаться с некоторым усилием. Между двумя гвоздями, в центре ленты прокалываем шилом отверстие и в него заводим провод диаметром 0,3 мм, предварительно надев на него цветной кембрик. Начало провода закручиваем вокруг центрального гвоздя, 10 мм кембрика с проводом загибаем в направлении намотки и укладываем по центру ленты первый виток про себя подумав, что еще осталось 139. Самые тяжелые — это первые 20 и последние 20. Первые потому, что надо приловчиться, а на последние мало места. Провод при намотке следует держать по центру, он сам расплывется в виде линзы по ширине изоляции, но это нестрашно, потом поправим. Намотав 50 витков, надо передохнуть и приготовить эпоксидку. На худой конец, можно воспользоваться лаком, предварительно проверив, что он не растворяет изоляцию провода. Эпоксидки нужно приготовить пол спичечного коробка.

Все дальнейшие операции необходимо производить в медицинских перчатках и очень быстро. Наносим слой эпоксидной смолы на катушку и продолжаем намотку еще 50 витков, опять слой эпоксидки и -последние 40 витков. Остатки смолы наносим на намотанную катушку. Одеваем кембрик на отрезанный конец провода и, продев его через изоленту, закрепляем на центральном гвозде. Опыт приходит с каждой новой намотанной катушкой. Количество клеевых слоев будет расти.

Рис. 1.3. Операция по выравниванию катушки

Приступаем к обжиму катушки. Для этого нам потребуется суровая нитка средней толщины. Привязав конец нитки к гвоздю начинаем обвивать по спирали катушку с шагом 2…3 см на виток. Обвиваем вместе с изоляцией, скручивая ее в трубку вокруг обмотки и поправляя загнутые края. Это предварительная обвивка, она нужна для начального формирования тела катушки. По мере продвижения контролируем натяжение кольца катушки вытаскиванием каждого четвертого гвоздя. Достаточно пройти один виток и переходить к основному бандажу. Основной бандаж ‘производится с шагом 10…15 мм на виток внахлест без вязки узла. Вот тут надо потрудиться и стянуть катушку прочно, придав ей в сечении форму круга. По мере продвижения вытаскиваем каждый второй гвоздь и следим за тем, чтобы не привязать катушку к гвоздям. В местах выводов бандаж делаем с шагом 5 мм.

Вытаскиваем все гвозди, достаем катушку, осматриваем ее и отправляем на выравнивание. Эту операцию мы делаем с помощью воздушного шарика или камеры от футбольного мяча (рис. 1.3).

Глядя на рисунок понятно, что надо делать (сначала надеть, а потом надуть).

С момента приготовления клея до надевания катушки на шарик должно пройти 15…25. минут. За это время клей сохраняет текучесть и необходимую вязкость для формирования формы окружности. Можно отдохнуть, удалить капли клея на доске и вытащить оставшиеся гвозди. Доску можно использовать многократно и для разных диаметров, переставляя гвозди в нужные отверстия. Повторяемость параметров катушки достаточно высока для домашних условий.

Через час шарик сдуваем, а катушку помещаем в целлофановый кулек или пакет. Кладем ее на ровную поверхность и прижимаем сверху плоским грузом. Эта операция необходима для выравнивания катушки в плоскости. Оставляем под грузом на 24 часа. Через сутки достаем катушку, аккуратно вынимая ее из кулька. По прочности на изгиб и кручение она должна напоминать стеклянное кольцо. Острым ножом или лезвием аккуратно срезаем торчащие концы нитки и тройные узлы, которые мы, торопясь, навязали.

Технологию намотки можно усовершенствовать, если центральный гвоздь прибить до конца (к деревянному столу). В площади катушки установить ручку, за которую можно вращать все приспособление. Укладка витка в этом случае будет намного лучше.

Переходим к завершающему этапу — экранированию. Для этого нам понадобится фольга на липкой основе. По каталогу Интернета она называется Aluminium Foil Таре (лента алюминиевой фольги). Толщина фольги 30 микрон на бумажной подложке. Длина рулона 45 м, ширина 50 мм. Стоит рулон $5. Если под рукой нет такой «радости», придется искать другую фольгу и клеить «Моментом».’ Для этого покрываем одну сторону фольги клеем, даем просохнуть

10.. .15 минут, оборачиваем вокруг катушки, как показано на рис. 1.4.

Сначала плотно заворачиваем низ, многократно обжимая пальцами, а затем верх, с небольшим нахлестом 5 мм. Продолжаем обжимать всю катушку по площади, до получения однородного по плотности тела катушки. В месте выхода концов наматываем вокруг катушки 5 + 5 = 10 витков луженого провода, виток к витку. Аккуратно пропаиваем витки. Конец экранного провода обвиваем с шагом 5 мм вокруг концов катушки. Проверяем индуктивность и обмотки на экран. Катушка готова!

Изготовление поисковой головки

Детали поисковой головки приведены на рис. 1.5.

Материалом для ее изготовления служит пенопласт. Из всех разновидностей пенопласта необходимо выбрать наиболее прочный. Он должен иметь мелкопористую структуру, не крошиться при надавливании на кромку. Пузырьки в структуре пенопласта должны быть не более 3…5 мм. При резке ножом должна оставаться ровная и гладкая поверхность.

В качестве токарного станка используем дрель с регулируемыми оборотами. Берем заготовку толщиной 25 мм, чертим окружность диаметром 200 мм. При помощи тонкого и острого ножа вырезаем круг. Это наша болванка. Вырезаем из фанеры две шайбы диаметром 100 мм. В центре шайб и болванки сверлим отверстие, под болт

8.. . 10 мм. Собираем всю заготовку, стягиваем гайкой и зажимаем в

Рис. 1.5. Детали поисковой головки

Рис. 1.6. Принципиальная поисковой головки с генератором, с режимом «турбо» и отключением световой индикации патрон дрели. В качестве резца можно применять нож, напильник, наждачную бумагу обвернутую вокруг деревянного бруска или обломанную ножовочную пилу. Медленно увеличиваем обороты, центрируем и подбираем лучшую точку зажима. Увеличиваем обороты и обрабатываем заготовку по размерам чертежа.

Шайбу вырезаем тонким ножом на меньших оборотах и делаем паз для катушки и узла крепления штанги.

Узел крепления штанги изготавливаем из 5-мм фанеры. Он состоит из опорного диска и двух щечек с отверстиями для крепления штанги. Пластмассовый болт с гайкой для крепления штанги нужно взять из детского конструктора. .В диске делаем сквозные пазы для крепления щечек. Все детали склеиваем эпоксидкой. Для установки узла крепления штанги в корпусе головки вырезаем прямоугольное отверстие.

Для увеличения стабильности работы прибора в поисковую головку необходимо вынести на ΝΕ555. Добавим еще опции «режим турбо» и отключение световой индикации. с дополнениями выглядит так (рис. 1.6).

Назначением переключателей:

51 — включение прибора;

52 — режим Вкл — статический, Выкл — динамический;

53 — сброс прибора;

54 — режим Норм — Турбо;

55 — индикация.

(рис. 1.7) изготавливается из двойного фольгиранного стеклотекстолита и имеет размеры 20 χ 30 мм. Дорожки нижней стороны серого цвета.

Рис. 1.7. : а — черный и красные линии — верхняя сторона; б — серые линии — нижняя

Для установки генератора в поисковую головку вырезаем тонким ножом прямоугольное отверстие 25 х 35 мм. Получившийся брусок разрезаем вдоль, толщина дна 5…8 мм. Просверливаем ход от паза катушки до колодца генератора. Устанавливаем катушку в паз и выводим ее концы в колодец. Перед следующей операцией рекомендую проверить и подогнать все детали с особой тщательностью, так как после приклеивания катушки конструкция ста-

новится монолитной и изменить ничего нельзя. Заливаем катушку эпоксидной смолой, прижимаем ее шайбой и помещаем всю конструкцию под пресс на 24 часа. Далее приклеиваем узел крепления штанги и дно колодца генератора. Устанавливаема припаиваем концы катушки к плате генератора. Выход генератора припаиваем к стереоразъему для наушников. Разъем прикручиваем к оргстеклянной пластинке, которую приклеиваем сверху колодца.

Поверхность поисковой головки обрабатываем наждачной бумагой и покрываем тремя слоями белой масляной краски.

Вес готовой головки равен 146 грамм. По этой технологии можно изготовлять различные и более сложные головки для всех типов маллодетекторов. На фотографии поисковые головки для Tracker-FM (рис. 1.8) и Tracker-PI (рис. 1.9).

Рис. 1.8. Фото устройства с войсковой головкой Tracker-FM

Рис. 1.9. Фото устройства с поисковой головкой Tracker-PI

Рис. 1.10. Внешний вид Tracker-FM в работе

Внешний вид Tracker-FM в работе (рис. 1.10). Кнопка на рукоятке — это «сброс прибора».

Подробную информацию о том, как можно приобрести прошитые контроллеры, киты для сборки или готовые модели Tracker, вы можете на сайте Юрия Колоколова http://home.skif.net/~yukol/russian.htm.

Успехов в конструировании и интересных находок!

Если в металлоискателе вам не хватает глубины обнаружения, то ее увеличить можно несколькими способами.

Способ первый
. Убедитесь, что ваш металлодетектор правильно настроен. Для этого максимально ограничьте влияние электромагнитных излучений (выключить мобильный телефон, уйти подальше от линий электропередач и т. д.). Потом, сделайте балансировку на грунт — для каждого металлоискателя она имеет свой алгоритм действий. После чего можно ставить на максимум чувствительность прибора и, если есть пороговый тон, увеличить его тоже.

Многие пользователи популярного металлоискателя Garrett 250 не знают, что у этого прибора есть автоматическая отстройка от влияния минерализации грунта. Проводится она просто – нужно поставить на чистое место катушку и включит металлоискатель. После этой не сложной, но нужной процедуры, детектор будет «видеть» глубже и «чувствовать» точнее.

Лишним не будет поставить заряженные источники питания, потому что многие приборы (тот же Garrett 250) теряют в глубине из-за подсевших батареек.

Способ второй
. Улучшить поисковый датчик металлоискателя. Для этого нам понадобится его дополнительно приобрести. Обязательно, новая катушка должна быть большего диаметра, нежели родная. Например, одной из популярных на данный момент является катушка Nel Tornado 12×13 дюймов. Она дает до двадцати процентов прироста в глубине обнаружения цели. Так же, на рынке присутствуют датчики и большего размера (пятнадцати дюймовые) с частотой работы три килогерца. Именно эта (низкая) частота в сочетании с размером, даст максимальный прирост глубины вашему металлоискателю.

Третий способ.
Ведение поиска металлодетектором. Для того, что бы иметь возможность обнаружить находку максимально глубоко, нужно не спешно перемещаться и водить поисковым датчиком над землей. Поиск лучше вести в наушниках и внимательно слушать каждый сигнал. Такой поиск будет результативен на не замусоренной, различными металлическими кусочками, территории.

Соблюдая эти способы в различном сочетании, можно добиться обнаружения ценной находки металлоискателем на максимальной глубине.

Если хотите увеличить результативность своих поисков, то не лишним будет почитать http://vremenami.com/ — блог Молодого Искателя. Там собран поисковый опыт, который может пригодиться вам в ваших поисках ценных монет и артефактов.

Если в металлоискателе вам не хватает глубины обнаружения, то ее увеличить можно несколькими способами. Способ первый. Убедитесь, что ваш металлодетектор правильно настроен. Для этого максимально ограничьте влияние электромагнитных излучений (выключить мобильный телефон, уйти подальше от линий электропередач и т. д.). Потом, сделайте балансировку на грунт — для каждого металлоискателя она имеет свой алгоритм действий. После чего можно ставить на максимум чувствительность прибора и, если есть пороговый тон, увеличить его тоже. Многие пользователи популярного металлоискателя Garrett 250 не знают, что у этого прибора есть автоматическая отстройка от влияния минерализации грунта. Проводится она просто – нужно поставить на чистое место катушку и…

Непрерывная работа с максимальными настройками глубины может помочь извлечь глубоко залегающие цели. В другом случае настраивать глубину нецелесообразно. Тестировать увеличение глубины обнаружения лучше всего в специально подготовленном для этого месте в поле или на собственном земельном участке.

Вот 9 советов

о том, как добиться максимальной производительности катушки металлоискателя по глубине.

1. Чувствительность

Настройка чувствительности — самый популярный способ увеличить глубину. Обычно, когда повышается чувствительность, увеличивается и глубина. Но имейте в виду, что есть и побочный эффект, поскольку слишком высоко взвинченная чувствительность может снизить вероятность идентификации цели, а также свести вас с ума постоянными хаотично издаваемыми звуками.

2. Баланс грунта

Каждый современный металлоискатель обычно имеет функцию баланса грунта. Правильно определить его и установить — это прямой путь к увеличению глубины. Ведь от минерализации почвы многое зависит, в том числе и то, на какой глубине вы будете обнаруживать цели.

3. Проводите катушкой как можно ближе к земле

Простой расчет: если вы сможете приблизить катушку к земле на 1,5 см, то и глубина обнаружения увеличится на те самые 1,5 см. Иногда этого бывает достаточно, чтобы поймать слабый сигнал от монеты. Иногда трава мешает перемещать катушку ближе к земле. В таком случае берите катушку побольше и потяжелее, ей проще смять растительность. Однако позаботьтесь о ее дополнительной защите.

4. Снижение дискриминации

Очень глубоко залегающие цели часто определяются металлоискателем неправильно. Но вы никогда не засечете эти многочисленные ложные срабатывания, если уровень дискриминации слишком высокий, например, как при программах «Монеты». Уменьшение дискрима до минимума может привести к успеху. Может быть, вы откопаете древний артефакт, а не очередной гвоздь.

5. Устранение помех

Очень много помех идет в цивилизованных местах, а также около линий электропередач и закопанных кабелей. Работающие электроприборы тоже достаточно сильно фонят. Обычно в таких случаях снижают чувствительность, а это уменьшает глубину. Поэтому лучше постарайтесь работать подальше от помех. Также выключите мобильник и уберите из карманов все металлические предметы. Не носите обувь с металлическим элементами. Не складывайте пели кабеля от катушки на саму катушку.

6. Специальные настройки и девайсы

Изучите инструкцию к своему металлоискателю вдоль и поперек. Ваш прибор может иметь некие уникальные параметры, которые могут помочь вам лучше слышать и видеть глубинные цели. Некоторые детекторы бывают специально созданы для того, чтобы усиливать глубокие, но слабые сигналы, например, в последнее время было некоторое оживление среди отечественных поисковиков по поводу глубинной прошивки металлоискателя АКА Signum MFT. Или также хороший результат дает использование глубинных насадок. XP выпустила такую недавно для Deus.

7. Большая катушка

Поисковые катушки больших размеров дают большую глубину обнаружения и более четкие показания от целей. Осторожно! Большая катушка может иметь большой вес. Поэтому к металлоискателю хорошо было бы приобрести специальную разгрузку, которая облегчает ношение прибора. Напомним, что большая катушка не может быть эффективной на сильно замусоренных железом участках и на высокоминерализованных почвах.

8. Экспериментируйте со скоростью проводки

К примеру, быстрое передвижение с Fisher F75 дает больше шансов на обнаружение глубоких целей, чем медленное. Опять же обращайтесь к руководству пользователя и неустанно проводите тесты — какая скорость передвижения для вашего металлоискателя дает более глубоко проникающий сигнал.

9. Носите наушники

Если вы используете обычный динамик металлоискателя, то вы вполне закономерно можете банально не различать сигналы от глубинных целей. В наушниках вы отвлекаетесь от внешних шумов и улавливаете быстрые, слабые сигналы. Если наушники вы использовать по каким-либо причинам вы не хотите, то попробуйте провести серию воздушных тестов и запомнить звуки для наиболее отдаленных целей. Иногда крошечные, незаметные изменения в аудио-тоне не отражаются на дисплее металлоискателя.

Металлоискатель Пират-
это импульсный металлоискатель, который не содержит дорогих и программируемых деталей, после сборки почти во всех случаях он не нуждается в настройке и имеет очень высокую повторяемость. Благодаря этому он и приобрел популярность среди новичков.

Характеристики металлоискателя Пират:

• Напряжение питания – 9 до 12 В


• Ток потребления – 30-70 мА;


• Глубина обнаружения монет – до 25 см;


• Крупный металл – до 1,5 метра.


• Звуковая индикация цели


Для питания прибора рекомендуется использовать аккумулятор 12В или li-ion с повышающим DC-DC преобразователем.При проверке в домашних условиях можно запитать от блока питания 9-12В. Глубина обнаружения зависят от качества сборки, размера поисковой катушки и других факторов. Здесь указаны характеристики, заявленные разработчиком, для прибора собранного по его инструкции.Для сборки металлоискателя мы будем использовать наборы для самостоятельной сборки металлоискателя Пират из нашего интернет-магазина: и
.

Материалы и инструменты для сборки:

— Корпус для блока МД
— Корпус для катушки МД
— питания и
— Паяльник, припой, флюс, спирт
— Клеевый пистолет;
— Эпоксидная смола
— шуруповерт, прочий инструмент для корпусирования нашего МД

Внешний вид готовой паты металлоискателя Пират

Схема, список деталей металлоискателя
.

Внешний вид собранной платы
металлоискателя Пират

Готовую плату Пират можно купить в нашем интернет-магазине, перейдя по

Процесс сборки платы металлоискателя:

• устанавливаем эл.компоненты на плату сверяясь с монтажной схемой


• запаиваеам компоненты используя примой и флюс


• откусываем выводы запаянных эл.компонентов, отмываем плату с помощью спирта


Катушка металлоискателя Пират своими руками:

В качестве примера мы будем изготавливать катушку диаметром 30 см, кат как этот размер является универсальным, годится для поиска как мелких предметов -монет и более крупных-мет.лома и предметов ВОВ.Используя таблицу или в программе Coil32 определяем количество витков для нашей катушки, в результате должно получится сопротивление 2 Ом, индуктивность-400 мкГн, провод от катушки и до блока используем медный многожильный, диаметром не менее 2*0.75мм

С помошью круглого подручного предмета (кастрюля, ведро) наматываем 20 витков провода, оставляя 2 конца по 5 см.Обматываем намотку изолентой или делаем бондаж из нити, продеваем наш межблочный провод через гермоввод катушки, коммутируем с получившейся намоткой, скрутку изолируем укладываем все в корпус что бы ничего не торчало фиксируем термоклеем.

Последним шагом будет заливка катушки эпоксидной смолой следуя инструкции завода-изготовителя.Спустя сутки, когда смола окончательно застыла можно использовать нашу катушку по назначению.

Катушку так же можно изготовить из витой пары, как это сделать описано в статье по

Настройка металлоискателя Пират

После пайки металлоискатель пират в какой-то специальной настройке не нуждается. После включения нужно выждать около 10 секунд до появления звука, после подстрочными резисторами R12, R13 добиться появления щелчков, после этого немного повернуть R13 в обратную сторону-это и будет максимальная чувствительность.Вот и всё, как оказалось сделать металлоискатель пират своими руками не так уж и сложно, с этой задачей справится даже человек, который далёк от электроники.

Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:

Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника (Кощей, Tracker, Пират).

Рассказывать буду очень подробно, так как дъявол зачастую кроется в деталях. Тем более, что коротких историй изготовления катушек в инете пруд пруди (типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!) А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Здесь такого не будет. Готовы? Поехали!

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Выбор материала

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно.

Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т.п. я сразу отбросил, как непригодные. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого.

И тогда мой взор обратился к стеклоткани…

Ни для кого не секрет, что из стеклоткани (или из стекломата, стеклохолста) делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей. Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. А это как раз то, что нам нужно.

Итак, нам нужно сделать три блинчика и уши для крепления штанги.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Сборка в одно целое

Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади.

Монтаж ушей

С помощью лобзика пропилил пазы. В одном месте, естественно, слегка перестарался:

Чтобы ухи хорошо легли, сделал небольшой скос на краях пропилов:

Теперь надо было решить, какой вариант лучше? Уши-то можно поставить по-разному…

Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый. Я вообще частенько принимаю левые решения…

По идее, правый способ лучше сбалансирован, т.к. крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону.

Левый способ крепления чисто визуально выглядит приятнее (ИМХО), к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше. Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным.

В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:

После застывания, все торчащее с обратной стороны сошкурил наждачкой:

Ввод кабеля

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:

Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:

Короче, настругал немного стеклоткани:

и круто замешал ее с бокситкой с добавлением пасты от шариковой ручки. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:

Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва.

Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:

Изолента должна быть обязательно зеленой или, на худой конец, синей.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес (около 80 кг).

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит ~80 грамм.

Проверка

После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.

К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Заключение

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов. Список расходов:

• Лист стеклотекстолита 27 х 25 см — бесплатно;
• Лист стеклоткани, 2 х 0.7 м — бесплатно;
• Эпоксидная смола, 200 г — 120 руб;
• Эмаль ПФ-115, черная, 0.4 кг — 72 руб;
• Намоточный провод ПЭТВ-2 0.71 мм, 100 г — 250 руб;
• Соединительный кабель ПВС 2х1.5 (2 метра) — 46 руб;
• Кабельный ввод — бесплатно.

Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже .

В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.

Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.

Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки. После сборки, он сразу готов к работе, в настройке не нуждается.

Характеристики металлоискателя пират:

Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:

• Напряжение питания 9 – 12 вольт.
• Потребляемый ток 30-40 мА.
• Глубина обнаружения монеты(25мм) – 20 см.
• Глубина обнаружения крупных металлов – 150 см.

Список деталей:

Список нужных деталей, для металлоискателя пират,приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.

Схема металлоискателя пират

Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.

Схема металлоискателя пират на NE555

Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора. Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.

Схема металлоискателя пират на транзисторах

Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.

Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций. Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.

Вот мы подробно и поговорили о схеме металлоискателя пират.

Плата металлоискателя пират

Плата на транзисторах

Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.

Размеры плат:

• На транзисторах — 30×76.
• На NE555 — 30×80.
• SMD на TL072 — 26×35.

Катушка для металлоискателя пират

Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.

Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см. Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.

Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.

Распиновка проводов для катушки из витой пары

Глубинная катушка для металлоискателя пират.

Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:

1. Наматываем 25 витков.
2. Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
3. Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
4. Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
5. Максимальная чувствительность достигнута.

Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.

Параметры при которых была достигнута максимальная глубина:

• Количество витков — 10.
• Сопротивление катушки – 2 Ома.
• Толщина проволоки – 0.45.
• Диаметр – 20 см.
• Резистор R7 – 75 Ом.

Настройка металлоискателя пират

Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.

Металлоискатель пират не работает

Разберем перечень неисправностей, их причины и способы их устранения.

Неисправность: После сборки не издает признаков жизни.

Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.

Неисправность: Греется NE555 или другая деталь.

Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.

Металлоискатель пират с дискриминацией металлов

Металлоискатель пират подводный

Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите. Обычно, для таких целей, делают световую индикацию.

Модернизация металлоискателя пират

Т.к пират очень прост, на него очень легко можно наслаивать различные примочки и улучшение. Некоторые из них, мы сейчас рассмотрим.

Тональный звук.

На пирата очень просто прикрутить тональный звук, схему и печатную плату вы увидите ниже.

Схема контроля разряда аккумулятора

Вот несколько улучшений, используй на здоровье.

Заключение: вот мы и разобрались как сделать самому металлоискатель пират. Статья достаточно полная, но, как и все – несовершенна. Если у вас есть дополнения к ней, то ждем в комментариях ниже.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

• контроллер;
• резонатор;
• конденсаторы разных типов, в том числе и пленочные;
• резисторы;
• излучатель звука;
• стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

• конденсаторы разного типа – пленочные, керамические и пр.;
• резисторы разного номинала;
• полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Ничего не значащие названия для непосвященного человека: бабочка, эллипс, «снайперка» — всегда привлекают внимание искателя ценных металлов. Катушки металлоискателей могут целиком испортить поездку на раскопки или наделить своего обладателя положительными эмоциями и ценными находками.

Катушка — это перископ, только все наблюдения происходят под землей. У каждого металлоискателя имеется своя штатная катушка, и начинающему копальщику на первое время ее достаточно. Но потом, для получения лучшего результата поиска, потребуется иметь несколько видов разных катушек в своем арсенале.

Поисковые катушки

Не существует универсальной катушки для металлоискателя. Для каждого конкретного места выезда необходимо особое устройство, чтобы поиск был успешным. Всегда следует помнить, что немалое количество кладоискателей ходит по тем же районам, что и вы, и найти укромное место становится трудно. Необходима такая катушка, которая смогла бы заметить то, что не сумели найти конкуренты. При ее выборе следует учитывать:

• расположение места, где будет производиться поиск;
• вероятные находки;
• наличие мусора;
• минерализация почвы.

Катушки металлоискателя больших размеров, покрывающие обширную зону, в местах с множеством мусора не принесут удовольствия в поиске. А маленькими «снайперками» работать в таком месте удобно. Критериями катушек для поиска являются:

• величина размера — маленькая, средняя, большая;
• вид формы — бабочка, эллипс, круг;
• частота (число волн, которые посылаются в грунт для нахождения металла) — высокая для нахождения маленьких целей, низкая — для крупных.

Какую катушку купить?

Приобретение катушки, как и самого металлодетектора — дело ответственное. Типовые модели, которые идут в комплекте с металлоискателем, прекрасно подходят для начала, но в дальнейшем, чтобы работать на разной местности, потребуются их вариации. Необходимо определиться с местом поиска, чтобы выбрать соответствующий размер и форму катушки.

В идеальном случае следует иметь несколько разных, чтобы всегда быть в полной готовности, так как за день возможно поменять несколько мест поиска. Устаревший детектор необязательно заменять на новый, дешевле приобрести катушку для него. Надежнее купить изделие той же марки, что и металлоискатель, или у того производителя-партнера, который рекомендован поставщиком. При покупке не забудьте обратить внимание на гарантийное обслуживание.

Металлоискатель Garrett ACE 250

Этот металлоискатель является безусловным лидером на российском рынке. У прибора надежная схема, качественное исполнение, отличное сочетание цены с поисковыми характеристиками. Он прекрасно проявил себя среди широкого круга поисковиков. Выпускает детектор американская компания Garrett, которая является ведущей фирмой. Следующие дополнительные функции отличают его от ранее выпущенного :

• Пинпойнтер. Он дает наиболее верную информацию о нахождении находки под землей. А это помогает избежать рытья больших котлованов и сберечь силы и время.
• Широкая шкала дискриминации. Металлоискатель содержит 12 секторов независимых друг от друга для определения металла. В зависимости от алгоритмов в них поступает информация о форме, материале, проводимости предмета. Для сравнения: предыдущий детектор Garrett ACE 150 содержал всего 5 секторов. Это означает, что каждый сигнал нового прибора более информативен.

Принцип действия простого металлоискателя Garrett ACE 250 дает возможность любому человеку, не имеющему никакого опыта, быстро научиться им пользоваться и получать наслаждение от хобби. Именно этот детектор, как самый простой в использовании, среди поисковиков получил большую популярность.

Описание прибора Garrett ACE 250

Прибор изготовлен по современным технологиям, аналогичным тем, которые используются в более дорогих моделях. Он просто настраивается и управляется, имеет высокую чувствительность, быстро реагирует на цель. Металлоискатель Garrett обладает возможностью искать в режиме «все металлы» и «дискриминации», которая позволяет выбрать тип нужного металла (серебро, медь, золото), а не вырывать мусор из железа. Вес прибора немного больше килограмма, он комфортно лежит в руке, и с ним удобно работать. Металлоискатель содержит следующие режимы:

• любые металлы;
• только ювелирные изделия;
• реликвии;
• все монеты;
• пользовательский.

Используя режимы простого металлоискателя, пользователь может быстро и удобно вести поиск определенных предметов, отсеивая ненужные сигналы. Кроме этого, оператор может указать свой режим работы.

Виды катушек

Катушка для металлоискателя имеет две петли:

• Передающая — производит электромагнитное поле.
• Принимающая — следит за изменениями поля. Поле начинает деформироваться, когда металлический предмет попадает под катушку. Возникшие искажения позволяют оператору начинать поиск предмета.

Катушки бывают следующих видов:

1. Концентрическая. Петли (принимающая и передающая) разносятся как можно дальше друг от друга. В результате этого создается симметричное поле, что позволяет лучше разделить находки, которые лежат рядом, за одну проводку. Поле имеет форму конуса. Концентрическая катушка металлоискателя рассчитана на всю совокупность существующих находок. Они подвержены влиянию повышенной минерализации грунта.
2. Моно. Ее используют на импульсном металлоискателе. Принимающая и передающая петли расположены рядом. Обладает теми же свойствами, что и концентрическая.
3. Imaging. Особенность этой катушки — дополнительная принимающая петля. Это позволяет детектору наиболее точно определить находку.
4. DD. Катушка используется для поиска цветных металлов. Она обладает хорошей чувствительность на небольшие находки. Поле катушки имеет форму плоского ведра, что обеспечивает одинаковую видимость на разной глубине. Неподвластна воздействию высокой минерализации почвы.

Форма катушек

Катушки металлоискателя по форме различаются на:

• Эллипсоидные. Они хорошо разделяют цели, расположенные рядом. Точность режима пинпоинт на катушках в форме эллипса выше, и они позволяют искать предметы на загрязненных участках.
• Круглые. Эти катушки позволяют определить предмет на большей глубине, чем эллипсоидные.

Катушка для металлоискателя своими руками

Сделать катушку самостоятельно не составляет большого труда, так как не требуется большой точности при изготовлении.

1. Для намотки катушки потребуется оправка. Для этого берут дощечку и рисуют на ее поверхности круг или латинскую букву D. По периметру фигуры набивают небольшие гвоздики.
2. Для передающей катушки взять небольшой длины медную проволоку, диаметр которой 0,45-0,6 мм, и обмотать оправку 25 раз. Приемную катушку для делают аналогично, только медную проволоку берут диаметром 0,2 мм.
3. Витки перевязать ниткой через каждые полтора сантиметра и снять с оправки.
4. Сделать пропитку витков, используя эпоксидную смолу или лак.
5. Изделие хорошо просушить в течение суток.
6. Катушки обмотать изолентой или лентой ФУМ.
7. Сделать экранирование изделий, обмотав их тонкой фольгой.
8. Сверху фольги намотать провод без изоляции, желательно луженый для улучшения электропроводности.
9. Корпус катушки металлоискателя можно изготовить из пенопласта или пенополистирола. Для прочности его внешнюю и внутреннюю поверхность армируют.
10. Сделать канавки катушки, используя шарошку. Глубина канавок должна быть такой, чтобы после их погружения сверху была возможность залить катушки эпоксидной смолой.

Итак, самодельная катушка для металлоискателя готова и помещена в корпус.

Быстрая починка катушки

Иногда, неудачно махнув прибором, можно ударить катушкой по камню или корням деревьев. Металлоискатель начинает «кричать», а на катушке появляется скол. Такой дефект необходимо залить эпоксидной смолой, и детектор еще будет исправно работать. Бывалые поисковики советуют в строительном магазине купить эпоксидную смолу в виде карандаша или двух шприцев и всегда носить с собой. При появлении скола залить его клеем и через несколько часов продолжить поиск. Самое важное, надо выждать определенное время, чтобы смола застыла. Лучше всего ремонт катушки металлоискателя произвести вечером, а утром место скола обмотать изолентой для дополнительной защиты, и можно работать.

Для более быстрого ремонта можно использовать суперклей. Он застывает значительно быстрее. В рюкзаке у искателя кладов всегда должен быть тюбик суперклея, полоски от велосипедной камеры (несколько штук) и медицинский жгут. Заметив скол, надо аккуратно извлечь из него грязь, капнуть несколько капелек клея, минуты через две данное место туго затянуть жгутом, захватив и неповрежденные места катушки, и наклеить полоску камеры на этот же клей. Это, конечно, временный ремонт, но он позволяет пользоваться металлоискателем еще дня два. Дома катушку можно отремонтировать более тщательно. Для сохранения изделия в надлежащем виде можно купить защиту на катушку металлоискателя или сделать ее самостоятельно из подручных средств, например, обмотать ее изолентой или плотной тканью, прикрепить к наружной поверхности дно пластмассового ведра.

Заключение

Не следует спешить менять металлоискатель, если он еще не устарел технически, располагает несколькими частотами обнаружения и есть настройка на почву.

Незначительные дополнения дадут возможность увеличить его чувствительность и глубину обнаружения предметов.

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайт придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Читайте в статье:

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа
  . Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа.
  Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

• Электронные приборы
  , с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы
  заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

• Стационарные детекторы
  – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

1. Металлоискатель «Пират».
2. Металлоискатель – бабочка.
3. Излучатель без микросхем (ИМС).
4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Можно ли сделать своими руками подводный металлоискатель

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что придётся покорпеть над созданием непроницаемой оболочки с помощью герметика, а также над размещением специальных световых индикаторов, которые смогут сообщить о находке из-под воды. Пример, как это будет работать, в видео:

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.

Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Особенности глубинных металлоискателей

Металлоискатели такого типа могут обнаружить объекты на большой глубине. Хороший металлоискатель, сделанный своими руками, заглядывает на глубину в 6 метров. Однако в этом случае размер находки должен быть солидным. Лучше всего работают такие детекторы для обнаружения старых снарядов или обломков достаточно большого размера.

Существует два типа глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли, однако, в этом случае эффективность, целенаправленность поиска снижается. Второй вариант детектора – точечный, он работает направленно вглубь на небольшом диаметре. Работать с ним необходимо медленно и осторожно. Если вы поставите цель − соорудить такой металлоискатель, следующее видео может подсказать вам, как это сделать.

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!

Видео работы с металлоискателем:

Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка . По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.

Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.

Материалы и инструменты для сборки:

— микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел;
— транзистор IRF740;
— микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел);
— провод ПЭВ 0.5 (для наматывания катушки);
— транзисторы типа NPN;
— материалы для создания корпуса и так далее;
— изолента;
— паяльник, провода, прочий инструмент.

Остальные радиокомпоненты можно увидеть на схеме.

Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.

Процесс сборки металлоискателя:

Шаг третий. Источник питания для металлоискателя

Для питания устройства нужен источник от 9 до 12 В. Важно отметить, что прибор в плане потребления энергии довольно прожорлив, и это логично, ведь он и мощный. Одной батарейки крона тут надолго не хватит, рекомендуется применять сразу 2-3 батареи, которые соединяют параллельно. Еще можно использовать один мощный аккумулятор (лучше всего заряжаемый).

Шаг четвертый. Собираем катушку для металлоискателя

В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.

После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.

Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода.

Шаг пятый. Настраиваем металлоискатель

При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы
, оказавшиеся среди отходов
, или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе .

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации
. Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только , но и , серебро, другие драгоценные металлы.

Принцип устройства
любого металлоискателя основан на электромагнитных эффектах
.

Вот как работает типичная технология поиска металла:

1. Прибор создаёт электромагнитное поле
   .
2. Металлический объект
   , скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния
   .
3. Прибор
   улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом
   .

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

• оценить массу находки;
• получить данные о форме, размерах и конфигурации объекта;
• уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля , изучаемую в школе.

Самые простые
, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств
и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию
создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник
. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные
любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов
:

• генератора электромагнитного поля;
• датчика изменений этого поля;
• аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма
и специализации пользователей – одна из общепризнанных:

• любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
• полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
• профессиональные металлоискатели для постоянно работающих в этой сфере;
• специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря .

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии
поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел
аппаратуры поиска металлов – катушка или рамка
. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге
– ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине .

Многие любители изготавливают каркасы катушек самостоятельно
. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства
– пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций
:

1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата
   , который при помощи катушки преобразуется в поле.
2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля
   , их обработка.
3. Третья задача – подача информирующего сигнала оператору
   – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок
. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели
:

• простота устройства и сборки;
• невысокая стоимость деталей и материалов;
• достаточные рабочие параметры;
• признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали
, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка
, а в верхней части – электронный блок с элементом питания
.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная
. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности. Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки
металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы
и заготовки:

• готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
• источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
• эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
• многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
• корпус для электронного блока — пластмассовая ёмкость подходящего размера;
• достаточно прочная пластмассовая труба для штанги;
• каркас для намотки катушки;
• расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов
, пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас
, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки
– 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой
. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий
:

• изготовление печатной платы и сборка электронной схемы;
• выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
• изготовление катушки;
• изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования
.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину
. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

• черенка для лопаты;
• фанерных кусков нужной формы;
• обрезков из ;
• временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат
, как правило, не требует настройки
, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей
.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть .

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений
таких усовершенствований
:

1. Изготовление катушки с необычными параметрами
   – по размерам, из особенных материалов, например – кабеля типа «витая пара».
2. Устройство дополнительных функциональных систем
   , например – индикации степени разряда аккумулятора.
3. Изготовление моделей для подводной работы
   .
4. Дополнения
   электронной схемы, позволяющие различать металлы
   (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна
, базовое преимущество
самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства
у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков
.

Вот какие особенности модели «Пират» отмечают пользователи:

• энергичное потребление заряда
  аккумуляторов питания;
• отсутствие дискриминации
  , то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная
  в сопоставлении с дорогостоящими моделями чувствительность
  .

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта
, сопутствующих знаний
и, конечно же, удачи
.

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов, можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы
с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы
такого опыта
:

• правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
• способность правильного выбора площадки поиска;
• умение использовать потенциал металлоискателя полностью;
• выбор правильной технологии поиска в разных условиях;
• модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте

Switch to English регистрация. Телефон или email. Чужой компьютер. Просмотр темы 19

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: DIY Сделай сам 001. Катушка для металлодетектора на витой паре.

Поисковая катушка для металлоискателя своими руками

Решил собрать свой первый импульсный металлоискатель Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:. Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника Кощей, Tracker, Пират.

Далее я расскажу, как сделать поисковую катушку для металлоискателя своими руками, потратив на это менее рублей. Тем более, что коротких историй изготовления катушек в инете пруд пруди типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!

А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Диаметр этого диска определяется диаметром будущей обмотки в моем случае он должен быть равен 21 см. Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки.

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно. Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого. Ни для кого не секрет, что из стеклоткани или из стекломата, стеклохолста делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей.

Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. Расчеты показали, что для получения листа толщиной 5. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:. Точно таким же образом был сделан диск диаметром 23 см и толщиной 1. Его масса — 89 г. Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины.

Это была печатная плата от какого-то древнего устройства:. К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание. Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо чтобы было прочно! В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель. Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади. Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый.

Я вообще частенько принимаю левые решения…. По идее, правый способ лучше сбалансирован, так как крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону. Левый способ крепления чисто визуально выглядит приятнее ИМХО , к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше.

Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным. В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:.

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:. Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:.

Конечно, если бы у меня был нормальный гермоввод, то было бы гораздо лучше, но… и так сойдет. Чтобы приклеить третий блинчик потребовалось несколько миллилитров бокситки и пару часов времени на то, чтобы все схватилось. Вот результат:Таким образом, я получил жесткий и прочный каркас, полностью подготовленный для намотки провода. В качестве обмоточного провода был использован медный эмалированный провод диаметром 0. После намотки 27 витков, датчик потяжелел еще на 65 грамм:.

Теперь обмотку надо было как-то законопатить. В качестве замазки применил смесь эпоксидной смолы и мелко нарезанного стекловолокна узнал про этот суперский рецепт из этой статьи. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:. Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва. Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес около 80 кг.

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Данная манипуляция позволила скинуть грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:. Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике перед тем, как все склеивать.

Что-то типа такого:. Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца где уложены витки провода миллиметров на Конечно, это можно сделать и сейчас, но пока нет такой необходимости. Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ, добавляя ее до получения нужной укрывистости. Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:. После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким максимум 2.

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0. К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов.

Список расходов:. Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже совсем другая история.

Любой IB металлодетектор без хорошего датчика, практически просто груда металомусора…. Итак, чтобы долго не рассказывать о способах изготовления и какой лучше…, я сразу выкладываю хорошую информацию с картинками, с форума МД4. Как подсохнет, слегка ошкуриваем весь корпус внутри , ставим гермоввод, прикрепляем провод корпуса заземление ….

Потом наносим графит замешаный на Драконе лак такой , и он намертво прилипает. Сопротивление от проводка до любой точки не более 1 кОм. Я замешиваю на Драконе, прилипает намертво, но при этом элластичен. Выступающие ушки не мазать. Кабель беру аудио-видео S-VHS 2 жилы в отдельных экранах, диаметр кабеля 6 мм. Гермоввод типа PG Для центровки и чтоб обмотка не касалась графита, в узких частях корпуса применяю кусочки ткани шириной около 1 см, она ложиться полукругом и удерживает обмотку, в центре просто полоски ткани.

Приклеиваем резонансные конденсаторы обязательно пленочные! Так как обмотки не плотно умотаны, их легко сплющить в точках пересечения, тем самым уменьшить выступание. Так выглядит полностью собранная и настроенная катушка перед заливкой.

Металлоискатель пират на микроконтроллере

Решил собрать свой первый импульсный металлоискатель Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов. Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:. Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника Кощей, Tracker, Пират. Далее я расскажу, как сделать поисковую катушку для металлоискателя своими руками, потратив на это менее рублей.

Не менее популярный вариант катушки – использование витой пары. Для ее реализации.

катушка из витой пары для металлоискателя

Решил собрать свой первый импульсный металлоискатель Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов. Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:. Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника Кощей, Tracker, Пират. Далее я расскажу, как сделать поисковую катушку для металлоискателя своими руками, потратив на это менее рублей. Тем более, что коротких историй изготовления катушек в инете пруд пруди типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово! А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Корпус для катушки металлоискателя своими руками

Схемы металлоискателей MD4U Сборка, настройка, обсуждение, теория и практика построения металлоискателей. Posted: Wed Apr 15, am. Скажите сколько витков должна содержать простая намотанная виток к витку катушка диаметром 30 35 и 40 см? Вы можете отключить эти сообщения. Использование такого провода позволяет делать гибкие разборные датчики.

Комплектация набора для сборки Пират ТЛпечатная платанабор эл. Собранная и проверенная на работоспособность плата импульсного металлоискателя Пират на микросхеме к УД2.

Металлоискатель Пират своими руками подробная инструкция

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.

Простой импульсный металлоискатель «ПИРАТ»

Корзиночные датчики пользуются популярностью среди владельцев импульсных металлоискателей. Это специальный кабель для подключения компьютеров друг с другом в сети. Этот кабель состоит их четырех пар свитых между собой изолированных проводов, помещенных в общую внешнюю защитную оболочку. Провода в каждой паре достаточно плотно свиты друг с другом и имеют достаточно толстую пластиковую изоляцию. Все это нужно для получения оптимальных параметров длинной линии для обеспечения низких потерь по передаче импульсных цифровых сигналов. Для изготовления датчика вам понадобиться:. Витая пара — 3 метра.

В интернете,и на нашем сайте схема металлоискателя Пират имеют контакты самодельной катушки из витой пары: imagejpg.

Вперёд, на поиски клада! Как сделать мощный металлоискатель в домашних условиях своими руками

Как сделать катушку для металлоискателя из витой пары: ru-clip. DIY Сделай сам Катушка для металлодетектора на витой паре.

катушка для мд из витой пары

Тема в разделе » Аналоговая техника «, создана пользователем koteika , 5 июл Войти или зарегистрироваться. Форум Форум Быстрые ссылки. Пользователи Быстрые ссылки. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем.

Сделал так.

Простой металлоискатель ИМПАД

Help — Search — Member List — Calendar. Full Version: Дешевый импульсник для соленого пляжа. Сергей Владимирович. Интересно, кто-нибудь когда-нибудь на поток поставит компактный импульсник, похожий на вибру, с прямой трубой, регулируемым углом катушки, эллипсом или круглой см, и такой же глубиной на кольцо в соленом песке. Прямую трубу и регулируемый угол катушки? Насчет рег.

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками. Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей Кощей, Клон, Тракер, Пират и др.

При изготовлении металлоискателя можно убедиться, что основным элементом такой конструкции является катушка. Как правило, эта деталь состоит из медного провода. С помощью специальных импульсов, исходящих катушки, в грунте различной плотности можно идентифицировать металлические предметы.

Катушка металлоискателя представляет собой довольно простой элемент, поэтому сделать ее намотку самостоятельно будет не сложно. В качестве основы для работы можно взять детектор металлов «Малыш FM2». Катушка этого прибора должна быть намотана довольно точно. Опытные люди смогут сделать подобную работу самостоятельно. Новичку же лучше воспользоваться специализированным программным обеспечением. Для этого необходимо скачать, размещенный в конце статьи, файл программы Coil32.

Индуктивность катушки металлоискателя измеряется в единицах микрогенри. По схеме детектора это значение должно составлять 2290 mkH. Существует и инструкция по подбору толщины провода в зависимости от диаметра элемента.

В случае, если в наличии есть только провод с определенным сечением, а размер катушки нужен больше (или меньше), тогда на помощь приходит специальная программа. При запуске Coil32 должно появиться окно, которое показано на следующем рисунке:

В окне запущенной программы нужно нажать кнопку «PLUGINS», в открывшемся меню выбирают параметр «Multi loop». В этом подразделе должны отображаться необходимые для работы катушки. Если все выполнено последовательно, то на экране компьютера должно появиться окно:

В этом окне подробно изложено, какой диаметр провода подходит для определенного каркаса. Тут также можно найти значения параметра «Индуктивность».

Перед началом работ нужно выставить в ячейках необходимые параметры:

• индуктивность – 2290 mkH;
• толщина провода – 0,4 мм;
• оправа катушки – 111 мм.

После ввода этих параметров в окне программы потребуется нажать соответствующую кнопку для вычислений. Нужная информация появится справа, и будет иметь вид как на следующем рисунке:

Самостоятельный расчет параметров для намотки катушки металлоискателя с помощью соответствующего программного обеспечения покажется довольно легко. Программа сама определит для каждого диаметра и значений индуктивности оптимально подходящие сечение провода. Программа Coil32 доступна для скачивания в архивном файле.

Прикрепленные файлы: АРХИВ

Удобный нарезатель бахромы для трансформаторов.
Регулятор нагрева паяльника с индикатором мощности
Нехитрая схема управления радио- и электроприборами посредством Com-портов
Схема самодельного датчика протечки воды

Начнем с изготовления приспособления, с помощью которого будем наматывать катушку. Нам потребуется кусок доски размером не менее 18 на 18 сантиметров, гвозди и кембрик. Гвозди должны быть такого диаметра, чтобы кембрики, достаточно свободно одевались на них.

На доске рисуем круг диаметром 16 сантиметров и по кругу вбиваем минимум 16 гвоздей равномерно распредилив их. Гвозди должны торчать из доски не менее чем на два сантиметра. Откусываем у гвоздей шляпки, одеваем на гвозди кембрики. Длинна кембриков должна быть равна или чуть больше длинны торчащего гвоздя. Приспособление готово.

Как вы поняли диаметр нашей катушки – 16 см. Мотать будем медным проводом диаметром примерно 0.3 мм. Наматываем на наше приспособление 80 витков провода, затем стягиваем в 12 местах получившуюся катушку толстыми нитками и снимаем ее с приспособления. Если пропитать катушку эпоксидной смолой, то повысится стабильность частоты поискового генератора и катушка будет надежно защищена от попадания влаги.

Длинна выводов катушки, должна быть примерно 4 см. При намотке витки не должны быть сильно натянуты, но и болтаться тоже не должны. Плотно обматываем катушку одним слоем изоленты, но так, чтобы витки не натягивались. Для этого предварительно небольшими кусочками изоленты обматываем катушку в восьми местах.

Теперь нужно сделать для катушки экран, для этого я использую ленты фольги из электролитических конденсаторов. Фольгу нужно промыть водой от электролита и высушить. Обматываем катушку фольгой, оставив зазор в районе выводов катушки. Экран не должен болтаться на катушке. Фиксируем конец экрана изолентой.

Берем кусок медного провода, диаметром примерно 0.5 мм, длинной 125см. Снимаем с помощью наждачной бумаги лаковое покрытие и облуживаем по всей длине. Далее этим проводом плотно обматываем катушку по экрану, шагом примерно 1 см, предварительно оставив вывод длинной 12 см. Между началом и концом намотки необходимо оставить зазор в районе выводов катушки.

При изготовлении металлоискателей любых типов особое внимание следует уделять качеству поисковой катушки (катушек) и точной ее настройке на рабочую частоту поиска. От этого сильно зависит дальность обнаружения и стабильность частоты генерации. Часто случается, что при правильной и вполне работоспособной схеме частота «плавает», что может, конечно, объясняться и температурной нестабильностью применяемых элементов (в основном конденсаторов). Я лично собрал не один десяток разных металлоискателей и на практике температурная стабильность пассивных элементов все же не обеспечивает гарантированной стабильности частоты если сама поисковая катушка сделана небрежно и не обеспечена ее точная настройка на рабочую частоту. Далее будут даны практические рекомендации по изготовлению качественных катушек-датчиков и их настройке для однокатушечных металлоискателей.

Изготовление хорошей катушки

Обычно катушки металлоискателей мотают «внавал» на какой-либо оправке – кастрюле, банке и т.д. подходящего диаметра. Затем обматывают изолентой, экранирующей фольгой и снова изолентой. Такие катушки не обладают необходимой жесткостью конструкции и стабильностью, очень чувствительны к малейшей деформации и сильно меняют частоту даже при простом сдавливании пальцами! Металлоискатель с такой катушкой придется то и дело подстраивать и от ручки-регулятора ваши пальцы будут постоянно в больших болючих мозолях:). Часто рекомендуют такую катушку «залить эпоксидкой», но куда ее, эпоксидку, заливать, если катушка бескаркасная?.. Могу предложить простой и легкий способ изготовления качественной катушки, герметичной и стойкой ко всякого рода внешним воздействиям, обладающей достаточной жесткостью конструкции и, к тому же, обеспечивающей простое крепление к палке-штанге без всяких кронштейнов.

Для каркаса катушки можно сделать, используя пластиковой короб (кабель-канал) подходящего сечения. Например, для 80 – 100 витков провода сечением 0,3…0,5 мм вполне подойдет короб сечением 15 Х 10 и меньше, в зависимости от сечения вашего конкретного провода для намотки. В качестве намоточного провода подойдет одножильный медный провод для слаботочных электрических цепей, продается в бухтах, типа CQR, КСПВ и т.д. Это медный нелуженый провод в полихлорвиниловой изоляции. Кабель может содержать от 2-х и более одножильных проводов сечением 0,3 … 0,5 мм в изоляции разных цветов. Снимаем внешнюю оболочку кабеля и получаем несколько нужных проводов. Такой провод удобен тем, что исключает возможность короткого замыкания витков при некачественной изоляции (как в случае провода с лаковой изоляцией марок ПЭЛ или ПЭВ, где мелкие ее повреждения на глаз не видны). Чтобы определить, какой длины должен быть провод для намотки катушки, нужно длину окружности катушки умножить на количество ее витков и оставить небольшой запас для выводов. Если нет отрезка провода нужной длины, можно сделать намотку из нескольких отрезков проводов, концы которых хорошо пропаять друг с другом и тщательно заизолировать изолентой или при помощи термоусадочной трубки.

Снимаем крышку с кабельного канала и надрезаем боковые стенки острым ножом через 1 … 2 см:

После этого кабель-канал легко может обогнуть цилиндрическую поверхность нужного диаметра (банку, кастрюли и др.), соответственно диаметру катушки металлоискателя. Концы каб.-канала склеиваются при этом между собой и получается цилиндрический каркас с бортиками. На такой каркас нетрудно намотать нужное количество витков провода и промазать их, например, лаком, эпоксидкой, или залить все герметиком.

Сверху каркас с проводом закрывается крышкой каб.-канала. Если бортики этой крышки невысокие (это зависит от размера и типа короба), то боковые надрезы на ней можно не делать, потому что она итак достаточно хорошо гнется. Выходные концы катушки выводятся наружу рядом друг с другом.

Таким образом получается герметичная катушка с хорошей жесткостью конструкции. Все острые края, выступы и неровности каб.-канала следует выровнять при помощи наждачной бумаги или же обмотать слоем изоленты.

После проверки катушки на работоспособность (это можно сделать, подключив катушку даже без экрана к вашему металлоискателю по наличию генерации), заливки ее клеем или герметиком и механической обработки неровностей, следует сделать экран. Для этого берется фольга от электролитических конденсаторов или пищевая фольга из магазина, которая нарезается на полосы шириной 1,5 … 2 см. Фольга наматывается вокруг катушки плотно, без зазоров, внахлест. Между концами фольги в месте выводов катушки нужно оставить зазор 1 … 1,5 см

, иначе образуется короткозамкнутый виток и катушка работать не будет. Концы фольги следует закрепить клеем. Затем сверху фольга обматывается по всей длине любым луженым проводом (без изоляции) по спирали, с шагом около 1 см. Провод обязательно должен быть луженым, иначе может иметь место несовместимый контакт металлов (алюминий-медь). Один из концов этого провода будет являться общим проводом катушки (GND).

Потом вся катушка обматывается двумя-тремя слоями изоленты для защиты фольги-экрана от механических повреждений.

Настройка катушки на нужную частоту заключается в подборе конденсаторов, которые вместе с катушкой образуют колебательный контур:

Реальная индуктивность катушки, как правило, не соответствует ее расчетному значению, поэтому добиться нужной частоты контура можно подбором соответствующих конденсаторов. Для облегчения подбора этих конденсаторов удобно сделать так называемый «магазин емкостей». Для этого можно взять подходящий переключатель, например типа П2К на 5 … 10 кнопок (или несколько таких переключателей с меньшим количеством кнопок), с зависимой или независимой фиксацией (все равно, главное, чтобы была возможность включать несколько кнопок одновременно). Чем больше будет кнопок на вашем переключателе, тем, соответственно, большее количество емкостей можно включить в «магазин». Схема простая и приведена ниже. Весь монтаж навесной, конденсаторы паяются прямо к выводам кнопок.

Здесь приведен пример для подбора конденсаторов последовательного колебательного контура

(два конденсатора + катушка) с емкостями около 5600 пФ. Переключая кнопки можно задействовать разные емкости, указанные на соответствующей кнопке. Кроме того, включая одновременно несколько кнопок, можно получить суммарные емкости. Например если одновременном нажать кнопки 3 и 4 получим суммарные емкости 5610 пФ (5100 + 510), а при нажатии 3 и 5 – 5950 пФ (5100 + 850). Таким образом можно создать необходимый набор емкостей для точного подбора нужной частоты настройки контура. Выбирать емкости конденсаторов в «магазине емкостей» нужно исходя из тех значений, которые даны в вашей схеме металлоискателя. На примере, который здесь дан, емкости конденсаторов по схеме указаны 5600пФ. Поэтому в «магазин» первым делом включены, конечно, эти емкости. Ну а далее берите емкости с меньшими номиналами (4700, 4300, 3900 пФ например), и совсем небольшими (100, 300, 470, 1000 пФ) для более точного подбора. Таким образом вы сможете простым переключением кнопок и их комбинацией получить очень широкий диапазон емкостей и настроить катушку на требуемую частоту. Ну а затем останется только подобрать конденсаторы с емкостью, равной той, какая получилась у вас в результате на «магазине емкостей». Конденсаторы с такой емкостью и следует ставить в рабочую схему. Следует иметь в виду, что при подборе емкостей сам «магазин» нужно подключать к металлоискателю именно тем проводом/кабелем, который и будет в дальнейшем использоваться, а провода подключения «магазина» к катушке нужно сделать как можно короче
! Потому что все провода имеют еще и свою емкость.

Для параллельного контура

(один конденсатор + катушка) достаточно будет использовать в «магазине», соответственно, и по одному конденсатору на каждый номинал. Конденсаторы после их подбора лучше припаять прямо на выводы катушки, для чего удобно сделать небольшую монтажную пластинку из фольгированного текстолита и закрепить ее на штанге рядом с катушкой либо на самой катушке:

Обсудить статью МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ

В этой статье я покажу как самостоятельно намотать катушку для металлоискателя . Для примера возьмем вот этот металлоискатель . Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу (Coil32) у кого нет программы, качаем в конце статьи.

И так, на схеме металлоискателя написано, что катушка должна иметь индуктивность 2290mkH (микрогенри). Там даже написано каким проводом и на каком диаметре мотать. Но если я хочу катушку большего диаметра или меньшего или провод у меня не той толщины??

Тогда включаем нашу программу (Coil32)

В открытой программе нажимаем (PLUGINS) потом (Multi loop) именно там будут нужные нам катушки.

Выскочит вот такое окно:

Тут теперь все просто, в окошках все подписано, какой диаметр провода, на каком каркасе мотать и самое главное окошко с индуктивностью. Вставляем в окошки наши параметры: индуктивность нам нужна 2290 mkH, провод у меня был 0.4, и катушку я хочу намотать на оправке 11см (111мм) . Как только все значения выставлены нажимаем кнопку вычислить и справа в окошке появится нужная нам информация

Так что теперь вы можете самостоятельно рассчитать и намотать для себя катушку любого диаметра, какой вам больше всего подходит.

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайт придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Читайте в статье:

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа
  . Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа.
  Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

• Электронные приборы
  , с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы
  заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

• Стационарные детекторы
  – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

1. Металлоискатель «Пират».
2. Металлоискатель – бабочка.
3. Излучатель без микросхем (ИМС).
4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Можно ли сделать своими руками подводный металлоискатель

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что придётся покорпеть над созданием непроницаемой оболочки с помощью герметика, а также над размещением специальных световых индикаторов, которые смогут сообщить о находке из-под воды. Пример, как это будет работать, в видео:

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.

Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Особенности глубинных металлоискателей

Металлоискатели такого типа могут обнаружить объекты на большой глубине. Хороший металлоискатель, сделанный своими руками, заглядывает на глубину в 6 метров. Однако в этом случае размер находки должен быть солидным. Лучше всего работают такие детекторы для обнаружения старых снарядов или обломков достаточно большого размера.

Существует два типа глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли, однако, в этом случае эффективность, целенаправленность поиска снижается. Второй вариант детектора – точечный, он работает направленно вглубь на небольшом диаметре. Работать с ним необходимо медленно и осторожно. Если вы поставите цель − соорудить такой металлоискатель, следующее видео может подсказать вам, как это сделать.

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!

Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:

Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника (Кощей, Tracker, Пират).

Рассказывать буду очень подробно, так как дъявол зачастую кроется в деталях. Тем более, что коротких историй изготовления катушек в инете пруд пруди (типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!) А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Здесь такого не будет. Готовы? Поехали!

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Выбор материала

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно.

Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т.п. я сразу отбросил, как непригодные. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого.

И тогда мой взор обратился к стеклоткани…

Ни для кого не секрет, что из стеклоткани (или из стекломата, стеклохолста) делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей. Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. А это как раз то, что нам нужно.

Итак, нам нужно сделать три блинчика и уши для крепления штанги.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Сборка в одно целое

Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади.

Монтаж ушей

С помощью лобзика пропилил пазы. В одном месте, естественно, слегка перестарался:

Чтобы ухи хорошо легли, сделал небольшой скос на краях пропилов:

Теперь надо было решить, какой вариант лучше? Уши-то можно поставить по-разному…

Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый. Я вообще частенько принимаю левые решения…

По идее, правый способ лучше сбалансирован, т.к. крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону.

Левый способ крепления чисто визуально выглядит приятнее (ИМХО), к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше. Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным.

В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:

После застывания, все торчащее с обратной стороны сошкурил наждачкой:

Ввод кабеля

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:

Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:

Короче, настругал немного стеклоткани:

и круто замешал ее с бокситкой с добавлением пасты от шариковой ручки. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:

Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва.

Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:

Изолента должна быть обязательно зеленой или, на худой конец, синей.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес (около 80 кг).

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит ~80 грамм.

Проверка

После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.

К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Заключение

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов. Список расходов:

• Лист стеклотекстолита 27 х 25 см — бесплатно;
• Лист стеклоткани, 2 х 0.7 м — бесплатно;
• Эпоксидная смола, 200 г — 120 руб;
• Эмаль ПФ-115, черная, 0.4 кг — 72 руб;
• Намоточный провод ПЭТВ-2 0.71 мм, 100 г — 250 руб;
• Соединительный кабель ПВС 2х1.5 (2 метра) — 46 руб;
• Кабельный ввод — бесплатно.

Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже .

В качестве примера рассмотрим самые распространённые металлоискатели, которые могут работать с глубинными рамками — , Кощей,
. Если следовать предложеннымсхемам,
глубинный металоискатель своими руками создать не составит никакого труда.
Первым этапом будет изготовление и настройка электронного блока.
На следующем этапе нужно будет соорудить глубинную катушку. В изложенном ниже
материале мы детально будем разбирать существующие способы создания катушек для
металлоискателей глубинных своими руками.
Важно принять во внимание размеры и вес конструкций.
Например, если брать Пират, то показатели окажутся довольно скромными, а самый
высокий результат будет при использовании таких агрегатов, как Кощей 5ИГ или
Кощей 4ИГ. Такие результаты получаются по причине наличия у последних отдельной
глубинной прошивки.

Глубинная рамка для металлоискателя своими руками

Наиболее часто практикуют установку глубинных рамок малых
размеров прямо на штангу или стандартную катушку. В этом случае имеются
некоторые ограничения по параметрам веса и размера. По этой причине подобная
конструкция подойдет лишь для тех рамок, которые имеют диаметр до шестидесяти
сантиметров. Изделие более внушительного диаметра окажется слишком тяжелой,
поэтому ее будет достаточно дискомфортно переносить.
Каркас для катушки вы можете произвести с
использованием обычных труб, выполненных из пластика. Трубу следует выбирать
зависимо от метода, при помощи которого вы планируете производить ее соединение.
Также при выборе трубы нужно учитывать и размеры вашей рамки, так как важную
роль играет то, чтобы труба могла обеспечить максимальную жесткость общей
конструкции.

Форма конструкции глубинной катушки

Катушки, которые обладают небольшими размерами, лучше
всего делать неразборными и имеющими форму круга или квадрата. При создании рамок
с большими габаритами неразборная конструкция будет отличаться неудобством при
перевозке. Переносить с места на место рамку подобного типа довольно-таки трудно.
Поэтому в данном случае лучше сделать конструкцию разборного типа. Лучше сооружать
конструкцию, обладающую разборным каркасом в форме квадрата, который оснащен
накладной поисковой петлей. Поэтому каркас рамки следует производить только из
труб, которые выполнены из прочного пластика. Поисковую катушку потребуется
обмотать с использованием изоляционного многожильного провода. Наиболее часто
рамки подобного типа переносят в паре. Также имеется вариант создания
конструкции, которую переносить можно самостоятельно.
Несколько фото для примера:

Процесс намотки глубинной рамки

Для того, чтоб осуществить намотку рамок, лучше всего
применять многожильный провод в изоляции, который обладает диаметром примерно 0,5-0,75мм.
По окончанию работ нужно витки достаточно плотно стянуть друг с другом при
помощи стандартной изоленты или скотча. Благодаря этому петля станет гораздо более
прочной. После этого, для достижения максимальной прочности конструкции,
необходимо произвести обжатие термоусадочной трубкой либо же закрепить
изолентой.
Вы можете соорудить, благодаря использованию
представленной подробной инструкции,
глубинный металлоискатель своими руками достаточно легко. Для этого вам
понадобятся элементы, которые обязательно имеются в запасе у каждого
радиолюбителя. Созданный собственноручно аппарат совершенно не будет уступать по
функциональности своим заводским аналогам, а обойдется он вам на порядок
дешевле.

Непрерывная работа с максимальными настройками глубины может помочь извлечь глубоко залегающие цели. В другом случае настраивать глубину нецелесообразно. Тестировать увеличение глубины обнаружения лучше всего в специально подготовленном для этого месте в поле или на собственном земельном участке.

Вот 9 советов

о том, как добиться максимальной производительности катушки металлоискателя по глубине.

1. Чувствительность

Настройка чувствительности — самый популярный способ увеличить глубину. Обычно, когда повышается чувствительность, увеличивается и глубина. Но имейте в виду, что есть и побочный эффект, поскольку слишком высоко взвинченная чувствительность может снизить вероятность идентификации цели, а также свести вас с ума постоянными хаотично издаваемыми звуками.

2. Баланс грунта

Каждый современный металлоискатель обычно имеет функцию баланса грунта. Правильно определить его и установить — это прямой путь к увеличению глубины. Ведь от минерализации почвы многое зависит, в том числе и то, на какой глубине вы будете обнаруживать цели.

3. Проводите катушкой как можно ближе к земле

Простой расчет: если вы сможете приблизить катушку к земле на 1,5 см, то и глубина обнаружения увеличится на те самые 1,5 см. Иногда этого бывает достаточно, чтобы поймать слабый сигнал от монеты. Иногда трава мешает перемещать катушку ближе к земле. В таком случае берите катушку побольше и потяжелее, ей проще смять растительность. Однако позаботьтесь о ее дополнительной защите.

4. Снижение дискриминации

Очень глубоко залегающие цели часто определяются металлоискателем неправильно. Но вы никогда не засечете эти многочисленные ложные срабатывания, если уровень дискриминации слишком высокий, например, как при программах «Монеты». Уменьшение дискрима до минимума может привести к успеху. Может быть, вы откопаете древний артефакт, а не очередной гвоздь.

5. Устранение помех

Очень много помех идет в цивилизованных местах, а также около линий электропередач и закопанных кабелей. Работающие электроприборы тоже достаточно сильно фонят. Обычно в таких случаях снижают чувствительность, а это уменьшает глубину. Поэтому лучше постарайтесь работать подальше от помех. Также выключите мобильник и уберите из карманов все металлические предметы. Не носите обувь с металлическим элементами. Не складывайте пели кабеля от катушки на саму катушку.

6. Специальные настройки и девайсы

Изучите инструкцию к своему металлоискателю вдоль и поперек. Ваш прибор может иметь некие уникальные параметры, которые могут помочь вам лучше слышать и видеть глубинные цели. Некоторые детекторы бывают специально созданы для того, чтобы усиливать глубокие, но слабые сигналы, например, в последнее время было некоторое оживление среди отечественных поисковиков по поводу глубинной прошивки металлоискателя АКА Signum MFT. Или также хороший результат дает использование глубинных насадок. XP выпустила такую недавно для Deus.

7. Большая катушка

Поисковые катушки больших размеров дают большую глубину обнаружения и более четкие показания от целей. Осторожно! Большая катушка может иметь большой вес. Поэтому к металлоискателю хорошо было бы приобрести специальную разгрузку, которая облегчает ношение прибора. Напомним, что большая катушка не может быть эффективной на сильно замусоренных железом участках и на высокоминерализованных почвах.

8. Экспериментируйте со скоростью проводки

К примеру, быстрое передвижение с Fisher F75 дает больше шансов на обнаружение глубоких целей, чем медленное. Опять же обращайтесь к руководству пользователя и неустанно проводите тесты — какая скорость передвижения для вашего металлоискателя дает более глубоко проникающий сигнал.

9. Носите наушники

Если вы используете обычный динамик металлоискателя, то вы вполне закономерно можете банально не различать сигналы от глубинных целей. В наушниках вы отвлекаетесь от внешних шумов и улавливаете быстрые, слабые сигналы. Если наушники вы использовать по каким-либо причинам вы не хотите, то попробуйте провести серию воздушных тестов и запомнить звуки для наиболее отдаленных целей. Иногда крошечные, незаметные изменения в аудио-тоне не отражаются на дисплее металлоискателя.

Металлоискатель Пират
— один из лучших металлоискателей для новичка. Он прост и параметры удивляют. Однако всегда хочется добиться от устройства большего, как-то его улучшить. Вот я для данного металлоискателя сделал катушку 2 в 1. Просто пробовал, даже не думал, что характеристики улучшатся.

Когда сделал, то параметры поиска получились такие: 5 руб чистая чувствительность на 20 см, монетка из под водки (серебрянная) диаметром 12 мм чистая чувствительность на 15см (с щелчками 17-18 см)!!!То есть цветные металлы (типа серебра и золота) данный металлоискатель видит лучше, чем, например, никель. И ещё, важной характеристикой данной катушки (кроме усиленной чувствительности)-вся катушка равномерно видит металлы, по сравнению, с обыкновенной (по ободу видит лучше, а в центре хуже, и не такая чуйка).

Параметры катушки: большая катушка: оправа 20 см, намотано 20 витков;Меньшая катушка: оправа 9 см 5 витков. И обе катушки намотаны проводом 0,6 мм и подключены последовательно,
получается одна катушка. И для крепкости я обе катушки плотно замотал нитками и полил их секундным клеем, но можно и лаком. Вот фото:

Потом я бор машинкой выравнивал эти горы, образовавшиеся при отдирании пенопласта, правда получилось не совсем ровно, но ничего после заливки катушка обработается.

Потом я вырезал из текстолита «уши» и сделал в них отверстия под пластиковый болт, а потом залил эпоксидной смолой.

Только используйте ОБЫЧНУЮ ЭПОКСИДКУ! Если будете использовать быстро отвердевающюю, то она пока вы ее мешаете встанет за пол минуты, и нагреется очень сильно! У меня обычная нагрелась, пенопласт просел, но катушка успела схватиться поэтому она не поменяла форму. Дальше вытаскиваем засохшую катушку из пенопласта и обрабатываем бор машинкой и болгаркой. Получилась вот такая конфетка:

Главным преимуществом, которым обладают импульсные
аппараты для поиска предметов из цветного металла, считается то, что довольно
просто соорудить катушку для
металлоискателя из витой пары. Оснащенные достаточно простой катушкой данные
приборы обладают отличными показателями обнаружения. В данной статье будет
описана подробная инструкция создания катушки из витой пары для металлоискателя
Пират
, благодаря которой
вы сможете самостоятельно сделать данную конструкцию. Благодаря этому вам не
нужно будет приобретать ее на радиорынке за довольно внушительную сумму. В
процессе работ понадобятся стандартные элементы, которые наверняка имеются в
наличии у каждого электронщика.
Катушки, которые созданы нижеизложенными
простыми методами, могут использоваться почти со всеми импульсными аппаратами,
которые пользуются сегодня большой популярностью.

Катушка для импульсного металлоискателя из витой пары

Из витой пары проводов имеется возможность соорудить
замечательный датчик, который является незаменимой составляющей для импульсного
прибора. Подобная катушка будет обладать глубину поиска, составляющей больше полутора
метра. Данная конструкция отличается хорошей чувствительностью различным
изделиям небольшого размера, к которым относятся золотые украшения, мелочь и тд.
Для того, чтоб сделать такую катушку, вам нужно предварительно приготовить провод
витая пара, которые без проблем можно приобрести везде, где продаются радиоприборы.
Провод сделан из четырех свитых пар без наличия экрана, очень важно, что-бы он бым медным,а не биметаллическим

Для того, чтоб изготовить подобную катушку, вам необходимо
следовать данной инструкции:

·
Сделать
отрез провода, длина которого составляет 2,7 метра.
·
Наметить
ровно половину отрезка. После этого следует также отмерить с каждого конца по
41 см.
·
Согласно
сделанным меткам нужно сделать кольцо из данного провода и произвести фиксацию с
использованием обычного скотча или клейкой ленты.
·
Концы
будущей катушки следует немного отогнуть внутрь.

·
Далее
следует тщательная зачистка изоляции проводов, после чего понадобиться спаять
эти провода в таком порядке:

·
После
вышеуказанной процедуры необходимо произвести изоляцию спаек с использованием
специальных термотрубок или клейкой ленты.

·
Для
того, чтоб сделать вывод изготавливаемой катушки, нужно взять провод 2*0.75 миллиметра,
который находится в резиновой изоляции и имеет длину 1,2 метра, после чего припаять
его к другим концам будущей катушки. После этого также необходимо заизолировать
провода.
·
Следует
определиться с наиболее подходящим корпусом катушки. Вы вполне можете приобрести
заводское изделие.Также подойдет обычная тарелка, выполненная из пластика.

·
Катушку
нужно вложить в корпус и произвести фиксацию элементов с использованием
термоклея. Спайки и провода также нужно будет зафиксировать.
·
На
следующем этапе предстоит заклеить корпус. В том случае, если вы использовали
не готовый корпус, а тарелку из пластика, то для придания большей жесткости
необходимо ее заполнить эпоксидной смолой. Предварительно нужно все-таки
провести пробное испытания функциональности, ведь после того, как вы все
склеите, внести поправки у вас не выйдет.
·
Для
того, чтоб закрепить катушку к штанге вы можете использовать заводской
кронштейн или придумать аналог самостоятельно, тут все зависит от вашего
выбора.
·
После
припаивания разъема ко второму концу провода катушка будет полностью готовой к использованию.
