Коллектор для теплого пола своими руками из полипропилена с расходомерами

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Коллектор отопления своими руками для полипропиленовых труб

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.

1 Роль устройства в разводке и его особенности

Системы отопления, сделанные по схемам, позволяющим значительно сэкономить на трубах, и запорной арматуре, не обладают достаточной эффективностью. В условиях существенного подорожания теплоносителей их применение дорого обходится потребителям. Прокладка трубопровода к радиаторам с использованием коллектора изменит положение. Не будет перерасхода топлива, нагрев каждого прибора регулируется.

Система приобретает новые функциональные возможности: повышается безопасность и пригодность к ремонту. Теперь для устранения протечки не понадобится отключать всю систему и сливать воду. Перекрывают ветку, ликвидируют неисправность, а отопление в остальных помещениях продолжает работать.

Коллектор, который еще называют гребенкой, – это цилиндрическая деталь, имеющая один вход и выводы, соединяющие ее с приборами. Размеры ничем не ограничены и зависят от количества подключенных отопительных устройств. На трубах устанавливают запорную арматуру, которой регулируют подачу теплоносителя для каждого отдельного контура. Применяют вентили двух видов. Для перекрытия участков обычно используются отсекающие шаровые краны. В качестве регулировочных они непригодны, требуются другого типа.

Работа осуществляется по следующему принципу: теплоноситель под принудительным давлением попадает в устройство. Отсюда он по отводам распределяется к радиаторам, теплому полу. Применяется коллекторная схема (называют еще лучевой), суть которой в параллельном подключении потребителей. Каждый имеет свою подающую магистраль и обратку, которые оснащены арматурой. Даже при одновременном включении всех приборов нагрев равномерный.

Для создания принудительного напора используется циркуляционный насос. Он выбирается исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, потому что в ней создается повышенное сопротивление. Разница температур на входе и выходе сокращается, нагревание более качественное. Вместо регулировочных кранов возможно использование термостатов, что гарантирует точную подачу тепла. Если трубы размещены под стяжкой, на каждом приборе устанавливают воздушный кран.

Коллекторы применяют с разнообразными системами:

1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижнее с полипропиленовыми трубами, которые прячут под покрытием или плинтусами.
2. Теплый водяной пол. В основном применяется в качестве вспомогательного.
3. Солнечный обогрев. При ясной погоде с одного квадратного метра устройства возможно получить 10 Квт/час энергии.

При лучевой разводке температура в каждом контуре регулируется отдельно, для чего на термостате выставляются нужные показатели. В гараже достаточно 10°, в детской требуется не меньше 20°, а для теплого пола – не более 35°, иначе ходить по нему будет неприятно, возможна деформация покрытия. В домах с несколькими уровнями гребенку монтируют на каждом этаже.

2 Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

Схема распределительной гребенки

Изготовление начинают с планирования, в котором разрабатывают характеристику элементов отопительной системы:

• сколько будет контуров, соответственно выходов к ним;
• количество и мощность нагревательных установок;
• наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Рекомендуется выделить отдельно контуры на теплые полы. Автономной работы требуют батареи в помещениях, где температура значительно отличается в одну или другую сторону, например гараж и детская комната. Подача теплоносителя на этажах и крыльях дома осуществляется независимо.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя. На обратную группу устанавливают расходомеры.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которую ему придется перекачивать. Покупают агрегат с производительностью, которая на 10% превышает расчетную. Если в системе используется несколько коллекторов, требуется отдельный для каждого. То же самое рекомендуется для теплого пола, где создается повышенное сопротивление.

Для него применяется другое оборудование:

1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.
2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Несмотря на разницу конструктивного исполнения, все распределительные гребенки предназначены для обеспечения устойчивой работы отопления. В продаже имеются готовые изделия, но трудно подобрать под конкретную схему. Придется или устанавливать дополнительный коллектор, или глушить лишние входы и выходы. Лучше изготовить своими руками. Тогда максимально учитываются характеристики системы, что позволит использовать ее с наиболее эффективной отдачей.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

3 Изготовление и монтаж отопительного коллектора

Гребенка из полипропилена делается довольно легко. Требуется иметь тройники и для минимальной комплектации шаровые краны. Даже самое простое устройство, собранное своими руками, обладает многими достоинствами. К нему можно подключить требуемое количество отводов, система будет работать эффективно.

Коллектор для полипропиленовых труб, выполненный из такого же материала, предпочтительнее, чем из металла. Он дешевый и прочный, долговечный – не подвергается коррозии, на стенках не образуется накипь. Фитинги надежно соединяются сваркой, что обеспечивает хорошую герметичность.

Требования к материалу

О свойствах узнают из маркировки, нанесенной на стенки. Для отопления используется марка PP-R, которая имеет повышенную термостойкость. Символы PN с числами, которые идут следом, обозначают давление, которое способны выдержать изделия. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, подобные изделия не подвергаются расслоению. Они маркируются красной продольной полосой.

Чтобы изготовить коллектор отопления своими руками из полипропилена, понадобятся:

• трубы нужного размера;
• заглушки на одну сторону в каждой группе;
• муфты и тройники;
• шаровые краны.

Фитинги бывают одинакового диаметра со всех концов или переходные для присоединения труб разного размера. Стенки у них очень толстые, поэтому армирование не применяется. Это минимальная комплектация, при необходимости добавляют другие устройства.

Как соединить отдельные узлы

Чтобы собрать коллектор из полипропилена, используют специальный паяльник. Для домашних нужд можно приобрести дешевый непрофессиональный аппарат. Применяются особые ножницы, чтобы края получались ровными без перекоса, и торцеватель, которым зачищают патрубки от армирующего слоя вокруг соединения.

Используя рабочие чертежи, нарезают заготовки нужного размера. Места пайки обезжиривают, включают аппарат, выставленный на температуру 260°. Когда лампочка погаснет (в других моделях загорается зеленая), устанавливают соединяемые коллекторные детали в насадки. Когда пройдет определенное время, патрубок и муфту соединяют, дают остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность узла. Если недодержать, стык расслоится. О том, сколько длится сварка пластика, можно узнать из таблицы, которая имеется в наборе инструмента.

Сборку конструкции проводят, придерживаясь последовательности:

• сначала соединяют тройники;
• с одной стороны устанавливают заглушку, с другой – уголок, если подача снизу;
• на отводы приваривают отрезки, на них монтируют запорную арматуру для полипропиленовых труб и другие приборы.

Место для блока предусматривают при разработке проекта. Делают специальную нишу невысоко от пола. Можно купить шкафчик и закрепить на стене.

4 Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

5 Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

Как собрать коллектор для теплого пола своими руками

Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.

Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

• латунь;
• нержавеющая сталь;
• пластмасса.

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран.  Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Примечание. В комплект поставки каждого изделия входит инструкция, с ее помощью и следует осуществлять сборку и монтаж коллектора теплого пола.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили. Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.

Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.

Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.

Заключение

Несмотря на кажущуюся сложность смесительно-распределительного узла, собрать его не так уж сложно. В комплекте с изделием обычно идет подробная инструкция, ею и следует руководствоваться. Труднее изготовить распределитель своими руками, но это всегда целесообразно, так как комплектующие покупать все равно нужно, да еще и предстоят трудности с настройкой коллектора.

Коллекторный шкаф теплого пола: распределительный, вакуумный, с гидрострелкой

Энергоэффективная работа систем теплоснабжения невозможна без включения в схему коллектора отопления, отвечающих за пропорциональное контурное распределение тепловых потоков и возврат холодного теплоносителя к котлу, используя циркуляционный насос. Это дало возможность заменить линейную схему запитки потребителей на автономную, что повышает эксплуатационную и ремонтную готовность сети.

Содержание статьи:

Что такое коллектор отопления

Устройство конструкционно выполнено в виде металлической гребёнки, оборудованной несколькими точками «входа-выхода», которые автономно присоединяют отопительные батареи к внутридомовому теплоносителю.

Целью такого подключения является регулировка и контроль параметров отопления:

• объём сетевой воды;
• температуры в сети;
• давления в подающей и обратной сети.

Конструкция теплового узла контролирует теплопередачу и обеспечивает в помещениях санитарно-гигиенические нормы проживания.

Важно! Для прокладки отопления в двухэтажных зданиях, узел монтируется на каждом этаже, таким образом, реализуется качественная схема теплоснабжения с поэтажным регулированием.

Принцип работы коллектора отопления

Распределитель имеет простой принцип функционирования, который состоит из нескольких этапов:

1. Вода, нагретая в котлоагрегате до рабочей температуры, поступает в подающую часть коллектора, где скорость среды замедляется из-за увеличенного диаметра гребенки, поэтому жидкость равномерно переходит по всем отводами, с одинаковым давлением в точках ответвлений, поддерживаемого клапанами или запорно-регулирующей арматурой.
2. К каждому узлу подходит контур подающего трубопровода, создавая равные возможности нагрева для радиаторов в системе, что особенно важно при низких температурах наружного воздуха.
3. Теплоноситель через батареи отдает тепло внутреннему воздуху в помещении и, охлаждаясь, поступает в отдельную нижнюю часть коллектора для отопления, где собирается с контуров обратка.
4. Циркуляционный насос направляет остывшую жидкость в котел для следующего цикла «нагрев-охлаждение».

Обратите внимание! Количество патрубков для вывода в группе коллекторов бывает разным, также устройство можно доукомплектовать дополнительными ответвлениями.

Основные виды коллекторов отопления

Гребёнки отличаются между собой по трем показателям:

• место размещения — навесной или напольный;
• число отопительных контуров;
• элементы управления: клапаны, вентили, насосы, датчики.

Российский рынок представляет многообразные типы узлов:

• для водяного теплоносителя многоэтажного дома;
• распределительная котловая система;
• для гелиосистем;
• для 2/3/4 контурных узлов;
• вакуумный геоколлектор;
• узел с гидрострелкой.

Распределительный радиаторный тип применяют для обычных радиаторов. Он выполнен из 2-х взаимосвязанных частей для подачи и обратки. Схемы подключения распределительного коллектора для отопления зависят от конструктивных особенностей отапливаемых объектов. Различают схемы разводки:

• верхний тип;
• нижний тип;
• боковой;
• диагональный.

Нижняя наиболее востребованная, поскольку при такой обвязке система, скрывается под полом, поэтому не мешают пользователям.

Обратите внимание! Кроме того расчеты показывают высокую энергоэффективность такого подключения из-за уменьшения потерь.

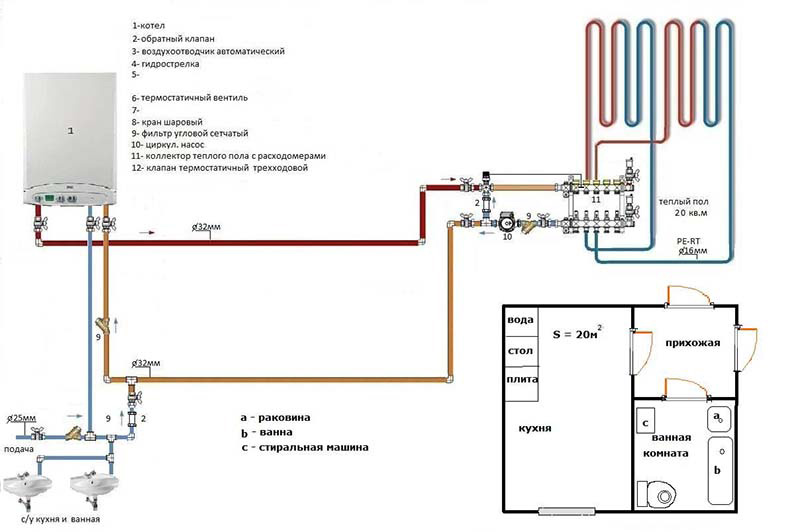

Пример коллекторной схемы присоединения — водяной теплый пол, где распредузел равномерно обеспечивает поставку теплоносителя во все сетевые кольца. Подобные отопительные системы оснащены циркуляционным насосом, количество групп выбирают из соотношения — 1 точка на 120 м трубопровода.

Вакуумный тип относится к классическим гелиосистемам и работает по принципу обычного водонагревателя. Существует два типа устройств, отличающихся по организации нагрева и хранения теплоносителя:

1. «Мокрая трубка» — бак для сбора горячей воды совмещен с гребенкой.
2. U-тип — емкость не имеет прямого соединения с распределительным узлом, поэтому он не ограничен размером.

Принцип работы вакуумного устройства:

1. Под воздействием прямых солнечных лучей протекает процесс тепловой абсорбции и переход тепла к медной сердцевине.
2. Вода, нагреваясь, поднимается в верхнюю часть устройства.
3. Горячий теплоноситель, передав свою энергию внешнему контуру, охлаждается и возвращается в медную трубку.

Коллекторная система отопления с гидрострелкой используется при проектировании жилых домов имеющих большую отапливаемую площадь в нескольких уровнях. Она выполнена в виде вертикальной полой трубы, с заглушками эллиптической формы, для выравнивания давления теплоносителя. Данная конструкция решает одновременно несколько задач, главная из которых — стабилизация резких температурных скачков в трубах, чем повышаются сроки эксплуатации системы.

Обратите внимание! Оптимальная работа отопления с гидрострелкой, обеспечивается при условии, оборудовании каждого контура автономным насосом циркуляции.

Солнечный тип для гелиосистем, используя парниковый эффект. Циркуляция воды протекает за счет конвекции. Для поглощения солнечных лучей в схеме устанавливается распределитель. Для аккумуляции тепла он выполняется в форме плоского короба, обработанного черным адсорбирующим напылением. Теплоэнергия передается сетевой жидкости, циркулирующей по трубам, в качестве которой используют воду или антифриз.

Водяной коллектор имеет очень широкое применение, как в системах холодного и горячего водоснабжения, так и для отопления квартир. Верхняя часть узла для водяной подающей сети укомплектована расходомерами, балансирующими контуры отопления.

Нижняя для обратки, оснащена вентильными кранами, выполняющие дополнительную тонкую настройку системы, используемых при проведении ремонтных работ. Для 4-х контурных систем устройство оснащается смесительным узлом , регулировочными шаровыми кранами, краном «маевского» и дренажным вентилем.

Узлы на 2/3/4 контура пользуются наибольшей популярностью для подключения 2, 3 и 4 контуров отопления, что достаточно для небольших частных домов.

Характеристики коллекторов:

• Латунное устройство распределительного типа с внутренней резьбой.
• Области применения: горячее водоснабжение, отопление по схеме теплого пола, подключение насосных групп.
• Допустимая температура — 120.0 С.
• Рабочее давление — 25.0 бар.

Обзор основных производителей коллекторов отопления

Рехау (Rehau) — лидер на рынке систем теплоснабжения выпускает гребёнки для напольных систем отопления, изготовленных из латуни марки Ms 63:

• HKV, для 2-12 контуров.
• HKV-D,аналогичный HKV, дополнительно укомплектованный расходомерами и кранами на подающем трубопроводе, и регулирующим клапаном на обратном.

Коллектор Рехау для отопления рассчитан для максимальной рабочей температуры 80 С, и давлением среды — 6 бар. Отличает его от других марок, комплектация звукоизолирующими оцинкованными кронштейнами.

Овентроп (Oventrop) реализует на рынке гребёнку для напольного отопления, изготовленной из инструментальной стали, максимальные параметры среды : давление — 6 бар, температура — 70 С. На нем расположены воздухоотводчики, соединение трубопроводов к батареям выполнено резьбовой G3/4, как правого, так и левой подключения.

Компания Валтек (Valtec) выпускает коллектор для радиаторов отопления и напольного исполнения. Подающий часть распредузла оснащёна расходомером и концевой трубкой с поплавковым устройством для выпуска воздуха из сети с клапаном-отсекателем и дренажным краном.

Параметры теплоносителя:

• температура подачи — 90 С;
• максимальное давление — 8 бар;
• скорость заполнения магистрали — 2,5 м3/ч.

Коллекторные группы Миллениум (Millennium) выполнены из нержавеющей стали, укомплектованы термостатическими вентилями для регулировки процесса отопления. Параметры теплоносителя коллекторного отопления:

• Давление — 10 бар.
• Максимальная температура — 100 С.
• Наличие интегрированных вентилей обуславливают широкую область применения устройств: со смесительными узлами, электротермическими приводами и датчиками.

Обратите внимание! Примечательно то, что конструкция позволяет устанавливать воздушники с любой стороны коллектора.

Монтаж коллектора отопления из полипропилена своими руками

До создания распредузла выполняют расчет проекта, соответствующего конструктивным условиям и помогающий правильно выбрать оборудование и материалы.

Для монтажа коллектора теплого пола из полипропилена своими руками используют армированные полипропиленовые комплектующие, возможно, стекловолокно, которое не подвергается расслоению.

Необходимые материалы:

• трубы нужного размера;
• заглушки по одной на каждую группу;
• муфты и тройники по схеме;
• шаровые краны по количеству контуров;
• паяльник для пластика.

Последовательность действий:

1. Место для блока выбирают по проекту. Делают коллекторный шкаф для отопления в виде специальной ниши или приобретают в торговой сети готовый корпус и закрепляют его на стене.
2. Выполняют паяльником заготовки по чертежу.
3. Устанавливают детали в насадки, после выдерживания режима пайки соединяют патрубок и муфту, дают возможность остыть, иначе стык расслоится.
4. Первыми соединяют тройники.
5. При подаче снизу с одной стороны прикрепляют заглушку, с другой — уголок.
6. Приваривают отрезки на отводах, далее устанавливают на них вентиля и другие приборы по схеме.
7. Выполняют водяную опрессовку системы с давлением 1,5 от рабочего и проверяют целостность швов.
8. После устранения протечек , подключают узел к прямому и обратному теплоносителю.

Отзывы пользователей про коллекторы отопления

Многие пользователи испытавшие работу коллекторов с удовольствием делятся в интернете своими отзывами.

Виктор, Нижний Новгород: «Rehau — система соответствует европейским требованиям, единственное «но» — нужно ответственно подойти к выбору типоразмера и монтажу гребенки. »

Андрей, Магнитогорск: «Millennium хорошая высокопрочная надежная стальная конструкция, легко настраивается на автоматический режим.»

Леонид, Пермь: «Итальянская гребенка Valtec, место сборки Китай, цена намного ниже, чем у Rehau, особенно заслуживает доверие полипропиленовая модель — на стенках не образуется накипь и приличный срок гарантии в 7 лет. Недостаток при превышении разрешенного давления краны могут лопнуть.»

Обратите внимание! Хороший коллектор системы отопления является одной из самых дорогостоящих элементов схемы индивидуального теплоснабжения, поэтому все больше покупателей устанавливают устройство для домашней системы.

В этом случае эффективность и безопасность системы увеличивается в разы, кроме того он позволяет полностью автоматизировать работу внутридомового отопления, поддерживая требуемый санитарный режим в помещении , практически, без участия человека.

Коллектор для теплого пола: виды, схемы подключения

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Содержание статьи

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

расчет, выбор материала и сборка

На чтение 9 мин. Просмотров 3.4k. Обновлено 25 ноября, 2020

Для обустройства водяных тёплых полов, набирающих сегодня популярность, требуется много комплектующих. Одним из важнейших узлов в конструкции является коллектор, его основная функция — распределять теплоноситель и контролировать его нагрев.

Мы разберём — как устроена гребёнка, как она функционирует, а также поговорим об особенностях её эксплуатации. Кроме того, покажем, как правильно собрать заводскую модель коллектора для водяных тёплых полов, и самодельную из отдельных частей своими руками.

Принцип работы коллектора для теплых полов

Коллектор — элемент смесительно-распределительного узла, без него нормальная работа системы отопления невозможна. Его предназначение:

• распределять теплоноситель;
• контролировать уровень нагрева жидкости.

Суть работы узла — смешивать теплоноситель идущей из различных систем обогрева, и имеющих разный уровень нагрева (тёплый пол, радиатор). После смешивания жидкости до температуры нужной для гидрополов, она направляется в отопительные контуры. Пройдя по магистрали пола, остывший поток воды под воздействием насоса движется в коллектор, где он подмешивается к горячей, и снова подаётся в пол.

Регулировка объёма потоков — горячего и холодного, производится клапанами. Контроль осуществляется датчиками температуры.

Такой принцип действий обеспечивает стабильный и одинаковый уровень обогрева комнат.

Устройство

Коллектор (гребёнка) состоит из двух частей — подающего и обратного блока. Основа каждой части — трубка большого размера, имеющая с боку резьбовые выходы. Число их бывает различным, и подбирается по количеству контуров пола.

К основным элементам коллектора относятся:

• клапаны — двух или трёхходовой;
• вентили — запорный и балансировочный;
• термодатчик;
• манометр;
• насос для обеспечения циркуляции воды;
• воздухоотводчик;
• тройники и соединители.

Кроме этих компонентов, в процессе монтажа коллектора потребуется ещё ряд деталей.

Типы коллекторов

Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.

САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.

Watch this video on YouTube

Без регулятора

Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.

Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.

С ручным регулятором

Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.

При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.

Такое устройство наиболее подходит для тёплого пола служащего дополнительным обогревом.

С расходомерами

Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.

Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.

Прибор с расходомерами — самый часто используемый вид  в тёплых полах, так как он стоит недорого, и хорошо проявил себя в процессе эксплуатации.

С автоматическим регулятором

Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.

Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.

При монтаже такого прибора, важно правильно его настроить, иначе он не сможет функционировать в полную силу.

Как собрать заводскую модель коллектора?

Покупая гребёнку, вы можете выбирать её укомплектованность, отталкиваясь от своих финансовых возможностей, и согласно схеме подсоединения. В заводских моделях основные детали идут уже в собранном виде — что ускоряет сборку коллектора для тёплого пола своими руками. После сборки, остаётся подключить к нему соединительные шланги.

Прежде чем начинать собирать заводскую гребёнку, надо понимать — из каких элементов она состоит, то есть ознакомиться с устройством, инструкцией, чертежом по сборке.

Пошаговый процесс сборки заводской модели устройства своими руками выглядит следующем образом:

1. Распаковываем комплект, достаём и раскладываем все детали на столе.

2. Определяем расстояние между крепежами. Для этого прикладываем крепёжный элемент к гребёнке и выбираем оптимальное расстояние для данной конструкции.

3. Закрепляем на планке подачи концевик.

4. Берём концевой кран, на его резьбу наматываем паклю — это одно из соединений, которое нуждается в запаковке, и закручиваем переходник.

5. На кране откручиваем американку, вставляем данный элемент в правую часть планки обратки. После этого, с помощью американки кран прикручиваем на место.

6. Берём сгон для насоса, откручиваем американку, которую вкручиваем в трубу подачи слева. Затем сгон прикручиваем к конструкции подачи.

7. Проделываем такие же манипуляции со вторым сгоном, только прикручиваем его к планке обратки.

8. Пакуем трёхчетверной клапан под термостатическую головку. Для этого, так же на резьбу наматывается пакля, клапан вкручивается в планку обратного блока слева.

9. Подключаем циркуляционный насос между входной и выходной планками.

10. Скручиваем головку с клапана, на её место надеваем термоголовку. А датчик от него помещаем в трубу подачи.

11. Затягиваем все соединения ключом.
12. К готовой гребёнке подсоединяем трубы пола с помощью евроконуса.

Коллекторы выпускаются стальные и с пластиковыми секциями. При самостоятельной сборке пластикового изделия, необходимо осторожней затягивать соединения.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Рассмотрим пример: если подключать к гребёнке 4 трубы с размером 20 мм, то у коллектора S сечения = 4(πd²/4) = 4 (3,14 x 20 в квадрате/4) = 1256 мм². То есть, труба должна иметь диаметр не меньше 40 мм.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Если детали стальные — потребуются навыки в сварных работах. Кроме того, металлический коллектор требует защиты от коррозийных воздействий, для этого его нужно покрыть грунтовкой или покрасить.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

2. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

3. Припаиваем к нижнему выходу тройника муфту с краном.

4. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

5. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
6. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

6. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

7. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.

Использовать или нет кустарный коллектор

Если вы хотите сэкономить, и вам нужно подключить всего 3 — 4 контура пола, то стоит потратить время на изготовление полипропиленового устройства своими руками. Главное, надёжно загерметизировать места пайки, чтобы не произошла течь.

При наличии тёплого пола с большим количеством ветвей, рекомендовано применять латунные фитинги. Они более надёжные, однако по размеру такая гребёнка выйдет очень громоздкой, но зато вы сможете сократить свои расходы.

Подводя итог можно сказать, что коллектор собранный своими руками, при грамотном подходе, будет качественно работать, и сможет уберечь семейный бюджет от  больших трат, при обустройстве обогревательной системы. Сборку и подключение коллекторной группы надо делать строго по схеме, и тогда водяной пол прослужит вам долгие годы.

Коллектор для теплого пола из полипропилена своими руками

Главная » Разное » Коллектор для теплого пола из полипропилена своими руками

Коллекторный шкаф теплого пола: распределительный, вакуумный, с гидрострелкой

Энергоэффективная работа систем теплоснабжения невозможна без включения в схему коллектора отопления, отвечающих за пропорциональное контурное распределение тепловых потоков и возврат холодного теплоносителя к котлу, используя циркуляционный насос. Это дало возможность заменить линейную схему запитки потребителей на автономную, что повышает эксплуатационную и ремонтную готовность сети.

Содержание статьи:

Что такое коллектор отопления

Устройство конструкционно выполнено в виде металлической гребёнки, оборудованной несколькими точками «входа-выхода», которые автономно присоединяют отопительные батареи к внутридомовому теплоносителю.

Целью такого подключения является регулировка и контроль параметров отопления:

• объём сетевой воды;
• температуры в сети;
• давления в подающей и обратной сети.

Конструкция теплового узла контролирует теплопередачу и обеспечивает в помещениях санитарно-гигиенические нормы проживания.

Важно! Для прокладки отопления в двухэтажных зданиях, узел монтируется на каждом этаже, таким образом, реализуется качественная схема теплоснабжения с поэтажным регулированием.

Принцип работы коллектора отопления

Распределитель имеет простой принцип функционирования, который состоит из нескольких этапов:

1. Вода, нагретая в котлоагрегате до рабочей температуры, поступает в подающую часть коллектора, где скорость среды замедляется из-за увеличенного диаметра гребенки, поэтому жидкость равномерно переходит по всем отводами, с одинаковым давлением в точках ответвлений, поддерживаемого клапанами или запорно-регулирующей арматурой.
2. К каждому узлу подходит контур подающего трубопровода, создавая равные возможности нагрева для радиаторов в системе, что особенно важно при низких температурах наружного воздуха.
3. Теплоноситель через батареи отдает тепло внутреннему воздуху в помещении и, охлаждаясь, поступает в отдельную нижнюю часть коллектора для отопления, где собирается с контуров обратка.
4. Циркуляционный насос направляет остывшую жидкость в котел для следующего цикла «нагрев-охлаждение».

Обратите внимание! Количество патрубков для вывода в группе коллекторов бывает разным, также устройство можно доукомплектовать дополнительными ответвлениями.

Основные виды коллекторов отопления

Гребёнки отличаются между собой по трем показателям:

• место размещения — навесной или напольный;
• число отопительных контуров;
• элементы управления: клапаны, вентили, насосы, датчики.

Российский рынок представляет многообразные типы узлов:

• для водяного теплоносителя многоэтажного дома;
• распределительная котловая система;
• для гелиосистем;
• для 2/3/4 контурных узлов;
• вакуумный геоколлектор;
• узел с гидрострелкой.

Распределительный радиаторный тип применяют для обычных радиаторов. Он выполнен из 2-х взаимосвязанных частей для подачи и обратки. Схемы подключения распределительного коллектора для отопления зависят от конструктивных особенностей отапливаемых объектов. Различают схемы разводки:

• верхний тип;
• нижний тип;
• боковой;
• диагональный.

Нижняя наиболее востребованная, поскольку при такой обвязке система, скрывается под полом, поэтому не мешают пользователям.

Обратите внимание! Кроме того расчеты показывают высокую энергоэффективность такого подключения из-за уменьшения потерь.

Пример коллекторной схемы присоединения — водяной теплый пол, где распредузел равномерно обеспечивает поставку теплоносителя во все сетевые кольца. Подобные отопительные системы оснащены циркуляционным насосом, количество групп выбирают из соотношения — 1 точка на 120 м трубопровода.

Вакуумный тип относится к классическим гелиосистемам и работает по принципу обычного водонагревателя. Существует два типа устройств, отличающихся по организации нагрева и хранения теплоносителя:

1. «Мокрая трубка» — бак для сбора горячей воды совмещен с гребенкой.
2. U-тип — емкость не имеет прямого соединения с распределительным узлом, поэтому он не ограничен размером.

Принцип работы вакуумного устройства:

1. Под воздействием прямых солнечных лучей протекает процесс тепловой абсорбции и переход тепла к медной сердцевине.
2. Вода, нагреваясь, поднимается в верхнюю часть устройства.
3. Горячий теплоноситель, передав свою энергию внешнему контуру, охлаждается и возвращается в медную трубку.

Коллекторная система отопления с гидрострелкой используется при проектировании жилых домов имеющих большую отапливаемую площадь в нескольких уровнях. Она выполнена в виде вертикальной полой трубы, с заглушками эллиптической формы, для выравнивания давления теплоносителя. Данная конструкция решает одновременно несколько задач, главная из которых — стабилизация резких температурных скачков в трубах, чем повышаются сроки эксплуатации системы.

Обратите внимание! Оптимальная работа отопления с гидрострелкой, обеспечивается при условии, оборудовании каждого контура автономным насосом циркуляции.

Солнечный тип для гелиосистем, используя парниковый эффект. Циркуляция воды протекает за счет конвекции. Для поглощения солнечных лучей в схеме устанавливается распределитель. Для аккумуляции тепла он выполняется в форме плоского короба, обработанного черным адсорбирующим напылением. Теплоэнергия передается сетевой жидкости, циркулирующей по трубам, в качестве которой используют воду или антифриз.

Водяной коллектор имеет очень широкое применение, как в системах холодного и горячего водоснабжения, так и для отопления квартир. Верхняя часть узла для водяной подающей сети укомплектована расходомерами, балансирующими контуры отопления.

Нижняя для обратки, оснащена вентильными кранами, выполняющие дополнительную тонкую настройку системы, используемых при проведении ремонтных работ. Для 4-х контурных систем устройство оснащается смесительным узлом , регулировочными шаровыми кранами, краном «маевского» и дренажным вентилем.

Узлы на 2/3/4 контура пользуются наибольшей популярностью для подключения 2, 3 и 4 контуров отопления, что достаточно для небольших частных домов.

Характеристики коллекторов:

• Латунное устройство распределительного типа с внутренней резьбой.
• Области применения: горячее водоснабжение, отопление по схеме теплого пола, подключение насосных групп.
• Допустимая температура — 120.0 С.
• Рабочее давление — 25.0 бар.

Обзор основных производителей коллекторов отопления

Рехау (Rehau) — лидер на рынке систем теплоснабжения выпускает гребёнки для напольных систем отопления, изготовленных из латуни марки Ms 63:

• HKV, для 2-12 контуров.
• HKV-D,аналогичный HKV, дополнительно укомплектованный расходомерами и кранами на подающем трубопроводе, и регулирующим клапаном на обратном.

Коллектор Рехау для отопления рассчитан для максимальной рабочей температуры 80 С, и давлением среды — 6 бар. Отличает его от других марок, комплектация звукоизолирующими оцинкованными кронштейнами.

Овентроп (Oventrop) реализует на рынке гребёнку для напольного отопления, изготовленной из инструментальной стали, максимальные параметры среды : давление — 6 бар, температура — 70 С. На нем расположены воздухоотводчики, соединение трубопроводов к батареям выполнено резьбовой G3/4, как правого, так и левой подключения.

Компания Валтек (Valtec) выпускает коллектор для радиаторов отопления и напольного исполнения. Подающий часть распредузла оснащёна расходомером и концевой трубкой с поплавковым устройством для выпуска воздуха из сети с клапаном-отсекателем и дренажным краном.

Параметры теплоносителя:

• температура подачи — 90 С;
• максимальное давление — 8 бар;
• скорость заполнения магистрали — 2,5 м3/ч.

Коллекторные группы Миллениум (Millennium) выполнены из нержавеющей стали, укомплектованы термостатическими вентилями для регулировки процесса отопления. Параметры теплоносителя коллекторного отопления:

• Давление — 10 бар.
• Максимальная температура — 100 С.
• Наличие интегрированных вентилей обуславливают широкую область применения устройств: со смесительными узлами, электротермическими приводами и датчиками.

Обратите внимание! Примечательно то, что конструкция позволяет устанавливать воздушники с любой стороны коллектора.

Монтаж коллектора отопления из полипропилена своими руками

До создания распредузла выполняют расчет проекта, соответствующего конструктивным условиям и помогающий правильно выбрать оборудование и материалы.

Для монтажа коллектора теплого пола из полипропилена своими руками используют армированные полипропиленовые комплектующие, возможно, стекловолокно, которое не подвергается расслоению.

Необходимые материалы:

• трубы нужного размера;
• заглушки по одной на каждую группу;
• муфты и тройники по схеме;
• шаровые краны по количеству контуров;
• паяльник для пластика.

Последовательность действий:

1. Место для блока выбирают по проекту. Делают коллекторный шкаф для отопления в виде специальной ниши или приобретают в торговой сети готовый корпус и закрепляют его на стене.
2. Выполняют паяльником заготовки по чертежу.
3. Устанавливают детали в насадки, после выдерживания режима пайки соединяют патрубок и муфту, дают возможность остыть, иначе стык расслоится.
4. Первыми соединяют тройники.
5. При подаче снизу с одной стороны прикрепляют заглушку, с другой — уголок.
6. Приваривают отрезки на отводах, далее устанавливают на них вентиля и другие приборы по схеме.
7. Выполняют водяную опрессовку системы с давлением 1,5 от рабочего и проверяют целостность швов.
8. После устранения протечек , подключают узел к прямому и обратному теплоносителю.

Отзывы пользователей про коллекторы отопления

Многие пользователи испытавшие работу коллекторов с удовольствием делятся в интернете своими отзывами.

Виктор, Нижний Новгород: «Rehau — система соответствует европейским требованиям, единственное «но» — нужно ответственно подойти к выбору типоразмера и монтажу гребенки. »

Андрей, Магнитогорск: «Millennium хорошая высокопрочная надежная стальная конструкция, легко настраивается на автоматический режим.»

Леонид, Пермь: «Итальянская гребенка Valtec, место сборки Китай, цена намного ниже, чем у Rehau, особенно заслуживает доверие полипропиленовая модель — на стенках не образуется накипь и приличный срок гарантии в 7 лет. Недостаток при превышении разрешенного давления краны могут лопнуть.»

Обратите внимание! Хороший коллектор системы отопления является одной из самых дорогостоящих элементов схемы индивидуального теплоснабжения, поэтому все больше покупателей устанавливают устройство для домашней системы.

В этом случае эффективность и безопасность системы увеличивается в разы, кроме того он позволяет полностью автоматизировать работу внутридомового отопления, поддерживая требуемый санитарный режим в помещении , практически, без участия человека.

Нет сомнений в том, что теплые полы являются более здоровым и более экономичным способом обогрева вашего дома.

Энергоэффективная система теплого пола должна снизить ваши счета за электроэнергию и сэкономить ваши деньги. А поскольку теплый пол поддерживает температуру поверхности 85-90 градусов, большинство людей устанавливают свой термостат ниже (68 градусов) вместо средних 72 градусов с принудительной подачей воздуха.Кроме того, при более умеренной температуре воздух не становится таким сухим или статически заряженным.

Не говоря уже о том, что вы также получаете дополнительное преимущество в виде бесшумной системы отопления, которая не издает звона или шипения, и вам никогда не придется смотреть на такие раздражающие глаза, как обогреватели, вентиляционные отверстия или обогреватели плинтуса.

Да, система теплого пола, безусловно, является одним из наиболее естественных способов создать уютную среду со стабильным и эффективным источником тепла.

1. Что такое теплый пол?

Излучающий пол с подогревом — это удобный и эффективный способ обогрева, при котором теплая вода циркулирует по гибким трубам специальной конструкции (PEX), установленным под полом.Тепло равномерно излучается через пол, согревая людей и предметы в комнате и обеспечивая больший комфорт за меньшие деньги.

2. Каковы основные компоненты системы лучистого теплого пола?

Системы лучистого теплого пола меняются в зависимости от потребностей клиента. Однако в большинстве систем есть общие черты. Все системы лучистого теплого пола имеют источник тепла для нагрева воды. В большинстве систем используется котел на природном газе или пропане. Затем вода циркулирует к этажам в здании по трубопроводу.

Поток воды регулируется с помощью различных механизмов, таких как циркуляционные насосы и зонные клапаны, которые регулируются термостатом для подачи горячей воды в холодные зоны.

3. Можно ли использовать другие типы оборудования, работающего на горячей воде, с теплым полом?

Да. Водяное отопление — это гораздо больше, чем просто теплые полы. ICFhome.ca также может спроектировать, предоставить и установить плинтусы с горячей водой, радиаторы с горячей водой, вешалки для полотенец с горячей водой и вентиляторные конвекторы.Эти устройства могут использоваться по ряду причин, включая эстетику, повышенный комфорт или меньшую стоимость.

4. Как конструкция здания влияет на конструкцию и производительность системы отопления?

Естественно, конструкция здания существенно влияет на производительность системы отопления. Например, в плохо изолированном доме потребуется система отопления, обеспечивающая гораздо больший отвод тепла для поддержания комфортной температуры жизни. Точно так же дом с большим количеством окон с южной ориентацией может потребовать меньше тепла в комнатах, которые получают много пассивного солнечного тепла.

Для торгового представителя ICFhome.ca важно знать все планы вашего здания, чтобы спроектировать индивидуальную систему отопления в соответствии с вашими потребностями и желаниями.

5. Можно ли использовать водяное отопление для удаления льда и таяния снега?

Да. Однако вы должны понимать, что происходит с таянием снега и льда. Во-первых, для выполнения этой работы требуется много энергии (около 110–150 БТЕ / кв. Фут. Против 25–30 для отопления обычного дома).

Во-вторых, требуется некоторое время, чтобы довести температуру поверхности до достаточно высокой, чтобы растопить снег и лед из холодной плиты.Если у вас есть время подождать, хорошо, но в критических областях плиту нужно держать в нерабочем состоянии, ближе к 30 градусам. F., пока не понадобится плавление. Обычно это делается с помощью датчика снега и льда для включения системы. Опять же, поддержание этого состояния простоя требует затрат энергии.

6. Могу ли я поставить теплый пол на верхнем этаже в моем доме?

Да. На верхних этажах любого здания можно уложить светлый пол несколькими разными способами. На верхних этажах трубы можно залить легким бетоном.Это увеличивает вес верхних этажей и может потребовать компенсации при строительстве. Вы также можете установить лучистую трубу для пола между балками на верхнем этаже.

7. Что делает теплый пол таким комфортным?

В отличие от традиционных систем отопления, которые просто нагревают воздух, лучистое тепло нагревает пол и предметы, соприкасающиеся с полом. Весь пол равномерно и бесшумно нагревается. Здесь нет сквозняков, а лучистые полы с подогревом избавят от холода от холодной плитки, мрамора и деревянных полов.

8. Может ли пол стать слишком горячим?

Нет. Правильно спроектированная система лучистого теплого пола обеспечит комфортное тепло, по которому приятно ходить — особенно босиком! Если для удовлетворения тепловой нагрузки требуется дополнительное тепло, его можно легко добавить, установив излучающие стены и потолки.

9. Могу ли я пользоваться кондиционером, если у меня теплый пол?

Конечно, можно. Фактически, целесообразнее всего использовать отдельные системы отопления и охлаждения.Лучистые полы с подогревом удерживают тепло около пола, где они наиболее полезны; Воздуховод для кондиционирования воздуха обычно размещается высоко над стеной, где он необходим для охлаждения вашего дома. Результат — оптимальный комфорт и эффективность круглый год.

10. Лучистые полы с подогревом дороже альтернатив?

Да. Его установка будет стоить дороже; Однако важно помнить, что лучистые полы с подогревом могут сэкономить от 20 до 40 процентов ваших счетов за отопление и значительно повысить стоимость вашего дома при перепродаже.Это, плюс повышенный комфорт, стоит дополнительных долларов на первоначальную установку.

11. У нас аллергия. Может ли помочь система теплого пола?

Для многих это громкое «Да!» Наша система лучистого отопления не имеет сквозняков, вентиляторов или нагнетателей для циркуляции пыли, грязи и других аллергенов по всему дому. Теплые сияющие полы могут устранить необходимость в ковровых покрытиях, которые являются рассадником пылевых клещей, очень распространенной причины аллергических респираторных заболеваний. В результате создается чистая, здоровая окружающая среда, необходимая для людей, страдающих аллергией.

12. Какие комнаты больше всего выиграют от системы лучистого отопления?

Основные жилые помещения: столовые, семейные комнаты, гостиные, кухни и бани. Это комнаты, в которых мы проводим больше всего времени, сидя или стоя на одном месте в течение длительных периодов времени.

13. Сколько топлива будет использоваться в здании с лучистым отоплением по сравнению с другими типами систем отопления?

В зависимости от типа тепла, с которым вы его сравниваете, отапливание здания с помощью системы лучистого теплого пола может стоить примерно на 30% меньше.И, конечно же, другим преимуществом является то, что вам будет намного удобнее тратить меньше на счет за отопление.

14. Что произойдет, если теплый пол замерзнет?

Одним из потенциальных недостатков использования воды в системе отопления является возможность повреждения из-за замерзания. Это могло произойти, если система обогрева вышла из строя или была отключена в очень ненастную погоду. Для того, чтобы большинство домов замерзло, необходимо отключить систему отопления на несколько дней.

Части системы водяного отопления могут замерзнуть, если она плохо спроектирована или установлена ​​таким образом, что она недостаточно защищена от элементов.Однако общепринято добавлять в систему отопления антифриз и ингибиторы коррозии, чтобы предотвратить подобные проблемы.

ICFhome.ca предоставляет жидкий теплоноситель. Это нетоксичный антифриз на основе пропиленгликоля, в состав которого входят ингибиторы коррозии, специально для систем отопления. При смешивании с водой в концентрации 50% по объему пропиленгликоль обеспечивает защиту от замерзания до -35 ° C.

15. Какие виды обработки пола можно использовать поверх сияющего пола?

Вы можете использовать любую обработку пола, какую захотите.Лучистое напольное отопление совместимо с плиткой, линолеумом, ковровым покрытием, паркетными полами и т. Д. Единственная проблема заключается в том, что вы должны осторожно прибивать что-либо к полу, чтобы не проколоть трубы, по которым циркулирует вода.

16. Как долго прослужит светлый пол?

Светлый пол легко прослужит всю жизнь здания или дольше, если его правильно спроектировать и установить.

Какой тип трубопроводной системы подходит для моей солнечной водонагревательной установки

Возможность соединения и простота изготовления:

Поскольку солнечные трубы из нержавеющей стали гибкие, с ними намного легче работать.Все, что нужно сделать установщику, — это открыть коробку, размотать трубопровод и начать перекусывать им по всему зданию. В отличие от медных катушек, изменение направления с помощью нержавеющих труб не требует каких-либо специальных инструментов (таких как трубогиб и т. Д.). Дополнительную информацию о том, как манипулировать гибкими трубами из нержавеющей стали для солнечных батарей, см. В нашем техническом блоге: Пошаговая установка шланга для солнечных батарей.

Наличие:

В отличие от меди, гибкие нержавеющие трубы и фитинги для солнечных батарей доступны только в специализированных магазинах, таких как наш.

Пригодность для наружного применения:
Гибкие трубы и фитинги из нержавеющей стали
подходят для внутреннего и наружного применения. Для применения вне помещений настоятельно рекомендуется покупать заводские теплоизолированные трубы с УФ-стойкой оболочкой и водонепроницаемой пароизоляцией.

Гибкий трубопровод из нержавеющей стали

Трубы большего диаметра: SS Гибкие трубы доступны в размерах от 1/2 дюйма до 1 1/4 дюйма. В коммерческих приложениях, где размеры труб превышают 1 1/4 дюйма, установщики и проектировщики должны указывать жесткие трубы (в основном медные). Это ограничивает использование труб из нержавеющей стали только ответвлениями между магистральными трубами и солнечными коллекторами.

Соображения стоимости материалов: гибкая нержавеющая сталь стоит намного дороже за фут, чем медь. При этом установка будет быстрее, чем с медными трубами, а это значит, что ваши затраты на рабочую силу будут ниже.Вам необходимо сбалансировать затраты на рабочую силу, связанные с установкой других типов аксессуаров, таких как (провод датчика температуры коллектора, изоляция, устойчивая к УФ-излучению оболочка и т. Д.).

В рабочей среде, объединенной в профсоюзы, выполнение работы одним подрядчиком, который покупает и устанавливает гибкую предварительно изолированную трубу из нержавеющей стали с сенсорным кабелем, намного дешевле, чем наем трех подрядчиков: одного для трубопровода, другого для изоляции и последнего для проводки. Экономия достигается за счет затрат на рабочую силу и управление.

Эксперимент с лучистым теплом — сработало ли оно?

Целый год назад я был в гуще разрушения и восстановления обветшавшего кирпичного ранчо 1950-х годов, который с тех пор превратился в наш настоящий дом. Просматривая автоматический архив фотографий моего телефона в Google Plus, я вижу, что в тот день «кухня» все еще была открыта для прогулок на свежем воздухе:

Несмотря на отсутствие окон и изоляции, я уже с энтузиазмом смотрел в будущее, чтобы построить самодельную систему отопления для этого места, и я рассказал вам об этом в статье под названием The Radiant Heat Experiment .

Вкратце, это включало в себя проложить тысячи футов трубы PEX под моим существующим деревянным полом через пространство для ползания и прокачать через него горячую воду с помощью насоса и этого высококлассного безбаквального водонагревателя Rheem.

План был встречен как с энтузиазмом (обычно со стороны коллег-инженеров), так и с презрением (чаще со стороны водопроводчиков), и с тех пор люди присылали электронные письма и комментарии, чтобы узнать, как все прошло. Хотя я уже сделал несколько намеков на то, что я очень доволен конечным результатом, этот эксперимент дал несколько хороших уроков и подводных камней, которыми, наконец, можно поделиться.У меня также была возможность измерить производительность системы (и дома в целом) на протяжении большей части зимы в Колорадо, и цифры меня немного удивили. Итак, давайте копнем.

Как все было вместе

В прошлый раз я представил вам устрашающий список запчастей. Если сложить все вместе, список станет более понятным. Вот изображение сердца моей установки в том виде, в каком оно есть сейчас, со всем, что прикручено к фанерной доске:

Самое забавное то, что все мозги системы прямо на доске.Все исследования и покупки сводятся к прямоугольнику размером 2 × 3 фута. На входе подается горячая вода из вашего водонагревателя слева, электричество 120 вольт для насоса через оранжевый шнур и пара небольших проводов, которые вы подключаете к термостату, чтобы указать «ВКЛ». Затем горячая вода течет через зоны, доставляет тепло в ваш дом, течет обратно в холодную сторону коллектора и возвращается к нагревателю для следующего раунда. Если бы лучистое тепло DIY было более распространенным, вся эта установка была бы как единый продукт за 199 долларов в Home Depot вместо 600 долларов или около того, как вы видите здесь.

На то, чтобы соединить все это вместе, потребовалось около двух часов, после чего я уверенно залез с ним под дом, чтобы приступить к работе над остальной частью установки. Я и не подозревал, что настоящая работа еще не началась.

Запуск нагревательных трубок

Эта система оказалась довольно сложной для создания, но это было из-за простых старых физических проблем, а не из-за каких-либо технических или умственных способностей. Проблема в том, что для того, чтобы установить лучистое тепло под полом дома с деревянным каркасом, вам нужно протянуть огромную длину жесткой, суетливой трубы через жесткую решетку плотно расположенных балок пола.Я разделил свой дом на шесть зон, каждая площадью около 250 квадратных футов. Для каждой из этих зон мне пришлось проделать одни и те же шаги:

• Тщательно проверьте нижнюю часть каждого пролета балок и удалите все оставшиеся остатки воздуховодов, старой сантехники, паутины и т. Д.
• Отшлифуйте несколько сотен кончиков гвоздей, торчащих из оригинального дубового пола выше, с помощью аккумуляторной шлифовальной машины с отрезным кругом
• Просверлите отверстие 7/8 дюйма в конце каждой балки
• Протяните трубу PEX на всю необходимую длину, полностью устраняя жесткую спутывающуюся спираль
• Прикрепите его к нижней стороне пола с помощью алюминиевых отражающих пластин
• Протяните концы трубки обратно к коллектору и подключите их к системе
• Обрежьте и уложите изоляционные войлоки R-13 по всей площади, чтобы тепло направлялось вверх в пол, а не вниз в ползун.

Конечный результат в каждом отсеке выглядит примерно так:

Вот и конец пролета с одной балкой. Трубки, алюминиевые пластины диффузора (полезны), изоляция R-13 под ними (обязательно). Изоляция из пушистой пены справа является частью моей новой изоляции пространства для ползания — она ​​не связана строго с излучающей системой, но удобна для предотвращения утечки получаемого тепла через панели обода вашего дома.

Я обнаружил, что каждая зона площадью 250 квадратных футов занимала около восьми часов работы.Но не просто обычные восемь часов, которые пролетят незаметно, как при установке кухонных шкафов, пока ваше радио играет веселую музыку мятлика на заднем плане. Это восемь часов настоящих пыток: ползание в пространстве высотой 40 дюймов с острыми камнями под землей и перекрытыми препятствиями перекрытиями наверху. Даже малейшее движение поднимает густую пыль, поэтому вам придется носить респиратор, закрывающий все лицо. Это удобно, поскольку кофемолка также выбрасывает искры горячего металла вам в глаза и в лицо. Также необходимы перчатки и наколенники.И защита ушей. Там внизу темно, поэтому поверх всех других аксессуаров на голове у вас прикреплен яркий светодиодный налобный фонарь. Но температура земли в 60 градусов слишком высока для рабочих брюк и длинных рукавов, которые вам нужно носить, чтобы не поранить руки и ноги, поэтому вы также сильно потеете. В общем, я мог выдержать только около 2 часов этой работы за раз, поэтому каждая зона была обработана в течение четырех дней.

Но если вышеприведенный абзац звучит ужасно, вы просто неправильно об этом думаете.Это в лучшем случае добровольные трудности. Физические и психологические преимущества ползания, потоотделения и борьбы с упрямыми инструментами и материалами в течение стольких часов несравнимы. Каждый возможный ход ограничен, поэтому вы должны преодолевать ограничения со стратегией и напряжением. Ощущение, что каждое утро одеваюсь и спускаюсь в ползун, зная, что я могу заработать гораздо больше денег, отдав эту деятельность на аутсорсинг, а вместо этого просто набирая немного больше дерьма в этот компьютер, было поучительным.Ощущение выхода через два часа на свежий воздух и яркий солнечный свет, снятие пыльной одежды и снова увидеть красоту мира было самой жизнью.

Даже несмотря на всю эту борьбу и радость, я остановил усилие * после прохождения четырех из шести зон. Они покрывают основные части дома, и их более чем достаточно, чтобы удовлетворить наши потребности в отоплении для остальной части дома в этом году. Я заканчиваю столярку на первом этаже и вторую ванную комнату, и эти две последние зоны уйдут до следующей зимы.

Производительность в реальном мире

Живой опыт

Это был неожиданный сюрприз — как приятно иметь теплые полы. Ваши ноги получают приятную награду за каждый ваш шаг или когда вы ставите их на деревянный пол под обеденным столом. Вдобавок ко всему, все, что вы оставите на полу, становится еще более жарким: пара мокрых зимних сапог, забытое пальто или даже носки, которые вы скинули перед тем, как прыгнуть в постель, — идеально теплые и сухие, когда вы собираете их на следующее утро. .Пол в ванной также быстро сохнет после душа.

В ногу с холодами

В «нормальный» январский день в моей части Колорадо дневные температуры достигают примерно 43F / 7C, но очень яркое солнце заставляет чувствовать себя намного теплее. Стекло, обращенное на юг, в полдень поглощает около 10 000 ватт тепла и накапливается в огромной тепловой массе различных внутренних каменных и кирпичных стен. Я обдуваю его потолочным вентилятором, чтобы ускорить этот процесс, и во второй половине дня внутренняя температура достигает пика около 76F.Затем солнце садится, накопленное тепло постепенно высвобождается, и мы переживаем ночь (температура около 20F), пока температура в доме опускается до комфортной температуры 66. Если вам повезет, на следующее утро солнце встает в чистое небо. и вы повторяете цикл — с никакого нагрева не требуется вообще!

Но погода, прилегающая к Скалистым горам, совсем не постоянная, и этой зимой мы также видели рекордно низкий уровень -14F (-26C), а также дневной максимум 77F (25C) всего несколько недель спустя.Вот почему вам все еще нужна система отопления с небольшим количеством сока.

В моем доме было всего четыре зоны, работающие при -26 ° C, и мощность моего дома была немного недостаточной — температура будет медленно падать, если мы не зажжем огонь (я также добавил в дом замечательную высокоэффективную дровяную печь EPA — другая история). Из простоя системе также требуется около двух часов, чтобы довести полы до полной рабочей температуры 80F. Однако оставшиеся две зоны должны обеспечивать дополнительный бит, необходимый для работы в худших условиях.

КПД

Чтобы проверить это, мне пришлось рассчитать количество природного газа, которое я сжигал каждый час, и сравнить его с количеством тепла, фактически закачиваемого в дом. Я сделал это, запустив систему в холодный день и сняв показания газового счетчика «до» и «после», а также отметив расход и падение температуры ** по всей системе:

Вот на что нужно обратить внимание, чтобы рассчитать производительность и эффективность системы.

Короче говоря, газовый счетчик сказал мне, что я использовал 40 кубических футов природного газа за 144-минутный период тестирования.Счет за газ говорит мне, что каждые 100 кубических футов — это 0,945 «термов» (94 500 БТЕ) тепла. В моем районе один терм стоит 62,67 цента. В результате я потреблял 15740 БТЕ в час газа, что составляет чуть менее 10 центов в час.

Затем я сложил (приблизительные) потоки этих четырех расходомеров и увидел, что система откачивает 1,68 галлона воды в минуту с повышением на 16,5 градусов по Фаренгейту. Вы можете рассчитать количество энергии, подаваемой в воду, с помощью «Универсальной гидронной формулы» следующим образом:

1.68 галлонов в минуту x 16,5 градусов x 500 = 13 680 БТЕ в час

Еще на стадии проектирования, это примерно те потери тепла, которые, по моим расчетам, мой дом будет испытывать при температуре 20F, поэтому цифры мне кажутся реалистичными. Кроме того, разделив выходную мощность на входную, мы получаем эффективность водонагревателя , равную 88%, , что близко к заявленной эффективности моего устройства в 94% (эффективность повышается при более низких температурах воды на входе, поэтому я очень рад, что он может работать. это колодец с входом 118F).

Вдобавок ко всему, я измерил общее потребление электроэнергии (для безбаквального нагревателя и водяного насоса вместе взятых) всего на 55 Вт, что составляет менее 4 долларов в месяц на отопление, даже если вы используете систему 24 часа в сутки.В итоге общая стоимость газа в моем доме в этом году распределяется примерно так:

Фиксированная ежемесячная плата газовой компании, независимо от того, используете вы ее или нет: 12 долларов
Регулярное ежемесячное использование газа для душа, стирки, посудомоечной машины, приготовления пищи и т. Д .: 4 доллара
Отопление на 14 октября — 12 ноября: 8 долларов США
Отопление для 12 ноября — 15 декабря: $ 55
Отопление на 15 декабря — 16 января: $ 58

И это, наверное, пик — здесь в феврале погода уже теплеет, и большую часть времени система снова отключается.

Так в чем же уловка?

Когда я начал этот эксперимент, я был оптимистичен в отношении того, что мы сможем произвести революцию в домашнем отоплении и исключить использование газовой печи с принудительной подачей воздуха. В конце концов, стоимость ниже, комфорт для жизни выше, и вы сэкономите много внутреннего пространства, которое обычно занято воздуховодами и желобами, особенно в многоэтажных домах. Но пока отрасль немного не продвинется вперед, есть несколько недостатков:

Здание было довольно сука

Установка этого была близка к пределу моих навыков и выносливости, и я совсем не такой уж старый чувак с множеством отличных инструментов, который строил вещи с детства.Однако было бы намного проще, если бы вы установили его в недостроенном подвале, а не в подвале. Кроме того, набор как можно большего числа друзей, чтобы продвинуться в трубе, ускорит вас в геометрической прогрессии. В общем, рекомендую только опытным мастерам.

Тепловая мощность ниже ожидаемой

Я получаю менее 14 000 БТЕ в час на 1000 квадратных футов, которые я установил до сих пор. Это составляет 14 БТЕ / час на квадратный фут. Это место довольно хорошо изолировано, так что со мной все будет в порядке.Но более старый и сквозняк будет терять больше тепла. Проблема заключается в медленной передаче тепла через 1,5 дюйма моего чернового пола и дубовый пол над ним. Чтобы увеличить это, мне нужно было бы еще больше поднять температуру воды (она уже 140F) или добавить несколько дополнительных радиаторов.

С другой стороны, вы можете проявить творческий подход, используя лучистое тепло, встраивая трубки в кафельные стены или делая полотенцесушители в ванной комнате, которые подключаются к системе. Каждая дополнительная функция с подогревом будет поставлять больше БТЕ.Кроме того, установка под плиточный пол вместо деревянного пола увеличит теплопередачу.

Не все водонагреватели без резервуаров будут работать

В отзывах читателей я слышал рассказы о раннем отказе безбаквальных обогревателей или о постоянной работе на велосипеде. Цикличность не проблема для , я использовал — он работает с переменной скоростью, поэтому система быстро достигает приятного стабильного состояния, когда насос работает медленно, а нагреватель почти не шумит, чтобы соответствовать требуемому потоку и повышению температуры.Время покажет, как долго он продержится, но я уверен, что он окажется на намного более рентабельным, чем котел за 3000 долларов.

Система разомкнутого цикла имеет недостатки (как и преимущества)

Я использую один нагреватель без резервуара как для отопления дома, так и для горячего водоснабжения — это называется конфигурацией «разомкнутого контура». Было бы легко добавить второй основной нагреватель для бытовой воды за 600 долларов. Это разделит водные системы, и я, возможно, когда-нибудь это сделаю.

Главный недостаток их объединения в том, что вам нужно поддерживать очень высокую температуру водонагревателя (140F), чтобы обеспечить достаточную теплоотдачу для полов. Это означает несколько суетливую балансировку температуры воды в душе, в то время как с помощью специального нагревателя без бака вы просто набираете 110F на пульте дистанционного управления, поворачиваете ручку горячей воды и каждый раз наслаждаетесь идеальным душем с компьютерной регулировкой.

Вторая проблема заключается в том, что горячая вода иногда может пахнуть новыми пластиковыми трубами. Этот эффект исчез до нуля примерно через три месяца, но его стоит отметить, особенно если вы устанавливаете свою систему в доме, где люди, вероятно, будут жаловаться на это.В конце концов, все компоненты, которые я использовал, специально разработаны для питьевой воды.

С положительной стороны, я обнаружил, что если вы запускаете горячую воду при выключенном насосе, вода проходит через систему за счет естественных перепадов давления. Это означает, что летом мои полы будут охлаждаться за счет подачи холодной воды, поскольку она забирает из дома нежелательное тепло. Таким образом, полы нагревают воду до того, как она попадет в водонагреватель. Двойная экономия энергии и бесплатное кондиционирование воздуха.

Поскольку вода постоянно обновляется и / или нагревается до 140 градусов по Фаренгейту, рост бактерий и застоявшаяся вода в трубах вообще не проблема.

Сводка

Это был полезный опыт. Много обучения, много тяжелого труда, роскошный конечный проект и экономия 8000 долларов за счет установки в этом доме новой печи с принудительной подачей воздуха и системы воздуховодов. Хотя лучистое тепло своими руками не для всех, я могу объявить этот эксперимент успешным.

—-

* Чтобы закончить работу следующей осенью, я также заменю ручки ручной регулировки (белые ручки на картинке) на приводы с электрическим управлением и использую многозонный термостат WiFi для управления всем домом.Этот термостат разрабатывается читателем MMM, который основал свою собственную компанию по его производству — подробнее об этом в будущей истории.

** Падение температуры настраивается с помощью маленькой ручки внутри циркуляционного насоса с компьютерным управлением от Taco. Я установил свой собственный насос на поддержание дифференциала 20 градусов по Фаренгейту, что типично для такой системы. Затем, если насос начинает видеть падение более чем на 20 градусов, насос работает быстрее для компенсации. Если он меньше, значит, в вашем доме уже тепло, поэтому помпа работает медленнее.

Влияют ли коврики на пол с подогревом?

Влияют ли коврики на подогрев пола?

Вопрос в том, повлияет ли коврик на пол с подогревом? Нам обоим любопытно, давайте узнаем!

Полы с подогревом становятся популярным способом повышения комфорта в комнатах и ​​даже обогрева всего дома. Однако при установке системы теплого пола необходимо помнить о некоторых вещах. Одна вещь, которую вы можете не учитывать, — это различные способы, которыми коврики могут взаимодействовать с вашей системой лучистого отопления, чтобы создавать проблемы или повышать ваш комфорт.Зная об этих взаимодействиях заранее, вы сможете выбрать подходящий коврик для вашего пола.

Читайте дальше, чтобы ответить на все эти животрепещущие вопросы!

Полы с подогревом обладают многочисленными преимуществами по сравнению со всеми традиционными отопительными механизмами. Это устраняет необходимость в установке радиаторов, обеспечивает большую гибкость при планировании и организации домашнего пространства, а также освобождает пространство на стене для мебели и других предметов. Действительно, полы с подогревом вносят свой вклад в чистые линии, которые являются неотъемлемой частью открытой планировки.

Эффективность системы теплого пола зависит от ряда различных компонентов. Целесообразно рассмотреть коврики, пригодные для использования в качестве напольного покрытия. Как бы вы ни хотели положить на пол красивый коврик, он может служить одеялом и ограничивать проникновение тепла в комнату. На некоторых этажах есть особые ограничения по максимальной температуре. Это означает, что если положить коврик на пол, то температура пола может превысить этот предел. Поэтому следует с осторожностью укладывать коврики на деревянный пол, где есть теплые полы.

Однако некоторые коврики подходят для использования с системой подогрева пола. Эти коврики должны иметь низкое тепловое сопротивление и быть гессен , а не на войлочной основе. Тщательно продумайте толщину и размер коврика, который вы собираетесь положить на пол с подогревом. Помимо упомянутых технических аспектов, слишком большие и толстые коврики создадут более прохладное место на открытом пространстве. Идеальный коврик для полов с подогревом должен незначительно влиять на работу системы теплого пола.Он также должен создавать прекрасную атмосферу и являться центром общей площади открытой планировки.

Напольные покрытия и рекомендации

Основное различие между различными материалами полов и их пригодность для использования с системой заключается в теплопроводности материала, означающем, насколько быстро и эффективно выделяемое тепло передается на поверхность пола.

ПЛИТКА И КАМЕНЬ

Лучшим напольным покрытием для полов с подогревом является плитка и камень. Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола.Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной. Эти полы обладают высокой проводимостью, поэтому они лучше всего подходят для полов с подогревом.

РЕКОМЕНДУЕМЫЕ КОВРИКИ:

SERENITY

SANSA

ДЕРЕВЯННЫЙ ПОЛ

Различные типы деревянных полов имеют разные термические свойства, поэтому они по-разному подходят для использования с системой теплого пола. Чем плотнее и тоньше половые доски, тем лучше они проводят тепло и, как правило, больше подходят для использования с теплыми полами.Инженерная древесина — лучший тип деревянных полов для использования с системой подогрева пола, так как она хорошо работает при изменении температуры пола.

РЕКОМЕНДУЕМЫЕ КОВРИКИ:

НЕБЕСНЫЙ

ГРАНД

ЛАМИНАТ

Этот синтетический пол имитирует дерево и обеспечивает покрытие пола, устойчивое к пятнам и царапинам. Легко укладывать и экономичное решение. Большинство ламинатов подходят для полов с подогревом, но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия.

РЕКОМЕНДУЕМЫЕ КОВРИКИ:

ЯЛЕ

ВЕРОНА

В: Как коврики повлияют на систему отопления?

A: Коврики могут снизить эффективность теплого пола. Однако, если вы используете электрическую систему исключительно для повышения комфорта, а не в качестве основного источника тепла, ковер все равно должен быть приятно теплым на ощупь.

Q: Повысят ли коврики уровень комфорта?

A: Правильно расположенные коврики там, где вы чаще всего стоите или ходите, могут снизить нагрузку на суставы, позволяя остальной части вашей комнаты эффективно работать как лучистый обогреватель.

В: С какими напольными покрытиями следует проявлять особую осторожность при укладке ковров?

A: Сочетание деревянных полов с полом с подогревом может быть проблематичным. Тепло от полов может вызвать коробление и подъем досок. Коврики могут усугубить ситуацию, потому что они могут повышать температуру в определенных местах, что приводит к потере клея.

В: Будет ли пол с подогревом вызывать проблемы с самим ковром?

A: У самих ковриков могут возникнуть проблемы при длительном размещении рядом с источником тепла.

Коллектор в системе теплого пола.

Коллектор в смесительном узле.

Коллектор с сервоприводами.

Коллектор из полипропилена.

Комплектующие для коллектора.

Варианты монтажа коллектора теплого пола своими руками

Коллектор отопления тёплого пола это своего рода узел по подготовке и подачи теплоносителя в контуры тёплого пола. От правильного монтажа и установки коллектора зависит качество прогрева всей площади пола.

Как работает коллектор.

Коллектор тёплого пола практически всегда работает взаимосвязано со смесительным и насосным узлом. Учитывая то, что длина трубы тёплого пола не должна превышать 120 метров, а при устройстве тёплого пола по всей площади квартиры или дома одним контуром не обойтись, здесь то и призван коллектор решить эту задачу. Коллектор состоит из подающего и обратного элемента. Функция подающего и обратного коллектора это распределить теплоноситель с учетом длинны контуров и собрать отработавший (остывший) теплоноситель обратно для транспортировки к источнику нагрева. В свою очередь смесительный узел регулирует температуру этого самого теплоносителя, а циркуляционный насос обеспечивает движение его по системе тёплого пола.

Простая схема коллектора

Место установки коллектора

Еще на этапе проектирования водяного теплого пола нужно определиться с местонахождением будущего «сердца» вашего отопления. Коллектор устанавливается до укладки трубы в пол. Выбор места определяется с учетом планировки жилища. Желательно чтобы он находился где-то в центре относительно петель пола, что бы расстояние до них было приблизительно одинаковым. Это нужно для того, что бы гидросопротивление будущих контуров было примерно одинаковое, при условии и одинаковой общей длинны контуров. Конечно коллектор можно поставить где-то сбоку, при этом «сыграть» разностью длины трубы каждого контура. Но не заморачивайтесь обязательностью этого условия, ведь в любом случае потоками теплоносителя в полу можно управлять с помощью вентилей или расходомеров. Если в доме имеется котельная, логичнее всего установить его именно там, рядом с котлом. Если это квартира то ставить коллектор нужно в том месте, где он не будет мешаться. Например это будет какая-то кладовка, любая ниша в стене отлично подойдет для этой цели. При наличии ниши в стене, его можно установить даже в спальне, грамотно потом закрыв его и задекорировав. Если дом имеет подвал, то разместить его можно там, но здесь есть свои нюансы, которые мы рассмотрим чуть ниже. При наличии двух и более этажей в доме и свободного пространства под лестницей является хорошим местом для его размещения.

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу. Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д. Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола. Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор тёплого пола в подвале.

Бывают такие ситуации, когда необходимо установить тёплый пол выше коллектора. Например когда планируется смонтировать коллектор тёплого пола в подвале, либо гребёнка рассчитана на два этажа дома. Многих интересует вопрос: можно ли выгнать воздух из контуров, находящихся выше установленного коллектора? Мы вам ответим так: выгнать воздух с петель находящихся выше гребенки на уровень следующего этажа легко. Это приблизительно три метра. Но проблема не в этом. Возможно в дальнейшем в процессе эксплуатации начнутся проблемы с постоянным скоплением воздуха в петлях. Здесь всё зависит от множества факторов, а именно количества петель отходящих от коллектора, мощности насоса, комбинирования с радиаторным отоплением, режима работы котла, типа отопления (закрытого, открытого). Сказать однозначно, что вот этот тёплый пол будет завоздушиваться, а тот нет, нельзя. Каждый случай индивидуален.

Исходя из всего вышеизложенного советуем сделать так: если тёплый пол планируется сделать в двухэтажном доме на первом и втором этаже, то конечно же правильным вариантом будет сделать коллектор, либо один общий на втором этаже, либо два меньшего размера, но на каждом этаже. Кстати насосно-смесительный узел в таком случае может быть один на два этажа. Но когда речь заходит об эстетических проблемах, в частности при наличии свободного подвала, где эта гребёнка, со всеми своими составляющими не «мозолила» бы глаза ни хозяевам, ни гостям дома, а так же когда всё-таки решили сделать один коллектор на два этажа, тогда уж придется на каждый контур трубы ставить воздухоотводчик или краны.

Делаются они в конце каждого контура, спрятав их аккуратно в стене, так что бы к ним был легкий доступ. Опять же в процессе отделки всё красиво задекорировав. Воздухоудалитель встраивается в петлю пола по средством тройника. Ни в коем случае не делайте соединения внутри стяжки пола, лучше выведите трубки с тройником выше стяжки.

Кстати учтите, гидросопротивление петли в которой вмонтирован воздухоудалитель или запорный кран таким вот образом, возрастает.

Для того чтобы выгнать воздух из системы отопления тёплого пола в случае если вы решили сделать его выше коллектора без автоматических воздухоотводчиков или запорных кранов на каждой петле, необходимо при заполнении впервые водой до опрессовки, либо другим теплоносителем, закрыть все краны контуров подающего, либо обратного коллектора, открыть всего один кран одного контура. Все дальнейшие действия, которые нужно выполнить, вы найдете в статье по опрессовке тёплого пола. Здесь важно напором выдавить воздух, который находится выше гребёнки. В случае завоздушивания в процессе эксплуатации отопления пола этих участков трубы, сделайте следующие действия. Закройте все краны коллектора петель пола, кроме того, который хотите развоздушить, включите насос (автоматические удалители воздуха на коллекторе в это время должны быть открыты полностью), прокачать систему в таком режиме несколько минут. Котёл в это время можно выключить. Если имеются ещё контуры, которые необходимо прокачать, тогда откройте нужный кран и закройте предыдущий. Повторяйте действия по схеме выше. Перед тем, как развоздушивать систему, при наличии расходомеров, запомните, либо запишите расход теплоносителя по каждому датчику.

После закрывайте контура желательно не расходомерами, а другими запорными устройствами. Это могут быть обычные краны, клапаны, сервоприводы (зависит от коллектора). Это нужно для того, чтобы не сбить настройки регулировки расхода теплоносителя по контурам. В это же время расходомер прокачиваемого контура необходимо открыть по максимуму для свободного прохождения теплоносителя через него. После каждого прокаченного контура показатели расходомеров нужно возвращать в исходное положение.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда. Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности. Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону.

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

Полипропиленовый коллектор своими руками

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы. Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру. Что бы вам было более понятно посмотрите на фотографии ниже.

Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д. Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений. Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:

Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа.

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя. Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола. Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

domotopil.ru

Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Чтобы не пришлось сливать воду из всей системы на время ремонта или в случае аварии, на входе и выходе котла устанавливаются запорные клапаны.

Коллектор — это своеобразный центр из труб, вентилей, манометров, фитингов и других вспомогательных узлов, выполненных из металла или пластика. Устройство выполняет функцию смесителя технической воды, которая поступает из отопительных контуров. Им же и распределяется теплоноситель обратно по трубам.

Вот именно в таких случаях и требуется работа коллектора, ведь котел способен выдавать теплоноситель только одной температуры.

При фиксировании датчиком повышения температуры клапан закрывается и горячая вода поступает в меньших количествах. После того как теплоноситель остыл, клапан снова открывается. Остывшая техническая вода из трубы обратного хода подается под напором, а горячая из котла — по необходимости.

• Смесительный клапан.

Для самостоятельной сборки обязательно понадобятся различные фитинги, переходники, ниппели и т.д.

Схема монтажа

1. Подключается кран для аварийного слива воды.
2. На вторую часть коллектора помещается кран и воздухоотводчик. Сюда будут подключаться трубы для возвращения охлажденного теплоносителя.
3. К обратке подключается циркуляционный насос, который создает давление и теплоноситель начинает принудительно двигаться по трубам и отопительным контурам. Монтируется он ориентировочно к котлу, то есть стрелка на насосе должна быть направлена на котел. Такая установка позволит устройству прослужить намного дольше.

Места, которые были предназначены для впайки тройника, следует оставить на обеих гребенках и только после точного определения где он будет находиться можно будет приваривать заглушки. Наличие тройника необходимо для того, если в будущем появится необходимость расширение гребенки.

Чтобы техническая вода в системе циркулировала в правильном направлении нужно установить клапан так называемого “обратного хода”.

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе водяного пола нет ничего сложного. В его схему входят несколько элементов:

Совет. Когда планируется отопление помещения размером больше 120 м², желательно приобретение котла с встроенным насосом циркуляции или отдельная его установка.

• Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Любая система отопления работает по следующему принципу: подогретая в котле техническая вода отправляется по подключенным контурам и трубам. За время их прохождения она остывает и с помощью циркуляционного насоса возвращается в коллектор через обратку, где смешивается с горячим теплоносителем. Соотношение горячей и остывшей воды регулируется специальными клапанами, а за температурой и давлением следят датчики.

Температура теплоносителя в обычных радиаторах 70-95°C, а в системе теплых полов она должна быть 30-50°C. В случае ее повышения возможна деформация напольного покрытия и пересушивание воздуха в помещении. Ходить по горячему полу тоже будет невозможно.

• Циркулярный насос.
• подходящие по диаметру тройники;
• герметик, желательно нитевой;
• группа безопасности;
• автоматическое устройство для воздухоотвода.
• Все части, составляющие гребенку, соединяются с помощью обработки высокими температурами специальным паяльником для пластиковых труб.
• На одну часть коллектора подключается автоматический воздухоотводчик и группа безопасности.

После завершения монтажа отопительного контура нужно подключить к нему оба коллектора и установить котел в запланированное для него место. Дальше, необходимо вкрутить по одному крану на обе части коллектора. Расширительный бак впаивается со стороны подачи. Завершает монтаж присоединение отопительного котла к коллекторам.

Совет. Если в доме, в котором устанавливается коллектор, два этажа, то разумно будет к его выводам подключить четыре отопительных контура, соответственно по два на каждый этаж.

Теплый водяной пол: видео

sandizain.ru

Как собрать коллектор из полипропилена для системы теплого пола в доме своими руками

Коллектор — это устройство, отвечающее за распределение горячей воды и без него никак не обойтись при установке теплого, придающего дому уют, пола. Сделать его собственными силами и своими руками не просто, но вполне возможно. Как же смастерить такое устройство из полипропилена? Все станет предельно понятно после просмотра фотографий и видеоматериалов о монтаже системы, а также изучения подробной инструкции.

• Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.

Как работает коллектор

В результате работы коллектора температура воды на различных участках выравнивается и, соответственно, в отапливаемых помещениях стабильно прогревается воздух.

Составляющие коллектора теплого пола

1. Клапаны балансировки и запорные клапаны.
2. Манометр и датчик температуры.
3. Автоматический воздухоотводчик.

Самостоятельная сборка полипропиленового коллектора

Для сборки коллектора понадобятся:

4. шаровые краны, желательно американки;
5. трубы диаметром 25 и 32 мм;
6. муфты с внутренней резьбой 32х»1″ и 25х3/4;
7. муфты с внешней резьбой 25х3/4;
8. заглушки Ø32 мм;

Распределительный коллектор состоит из двух частей. В первую поступает подогретая техническая вода, идущая от котла, а во вторую часть возвращается уже остывший теплоноситель, то есть обратка.

Теплые полы создают в доме особую атмосферу, и к монтажу такой отопительной системы следует отнестись со всей серьезностью. Перед самостоятельной сборкой необходимо тщательно продумать каждую мелочь и пересмотреть различные вариации. Если будет какая-либо ошибка в просчете, то дальнейшая эксплуатация и обслуживание системы в целом станет невозможной и придется все начинать заново.
