Колосник для печи своими руками из арматуры

ОТРЕМОНТИРОВАЛ СТАРЫЕ КОЛОСНИКИ ИЗ АРМАТУРЫ.

СУПЕР КОЛОСНИКИ !КОЛОСНИКИ СВОИМИ РУКАМИ!КОЛОСНИК ИЗ АРМАТУРЫ!

Варим вечный колосник.Печь завершающий этап.Ответ на вопрос.

Немного истории

Раньше дрова жгли на глухом поде — воздух для горения подавали через немного приоткрытую топочную дверцу. Этот способ плох пожароопасностью — могут выпасть угольки из топки. Также сложно точно подобрать оптимальный режим горения — уж очень грубоват регулятор. Зола, со временем покрывавшая угли, тоже не способствовала нормальному сгоранию топлива — она прекрасный теплоизолятор (в загнетке русской печи именно так — в золе — хранили угли для следующей растопки). Поэтому стали ставить колосник — решетку на поде, через которую поступает кислород в зону горения. Сквозь колосник удаляется и зола — процессам горения ничего не мешает.

Отсутствие колосника или его повреждение некритично — печь работает и без него. Правда, КПД несколько ниже. И зона интенсивного прогрева кладки смещается ниже пода — теперь греется и основание зольной камеры. И тут надо быть внимательным, если печь установлена на деревянном основании.

Пути решения проблемы

При повреждении колосниковой решетки выхода два: заложить зольную камеру кирпичом или поставить новый колосник.

Вариант с закладкой приемлем только при нарушении целостности или наличии трещин и невозможности их устранения в основании зольника. Одновременно хорошо бы заменить дверцу топки с глухой на дверцу с решеткой для регулировки поступления вторичного воздуха. Но этот вариант однозначно создаст много лишних хлопот и снизит эффективность печи. Поэтому меняем колосник.

Колосник, как правило, делают из чугуна. Чугун сильно отличается от кирпича по КТР — коэффициенту теплового расширения. Данный показатель у железа много больше, чем у керамики. Поэтому колосник всегда ставится свободно с зазором в 5- 10 мм по всему периметру. Некоторые пособия рекомендуют засыпать зазоры между кладкой и колосником песком. Но это очень бестолковый совет. Ненужный и даже вредный. Во-первых, песок от жара углей (а он может достигать 1100 градусов Цельсия) попросту спекается — стеклуется, намертво приваривая колосник к кладке и лишая его необходимой свободы. Во-вторых, этот промежуток после первой же топки заполняется золой — негорючим и неспекающимся материалом. Так зачем делать лишние телодвижения?

Важно правильно поставить колосник — перевернутая решетка быстро забивается золой и перестает работать. Поэтому помним, что щели колосника расширяются вниз, а не вверх. Иногда колосник имеет в середине утолщение — это для выравнивания теплового напряжения, а не для скатывания углей к краям, как думают некоторые.

На рисунке представлено правильное (внизу) и неправильное (вверху) положение колосника

Обычно колосниковую решетку ставят в кирпичное корытце или в выбранные в кирпиче пазы. При нарушении целостности этих пазов и невозможности их восстановления придется придумывать какие-то подпорки. Иногда пытаются выйти из положения, вбивая в швы кладки гвозди, пластинки металла и т. д.  Все это напрасно — металл быстро подвергается отпуску и перестает держать колосники, а более массивные железяки недопустимы — они порвут кладку.

Разновидности колосниковых решеток

Колосниковая решетка для камина или печи обычно изготавливается из жаропрочной стали или из чугуна. Поскольку этот структурный элемент постоянно подвергается термическим нагрузкам, предпочтительнее все-таки будет чугунная решетка – это более прочный и надежный материал.

Наборные и цельные варианты

В различных печах топки могут отличаться не только по размеру, но и по форме. В связи с этим производители колосников выпускают изделия в большом ассортименте, так что подобрать колосники можно для топки даже нестандартной формы.

По строению различают:

• Цельнолитые колосники. В данном случае выпускается изделие, которое нельзя разобрать на части. Они производятся в нескольких вариантах типоразмеров, так что при подборе изделия опираться нужно на общую площадь топливной камеры печи.
• Наборные решетки собирают из нескольких частей. Из таких составных элементов можно собрать колосник для печи нужной формы и размера.

Какие бывают конструкции колосников

Если говорить об изделиях из жаропрочной стали, то встречаются трубные и цепные разновидности колосников.

Что касается колосников из чугуна, то их встречается несколько видов:

• Плиточные. Такие прямоугольные колосники широко используются в твердотопливных печах и котлах, каминах. Можно сказать, что это универсальные изделия. Нужно только грамотно подобрать размер решетки.
• Корзинные. Данную разновидность решеток применяли в открытых очагах, где готовили пищу. В настоящее время они практически не встречаются.
• Балочные. Внешне такие колосники походят на балки для строительства. Представляют собой одинарные или двойные наборные детали, из которых можно соорудить решетку любого размера.
• Подвижные решетки. Особенность данной конструкции заключается в том, что звенья решетки можно передвигать в горизонтальной плоскости, меняя просвет между ними. Как правило, такие колосники используют для печей длительного горения.

Как самостоятельно установить колосник в печи

При кладке нового сооружения установка колосника в печи не представляет больших трудностей. Согласно порядовой схемы кладки выводится поддувало и основание топки. В кирпичах основания делается вырез для колосниковой решетки. Дальше процесс прост – выкладка основания, установка решетки, фиксация ее картоном.

Другое дело, когда требуется сделать ремонт. Особенно когда сама кладка новая и разбирать всю печь нет возможности, а нужно просто заменить решетку. В таком случае прежде всего, нужно внимательно изучить строение печи. Часто бывает так, что колосники с одной стороны имеют тепловой зазор, а с другой стороны конструкция надежно закреплена кирпичом или даже двумя. В таком случае придется снимать варочную поверхность и делать разборку печной кладки.

Для замены рекомендуется подбирать аналог соответствующий всем размерам решетки подлежащей замене. Если нет возможности найти аналогичный можно если характер повреждений позволит просто распилить болгаркой конструкцию и совместить получившиеся части, добавив по краям недостающие элементы.

Ну а если подходящего по размерам элемента найти не удастся, придется делать колосник для печи своими руками.

Колосник своими руками: материалы, конструкция, этапы работ

Как уже говорилось, колосник для печи своими руками легче и проще сделать из стали. Вариантов здесь несколько. Разница заключается лишь в том, для каких целей необходимо сделать решетку. Для небольших печей, которые в основном применяются для периодического отопления помещений, например, для буржуйки можно использовать строительную арматуру диаметром 10-12 мм. А вот для капитальных печей отопительных или отопительно-варочных лучше обратить внимание на два варианта – из конструкционной арматуры или из уголков.

Преимущество стальной арматуры заключается в доступности этого материала, возможности использования уже бывших в употреблении отрезков. К тому же стальная арматура больше подходит для колосников, она не так быстро прогорает, да и от температурного воздействия она не сильно деформируется. С другой стороны для сборки этого элемента необходимо использовать арматуру большого диаметра – 16,18 или даже 20 мм. Это дает возможность продлить срок эксплуатации решетки.

Использование  стальных уголков дает возможность быстро заменить вышедший элемент, они не столь дороги, как другие виды проката, да и по своей конструкции они способны выдержать большее количество циклов нагрева-остывания, чем профильная труба или пруток.

Технология изготовления довольно проста. Чтобы собрать конструкцию из стальной арматуры рекомендуется сделать сначала простые расчеты. Сначала необходимо вычислить геометрические размеры решетки. Здесь берется во внимание длина, ширина и высота изделия. При этом высота играет не меньшую роль, чем длина и ширина, несовпадение высоты с параметром чугунного литья не позволит правильно установить решетку на место. Слишком маленькая высота будет мешать правильной загрузке топлива, а слишком большая подымет колосники над поверхностью кирпичей, и таким образом, создаст пространство, в котором будет скапливаться зола и несгоревшее топливо.

Следующим этапом необходимо вычислить площадь решетки. Далее, проводится вычисление количества прутьев. Сначала вычисляется 40% от площади, примерно столько занимают промежутки между прутьями. А дальше делается расчет количества прутьев. При расчете рекомендуется округлять получившиеся значения, необязательно строго придерживаться показателя 40%, ничего страшного не будет, если промежутки будут составлять и 35 или 45% от площади решетки.

Этап практической работы начинается с заготовки материала для работы – сначала делается нарезка прутьев, здесь требуется точность и аккуратность. После этого делается шаблон для сборки, на отрезке доски делается разметка, и просто забиваются гвозди, чтобы зафиксировать отрезки арматуры. После проверки правильности выкладки электросваркой делает соединение всех элементов в одну конструкцию. Сначала делается прихватка несколькими точками, а потом окончательно провариваются все швы по всей окружности.

По окончании делается проверка получившейся конструкции во всех плоскостях, делается это на ровной поверхности при помощи слесарного уголка – все углы должны быть правильными, сама решетка должна быть в одной плоскости. Без изгибов и деформаций.

Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

• метал, из которого будет выполнена решетка,
• прутья из стали для создания перегородок;
• линейка, инструмент для нанесения отметок;
• болгарка чтобы разрезать материал;

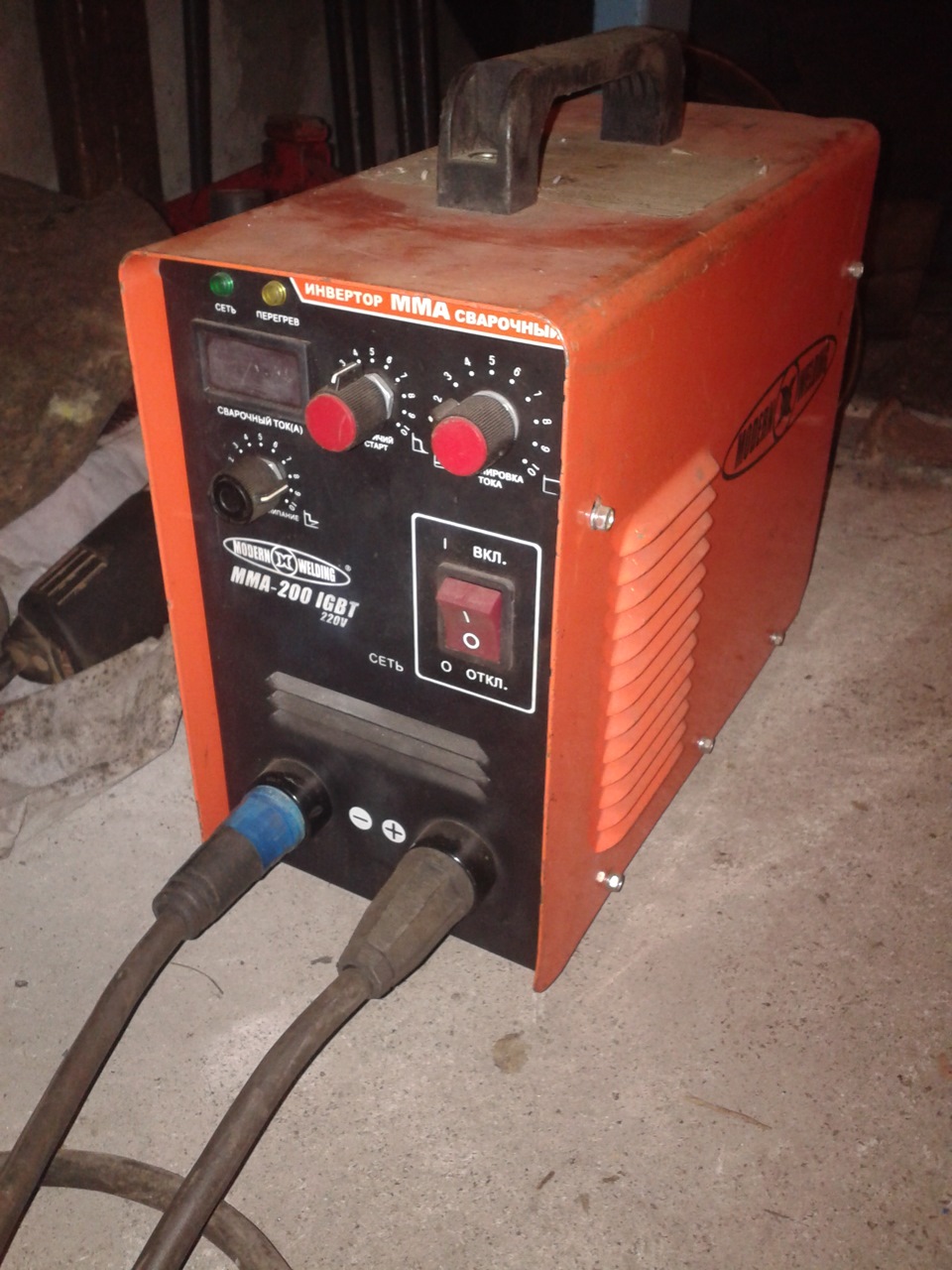

• сварка.

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Когда необходимое количество материала будет заготовлено, можно приступить к свариванию решетки с помощью прутьев. Колосники для печи своими руками из арматуры можно увидеть на фото ниже:

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

Ценовая политика

Качественный товар не может иметь низкую стоимость. Качественные чугунные детали, которые прослужат не один год, являются дорогостоящими. И наоборот, легкие и дешевые, изготовлены из смеси неизвестных материалов, быстро придут в негодность.

Примерные цены на колосники для печи:

Покупать данную продукцию лучше в специализированных магазинах. Они предоставляют широкий выбор моделей с различных материалов и ценовых категорий. Консультанты помогут сделать правильный выбор основываясь на ваших предпочтениях, характере топлива, частоте эксплуатации отопительного прибора.

Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

• Тип отопительного прибора (сооружения).
• Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
• Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
• Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

Размеры колосников для печи

Размеры чугунных колосников для печи зависят от видов топлива. Возможные их размеры представлены в таблице.

При необходимости установки балочных решёток, требуется помнить, что длина равняется 250, 330 и 470 мм.

Плиточная решётка

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера.

Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

Технические характеристики

Из балочных колосников можно собирать конструкцию любого размера

В зависимости от вида применяемого топлива и конструкции котла колосники изготавливаются из монолитных деталей или полых труб. Последние модели предполагают воздушное охлаждение, что снижает вероятность расплавления металла. Форма и размер соответствуют топке прибора и конфигурации дверцы, сквозь которую они должны проходить в процессе установки.

В печах могут устанавливаться решетки такого типа:

• Плиточные. Представляют собой прямоугольное изделие с параллельными поперечинами. Являются универсальными, так как отличаются разными промежутками для всех видов горючего.
• Корзинные. Изделия объемной конфигурации, которая эффективна, но сложна в обслуживании.
• Балочные. Являются наборными деталями, из которых можно собирать колосники любого размера и конфигурации. Применяются при самостоятельном изготовлении котла для сборки нестандартных решеток.

Правильный выбор колосника так же важен, как дымохода, задвижки и поддувала. В изготовлении котла важна каждая деталь.

Рекомендации к выбору чугунных колосников для печи

Правильно выбранный колосник увеличивает эффективность работы печи и снижает расход топлива. Какой вариант лучше подойдёт, зависит от:

• вида печи;
• габаритов топки;
• используемого топлива.

Вид печи

Каждый из видов колосников лучше подходит к определённому типу отопительного прибора. Для обычных печей и каминов подойдут плиточные. В твердотопливные котлы лучше установить охлаждаемые. Хотя и плоские тоже применяются, особенно в небольших моделях.

Для устройств длительного горения подберите подвижный вариант для лучшей регулировки притока воздуха. А при использовании открытых печек имеет смысл остановиться на корзинной модели.

Фото 2. Открытый камин с установленным в него чугунным колосником корзинного типа.

Тип топлива

Если печь или котёл топится углём, подбирается решётка большего размера. При сгорании угля выделяется больше вредных веществ, и при недостаточном количестве отверстий они будут забиваться.

Важно! Топливо нельзя тушить холодной водой. Резкие перепады температур снижают стойкость чугуна, и решётка со временем ломается.

Размер топки

От него зависят размеры колосника. Учитывается и расстояние между решёткой и стенками.

Для стандартных размеров камер подбираются стандартные решётки. Если это невозможно, деталь составляется из отдельных балок.

Ширина просветов решетки

Важны и размеры самих отверстий. В них должна сыпаться зола, но не мелкие кусочки угля или древесины.

Общий объём просветов обычно не менее 40% от площади колосника. В противном случае воздуха будет поступать недостаточно, и эффективность горения снизится.

Поддувало

Поддувало — это в печи первая воздушная камера, имеющая, как правило, дверку. Поддувальную камеру выкладывают по размерам колосниковой решетки. Она может быть шире колосниковой решетки и перекрываться напуском рядов боковых стенок до решетки. Через поддувальную камеру воздух через колосниковую решетку поступает в топку, кроме того, она служит для сбора золы и других отходов топлива.

Поддувало: 1 — поддувальная камера; 2 — поддувальная дверка

Поддувальная дверка может быть любых размеров, но не больше вьюшечной дверки. Через эту дверку из широкой поддувальной камеры удобно убирать золу, а что касается воздуха, то его достаточно при дверке, даже вдвое меньшей, чем показано. Практика показала, что лучшее место поддувальной дверки — на втором ряду кладки печи. Дверку устанавливают в поддувальное окно, которое соединено с поддувальной камерой. При открытой дверке через окно в поддувальную камеру устремляется воздух. Чем больше открыта дверка, тем больше воздуха войдет в поддувало и тем лучше будет гореть топливо. Воздух, особенно идущий снизу, нужен для поддержания горения топлива. Отсюда и название — поддувало.

Иногда с помощью дверки регулируют в печи тягу: чем меньше открыта дверка, тем меньше тяга. Поддувальную дверку устанавливать необязательно, но желательно, потому что без нее возможен в неплотно закрывающихся приборах, таких как задвижки, сквозняк. И тогда тепло будет выходить в трубу, а печь будет меньше отдавать тепла в помещение.

При отсутствии дверки тягу регулируют задвижкой. Чем больше открыта задвижка, тем сильнее сквозняк, а с ним в печь войдет больше воздуха и будет сильнее тяга, а значит, лучше будет гореть топливо. Если в поддувальном окне нет дверки, а есть вьюшка, то топливо будет постоянно гореть с одинаковой силой, но с этой силой в трубу уйдет много тепла, которое мог бы вобрать в себя кирпич. Вьюшкой нельзя регулировать ни тягу, ни горение топлива.

Допустим, что дверка на несколько миллиметров меньше, чем указано на рисунке. Швы в любом случае должны быть не более 3-5 мм. Для этого кладку нужно проводить от дверки к углу печи. Последний шов получается толще положенного, а такой шов делать нельзя. Чтобы выдержать толщину швов, нужно от целого кирпича в углу стенки, где находится дверка, отколоть четвертку Получатся трехчетвертка и четвертка. Далее нужно отколоть четвертку побольше с учетом толщины шва. Она как бы удлинит целый кирпич. Вместо целого кирпича надо положить первую трехчетвертку и вторую четвертку — она займет место толстого шва. Кладка верхнего ряда над этой четверткой пойдет из целого кирпича — он перекроет эту четвертку. Если толстый шов получается возле дверки, то нужно проделать то же самое и в этом месте.

Если из-за дверки топка получится на несколько миллиметров уже, а газоходы шире, то это на работе печи не отразится. В некоторых областях страны печи кладут вообще без поддувала. В этих печах, топочные дверки имеют вместо поддувала окна-отверстия для поступления воздуха. В подобных топках горит только дровяное и торфяное топливо, но дрова утопают в золе и образуют много головешек. Когда они догорают, тепло уходит в трубу, поэтому головешки приходится вытаскивать из топки и опускать в ведро с водой. Такие печи делают из-за отсутствия колосниковых решеток. Если они есть, то их устанавливают над поддувальной камерой.

Заключение

Выбирая качественный колосник следует учитывать особенности конструкции печки. От характера топлива зависит выбор определенной конструкции и составляющих решетки. Колосник для банной печи из чугуна прослужит дольше, чем такой же из стали или других металлов.

Также огромное значение имеет вес самого топлива. Установка решеток не требует особых знаний. Правильно положить колосники в печь можно самостоятельно, достаточно учесть лишь несколько нюансов. При правильном выборе материала и установке они прослужит вам очень долго.

Видео: Самостоятельное изготовление стальной колосниковой решетки

Установка колосника в печи

Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.

В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.

Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.

Пути решения проблемы

При повреждении колосниковой решетки выхода два: заложить зольную камеру кирпичом или поставить новый колосник.

Вариант с закладкой приемлем только при нарушении целостности или наличии трещин и невозможности их устранения в основании зольника. Одновременно хорошо бы заменить дверцу топки с глухой на дверцу с решеткой для регулировки поступления вторичного воздуха. Но этот вариант однозначно создаст много лишних хлопот и снизит эффективность печи. Поэтому меняем колосник.

Колосник, как правило, делают из чугуна. Чугун сильно отличается от кирпича по КТР — коэффициенту теплового расширения. Данный показатель у железа много больше, чем у керамики. Поэтому колосник всегда ставится свободно с зазором в 5- 10 мм по всему периметру. Некоторые пособия рекомендуют засыпать зазоры между кладкой и колосником песком. Но это очень бестолковый совет. Ненужный и даже вредный. Во-первых, песок от жара углей (а он может достигать 1100 градусов Цельсия) попросту спекается — стеклуется, намертво приваривая колосник к кладке и лишая его необходимой свободы. Во-вторых, этот промежуток после первой же топки заполняется золой — негорючим и неспекающимся материалом. Так зачем делать лишние телодвижения?

Важно правильно поставить колосник — перевернутая решетка быстро забивается золой и перестает работать. Поэтому помним, что щели колосника расширяются вниз, а не вверх. Иногда колосник имеет в середине утолщение — это для выравнивания теплового напряжения, а не для скатывания углей к краям, как думают некоторые.

На рисунке представлено правильное (внизу) и неправильное (вверху) положение колосника

Обычно колосниковую решетку ставят в кирпичное корытце или в выбранные в кирпиче пазы. При нарушении целостности этих пазов и невозможности их восстановления придется придумывать какие-то подпорки. Иногда пытаются выйти из положения, вбивая в швы кладки гвозди, пластинки металла и т. д. Все это напрасно — металл быстро подвергается отпуску и перестает держать колосники, а более массивные железяки недопустимы — они порвут кладку.

Виды колосников: материалы и наиболее распространенные конструкции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

• Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
• Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Разновидности конструкций

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

• Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
• Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
• Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
• Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Особенности

Колосник своими руками изготавливается цельным элементом, чаще всего для его производства используют чугун. В решетке конструкции имеются отверстия, благодаря которым осуществляется тяга воздуха к топливу.

Укладка детали происходит таким образом, чтобы отверстия решетки были направлены от открытия дверцы к задней стенке. Для топочных отделений большого размера понадобится несколько колосников.

Изготовить колосник своими руками вполне возможно. Он является важным элементом в топочном отделении, благодаря которому можно получить эффективное горение топлива. Конструкции современных печей и котлов постоянно изменяются, детали совершенствуются. Но есть функциональный элемент, без которого никак не обойтись. Этим элементом и является колосниковая решетка.

Колосник служит для поддержания древесины, угля и топливных брикетов. Через его отверстия зола сыплется вниз, благодаря чему освобождается место для новой партии дров. Колосниковые решетки различаются по своей конструкции и изготавливают их из различных материалов.

Размеры

Еще одним условием выбора колосниковой решетки для печи является ее длина и ширина. Размеры колосников для печи разные, они обусловлены видом топлива:

• Для легких дров или брикетов достаточно решеток от 140х120 мм до 330х252 мм.
• Для угля нужны большие параметры: 300х300, 350х300, так как это топливо при сгорании выделяет большое количество вредных веществ.

Разнообразие размеров колосников

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь. Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива. От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность. Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции.

От печного литья во многом зависит качество обогрева дома

Из чего сделать колосники

Для изготовления колосниковой решетки в печь применяют огнестойкую сталь и чугун. Так как решетка постоянно подвергается горению, лучшим вариантом для ее изготовления считается чугун.

Даже самая прочная сталь со временем повреждается из-за воздействия постоянного огня. А температура горения угля считается из самых высоких среди всех видов топлива. Именно по этой причине для изготовления колосника выбирают чугун. Материал из стали под воздействием высокой температуры имеет способность к окислению, и в дальнейшем он ржавеет и разрушается.

Практические советы по выбору

Выбирая конкретную модель, учитывайте вид топлива, который будете использовать. Например, для угля подойдет конструкция 350 или 30х205 мм, а для дров и брикетов – от 140х120 мм до 330х252 мм. Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца. Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Колосниковые решетки круглой формы

Конструкция колосниковой решетки

Размер колосника зависит от топлива, которое будет применяться в дальнейшем. Для использования в быту рекомендуются конструкции двух вариантов – цельные и составные.

Первый вариант состоит из литой решетки из чугуна, которая подбирается по размеру топочного отделения. Второй тип собирается из отдельных элементов.

Размер составного колосника определяют так же, как и цельный, по размерам топки. Помимо видового различия, устройства делятся и по функциональным функциям.

Конструкция чугунной решетки бывает двух видов: полноповоротной и качающейся. В первом случае элементы имеют способность поворачиваться горизонтально на 180 градусов, что позволяет сбрасывать золу и шлак.

Такая конструкция предполагает проточку в топочном отделе для дополнительных отверстий. Изготовить полноповоротную систему в домашних условиях крайне сложно.

Во второй конструкции элементы имеют колыбельные элементы движения, вращение происходит вокруг под углом 30 градусов. Эта система имеет способность разрыхлять скопившийся шлак.

По конструкции колосник бывает цепным и трубным. В первом случае модель напоминает ленточный конвейер. Во втором, выполняется из труб, имеет функцию охлаждения.

Охлаждаемая колосниковая решетка состоит из литого змеевика, который изготовляется из чугуна. Такой вид применяется в системе водяного отопления и трубного водоснабжения. Внутри охлаждаемого колосникового устройства циркулирует теплоноситель. Охлаждение применяется при горении угля, так как его температура составляет тысячу градусов.

Колосники для печи назначание, виды, выбор, установка своими руками

Данное изделие выпускается в четырех различных формах. Чугунный колосник, предназначенный для установки в печь, может быть:

1. Плоским плиточным.
2. Балочным.
3. Корзинным.
4. В форме подвижной решетки.

Как правильно подобрать изделие под определенный размер печи и разновидность топлива, используемого в ней?

Для того чтобы чугунный колосник, устанавливаемый в печь, прослужил достаточно долгое время, его следует подбирать с учетом применяемого топлива. К примеру, изделие, размер которого 250, 300, 330 на 252, 140, 250 на 180 или 140 на 120 лучше подходит для применения под дрова или брикеты. А вот под уголь чугунный колосник должен иметь уже другой размер: 300 или 350 на 205. Такое отличие мотивируется тем, что при сгорании угля происходит выделение гораздо большего количества агрессивных продуктов горения.

Большое значение имеет толщина прутьев, из которых сделано изделие. От этого зависит, какую максимальную массу топлива можно положить в печь.

Что касается площади просветов, то хороший чугунный колосник должен иметь величину данного показателя в пределах 40 %

Причем неважно, это наборное балочное изделие или же литая плита. А вот снижение площади просвета может привести к недостаточно полному сгоранию топлива и повышению образования газов

Чугунный колосник, предназначенный для установки в печь, может иметь какую угодно форму, однако о его качестве судят по материалу, из которого он изготовлен, а также по толщине прутьев и размеру щелей.

Обзор колосников для каминов и печей

Современные дровяные печи мало похожи на свои старинные аналоги как снаружи, так и внутренней конструкцией. Они отличаются меньшими размерами, высокой тепловой продуктивностью, а в топочной части уже традиционной деталью стали колосники для печей. Не всем горожанам известно, что такое колосник, хотя различные каменки, очаги, буржуйки и камины делаются частыми атрибутами в загородном доме или на даче.

Колосник – это чугунная решетка для печи, разделяющая топку и зольное отделение, и служащая для укладки твердого топлива (дров, угля, брикетов). Сквозь щели поступает кислород из поддувала, усиливая тем самым горение и повышая продуктивность. Дрова и уголь сгорают с минимальным остатком, а зола и пепел осыпаются в зольник.

Не каждый металл годится на колосники для каминов и печей, ведь решетка испытывает разрушительное воздействие высокой температуры и кислорода и постепенно сгорает. Лучшим и надежным материалом является чугун, который используется также для изготовления фурнитуры: дверок, задвижек, декоративных элементов.

Разновидности чугунных колосников

Они бывают четырех видов:

• плиточные плоские;
• балочные;
• корзинные;
• подвижная решетка.

1. Плиточные модели представляют собой прямоугольную решетку стандартного размера, применяются в печах, каминах и котлах. Это популярная форма, широко распространенная в готовых металлических печах.

2. Балочные колосники – наборная конструкция из чугунных реек, одинарных или отлитых попарно. Они хороши для нестандартных топок самодельных очагов, нужно лишь учитывать стандартную длину конструкций при формировании монтажной площадки. Балки должны свободно ложиться и выниматься из топки, а зазор на расширение быть не менее 5 мм, иначе неизбежна деформация металла и повреждение кладки.

3. Корзинный тип раньше применялся в открытых топках старинных кухонных очагов, но сейчас они стали неактуальны.

4. Подвижная колосниковая конструкция используется в отопительных печах длительного горения. На ней можно регулировать ширину зазоров, осуществляя тем самым прочистку печи.

Виды чугунной колосниковой решетки

Колосниковая решетка из чугуна также бывает нескольких видов. Плиточная решетка имеет прямоугольную модель, установленную в отверстии котла, печи или камине. Данный вид считается универсальным в эксплуатации. Решетка корзинного типа идеально подойдет для открытого очага, который предназначен для приготовления пищи.

Такая модель в настоящее время практически не применяется. Решетка из балки состоит из одинарного или двойного элемента, который по своей конструкции напоминает строительную балку.

Балочный чугунный колосник применяется для установки нестандартных конструкций. Также существует подвижная решетка. Свое название она получила благодаря тому, что ее модель способна изменять ширину просветов. Подвижная решетка наиболее часто применяется для длительной эксплуатации.

Типы колосников для камина или буржуйки

Для изготовления колосников могут быть использованы различные материалы и всевозможные конструкции. В большинстве случаев используется жаропрочная сталь или чугун.

Дело в том, что колосники непрерывно подвергаются воздействию огня и поэтому лучше выбрать чугун. так как он отличается большим показателем прочности. Различают два типа колосниковой решетки :

Топка печи может иметь разный размер и форму, поэтому производители печного литья изготавливают всевозможные конфигурации. Для топки, имеющей нестандартные габариты, также можно с легкостью подобрать подходящую модель. К цельным относятся монолитные типы без возможности разборки. Выбор размеров достаточно широк, поэтому основным ориентиром выступает площадь топки. Основу наборных моделей составляют несколько отдельных элементов. Это что-то типа конструктора. который можно собрать своими руками и получить нужный размер решетки.

Стальные колосники для печки наборного типа имеют вид ленточного транспортера и называются цепные, а модели с возможностью охлаждения и сделанные из труб своими руками, именуются трубными.

Чугунные колосники могут быть нескольких типов:

• плиточные. Модели прямоугольной формы, используемые для твердотопливных котлов, каминов и отопительных печей. Они являются универсальными, главное определить типоразмер;

корзинные. Идеальный вариант для открытого очага. Основное назначение — приготовление пищи, но на сегодняшний день используются крайне редко, так как конструкция устарела в моральном плане;

• балочные. Своим названием эти модели обязаны сходству со строительными балками. Они имеют вид наборной конструкции и состоят из двойных или одинарных элементов. Оптимальное решение, если необходимо собрать колосниковую решетку нестандартного размера ;
• подвижные. Такие решетки имеют особенность конструкции. позволяющей изменять ширину просветов, чего зачастую не хватает при монтаже. В большинстве случаев они используются в печах длительного горения.

Наборные и цельные варианты

В различных печах топки могут отличаться не только по размеру, но и по форме. В связи с этим производители колосников выпускают изделия в большом ассортименте, так что подобрать колосники можно для топки даже нестандартной формы.

По строению различают:

• Цельнолитые колосники. В данном случае выпускается изделие, которое нельзя разобрать на части. Они производятся в нескольких вариантах типоразмеров, так что при подборе изделия опираться нужно на общую площадь топливной камеры печи.
• Наборные решетки собирают из нескольких частей. Из таких составных элементов можно собрать колосник для печи нужной формы и размера.

Конструкционные особенности современных металлических печей

Для кирпичных моделей камина охлаждаемые колосники должны располагаться ниже дверцы топки на один кирпич. Это нужно, чтобы исключить выпадание углей на пол. Разная степень нагрева по-разному воздействует на все металлы, именно по этой причине, в случае монолитной фиксации элементов. возможна деформация или трещины в кладке.

После укладки решетки своими руками пазы заполняются песком без примеси цемента. Если основу решетки составляют прутья треугольной формы, вершина должна быть направлена вниз .

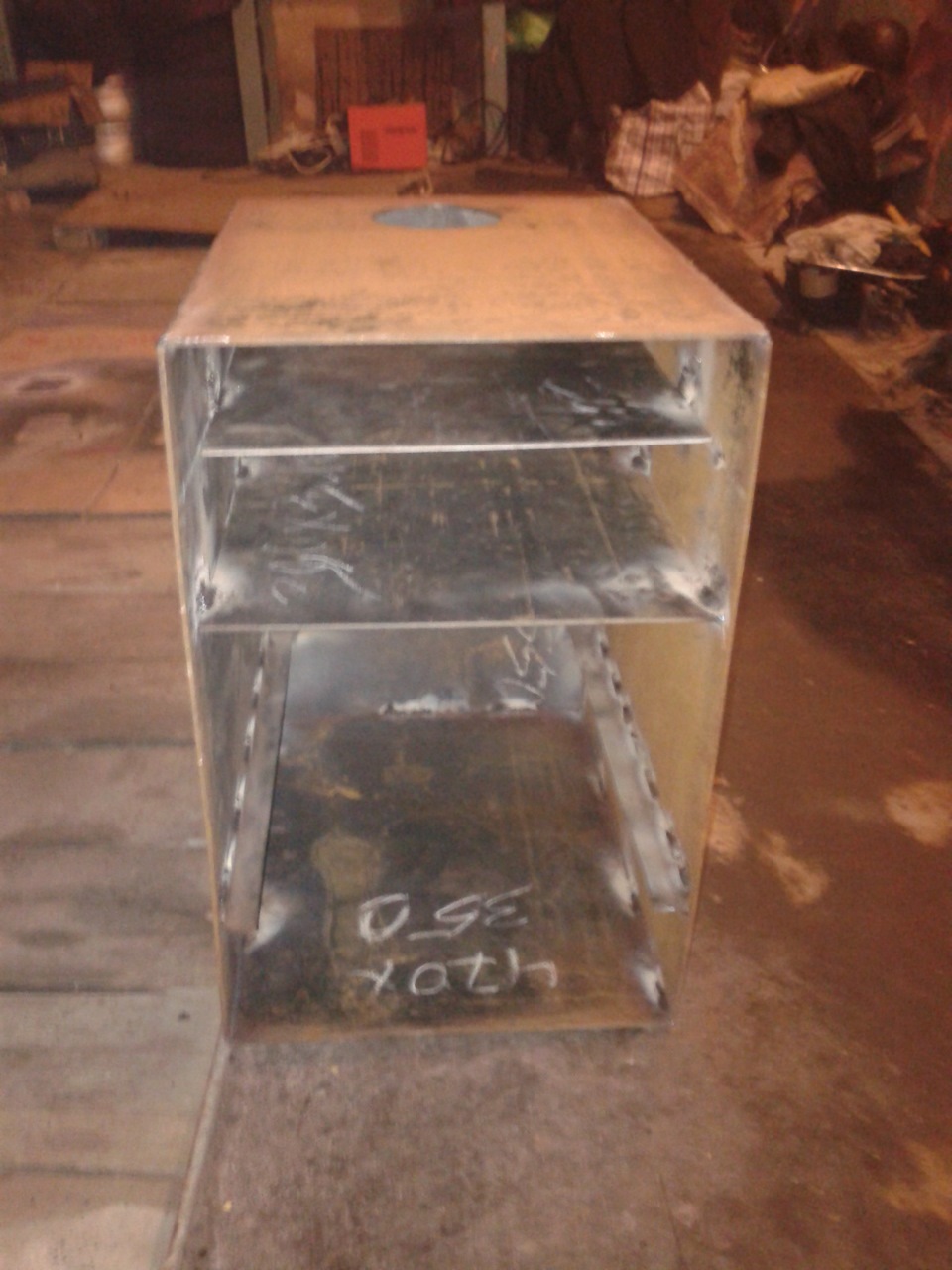

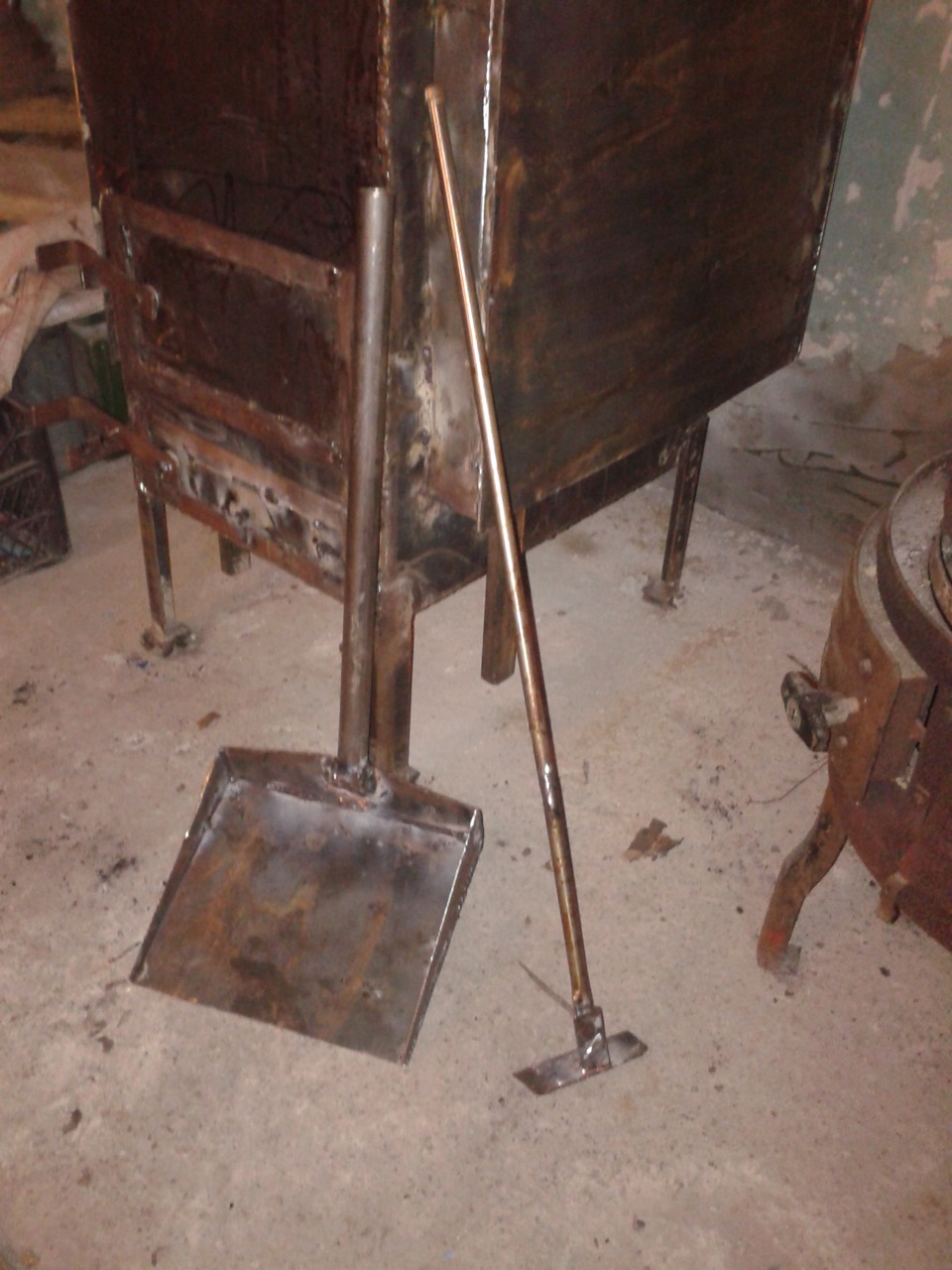

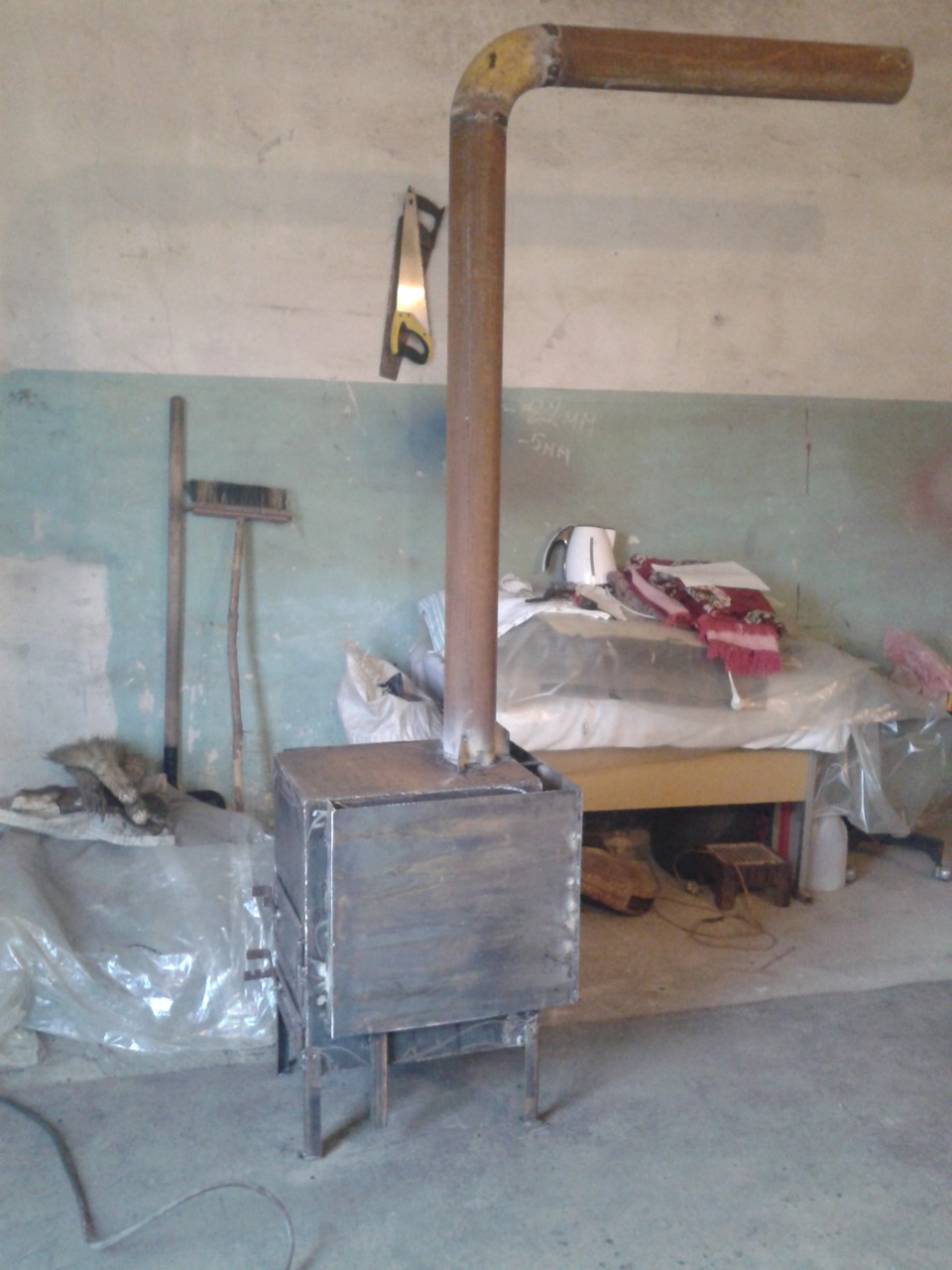

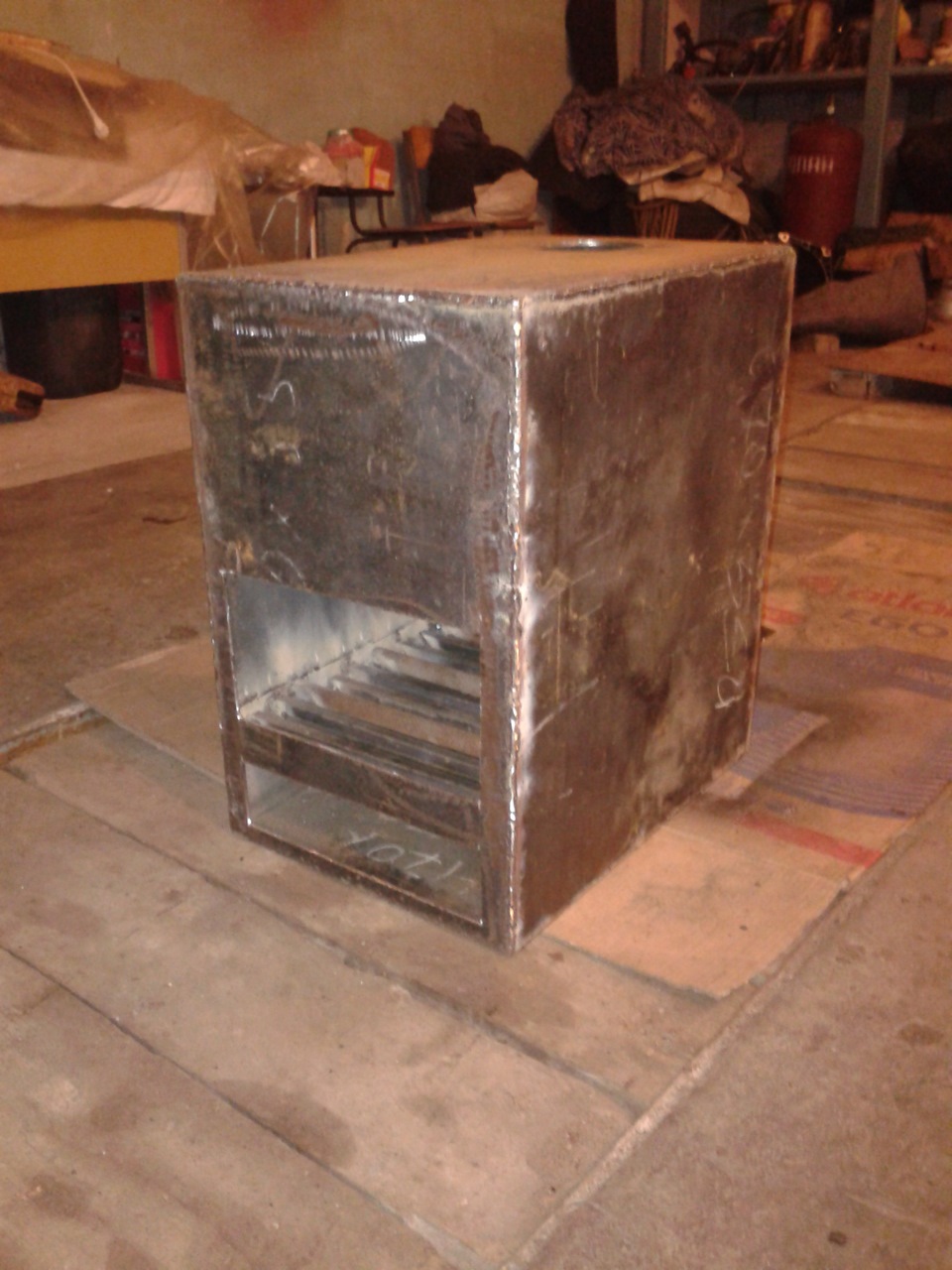

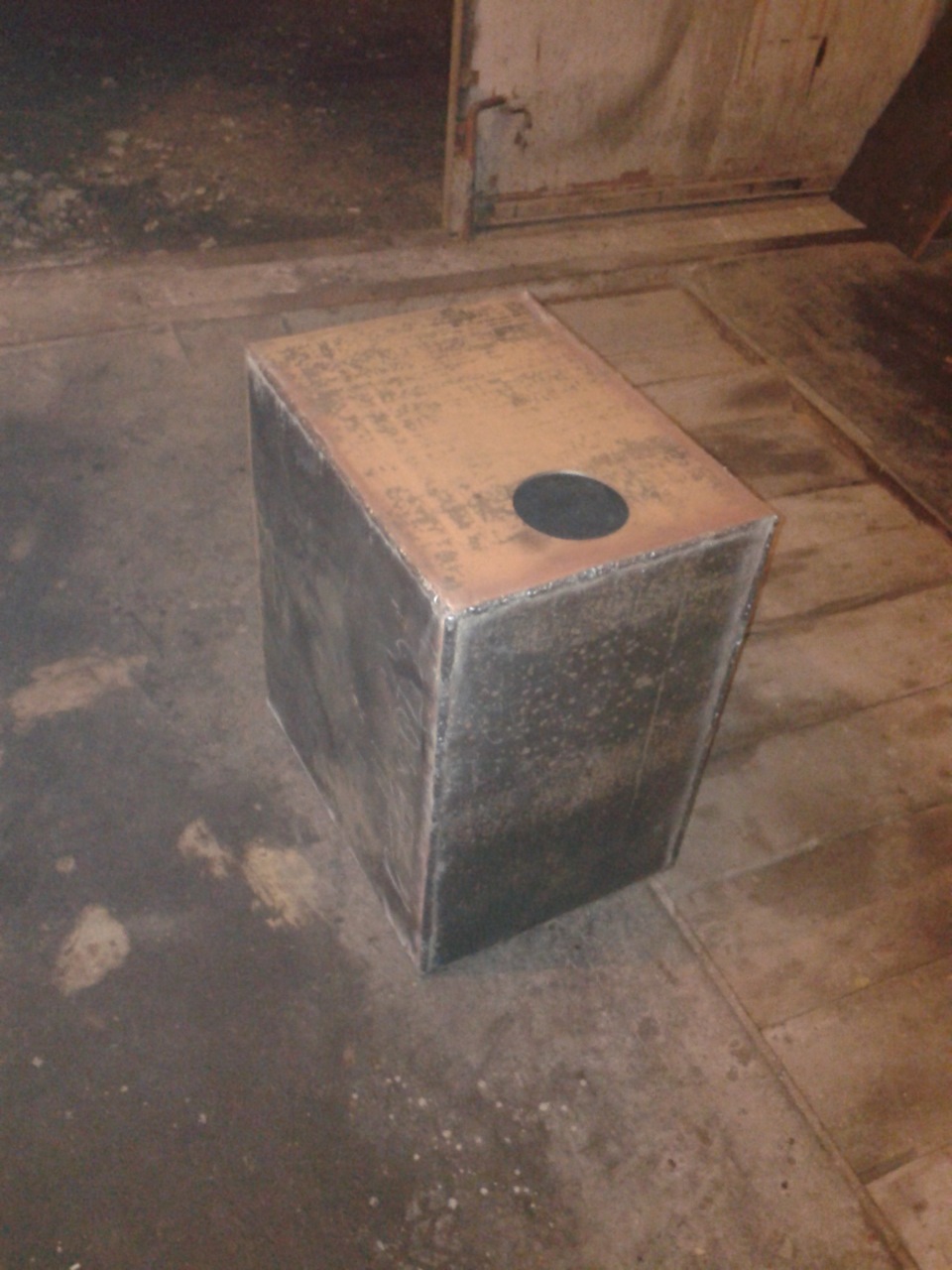

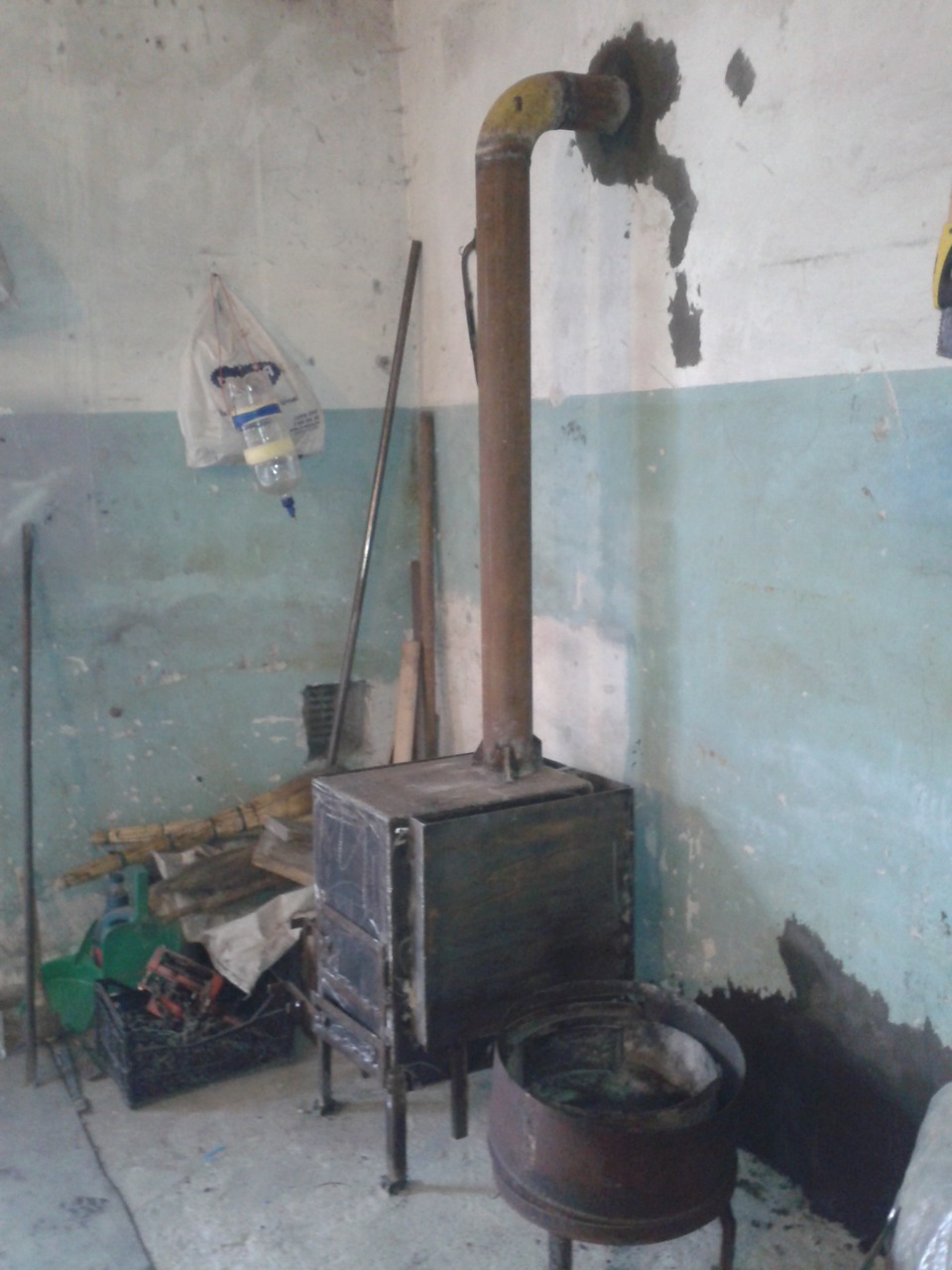

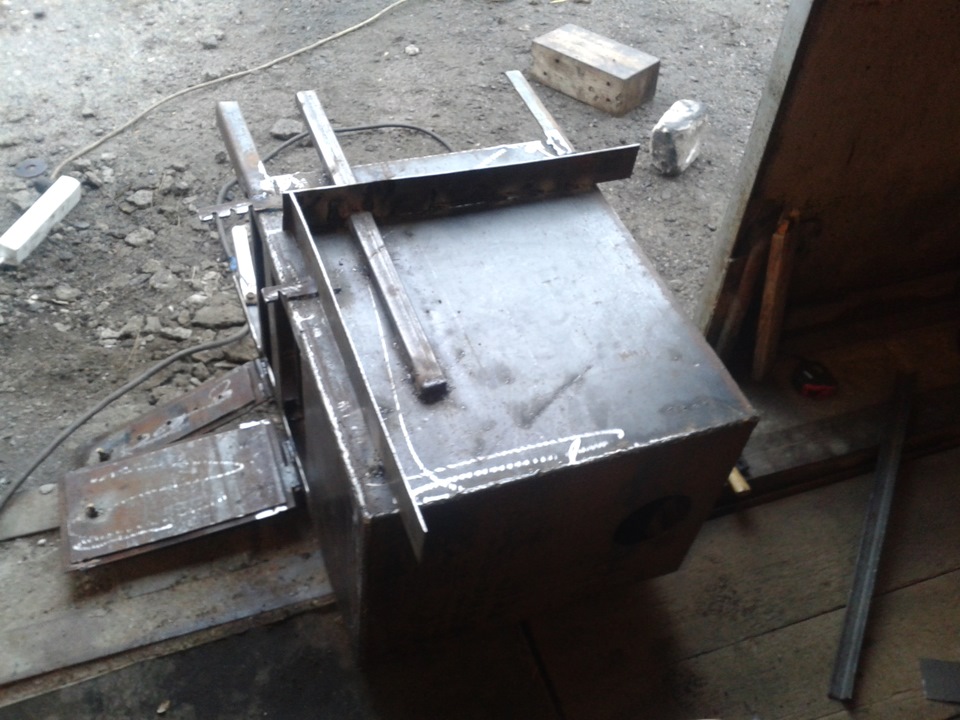

Любительское фото простейшей самодельной печи из металла

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

• нагрев в течение короткого времени;
• доступная стоимость;
• высокая теплопроводность;
• нет необходимости возводить высокопрочный фундамент;
• несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать “). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

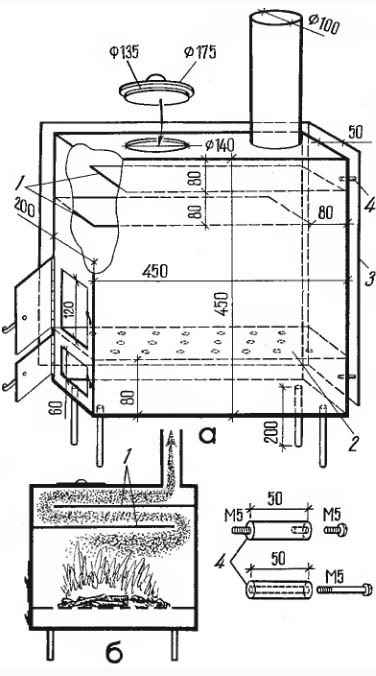

1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
2. Невозможность отапливать большие по площади помещения.
3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

В качестве материалов используется жаропрочная сталь или чугун. Первый вариант дешевле, но служит меньше, поскольку подвержен коррозии.

Чугун более прочный и лучше переносит воздействие высоких температур. Но это довольно хрупкий материал, а потому в процессе установки с чугунными деталями необходимо обращаться крайне аккуратно.

Нужен ли колосник?

В последние годы сложился стойкий стереотип, что у дровяных печек для бани обязательно должен быть в конструкции колосник. Он возник тогда, когда появились промышленные металлические каменки и в них механически были перенесены колосники, необходимые в угольных стальных либо чугунных печах. Конечно, если каменка топится углем, этот элемент нужен. Однако, в традиционных русских каменках на дровах, колосник никогда не делали.

Изготовление колосниковой решетки в домашних условиях

Можно изготовить колосник своими руками только из стали, так как из чугуна смастерить конструкцию практически невозможно в домашних условиях.

Для работы лучше выбирать огнестойкую сталь, но это не является обязательным условием. Нужно учитывать, для какого вида топлива будет изготовлена решетка, от этого зависит ее размер.

Для угля подойдет конструкция 300х300 мм или 350х300 мм, а для горения древесины размер колосника будет составлять от 140х120 мм и до 300х225 мм.

Используя простое железо, необходимо планировать этапы работы так, чтобы в итоге решетка получилась достаточно толстой. Можно использовать полосы из стали и арматуру. Прежде чем приступить к изготовлению колосника своими руками, необходимо заранее снять размеры. На следующем этапе происходит изготовление рамки.

Рамка считается основой при монтаже колосника, в дальнейшем именно к ней привариваются параллельные элементы. Важно выбрать правильное расстояние между элементами в рамке. Здесь необходимо учитывать, чтобы зола не просачивалась сквозь отверстия, а воздух мог свободно циркулировать для поддержания горения.

Отверстия в решетке не должны занимать более 40 % ее площади. Не стоит забывать, что соблюдение правил техники безопасности никто не отменял. Стоит заранее позаботиться об одежде и обуви, особенно на этапе сварочной работы.

Ставим колосник

Вообще хорошо бы установить причину выпадения колосника и устранить ее. Если треснула кладка и разошлась с риском попадания углей на конструкции дома, то требуется однозначная перекладка этого участка печи. Особенно если обрушилось перекрытие над каналом поддувала. Но вообще решать надо по месту — сложно давать советы по ремонту заочно.

Так что если нет возможности переложить этот участок пода, то ставим по углам зольника небольшие столбики из кирпича. Примерное сечение 2х2 см. Приклеиваем их раствором того же состава, что и при ремонте трещин — об этом чуть ниже.

На рисунке схематично показано расположение колосника в теле печи

Справа (по рисунку) можно поставит пластинку из кирпича для поддержки колосника — смещение колосника к топочной дверце печи не повредит. А уменьшение сечения будет незначительным. Им можно пренебречь.

Слева (следуя рисунку), где проходит канал для поступления воздуха и удаления золы, придется ставить два столбика. Очищаем кладку от золы и сажи, и клеим. На обычный глиняный раствор. Только предварительно следует смочить поверхности водой.

Иногда такую вклейку заменяют П-образной металлической стойкой. Просто ставят ее под колосник, как миниатюрные строительные козлы. Правило прежнее: стоит свободно, есть запас на расширение.

Материалы и конфигурации колосниковых решеток

Для изготовления колосников для печи или котла используют чугун или жаропрочную сталь. Первый вариант предпочтительней и используется чаще всего, так как чугун служит практически вечно. Сталь, даже прочная, со временем может прогореть, особенно если топить углем. Как известно, температура сгорания угля самая высокая среди всех видов твердого топлива.

Решетка может иметь форму:

• плоской пластины;
• соединённых между собой круглых или профильных балок;
• металлической корзины.

Кроме этого, колосниковые решетки могут быть монолитными и наборными. Монолитные – это цельное изделие определённого размера. Иногда стандартные габариты не подходят и тогда используют наборные колосники для камина или печи, в которых главное подобрать длину элементов.

Если и делать теплый пол под линолеум на деревянный пол, то только электрический.

В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Решетка может быть движимой. Такие изделия состоят из нескольких частей, которые приводятся в движение вручную, специальным рычагом. Есть два варианта движений: поступательные и вращательные. Благодаря движимым колосникам можно подать воздух в залежавшиеся слои топлива, что позволяет полностью выжечь его. Это на несколько процентов повышает КПД обогревательного оборудования.

Как сделать колосники своими руками

Купив толстую чугунную решетку, вы можете быть уверены, что она прослужит вам столько же, сколько и печь. Но иногда случается и так, что стандартные размеры колосниковой решетки не подходят. И тогда ее нужно изготовить самостоятельно. В домашних условиях работать с чугуном невозможно, поэтому в качестве материала можно использовать только сталь. Лучше, конечно, если она будет жаропрочной, но не обязательно. Используя обычное железо нужно позаботиться, чтобы решетка была достаточно толстой.

Укладывать теплый пол под ламинат, по отзывам, не стоит, так как это может повредить напольное покрытие.

В качестве исходного материала можно использовать:

• арматуру;
• уголок;
• толстостенные трубы малого диаметра;
• стальные полосы.

Прежде чем сделать колосники своими руками нужно снять размеры. После этого изготавливается рамка, на которую потом будут приварены параллельно идущие элементы. Главное, правильно подобрать расстояние между ними. С одной стороны, зола не должна забивать колосник, а воздух мог поступать в достаточном количестве. С другой стороны, угольки должны оставаться в топке до полного выгорания. Щели занимают не более 40% от всей площади решетки.

Рекомендации

Топливный материал должен полностью сгорать, а для достижения этой цели необходимо, чтобы поступало оптимальное количество кислорода. Поэтому суммарная площадь расстояния между решетками составляет не более 60 % от общей площади колосника. Если расстояние будет меньше, в печку будет попадать маленький поток воздуха, этого будет недостаточно для поддержания процесса горения в топочном отсеке.

При большом расстоянии между решетками топливный материал будет падать, не успевая догореть. Это будет приводить к увеличению расходного материала для горения.

Чугунный колосник для печи обеспечивает хорошую тягу, применяется для горения дров, угля и топливных брикетов. Чугун по-прежнему занимает лидирующую позицию в изготовлении колосниковых решеток. Так как он меньше всего подвержен деформации при высоких температурах.

Выбираем правильные колосники

Чтобы выбрать определенную модель нужно учитывать тип топлива. который планируется использовать чаще всего. К примеру, для угля идеальной будет конструкция, имеющая габариты 350-300х205 мм. для брикетов или дров лучше определить размерные рамки 140х120 — 330х252 мм. Решетка должна выбираться с таким расчетом, чтобы она могла выдержать максимальный вес единичной закладки топлива .

Чтобы уточнить максимальный вес лучше обратиться за советом к квалифицированному продавцу. Чтобы с очисткой от золы не возникало проблем, просветы должны составлять не меньше 40% от площади общей конструкции .

В случае несоблюдения указанных пропорций установка печи не будет настолько эффективной, ввиду того, что объем поступаемого воздуха будет недостаточным для интенсивности горения. Кроме этого, недостаточная вентиляция может привести к скапливанию газов, чего допускать нельзя ни в коем случае. Если площадь просветов сделать больше, то совместно с золой будут осыпаться не догоревшие остатки топлива .

Установка решетки

Для изготовления решетки в котел чаще всего выбирается неподвижная балочная конструкция. Это составная модель, за основу которой берется квадрат или же прямоугольник из четырех балок.

Данный квадрат необходимо изготовить по размеру топочного отделения, в котором будет эксплуатироваться колосниковая решетка. В его основание приваривают балки небольшого размера, при этом также нужно учитывать расстояние между ними. Оно должно быть такое, чтобы материал не падал в процессе горения, и сожженные остатки могли легко просачиваться сквозь данные отверстия.

Как выбрать колосники для печи и установить своими руками

Конструкции современных печей постоянно совершенствуются и видоизменяются, одни элементы заменяются другими. Но есть функциональные детали, без которых по-прежнему обойтись невозможно. Среди них – колосниковая решетка. Это элемент топки, служащий для поддержания дров, угля, топливных брикетов. Через отверстия в нем зола ссыпается вниз, и таким образом освобождается место для новой порции топлива. Колосники для печей бывают различных конструкций, их изготавливают из разных материалов. Как же правильно их выбирать и устанавливать?

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь. Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива. От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность. Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции.

От печного литья во многом зависит качество обогрева дома

Виды колосников: материалы и наиболее распространенные конструкции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

• Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
• Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Детали наборных конструкций

Разновидности конструкций

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

• Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
• Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
• Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
• Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка

Практические советы по выбору

Выбирая конкретную модель, учитывайте вид топлива, который будете использовать. Например, для угля подойдет конструкция 350 или 30х205 мм, а для дров и брикетов – от 140х120 мм до 330х252 мм. Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца. Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Колосниковые решетки круглой формы

Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз.

Так выглядит правильно установленная колосниковая решетка

Подводим итоги

• Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
• При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
• При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Видео: колосники в печку

Понравилась статья? Поделитесь с друзьями:

Колосник для печи: варианты конструкций и правила замены

Современные печи по своему функционалу, да и устройству могут быть весьма далеки от своих классических вариантов. Однако и здесь есть такие детали конструкции, которые практически не меняются с самых давних пор. Речь идет о колосниках.

Что такое колосниковая решетка?

Колосник чугунный для печи обеспечивает наиболее полное сгорание топлива. Размещается элемент между зольным отделением и топкой и имеет вид решетки. По время горения сквозь решетку снизу поступает воздух. Движение воздушного потока – снизу вверх, позволяет топливу сгорать полностью. А после сгорания зола не накапливается в топке, а через ту же решетку просыпается в зольник. При этом она же служит своеобразным защитным слоем для самого колосника, поскольку не позволяет ему раскалиться. На фото – колосниковые решетки.

Изделия выполняют сразу несколько важнейших функций:

• отделяют топку от зольника – температура в этих двух отделениях разная;
• обеспечивает прохождение воздушных потоков снизу вверх – тяга;
• тот же восходящий воздушный поток подсушивает дрова и уголь;
• вся система из поддувала в зольнике, колосниковой решетки и печной дверцы позволяет регулировать огонь.

Готовые аппараты – Harvia, Бавария, изделия от Кастор, разумеется, этим элементом укомплектованы. И, даже когда речь идет конструкции, сделанной своими руками – для бани, например, эту деталь рекомендуют приобрести. Все известные производители печных агрегатов – Термофор, Кастор предлагают в продажу колосники с любыми размерами. Самостоятельно сделать решетку тоже вполне возможно, но вот раздобыть для нее материал – чугун, и работать с ним намного сложнее.

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

• стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
• чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

• Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:
  • плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.
  • корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
  • балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.
• Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник.

Сам процесс монтажа крайне прост.

• Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
• Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
• Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
• После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

На виде представлен процесс монтажа колосниковой решетки.

Чугунные колосники для печей

Особенности конструкции современной печи непрерывно видоизменяются и совершенствуются, новые элементы сменяют старые. Но ряд функциональных деталей остаются неизменными атрибутами и обойтись без них просто нереально. В их число входят колосники для печей. Данный топочный элемент буржуйки или камина, поддерживающий дрова, уголь и топливные брикет, обеспечивает хорошую тягу. Сквозь отверстия зола попадает вниз, что позволяет освободить место для новой закладки топлива. Колосники чугунные современных печей могут иметь разную конструкцию и изготавливаются из различных материалов, в том числе из металлического уголка .

Правильный выбор и установка колосников

Данный элемент фурнитуры печи обеспечивает качественное горение и поддержание пламени в момент топки печки. Когда первая закладка прогорает, остатки попадают в зольник, а последующий слой попадает непосредственно на колосники. где обеспечивается лучший обдув воздухом, который поступает через поддувало и пламя горит более интенсивно.

Благодаря колосникам влажное топливо в камине или буржуйке просыхает быстрей. Конструкция данного элемента своими руками влияет на эффективность печи, а используемые материалы для изготовления определяют срок службы. Правильно сделать монтаж колосниковой решетки — обеспечить полноценное выполнение возложенных функций. Печное литье определяет насколько качественным будет обогрев жилища.

Типы колосников для камина или буржуйки

Для изготовления колосников могут быть использованы различные материалы и всевозможные конструкции. В большинстве случаев используется жаропрочная сталь или чугун.

Дело в том, что колосники непрерывно подвергаются воздействию огня и поэтому лучше выбрать чугун. так как он отличается большим показателем прочности. Различают два типа колосниковой решетки :

Топка печи может иметь разный размер и форму, поэтому производители печного литья изготавливают всевозможные конфигурации. Для топки, имеющей нестандартные габариты, также можно с легкостью подобрать подходящую модель. К цельным относятся монолитные типы без возможности разборки. Выбор размеров достаточно широк, поэтому основным ориентиром выступает площадь топки. Основу наборных моделей составляют несколько отдельных элементов. Это что-то типа конструктора. который можно собрать своими руками и получить нужный размер решетки.

Стальные колосники для печки наборного типа имеют вид ленточного транспортера и называются цепные, а модели с возможностью охлаждения и сделанные из труб своими руками, именуются трубными.

Чугунные колосники могут быть нескольких типов:

• плиточные. Модели прямоугольной формы, используемые для твердотопливных котлов, каминов и отопительных печей. Они являются универсальными, главное определить типоразмер;
• корзинные. Идеальный вариант для открытого очага. Основное назначение — приготовление пищи, но на сегодняшний день используются крайне редко, так как конструкция устарела в моральном плане;
• балочные. Своим названием эти модели обязаны сходству со строительными балками. Они имеют вид наборной конструкции и состоят из двойных или одинарных элементов. Оптимальное решение, если необходимо собрать колосниковую решетку нестандартного размера ;
• подвижные. Такие решетки имеют особенность конструкции. позволяющей изменять ширину просветов, чего зачастую не хватает при монтаже. В большинстве случаев они используются в печах длительного горения.

Выбираем правильные колосники

Чтобы выбрать определенную модель нужно учитывать тип топлива. который планируется использовать чаще всего. К примеру, для угля идеальной будет конструкция, имеющая габариты 350-300х205 мм. для брикетов или дров лучше определить размерные рамки 140х120 — 330х252 мм. Решетка должна выбираться с таким расчетом, чтобы она могла выдержать максимальный вес единичной закладки топлива .

Чтобы уточнить максимальный вес лучше обратиться за советом к квалифицированному продавцу. Чтобы с очисткой от золы не возникало проблем, просветы должны составлять не меньше 40% от площади общей конструкции .

В случае несоблюдения указанных пропорций установка печи не будет настолько эффективной, ввиду того, что объем поступаемого воздуха будет недостаточным для интенсивности горения. Кроме этого, недостаточная вентиляция может привести к скапливанию газов, чего допускать нельзя ни в коем случае. Если площадь просветов сделать больше, то совместно с золой будут осыпаться не догоревшие остатки топлива .

Установка колосников своими руками

Металлам свойственно расширяться в процессе нагрева. Именно по этой причине при установке колосников для камина или буржуйки необходимо сделать зазоры со всех сторон не менее 5 мм. Уступ, на который будет укладываться решетка, необходимо стесать .

Для кирпичных моделей камина охлаждаемые колосники должны располагаться ниже дверцы топки на один кирпич. Это нужно, чтобы исключить выпадание углей на пол. Разная степень нагрева по-разному воздействует на все металлы, именно по этой причине, в случае монолитной фиксации элементов. возможна деформация или трещины в кладке.

После укладки решетки своими руками пазы заполняются песком без примеси цемента. Если основу решетки составляют прутья треугольной формы, вершина должна быть направлена вниз .

Делаем выводы

Оптимальным выбором колосников для камина или буржуйки является чугун, так как он долговечный и имеет большой запас прочности. Так же к преимуществам можно отнести возможность монтажа в металлические и кирпичные печи. Основным критерием при выборе типа решетки можно назвать площадь зазоров и масса закладываемого топлива .

Установка монолитных моделей несколько проще, а наборные — оптимальный выбор для решеток, имеющих нестандартные размеры. При монтаже обязательно оставить зазоры на возможность расширения металла .

Похожие статьи:

Клей для печей и каминов Дверцы для печей и каминов Применение жаростойкого клея для облицовки каминов и печей Чугунные варочные плиты для печи

Источники: http://teploguru.ru/pechi/kolosniki-dlya-pechi.html, http://kamingid.ru/kolosnik-dlya-pechi, http://poluchi-teplo.ru/km/aks/chugunnyie-kolosniki-dlya-pechey.html

Несмотря на свою простоту и незамысловатость чугунные колосники для печи или котла выполняют несколько функций, каждая из которых весьма важна (см. Печное отопление в деревянном доме). Обычно решетка служит не меньше, чем сам нагреватель, но бывают форс-мажорные ситуации, когда требует замена. Как известно, чугун достаточно хрупкий и его можно расколоть, даже уронив на твердую поверхность с высоты одного метра. То есть, всего лишь случайно выпустив из рук, стоя в полный рост. В розничной сети можно найти стандартные колосники, а если они не подходят, то их несложно изготовить самостоятельно.

Какие функции выполняют колосники

Колосники – это решетка в топке котла, печи или камина, которая встроена в нижнюю часть. Она выполняет три функции:

• удержание твердого топлива;
• подача воздуха;
• удаление золы.

На колосниках лежат дрова, брикеты или уголь. В зависимости от вида топлива нужно подбирать зазоры между параллельно идущими элементами. Решетка должна быть достаточно крепкой, чтобы выдерживать вес дров. Кроме этого, колосники для котла позволяют подавать воздух для горения. При этом можно регулировать количество воздуха, тем самым контролируя силу тяги. Под колосниковой решеткой есть специальный отсек, куда осыпается зола. Он закрыт дверцей или заслонкой. Через дверцу можно не только удалять пепел, но регулировать подачу воздуха.

Материалы и конфигурации колосниковых решеток

Для изготовления колосников для печи или котла используют чугун или жаропрочную сталь. Первый вариант предпочтительней и используется чаще всего, так как чугун служит практически вечно. Сталь, даже прочная, со временем может прогореть, особенно если топить углем. Как известно, температура сгорания угля самая высокая среди всех видов твердого топлива.

Решетка может иметь форму:

• плоской пластины;
• соединённых между собой круглых или профильных балок;
• металлической корзины.

Кроме этого, колосниковые решетки могут быть монолитными и наборными. Монолитные – это цельное изделие определённого размера. Иногда стандартные габариты не подходят и тогда используют наборные колосники для камина или печи, в которых главное подобрать длину элементов.

Если и делать теплый пол под линолеум на деревянный пол, то только электрический.

В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Решетка может быть движимой. Такие изделия состоят из нескольких частей, которые приводятся в движение вручную, специальным рычагом. Есть два варианта движений: поступательные и вращательные. Благодаря движимым колосникам можно подать воздух в залежавшиеся слои топлива, что позволяет полностью выжечь его. Это на несколько процентов повышает КПД обогревательного оборудования.

Как сделать колосники своими руками

Купив толстую чугунную решетку, вы можете быть уверены, что она прослужит вам столько же, сколько и печь. Но иногда случается и так, что стандартные размеры колосниковой решетки не подходят. И тогда ее нужно изготовить самостоятельно. В домашних условиях работать с чугуном невозможно, поэтому в качестве материала можно использовать только сталь. Лучше, конечно, если она будет жаропрочной, но не обязательно. Используя обычное железо нужно позаботиться, чтобы решетка была достаточно толстой.

Укладывать теплый пол под ламинат, по отзывам, не стоит, так как это может повредить напольное покрытие.

В качестве исходного материала можно использовать:

• арматуру;
• уголок;
• толстостенные трубы малого диаметра;
• стальные полосы.

Прежде чем сделать колосники своими руками нужно снять размеры. После этого изготавливается рамка, на которую потом будут приварены параллельно идущие элементы. Главное, правильно подобрать расстояние между ними. С одной стороны, зола не должна забивать колосник, а воздух мог поступать в достаточном количестве. С другой стороны, угольки должны оставаться в топке до полного выгорания. Щели занимают не более 40% от всей площади решетки.

Как выбрать колосники для печи и установить своими руками

Конструкции современных печей постоянно совершенствуются и видоизменяются, одни элементы заменяются другими. Но есть функциональные детали, без которых по-прежнему обойтись невозможно. Среди них – колосниковая решетка. Это элемент топки, служащий для поддержания дров, угля, топливных брикетов. Через отверстия в нем зола ссыпается вниз, и таким образом освобождается место для новой порции топлива. Колосники для печей бывают различных конструкций, их изготавливают из разных материалов. Как же правильно их выбирать и устанавливать?

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь. Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива. От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность. Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции.

От печного литья во многом зависит качество обогрева дома

Виды колосников: материалы и наиболее распространенные конструкции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

• Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
• Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Детали наборных конструкций

Разновидности конструкций

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

• Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
• Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
• Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
• Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка

Практические советы по выбору

Выбирая конкретную модель, учитывайте вид топлива, который будете использовать. Например, для угля подойдет конструкция 350 или 30х205 мм, а для дров и брикетов – от 140х120 мм до 330х252 мм. Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца. Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Колосниковые решетки круглой формы

Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз.

Так выглядит правильно установленная колосниковая решетка

Подводим итоги

• Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
• При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
• При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

Видео: колосники в печку

Понравилась статья? Поделитесь с друзьями:

Колосник для печи: варианты конструкций и правила замены

Современные печи по своему функционалу, да и устройству могут быть весьма далеки от своих классических вариантов. Однако и здесь есть такие детали конструкции, которые практически не меняются с самых давних пор. Речь идет о колосниках.

Что такое колосниковая решетка?

Колосник чугунный для печи обеспечивает наиболее полное сгорание топлива. Размещается элемент между зольным отделением и топкой и имеет вид решетки. По время горения сквозь решетку снизу поступает воздух. Движение воздушного потока – снизу вверх, позволяет топливу сгорать полностью. А после сгорания зола не накапливается в топке, а через ту же решетку просыпается в зольник. При этом она же служит своеобразным защитным слоем для самого колосника, поскольку не позволяет ему раскалиться. На фото – колосниковые решетки.

Изделия выполняют сразу несколько важнейших функций:

• отделяют топку от зольника – температура в этих двух отделениях разная;
• обеспечивает прохождение воздушных потоков снизу вверх – тяга;
• тот же восходящий воздушный поток подсушивает дрова и уголь;
• вся система из поддувала в зольнике, колосниковой решетки и печной дверцы позволяет регулировать огонь.

Готовые аппараты – Harvia, Бавария, изделия от Кастор, разумеется, этим элементом укомплектованы. И, даже когда речь идет конструкции, сделанной своими руками – для бани, например, эту деталь рекомендуют приобрести. Все известные производители печных агрегатов – Термофор, Кастор предлагают в продажу колосники с любыми размерами. Самостоятельно сделать решетку тоже вполне возможно, но вот раздобыть для нее материал – чугун, и работать с ним намного сложнее.

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

• стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
• чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

• Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:

• плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.
• корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
• балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.

Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник.

Сам процесс монтажа крайне прост.

• Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
• Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
• Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
• После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

На виде представлен процесс монтажа колосниковой решетки.

• Чугунные колосники для печей

  Особенности конструкции современной печи непрерывно видоизменяются и совершенствуются, новые элементы сменяют старые. Но ряд функциональных деталей остаются неизменными атрибутами и обойтись без них просто нереально. В их число входят колосники для печей. Данный топочный элемент буржуйки или камина, поддерживающий дрова, уголь и топливные брикет, обеспечивает хорошую тягу. Сквозь отверстия зола попадает вниз, что позволяет освободить место для новой закладки топлива. Колосники чугунные современных печей могут иметь разную конструкцию и изготавливаются из различных материалов, в том числе из металлического уголка .

  Правильный выбор и установка колосников

  Данный элемент фурнитуры печи обеспечивает качественное горение и поддержание пламени в момент топки печки. Когда первая закладка прогорает, остатки попадают в зольник, а последующий слой попадает непосредственно на колосники. где обеспечивается лучший обдув воздухом, который поступает через поддувало и пламя горит более интенсивно.

  Благодаря колосникам влажное топливо в камине или буржуйке просыхает быстрей. Конструкция данного элемента своими руками влияет на эффективность печи, а используемые материалы для изготовления определяют срок службы. Правильно сделать монтаж колосниковой решетки — обеспечить полноценное выполнение возложенных функций. Печное литье определяет насколько качественным будет обогрев жилища.

  Типы колосников для камина или буржуйки

  Для изготовления колосников могут быть использованы различные материалы и всевозможные конструкции. В большинстве случаев используется жаропрочная сталь или чугун.

  Дело в том, что колосники непрерывно подвергаются воздействию огня и поэтому лучше выбрать чугун. так как он отличается большим показателем прочности. Различают два типа колосниковой решетки :

  Топка печи может иметь разный размер и форму, поэтому производители печного литья изготавливают всевозможные конфигурации. Для топки, имеющей нестандартные габариты, также можно с легкостью подобрать подходящую модель. К цельным относятся монолитные типы без возможности разборки. Выбор размеров достаточно широк, поэтому основным ориентиром выступает площадь топки. Основу наборных моделей составляют несколько отдельных элементов. Это что-то типа конструктора. который можно собрать своими руками и получить нужный размер решетки.

  Стальные колосники для печки наборного типа имеют вид ленточного транспортера и называются цепные, а модели с возможностью охлаждения и сделанные из труб своими руками, именуются трубными.

  Чугунные колосники могут быть нескольких типов:



  • плиточные. Модели прямоугольной формы, используемые для твердотопливных котлов, каминов и отопительных печей. Они являются универсальными, главное определить типоразмер;
  • корзинные. Идеальный вариант для открытого очага. Основное назначение — приготовление пищи, но на сегодняшний день используются крайне редко, так как конструкция устарела в моральном плане;
  • балочные. Своим названием эти модели обязаны сходству со строительными балками. Они имеют вид наборной конструкции и состоят из двойных или одинарных элементов. Оптимальное решение, если необходимо собрать колосниковую решетку нестандартного размера ;
  • подвижные. Такие решетки имеют особенность конструкции. позволяющей изменять ширину просветов, чего зачастую не хватает при монтаже. В большинстве случаев они используются в печах длительного горения.

  Выбираем правильные колосники

  Чтобы выбрать определенную модель нужно учитывать тип топлива. который планируется использовать чаще всего. К примеру, для угля идеальной будет конструкция, имеющая габариты 350-300х205 мм. для брикетов или дров лучше определить размерные рамки 140х120 — 330х252 мм. Решетка должна выбираться с таким расчетом, чтобы она могла выдержать максимальный вес единичной закладки топлива .

  Чтобы уточнить максимальный вес лучше обратиться за советом к квалифицированному продавцу. Чтобы с очисткой от золы не возникало проблем, просветы должны составлять не меньше 40% от площади общей конструкции .

  В случае несоблюдения указанных пропорций установка печи не будет настолько эффективной, ввиду того, что объем поступаемого воздуха будет недостаточным для интенсивности горения. Кроме этого, недостаточная вентиляция может привести к скапливанию газов, чего допускать нельзя ни в коем случае. Если площадь просветов сделать больше, то совместно с золой будут осыпаться не догоревшие остатки топлива .

  Установка колосников своими руками

  Металлам свойственно расширяться в процессе нагрева. Именно по этой причине при установке колосников для камина или буржуйки необходимо сделать зазоры со всех сторон не менее 5 мм. Уступ, на который будет укладываться решетка, необходимо стесать .

  Для кирпичных моделей камина охлаждаемые колосники должны располагаться ниже дверцы топки на один кирпич. Это нужно, чтобы исключить выпадание углей на пол. Разная степень нагрева по-разному воздействует на все металлы, именно по этой причине, в случае монолитной фиксации элементов. возможна деформация или трещины в кладке.

  После укладки решетки своими руками пазы заполняются песком без примеси цемента. Если основу решетки составляют прутья треугольной формы, вершина должна быть направлена вниз .

  Делаем выводы

  Оптимальным выбором колосников для камина или буржуйки является чугун, так как он долговечный и имеет большой запас прочности. Так же к преимуществам можно отнести возможность монтажа в металлические и кирпичные печи. Основным критерием при выборе типа решетки можно назвать площадь зазоров и масса закладываемого топлива .

  Установка монолитных моделей несколько проще, а наборные — оптимальный выбор для решеток, имеющих нестандартные размеры. При монтаже обязательно оставить зазоры на возможность расширения металла .

  Похожие статьи:

  Клей для печей и каминов Дверцы для печей и каминов Применение жаростойкого клея для облицовки каминов и печей Чугунные варочные плиты для печи



  Ввиду того, что многие работы по авто, да и другие затягиваются или переносятся в зиму, было решено сварганить буржуйку, за одно руки чесались поварить.
  За основу была взята эта схема.

































  Комментарии 71



  Тоже в закладки добавил, правда гараж еще в мечтах, дай Бог на будущий год фундамент поставить



  Колено на трубе что на улицу выходит переделай. Забиваться будет. Вырежи его и трубы свари вместе т образно. Я себе так сделал сажа вниз опадает и не забивает трубу. И просверли отстойник сажи чтоб конденсат сливался



  Доделки-переделки еще будут, учту и это



  www.drive2.ru/l/8211503/ Мой вариант. Делал по такой-же схеме.



  Одно время занимался изготовлением печей для бань, напишу несколько замечаний, колосники только чугун, остальные не долговечные найти можно на металлоприемке, дверцы чугун, металические ведет потом не закрываются плотно, топки прогорают и из металла 8мм ведет металл так что рвет по швам делал изнутри топку шамотным кирпичем, но в гараже и топить до красна наверное не будет ни кто, и подремонтировать не долго, аппарат то рядом))
  с песком здравая идея, видел батареи из бетона однажды внутри был тен электрический



  А как в нутри самой печки почистить? Вдруг забьется.



  я думаю скорее прогорит, чем забьется



  Так с песком же теплоотдача хуже, для чего он?



  песок засыпался как теплоаккумулятор, и забрать тепло с металла печки. Переночевав ночь, решил переделать как писали ниже с обдувом и ребрами. Потихоньку подготовлюсь и сделаю





  не очень понял по фото, как оно соединено с подвалом
  я, на даче, в поддувало печки подсоединил снизу квадратную вентиляционную трубу 200х200мм, в результате, оно работает так: когда дверка поддувала открыта, тянет через дверку. Когда дверка закрыта — тянет через трубу с подвала





  работает! обогревает сто квадратов.



  Так это уже по профессиональному!



  зато удобно. Нам с братом нравиться при том что за бортом у нас -20 а в гараже в футболках ходим .



  Ой как не нравятся мне эти перегородки.Была раз печь с перегородками, весь дым был в помещении, тяги ноль.Вам удачи.



  тоже присматриваю такой вариант в гараж . Если приварить трубки вертикально вместо рубашки с песком кпд выше будет?



  Водяная рубашка преимущественней, есть перспектива на будущее в виде целой системы отопления.Это не так сложно на самом деле.



  тоже присматриваю такой вариант в гараж . Если приварить трубки вертикально вместо рубашки с песком кпд выше будет?

  будет, но лучше как тут писали ребра +рубашка+обдув



  у меня принцип печи такой же только вокруг всей печи водянная рубашка и теплообменник тоже водяной только расположен вертикально за топкой 100 кадратов греет только в путь



  все хорошо-но 4мм-это для печки-ну примерно как китайский мангал из 0.8 мм! 10 ка нужна! раз протопил в 9 утра-и если ворота не дергать-до 16 часов работаю в рубашке!

  сварка спасет мир)без сварки щас как без рук, если что то делаешь в гараже



  Тупой вопрос наверное, но зачем песок? В качестве теплоносителя?







  Дымоход(выход из печи) надо было вваривать не сверху, а с боку на самом верху.Это помогло бы перегородкам ещё больше удержать тепло.Этот самый чертёж уже гуляет на просторах паутины очень давно.Хотел было изготовить по нему же, но сделал другую.На счёт масляной зря отказался.Печь на дровах даже близко не стоит с масляной.Проверенно лично (на дрова не вернусь).На данный момент изготовил печь на масле с наддувом(чуть позже о ней расскажу).Ещё совет из личного опыта.Убирай нафиг весь песок.Срезай рубашку.На сам корпус печки навари рёбра горизонтально по всей длине печки из двойки.Рубашку привари обратно поверх этих рёбер.Верх рубашки завари наглухо, низ оставь открытым.С одной стороны подведи воздух.Это значительно повысит КПД печи.Как то так, мысли в слух как бы)
  З.Ы. За ошибки не пинать!)



  Что бы дымоход расположить сзади, нужно было верхнюю полость сделать минимум 108 мм, а я не силен в печках, вот схему особо не менял.
  Конвекция… Да может если бы металл толще был так и сделал бы, а так боюсь, что ее на долго не хватит, а там посмотрим, переделать не так долго рубашку.
  Масло я не могу использовать по вопросам безопасности, это чисто субьективно и к технике не отностится.



  Эти самые рёбра что я говорил дадут дополнительную жёскость что бы она не сложилась(как писали ниже).Обдув воздуха продлит ей жизнь.Ну а на счёт маслянной печи(внутреннего горения).Она 100% безопасна.



  посмотрю, подумаю, если что отпишусь здесь.



  Каменку сверху сделать из массивных камней. И держать тепло дольше будет и отдавать больше.



  На 6-й фотографии профтруба, приваренная к боковой стенке — это и есть подача воздуха в первый перегиб?



  да, с двух сторон



  А Вы их ради эксперимента перекрывать не пробовали?





  Тема отопления гаража для меня сейчас очень актуальна (появился свой гараж). Много читал про разные типы печей, скачивал картинки, в том числе такую же, что и в Вашей записи. От печки на отработке тоже по определенным причинам отказался, решил сделать дровяную печь с камерой дожига и как можно большей площадью теплоотдачи.



  Как заметили выше, кроме поверхности теплоотдачи, хорошо бы воздушную циркуляцию или водяную замутить



  В моих реалиях больше подходит воздушная. Так и буду делать.



  Тема отопления гаража для меня сейчас очень актуальна (появился свой гараж). Много читал про разные типы печей, скачивал картинки, в том числе такую же, что и в Вашей записи. От печки на отработке тоже по определенным причинам отказался, решил сделать дровяную печь с камерой дожига и как можно большей площадью теплоотдачи.

  просто бубафоню делатью ни открытого огня ни проблем . и горит всё подряд. я после всех буржуек только бубу пропагандирую. и не нужно постоянно отвлекаться на топку. а расход (знакомое слово?!) почти в три раза ниже. но самое поразительное что греет ноги. тепло идёт по низу. ни одна буржуйка не способна. ни одна.



  а не могли бы кинуть пример такой печи. заранее спасибо. а то найти немогу чет









  я делал с одного баллона без надстройки. трубы какие были под рукой. дрова со льдом и в снегу кладу вниз. сверху что угодно- ремни грм и генераторные. сайлентблоки. масляные фильтры бутылки. целлофан. остатки с утепления пенопласта. и тд. чуть масла или солярой полил сверху. поджёг. и всё! обувь просто шикарно горит. книги — ЦЕЛИКОМ! И НЕ НАДА ДРАТЬ КНИЖКИ НА ЧАСТИ. прошлую зиму и эту дровами не топил. вот откуда экономия! пластиковые бутылки горят даже без пепла. но особенно меня поразил кусок матраца. ватного. размерами 60-70см . налил отработки с поллитра на него. горел 3 часа! ни одна буржуйка не способна на такое. а когда работаю в яме одеваю летнюю кепку так как жжёт в лысину. тепло как то по низу идёт! низкий поклон БУБЕННИКОВУ АФАНАСИЮ С ЧУКОТКИ КОТОРЫЙ ИЗОБРЁЛ ТАКУЮ ВЕЩЬ!



  Книги в печь? Ай-яй-яй…
  Ну если только налоговую декларацию, тогда нормально)))



  я делал с одного баллона без надстройки. трубы какие были под рукой. дрова со льдом и в снегу кладу вниз. сверху что угодно- ремни грм и генераторные. сайлентблоки. масляные фильтры бутылки. целлофан. остатки с утепления пенопласта. и тд. чуть масла или солярой полил сверху. поджёг. и всё! обувь просто шикарно горит. книги — ЦЕЛИКОМ! И НЕ НАДА ДРАТЬ КНИЖКИ НА ЧАСТИ. прошлую зиму и эту дровами не топил. вот откуда экономия! пластиковые бутылки горят даже без пепла. но особенно меня поразил кусок матраца. ватного. размерами 60-70см . налил отработки с поллитра на него. горел 3 часа! ни одна буржуйка не способна на такое. а когда работаю в яме одеваю летнюю кепку так как жжёт в лысину. тепло как то по низу идёт! низкий поклон БУБЕННИКОВУ АФАНАСИЮ С ЧУКОТКИ КОТОРЫЙ ИЗОБРЁЛ ТАКУЮ ВЕЩЬ!

  буду изучать) удивительная печь)



  просто бубафоню делатью ни открытого огня ни проблем . и горит всё подряд. я после всех буржуек только бубу пропагандирую. и не нужно постоянно отвлекаться на топку. а расход (знакомое слово?!) почти в три раза ниже. но самое поразительное что греет ноги. тепло идёт по низу. ни одна буржуйка не способна. ни одна.

  Рассматривал такой вариант. Но ведь буба хороша на длительном режиме.



  я свою заряжать научился хоть на час хоть на четыре часа. на полную ни разу ещё.

  “>

1 Что такое колосник и зачем он устанавливается?

Колосник это решетка, которая позволяет потоку воздуха проникать непосредственно к месту горения снизу, а золе выпадать сквозь отверстия в отведенное для нее отделение. Бывает чугунным или стальным. Установка данного аксессуара решает целый ряд задач. в частности, он:

1. Делит топку на две зоны, — собственно камеру сгорания и зольник.
2. Используется для размещения и просушивания топлива.
3. Производит распределение потока воздуха из отделения для золы.
4. Обеспечивает качественную тягу.
5. В комплексе с дверцей позволяет осуществлять контроль и регулировку пламени.

Делать колосник, предназначенный для установки в печь можно не из каждого металла. Ведь он подвергается влиянию высоких температур и под воздействием атмосферного кислорода может достаточно быстро окислиться. Максимально долго устоять против такого комплексного разрушительного влияния может только чугун.

к меню ↑

1.1 Какие бывают разновидности колосников из чугуна?

Данное изделие выпускается в четырех различных формах. Чугунный колосник, предназначенный для установки в печь, может быть:

1. Плоским плиточным.
2. Балочным.
3. Корзинным.
4. В форме подвижной решетки.

Как правильно подобрать изделие под определенный размер печи и разновидность топлива, используемого в ней?

Для того чтобы чугунный колосник, устанавливаемый в печь, прослужил достаточно долгое время, его следует подбирать с учетом применяемого топлива. К примеру, изделие, размер которого 250, 300, 330 на 252, 140, 250 на 180 или 140 на 120 лучше подходит для применения под дрова или брикеты. А вот под уголь чугунный колосник должен иметь уже другой размер: 300 или 350 на 205. Такое отличие мотивируется тем, что при сгорании угля происходит выделение гораздо большего количества агрессивных продуктов горения.

Большое значение имеет толщина прутьев, из которых сделано изделие. От этого зависит, какую максимальную массу топлива можно положить в печь.

Что касается площади просветов, то хороший чугунный колосник должен иметь величину данного показателя в пределах 40 %. Причем неважно, это наборное балочное изделие или же литая плита. А вот снижение площади просвета может привести к недостаточно полному сгоранию топлива и повышению образования газов.

Чугунный колосник, предназначенный для установки в печь, может иметь какую угодно форму, однако о его качестве судят по материалу, из которого он изготовлен, а также по толщине прутьев и размеру щелей.

Неподвижные колосниковые конструкции

Цельнолитые – их еще называют «монолитные», «цельные» – представляют собой цельную конструкцию, выпускаемую в широком габаритном диапазоне для всех стандартных топочных камер. Для установки в печь колосниковая решетка этого типа подбирается с учетом длины и ширины камеры горения. В топочной камере она монтируется наиболее просто.

Неподвижные колосниковые грохоты

Составные конструкции состоят из набора отдельных элементов. Они устанавливаются в печках нестандартных габаритов. В этом случае колосники для печи подбираются с учетом нестандартной длины топочной камеры. При укладке колосников желательно просчитать количество отверстий между ними, так как необходимо обеспечивать свободное прохождение воздуха в зону горения и падение золы в поддувало. Площадь отверстий должна быть 40% от обшей площади конструкции.

Наиболее популярные неподвижные решетки – плоские плиточные. По форме они представляют собой прямоугольник и выпускаются различной величины. Корзинные печные колосники не пользуются спросом, так как они предназначены, в основном, для открытых печек. Балочные элементы получили свое название благодаря схожестью с балкой. Они набираются только вручную и могут использоваться для любых конструкций.

Подвижные и охлаждаемые колосниковые решетки

Подвижные полноповоротные конструкции состоят из четырех деталей – тяга, две секции и вал. Под воздействием тяги эти секции поворачиваются вокруг своей оси на 180°, облегчая освобождение от шлака и золы, открывая свободный доступ воздуха. Качающиеся колосниковые элементы совершают колебательные движения, поворачиваясь на угол от 20° до 30°. Эти колебания разрыхляют шлак, который падает вниз, в поддувало, облегчая чистку.

Что касается охлаждаемых колосниковых конструкций, то их использование ограничено областью применения. Такие конструкции используют, в основном, в твердотопливных котлах. Они выполнены из трубок, по которым циркулирует охлаждающая жидкость. Эту жидкость можно использовать для технических целей, например, для отопления. Охлаждающая жидкость позволяет материалу трубок выдерживать температуру до 1000°С.

Основные типоразмеры колосниковых решеток

Несмотря на то, что разные мастера-печники кладут печи различной формы, существуют определенные стандарты для габаритов топочных камер и, как следствие, для величины колосниковых решеток. Их размеры подбираются в зависимости от величины самой топки и от того, какое будет использоваться топливо. Конструкция должна выдерживать вес полной закладки топлива, и устанавливается так, чтобы, расширяясь при нагревании, не деформировать кладку.

Различают устройства для дров и для угля. Если в качестве топлива будут использоваться дрова, торф, топливные брикеты, то целесообразно использовать решетки с шириной от 15 до 35 сантиметров, с шагом между колосниками в 5 сантиметров. Длина может достигать 25 сантиметров. Максимальные размеры решеток для дров, выпускаемых промышленностью, равны 90×80 сантиметров.

При выгорании угля могут образовываться твердые фракции шлака значительной величины. Поэтому размеры решеток под уголь несколько больше – до 35 сантиметров по каждой из сторон. Если устройство набирается из отдельных элементов, то следует учитывать, что балочный колосник чугунный для печи имеет три типоразмера – 25, 33 и 47 сантиметров

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

1. Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140×120 мм, максимальный – 800/900×200 мм. Оптимальным размером для сгорания дров является 140/330×120/252 мм, для угля – 350/300×205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

к меню ↑

1.2 Ключевые функции колосников

Итак, колосник – это особый конструктивный элемент печи, позволяющий добиваться более эффективного сжигания топлива и поддержки горения на протяжении всего периода топки. Дело в том, что после того как одна порция топлива – древесины или угля – прогорает, то зола, оставшаяся в результате, осыпается вниз, то есть в зольную камеру. Верхняя же часть топлива при этом опускается на колосник, где начинает гореть интенсивнее, так как лучше обдувается поднимающимся из зольного отделения воздухом. Иными словами, что с колосниковыми решетками эффективность отопительных приборов заметно увеличивается, однако она (эффективность) зависит от конструктивных особенностей элементов колосника, а долговечность – от конкретного материала, который использовали при изготовлении.

Обратите внимание! Не менее важен и тот факт, правильно ли была установлена решетка – это серьезно влияет на выполнение ею своих функций.

к меню ↑

1.3 Особенности

Колосник своими руками изготавливается цельным элементом, чаще всего для его производства используют чугун. В решетке конструкции имеются отверстия, благодаря которым осуществляется тяга воздуха к топливу.

Укладка детали происходит таким образом, чтобы отверстия решетки были направлены от открытия дверцы к задней стенке. Для топочных отделений большого размера понадобится несколько колосников.

Изготовить колосник своими руками вполне возможно. Он является важным элементом в топочном отделении, благодаря которому можно получить эффективное горение топлива. Конструкции современных печей и котлов постоянно изменяются, детали совершенствуются. Но есть функциональный элемент, без которого никак не обойтись. Этим элементом и является колосниковая решетка.

Колосник служит для поддержания древесины, угля и топливных брикетов. Через его отверстия зола сыплется вниз, благодаря чему освобождается место для новой партии дров. Колосниковые решетки различаются по своей конструкции и изготавливают их из различных материалов.

к меню ↑

1.4 Виды колосников

Колосниковую решётку изготавливают из разных по форме элементов, но только из чугуна и стали. Другие материалы не выдерживают частого прокаливания или слишком дорого стоят. В зависимости от конструкции, колосники разделяют на несколько типов:

• плиточная решётка;
• балочная колосниковая решётка
• корзина;
• мобильная решётка.

Плиточная решётка

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера. Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

• Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
• Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

к меню ↑

1.5 Сколько примерно стоит чугунный колосник?

Чугунный колосник, предназначенный для установки в печь или камин, можно приобрести, в среднем, по таким ценам:

1.
   Изделие модели КП-5, размер которого составляет 800 на 200 миллиметров, будет стоить от 1 100 до 1 500 рублей.
2. Модели КП-6, размером 915Х250 мм – от 1 000 и до 3 170 рублей.
3. КП-7, 260Х54.5 обойдется в 400 — 450 рублей и так далее.

Покупать этот аксессуар для установки в печь следует в специализированных магазинах, имеющих широкий выбор подобных изделий высокого качества. Ориентироваться можно смело на два основных параметра, — вес товара и его цену. При этом следует помнить, что чугунный колосник не может иметь маленькую массу и низкую цену.

Обычно он изготавливается из специальной жаропрочной марки чугуна – СЧ 15 (20). Производители иногда экономят на материале. используя низкокачественную сталь. Аксессуар из такого материала, конечно, дешевле, однако достаточно быстро теряет свои эксплуатационные свойства и требует замены.

Дольше всего продержится изделие в форме балки, имеющей ребристую поверхность. В этом случае площадь контакта металла с агрессивной средой максимально уменьшена, что ощутимо продлит срок эксплуатации аксессуара.

к меню ↑

1.6 Правильный подбор колосниковой решётки

При выборе этого аксессуара правил не много, но они важны:

• решётчатая перегородка подбирается с привязкой к виду топлива — для дровяного и брикетного устанавливают устройства размером 33 х 25, 30 х 25, 25 х 25, 25 х 18, 14 х 18, 14 х 12 см, а для угля 35 х 20,5 или 30 х 20,5 см, что обусловлено большим выделением вредных веществ при горении каменного топлива;
• для печей на угле перфорированная перегородка выбирается также большей площади сечения, желательно – чугунная, чтобы исключить её деформацию под воздействием высокой температуры и веса угля;
• суммарная площадь просветов должна составлять приблизительно 40% от общей площади решётки, меньшее значение не обеспечит достаточного поступления воздуха, а через чрезмерно большие отверстия не догоревшие угли будут проваливаться в зольник;
• выбор размера колосника для кирпичного отопителя производится с учётом зазора в 0,5 см между его контуром и камнем;
• из двух одинаковых изделий деталь из чугуна имеет больший вес.

Кроме того, при покупке колосника для кирпичного агрегата необходимо рассчитывать контур посадочного места. Данные, приведённые в таблице ниже, нагляднее покажут, что имеется в виду.

к меню ↑

1.7 Пример установки колосника в печь и его работы

Чугунную решетку марки РД-3 устанавливают в нижнюю часть камеры сгорания топлива. От края кирпичной основы до самого изделия по его периметру оставляется небольшая щель, засыпаемая песком. Она предназначена для того, чтобы скрадывать температурное расширение, которому подвергается чугунный колосник. Тем самым не допускается разрушение кладки. Дрова укладываются в печь, на чугунный колосник в форме горки и поджигаются. РД-3 достаточно устойчив к агрессивному влиянию высоких температур, продуктов горения и кислорода, поэтому может использоваться достаточно продолжительное время без потери своих эксплуатационных качеств.

к меню ↑

2 Обзор колосников для каминов и печей

Современные дровяные печи мало похожи на свои старинные аналоги как снаружи, так и внутренней конструкцией. Они отличаются меньшими размерами, высокой тепловой продуктивностью, а в топочной части уже традиционной деталью стали колосники для печей. Не всем горожанам известно, что такое колосник, хотя различные каменки, очаги, буржуйки и камины делаются частыми атрибутами в загородном доме или на даче.

Колосник – это чугунная решетка для печи, разделяющая топку и зольное отделение, и служащая для укладки твердого топлива (дров, угля, брикетов). Сквозь щели поступает кислород из поддувала, усиливая тем самым горение и повышая продуктивность. Дрова и уголь сгорают с минимальным остатком, а зола и пепел осыпаются в зольник.

Не каждый металл годится на колосники для каминов и печей, ведь решетка испытывает разрушительное воздействие высокой температуры и кислорода и постепенно сгорает. Лучшим и надежным материалом является чугун, который используется также для изготовления фурнитуры: дверок, задвижек, декоративных элементов.

Разновидности чугунных колосников

Они бывают четырех видов:

• плиточные плоские;
• балочные;
• корзинные;
• подвижная решетка.

1. Плиточные модели представляют собой прямоугольную решетку стандартного размера, применяются в печах, каминах и котлах. Это популярная форма, широко распространенная в готовых металлических печах.

2. Балочные колосники – наборная конструкция из чугунных реек, одинарных или отлитых попарно. Они хороши для нестандартных топок самодельных очагов, нужно лишь учитывать стандартную длину конструкций при формировании монтажной площадки. Балки должны свободно ложиться и выниматься из топки, а зазор на расширение быть не менее 5 мм, иначе неизбежна деформация металла и повреждение кладки.

3. Корзинный тип раньше применялся в открытых топках старинных кухонных очагов, но сейчас они стали неактуальны.

4. Подвижная колосниковая конструкция используется в отопительных печах длительного горения. На ней можно регулировать ширину зазоров, осуществляя тем самым прочистку печи.

Для долгой и надежной службы колосниковую решетку необходимо подбирать, исходя из вида применяемого топлива. Для дров и брикетов используют колосники 330 х 252, 300 х 252, 250 х 252, 250 х 180, 140 х 180, 140 х 120 мм. Для угля они должны быть 350 х 205 или 300 х 205 мм, что связано с большим количеством вредных продуктов горения, которые он выделяет.

Важно, чтобы толщина прутьев выдерживала максимальный вес, а общая площадь просветов составляла 40 % от всей поверхности плиты. Это касается и наборных балочных колосников, и плит промышленного литья. Без достаточной вентилирующей способности решетки печь будет плохо гореть и в ней могут скапливаться газы. При чрезмерных зазорах мелкие уголья осыпаются в зольник, не успев перегореть, что повысит расход топлива.

Купить колосники из чугуна для дровяной печи можно в фирменных магазинах печных фирм, где всегда есть широкий выбор, а материал используется качественный. Ориентируйтесь на стоимость и вес товара. Слишком легкие и дешевые изделия не бывают чугунными.

Как правило, жаропрочную фурнитуру отливают из марки СЧ 15 (20), она имеет оптимальную жаропрочность. Стальные колосники дешевле, но они со временем деформируются и приходят в негодность. Удачным решением будет балка с ребристой поверхностью, уменьшающая контакт горячего топлива с металлом. Такая конструкция продлевает срок эксплуатации.

к меню ↑

3 Как выбрать колосники для печи и установить своими руками

Конструкции современных печей постоянно совершенствуются и видоизменяются, одни элементы заменяются другими. Но есть функциональные детали, без которых по-прежнему обойтись невозможно. Среди них – колосниковая решетка. Это элемент топки, служащий для поддержания дров, угля, топливных брикетов. Через отверстия в нем зола ссыпается вниз, и таким образом освобождается место для новой порции топлива. Колосники для печей бывают различных конструкций, их изготавливают из разных материалов. Как же правильно их выбирать и устанавливать?

к меню ↑

3.1 Размеры

Еще одним условием выбора колосниковой решетки для печи является ее длина и ширина. Размеры колосников для печи разные, они обусловлены видом топлива:

• Для легких дров или брикетов достаточно решеток от 140×120 мм до 330×252 мм.
• Для угля нужны большие параметры: 300×300, 350×300, так как это топливо при сгорании выделяет большое количество вредных веществ.

к меню ↑

3.2 Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

1. Наиболее прочной является чугунная решетка для печи.
2. Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

3.3 Форма

Колосники различаются по форме полотна. Разные типы используются в различных конструкциях. Выпускаются такие виды решеток:

• плоские;
• корзинные;
• подвижные;
• балочные.

Плоские (или плиточные) — самый распространённый вид. Они ставятся не только в печи, но и в котлы, работающие на твёрдом топливе, а также в камины. Имеют прямоугольную форму. Размеры стандартные, подбираются в зависимости от габаритов топливной камеры.

У корзинных загнутые кверху края, из-за чего вся конструкция формой напоминает корзину. Такие конструкции ставятся в печи открытого типа, предназначенные для приготовления пищи. Поскольку подобные печи в настоящее время встречаются редко, и детали к ним также не слишком распространены.

Подвижные колосники устанавливаются в печах длительного горения, где требуется регулировать приток воздуха. Конструкция предусматривает возможность изменения ширины зазоров. Имеют несколько секций и вал, благодаря которому происходит перемещение. Оси вращения могут быть горизонтальными или вертикальными. Дополнительное достоинство — большее удобство при чистке.

Балочные состоят из отдельных перекладин (балок), которые бывают одинарными и двойными. Они, как правило, используются в печах нестандартного размера.

к меню ↑

3.4 Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

• метал, из которого будет выполнена решетка,
• прутья из стали для создания перегородок;
• линейка, инструмент для нанесения отметок;
• болгарка чтобы разрезать материал;
• сварка.

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

Как монтируется и работает колосник

Местом установки чугунной колосниковой решетки для печей РД-3 выступает нижний участок камеры сгорания топлива. Между кирпичной стенкой и срезом колосника должна оставаться минимальная щель: в нее засыпается песок. Она выполняет роль компенсационного шва, нивелируя температурное расширение, которое происходит с чугунным элементом. Благодаря этому кирпичная кладка получает защиту от разрушения.

Дрова загружают в топливное отделение поверх чугунной решетки горкой и поджигают. РД-3 демонстрирует высокую стойкость по отношению к разрушительному воздействию нагревания, продуктов горения и кислорода. Это обеспечивает ему достаточно длинную службу, с полным сохранением всех эксплуатационных характеристик.

к меню ↑

3.5 Самостоятельный монтаж колосниковой решетки

При нагреве любой металл будет расширяться, следовательно, решетку необходимо устанавливать с зазором как минимум в 0,5 сантиметра с каждой стороны. Уступ в топочной камере следует стесать (речь идет о том, на который укладываются кромки колосника). Если же отопительная печь сооружена из кирпича, то место для установки решетки должно располагаться ниже дверки на расстояние, соответствующее высоте одного кирпича. Объясняется это предельно просто: подобный подъем предотвратит выпадение горящих углей на пол.

Также при установке не нужно слишком плотно вмуровывать решетку. Степень расширений у разных материалов тоже разная, следовательно, чересчур прочная фиксация чугунного изделия может стать причиной возникновения трещин в кирпичной кладке либо же деформации металла. По завершению установки колосника пазы необходимо плотно заполнить песком (но без использования цемента!).

На заметку! В случае треугольного сечения прутьев колосника укладывать изделие нужно исключительно треугольниками книзу!

к меню ↑

3.6 Советы при покупке

Для качественного горения важен не только размер решетки, но и вес топлива, который она может выдержать при одной закладке. Прутья не должны деформироваться и изнашиваться.

Колосник должен иметь достаточное количество отверстий – не менее 40% площади самой детали. Если эта цифра будет меньшей, то кислорода не хватит для поддержания огня, и зола будет оставаться на решетке и засорять печь.

Если просветы в решетке будут иметь большую площадь, то остатки топлива будут проваливаться с камеры горения в зольник. Расход топлива станет неэкономичным.

к меню ↑

4 Практические советы по выбору

Выбирая конкретную модель, учитывайте вид топлива, который будете использовать. Например, для угля подойдет конструкция 350 или 30×205 мм, а для дров и брикетов – от 140×120 мм до 330×252 мм. Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца. Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

к меню ↑

4.1 Тип топлива

Если печь или котёл топится углём, подбирается решётка большего размера. При сгорании угля выделяется больше вредных веществ, и при недостаточном количестве отверстий они будут забиваться.

Важно! Топливо нельзя тушить холодной водой. Резкие перепады температур снижают стойкость чугуна, и решётка со временем ломается.

к меню ↑

4.2 Размер топки

От него зависят размеры колосника. Учитывается и расстояние между решёткой и стенками.

Для стандартных размеров камер подбираются стандартные решётки. Если это невозможно, деталь составляется из отдельных балок.

к меню ↑

4.3 Ширина просветов решетки

Важны и размеры самих отверстий. В них должна сыпаться зола, но не мелкие кусочки угля или древесины.

Общий объём просветов обычно не менее 40% от площади колосника. В противном случае воздуха будет поступать недостаточно, и эффективность горения снизится.

к меню ↑

5 Рекомендации

Топливный материал должен полностью сгорать, а для достижения этой цели необходимо, чтобы поступало оптимальное количество кислорода. Поэтому суммарная площадь расстояния между решетками составляет не более 60 % от общей площади колосника. Если расстояние будет меньше, в печку будет попадать маленький поток воздуха, этого будет недостаточно для поддержания процесса горения в топочном отсеке.

При большом расстоянии между решетками топливный материал будет падать, не успевая догореть. Это будет приводить к увеличению расходного материала для горения.

Чугунный колосник для печи обеспечивает хорошую тягу, применяется для горения дров, угля и топливных брикетов. Чугун по-прежнему занимает лидирующую позицию в изготовлении колосниковых решеток. Так как он меньше всего подвержен деформации при высоких температурах.
